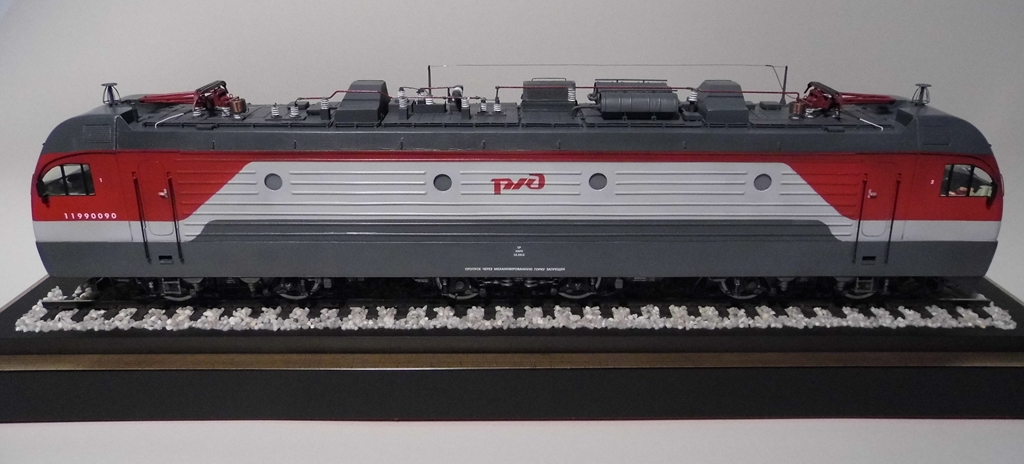

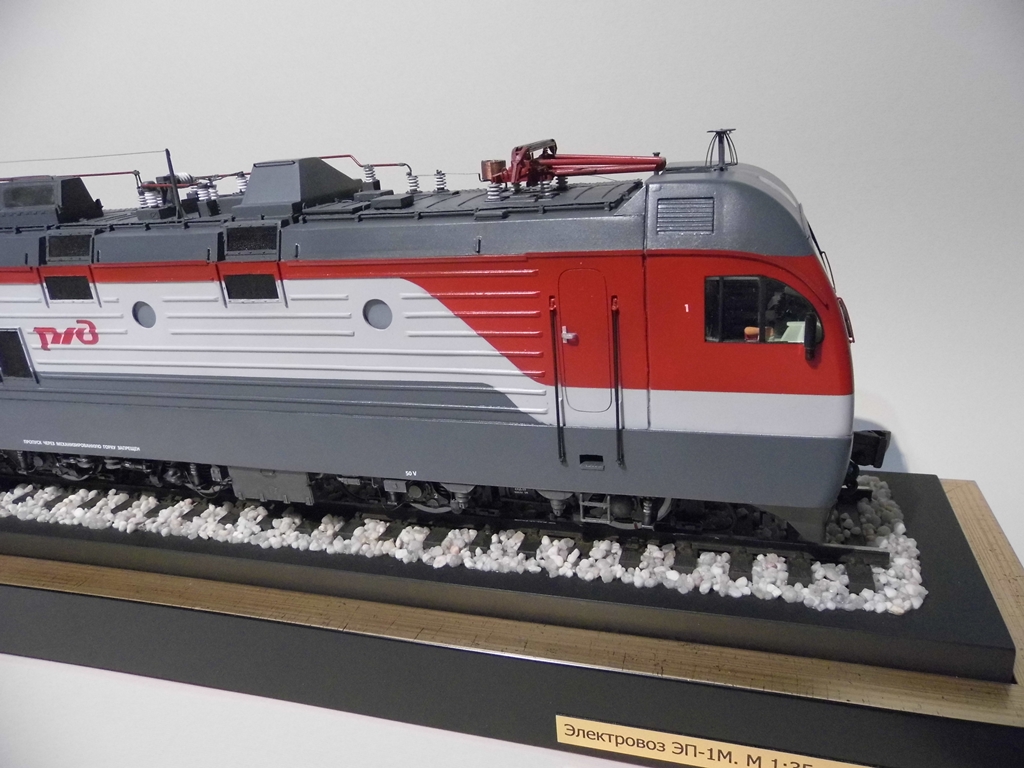

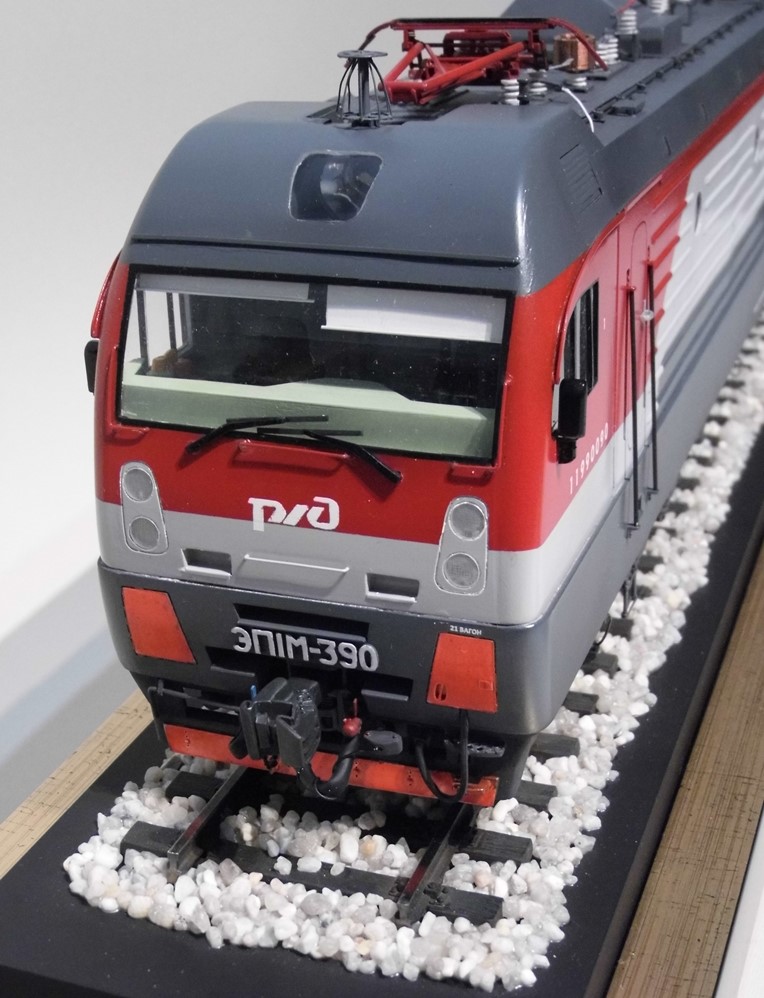

Электровоз ЭП-1М
- Производитель:
- Самодел
- Масштаб модели:
- 1:35
- Тип:
- ЖД

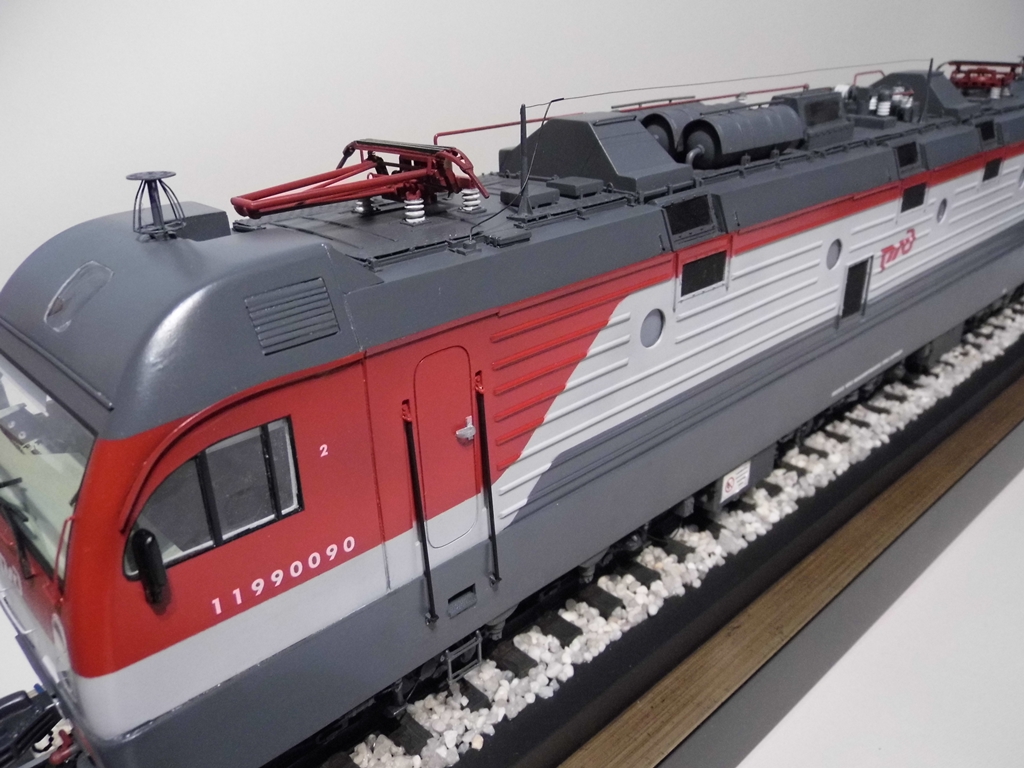

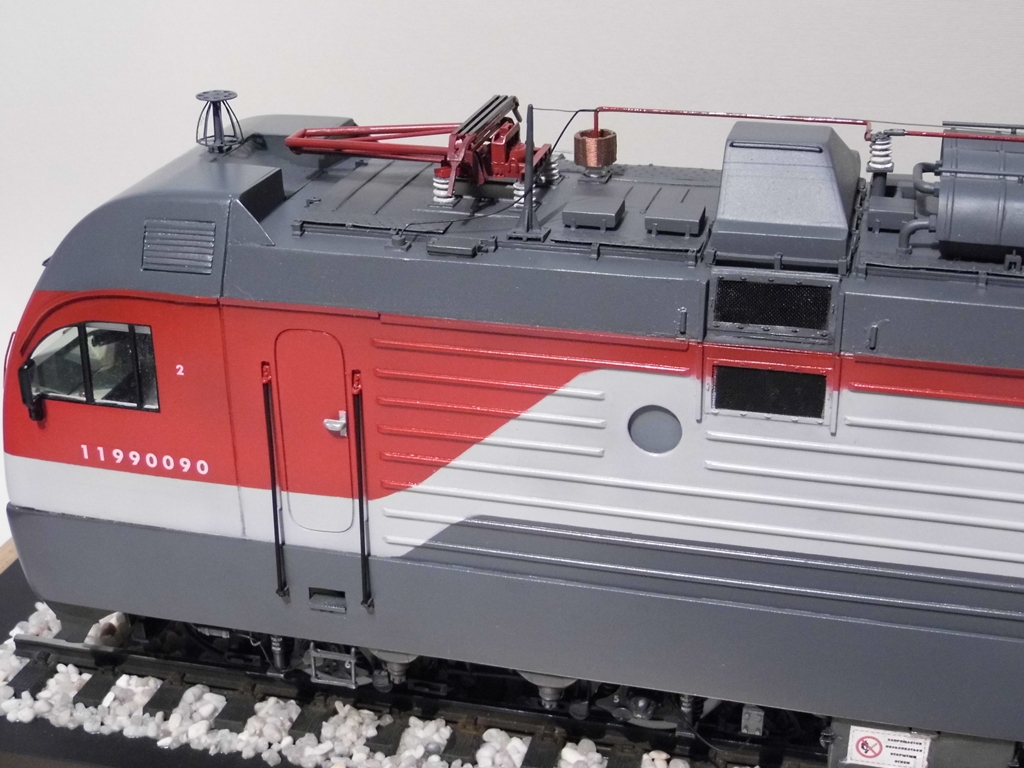

ЭП1 (Электровоз Пассажирский, тип 1) — первый серийный пассажирский шестиосный электровоз переменного тока напряжения 25 кВ в истории российского электровозостроения. Фактически электровоз ЭП1 является обновлённой пассажирской модификацией грузопассажирского электровоза ВЛ65. На основе ЭП1 был создан модифицированный электровоз ЭП1М, отличающийся от базовой модели новой формой кабины машиниста и применением более современного оборудования, а также ЭП1П. Всего было выпущено 880 электровозов, включая 381 электровоз ЭП1, 425 ЭП1М и 74 ЭП1П. Все они поступили на железные дороги России, став на них одними из самых массовых пассажирских электровозов переменного тока. В целом ЭП1 считается одной из самых удачных разработок Новочеркасского завода.

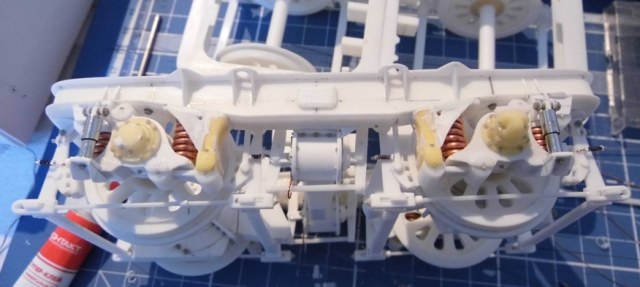

Модель строил чуть больше 2-х лет. В качестве источника информации - чертежи и много натурных фотографий. В работе применялись материалы от Тамии и Evergreen. Пластик толщиной начиная от 0,2мм и до 2-х миллиметров в т.ч. прозрачный. Профили, практически все, кроме треугольного сечения. Медь, латунь толщиной до 0,4мм и латунные профили, сетка. Проволока от 0,2 до 1,5 миллиметра. Использовал различный инструмент за исключением пробойников. Детали букс и опоры буксового узла, сложные по форме и трудоемкие по изготовлению отливал из эпоксидной смолы и потом обрабатывал. Краски, пигменты и смывка Тамия, Mig.
3D - принтер в работе не применялся.
Оценки
Войдите, чтобы оценить работу.
Комментарии (51)
На сайте с 04.02.2017
228 3487

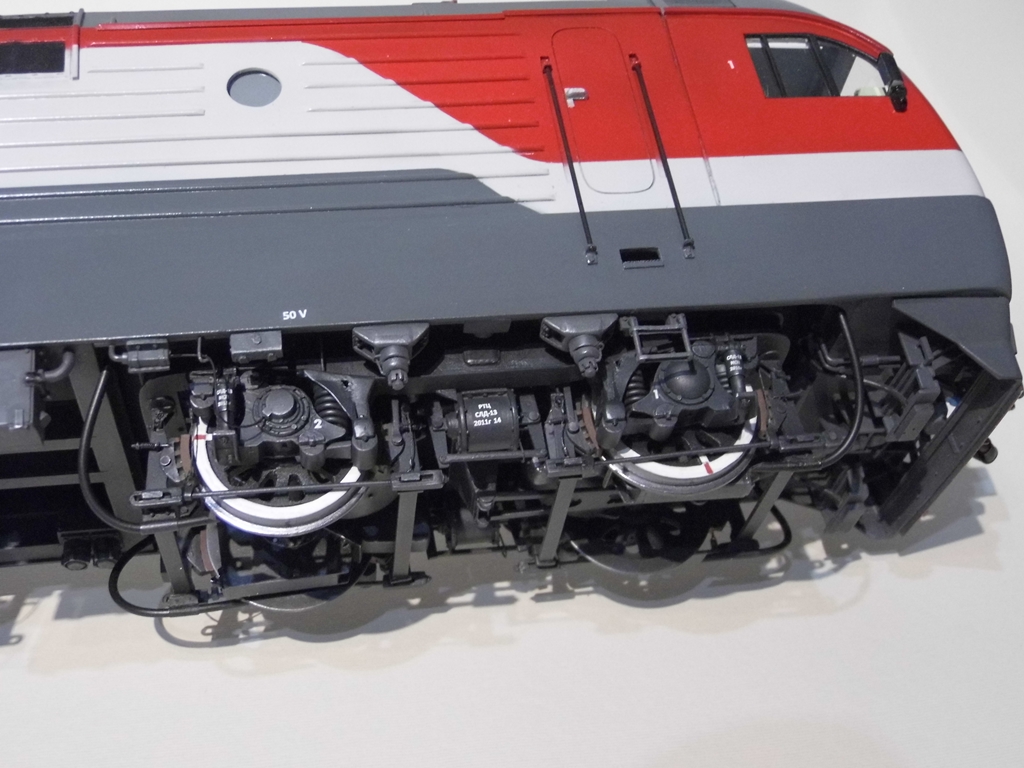

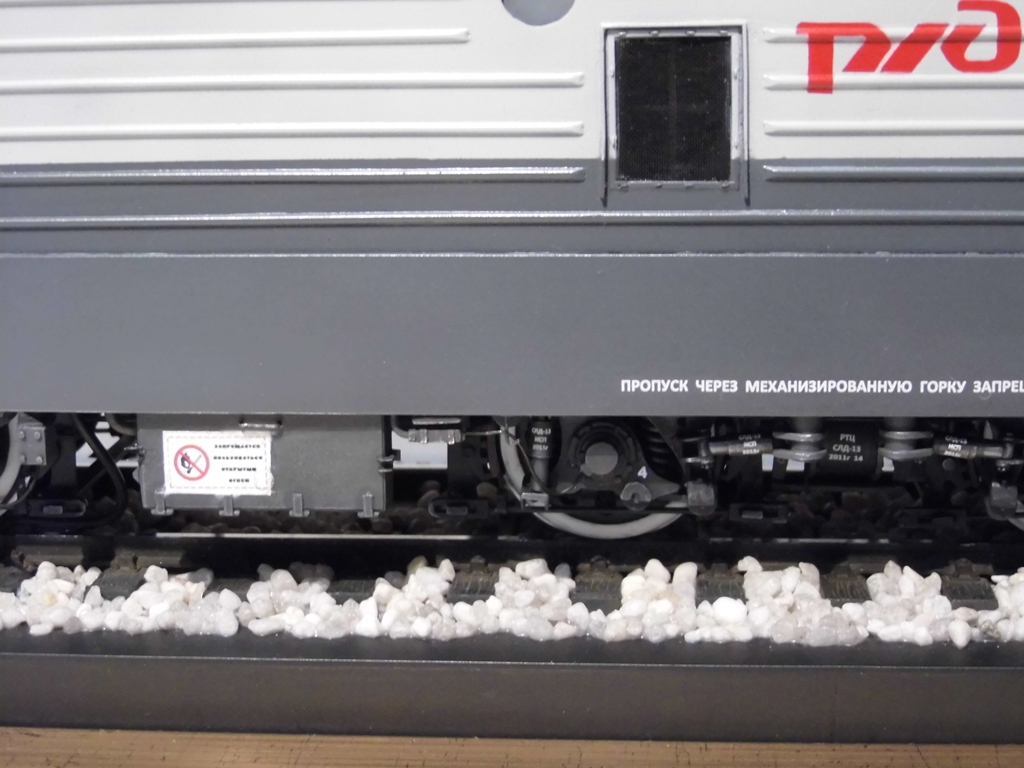

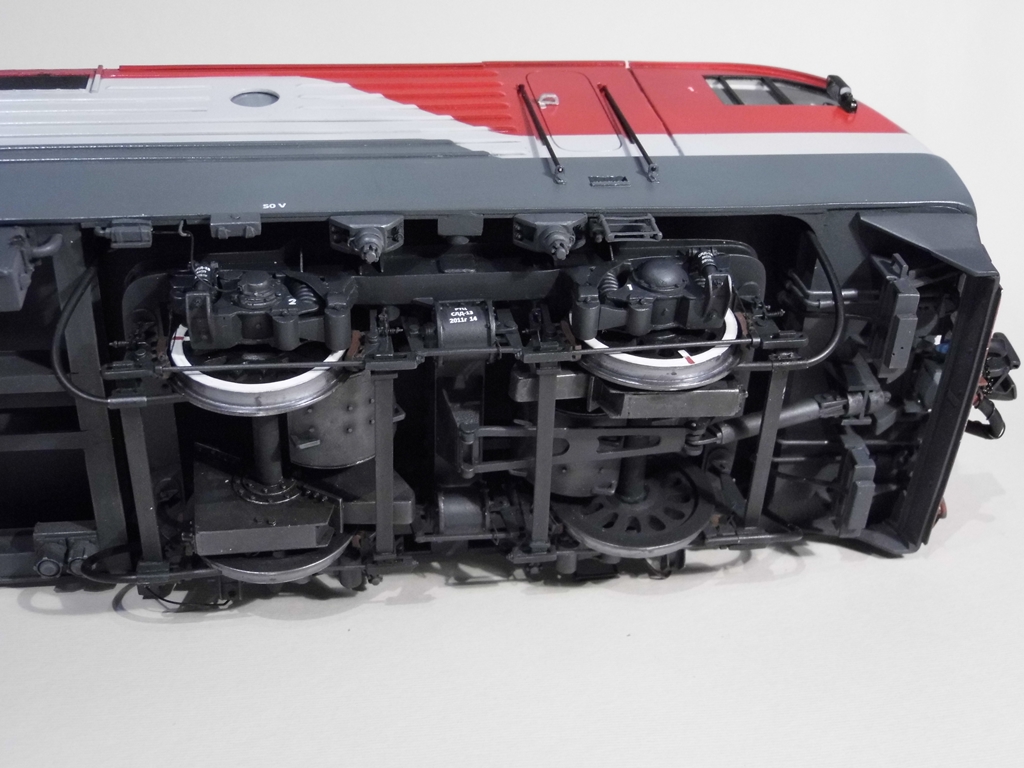

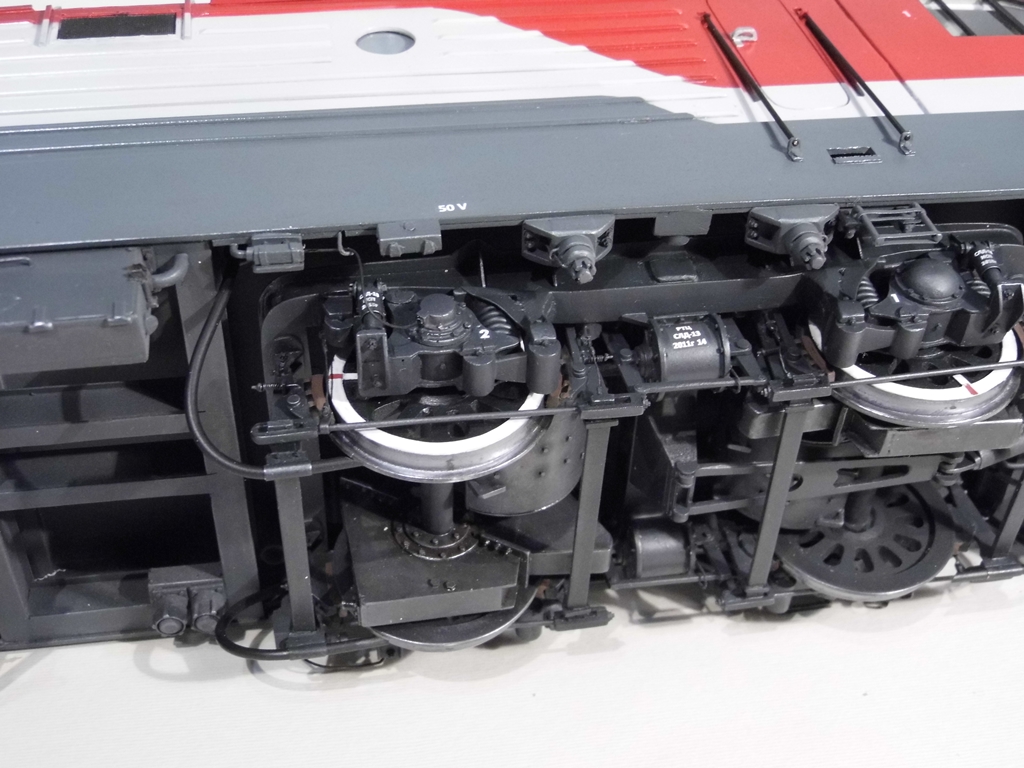

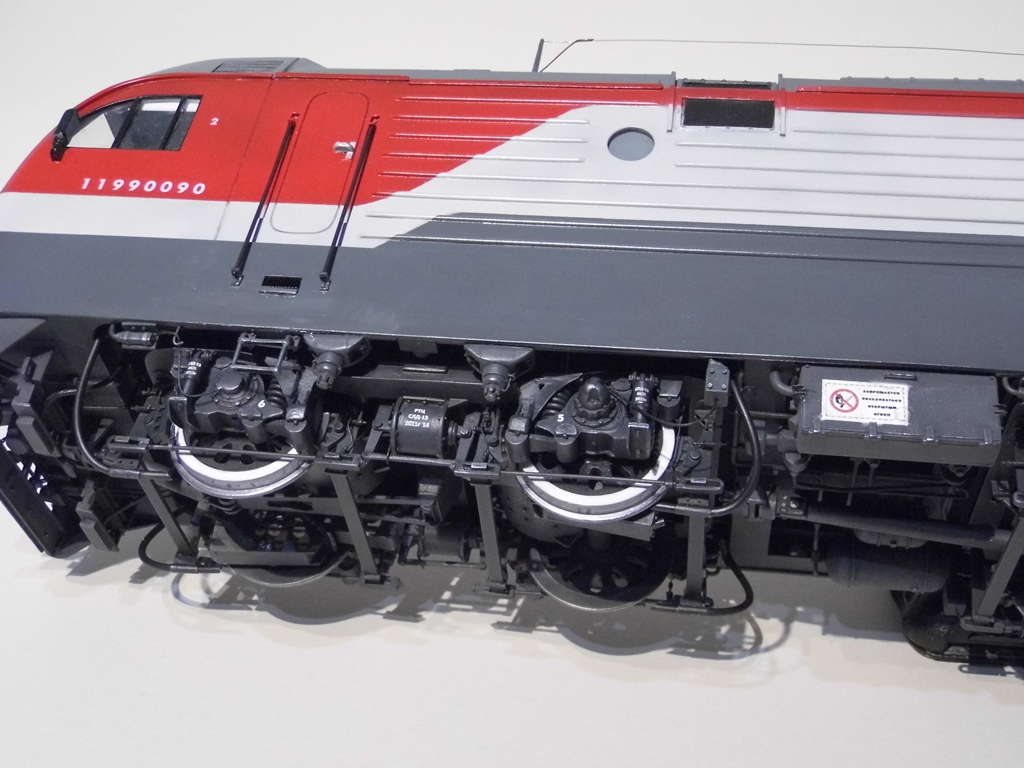

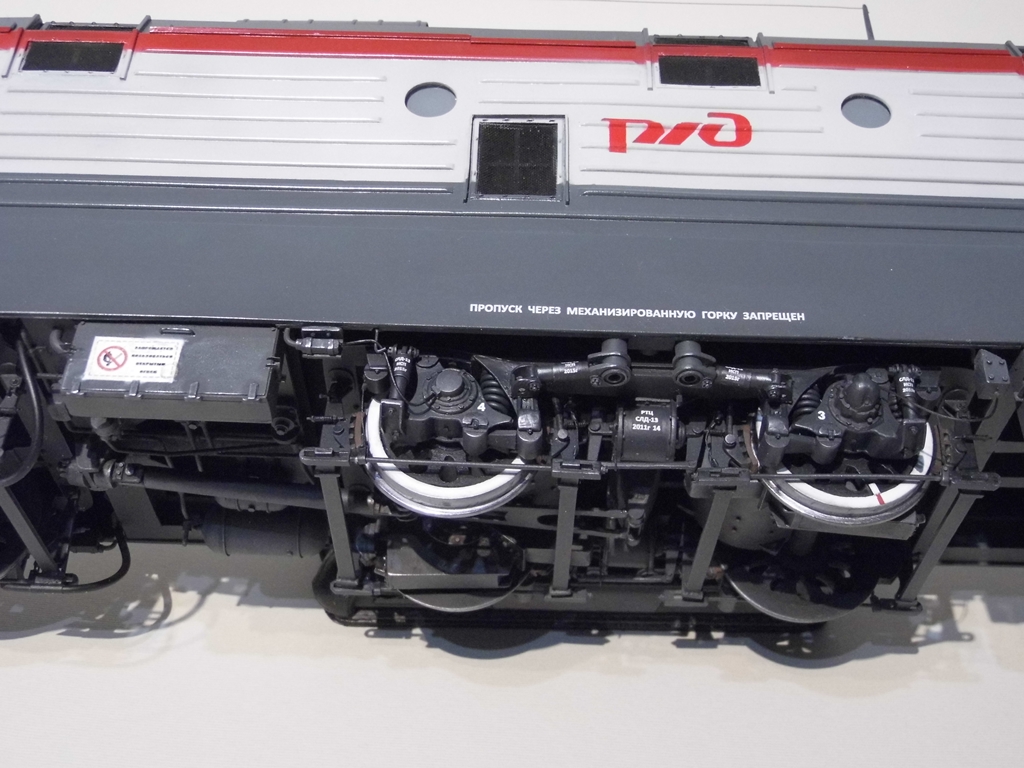

Очень круто! Поздравляю)))Хоть кто-то показал,как локомотив устроен снизу)))
На сайте с 18.06.2016
141 47
Отличная самоделка, по качеству на уровне дорогих сборных моделей!
Спонсор
На сайте с 20.03.2014
110 402
Ещё одна виртуозная работа!!! Я всегда мечтаю о таком в 87-м, а вот в 35-м так это вообще что-то!!!
На сайте с 30.07.2020
11 1
Спасибо... Жалею, что только сейчас к сообществу "коробки" присоединился...

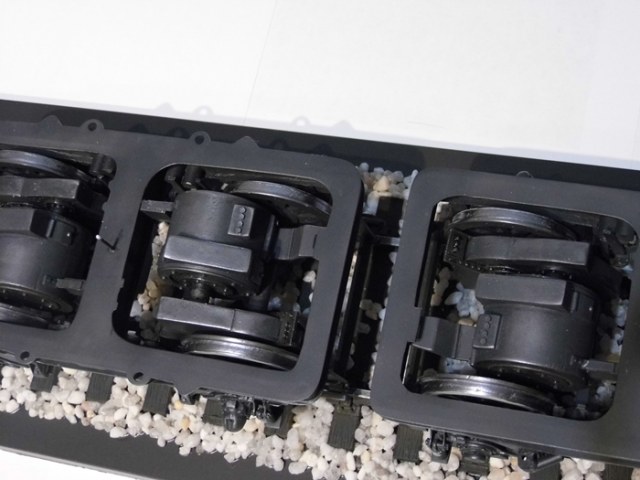

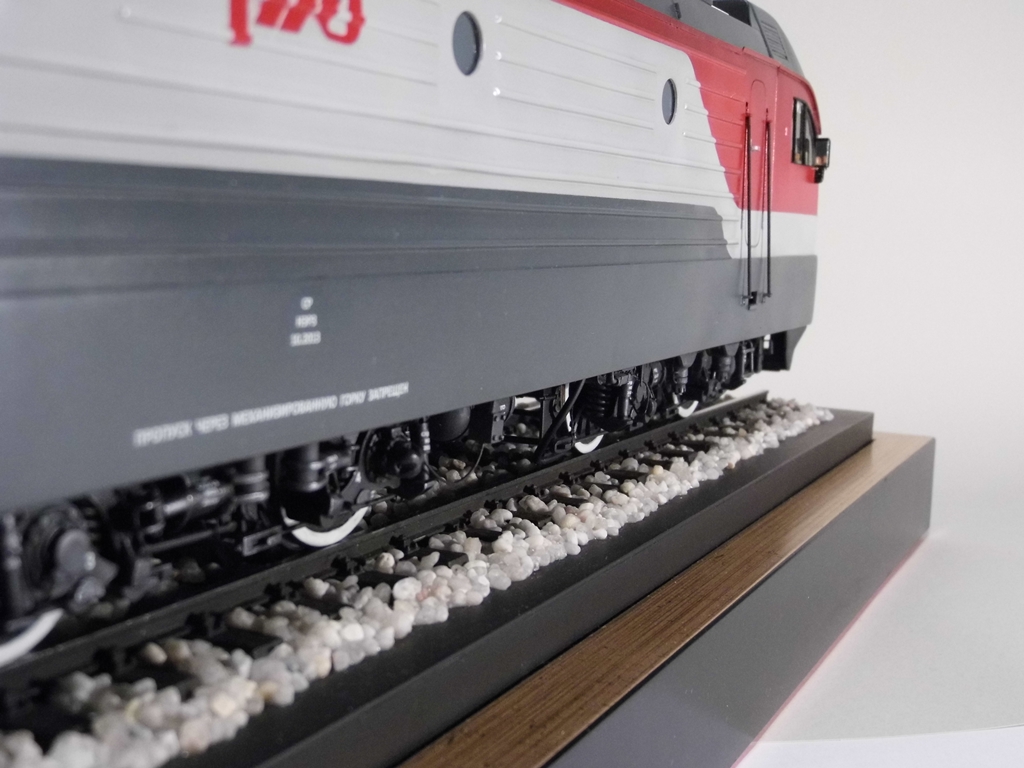

Кстати, щебень сознательно таким светлым сделал, что бы ходовая была лучше видна...
На сайте с 11.09.2015
62 473
Теперь я понимаю что мои работы это уровень нулевой. Если даже не минусовой. А я наивно начал было себя моделистом считать. Правда крутая работа.
На сайте с 05.06.2011
9 11
Автору респект! Работа просто грандиозная проделана!Поздравляю!
Спонсор
На сайте с 27.12.2014
77 294
Вотетта ДА!
) Очень здорово!
На сайте с 15.12.2019
13 7
Огромная работа проделана! Результат впечатляет!
На сайте с 30.07.2020
11 1
Спасибо за добрые слова...
Откровенно говоря такие проекты сильно выматывают. В этот период практически другим ничем не занимаешься. Несколько раз приходят мысли все бросить. Главное придерживаться принципа - каждый вечер, хоть болты, но закрути...
На сайте с 27.08.2019
28 1749
Да уж, всем самоделам самодел! Музейное качество!
На сайте с 27.12.2018
0 1
Ох ты ё...
Спонсор
На сайте с 25.03.2012
38 5768
Великолепная работа и суслики жирные!
На сайте с 30.07.2020
11 1
Спасибо... А кто такие жирные суслики?
На сайте с 18.07.2010
368 21797
Суслики у Вас и впрямь породистые и жирные, да и в целом работа шикарна.
На сайте с 21.08.2013
29 2734
Фигассе...
На сайте с 30.07.2020
11 1

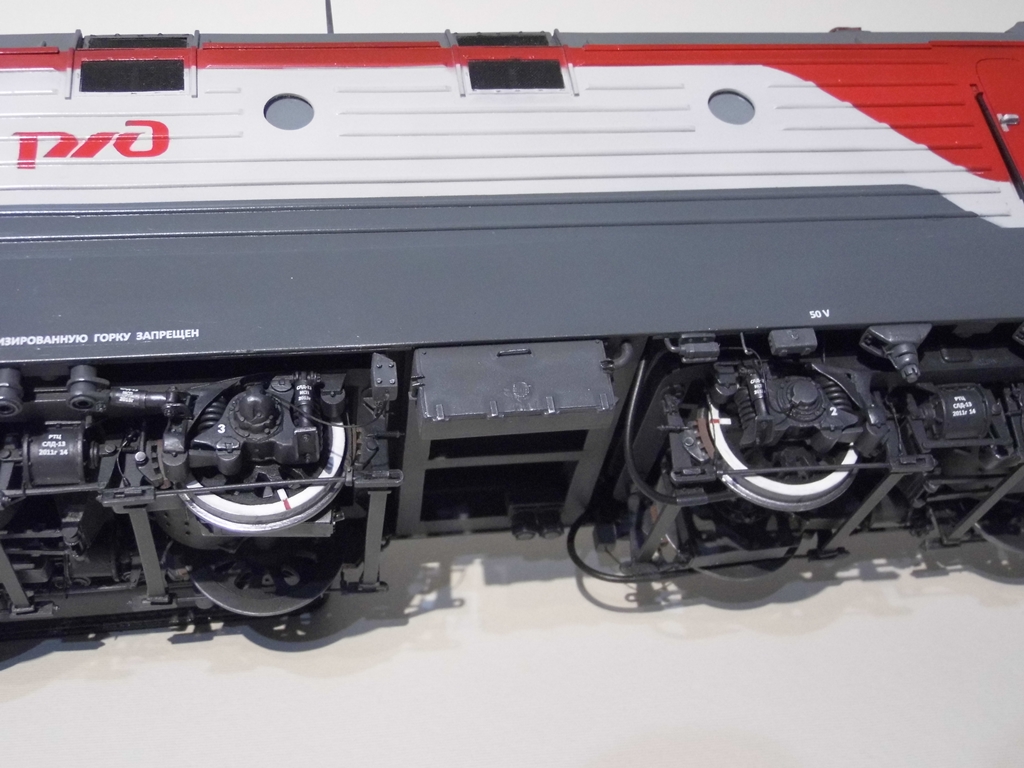

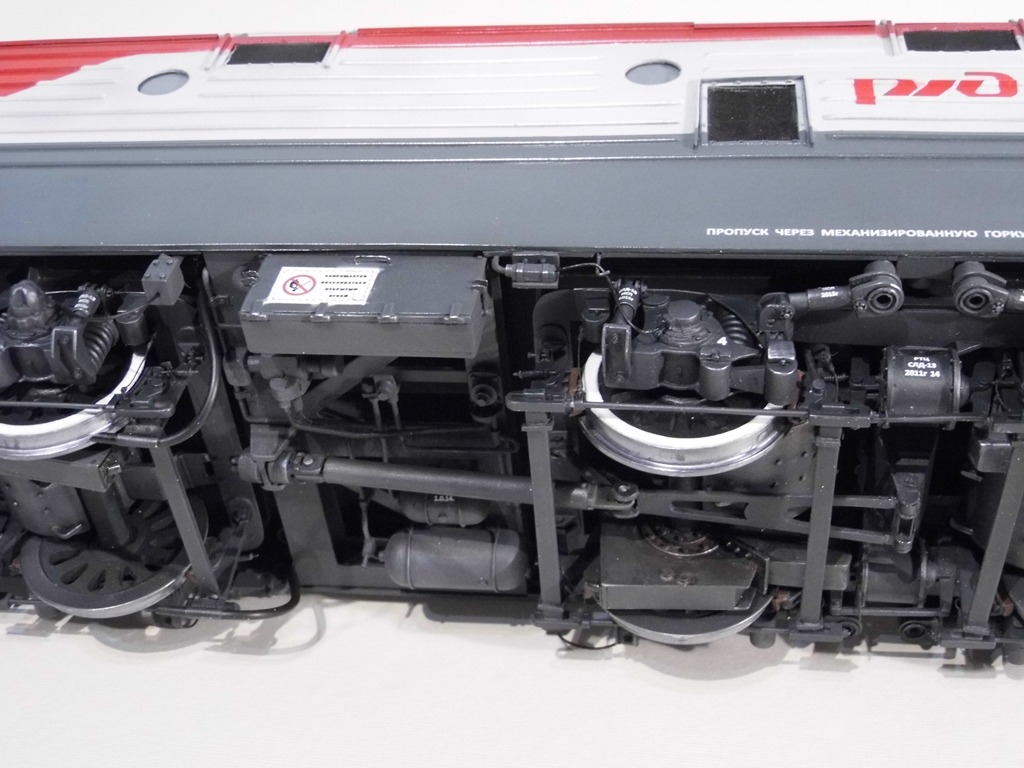

Прикрепил ещё несколько фотографий...
На сайте с 19.10.2010
143 3312

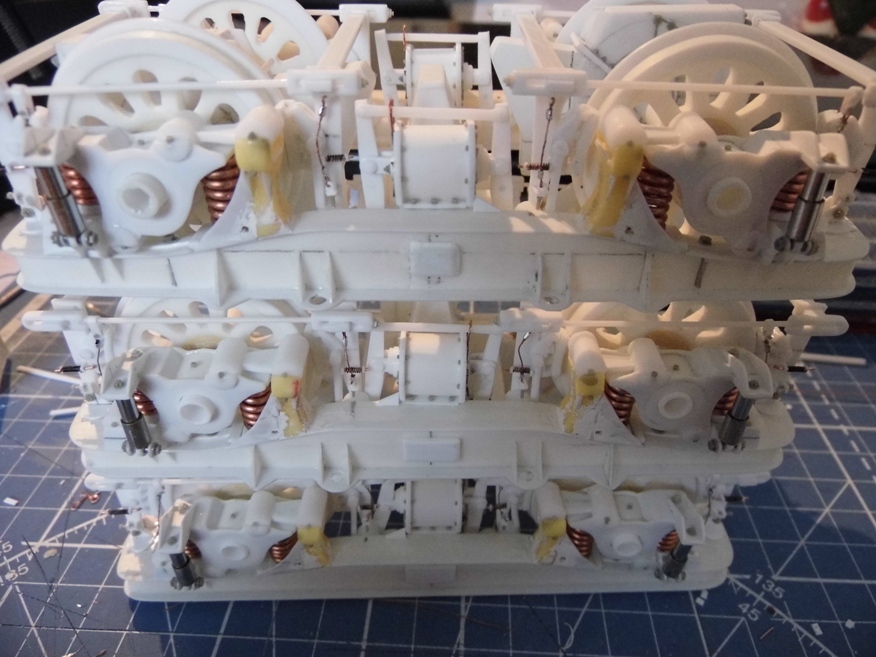

ОЧЕНЬ понравилась проработка тележек. А вот весь верх - я бы подумал что это 87-ой. Как-то не идеально.
На сайте с 18.11.2012
10 170
Крутая работа,нечего сказать смотрел с большим удовольствиям.
На сайте с 30.07.2020
11 1
Коллеги, спасибо за отзывы.

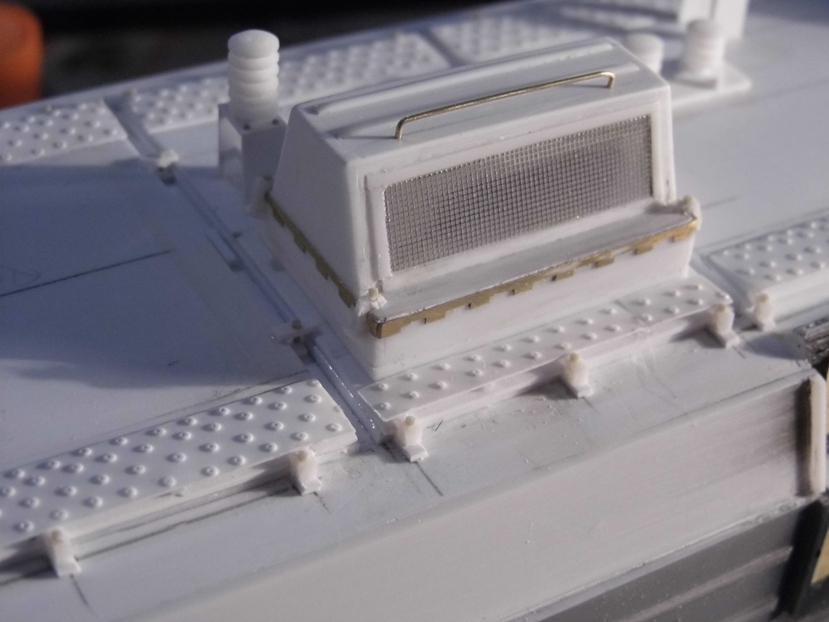

А по поводу верха, то это только так кажется, что не сильно навороченный. Старался максимально (насколько хватило) детализировать объекты. При этом, в этой модели нет ни одной детали, напечатанной на принтере. Всё руками...
На сайте с 30.07.2020
11 1
Кресла, тоже показательное фото, хоть их практически не видно...
На сайте с 30.07.2020
11 1

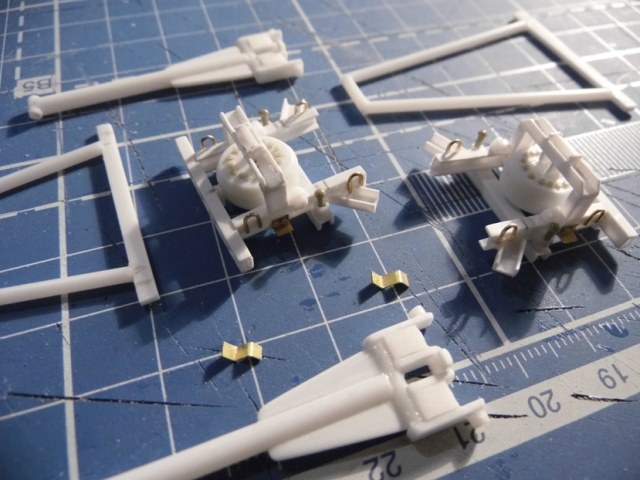

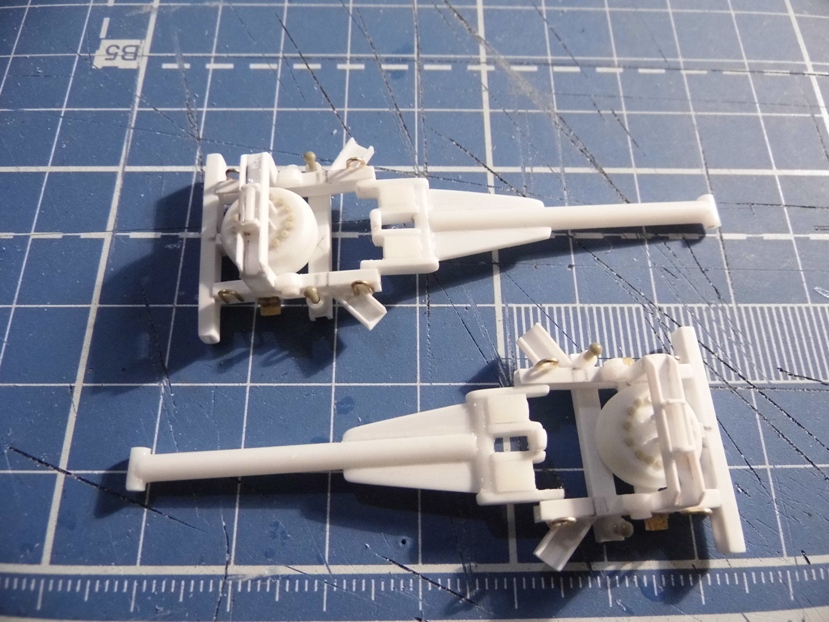

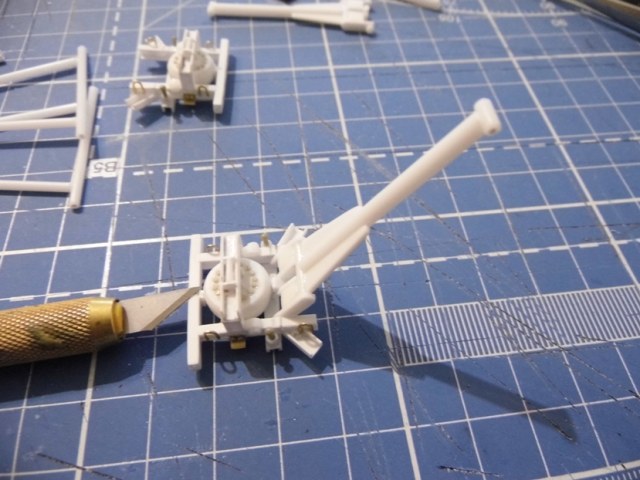

Каретка и рама токоприемника...
На сайте с 30.07.2020
11 1
Причем, все это делалось как рабочее...
На сайте с 30.07.2020
11 1

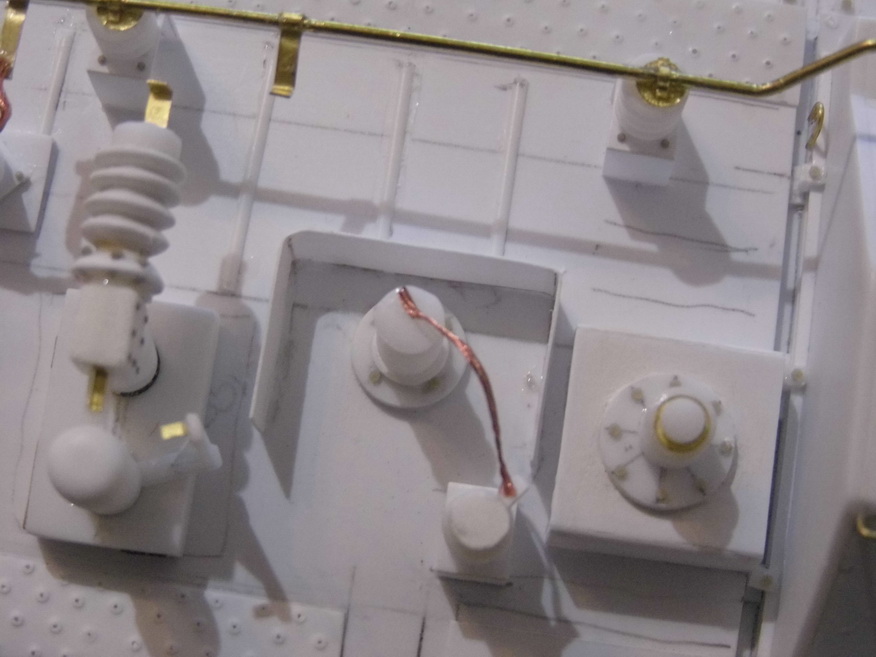

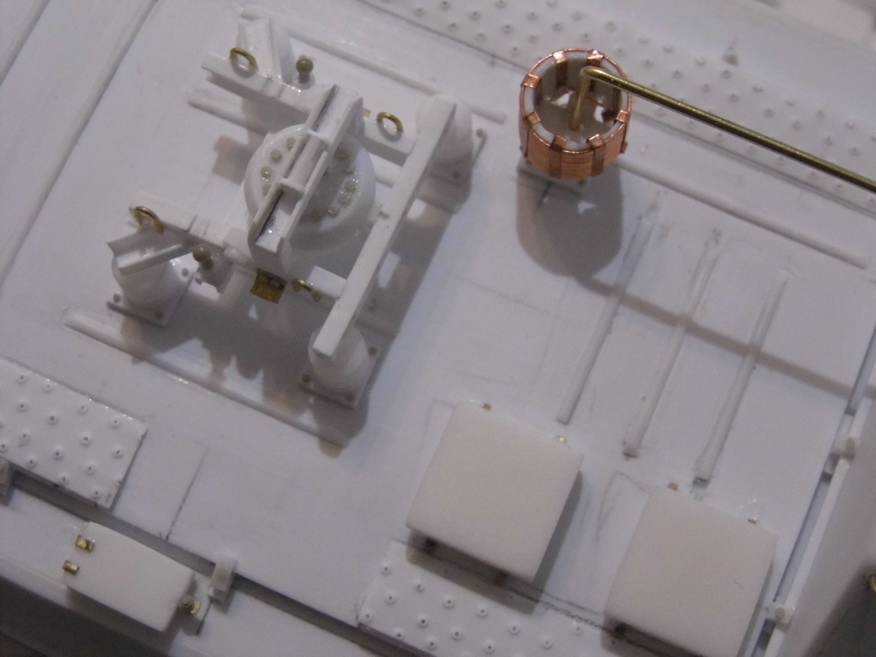

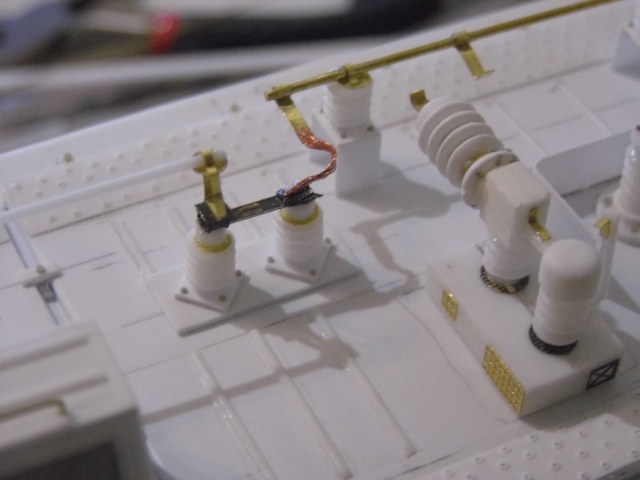

Немного поближе фото узла главного (быстродействующего) выключателя.
На сайте с 30.07.2020
11 1

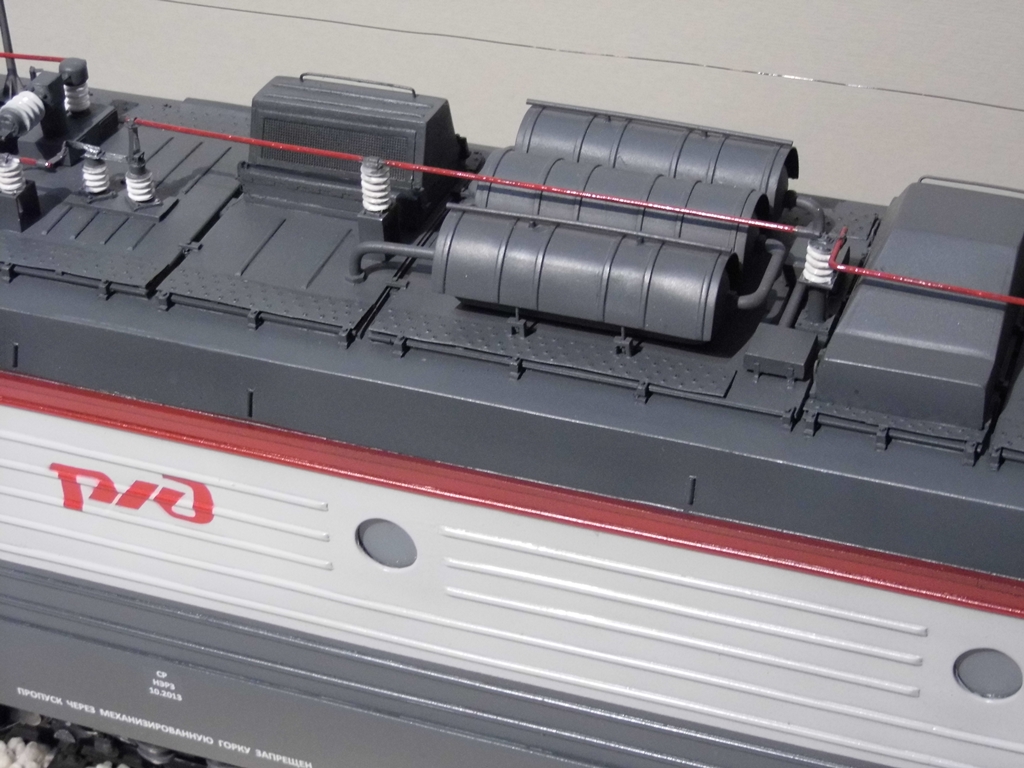

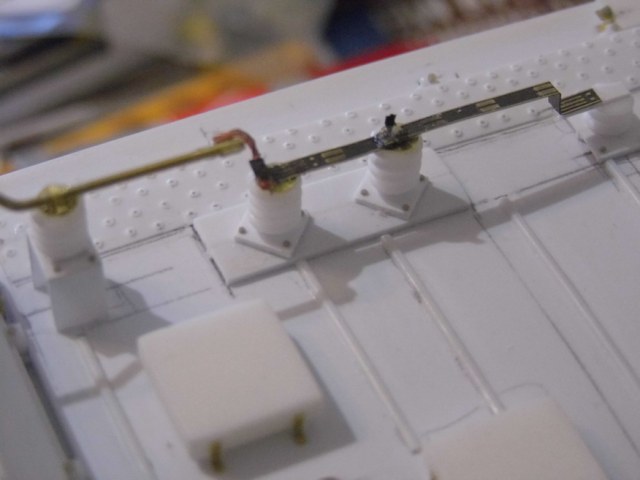

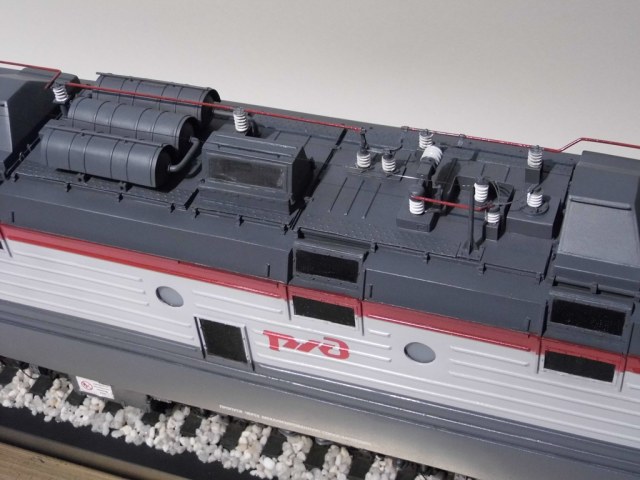

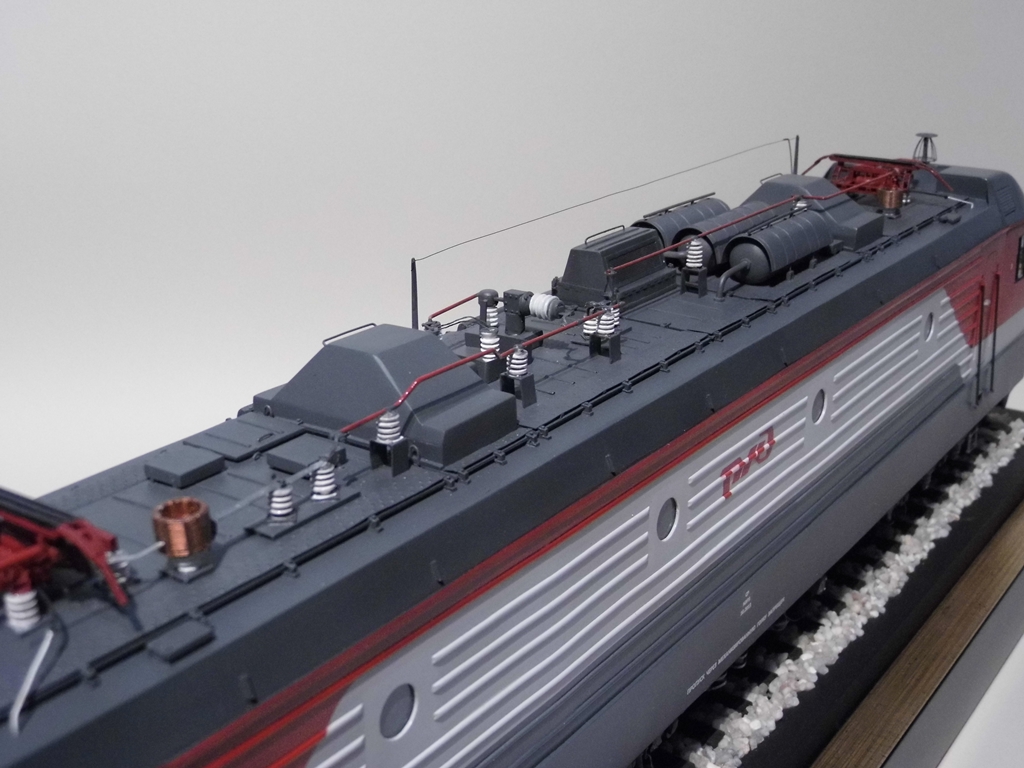

И высоковольтные шины и соединения...
На сайте с 30.07.2020
11 1
Так же, поближе, полоза и каретки токоприемников...
На сайте с 30.07.2020
11 1
Кстати, уже давно пользуюсь вот такой штукой для имитации металлических поверхностей. Зачетная вещь, ни одна краска (в т.ч. полировочная) не сравниться...
На сайте с 04.11.2013
12 198
+1
Спонсор
На сайте с 27.12.2014
77 294
А что это такое? Я,если честно,ни слова не понял,одни каракули
) И где такое продаётся?
На сайте с 30.07.2020
11 1
Купил на E-Bay лет 5 назад... Если не делать такие самолеты, то расход небольшой.
Выкладываю фото верхней части коробки. Это всё, что написано на английском языке. И - сделано в Японии...
На сайте с 30.07.2020
11 1
И самой банки...
Спонсор
На сайте с 27.12.2014
77 294
Спасибо! Поищем
Спонсор
На сайте с 26.10.2009
30 16911
Отличнейший результат!
Очень живо смотрится.
Только вот не понял смысл данной фразы: ......Использовал различный инструмент за исключением пробойников......
С Уважением, Алексей.
На сайте с 30.07.2020
11 1
Сейчас уже купил разных, а когда строил - все кружки и колечки вырезал модельным ножом... Вот и наболело...
На сайте с 28.04.2011
51 504
Шикарная работа.
На сайте с 30.07.2020
11 1
Спасибо...
На сайте с 18.06.2012
11 158
Это очень, очень круто! Его бы, да в серию.
На сайте с 24.06.2013
34 0
Офигеть! Слов нет! Не верится просто, что так достоверно и детально вообще можно сделать! И пульт машиниста идеально сделан, как настоящий. Дикий восторг)
На сайте с 15.04.2017
15 21
Колоссальная работа проделана, просто слов нет! А колеса на станке вырезали внутренние отверстия? Очень все ровно, даже не верится что без станка можно вырезать такие углы и ровные отверстия
На сайте с 15.10.2016
64 0
Класс.
На сайте с 30.07.2020
11 1
Спасибо... очень приятно читать Ваши оценки.
Сейчас в отпуске и не имею доступа к фотографиям, но недели через две закину фото пульта управления и колес до покраски. Колеса всё вручную. Никакие станки не применялись...
На сайте с 14.09.2015
0 17
Работа очень крутая.
Присоединюсь к коментарию что крыша вышла не очень, а вот ходовая просто супер.
По крыше: есть ощущение что что то не так с изоляторами и они не глянцевые, напрасно закрасили медную проволку, и есть ощущение что нет медных шунтов между высоковольтными шинами (возможно закрашены, не разберу).
А так респект проделанной работе, очень впечатляет.
Спонсор
На сайте с 08.11.2008
38 3584
ШЕДЕВРАЛЬНО
На сайте с 22.07.2019
0 588
Ну ктоб сомневался, что вы можете что-то другое вымолвить.
На сайте с 30.07.2020
2 1331
Как по мне, так это в музей надо
На сайте с 30.07.2020
11 1
Спасибо за дискуссию. Надеюсь, что будут ещё комментарии...
По поводу крыши - у каждого свое восприятие. Целый ряд экспериментов это доказали (напр. на фото кто-то видит старуху, а кто-то красавицу). Если всё время делать стендовые модели или модели для диорам, то отсутствие сколов, мазута, пыли и т.д. воспринимается как "косяк" и это нормально... Главное, чтобы (на примере Степана Петрова) были описаны эти недостатки модели и это действительно помогает сделать "работу над ошибками". У меня на модели - белые изоляторы покрыты глянцевым лаком от "сонет". Шины на крыше всегда красят краской, чтобы не было "перекрытия" в случае попадания проволоки и др. предметов (даже мокрая палка, при 27 кВ может запросто закоротить). Обязательно выложу пару фотографий крыши реального локомотива (но позже), возможно ряд вопросов снимется сам собой...
С уважением.
На сайте с 02.06.2019
46 38
Ну где термос на пульте? Где желтуха на спинке кресла? Хорошая работа)
На сайте с 30.07.2020
11 1
Сразу чуствуется- железнодорожник...
На сайте с 22.07.2019
0 588
Да даже не думайте сомневаться; работа высший класс. Просто есть тут группка критиканов. Вообще не понимаю как можно критиковать самоделы.
На сайте с 30.07.2020
11 1
Критики - это здорово... Мы тоже выступаем критиками в целом ряде работ. И в этом есть прогресс. Ещё не видел "идеальную" модель, да и нужны ли они... Ведь общение и обсуждение это важнее всех идеальных работ...
На сайте с 30.07.2020
11 1

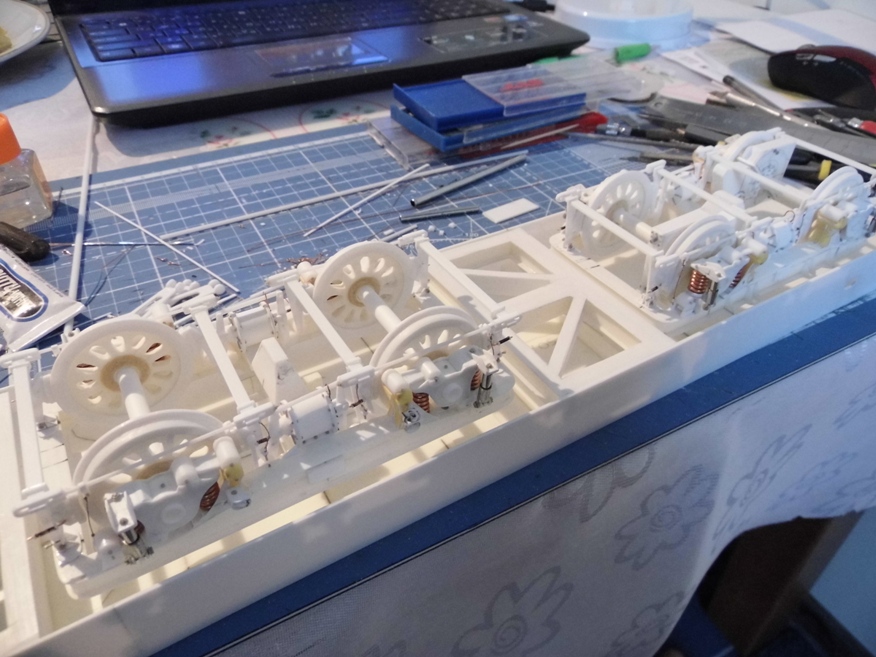

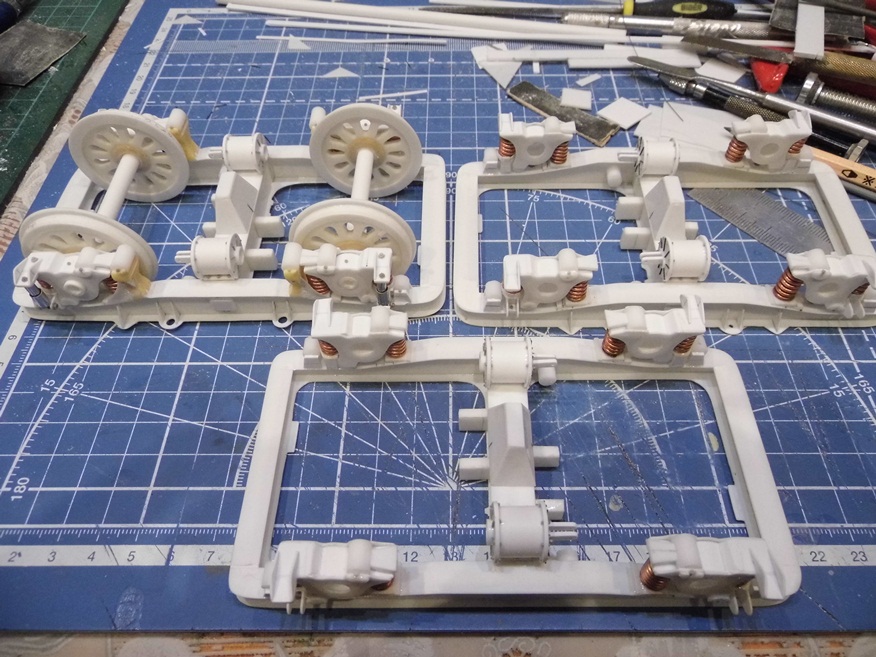

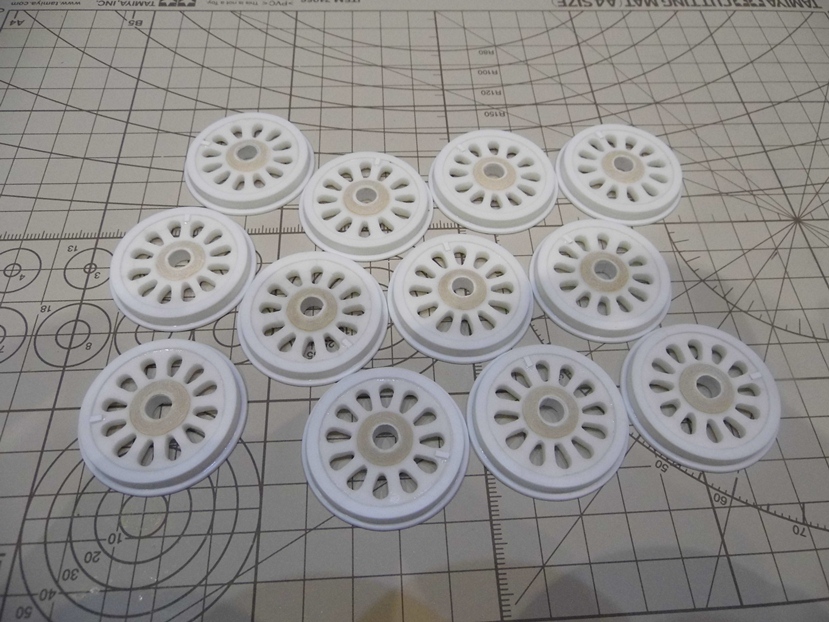

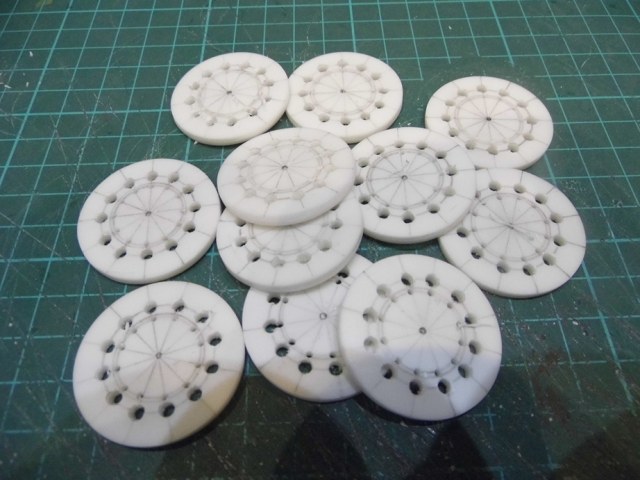

Фото процесса производства колес (обещал)... Думаю одной будет достаточно, чтобы не "захламлять" обсуждение
На сайте с 30.07.2020
11 1

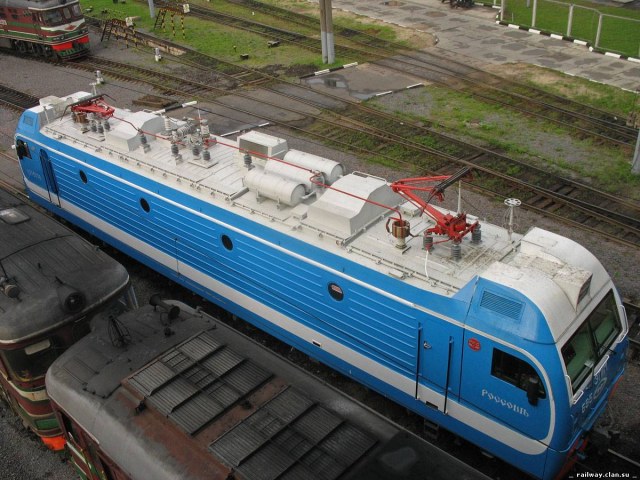

Фотография крыши... Возможно многие вопросы снимутся...
