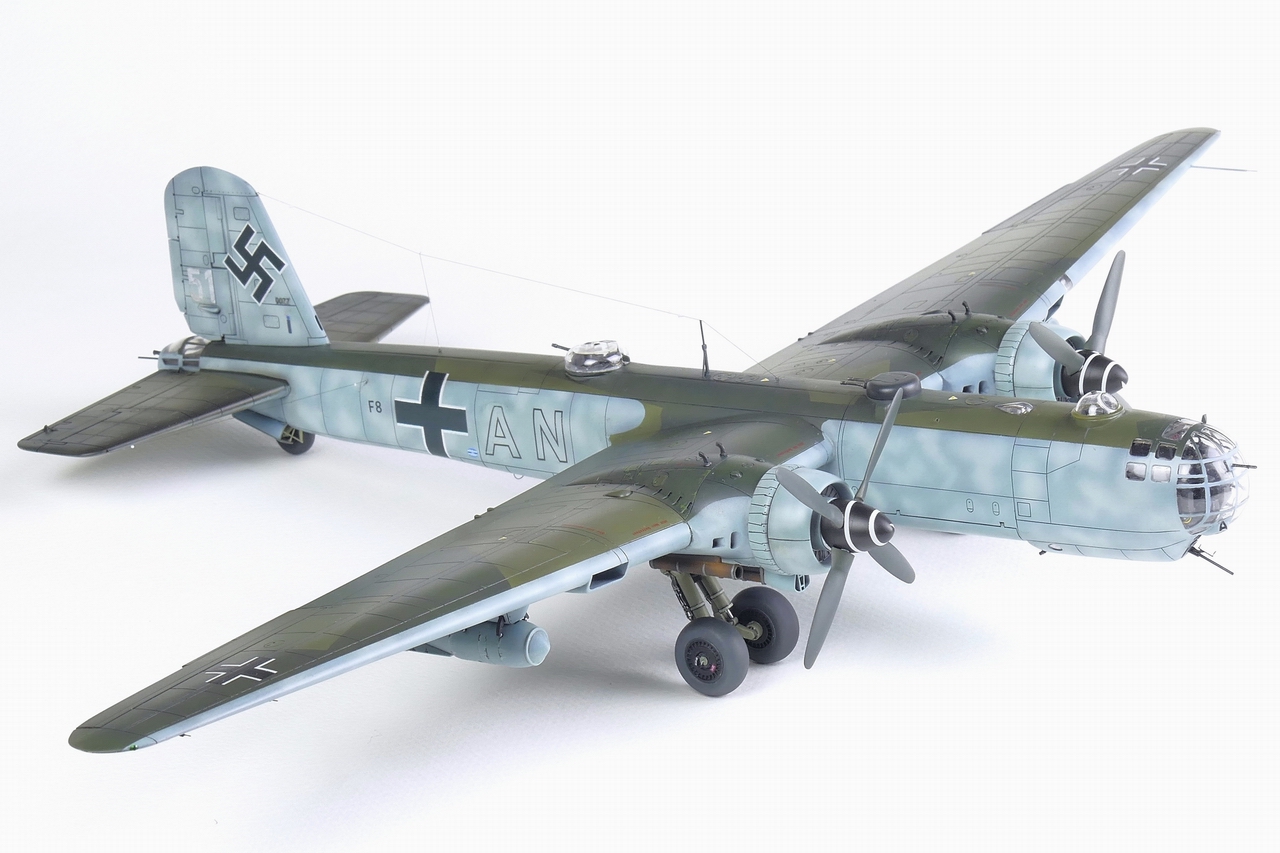

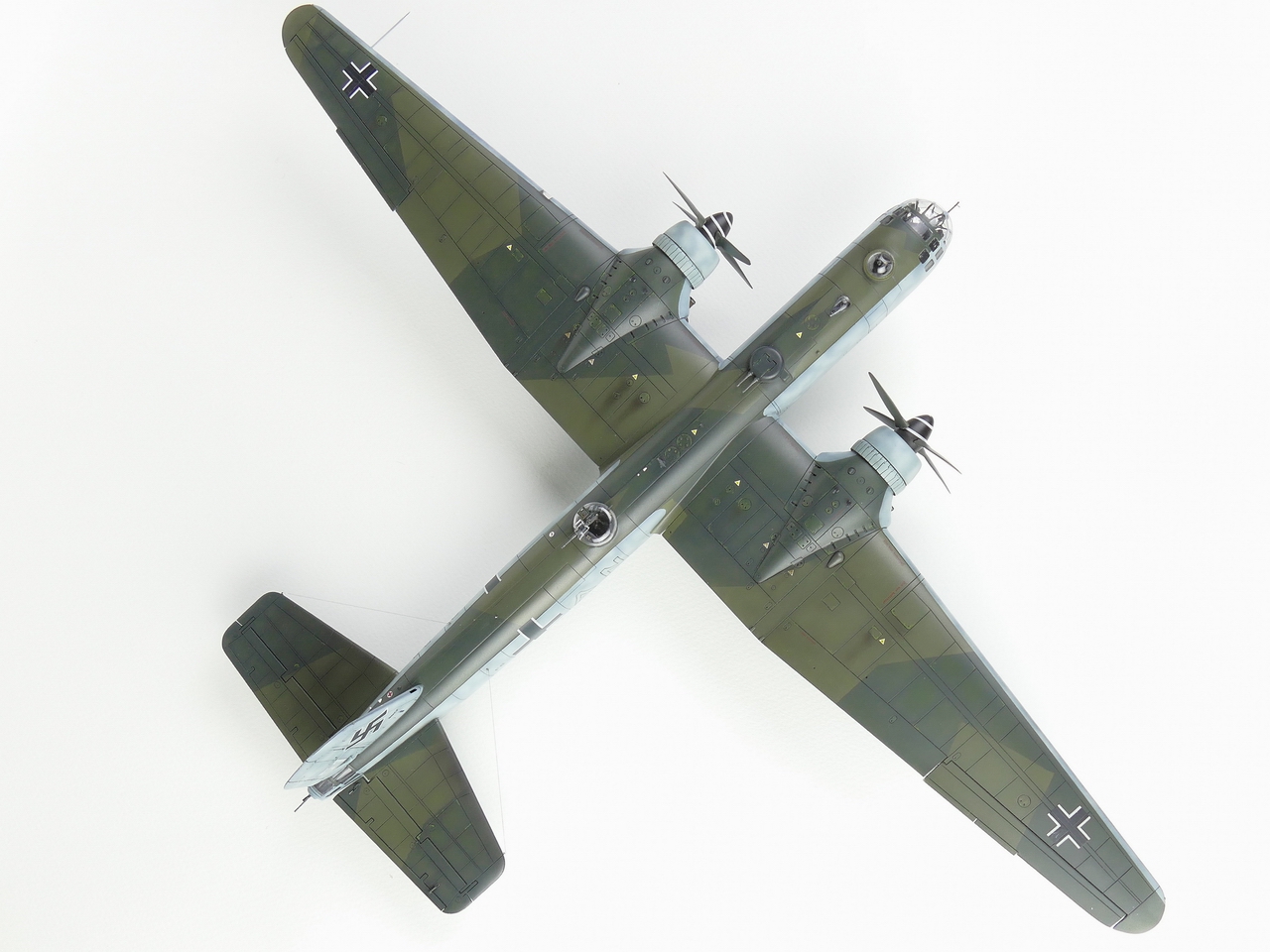

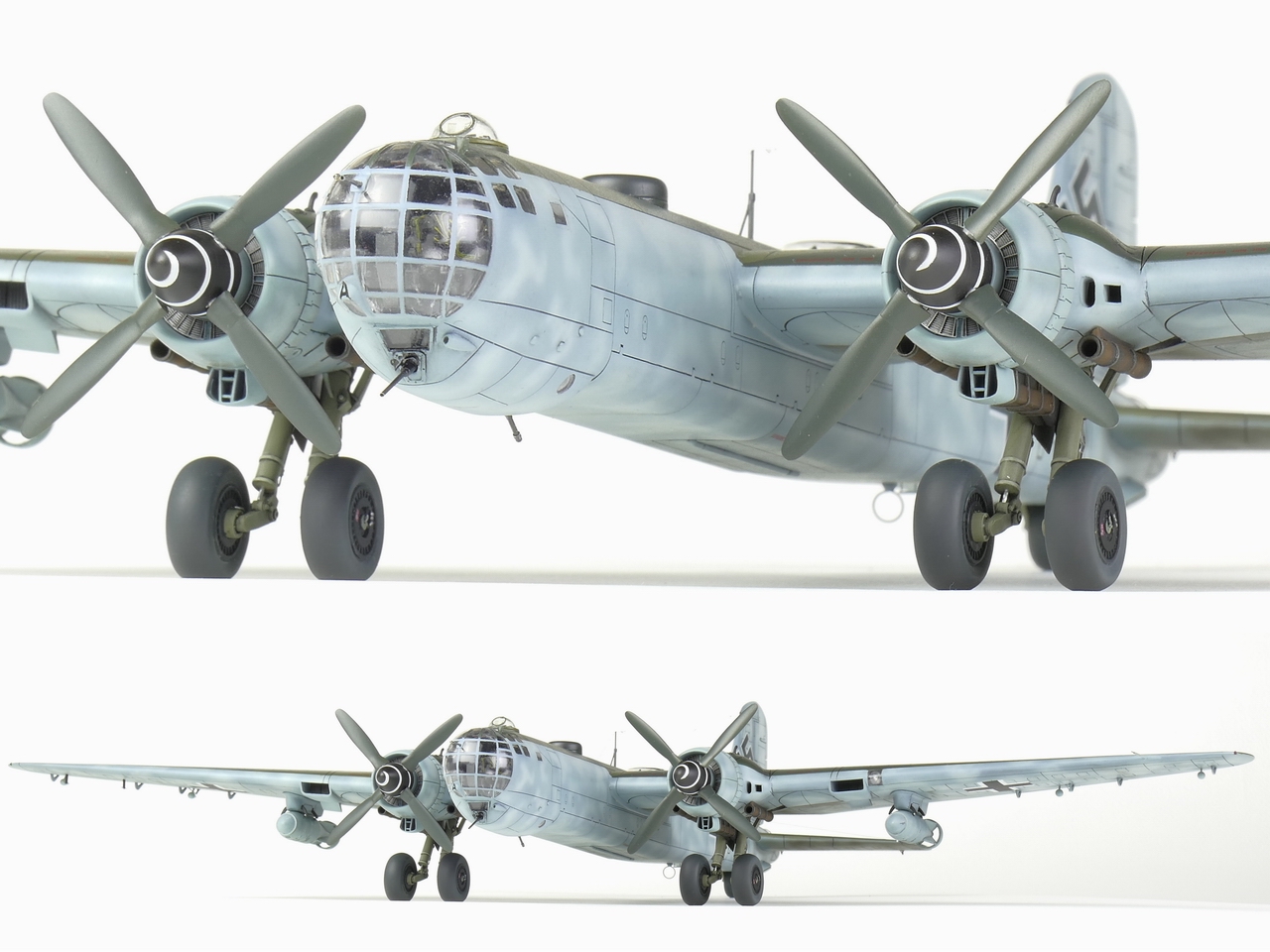

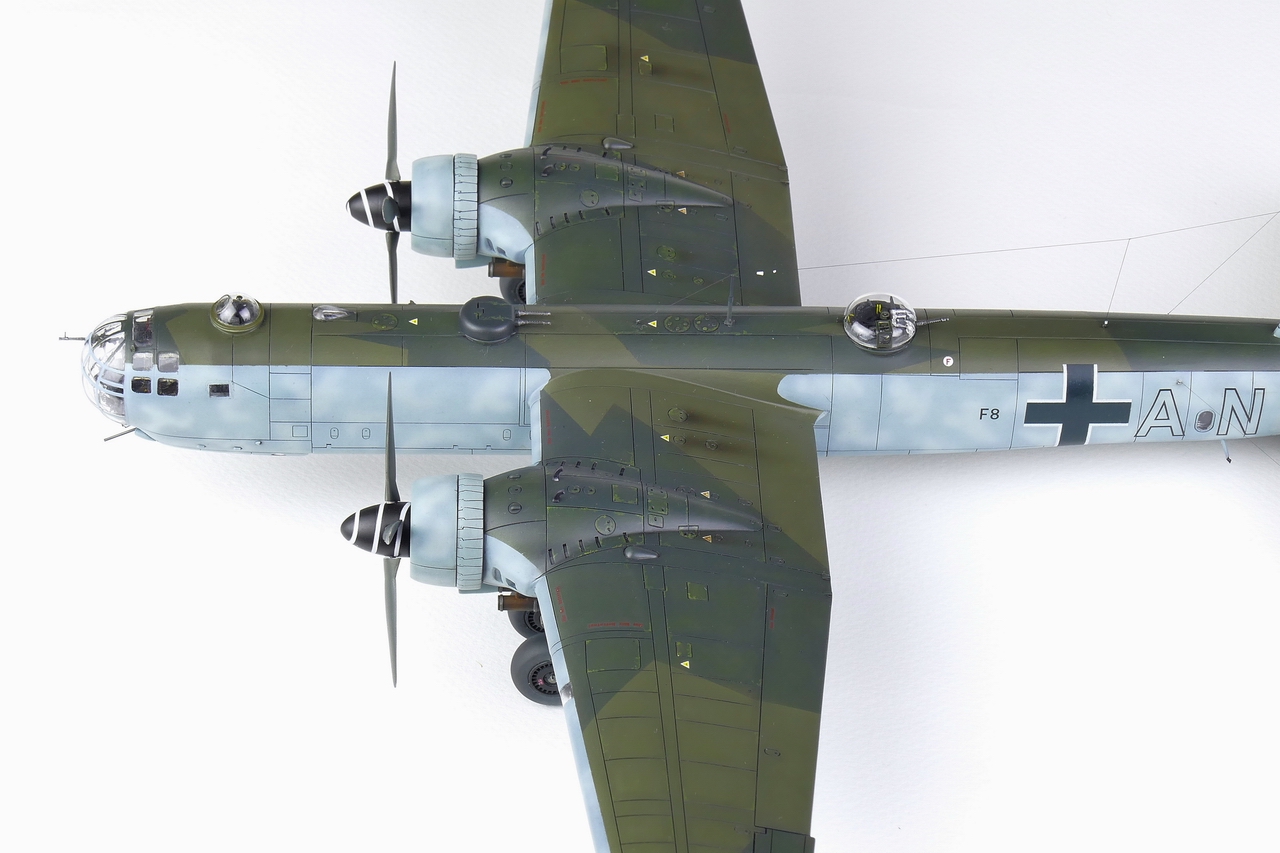

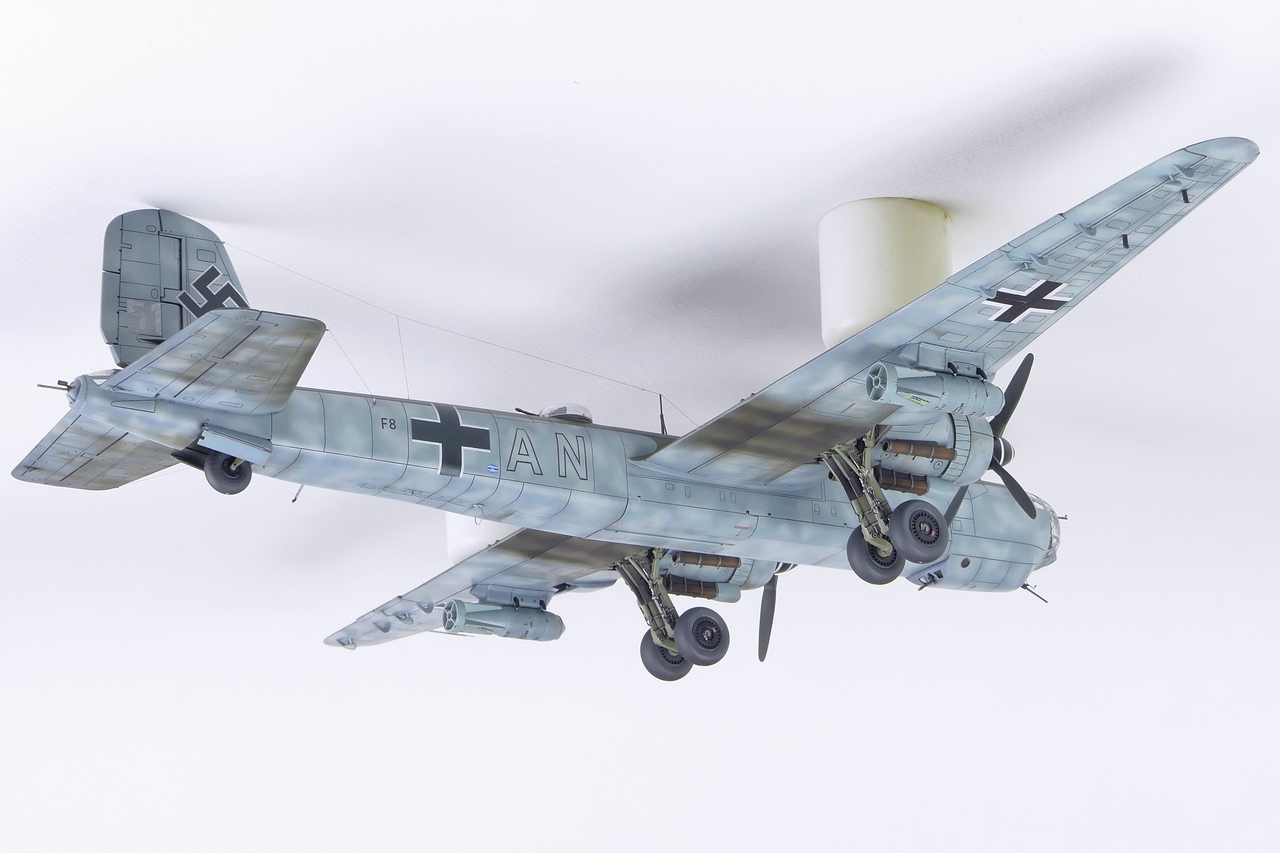

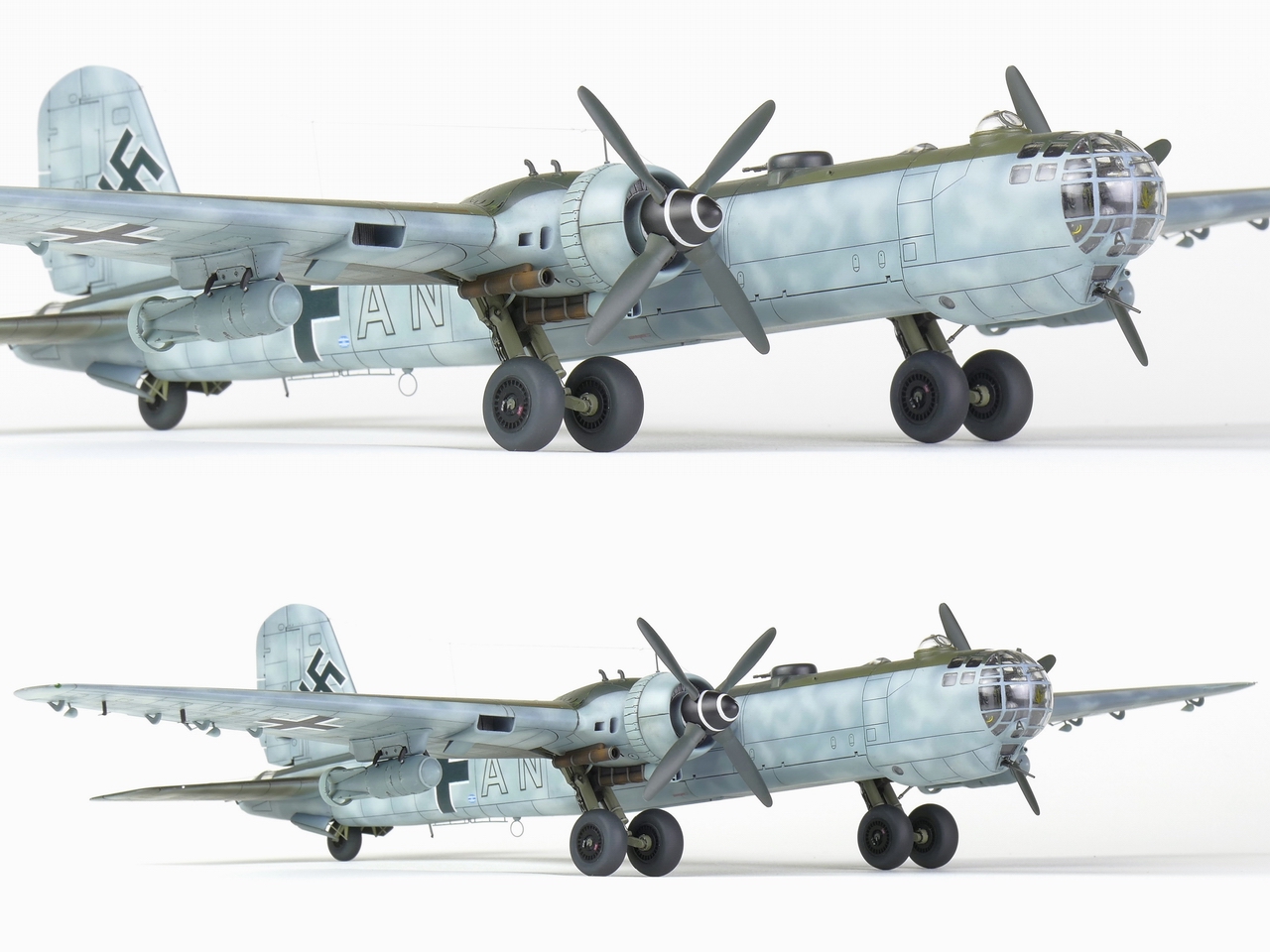

Heinkel He177A-5/R6

Изделие 2000 года. У меня коробка появилась более 15 лет назад.

Собрал для отдыха от другого длительного проекта.

Затрачено на круг около 200-220часов чистого времени.

Основные замечания:

· 100% моделей имеют не решенный за 20 дефект – крайне низкое качество прозрачных деталей: большая часть из них с облоем, царапинами и включениями на внешних и внутренних поверхностях, материал неоднороден.

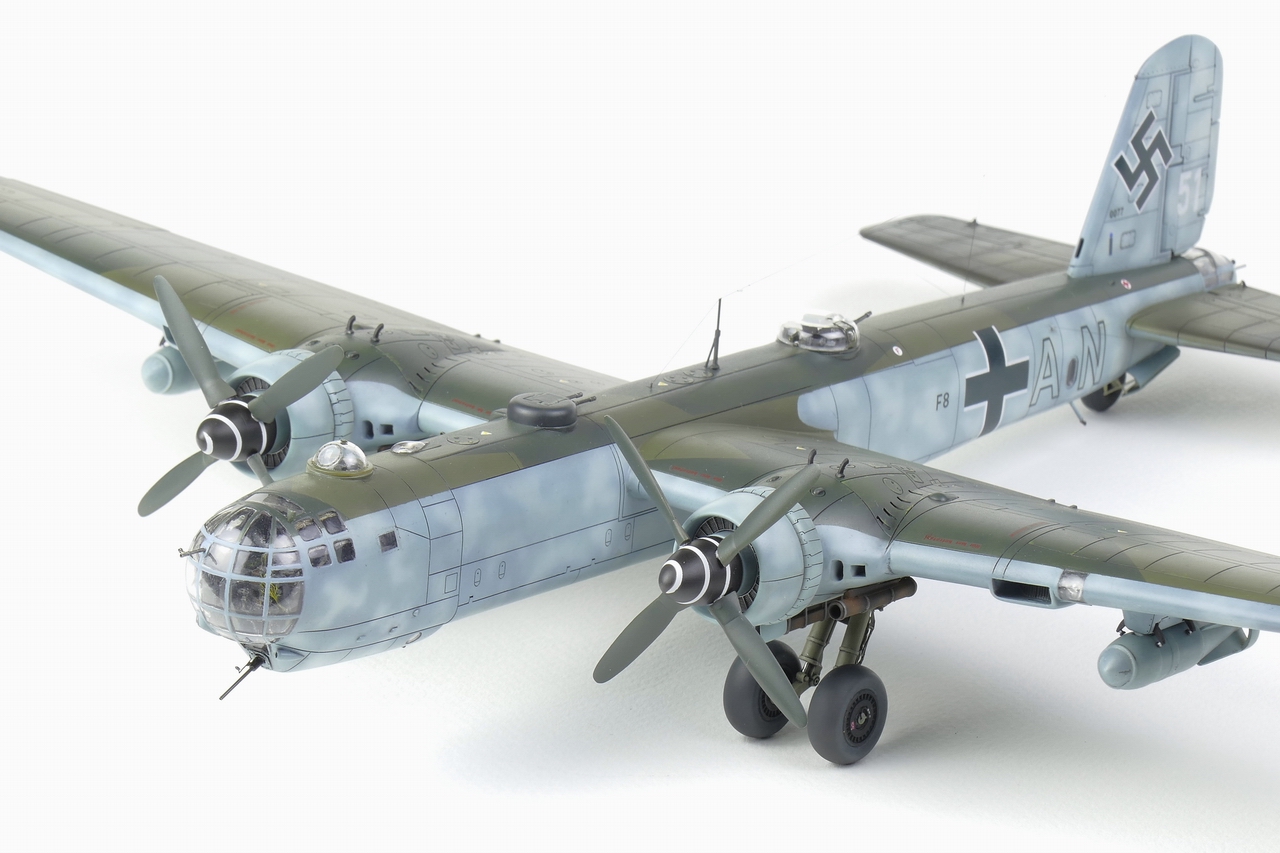

· К геометрии носового остекления есть вопросы: форма купола не похожа на фото, особенно в нижней части, отчего он воспринимается несколько меньше нужного. Бортовое остекление имеет неверную форму и размер окон.

· Неверные по форме лопасти винтов (Ревелл же)

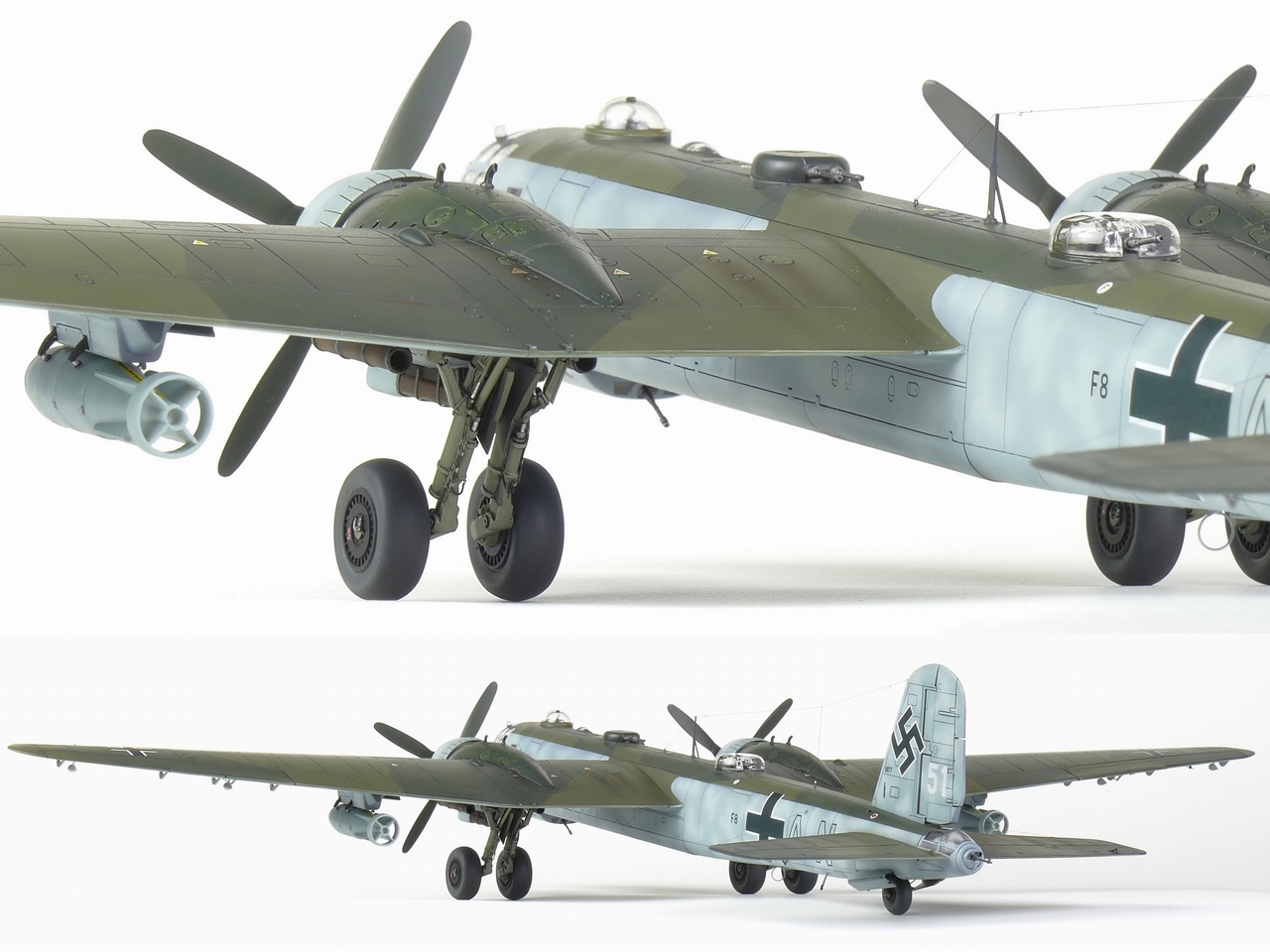

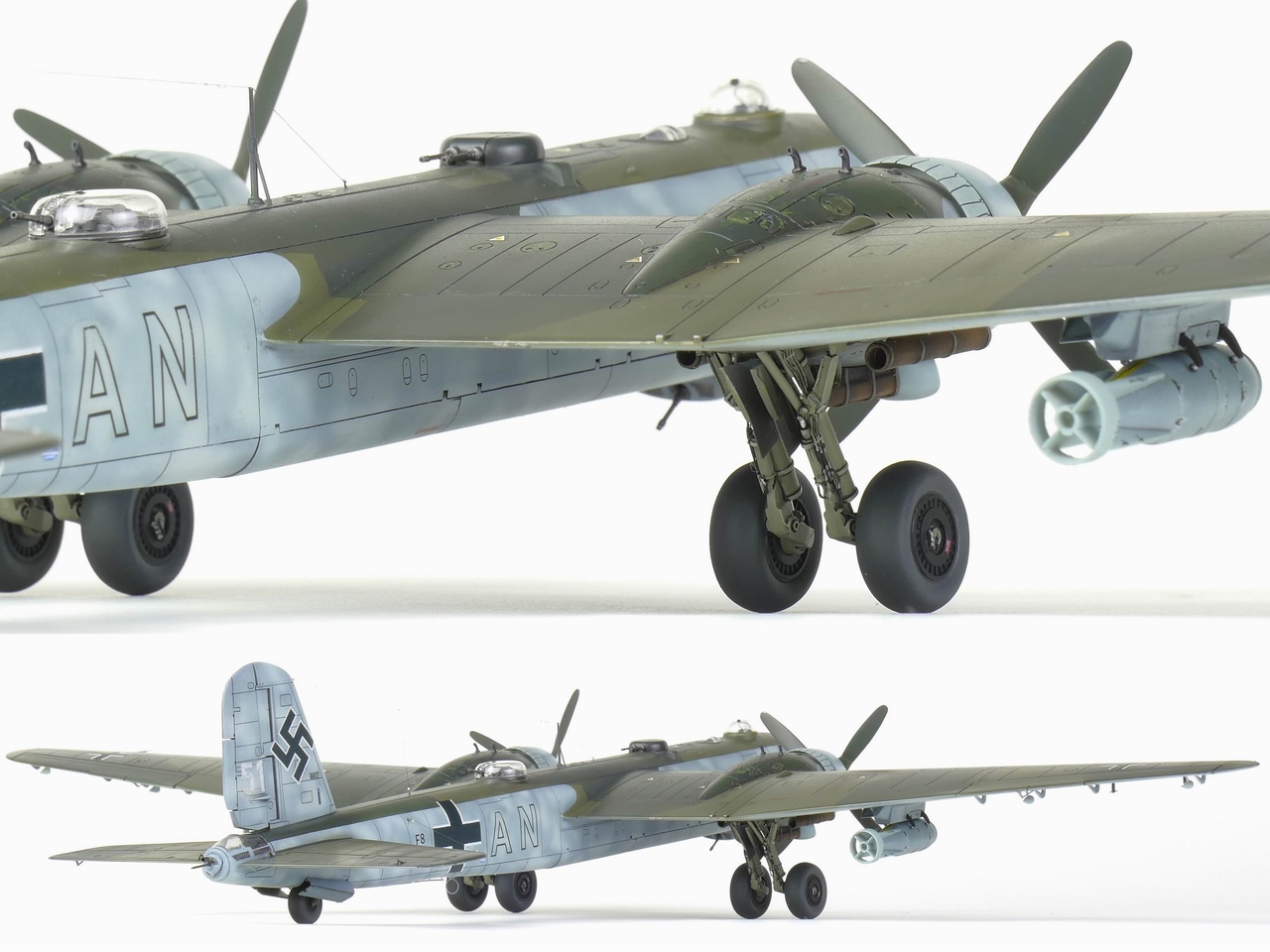

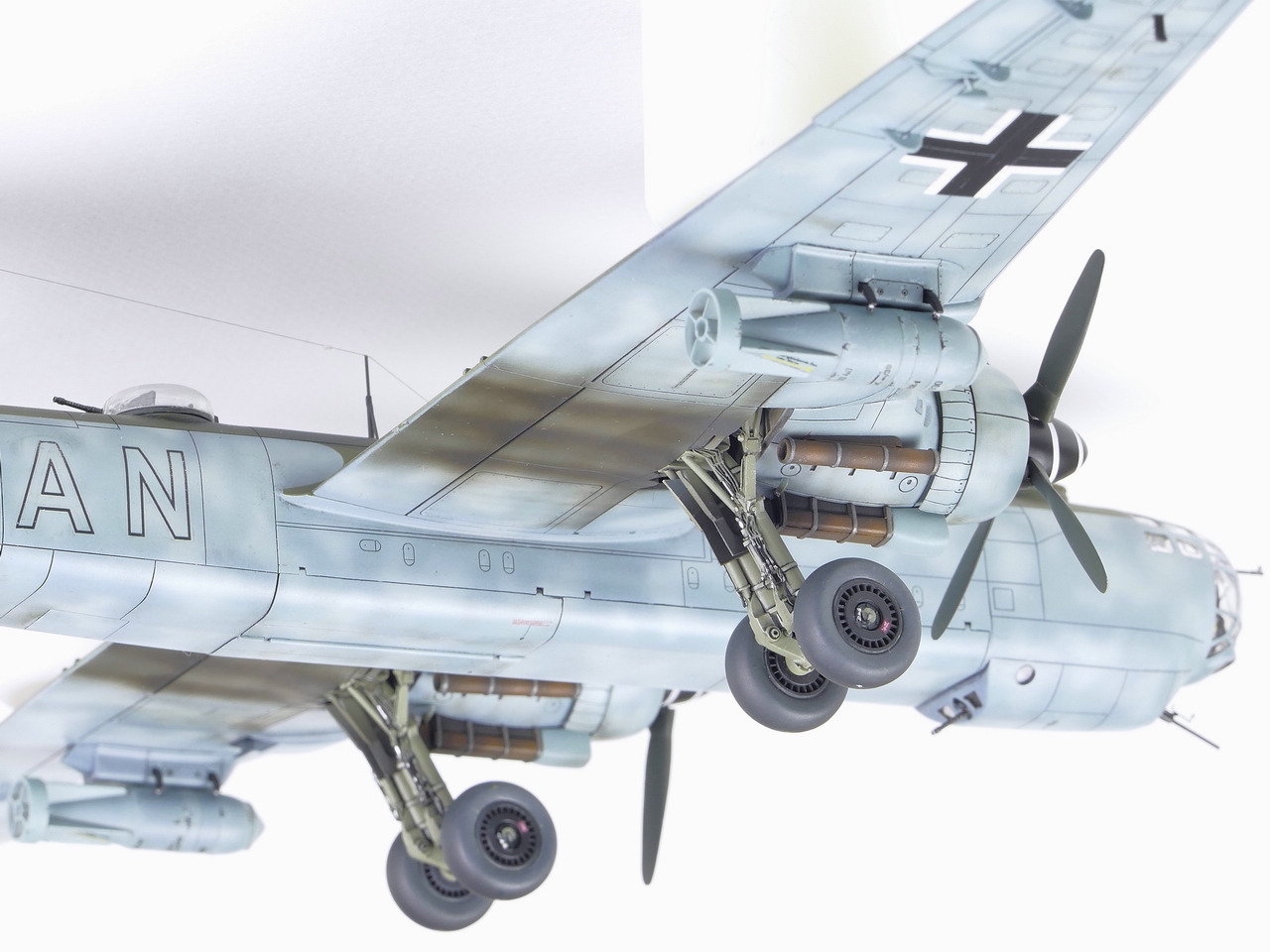

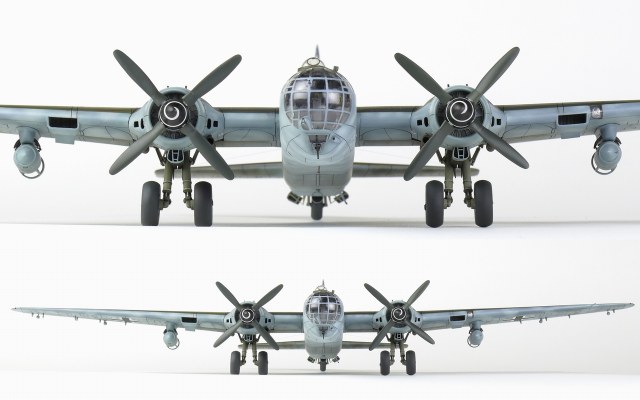

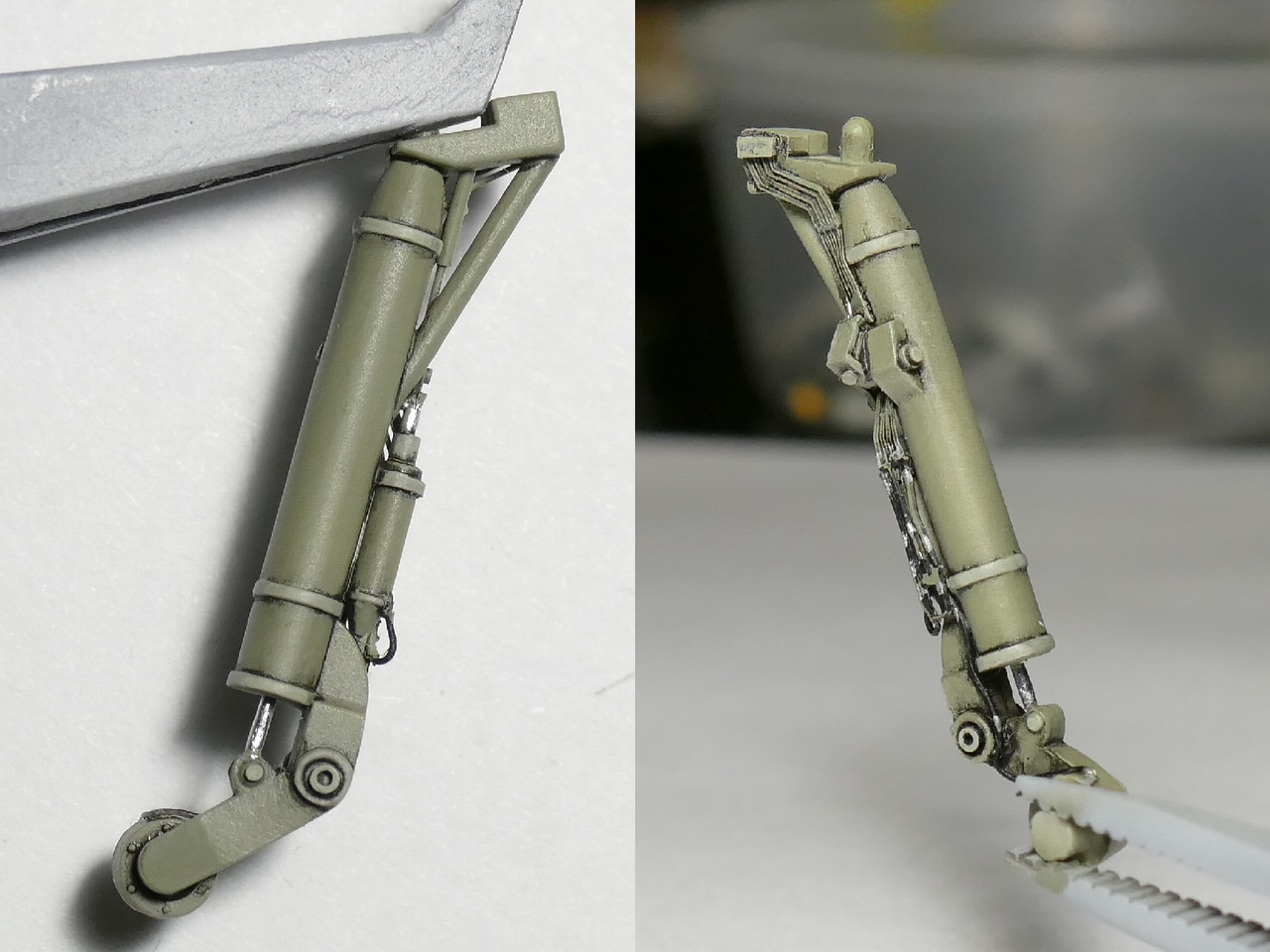

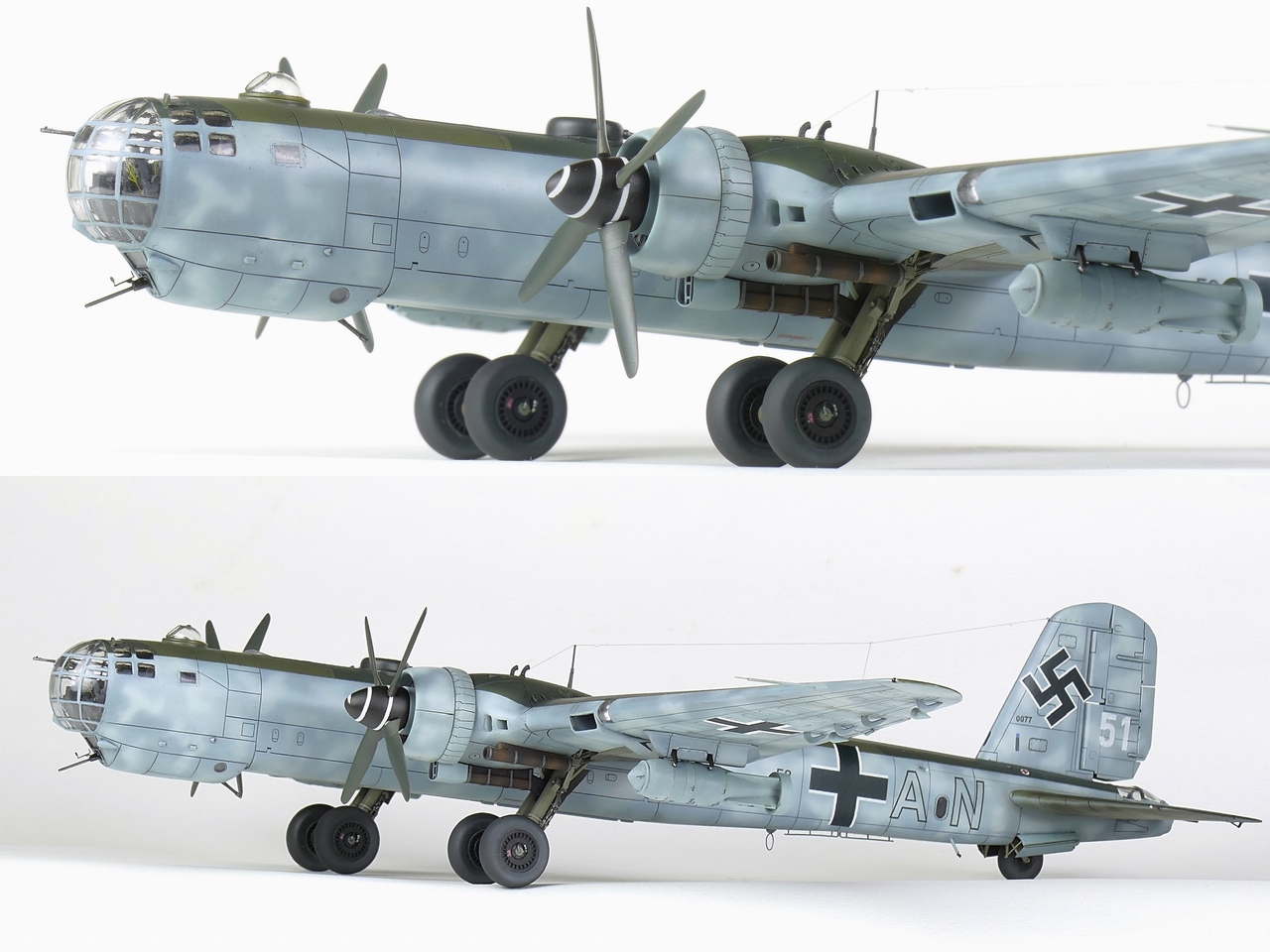

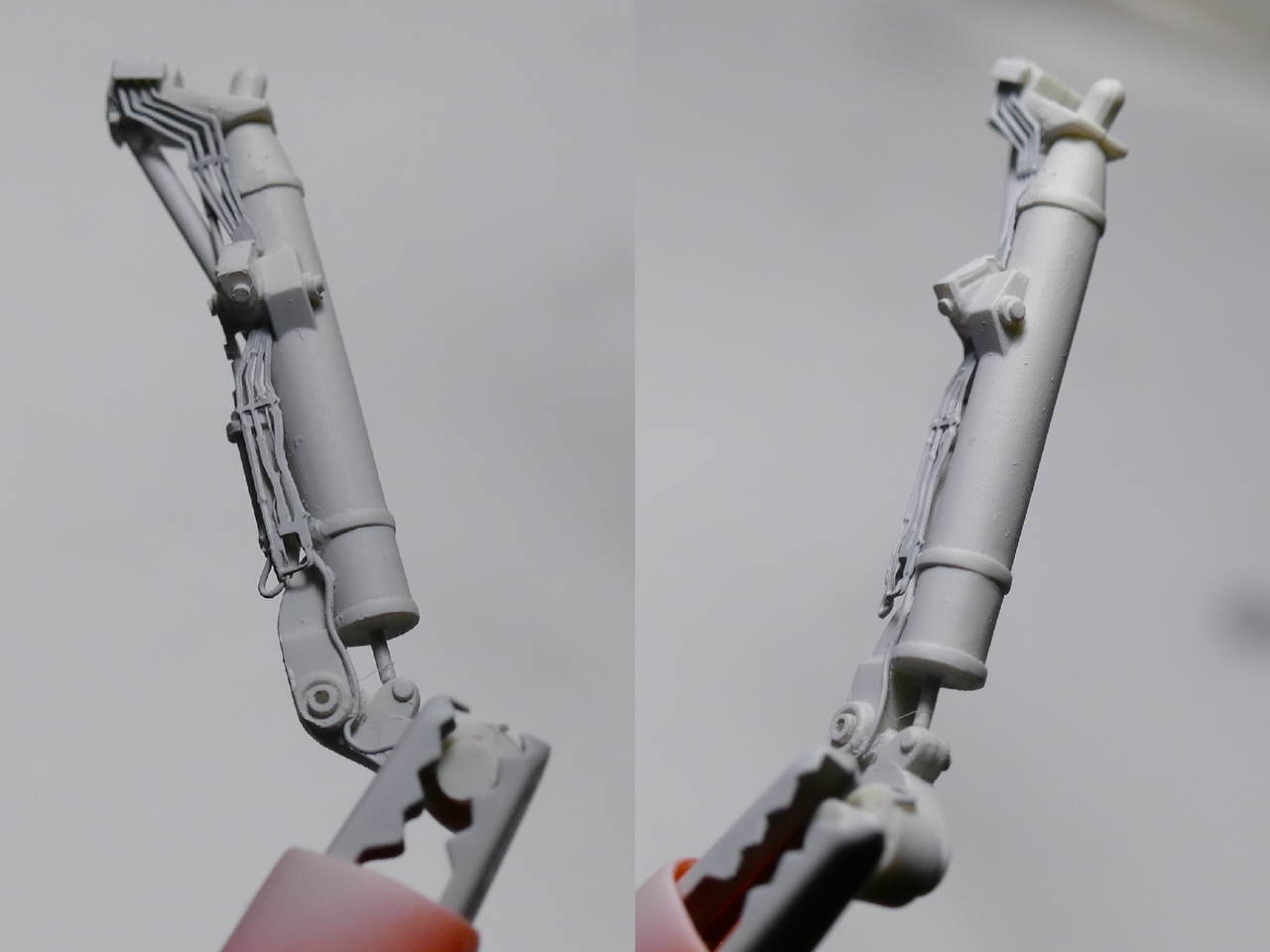

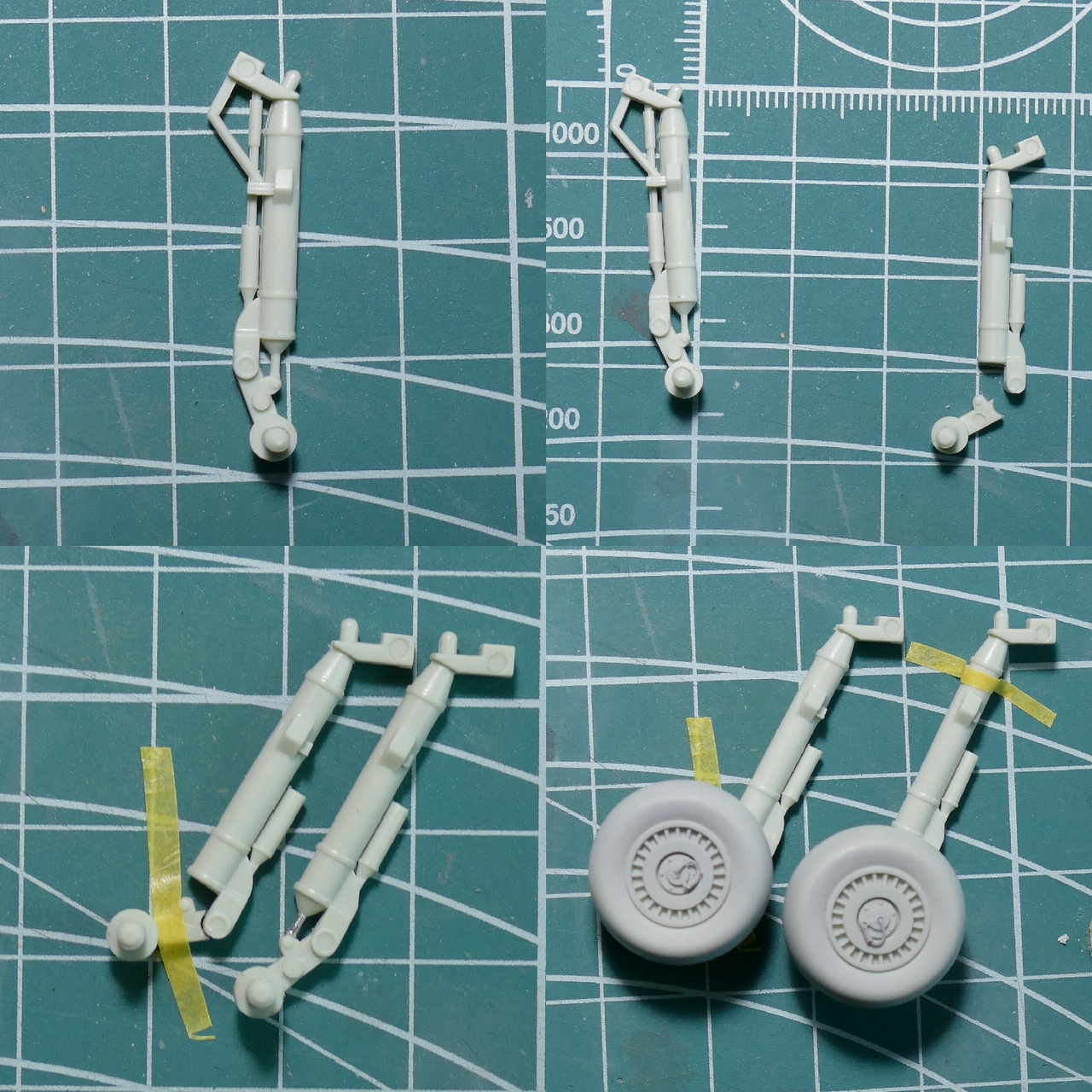

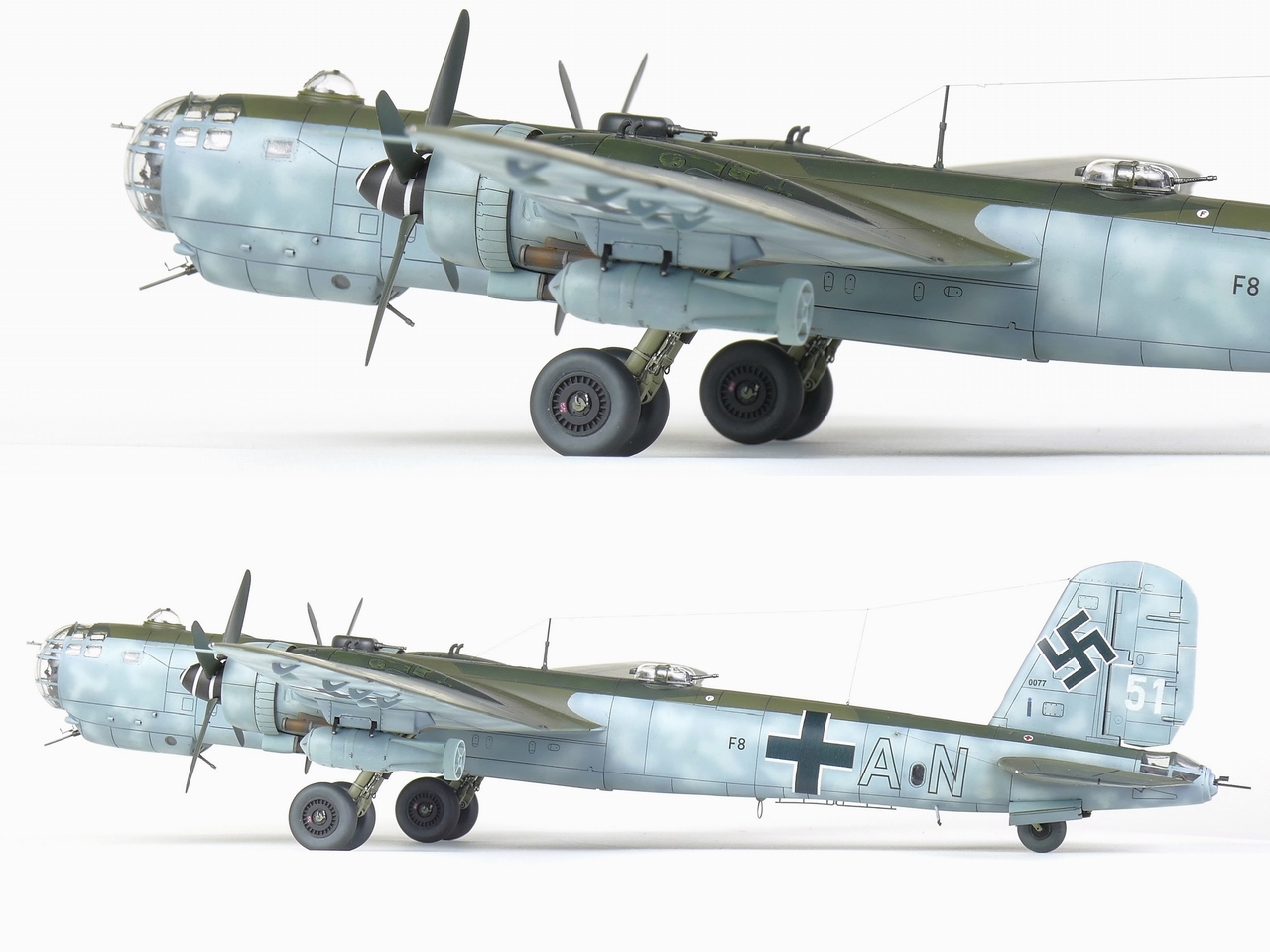

· Основные стойки шасси сделаны по оригинальным схемам. (Это не исключило ошибки и только Ревеллу известного толкования данных схем.) Но на схемах они в не обжатом состоянии. По этой причине модель из коробки смотрится «на цыпочках» в сравнении с фото. Это искажает облик.

· К проблемам стоек можно добавить щитки шасси. Предложенные в модели соответствуют машинам до ранних А-3. На этих версиях щиток крепился к крылу, был кинематически связан со стойкой. Характерная особенность (как на 100% моделей в сети) – щиток висит перпендикулярно консоли.

На поздних версиях щиток иной формы стали крепить непосредственно на стойке. Поменялся угол его установки.

· Неверные узлы подвески бомб. К сожалению, я не нашел ни замены, ни достойной информации для самостоятельного изготовления. Как выяснилось после итоговой сборки, они еще и размещены не там.

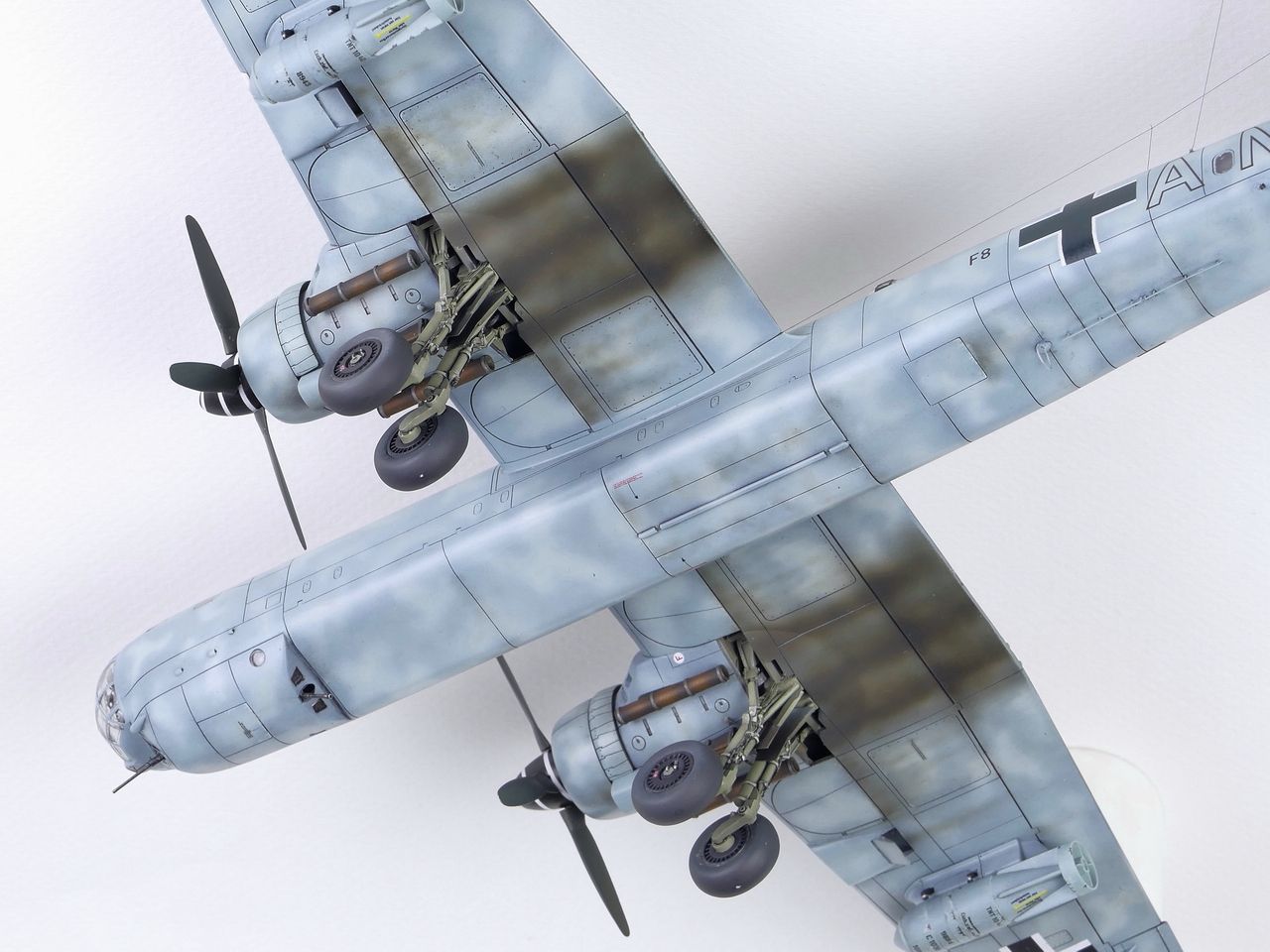

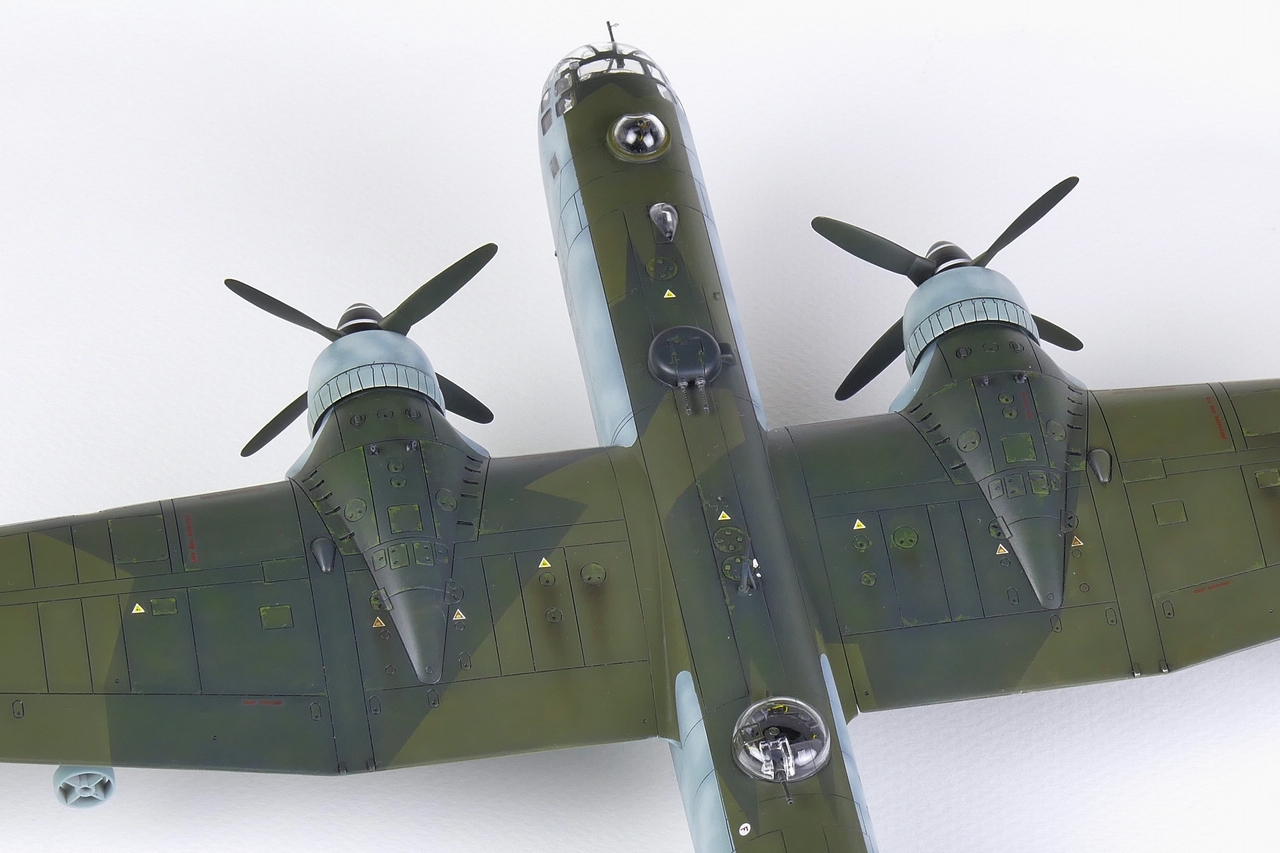

· Полная беда с областью «нижняя часть двигателей/крепления шасси». Мало того, что Ревелл сделал некоторые ничем не подтверждённые формы (типа сопряжения крыла и обтекателя шасси за стойками), так еще и предложенная геометрия всего узла не позволила б стойкам убираться в ниши. Полагаю, ошибки вызваны недостатком информации. Также это отразилось на всем выхлопном хозяйстве – не то, не там, не так.

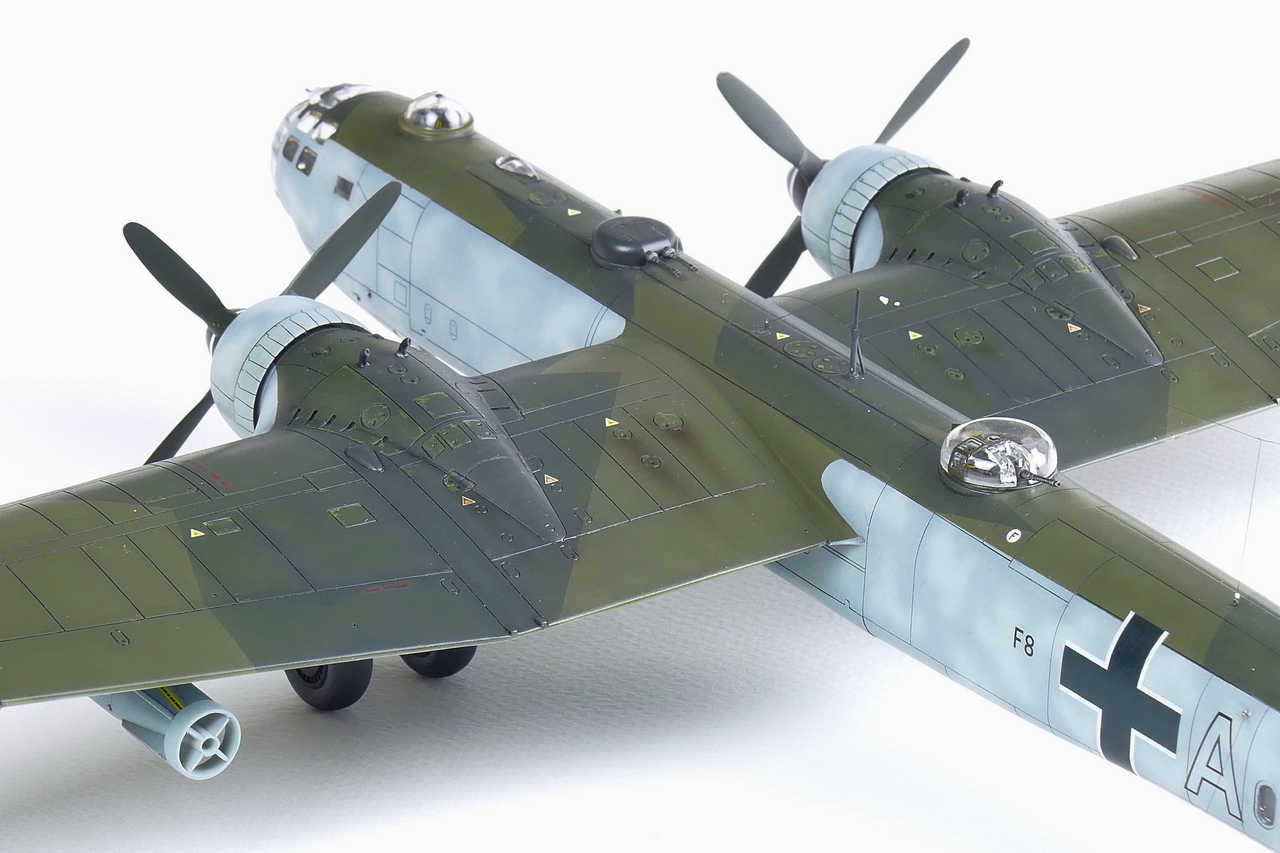

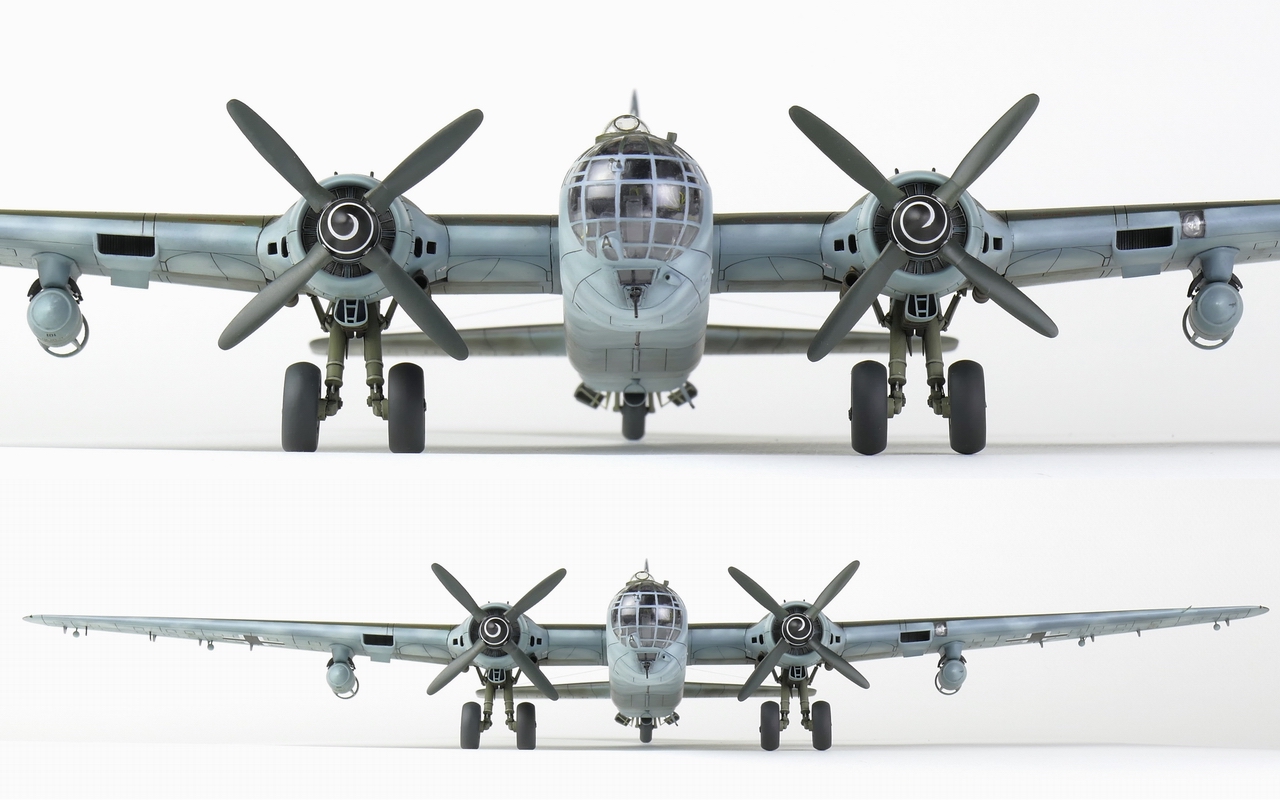

· В целом из всего моторного хозяйства на себя похожи только коки. Неверные обводы юбки радиаторов, неверные обводы капотов и двигателей в целом. Некорректная форма ВЗ в наплывах по краям двигателей. Размещение двигателей и форма капотов – просто один большой провал.

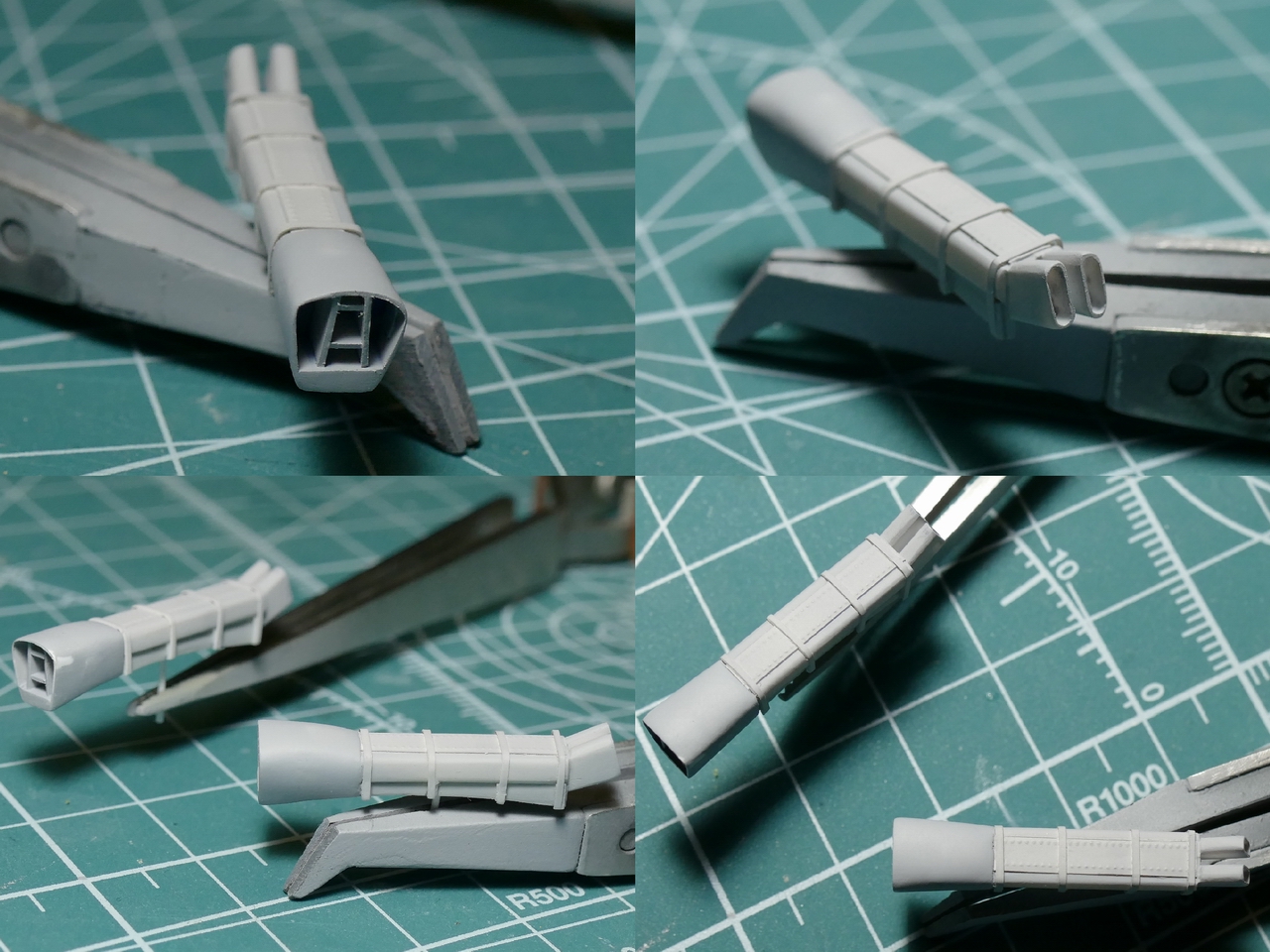

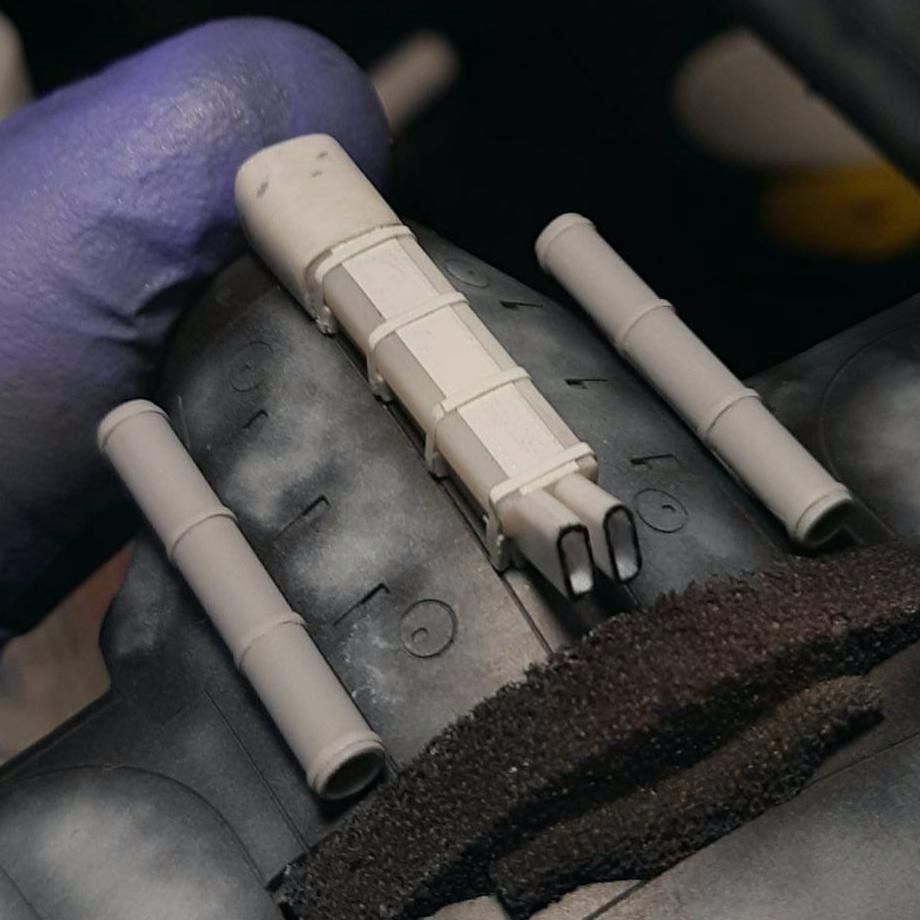

· Выхлоп. Этот пункт вытекает из предыдущего. Ревелл не имел подробной информации об исполнении выхлопа. По этой причине он (4 малых и 2 больших коллектора) выполнены условно и схематично.

· Не было информации и по нише хвостовой стойки. Потому имеем просто дыру. Которая при наличии ВЗ в основании киля еще и светит насквозь.

· Лонжероны. Т.е. их отсутствие. В какой-то момент производители поняли, что клеить консоли встык не очень надежно и в целом не ровно. Кто-то умный (ЕМНИП, Hasegawa на He111 и Ju88 в 72) предложил делать подобие лонжеронов, которые являются элементами фюзеляжа и задают верный угол и положение при монтаже консолей. Снялось много вопросов. Но это было после выхода этой модели.

· Монструозный крой, вварить в него декали на 100% мне так и не удалось. Фирменные жидкости не справились, отчасти помог только спирт.

· А еще во время обработки фото я понял, что бобы должны быть подвешены ближе в фюзеляжу. Практически рядом с маслорадиаторами.

· Ну и всякие мелочи типа забытого кроя, отсутствующих/неверных мелких элементов, вырвиглазного смещения прессформ (причем на соседних элементах литника этого нет, т.е. скорее всего ошибка в проекте формы)

В целом можно сказать, что модель очень приблизительно воспроизводит реальную машину.

Это становится особенно заметно при сравнении фото реальных 177 и фото модели.

В плане модели-копии данное творение я бы оценил на 2-2,5 из 5.

Подробная история борьбы  размещена на сайте ScaleModels.ru

http://scalemodels.ru/articles/14367-Revell-1-72-Heinkel-He177A-5-R6-Greif.html
