И-15
Продаётся- Производитель:
- Rest Models
- Тип двигателя:
- Поршневая
- Тип техники:
- Военные
- Год выпуска:
- до 1960
- Масштаб модели:
- 1:48
- Страна-производитель:
- СССР–Россия
- Модель времён ВМВ:
- 1939–1945
Автор продаёт модель. Цена договорная.

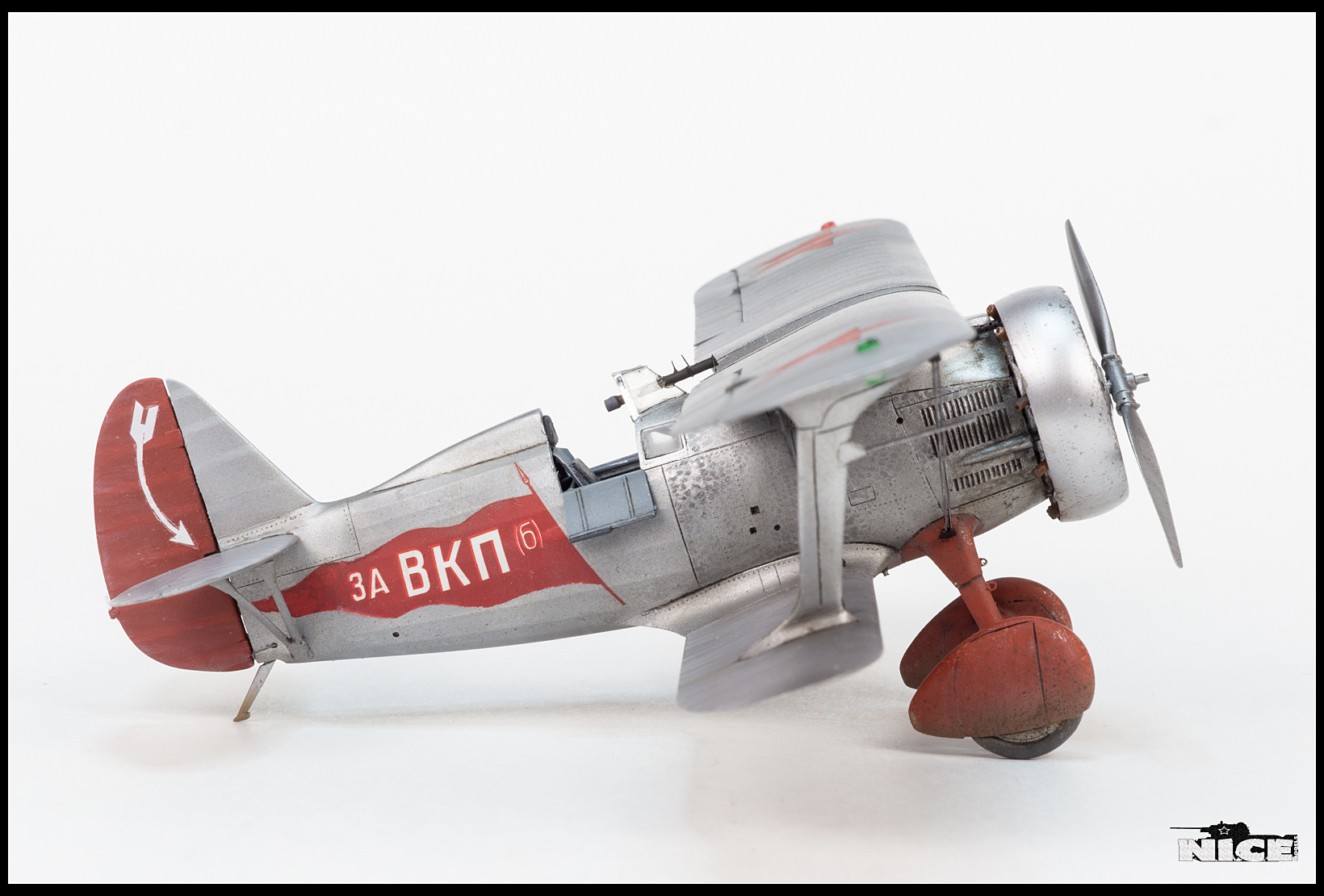

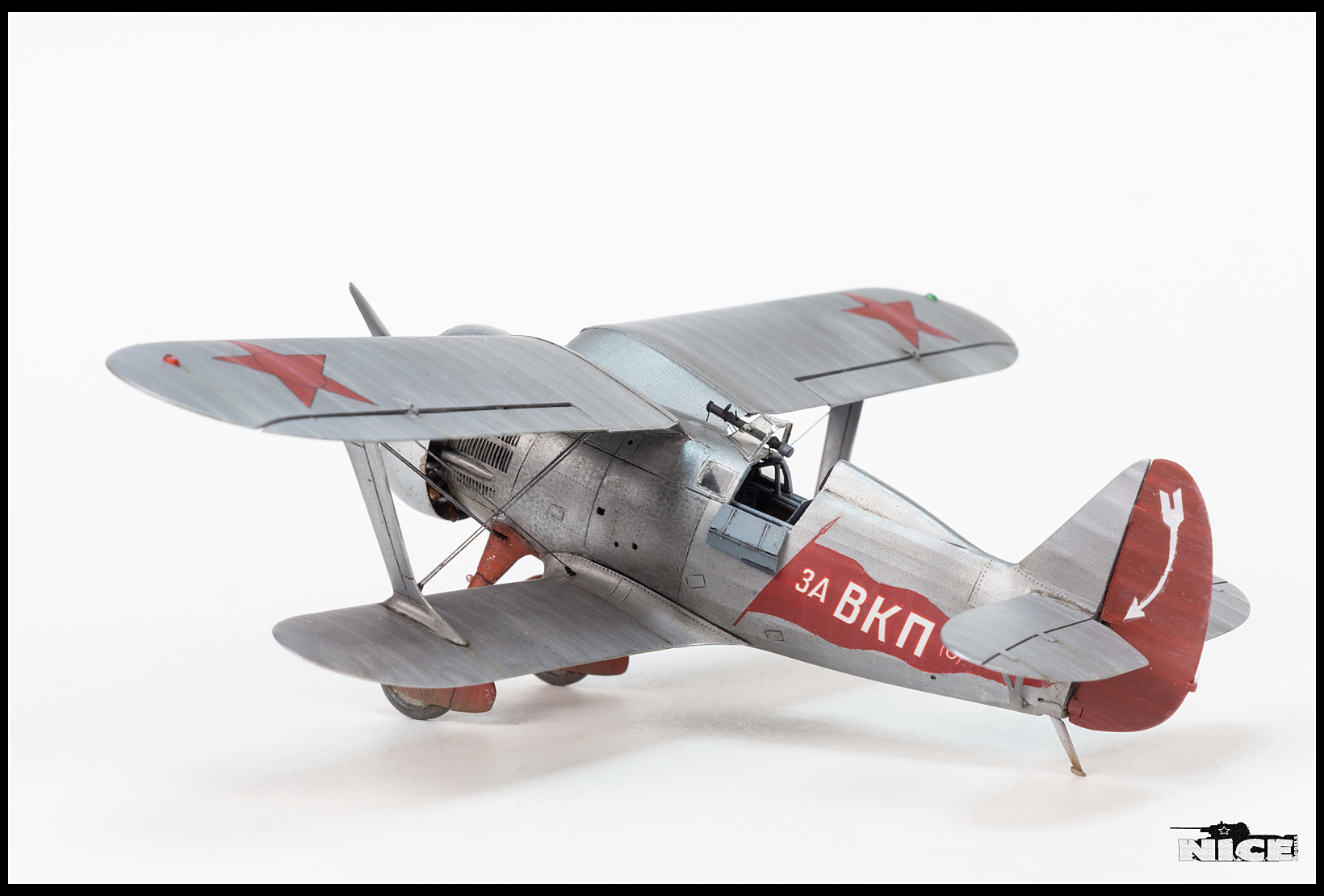

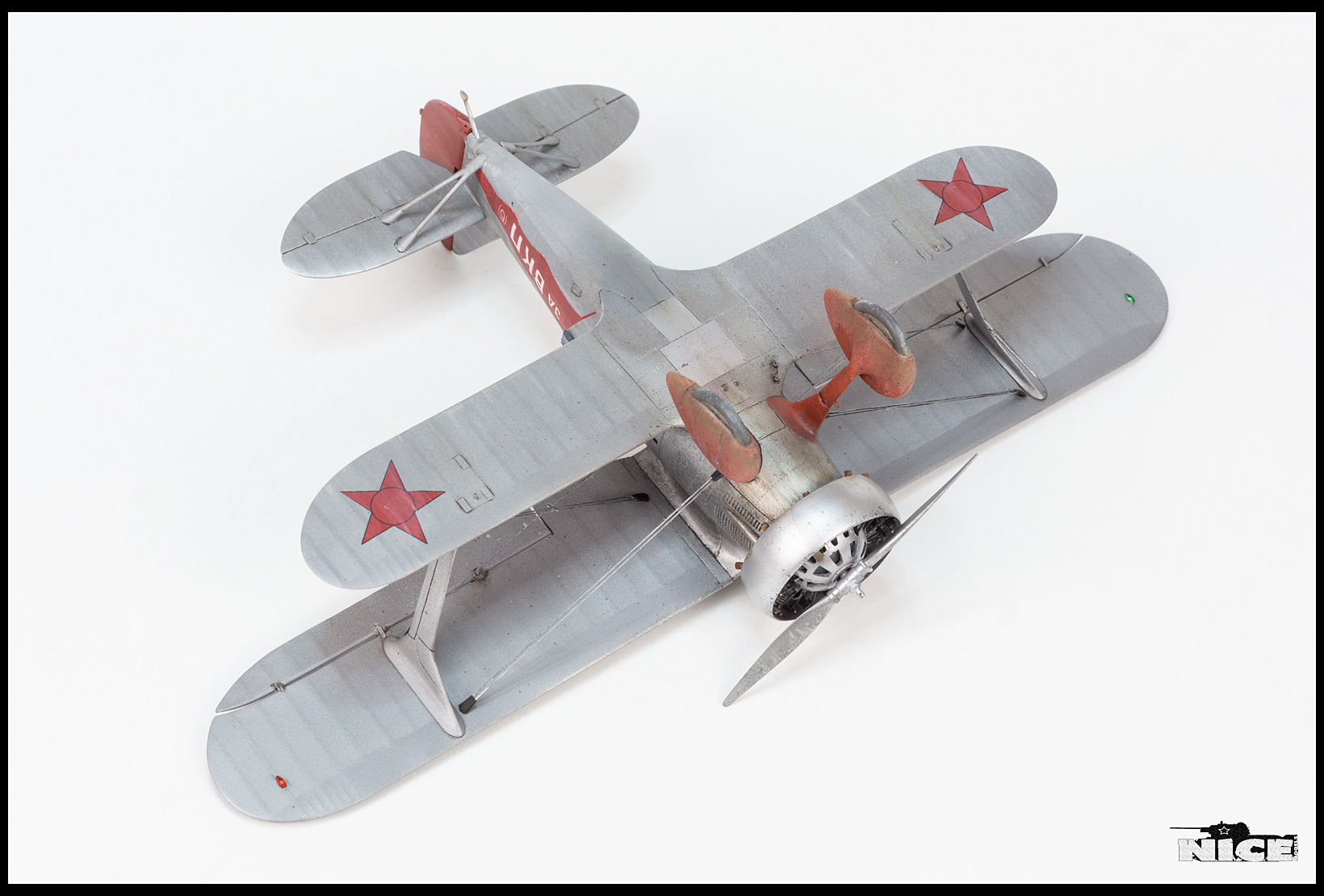

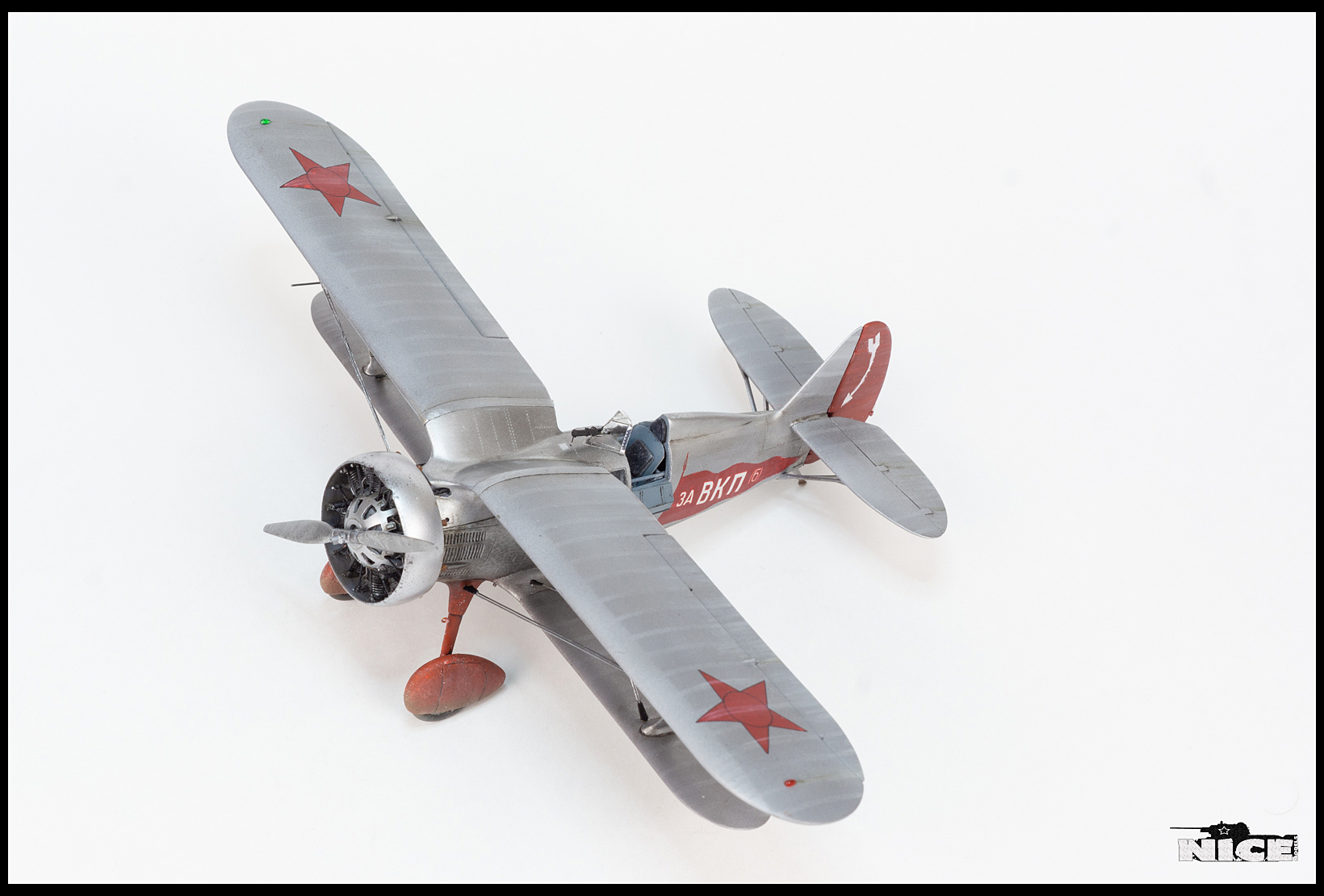

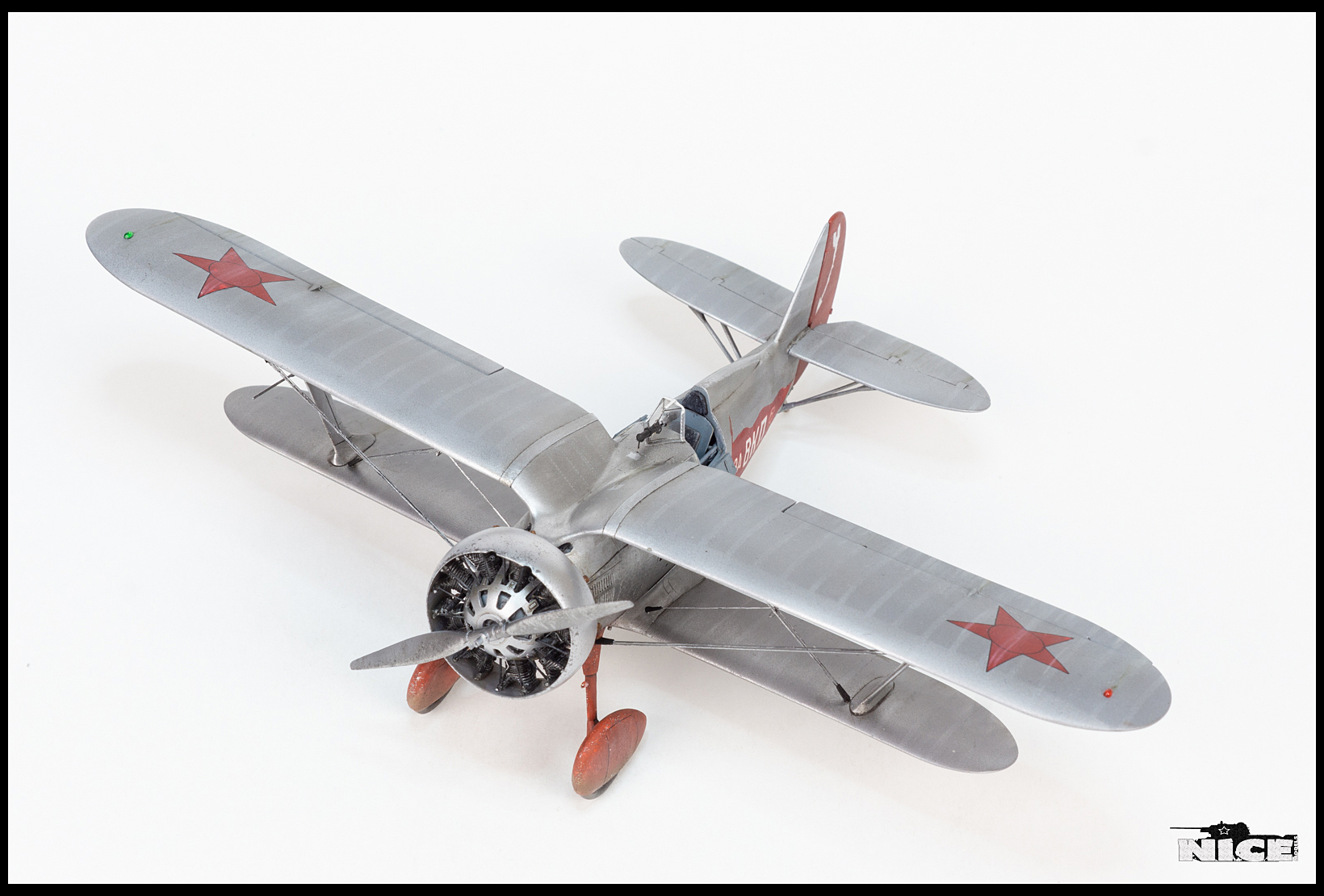

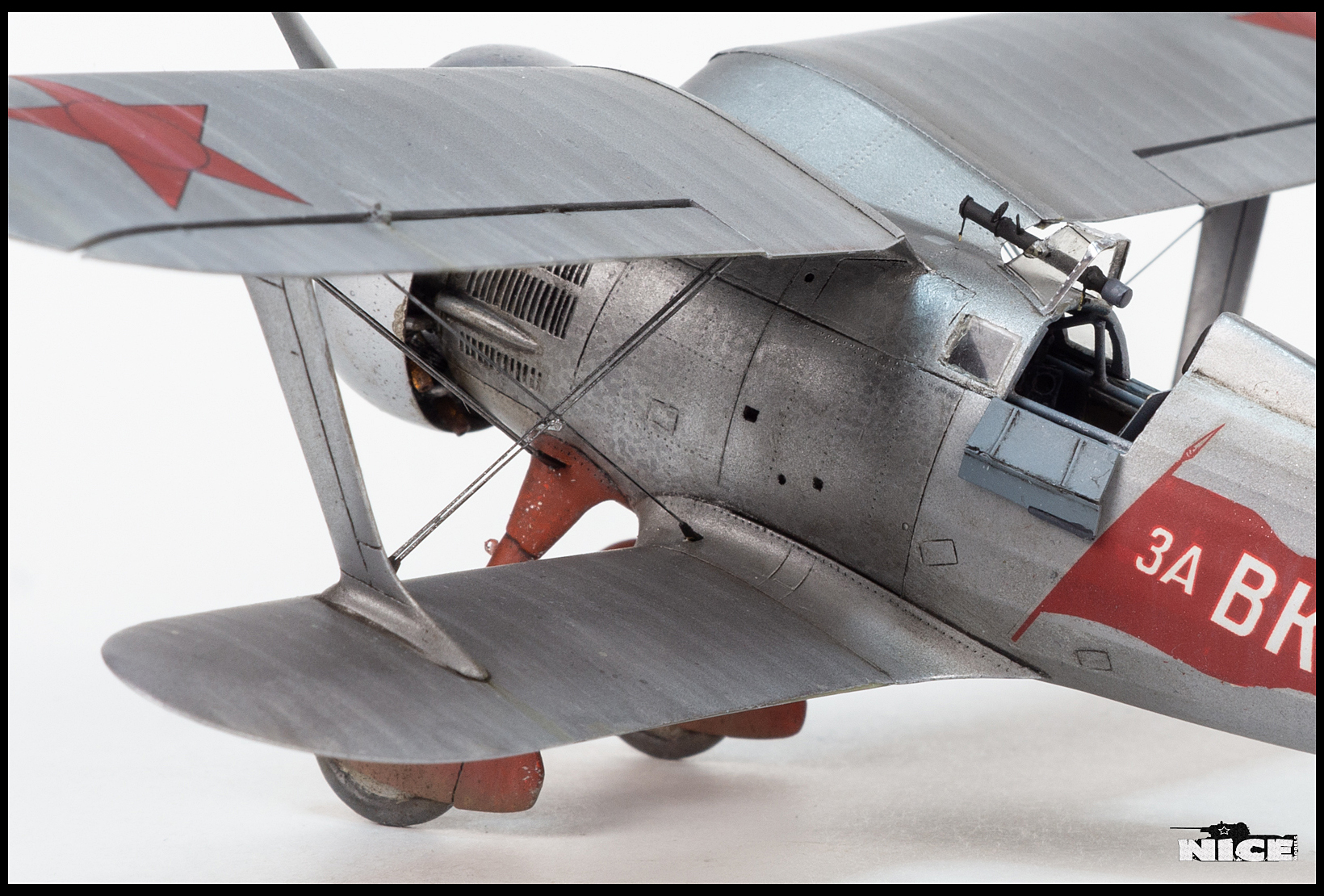

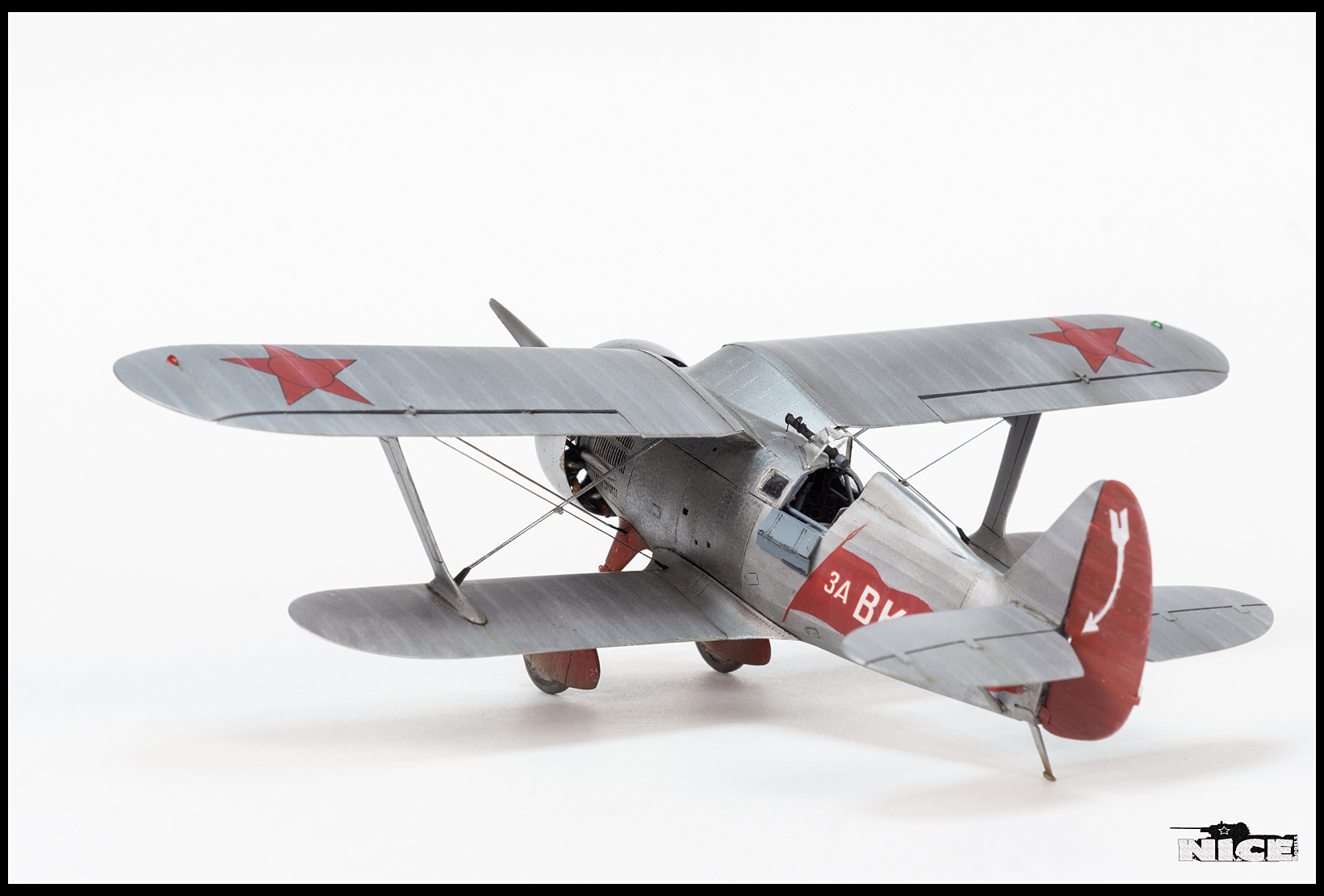

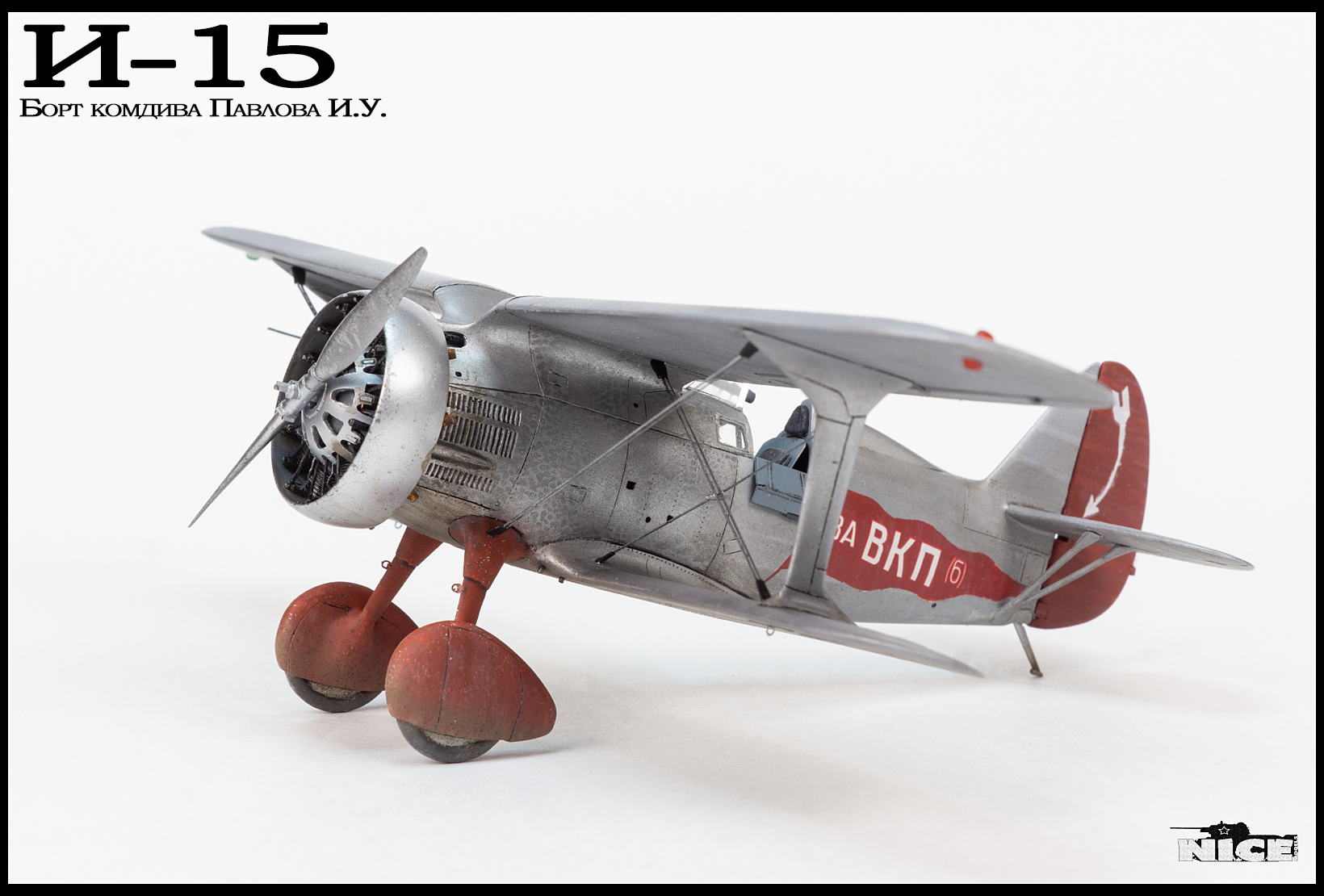

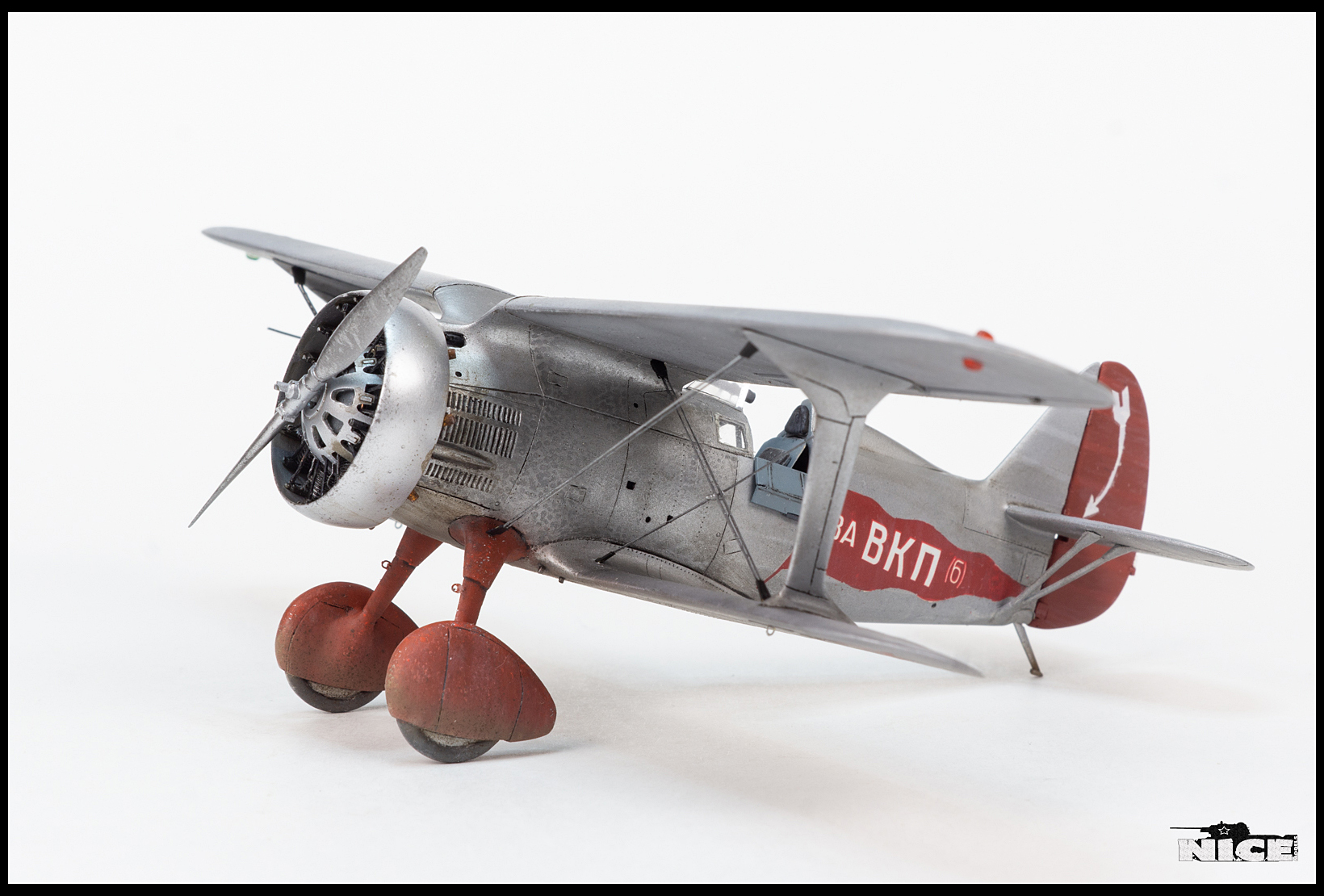

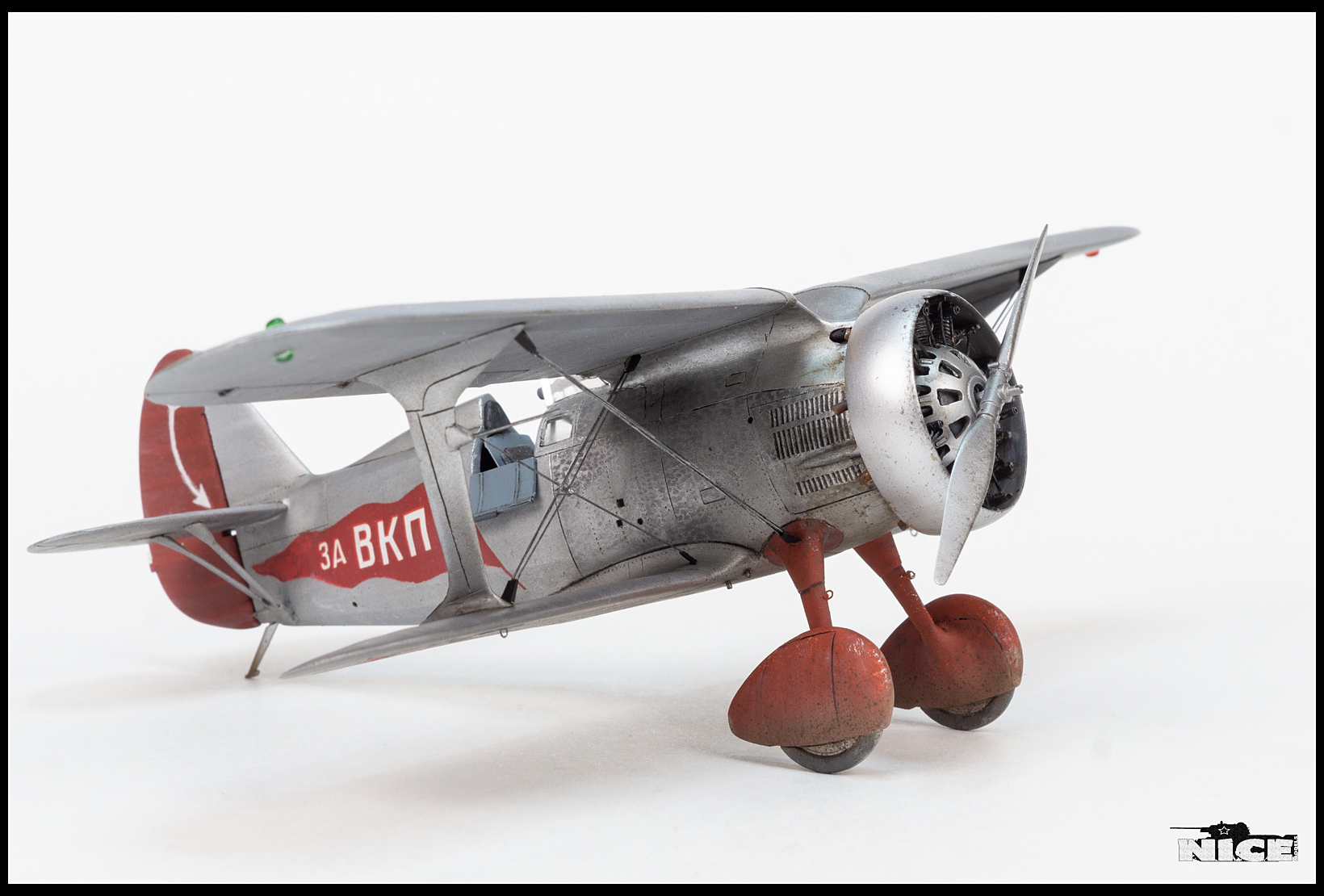

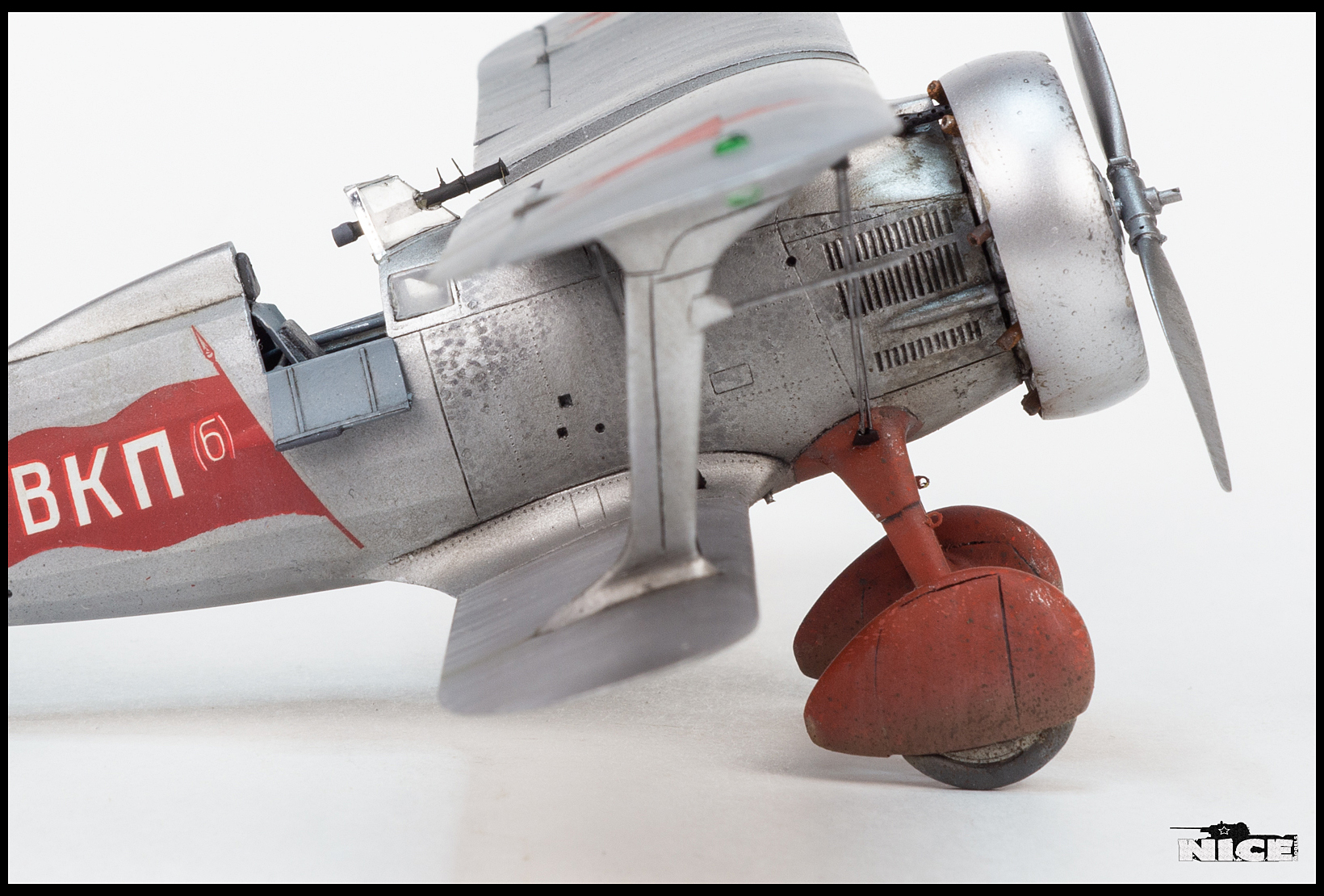

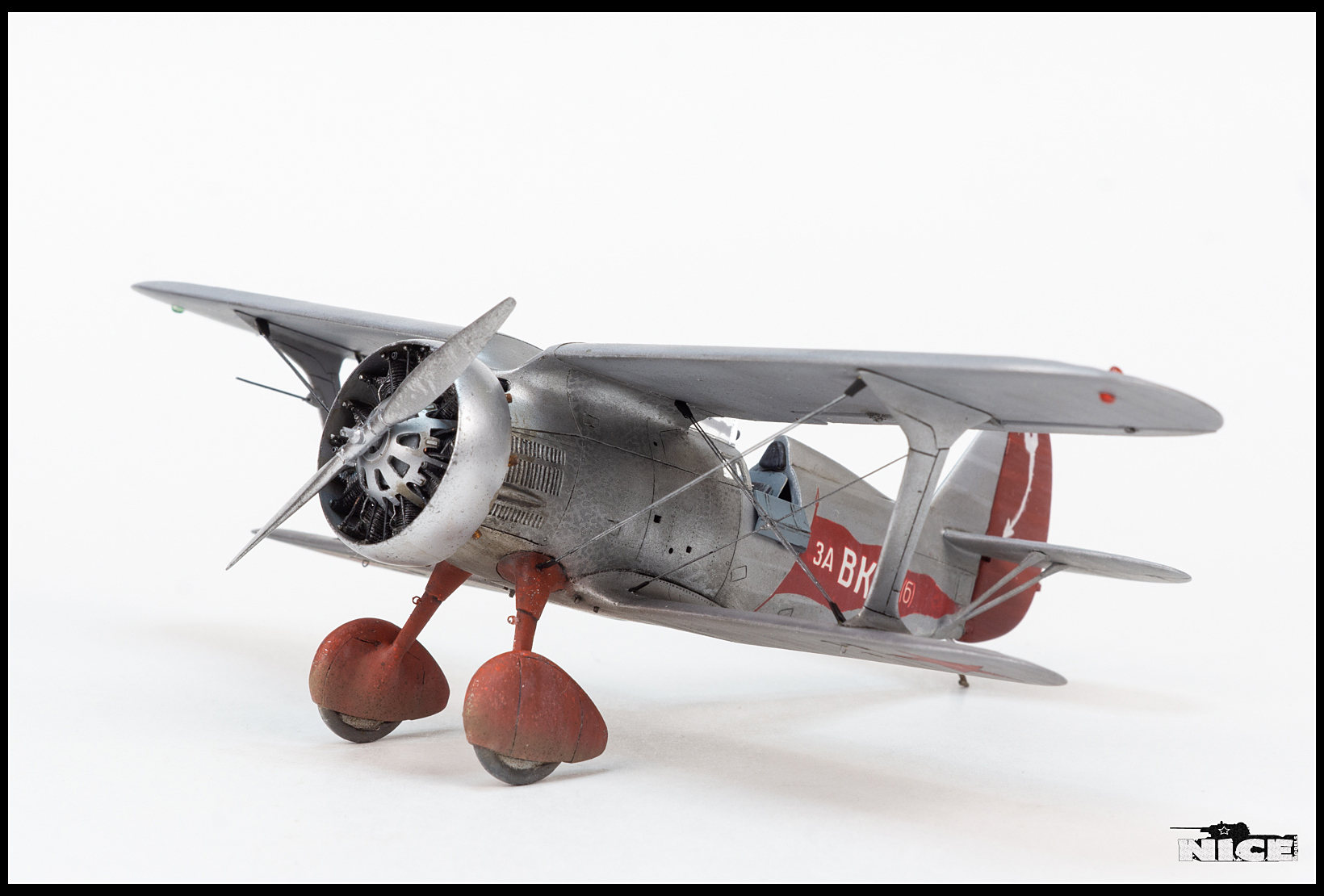

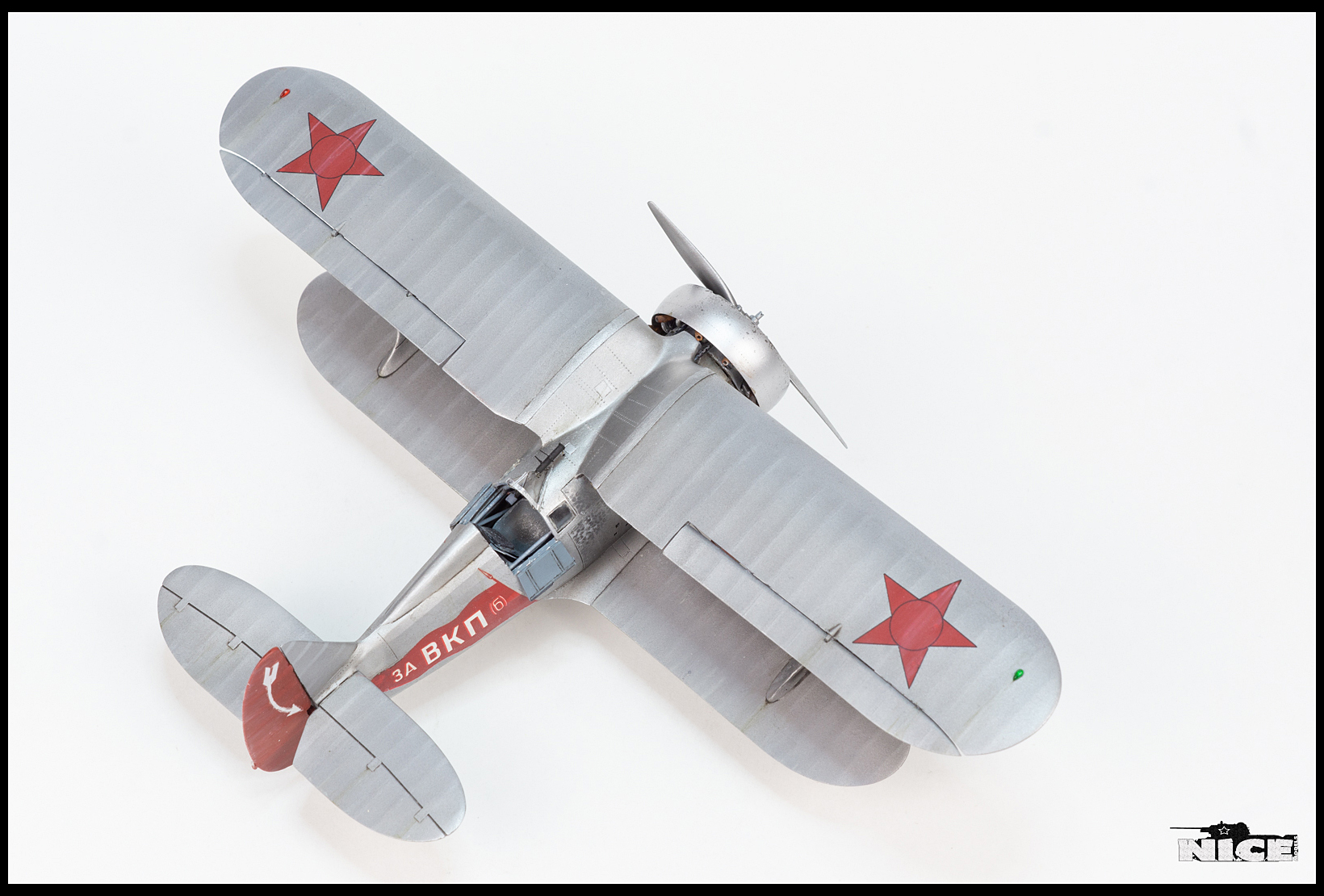

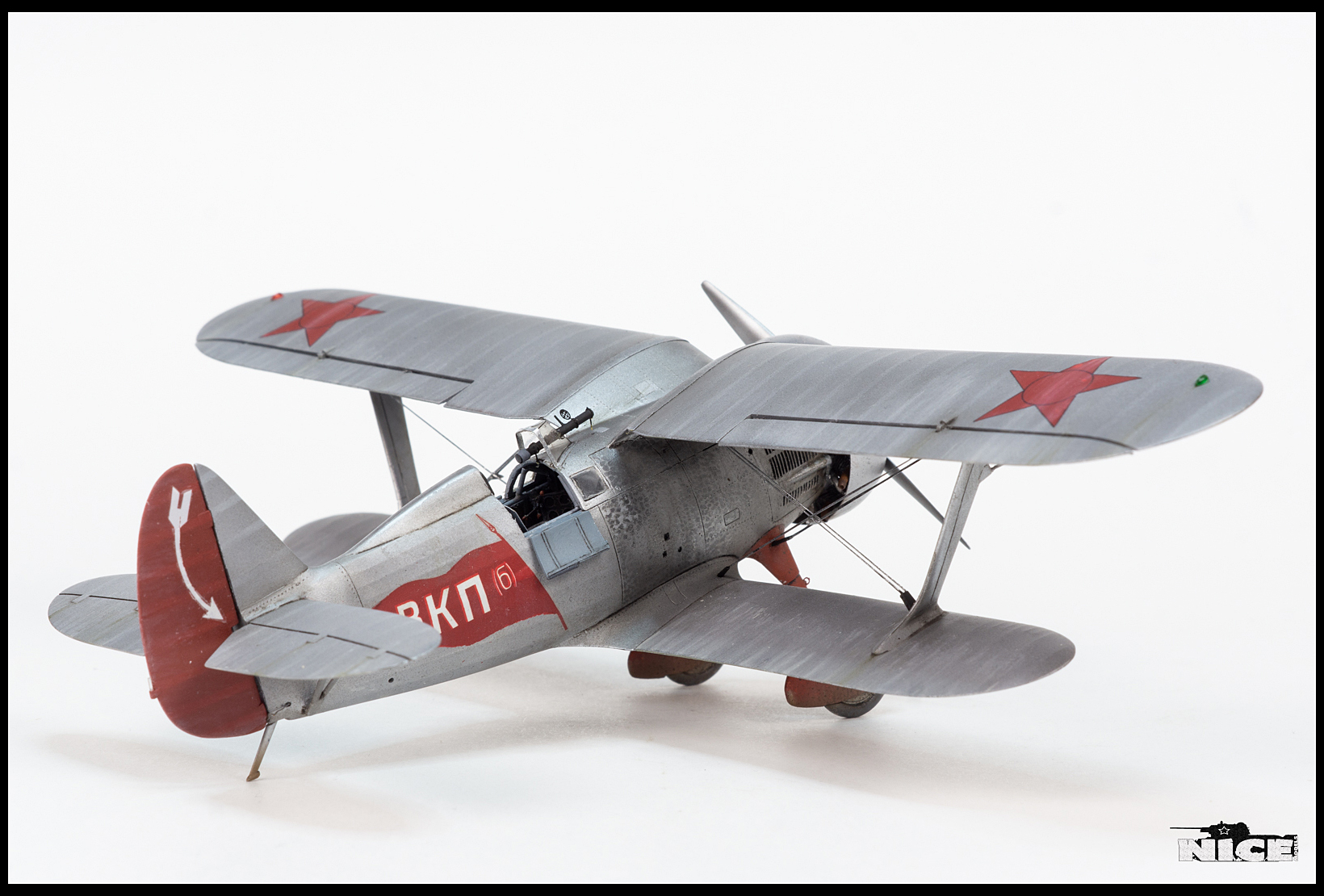

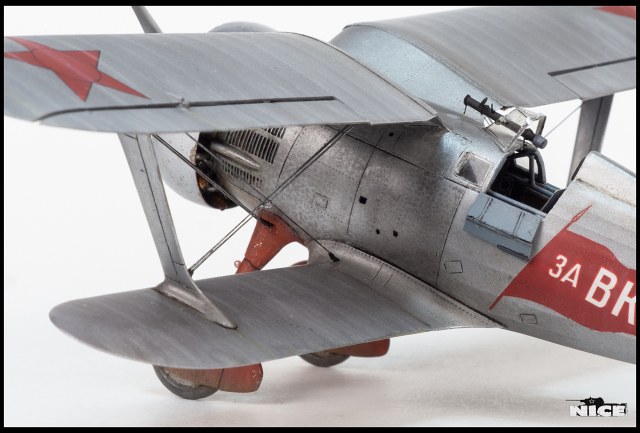

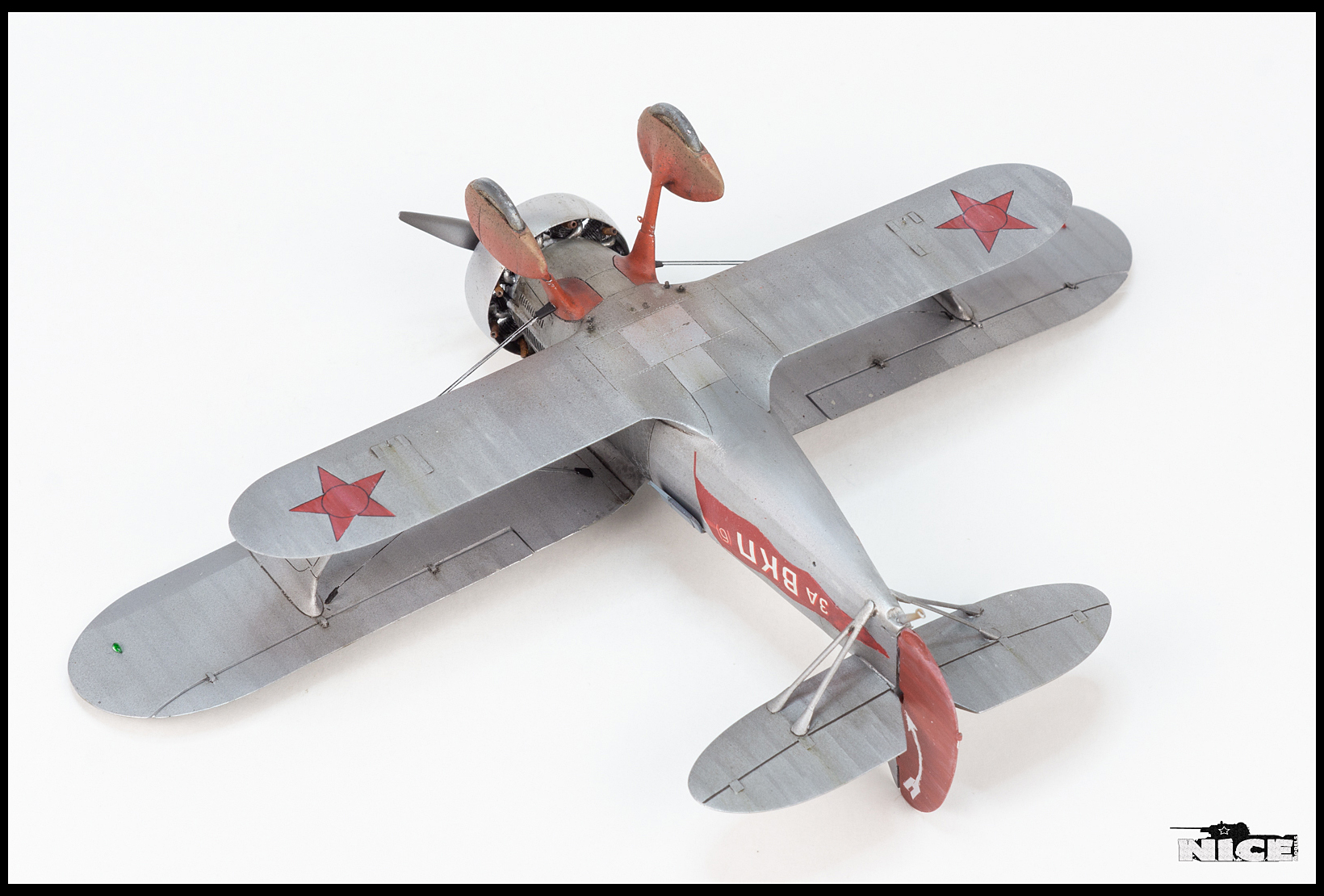

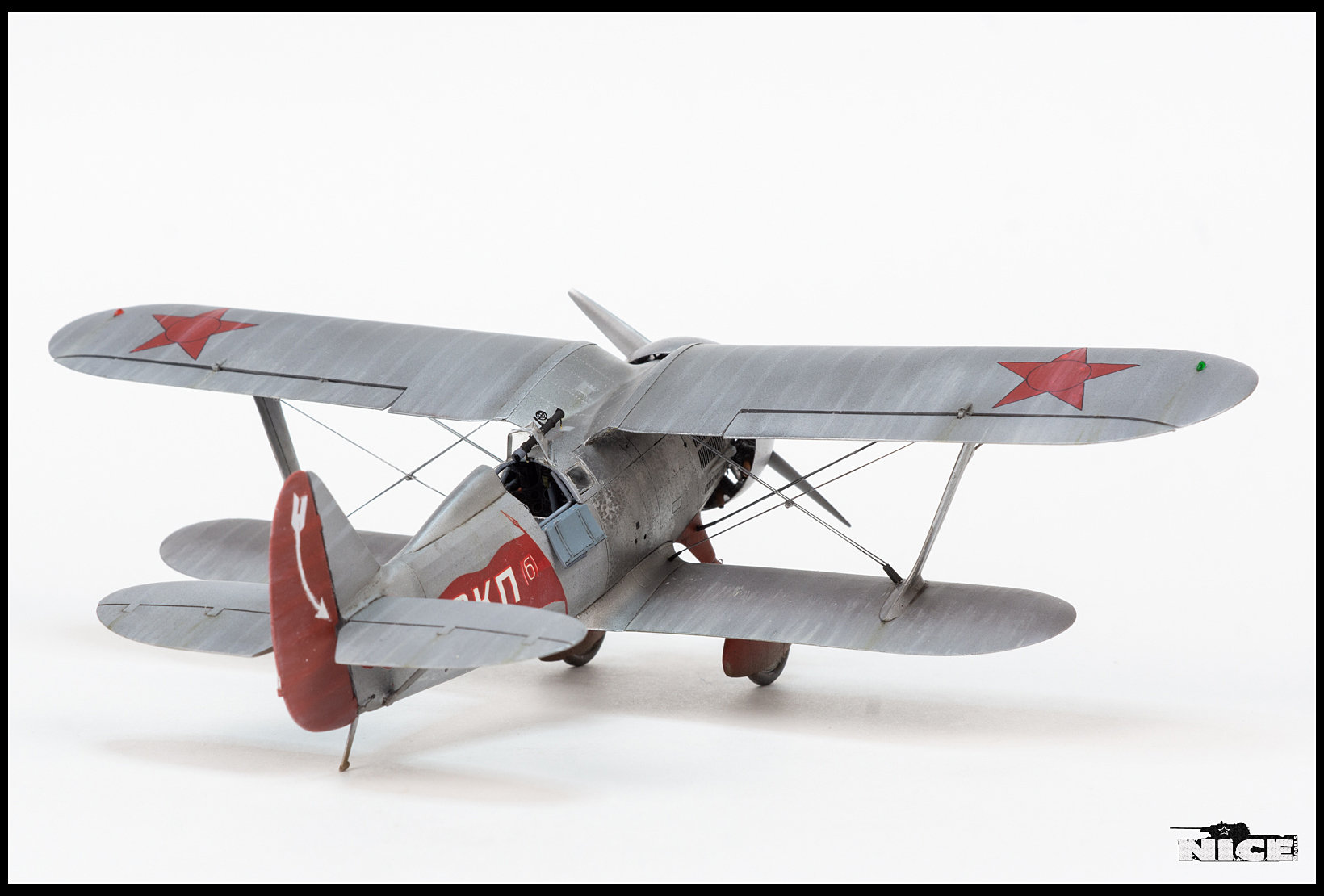

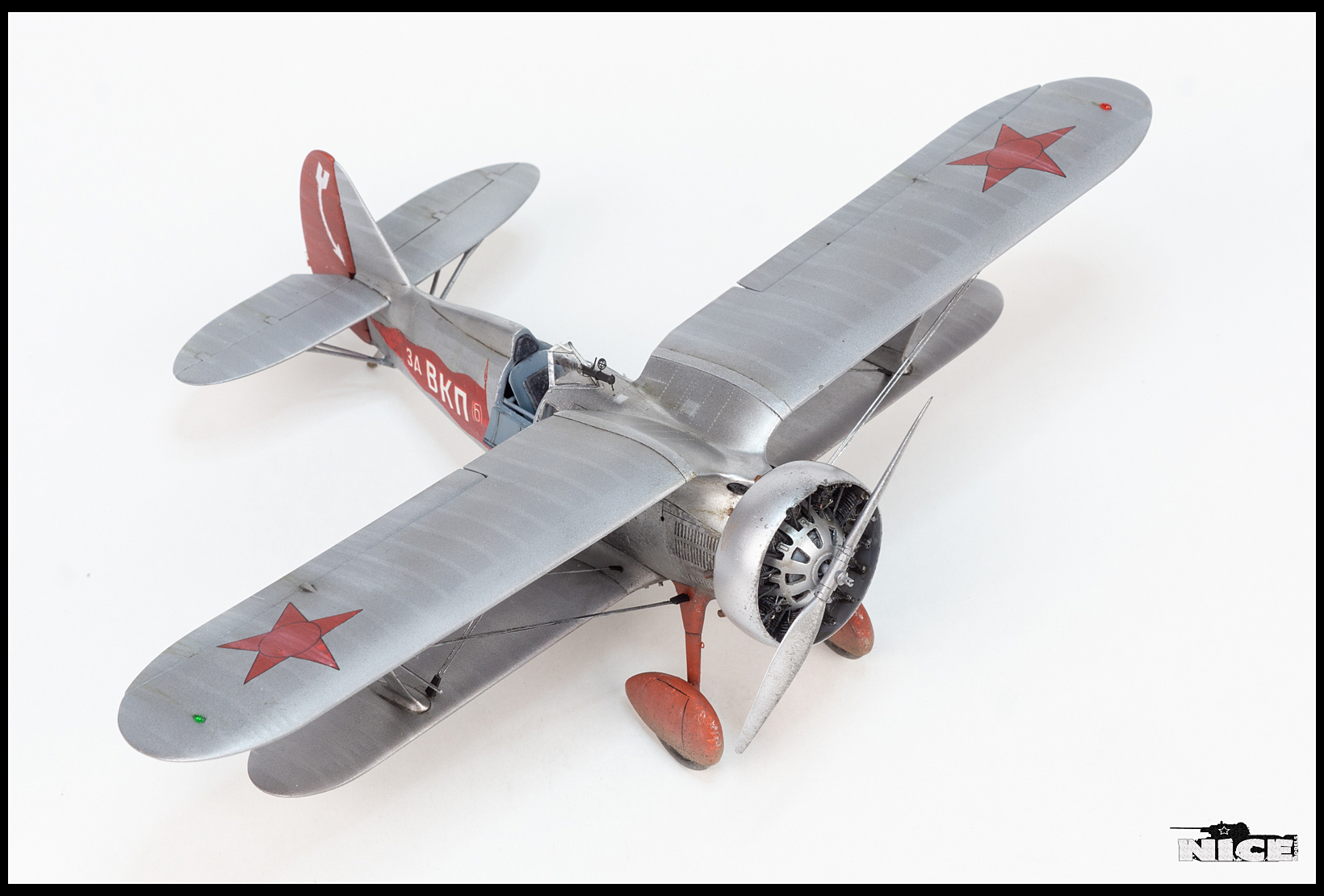

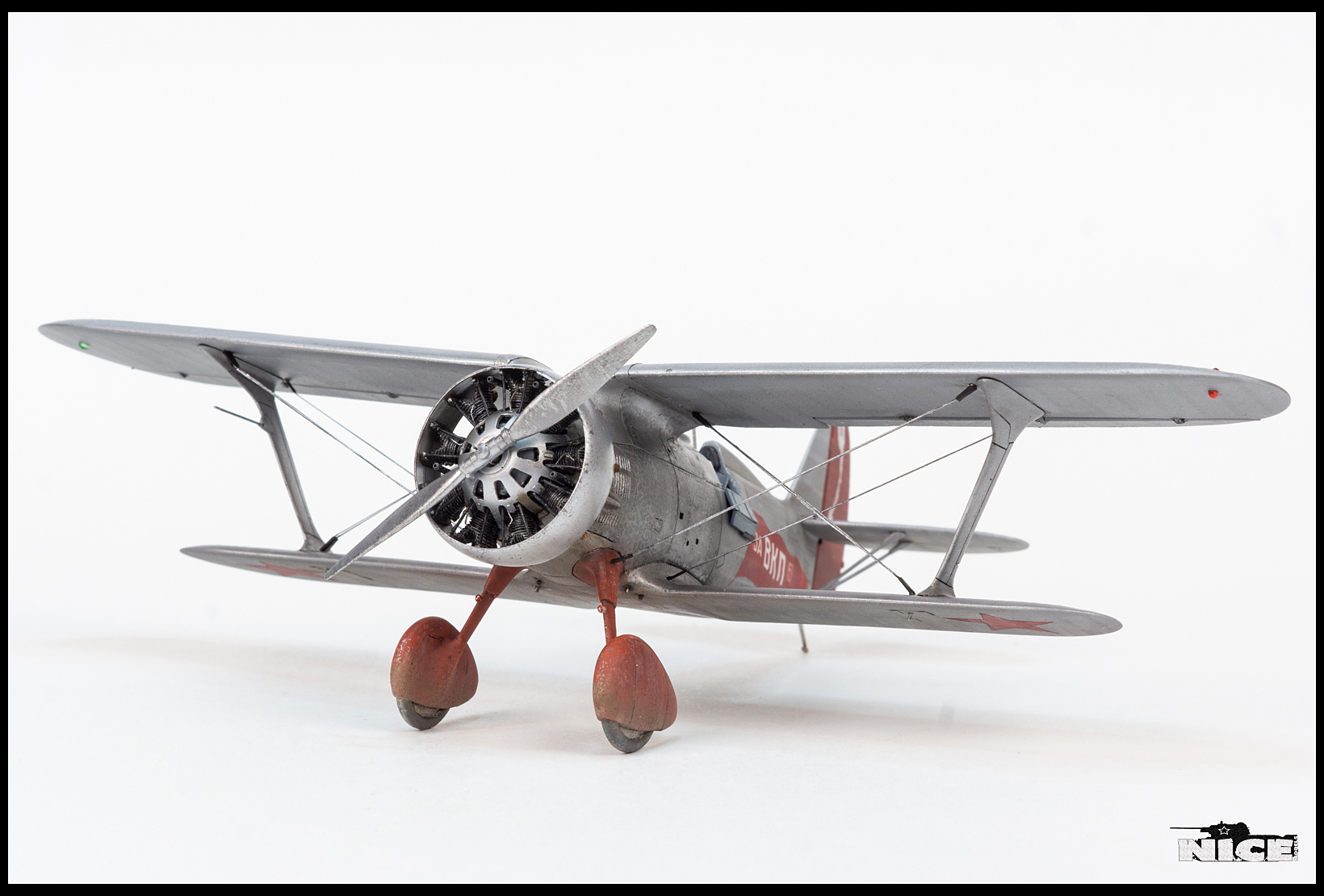

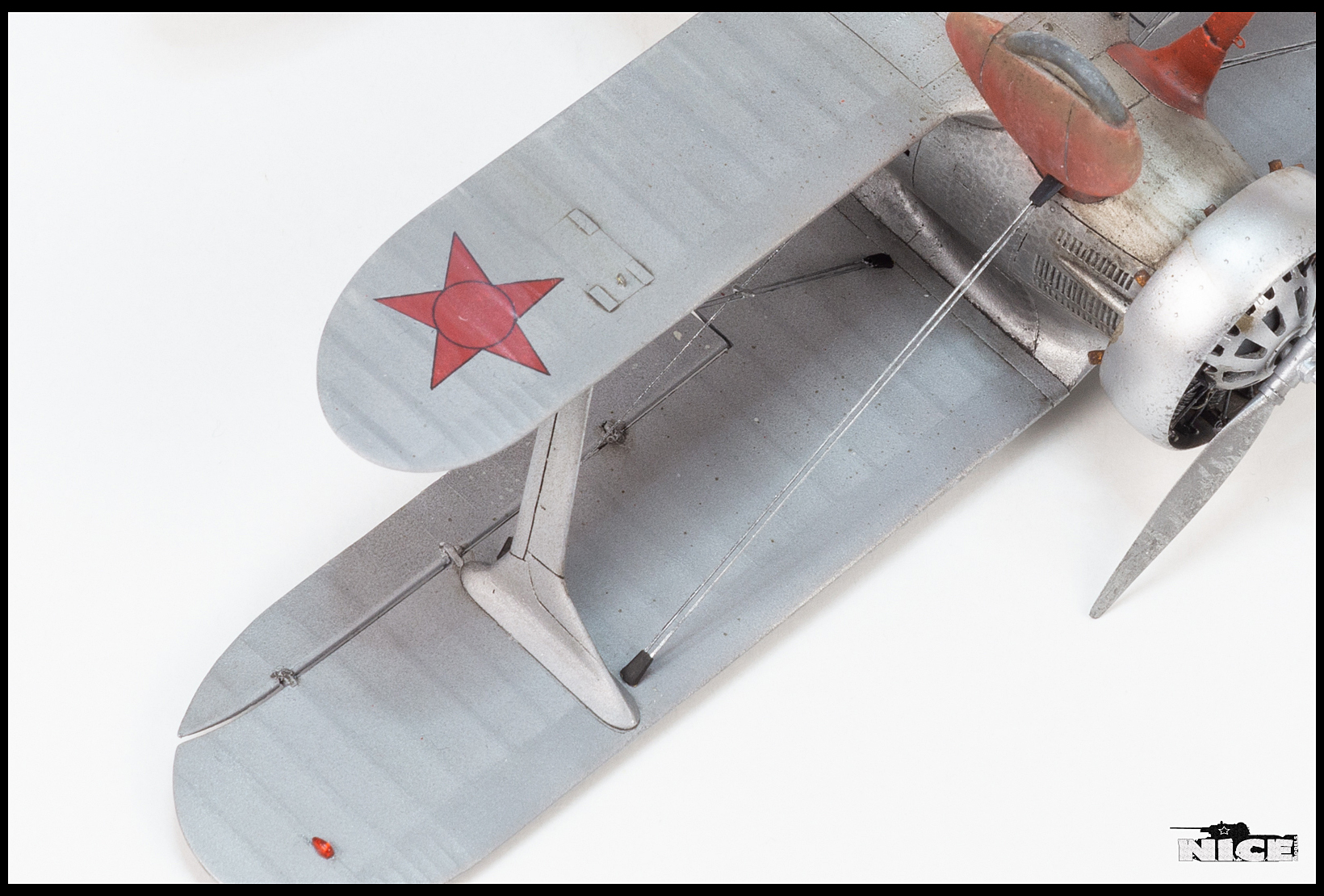

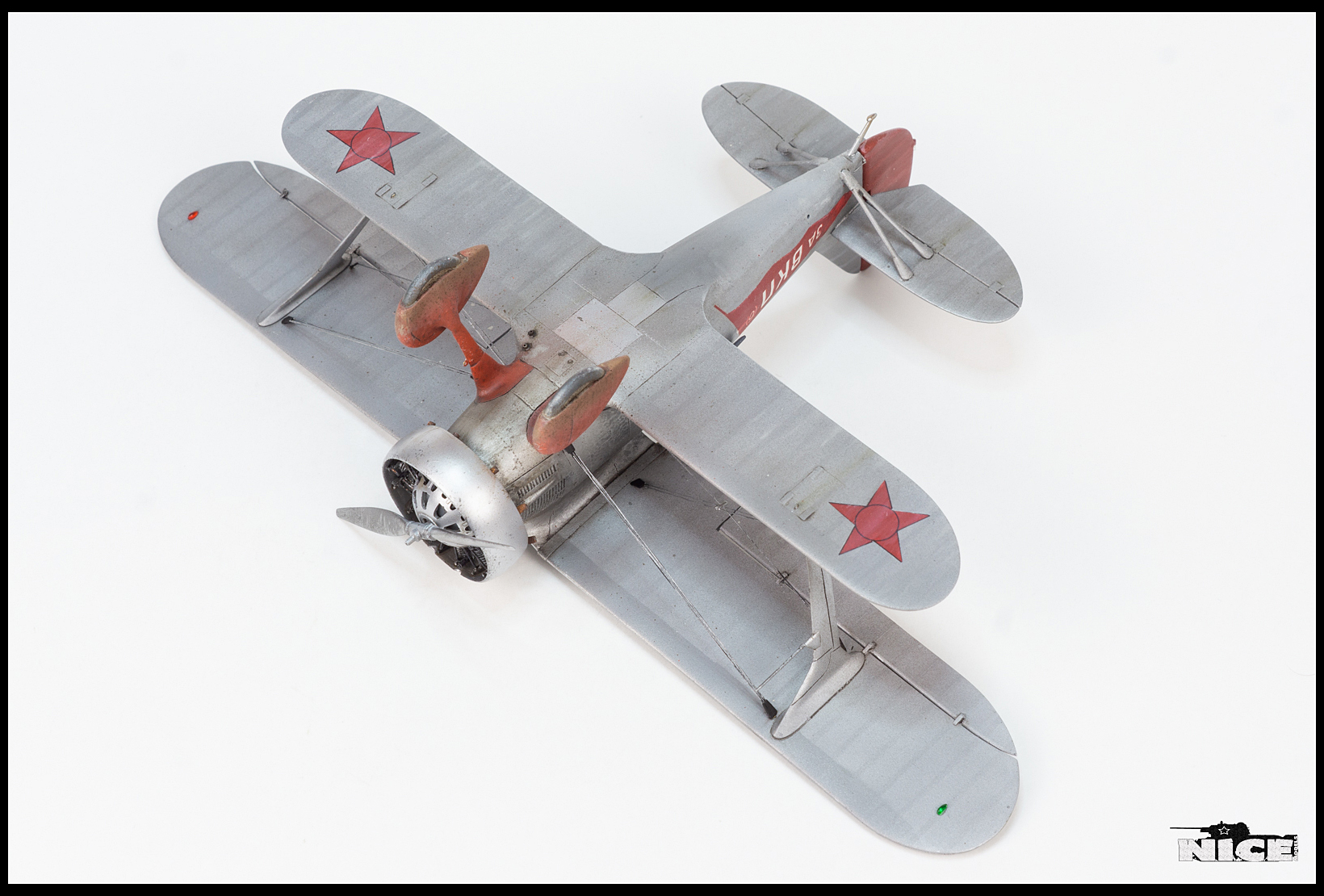

Всем привет. Еще один и-15 в моем исполнении. На этот раз Борт комдива Павлова Ивана Ульяновича. о нем можете почитать тут https://ru.wikipedia.org/wiki/%D0%9F%D0%B0%D0%B2%D0%BB%D0%BE%D0%B2,_%D0%98%D0%B2%D0%B0%D0%BD_%D0%A3%D0%BB%D1%8C%D1%8F%D0%BD%D0%BE%D0%B2%D0%B8%D1%87
При постройке постарался исправить касяки предыдущего своего и-15.
В модель были внесены небольшие доработки:

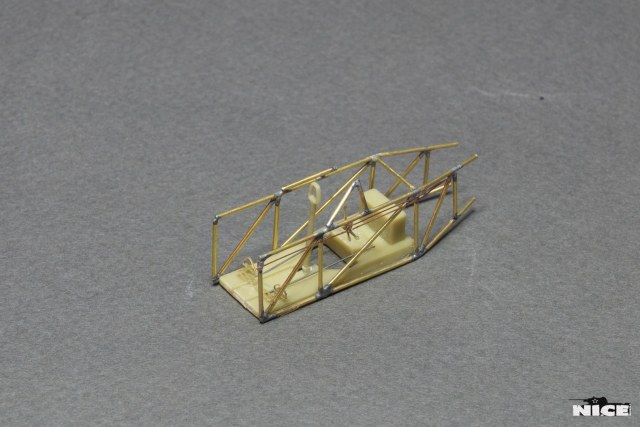

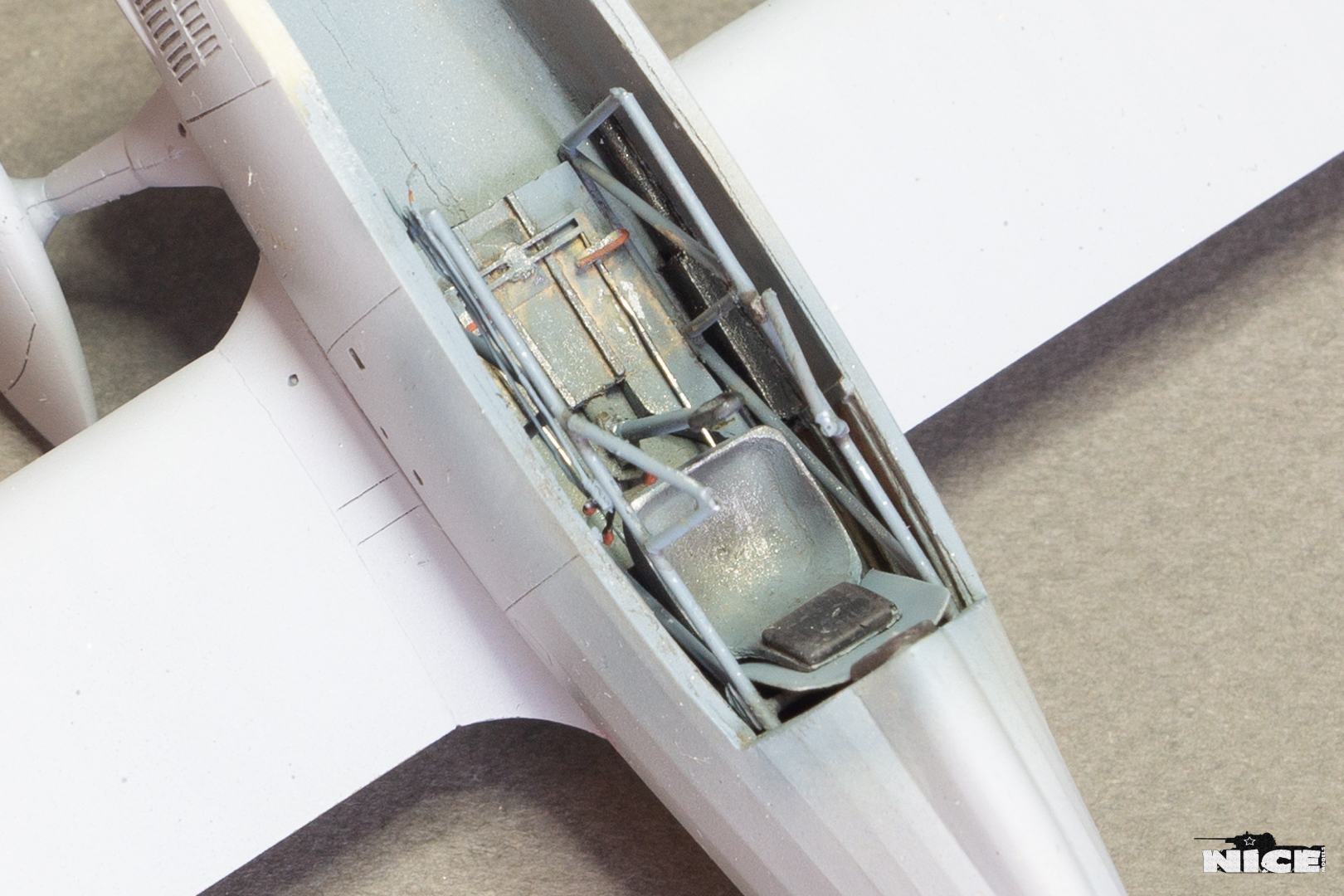

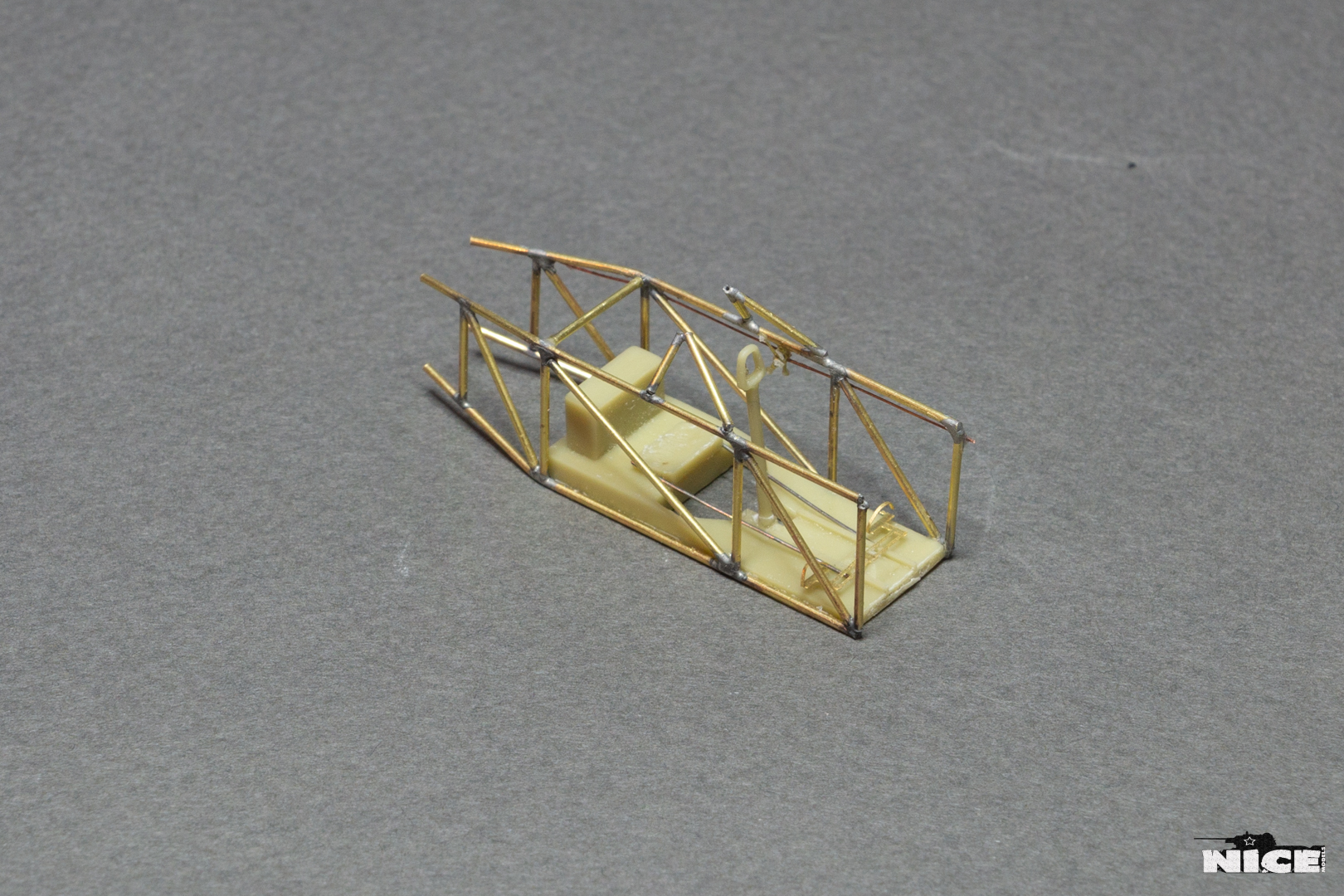

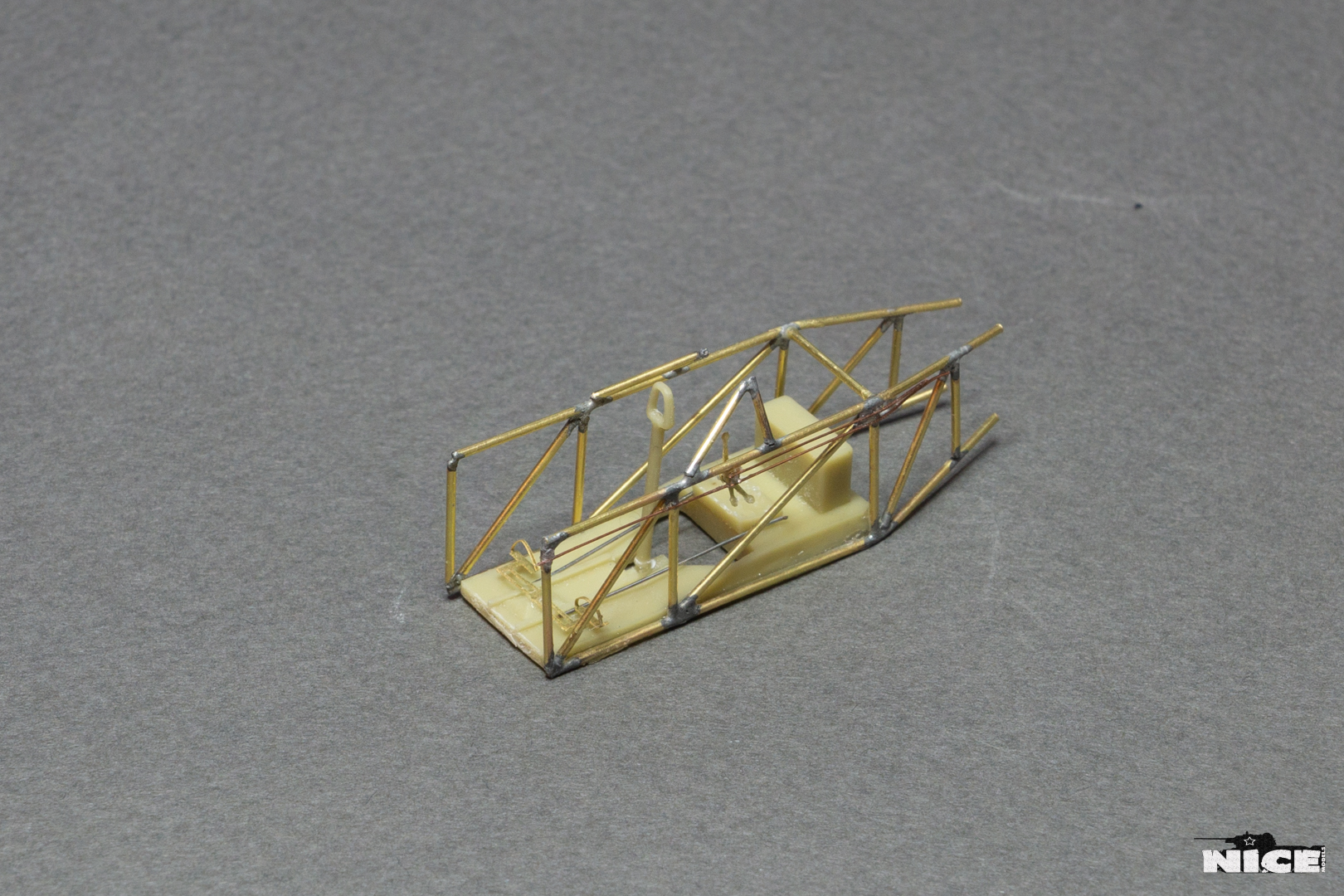

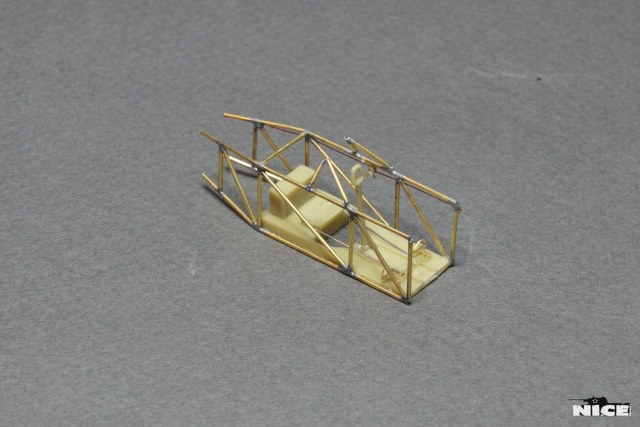

- -силовой каркас сделан с "0" из латунных трубочек.
- -заменены стволы пулеметов на браунинги от Вектор т.к. они более-менее похожи на ПВ-1.
- -накатал клепку

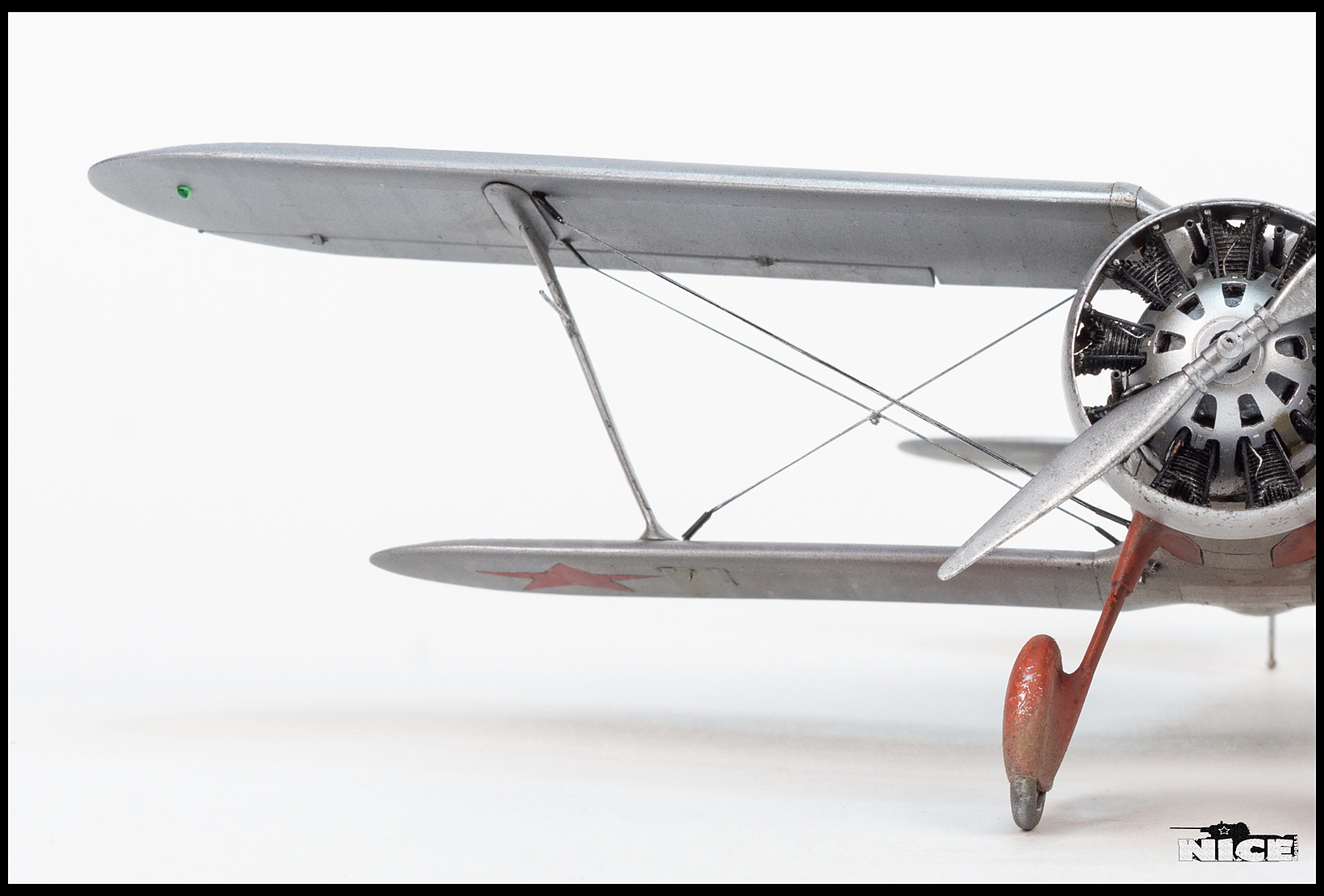

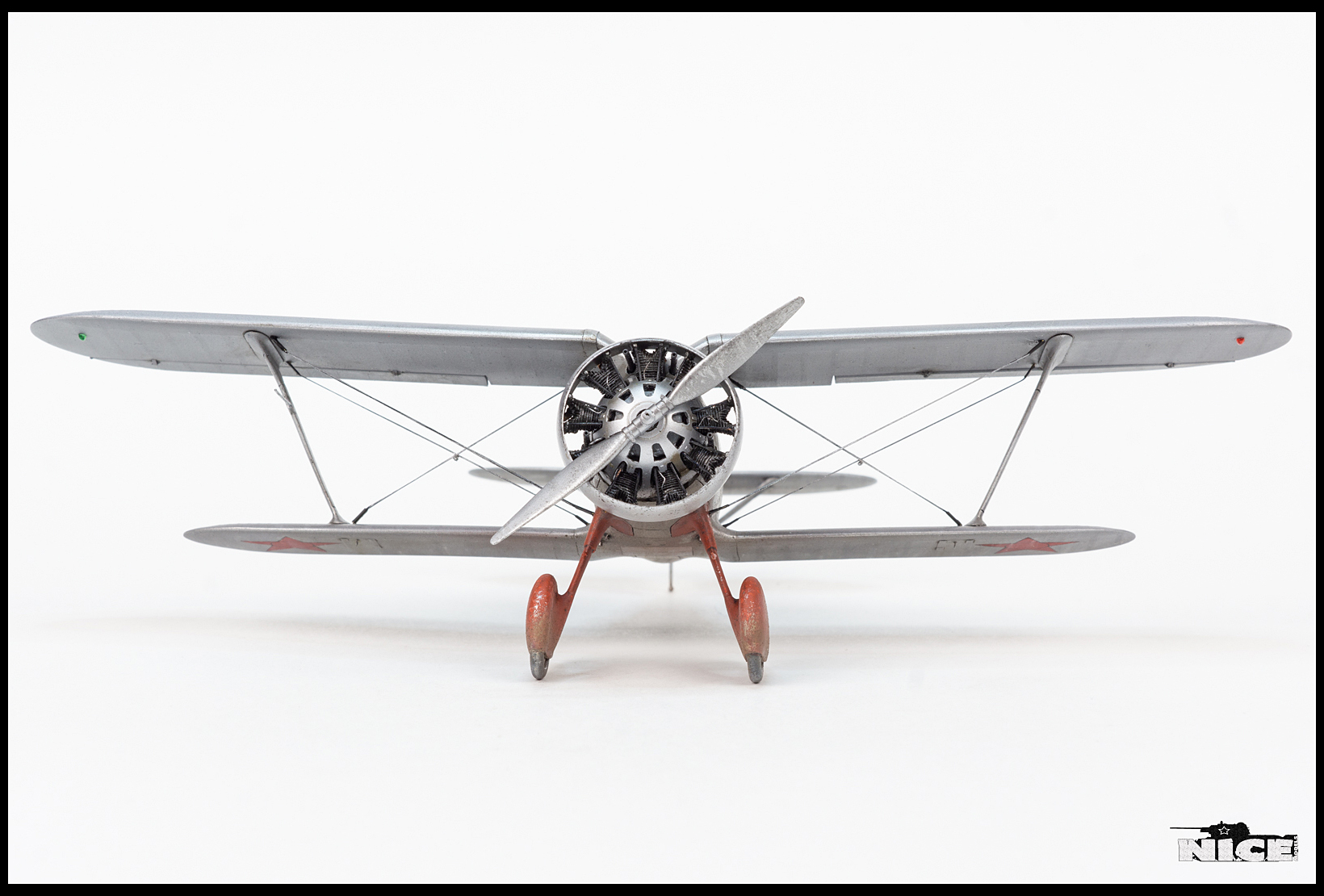

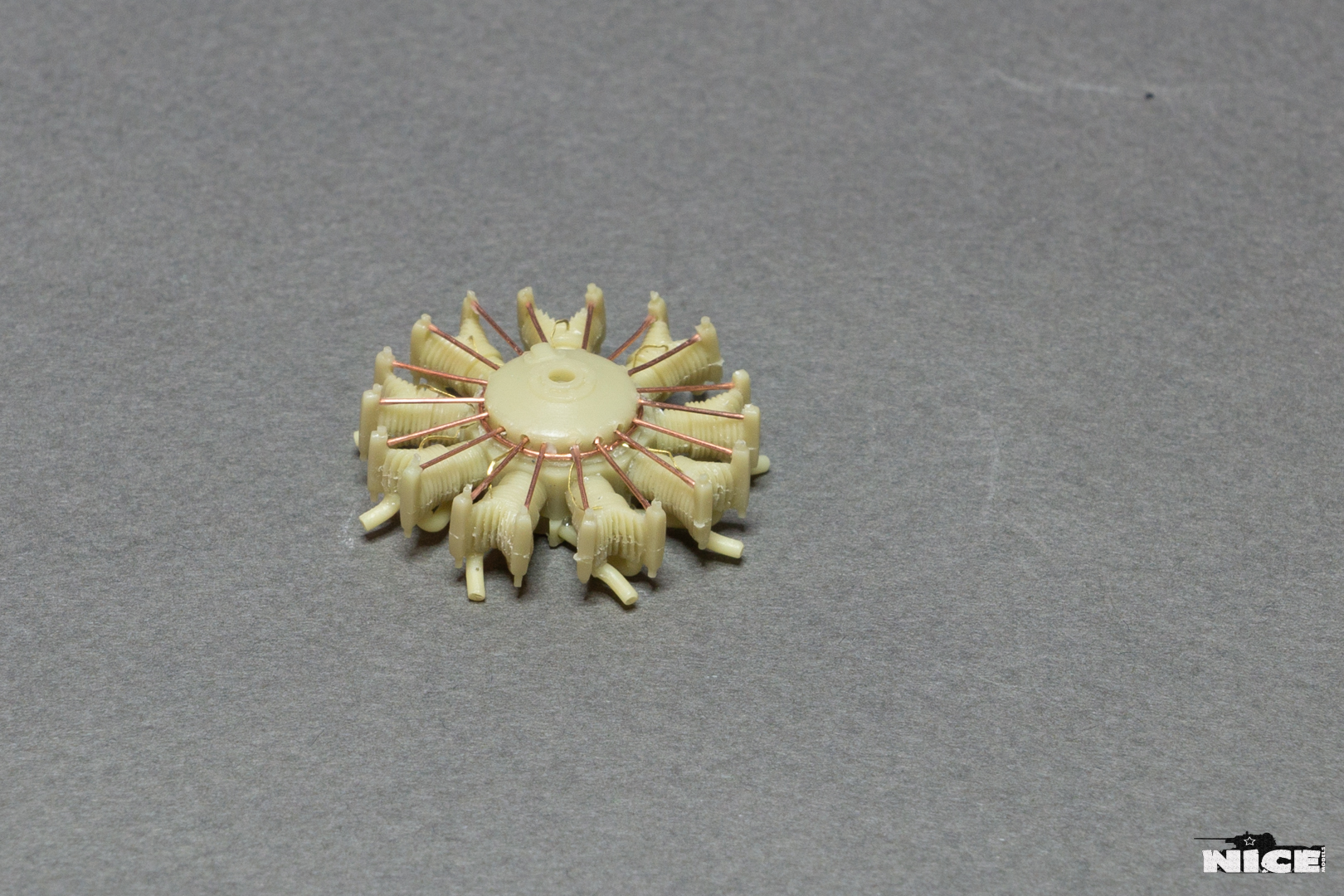

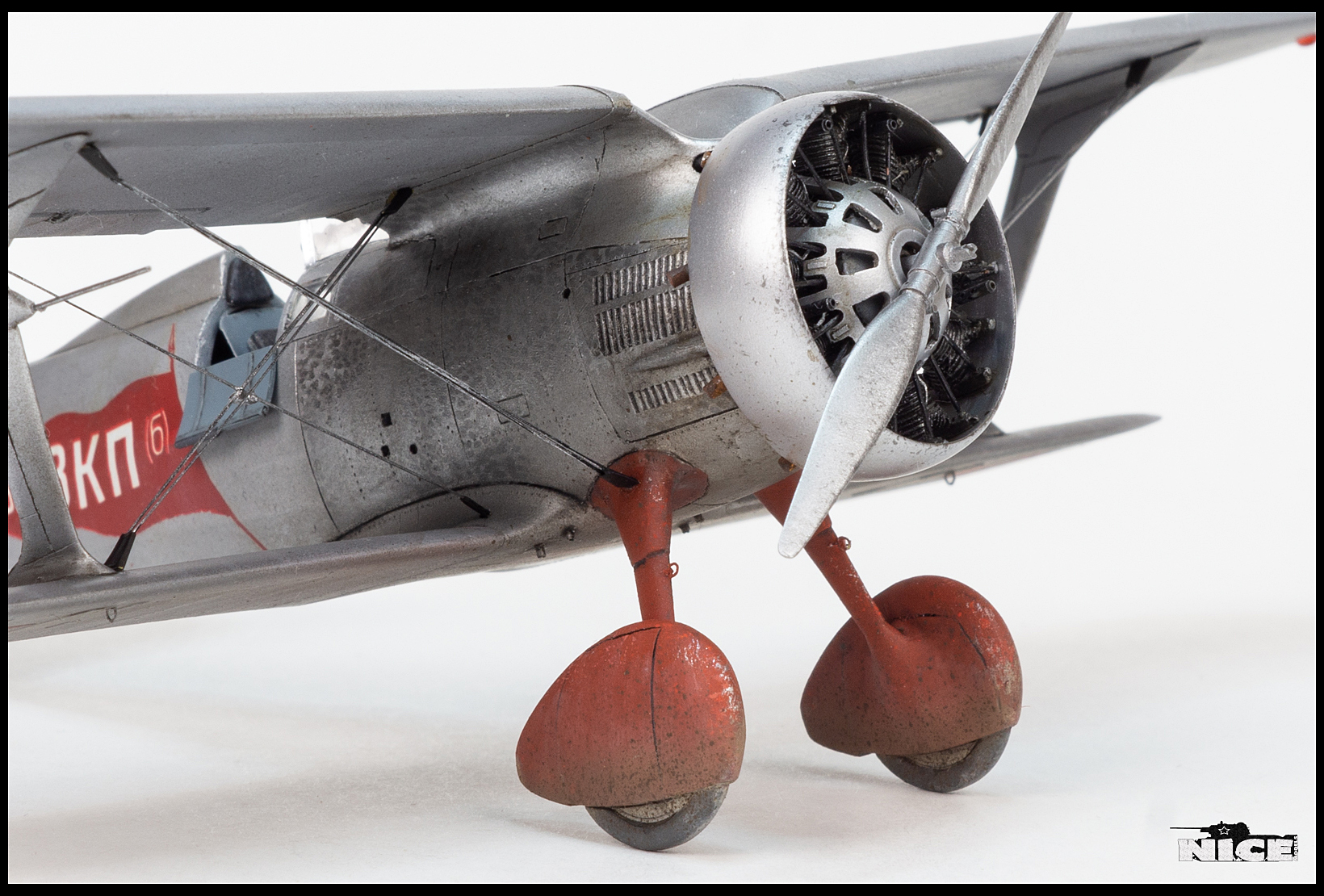

- -доработал двигатель и винт
- -добавил БАНО
- -трубка ПИТо из иглы

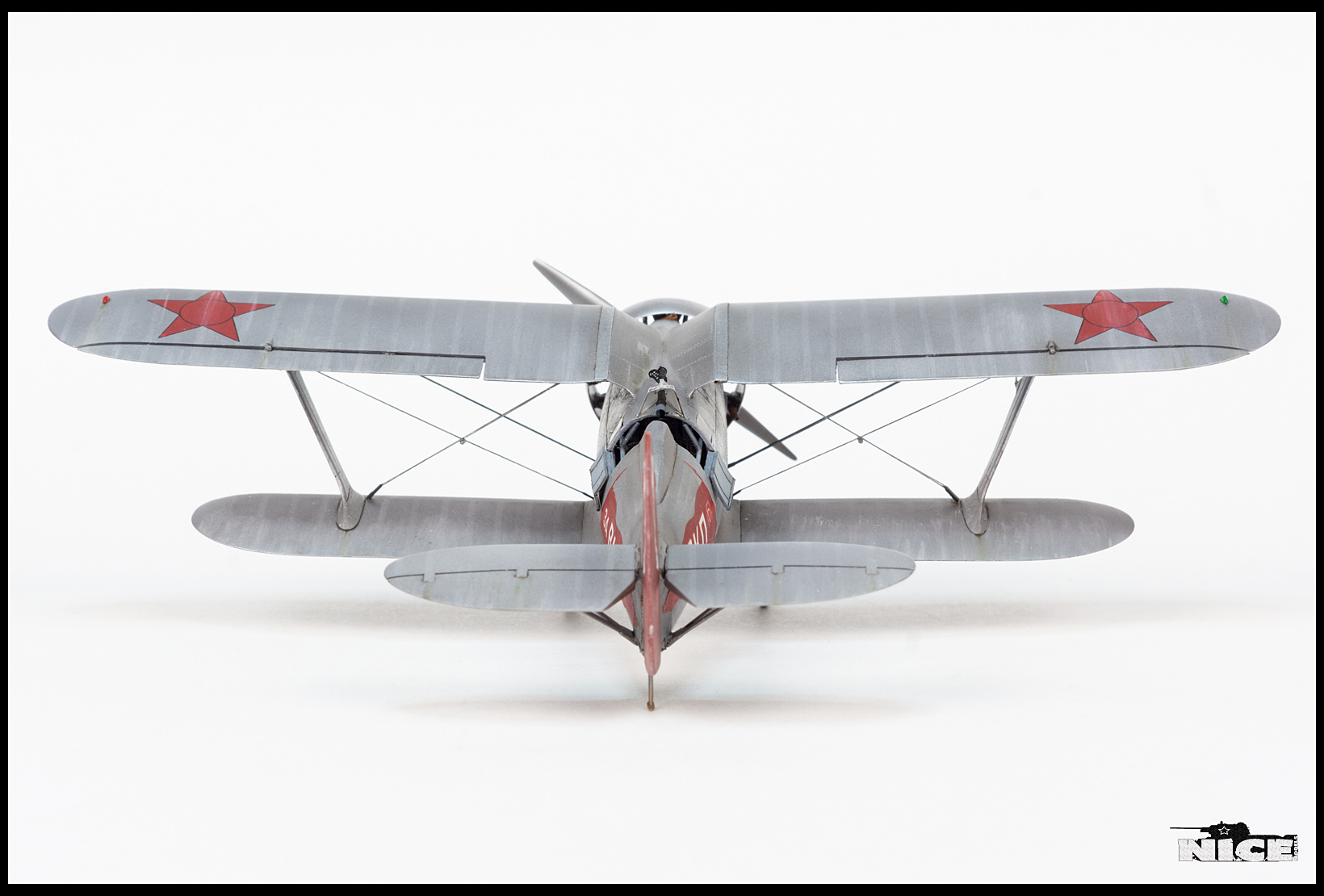

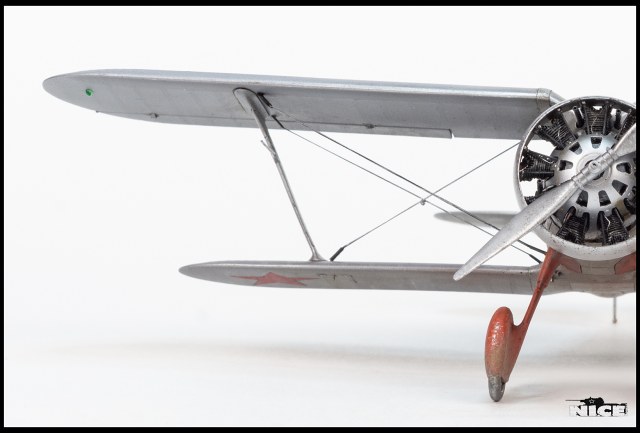

- -расчалки из эластомерной нити.
- -из латуни изготовил бронеспинку (возможно на прототипе не было).

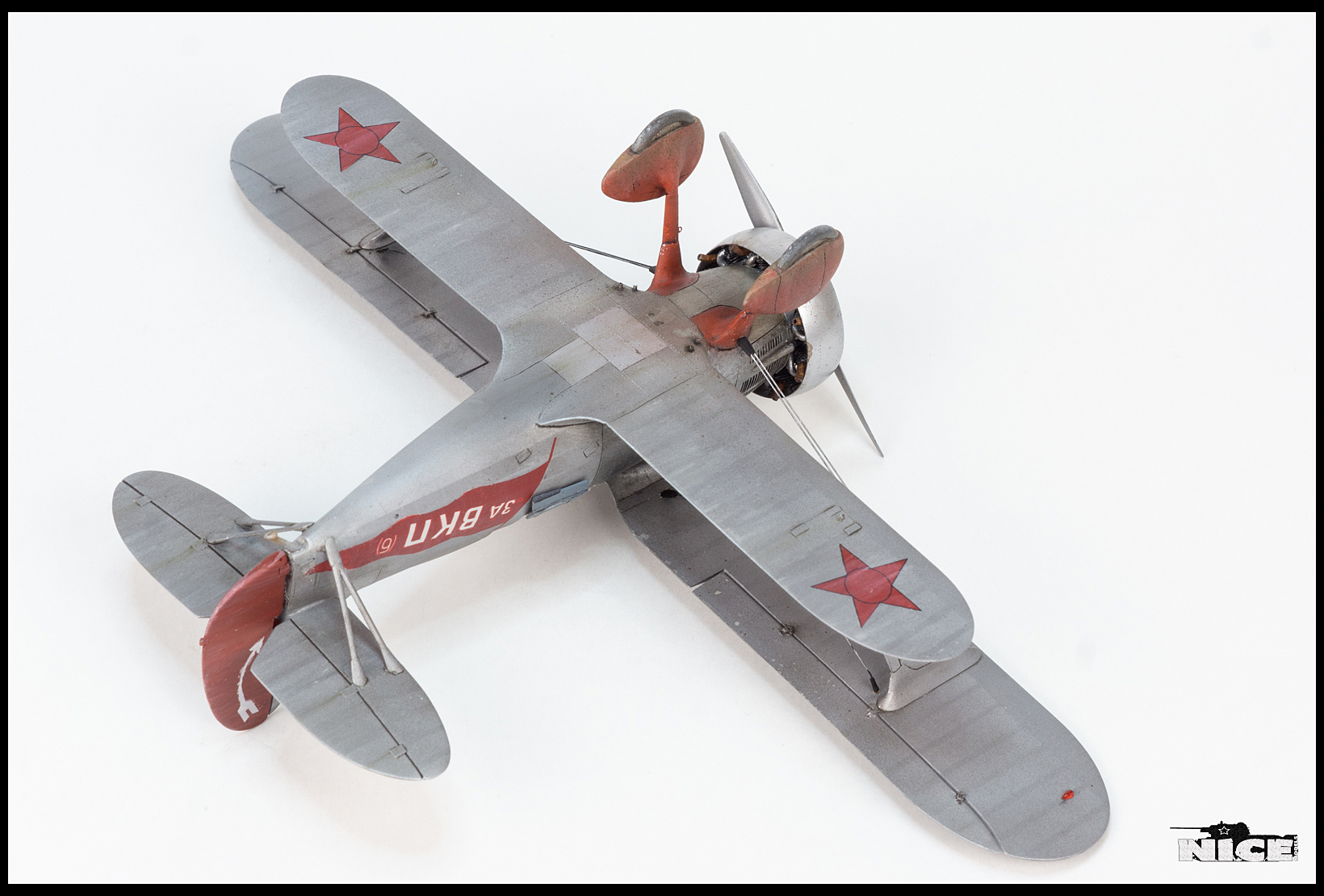

- -из игл от шприца добавил 4 трубки внизу фюзеляжа.

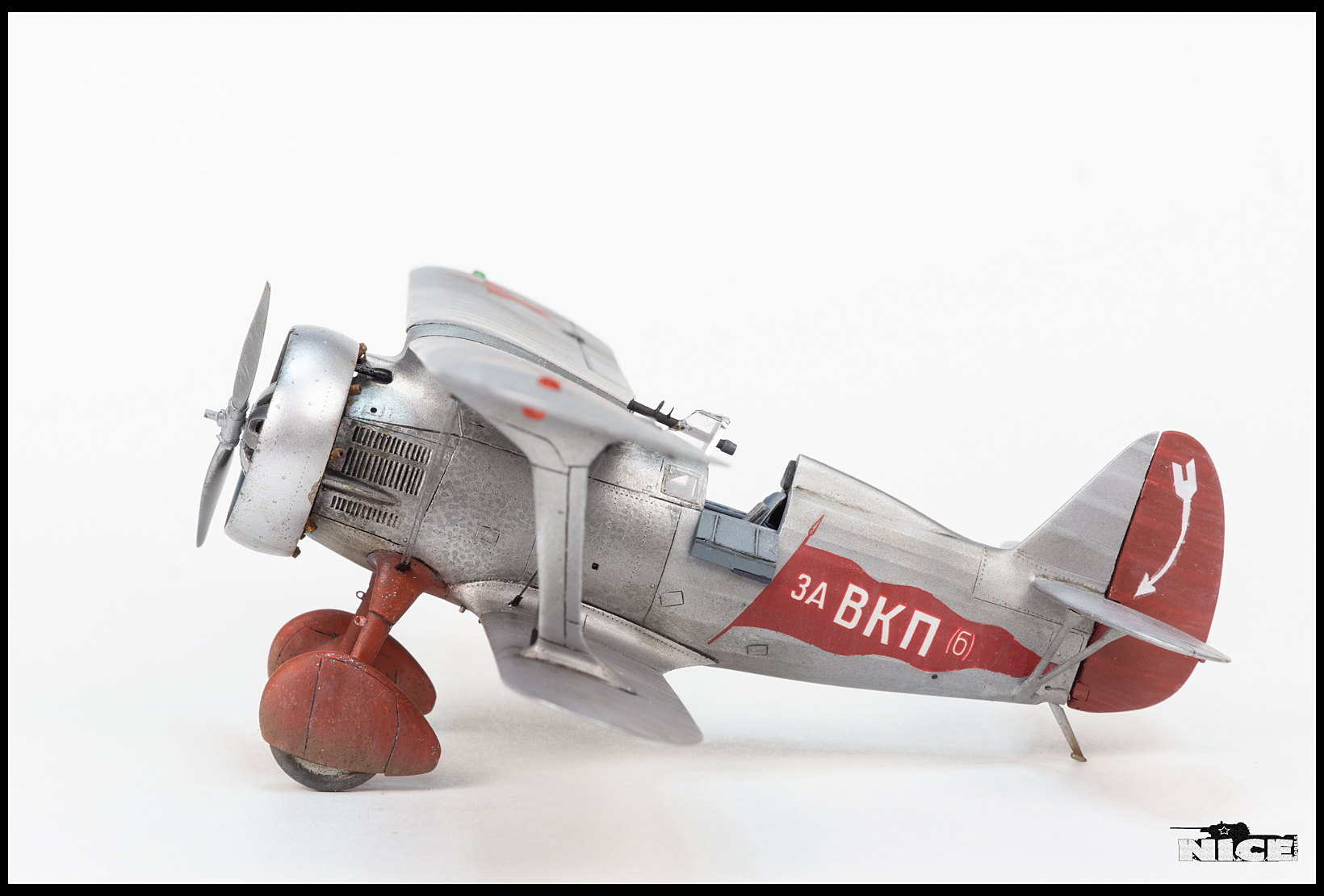

- -сделал излом левой дверцы.
- -рассверлены патрубки.
- -добавил переплет на фонарь

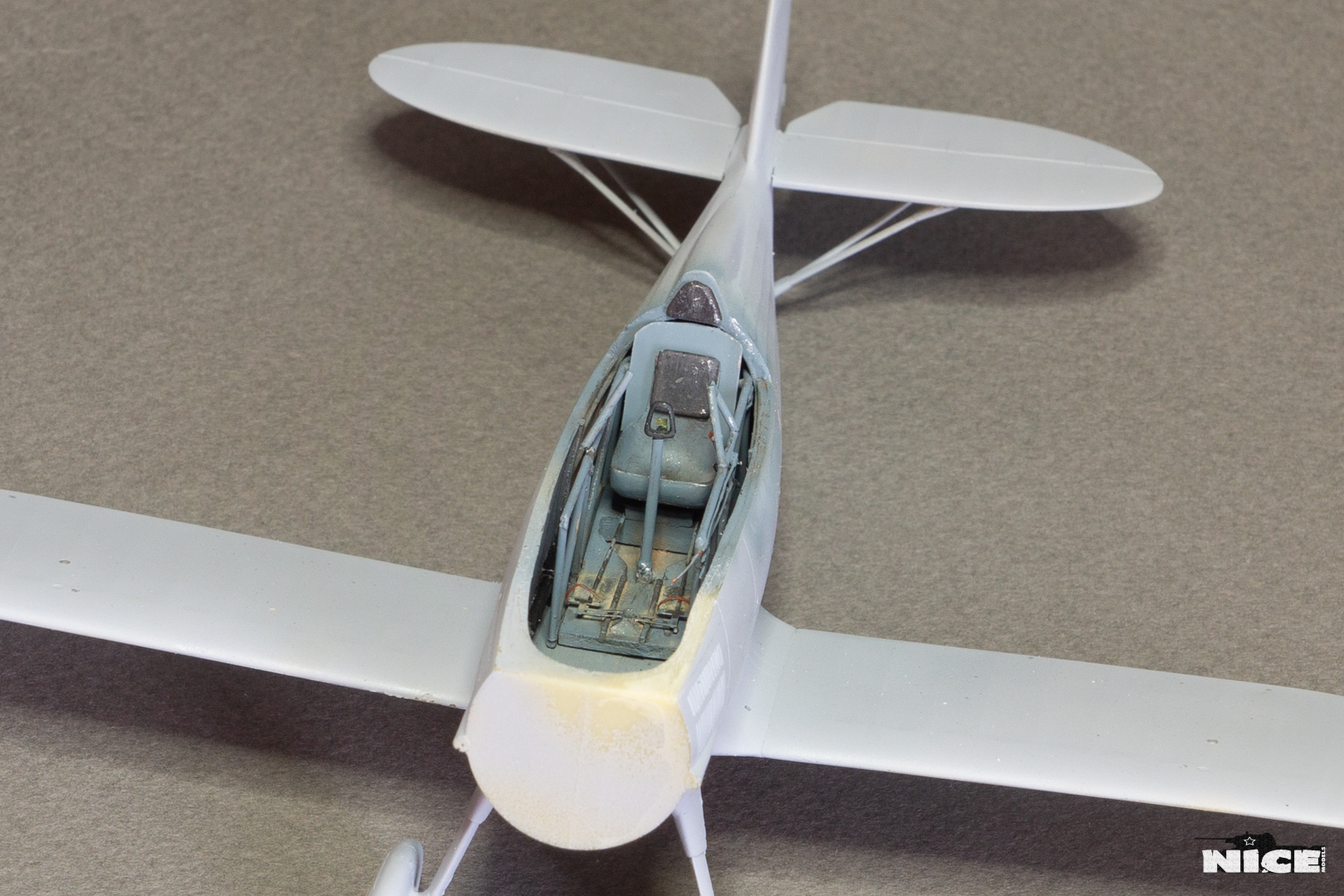

- добавил тяги к педалям и органам управления.
- исправил лючок на зализе крыла.

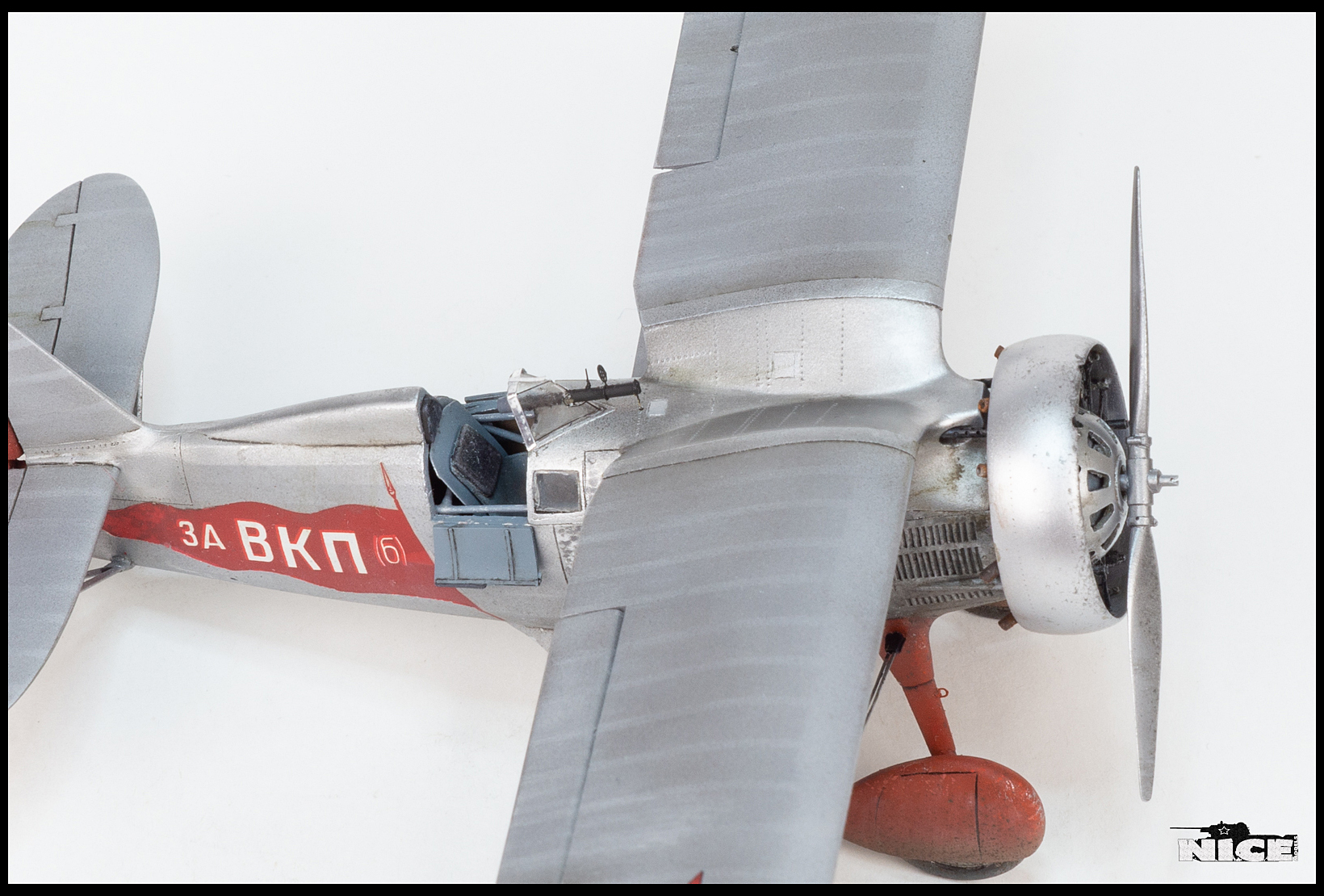

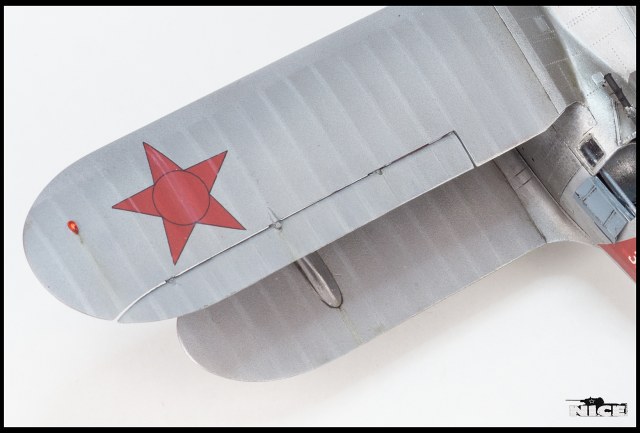

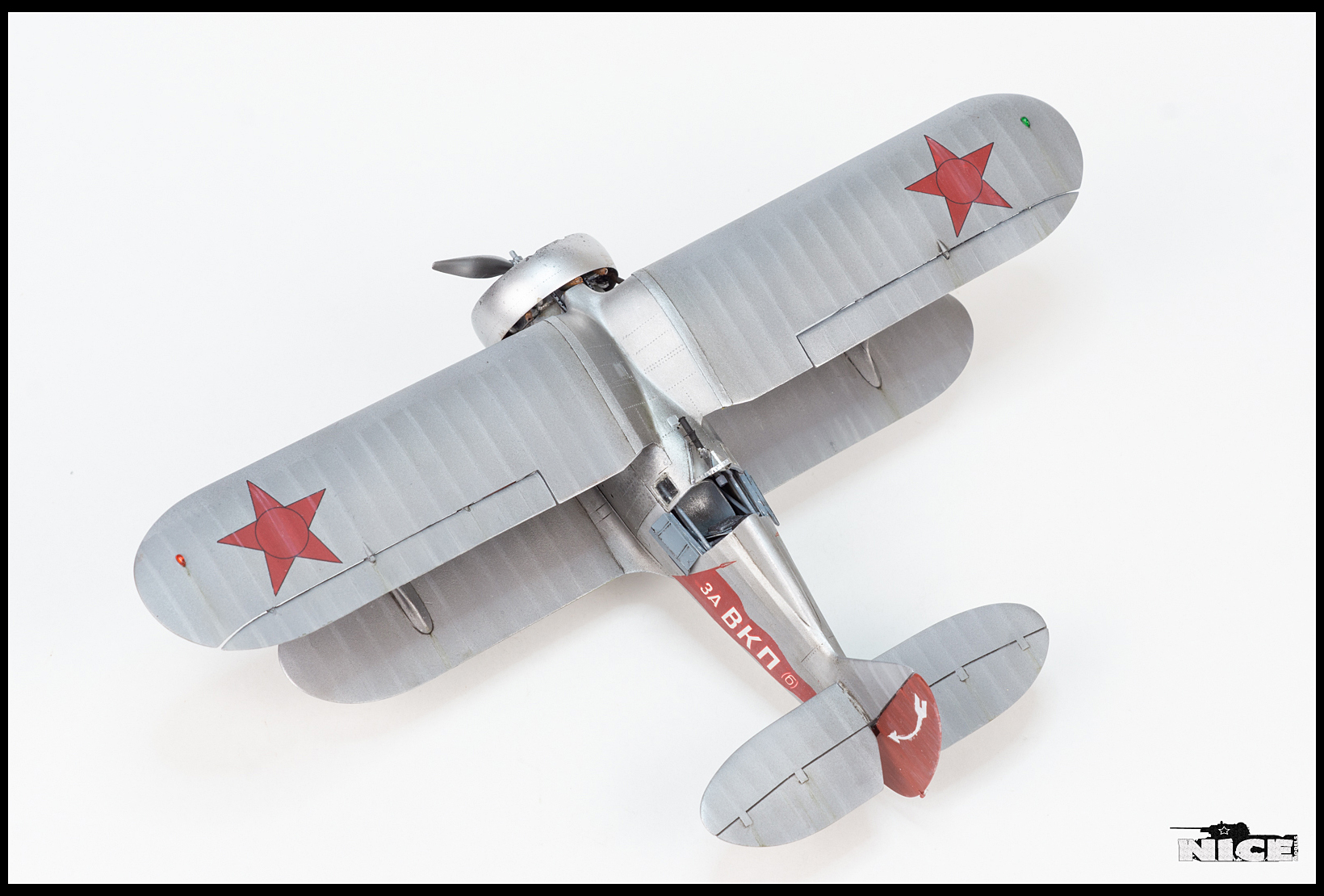

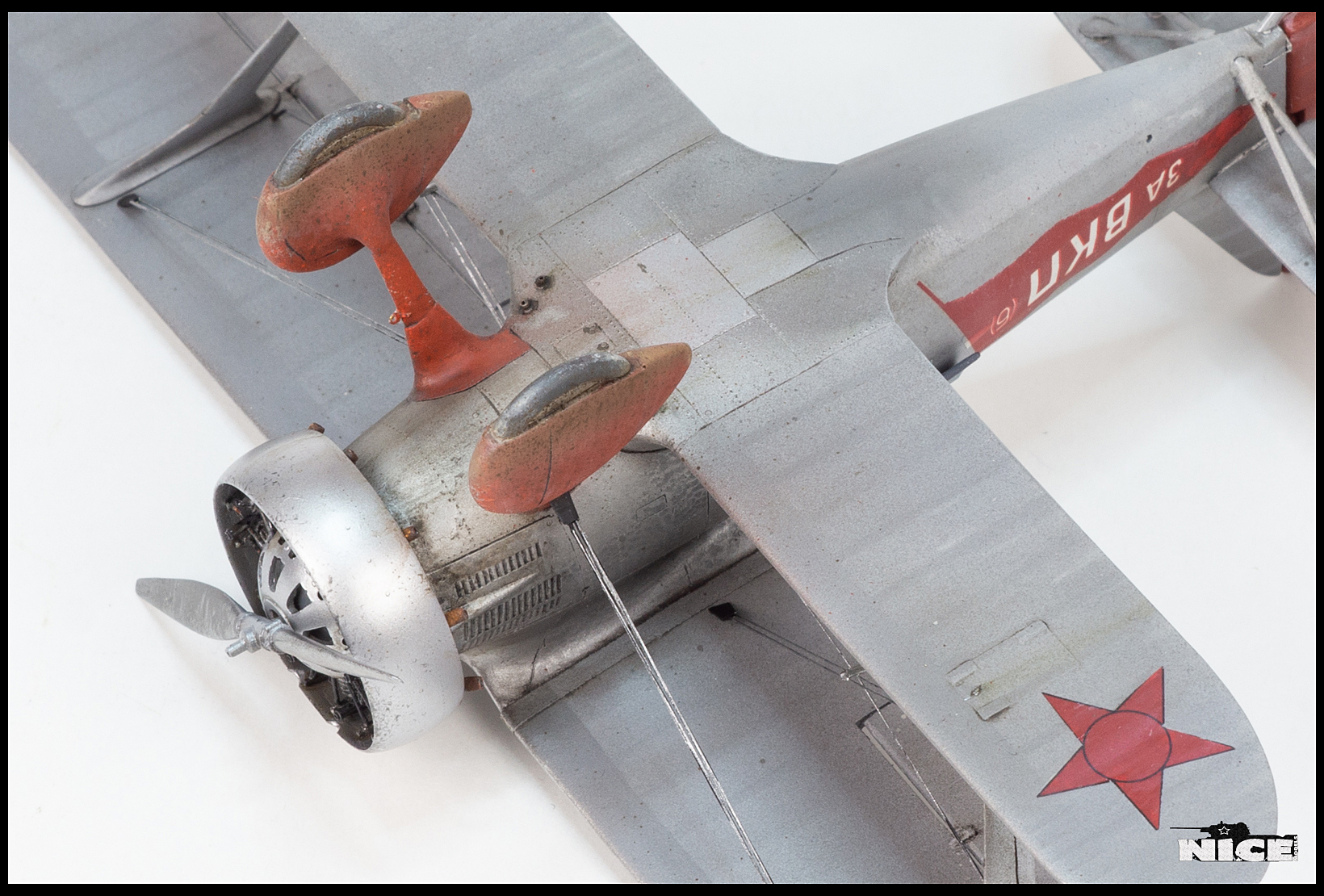

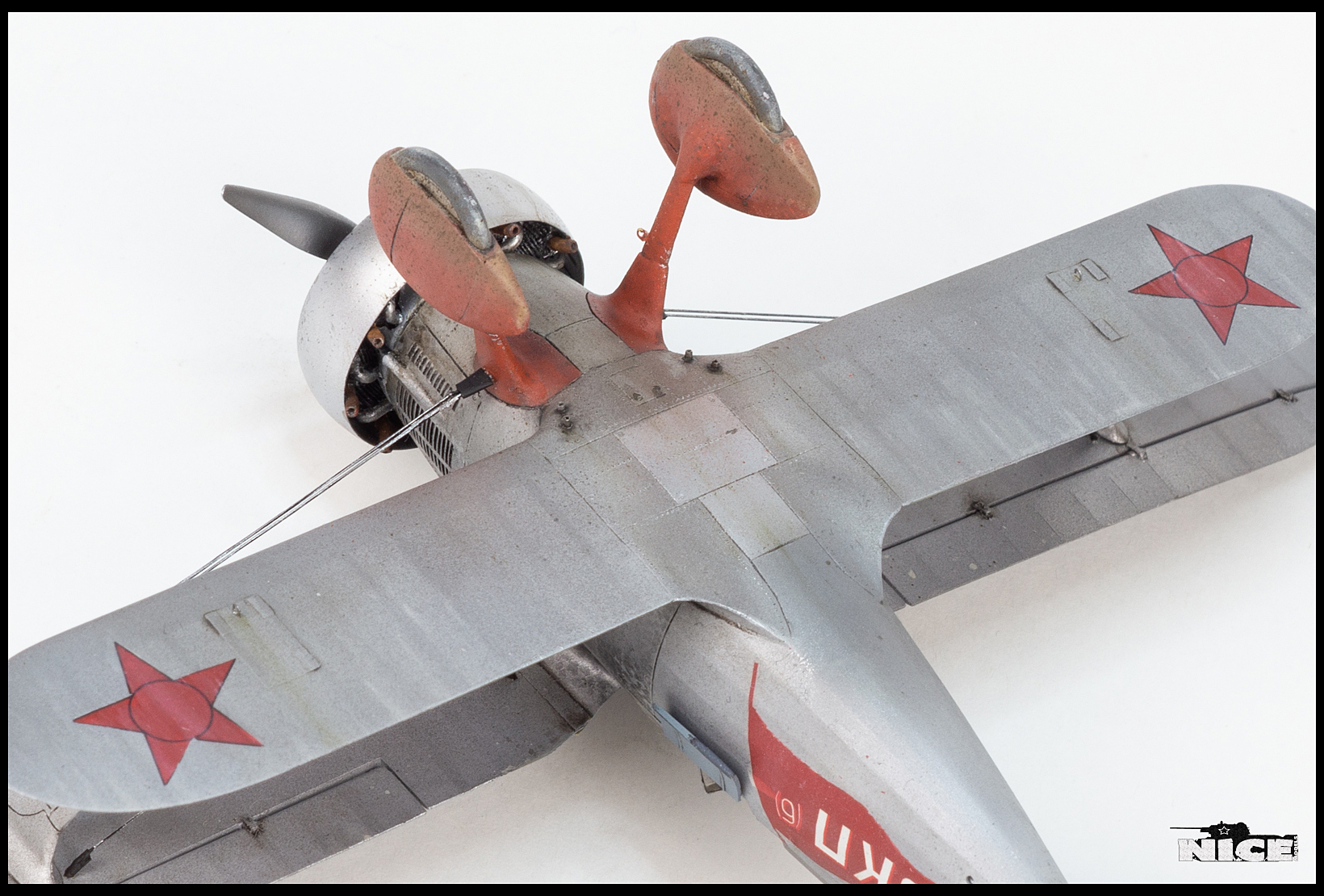

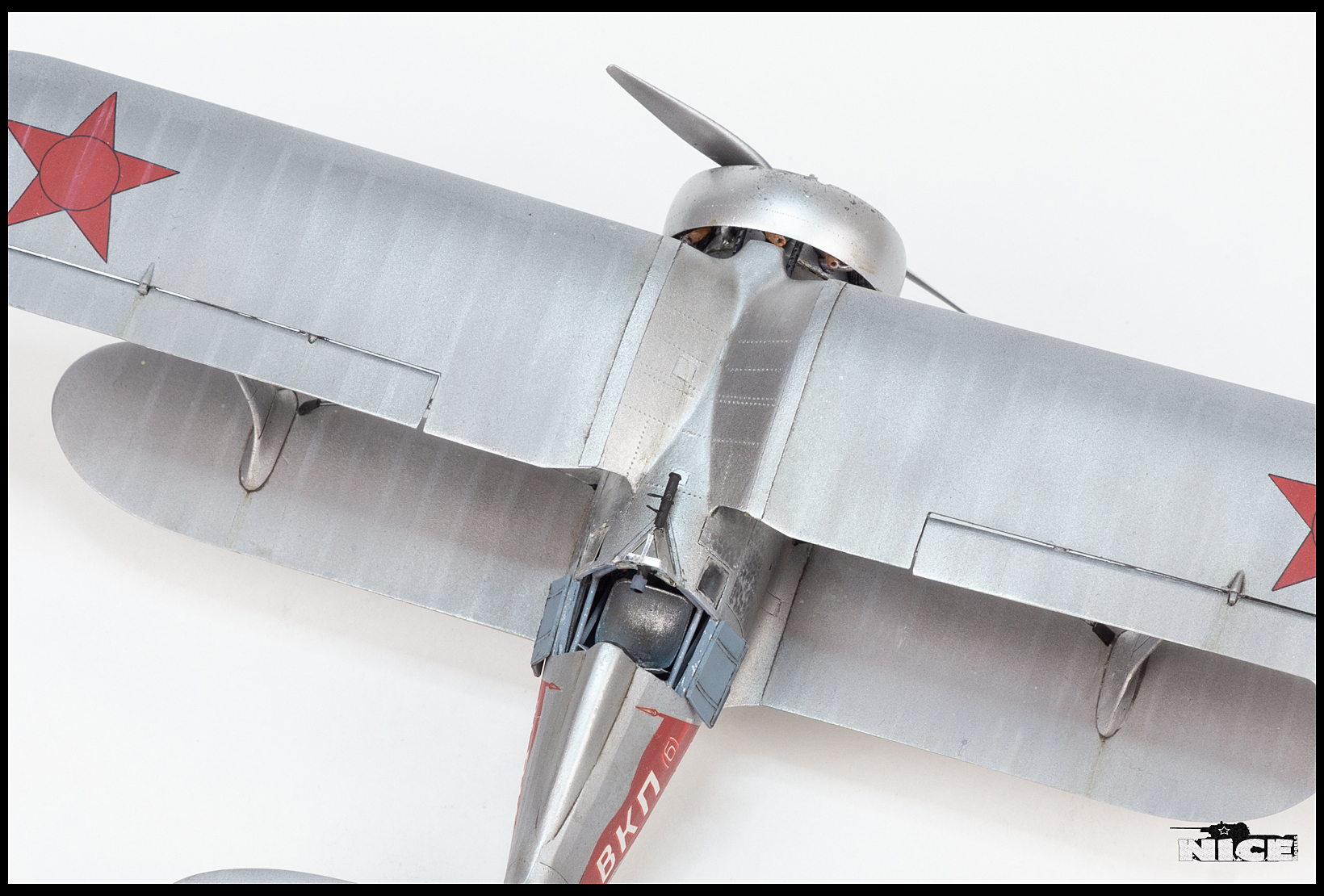

Красилось все различными металликами Mr. metall color, vallejo и тд. Постарался имитировать "рыбью чешую" - полированный металл. Делал в ручном режиме кистью полируемыми металликами. На полотяных поверхностях блеск приглушил жидко разведенной серой краской Тамия. Тонировка всеми известными средствами.
Всем спасибо за внимание, буду рад любым комментариям (положительным особенно!)
Оценки
Войдите, чтобы оценить работу.
Комментарии (43)
На сайте с 03.10.2013
65 31
Шикарная модель! Покраска выше всяких похвал!
На сайте с 24.01.2014
111 636
спасибо! старался)
На сайте с 21.04.2017
12 5
А почему АНО решили сделать образца 1944 года?
Пожелание очередного долблдятла-заказчика, чи сами промахнулись?
На сайте с 24.01.2014
111 636
Выражения то выбирайте!
На сайте с 29.06.2013
34 57
Очень понравилась работа!Отлично смотрится модель!
На сайте с 30.06.2009
23 1386
Очень понравилось!
На сайте с 24.01.2014
111 636
спасибо, Александр.
На сайте с 24.01.2014
111 636
рад, что понравилось!
На сайте с 31.12.2011
83 3117
Великолепное исполнение!
На сайте с 24.01.2014
111 636
спасибо, Игорь!
Очень и очень! Классная модель.
Машинка Павлова, хоть и штучный товар, но почти визитная карточка И-15. Всегда мечтал, но именно "чешуя" останавливала. У Вас получилось хорошо.
Сборка тоже на уровне.
Несколько вопросов по мелочам (скоро мою чайку пинать начнут):

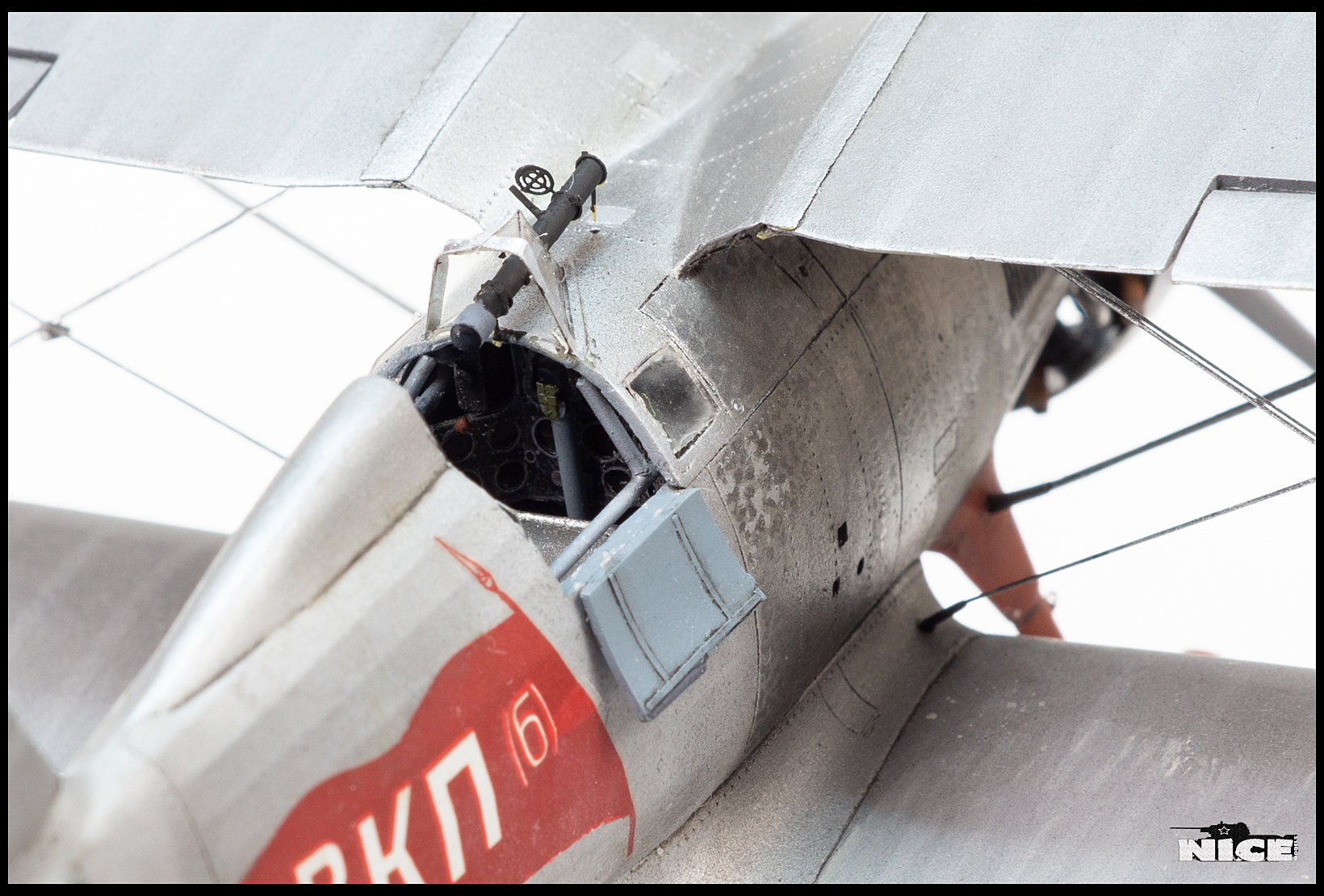

1. Прицел сильно задвинут в кабину. Маленькая прямоугольная накладка перед козырьком - это место крепления опоры прицела. Вы сдвинули назад.
2. Стволы ПВ-1 смотрятся шикарно, но на И-15 их не было видно. Они были в трубах и заканчивались еще до выхода из фюзеляжа.
3. "Хваталки" для пилота в силовом наборе были как раз против окошек по диагонали - заметная особенность.
4. БАНО указанного типа, как я понял, были на некоторых машинах испанской сборки. На советских были одинарными в торце консолей.
5. Трубы гильзосбросов от ПВ-1 все были там (впереди центроплана)? Я думал, что передняя пара была на обтекателях стоек шасси.
Мелочевка, не портящая впечатление, но заметная отдельным личностям ))))

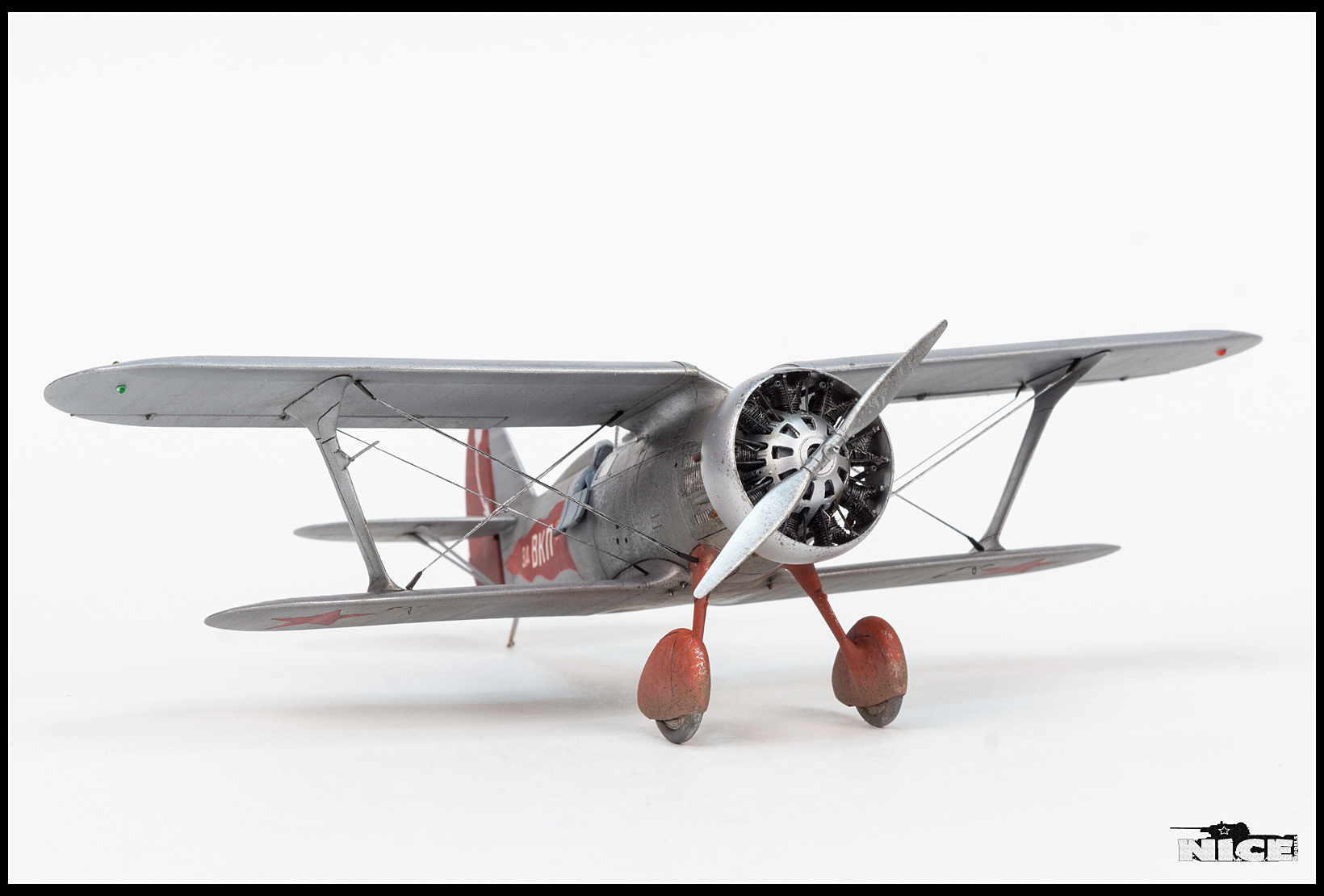

И самый главный вопрос - обычно машину Павлова трактуют с красными подкосами. У Вас по другому.
С уважением,
Игорь
На сайте с 04.11.2013
12 198
+1
На сайте с 24.01.2014
111 636
3. "Хваталки" для пилота в силовом наборе были как раз против окошек по диагонали - заметная особенность.
спасибо за развернутый комментарий. все замечания по существу.
не понял про "хвааталки". у меня они сделаны согласно чертежа- косая трубка идет по диагонали окошка.
На сайте с 24.01.2014
111 636
1. согласен. в наборе было отверстие перед накладкой. в него предполагается установить первую опору прицела. уже не исправить, все приклеено на мертво.
5. трубы гильзосбросов сделал согласо чертежа. на обтекателях не встречал.
На сайте с 24.01.2014
111 636
вот эта проклятая фотография сбила меня в плане установки БАНО. На фото действительно испанец.
На сайте с 24.01.2014
111 636
подкосы перекрашу. проглядел)
На сайте с 25.06.2008
52 1558
Шикарная машина получилась!!!
На сайте с 24.01.2014
111 636
спасибо!
На сайте с 11.03.2007
7 151
Все симпатично и аккуратно.
Из замечаний.
1 Нет зеркала.
2 Нет трубки вентури.
3 И возможно! Сетки на обтекателях шасси. (Стоят с верху)
На сайте с 11.03.2007
7 151
На сайте с 24.01.2014
111 636
спасибо. трубка в наборе есть. надо будет установить.
а вот про сетки не понял
На сайте с 24.01.2014
111 636
непонятно какая она была цвета у данного борта.
На сайте с 18.07.2010
368 21797
Довелось когда-то видеть этот набор вживую. Вышло отлично!
На сайте с 24.01.2014
111 636
хороший набор. жаль не выпускают больше(.
Вы попытались по конструктиву, но вышло не по Фэн-шуй...

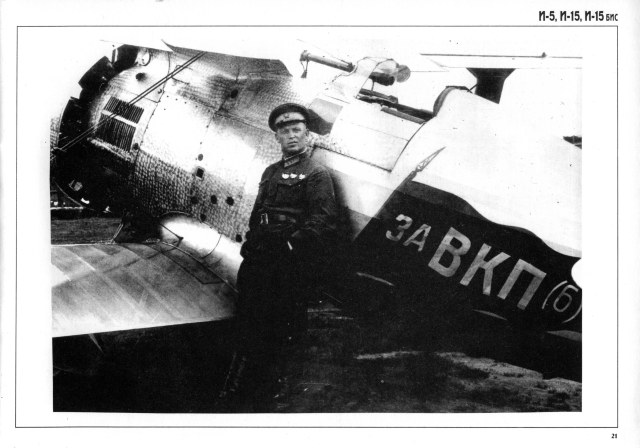

Пруток шел по диагонали окна и четко читается на фото. Вживить его в силовой набор вроде бы и правильно, но подогнать по месту практически нереально - хвост собакой не крутит.
Мы шли одним путем ))). Я тоже вначале прикидывал по этой графике, потом одумался увидев это фото.
На сайте с 24.01.2014
111 636
конструктивно я сделал правильно.несколько раз переделывал, чтобы было как на вашей фотографии. тут я с вами не соглашусь.
фото не открывается
На сайте с 24.01.2014
111 636

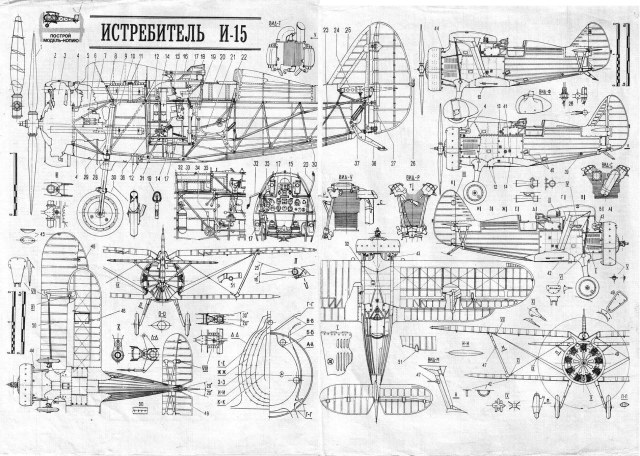

если присмотреться к чертежу, то что то там торчит, но никак не обозначено выносками. возможно это и есть трубки гильзосброса
На сайте с 24.01.2014
111 636
у меня если посмотреть под определенным углом, то так же будет видна эта диагональ.
АМГ?
Так я и говорю, по конструктиву логично и правильно, но из-за того, что подогнать весь силовой набор под положение прутка на получится, то он уплыл с положенного ему места.
На отдельном фото каркаса все красиво, а вот в сборе нет.
На сайте с 24.01.2014
111 636
если вы про фото каркаса, то уголок потом подгонялся по месту. у меня каркас вообще дан условно. в жизни там было все по другому. но вы это и так знаете.
Усё... Я заморывся, як кажуть у нас. Проехали.
По БАНО - тема по испанской сборке веселая. Я так понял, там лепили все из того, что было под рукой - как торцевые одинарные, так и двойные сверху/снизу, так и вообще без каких-либо БАНО.
И графика источников колеблется, как линия Партии ))) - у Маслова все варианты с торцевыми, как на РККА, в испанском издании - все варианты с двойными БАНО.
По гильзосбросам - вторая пара о которой Вы говорите, вообще в середине центроплана и не понятно что там - копоть или выносы какой-то жидкости. Я сам кумекал, но ничего не нашел и плюнул на это дело.
На сайте с 11.03.2007
7 151
Прошу прощение...
С сетками напутал
Но все таки
Цитата:
Колеса стандартные, 700x100 мм, прикрыты каплевидными обтекателями из дюраля. В верхней части обтекателя приклепана рифленая площадка для вставания ногами. В эксплуатации обтекатели вызвали разочарование - забивались травой и грязью - поэтому от них пришлось отказаться.
конец цитаты.
На сайте с 24.01.2014
111 636
глянуть бы еще как она была сделана. ...
На сайте с 17.10.2016
56 16
Очень зрелищно! Понравилась работа.
На сайте с 24.01.2014
111 636
спасибо!
Спонсор
На сайте с 17.10.2010
724 9624
Отличная работа. Очень понравилась модель.
Тоже хотел спросить про красные подкосы, но потом в комментах увидел ответ.
На сайте с 24.01.2014
111 636
да-да. покрашу в красный обязательно.
На сайте с 21.02.2013
43 129
Очередная классная работа!
Конструктивной критики не будет, ибо тема не моя, но мне очень понравилось!
Спонсор
На сайте с 15.07.2010
62 482
Шикарная модель! Сделана просто здоровски!
На сайте с 15.02.2014
360 666
Классная модель!
На сайте с 30.10.2011
90 6331
Красавец, не знаю как с матчастью, - смотрится просто здорово! 5+
