К-17 "Бумеранг" с КАЗ "Афганит"

Всем привет!

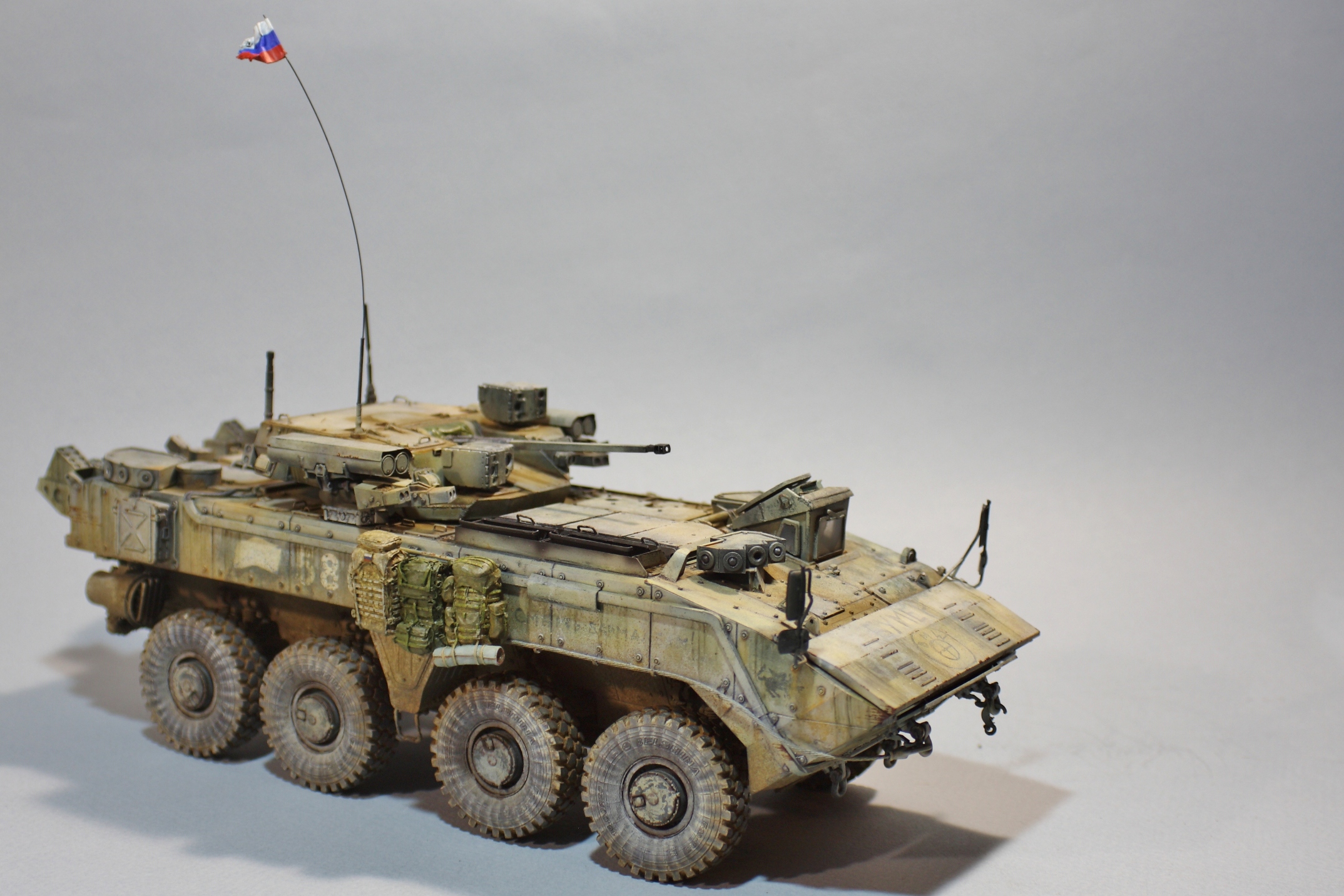

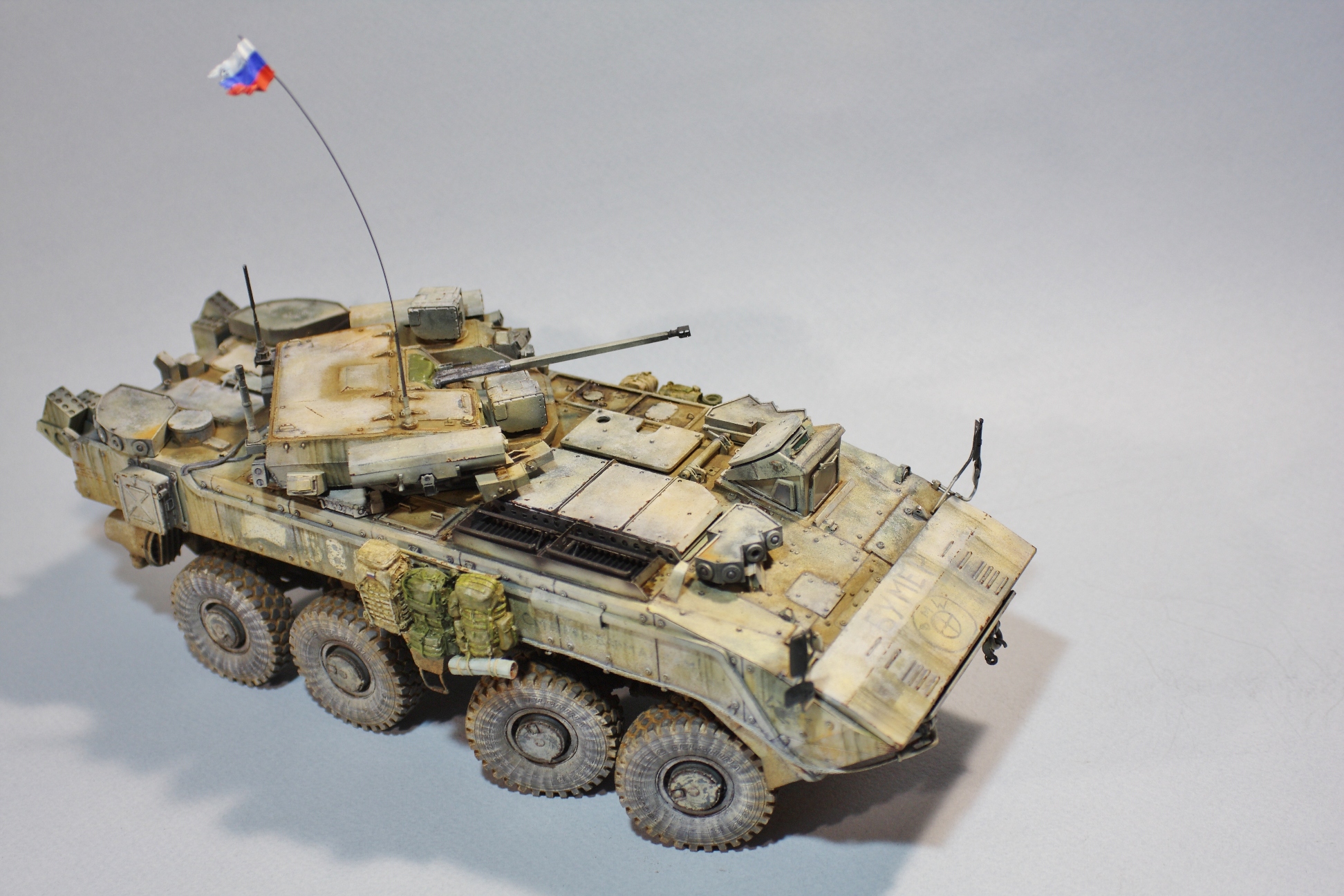

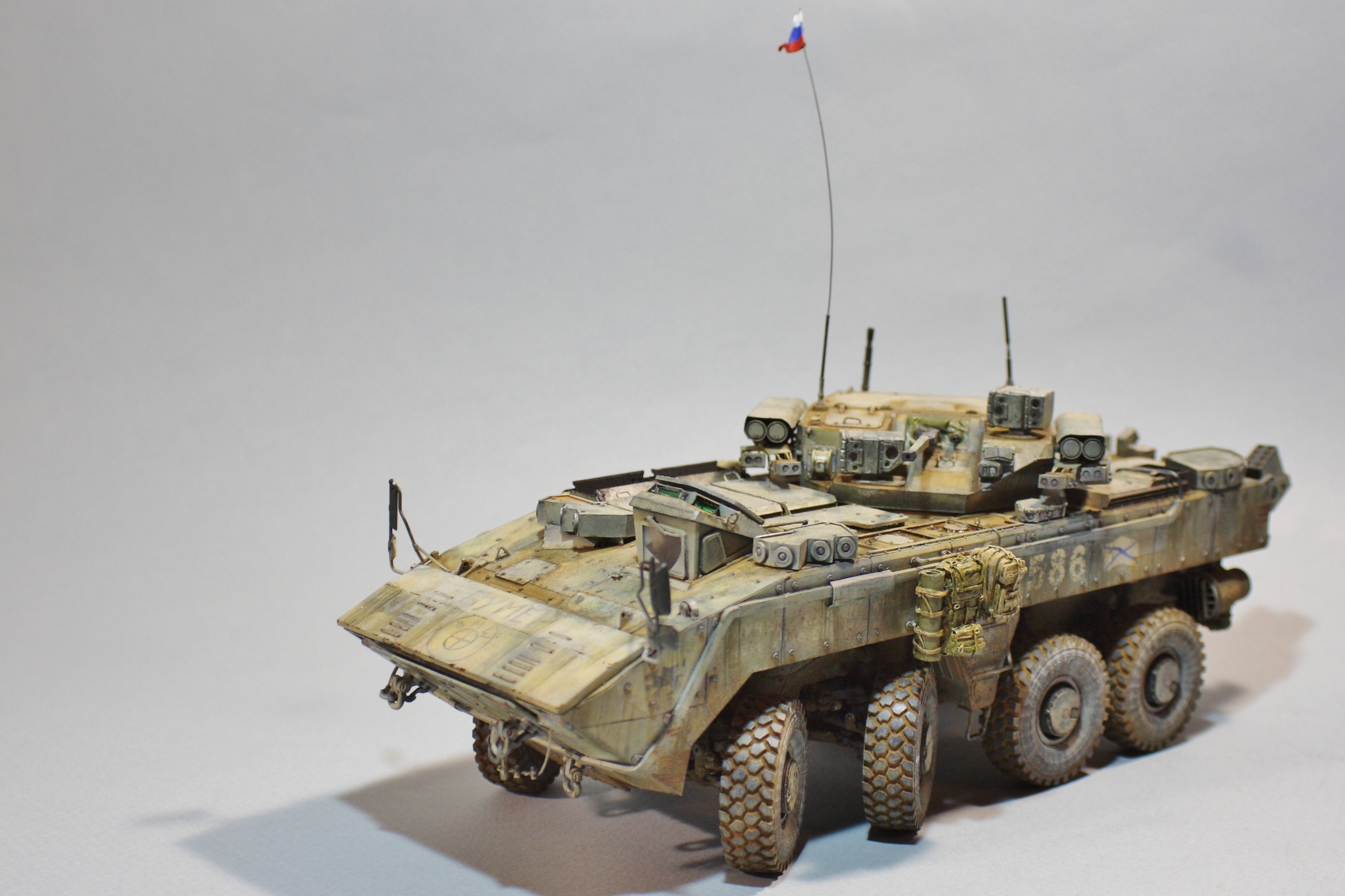

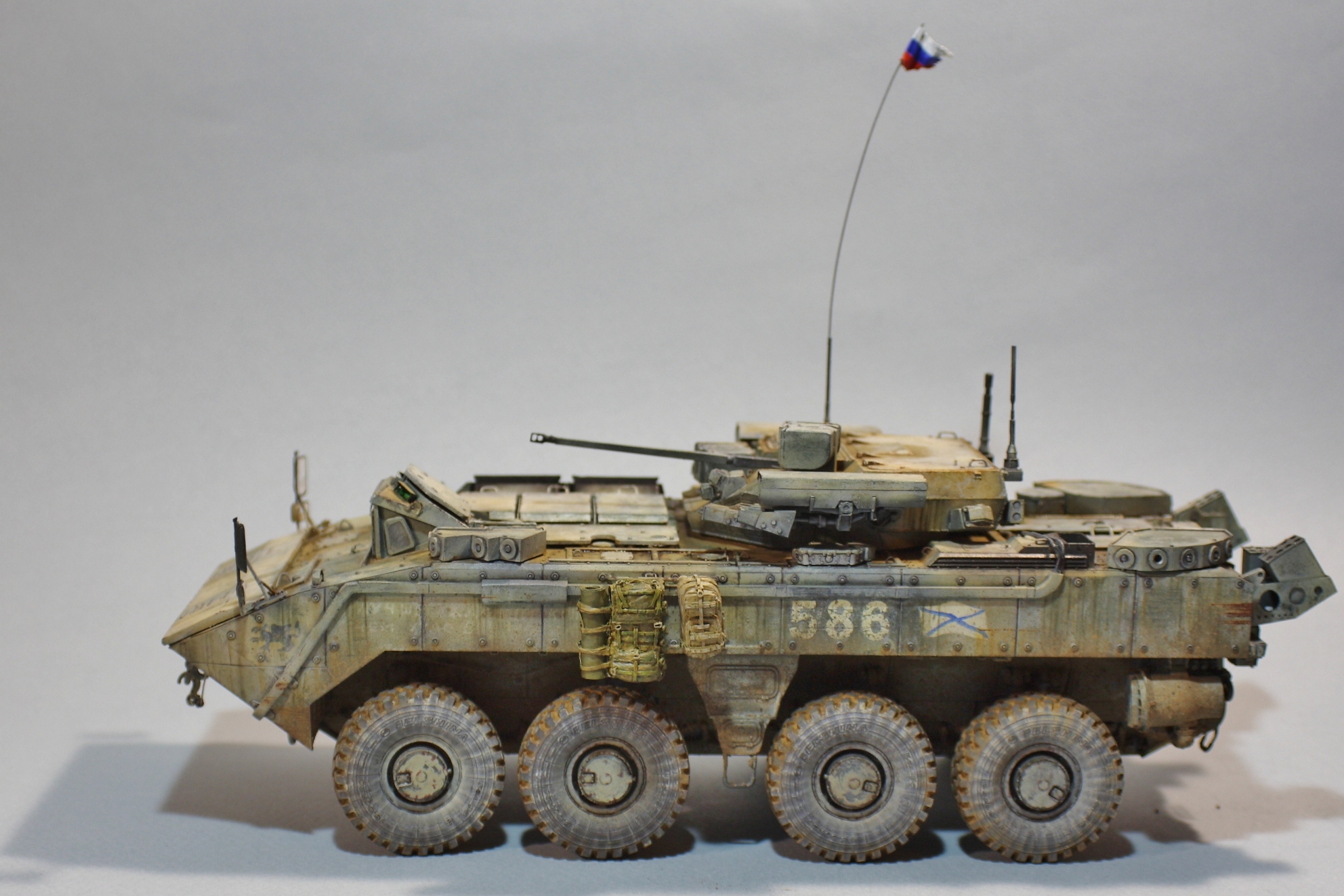

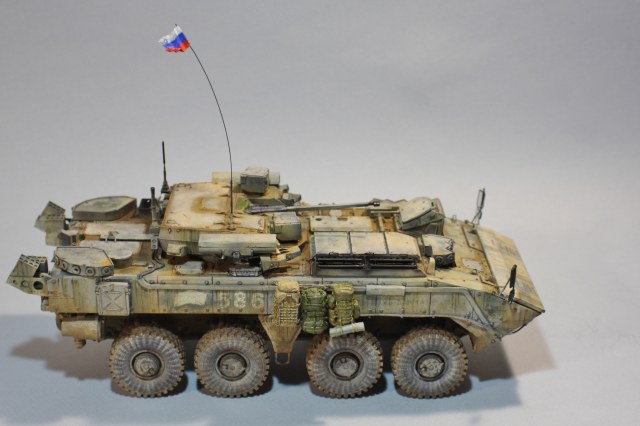

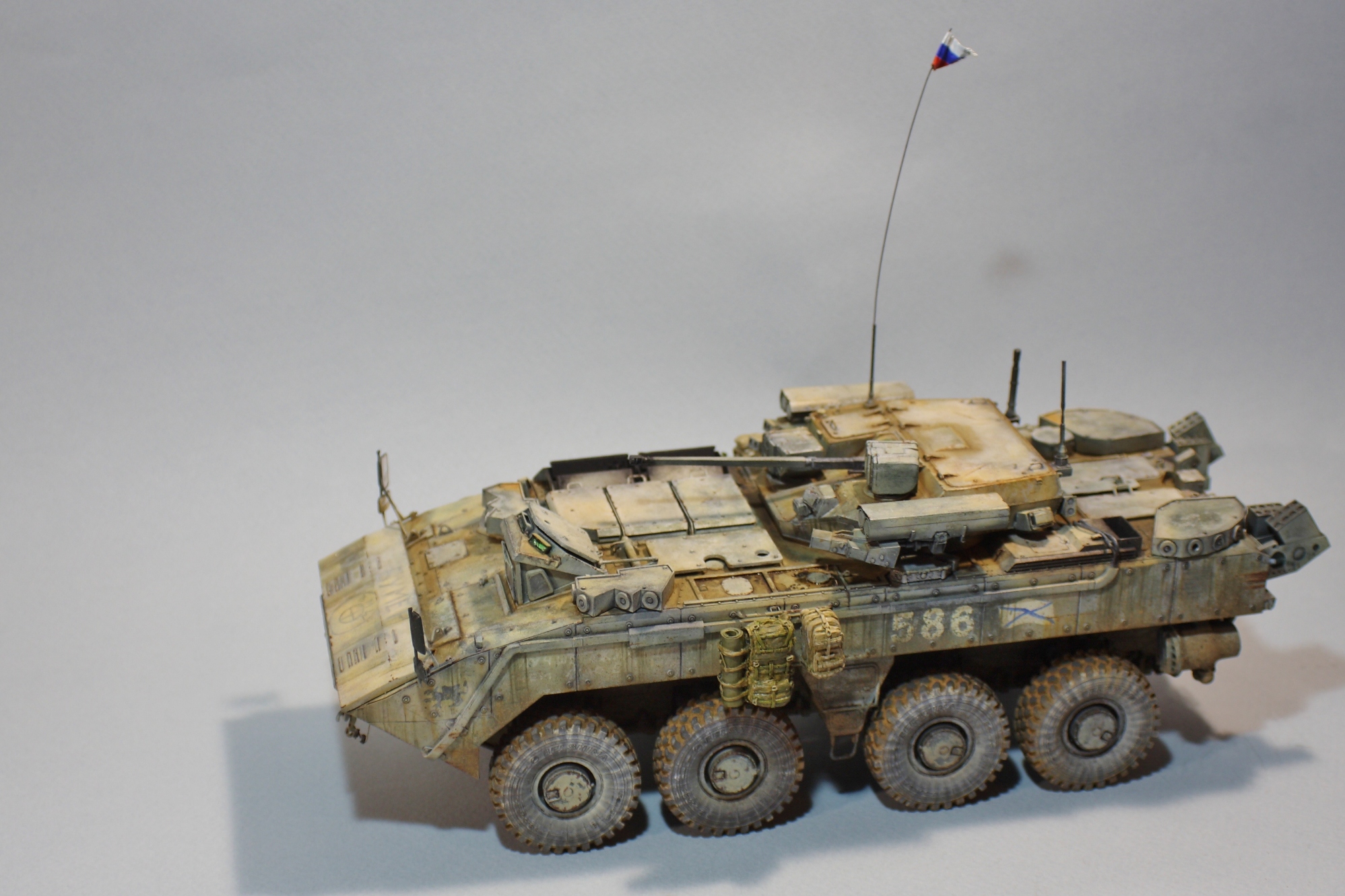

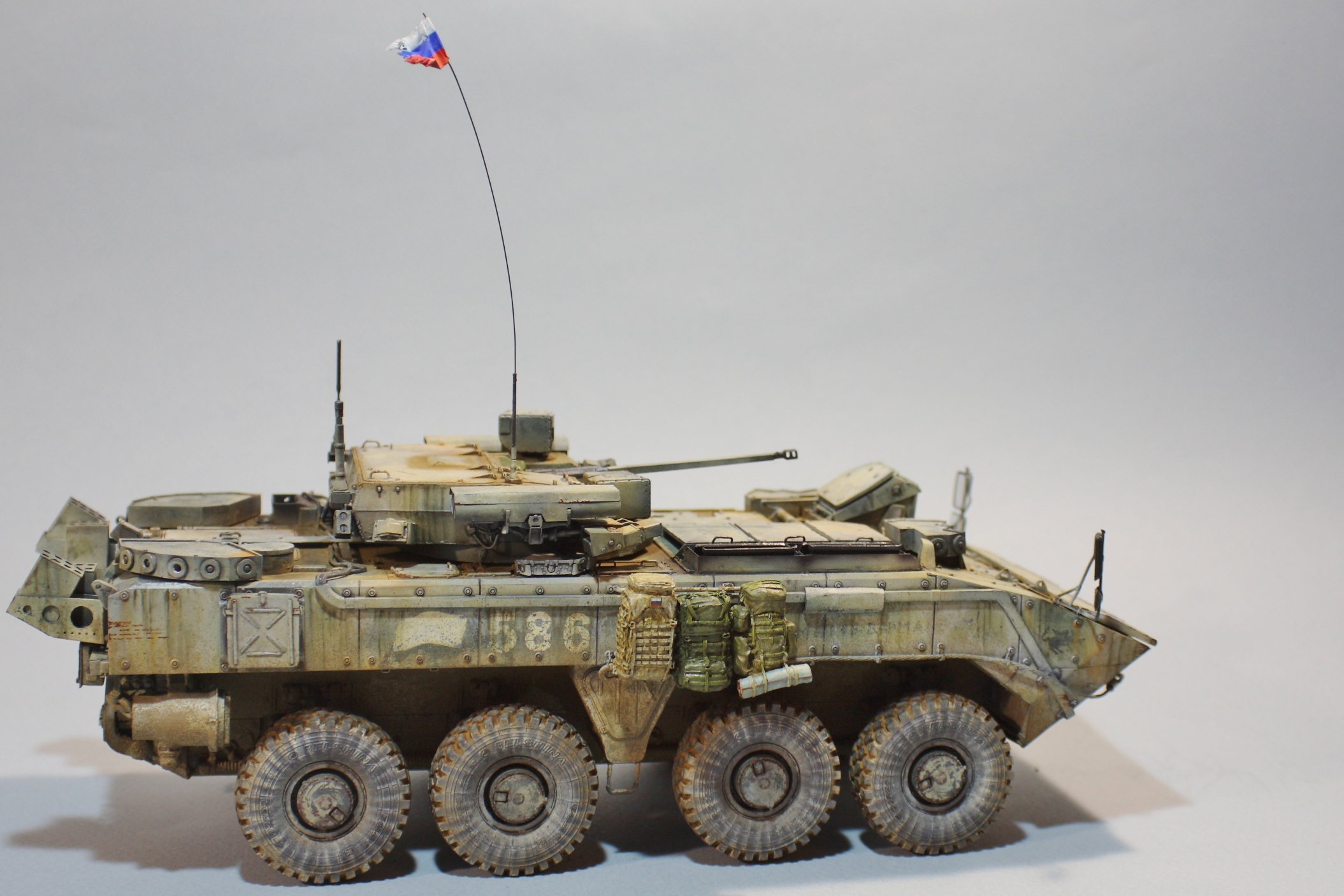

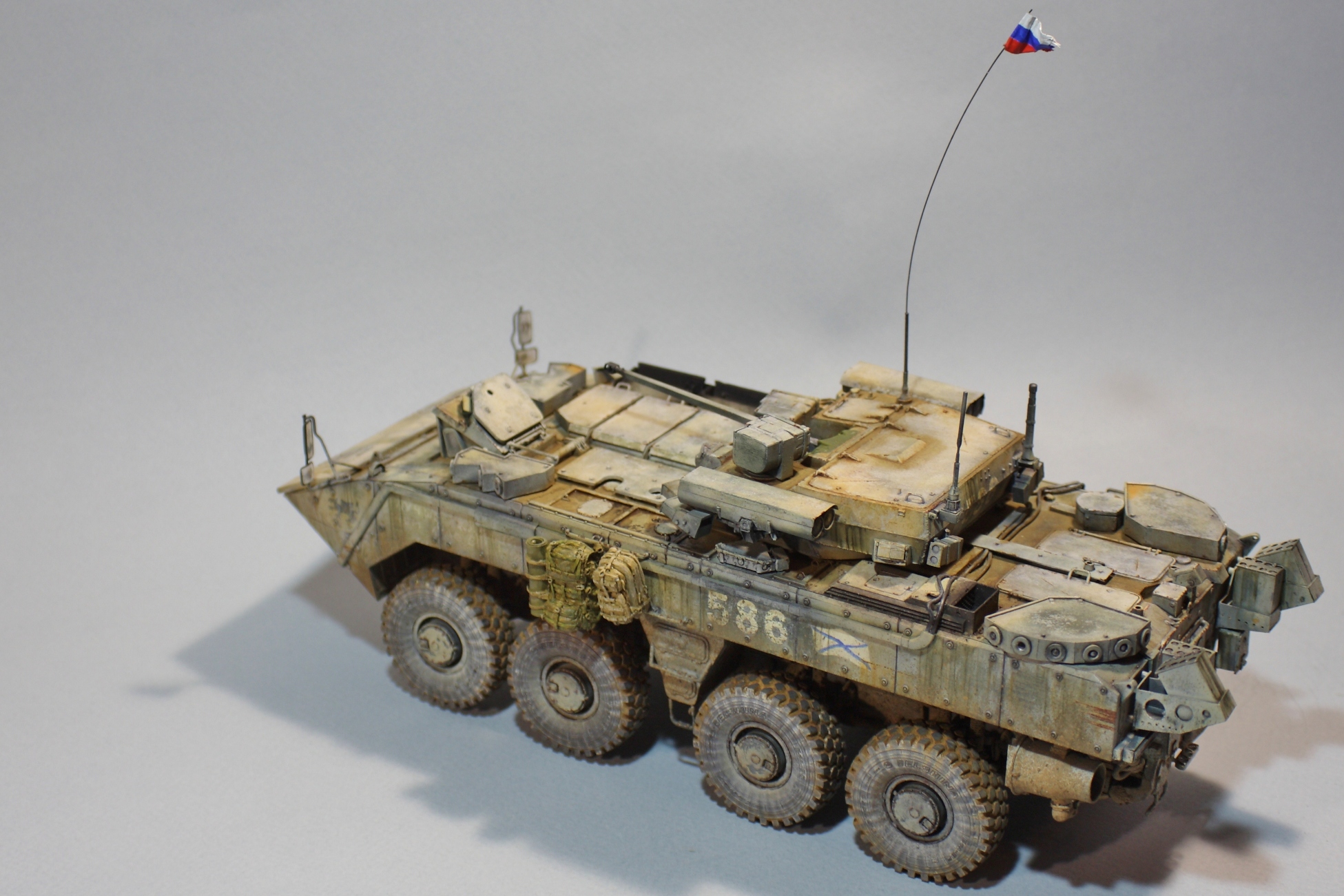

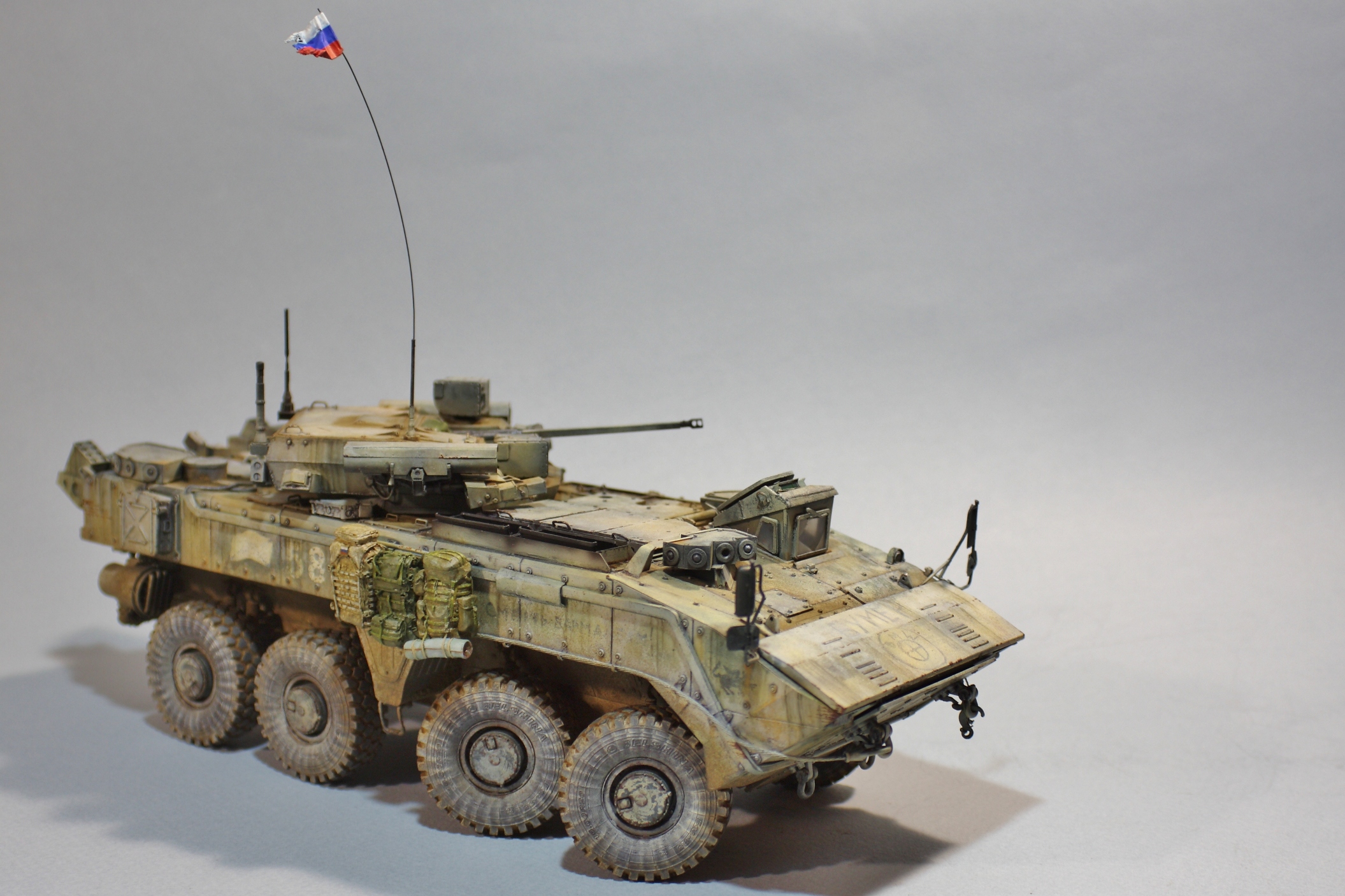

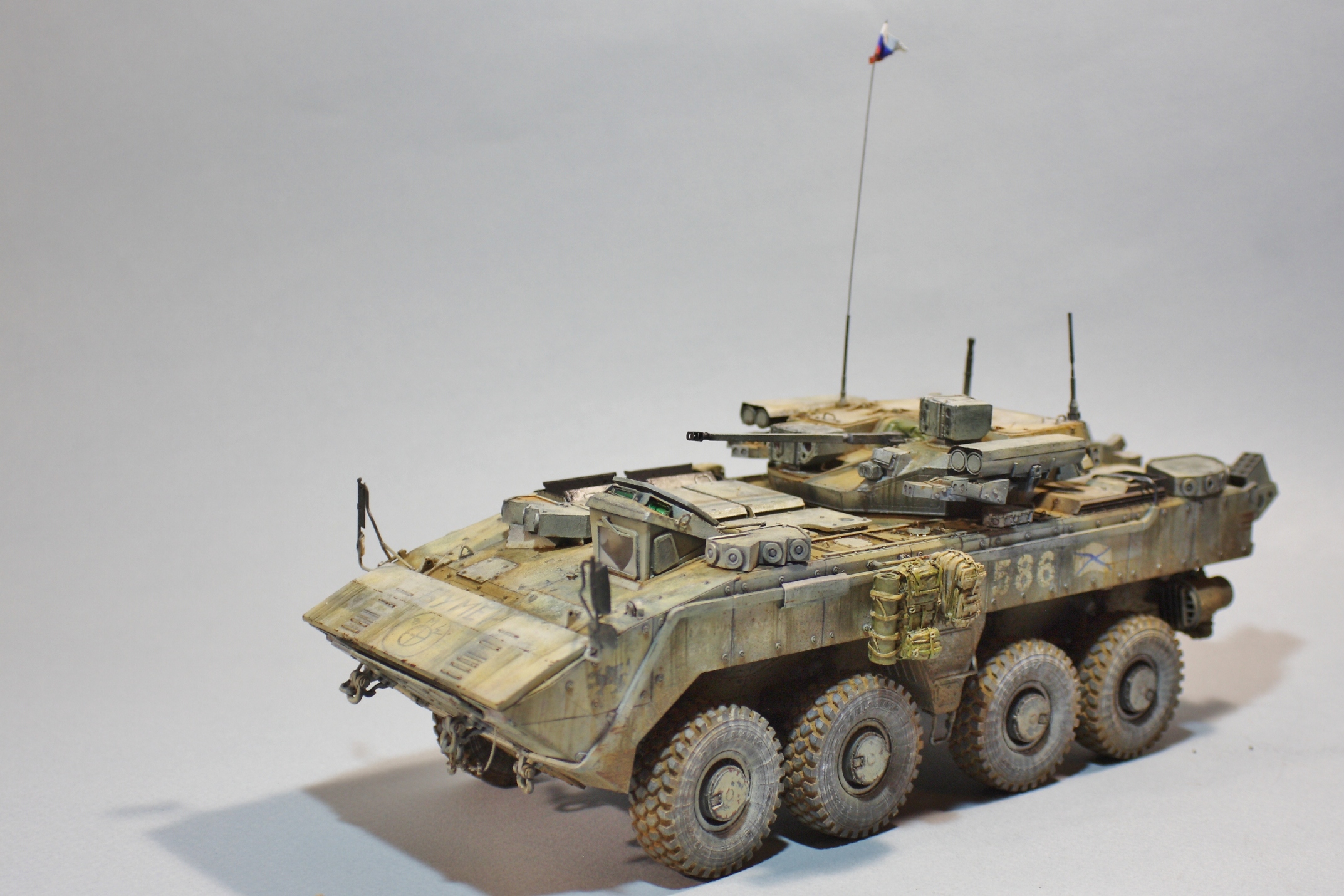

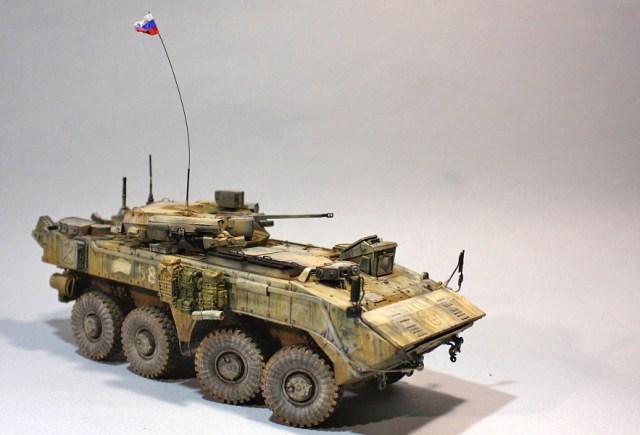

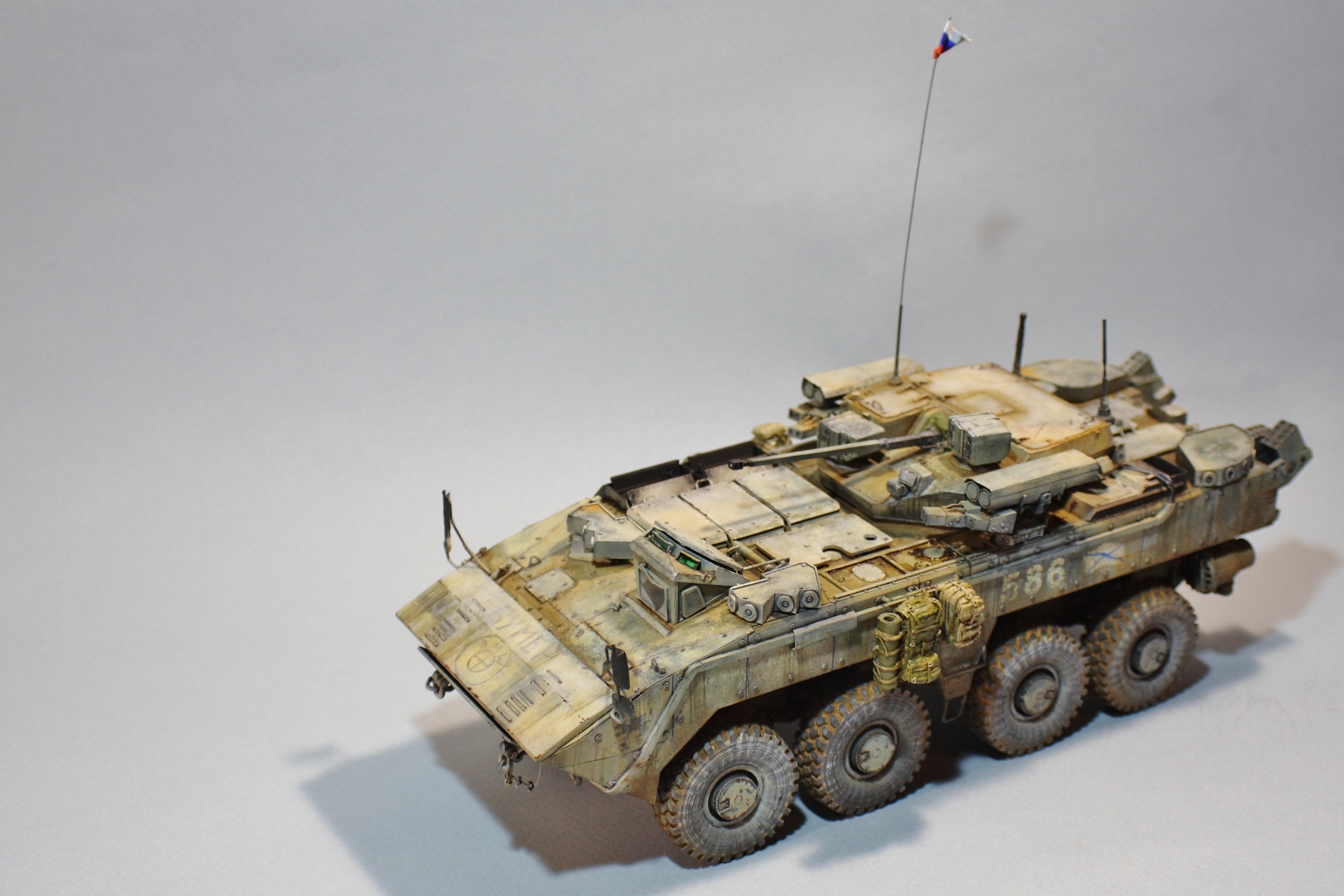

Новая моя работа - перспективная российская БМП К-17 "Бумеранг", оснащенная комплексом активной защиты "Афганит" и электромагнитным тралом. Модель - декабрьская новинка от "Звезды", купленная мной совершенно спонтанно в официальном магазине этой фирмы. Модель дополнил другой новинкой, на этот раз от "Микродизайна", оперативно выпустившего для "Бумеранга" набор фототравления. Трос -также от севастопольской фирмы. Колеса - смоляные от Miniarm для "Бумеранга" от Panda, тактические рюкзаки приобрел у ZIP Market.

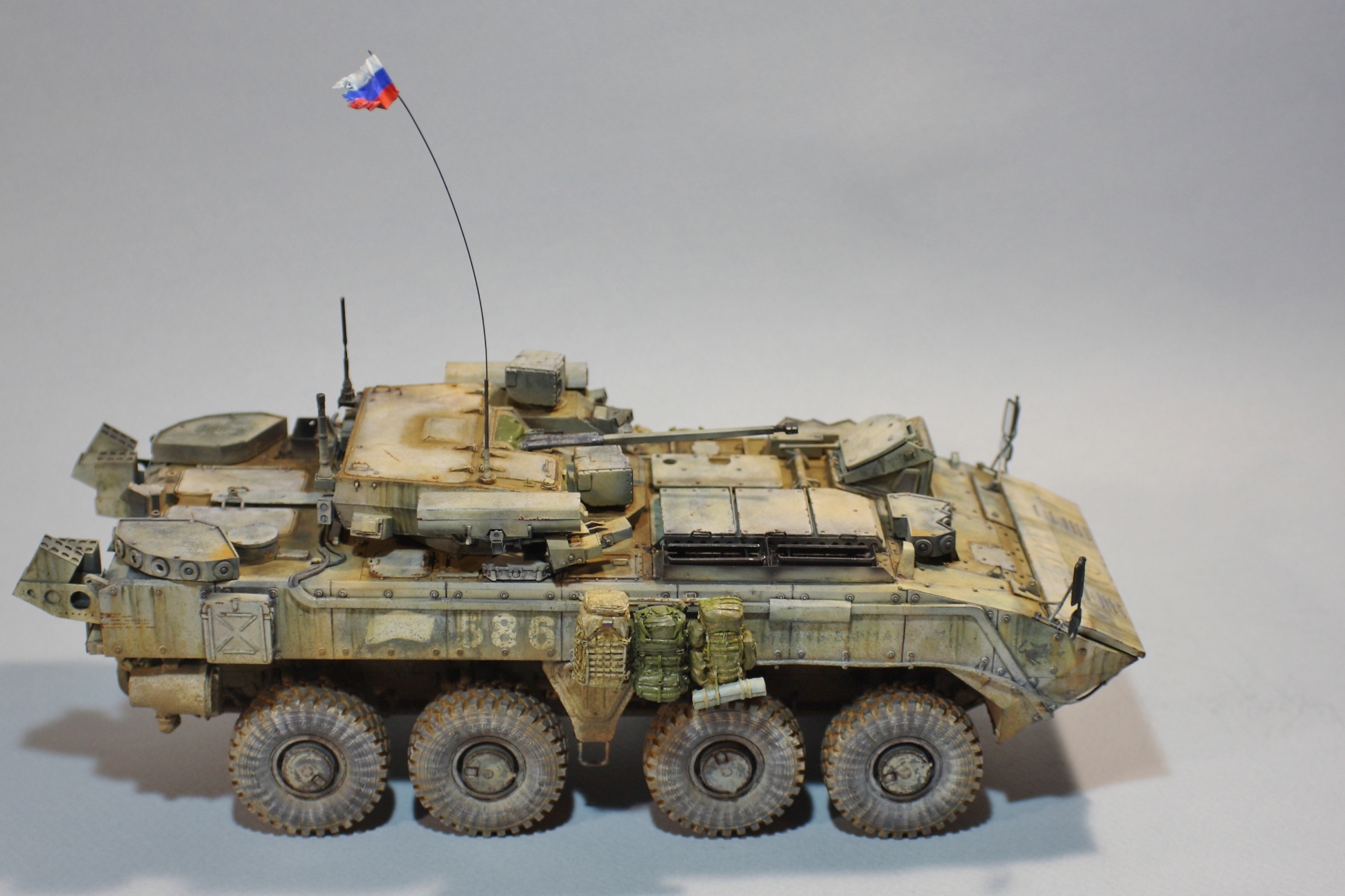

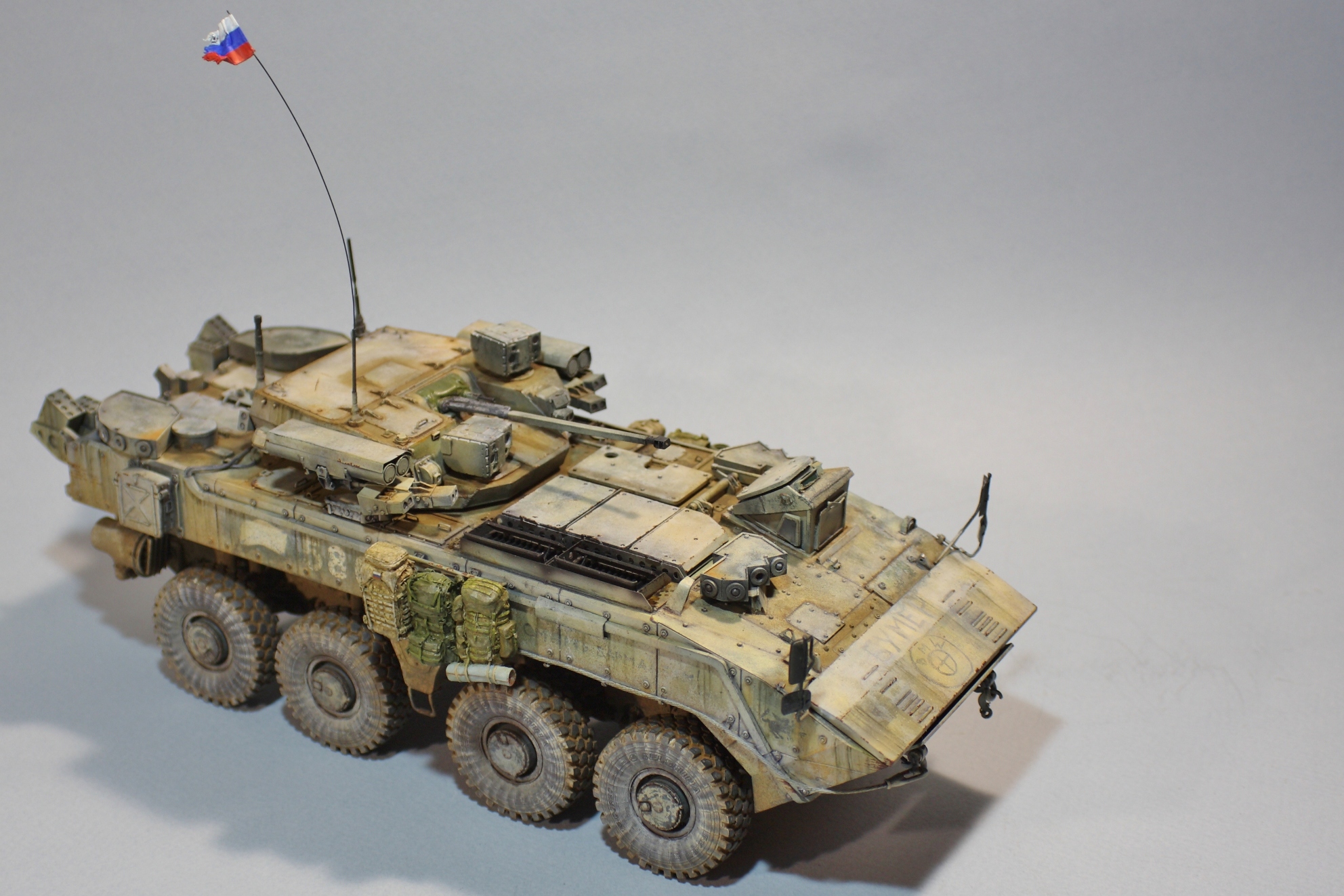

Окраска - моя попытка представить машину российской морской пехоты на неизвестной войне недалекого будущего. На соседнем форуме предложили назвать работу "где-то между Египтом и Таджикистаном", но я буду более оптимистичен и сказал бы, что наш "Бумеранг" действует где-то между Египтом и Зимбабве. Тактический знак на носу - эмблема 810-й бригады морской пехоты из Севастополя.

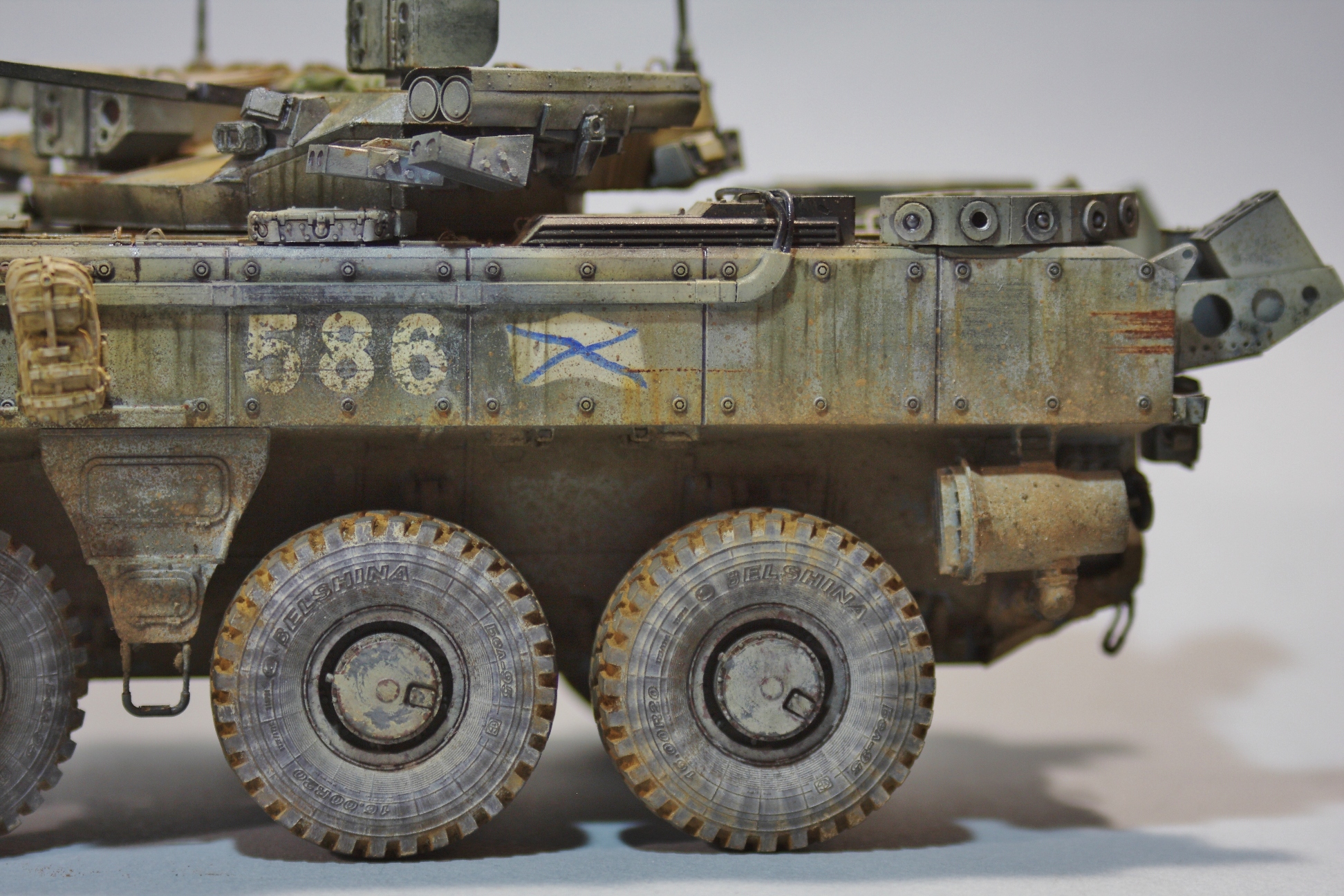

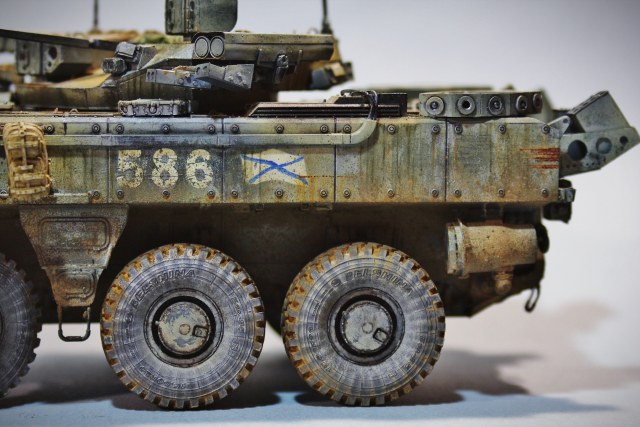

Раз уж начал с конца, то перечислю примененные краски и химию. Грунт - ZIP Market, база - акрилы от той же конторы, пустынный камуфляж - акрил от АКАН RAL 1001 elfenbein, нанесенный при помощи техники "лак для волос", смывка - MIG, эффекты - ZIP Market, AMMO Mig, AK Interactive, пигменты - AMMO Mig и ZIP Market. Номера - декали из набора Т-80У от RPG, Андреевские флаги нанесены через трафарет, грифоны севастопольских морпехов нарисовал от руки кистью.

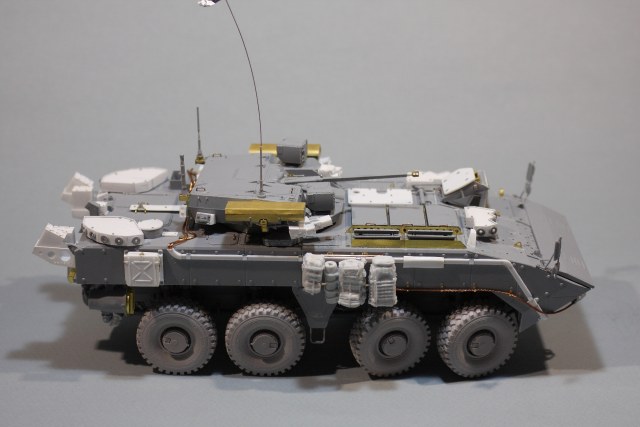

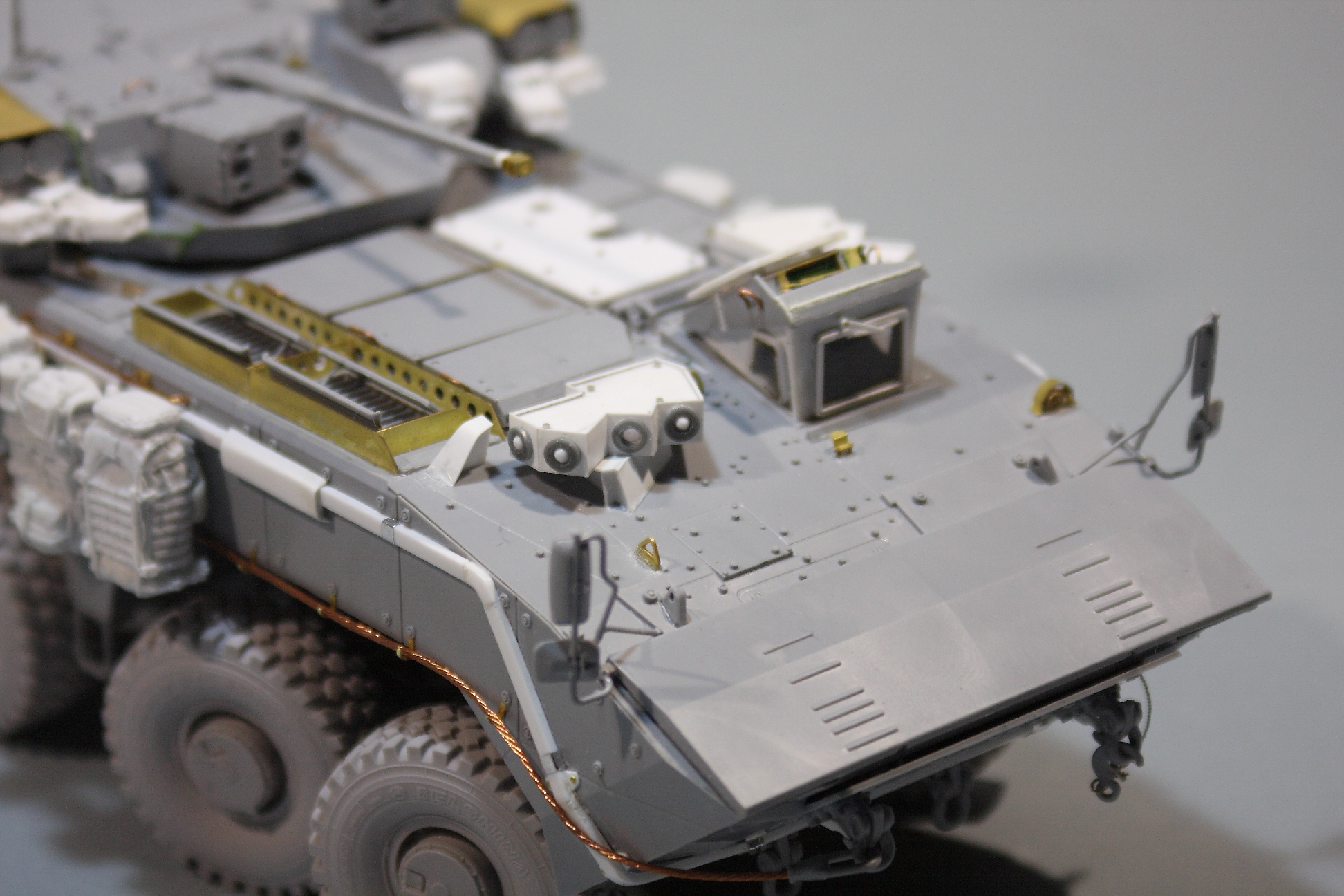

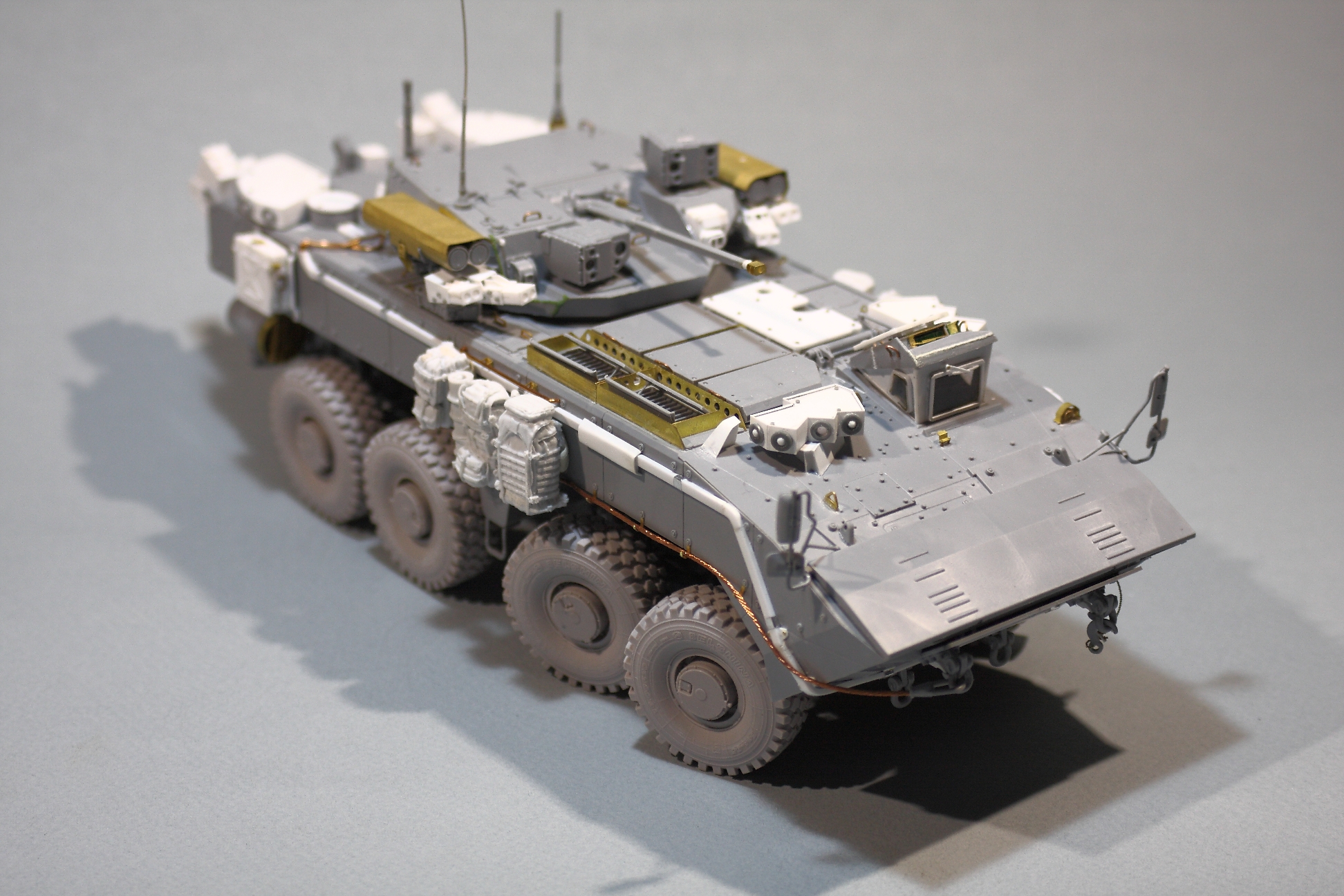

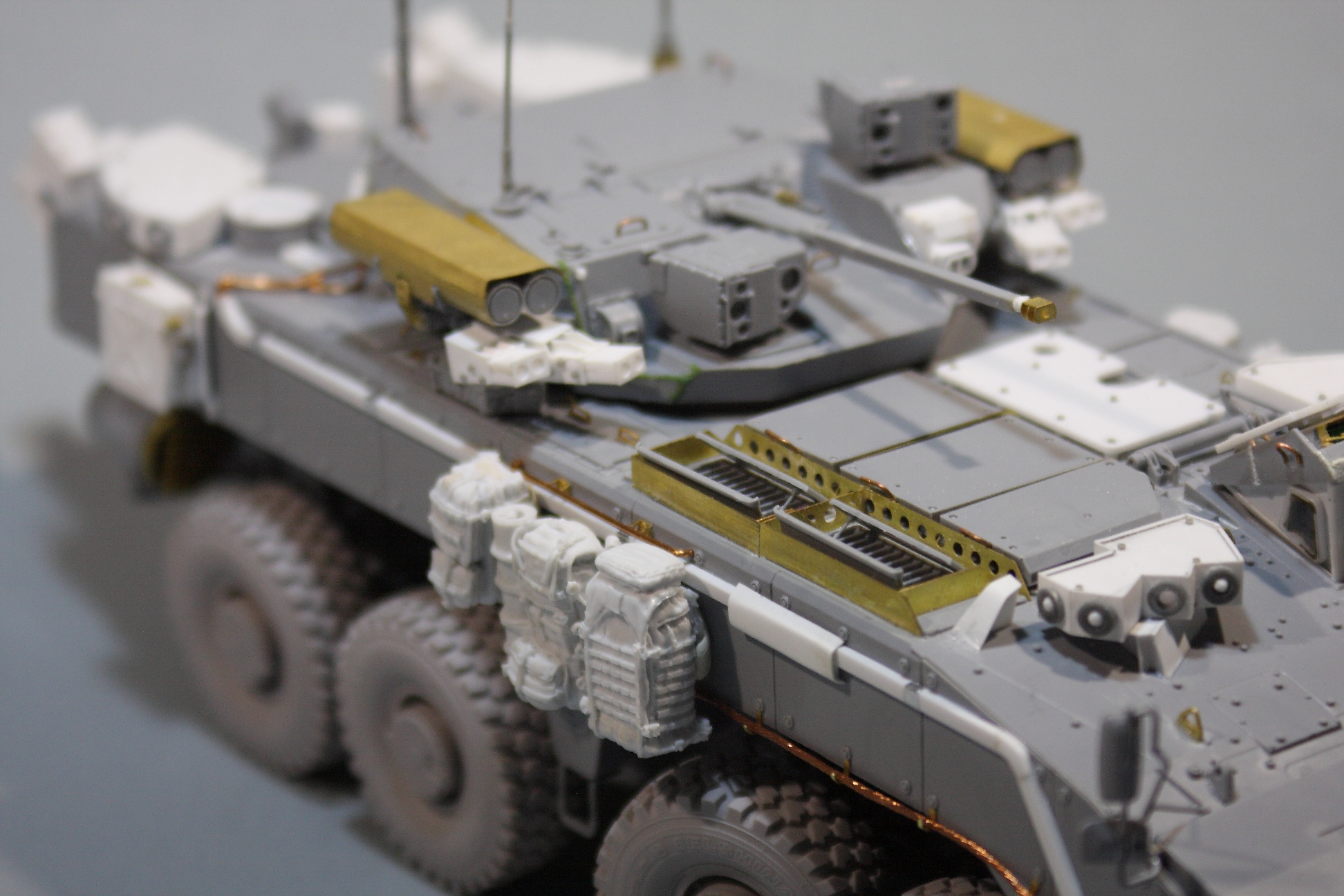

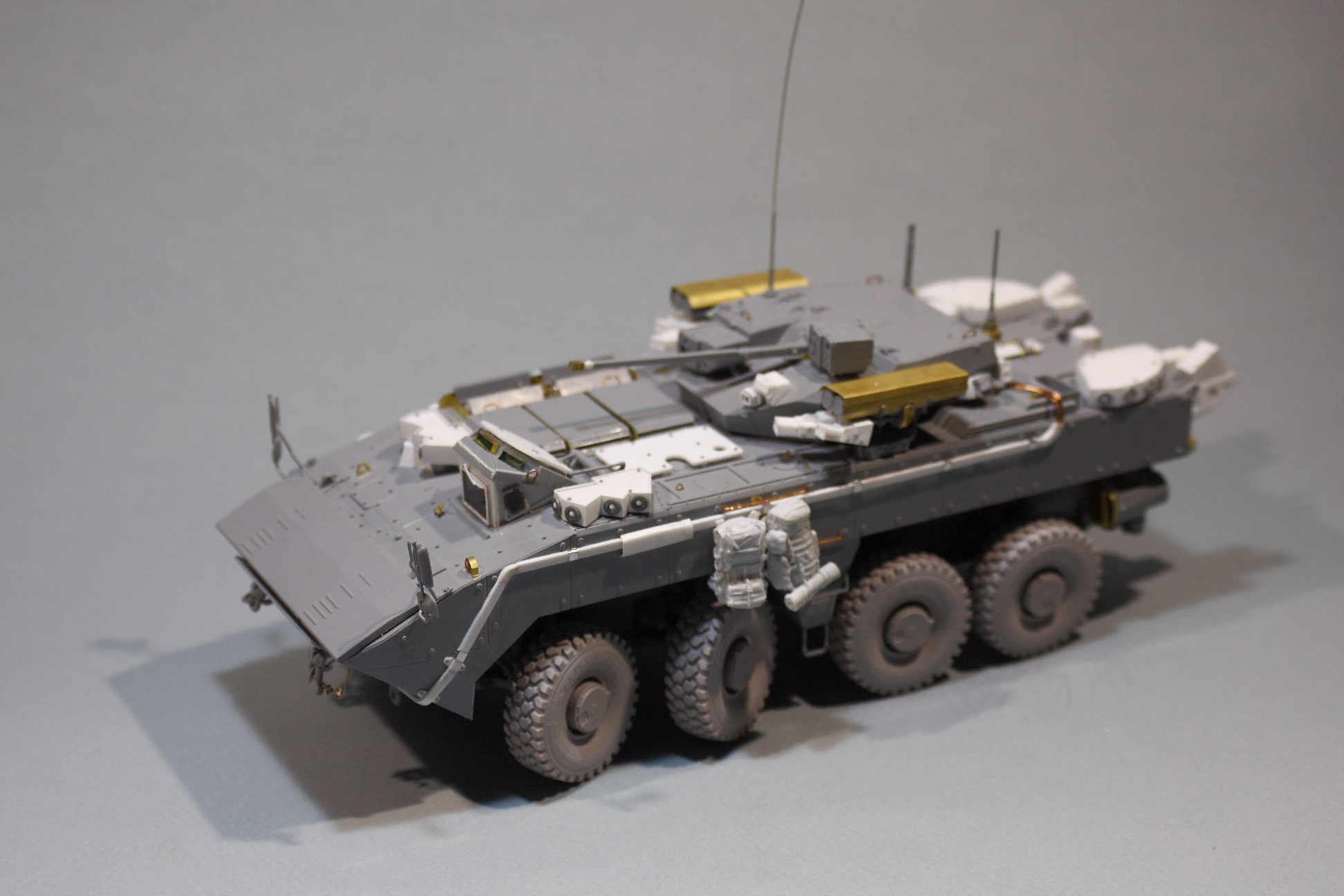

Стройку вел на Каропке и на соседнем ресурсе. Изначально планировал построить модель строго из коробки с добавлением травления, но по итогам изучения прототипа понял, что строить выставочную или парадную машину совсем не хочется, но если попробовать воспроизвести полностью комплектную машину, то может получиться гораздо интереснее. Парадно-выставочные машины отличаются от опытных образцов отсутствием большинства компонентов КАЗ "Афганит" и электромагнитного трала, размещенного на бортах корпуса и НЛД. В качестве референса по опытным "Бумерангам" использовал документальный фильм "Путь "Бумеранга" из цикла "Военная приемка", видео с парада, приуроченного к 75-летию полигона в Смолино (бывший Гороховецкий АНИОП), а также ряд других материалов. Также, чтобы разнообразить работу, сделал передние пары колес поворотными.

Надо понимать, что я не претендую на 100% достоверность, фактически, это мое личное видение полностью комплектного боеготового "Бумеранга". Я многое сделал так, как увидел и понял, исходя из найденной информации. Например, нормальных фото кронштейнов дымовых мортирок на модуле, непонятного цилиндрического блока на крыше десантного отсека и еще ряда элементов я так и не нашел. Пришлось делать по видео "Военной приемки" и видео с парада в Смолино, а там, понятное дело, далеко не все ракурсы для воссоздания полной картины. Некоторые узлы я вообще не стал делать, так как не уверен в том, что получится хотя бы на 50% достоверно. Так, на люках десантного отсека явно установлены металлокерамические пластины, но их форма совершенно непонятна, и я решил их не ставить, чтобы не вводить себя и окружающих в заблуждение.

Что у меня получилось более или менее достоверно:

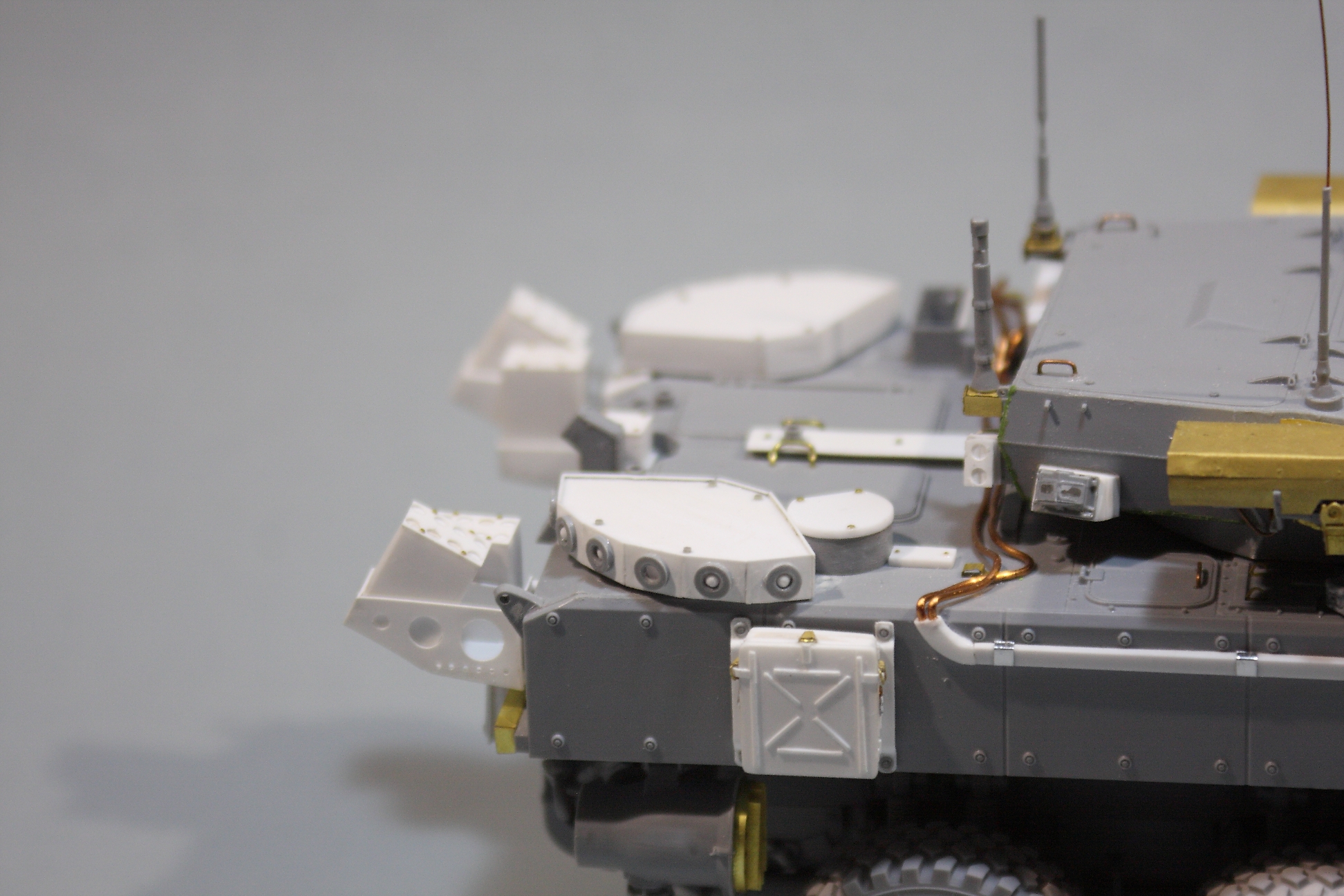

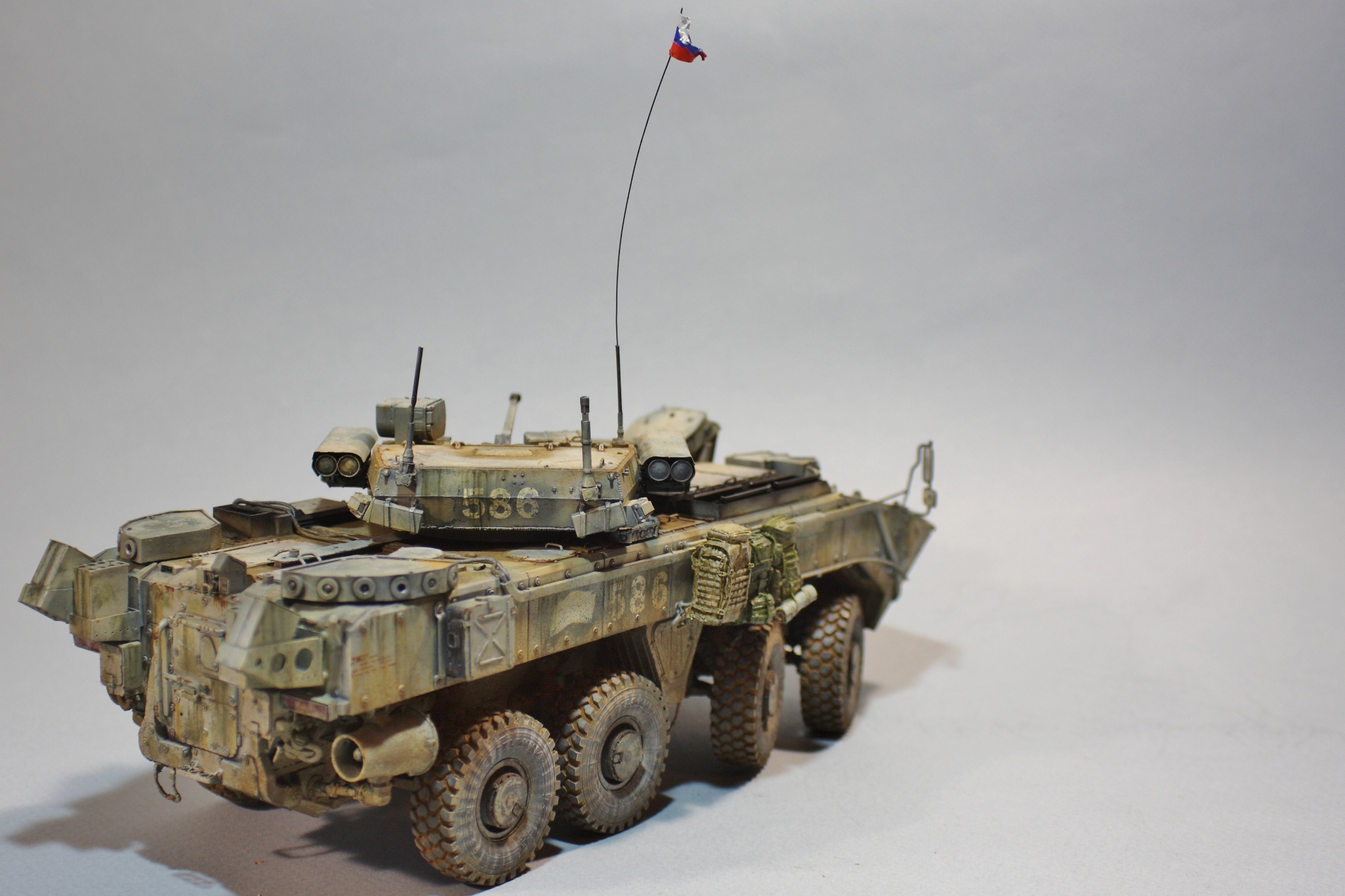

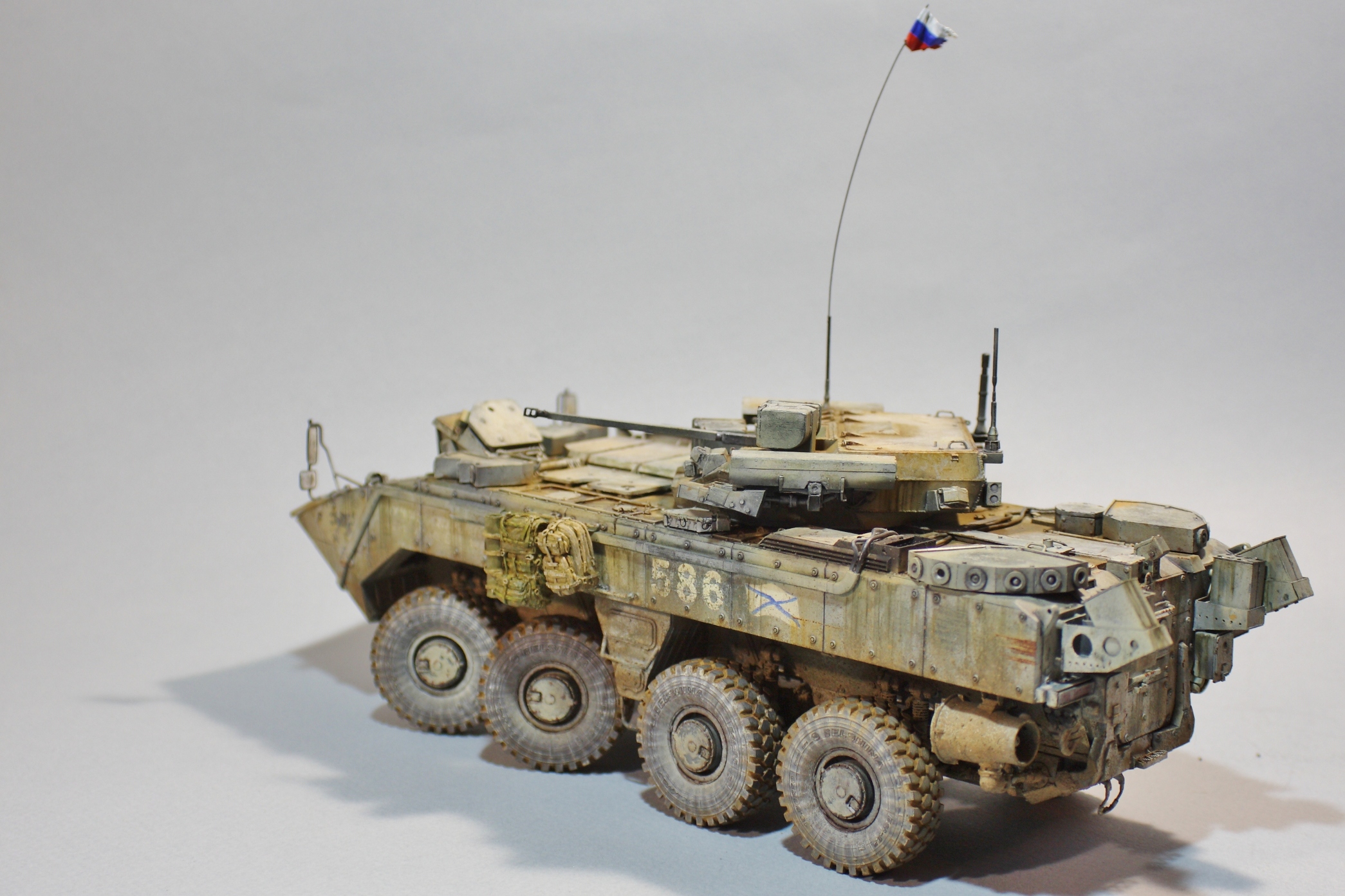

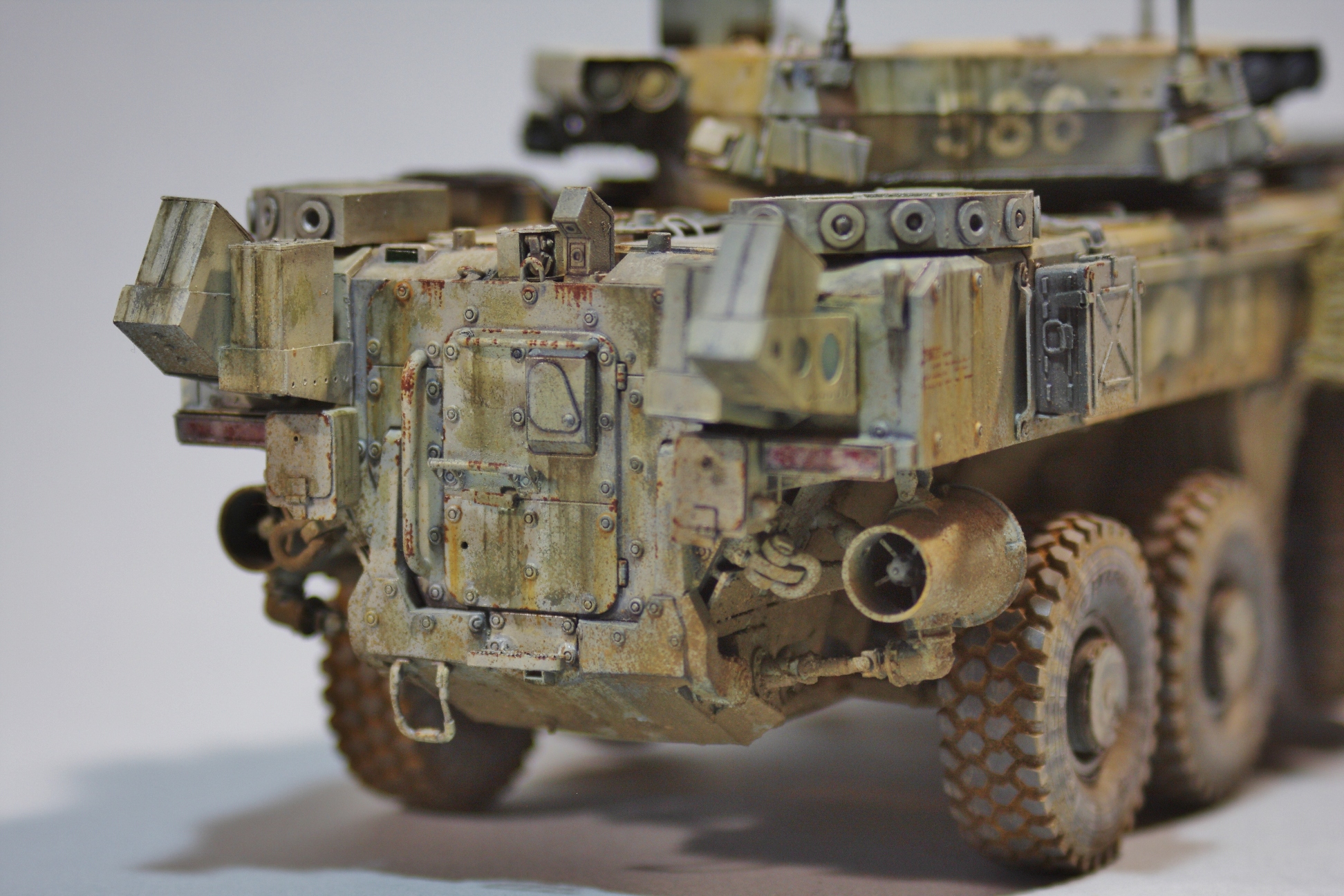

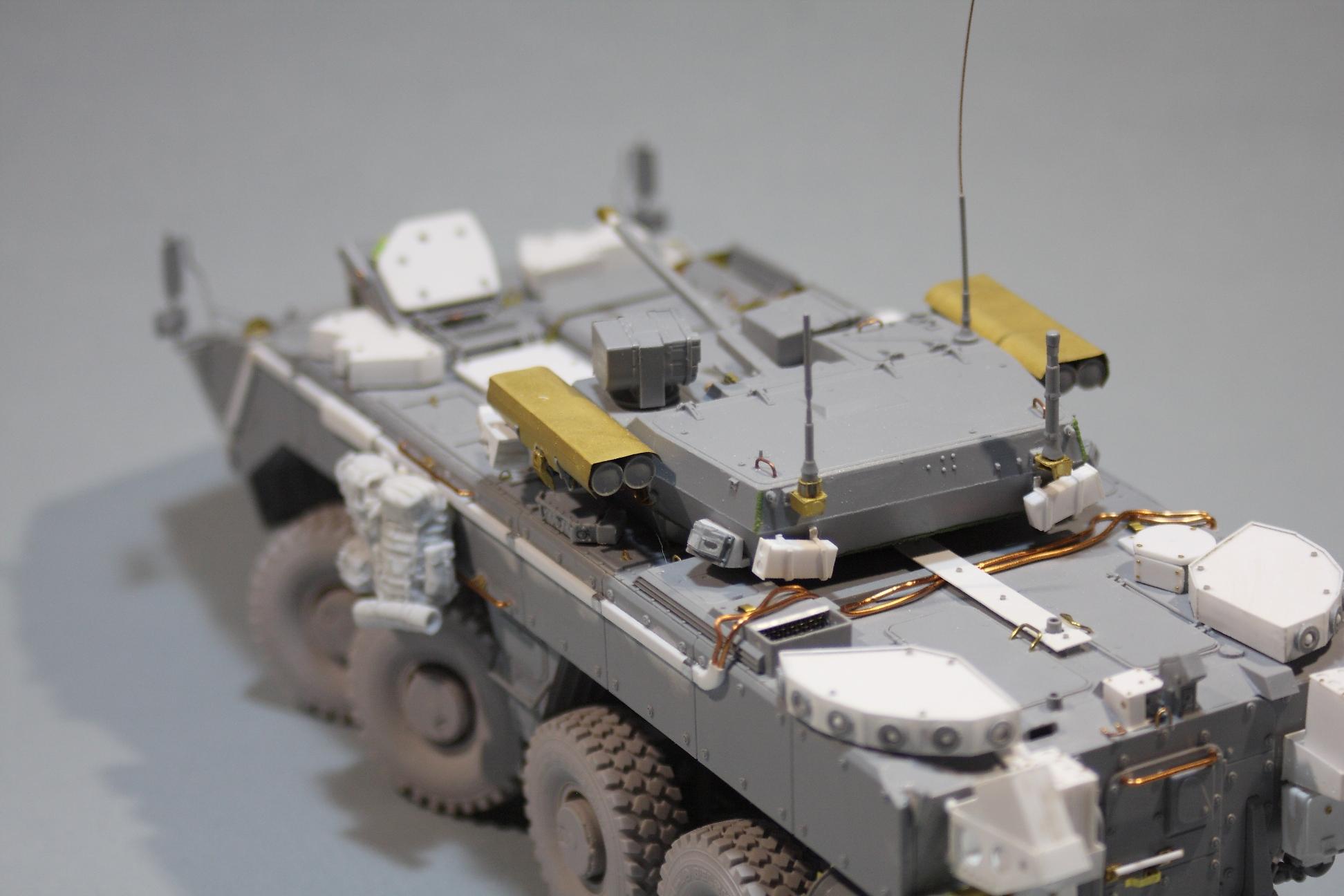

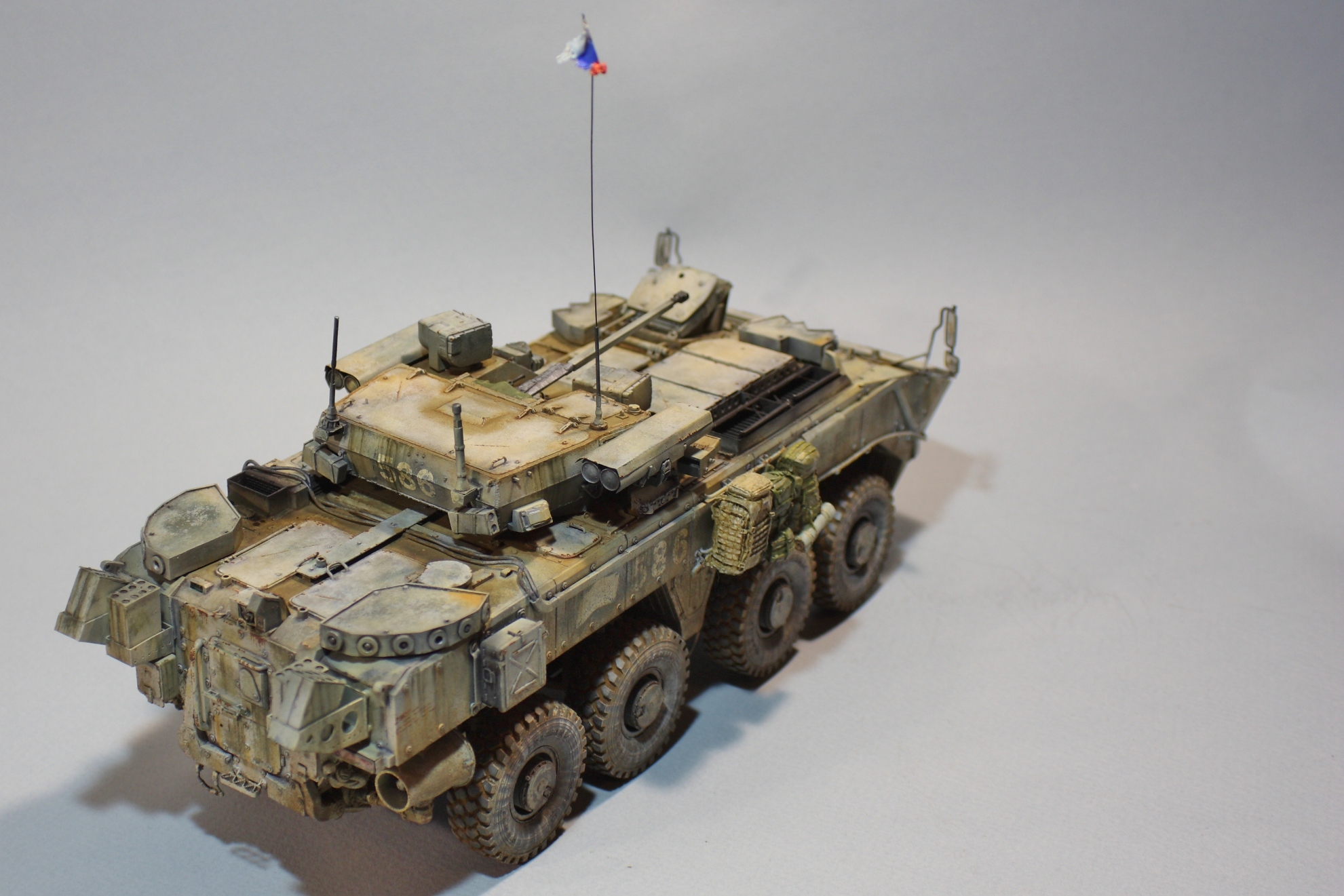

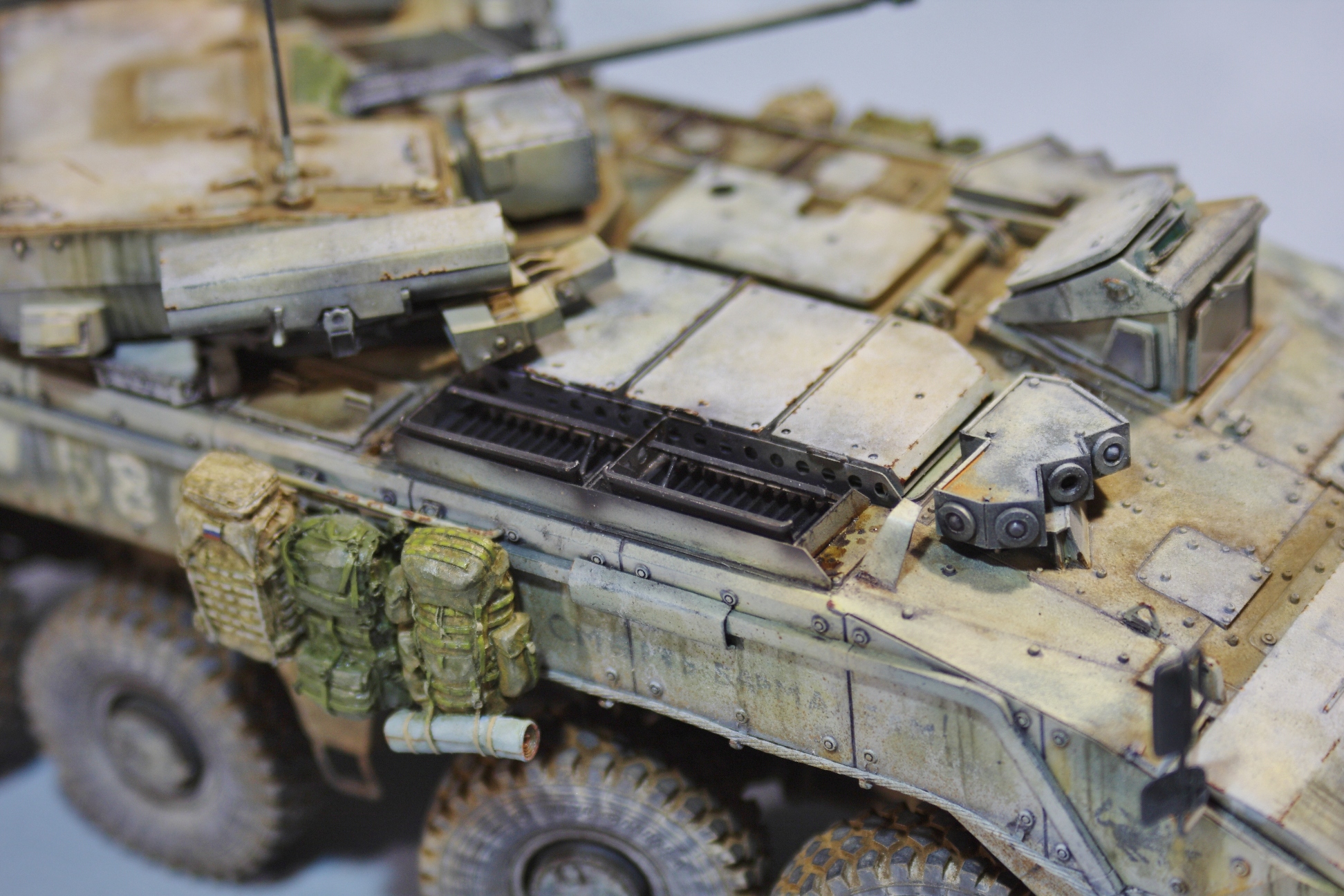

- Блоки пусковых установок суббоеприпасов КАЗ на корме и на носу. Референс - фото из Смолино, модель с одной из выставок;

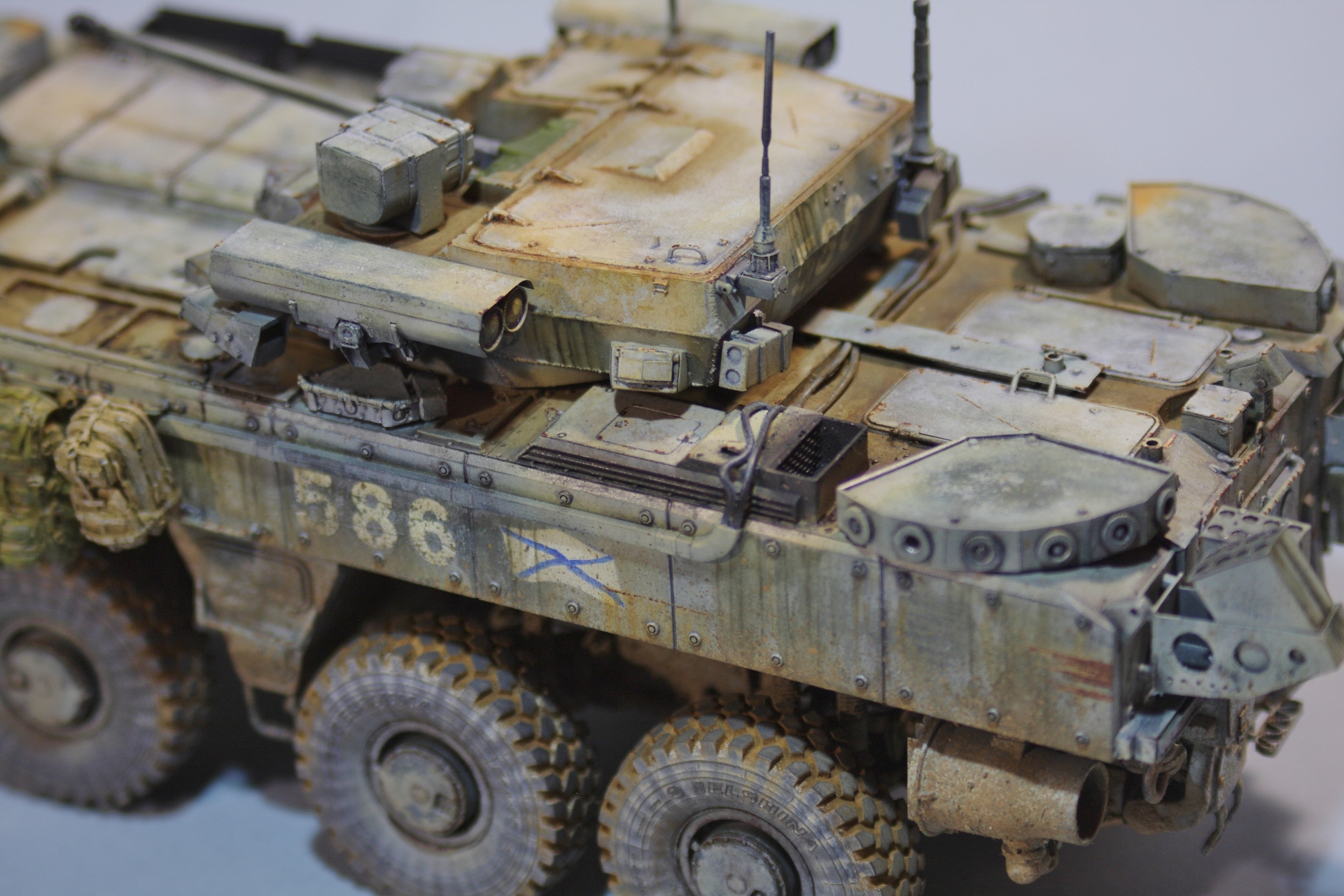

- Блоки дымовых мортирок на корме корпуса и модуля. Референс - фильм Военной приемки, фото из Смолино, фото со съемок Военной приемки;

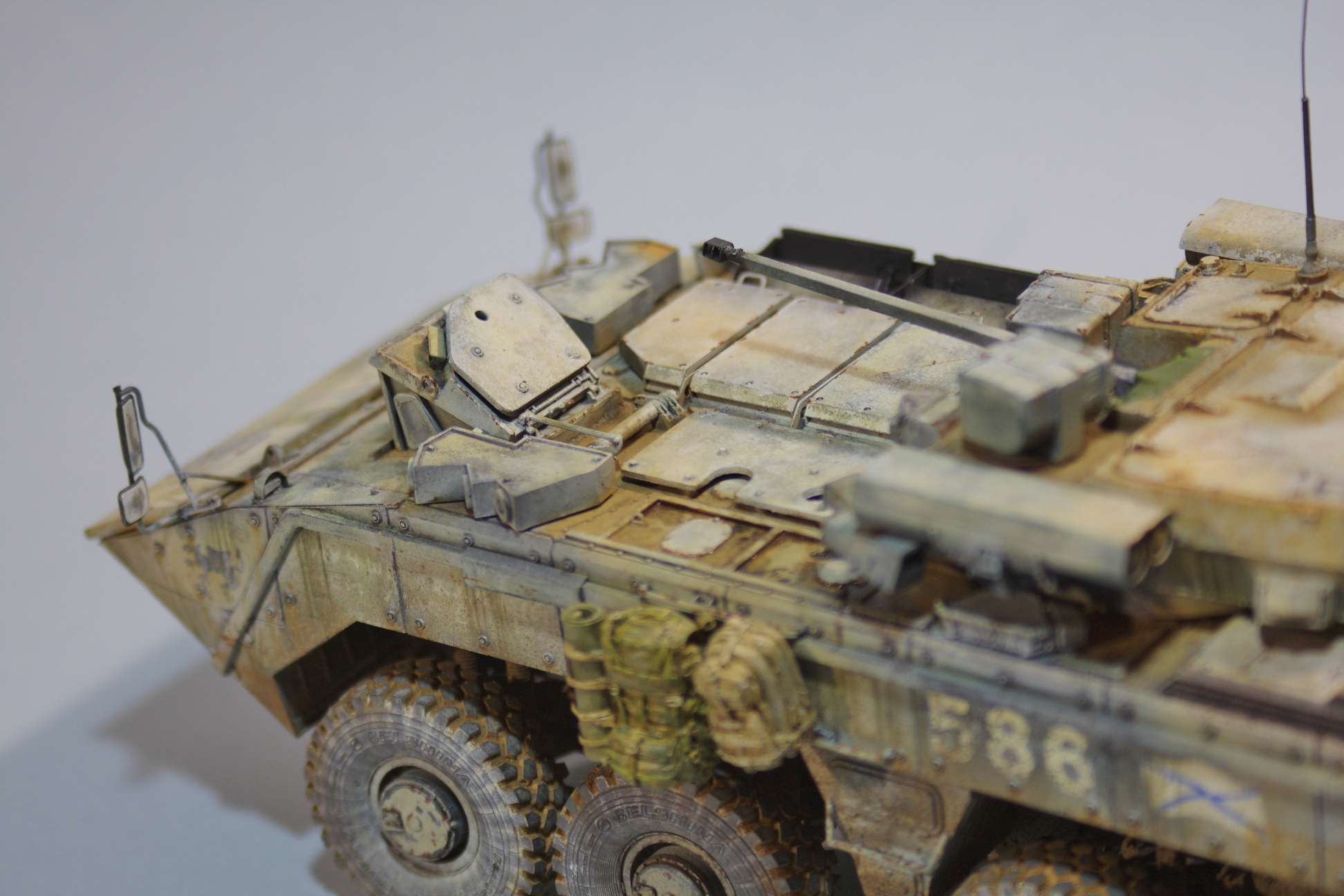

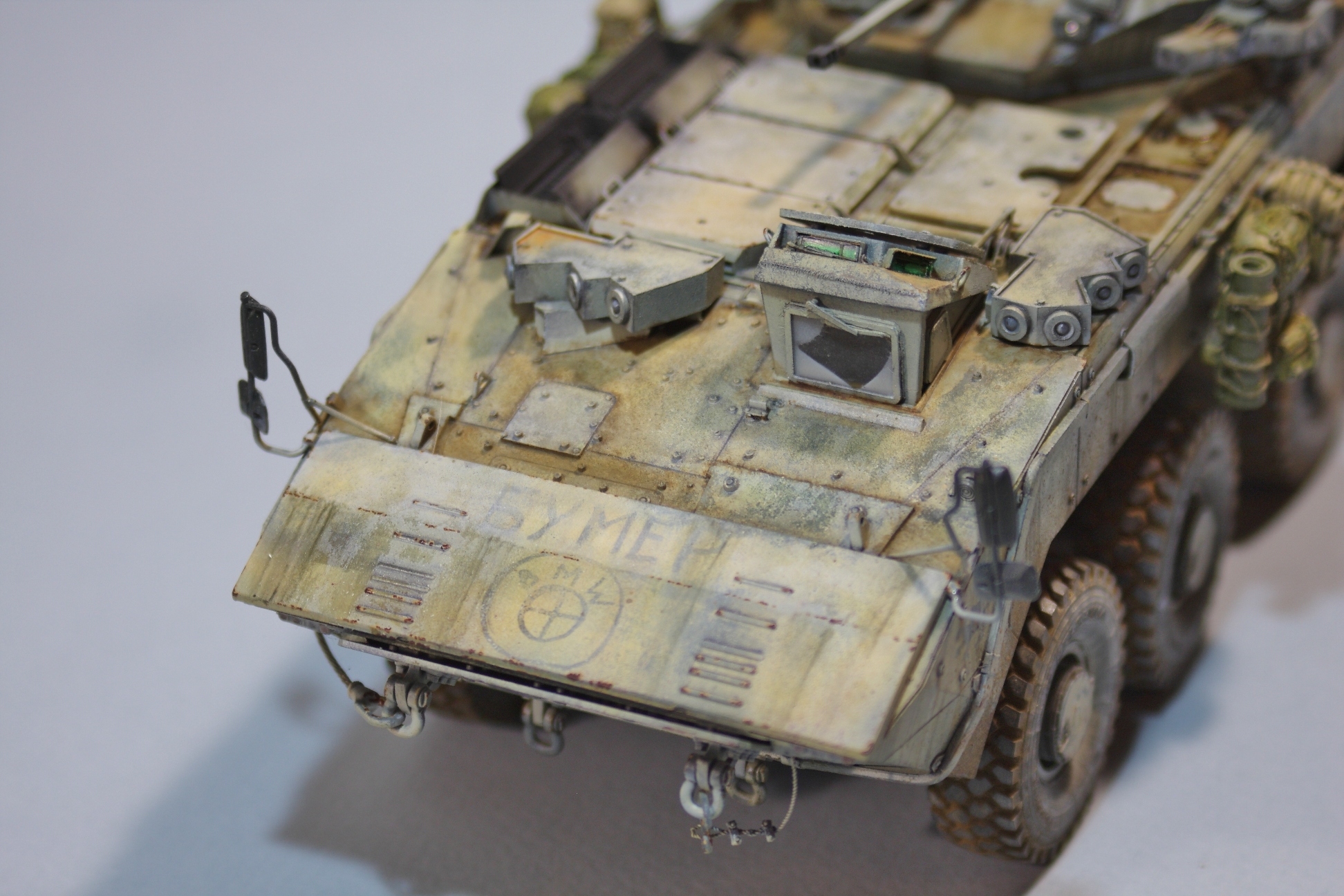

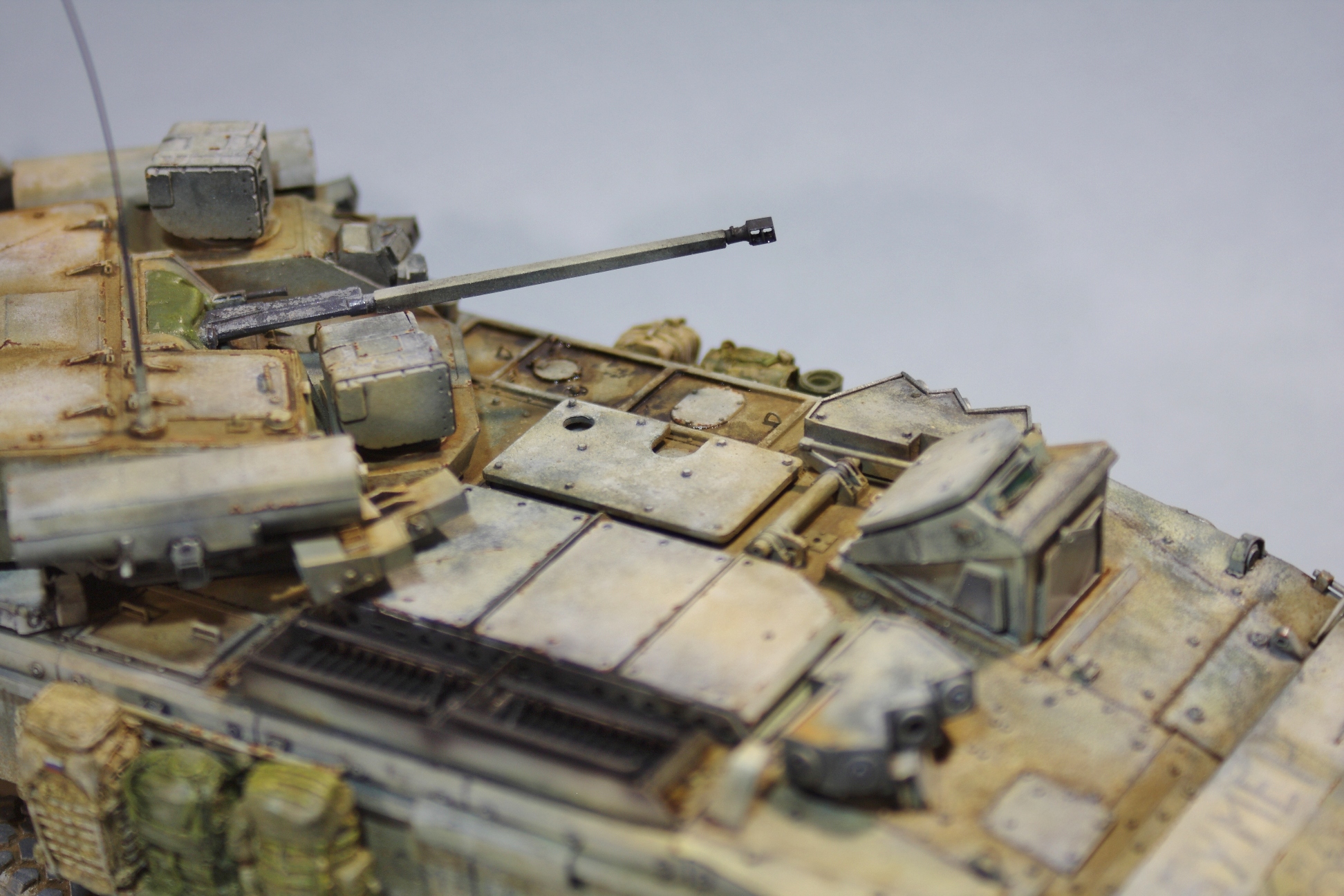

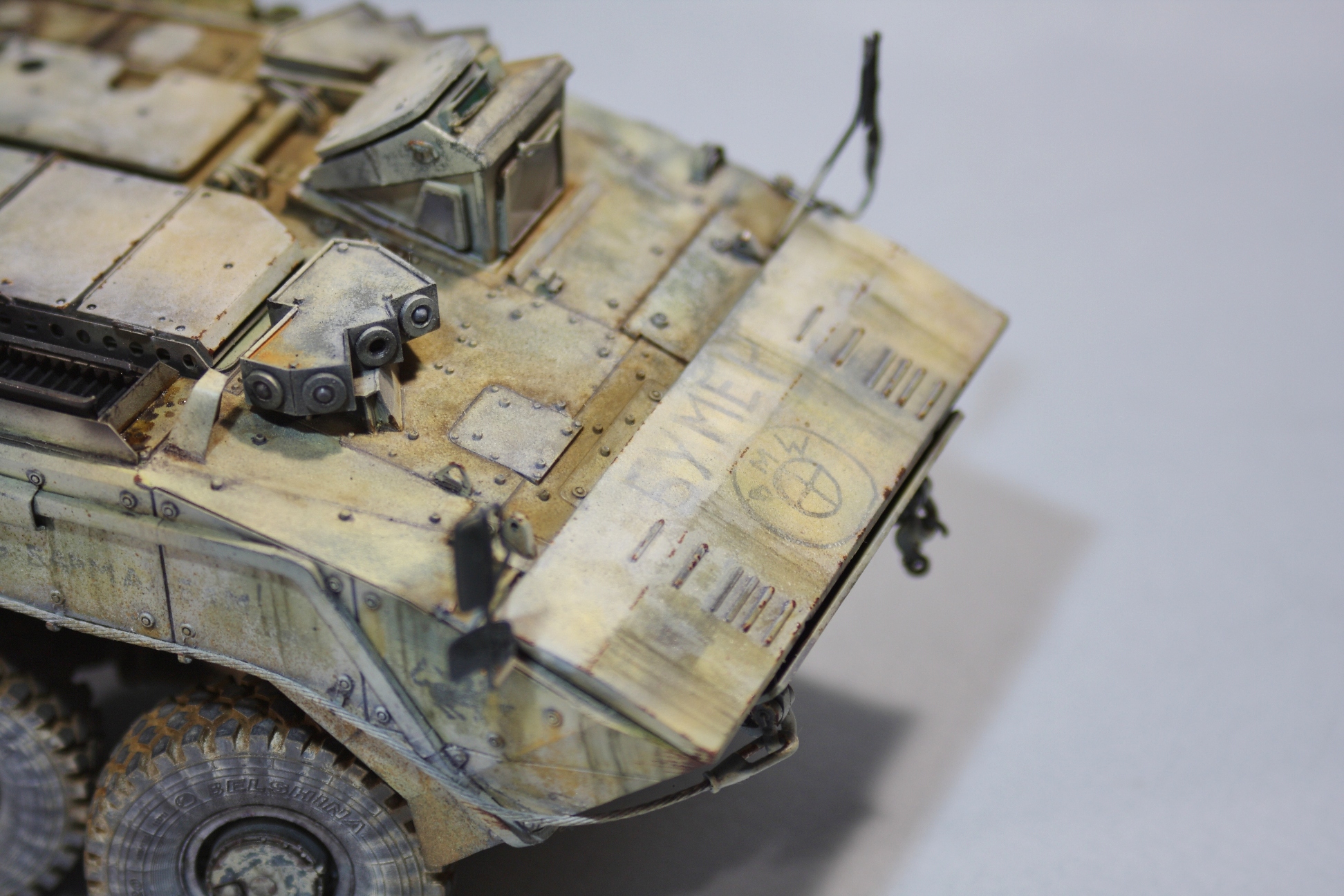

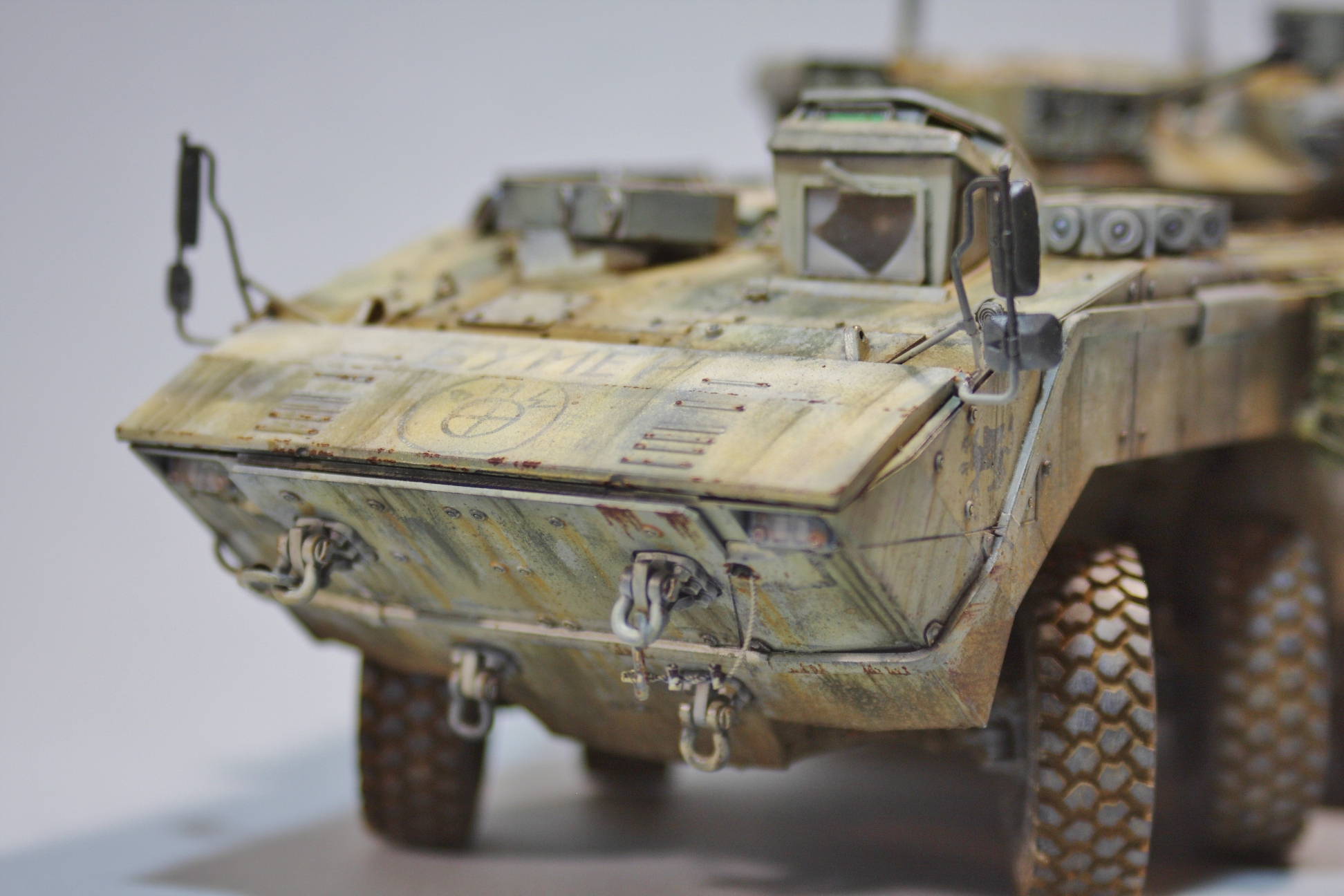

- "Будка" мехвода. Референс - как у предыдущего пункта;

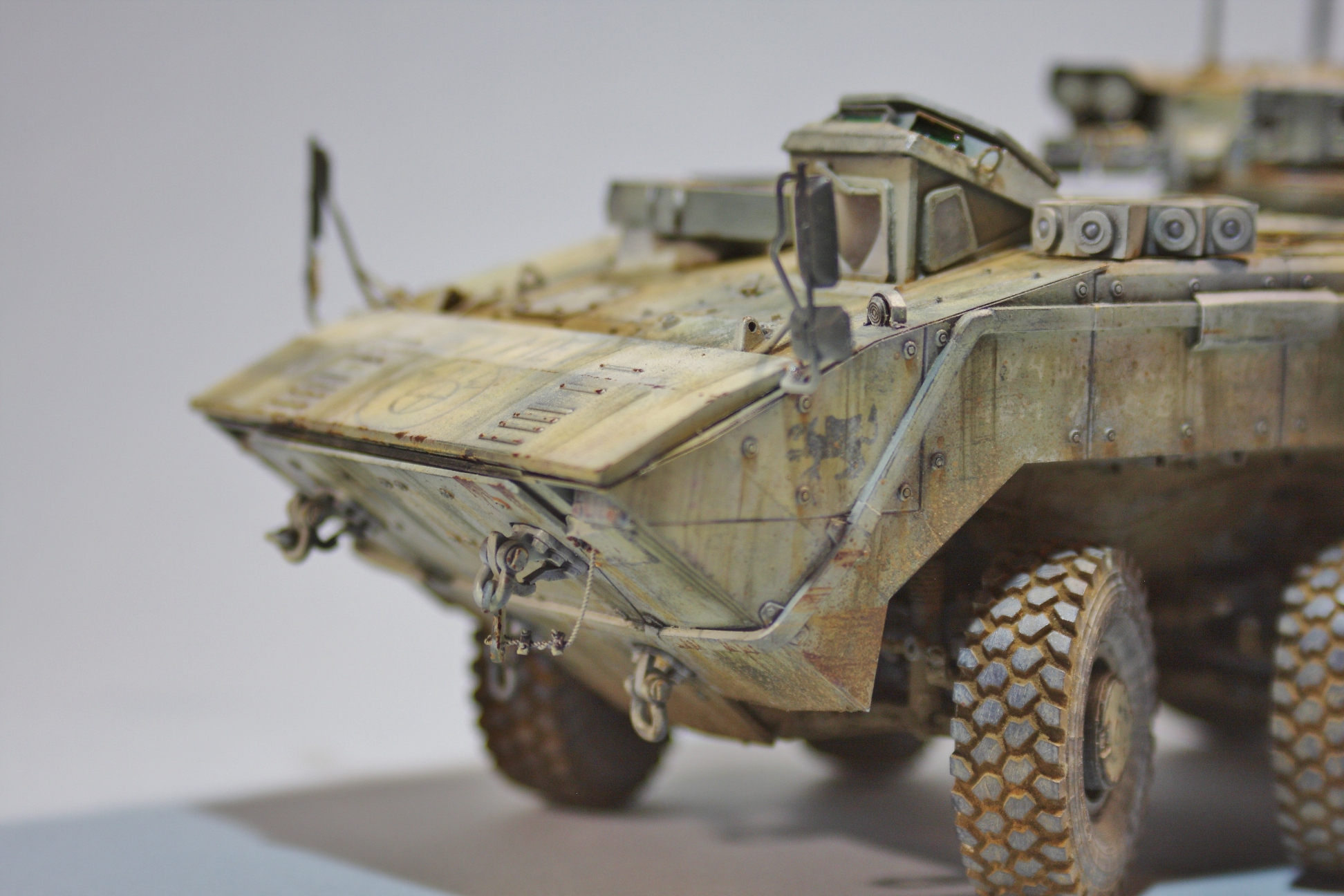

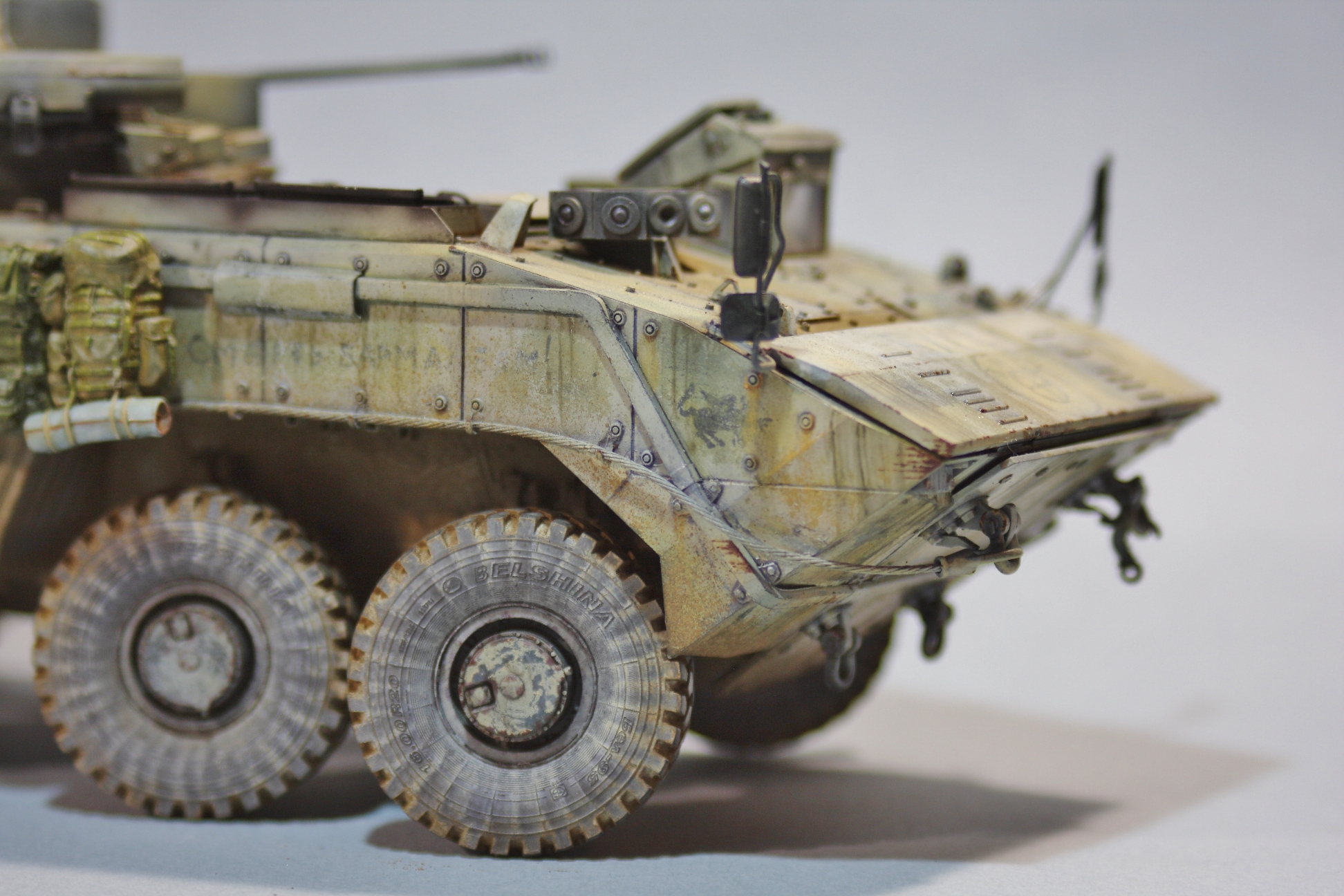

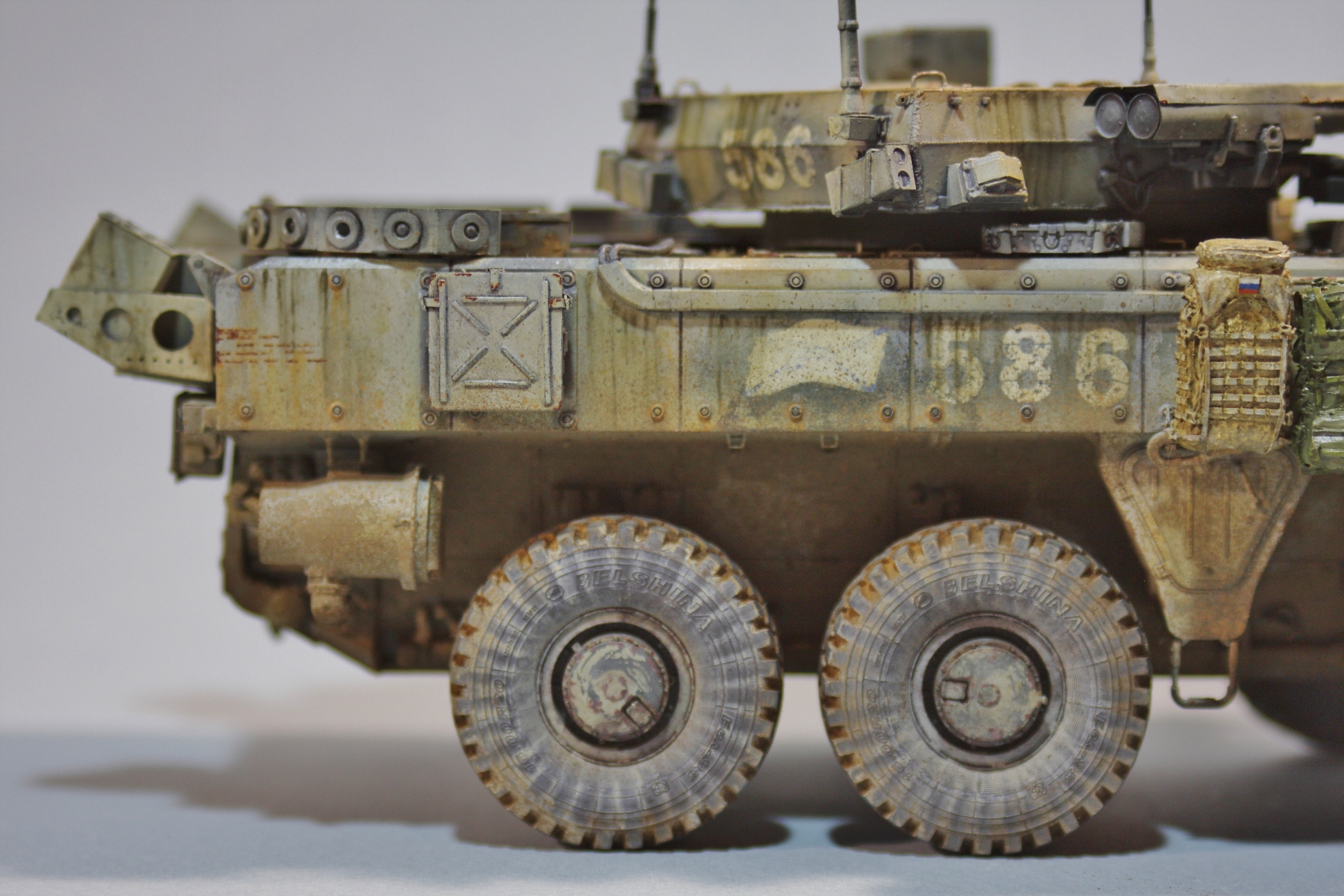

- Электромагнитный трал. Референс - аналогично. Проблемой стало соотношение трала с модулями металлокерамики на бортах, не то у меня с глазомером проблемы, не то с бронированием у Звезды что-то не то;

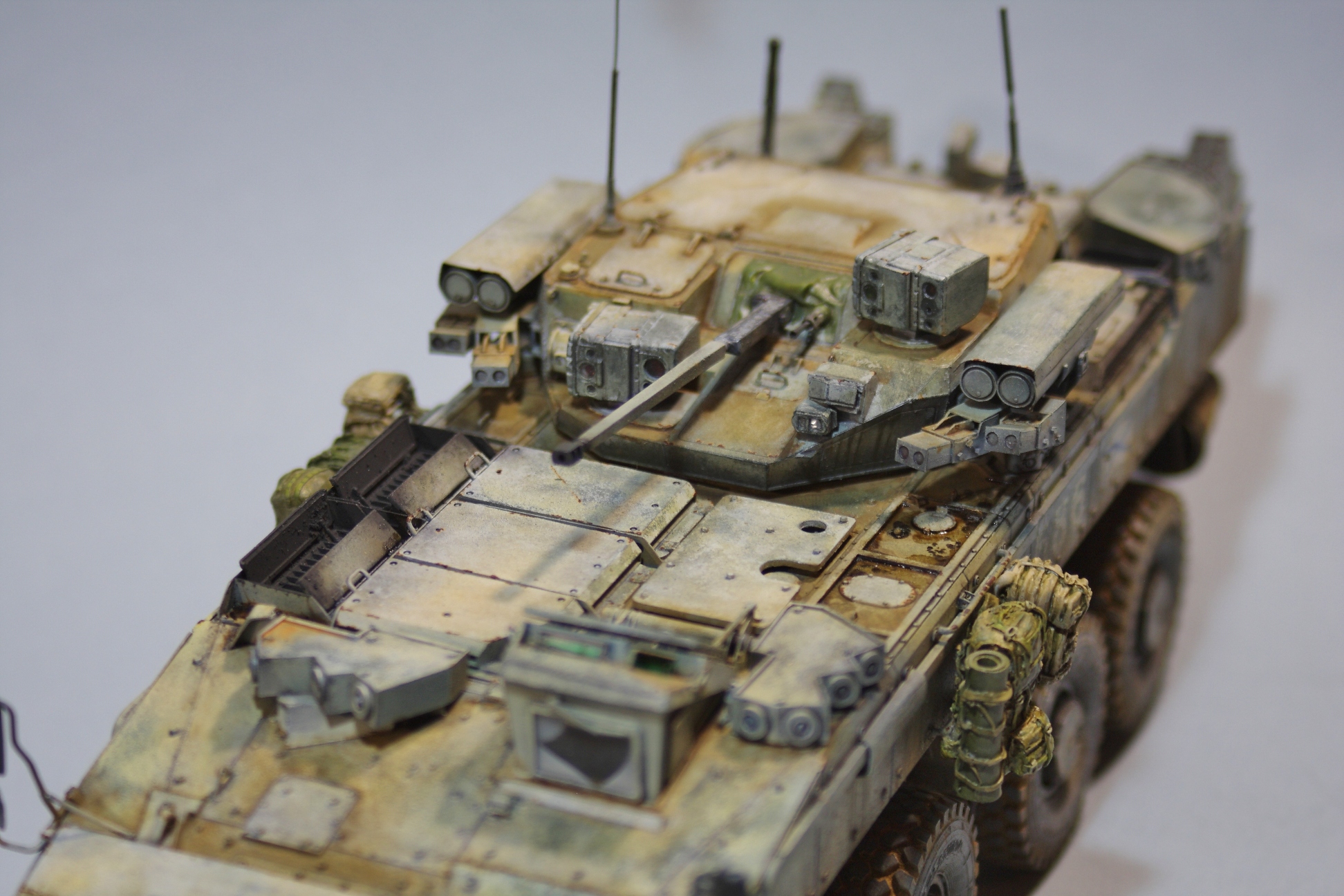

- Датчики лазерного облучения на модуле. Референс - опять-таки те же самые фото и видео + модель с выставки;

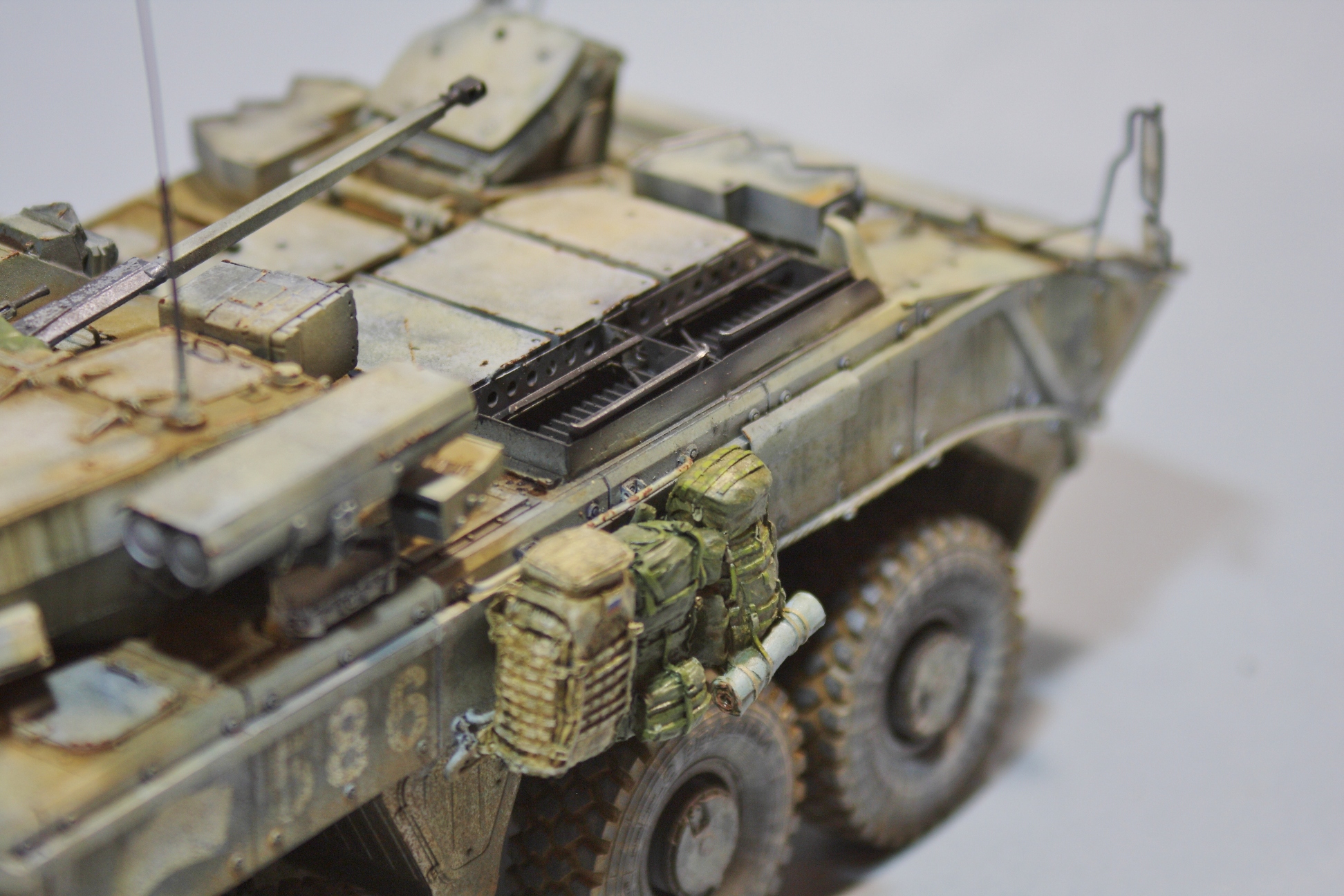

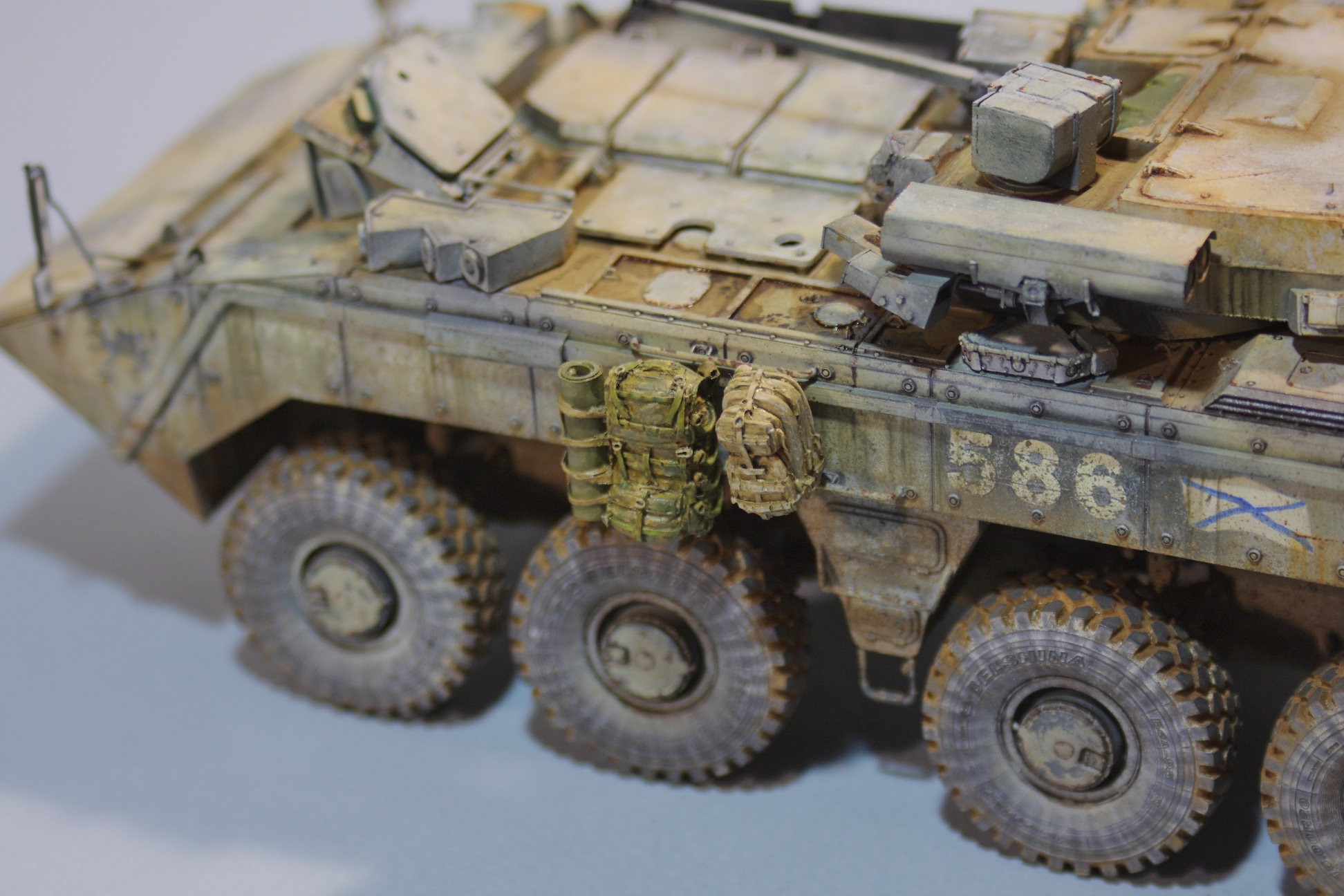

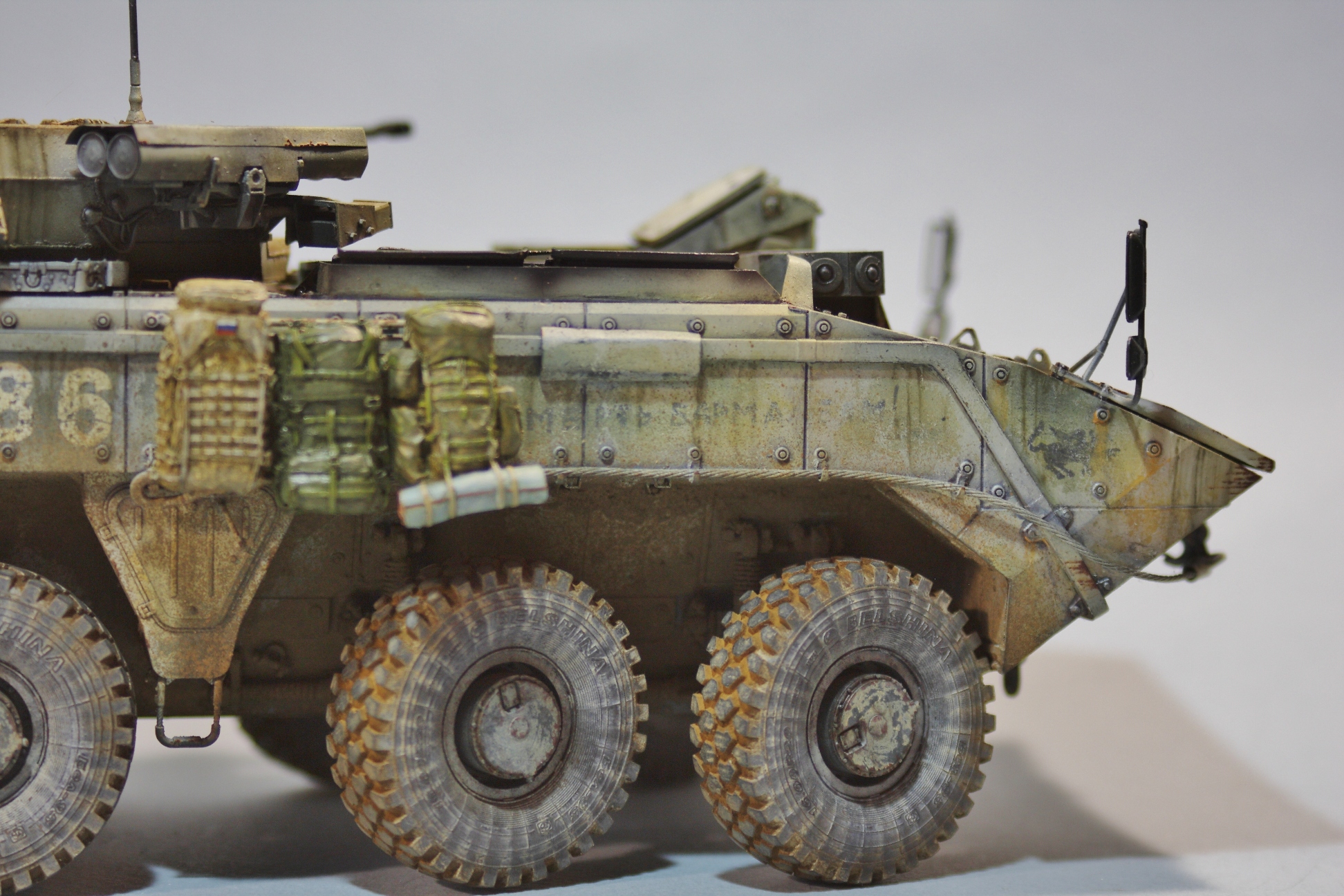

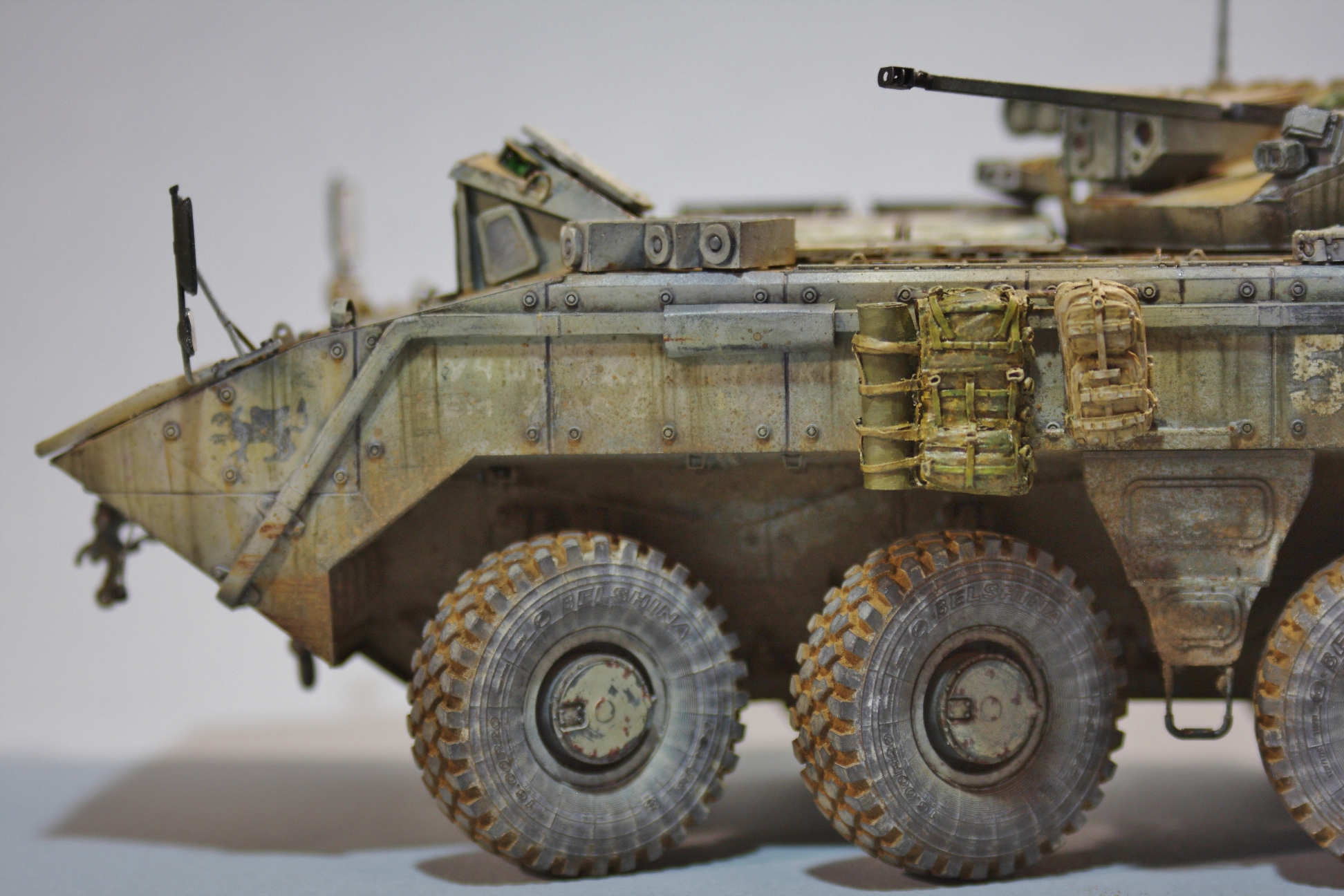

- Ящик для оборудования РХБ- разведки на правом борту. Референс - многочисленные фото такого рода ящиков на другой легкой бронетехнике.

Что получилось с погрешностью неизвестной мне степени:

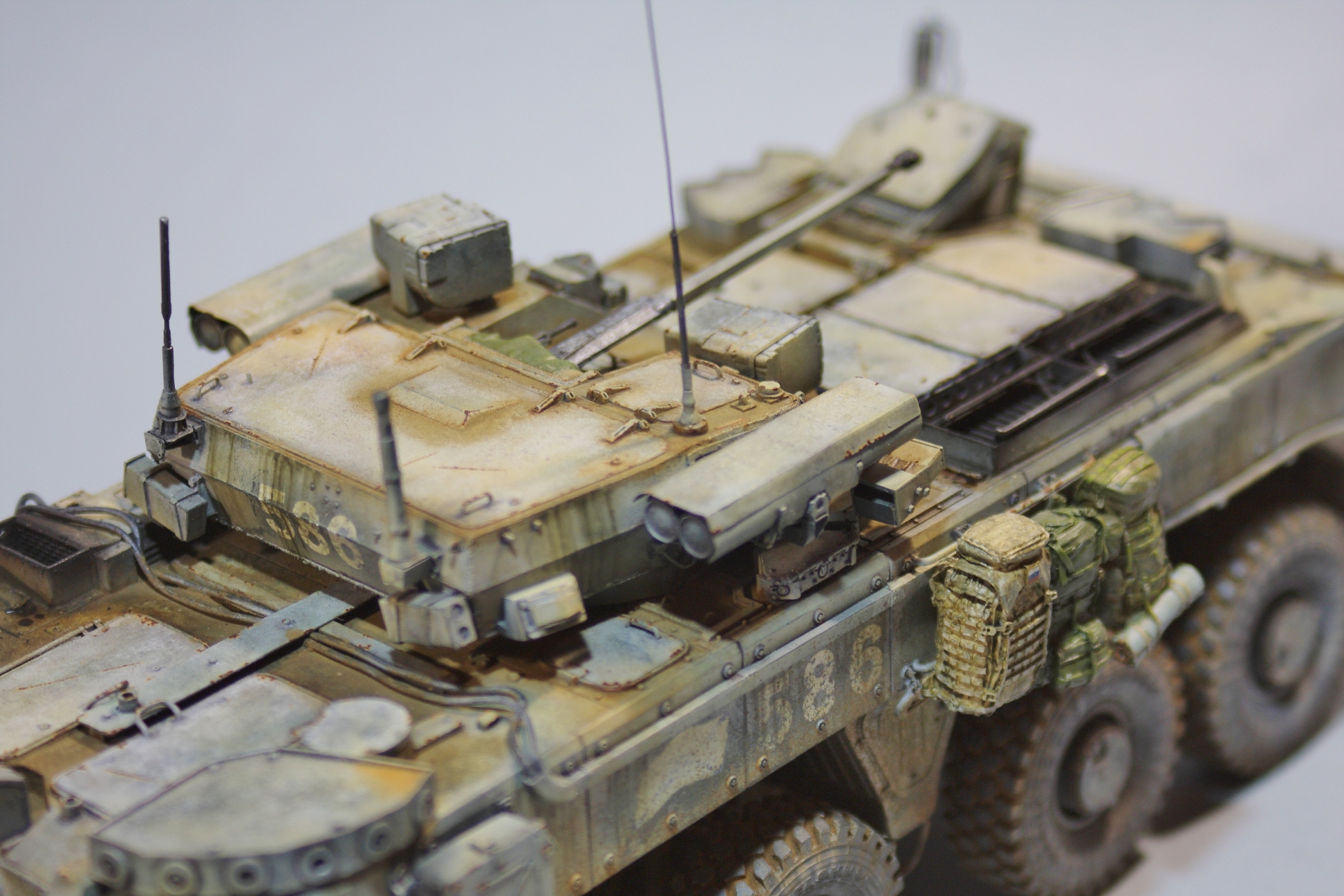

- Блоки дымовых мортирок на бортах модуля. Конструкцию кронштейнов воспроизводил почти исключительно по фото со съемок Военной приемки и по их же документалке, руководствуясь здравой логикой;

- Крепления для ящика РХБ- разведки, ящик верной геометрии, но вот с броневым модулем, на котором он крепится, что-то не так, пришлось подгонять кронштейн ящика под расшивку бронирования, чтобы не перешивать оба борта для симметрии;

- Бронемодули на крыше тоннеля между БО и местом мехвода и на люке мехвода. Не уверен, что воспроизвел хотя бы на 80% точно, так как мало хороших ракурсов.

Что я вообще решил не делать:

- Металлокерамические модули на корме корпуса и рампе;

- Металлокерамические модули на люках десантного отсека;

- Металлокерамические модули на скулах корпуса.

Отказался по простой причине нежелания уходить в глубокий запил (корпус) и недостатка информации (люки).

Поэтому к моей работе надо относиться именно как к моему личному видению облика полностью комплектных, не выставочных машин. Думаю, всплывут новые материалы, и последующие реализации концепта "Бумеранг" с "Афганитом" будут гораздо лучше моей.
