ускоритель Walter 109-500

Коллеги, продолжаю свою экскурсию по авиационным музям мира.

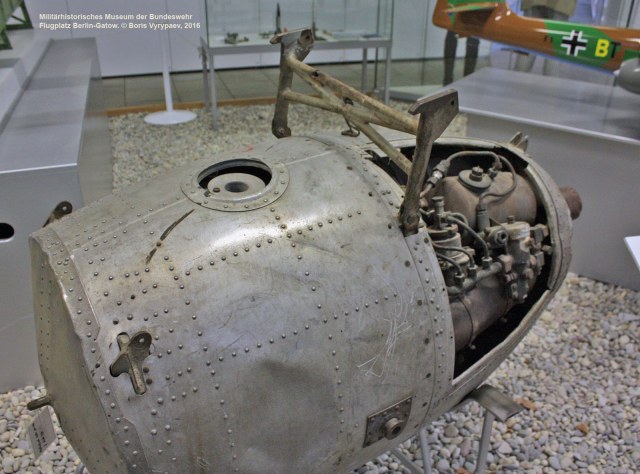

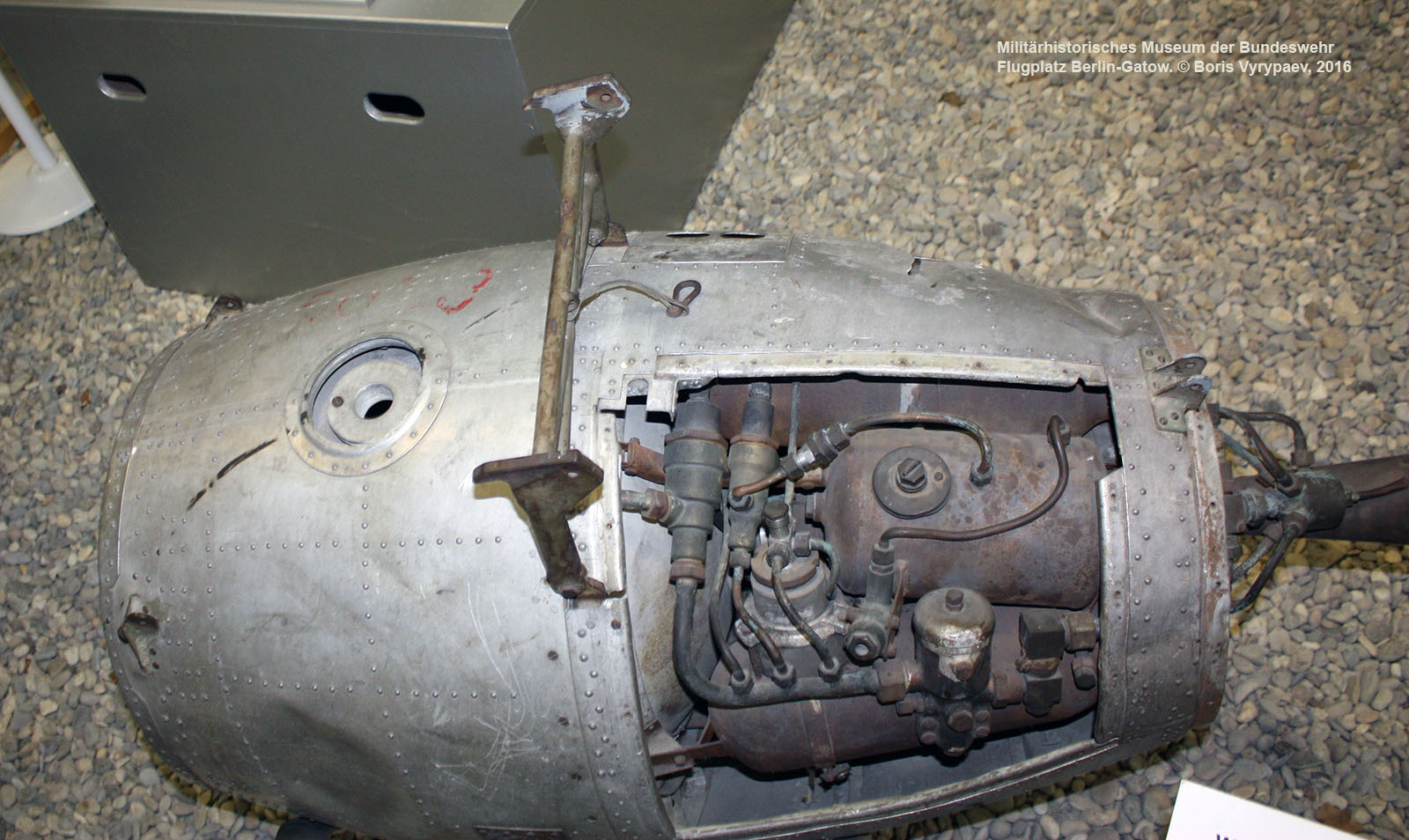

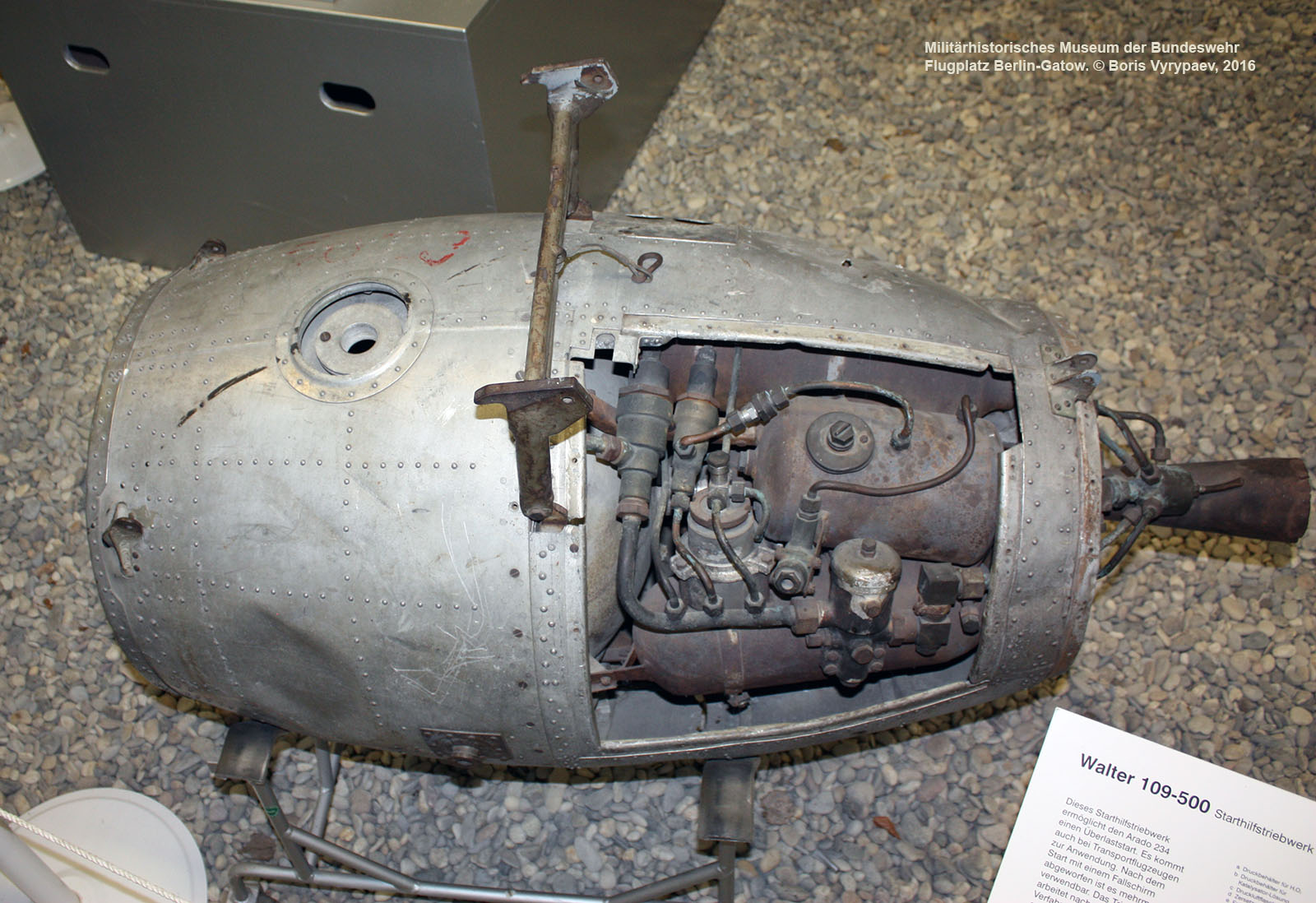

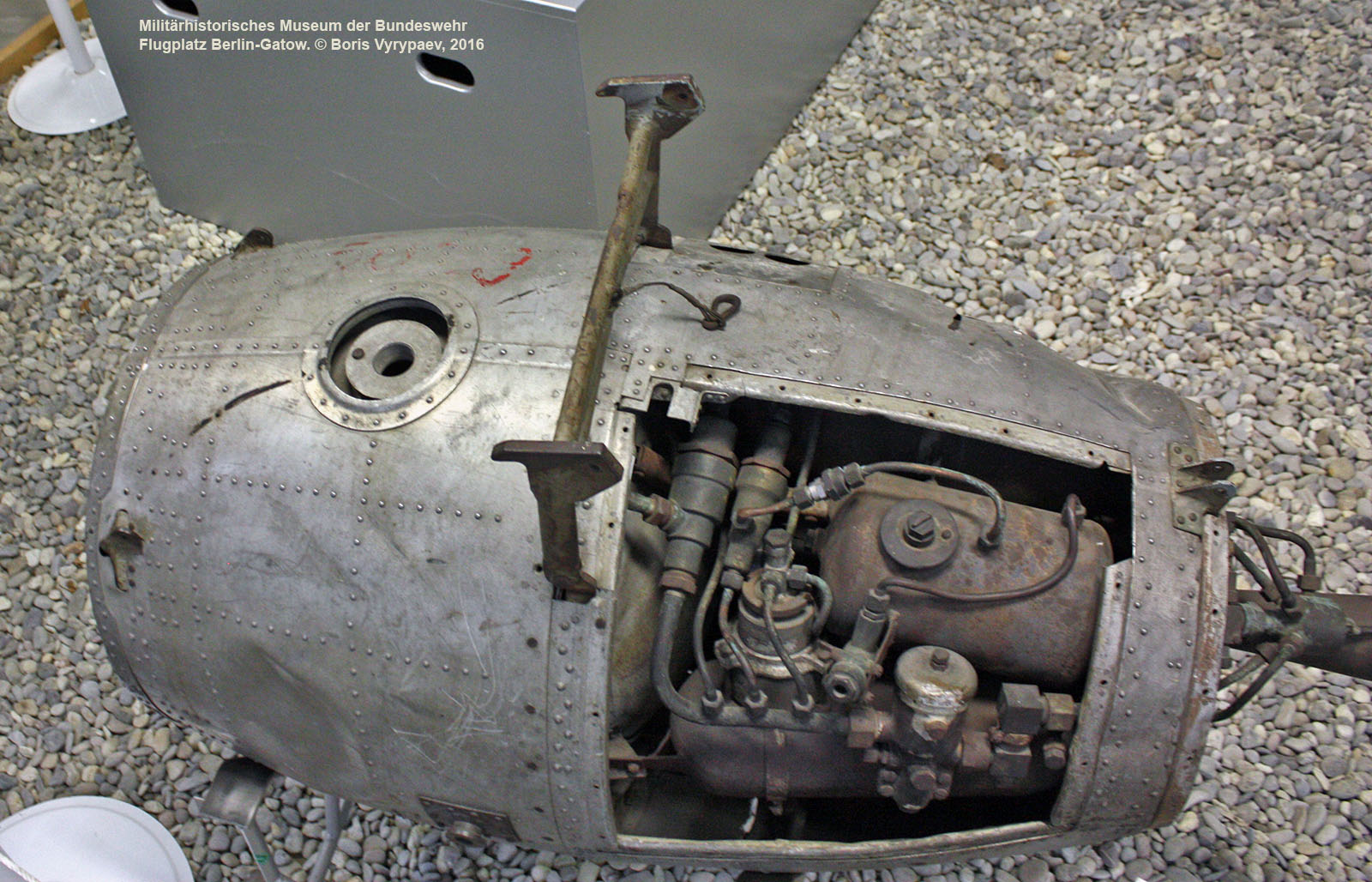

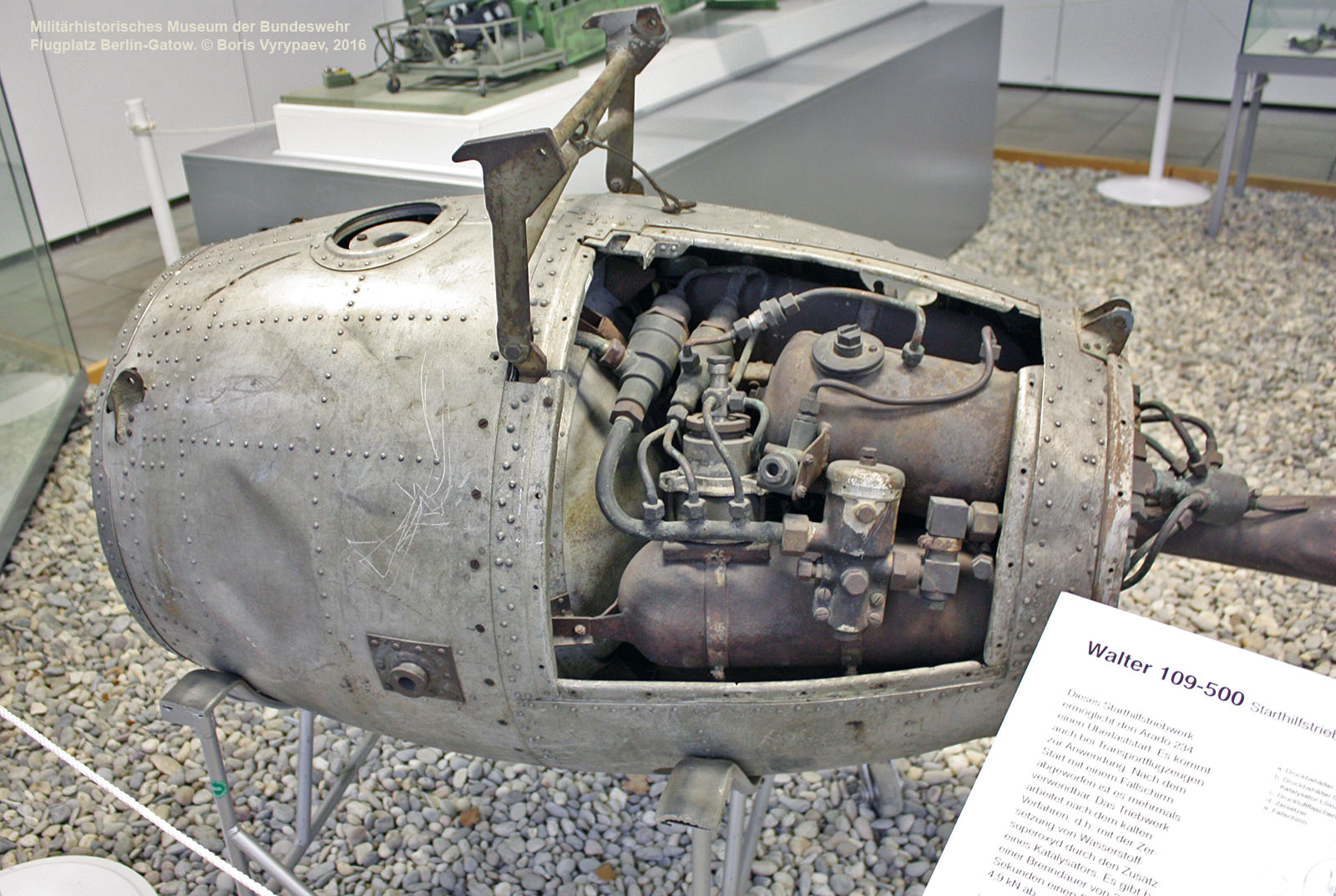

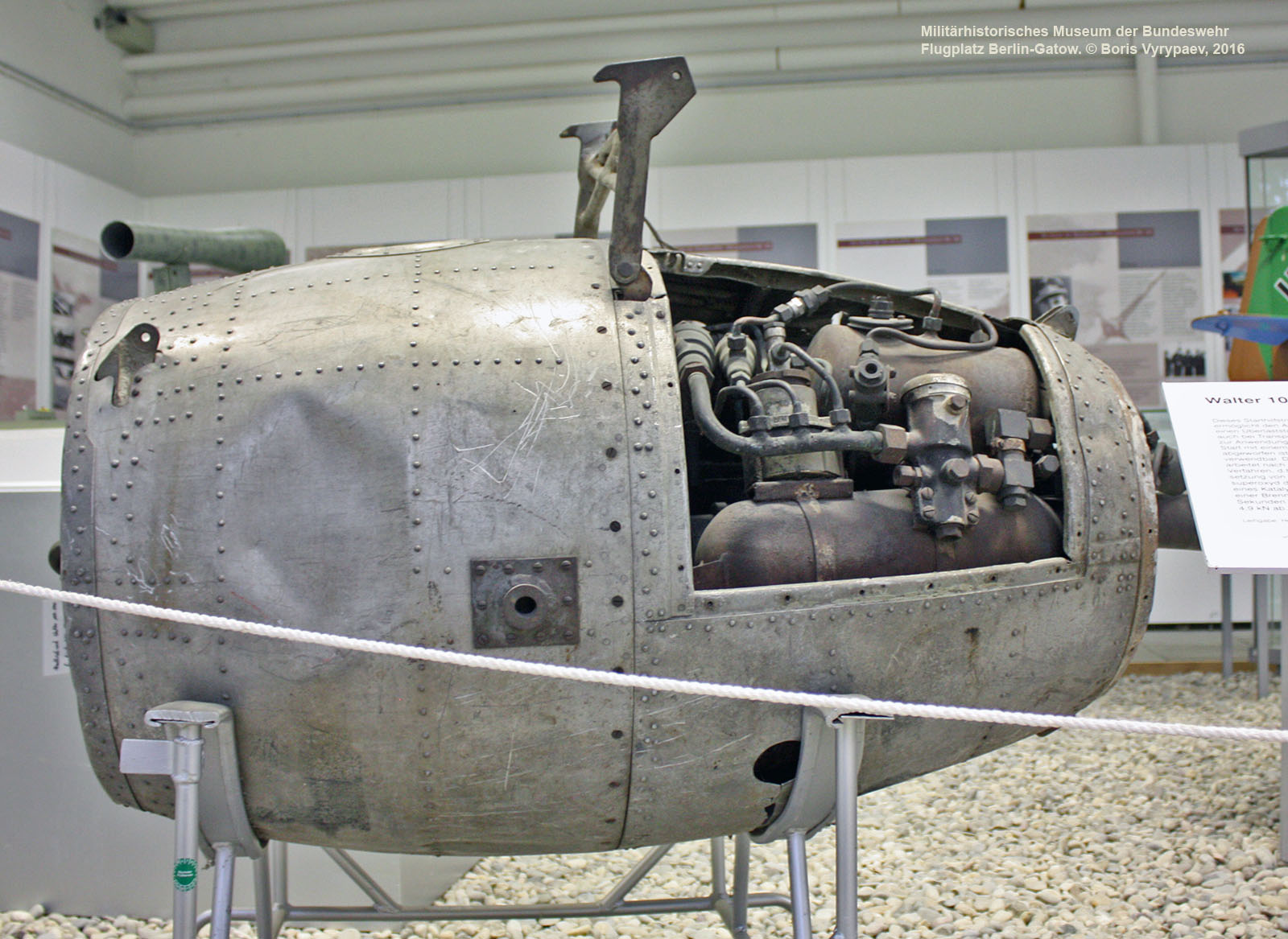

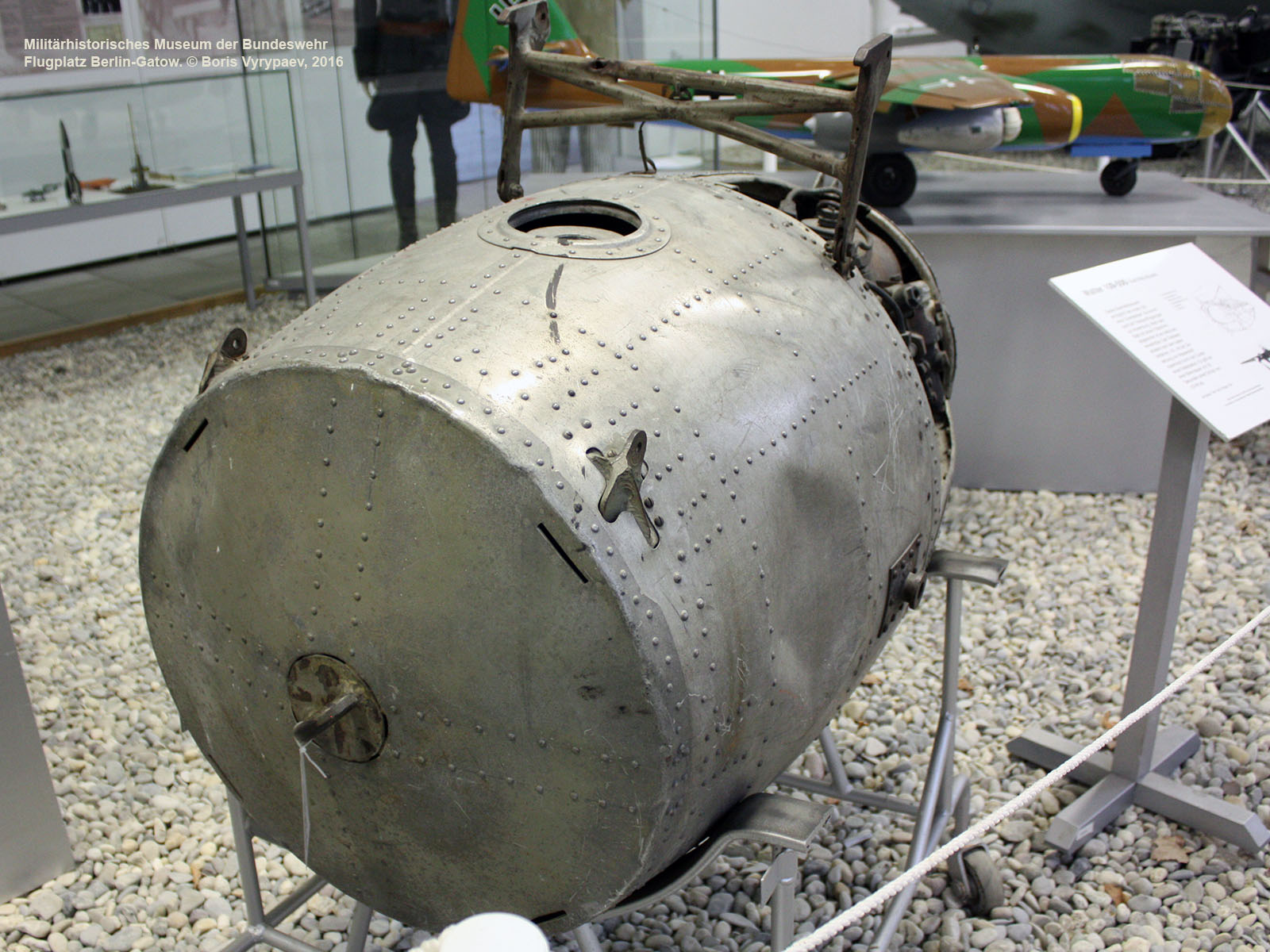

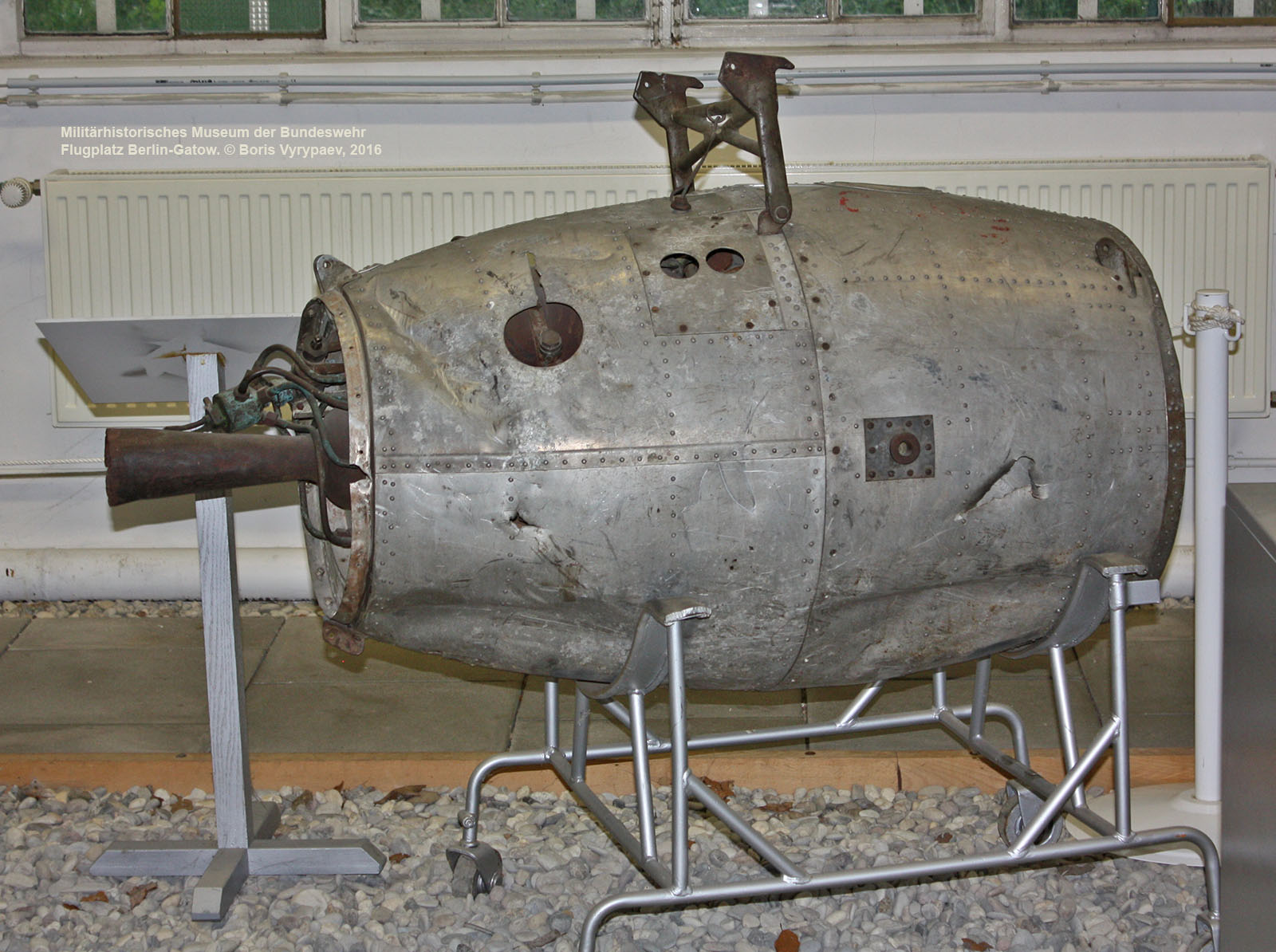

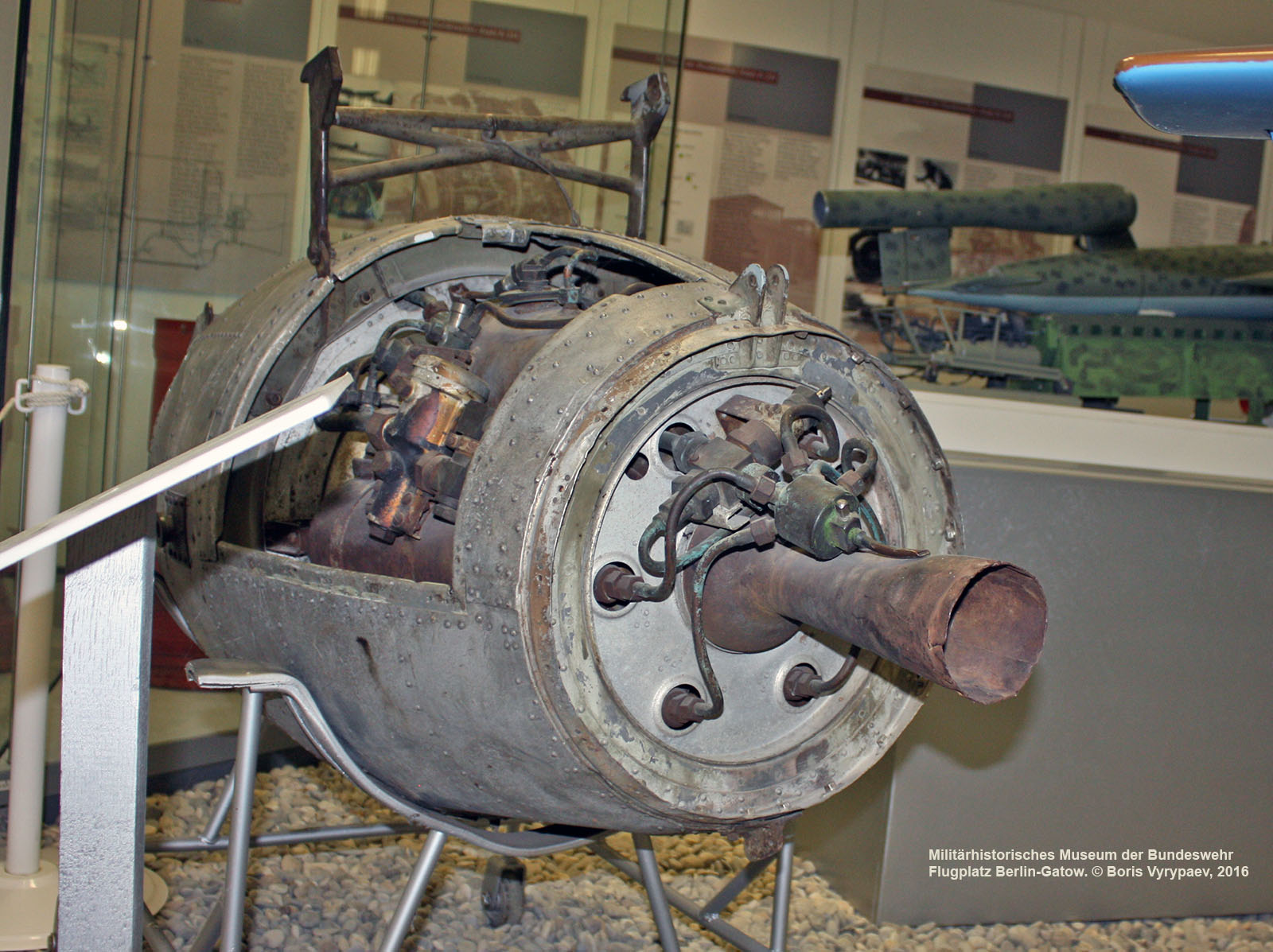

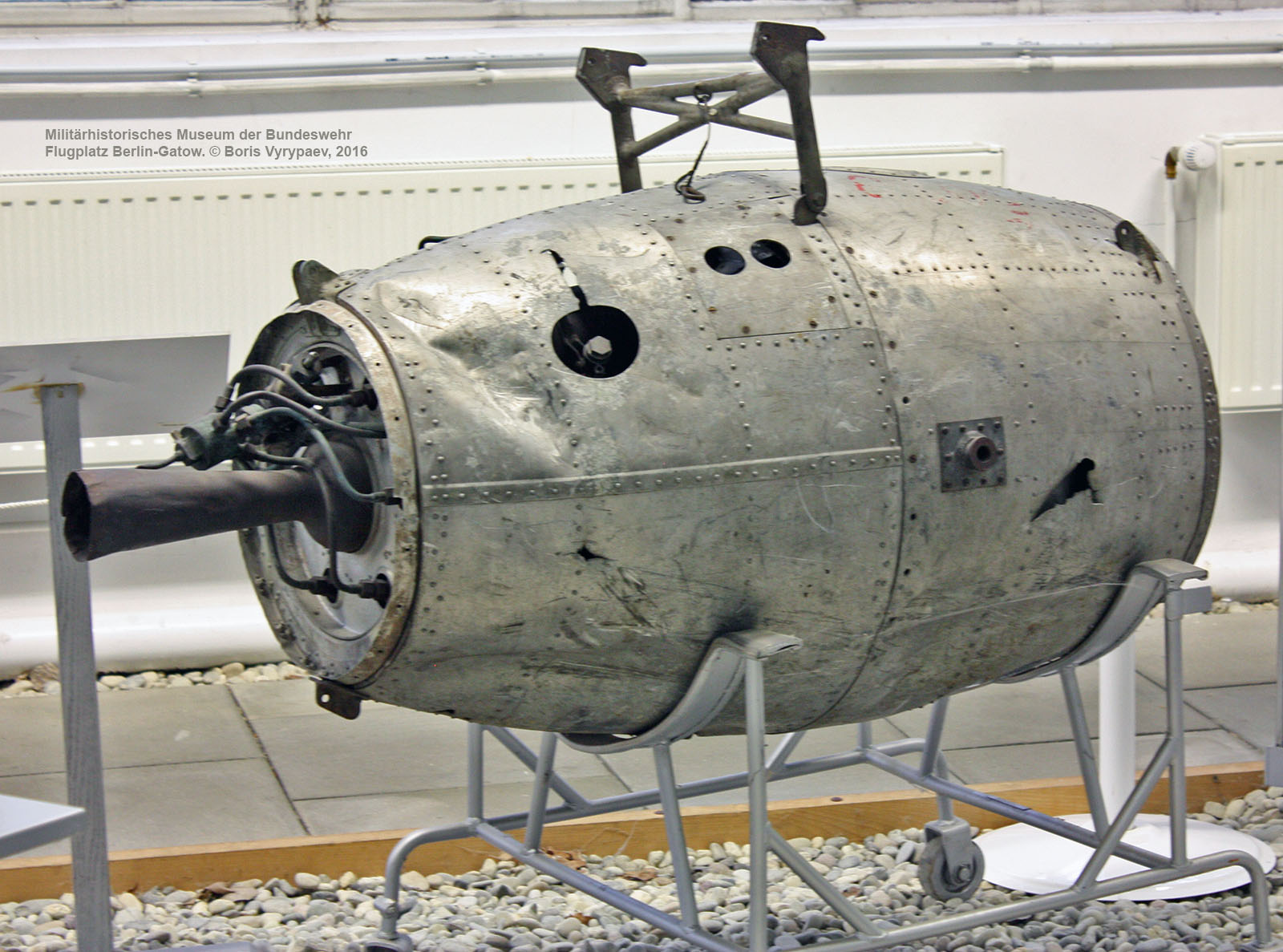

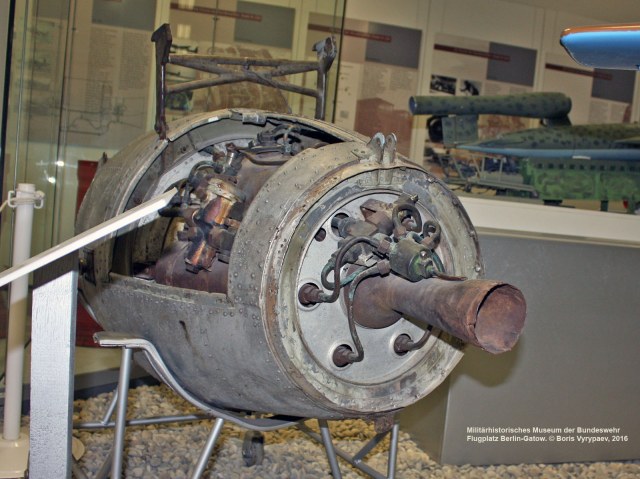

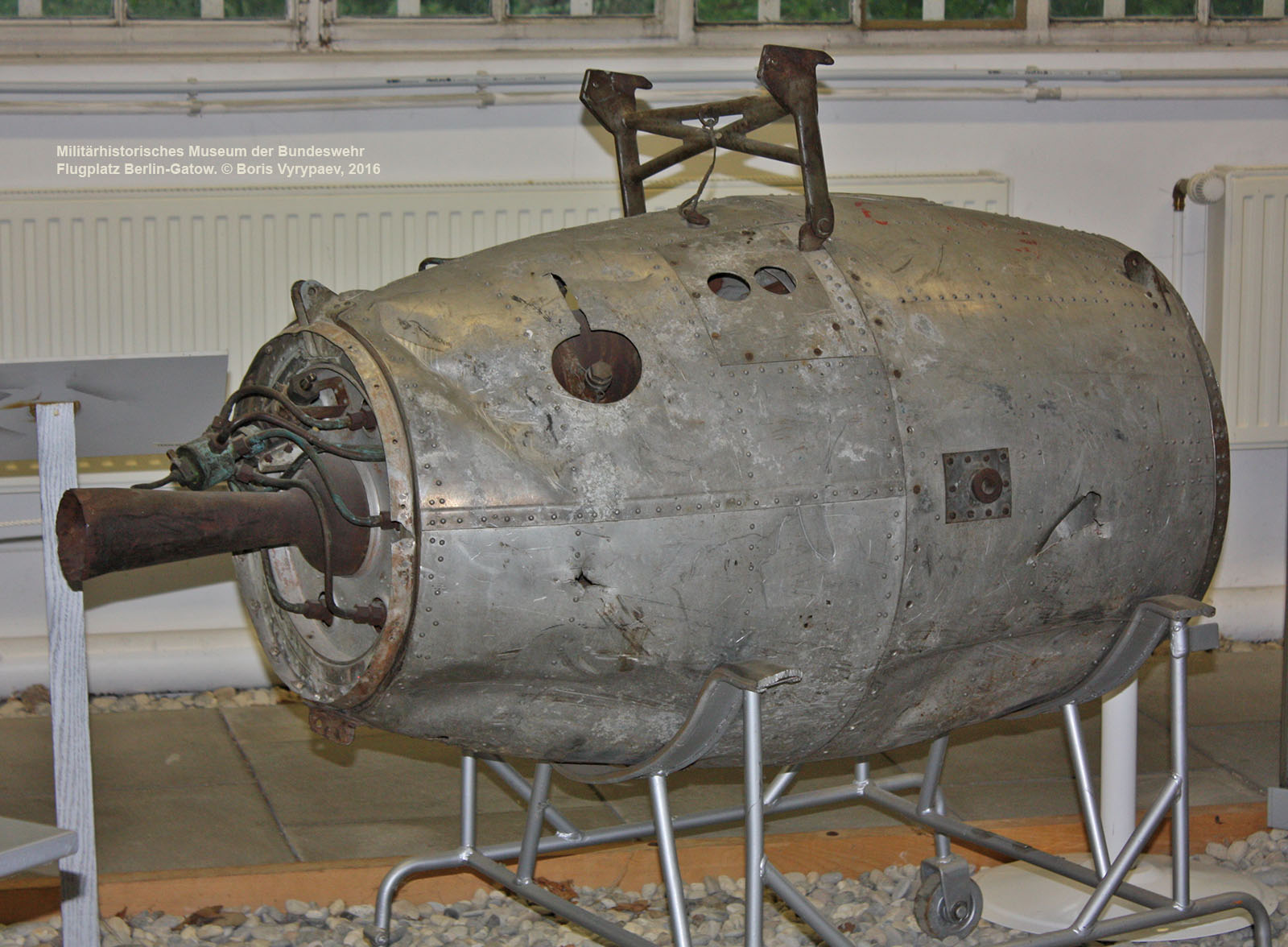

Очередной экспонат, ускоритель Walter 109-500 из Музея Flugplatz Berlin-Gatow.

В качестве жидкостного стартового ракетного ускорителя широкое распространение получило устройство, разработанное фирмой Hellmuth Walter Kommanditgesellschaft (HWK) под наименованием HWK-109-500 (RII.201/202b). Семейство HWK-109-500 (в дальнейшем появился еще 501) получило название Starthilfe, что в переводе с немецкого по сути дела означает «помощь при старте», то есть как раз то, в чем и заключаются функции ускорителя.

Ускорители устанавливали на самолетах и планерах по одному (или несколько) под каждой консолью крыла. Время работы HWK 109-500 оставляло около 30 сек, тяга 500 кгс, собственный вес 125 кг.

Агрегат оказался очень надежным. Всего за время эксплуатации было произведено около 3000 стартов самолетов и планеров с такими ракетными ускорителями и при этом не зафиксировано ни одного серьезного отказа.

HWK 109-500 применялся на многих самолетах и планерах, наиболее часто на реактивном бомбардировщике-разведчике Arado Ar 234 „Blitz“, тяга двигателей которого (Jumo 004) была явно недостаточной. Ускорители стали практически постоянной принадлежностью этого самолета.

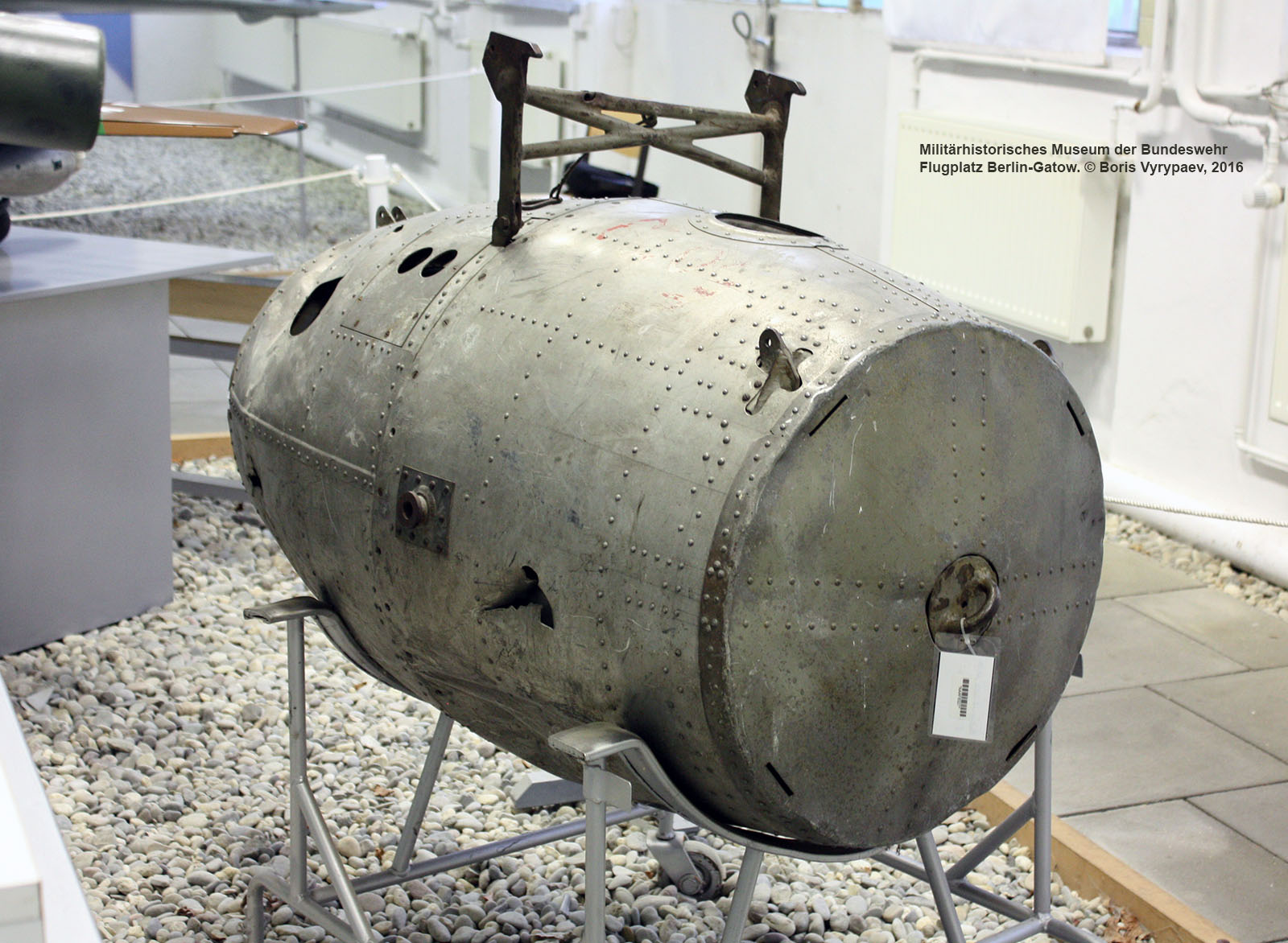

Первоначально ускорители после отработки оставались на самолете, однако несколько позже систему доработали и появилась возможность их сброса и спуска на парашютах. Парашют в уложенном виде располагался на фронтальной части . То есть ускорители имели возможность многократного использования. Всего за время войны было изготовлено более 6000 единиц таких агрегатов.
