Корвет HSwMS "VISBY", Швеция
- Производитель:
- Orange Hobby
- Тип техники:
- Военные
- Масштаб модели:
- 1:350
- Тип двигателя:
- Дизель-электроходы
- Страна-производитель:
- Другие страны

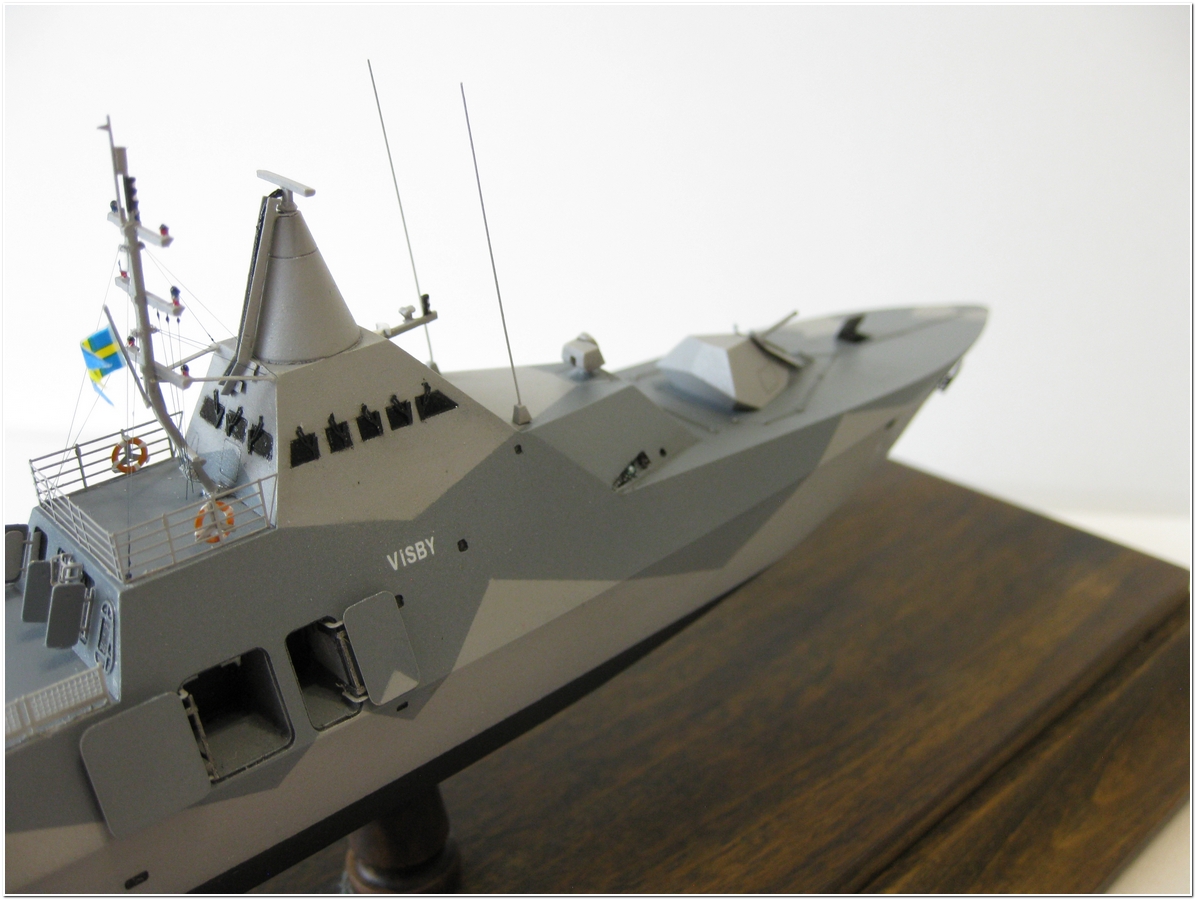

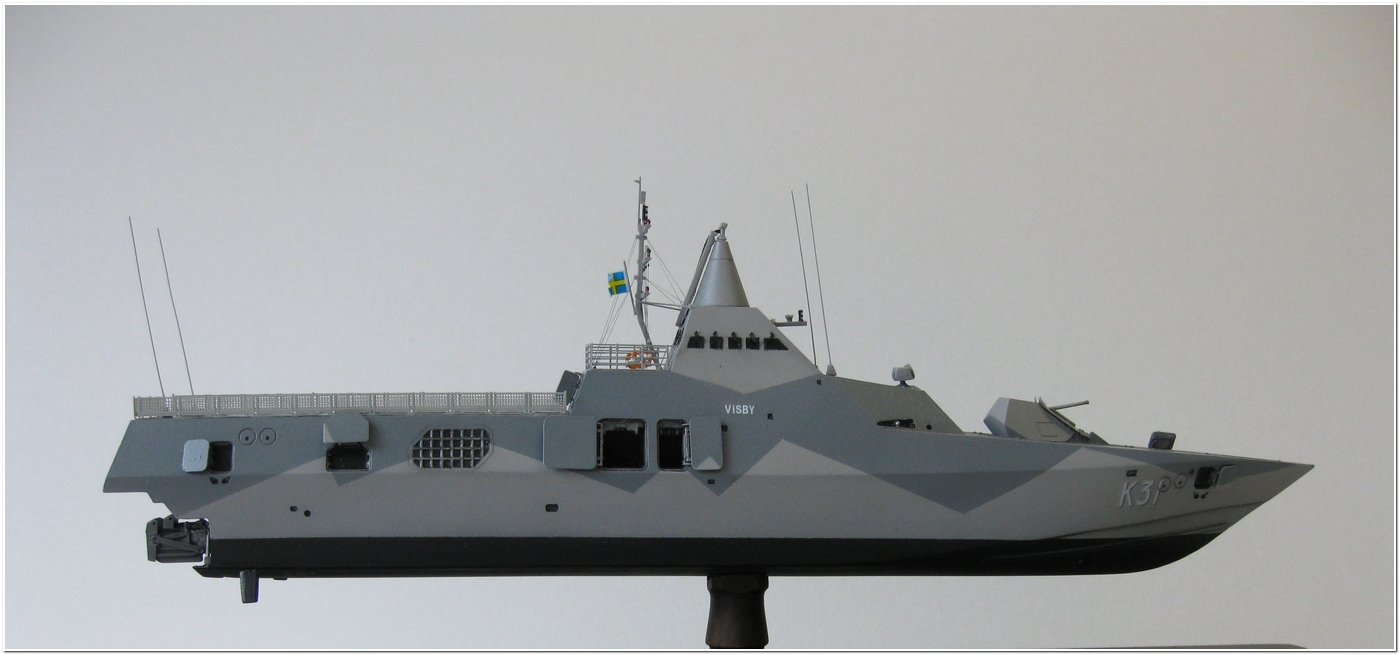

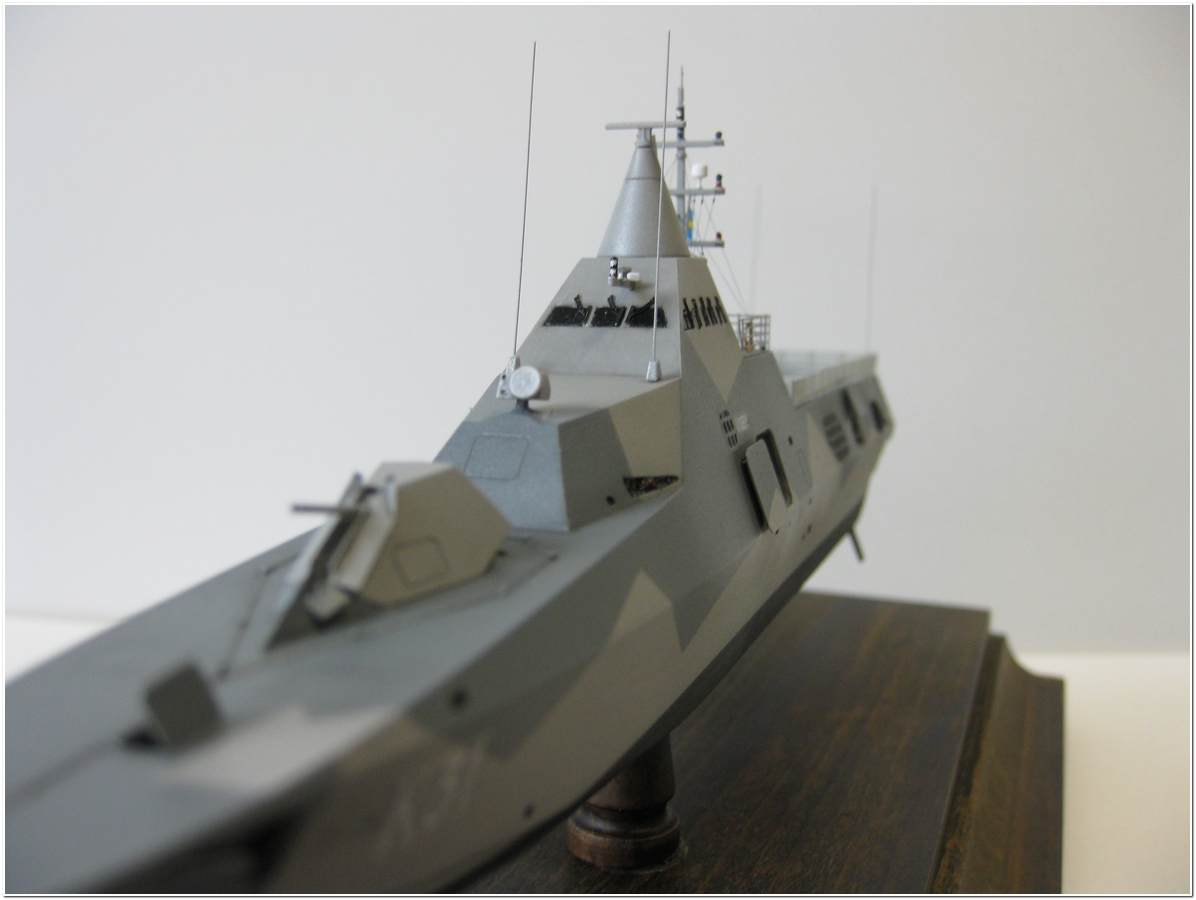

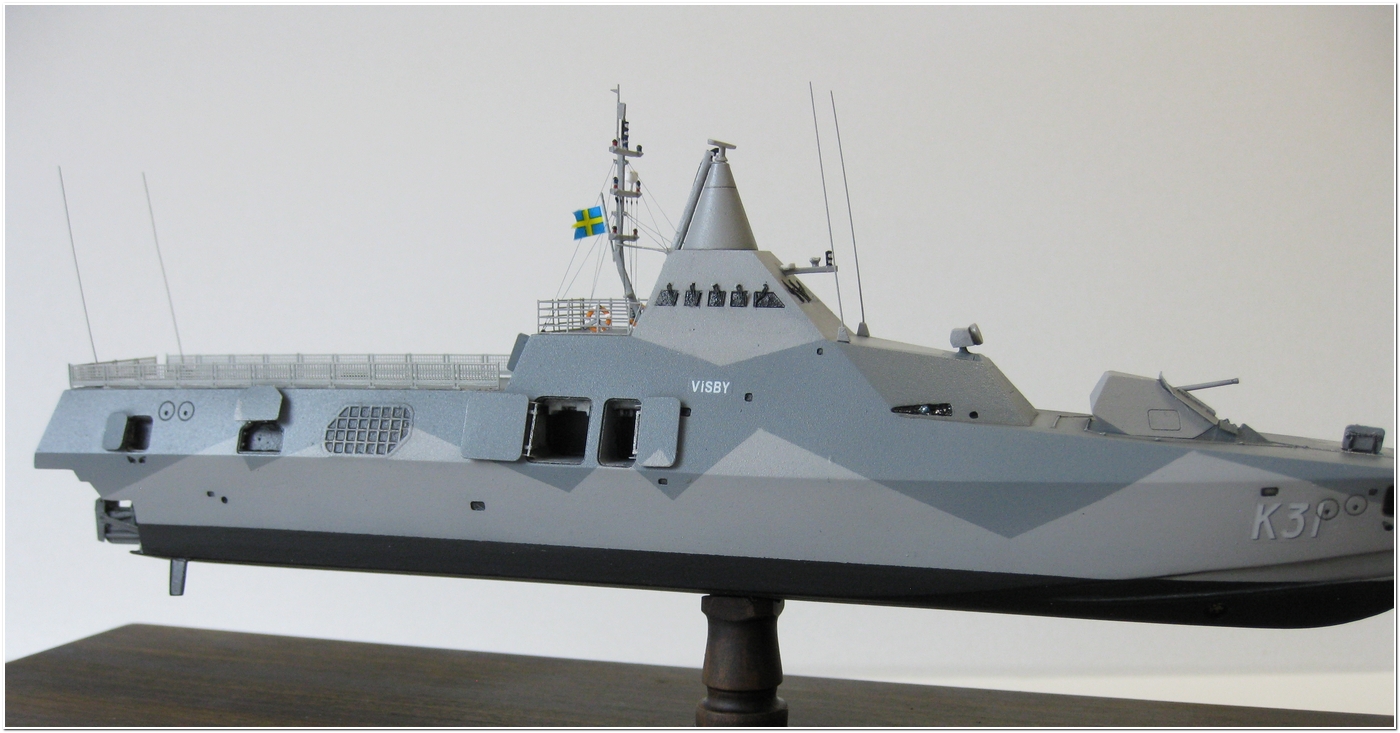

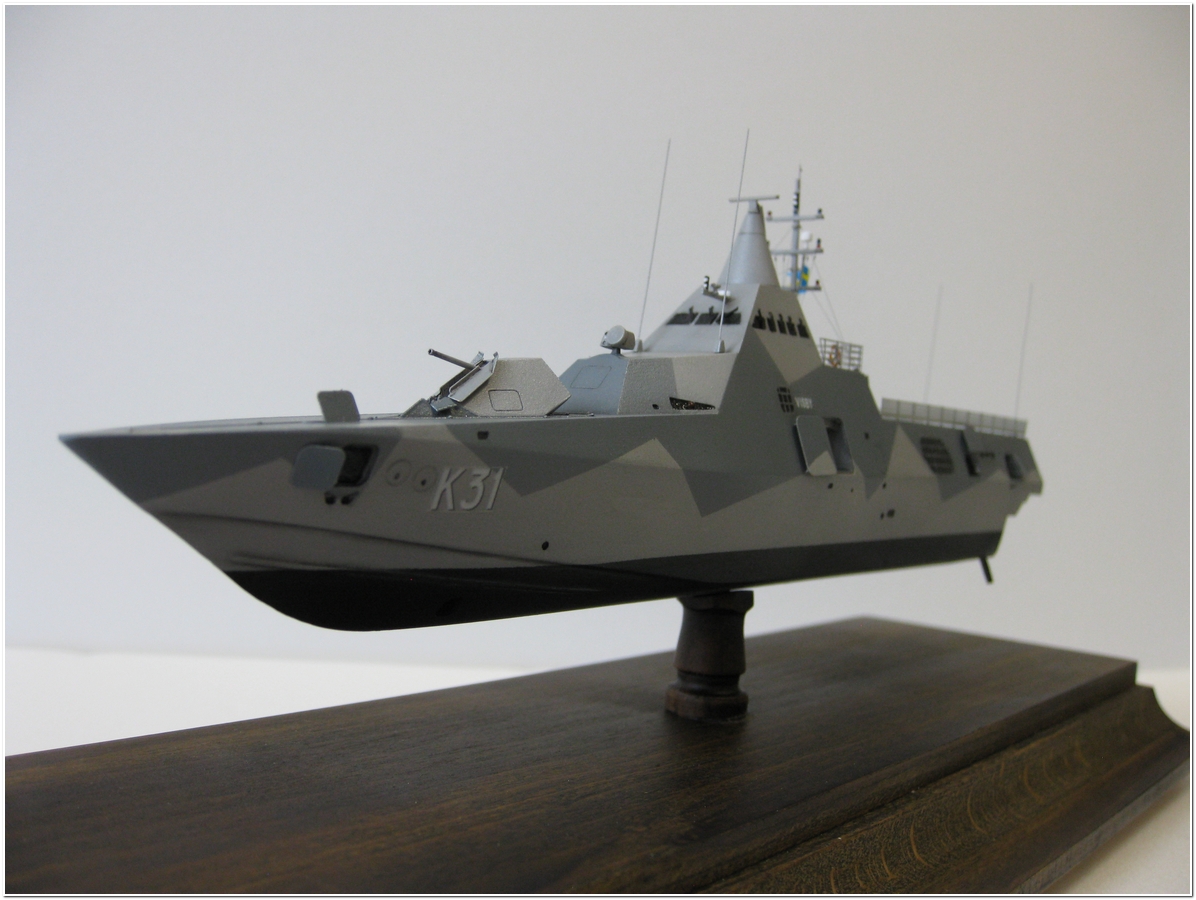

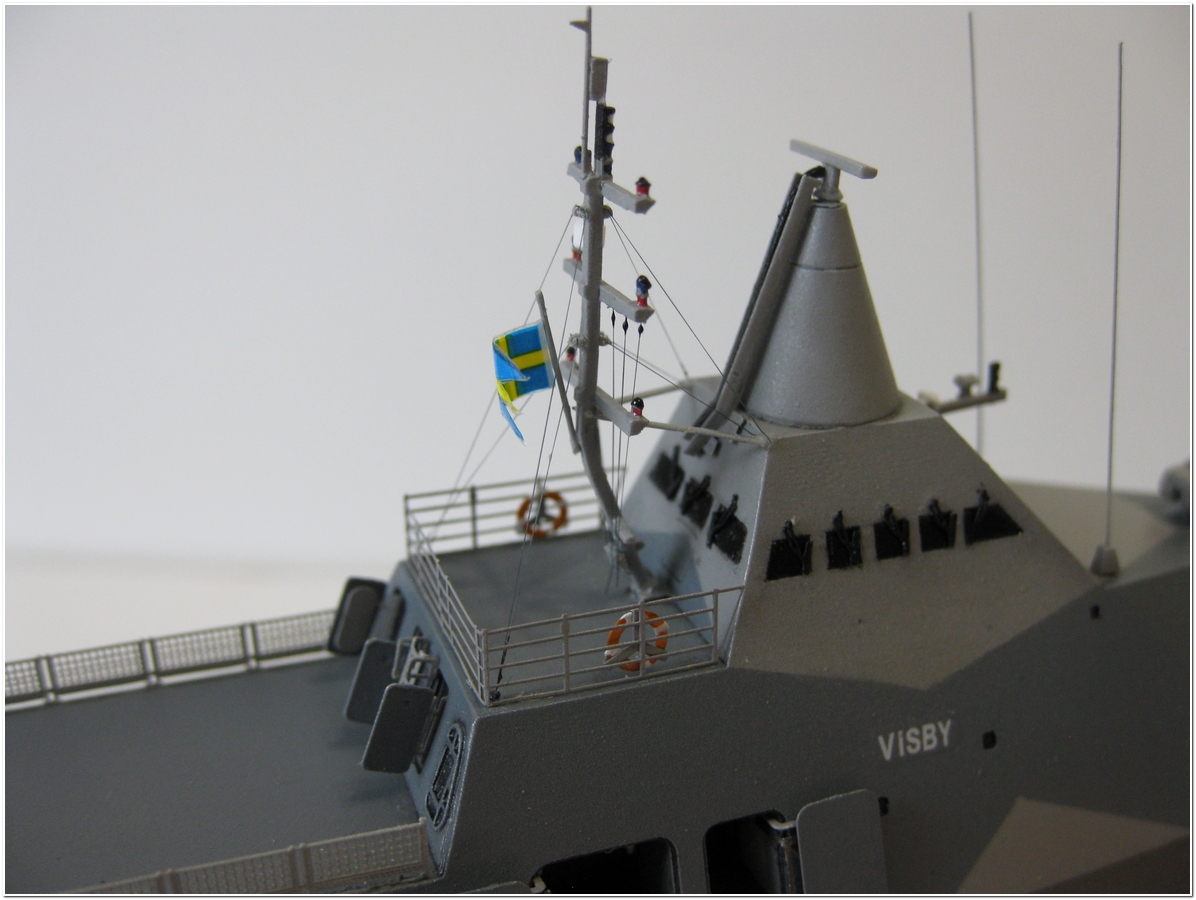

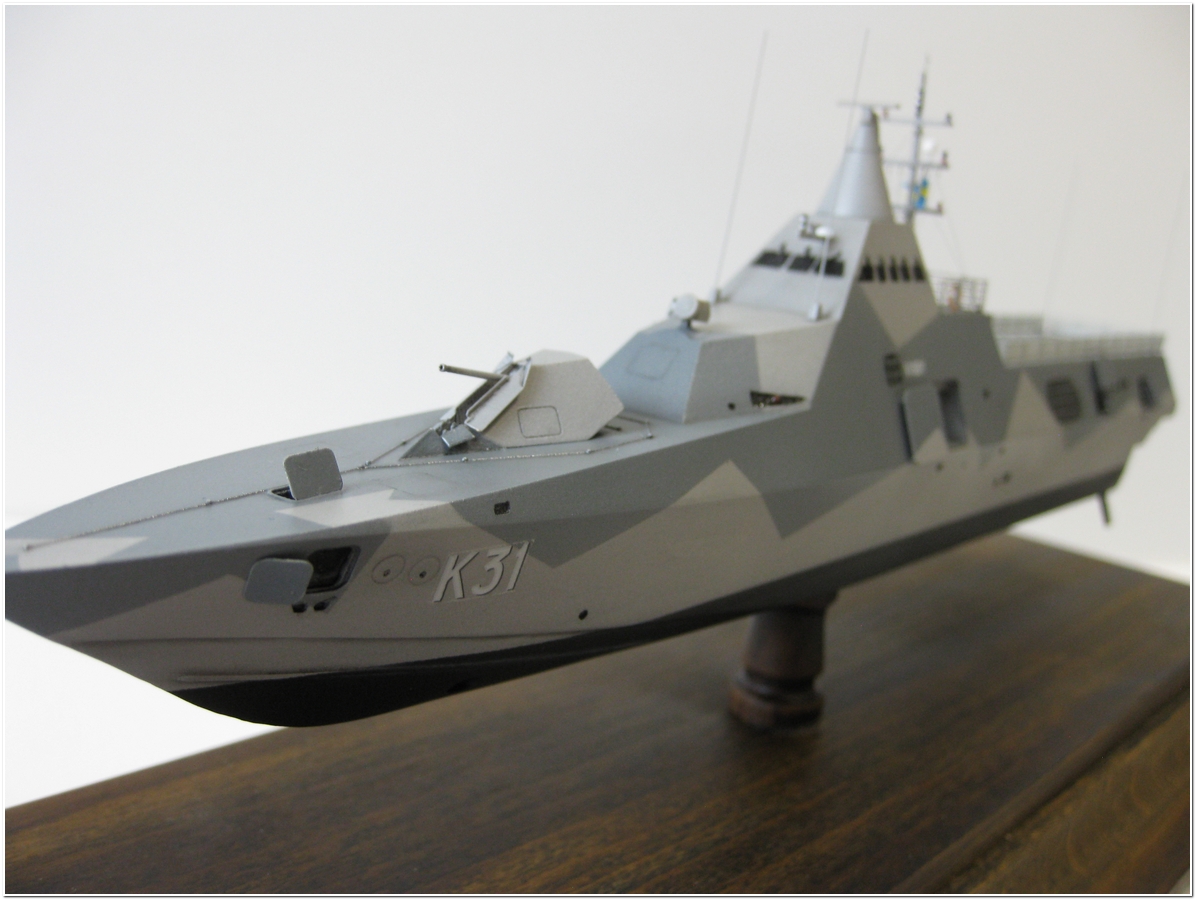

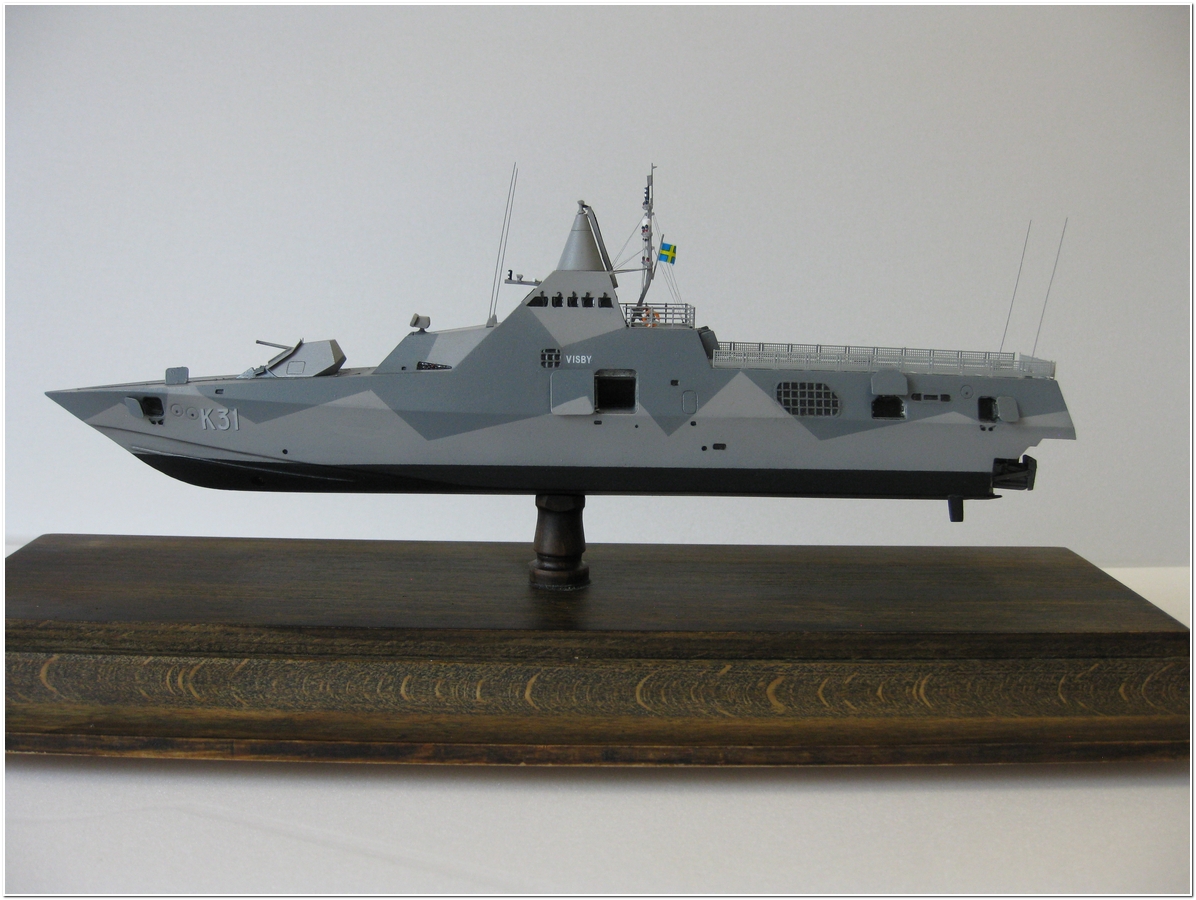

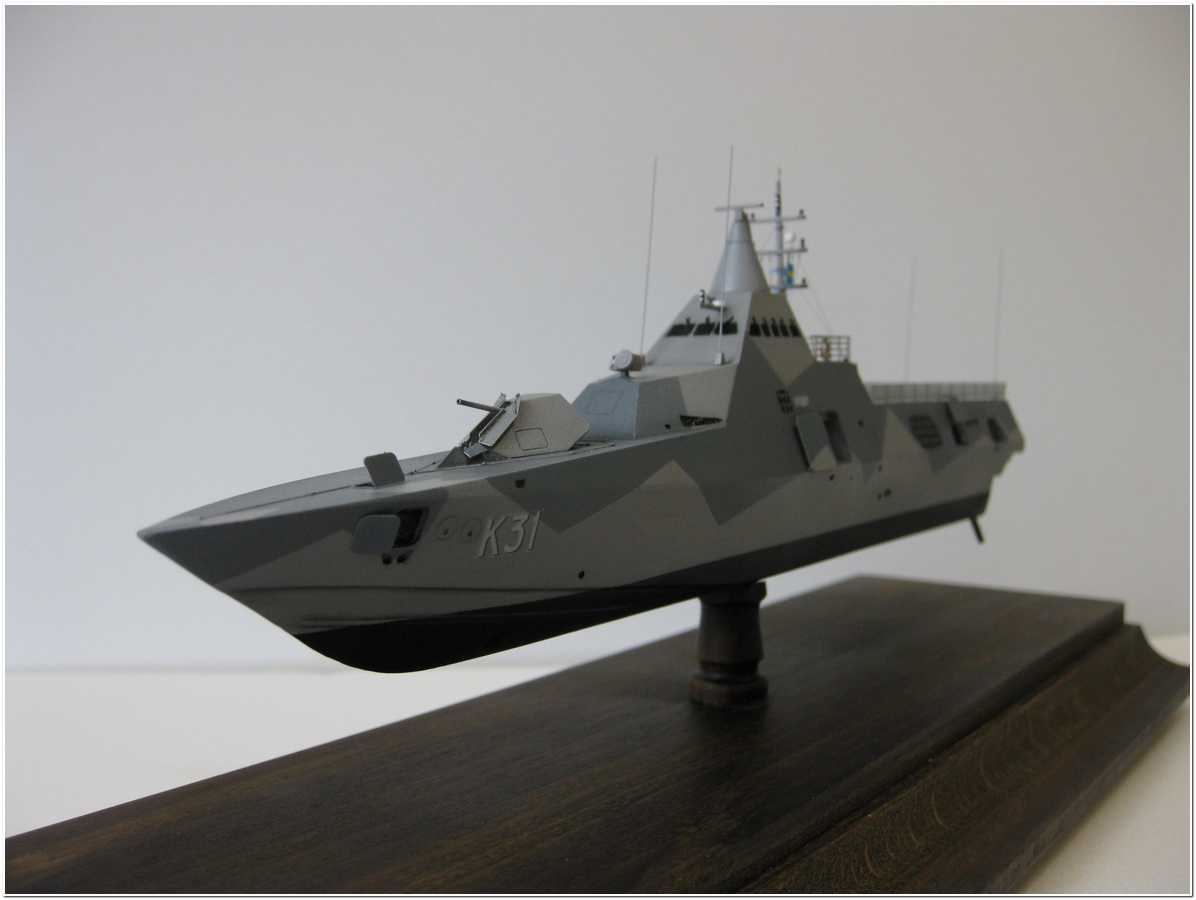

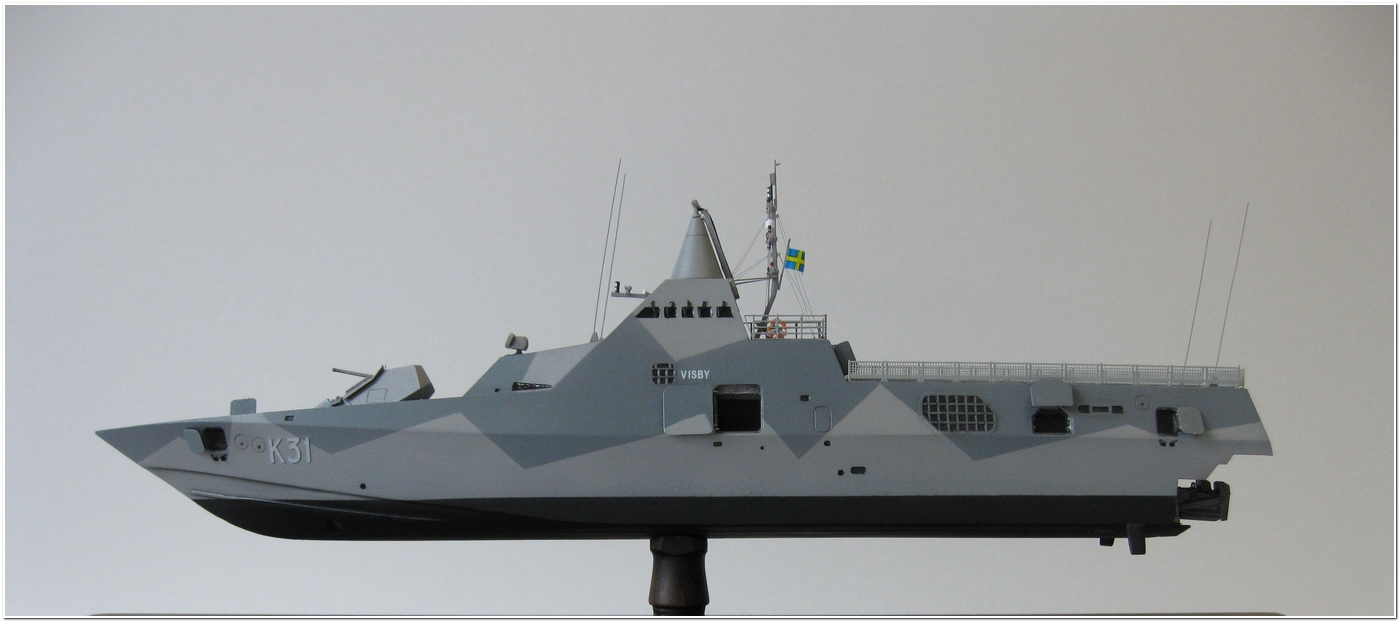

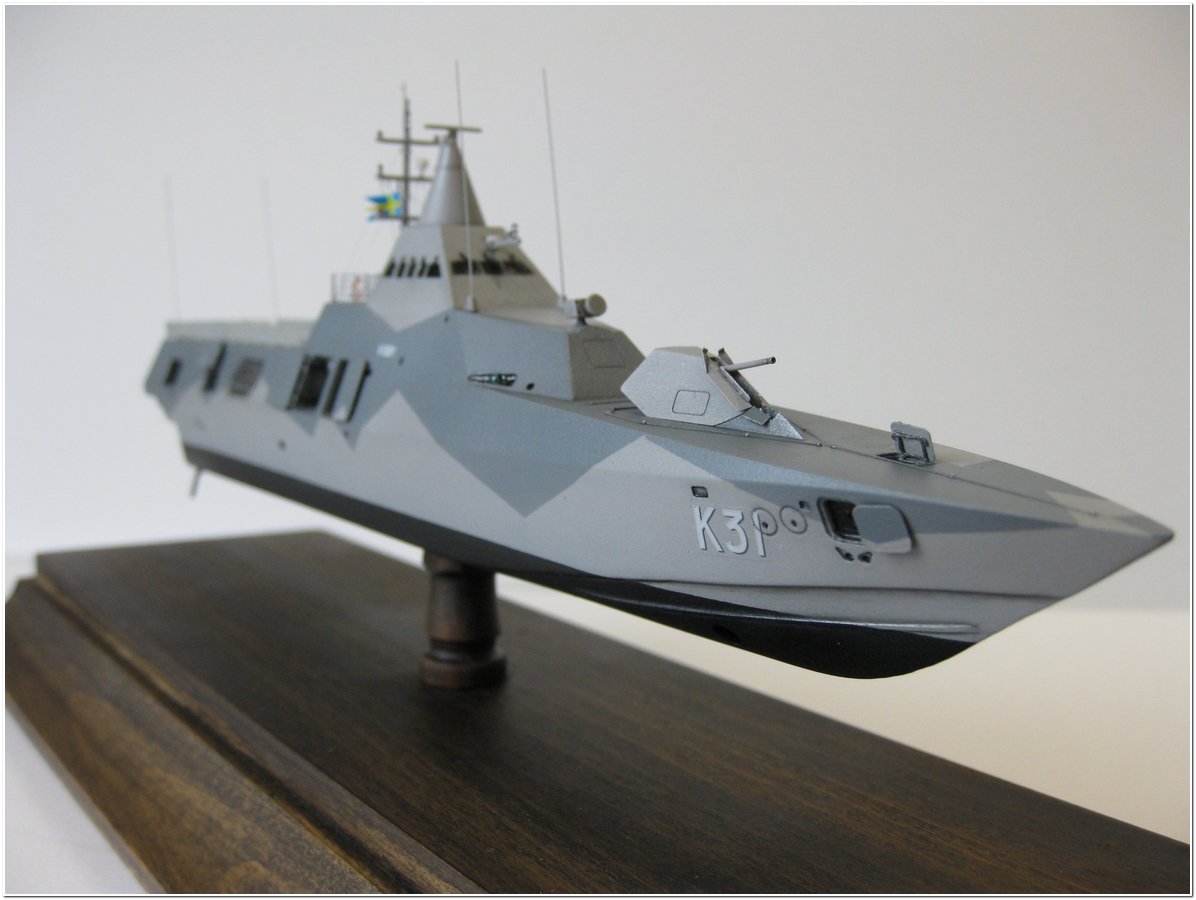

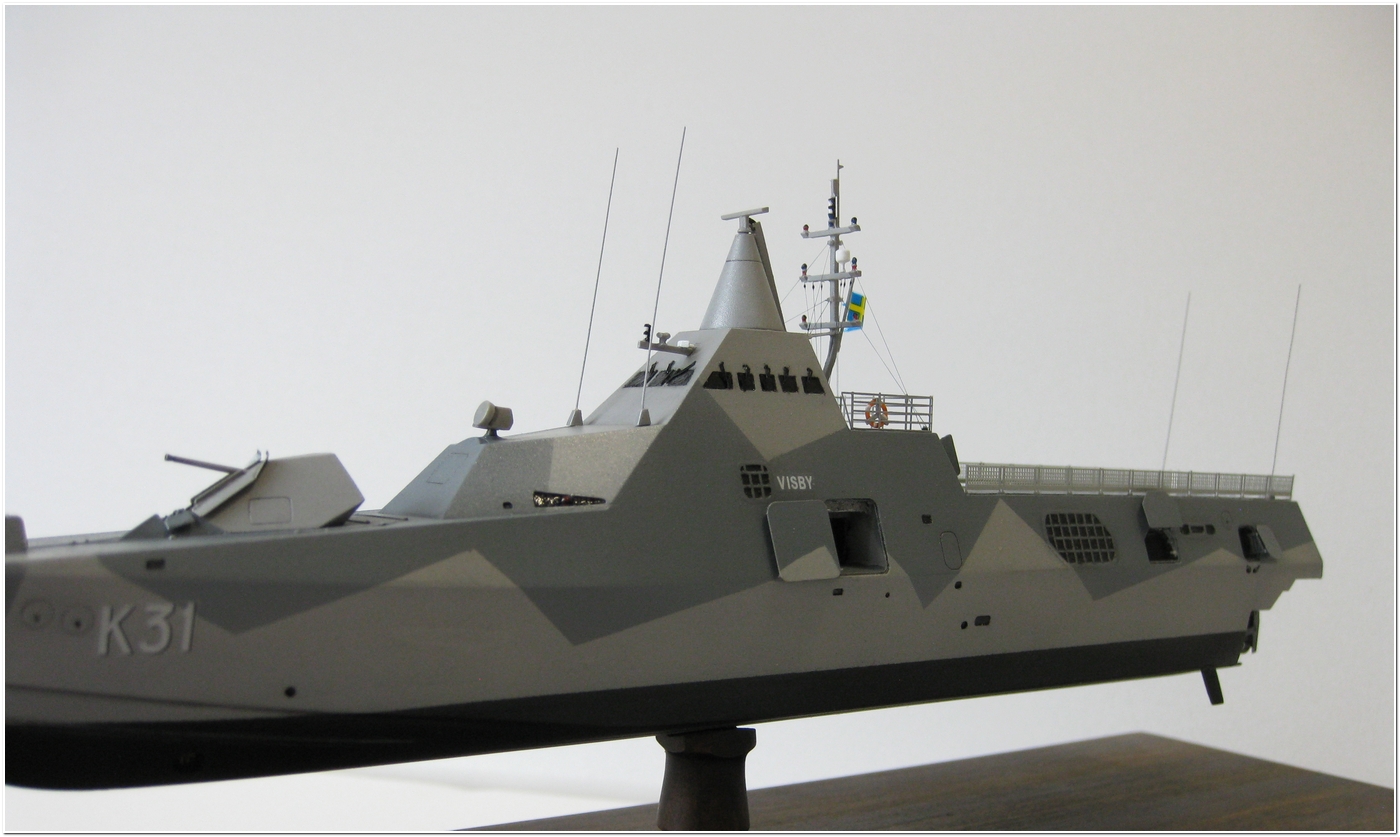

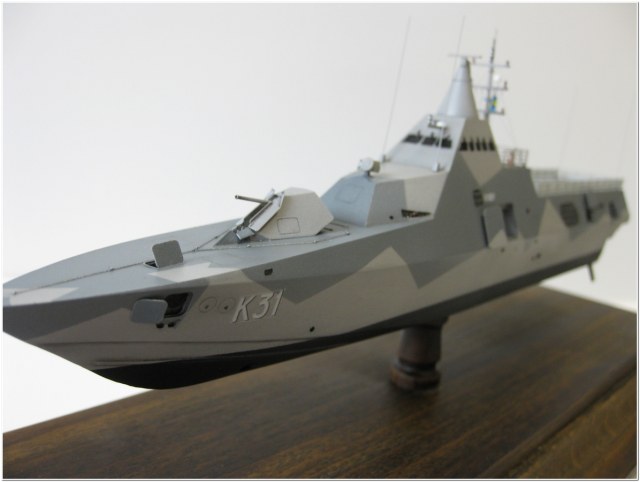

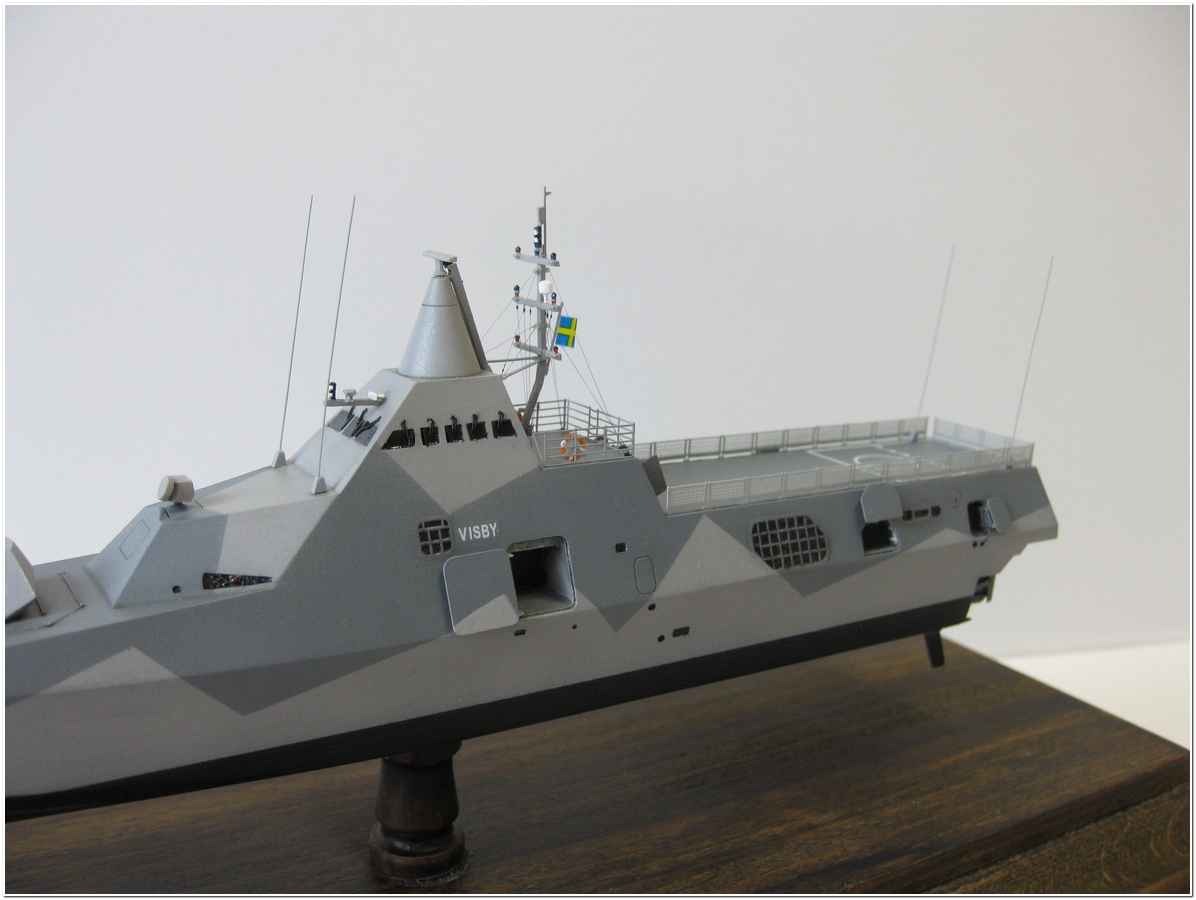

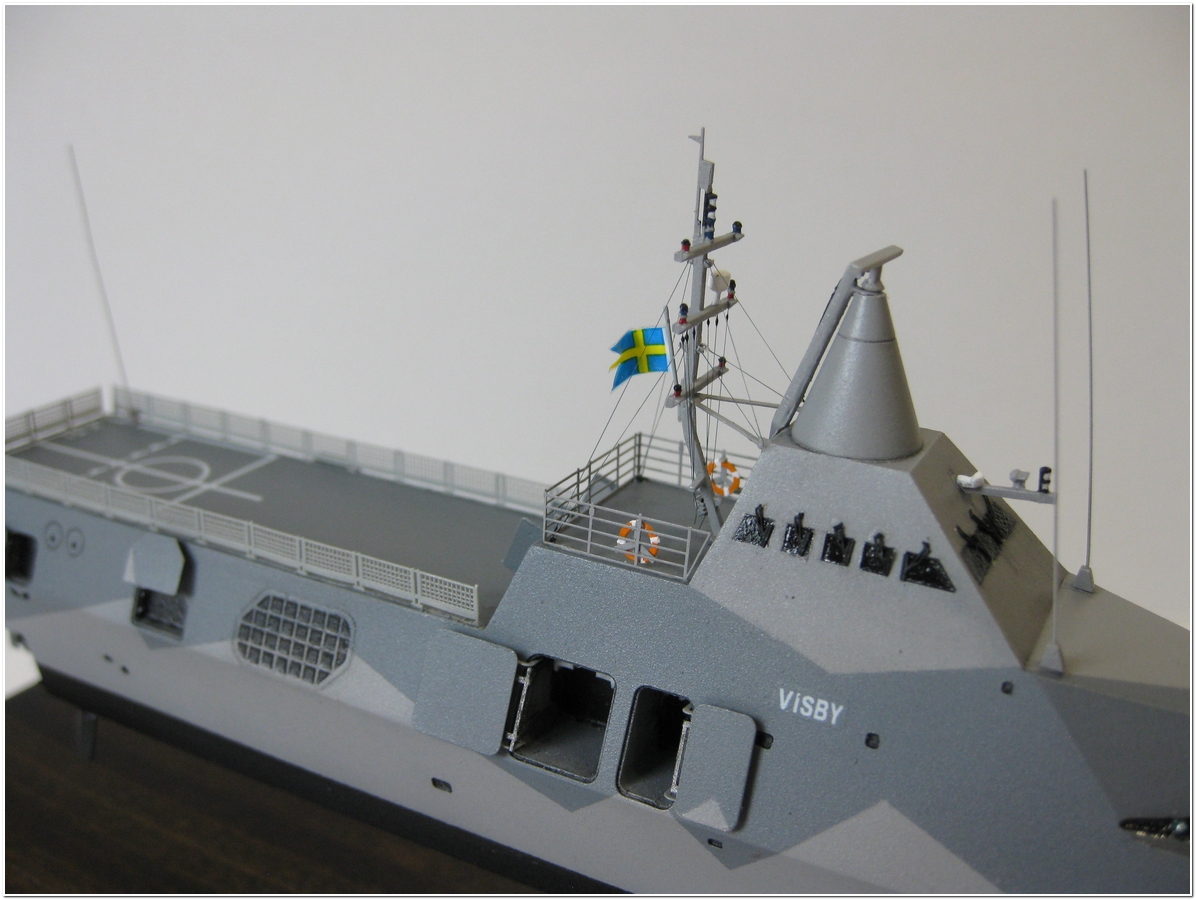

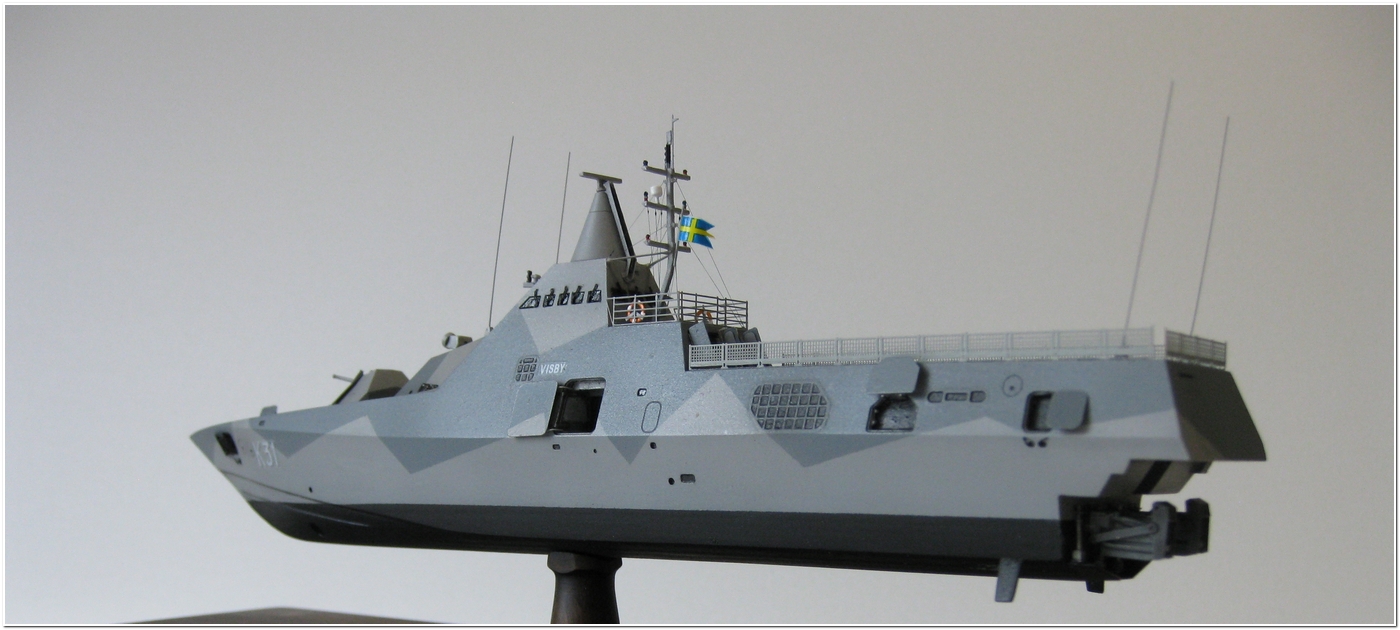

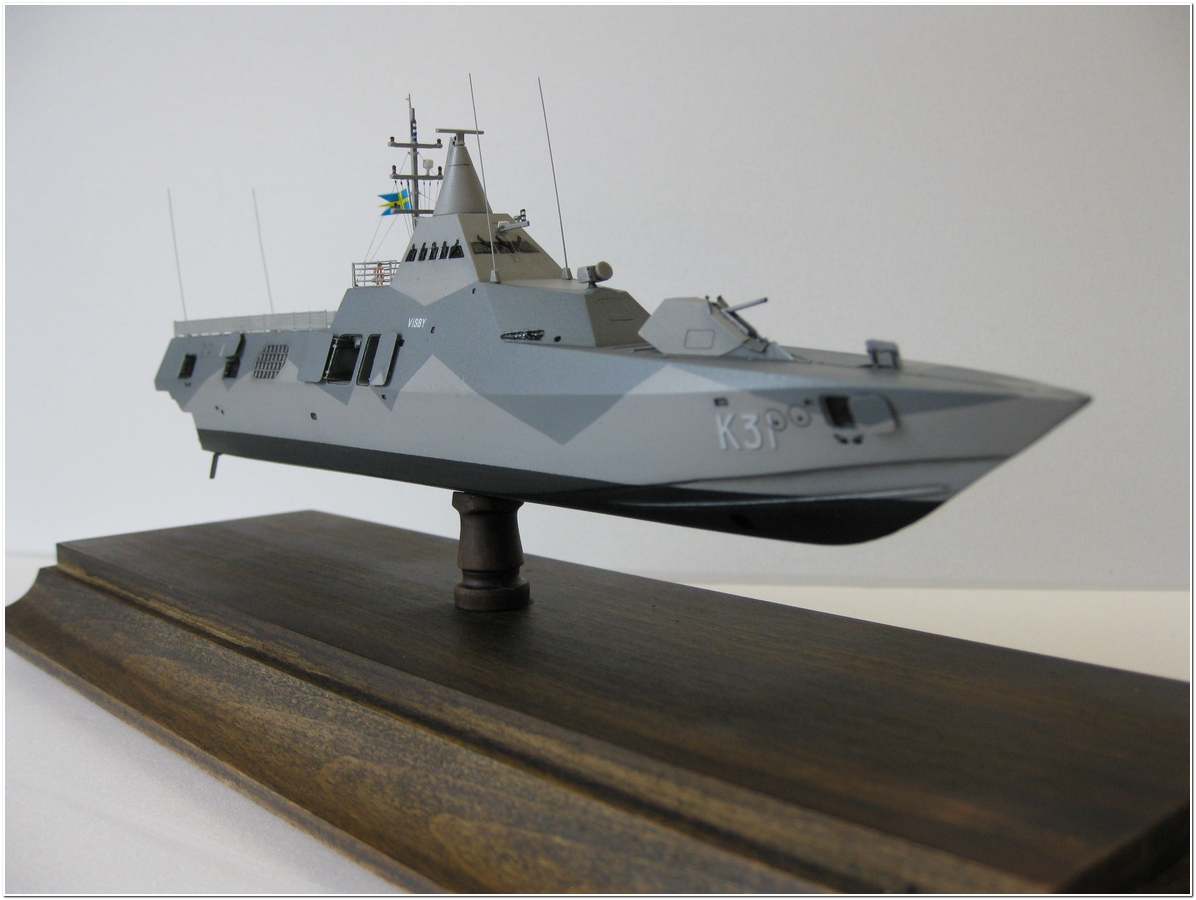

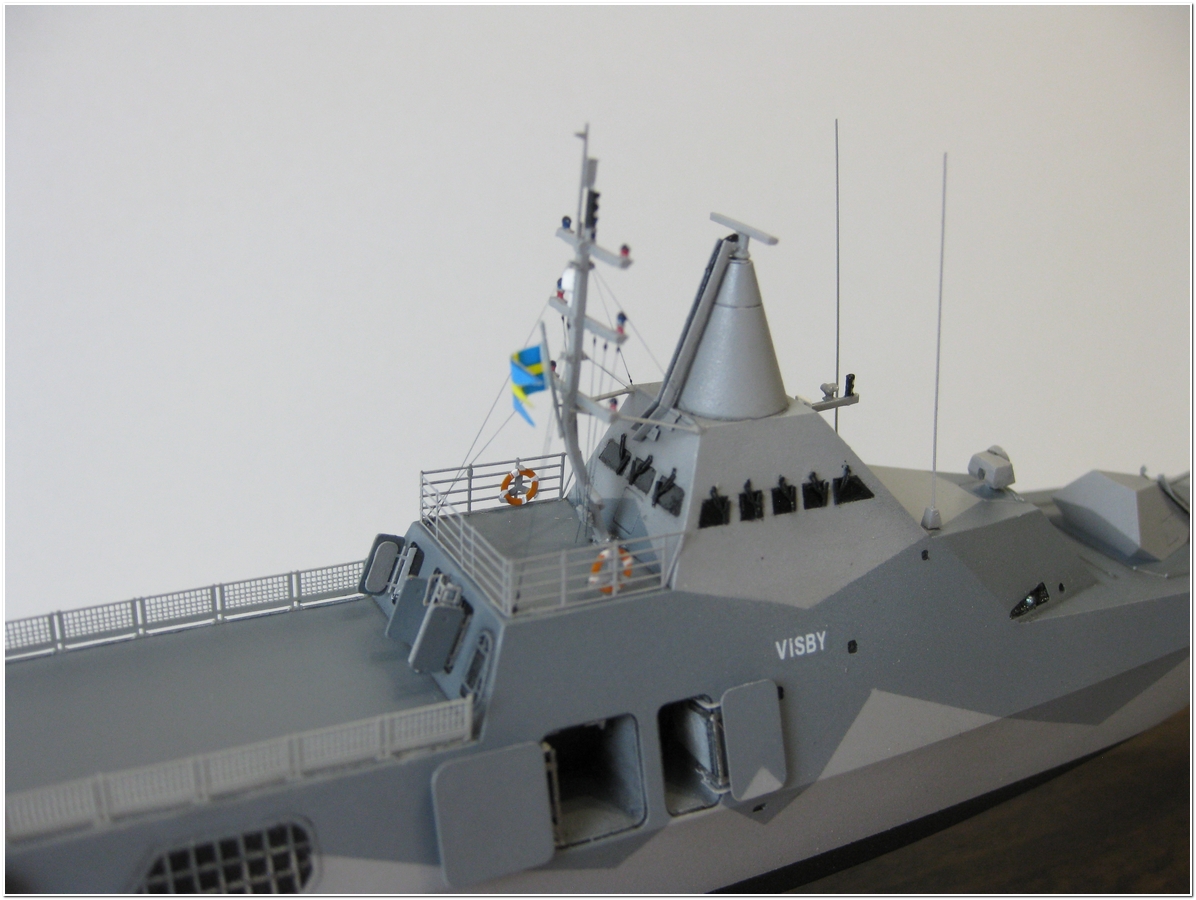

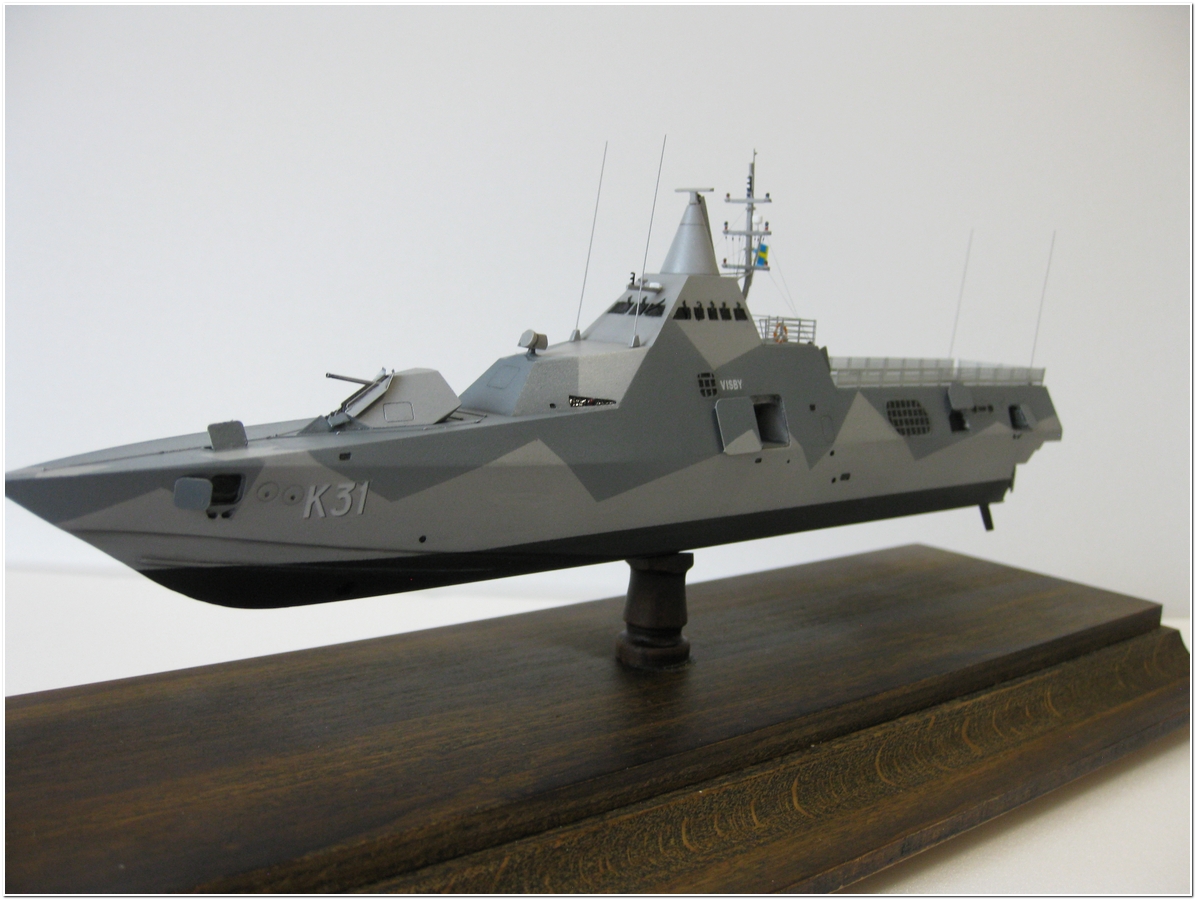

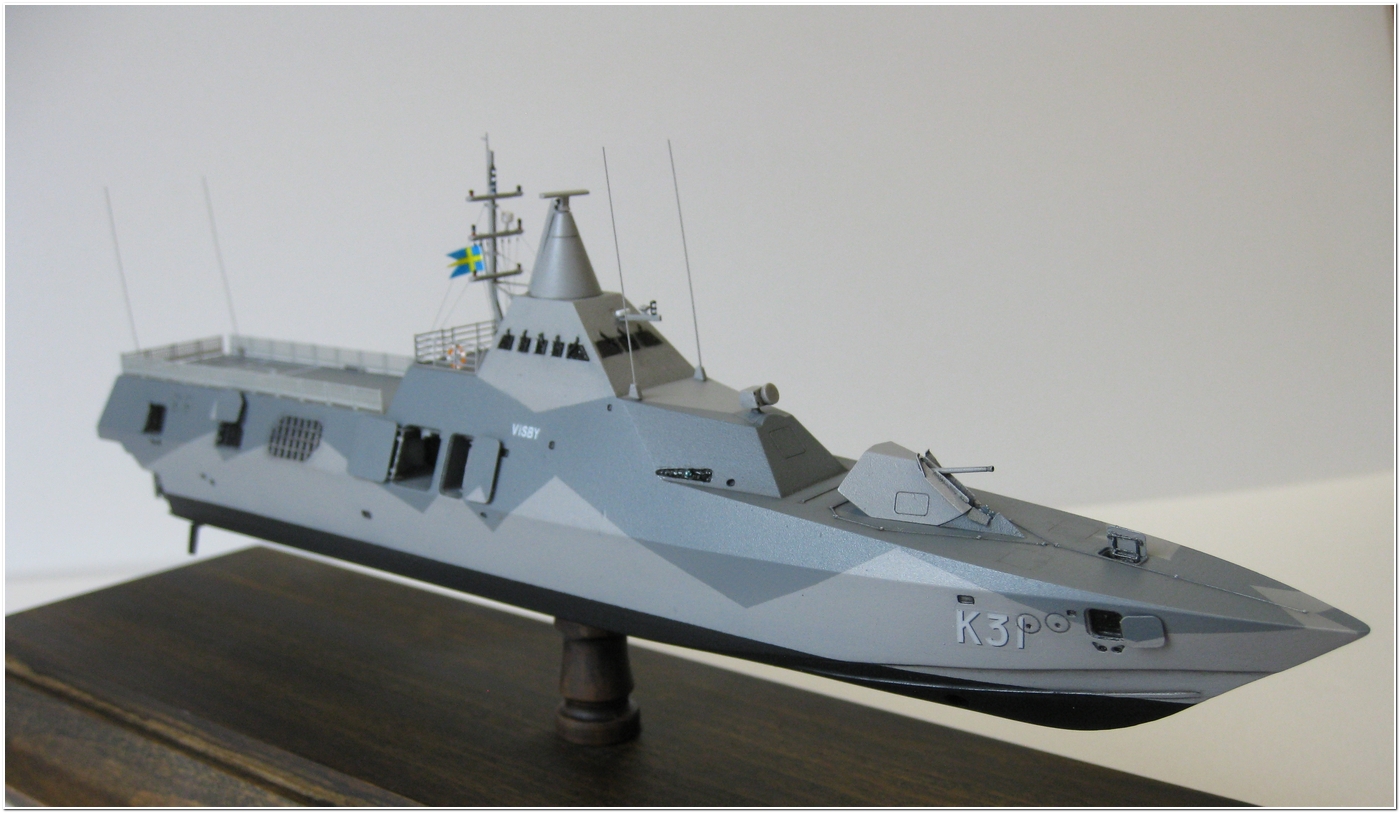

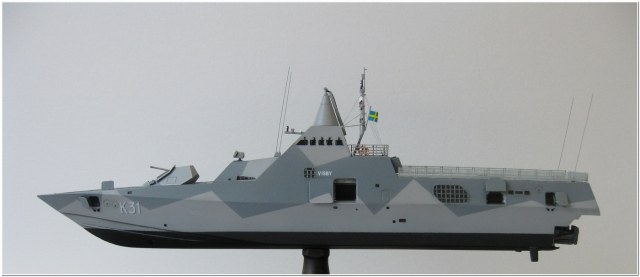

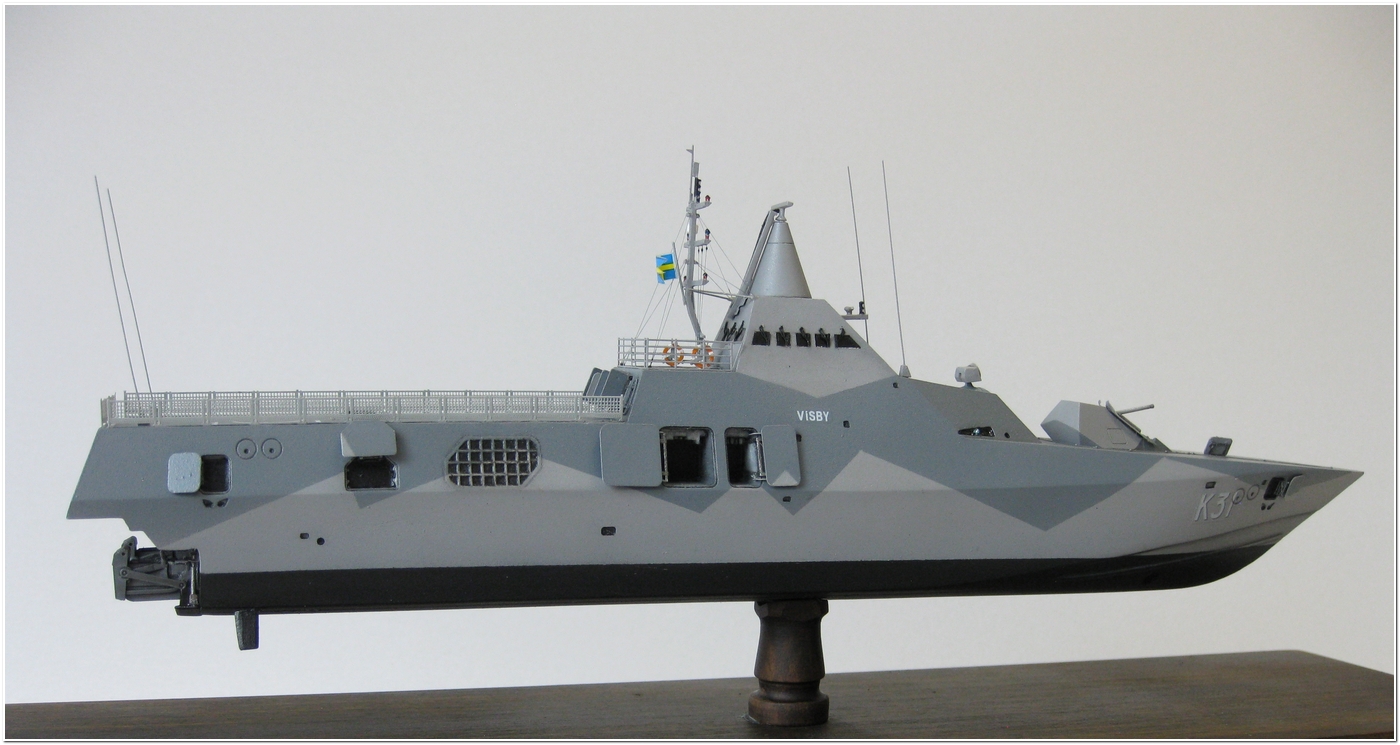

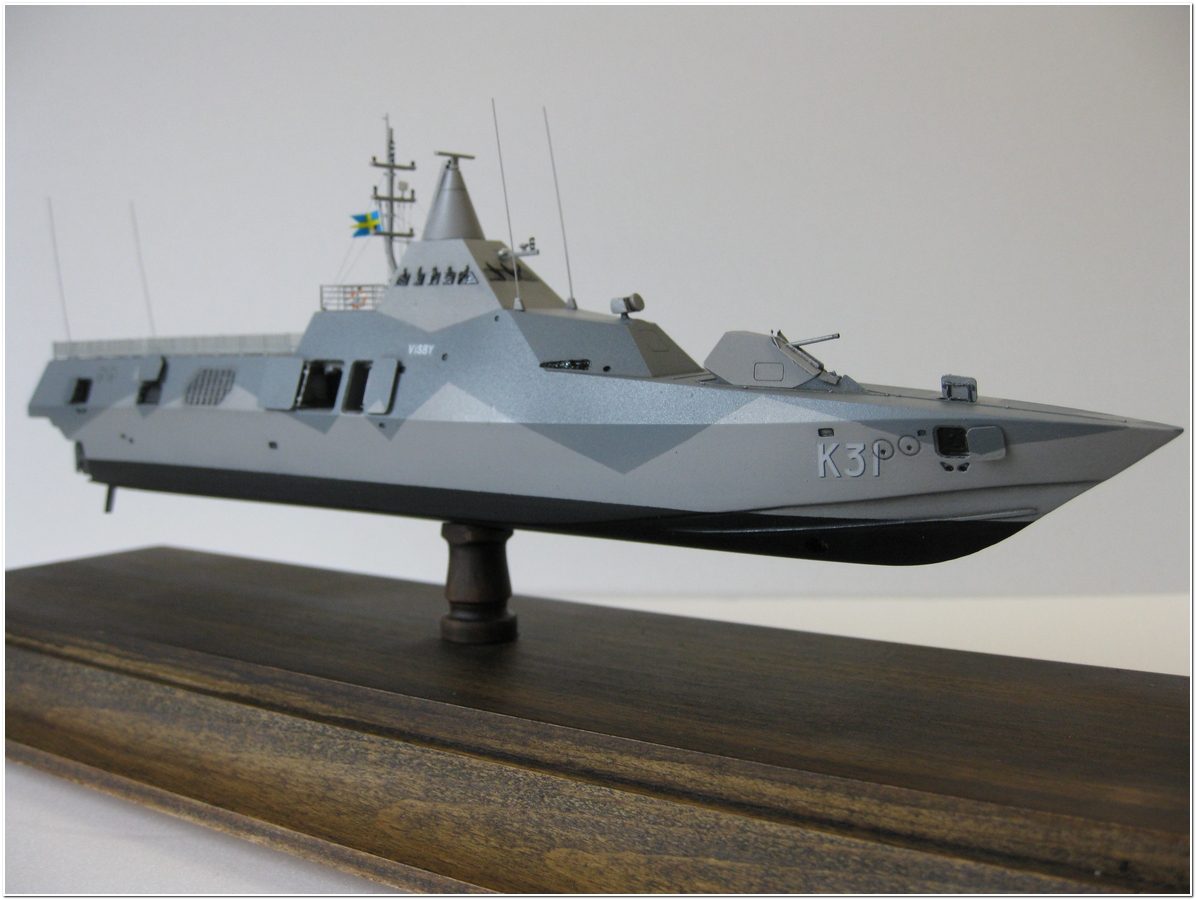

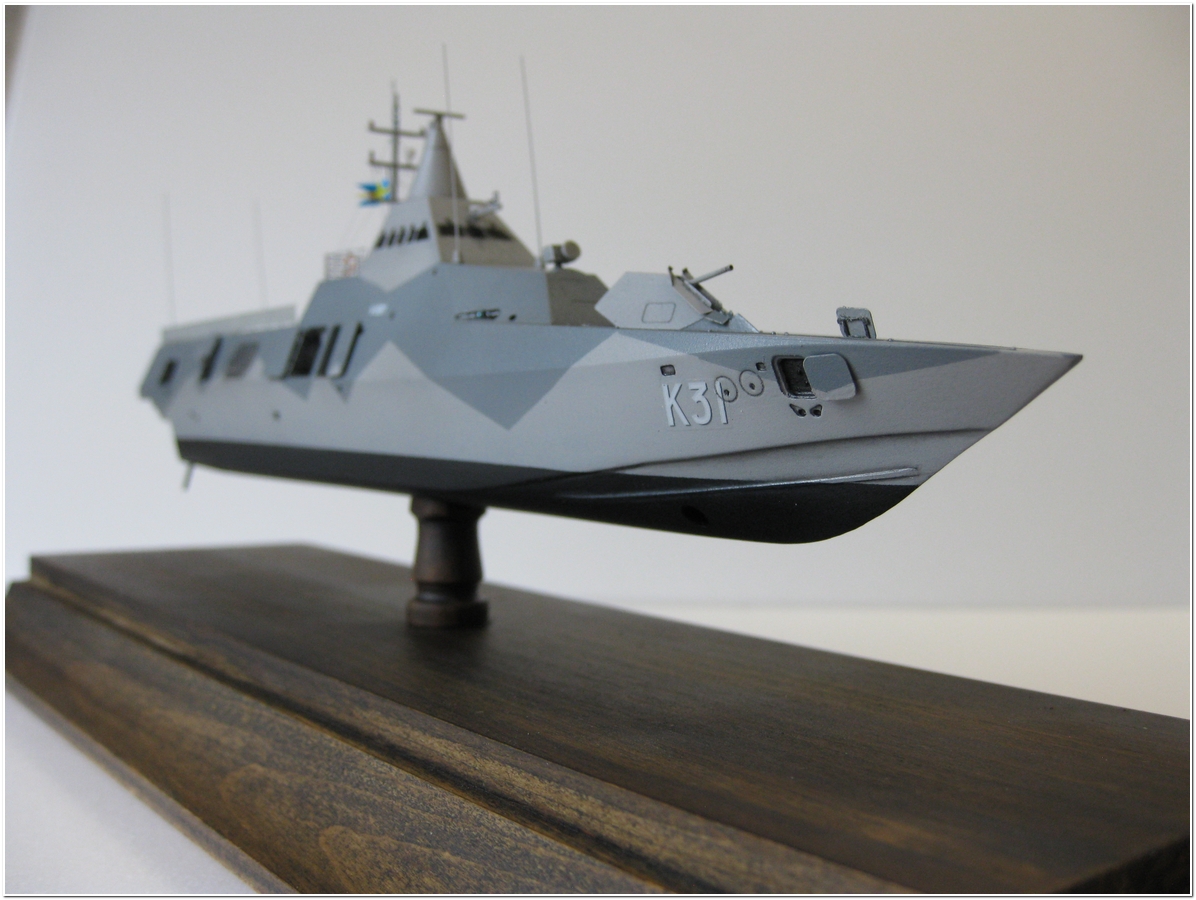

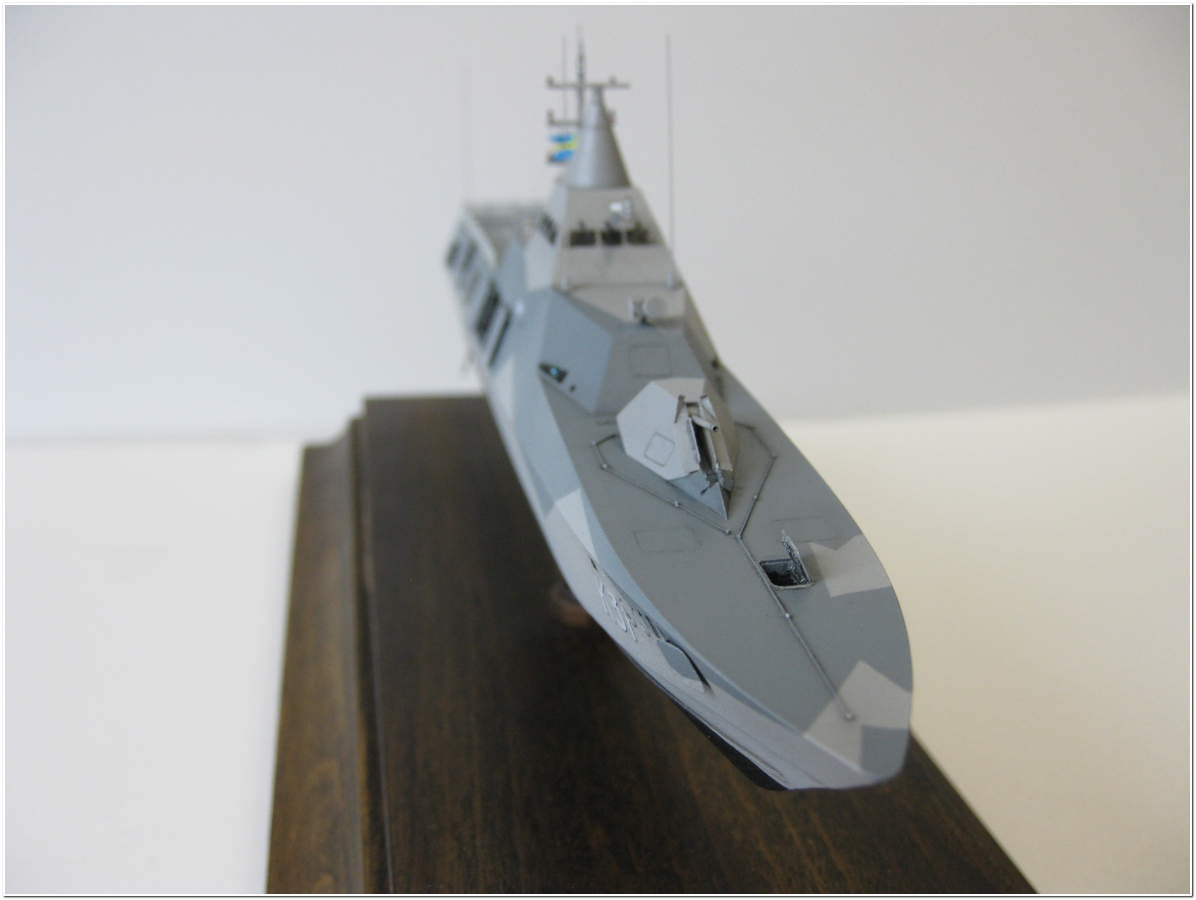

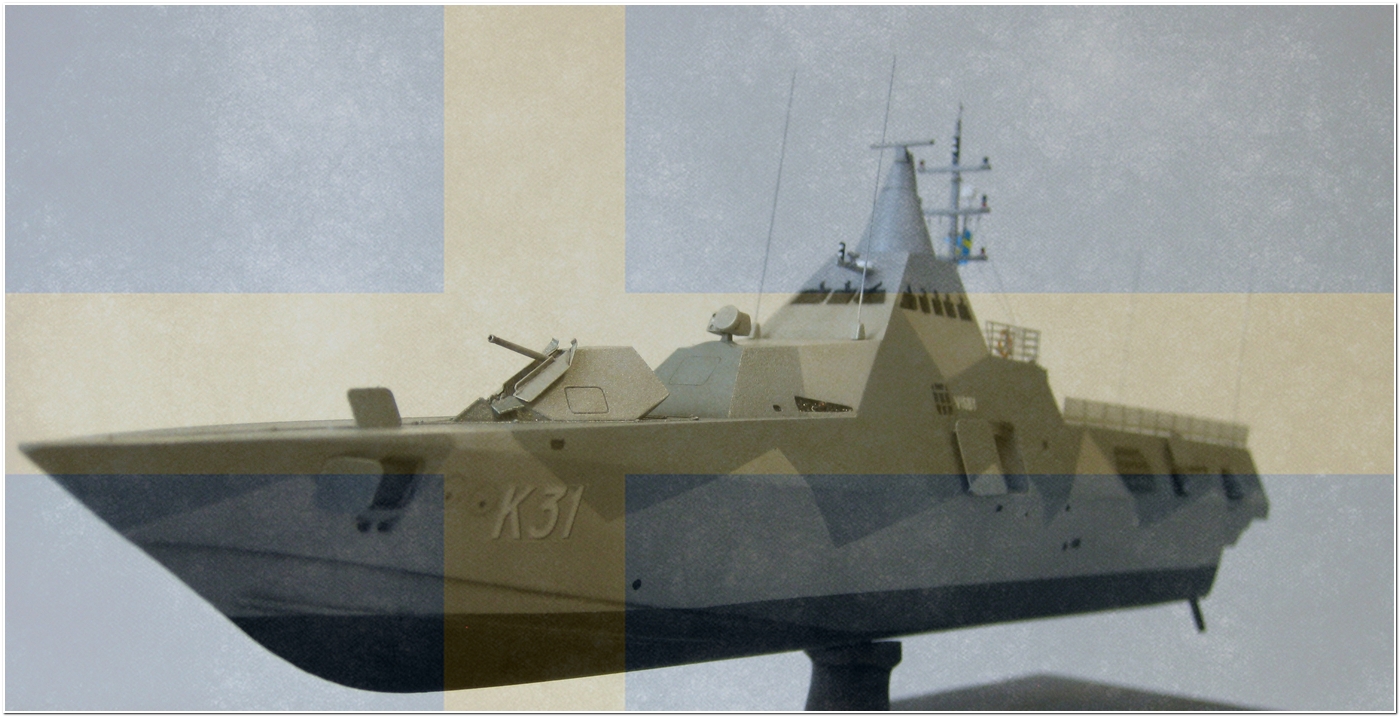

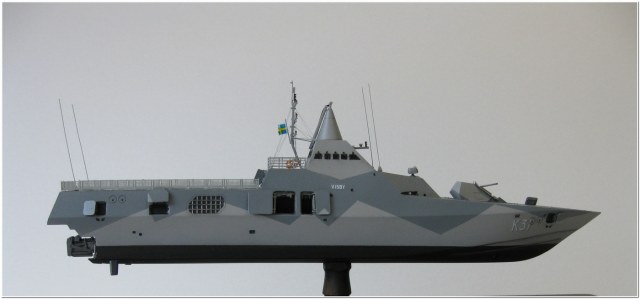

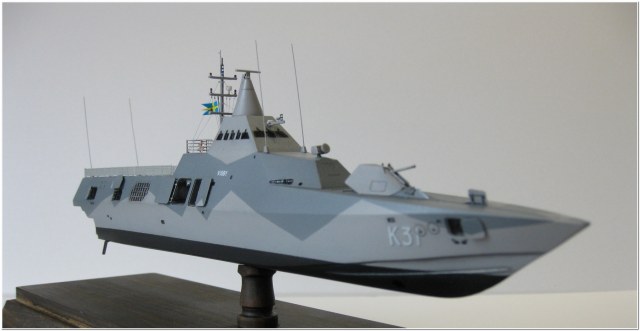

Приветствую, Коллеги! На Ваше обозрение очередная поделка. Многоцелевой корвет ВМС Швеции «Visby». Собрана модель из смоляного набора от OrangeHobby, масштаб 1/350.

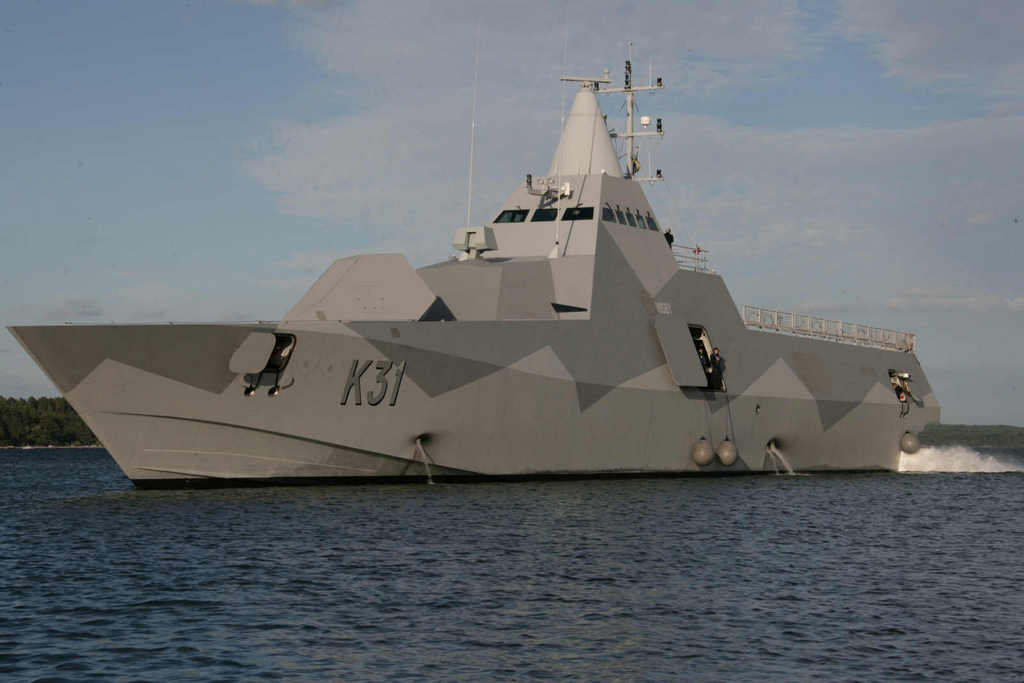

О прототипе.
Корветы этого типа построены по технологии «стелс» с применением композитных материалов, что позволило значительно снизить вес корабля. Для борьбы с дифферентом на ходу в корме установлена транцевая плита с изменяемым углом атаки. В носовой части имеется подруливающее устройство. Корпуса построены по принципу моноблока. Первый корабль, собственно, «Висбю», спущен на воду в 2000 году, на вооружение принят лишь 2015 году.
Основные характеристики:
Водоизмещение 640 тонн (полное)
Длина72,7 м (наибольшая), 61,5 м (по ватерлинии)
Ширина 10,4 м
Высота 19,3 м
Осадка 2,4 м
Двигатели 4 газотурбинных TF50A,
2 дизельных MTU 16V 2000 N90
Мощность16 000 кВт ГТД,
2 600 кВт дизеля
Движитель 2 водомёта
Скорость хода 35 узлов (64,82 км/ч)
Дальность плавания2300 миль на скорости 15 узлов
Экипаж 43 человека
Вооружение
Артиллерия 1 × 57 мм Bofors SAK 57 Mk3
Ракетное вооружение 8 × ПКР RBS-15 Mk II (только на пятом корпусе)
2 × 8 ПУ ЗУР RBS 23 (только на пятом корпусе)
Минно-торпедное вооружение2 × 2 400-мм ТА (4 торпеды Tp 43 или Tp 45)
Авиационная группа Вертолётная площадка,
1 вертолёт Agusta A.109, зарезервировано место под ангар (вместо ЗРК)
По состоянию на 2014 год построено 5 кораблей типа «Висбю».
О наборе. Неплохого качества смола, однако производитель не озаботился о наличии в наборе подводной части корпуса. Деколи, кмк, толстоваты. Пробовал уменьшить толщину тамиевским «марк стронгом», все равно, можно бы еще чуточку.

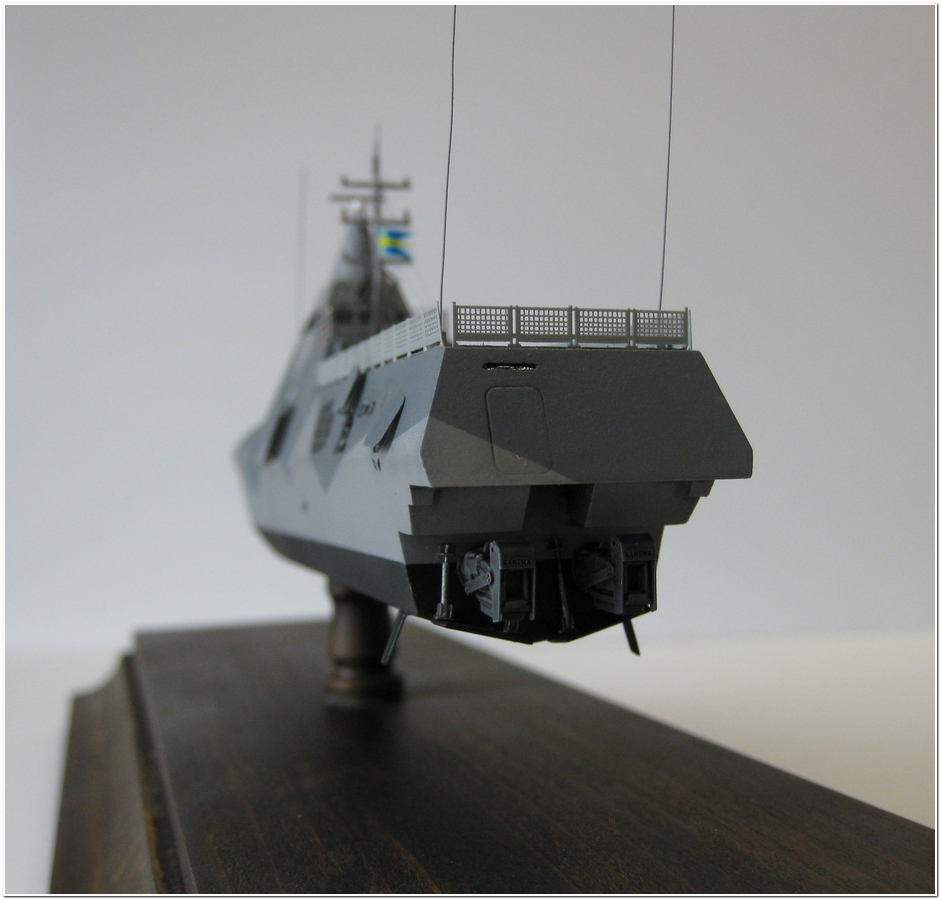

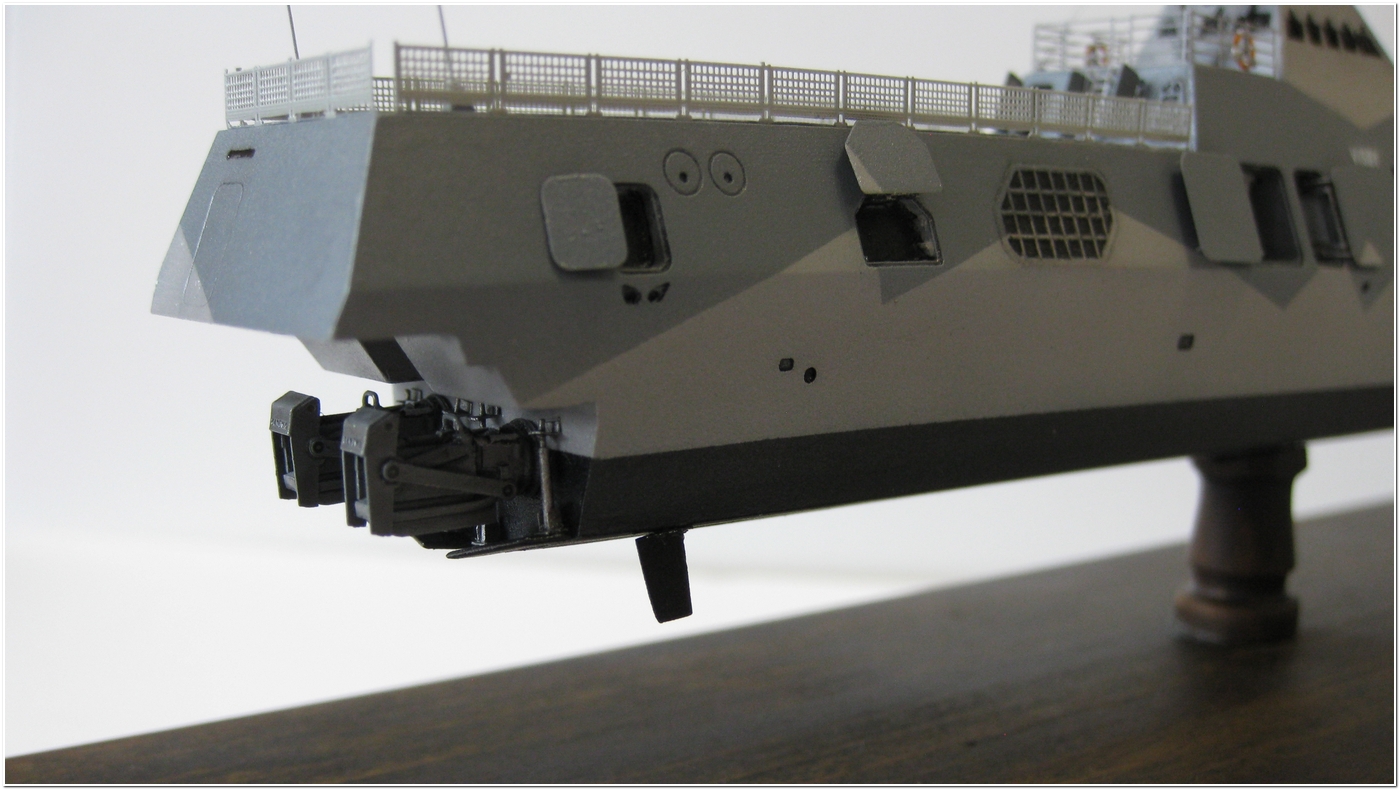

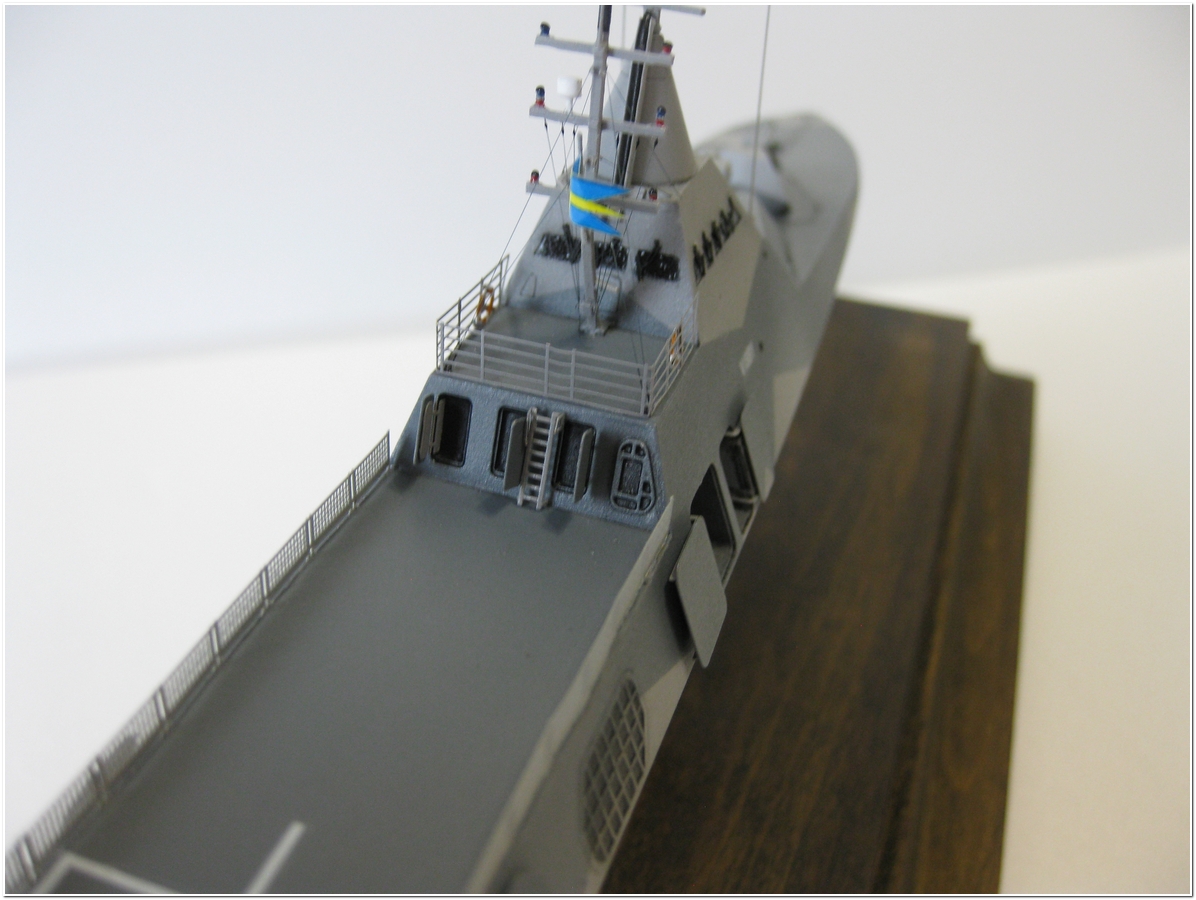

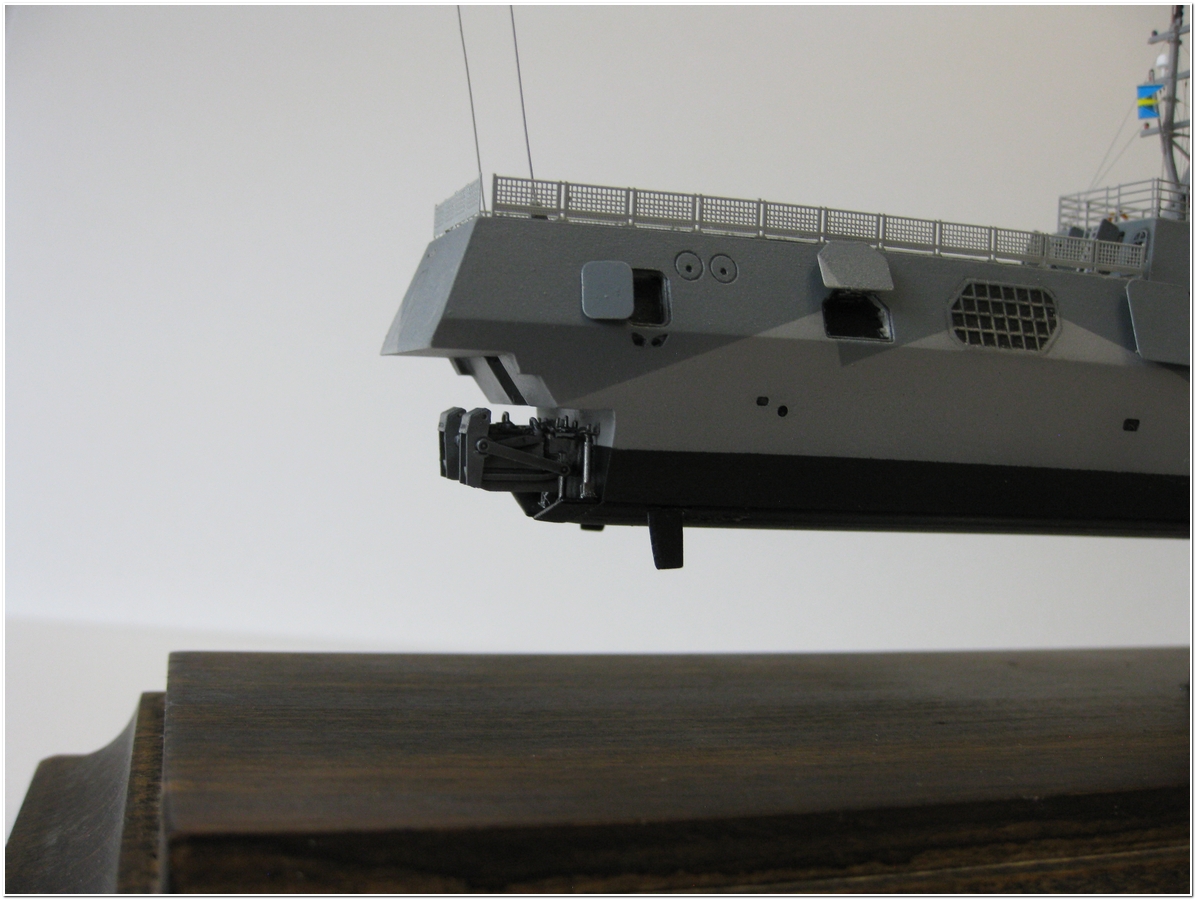

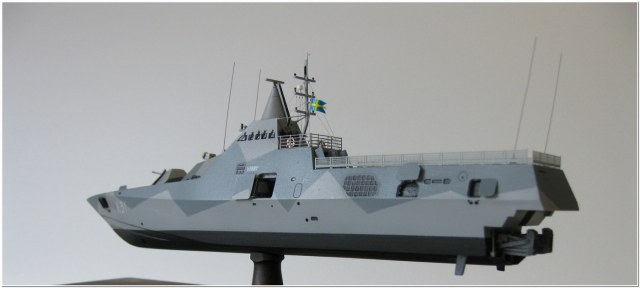

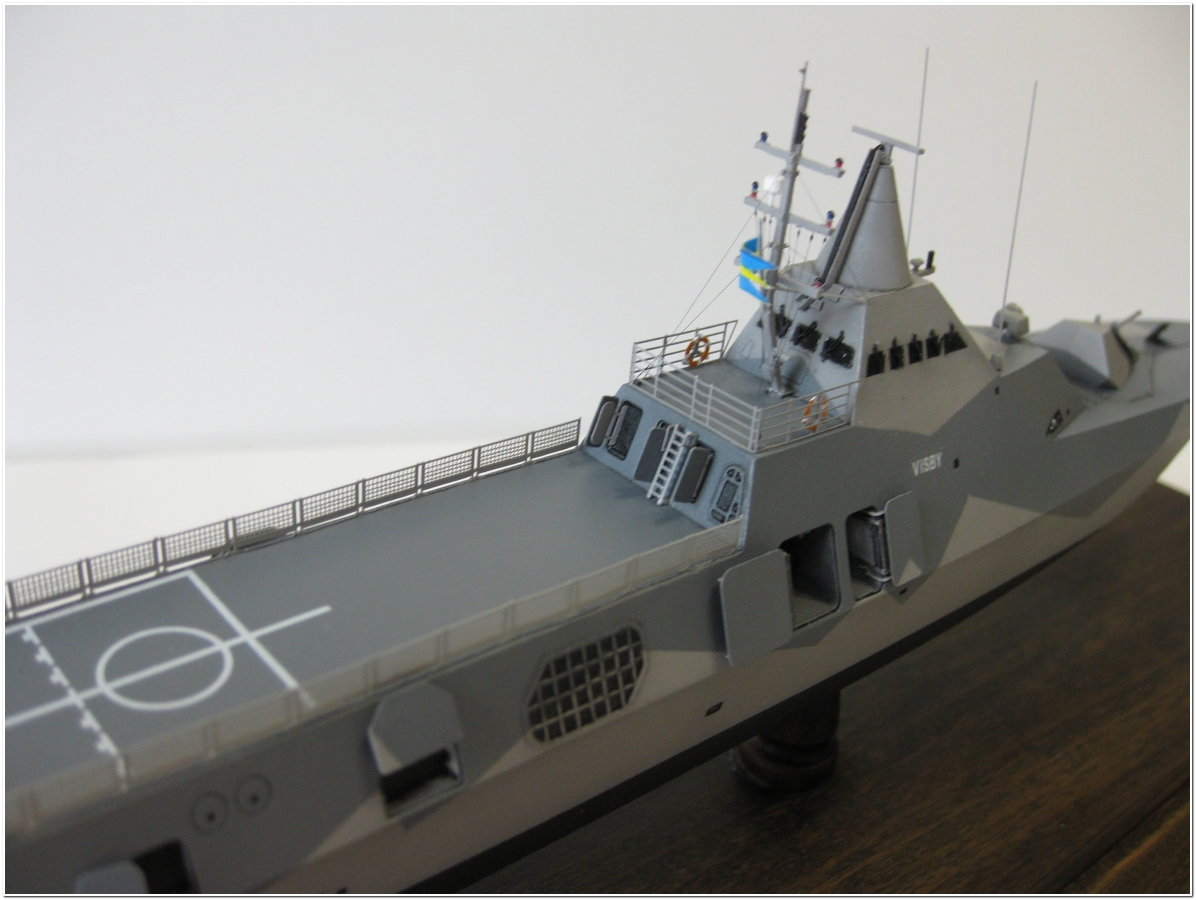

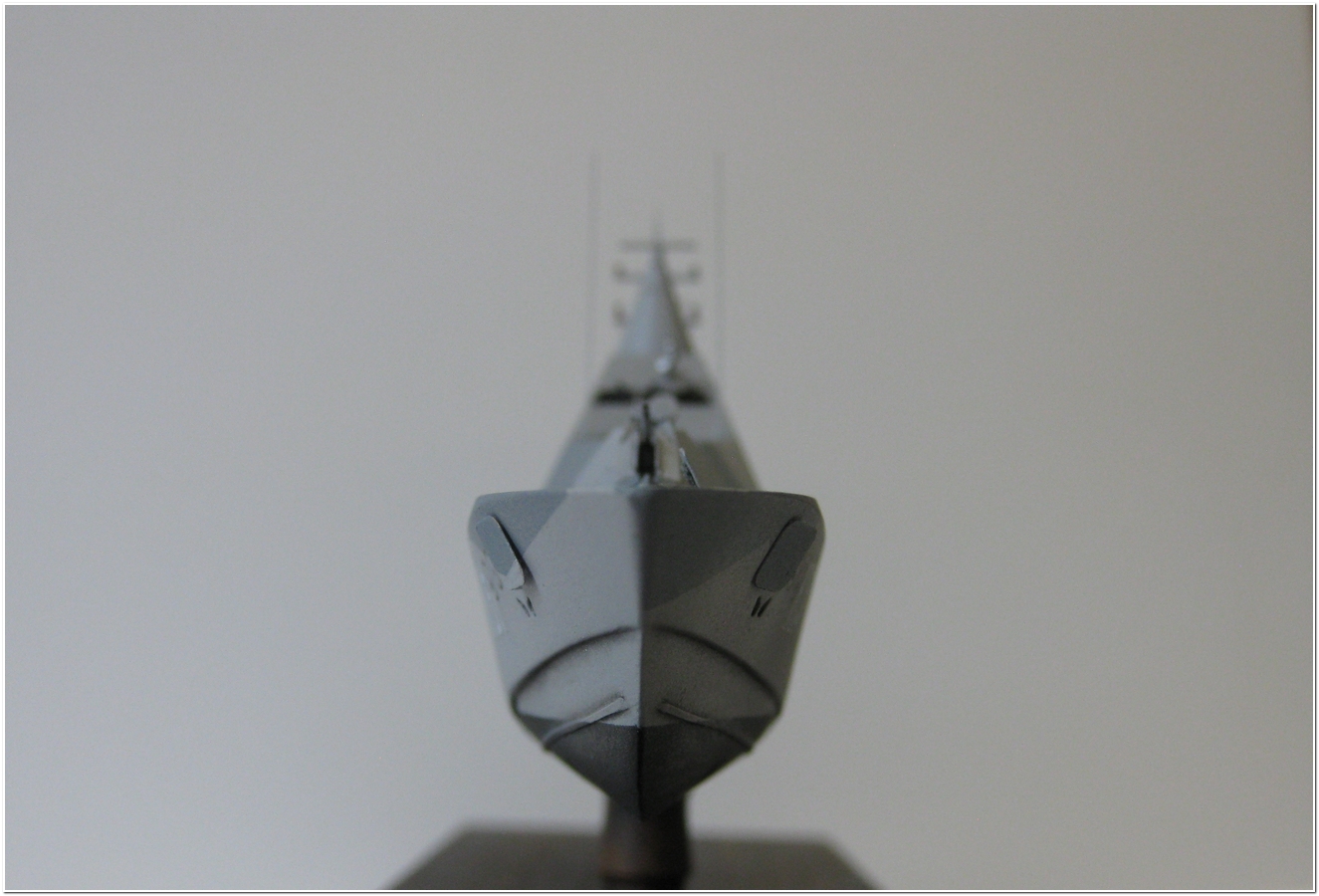

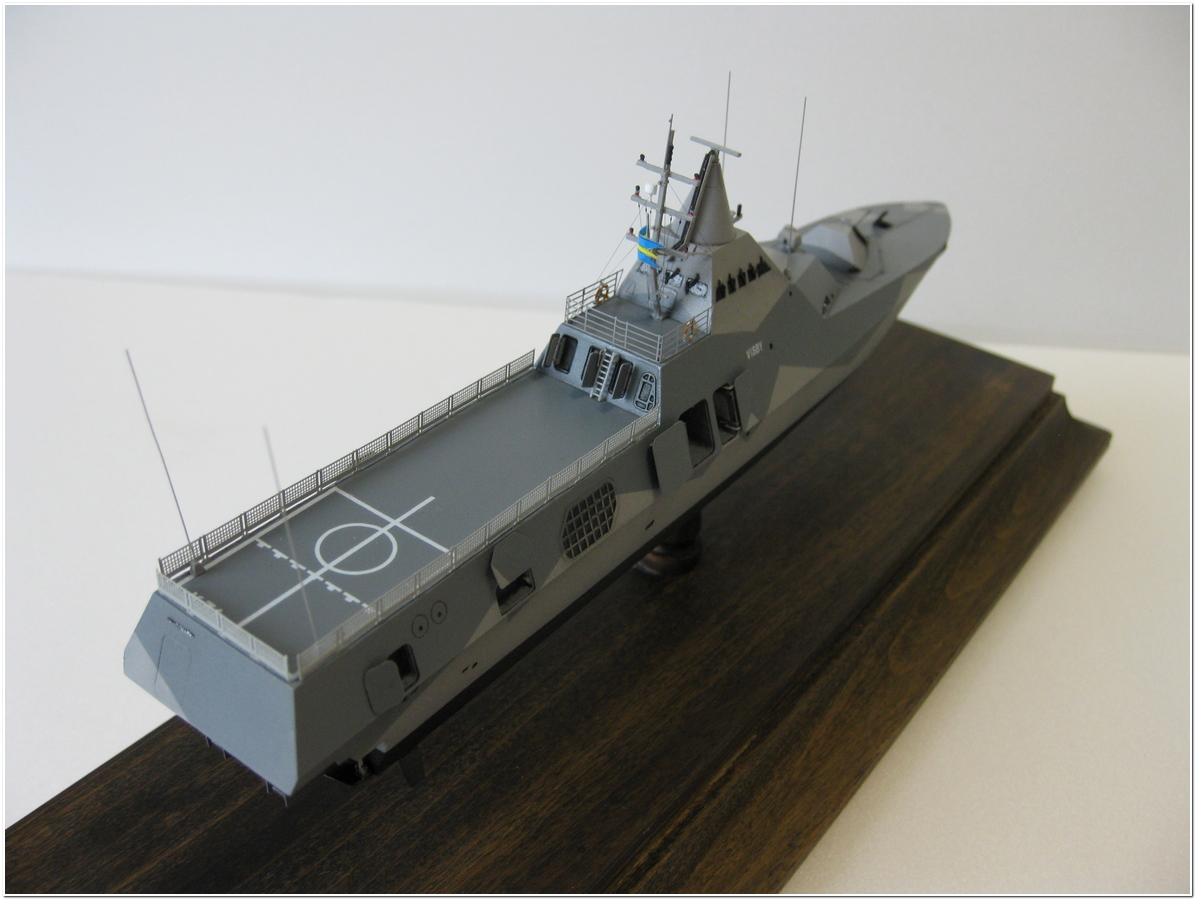

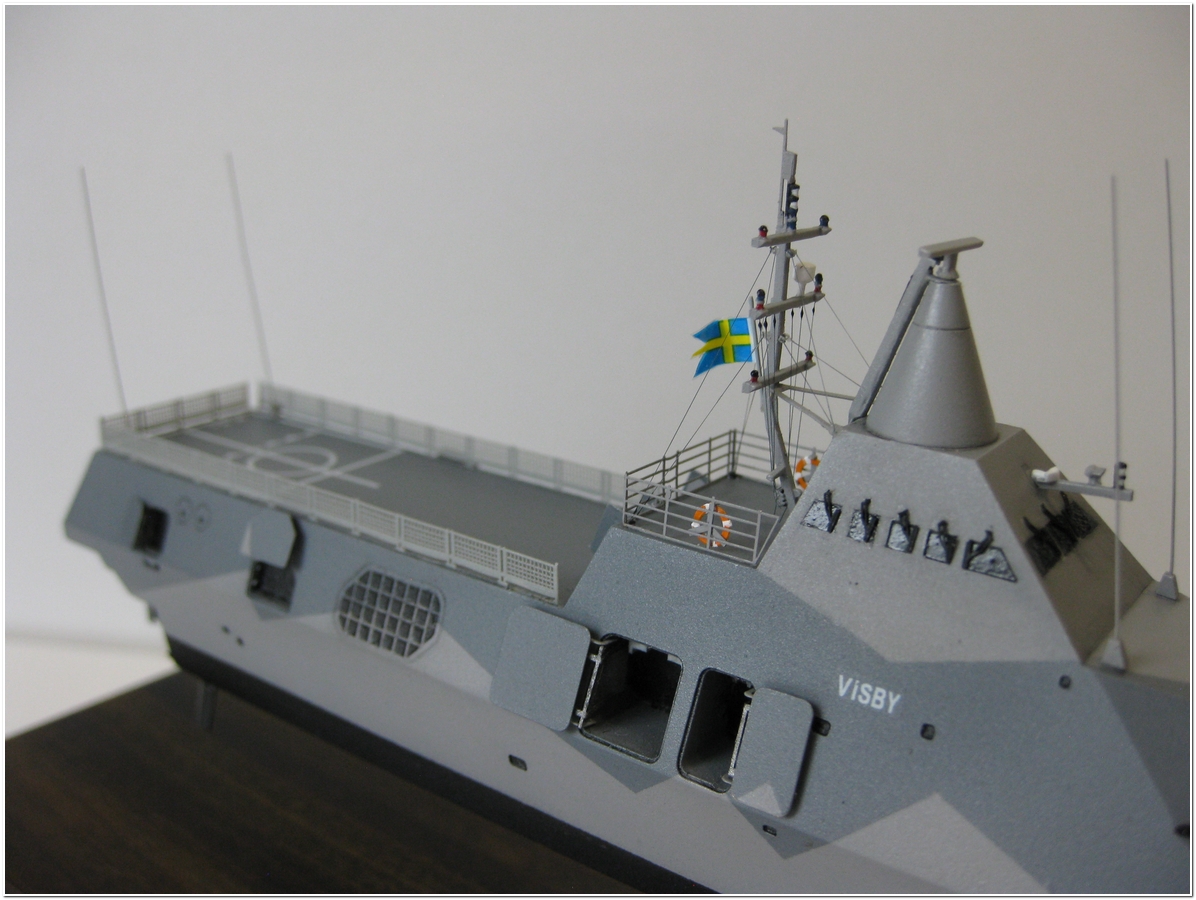

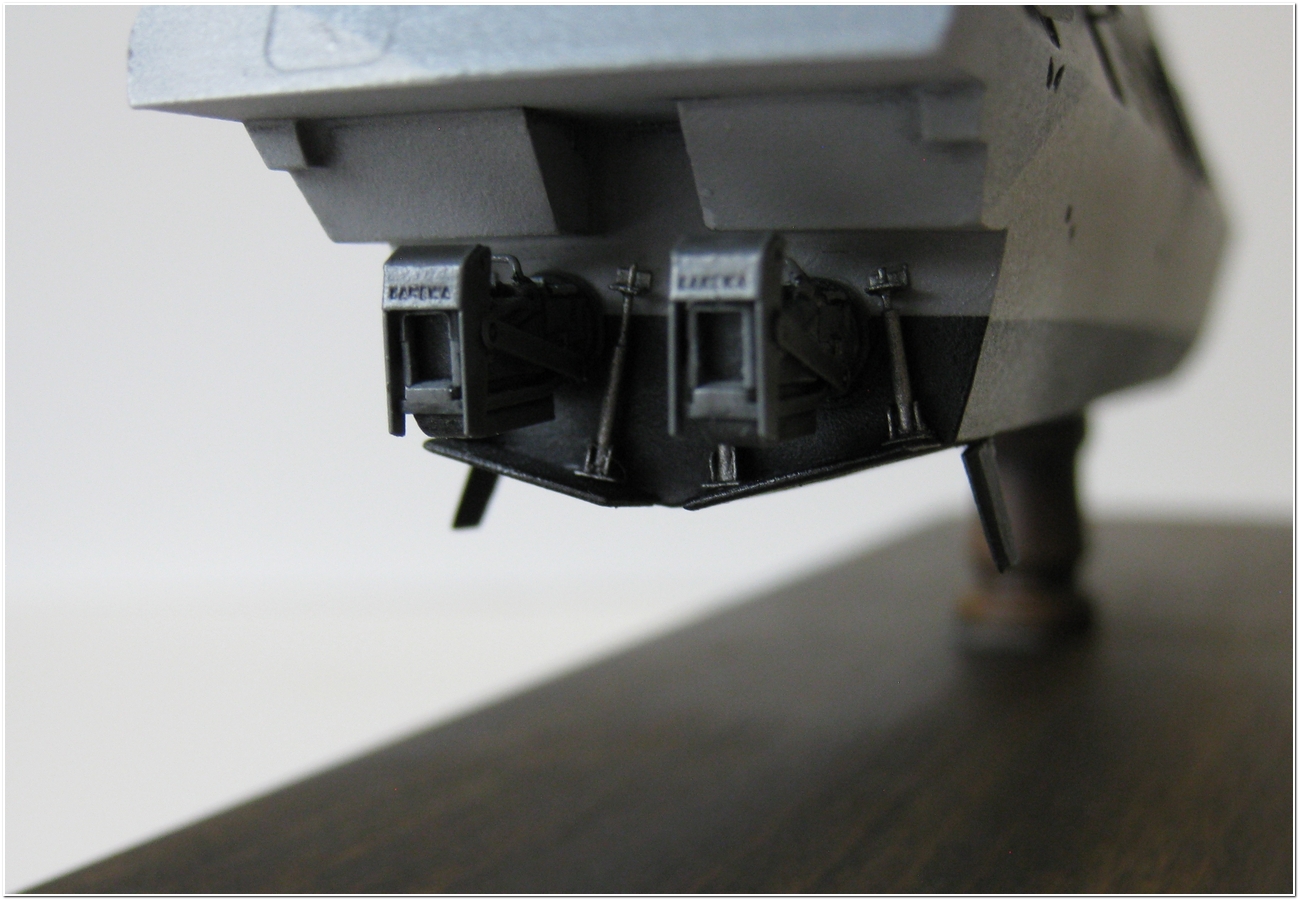

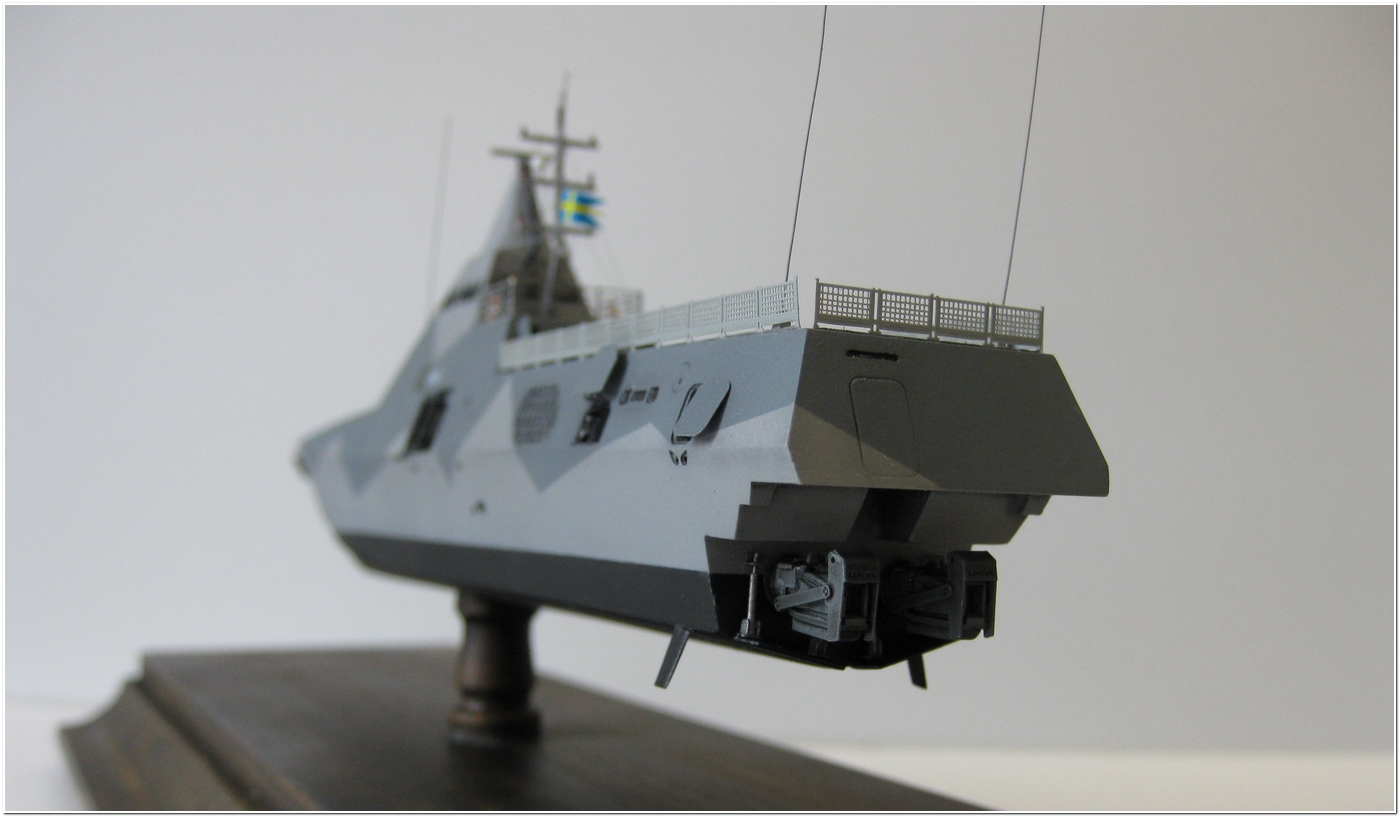

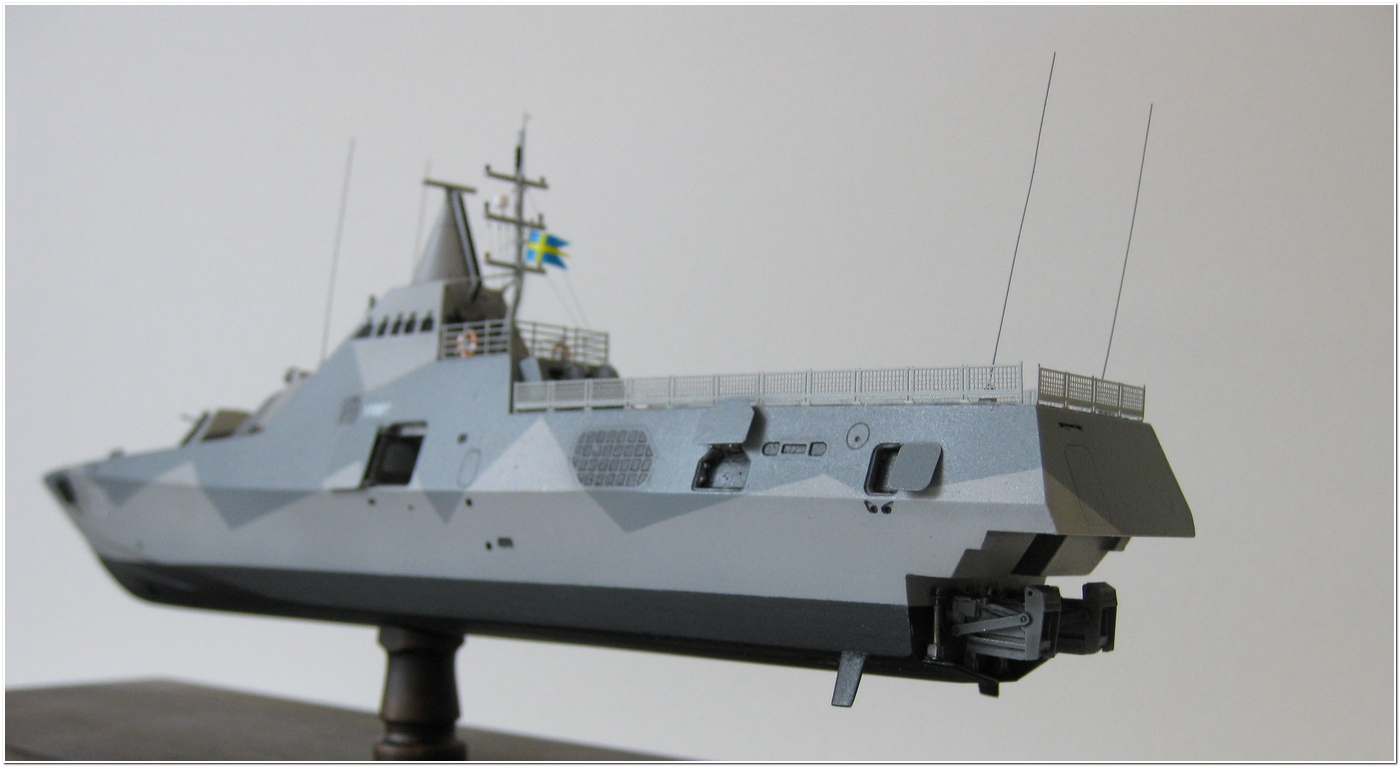

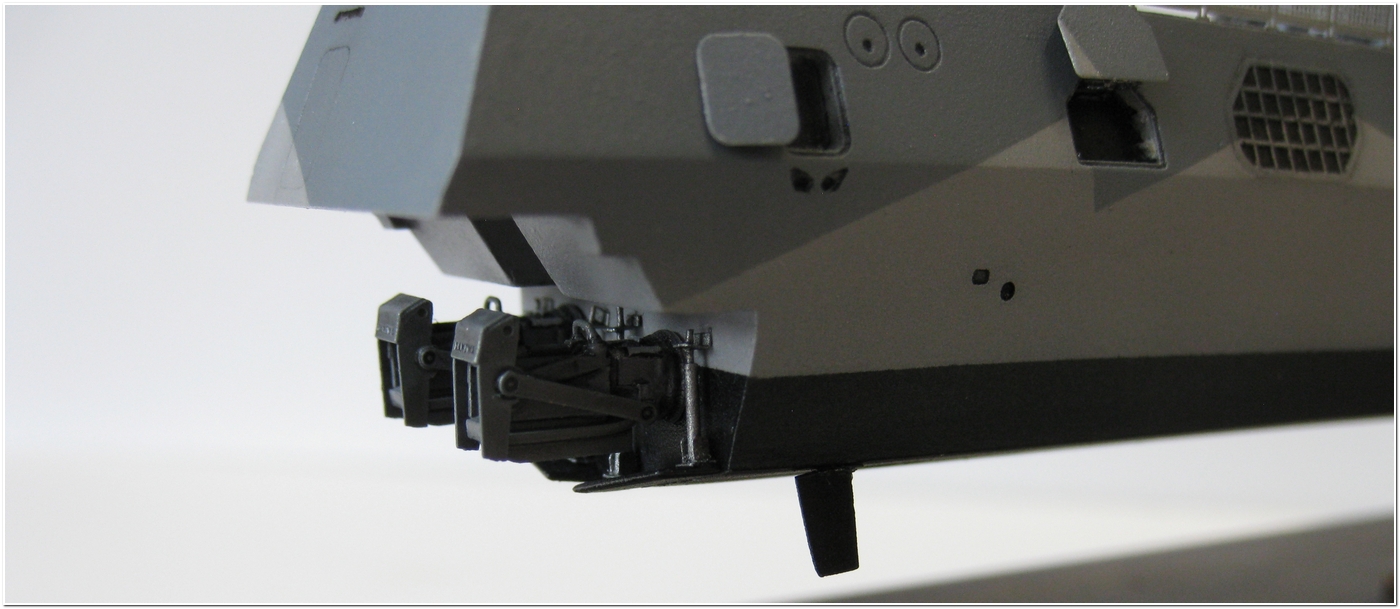

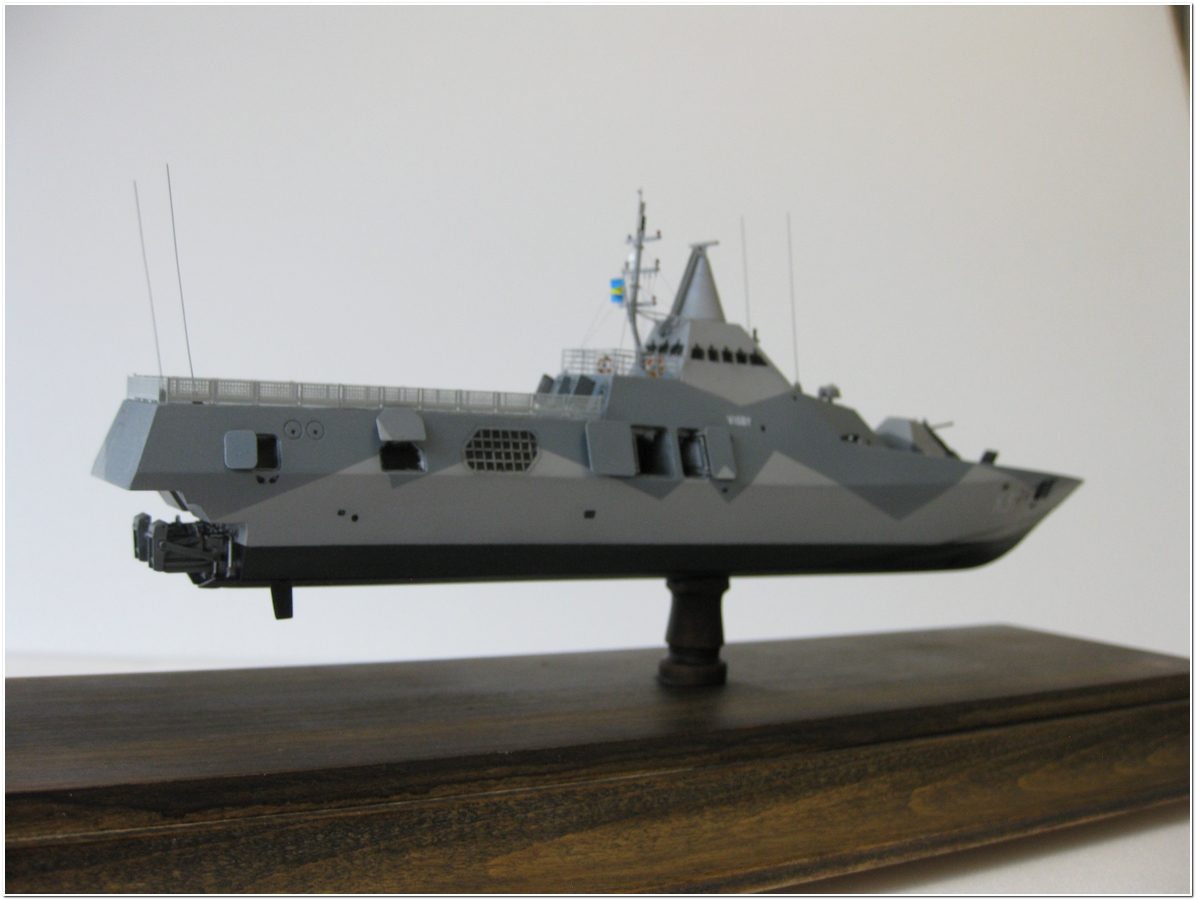

О стройке. Пришлось самому сделать подводную часть корпуса (за исключением водометов – были в наборе) методом наклеивания слой за слоем листового пластика, шпаклевания и шлифовки до нужных размерений. Изобразил в носовой части подруливающее, в корме – транцевую плиту с приводами, отверстия водозаборов. Все, что дается в наборе возможным в открытом состоянии – открыл. Вертолет на палубу делать не стал, так как именно на "Висбю" вертолетного ангара нет. Красил по привычке «Тамией».

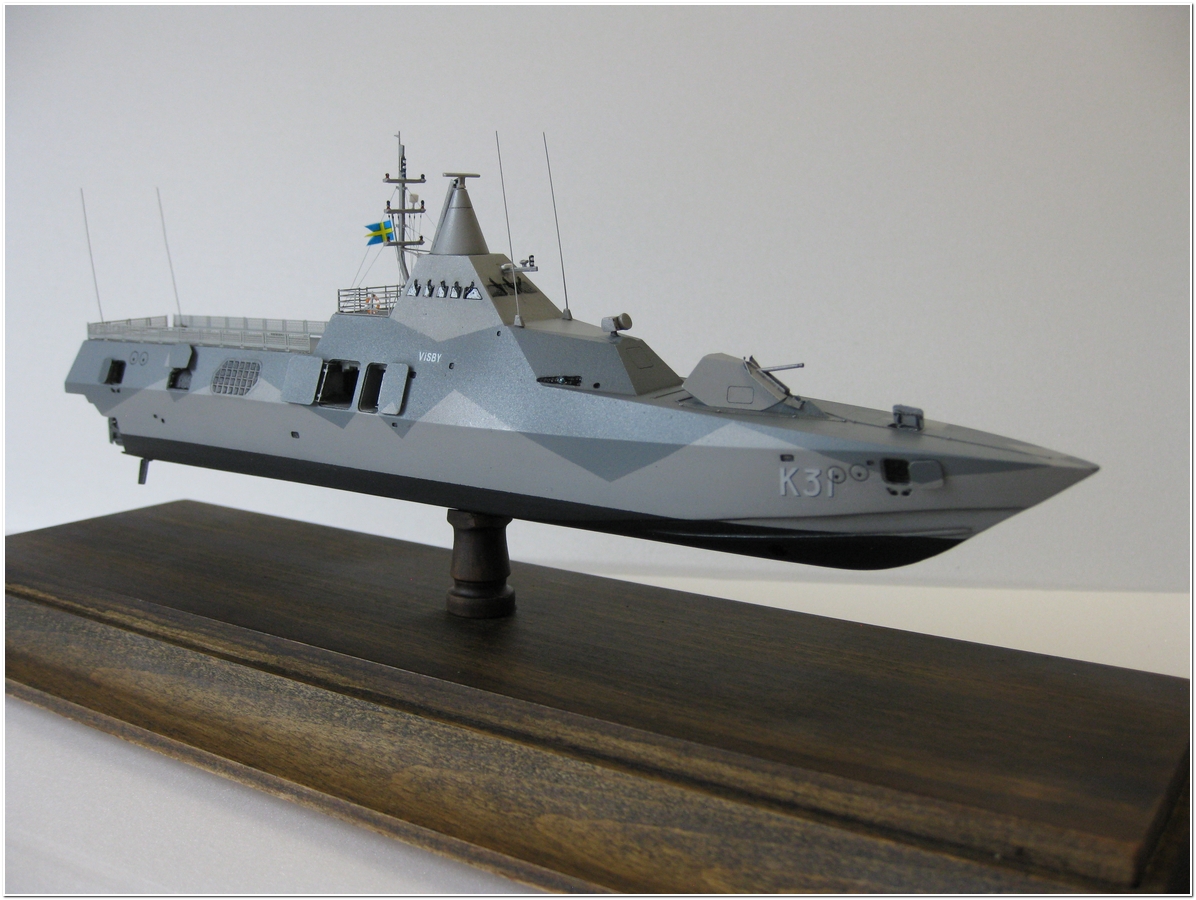

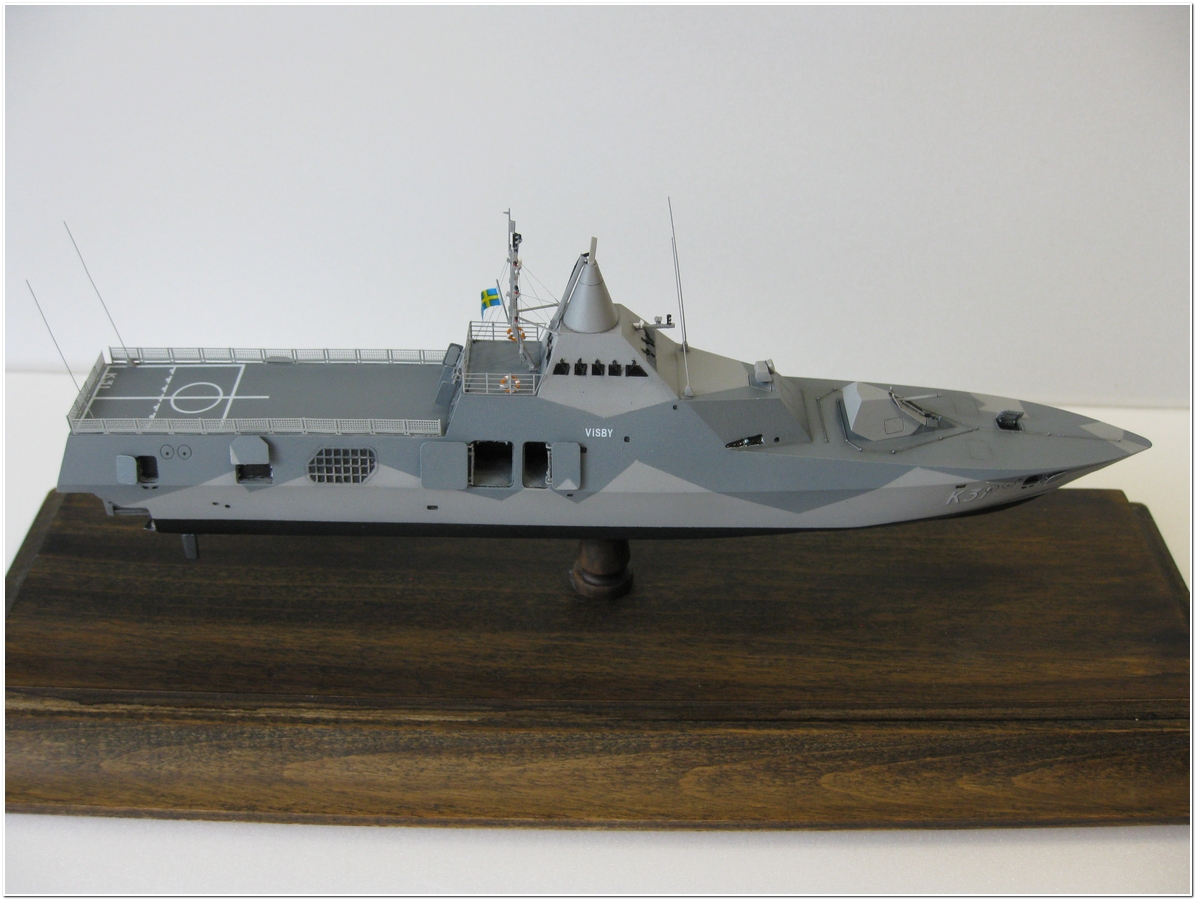

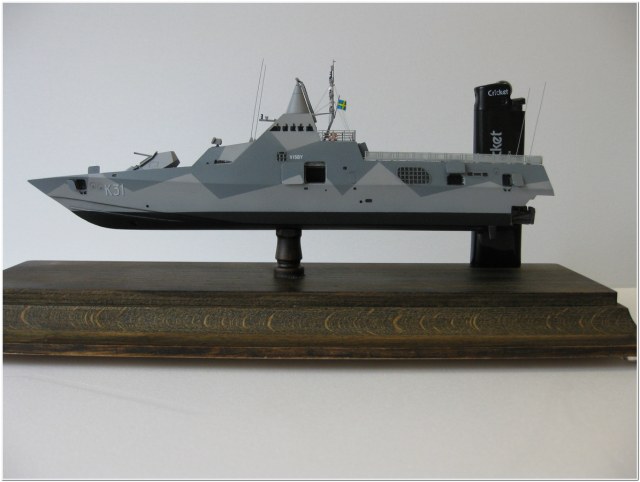

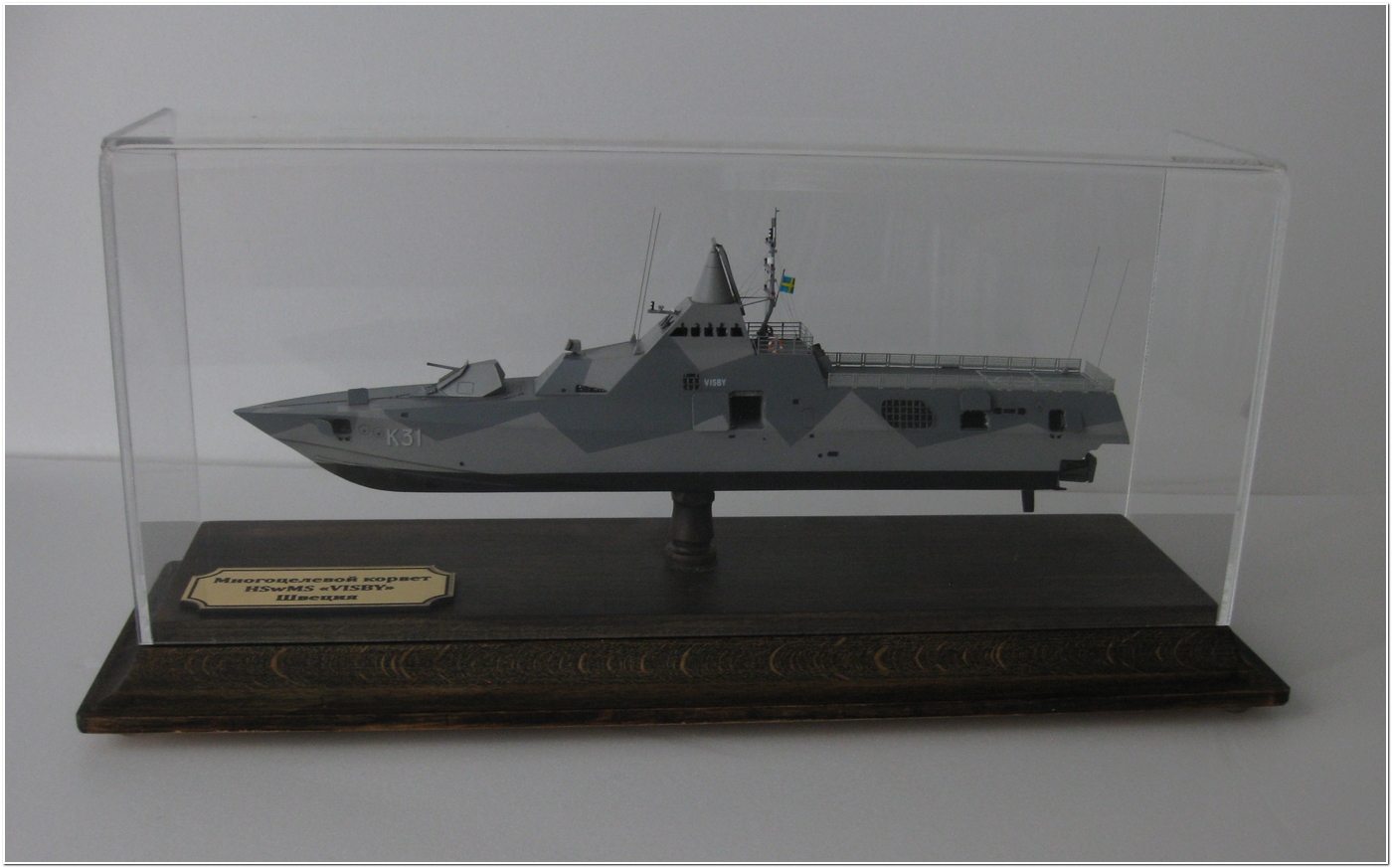

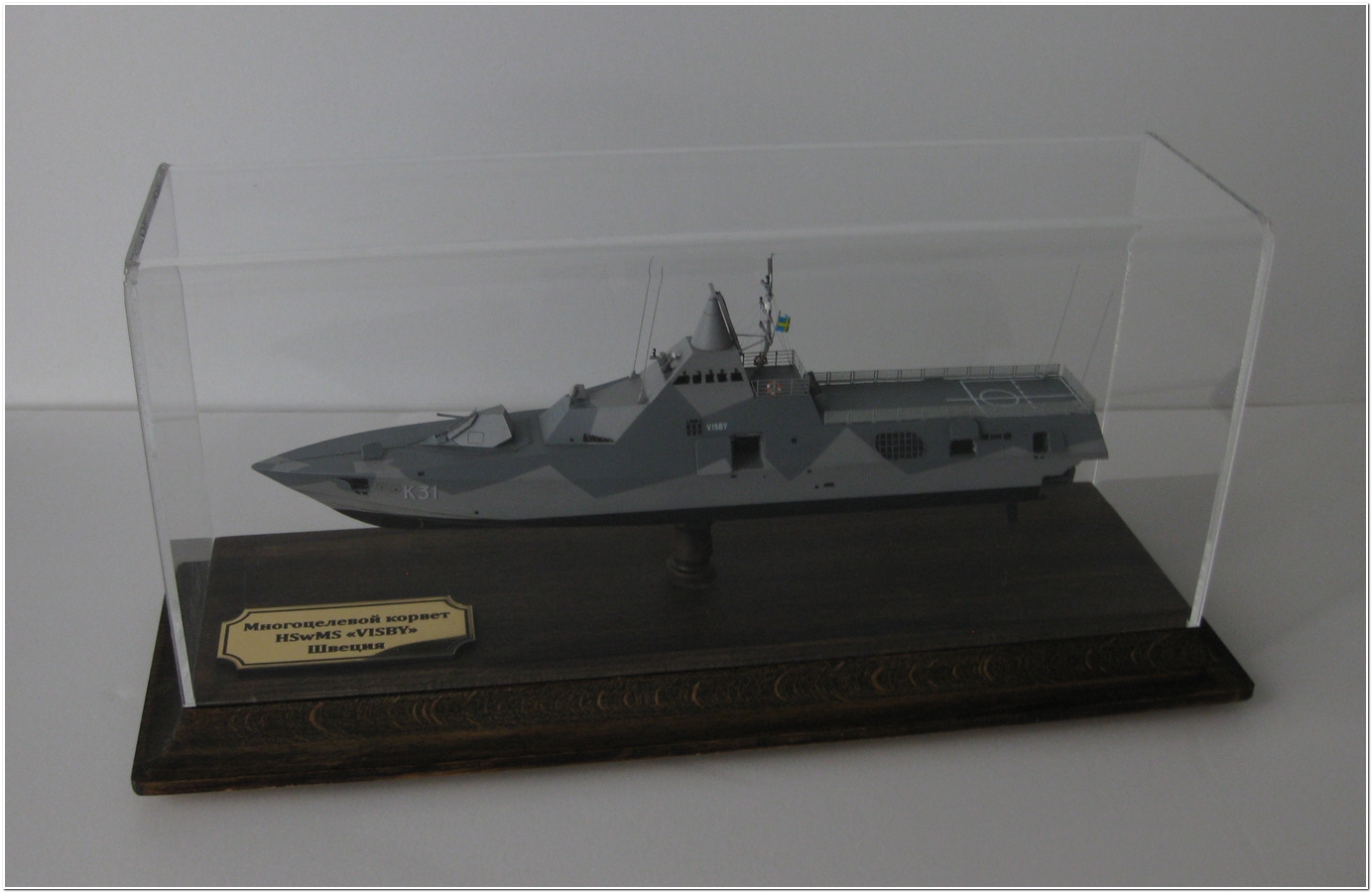

Подставка, бокс, табличка - от Вадима Бочарова.
Приятного всем просмотра!
