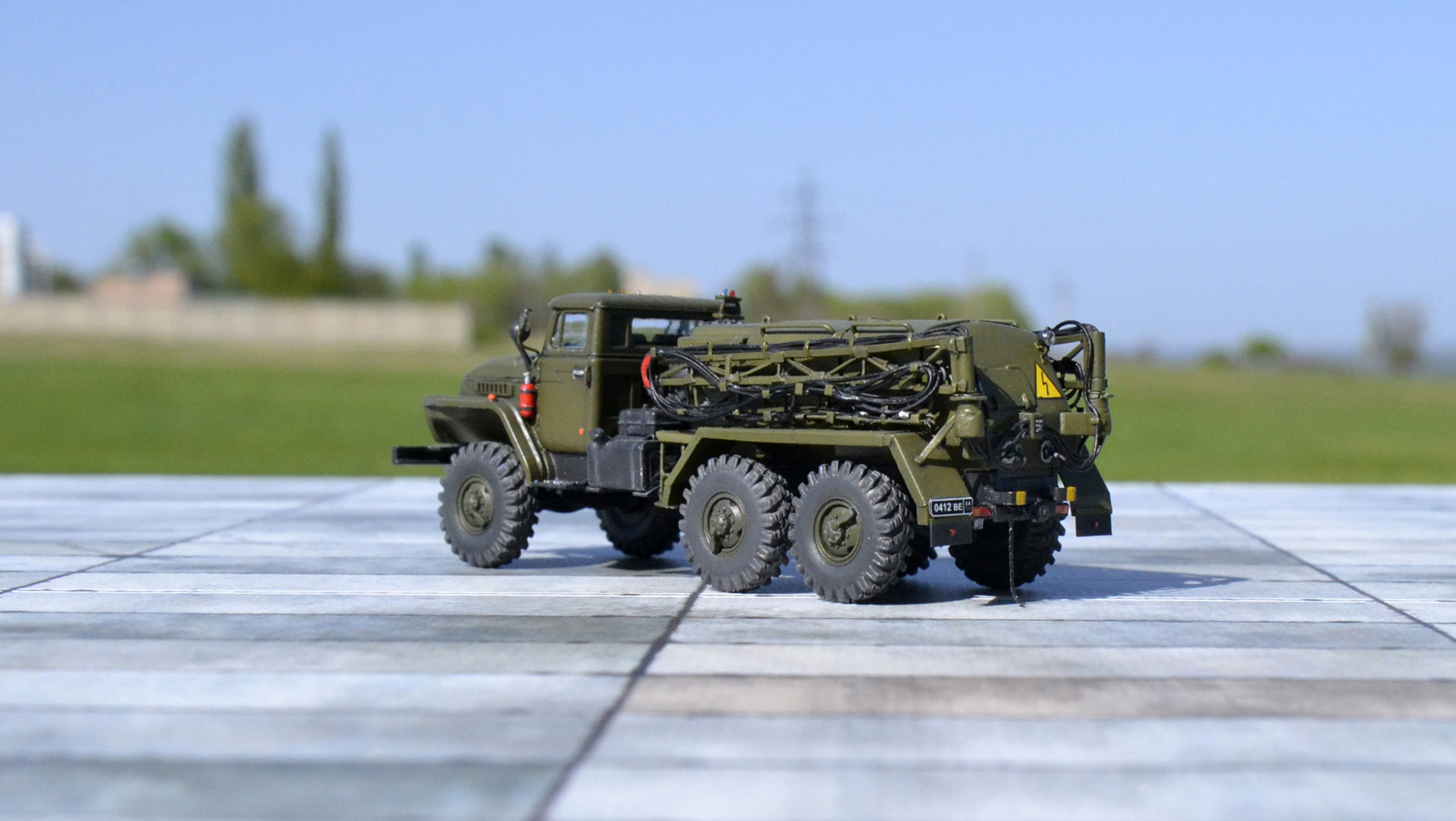

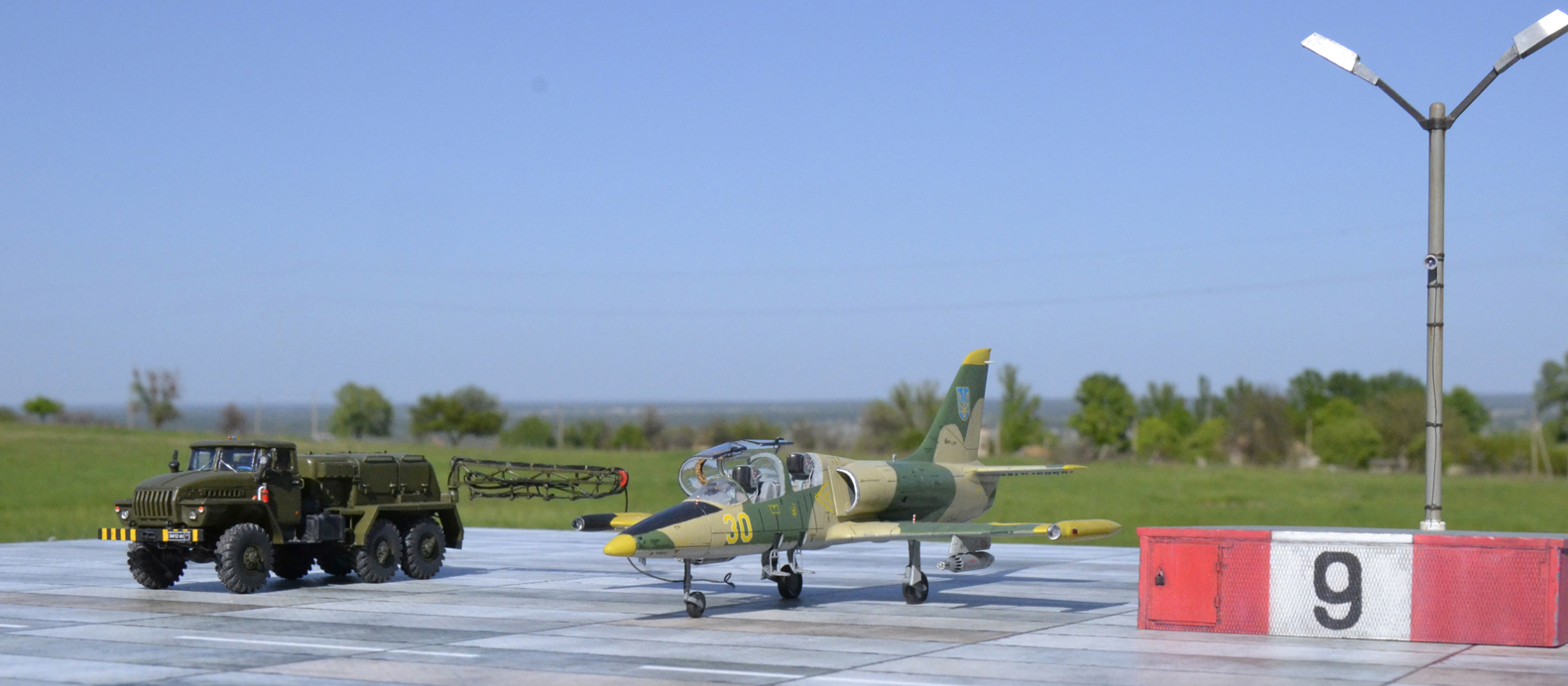

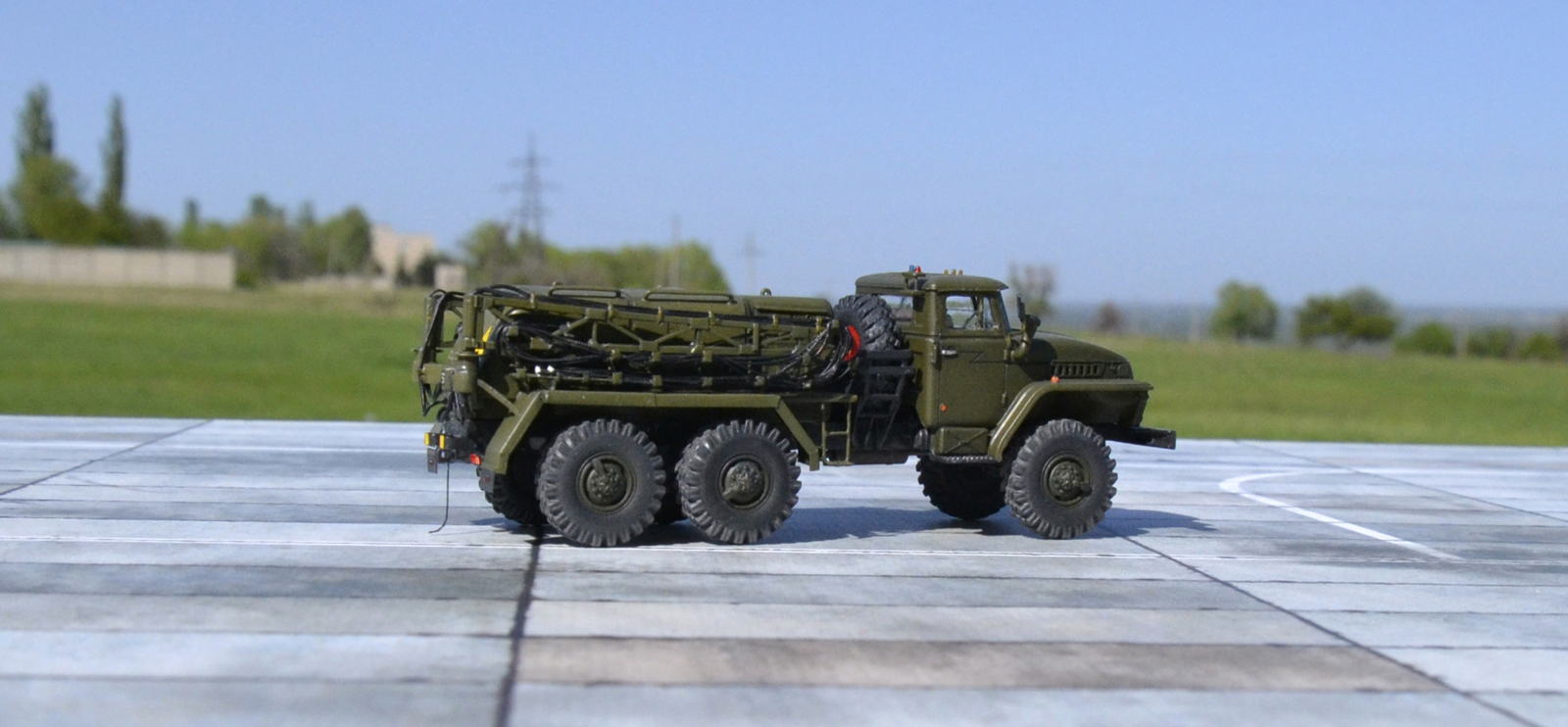

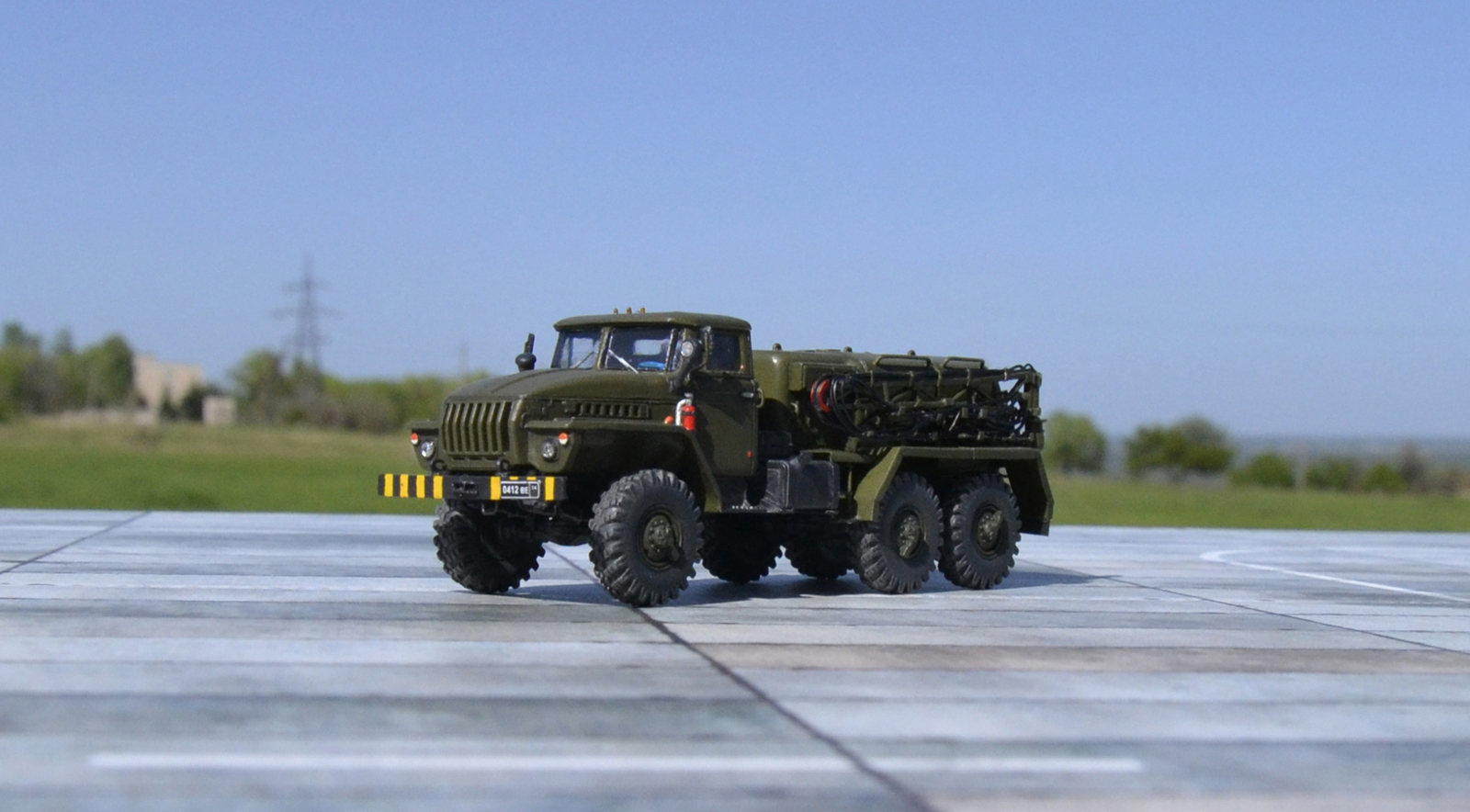

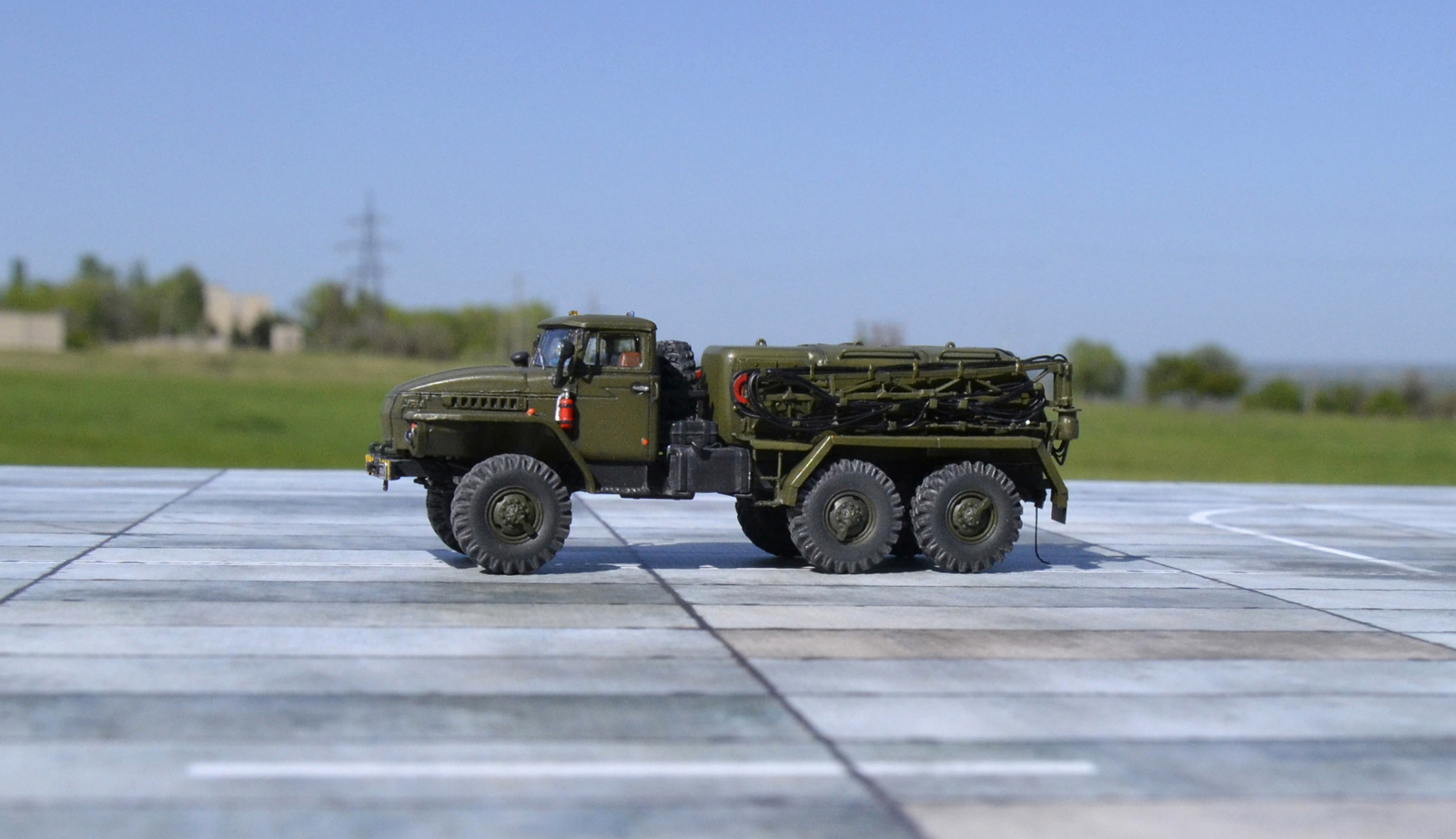

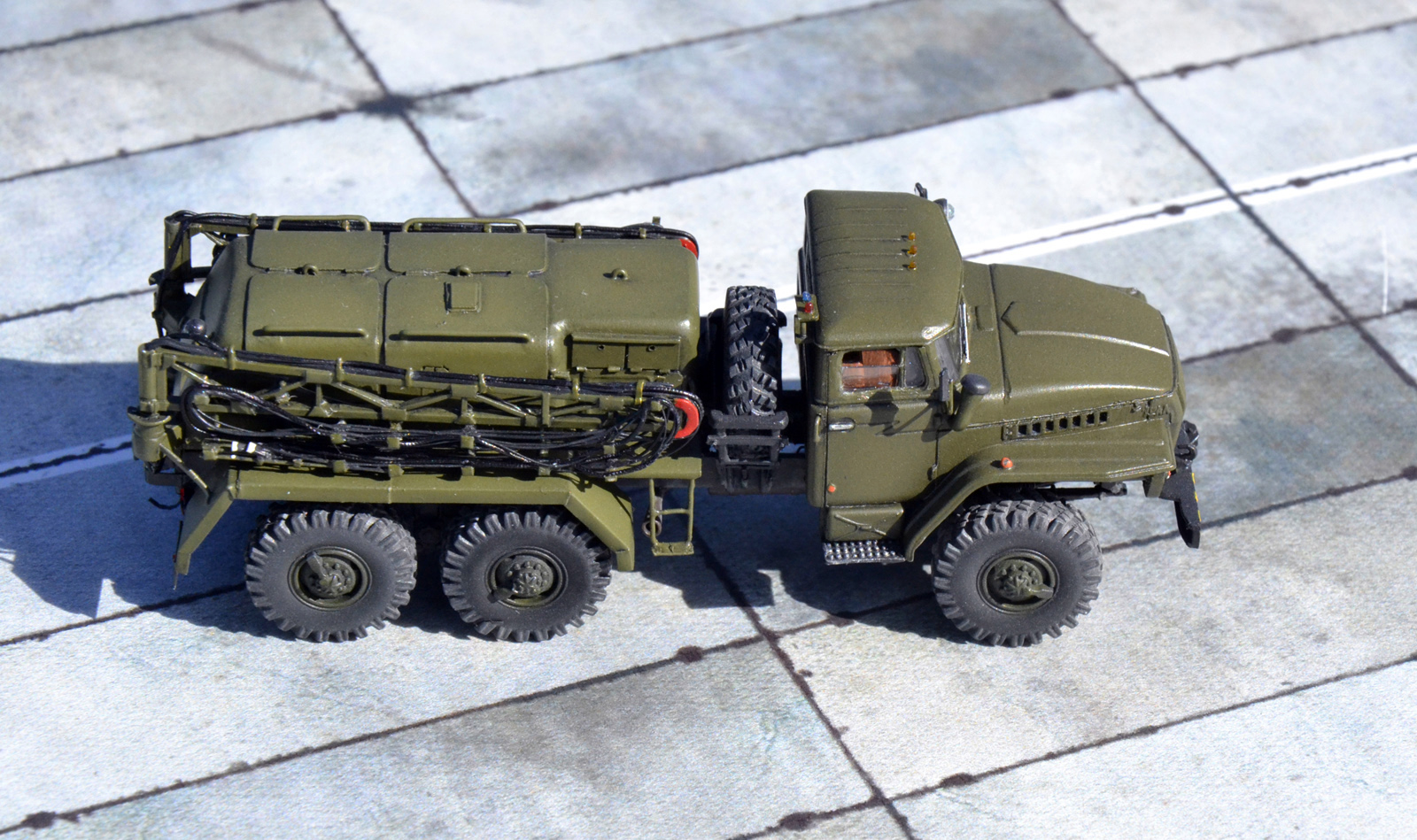

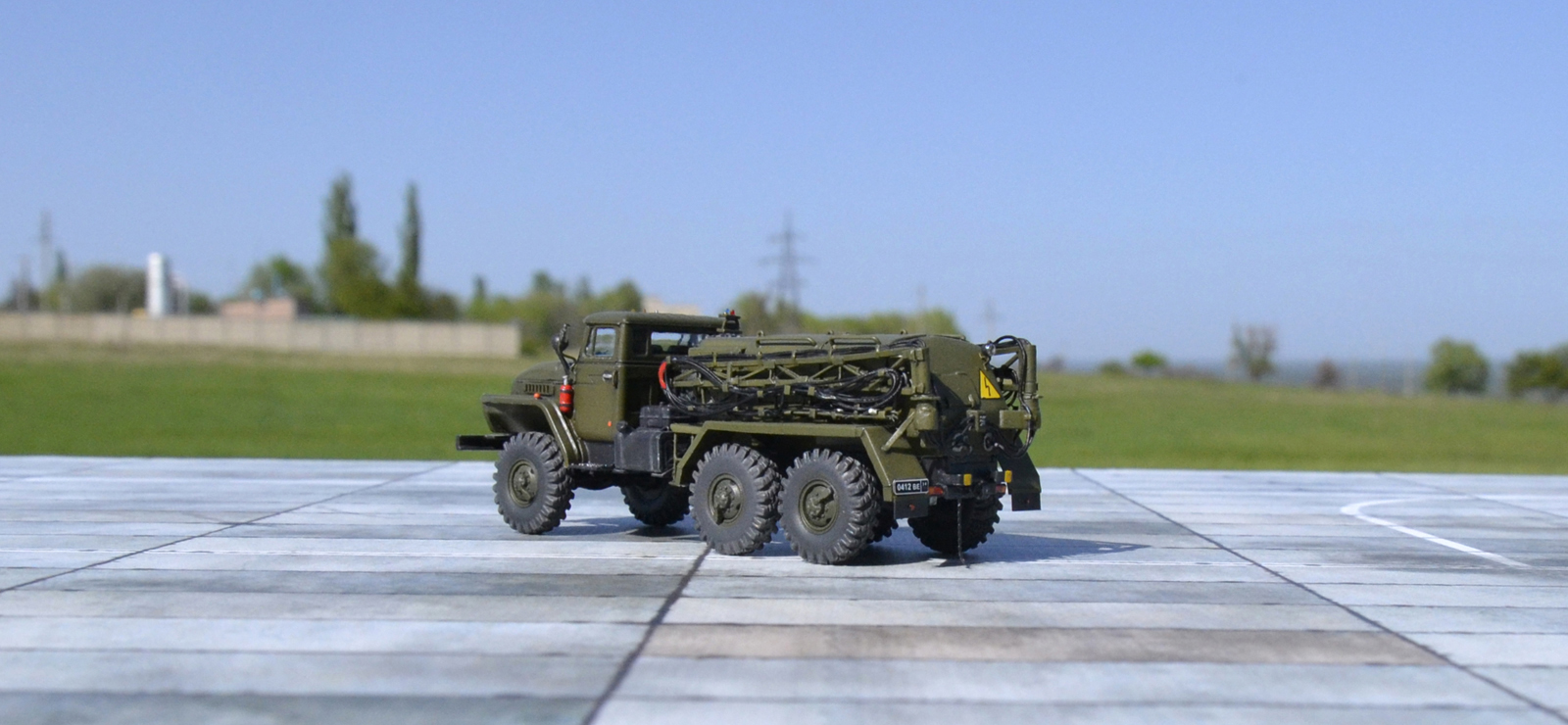

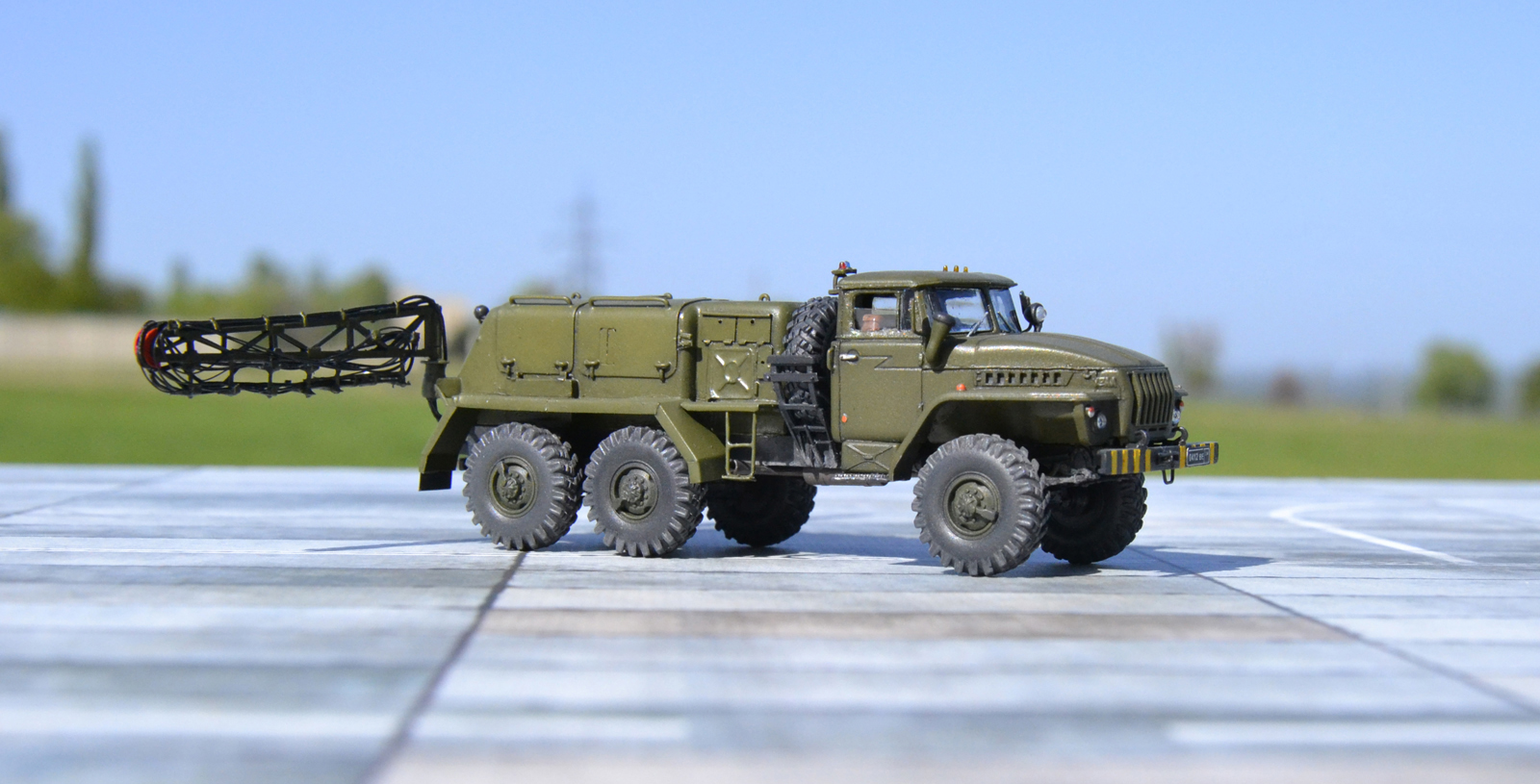

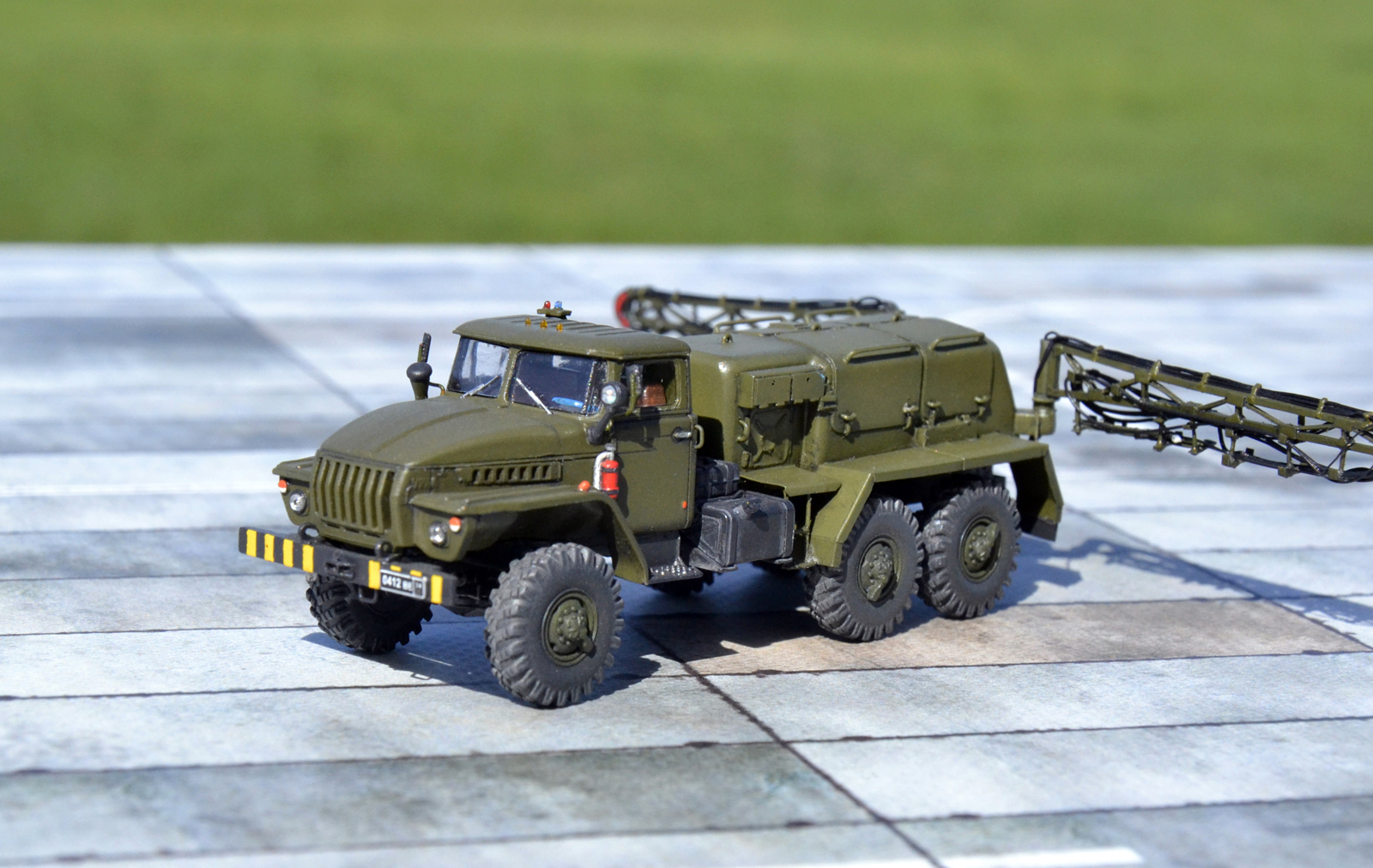

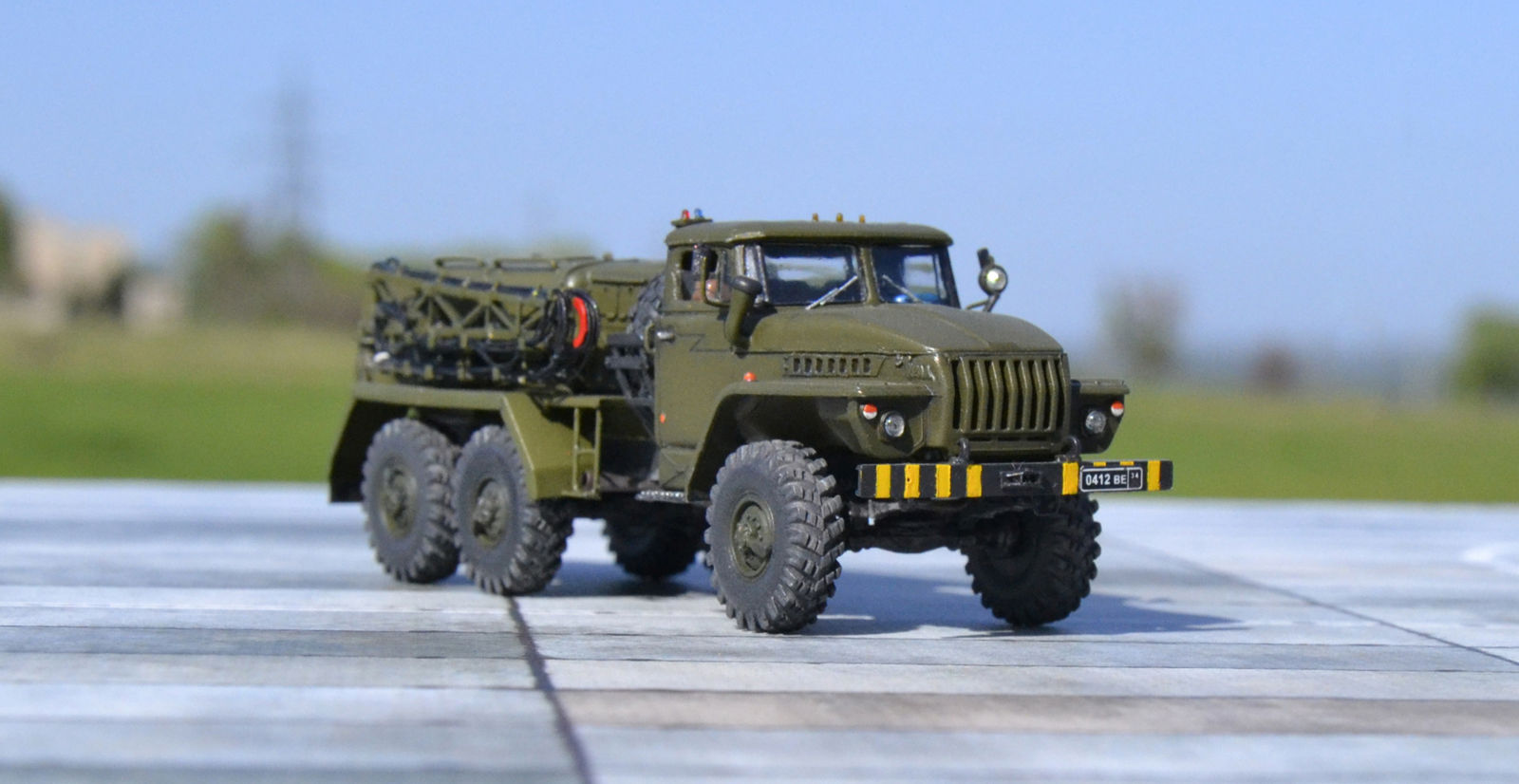

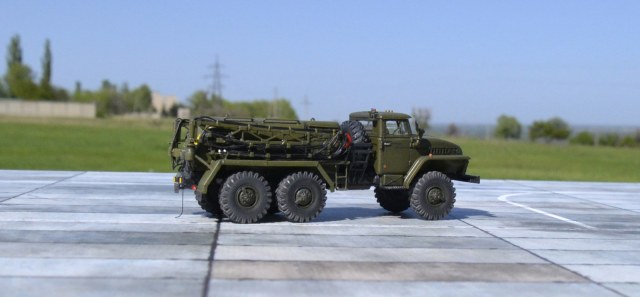

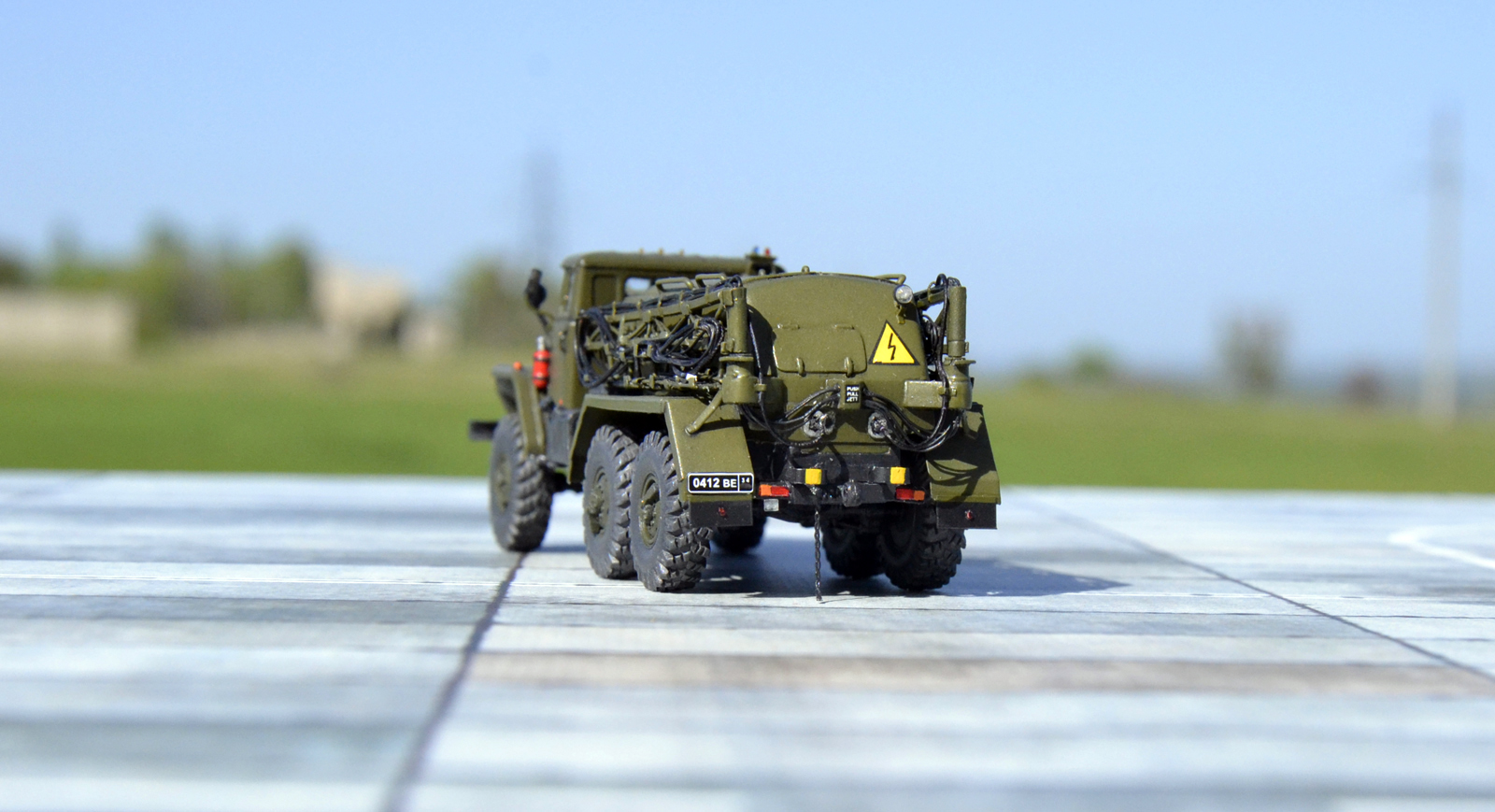

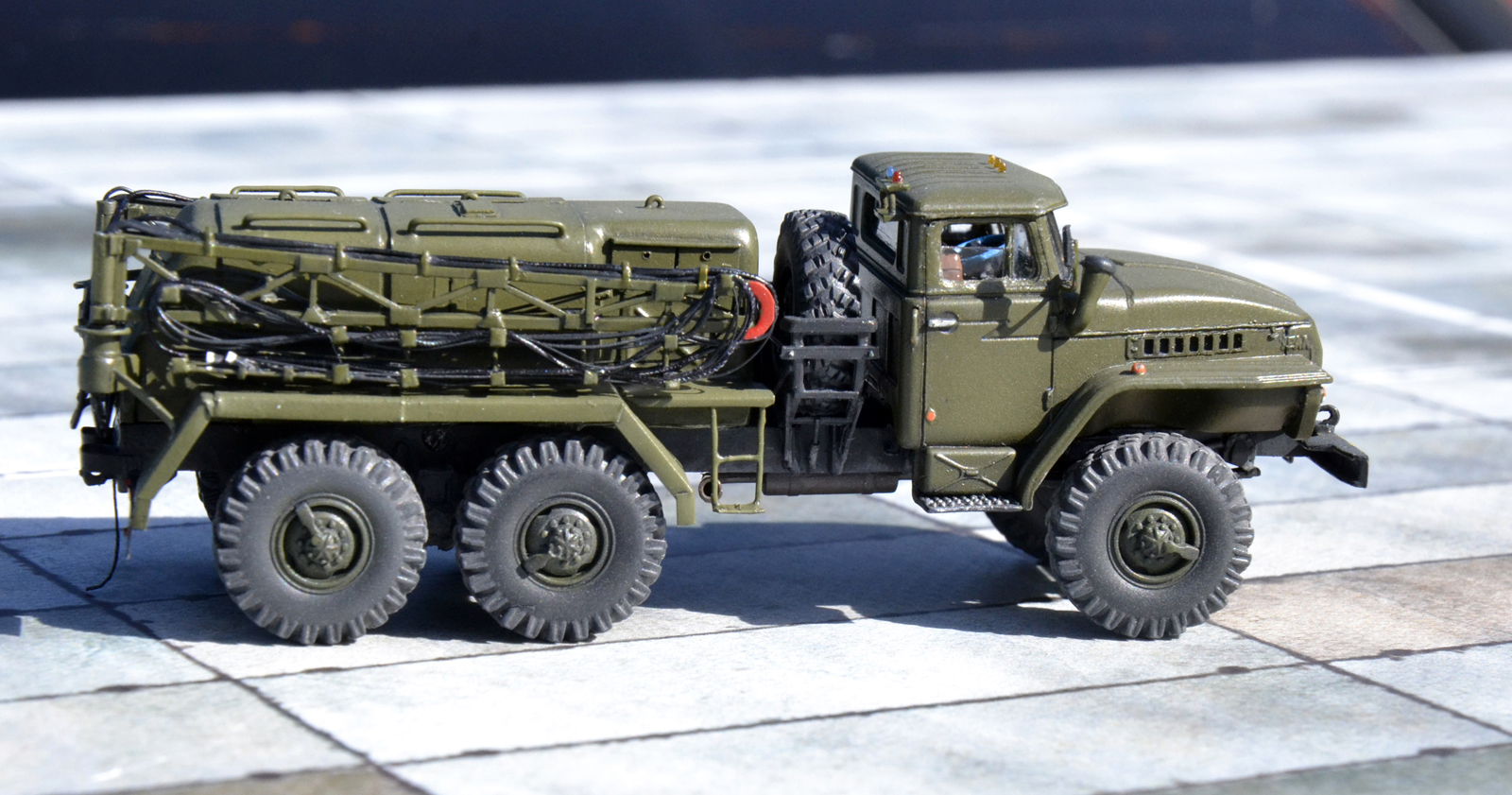

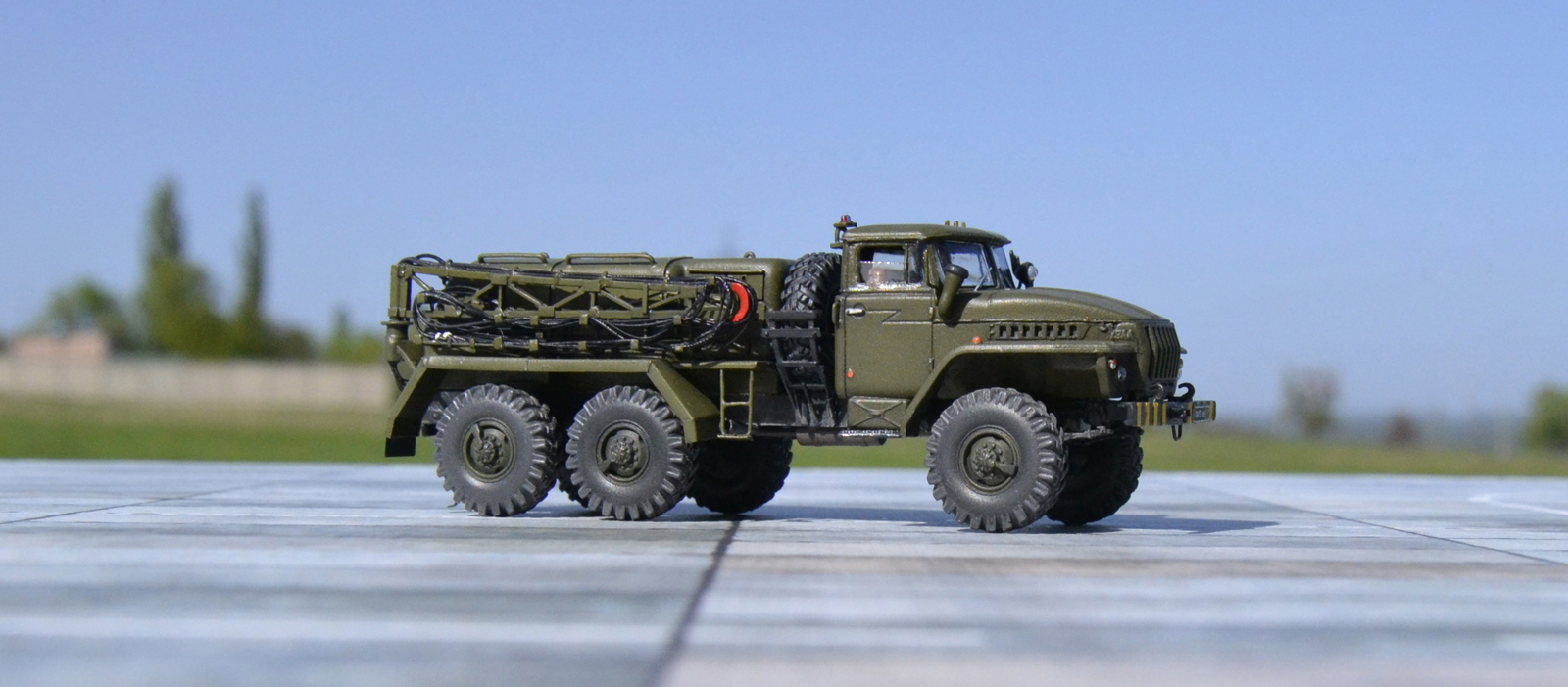

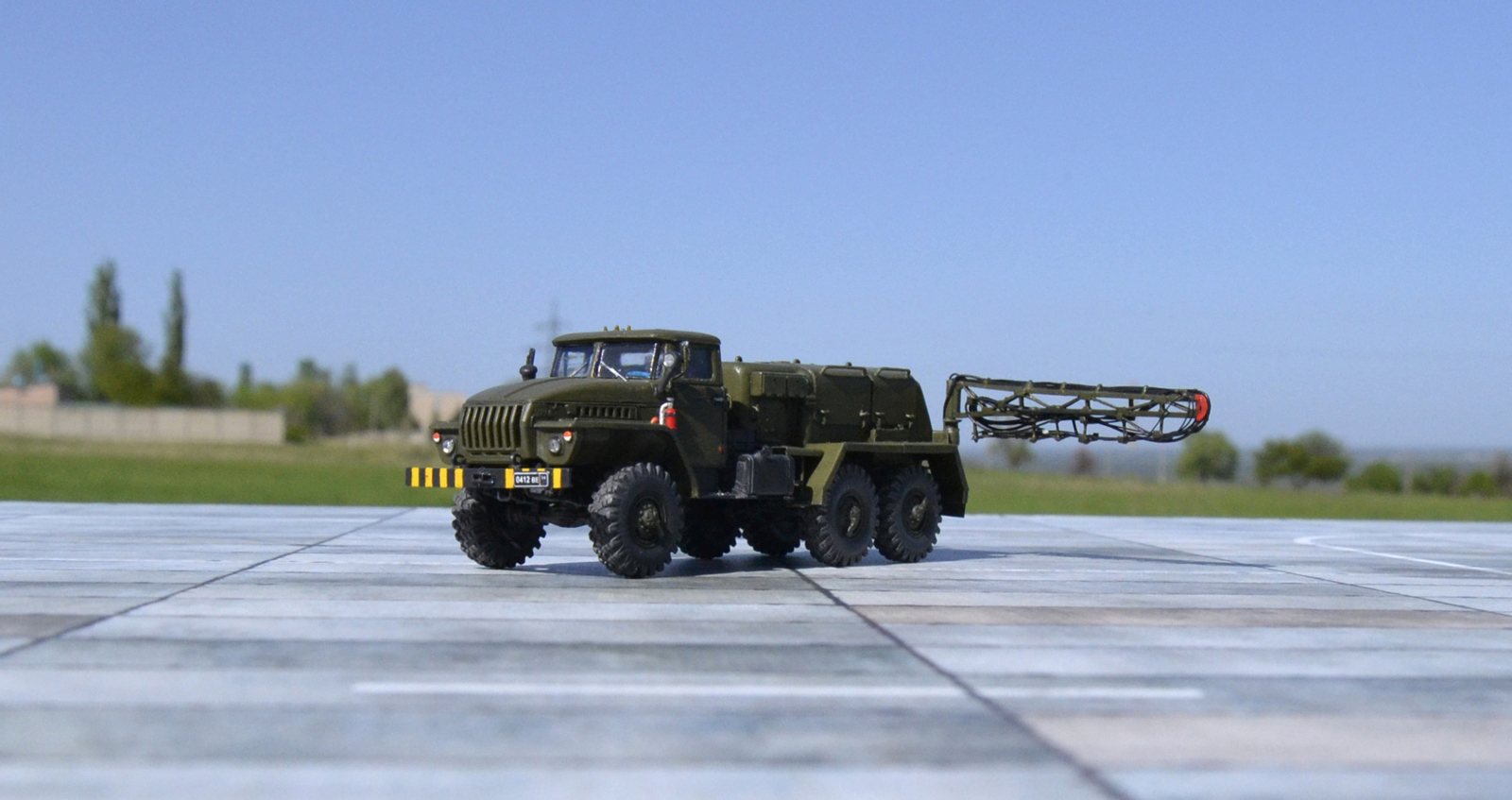

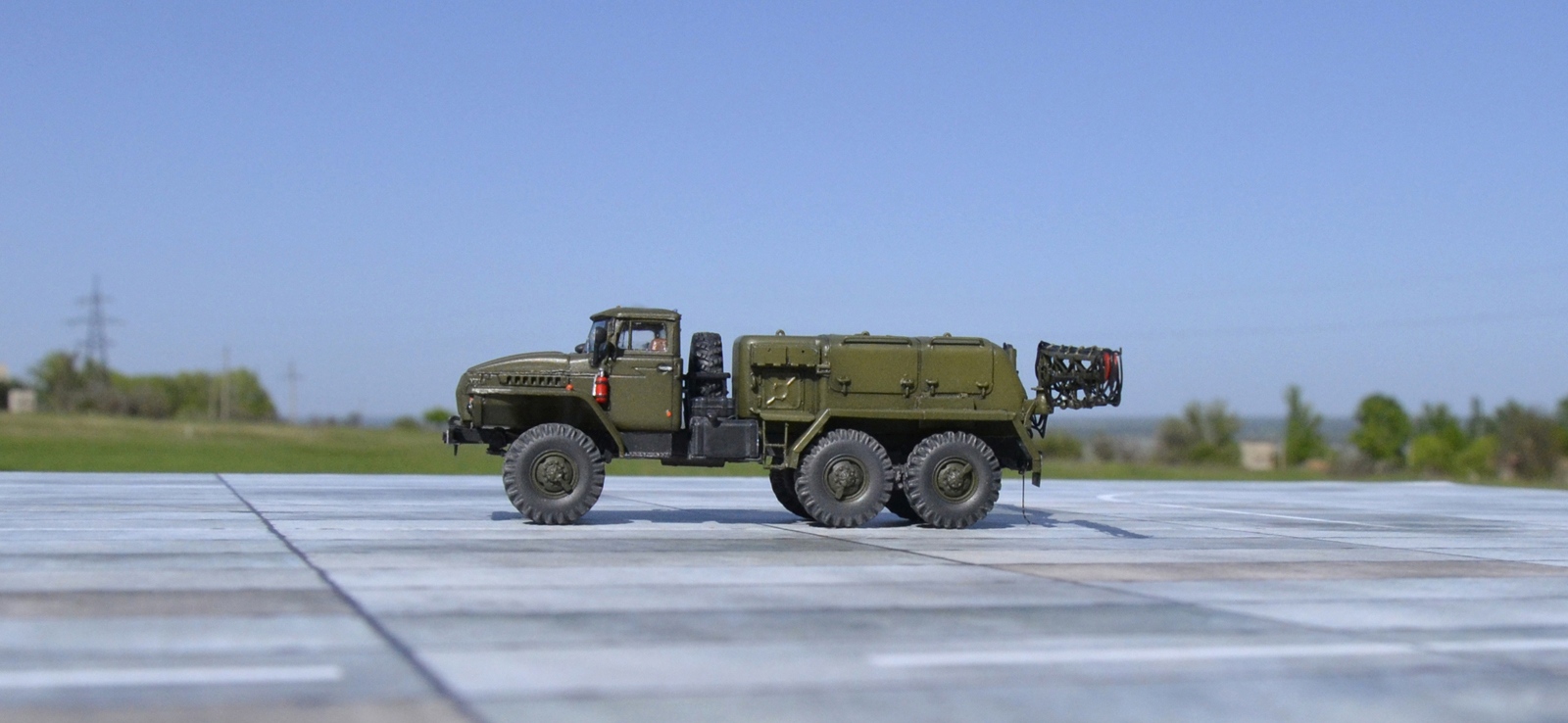

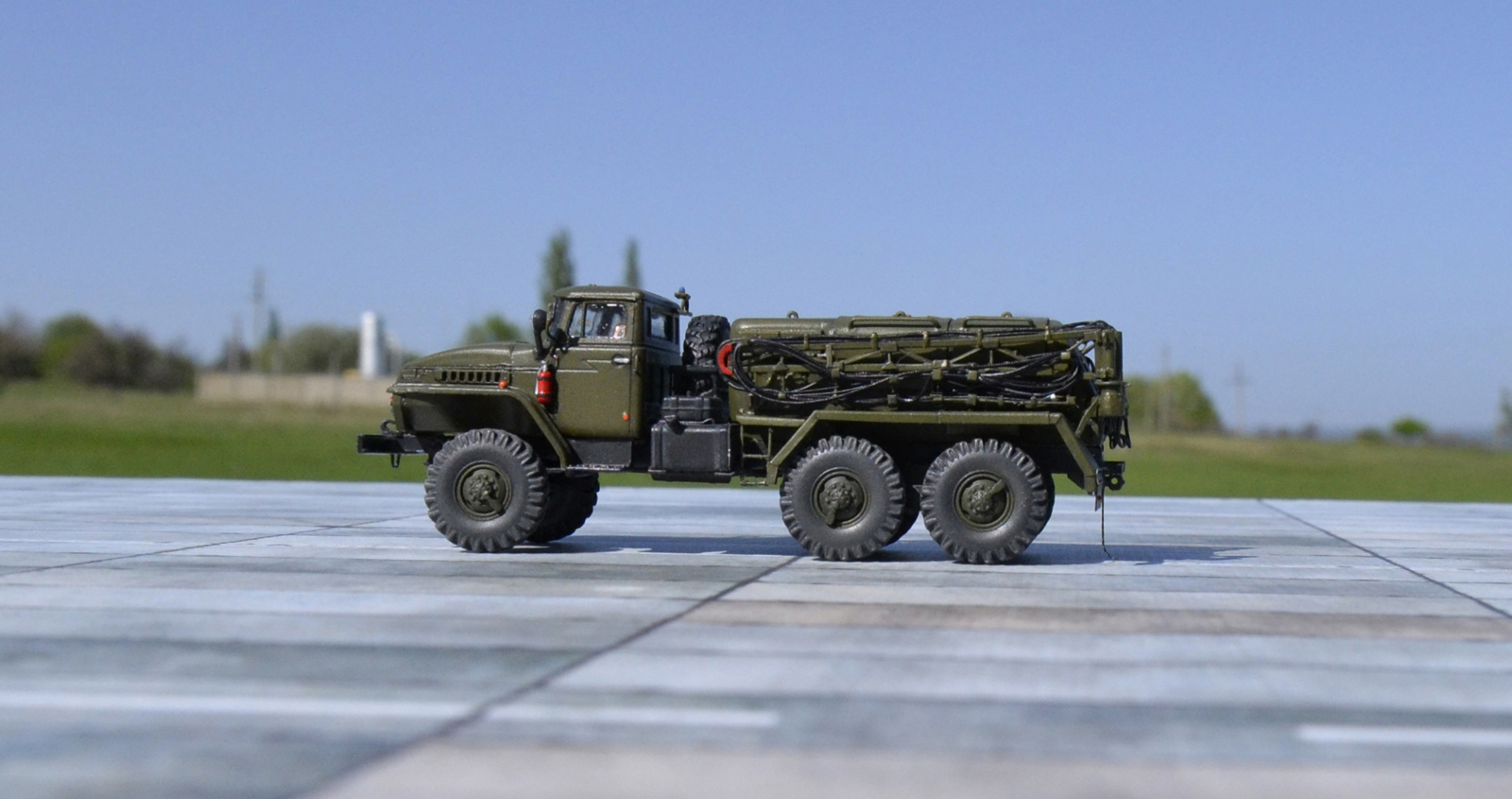

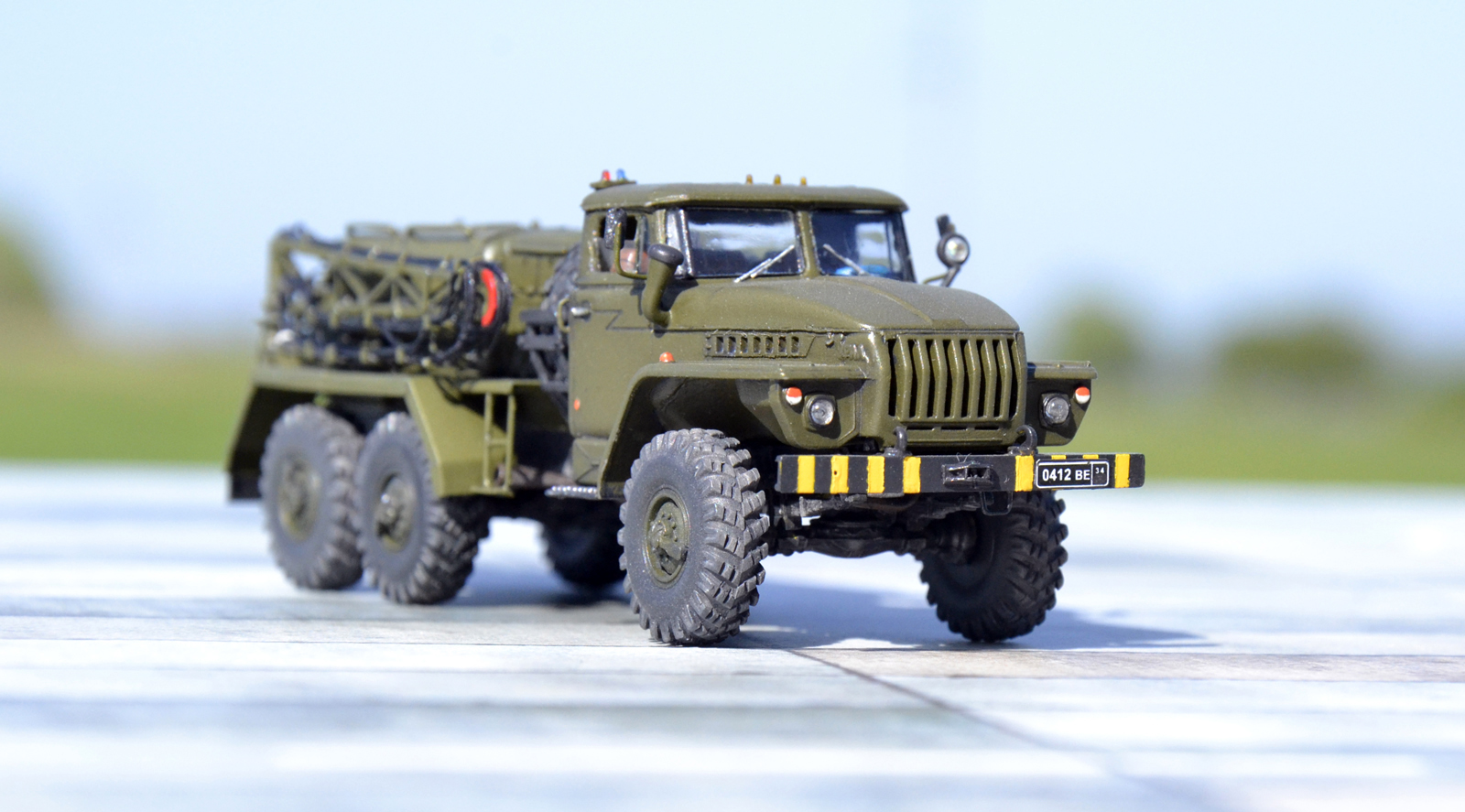

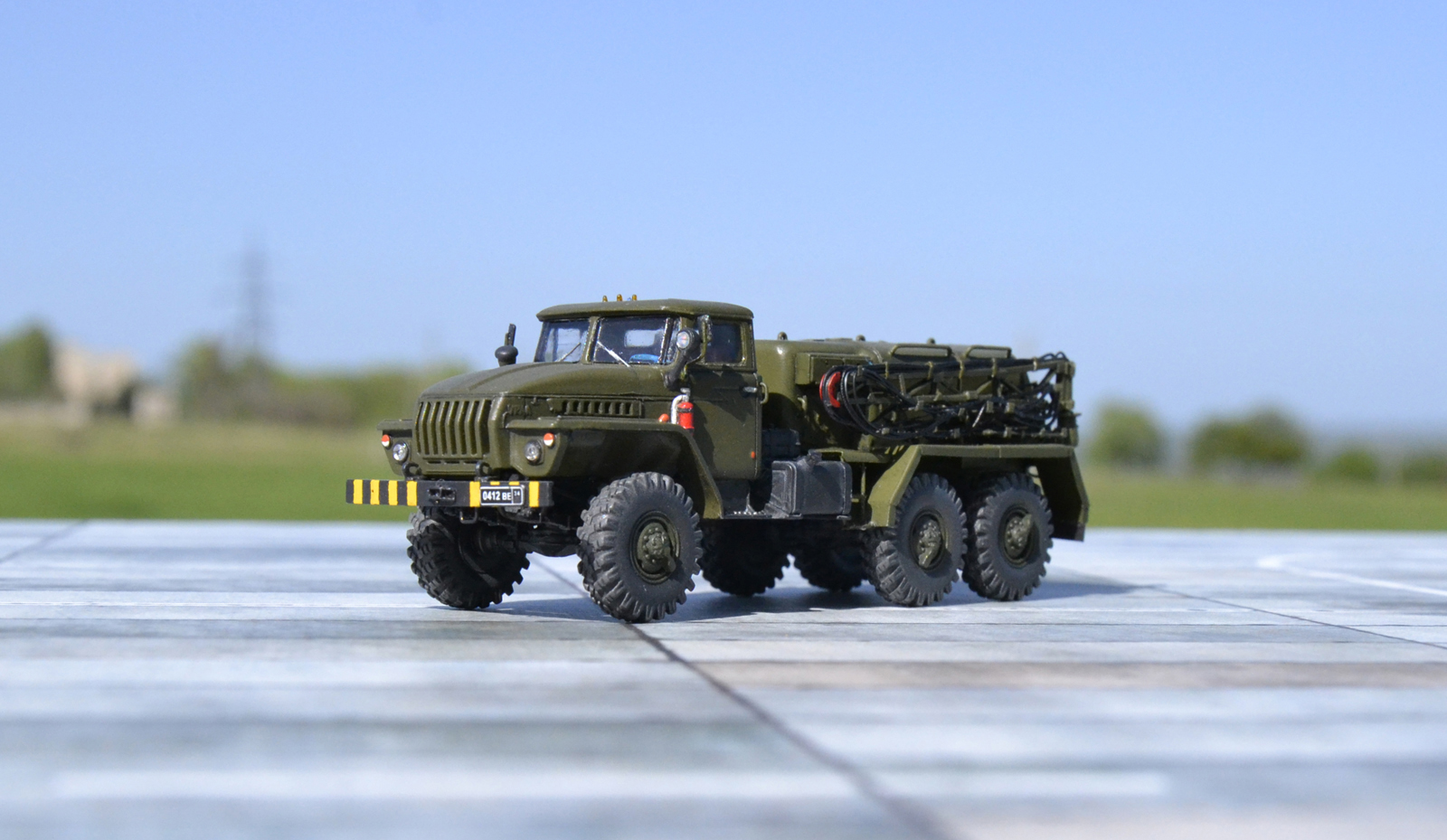

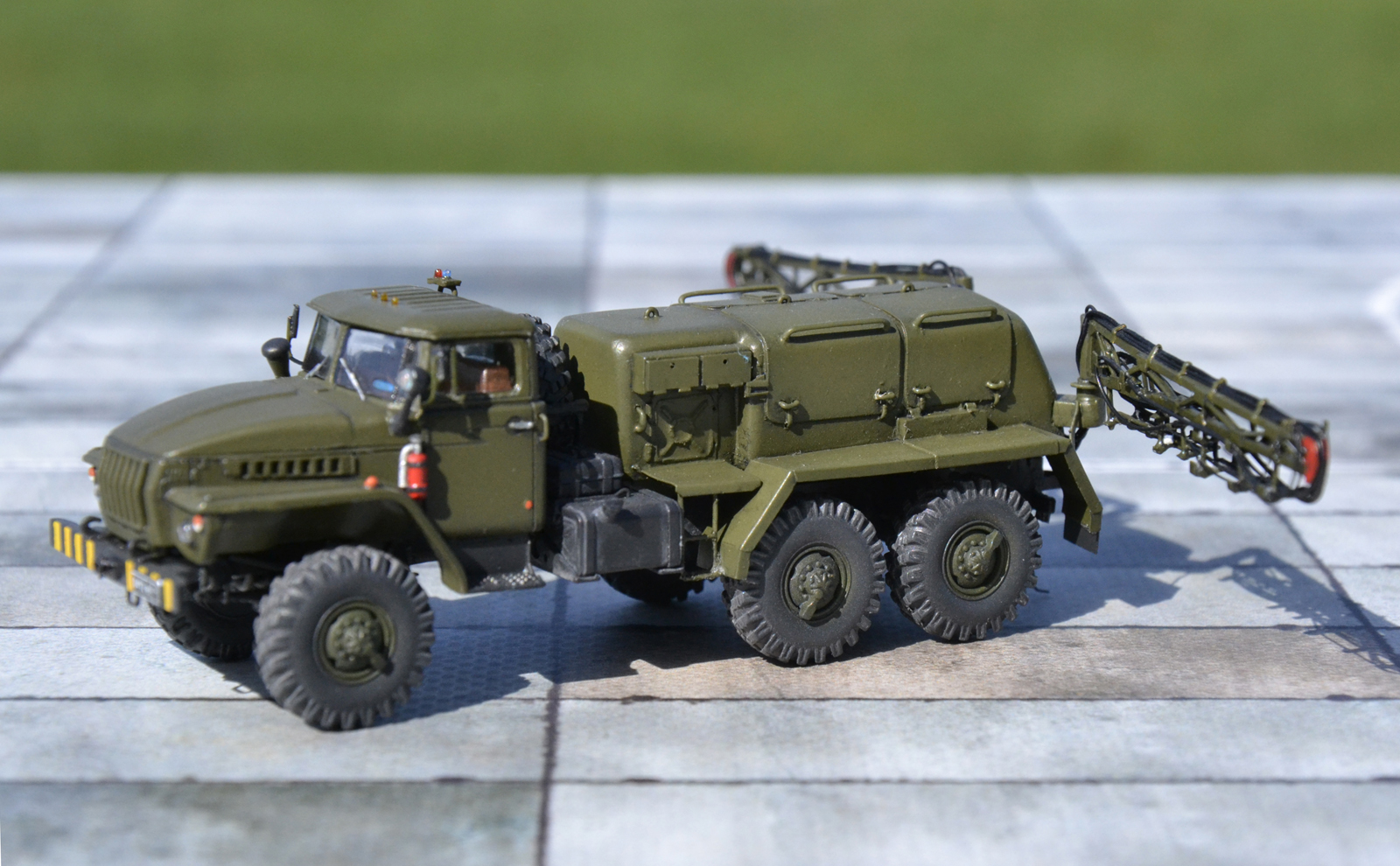

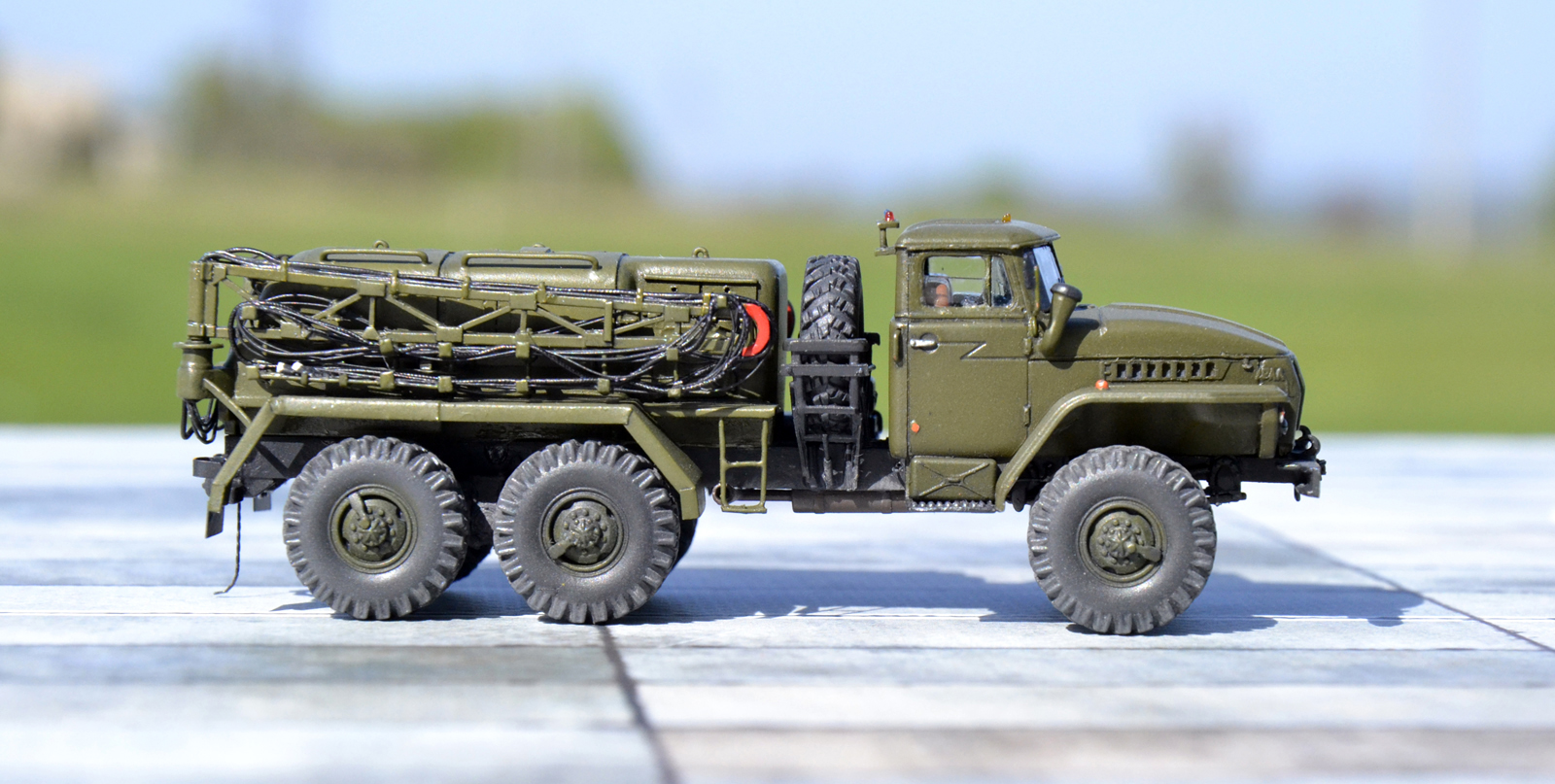

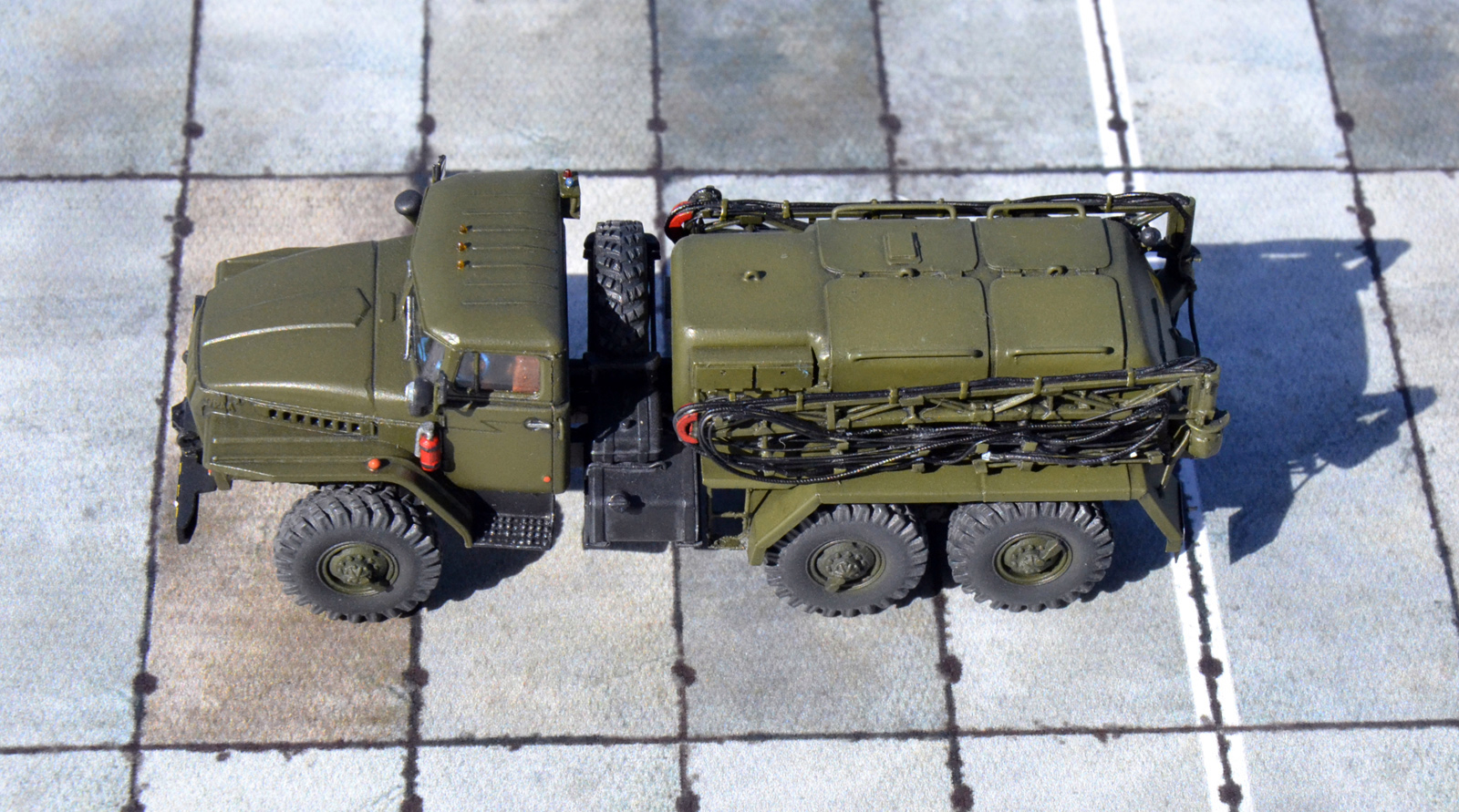

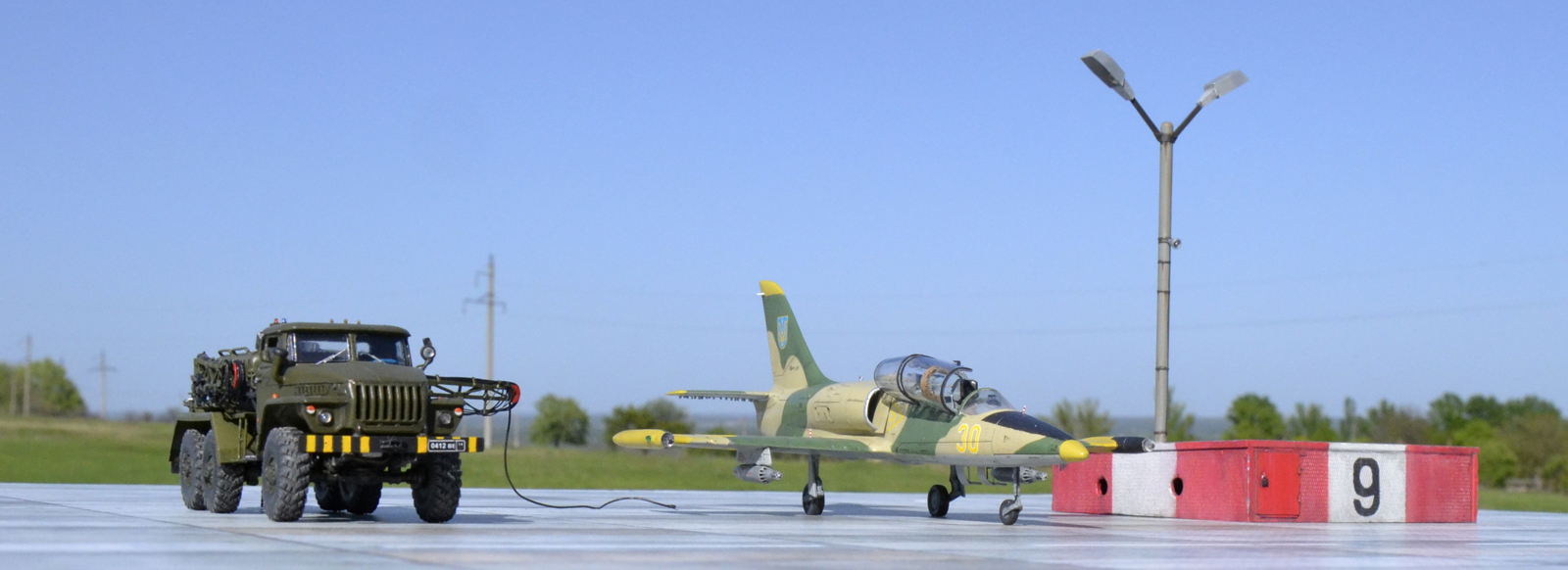

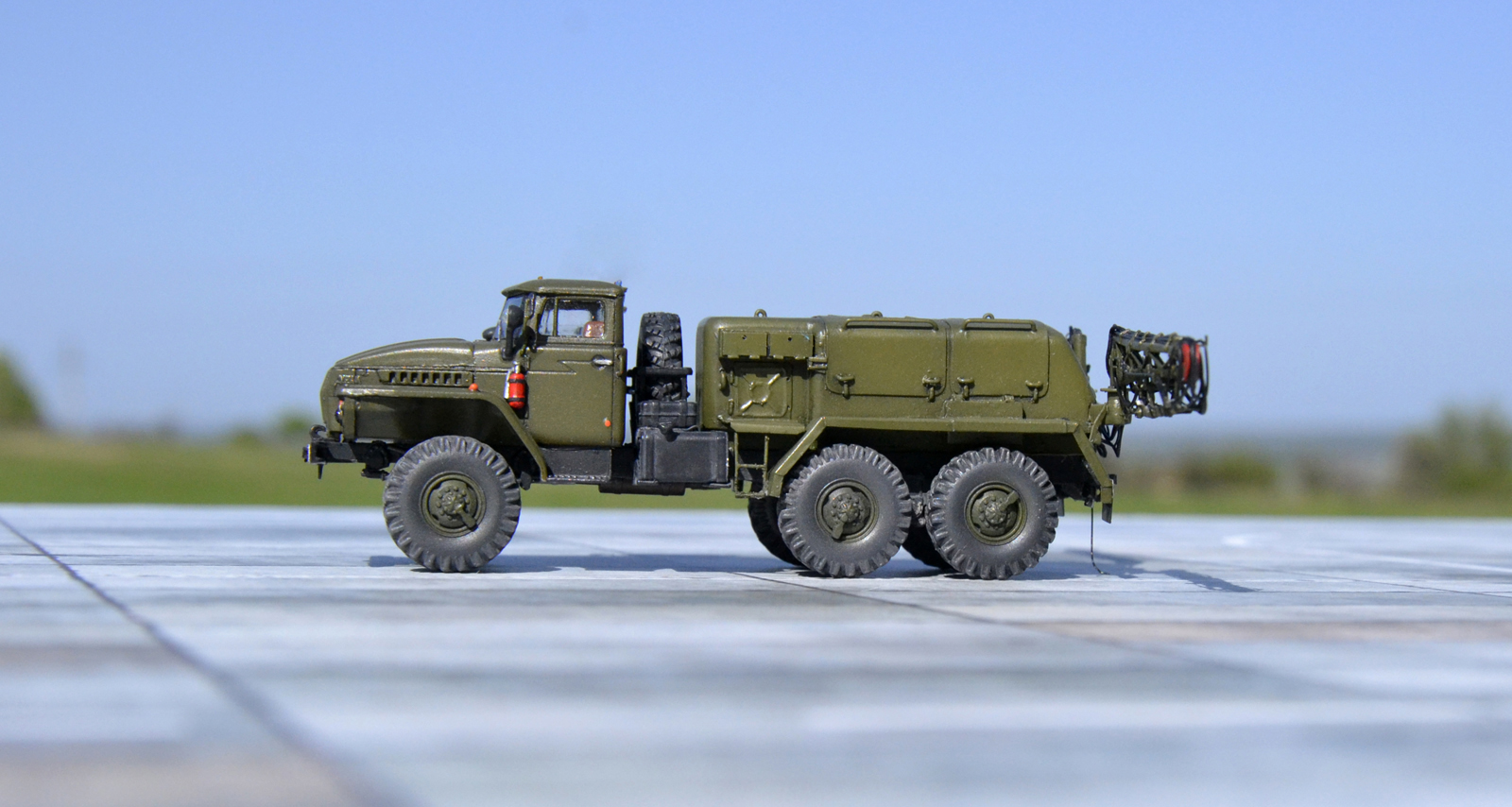

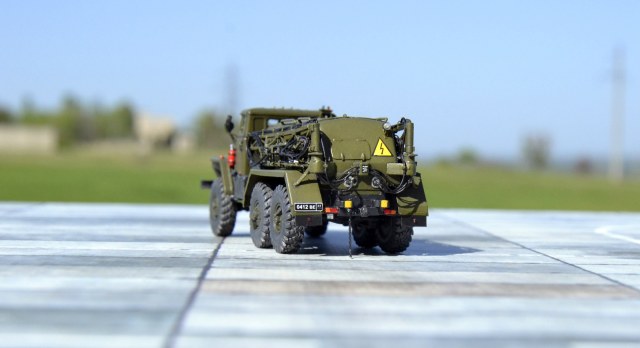

Всем привет! Представляю вашему вниманию модель АПА-5Д на шасси УРАЛ-4320. Вдохновившись апашками коллег, решил построить и себе, т.к. даный автомобиль здорово дополняет полочный аєродром и является хорошим антуражем для фотосессий моделей авиации. Итак, что было сделано: за основу взят всем известный набор Урала от фирмы ИСМ, а вот сам электроагрегат был полностью сделан самостоятельно из листового пластика и подручных материалов. Обо всем попорядку:
Работа по шасси УРАЛа:

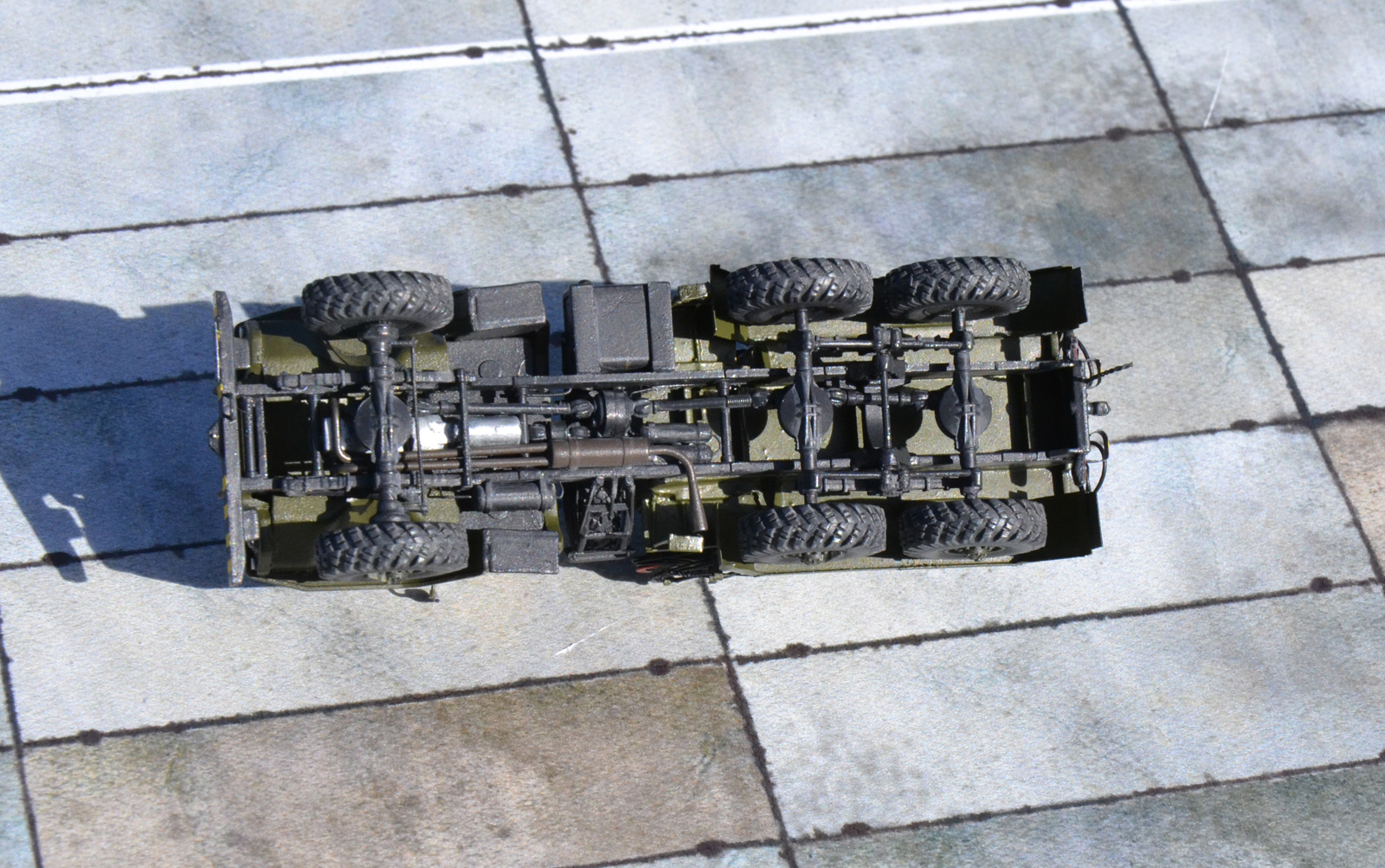

- На раму добавлены воздушные ресиверы, трубки из проволоки, сделаны тяги подвески.
- Заменены задние бампера на пивжестяные.

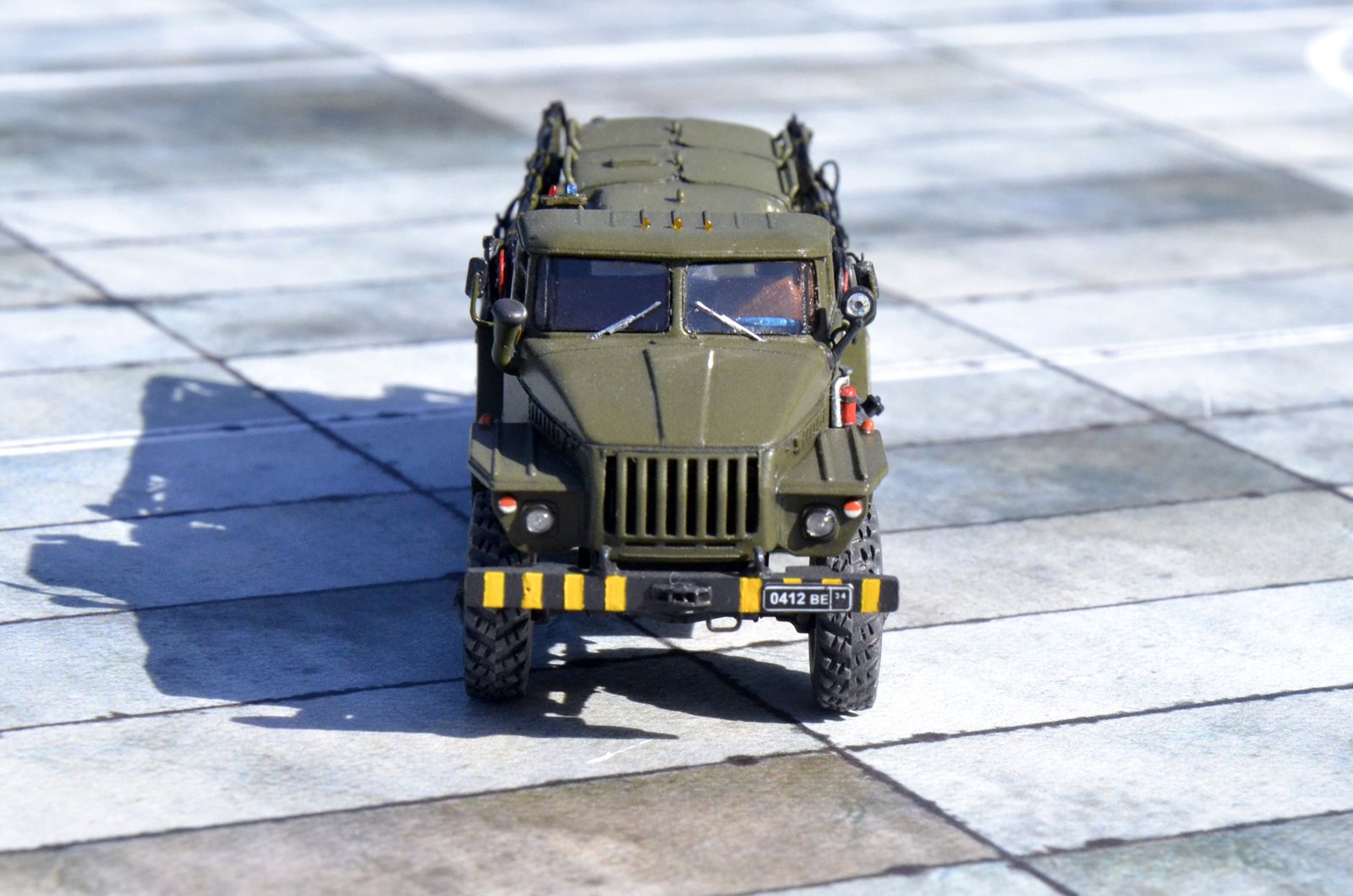

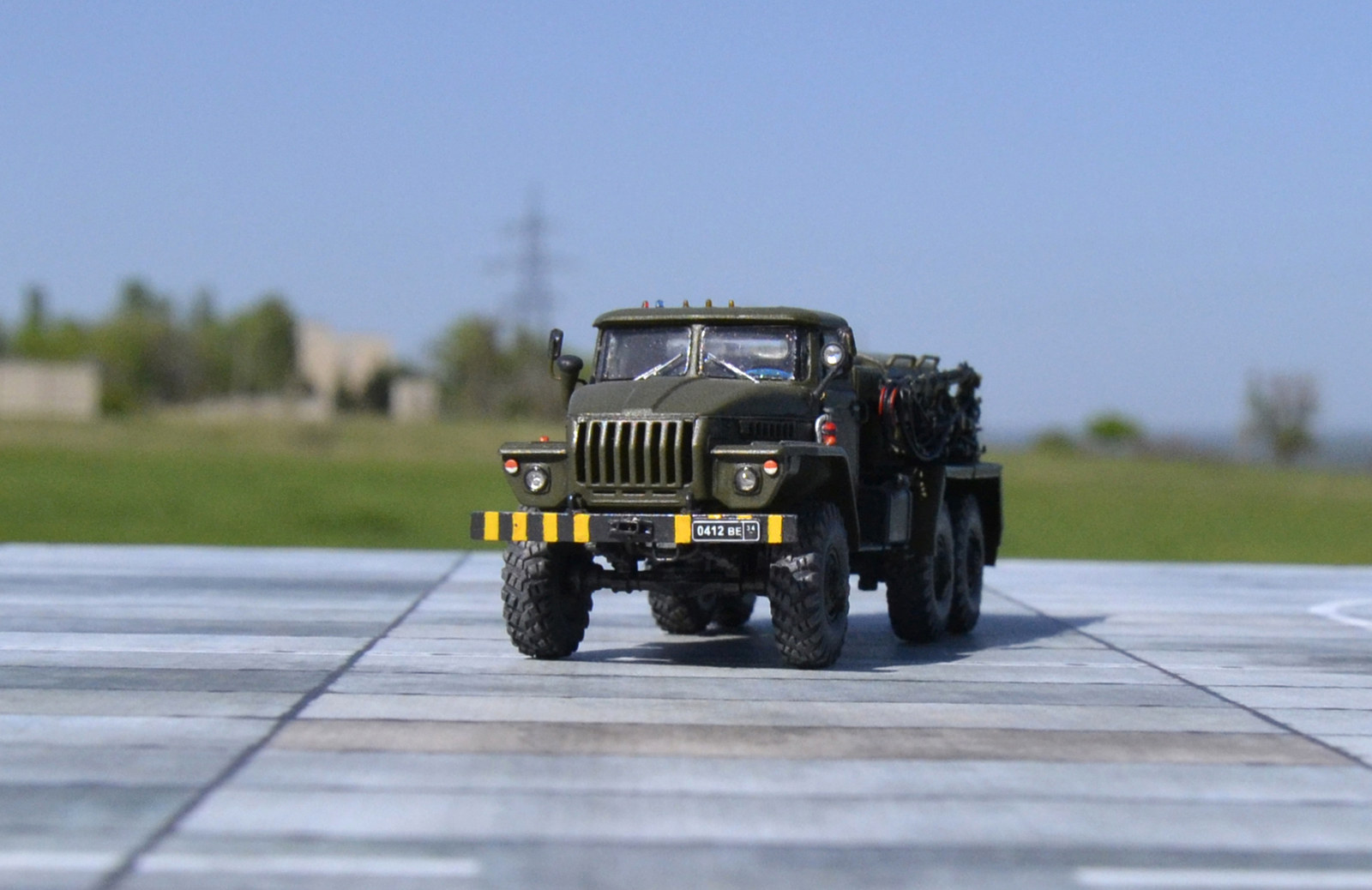

- На переднем бампере из лапширака и проволоки сделал прицепное устройство.
- Переделан ДЗК.
- Укорочен топливный бак.

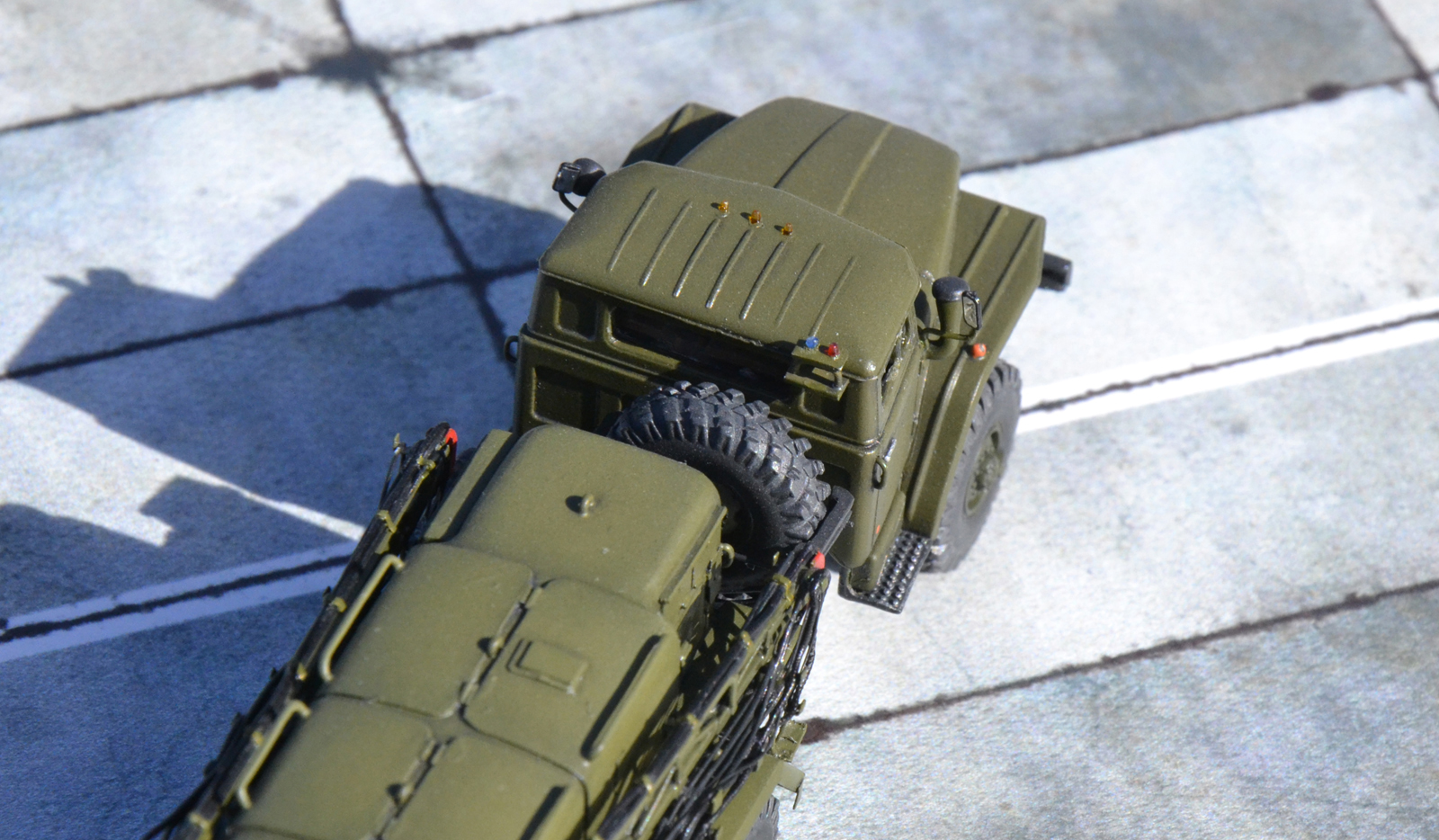

- На кабине стойки зеркал и ручки из проволоки.
- Огнетушитель выточил из литника.
- Стеклоочистители - тянутый литник.
- Нарезан протектор на шинах.
- Высверлен диск запаски.

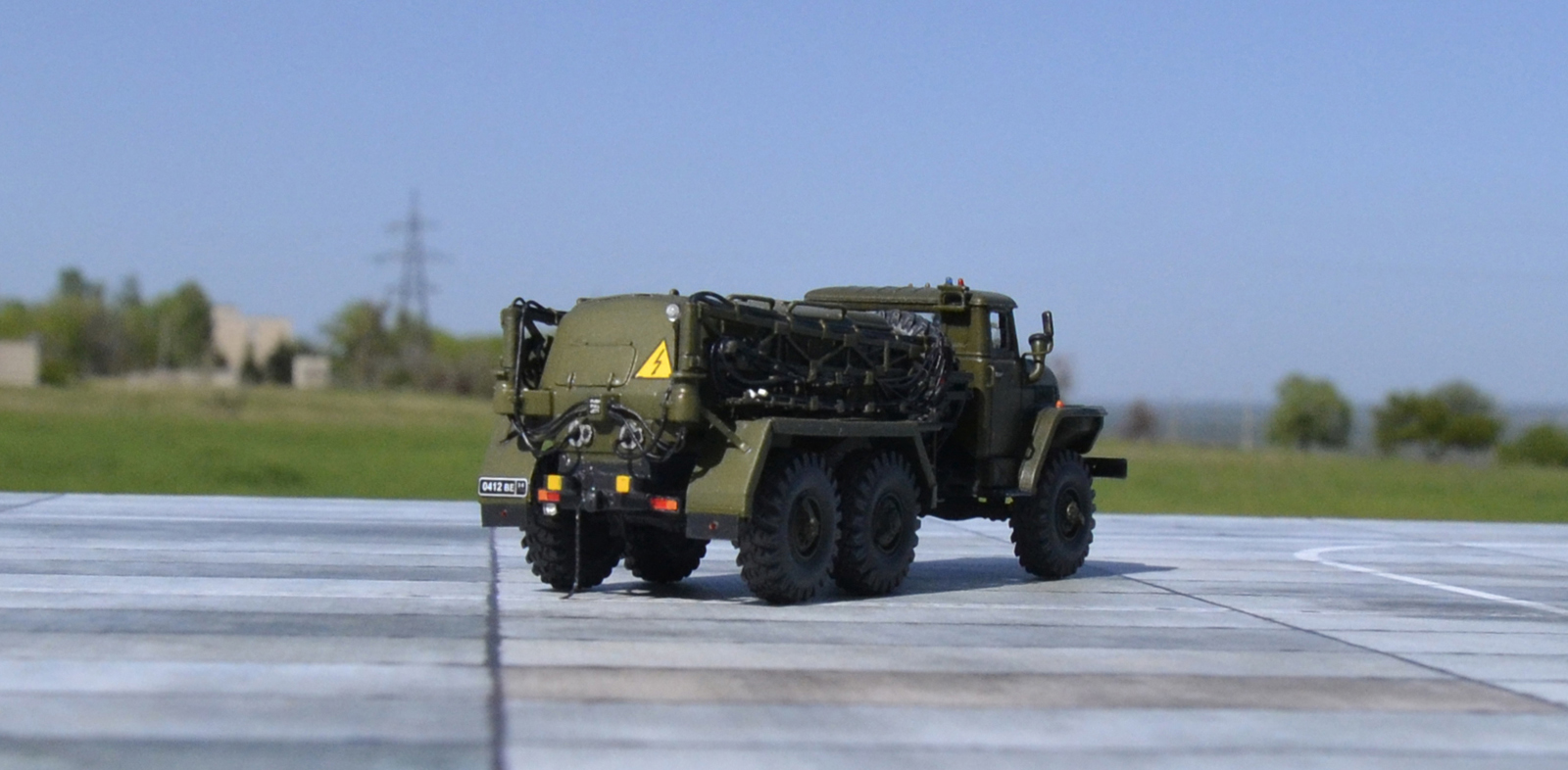

- Светотехника: огни автопоезда и крсно-синие огни за крышей - шапжки для канапе, спопари одноразовый стаканчик, фонарь заднего хода - прозрачный литник, задняя фара - стразинка.

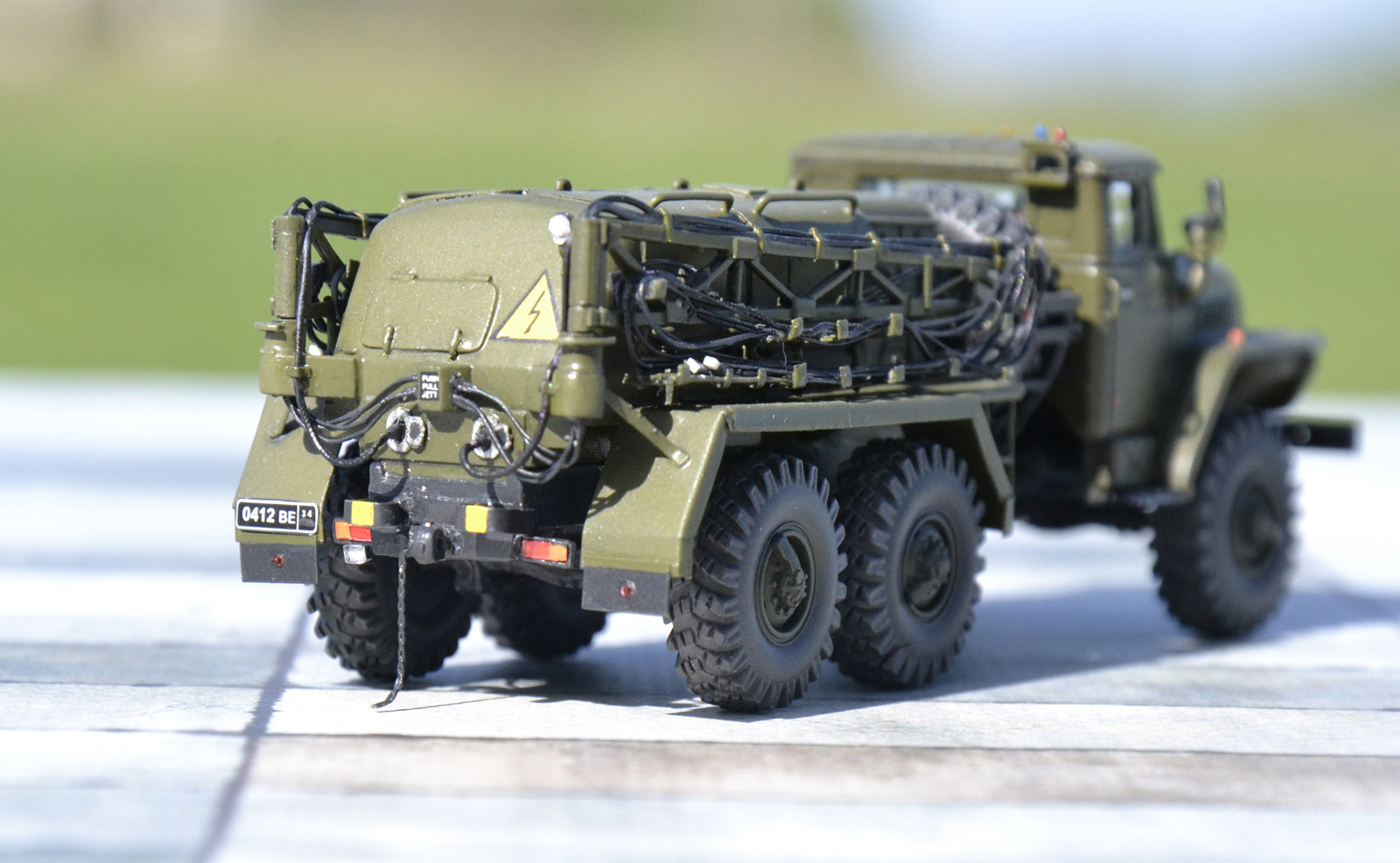

Работа с электроагрегатом:

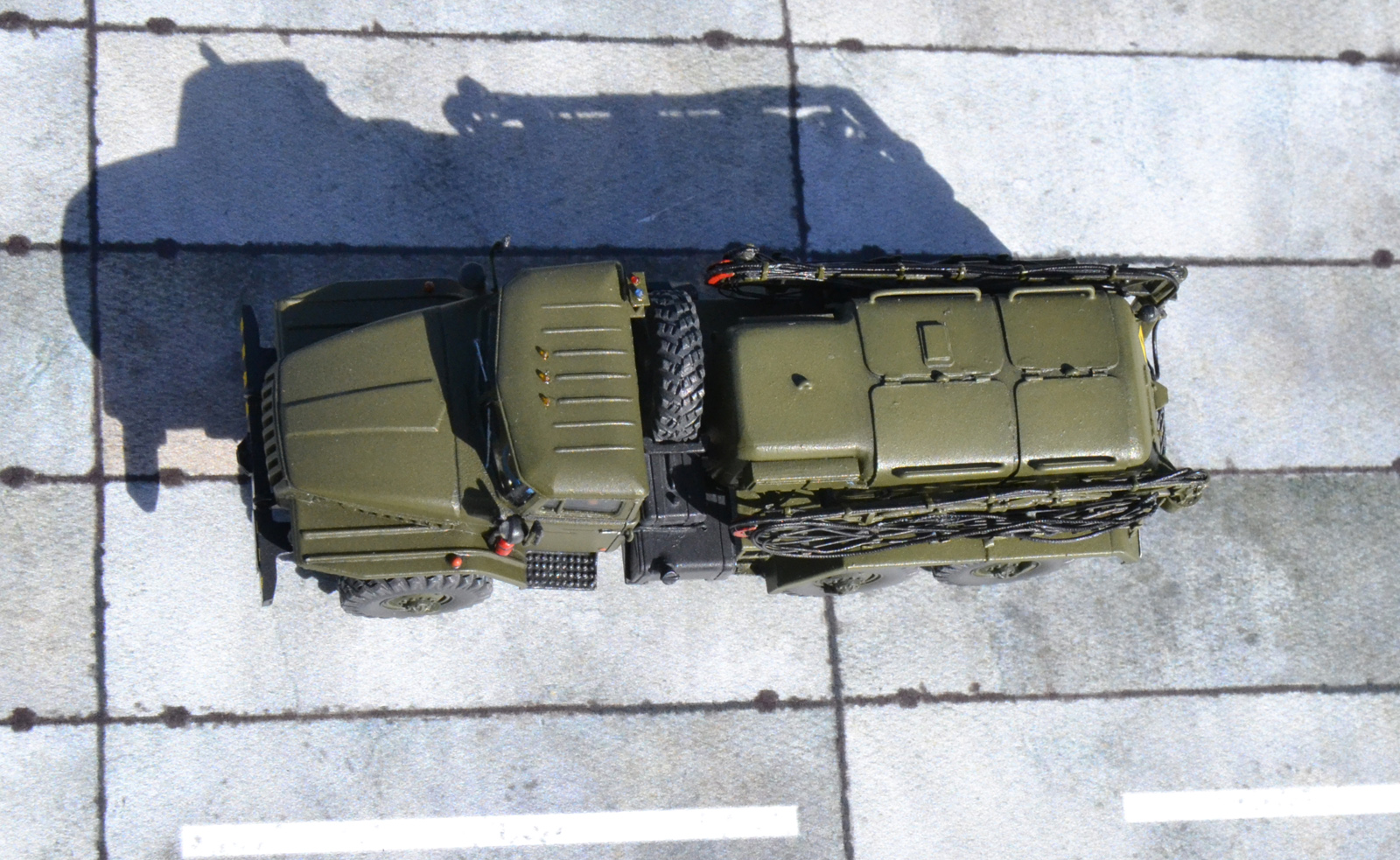

- Корпус электроагрегата склеен и выточен из листового пластика 1 и 1,5 мм. Люки из фольги и лапширака.
- Ручки, петли и замки из проволоки.
- Крылья и полки из пивжести.

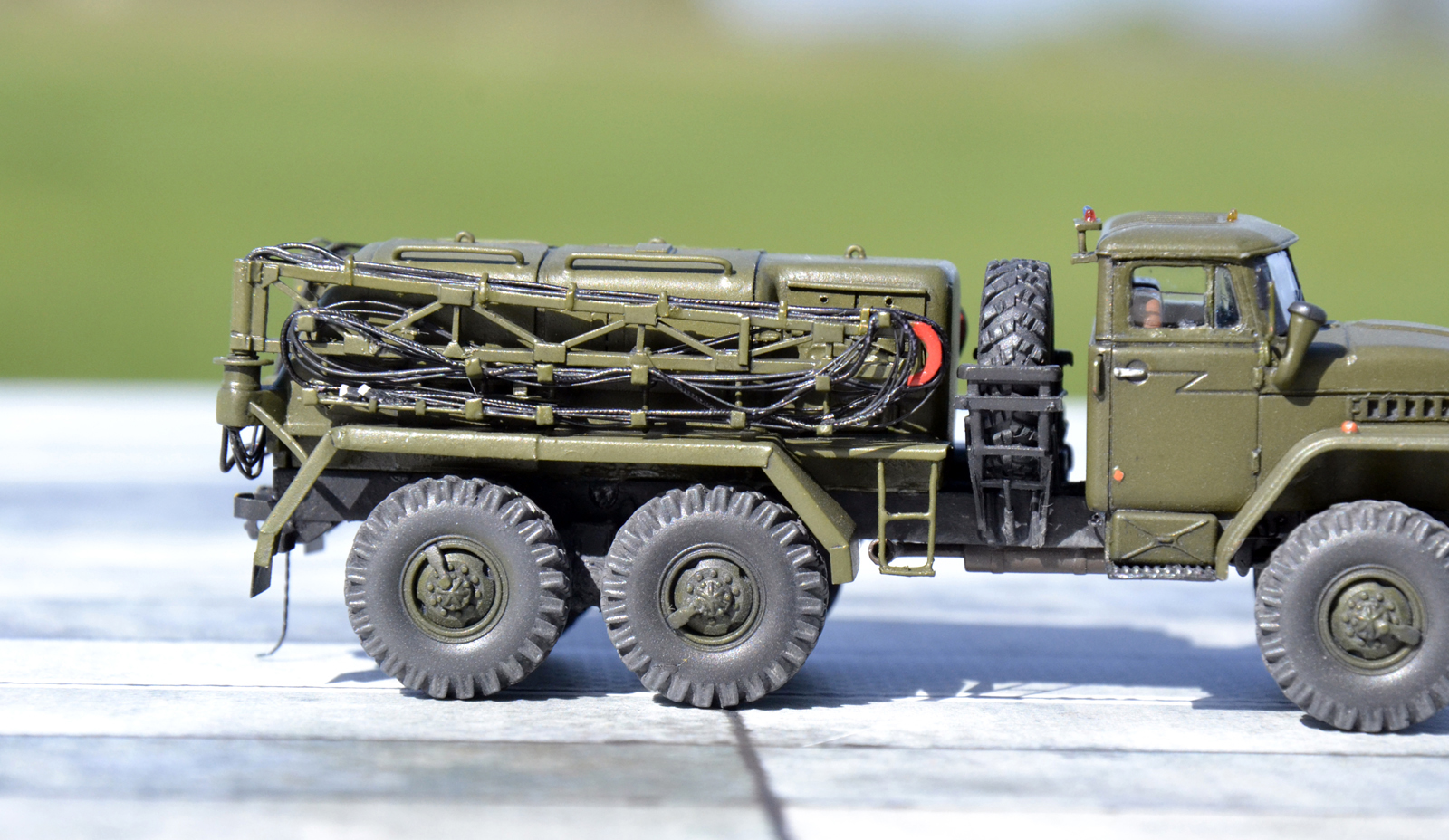

- Лесенки спаял из проволоки.

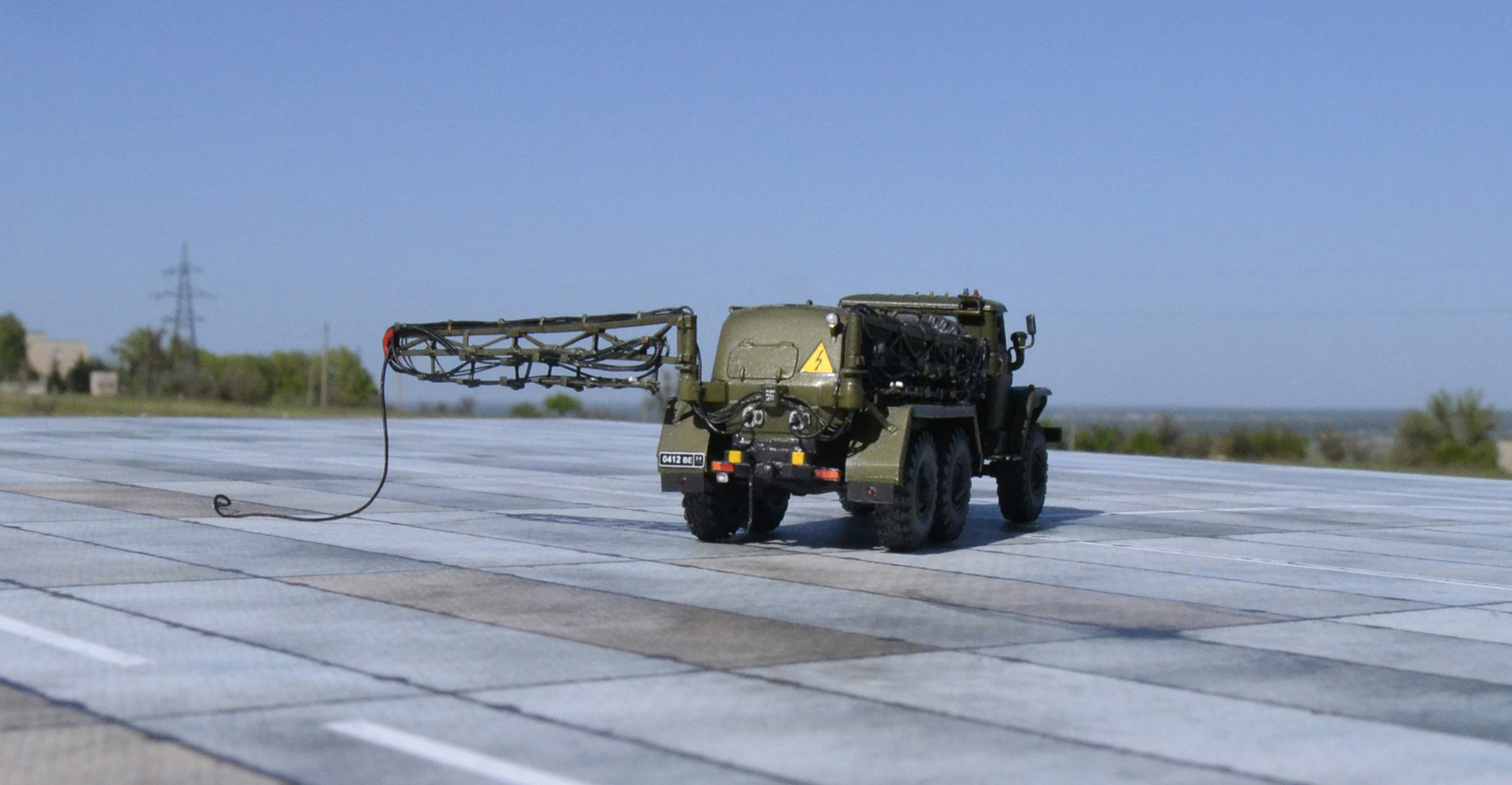

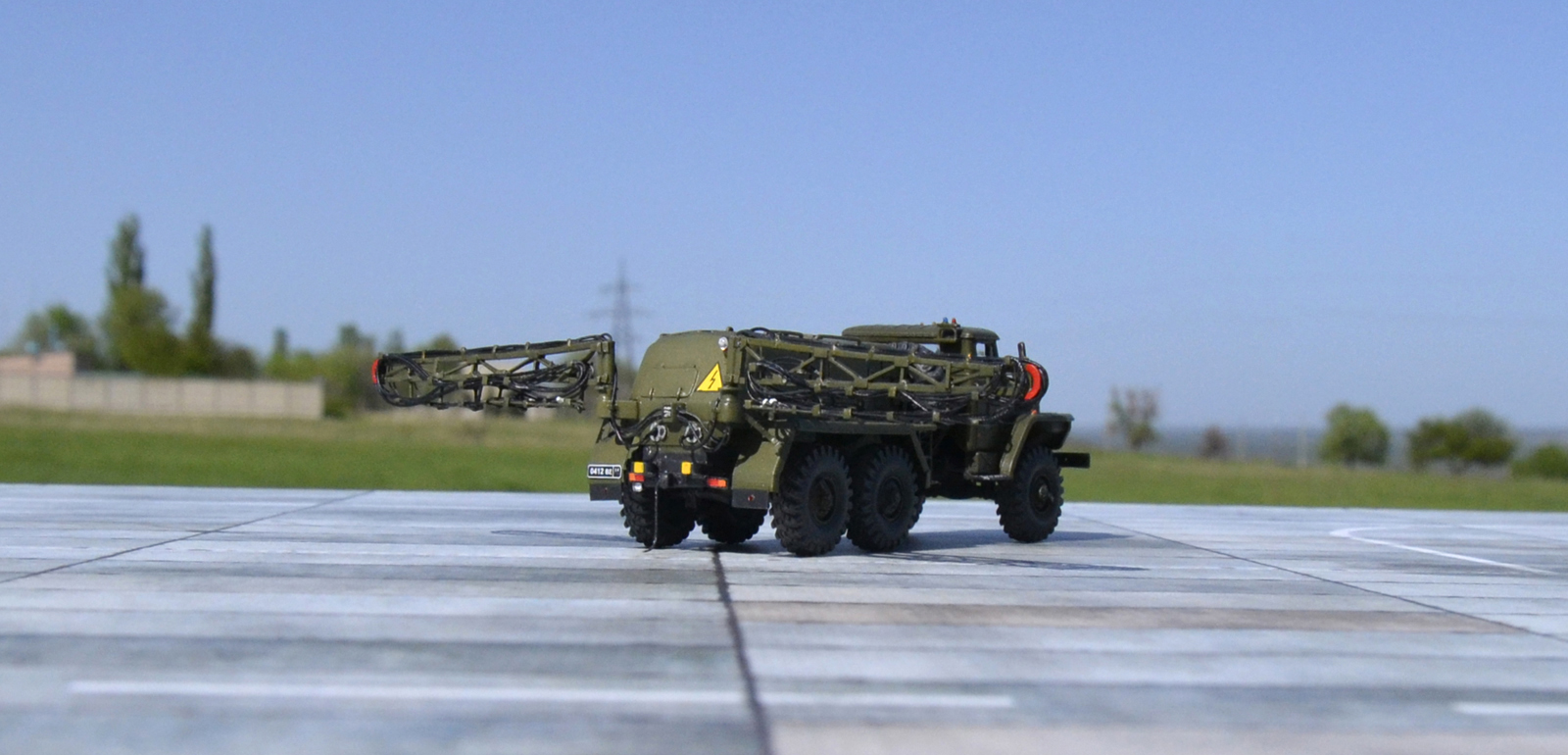

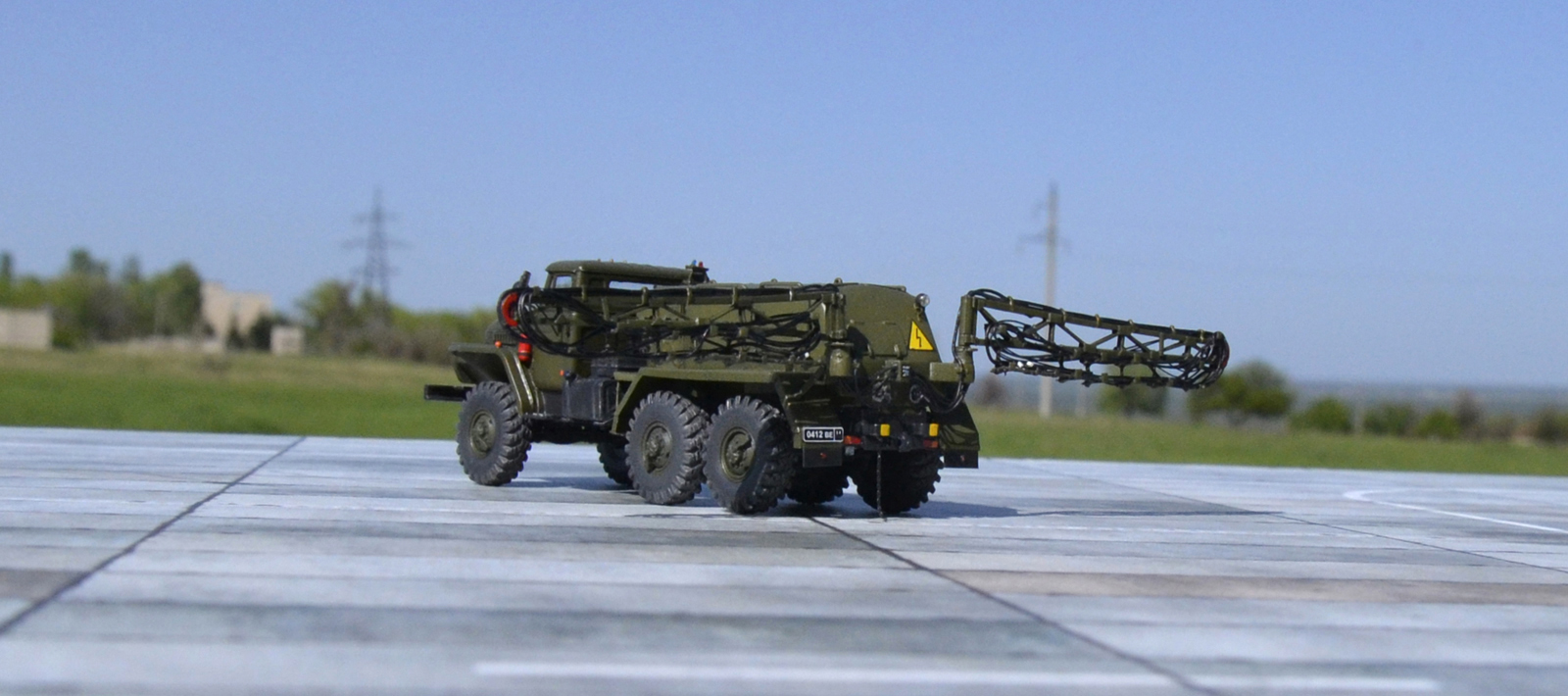

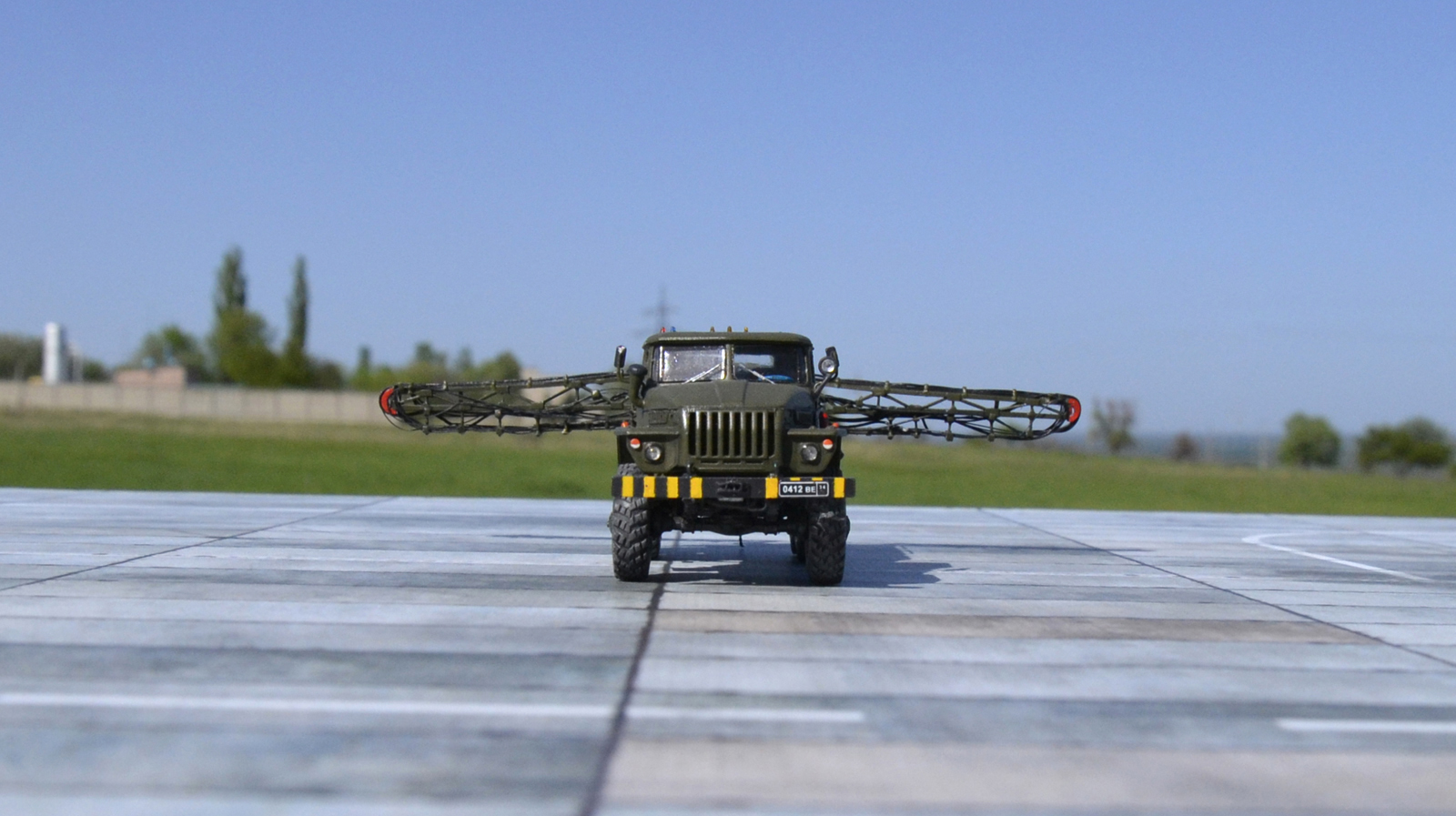

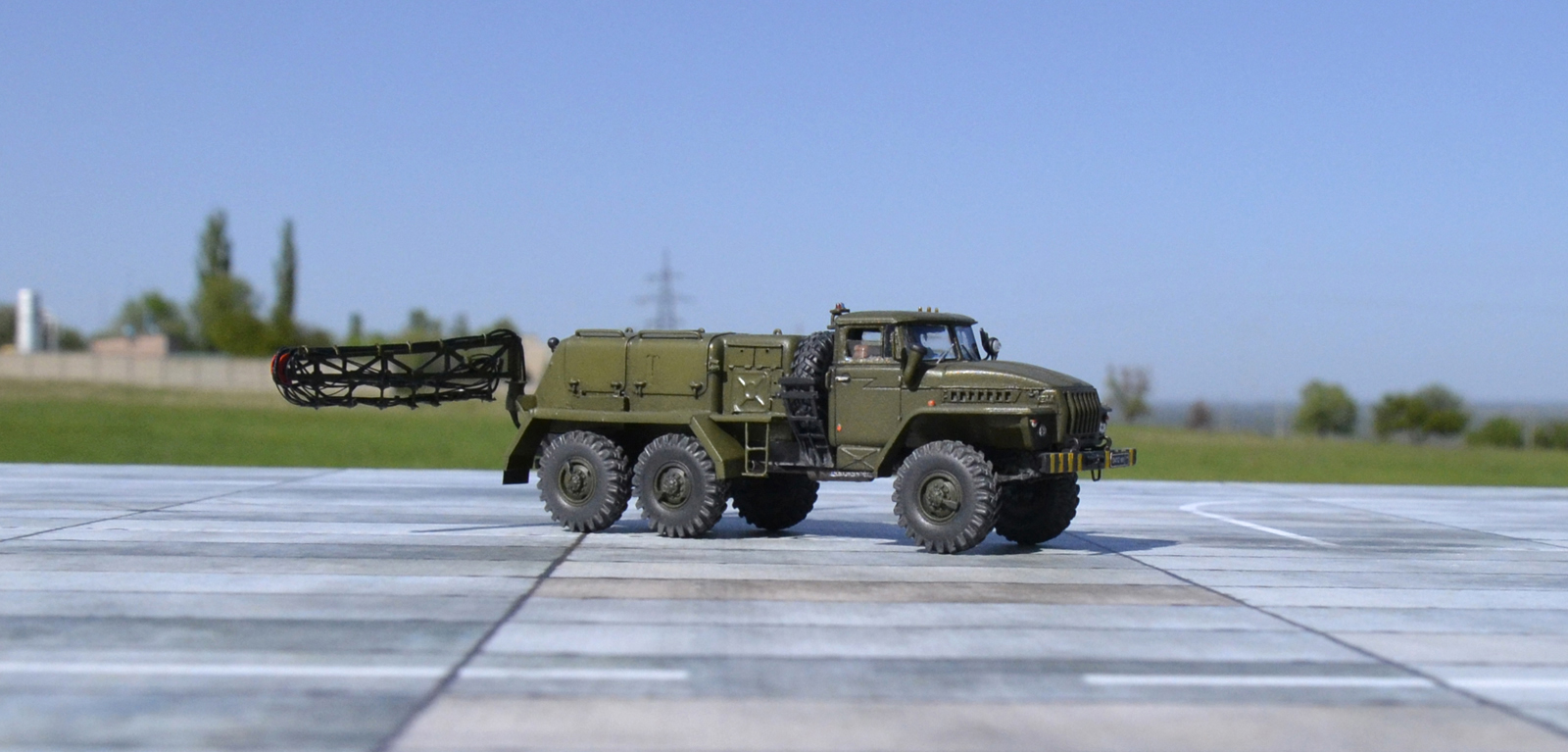

- Стрелы-фермы из листового пластика, крючки и полки на них из проволоки и пивжести.

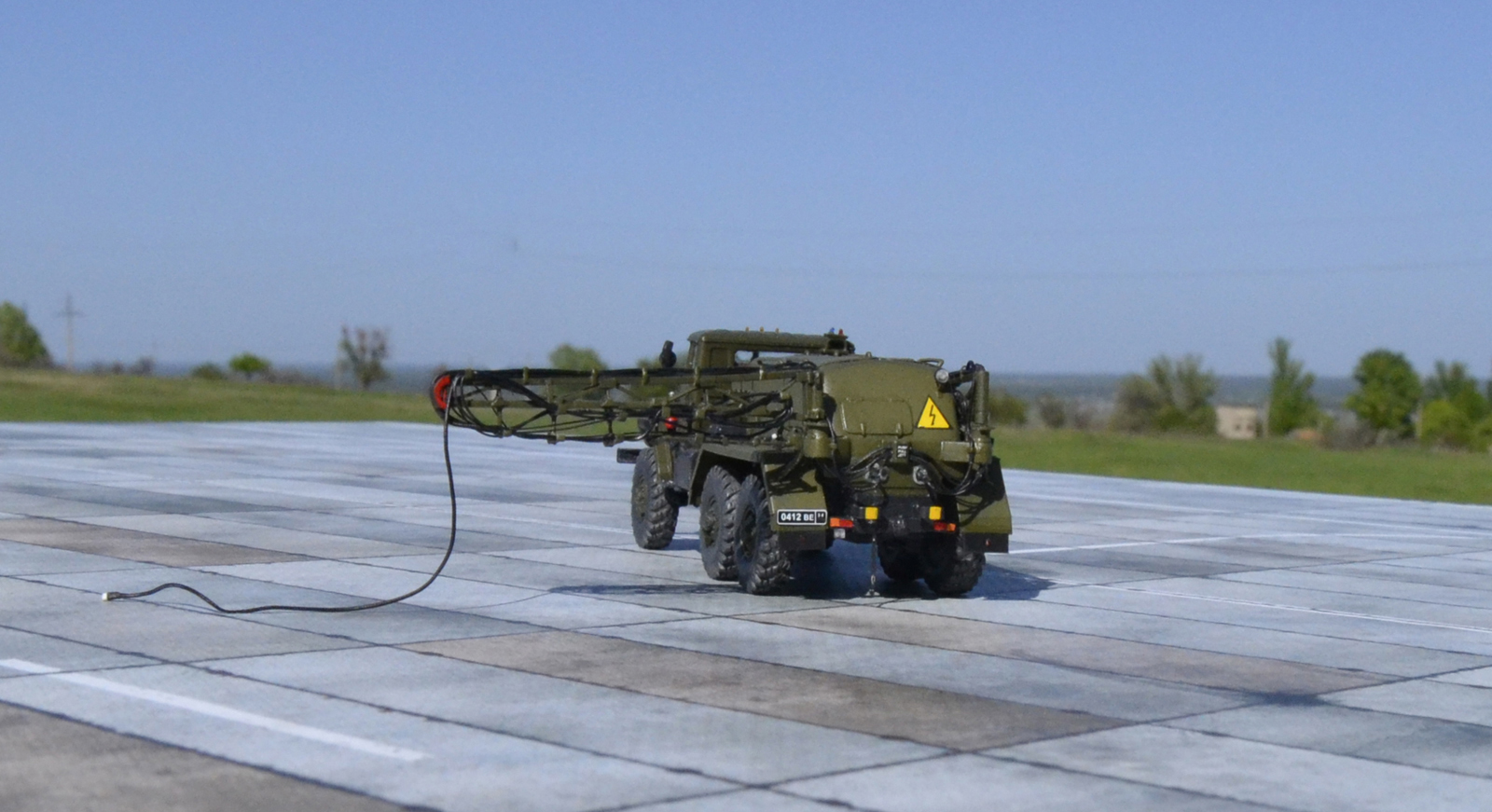

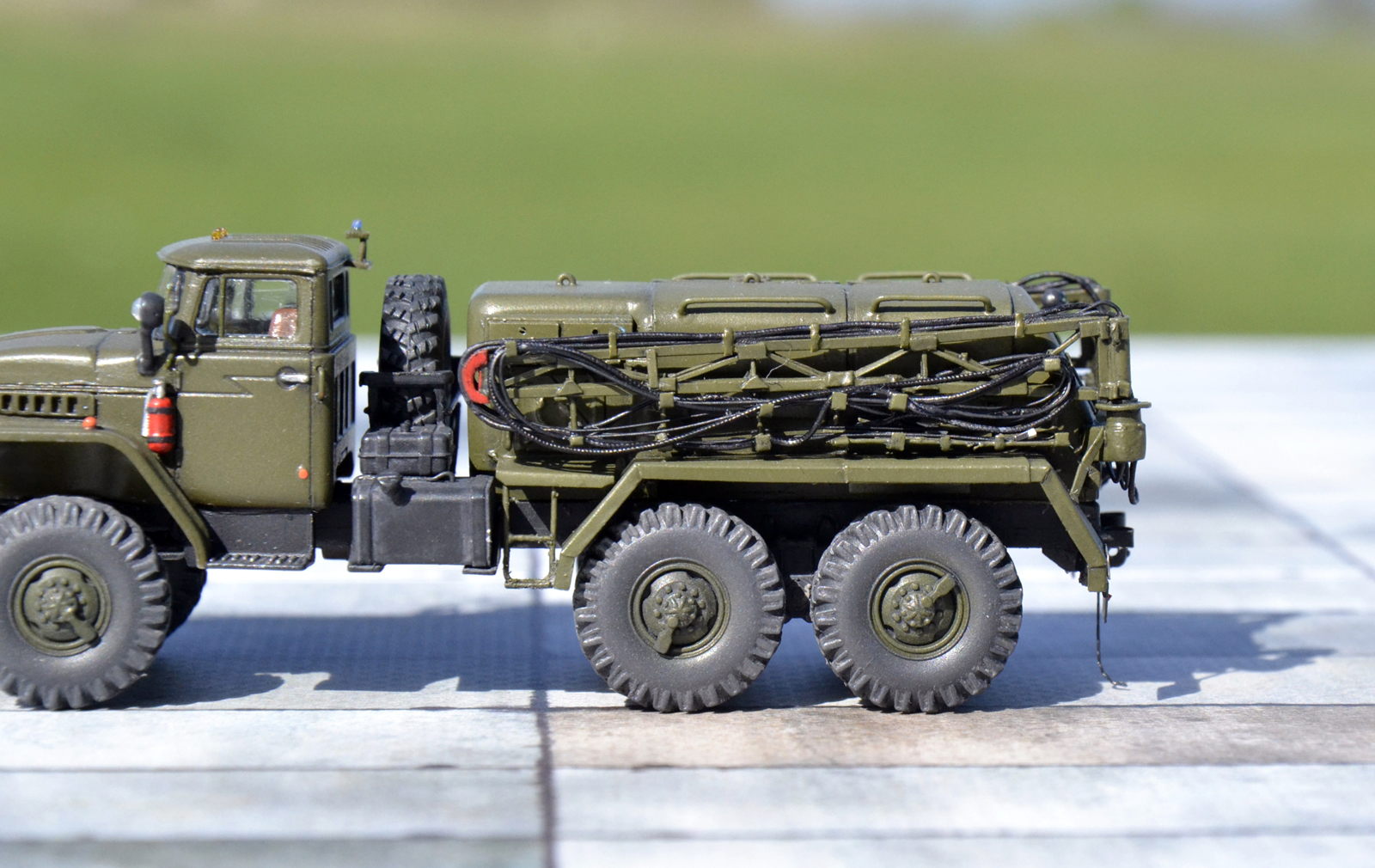

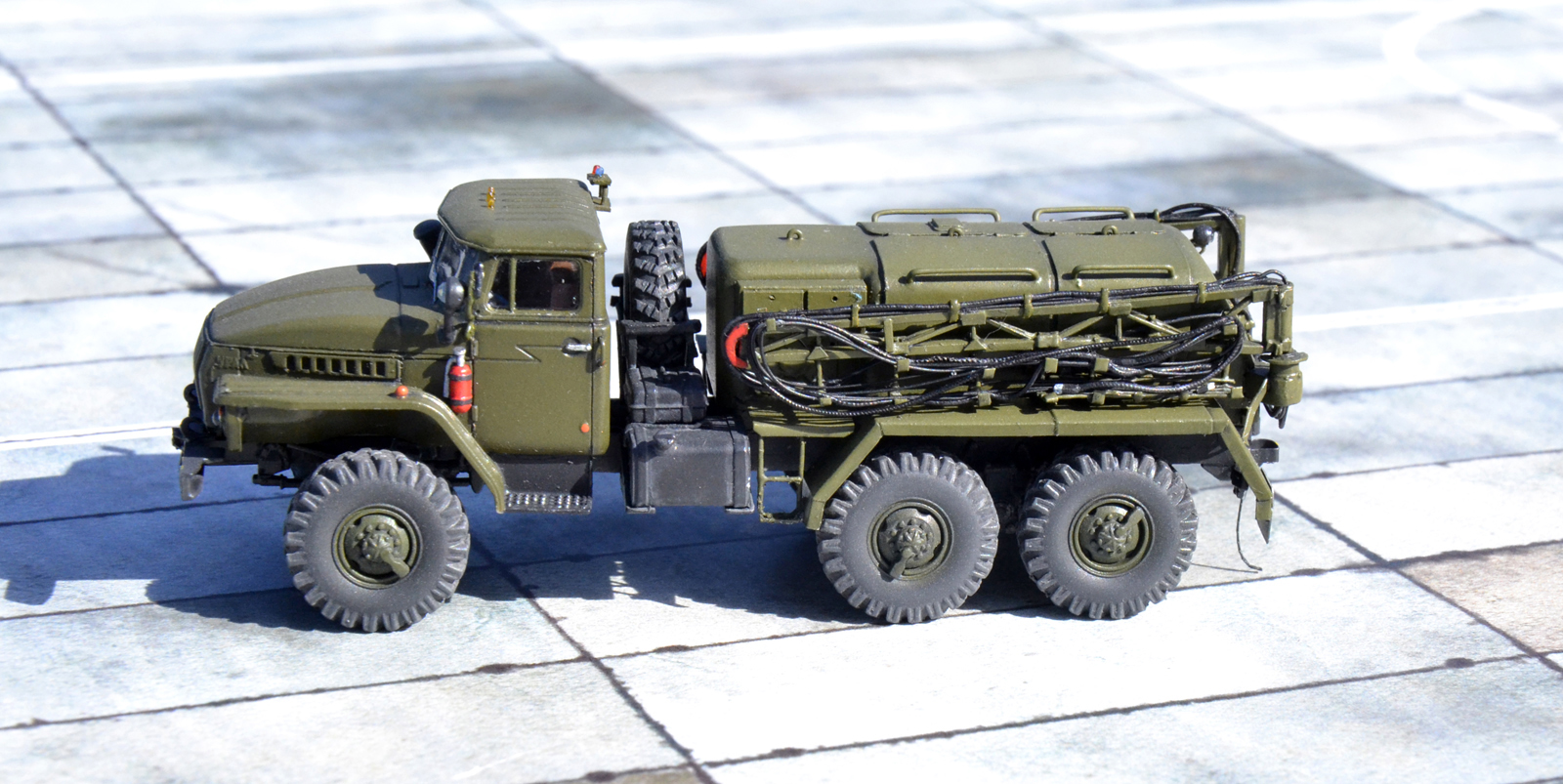

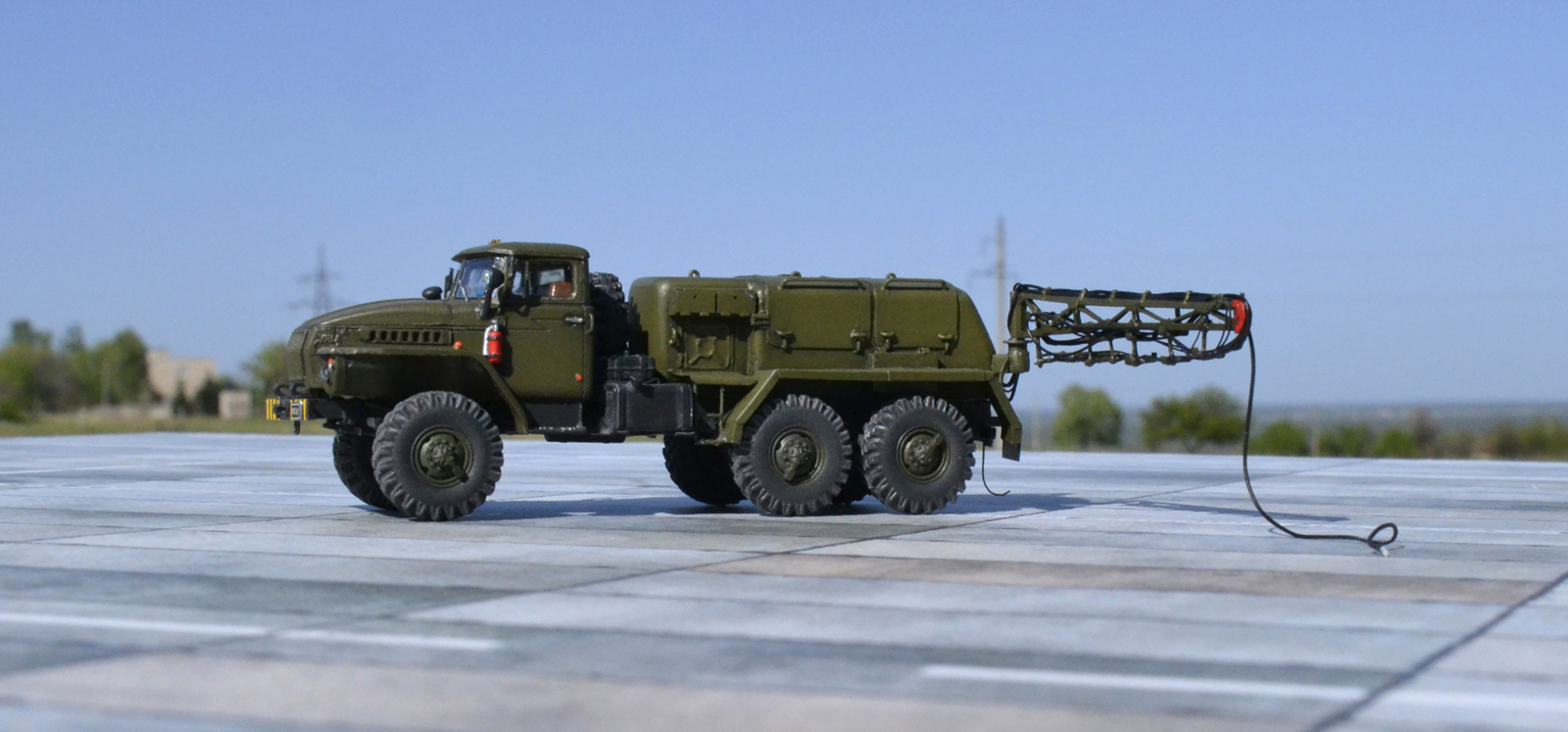

- Тонкие кабели из тянутого литника, толстые из жилки поясной резинки, окрашенной маркером, таким образом, удалось обеспечить подвижность стрел и возможность раскладывания кабелей.
- Петли-держатели сверху ферм - фольга.

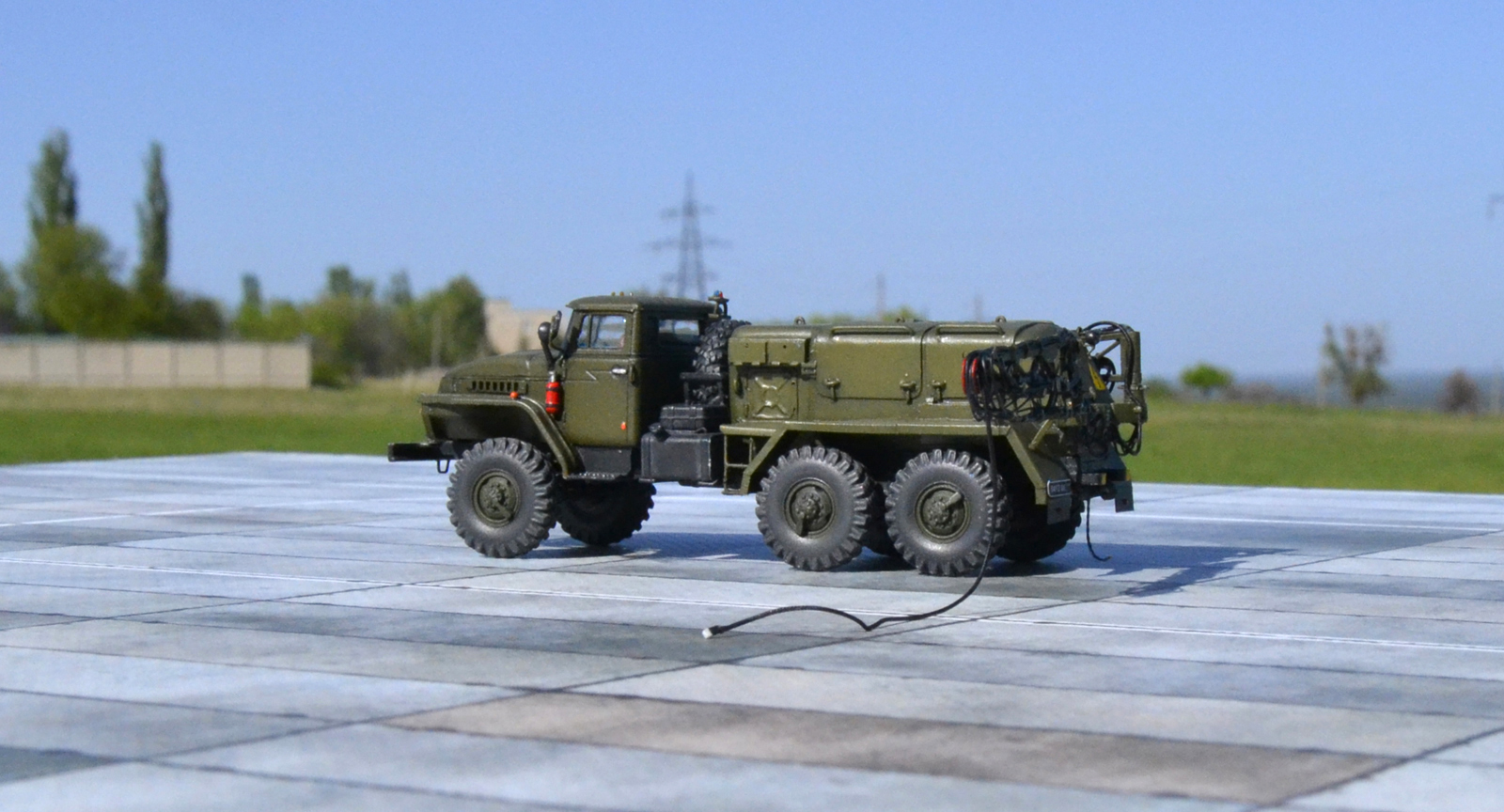

- Цепь снятия статнапряжения сделал из проволоки.

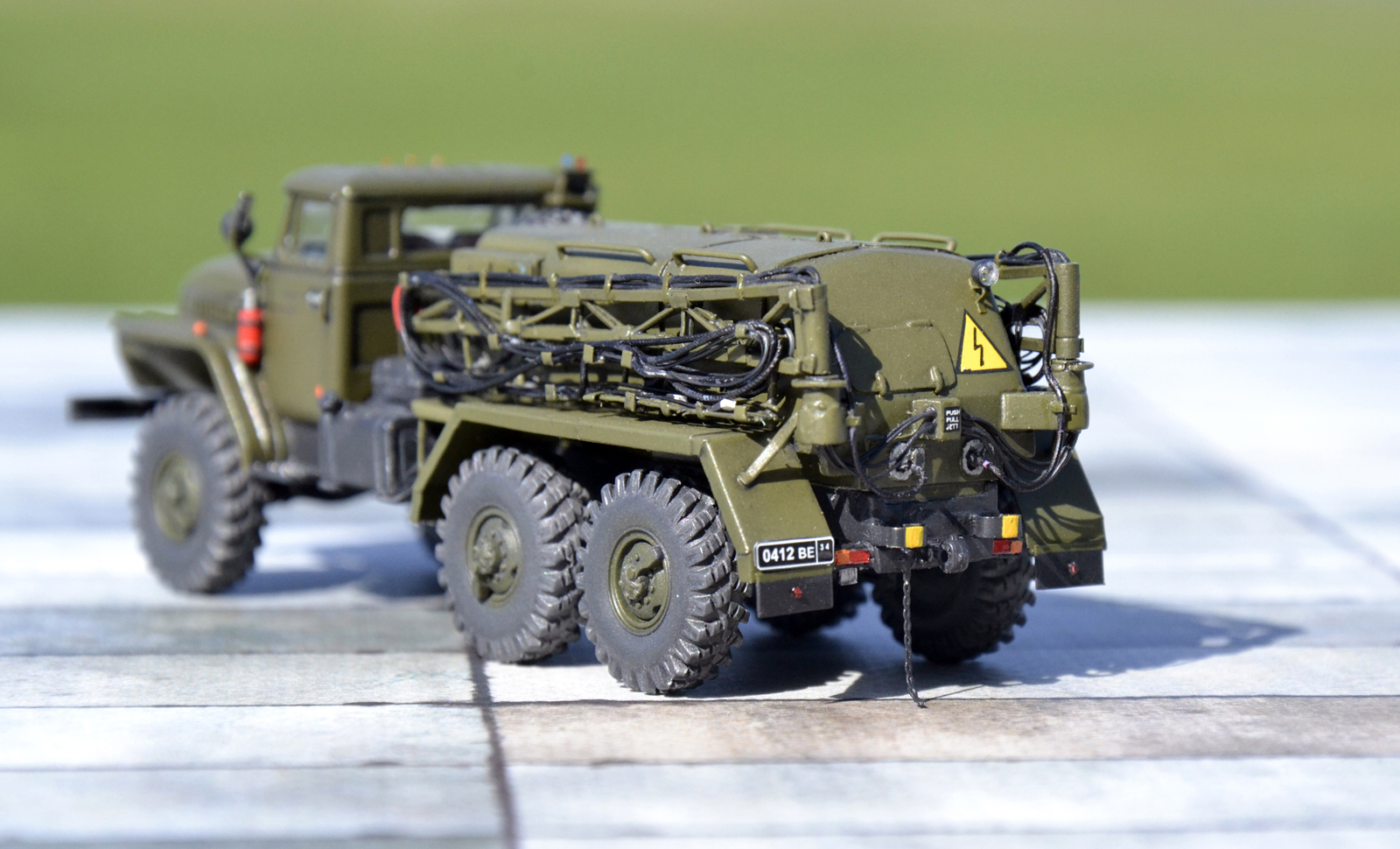

Декали: знак высокого напряжения вырезал из черных и желтых обрезков декалей, гос.номера подогнал Слава Гринюк, за что ему большое спасибо. Все подробности стройки с детальными снимками процесса и трудностями, которые возникали можно посмотреть здесь.
Модель окрашена АКАНом, смывка масло на уайт-спирите, лак: футура и АКАН.
Отдельная благодарность Генрику Мкртчяну за предоставленные чертежи и размеры! И всем спасибо, кто следил за моей сказкой и помогал советами и поддержкой.
Фотосессию получилось провести только сейчас, но оно и к лучшему - весенняя погода в этом только помогла. Фото желательно смотреть во весь экран.
Приятного просмотра. Буду рад конструктивной критике и вашим оценкам.
Оценки
Войдите, чтобы оценить работу.
Комментарии (29)
Спонсор
На сайте с 10.11.2014
7 890
Дмитрий, внимательно следил за стройкой. Хорошая модель получилась. В целом ты серьезно вложился и для самодела вообще это отличный уровень. Единственное, что мне не нравится - это горб на капоте - но мы в сказке это уже обсуждали.
На сайте с 28.01.2013
22 3726
Саша, спасибо. Во многом ориентировался на ваши апашки, только вот все "допы" пришлось самому делать) С меня хватило самодельного агрегата, на перепил кабины (капота, решетки радиатора и т.п.) сил уже не оставалось)))
Да и основная была цель - постройка антуража для авиации.
На сайте с 01.08.2010
15 1296
да ладно... А блоху подковать?
Если серьёзно, отличный аппарат получился, да ещё и с подвижными частями! Как по мне - отлично!
На сайте с 28.01.2013
22 3726
Спасибо, Вова! Рад, что понравилась модель.
Спонсор
На сайте с 14.05.2009
14 977
Дима отличная самоделка вышла!!!!
Отличная модель и как сама по себе, и как "антураж" для фотосессий. Пять с плюсом!
Спонсор
На сайте с 02.08.2010
43 3405
Хорошая АПА-шка вышла!!
На сайте с 28.01.2013
22 3726
Спасибо, друзья, за теплые слова.
На сайте с 04.11.2013
12 198
Одна из Лучших АПА-5Д!
Очень высокое качество исполнения и ювелирная аккуратность - сильно вштыривают!
Установка, доработки - великолепны!
По матчасти не бьет только ресивер под правой подножкой кабины.
Не понял про: "10. Высверлен диск запаски."? В ДЗК только покрышка с камерой?
P.S. Браво Мастеру!
Спонсор
На сайте с 30.06.2012
137 5311
Отличная работа , АПА _5 удалась на все 150%
Высший балл Димон .
На сайте с 31.08.2016
21 17
Дима, красиво выполнена модель!!! Класс!!!
На сайте с 28.01.2013
22 3726
Дима, Слава, спасибо, друзья!
На сайте с 28.01.2013
22 3726

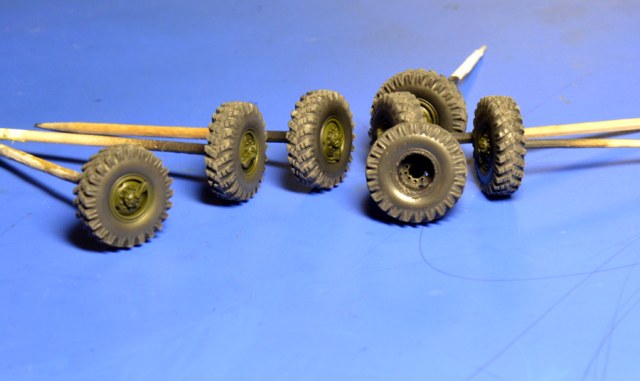

Alexus, ну прям захвалили Вы меня, приятно конечно))) Спасибо за высокую оценку моих трудов. По поводу ресивера - это сознательный косяк уже на второй модели Урала (в обоих сказках это обсуждалось), думаю на третьем урале (если будет), уже точно сделаю АКБ. По поводу диска запаски поясню, ИСМ дает колеса с тыльной стороны "глухие", а реальное снятое колесо (например запаска) имеет диск, то есть с обратной стороны углубление (думаю понятно выразился))). Вот этот диск я и высверлил, оставив только его переднюю часть и соответственно покрышку, а также высверлил отверстия под крепежные болты колеса. Вот фото из моей сказки, надеюсь на нем будет понятно то, что тут написал.
На сайте с 04.11.2013
12 198
Понял, спасибо!
Это - Круто! Я по невнимательности своей даже не заметил этого когда сторойку просматривал.
Если не ошибаюсь, то Вы - первый кто сделал эту доработку на родной запаске?! Отлично вышло!
На сайте с 28.01.2013
22 3726
Alexus, не я не первый кто высверливает диск, добрые люди в свое время подсказали на этот нюанс.
На сайте с 03.03.2014
61 1691
Дим привет!Полностью слово в слово согласен с Александром. А за фото в фирменном стиле отдельно +)))))
На сайте с 28.11.2011
59 46
Вещь!
На сайте с 15.09.2014
2 7022
Здорово!
На сайте с 28.01.2013
22 3726
Генрик, Геннадий, Юрич, спасибо.
На сайте с 25.02.2009
0 181
Дима, просто здорово! Даже и не знаю, что к своим "слюням восхищения" добавить! Удачи в стройках!
На сайте с 27.07.2010
85 2043
Внимательно наблюдал за стройкой - отличная АПАшка получилась!когда-нибудь и я свою добью - есть на кого равняться!
На сайте с 28.01.2013
22 3726
Александр, Юрий, спасибо! Очень приятно от вас слышать.
Да, ладно, это мы (многие моделисты) при постройке Уралов на тебя равняемся. Очень интересно будет посмотреть на АПАшку в твоем исполнении.
На сайте с 17.07.2010
341 767
Молоток Дим! Я раньше хотел все купить Армори, но ценник был. А самому некогда вечно сделать. У тебя АПА удалась.
На сайте с 18.11.2012
10 170
Дмитрий классно нечего сказать. Все на уровни, ну есть один вопрос а есть чертежи на нее?))))
На сайте с 28.01.2013
22 3726
Денис, Валерий, спасибо!
Чертежей нет, в моей сказке есть боковая проекция с размерами (чертеж сделал Генрик Мкртчян), плюс он мне помогал с размерами деталей Армори (нужно было на что-то опираться при постройке, при этом были исправлены косяки Армори (размеры люков, высота крыльев и пр.)
На сайте с 25.02.2014
69 204
Очень красивая работа,особенно установка понравилась!
На сайте с 18.07.2010
79 1868
Очень познавательная стройка. Работа отличная. Очень понравились крайние 2 фотографии. Их надо было использовать как превью.
Отличная работа, на финальном этапе следил за стройкой.....
На сайте с 28.01.2013
22 3726
Спасибо, коллеги! Очень приятно, когда высоко оценивают твою работу люди, которые мастерски создают модели и фотосессии, которых имеют свою "изюминку", вводящую в заблуждение по поводу реалистичности увиденного.
Рад, что стройка была интересной и носила познавательный характер, надеюсь кому-то пригодится при создании самодельной АПАшки.
