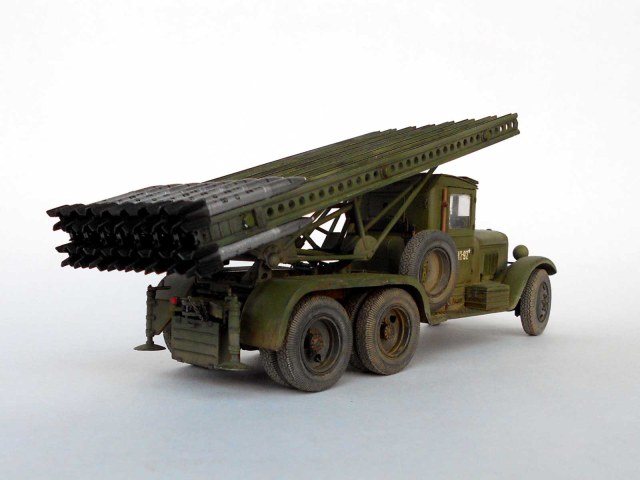

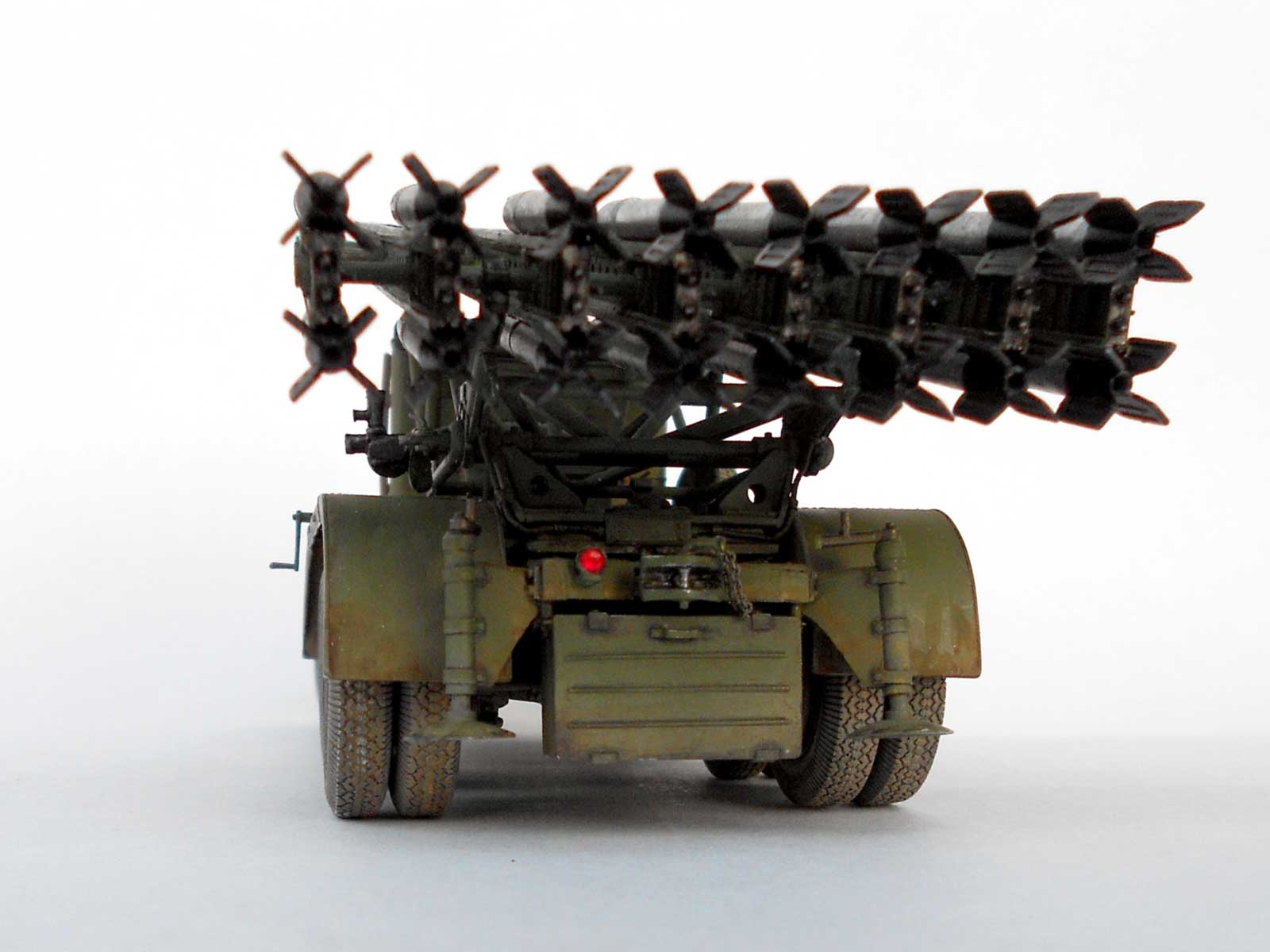

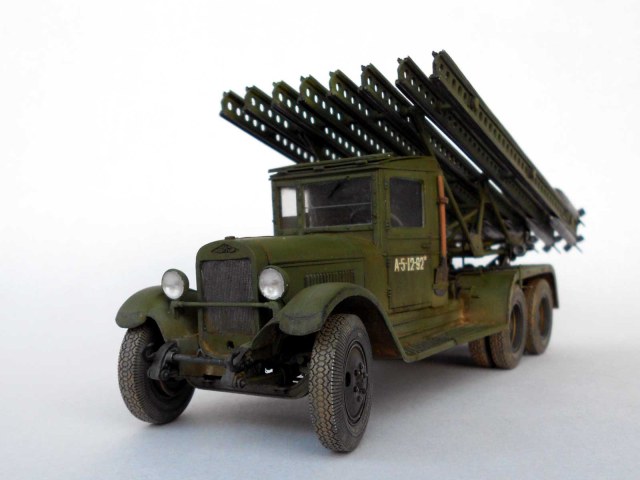

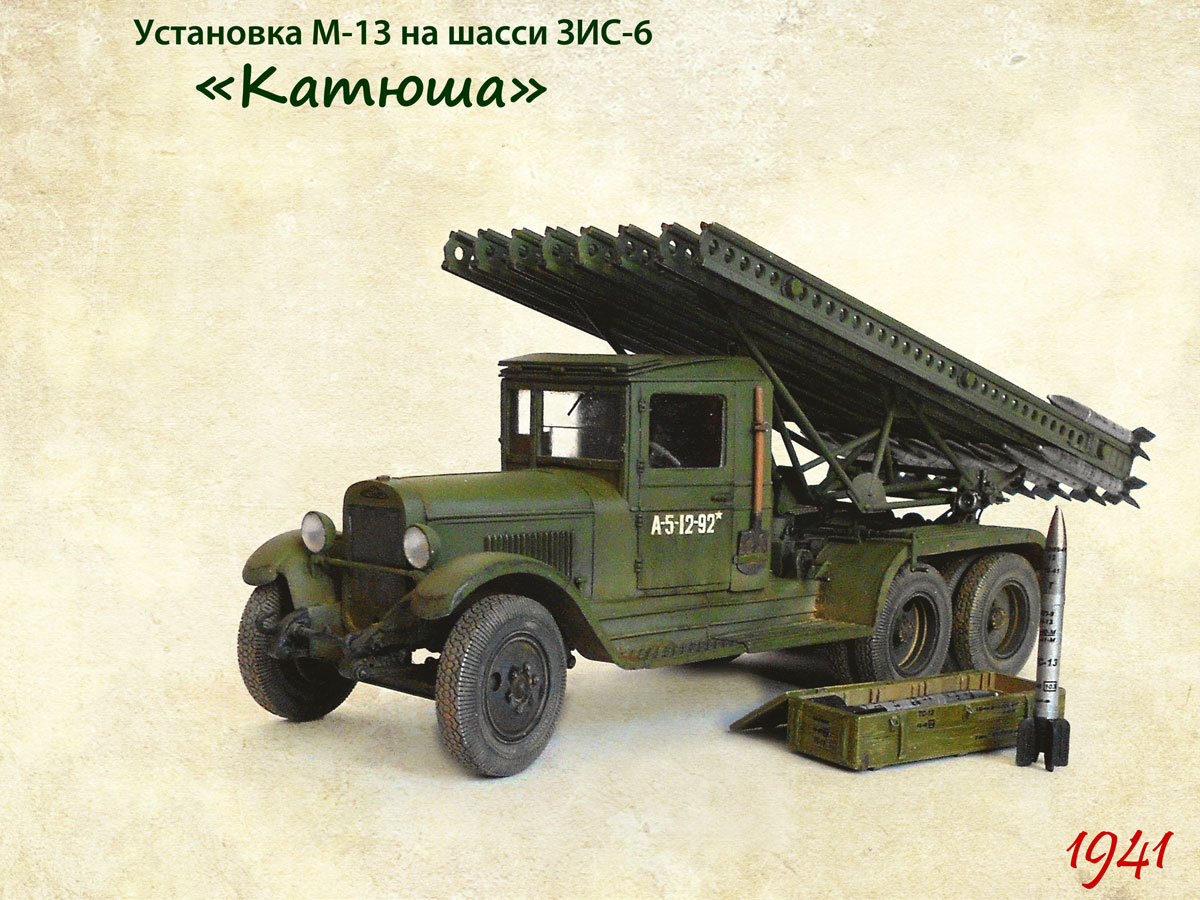

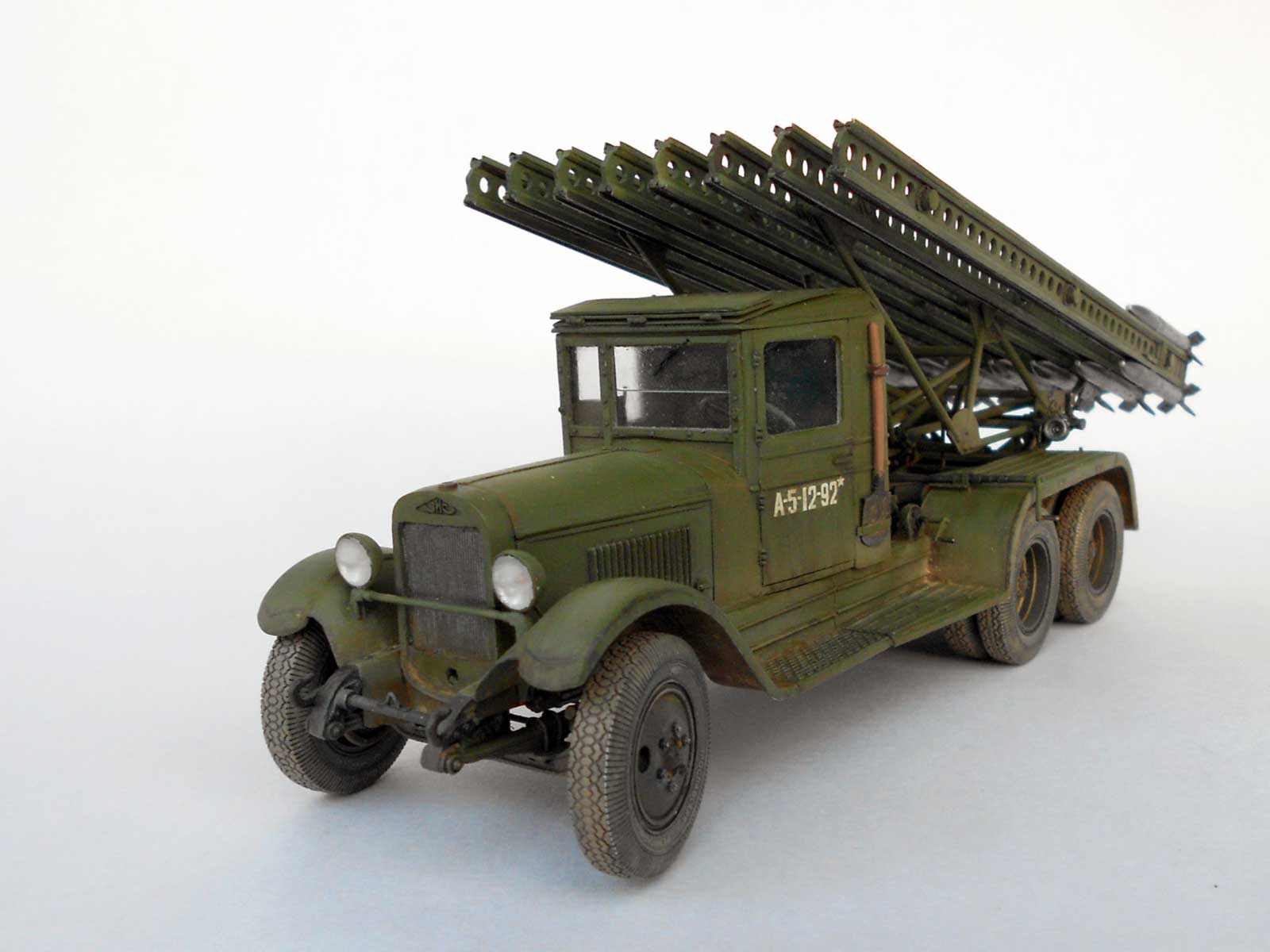

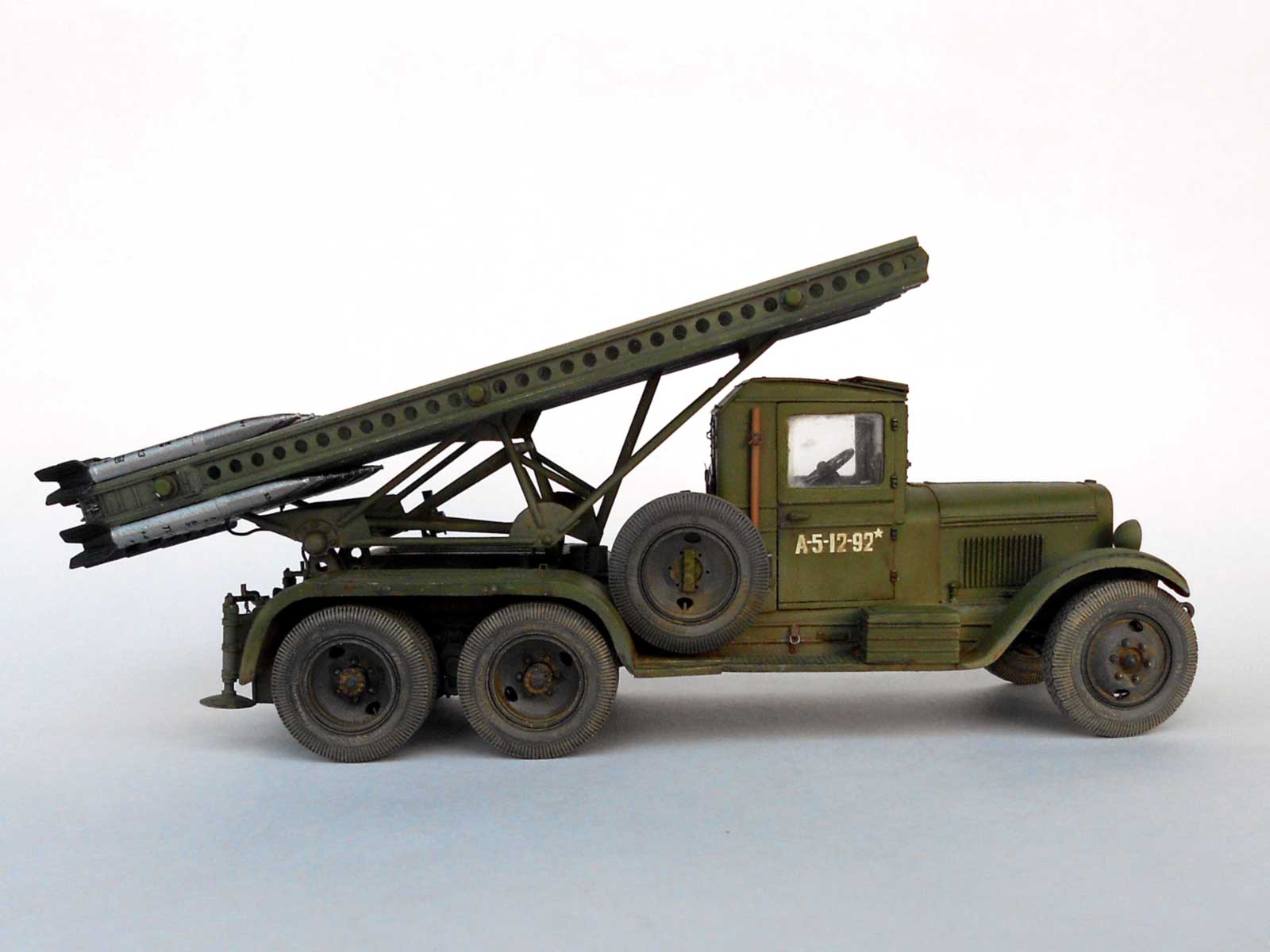

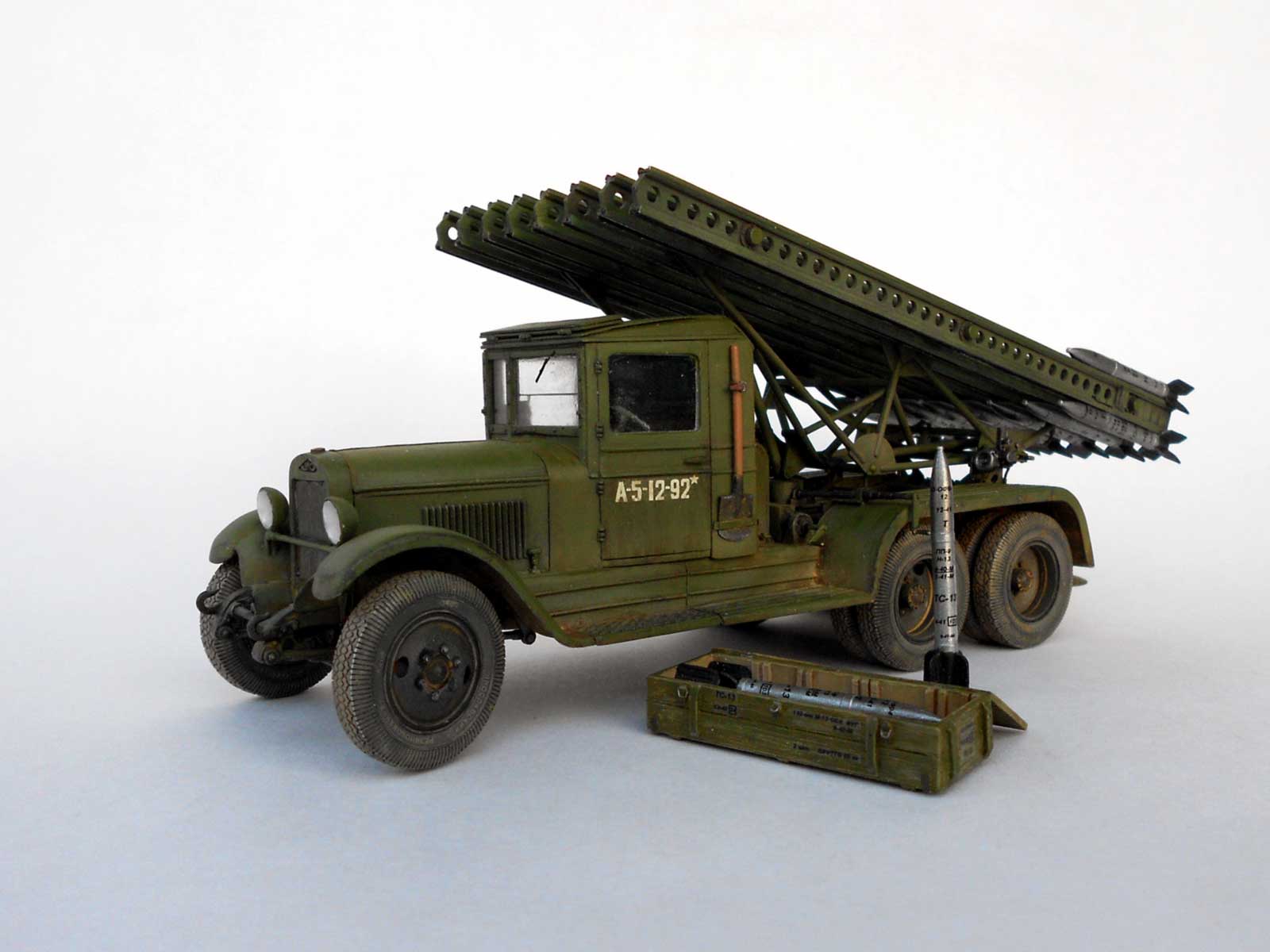

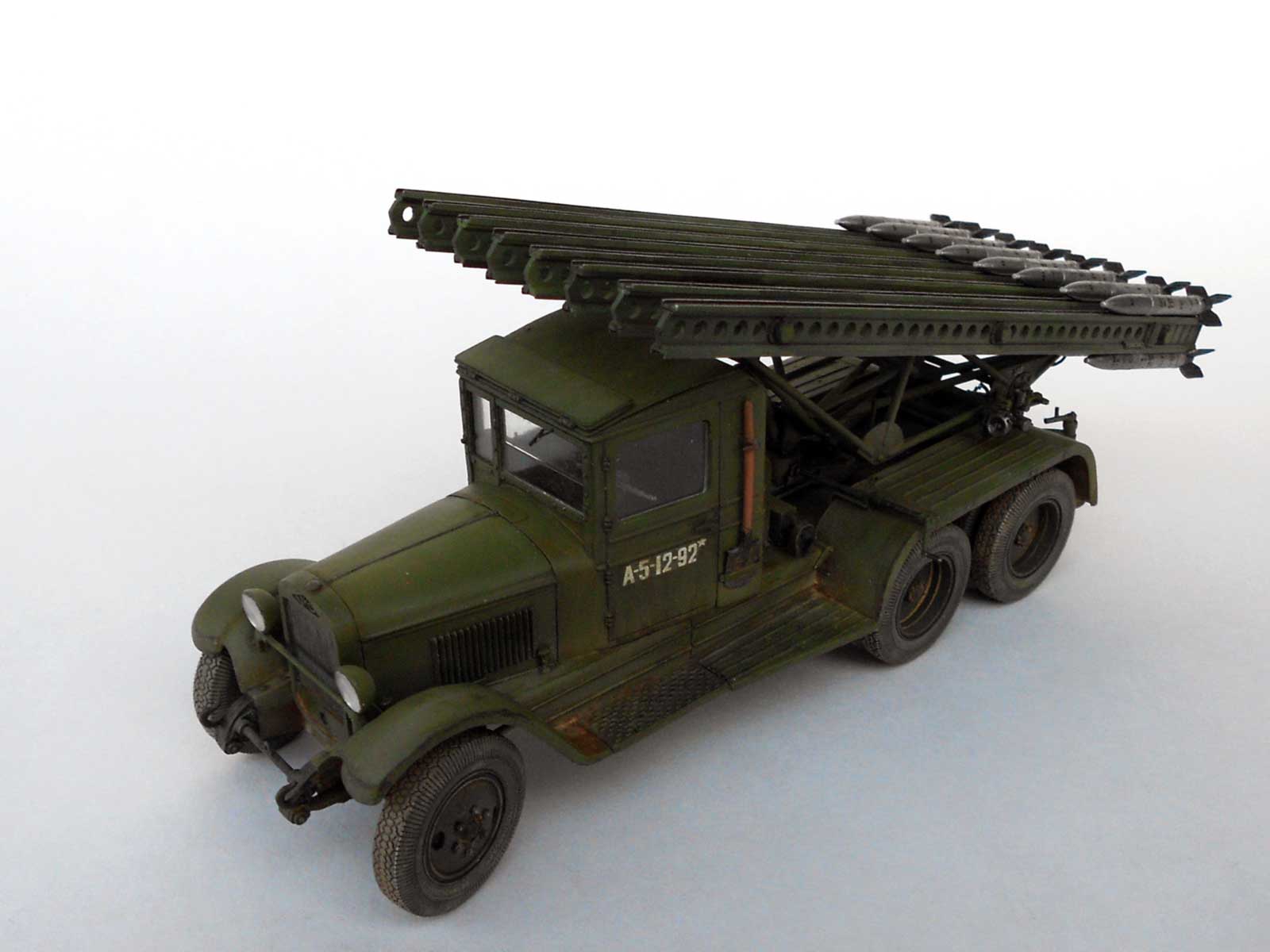

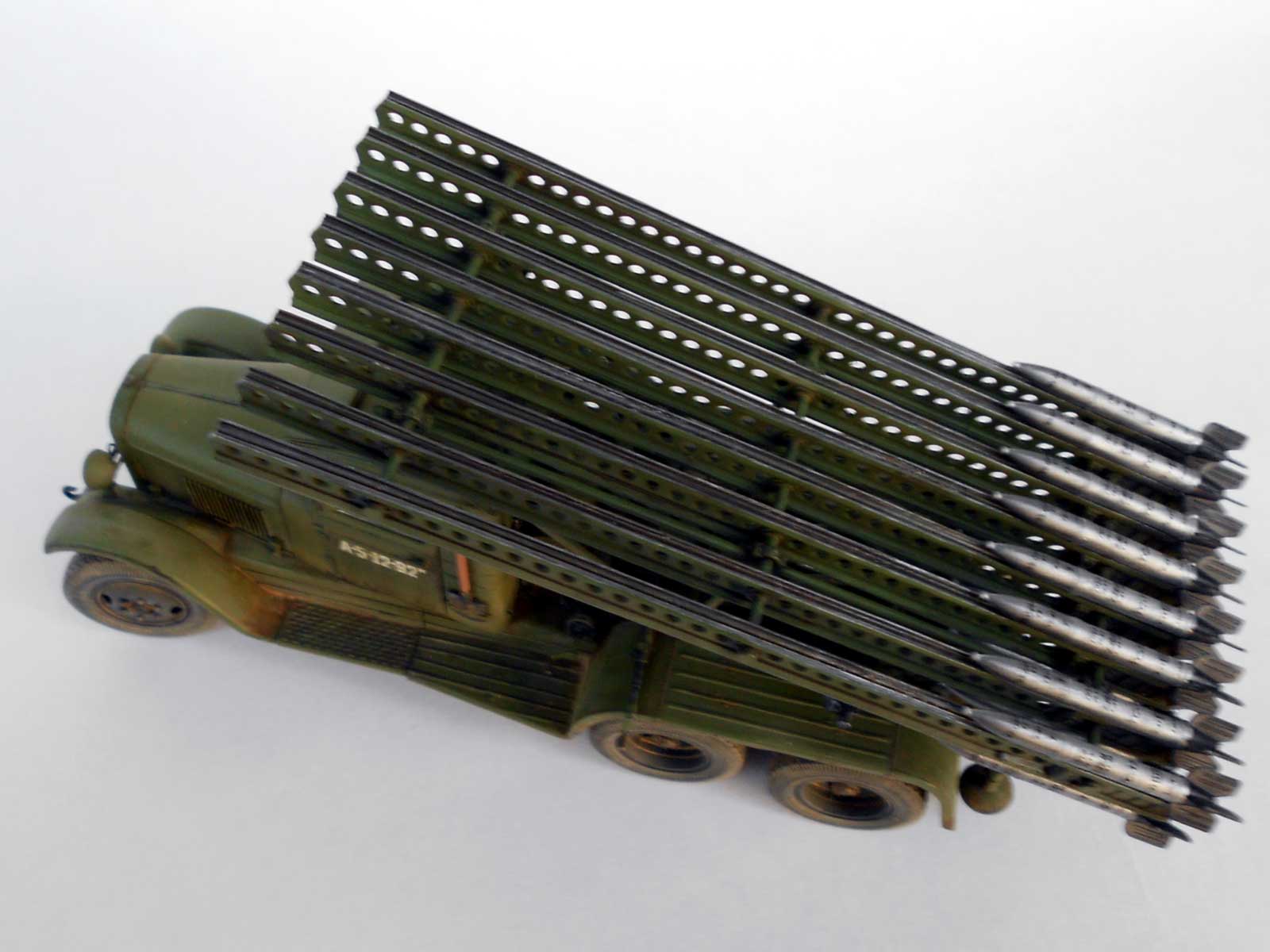

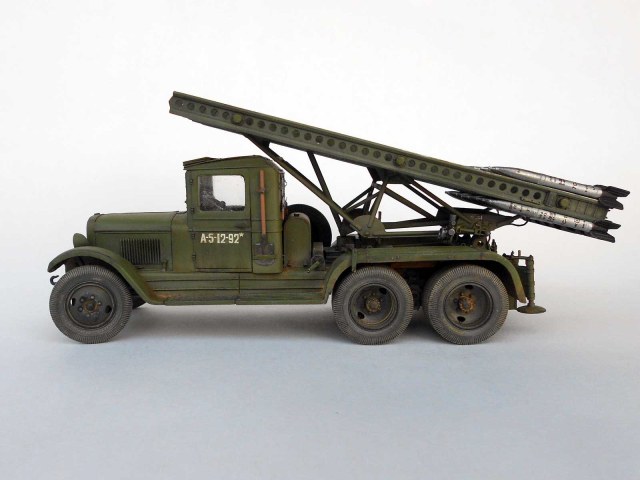

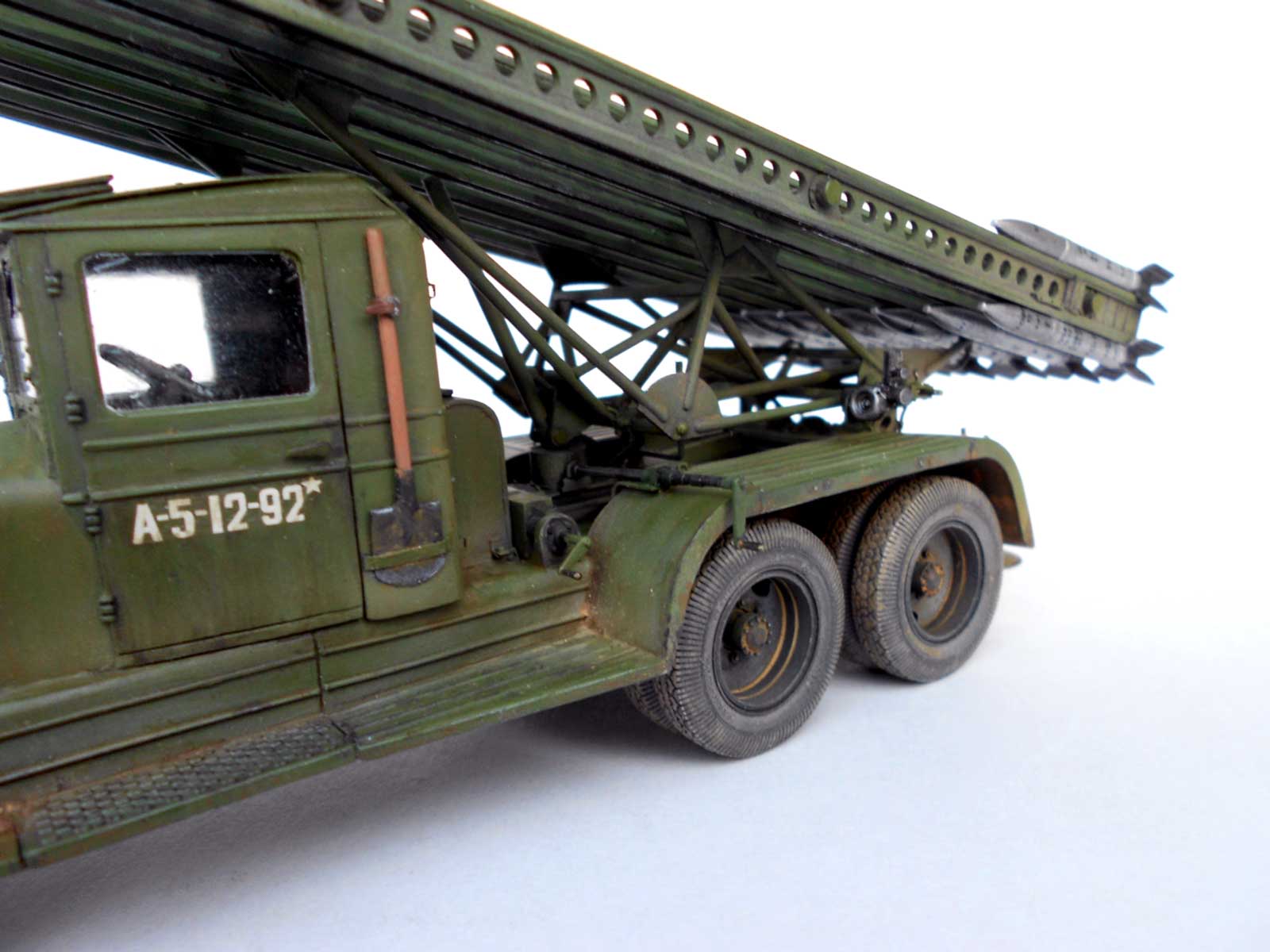

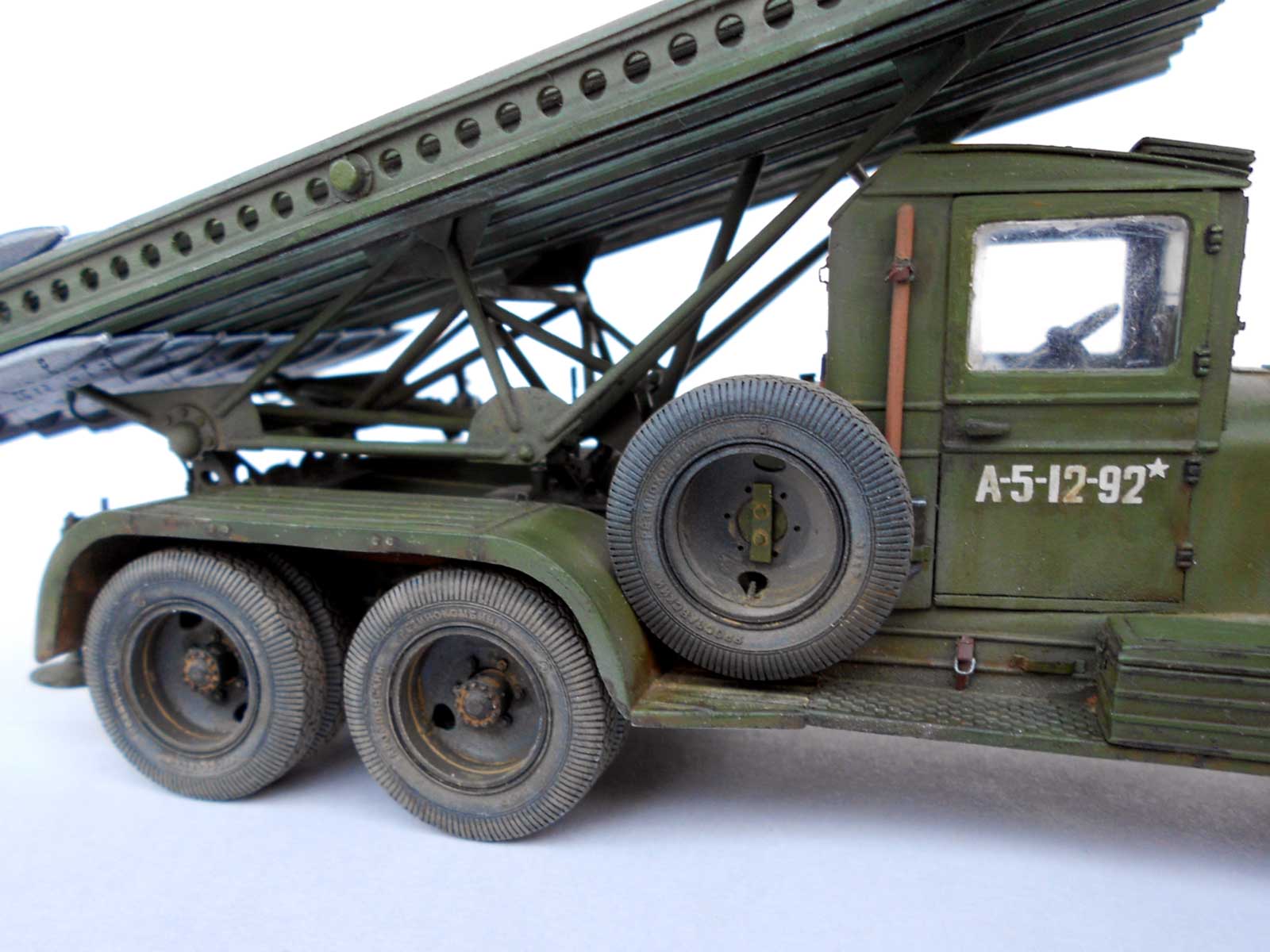

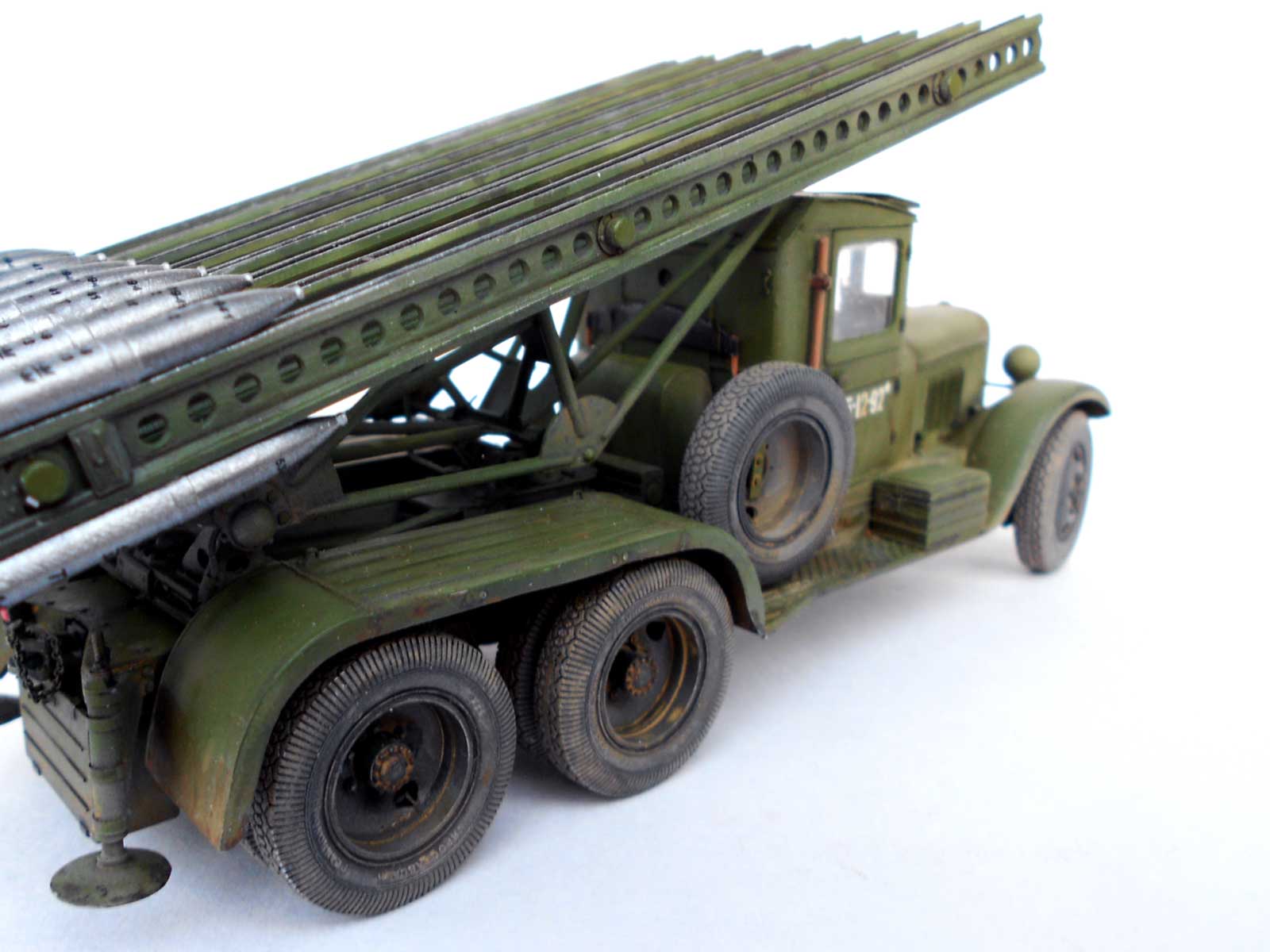

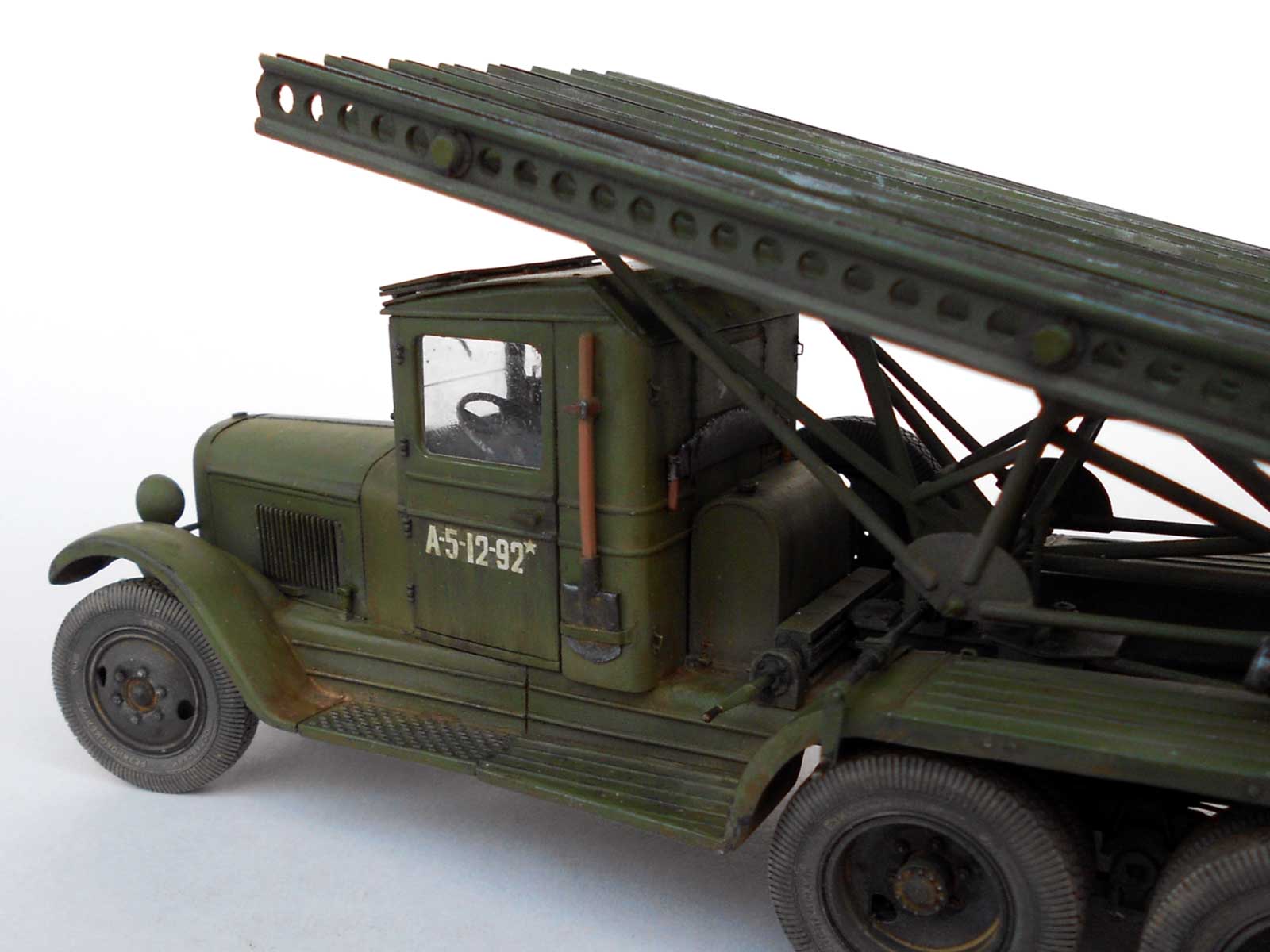

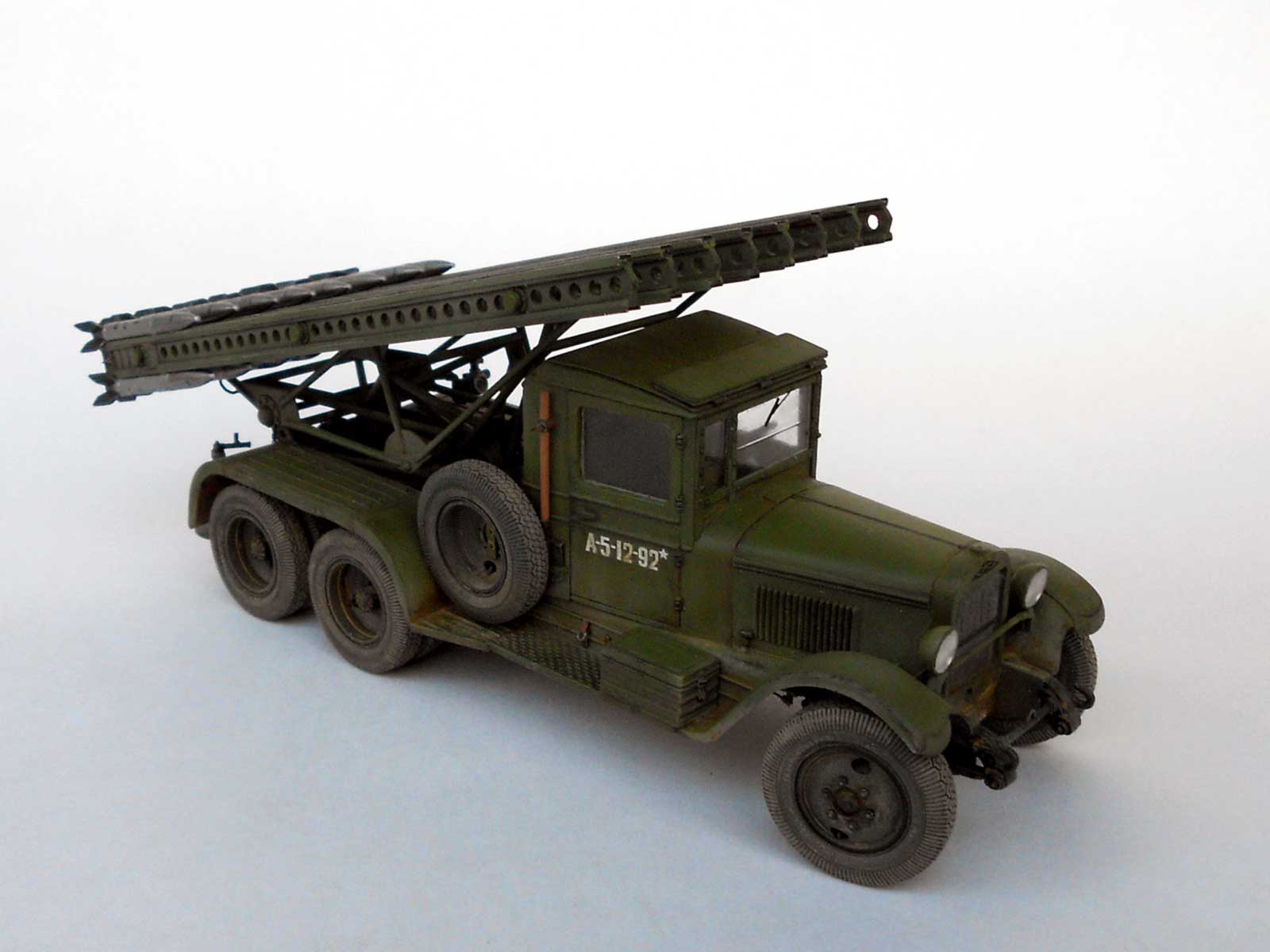

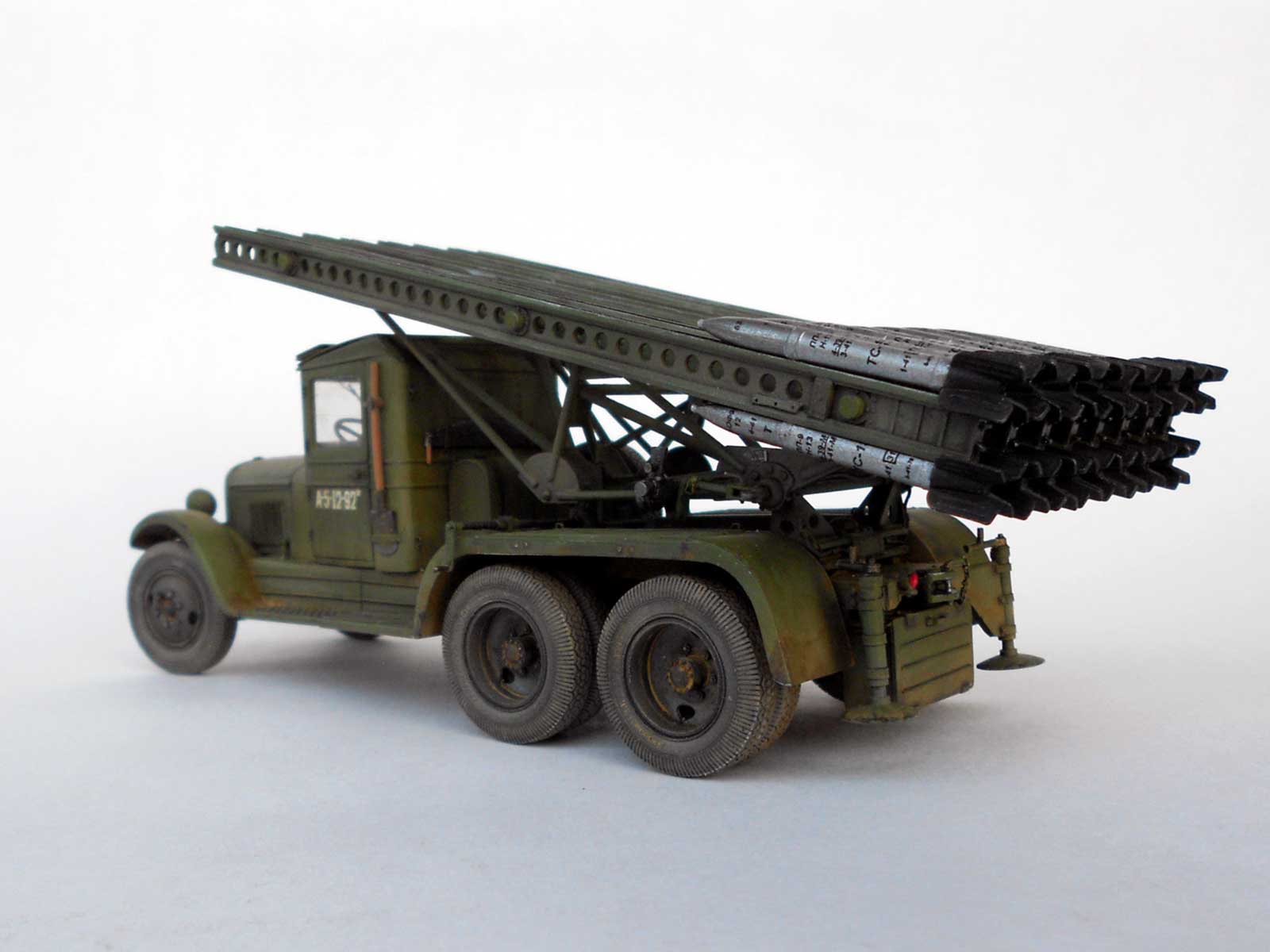

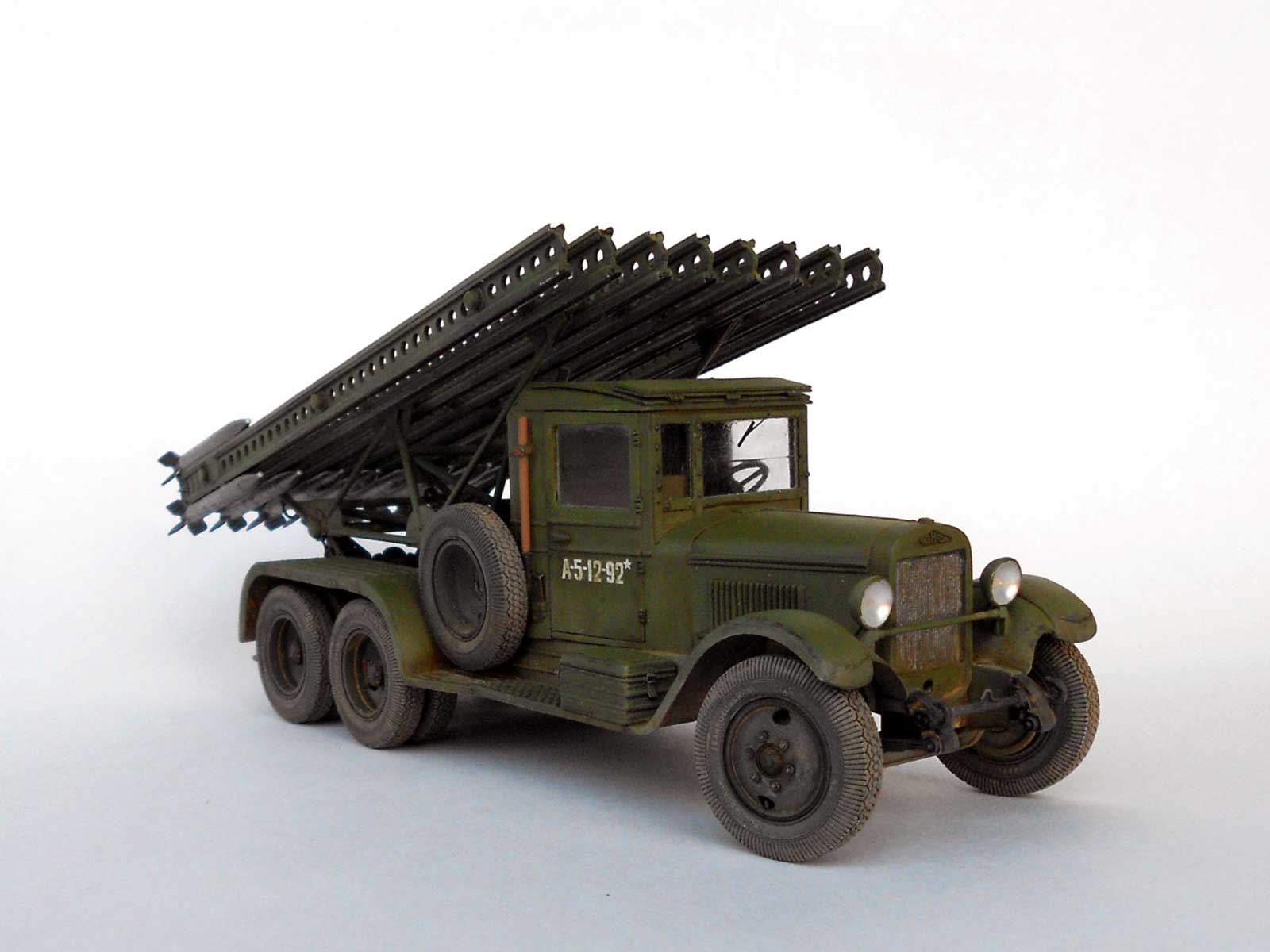

Решил собрать реактивную пусковую установку М-13 на шасси ЗИС-6, первый серийный вариант реактивного миномета "Катюша". На 1941 год из первых батарей.
Модель от АРК на сегодня пожалуй безальтернативная, представляет из себя слегка апгрейженную модель разработки фирмы Алан 20-летней давности. В наборе у АРК новая ферма, направляющие и собственно реактивные снаряды.

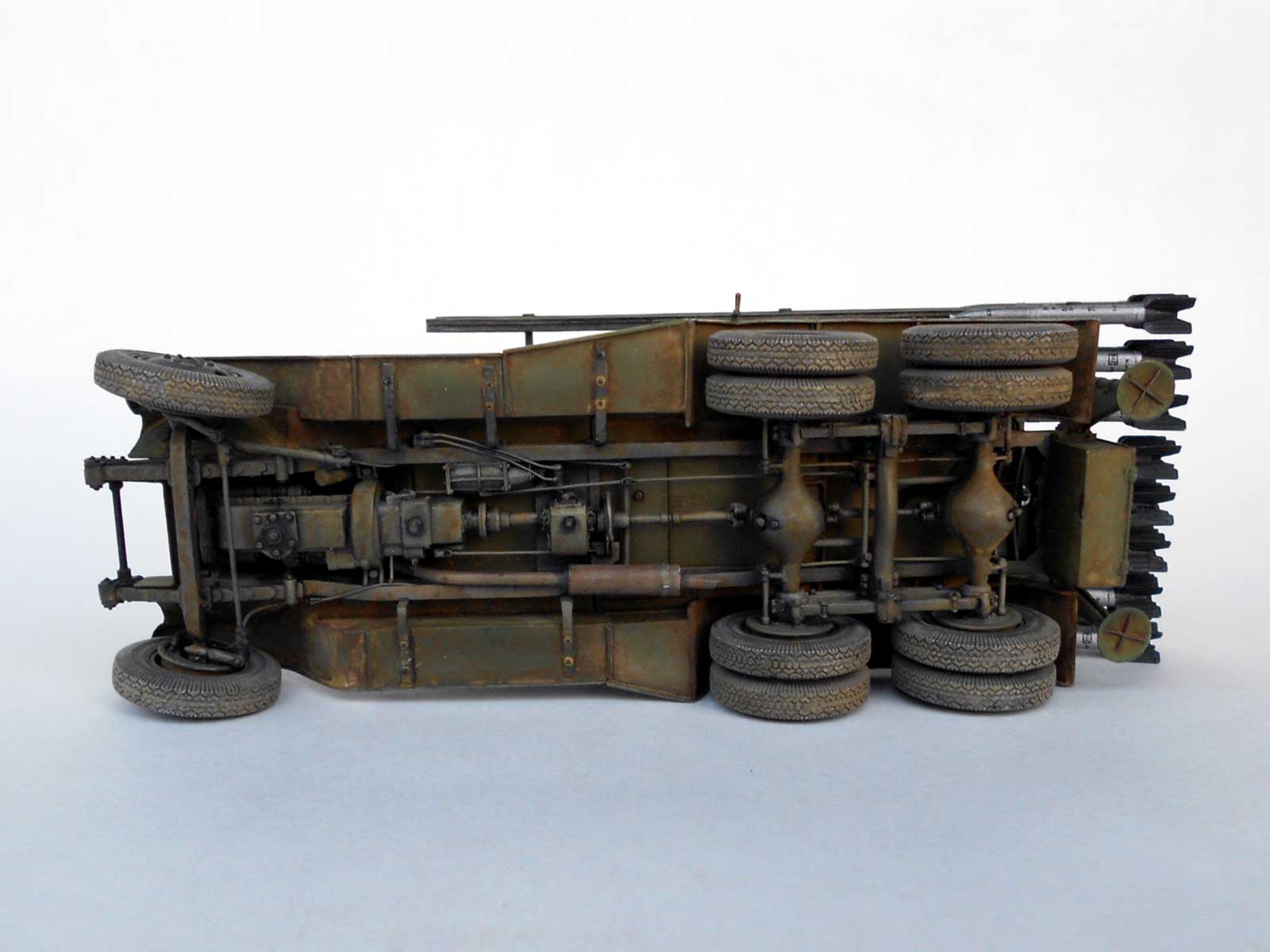

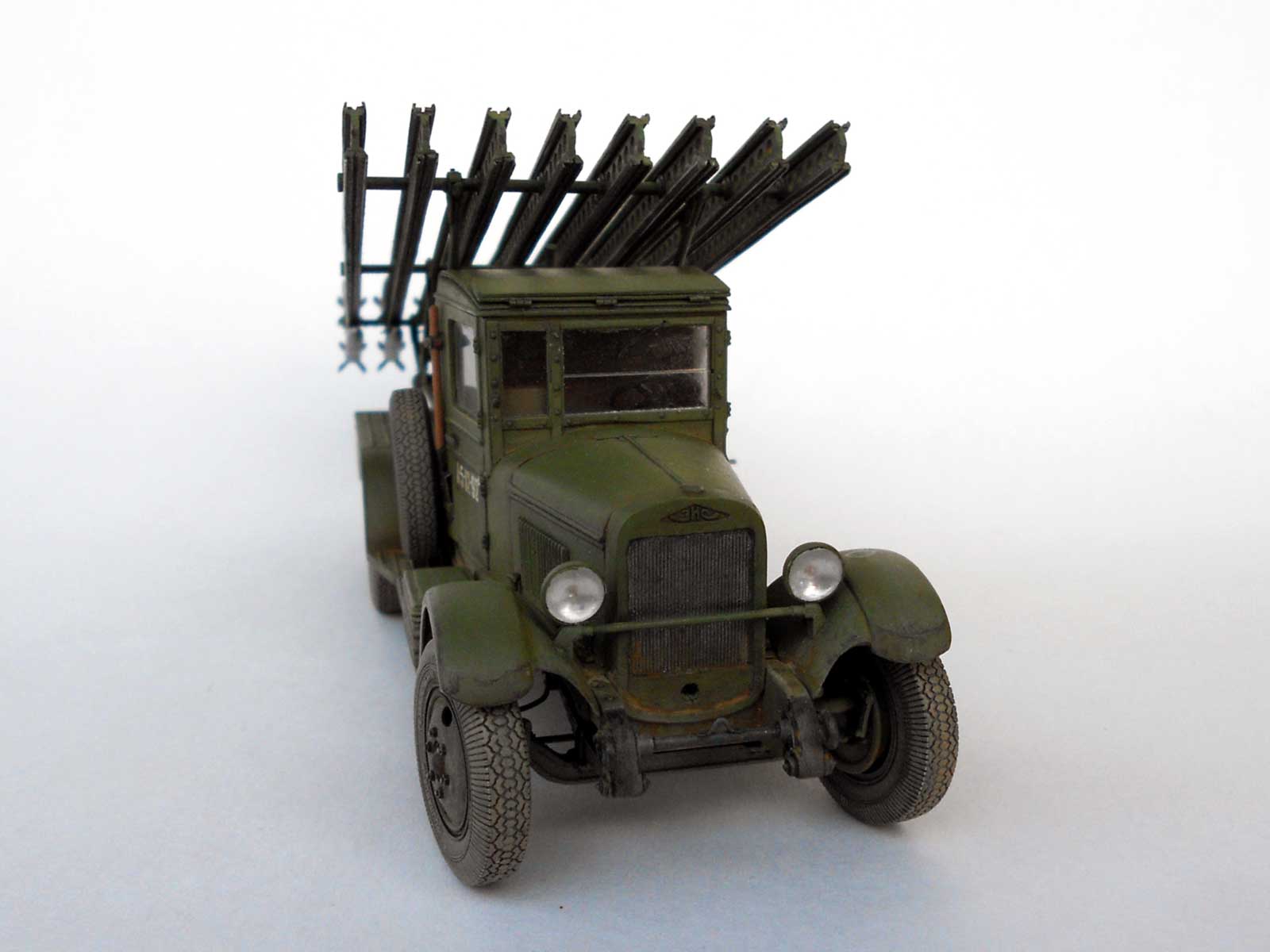

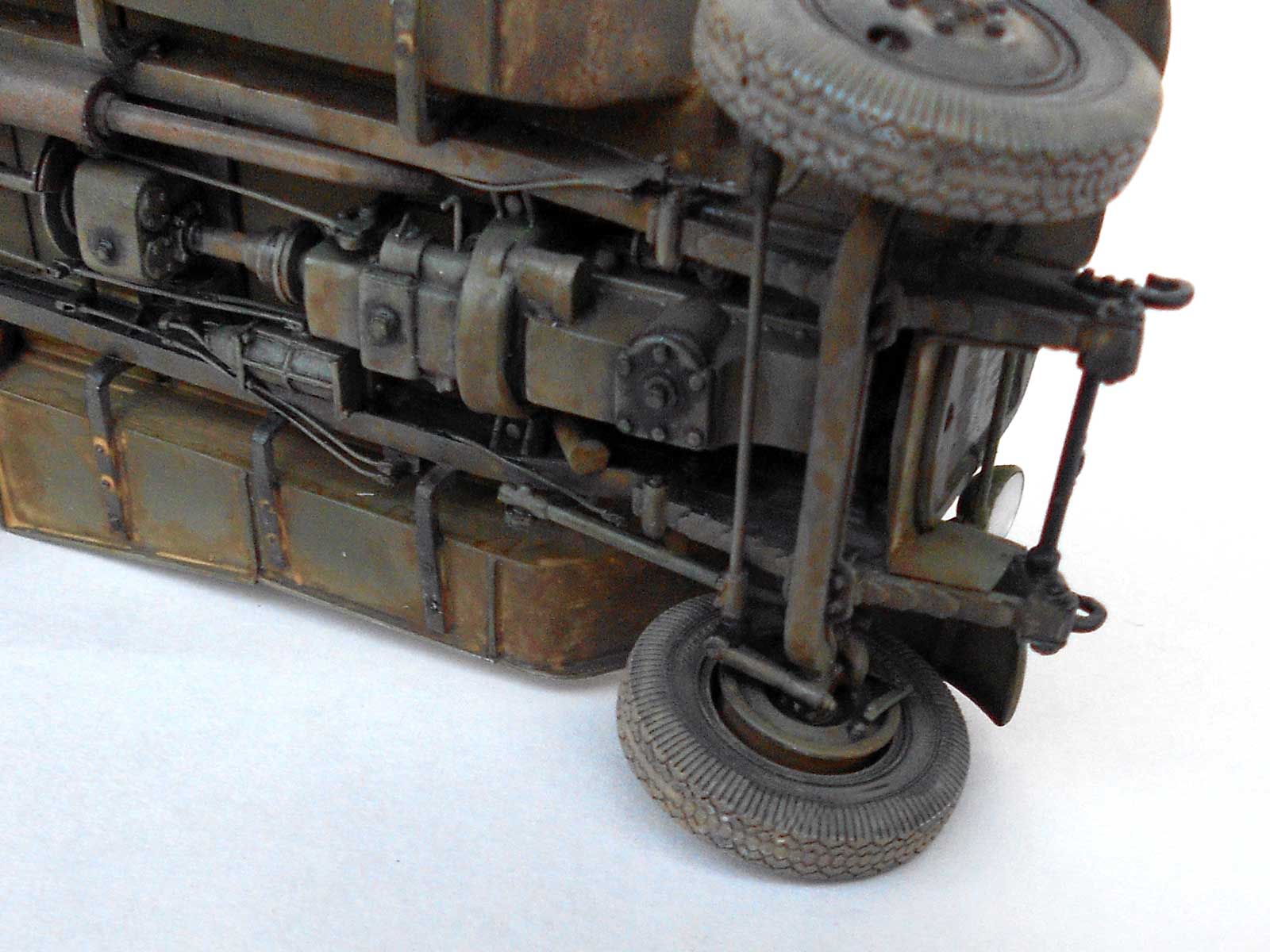

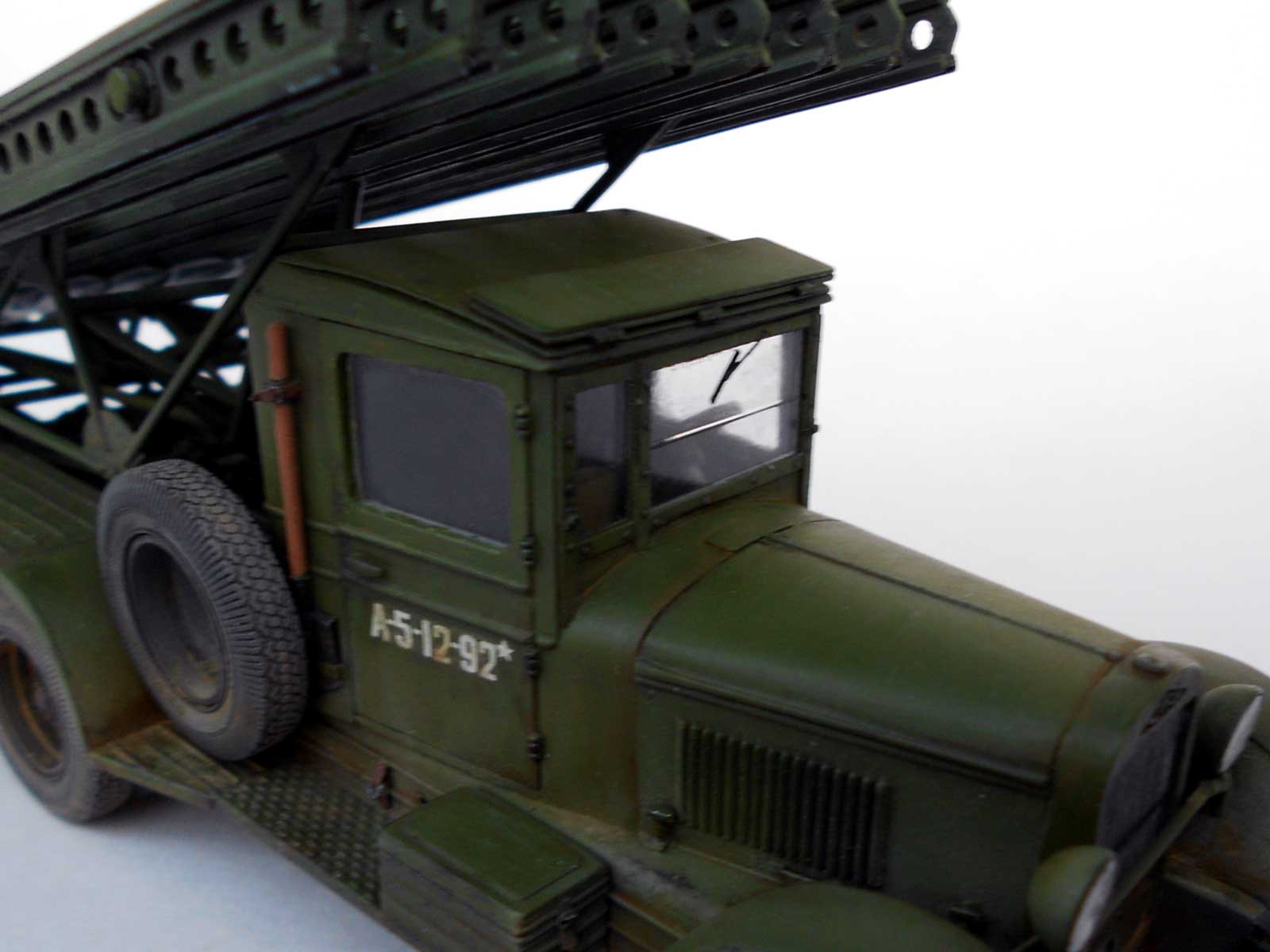

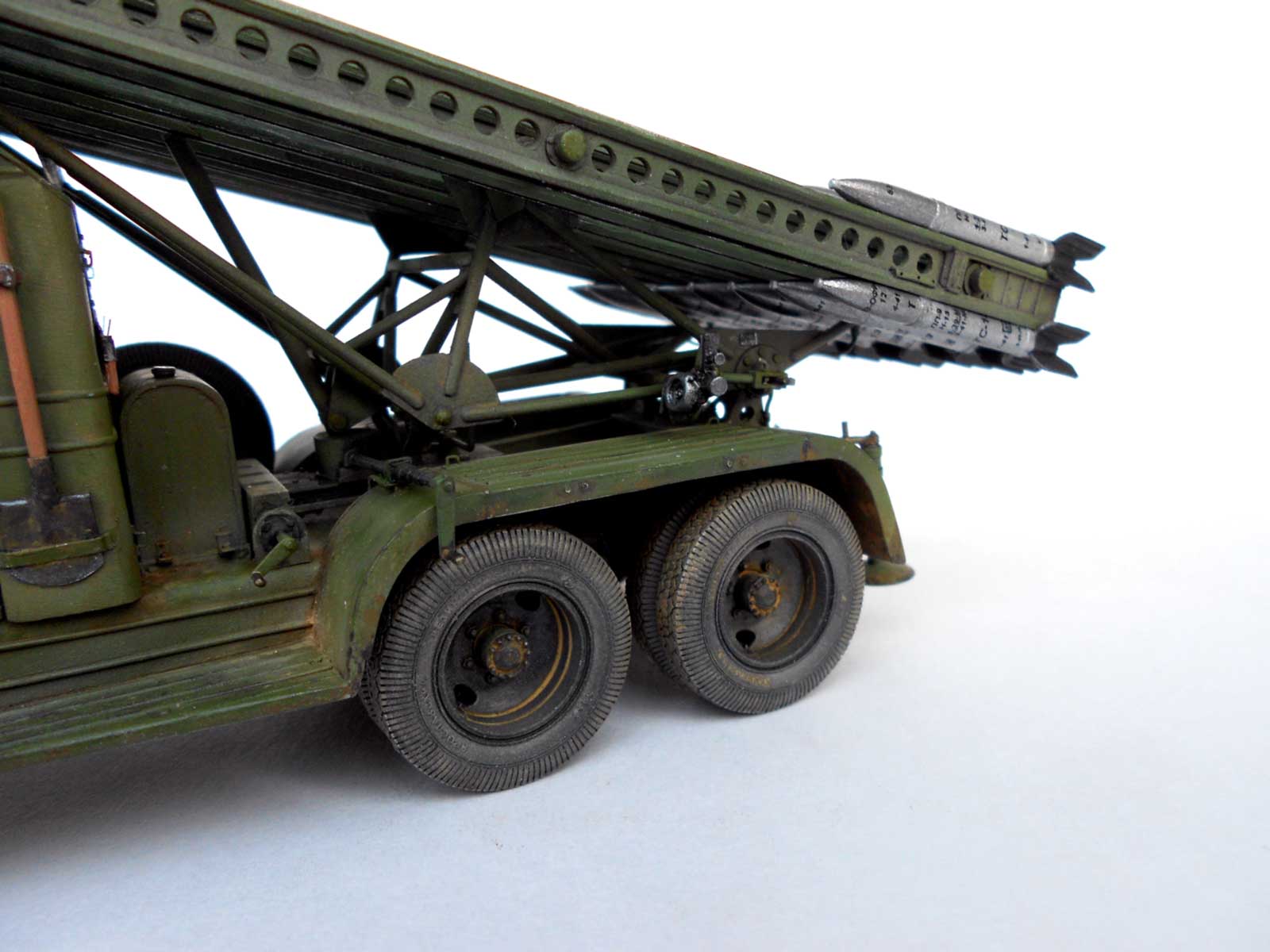

Переделок много - рама с механизмами и подвеской (сделан демультиплекатор с тягами и рычагом, вакуумный усилитель тормозов , тормозные тяги, доработана подвеска и т.п.), сделаны задние крылья и доработаны передние, убран подрамник, доработаны направляющие, новые подножки, бак, домкраты, лопаты, пила, защита кабины, прицел (со снятой панорамой, закреплен в походном положении) , ящик для аккумуляторов, пульт управления стрельбой, переделана задняя стенка кабины, торпедо, створки капота, радиатор и прочее и прочее и прочее.... Не тронутым остался пожалуй только двигатель )))) Стройка велась в рамках конкурса "Техника Победы".

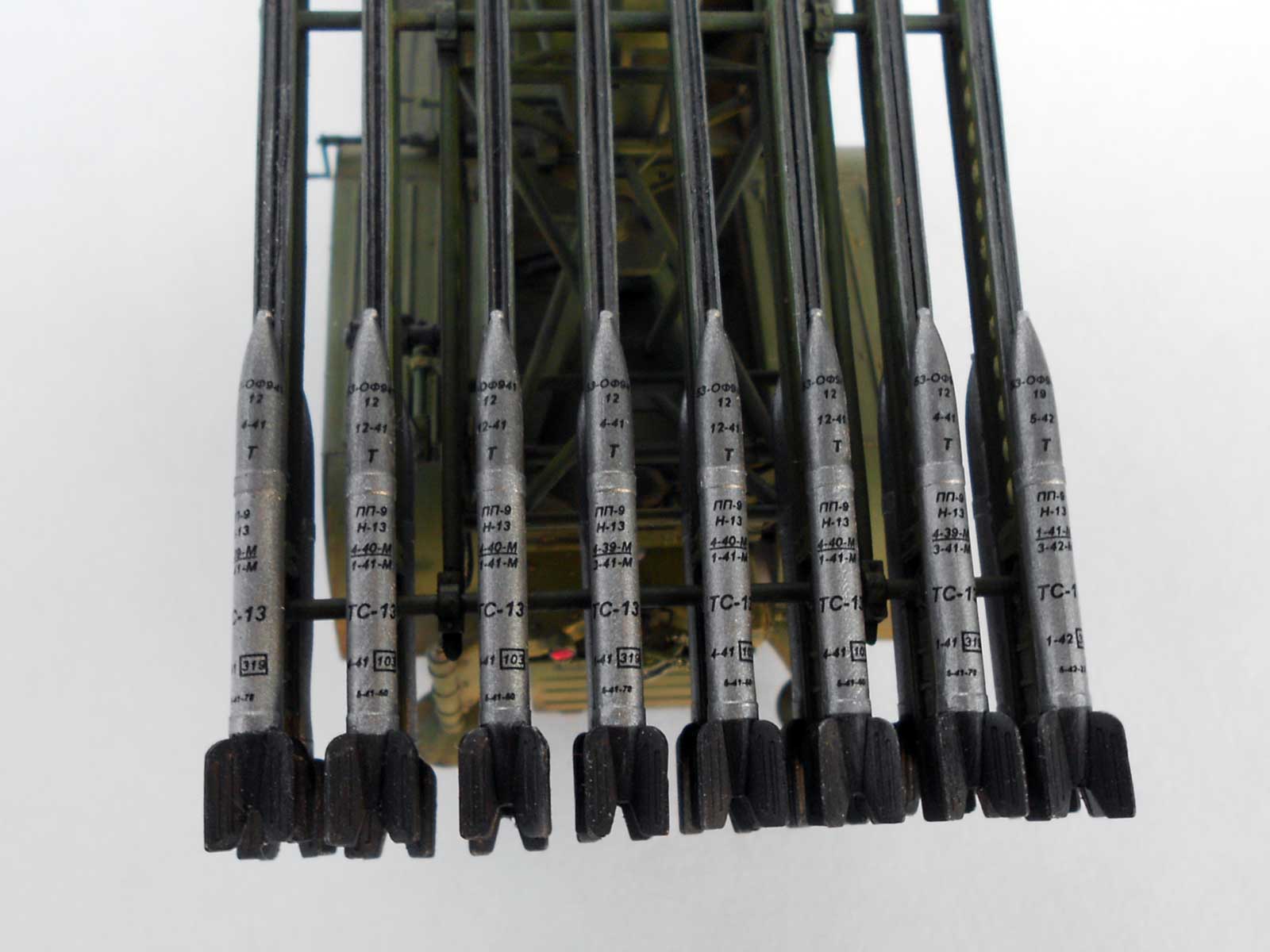

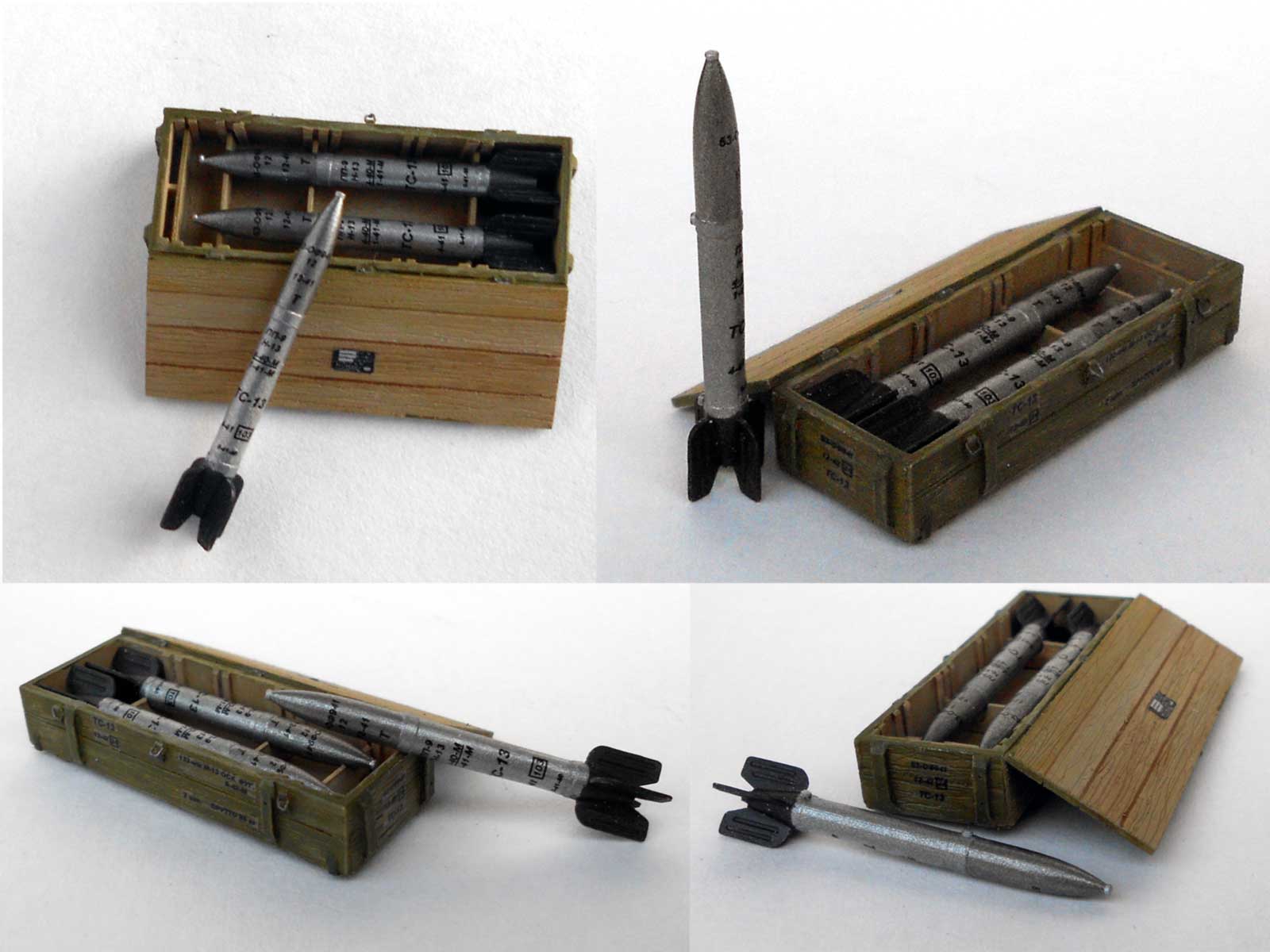

Из дополнений колеса от "Комплект Зип" и фары Эльф (в качестве лампочек микро бисер). Окраска коктейлем из Тамии, реактивные снаряды - 2 оттенка стали от Pacific88 . Обгадинг и задиринг - масло "Сонет", пигменты Mig. Маркировка на снаряды напечатаны на лазерном принтере, использована декупажная пленка FreeDecor.
За время подготовки к стройке и собственно работе с моделью накопился определенный материал по отечественной реактивной артиллерии военного периода.
Тема реактивных установок мне понравилась, скорее всего продолжу.
Приятного просмотра.
Комментарии (39)
На сайте с 04.02.2017
228 3487
В мат.части не разбираюсь,а сделано замечательно,первая "Катюша",на которую приятно смотреть,ничего глаз не режет
На сайте с 06.10.2013
13 126
Достойная работа. Всё люкс!
На сайте с 05.04.2013
43 599
Спасибо коллеги, было большое желание сделать ранний вариант установки
На сайте с 09.12.2010
5 191
Красавица просто!
На сайте с 13.05.2015
19 31
На данный момент самая лучшая и точная модель ранней установки на Зис-6, которая мне встречалась. Все очень достойно сделано, а доработки вообще на очень высоком уровне. Единственное, не увидел проводки вдоль рамы.
С уважением.
На сайте с 05.04.2013
43 599
Илья, электрическую проводку авто не делал, за исключением фар, а проводка установки с внутренней стороны швеллера рамы сделана по нижнему ребру и думаю зря. Ее при любом ракурсе разглядеть практически невозможно)
Вообще многое сделал из того, что можно было и пропустить, в основном это интерьер кабины. В начале планировались сделать рабочие петли дверей, но как то не сложилось, а при закрытых внутрянки не видно.
Спонсор
На сайте с 27.12.2014
77 294
Отличная работа,всё детально проработано и доработано! От меня отдельный,жирный+ за снаряды,получились как настоящие!
На сайте с 04.11.2013
12 198
Превосходно!
Одна из лучших М-13! Браво!
Вроде, номерные знаки на дверях наносили во второй половине ВОВ?
Кто на фото?
На сайте с 05.04.2013
43 599
Коллеги, спасибо за оценку работы. На фото капитан Флеров Иван Андреевич, командир первой особой батареи ракетного действия, сформированной в первых числах июля 1941 г.
На сайте с 15.09.2014
2 7022
Красота!
На сайте с 20.04.2016
100 169
Классная работа. Живая!
На сайте с 24.01.2014
10 26
Серьёзный запил, замечательная модель!
Спонсор
На сайте с 06.05.2011
0 106
Отличная работа! Красиво. Как автор данной установки, приношу благодарность Ditrich за вдумчивый и конструктивный подход к модели. Успехов и удачи!
На сайте с 05.04.2013
43 599
Как разработчику и опустив качество литья - спасибо за ферму, очень хорошо получилась (точность и разумное членение), сам бы не решился делать и за стабилизаторы на РСах с правильными выштамповками, да и сами РСы удались.
На сайте с 28.04.2011
51 504
Хороша катюша.
На сайте с 23.09.2015
18 3047
Модель - просто загляденье! Даже не ожидал, что снаряды были так расписаны!
На сайте с 21.12.2010
40 1364
Отличная работа!
Поглядывал в стройку, и с грустью конечно хочу отметить: обидно, что не менее знаковое и символичное чем Т-34, Тигр, Пантера, КВ или Шерман оружие времён Второй Мировой представлено такими откровенно простенькими модельками, требующими значительных трудозатрат по добавлению откровенно проигнорированных или упрощённых узлов. А я вот к примеру хотел бы "Катюшу" собрать...
Возвращаясь к работе - всё очень понравилось. Интересные доработки и детали, качественное их исполнение.
Про снаряды аналогично, я с удивлением узнал что на них столько всего было.
Смотрится реалистично, и как по мне - гораздо красивее, чем на "студебекере". Заберу в избранное, мало-ли...
На сайте с 05.04.2013
43 599
Ну что тут скажешь)))) Т-34, Тигр, Пантера, КВ или Шерман знаковые образцы техники, с гарантированными сбытовыми перспективами, ну а не менее легендарная Катюша это уже на любителя. К тому же так и нет нормального ЗИС-6, а это носитель как минимум для 3-х типов установок.
Однако не так все плохо. Есть вполне приличный Студер от ICM (хотя согласен с тем что ранняя смотрится намного интереснее, чем нормализованная), Миниарт заявил вполне серийную БМ-8-24 на Т-60 и экзотические ЛАП-7 и БМ-8-24 на упрощенном ГАЗ-ММ. Может дойдет и до 8-48. Так что дело движется потихоньку.
На сайте с 26.04.2013
130 1
Я думаю в реале машина выглядит еще зрелищней и сочней.
На сайте с 13.05.2015
19 31
У всех вышеперечисленных представителей танкового рода просто реклама лучше)))
Так что дело тут не в том, что на любителя, а в том, что БМ-13 особо в мире не популярна, не раскручена, я бы сказал. Поэтому к этой модели никто даже боевой расчет не делает, ни в пластике, ни в смоле. А он ой как нужен для виньеток.
На сайте с 13.01.2012
4 324
хотелось бы увидеть фронтовое фото,подтверждающее подобную роспись снарядов.из почти сотни фото у меня есть только одно с признаками маркировки. а в основном снаряды выглядели так:
На сайте с 05.04.2013
43 599
То, что маркировка переразмерена, я честно и откровенно написал в стройке) Примерно на 30-40%. Содержание по наставлениям. А что касается отсутствия маркировки... не встречал артиллерийский боеприпасов совсем без нее.
На сайте с 13.01.2012
4 324
Фото выше РСы из ящиков,до устаеновки.Маркировки нет. Вот фото РСы на направляющих - маркировки нет.
На сайте с 13.01.2012
4 324
еще.
На сайте с 13.05.2015
19 31
Виктор, маркировка на РС наносилась, просто с другой стороны, т.е. со стороны направляющих штифтов и после заряжания почти полностью скрывалась направляющей ПУ. Ну и разглядеть на старых черно белых фото черную надпись, на темном снаряде практически не возможно. Даже крупным планом с трудом просматривается. Еще возможно частичное повреждение маркировки при обязательной очистки снаряда от смазки после извлечения из ящика.
По ссылке фото:
http://waralbum.ru/wp-content/uploads/2012/12/WH_BM13_R132_41.jpg
Не берусь утверждать, что маркировка наносилась на все РС, для этого наверно нужно искать оригинальную документацию, но факт есть факт и автор модели ошибся лишь в расположении надписей. Ну и переразмерил чуть, о чем он предупреждал.
На сайте с 13.01.2012
4 324
Вот это как раз и есть то самое единственное фото РСа с маркировкой.
На сайте с 13.05.2015
19 31
Я бы сказал, что это единственное фото, на котором эта маркировка просматривается ввиду близкого расстояния и удачного ракурса.
На сайте с 05.04.2013
43 599
С маркировкой вроде разобрались))) Ее не быть не могло, и она на РСах была в другом месте.
Выскажу свое мнение по вопросу нанесения маркировки на снарядах и вообще технички на моделях в 35-м масштабе. Она безусловно нужна и очень оживляет модель (как тот же загадинг и обсеринг), в то же время в большинстве случаев в этом масштабе невозможно добиться нормальной читаемости, что же делать? Думаю все-таки наносить. По РСам - поэкспериментирую с насыщенностью и размером шрифта, на будущее, но вниз наносить не вижу смысла, сбоку возможно)))
На сайте с 17.10.2010
8 48
Присоединюсь, наконец-то лучшее воплощение Оружия Победы!
Спонсор
На сайте с 01.07.2013
18 20
замечательная работа!
На сайте с 31.07.2010
40 38
прекрасная работа! доработки поражают, исполнение на высоте) поздравляю с завершение отличной модели!)
На сайте с 20.10.2014
10 121
Класно сделано ,но скабиной у алана бяда низковата у звезды пправильнее. У самого ЗиС-6 лежит перепиливаю помаленьку.
На сайте с 05.04.2013
43 599
честно говоря не заметил большой разницы в высоте кабины между аланом и звездой, но спорить не буду) К тому же надо учитывать, что после удаления подрамника ферма с направляющими сместилась вниз на 3-4 мм.
На сайте с 20.10.2014
10 121
Разница процентов 20 в пользу звезды. Думаю гибридизировать Алан и звезду. Вообще ваша работа реально классная. Надо тоже заняться ранней катюшей, тем более у меня дед на головном предприятии по их производству - заводе Коминтерн до войны токарем работал.
На сайте с 01.03.2015
9 23
Здравствуйте-не в курсе на счет маркировки на снарядах-но вот как то она делает снаряд современным - машина отлично сделана-в мат части не селен-машина отличная
На сайте с 20.10.2014
10 121

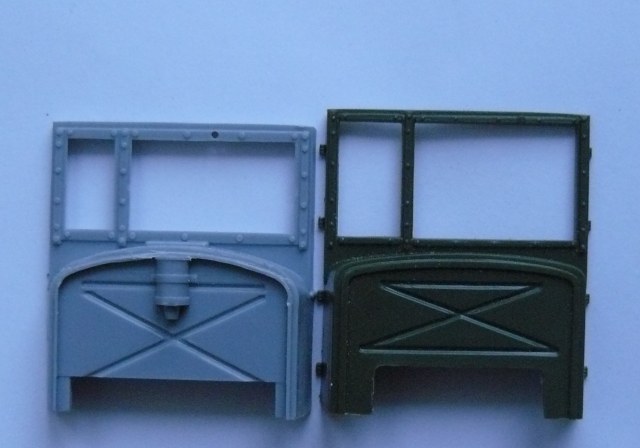

Вот сравнение звезды и алана ,по моему всетаки звезда поправильнее.
На сайте с 20.10.2014
10 121
Вот фото кабины прототипа.Все это не что бы вас ущучить ,а для внесения ясности.Спасибо за проделанную работу.
На сайте с 05.04.2013
43 599
При замене кабины на Звезду при постройке именно М-13, как и предполагалось - с удаленным подрамником ферма установки гарантировано упрется в крышу! )))
На сайте с 20.10.2014
10 121
Спасибо за замечание, буду думать как этого избежать при своей стройке.
