Эсминец ВМФ СССР "Гремящий" (осень 1942 г.)

Приветствую уважаемое сообщество.

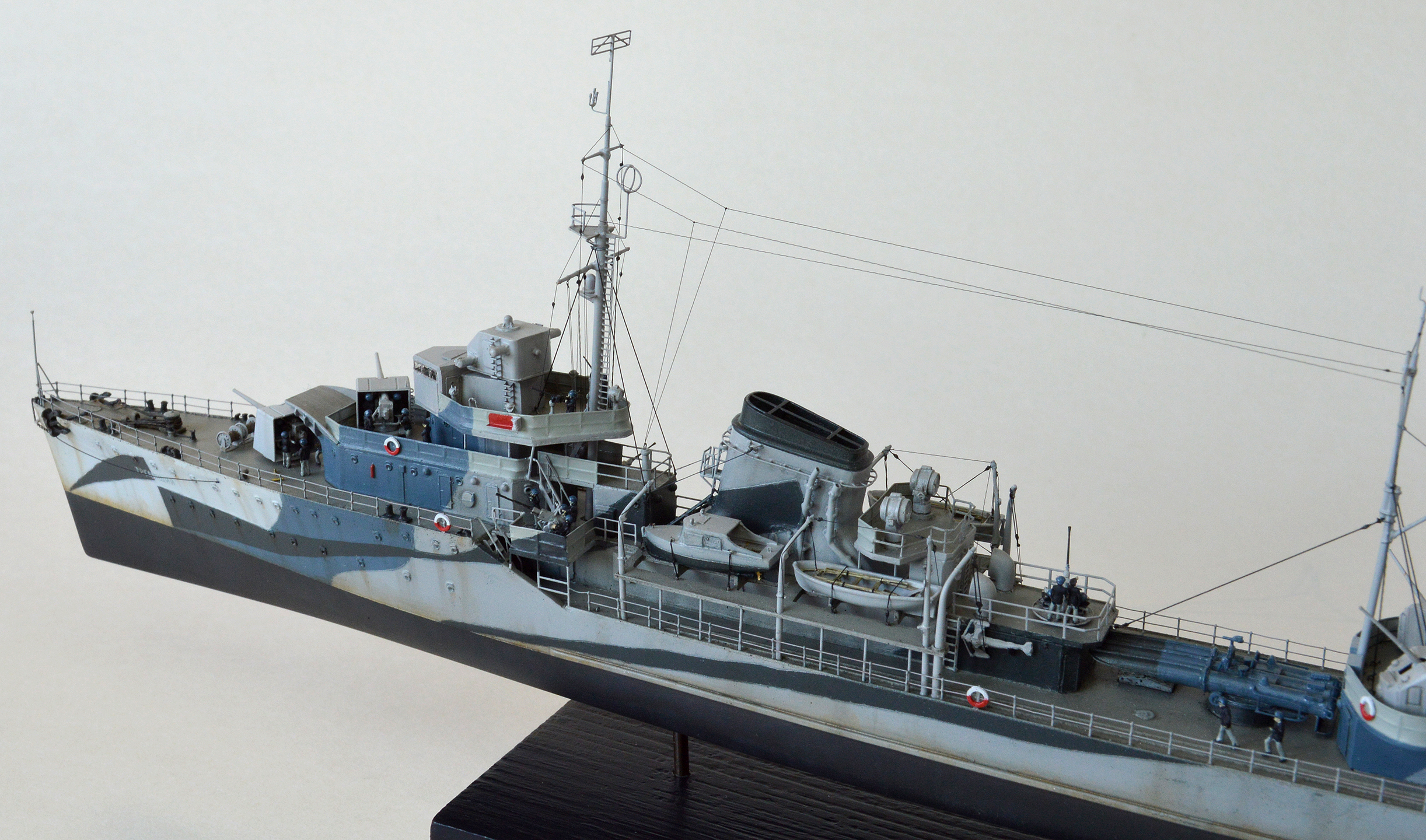

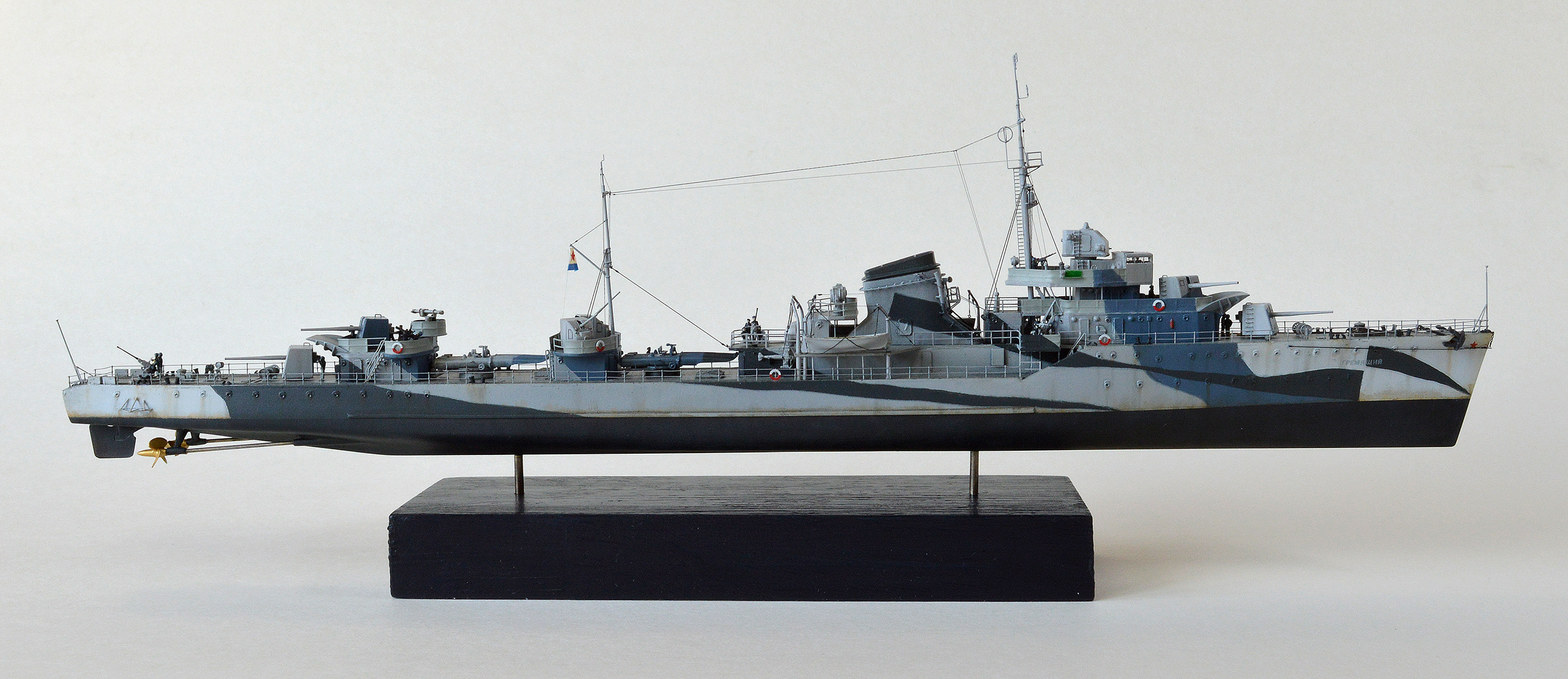

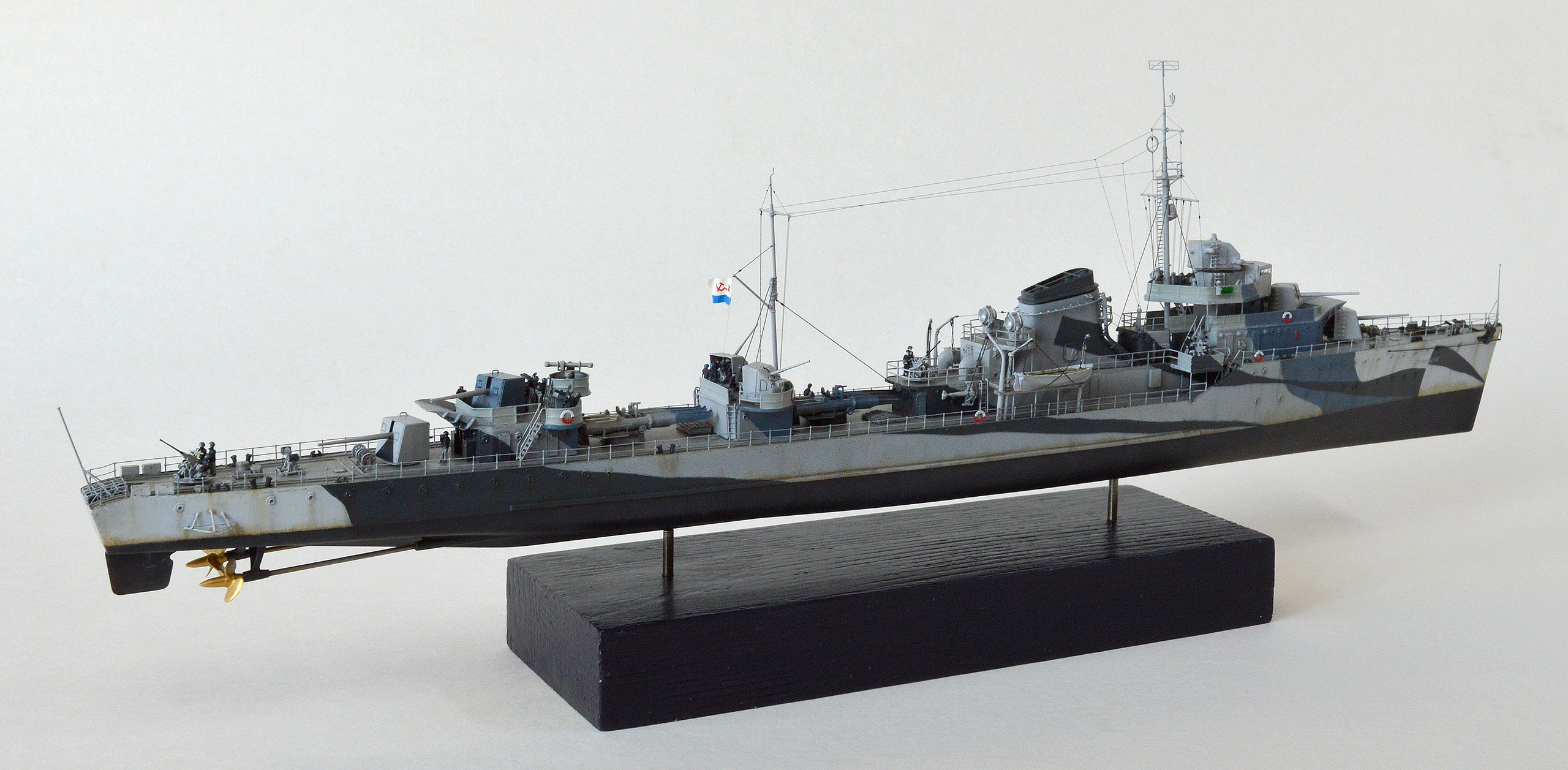

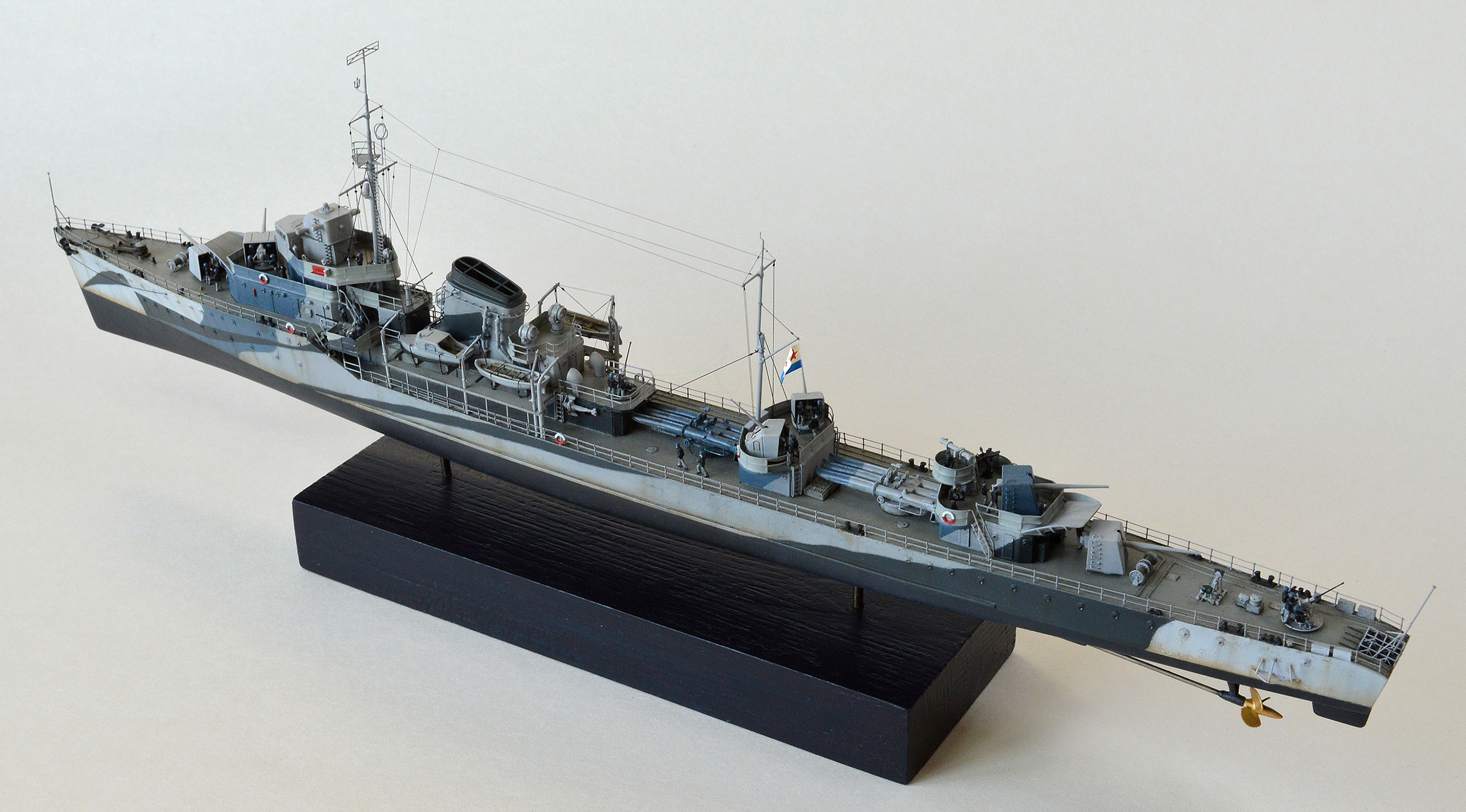

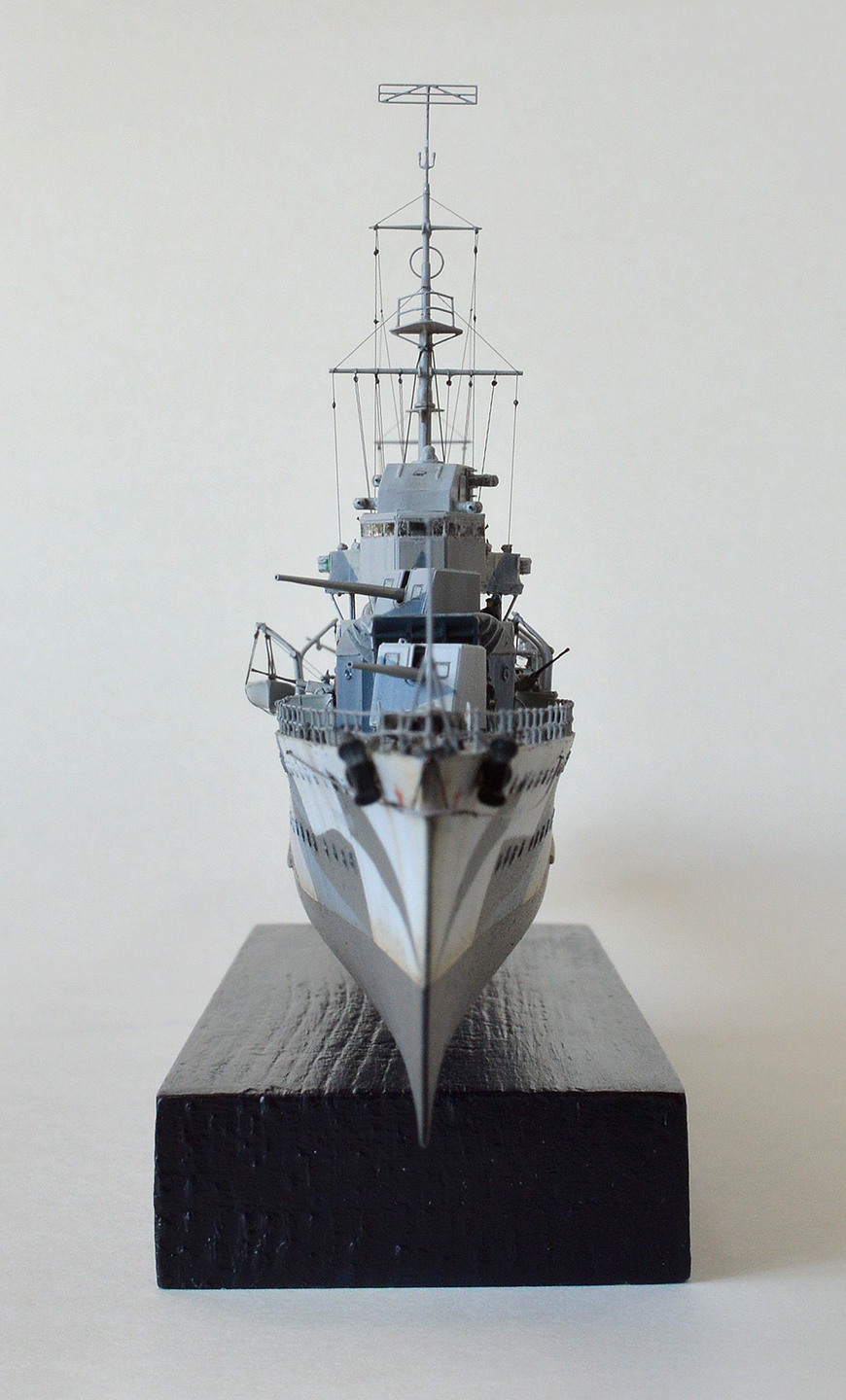

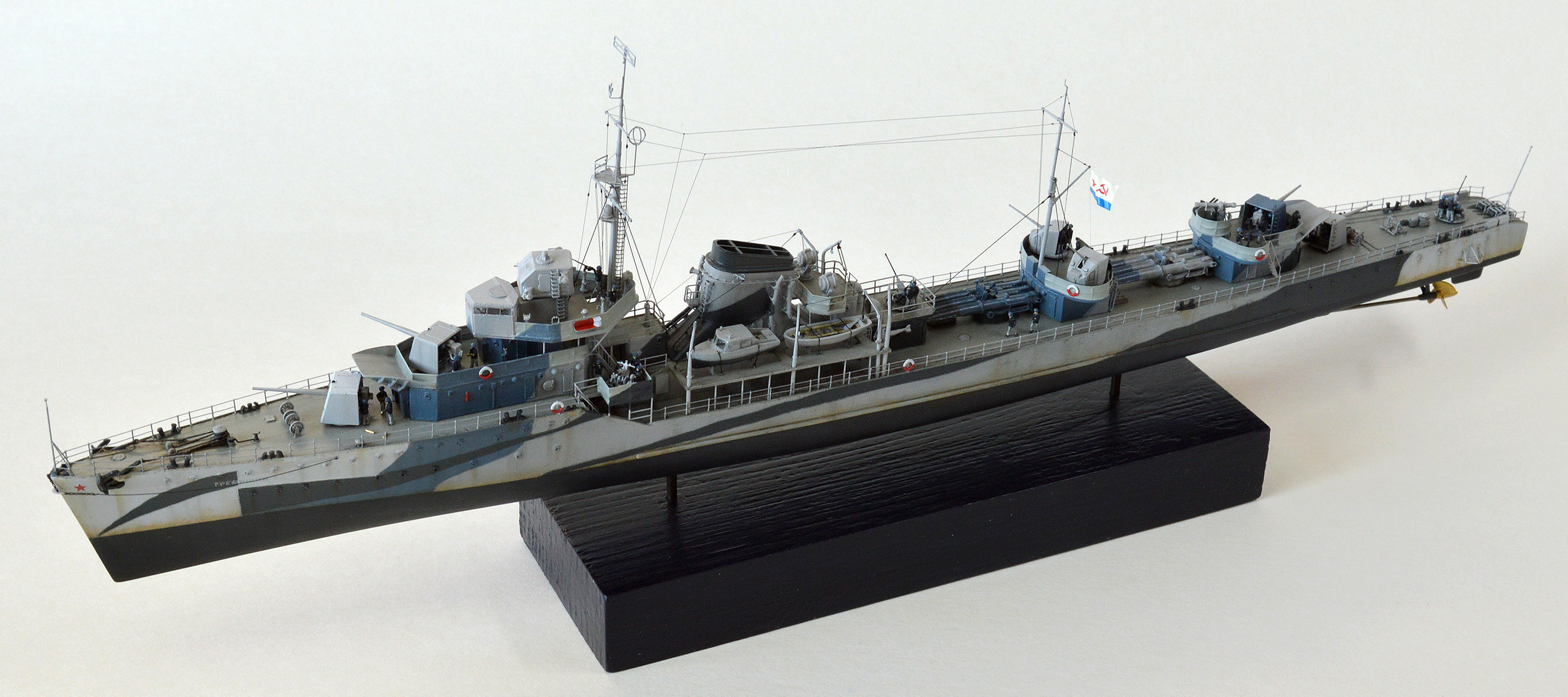

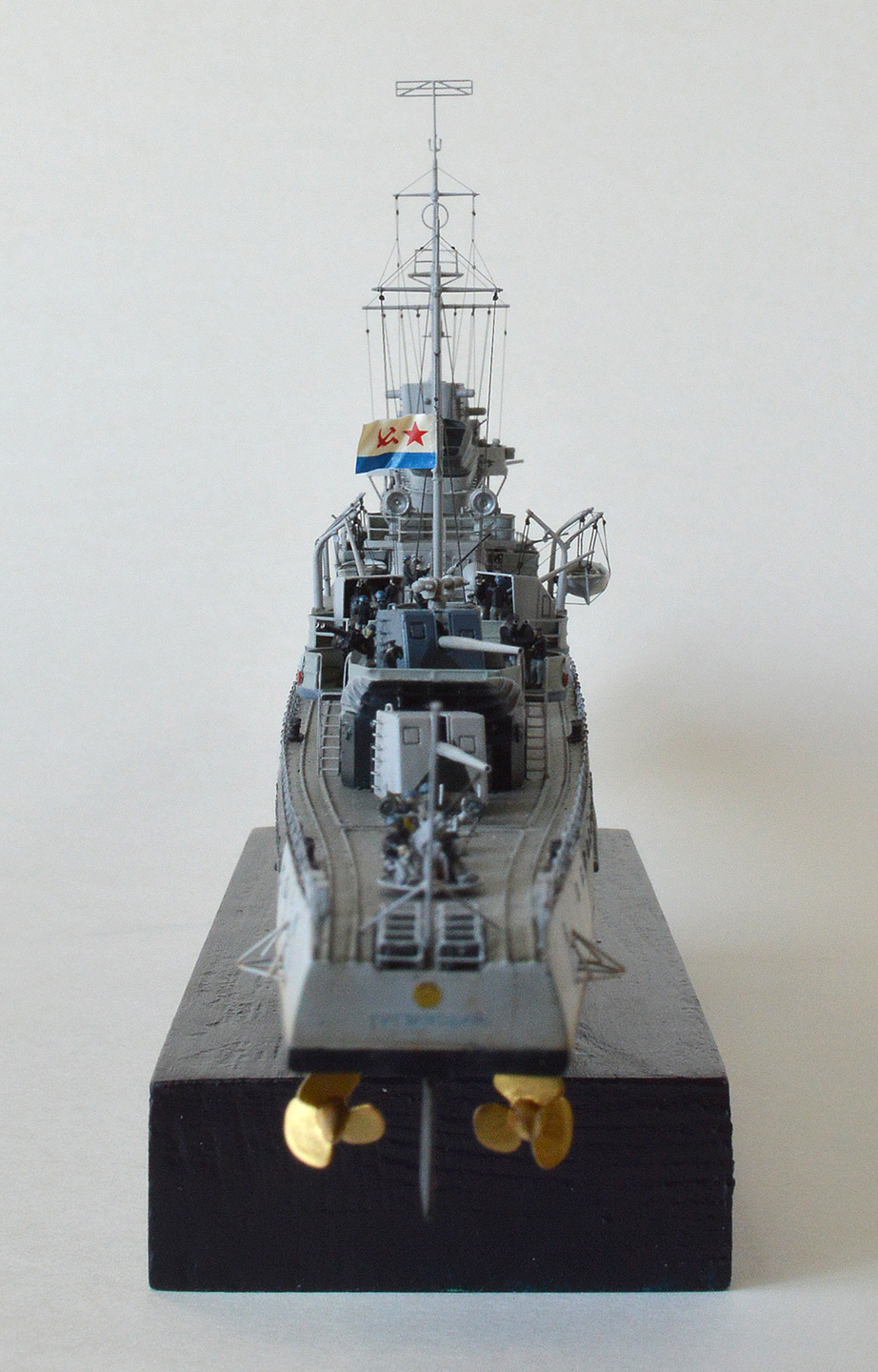

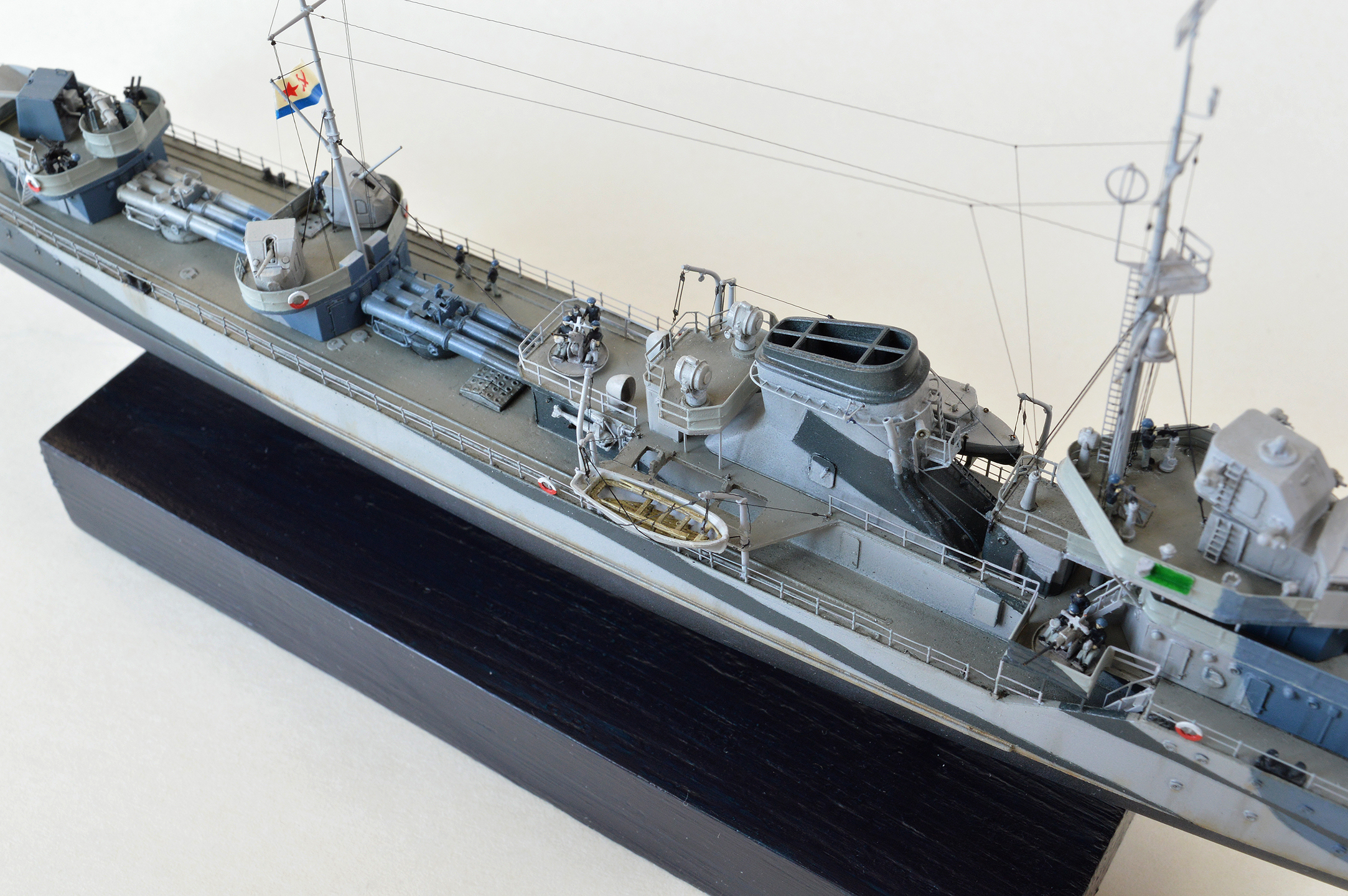

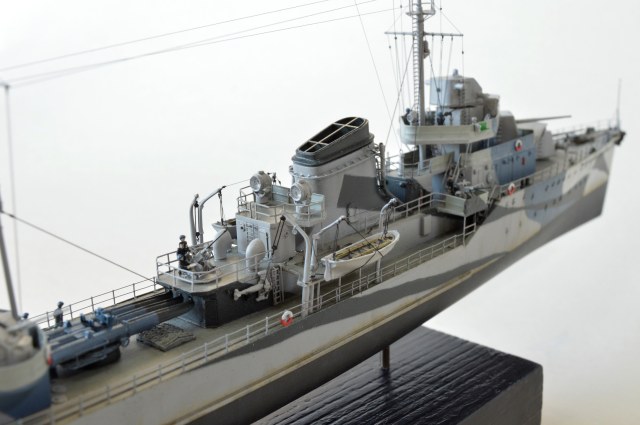

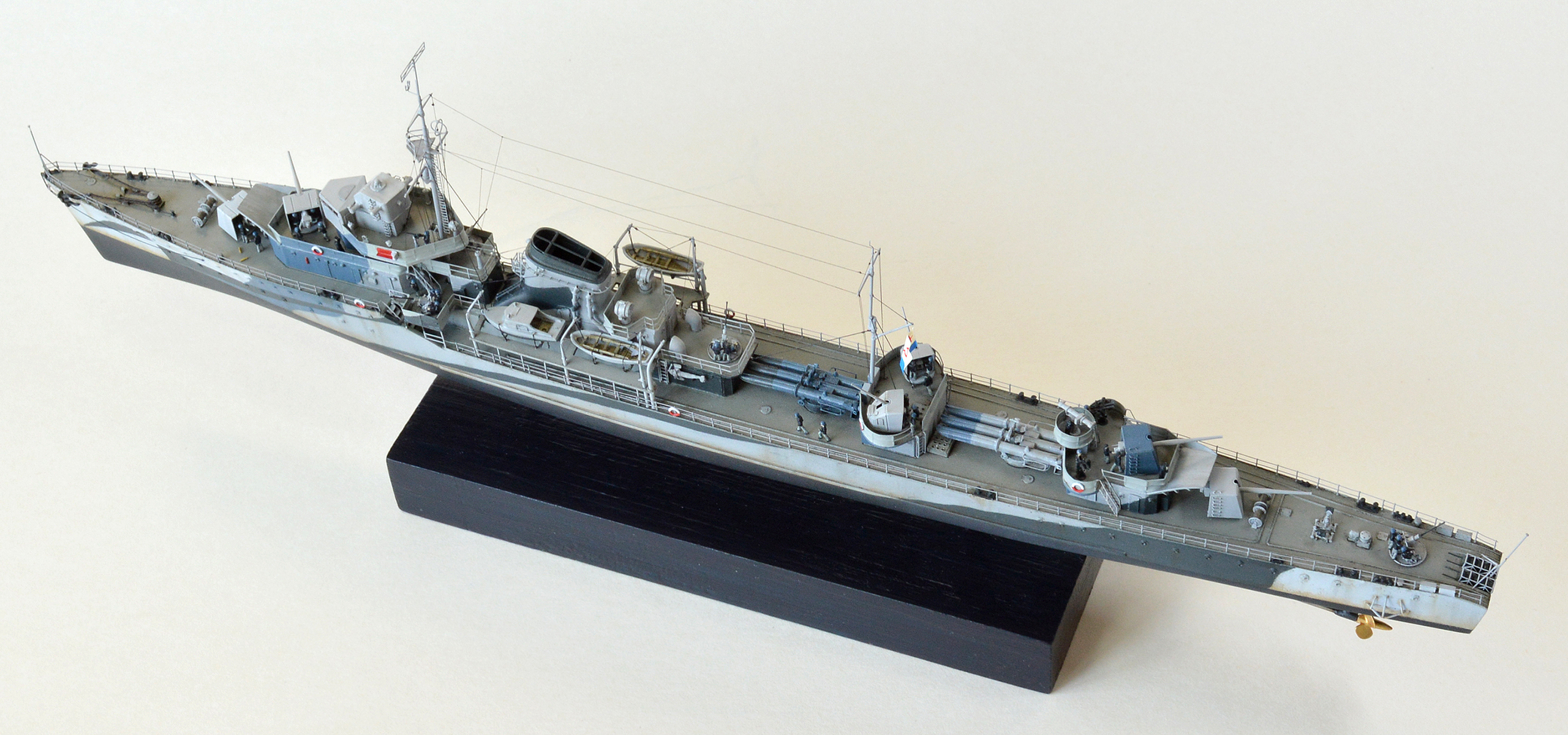

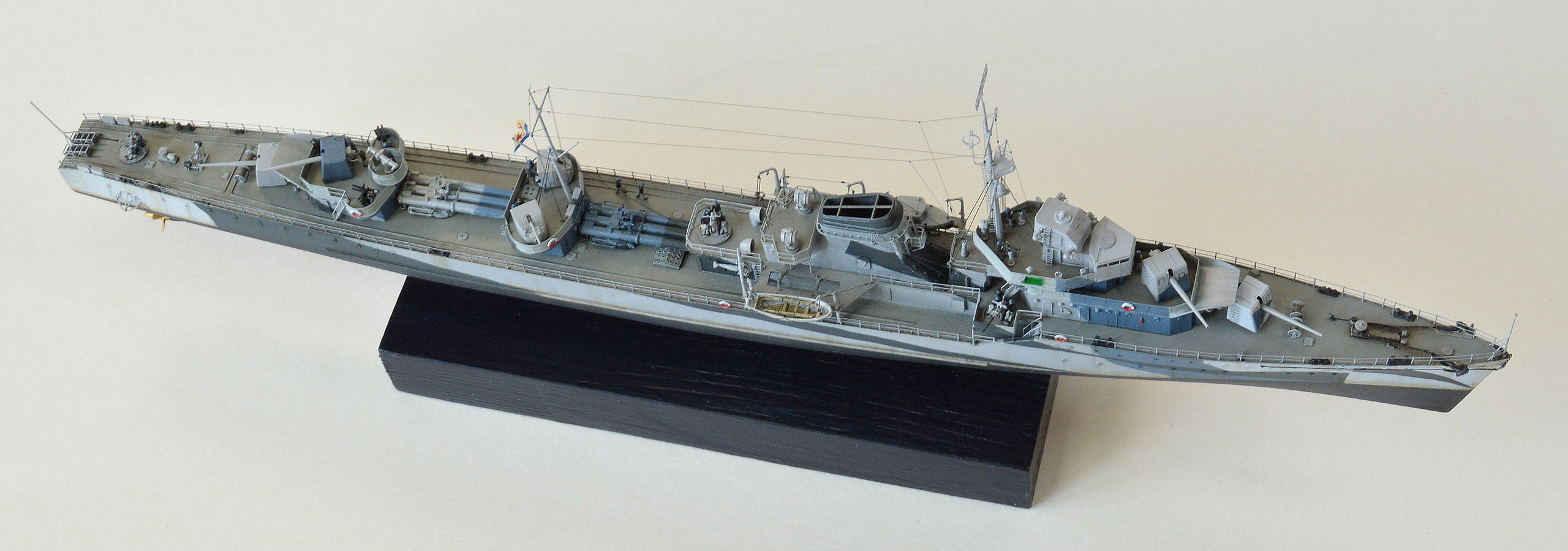

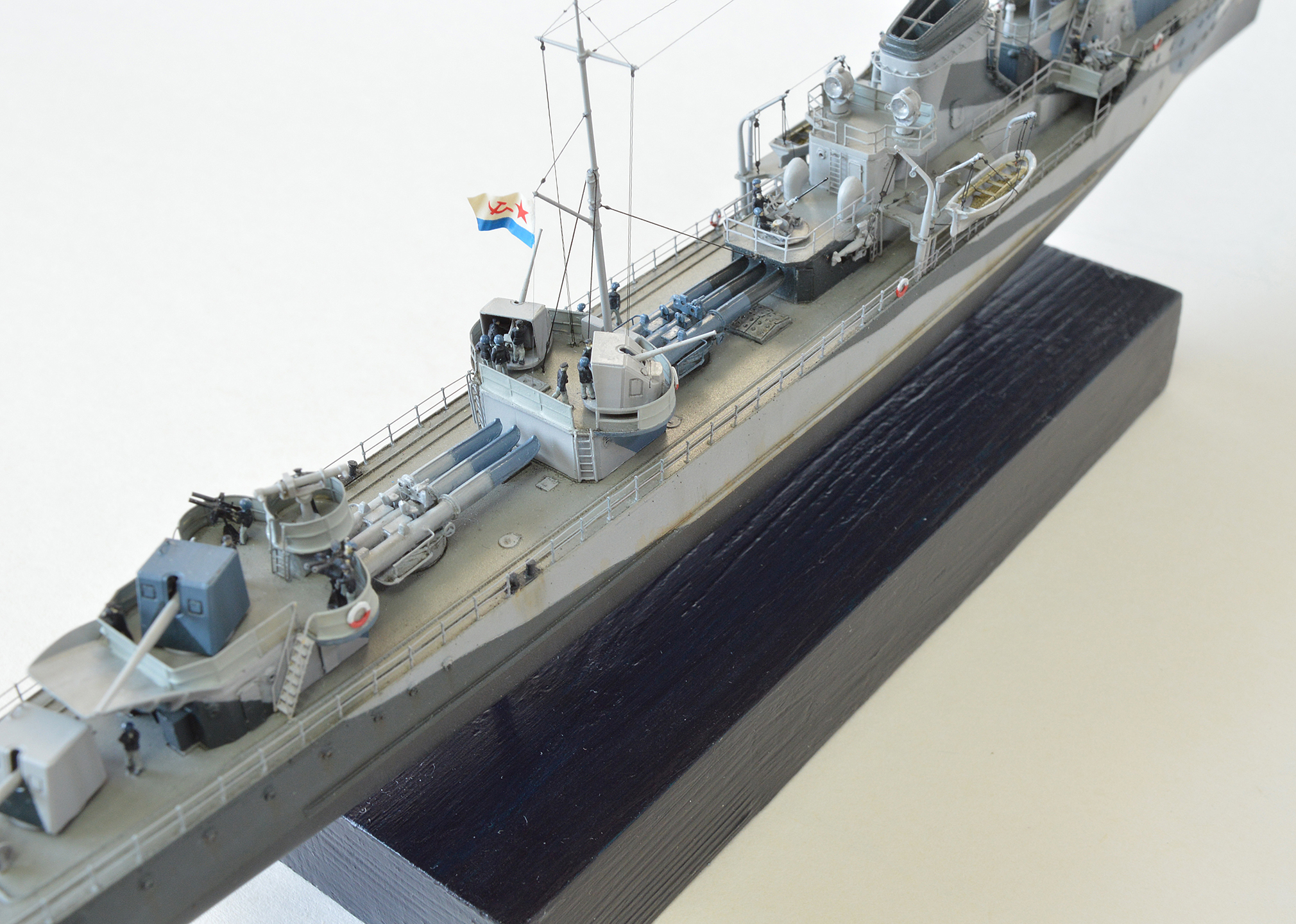

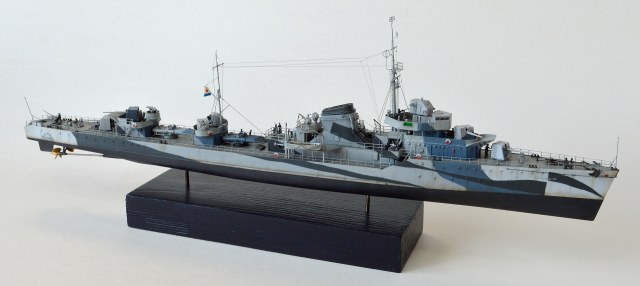

Представляю на Ваш суд вою очередную модель – эсминец «Гремящий» от фирмы Комбриг. Корабль строился в рамках проекта «диорама Североморцы» о северных конвоях, и в дальнейшем будет помещен в водную поверхность. На нашем ресурсе пока этой модели нет в собранном виде, да и вообще в сети их практически нет, поэтому, надеюсь, будет интересно…..

О прототипе:

«Гремящий» — советский эскадренный миноносец проекта 7 (так называемая "Сталинская серия"). Самый известный эсминец в серии, удостоенный звания «гвардейский». Заложен 23 июля 1936 года на заводе № 190 в Ленинграде, спущен на воду 12 августа 1937 года, введён в строй 28 августа 1939 года, в сентябре ушёл по Беломоро-Балтийскому каналу на север, 8 ноября 1939 года прибыл в Полярный и был включён в состав СФ.

На протяжении Великой Отечественной войны эсминец занимался постановкой минных заграждений,  участвовал в проводке более тысячи судов, и ни одно не было потоплено. А это - самая лучшая характеристика боевому мастерству экипажа.  Эсминец выполнил 90 боевых заданий командования, пройдя в боях и походах 59 850 миль, отразил 112 налетов вражеской авиации, уничтожив 14 и повредив 23 самолета. 11 раз поддерживал фланги Красной Армии и десанты Северного флота артиллерийским огнем. Обеспечил переходы 39 союзных и 24 отечественных конвоев, трижды совместно с другими кораблями действовал на морских коммуникациях противника, потопил одну и повредил две подводные лодки. Его силуэт с характерной камуфляжной окраской с легкостью узнавали моряки с других кораблей.

После войны он встал на длительный капитальный ремонт, который длился пять лет. В 1956 году он был разоружен, и переведен в класс опытовых кораблей и через два года был исключен из состава ВМФ. Но на этом не закончилась история гвардейского эсминца северного флота «Гремящий». На смену ему в состав флота вошел большой противолодочный корабль «Гремящий» уже нового 57 проекта, который стал наследником и продолжателем традиций своего знаменитого предка.

Основные характеристики:

Водоизмещение: 1939г. - 1612/2215 т , 1943 г. - 1820/2350 т

Двигатели    2 × ПТУ ГТЗА-24, 4 котла

Скорость хода38 узлов (70,4 км/ч)

Дальность плавания    722—770 миль (полным хо­дом), 1670 миль (экономическим ходом)

Экипаж    246 человек

Вооружение:

Артиллерия     4 × 1 — 130-мм/50 Б-13

Зенитная артиллерия2 × 76-мм 34-К,

2 × 45-мм 21-К,

2 × 12,7-мм пулемёта ДШК

К 1943 г. :

2 × 76-мм 34-К,

4 × 37-мм 70-К,

2 × 12,7-мм пулемёта ДШК,

2 × 2 — 12,7-мм «Кольт-Браунинг»

Минно-торпедное вооружение:

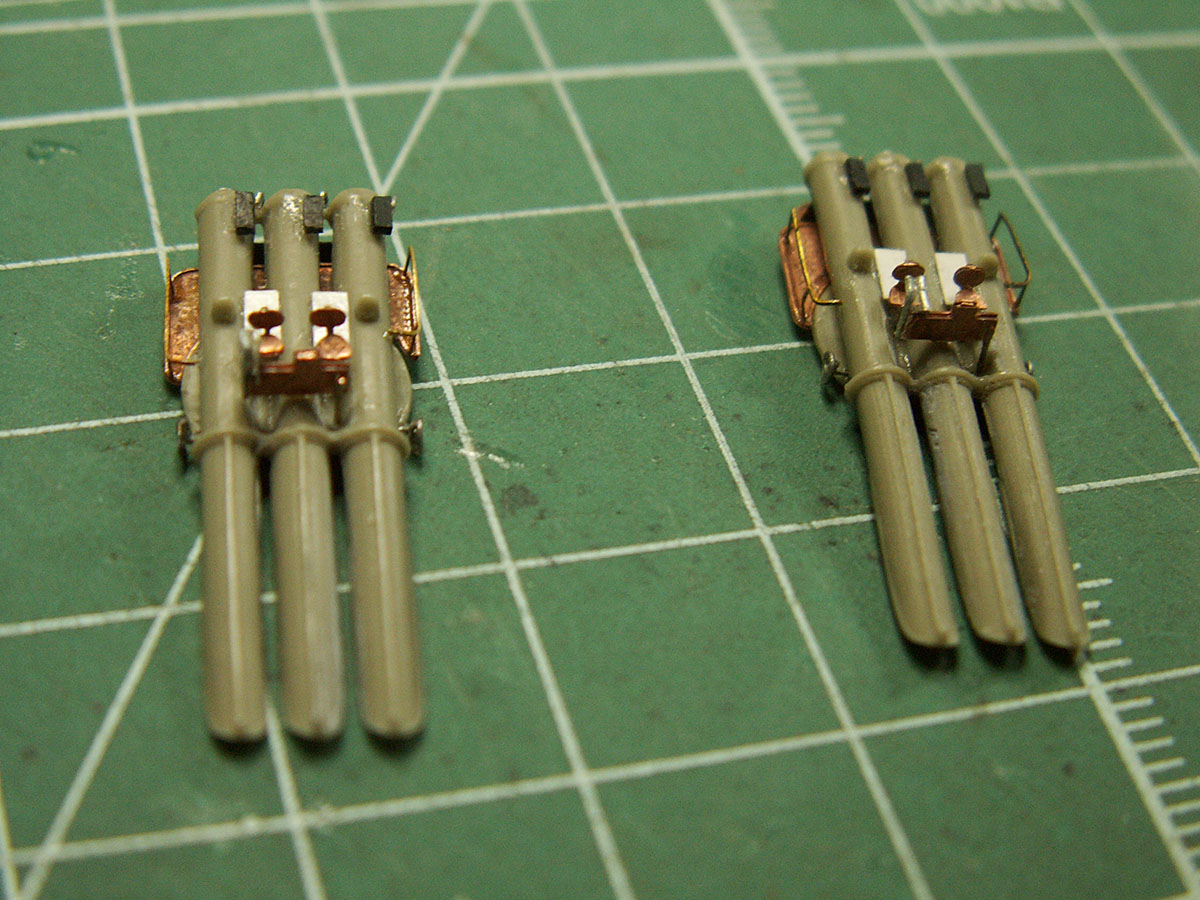

 два трёхтрубных  533-мм ТА 39-Ю

60 мин КБ-3 или 65 мин обр. 1926 г., или 95 мин обр. 1912 г.

Проектирование эскадренных миноносцев типа «Гневный» входило в большую программу военно-морского судостроения на 1933—1938 годы. Соответствующее постановление было принято 11 июля 1933 года Советом Труда и Обороны. Оно предусматривало строительство 1493 боевых и вспомогательных кораблей, включая 8 крейсеров и 50 эсминцев.

Летом 1932 года делегация представителей от ВМС и «Союзверфи», на тот момент объединявшей все советские судостроительные предприятия, поехала в Италию. Там ее внимание привлекли весьма передовые для своего времени эсминцы — «Фольгоре» и строившийся «Маэстрале». Именно «Маэстрале» и стал в итоге прототипом эскадренного миноносца «Большого флота».

Стоит отметить тот факт, что при меньшем водоизмещении, советский эсминец должен был превосходить  по вооружению и скорости хода своих итальянских «собратьев». Именно это неадекватное, с точки зрения возможностей производства того времени, и стало первопричиной недостатков конструкции будущих советских эскадренных миноносцев.

Жесткие требования к водоизмещению новых эсминцев заставили конструкторов  пойти на максимальное возможное облегчение корпуса корабля. В результате этого в конструкции эсминцев проекта 7 типа «Гневный» было внедрено много новых, но недостаточно хорошо протестированных решений. Начав постройку крупной серии эскадренных миноносцев без длительных и качественных испытаний опытного корабля-прототипа, советские инженеры повторили ошибку своих немецких и японских коллег.

В «семерках» была применена смешанная система набора — в основном продольная, а в оконечностях — поперечная. Места же перехода от одного набора к другому (44-й и 173-й шпангоуты) не имели достаточных подкреплений, и высокая концентрация возникающих там напряжений вкупе с хрупкостью обшивки частенько приводила к разламыванию корпуса — несмотря на то, что работы по усилению связей набора начались еще до войны.

«Хрупкость» слишком сильно облегченных корпусов и надстроек советских эскадренных миноносцев, в итоге, стала причиной того, что корабли не только периодически получали повреждения от штормовых волн, но и частенько получали повреждения от сотрясений при стрельбе из собственных орудий. Самыми ужасными были ситуации, когда от стрельбы из 130-мм орудия № 2 выходили из строя приборы, установленные на носовой переборке штурманской рубки.

По своим баллистическим характеристикам пушки Б-13 (главный калибр) серьезно опережали артиллерию зарубежных эскадренных миноносцев. Единственными зарубежными орудиями, которые превосходили советские пушки, были 138-мм пушки французских лидеров и 140-мм орудия югославского лидера «Дубровник». Но эти корабли, были скорее легкими крейсерами, поэтому были значительно крупнее советских эсминцев и рассматривать их в качестве аналогов не корректно. Соответствовала мощной артиллерии и система управления огнем.

В самом начале войны эсминцы проекта 7 стали перевооружать более эффективными зенитными 37-мм автоматами 70-К. На североморских кораблях их вначале (в июле — августе 1941 года) поставили в придачу к 45-мм пушкам — один на рострах позади дымовой трубы и один на юте. Позже (на «Гремящем», «Грозном», «Сокрушительном» в июне 1942 года) были заменены и 45-миллиметровки у срезов полубака. К 1943 году все североморские эсминцы проекта 7 получили по 4 автомата 70-К. В 1942 году все оставшиеся в строю на СФ и ЧФ эсминцы проекта 7 дополнительно вооружили 2-мя спаренными 12,7-мм пулеметами «Кольт-Браунинг».

Важнейшей частью зенитного вооружения эсминцев проекта 7 стали английские радары, которые были получены по программе ленд-лиза. Первая радиолокационная станция (РЛС) типа 286-М была установлена в 1942 году на эсминец «Гремящий».

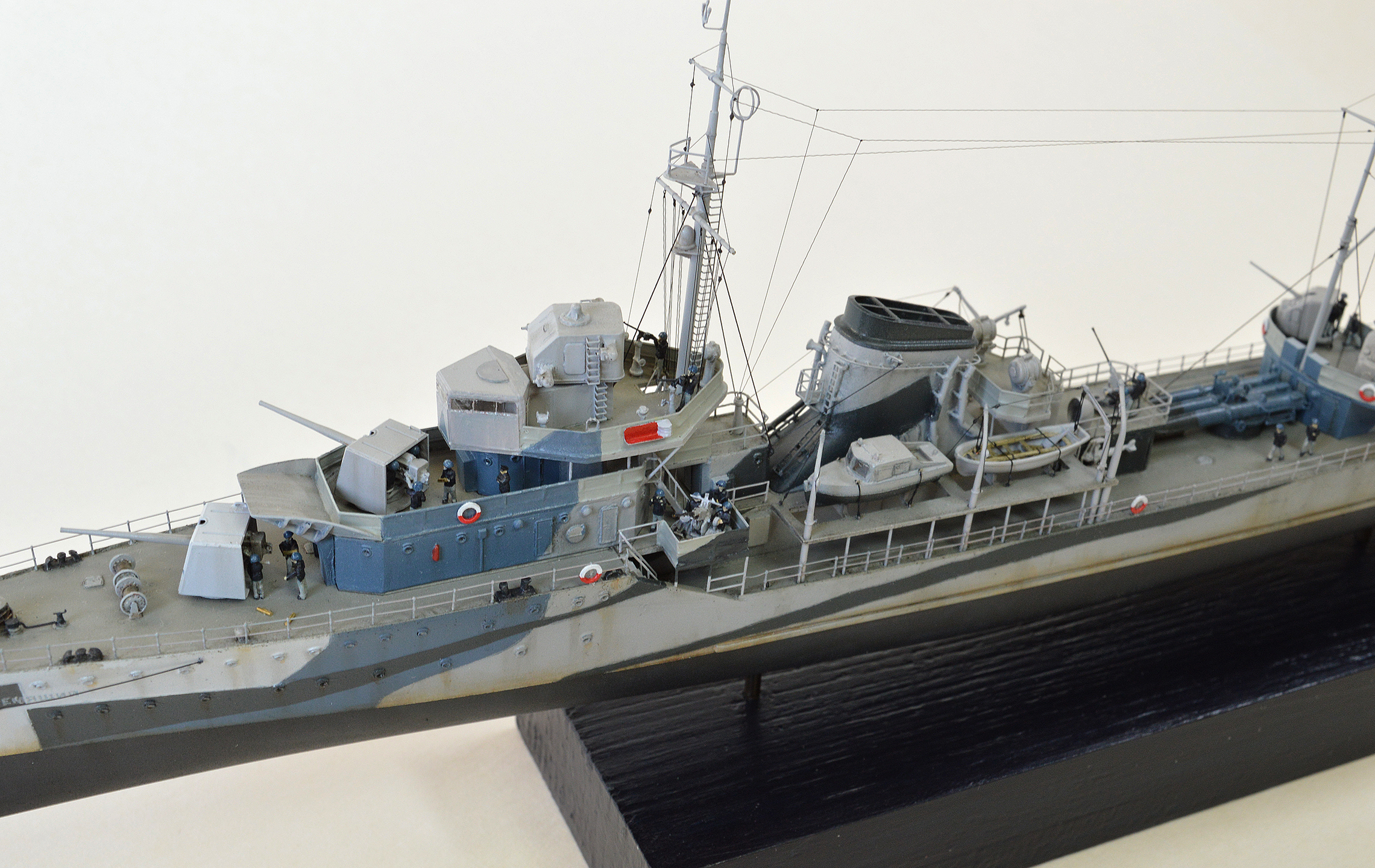

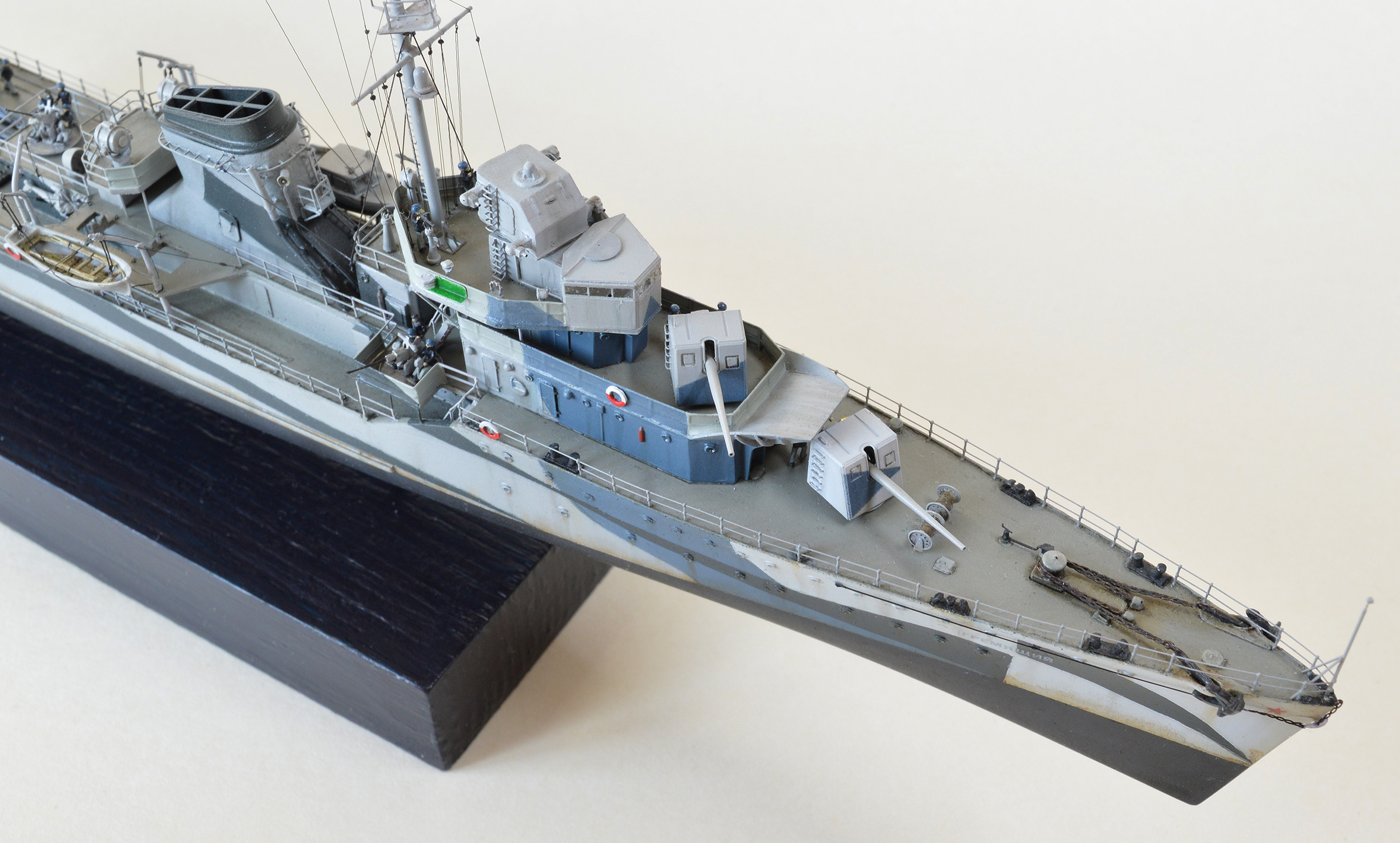

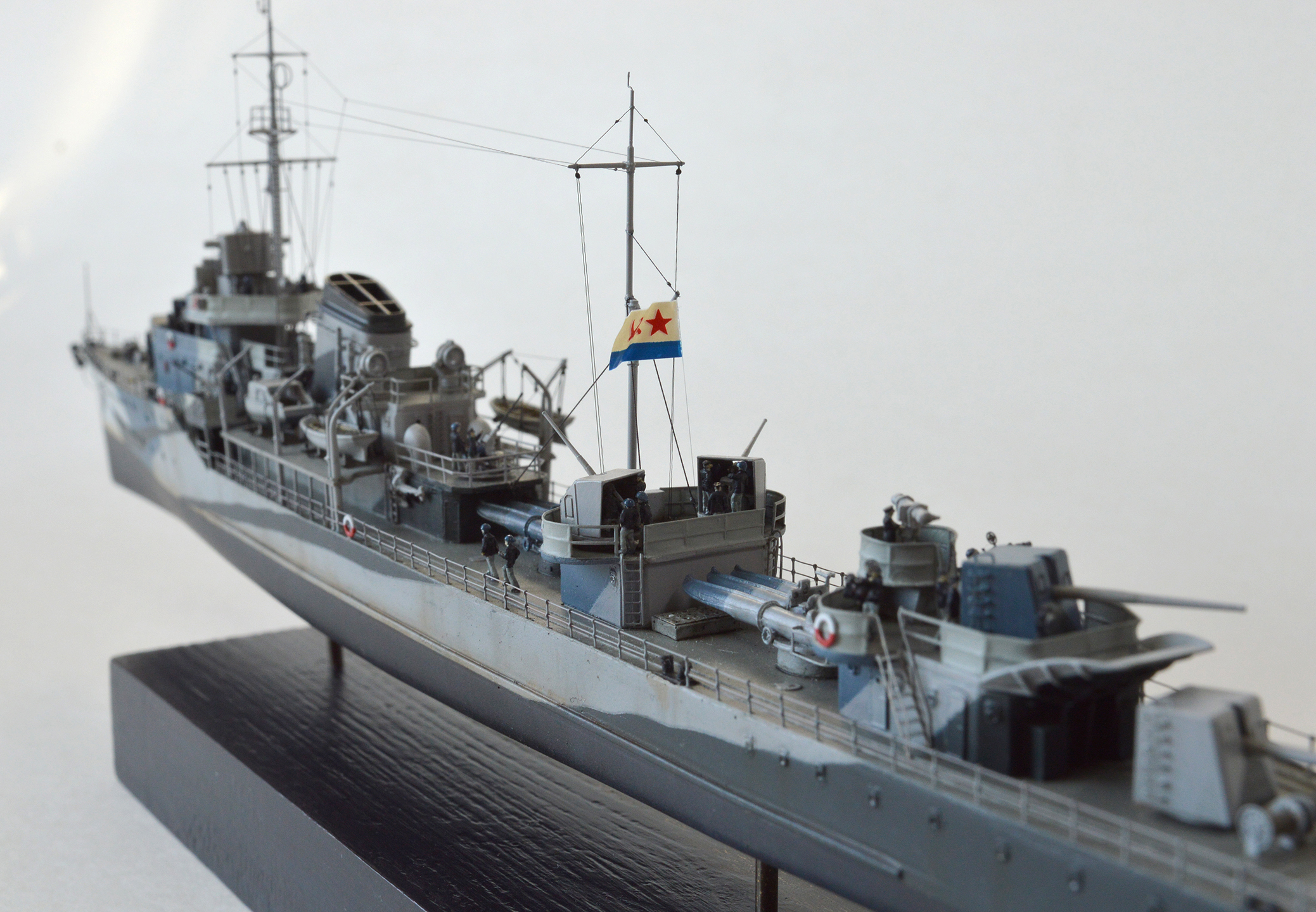

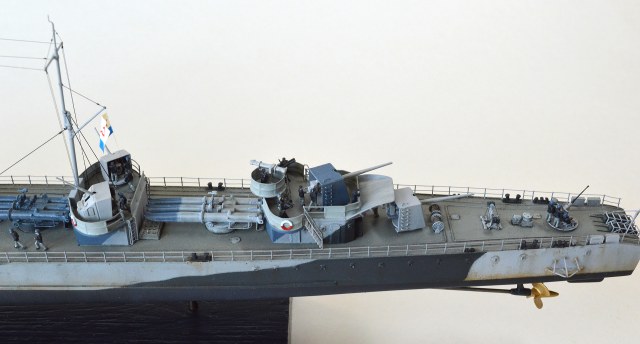

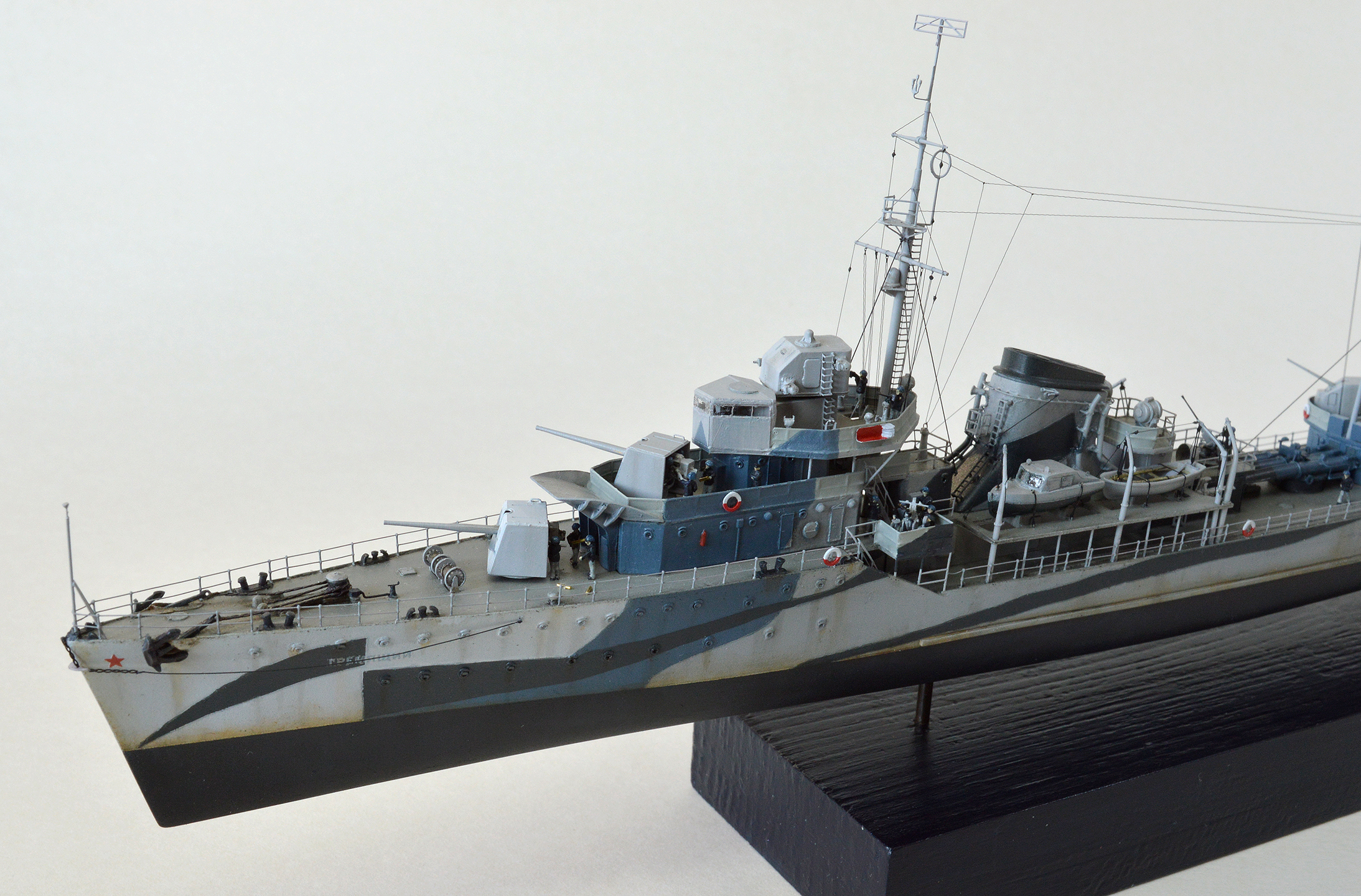

Теперь подробнее о создании модели:

Для диорамы мне нужен был советский корабль, достаточно известный и принимавший участие в боевых действиях северного флота. Выбор тут собственно небогатый – в 350-м масштабе я нашел только модель от фирмы Комбриг.

Обзор самого набора выкладывал Юрий Флоров: http://karopka.ru/community/user/10016/?MODEL=428390

Лично у меня довольно двойственные ощущения от этой разработки Комбрига.  С одной стороны действительно единственная модель эсминца 7-ой серии в 350-м масштабе, травление в наборе, два варианта исполнения корпуса – полный и по ватерлинию. С другой стороны, на мой взгляд,  присутствует ряд недоработок и несоответствий в размерах, травления маловато.

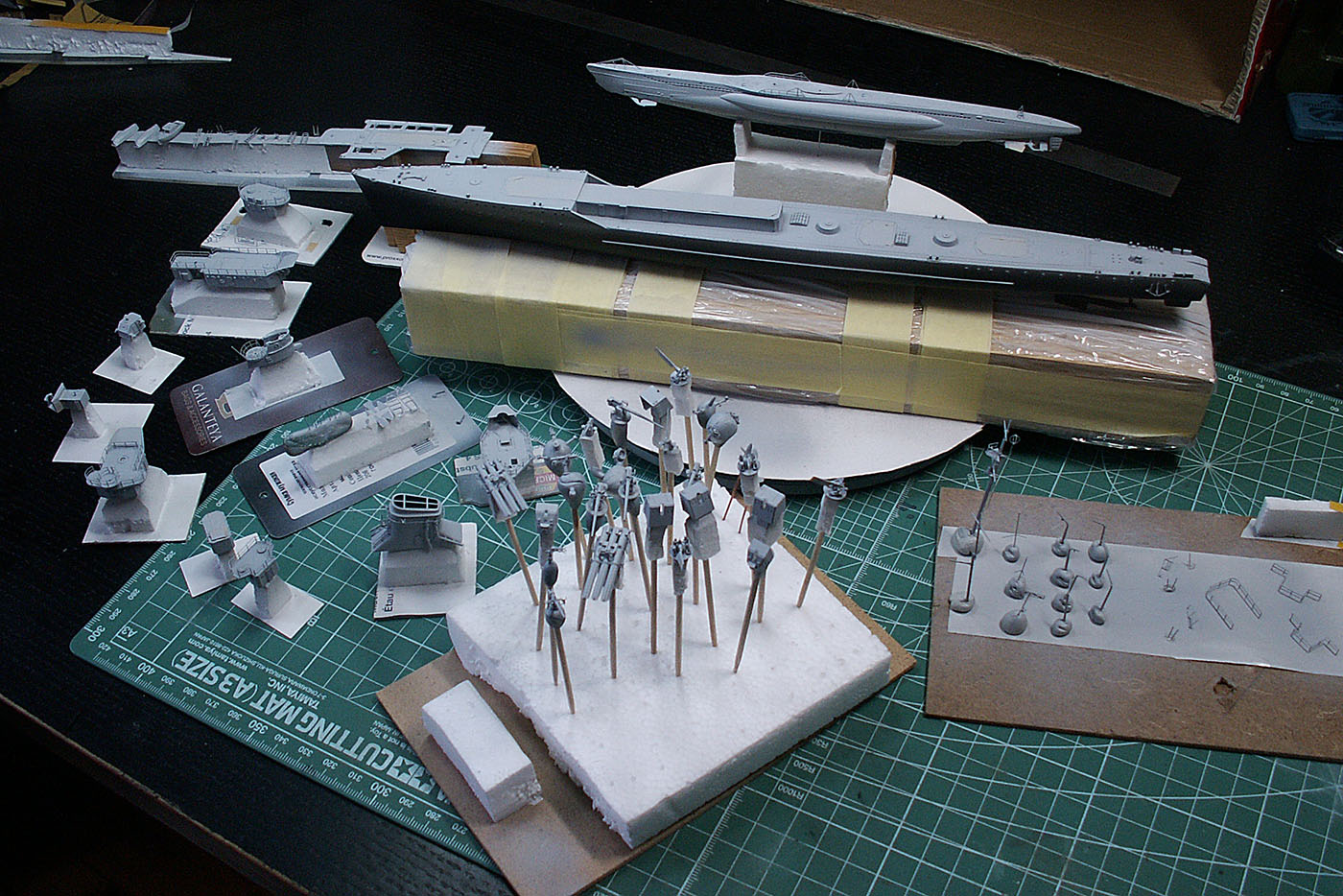

Это мой первый опыт работы со смоляной моделью и травлением, впрочем оказалось все не настолько сложно. Стройка модели подробно освещалась здесь: http://karopka.ru/forum/forum190/topic25280/

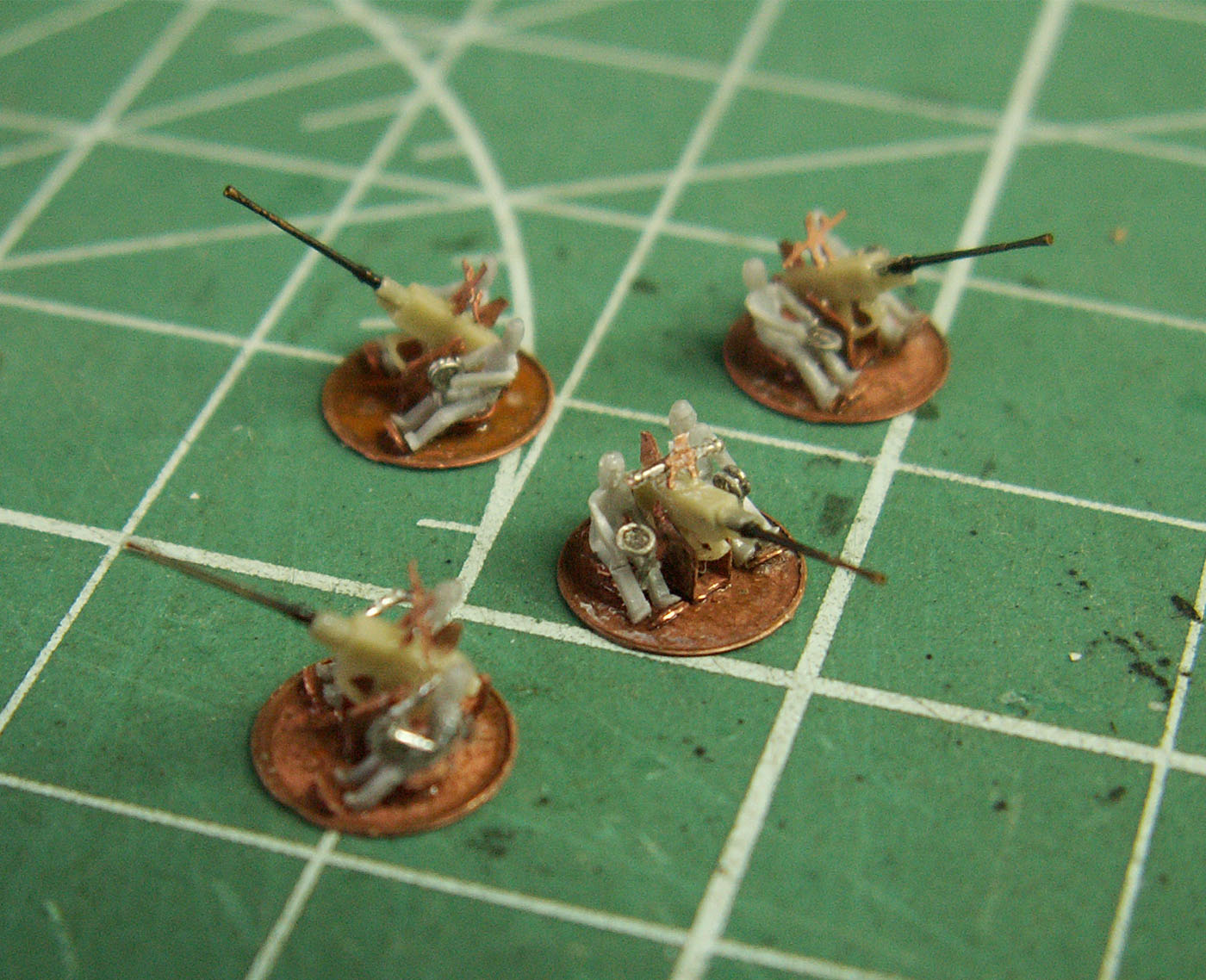

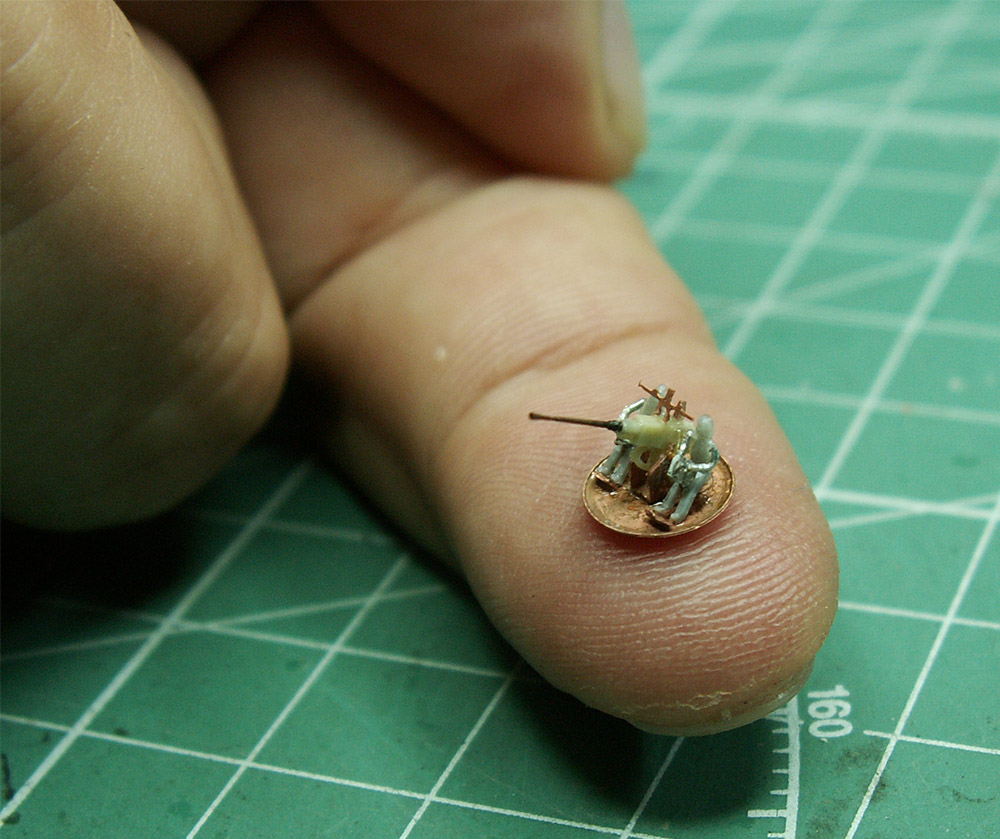

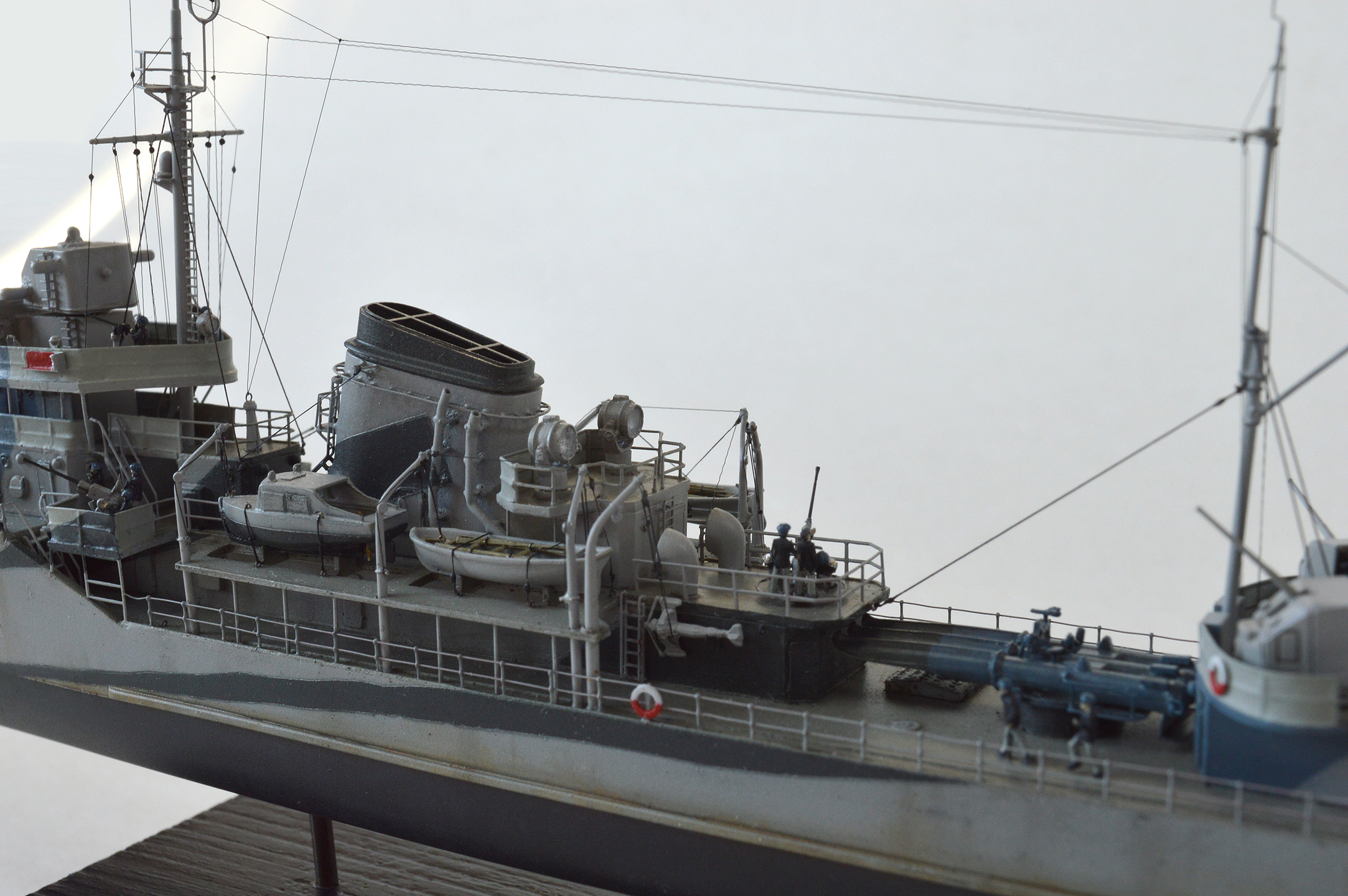

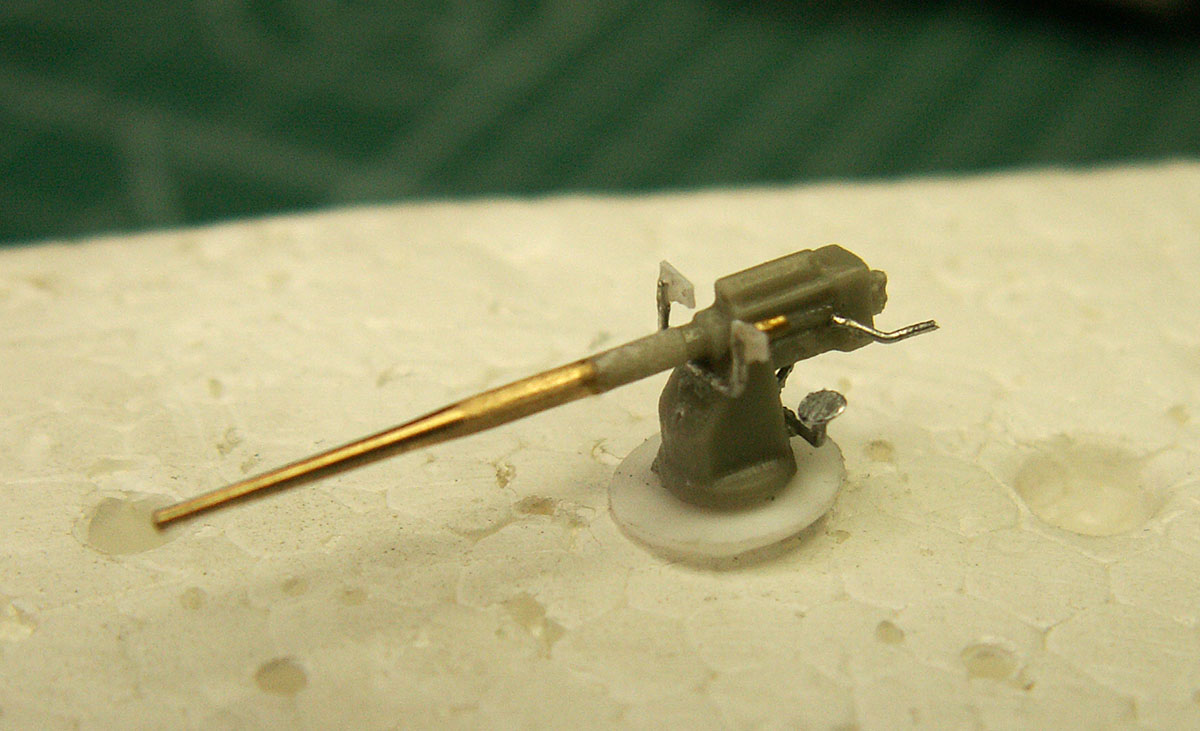

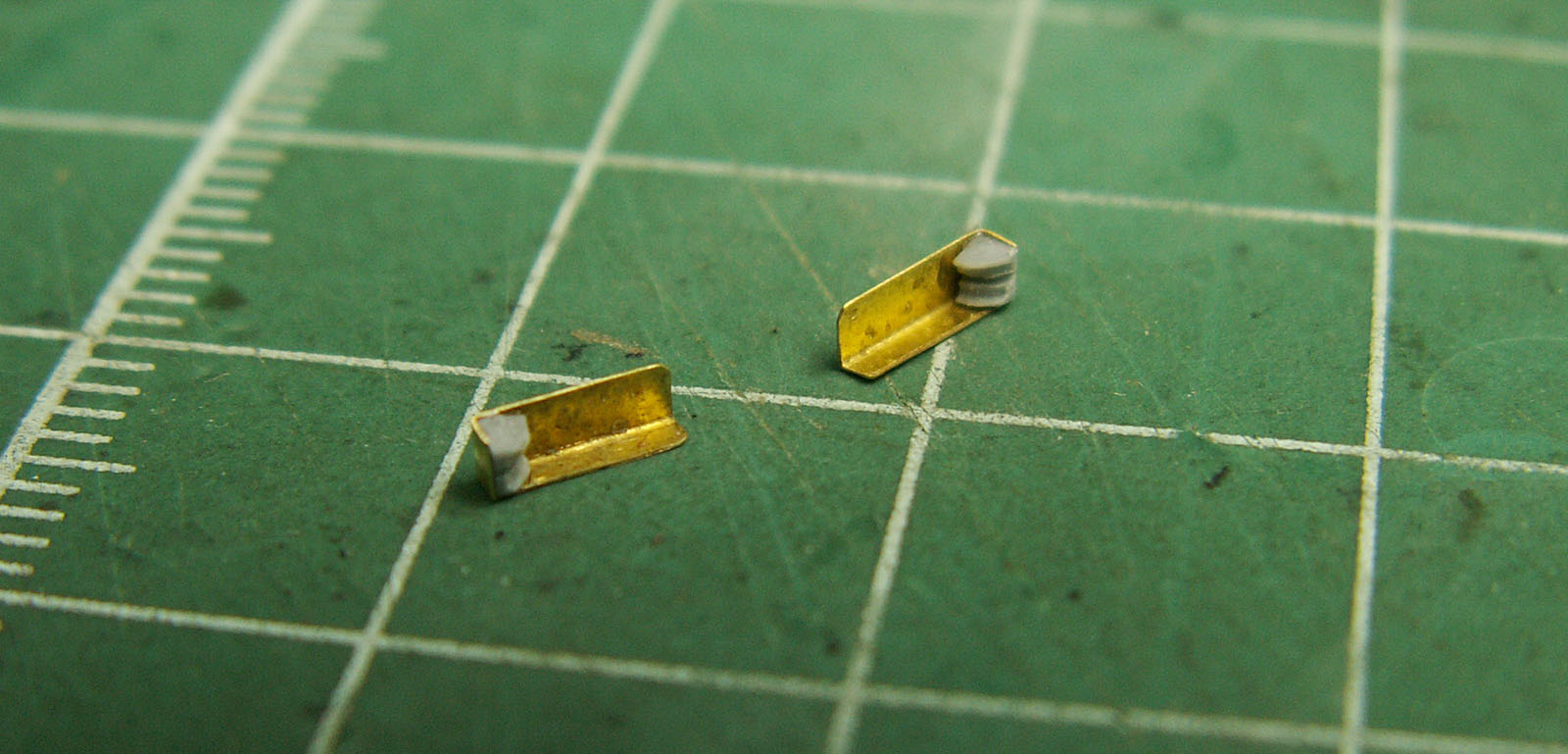

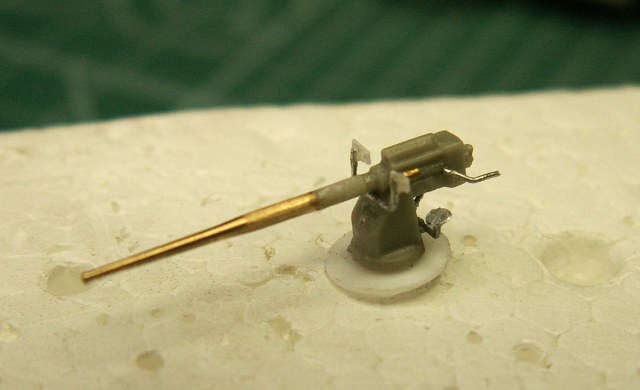

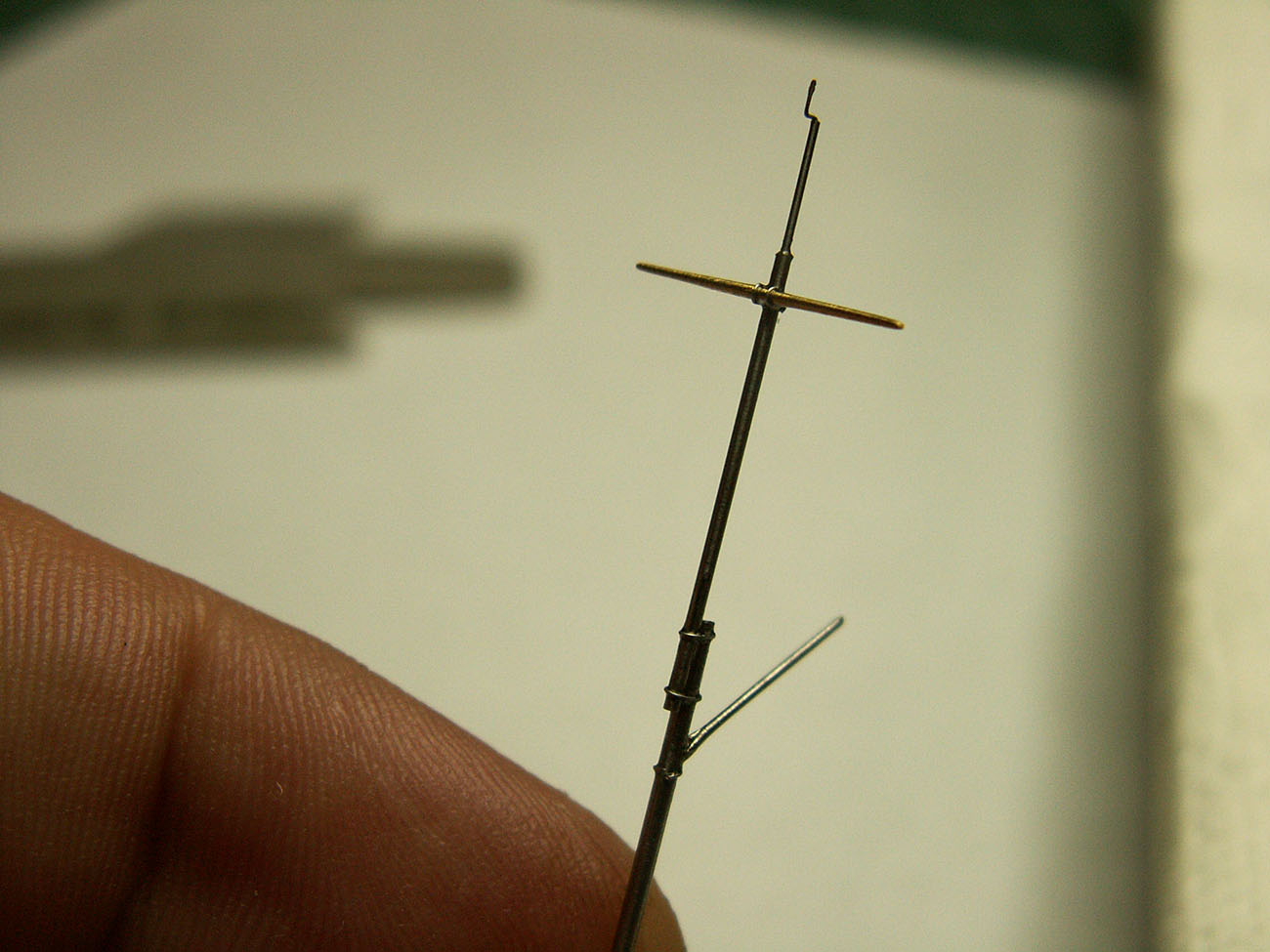

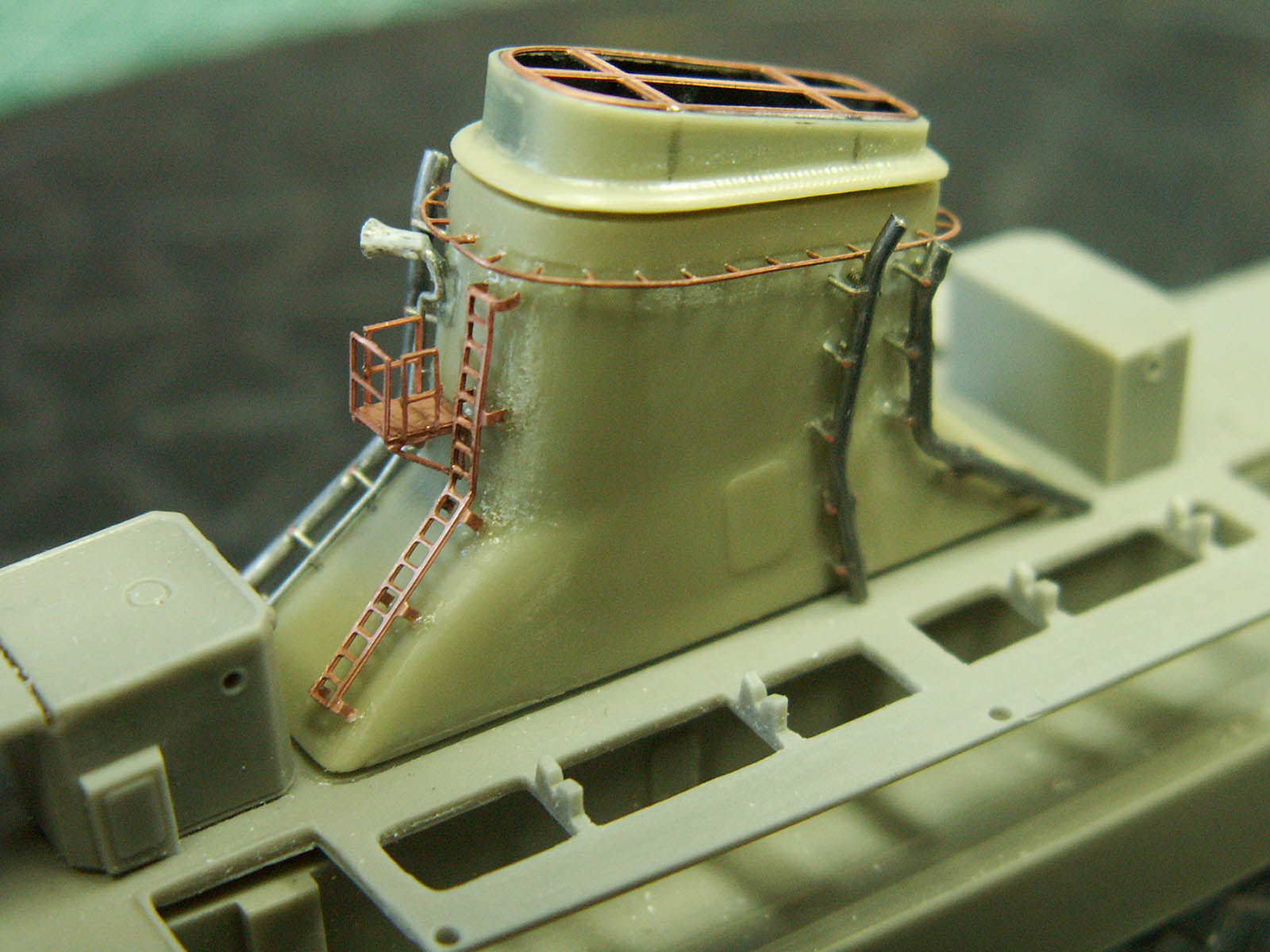

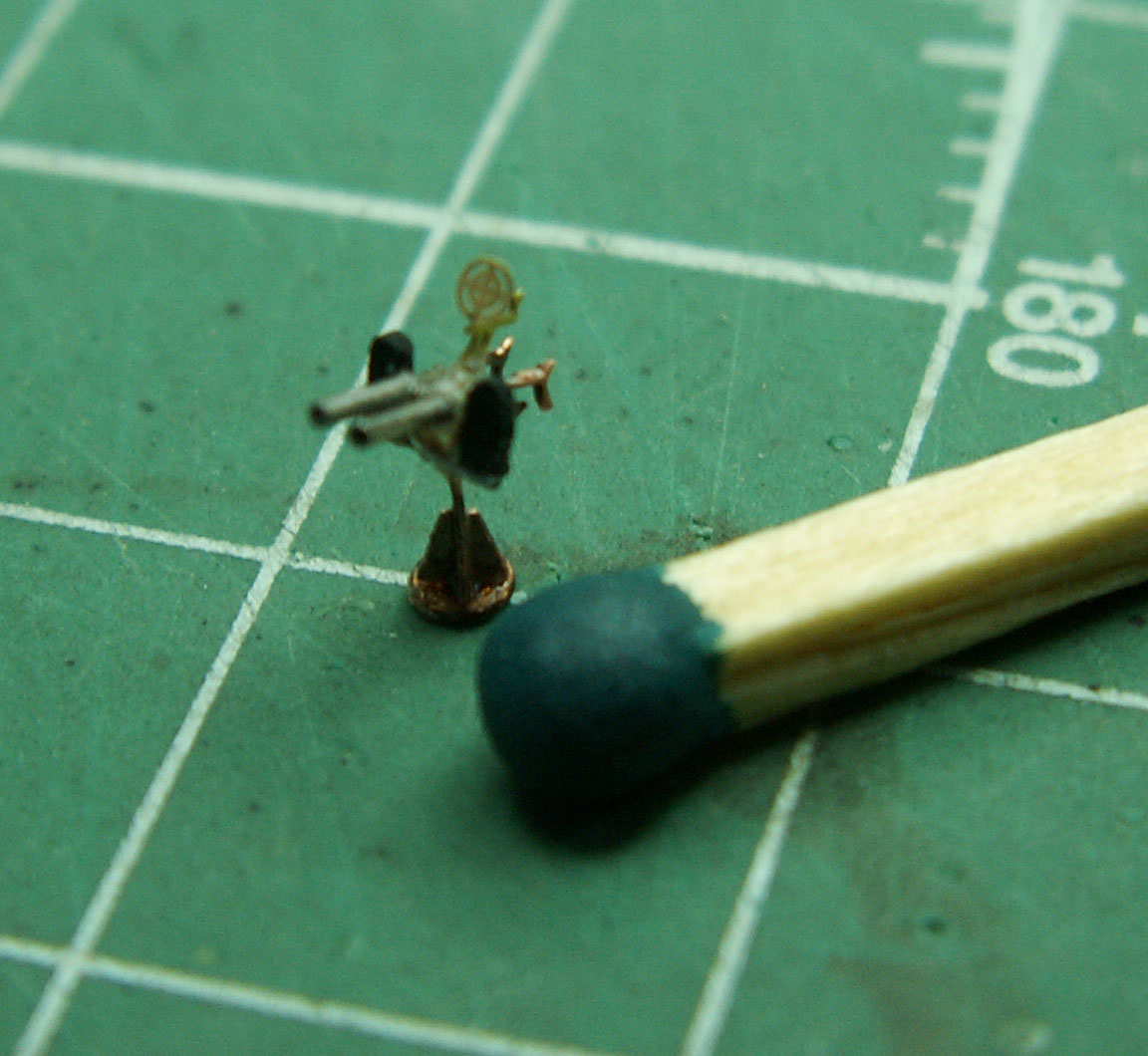

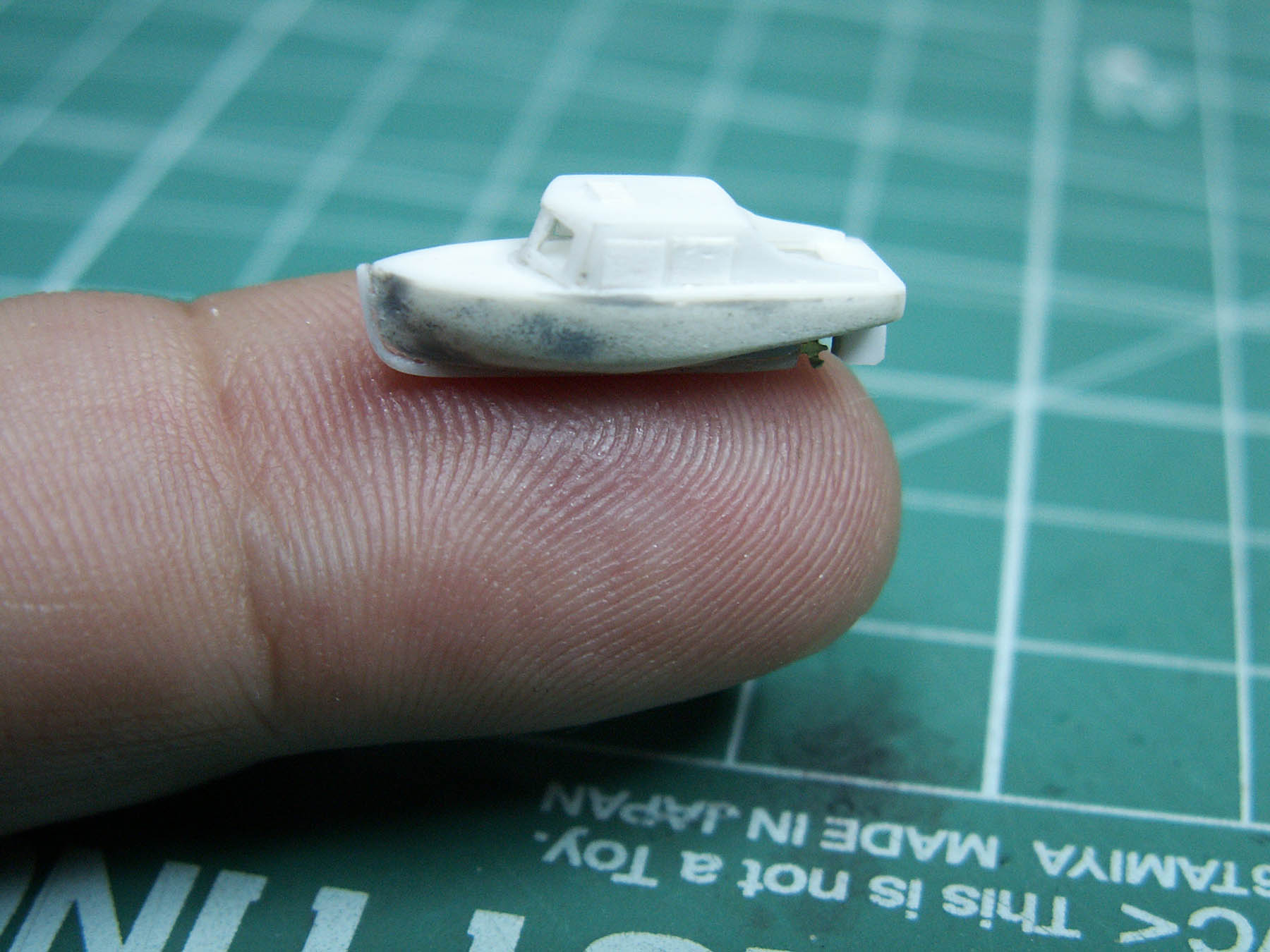

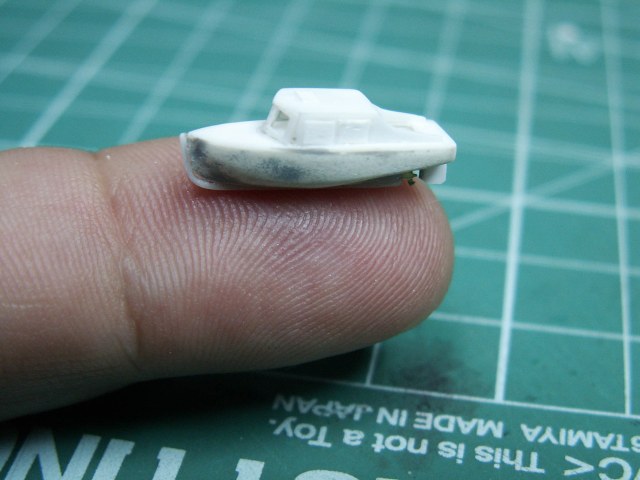

Поскольку я строил эсминец по состоянию на осень 1942 года, а производитель предлагает на период после 1942, то пришлось внести ряд изменений: модифицировать башни и добавить защитные козырьки над нижним ярусом ГК. Привальные брусья из тонкого пластика. Также изготовлен дополнительно катер и бортовые огни,  переделаны бомбометы и спаренные установки Кольт-браунинг, добавлена разная мелочь к орудиям, заменены на металл все тонкие элементы. Леера на корпусе использованы наборные от Тамия. Также дополнительно использованы точеные стволы к орудиям.  Наборы  травления: двери, тали, спасательные круги, рымы, трапы и лестницы.

Человечки  - плоские от Тамия и смоляные фигурки, добавлены каски и по возможности поменял позы.

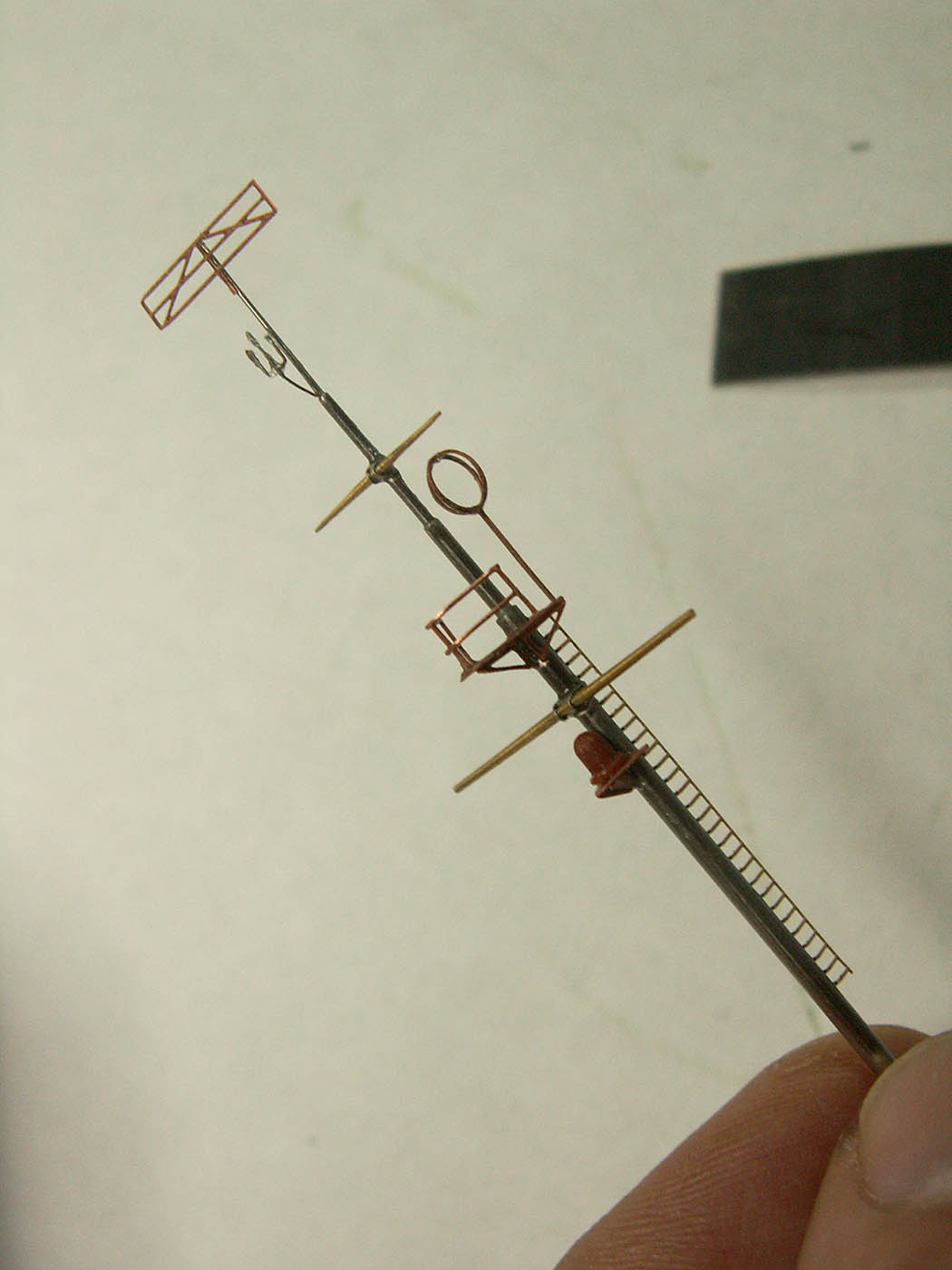

Дополнительно использована листовая латунь, фольга, «дошипластик», иглы, шпильки, проволока.

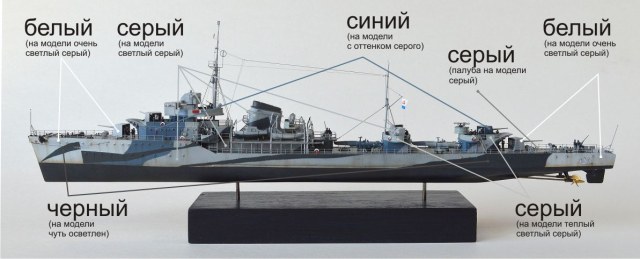

Окраска  - модельный акрил от «Хобби Колор», кисть, аэрограф

Поскольку модель планируется для диорамы, то нанесены следы эксплуатации и ржавчина – масло на уайт-спирите.

 Такелаж – нить витая синтетика, «бантик», спандекс.

Клеи – ЦА затекающий, ЦА-гель, ПВА.

Декали отпечатаны на заказ

Старался максимально соответсвовать прототипу, но есть ошибки и неточности....

Хочу выразить признательность всем, кто интересовался и следил за стройкой, помогал и обращал внимание на недочеты, особенно: Александру Буркову, Алексею Никитину, Юрию Флорову, Виталий  аkа Daknyaz, Юрию Саламатину, deLoro,  Андрею Кузнецову, Сергею Ставилэ,  navy , Ares, Юрию (tellllur), Валентину Бескровному, Григорию Аникееву, Владимир62, Сергею Димову, IgorSky, Игорю Шейнину, Андрею Ушакову, Сергею Петрову и Геннадию Еретнову.

Отдельное спасибо Родину Михаилу за материалы и афтемаркет .

Буду рад Вашим отзывам, комментариям и конструктивной критике.

Приятного просмотра.
