He-51 B-1
- Производитель:
- icm
- Тип двигателя:
- Поршневая
- Тип техники:
- Военные
- Год выпуска:
- до 1960
- Масштаб модели:
- 1:72
- Страна-производитель:
- Германия
- Модель времён ВМВ:
- 1939–1945

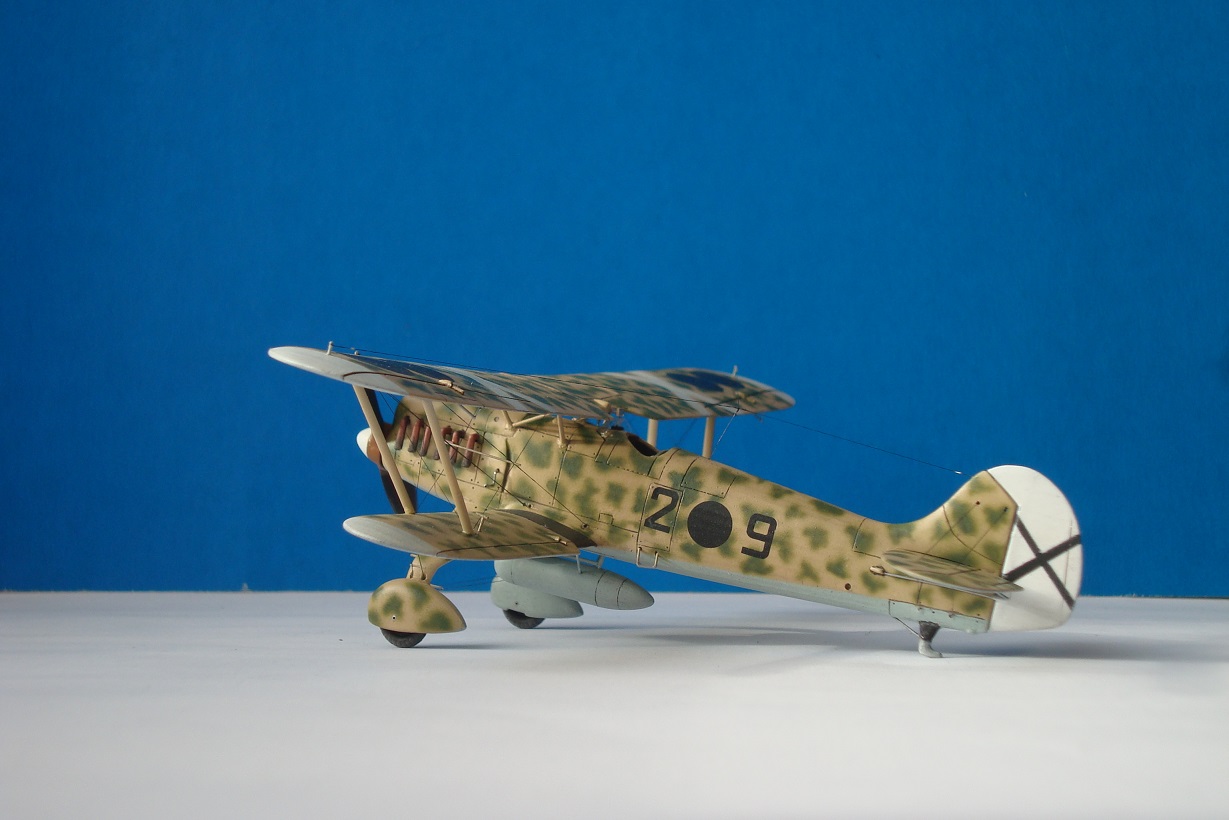

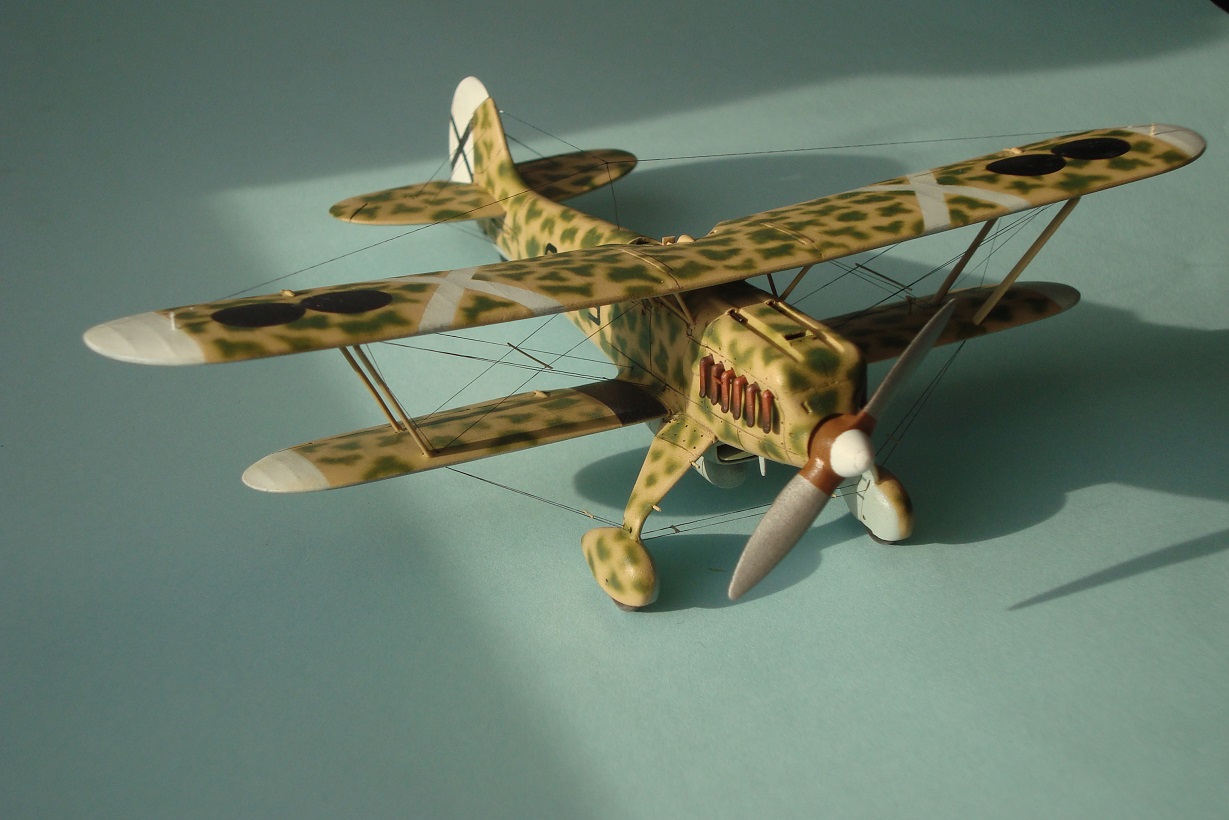

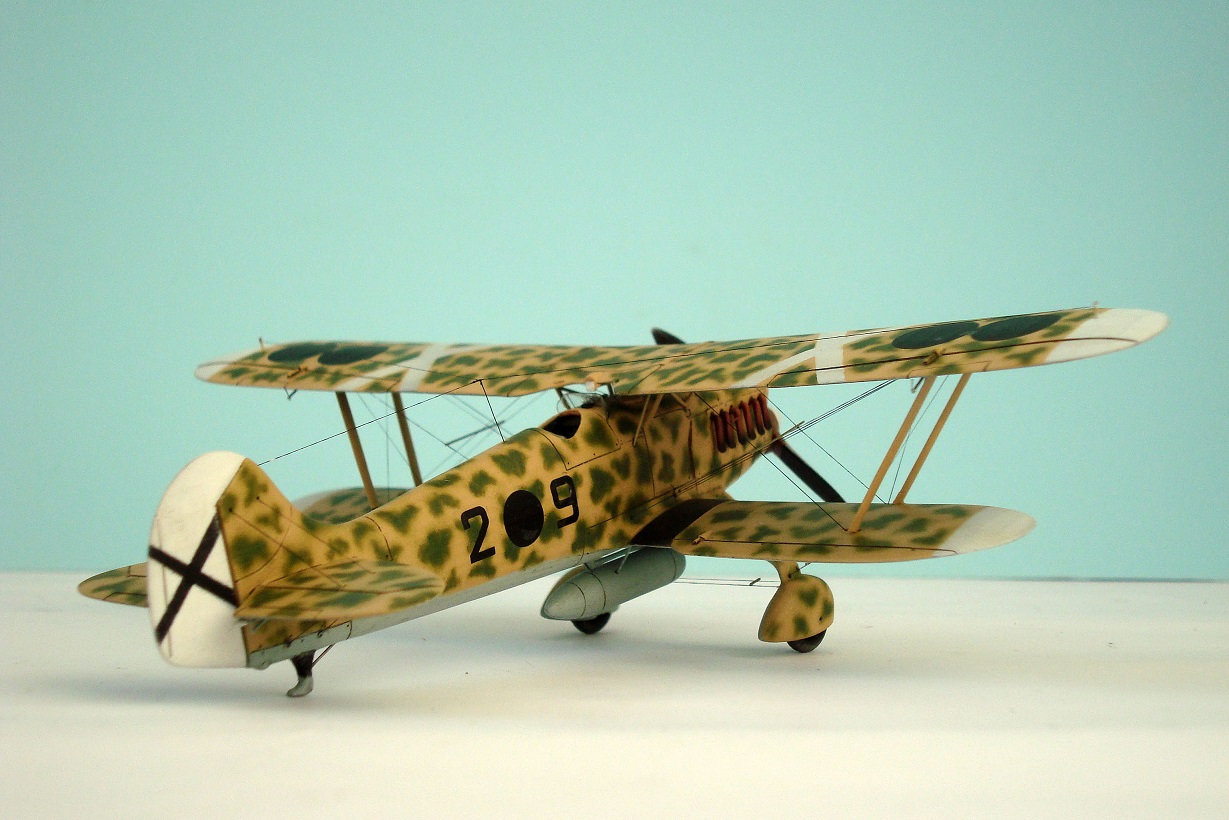

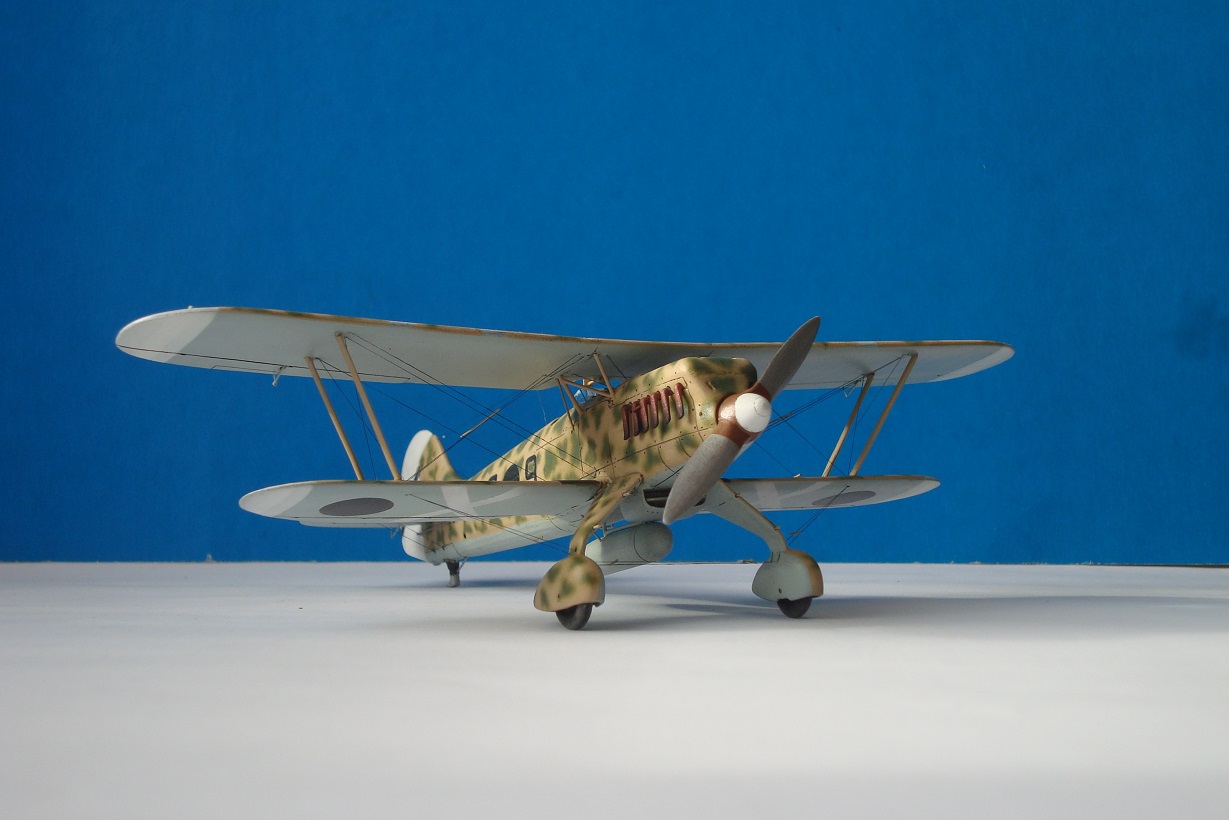

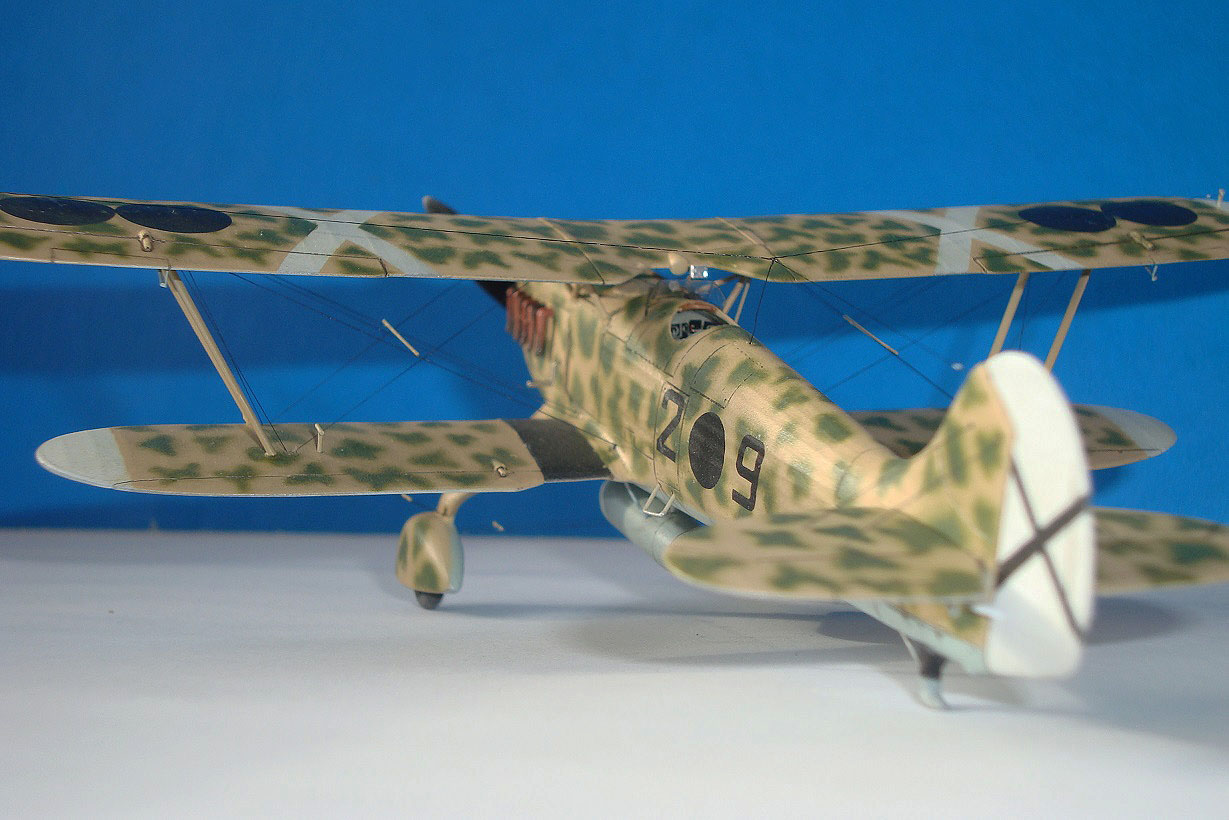

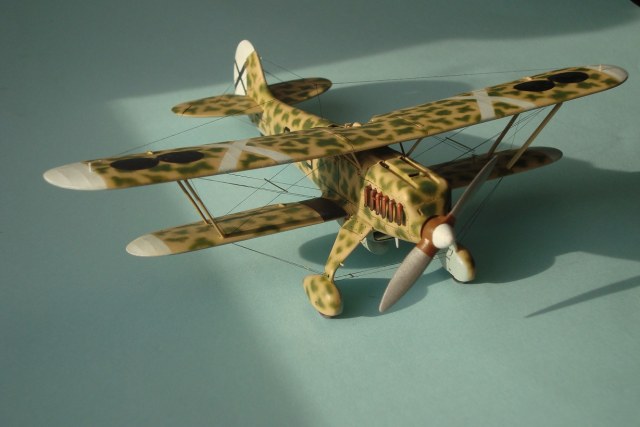

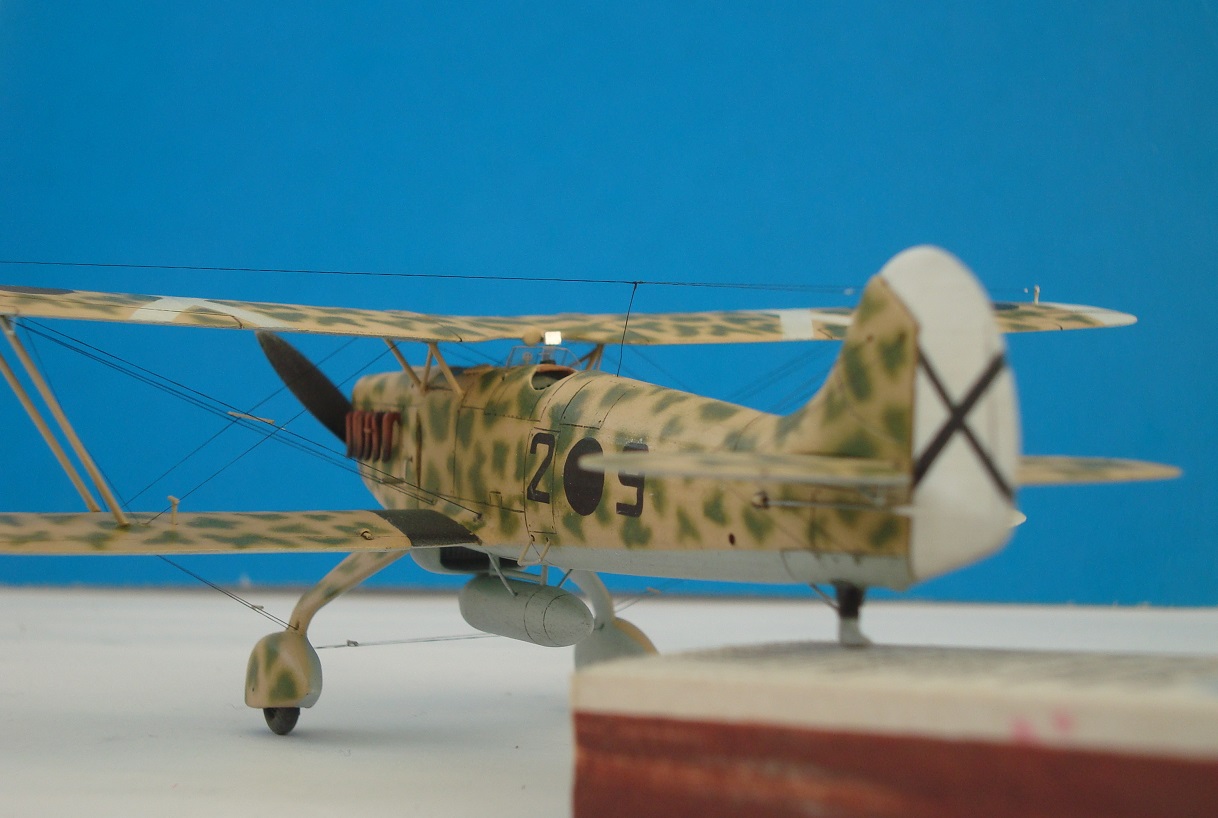

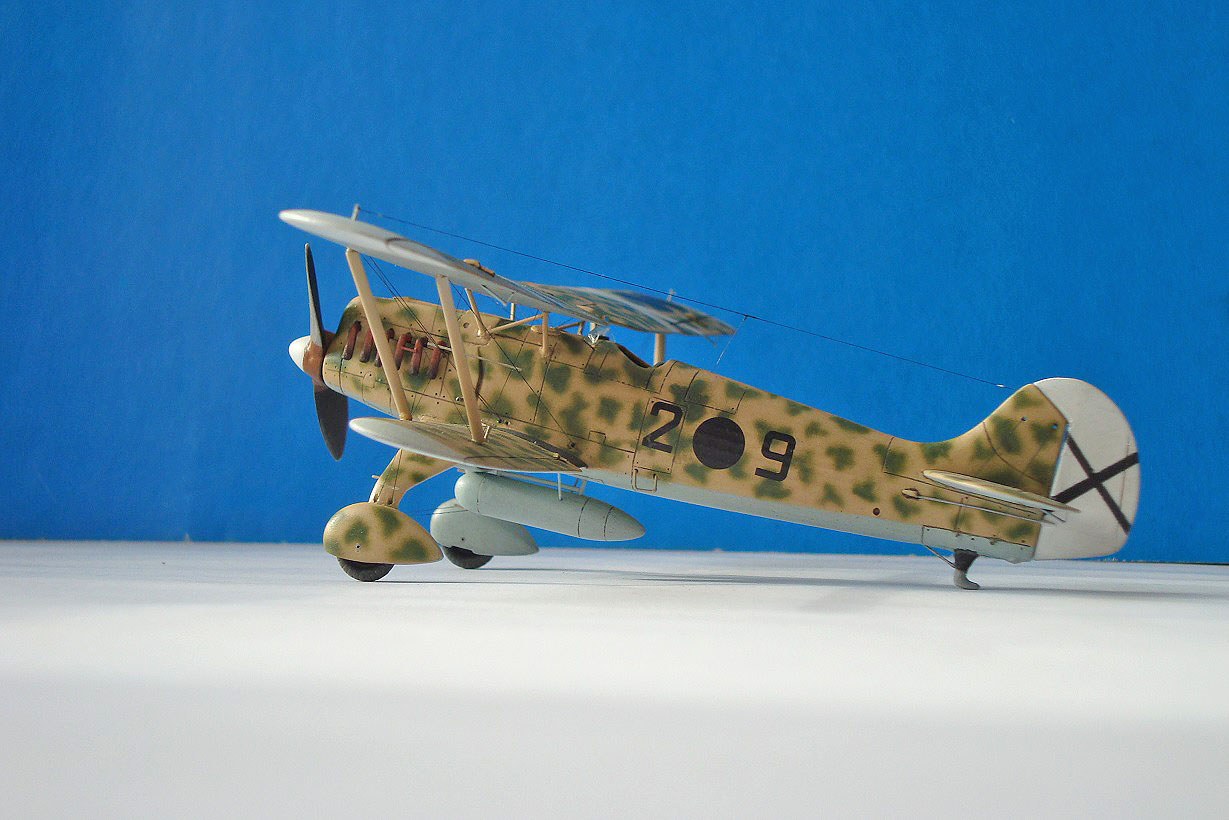

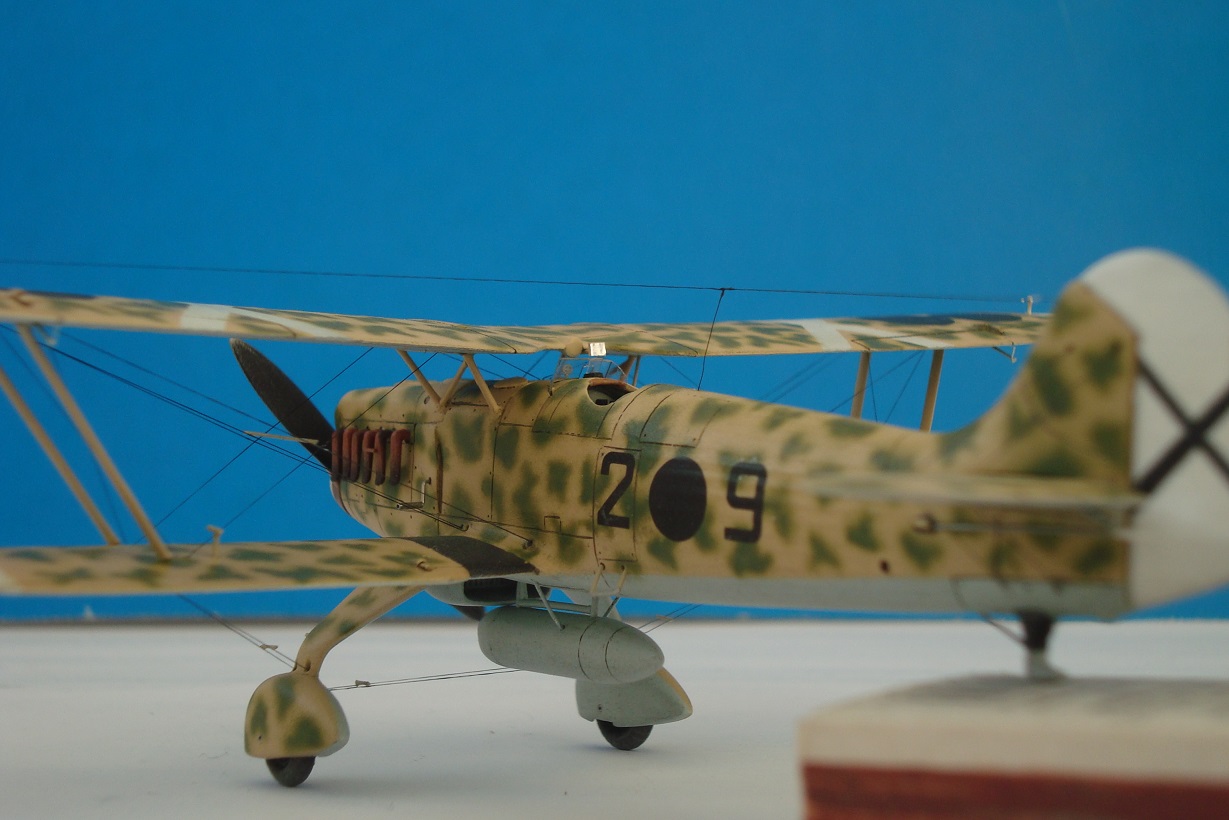

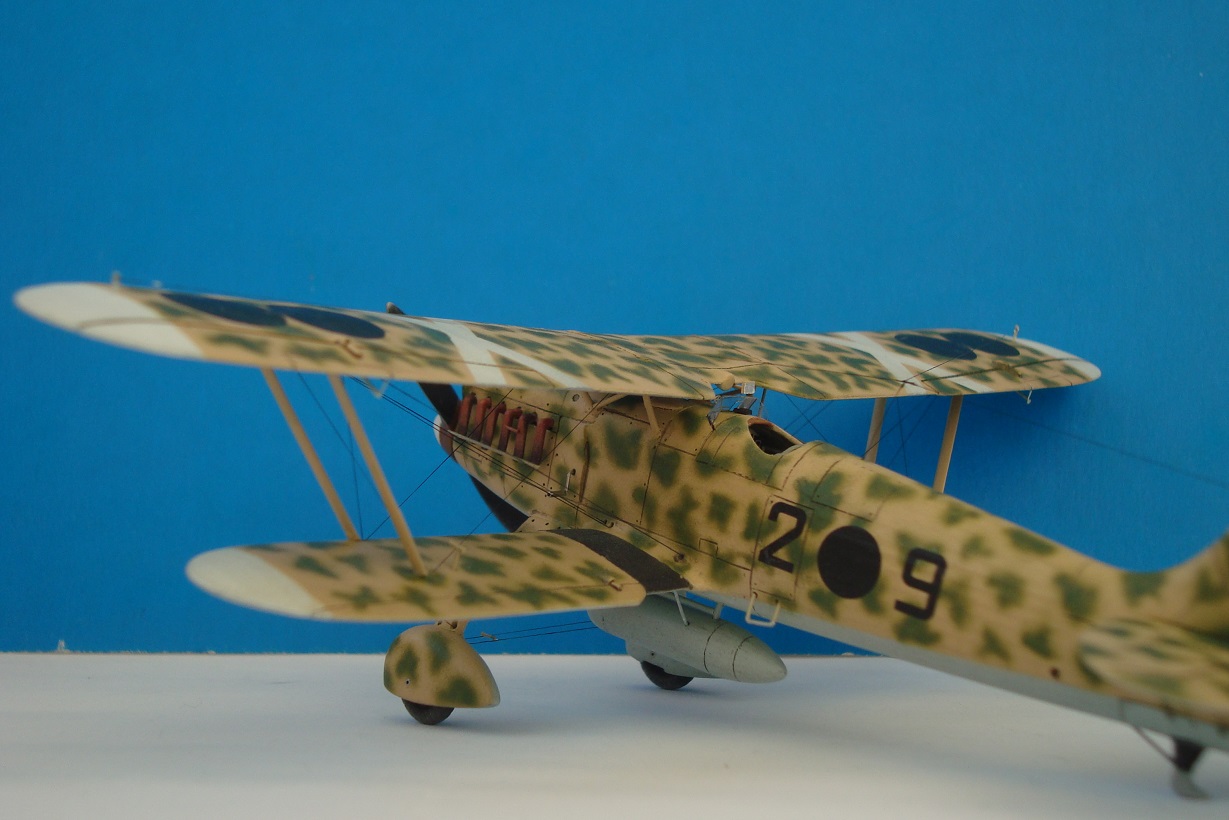

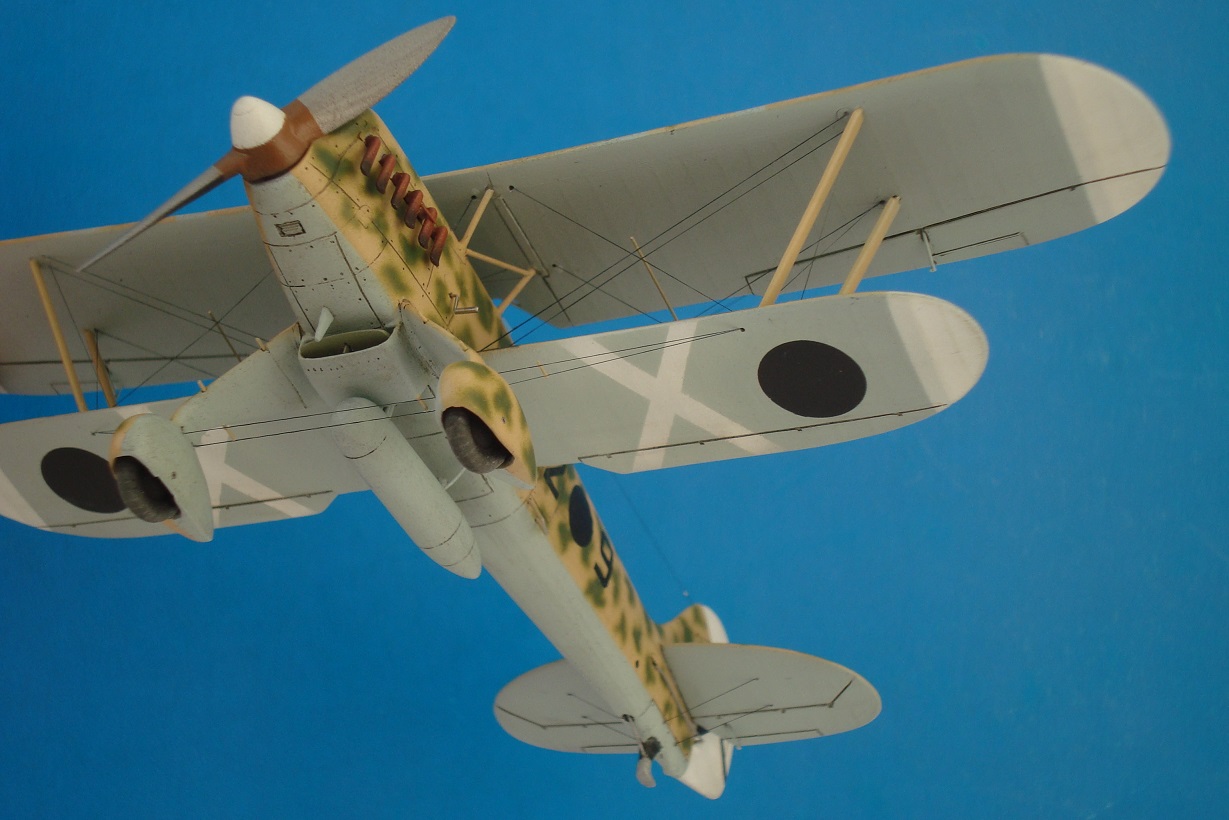

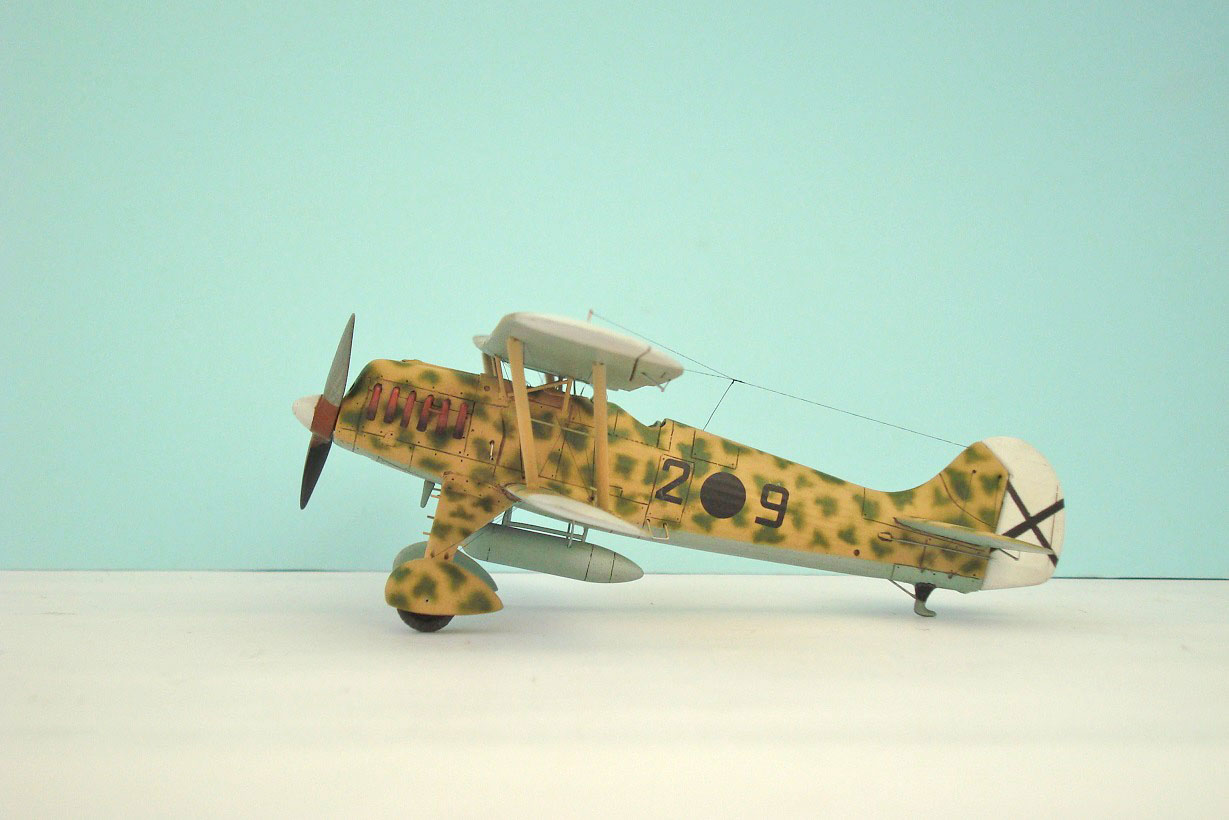

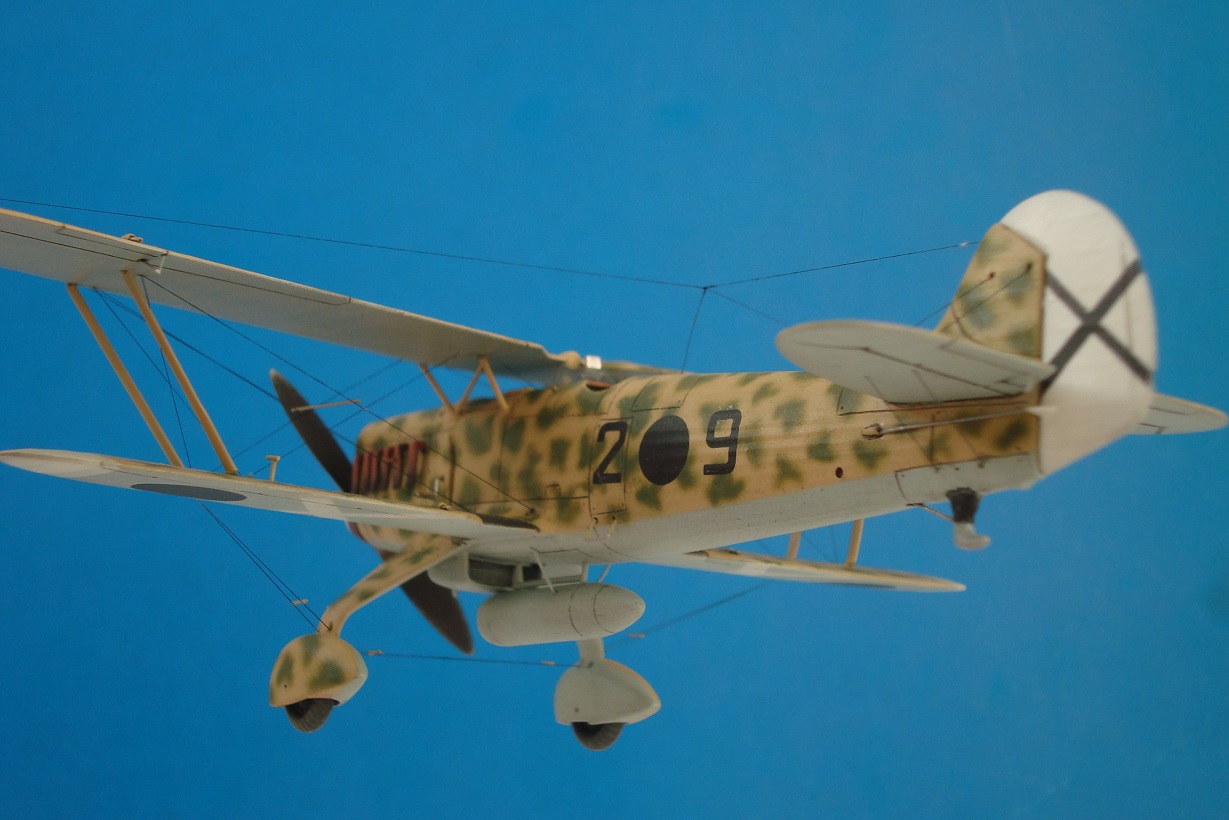

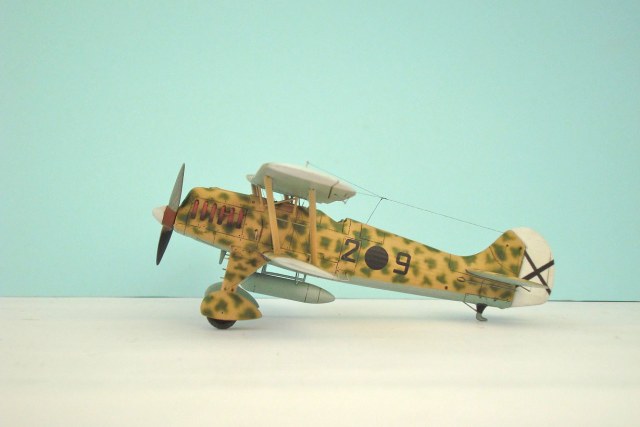

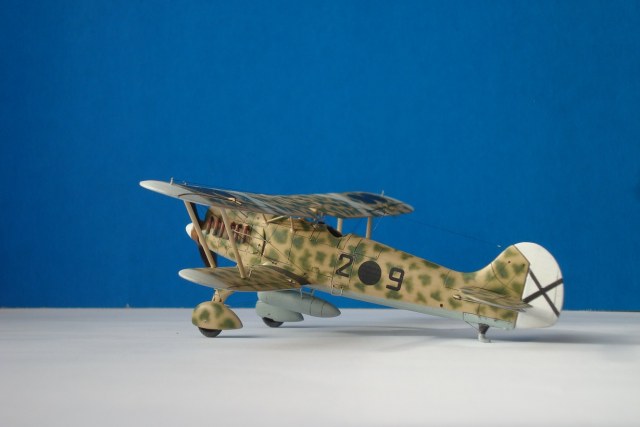

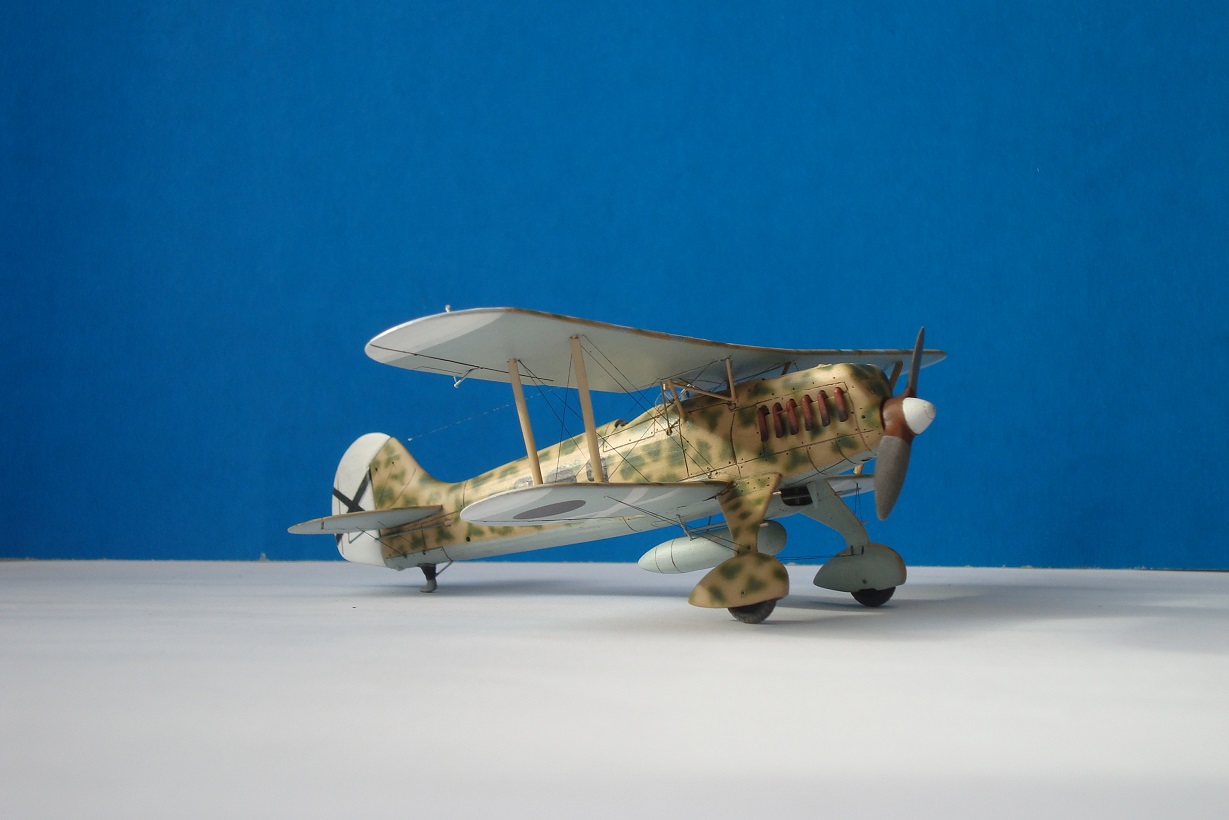

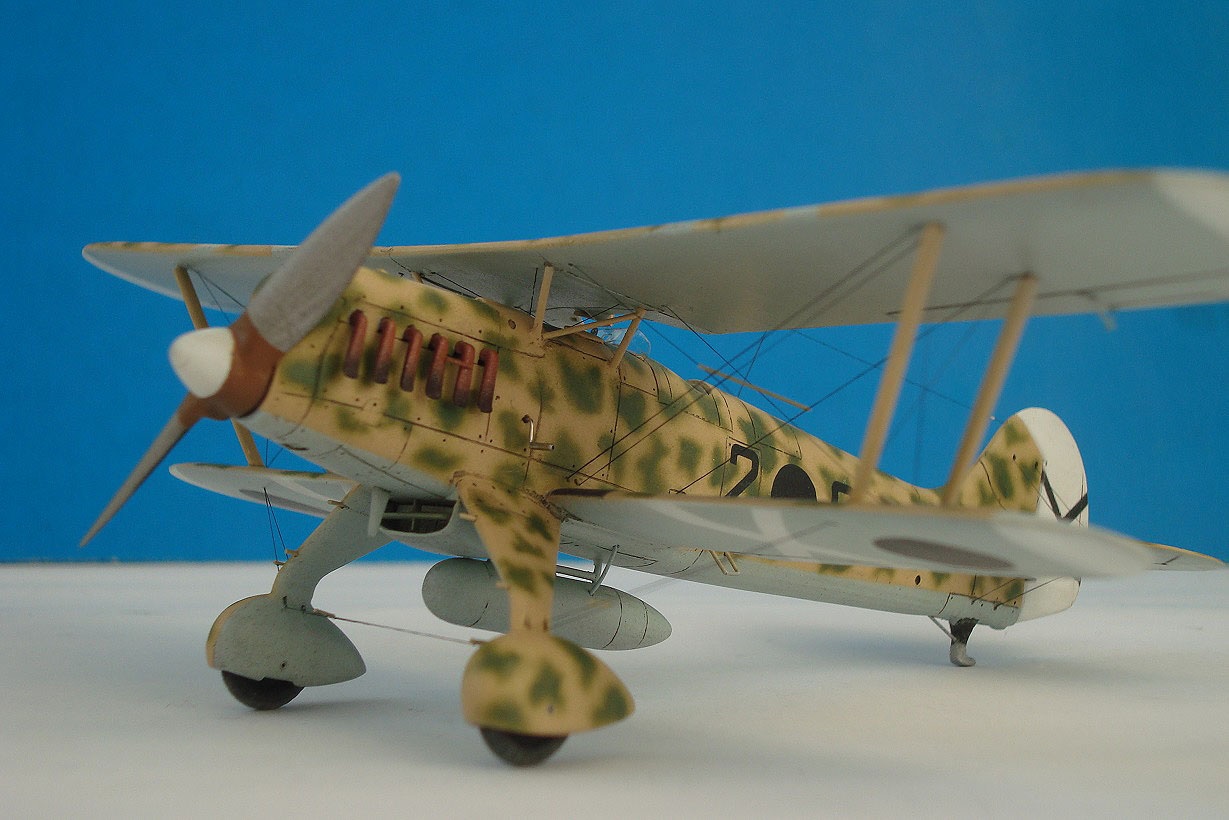

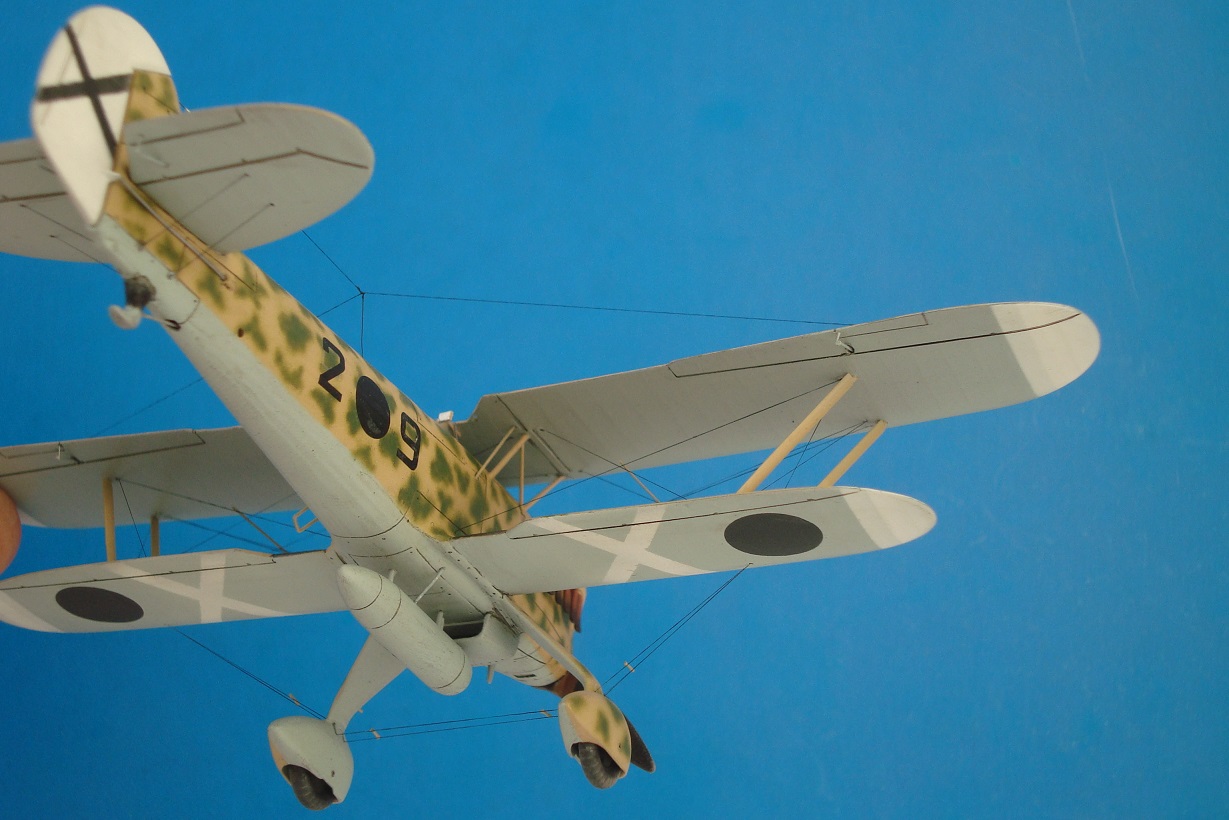

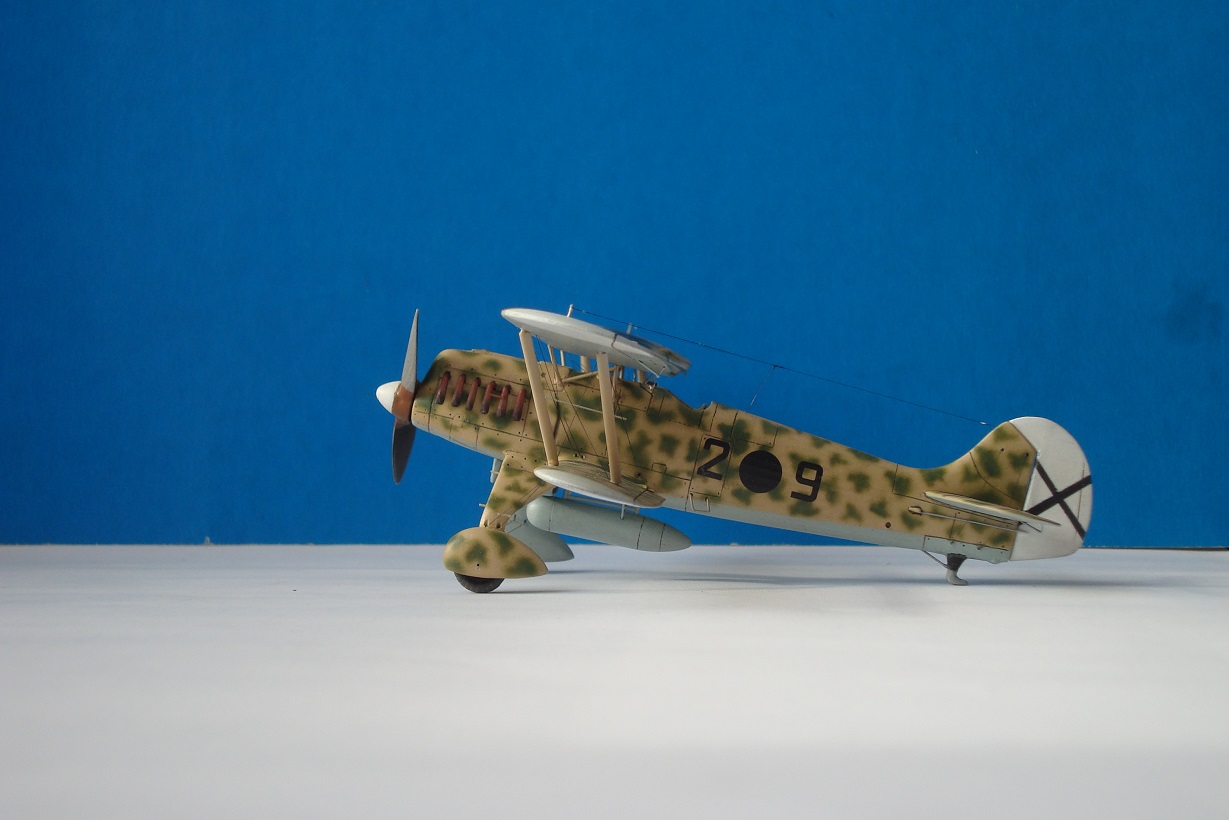

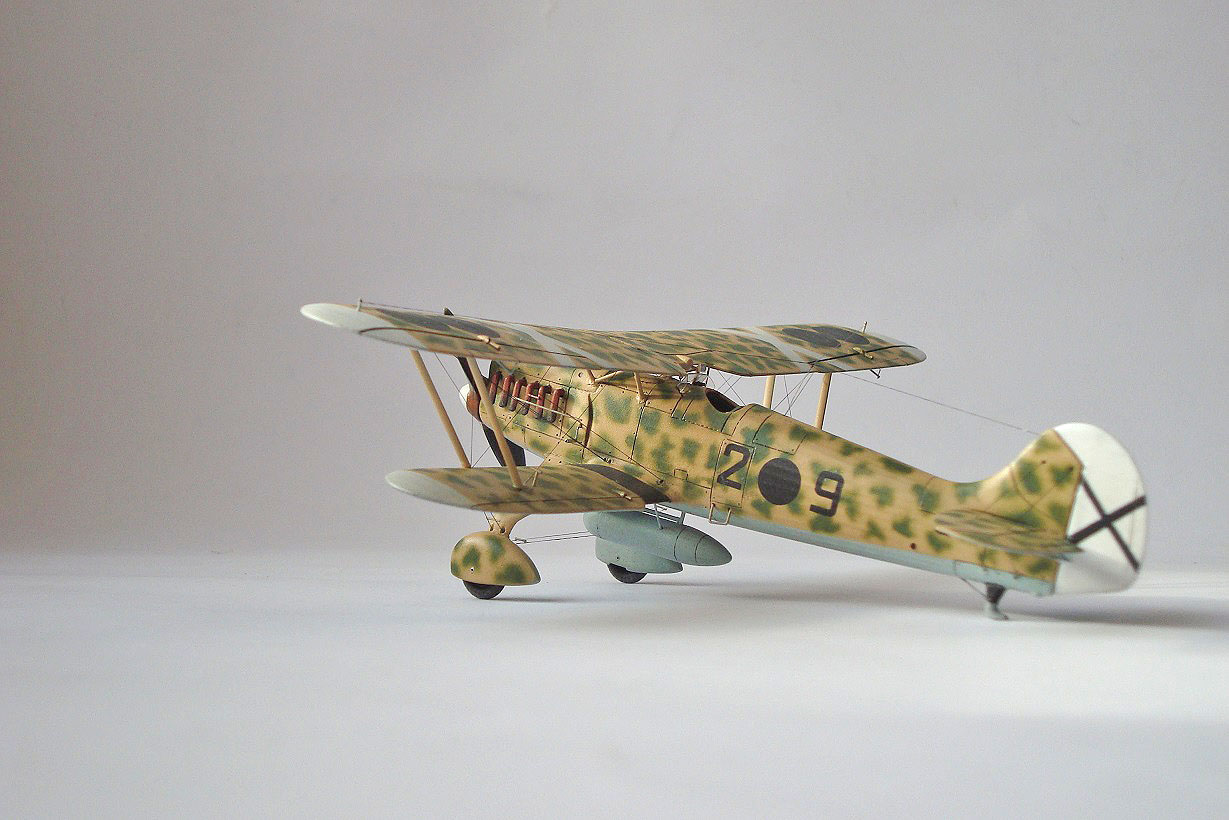

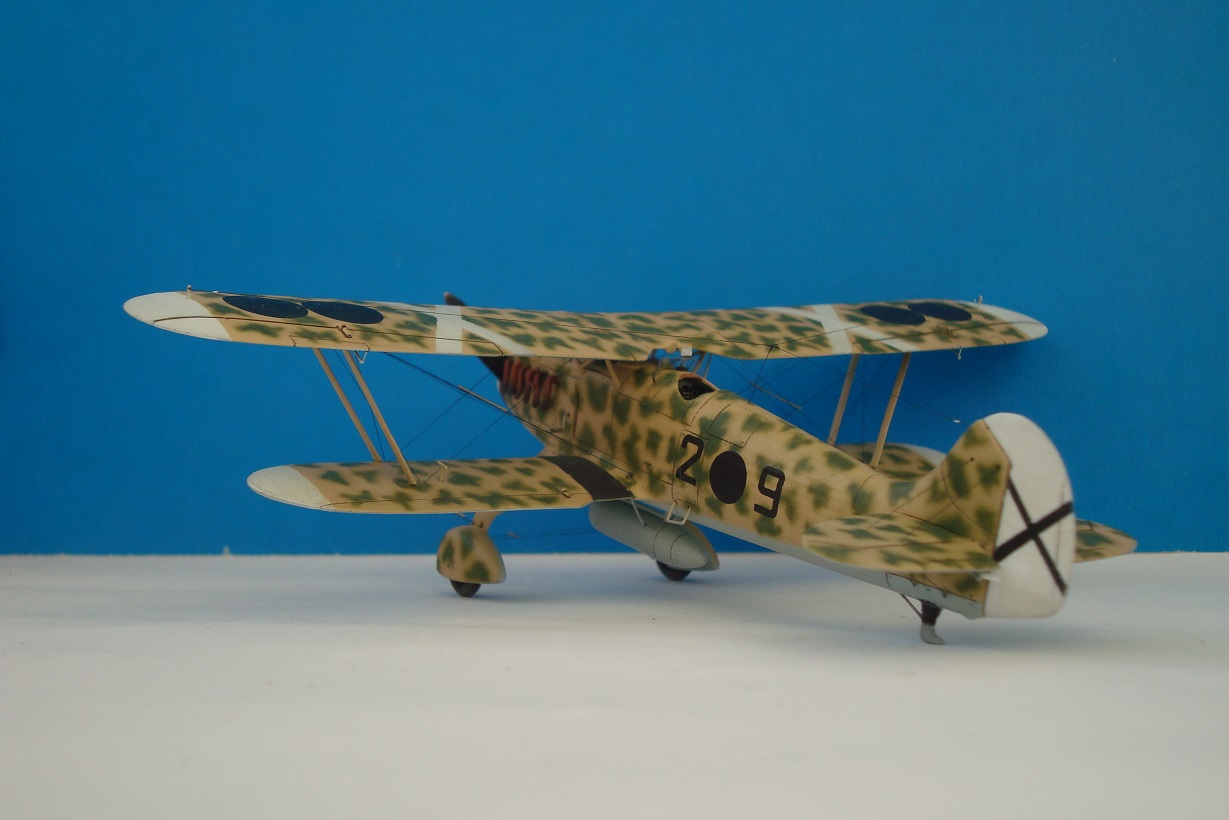

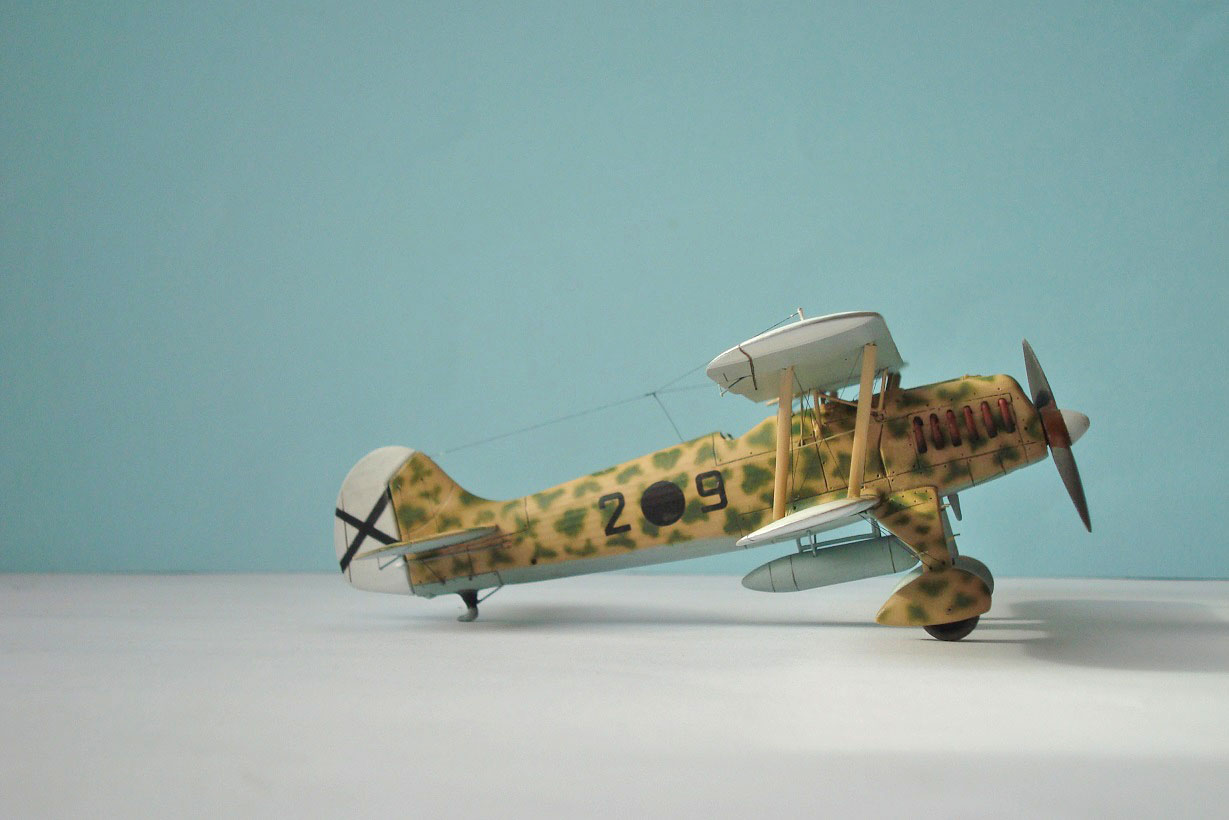

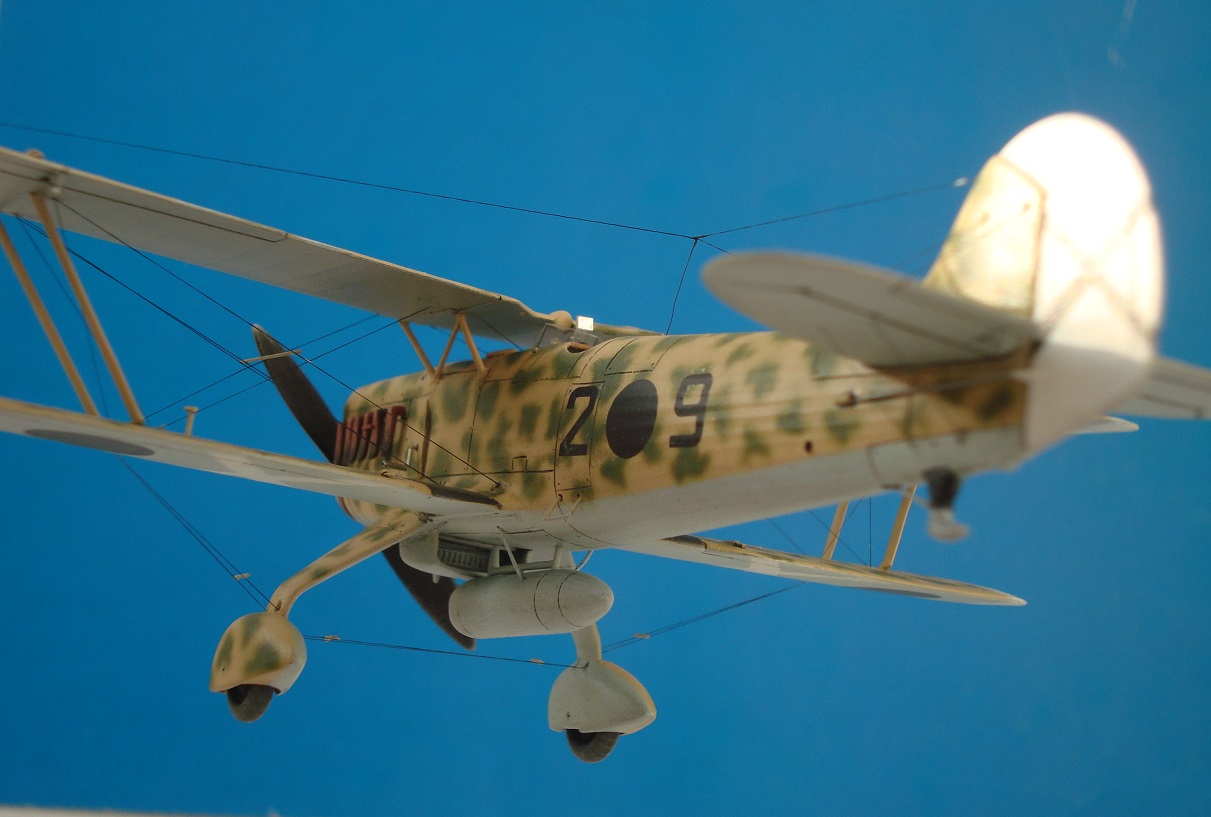

Один из самых элегантных бипланов, имевший недолгую карьеру и летавший в Испании.

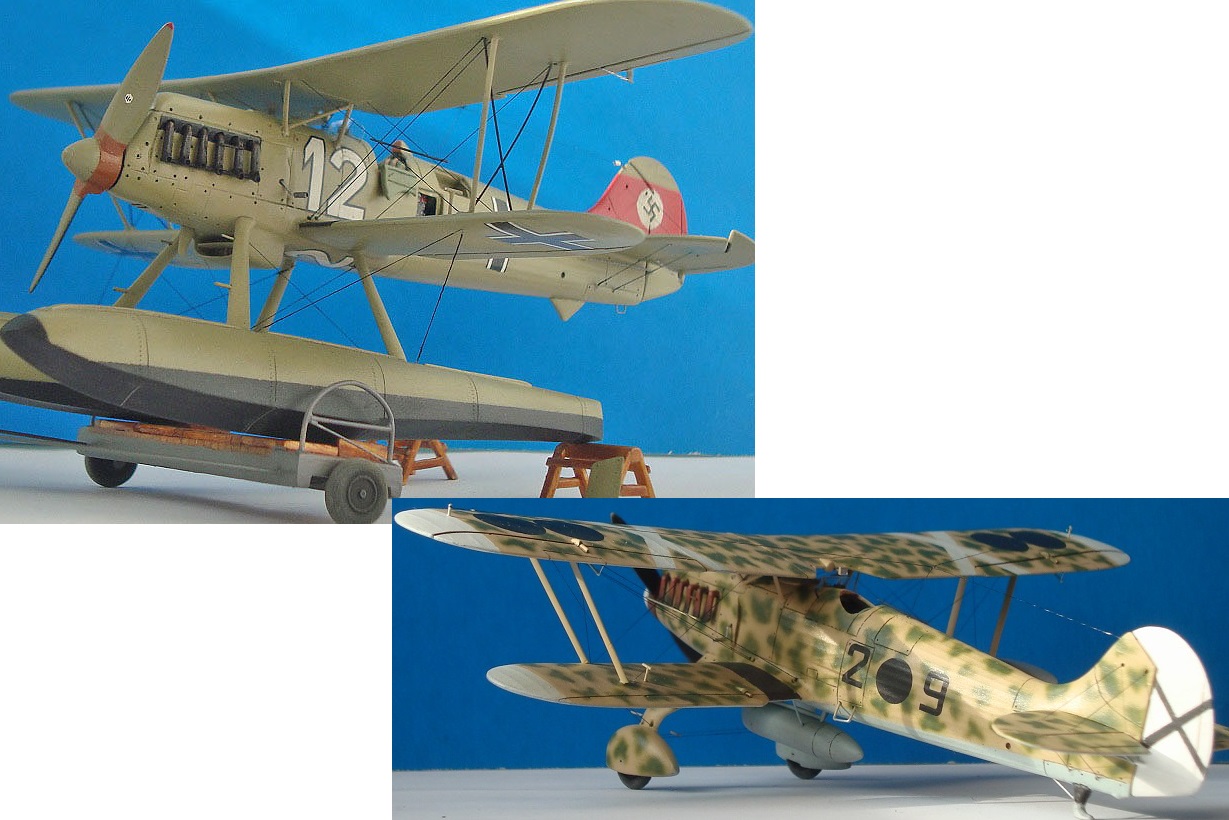

Собрал в пару к своему "поплавку"...

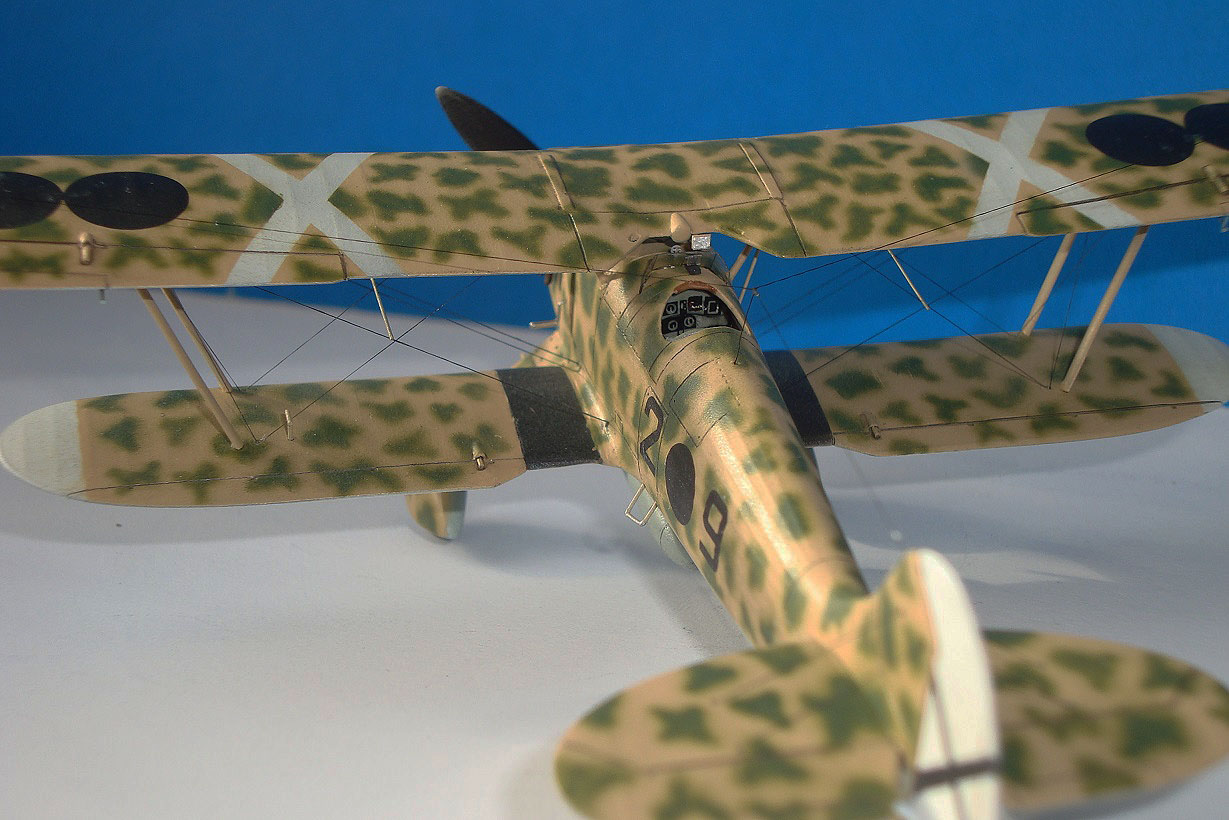

К нанесению камуфляжа готовился долго) Отчётливого фото борта не нашёл.
Заготовка от исм подуставшая, поэтому пришлось немного приложиться.

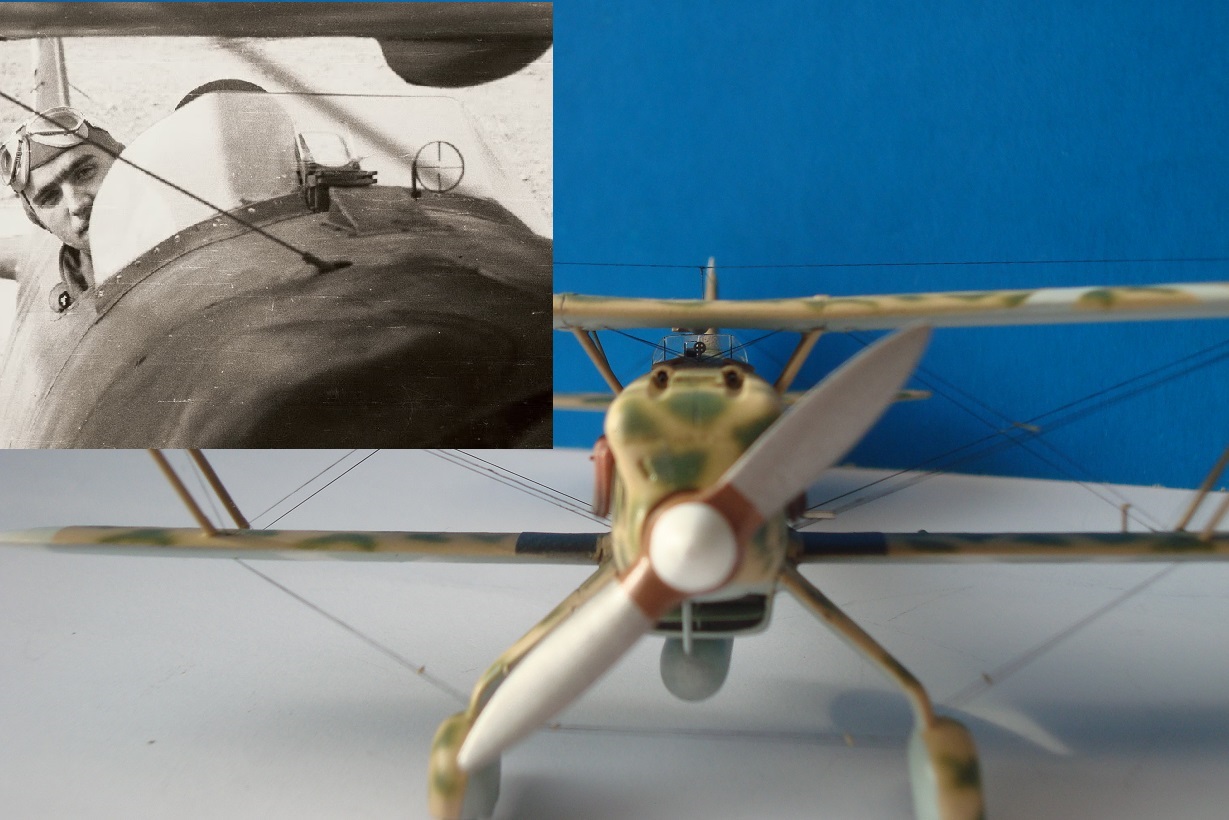

Доработал по обычаю для себя подручиной. Травло - только прицел и ремни...
Крашено нитрой от разных производителей
Оценки
Войдите, чтобы оценить работу.
Комментарии (63)
Спонсор
На сайте с 14.05.2009
14 977
очень круто!
Эстет
На сайте с 18.07.2010
368 21797
Красотень.
Эстет
На сайте с 10.01.2008
1 3397
Привет, Андрюшка!!!
Мои поздравления! Здорово получилось!
Удачи.Олег.
На сайте с 29.07.2010
12 7
Невозможно пройти мимо. Отличная работа.
Спонсор
На сайте с 26.08.2011
67 880
Очень впечатлил результат! Красота! Единственный вопрос - лично для меня необычен камуфляж,такой "итальянский", я в первую секунду даже решил, что это CR-32...
Эстет
На сайте с 04.01.2015
91 6670
Восхитительно однако.РЕСПЕКТ!
Эстет
Спонсор
На сайте с 02.12.2013
0 11221
Ух ты! Шикарно!
Вопрос по расчалкам:
- из чего сделаны?
- как крепились (каждая в отдельности, или одной нитью прошито несколько через отверстия)?
Эстет
На сайте с 04.02.2017
228 3488
Тонкая однако работа! Респект!
На сайте с 25.09.2010
25 1
Такой маленький и так аккуратно сделан да ещё и с расчалками.. Огромный респект за это!
На сайте с 05.07.2008
2 104
Крутотенюшка
На сайте с 04.03.2015
21 18
присоединяюсь к вышесказанному, очень круто!!
На сайте с 30.12.2010
90 294
Здоров! Спасибо
Спасибо за отзывы!
На сайте с 30.12.2010
90 294
Реально необычный. Чем и привлёк. Причём, по некоторым данным, цвета камуфляжа такие: RLM 05/80/65
На сайте с 30.12.2010
90 294

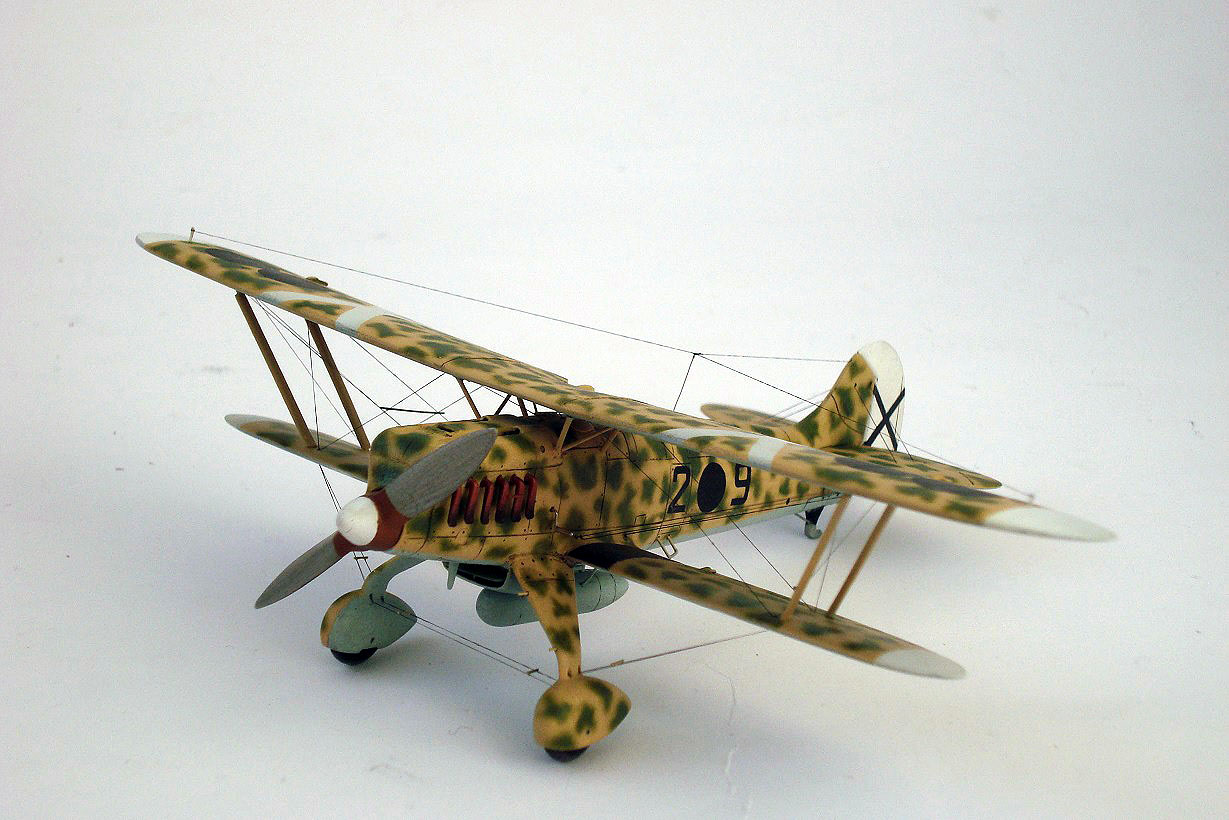

Расчалки состоят из нитей колготок (4-5 шт в толщине)
Края нитей обрабатываются супер клеем. Заготавливаю таких нитей штук 10 длиной до 15 см
Далее такая процедура (для бипланов):
- в пластике сверлю отверстия под расчалки. В плоскостях сквозные
- крашу отдельно модель и ещё не склеенное верхнее крыло, при этом позиционируя на щелчке верхнее крыло и центральные подкосы в заранее рассверленные отверстия
- загоняю края нитей на клей в фюзеляж и склеиваю верхнее крыло с большими подкосами (ранее окрашенными)
- тяну нити (шью) по схеме, пока не склеивая и не обрезая
- капаю супер клеем в наружные по плоскостям отверстия. Гелем шпаклюю, шкурю и подкрашиваю "зачищенные" места.
- обрабатываю футурой нити, чтобы не разошлись
Вроде как трудоёмко, но для сложных камуфляжей самое оно...
На сайте с 30.12.2010
90 294
Кстати, небольшой совет, кто будет ваять 51-ый - прикладывать к чертёжику в процессе работы.
"Ноги" радикально длинные, надо резать...
Плюс, спозиционировать родные подкосы очень сложно, можно пролететь с расстоянием между верхним и нижним крылом.
Администратор
Эстет
Спонсор
На сайте с 21.10.2009
48 4367
Всегда восхищался Мастерами расчалок и тросов.
Спонсор
На сайте с 26.01.2013
17 1
Не буду оригинален - расчалки на такой малышке это круто, как впрочем и все остальное!!
На сайте с 03.10.2013
65 31
Супер! Такая кроха, и так смотрится!!!
Спонсор
На сайте с 15.07.2010
62 482
Ювелирная работа! Сделано с душой! Очень красиво!
Эстет
Спонсор
На сайте с 02.12.2013
0 11221
Сам делал расчалки только на У-2 в 48-ом, а сейчас возникла необходимость сделать их на 72-ом. Поэтому и спросил.
На сайте с 02.08.2013
37 504
Отличная работа. Все аккуратно, все красиво. Модель не простая, а сделана классно..
Спонсор
На сайте с 30.06.2012
137 5311
Красавец !!!
Отлично смотрится.
На сайте с 01.07.2011
31 1301
Отличный результат. Если не секрет, поделитесь, пожалуйста, технологией натягивания антенных растяжек. У меня они не очень получаются.
Эстет
Спонсор
На сайте с 02.12.2013
0 11221
На сайте с 29.06.2013
34 57
Очень понравилась модель!Отлично смотрится!
На сайте с 01.07.2011
31 1301
Почти понятно. Но несколько вопросов:
- в плоскостях сквозные. То есть крылья сверлите насквозь?
- тяну нити (шью) по схеме, пока не склеивая и не обрезая. Этот момент себе не представляю, можно подробнее?
- капаю супер клеем в наружные по плоскостям отверстия. Может, я дурак, но это тоже не очень понял.
На сайте с 01.07.2011
31 1301
По расчалкам тоже вопрос есть, уже задал. Но меня интересует именно натяжная антенна.
Классный Хенкель ))
Эстет
На сайте с 15.02.2014
360 666
Отличная работа!
Здорово смотрится модель.
На сайте с 30.12.2010
90 294
Cпасибо всем за отзывы!
На сайте с 30.12.2010
90 294
Да, крылья и прочее засверливаю насквозь

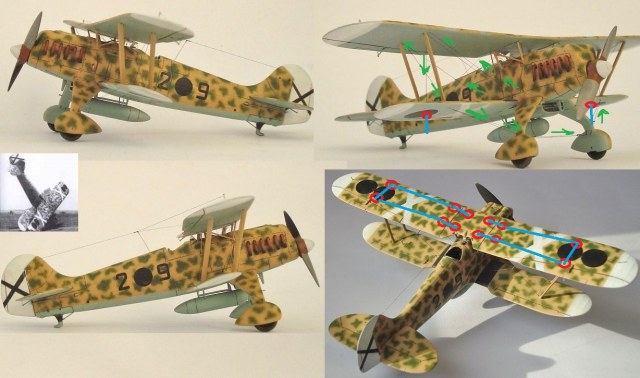

Синим отметил расположение нитей после шитья расчалками. Излишки обрезаются и сошкуриваются со шпаклёвкой
Зелёными стрелочками показал старт и направление "шитья"
На фото отметил красными кружками места, куда капаю клей и шпаклюю.
На сайте с 01.07.2011
31 1301
Спасибо, теперь технология примерно понятна. А как же восстанавливать камуфляж на верхних крыльях? Или он рисуется потом, после зашкуривания?
На сайте с 21.01.2015
50 158
Привет!
Ювелирная работа! Поздравляю с очередным шедевром!
На сайте с 30.12.2010
90 294
Натяжная антенна в разы проще. Технология та же...
Делается после окраски.
Именно на этом самолёте выглядело так:
-заготовил мачты на плоскостях сверху из металлических стержней
-в киле засверлил отверстие тонким сверлом
-сначала пустил растяжку от мачты до мачты с небольшим запасом, посадив на супер клей (капнул капельку иглой и сделал оборот вокруг мачты. Излишки обрезаются и максимально обрезанный хвостик на футуру или клей прячется в растяжку)
-клеится в отверстие в киле ещё одна нить и вяжется, натягивая ту, которая между мачт
-сама антенна, собственно, из волоса. Крепится на растяжки микрокапелькой клея
-кистью очень жидкой краской проходится по всему изделию, скрывая клей

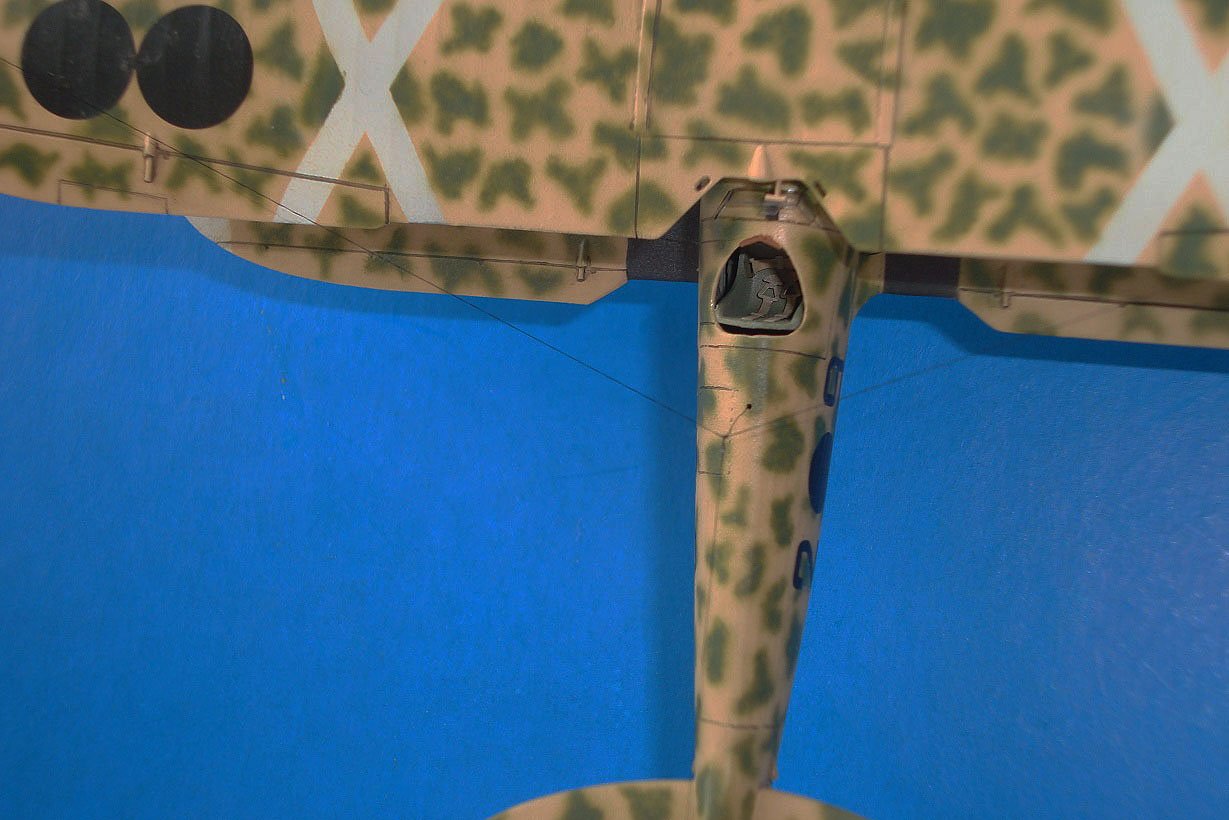

На фото расположение описанных заготовок:
На сайте с 30.12.2010
90 294
Тут самое сложное)
Скотчем отделяем максимально опасные места, сошкуривает, полируем бумагой. Слой футуры для выравнивания поверхности
Далее подкрашиваем, полируем и футура на всю площадь. Акрилл равномерно растекается, скрывая неровности. Главное с ошкуриванием не переборщить, иначе и футура не поможет))...
На сайте с 30.12.2010
90 294
Привет, Лёш!
Спасибо)
На сайте с 01.07.2011
31 1301
Спасибо, Андрей!
На сайте с 28.11.2012
49 446
Отличная модель!!! Очень понравилась.
Круто! А так и должно быть 2 зеркала заднего обзора?
При такой проработке родные "саксы" тянут в "минус". И здорово тянут! Пора переходить на следующий левел ))))
Где-то так.
https://www.hobby.dn.ua/rexx-rexx-72036-vyhlopnye-patrubki-dlya-heinkel-icmuniversal-p-75434.html
С уважением,
Игорь
На сайте с 12.09.2010
7 113
Камо удался, редко встретишь качественное нанесение таких пятен, хорошо подготовился...и + расчалки очень оживляют биплан. С крестом на руле провтыкал, полное несоответствие с приведенным в коллаже фото. Мине обидна вобщем-то за хорошую работу, может исправите, место вроде доступное.
На сайте с 30.12.2010
90 294
Спасибо за отзыв!

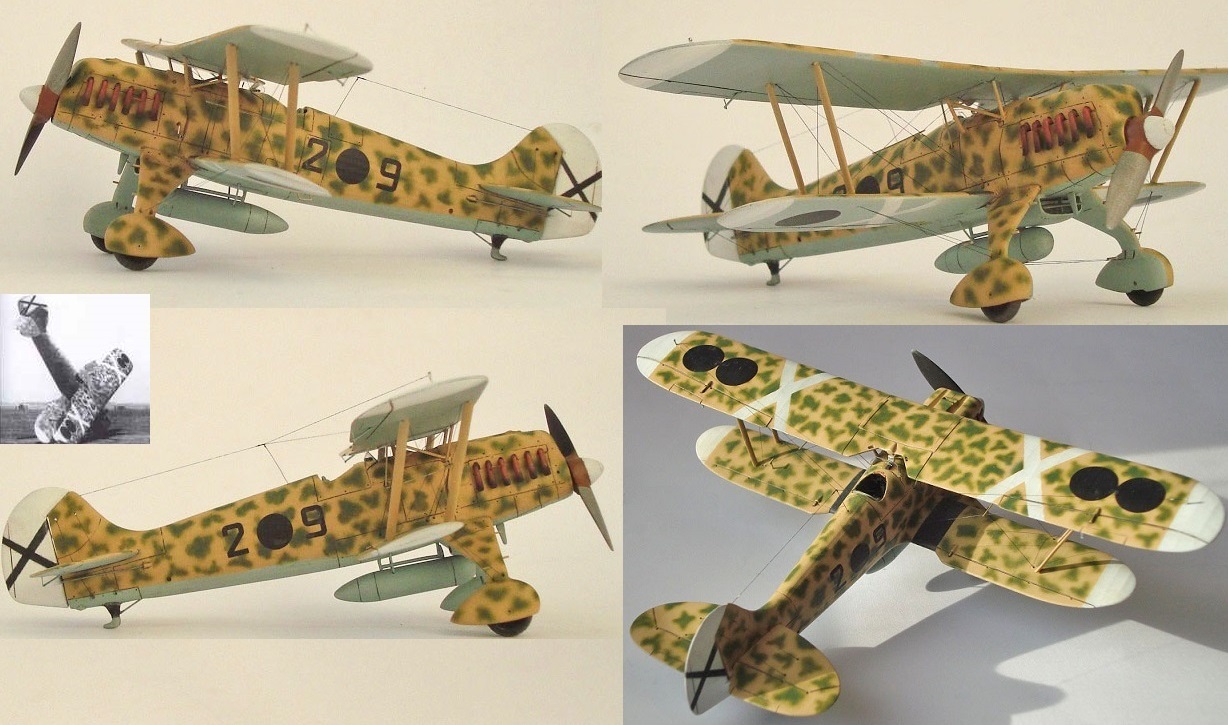

Сдаётся мне, что кто-то провтыкал, читая описание)) там я пометил, что с фото прототипа беда. На коллаже впихнул для наглядности, что такой достаточно редкий камуфляж был в Испании на Не-51. Мне, например, при увеличении этого фото видится цифра "7" вместо моей "9".
А на руле сделал как изображено на боковиках этого борта.
На сайте с 30.12.2010
90 294
Спасибо!
Хай! за саксы согласен на 100%
А где ты увидел второе зеркало?)
У твоей модели. Первое в базовом исполнении - обтекатель на задней кромке центроплана верхнего крыла, а второе - допка от автора
С уважением,
Игорь
Эстет
На сайте с 25.12.2014
0 777
Очень! Очень впечатлил! Классно!
На сайте с 30.12.2010
90 294
Спасибо за внимание к работе
На сайте с 30.12.2010
90 294
Так вроде там не совсем и зеркало)
На сайте с 30.12.2013
4 0
Супер!
Эвона как... Бум знать.
Может когда и еще раз до хейнкеля руки дойдут )))
С уважением,
Игорь
На сайте с 12.09.2010
7 113
Не-не-не-не.Все внимательно прочитано. И наглядность правильная. А если еще полистать фоток и не только с таким редким камо, а вообще по ЭБО Не-51 на Испанию,то все таки ваша картина не маслом.
Не стоит доверяться полету фантазии художника(от слова худо). Ну если покажете фото с таким нанесением креста на руле ,то я заткнусь.
На сайте с 30.12.2010
90 294
Радикализм во всех его проявлениях вреден, но не надо затыкаться)) Мы же за правду, а не ловлю блох
На сайте с 30.12.2010
90 294
На сайте с 30.12.2010
90 294
На сайте с 30.12.2010
90 294
Ну и тут можно обратить внимание, что полёт фантазии художника иногда всё же к чему-то привязан).
На сайте с 30.12.2010
90 294
Спасибо!
Машина красивая... Думаю, что ещё коробочкой обзаведусь (есть ещё окраски интересные)
На сайте с 08.12.2017
6 877
Шикарная модель!
На сайте с 27.05.2014
25 85
Великолепно!!! Наборчик не из простых!
На сайте с 30.12.2010
90 294
Спасибо за отзывы, коллеги!
На сайте с 17.12.2017
0 0
Он великолепен!
На сайте с 12.09.2010
7 113
Я заткнулся.Благодарю за ликбез. Буду работать над своими пробелами по истории авиации.
На сайте с 31.05.2014
6 2

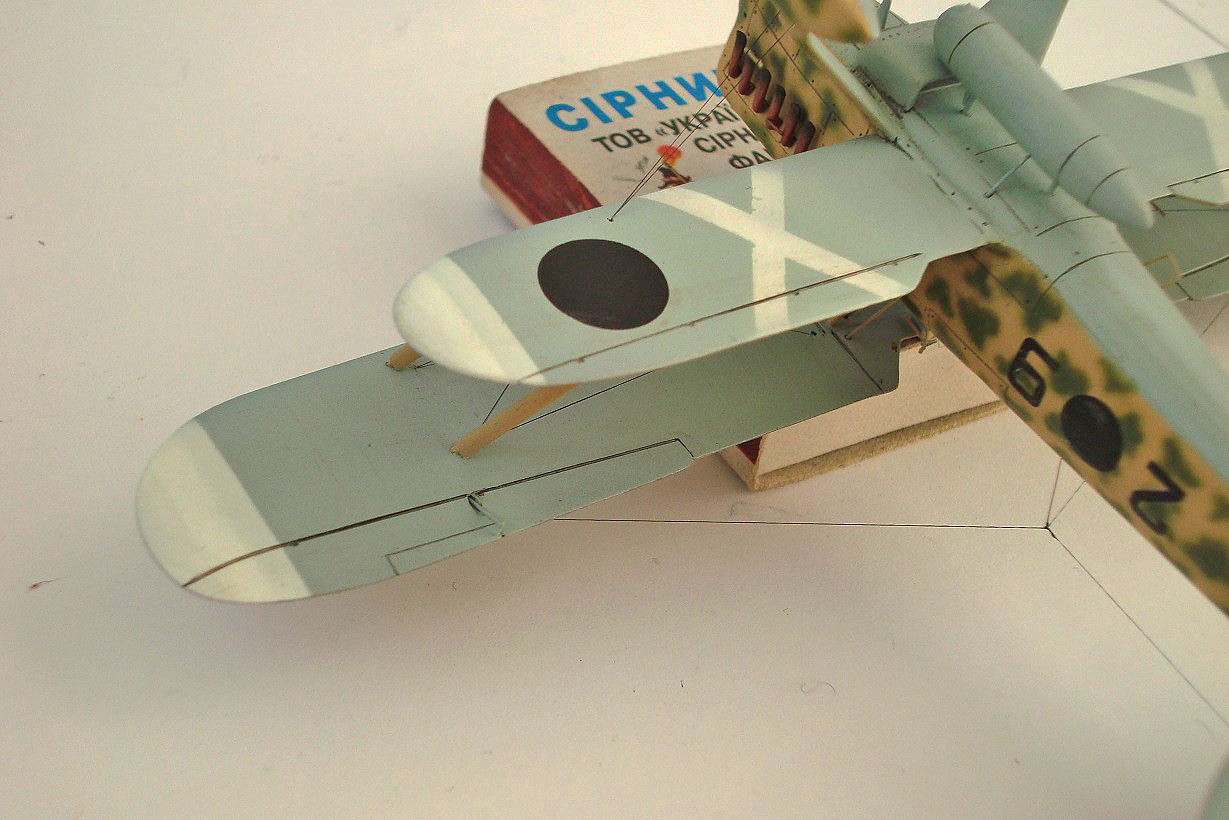

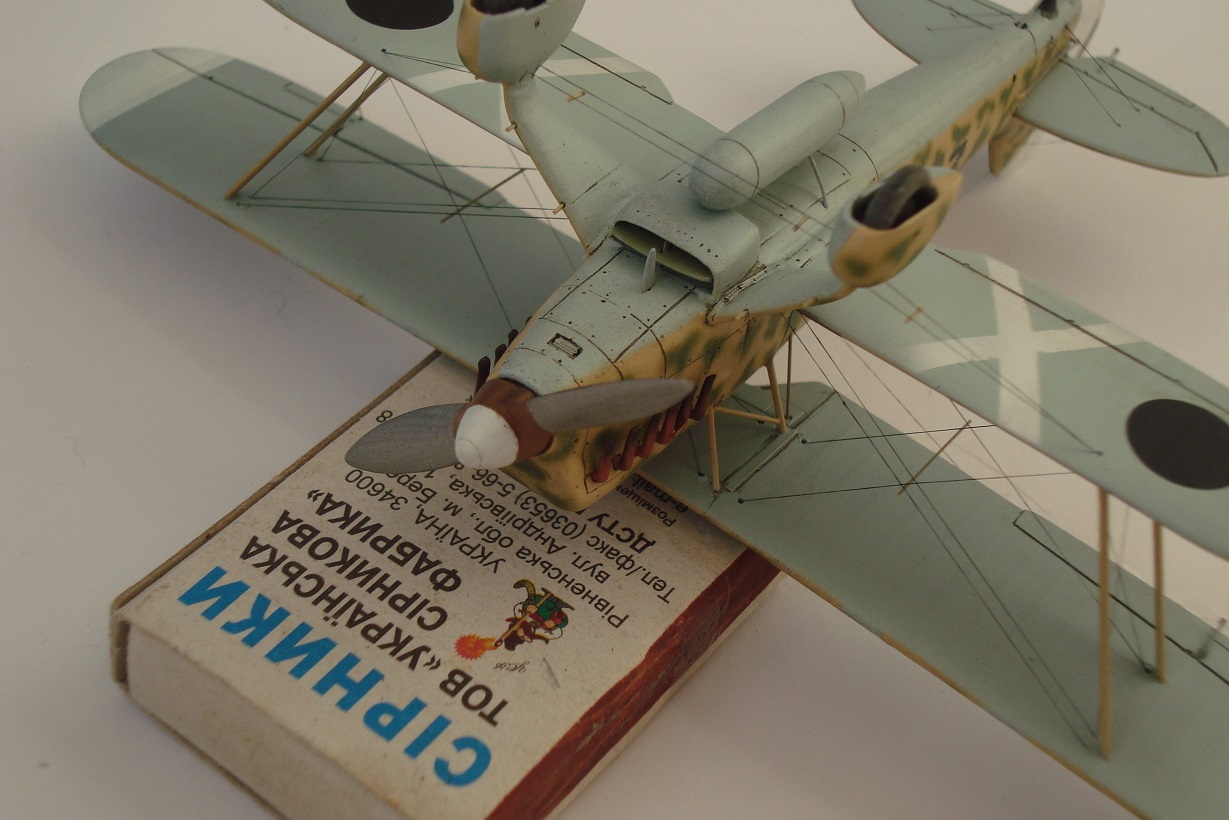

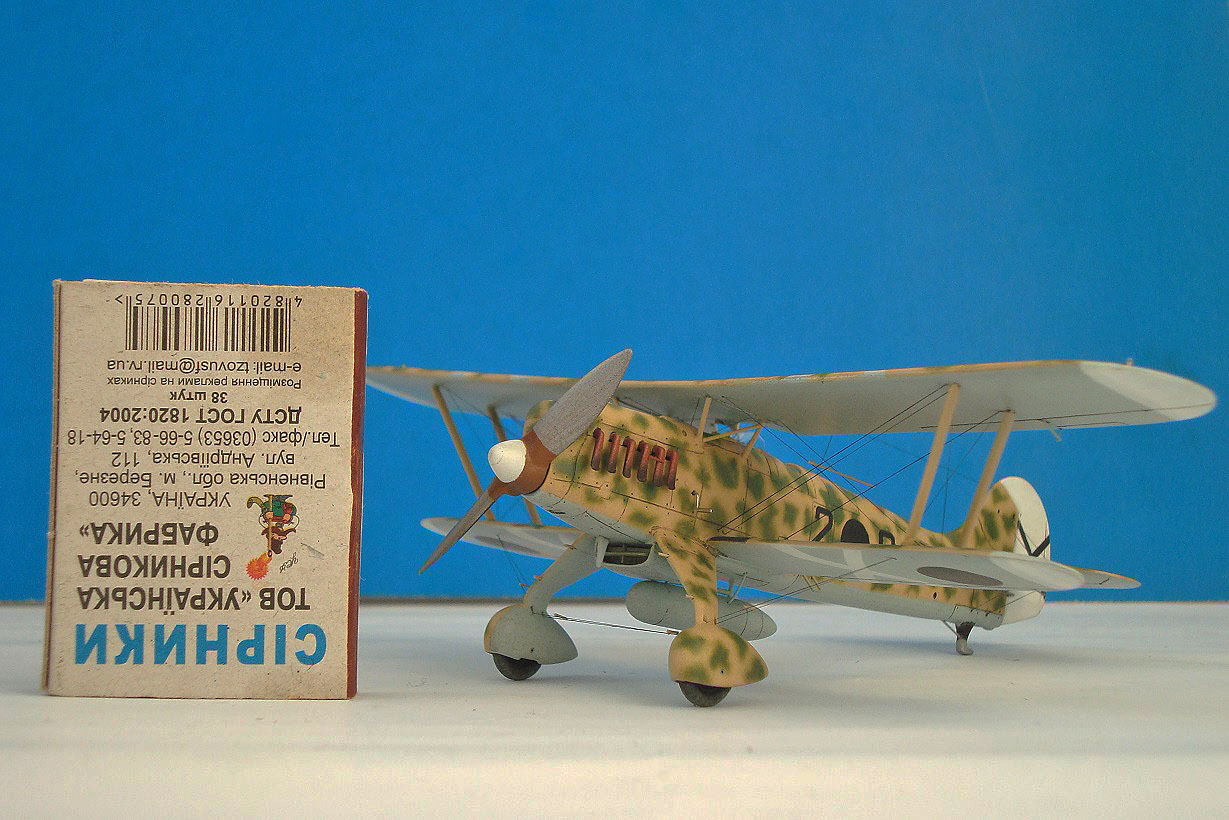

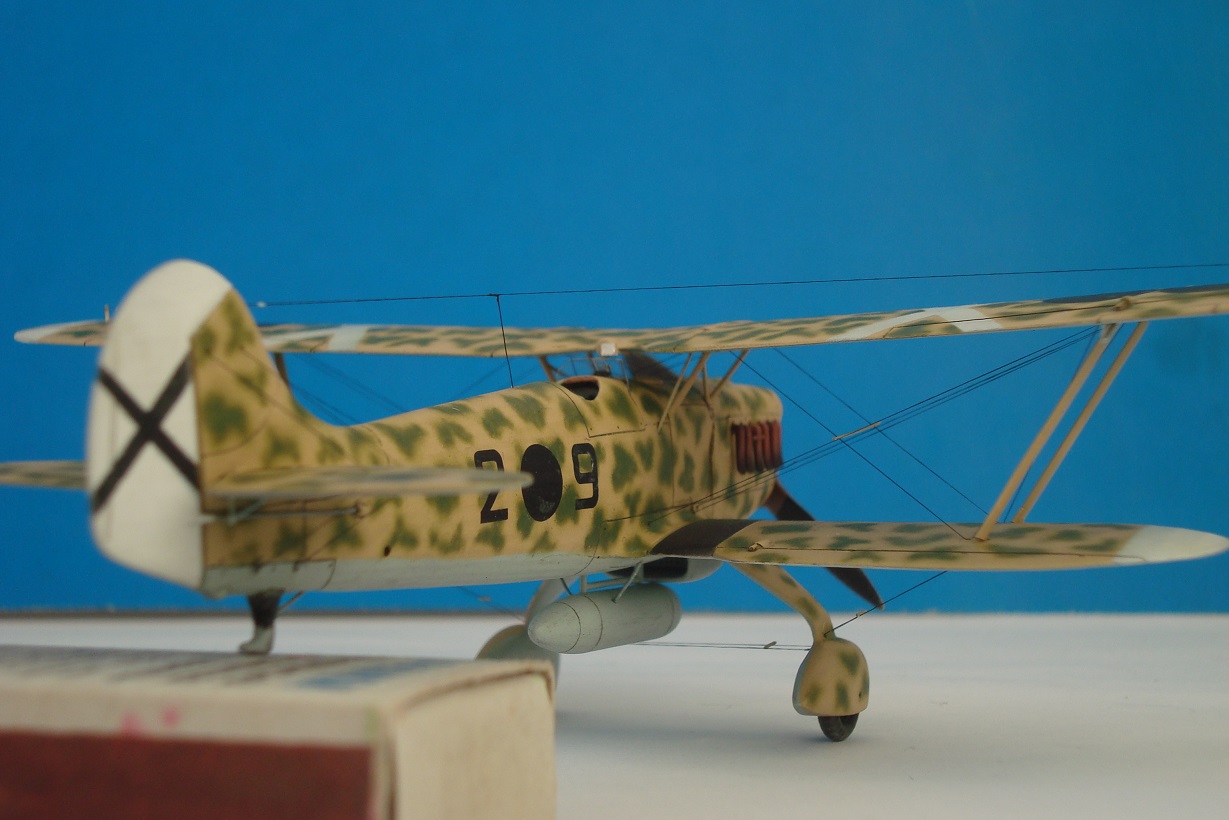

Красота! Камуфляж действительно редкий, модели в таком ещё не встречал. По первому фото подумал, что 144-й масштаб- уж больно коробок большой. Но потом взял коробок и приложил к своему Хейнкелю- всё-таки 72-й! Хотя в жизни мне эта модель маленькой не казалась.
На сайте с 30.12.2010
90 294
Спасибо!
Коробок, конечно, своего рода стёб) Но иногда только с его помощью можно понять размер птички на фото. Привязка, так сказать...
На сайте с 30.12.2010
90 294
Оригинальный пост)
А что тут сказать: год назад делал 51 "поплавок", а сейчас, через год, матчасть изучал "с нуля".
Понимаю людей, которые экономят время, делая однотипные дуплетом или хет-триком))
На сайте с 24.05.2014
15 137
Высококлассно конечно с бипланами работаешь!!!
