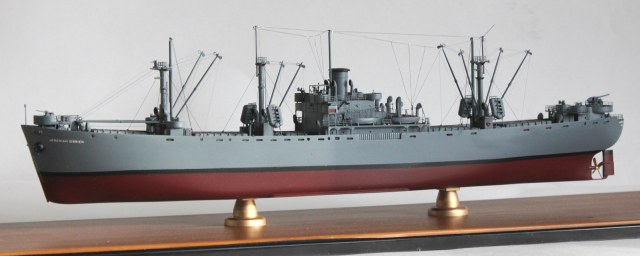

транспорт тип Liberty
- Производитель:
- Trumpeter
- Тип техники:
- Гражданские
- Масштаб модели:
- 1:350
- Тип двигателя:
- Уголь-паровые
- Страна-производитель:
- США

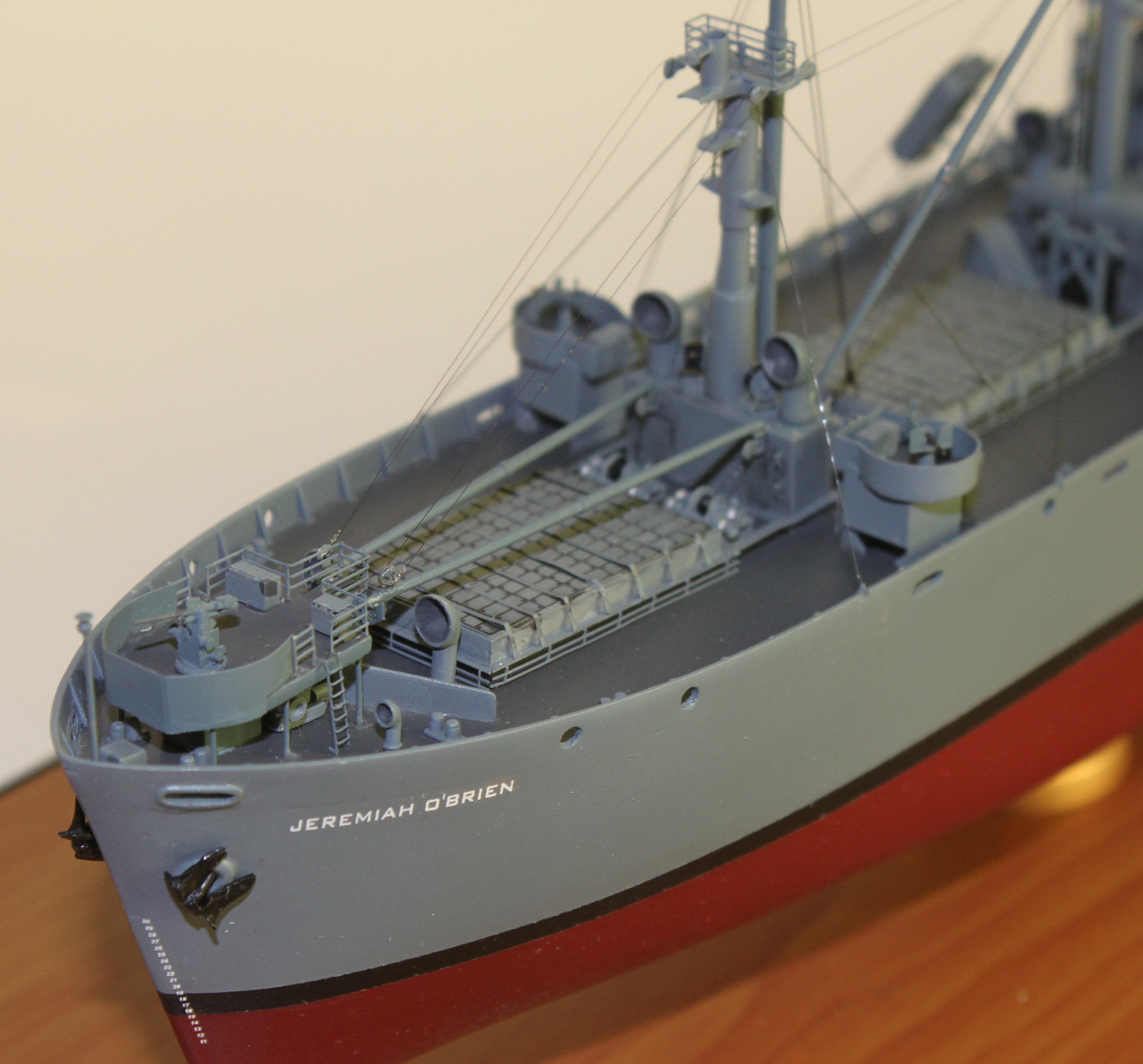

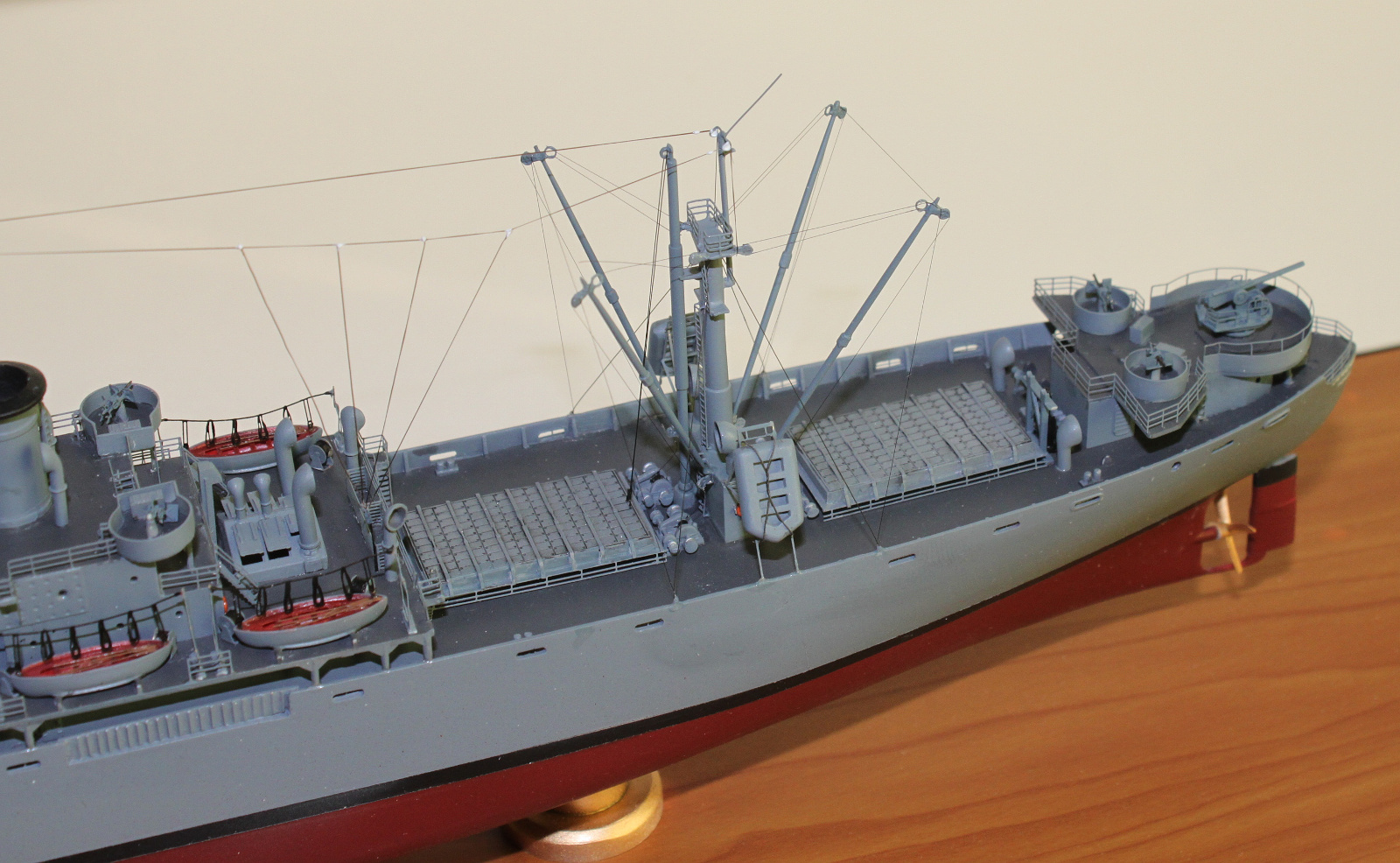

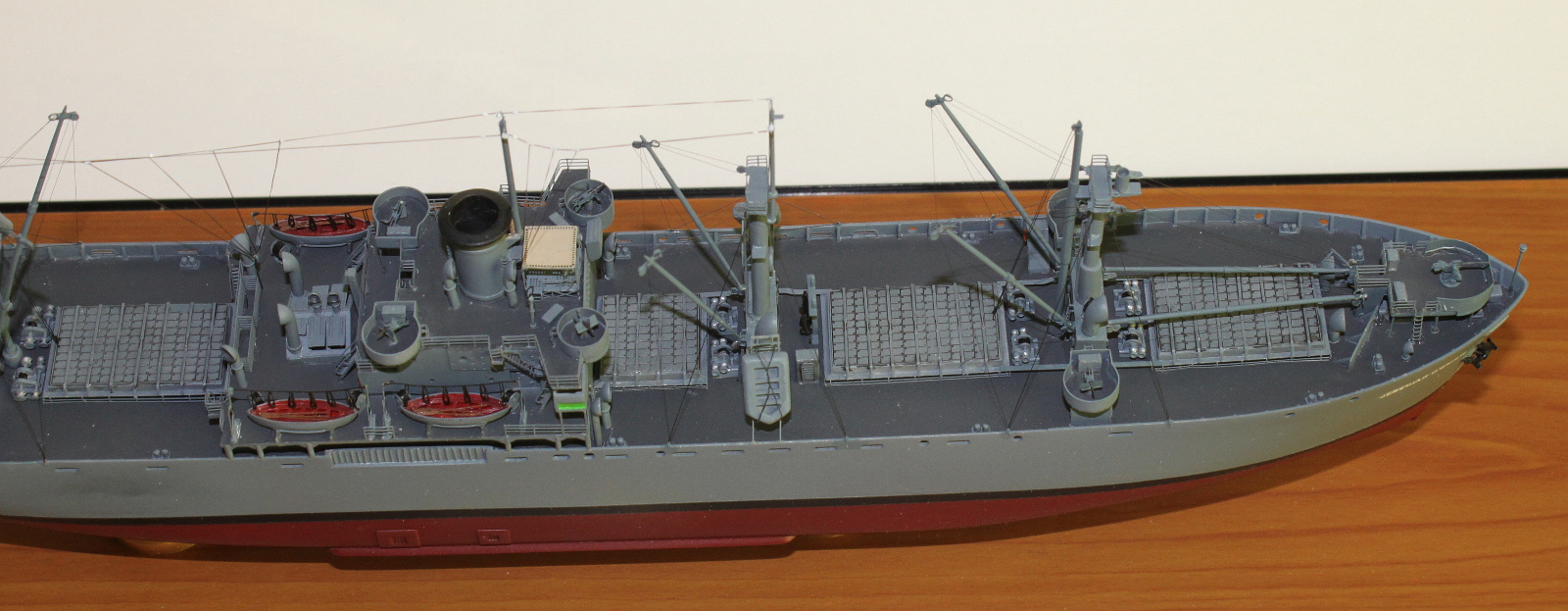

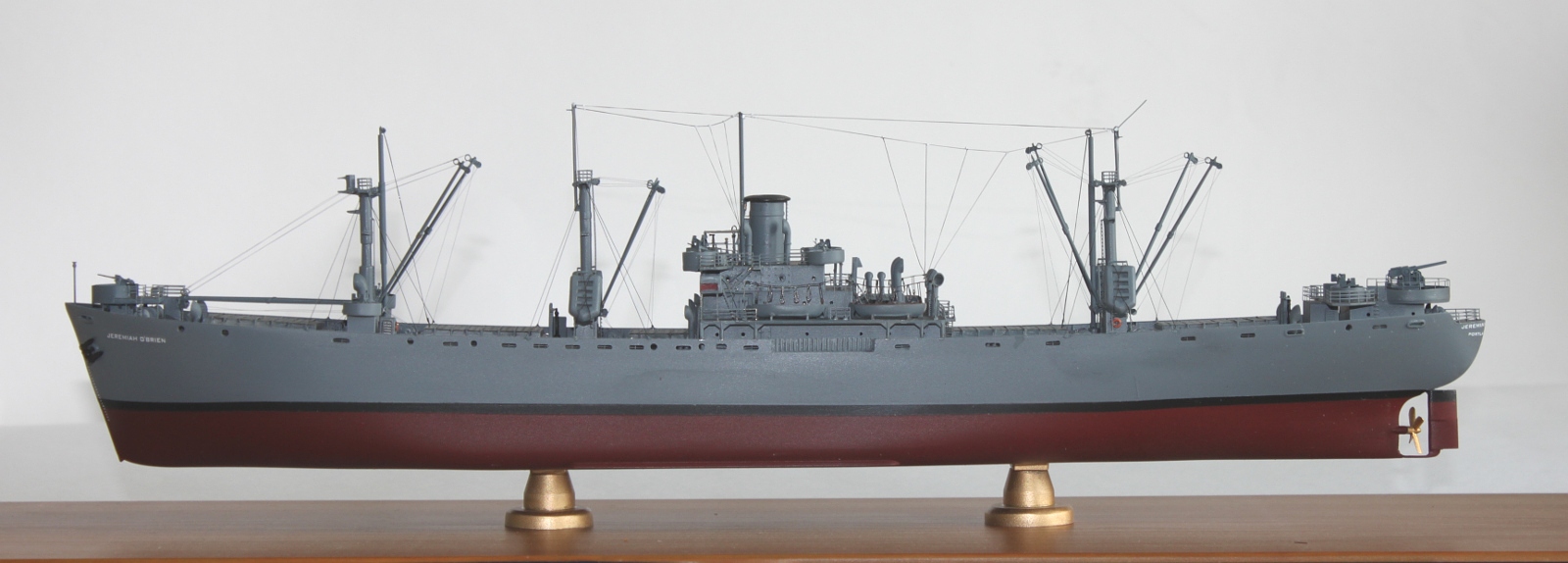

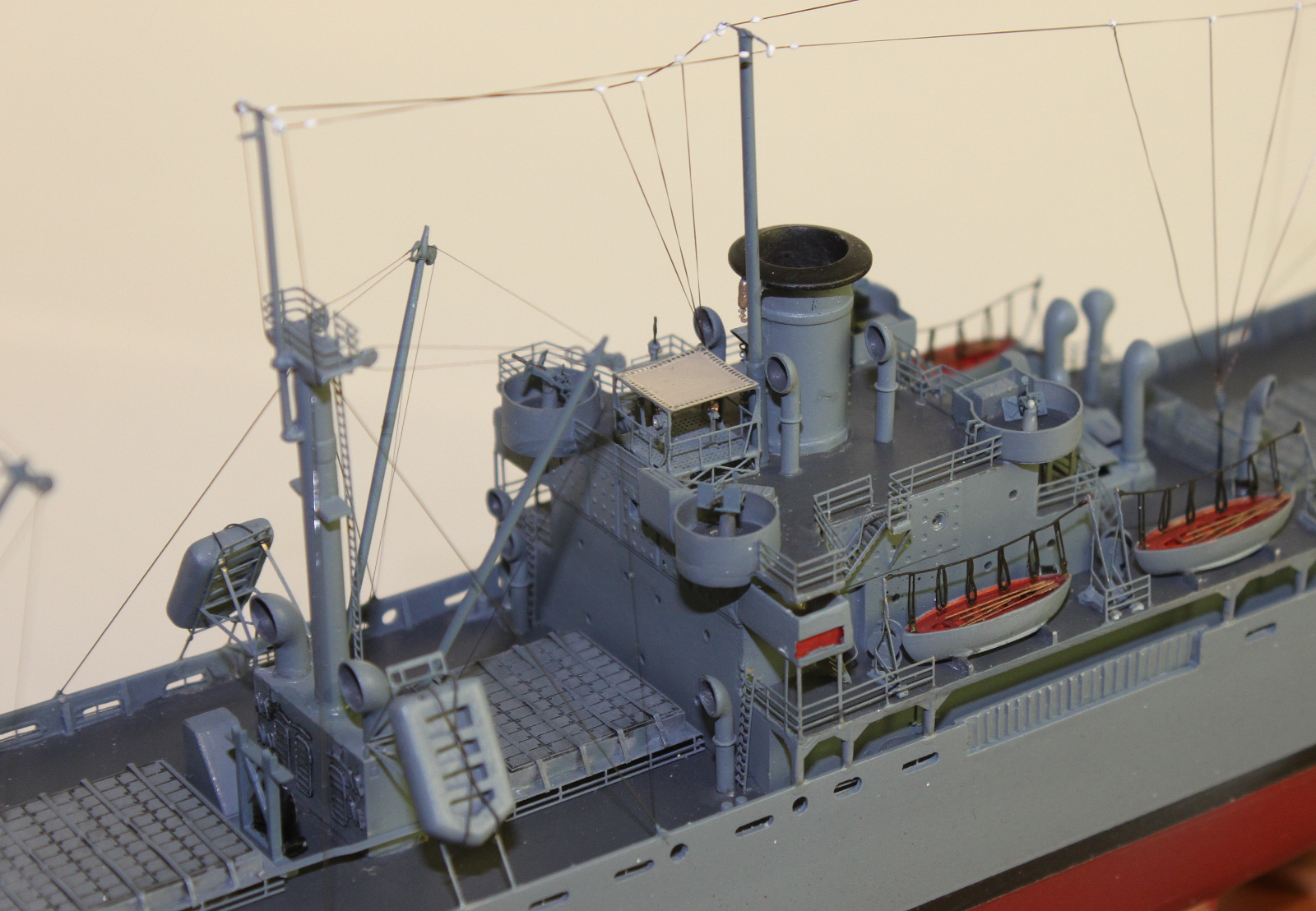

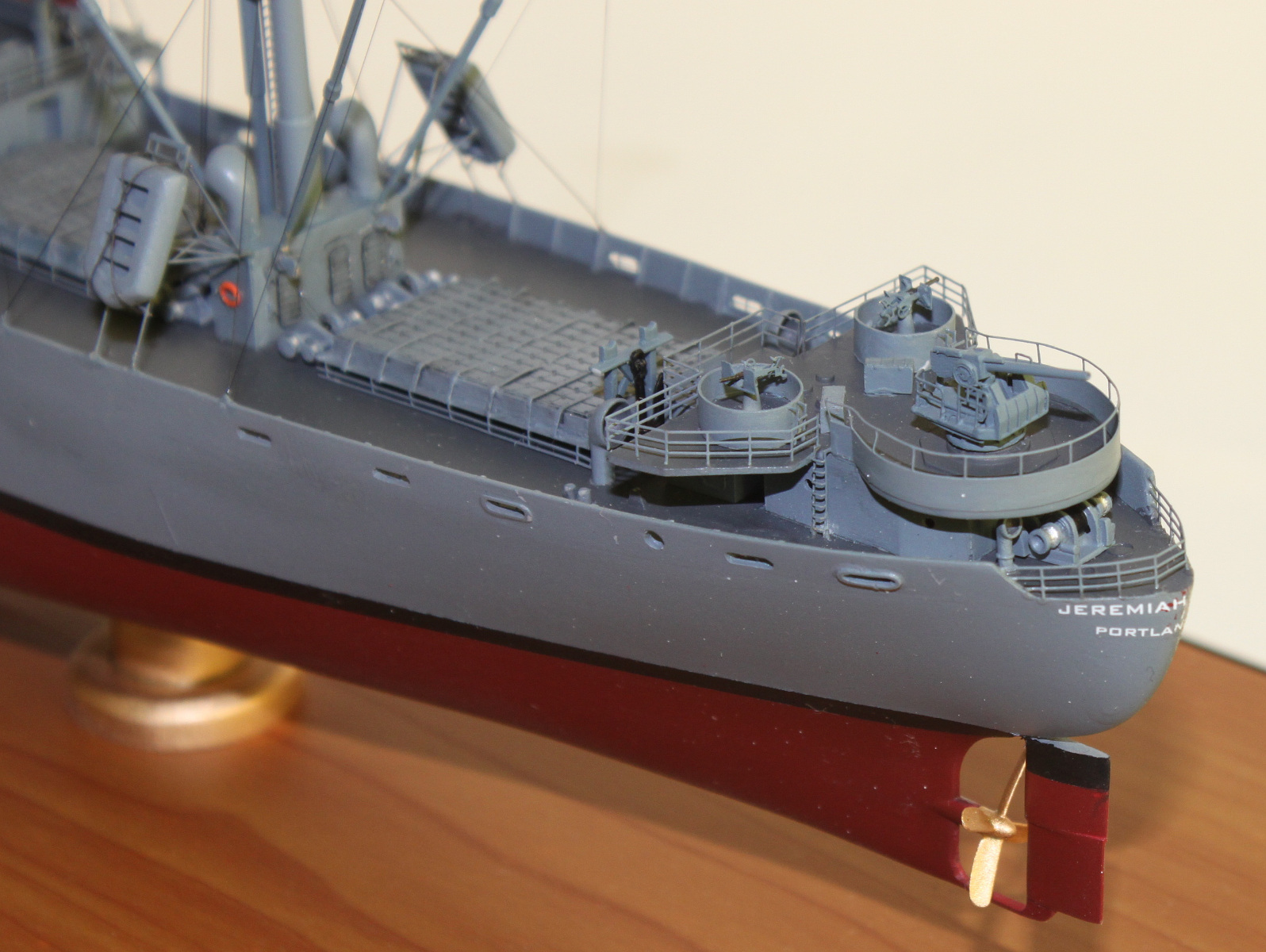

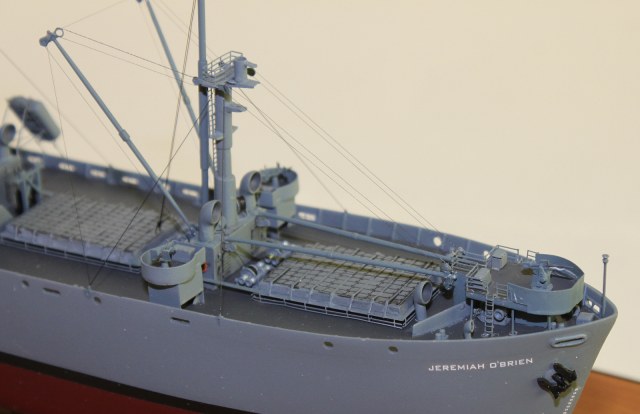

27 сентября 1941 года со стапеля американской верфи в Балтиморе был спущен на воду пароход «Патрик Генри», возглавивший серию судов типа «Либерти».
Это была огромная серия транспортных судов. Всего с 1941 по 1945г. было построено 2710 пароходов .
длина - 135 метров
ширина - 17,3 метров
осадка - 8,5 метров
одна паровая машина, 2 котла - 2360 л. с. с нефтяным отоплением.
скорость хода - 11 узлов.
Водоизмещение - 14 474 т
Строительство первого судна «Либерти» продолжалось 245 суток. Двадцатое судно потребовало 120 суток, пятидесятое — 58 суток. Абсолютный рекорд был поставлен на верфи в Ричмонде. Судно «Роберт К. Пири» сошло со стапеля через 4 суток 15 часов 30 минут после закладки. По расчетам один трансатлантический рейс в условиях военного времени оправдывал затраты на постройку судна. Широко применялись бетонные детали.
Постройка и «сказка» http://karopka.ru/forum/forum367/topic23714/

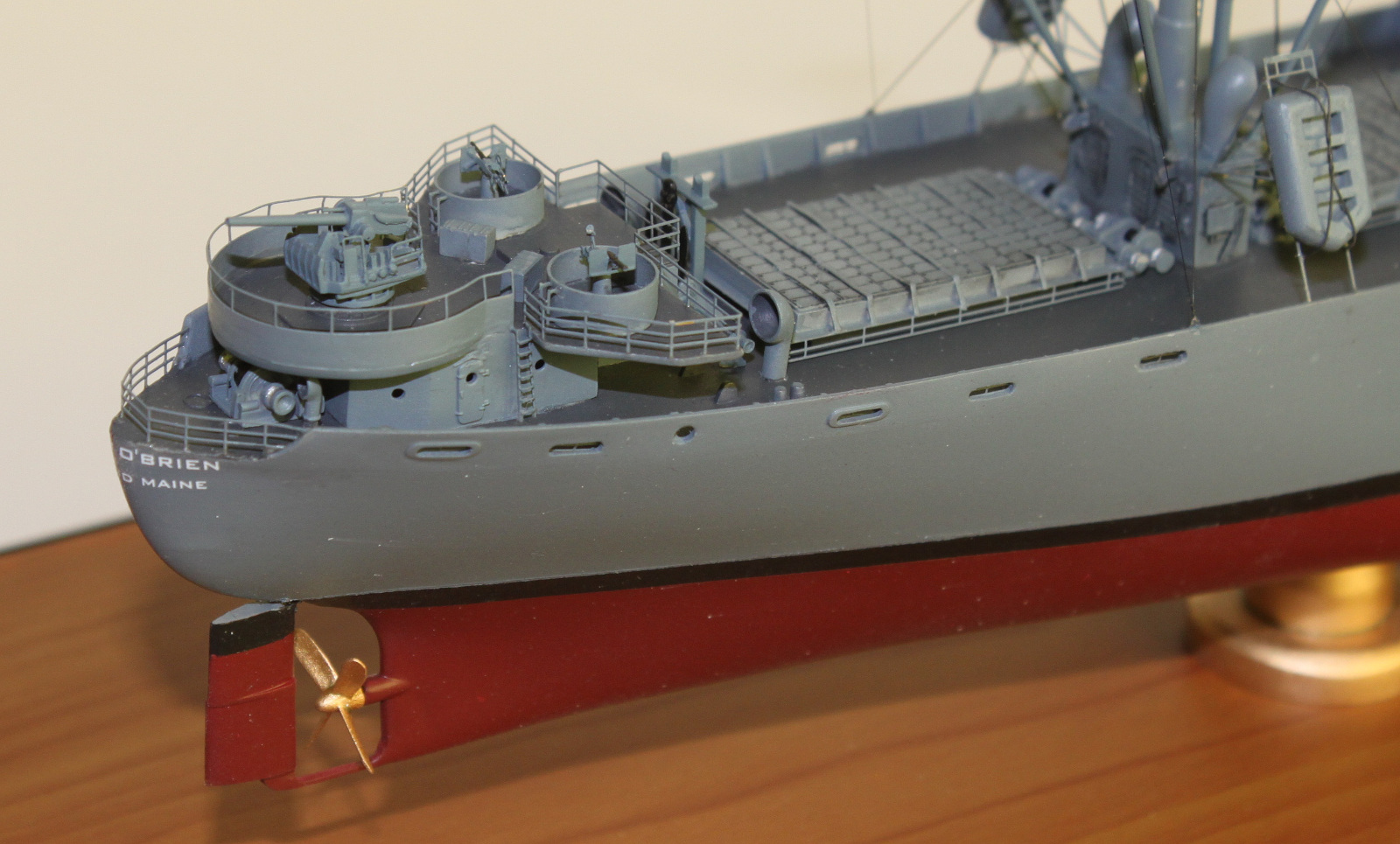

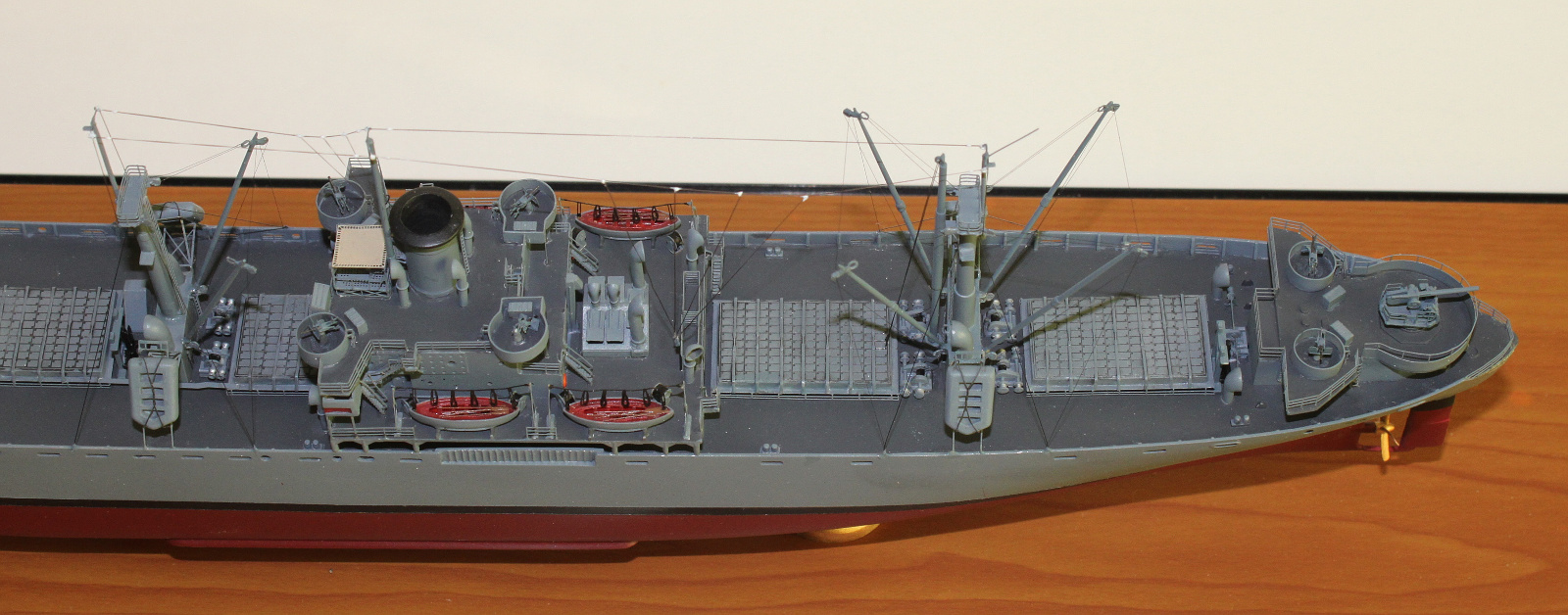

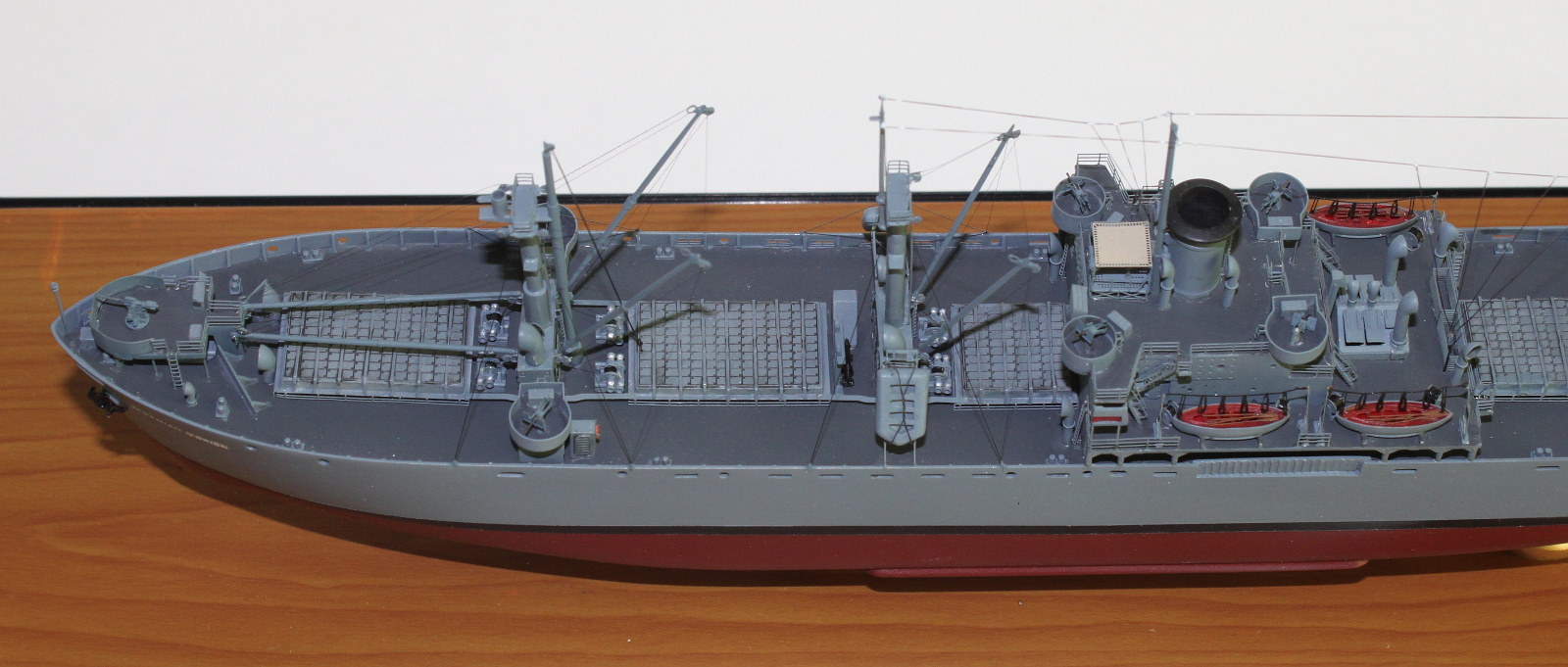

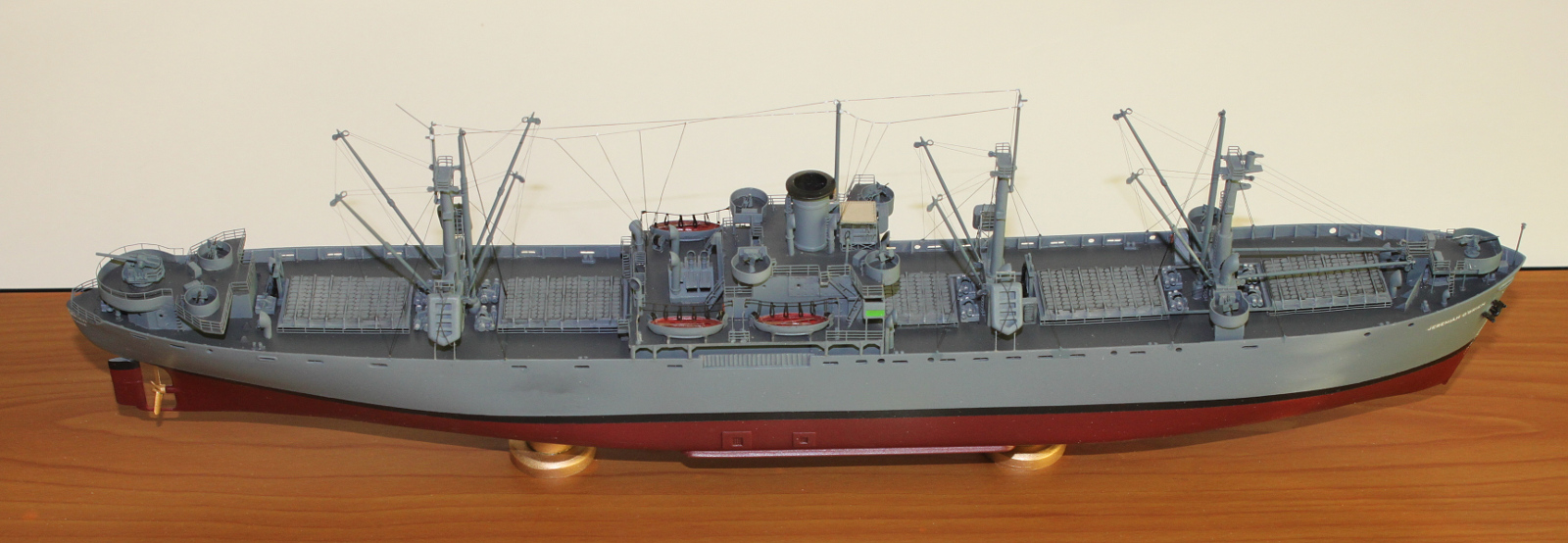

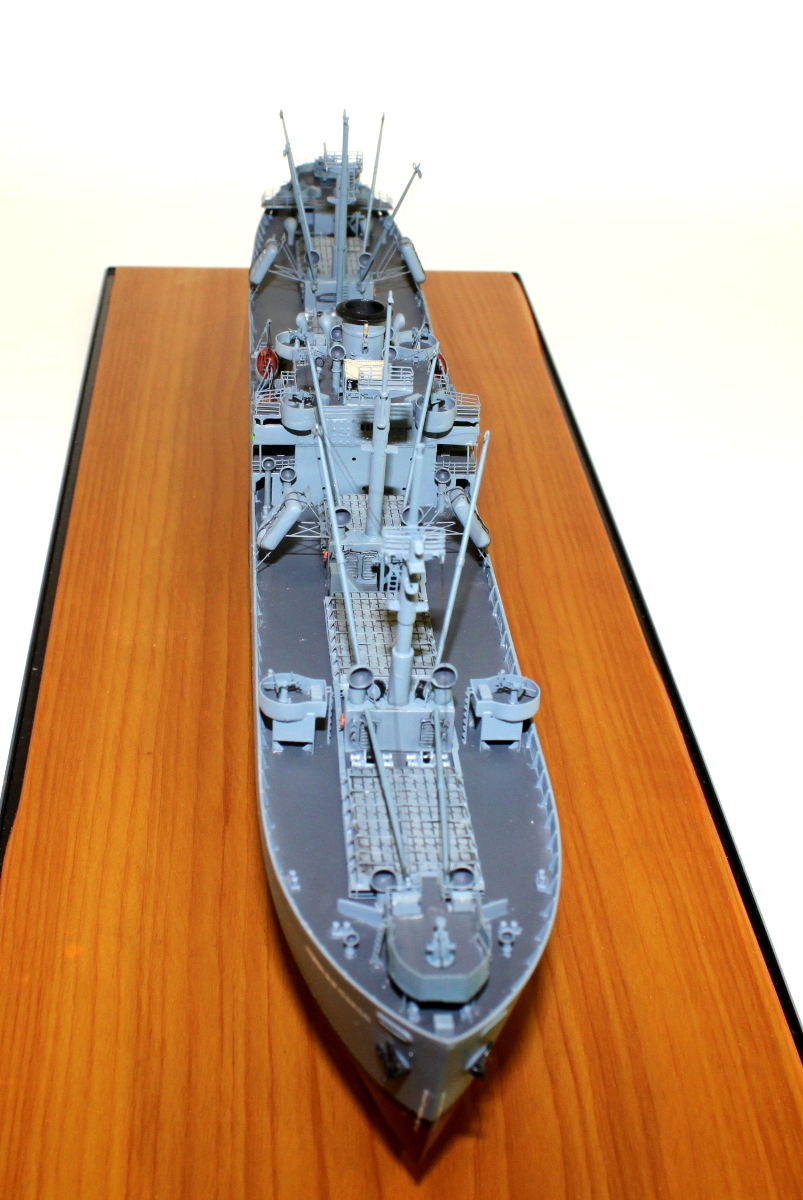

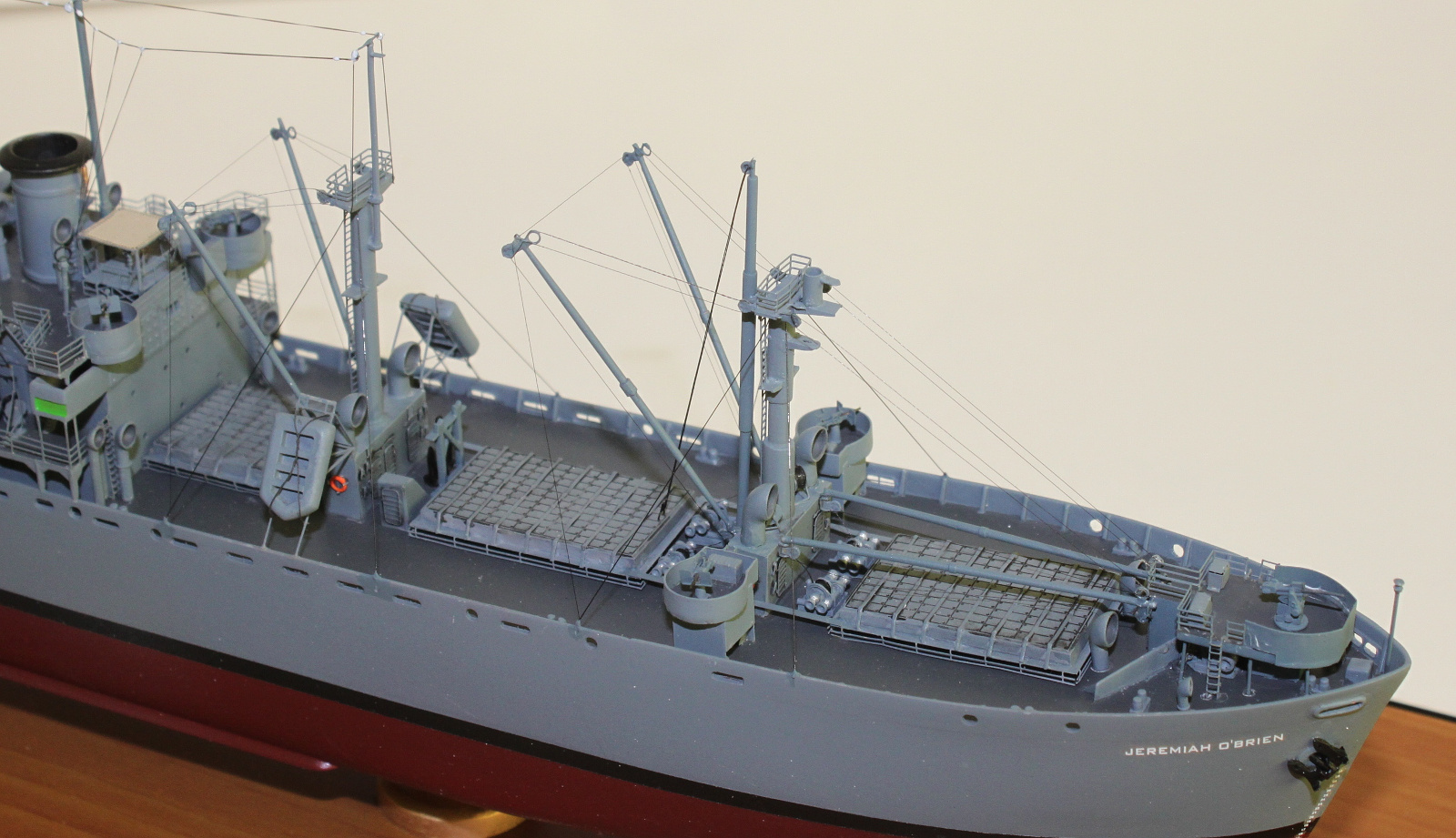

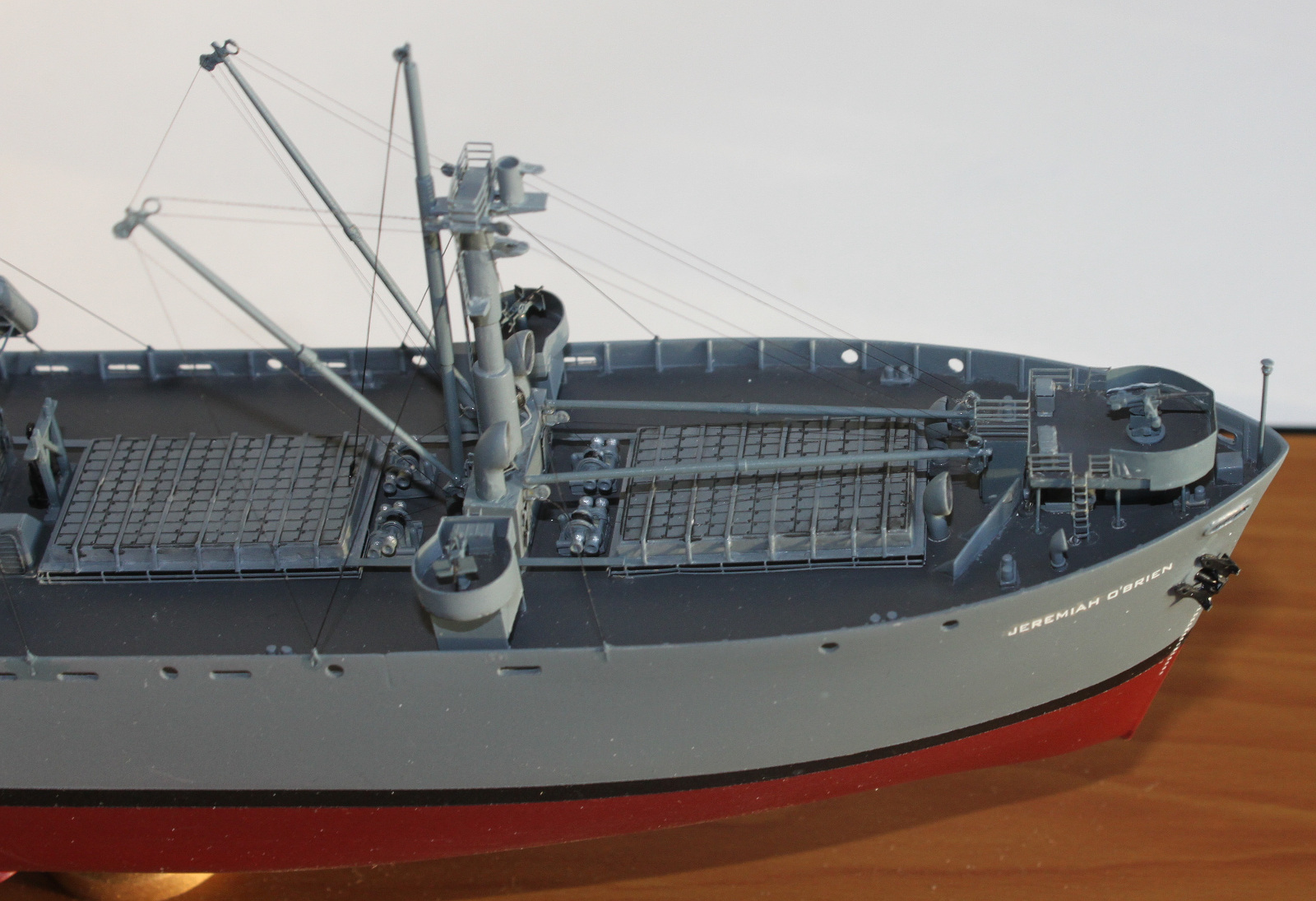

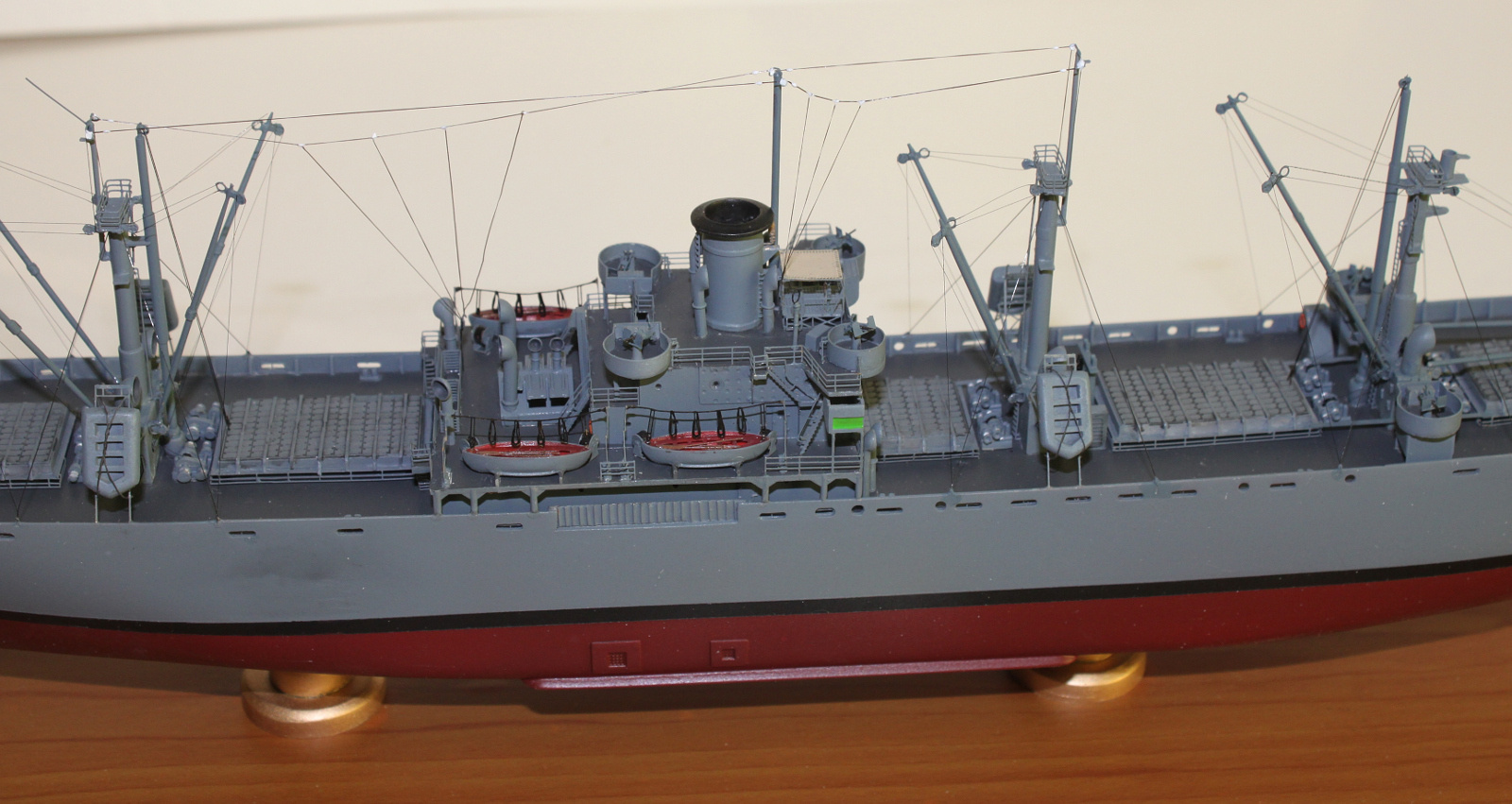

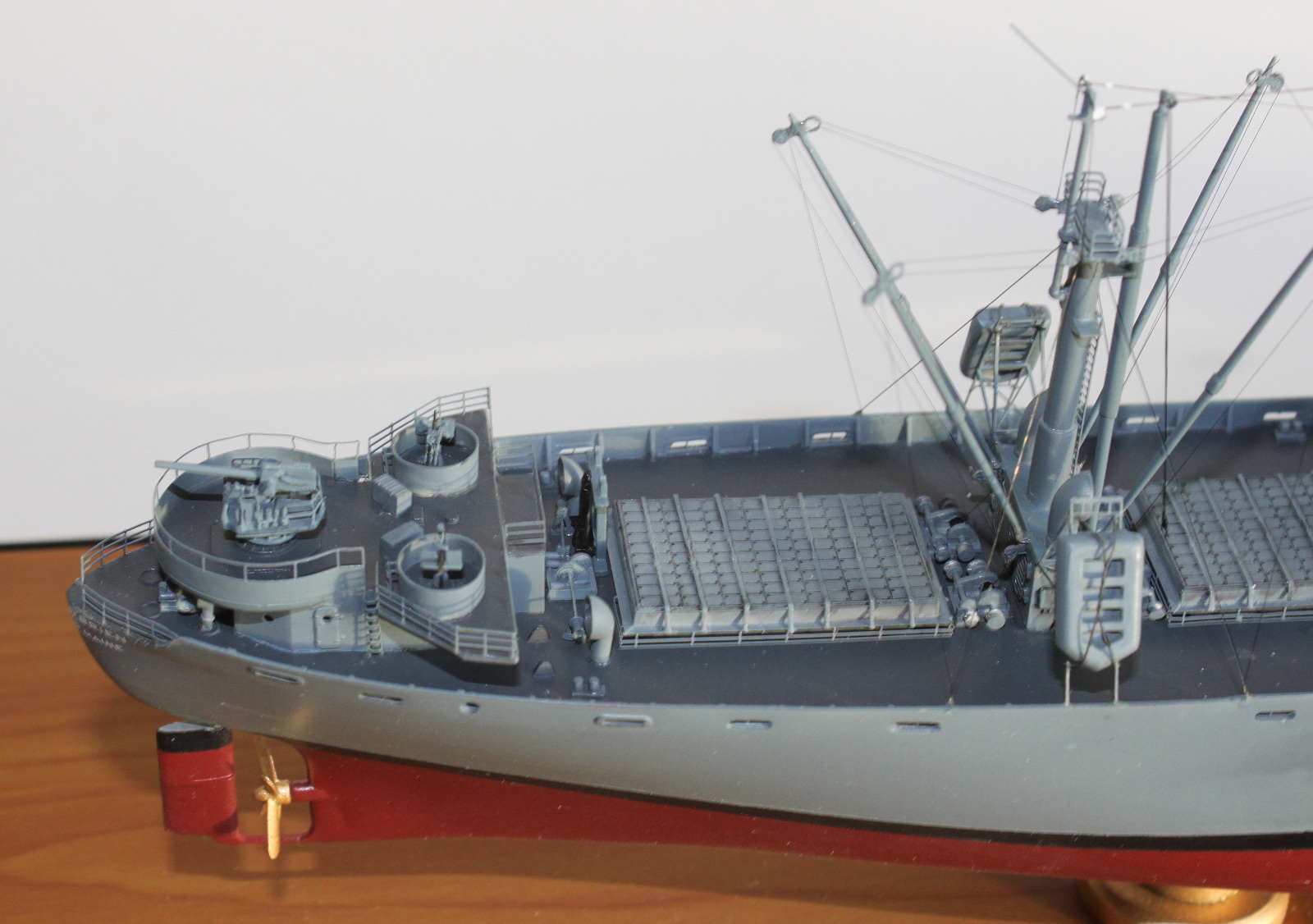

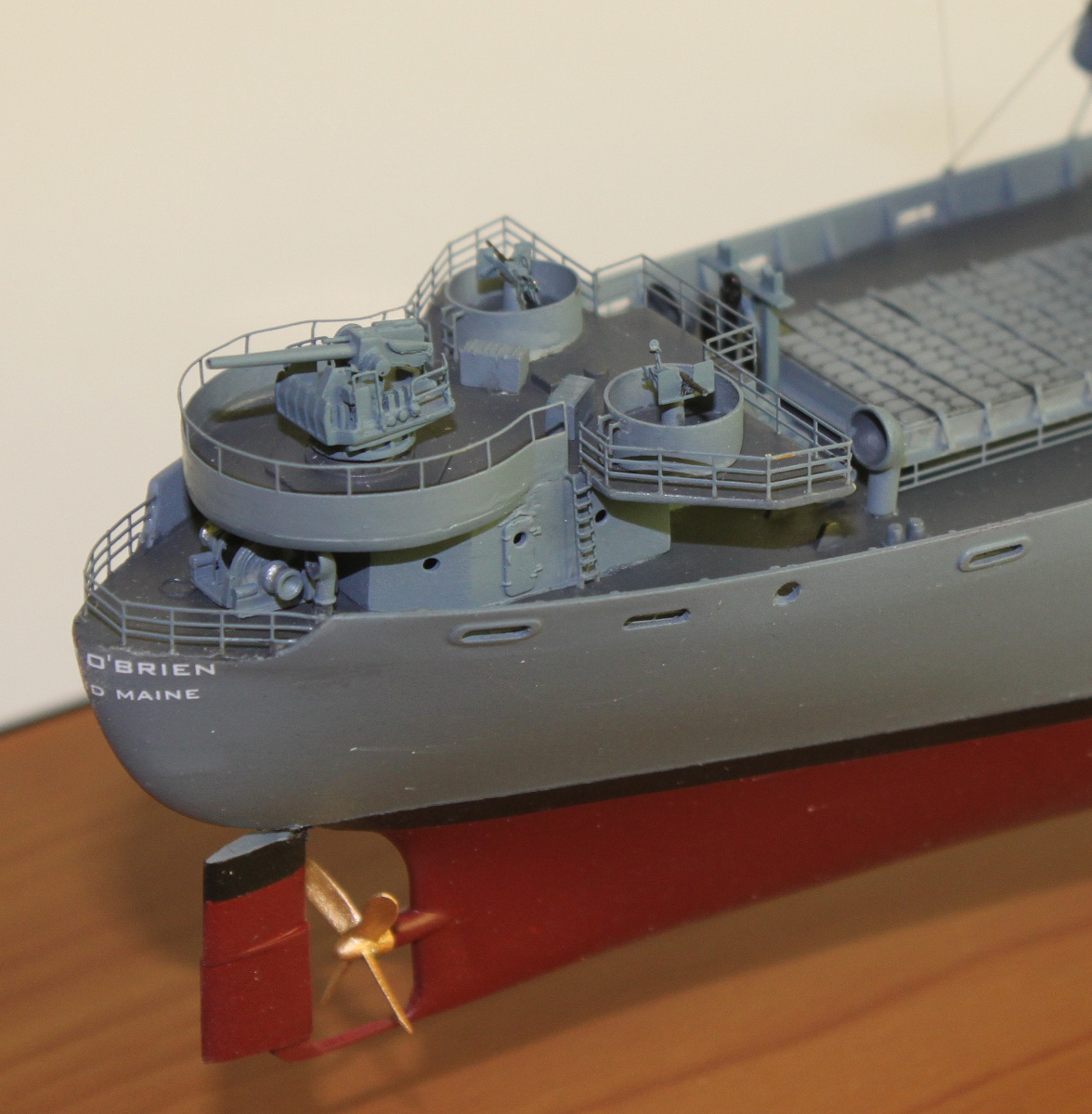

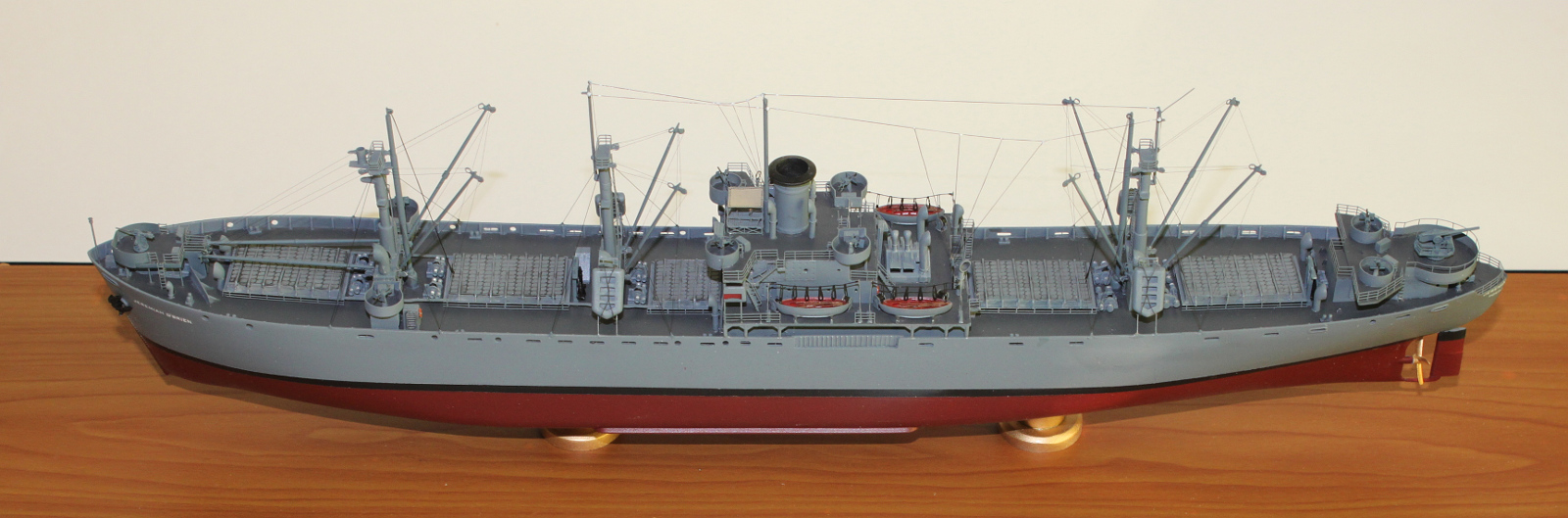

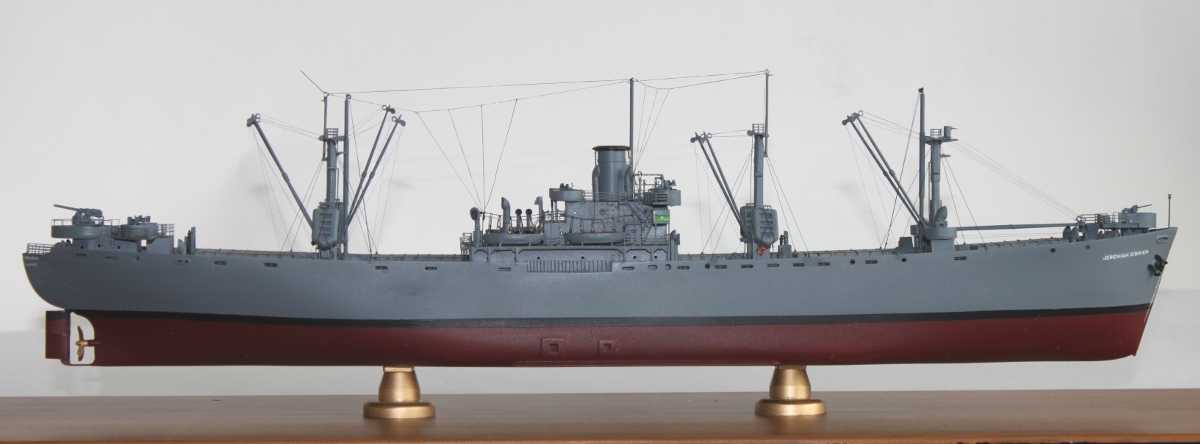

В целом собирается неплохо, но конечно исправлять надо много чего. В этом плане хорошо помогли смоляные детали из набора L’Arsenal, а травление мне больше понравилось от «Eduard» считаю, оно более точное, чем у L’Arsenal. Немного травления от «Nordstar». Пришлось переносить много стоек фальшборта, которые Trumpeterпросто равномерно рассеял, невзирая на расположение клюзов. Надо было снизу усилить места стыков кусков палубы, о чем я узнал поздно. С артиллерийскими стволами меня выручил Михаил (Migel), грузовые стрелы обтачивал сам из латунного прутка. Такелаж – «бантик». С такелажем справиться не сумел, надо было бы по возможности « положить» стрелы. У стрелы одна точка крепления (площадь 0,3 мм) не позволила, мне, сделать как надо. Ну и много ещё чего по мелочи, с чем не справился.
Краска и лак - акрил: Tamiya и Hobbycolor.
Ловлю табуретки, готов перенести в «песочницу».

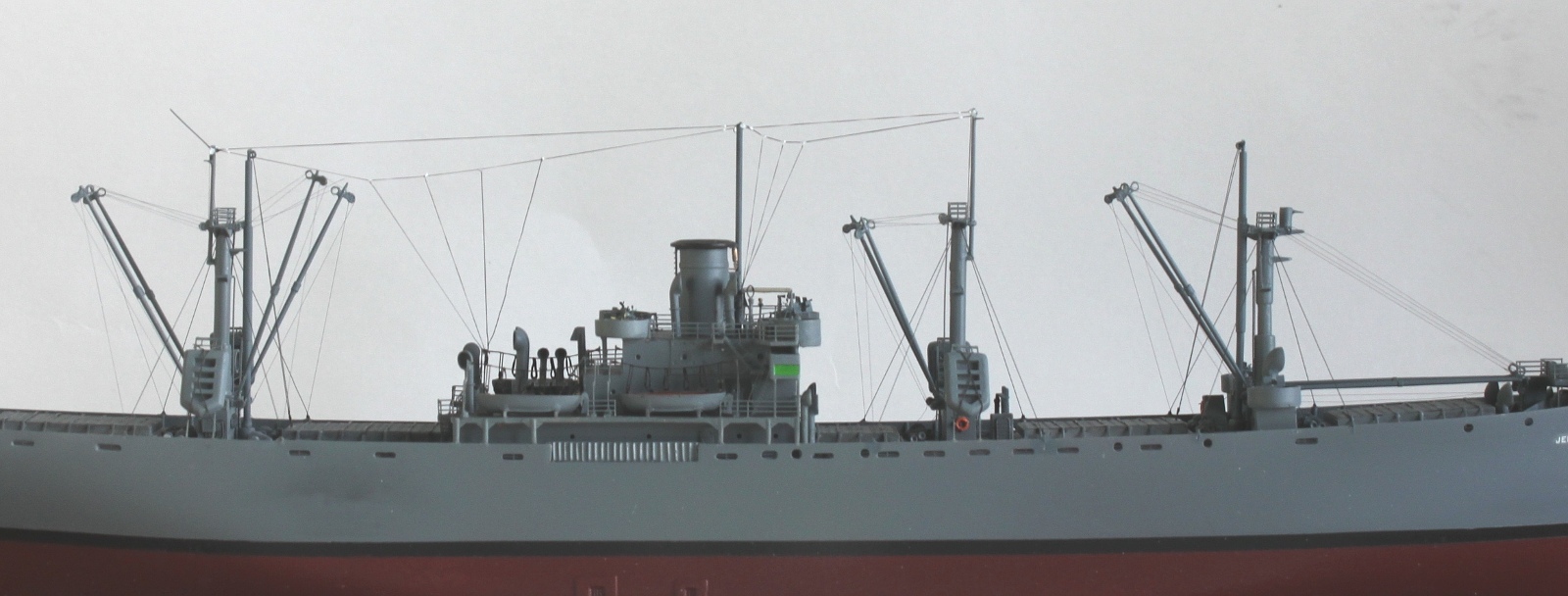

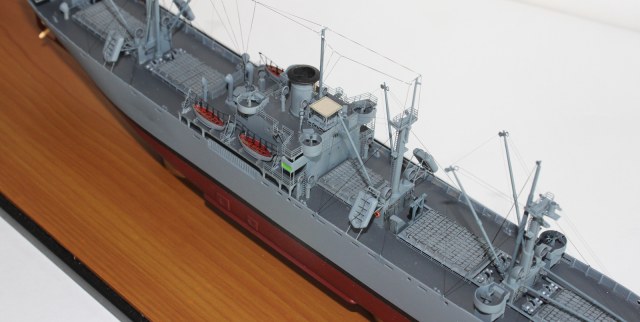

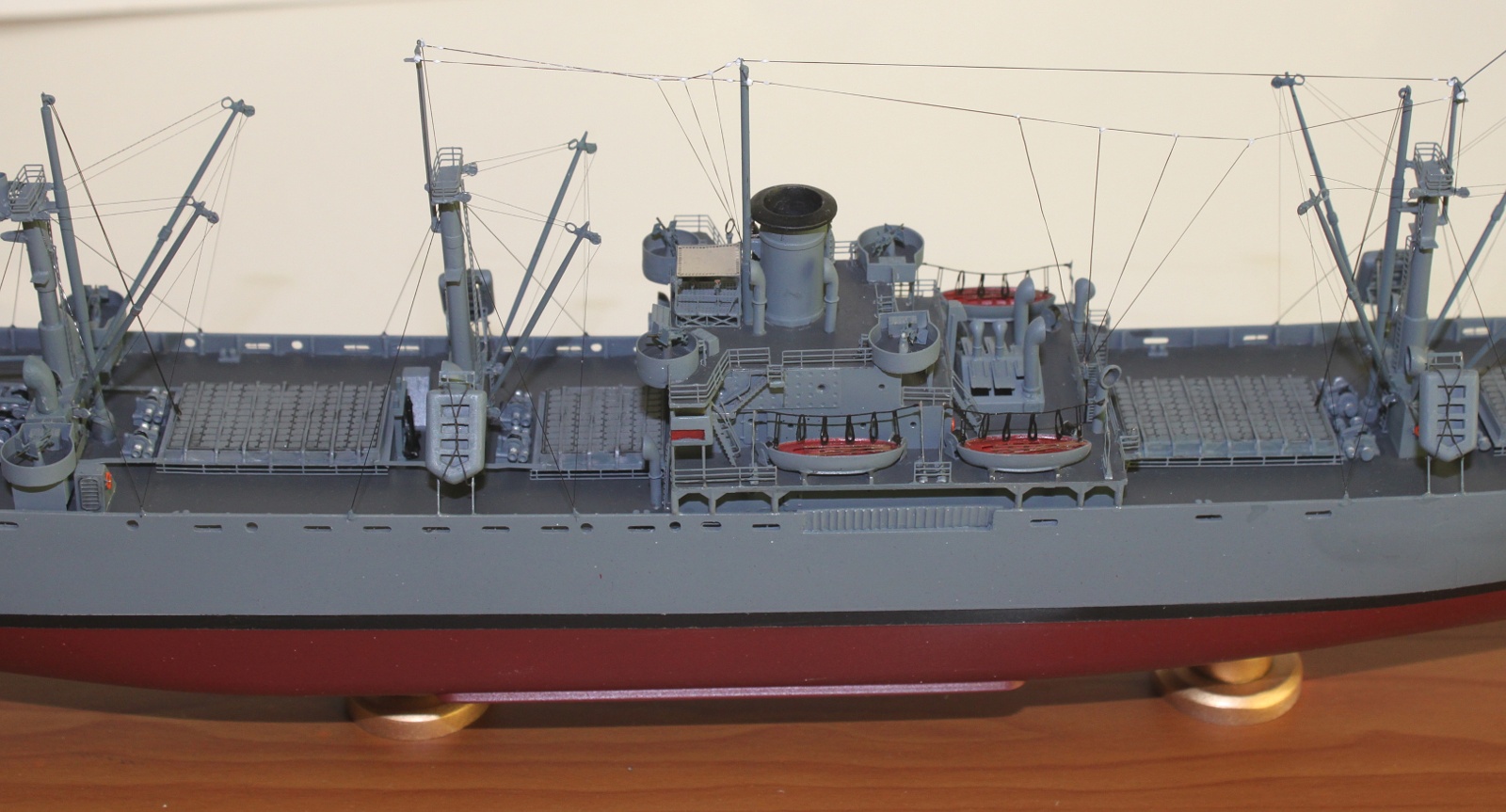

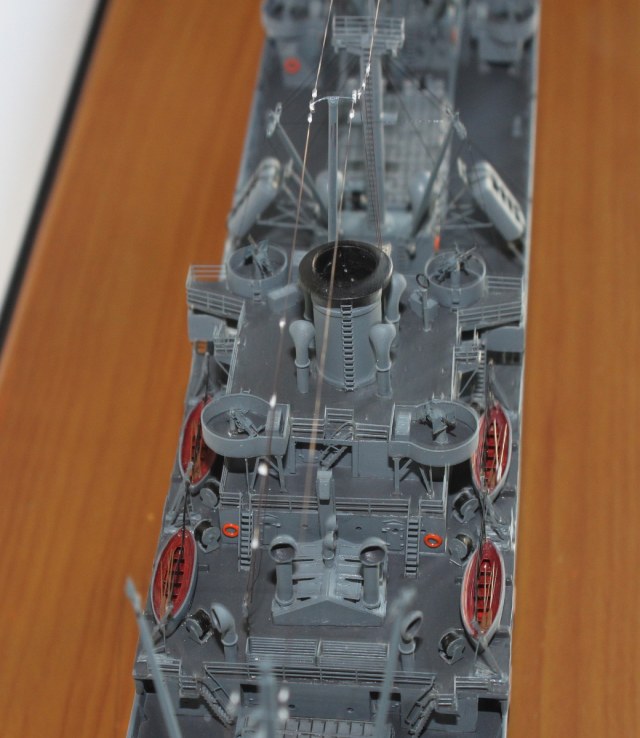

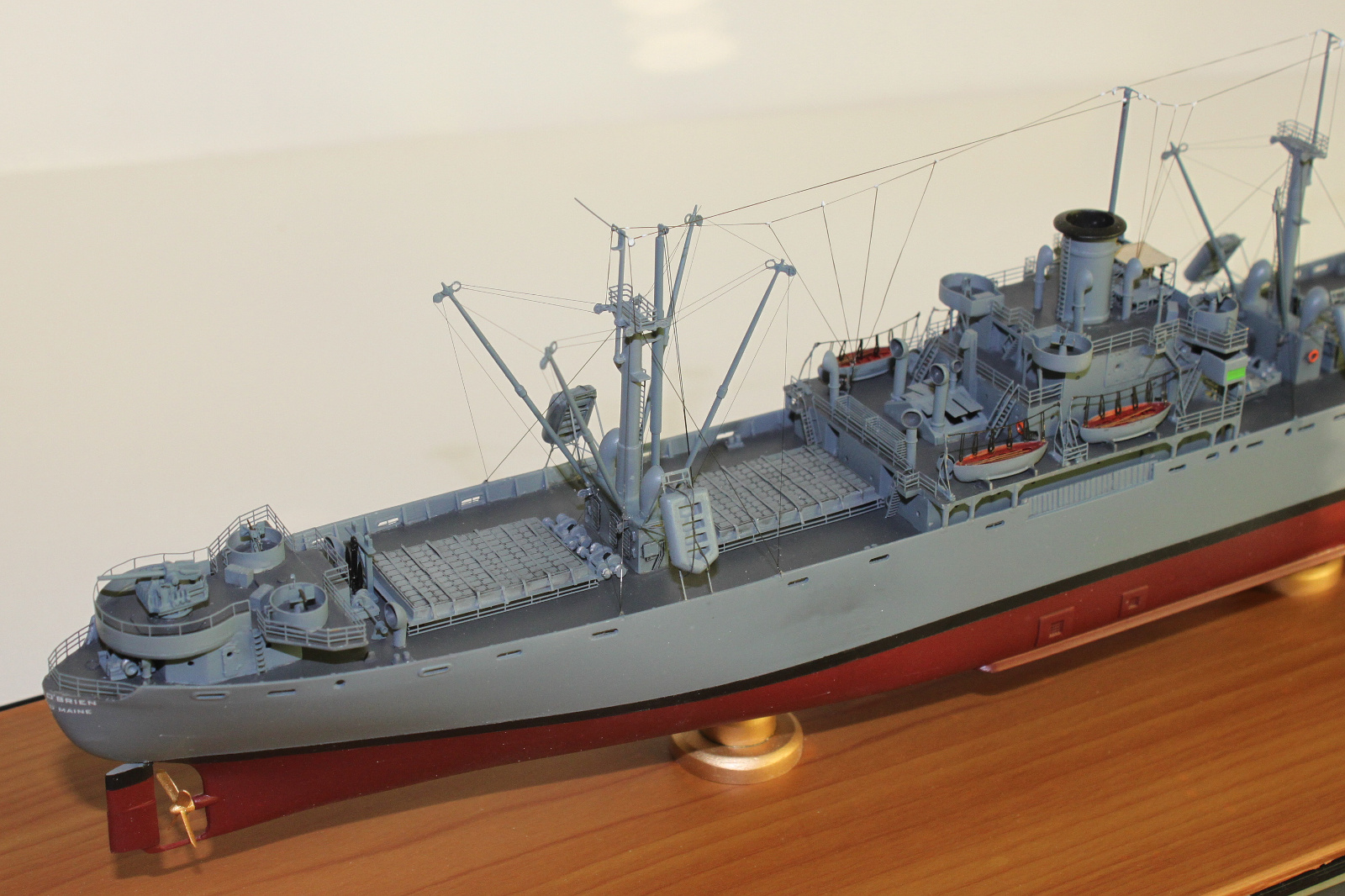

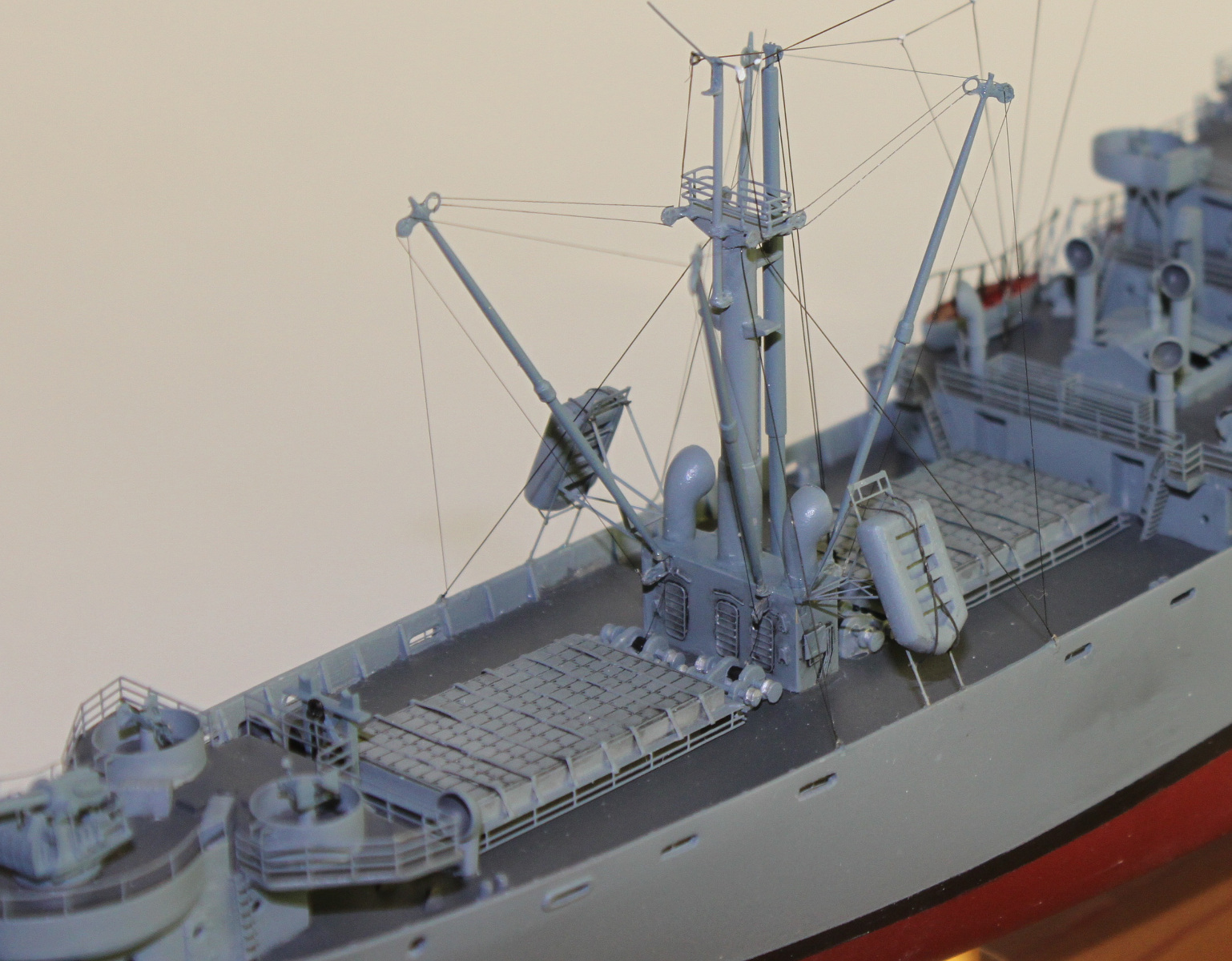

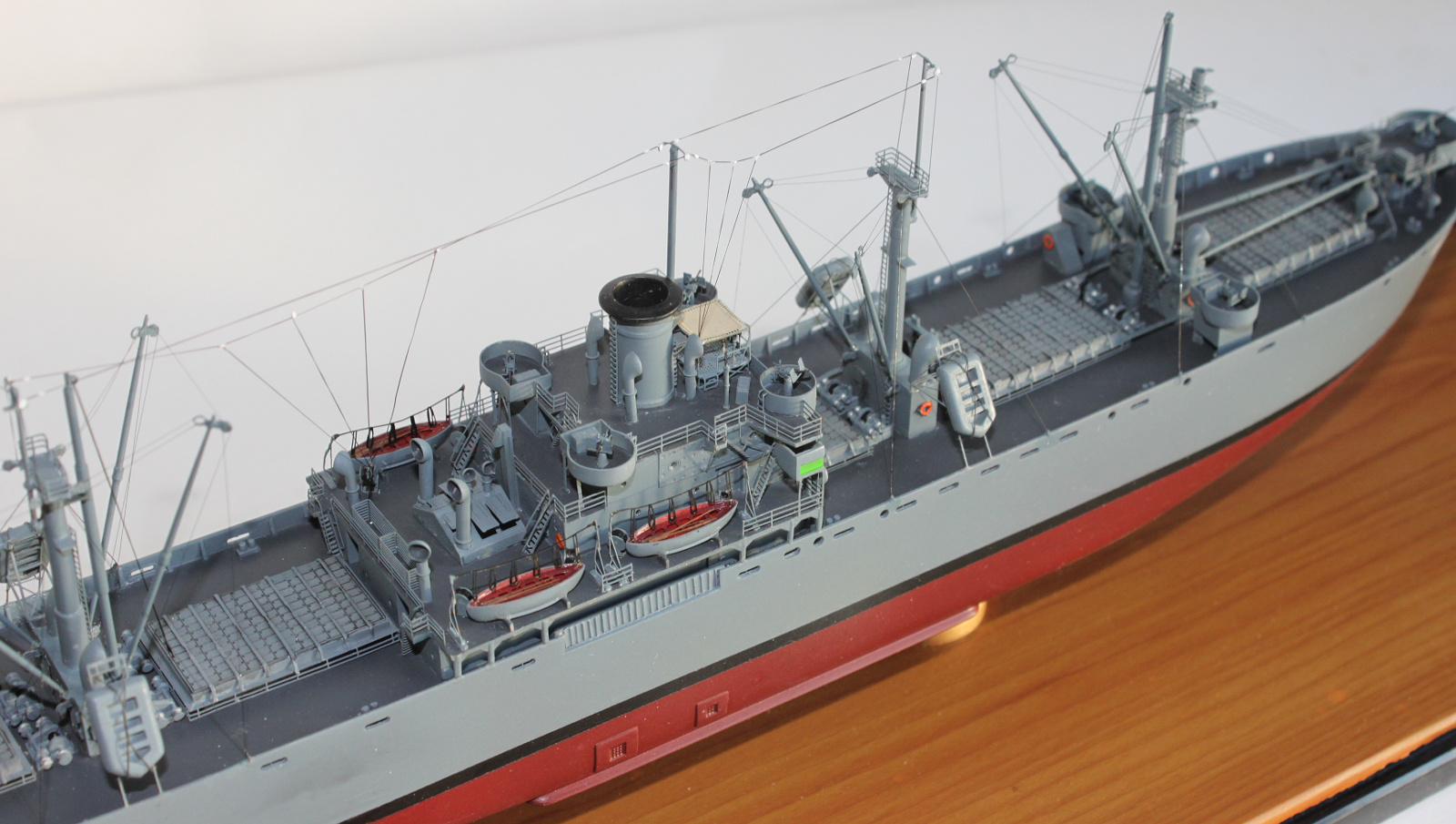

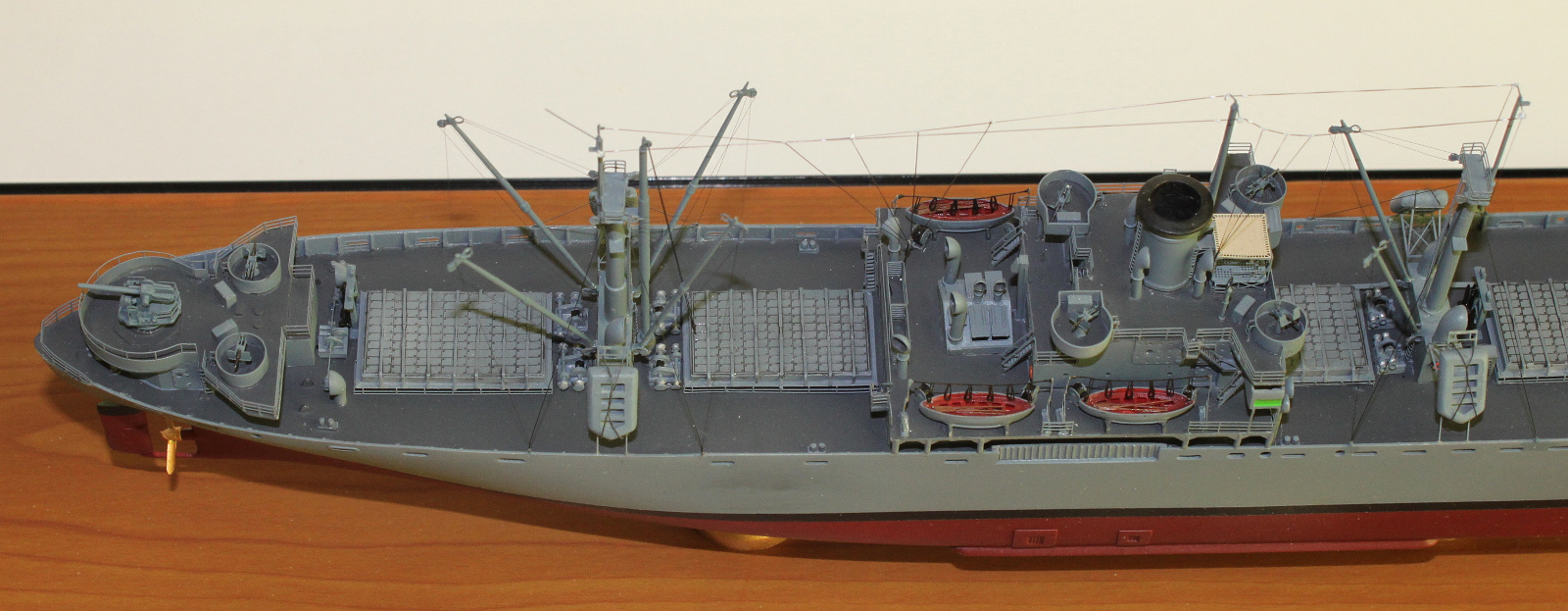

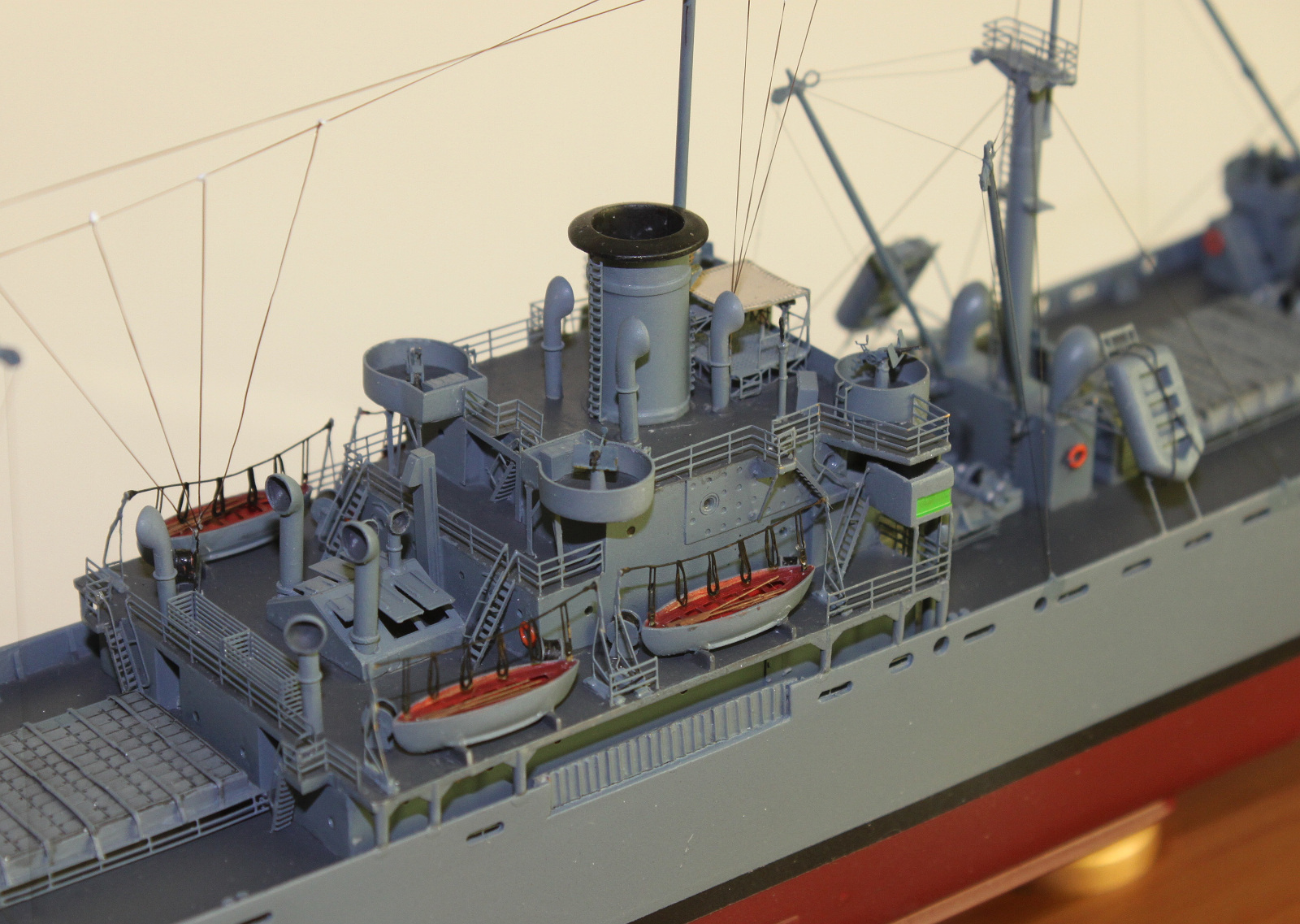

После доработки такелажа заменил фото.
Оценки
Войдите, чтобы оценить работу.
Комментарии (48)
На сайте с 29.01.2010
68 2906
Какая нафиг песочница? Лучший Либерти, кот. довелось мне увидеть в 350-ом!
Утащил в избранное.-)
На сайте с 17.02.2014
22 1820
Спасибо. Видимо на фото смотрится лучше, чем на самом деле. Для меня, по крайней мере.
Спонсор
На сайте с 22.01.2011
30 10453
Володя, привет!Нуя конечно не спец в матчасти железяк.
Вот мы тут за смывку убиваемся. А многим она на фиг не нужна.
Лично мне модель понравилась. Аккуратненькая. Сначала подумал что такелажа нет. Ну думаю такого быть не может. Присмотрелся, он на столько тонкий что не сразу заметил.
А вот подставка лично мне как-то не приглянулась. Очень крупная текстура дерева, да и яркая очень. Ну это так лишь бы чего сказать.)))
Я присоединяюсь к Стасу. Полагаю Галерейная работа.
На сайте с 17.02.2014
22 1820
О смывке. Старался особо не пачкать. Кстати, даже совсем новые корабли, видимо сказывался конвейер, выглядят уже потрепанными. Подставка. Стандартный пластиковый бокс, наклеил пленку самоклейку ("орех" вроде называется), структура да крупновата, но покупать новый рулон - жаба задушила. Цвет в натуре не такой яркий и оранжевый, при корректировке яркость-контрастность изменился почему-то. Я смотрел только чтоб цвет самой модели не уполз особо.
Спонсор
На сайте с 02.04.2015
25 8720

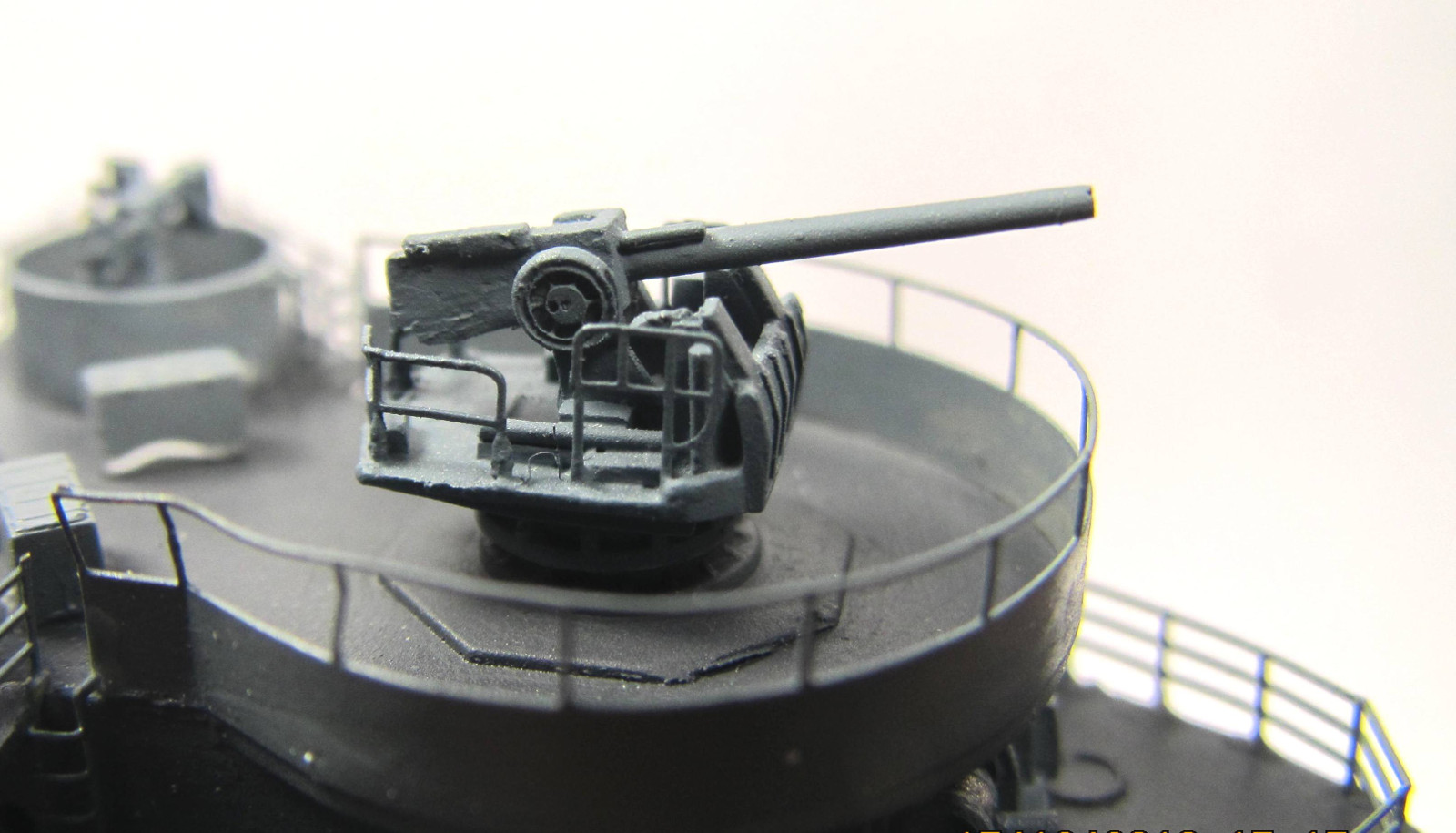

Достойная работа! Особенно орудия порадовали.... Поскольку сам буду собирать эту модель - вдвойне интересно. Матчасть еще не изучал пока, вот Вашу сказку буду смотреть в том числе....
Мои поздравления!
На сайте с 22.03.2014
109 12098
Классная работа.
На сайте с 21.09.2011
13 5910
Поздравляю Владимир, отлично получилось!
С Уважением, Михаил!
На сайте с 26.11.2016
15 92
Красивый пароход! Но, разве стволы малокалиберных зениток не должны быть оружейно-стального цвета?
Очень даже неплохая работа. Я не спец по этому масштабу и не знаю матчасть,но мне кажется,говорить о песочнице не следует. Моё мнение-такелаж стрел тонковат,тут лучше сделать чуть больше.Было бы смотрибельнее. Стрелы оборудованы для работы "на телефоне"(в паре) ,можно было не делать этого. Чище было бы. Тем более,что это делается совсем не так. А вот то,что нет растяжек стрел,это ошибка.Ну,а всё остальное не по моим глазам.
Удачи.
Спонсор
На сайте с 14.04.2014
50 2152
Работа понравилась, интересное судно!
На сайте с 17.02.2014
22 1820
Спасибо за положительные отзывы коллеги.
Да, Дмитрий, цвет стволов эрликонов надо бы сделать стальными, это мое упущение, и наверняка доделаю , через пару недель, или раньше созрею.
Константин, я, такелаж пытался сделать из черненной латунной проволоки 0.1 мм, но смотрится совершенно не масштабно (вернее совсем не смотрится, дубины какие-то получаются), мононить имеет тот-же диаметр. Спандекс можно расщепить на компромиссную толщину, но он не может обеспечить натяжение, слишком легко тянется, а без натяжения нити стрелы надежно зафиксировать не получалось. Поэтому для меня остался один вариант - нить из бантика. Эти стрелы были рассчитаны на груз 3-5 тонн, вряд-ли троса там были очень толстые, На 50 тонные стрелы подошел бы 0.1 мм, но я не делал к ним тросы вовсе, побоялся окончательно испортить. Растяжки к стрелам не стал делать сознательно, они и так (стрелы) еле-еле держатся. По схеме которую нашел в сети, стрелы работали в паре, что я и обозначил, но только обозначил. В модели "Соя" сделано более правильно, там Роман Горшков мне все подробно разъяснил.
Любая модель,а особенно в этом масштабе сплошные допуски и условности. К примеру леера,часто двери,плоты и многое ещё. Поэтому вполне можно сделать такелаж стрел чуть толще. Кому интересно,что его не видно?. И в любом случае он толще чем антенны,например. Чуть толще такелаж стрел и у Вас создастся впечатление насыщенности модели,заполненности всего объёма.
Может я не прав...
удачи.
На сайте с 17.02.2014
22 1820
К сожалению мои способности фотографа и качество оптики не позволили показать все "ниточки". Сам на Микасе часть такелажа сделал толще чем надо, в угоду лучшей видимости, о чем сейчас несколько жалею. Ну а просто глазами они заметней и мне кажется подходят по толщине.
Спонсор
На сайте с 16.09.2012
11 4821
Мда, ощущение двоякое.
Все аккуратно, травло, окраска,-это да.
Но Либерти! оно ж узнаваемый силуэт имеет!

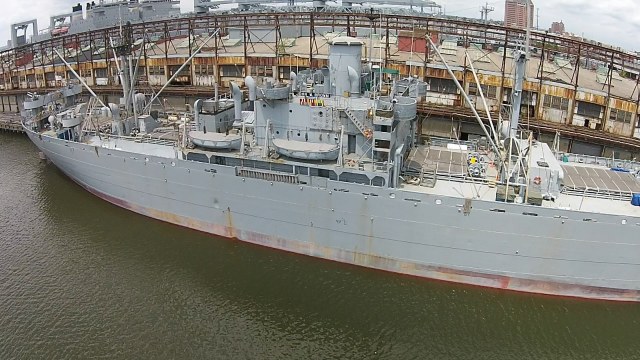

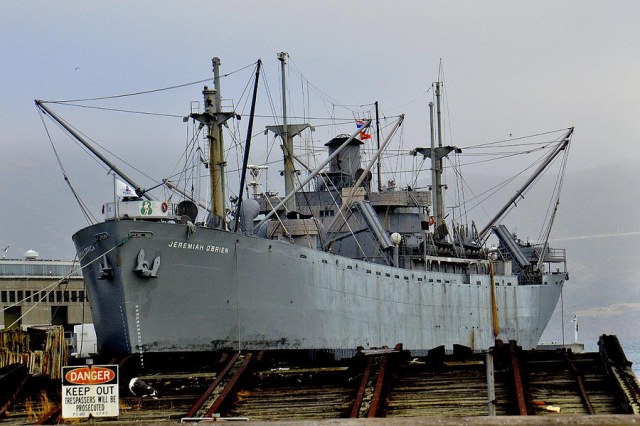

Вот его музей в пиндосии:
Спонсор
На сайте с 16.09.2012
11 4821
-это я к тому, что веревки-важная часть внешнего вида, а вы с ними не совладали.
Но, тем, не менее, оценка высокая.
С уважением, Владимир.
На сайте с 17.02.2014
22 1820
Жаль что у меня не было именно этих фото (хотя музейных фоток нашел довольно много, но они не давали общей картины), по этим можно было красивей и правильней сделать все тросики и растяжки чем по схеме. Постараюсь набраться смелости и переделать. Действительно совсем другой вид! Спасибо.
На сайте с 27.03.2013
23 4275
Отличная модель!
Как всегда у коллеги Якунчикова прекрасные фото которые,кстати, подтверждают мою правоту. Посмотрите,воздух над палубой чёрен от такелажа. Добейтесь этого полностью масштабными верёвочками. Не добьётесь.
Что касается схем ,то есть сайт" назначение и размещение грузового устройства на судне" . Полезная вещь.
Всё я прекращаю комментарии,а то не правильно поймёте.
Удачи.
На сайте с 17.02.2014
22 1820
Константин, я всегда рад конструктивной критике. На данный момент уже захотелось весь такелаж переделать. С самого начала "обвязки" был недоволен получаемым результатом. Жаль не умею интересно вести "сказку", может быть тогда получил бы больше дельных советов.
На сайте с 26.06.2016
8 65
Очень нравится!!!
Мой дед был капитаном на корабле этого типа!
На сайте с 14.03.2011
19 532
Очень понравилась модель!
На сайте с 02.08.2013
12 567
Аккуратно сделанная и покрашенная работа.
Наверно эта Либерти смотрится тоже не плохо.
На сайте с 07.10.2007
16 3052
Владимир, поздравляю с завершением новой модели! Работа хорошая, насыщенная мелкими деталями, окраска хорошая. Но полутора километров бантика на такелаж явно не хватает. Такелаж не видно только на первых пяти фотографиях, может быть , их заменить новыми? И ещё, оценки пока не выставил, вдруг всё таки соберётесь и проведёте весь крановый такелаж. Частое пересечение тонких нитей создаст "чёрное облако" над палубой о котором говорил выше Константин.
На сайте с 07.10.2007
16 3052
Артур, у деда фотографий его парохода не осталось?
Спонсор
На сайте с 14.11.2010
14 938
Модель не плохая, но веревок нехватает.
На сайте с 21.09.2011
13 5910
Саня привет! А твой корапь тоже очень хорош! http://karopka.ru/community/user/10324/?MODEL=351303
На сайте с 29.01.2010
68 2906
Эту работу я не видел....жаль.
Спонсор
На сайте с 31.03.2015
4 849
Шикарная модель!!!
На сайте с 26.06.2016
8 65
Остались.
Его корабль назывался "Колхозник"
В семейном архиве остались 1 или 2 фотографии.
Завтра поищу и пришлю.
Спонсор
На сайте с 14.11.2010
14 938
Модель в духе чайнастайл, я такого плана модели в Калининграде видел. Только наши китайские коллеги могут построить достаточно приличную модель и прилепить на неё изкаробочный якорь в нахлест как у мультяшного пароходика.
Там надо бы весь такелаж делать и на мачтах тоже. Они почему-то обижены им.Хватит духа у Владимира?
Удачи.
На сайте с 21.08.2015
11 28
Прекрасная выполненная сборка и суровый, лаконичный окрас модели.
Правильно подметил Игорь, при хорошо собранной модели смывка практически не нужна.
Классическая модель. И меня искренне радует, что Автор принял решение переделать такелаж.
Модель от этого только выиграет.
Мне еще понравилось описание, просто очень интересные факты.
Мои поздравления Автору.
Мне думается модель займет достойное место в галерее.
С уважением Старпом.
На сайте с 26.06.2016
8 65
Вот фото которое обещал. Оно, к сожалению, мало информативно, сделано фото в 1945г. в районе Алеутских островов со стороны Тихого океана. Если вам интересна история северного конвоя, то могу прислать сканы нескольких страниц из дневника моего деда где он вспоминает о конвое.
На сайте с 26.06.2016
8 65
А это фото моего деда в штурманской рубке. Сделано в начале войны.
Это он еще штурман.
На сайте с 02.08.2013
12 567
Молодец!Помни и храни фотки деда!
На сайте с 21.08.2015
11 28
Да, Артур - это настоящие семейные реликвии.
Их надо беречь и хранить. Им нет цены.
Старпом.
Спонсор
На сайте с 14.07.2014
5 451
а вот я и не заметил даж) но с портом приписки согласен))
На сайте с 21.09.2011
13 5910
Артур нет-ли желания построить пароход деда? Начинай сказку, поможем, подхватим
На сайте с 05.03.2015
85 4
Нравится, аккуратная сборка, аккуратная покраска.
Спонсор
На сайте с 26.10.2009
30 16911
Как я понял из обсуждения, по самой модели замечаний нет.
Только на отсутствие такелажа обратили внимание наши Коллеги.
Считаю, что данное замечание не является препятствием для размещения модели в Галерее.
Тем более, что есть надежда увидеть и "обтакелаженную" модель.
Счастливого плавания!
С Уважением, Алексей.
На сайте с 17.02.2014
22 1820
Спасибо всем за проявленное внимание к моей работе.

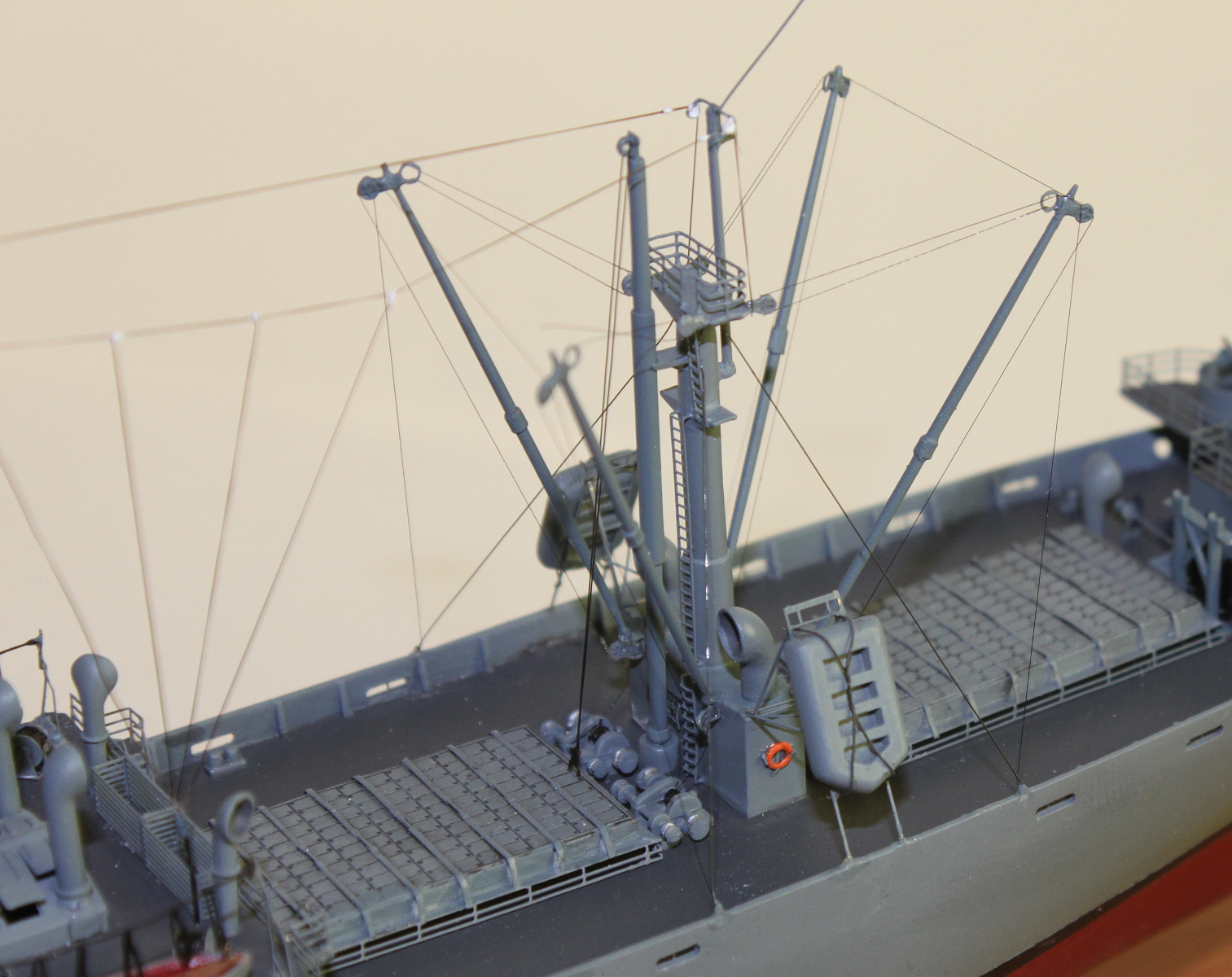

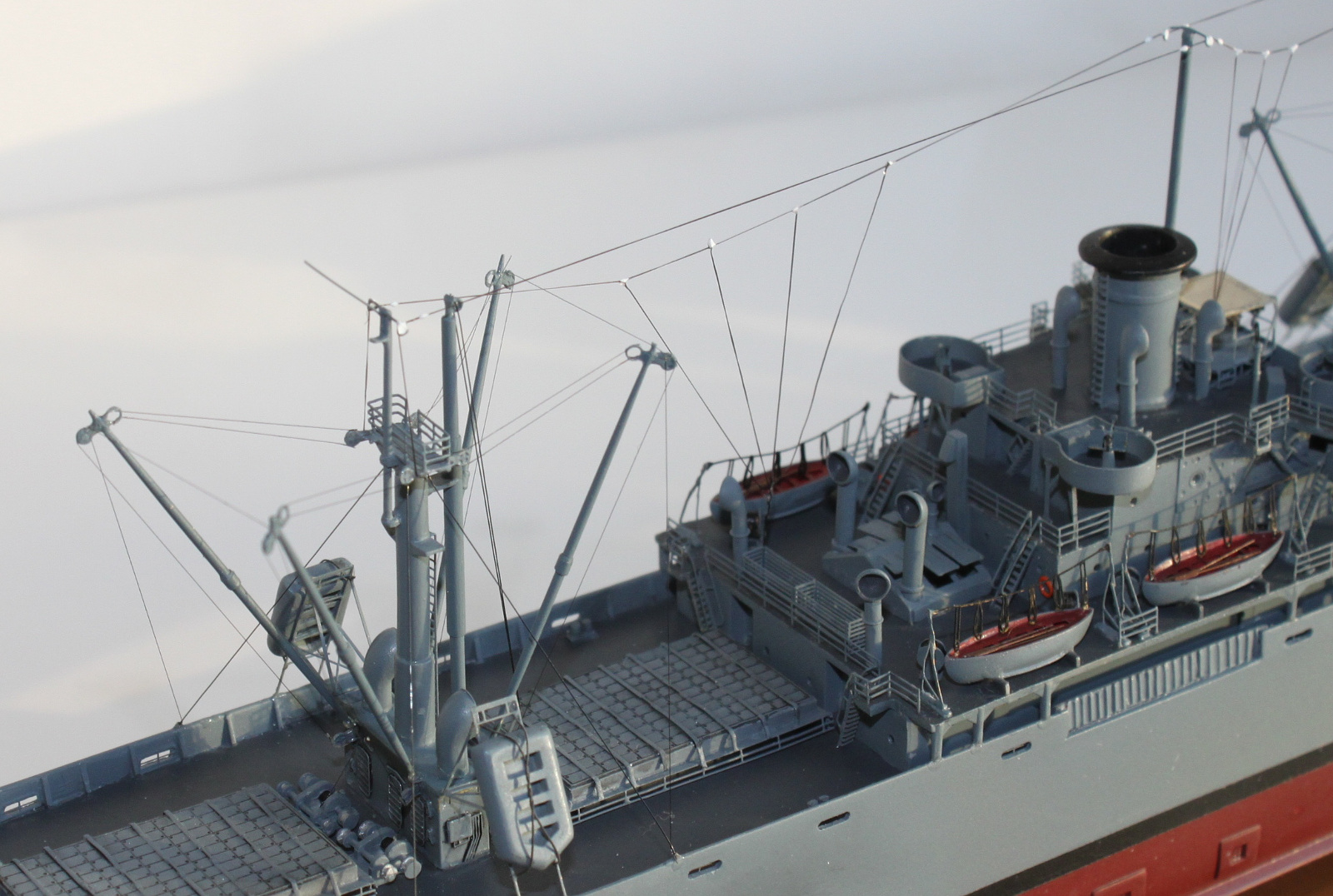

Такелаж потихоньку доделываю. Конечно не так скрупулезно и эффектно, как у Александра Мухина будет. Но все же... Более насыщенно должно выглядеть. Уже добавил растяжки к мачтам, оттяжки к стрелам.
На сайте с 19.12.2007
8 2343
Владимир, красивый пароход получился! Поздравляю с завершением!
На сайте с 03.11.2014
6 1013
Владимир, мои поздравления!! экий прекрасный корабль вышел!! к черту самокритику, у вас отличного качества модели!! так держать!!
На сайте с 16.08.2010
16 3617
Не любитель гражданского флота, но очень симпатичный пароход. Да, кроме такелажа всё отлично.
С уважением, Юрий.
На сайте с 20.05.2009
115 1878
Я еще не дошел до такелажа, но уже страшно!)))
Сам строю такой.
Ваша модель симпатична,по ниткам сказали уже.
На сайте с 21.09.2011
13 5910
Плюс ощутимый, модель ещё лучше смотреться стала!
С Уважением, Михаил!
На сайте с 15.05.2015
4 117
Владимир , день добрый .
Модель удалась !!!
На сайте с 14.08.2013
13 464
Как человек который только постигает все ужасы стройки корабля в 350 масштабе, разрешите Вам выразить коллега, мое глубокое восхищение работой. И, хотя, данный пароход(ы) не является моим вожделением в мире кораблей, все равно отлично! =)
