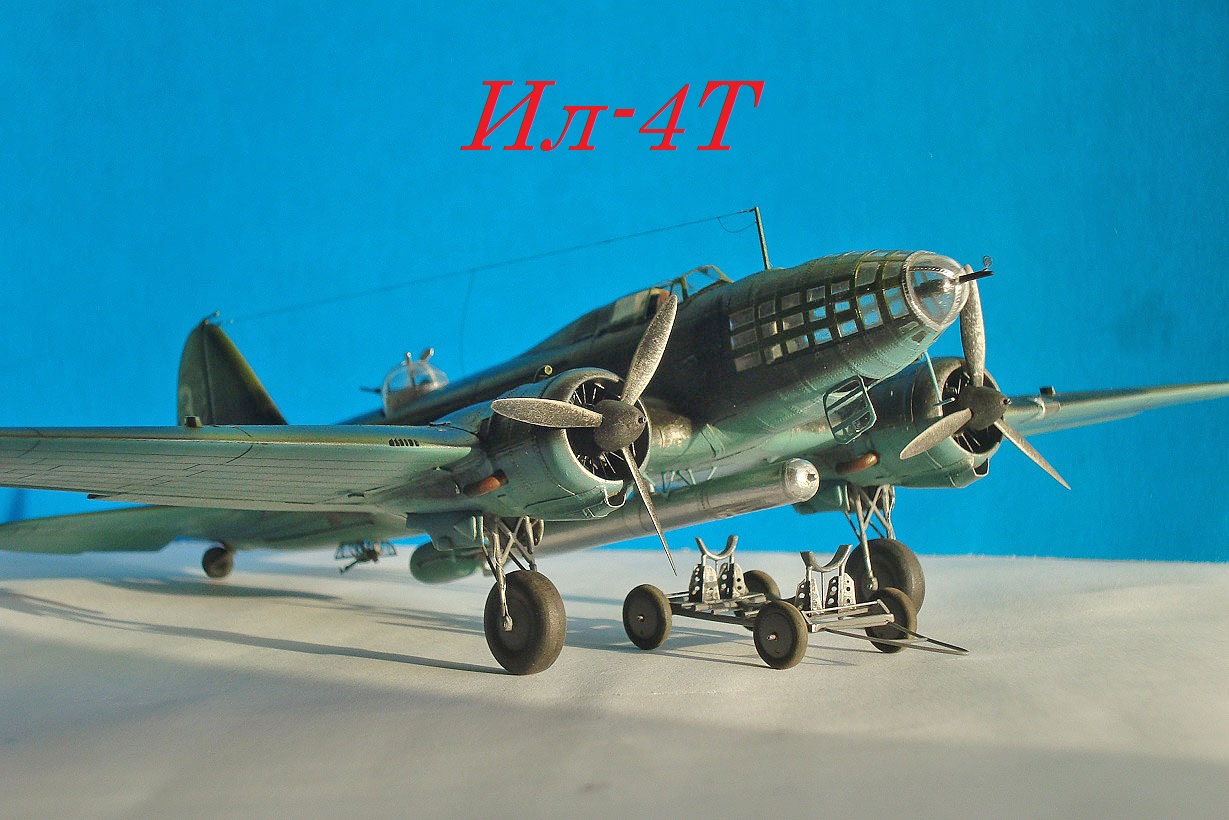

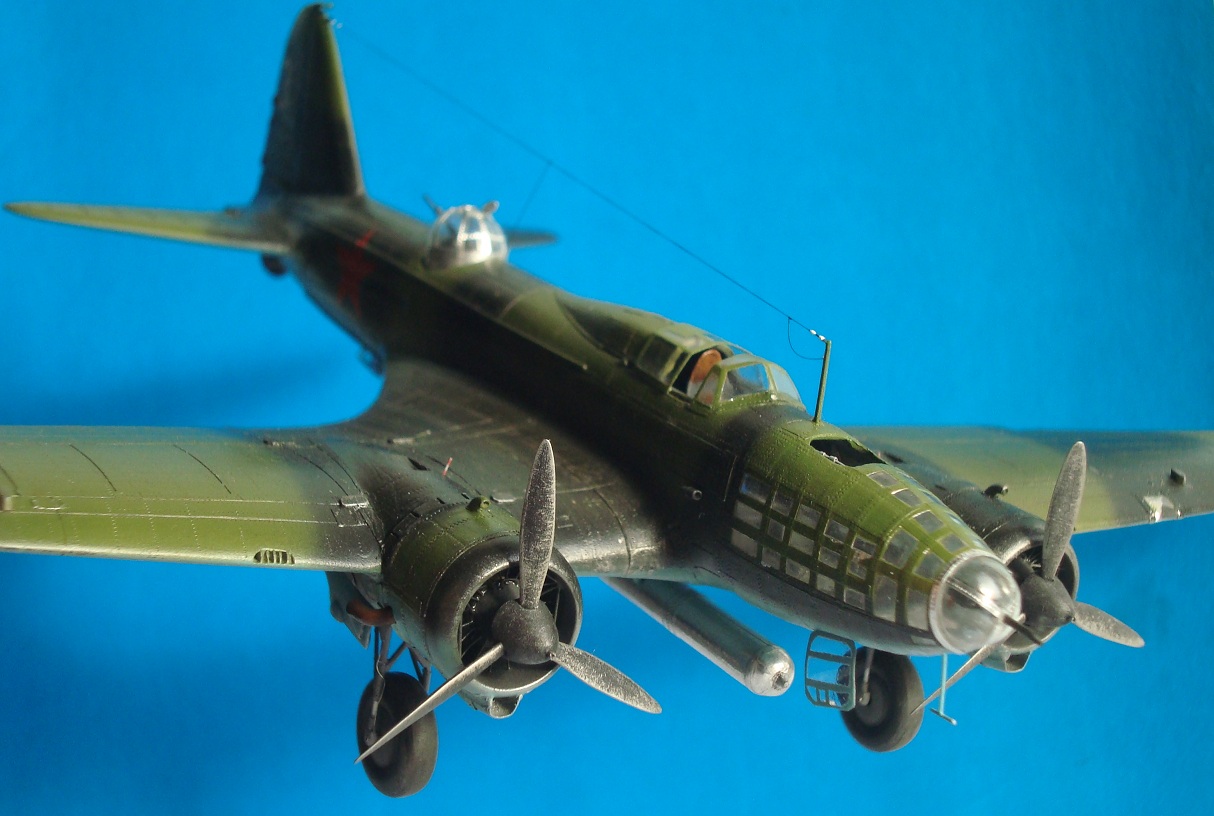

Торпедоносец Ил-4Т
- Производитель:
- звезда
- Тип двигателя:
- Поршневая
- Тип техники:
- Военные
- Год выпуска:
- до 1960
- Масштаб модели:
- 1:72
- Страна-производитель:
- СССР–Россия
- Модель времён ВМВ:
- 1939–1945
Всем доброго времени суток.
Хочу представить свою, наверное, самую трудную до сего момента работу с известным и практически безальтернативным исходником...
А так как Ил-4 очень хотелось, пришлось немного потрудиться).
Так как и многие, в детстве был впечатлён "Торпедоносцами" и всегда хотелось иметь на полке такую машину.
Работал с ним долго, с перерывами.
Процесс тут: http://karopka.ru/forum/forum189/topic21187/
Доработок очень много, мелкие даже в сказке не описывал.

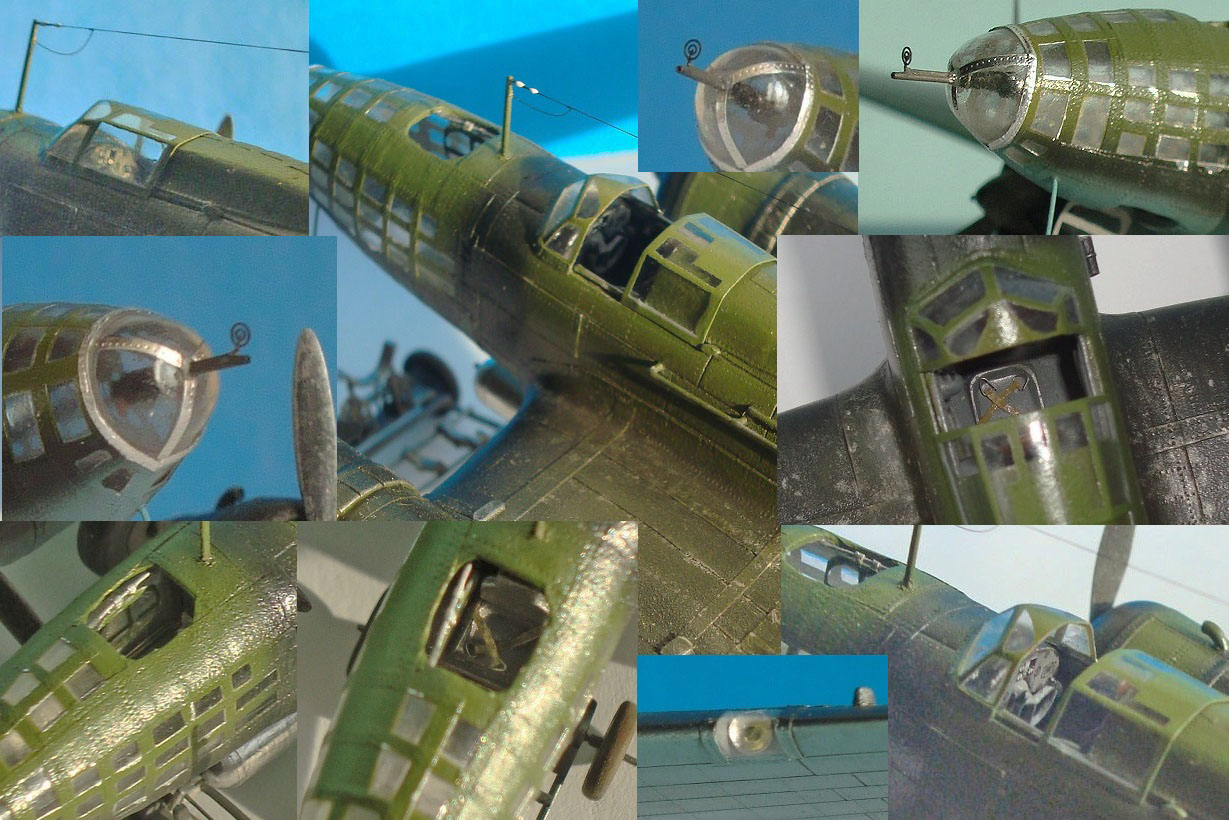

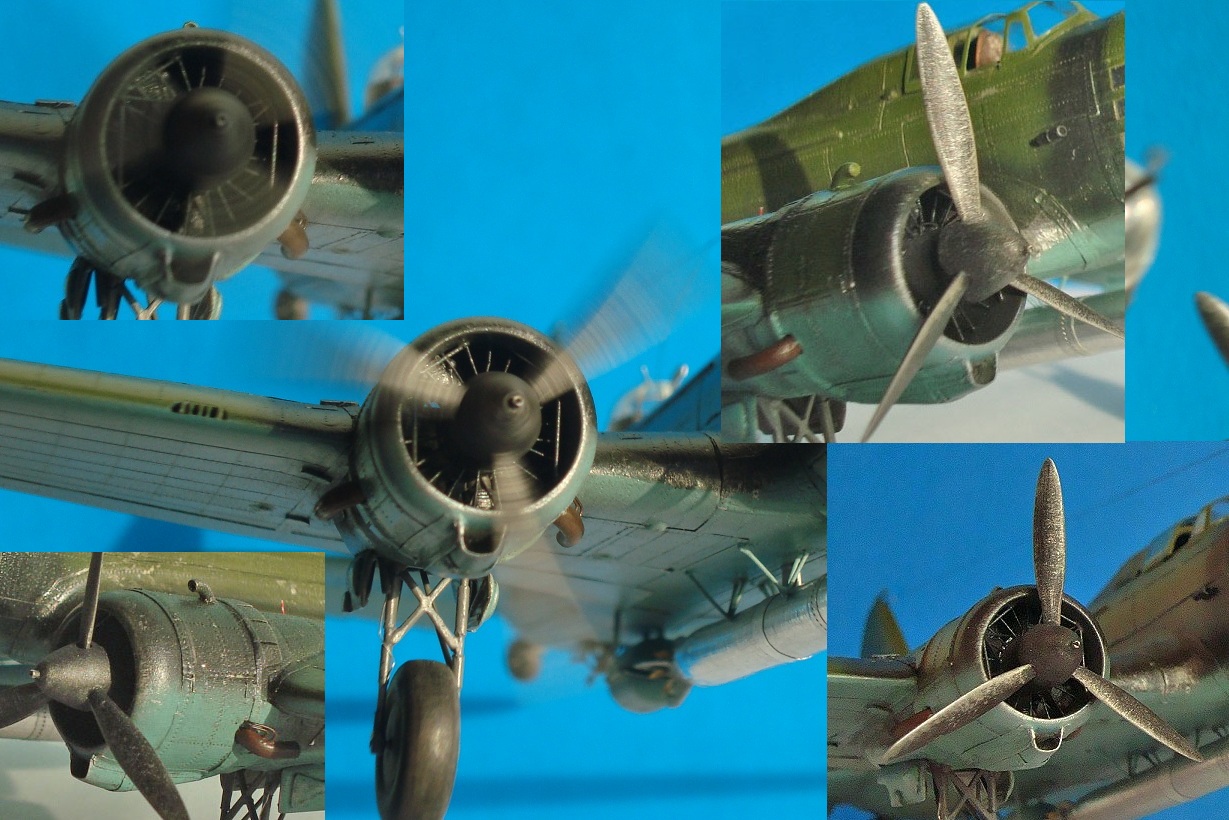

Фонарь рабочий.
Из травла - только передний прицел.

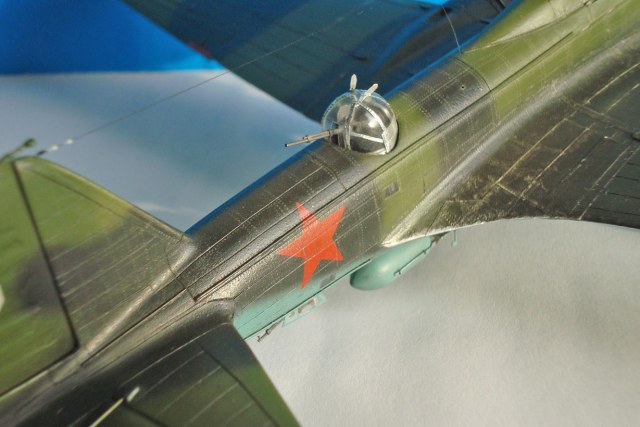

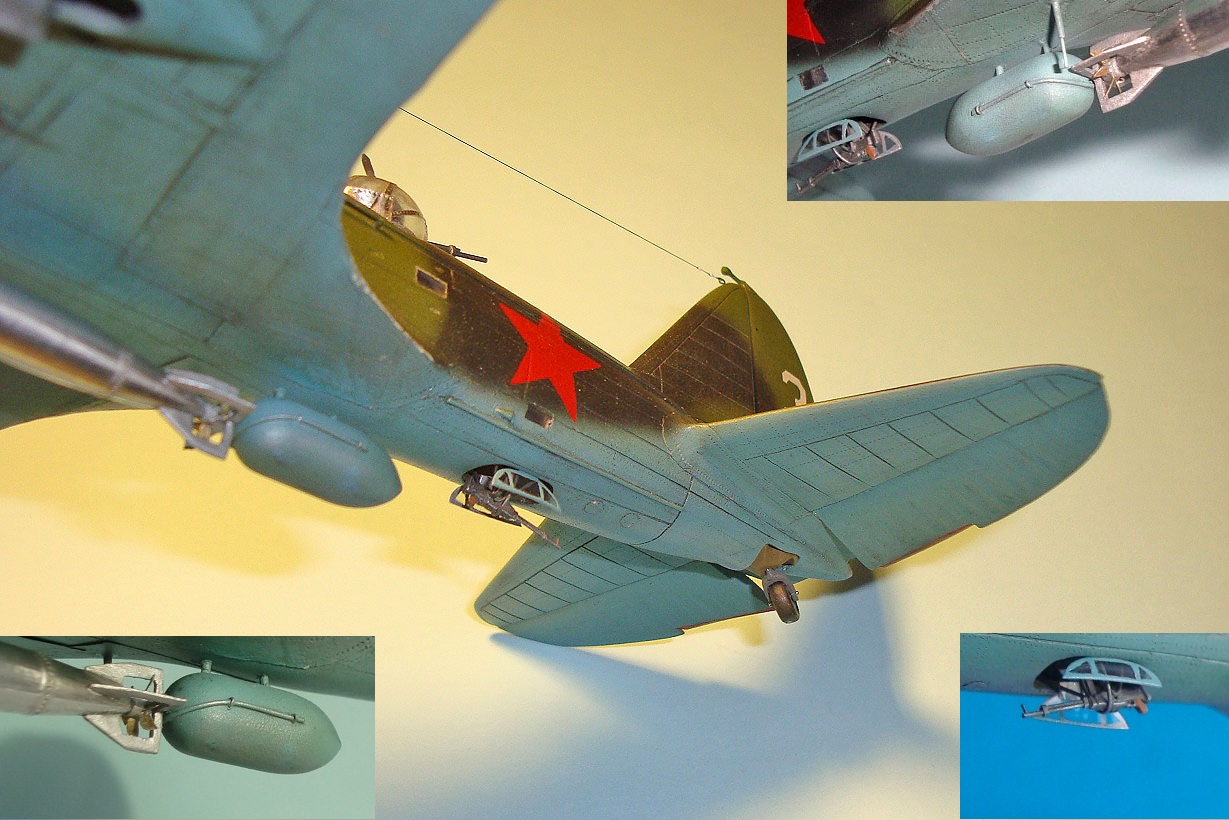

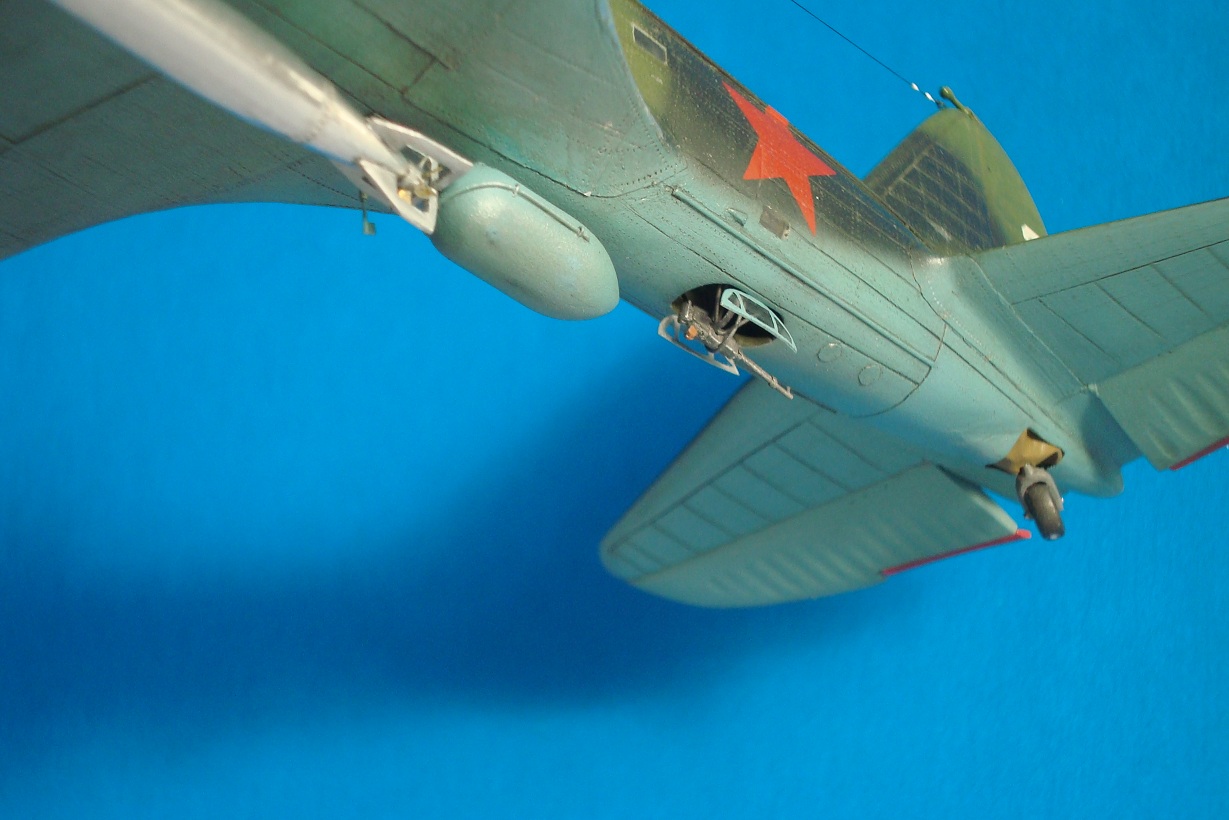

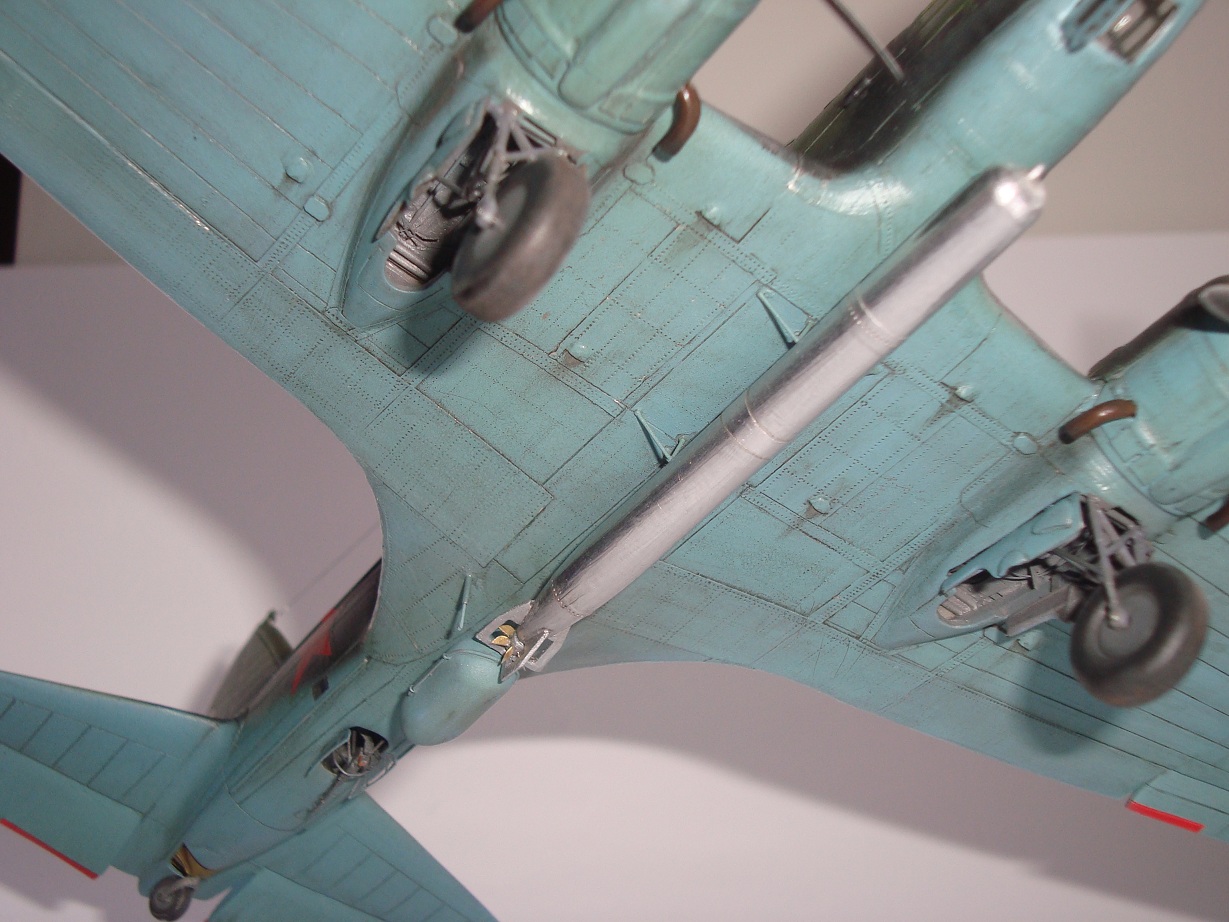

Колёсики крутятся) Нижний пулемёт подвижен.

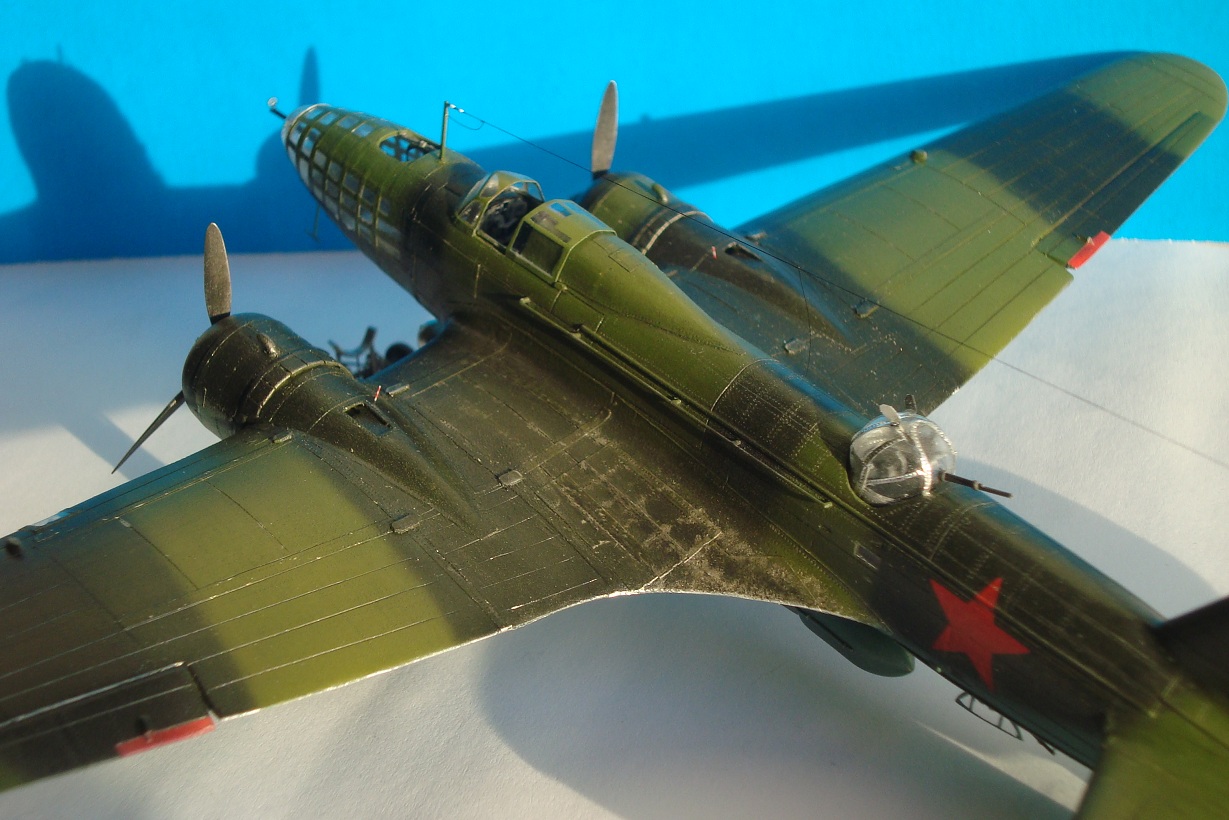

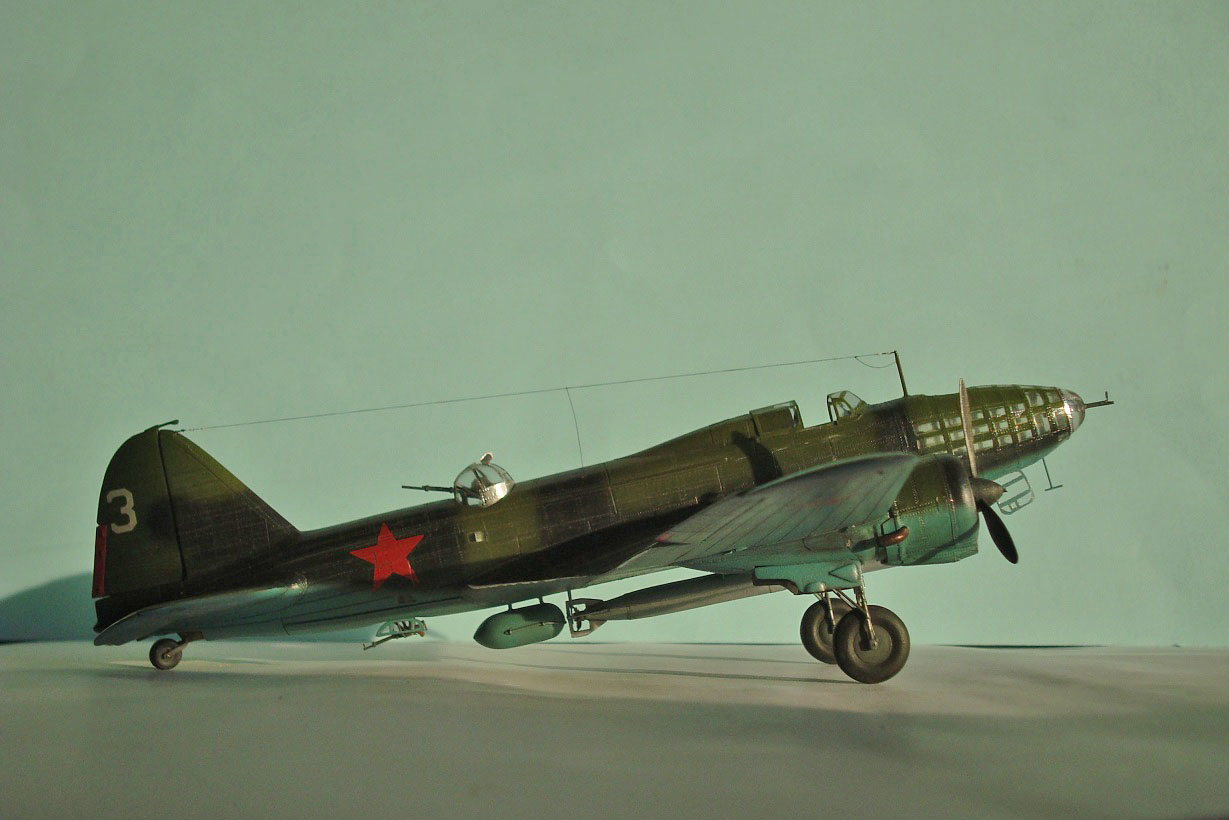

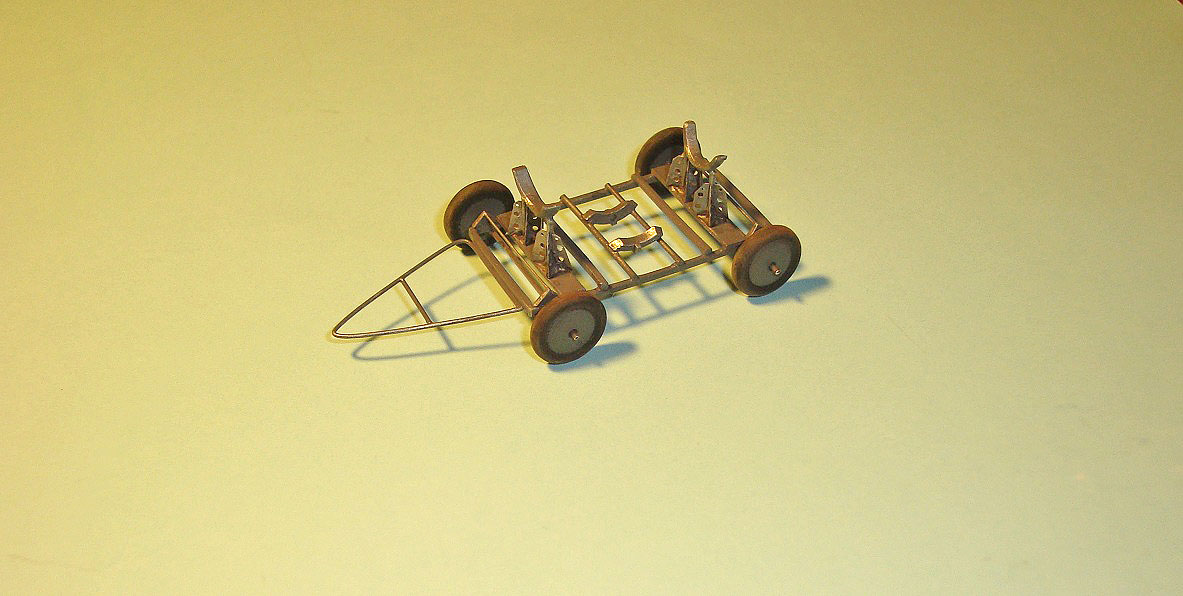

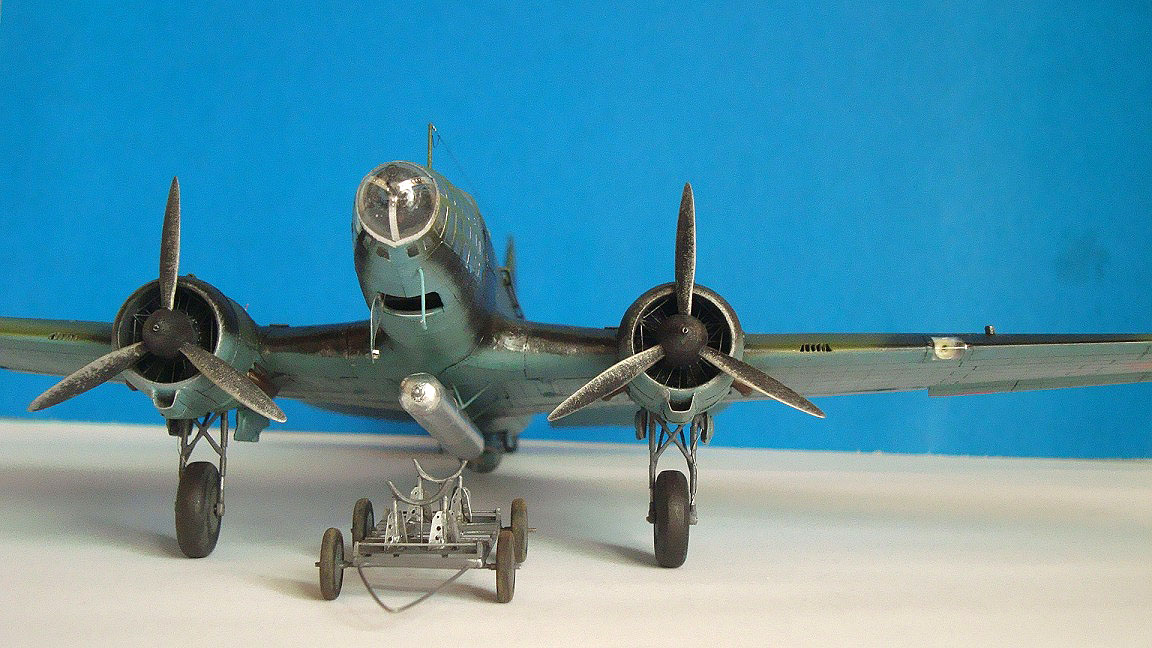

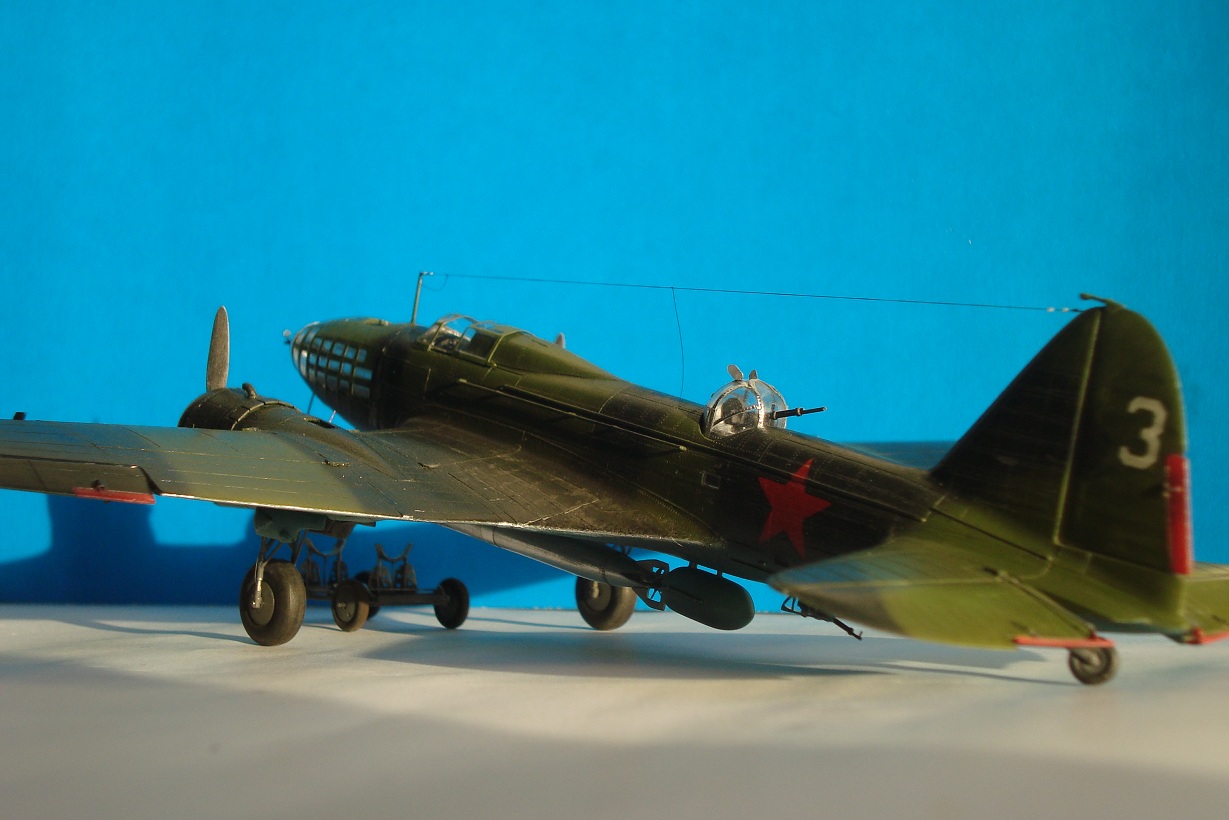

Тачанка самопальная.

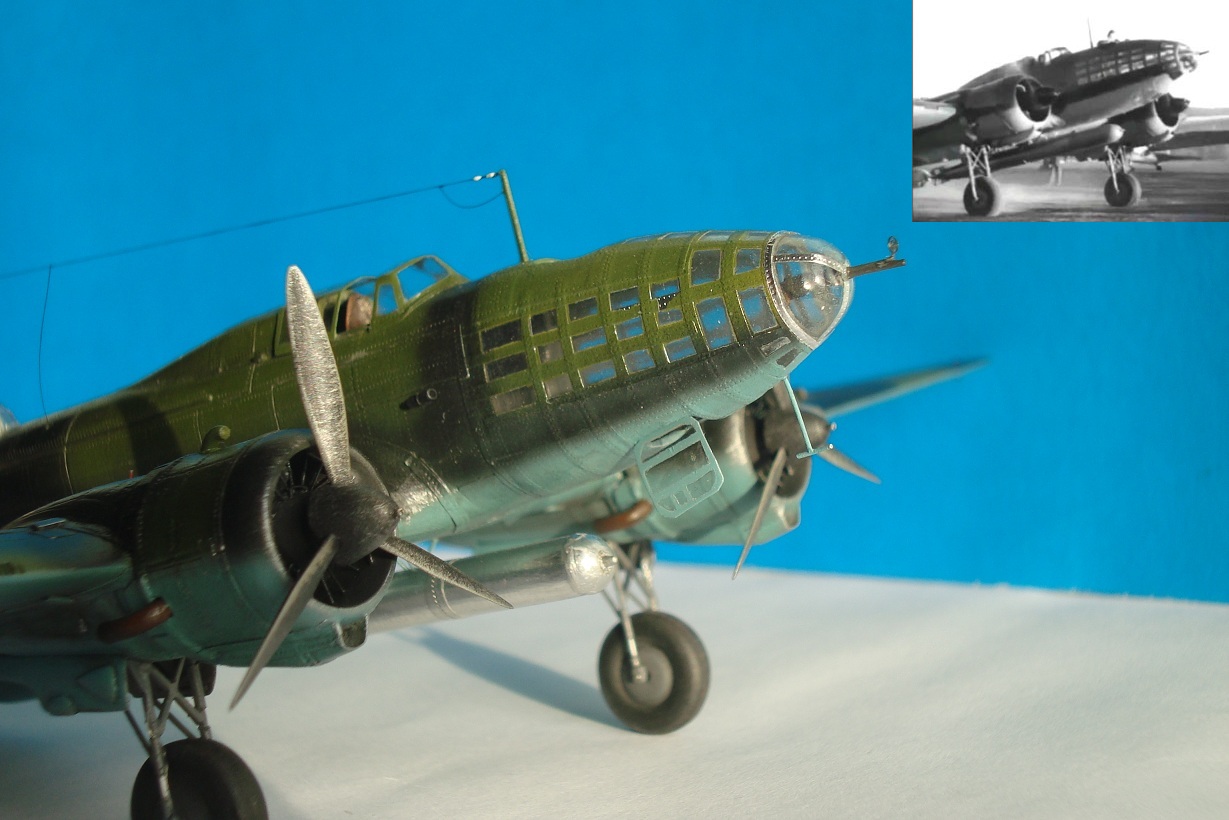

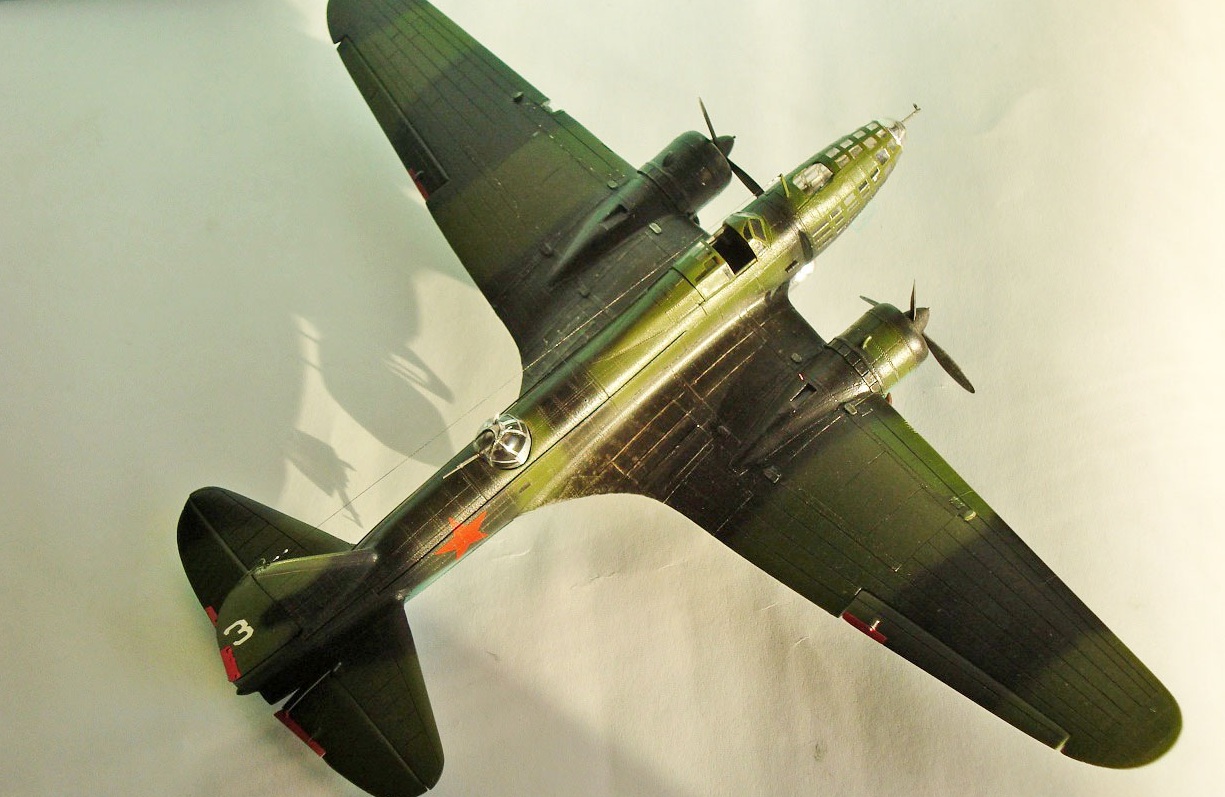

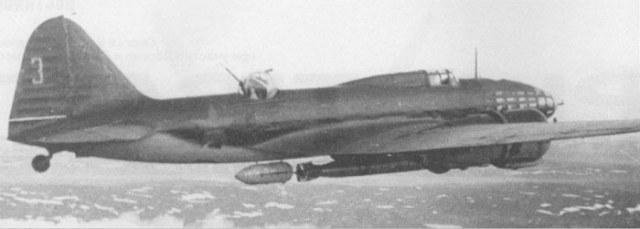

В принципе, за прототип взял белую "тройку", которая на ч/б фото. На некоторых ресурсах это фото подписано так: "Ил-4Т Номер 3 Часть 9-й ГМТАП, ВВС Северного Флота 31-е мая 1943 г."

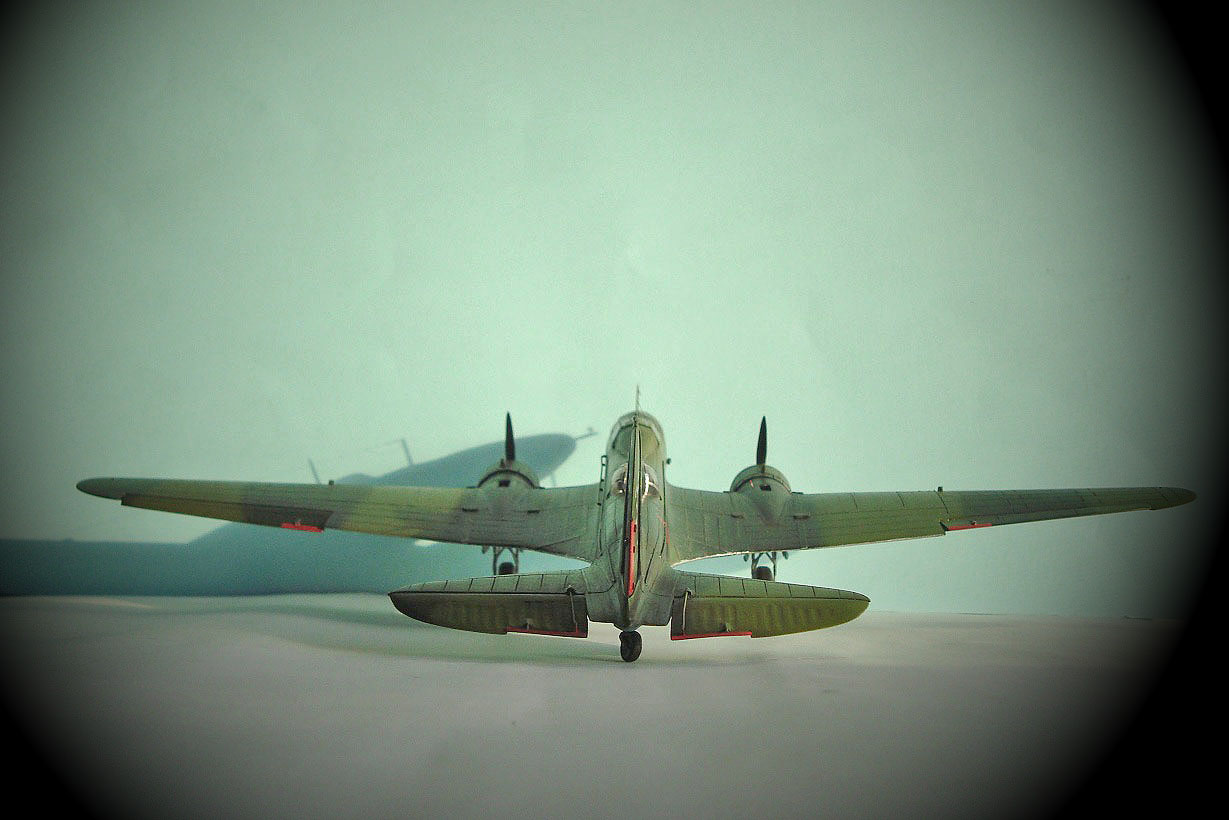

В стройке практически все основные процессы затронуты. Окраску производил нитрой.

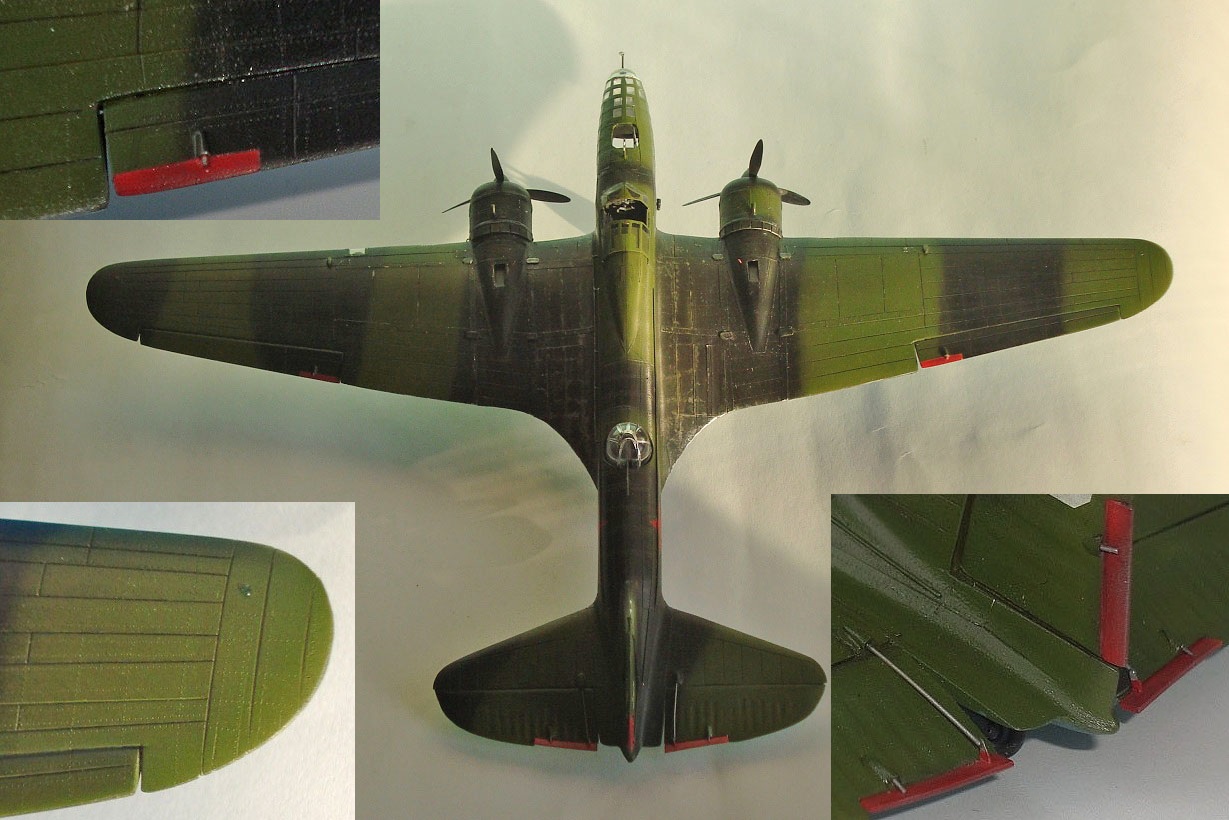

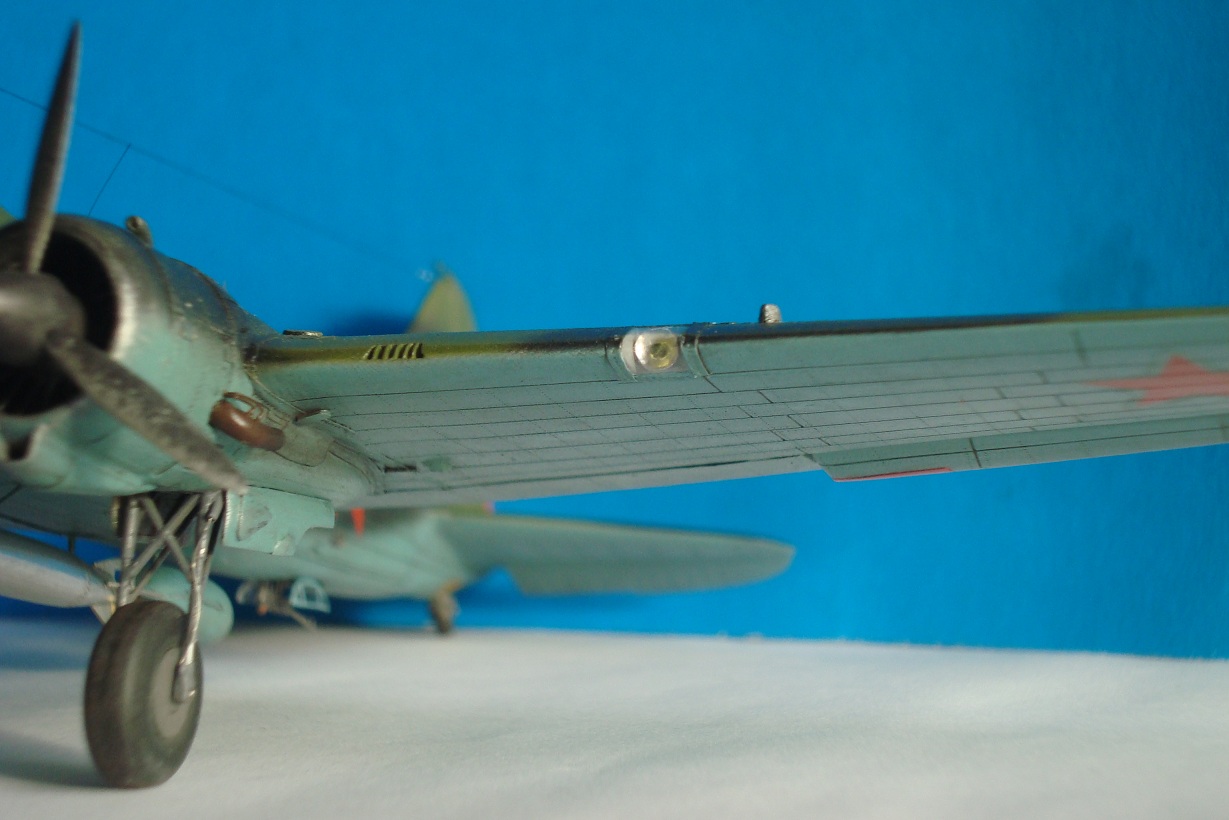

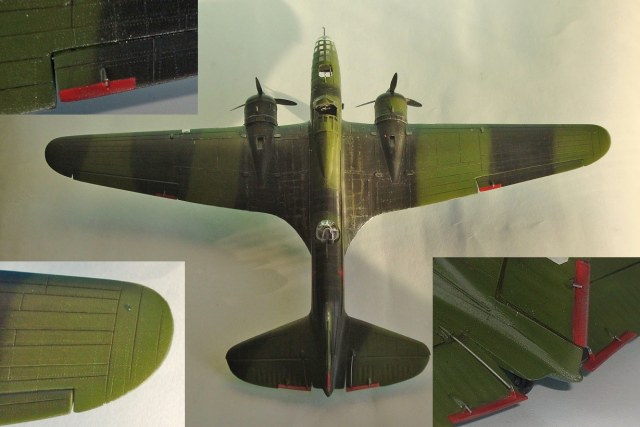

Хоть модель оклеена фольгой - сколы рисовал кистью.

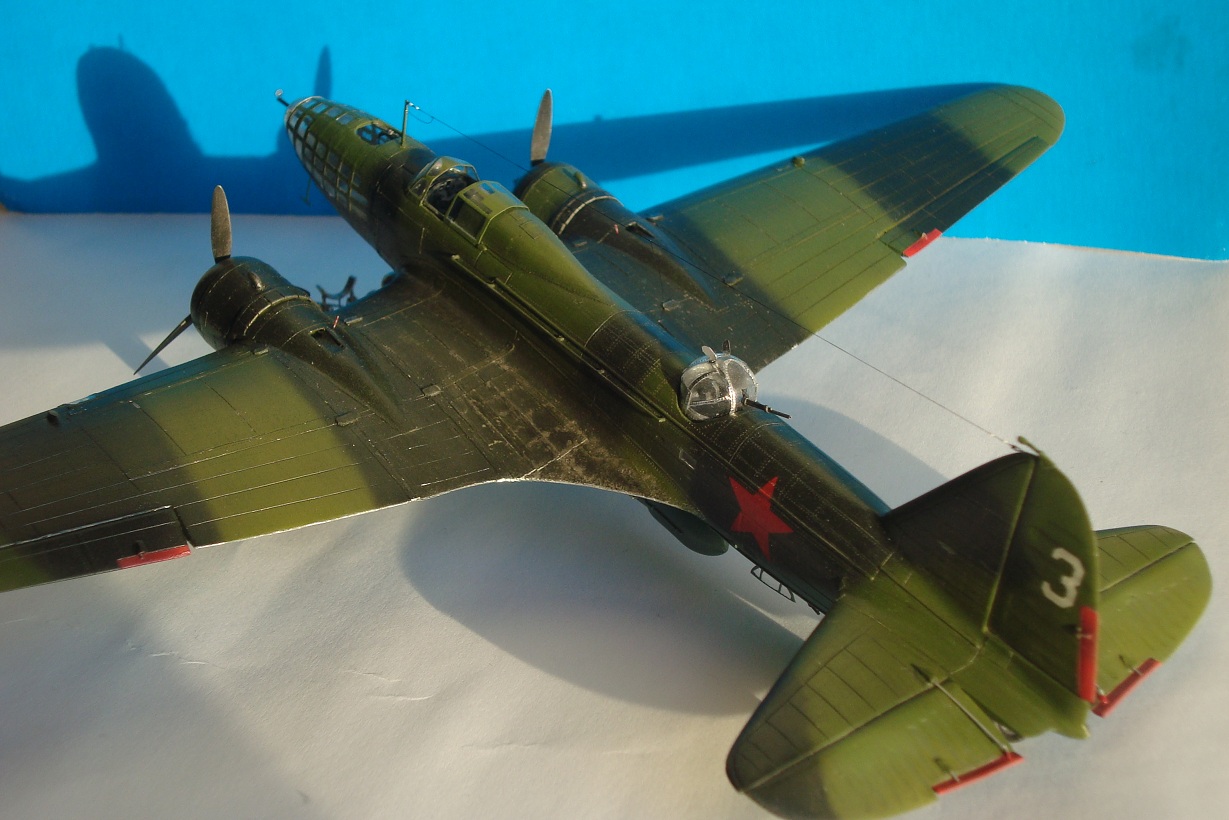

Номер не получился масштабным - на прототипе он более приплюснут, что ли...

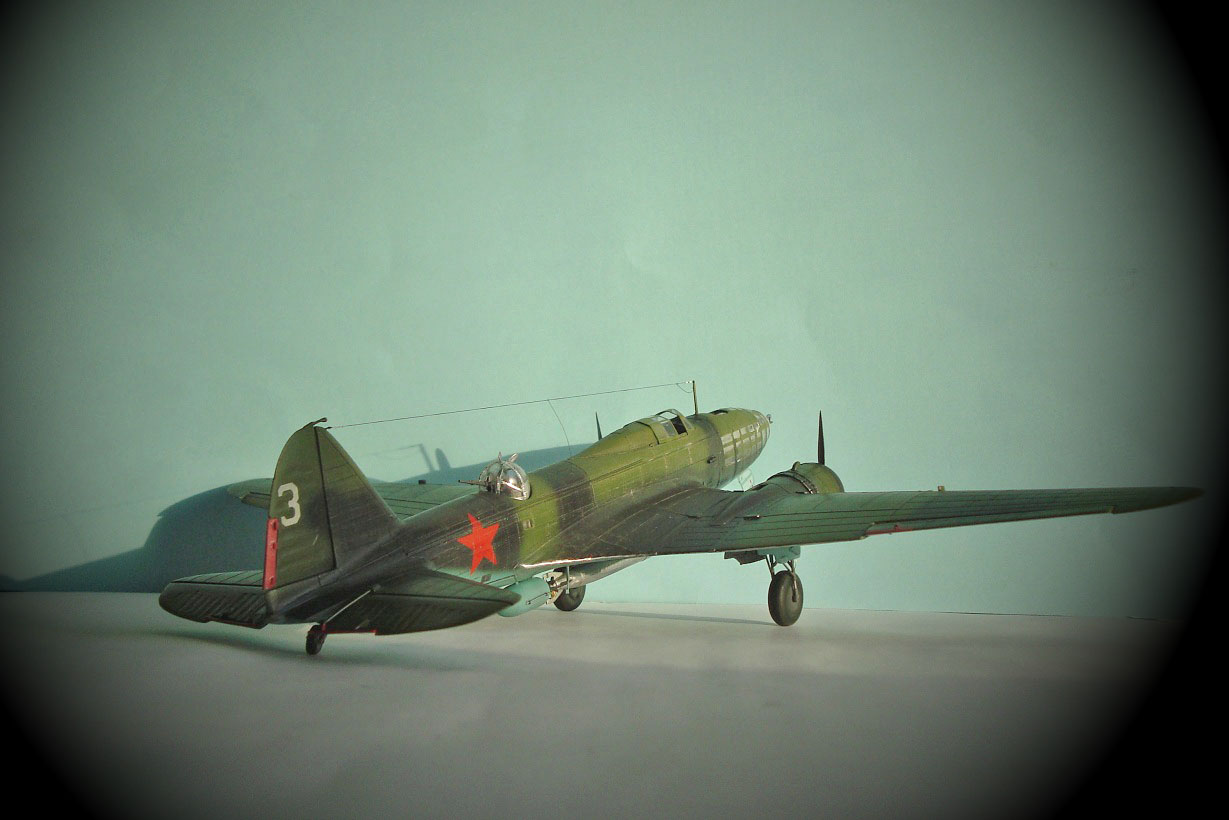

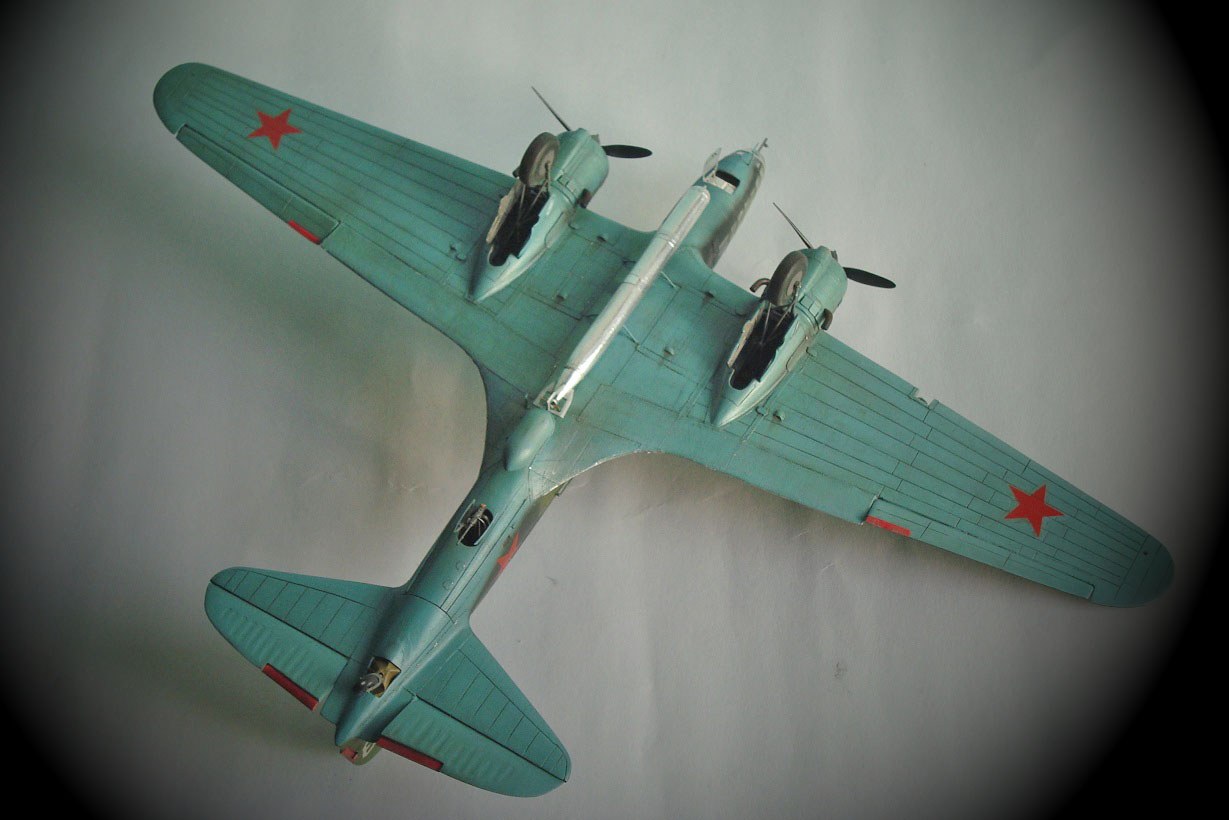

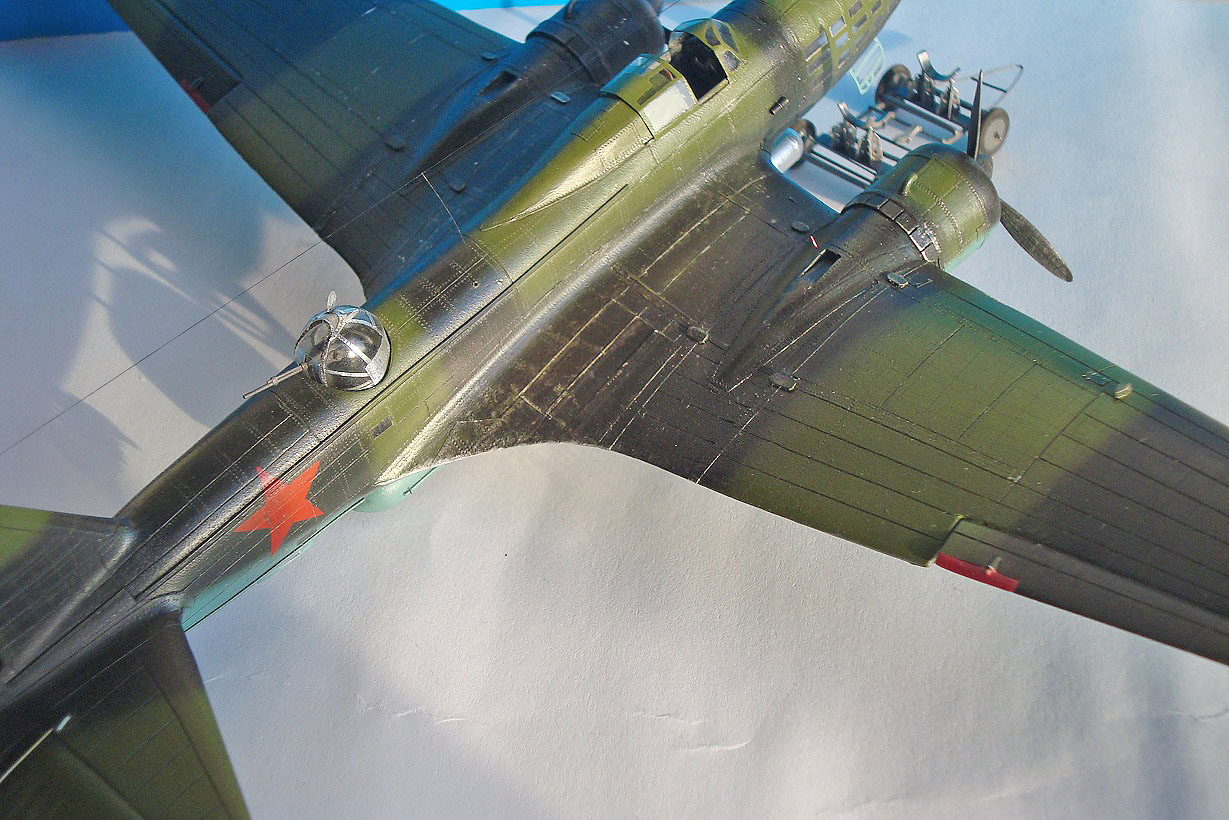

От души помахал сухой кистью - была цель показать ушатанную машину. В местах топтания "слоников" попытался изобразить ремонт обшивки (той же фольгой-самоклейкой).
Оценки
Войдите, чтобы оценить работу.
Комментарии (76)
На сайте с 18.07.2010
368 21797
Сборку смотрел от начала и до конца. Результат шикарный.
На сайте с 06.05.2013
128 2616
Замечательная модель!!! И так неожиданно быстро построена, и так дотошно досконально! Что тут скажешь? Молодец!!!
На сайте с 30.12.2010
90 294
Коллеги, благодарю!
Сергей, да не сильно и неожиданно)) По крайней мере для меня темп обычный. Начата почти два года назад, за месяц с лишним "дожата"
Некоторые мелочи делал в течение длительного времени, а в стройке только "засветил" под финиш))
На сайте с 15.02.2014
360 666
Интересная постройка и отличный результат!
На сайте с 21.01.2015
50 158
Великолепная работа! Очень впечатляет!!!
Спонсор
На сайте с 03.08.2010
64 2551
Класс!!
На сайте с 24.05.2014
15 137
Ну что ,зема...Это труд! Это мастерство!...Из Звезды...Ну ннадаже!...Кривбасс-Сила!
На сайте с 04.01.2015
91 6670
+1!А что,паращют ни как не цеплялся к торпеде?
На сайте с 09.10.2011
62 2707
Из таких дров - такой красавец. Апплодирую стоя.
Спонсор
На сайте с 02.12.2013
0 11221
Сплошное восхищение!
Утащу ка я его в Избранное!
На сайте с 31.03.2016
0 731
Прекрасная, основательная, проявляющая любовь к самолету и к хобби, работа!
Спонсор
На сайте с 26.08.2011
67 880
Работа впечатляет, отличный Ил в итоге вышел!
На сайте с 20.05.2009
115 1878
Поздравляю! Замечательно получилось!
На сайте с 31.12.2011
83 3117
Впечатляет работа! Классно, очень понравился торпедоносец.
На сайте с 02.08.2010
0 1
Отлично! Вы молодец.
На сайте с 19.11.2010
7 40
Браво!!!
На сайте с 02.08.2013
37 504
Отлично сделано. Добавил в избранное.
Приложив руки можно сделать что угодно, из чего угодно )
КЛАСС!
На сайте с 03.07.2011
10 1
Замечательная работа!
Спонсор
На сайте с 15.07.2010
62 482
Знатный торпедоносец получился! Много сделано тонкой работы. Да и самодельная телега тоже хороша!
На сайте с 30.12.2010
90 294
Благодарю за отзывы!!!

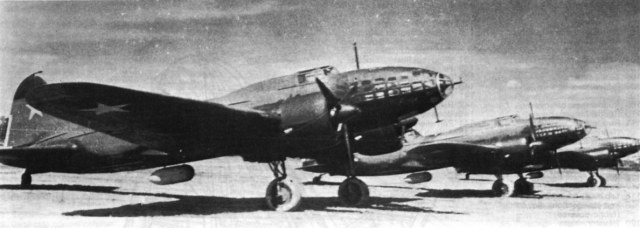

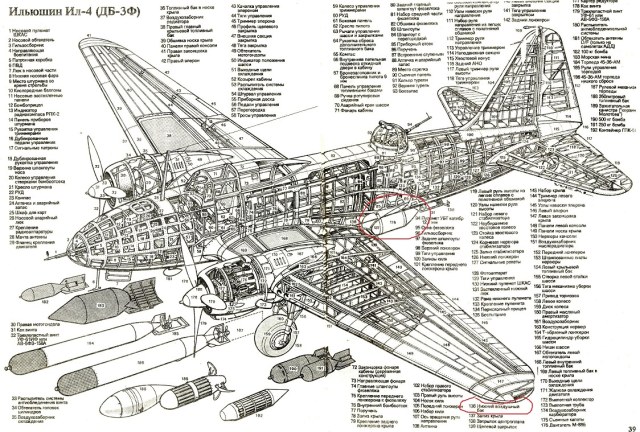

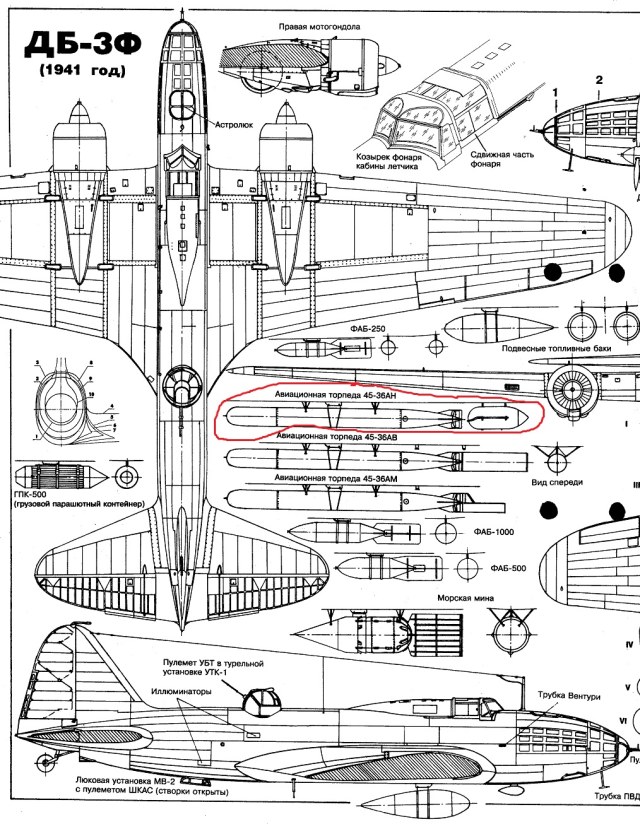

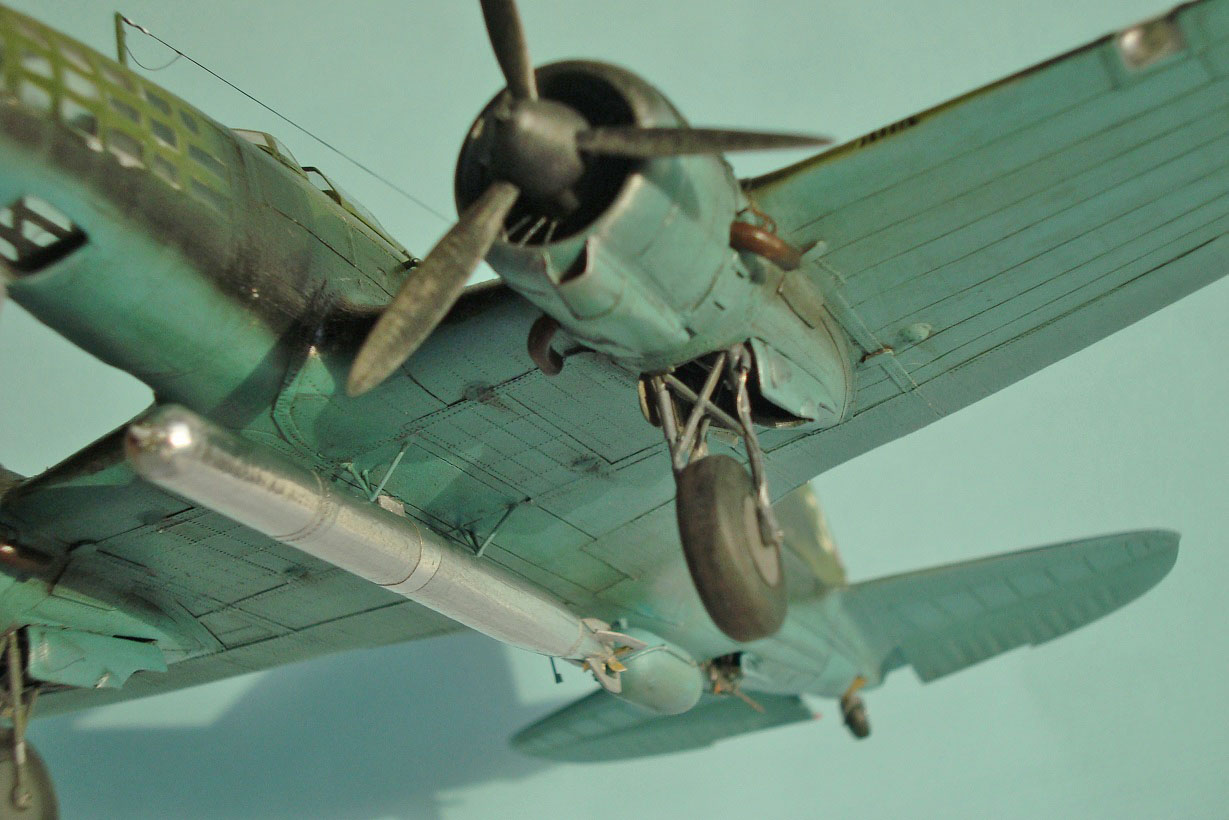

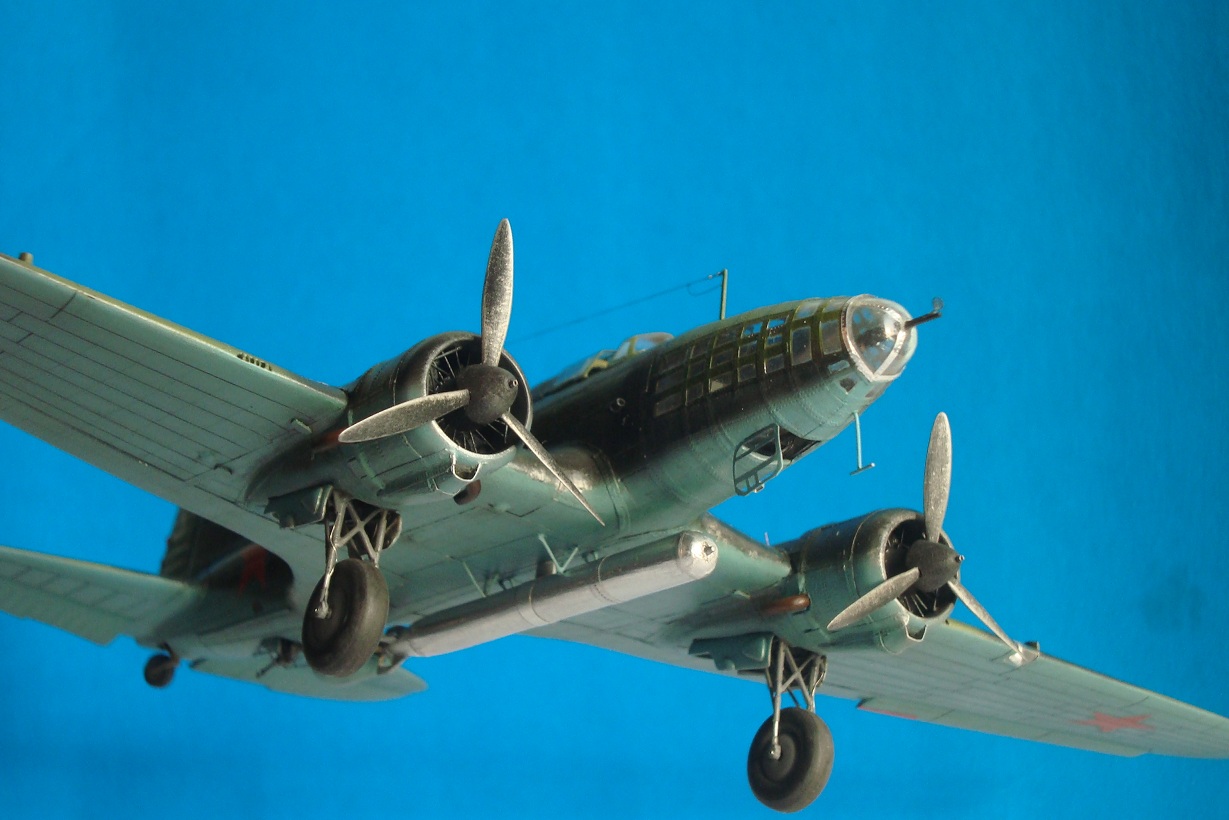

Матвей, это "колбаса" под маркировкой 45-36 АН для низкого торпедометания, ей парашют не нужен. И если посмотреть на схему - баллон(4) просто выведен отдельно за корпус торпеды.
На сайте с 04.08.2010
76 14
Посмотрел фото - хорошо, молодец. Посмотрел "сказку" - вот тут и проникся масштабами переделок. Великолепно, браво!
На сайте с 28.04.2011
51 504
Просмотрел вашу сказку ,сколько труда вложено ,пришёл к выводу что танки пилить проще.
ШИКАРНАЯ У ВАС МОДЕЛЬ НА ВЫХОДЕ ВЫШЛА.
Молодца! С меня пиво после просмотра.
С уважением,
Игорь
Спонсор
На сайте с 24.03.2013
10 444
Сказку с интересом наблюдал - работа проделана великолепная! Даже можно сказать подвиг! Жаль оценить её без прочтения сказки тяжело - финальная фотосессия явно не соответствует уровню работы.
На сайте с 13.01.2011
5 55
Работа серьезная, из такого-то набора. Аппарат знатный.Результат шикарный!
На сайте с 19.11.2011
0 10
Красиво.
На сайте с 04.01.2015
91 6670
Вам самим не удивительно,что делает баллон отдельно от торпеды?Нет,коллега,это высотная торпеда АВА и чехол с паращютом.
На сайте с 04.01.2015
91 6670
На сайте с 04.01.2015
91 6670
а так выглядит торпеда АВ и стабилизатор глубины.
На сайте с 04.01.2015
91 6670
И от этого контейнера идут тросы-стропы и если приглядется их видно на этом фото,с верху и с низу!
Спонсор
На сайте с 03.08.2010
64 2551
ПараЩЮт или параШУт? ))
На сайте с 26.09.2014
2 3
Несомненно замечательная работа! Тележка - прелесть!
На сайте с 04.01.2015
91 6670
да,как вам угодно,я не на форуме грамматики.А вооще обшибся ибо стоят эти буковки рядом.)
На сайте с 25.06.2008
52 1558
Молодец! Шикарный торпедоносец получился! Еще один случай как из бревна можно получить шикарную модель, которая не только автору глаз радует, но и для остальных является примером! (а вот на нормальную камеру советую разориться, ну или для фотосессий брать у знакомых)
Спонсор
На сайте с 26.01.2013
17 1
Я поставлю, конечно, высший бал - очень достойная работа, а вот про фото побурчу. - Этакие виньетки, синие, черные и проч фоны могут, конечно, использоваться, но не во всех-же 100% представленных фотографиях - это как раньше, да и теперь в фигурном катании - есть обязательная программа - и есть произвольная.... Ну есть обязательная!!! ( если не понятно изложил, то нужен однородный нейтральный фон, что-бы спокойно, без дергания глазами посмотреть модель.) С уважееним Юрий.
Спонсор
На сайте с 26.01.2013
17 1
И вот в продолжение - тележка на каком-то желтом фоне - какого она цвета? Как покрашена? ни чего не понятно.
На сайте с 30.12.2010
90 294
Да, с фотоаппарата не могу выжать больше, наверное. Или руки не туда
Анестезиолог, на синем фоне, если вы обратили внимание, получаются самые чёткие и яркие фото. А "обязательная программа" по мне - это когда фото хотя бы частично достоверно и чётко передают работу.
Чёрный фон по краям обрезает неровные границы ватмана.
На сайте с 30.12.2010
90 294
На фото 1 и фото 2 есть фото тележки, там отлично видно её цвет. Если надо - жёлтую удалим.
В сказке даже она есть и голышом в пластмассе))
На сайте с 30.12.2010
90 294
Спасибо!
Да, с фотоаппаратом нужно что-то решать. А лучше брать у знакомых)
На сайте с 30.12.2010
90 294
Я в замешательстве, так как по той информации, что была под рукой, у меня низкая торпеда и резервуар для сжатого воздуха))
На сайте с 30.12.2010
90 294

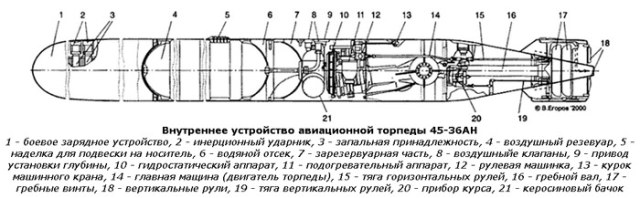

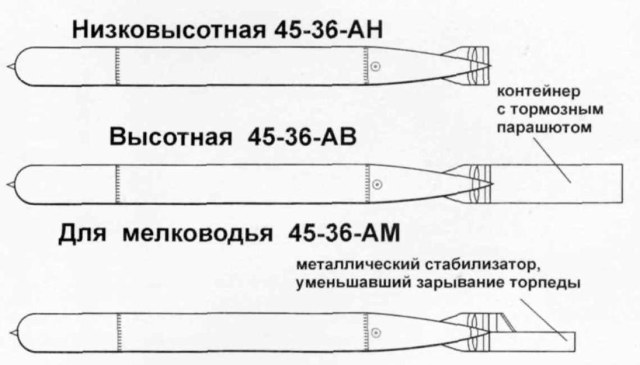

45-36АН (торпеда авиационная, низкого торпедометания)
