Blohm & Voss P.208.

Автор: Дмитрий Размещено: 28.06.2016 · Лысый Макс 10 999 просмотров
Производитель:
Planet Models
Тип двигателя:
Поршневая
Тип техники:
Военные
Год выпуска:
до 1960
Масштаб модели:
1:72
Страна-производитель:
Германия

Проект немецкого поршневого истребителя «с высокими лётными характеристиками» Blohm & Voss P.208.
21 июня 1944 года истребительный штаб потребовал в рамках истребительной программы обычный поршневой истребитель с высокими лётными характеристиками, который бы прикрыл слабые места реактивных машин на первых порах и в недалёком будущем заменил Та-152. От нового истребителя требовались бы, кроме всего прочего, большая продолжительность полёта и возможность бороться с бомбардировщиками на высотах 9-10 км, плюс достаточная огневая мощь на малых высотах.
Из заложенных в основу конкурса ТТХ следовали требования:
- максимальная скорость по возможности выше 800 км/ч
- возможность установки различных, ещё находящихся в опытной стадии двигателей
- одномоторная схема с толкающим винтом
- носовое колесо шасси
- продолжительность полёта не менее 2 часов на высоте 10км
Фирма Blohm & Voss по данной программе предложила сначала проект P.207, а затем принципиально новый проект P.208. Данная модель представляет собой последнюю версию проекта - P.208.03.
Краткие ТТХ P.208.03:
Двигатель: 1 х DB 603L 1825 л.с. (до 2100 л.с. с системой MW 50).
Размах крыла: 9,5 м (площадь 19 м²)
Длина: 9,2 м
Высота: 3,46 м (без винта)
Вес пустого: 4145 кг (взлётный 5005кг)
Максимальная скорость: 790 км/ч (на высоте 9 км)
Практический потолок: 11400 м
Дальность: 1230 км
Вооружение: 3 х МК108 30мм

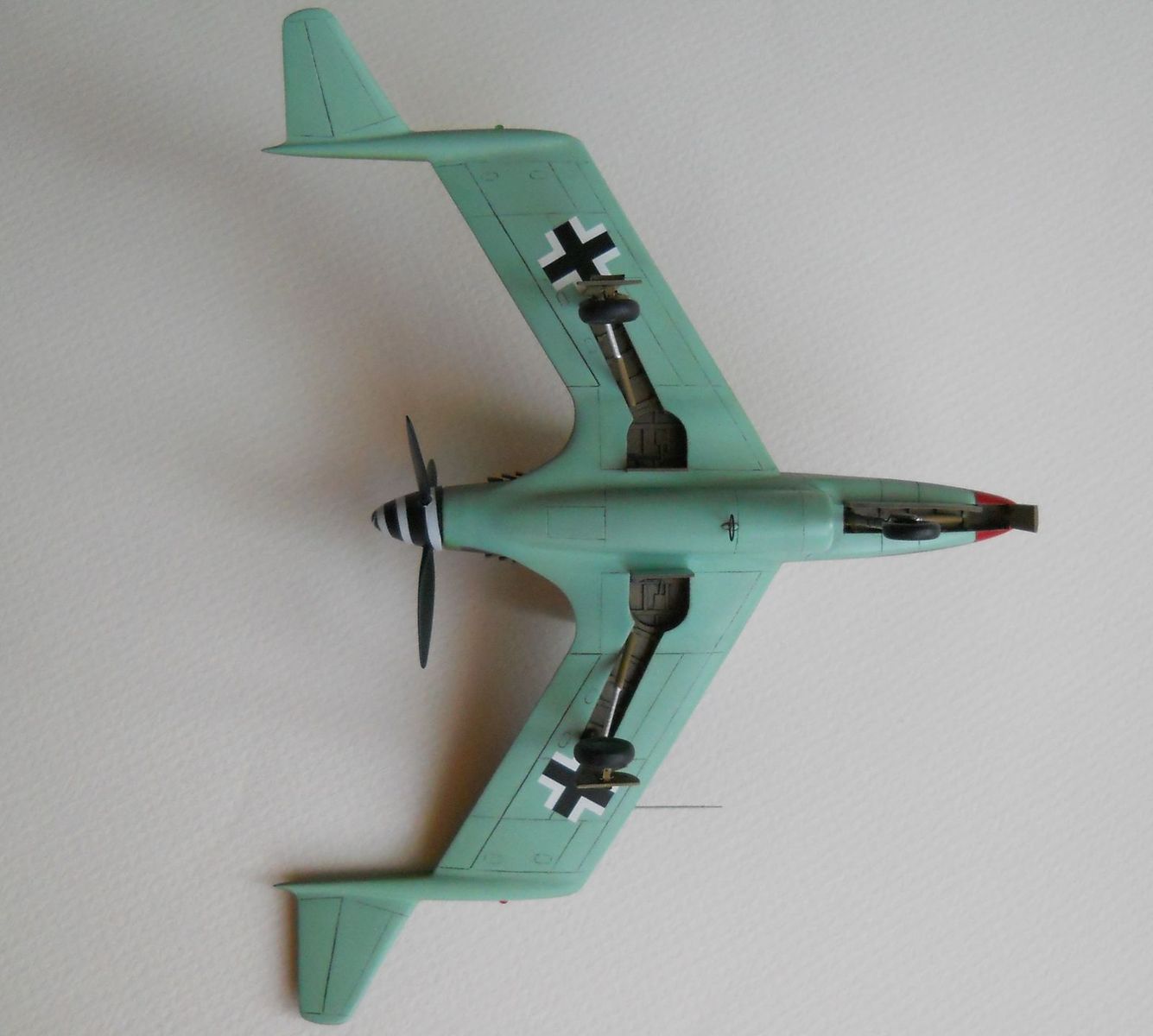

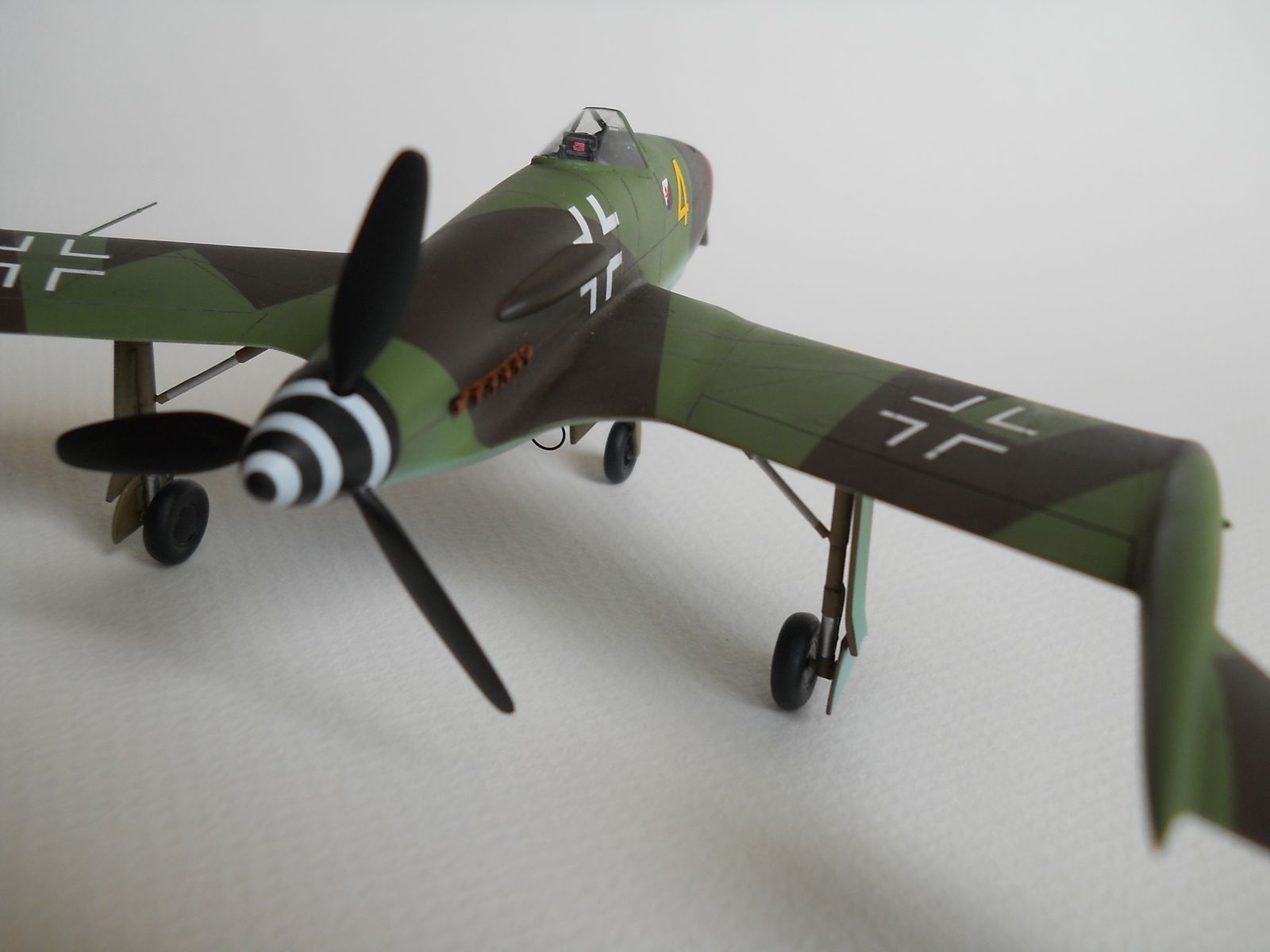

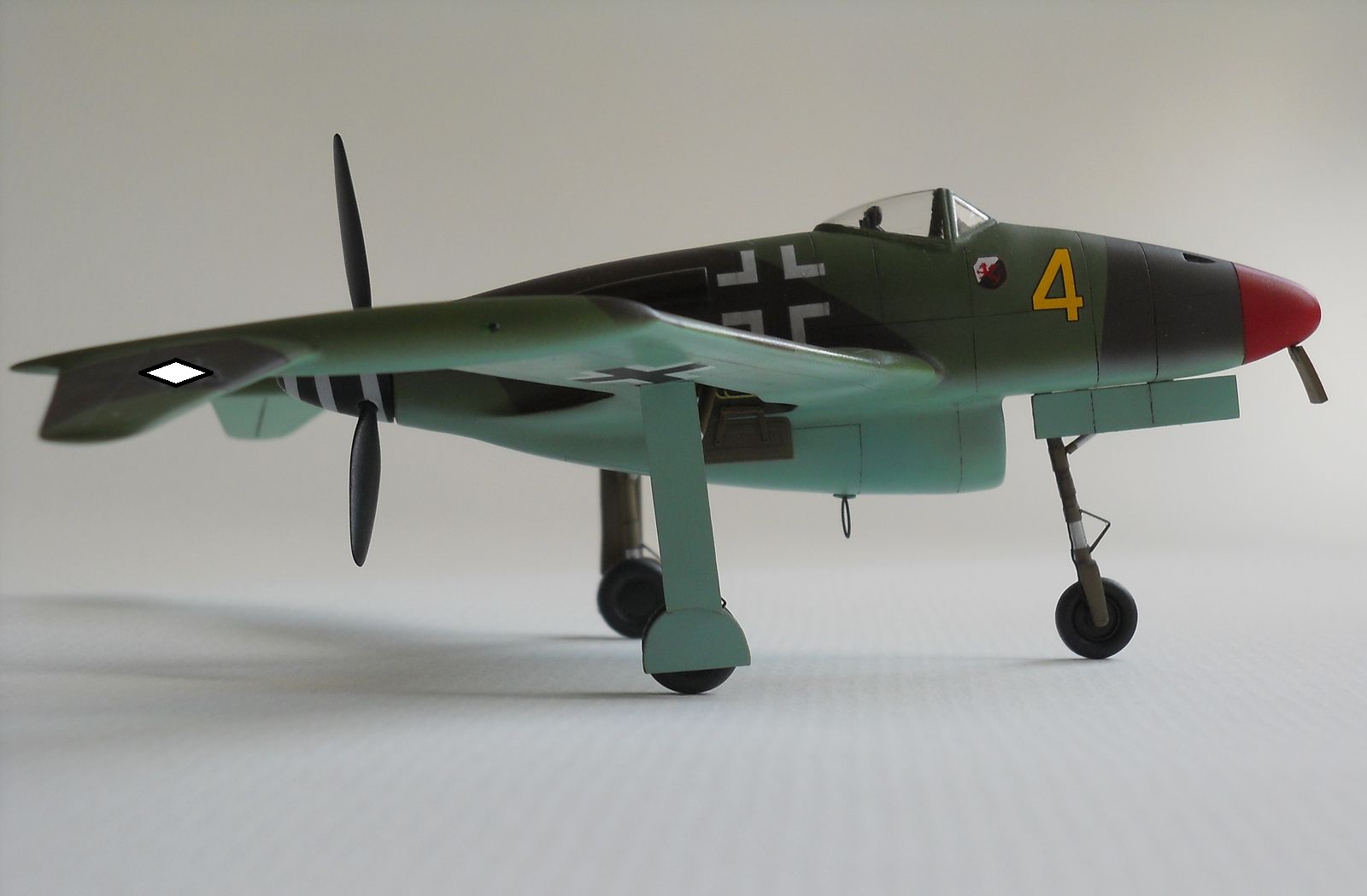

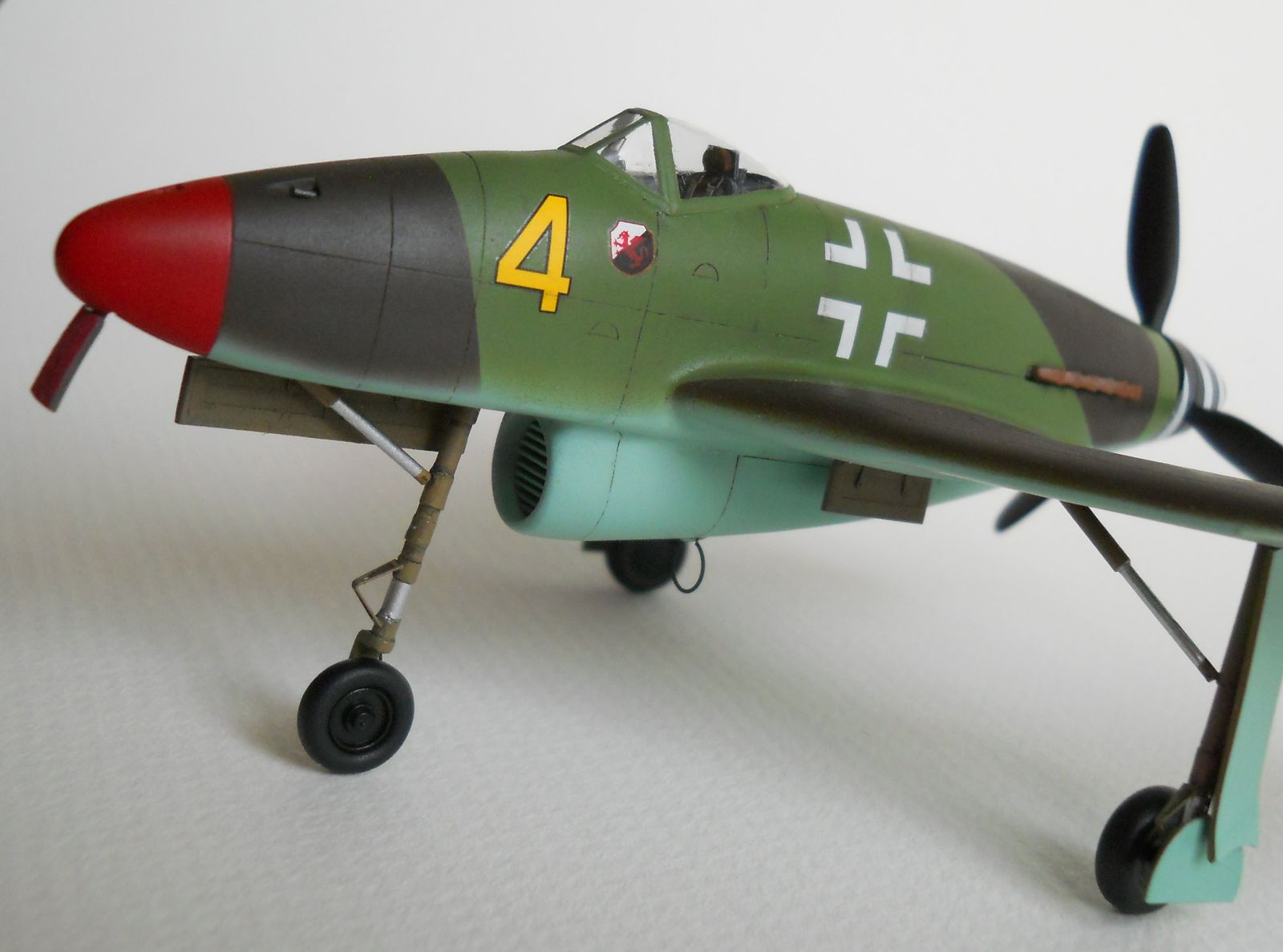

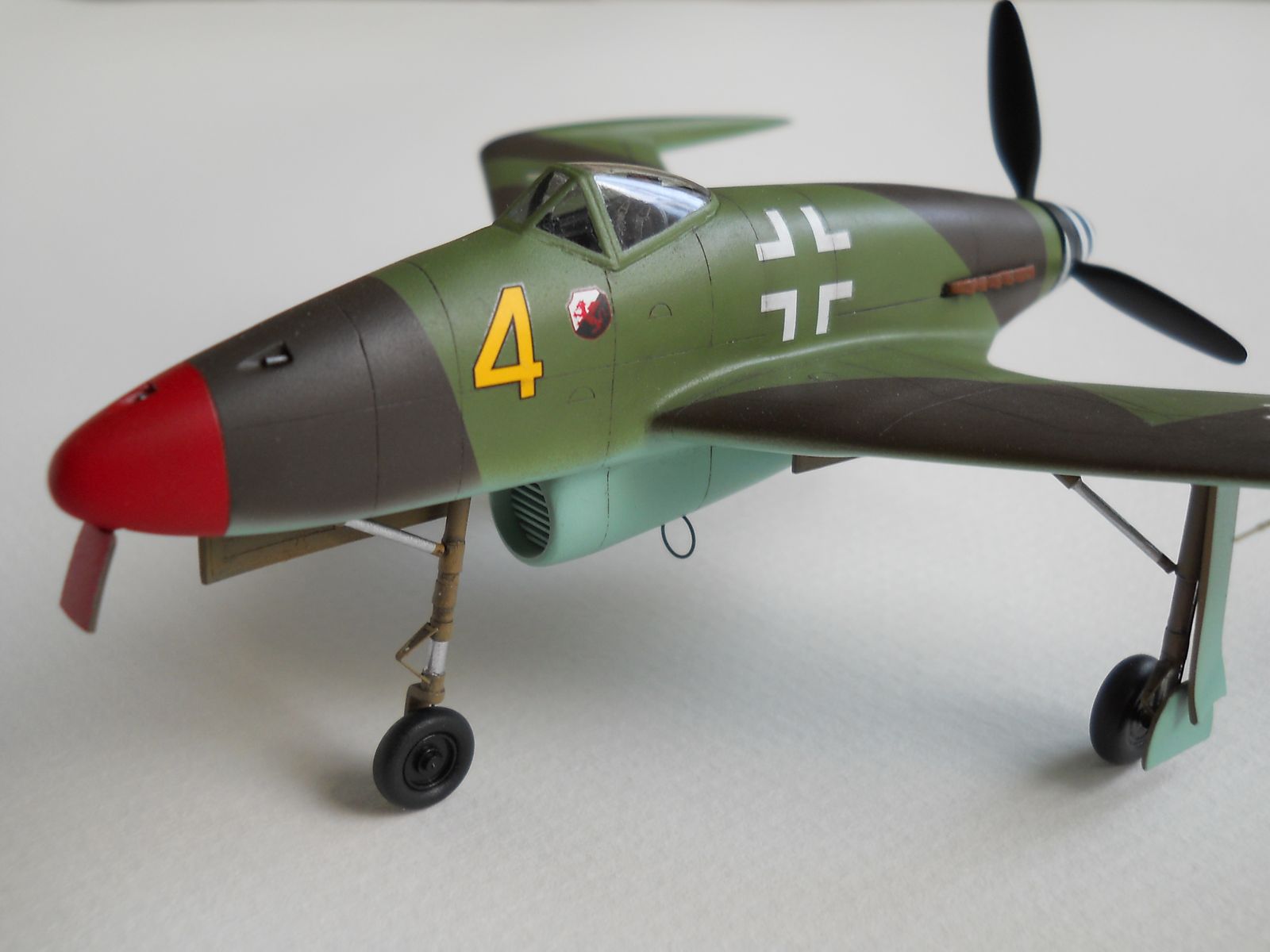

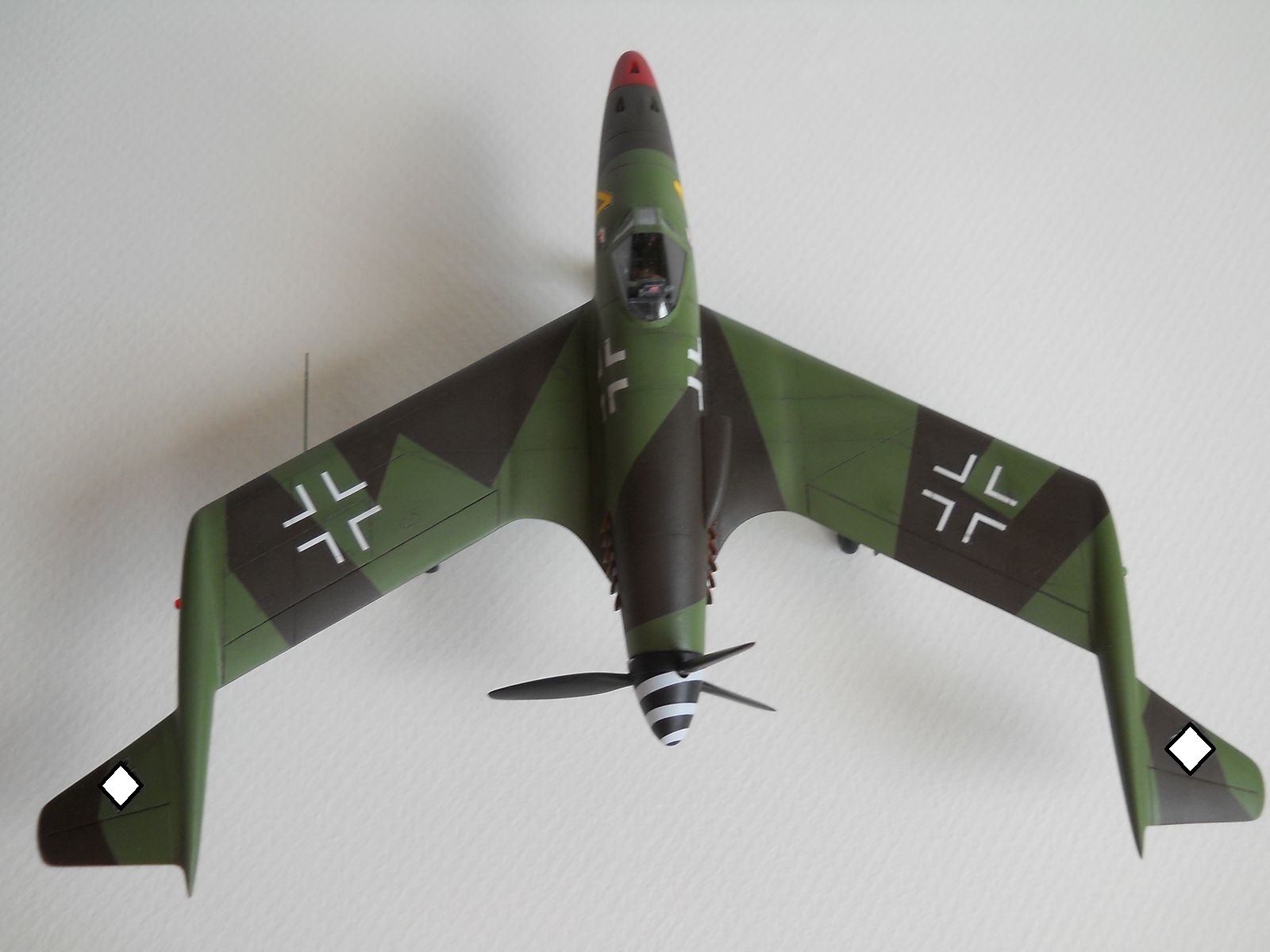

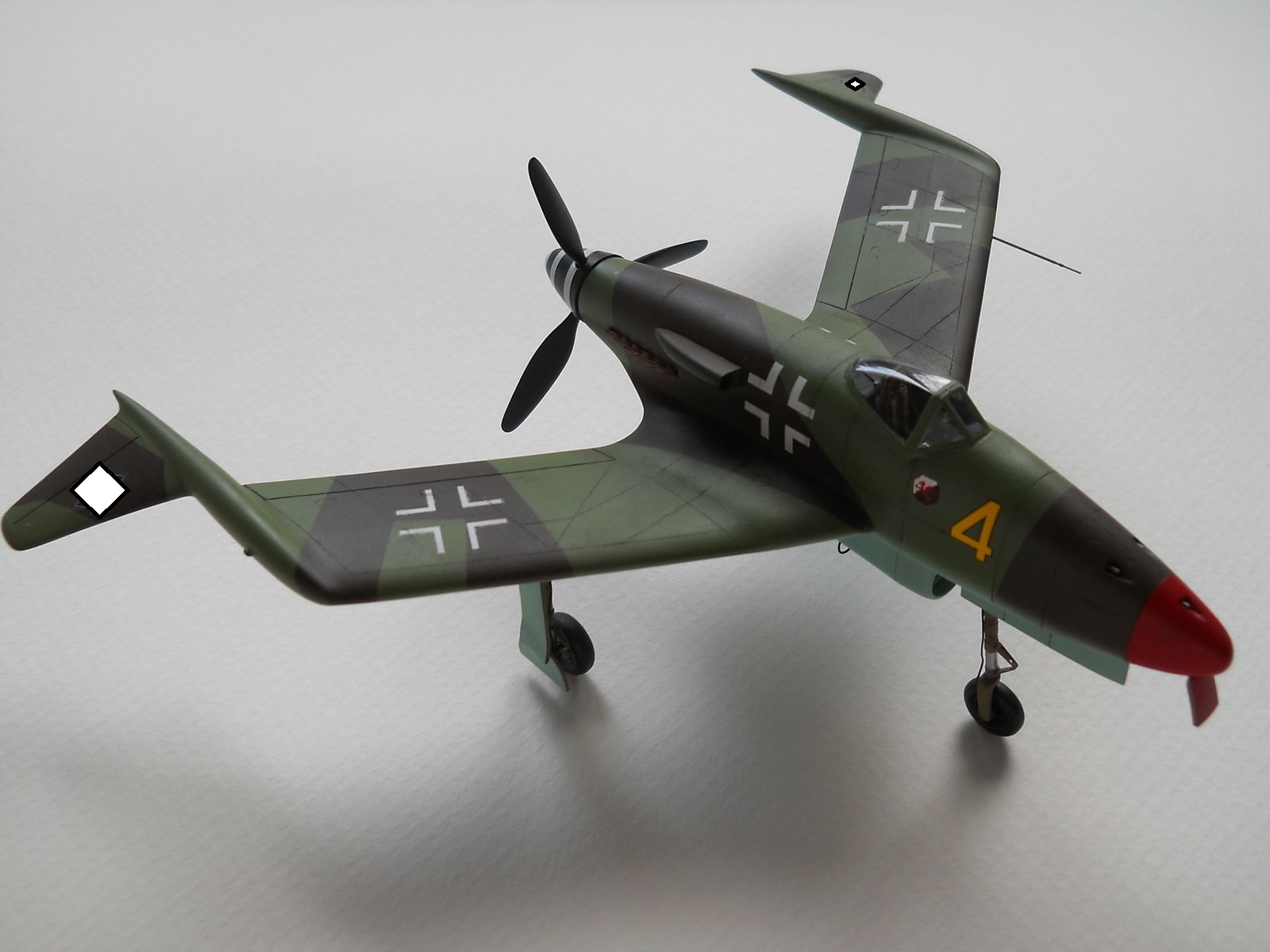

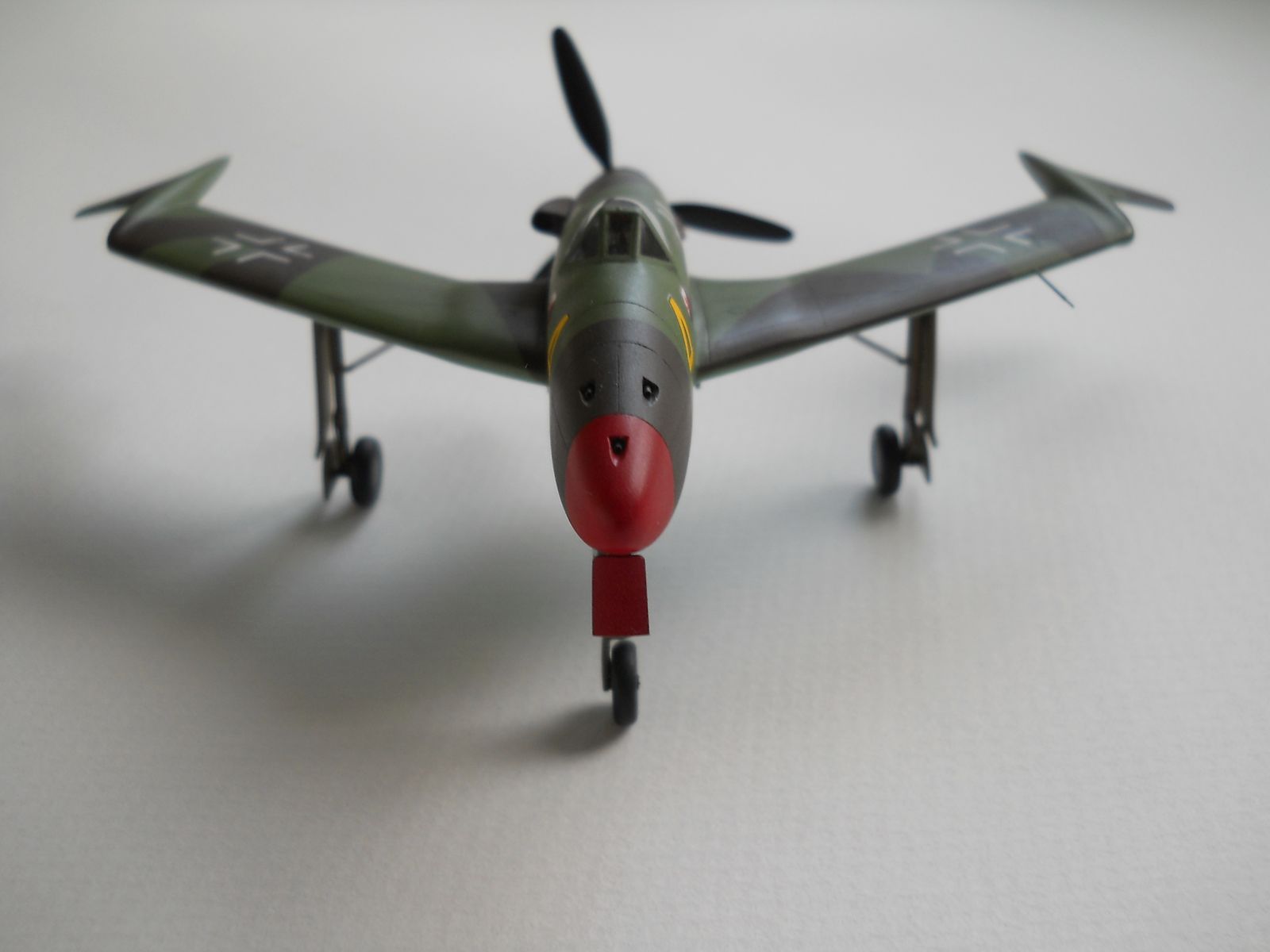

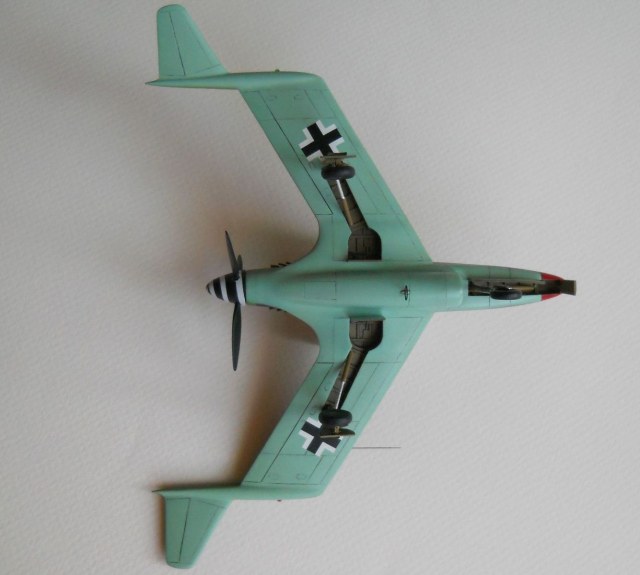

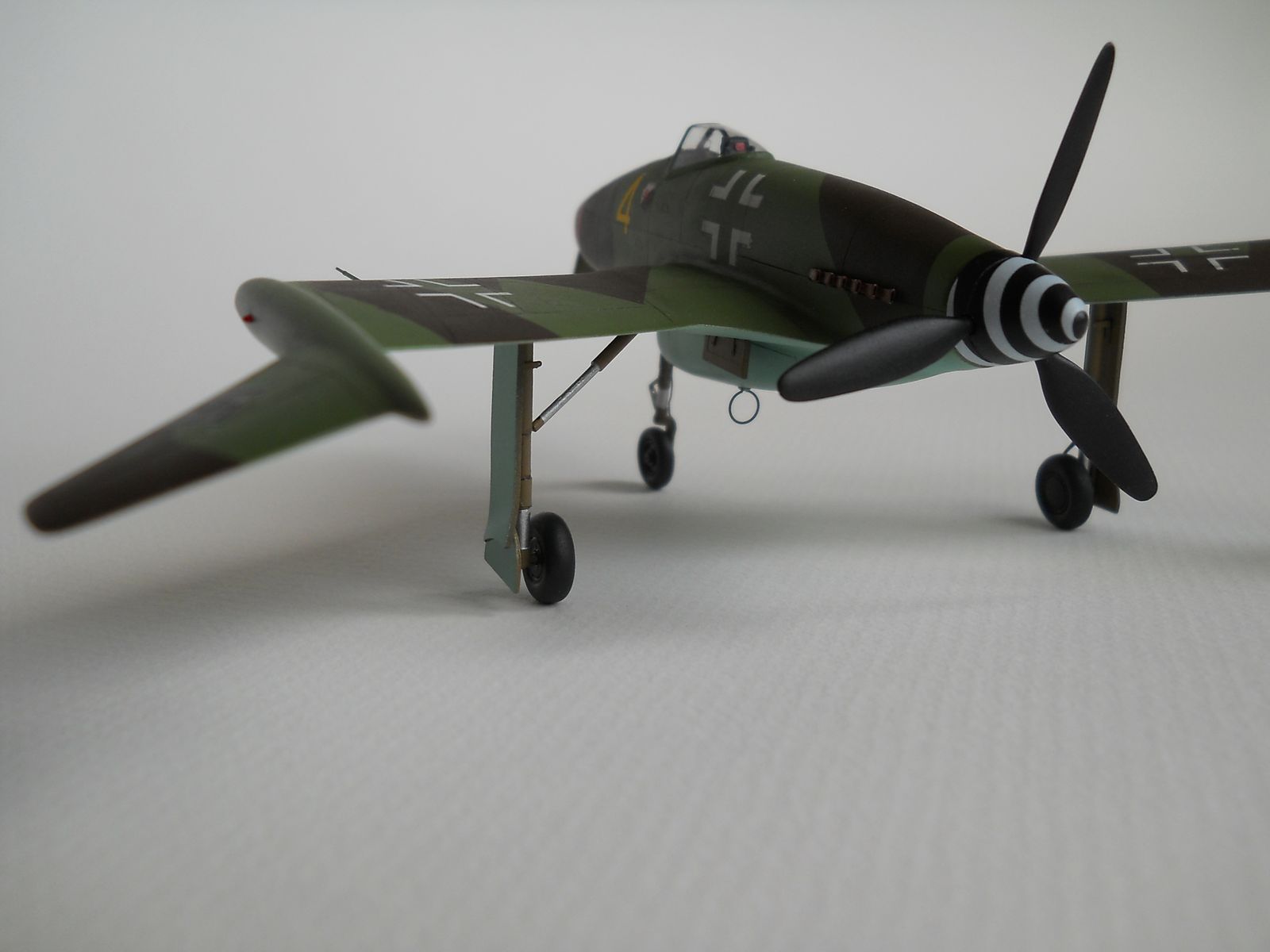

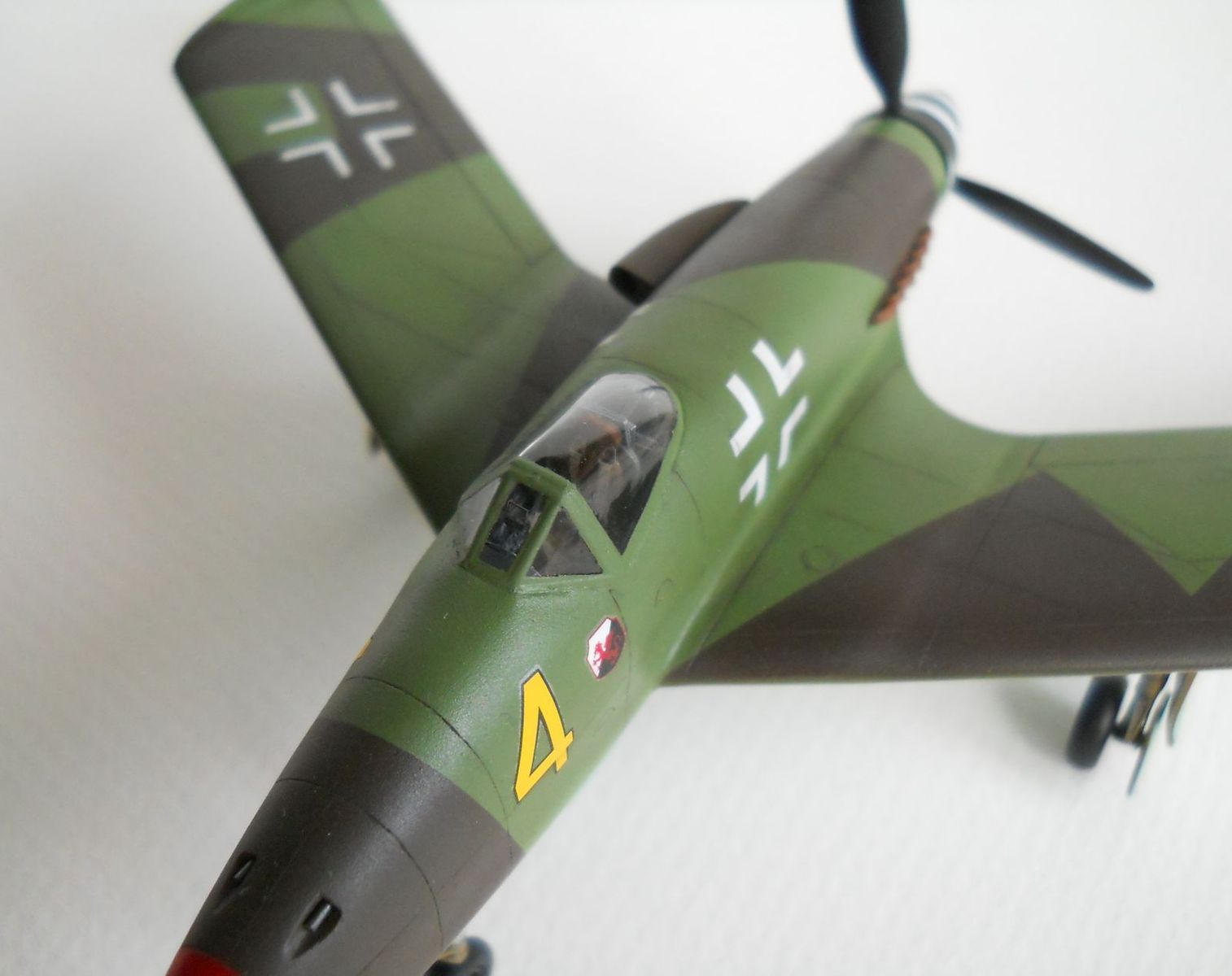

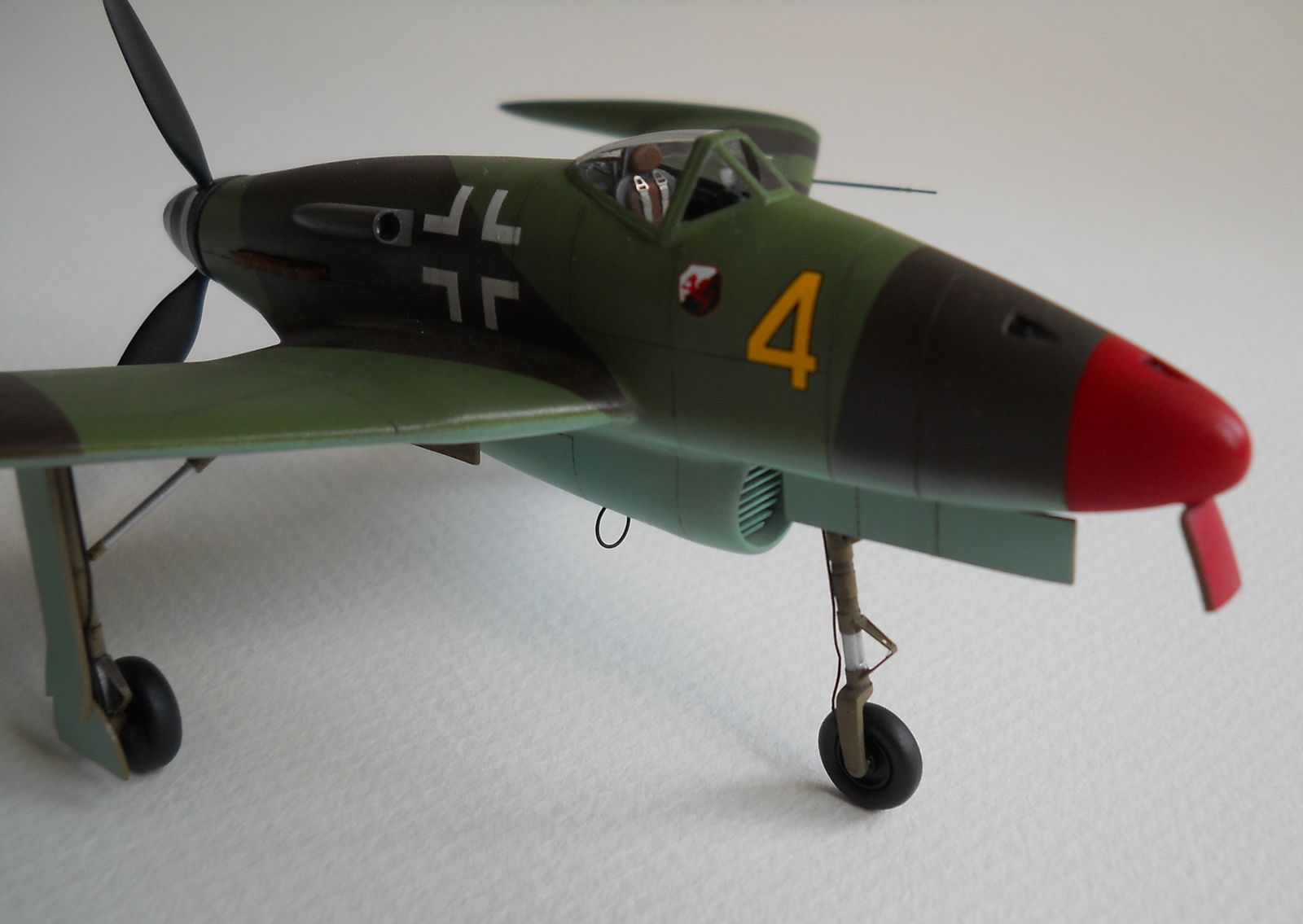

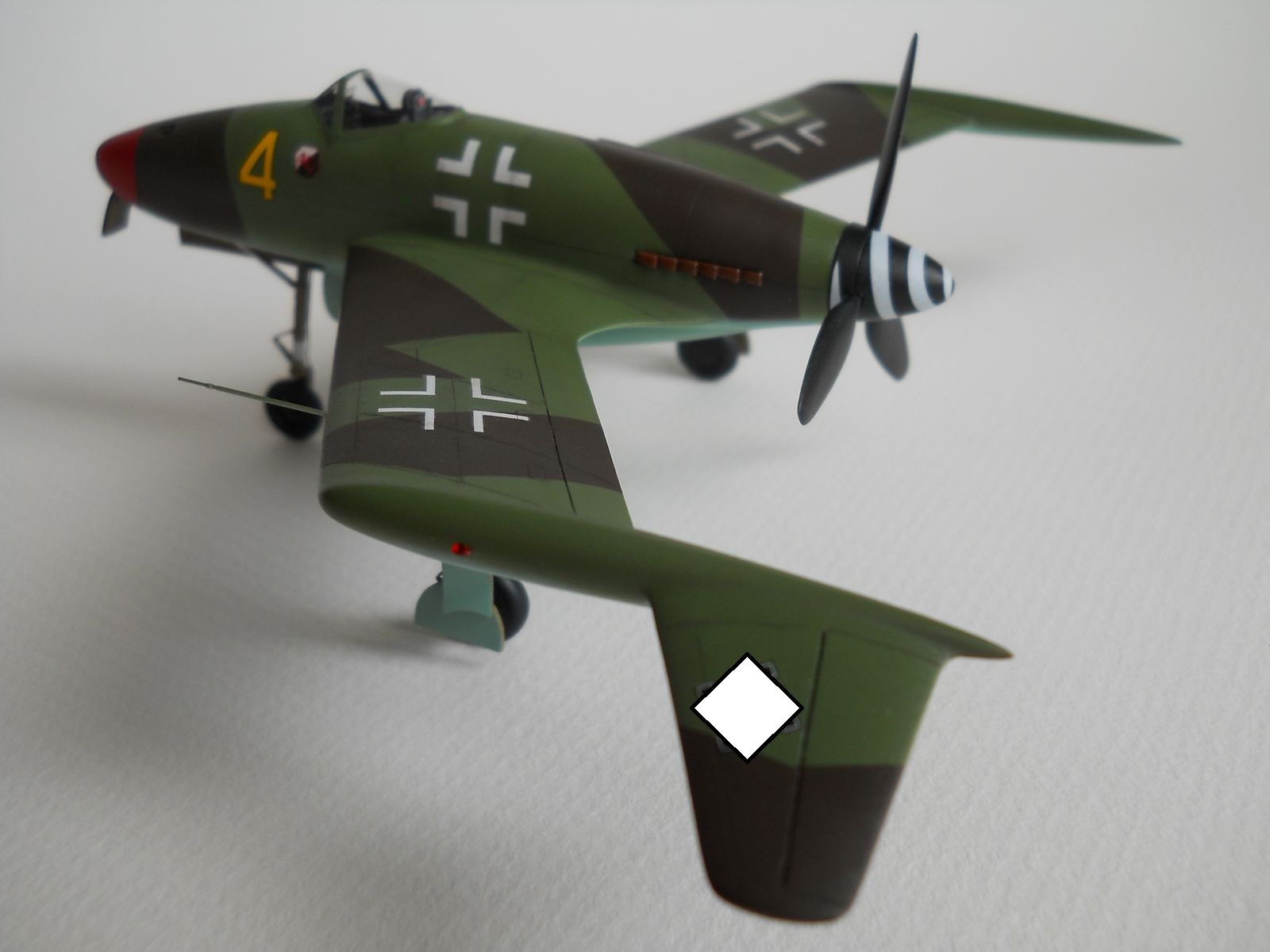

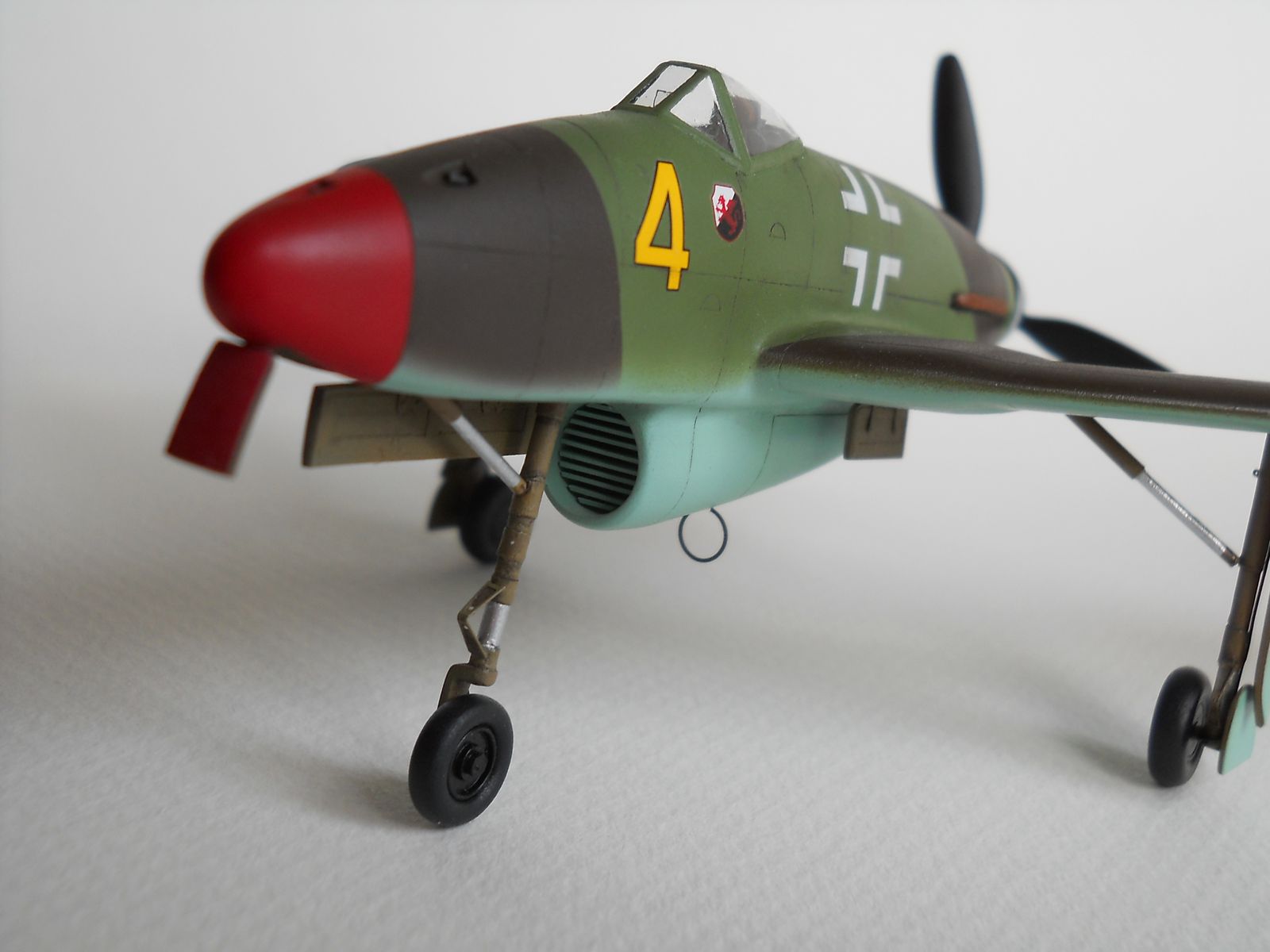

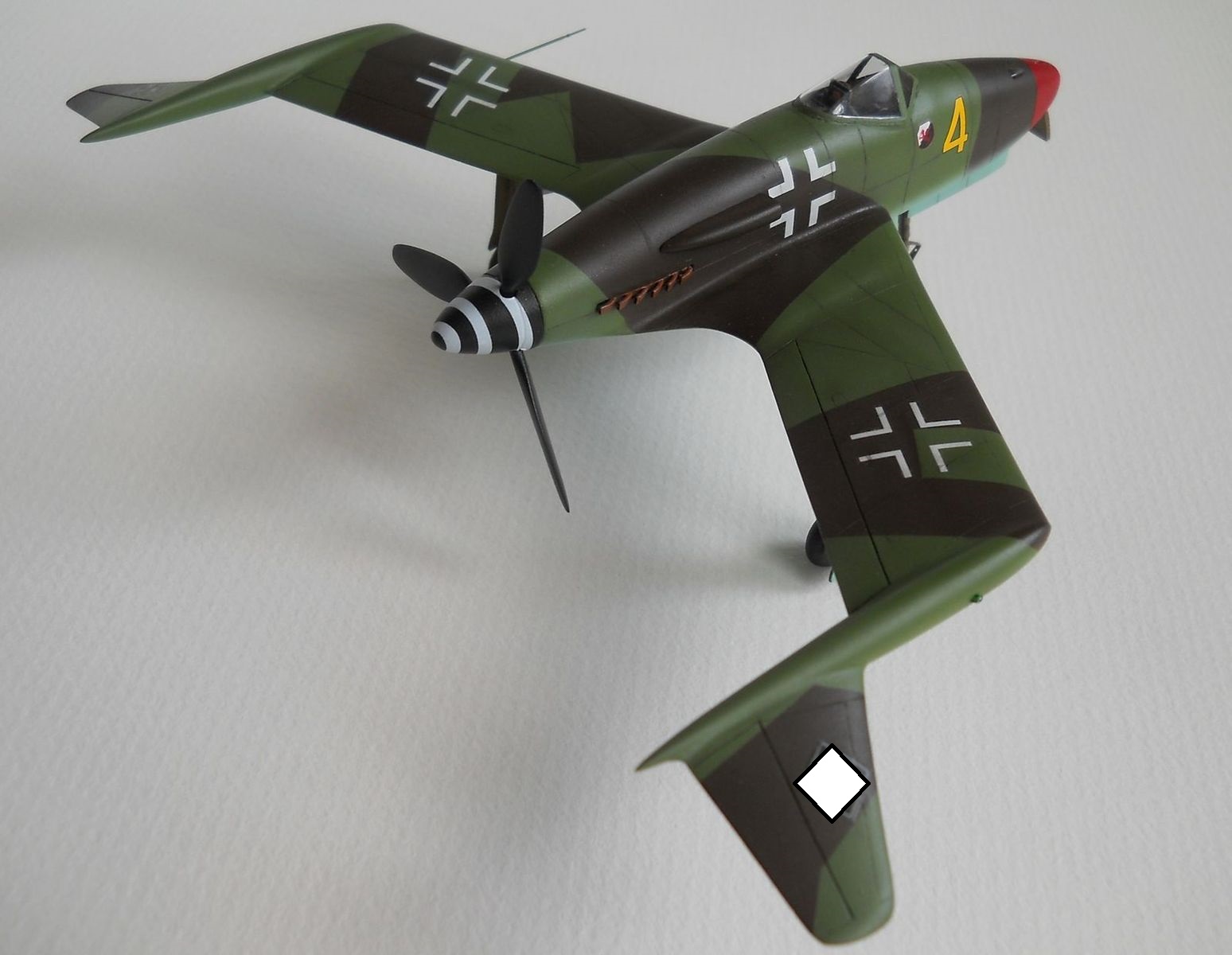

Набор из смолы от чешской фирмы Planet Models в масштабе 1/72. Модель строилась в рамках конкурса на дружественном сайте ( посмотреть постройку можно тут).Качество отливок выше среднего. Были проведены доработки:

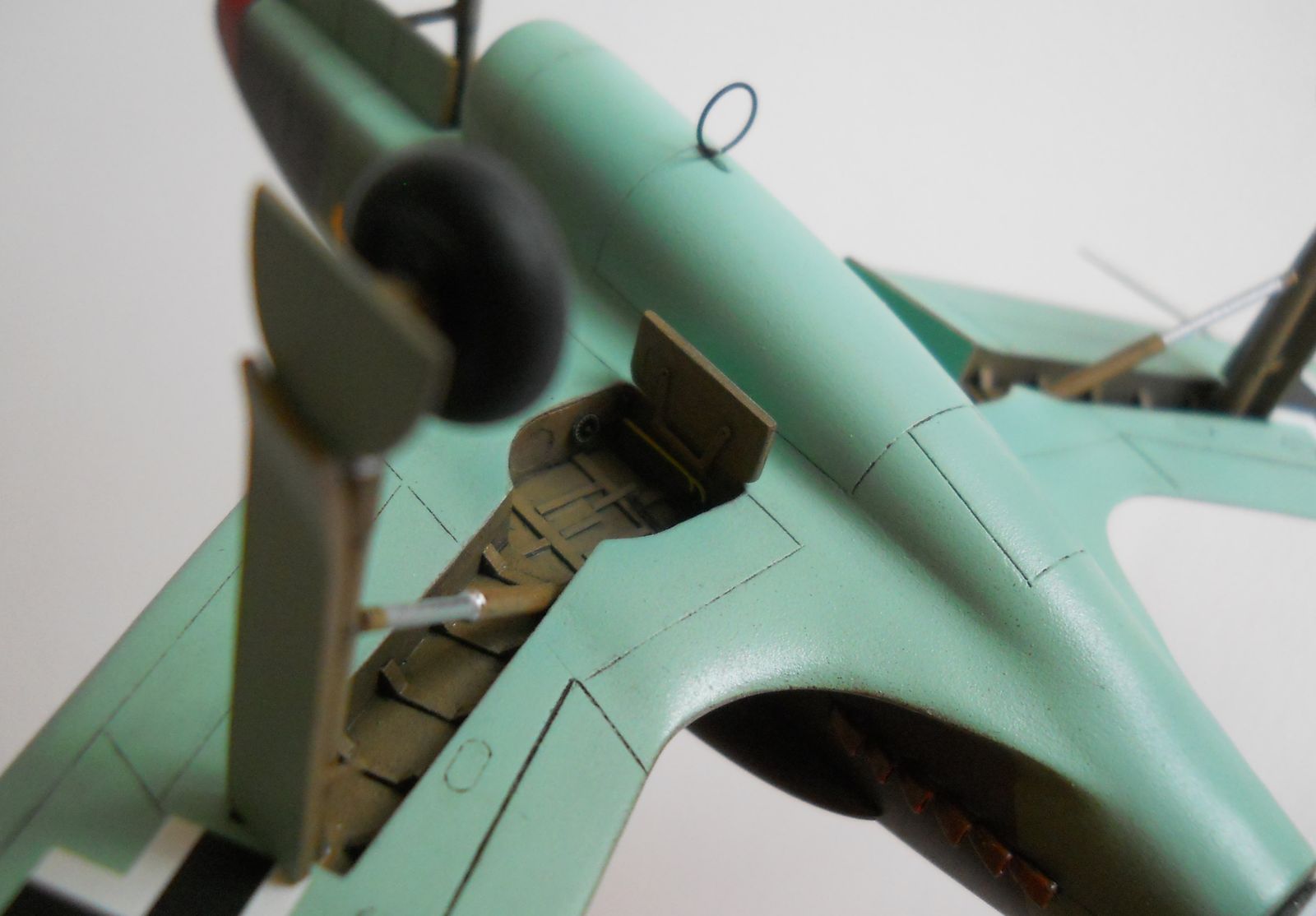

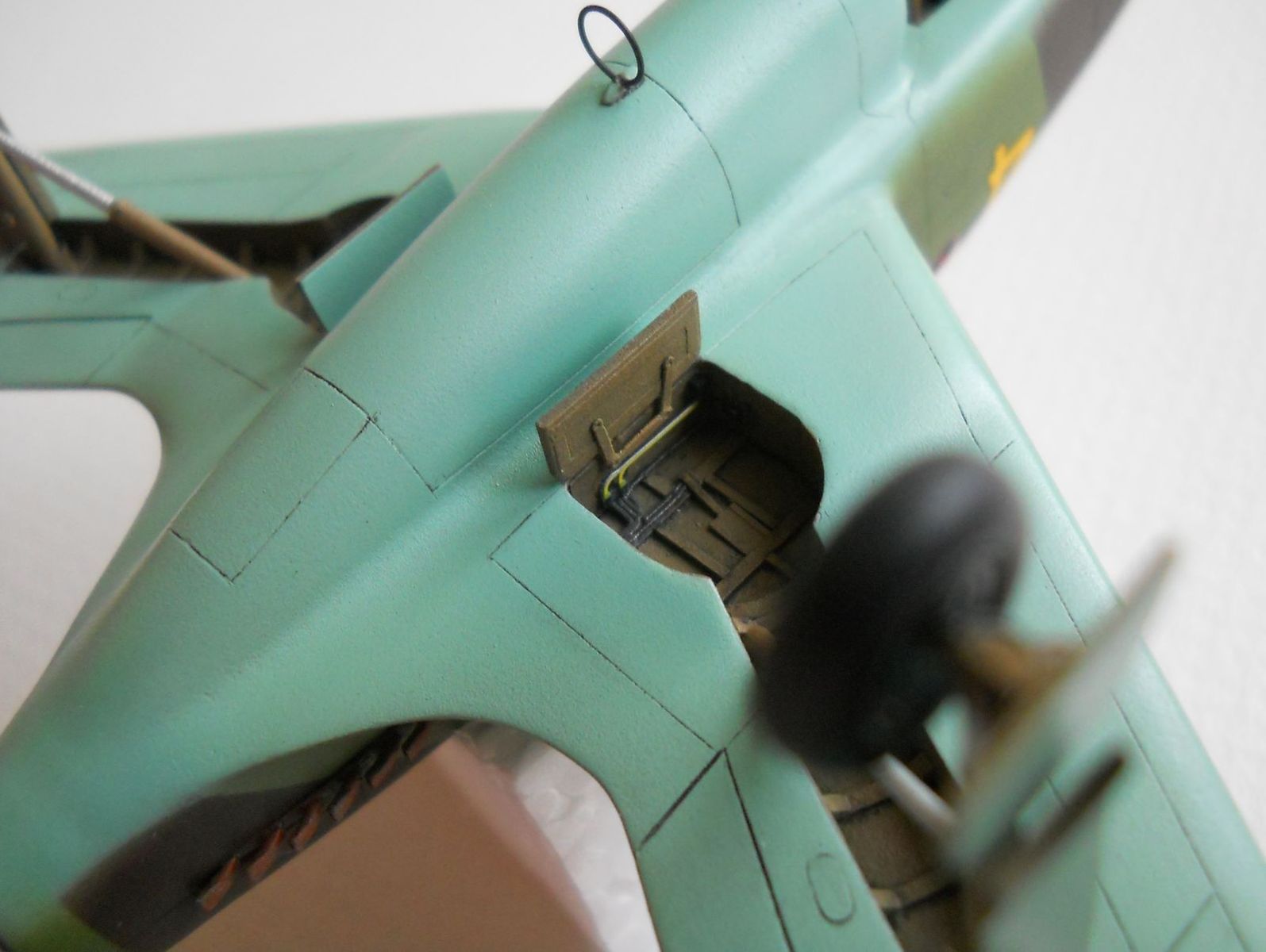

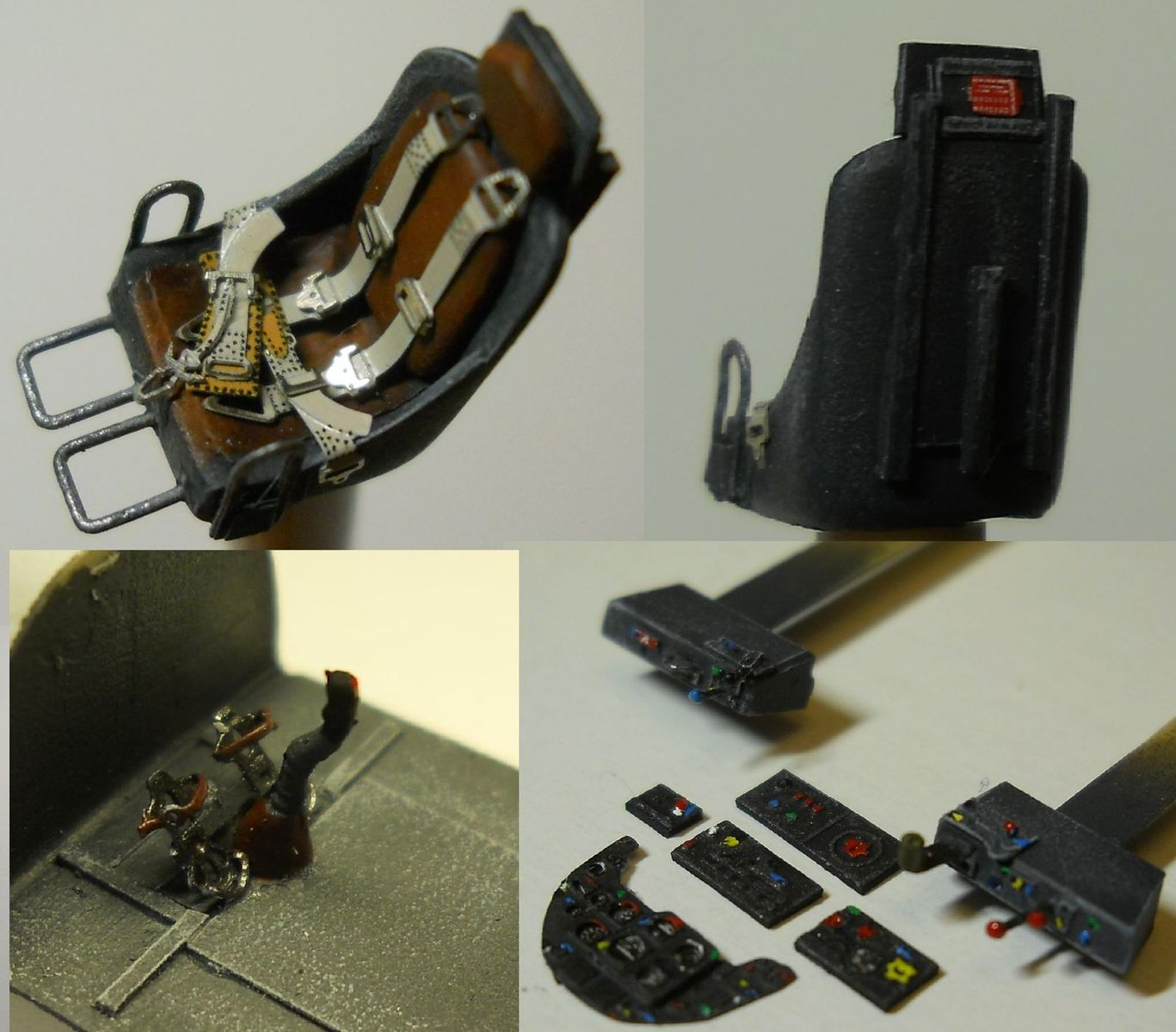

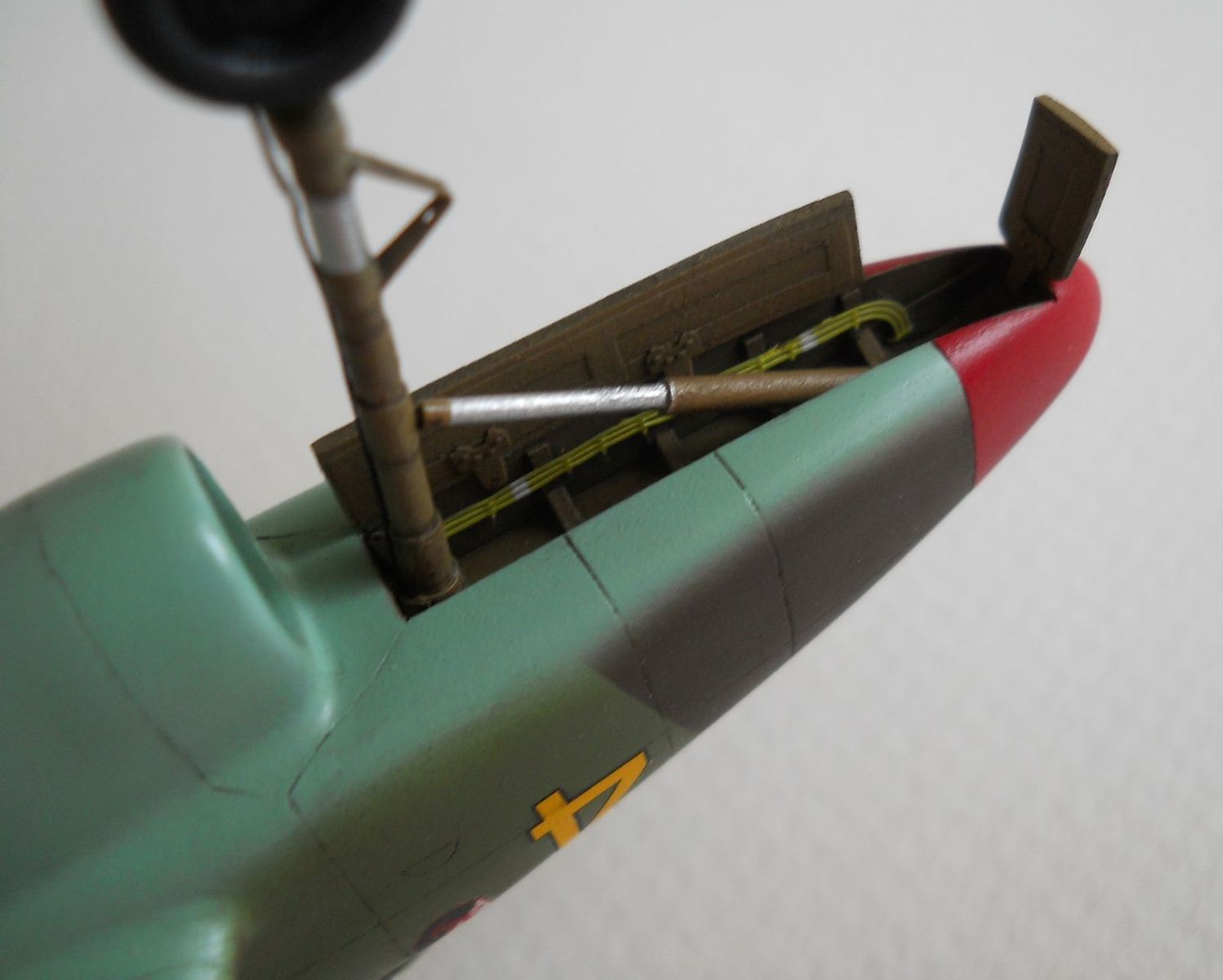

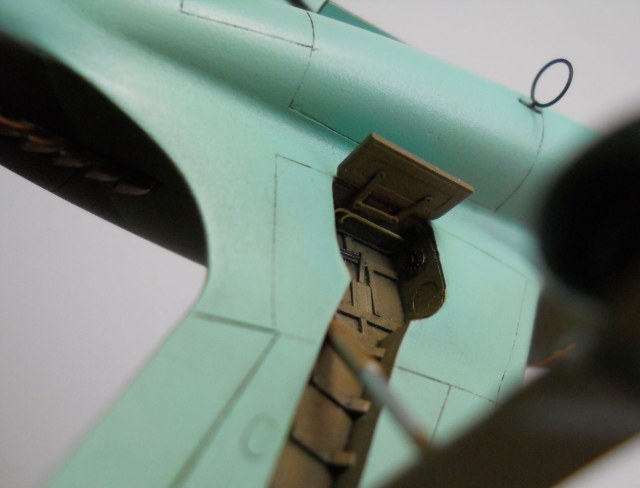

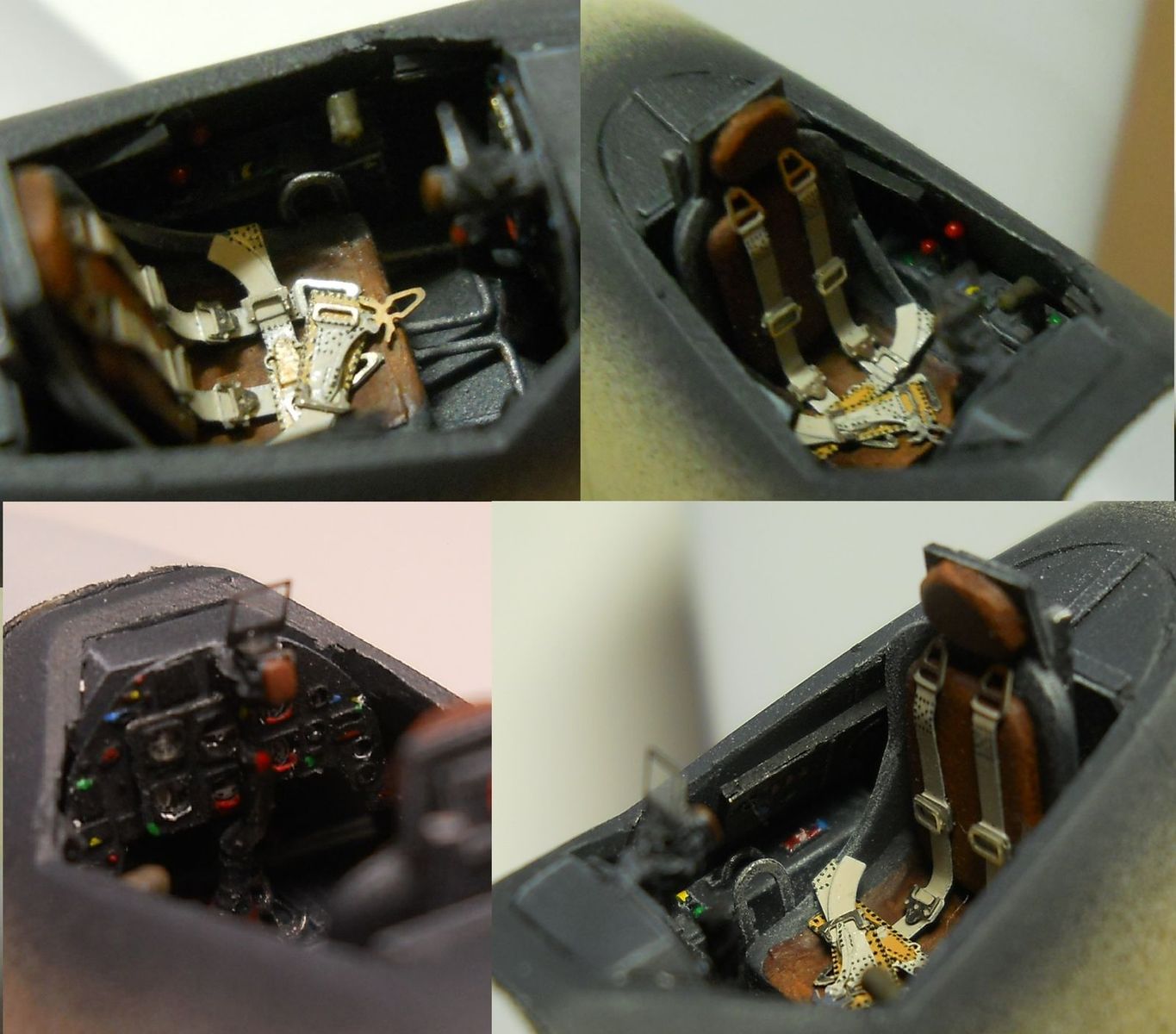

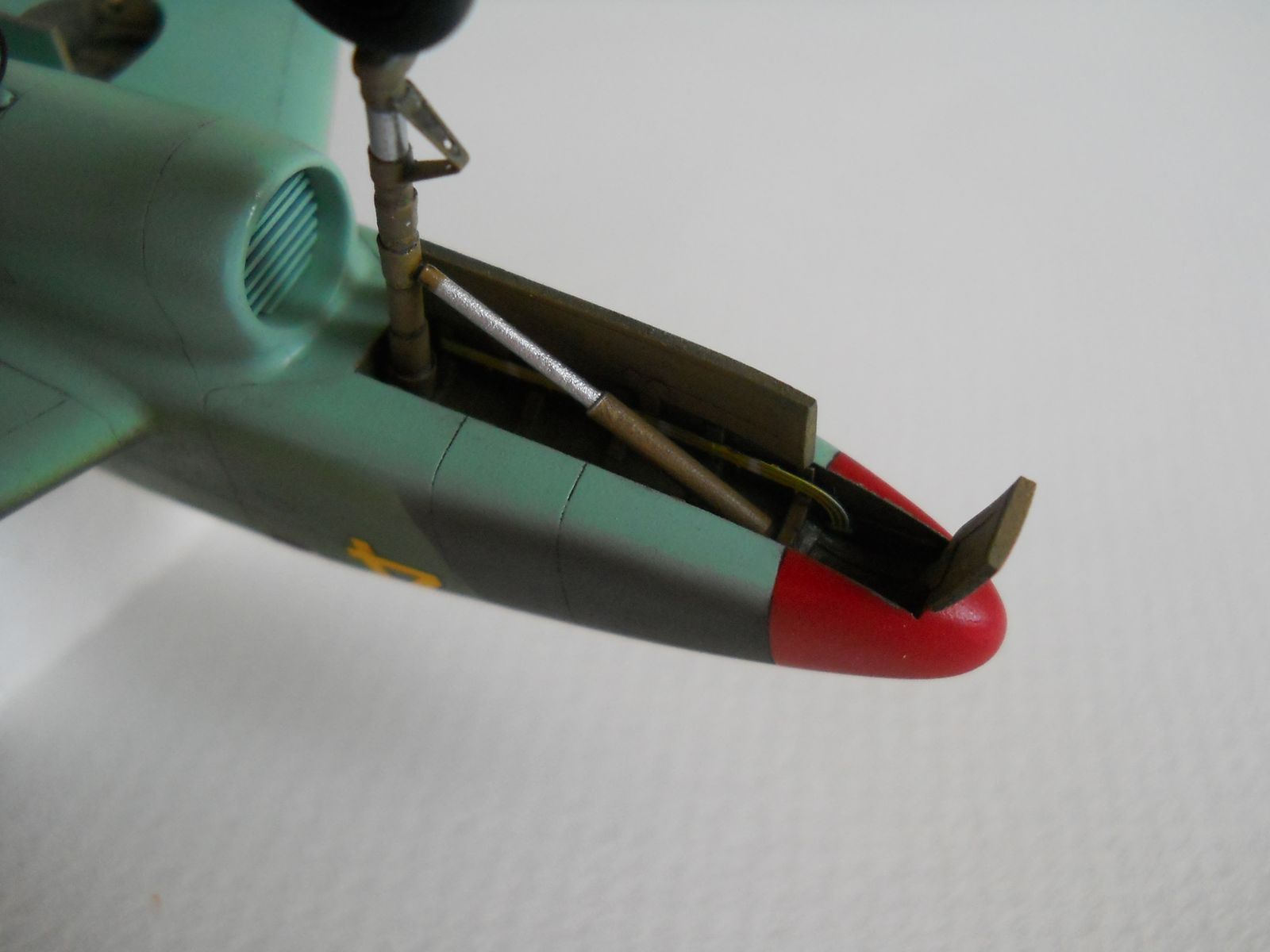

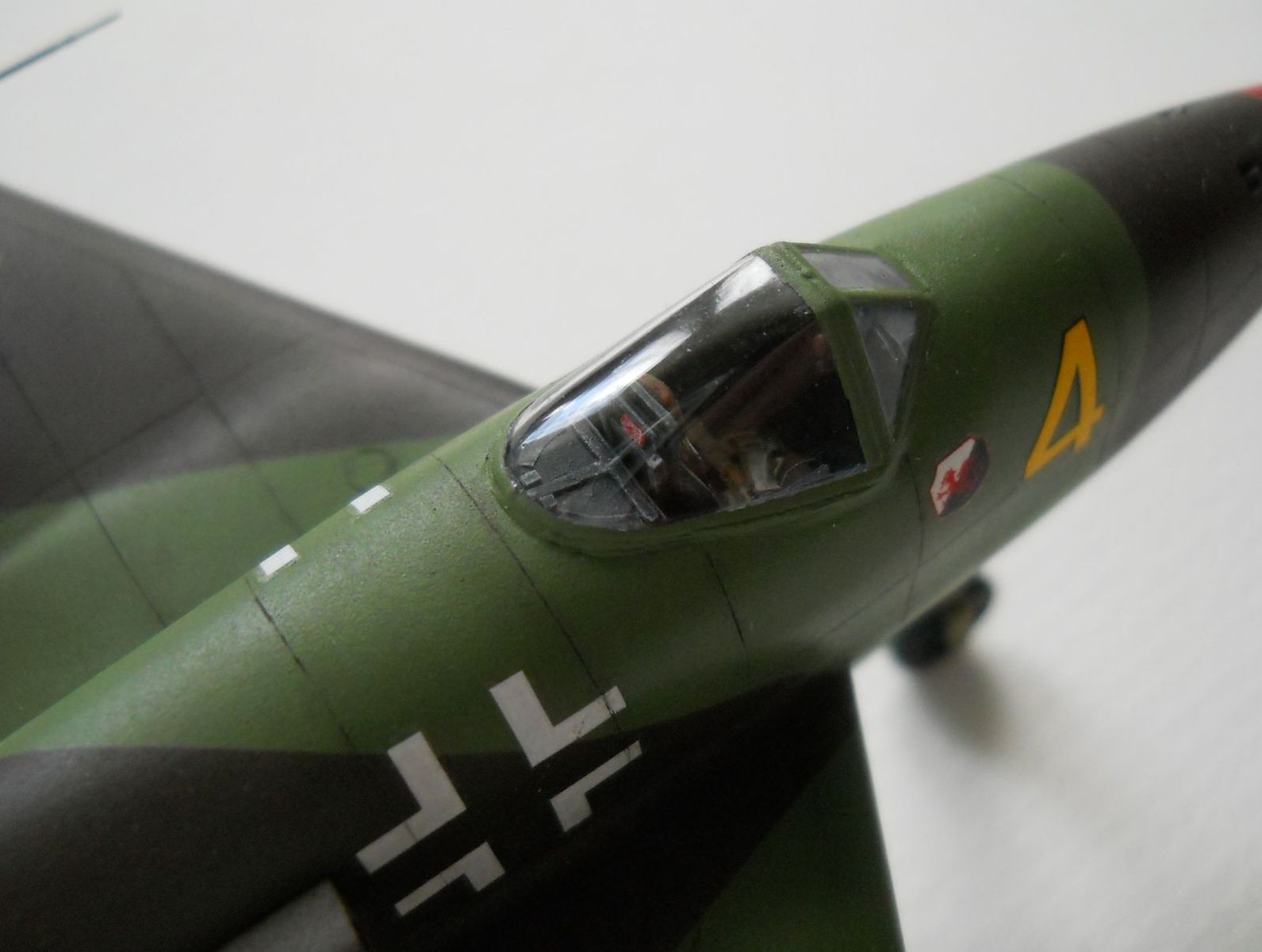

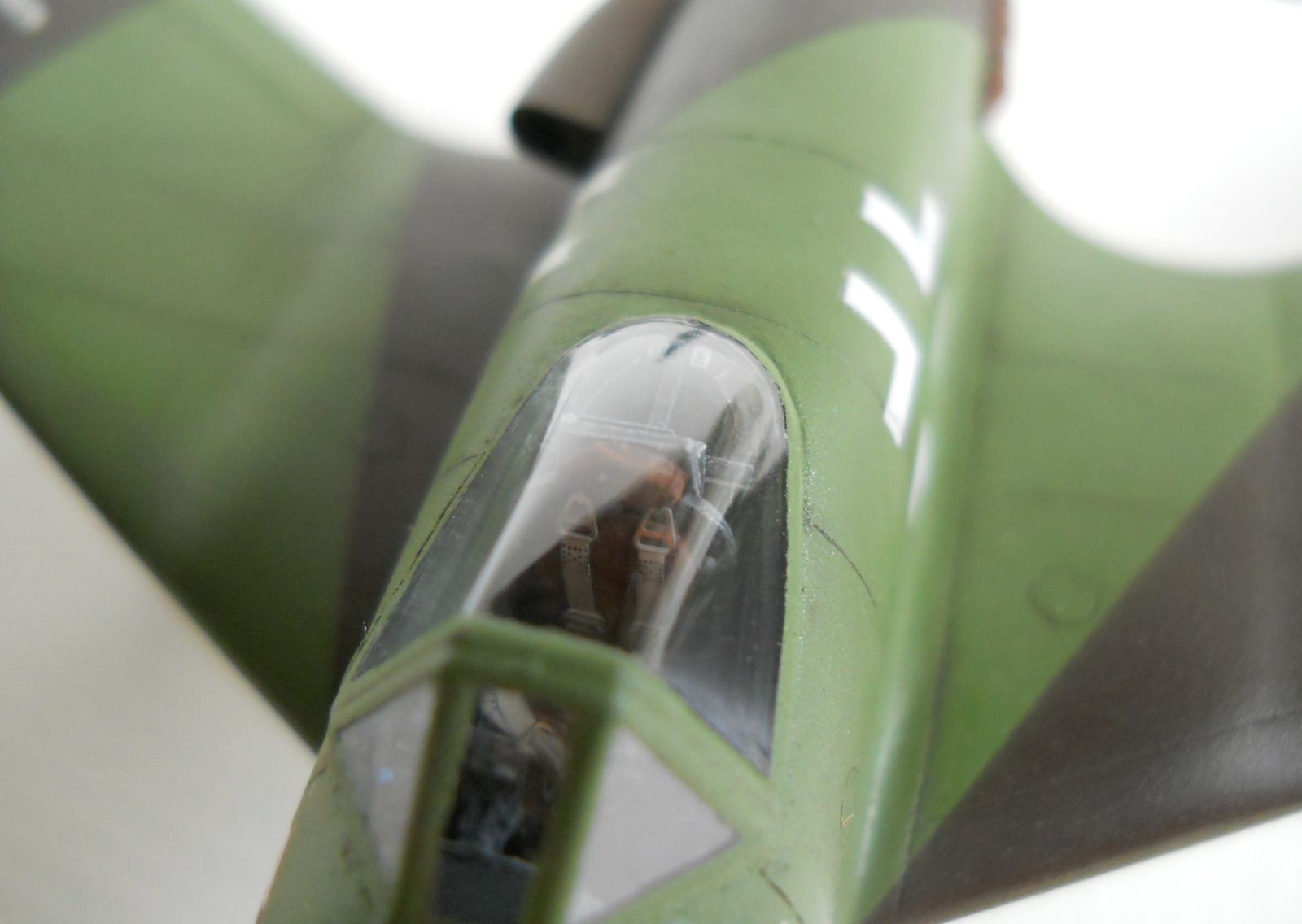

- «оживлён» интерьер кабины и подшассийных ниш

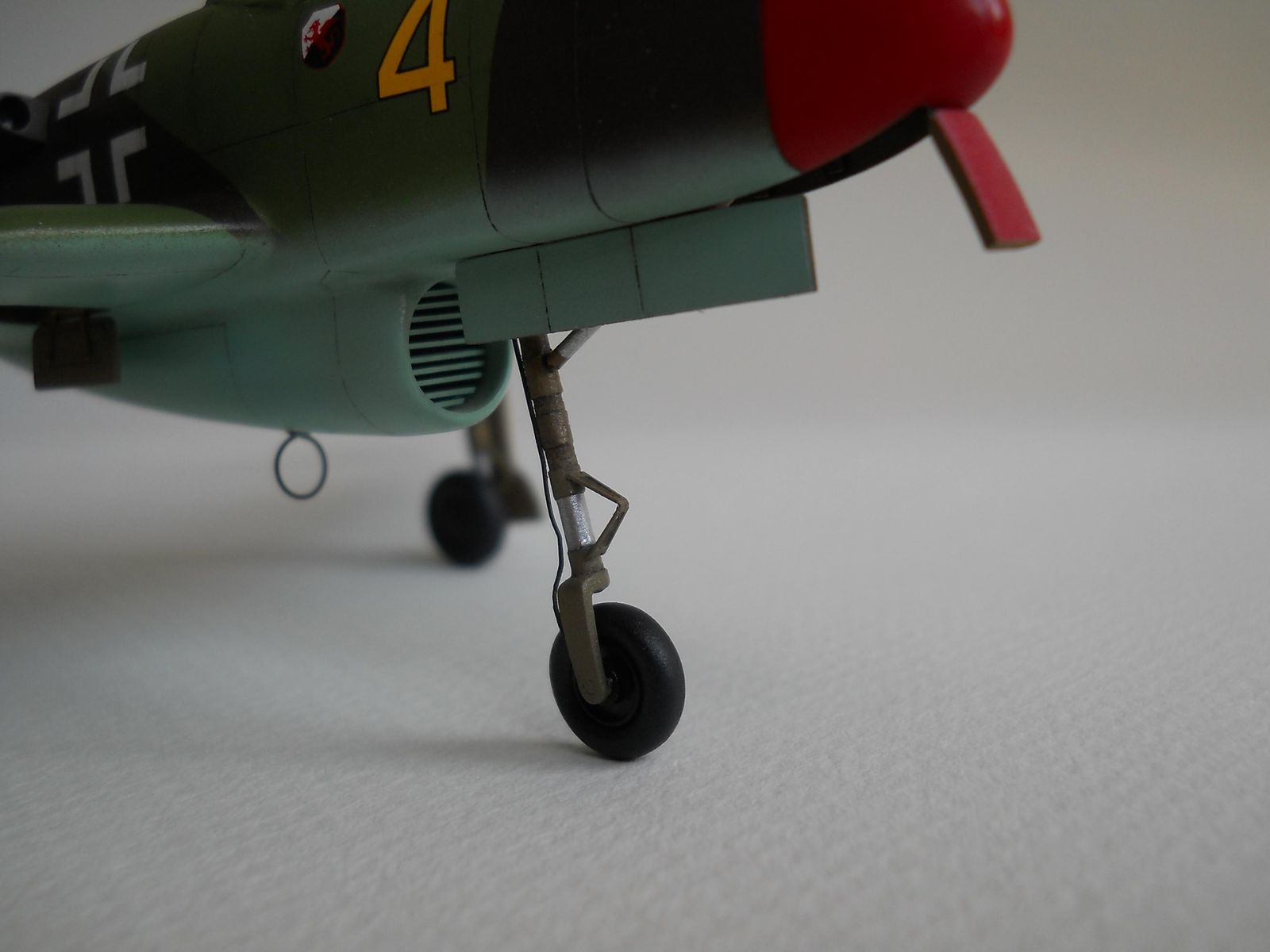

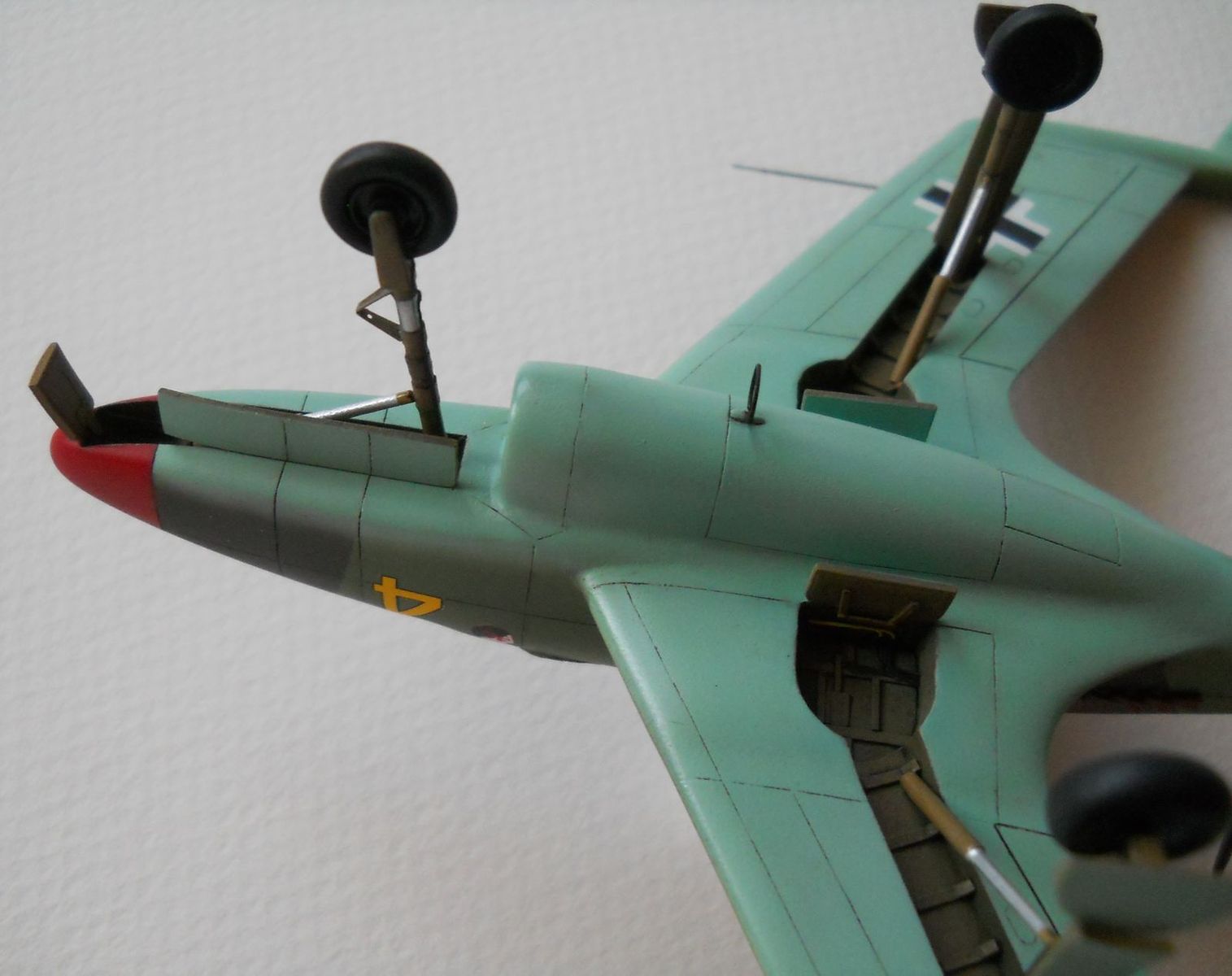

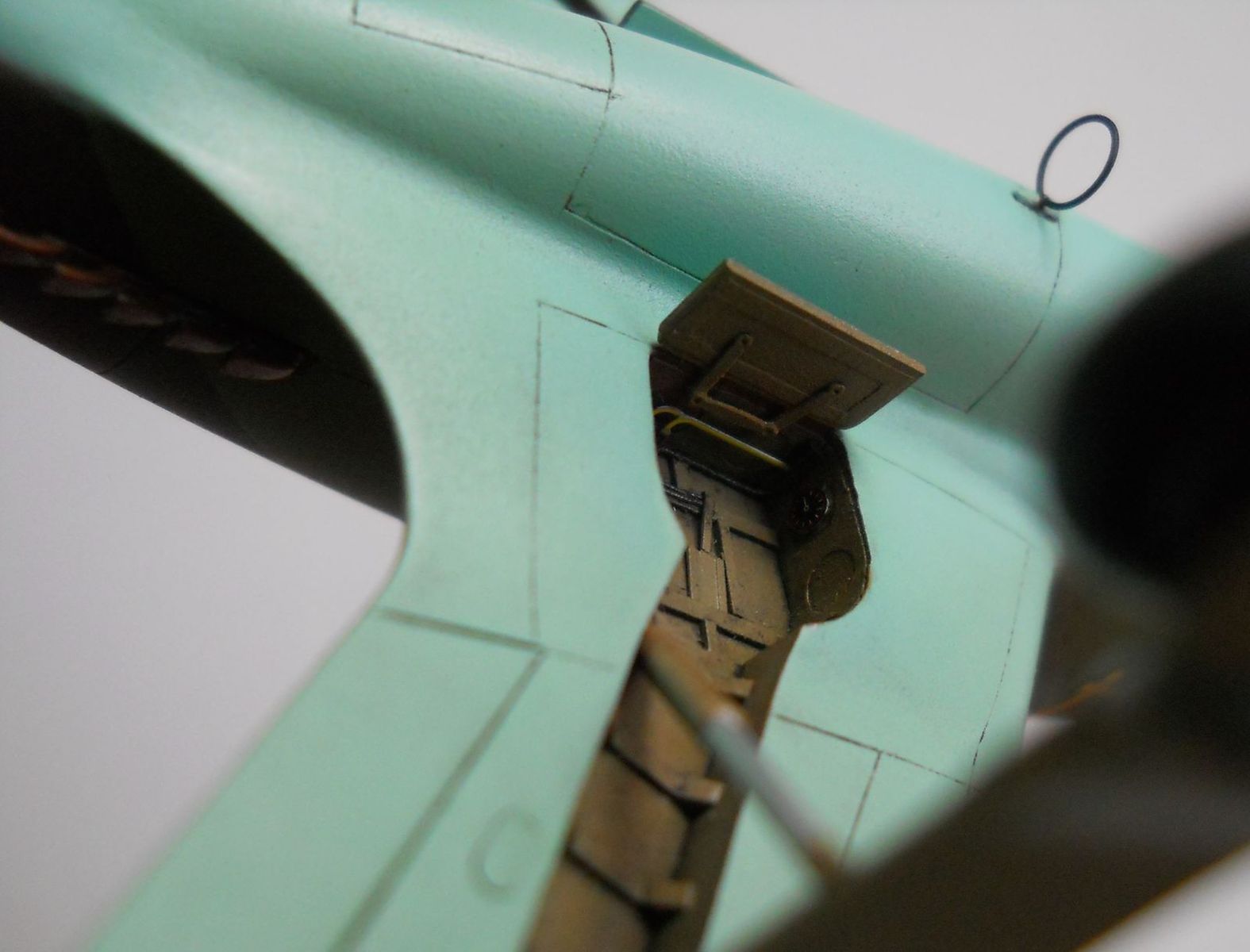

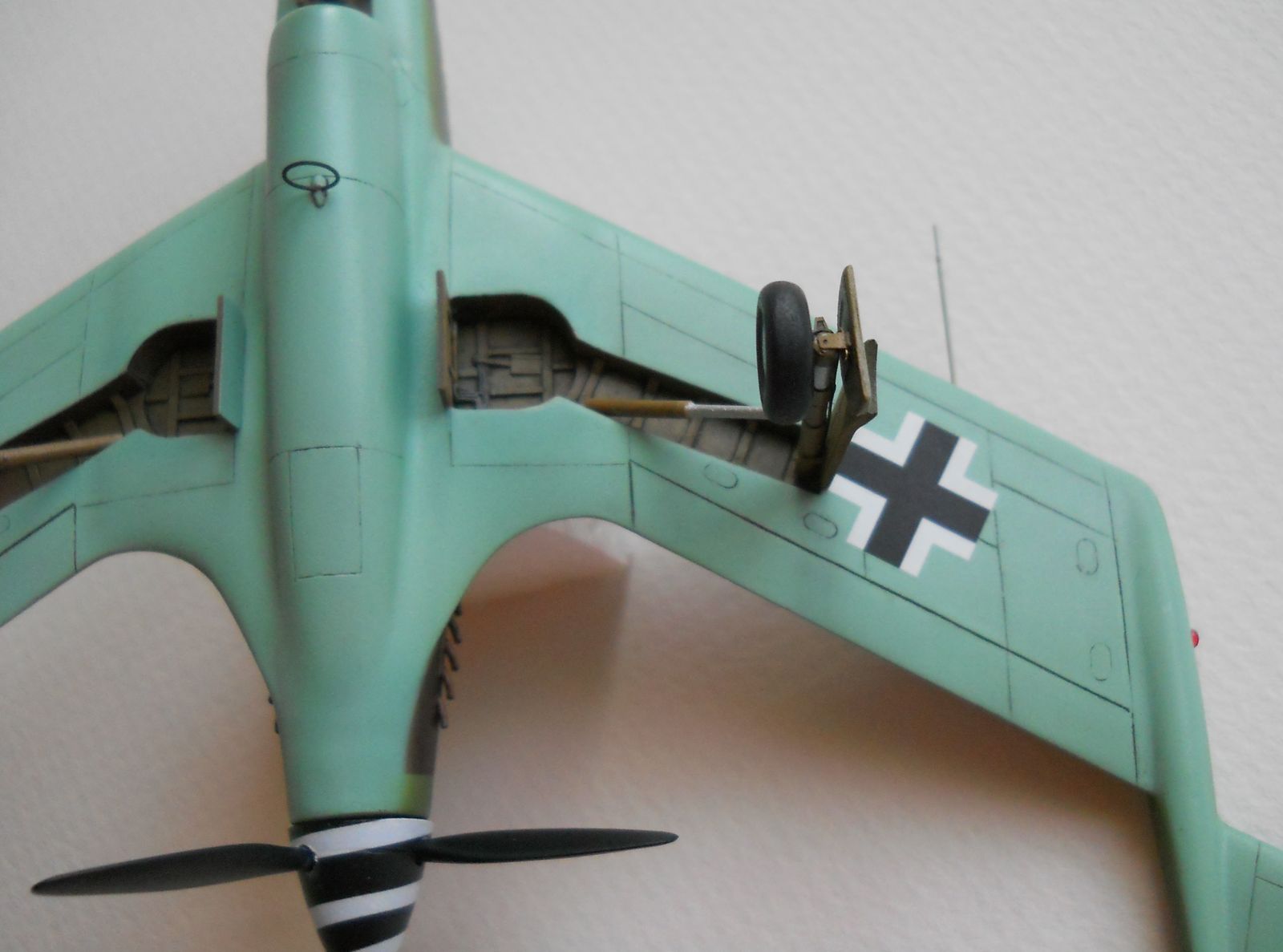

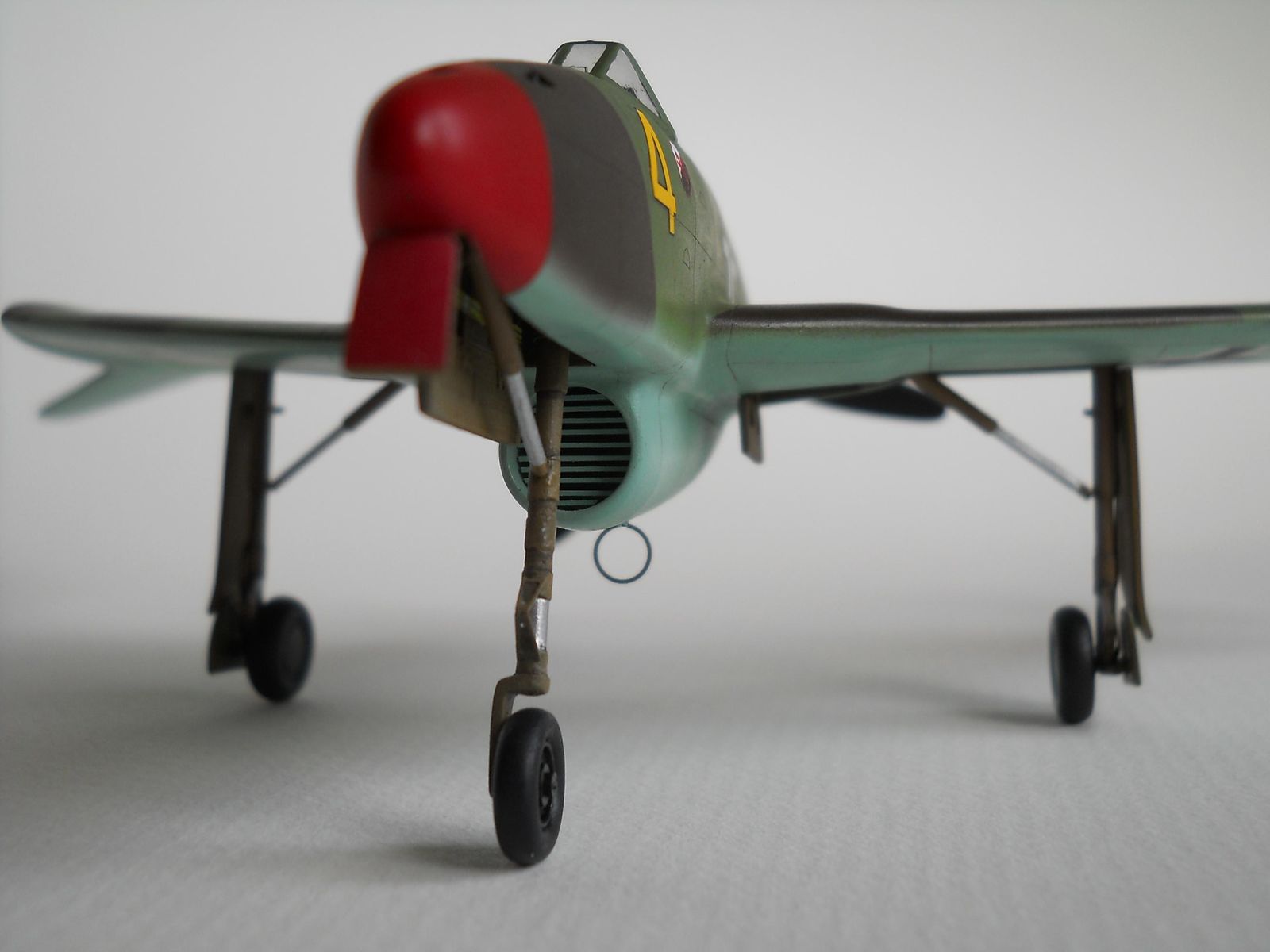

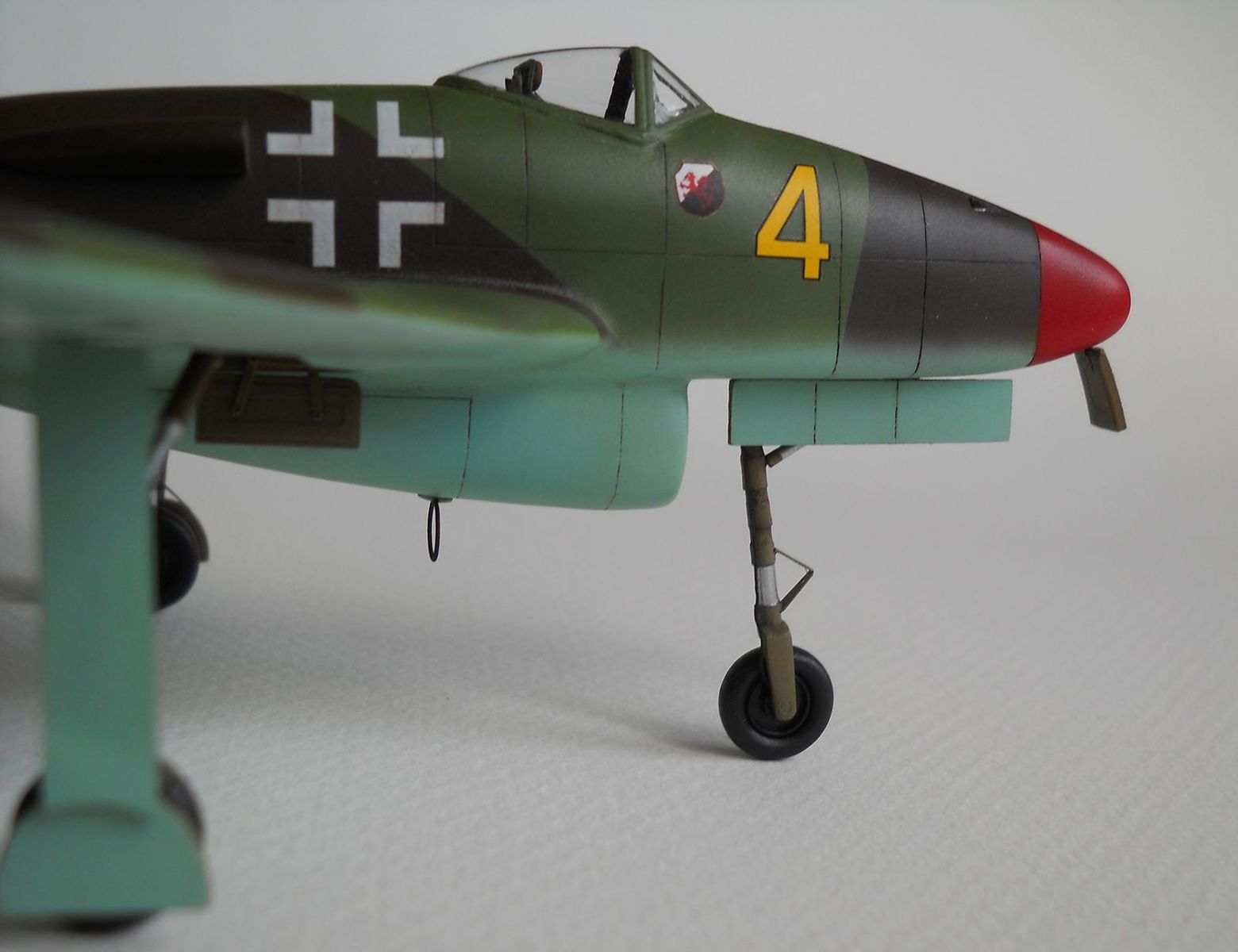

- заменены стойки шасси, створки ниш и выхлопные патрубки

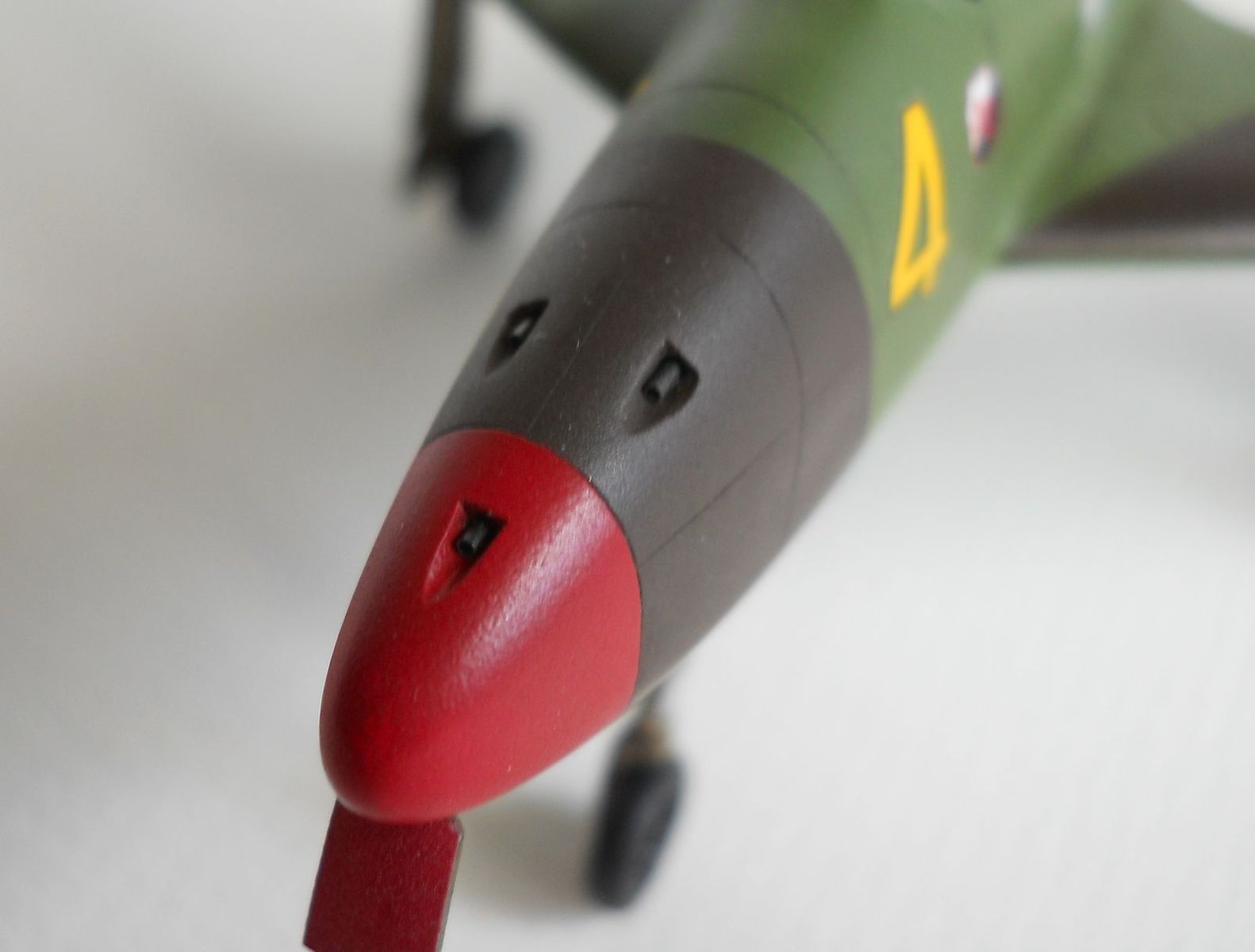

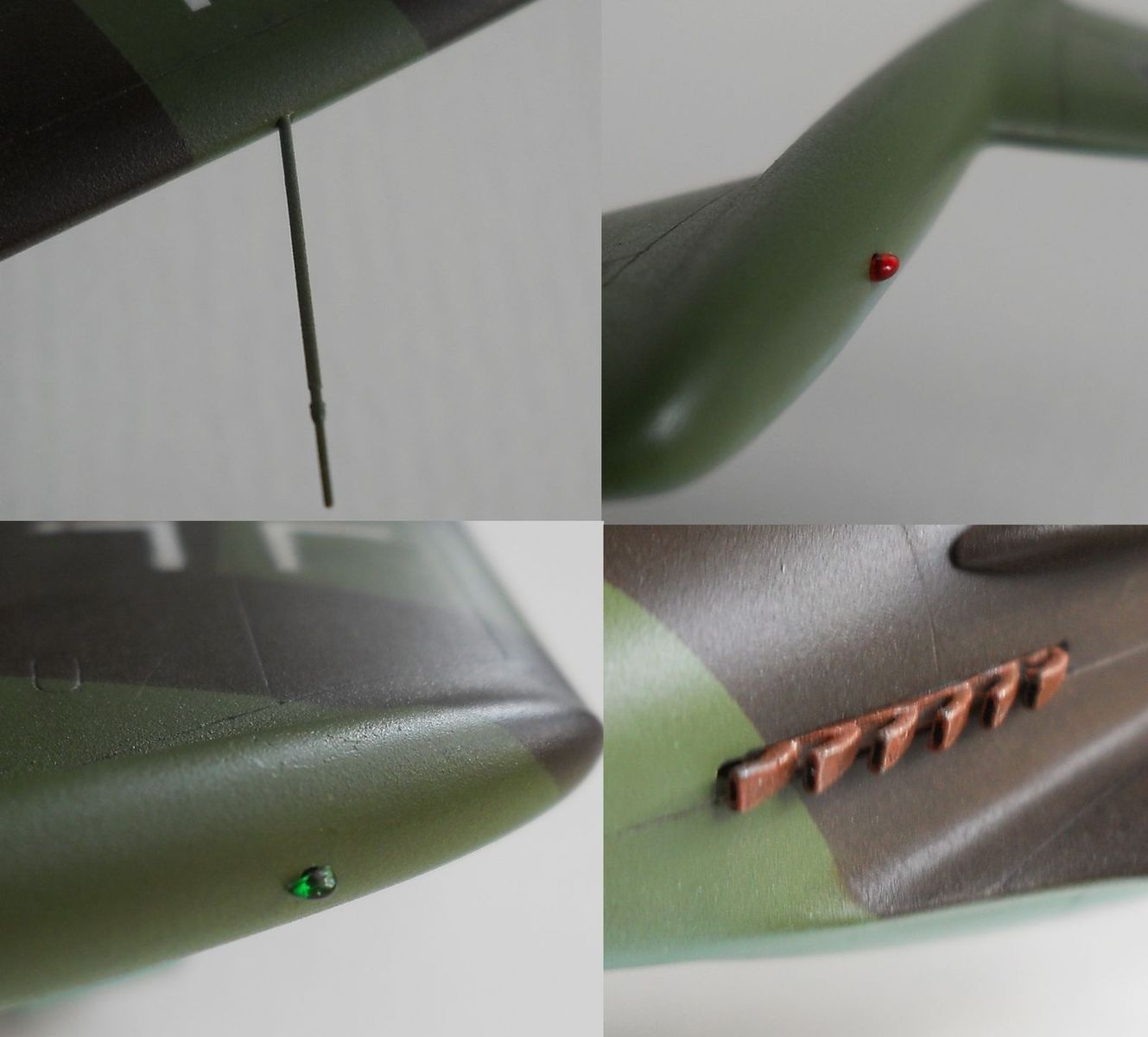

- добавлены пушечные стволы, ПВД, БАНО.
- доработаны радиаторы
Декали  - «сборная солянка».
В процессе окраски использовались:
Грунтовка - Mr.HOBBY.
Краски – акрил и металлики TAMIYA.
Лаки - MICROSCALE и Future.
Смывки - MIG.
