Ту-134А
- Производитель:
- Amodel
- Тип двигателя:
- Реактивная
- Тип техники:
- Гражданские
- Год выпуска:
- после 1960
- Масштаб модели:
- 1:72
- Страна-производитель:
- СССР–Россия

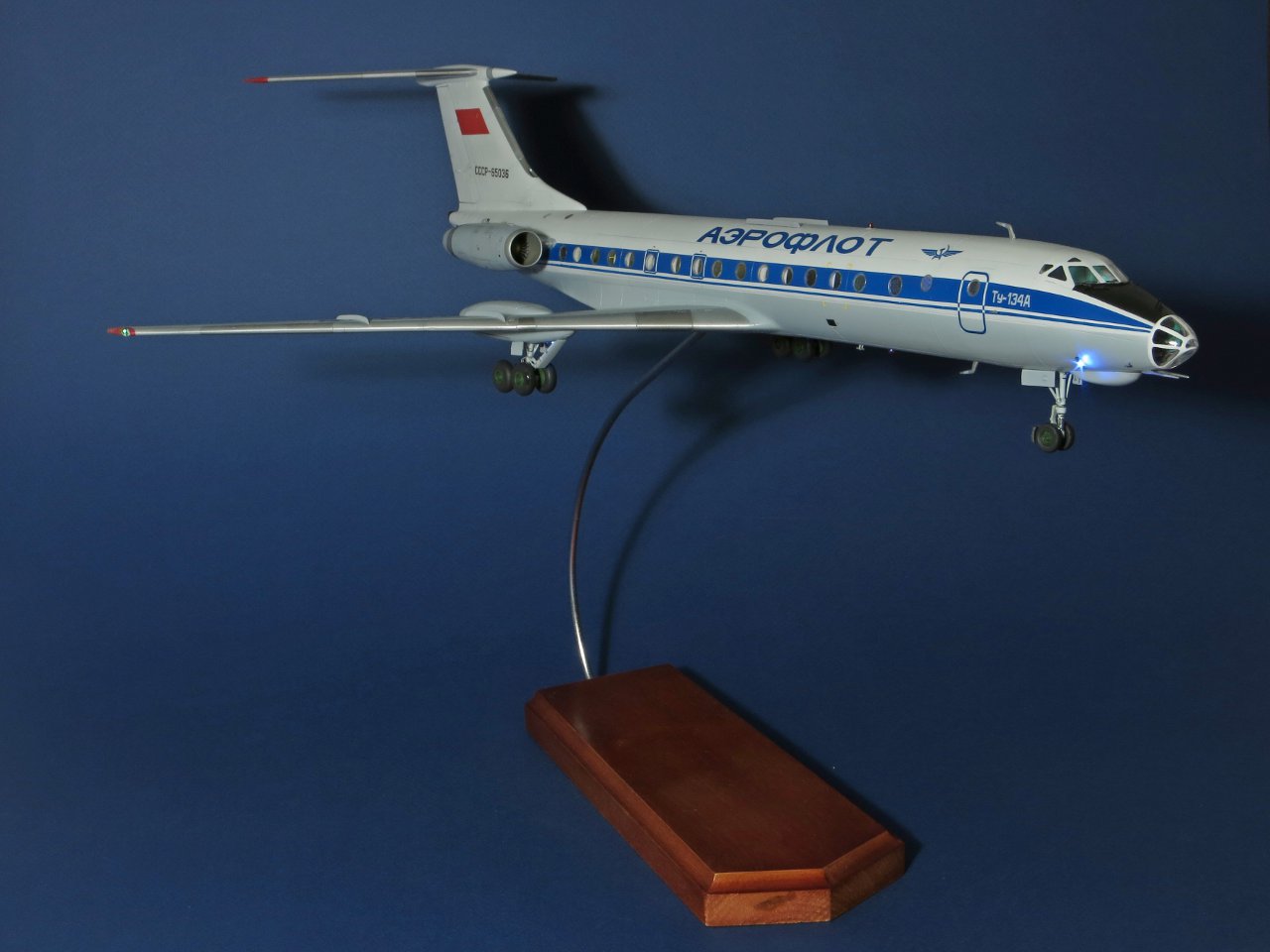

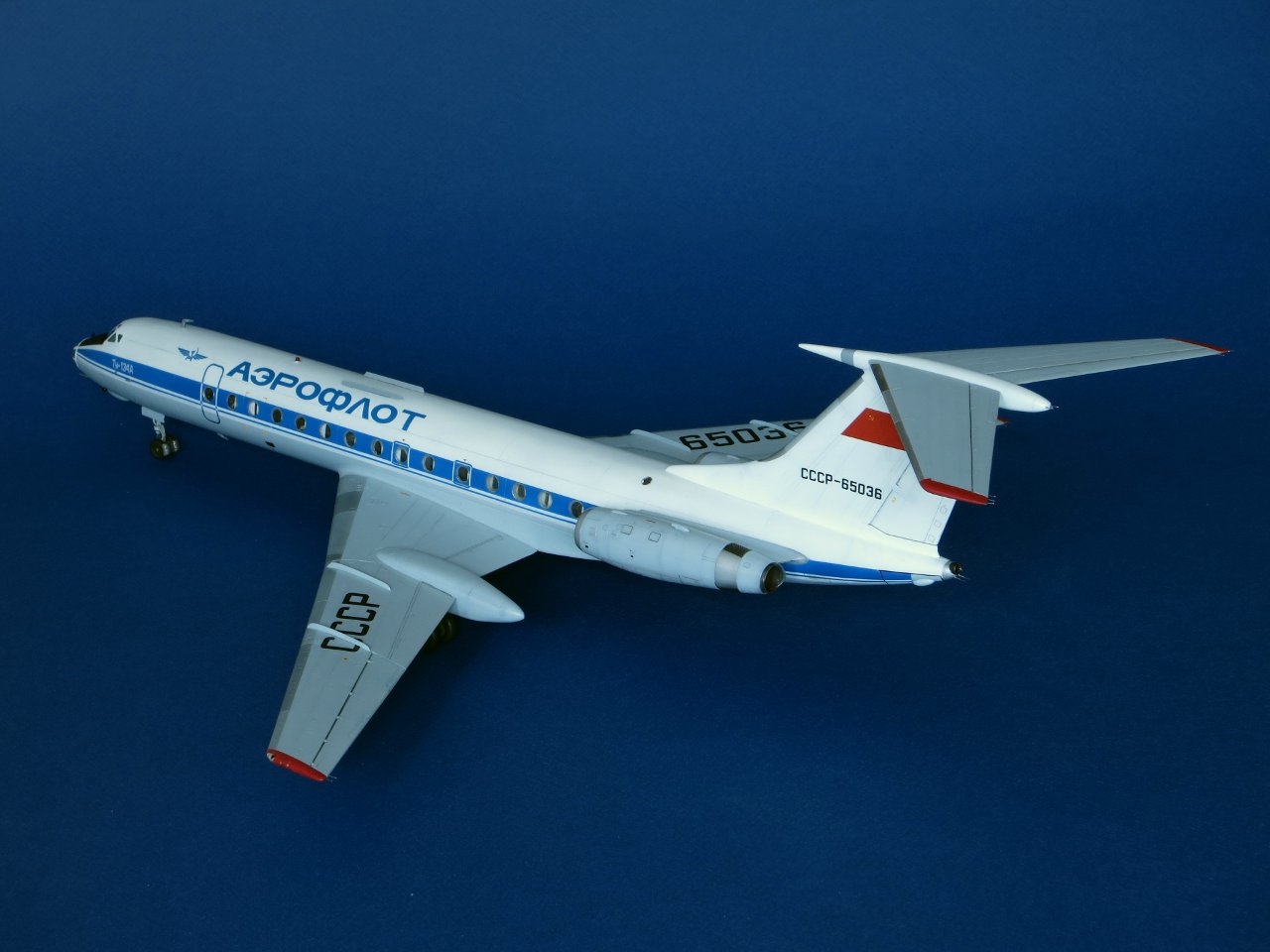

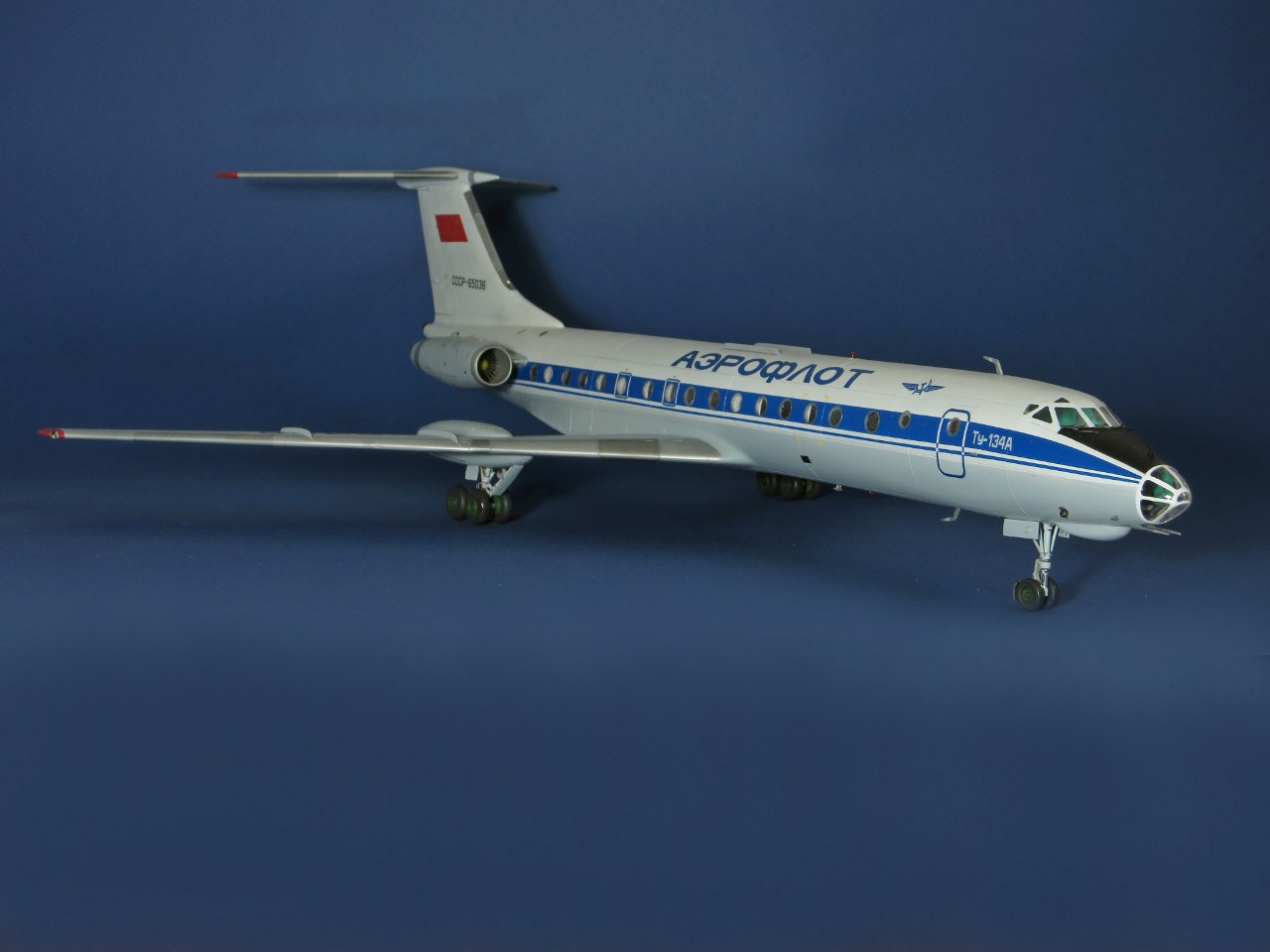

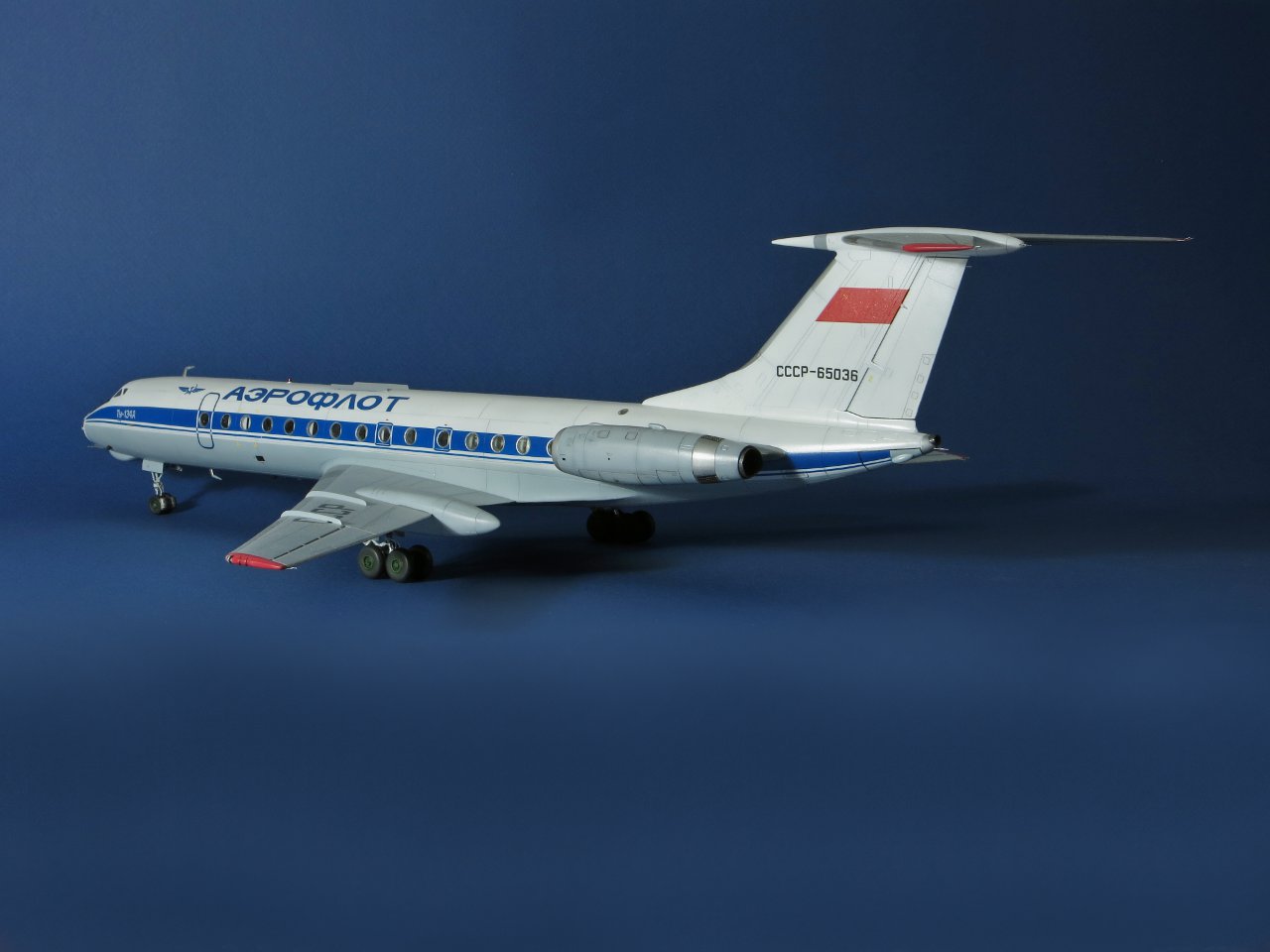

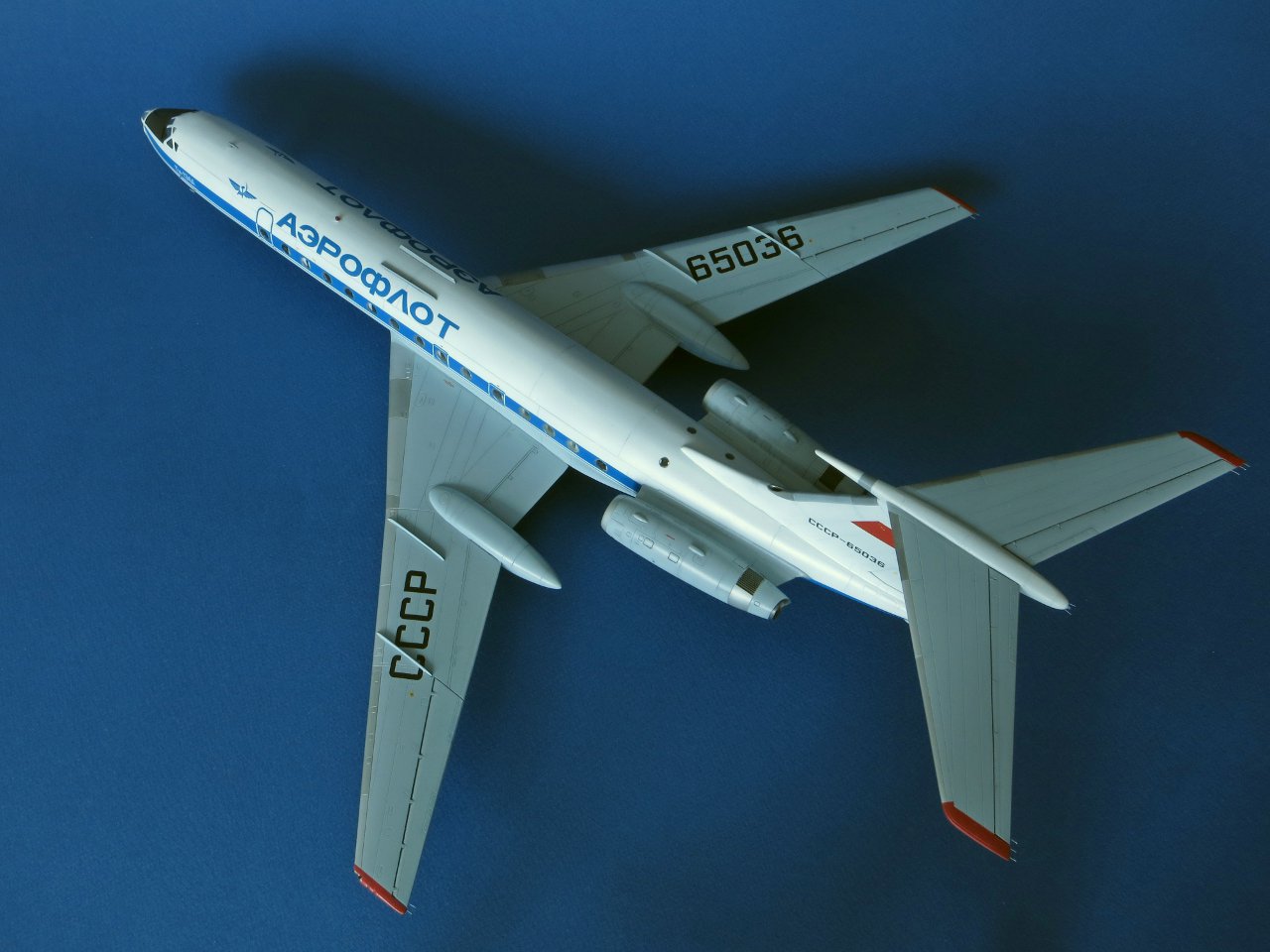

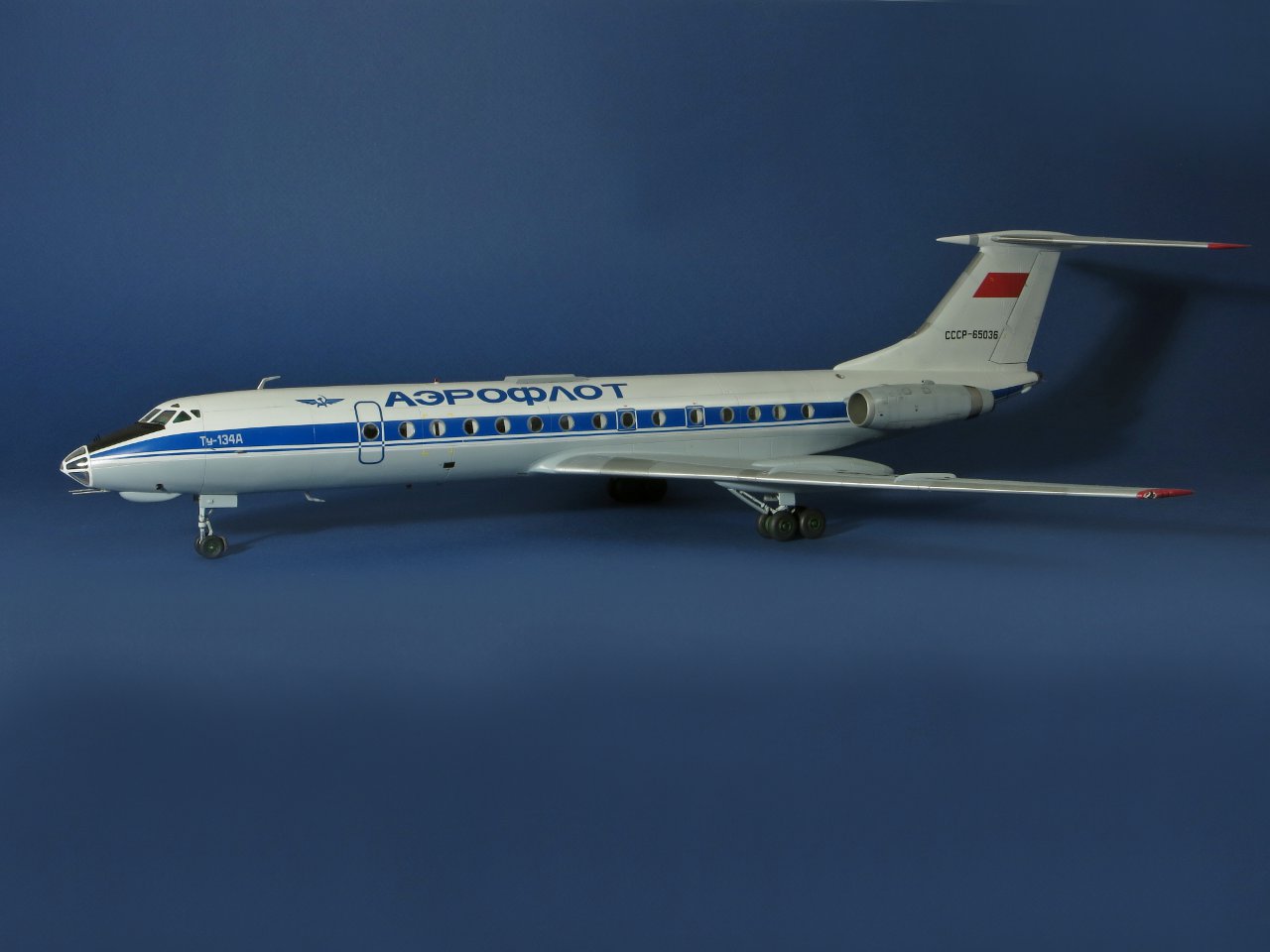

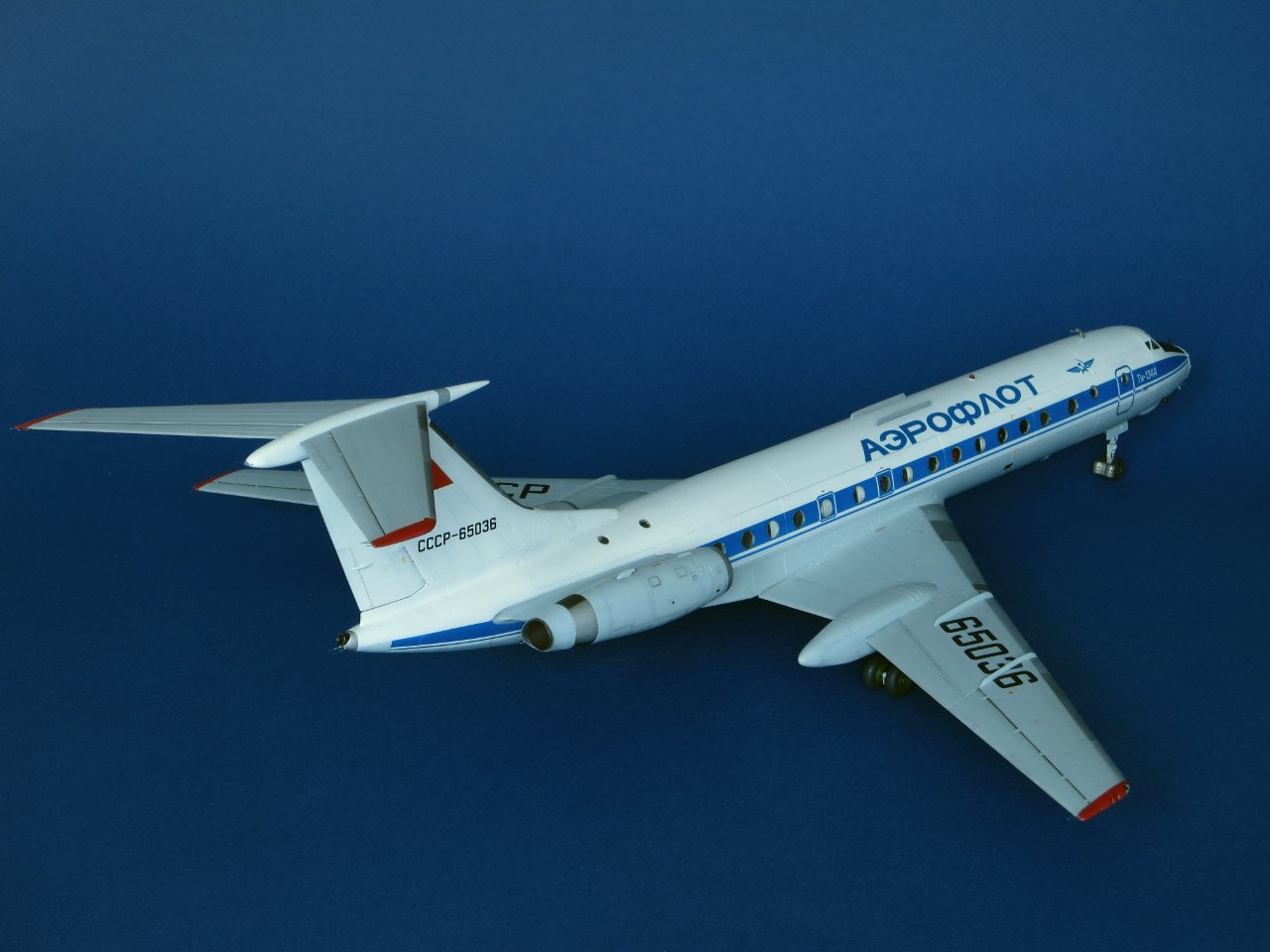

Здравствуйте, уважаемые коллеги!

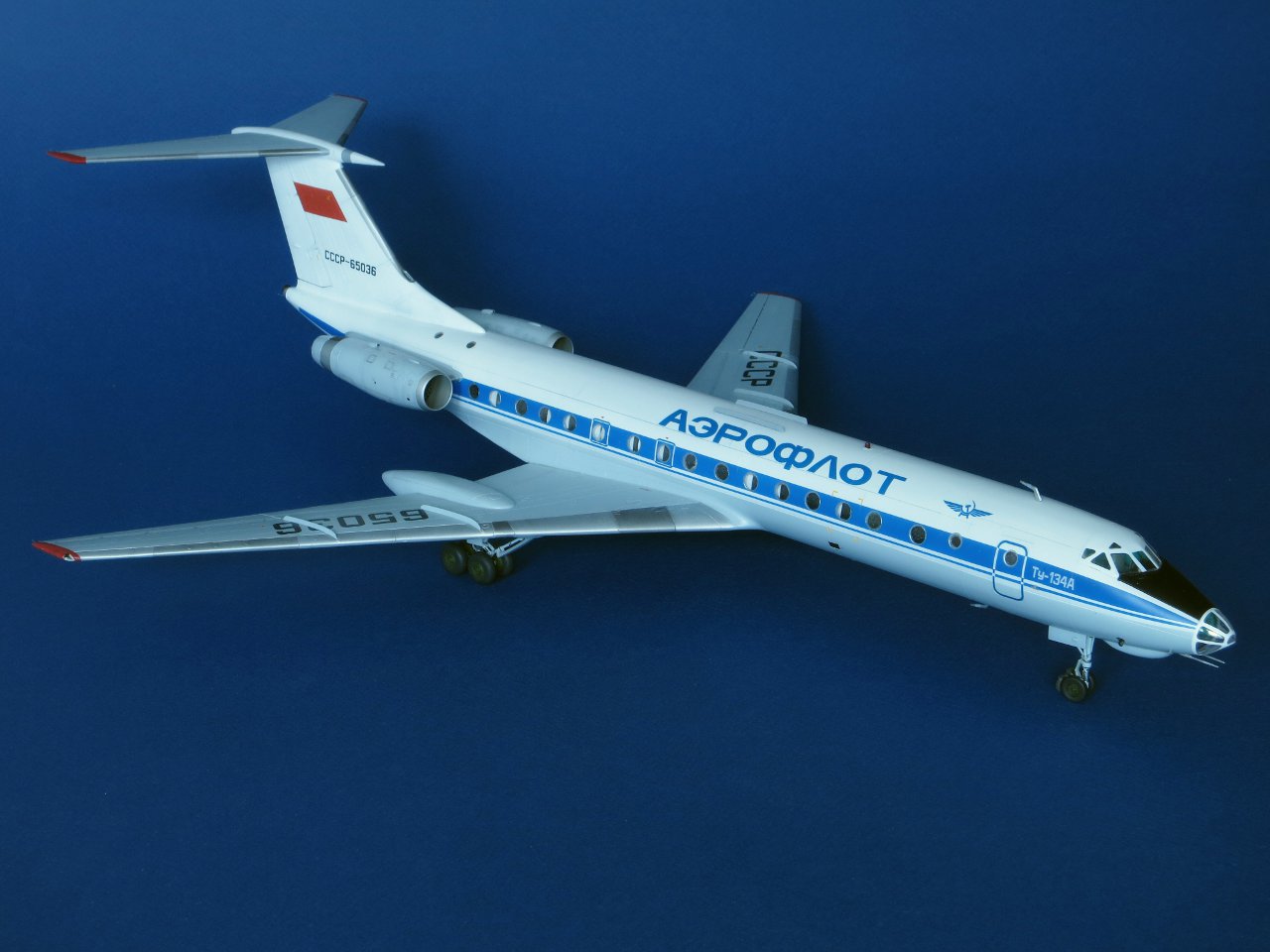

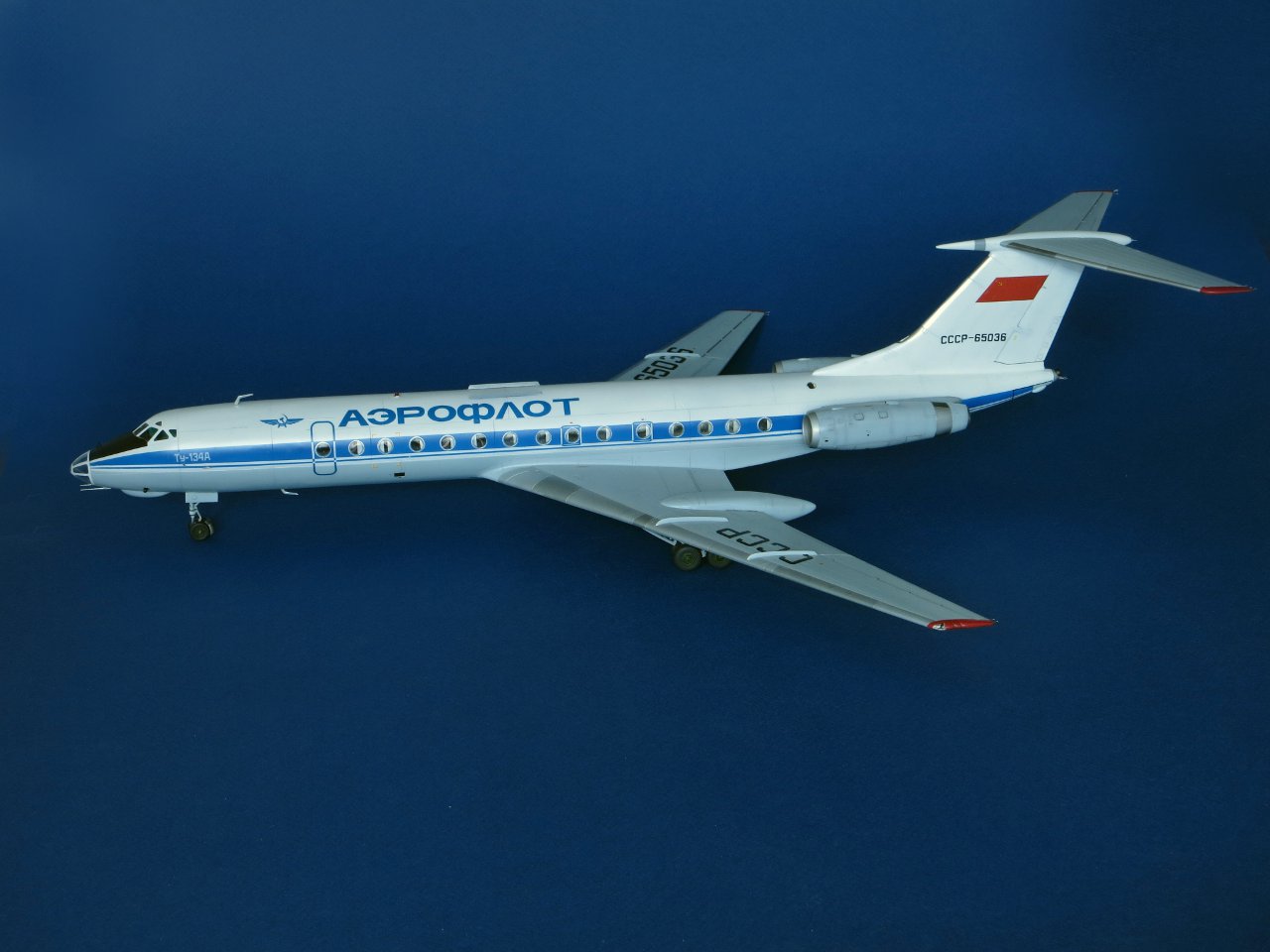

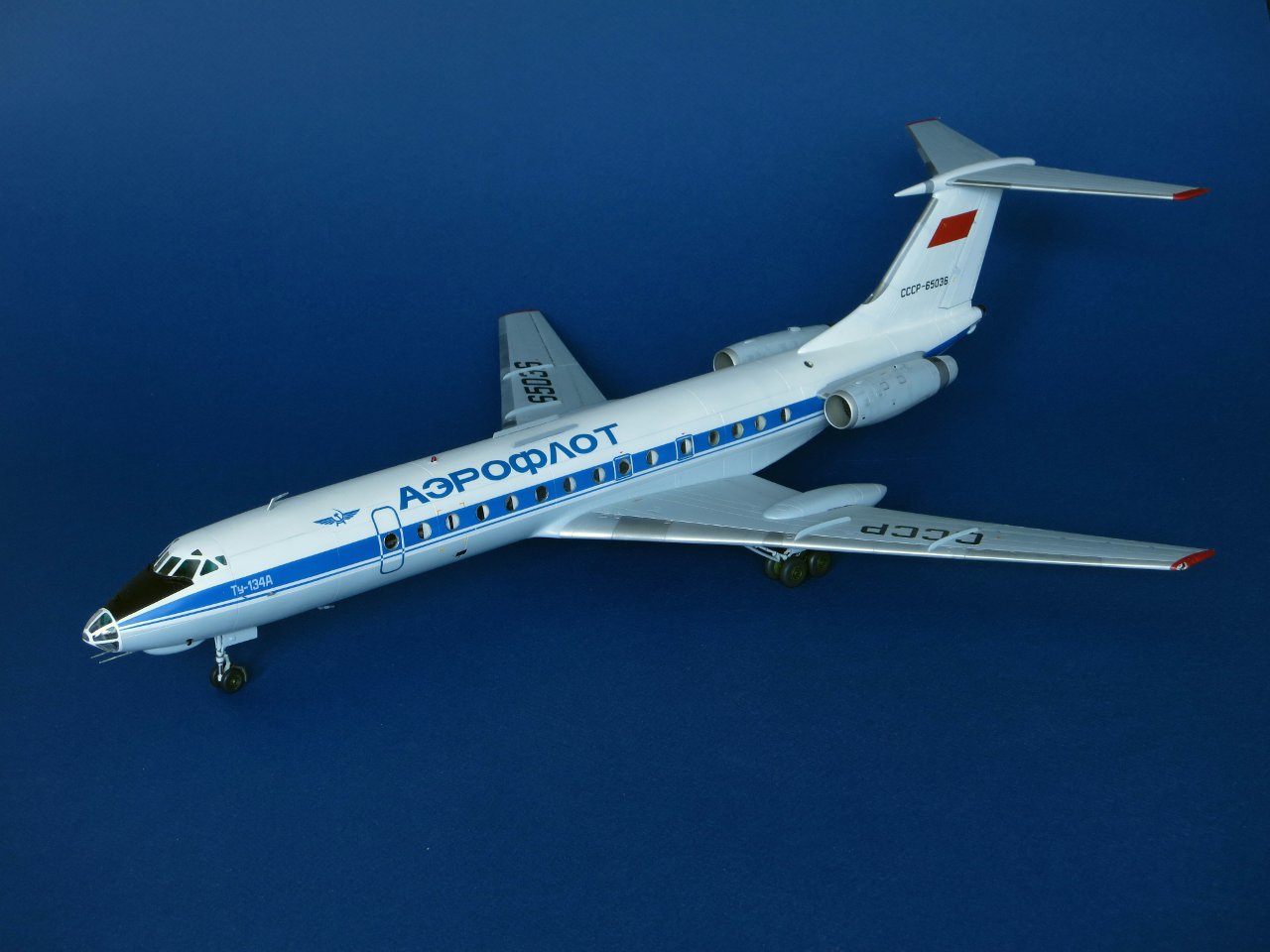

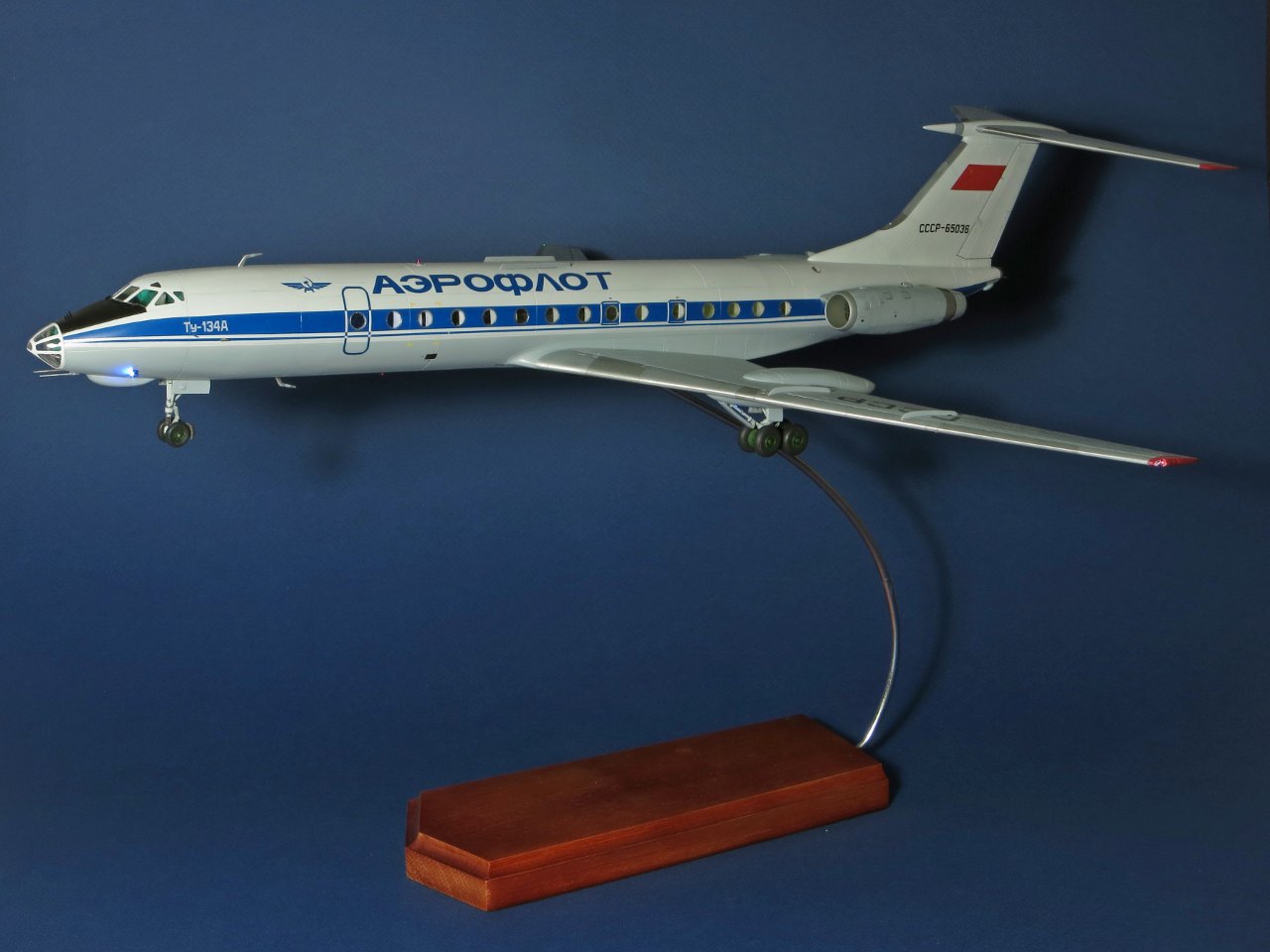

Хочу поделиться с вами своей радостью))) Почти 7 месяцев труда над моделью окончились тем, что я показываю на этих фото. За образец был взят борт СССР-65036. Доработок к коробочной модели проведено не мало, обо всём по порядку.

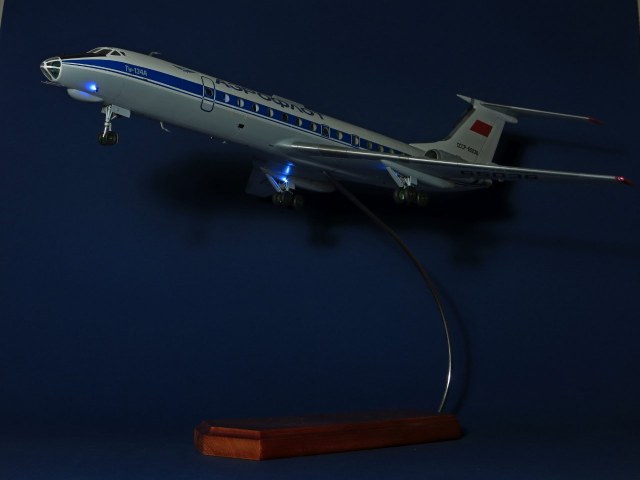

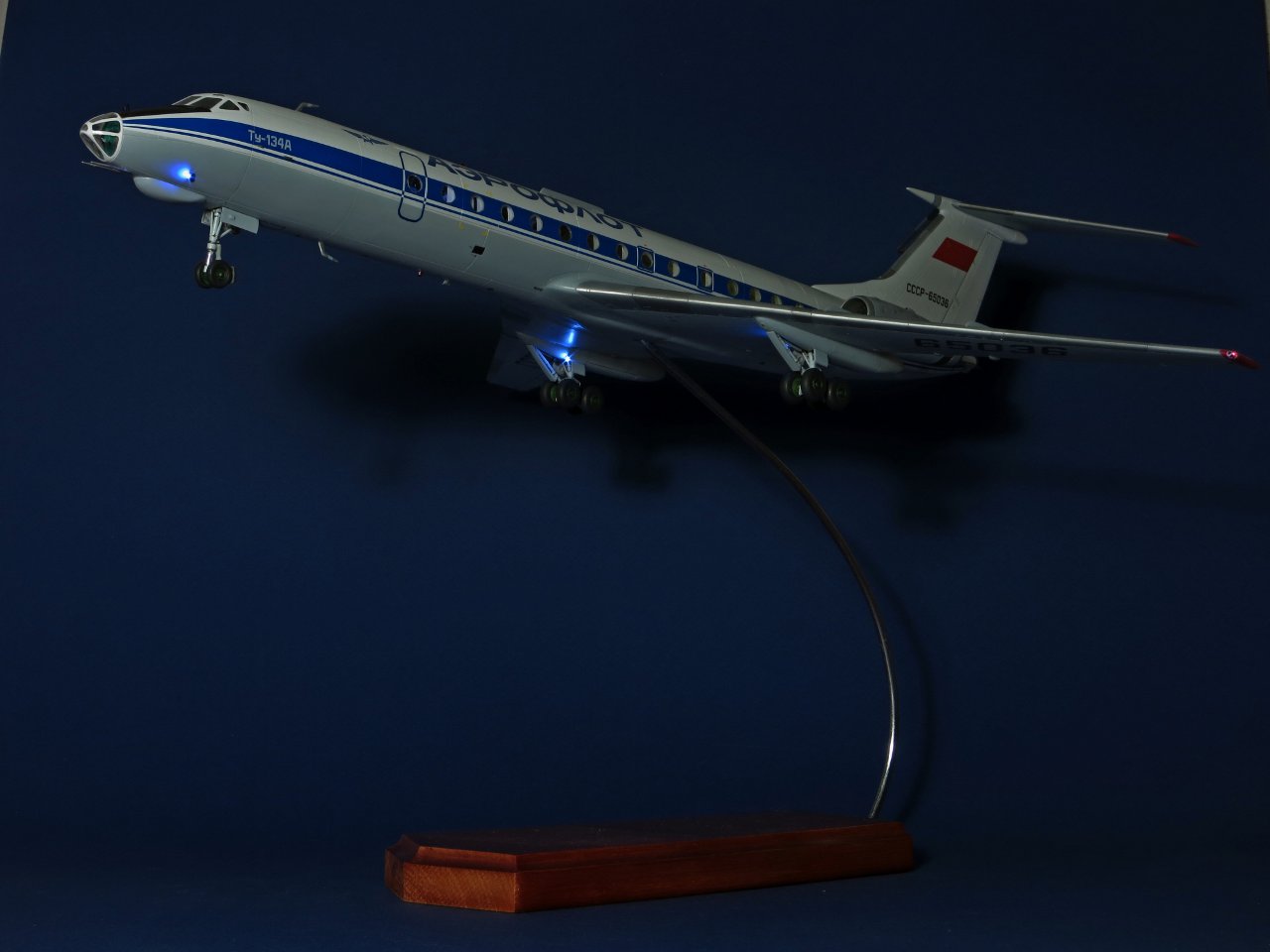

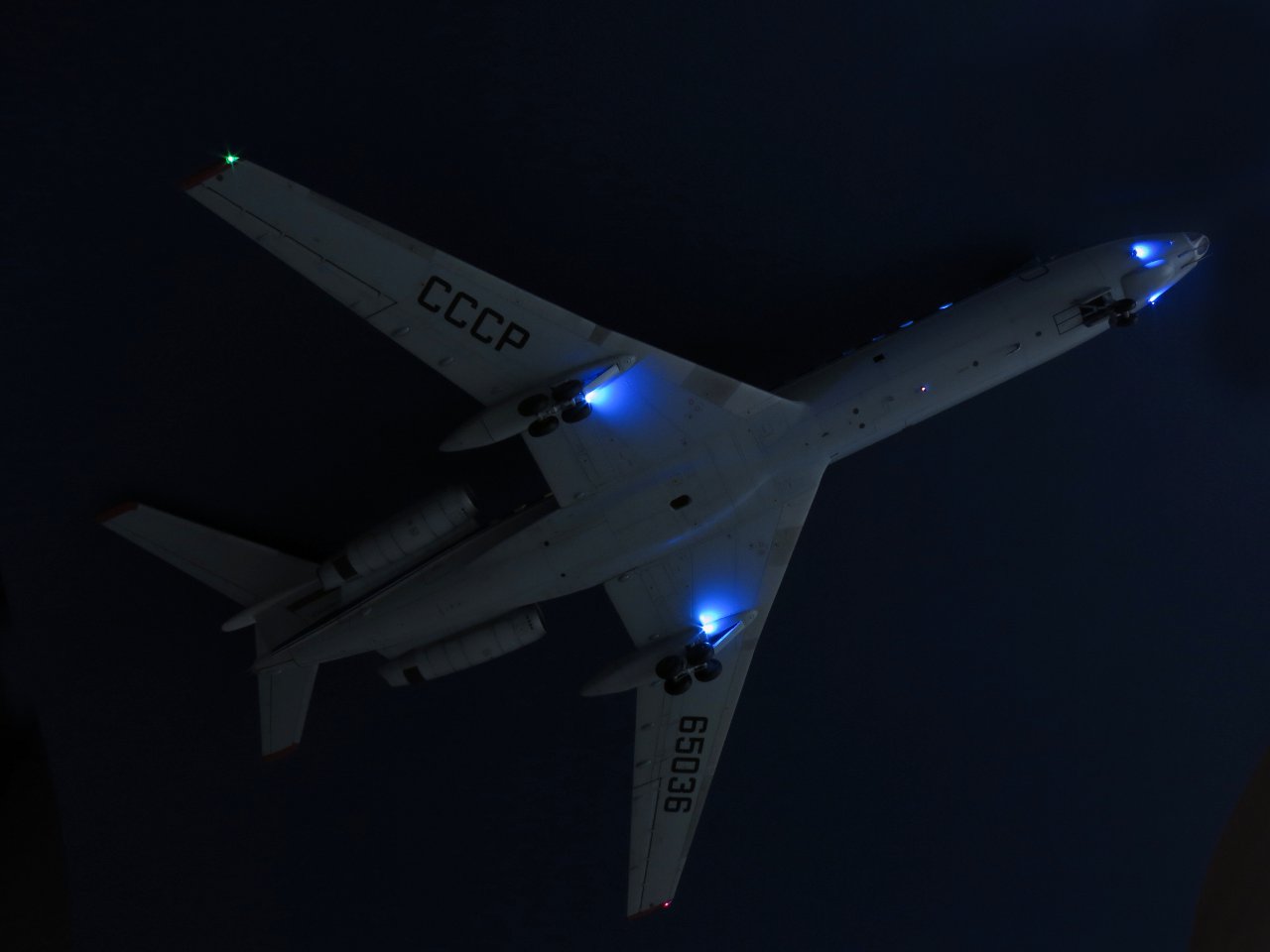

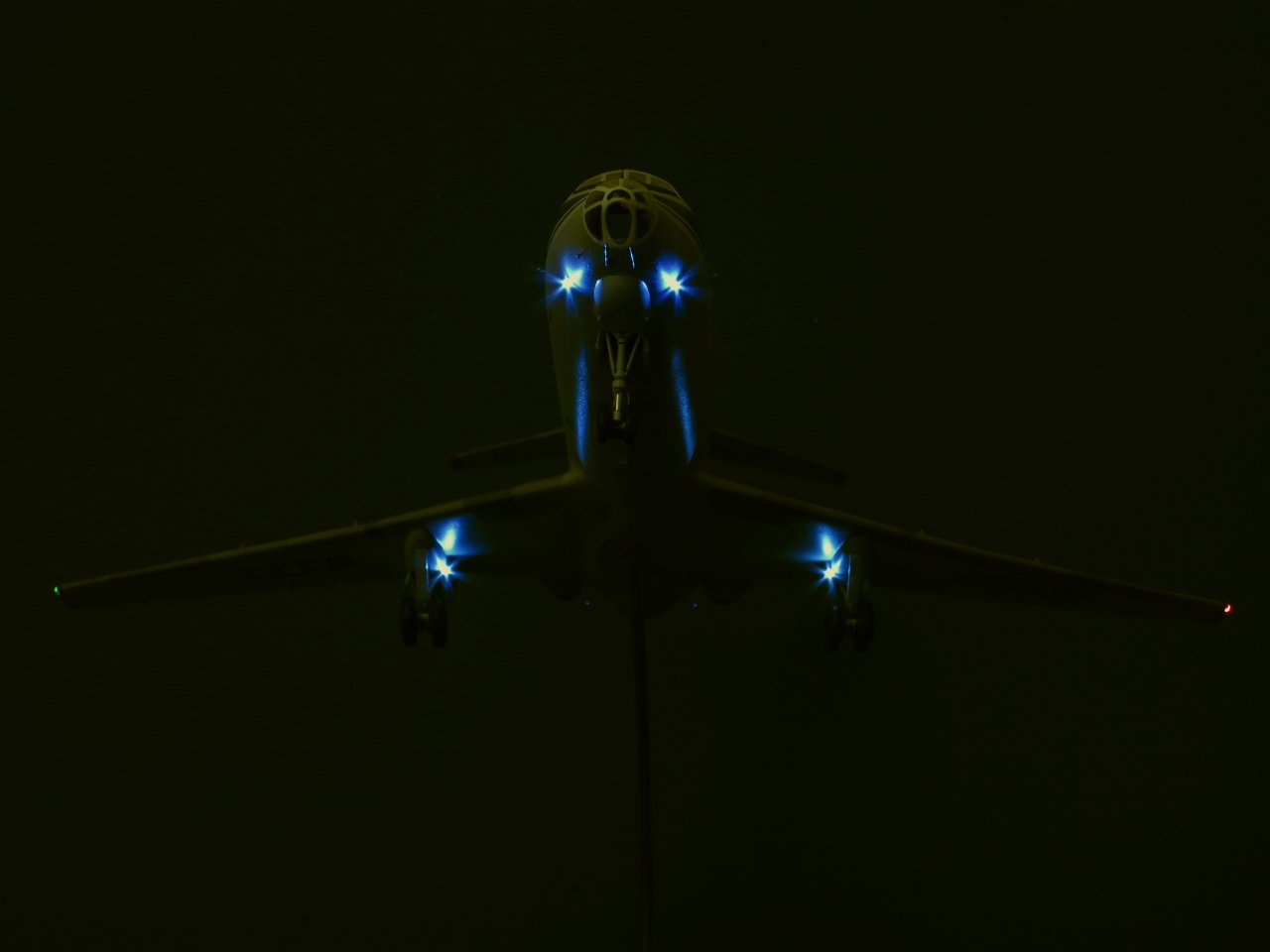

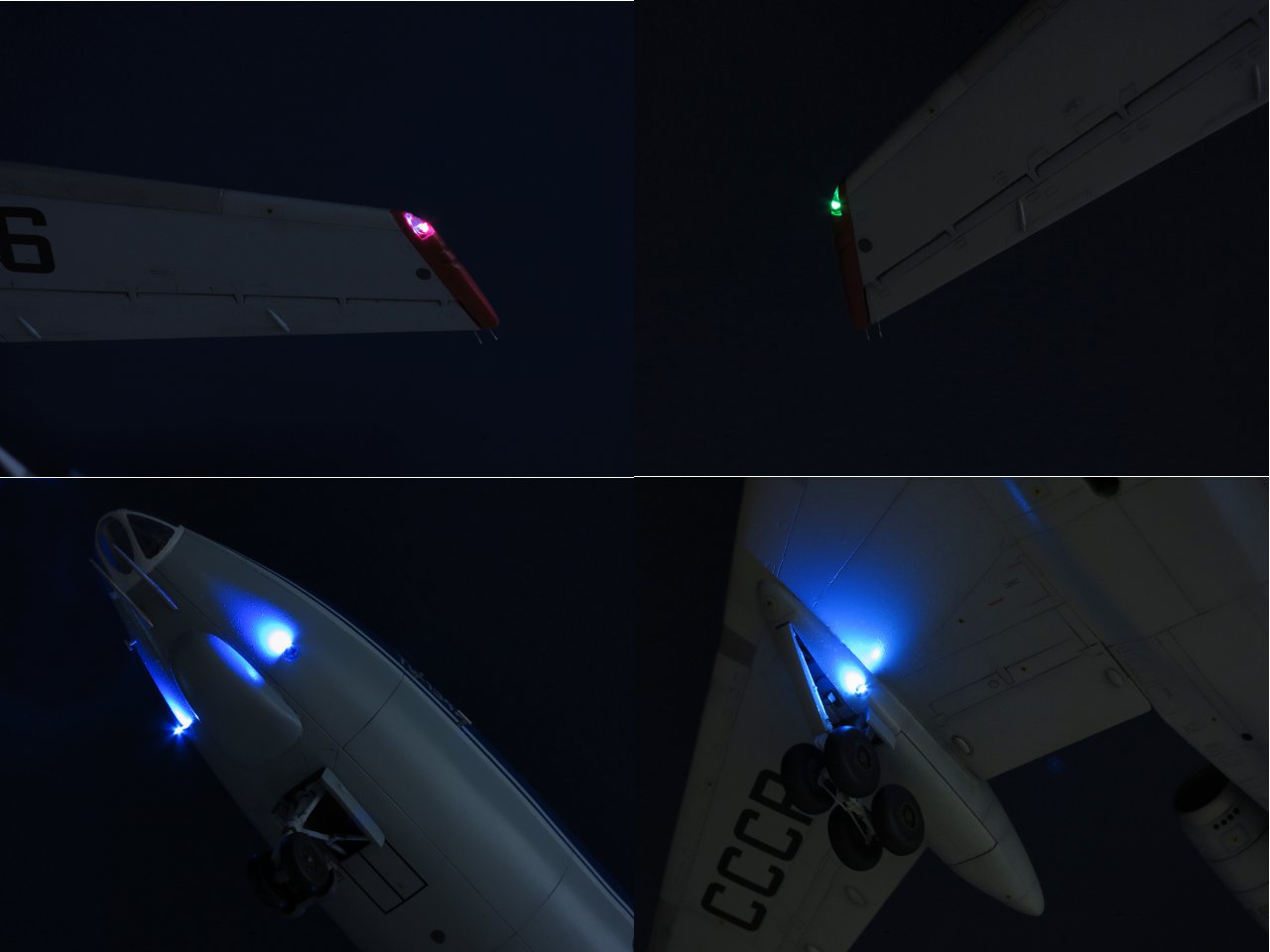

Освещение.

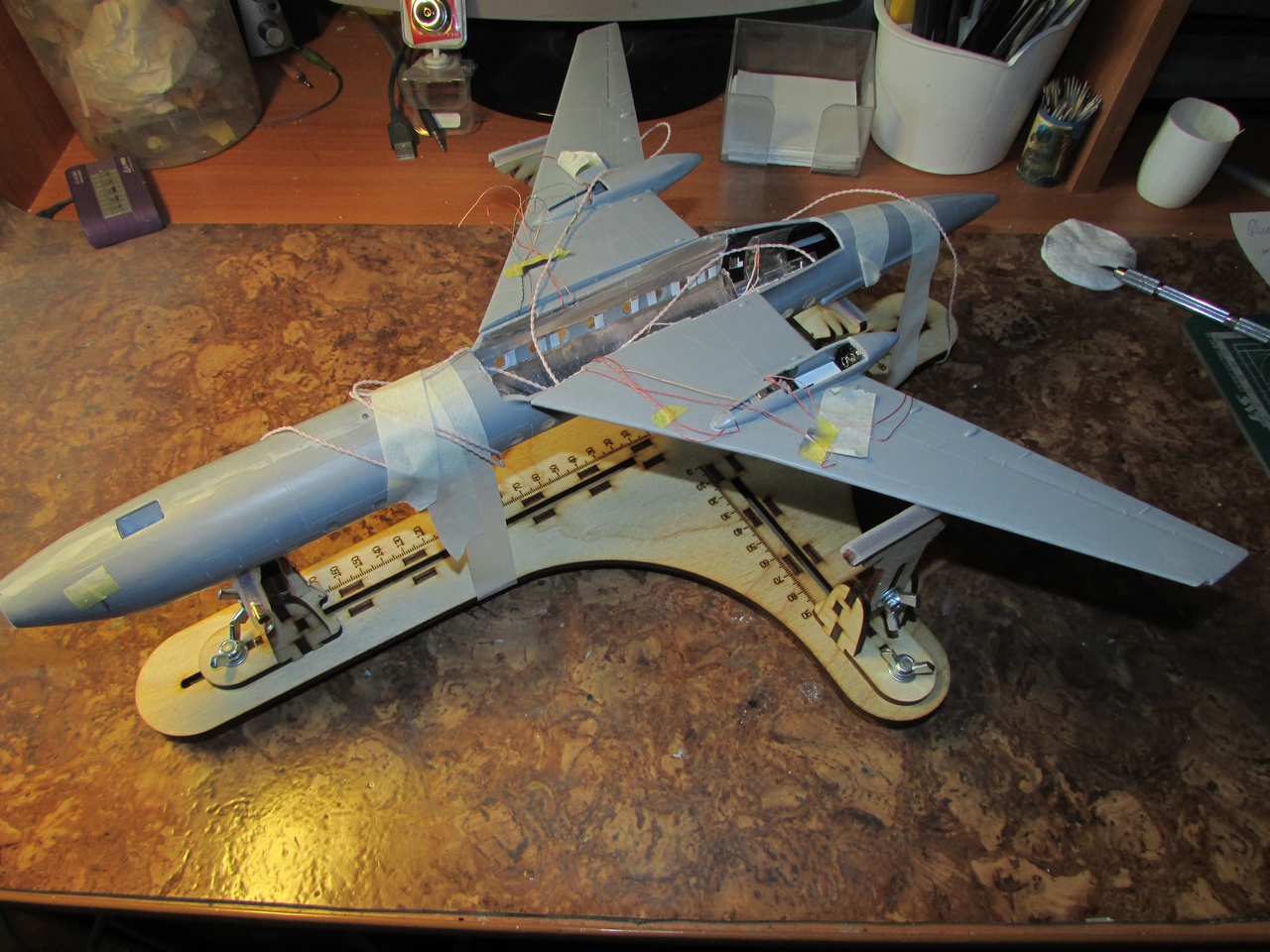

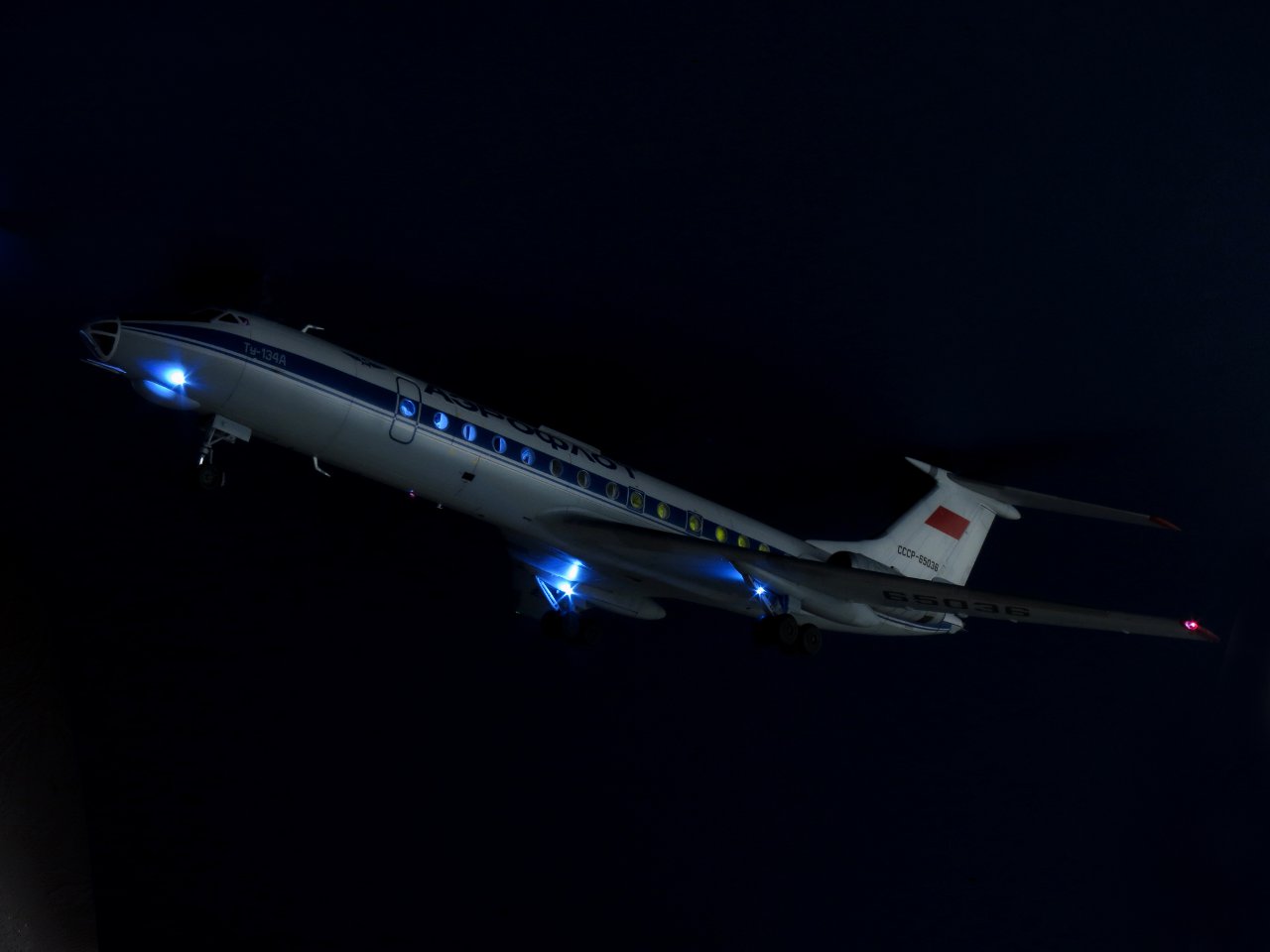

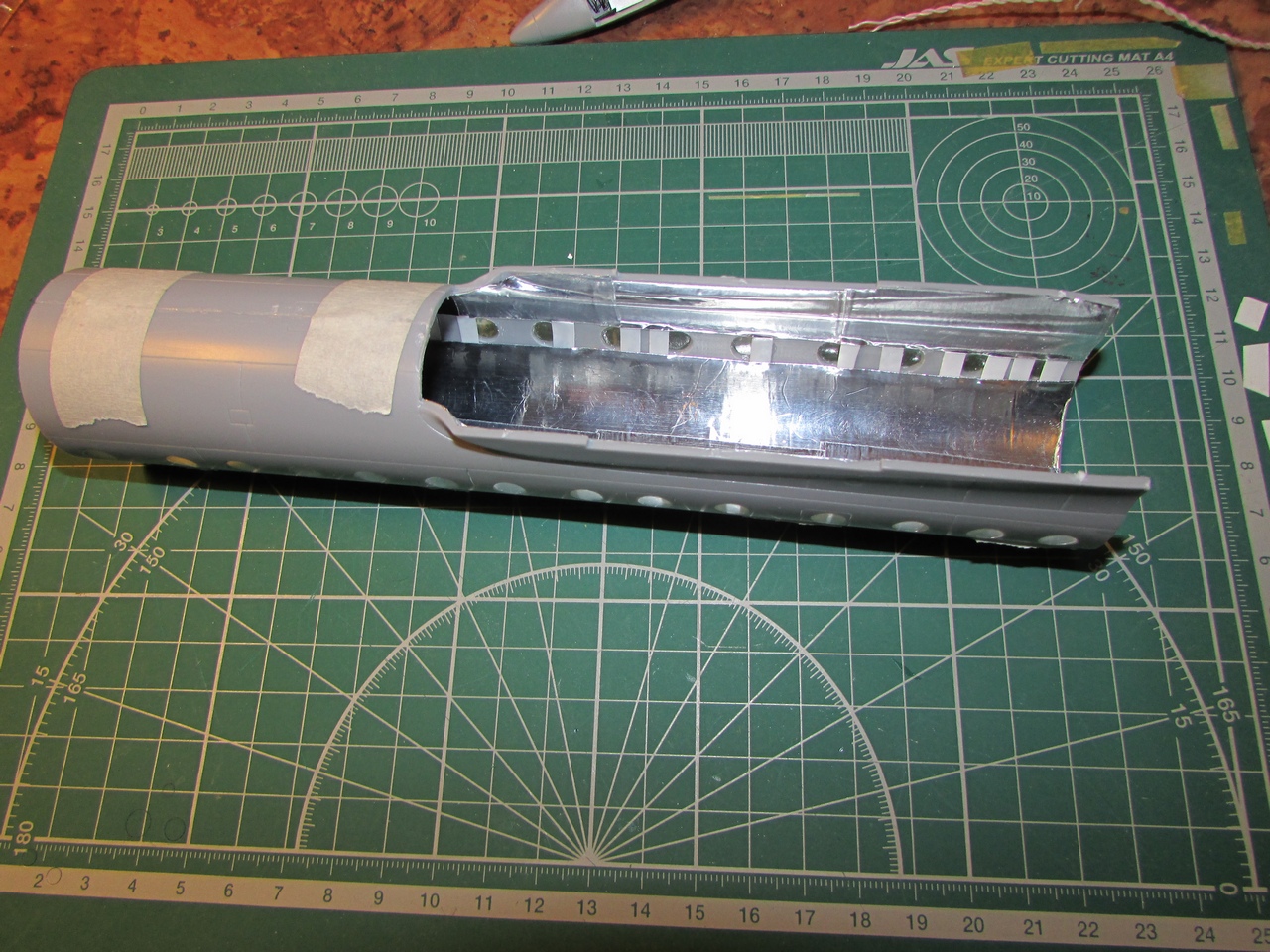

Сюда входит: салон, кабина пилотов и штурмана, БАНО, проблесковые маячки и посадочные фары. В салоне с разных сторон стоят два диода. Один я покрасил желтым лаком, второй оставил белым. Захотелось вот создать разного оттенка освещение. Уж не знаю прав я или нет, но вот так... В кабинах красные светодиоды и горят они очень тускло. Я специально их приглушил. Думаю примерно такое освещение и должно быть в реальности.

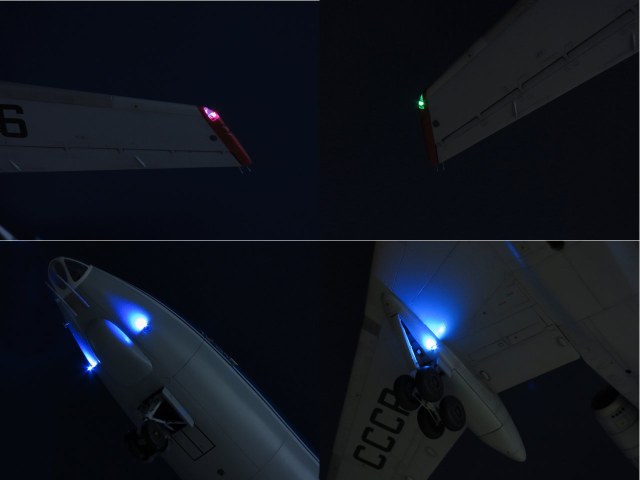

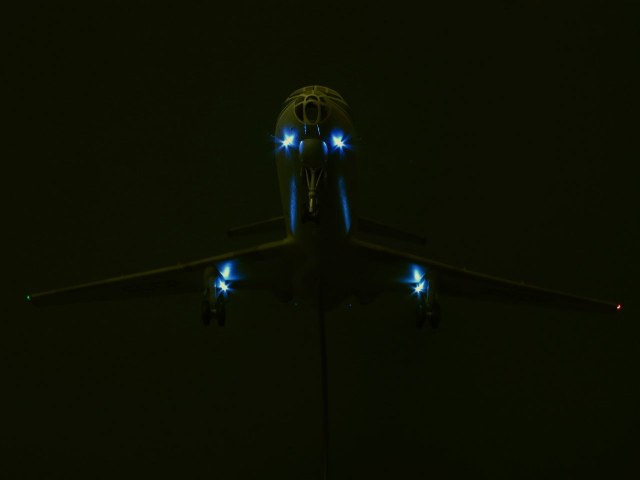

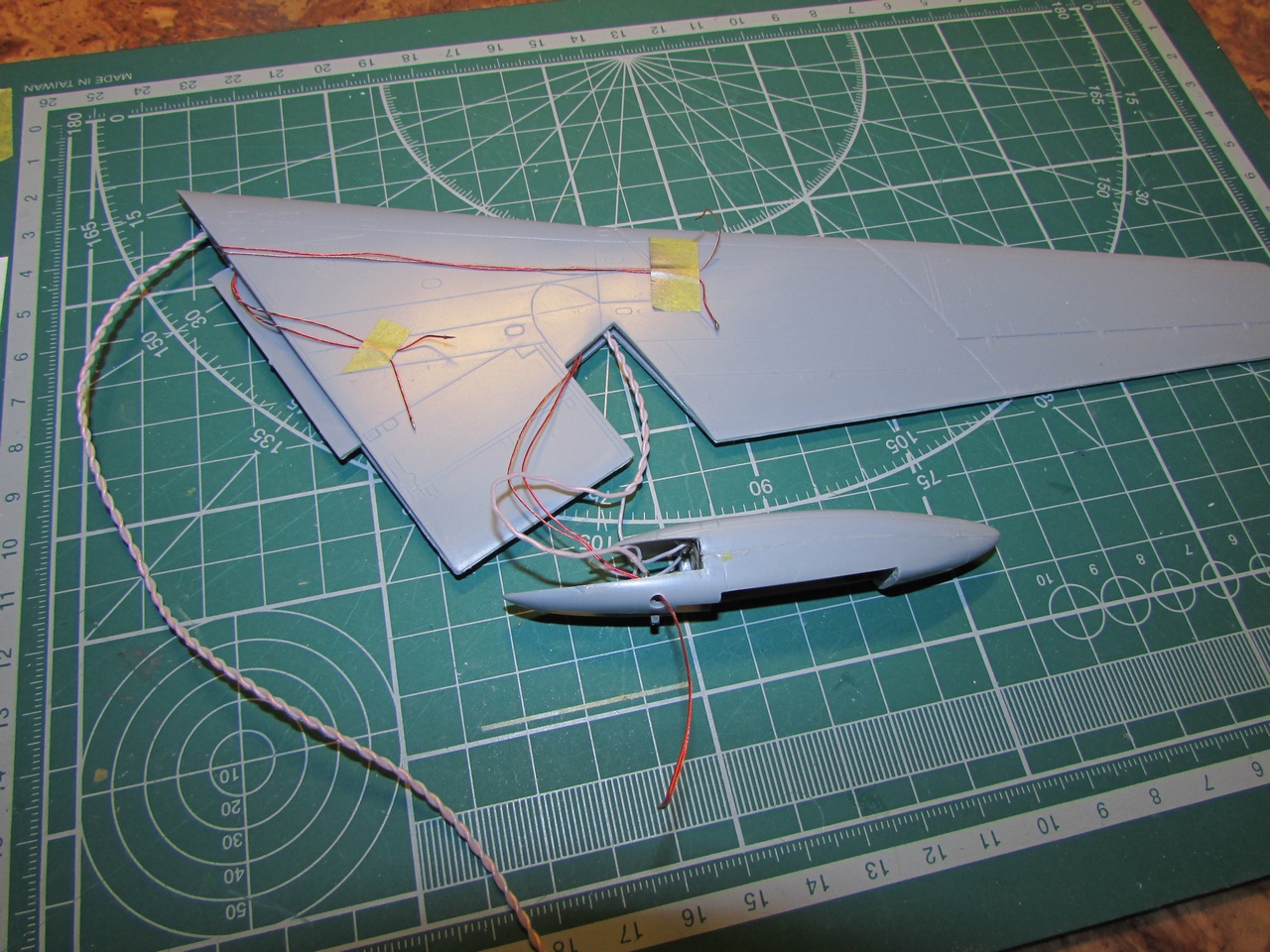

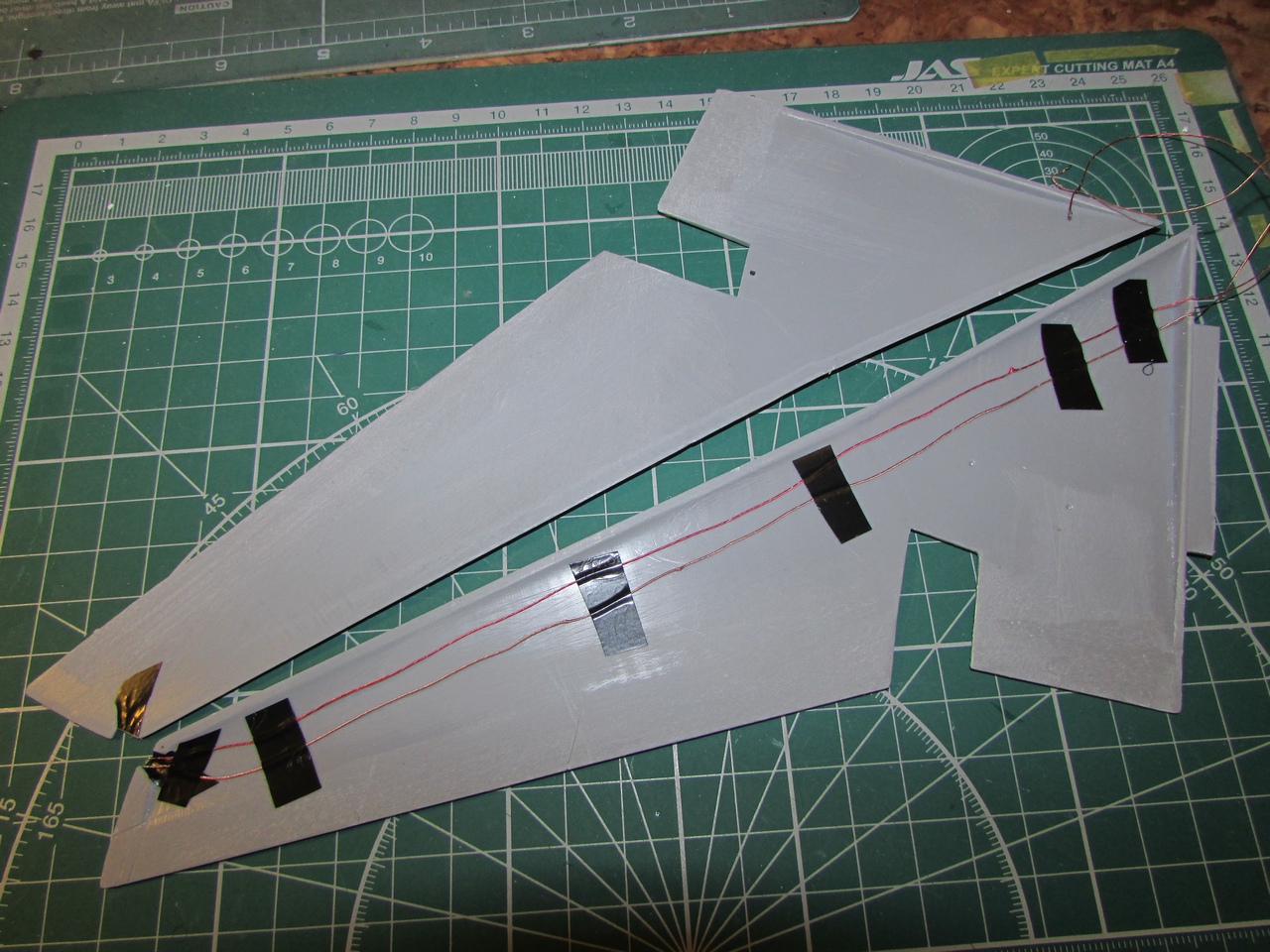

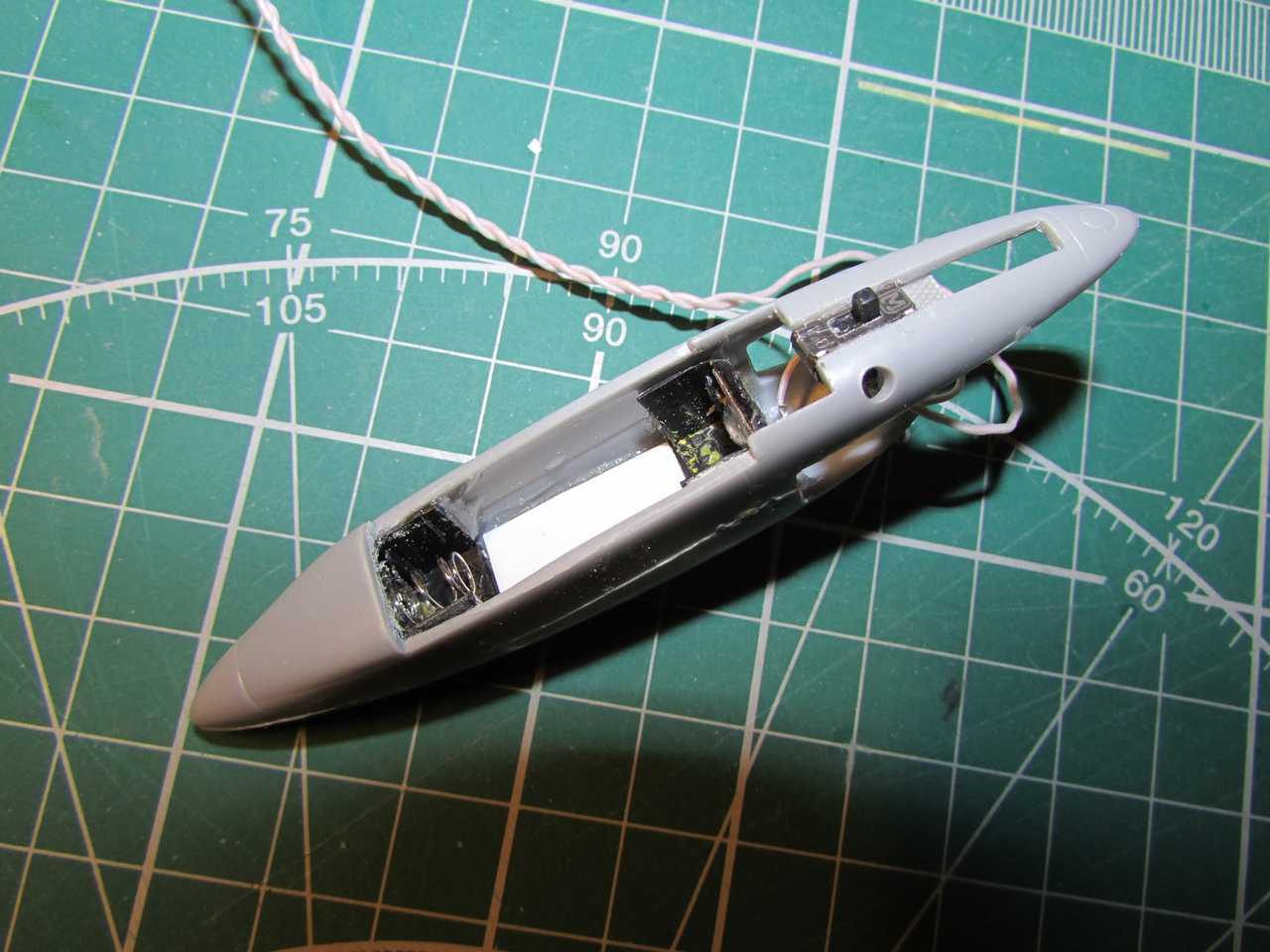

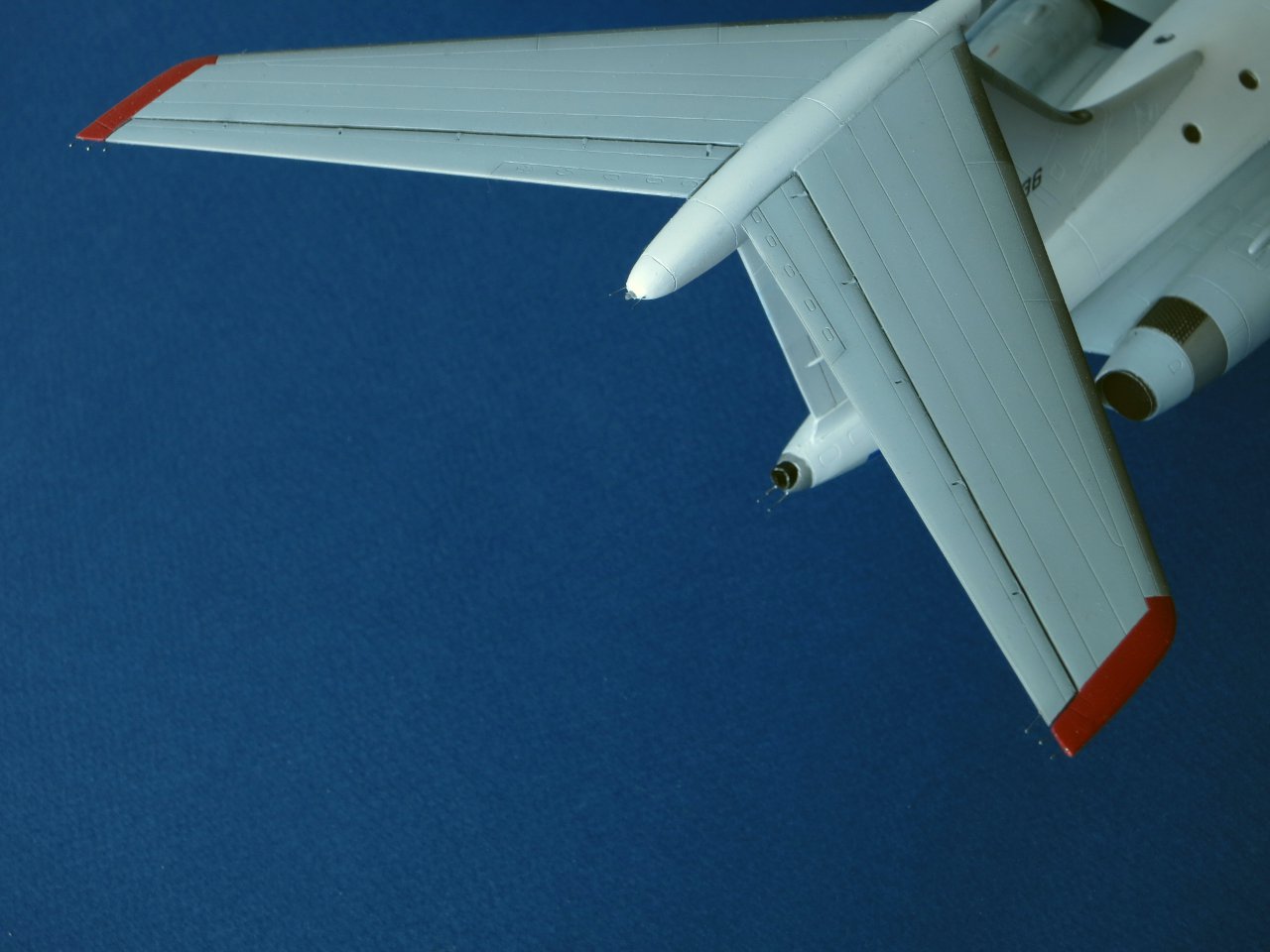

На концах крыльев и в посадочных фарах применял SMD-диоды. Их размер 0,5*0,6 мм. позволил их смонтировать. Фары - это светодиоды в капле эпоксидки, сточенной с передней стороны до полусферы. Получилось что-то похожее на реальную фару)).
Проблесковые маячки по той же технологии, что и фары и управляются двумя мультивибраторами в противофазе. Частота и скважность подбиралась по реальным видео этого самолета. Вот видео, где можно посмотреть мигание маячков на этой модели: https://youtu.be/_iHyeZaCx-w

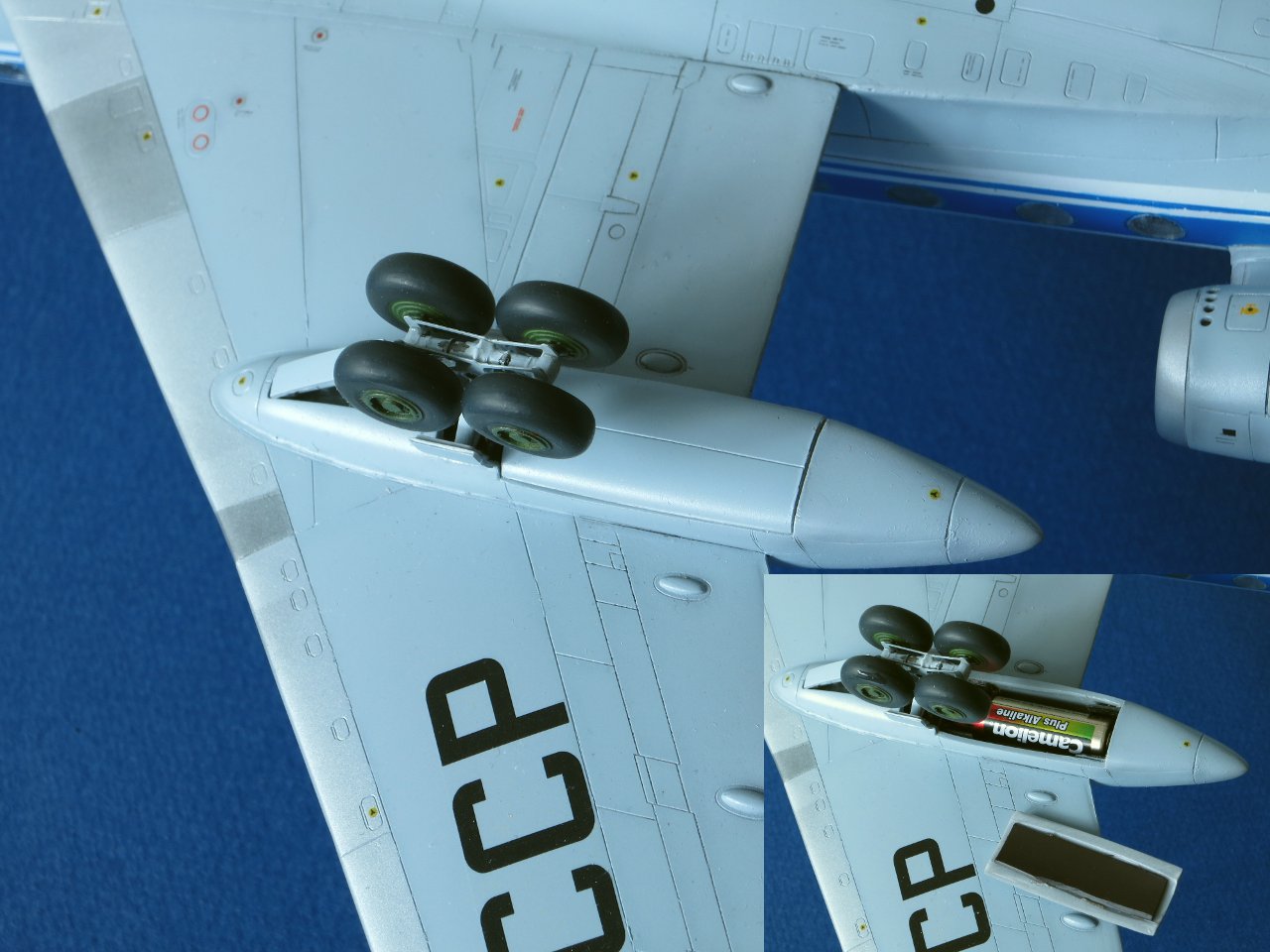

Включается всё освещение микро тумблером, расположенным в нише правого шасси. Батарейка 12 вольт - в самом отсеке шасси.

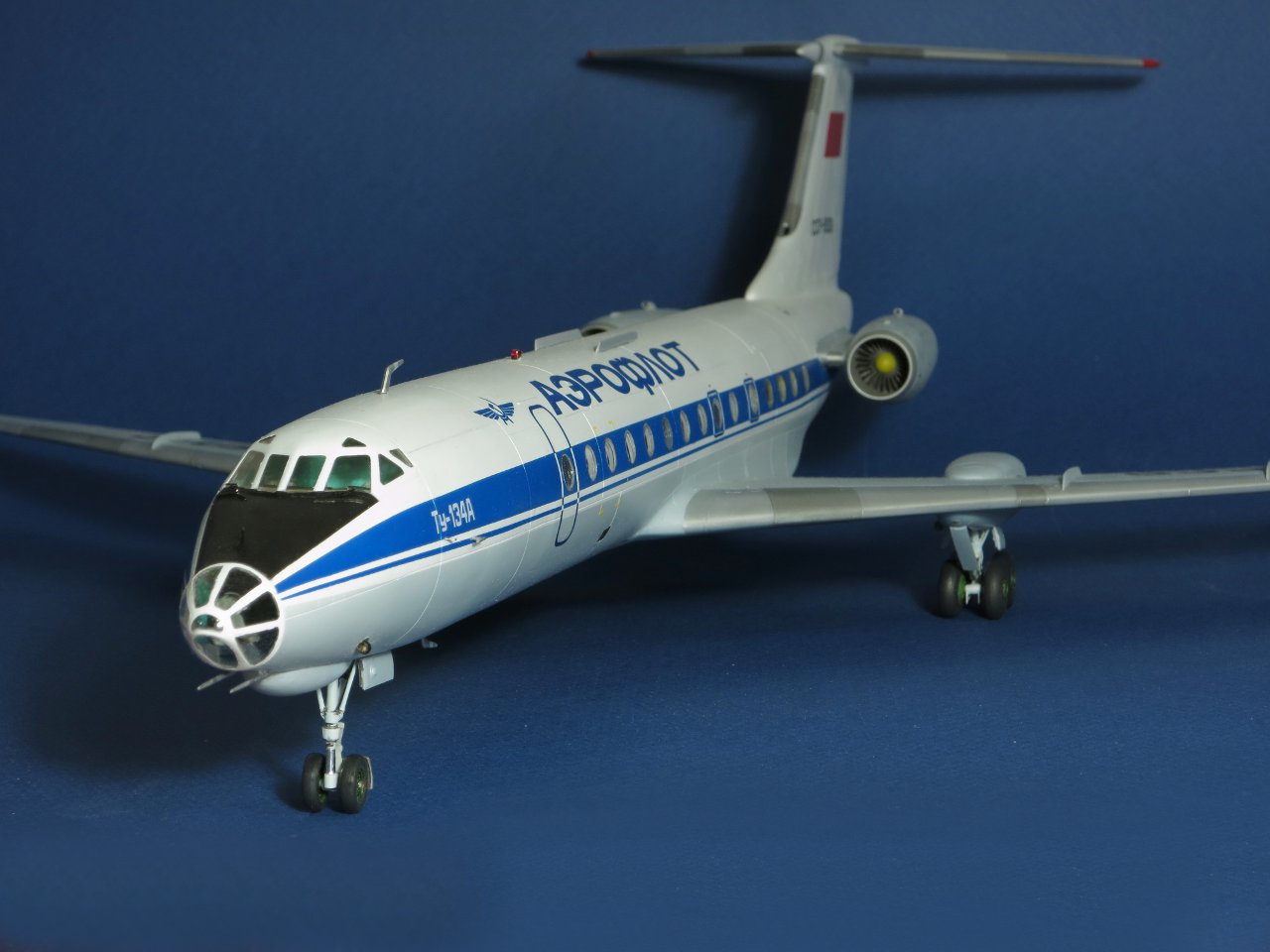

Детализация.

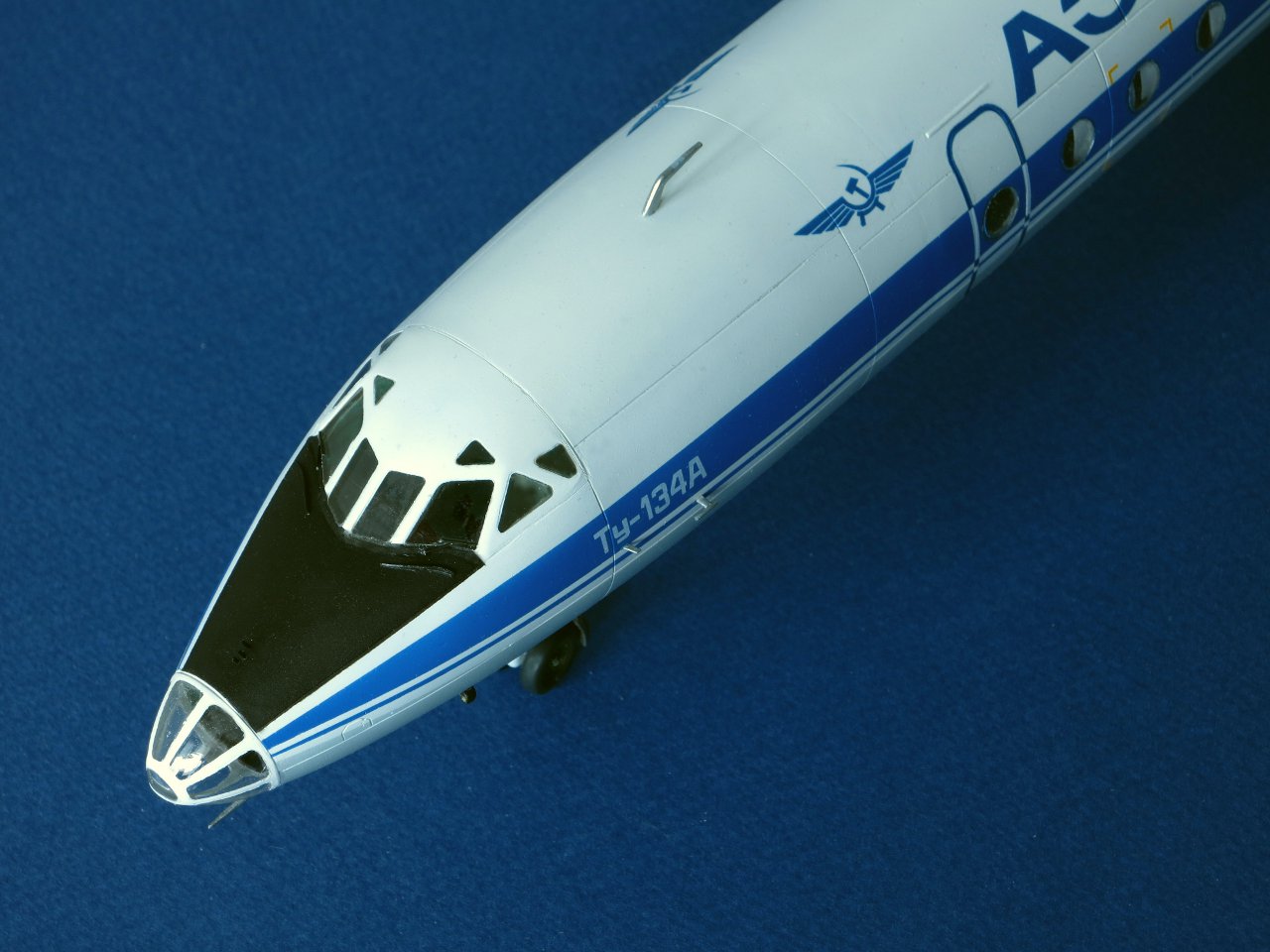

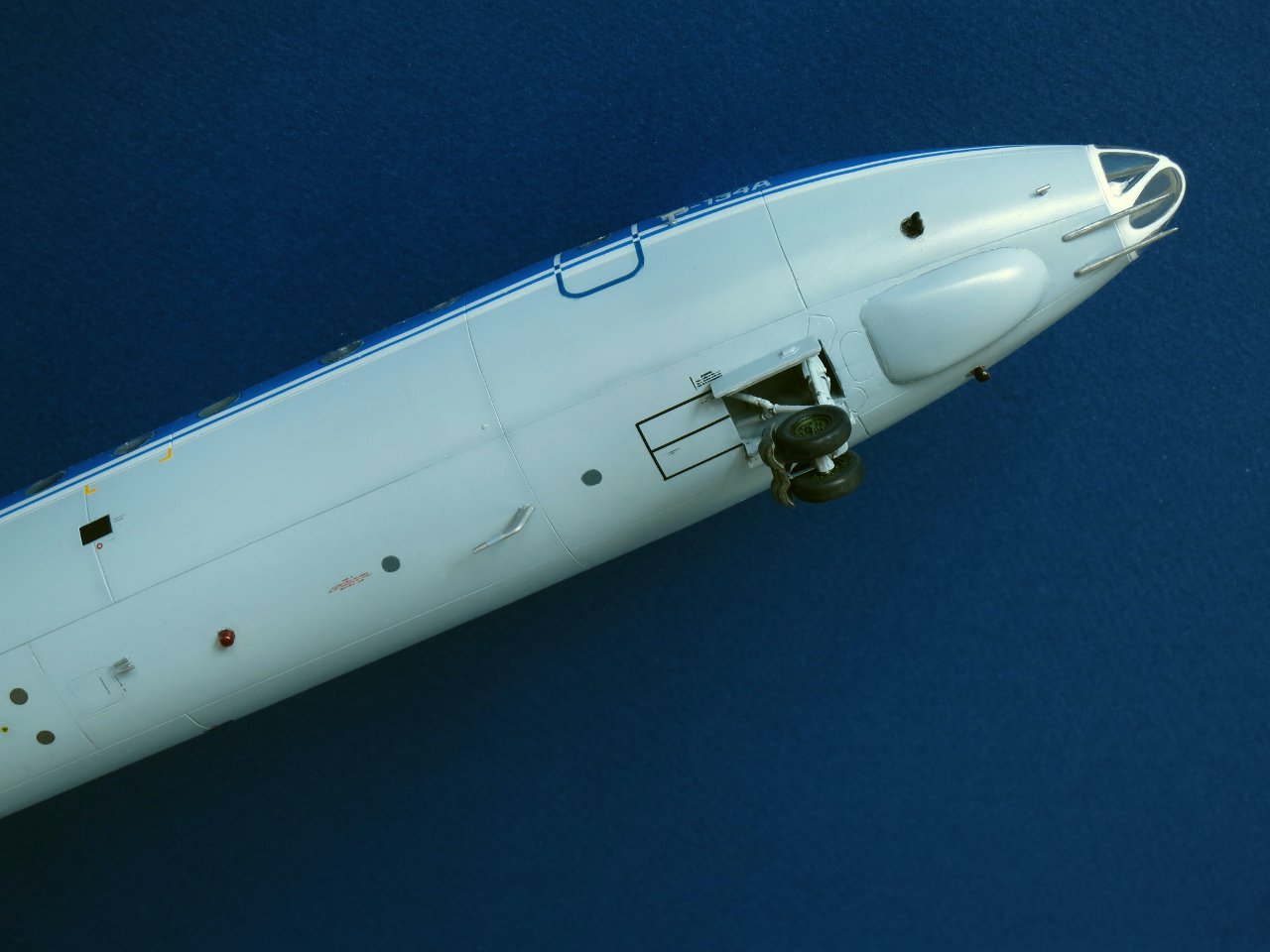

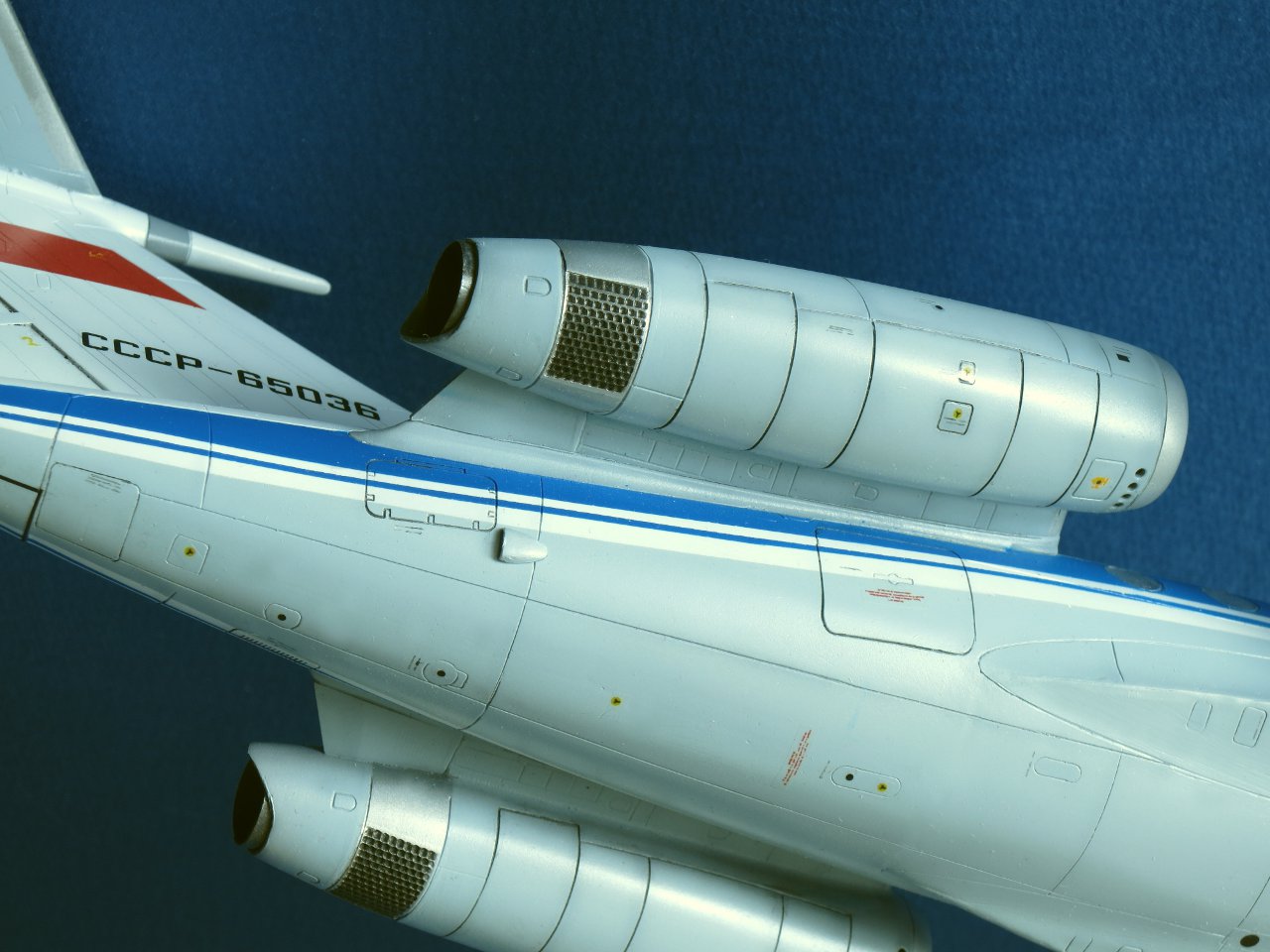

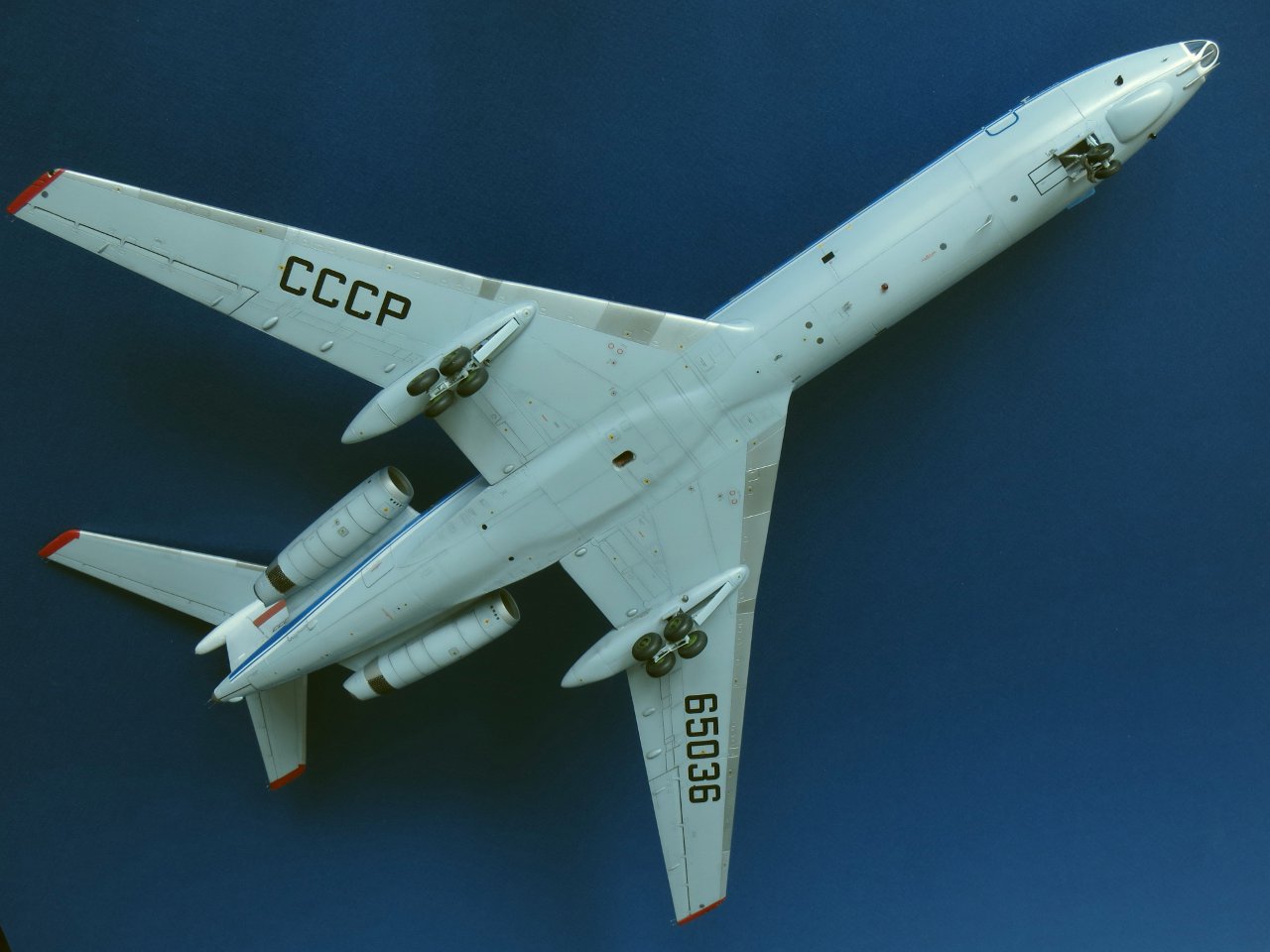

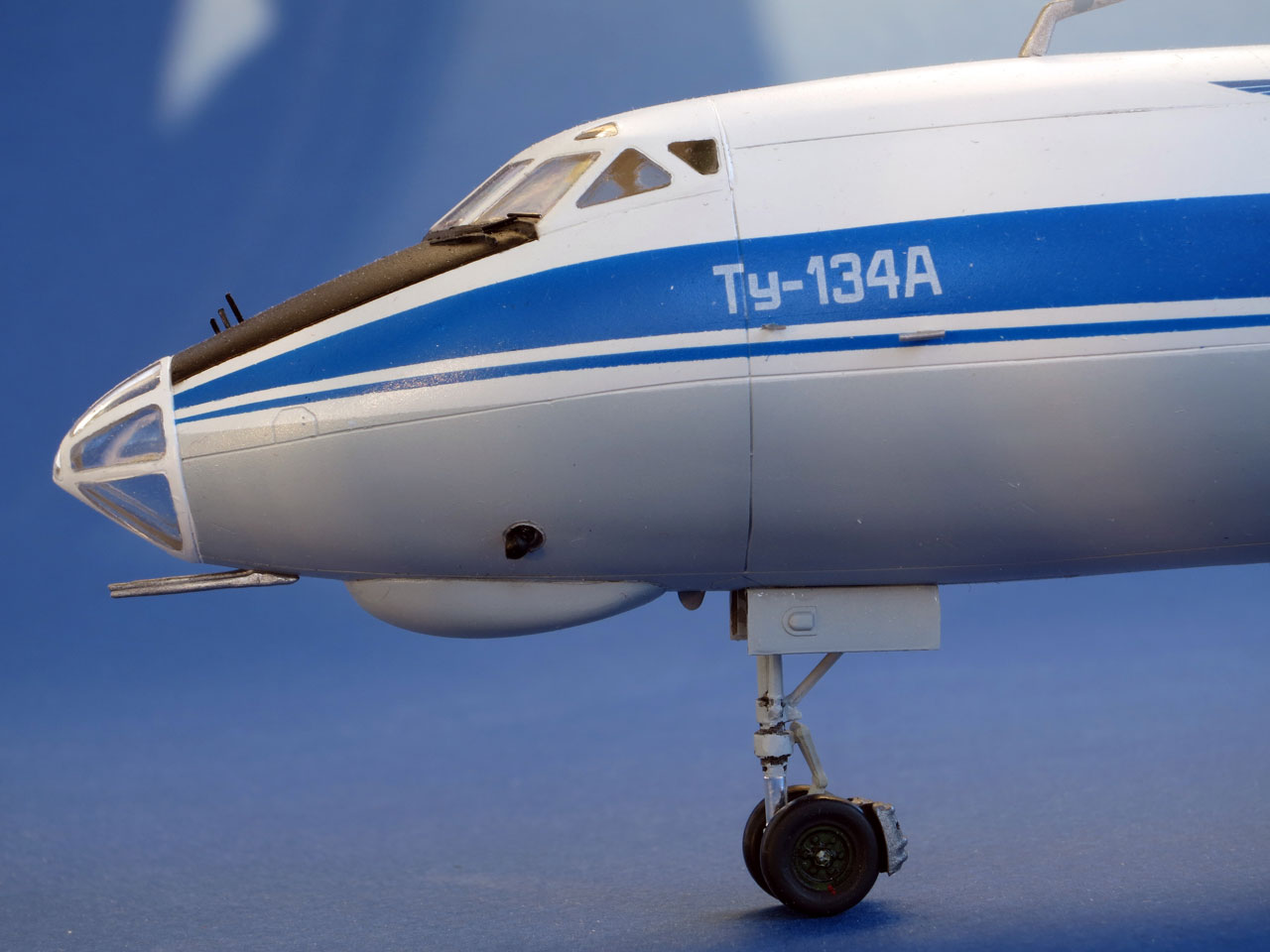

Добавлены отсутствующие в наборе датчики на фюзеляже в районе кабины. Стекатели статики сделаны из лески с капельками клея на кончиках для имитации распушонности и покрашены серебром.
В движках стоят крыльчатки, которые мне отлили друзья по образцу НеОмеги.

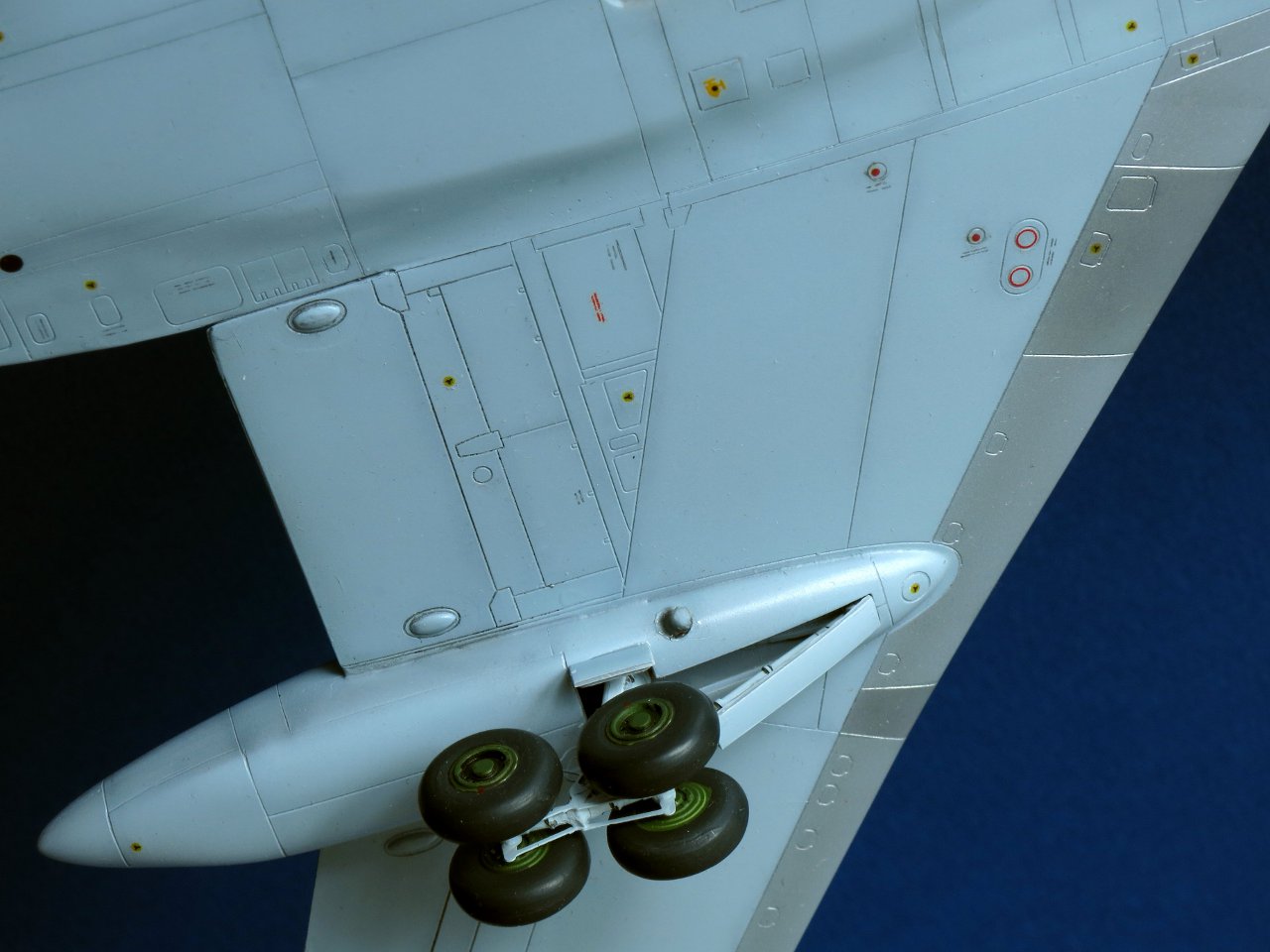

Пневматики вращаются.

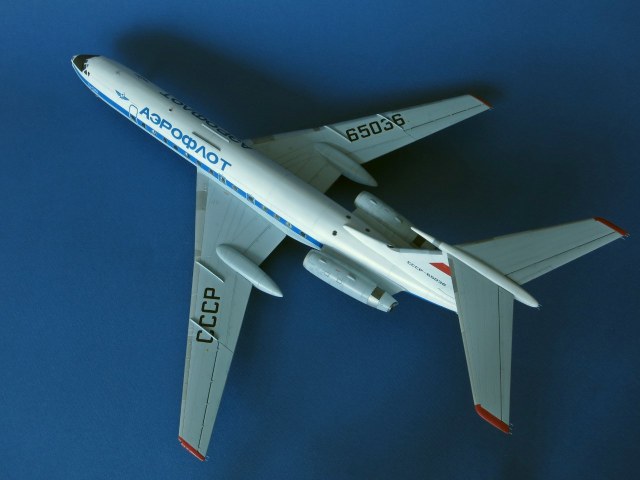

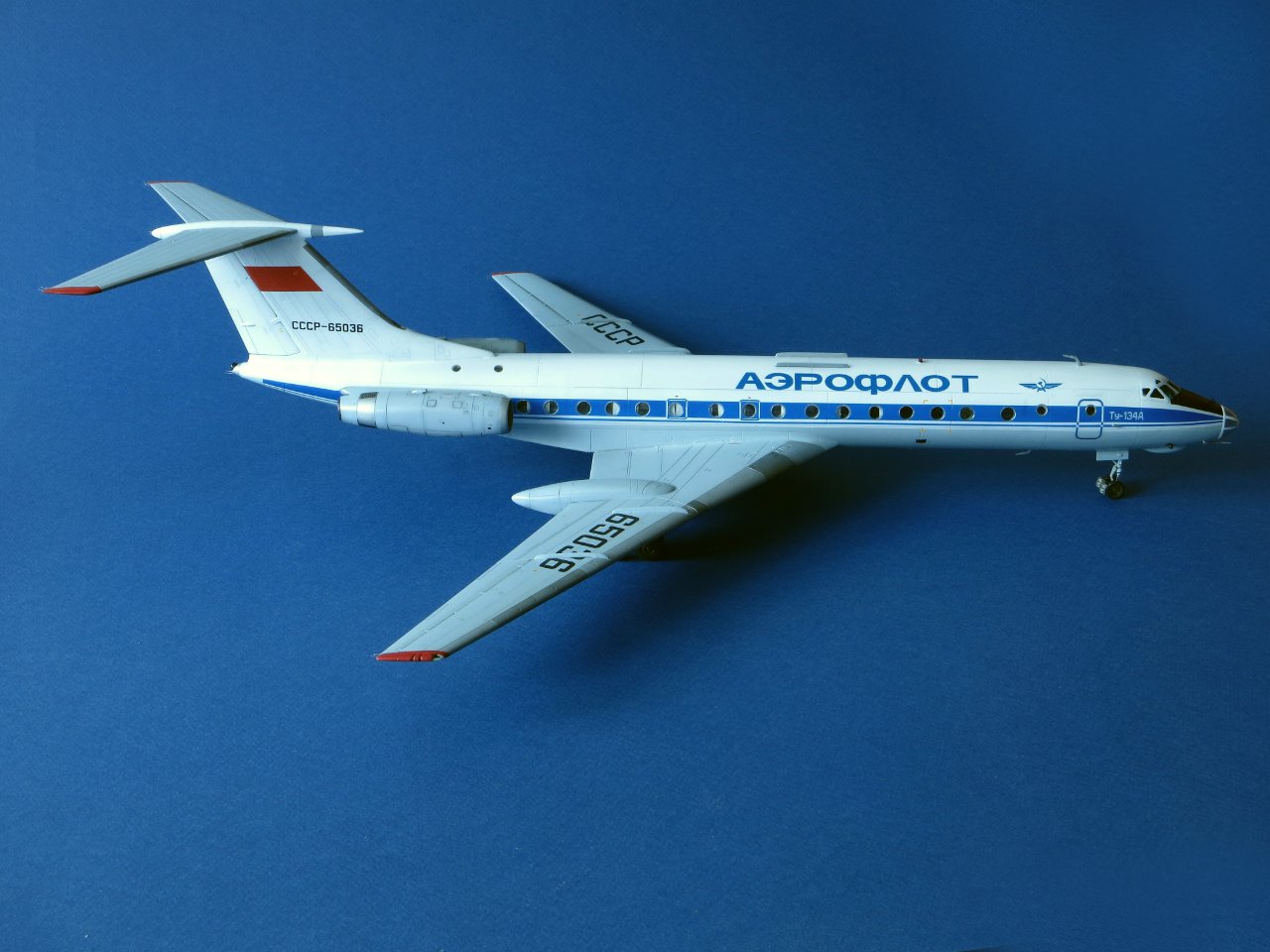

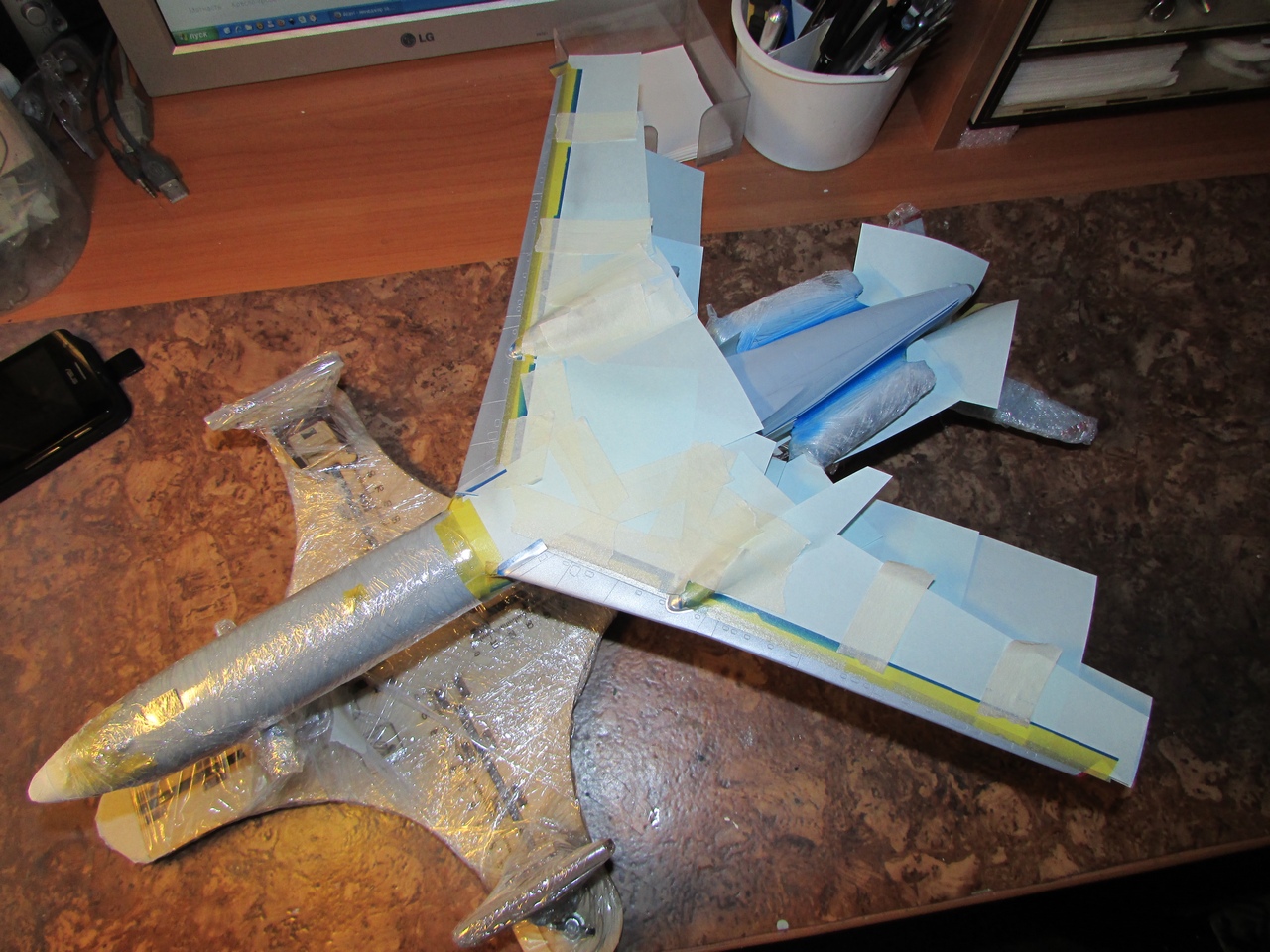

Покраска.
Модель грунтовалась Тамией, красилась красками Mr.Color, A.K.Interactiv, Tamiya. Читлайн накрашен. Кантики дверей, надписи и прочие декали - самодельные.
Надпись на читлайне "Ту-134А" заказывал Георгию Сушкову, за что ему огромное спасибо.

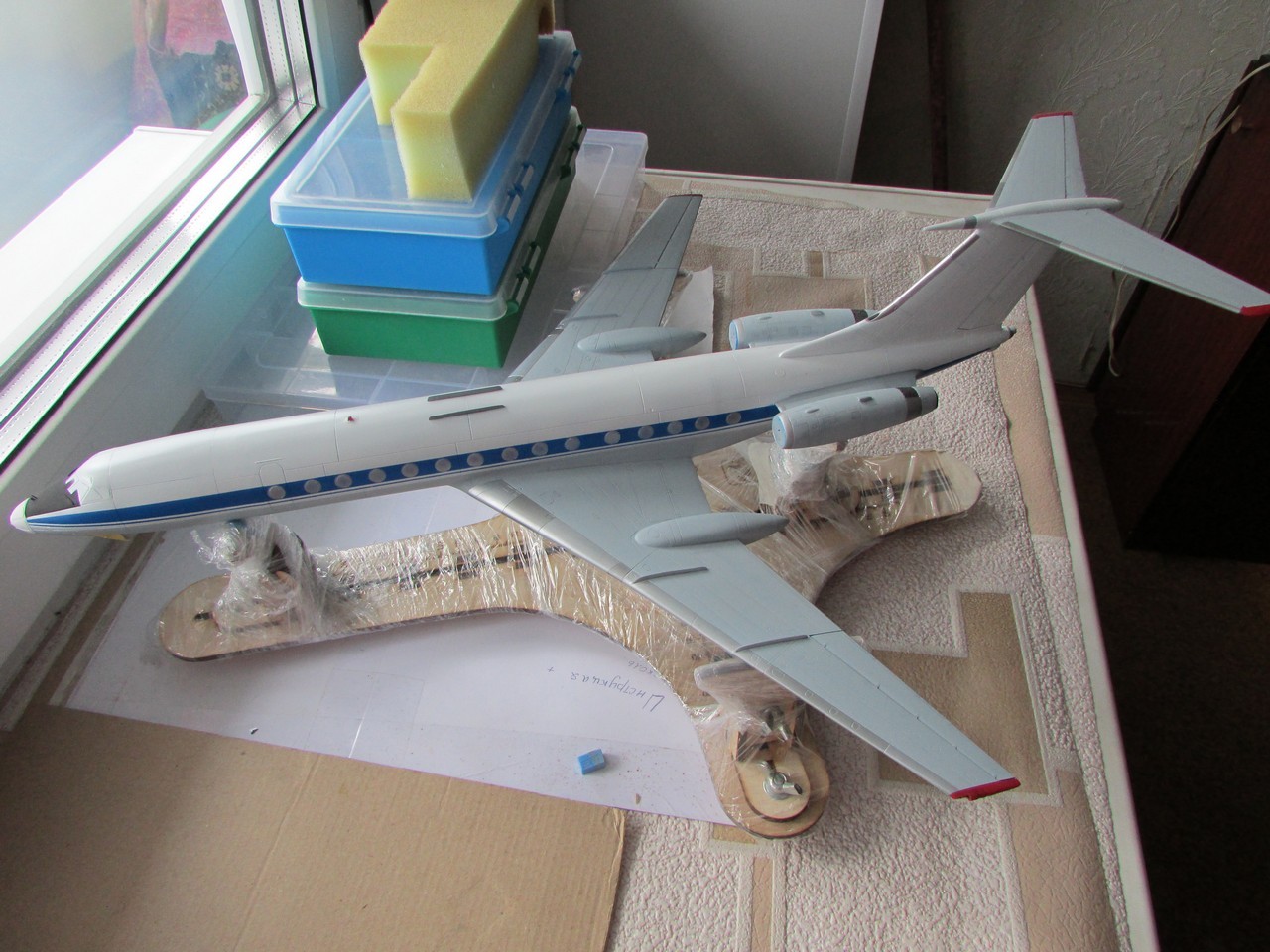

Для выделения расшивки применял прешейдинг, а после покраски выделил погуще рули и немного расшивку по низу и движкам. Самолет хотелось получить более-менее чистый.
Если о чем-то забыл рассказать, спрашивайте. Секретов нет )))
Ну вот вроде и всё, прошу судить!
Оценки
Войдите, чтобы оценить работу.
Комментарии (65)
На сайте с 03.09.2012
15 1599
Буду первым...
Модель очень понравилась! Красивая и аккуратная!!! За матчасть ничего не скажу, не моё...
А подсветка прям вААЩе в тему! Нанотехнологии , блин.
Один вопрос... Некоторые иллюминаторы, где наполовину, где почти совсем перекрыты изнутри чем-то... Это , я так понимаю, типа шторки?...
Лично от меня +1 РЕСПЕКТ!!!
На сайте с 04.03.2015
21 18
Очень понравилась работа! Освещение добавило ещё больше красоты, в общем смотрел не отрываясь. СУПЕР!
На сайте с 13.12.2012
45 399
Еще один респект...
И вопрос... Amodel, как исходник... Сколько ни читаю отзывов о нём, всегда пишут, как геройски с ним боролись (сходимость деталей, общее исполнение деталей). У Вас об этом ни слова, неужто набор не вызвал трудностей и достойного качества?
На сайте с 25.09.2010
25 1
Отличная модель! Очень понравилось освещение.
Спонсор
На сайте с 10.09.2012
64 322
Отлично! Глядя на такую красоту,начинаешь в полной мере понимать свою бездарность.((
На сайте с 14.08.2010
0 65
+1
Очень понравилась модель. Всё в ней в меру))) Браво!!!
Отличная работа! Молодец Дмитрий!
подсветка очень вписывается в масштаб вот только цвет диодов может стоило взять "теплее".
И заметил что вы никак не обозначили фонари подсветки на киле.
"плюс" за оригинальное решение с батарейкой
На сайте с 22.01.2013
2 5
С победой над заготовками из полистирола! Иначе не скажешь. Тот меня поймёт, кто сделал эту модель.У меня эта модель ещё в работе,но уже проклёвывается конечный результат. Настолько я на на него насмотрелся за время работы, что порой кажется это моя работа-почерк схож.За исключением электрики.Немного отдаёт заводской новизной, а в остальном-читаем первое предложение.
На сайте с 11.08.2014
20 0
Дима.Работа и модель на высоте.И главное чистенький).
На сайте с 18.07.2010
368 21797
Классная Тушка.
Спонсор
На сайте с 15.10.2012
17 69
Ну спасибо вам, мужики, за отзывы и критику. Начнем по порядку.
Серёж, привет. Рад видеть тебя. Здесь такая штука: в салоне лежит блок управления мигающими "стробами". Он выполнен на двух платах и оказался довольно бгольшим. Более миниатюрно пока не получилось ничего сочинить. Может в будущем сделаю на микроконтроллере, но пока вот такой чумоданчик. И он действительно часть иллюминаторов перекрыл.
Сергей, я умышленно не стал описывать Амодэловское качество и этот набор, т.к. посчитал, что про это всё все знают. Но раз есть вопрос, то должен быть и ответ. Пластик мягкий, в работе не очень приятен. Расшивка местами великовата, местами мелкая. Местами она просто ошибочная (к своему стыду я это заметил уже на готовой модели). Стыкуемость опять же везде разная. Самое плохое место - крышка низа фюзеляжа. С проблемами подгонялись и отсеки шасси. Киль вставал тоже с большой ступенькой сбоку. пришлось точить. С права на нем расшивки вообще не было почему-то. Так что все, что пишется про Амодэл - все верно. НО! Его делать можно и нужно. Не так страшен черт, как его малюют )))
Володя, я видел твои модели и могу сказать, что ты говоришь ерунду. Не обижайся ))) И не прибедняйся )))
Владимир, вот и у меня такое же ощущение теперь по поводу "теплоты" цвета диодов. Учту на будущее. А разве на 134 есть подсветка киля? Нигде не нашел.
Евгений, правильно подмечено - заводской чистотой. Задача была воспроизвести именно свежий борт.
На сайте с 28.01.2012
80 3
Круто и классно!
На сайте с 13.12.2012
45 399
Спасибо Дмитрий за ответ... а то думал Вы редкий "счастливый" обладатель кита от Модела "без проблем"!
)
Ну что ж, победителям слава! Чудесный представитель Аэрофлота... Аж сахарок "Аэрофлотовский" на языке почувствовался!
На сайте с 03.02.2012
232 2206
Дмитрий,привет! Неплохая Ту-шка,-ушедшея эпоха! Тема,наверное будет в будущем продолжена?

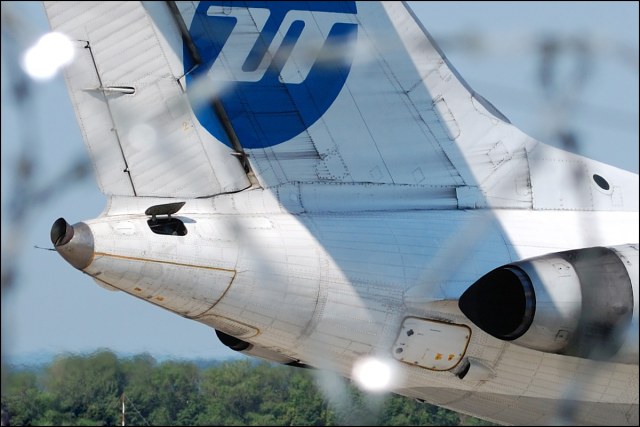

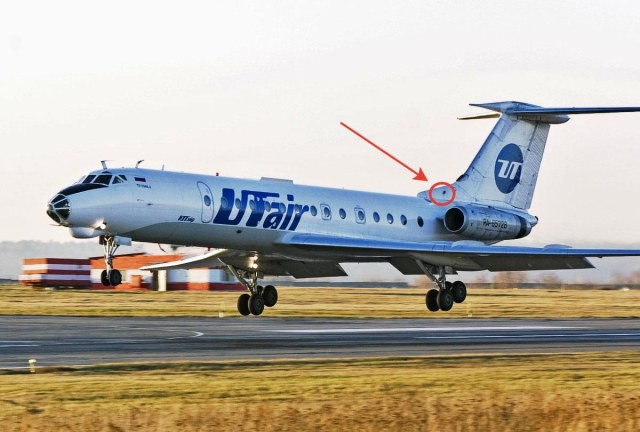

см. фото вот этот тёмный овальчик справа у основания киля. правда, я тоже не нашёл фото как он светит, но кто-то-где-то-когда-то говорил что это именно он - фонарик подсветки номера (?!) хотя и неясно как он в одной плоскости с килем может что то на нём осветить.
специалисты поправят если не так.
P.S. какие художественные подтёки на этом киле (фото)
Спонсор
На сайте с 15.10.2012
17 69
Володь, это не подсветка киля, а воздухозаборники ВСУ. Они закрываются шторками, когда срабатывает концевик стоек шасси при отрыве от земли. Считай, что у меня самолет летит ))
На сайте с 13.05.2013
9 4
Дмитрий, поздравляю с прекрасно исполненой моделью. Все очень гармонично и грамотно.
Спонсор
На сайте с 15.10.2012
17 69
Леонид, спасибо ))
На сайте с 23.09.2010
30 564
Супер!!!
Лампы на форкиле подсвечивают кромку стабилизатора, что бы следить за обледенелостью.
Спонсор
На сайте с 15.10.2012
17 69
Юра, но где эти лампы стоят? Можешь показать? Я первый раз про такое слышу.
Спонсор
На сайте с 15.10.2012
17 69
Володя, не лампы это, а воздухозаборники ВСУ. Я выше написал.
я подумал, что ты про ту форточку слева написал открытую. ну тогда интрига.. самому интересно
На сайте с 03.05.2013
54 64
Красавец...
С уважением, Александр.
На сайте с 13.05.2014
6 1
Шикарно, хочу также сделать
На сайте с 29.06.2013
34 57
Отличная модель!Очень понравилась!
всё таки это не воздухозаборники...
...иначе зачем из закрывать стеклом
Спонсор
На сайте с 15.10.2012
17 69
Я просто про эти "дырки" читал и понял, что это воздухозаборники. Но теперь уже и сам усомнился. Но то, что это не фонари подсветки - это однозначно. причем они могут быть и открытыми и закрытыми. Видимо зависит от режима полета. Тогда ждем мнения специалистов по этому самолету.
На сайте с 11.03.2012
24 271

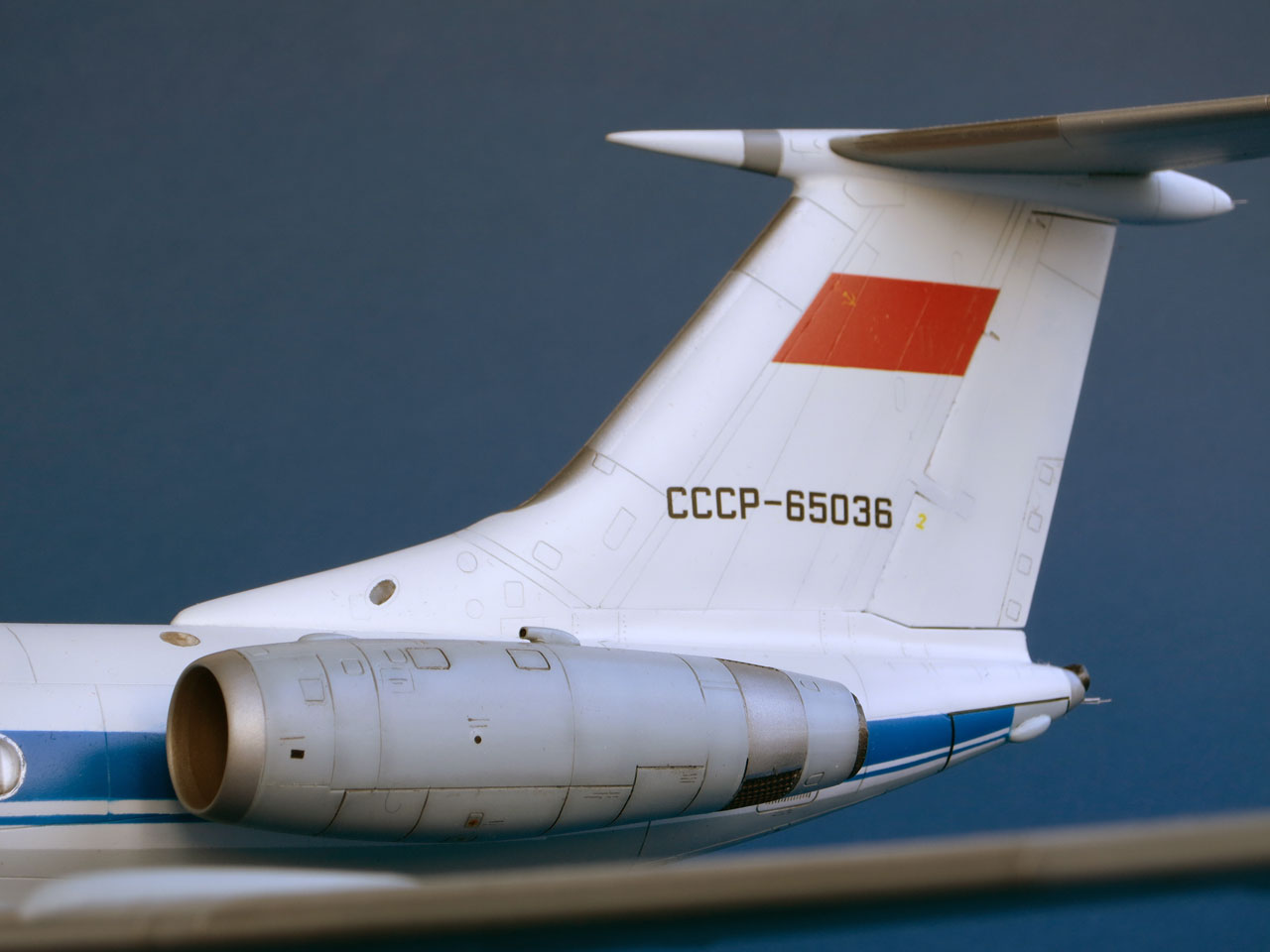

Дима! Отличная работа, безукоризненная покраска, Поздравляю. Но что-то смутил флаг и размер номера на хвосте, ты видимо ориентировался на новодельную ливрею порто типа в Минском музее. Действительно На форкиле расположены огни подсвета стабилизатора , а через иллюминаторы в туалете смотрят обледенение
Спонсор
На сайте с 21.10.2009
48 4348
Ребяты, это лампы подсветки, не спорьте!

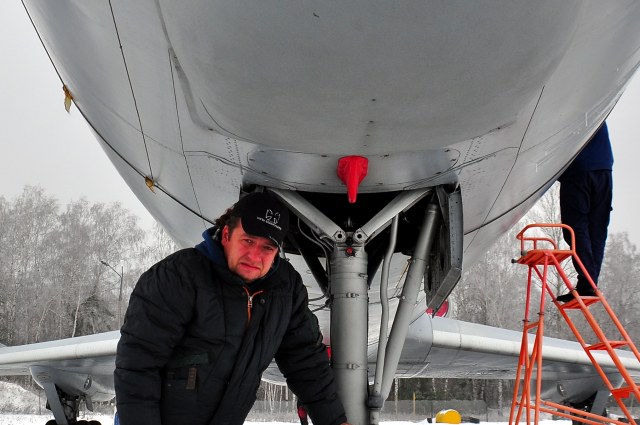

Если за эту модель кто-то берётся, то он отдаёт себе отчёт, что спрашивать будут по Гамбургскому счёту. И я считаю, что придраться в этой прекрасной модели не к чему, за исключением двух мелочей, да и то они не принципиальны, т.к. были не на всех: линии капотов движков и ВСУ должны (но не обязаны) быть окаймлены жёлто-чёрной каймой, как и створки передней ноги. Между обтекателем и нишей передней стойки есть ещё одна упущенная антенна (или датчик - не знаю). На фото над моей головой она красная. Что это такое - не в курсе. Буду признателен за ликбез!
На сайте с 03.11.2013
38 34
Противопожарный датчик, видимо срабатывает при посадке на брюхо :о)

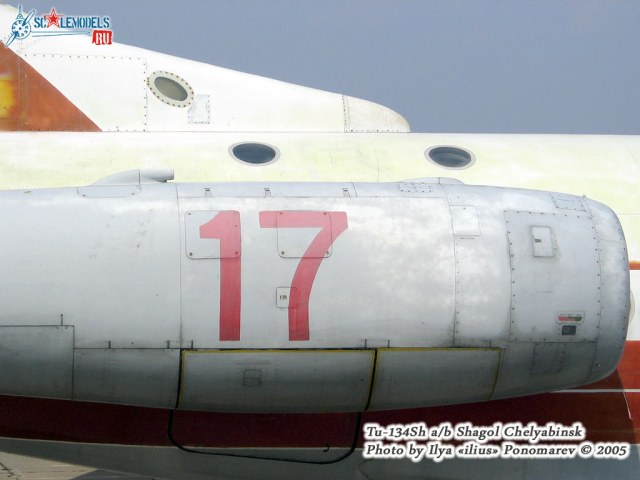

А створки ВСУ не на форкиле, а на фюзеляже перед соплом ВСУ, они и вправду открываются на земле при запуске установки, а в воздухе закрываются
Спонсор
На сайте с 15.10.2012
17 69
Антон, спасибо за оценку модели и за "указку". Вот пока ты не сказал, я и не обратил внимание на этот датчик. А ведь действительно он есть на всех летающих бортах. Придется его сделать, благо это еще возможно без ущерба для модели.
И по поводу освещения киля я тоже лоханулся. Даже предположить не мог, что такое возможно. В инете много смотрел по этому поводу и кто-что говорит. Вот я и набрался "умностей". А оказывается вон оно чё (С)... ))))
Спасибо!
Спонсор
На сайте с 15.10.2012
17 69
Да, Миша, я это уже понял. Почему-то этот узел в инете настолько покрыт тайной, что я не смог понять "ху ис ху". Спасибо ))
Спонсор
На сайте с 15.10.2012
17 69

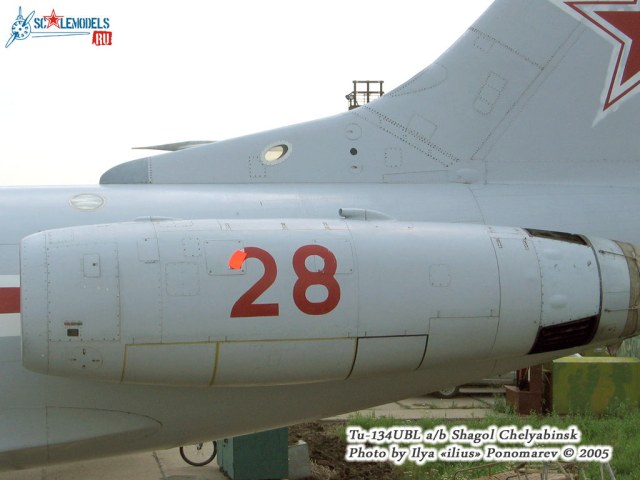

Коля, спасибо за оценку модели. При оформлении киля я действительно ориентировался на музейный экспонат, т.к. нашел много его фоток. Да и посчитал, что его окраска не сильно далека от истины. Ты имел ввиду наверное вот эту фотку:
Спонсор
На сайте с 15.10.2012
17 69

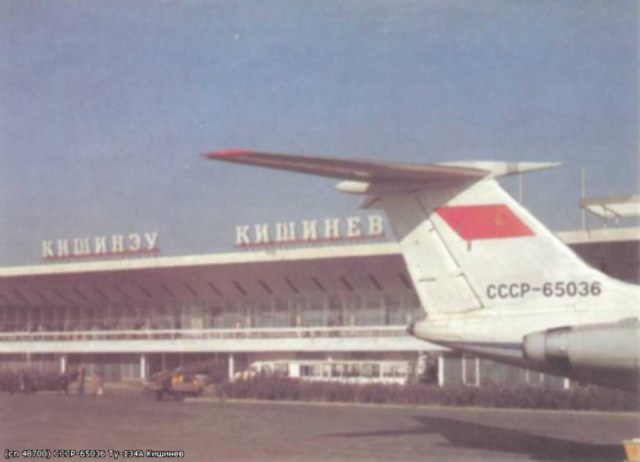

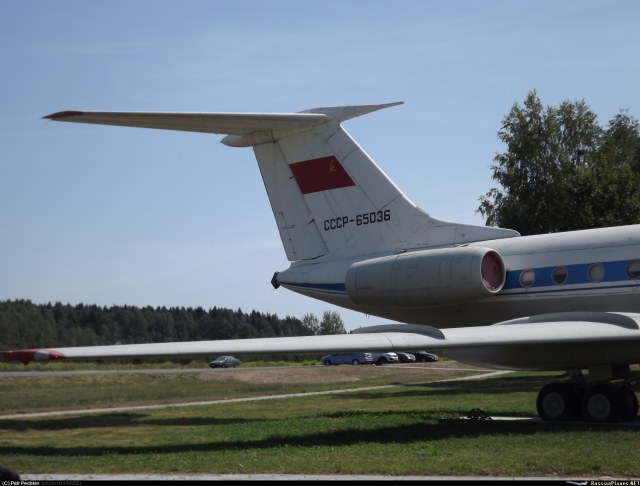

а вот та фотка, на которую смотрел я:
Спонсор
На сайте с 15.10.2012
17 69

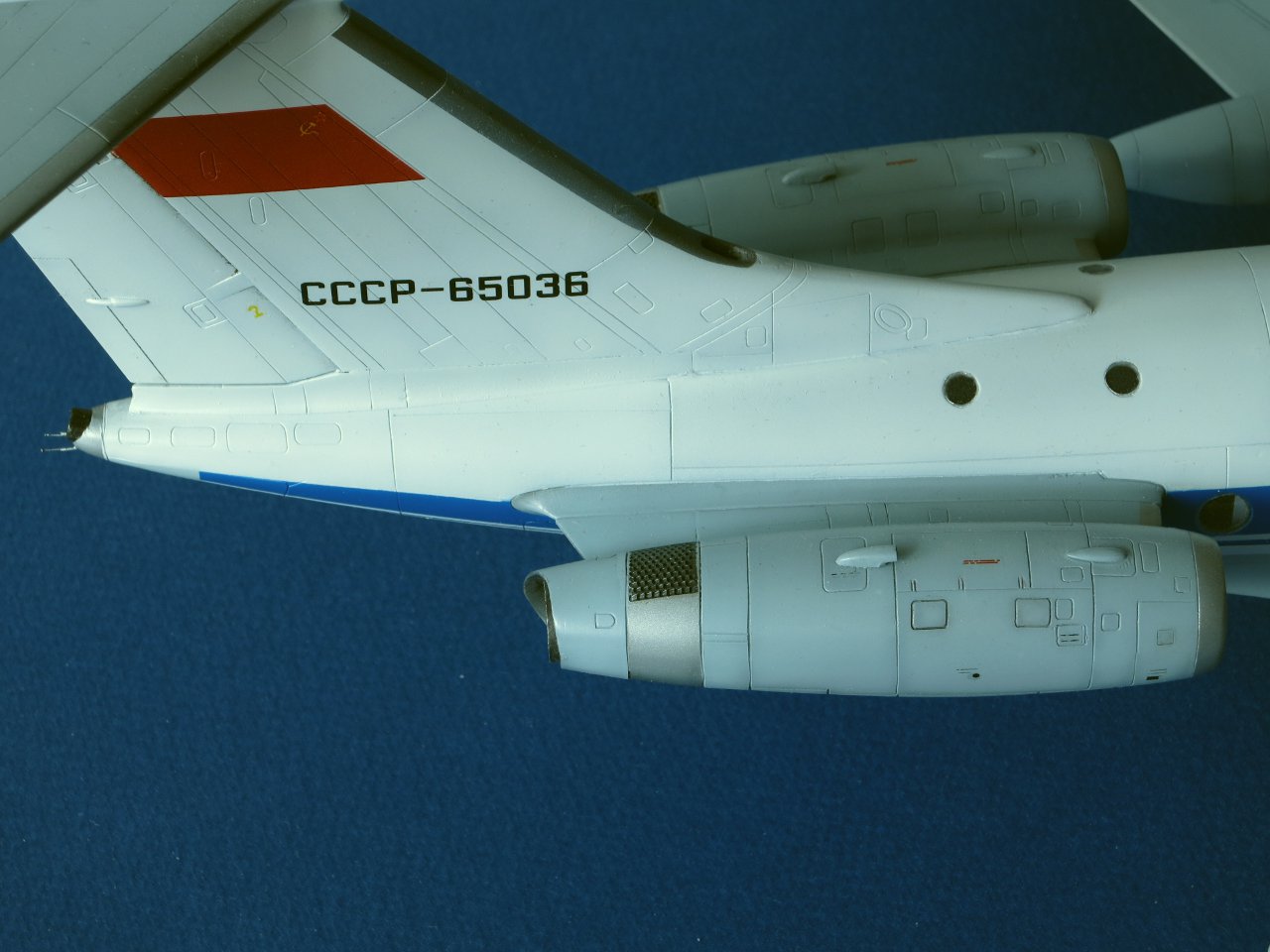

Но при покраске задней части около ВСУ все равно получилась некая "солянка" из вариантов. Здесь синие полосы идут до самого ВСУ, а у меня обрываются раньше.
Спонсор
На сайте с 15.10.2012
17 69
Кстати, если интересно, то я выложил видео мигания маячков:
https://youtu.be/_iHyeZaCx-w
Офигенски. Еще осталось звуковое сопровождение наладить. Придумать бы какую автономную замкнутую систему, что бы без батареек. Например днем аккум заряжается от Солнца, а в темное время суток мигает.
Спонсор
На сайте с 15.10.2012
17 69
А каким образом маскировать солнечные батареи на самолете? Они должны быть не малой площади. ))) Но идея красивая)))
Вывести их например на подставку. Насчет площади, у меня старый калькулятор может работать на маленькой панельке примерно сантиметр на пять, совсем без батарейки. Правда какова потребляемая мощность калькулятора я не знаю.
Спонсор
На сайте с 15.10.2012
17 69
Ну а почему бы и нет? Может когда-нибудь и попробую.
На сайте с 01.04.2014
131 745
Мне добавить уж и нечего. Всё замечательно, да ещё и с подсветкой!
На сайте с 17.07.2010
341 767
Отличная работа Дим, просто загляденье!
На сайте с 17.10.2014
7 0
Овалы на форкиле - подсветка флага государственной принадлежности. Из придирингов - в полете с выпущенными шасси и включенными фарами, логично было-бы выпустить закрылки и переложить стабилизатор вниз на отрицательный угол. А работа впечатляет и навивает ностальгию.
P.S. Да еще придется закрывать створки ВСУ. Легче снять модель с подставки. Пусть будет рулящим, тогда все будет ОК.
Спонсор
На сайте с 15.10.2012
17 69
Мужики, спасибо!
Ну, как оказалось, овалы - это совсем не подсветка киля, а подсветка стабилизатора для визуального контроля в полете. Я не представляю каким образом может быть подсвечен киль под таким углом. Стабилизатор - да, но не киль.
Спонсор
На сайте с 26.01.2013
17 1
Превосходно!! ( немножко устал при просмотре от синего фона - сам самолет чуток потерял свой окрас из-за него.....)
всё так. подсветка киля это "опция" Ту-154
картинка отсюда
http://www.scalemodels-tu154.ru/articles/8_5_Ustanavlivaem_melochevku_na_model'_Fary.htm
Спонсор
На сайте с 15.10.2012
17 69
Володя, я эту фотку тоже видел. Ту-154 да, оснащен этим фонариком.
На сайте с 11.03.2012
24 271
На ту-134 перед третьим разворотом выпускаются шасси при убранной механизации по РЛЭ, они компенсирует отсутствие воздушных тормозов интерцептеров, так что придиризм не прокатывает- все жизненно.
Спонсор
На сайте с 15.10.2012
17 69
Коля, какие тонкости ты сообщаешь! Я даже не знал про такую фишку. Спасибо!
Спонсор
На сайте с 21.10.2009
48 4348
Всё верно, смотрите сами
https://www.youtube.com/watch?v=IIXLKpU67Wg
Мотайте сразу на 3:42, выпуск шасси над посёлком Знамя Октября, это 26км до третьего, выпуск закрылок начинается на 4:51, над Щербинкой (а/д Остафьево), это 12км до третьего, т.е. Второй. Советская старая схема захода во Внуково.
Спонсор
На сайте с 21.10.2009
48 4348
Именно для осмотра стабилизатора и сделаны три окна - в туалете и на кухне. Два "туалетных" - стаб, "кухонный" - носок. Лого-лайт для подсветки киля на наших машинах того времени не делали.
На сайте с 12.01.2008
57 112
+1
да уж) видна рука мастера!
Отличная модель, Дмитрий! Понравилось абсолютно все)
Трюк с батарейками - тоже шикарен=)
Спонсор
На сайте с 15.10.2012
17 69
Коллеги, спасибо за отзывы и умелые "подзатыльники". Вчера, почесав репу и решив, что к советам знающих надо прислушиваться, прорезал окошки на форкиле и залил прозрачной эпоксидкой ))))) Еще добавил пару датчиков касания земли на концах крыла (такие, как Антон подсказал около обтекателя "бороды". Его я тоже добавил.). Сегодня сфоткаю и покажу.
На сайте с 23.09.2010
30 564
Отлично мигают маяки, причем длительность импульса коротенькая, как надо.
Спонсор
На сайте с 30.06.2012
137 5311
Красивая и зачетная Тушка !!!
Спонсор
На сайте с 05.08.2010
103 18697
Симпатичная ТУшка! Грамотная и технологичная работа!
п.с. а ББ действительно "съехал" в голубизну
Спонсор
На сайте с 15.10.2012
17 69
Спасибо, коллеги!
Я исхожу из того, что белые в жизни детали должны быть белыми и на фото. По-моему здесь именно так и есть. Может синий фон просто не дает воспринять белый цвет белым?
Нет Дим, с цветовым балансом на некоторых фото есть беда. всё таки синий фон дурманит автоматику, можешь посмотреть открыв в фотошопе фотку и цветовую палитру и потыкать пипеткой на белом - в синеву уходит. вот так фотошоп в автотонах видит твою работу
Спонсор
На сайте с 15.10.2012
17 69
Володь, мне твой вариант фотки нравится больше, чем свой. Придется поработать над этим грёбаным ББ )))))
Спонсор
На сайте с 15.10.2012
17 69

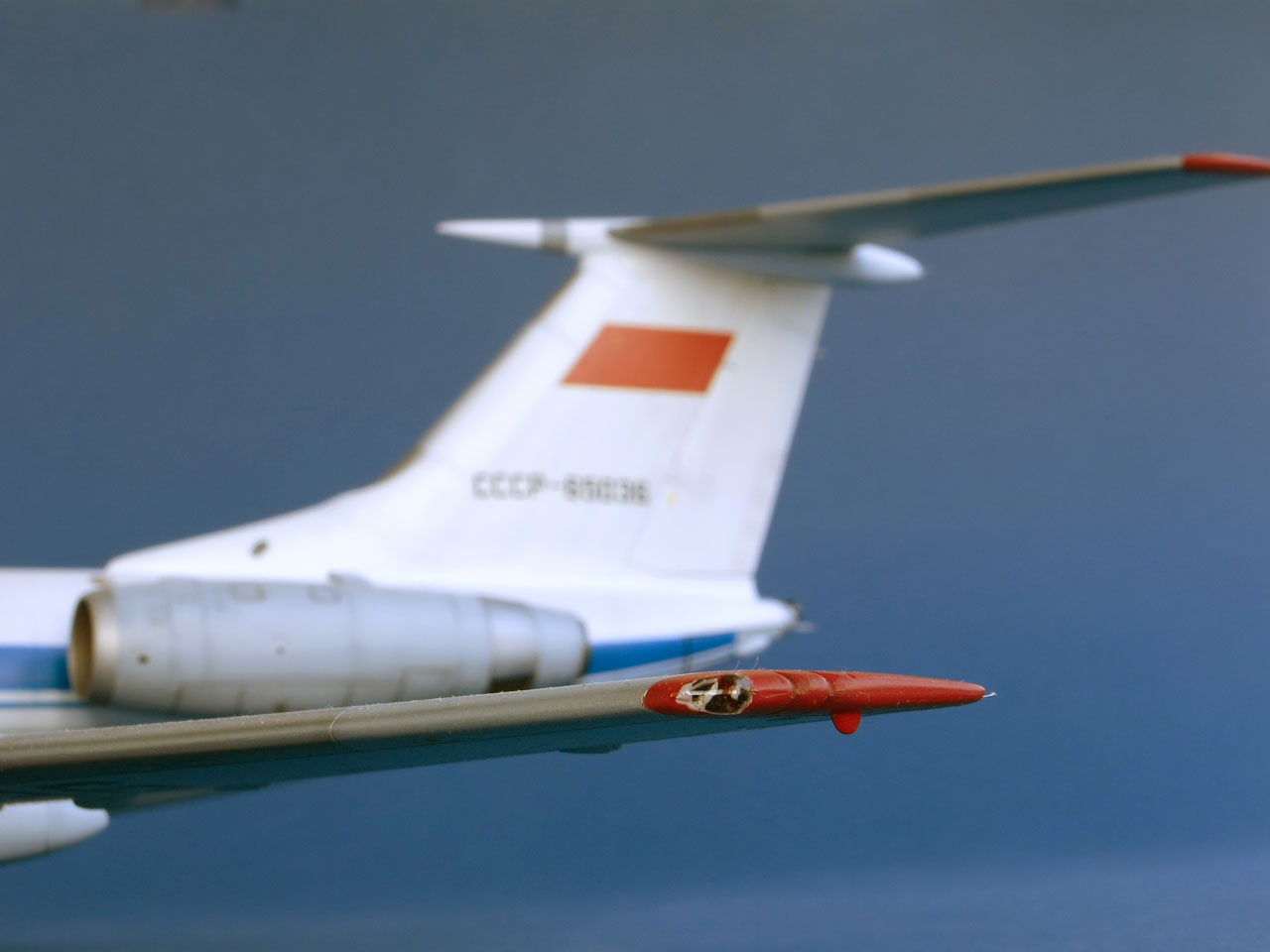

Исправил косячек с окошками подсветки на форкиле. Высверлил, обработал и залил прозрачной эпоксидкой. Добавил еще датчики касания поверхности земли на законцовках крыла и перед стойкой переднего шасси. Три последние фотки в основном наборе вверху. Спасибо, что подсказали про эти дела)). Век живи, век учись ))
И поиграл немного с ББ. Вроде так лучше.
На сайте с 28.11.2011
59 46
Отличная работа!
Спонсор
На сайте с 15.10.2012
17 69
Гена, спасибо.
