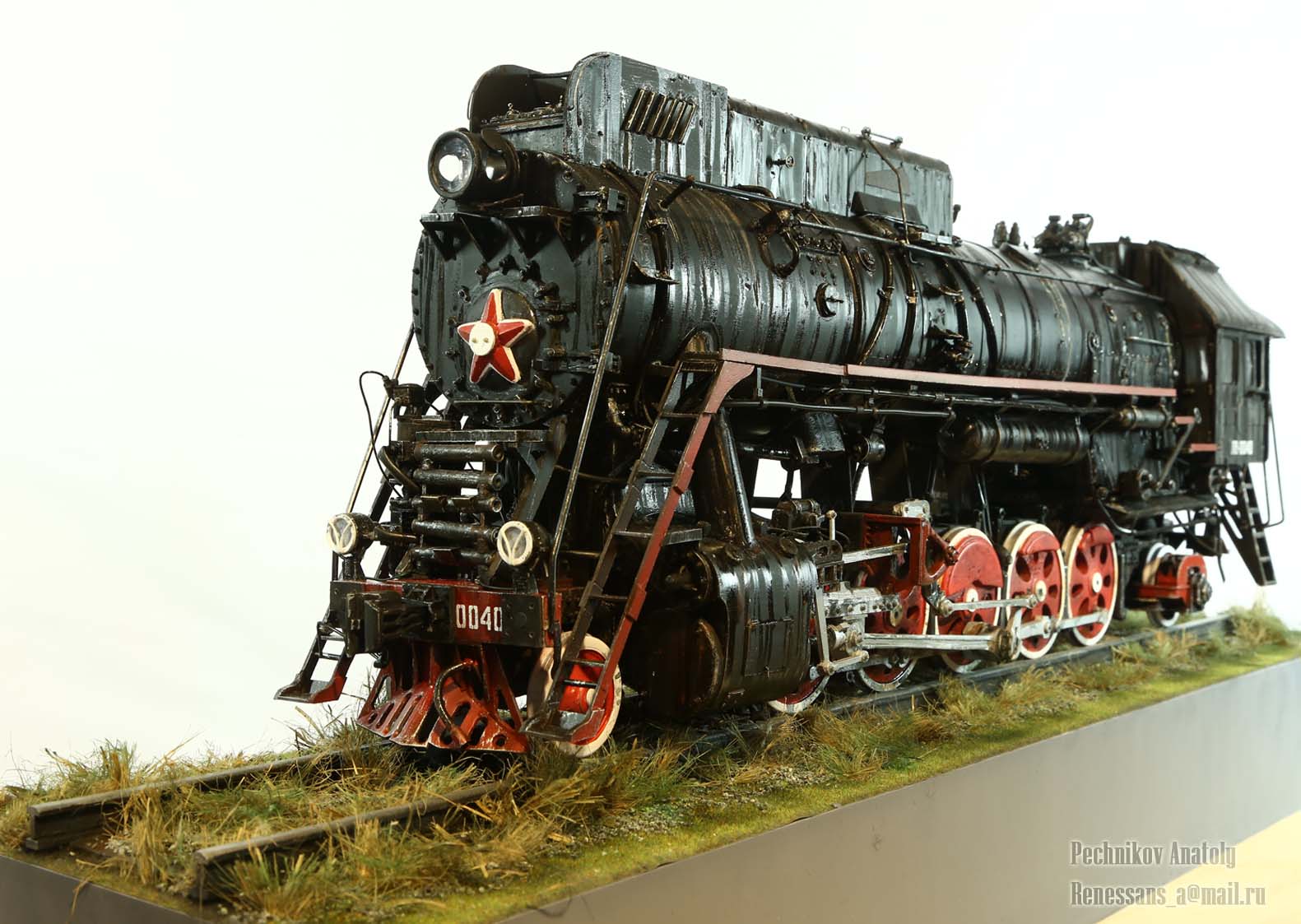

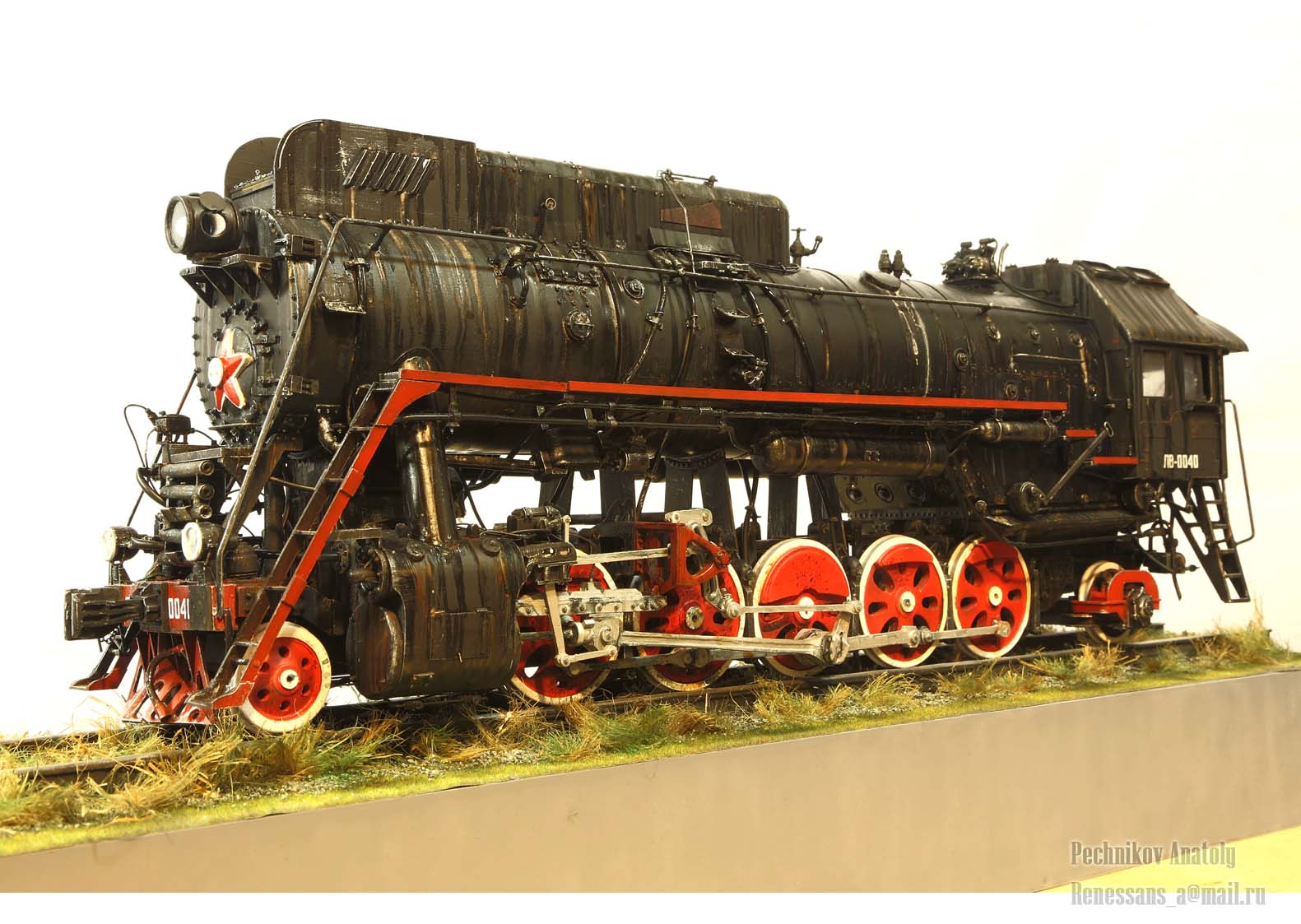

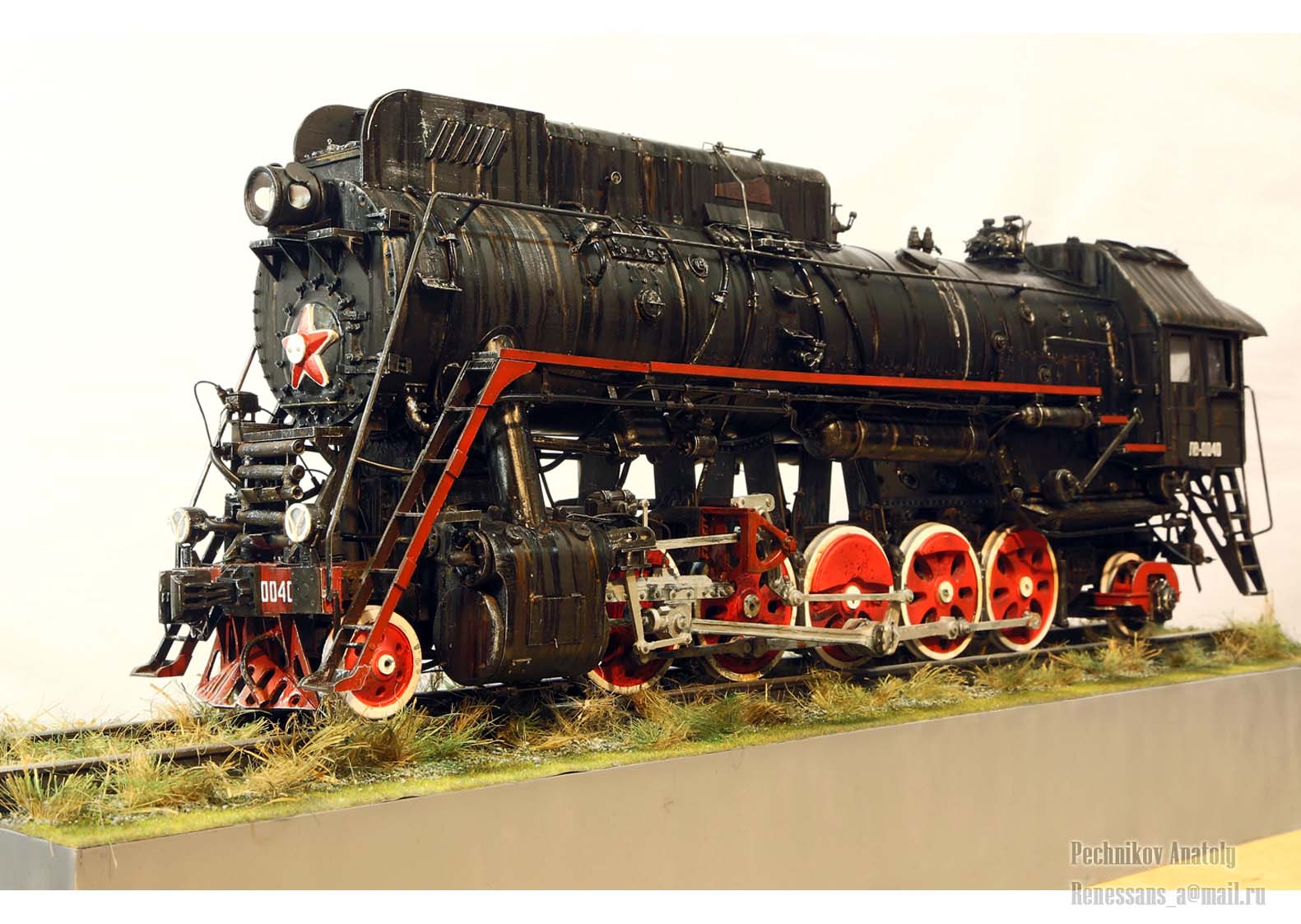

Паровоз Лв

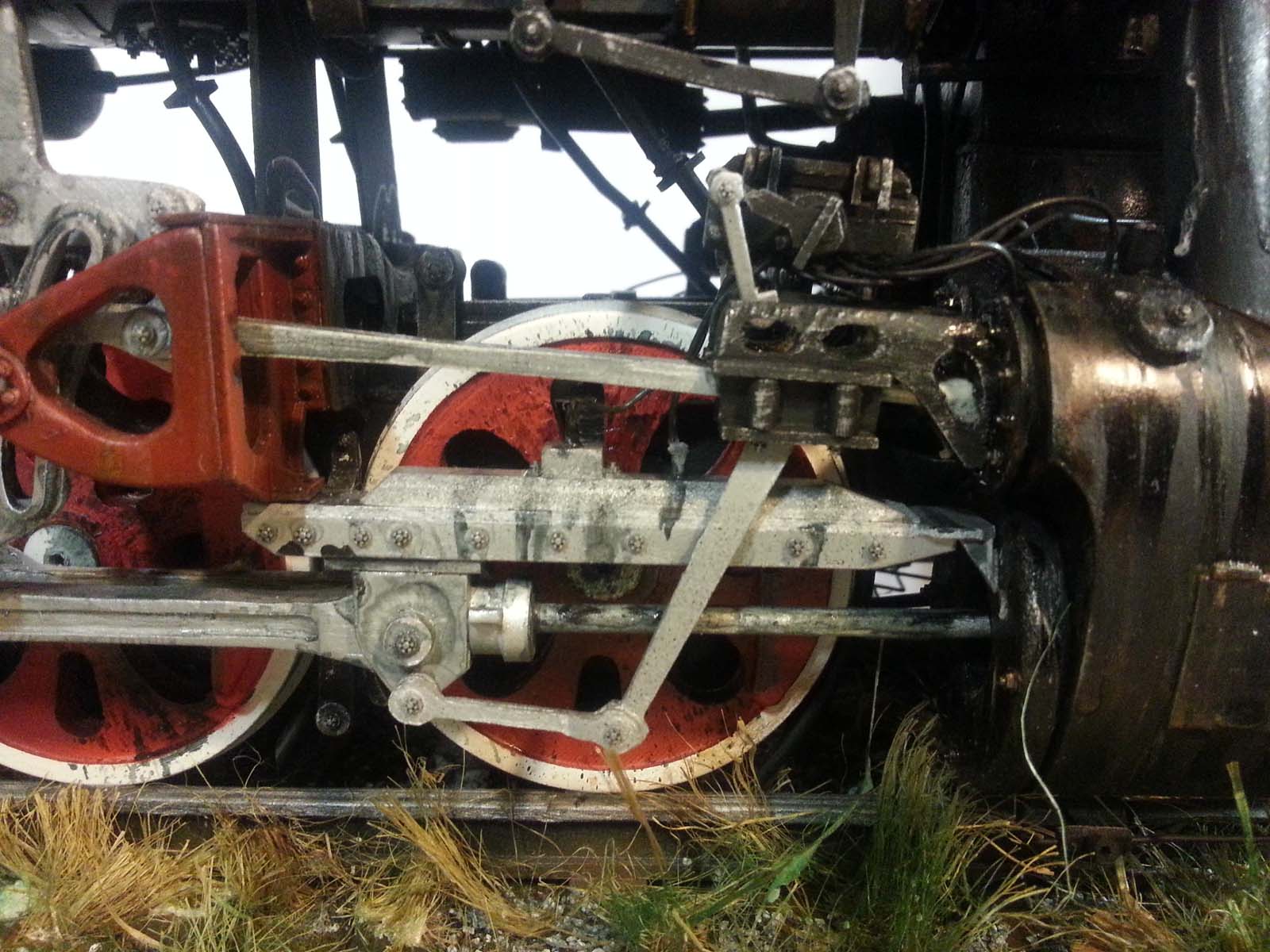

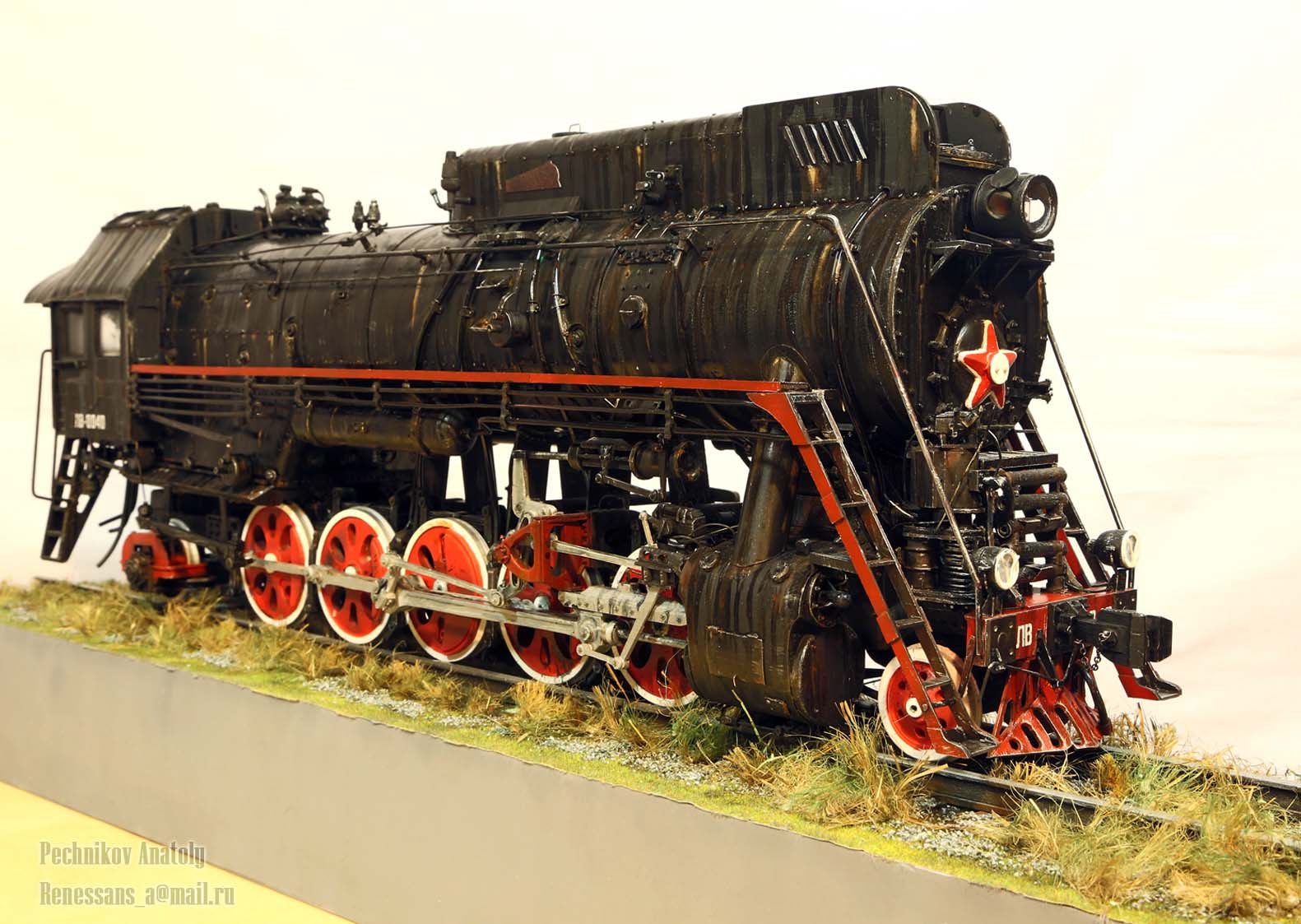

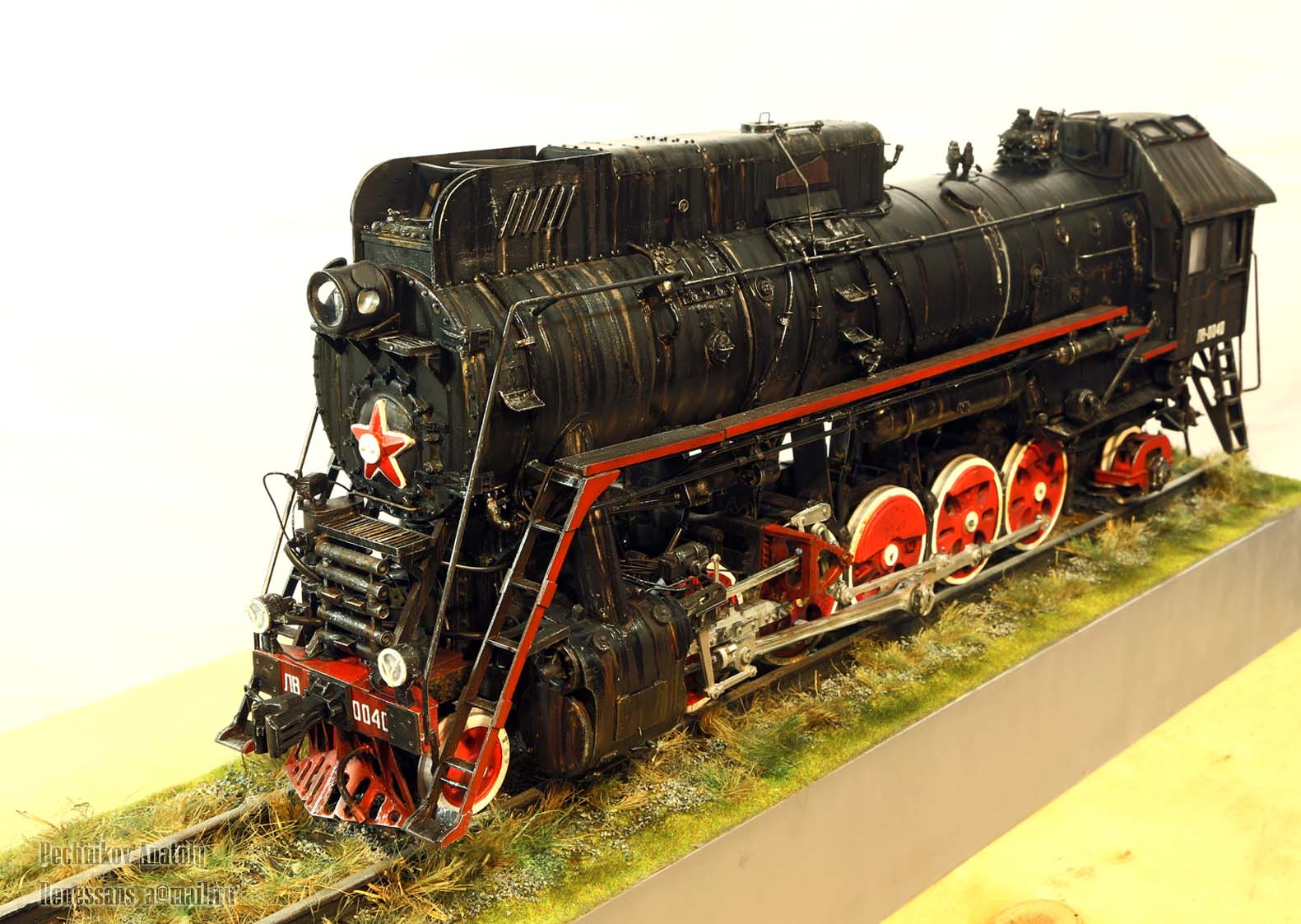

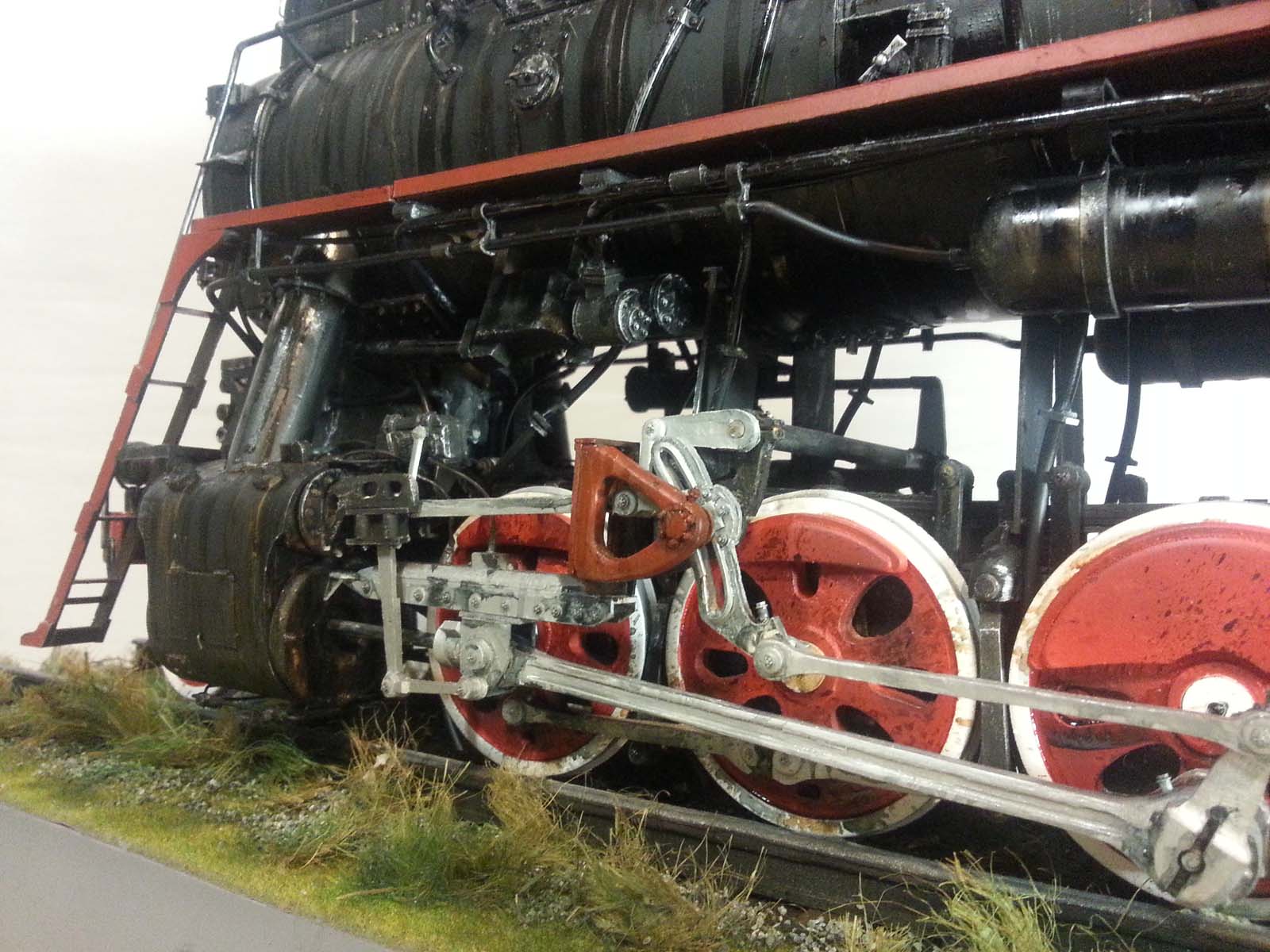

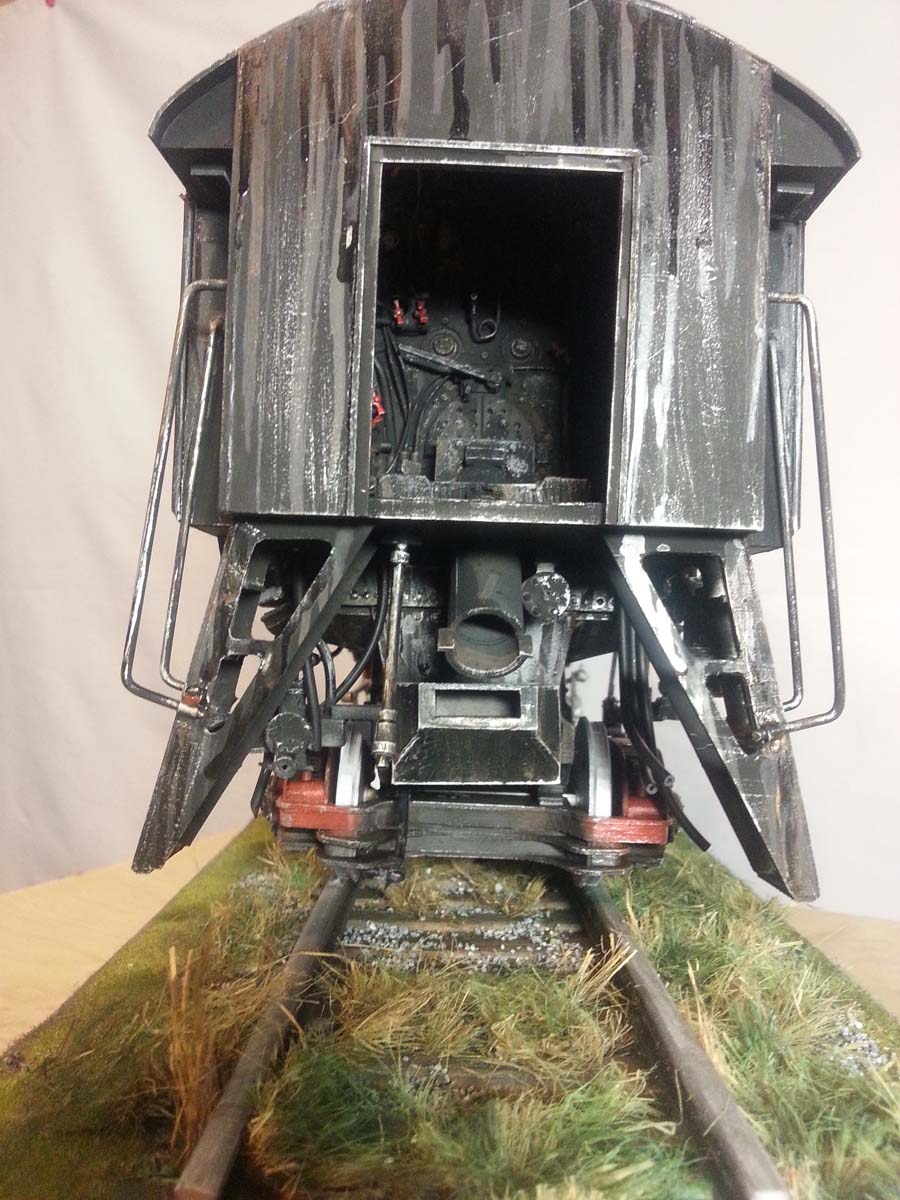

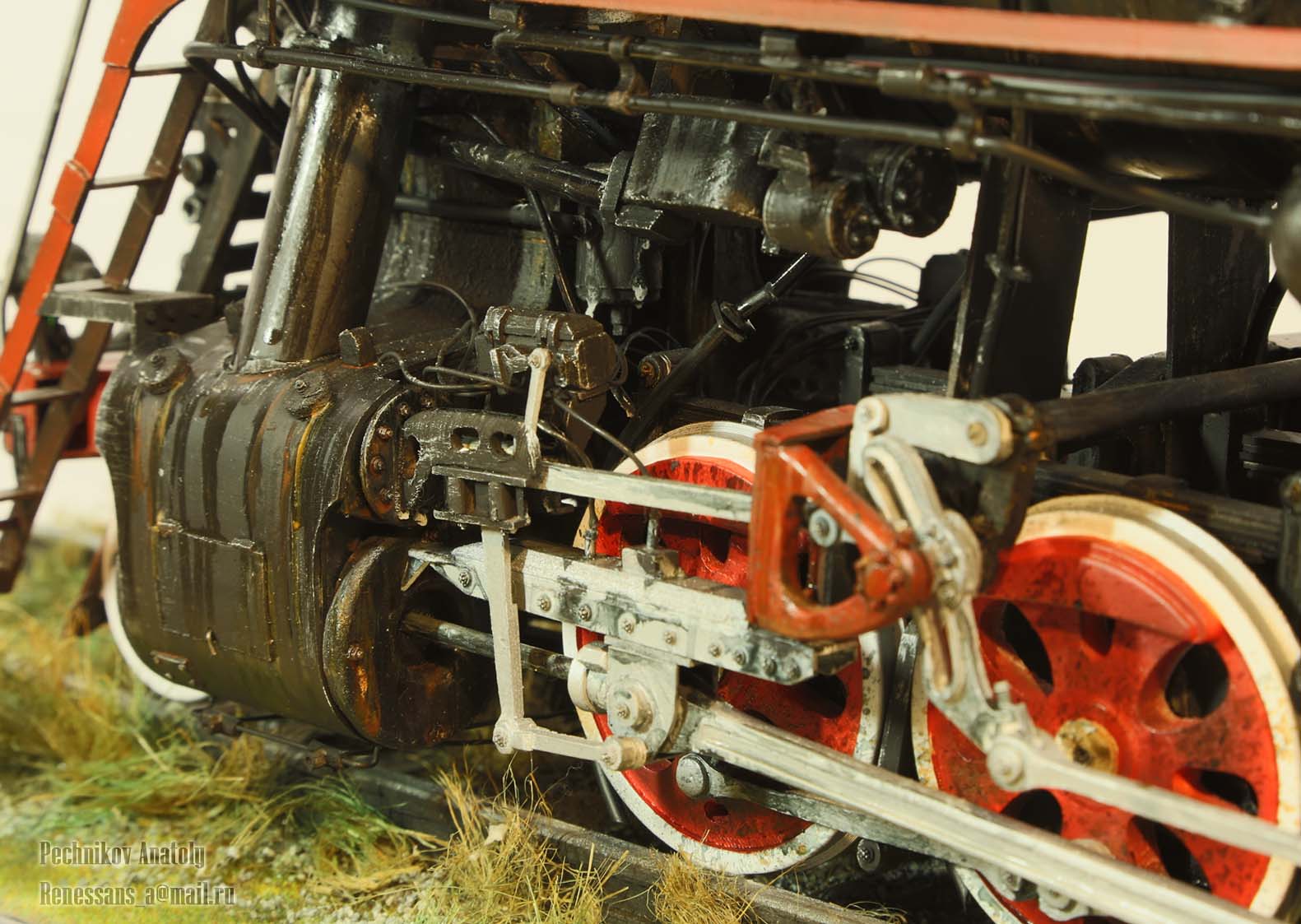

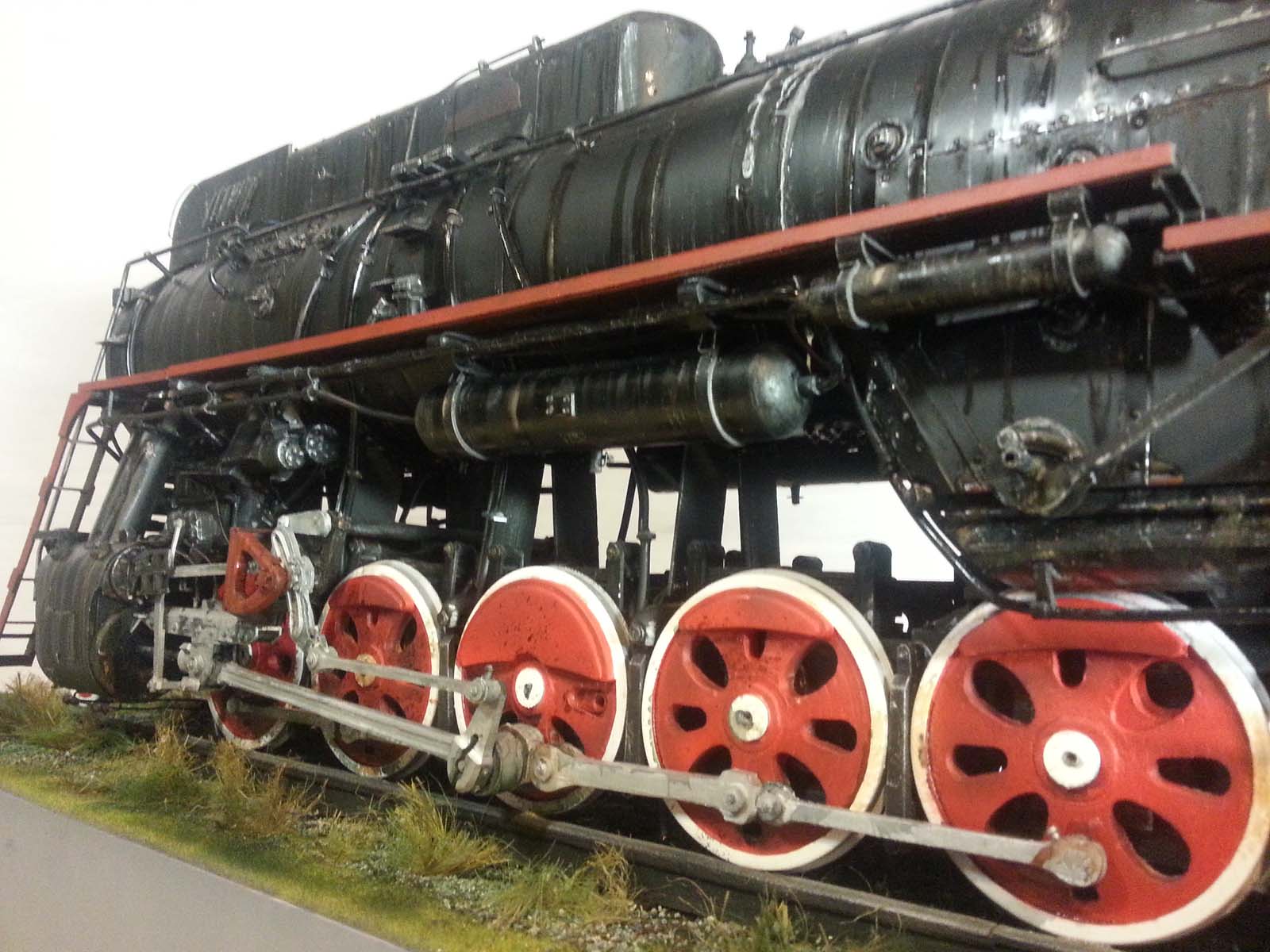

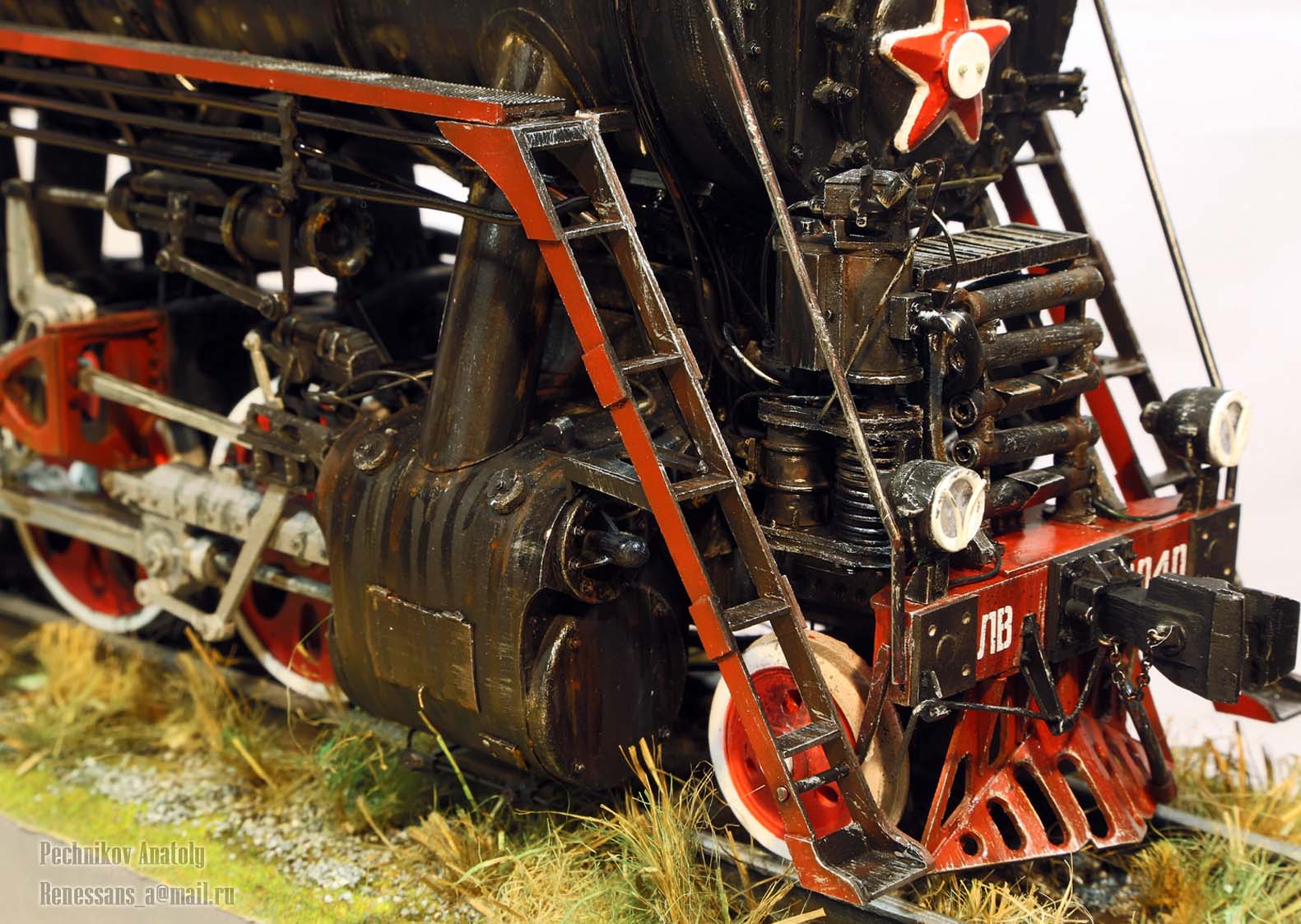

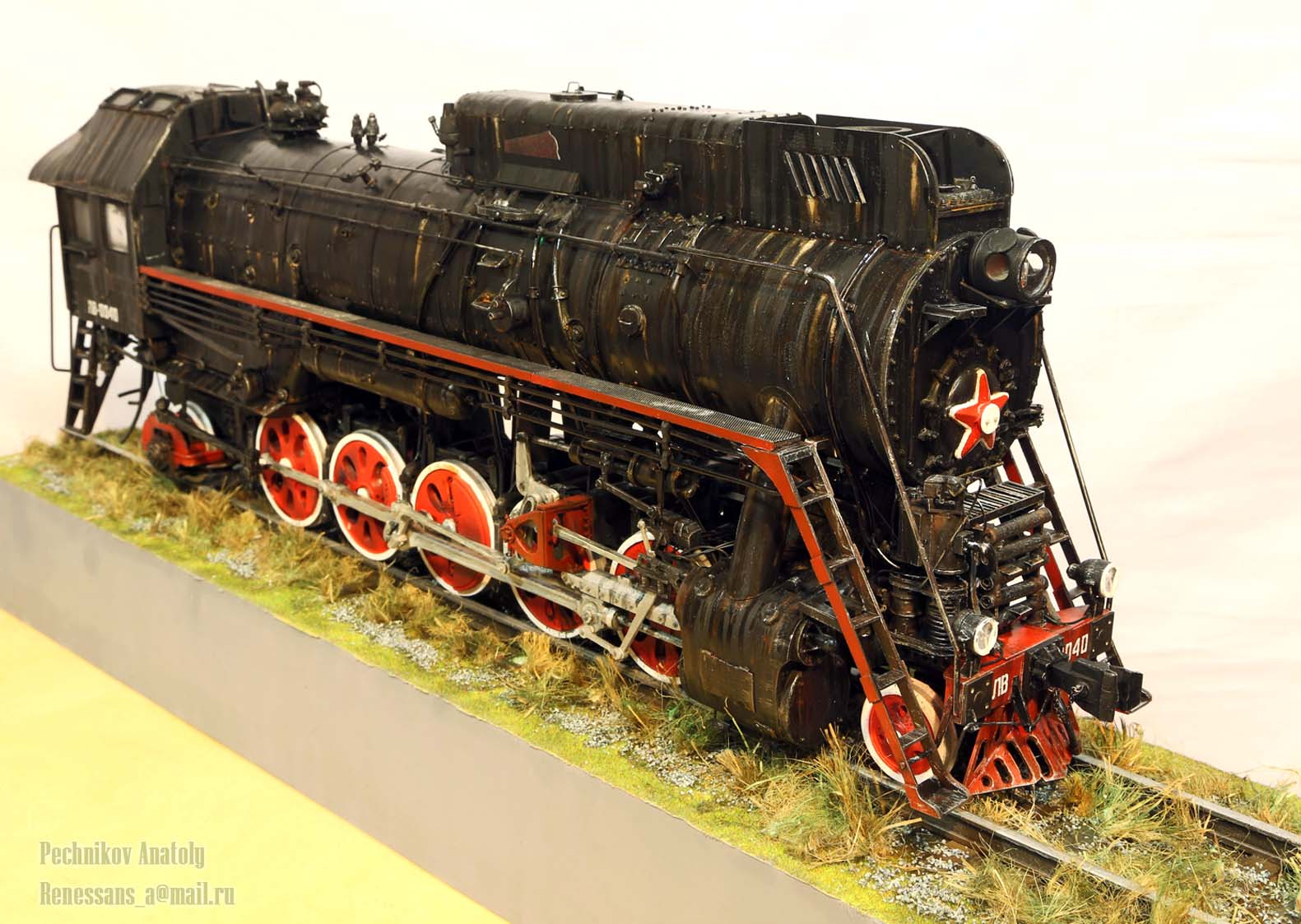

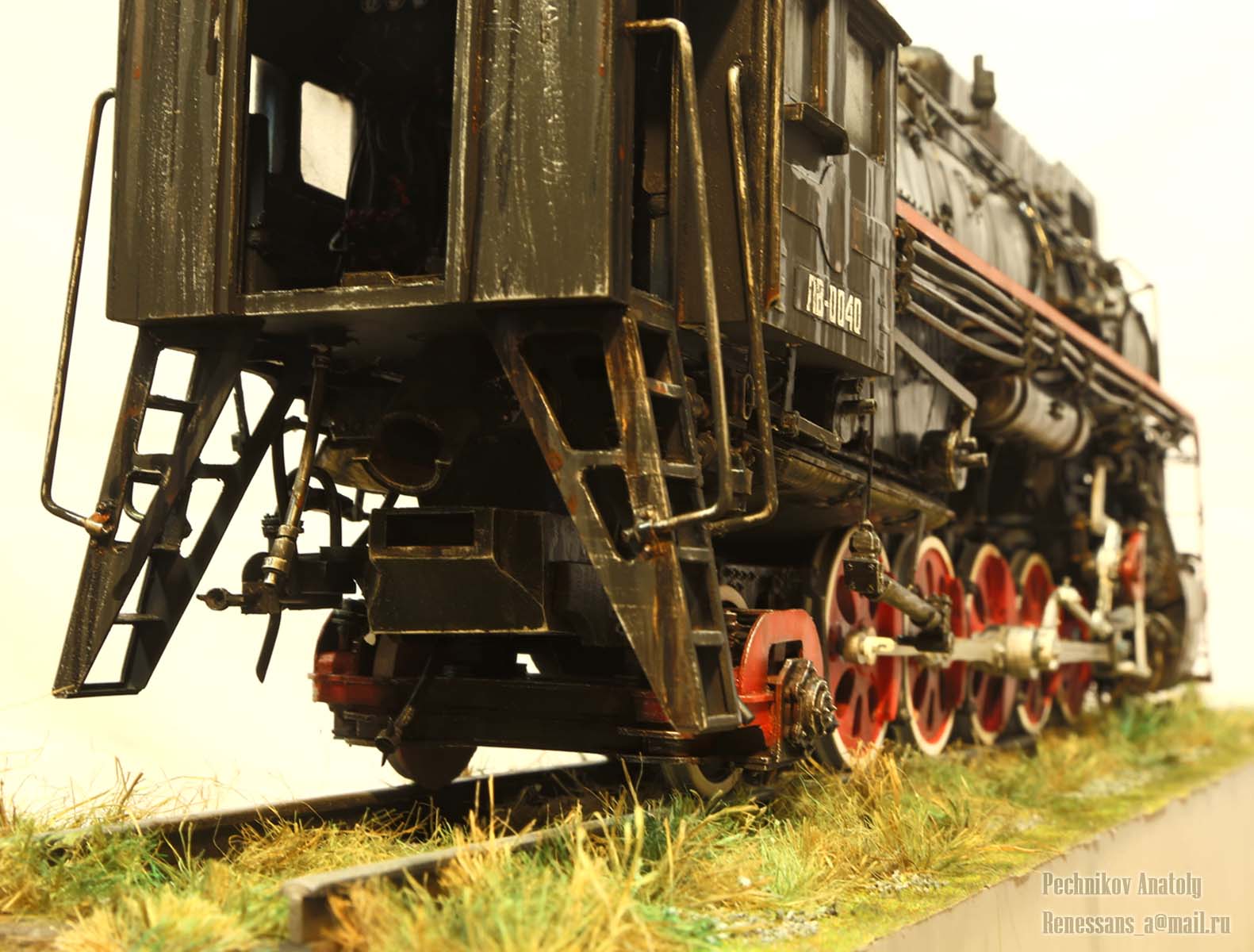

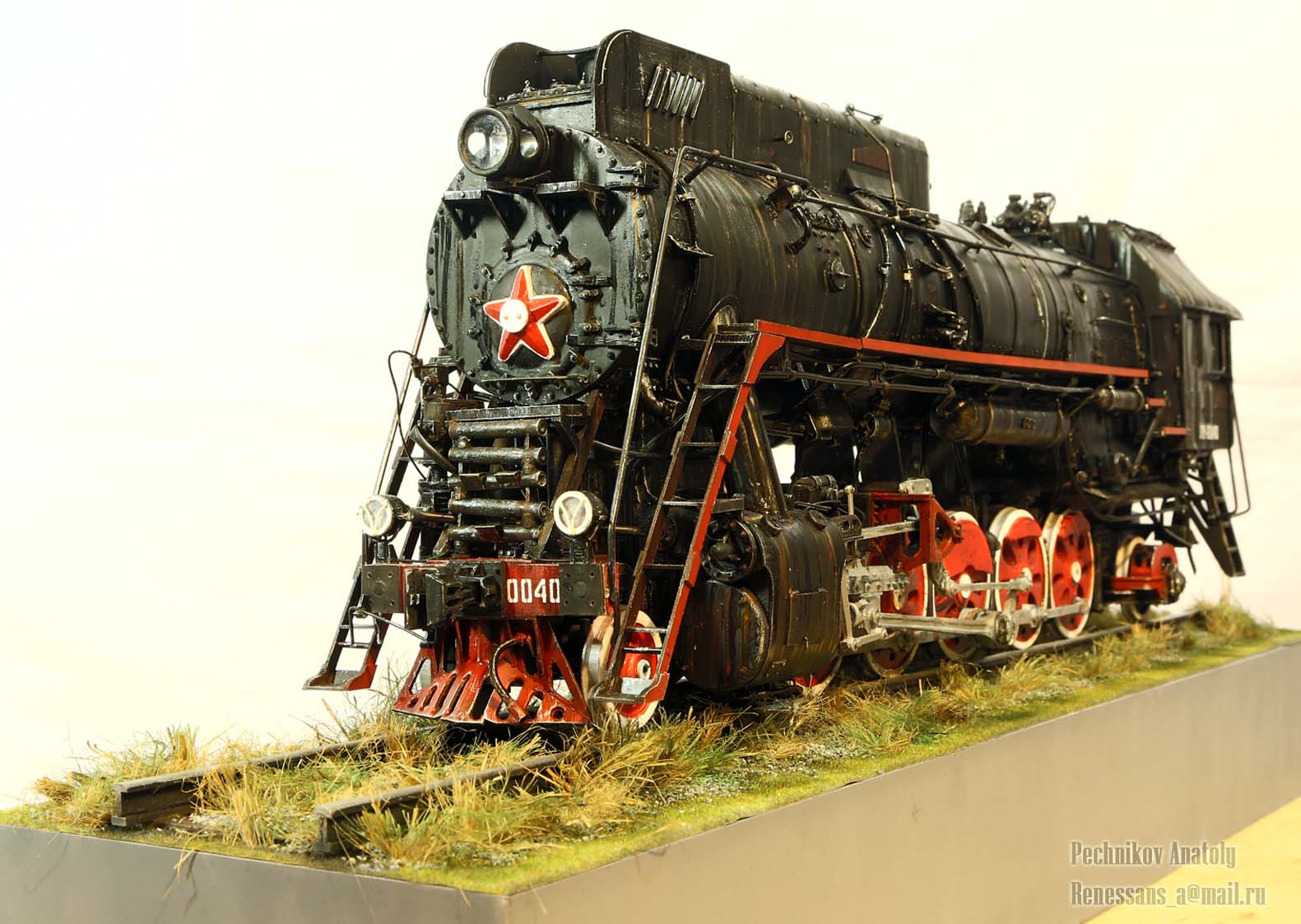

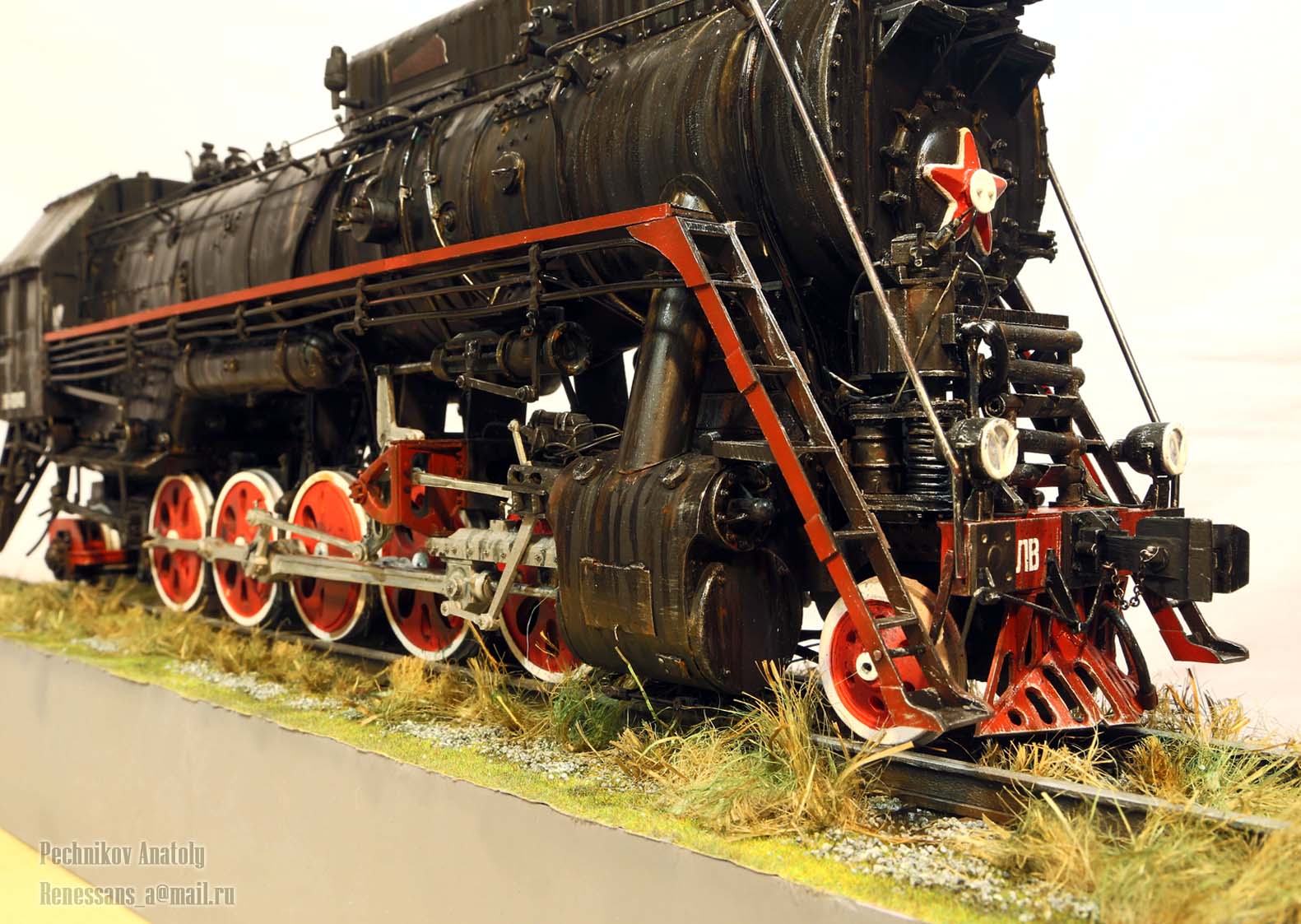

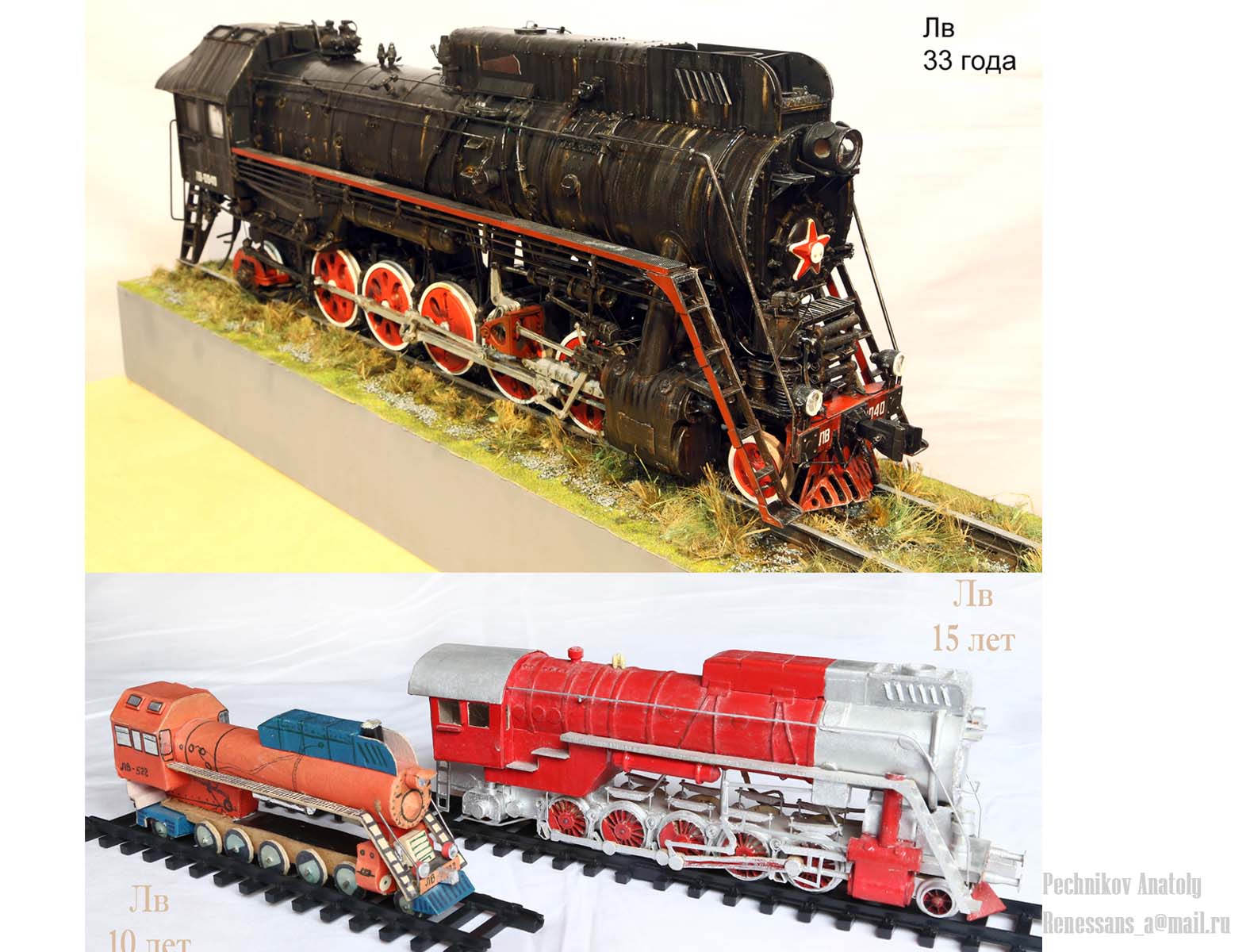

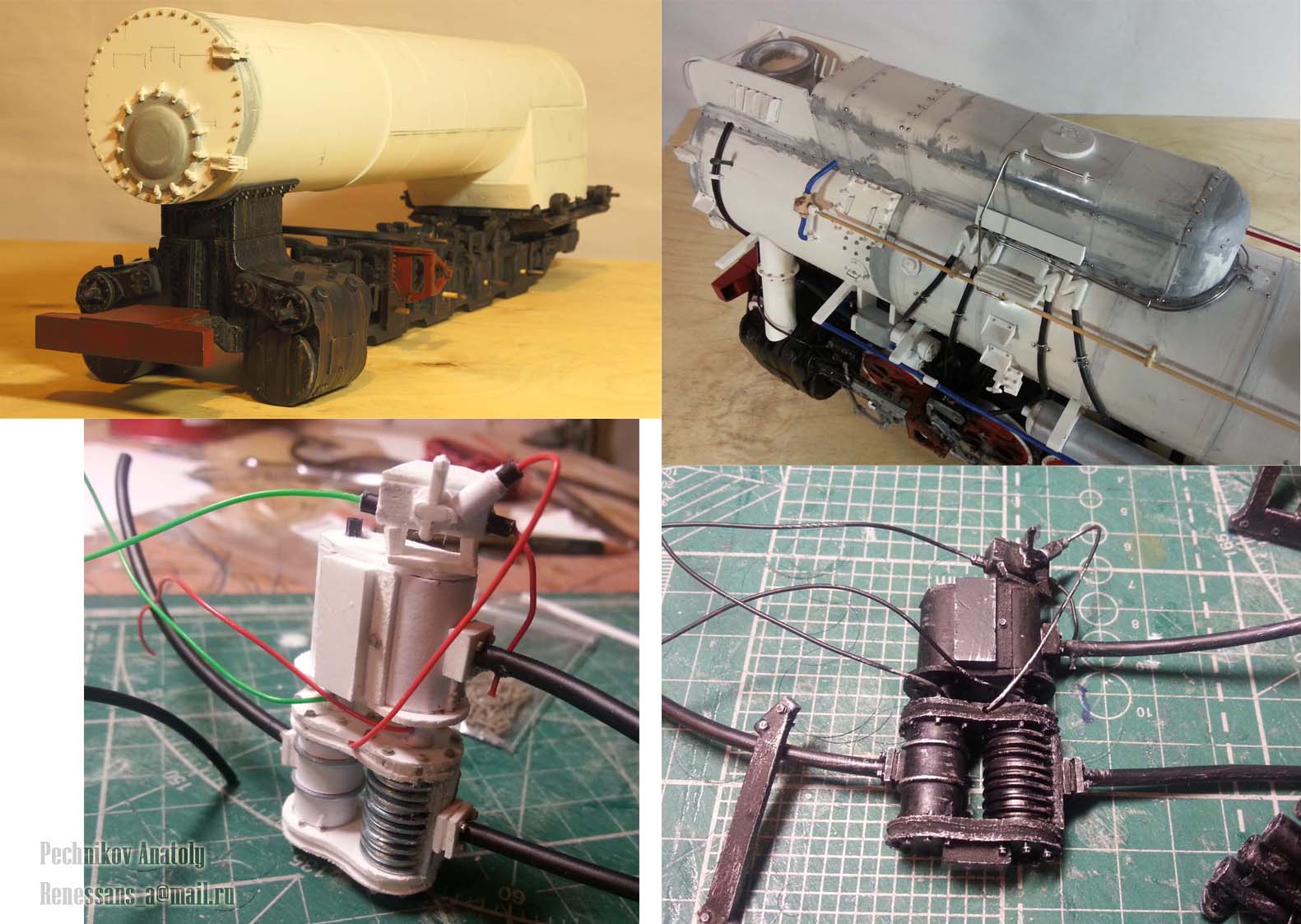

Представляю вашему вниманию работу, длившуюся 3 месяца. Это мой любимый паровоз. Любовь к нему выражается хотя бы в том, что я делаю его уже в 3-й раз. Первая попытка была в 10 лет, затем в 15, и вот, наконец, сейчас финальная попытка. Фото первоначальных вариантов приложено (не перепутайте с последней 3-ей версией :)

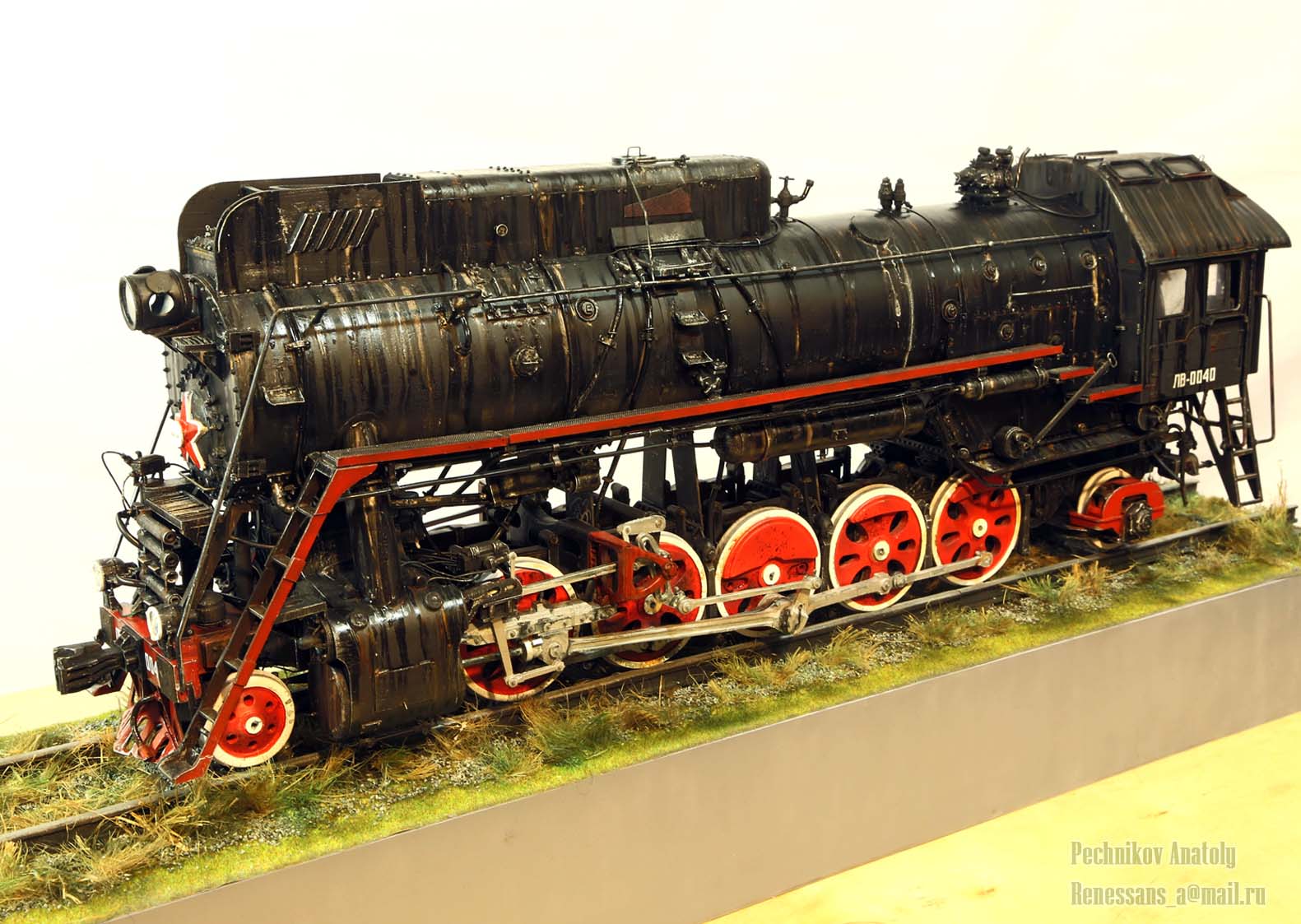

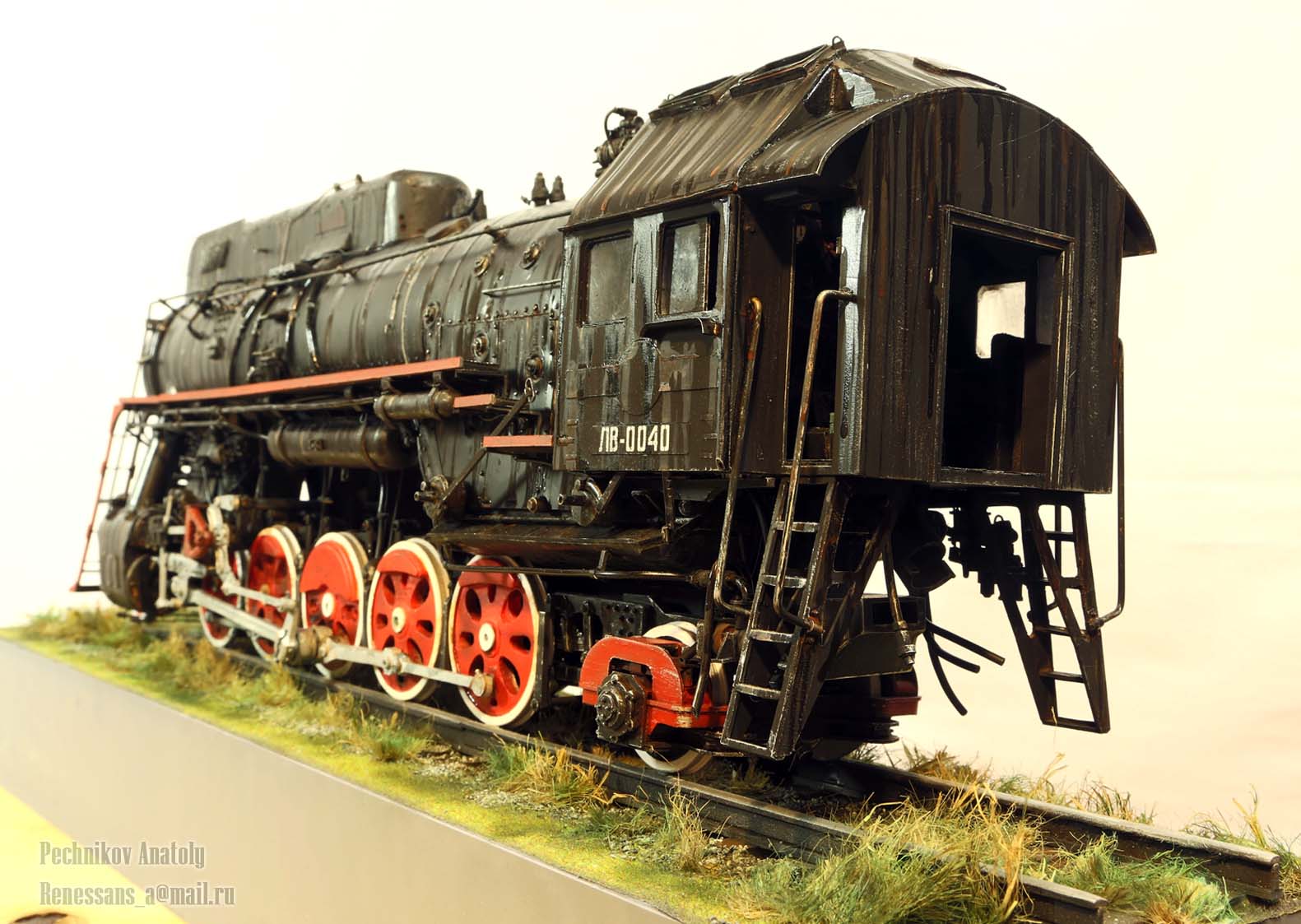

Масштаб: 1:25
Длина модели:  591 мм
Размер основания: 760 мм х 175 мм

Материалы:

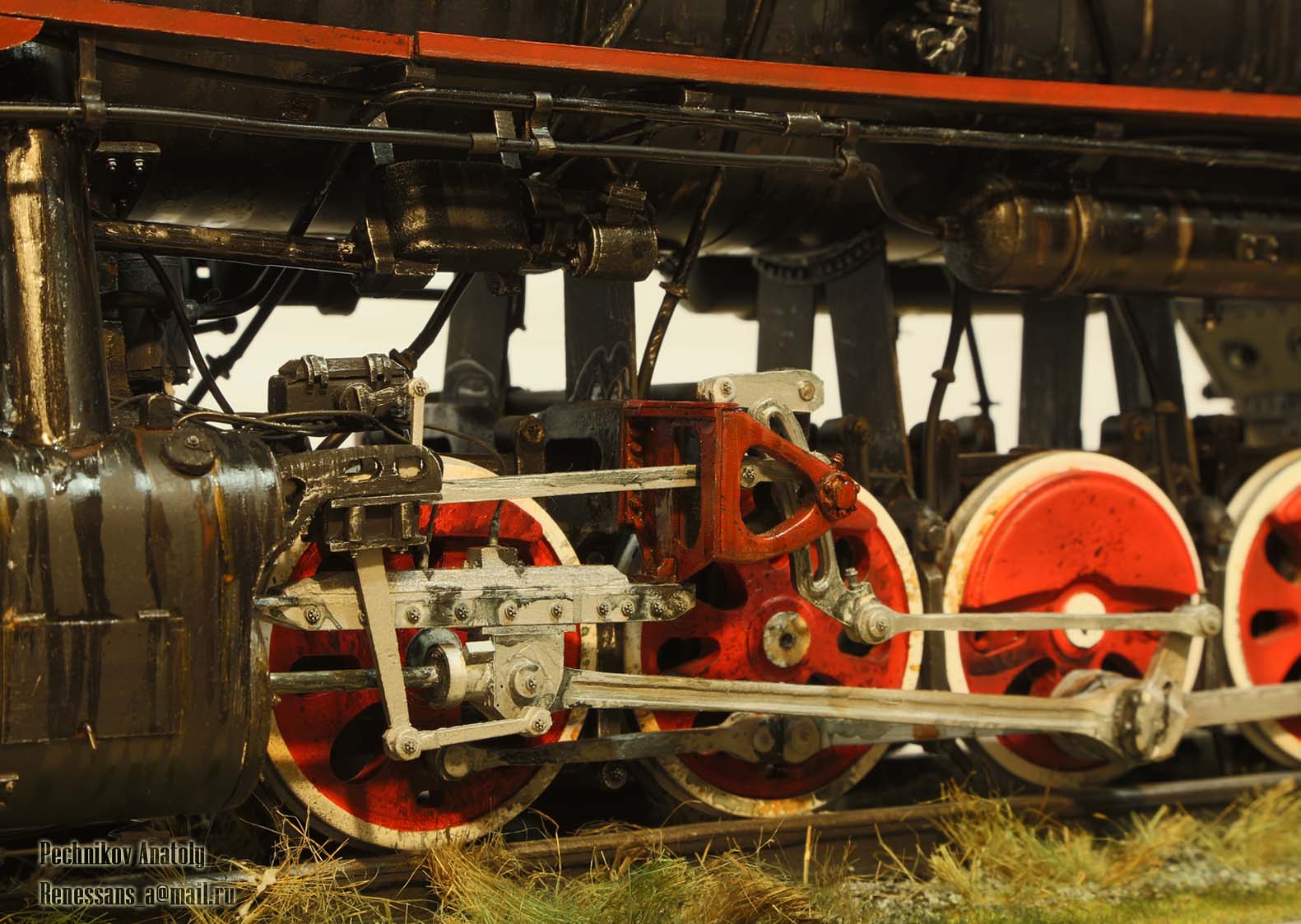

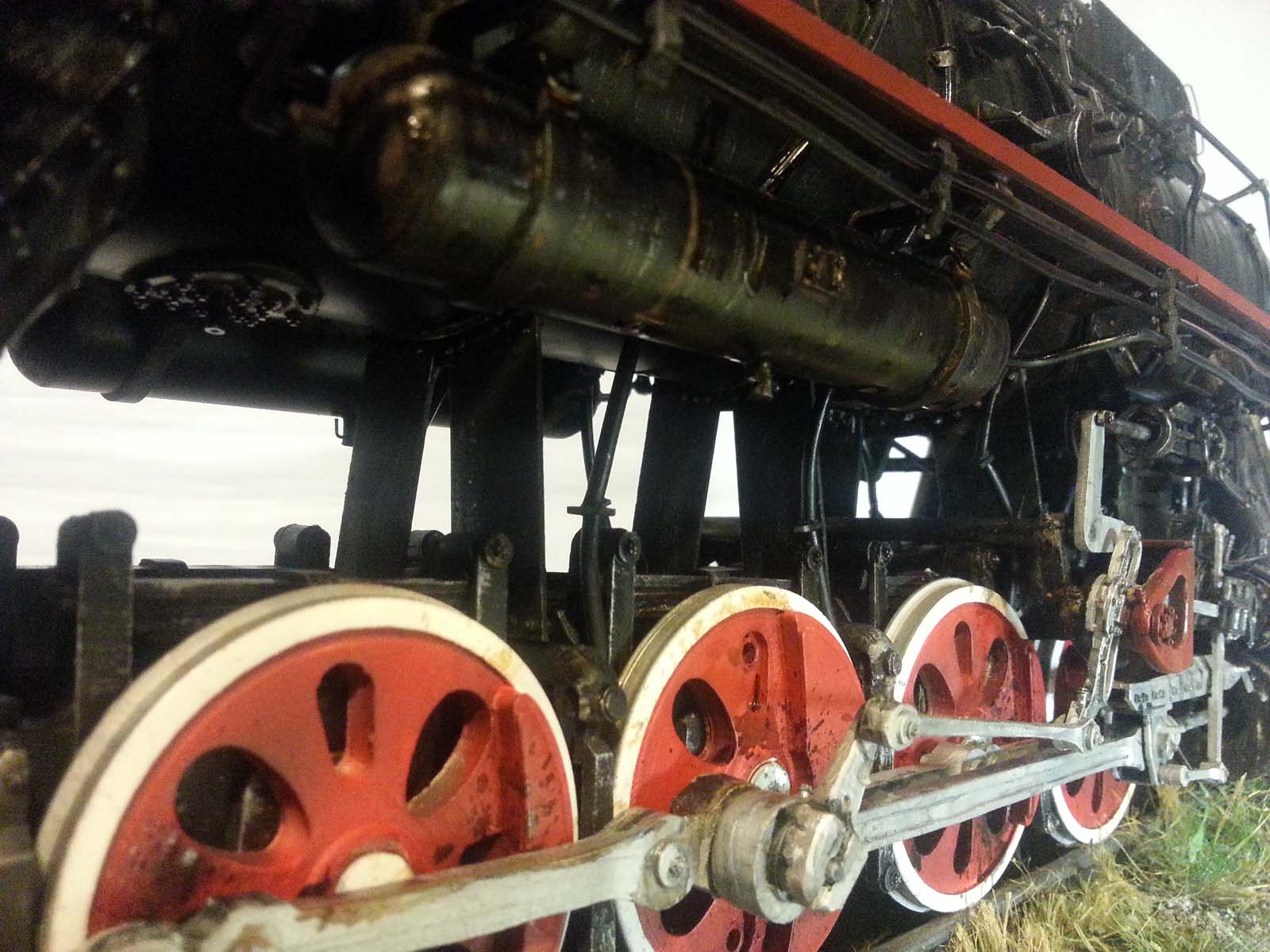

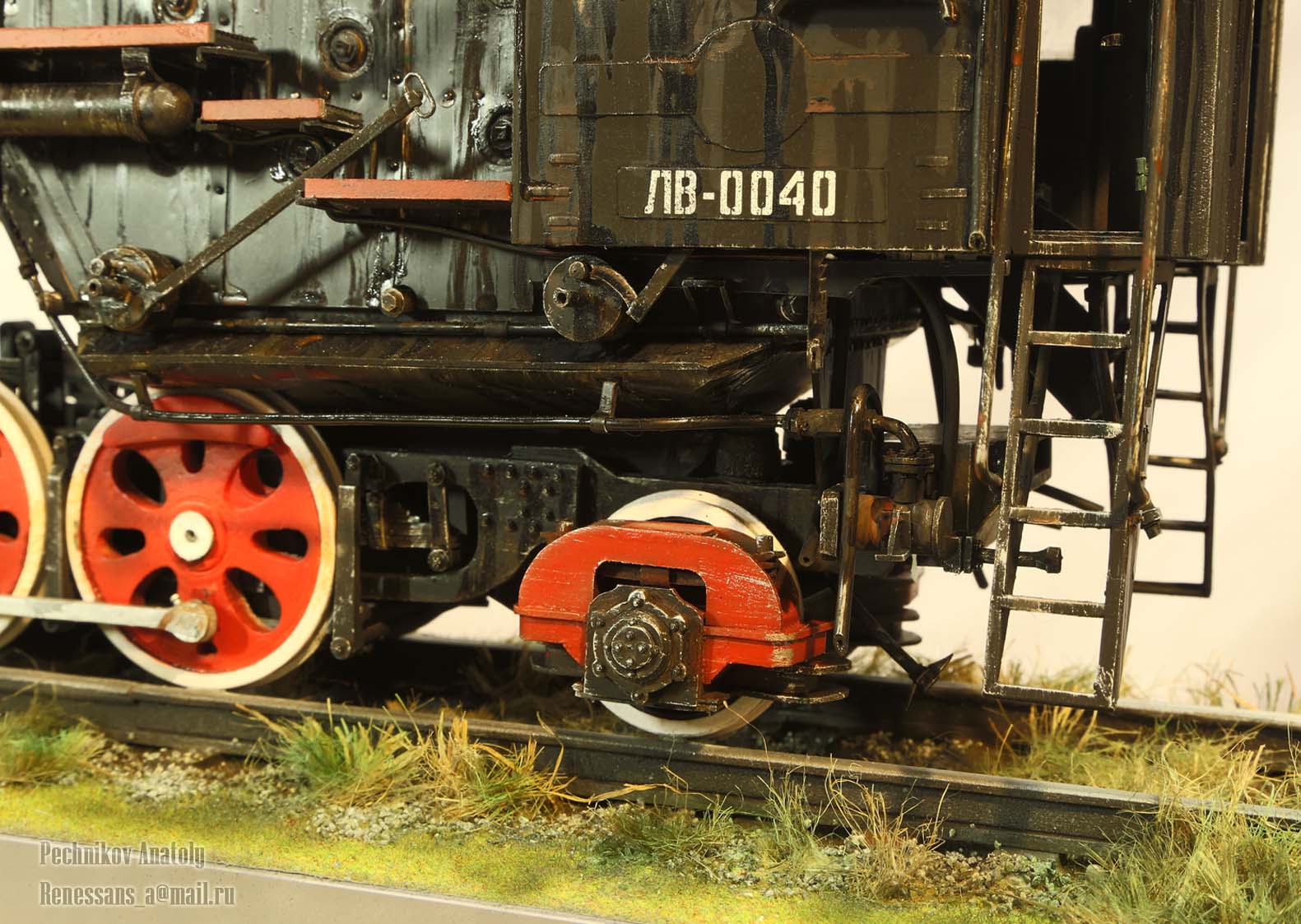

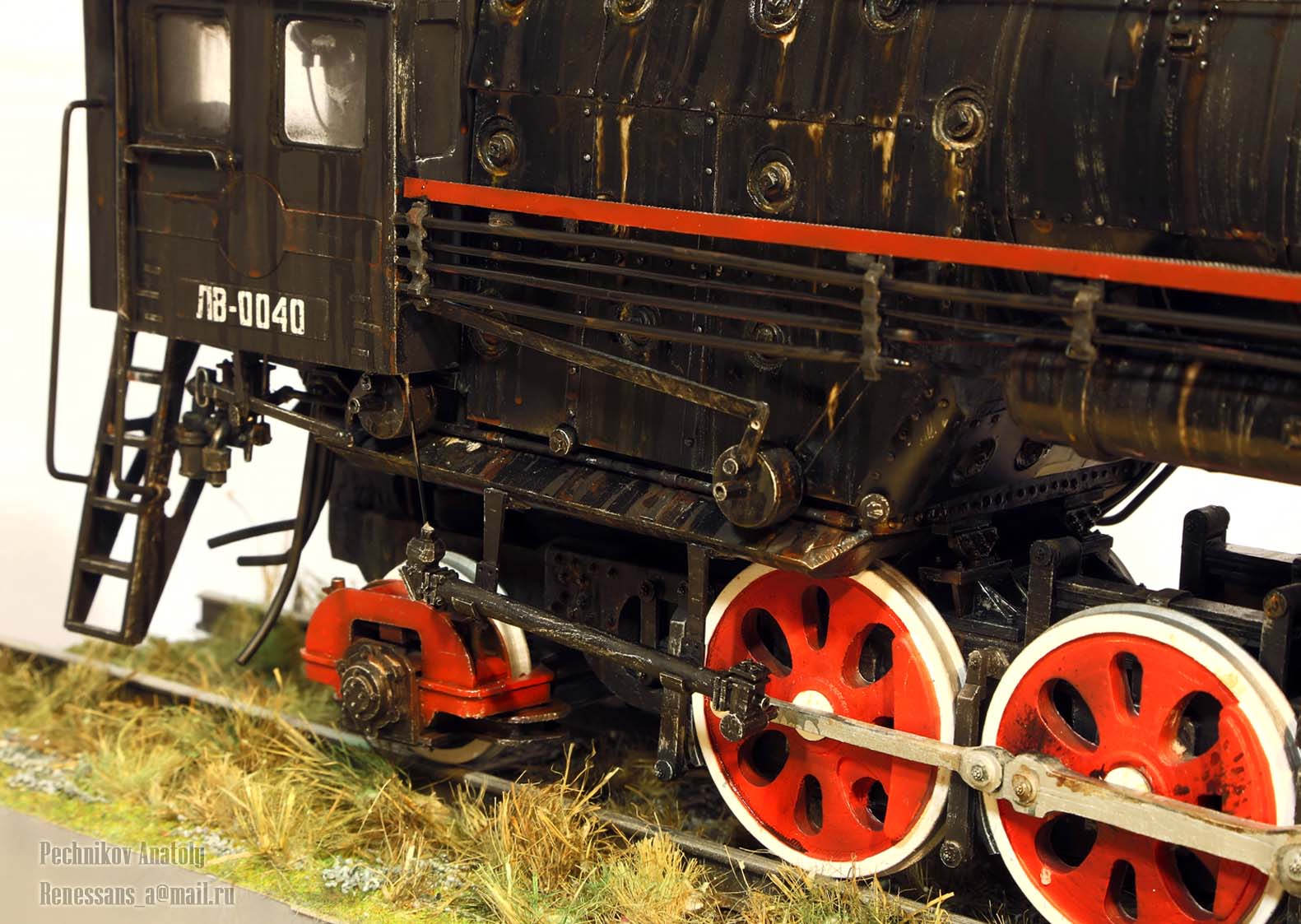

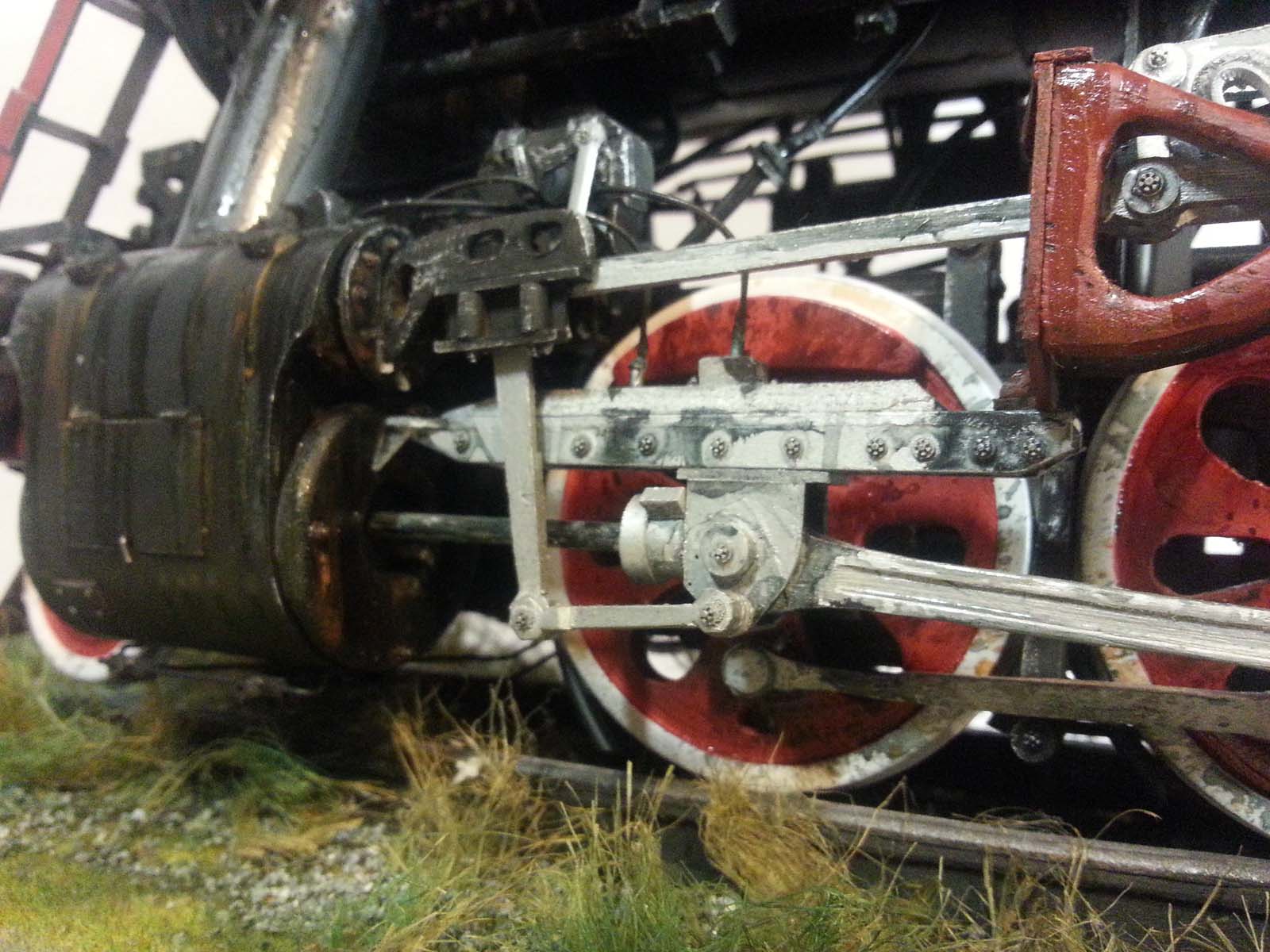

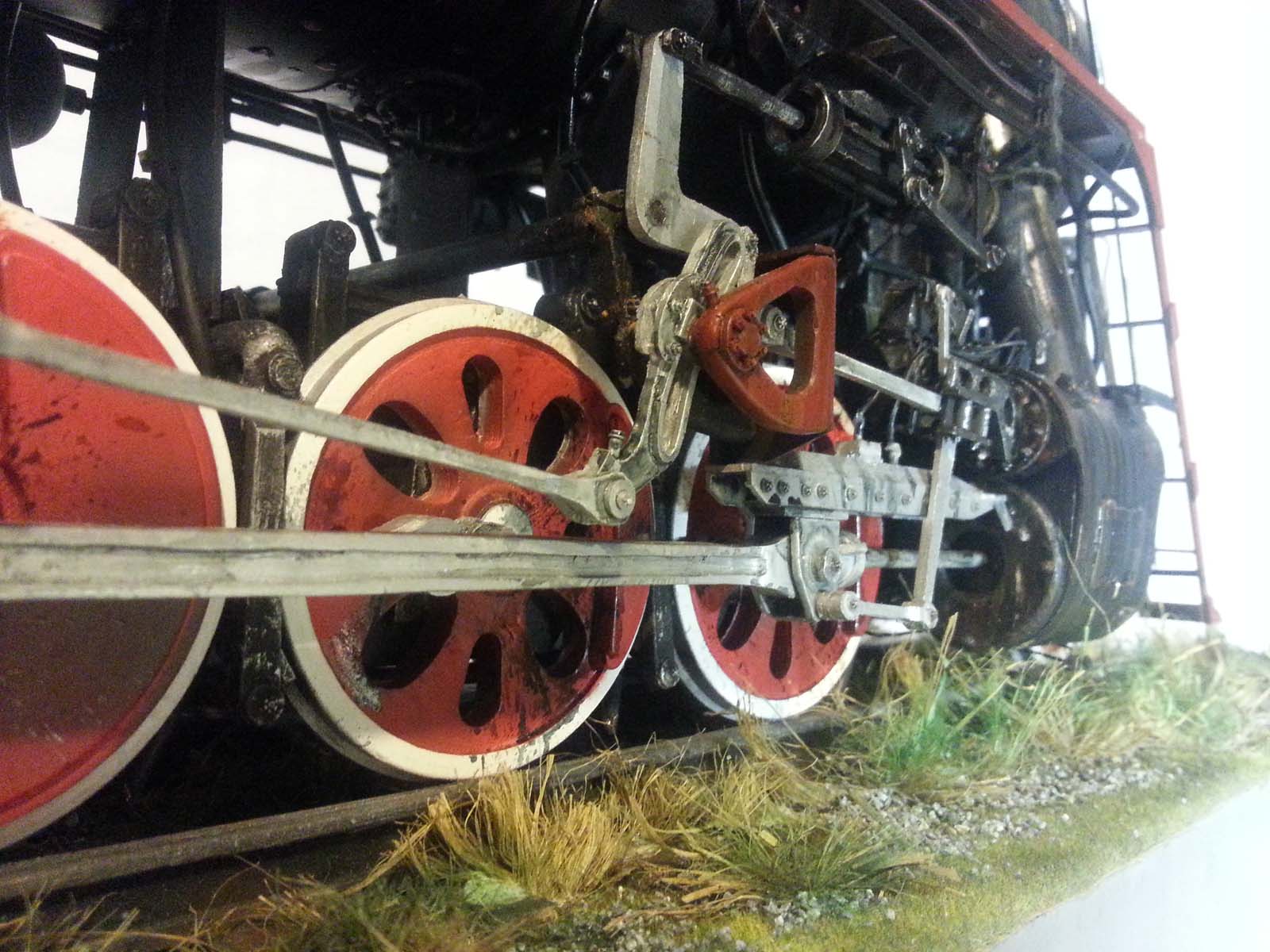

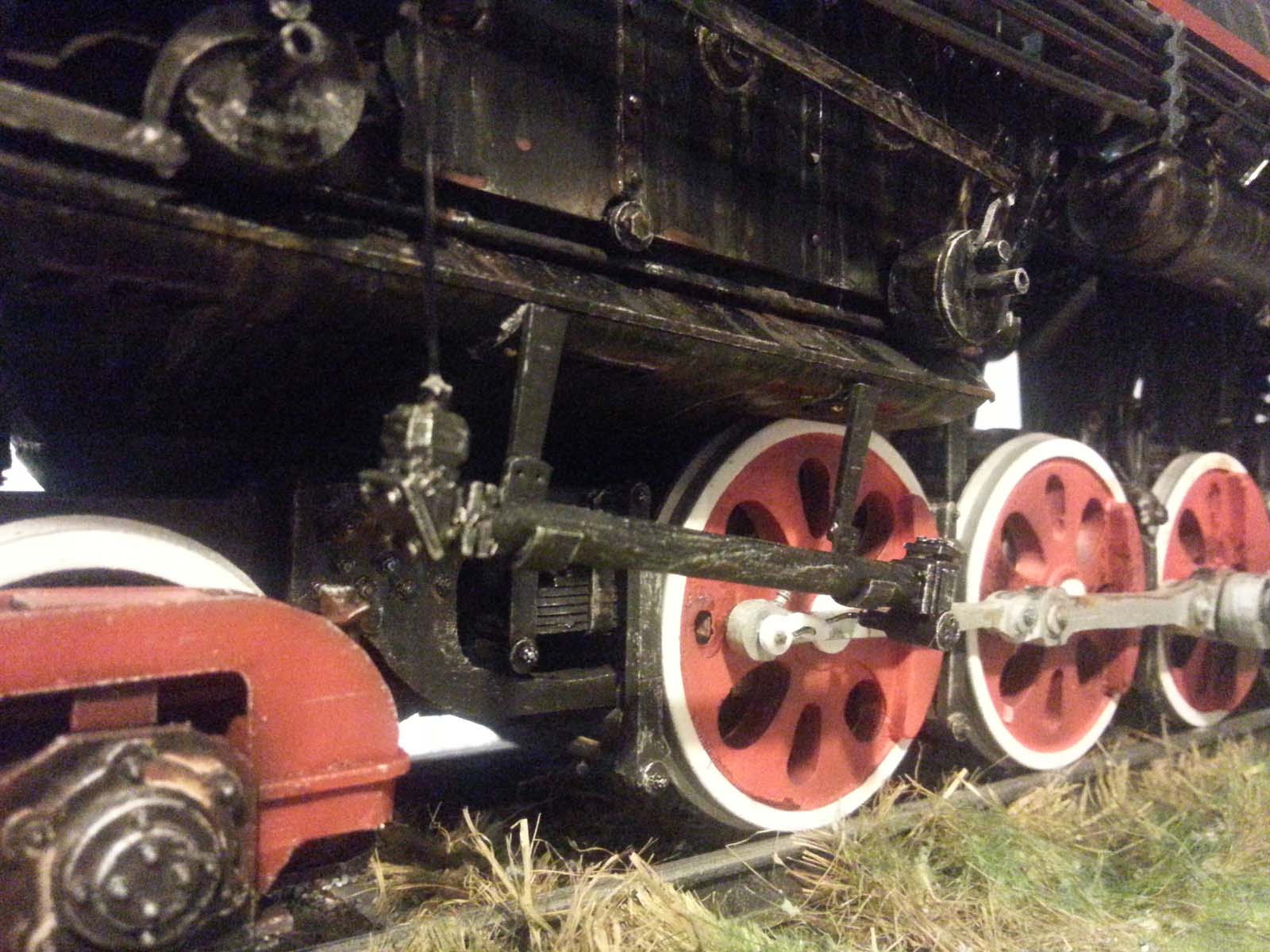

Колеса - выращены на 3D принтере

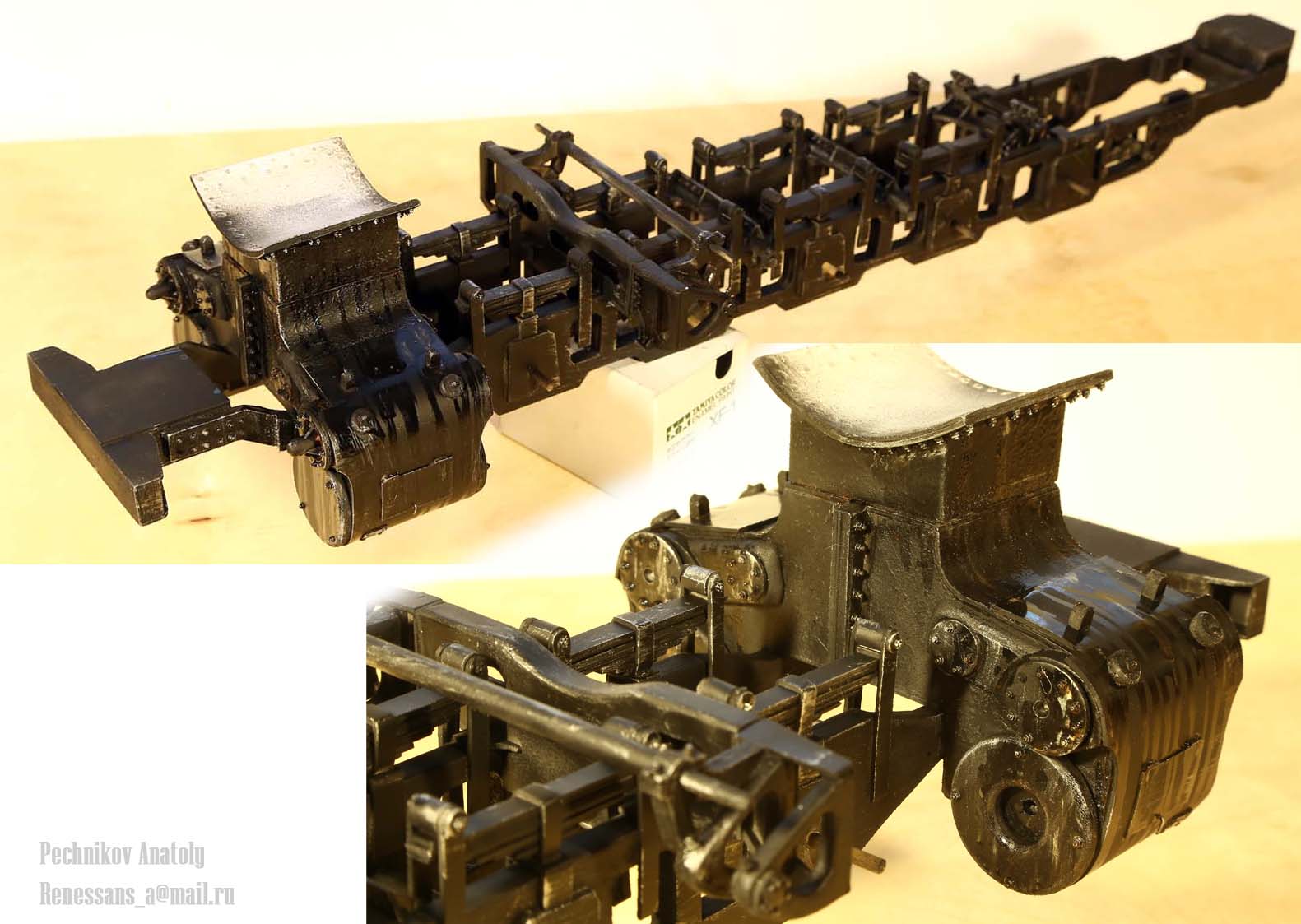

Корпус - гремучая смесь деревянных линеек и пластика ПВХ.
Ходовые мостики - металлические просечно-вытяжной лист в масштабе
Рельсы - деревянные линейки

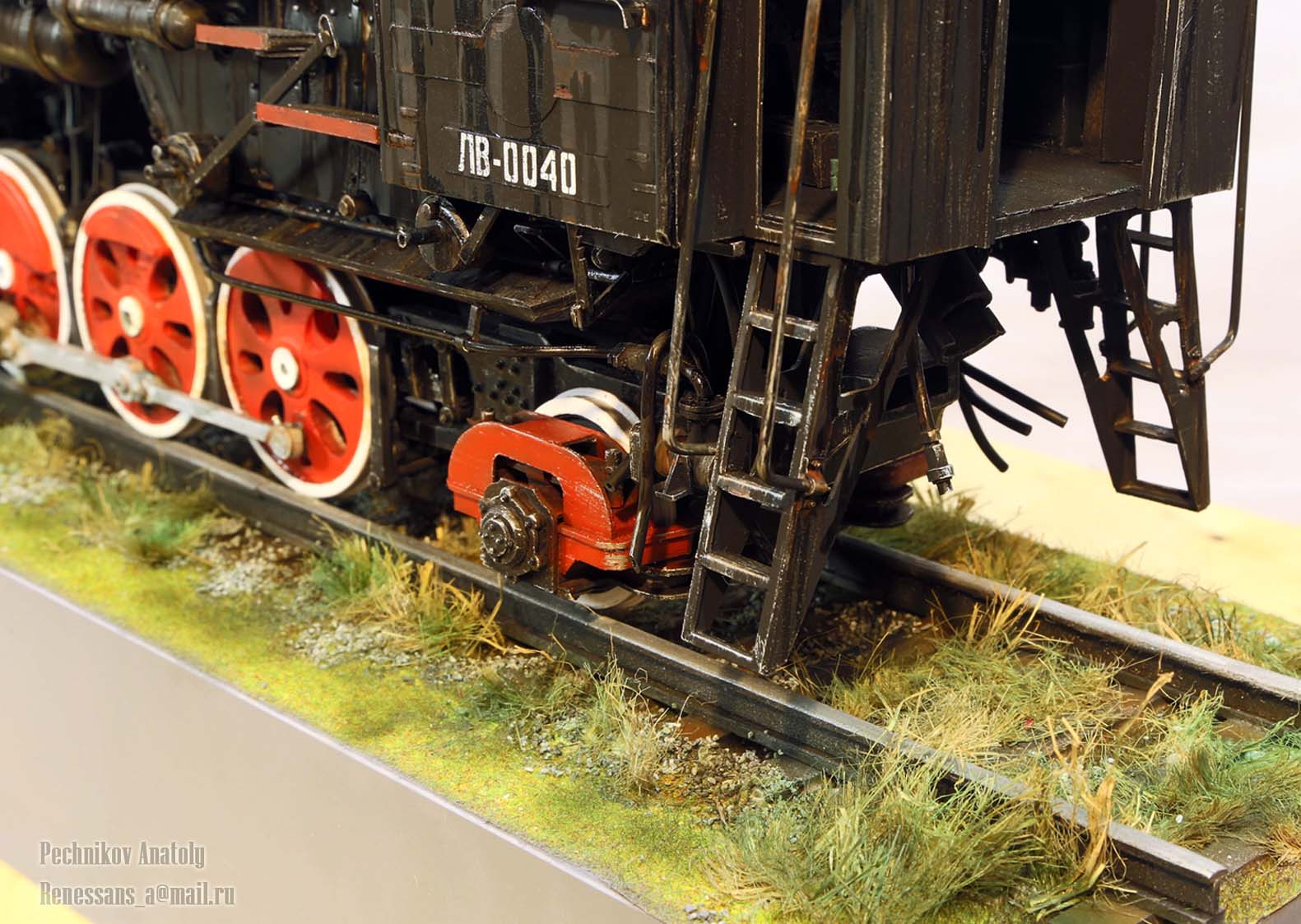

Трава - сантехнический лен

Технология:

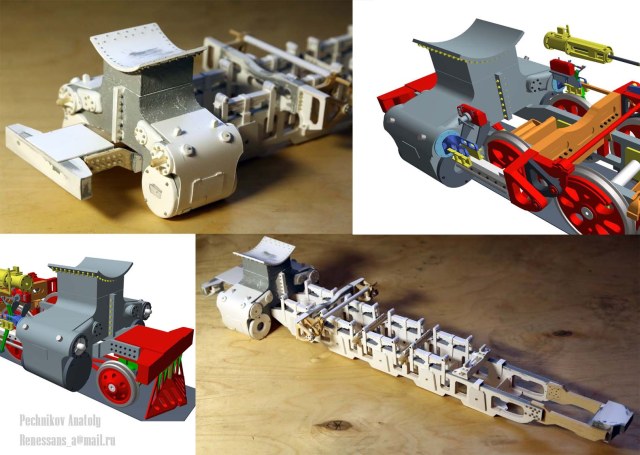

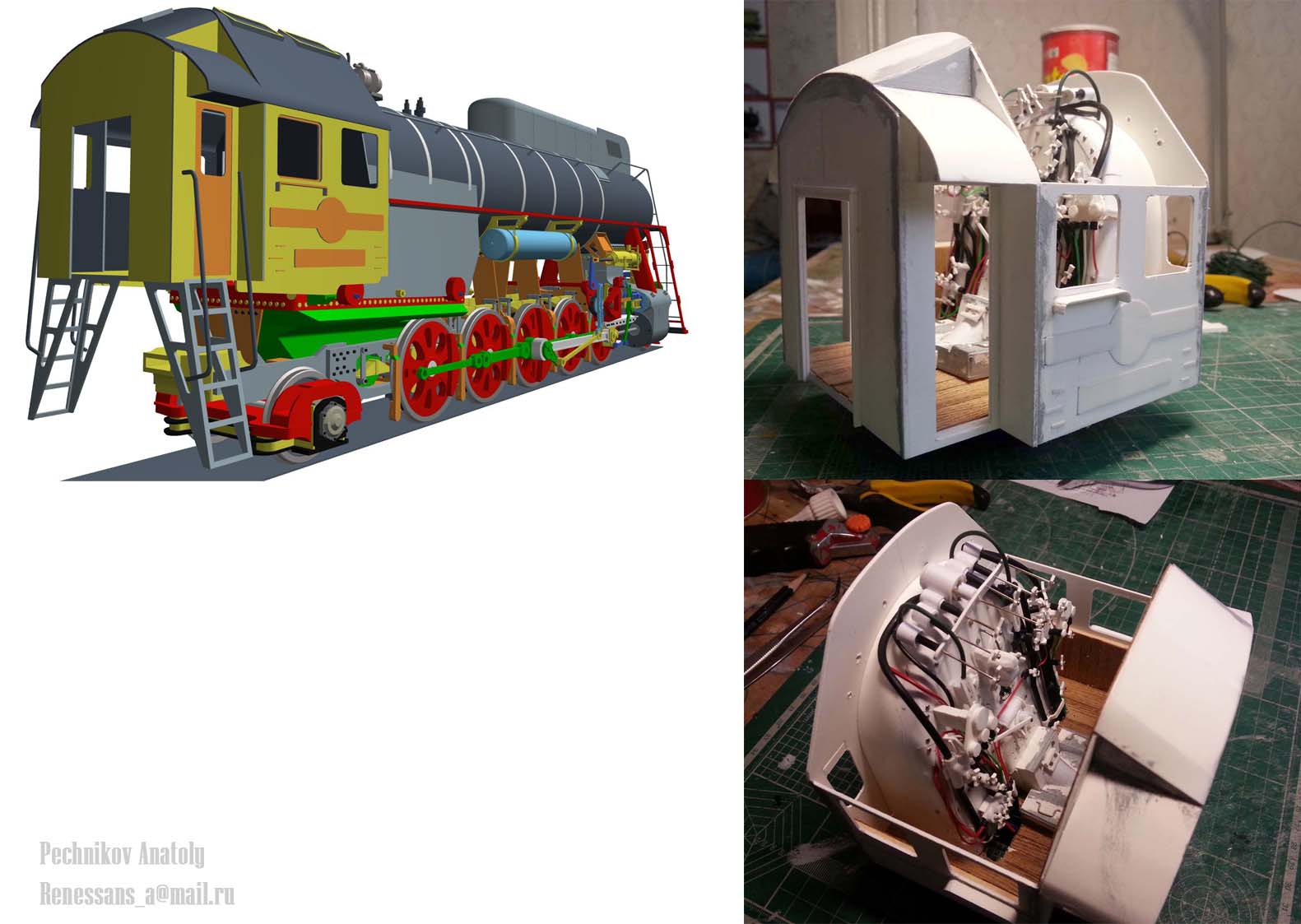

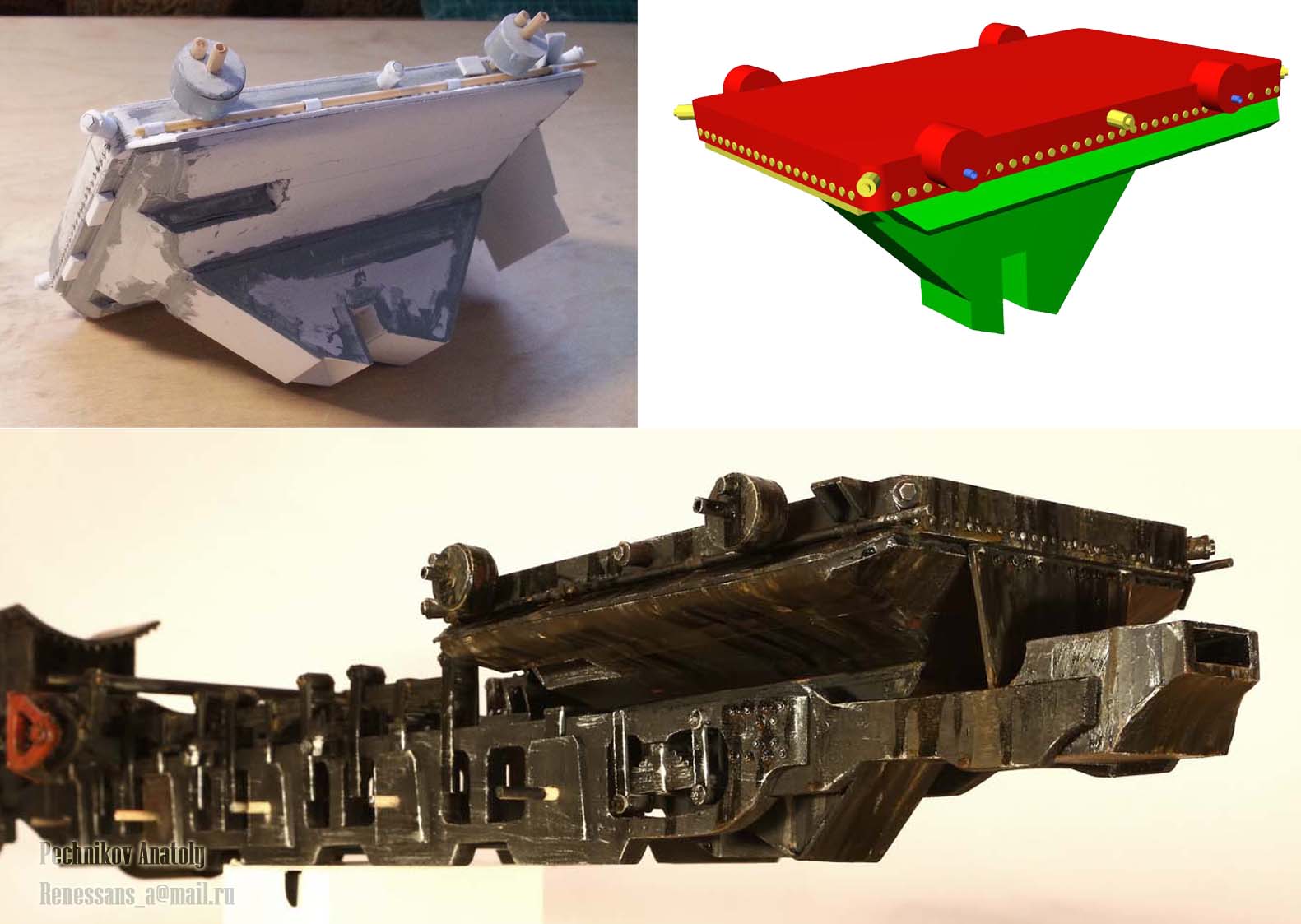

Вначале, была разработана 3D модель в программе ArchiCAD, затем все максимально точно перенесено на материалы и вручную вырезано и обработано.
Единственные элементы, полученные механическим путем - колеса. Максимально детально все описано тут: http://karopka.ru/forum/forum191/topic22262/

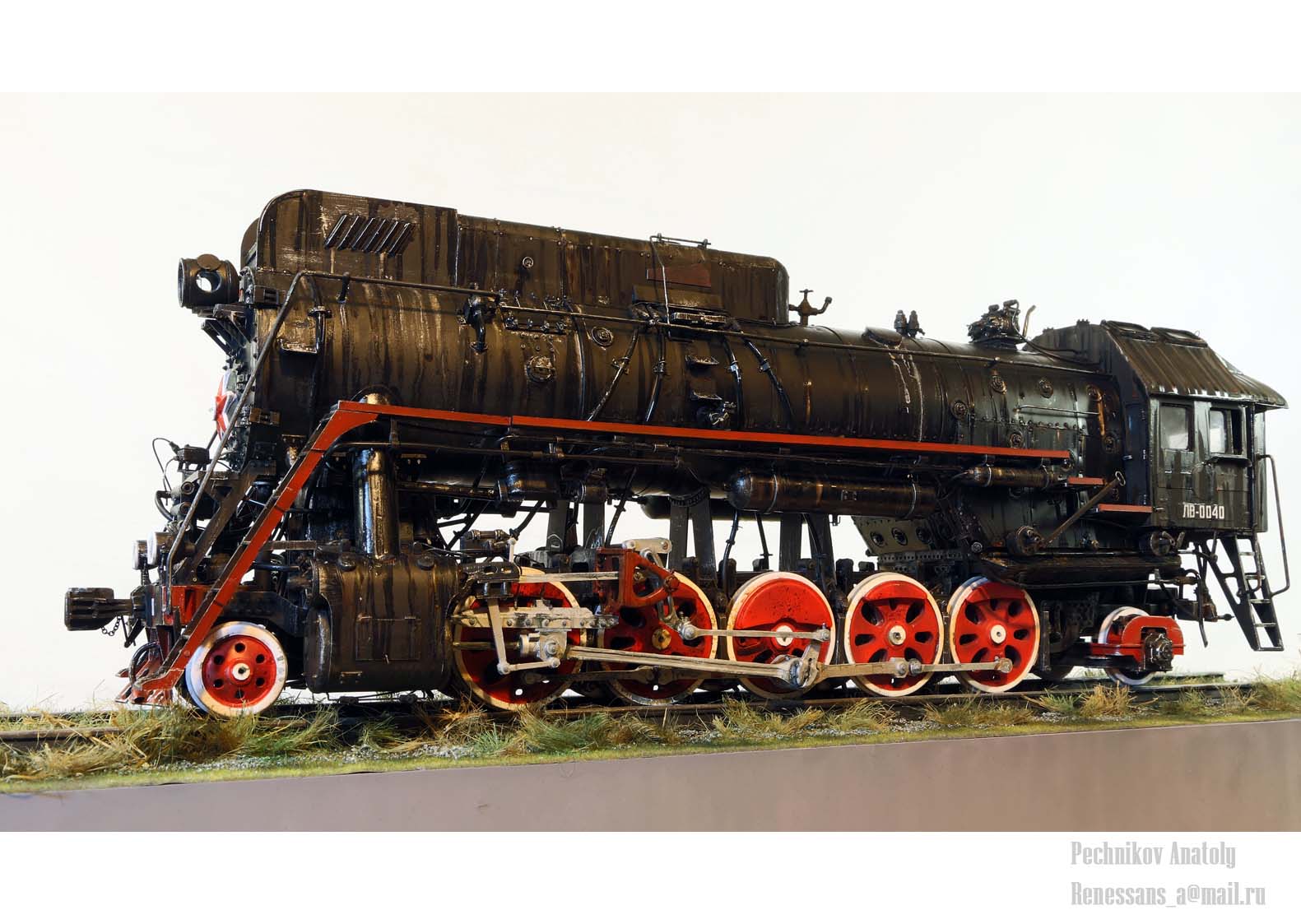

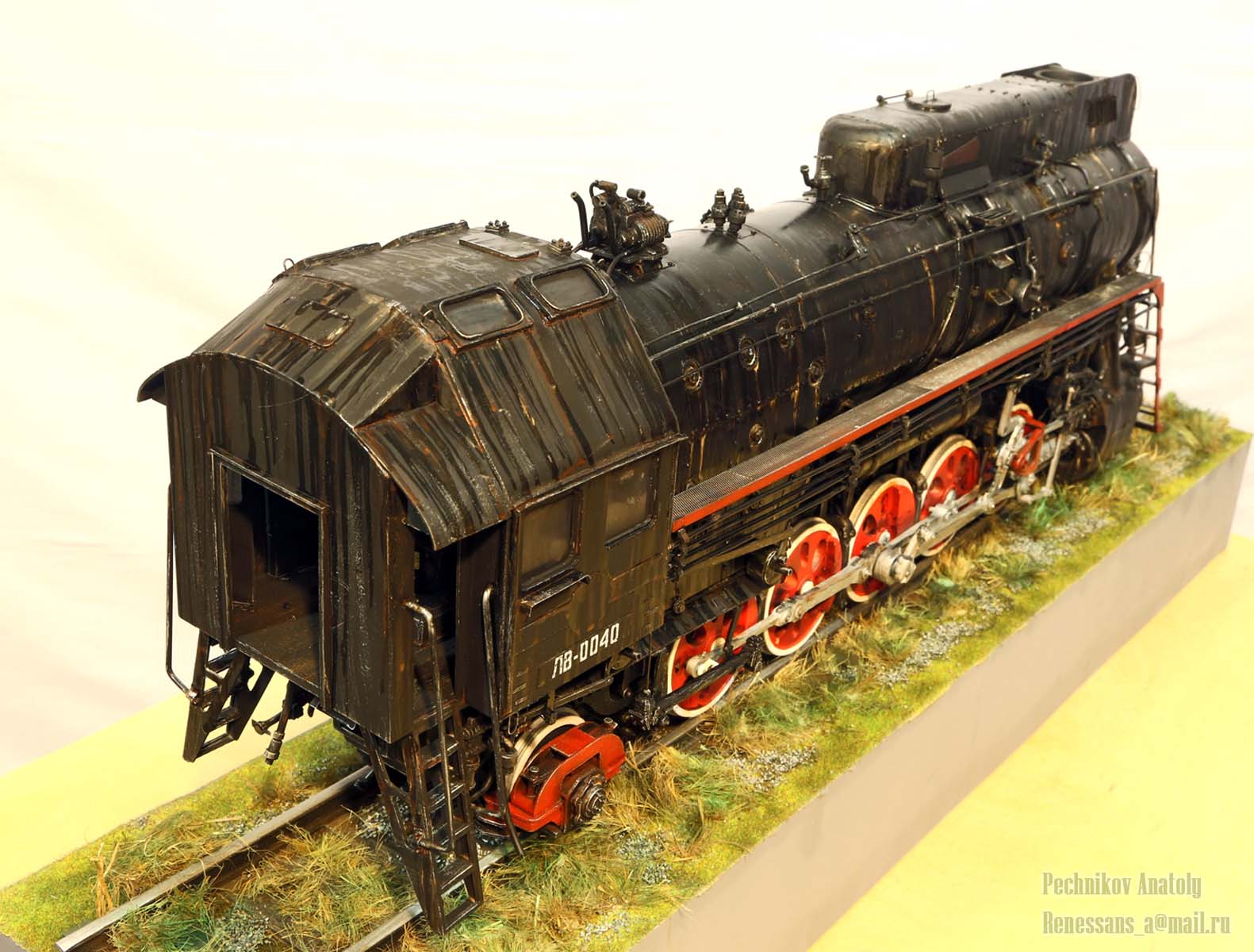

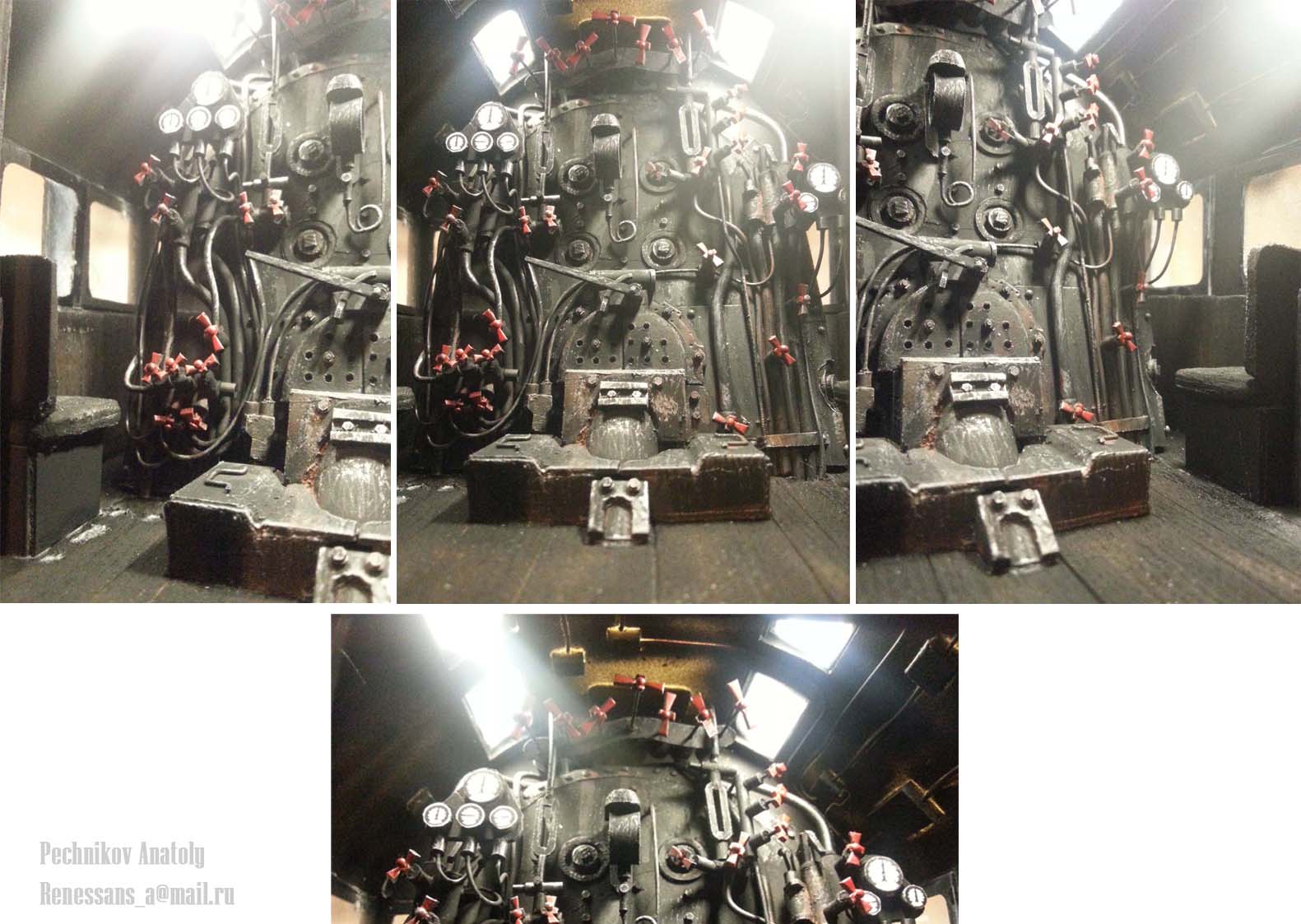

Отдельно, хочу сказать про фотосъемку. Нет повести печальнее на свете, чем съемка черной модели...

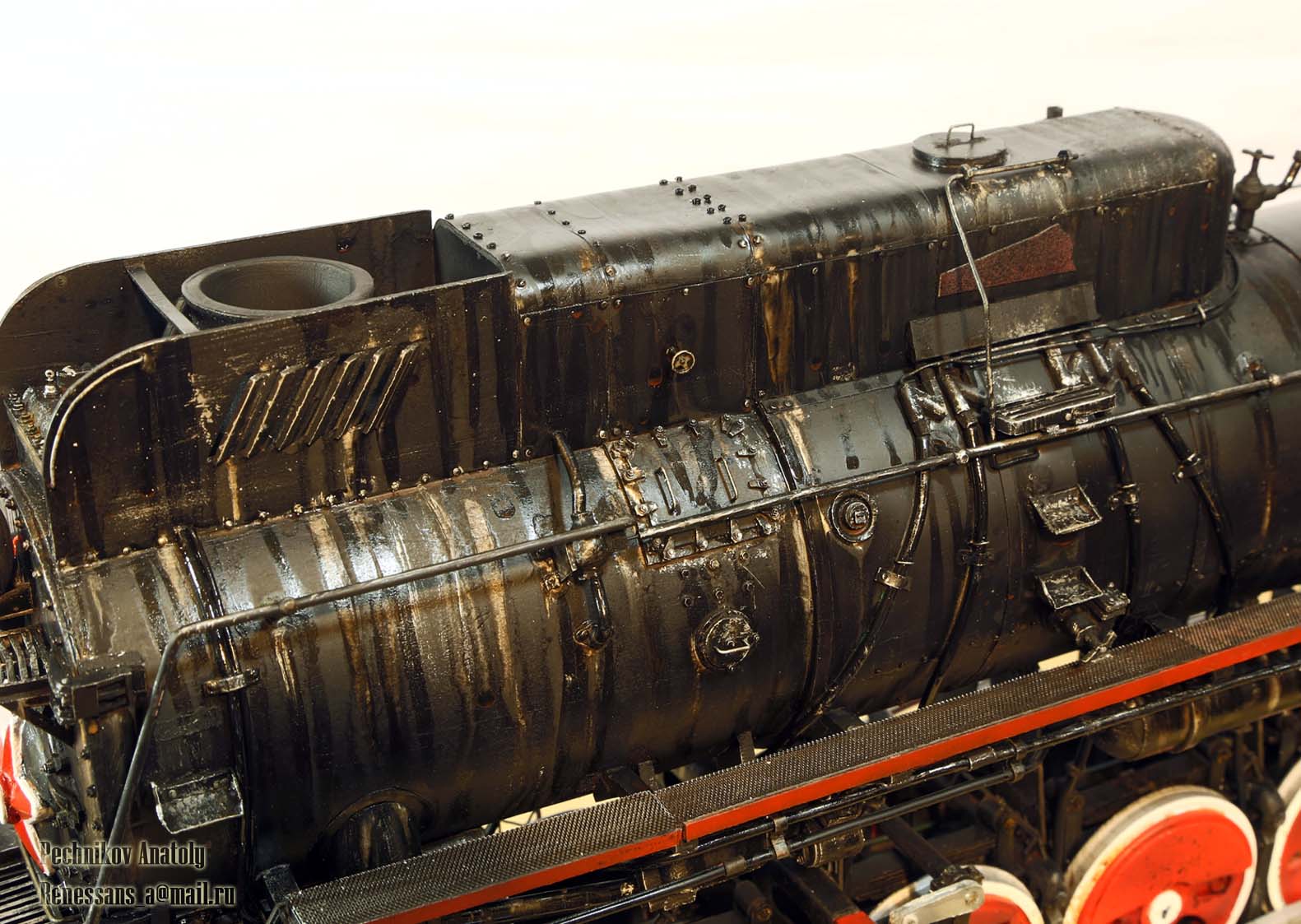

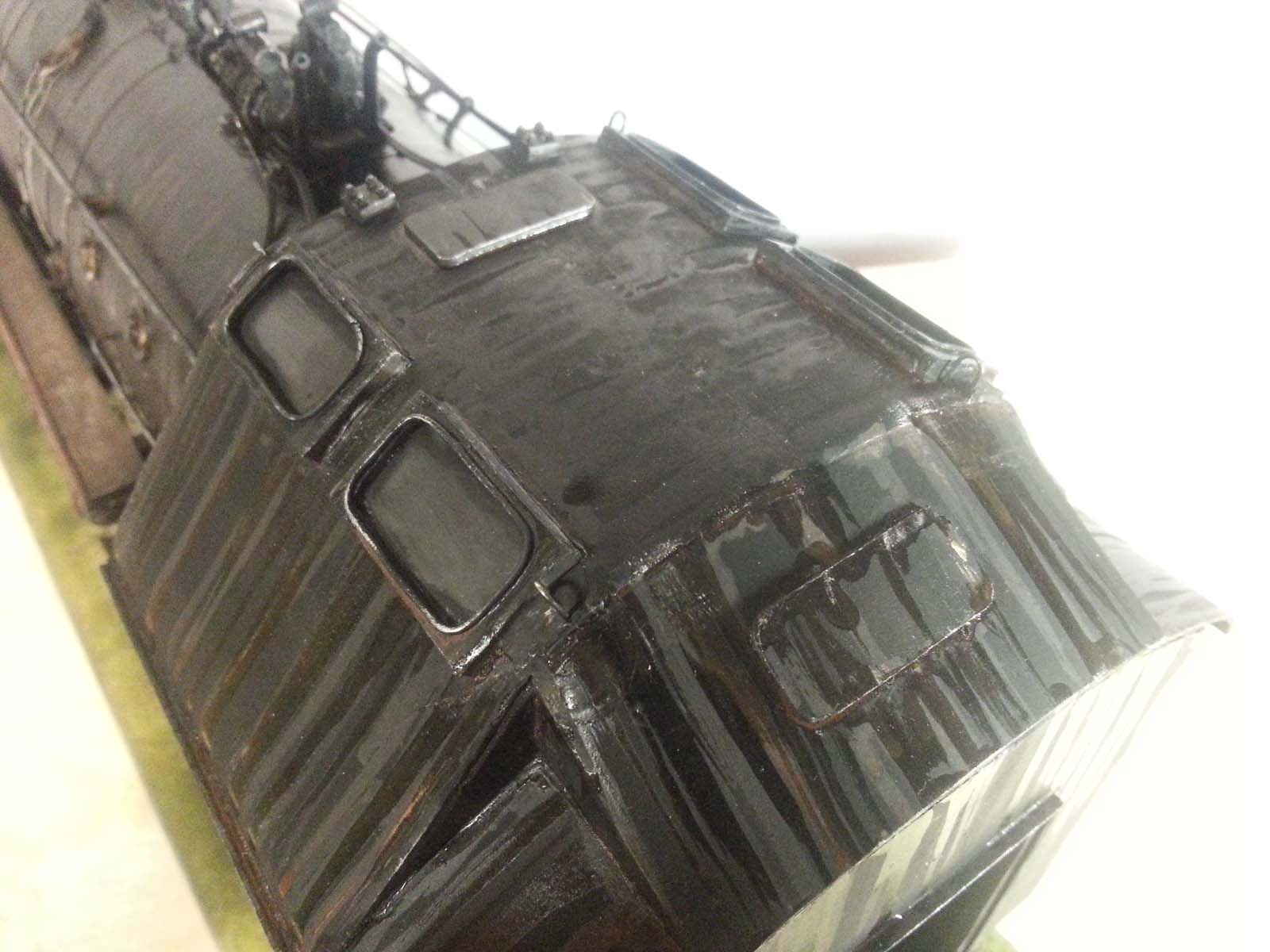

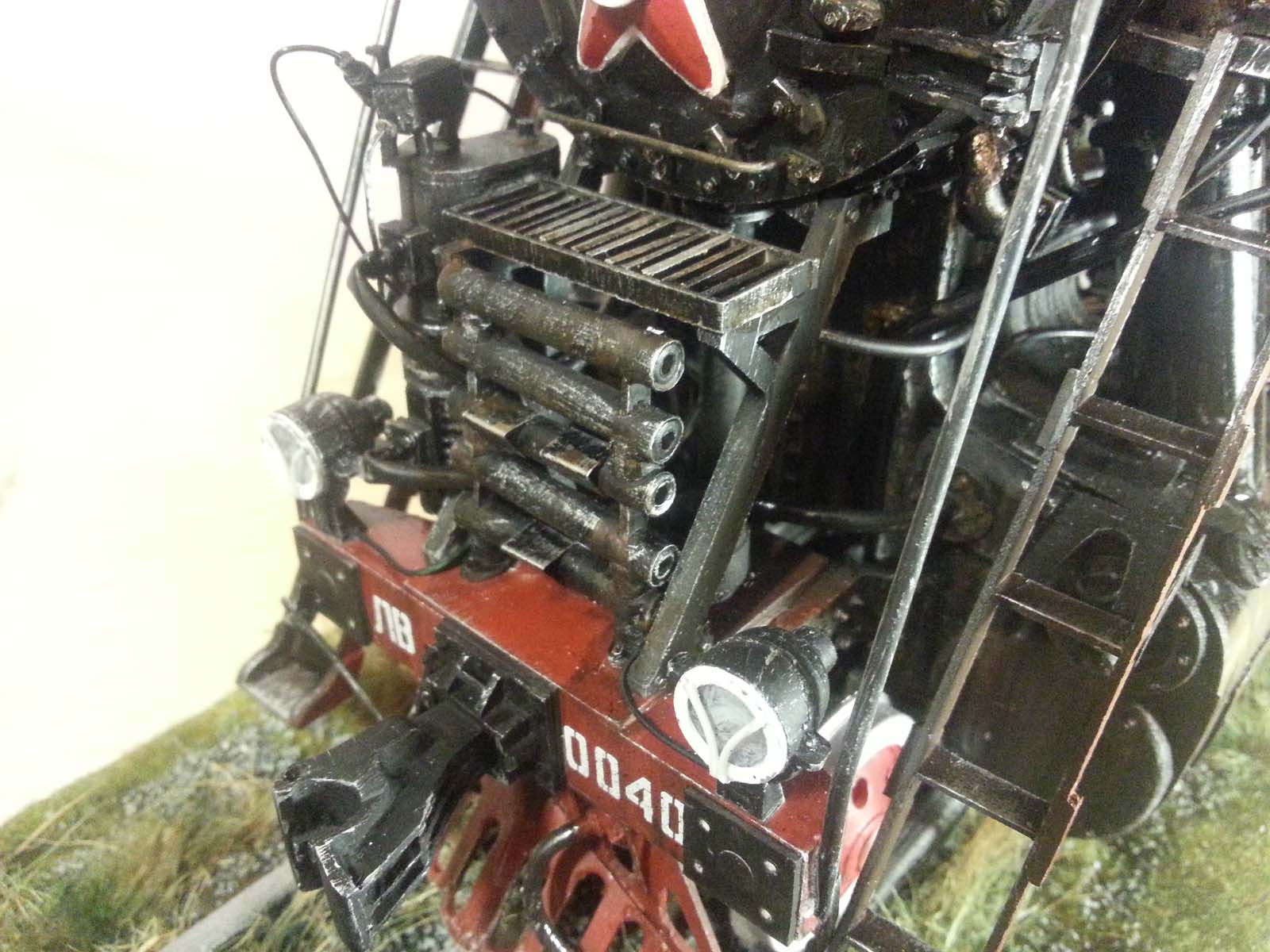

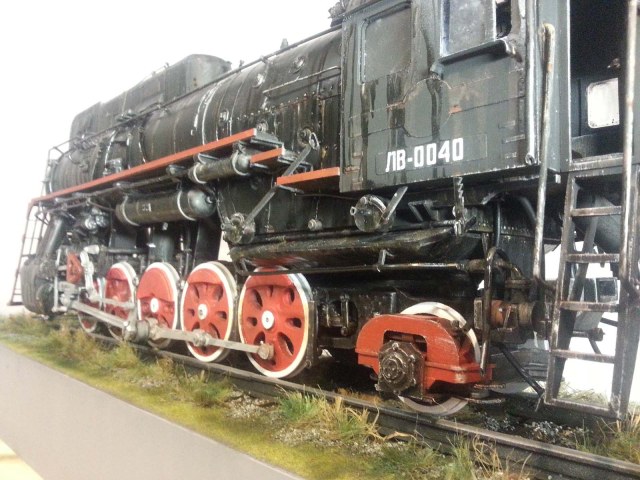

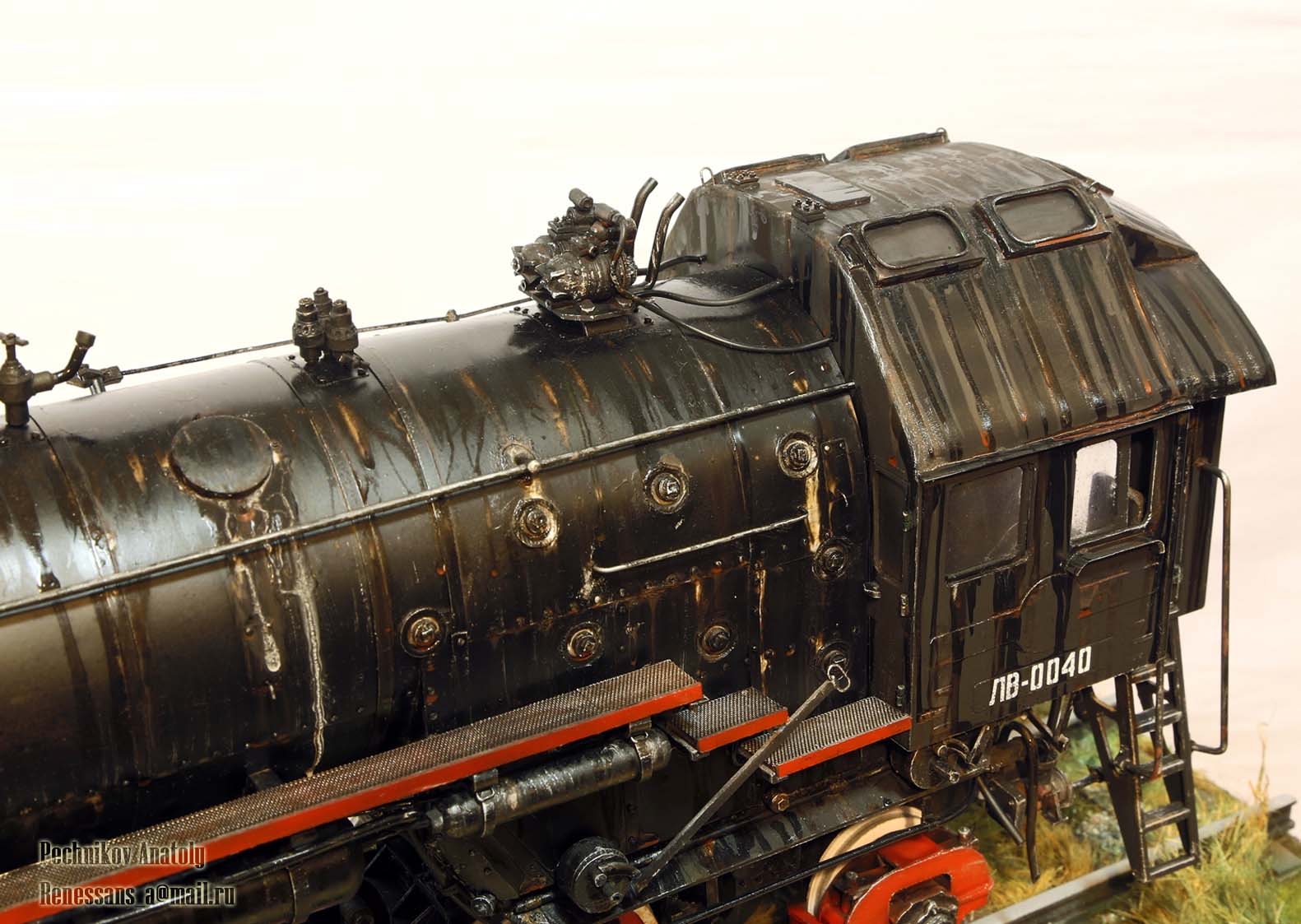

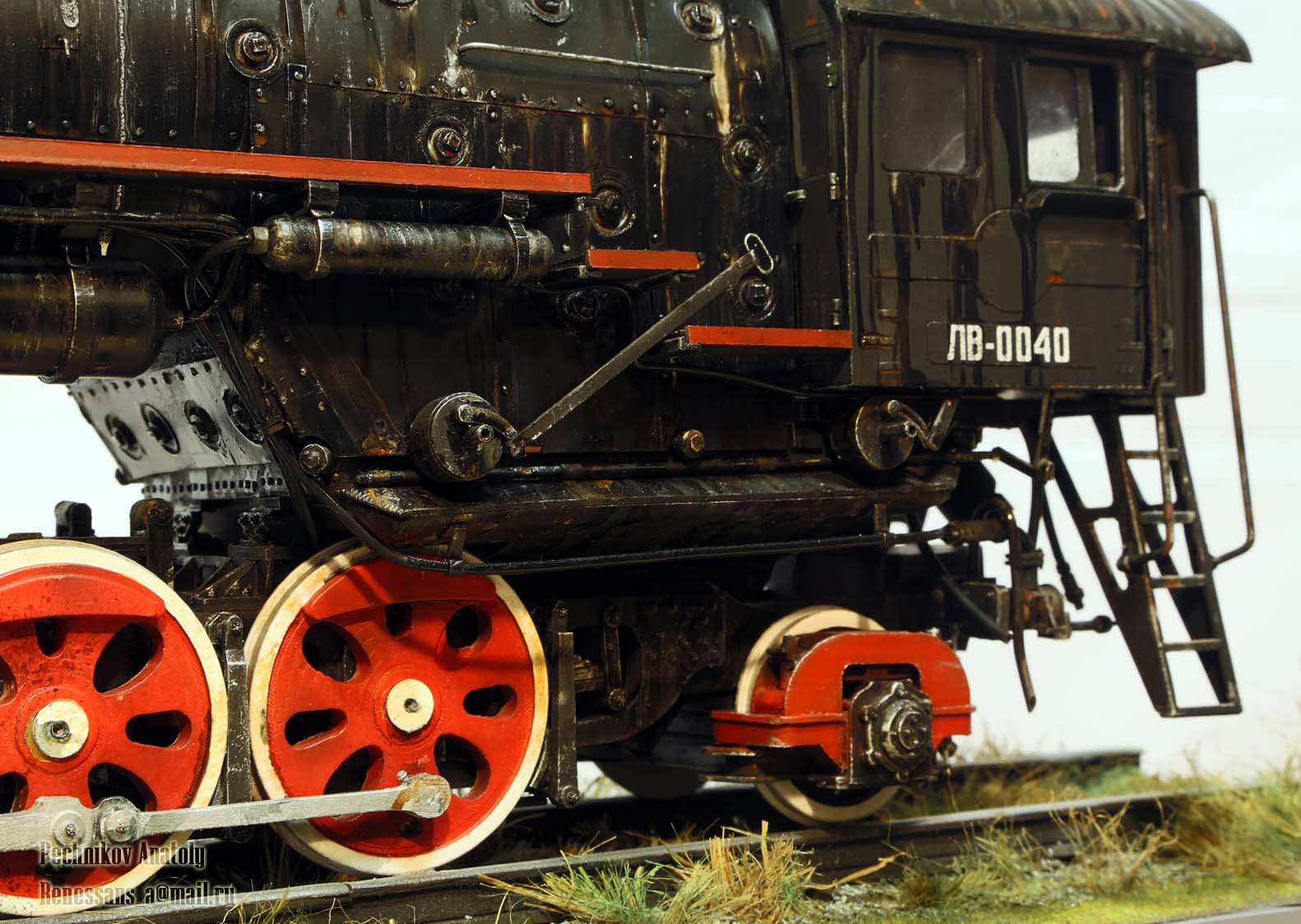

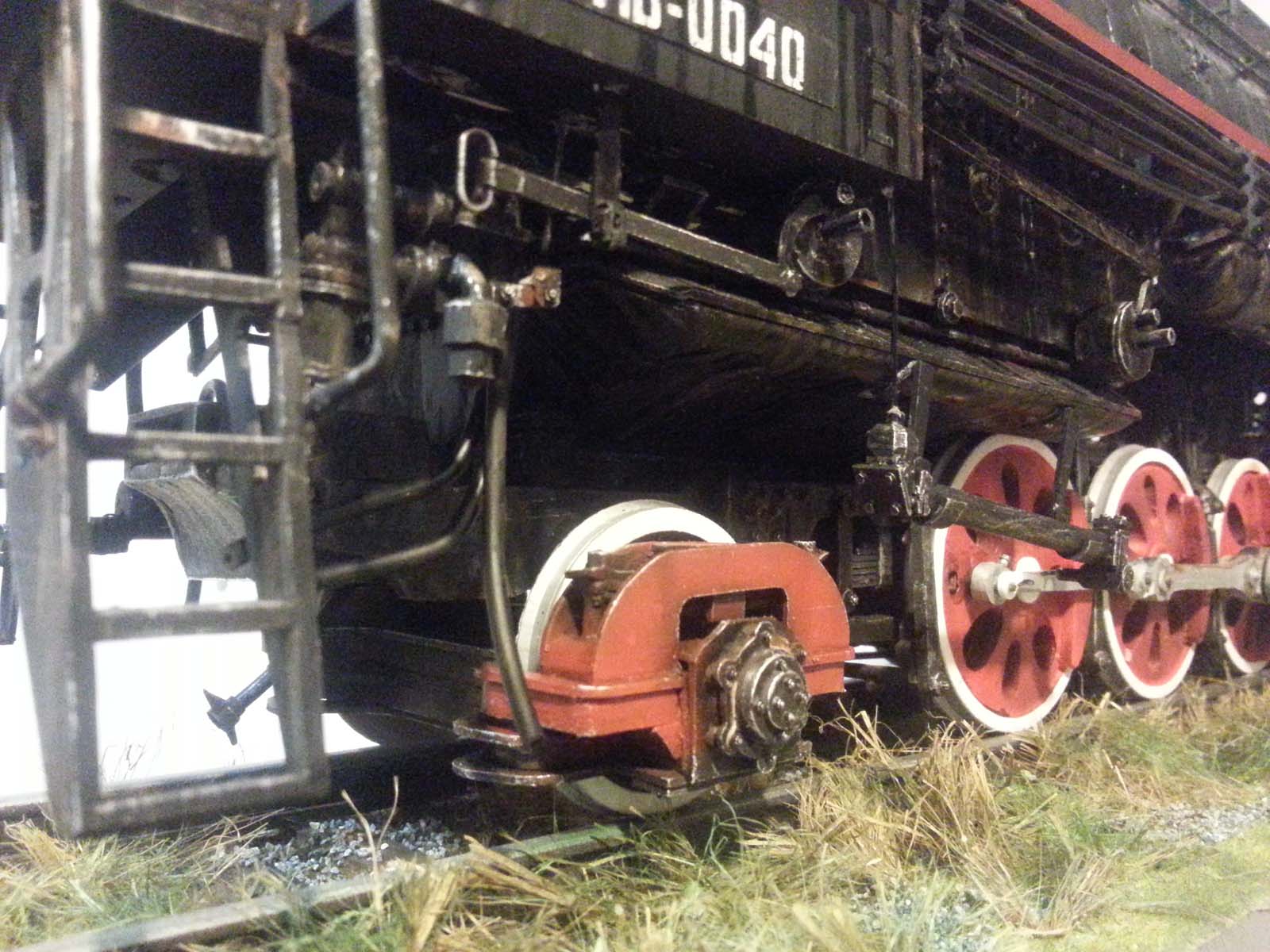

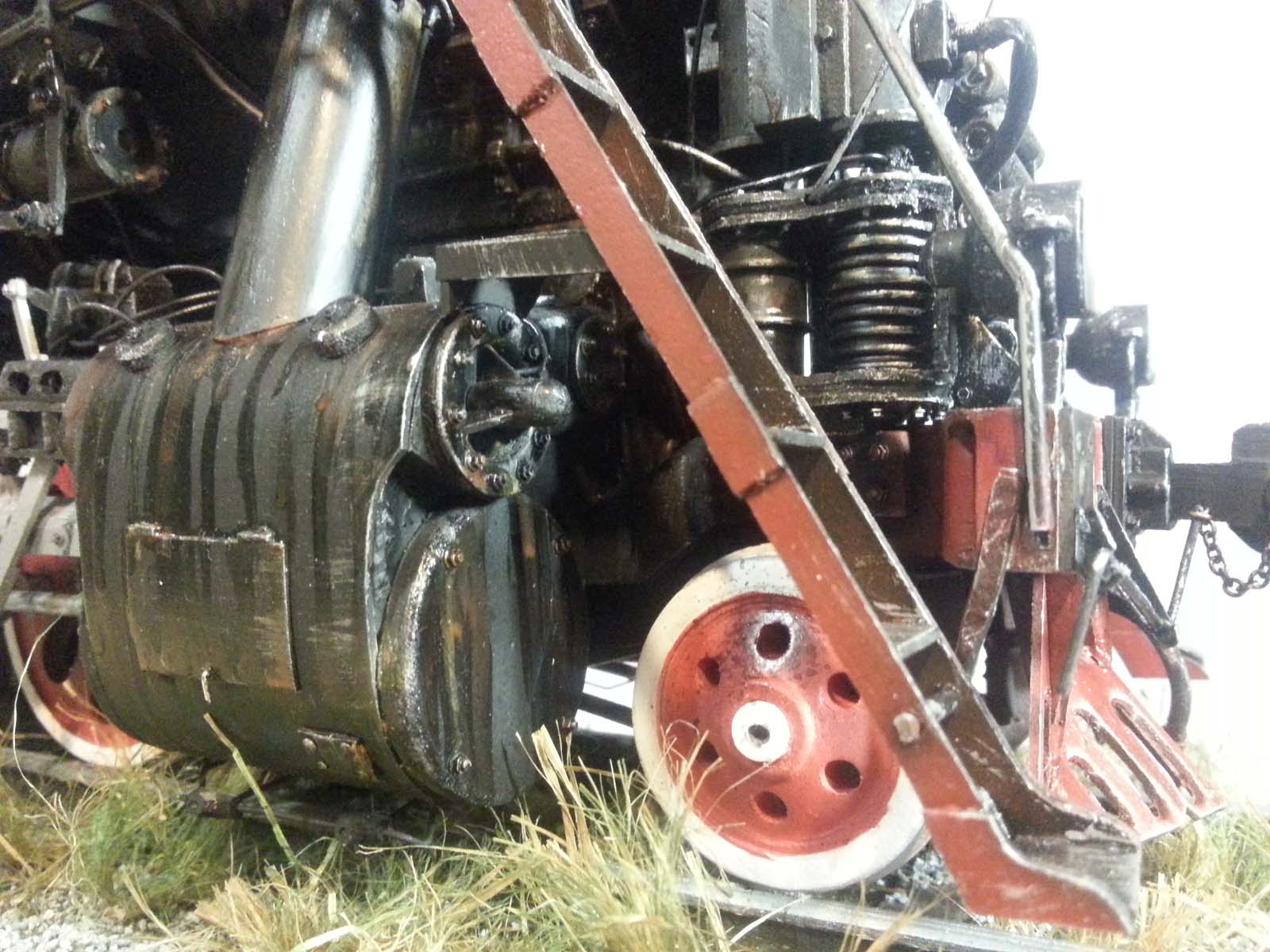

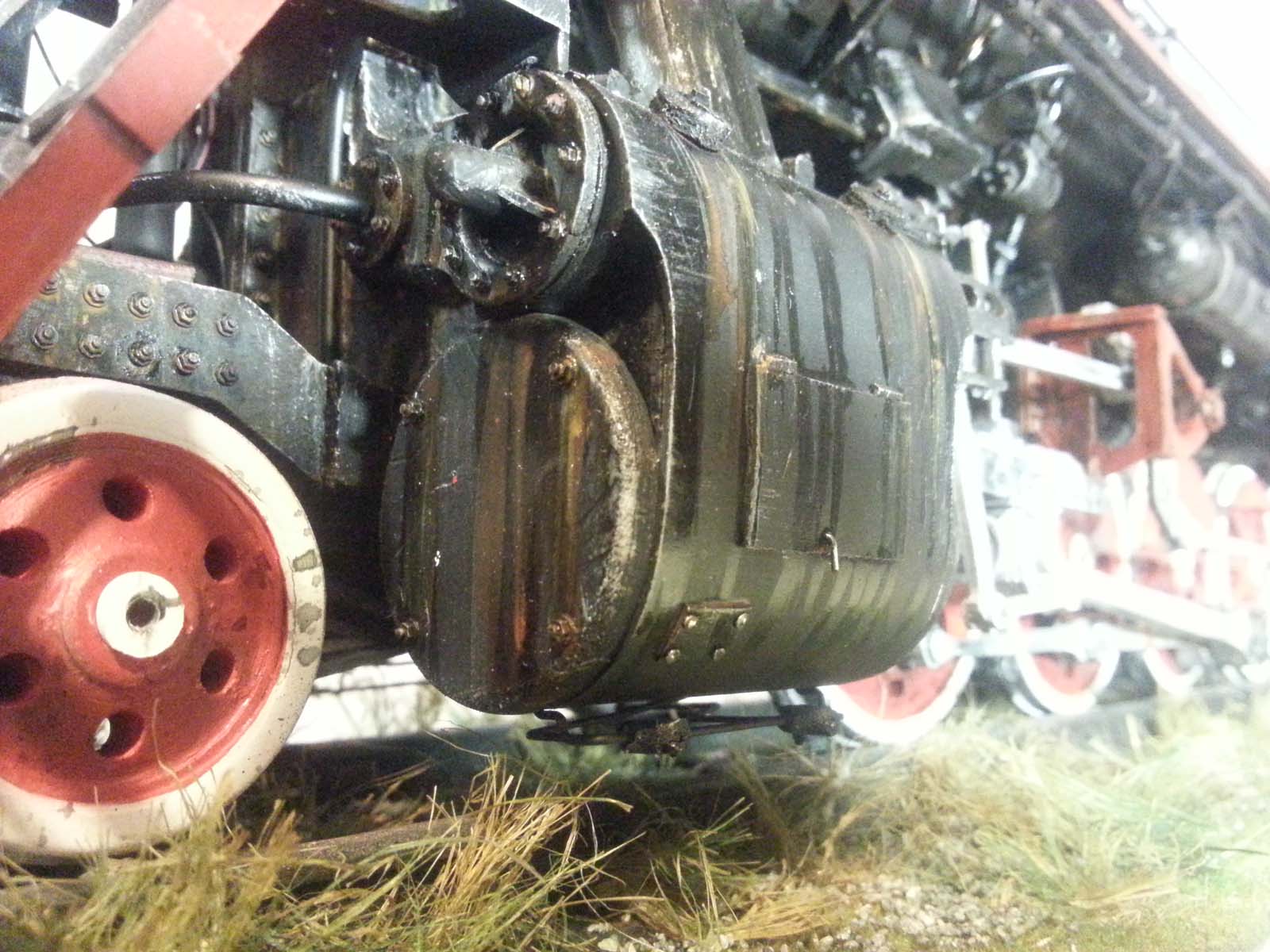

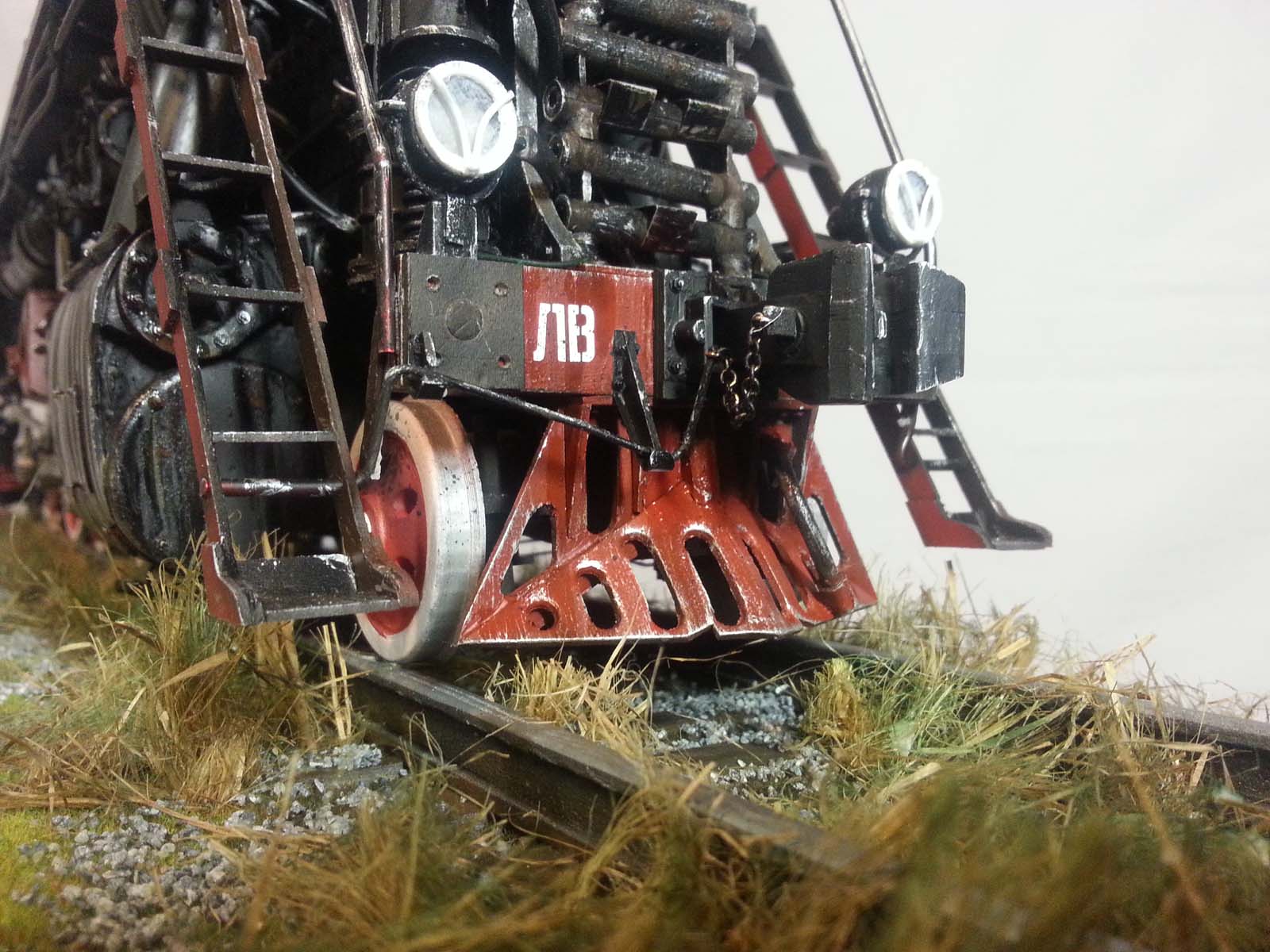

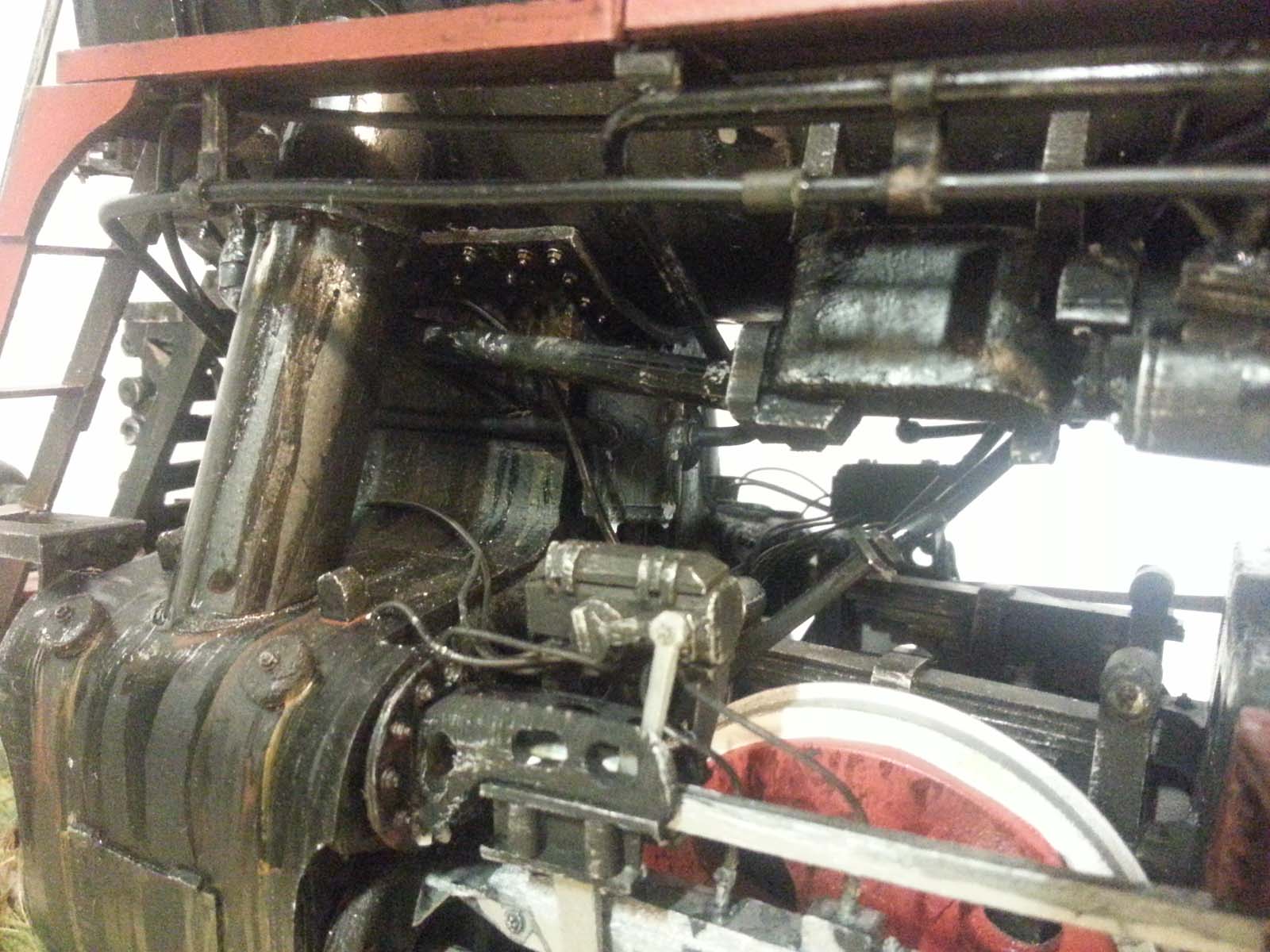

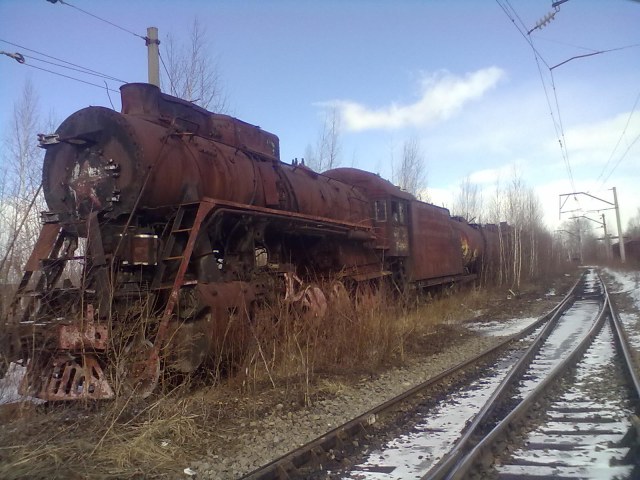

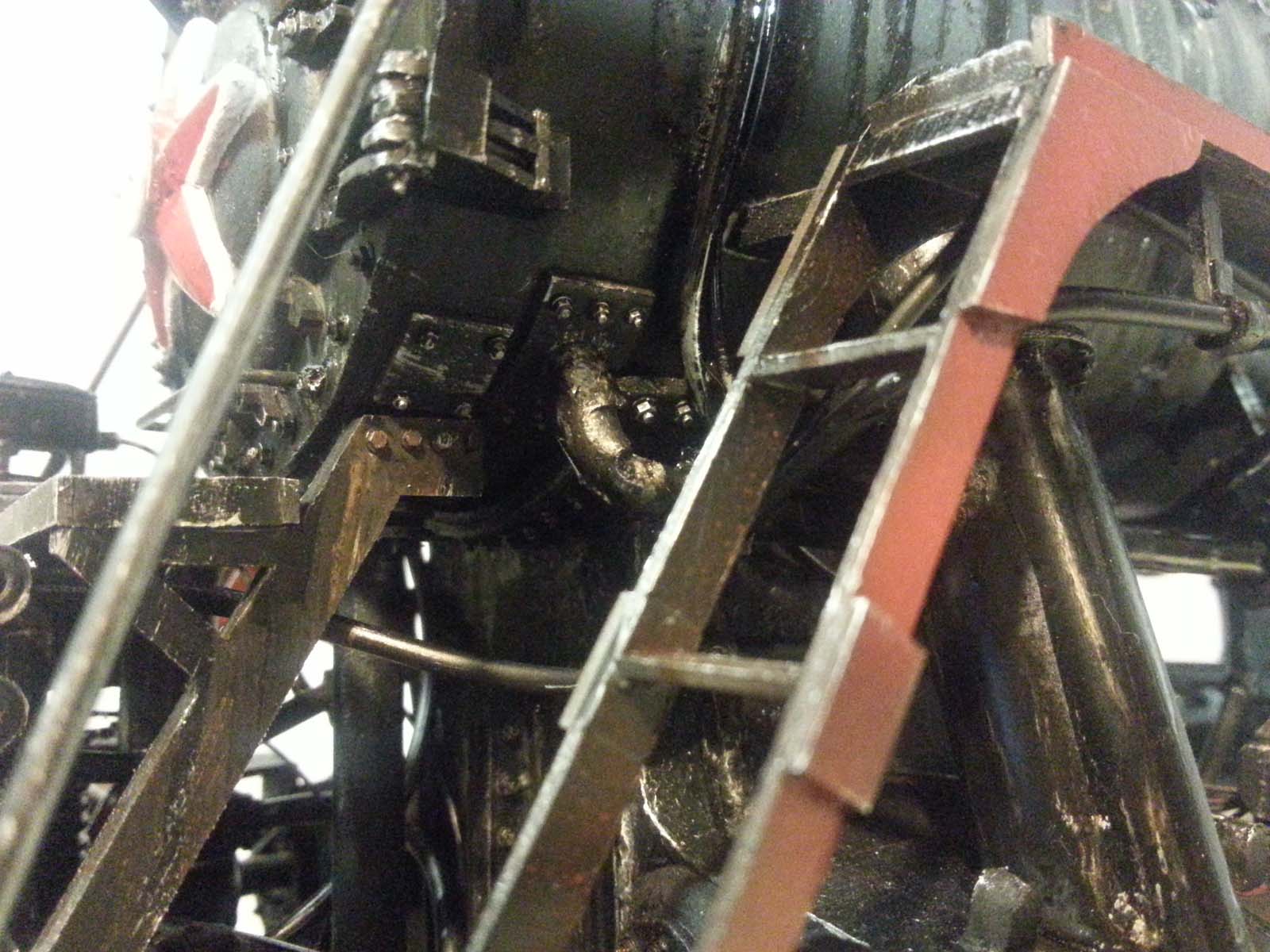

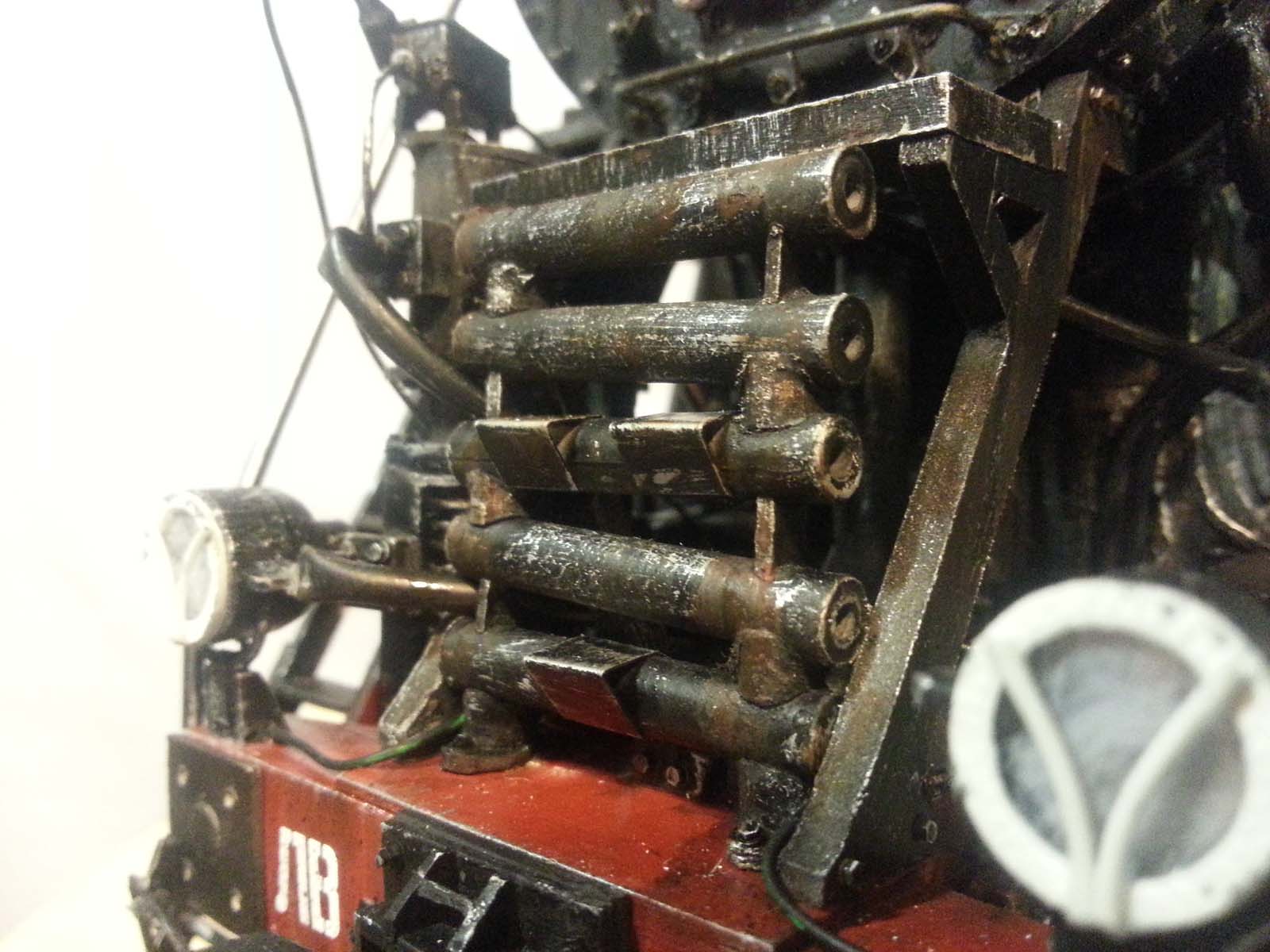

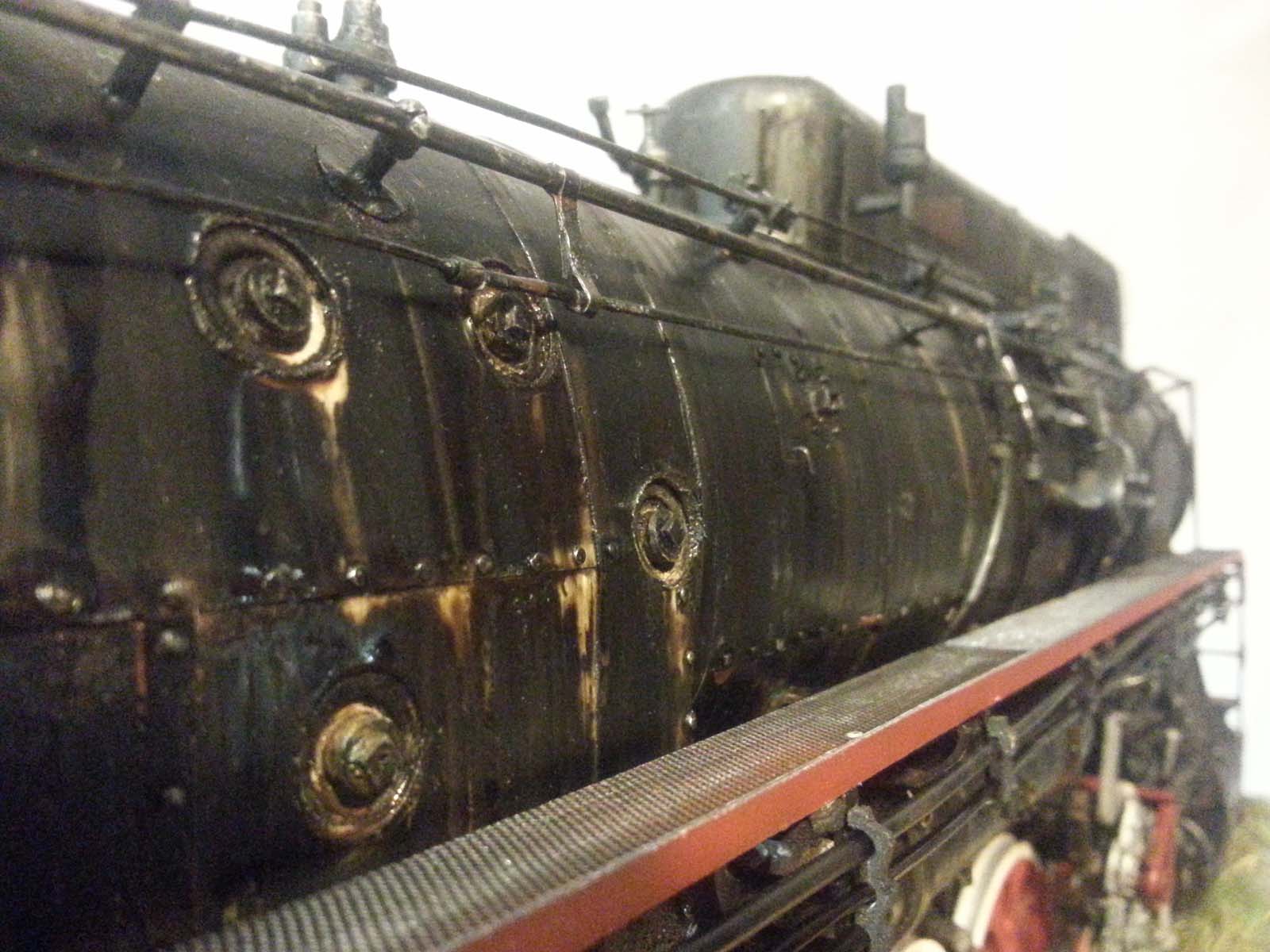

Так как модель делалась в состоянии полузаброшенном и неумытом, то подтеки дождя, ржавчины и накипи имеют быть. Все это делает процесс съемки практически не реальным в том состоянии, в каком видит глаз. Либо модель выходит слишком черная, но подтеки как надо, либо модель как надо, но подтеки "горят огнем". Из-за этого приложено несколько дублирующихся кадров. но снятых с разным освещением, чтобы увидеть все как есть

История короткая:

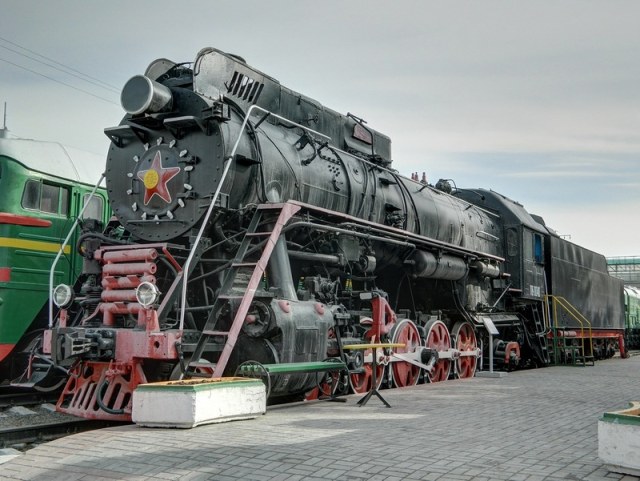

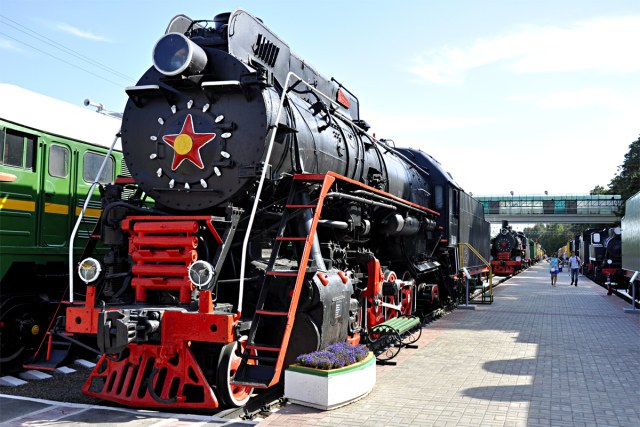

    Паровоз ЛВ (Л Ворошиловградский; первоначальное обозначение — ОР — завод имени Октябрьской революции) — советский
магистральный грузовой паровоз, производившийся с 1952 по 1956 гг. Был создан на Ворошиловградском паровозостроительном
заводе с учётом опыта проектирования, постройки и эксплуатации паровоза серии Л, за что получил у железнодорожников прозвища
Лебедянка и Лебедь (как и паровоз Л). Один из самых совершенных советских паровозов, на его базе был создан один из лучших
китайских паровозов — QJ.
    Последний паровоз серии (ЛВ-522) стал для советского паровозостроения последним построенным магистральным паровозом.
Машина пришла на замену паровозу ФД - чистокровному американцу. Обладая меньшим сцепным весом, чем ФД, Лв мог возить
более тяжелые составы при уменьшенном на 25% расходе топлива. Среди всех паровозов СССР, Лв был первым по экономичности
и вторым после ФД по мощности. Не смотря на великолепные технические и эксплуатационные характеристики производство этих
локомотивов прервалось в 1956г. Решением ХХ съезда КПСС паровозостроение было остановлено, и с 1957 г. Ворошиловградский
завод полностью перешел на изготовление тепловозов. Паровоз использовался и для пассажирских и для товарных перевозок.

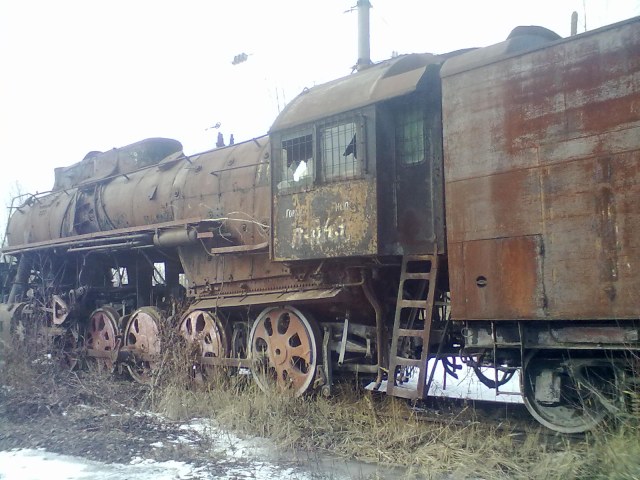

    Лв не долго был украшением железных дорог. Проработав до начала 70-х их начали ставить в запас. Борьба за однотипность ЖД
парка шла быстро и безжалостно. Прослужившие 15 лет машины, не выработав и половины своего ресурса отправлялись на
металлолом. До наших дней сохранилось несколько десятков этих замечательных машин.

История по-длиннее:

    В 1948 г. Главное управление паровозного хозяйства МПС внесло предложение на базе паровоза типа 1-5-0 серии Л создать паровоз типа 1-5-1 с сохранением сцепной массы 91 т. Такая идея была обусловлена "весовым напряжением" паровоза серии Л и невозможностью применить на нем устройства, повышающие его тепловую экономичность, в частности установить подогреватель питательной воды. В 1949 — 1951 гг. на Ворошиловградском паровозостроительном заводе им. Октябрьской революции велось проектирование и строительство такого грузового паровоза типа 1-5-1, а в начале 1952 г. новый паровоз ОР18-01 поступил на железную дорогу. Несмотря на то, что у него основные размеры паровой машины (диаметр цилиндров, ход поршней), диаметр движущих колес (1500 мм), сцепная масса (91 т) и давление пара (14 кгс/см2) остались такими же, как и у паровоза серии Л, он представлял собой новый, более совершенный тип локомотива, отличавшийся от паровоза серии Л как по конструкции и размерам ряда узлов, так и по своим тягово-теплотехническим характеристикам.
    Общая масса паровоза ОР18-01 составляла 120 т.
    Добавление задней поддерживающей одноосной тележки (облегченного типа по сравнению с поддерживающей тележкой паровоза серии ФД) уменьшило воздействие паровоза на путь при движении задним ходом. Конструкционная скорость осталась 80 км/ч.
Паровоз ОР18-01 (без тендера), имея общую конструкционную массу 110 т и удельную мощность 22,3 л. с./т, по расходу металла на единицу мощности был на 4,5 % экономичнее паровоза серии Л.
    Расчеты, проведенные инженером В. В. Ивановым, показали, что при замене паровоза серии
Л паровозом типа 1-5-1, развивающим на расчетном подъеме силу тяги 21 800 кгс (с увеличителем сцепления) и скорость 23 км/ч, можно повысить провозную способность линий на 13 %, причем на единицу работы будет расходоваться на 12 — 14 % меньше топлива.
    С учетом результатов испытаний Ворошиловградский завод выпустил опытную партию из трех таких паровозов: в конце 1953 г.
    Во второй половине 1954 г. завод построил установочную партию паровозов (№ 0005 — 0010). В процессе выпуска этой партии паровозы получили новое обозначение серии — ЛВ, что означало: локомотив создан с учетом опыта проектирования, постройки и эксплуатации паровозов серии Л, но по чертежам Ворошиловградского завода (проект 49)
    Паровозы серии ЛВ работали на ряде магистральных линий, в том числе на направлениях Чернореченская — Красноярск — Зима, Магнитогорск — Карталы — Тобол. Последние паровозы серии ЛВ были сняты с эксплуатации в середине 70-х годов.

ТТХ:

Осевая формула:             1-5-1
Годы постройки:            1952 - 1956
Завод изготовительЛуганский (Ворошиловградский) паровозостроительній завод
Всего построено:            522
Ширина колеи:                1524 мм
Длина локомотива:            14 789 мм
Рабочая масса:                121,5 т
Сцепная масса:                90,1/98,6 т (в числителе при выключенном увеличителе сцепного веса, в знаменателе — при включённом)
Конструкционная скорость:    80 км/ч
Мощность:                2 420 — 2 600 л.с.
Сила тягидо:                 21 800 кгс
Диаметр движущих колес:        1 500 мм
Диаметр бегунковых колес:    900 мм
Диаметр поддерживающих колес:    1 050 мм
