Прототип Потаенного судна Ефима Никонова.

Приветствую вас коллеги сегодня выставляю на ваш суд прототип всем известного потаенного судна Е.Никонова 1721 года. Которое в свою очередь  этот плотник изобретатель представил Петру-I.
И так немного истории:11 февраля 1720 года русский плотник Ефим Никонов начал строительства «потаённой лодки» — первой русской подводной лодки. От этого события идёт история подводного кораблестроения в России.

Плотник Никонов подал в 1718 году челобитную царю: «...сделает он к военному случаю на неприятелей угодное судно, которым на море, в тихое время, будет разбивать корабли, хотя б десять, или двадцать, и для пробы тому судну учинит образец...»

Этот документ сохранился в архиве, но государь на него ответа не дал. Тогда изобретатель-самоучка в 1719 году продиктовал писцу новое прошение на имя царя, в котором, жалуясь на притеснения и обиды «людей чиновних, дьяков и старост», вновь заявил, что может построить судно, способное идти в воде «потаённо и подбити под военный корабль под самое дно». Получив второе письмо, Пётр I приказал направить Никонова в Санкт-Петербург. Царь лично беседовал с изобретателем, после чего приказал ему, «таясь от чужого глазу», построить сначала действующую модель подводного судна: «не в такую меру, которым бы в море подойтить под корабль, но ради показания и в реке испытания», а в Адмиралтейств-коллегии произвести Никонова в «мастера потаённых судов».

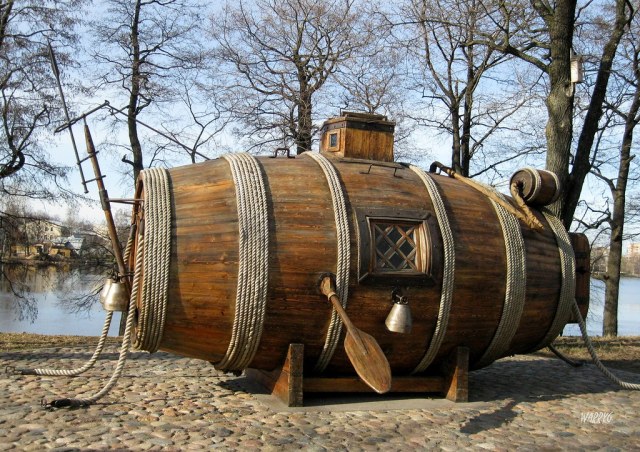

В августе 1721 года в Петербурге на Галерном дворе тайно, без лишней огласки была заложена первая отечественная подводная лодка. С большой неопределенностью, так как ни описаний, ни чертежей по этому судну не сохранилось, можно предположить, что подводная лодка Никонова была бочкообразной формы. Основанием к тому может служить участие бочаров в сборке судна, а также требование об отпуске «пятнадцати полос железных шириной в два дюйма две четверти», вероятно, для изготовления обручей, стягивавших деревянный корпус судна. Её носовая часть повторяла архитектуру надводного корабля, а кормовая оснащалась рулём.



Система погружения и всплытия по-видимому работала следующим образом. При открытии запора приёмного кингстона, забортная вода поступала в нижнюю часть ёмкости — системы главного балласта. По мере заполнения, воздух через открытые вентиляционные патрубки на крыше цистерны вытеснялся в отсек. При этом давление в отсеке несколько повышалось, снижая его разницу с забортным. Небольшая суммарная площадь сквозных отверстий в оловянных досках позволяла производить заполнение емкости с умеренной скоростью и равномерно по длине всей цистерны. При переходе в подводное положение приёмный кингстон закрывался. После удаления из цистерны воздушных пузырей перекрывались вентиляционные патрубки. Лодка, будучи под водой во взвешенном состоянии, совершала эволюции при гребле веслами.

При откачивании воды отливной поршневой помпой вес лодки уменьшался и она всплывала. При работе помпы вентили на водоотливной трубке и центральном вентиляционном патрубке держали от­крытыми.

К осени 1724 года «потаённое судно» было построено. Его испытания, проведённые в присутствии царя Петра, закончились неудачно. Оно ударилось о грунт и проломило днище («…при спуске у того судна повредилось дно, и затем не действовало и вынято на берег...»). Пётр велел изобретателю исправить повреждение и укрепить корпус судна, а также объявил, чтобы Никонову «никто конфуза в вину не ставил».

Никонов исправил повреждения, однако 25 января 1725 года Пётр умер. Изобретатель лишился своего покровителя. Все же, несмотря на различные препятствия, он довёл ремонт до конца. Весной 1725 года лодка вторично была спущена на воду. Но в её корпусе опять обнаружилась течь, и её снова вытащили на берег. Любопытно, что в ответ на запрос Адмиралтейств-коллегий о возможности испытаний «потаённого судна» после нового ремонта, Никонов прямо заявил, что действовать так, как он сам обещал царю-батюшке, судно не сможет, ибо «оное сделано только для пробы, как дух переводить».

Последние испытания подводной лодки Никонова состоялись в 1727 году. Они тоже не дали положительных результатов и дать не могли. Известный историк отечественного подводного флота Г. М. Трусов (1889—1960)отметил в этой связи: «Судно было слишком примитивным для плавания под водой, а тем более для того, чтобы поражать корабли противника огневыми средствами». Разочарованное подобным исходом дела, морское начальство приказало поместить «потаённое судно» в амбар под замок, подальше от «чужого глазу». Там оно хранилось многие годы, пока постепенно не сгнило.

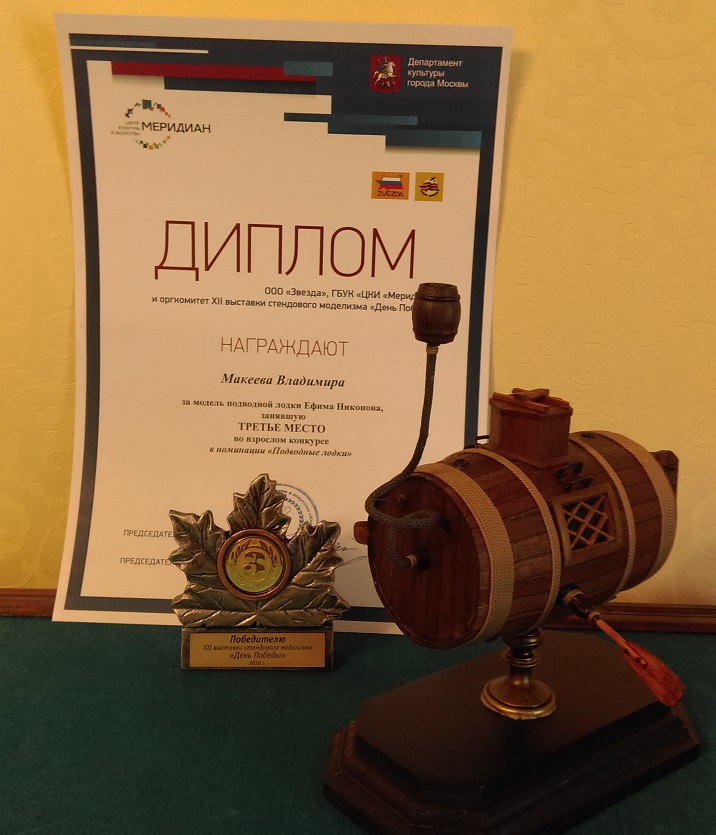

Лодка строилась в рамках конкурса по флоту в разделе:-"Подводный флот от истоков до наших дней".

Ну а так,как эта лодка некоторыми историками считается первой русской подводной лодкой я решил ее сделать в рамках этого самого конкурса.

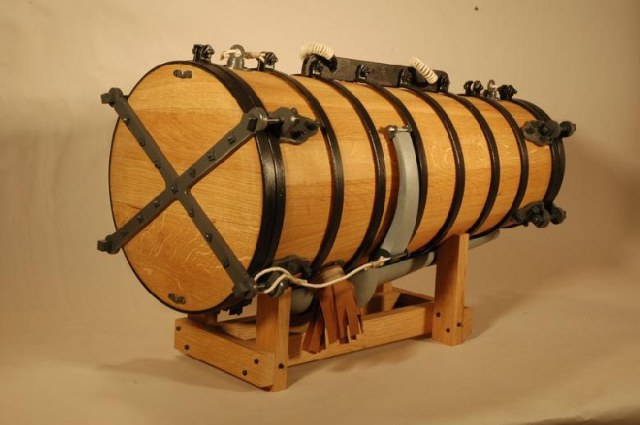

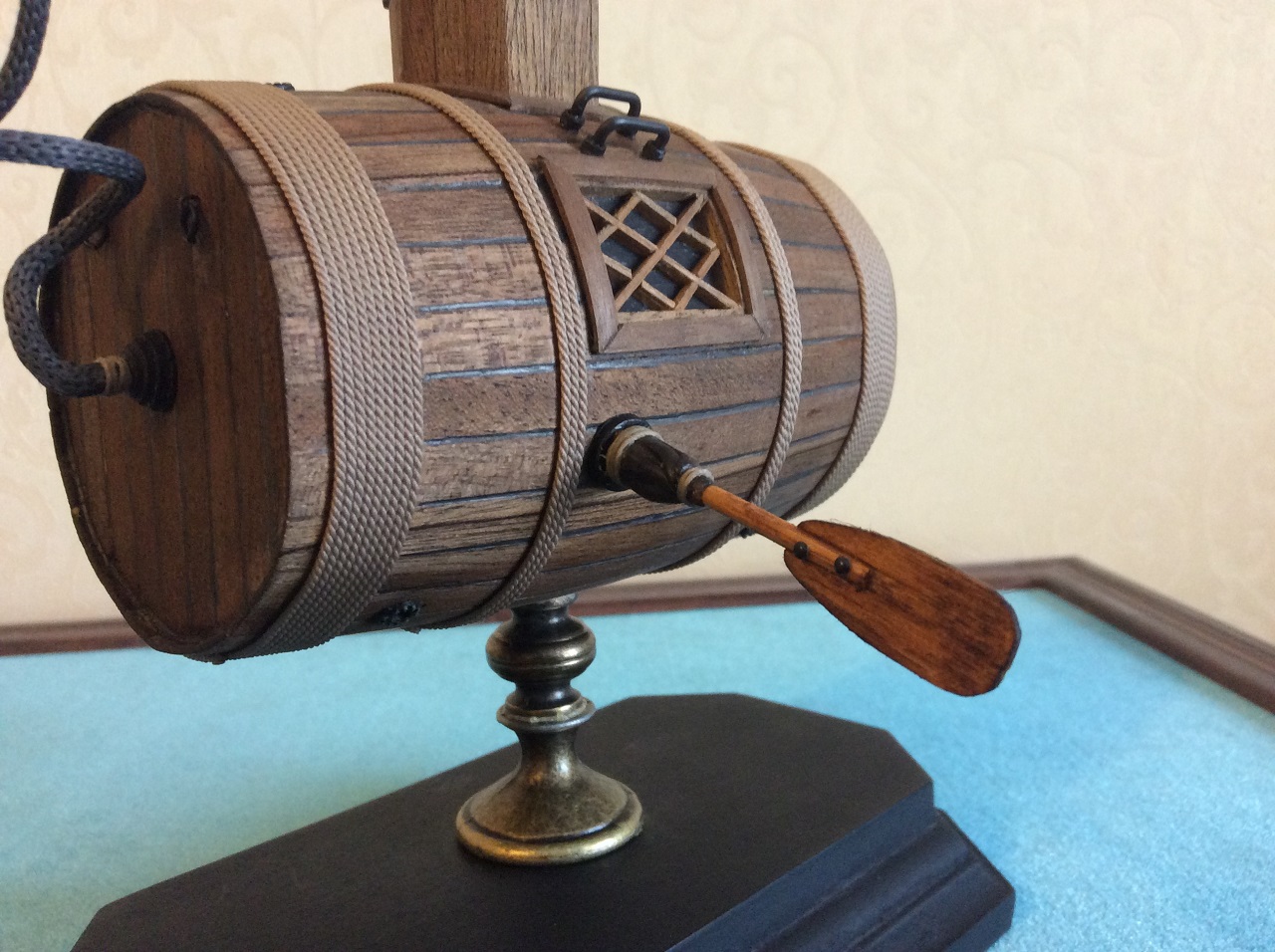

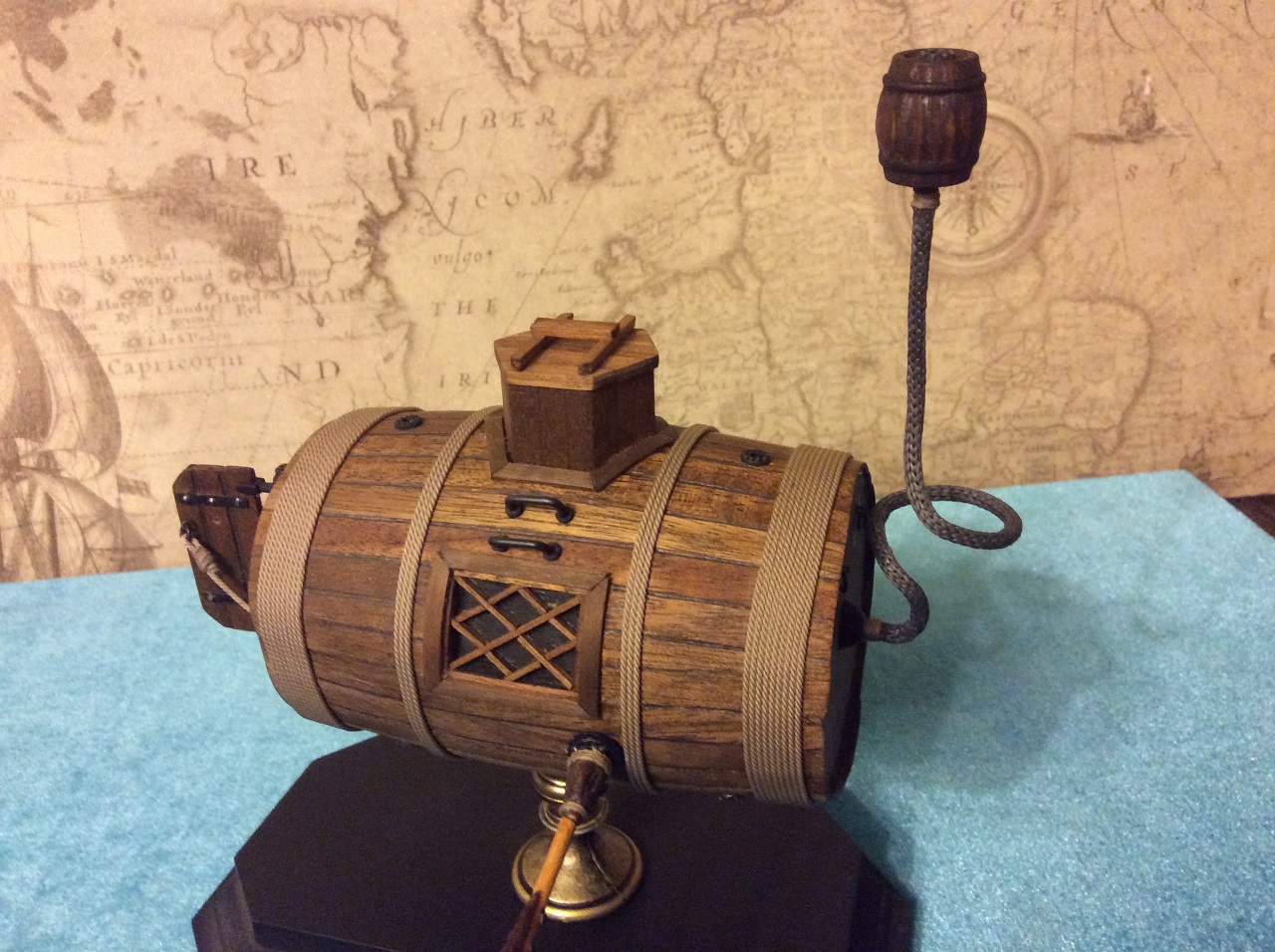

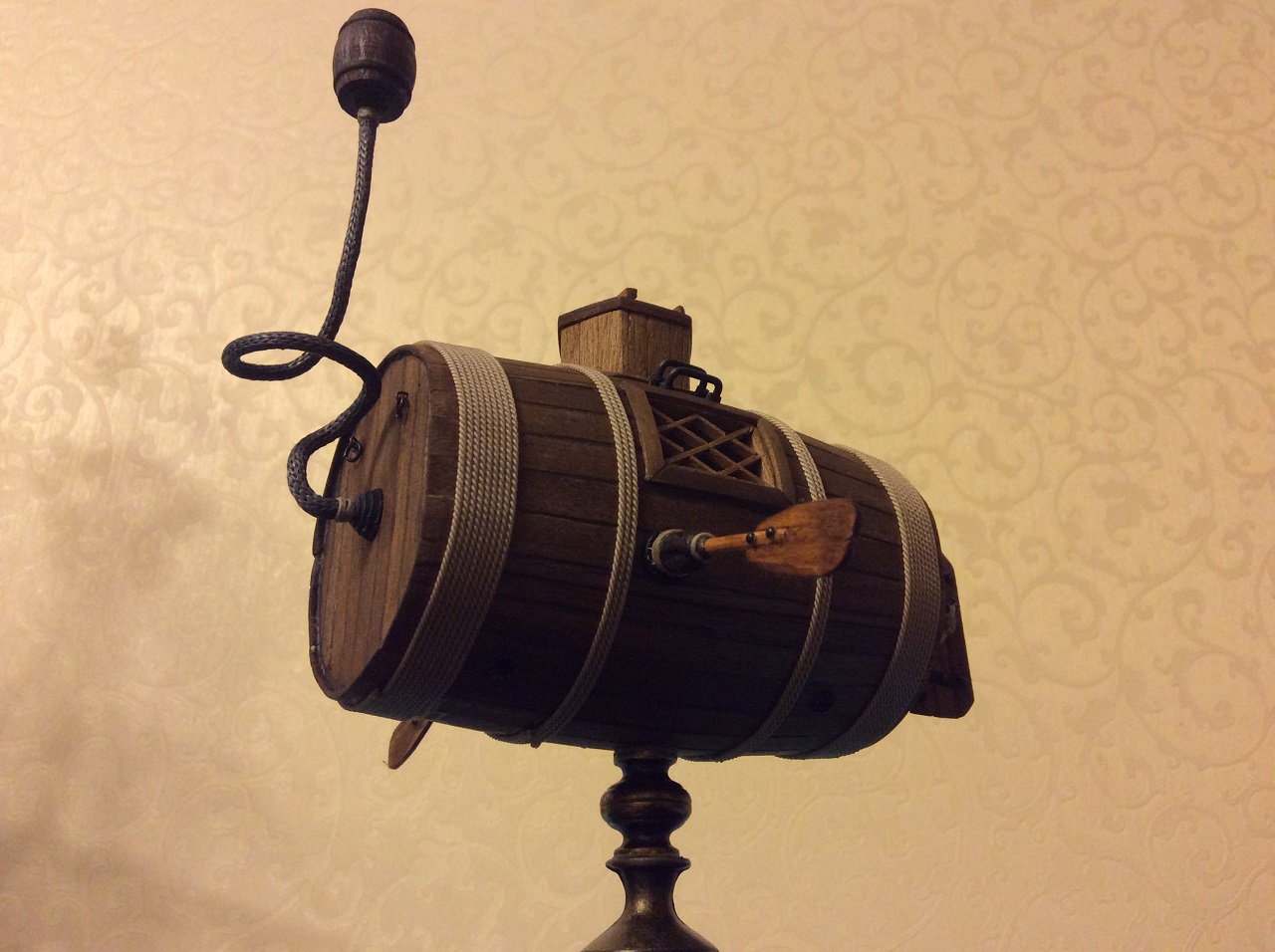

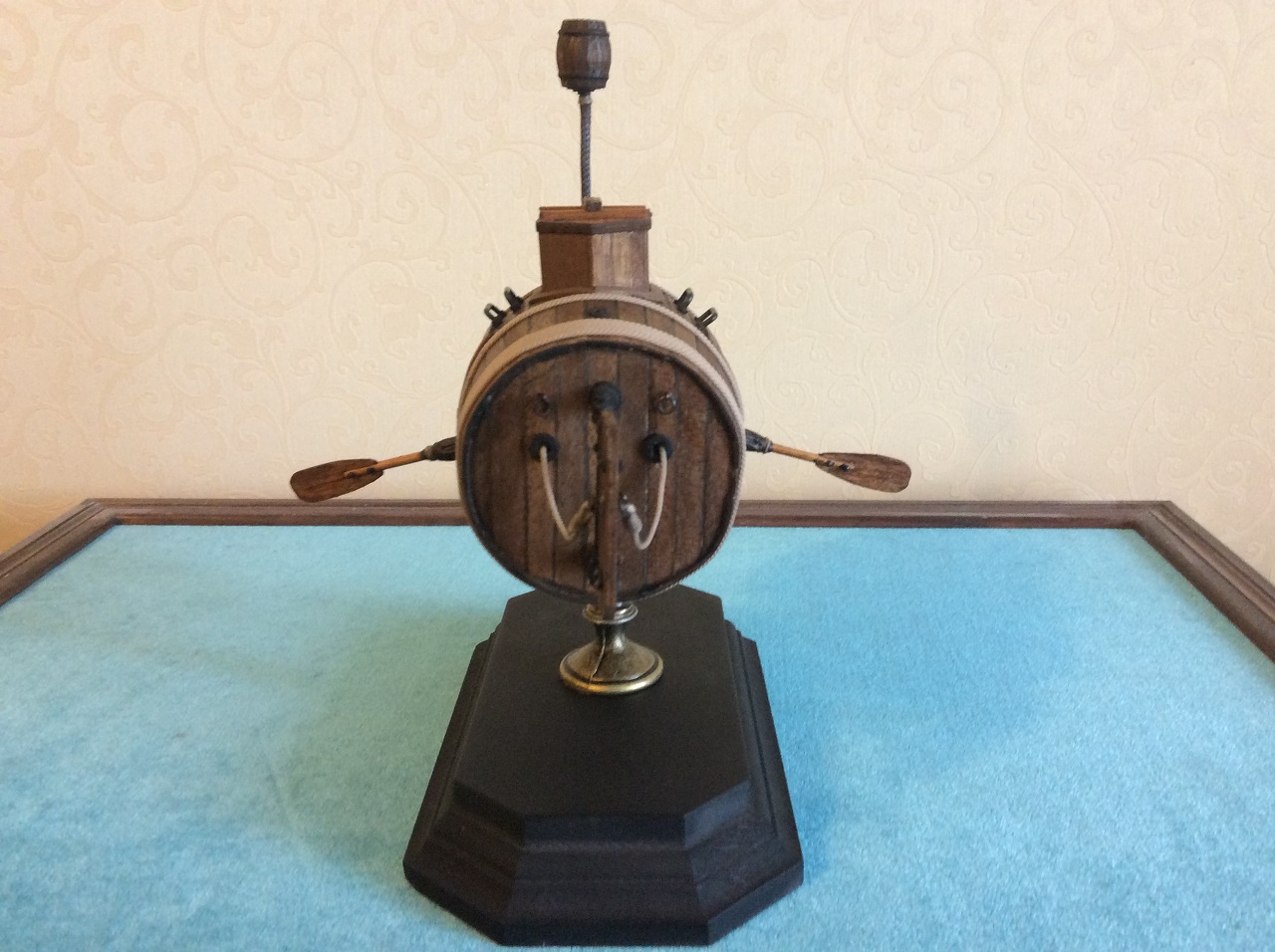

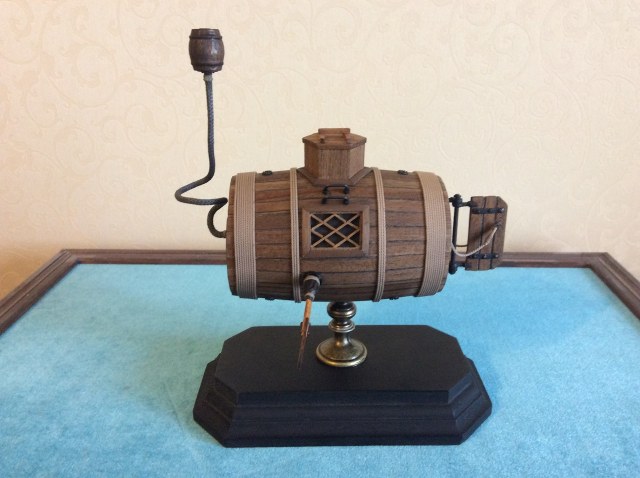

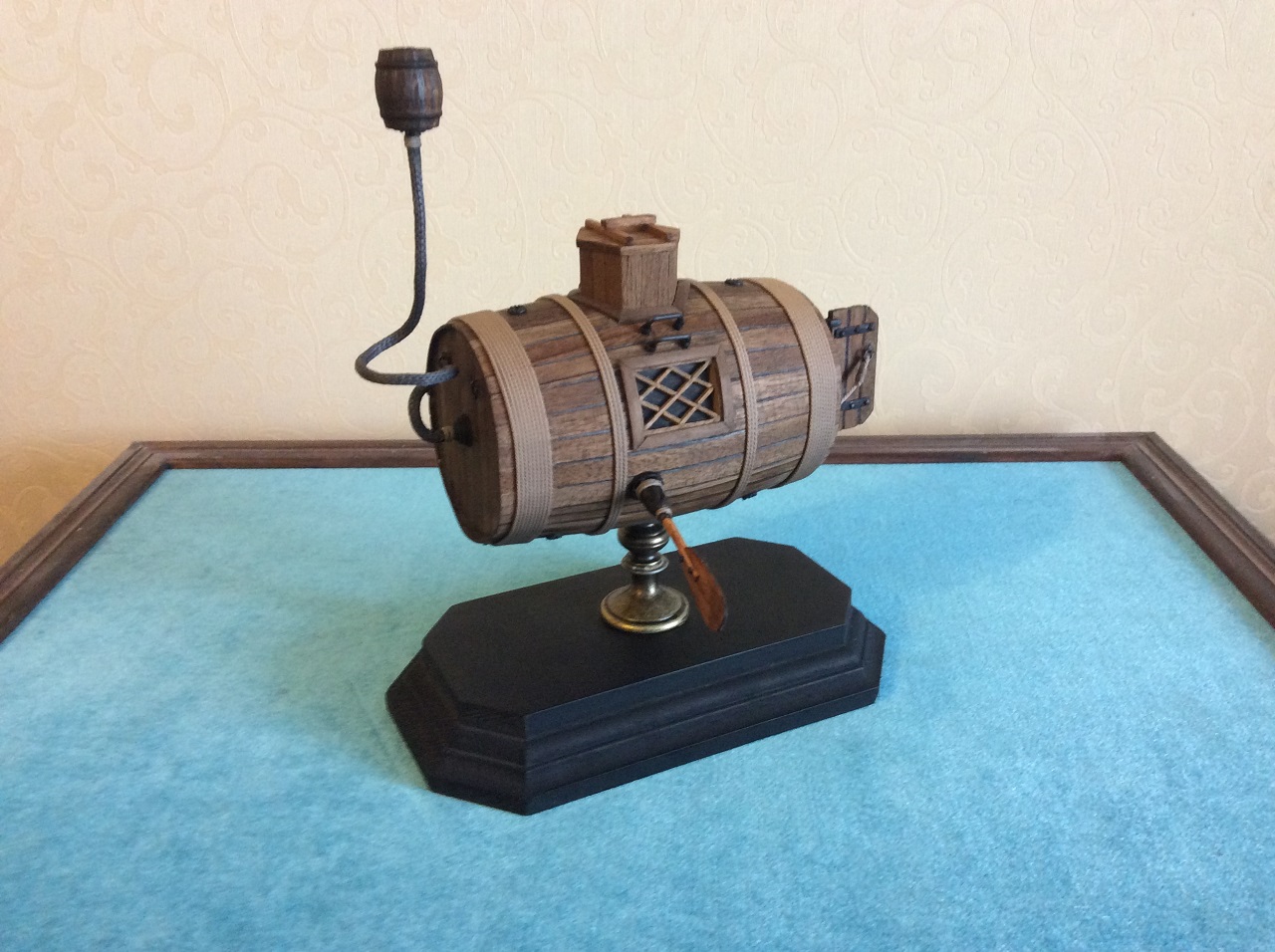

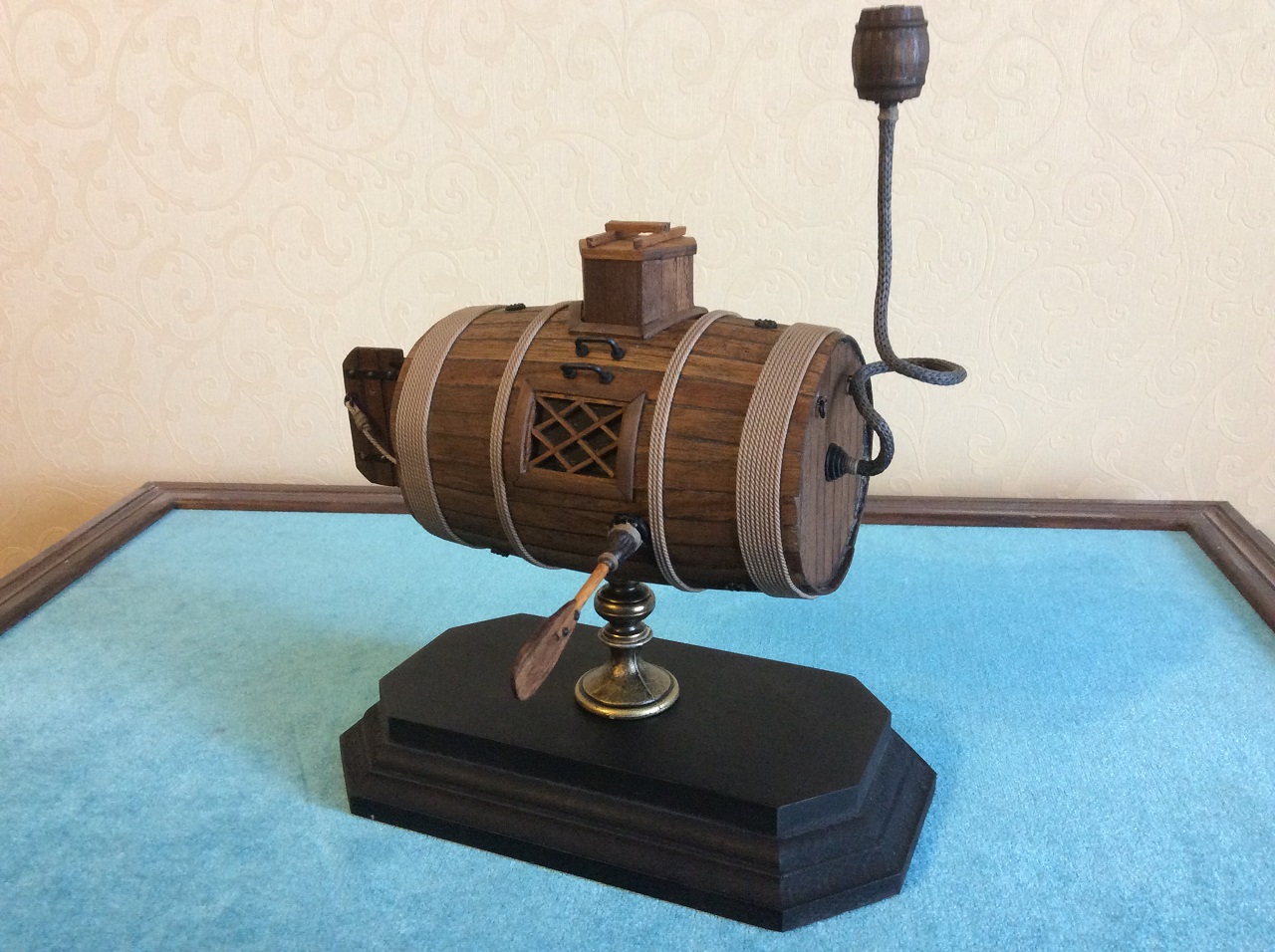

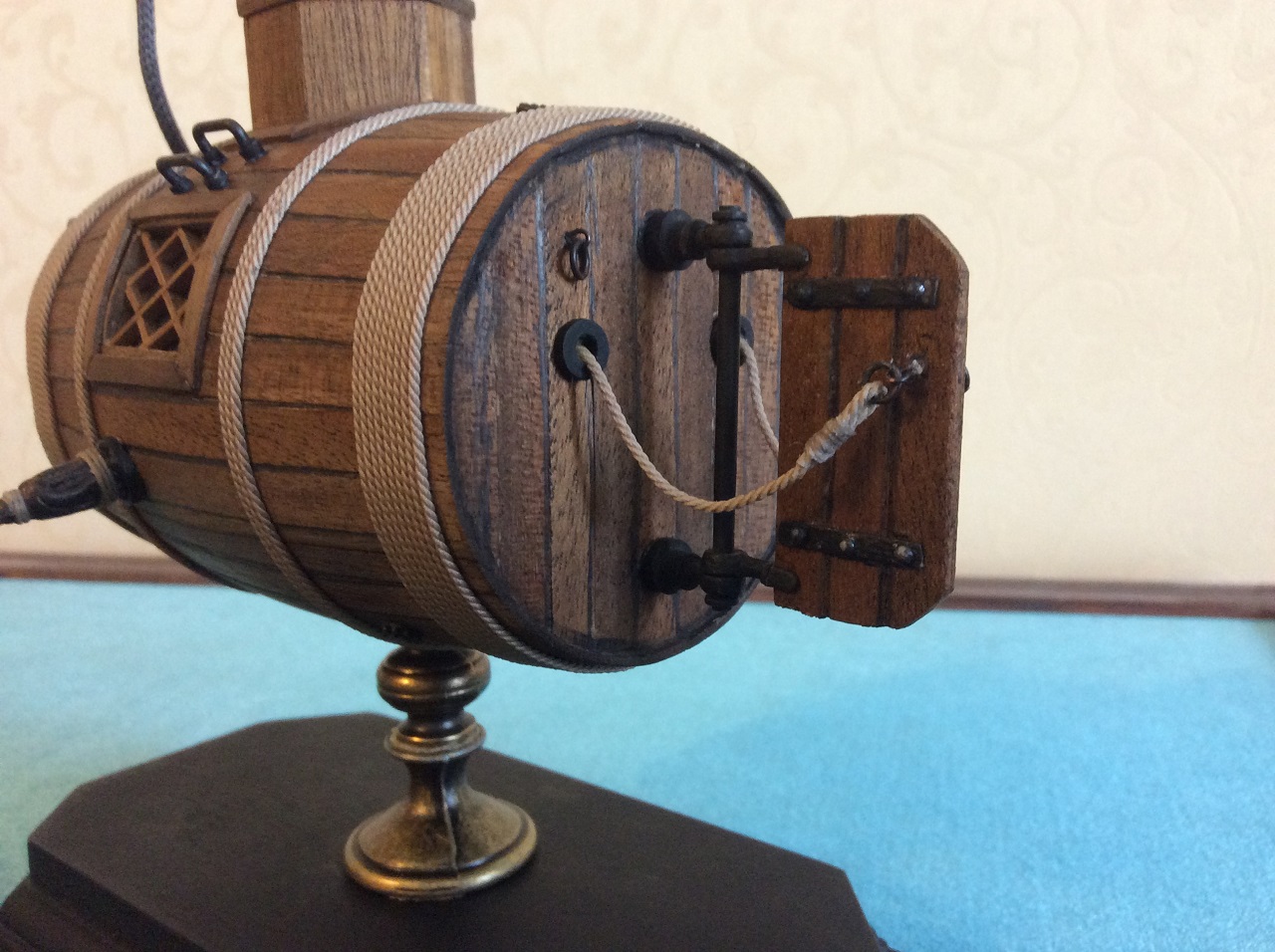

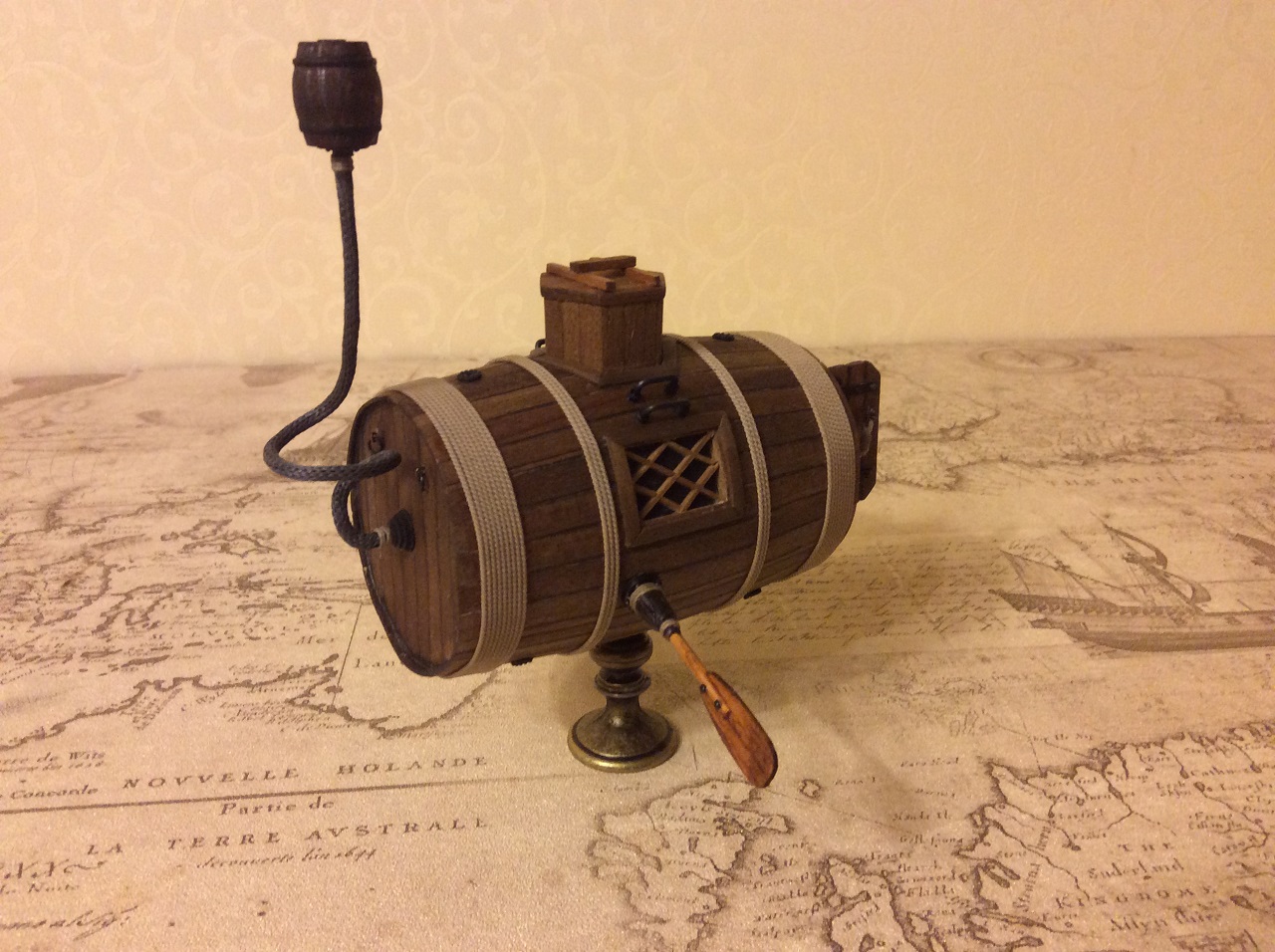

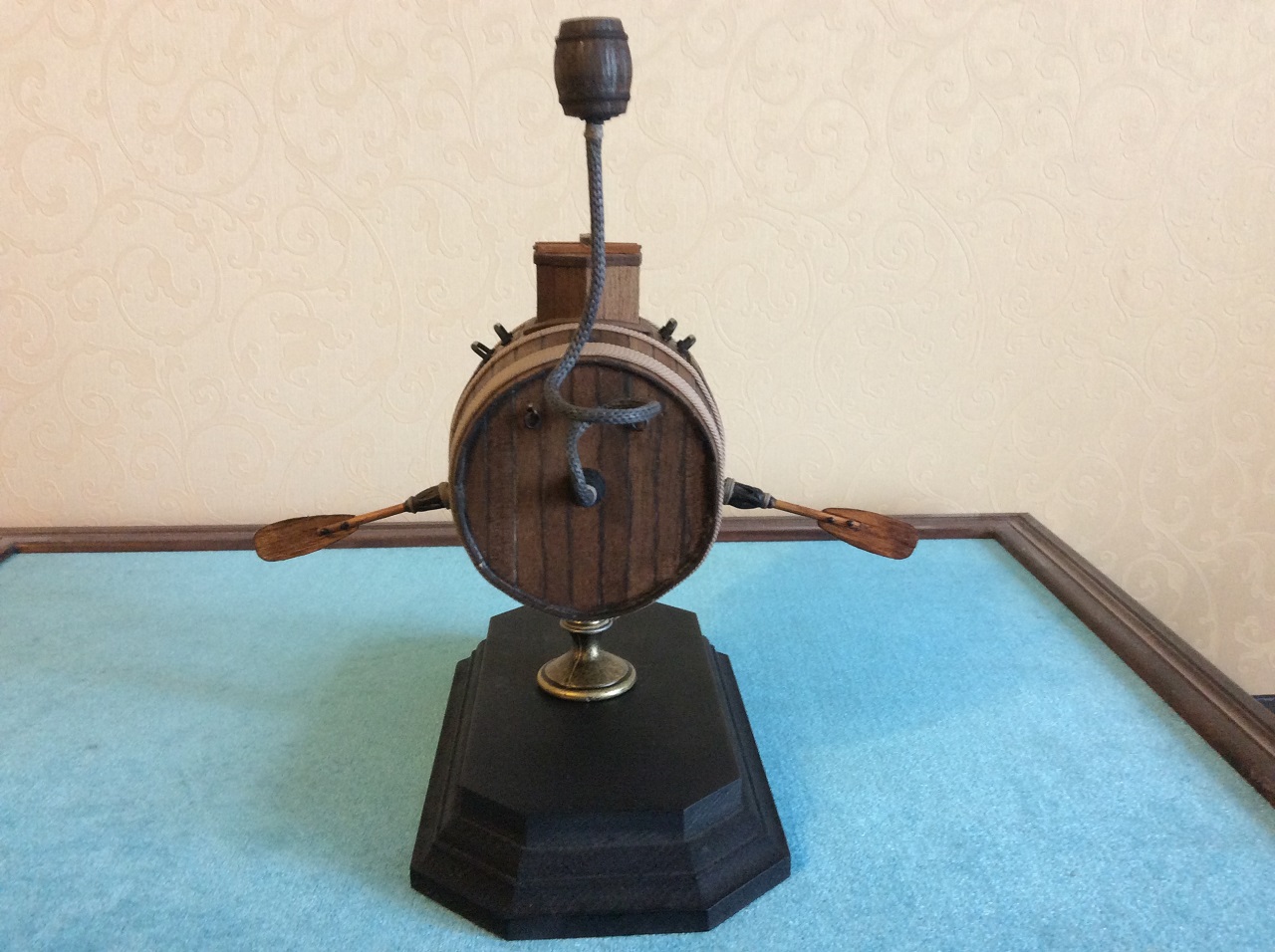

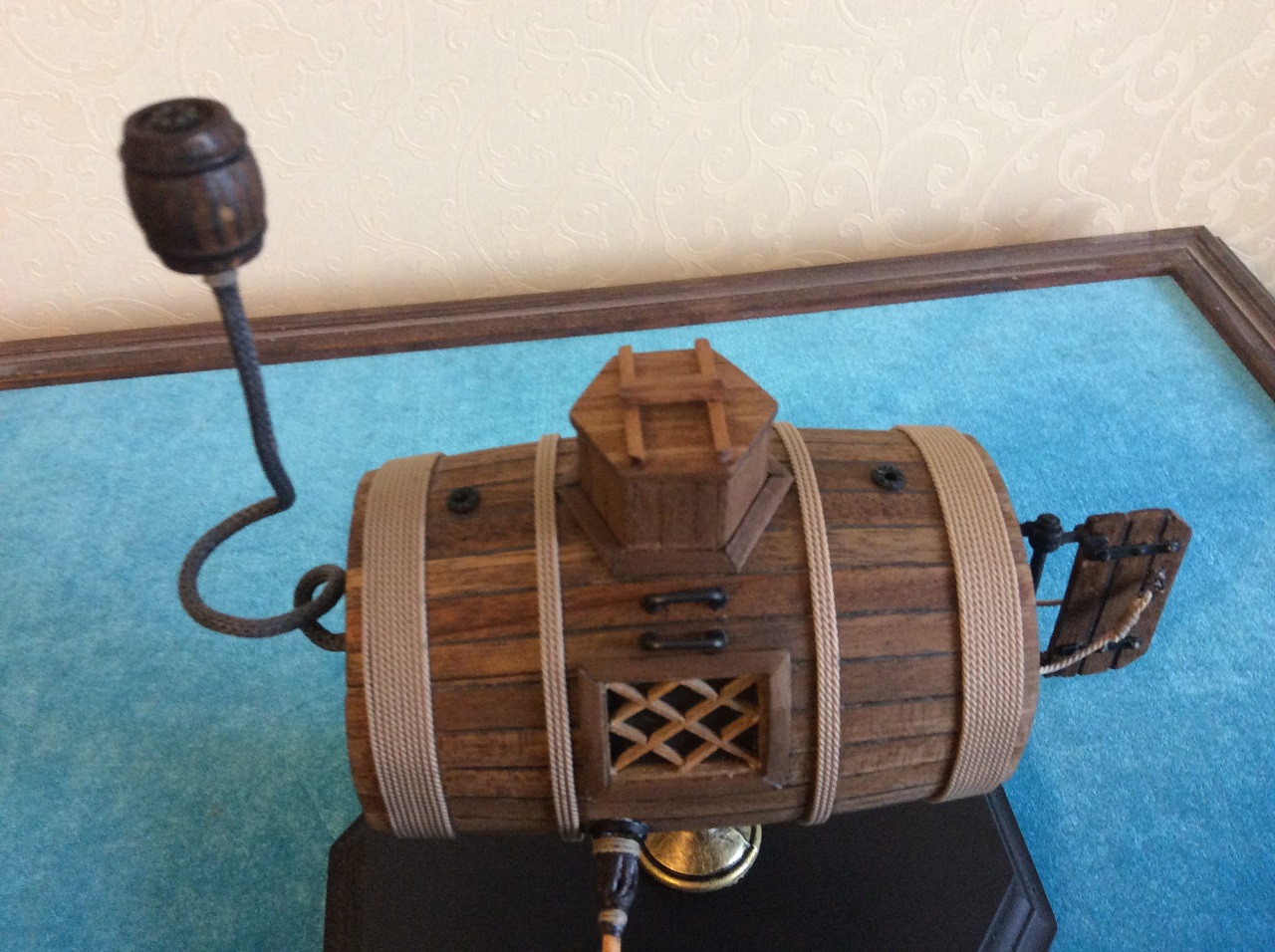

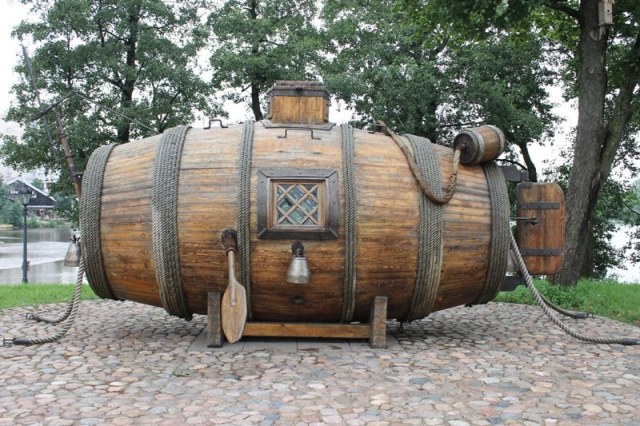

Так как чертежей этой лодки не сохранилось с тех давних времен,строил лодку по нескольким рисункам которые мне удалось найти на просторах интернета.

Материалы из которых она построена самые разные :

Картон,деревянные рейки,пластик,медь, латунь,И,Т,Д

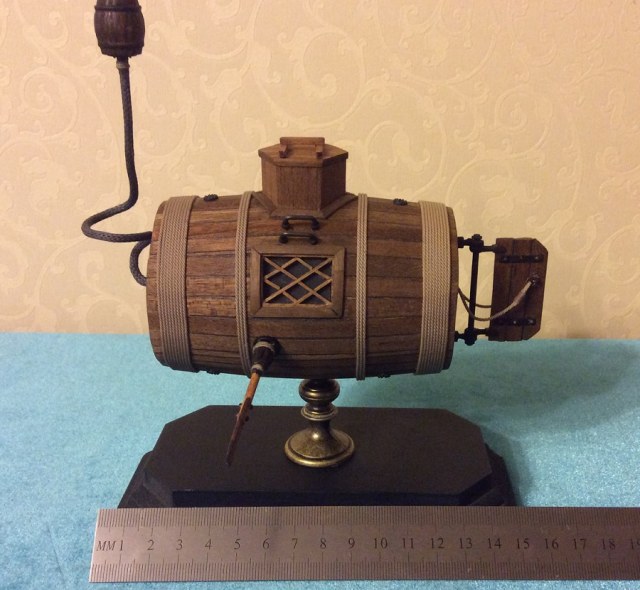

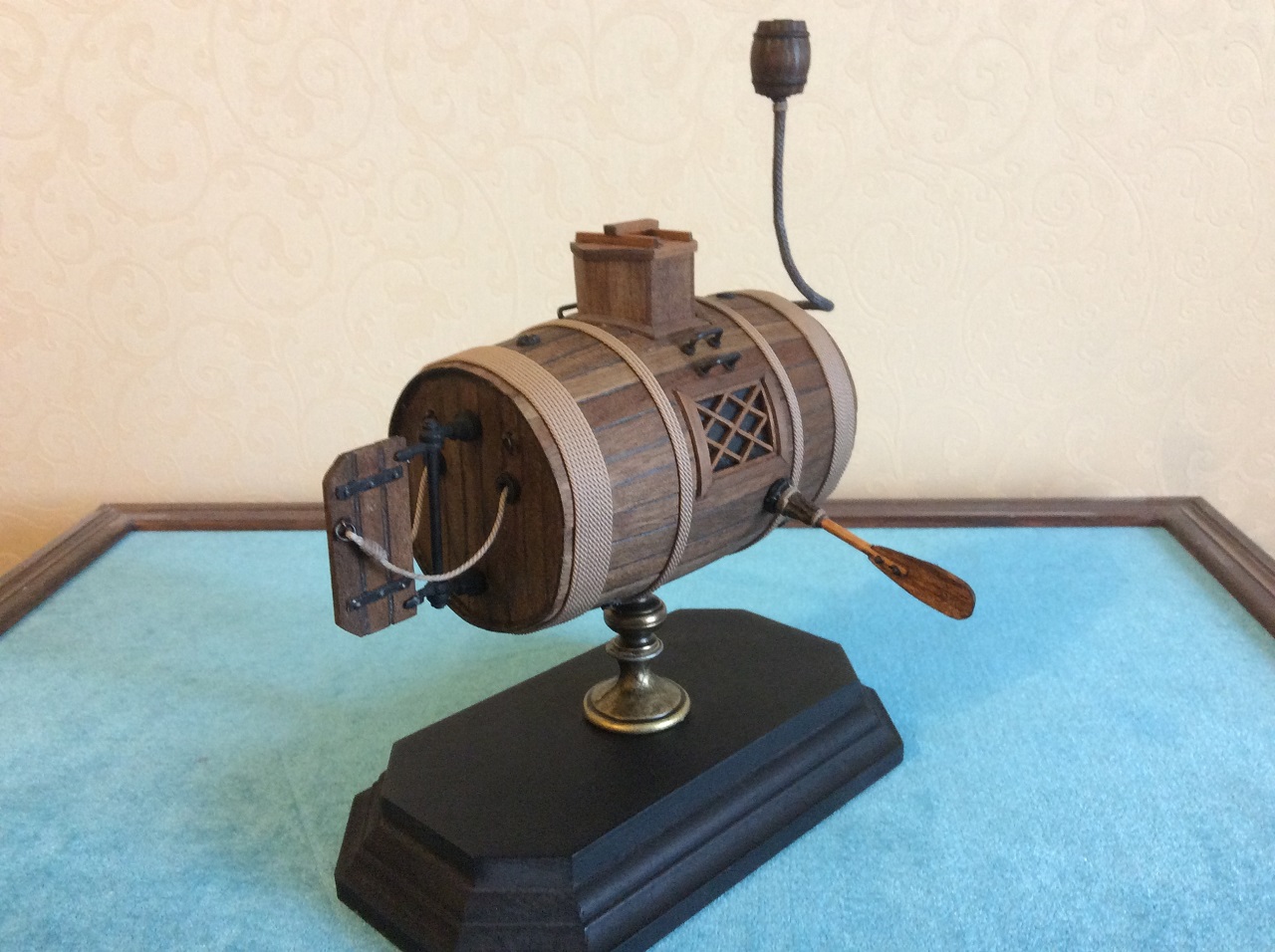

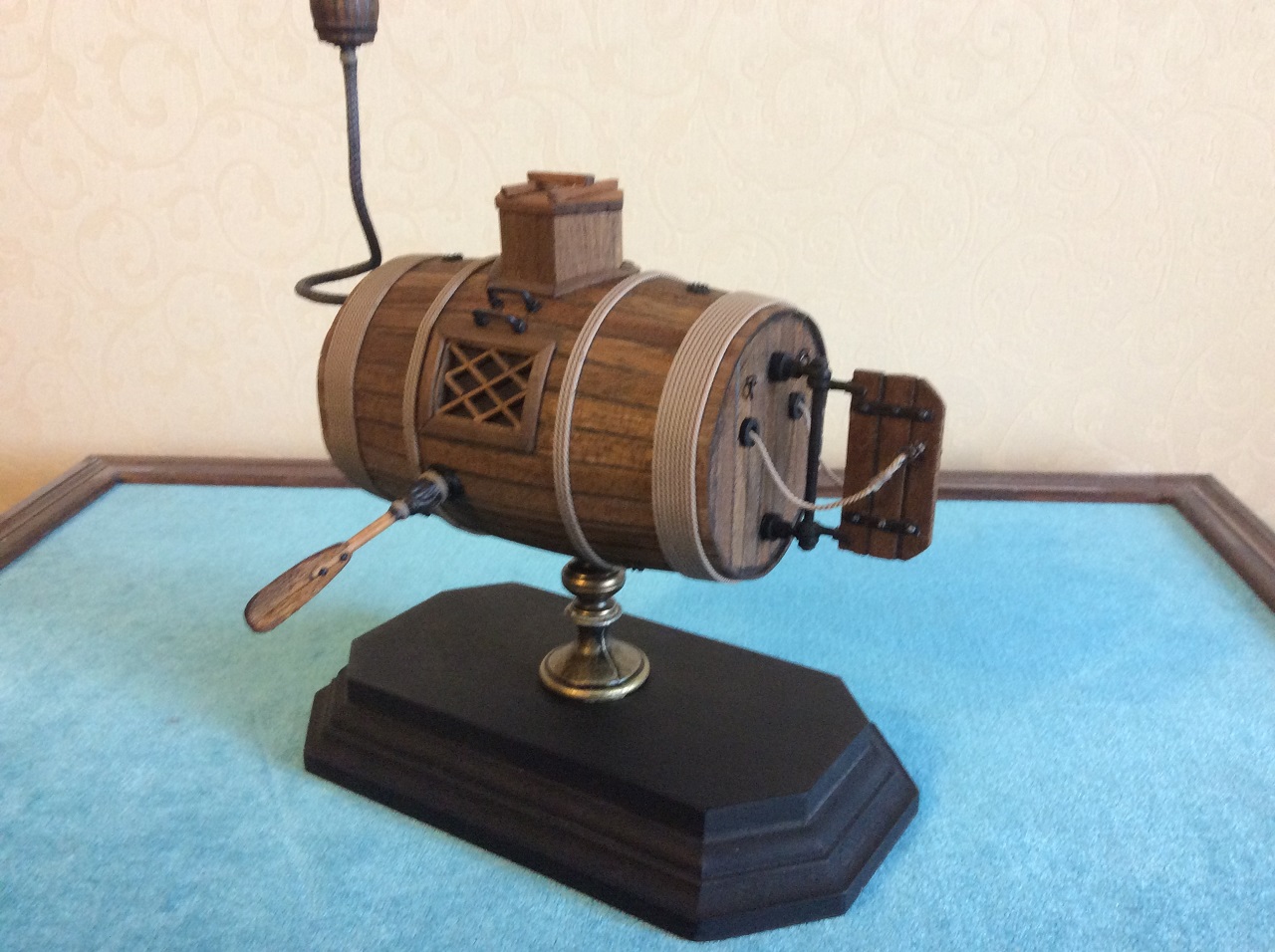

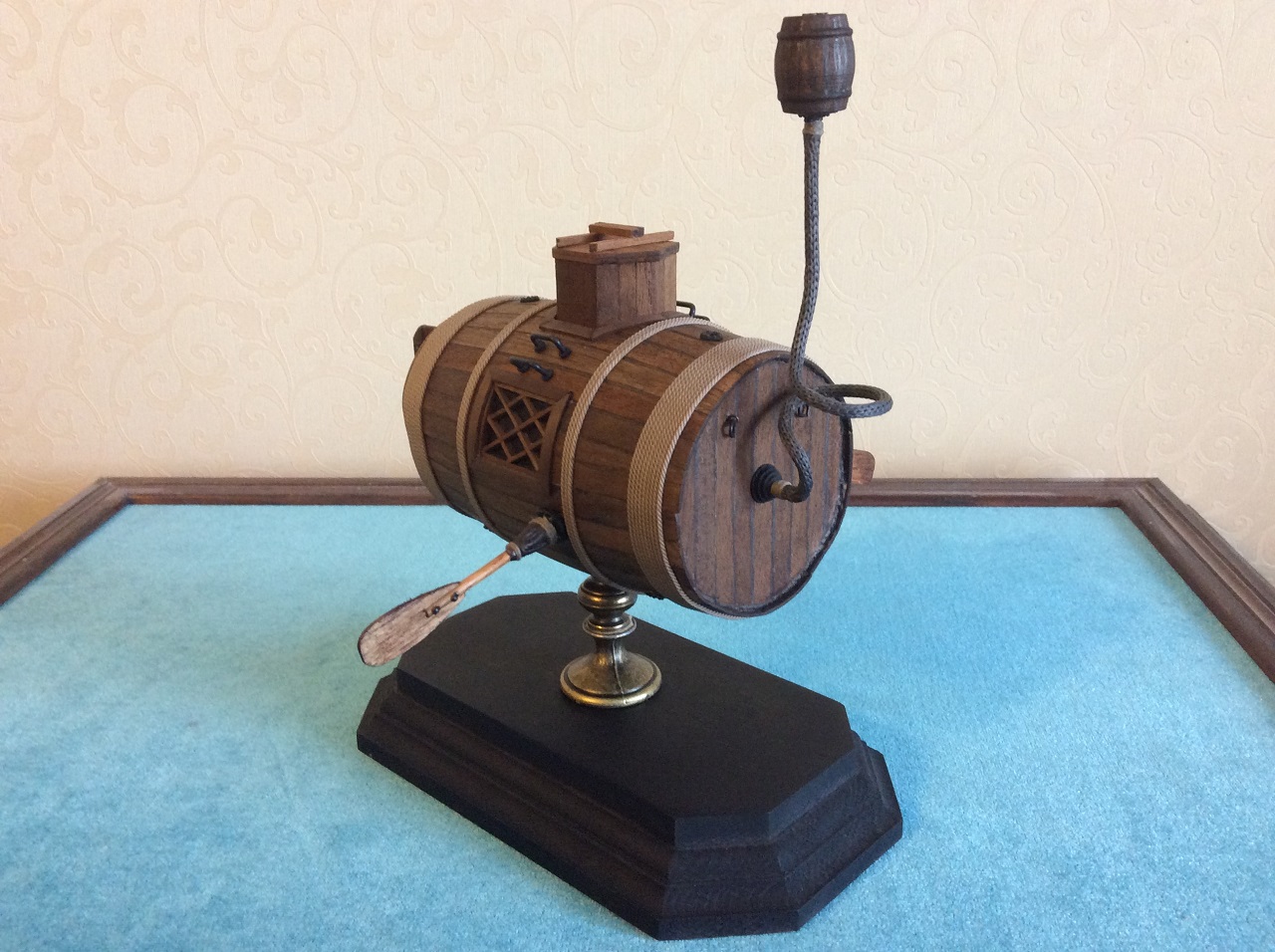

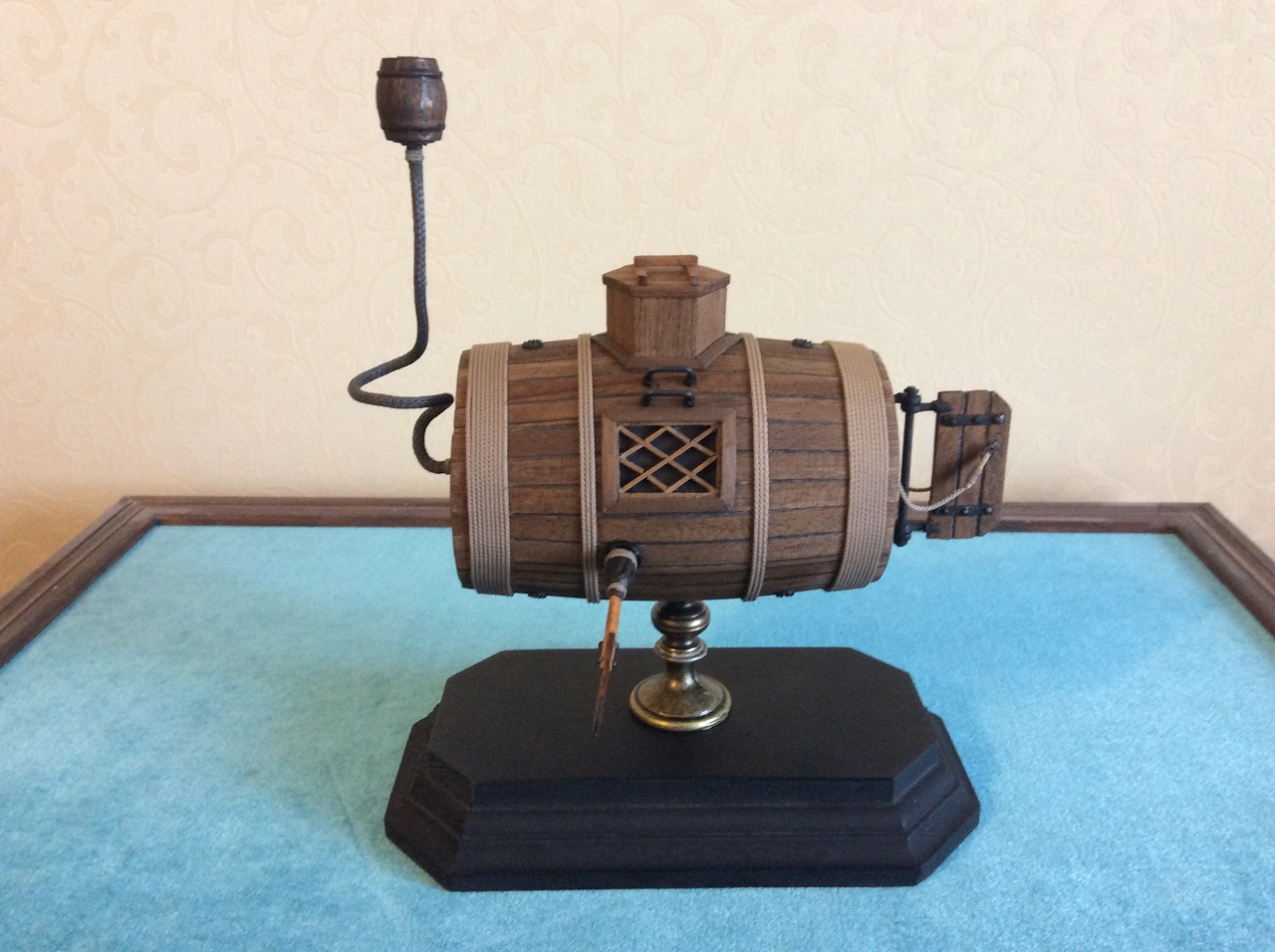

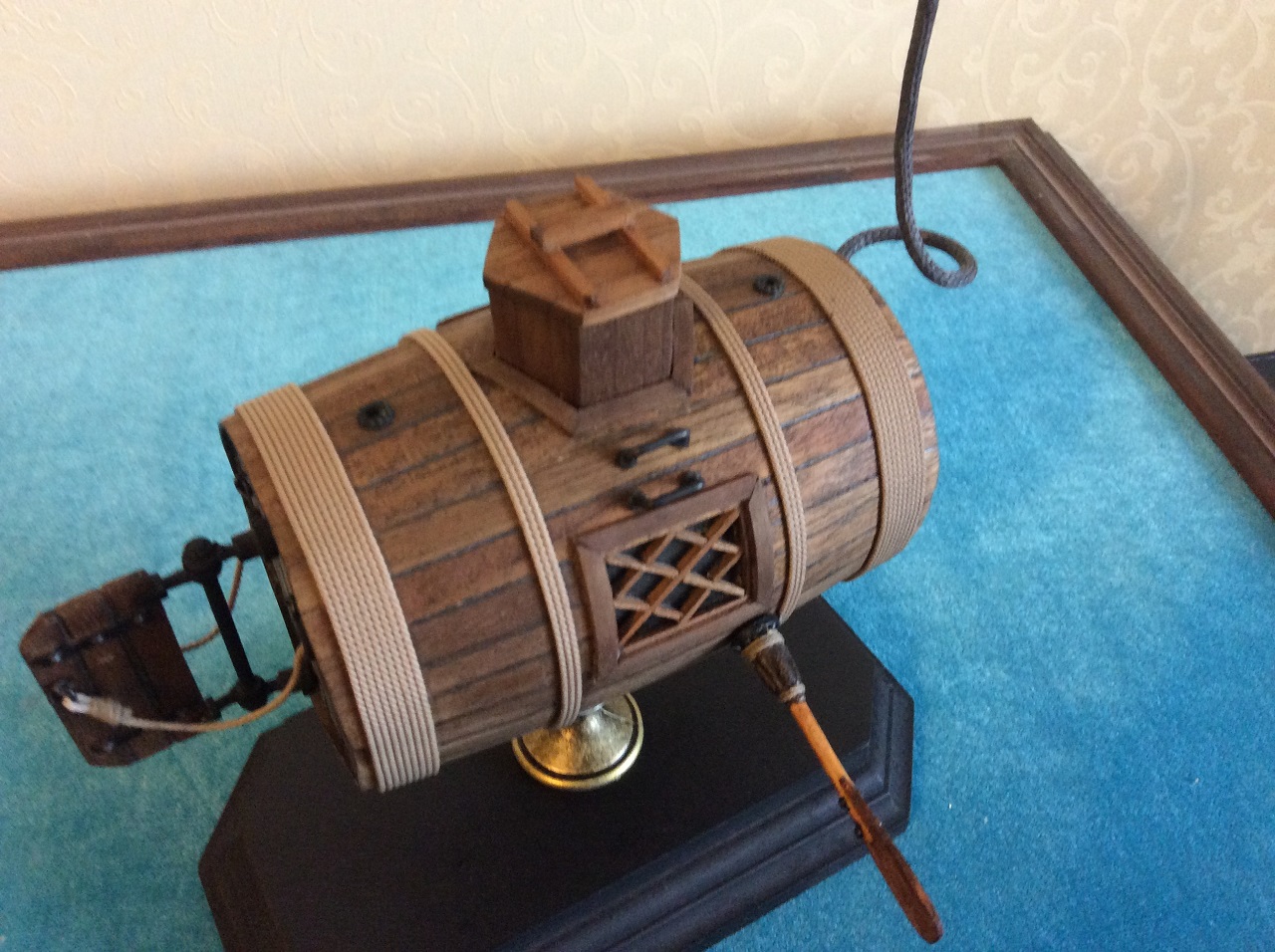

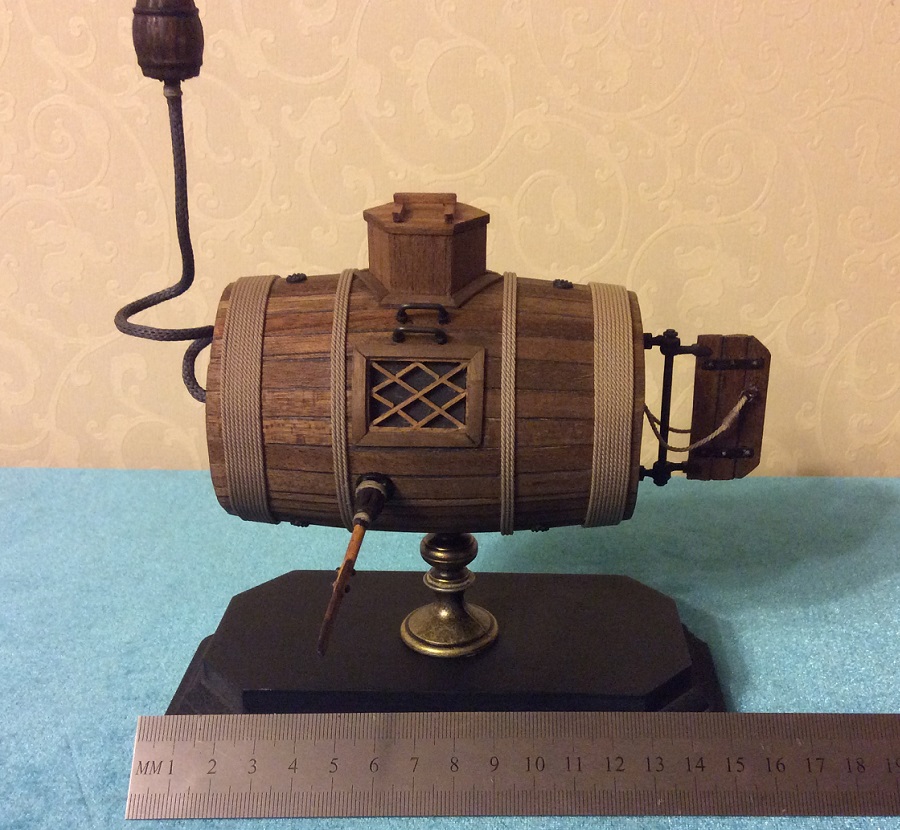

То,что у меня получилось выставляю на ваш высокий суд.

С уважением Владимир. Jokker.
