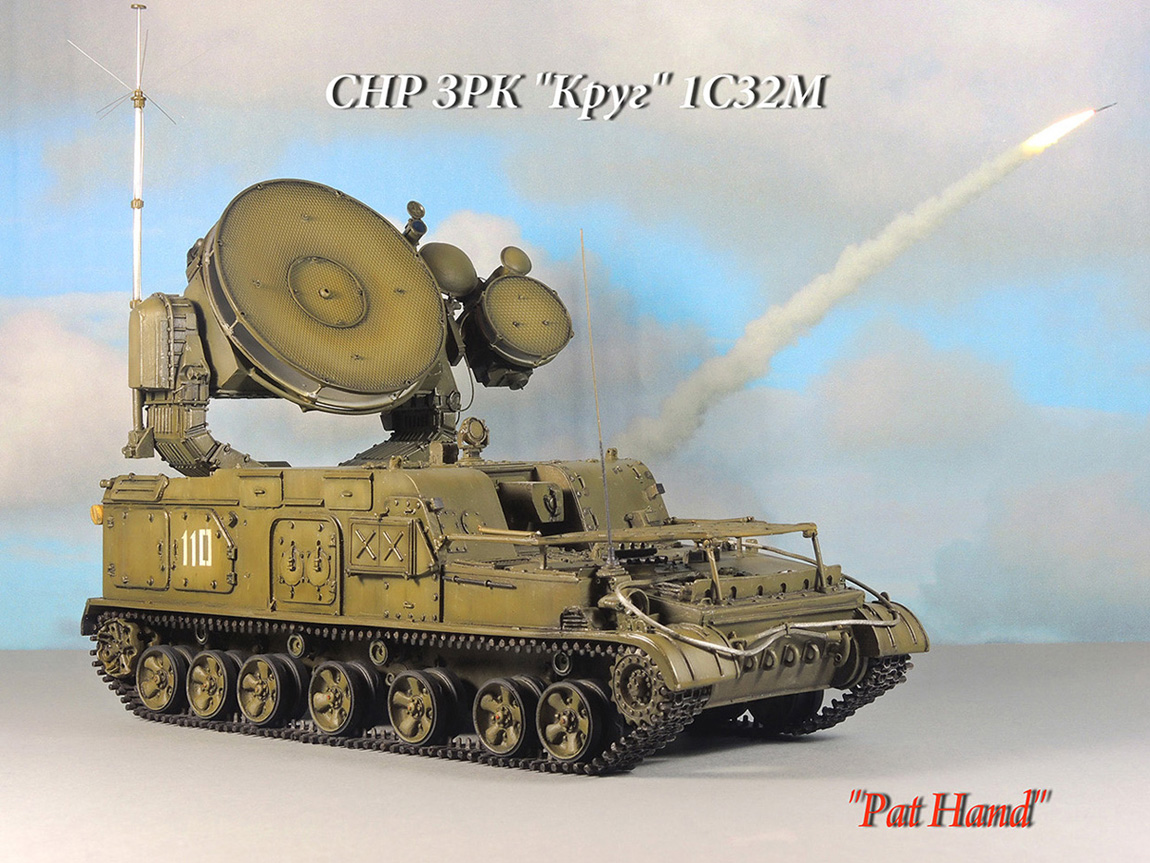

СНР ЗРК "Круг" (1С32М)

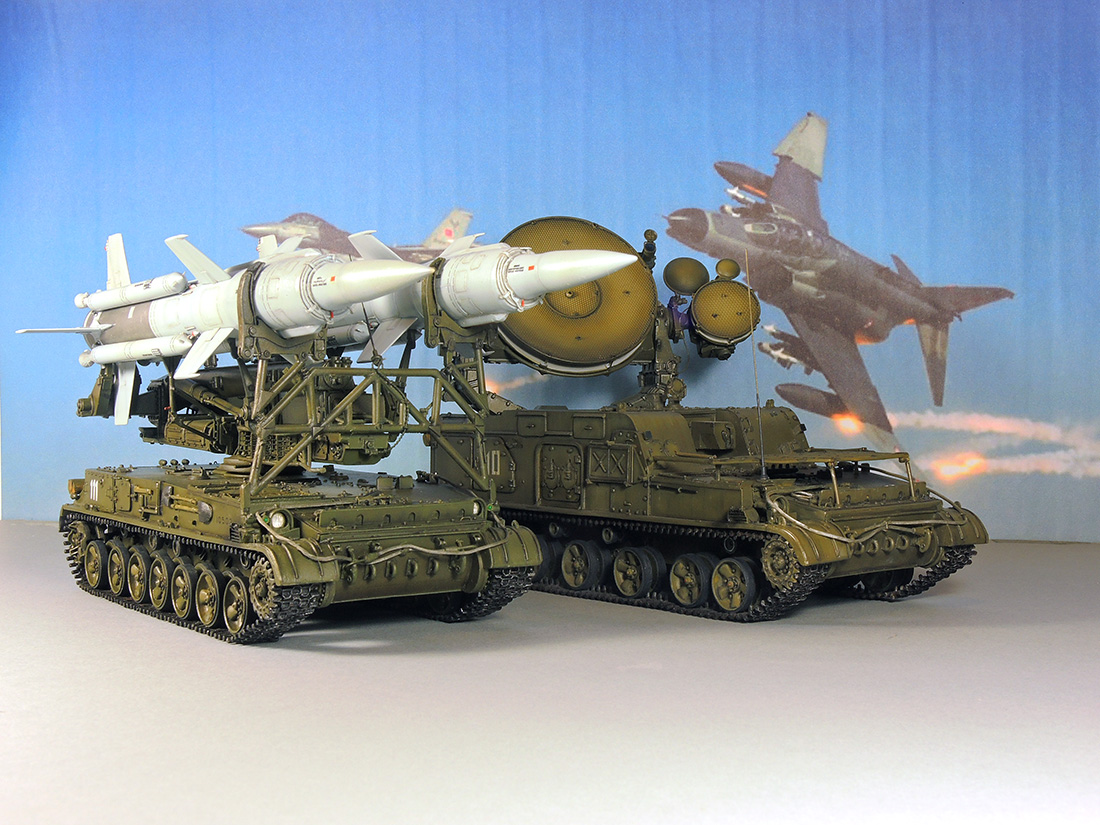

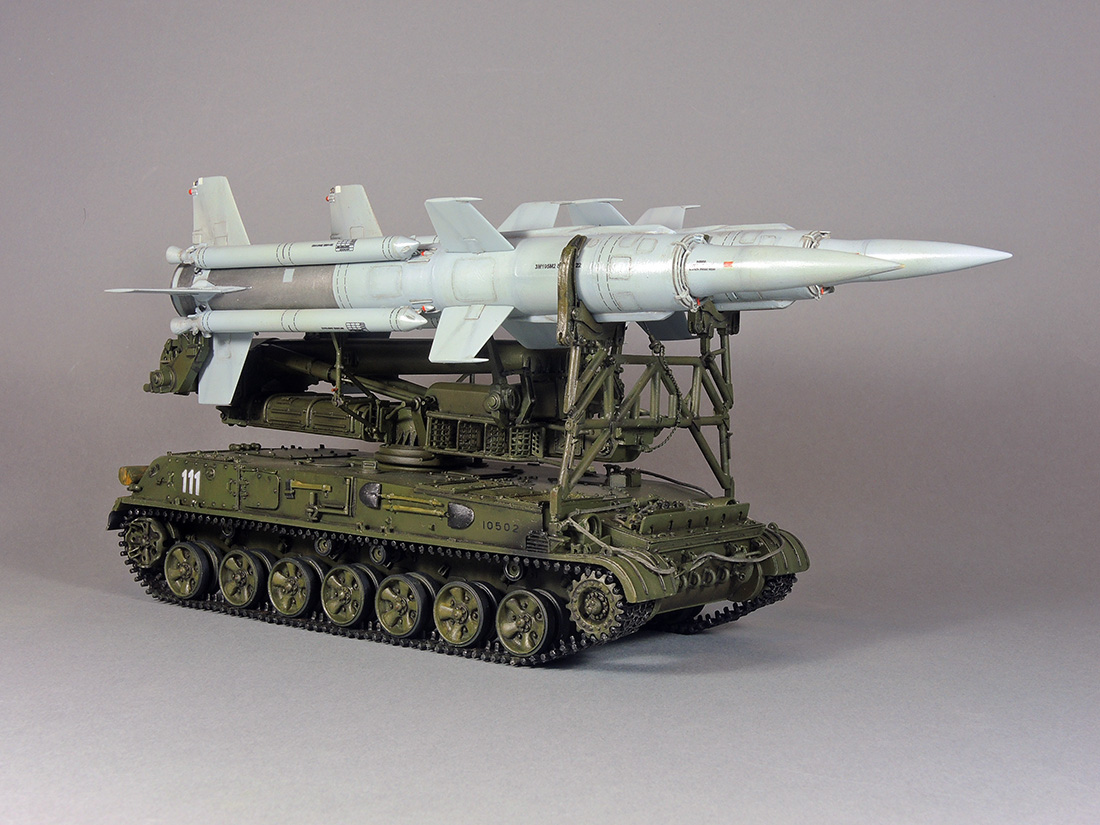

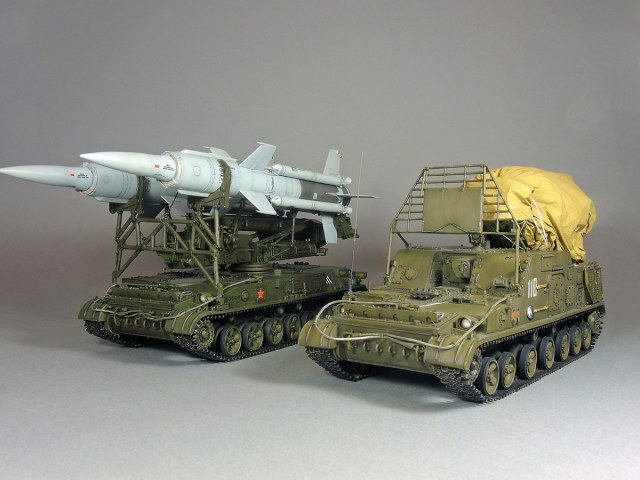

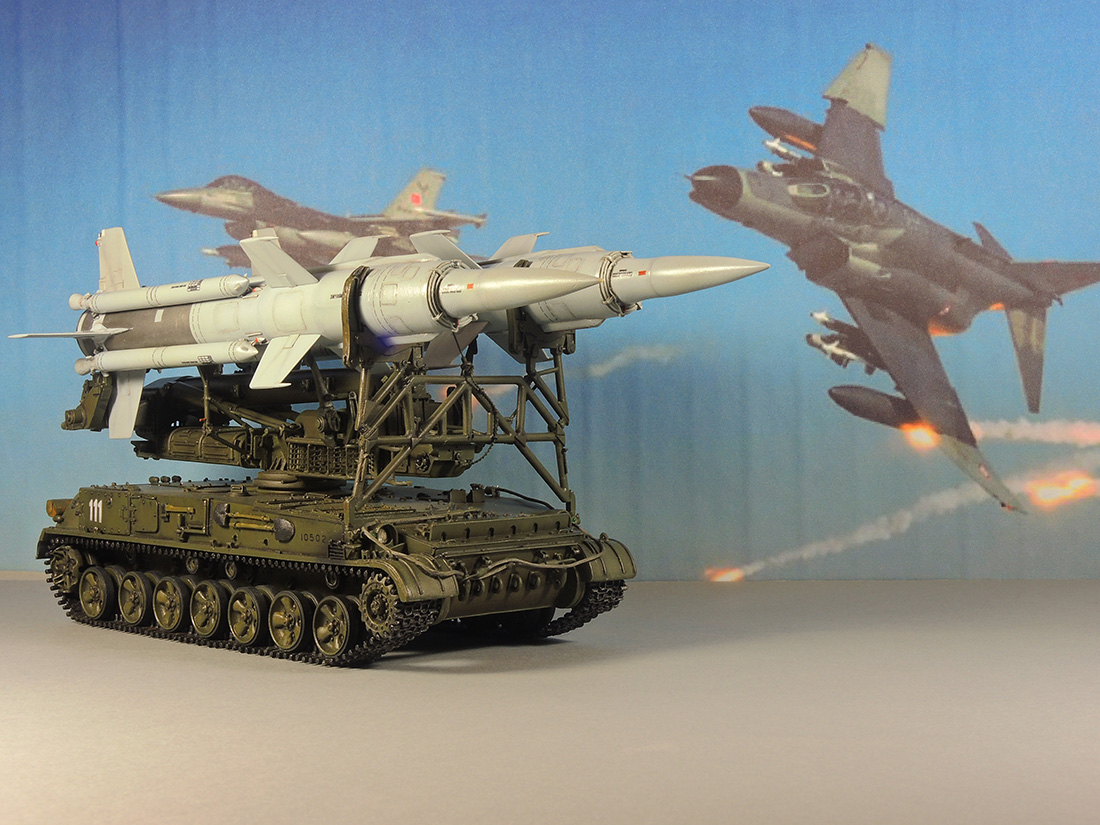

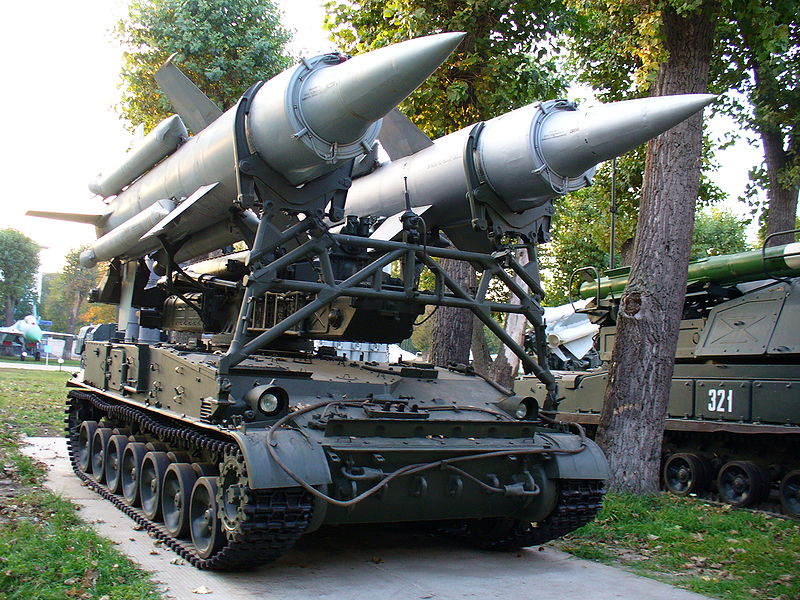

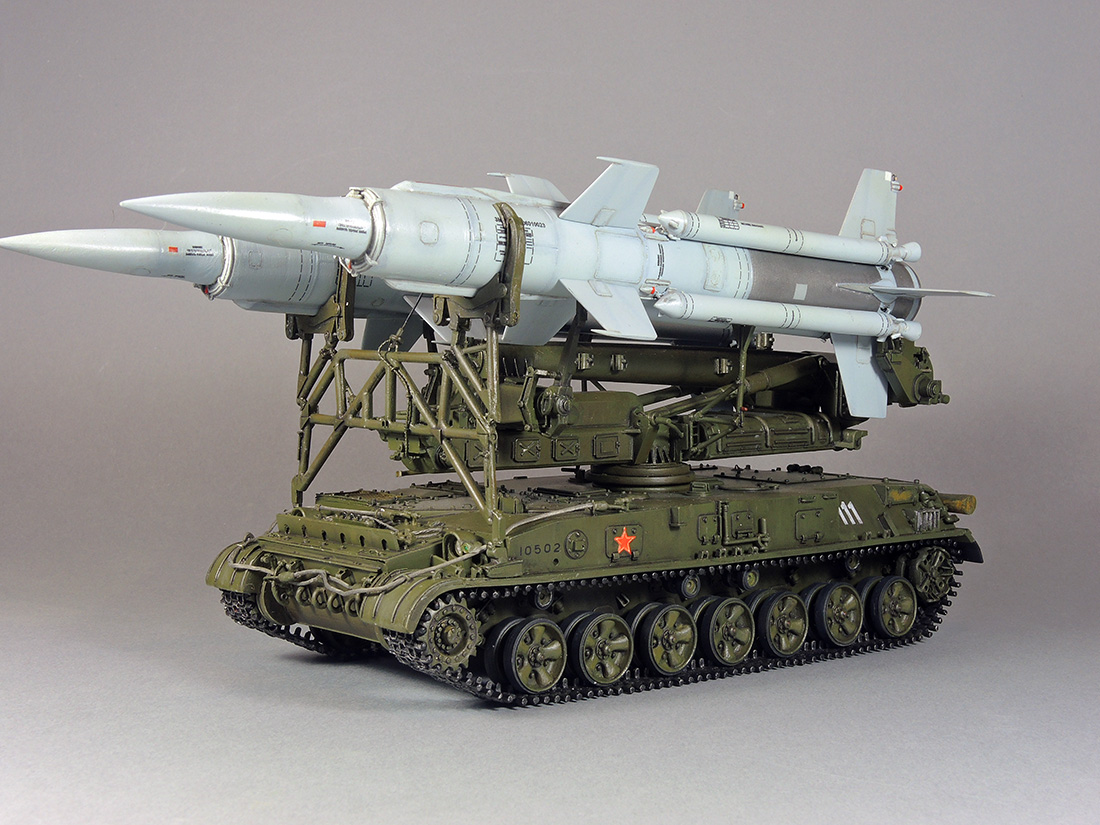

      Всем привет! Представляю к просмотру модель СНР ЗРК «Круг», иначе изделие 1С32М. Не буду утомлять вас техническими характеристиками этой машины, все это есть в Интернете. Скажу  кратко, чтобы было понятно, что это за вооружение. Станция наведения ракет (СНР) один из основных элементов ЗРК «Круг». Именно с этой машины нажатием кнопки «Пуск» осуществлялся пуск ЗУР 3М8 (http://karopka.ru/community/user/8677/?MODEL=338372), которые располагаются на ПУ 2П24 (http://karopka.ru/community/user/8677/?MODEL=339651). При получении по телекодовой линии связи от станции обнаружения цели (1С12) координат цели антенная колонка СНР автоматически разворачивалась в сторону цели. После обнаружения цели расчетом станции она бралась на автосопровождение. При этом счетно-решающий прибор (СРП) определял необходимые данные для пуска ракеты (границы зона пуска и поражения). По телекодовой линии связи команды управления с СНР поступали на ПУ, которая разворачивалась в направление цели, а после ее входа в зону пуска производился старт ракеты.  Помехоустойчивость СНР  обеспечивалась за счет разноса рабочих частот каналов и кодирования сигналов управления. Кроме этого на СНР находился телевизионно-оптический визир (ТОВ), как одна их систем помехозащищенности, позволяющий производить автосопровождения цели  без её облучения радиосигналом.  ТОВ устанавливался только на модификации «М».  СНР размещалась на гусеничном самоходном шасси, созданном на базе шасси самоходной артиллерийской установки СУ-100П, по унифицированном с шасси пусковой установки комплекса.  Станцию обслуживал расчет из 4 человек: начальник  СНР-заместитель командира батареи – капитан (штатная категория), командир отделения (он же оператор угловых координат) – сержант, оператор(дальности) – рядовой, старший механик-водитель (ефрейтор). Серийно СНР выпускалась на Марийском машиностроительном заводе им.М.И. Калинина МАП. Всего было выпущено по данным Интернета 330 машин. В натовской классификации 1С32 значилась под названием «PatHand», что дословно переводится как «хорошие карты, которые не требуют прикуп». А сам 3РК «Круг» значился как SA-4 Ganef - в переводе «воришка». К сожалению,  я не могу дать объяснение этим странным прозвищам от господ из НАТО, а тем более связать эти названия с предназначением данного типа вооружения, его ТТХ и боевыми возможностями.  В войсках СНР шуточно называли «станция непрерывного ремонта». Да, были случаи,  когда станция  выходила из строя. Потому как это очень сложный механизм, требующий к себе внимания многих специалистов и постоянной настройки многих параметров и допусков. При этом надо учесть, что как система «Круг» проектировался и строился в начале 60-х годов прошлого столетия. Основа радиоэлектронной начинки станции базировалась на миниатюрных лампах (кроме высокочастотных, типа ГМИ-7 и магнетронов). Обратите внимание, что «мозг» станции назывался счетно-решающий прибор (СРП), а не ЭВМ,  или что иное,  с намеком на бортовой компьютер. ЗРК «Круг» подвижный, и при совершении марша аппаратуре СНР приходилось  нести дополнительные нагрузки от особенностей перемещения. Все эти моменты успешно преодолевались расчетами СНР. Военные училища и учебные центры ПВО СВ в то время готовили  прекрасных специалистов, которые отлично знали материальную часть, в короткие сроки могли устранять любые неисправности, решать все возникающие вопросы, связанные с эксплуатацией ЗРК в любых условиях и успешно проводить учебные и боевые стрельбы. В марте 2015 г. ЗРК «Круг» отметил свой пятидесятилетний юбилей. В ознаменовании этого события в России была выпущена памятная медаль.

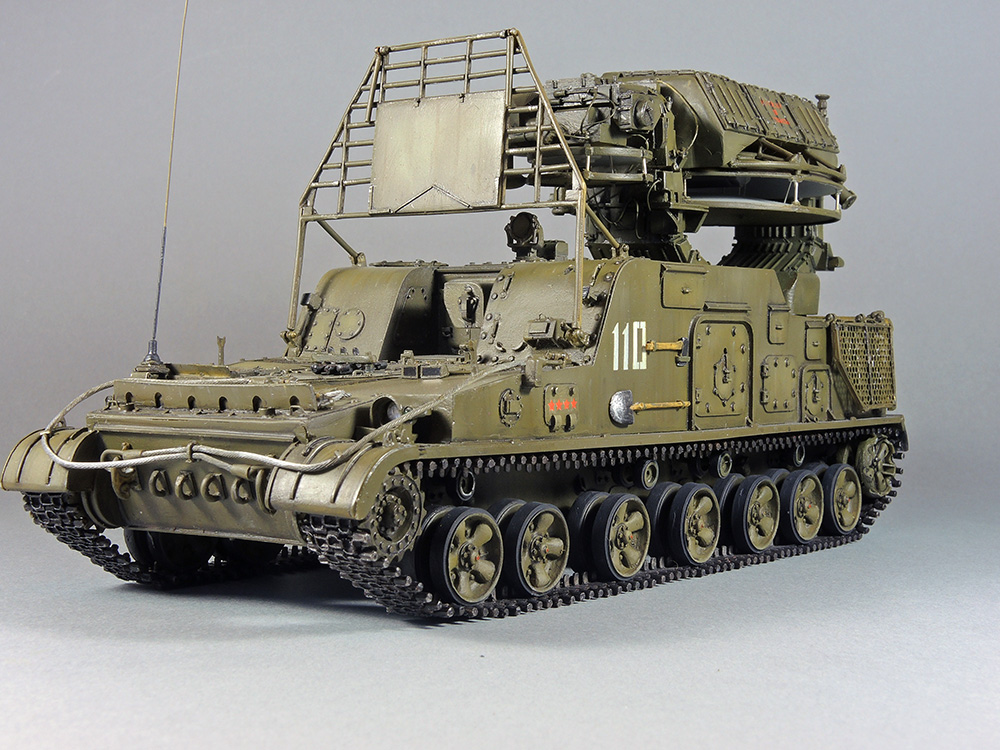

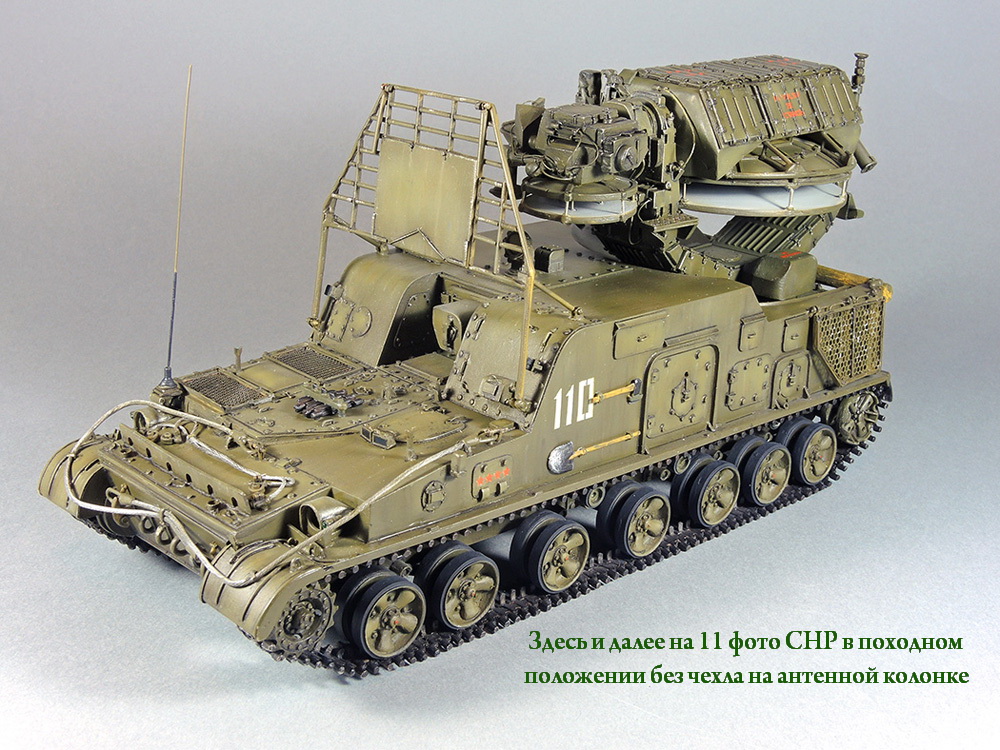

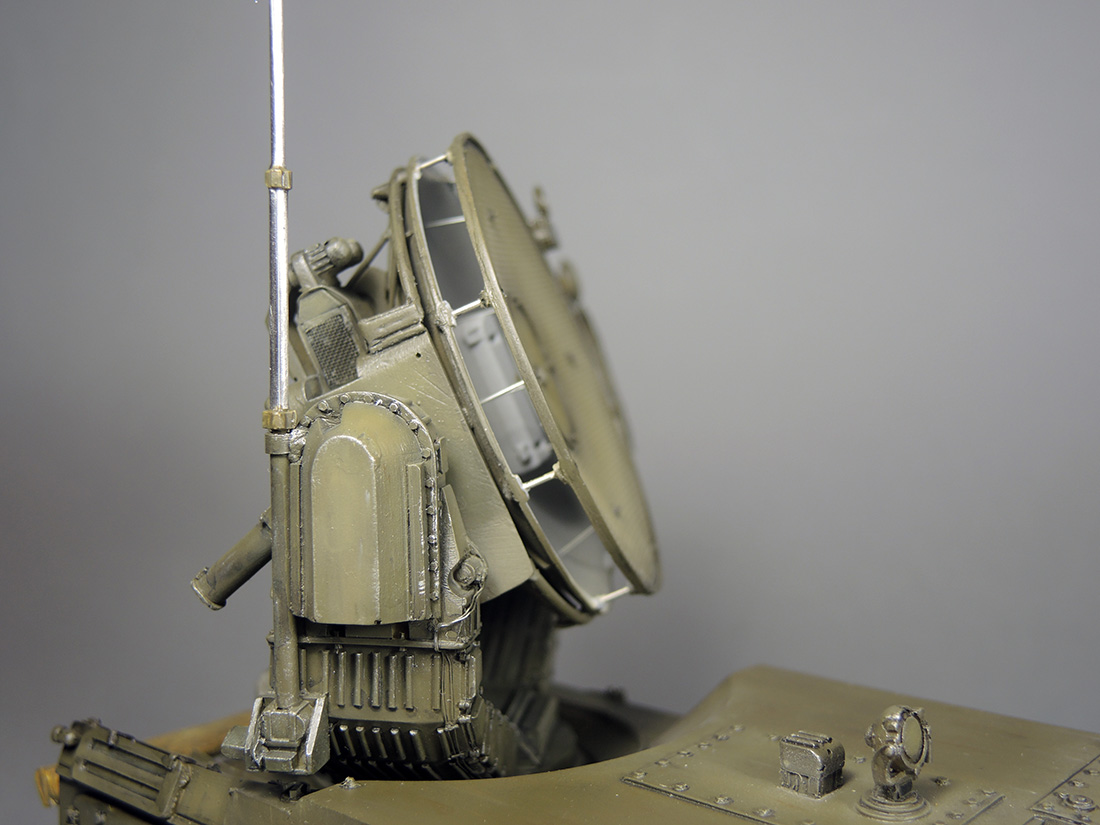

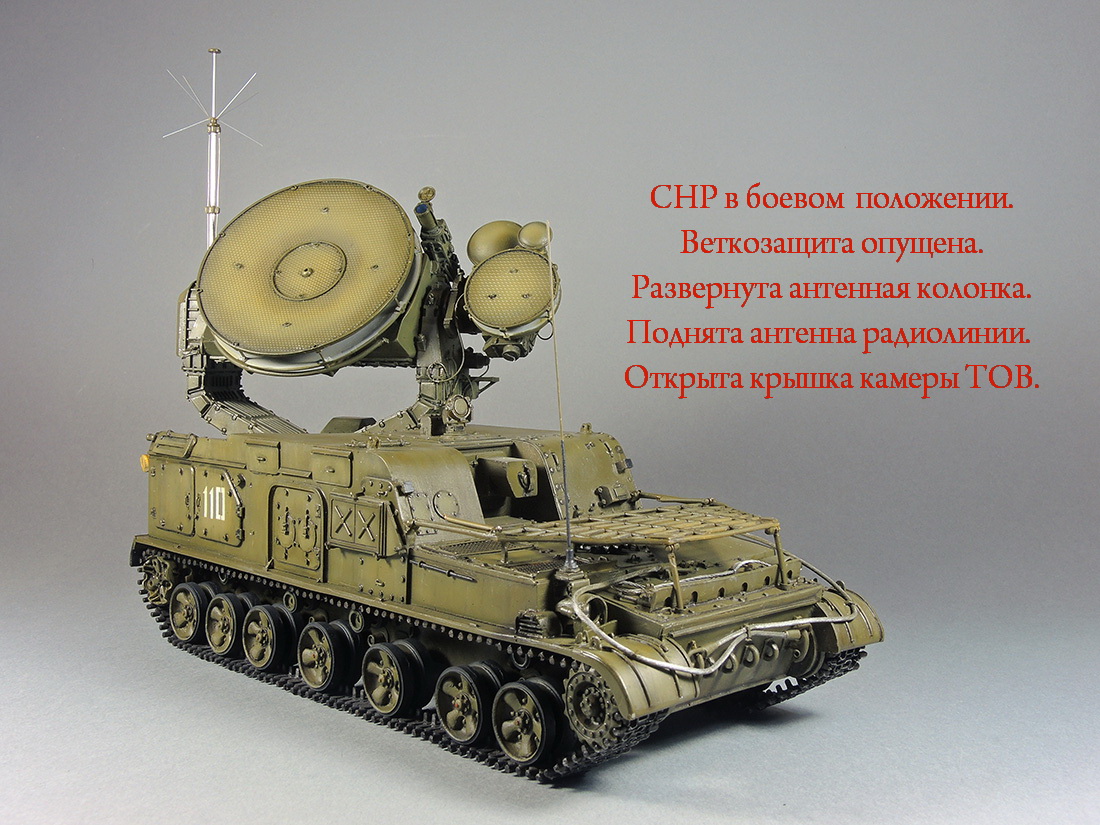

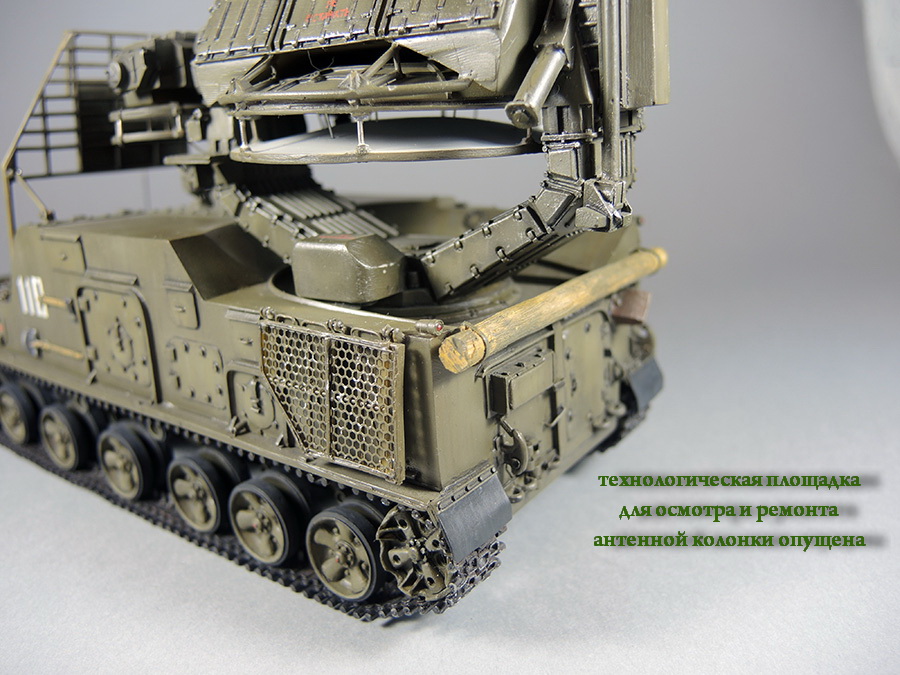

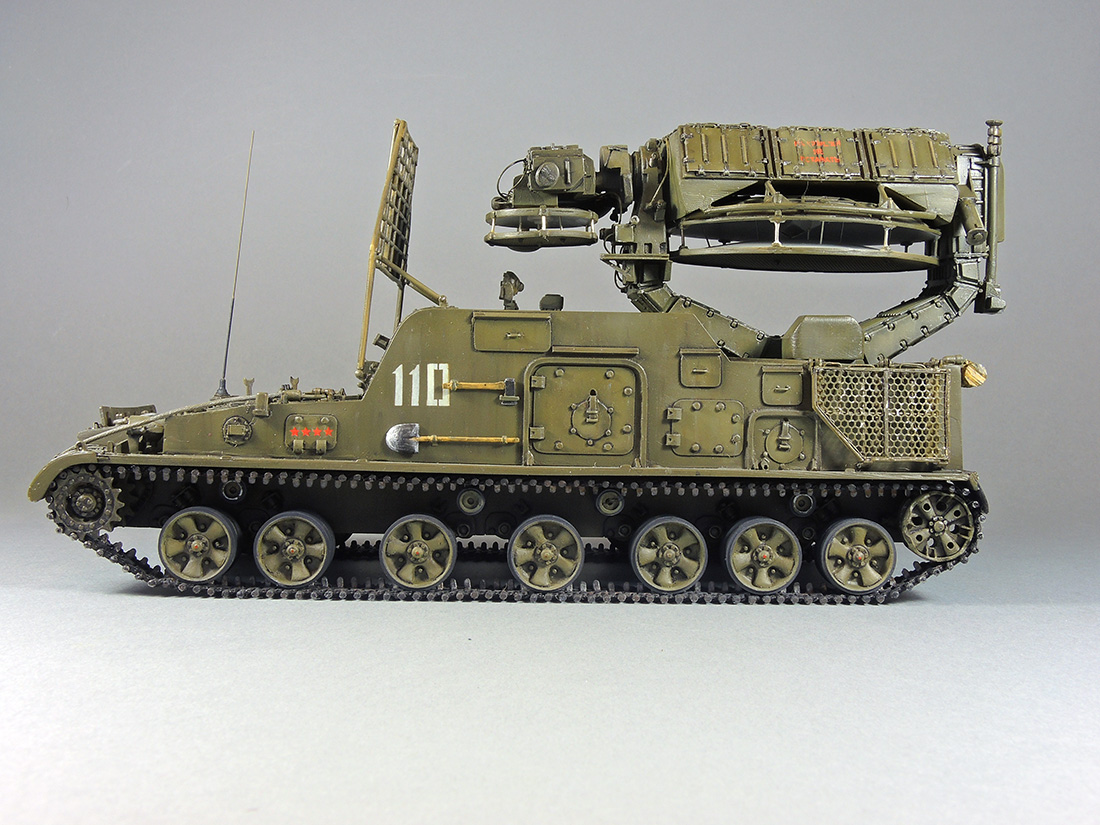

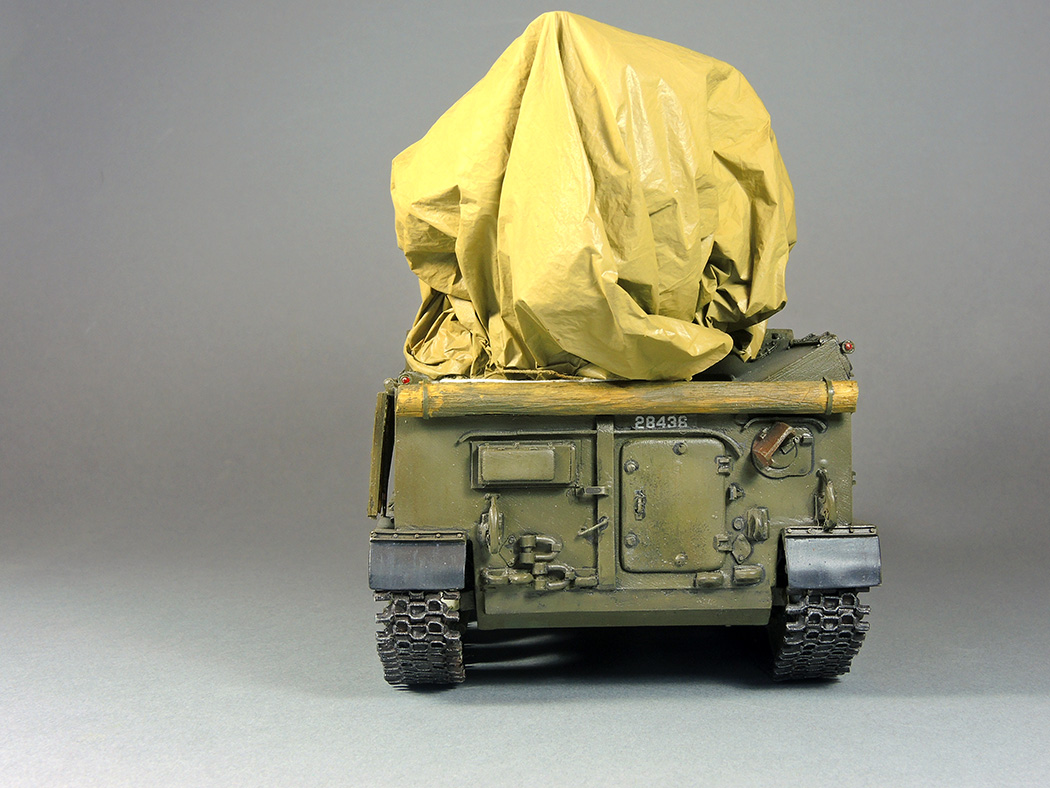

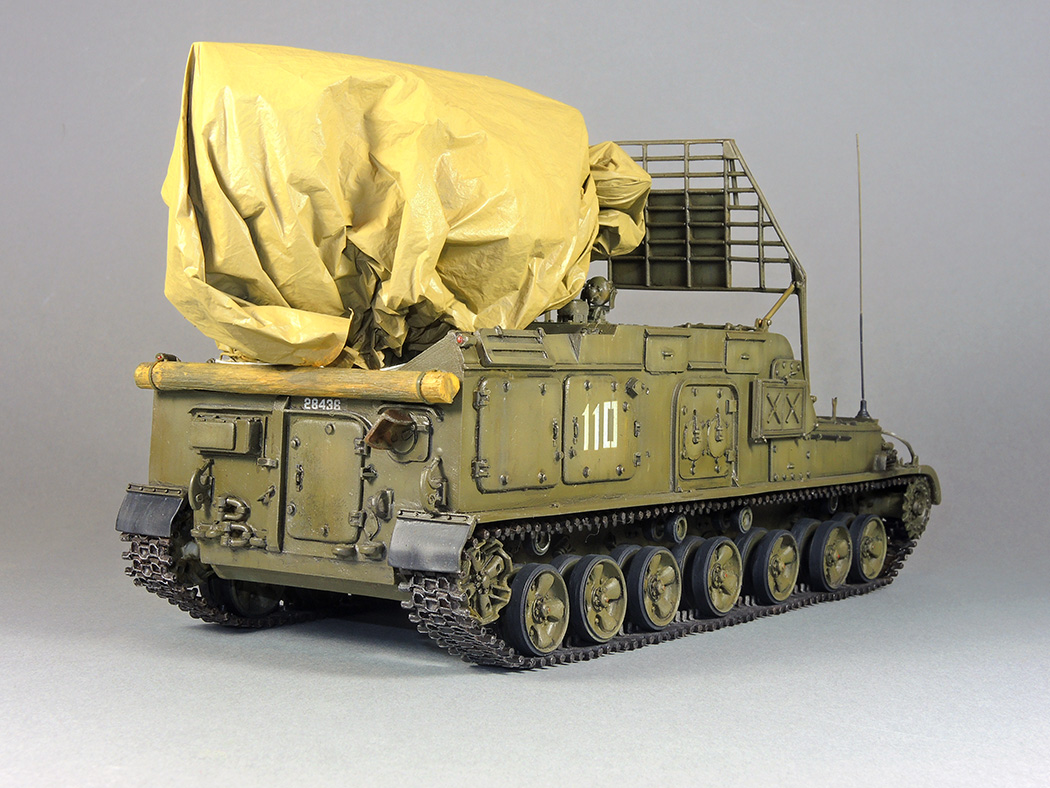

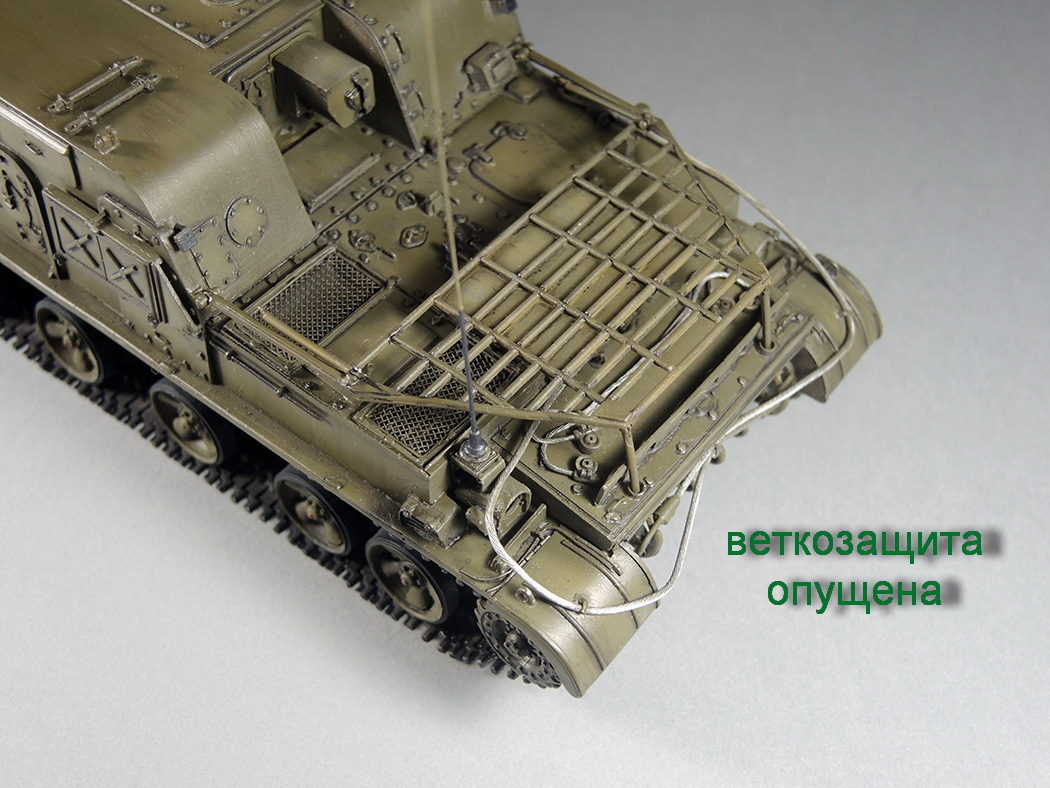

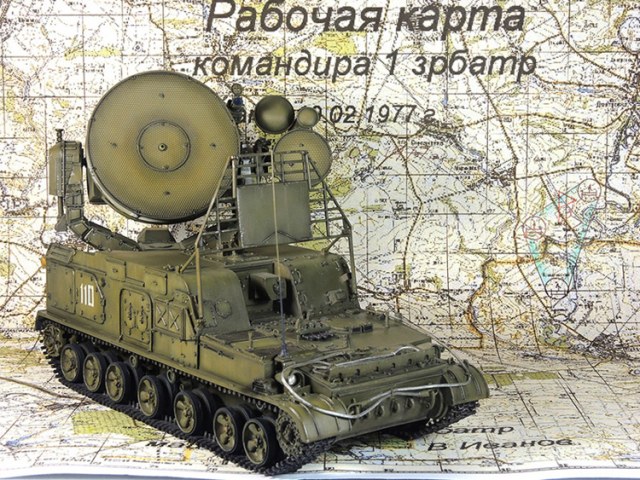

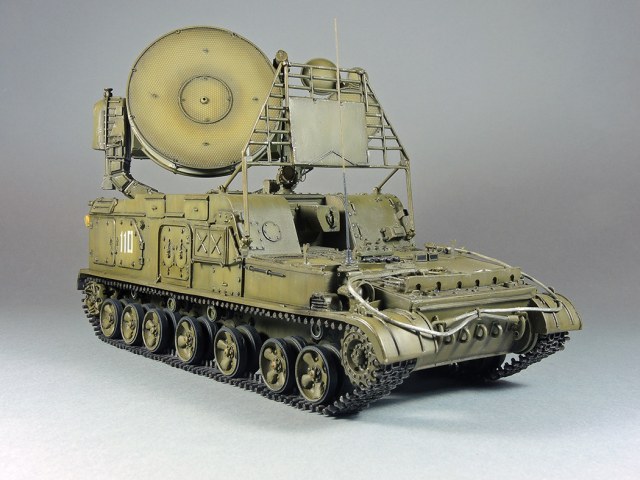

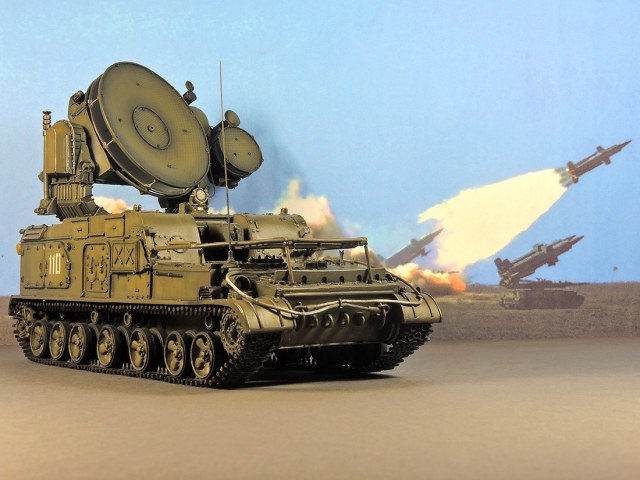

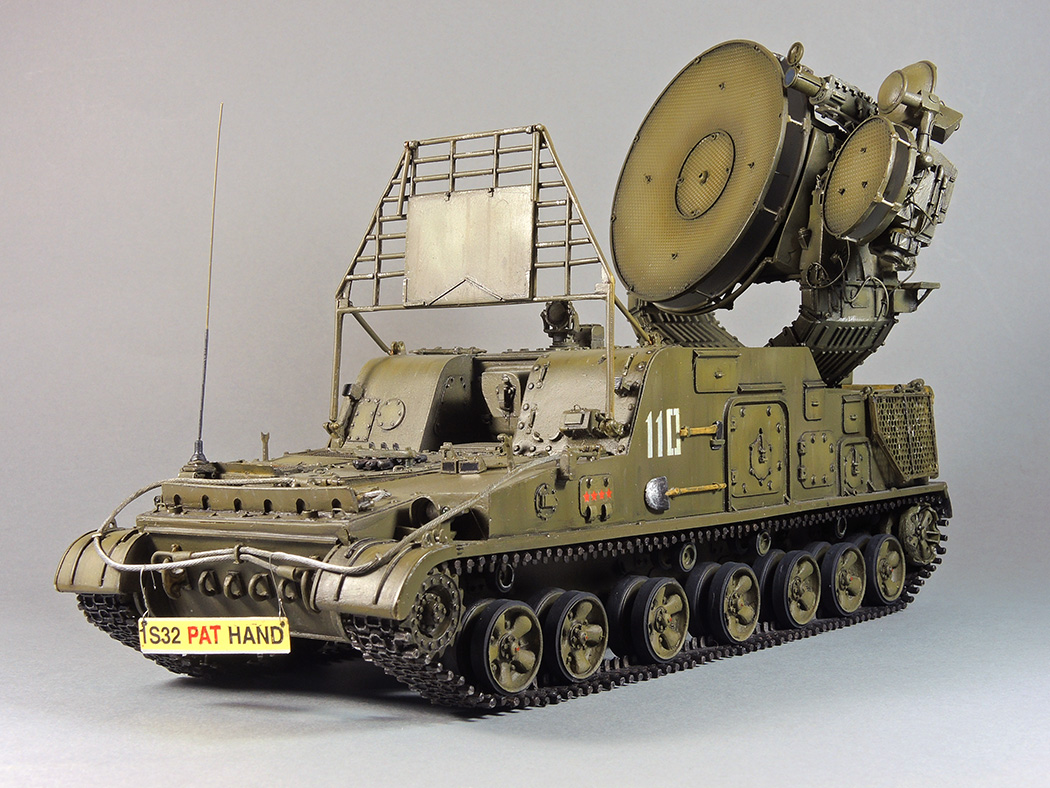

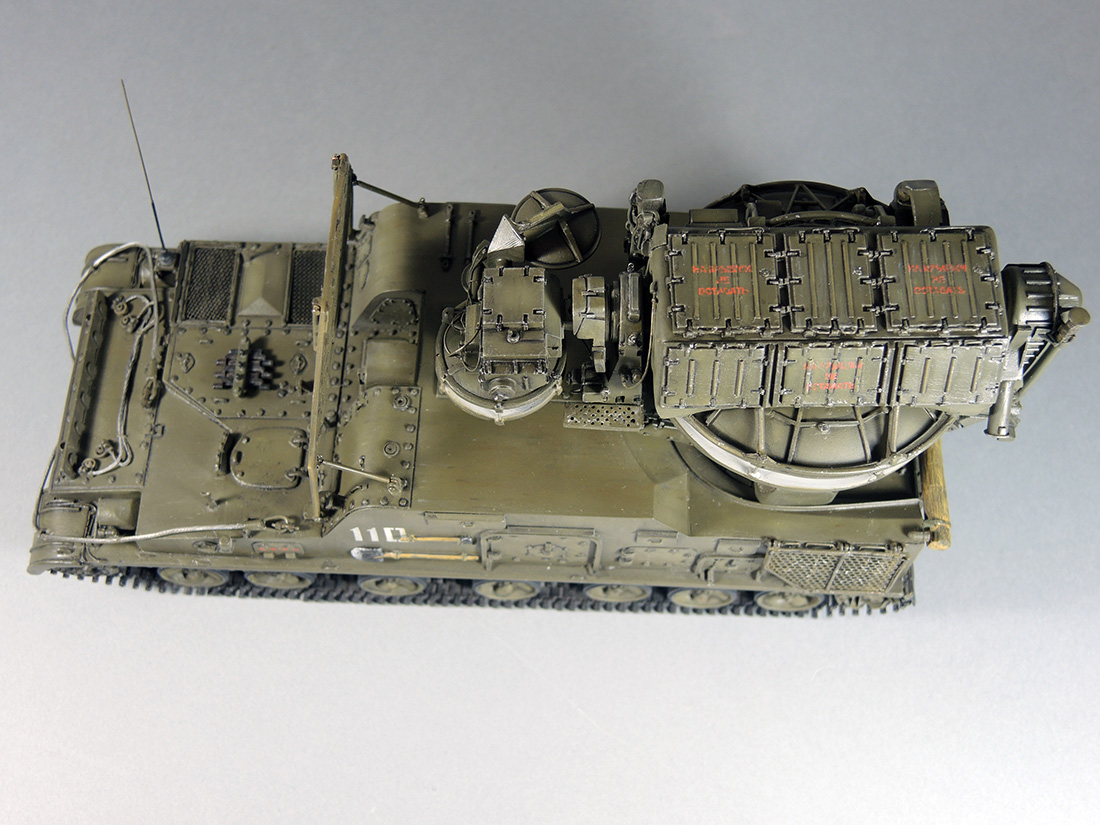

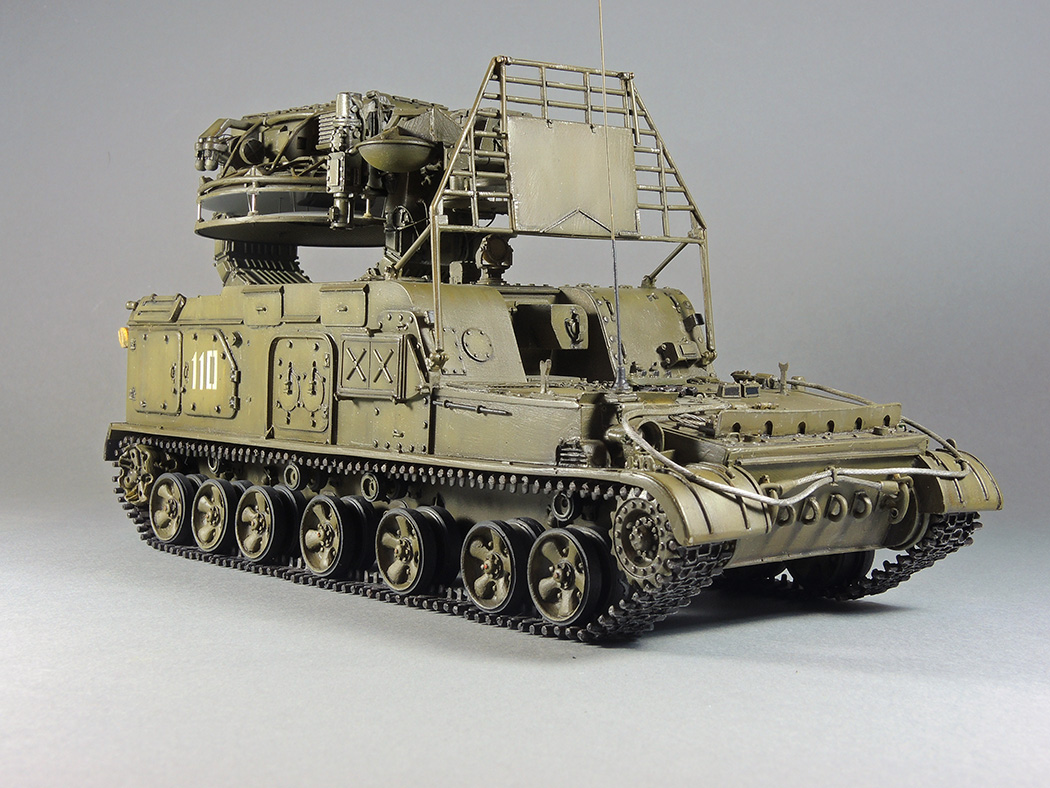

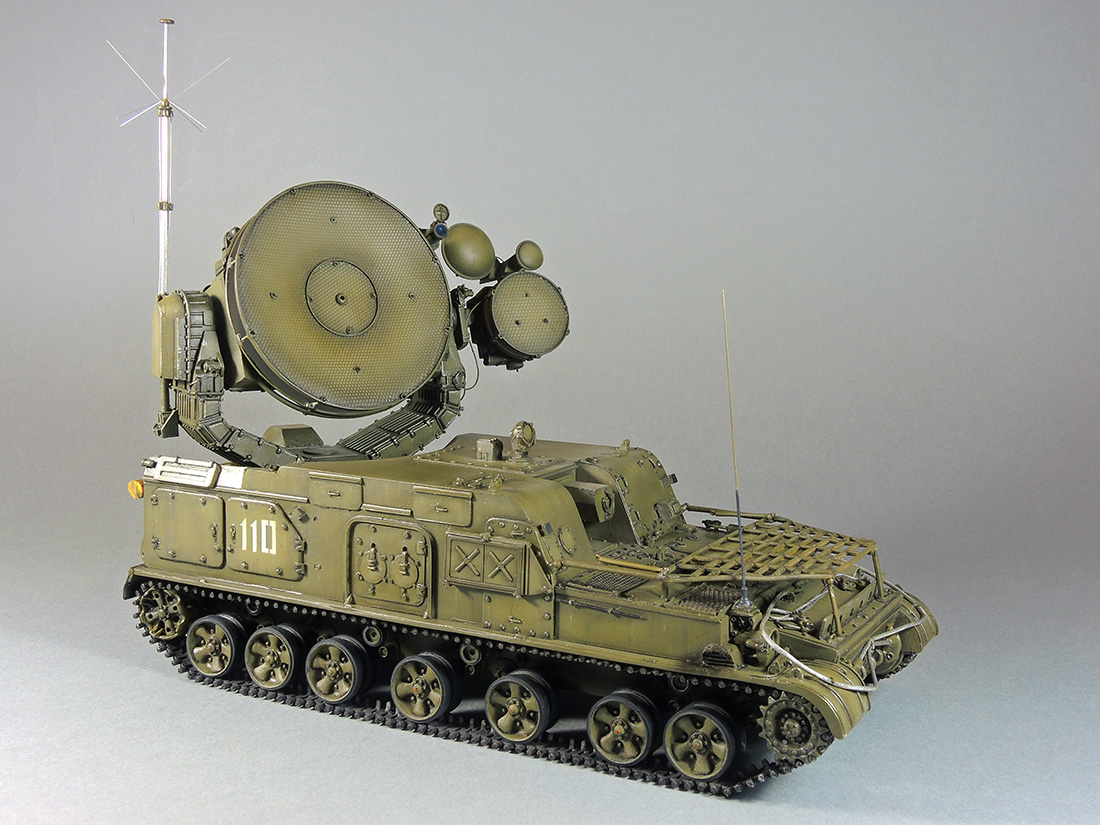

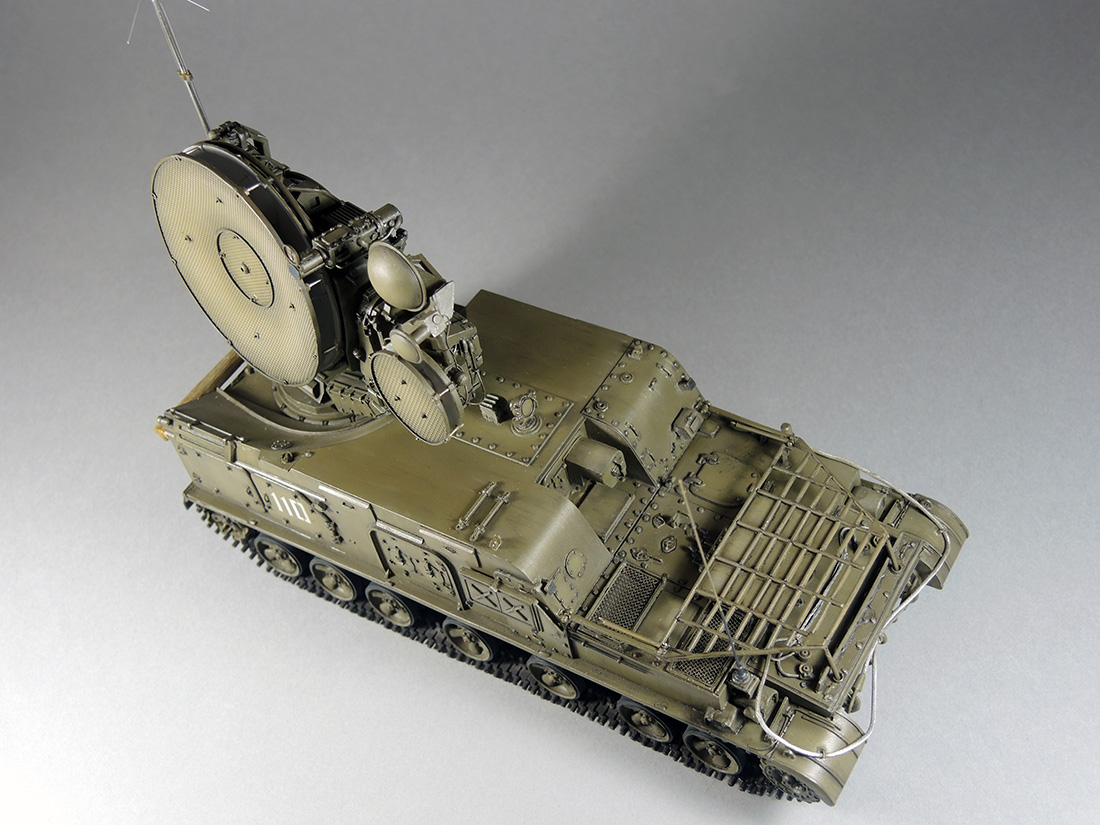

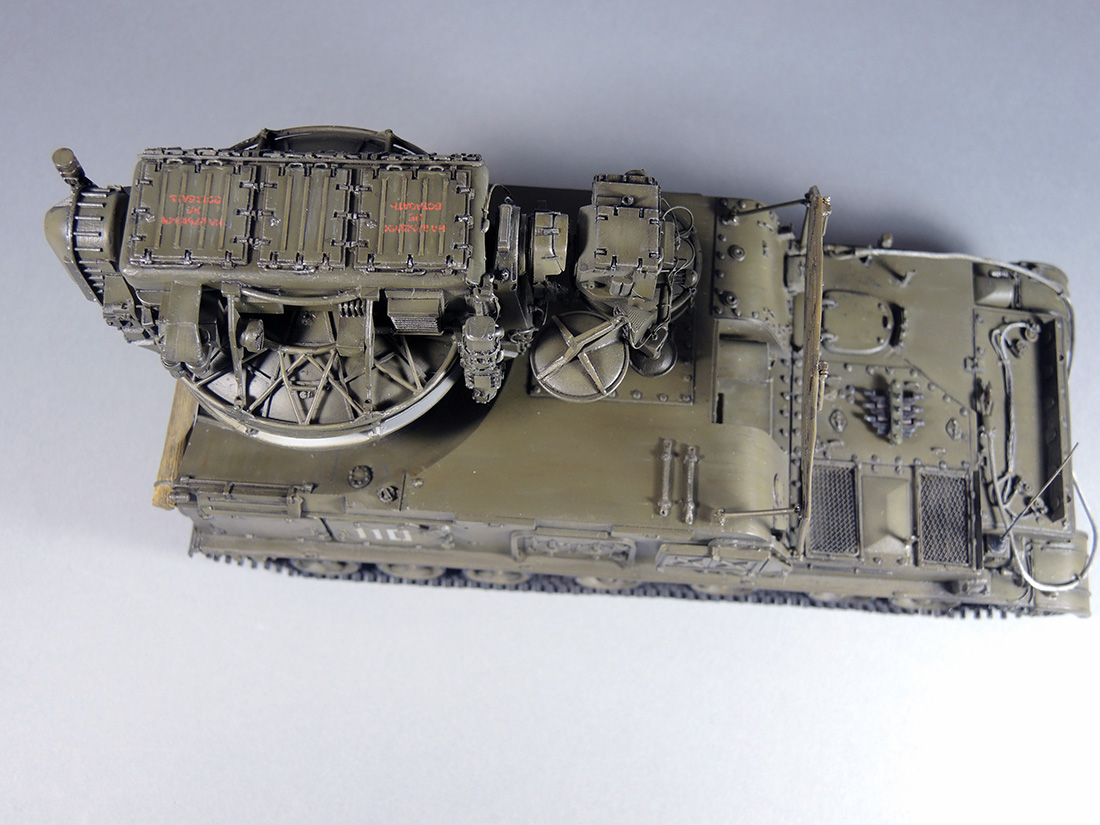

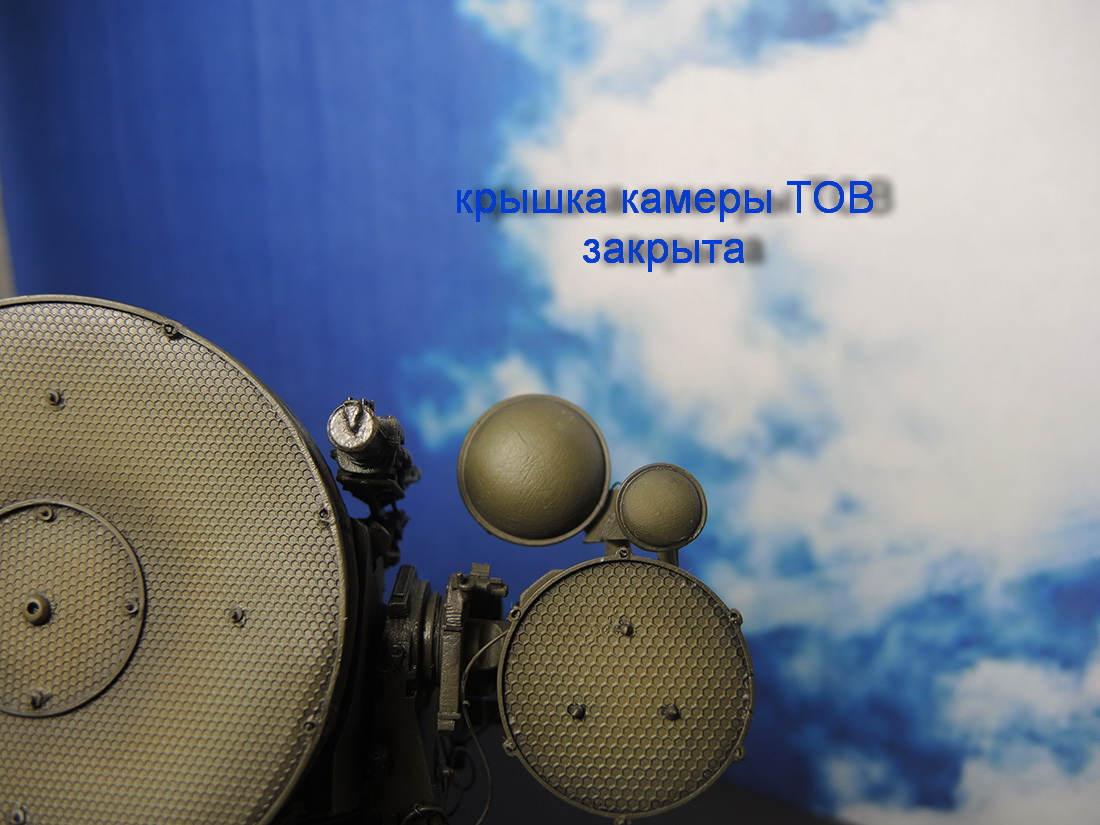

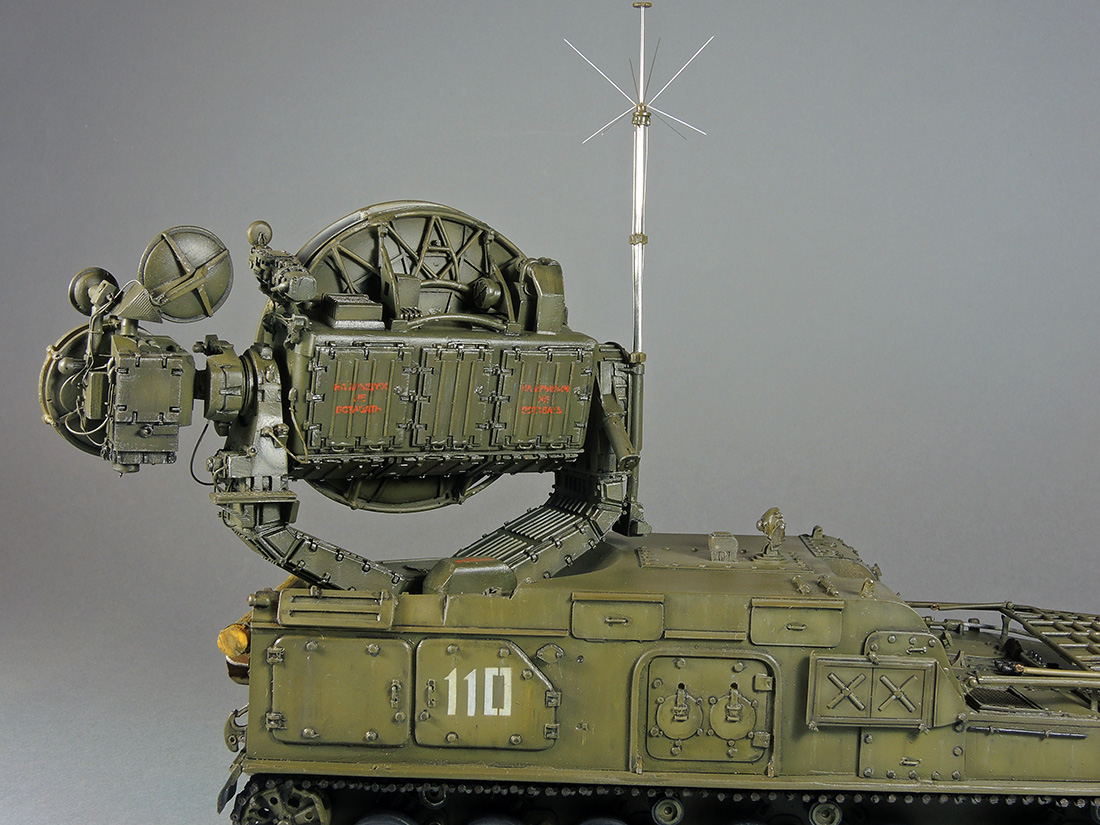

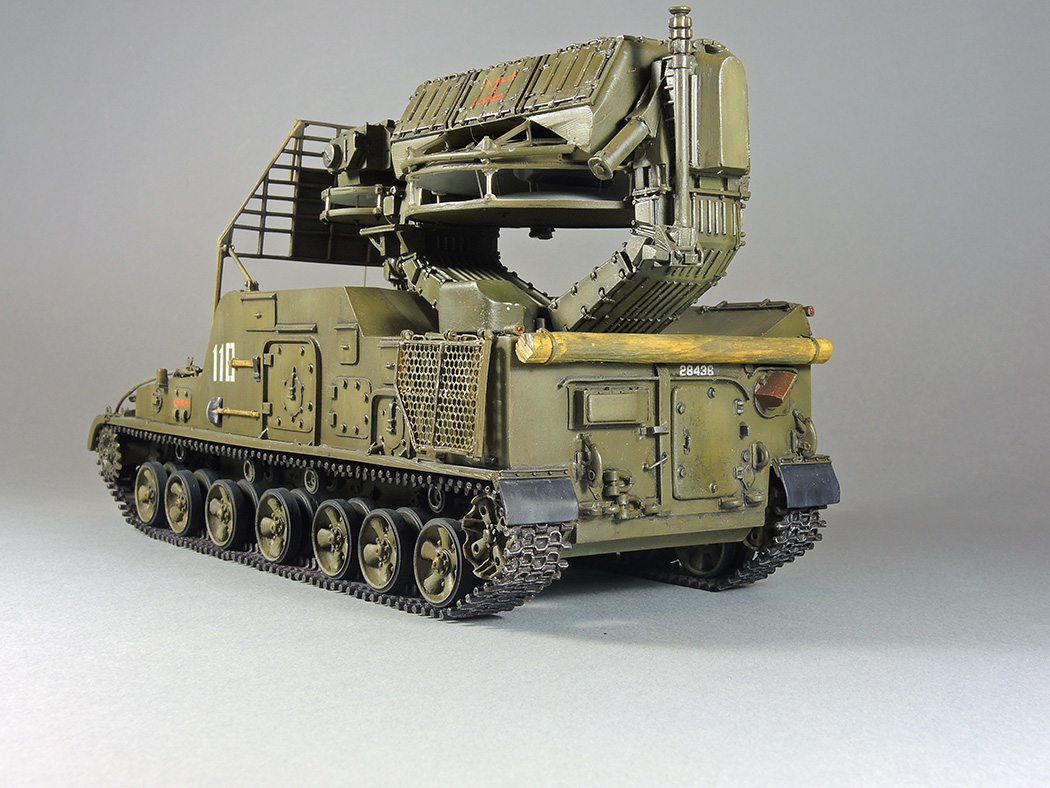

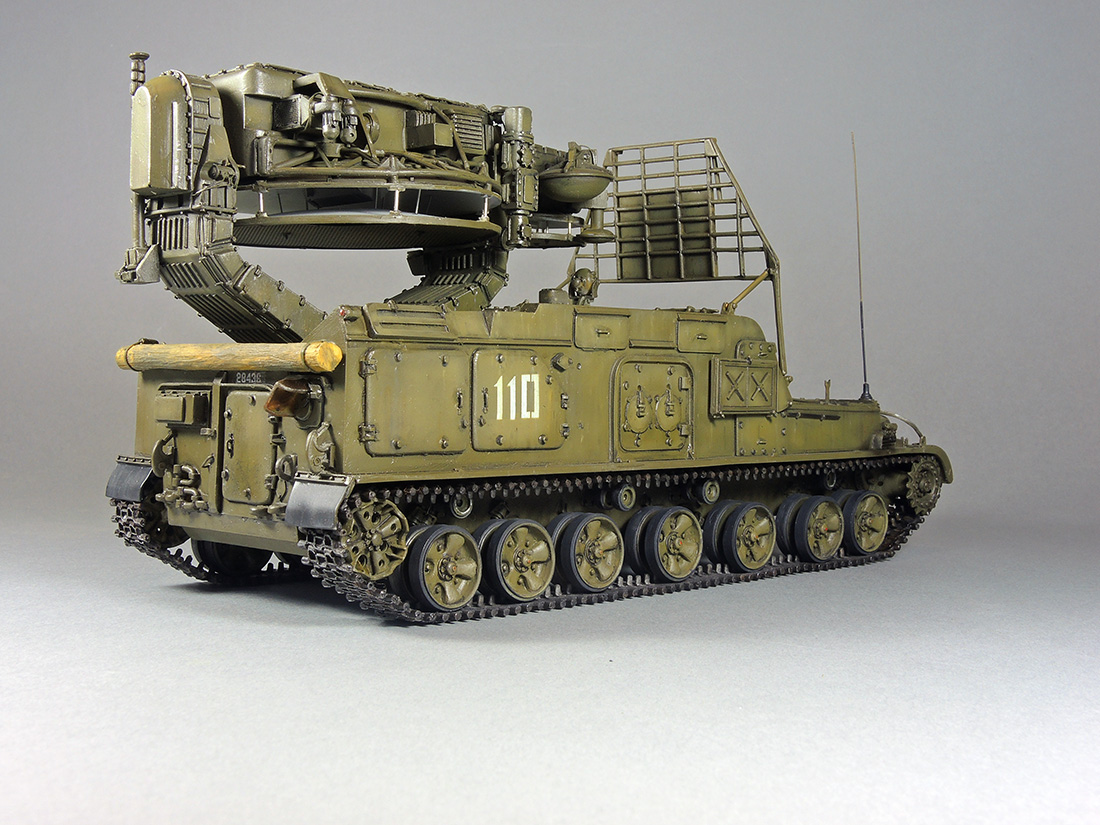

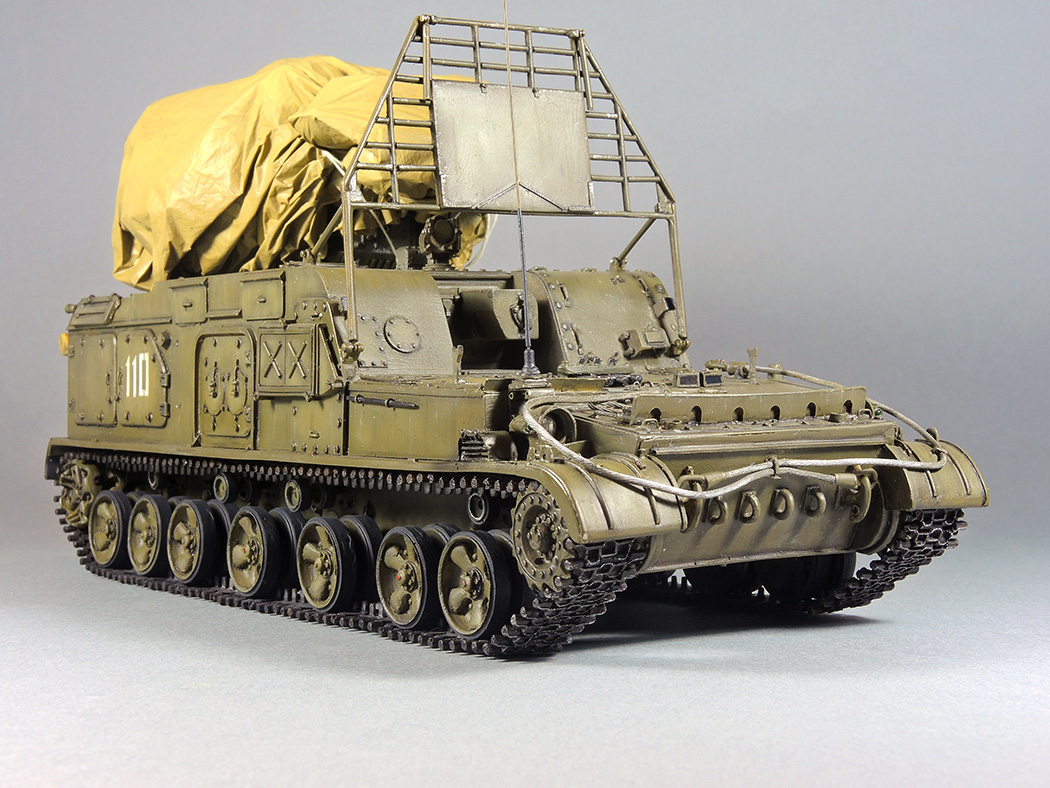

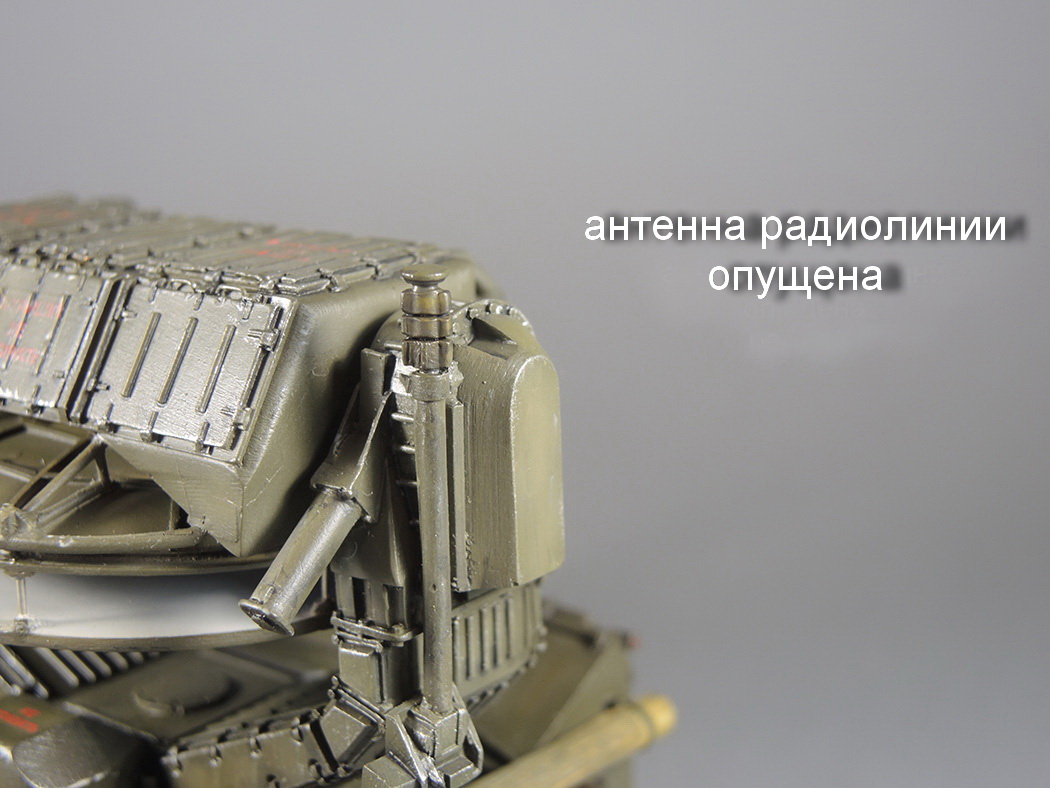

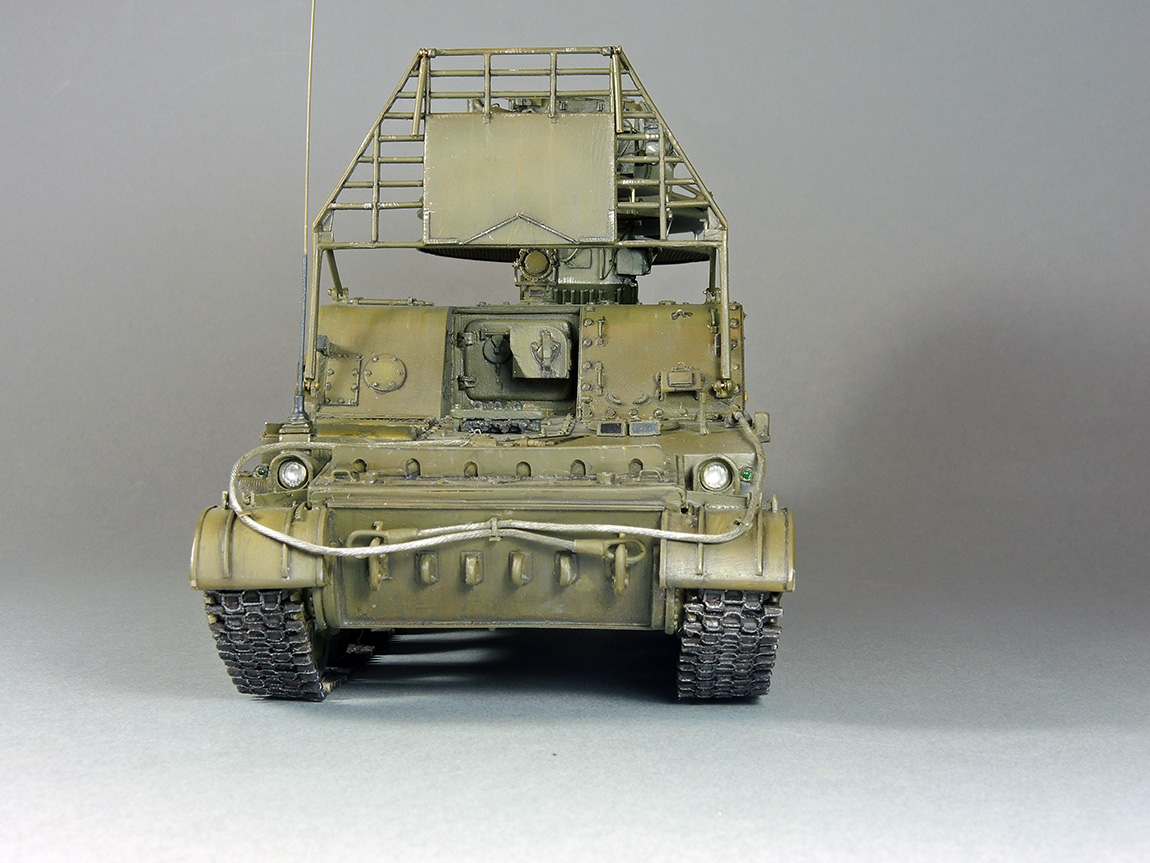

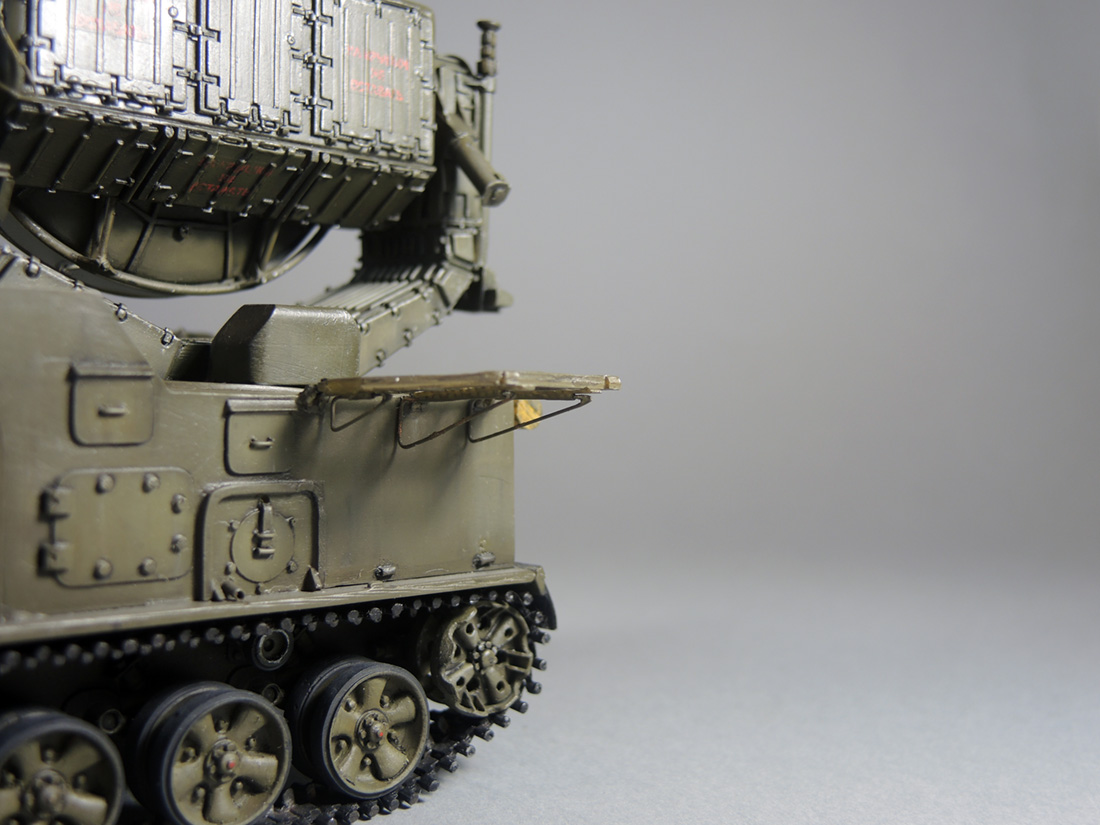

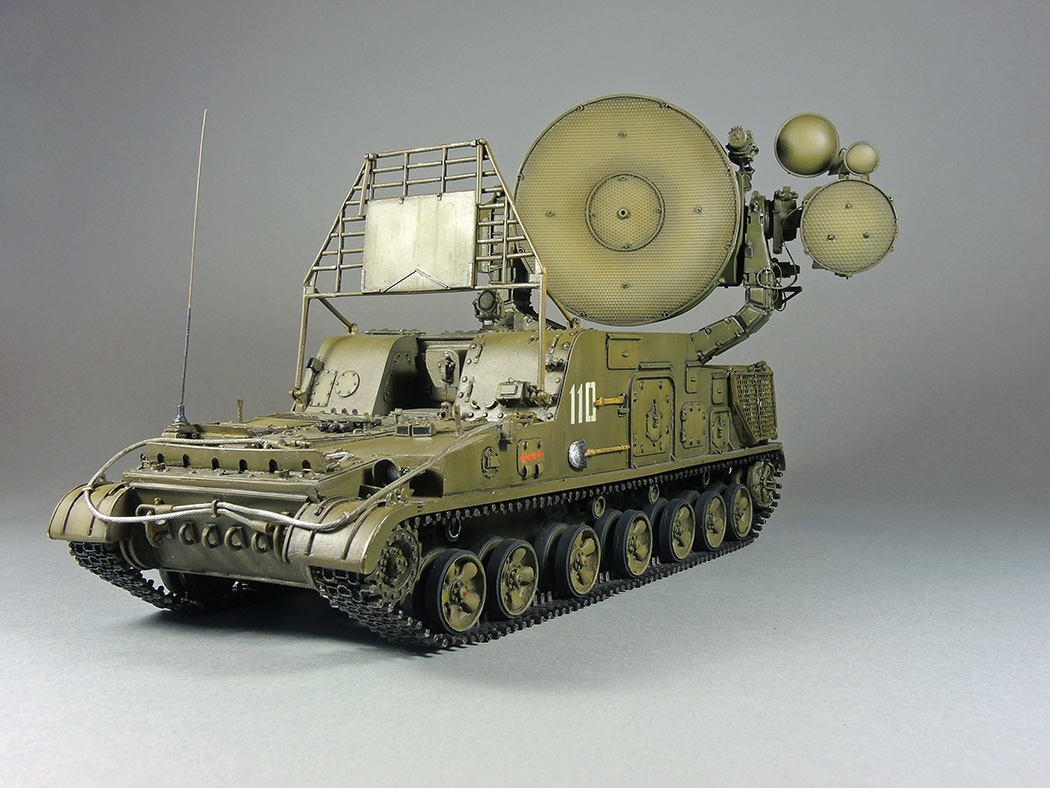

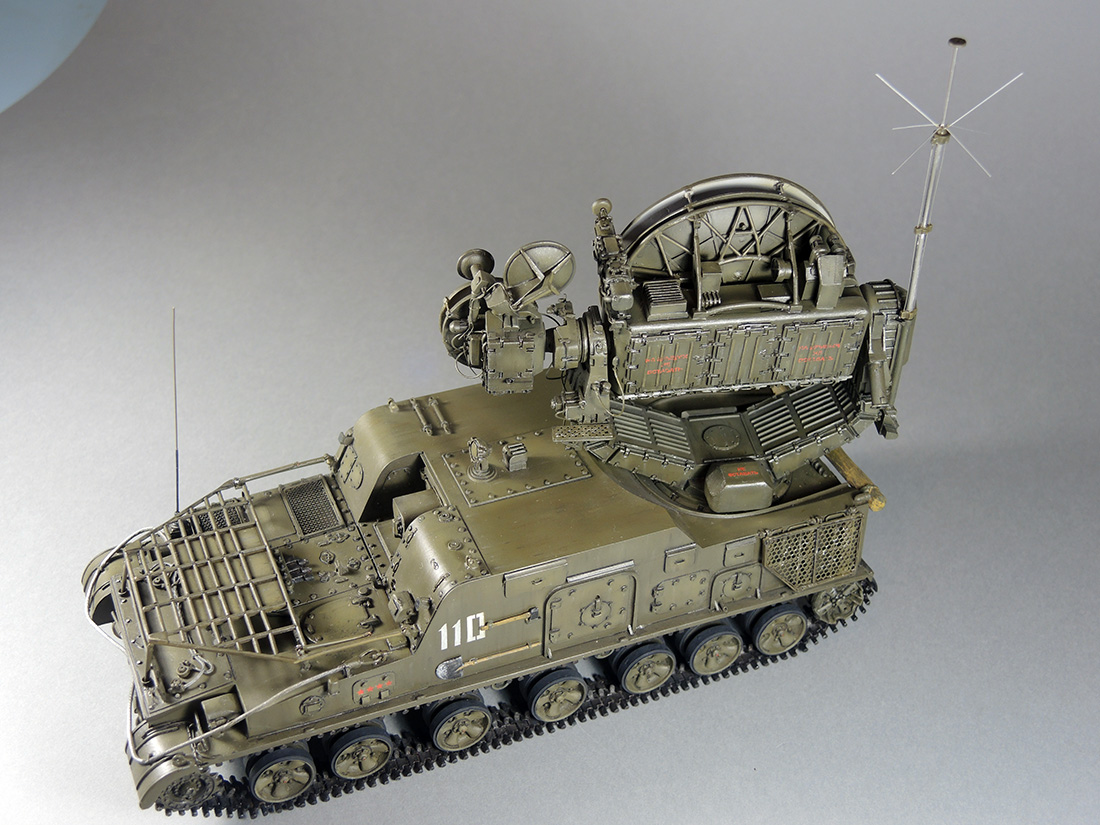

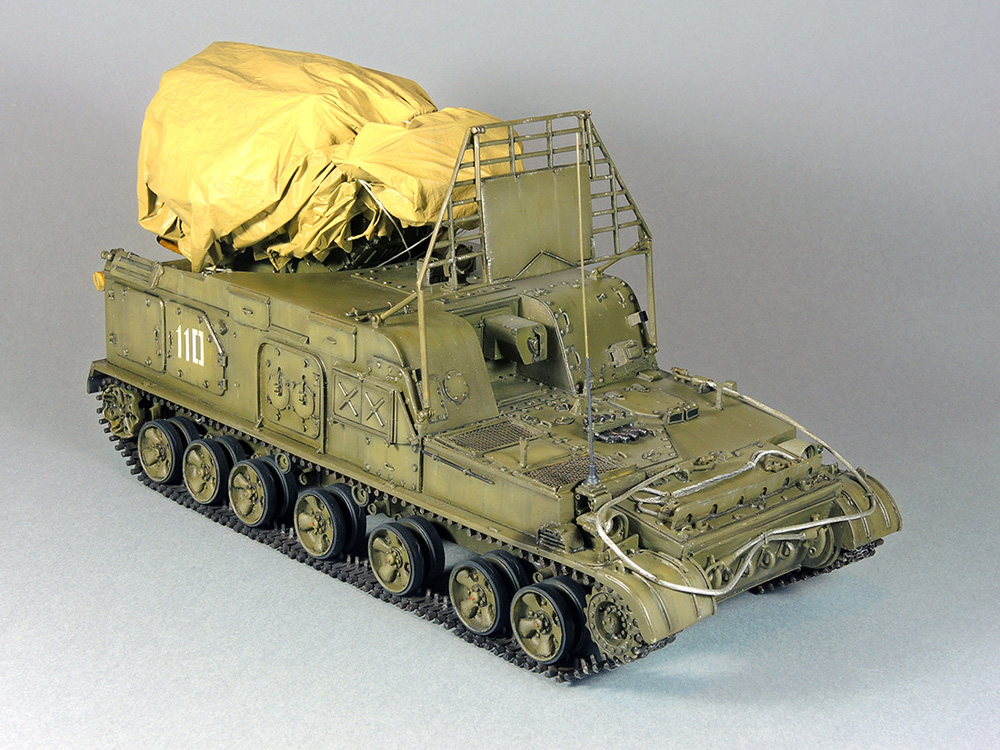

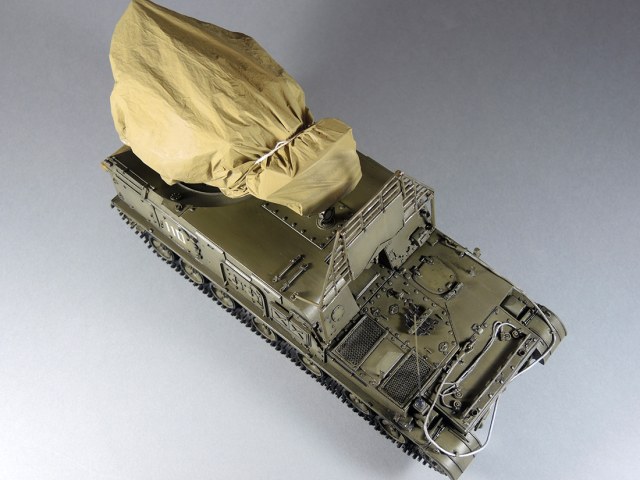

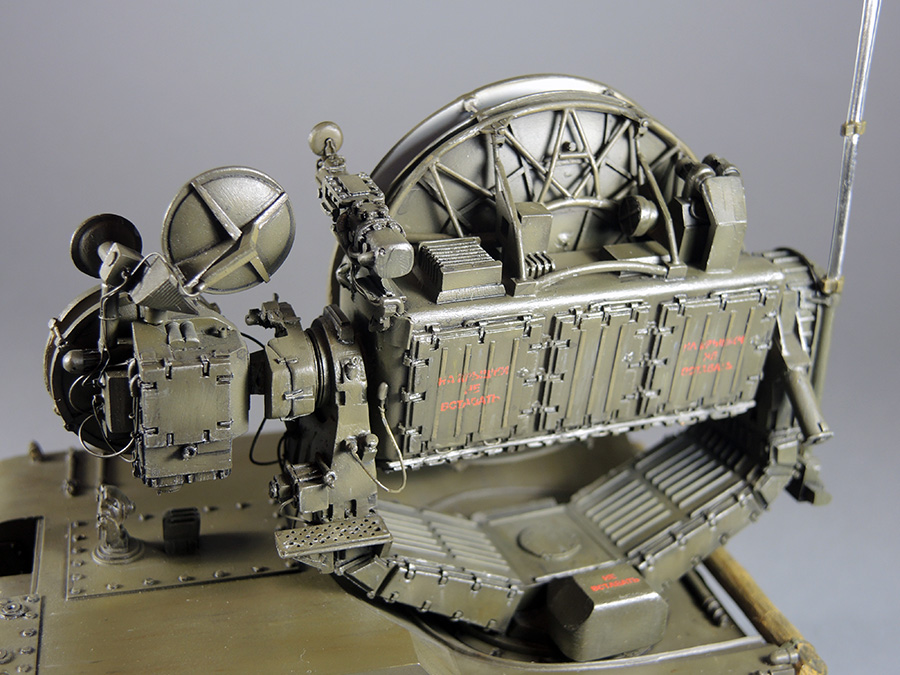

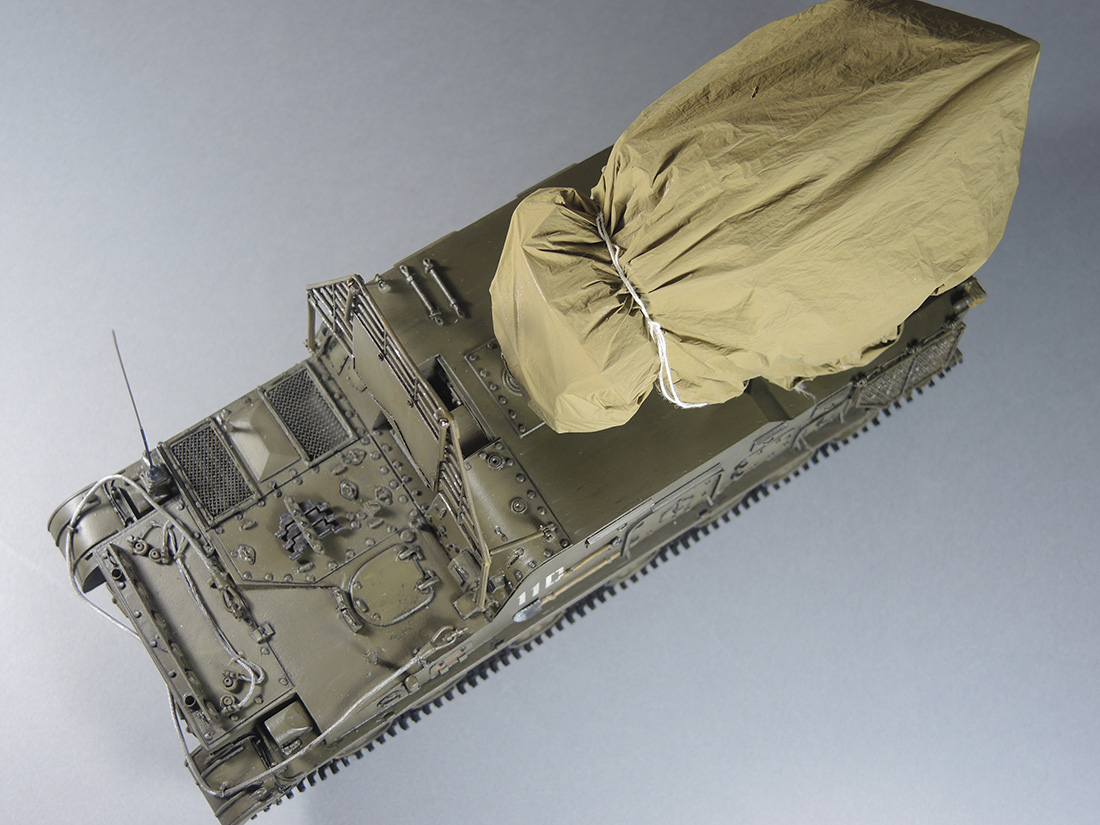

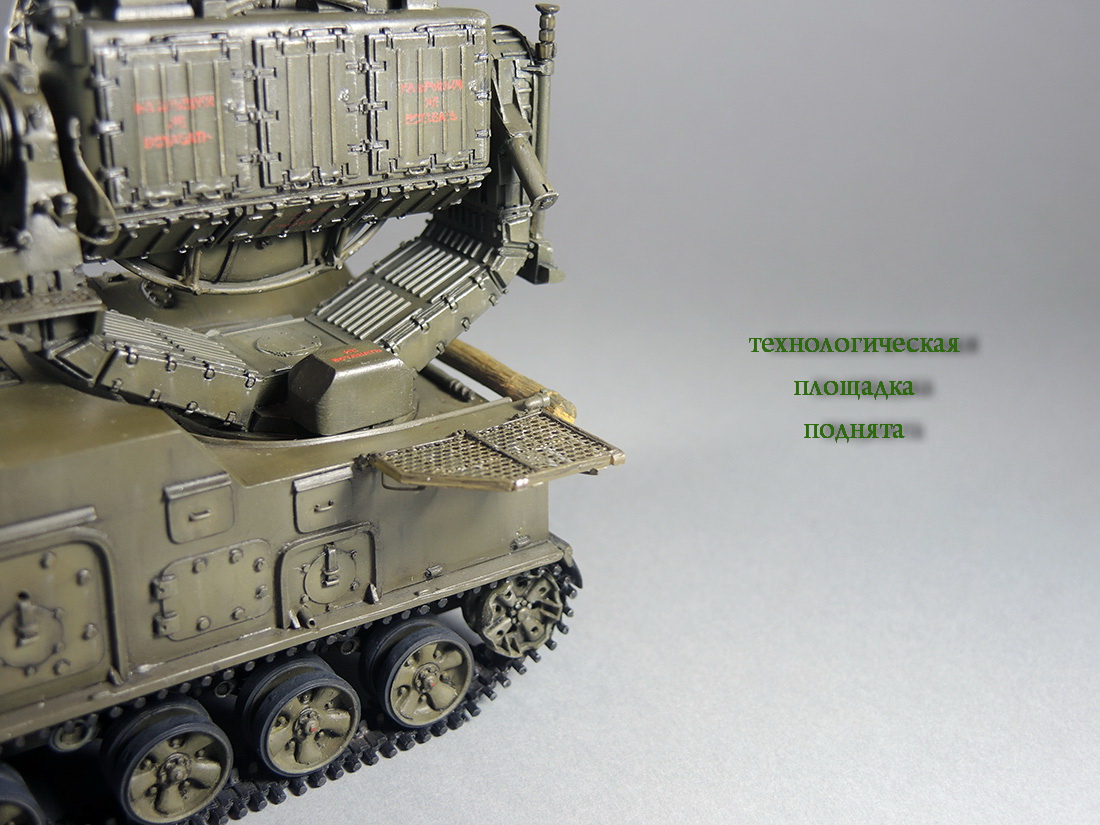

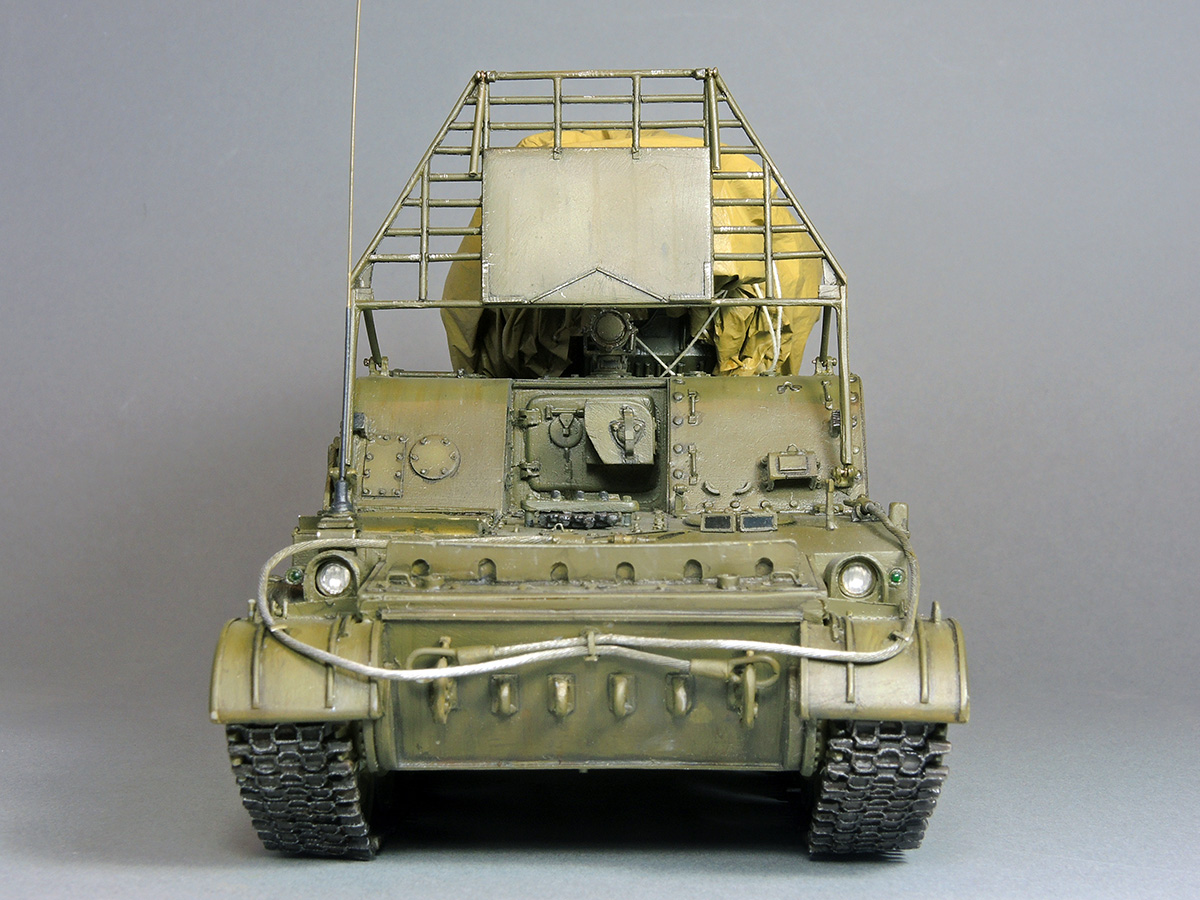

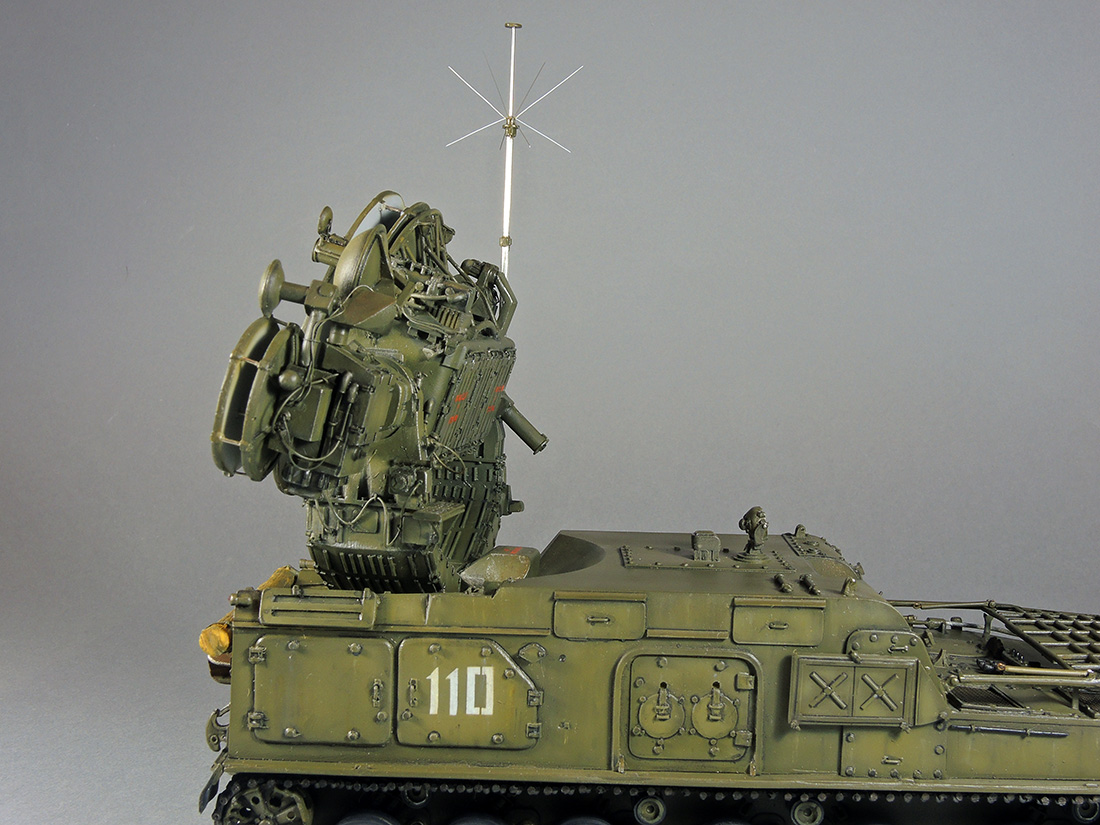

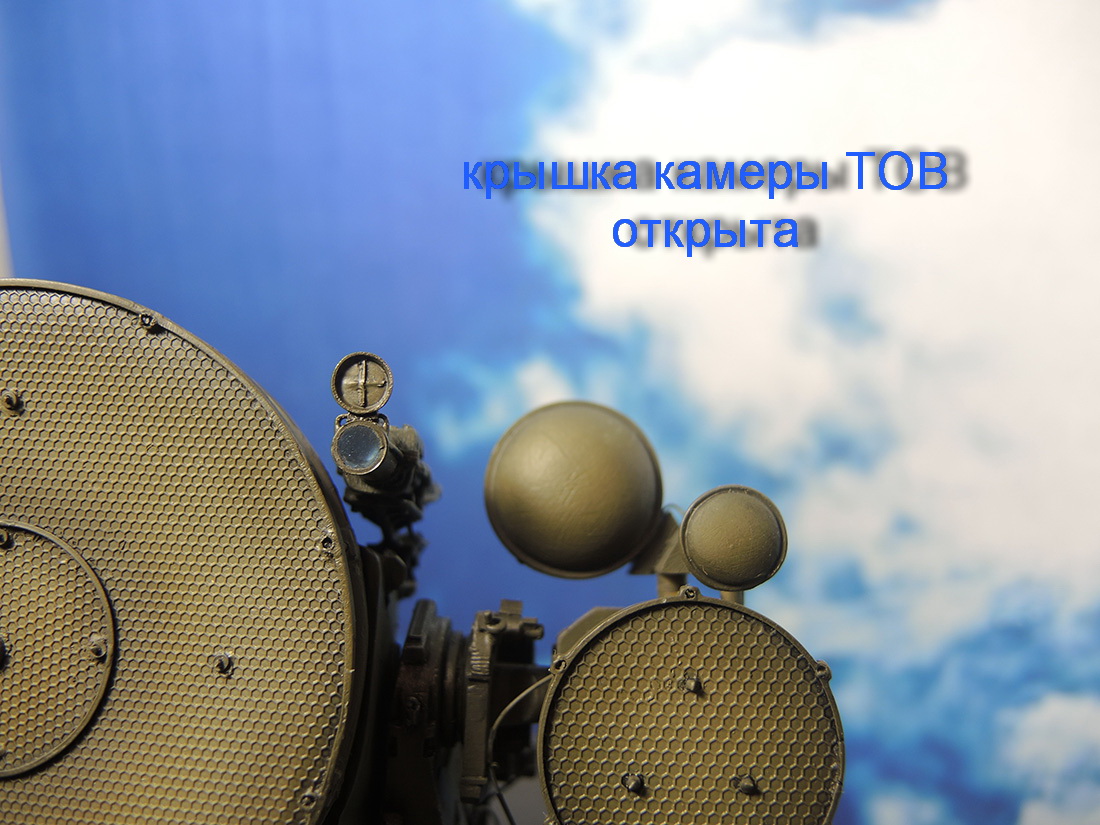

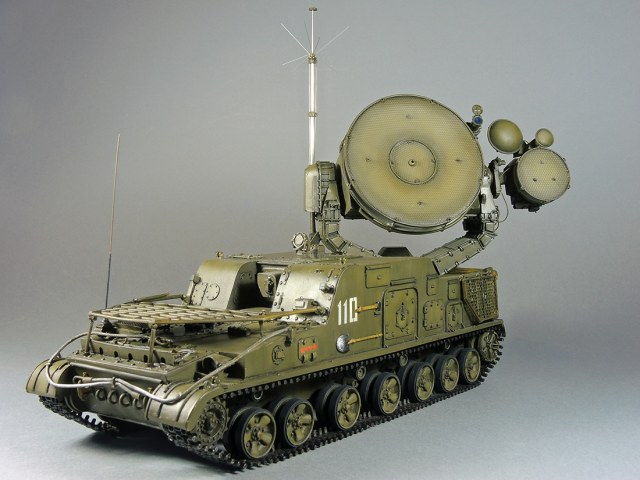

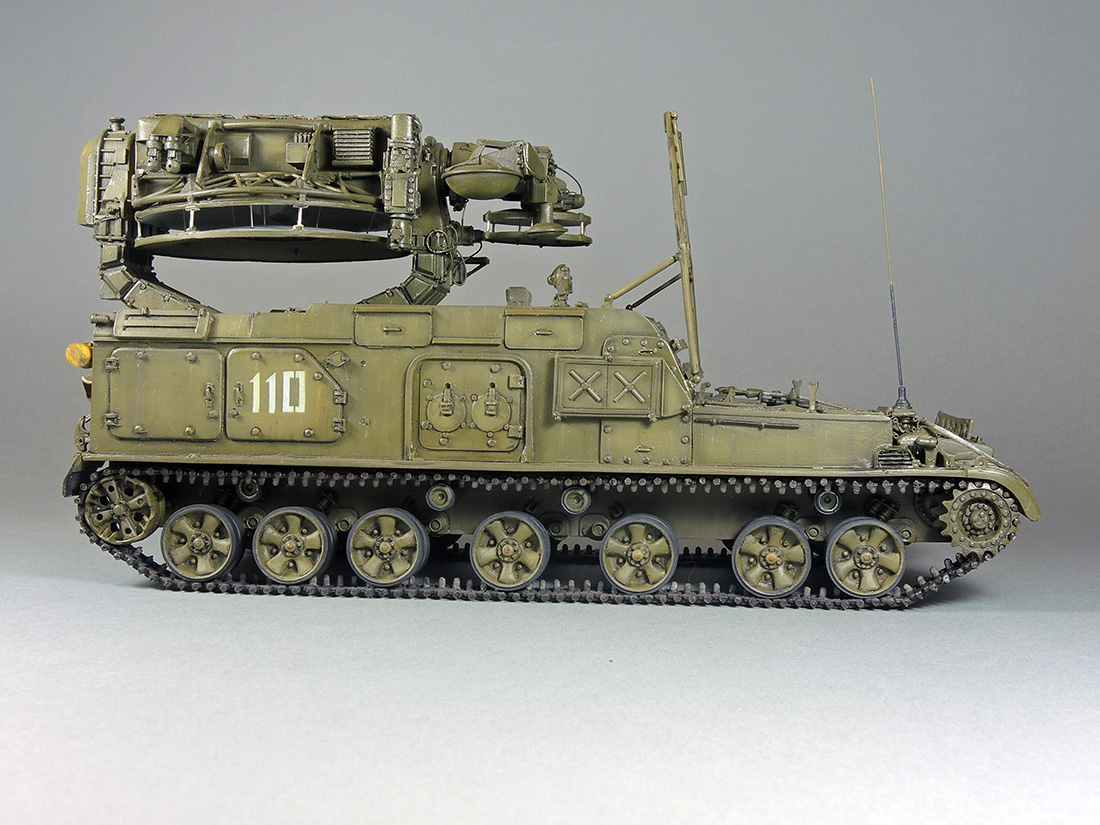

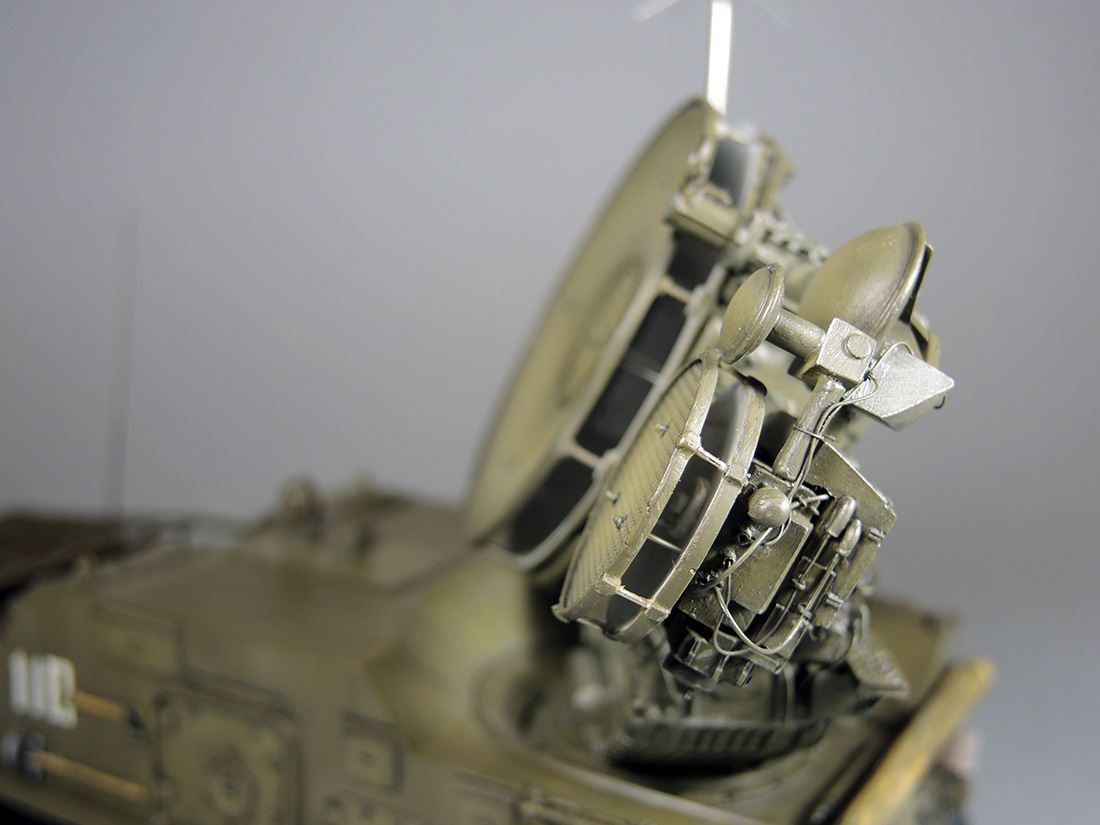

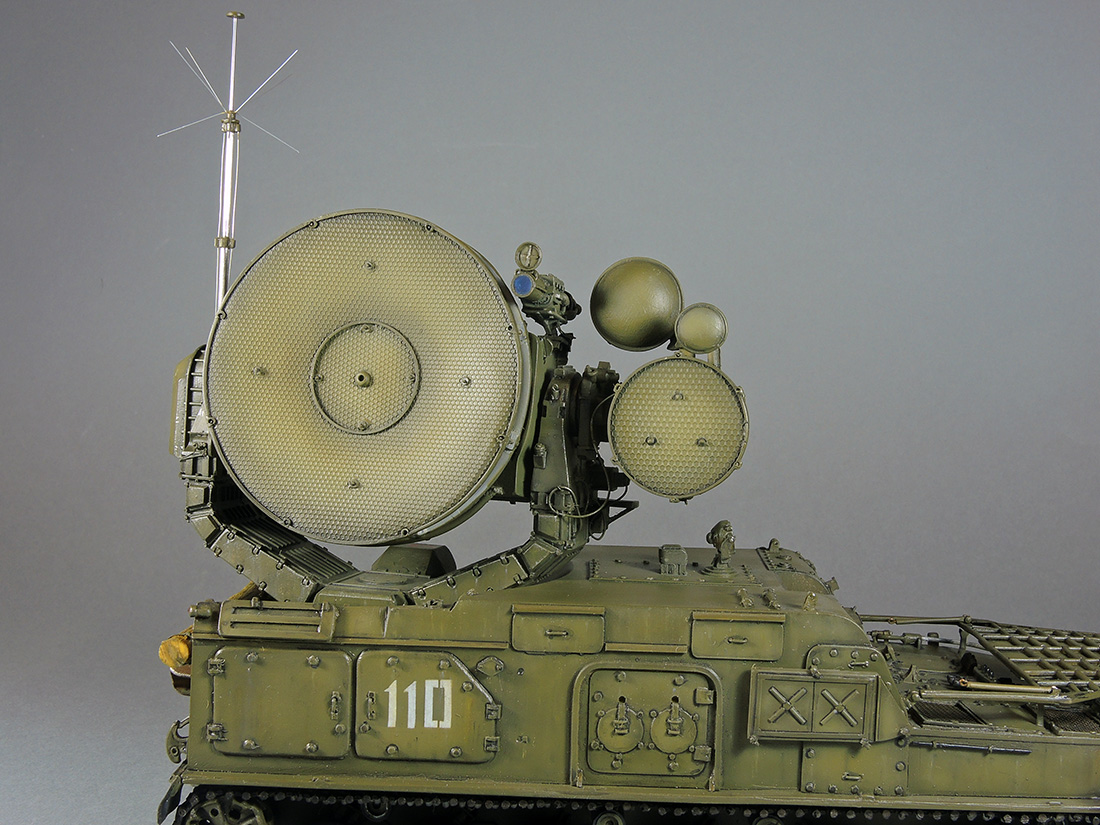

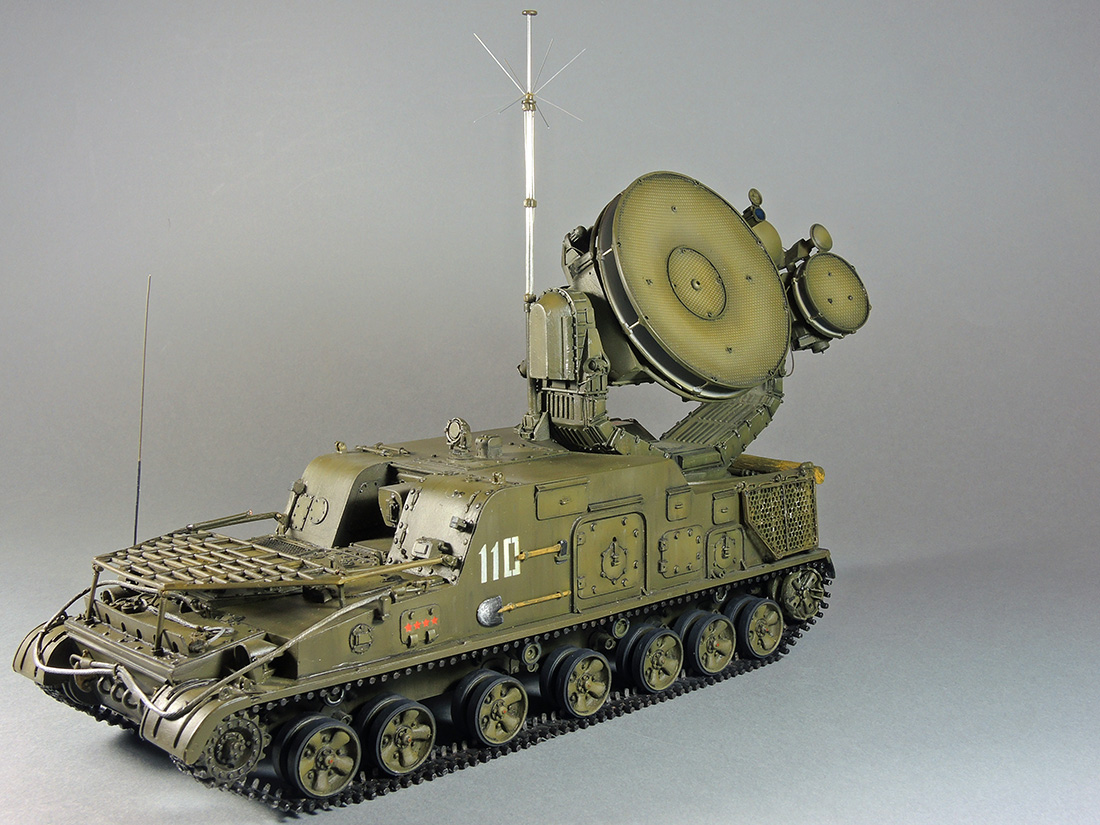

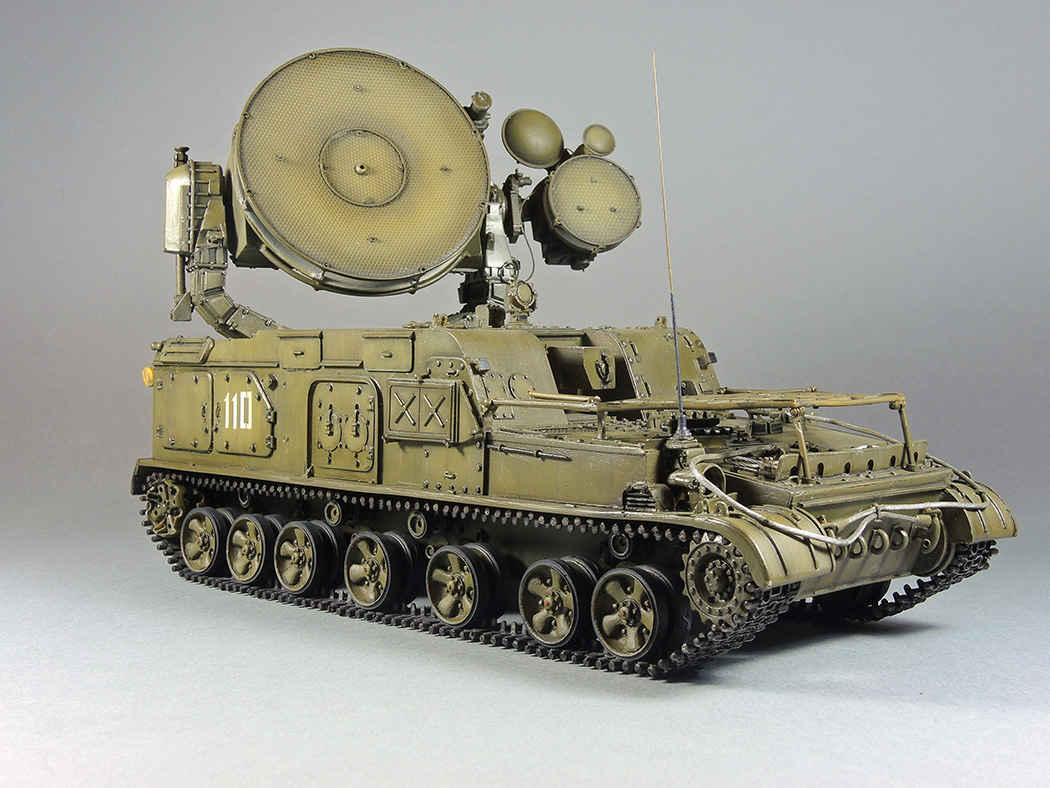

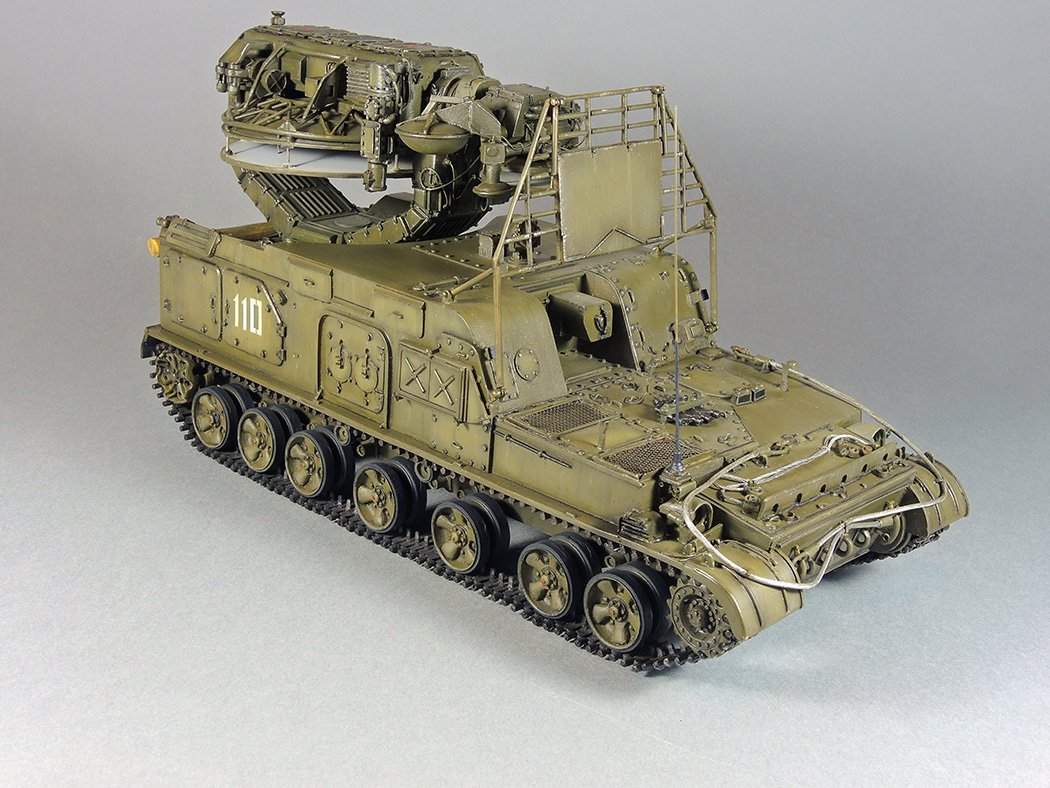

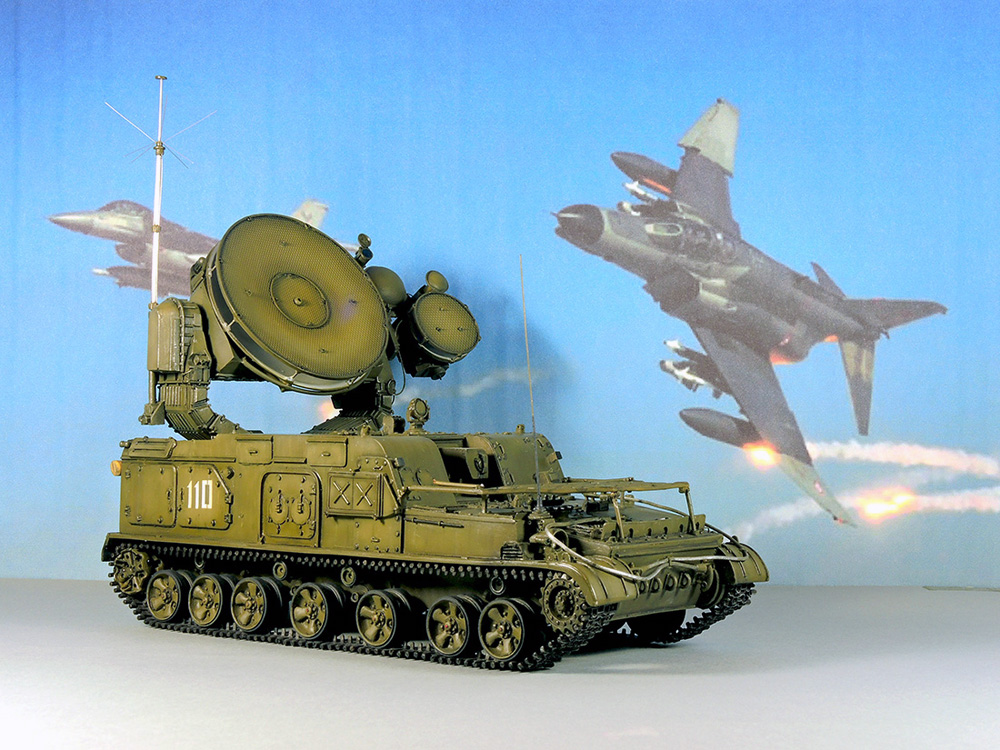

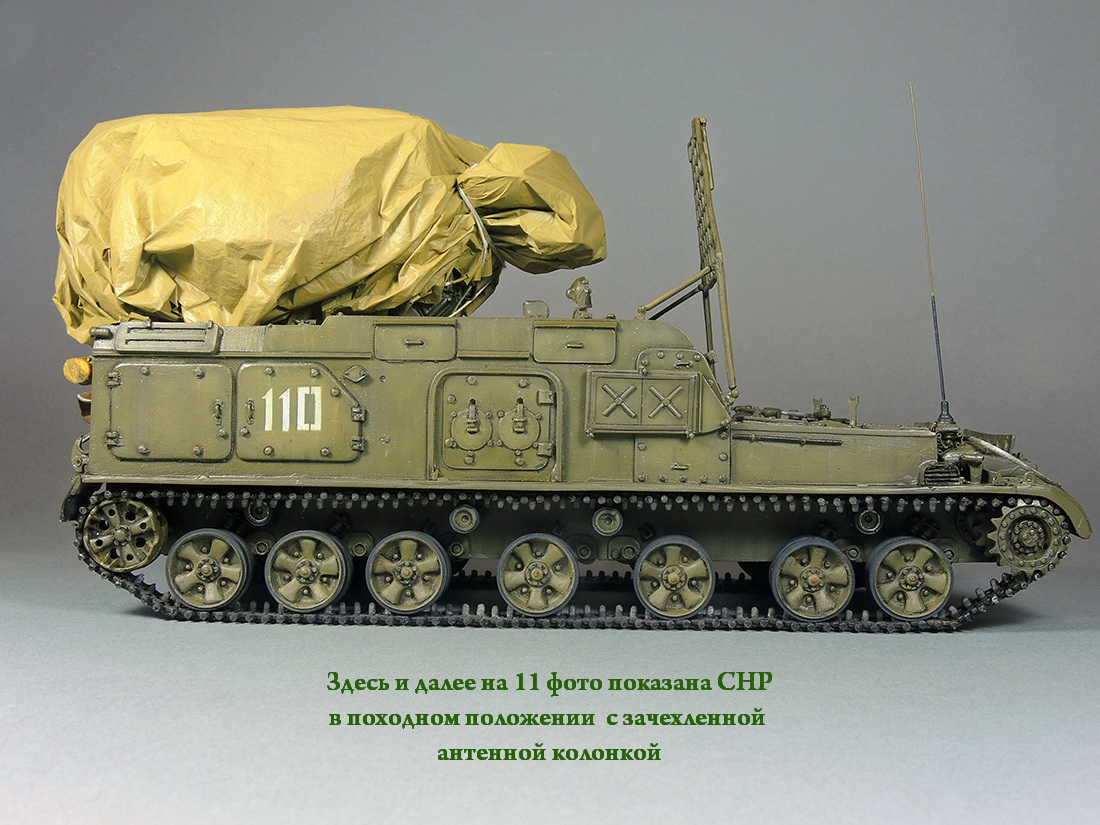

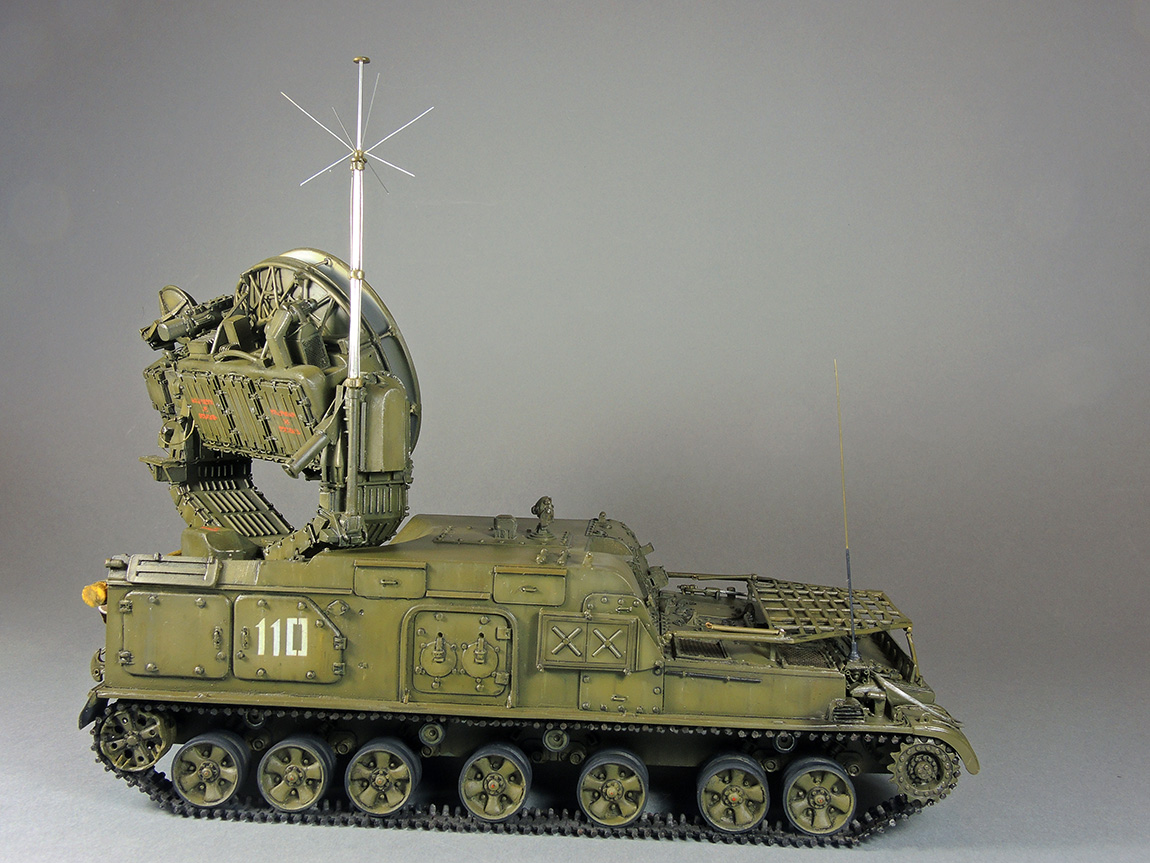

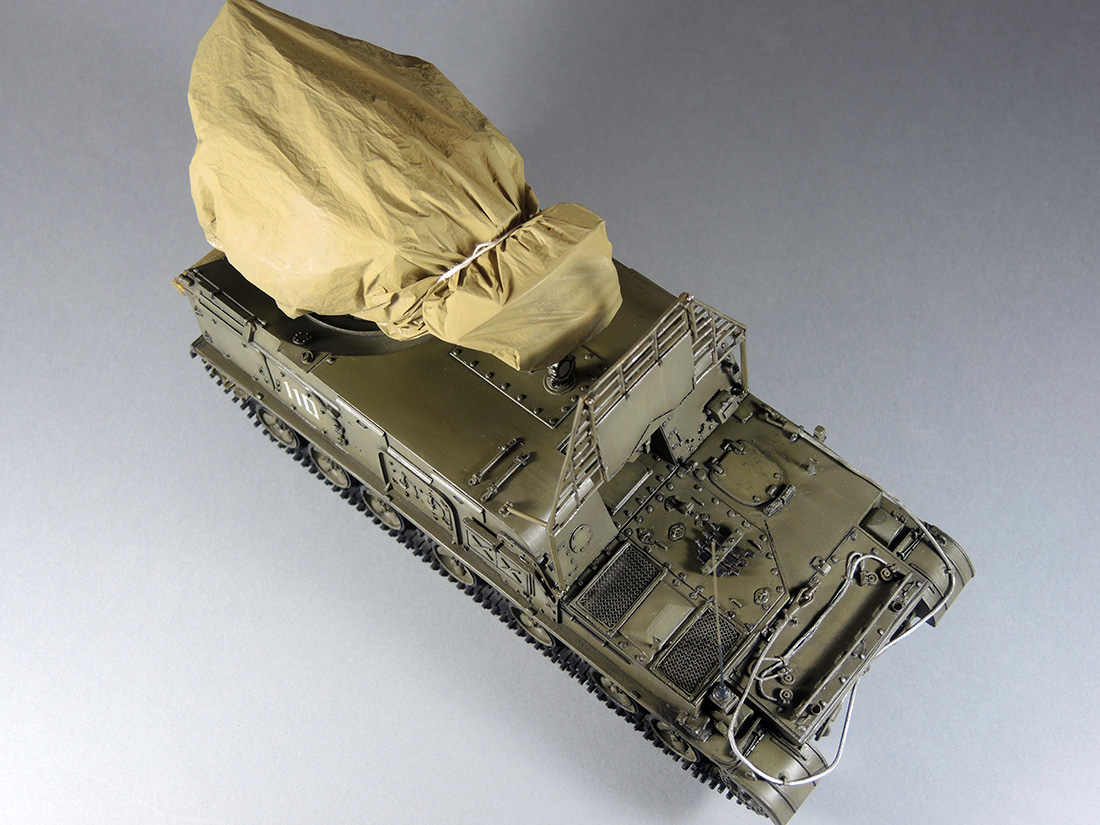

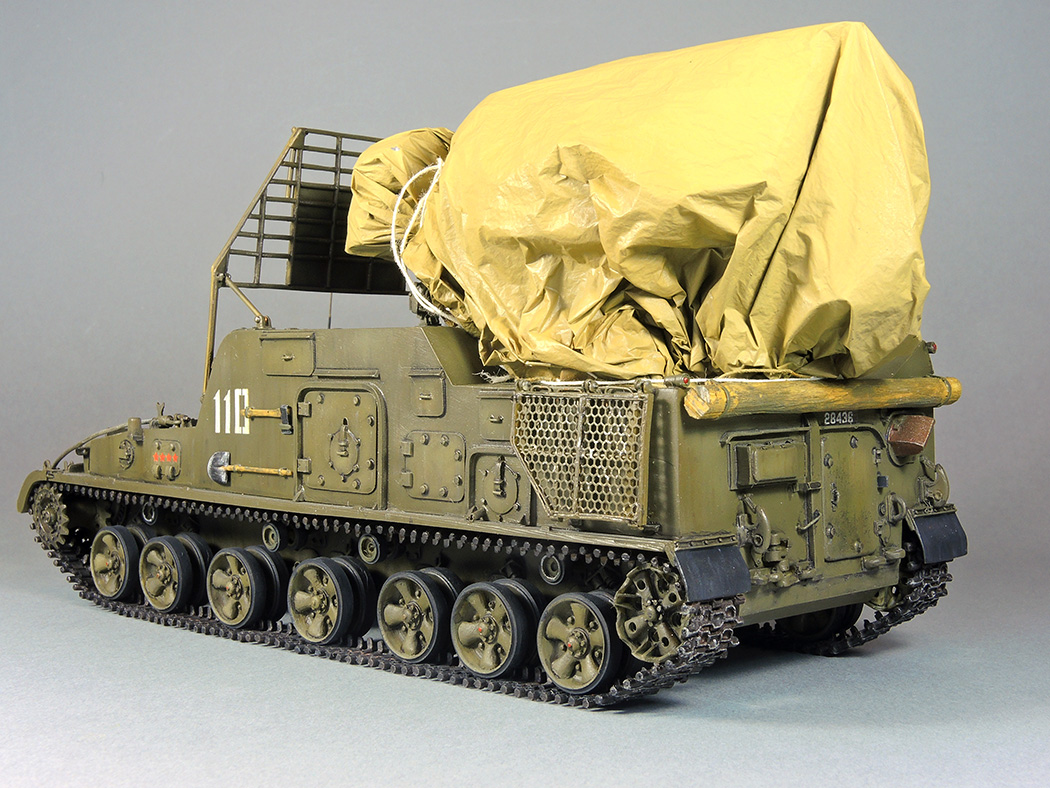

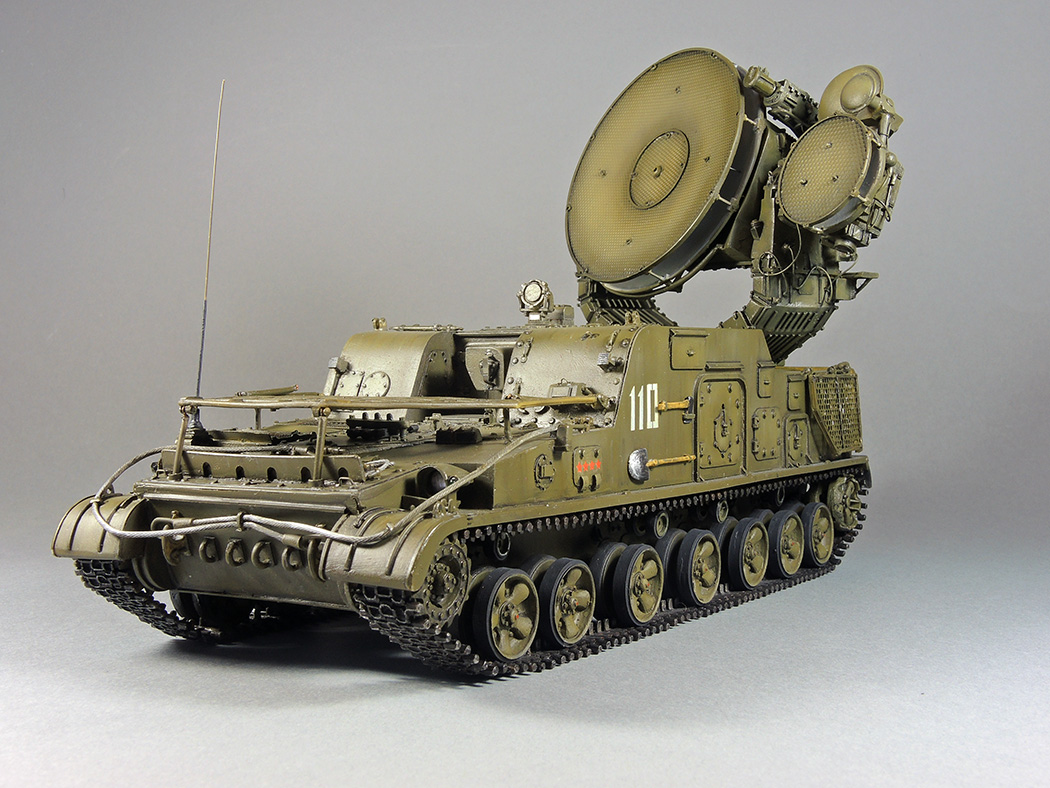

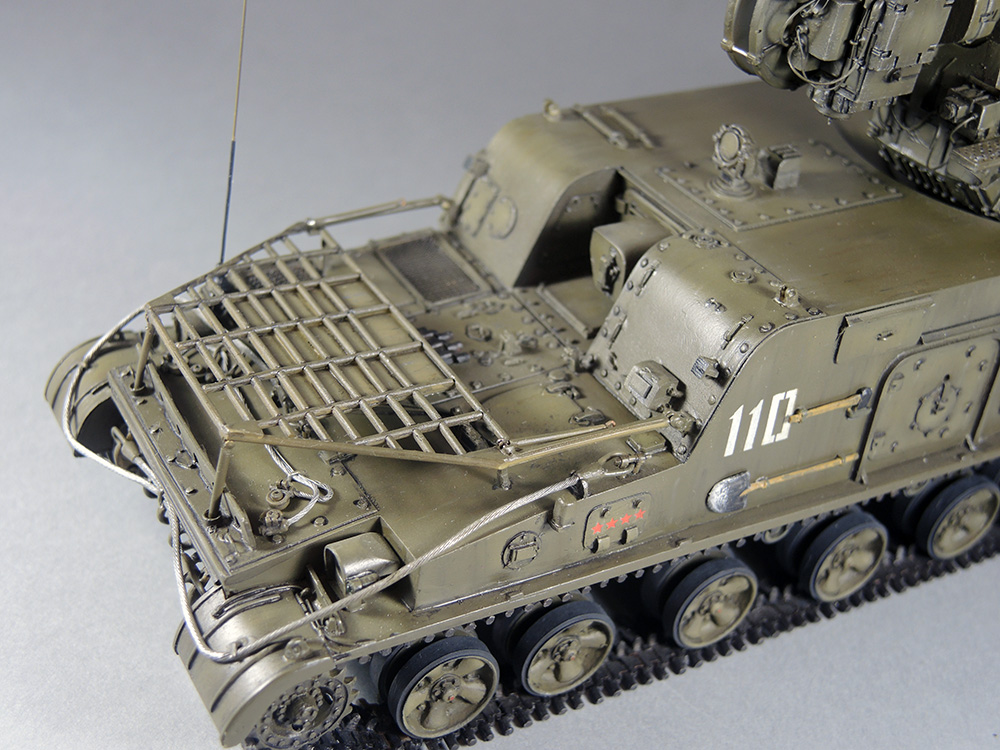

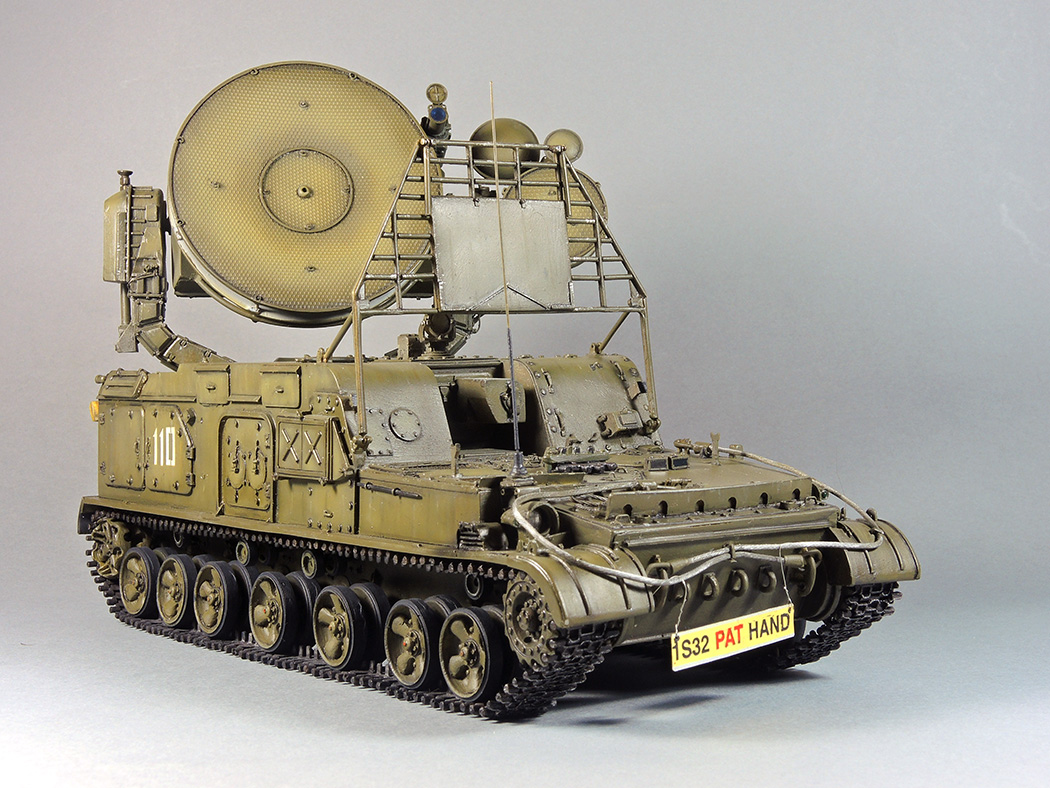

     Теперь о модели. Отлита она из смолы. Обзор модели можно посмотреть:   http://karopka.ru/community/user/8677/?MODEL=344126 и  сказку о стройке - http://karopka.ru/forum/forum191/topic21796/.  На сегодняшний день эту модель больше никто не производит и в этом её уникальность.  Хочется отметить, что модель отлита с хорошим  качеством, и, самое главное, повторяет практически все детали, узлы и механизмы самохода и антенной колонки, даже самые мелкие. Если делать модель в формате «изкоробка», то это будет СНР в боевом положении. Приступив к работе, я решил немного оживить модель дал ей возможность показать себя в боевом  и походном положении. Благодаря некоторым доработкам, модель из походного положения переводится в боевое и обратно. При этом опускается веткозащита, разворачивается антенная колонка (АК), имитируется поднятая антенна телекодовой связи 1С63, а также открытие камеры ТОВ. При этом АК может вращаться по азимуту и изменять свое положение по углу места. АВС-2 тоже может изменять свое положение по азимуту и углу места. Хотя этого можно было и не делать, так как в действительности доворот этой антенны был не велик. В обратном порядке АК сворачивается,  посредством имитации опускается антенна радиолинии 1С63, и закрывается крышка телекамеры ТОВ, а  также поднимается веткозащита. Кроме это технологическая площадка для ремонтных работ, проводимых на АК,может опускаться и подниматься. Дополнительно доработано: зеркало антенны целевого канала АВС-1 сделал вогнутым, заменил шпильки соединяющие зеркала антенн с своими конструктивными парами на металлические и под определенны углом, самодельные фары, бортовые габаритные огни из зажигалок,  на АК дополнительно смонтированы кабели, соединяющие  блоки антенного хозяйства,  на броневой корпус добавлены всевозможные скобы для открывания технологических лючков., антенный ввод и антенна Р-123. Заново сделана из кусков иголок антенна радиолинии 1С63,  сменный блок телекамеры ТОВ,  вставлены сетки в технологические окна охлаждения двигателя  и многое другое.

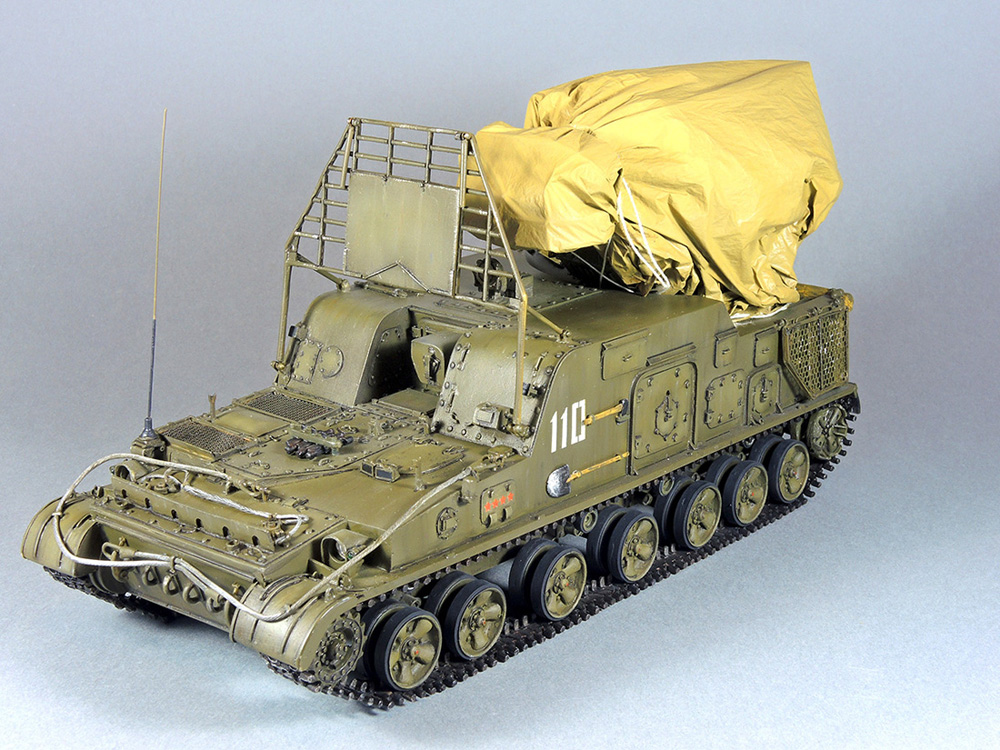

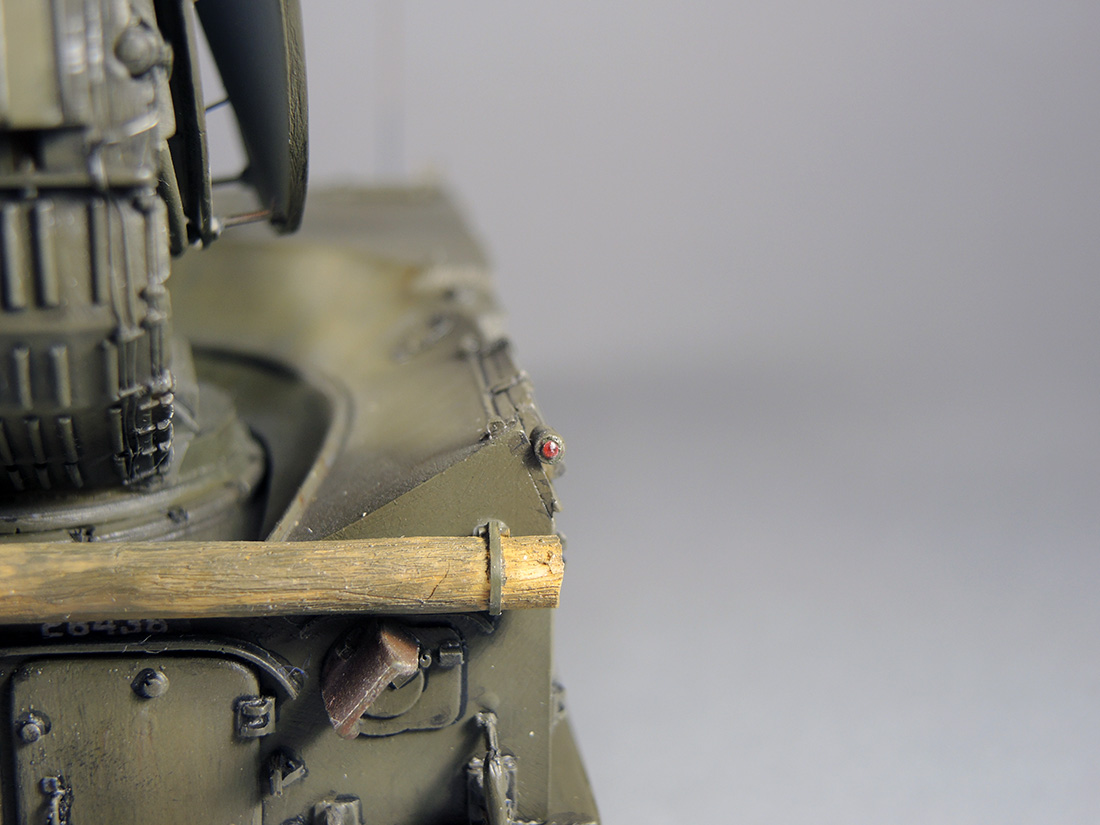

Окрашена модель красками и лаками от Тамии. Применена  декаль от фирмы «Народная декаль». Мне она понравилась. При работе с моделью ставил для себя задачу показать машину, которая пришла с боевого дежурства (или учений). Она обслужена, помыта расчетом от пыли и грязи, покрашены гусеницы и готова к тому, чтобы её закатили в бокс.
  В работе над моделью мне здорово помогли коллеги:- фотками СНР Александр Селеменев (г. Оренбург), консультациями по матчасти Олег Леонов (г. Стрый, Украина), советами по сборке БТТ и дружеским сопровождением и поддержкой - Дмитрий (croco007), г. Киев.  За что им выражаю благодарность.
