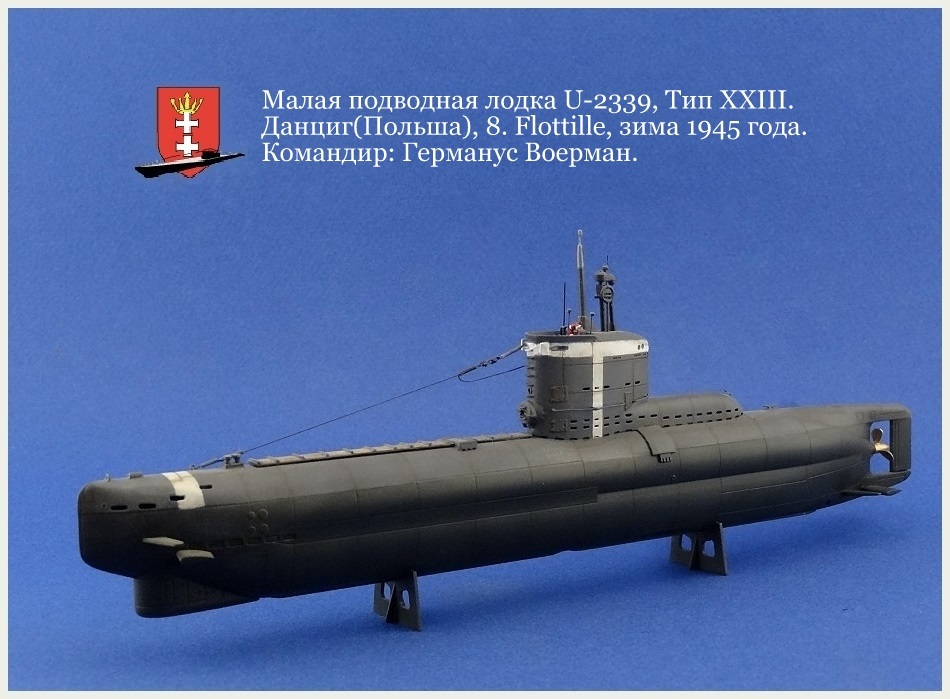

Малая подводная лодка U-2339,Тип XXIII.

Здравствуйте уважаемые коллеги.

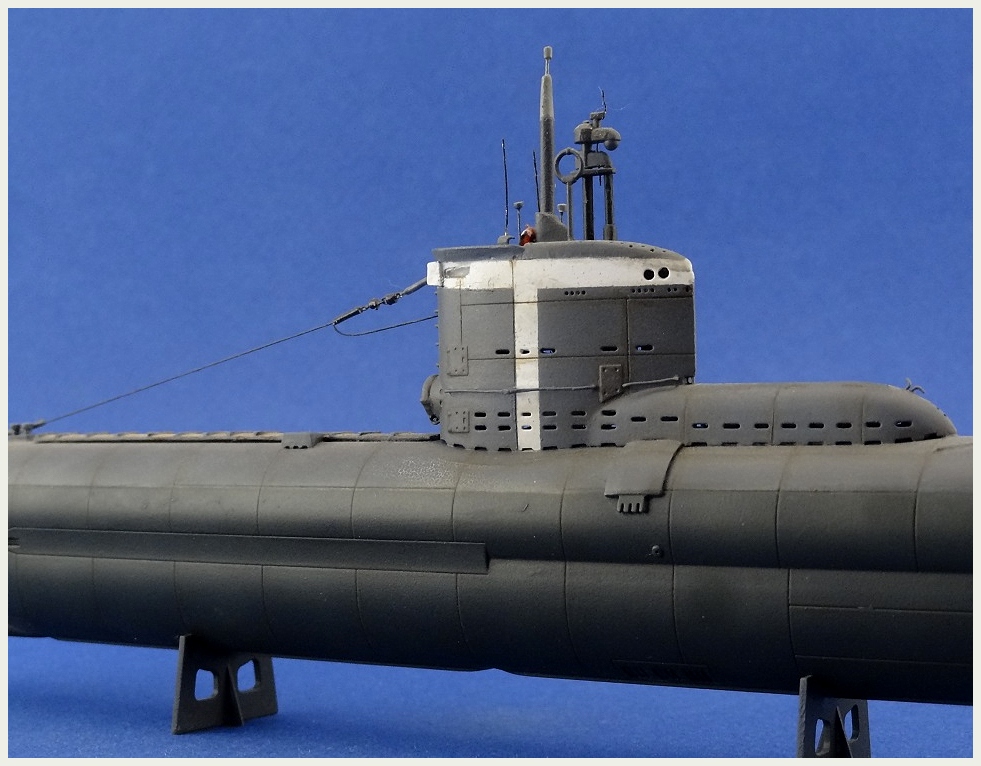

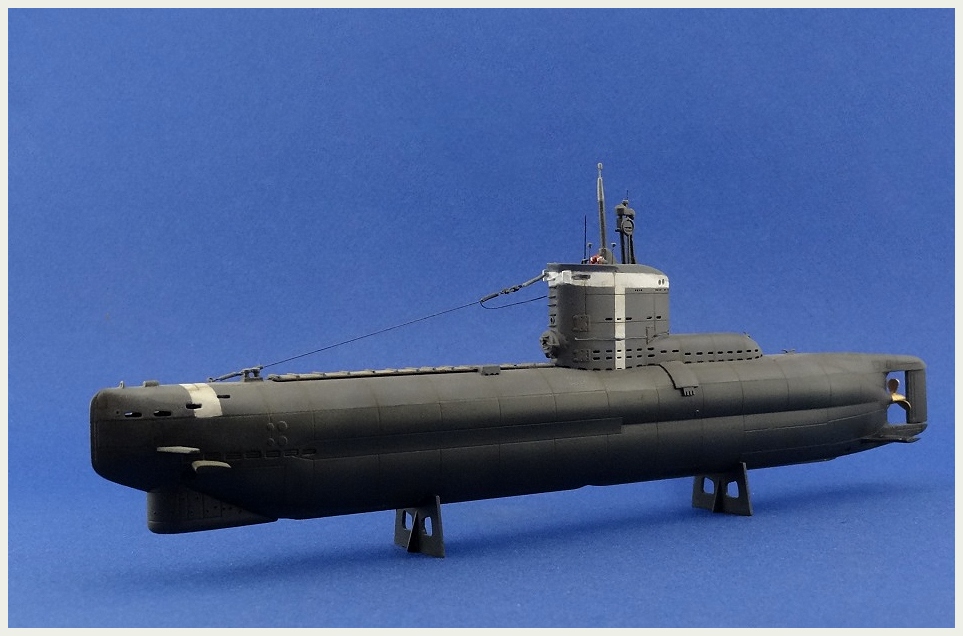

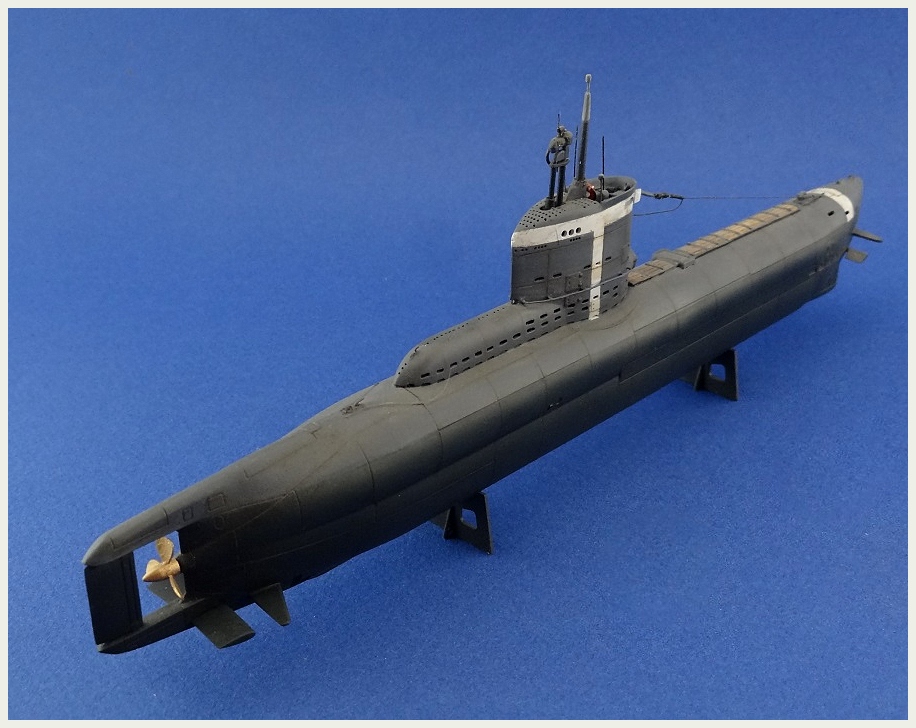

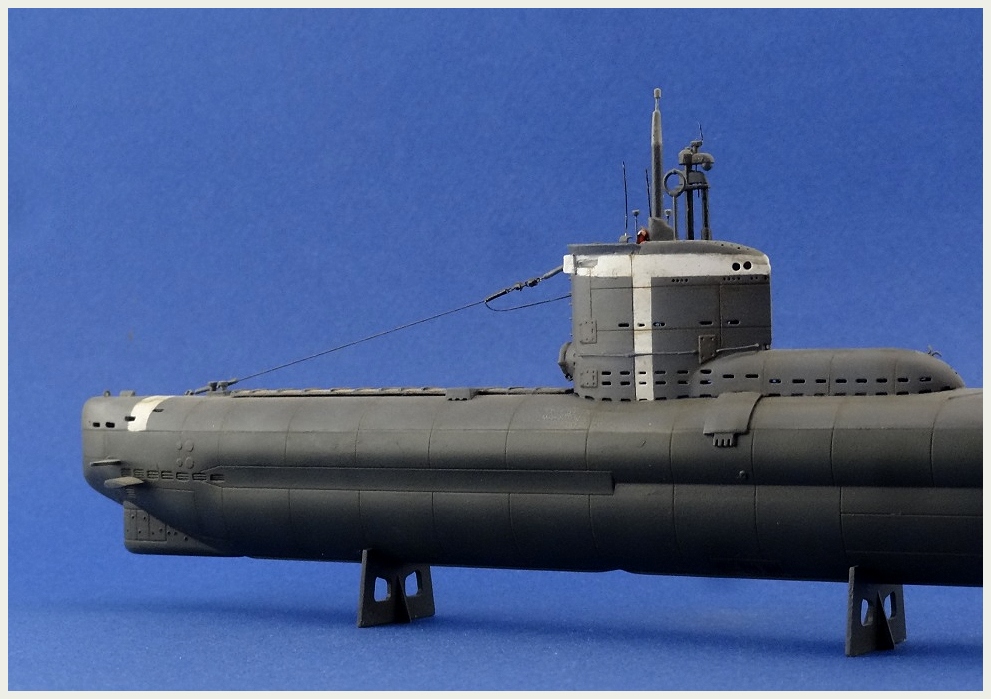

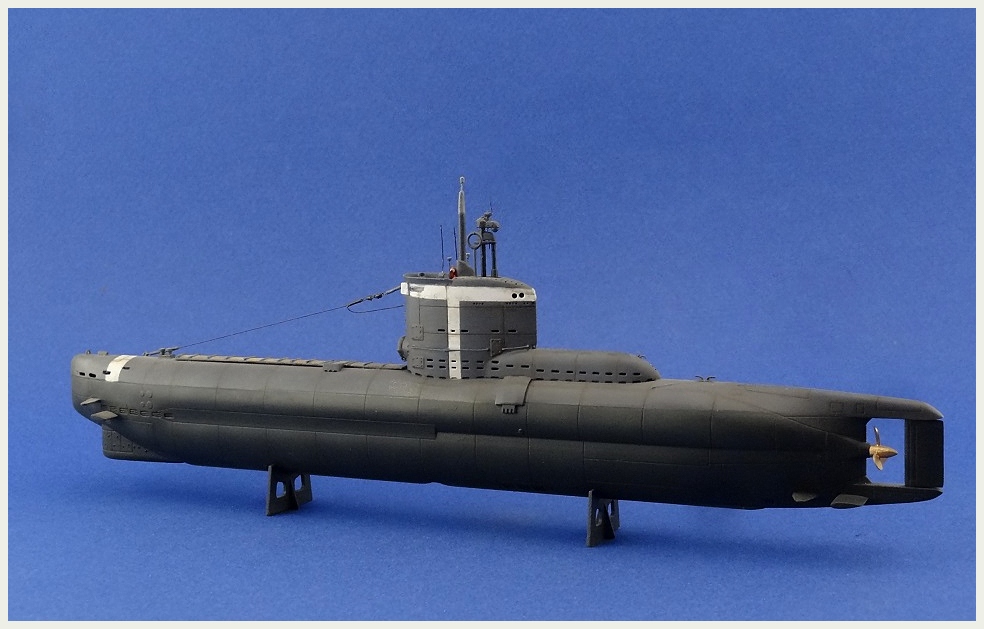

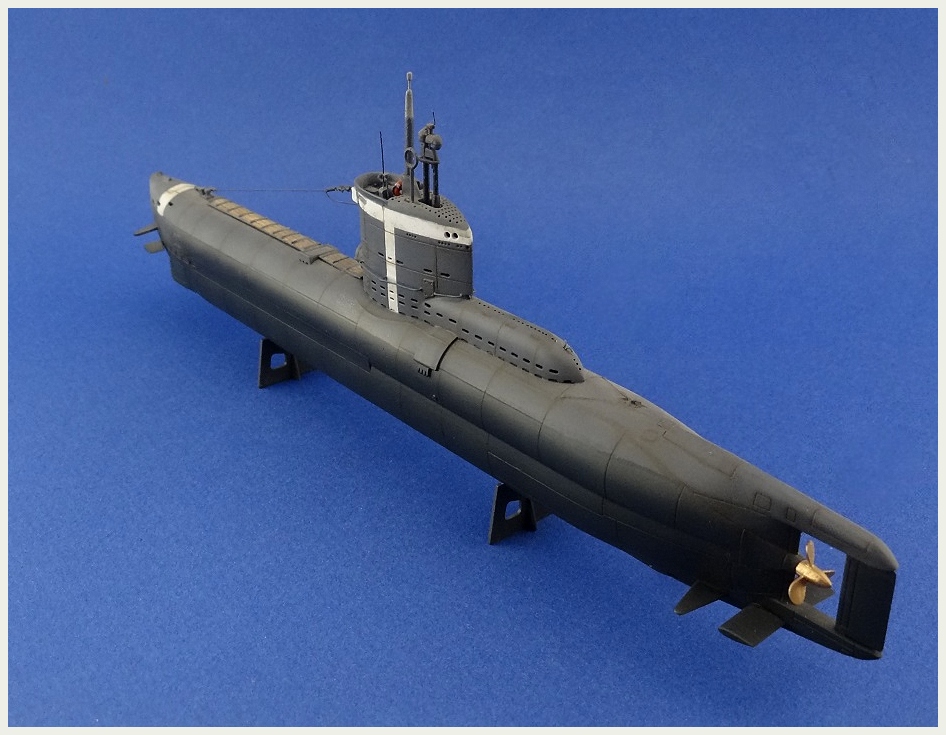

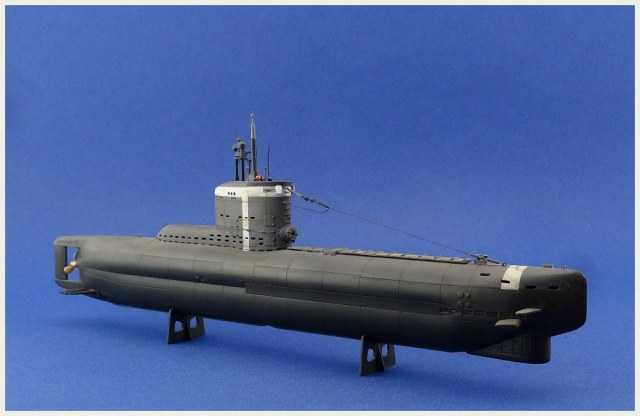

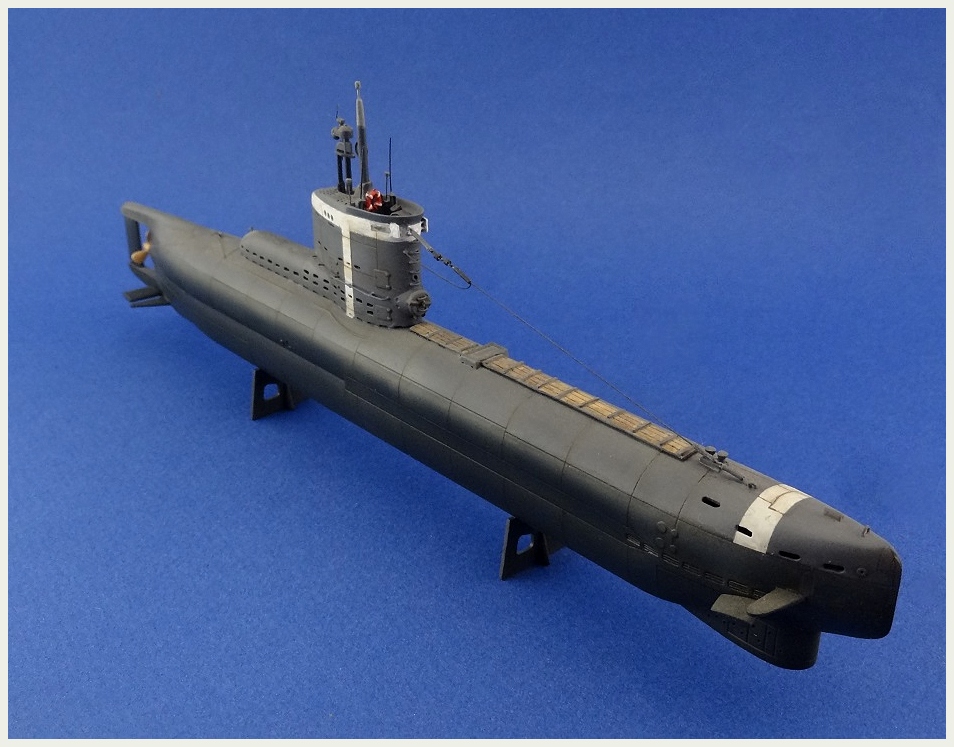

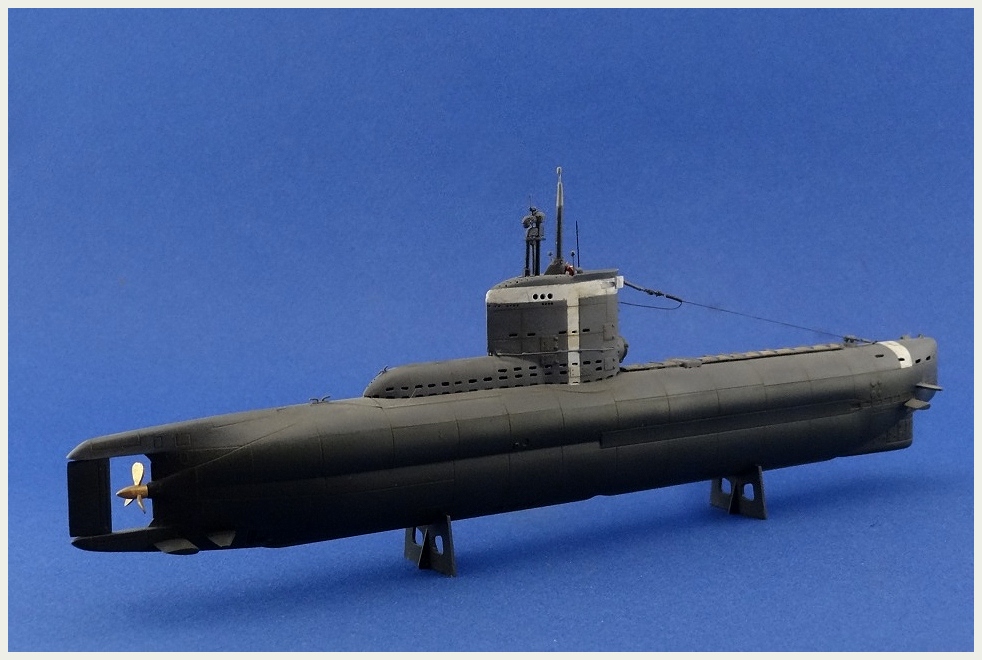

Представляю Вашему вниманию очередную модель подводной лодки.На это раз это лодка XXIII серии от китайского производитель Trumpeter  в масштабе 1:144. В качестве прототипа выбрал U-2339. Набор был отличного качества .Порадовала расшивка корпуса и рубки. Стыкуемость деталей хорошая,но в плане матчасти некоторые элементы были сильно упрощены, нужно было много чего доработать и переделать, дабы предать модели детализацию.

• Награды модели:

1. III место в номинации Флот 1:300 и крупнее по зрительскому голосованию в конкурсе DISHow 2013.
2. Диплом I степени на международном онлайн конкурсе стендового моделизма "Кузнеца Мастеров", Новокузнецк 2021 год.

Что пришлось сделать и доработать:

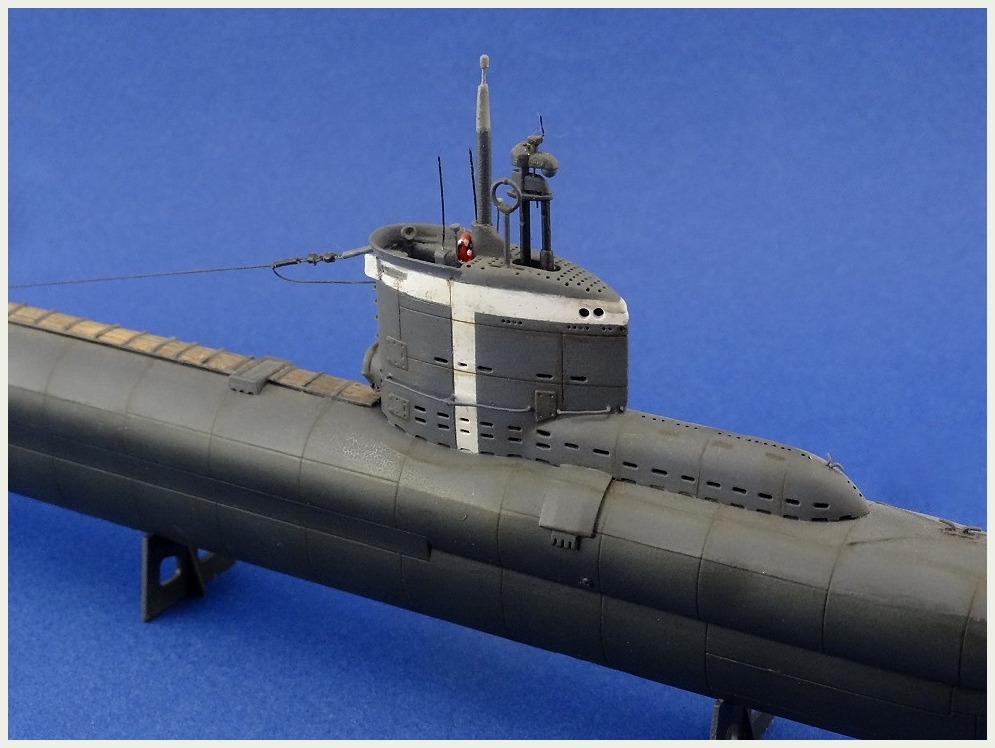

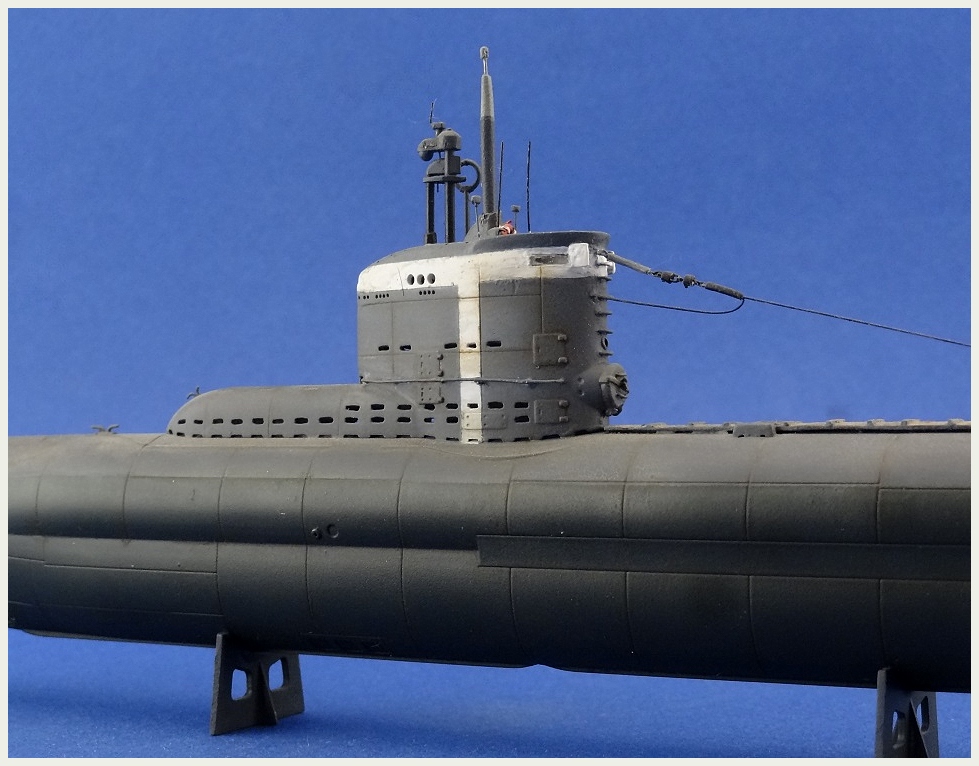

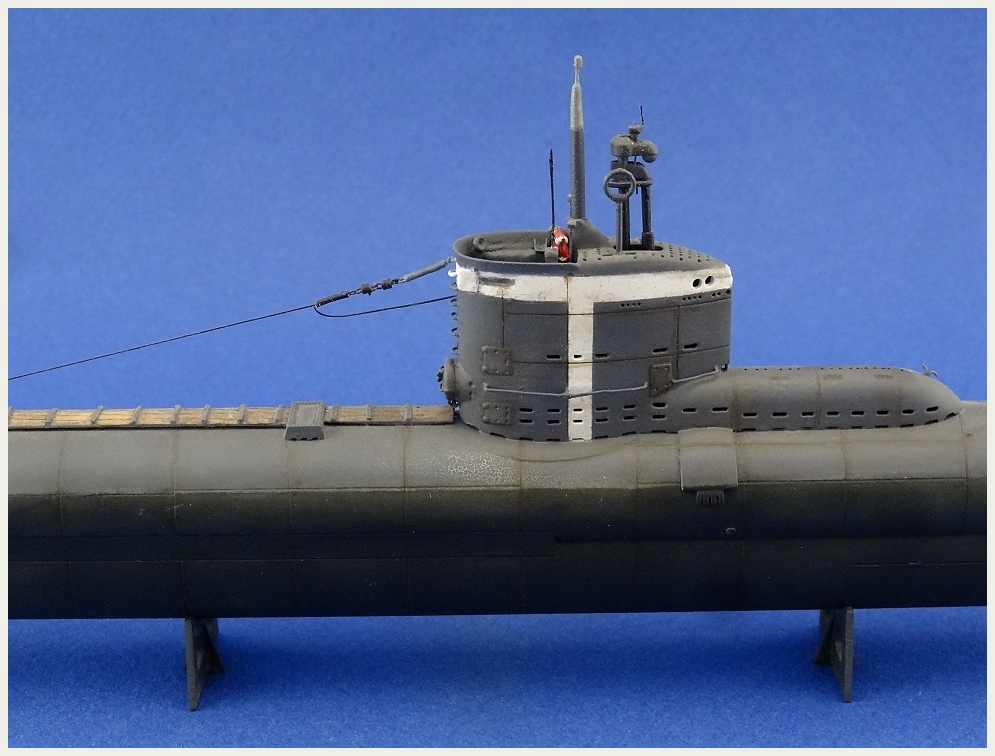

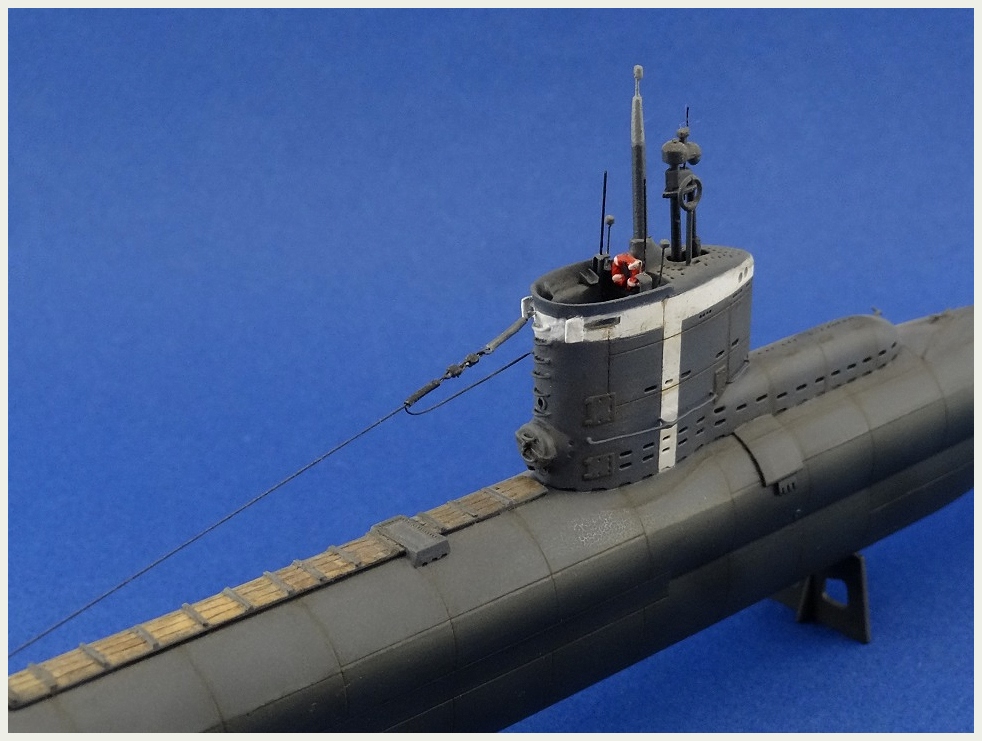

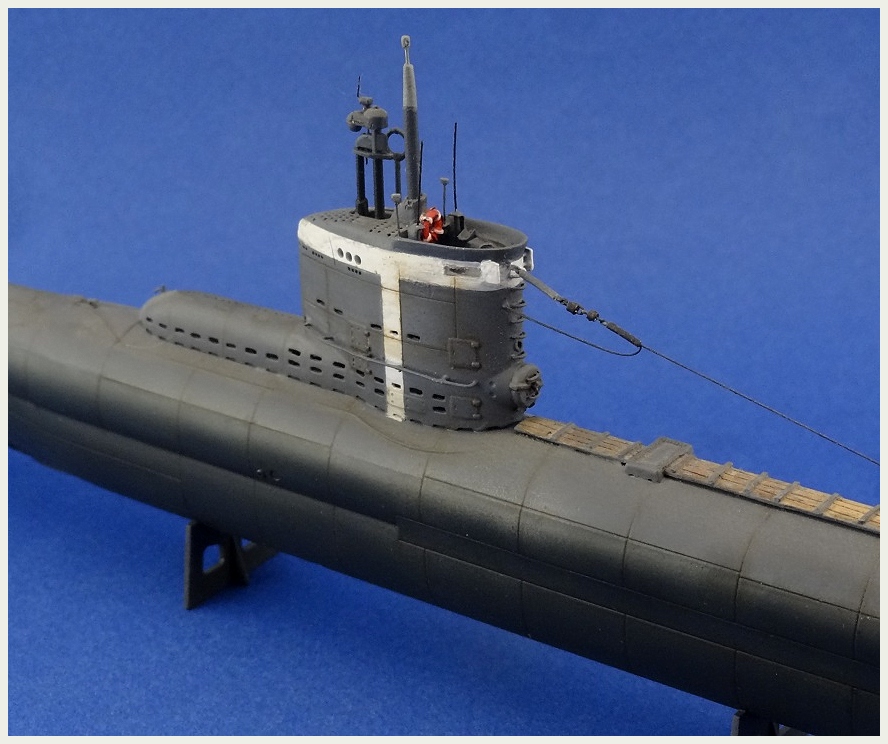

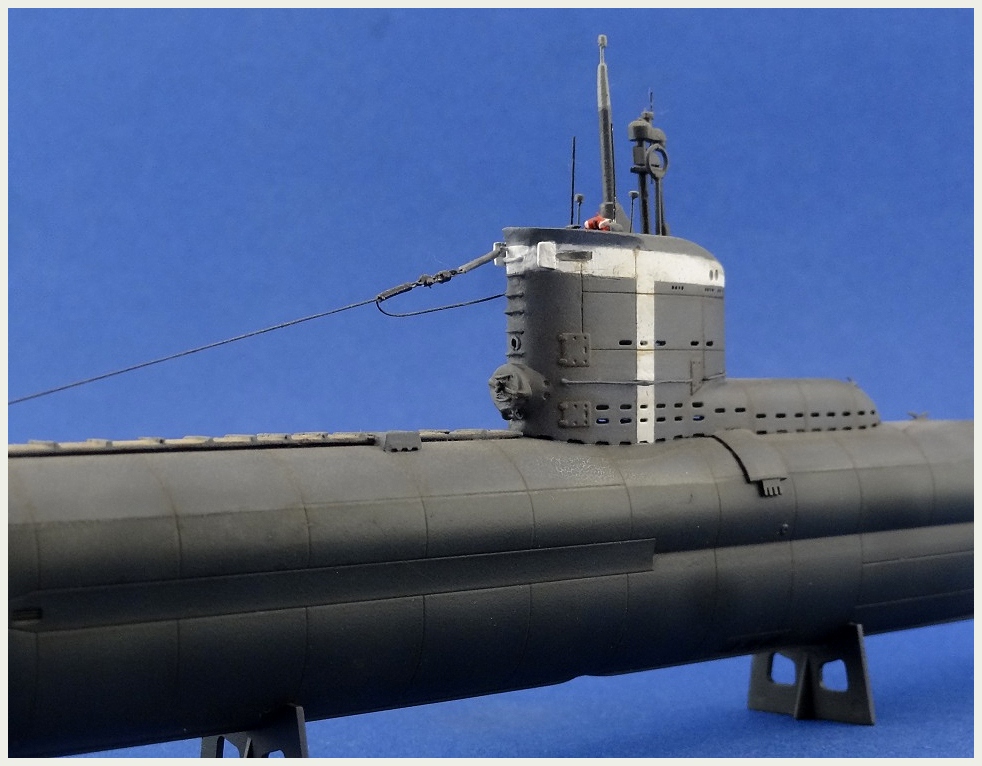

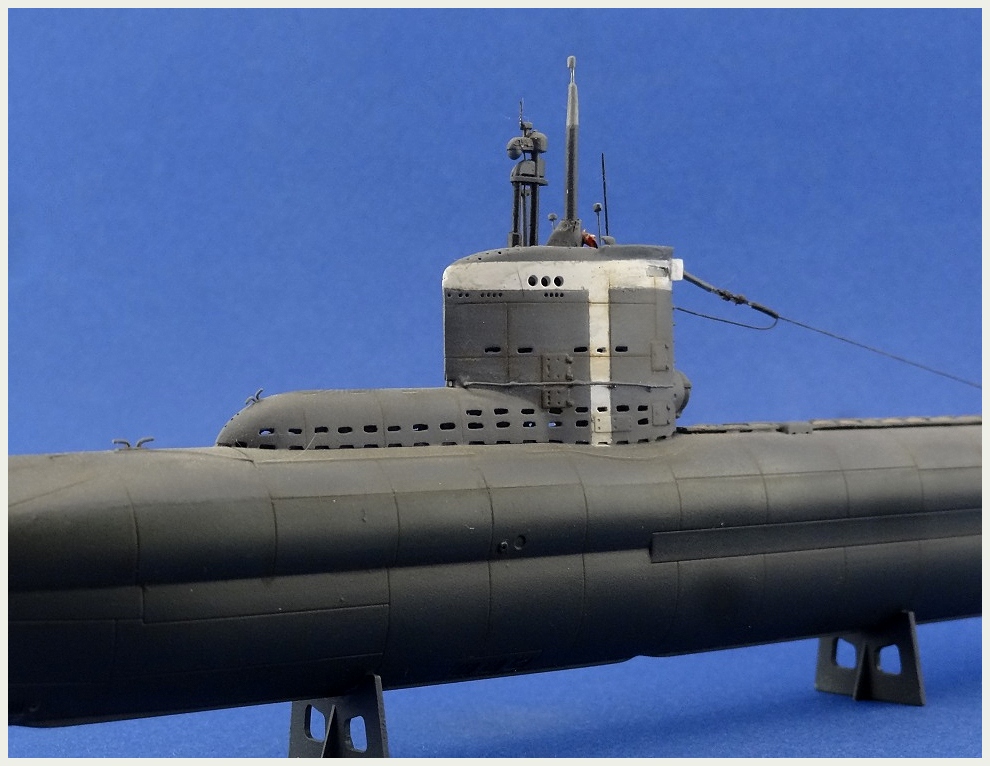

   Рубка.

1.   Пружину на люк на внутренний люк.
2.   Ручка на люк на внутренний люк.
3.   Затворная ручка на внутренний люк.
4.   Приводы к антеннам и сами антенны(из струны).
5.   Крепления флагштоков.
6.   Спасательный круг.
7.   Стекло сигнальных огней и кожухи ходовых огней.
8.   Перископ(самодельный).
9.   Все поручни сделаны из  проволоки(разного диаметра).
10.   Телефонный буй(самодельный)
11.   Внешний затворный люк полностью самодельный.
12.   "Утка".
13.   Высверлил все шпигаты и все отверстия какие были,а так-же сделал  недостающие.
14.   Сделал настил внутри рубки и откидную подставку.
15.   Все отверстия в крышке рубки сделал сквозные.
16.   Были сделаны переключатели на ходовые огни.
17.   Сделаны стеклянные элементы.

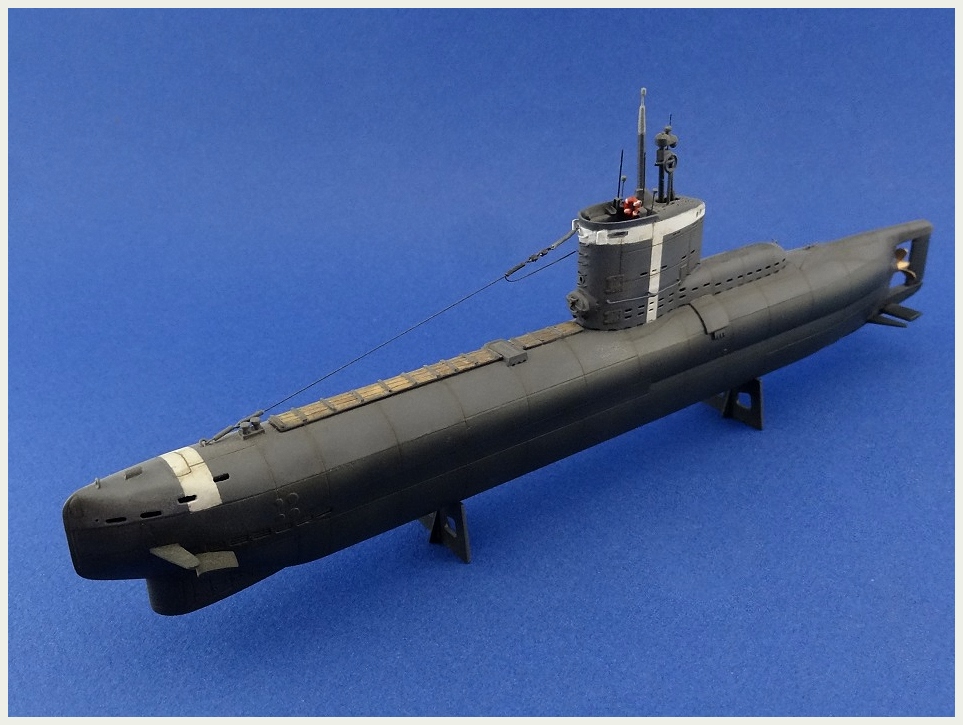

   Корпус

1.   Разделил киль.
2.   Заново сделал шпигаты на третьей балластной цистерне.
3.   Носовые горизонтальные рули были подняты чуть выше.
4.   Носовые горизонтальные рули (самодел).
5.   Кормовые горизонтальные рули были опущены вниз.
6.   Петли на носу.
7.   На носовой части была изменена расшивка.
8.   Были добавлены на заднюю часть "усы",а также "утка".
9.   Такелаж.
10.   Настил палубы сделан из линейки.
11.   Переделаны кнехты.

• Исторические данные.

Лодка XXIII серии была спроектирована в 1943 году и предназначалась для замены устаревших лодок II-ой серии и ведение боевых действия в прибрежной зоне, а также для использование в мелководье Средиземного и Чёрного моря.
Конструкция лодки была максимально упрощенной.Она была одно корпусной(корпус был цельносварным),над ватерлиией возвышалась единственная надстройка-небольшая рубка.Лодка имела один гребной винт и один вертикальный руль.Было установлено только два торпедных аппарата,запасные торпеды,из-за небольших размеров лодка,взять было некуда.

Подводная лодка XXIII серии,при своих размерах,обладала исключительно хорошими мореходными качествами-высокой  скоростью и маневренностью.Время срочного погружения составляло 8-10 секунд,однако были серьёзные неприятности,так-как попадание воды внутрь корпуса лодки могло привести к роковым последствиям.Лодки U-2365 и U-2331 были потеряны именно в результате несчастных случаев-при быстром погружении,вода хлынула в корпус,что вскоре привело к затоплению.
Так как надводная боевая деятельность не предполагалась, то палубные орудия в проекте не предусматривалось. На лодке устанавливался один перископ и один шнорхель.

• Эмблема подводной лодки.

• Исторические данные о прототипе.

Заложена - 15.8. 1944 году на верфи «Дойче Верфт АГ» (Гамбург).
Спущена на воду - 16.11.1944 году.
Входила в состав - 32-ой , 8-ой и 4-ой  флотилий.Во всех трёх флотилиях использовалась в качестве учебной лодки .Ни в один боевой поход лодка так и не вышла и была затоплена экипажем 5 мая 1945 году в бухте Гельтингер (Фленсбург).

• Тактико-технические характеристики.

• Фотография прототипа.

• Используемая литература:

1. С. В. Иванов-Германские субмарины Тип XXIII крупным планом (Война на море №37)
2. Гордон Уилльямсон - "Подводные асы Гитлера. Волчьи стаи", 2005.


• Другие интересные модели:

1. Малая подводная лодка U-9,Тип IIB.
2. Малая подводная лодка U-20,Тип IIB.

_________________________________________________________

На этом у меня всё.

Всем попутного ветра! С уважением,Фидель.
