Nord 1500 Griffon

Коллеги, продолжаю экскурсию по авиационным музям мира.

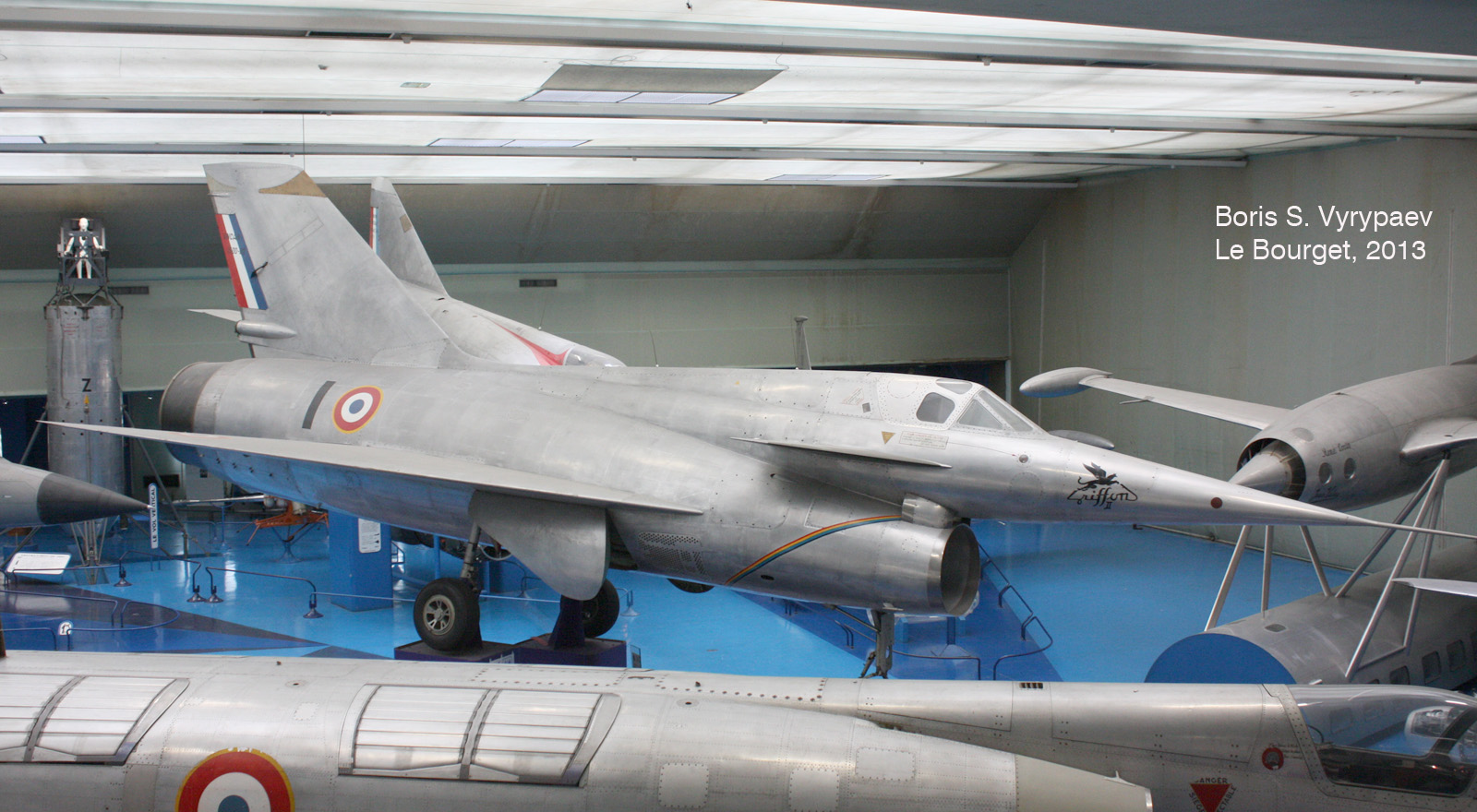

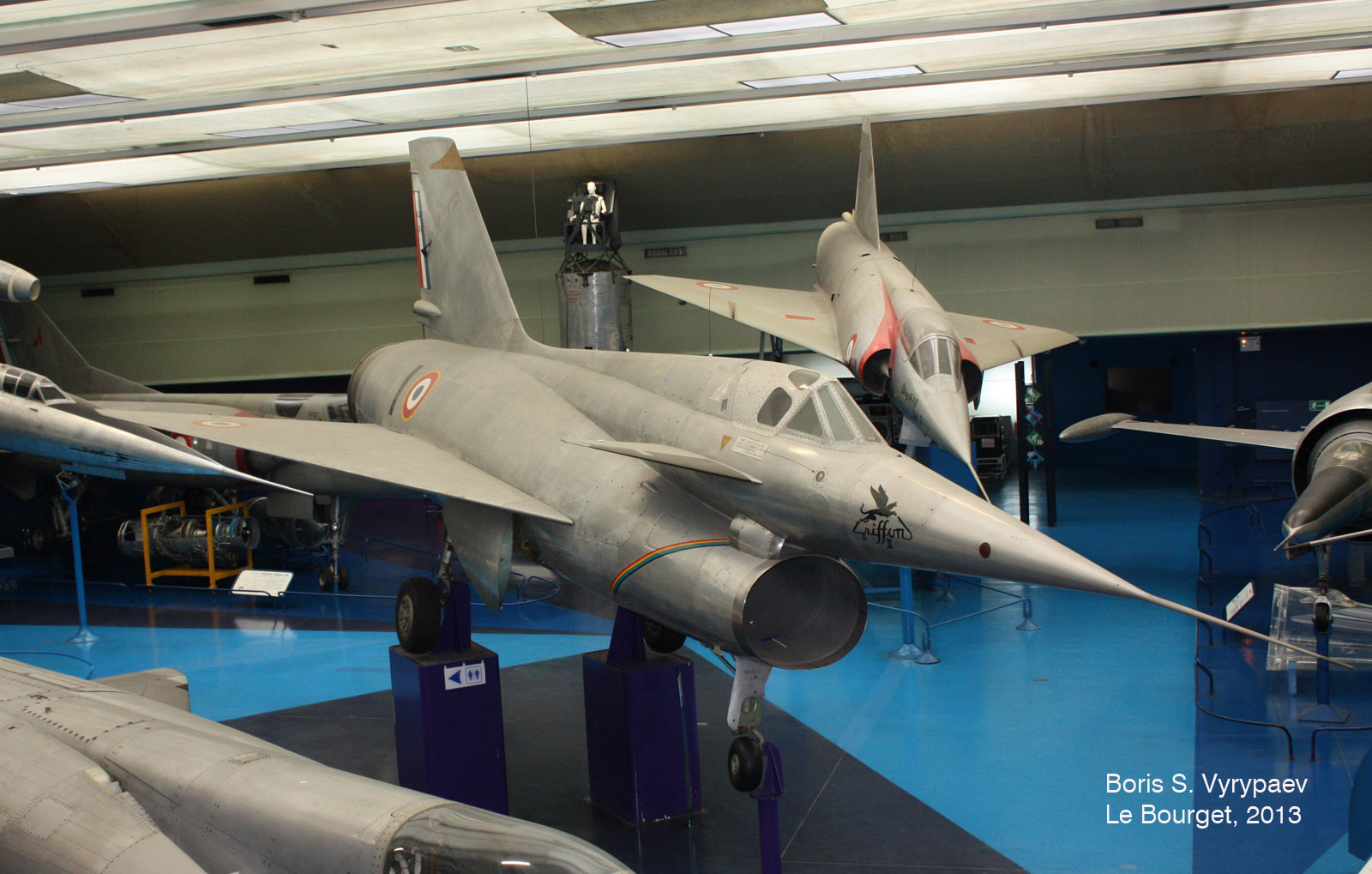

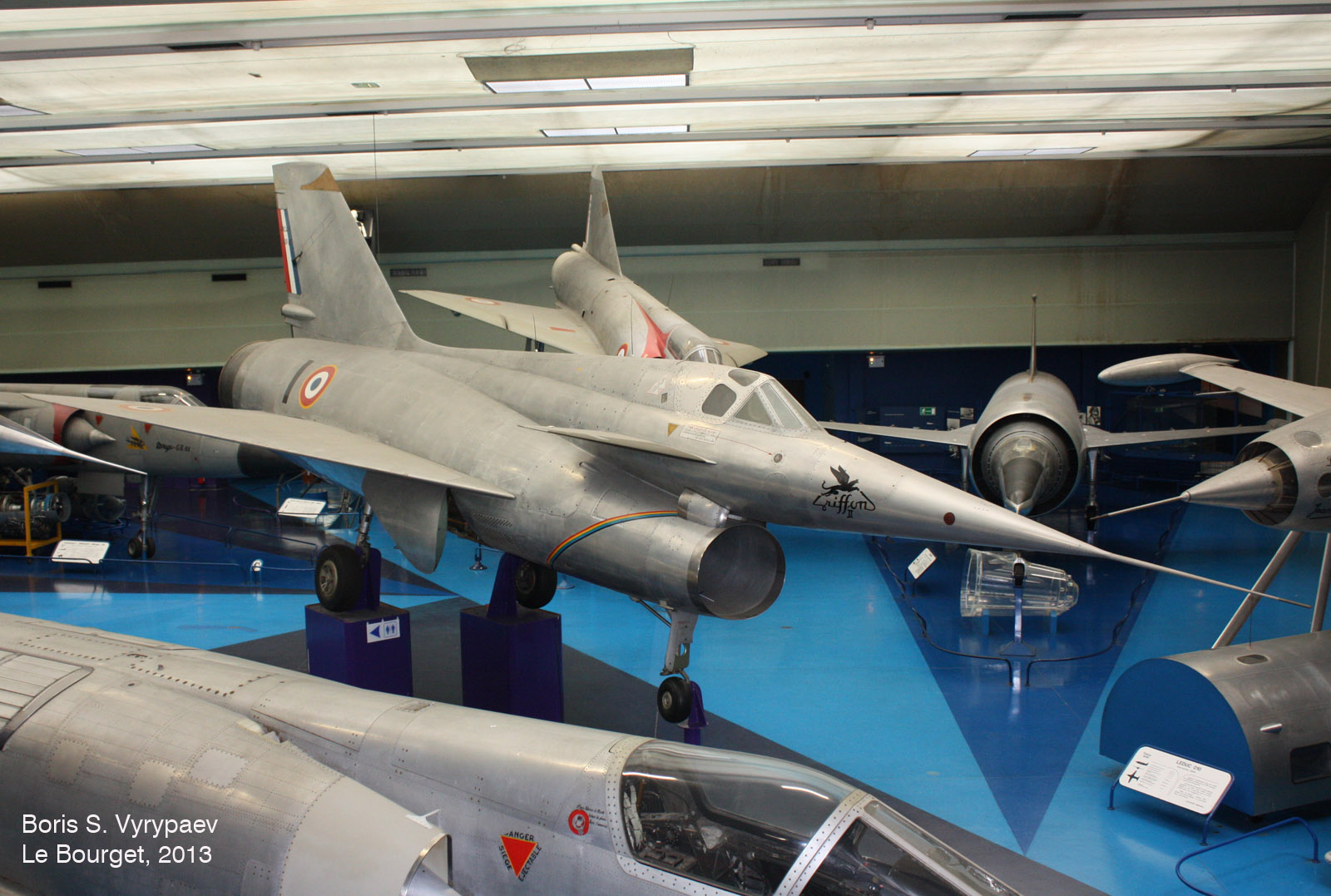

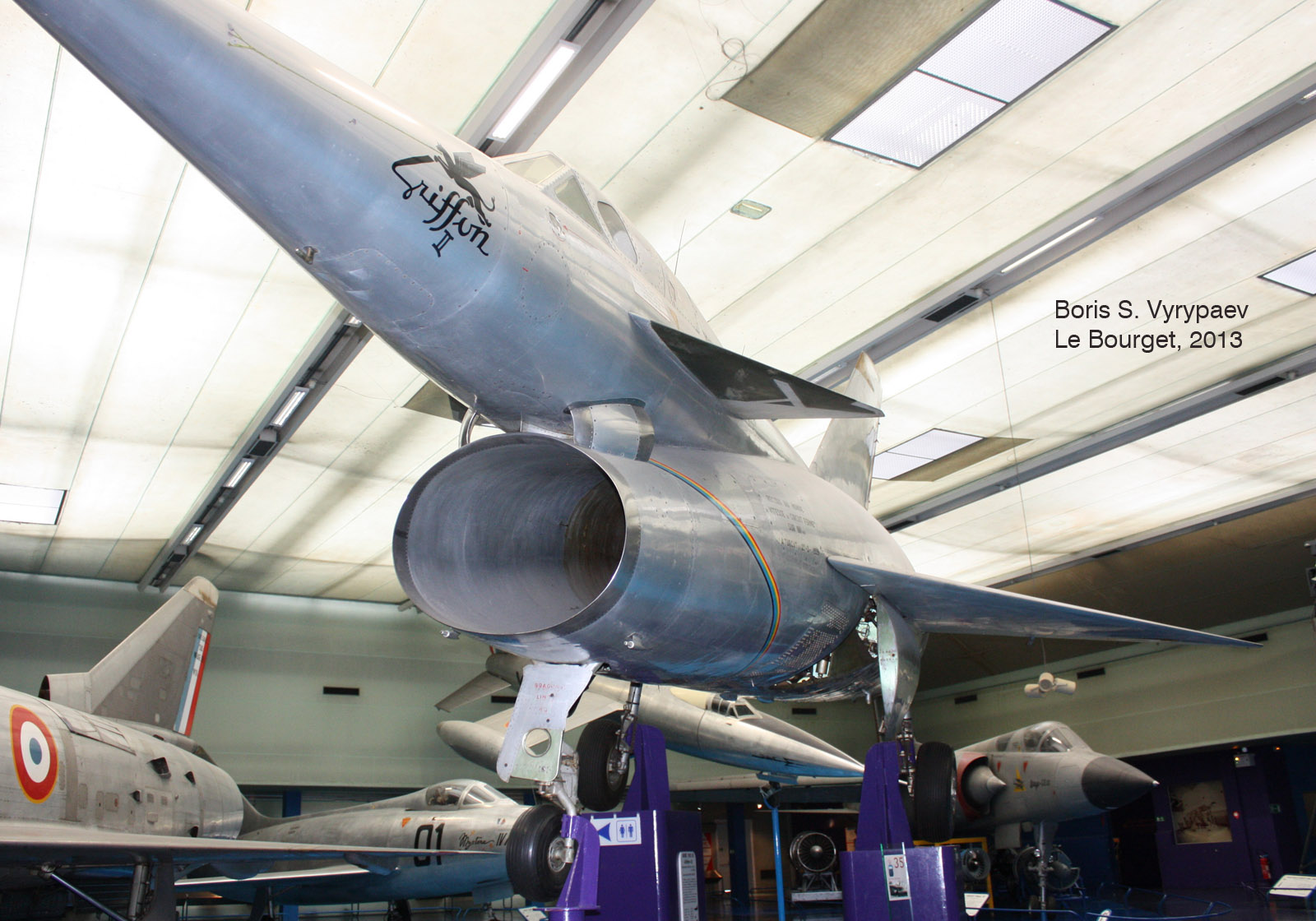

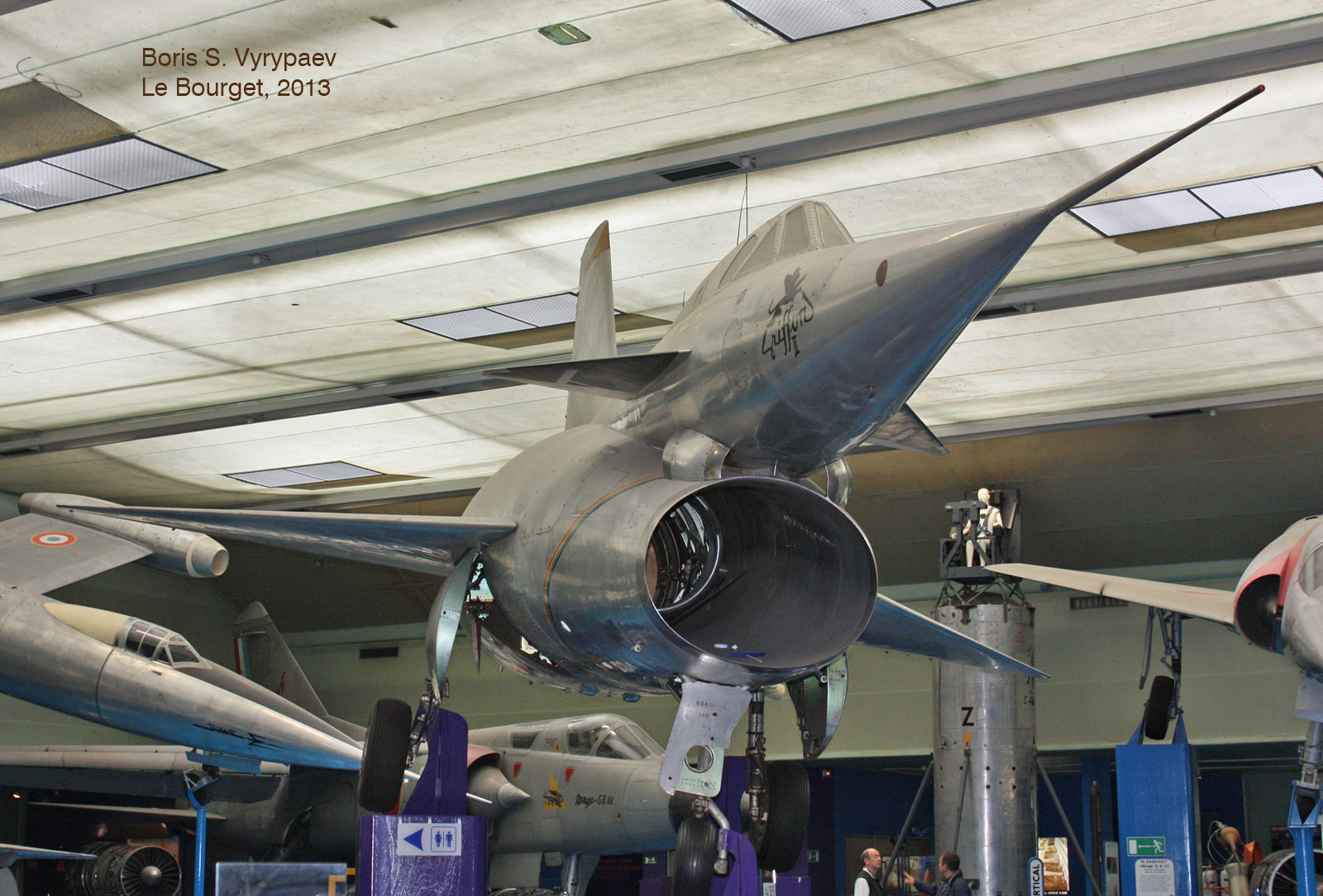

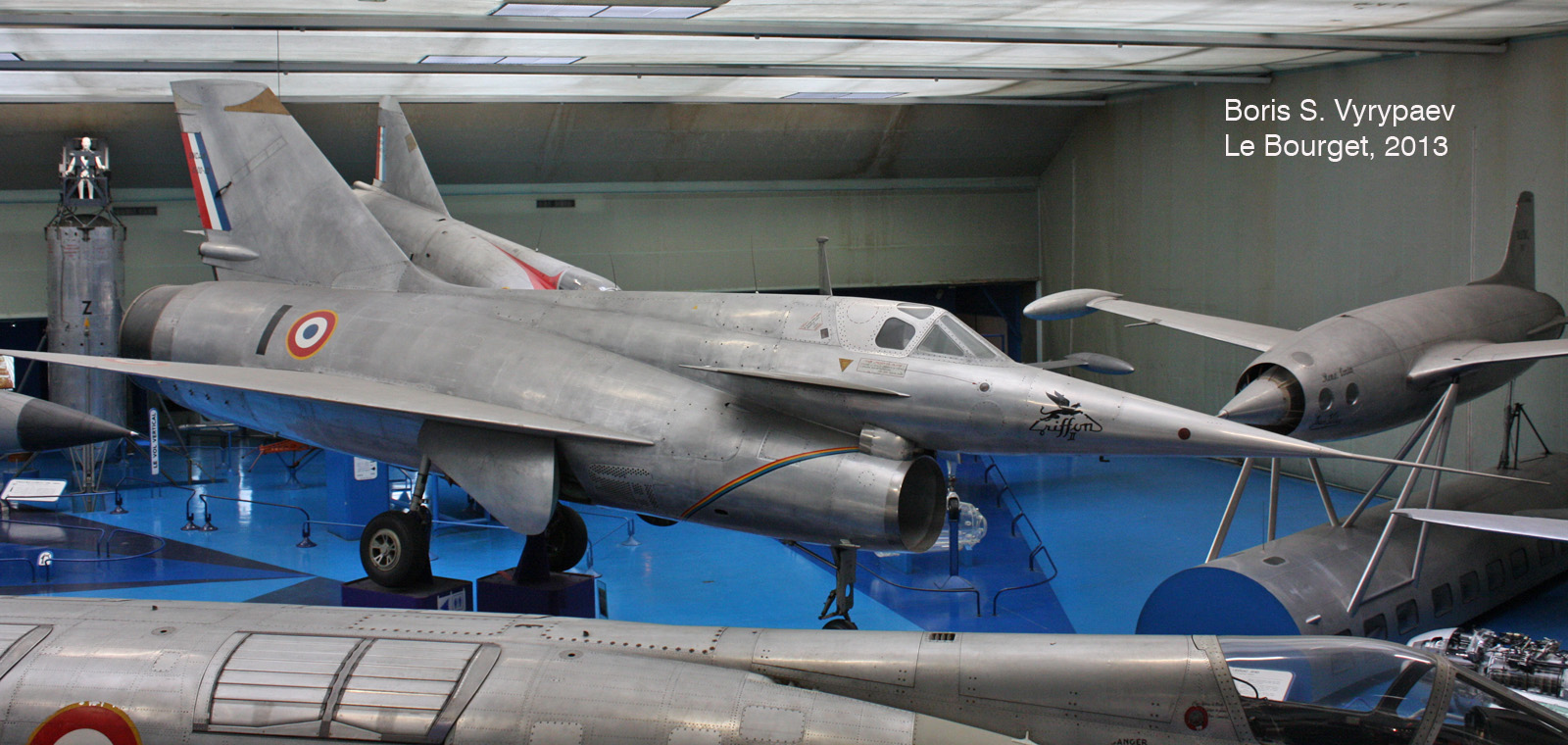

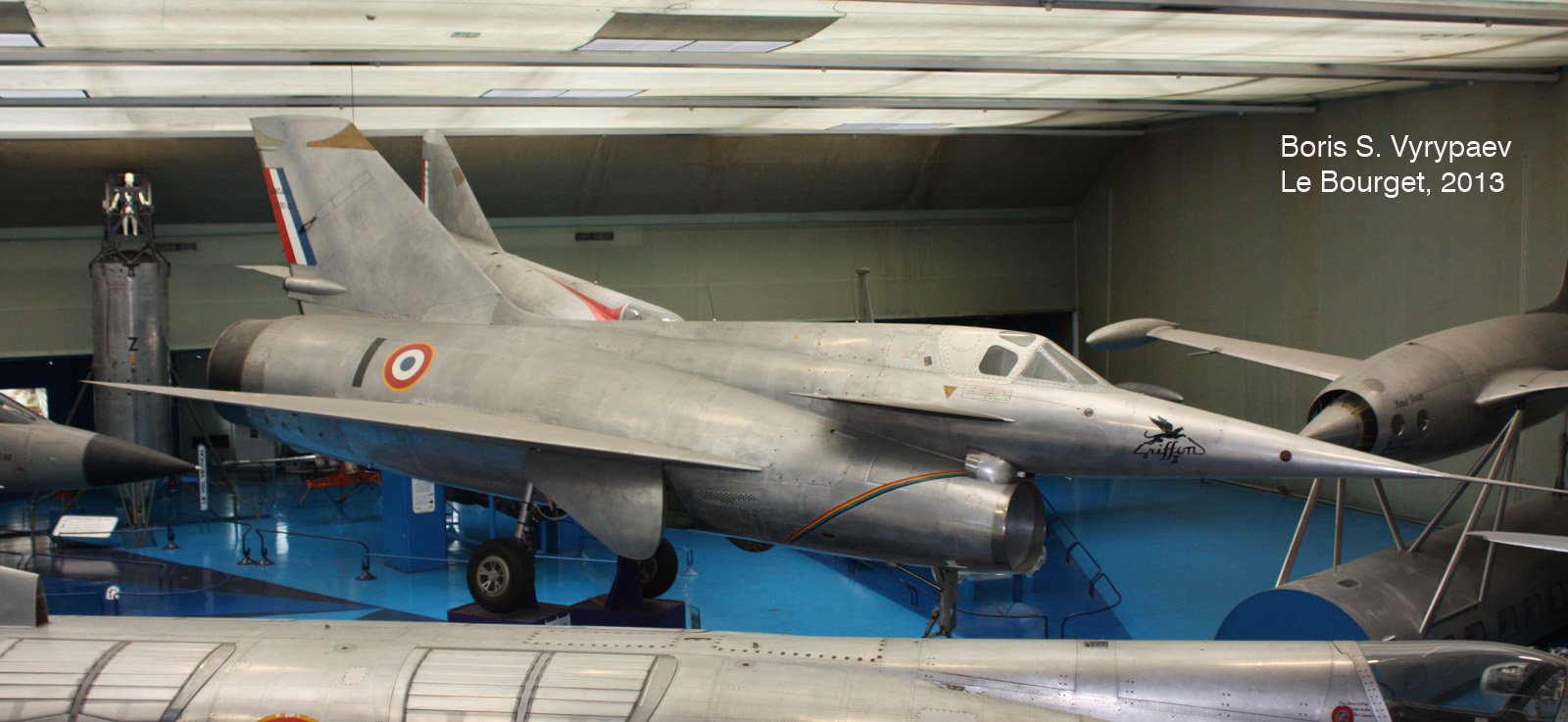

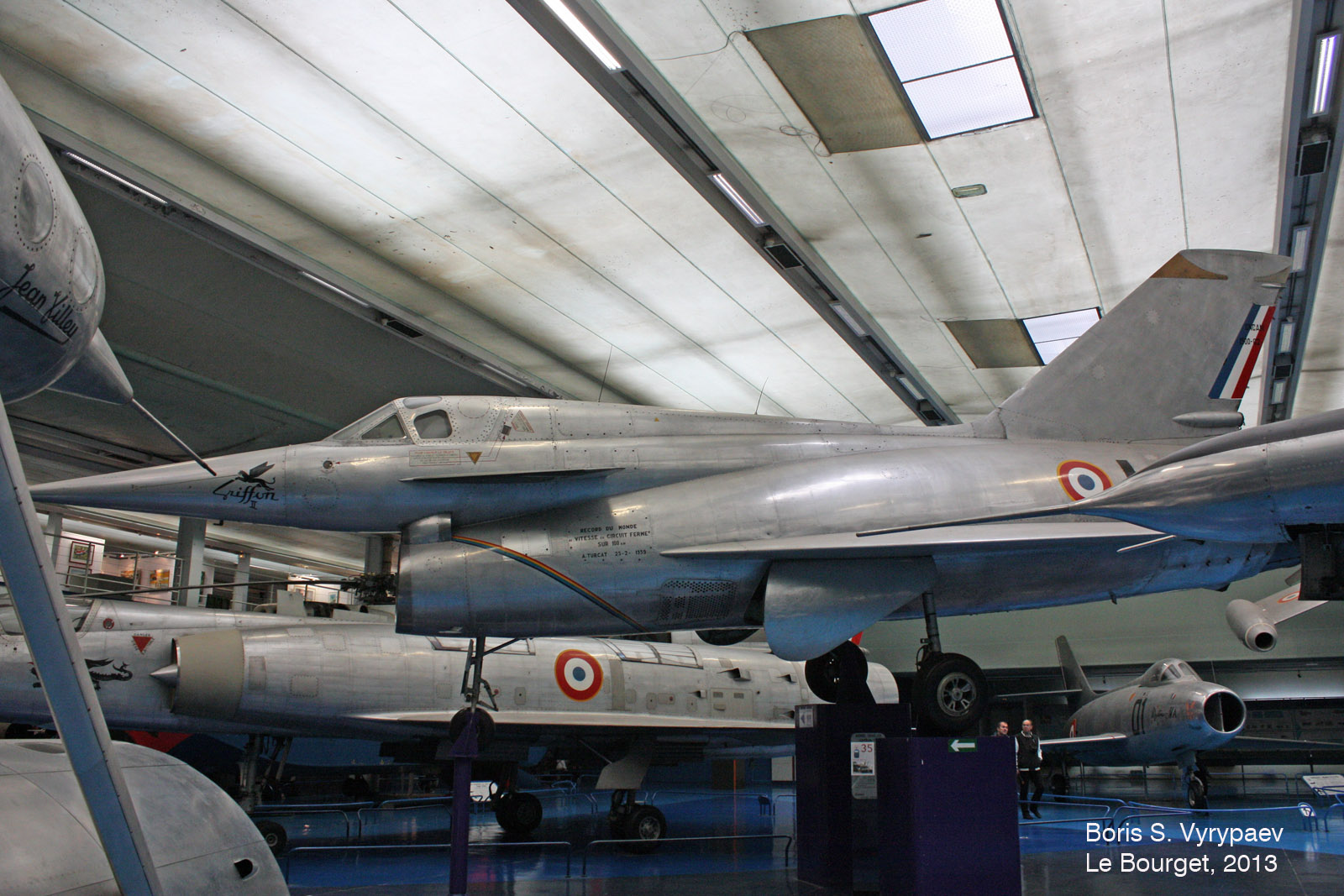

Очередной экспонат из французского музея Le Bourget, экспериментальный самолёт Nord 1500 Griffon, разработанный французской фирмой Nord Aviation.

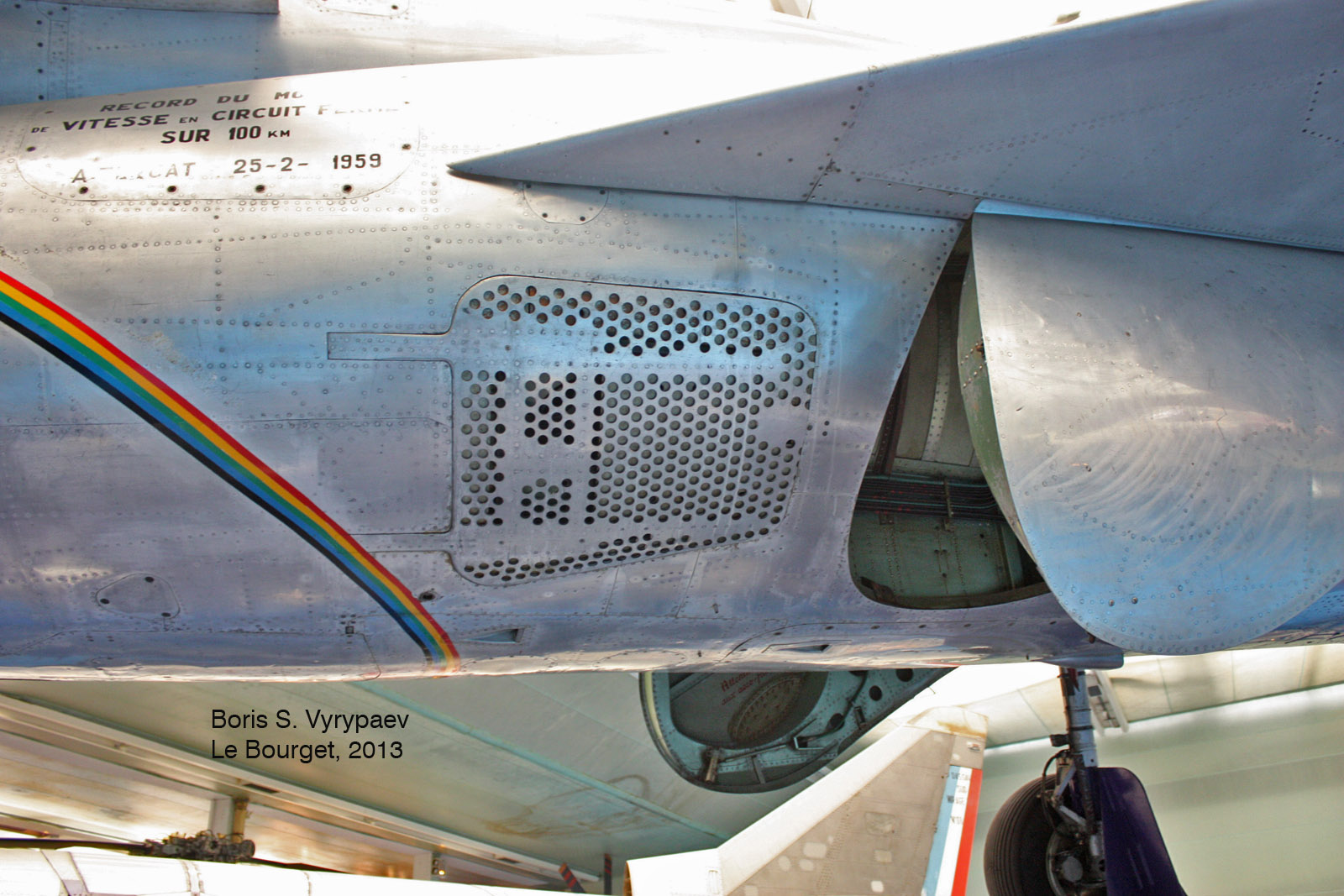

Работы по созданию самолета начались в 1953 г., а испытание первого летного образца было проведено уже 20 сентября 1955 г (этот экземпляр самолета имел обозначение 1500-01 Griffon I) Его окончательная конструкция была выбрана в результате многочисленных испытаний опытного планера Arsenal 1301, разработанного конструктором Ж. Гальтье. Самолет 1500-01 был оснащен турбореактивным двигателем Atar 101Р с форсажной камерой фирмы SЕСМА. В результате проведенных испытаний было установлено, что выбранная принципиально новая аэродинамическая схема самолета с дестабилизатором, распо ложенным в передней части фюзеляжа, характеризуется прекрасными летными качествами при малых скоростях полета, и в 1956 году было начато строительство второго летного образца 1500-02 (Griffon II), предназначавшегося для полетов со сверхзвуковыми скоростями. Облет нового самолета, оснащенного турбореактивным двигателем Atar 101Е-3, который находился в тракте ПВРД диаметром 1,37 м, был проведен 23. 01. 1957 г. При работающем прямоточном воздушно-реактивном двигателе этот самолет достиг рекордных скоростей 1638 км/ч (полет 25. 02. 1959 г по замкнутой 100-километровой траектории) и 2330 км/ч (полет 6. 10. 1959 г на базе 15 км). Семь дней спустя на высоте 15 250 м была достигнута скорость 2316 км/ч, соответствующая М = 2,19. За все время разработки самолета было построено только два летных образца, испытания которых проводились и в начале 60-х годов. Из экономических и военных соображений, а также по причине сложности комбинированного турбопрямоточного двигателя работы над самолетом были прекращены.

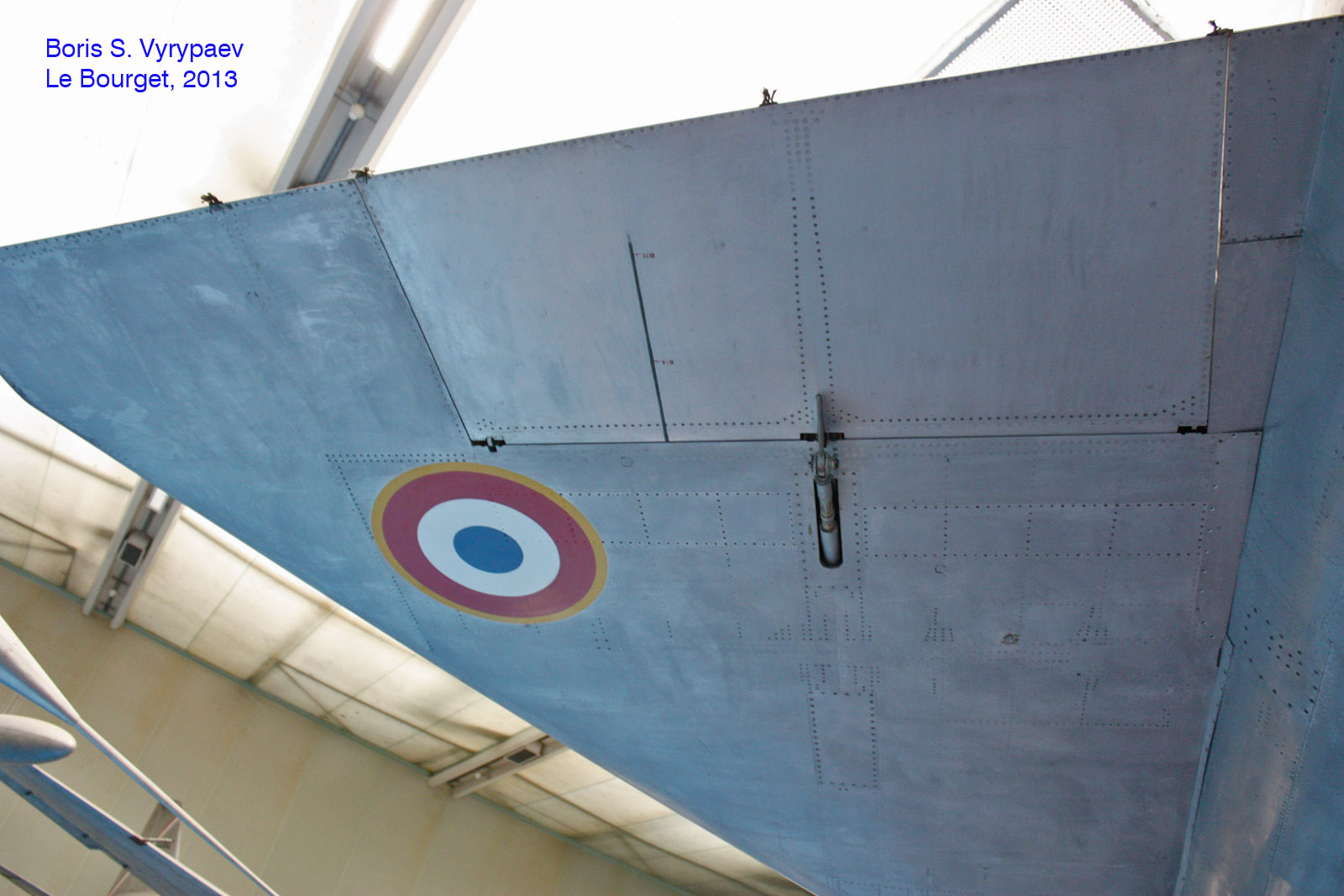

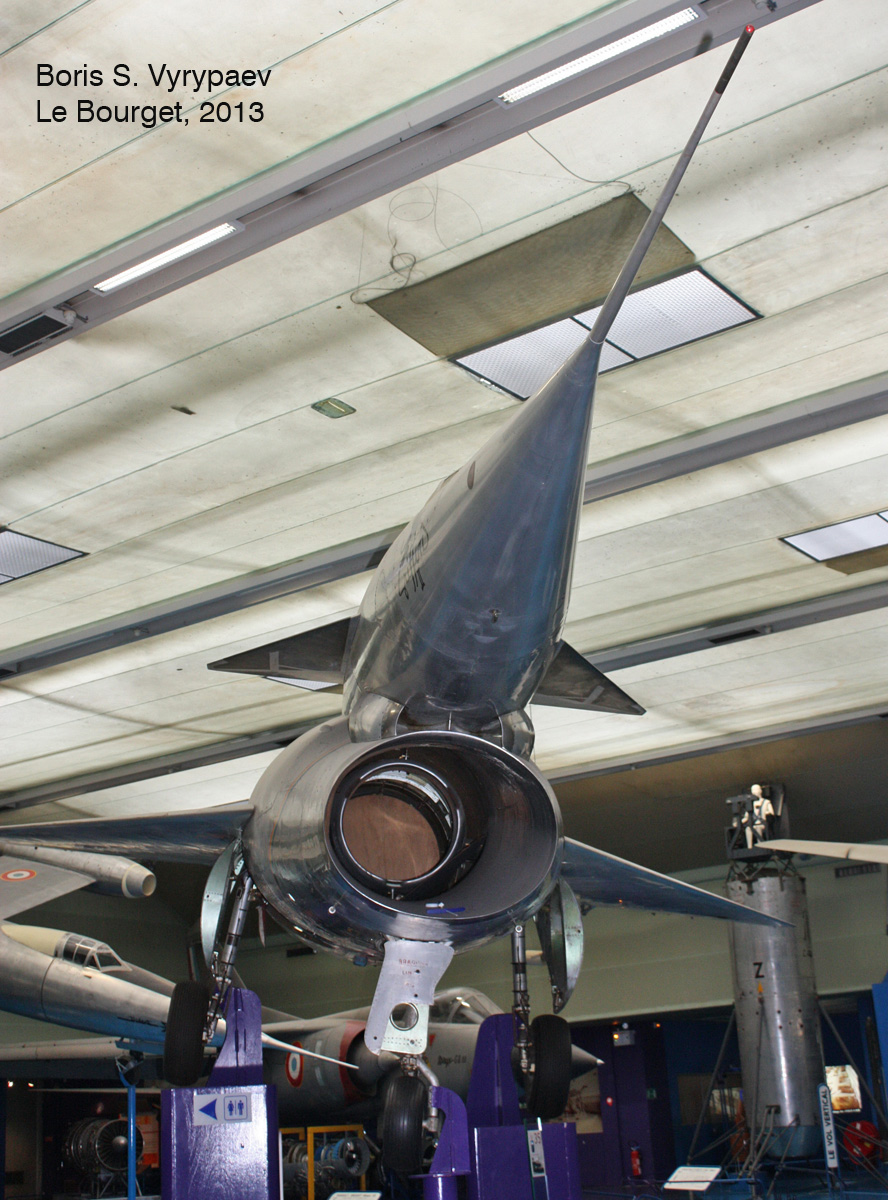

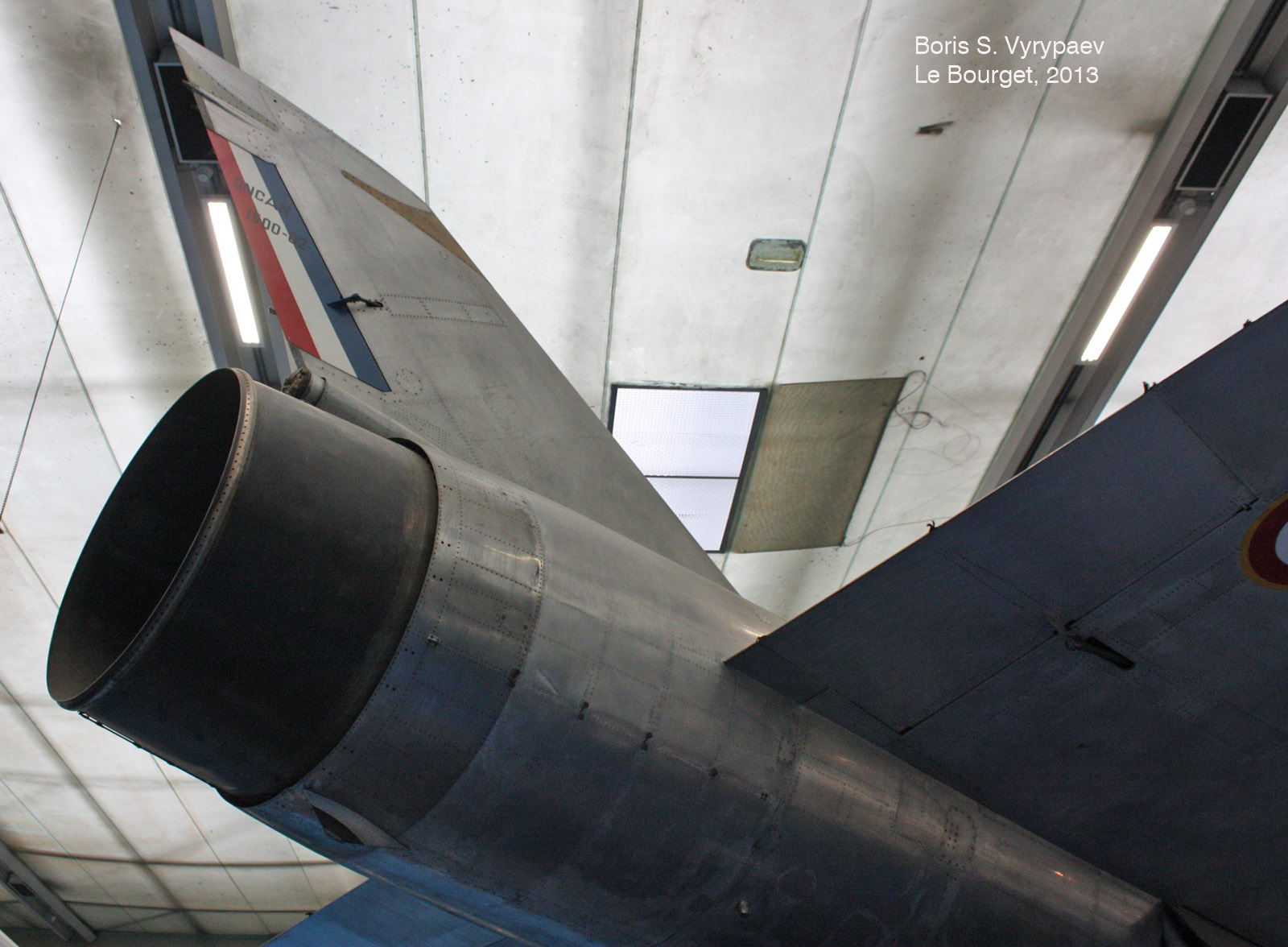

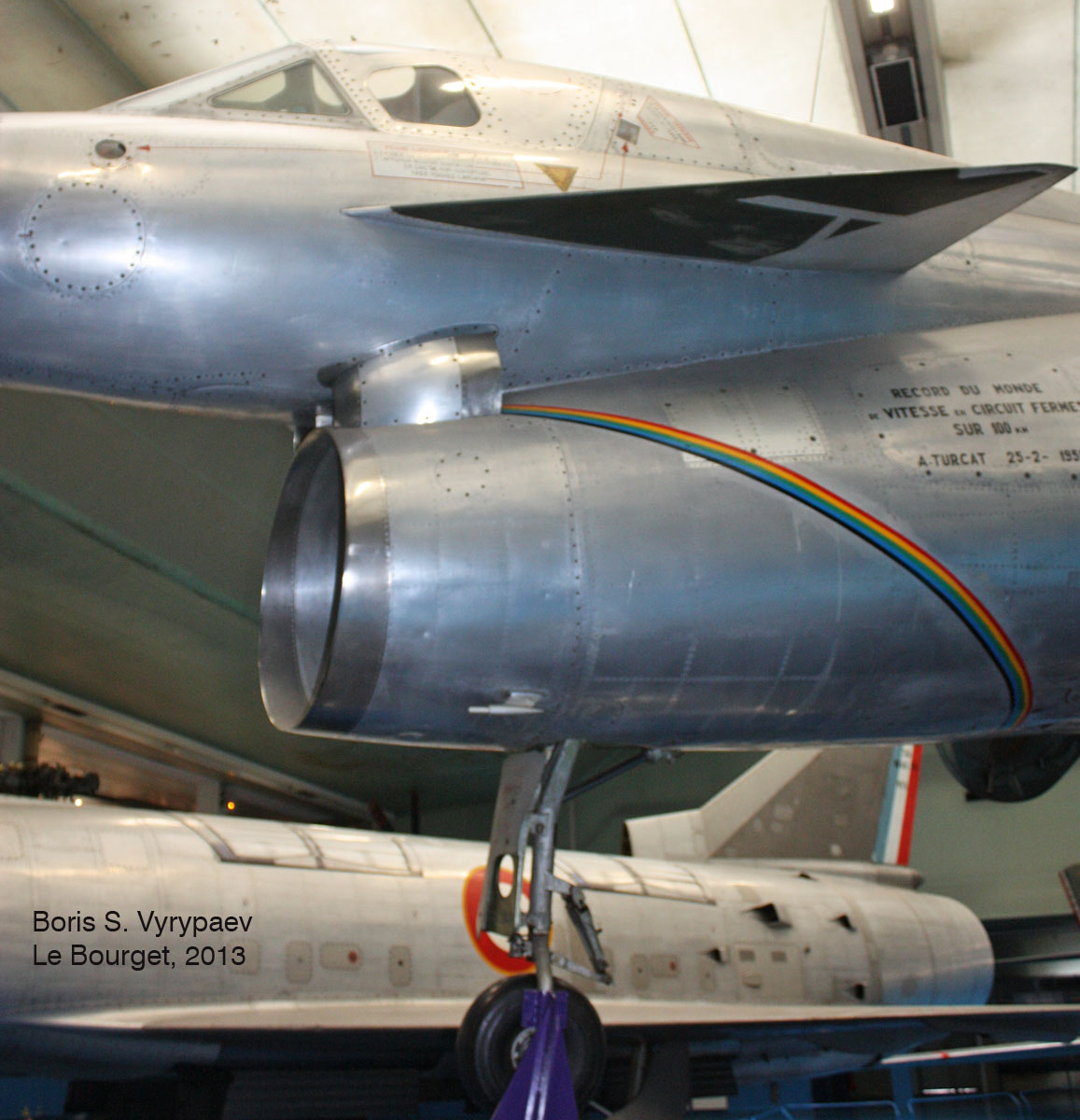

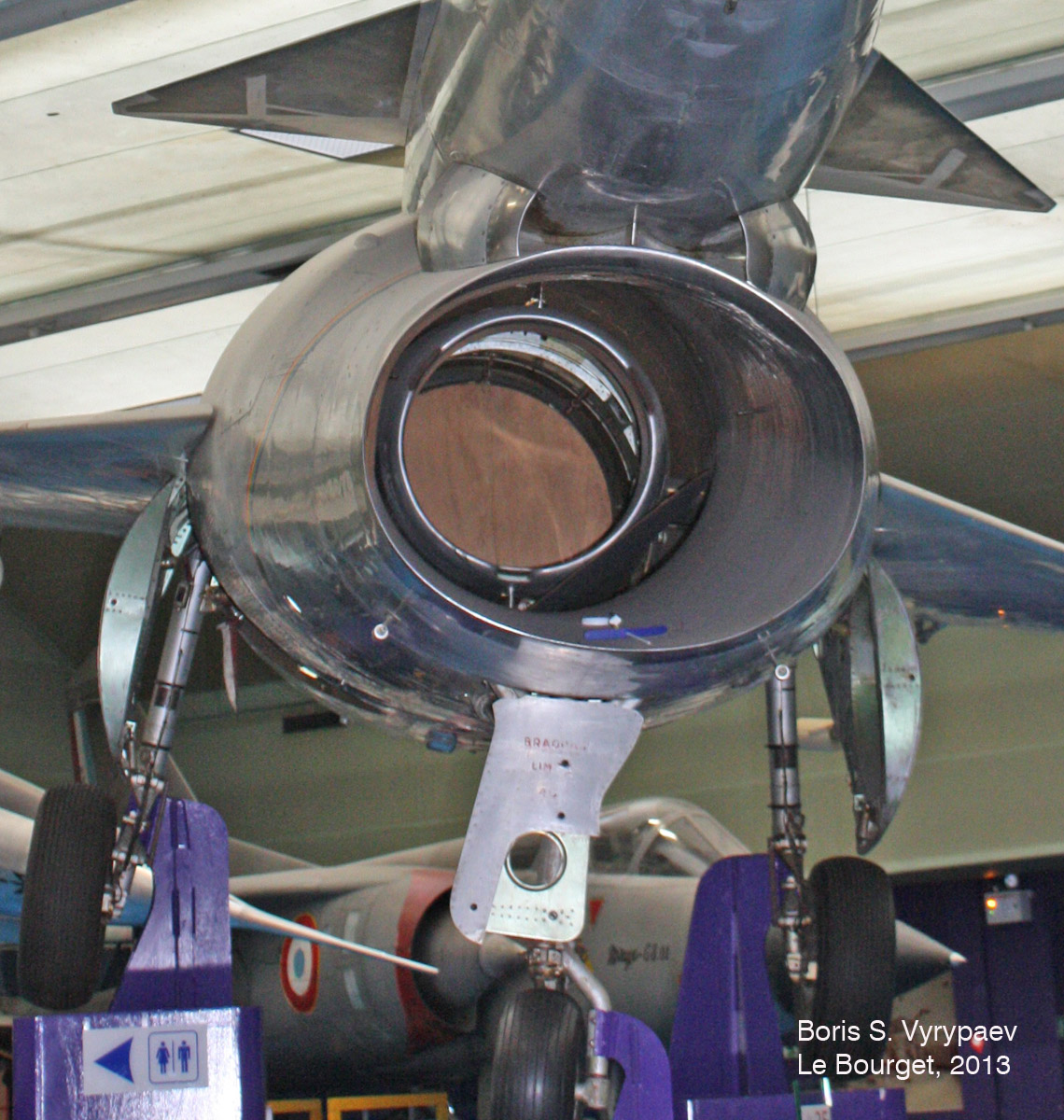

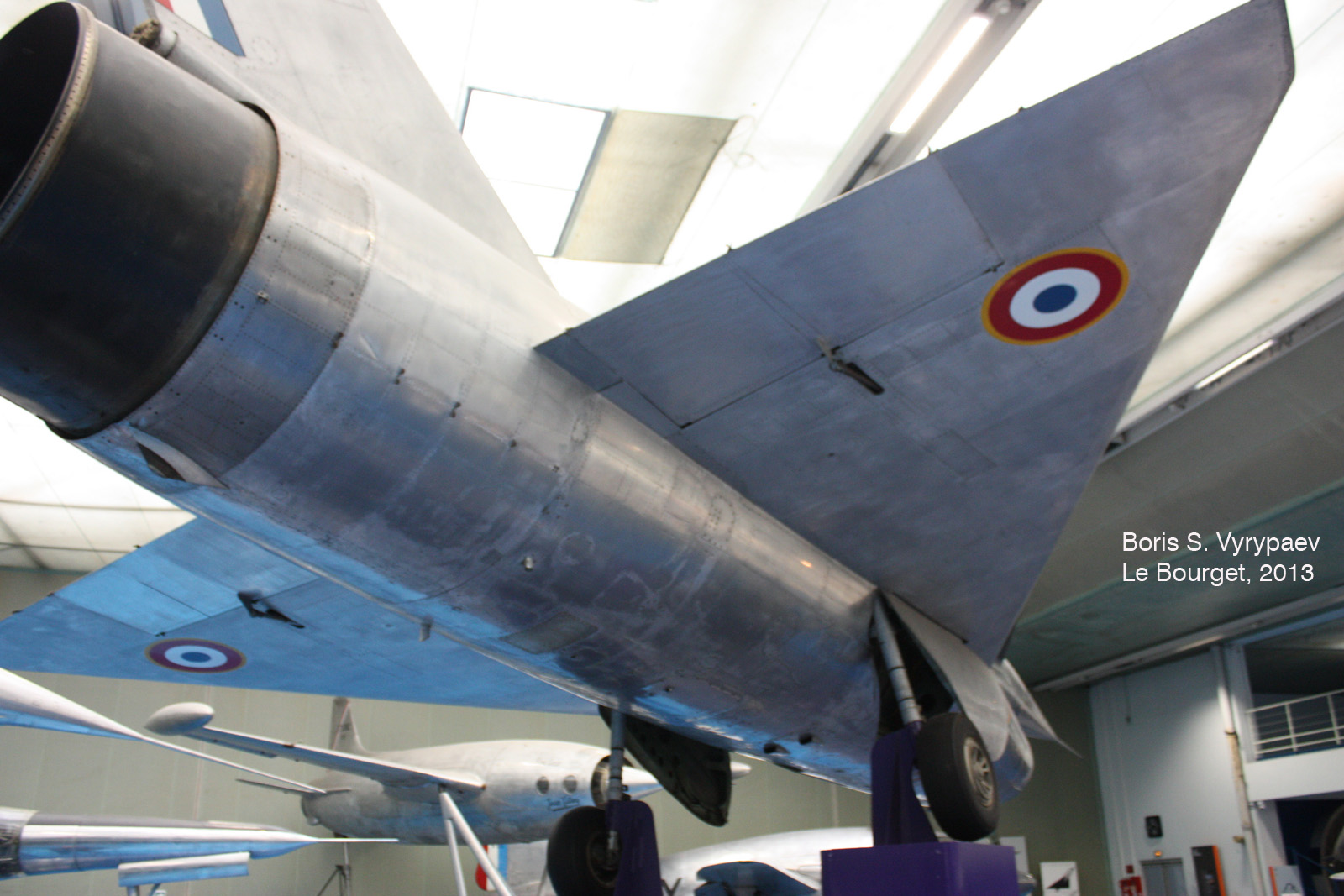

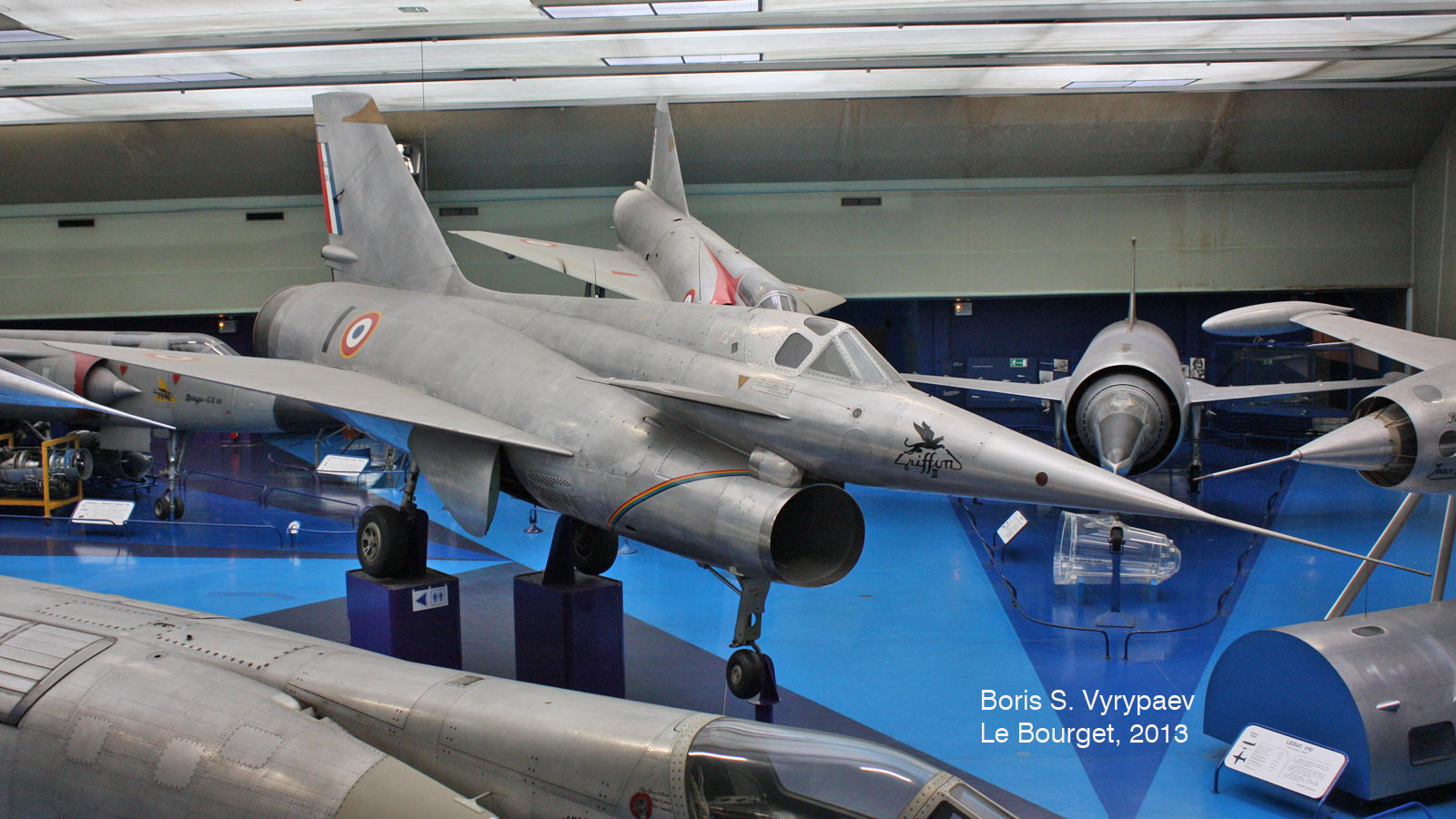

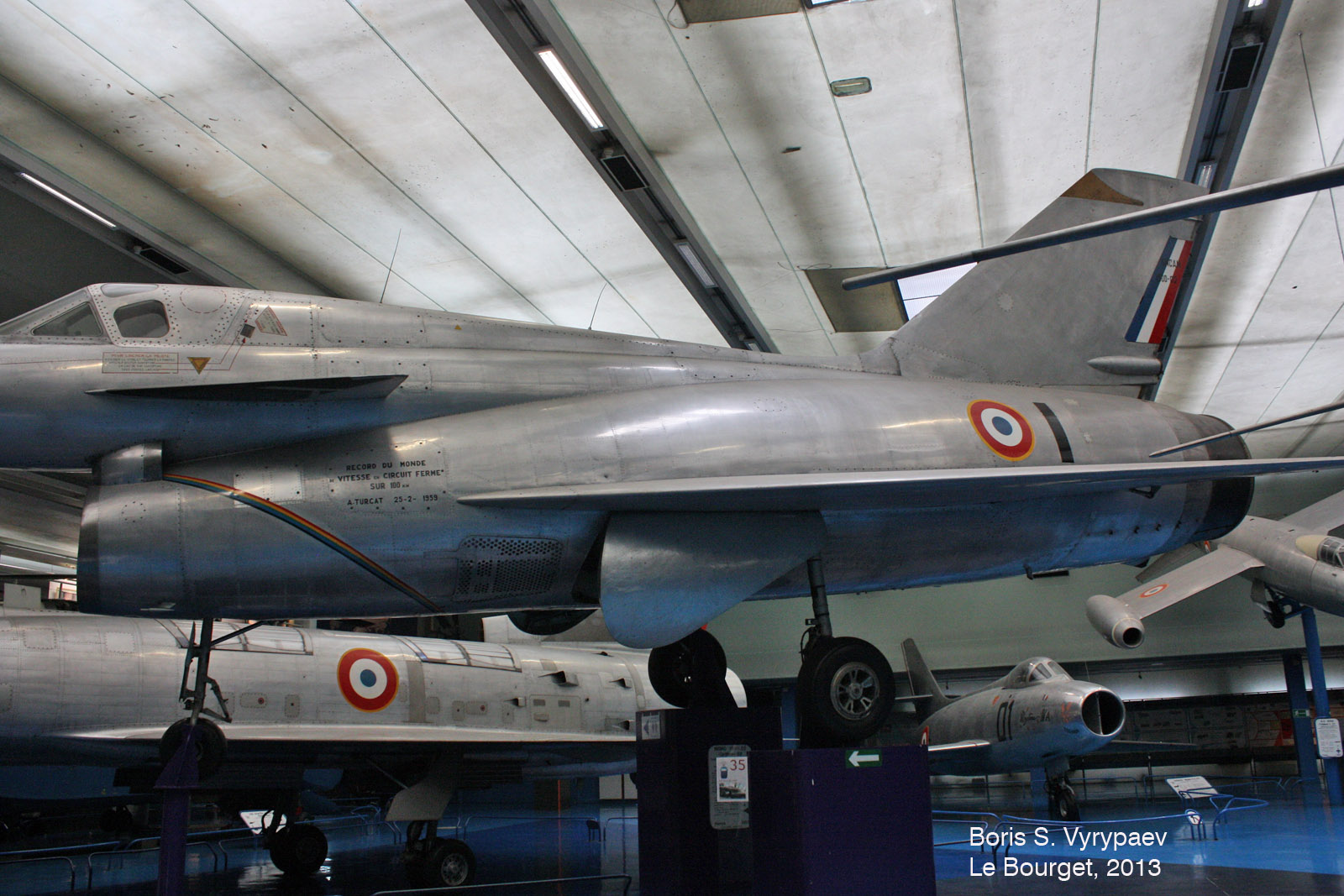

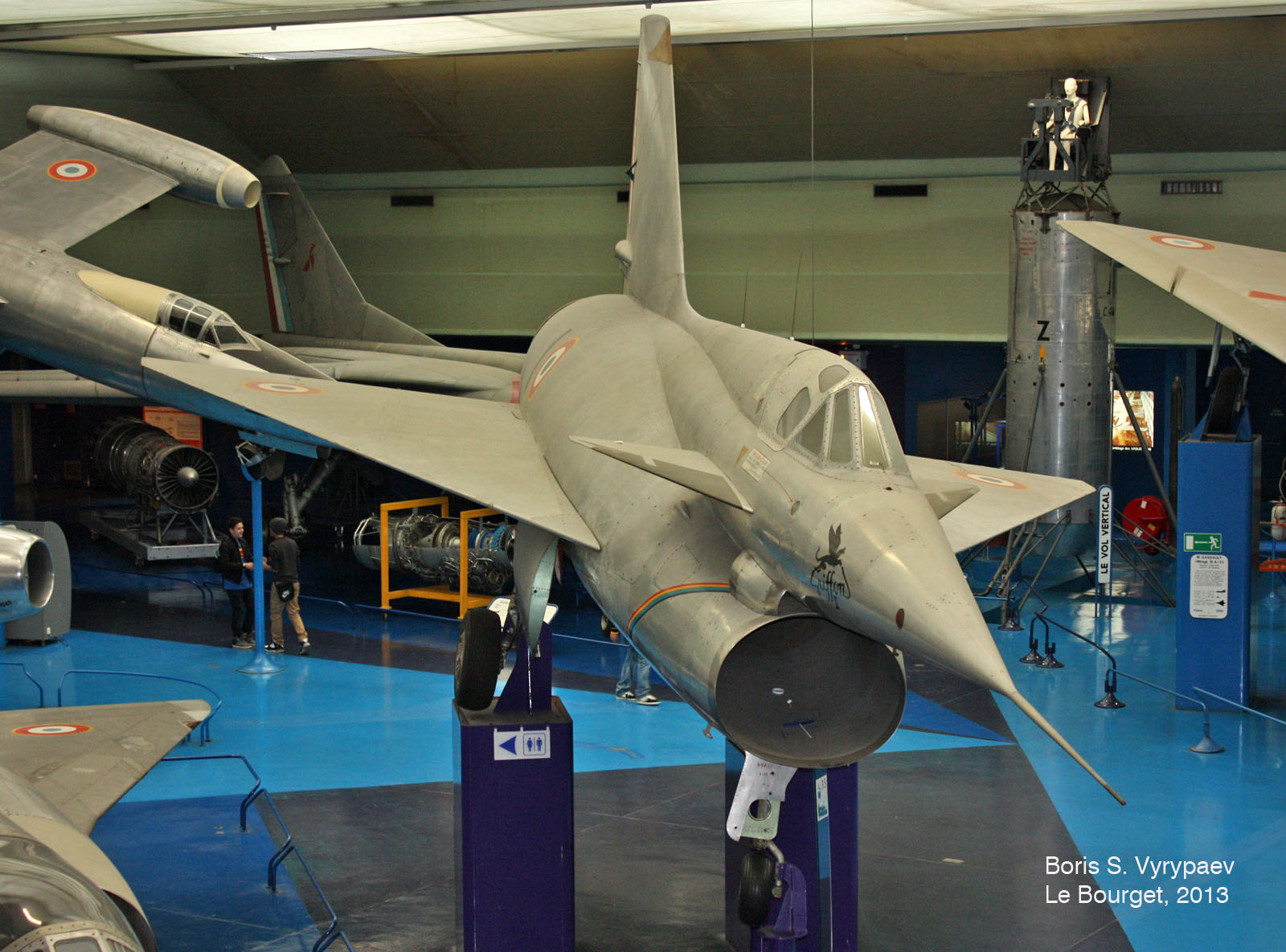

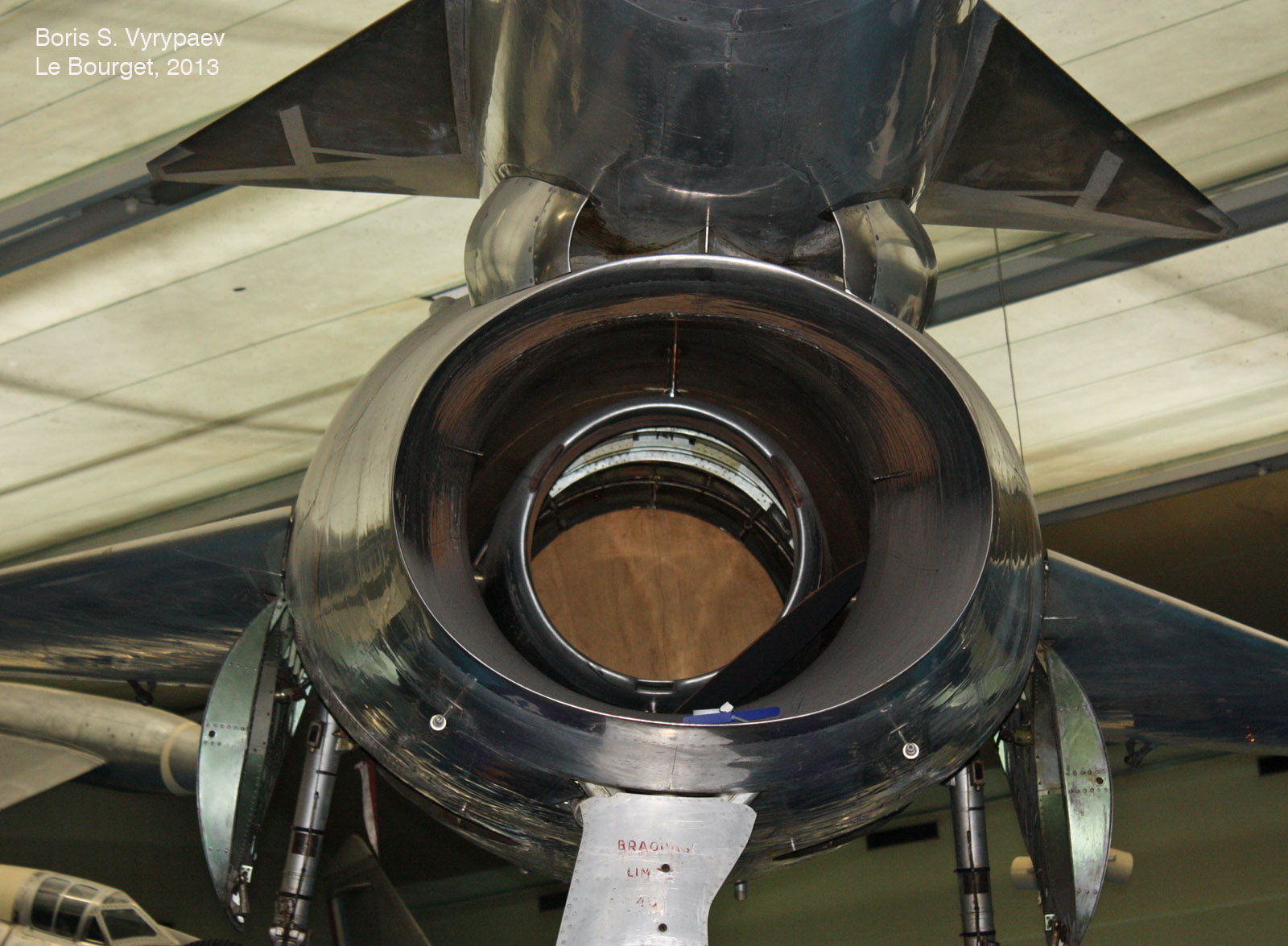

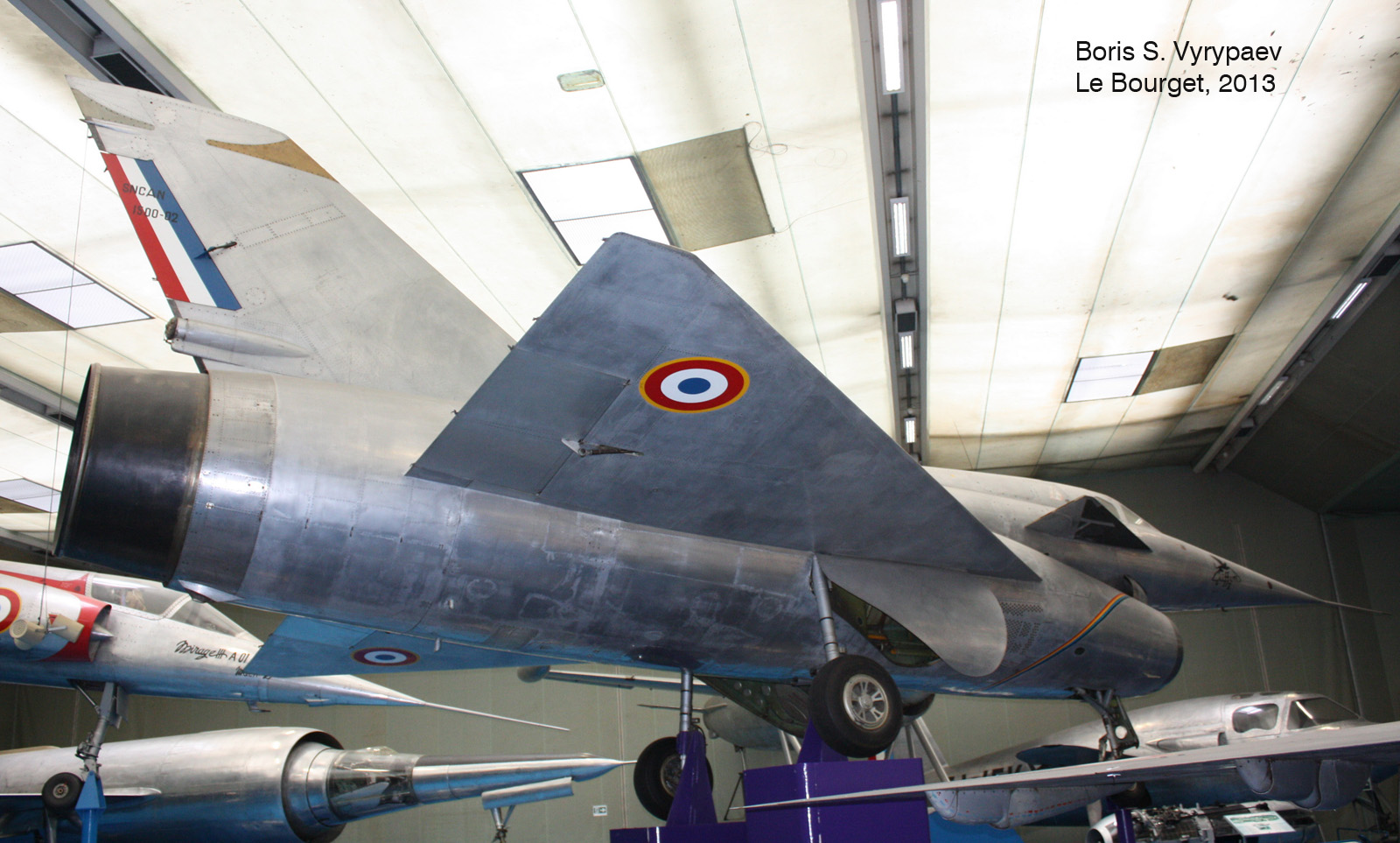

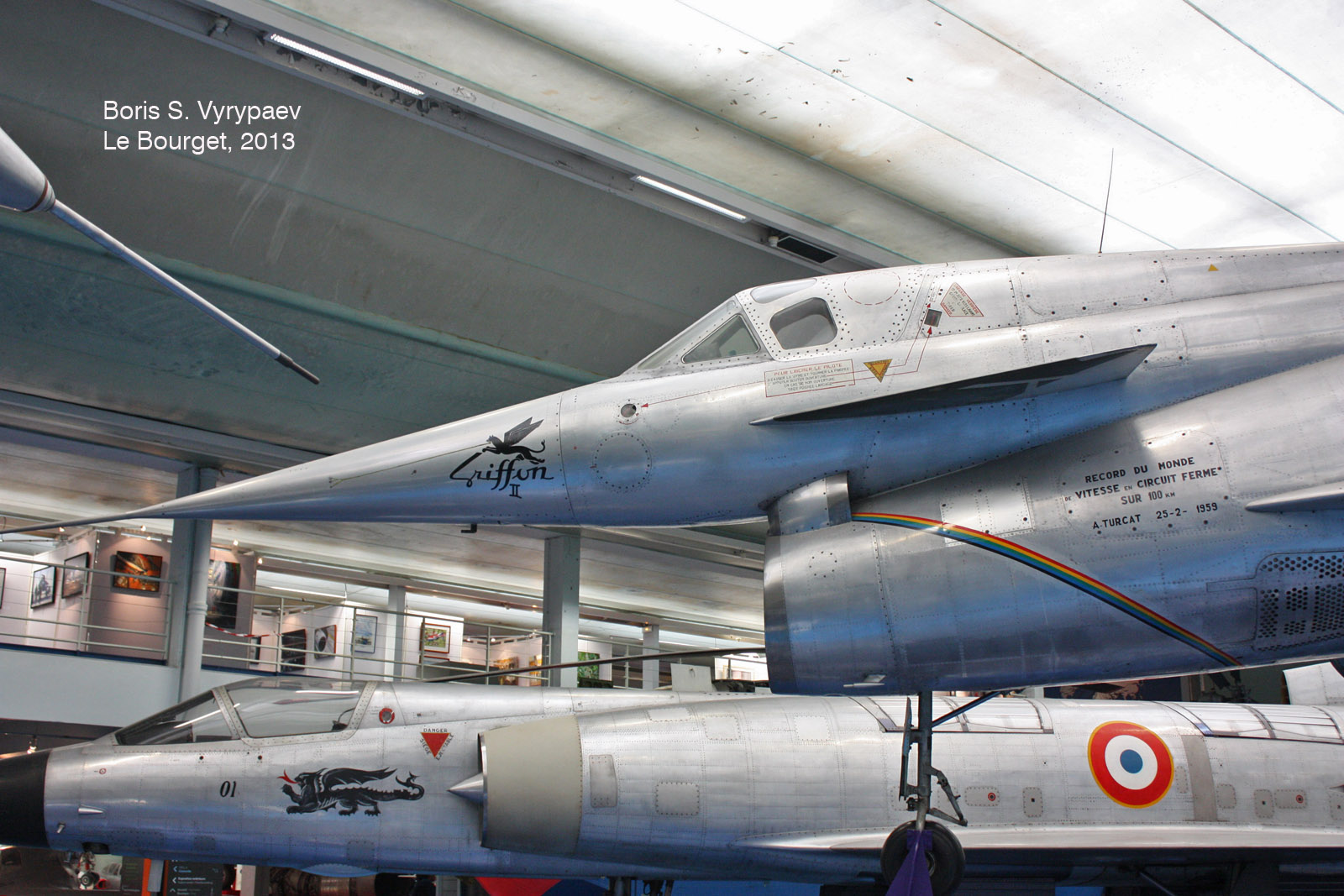

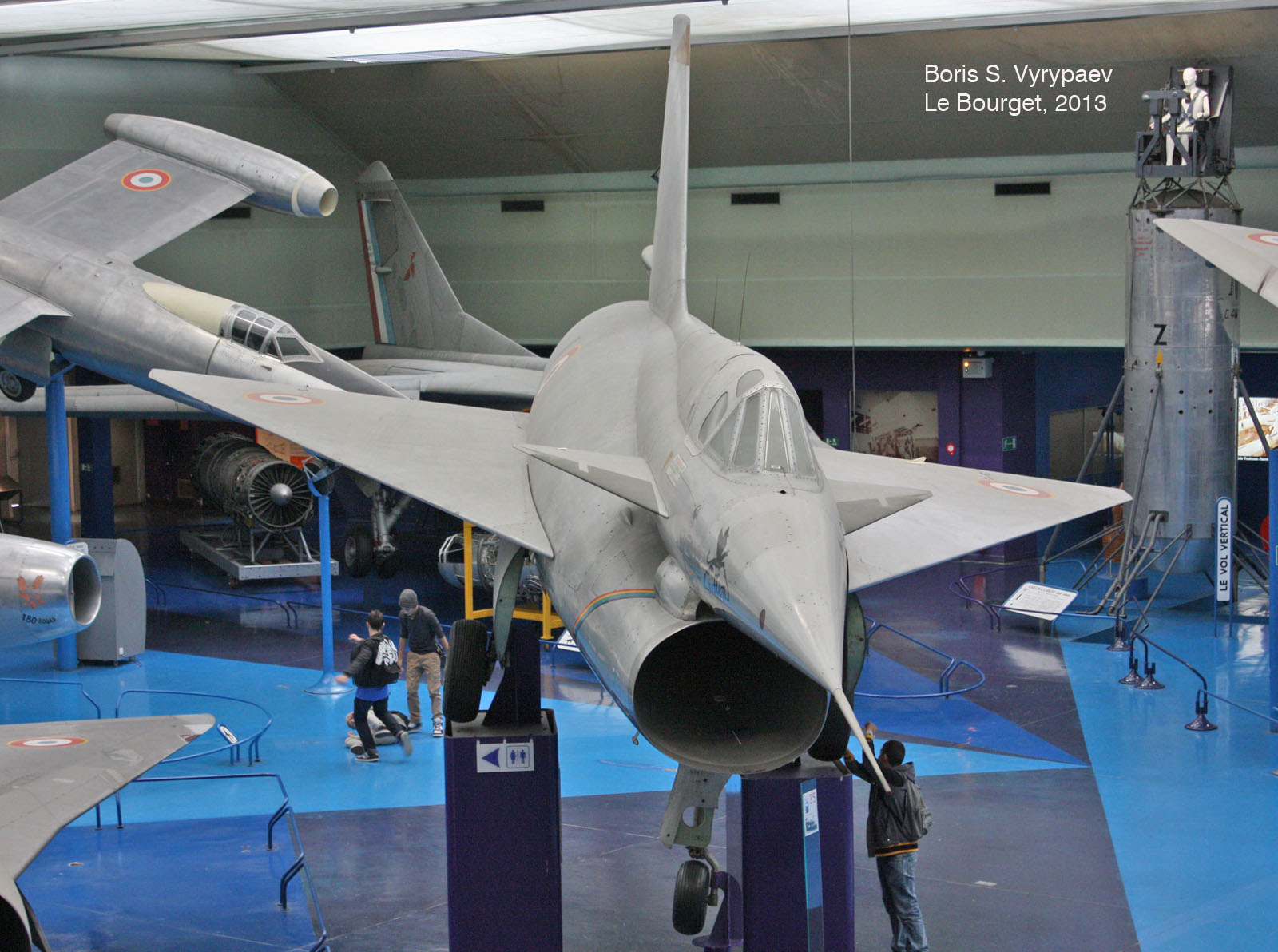

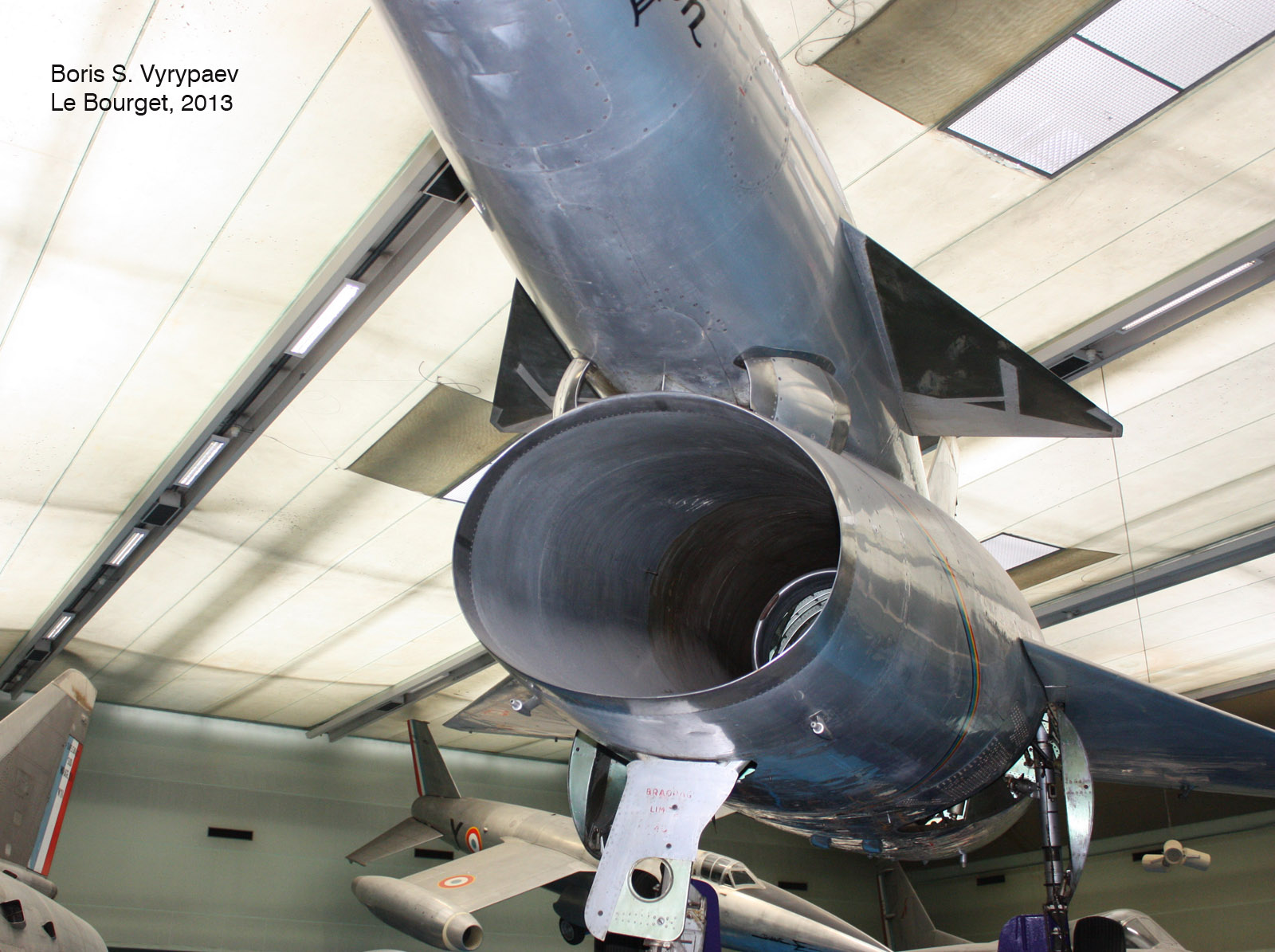

Griffon представляет собой построенный по схеме "бесхвостка" одноместный среднеплан с треугольным крылом и дополнительной дестабилизирующей поверхностью, расположенной в передней части фюзеляжа. Крыло с углом стреловидности передней кромки 60 град. Фюзеляж самолета состоит из двух частей- передней и основной. В передней части фюзеляжа (с многослойной обшивкой) находится кабина пилота, выполненная вместе с носовым коническим обтекателем как одно целое независимо от остальной части фюзеляжа. Первоначально планировалось, что в аварийных ситуациях она будет отделяться целиком. Поэтому она крепится лишь с помощью четырех болтов. Тем не менее в опытных образцах самолета были использованы обычные катапультируемые сиденья, однако их использование было возможным только после того, когда в высотном скафандре пилота создавалось необходимое давление. Основная часть фюзеляжа почти полностью занята каналом воздушно-реактивного двигателя.
