USS SSN-721 «Chicago», 1/350

Уважаемые коллеги, представляю Вам свою очередную модель. Это американская многоцелевая АПЛ класса «Los-Angeles» 688VLS – SSN-721 «Chicago» по классификации НАТО Los-AngelesII, выполненная в масштабе 1/350 китайской фирмой HobbyBoss.

Прототип:
USS Chicago (SSN-721) — атомная ударная подводная лодка типа «Лос-Анджелес», четвертый корабль, названный в честь города Чикаго, 145-я АПЛ США и 34-я типа «Лос-Анджелес» (третья во II-ой подсерии VLS). Была спущена на воду на верфи Newport News Shipbuilding and Dry Dock Company в г. Ньюпорт-Ньюс, штат Вирджиния 13 октября 1984, введена в строй 27 сентября 1986 в военно-морской базе Норфолк.

ТТХ АПЛ:
Длина: 110,3 м
Ширина (корпуса): 10,0 м
Осадка (средняя): 9,4 м
Водоизмещение:
надводное: 5 759 т
подводное: 6 162 т
Скорость:
надводная: 17 уз.
подводная: 30 уз.
Глубина погружения рабочая: 400 м
Экипаж: 110 человек (в т.ч. 12 офицеров)
Вооружение: 4х533 торпедных аппарата (боезапас 26 торпед/мин)
   12 ПКР Harpoon или Tomahawk в вертикальных шахтах.

В июне 1988 USS Chicago совершил переход Панамским каналом, прибыв в Сан-Диего, Калифорния. С момента прихода на Тихий океан корабль находится в составе Третьего дивизиона ПЛ Тихоокеанского флота США. За это время выполнил семь походов.
В 1991 году принимал участие в операции «Буря в пустыне», выполнил 32-дневное патрулирование в Красном море с ракетами «Томагавк» на борту. В 1992 участвовал в праздновании 50-летия битвы в Коралловом море.
В 1995 действовал в Персидском заливе в составе авианосной ударной группы во главе с USS Independence (CV-62). Выполнил заход в Бахрейн.
В 1997 году корабль сменил место базирования, перейдя из Сан-Диего в Перл-Харбор.
С 11 по 22 ноября корабль участвовал в годовом упражнении ANNUALEX 14G, крупном двустороннем учении в водах Японии.
6 мая 2003 вернулся в Перл-Харбор после очередного 6-месячного похода, в ходе которого патрулировал в зоне ответственности Седьмого флота.


4 февраля 2005 корабль прибыл в Бремертон, штат Вашингтон для очередного ремонта и модернизации в ремонтной базе Бангор и военно-морской верфи Пьюджет-Саунд.
29 ноября «Чикаго» вышла из Перл-Харбор назначением в зону ответственности Седьмого флота в поддержку глобальной войны с терроризмом.
30 мая 2006 вернулась в базу, пройдя 30 514 морских миль в течение шести месяцев. За время похода совершила заходы в Гонконг, Японию, Сингапур, и на Гуам.
25 июля закончилось учение RIMPAC 2006, с участием 28 кораблей и подводных лодок, включая USS Chicago. В этом крупнейшем учении, проводимом каждые два года, участвовали восемь стран: Австралия, Канада, Чили, Перу, Япония, Южная Корея, Великобритания и США. Учение проводилось в гавайских водах.
В начале ноября 2006, корабль участвовал в учениях комбинированного соединения (англ. Joint Task Force Exercise, JTFEX) у южного побережья Калифорнии, в составе авианосной ударной группы во главе с USS John C. Stennis (CVN-74), в ходе подготовки к очередному походу.
27 июня 2007 корабль совершил плановый визит в Йокосука, Япония.

Лодка имеет следующие награды:
- Поощрение в приказе (MeritoriousUnitCommendation) (трижды);
- Шеврон «E» за боевую эффективность (SubmarineSquadronBattle 'E') (трижды: 1990, 1991, 1994); красный шеврон «E» за содержание техники (EngineeringRed «E») (дважды: 1990, 1991);
- Экспедиционнаямедальфлота (Navy Expeditionary Medal);
- Медаль За оборону страны (NationalDefenseMedal);
- Экспедиционная медаль Вооруженных сил (Armed Forces Expeditionary Medal);
- Медаль За службу в Юго-восточной Азии (Southwest Asian Service Medal) (дважды);
- Нашивка за службу в море (Sea Service Ribbon) (трижды);
- Медаль За освобождение Кувейта (саудовская) (Kuwait Liberation Medal);
- Медаль За освобождение Кувейта (кувейтская);
- Упоминание в приказе по флоту (Navy Unit Commendation);
- Награда командующего флотом «Золотой якорь» (CINCPACFLT Golden Anchor Awards);
- Приз имени Арли Берка (Arleigh Burke Fleet Trophy) (1994).

Информацию взял отсюда: АПЛ "ЧИКАГО"
Набор:
Длина модели  – 313,4 мм, ширина  – 29 мм (по данным с коробки от набора).  Обзор модели на нашем сайте публиковал наш уважаемый коллега Владимир ака Jokker: СМОТРИМ ОБЗОР

Недостатки набора, которые обнаружились при сборке. Они незначительные (на мой, субъективный взгляд), но есть:
   - поперечная расшивка на корпусе, ее на прототипе не видно;
   - недостаточная глубина мостика;
   - неверные по форме законцовки КГР, имитирующие каналы выводв гибких антенн;
   - неверное расположение 4-х овальных шпигатов в верхней носовой части корпуса.

Сборка:
Сборка модели выполнялась на нашем сайте и подробно освещена здесь: СМОТРИМ СТРОЙКУ

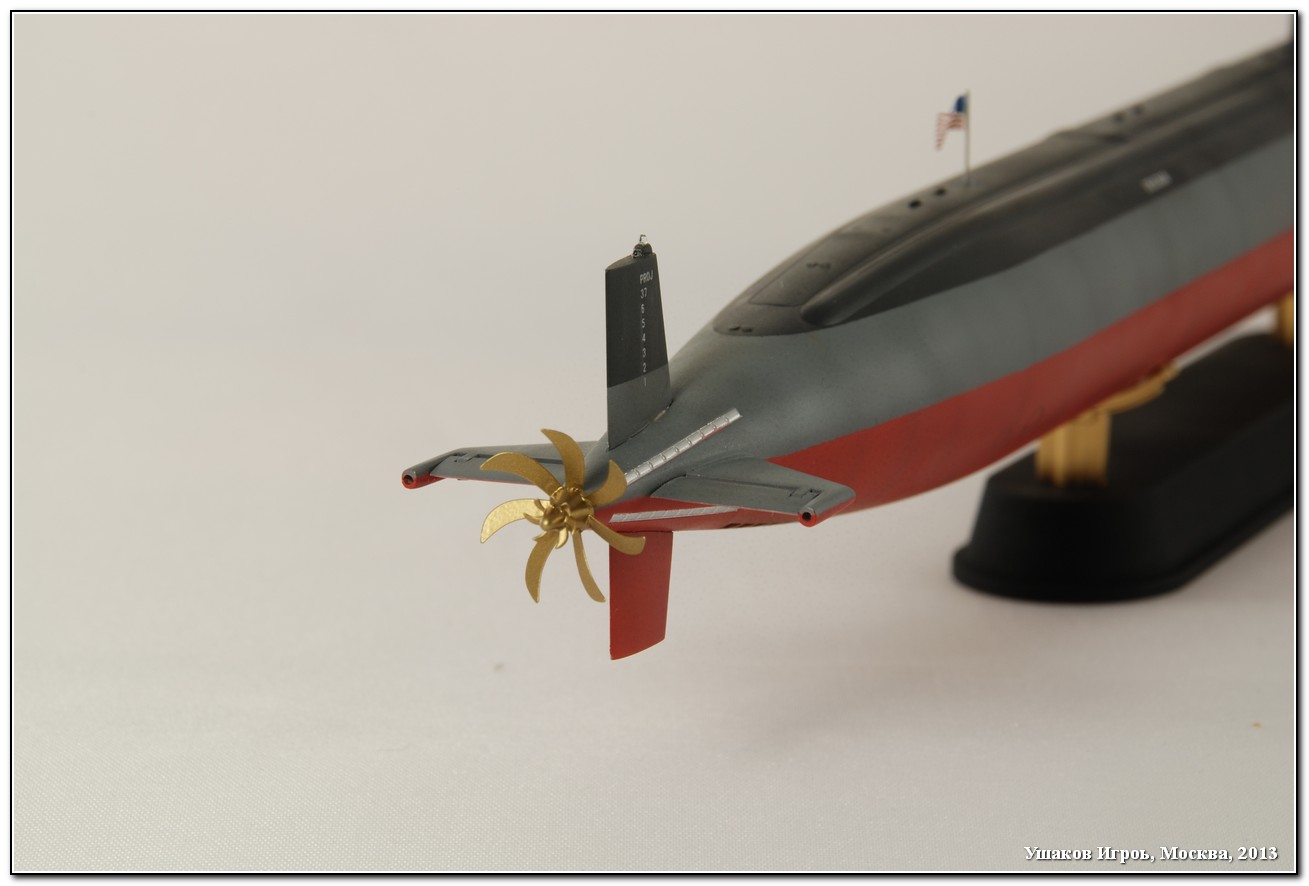

Сборку традиционно начал с корпуса. Стыковка деталей корпуса лучше, чем у Риич Моделс, шпаклевка понадобилась, но не в критических количествах. Далее зашпаклевал поперечную расшивку, доработал КГР и верхнее перо вертикального руля под установку навигационного огня из БАНО Elf.

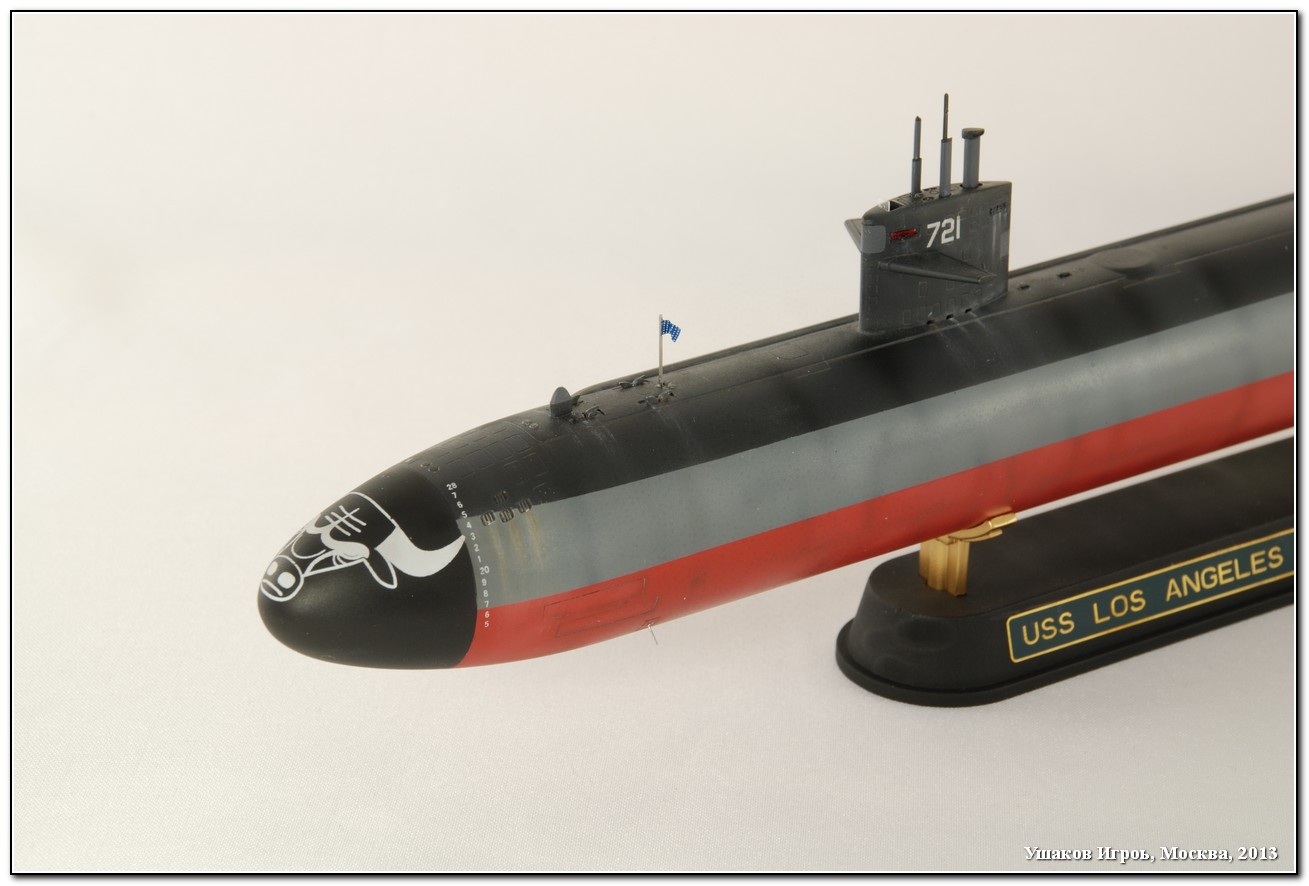

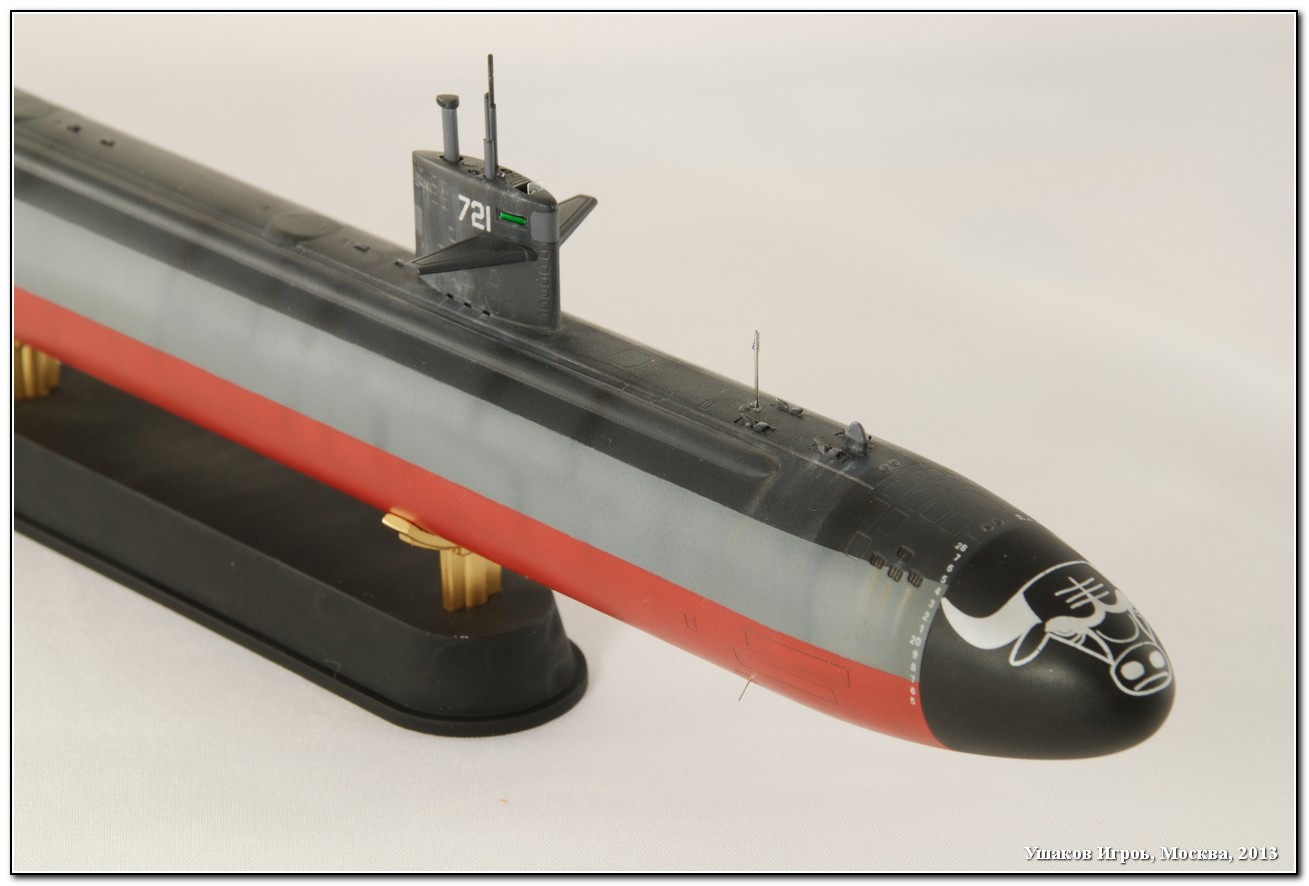

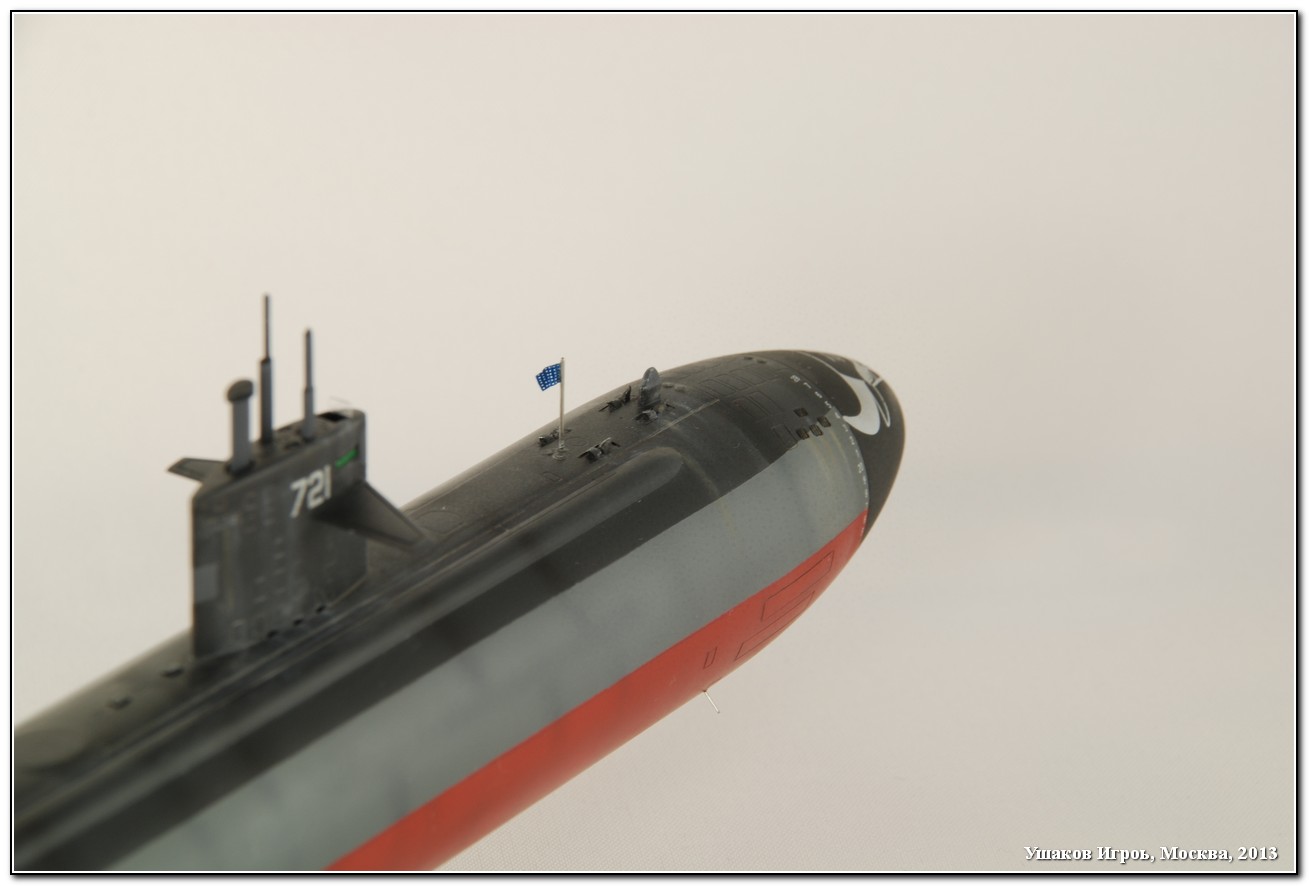

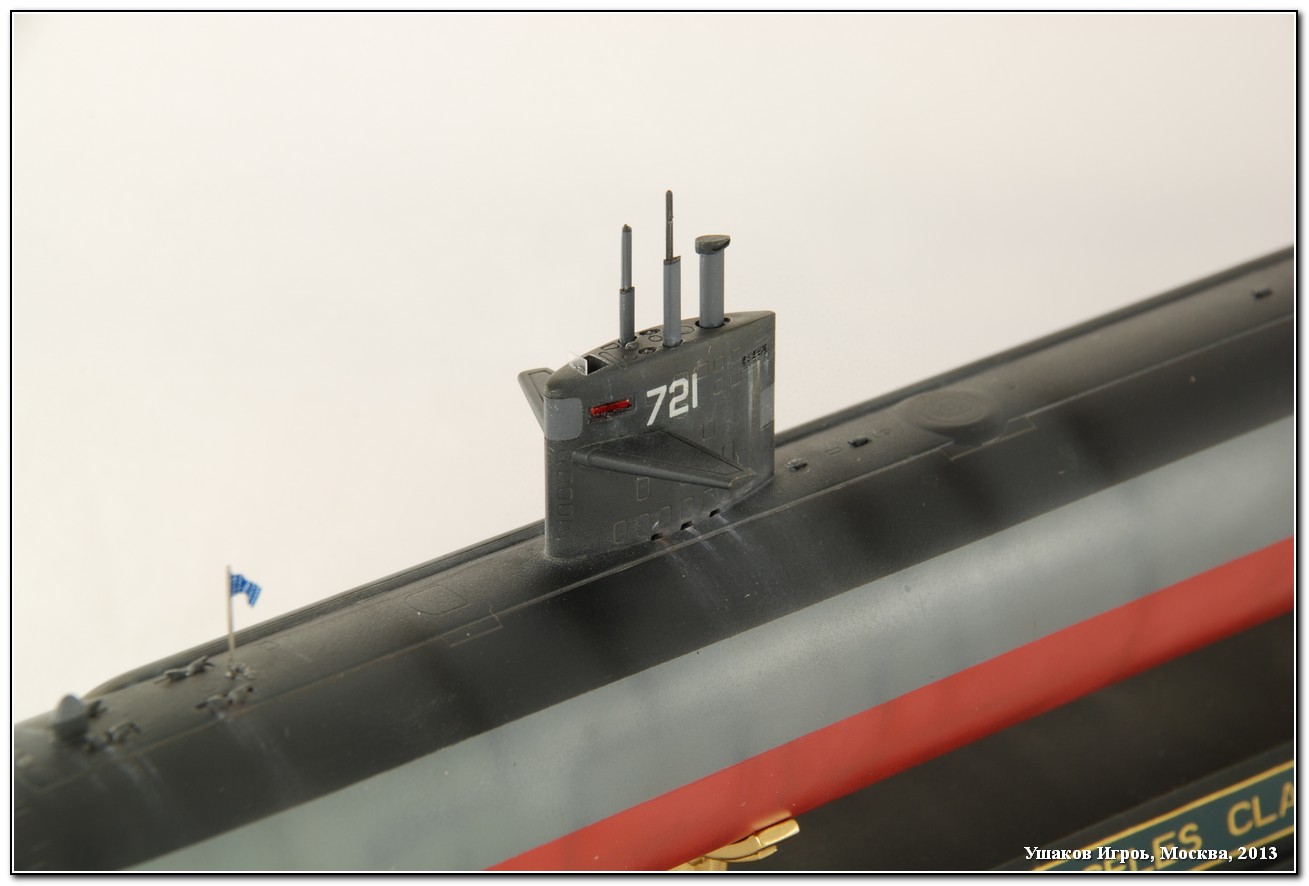

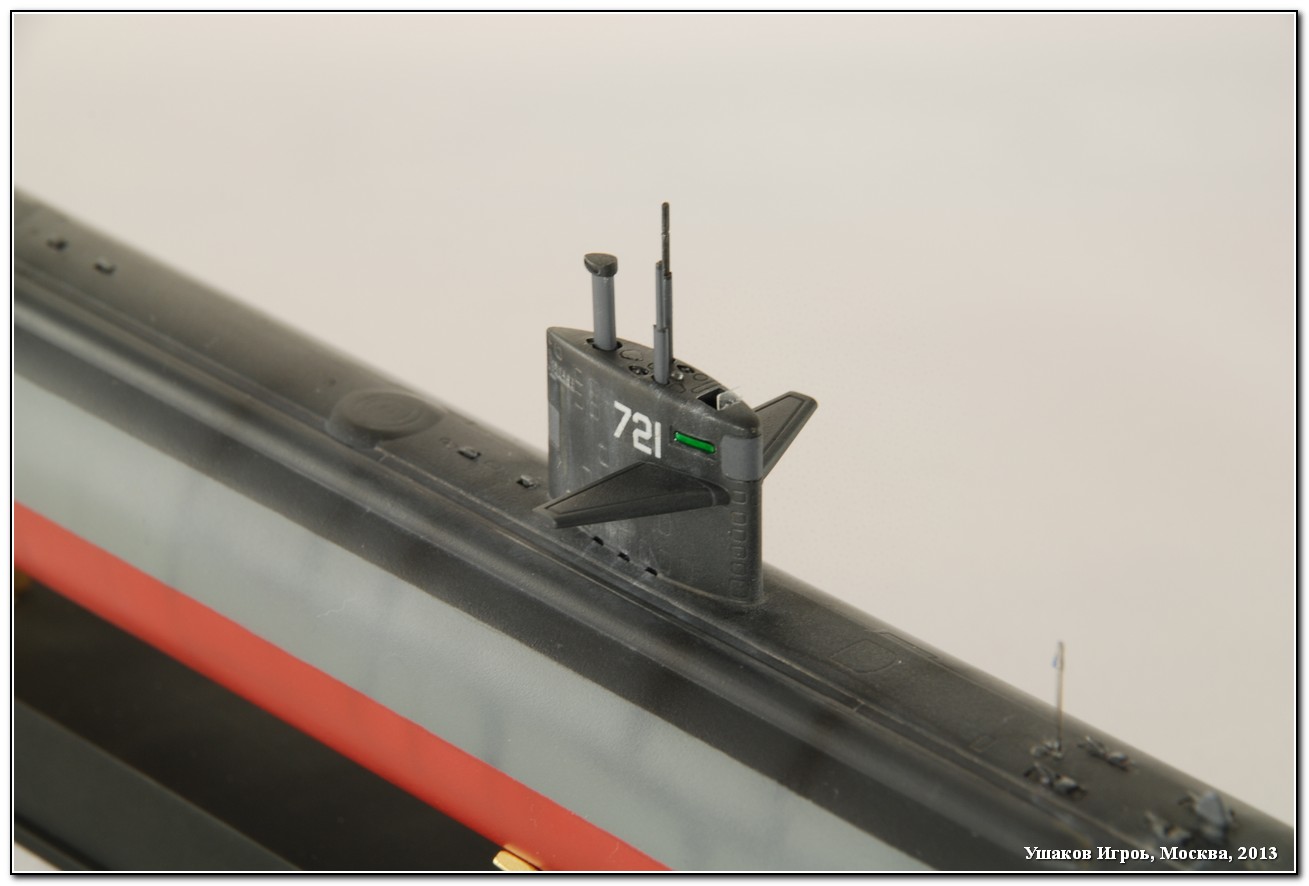

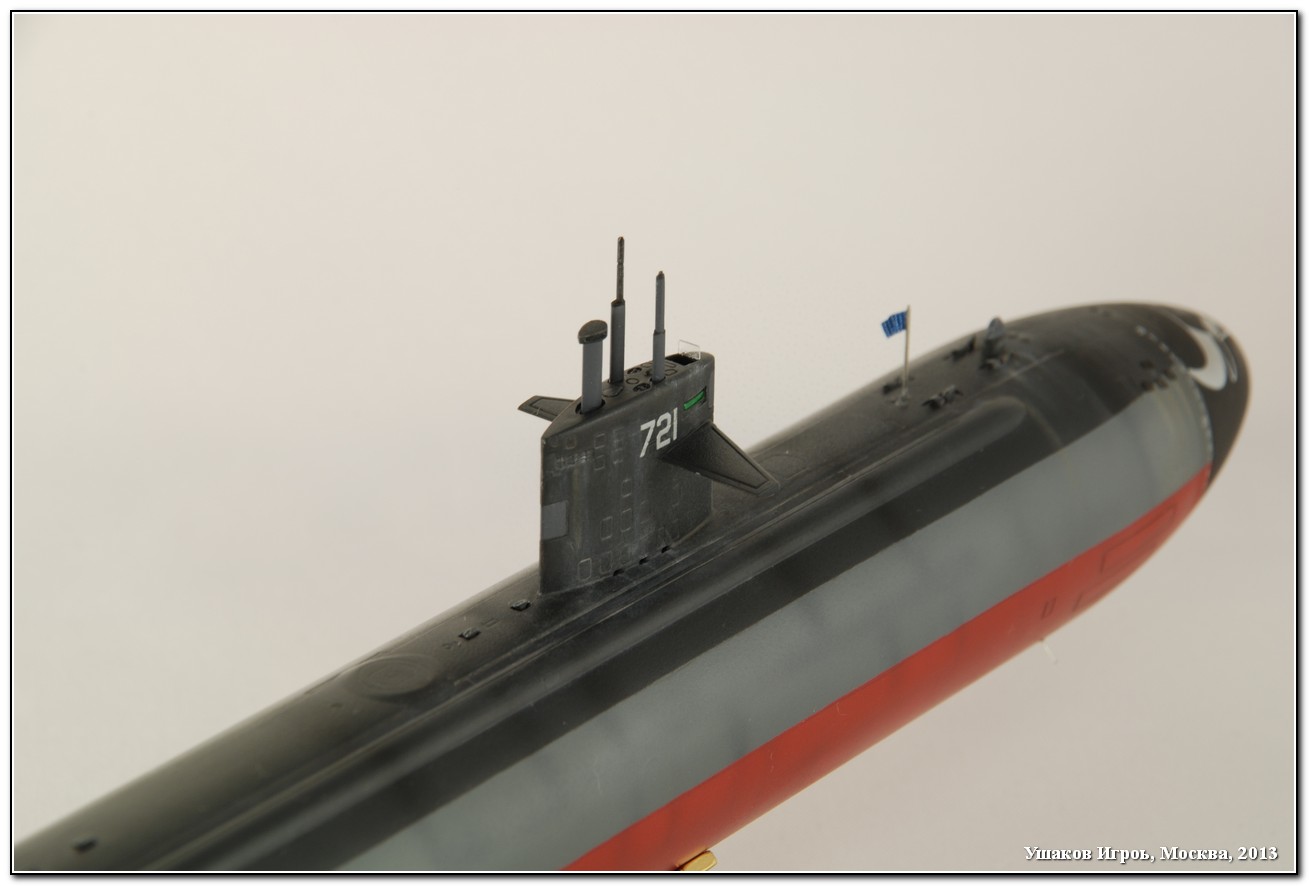

Углубил мостик на рубке, точнее просто срезал его дно на верхней детали от рубки. Сами детали рубки также состыковались заметно лучше, чем у Риич Моделс. Снизу рубки подклеил пластиковые полоски 0,3 мм, т.к. рубка слишком глубоко уходила в корпус (в посадочное место) и шпигаты в нижней части были практически не видны.
Бортовые навигационные огни на рубке в этот раз решил не вырезать, а накрасить. Как получилось лучше, можно посмотреть и сравнить с моей моделью SSN-688 «Los-Angeles».

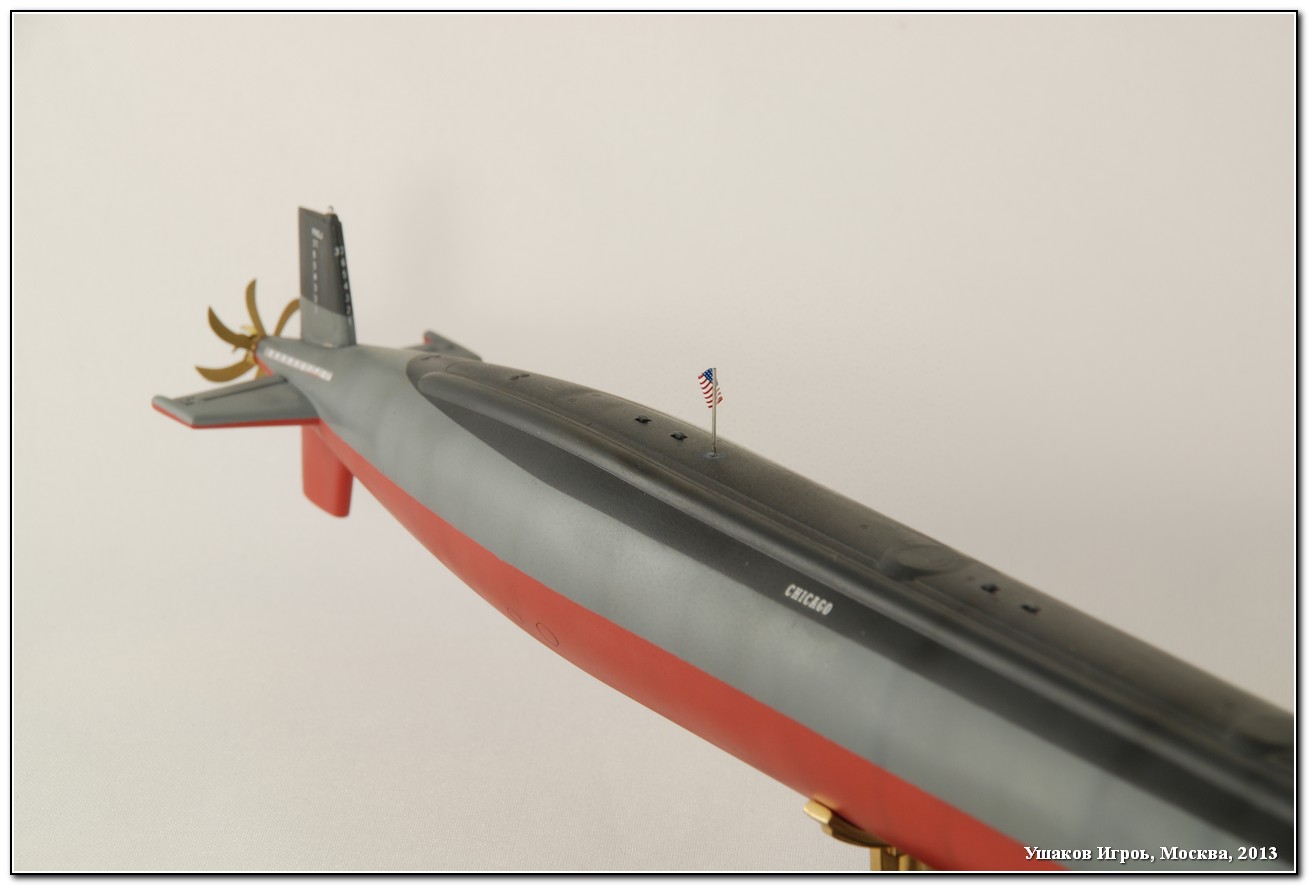

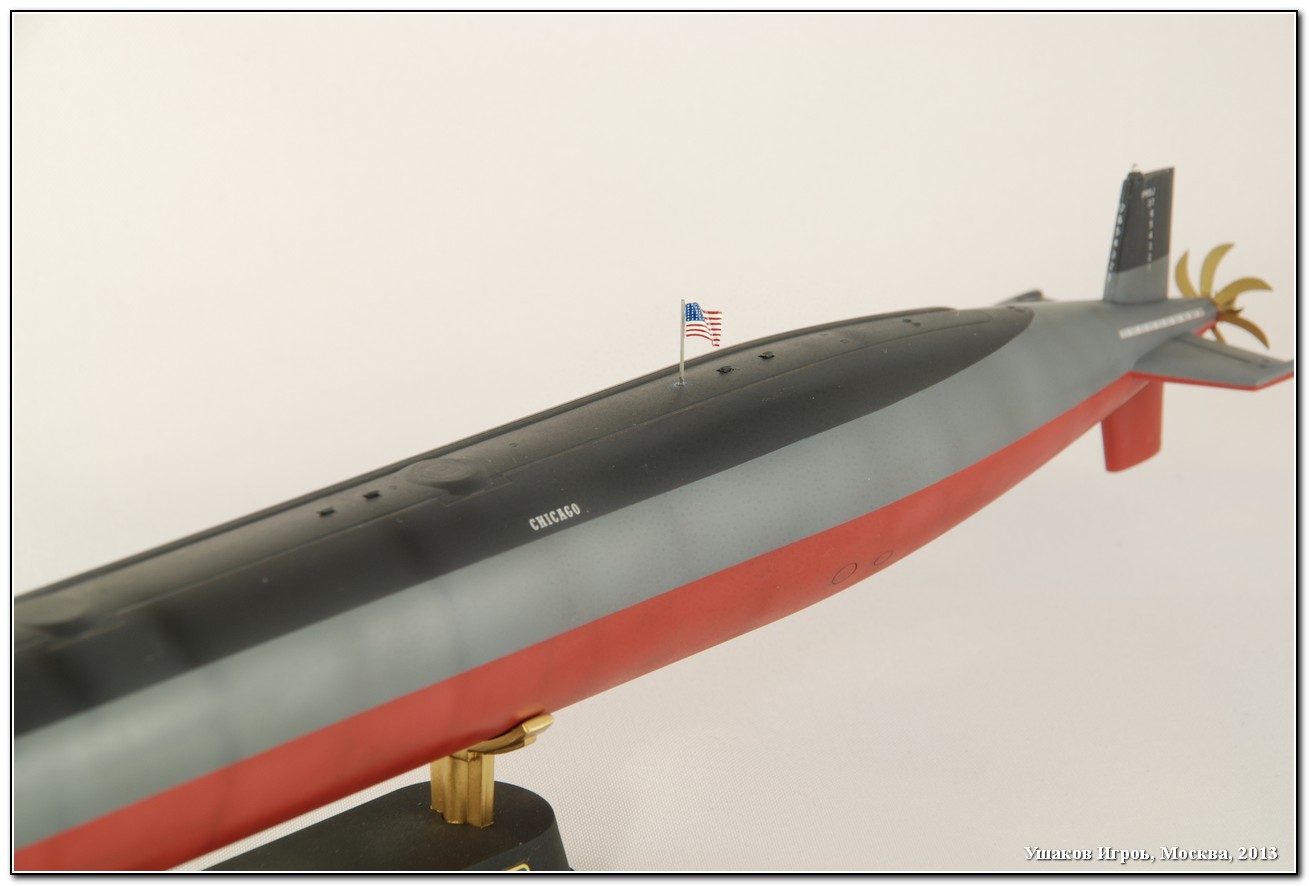

Из металлической струны 0.25 мм сделал какие-то датчики позади торпедных аппаратов. Из медицинских иголок 0.4 мм сделал флаг- и гюйсштоки. Флаги - декаль GMM.

Окраска:
Модель загрунтована Mr. Surfacer 1200. Окраска выполнена эмалями Tamiya, Humbrol и Gunze Mr. Color. Следы эксплуатации – пудреницы Tamiya и жидкости АК.

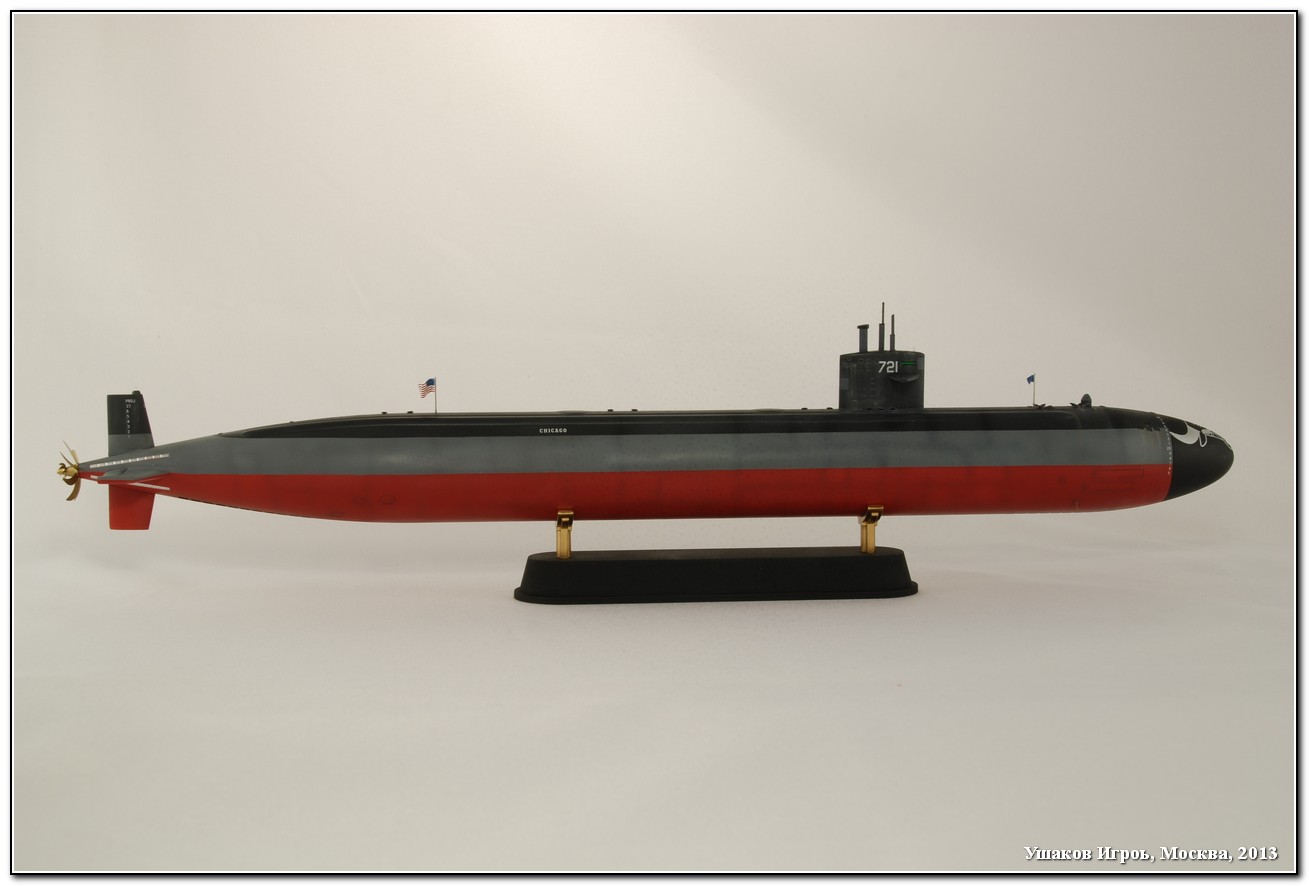

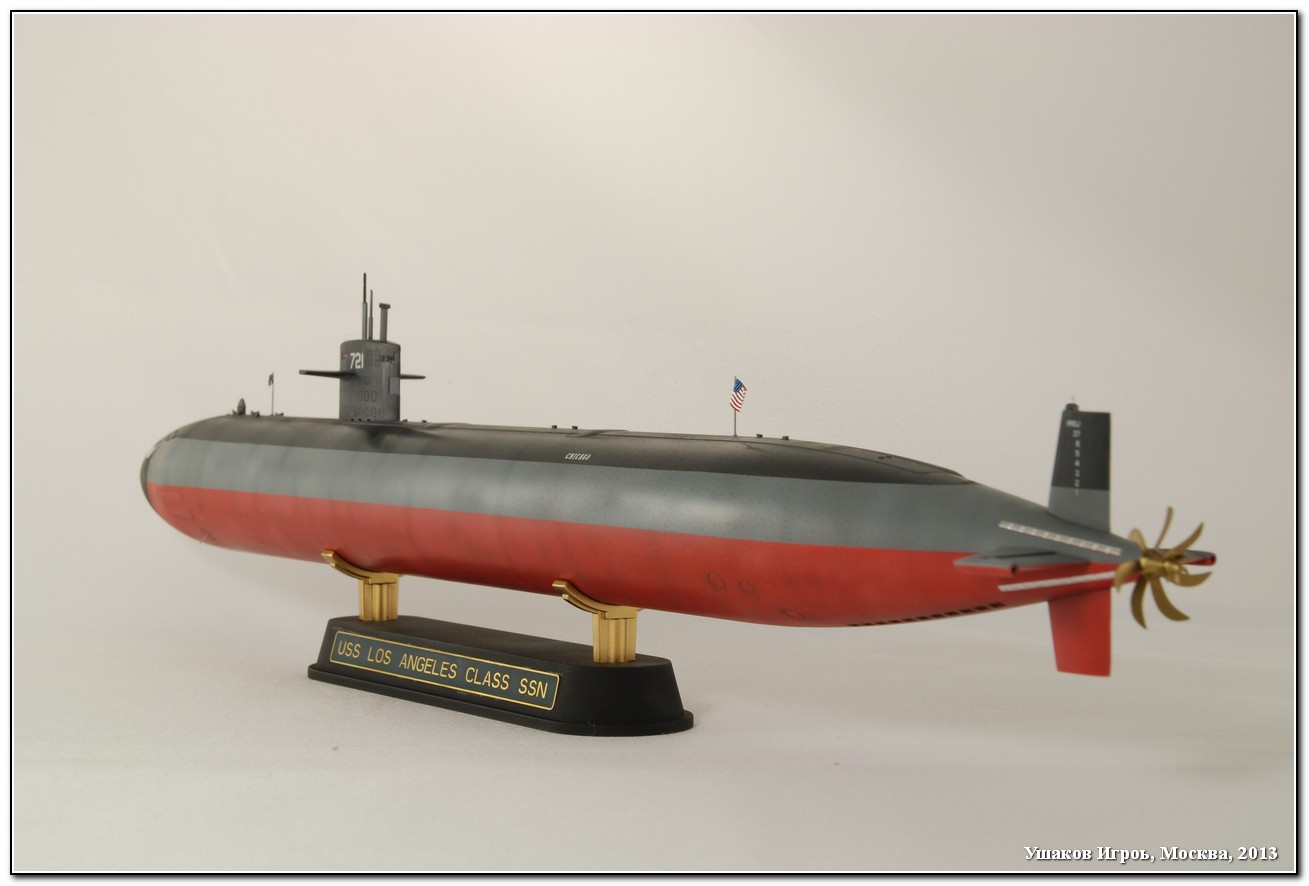

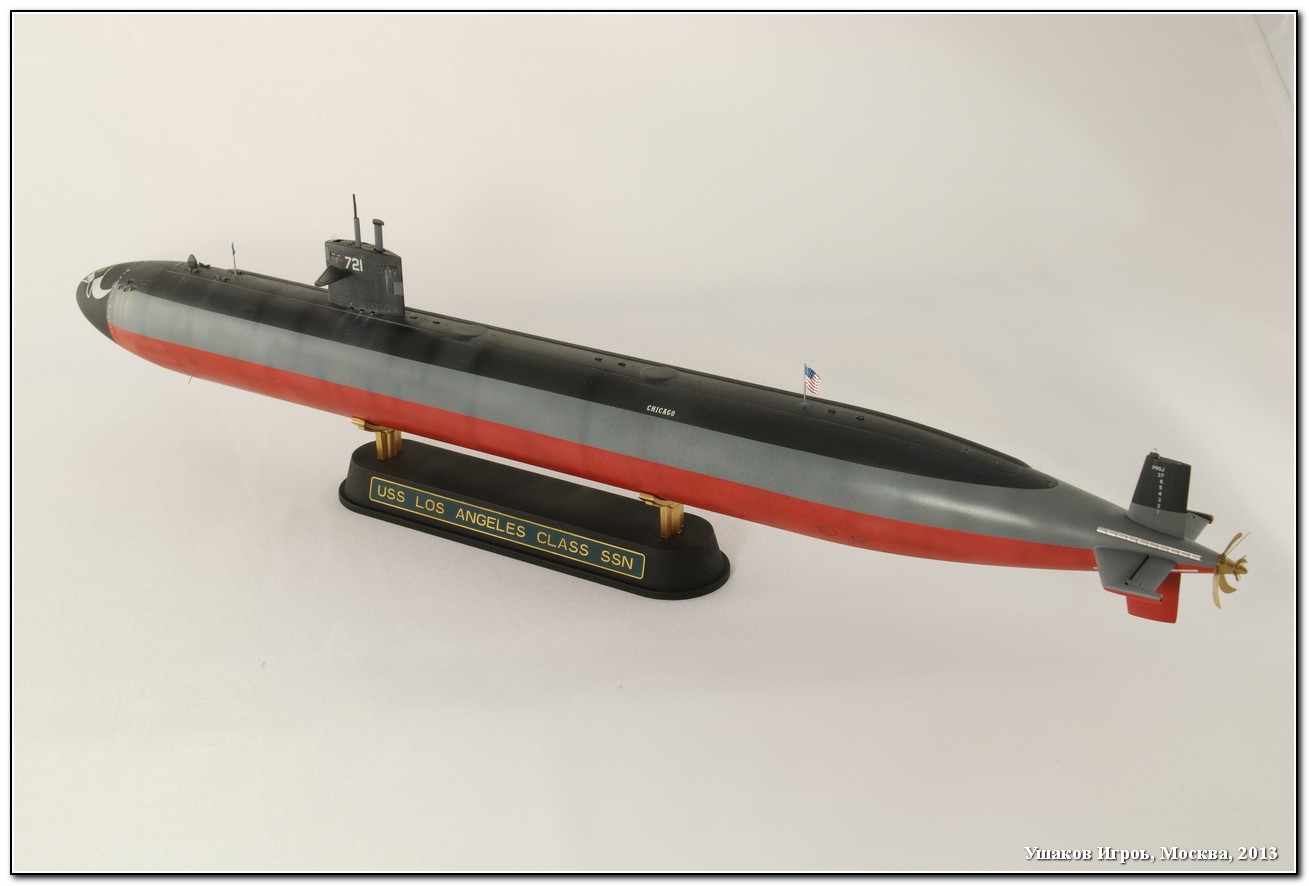

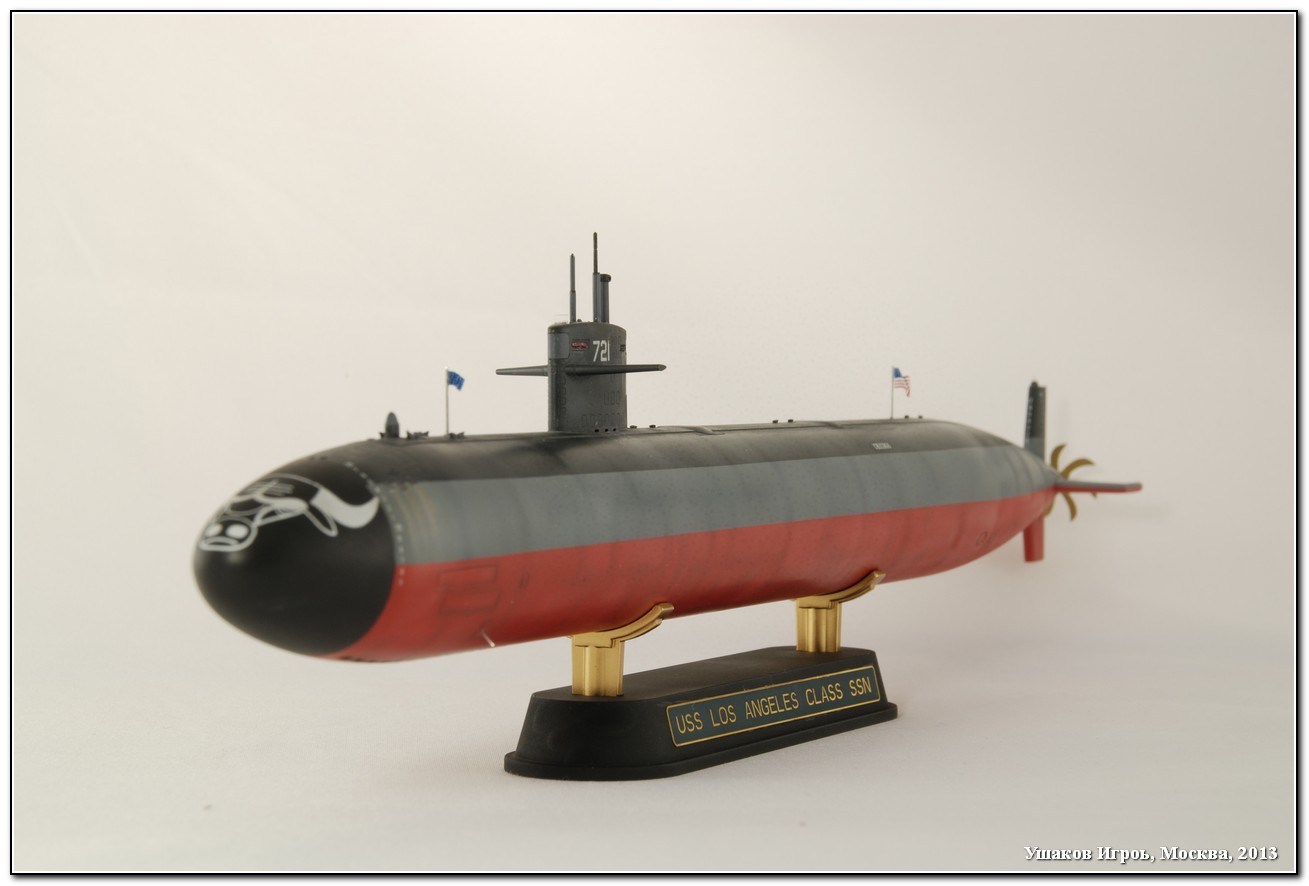

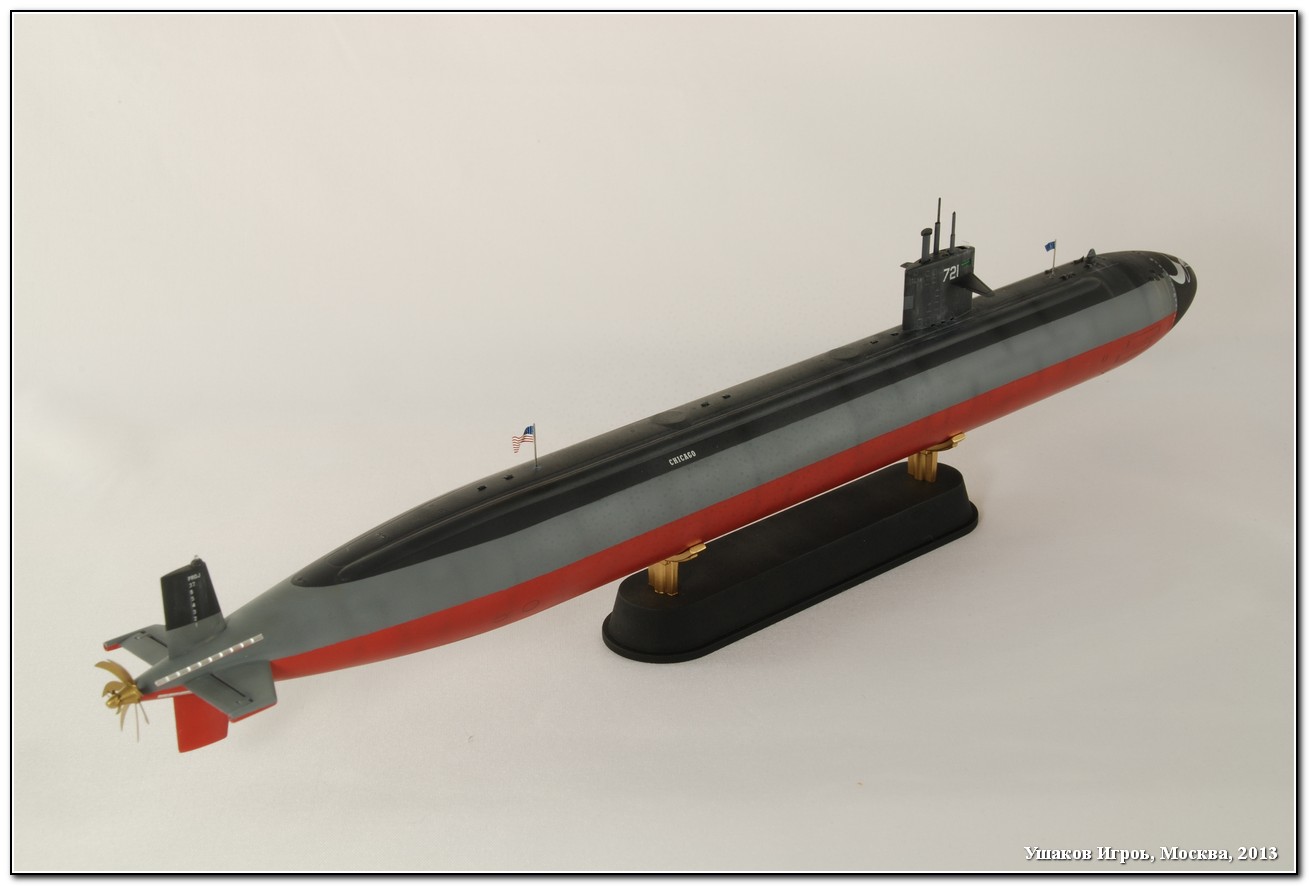

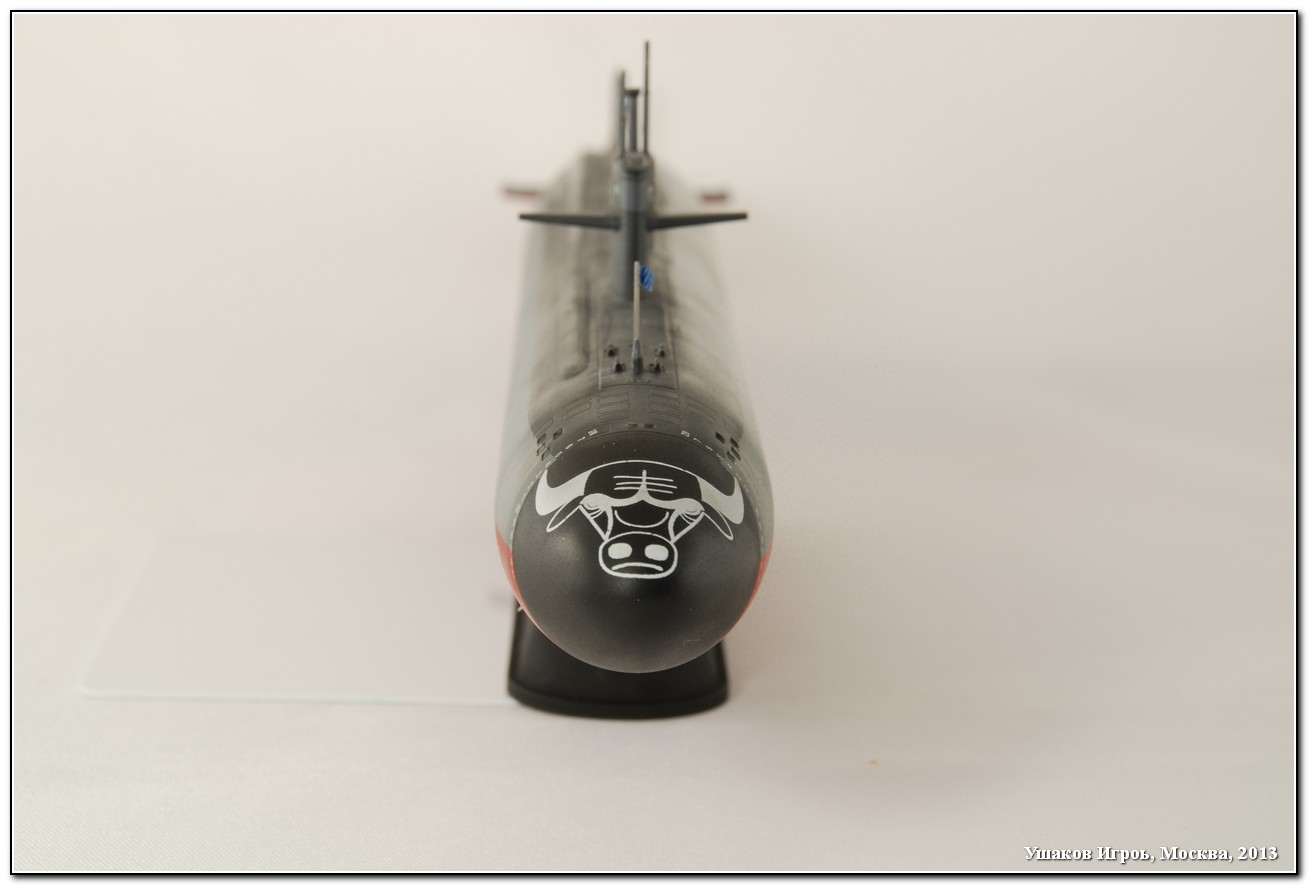

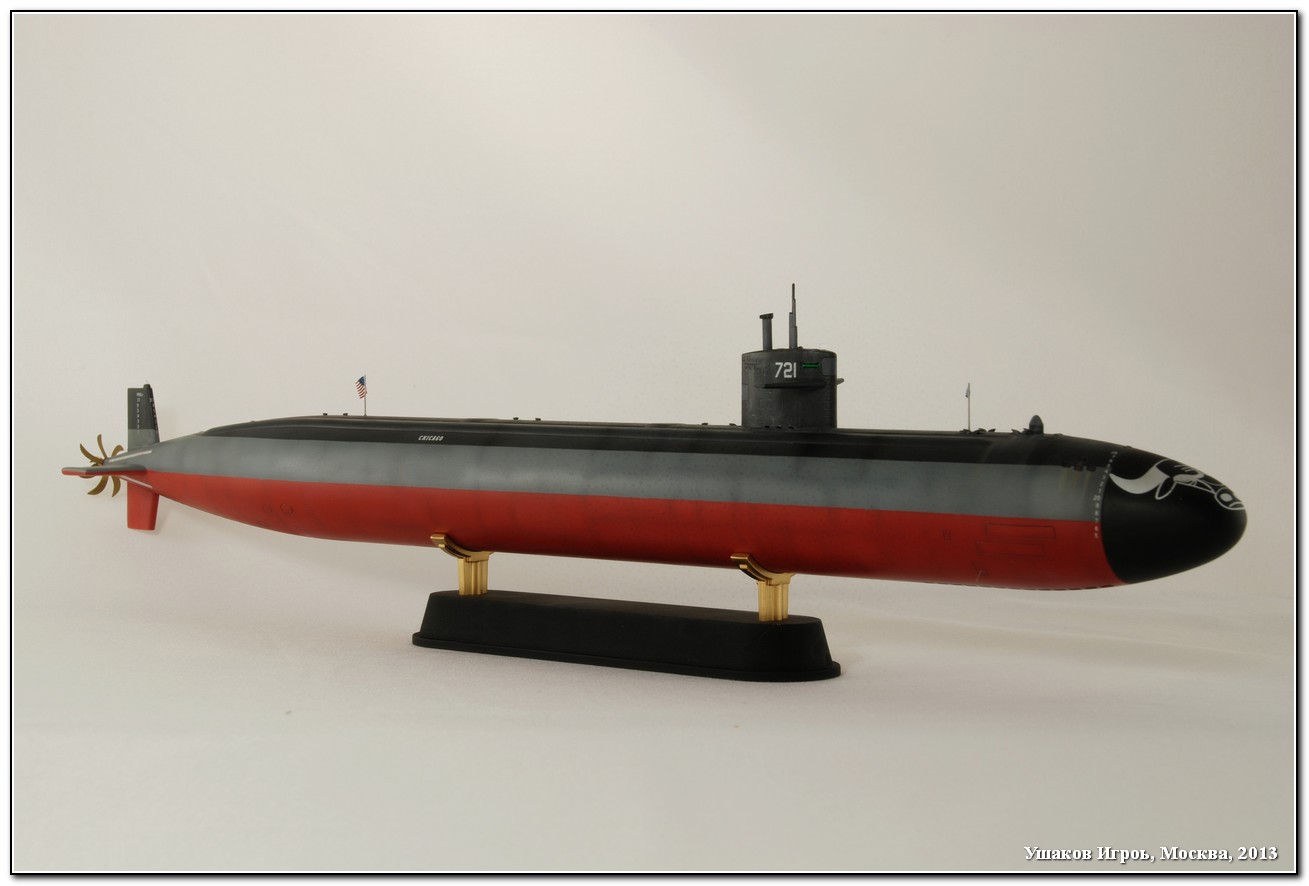

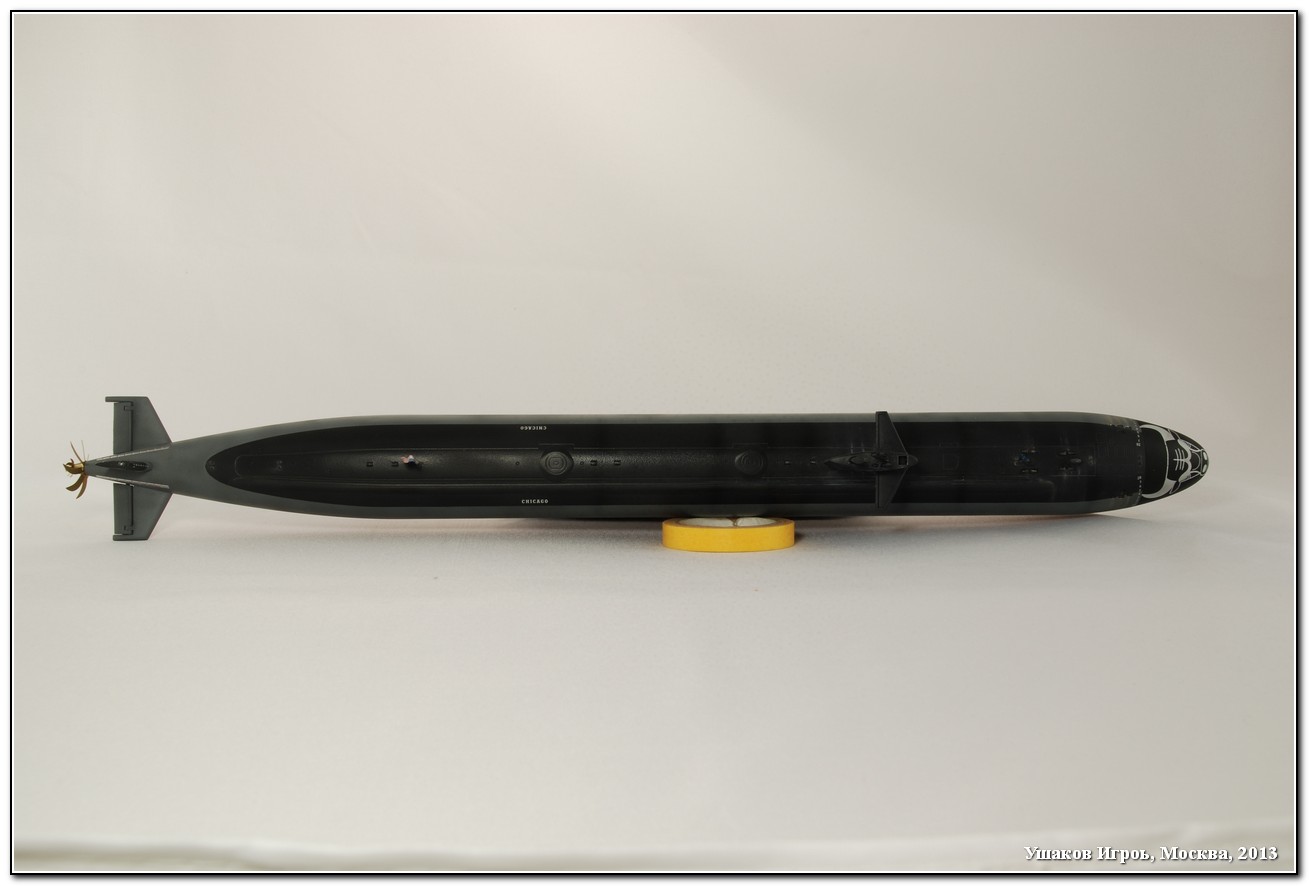

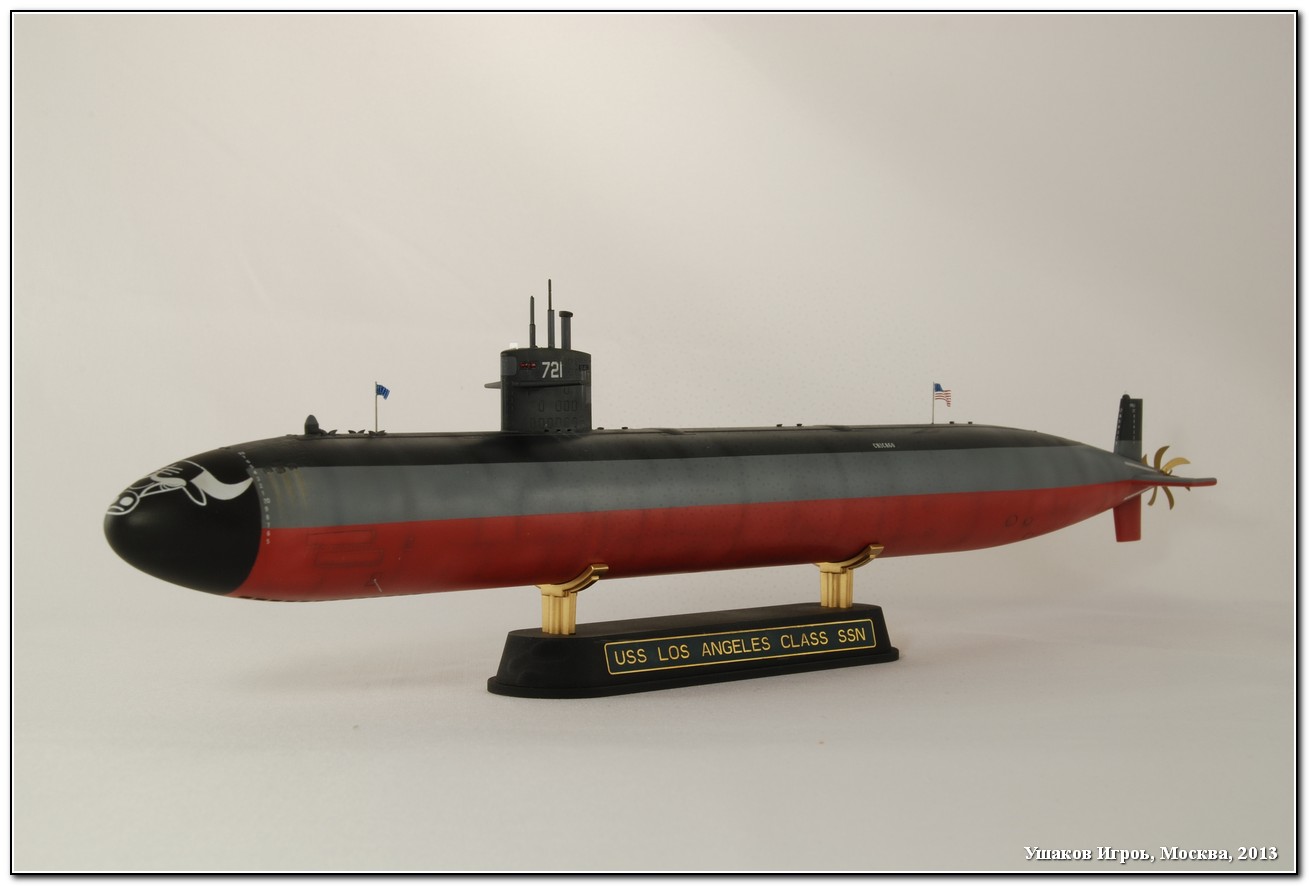

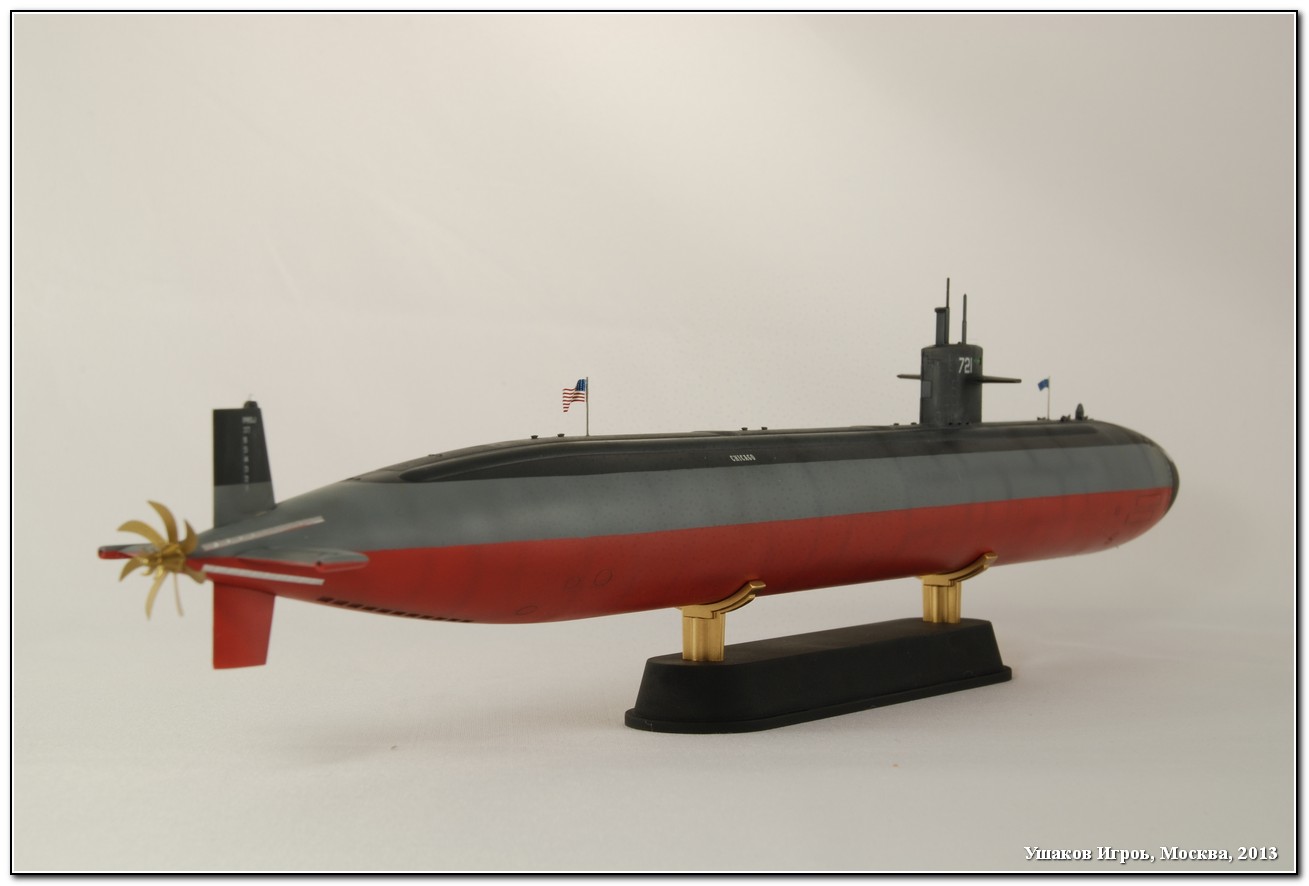

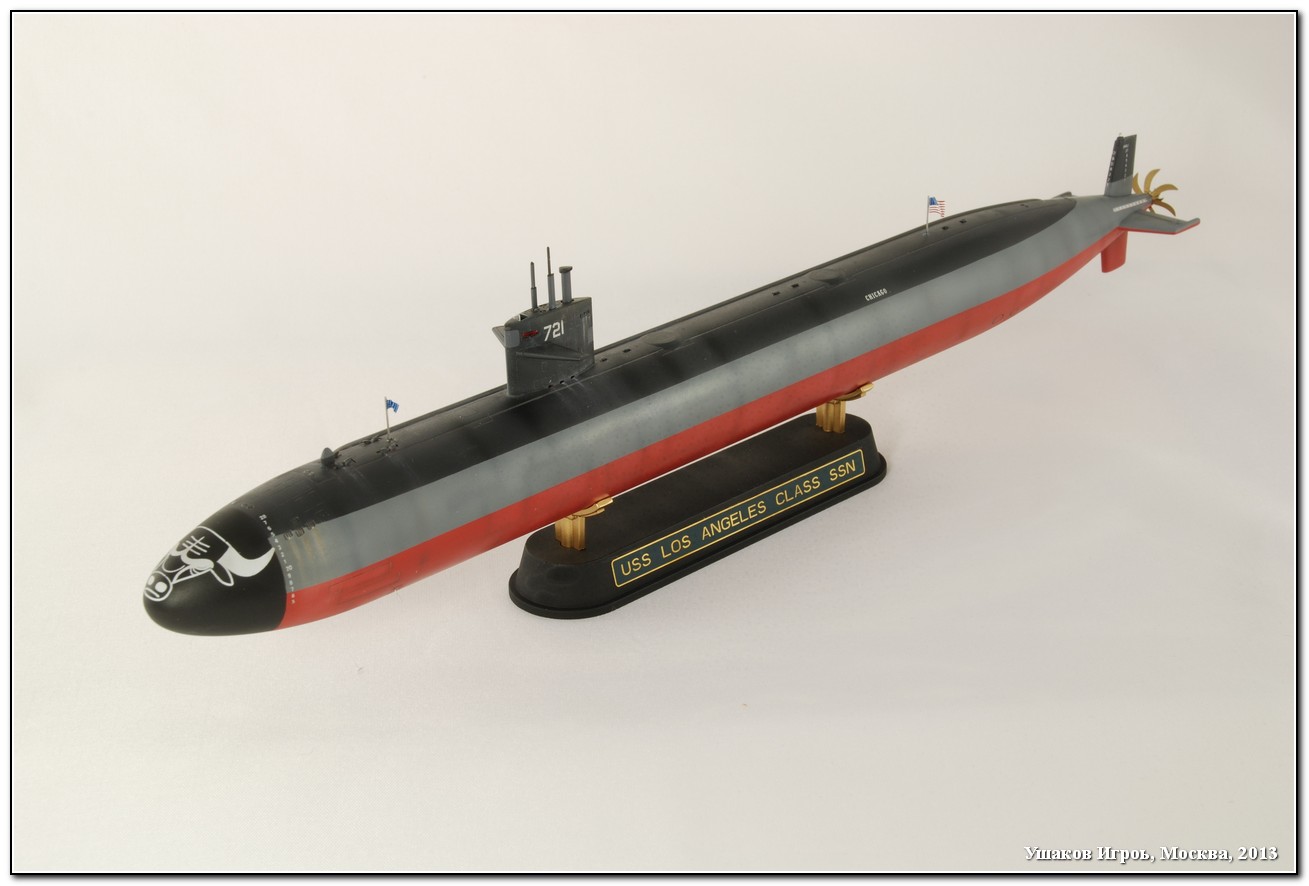

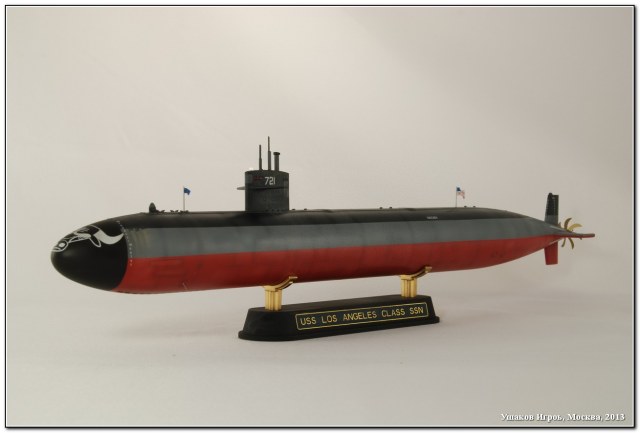

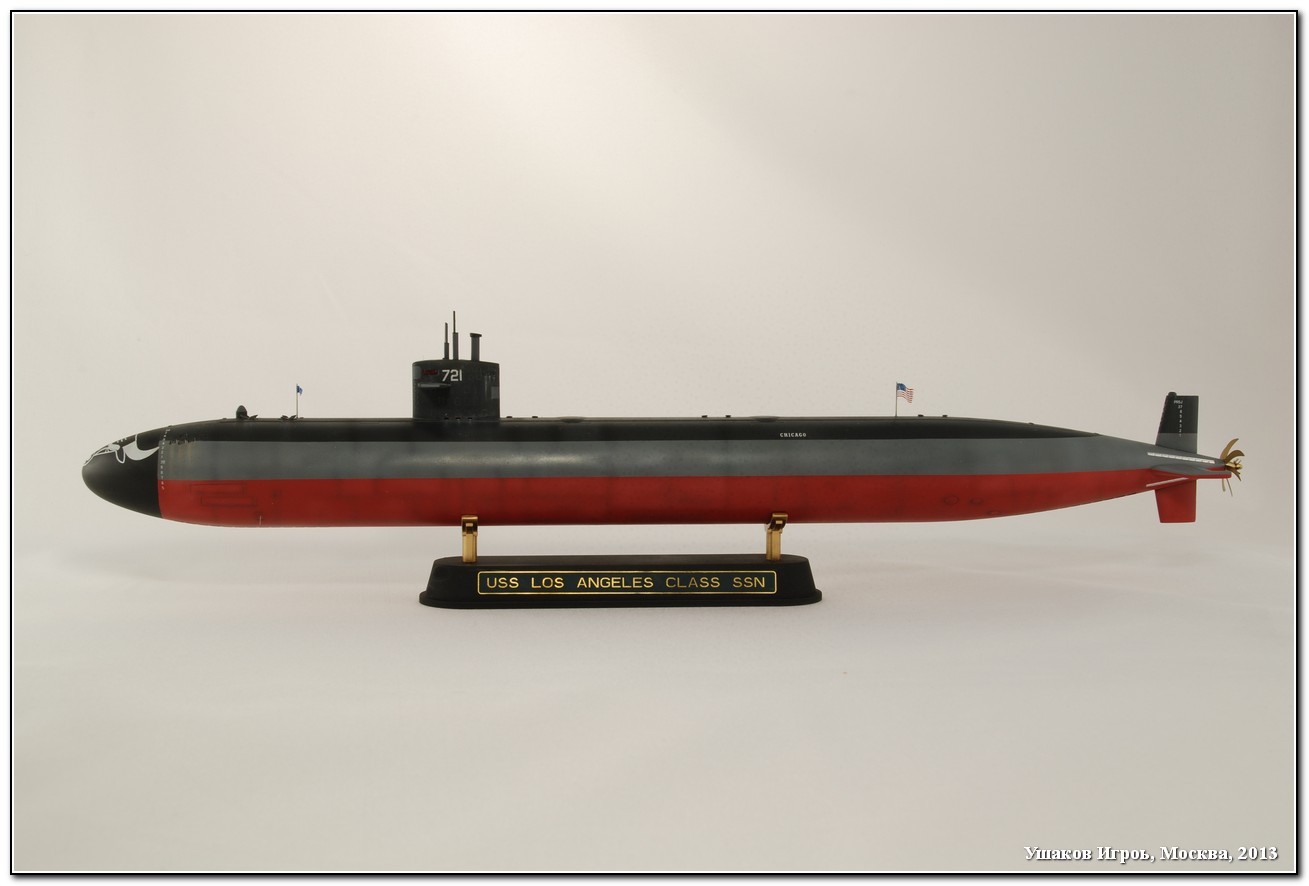

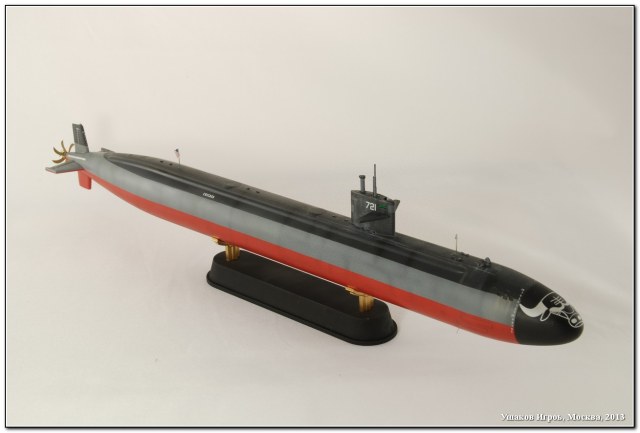

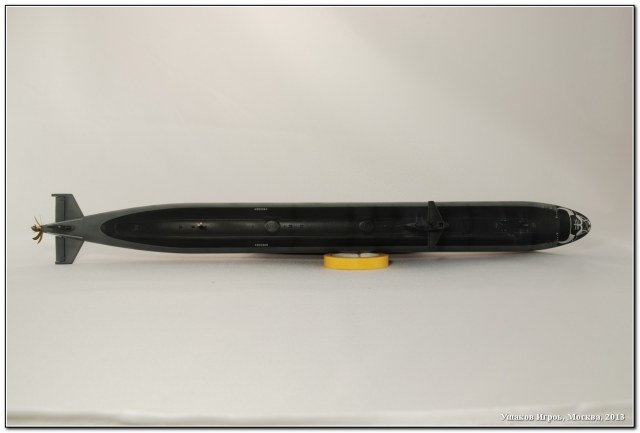

   Итак, коллеги модель перед Вами – приятного просмотра! Критика, замечания и предложения как всегда приветствуются. Всем отличного настроения!
