ПУ 2П24 ЗРК "Круг"

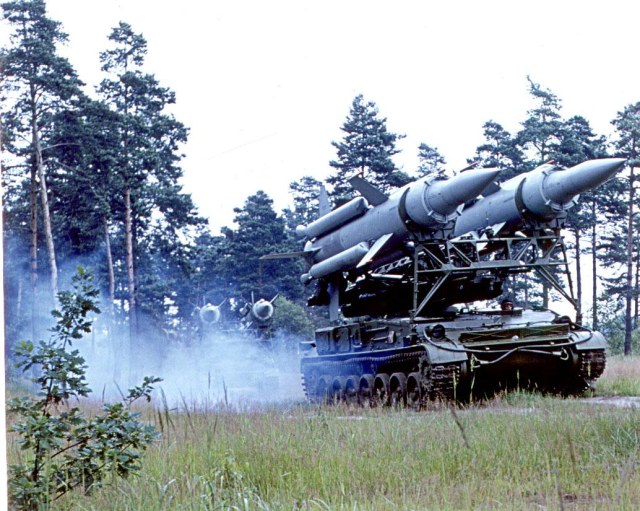

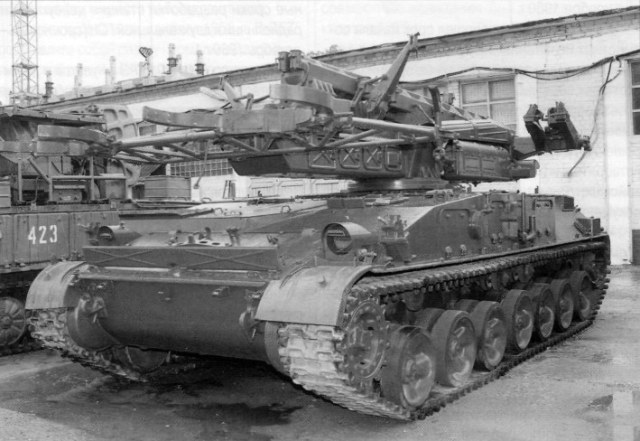

Немного истории. ПУ была размещена на гусеничном шасси «объект 123» разработки Свердловского транспортного машиностроения. Прототипом для него послужило легкобронированное шасси «объект 105»  САУ СУ-100П, разработанное в послевоенные годы. Позже оно использовалось для САУ и минометов «Акация», «Гиацинт», «Тюльпан», самоходного гусеничного минного заградителя ГМЗ. Снабжена дизельным двигателем А-105В мощностью 400 л.с. Силовой агрегат обеспечивал движение  по шоссе со скоростью до 65 км/ч при запасе хода 400 км. Собственная масса пусковой установки составляла 28,5 т. На шасси устанавливались две боевые ракеты. Старт ракеты осуществлялся при нахождении расчета внутри пусковой установки, что обеспечивало его безопасность и звукоизоляцию. Источники электропитания – автономные. ПУ имела ГТД (газотурбинный двигатель). При выходе из строя ГТД ПУ могла работать от ГОМ (генератор отбора мощности) при заведенном двигателе. Время заряжания установки двумя ракетами не превышало 3 – 4 минут. Расчет 3 человека: начальник расчета –«старший лейтенант» (по штату), старший оператор и механик водитель- ефрейтора, рядовые. В зенитно-ракетной батарее было 3 ПУ. Среди личного состава очень часто ПУ называли «Пушка», а  её расчеты – пушкарями. Принят ЗРК «Круг» на вооружение в 1965 году, а снят с вооружения где-то в 90-х годах. В натовской классификации значился как SA-4 Ganef - в переводе «воришка». Почему его так называли – не знаю. 2П24 очень часто в  конце 60-х, начале 70-х годов участвовала в парадах на Красной площади.

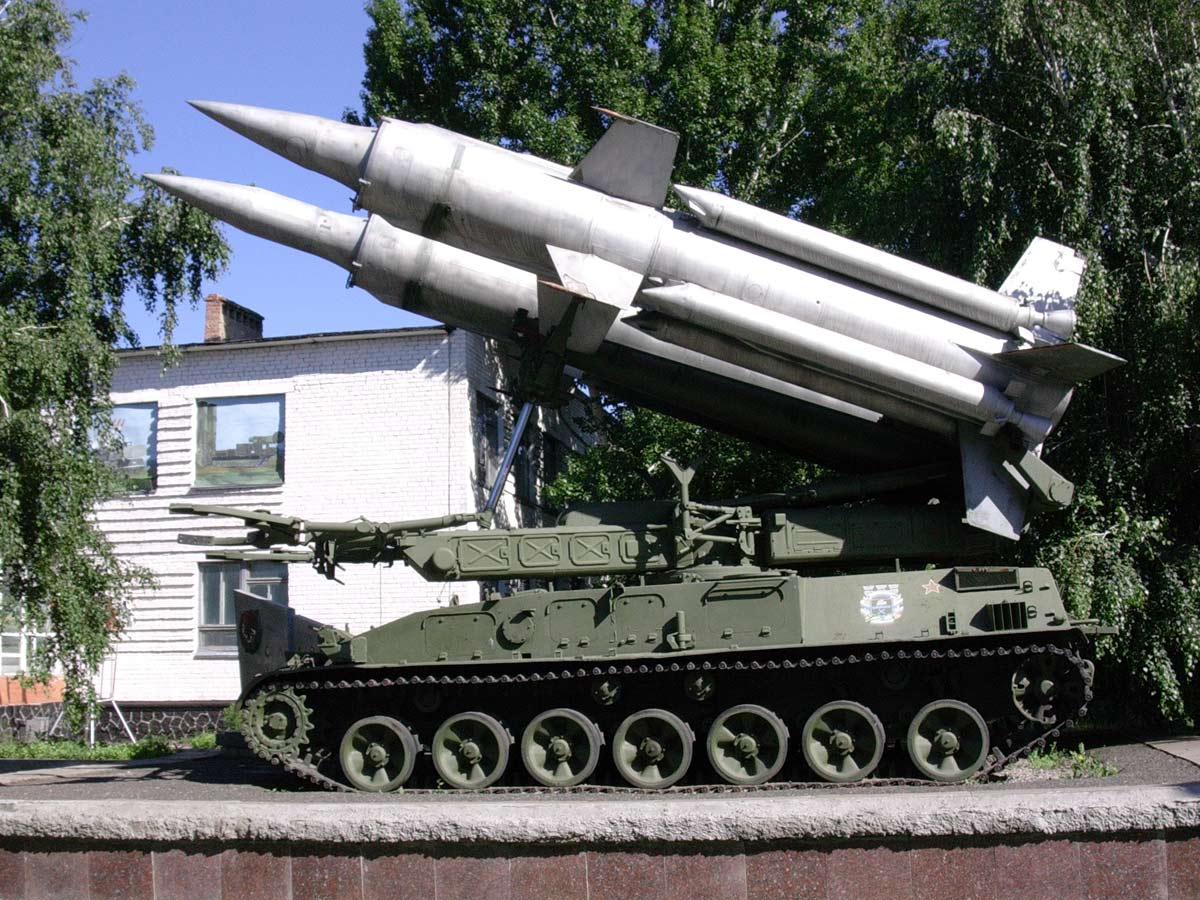

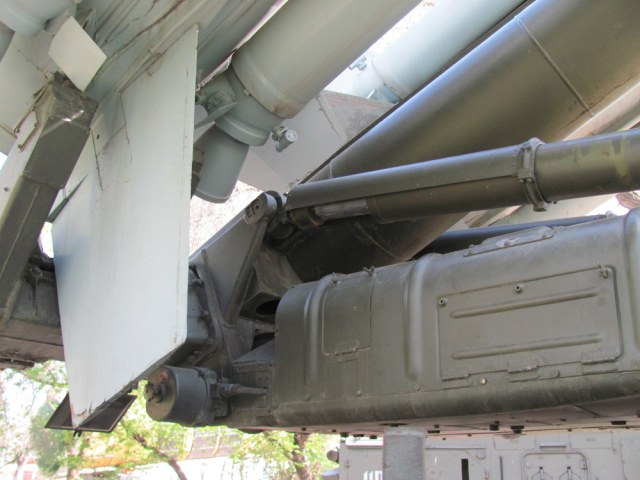

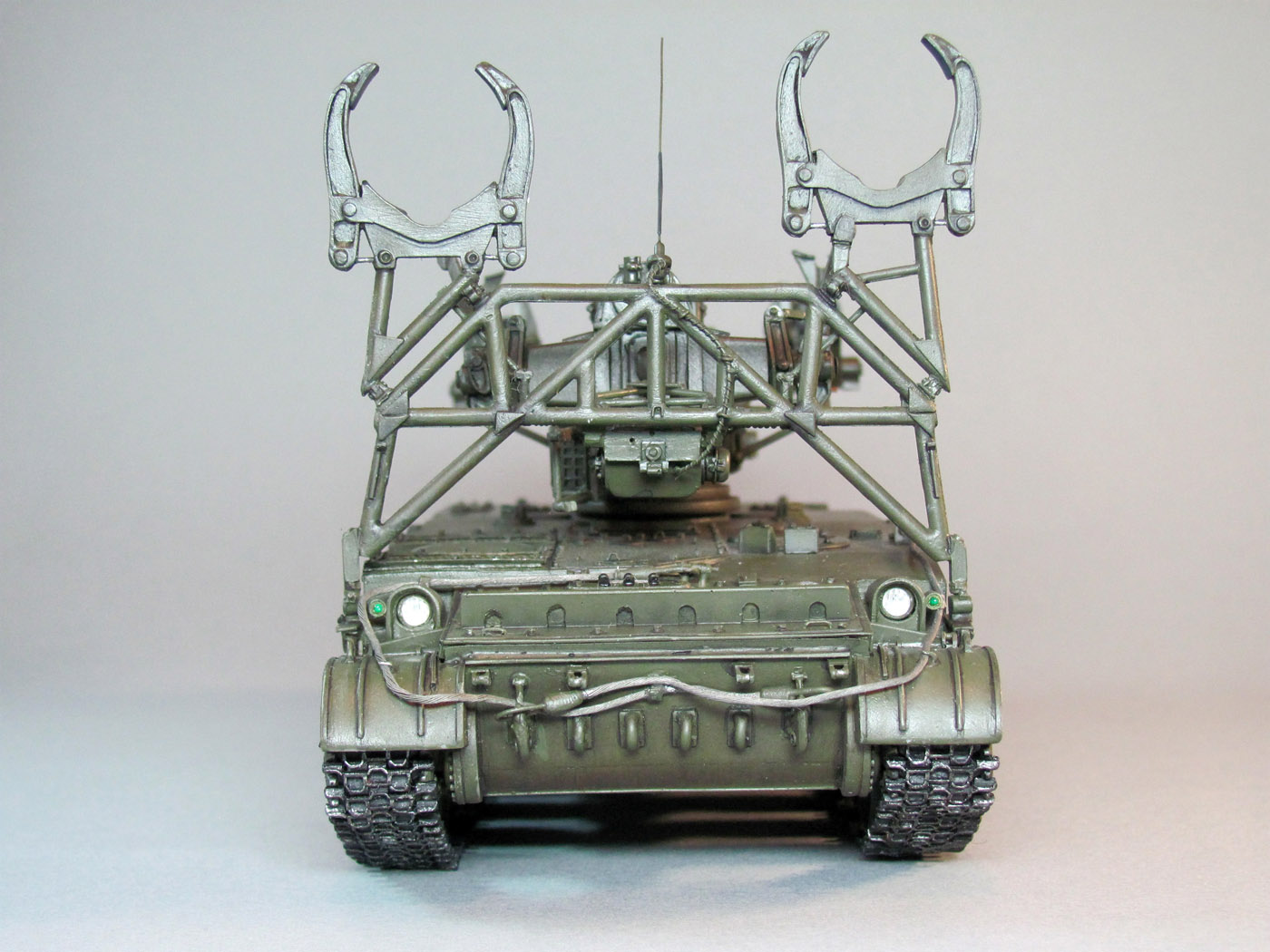

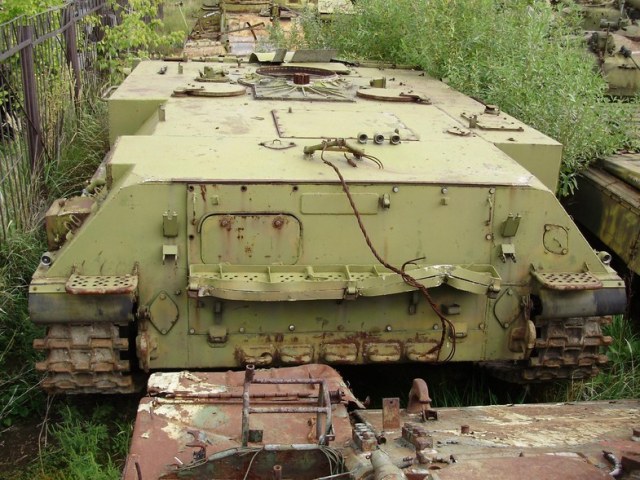

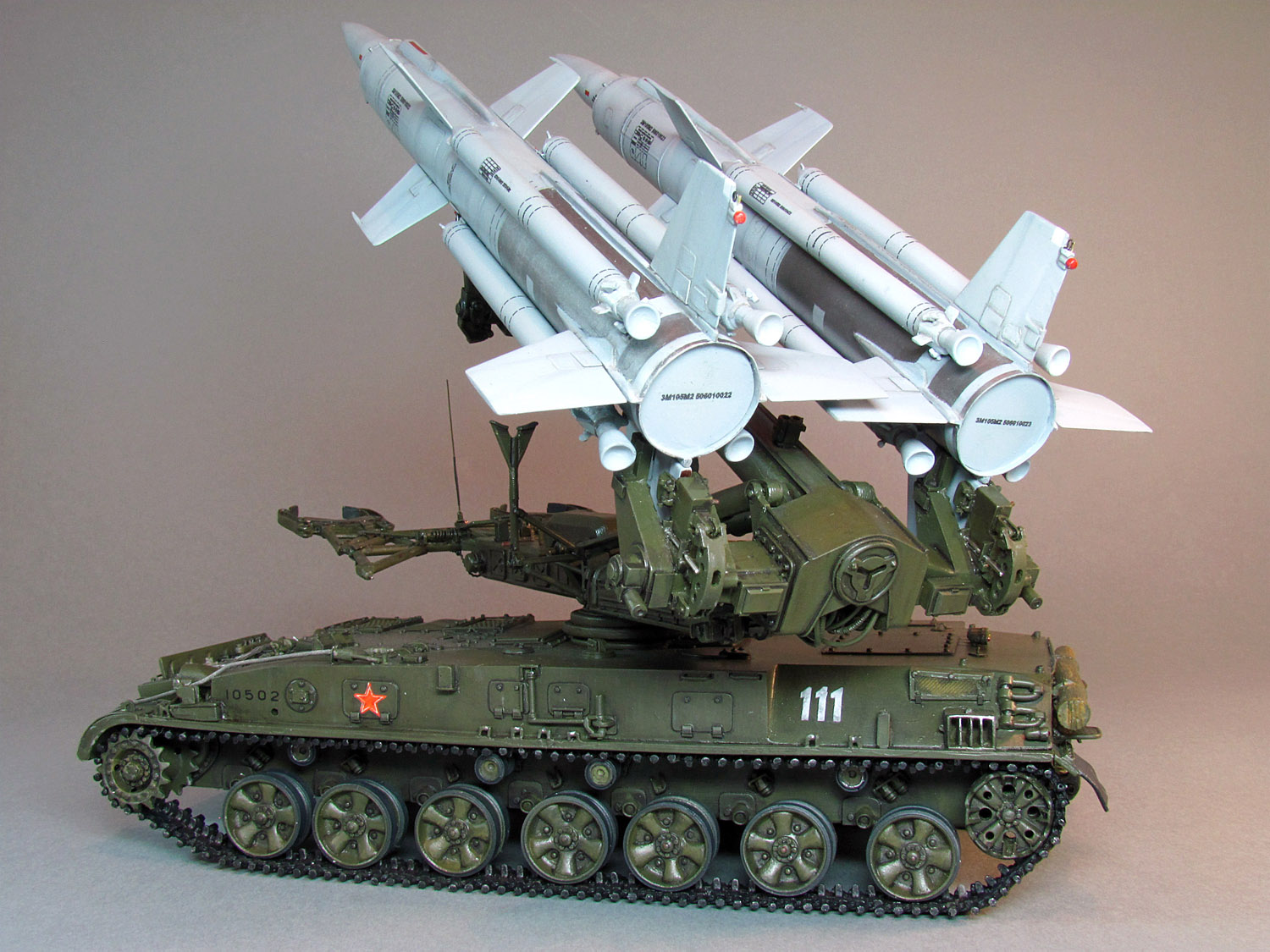

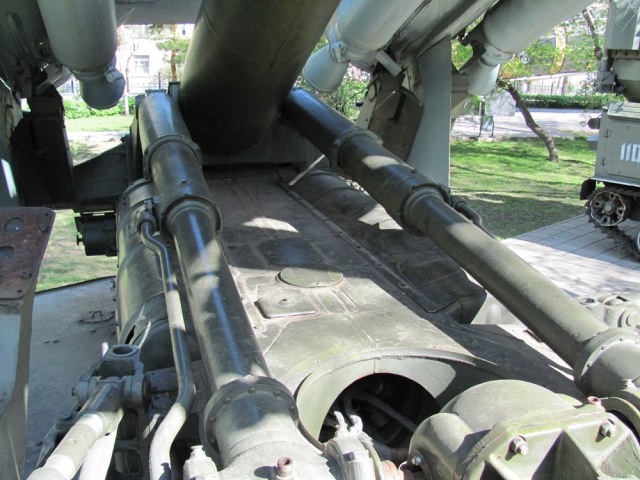

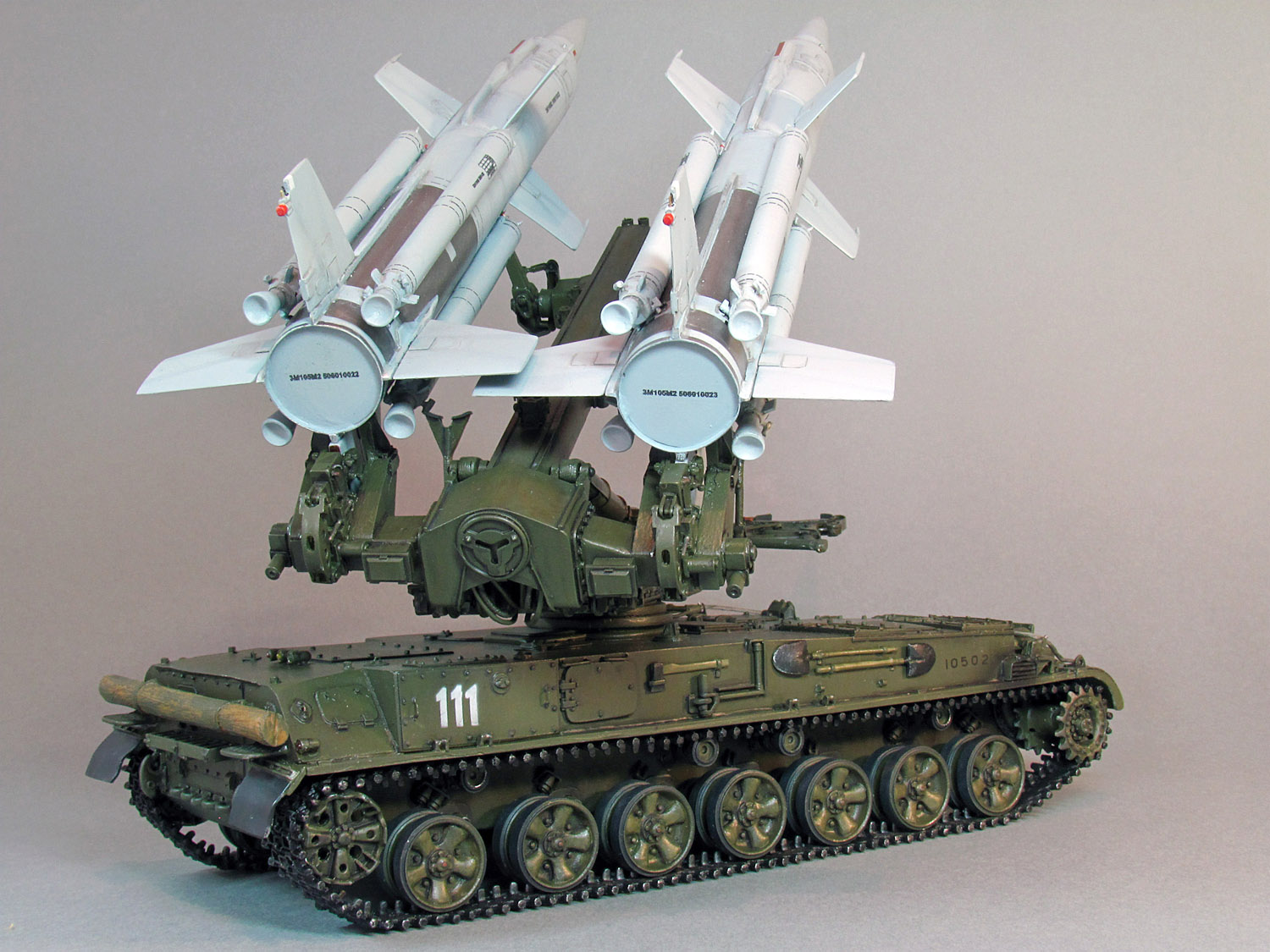

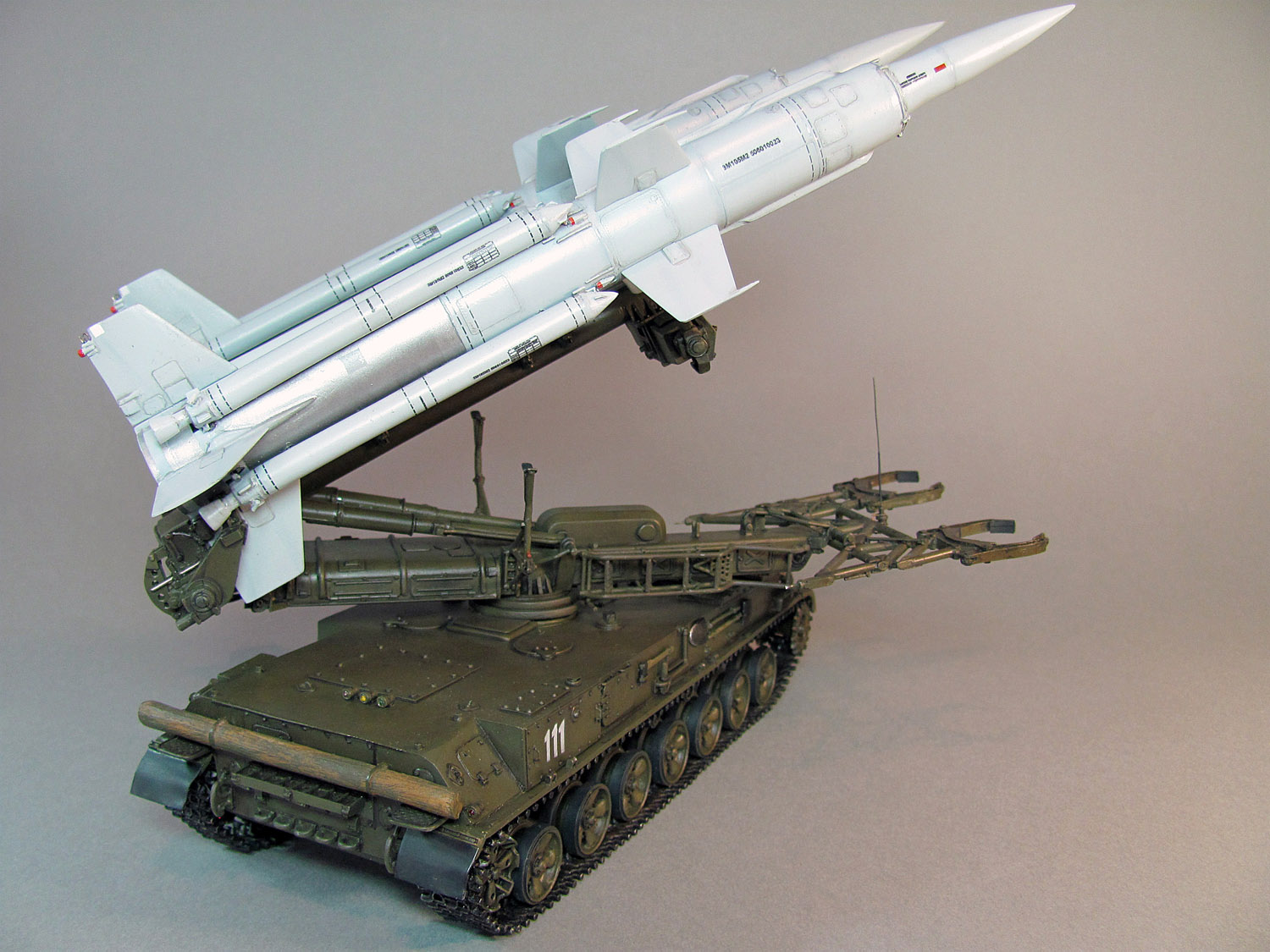

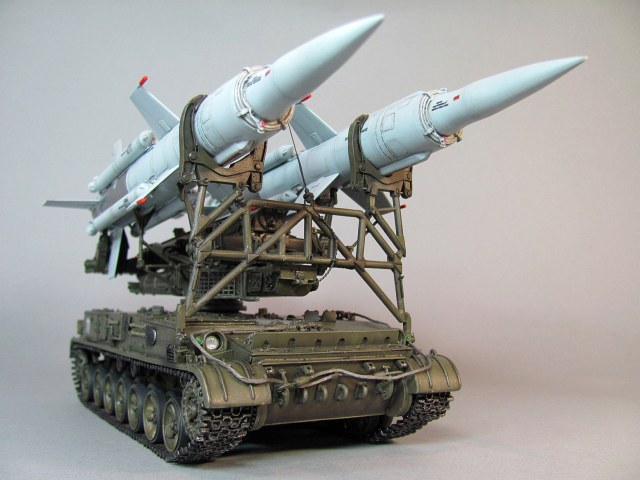

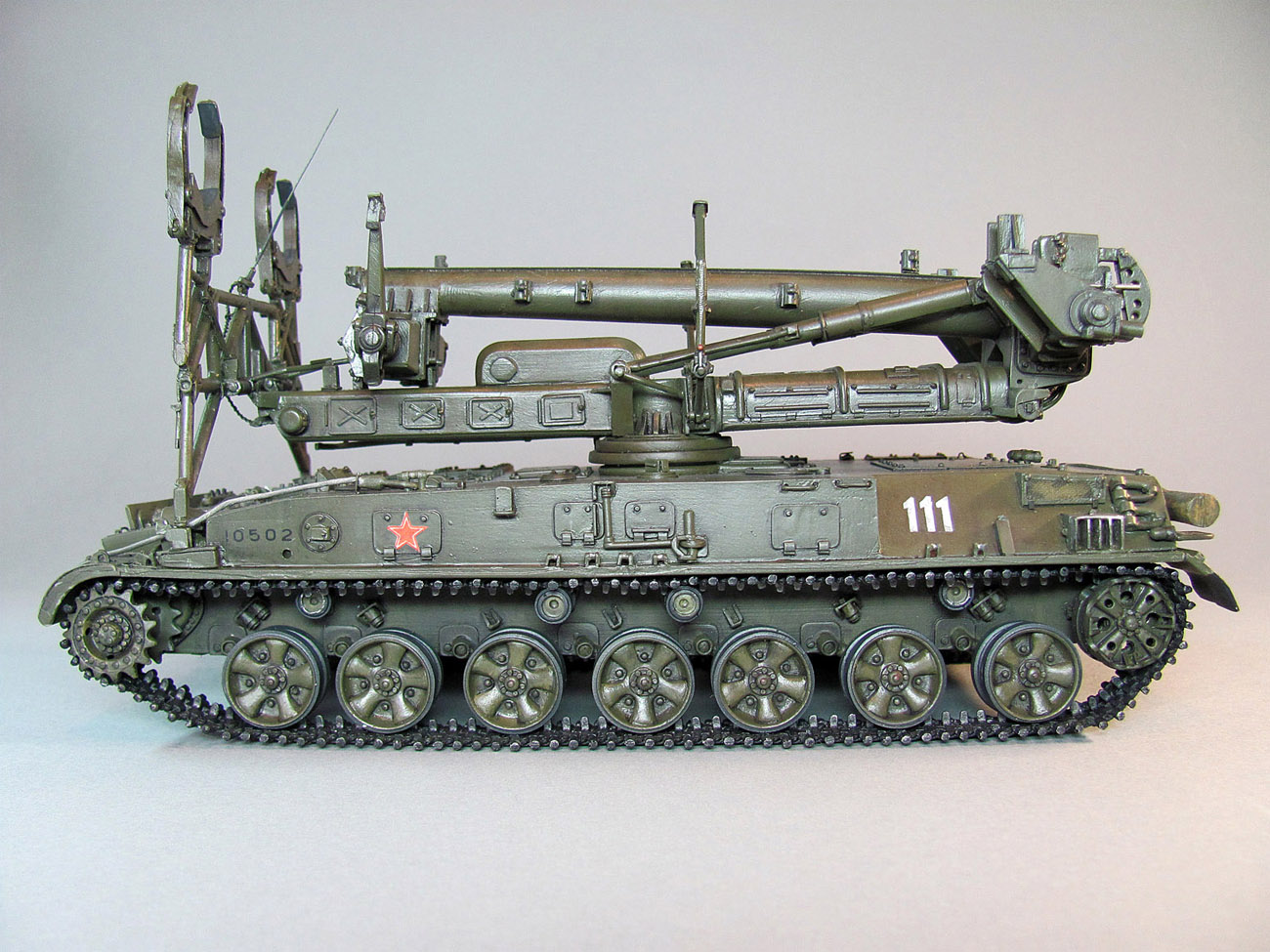

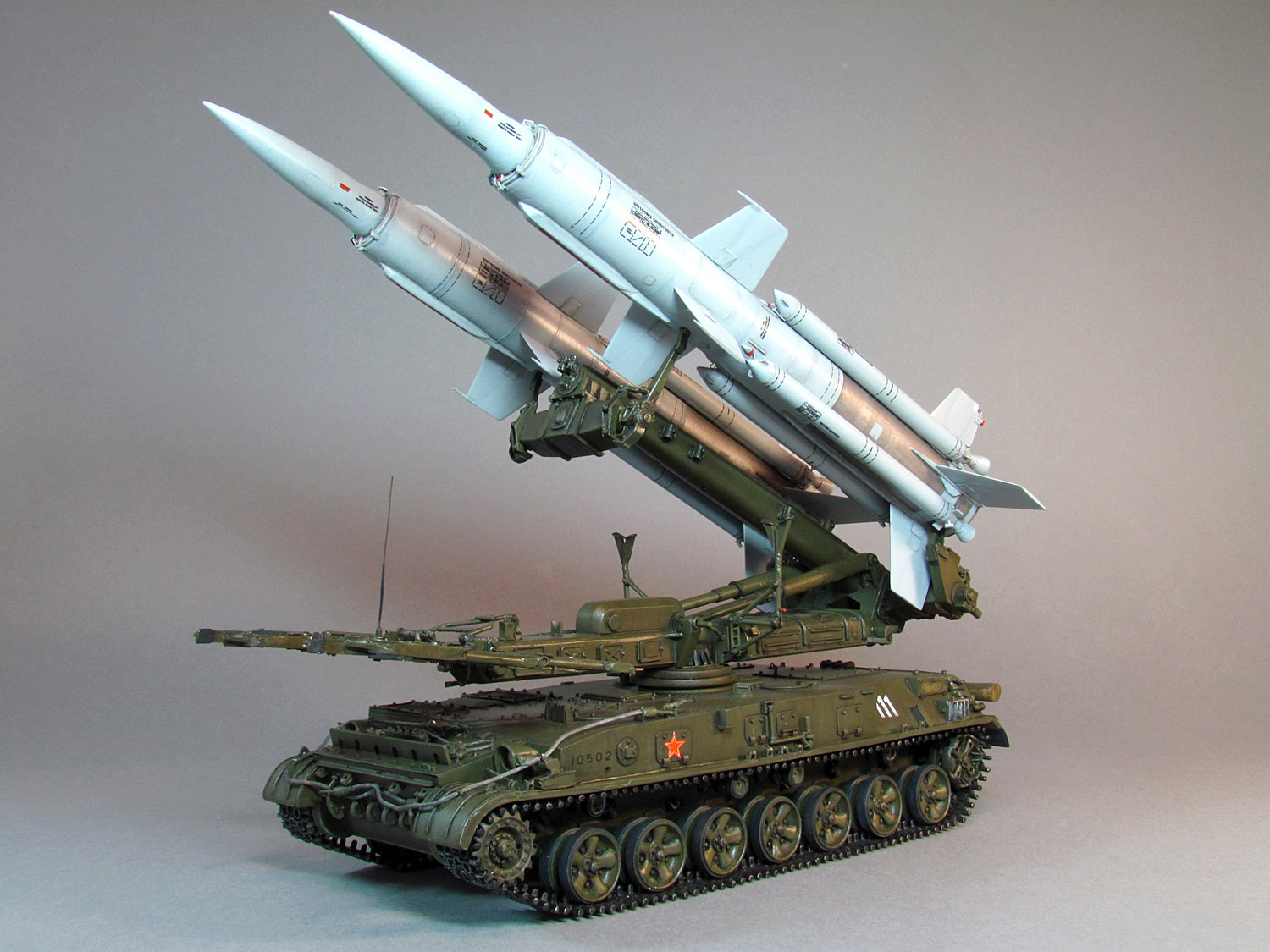

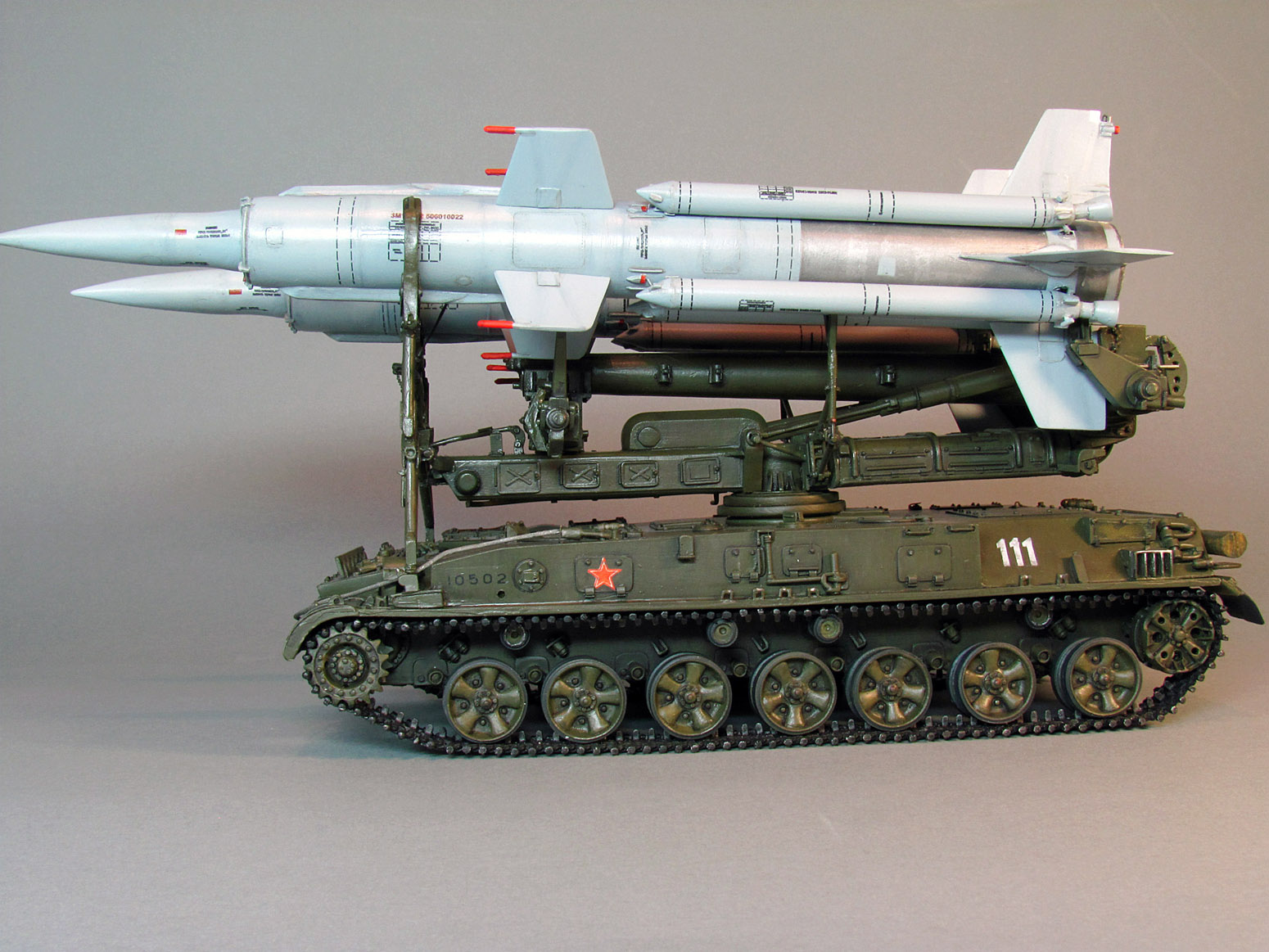

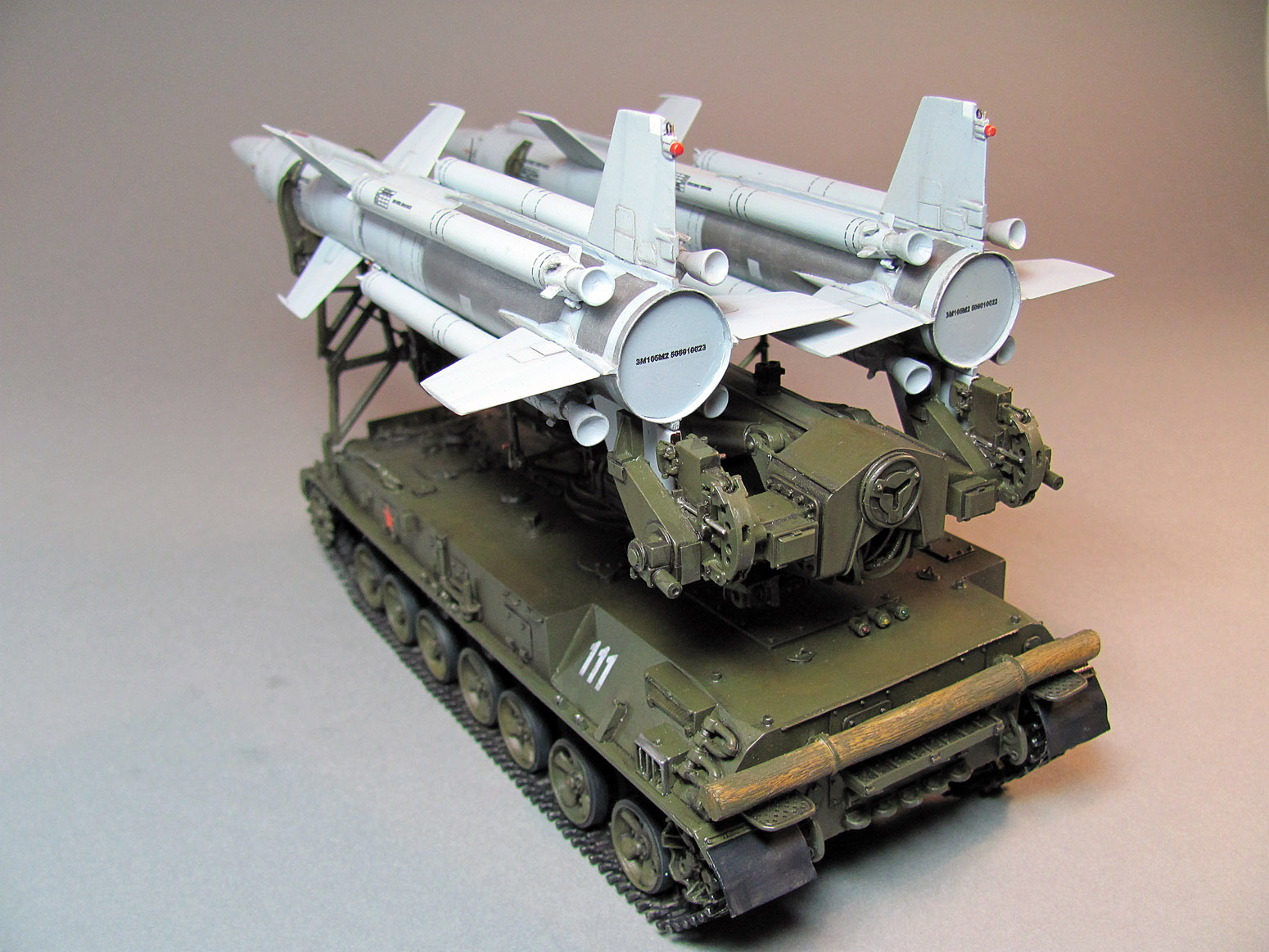

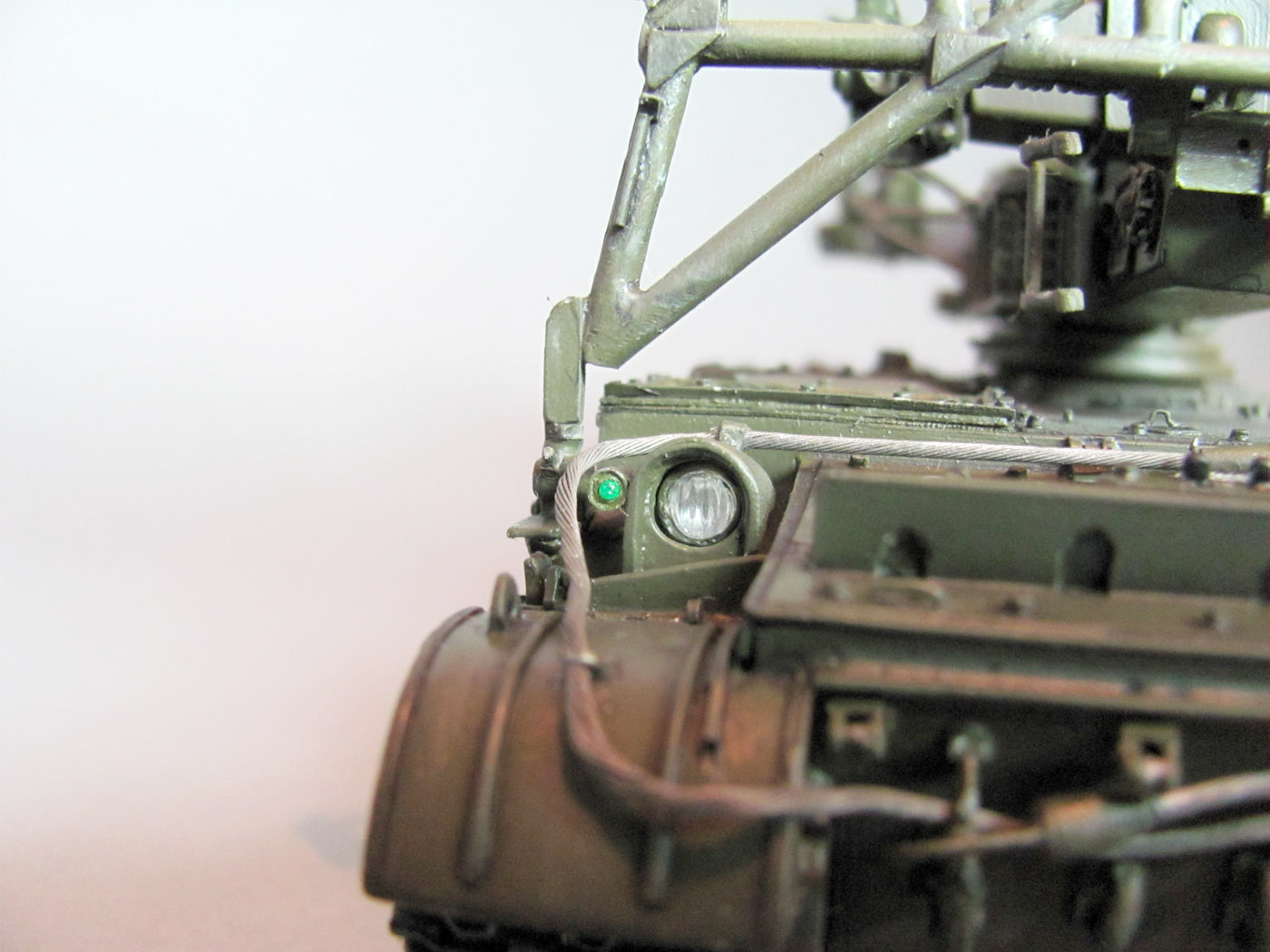

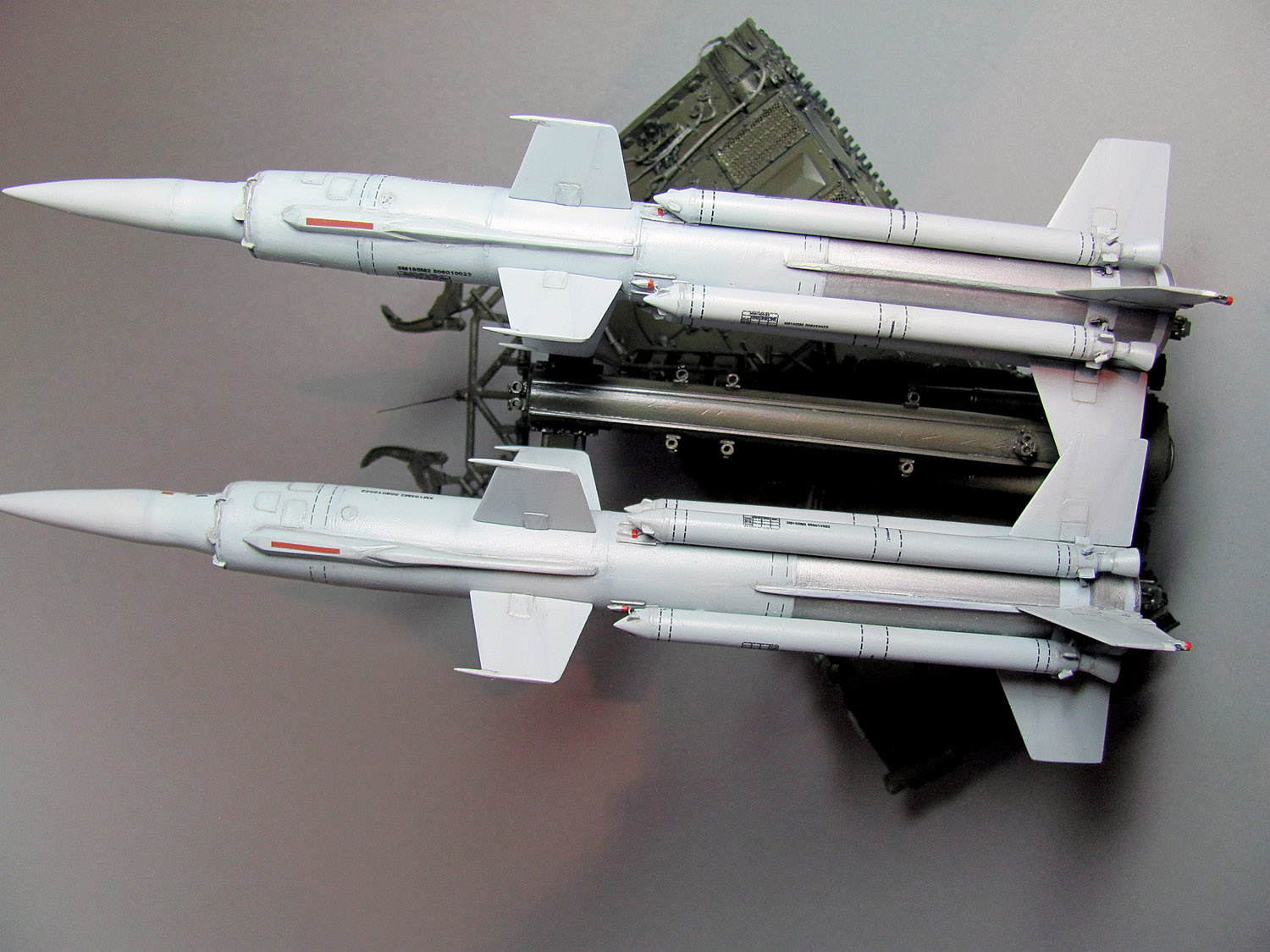

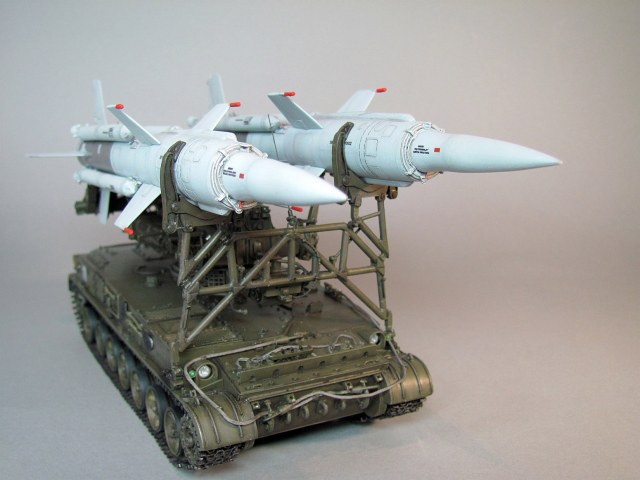

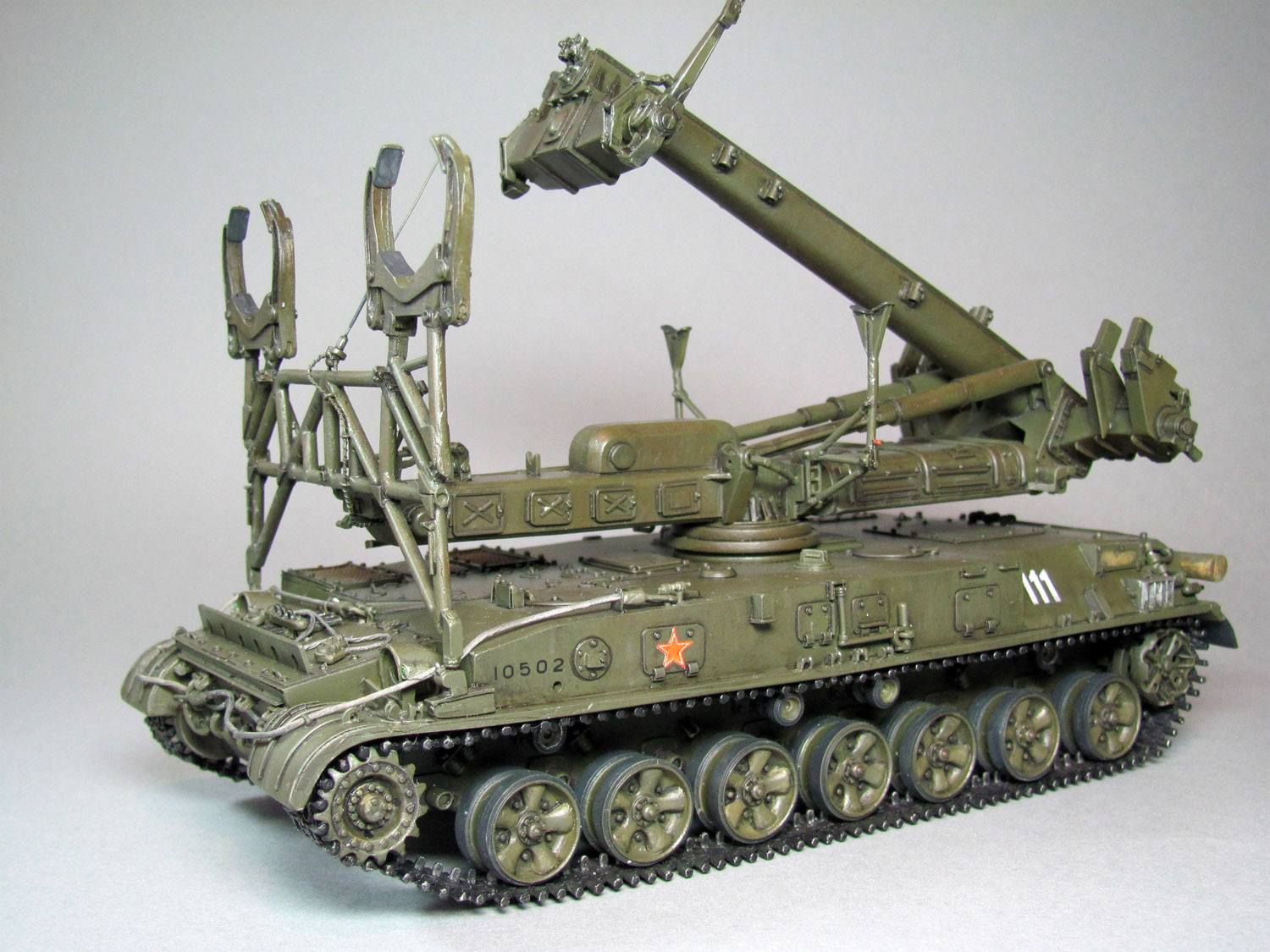

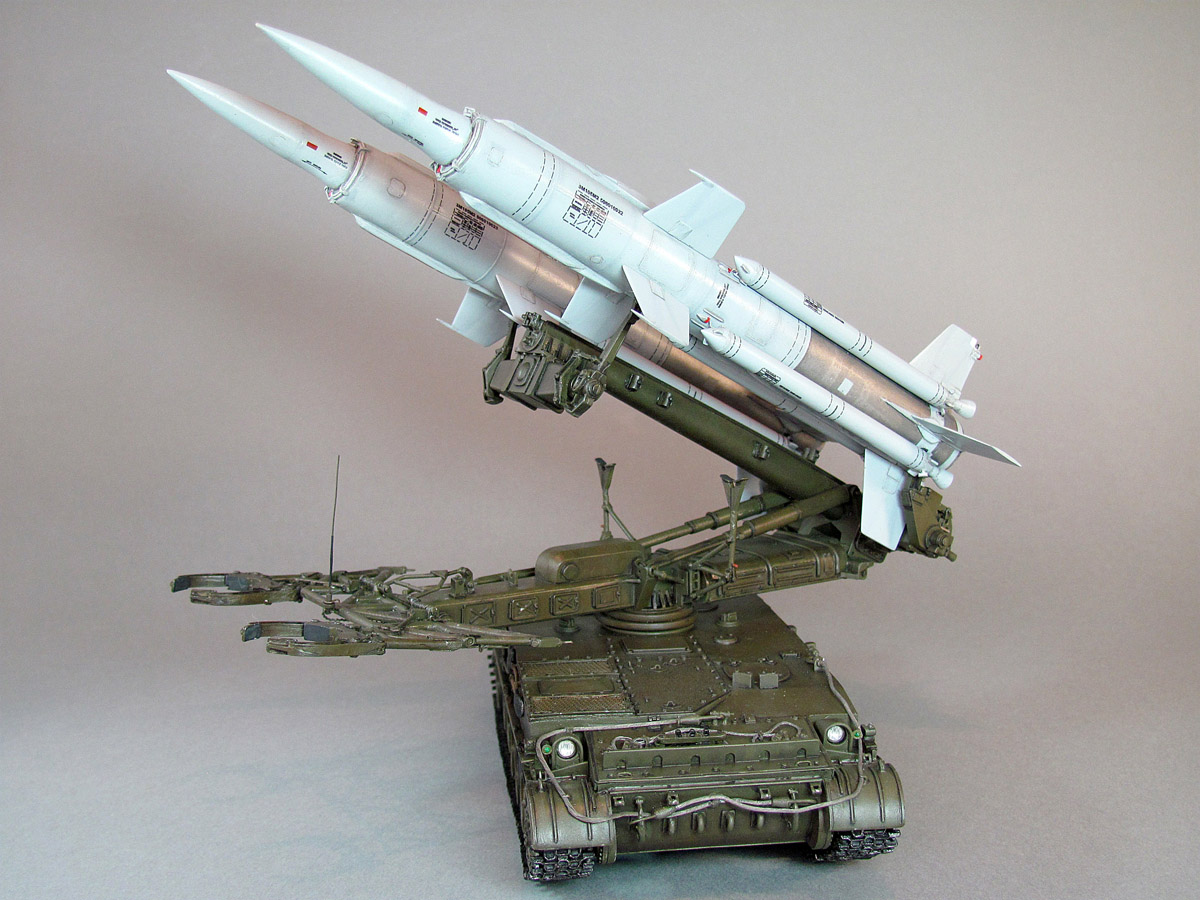

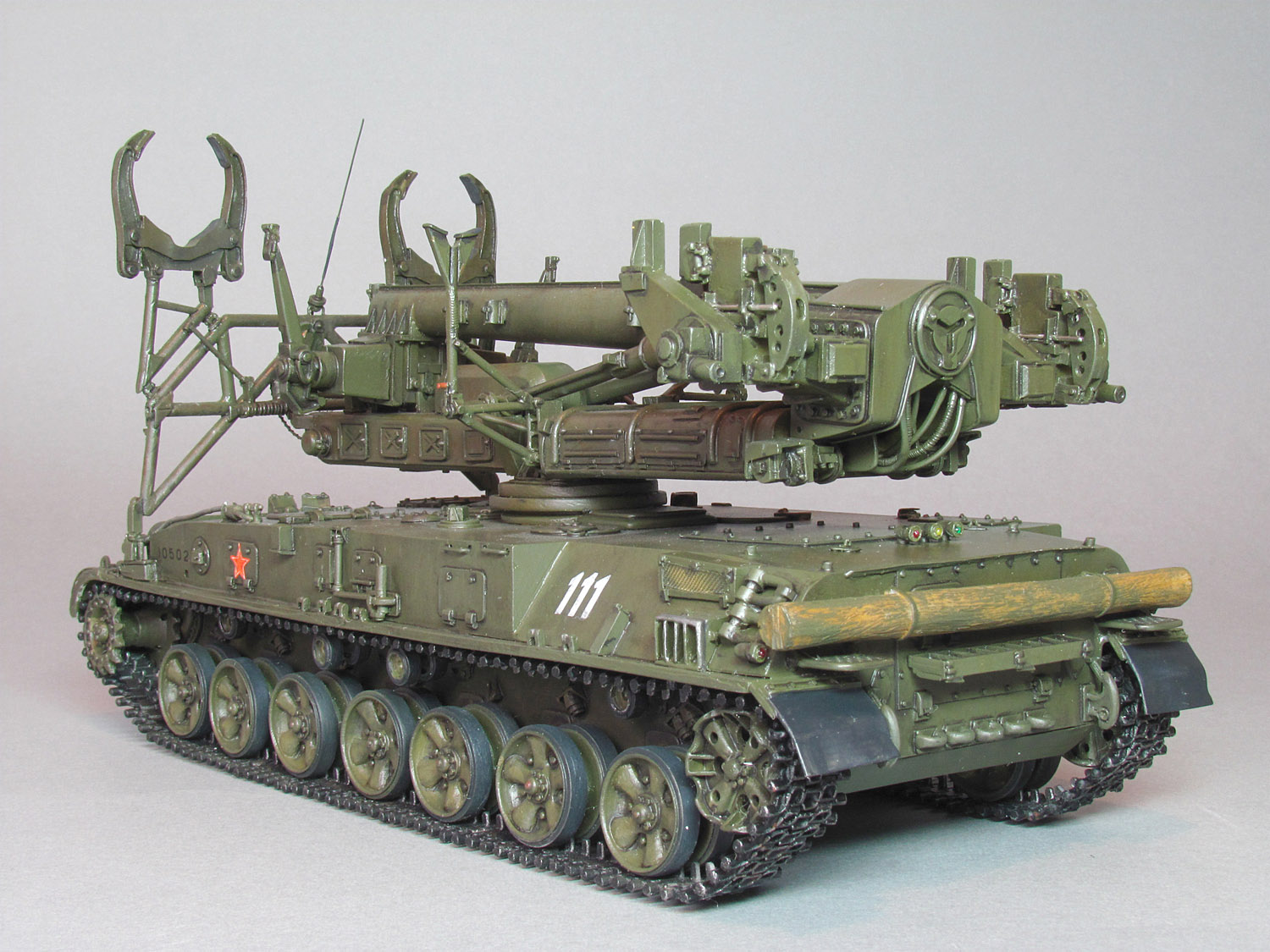

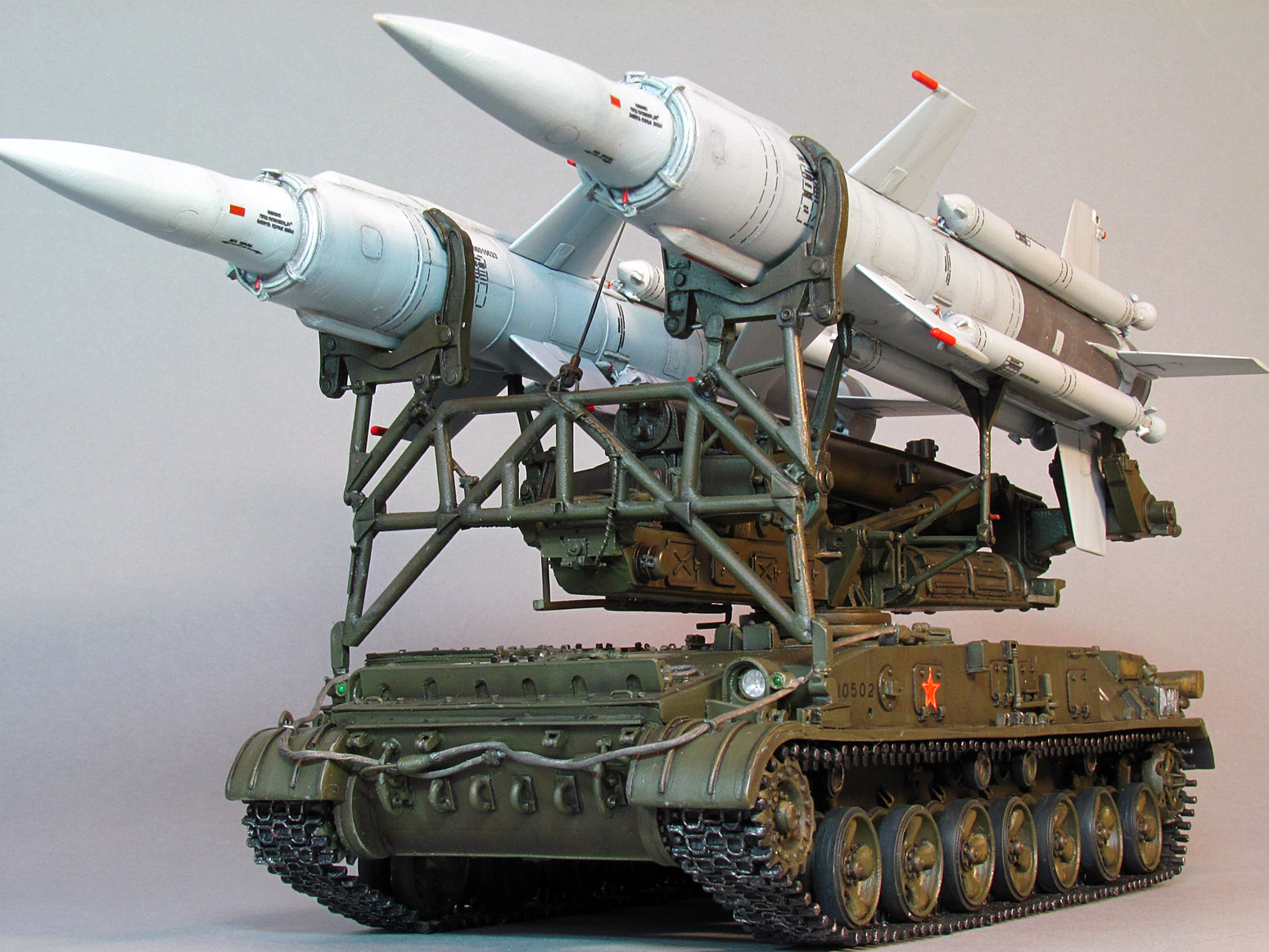

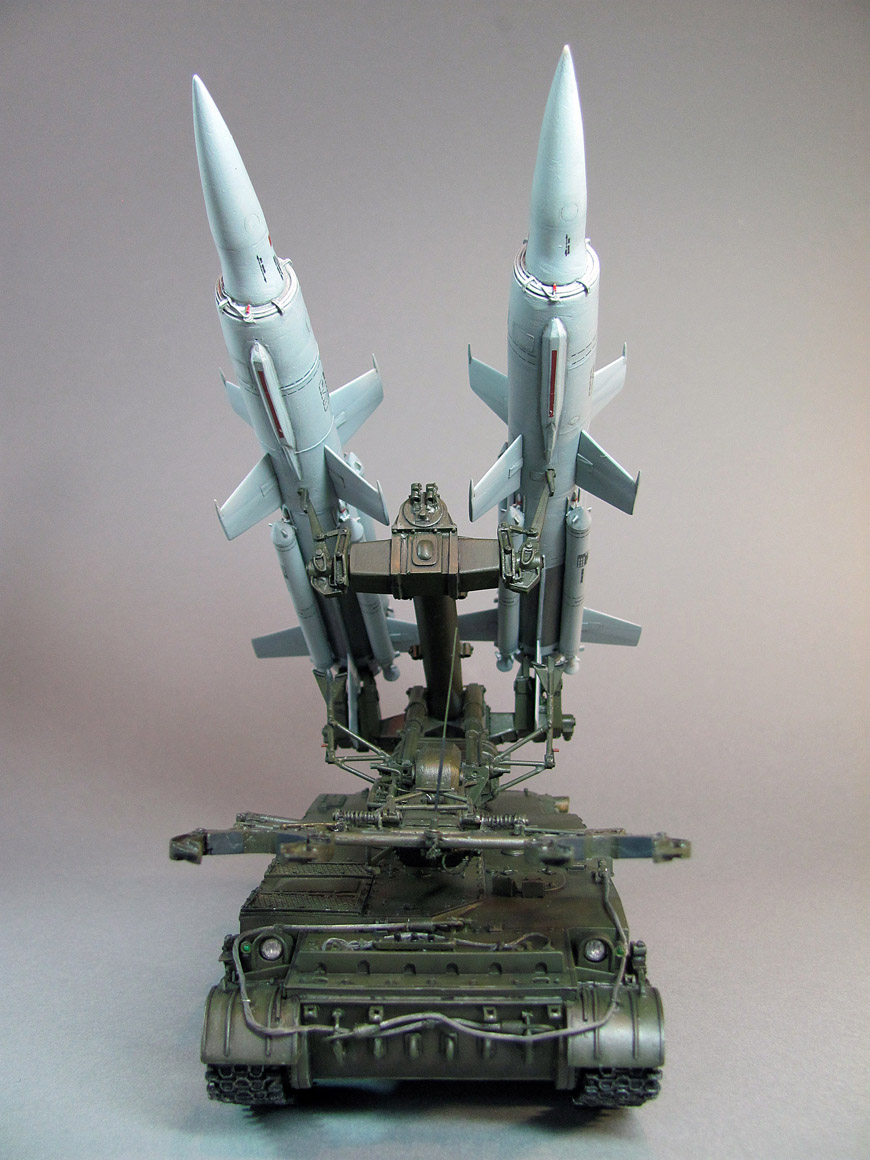

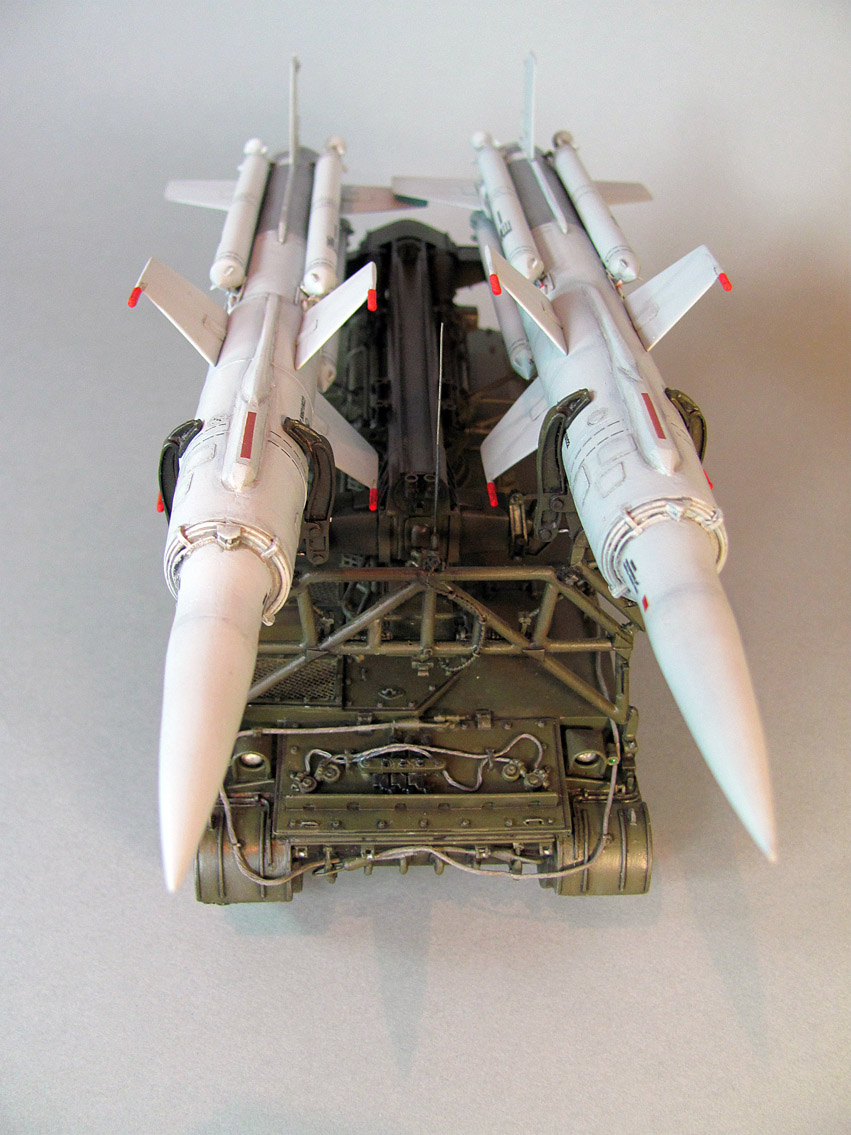

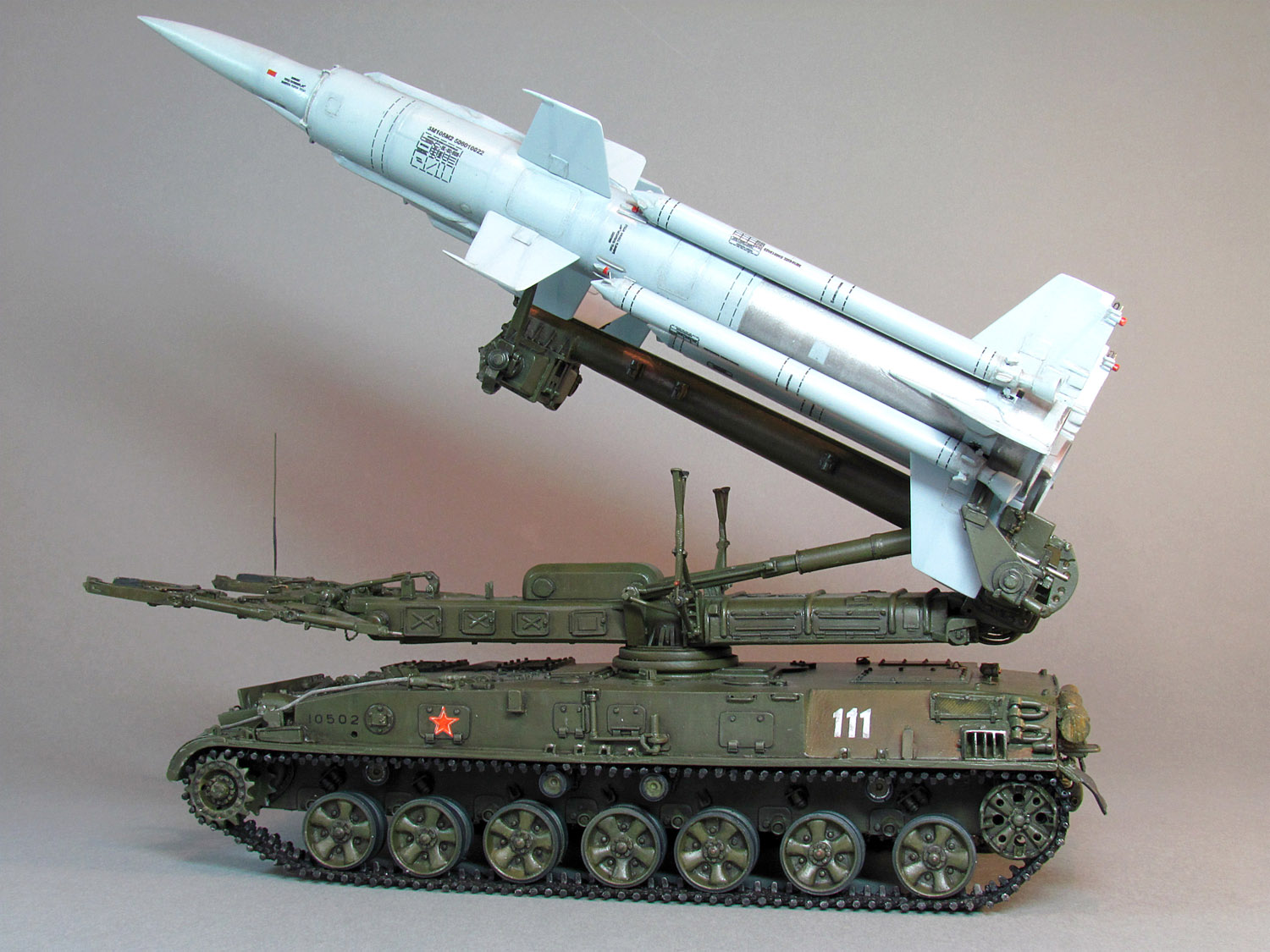

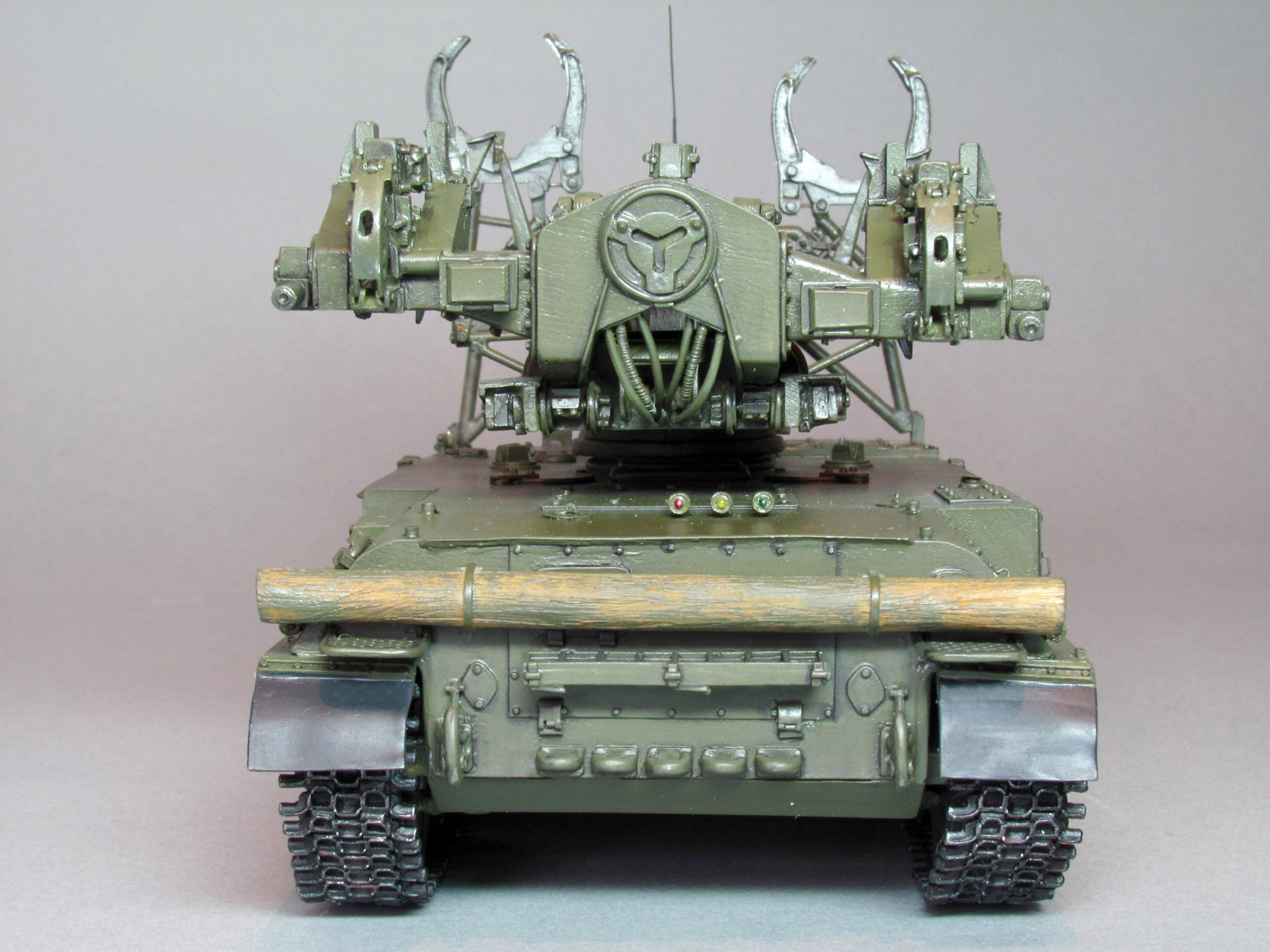

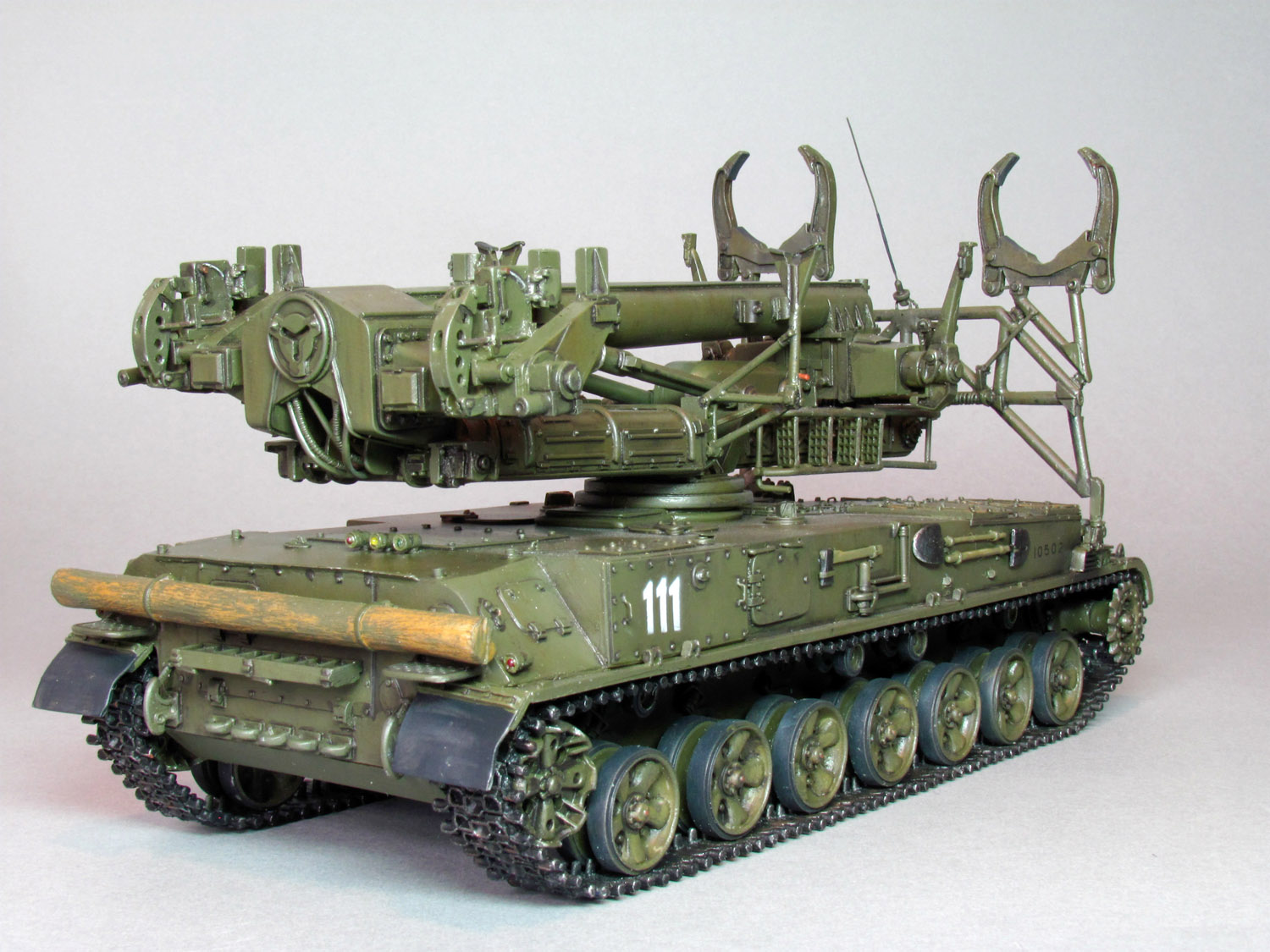

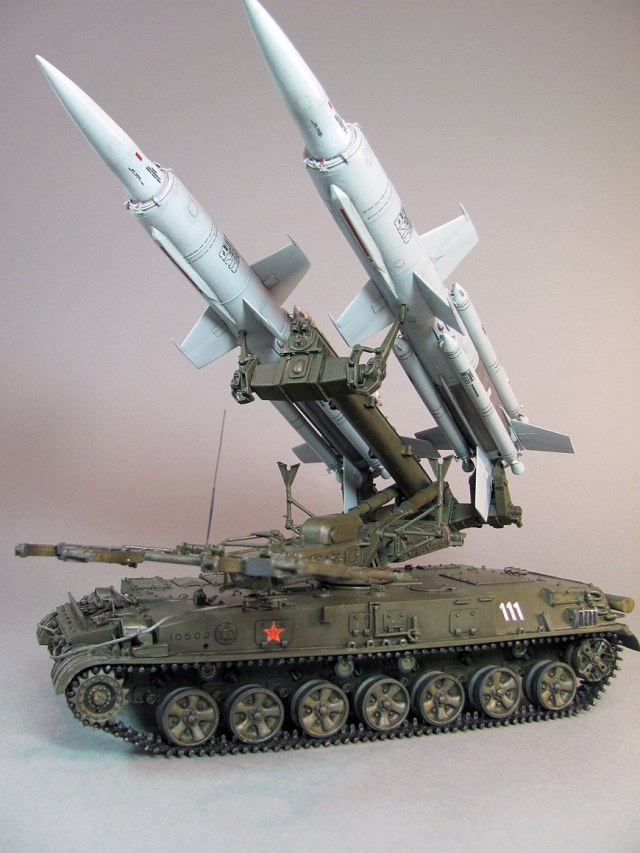

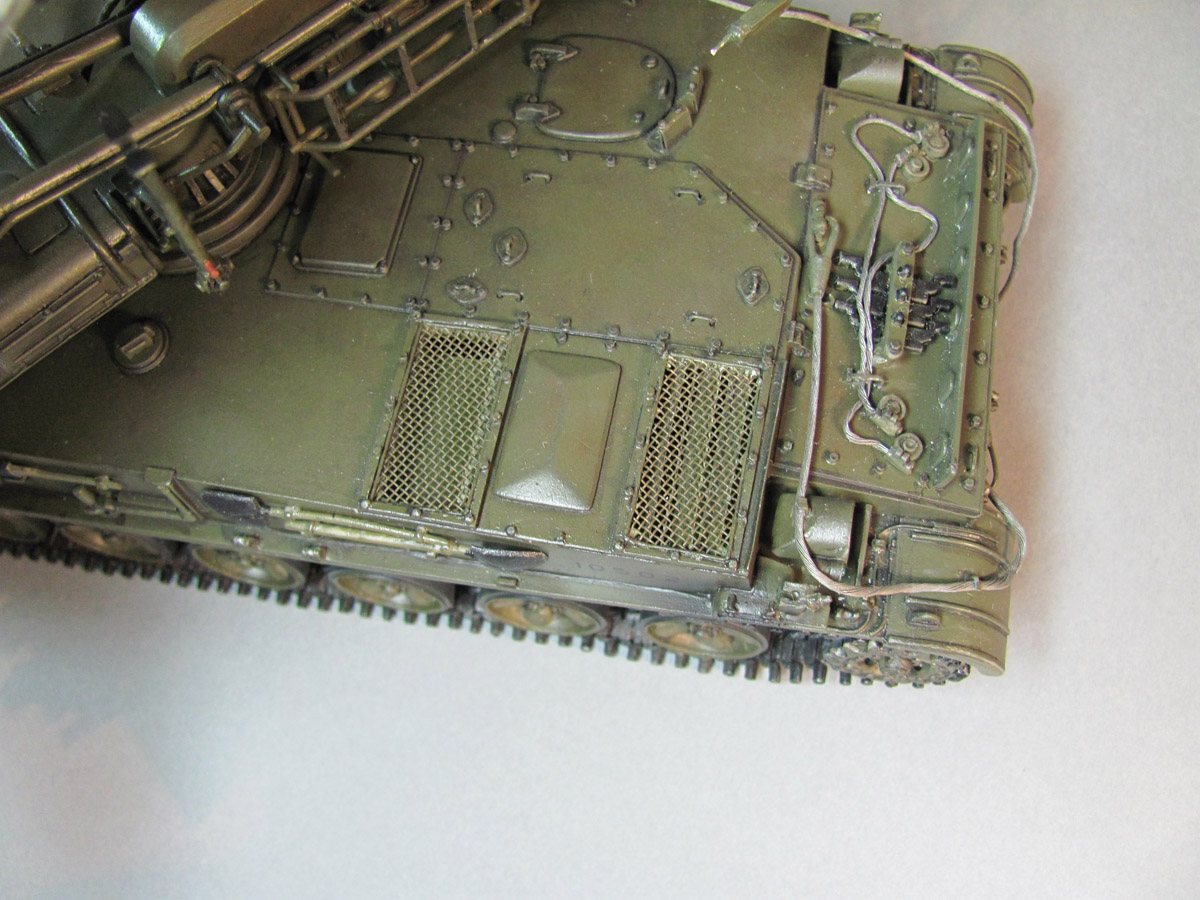

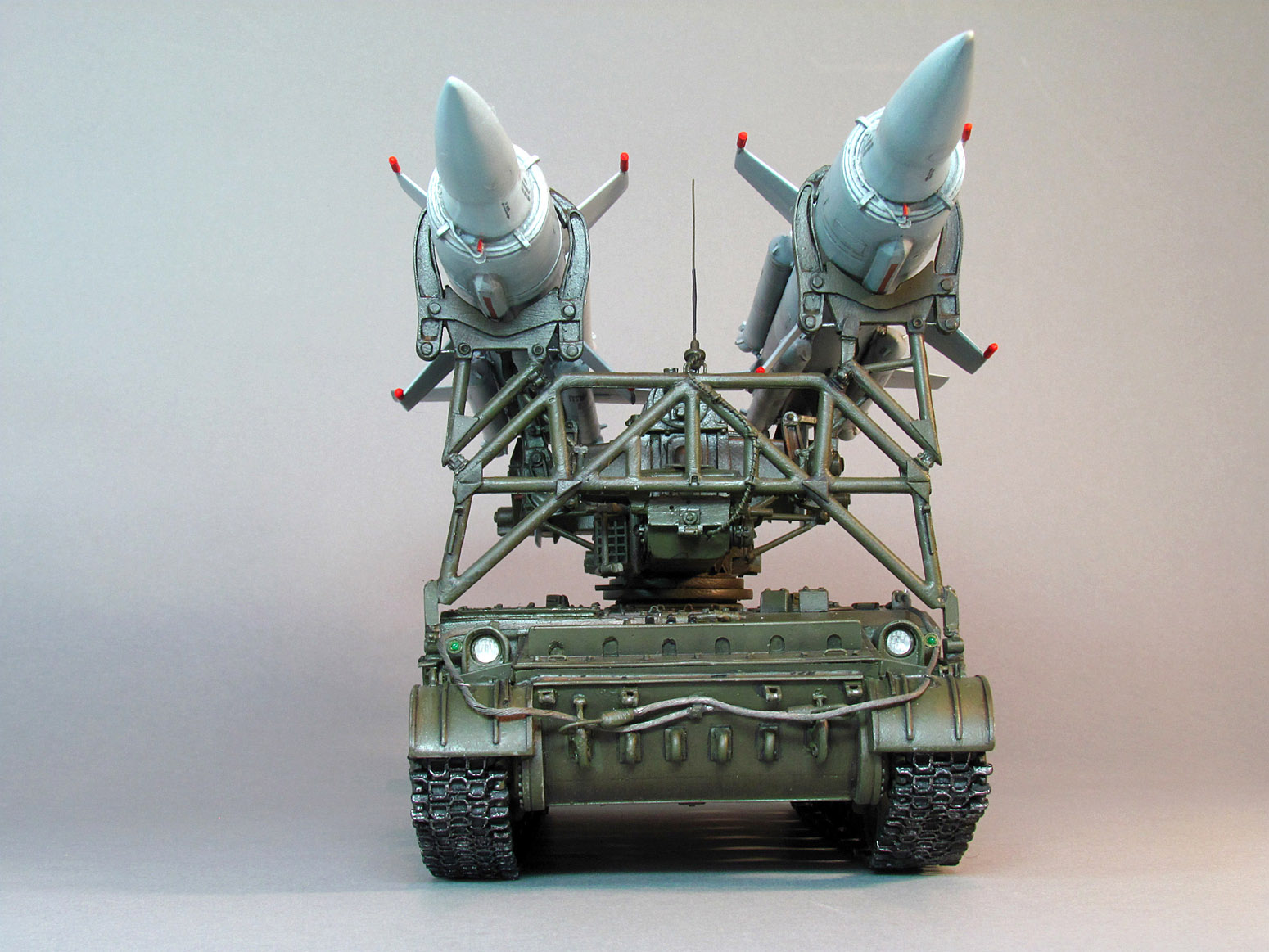

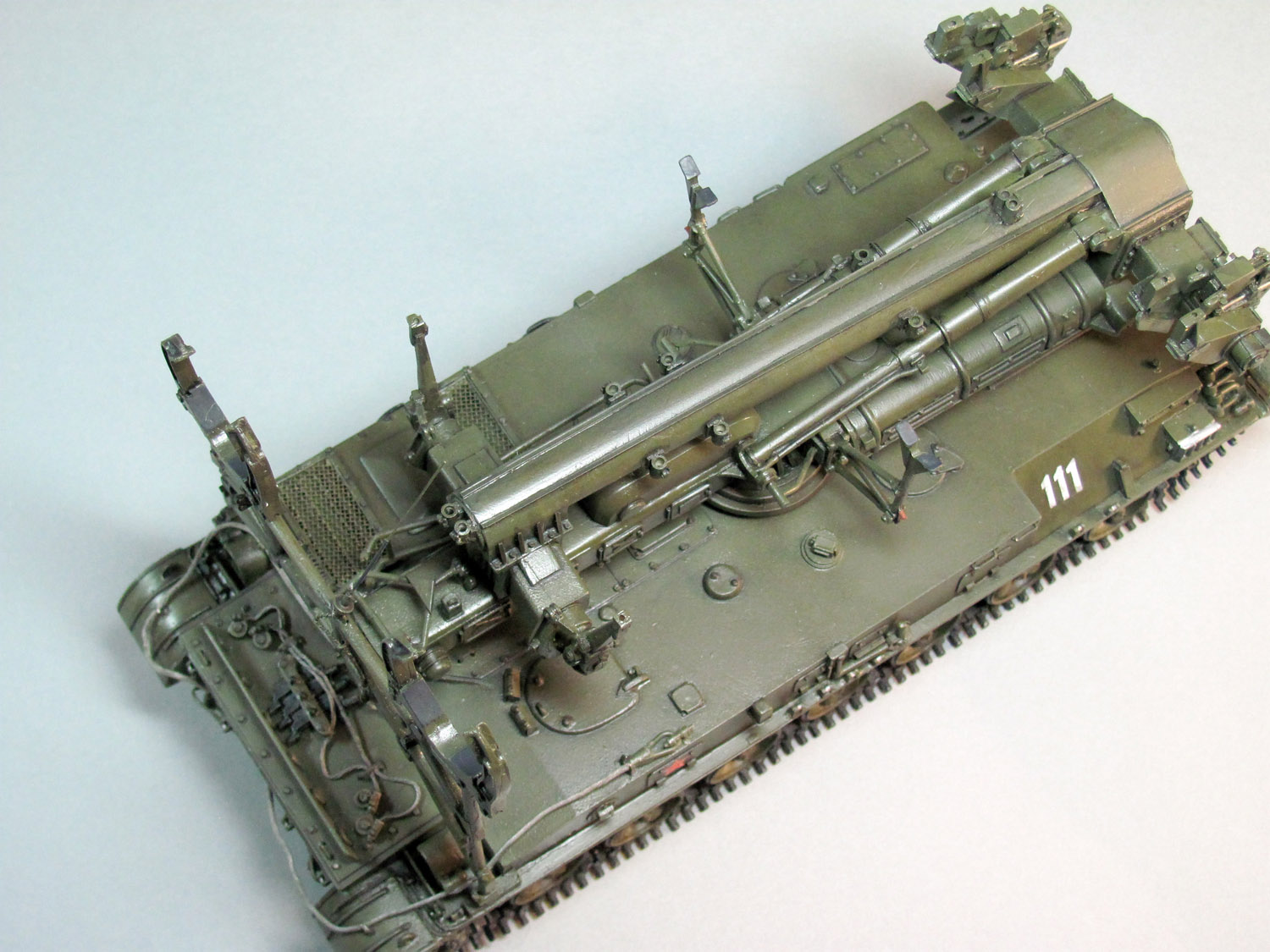

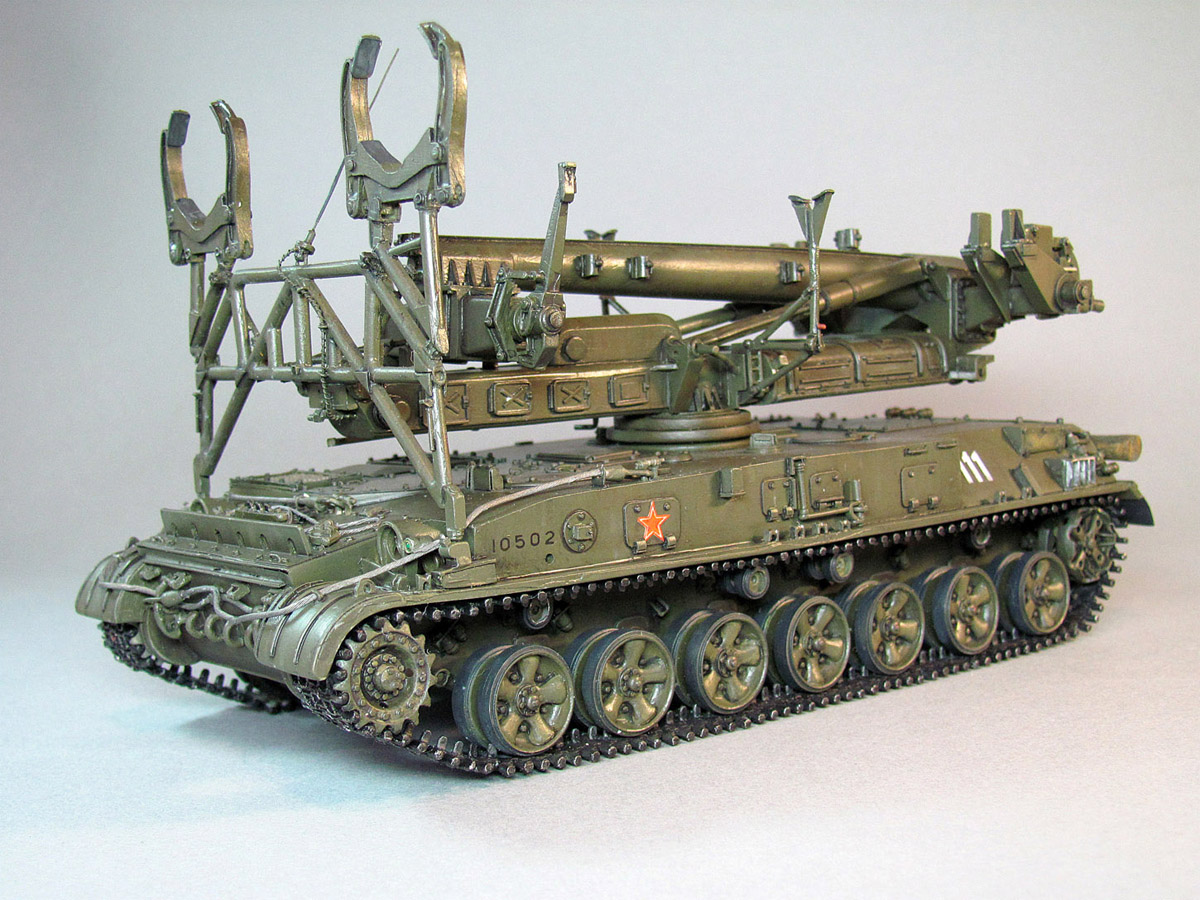

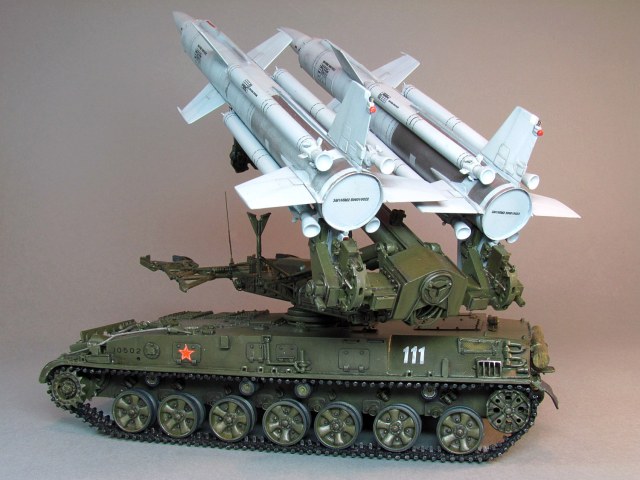

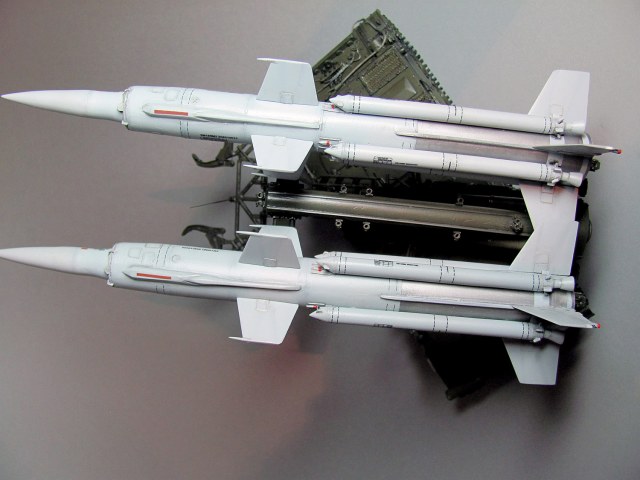

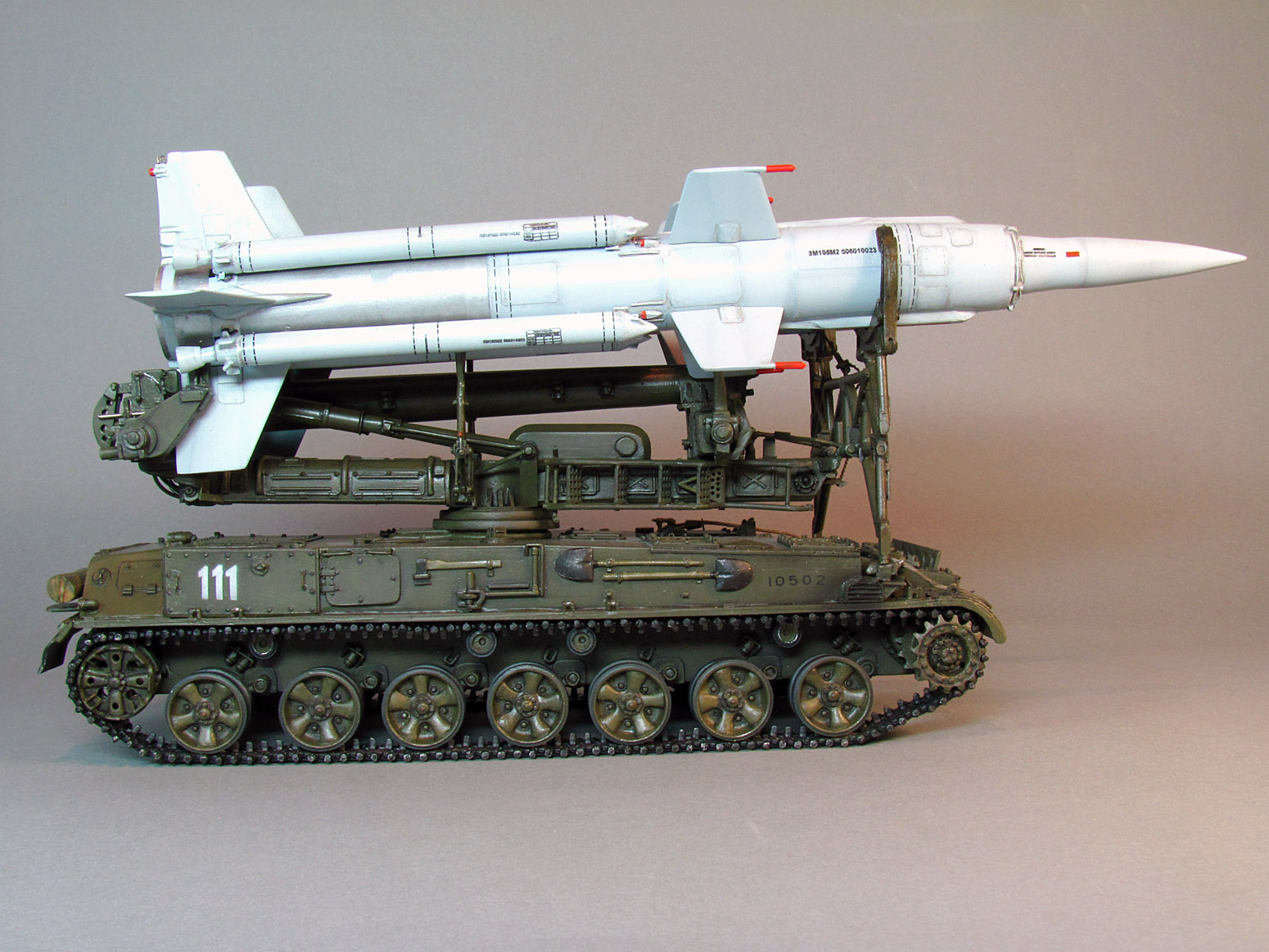

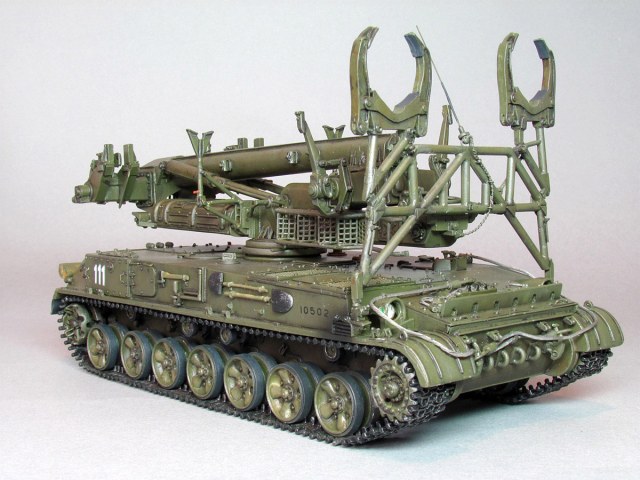

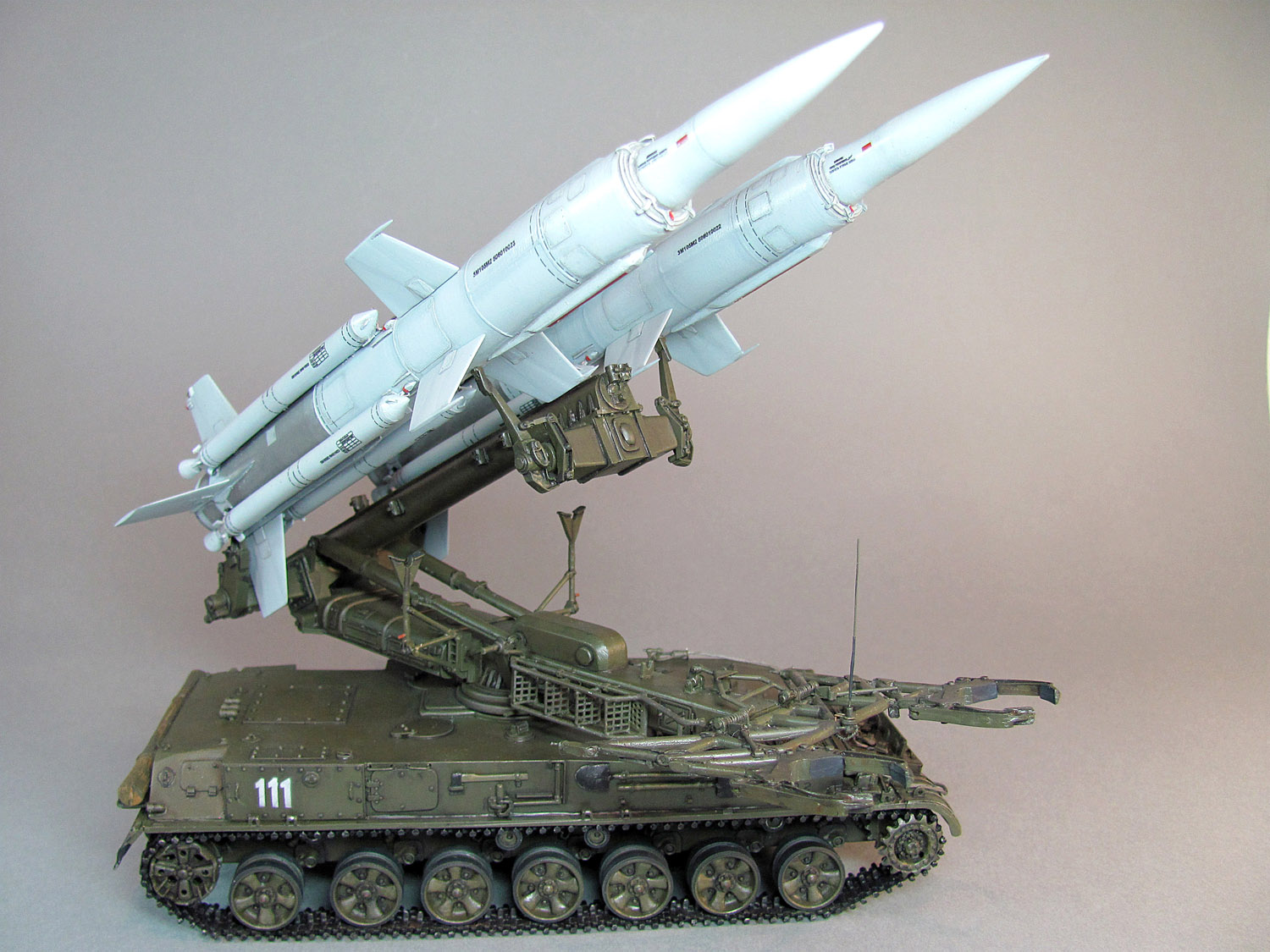

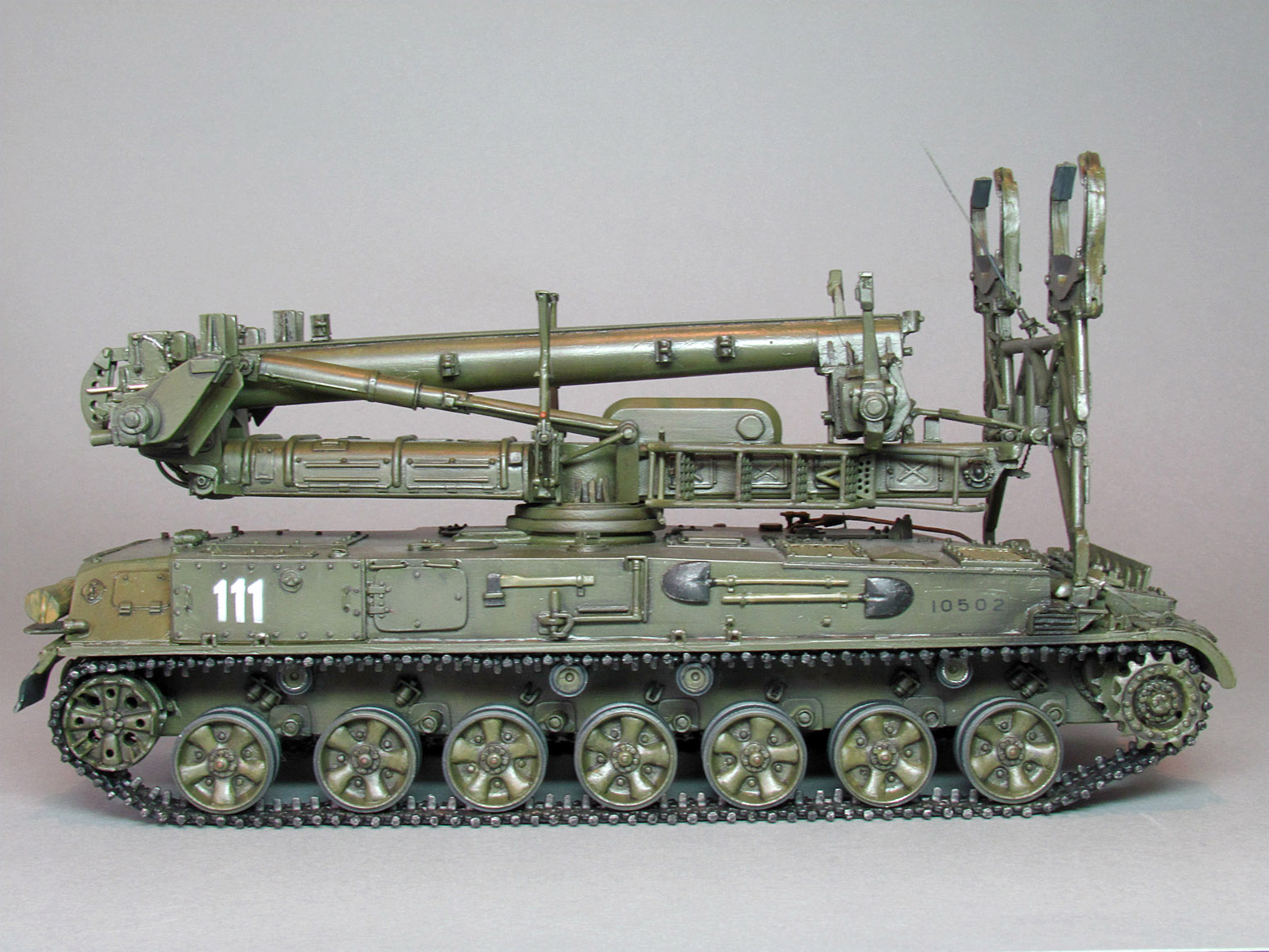

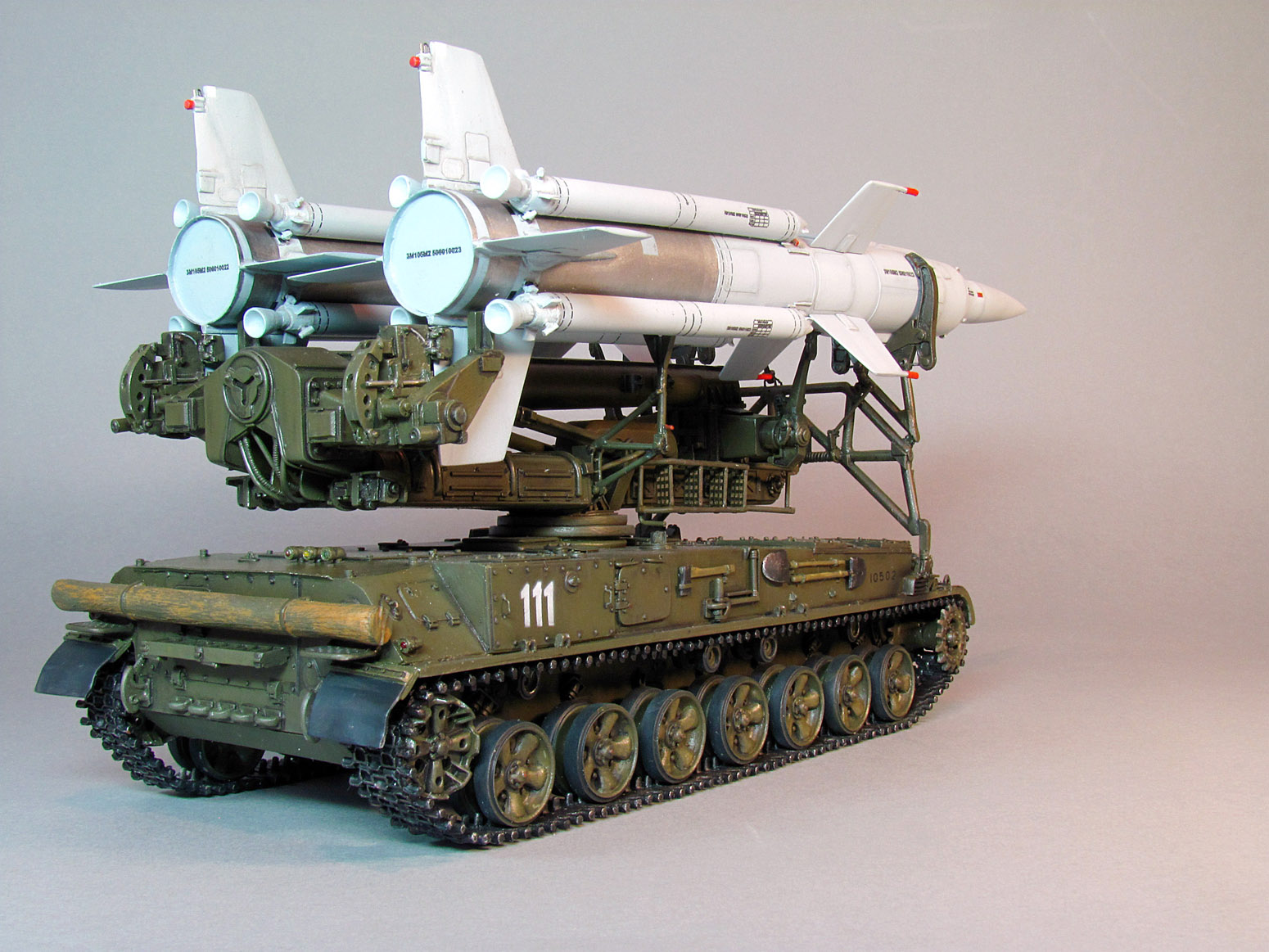

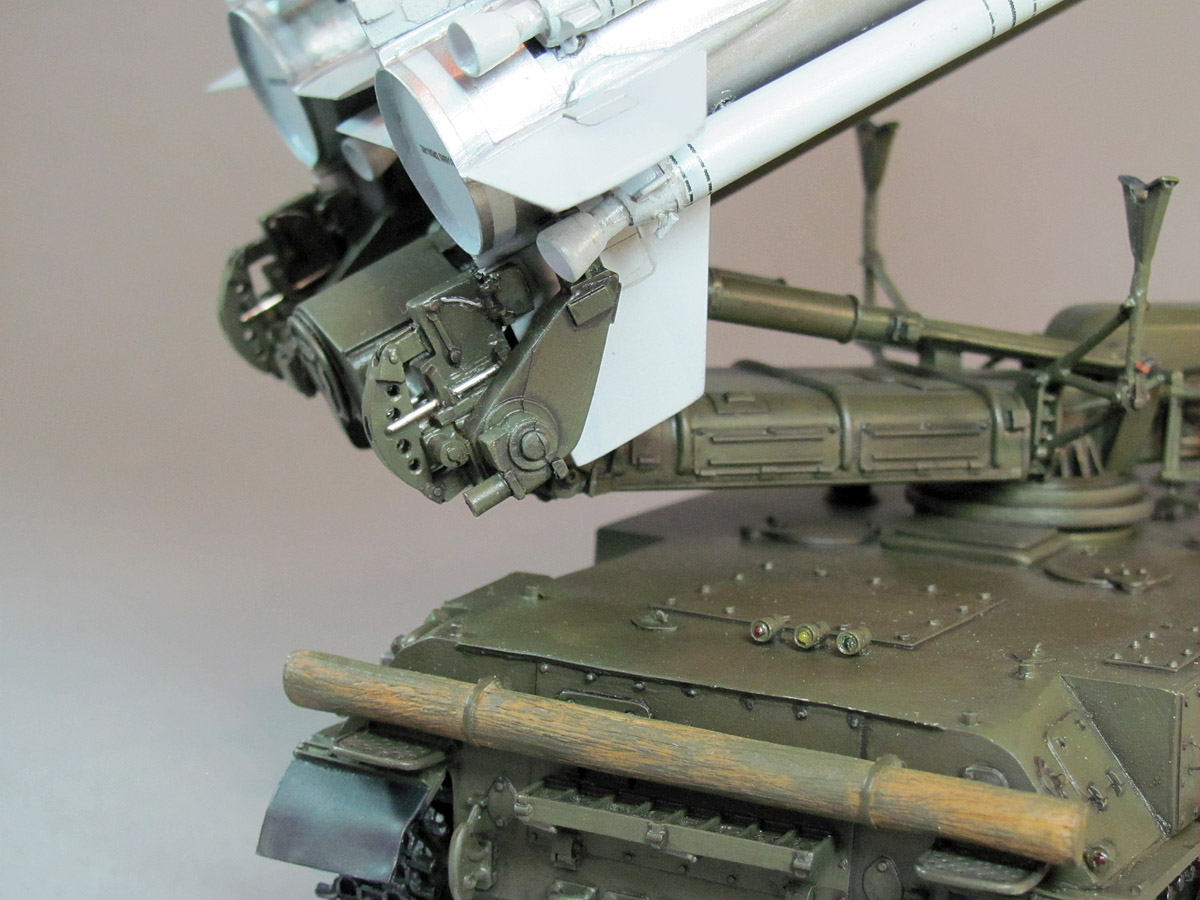

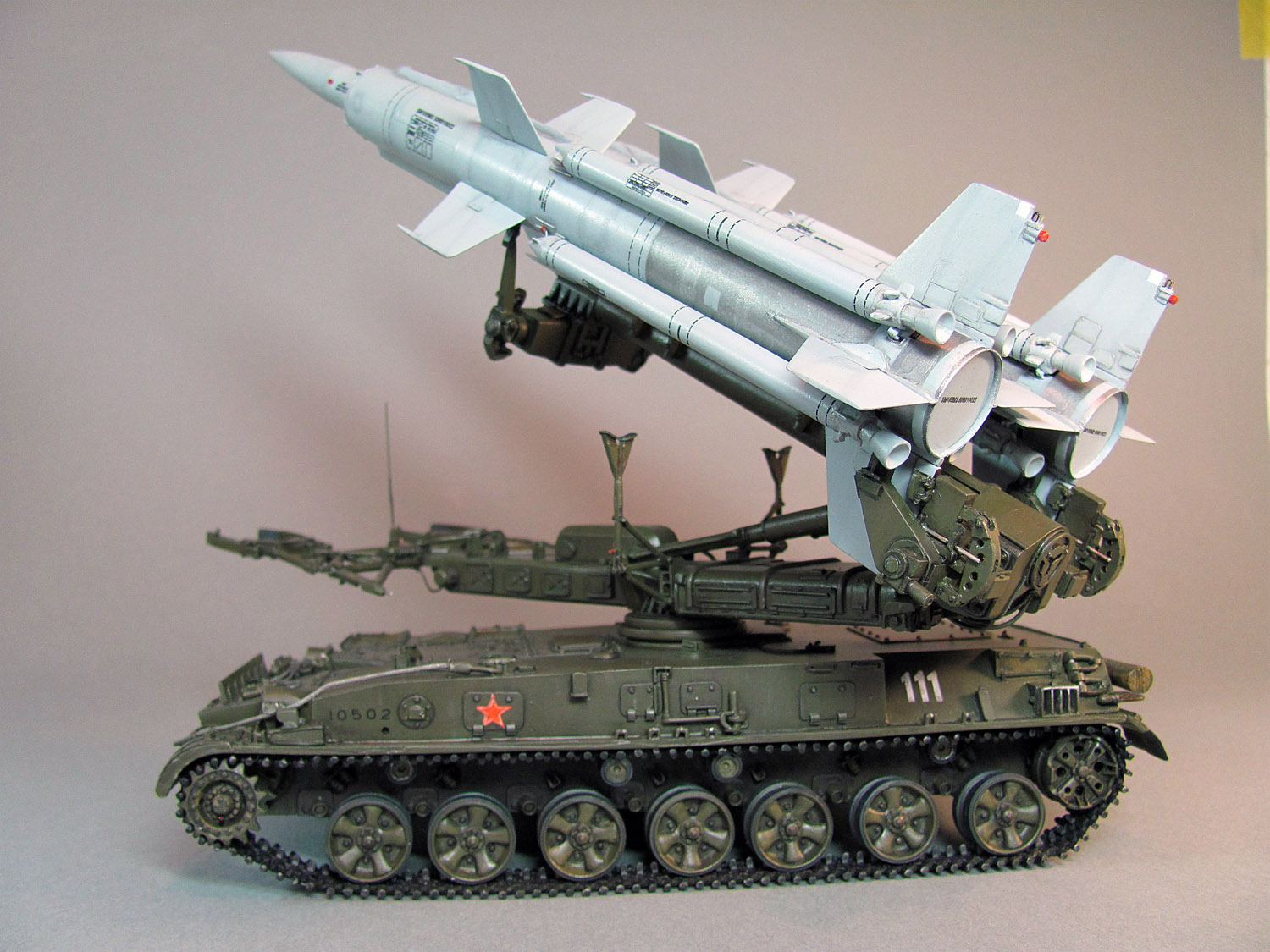

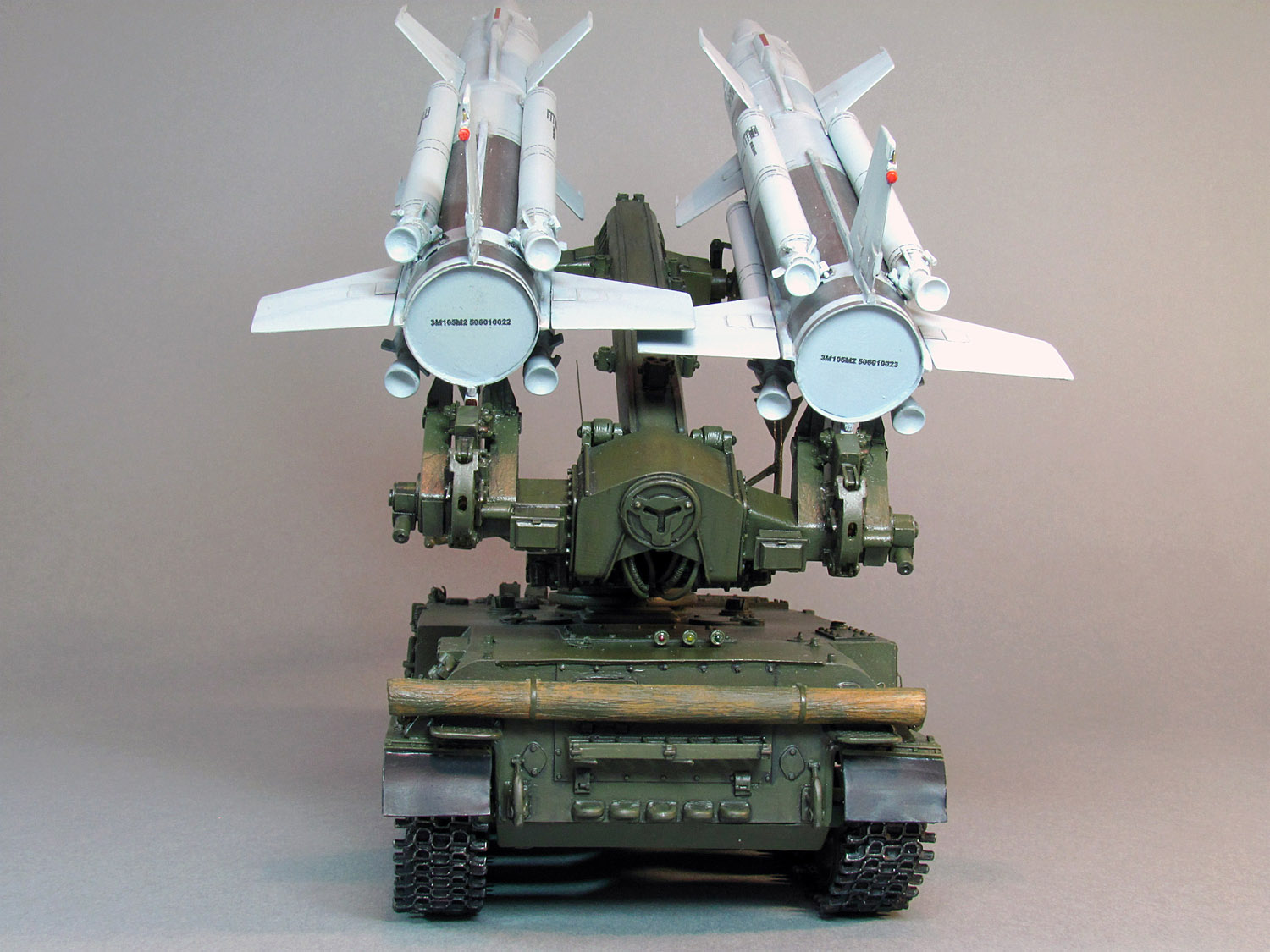

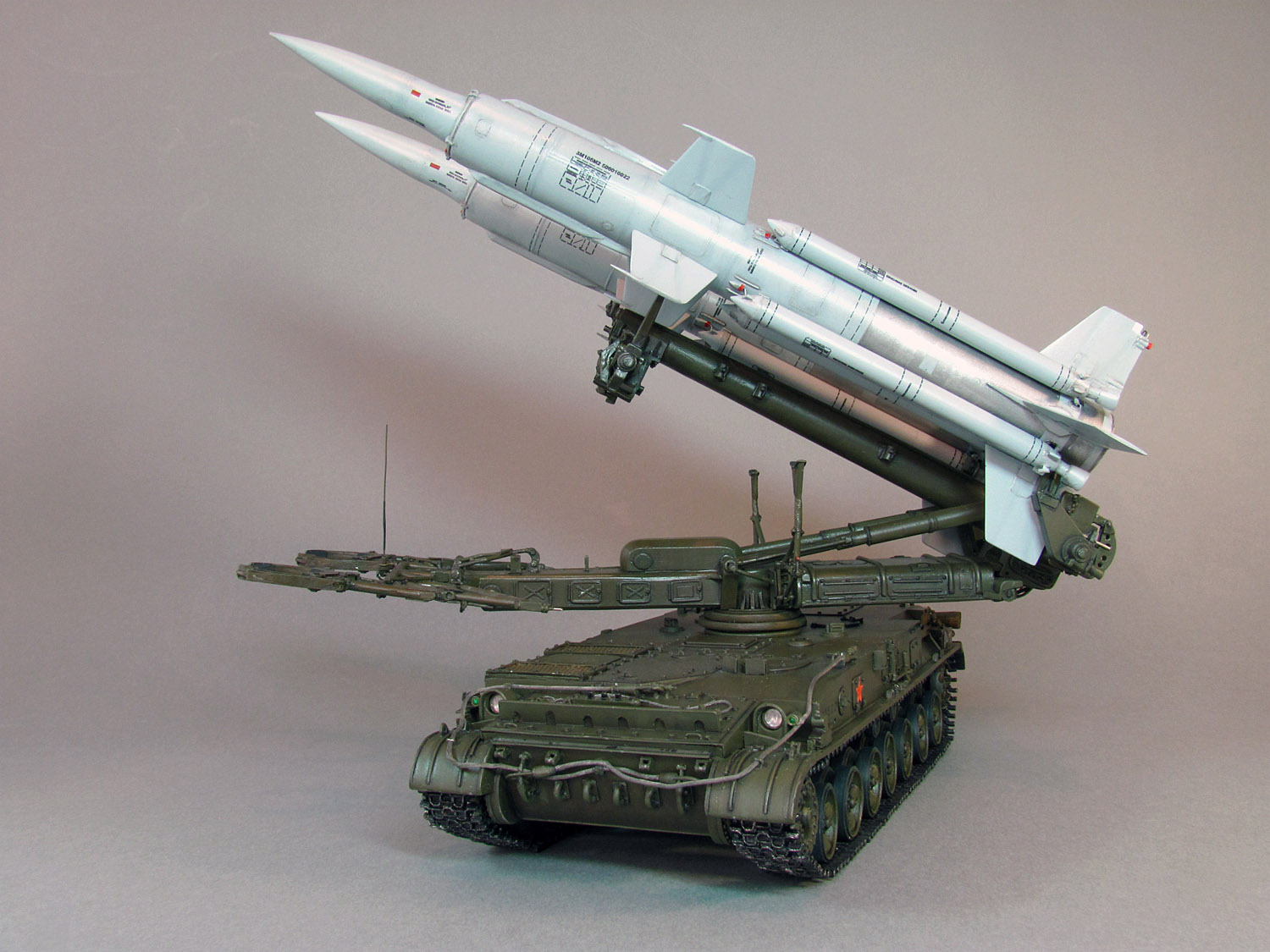

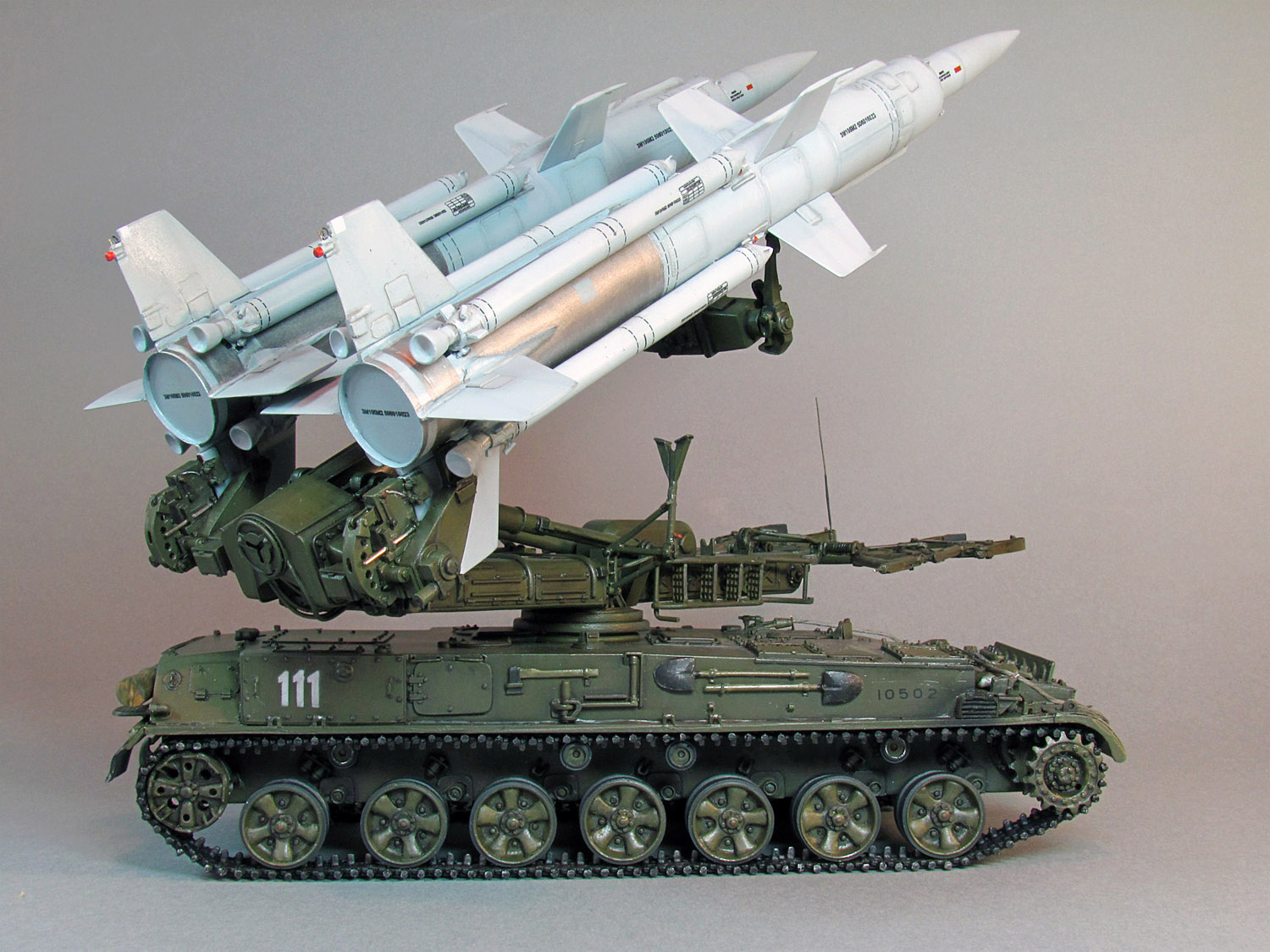

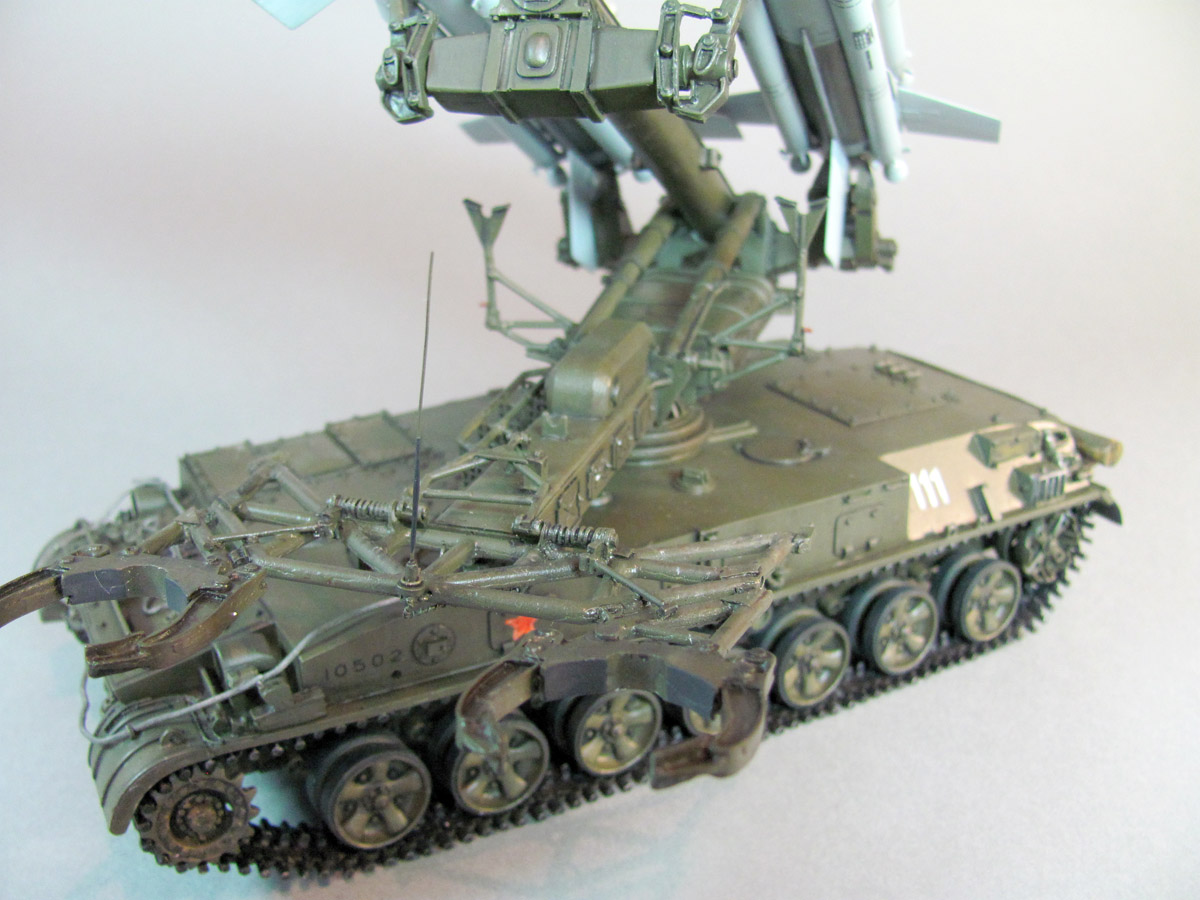

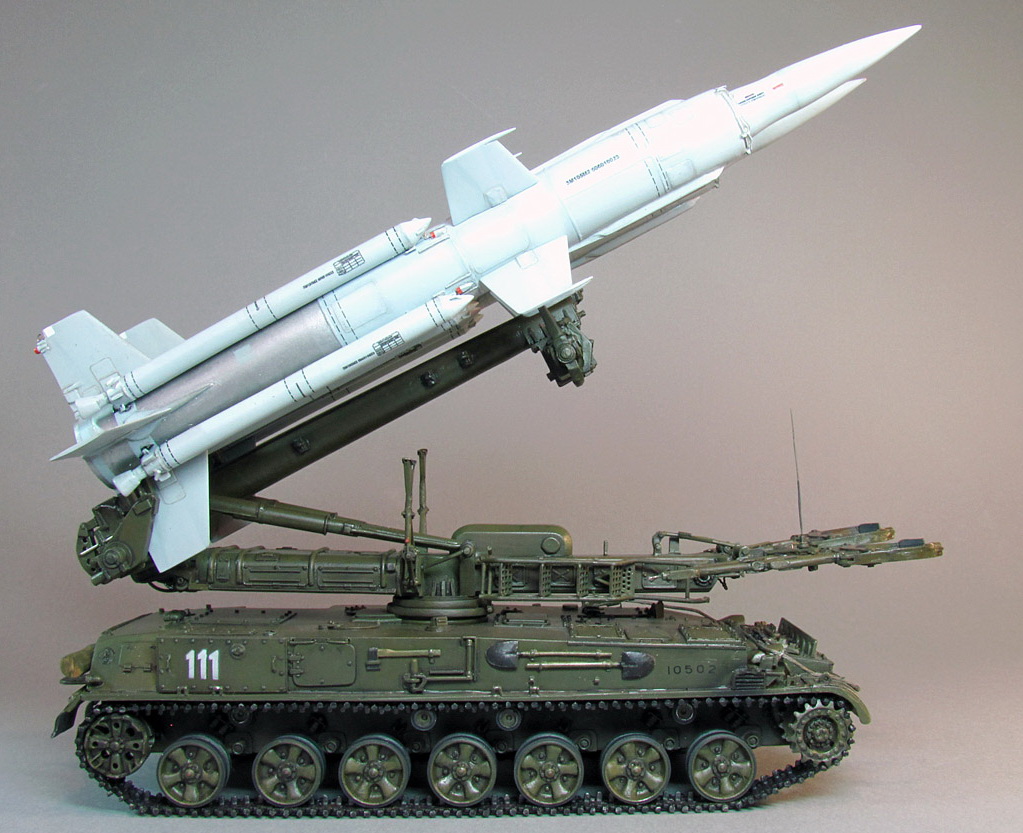

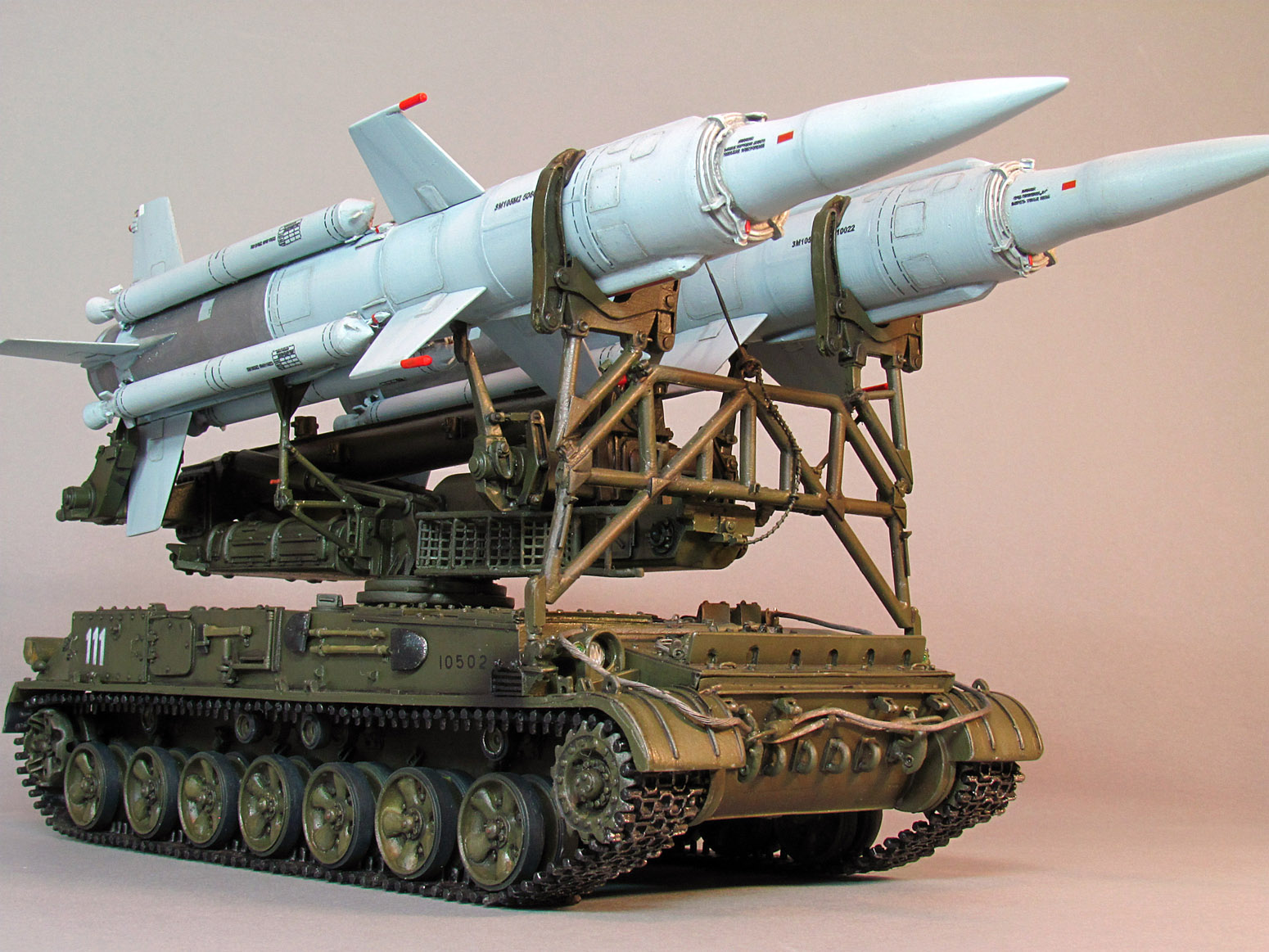

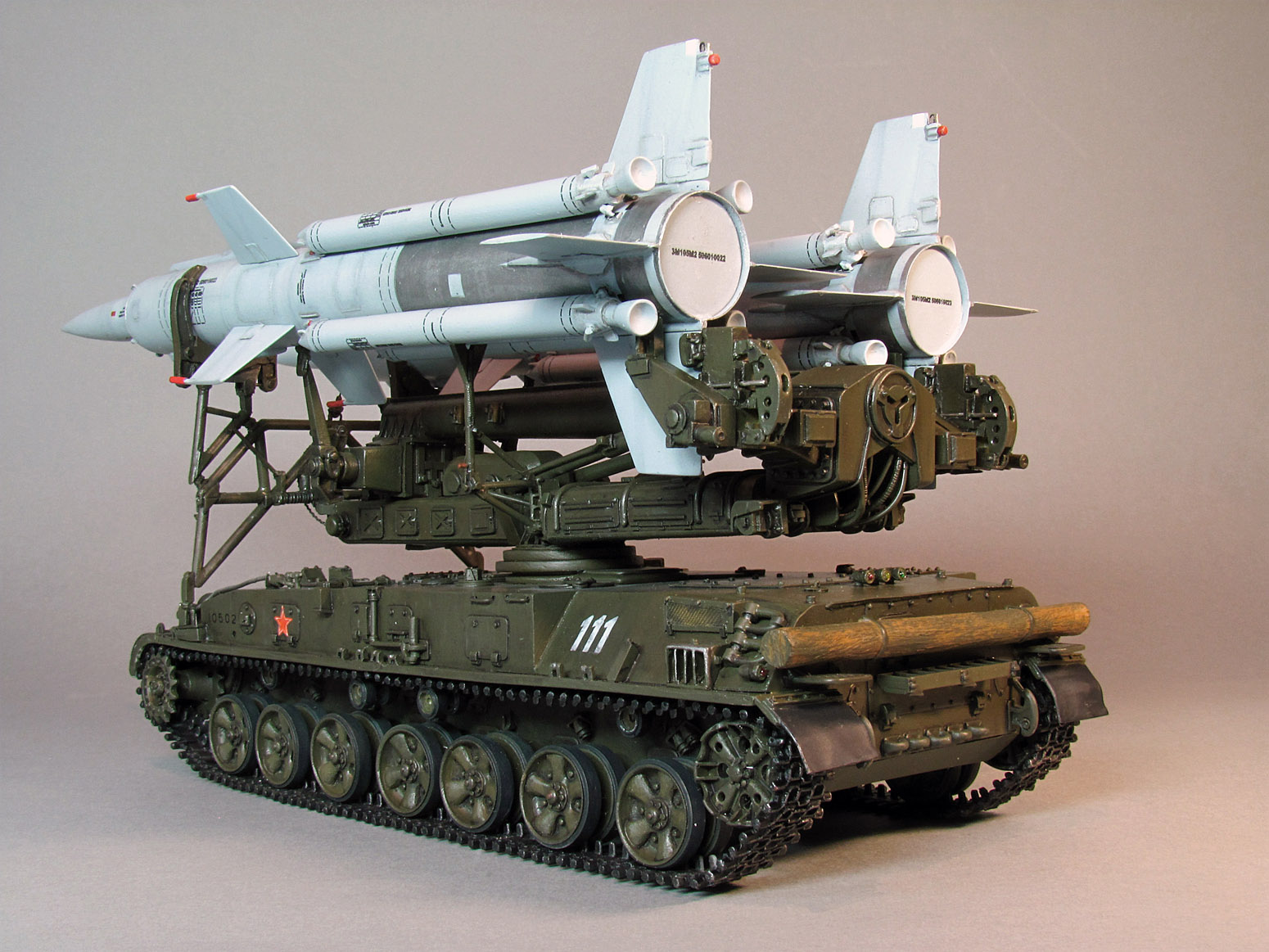

     Теперь о модели. Отлита она из смолы. Обзор модели можно посмотреть:   http://karopka.ru/community/user/8677/?MODEL=253673, и небольшую сказку о стройке -http://karopka.ru/forum/forum188/topic16100/?PAGEN_1=2. На сегодняшний день эту модель больше никто не производит. А жалко. Хочется отметить, что модель отлита с хорошим  качеством, и, самое главное, повторяет практически все детали, узлы и механизмы самохода и артиллерийской части (АЧ), даже самые мелкие. Если делать модель в формате «изкоробка», то это будет ПУ в походном положении. Приступив к работе, я решил немного оживить модель дал ей возможность показать себя в боевом положении (за исключением боковых опор, которые из-за хрупкости не стал разворачивать и оставил в походном положении). Благодаря некоторым доработкам, модель переводится в боевое положение. Откидывается ферма крепления по-походному, поднимается качающая часть АЧ, разворачивается антенна радиостанции. При этом  АЧ может вращаться на 360 градусов. Кроме этого дополнительно доработано: самодельные фары, бортовые габаритные огни из зажигалок, работающие на подъем гидроцилиндры, изготовлены из отрезков радиоантенны;  воздухоприемники ГТД  и моторного отсека, выполненные  штамповкой, заменил на сетки; заменил направляющие штекерных устройств на кусочки скрепок, сделал заново решетку отработанных газов ГТД; сделал имитацию кабелей от блока автоматики к качающейся части АЧ; на плечи оснований задних направляющих наклеил "косынки" для жесткости конструкции; рассверлил отверстия на подножках;  сделаны отсутствующие пилоны на балках задних направляющих. Со сборкой данной модели я почти справился. Но, самокритично хочу сказать, что с гусеницами сделал не все возможное. Хорошего натяжения их (особенно у ленивца) у меня не получилось. Надо было бы делать ленивец подвижным в горизонтальном положении. Тогда бы можно было и гусеницы подтянуть. А еще я допустил обидный косяк в нанесении одного элемента декалей на ракету. Особенно это видно когда ПУ в походном положении. Внимательные моделисты это сразу вычислят. Исправлять не стал, сделаю это позже. Производитель предлагает к сборке 2П24 от «Круга» модификации М или М1. В целом они почти одинаковые. А вот ПУ от «Круга» и его модификации «А» несколько отличается от представленной машины. Отличается внешне прежде всего усиленной и измененной фермой крепления по-походному, наличием радиаторов на антеннах радиолинии 1С63, отсутствием защитного кожуха на гидроцилиндрах АЧ. Покрашена ПУ красками АКАН, эмалями, матовый лак от Тамии. О ракете ничего не говорю, так как ее представлял  03.09.2013 в разделе «Разное». Модель БТТ делаю впервые.  Фотографии модели в трех видах: без ракет, с ракетами в походном положении и с ракетами в боевом положении. Ну и несколько снимков частей ПУ.  Приятного просмотра.
