Ту-154М АЭРОФЛОТ/ Российские авиалинии
- Производитель:
- ЗВЕЗДА
- Тип двигателя:
- Реактивная
- Тип техники:
- Гражданские
- Год выпуска:
- после 1960
- Масштаб модели:
- 1:144
- Страна-производитель:
- СССР–Россия

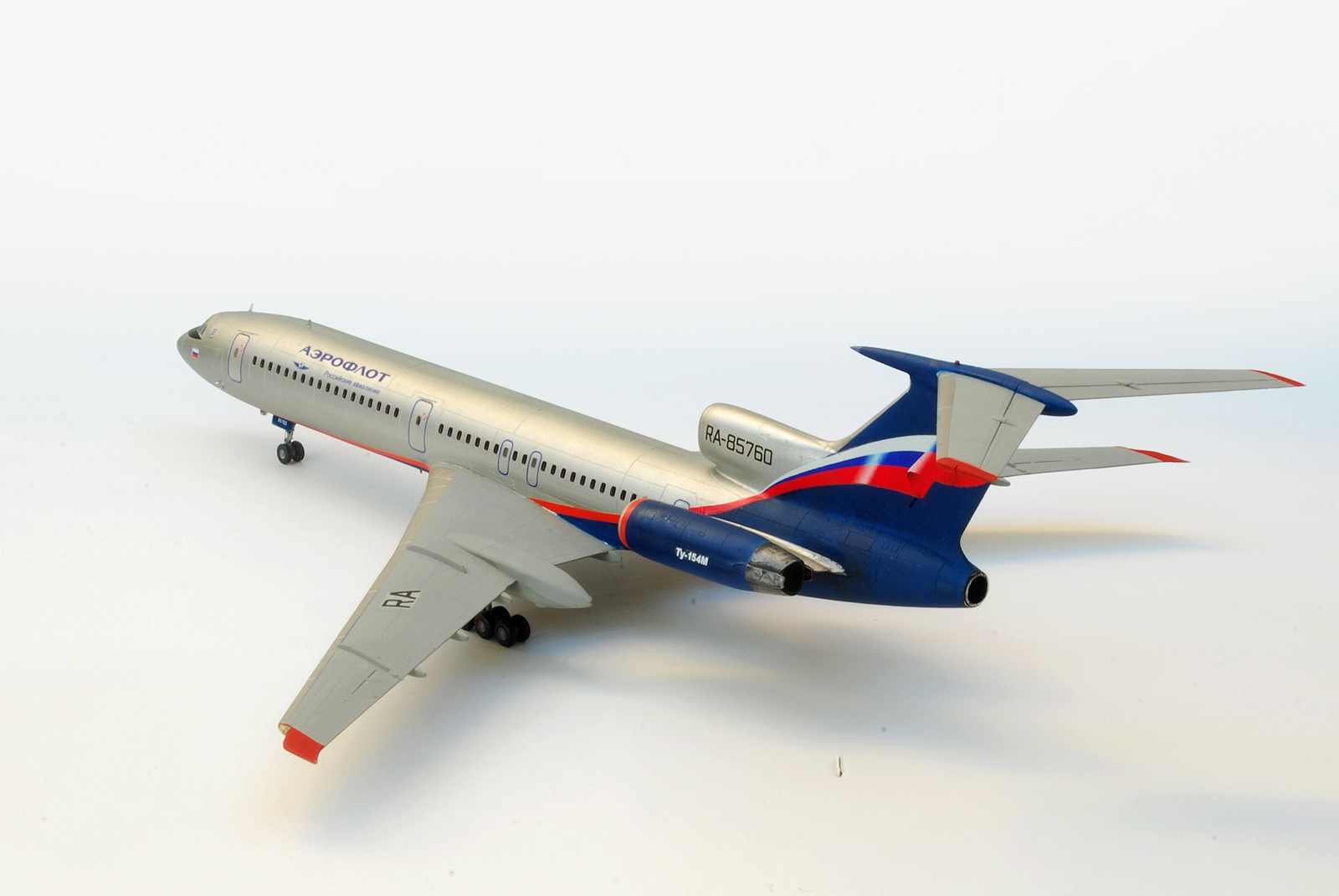

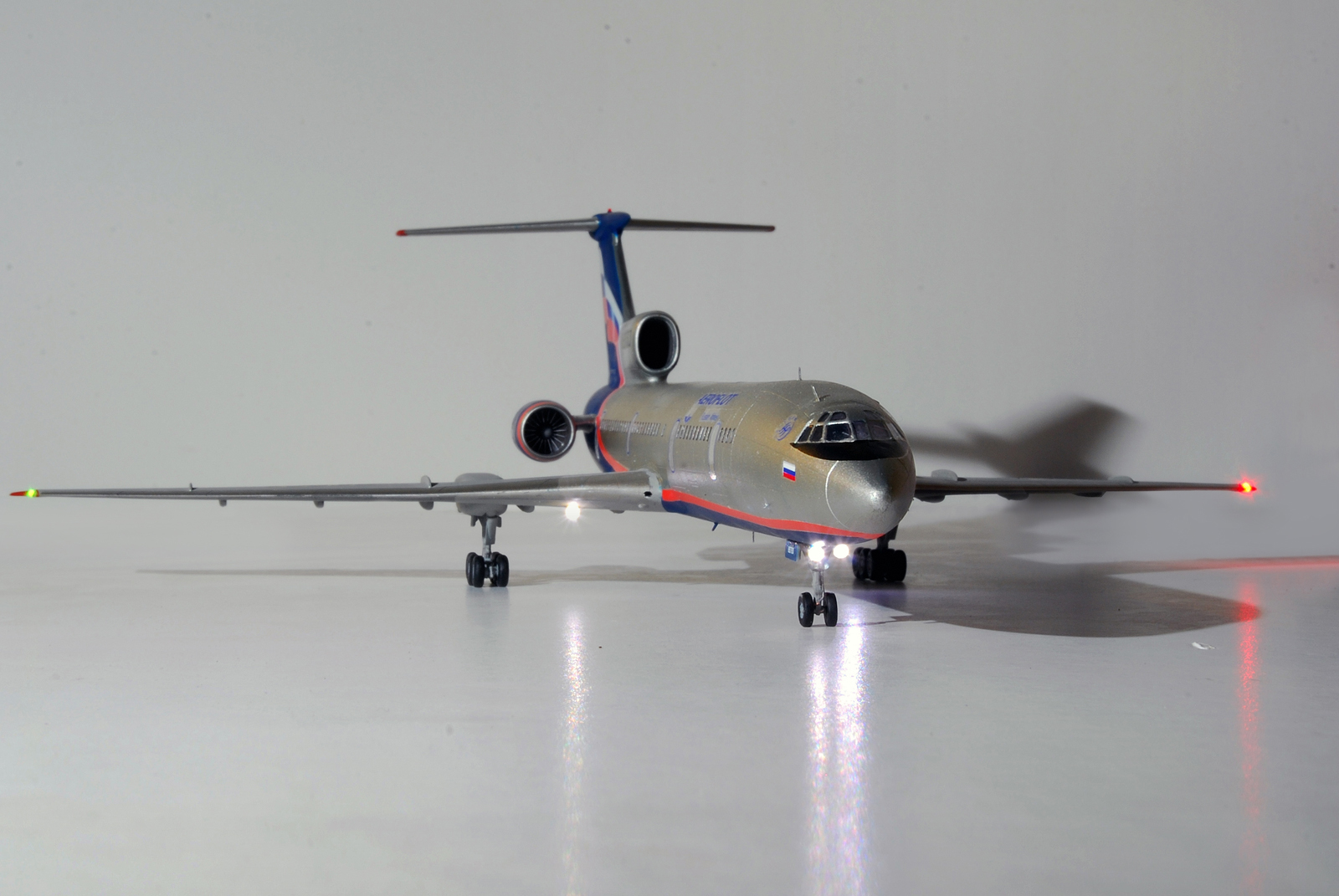

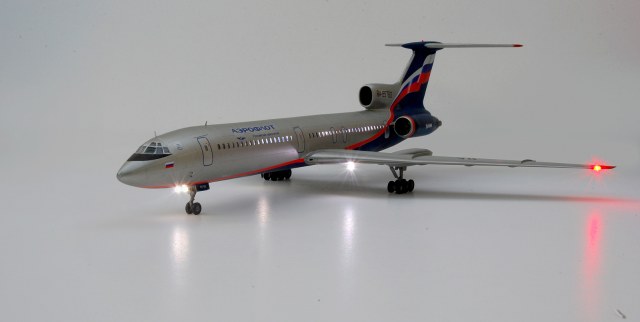

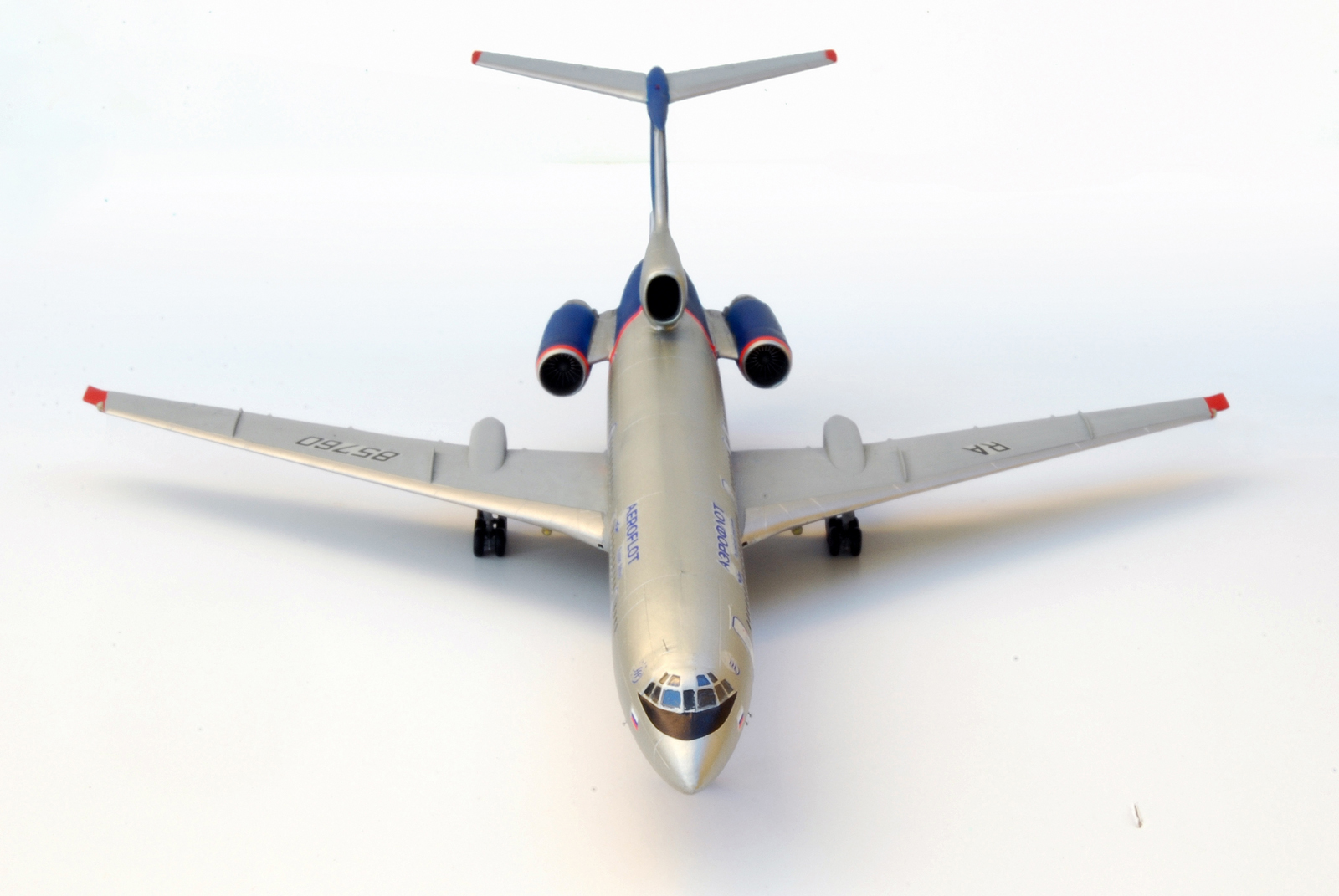

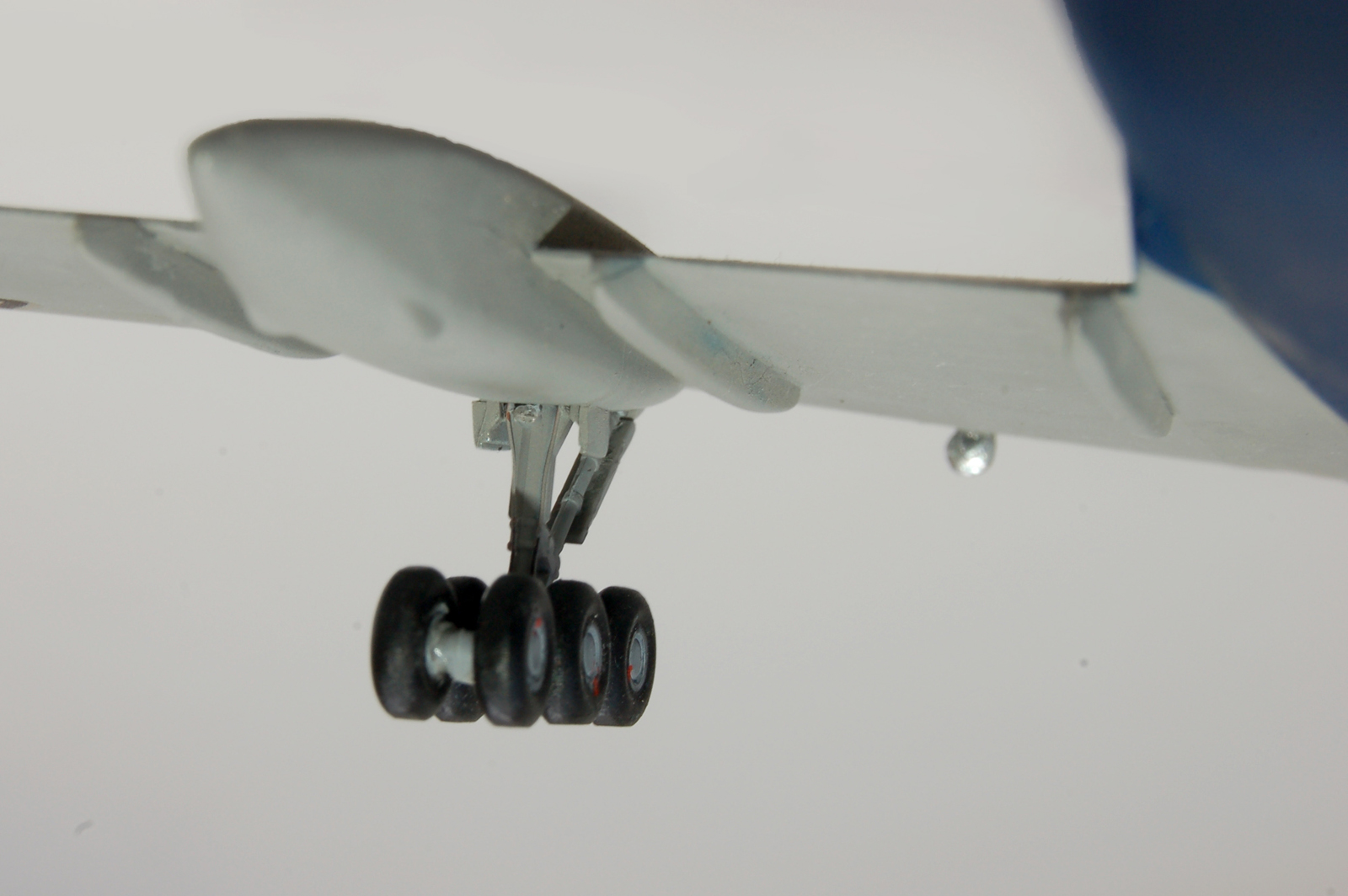

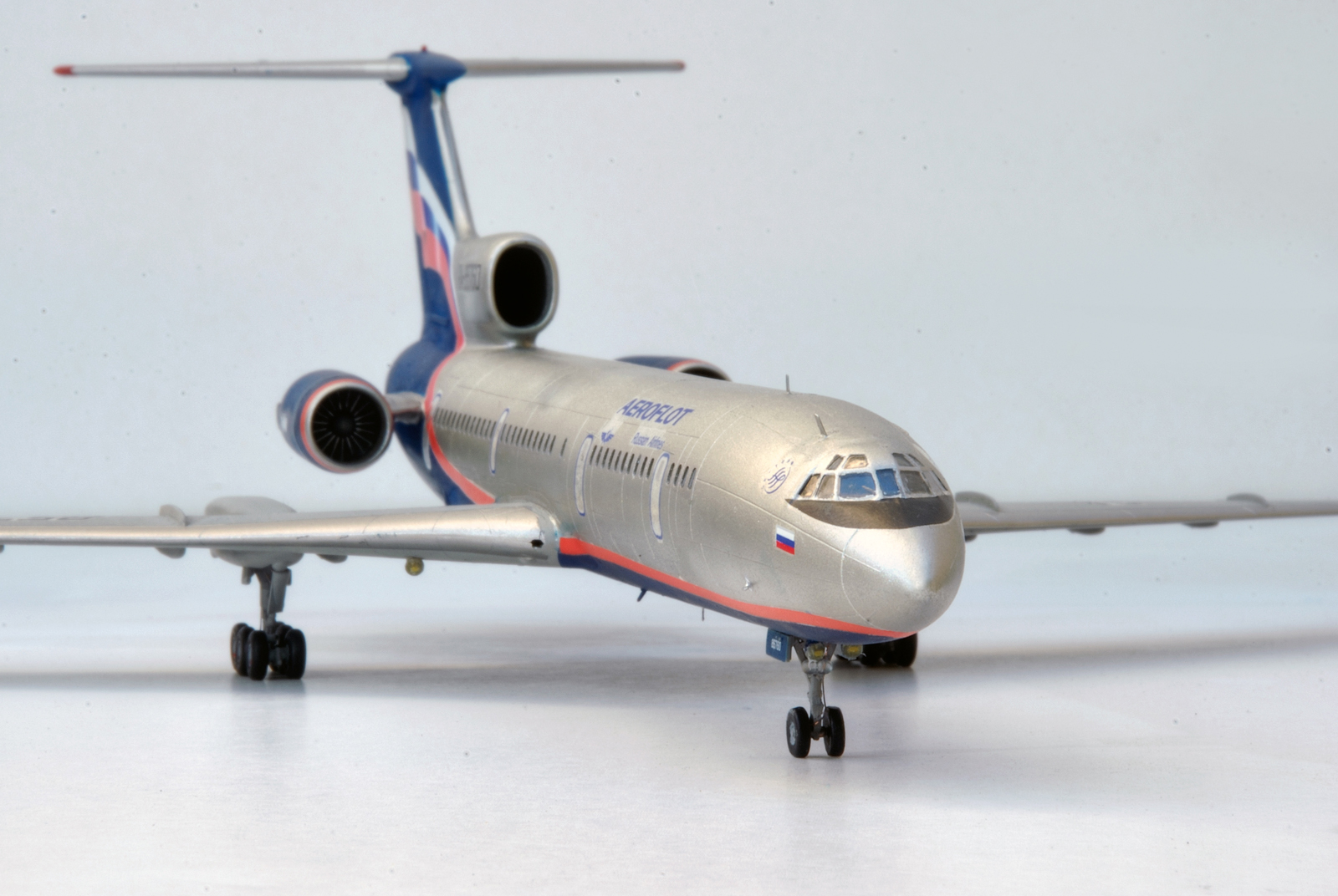

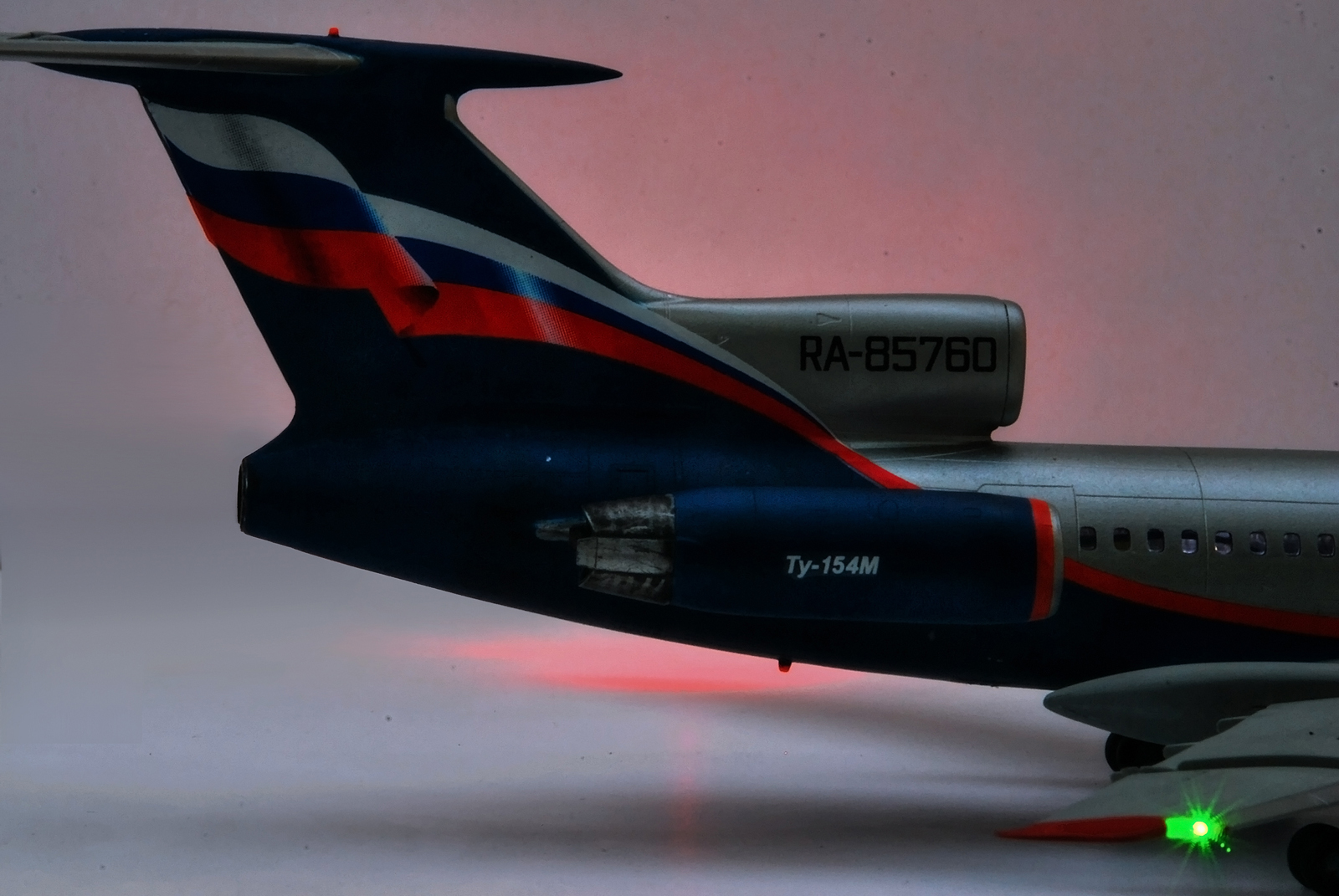

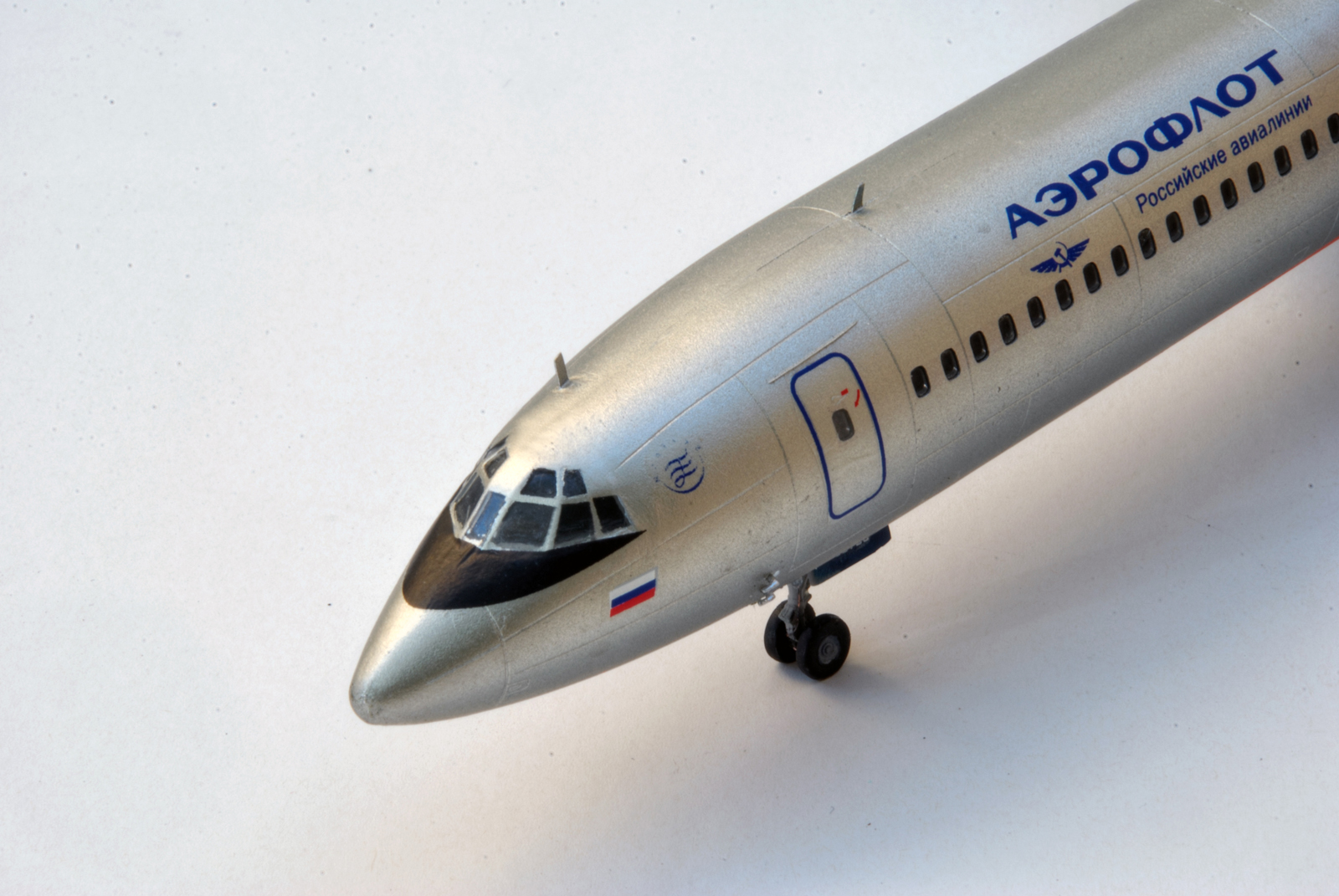

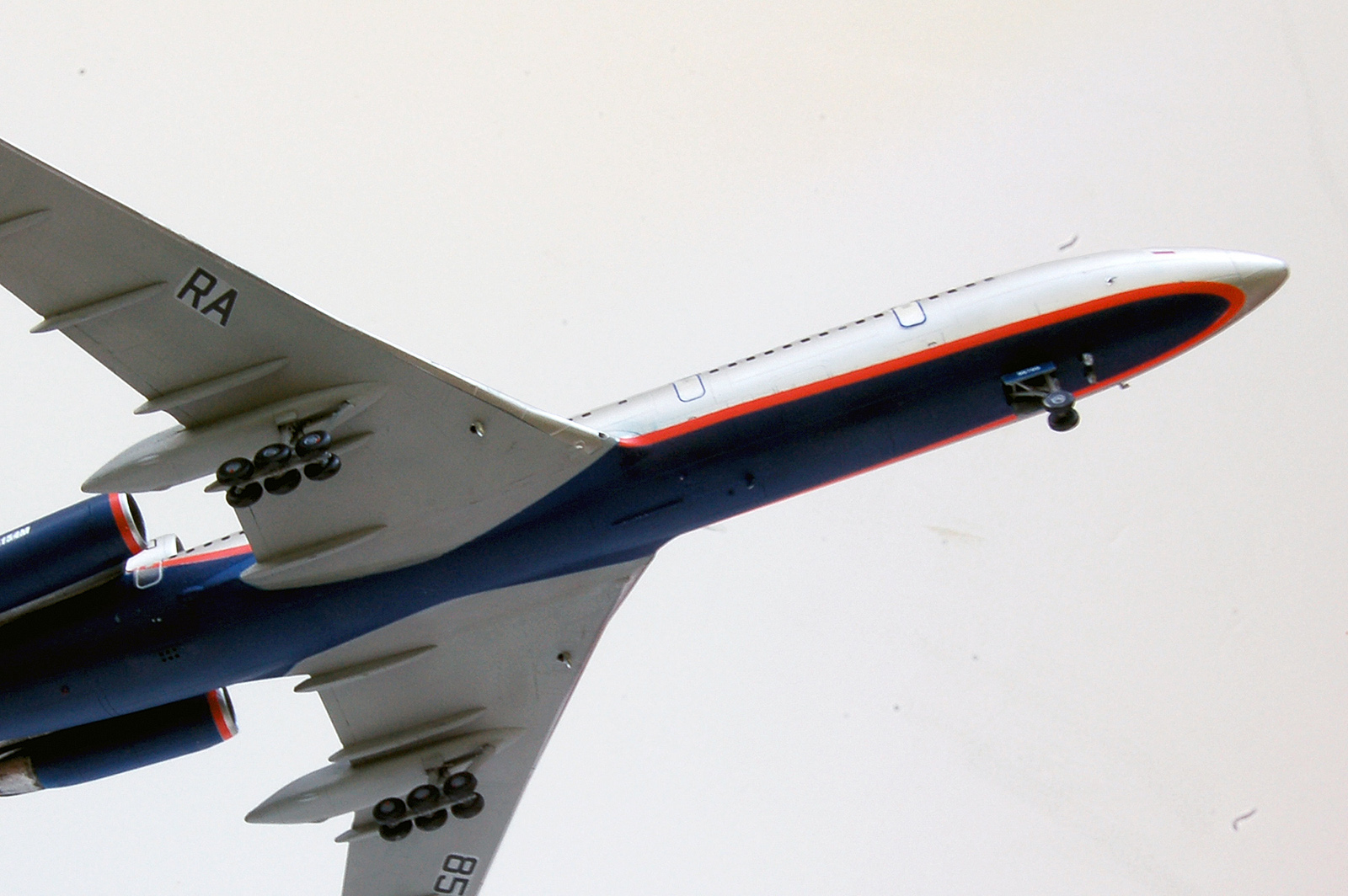

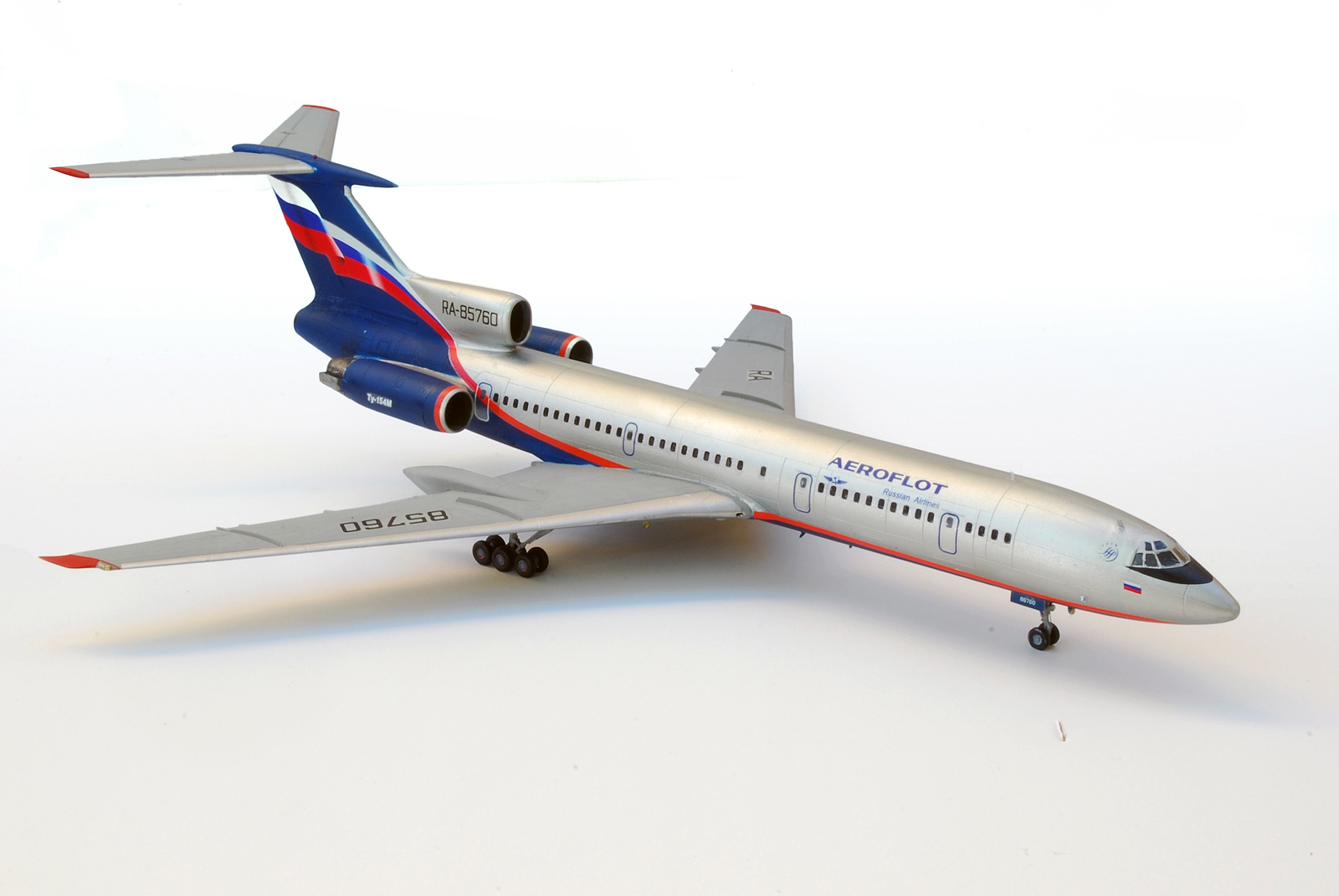

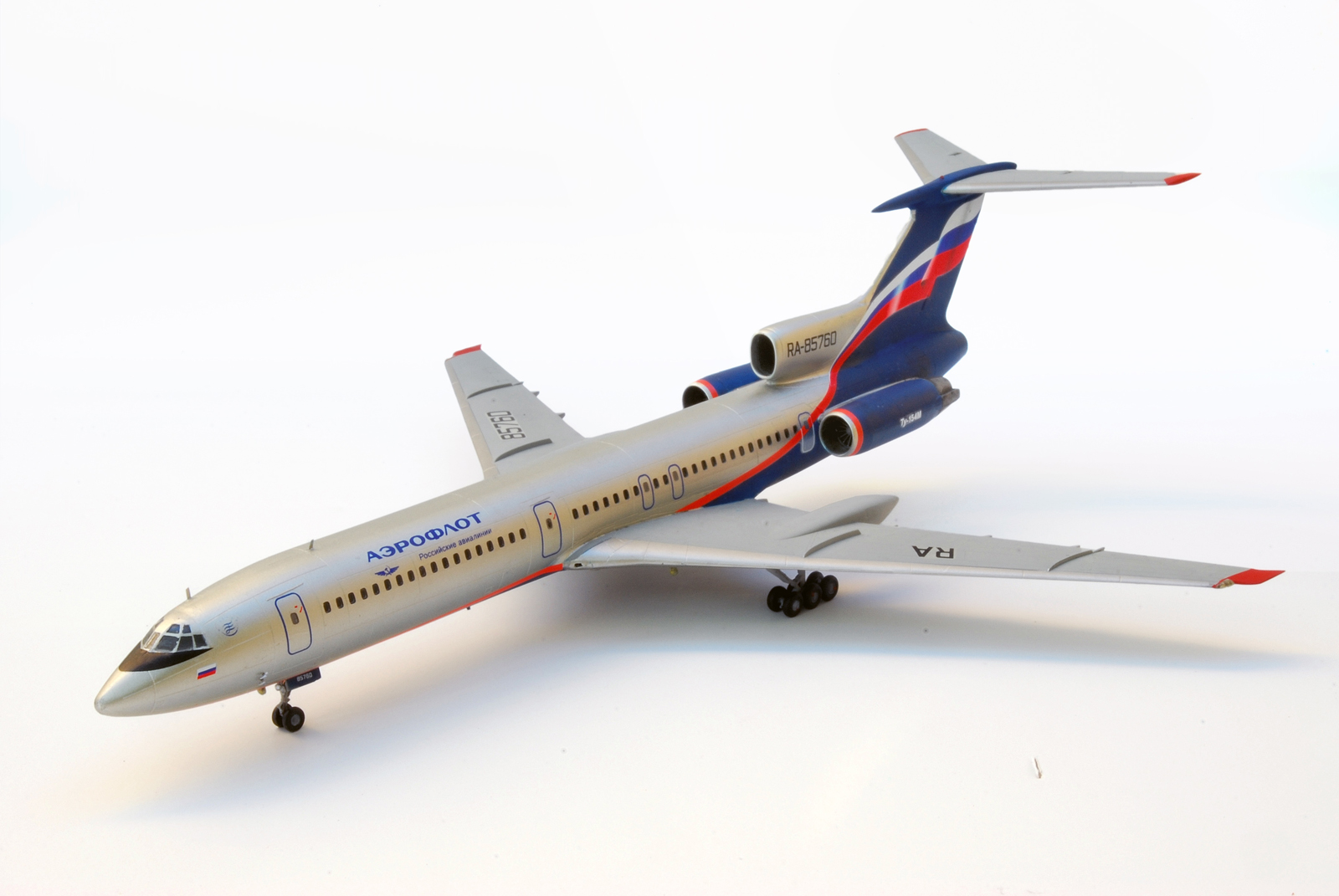

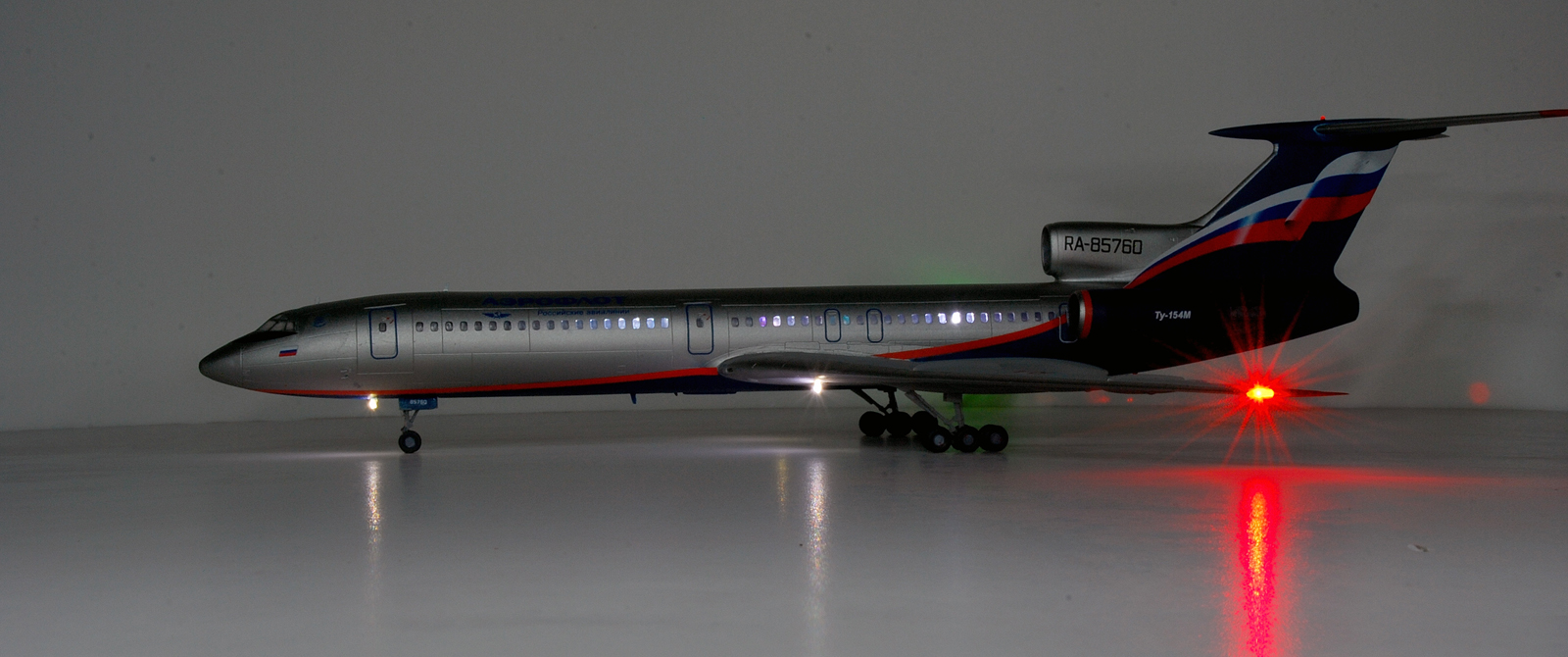

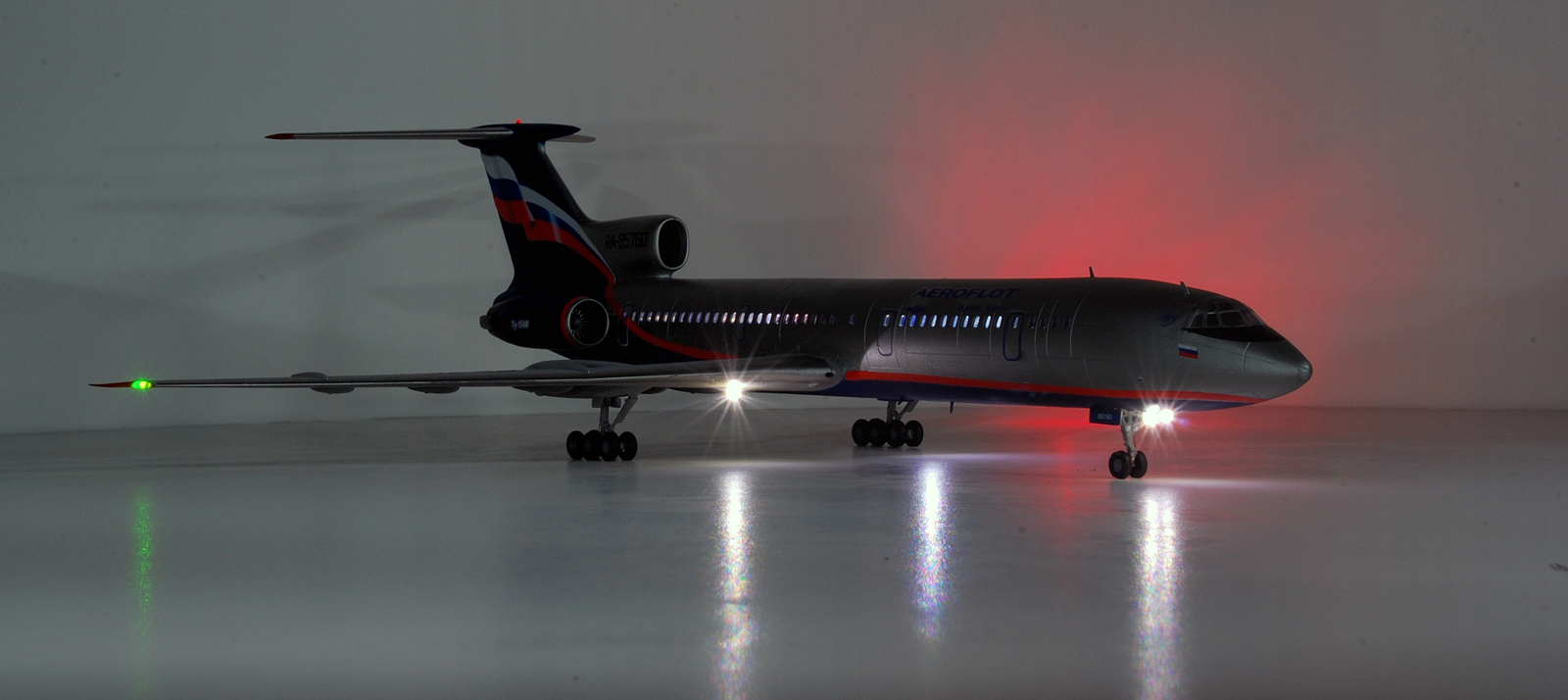

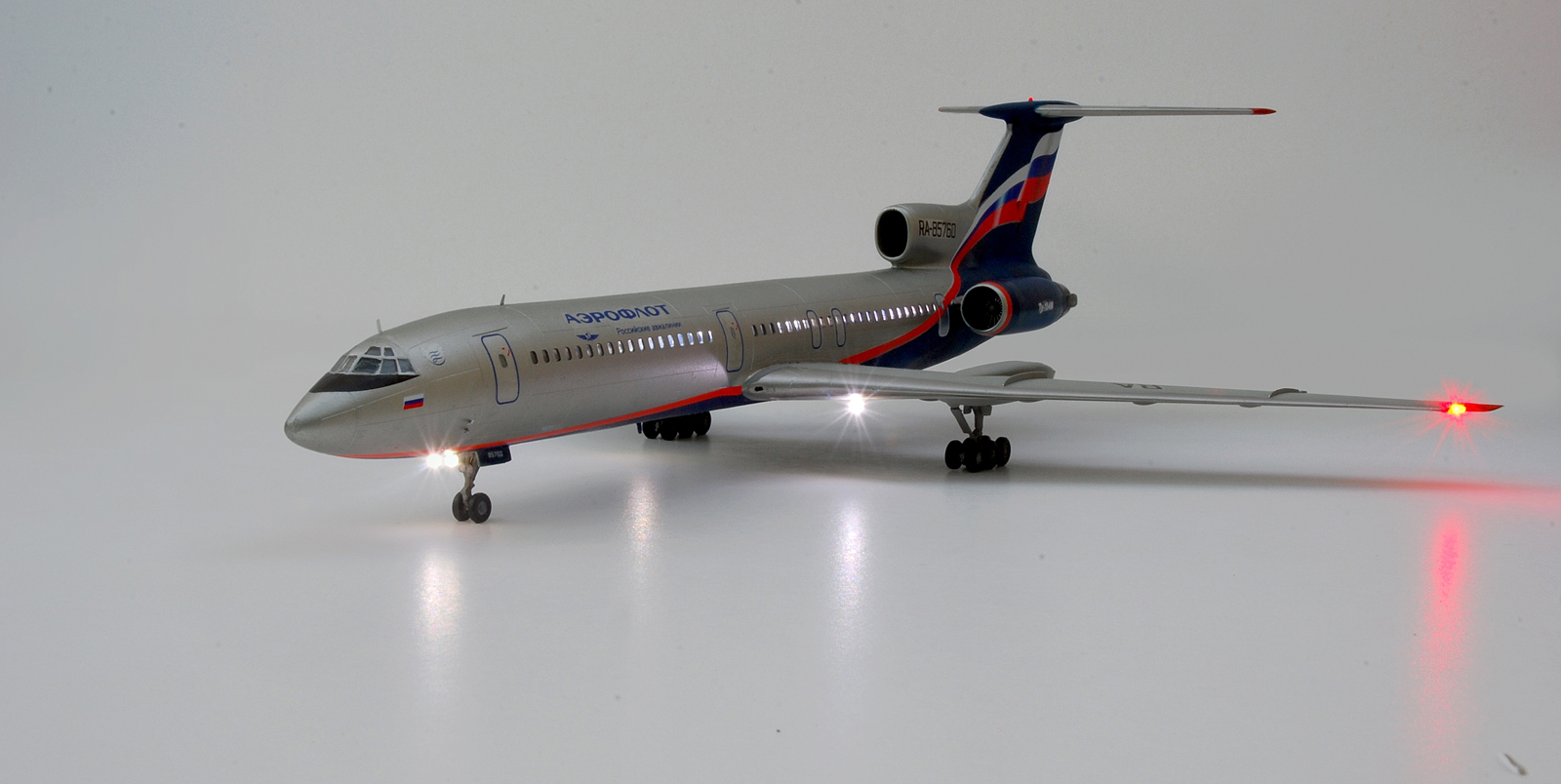

| Здравствуйте! Представляю модель от Звезды Ту-154М. Сборка не представляла трудностей за исключением покраски - непростая ливрея . Мои дополнения навигационные огни, проблесковые маяки, посадочные фары , шланги пневматики на шасси, датчики, антенны. При покраске использовал аэрограф , краски ТАМИЯ COLOR Enamеl Paint X-27 [Clear Red]; X-3 [Royal Blue]; XF-20 [Medium Grey]; X-32 [Titanium Silver] Шпаклевка ТАМИЯ, художественные акриловые краски кистью. |
| Поделиться… |
Оценки
Войдите, чтобы оценить работу.
Комментарии (51)
превосходная работа... осветительные приборы в тему...
Эстет
На сайте с 08.12.2009
42 2320

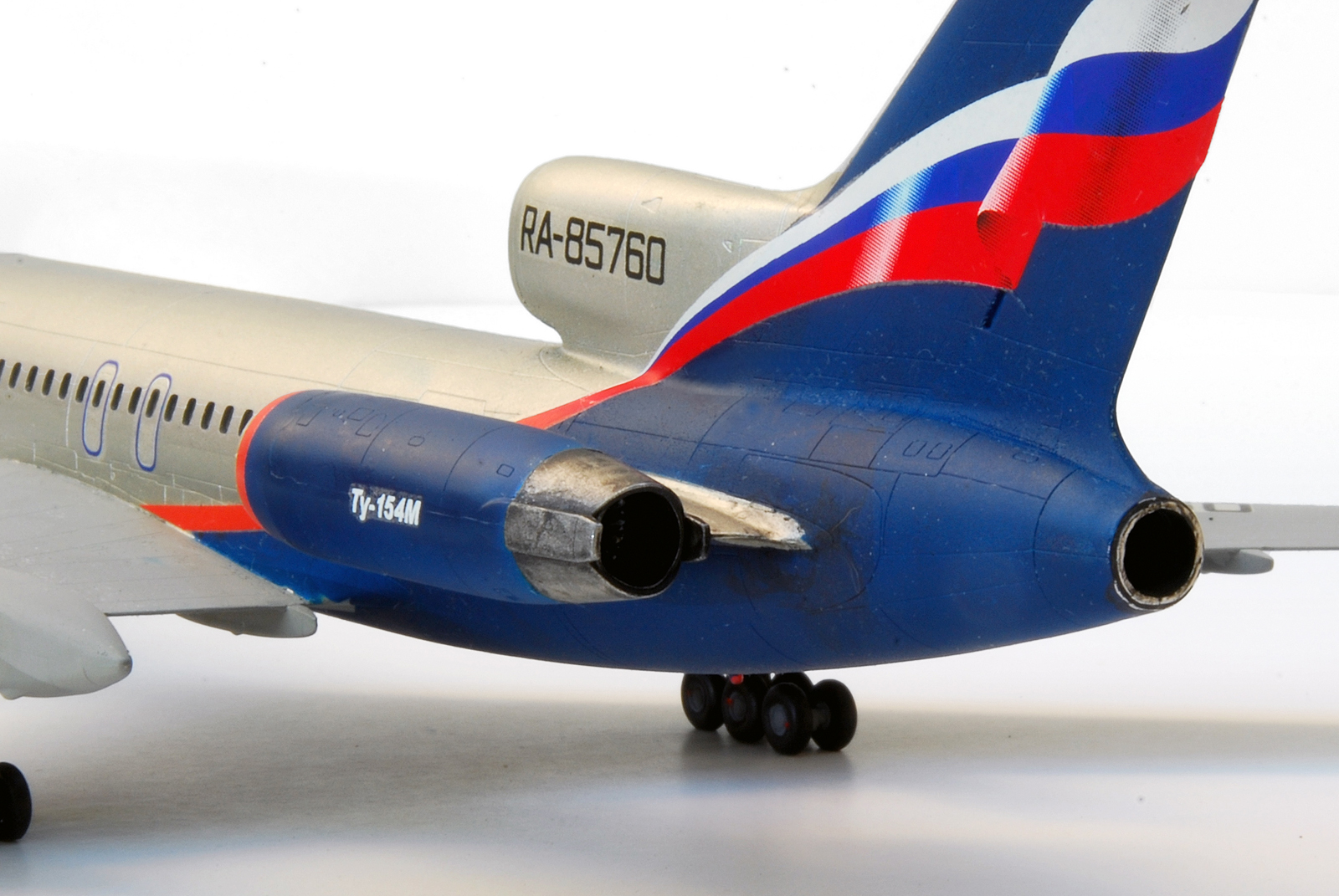

деки на движках только надо было приварить получше.
Эстет
На сайте с 18.07.2010
368 21798
Красиво. Только вот деки серебрятся. А может и не серебрятся, может финишный лак изменил структуру серебрянки, а под деками она осталась прежняя, сталкивался с таким явлением.
На сайте с 13.05.2013
9 4
Я лак не использовал, просто никогда не пробовал и поэтому не рискнул
а зачем рисковать? сначала глянцевый, на нём деки не серебрятся, а затем матовый...
На сайте с 13.05.2013
9 4
Игорь, Спосибо за совет. Пару вопросов:
Марки лаков?
Насколько выдерживают декали воздействия лака?
я пользуюсь нитрой от Revell, через полчаса можно деки клеить... держится нормально- проблем не было...
На сайте с 13.05.2013
9 4
А как лак ложится на илюминаторы и фонарь кабины? Он их не портит? Или исполбзуется маска на прозрачные детали
Эстет
На сайте с 18.07.2010
368 21798
а остекление надо заклеивать скотчем....
На сайте с 13.05.2013
9 4
Спасибо за совет. На следущей модели попробую использоват лаковое покрытие.
Эстет
Спонсор
На сайте с 10.09.2012
64 322
Блин,ещё 2 дня назад стоял перед дилеммой,в какой ливрее делать?Решил делать в Российской старой.Я просто тоже эту модель делаю))).Мне Ваша работа понравилась!БАНО СУПЕР!!!О дэках сказано,а вот стык кабины пилотов просматривается.Я уже 3 раза перекрашивал это место.Вроде смотришь,все в норме,покрасишь,видно
.Теперь вроде не видно,завтра при дневном свете посмотрю))).Удачи в дальнейшем!!!
На сайте с 13.05.2013
9 4
Стык фонаря увидел только после первой покраски. Естественно начал исправлять и сделал все что смог в данной ситуации
Спасибо за комментарий
Эстет
На сайте с 31.07.2012
21 1590
Крассавчик! Отличный самолёт получился! С огнями вообще здорово! Как Вы сделали питание, батарейка или по шнурику? Если батарейка, то предусмотрена ли замена?
На сайте с 14.08.2010
0 65
Да, исполнение огней понравилось. Огни просто горят или имитация проблесков тоже реализована? Проводов не видно, неужто батареи? Как делали, расскажите.
На сайте с 13.05.2013
9 4

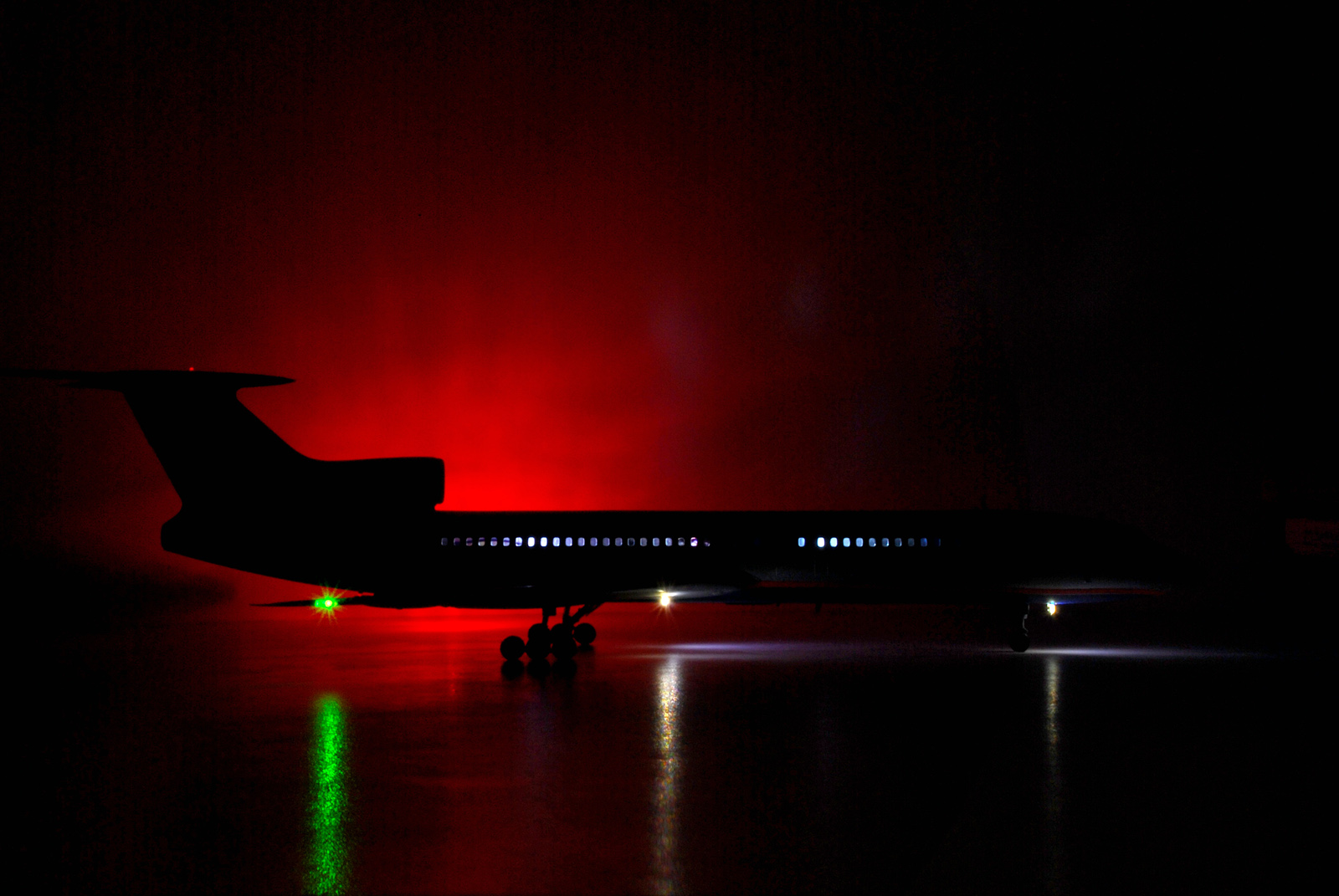

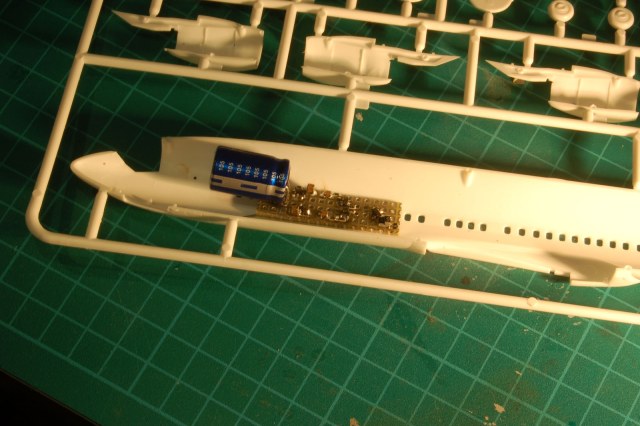

Внутри фюзеляжа разместил аккамулятор + электронная схема зарядки и мультивибратора для иммитации проблесков.
Причем в качестве аккамулятора использован конденсатор большой емкости на 5 Фарад, так называемый Super Capacitor.
Это позволяет провести фотосессию вполне нормально.
На сайте с 31.08.2010
29 3998
Дополнения - это здорово. Но при этом не стоит забывать про общую аккуратность.
1. Про деки уже сказали.
2. Видны кое-где незаделанные швы. Особенно от половинок фюзеляжа.
3. В корне крыла предкрылки покрашены неверно. Они должны идти не по расшивке.
4. Передняя створка тоже, по-моему, слишком длинная. Это косяк Звезды и его нужно исправлять.
5. Кое-где есть поддувы краски. Например, в корне стабилизатора.
6. Также есть рваные границы цветов. Например, в корне крыла.
Спонсор
На сайте с 30.06.2012
137 5311
Про недочеты уже сказали , в целом Тушка получилась !!! За БАНО, посадочные фары, респект !!!
На сайте с 13.05.2013
9 4
Спасибо! Хотелось "оживить" модель и действующее БАНО - одно из решений.
Администратор
Эстет
Спонсор
На сайте с 26.10.2009
30 16926
Живая модель получилась.
С Уважением, Алексей.
На сайте с 23.09.2010
30 564
а что за диоды такие мелкие? они по размеру здорово подошли.
На сайте с 13.05.2013
9 4

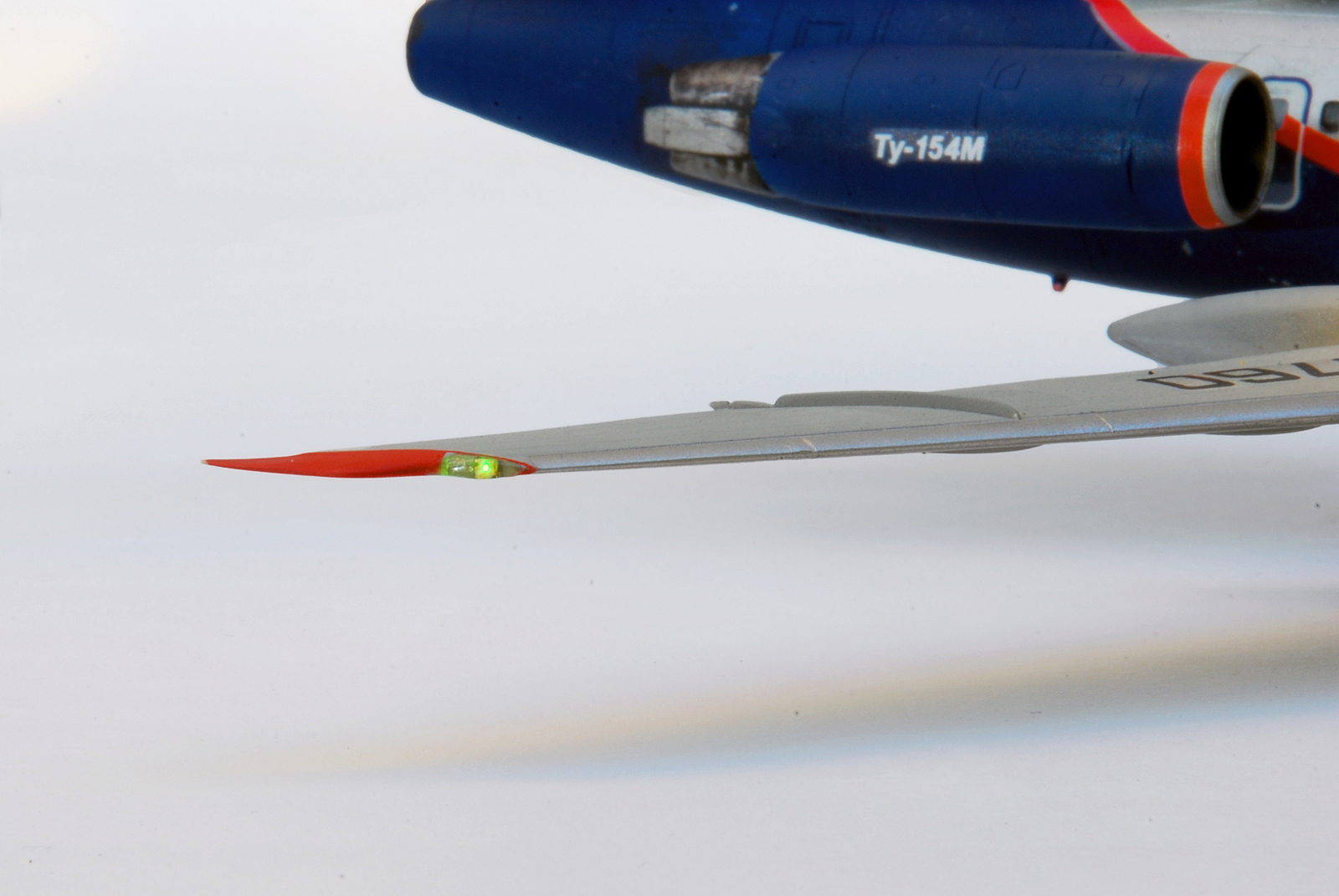

Я использовал SMT светодиоды в фарах и на концах крыльев размером
0402 ( 1.0 mm × 0.5 mm )
На сайте с 13.05.2013
9 4
Спасибо, Алексей
На сайте с 05.07.2008
2 104
Если лак акриловый, то остекление после покрытия лаком можно протереть, спиртом, а лучше разбавителем лаков, ганзой, например
Спонсор
На сайте с 05.08.2010
103 18697
Вполне прилично! А иллюминация вообще блеск!)
На сайте с 01.02.2012
35 4
У меня возник вопрос по стеклам кабины,чего это они голубые то? А так - отлично вышла.
На сайте с 13.05.2013
9 4
Спасибо, Игорь
Даже не знаю, что и ответить Вам по поводу голубых стекол кабины... Может быть , потому , что фотографировал под открытым небом и оно отражается в стеклах-то
Светоарматура очень классно получилась. на сайте уже были подобные доработки, но эта мне нравится больше всего
На сайте с 13.05.2013
9 4
Спасибо , Владимир
Образцом для меня послужила реальная фотография Ту-154 к кторой очень хотелось приблизиться
Эстет
На сайте с 12.03.2007
3 7726
Красивая Аврора получилась!
На сайте с 31.12.2011
83 3117
Хорошая работа, подсветка смотрится классно. Но картину портик неаккуратно покрашенное остекление кабины пилотов. В целом - работа очень хорошая!
На сайте с 13.05.2013
9 4
Илл и Игорь , Спасибо за Ваши комментарии
На сайте с 08.03.2009
6 81
Просто феерия какая - то...
На сайте с 13.05.2013
9 4
Не... все намного проще, благодаря этой схемке
На сайте с 23.09.2010
30 564
Когда я строил модель Ту-160, то поставил мерцающие диоды, а у них частота мерцания большая и не очень реалистично смотрится. Вот тогда-то я и задумался: где взять схему какого- нибудь генератора? Вы сами расчитывали схемку или уже готовую нашли?
На сайте с 13.05.2013
9 4
Схема мультивибратора - она стандартная. Я расчитал только времязадающую цепочку ( приблизительно период - 1 секунда) и сопротивления под светодиоды.
Добавил еще дифференцирующую цепочку в управление маячками. От того они резко вспыхивают и медленно спадает свчение. Это более реалистичнее смотрится,
чем прямоугольные импульсы.
На сайте с 23.09.2010
30 564
надо рассчитать исходя из источника питания? или его чем запитаешь, то он и выдает? подскажите подробно, очень хочется сделать такую вещь. и еще: все диоды одновременно мигают?
На сайте с 13.05.2013
9 4

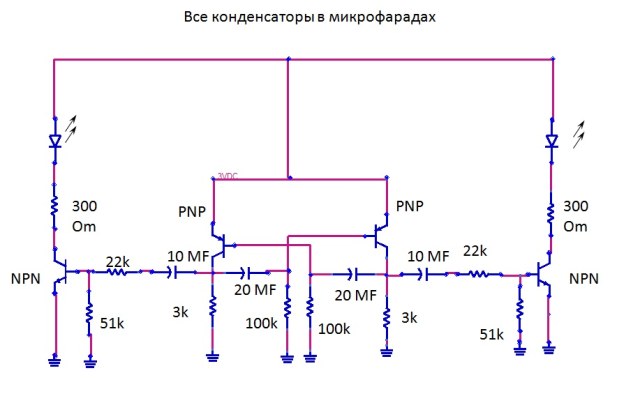

Мигают маячки в противофазе, как и положено. У мультивибратора есть 2 выхода для них. Приложена схема , которую я использую. Расчитана она на напряжение 3 вольта .
На сайте с 09.08.2010
38 12370
Да Вы, батенька, ФОТОХУДОЖНИК!!! На полном "серьёзе"... Титульный снимок-прямо заглядение. Очень красиво!
Удачи!
На сайте с 28.11.2011
59 46
Красивая Тушка.
На сайте с 13.05.2013
9 4
Приятно слышать похвалу от Настоящего Художника
На сайте с 13.05.2013
9 4
Спасибо, Геннадий!
На сайте с 09.07.2013
53 124
Великолепно ! Как настоящий! И даже не смотря на небольшие недочёты.
На сайте с 13.05.2013
9 4
Спасибо , Владимир
Недочеты на то и существуют, что-бы их в последущих работах избегать. Надеюсь, что так оно и будет
На сайте с 27.10.2013
0 26
Прекрасная модель. Леонид не могли-бы вы подсказать источник откуда взяли схему бано ? Сейчас я строю 747 от ревел есть задумка все осветить.
На сайте с 13.05.2013
9 4
В основе схемы БАНО лежит стандартная схема мультивибратора. Я ее пересчитал для периода мигания маячков + цепи заряда аккумулятора. В комментариях к своей модели я более-менее подробно рассказал о ней и приложил принципиальную схему с номиналами сопротивлений и конденсаторов. А посадочные фары , габаритные огни и освещение пассажирского салона запитываются напрямую от источника питания через сопротивления и не требуют специальной цепи.
На сайте с 27.10.2013
0 26
Скажите, конденсаторы электролитические или нет? Я собрал эту схему ,но вместо вспышек светодиоды плавно загораются и просто светятся
На сайте с 13.05.2013
9 4
Я использовал керамические конденсаторы малого размера напряжением на 6.3 В. Но и электролитические так-же подходят.
Скорее всего у Вас ошибка произошла при сборке, проверте схемку.
На сайте с 27.10.2013
0 26
Спасибо,попробую собрать схему ещё разок.
На сайте с 16.10.2016
2 0
Леонид, подскажите, красили чем либо модель изнутри, чтобы не светился пластик?
Сейчас строю A380, в планах засунуть в него порядка 10 светодиодов, а он при одном весь сияет изнутри) Как побороть это свечение? Красить в черный изнутри? Как Вы решали эту проблему?
На сайте с 13.05.2013
9 4
Юрий, Здравствуйте .
Изнутри фюзеляж я крашу дважды - сначала серебром , а затем черным. Может быть достаточно только черным. Просто мне так посоветовали. В этом случае свет не будет светить как в абажуре
Расположение светодиодов так же важно. Скоро выставлю новую работу, так в ней я использовал световолокно.- меньше светодиодов и более равномерное распределение света по иллюминаторам. Все это я хотел написать в личке, но так и не понял, как это сделать
Успеха Вам
