Доброго времени суток!

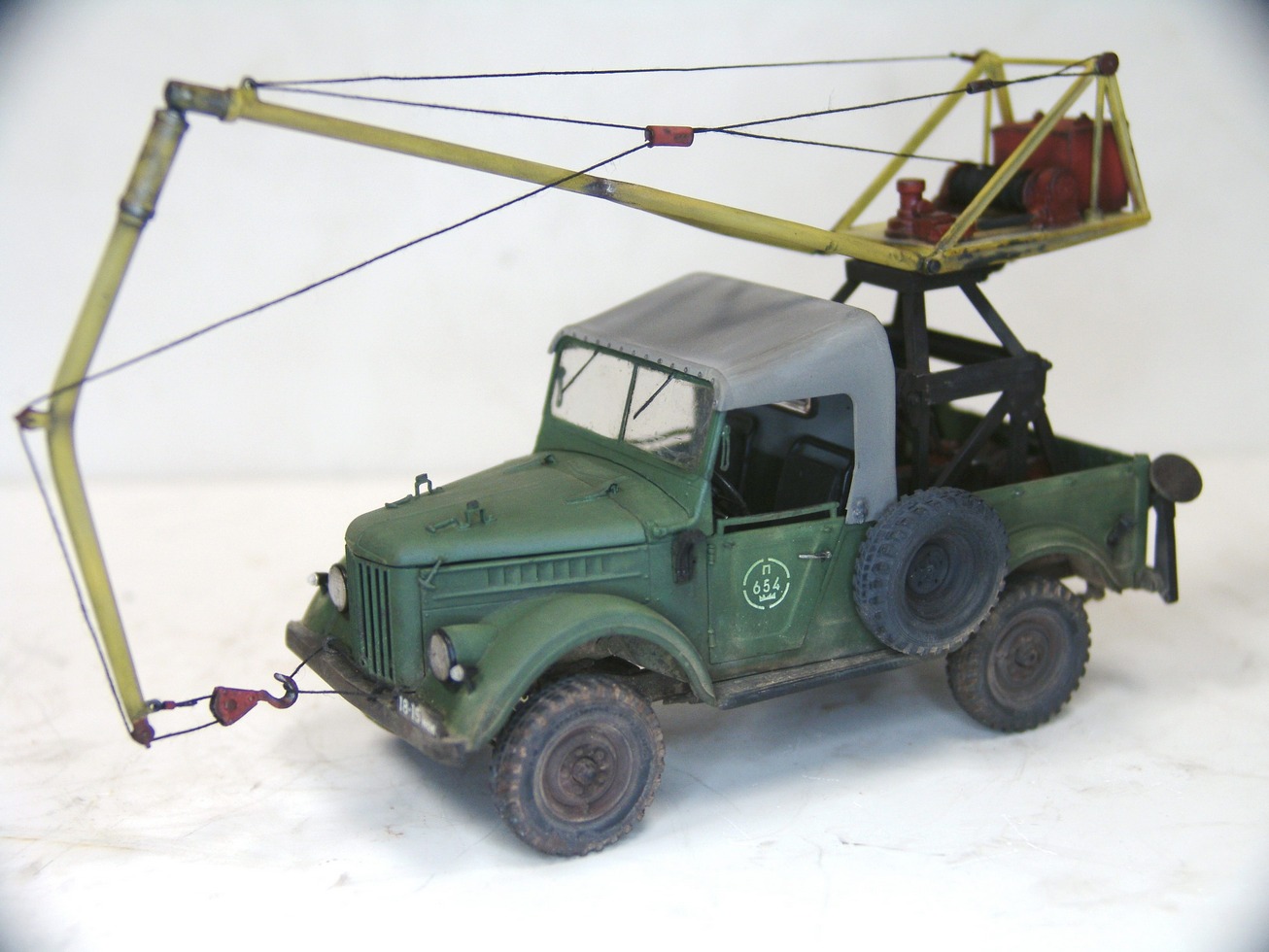

 Выношу на обсуждение спецмашину на базе ГАЗ 69, стройка велась в рамках ГБ колесные машины до 3,5 т.
Немного справочной информации.

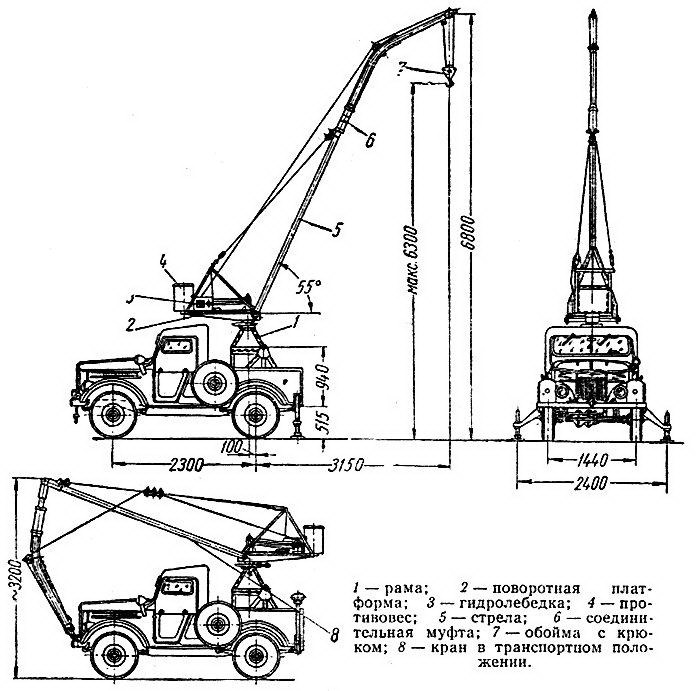

В начале 60-х годов была разработана механизированная автоколонна для сельского малоэтажного строительства. Все машины были на базе ГАЗ 69. Кроме спецмашины со сменным оборудованием туда входили ГАЗ 69 с самосвалом, различные генераторы-прицепы, даже компактный разборный башенный кран.
 По самой универсальной спецмашине -
Базовый автомобиль ГАЗ-69 подвергается следующему переоборудованию: дополнительно устанавливается коробка отбора мощности, раздаточный редуктор и гидросистема; для крепления навесного оборудования на шасси автомобиля устанавливается специальная универсальная рама, представляющая собой сварную пространственную конструкцию, состоящую из двух боковых ферм, верхней рамы и поперечины.
Верхняя рама имеет кронштейны с проушинами для крепления навесного оборудования. В нижней части рамы предусмотрены места для установки лебедки и водяного насоса.
К поперечине специальной универсальной рамы, расположенной в задней части автомобиля, шарнирно крепятся выносные опоры, которые используются при работе машины с краном, буром и телескопическим подъемником.

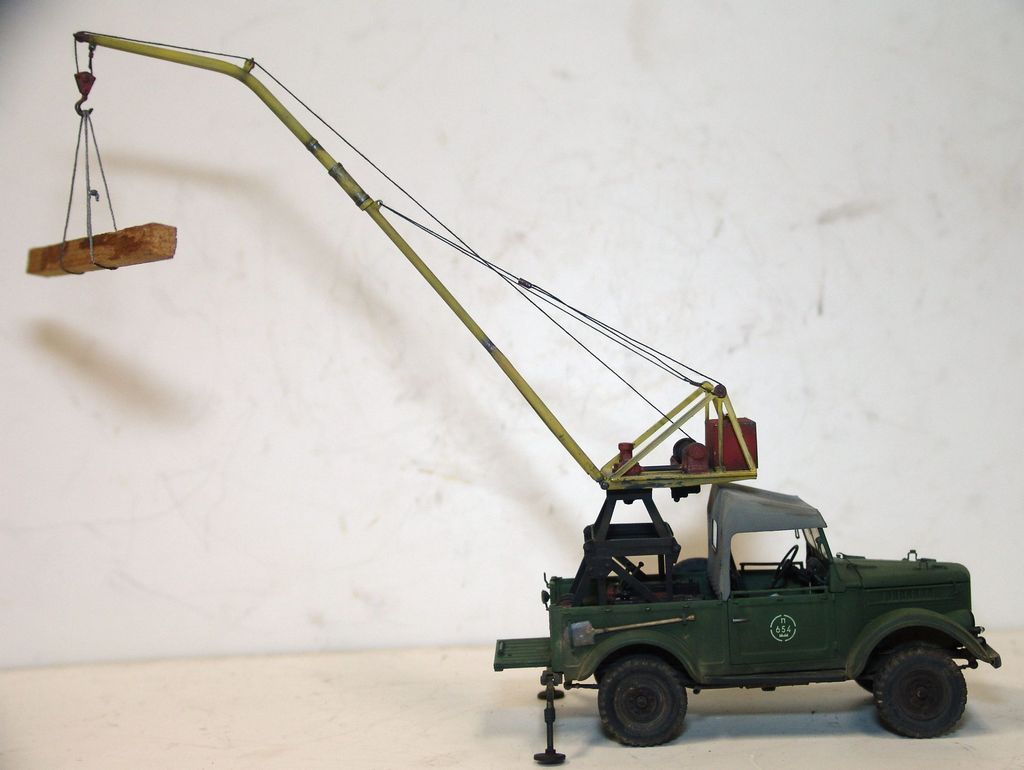

При работе машины с погрузочным, крановым и другими видами сменного оборудования предусмотрено устройство для блокировки (выключения) рессор.
В состав навесного оборудования машины входит планировщик (снегоочиститель), бур-столбостав, кран стреловой и телескопический подъемник.

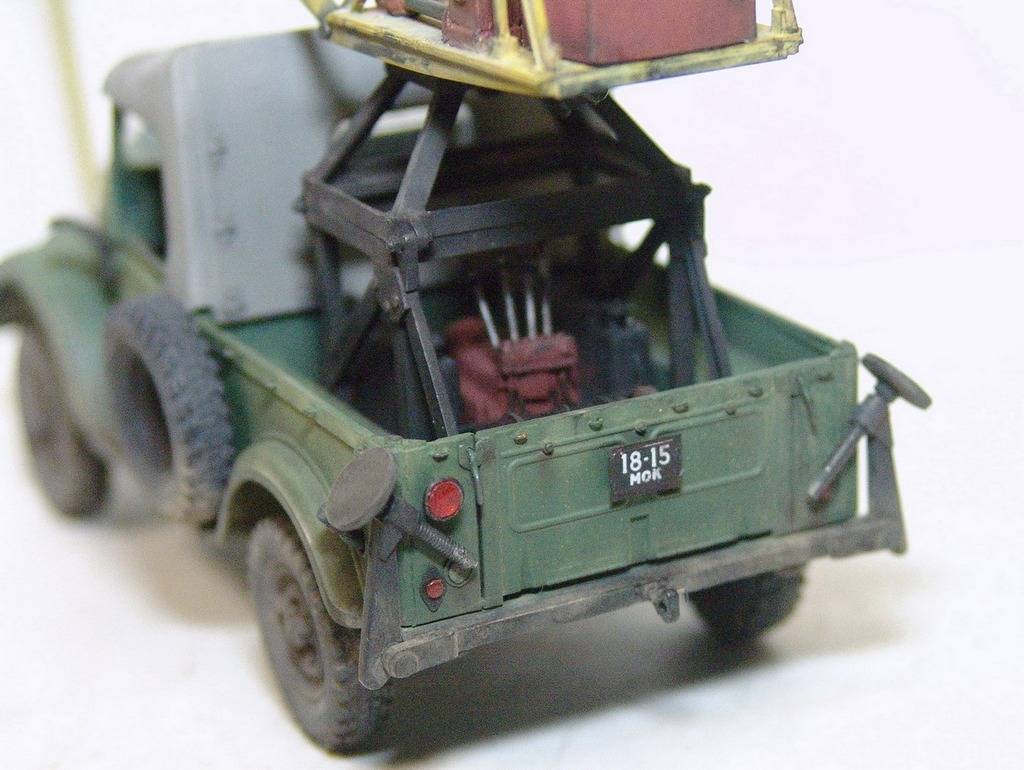

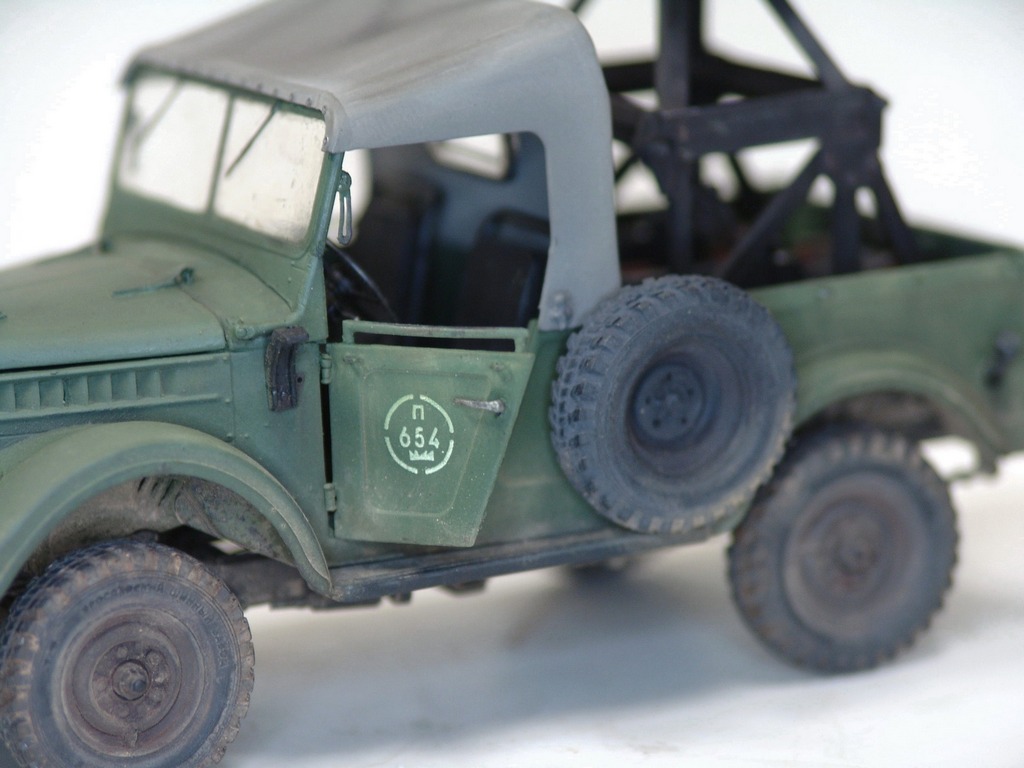

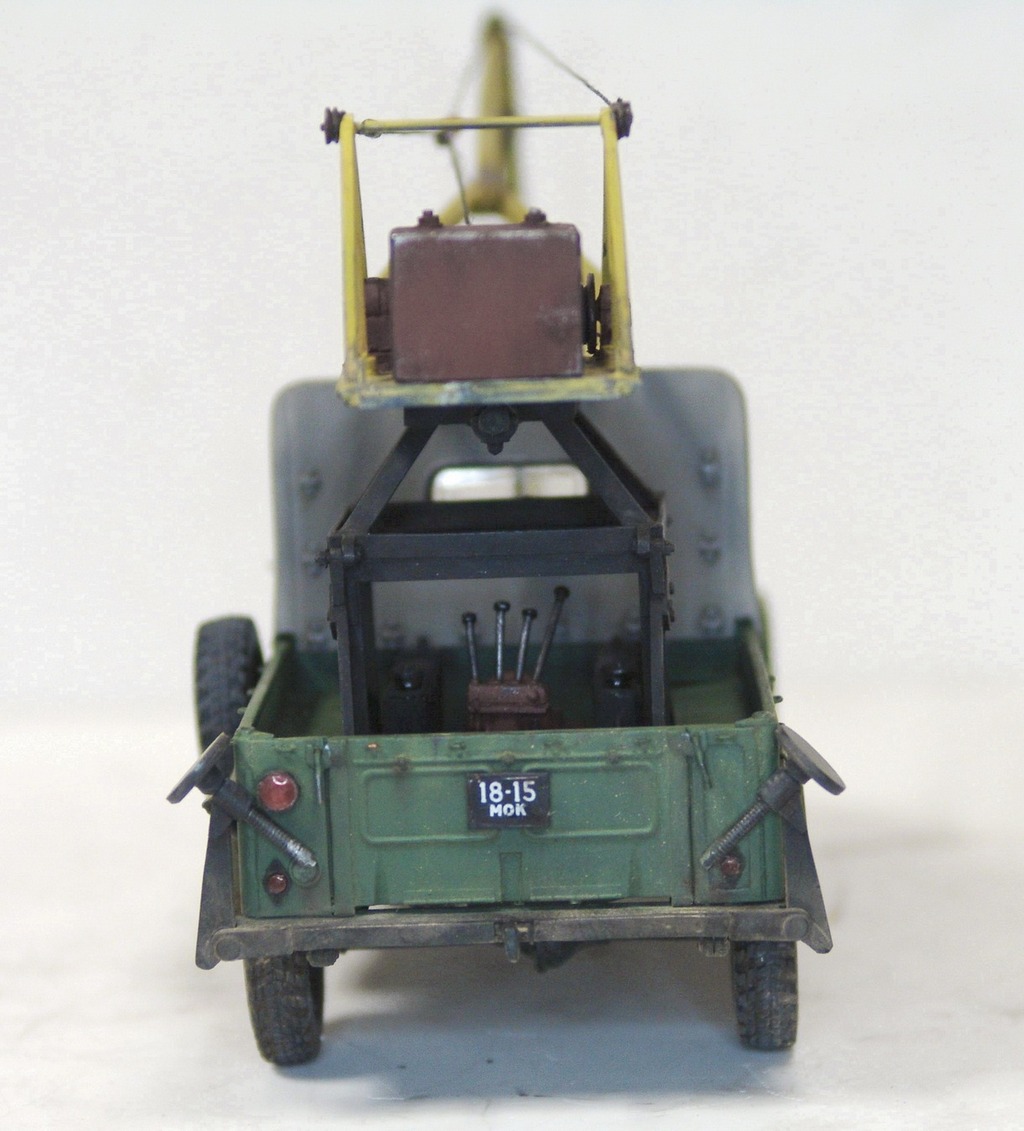

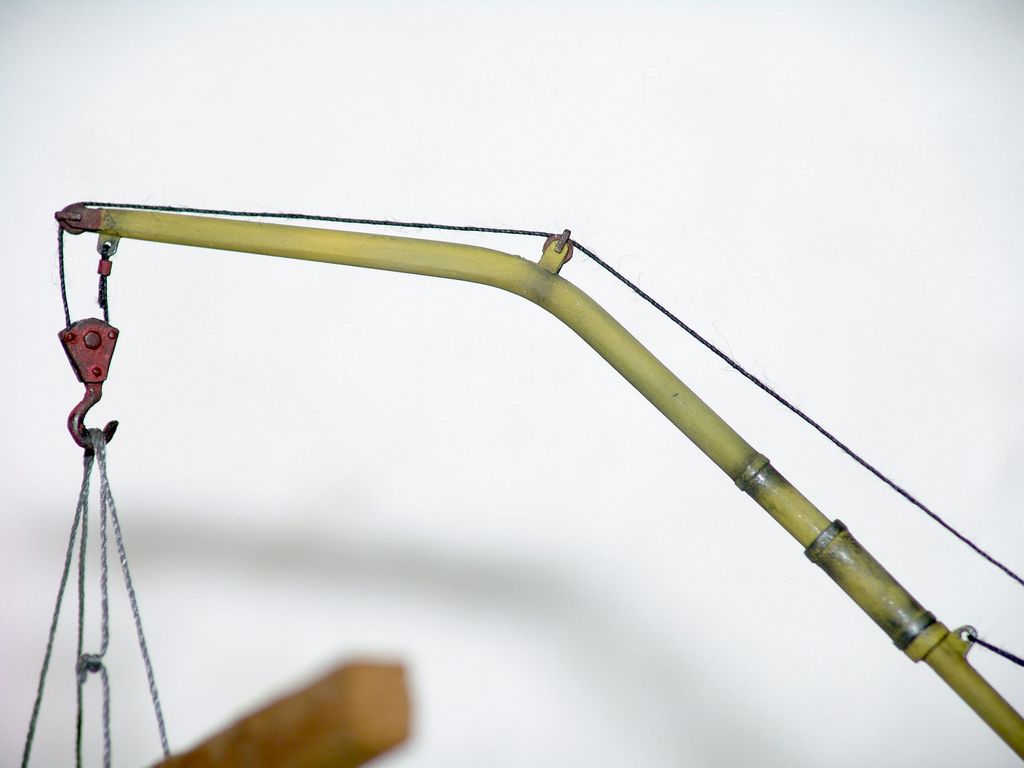

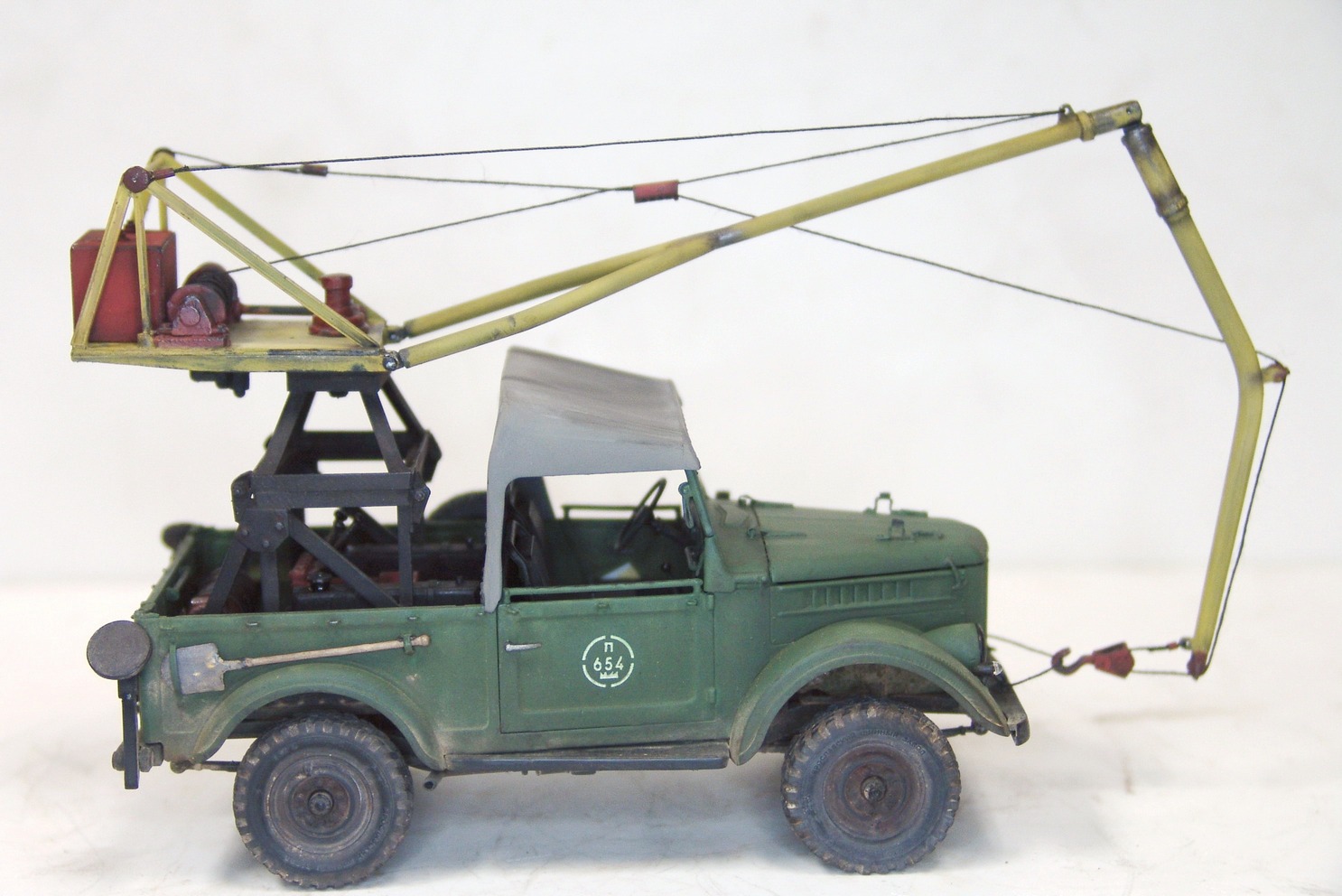

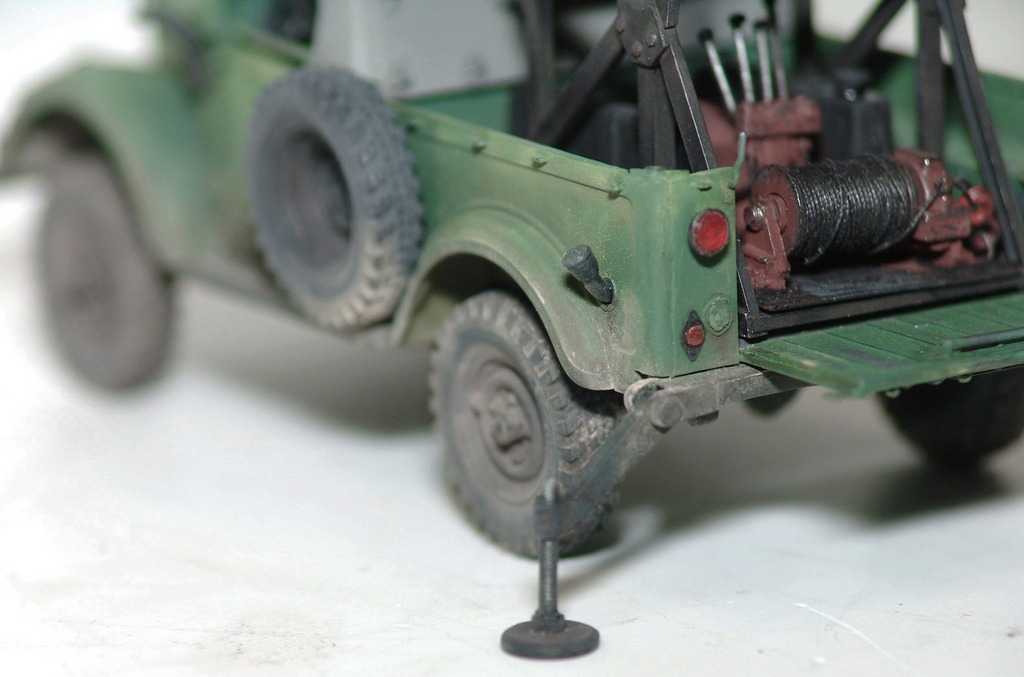

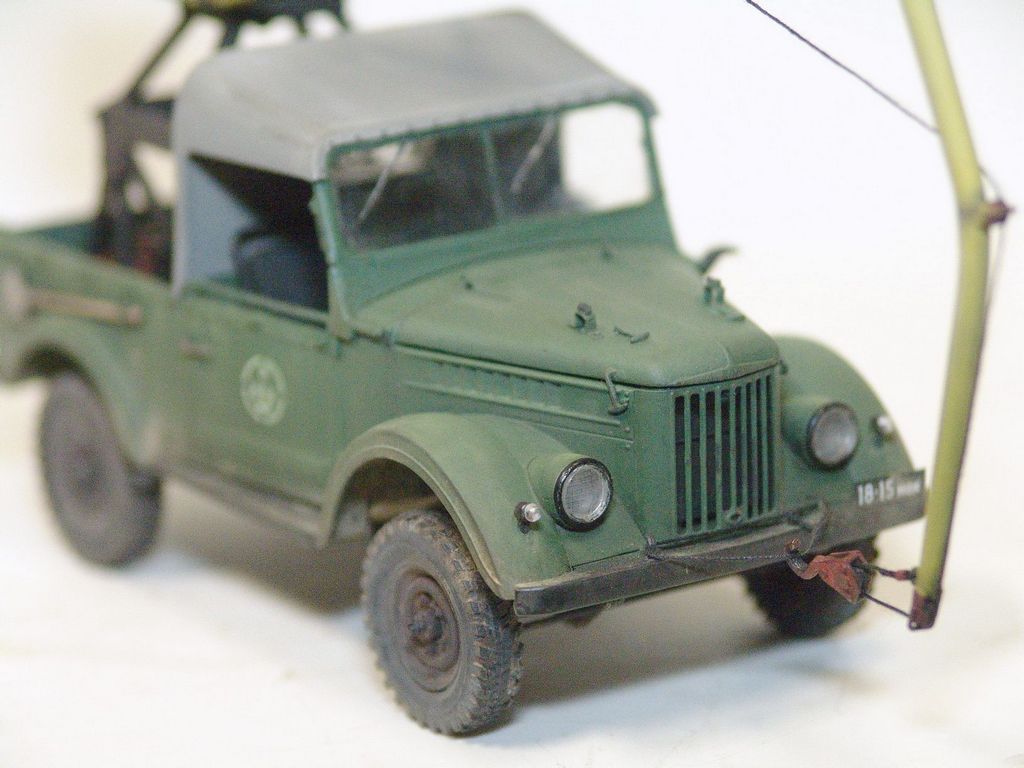

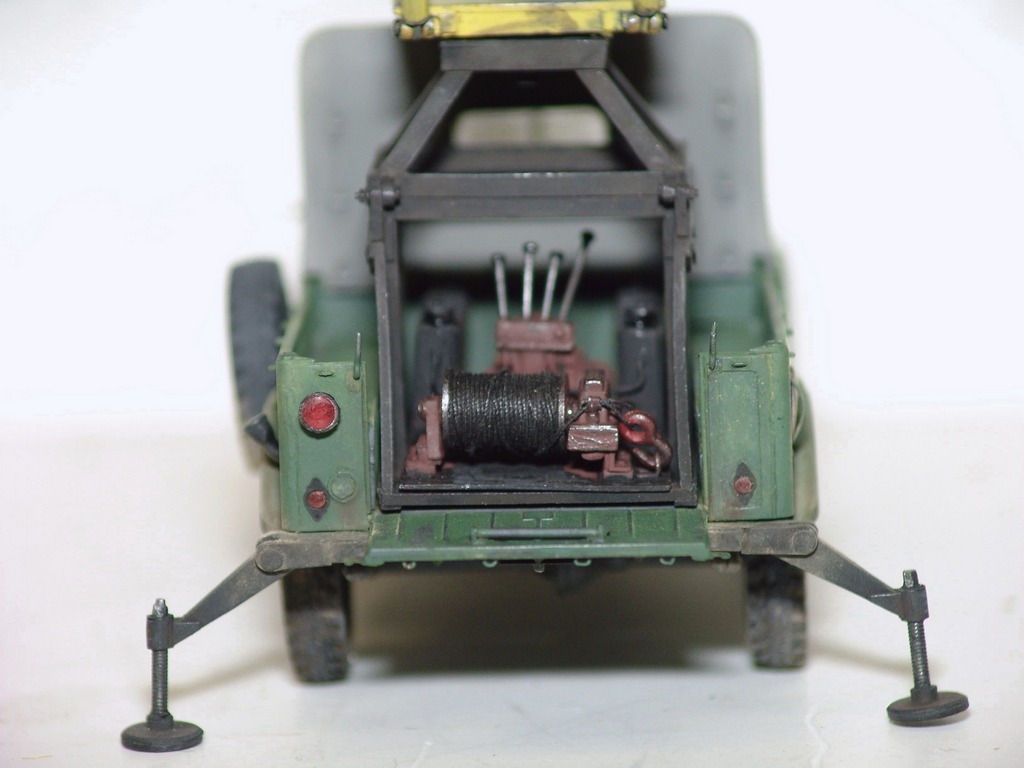

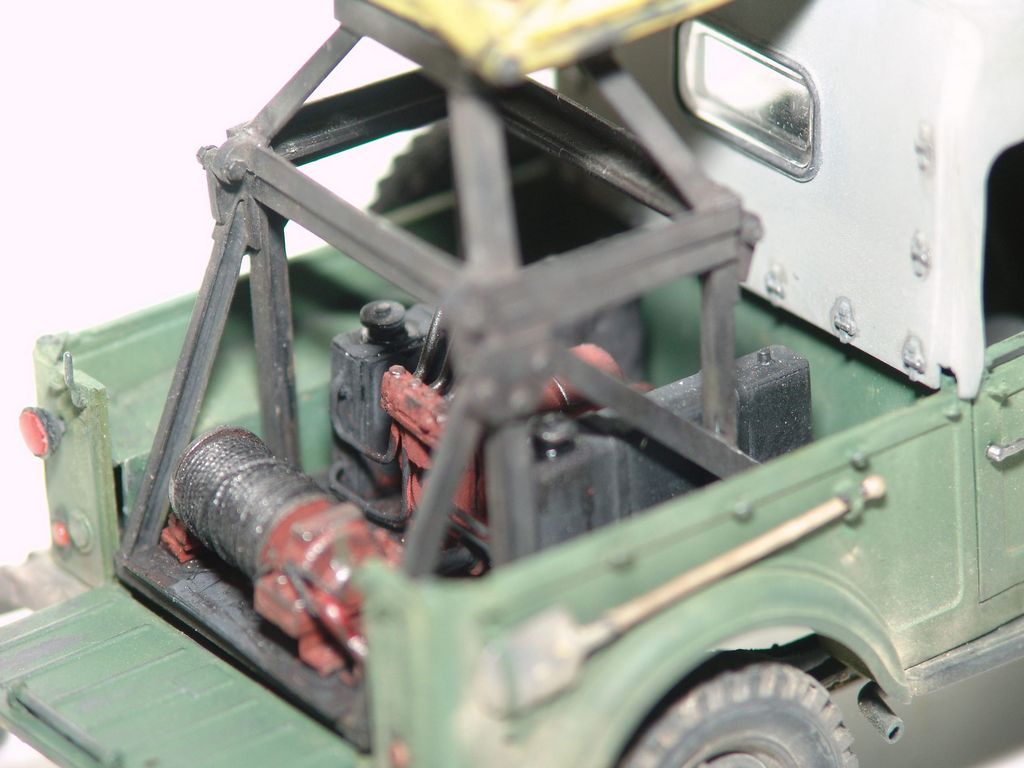

  Теперь по модели. Честно говоря модель ГАЗа от Бронко мне не понравилась. Достаточно хрупкие детали, кроме того, мелкие детали, которые можно было дать целиком, производитель зачем-то еще сделал составными. Кроме того, пластик плохо берет тамиевский клей, приходилось наносить клей несколько раз, потом плюнул, стал клеить циакрином.
Сам ГАЗ 69 был переработан на самый ранний вариант машины (Бронко дает поздний ГАЗ 69), были сделаны различные доработки, ну и сделано остальная навеска к спецмашине.
Краски Тамия акрил. сухая пастель, пигменты МИГ
Заранее спасибо за отзывы и конструктивную критику.
