Пароход "ЖелеЗяка"

Автор: Александр Бурков Размещено: 24.01.2013 · Алексей Лежнев 19 149 просмотров
Производитель:
Самодел
Масштаб модели:
1:72
Тип:
Корабли

Всех   приветствую,  Уважаемые  КАРОПЧАНЕ!!!
При  всей  моей   любви   и  уважении  к  действующим   моделям  ,  решил  разбавить  засилье    « радио - электромеханических  монстров » в  «Действующих»…
Отмотав ,  так сказать ,  плёнку лет  на 25  назад ,  с  удивлением  обнаружил  , что,  оказывается,  кроме  «магниево - марганцовочных  бомбочек»,  «ракет»  на  силитре ,  «поджигов»  и  «самопалов»  был  там ещё и такой   вот  пароходик ,  правда,   так  и не  давший тогда ходу (тонул быстрее, чем успевал нагреваться котёл).
Оба – на, а  ведь  это  реальный  СТИМПАНК,  подумал  я ))…

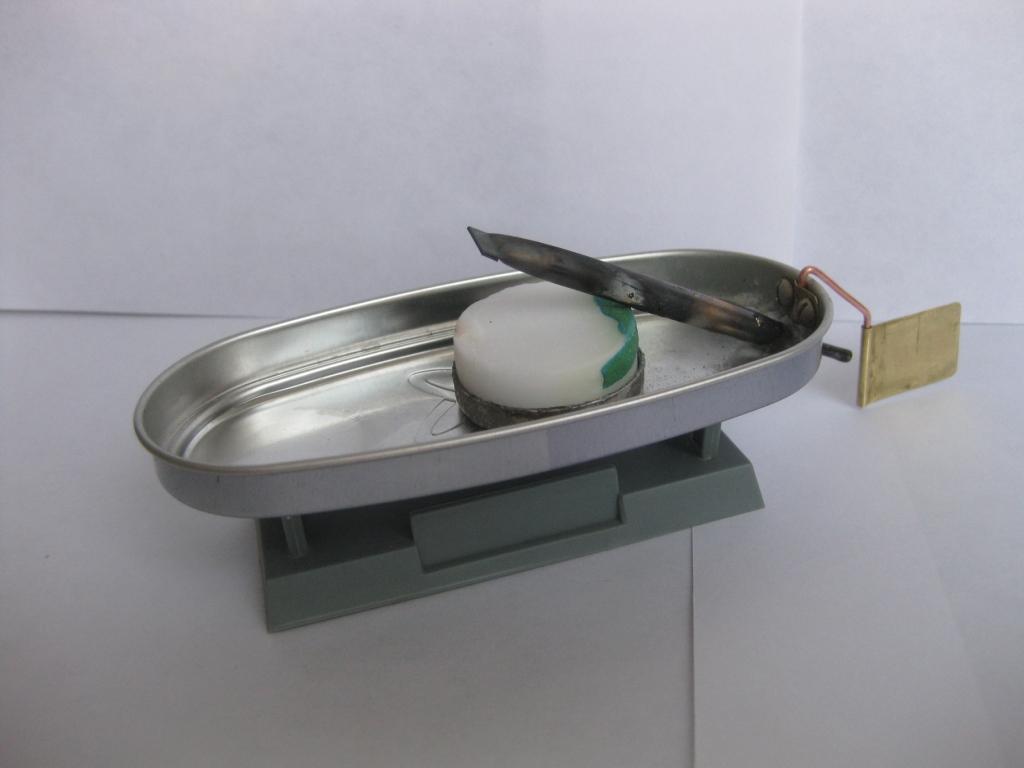

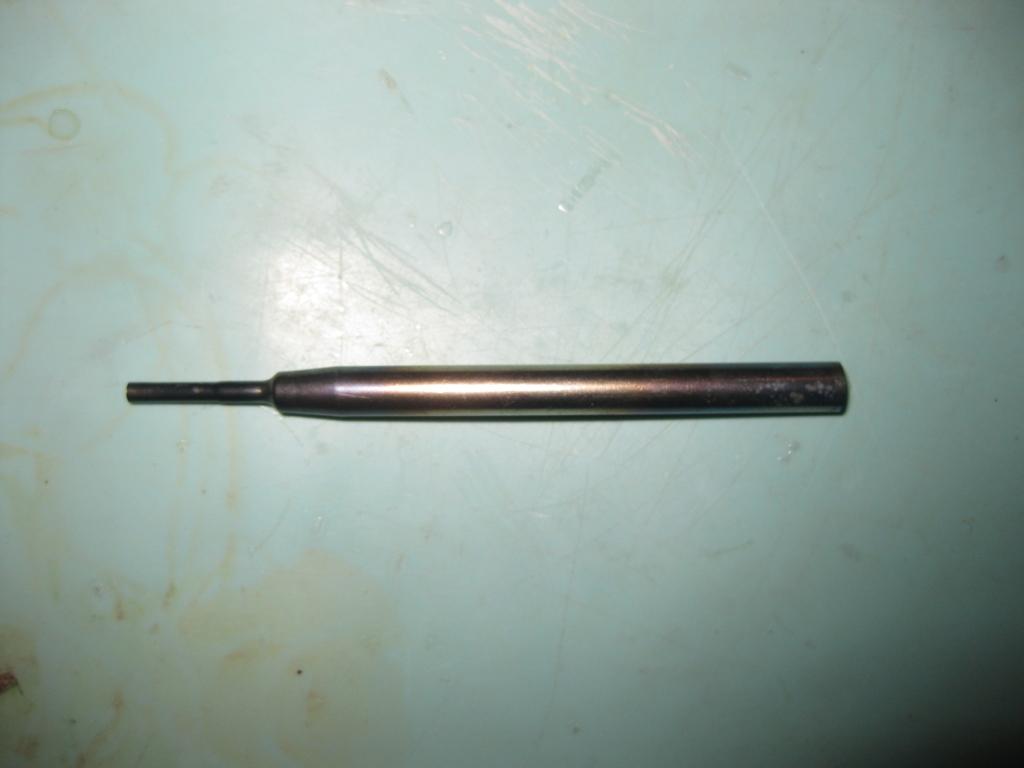

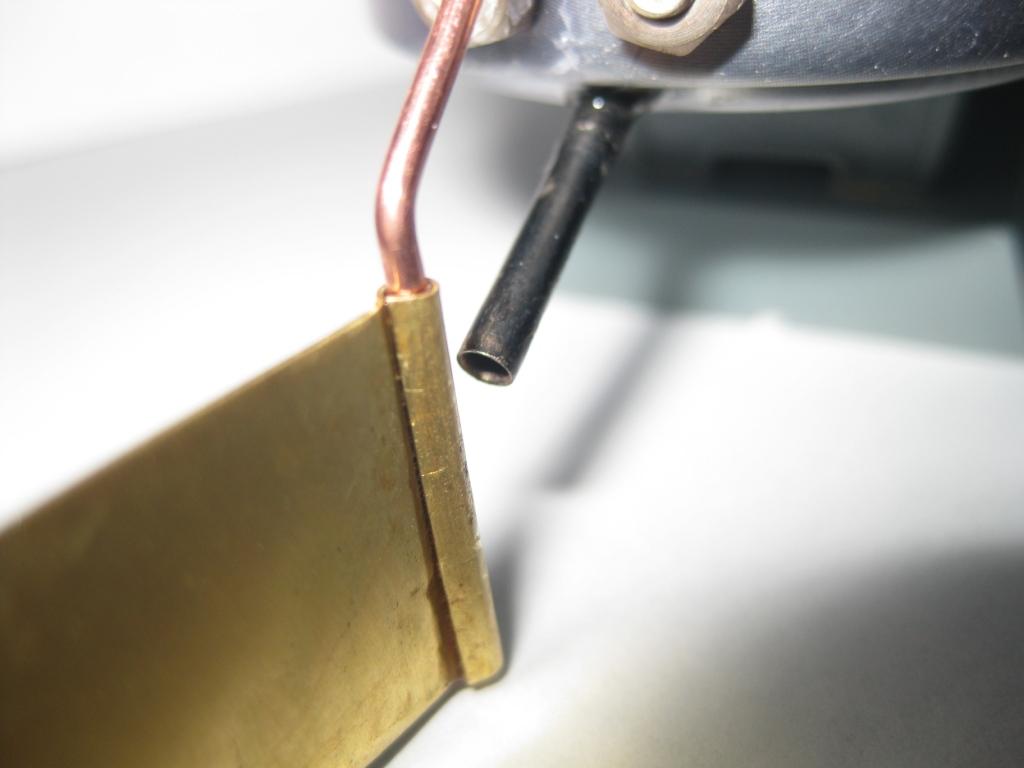

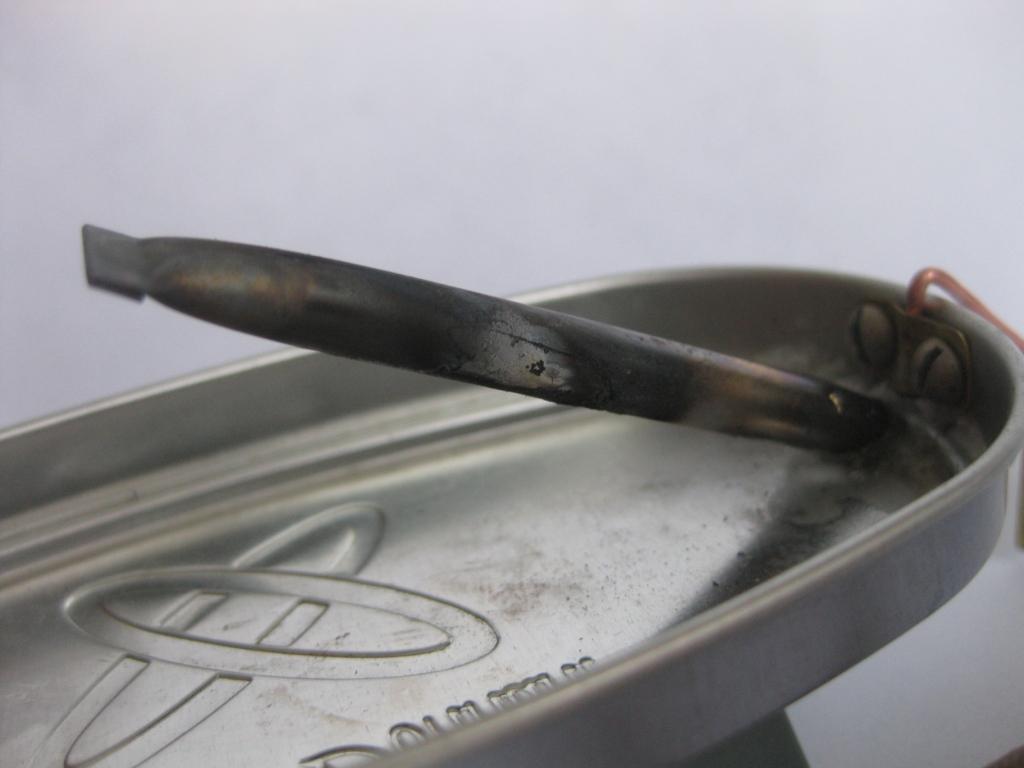

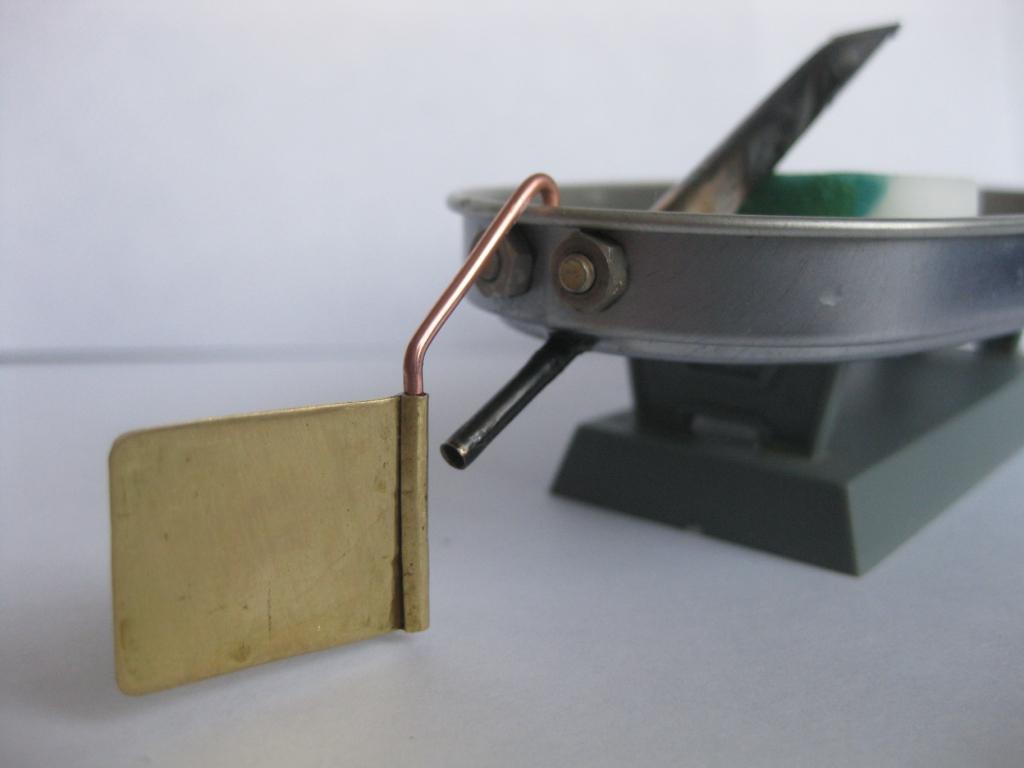

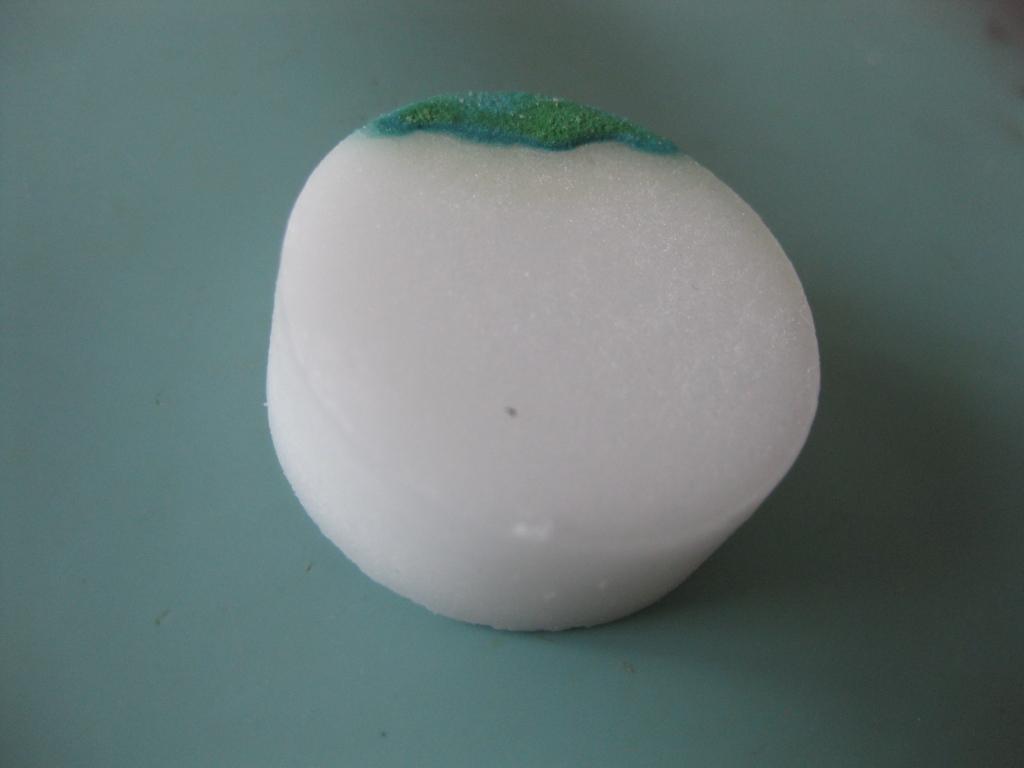

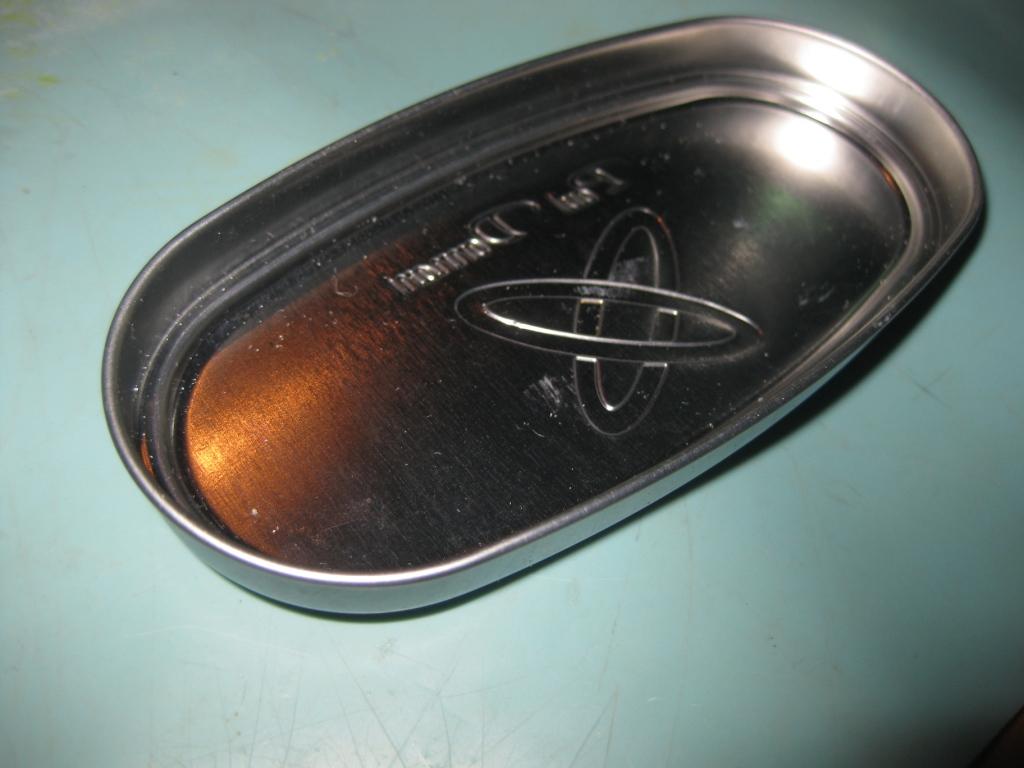

Вспомнил   конструкцию,  прикинул,  что к чему.  Сгонял  в  канцтовары  за  «спецстержнем» (ныне котёл)  для  шариковой  авторучки.   Оказывается,  современные  металлические  стержни  внутри  залиты  пластмассой , видимо  для  экономии  чернил)). Часа 2  выжигал  её (пластмассу)  оттуда.  Зажал  наглухо  толстый  конец  стержня  -  котёл  готов.  Корпус -  металлическая  крышка  от  упаковки  одеколона.  Топливо -  таблетки  сухого  горючего. Одной  хватает  минут  на  15 – 20.  Изготовил  и  установил рулевое  устройство.

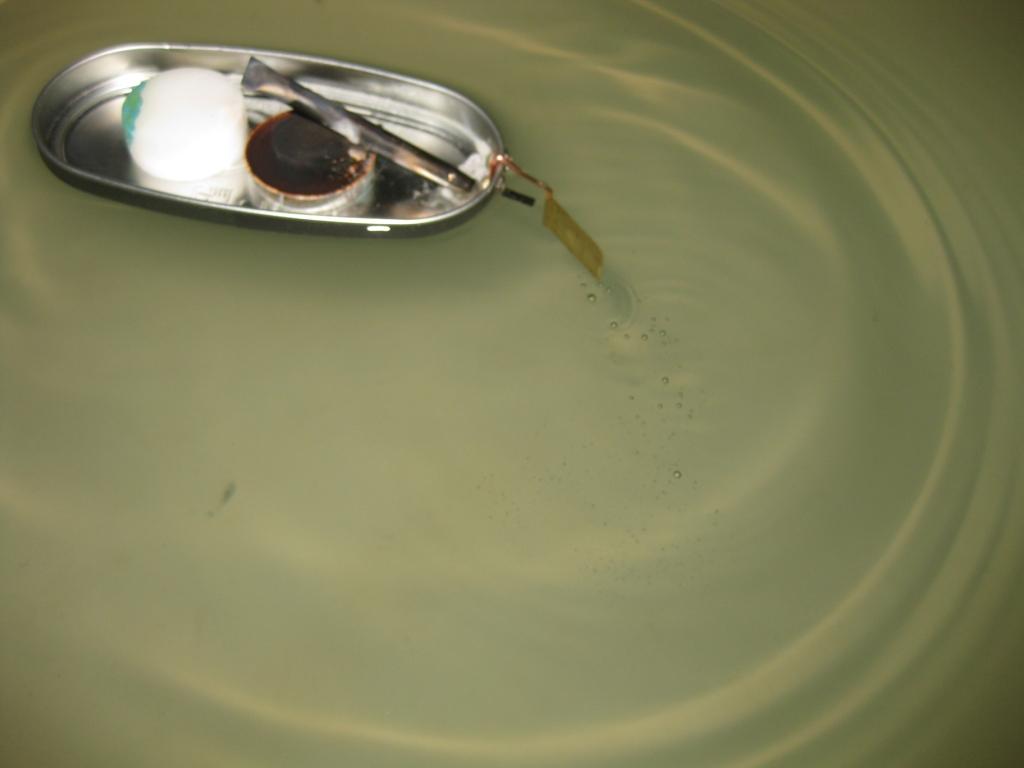

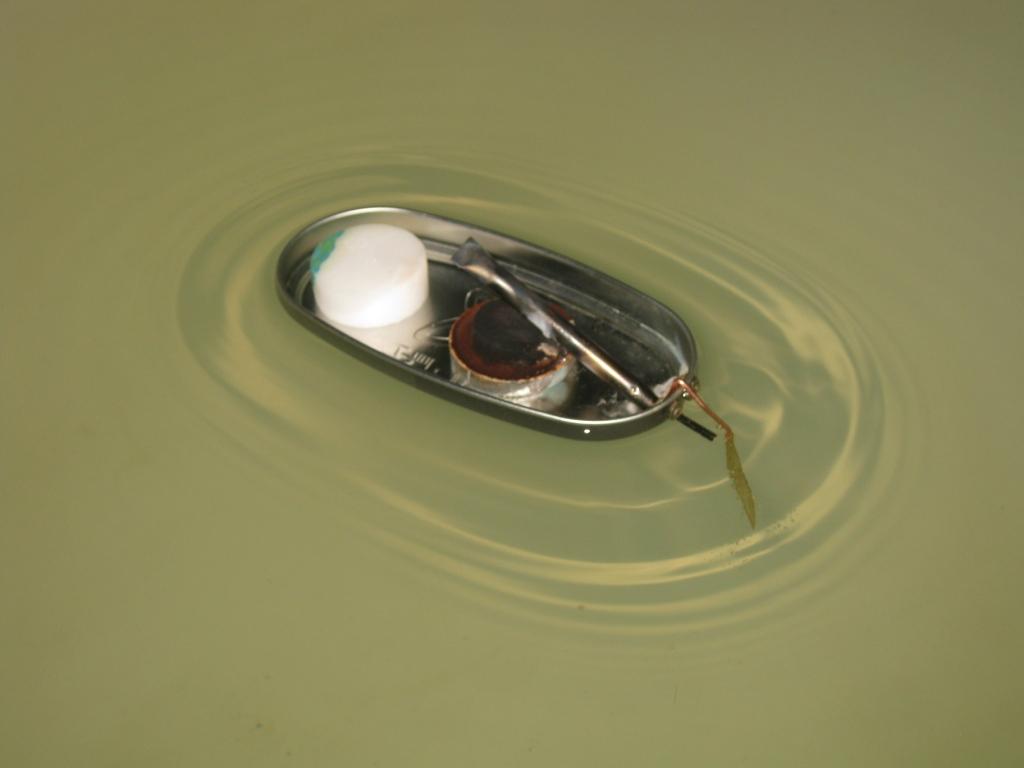

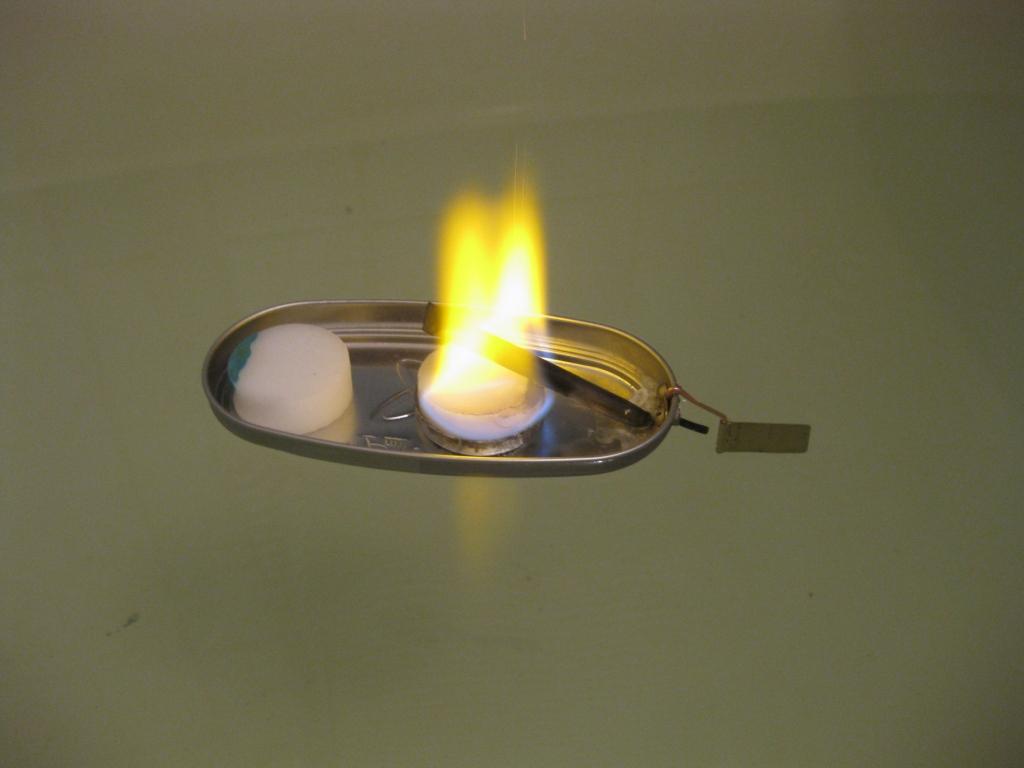

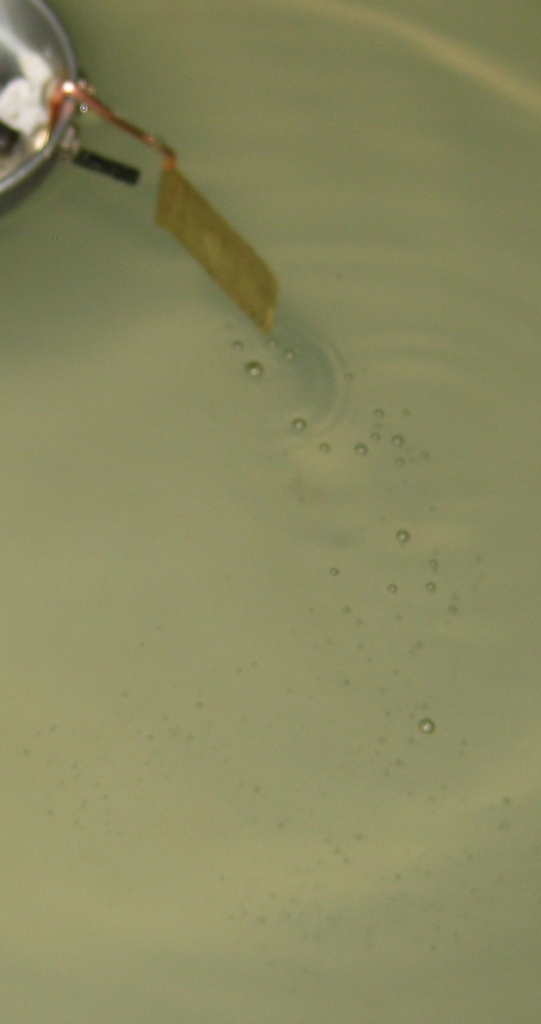

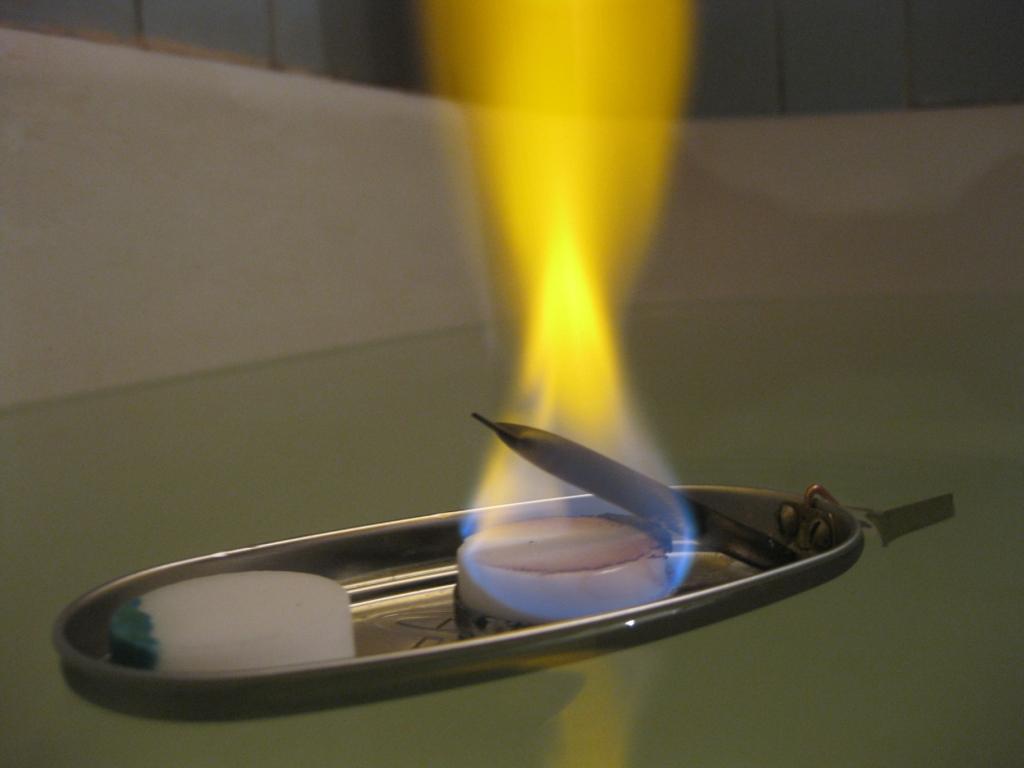

Движение  начинается  примерно  на  10  секунде  после  поджога  горючего.  Пароход  начинает  как бы  пульсировать,  издавая  чарующие   звуки  настоящей  паровой машины.)) Далее  начинается  всё  более  равномерное  движение.  В  итоге  пароход  развивает  приличную  скорость,  руль  «лево  на  борт»  и  15 – 20  минут  «вечного кругового  движения »  в  ванной  под  радостные  возгласы  и крики   детей  (моя,  во  всяком  случае,  была  в   восторге)  вам обеспечены!!!))).
Вот   таким  вот  образом).
С  Уважением!

Оценки

96,53 из 100
Исполнение: 99,04 Окраска: 92,90 Матчасть: 99,00
30 голосов Все оценки

Войдите, чтобы оценить работу.

Комментарии (46)

Ди
Дима

На сайте с 10.09.2012

0     26

Круто,надо будет попробывать

?
Гость
Гость

а каков принцип работы двигателя ? не совсем понял

Максим Каменский Максим Каменский

Спонсор

На сайте с 30.08.2011

95     118

Двигатель Стирлинга в своем ярком проявлении....понравилось!!!

ekha ekha

На сайте с 31.08.2010

29     3998

а каков принцип работы двигателя ? не совсем понял

Воздух в трубке нагревается и выходит из нее. Принцип реактивного двигателя.

?
Гость
Гость

Помню такую модельку из детства. Спасибо!

Алексей Лежнев Алексей Лежнев

Спонсор

На сайте с 26.10.2009

30     16911

Прямо - ракетокорабль!
Отличная задумка и классное исполнение.
С Уважением, Алексей.

Изегмундыч Изегмундыч

Спонсор

На сайте с 09.02.2012

43     634

Забавно! Позитивная штука

Дмитрий Казаков Дмитрий Казаков

На сайте с 07.06.2011

15     237

Класс, очень понравилось!!!

Сергей Петленко Сергей Петленко

На сайте с 29.12.2011

12     1708

Интересная штука. Для большего прикола надо было назвать кораблик (по аналогии с известным мультфильмом) "ШЕЛЕЗЯКА". А если еще установить небольшую рубку...
С Уважением. Сергей.

Даниил Даниил

Спонсор

На сайте с 29.03.2007

84     7328

Александр, Вы не перестаете меня удивлять.
Действительно позитивно.
Помню в детстве сделал действующий пароход по чертежам из приложения к ЮТ.
Двигатель - котел с мембраной и две трубки вместо винтов, корпус паял из жести от консервов, кто помнит вот это была реальная Жесть. В итоге корпус весил нехило. Предлагалось строить что-то вроде ТКА, но только я сделал подобие буксира. Надстройки были примитивнейшие из пенопласта, и вся эта штука реально ходила.

Даниил Даниил

Спонсор

На сайте с 29.03.2007

84     7328

ППЦ!
Я нашел этот журнал - это Моделист-конструктор», 1982, №04. Статья катер с паропульсиром.
Все, пошел ностальгировать)))

Игорь Шейнин Игорь Шейнин

Спонсор

На сайте с 22.01.2011

30     10453

Очень порадовал макетик. Хорошее исполнение.))
Я за Галерею.

?
Гость
Гость
Цитата:а каков принцип работы двигателя ? не совсем понял

Воздух в трубке нагревается и выходит из нее. Принцип реактивного двигателя.


этого воздуха хватит на 15-20 минут "вечного кругового движения" ? Не верю (с)

Александр Бурков Александр Бурков

На сайте с 19.02.2012

20     4827

а каков принцип работы двигателя ? не совсем понял

Владимир , там такое действие) : перед "стартом" воды в котел залить (хоть немножко) , вода закипает ,вылетает из него - вакуум ,вода сама всасывается в котел и опять закипает и выстреливается , с каждым разом быстрей и быстрей.... , , главное кол-во "УглЯ")).
С Уважением !

Андрей Кравчук Андрей Кравчук

На сайте с 12.05.2008

5     35

Отличная модель!
В матчасти не силен, но думаю все верно)))
С Уважением!

Андрей Кравчук Андрей Кравчук

На сайте с 12.05.2008

5     35

Отличная модель!
В матчасти не силен, но думаю все верно)))
С Уважением!

SAURON SAURON

На сайте с 18.07.2010

368     21797

Заставили вспомнить детство. Сам, правда, такое не делал. Но в действии видел.

Константин Константин

На сайте с 21.05.2012

6     227

Еще бы чертежик - и пойду дочуре такой запиливать

михалыч 9-13 михалыч 9-13

На сайте с 08.12.2009

42     2320

А что ещё надо, всё ваяется на коленке за 10 минут! сам на днях замучу, мелкую свою порадую. Огромное спасибо!!!

Phantom1976 Phantom1976

На сайте с 13.04.2007

57     6107

Класс! К стати, подобный катерок был описан и в журнале "Горизонты Техники", было такое, по моему Чешское издание в советское время. Я свой такой кораблик строил по рисункам из ГТ.
Эх, хорошее было время!!!
Спасибо за Ностальгию. Надо будет с Сыном подобного построить

Александр Бурков Александр Бурков

На сайте с 19.02.2012

20     4827

Еще бы чертежик - и пойду дочуре такой запиливать

...я Вас умоляю , Константин...)), какие чертежи ?)) ..., пилите Костя , пилите..!))
С Уважением !

Marco Polo Marco Polo

На сайте с 03.08.2010

21     1145

Доброе утро!
Идея отличная. Работа порадовала.
Успехов.

АЛЕКСЕЙ ПЕТРОВ АЛЕКСЕЙ ПЕТРОВ

На сайте с 05.07.2011

18     15

Здорово зажигаете, Александр!
Дальнейших успехов!

Даниил Даниил

Спонсор

На сайте с 29.03.2007

84     7328

Эх, хорошее было время!!!

Спасибо за Ностальгию. Надо будет с Сыном подобного построить


+1!

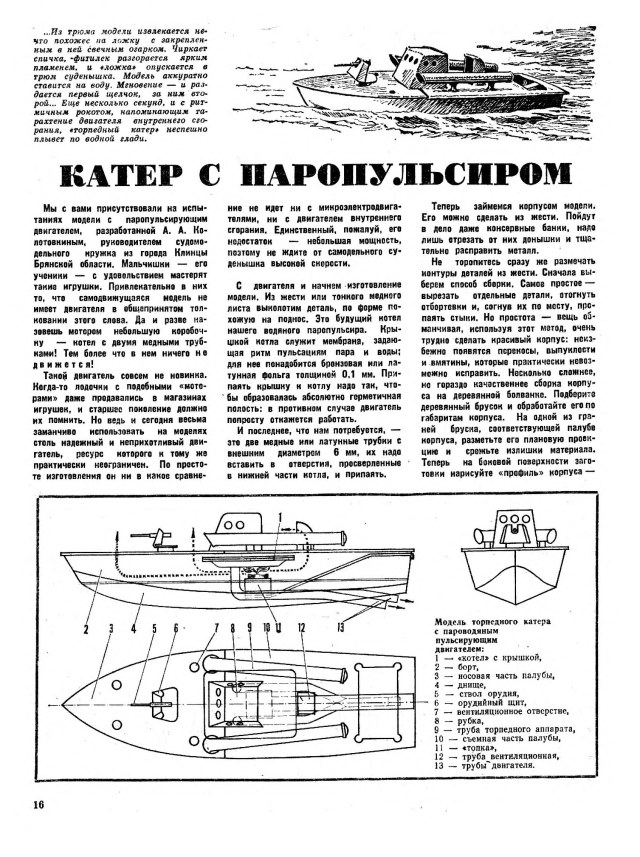

Вот собственно статья из Моделиста-конструктора

Даниил Даниил

Спонсор

На сайте с 29.03.2007

84     7328

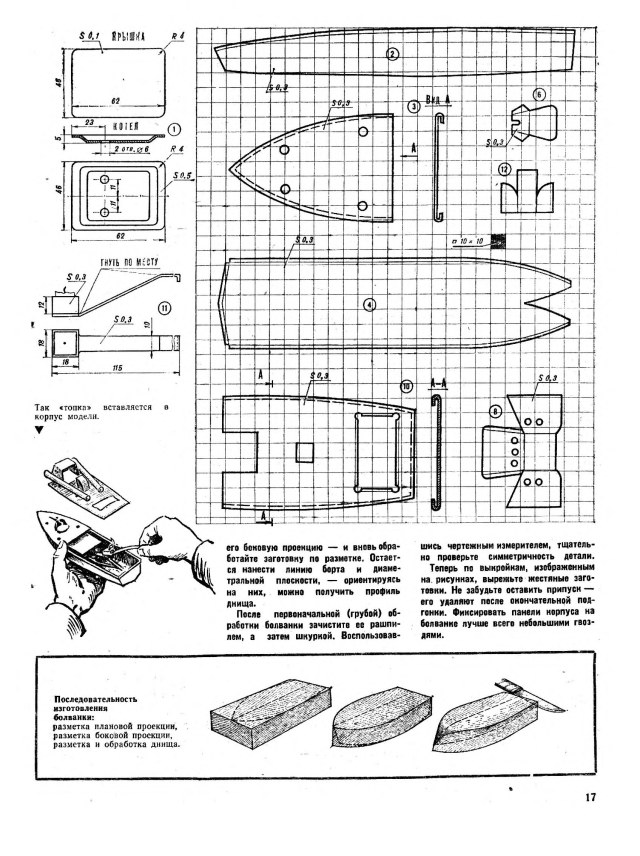

Вот собственно статья из Моделиста-конструктора
Даниил Даниил

Спонсор

На сайте с 29.03.2007

84     7328

Вот собственно статья из Моделиста-конструктора
wh
wheelmaster

На сайте с 29.12.2011

0     348

Отличный прототип, теперь надо установочную партию ))) с рубкой и экипажем

Андрей Бутко Андрей Бутко

На сайте с 12.11.2012

6     154

Phantom1976 Phantom1976

На сайте с 13.04.2007

57     6107

Отличный прототип, теперь надо установочную партию ))) с рубкой и экипажем

...и зенитной установкой, а то мало ли, враги нападут

Александр Бурков Александр Бурков

На сайте с 19.02.2012

20     4827

спасибо ВСЕМ за комменты, ИСКРЕННЕ рад, что "конструкция" многим пришлась по душе !
Ну что же, теперь есть и "официальные" чертежи (спасибо Даниле77!), Даешь парУ.. на Каропке....!))).
С Уважением !

Алексей Лежнев Алексей Лежнев

Спонсор

На сайте с 26.10.2009

30     16911

Первая реактивная модель с нашего раздела отправляется в свободное плавание по Галерее!
С Уважением, Алексей.

Олег Олег

На сайте с 25.12.2008

0     123

Кирилл г. Минск Кирилл г. Минск

На сайте с 15.01.2012

12     0

Оооочень душевная штучка, просто и познавательно! Эх, в жизни наших детей всё меньше остаётся места для творчества... жаль! Спасибо за модель, сразу захотелось такую построить!

Владимир Губенко Владимир Губенко

На сайте с 01.08.2010

15     1296

Александр, порадовали от души. Класс! Данила, такие чертежи откопал!... Молодец!
ПыСы. Чувствую в скором времени пойдут паровые машины!

Владимир Корецкий Владимир Корецкий

Спонсор

На сайте с 10.09.2012

64     322

Ай,ай,ай!!!Саша браво!!!Вы вернули в детство!!!!!!!!!!!!!!!!!!!КЛАСС!!!!!!СПАСИБО!

Петр Ткачев Петр Ткачев

На сайте с 07.12.2012

2     2

Бурные, продолжительные аплодисменты!

Билли Бонс Билли Бонс

Спонсор

На сайте с 21.10.2011

129     2288

Александр поздравляю со швартовкой парохода в Топ-20

Александр Мешков Александр Мешков

На сайте с 31.12.2011

1     121

?
Гость
Гость

Класс! Спасибо, очень порадовало.
Есть вопрос насчёт стержня и выплавления пластмассы из него. Почему выбор пал именно на металлический стержень от авторучки? А не проще взять сегмент от антенны стереоскопической от обычного радиоприёмника? Или сопло должно обязательно быть меньшего диаметра, чем сам "котёл" ?

Александр Бурков Александр Бурков

На сайте с 19.02.2012

20     4827

Класс! Спасибо, очень порадовало.

Есть вопрос насчёт стержня и выплавления пластмассы из него. Почему выбор пал именно на металлический стержень от авторучки? А не проще взять сегмент от антенны стереоскопической от обычного радиоприёмника? Или сопло должно обязательно быть меньшего диаметра, чем сам "котёл" ?


Да, верно, сопло должно быть меньше, иначе вода как следует не закипит и не произойдет "выстрела" пара-воды. Антенна, в данном случае, не подойдет.
С Уважением !

дмитрий мельников дмитрий мельников

На сайте с 23.10.2010

4     50

Александр Александр

На сайте с 31.07.2010

40     38

Олег Олег

На сайте с 30.07.2011

4     12

[QUOTE]Цитата:а каков принцип работы двигателя ? не совсем понял
Владимир , там такое действие) : перед "стартом" воды в котел залить (хоть немножко) , вода закипает ,вылетает из него - вакуум ,вода сама всасывается в котел и опять закипает и выстреливается , с каждым разом быстрей и быстрей.... , , главное кол-во "УглЯ")).

Какое-то подобие пульсирующего ВРД, я полагаю))

Олег Олег

На сайте с 30.07.2011

4     12

[QUOTE]Цитата:а каков принцип работы двигателя ? не совсем понял
Владимир , там такое действие) : перед "стартом" воды в котел залить (хоть немножко) , вода закипает ,вылетает из него - вакуум ,вода сама всасывается в котел и опять закипает и выстреливается , с каждым разом быстрей и быстрей.... , , главное кол-во "УглЯ")).

Какое-то подобие пульсирующего ВРД, я полагаю))..ФАУ-2 ))только нагреватель внешний...да, дело пахнет "Стирлингом")

Rata Rata

На сайте с 01.08.2010

25     1943

Простота - залог надёжности !

Максим Друзин Максим Друзин

На сайте с 10.01.2013

15     53

Здравствуйте, а где можно достать такое сухое топливо?
