Поликарпов И-16 тип 29, 158 ИАП, июль 1941 г.
- Производитель:
- ICM
- Тип двигателя:
- Поршневая
- Тип техники:
- Военные
- Год выпуска:
- до 1960
- Масштаб модели:
- 1:72
- Страна-производитель:
- СССР–Россия
- Модель времён ВМВ:
- 1939–1945
Поликарпов И-16 тип 29, 158 ИАП, июль 1941 г.

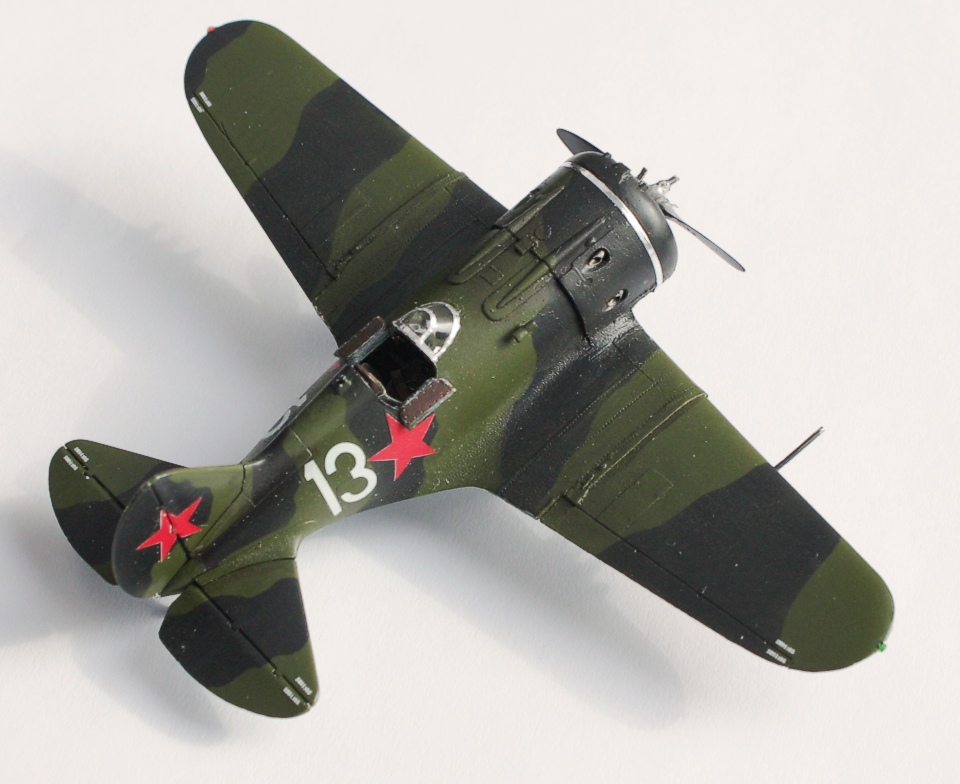

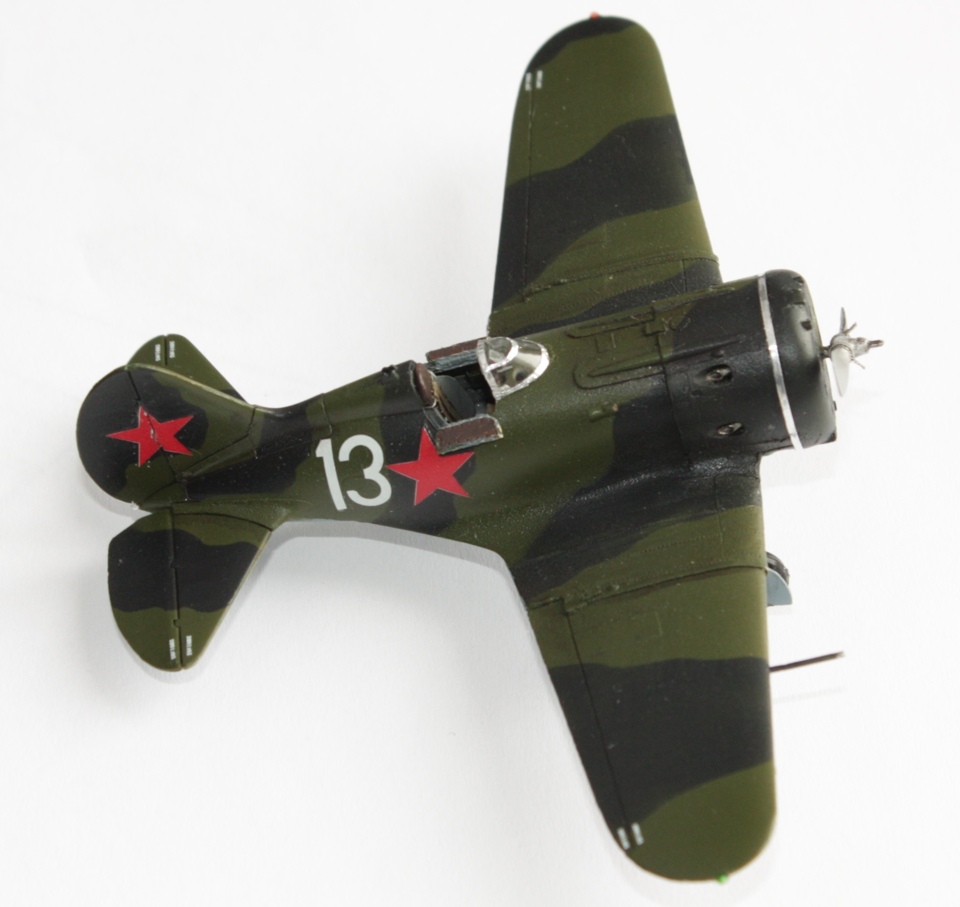

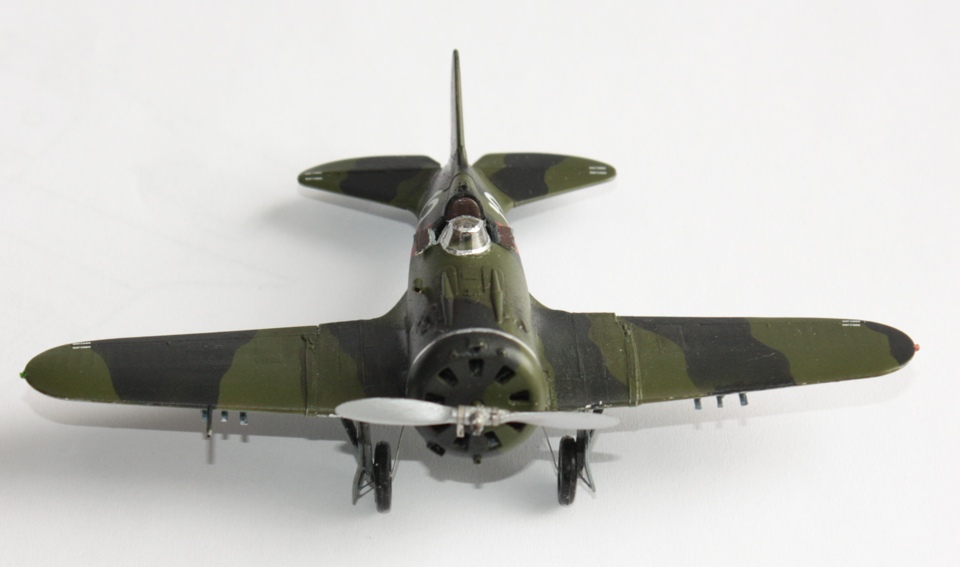

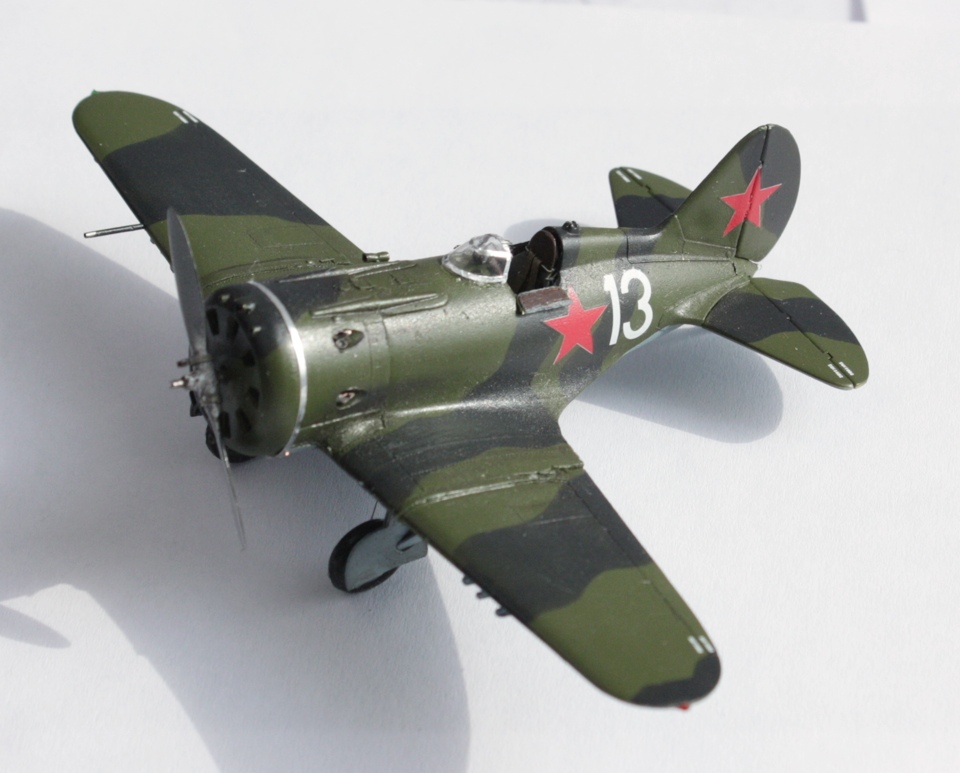

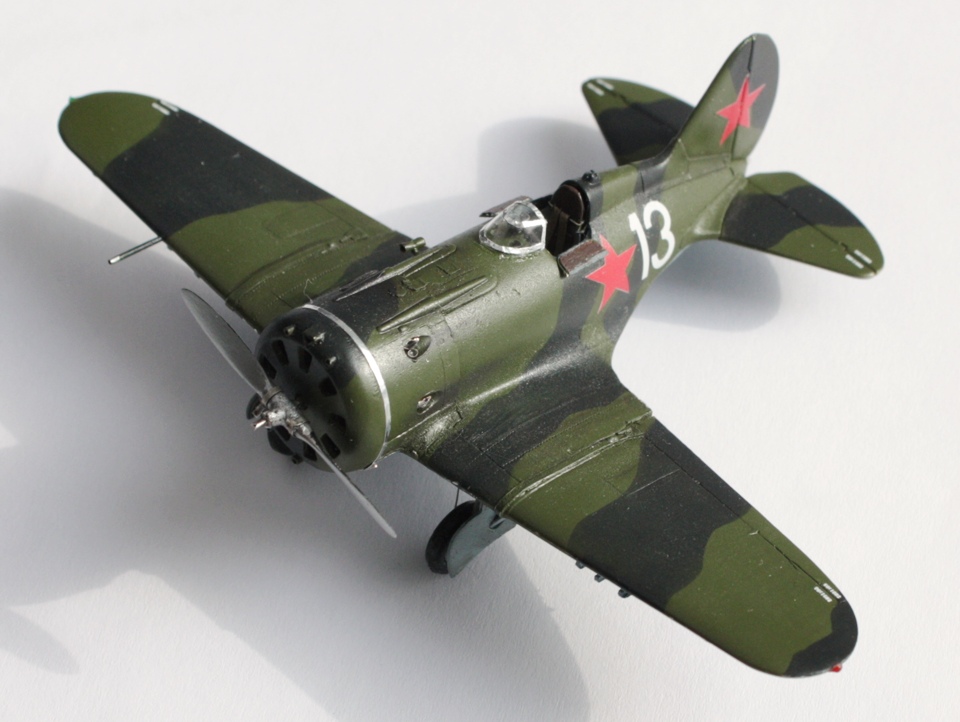

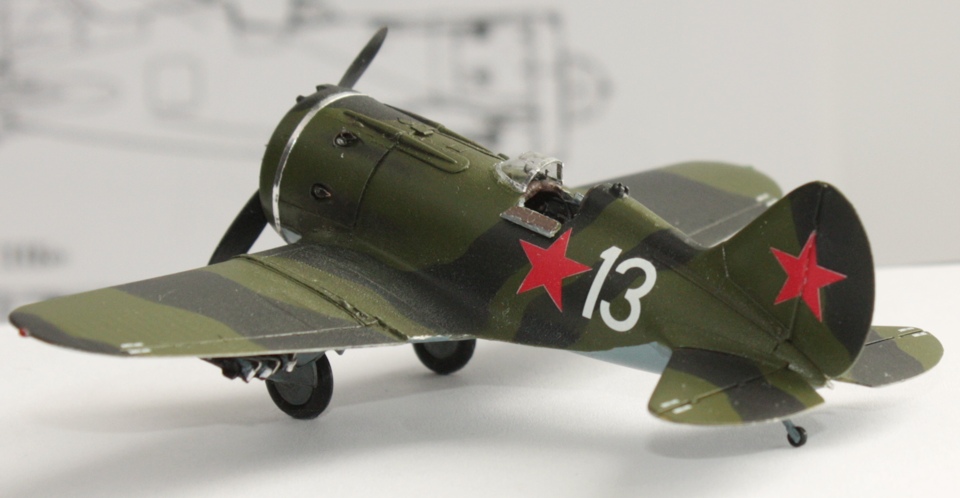

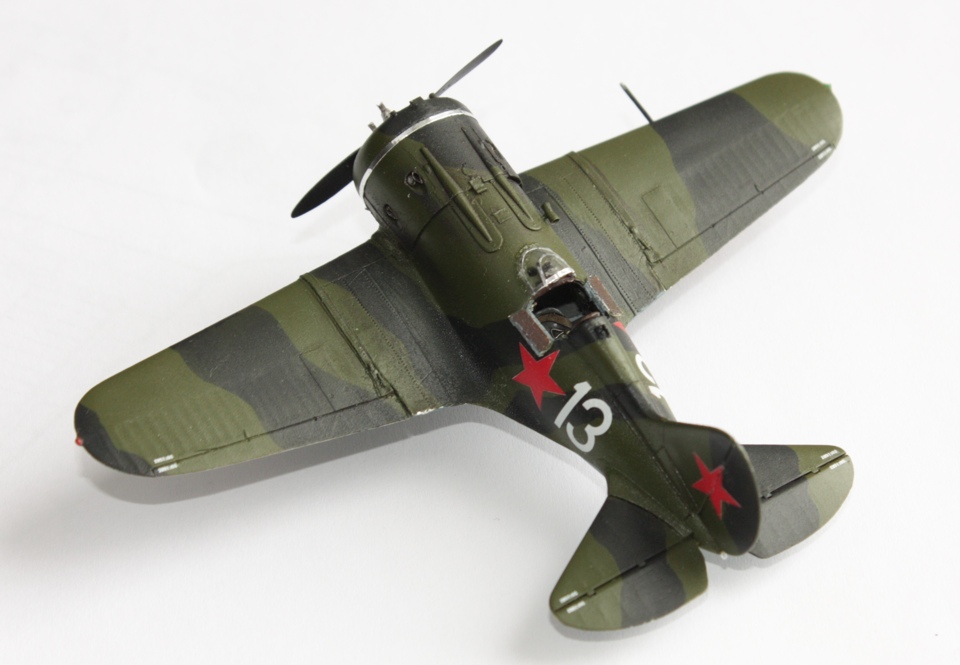

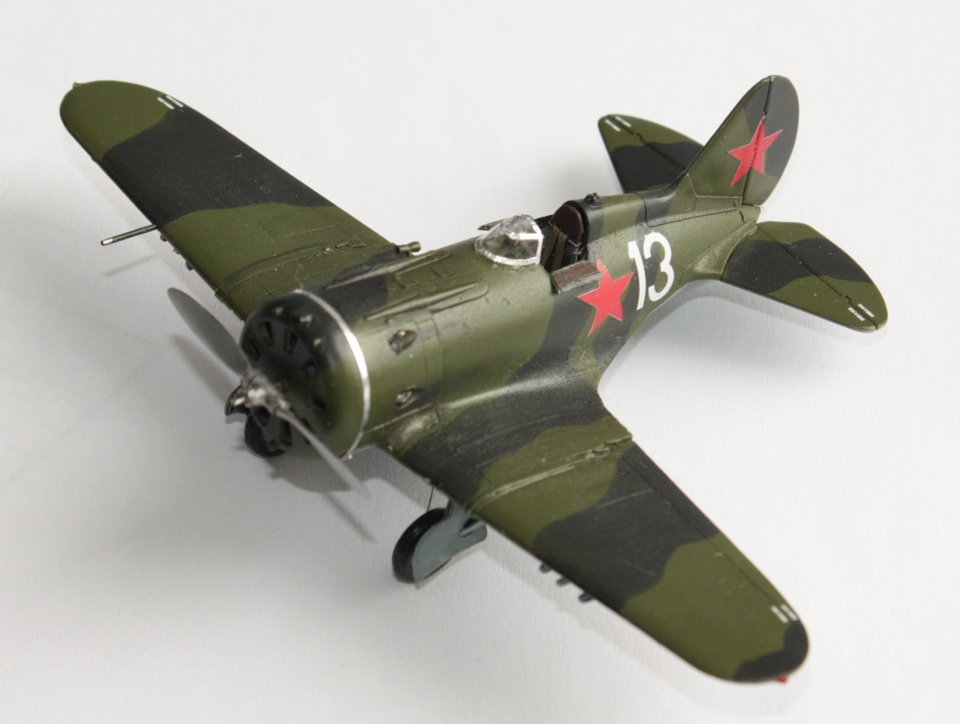

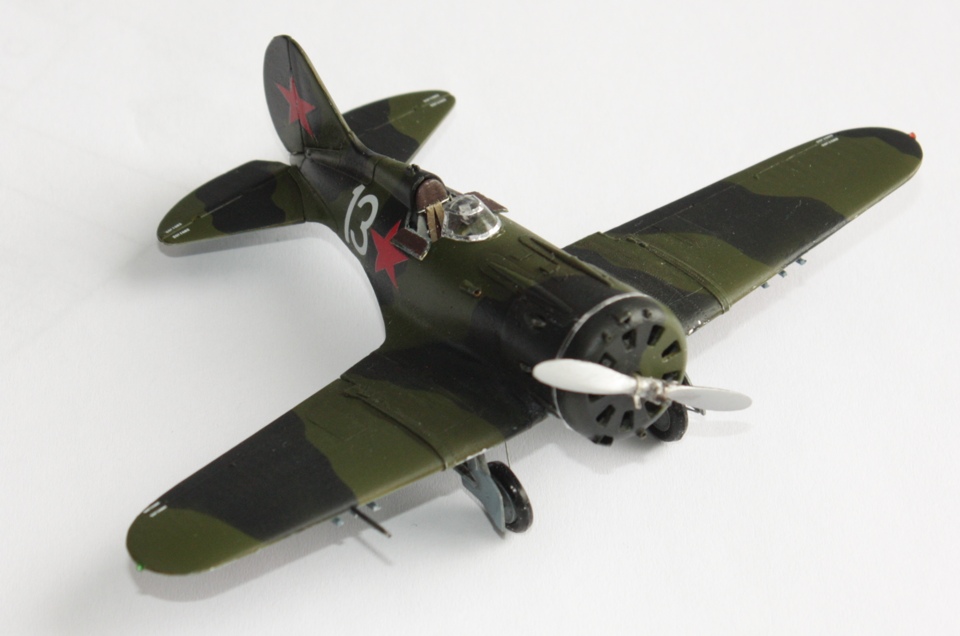

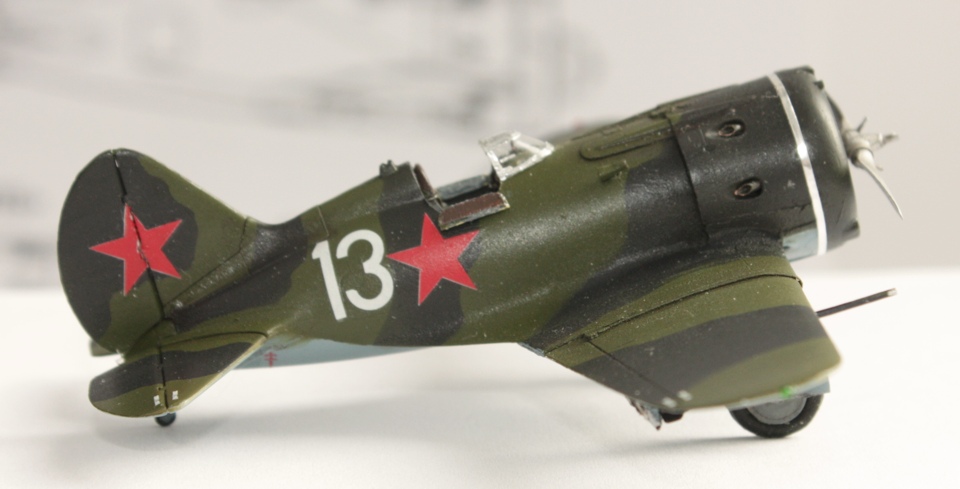

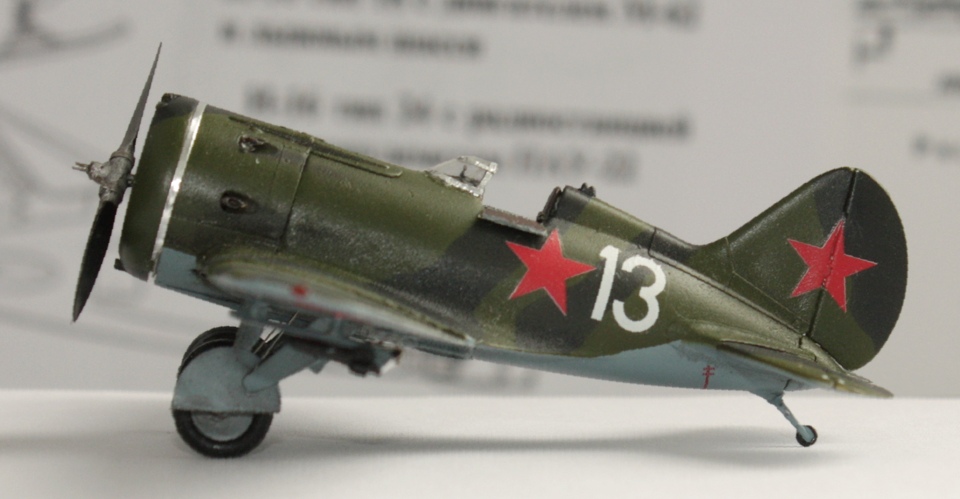

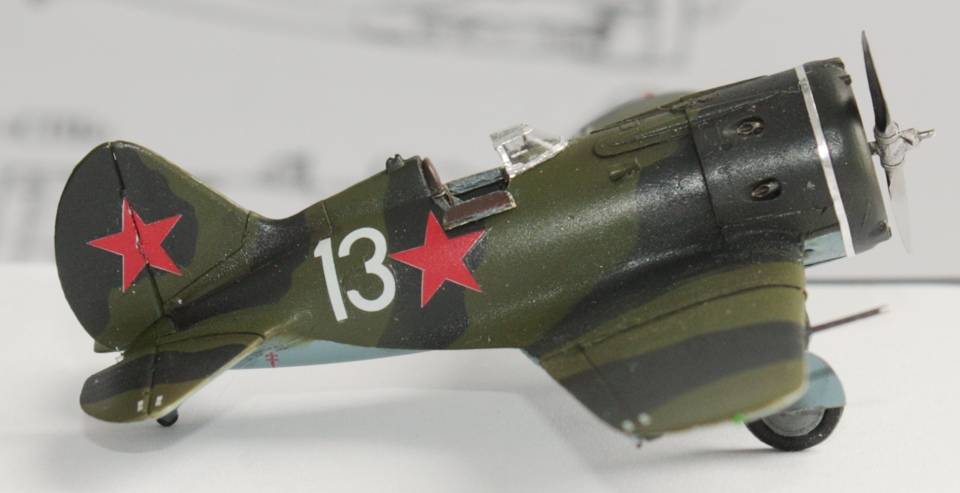

Поликарпов И-16 тип 29 из состава 158 ИАП, Авиации Северного флота ВМФ СССР, аэродром Кресты, район Пскова, июль 1941 г. Пилот этого самолёта мл. лейтенант Харитонов 27 июня 41 г. Тараном сбил Ju-88, после чего смог посадить свой самолет. Герой Советского союза (8.07.1941). 25.08.41 тараном сбил Не111.

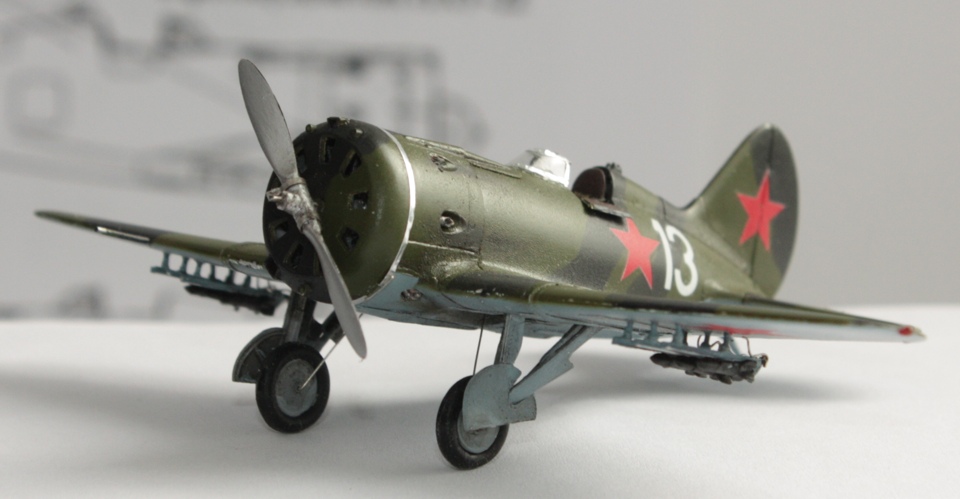

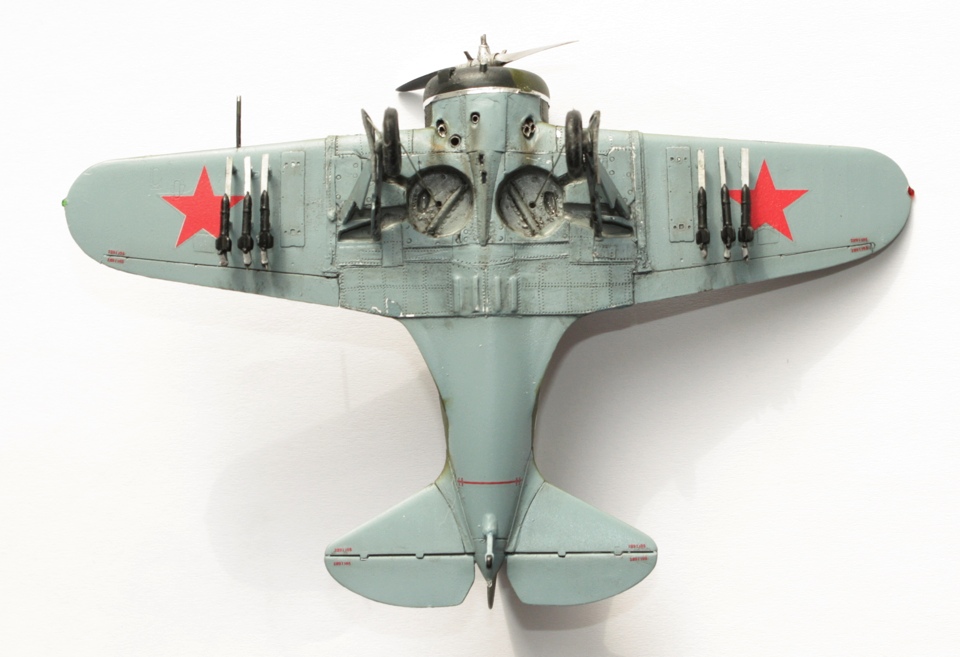

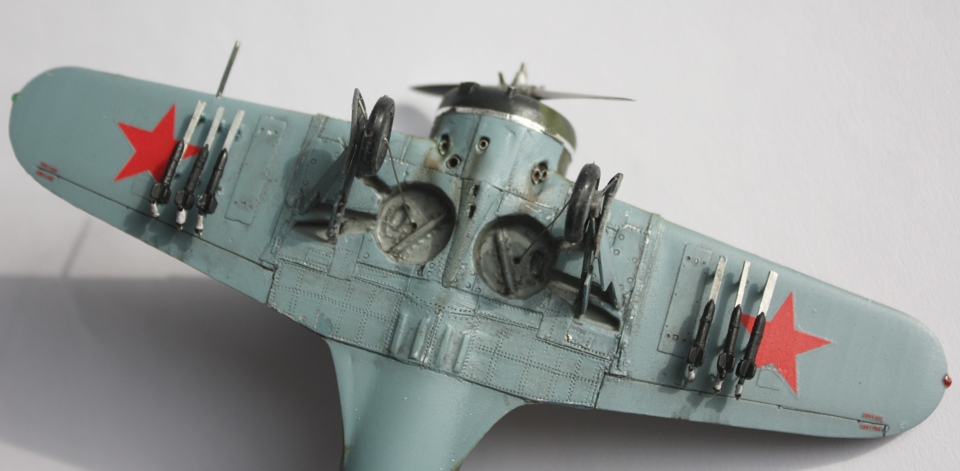

Самолёт оснащён 6-ю пусквыми установками РО-82, нижние полукруглые секции шитков и кок винта сняты.

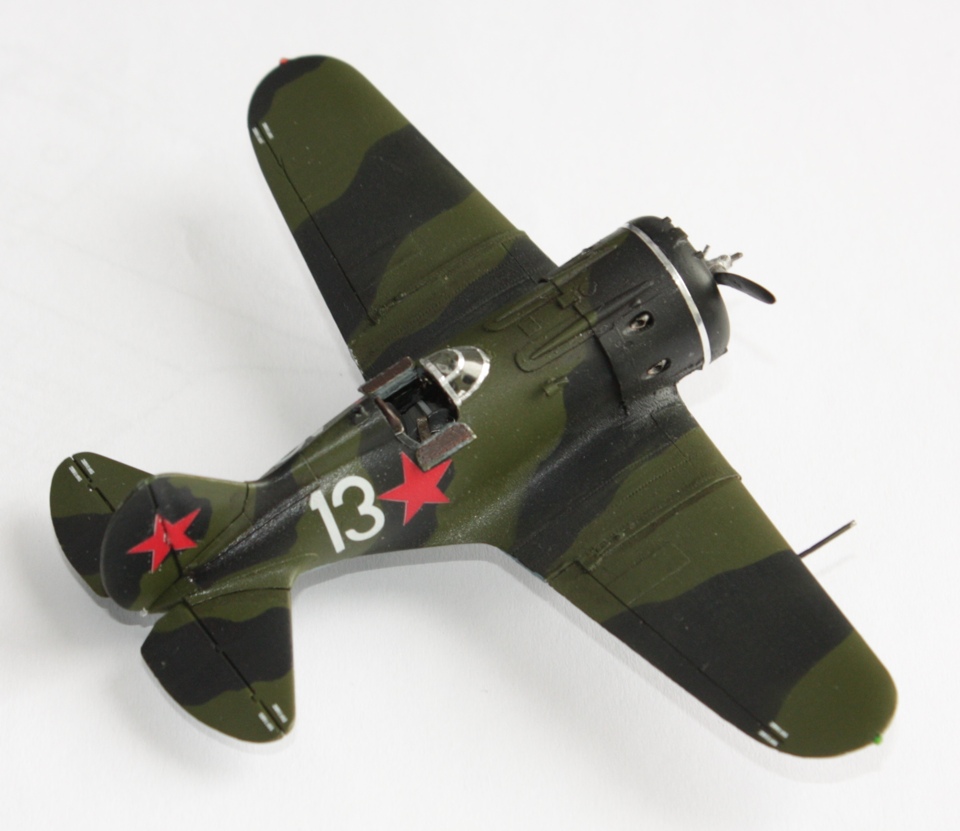

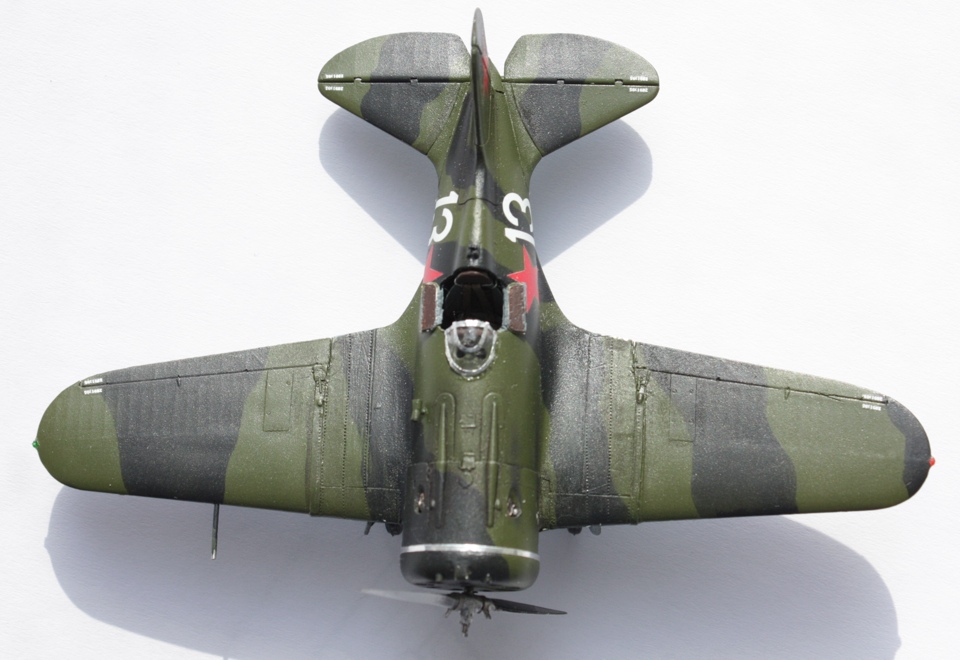

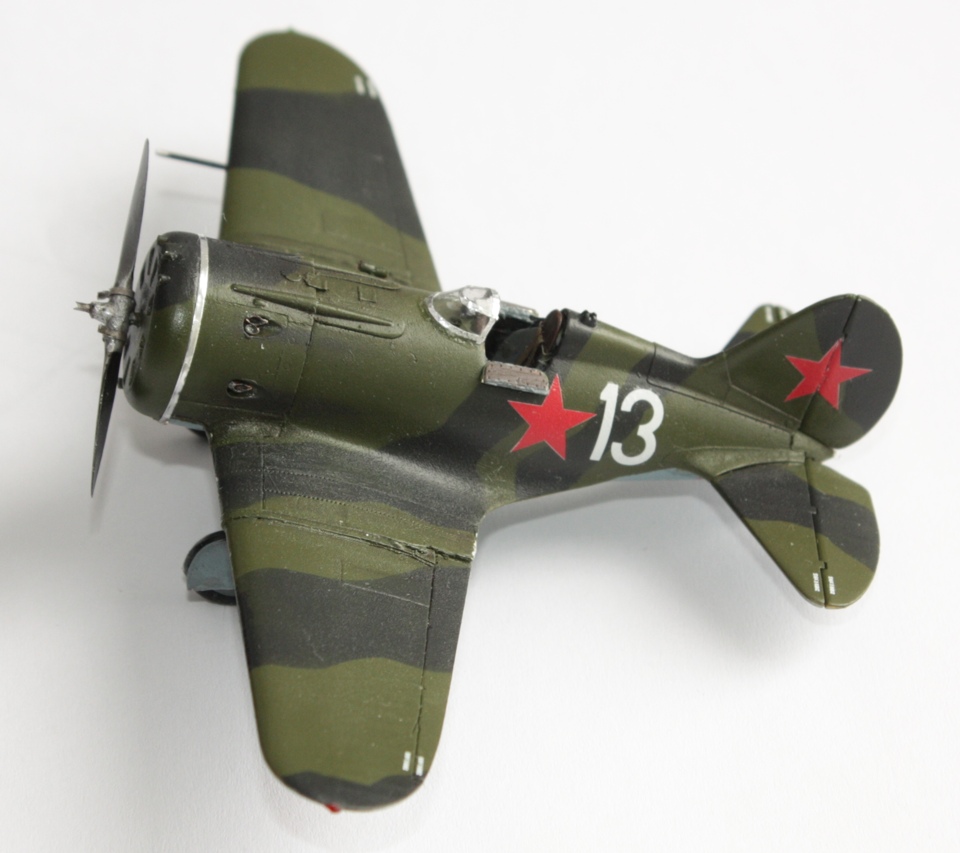

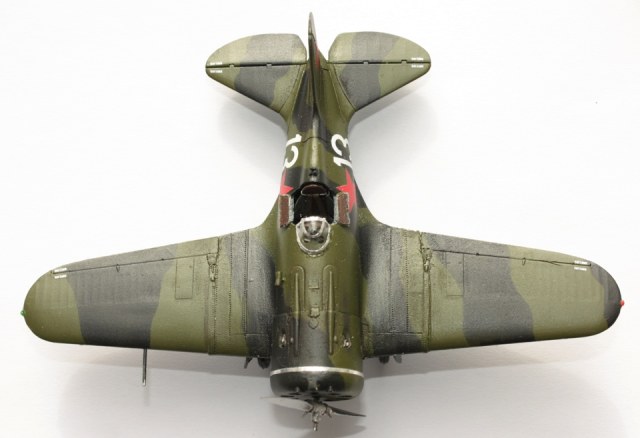

Самолёт окрашен по стандарту 1941 г.: верхние поверхности – АМТ-4 и АМТ-6, нижние – АМТ-7.

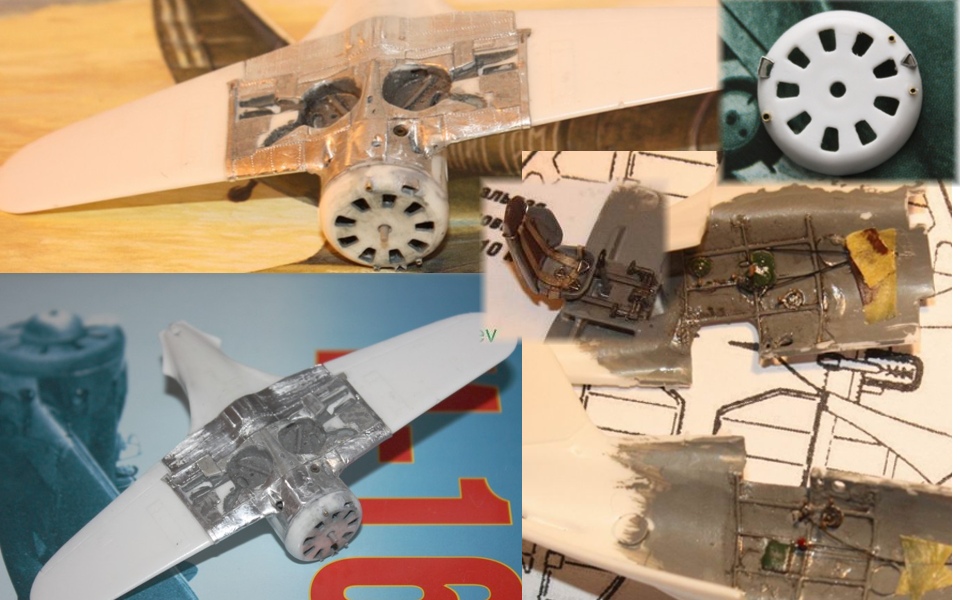

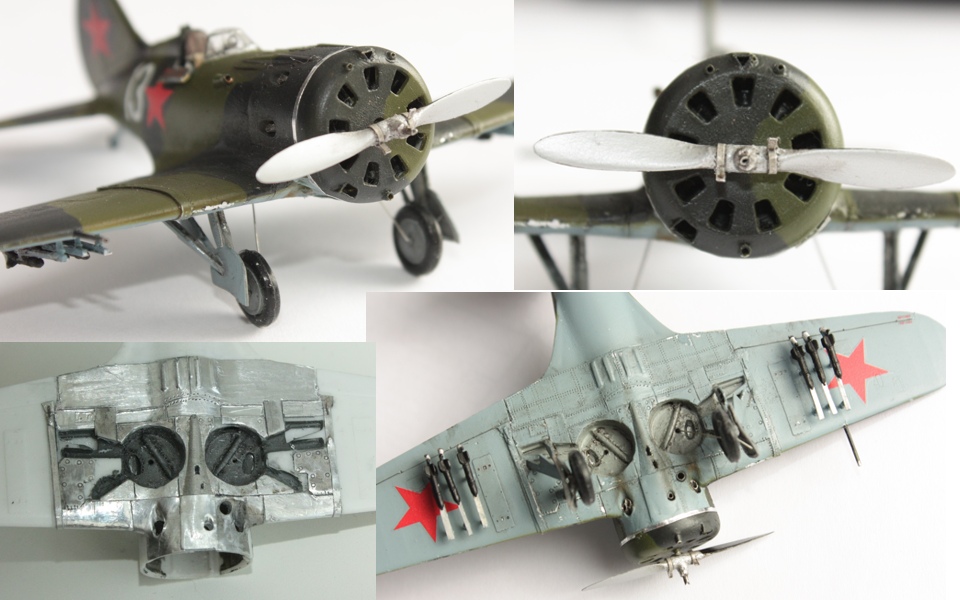

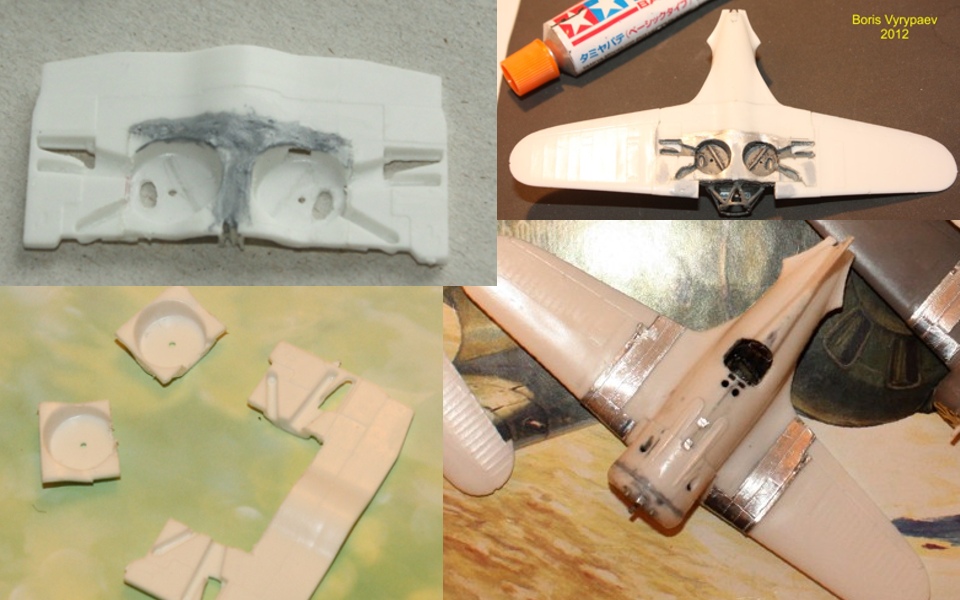

Сборку модели начал сзапила центроплана и разноса ниш шасси. Затем кабина, дополнил её привязной системой лётчика, штурвальчиками и рычажками из проволоки, карман для карты. Прорезал смотровые окна в нишах, сделал рёбра жесткости. Окрасил краской А-14.

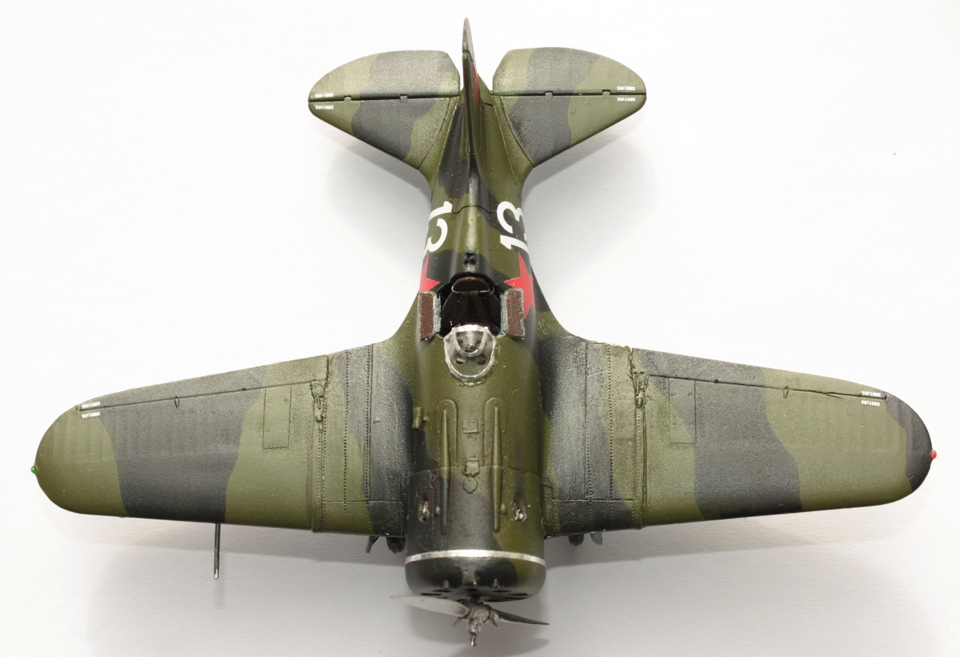

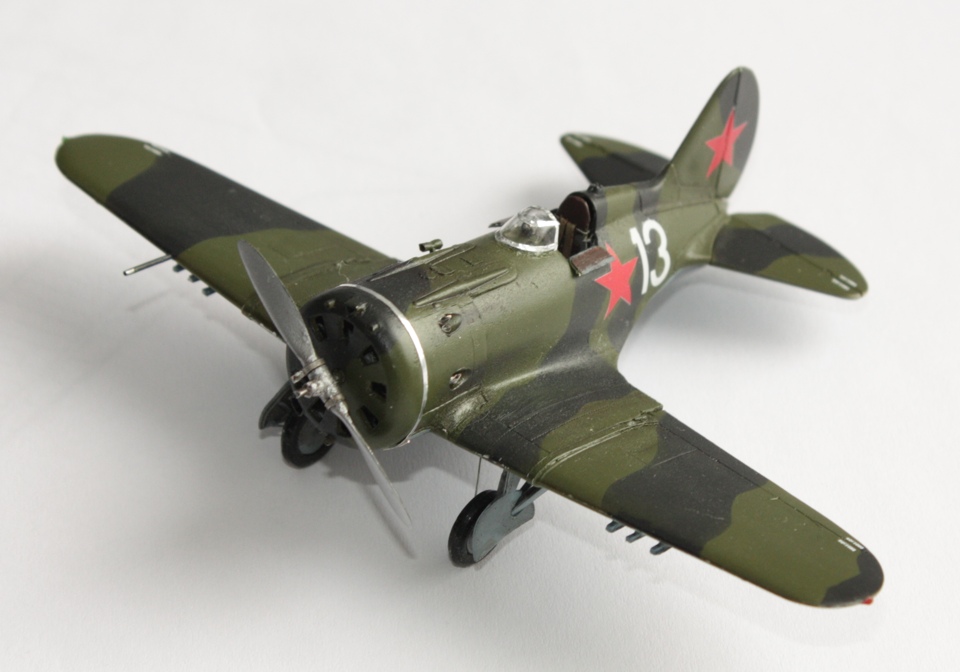

Обшил центроплан фольгой, накатал клёпку. Воздухозаборники на капоте из толстой фольги. Спрофилировал цель за капотом для выхода воздуха (теперь она есть). Патрубки и трубка Вентури из медной трубки. Выдавил фонарь, прицел из травления АСЕ и прозрачной плёнки. После задул краской «АКАН», отфутурил, нанёс деки, смывку MiG, опять отфутурил.

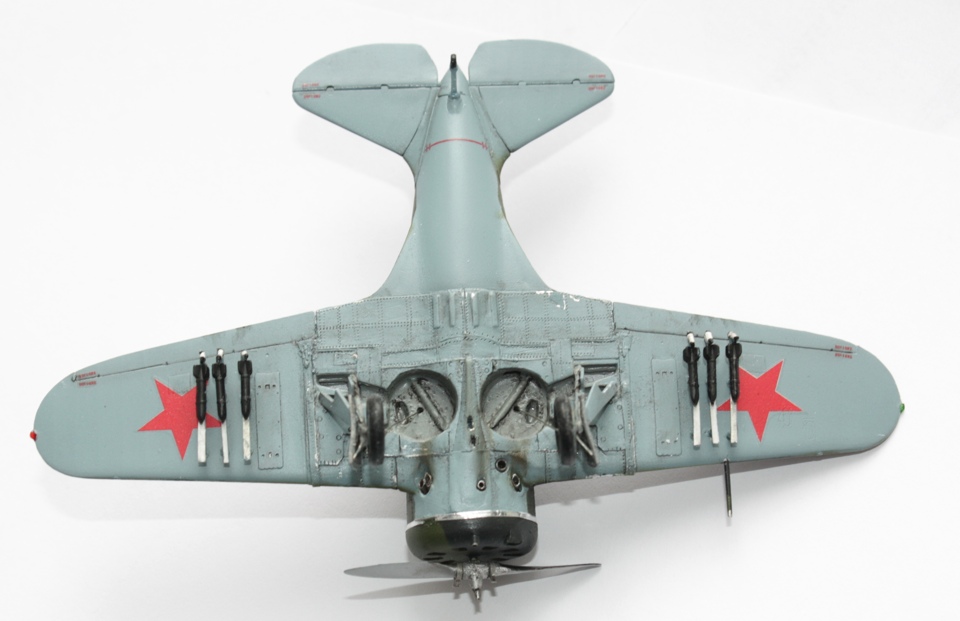

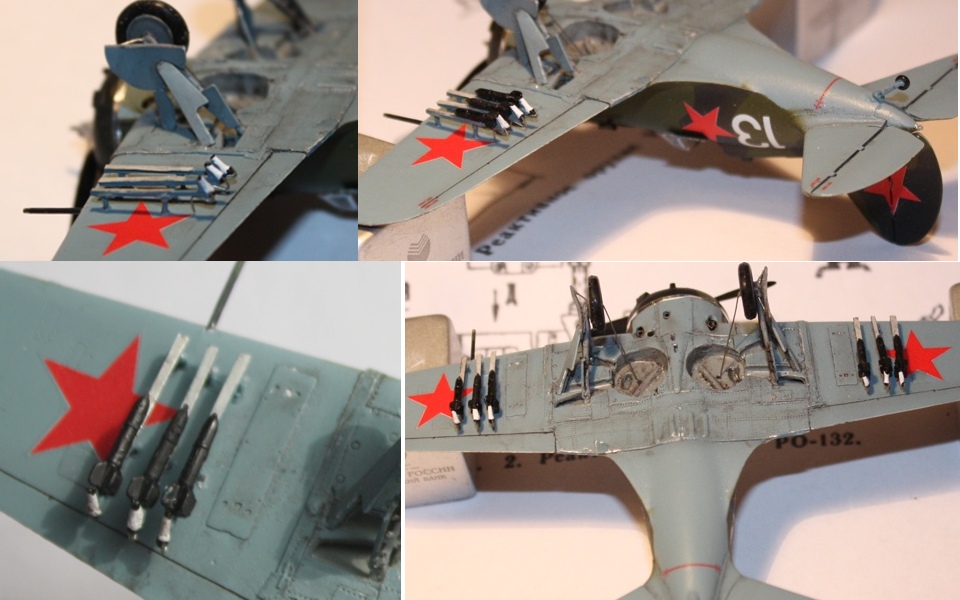

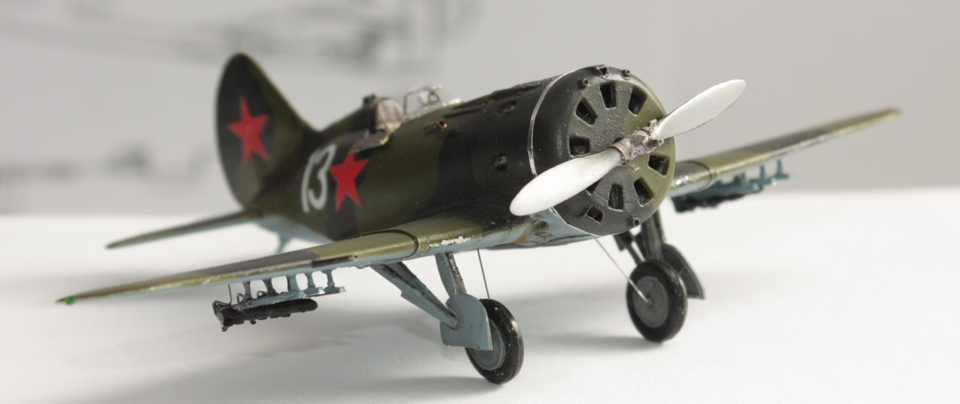

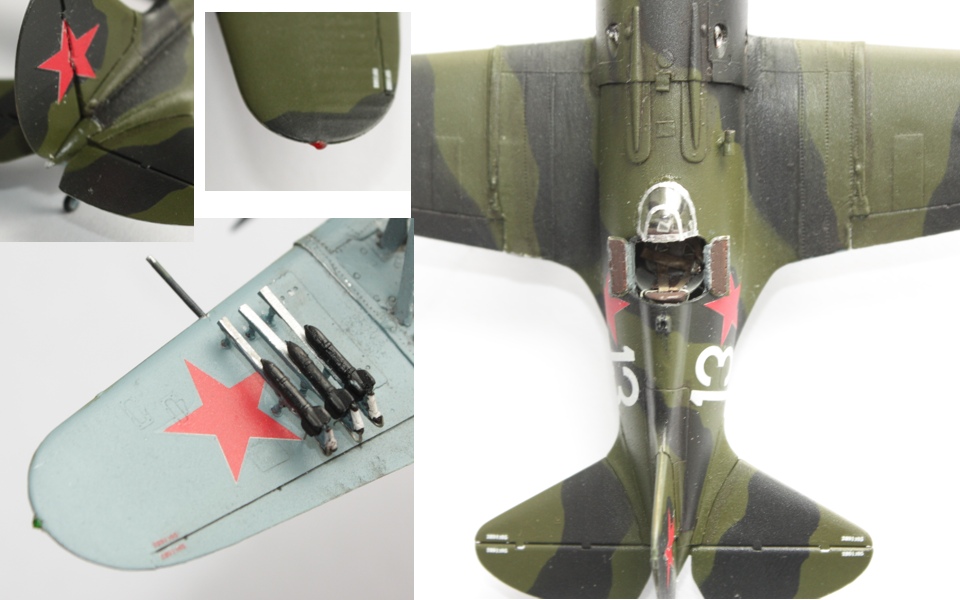

Приклеил БАНО в хвостовой кок и крылья из прозрачного литника, на крыльях покрасил их тамиевским цветным прозрачным лаком. Сделал РО-82 из полистировых профилей, полозья приклеил из фольги (наверное, зря, но переделывать уже поздно)

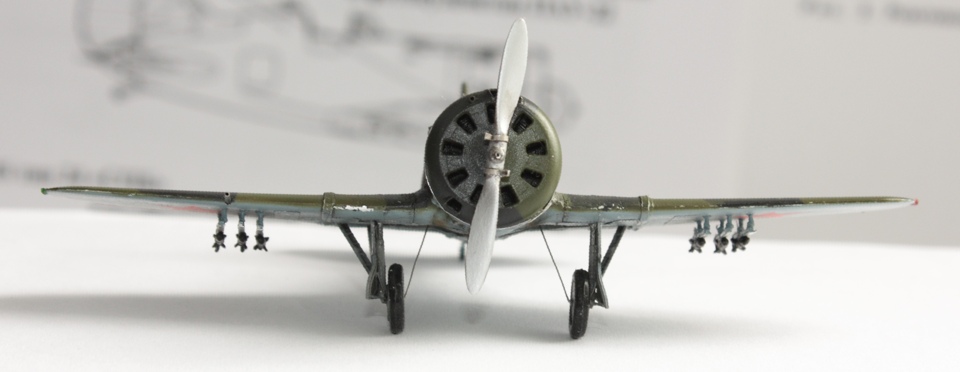

Собрал стойки, с резиновыми колёсам от «Экипажа».
Финишное покрытие - тамиевский лак Х-22 (с матирующей основой Х-21)
Процесс стройки можно посмотреть здесь
Литература:
1. Walk_Around Polikarpov I-16 Type 24, Fighter Factory, Virginia Beach, VA, иещётридругих Walk_Around.
2. Эксмо - Истребитель И-16
3. Euromodelismo 096 И-16 тип 10
4. Моделист-конструктор.
5. AэроХобби, 1994, №1
5. Кондратьев. Битва над степью_Кондратьев (Русские витязи 2008)
6. Война в воздухе 041 - И-16. Боевой 'Ишак' cталинских соколов. Часть 1.
7. Война в воздухе 042 - И-16. Боевой 'Ишак' cталинских соколов. Часть 2.
8. Война в воздухе 043 - И-16. Боевой 'Ишак' cталинских соколов. Часть 3.
Оценки
Войдите, чтобы оценить работу.
Комментарии (36)
Может и не самый зрелищный камуфляж (а мне нравится!), зато такое количество доработок, что я бы на них точно не решился...
Спонсор
На сайте с 17.10.2010
724 9624
Дим, самое сложное было шасси раздвинуть.
Фольгой обшивать несложно
На сайте с 09.01.2011
0 1592

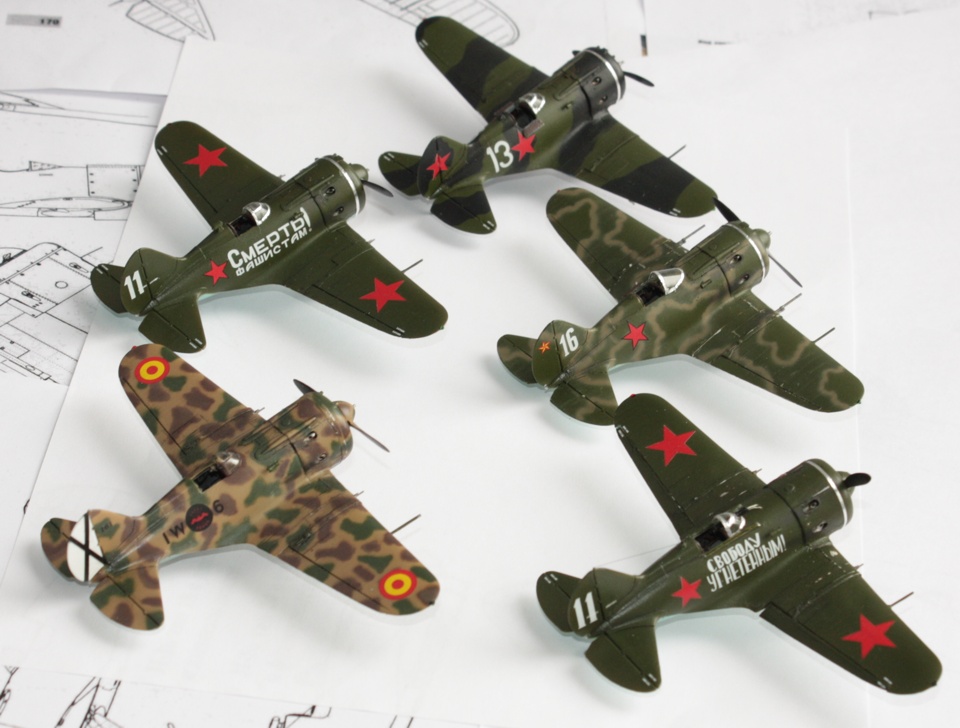

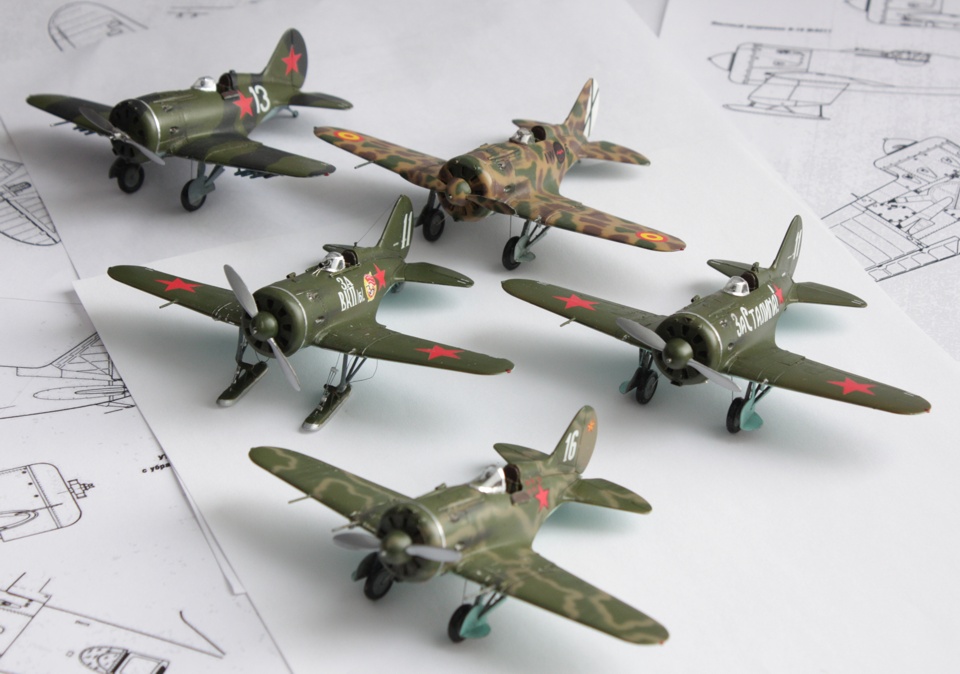

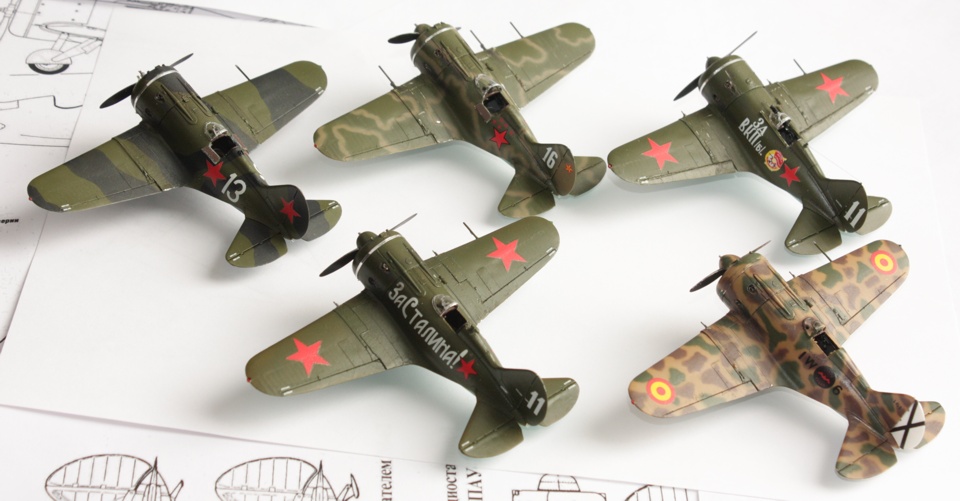

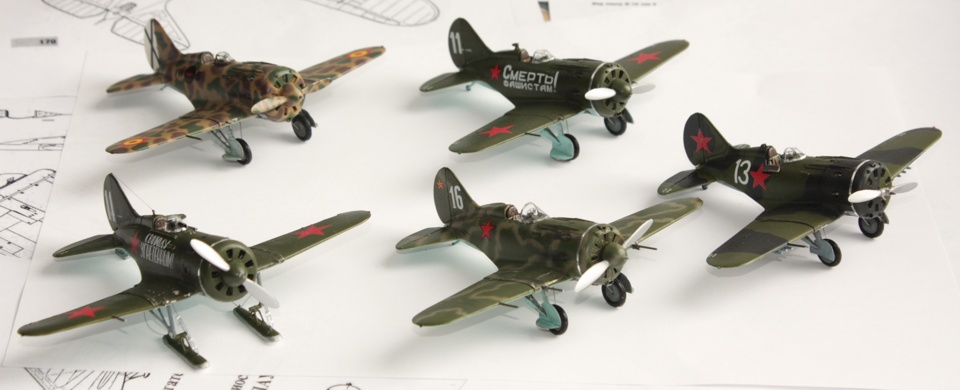

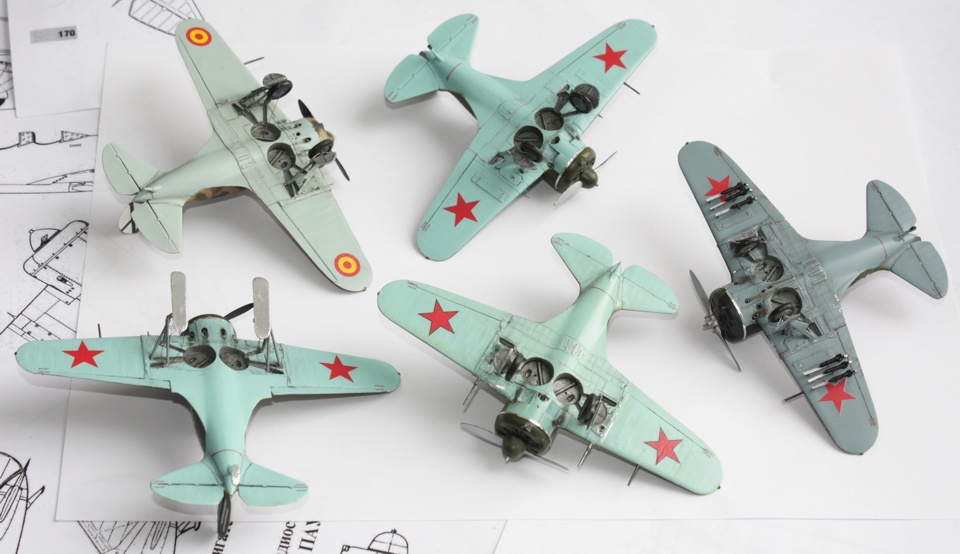

Борь , мои поздравления с завершением "потока"! Ладный табун "Ишачков"...
На сайте с 20.05.2009
115 1878
Круть! Все здорово, но мне показалось что он у тебя Борис чуток пыльный)). На кадре правого борта видно просто.
На сайте с 02.07.2009
104 746
Борь, поздравляю с завершением отличной серии Ишаков! Как говорится респект и уважение за такую производительность! модели получились отличные.
На сайте с 03.02.2012
232 2206
Нет слов,просто великоплепно!
На сайте с 09.02.2010
56 3089
ишак супер, мелкосерийное производство на столе вообще класс!!
На сайте с 24.01.2009
128 4850
Наверно самая сложная переделка. Надо-бы перенять технологию...
Хорошая модель, но качество проработки поверхностей подводит
, понимаю что маленький и съёмка макро но всё же..всё же..
На сайте с 04.11.2010
16 69
здорово!!! РС криво расположены
На сайте с 10.11.2009
56 1843
Очень сложный перепил, я тоже пока на такой не решаюсь.
Модель очень приятно и реалистично выглядит, красавец!
На сайте с 28.11.2011
59 46
Харошая работа!
Спонсор
На сайте с 17.10.2010
724 9624
Они не криво расположены.
Это я лоханулся и на профили приклеил самодельные полоски фольги, что бы в сечении получился тавр.....В-ощем-то, только навредил: "лучшее - враг хорошего"
Надо отдирать их, а прилеены крепко, на циакрине. Всё-равно из-за малых размеров ничего не видно
Спонсор
На сайте с 17.10.2010
724 9624
Да, решил: буду переделывать
Спонсор
На сайте с 17.10.2010
724 9624
Женя, ты ICМ знаешь лучше меня, так что перепил оценил :-)))
Сложный он, да.... но как мне кажется, исключительно из-за малых размеров модели.
В 48-м, думаю, он гораздо проще выполняется
Спонсор
На сайте с 17.10.2010
724 9624
Андрей, ты же делал ранее 72-й...
И сам знаешь, что восприятие через макроснимок и обычным, невооружённым глазом - разное.
Это вообще, наверное, для многих щекотливый вопрос - давать общие виды, издалека или фотографировать детально.
Да, я модель свою знаю, и косяки её тоже, но когда держишь на ладошки три такие моделюшки, к счастью, много не видно :-)))))))))))
Нее Борь не в этом случае
, у твоего же испанца поверности лучше, и проработка деталей тоже!
На сайте с 18.07.2010
368 21797
Ну, его я уже видел вчера. +++++
На сайте с 21.09.2010
31 193
На конвейре то же бывают недостатки,которых я не заметил.
+++++
Спонсор
На сайте с 17.10.2010
724 9624
У испанца, кстати, тамиевская краска, к которой я привык.
А здесь - АКАН. И там я без грунта дул, а здесь ещё слой тамиевского белого грунта под АКАН поверхность утолщил.
Спонсор
На сайте с 17.10.2010
724 9624
В принципе, при макросъёмке они видны, естественно.
А так, глазами - нет...
Спонсор
На сайте с 15.07.2010
62 482
Весна, "Ишаки" прилетели... Ваше трудолюбие, Борис вызывает огромное уважение. Этот самолет также хорош, как и практически все. Фотографии общих планов понравились. Но низ не аккуратно. Понимаю, что маленький, макросъемка и т.д. Может быть не надо было наклеивать фольгу? Порой она смотрится как бронелисты.
На сайте с 17.08.2010
320 137
Зачетный Ишак!
На сайте с 22.11.2010
76 88
Уважаемый Борис! Все "модельный ряд" "ишачков" очень понравились! Замечательные модели, необычно смотрятся. Великолепно сделаны и окрашены!
С уважением, Андрей.
Спонсор
На сайте с 17.10.2010
724 9624
Что "Ишаки" полетели - это спасибо Дмитрию Уварову и Steiner
К счастью, только на фотографиях. К тому же здесь самый большой перепил центроплана и без фольги обойтись было трудно.
Хотя, согласен, на марофото смотрится тяжеловато.
Спонсор
На сайте с 17.10.2010
724 9624
Андрей, спасибо!
Но заслуга здесь и организаторов конкурса - если бы сроки не подстёгивали, я бы их до лета пилил бы :-)
На сайте с 30.12.2010
90 294
Хороший камуфляж, люблю сочетание черного с зеленым. Как по мне - довольно зрелищно. Деки не фонтан, а так - очень неплохо для такого размера
Спонсор
На сайте с 17.10.2010
724 9624
Андрей, в смысле "не фонтан"?
Очень простой вариант декали?
На сайте с 30.12.2010
90 294
Боря, я за белые кантики... вырезал?
На сайте с 26.11.2011
98 126
Мой любимый самолетик с детства!Спасибо,что так много)
Спонсор
На сайте с 17.10.2010
724 9624
Пожалуйста :-))))))
ещё делать буду
На сайте с 14.03.2011
5 6
Отлично
Спонсор
На сайте с 17.10.2010
724 9624
Спасибо, Володя
На сайте с 19.01.2012
2 58
Здоровско!! И матчасть и исполнение!
Спонсор
На сайте с 17.10.2010
724 9624
Спасибо!
За такую конверсию - респект
