Подводная лодка проекта 641Б

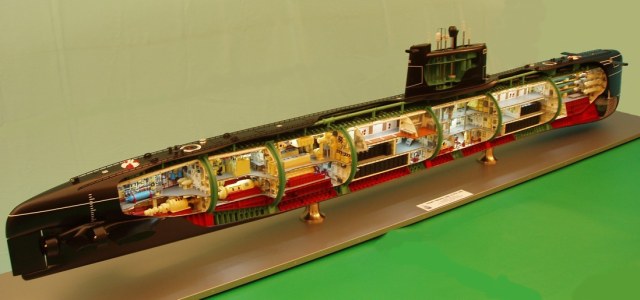

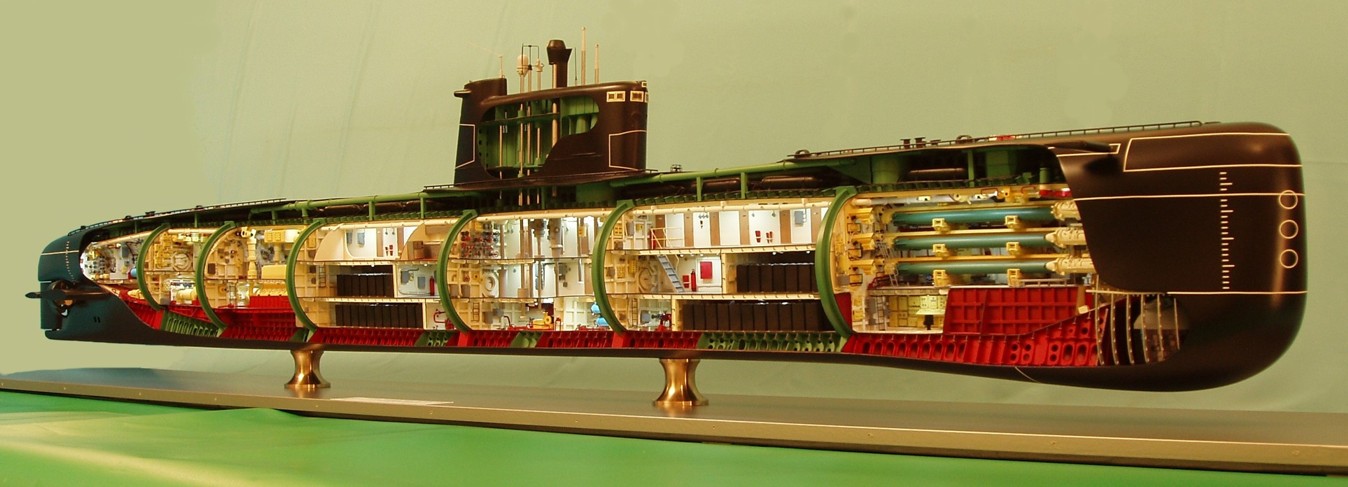

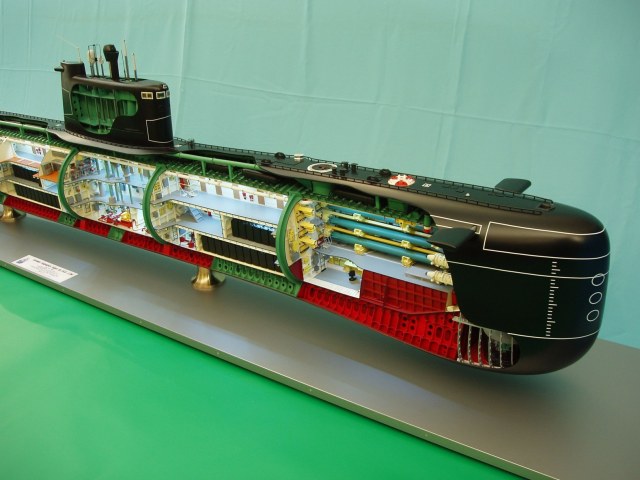

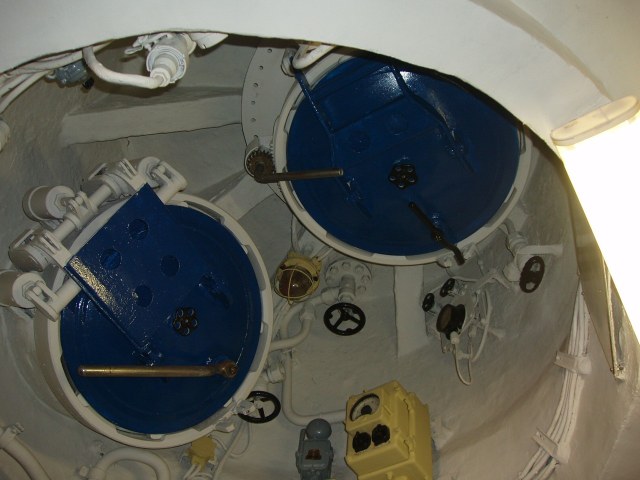

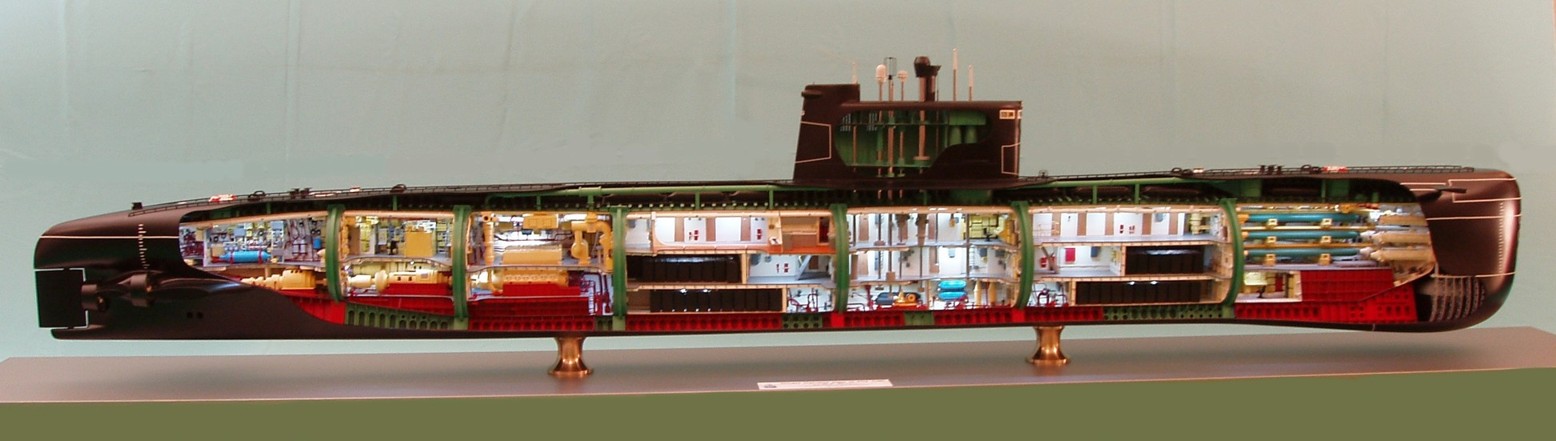

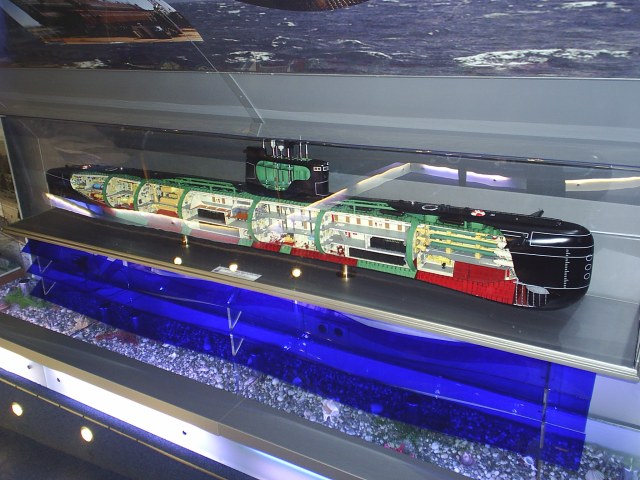

Модель подводной лодки выполнена в масштабе 1:40. Длина модели 2450 мм. Изготавливалась на нашей фирме ООО"Корвет" 4 года назад по заказу московского музея "Подводная лодка" в Тушино, где сейчас и находиться.  В процессе постройки несколько раз ездил в Москву на саму лодку. Фотографировал все внутри, пока её еще не совсем перестроили.

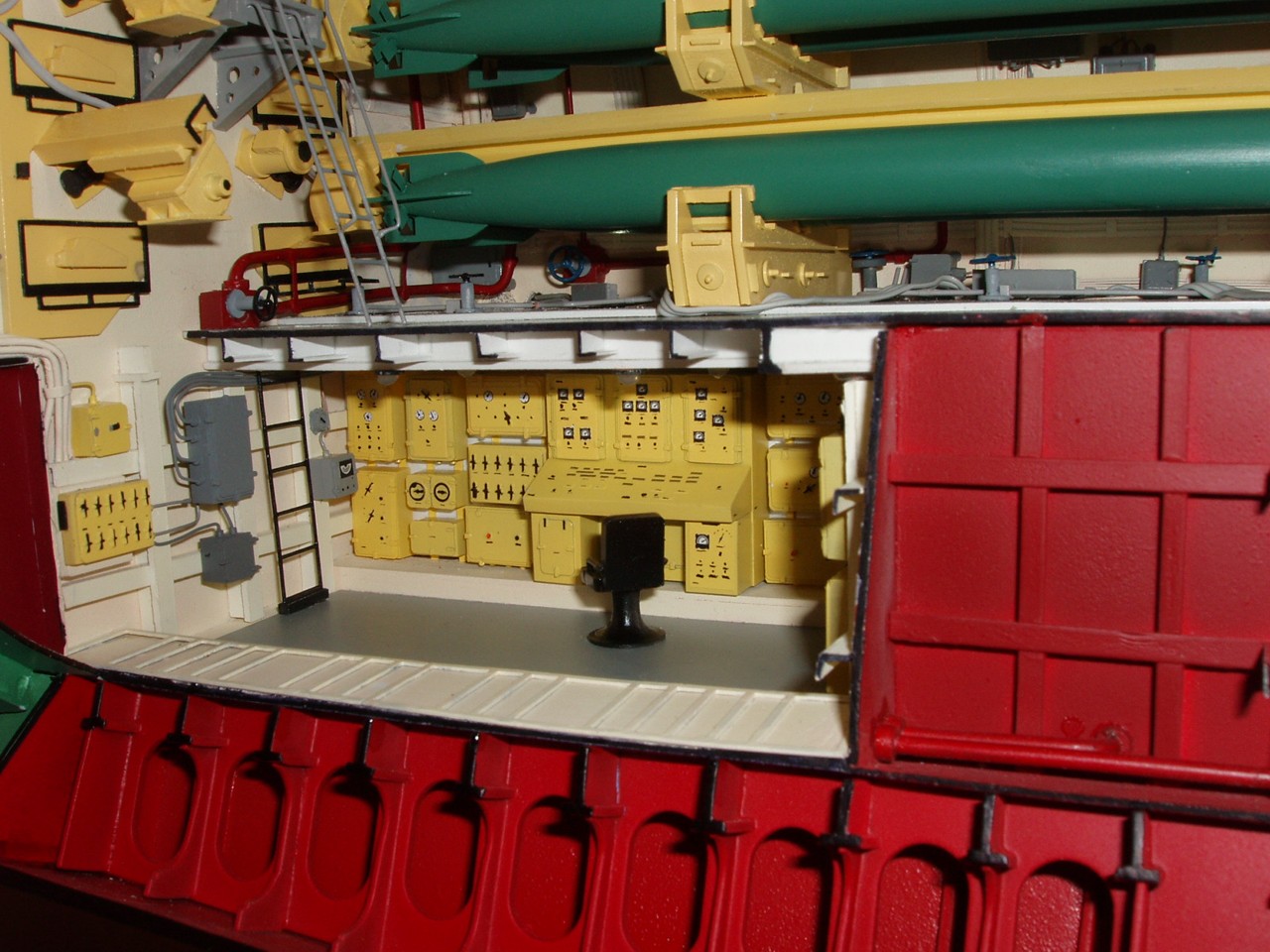

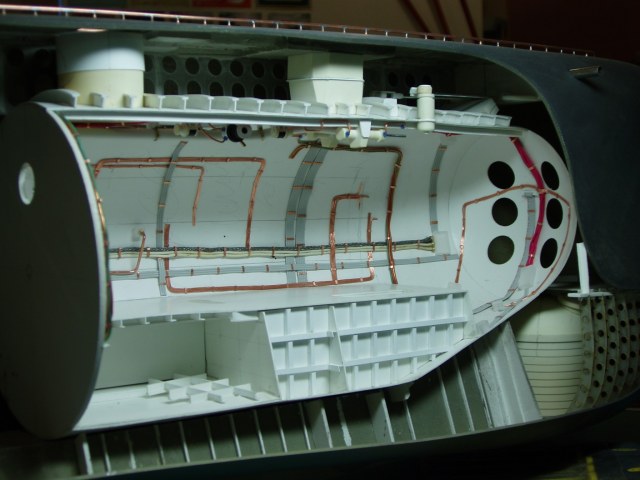

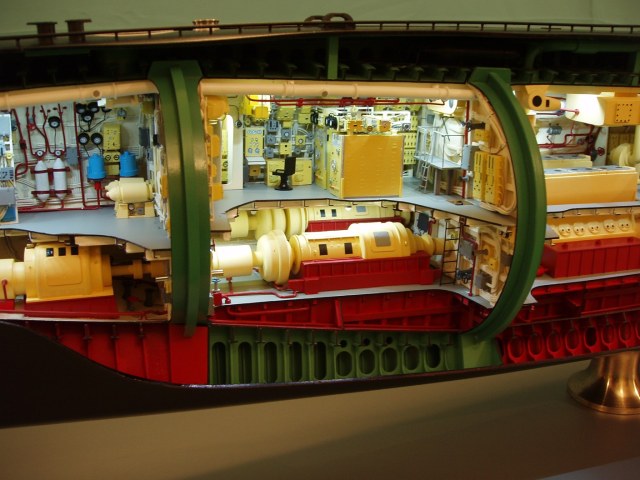

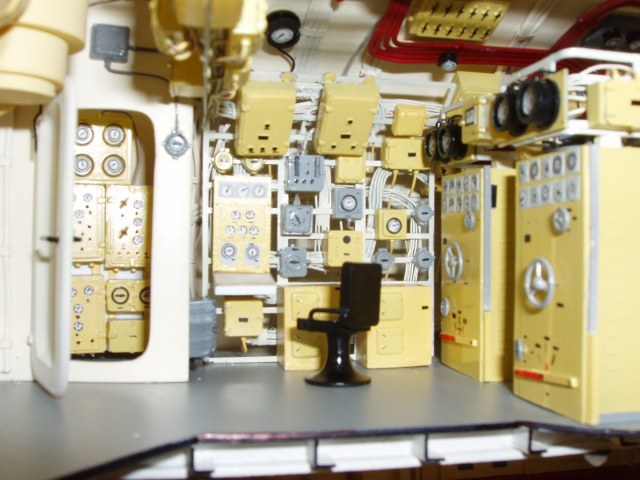

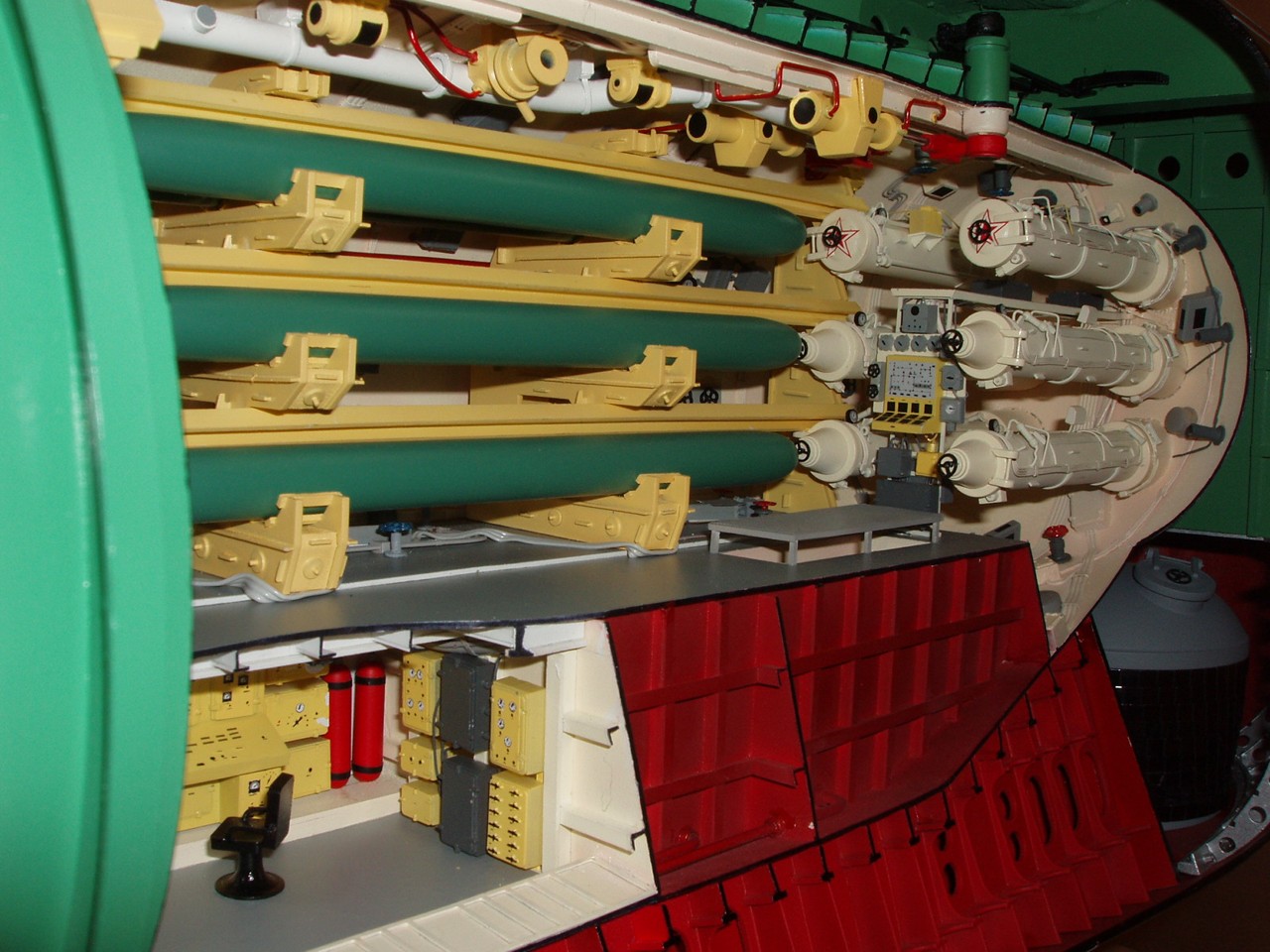

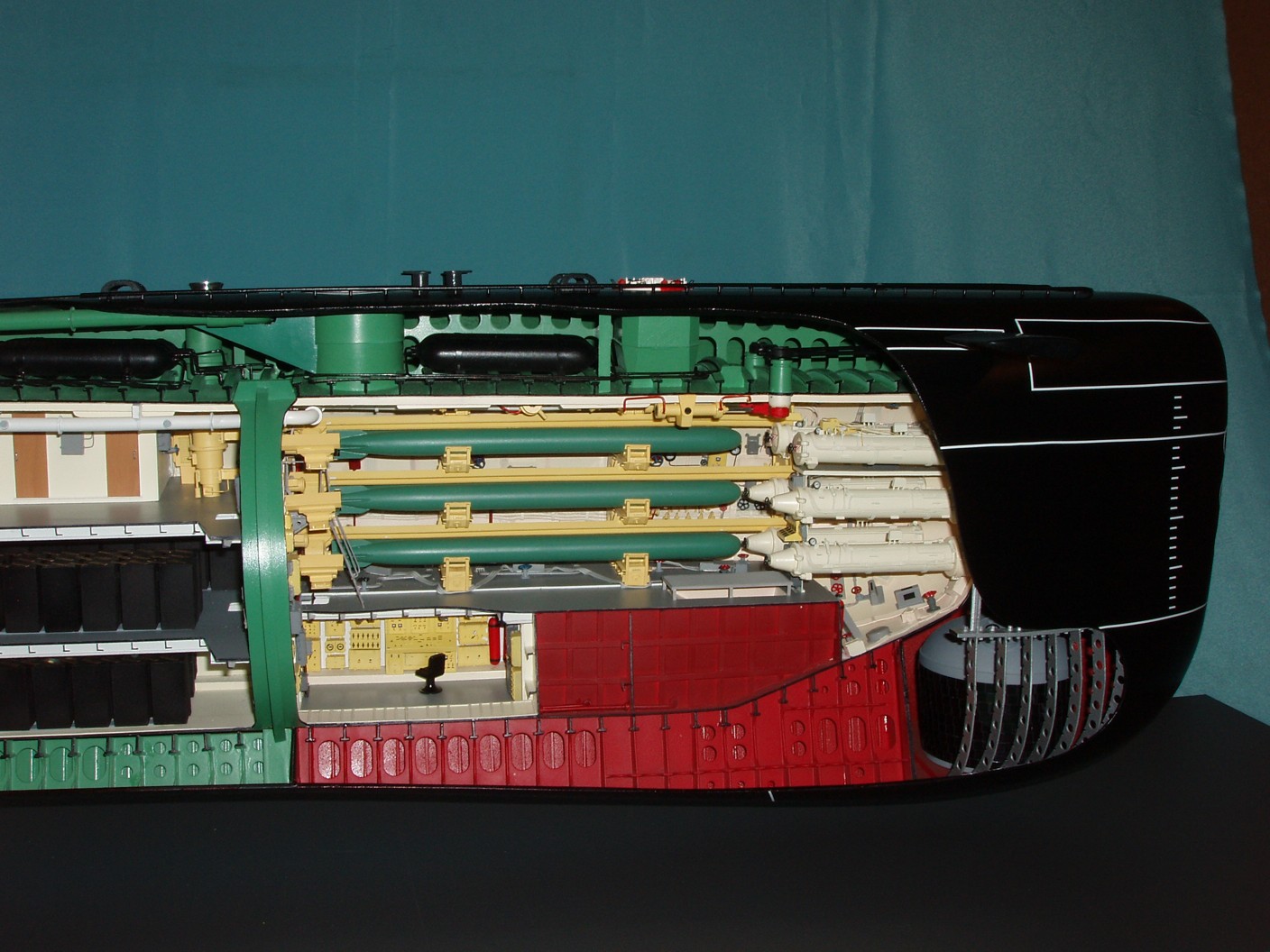

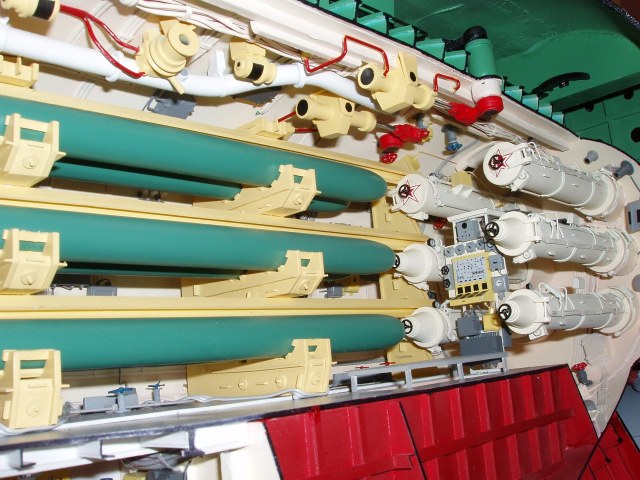

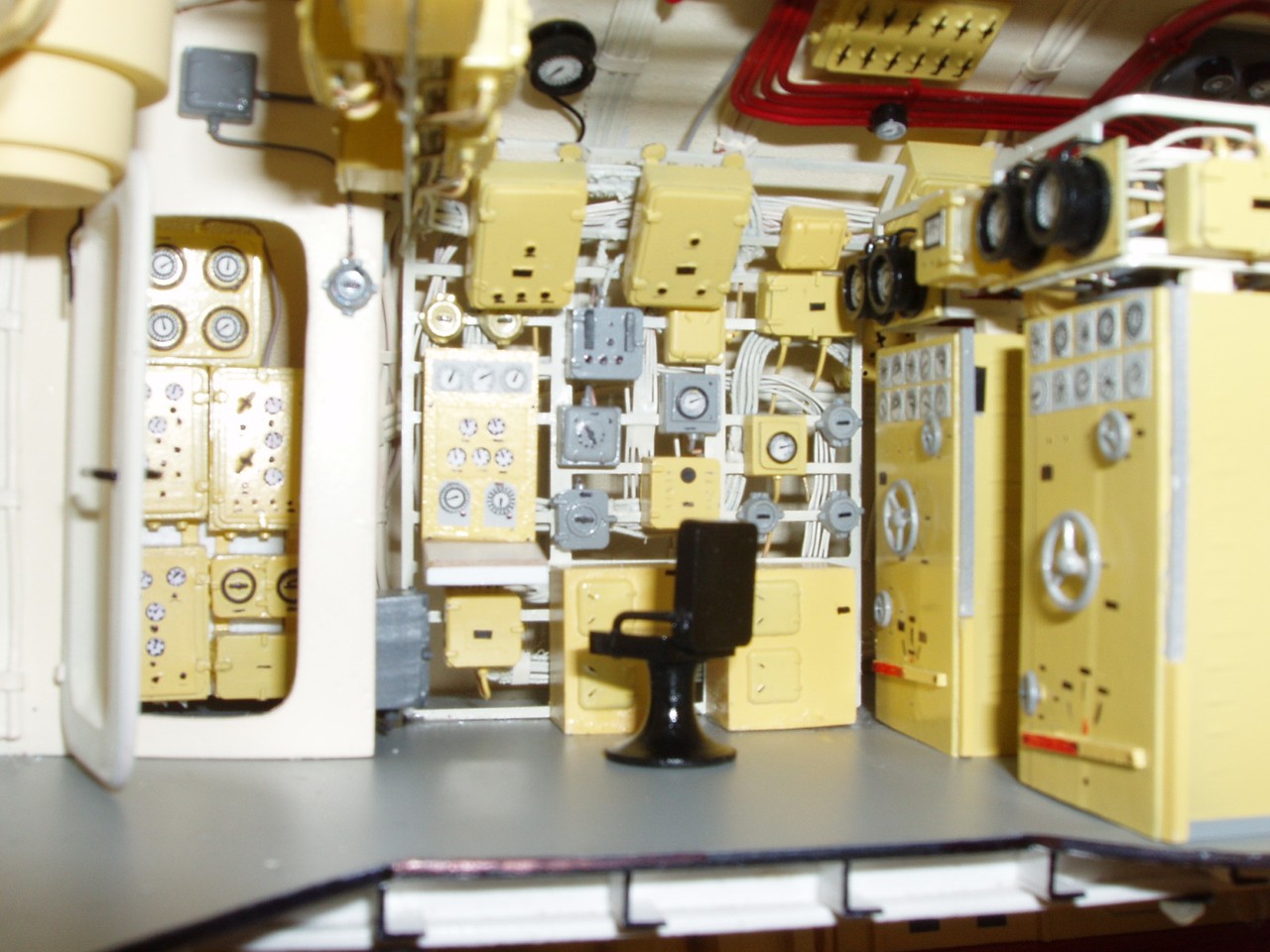

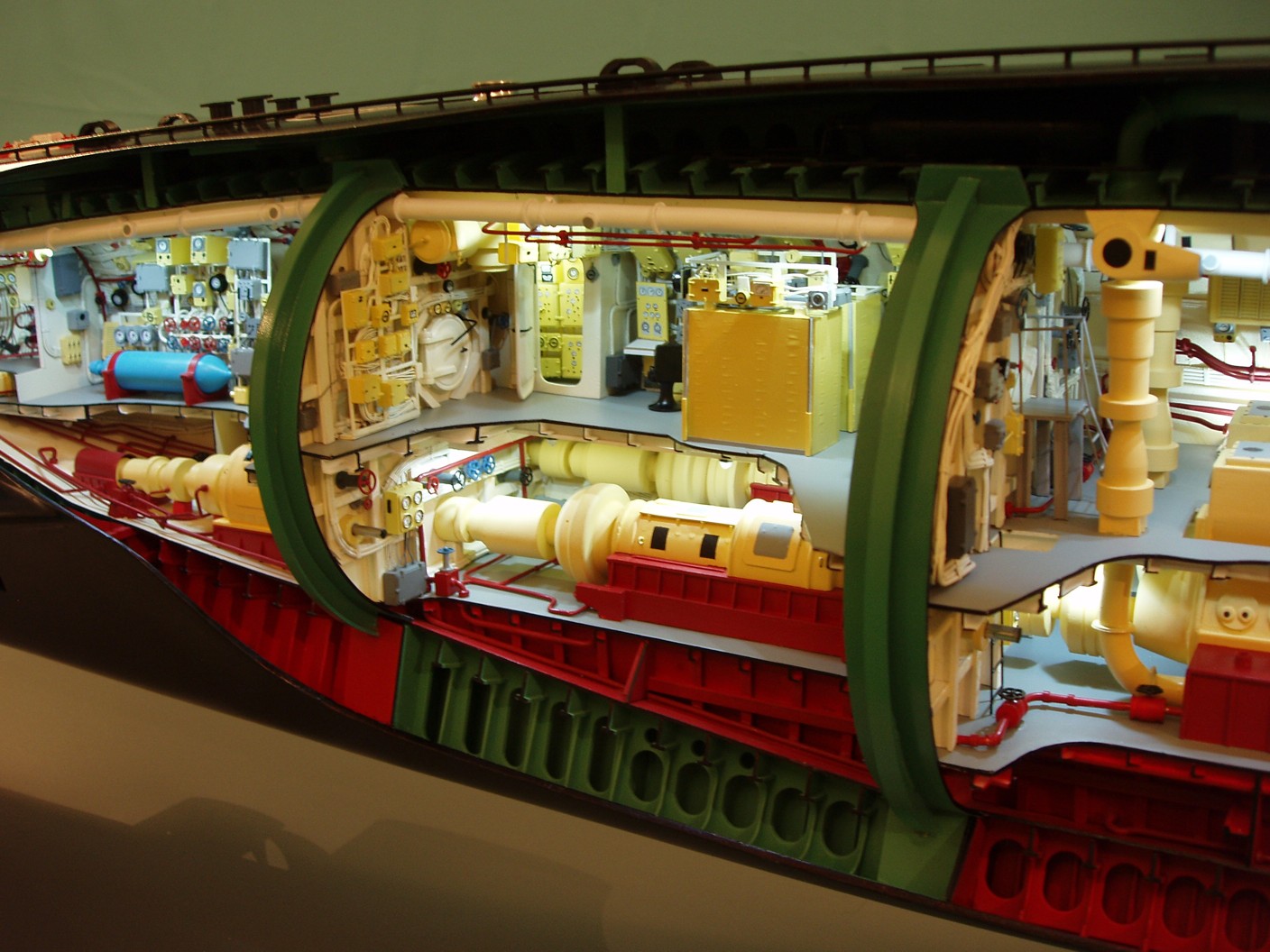

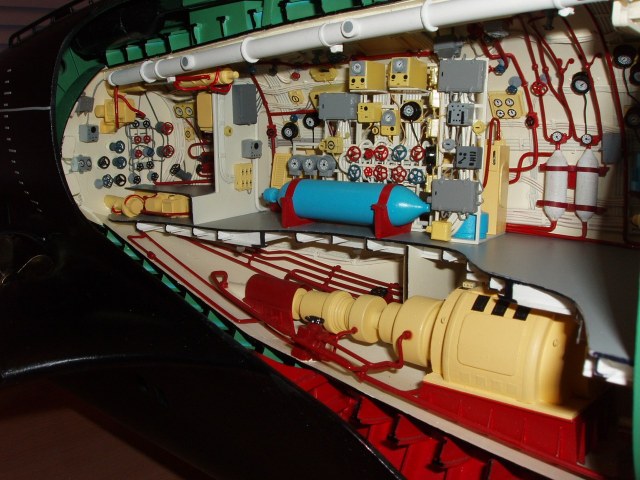

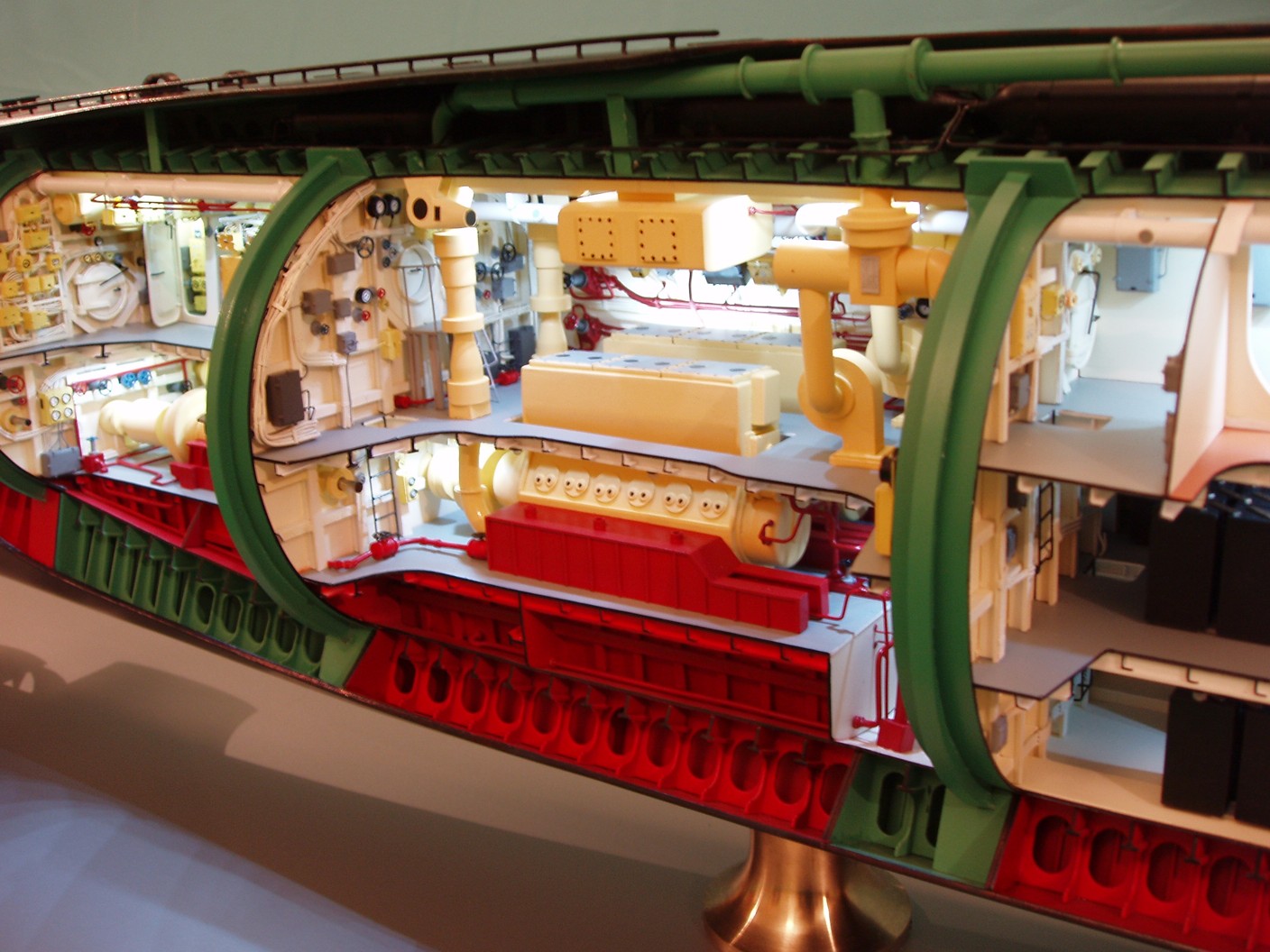

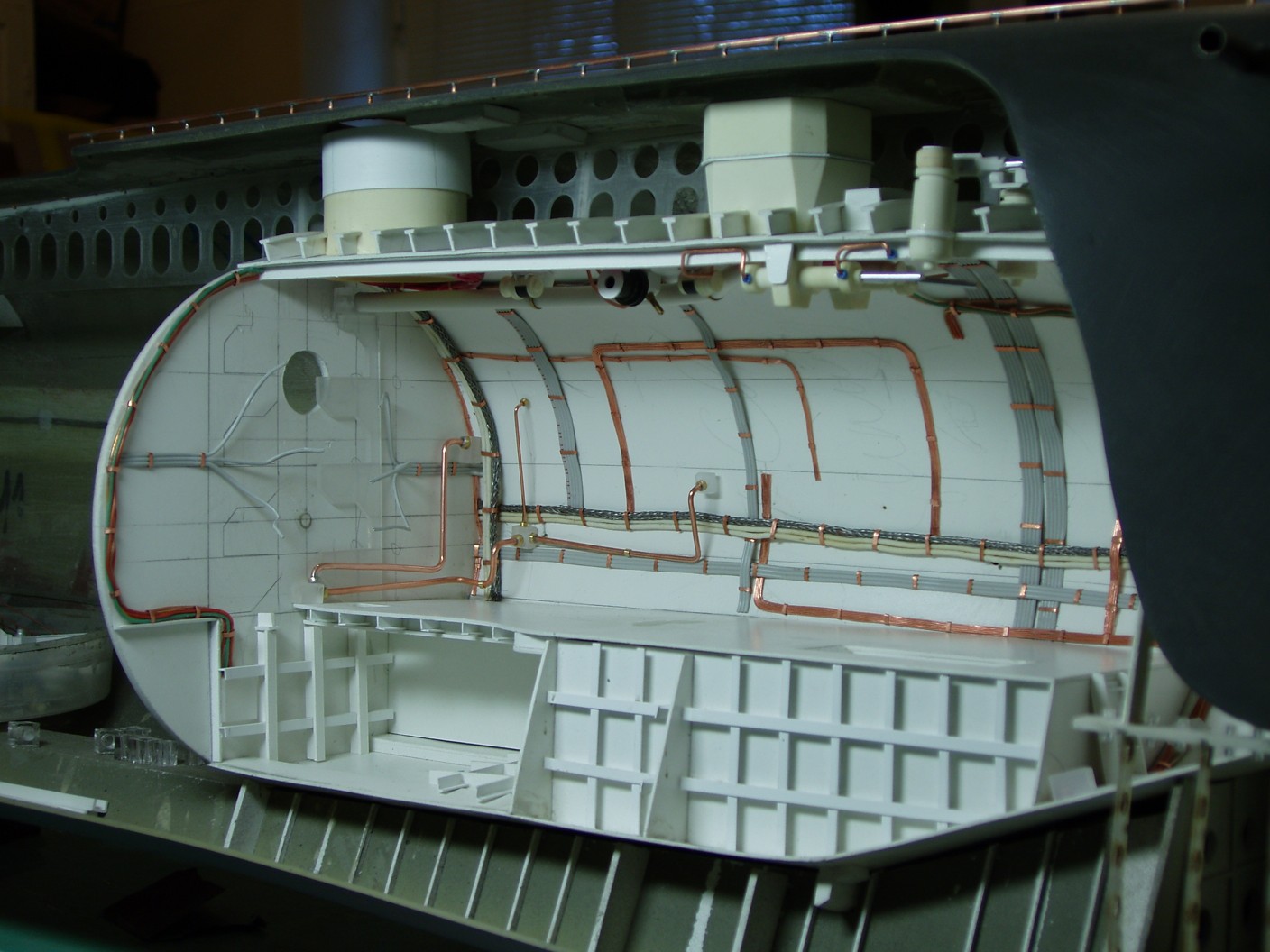

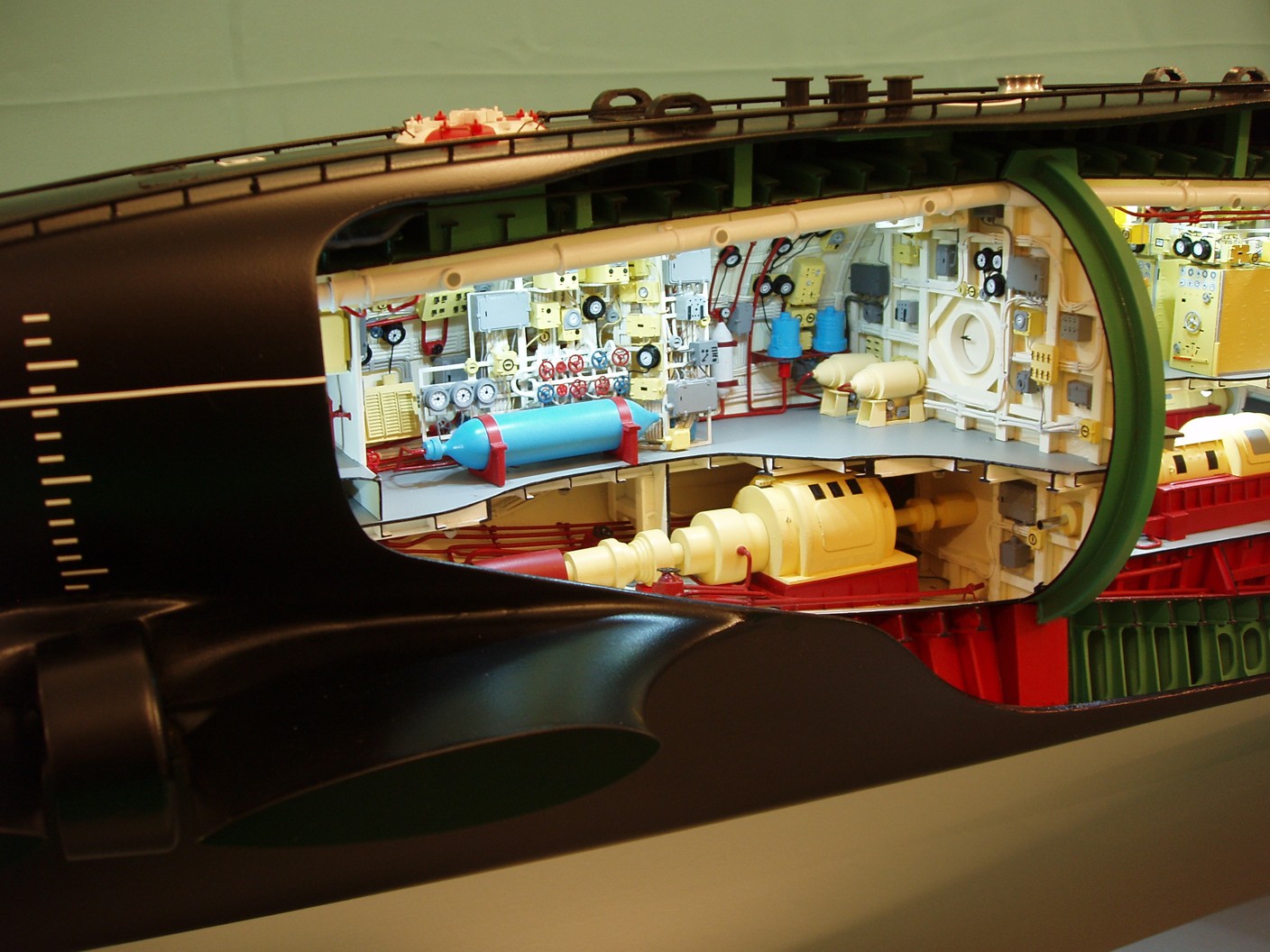

  Корпус клеенный из стеклоткани с эпокситной смолой. Прочный корпус - каматекс. Очень много применялось лазерных технологий. Много одинаковых деталей, которые вручную одинаковыми сделать не представлялось возможным. Изготавливались специальные пресформы для отливки некоторых деталей из полистирола методом давления. В модели выполнена подсветка с помощью светодиодных лент. Вырезы в палубах и бортах сделаны таким способом, чтобы показать внутренности с наивыгодной стороны. Экипаж не делался, как на всех остальных разрезах. Задача стояла, чтобы показать посещающим музей, как была устроена настоящая лодка в период её службы. Модель строилась 1 год. Последние две фотографии - процесс сборки и постройки. К сожалению таких очень мало. Забываю снимать сам процесс.

У нас на фирме работают классные специалисты.
