Привет, продолжаю сочинять...
1. Напечатал новый цилиндр подъема стрелы
2. Напечатал пакеты для ТПК
3. Напечатал траверсу
4. Закончилась смола...
Всем приветы. Я тут продолжаю сражаться с панцершопом. Далее подробнее по фоткам:

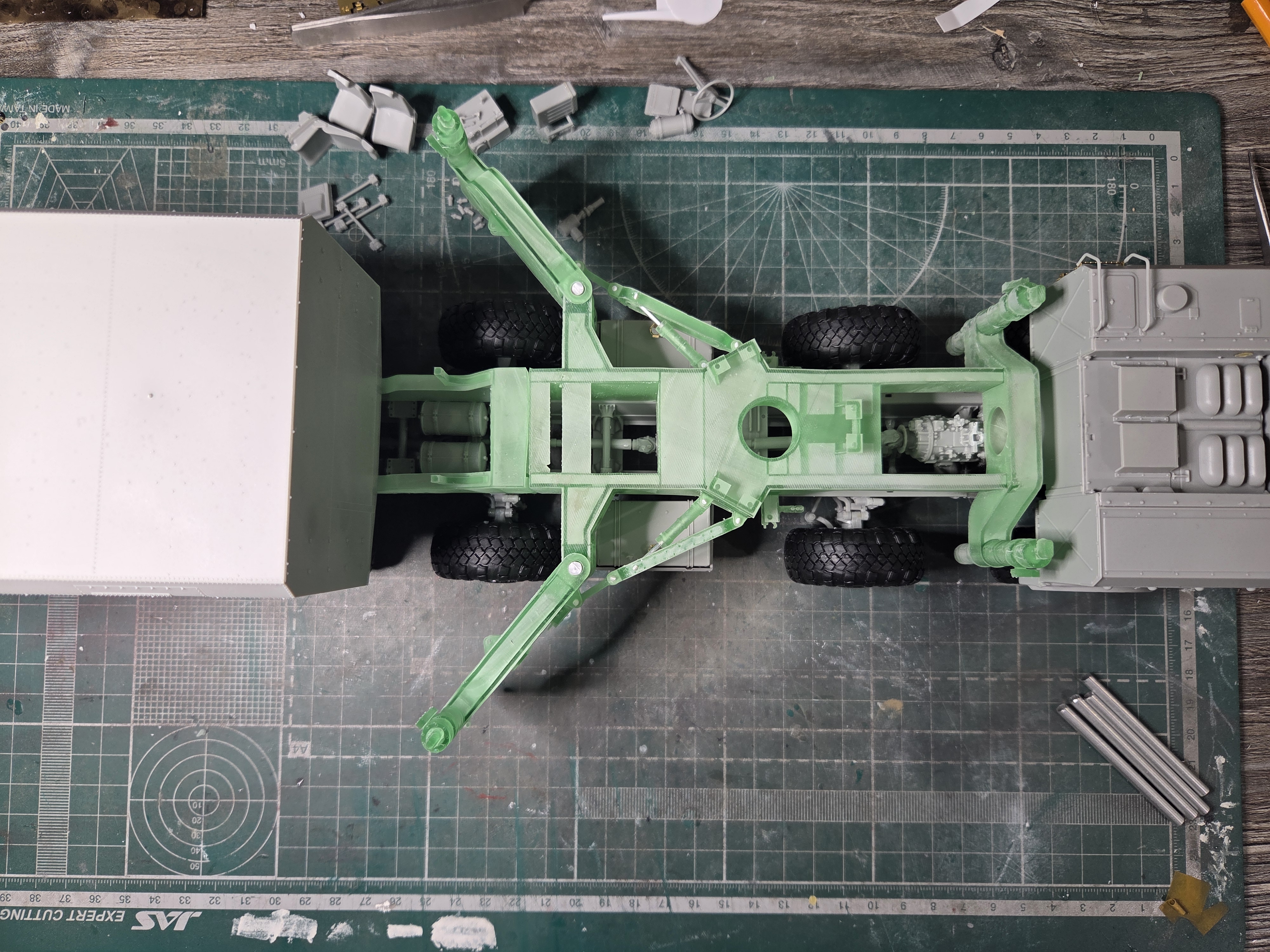

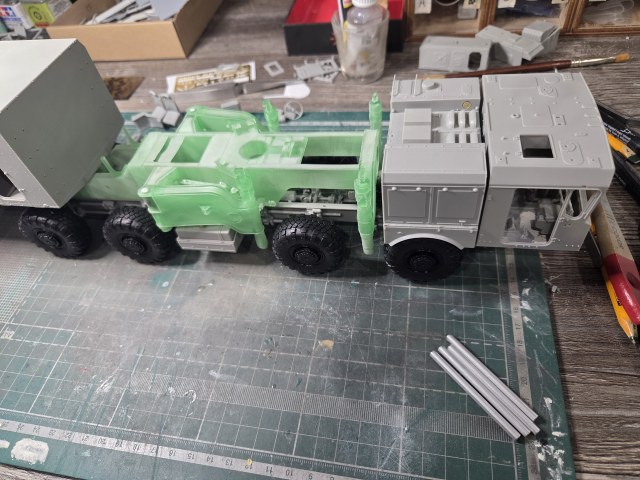

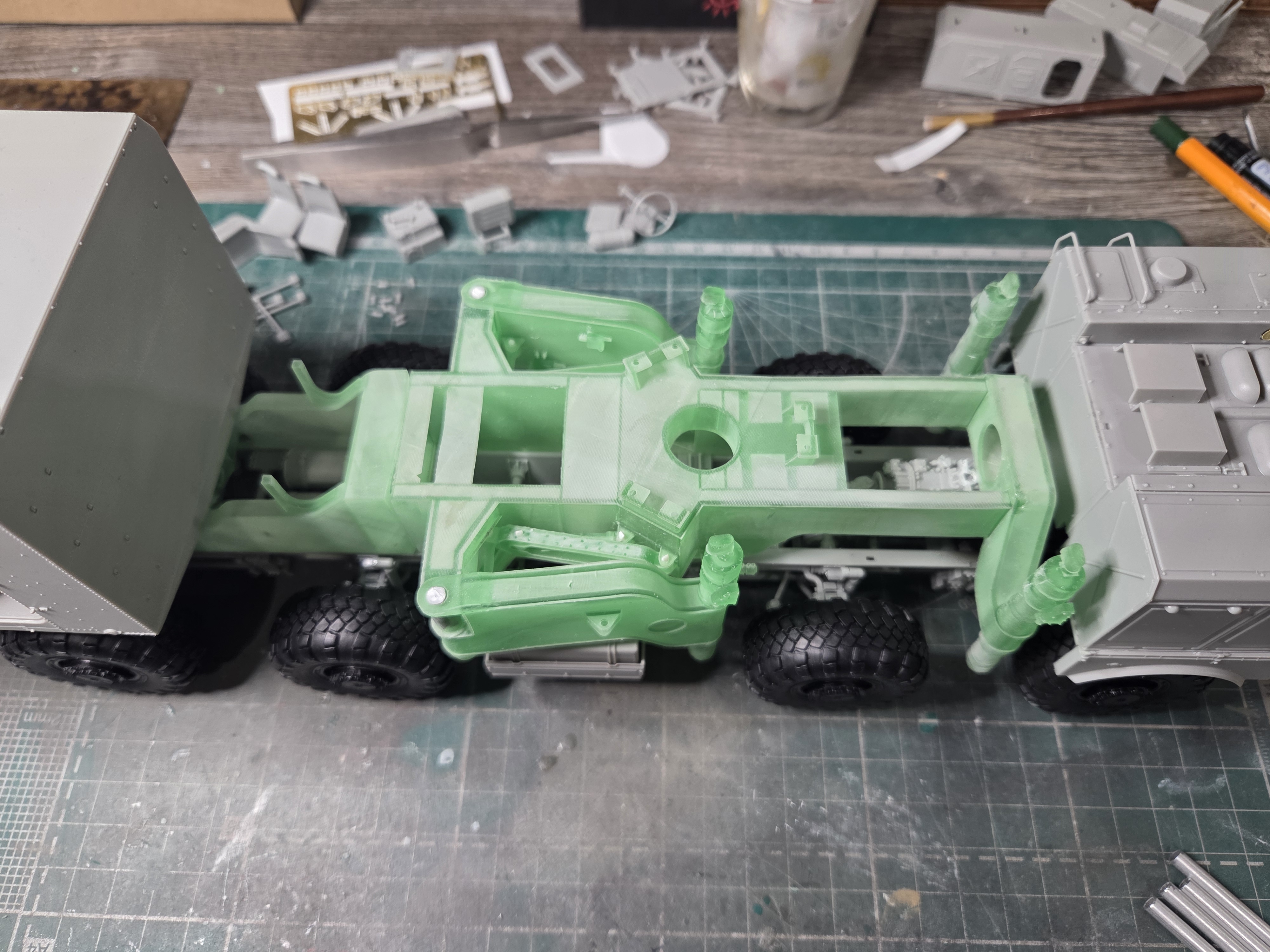

1. Надругался над рамой, добавил перекладин, навалил шпакли чтоб поровнее.

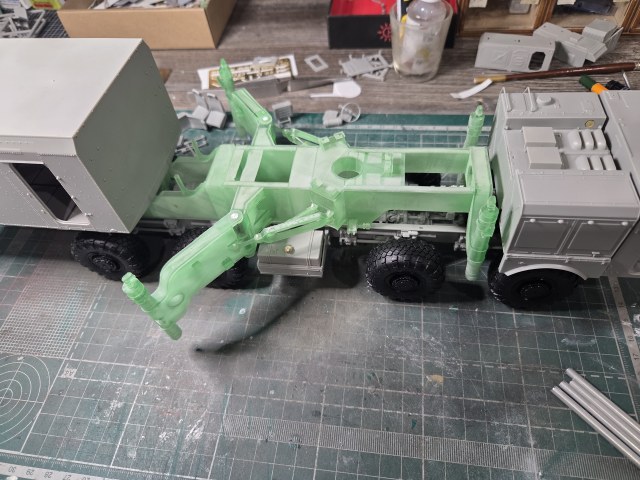

2. Собрал опоры, добавил гидроразводки.

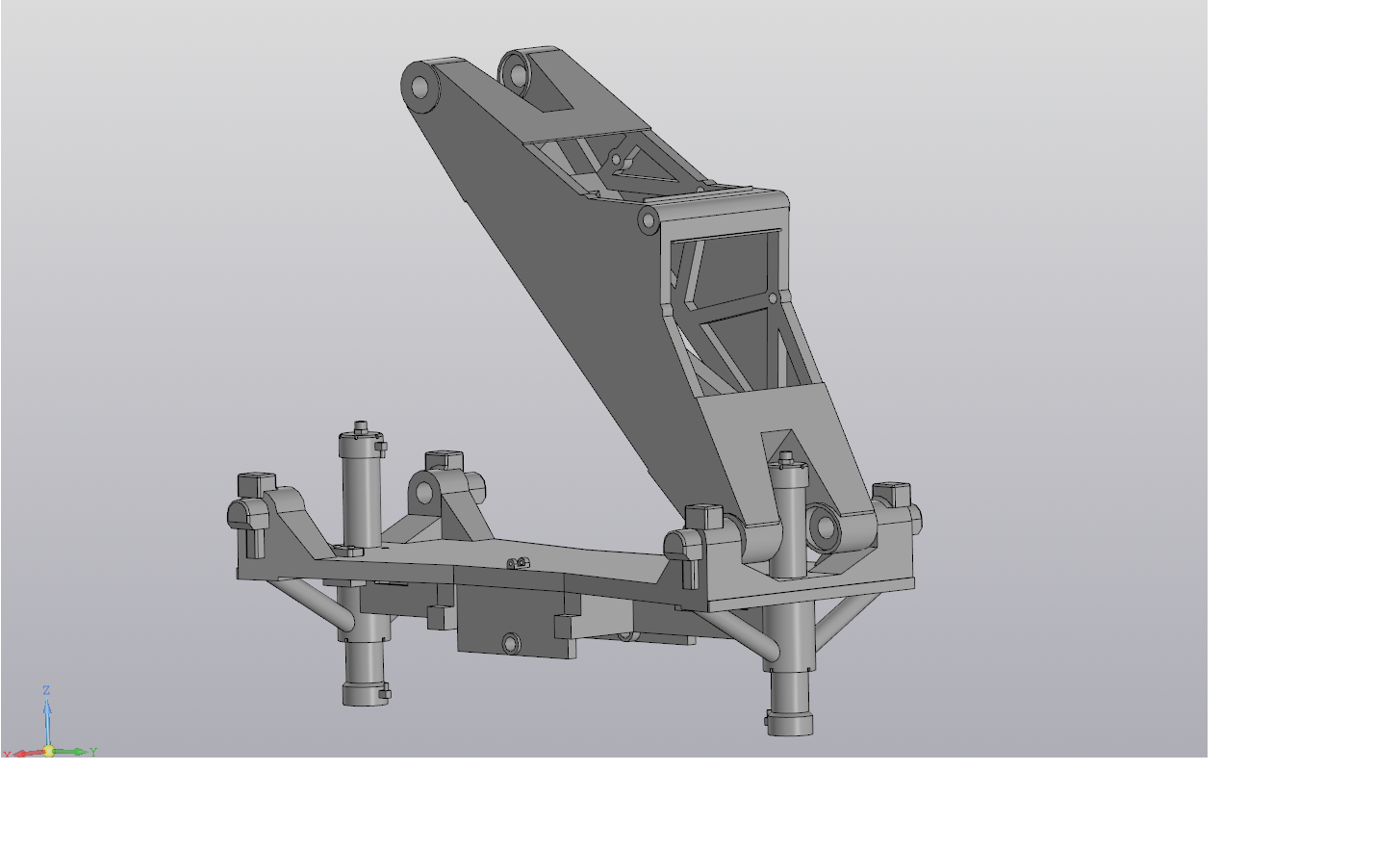

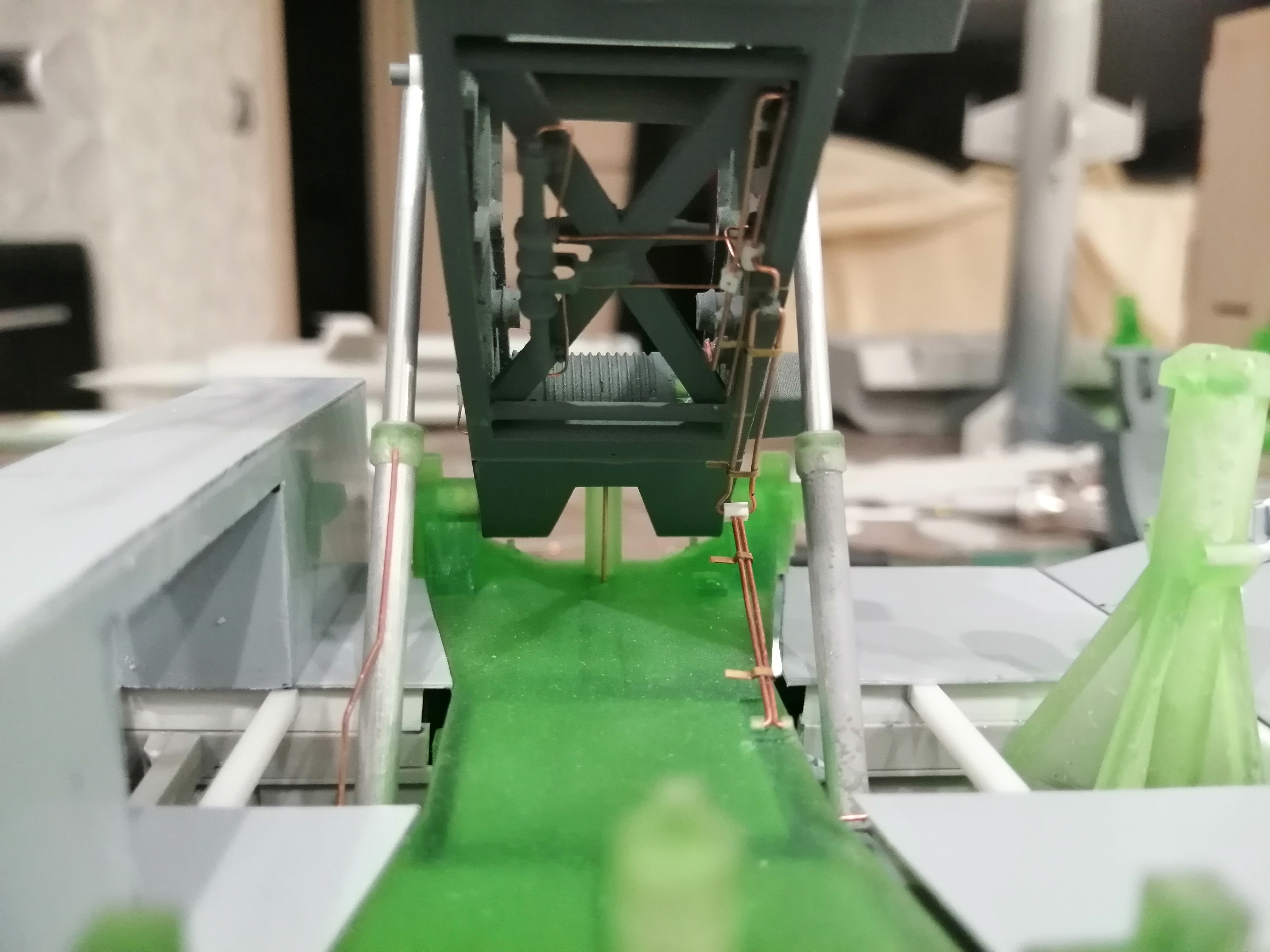

3. Начал сборку траверсы. Она оказалась короткой относительно монтажных креплений на ПУ. Пришлось удлинять. Так как процесс заряжания ПУ будет наглядным, сделал ТПК подвижными на направляющих. То есть можно будет сдвинуть ТПК с траверсы на ПУ.
4. Все гидроцилиндры(кроме опор) будут подвижные, по этому сделал штоки пз алюминиевых трубок. Цилиндр подъема стрелы оказался коротким, буду печатать новый.

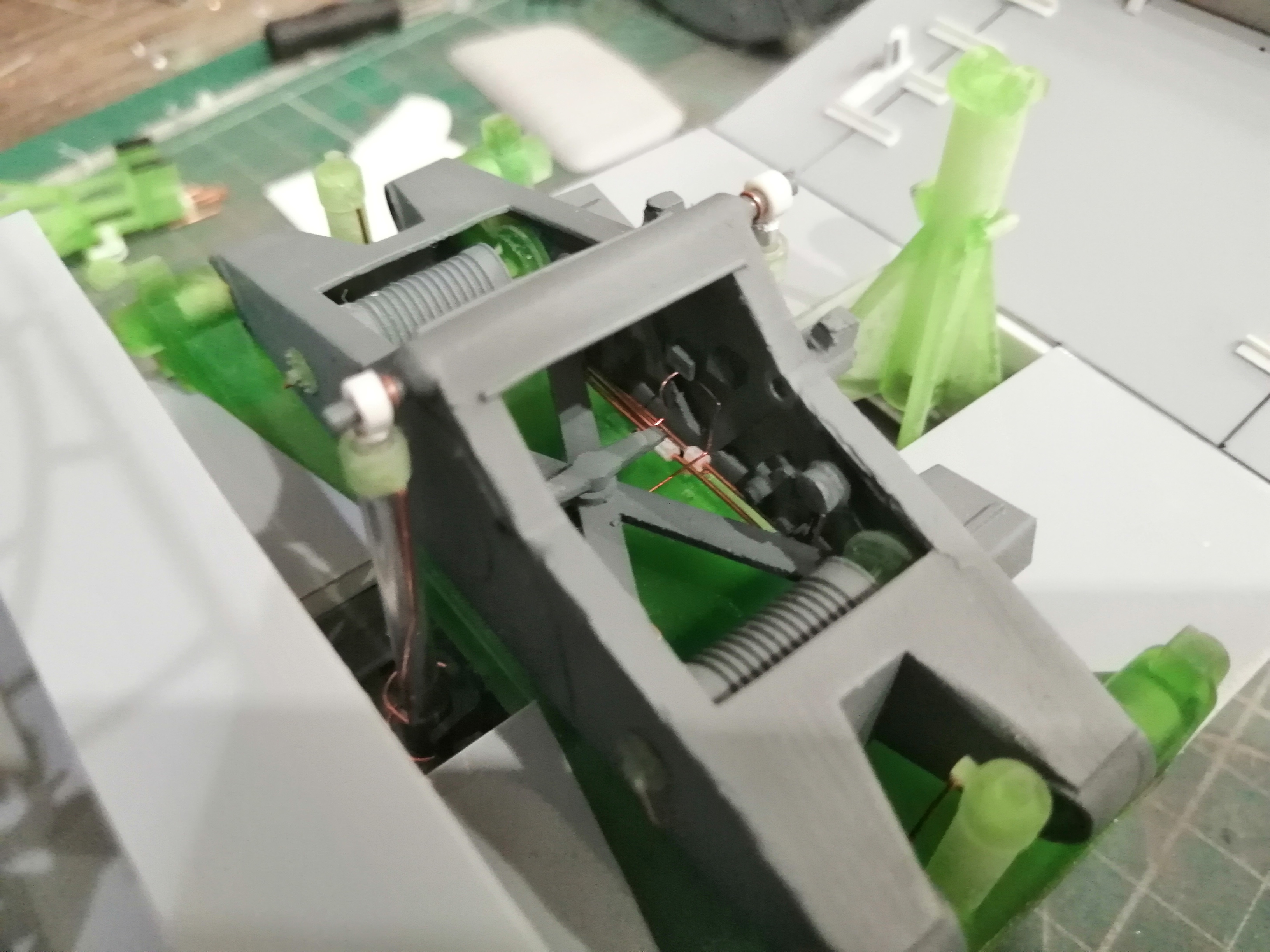

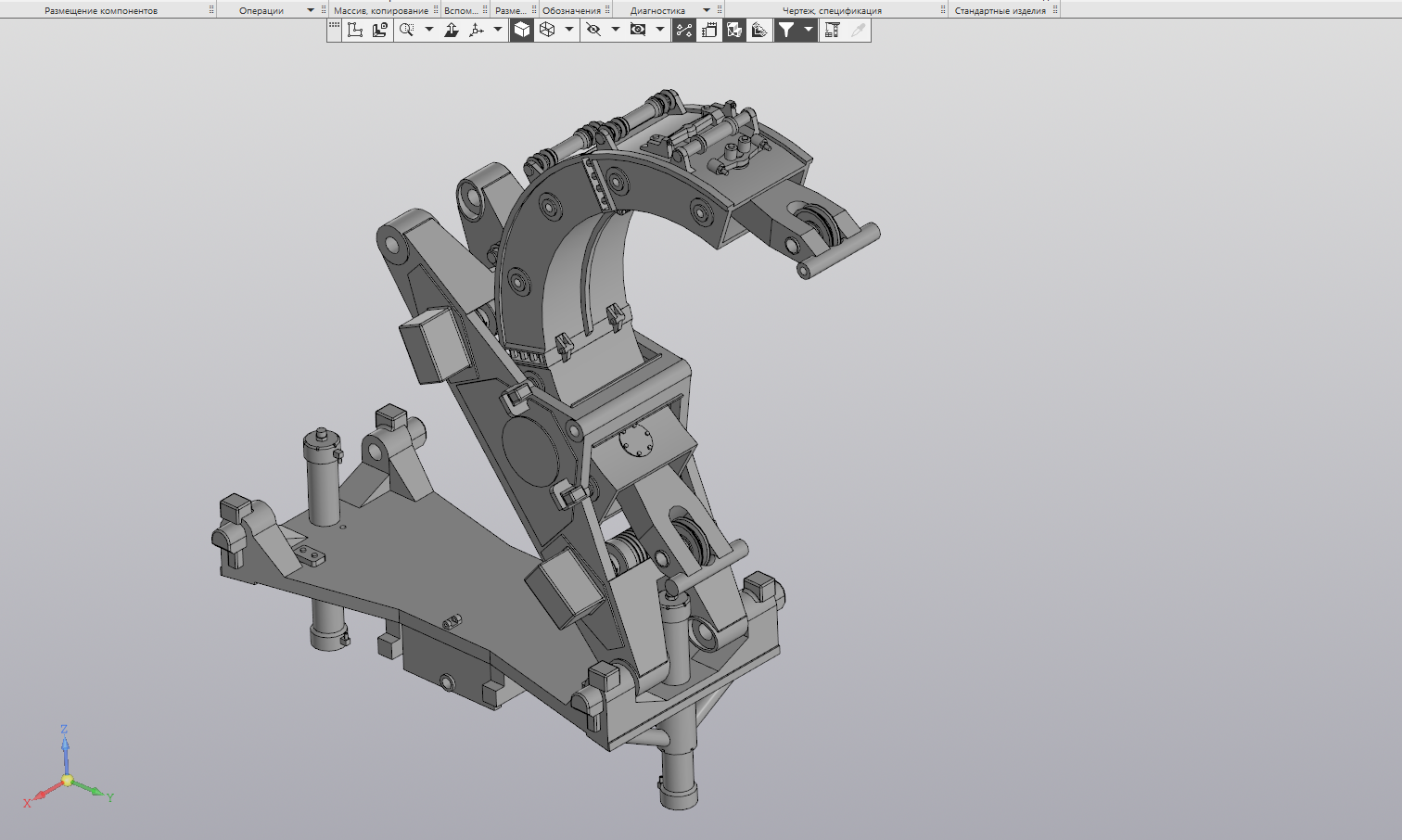

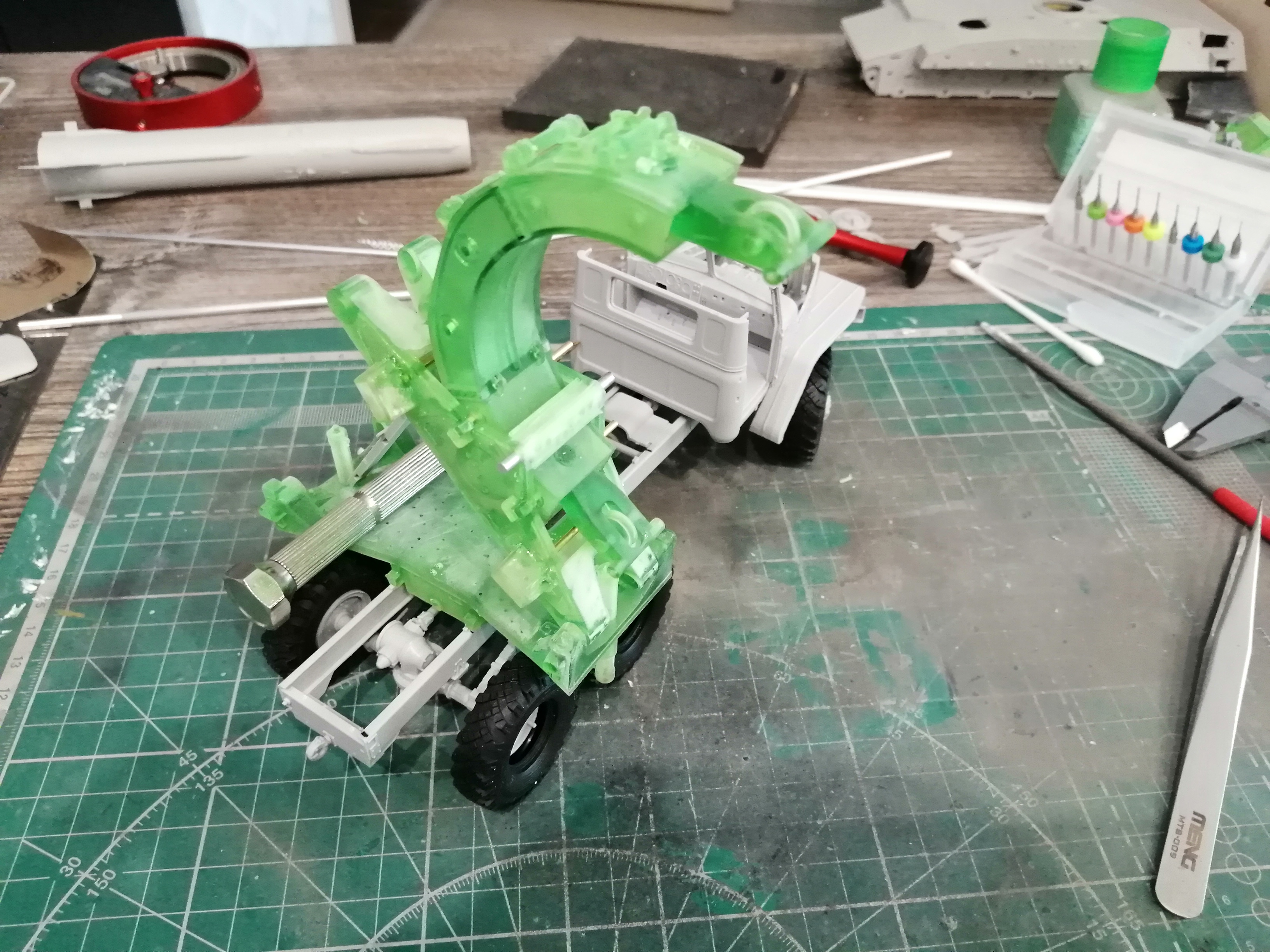

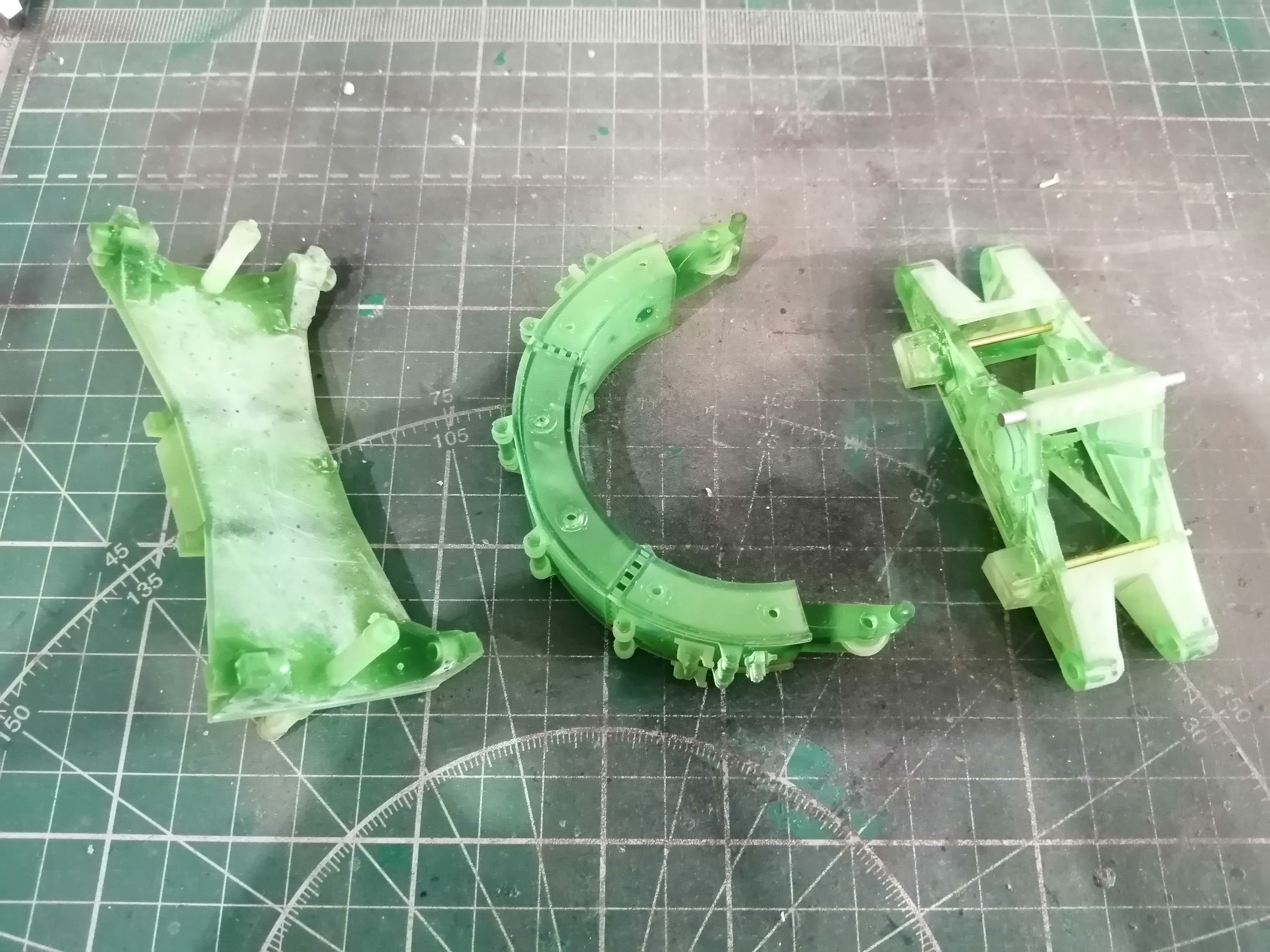

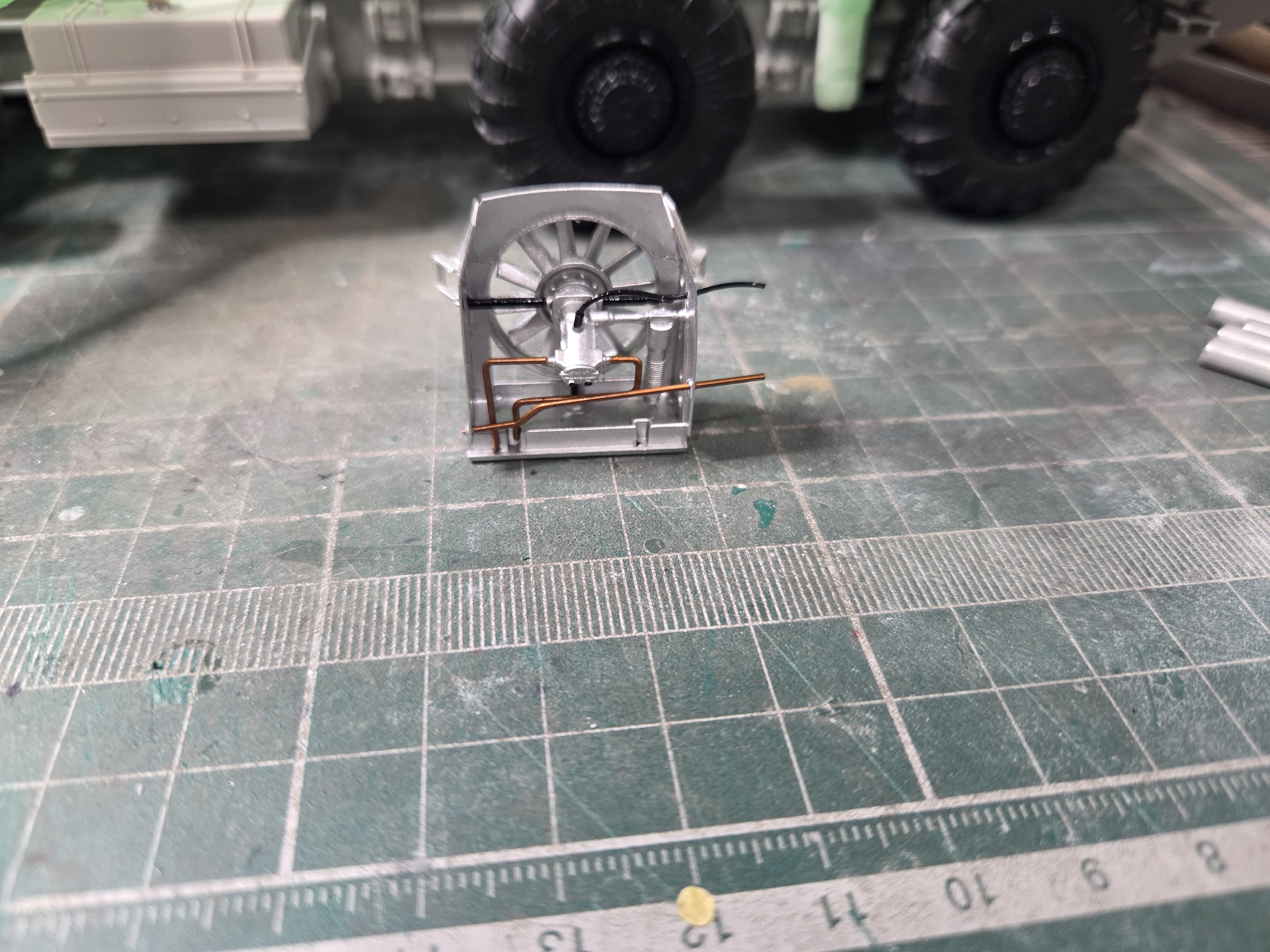

5. Собрал поворотную головку (не знаю как точно ее обозвать), так же заменил подвижные элементы на трубки.

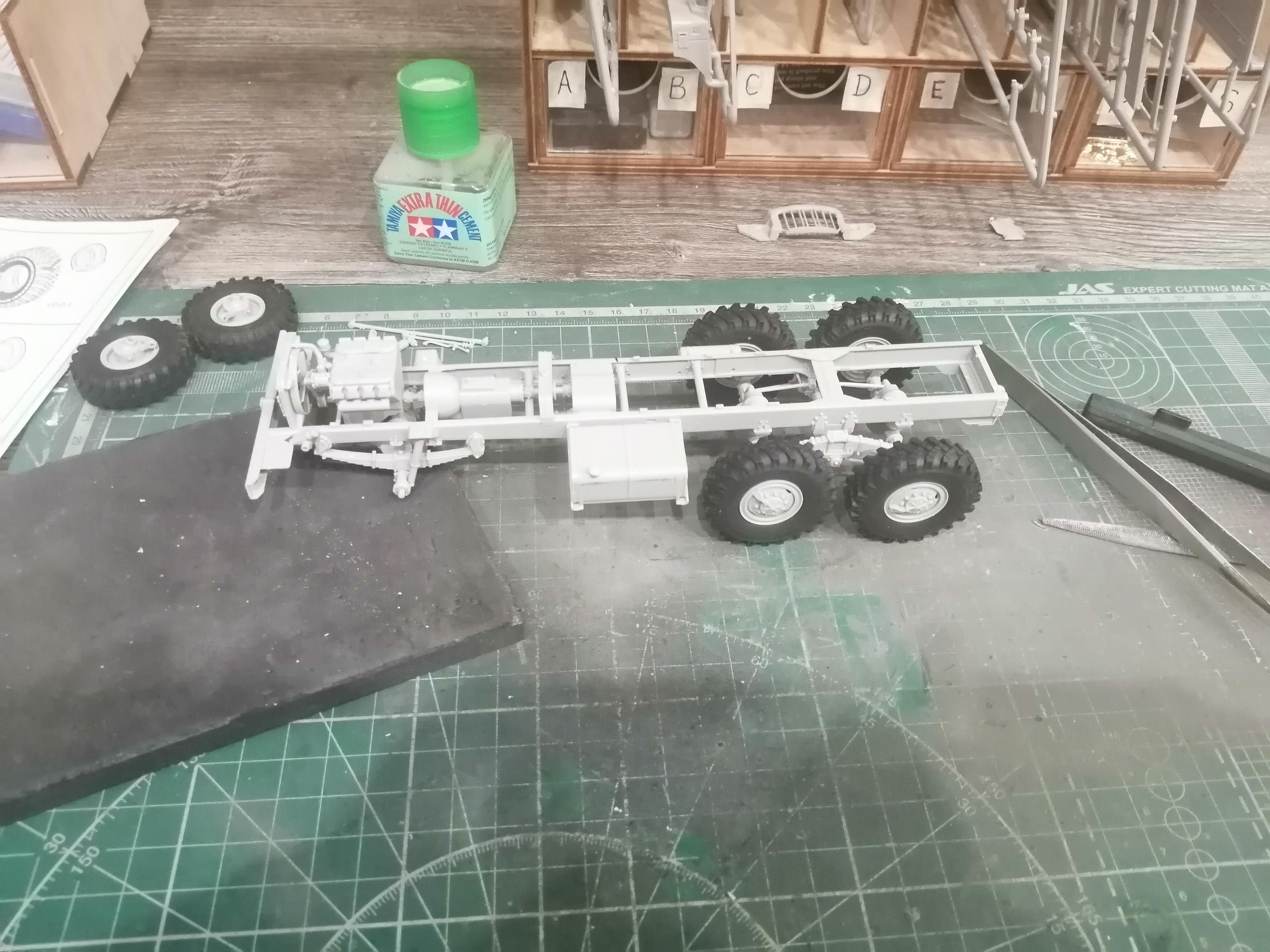

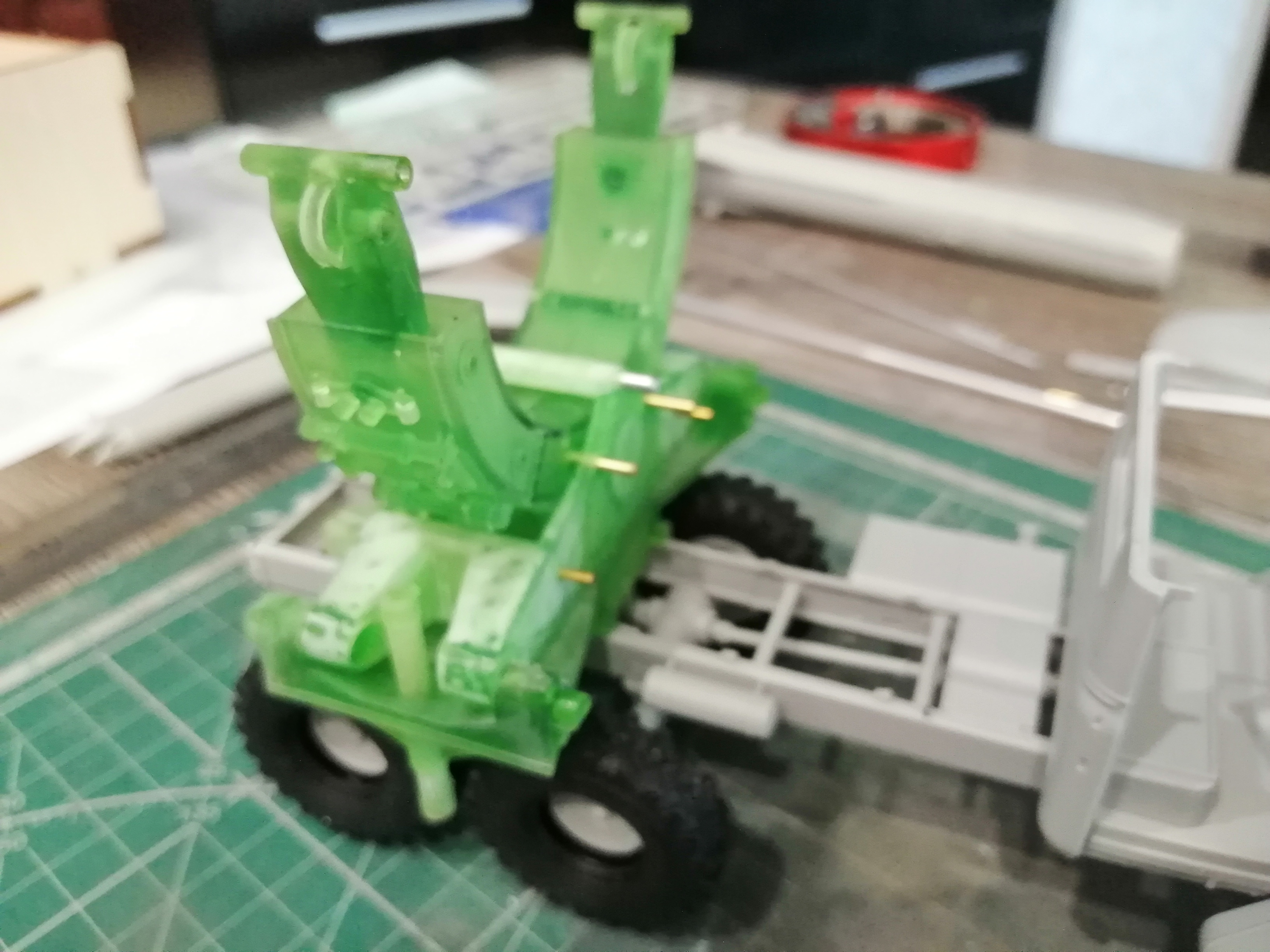

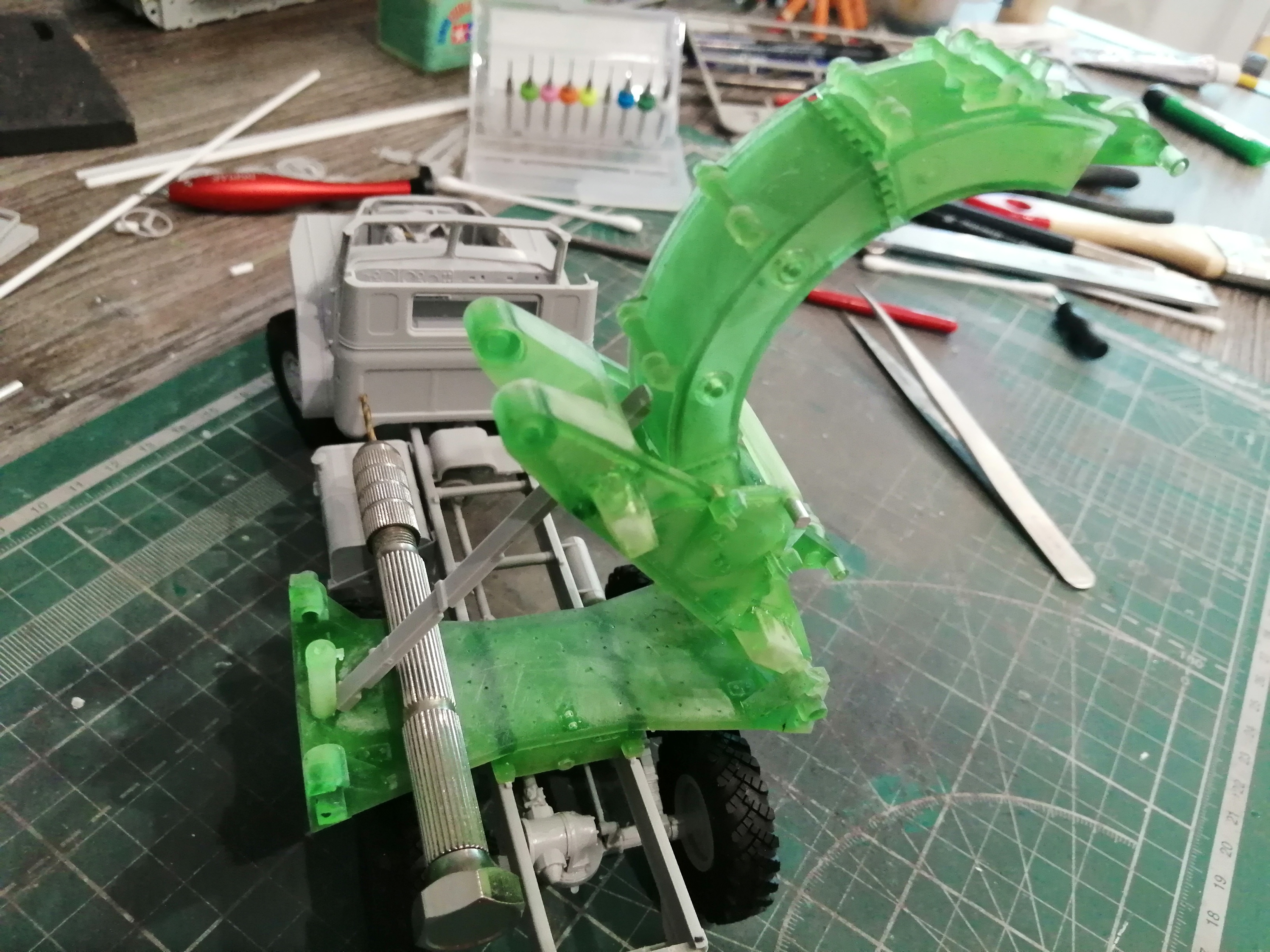

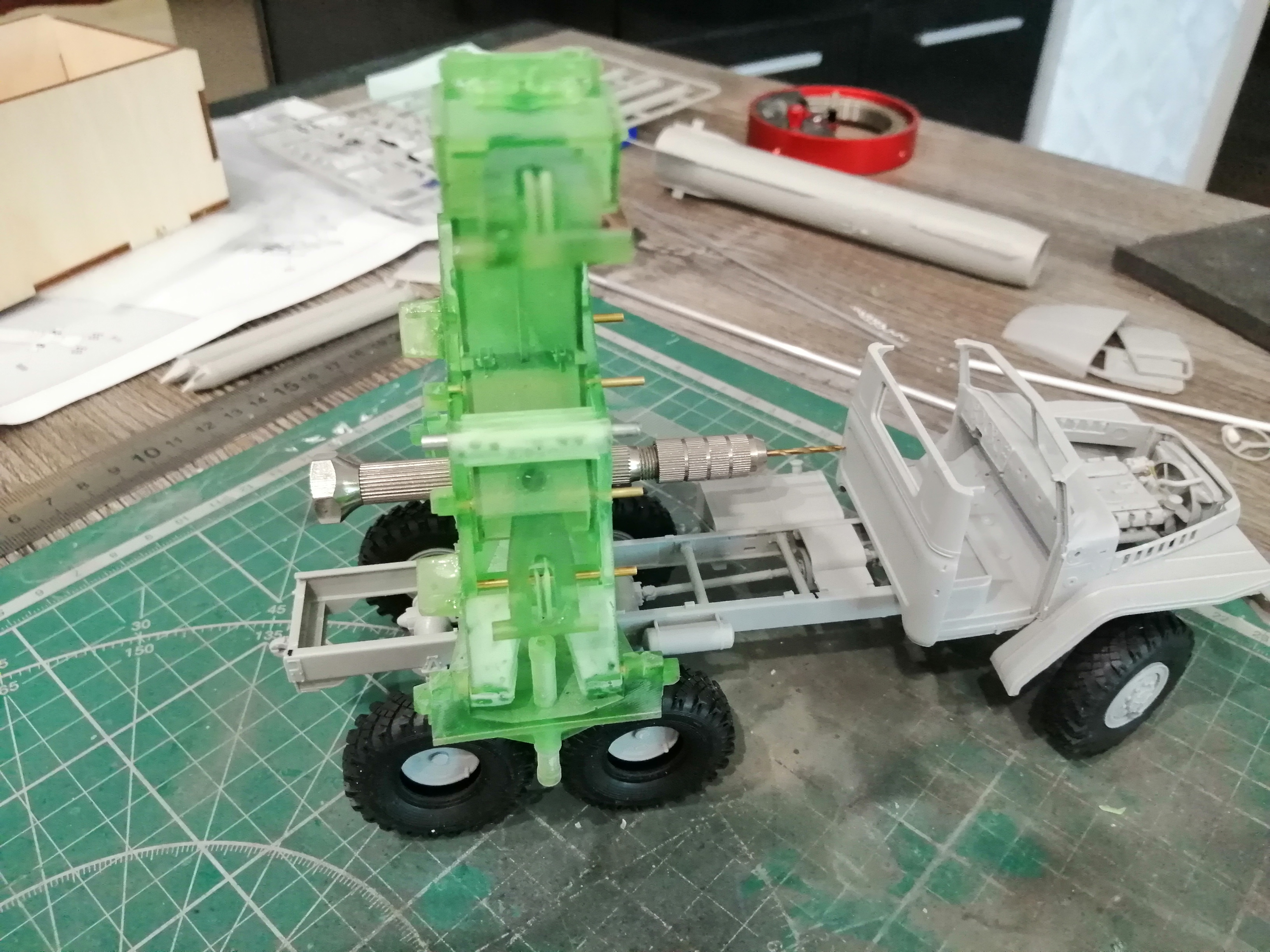

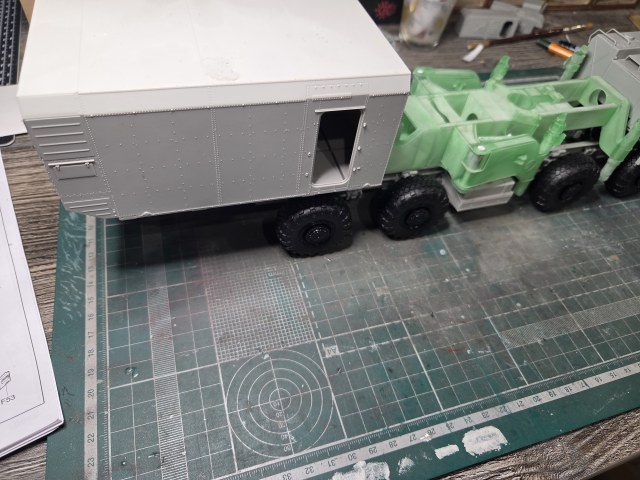

Привет, продолжаю строительство. Собрал базу КрАЗа. Без лебедки, она туда не влезет, да и не нужна. Подсобрал платформу и примерил. Платформа была винтом, но при установке массивных боковых ящиков выравнилась.
Всем привет, начинаю новую стройку. Буду сочинять из наборов трубача и панцершопа зарядку 22Т6 для С-300ПМУ. Как и в предыдущей стройке будут участвовать 2 машины: ЗМ и ПУ. Так же планирую сделать процесс заряжания ТПК наглядным. Приглашаю всех присоединиться и поучаствовать фотками прототипов (в почете виды сверху для ЗМ)
Спасибо всем за внимание к моему труду. Бонусом будет ГАЗ-69 ГСВГ, чтобы часть диорамы не смотрелась пустой, так как придется сместить модели по краям подставок. Диорама будет составная из 2-х частей, на одной ТЗМ на другой ПУ. Расчета не будет, фигурок нет. ПУ в процессе...
А вот и итог моей возни с ТЗМ, в прихожую пока не буду выкладывать, буду работать с ПУ и диорамой, тогда уже выложу. Будет еще маленький ГСВГшный бонус)
Александр Филатов
платки носовые, бумажные, 3х слойные. Я слои разделил и сделал выкройки. Клеил на ПВА. Набодяжил краску и дунул с двух сторон.
Александр Филатов
Спасибо, по поводу тросов я знаю, это обычная нитка, только покрашенная, хотел избавиться от лохматости но не вышло, причем видно ее только на камеру. По вашему тенту вопрос: чем красили бахилу чтобы краска не слезала?
Всем здрасть, продолжаю строить свой круговой долгострой. Собрал кабину и элементы крановой установки, покрасил. Теперь самое рандомное - складной тент, накупил всяких салфеток, буду экспериментировать...
Александр Филатов
да, зад перевесил, но не критично. В итоговом варианте траверса будет жестко притянута к гуську и встанет ровно. Сейчас думаю как этот узел сделать разъемным, чтобы безопасно откреплять траверсу от гуська и обратно и ничего не сломать. На видео видно, как немцы заряжают ПУ, там тоже ракета перевешивает.https://www.youtube.com/watch?v=D1uV5avpjDg
небольшой тест грузоподъемности, цилиндры держат:f09f918d:

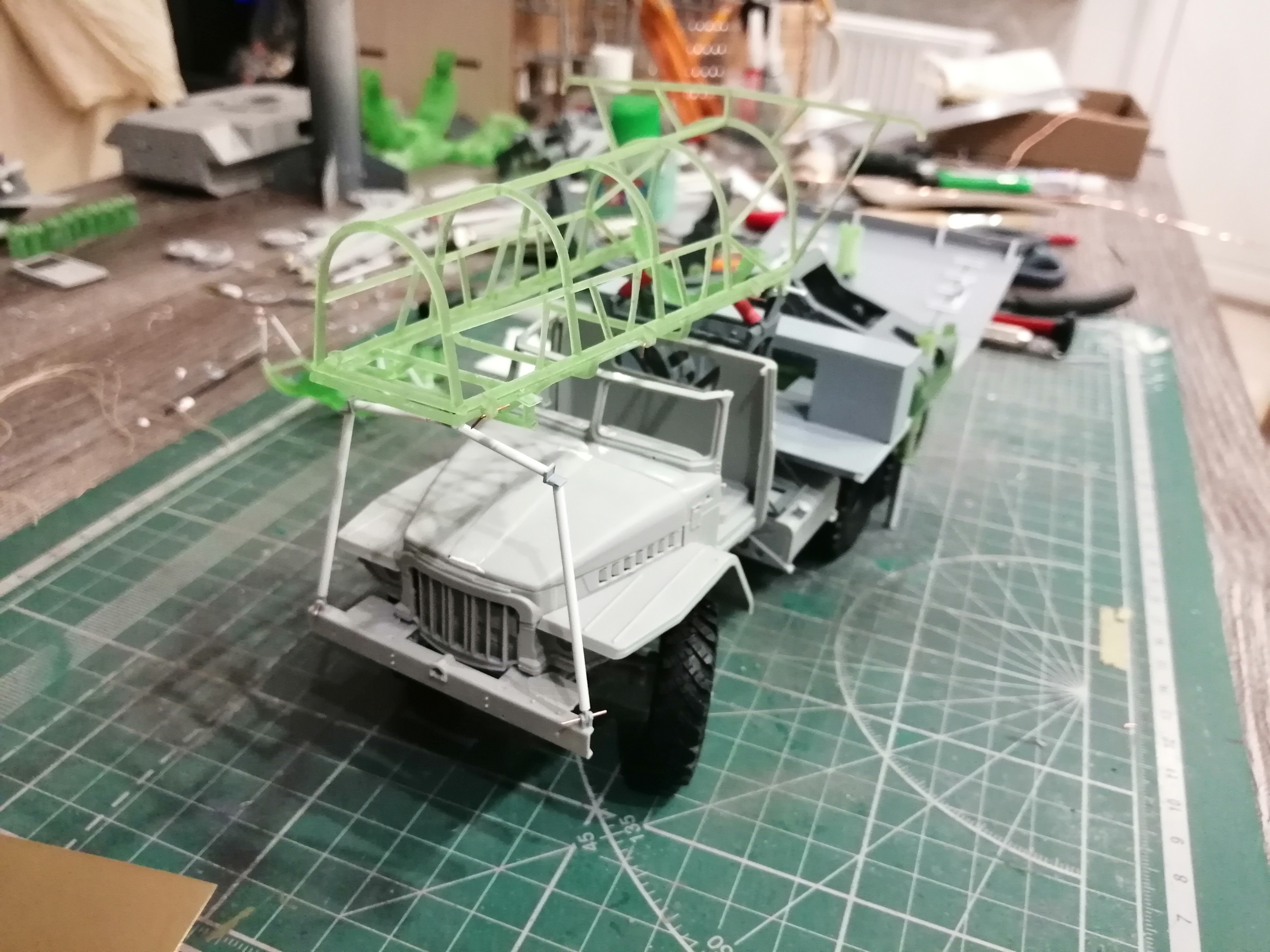

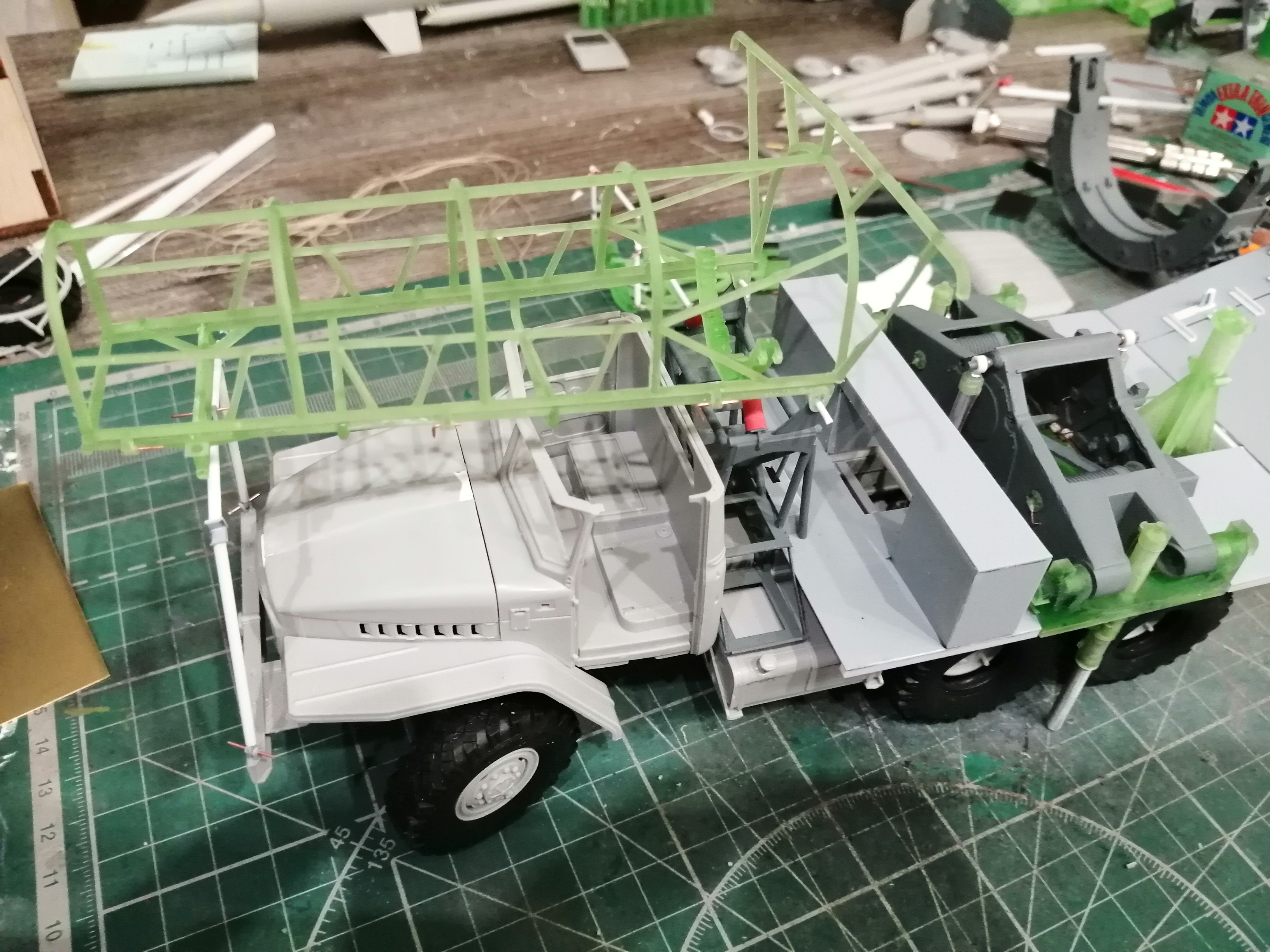

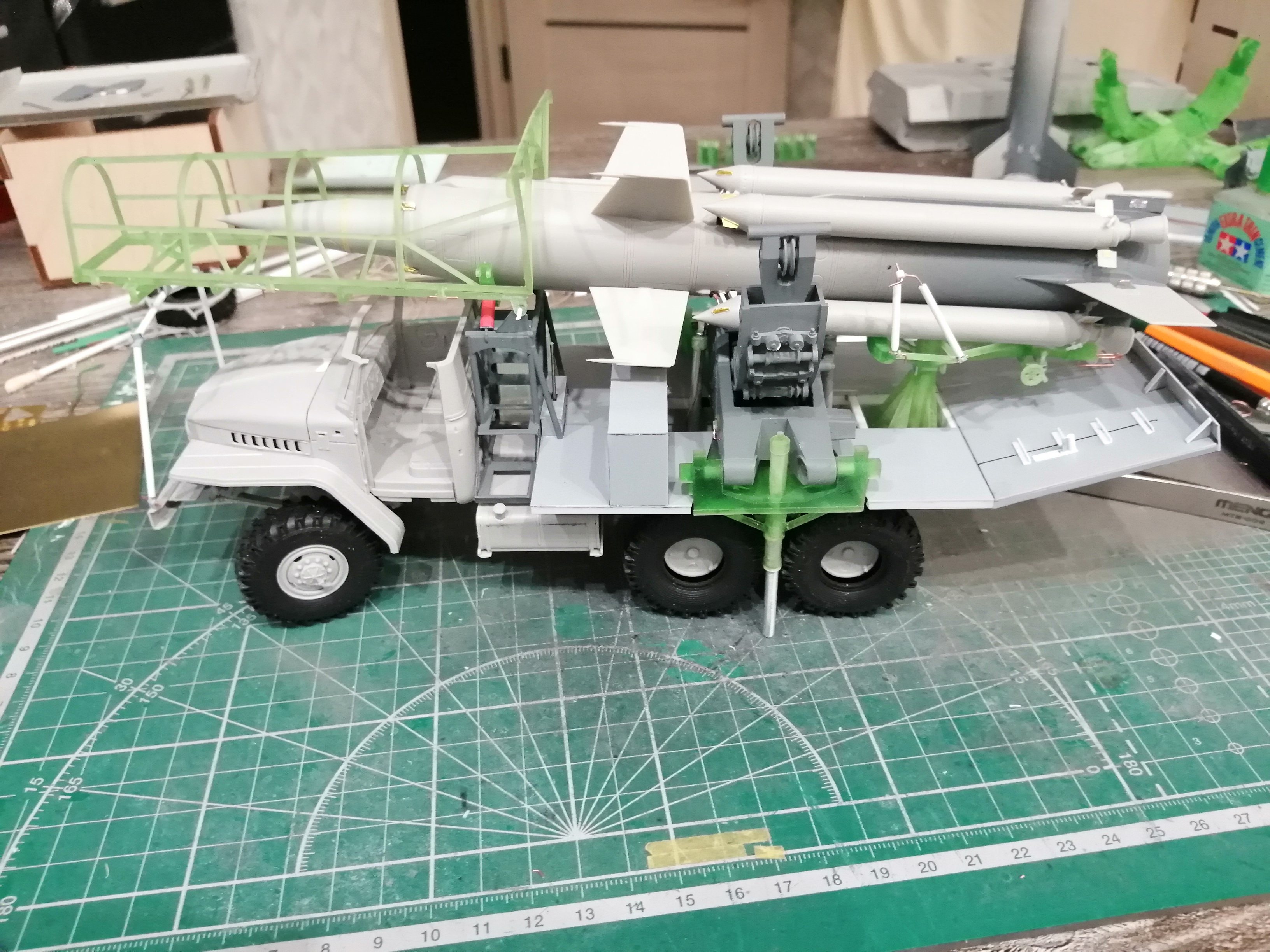

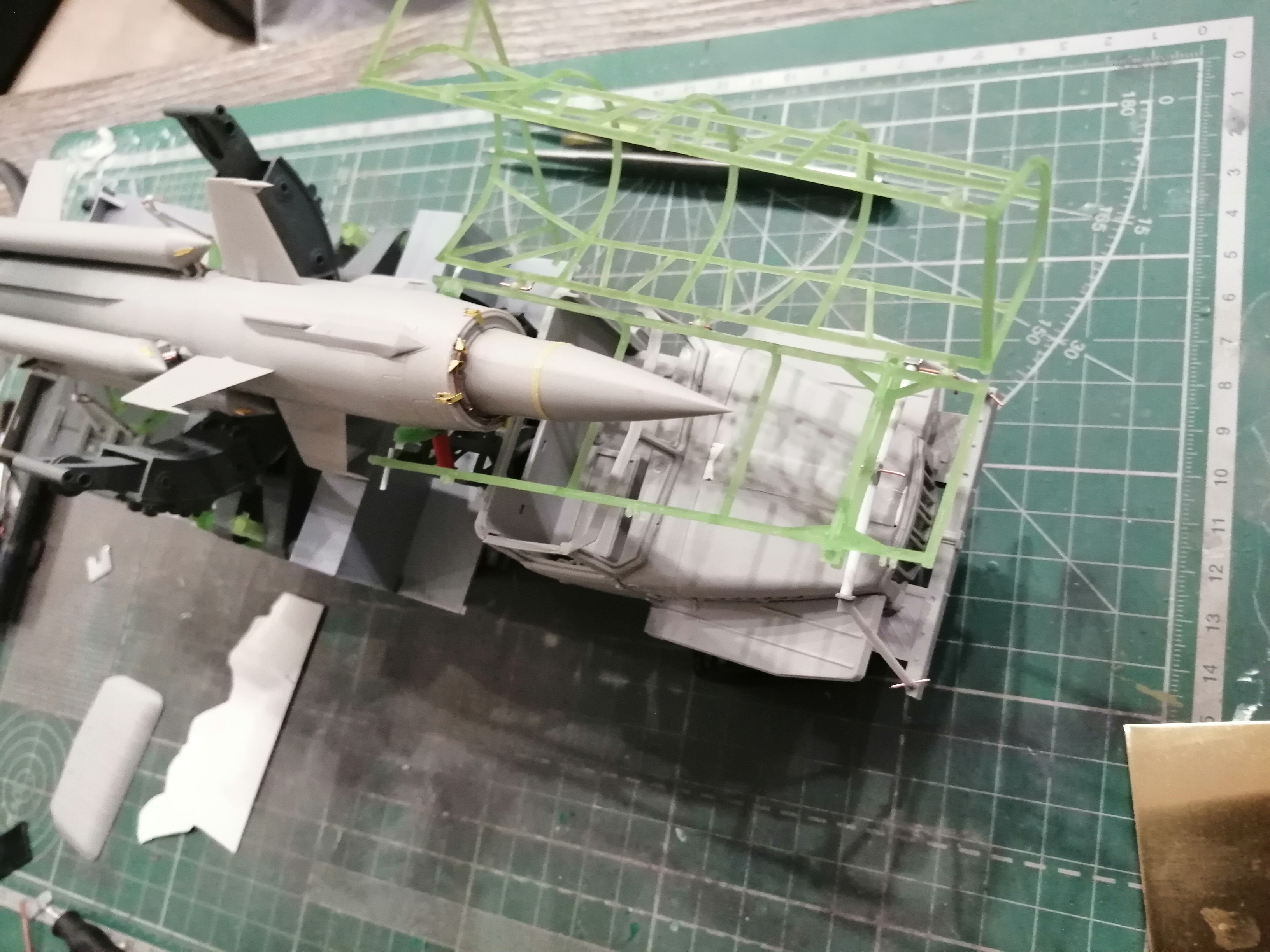

привет, вот прогресс по стройке. Дуги для тента сначала спаял, но получилось слишком тяжело для модели, пришлось печатать. Поработал над обвесом настилов: ящики, трапы, петли, проводка, устройство для крепления канистр и т.д. Сделал рацию в кабину и пульт на торпеде.
Александр Филатов
Спасибо за разъяснения, буду теперь с этим работать. Сейчас делаю дуги для откидного тента. Я все-таки надумал сделать тент, он будет подвижный(складной) нужно только подобрать краску, которая сможет держаться и не отслаиваться на пакете из под хлеба... Фото позже.
Александр Филатов
Привет, есть ряд вопросов по машине: см. фото
1. Приборы над гидробаком на чем крепились?
2. Для чего нужен механизм контроля?
3. Где находился пульт управления домкратами?
4. К выносному пульту управления шел провод?
5. Зачем нужны задний и передний блоки светильников? (предположу, что для позиционирования ПУ относительно ЗМ в темное время суток)
6. Для чего на переднем настиле гнездо поз.10?
Александр Филатов

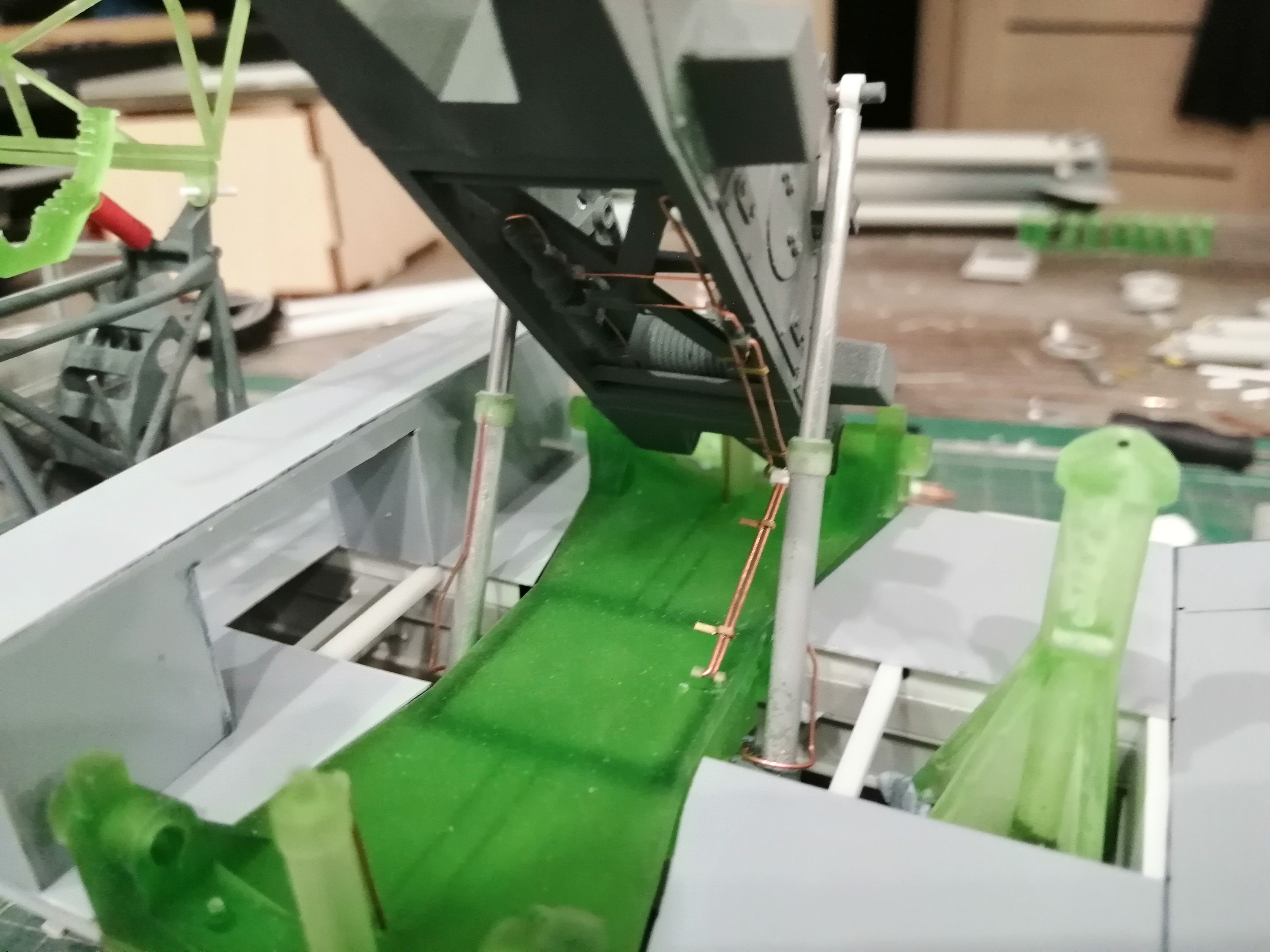

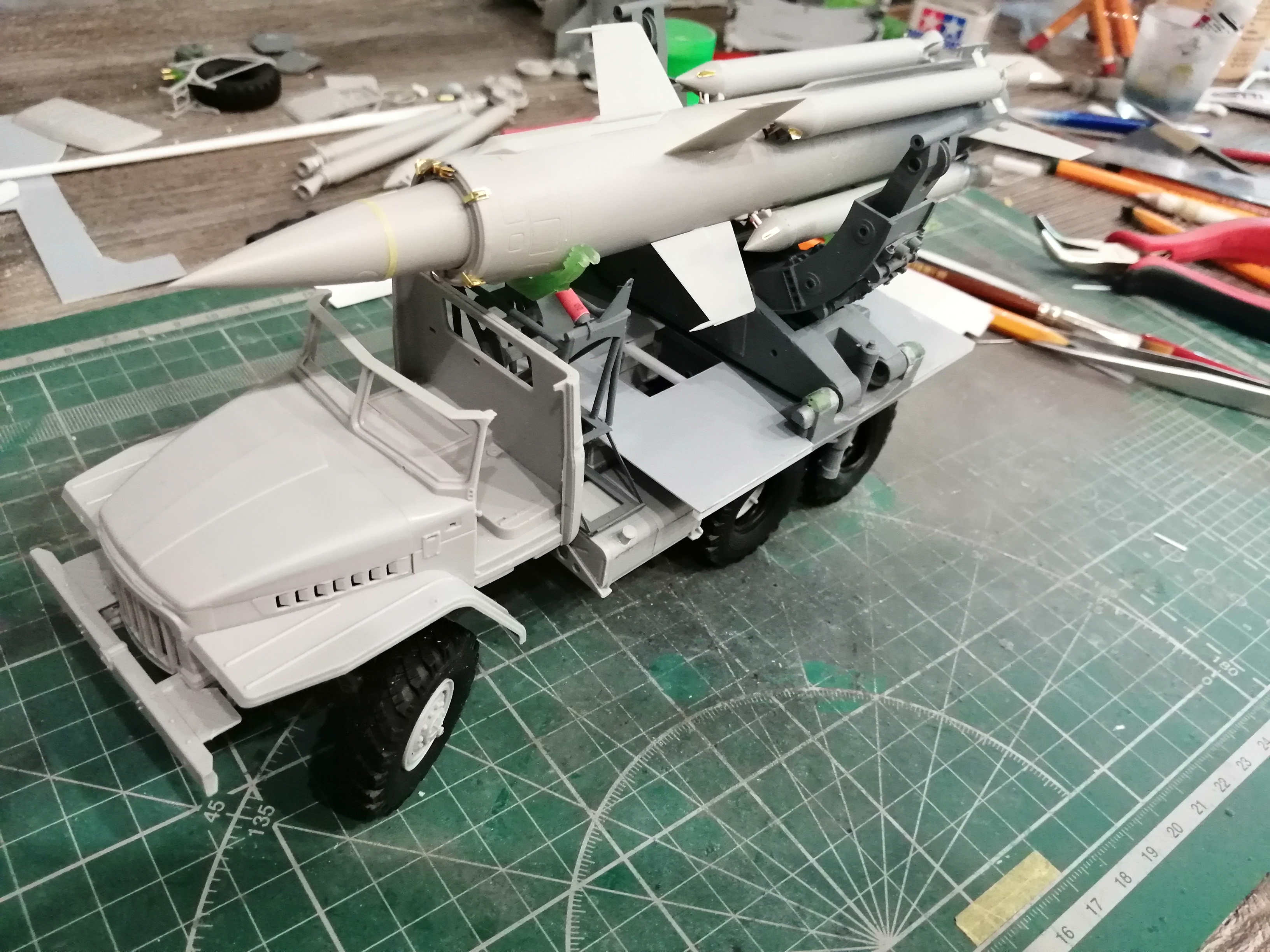

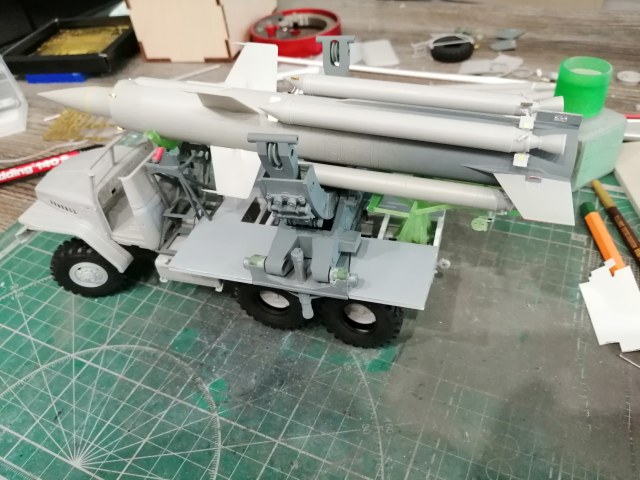

Спасибо, делаю по вашему мануалу, который вы мне скинули, флажок подрежем, фаску снимем. Вот подсобрал тут ложементы. Пробная примерка.
Sanovich
а что конкретно в решетке не устраивает? нашел только отсутствие надписи Урал, капот переделаю

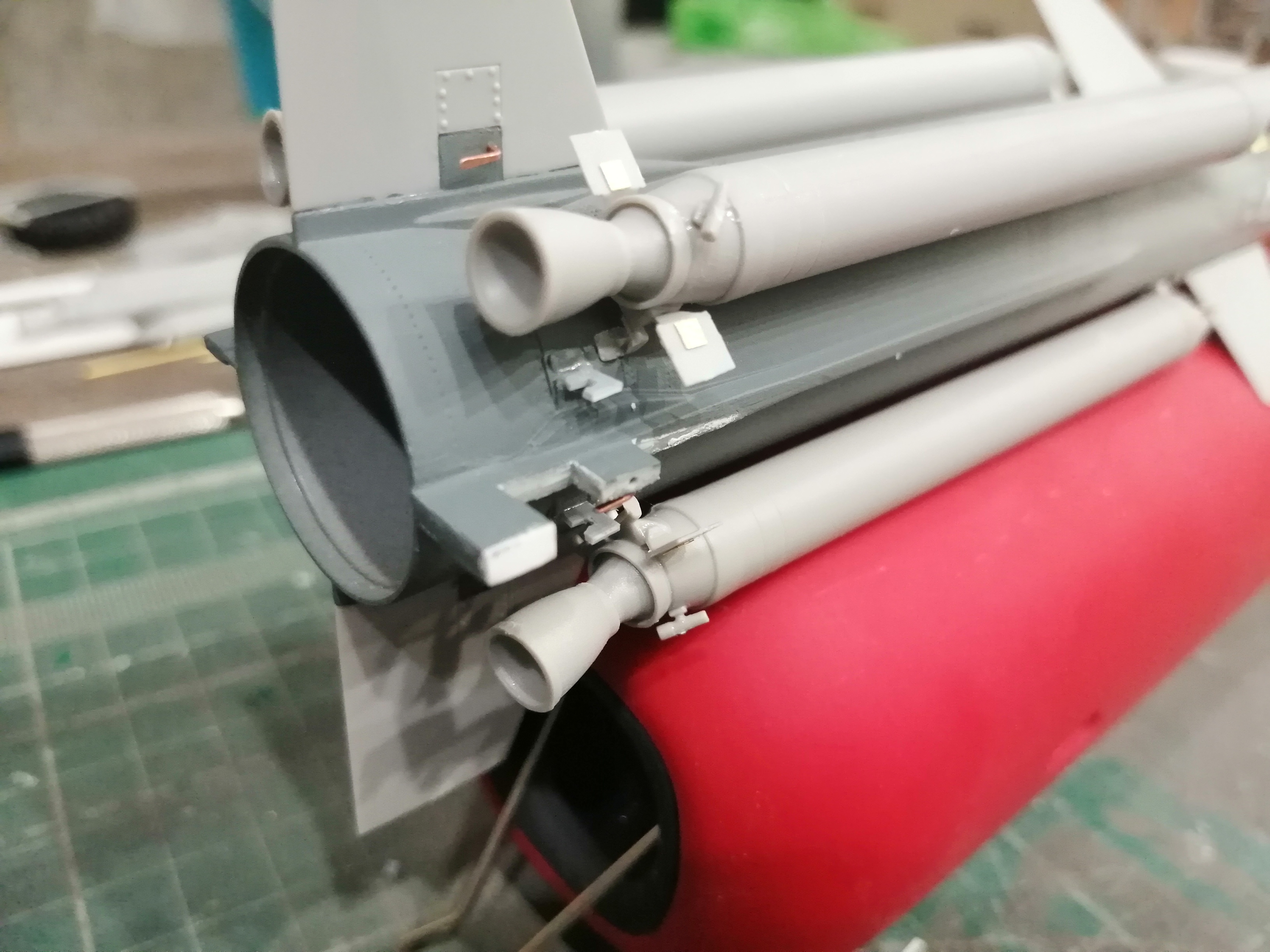

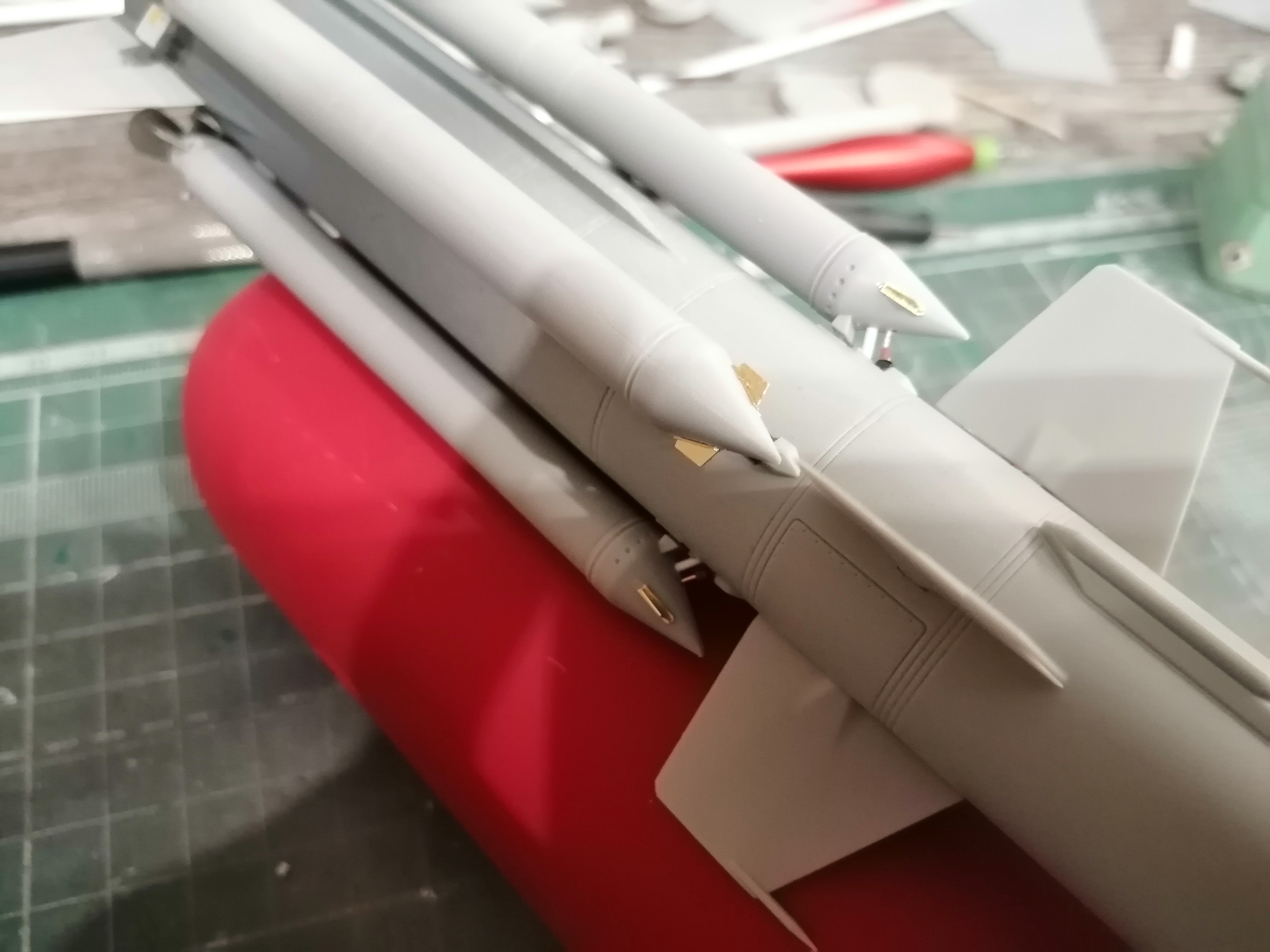

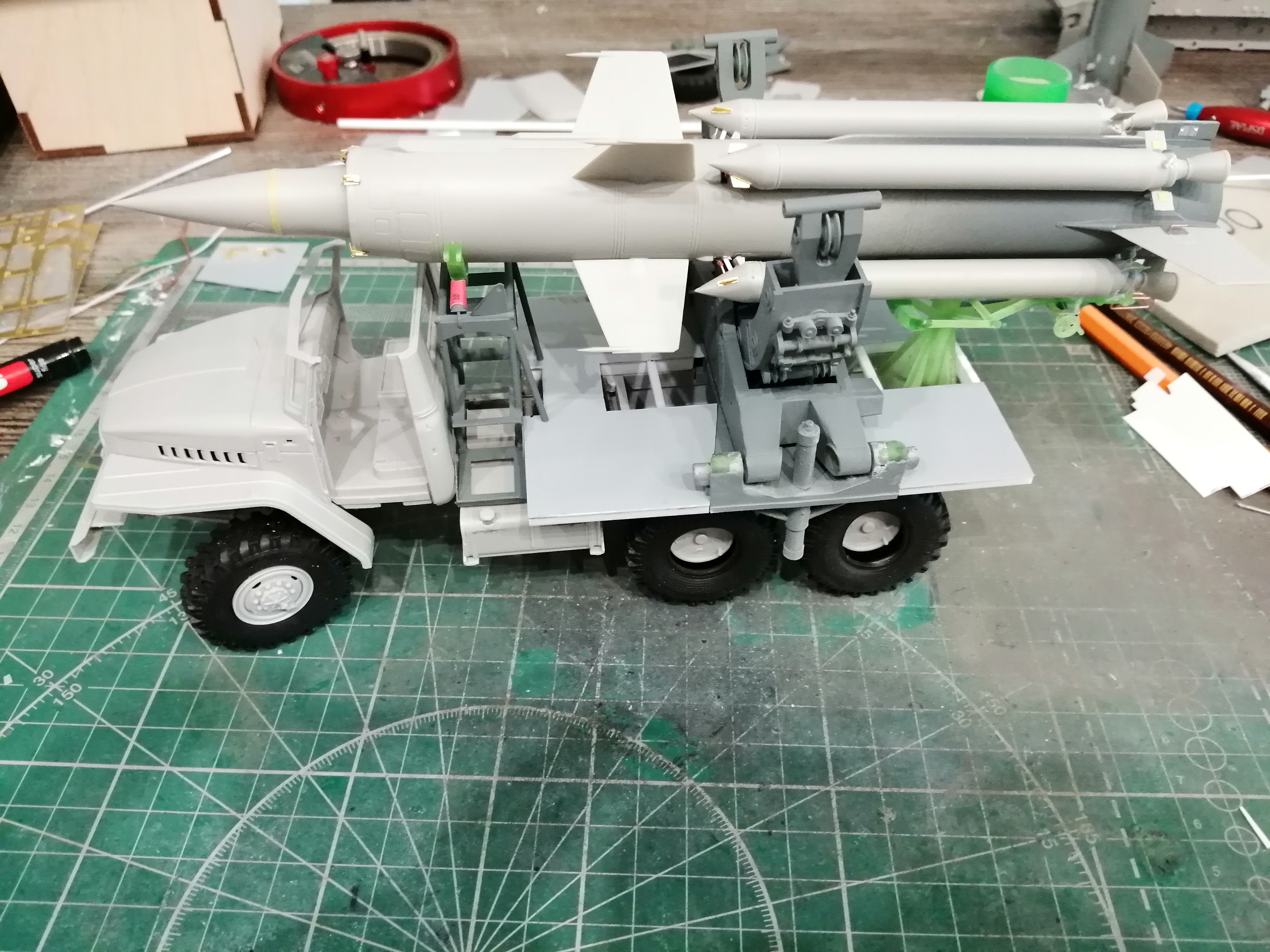

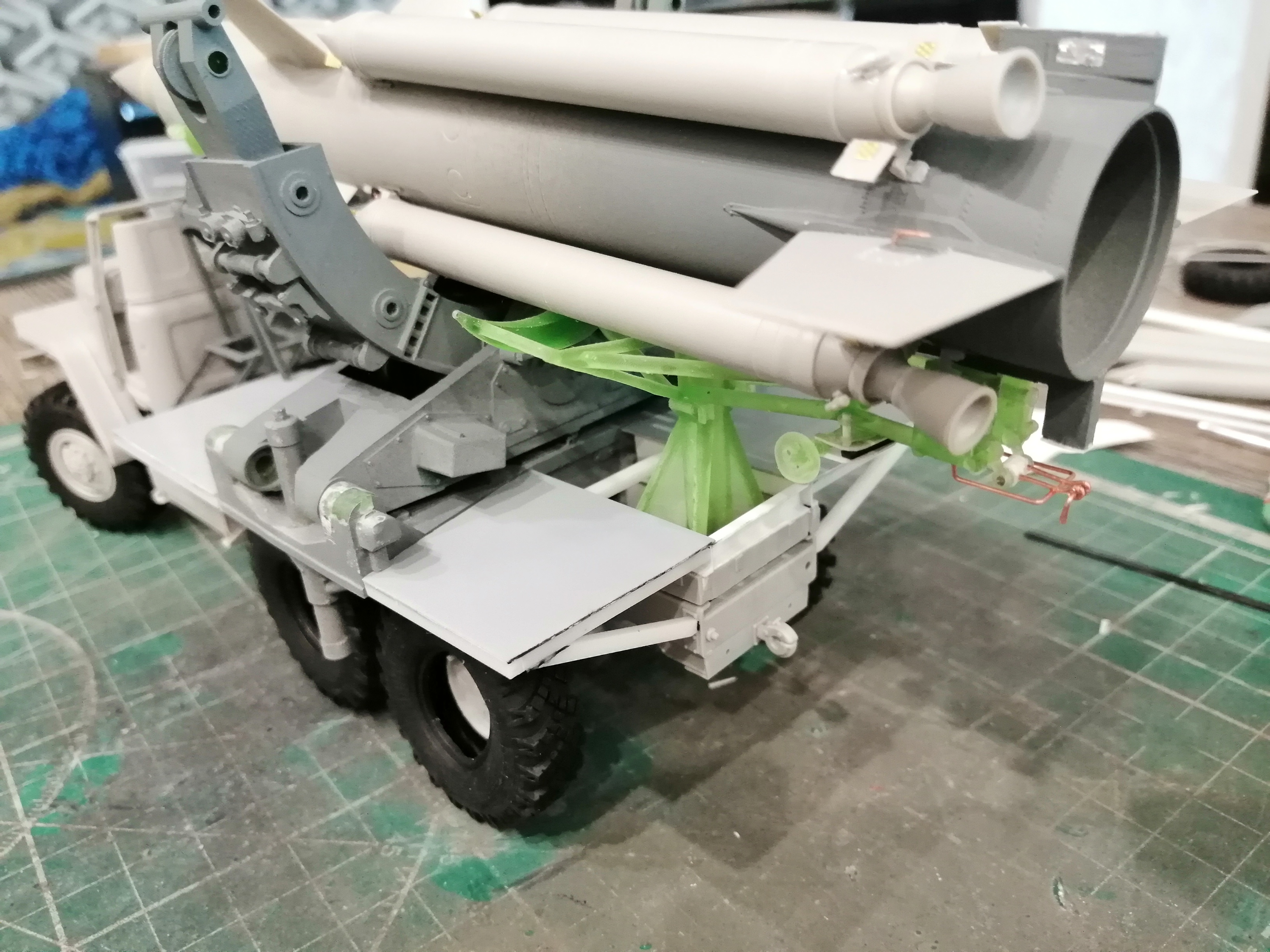

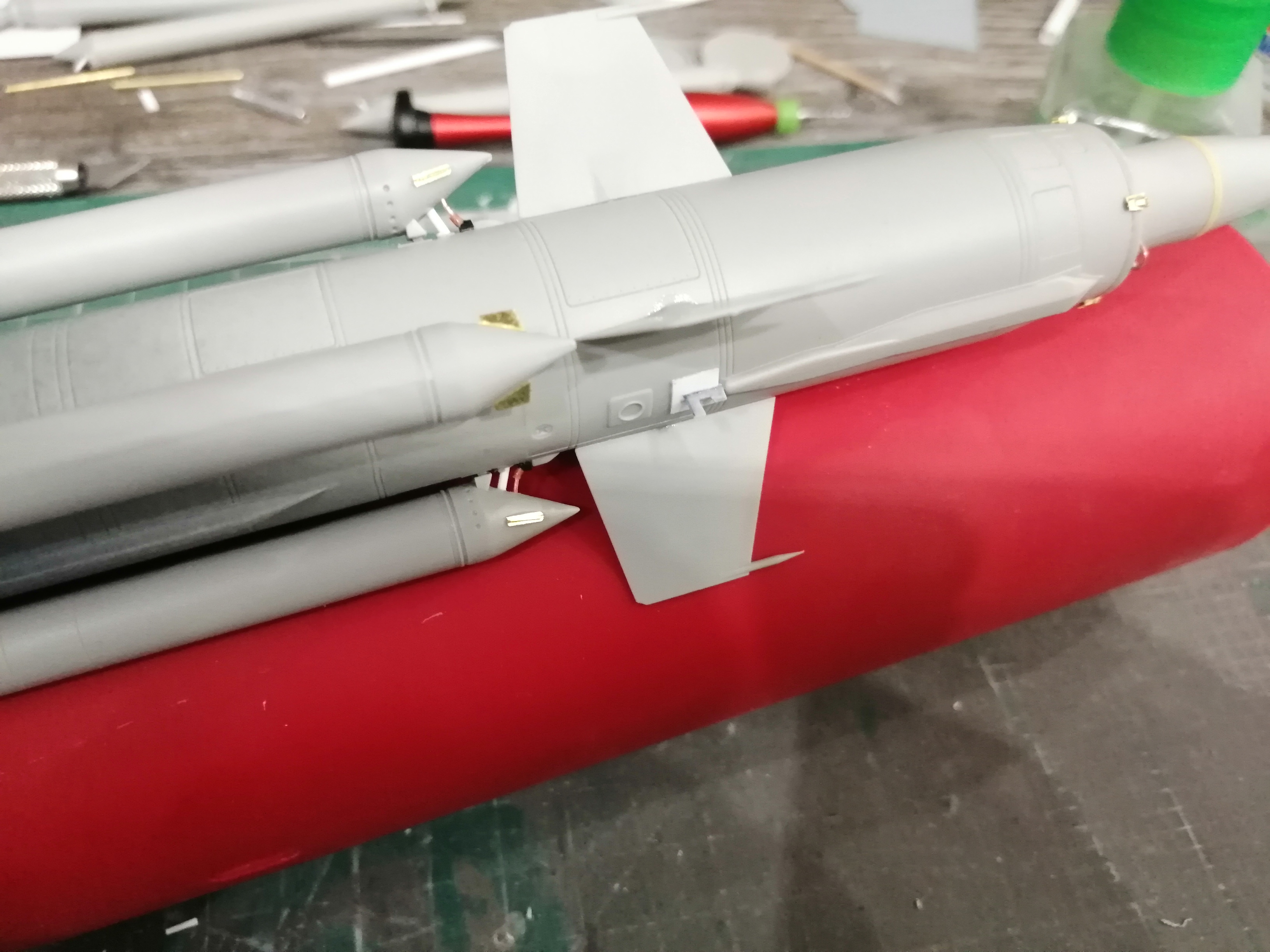

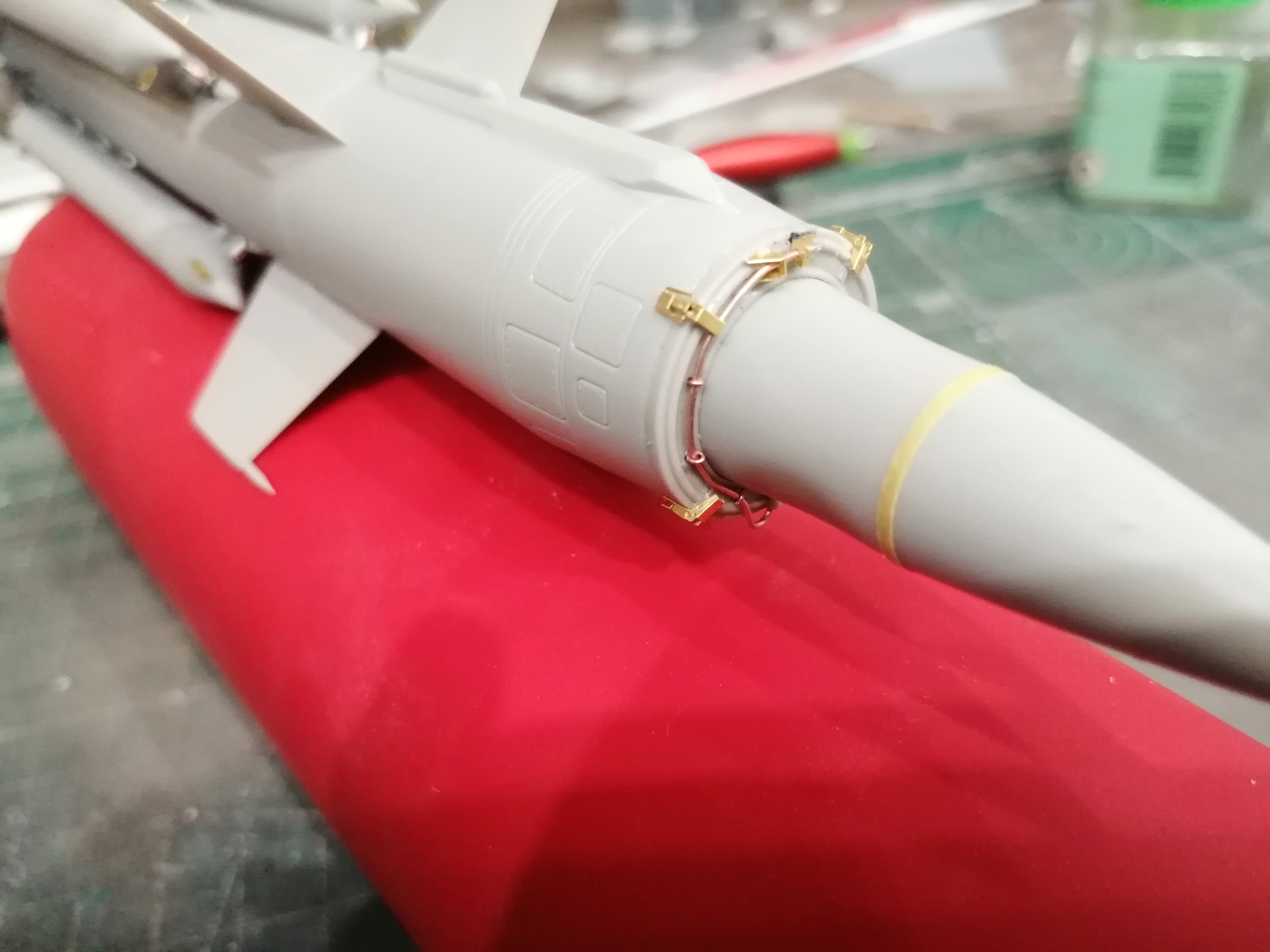

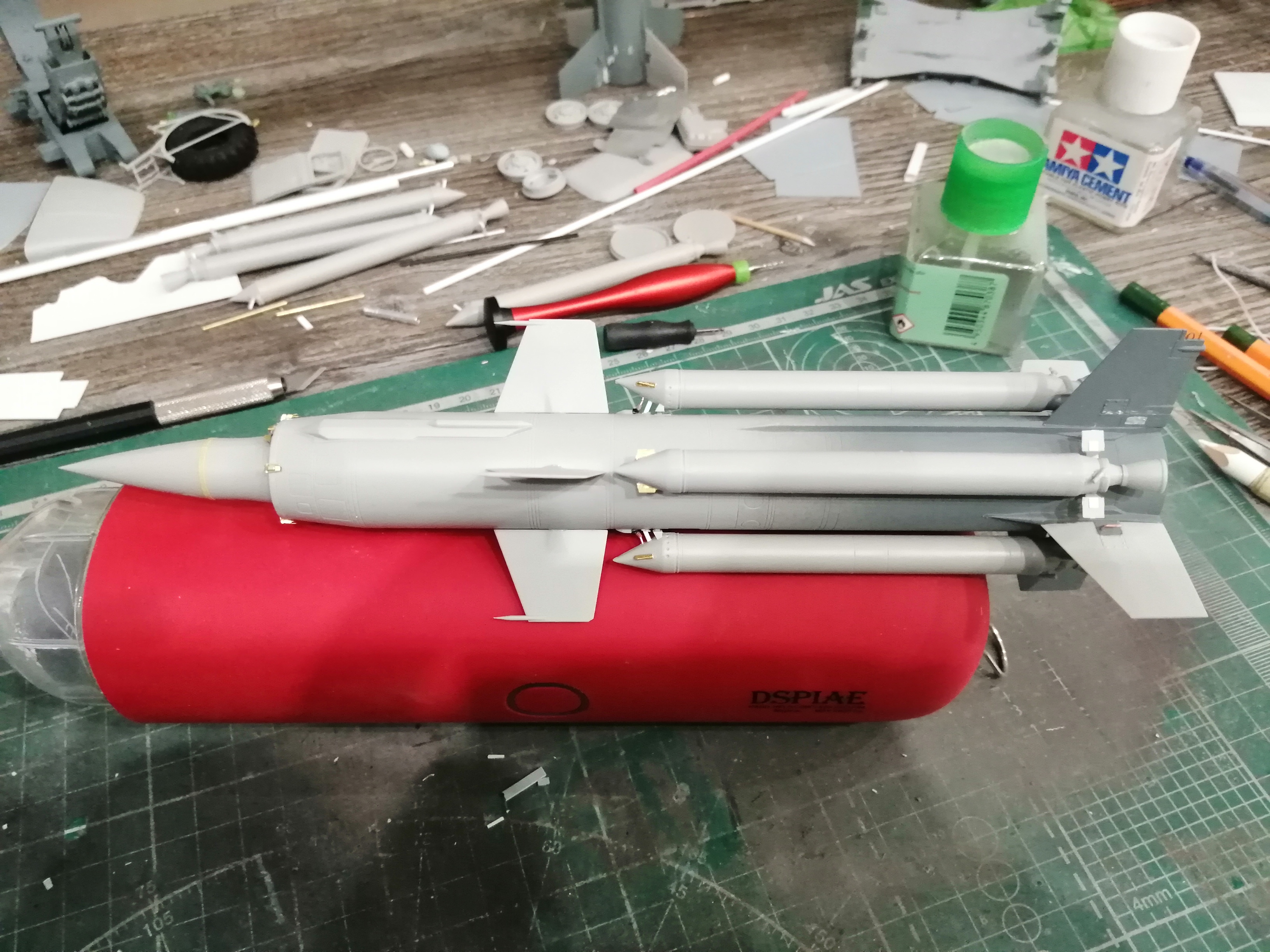

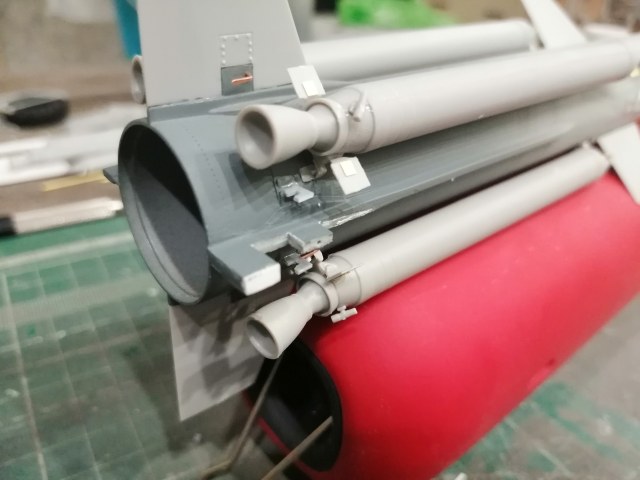

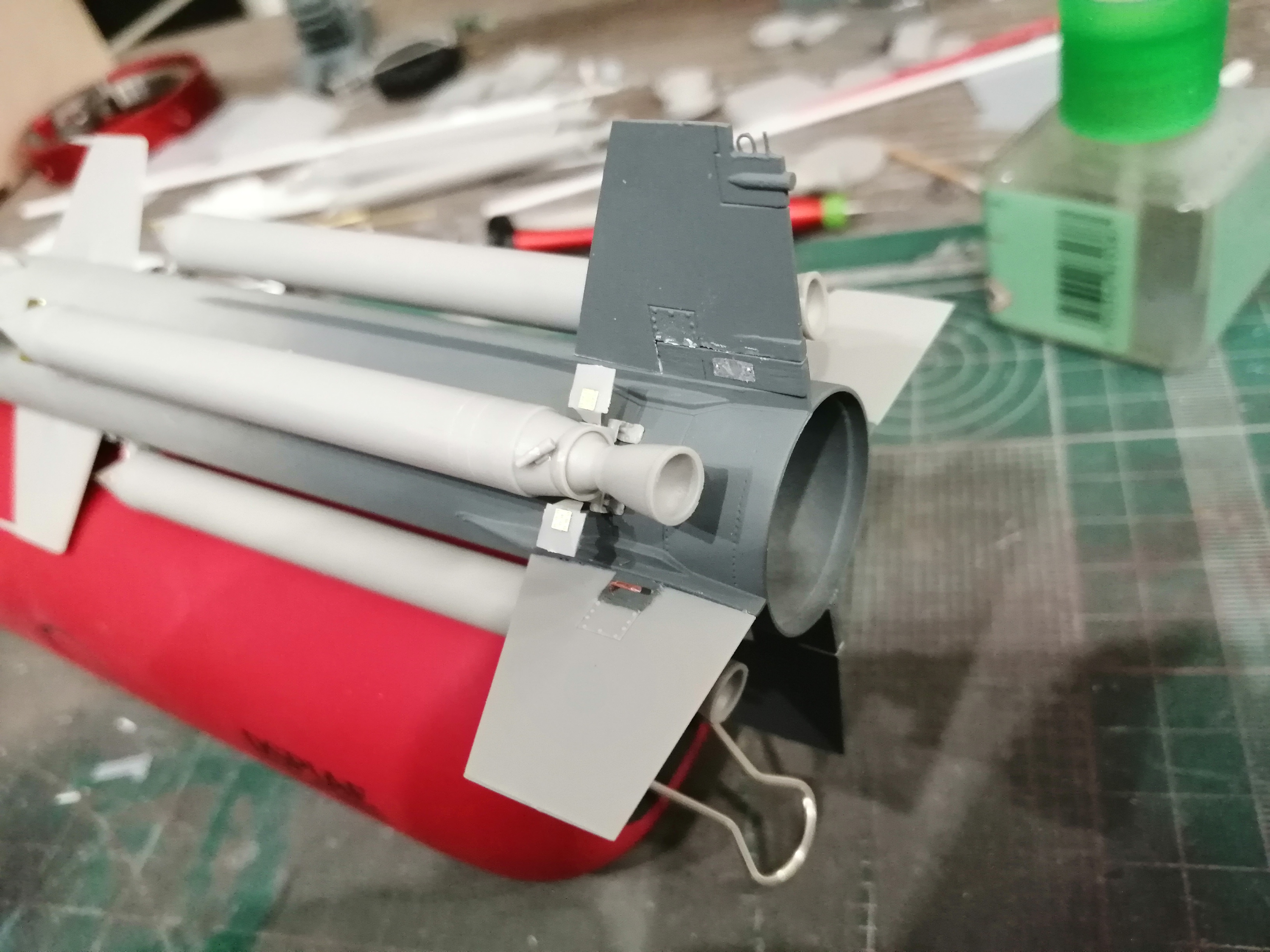

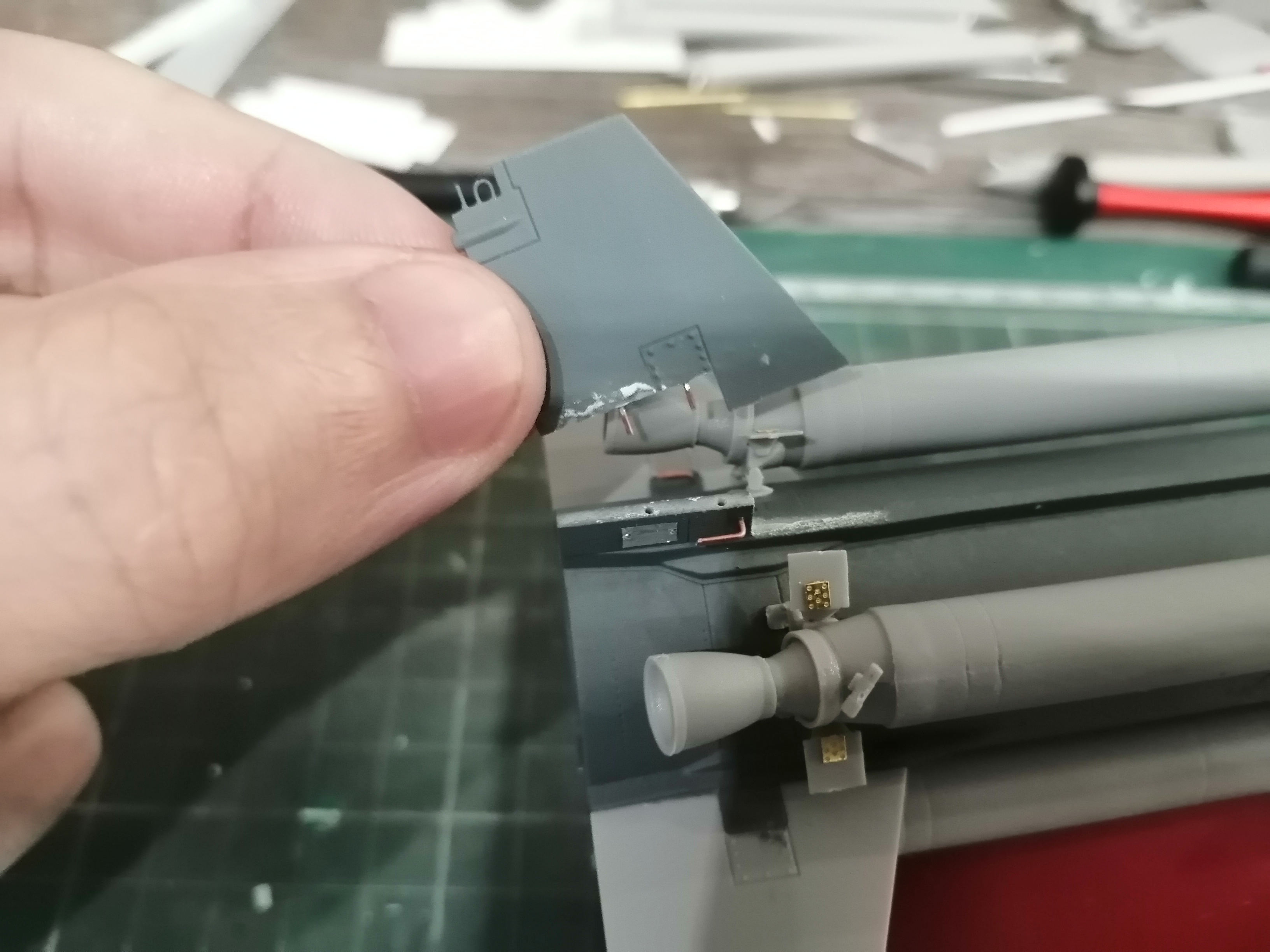

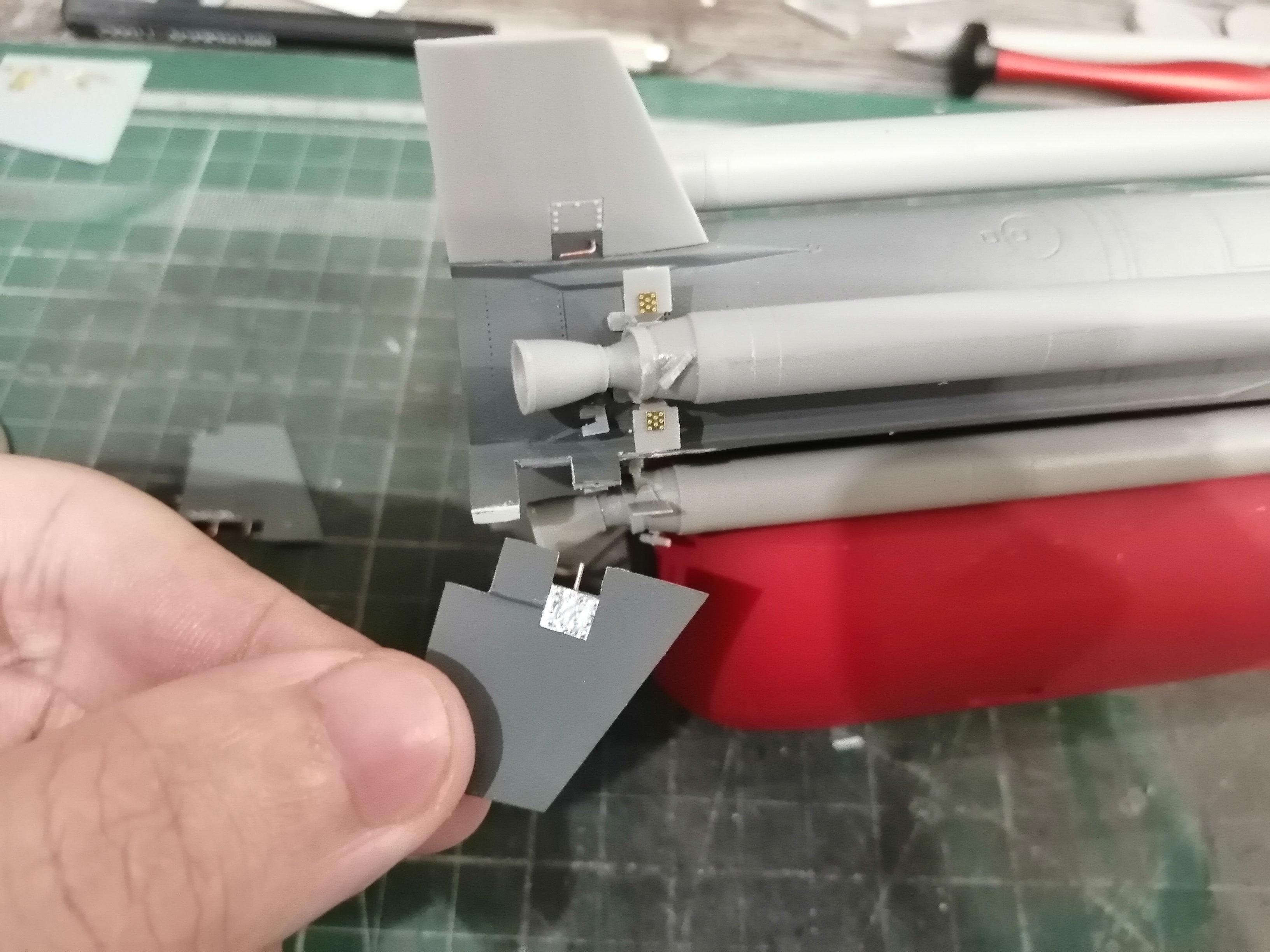

Всем здрасть, вот продолжение по заряжающей машине. И чтобы вычислить положение ложементов для установки ракеты нужна, собственно, ракета, чем я и занимался последние 5 дней.
Далее буду мудрить с настилами из листового пластика
Александр Филатов

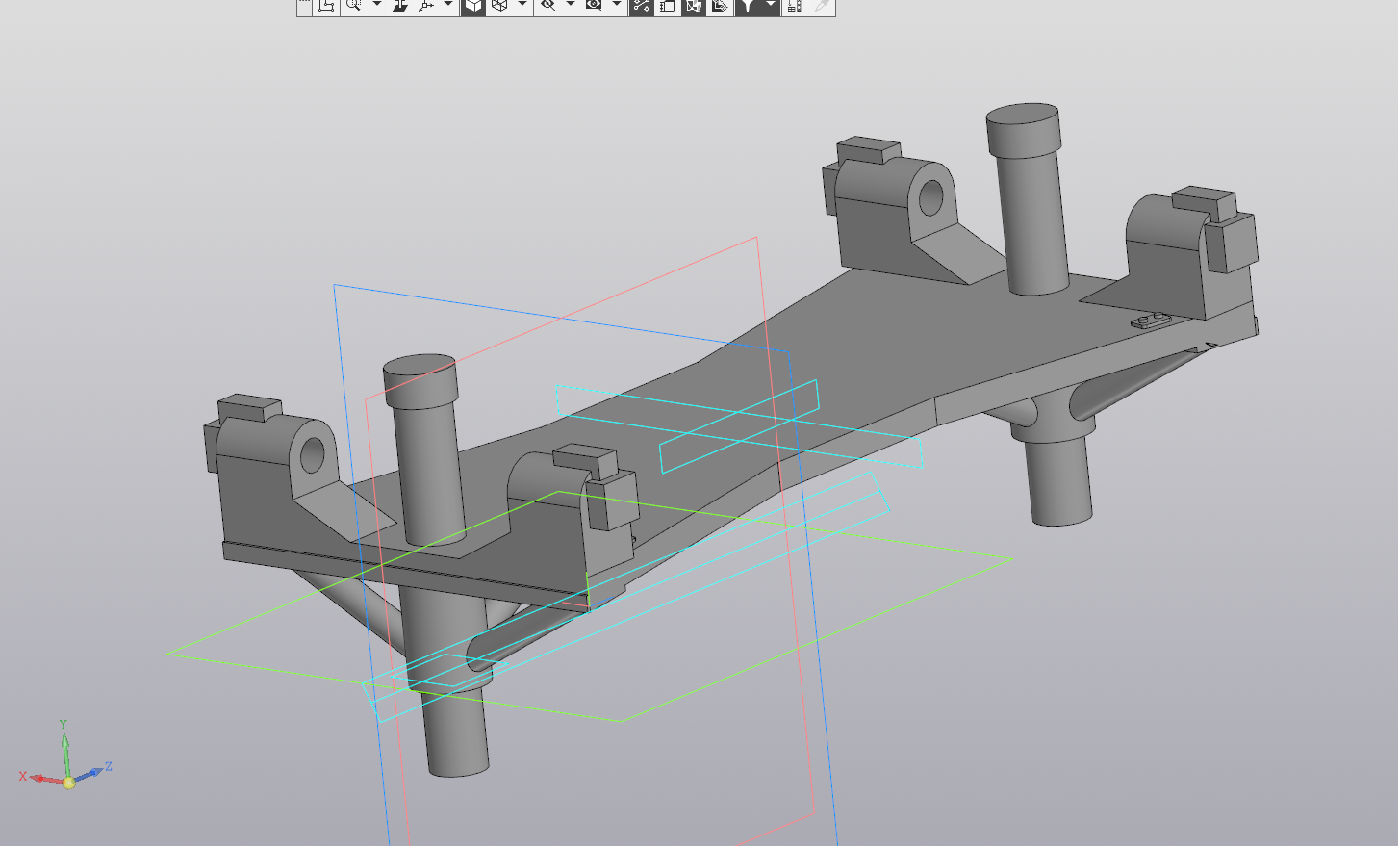

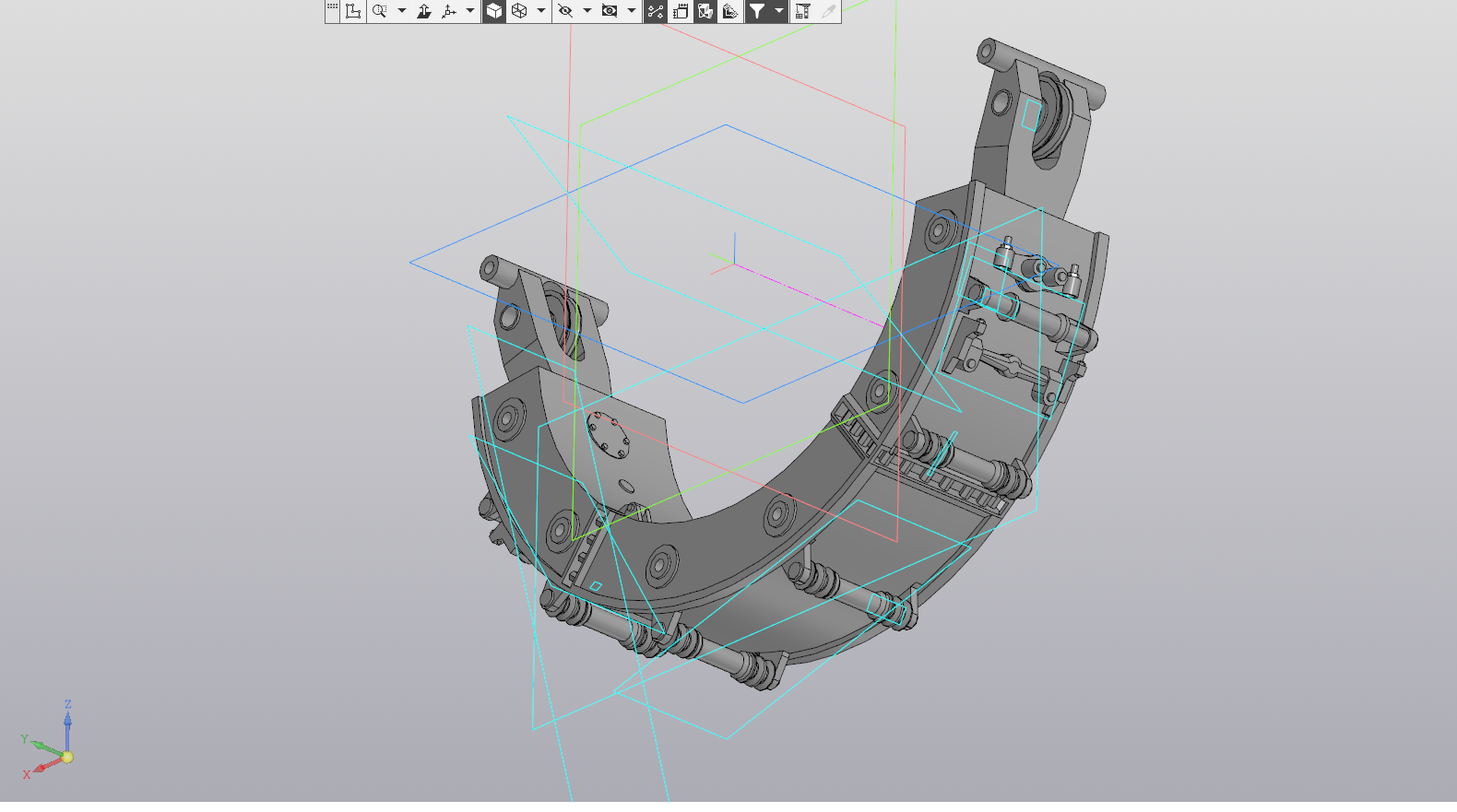

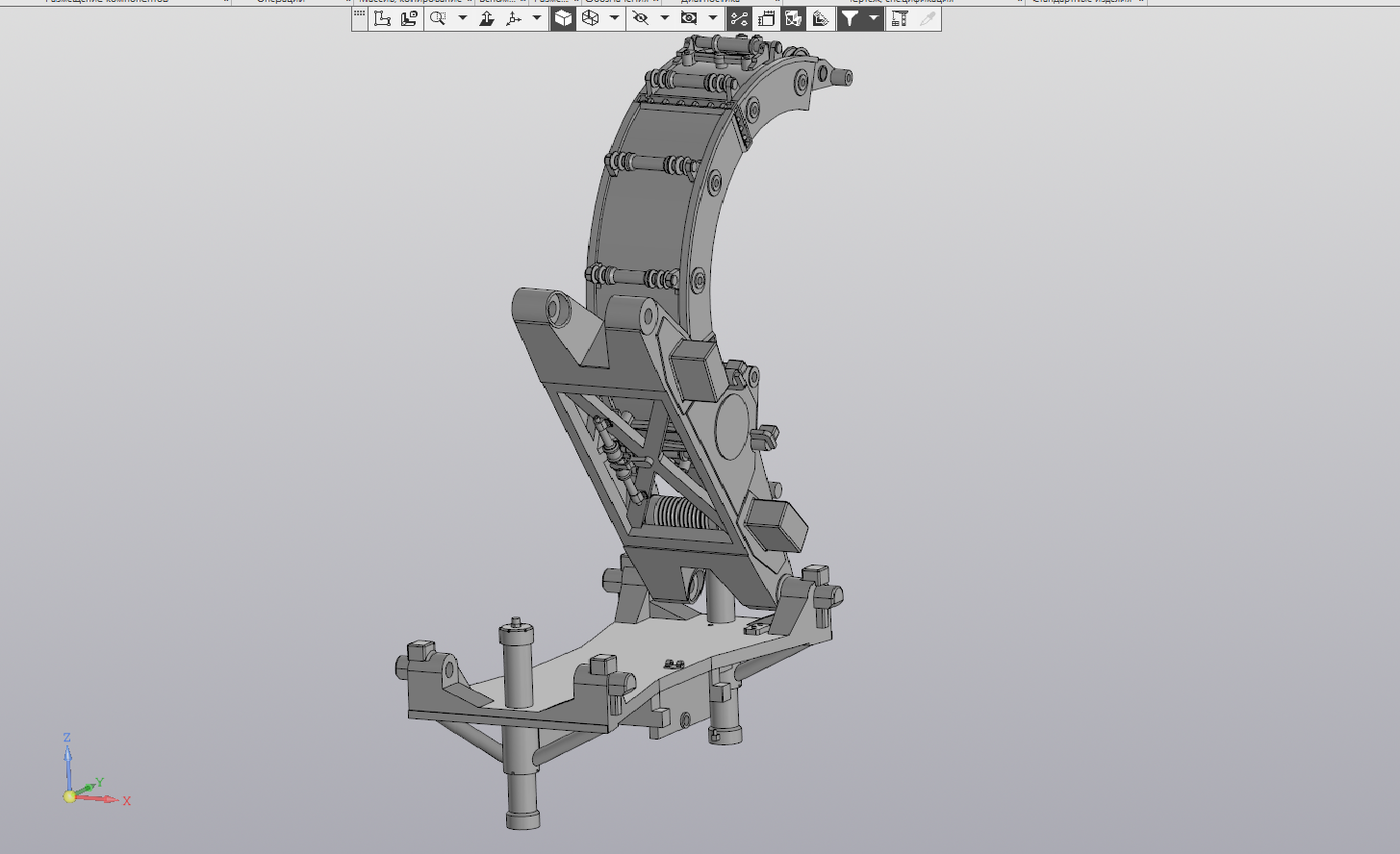

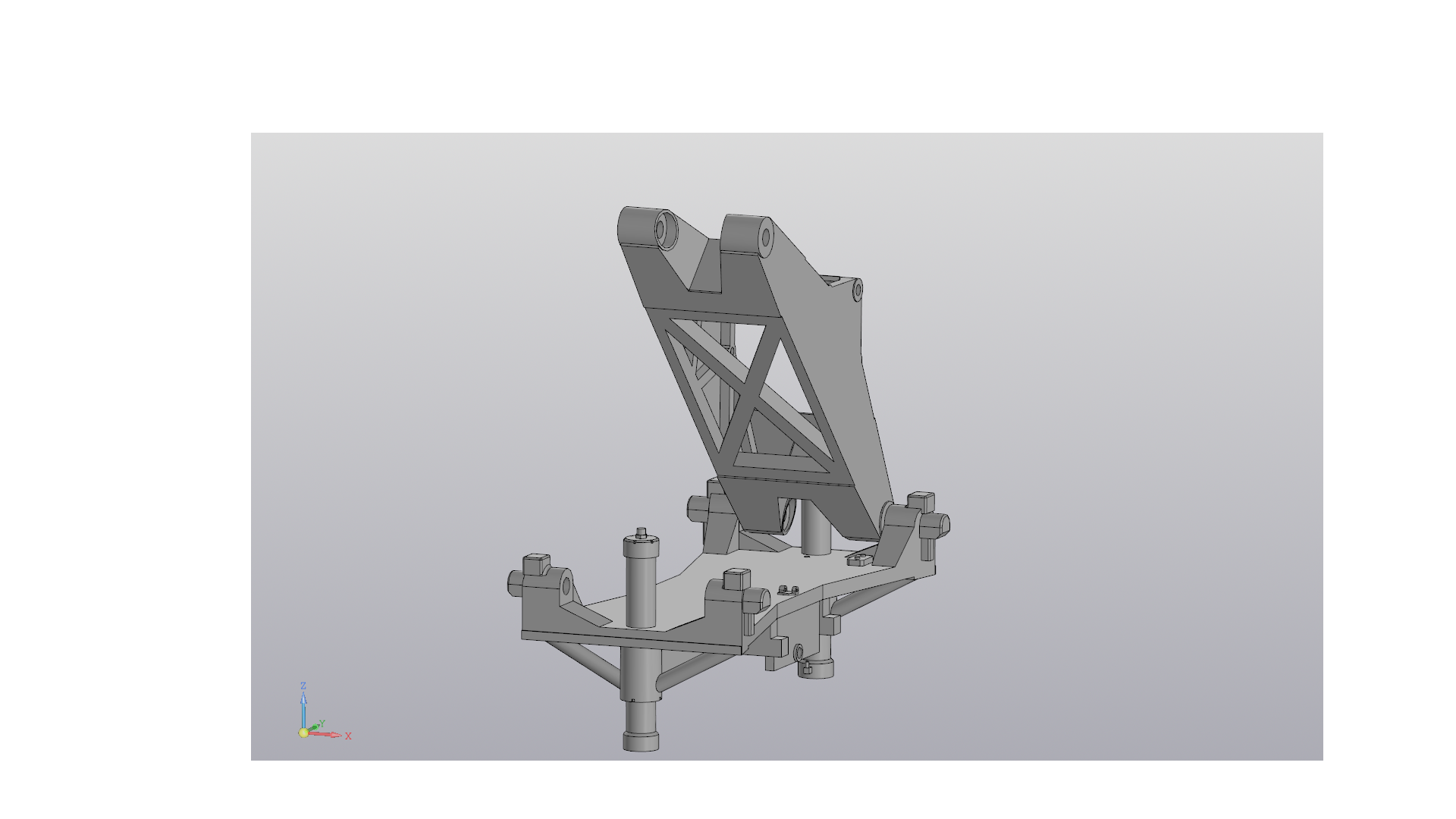

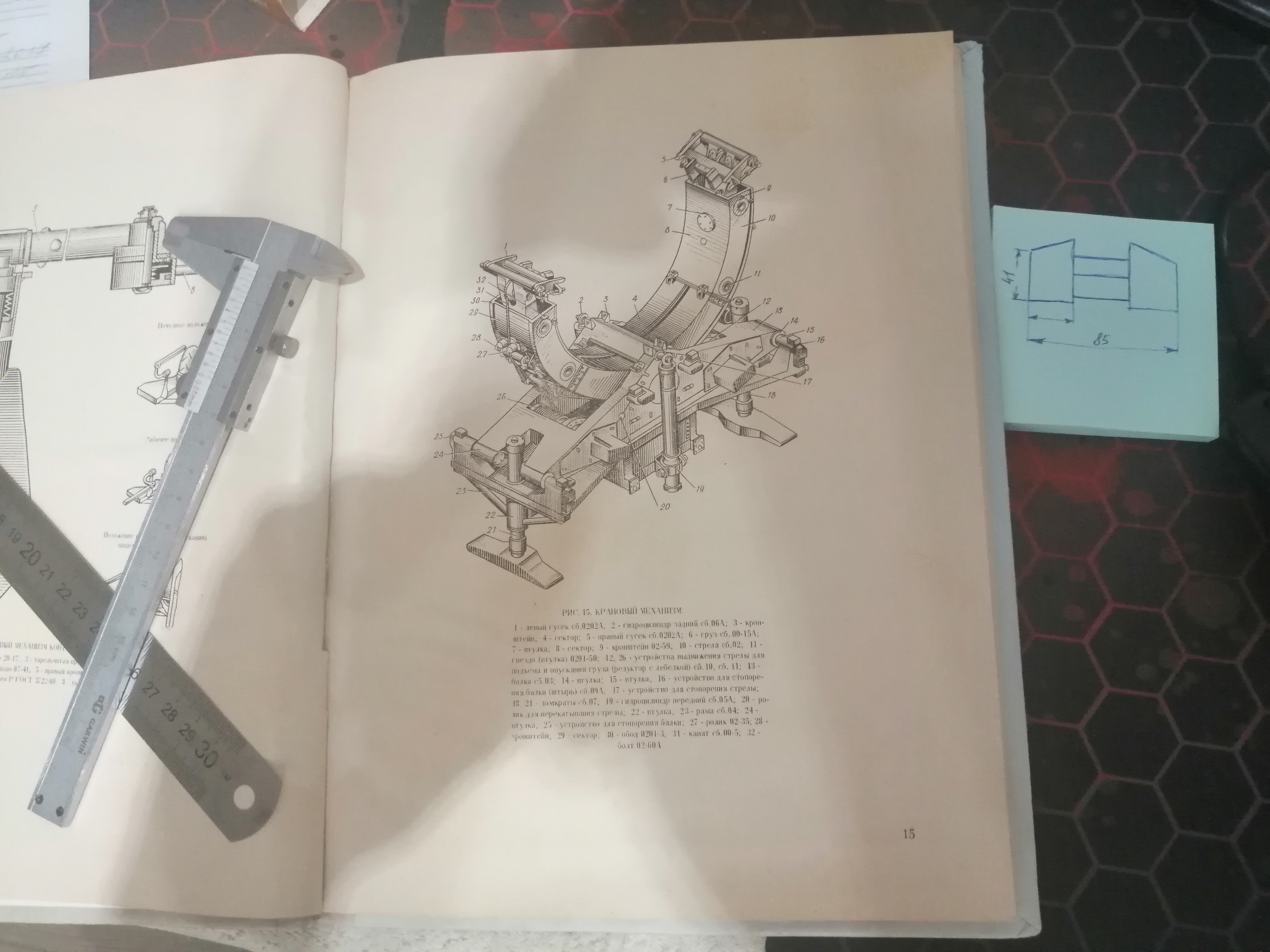

Я выкладываю это в целях выявления неточностей на стадии проектирования, в надежде на компетентную консультацию, пока не поздно что-то изменить. В инструкции нет размеров например, все делается на глаз. Да, на балке многого не хватает, недостающие элементы будут дорисованы, либо выполнены отдельно из пластика, проволоки, алюминиевых трубок.. Печать будет модульная из соображения удобства сборки и подвижности отдельных элементов.
Александр Филатов
нет, только дуги для него и каркас над кабиной, в общем без тента

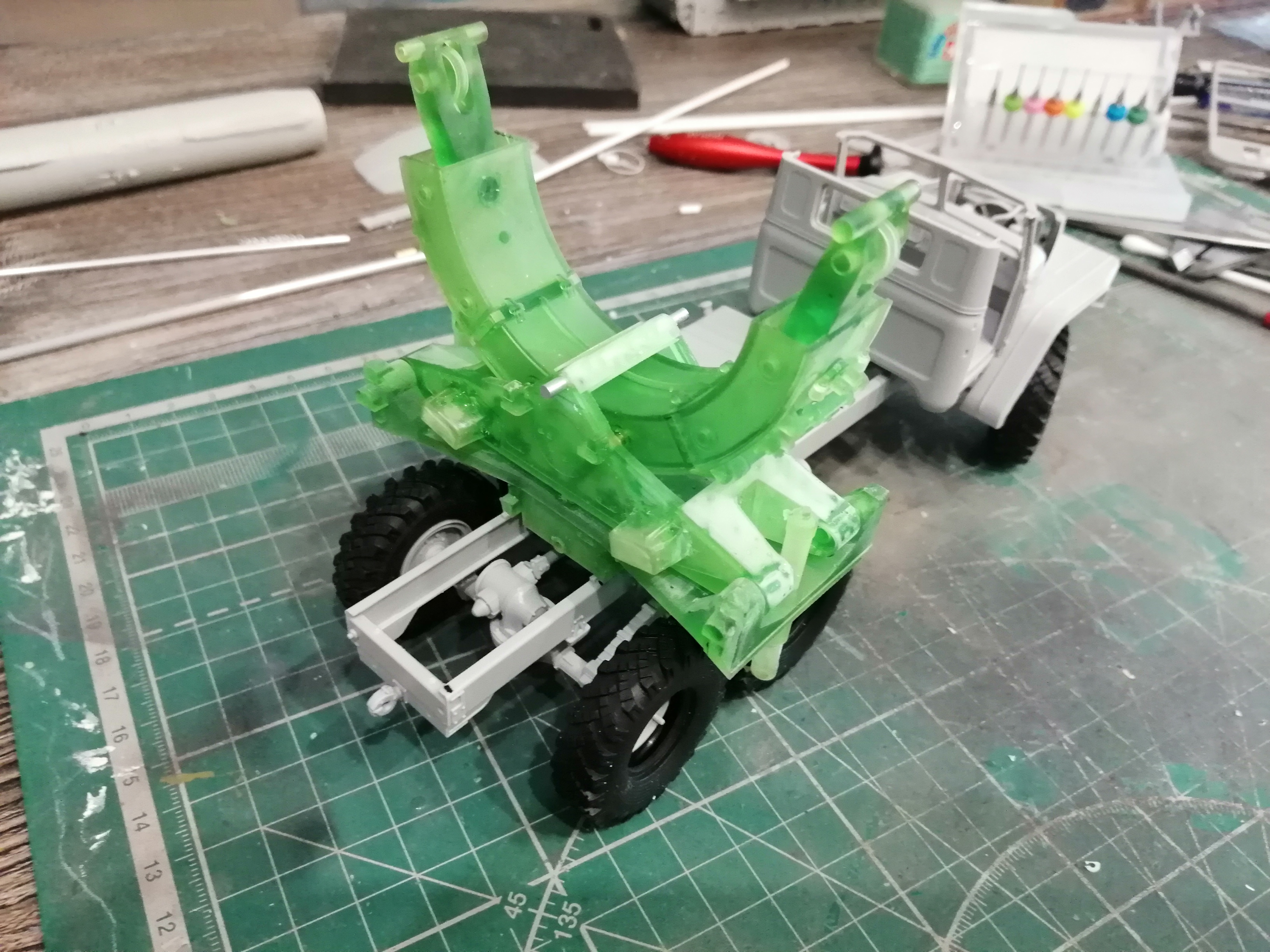

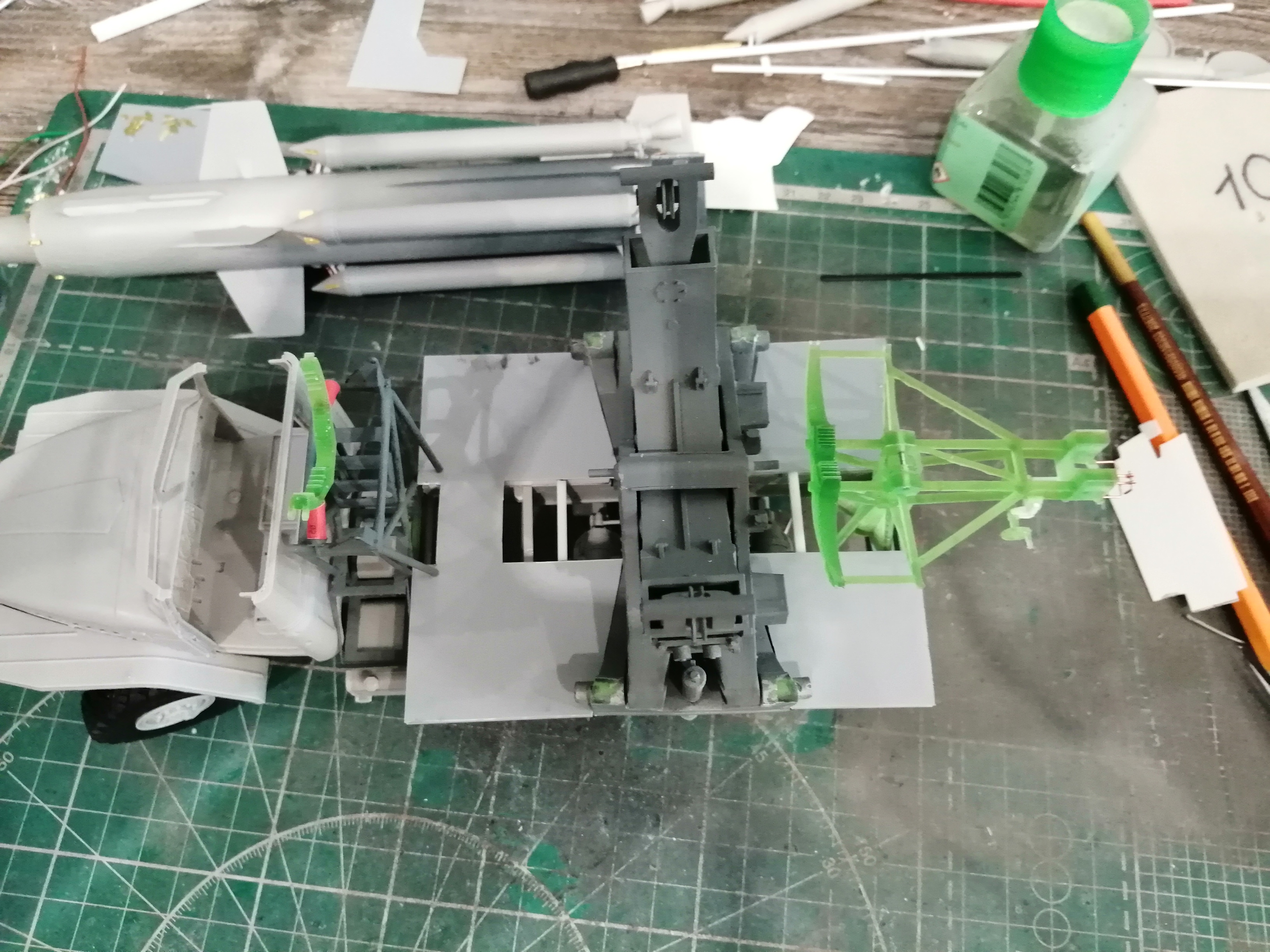

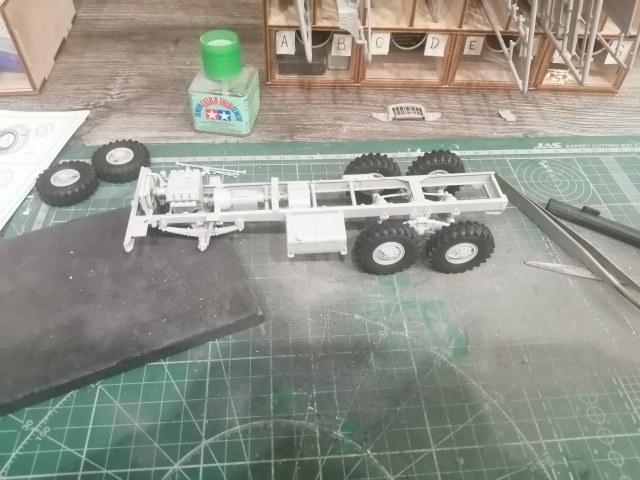

Привет, продолжаю строить зарядку. Подсобрал Урала, снял размеры, приступаю к строительству платформы и крановой установки.
Александр Филатов
Диорама и будет, только состоящая из 2х частей. На полке модели будут храниться раздельно. Не оставлю же я СПУ без ракеты, некрасиво. Механизм крана будет подвижный. Другой вопрос стоит ли делать ракету, если потом вдруг захочу сделать СНР из СПУ, ведь тогда у меня будет 2 лишние ракеты. Но для СНР у меня никакой документации нет.
