Каропка привет, давно я что-то ничего не выкладывал. Признаться да и времени не было.
Вот немного доработал начинку запихнул ее в башню.
Следующая цель зашкурить, зашпаклевать и привеси башенку в порядок что бы можно было грунт положить.
Также нужно распределить весь этот ворох проводов по салону так что бы не мешались и особо не отсвечивали, и еще что бы было удобно подключать светодиоды.

Каропка привет, сегодня мой пост будет посвещен электронной начинке.

Вообщем-то она не очень сложна, и может быть разбита на 4 компонента:
1. Источник питания с защитой по току разряда и напряжения
2. Модуль заряда акб с защитой от КЗ
3. Импульсный генератор с частотой 1Гц(приблизительно)
4. Модуль управления (включение и отключение освещения, лампочек и мигалок)

А теперь обо всем по порядку.

Логично что для того что бы где-то загорелась лампочка, нужно добыть откуда-то энергию,
и источником такой енергии для нас будет служить литий-полимерный аккумулятор.

Его характеристики:
- размер 25мм на 30мм
- напряжение 3,7В
- напряжение заряда 4,2В
- ток 1А

А для того что бы акумулятор подзаряжать будем использовать китайский модуль подзарядки,
благо на алике таких модулей навалом и они дешевые.

Характеристики этого чуда таковы.
- ток 1А
- входное напряжение 4,5 В-5,5В.
- напряжение заряда, аналогично аккумуляторной батарее 4,2В
- входной интерфейс micro USB

Теперь пришло время самого интересного. Импульсный генератор, зачем он вообще нужен?
Эта штука умеет заставлять светодиоды мигать, что будет использовано для включения поворотников
и отображения аварийки. Электронныя схема довольно простая, этот импульсный генератор основан на таймере 555
,довольно популярной микросхеме, конденсаторе на 1 микро фарад, и двух резисторах 1мОм и 470кОм.
Такие характеристики компонентов позволяют генерировать импульсы напряжения с частотой приблизительно 1 Гц.
Что впринципе нам и нужно для того что бы мигание было похоже на поворотники и аварийку автомобиля.

На Али есть подобные генераторы, но они слишком большие для того что бы размещать его в модели тайфуна 35 масштаба,
т.к. там и так не особо есть место. Поэтому пришлось этот модуль разработать самому и развести плату,
которая была бы меньшего размера и легко устанавливалась бы в подкапотное пространство.

Ну а что бы управлять этим всем хозяйством, пришлось разработать небольшую плату- модуль управления.
В этот модуль управления будет подводиться питание с акб и импульс с генератора, и с помощью dip переключателя на 10
позиций можно будет подавать напряжение на разные выводы и подключенные к лампочками. Таким образам и будет осуществляться управление освещением.

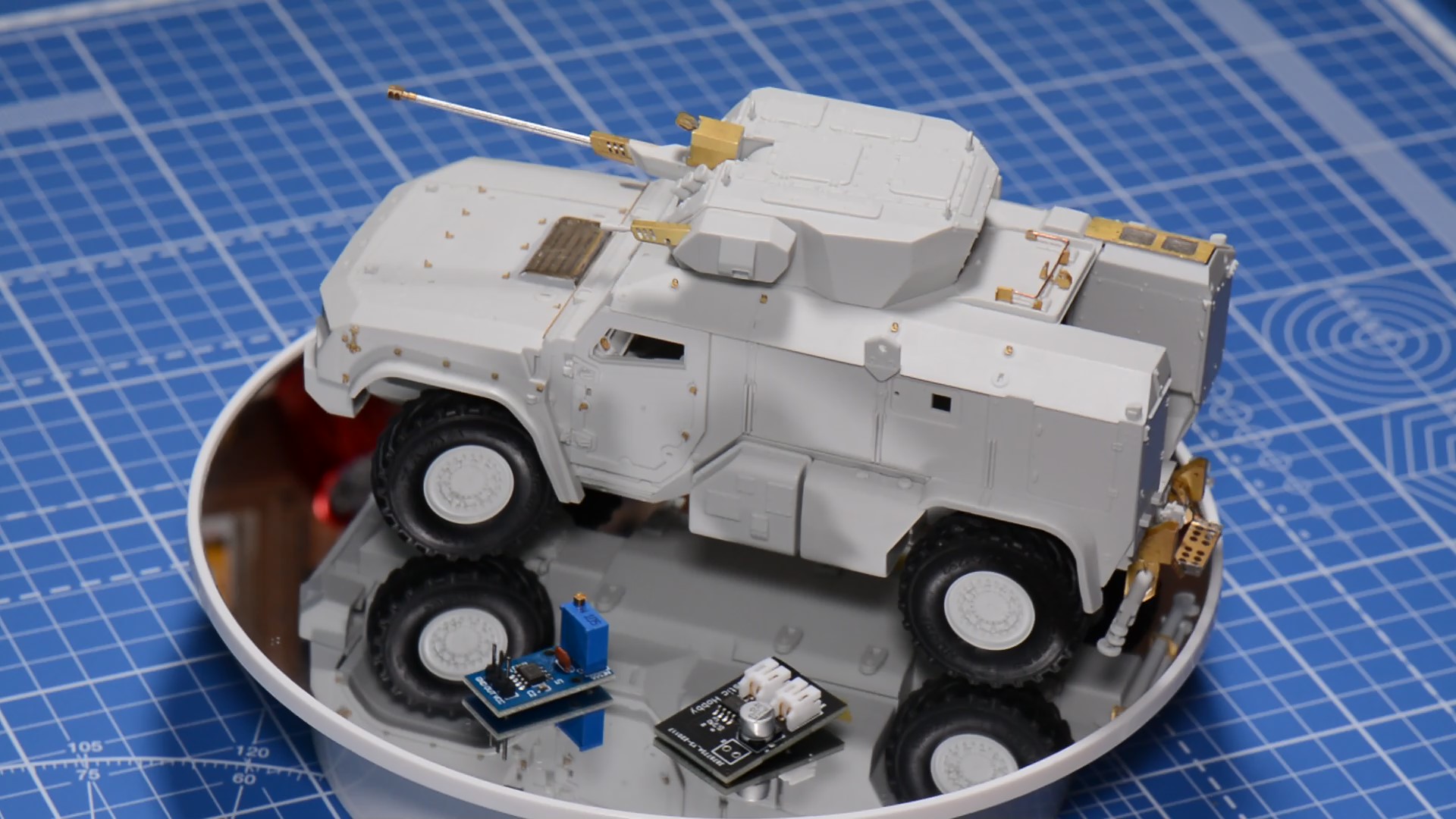

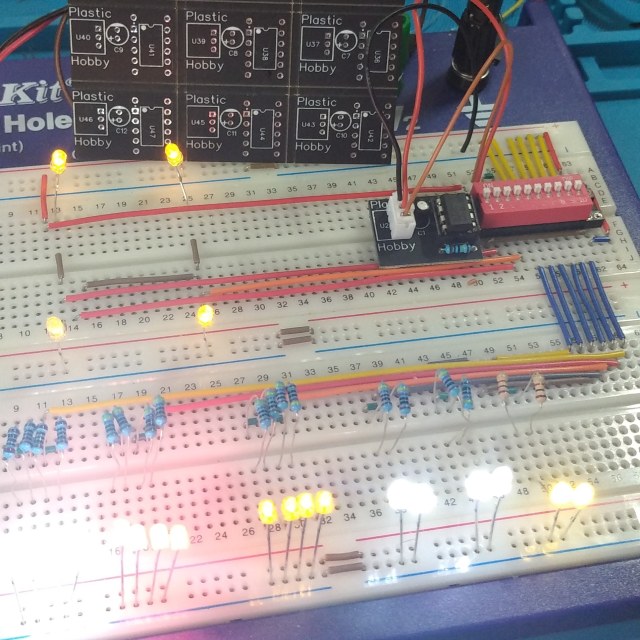

А вот так это все чудо выключядит в сборе, получилось доавольно компактно, по сравнению с прототипом на макетной плате.

PS. И в заключении хотел бы немного поспрашивать сообщество. Если бы на рынке появились такие наборы для освещения моделей,
при установке которых не нужно было бы особых технических навыков пайки и знаний в электронных схемах.
А нужно было бы всего лишь подключить пару проводов коннекторами, установить панель управления и модуль зарядки в нужную часть модели и провести проводку до мест освещения.
Насколько это вообще может быть интересно? Я думаю подобные наборы пользовались бы спросом у моделистом собирающих гражданскую авиацию.
В любом случае итогом работы над этой моделью станет что-то подобное.
Комплект из 4-х модулей и провобка с осветительными светодиодами.

Итак поговорим немного про освещение.

Освещение салона, будет раздельное. При включении питание будет подаваться освещение в салон водителя,
отдельным тумблером будет включаться освещение десантного отсека. Итого в салоне будет 2 светодиода теплого света.
Перейдем к переднему освещению. Оно не такое простое как кажется, особено фары, но обо всем по порядку.
Самая простая часть это нижние противотуманные фонари 2 светодиода и верхние фонари освещение по краям лобового стекла.
Итого 4 светодиода + 1 тумблер. Фара в тайфуне не простая, имеет очень сложную конструкцию. Из просмотренных мной видео-роликов,
я пришел к выводу что в фаре есть линза дальнего света, обрамленная двумя кольцами светодиодов. Внутреннее кольцо светодиодов,
которое ближе к линзе, верхняя его полусфера отвечает за поворотник, а нижняя за габарит. Внешнее кольцо светодиодов - это ближний свет.
Итого получается 2 светодиода на линзу дальнего света управляемых 1 тумблером, 2 светодиода + 1 тумблер для ближнего света,
4 светодиода на габариты (по два спереди и в корме тайфуна) + 1 тумблер и 4 светодиода на поворотники (соответственно тоже с переди и в корме) + 2 тумблера на каждую сторону.
Раз уж зашел разговор про корму, задняя фара намного проще,габарит и поворотник мы уже упоминали, остался только красный стоп-сигнал 2 светодиода + 1 тумблер.

Итого:
Салон - 2 светодиода (теплый свет) 2 тумблера (в том числе тумблер питания)
Противотуманки - 4 светодиода (теплый желтый свет) 1 тумблер
Ближний свет - 2 светодиода (холодный свет) 1 тумблер (внешняя сфера оптоволокно)
Дальний свет - 2 светодиода (холодный супер яркий) 1 тумблер
Поворотники - 4 светодиода (оранжевый свет) 3 тумблера (левый правый и аварийка) (внутренняя верхняя полусфера)
Габариты - 4 светодиода 1 тумблер (холодный свет )(внутренняя нижняя полусфера)
Стоп-сигнал - 2 светодиода (красный свет) 1 тумблер

Всем привет, решил тут вести стройку своего Тайфун ВДВ от MENG.
Накидаю тут небольшой план

1. Добавить фототравление от микродизайн.
2. Электрифицировать модель, а именно добавить:
- освещение в салон
- освещение ближнего/дальнего света
- противотуманные фары нижние
- фонари освещения
- габариты
- задний ход
- поворотники левый
- поворотники правый
3. Монтаж электро-проводки в салон.
4. Окраска салона и экстерьера
5. Окраска фурнитуры
6. Везеринг

Часть из этого плана уже воплощается в жизнь, но обо все по порядку.

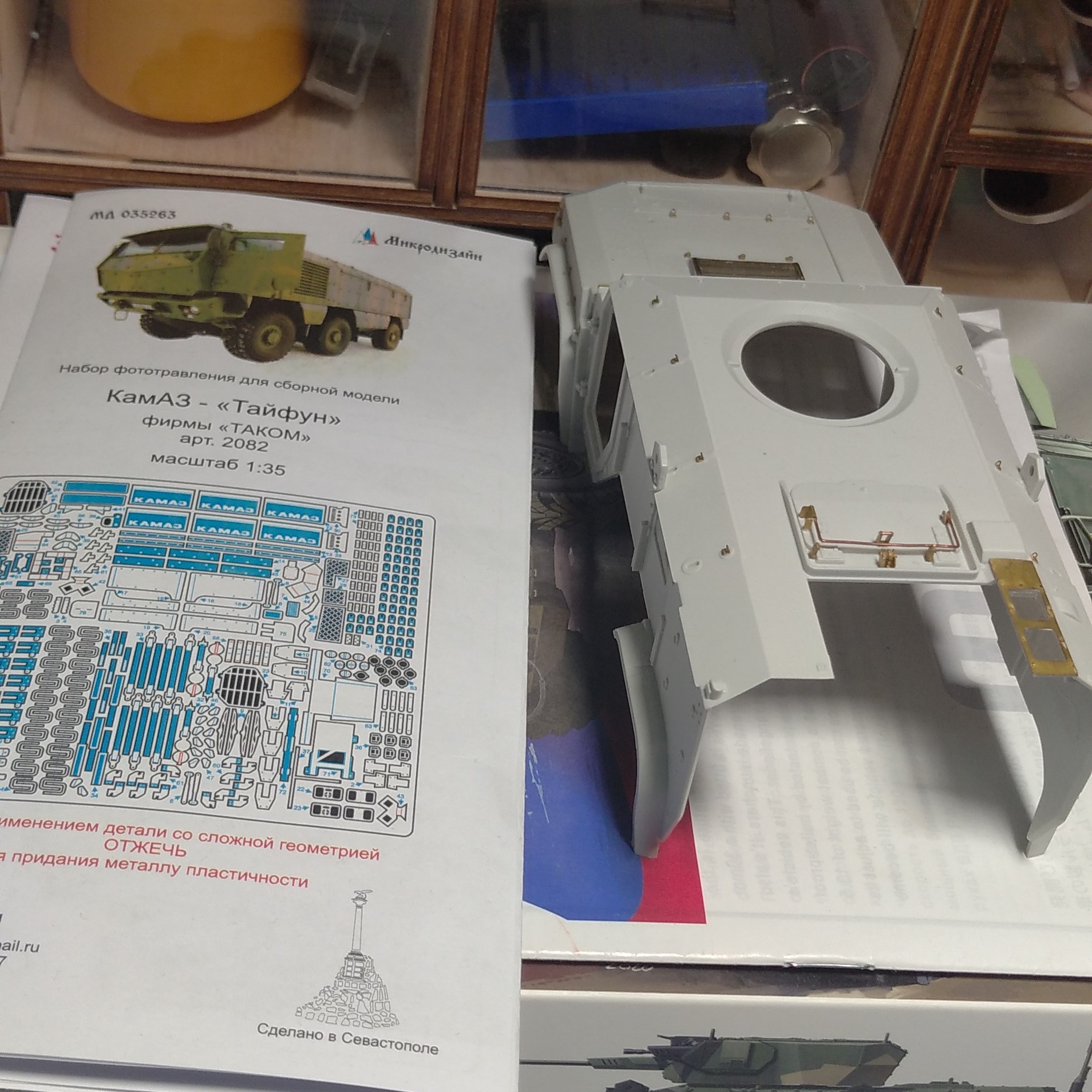

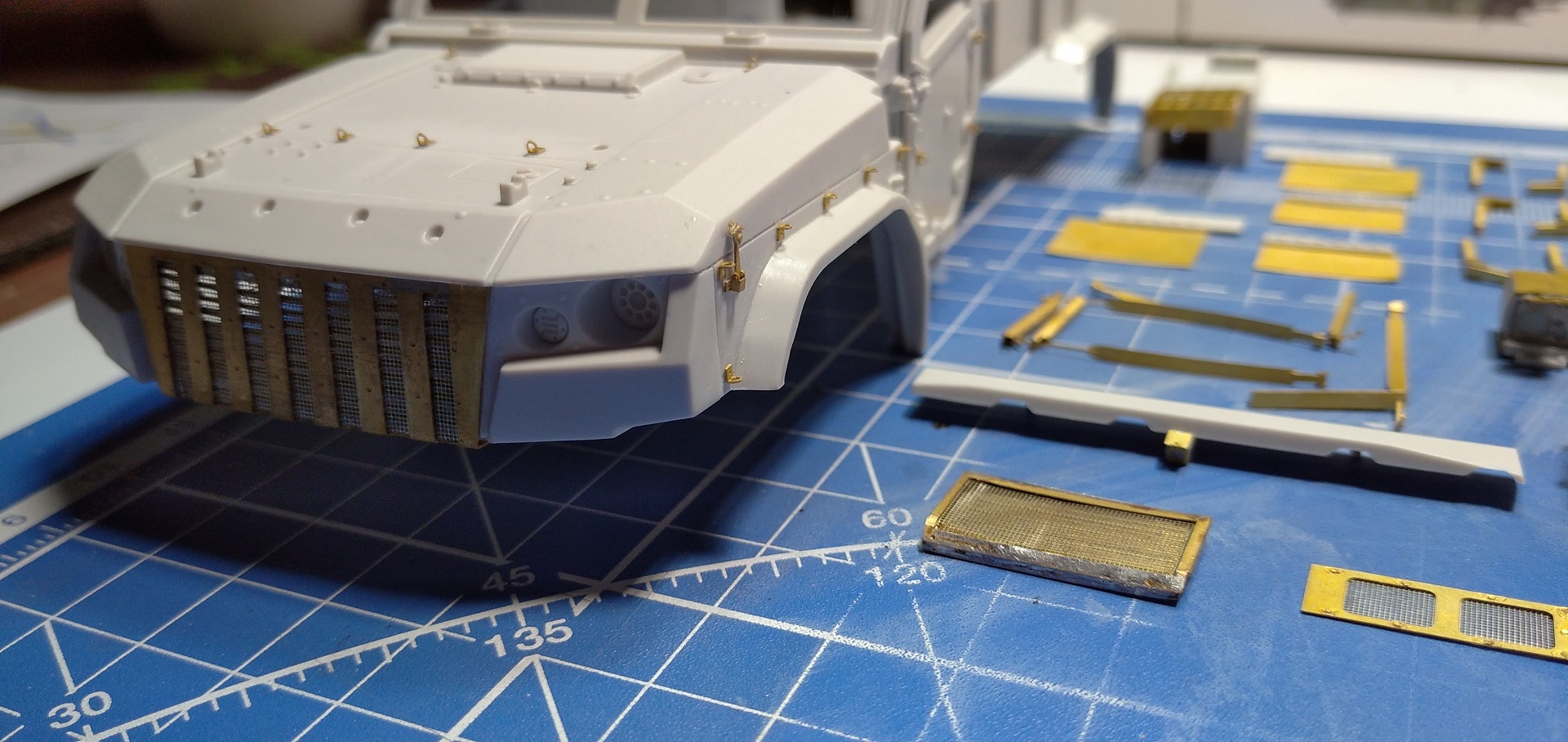

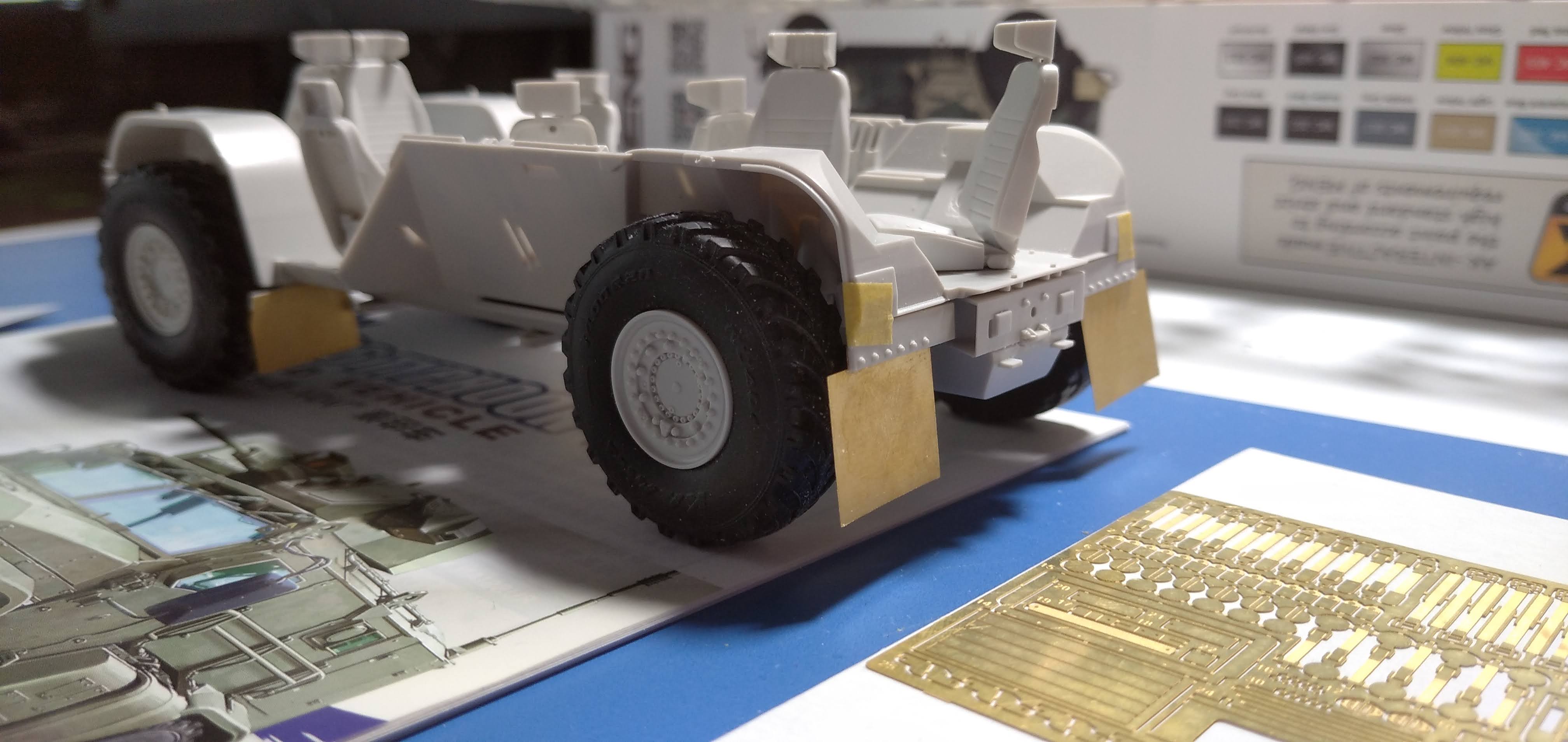

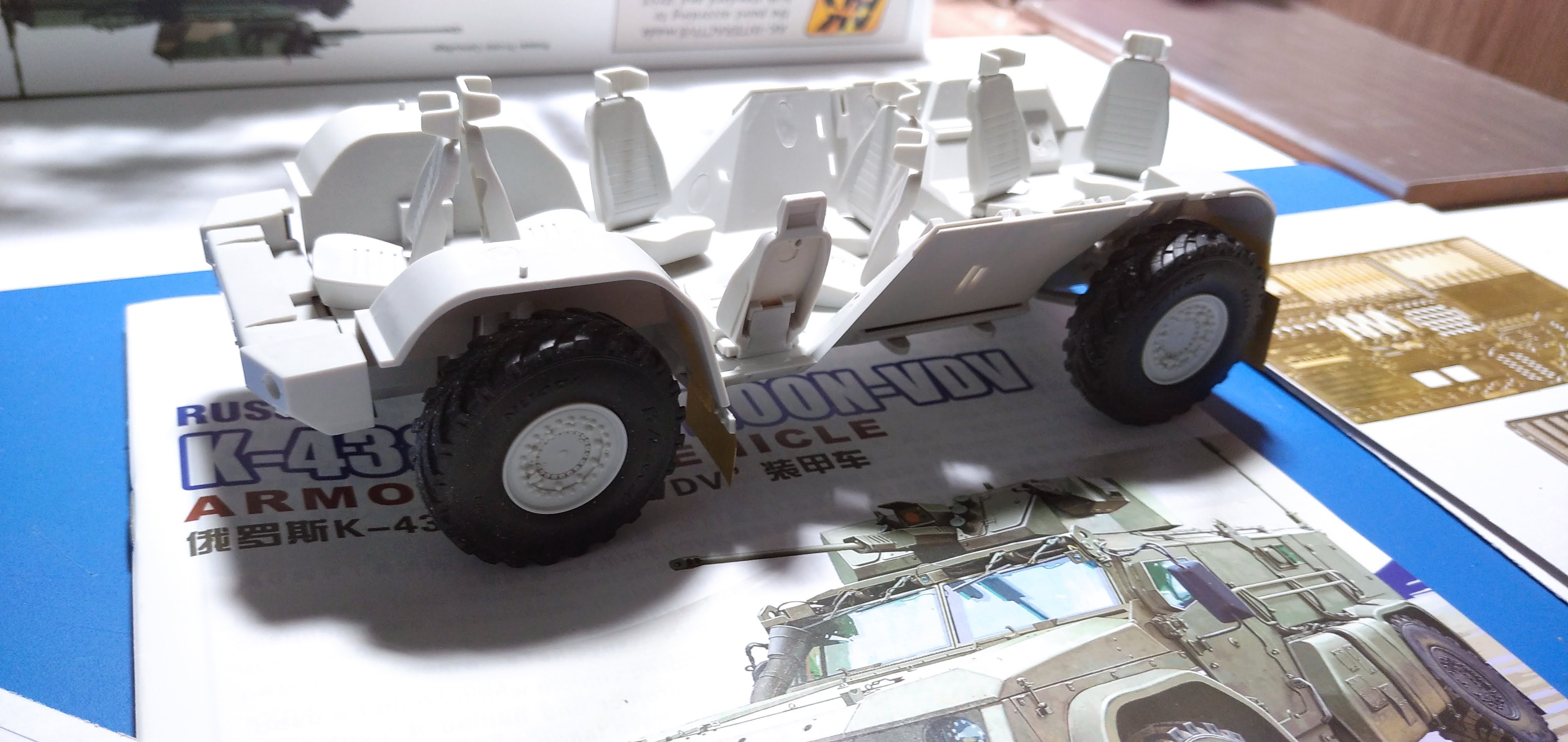

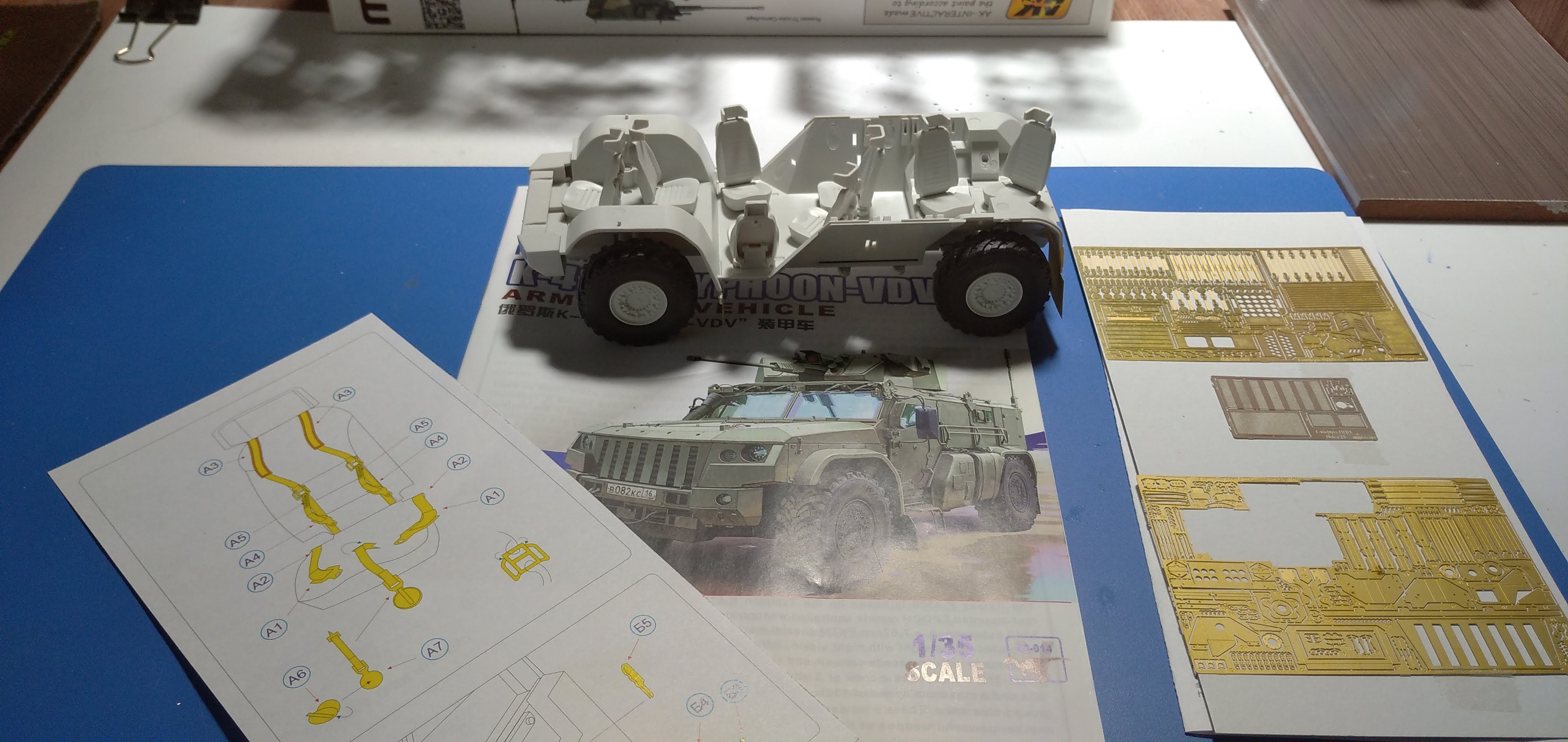

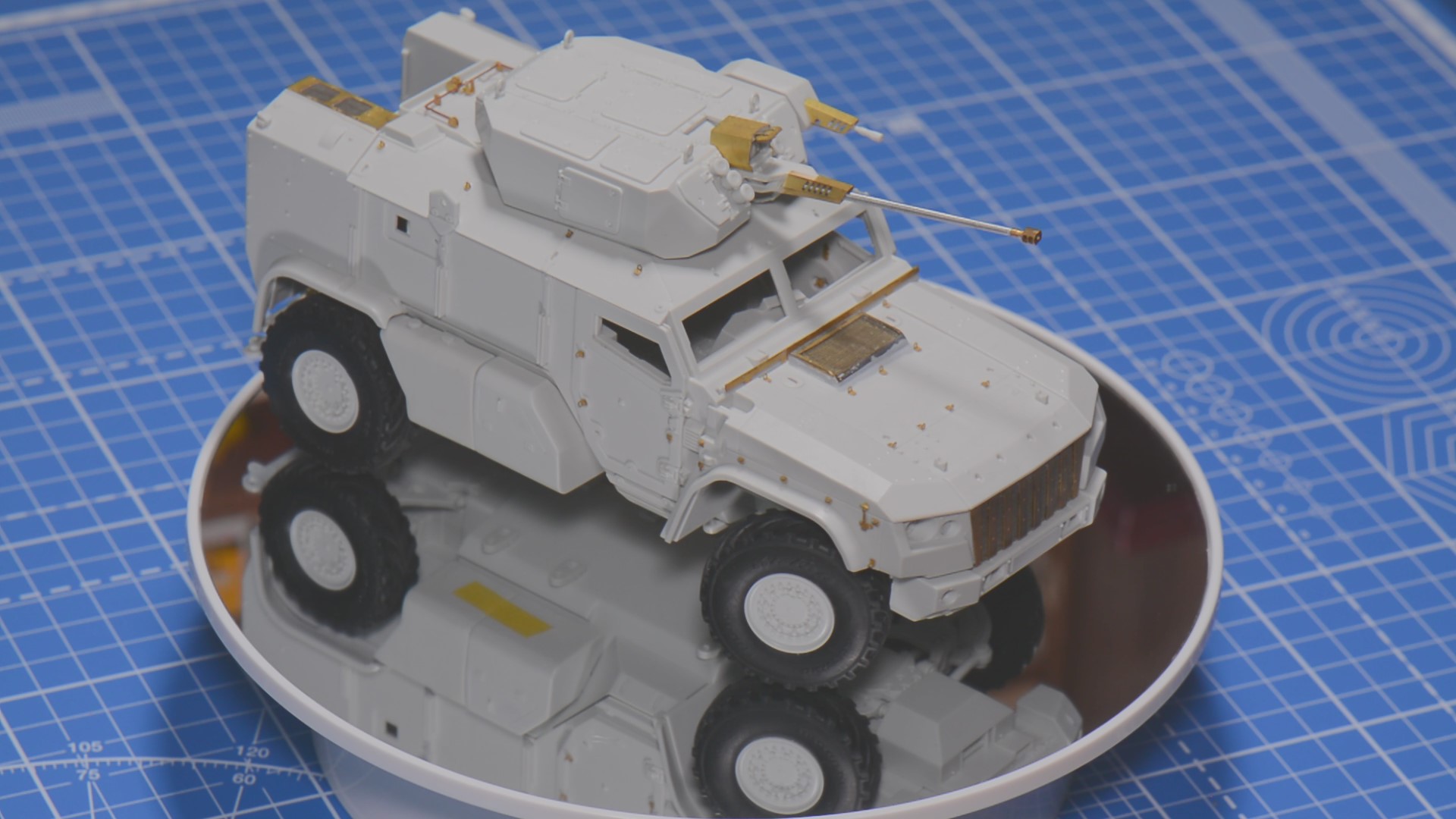

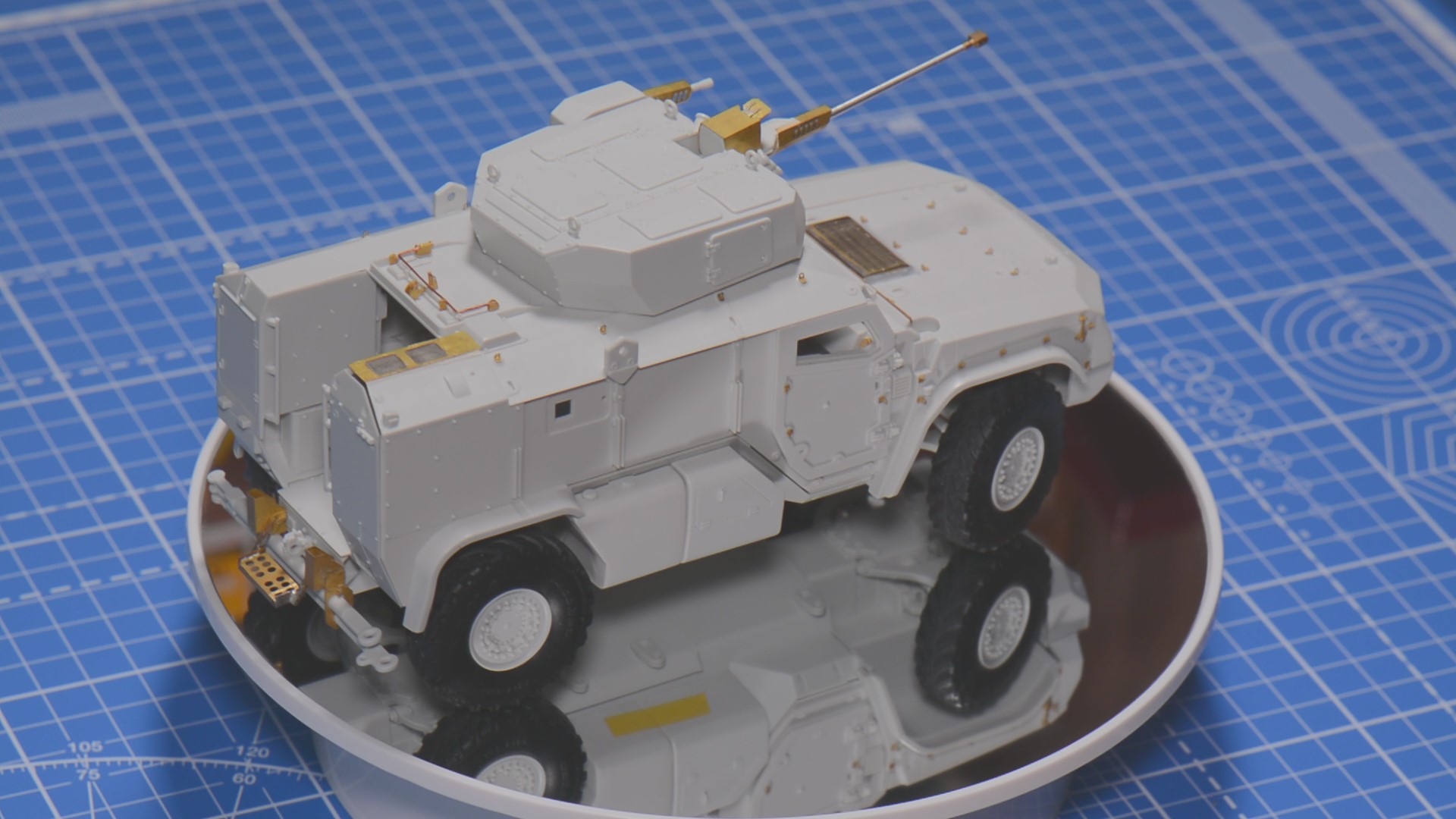

Так выглядит общий вид модели, травление еще не все приклеено. Хотел сделать открывающиеся дверки, пришлось разориться на фототравление на Тайфун-К от Takom там есть травленые петли на двери, так что мой десантный конь будет с открывающимися дверями.

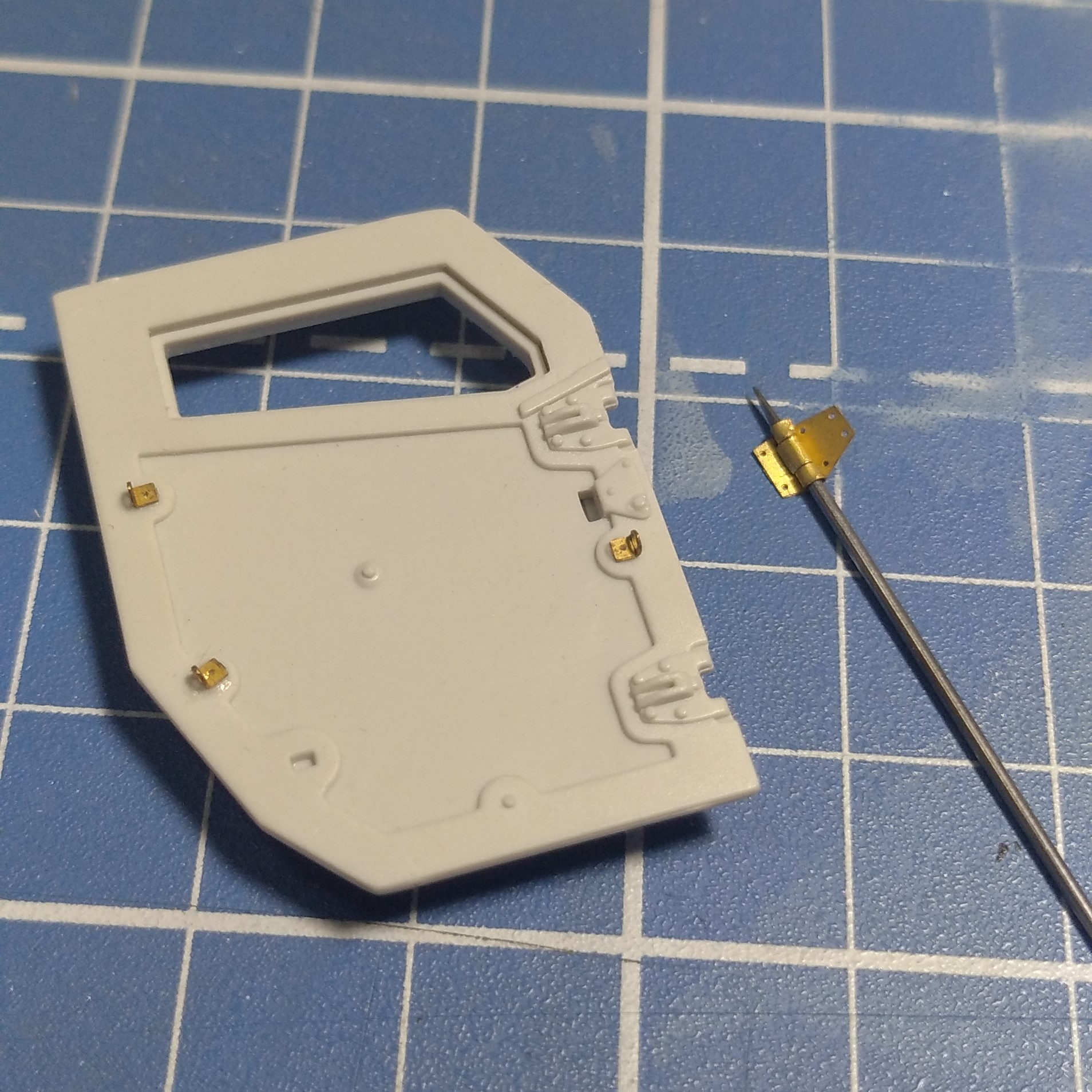

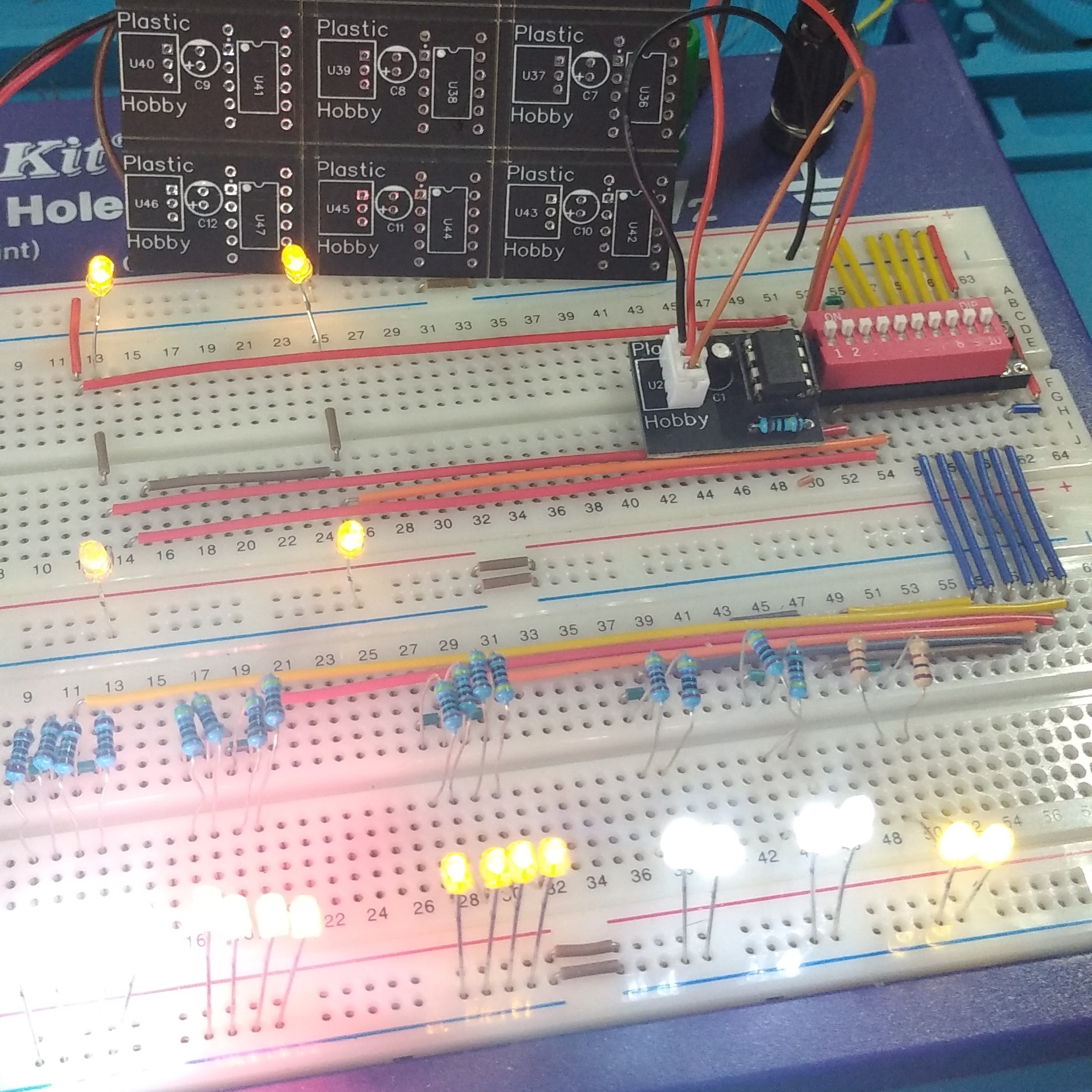

Сегодня пришли, платы для освещения тайфуна, пока что модуль отвечающий за поворотники). Сделал петли для открывания дверей из такомовского травла для тайфуна К. По окончании проекта, будет разработан модуль с помощью которого можно будет сделать освящение для любой модели, достаточно будет только подключить нужные лампочки

@Mоngol написал:

PlasticHobby написал:

в процессе

Менговский? Не забудьте колёса правильно на финише поставить. Левое переднее и правое заднее местами поменять надо будет

в процессе

Хомяк потолстел.

Вот и пришла моя очередь становиться внуком. Пришла смс-ка от Деда, мол иди забирай подарок, олени доскакали).
Я счастливый забрал посылку, пришел домой поставил ее на стол.

Открываю, смотрю оттуда на меня девки глядят. Ага думаю девки, уже не плохо, правда японские.

Смотрю дальше, а там внутри коробки вторая коробка.

Открываю ее а там вот эта вот красота)

Спасибо, тебе огромное Дед Мороз, Хащанов Антон Юрьевич, за такой отличный подарок! Кружка огонь, модель огонь, подарок огонь! Всего самого лучшего, светлого и доброго тебе и твоей семье в новом году!

@Денис Спасов написал:

Здравствуйте друзья! Вот и мой дедушка прислал подарочек Андреев Ярослав! Спасибо тебе огромное - дедушка! Правда из всего мне достались только магнитики и открытка! Подарок просто шикарный! У Сына челюсть чуть не отвалилась!)))
Уже сидим собираем кабриолет!

Решил подарить около модельный подарок, надеюсь зайдет. Мне очень зашёл!

@Николай Гончаров написал:

Что подарить внучку, у которого, похоже, всё есть? Попробовать поискать какую-нибудь хорошо собирающуюся модель не его тематики?

Дорогой дед, надеюсь ты прочтешь это послание! Мне не нужны модели, шкаф и так забит на много лет вперед. Говорят книга лучший подарок, подари мне книгу, которую сочтешь полезной. (не обязательно новую, можно даже на английском)

Секретные документы)

Не удержался купил себе подарок на новый год)

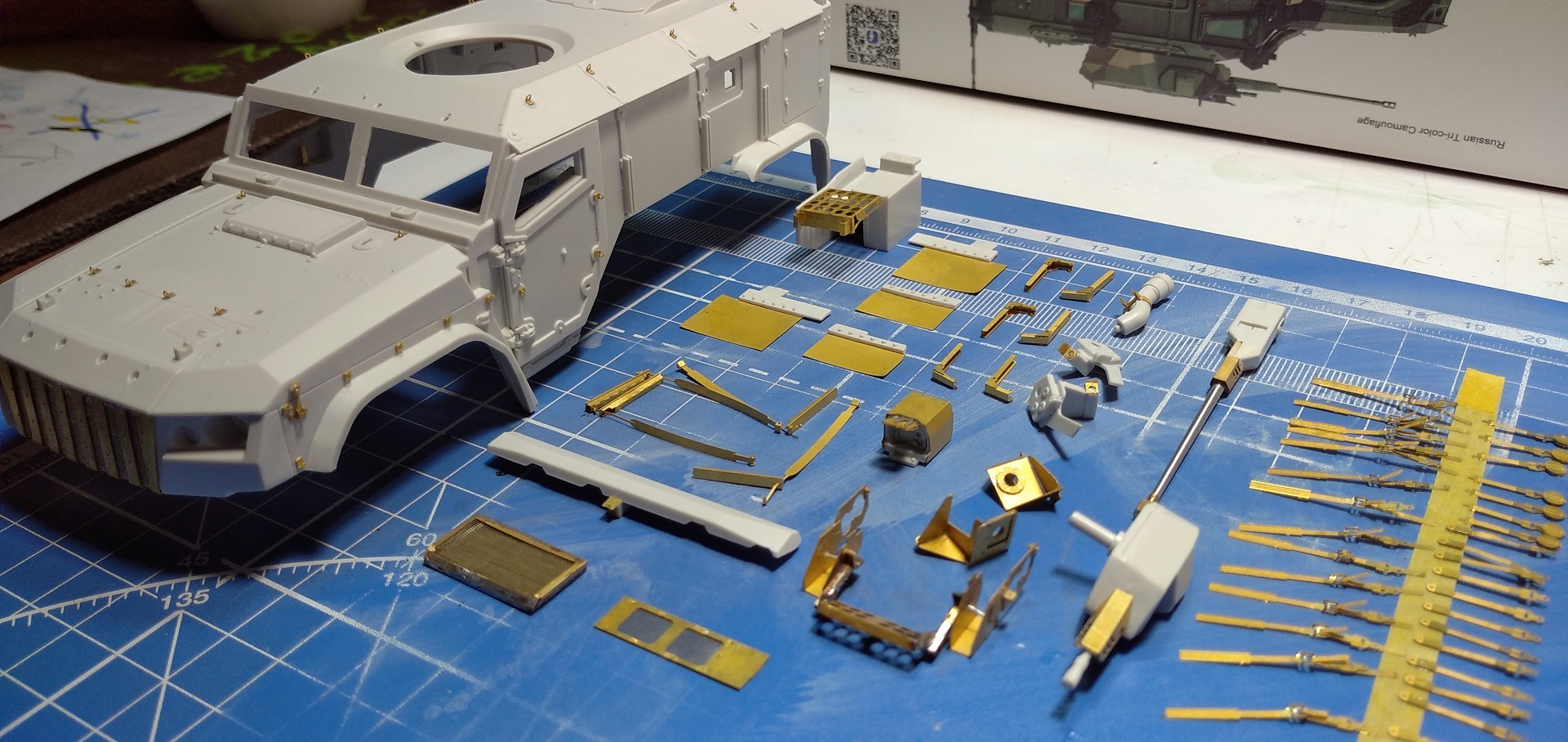

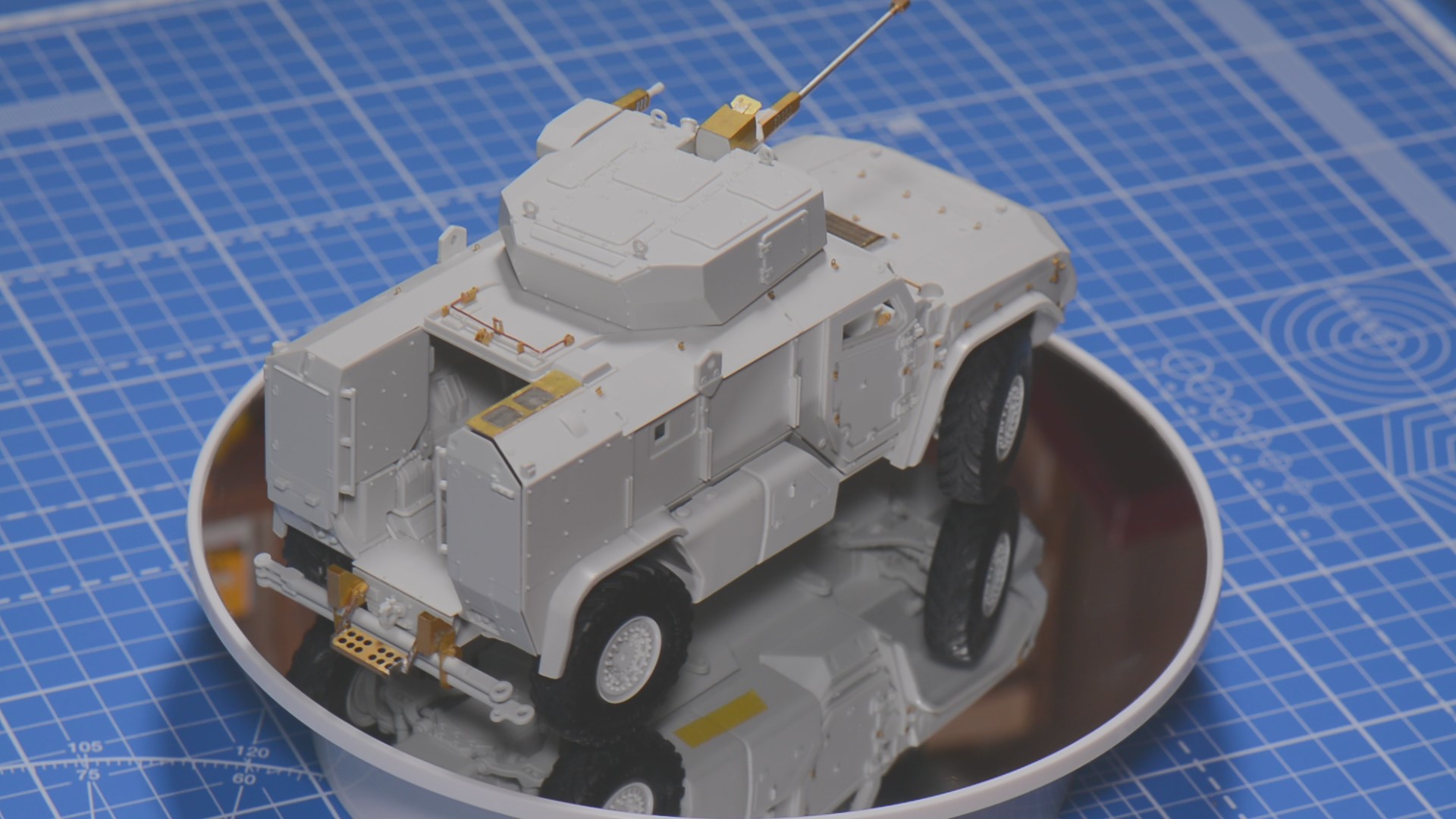

Вот закончил с травление. Две недели вечеров угробил), уже б давно модель собрал

С Праздником, товарищи!

30 ровно)

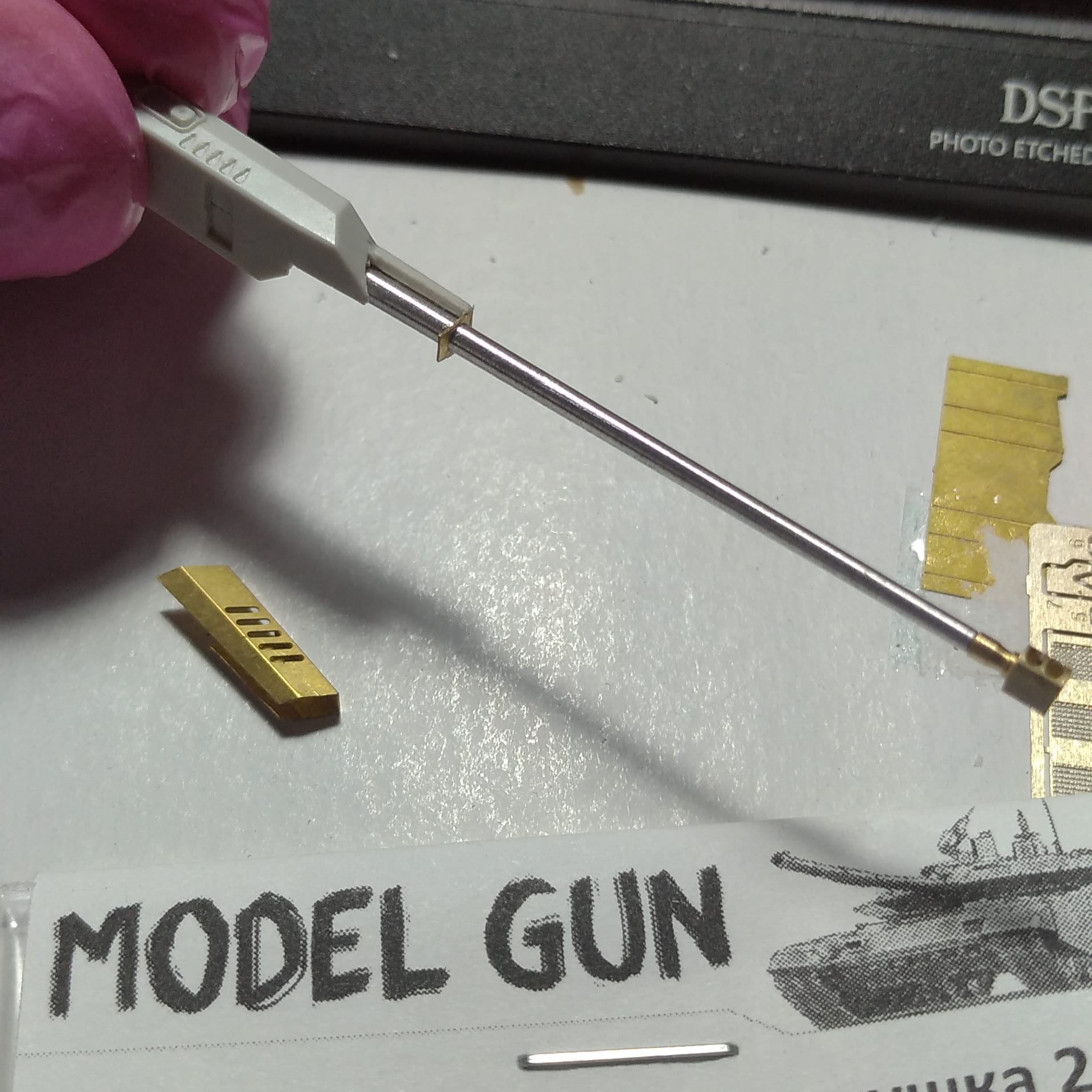

Пытаюсь запихнуть ствол от model gun в Тайфун-двд от менг

@Виктор Цымбал написал:

Анатолий Буров написал:

Владислав Боровков написал:

Я очень не против "обмена модельками"

А в чем сакральный смысл? Обменять одну ненужную, на другую такую-же ненужную. Или все расчитывают обменять ВЭ на Драгон?

Так это как в школьные годы - "Обмен не глядя"! В нынешних условиях - разновидность "Игры в кальмара"...

Земельки прикупил

А помоему хорошая затея, недавно закончил предыдушую коробку от адм собирать.

@Челкар написал:

PlasticHobby написал:

На дворе 21 век вообще, это не очень удобно так -то), заставлять пользователя думать какое там должно быть разрешение и размер файла.

Если пользователя не заставить думать,то он грузит на сайт фотки весом 6-7 мегабайт,которые невозможно нормально смотреть.А в ответ на замечания ещё и тявкает.

Решил попробовать себя в строительстве автомобилей)

@Zaxar 157 написал:

PlasticHobby написал:

а там из всего загруженного только одна фотка, редактирование не помогает.

Размер фото смотрите.

Как-то странно работает добавление модели, написал описание, прошел по всем пунктам, залил около десятка фото, после нажатия на кнопку добавления, получил сообщение что ваша модель добавлена в профиль в личные, перехожу туда, посмотреть а там из всего загруженного только одна фотка, редактирование не помогает.

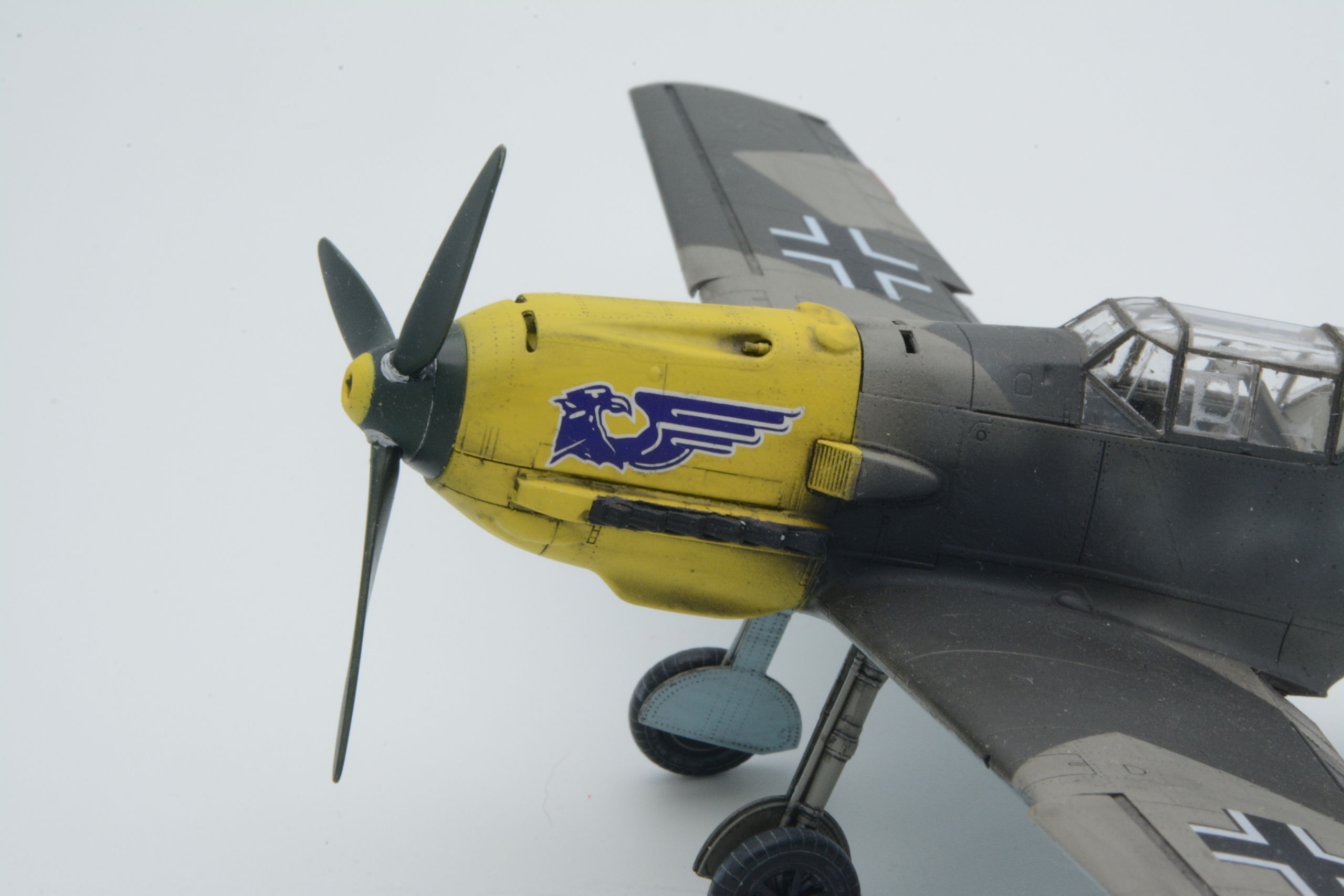

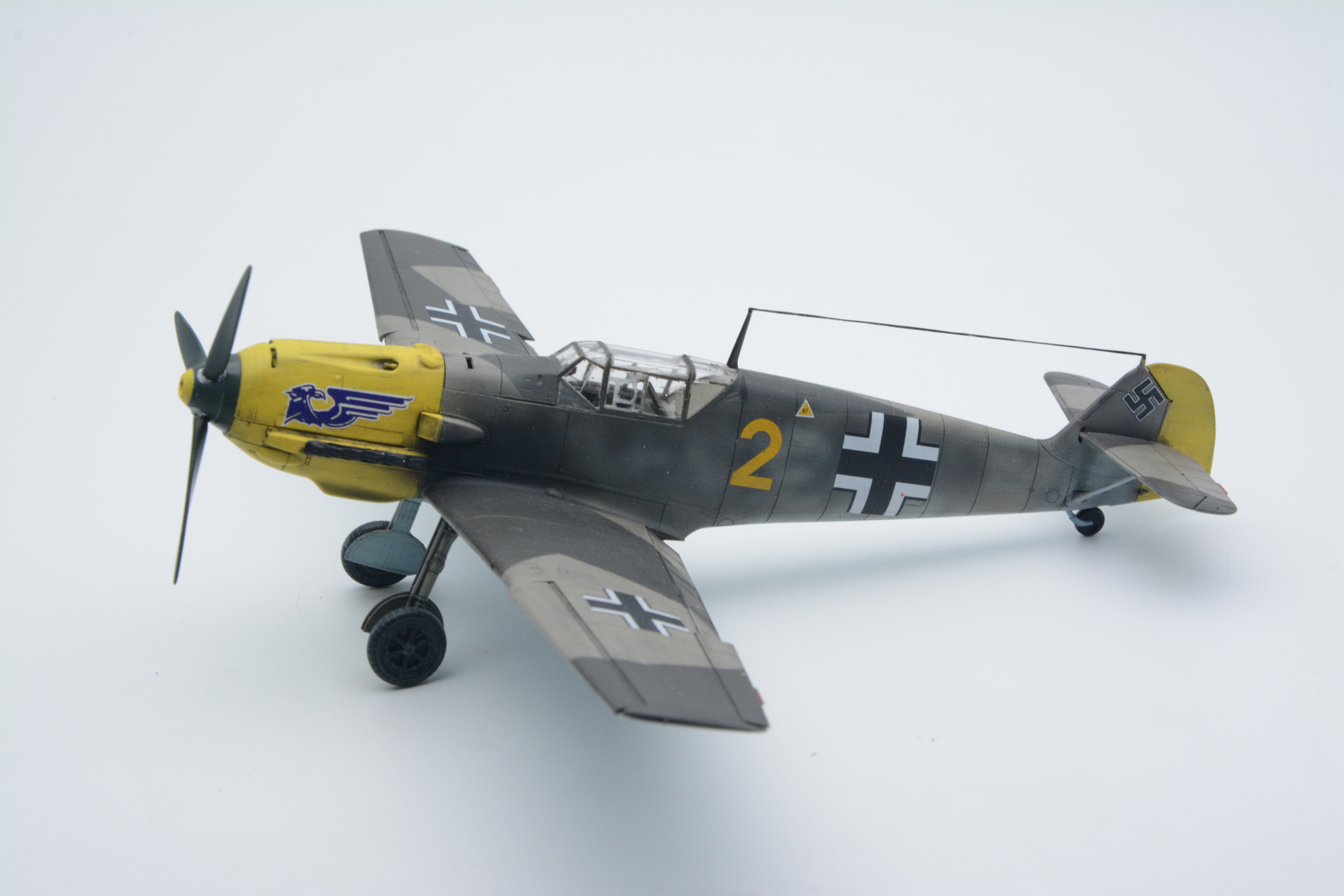

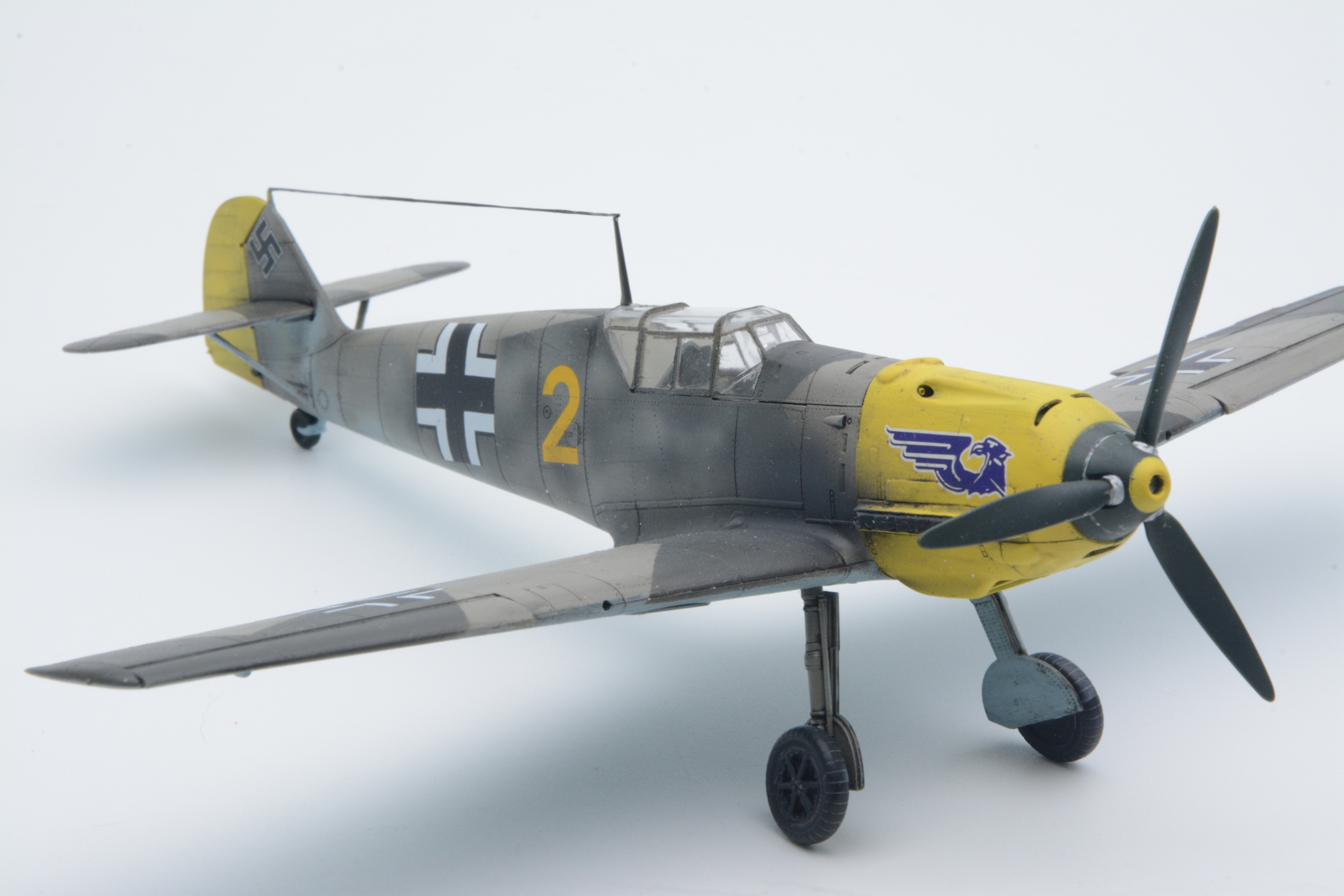

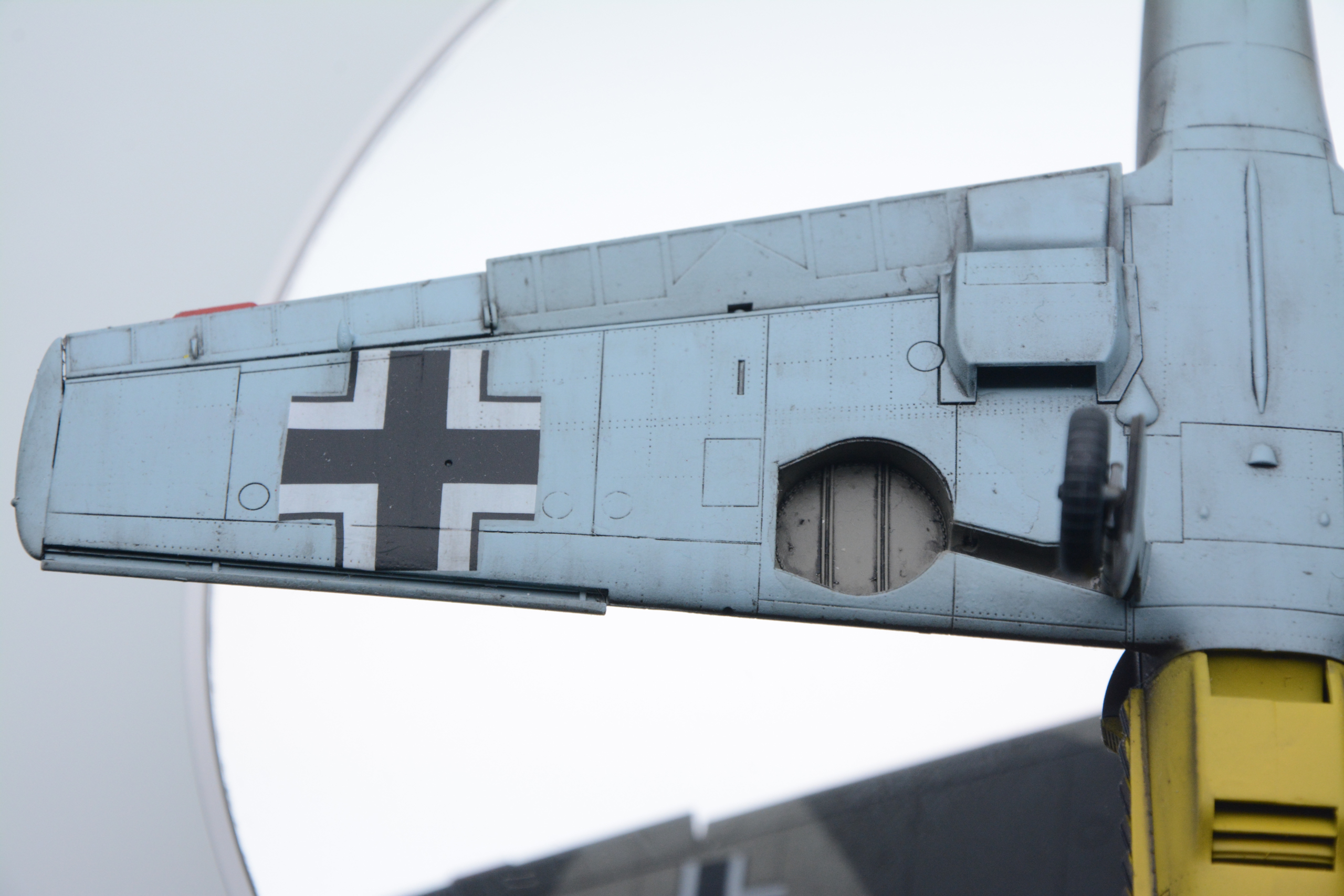

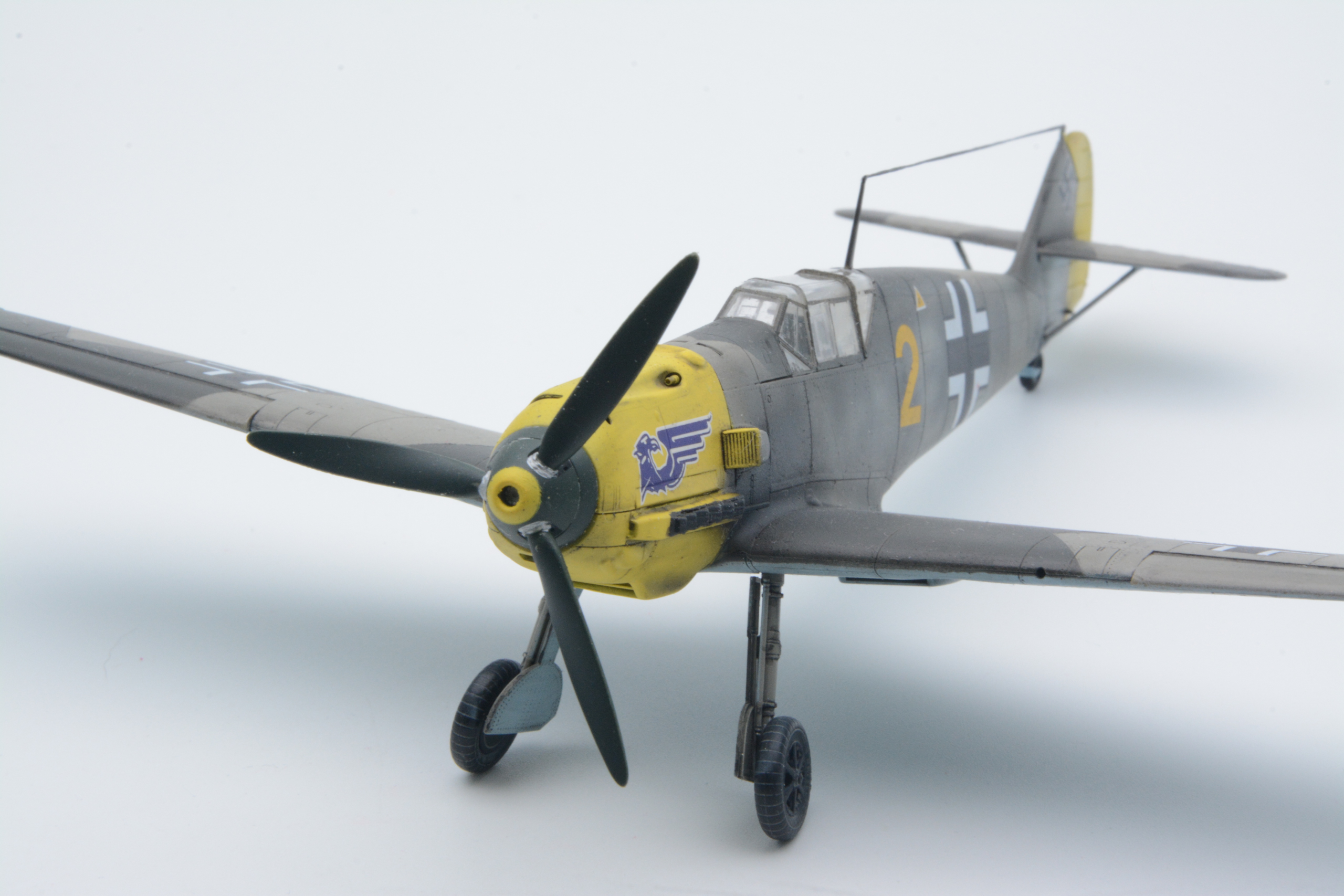

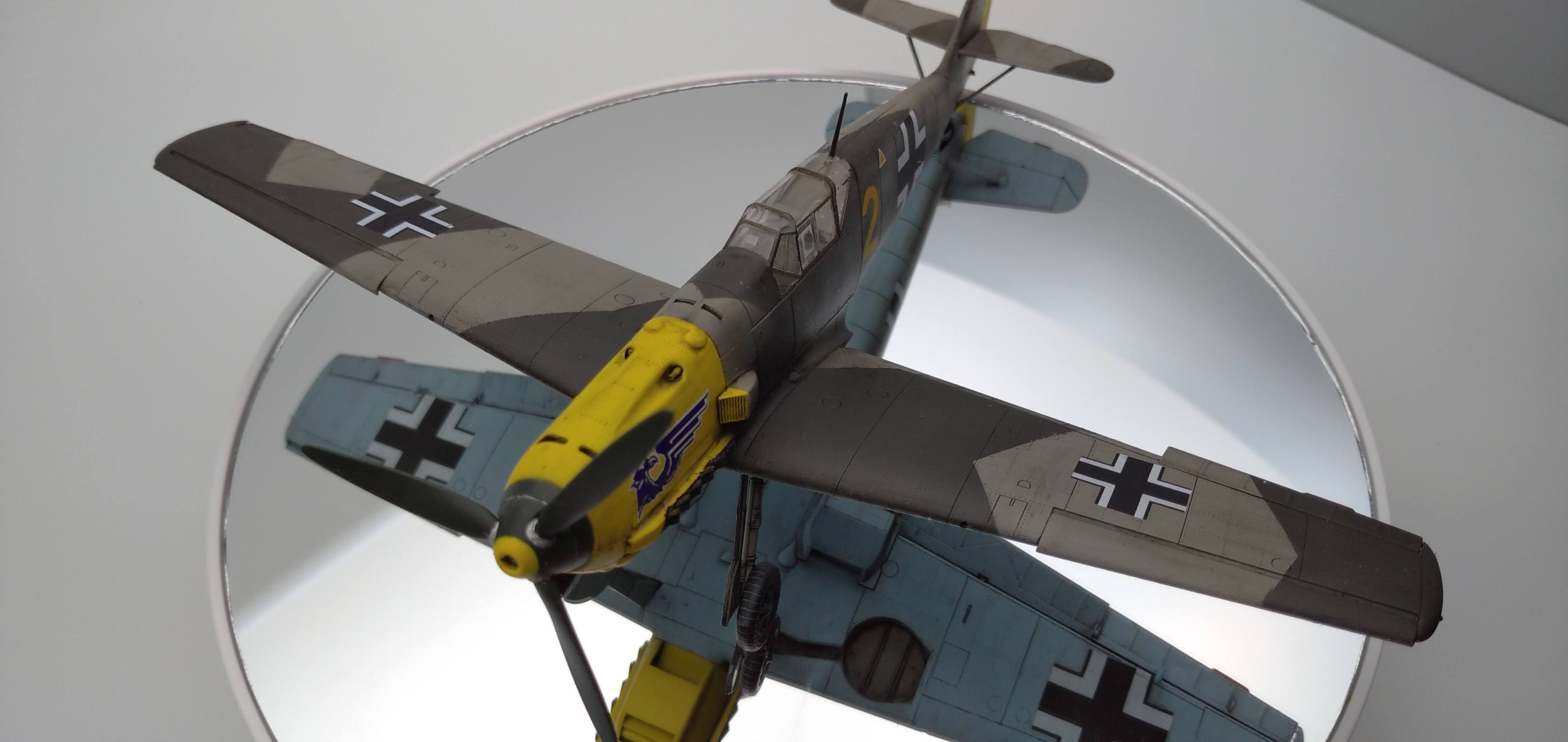

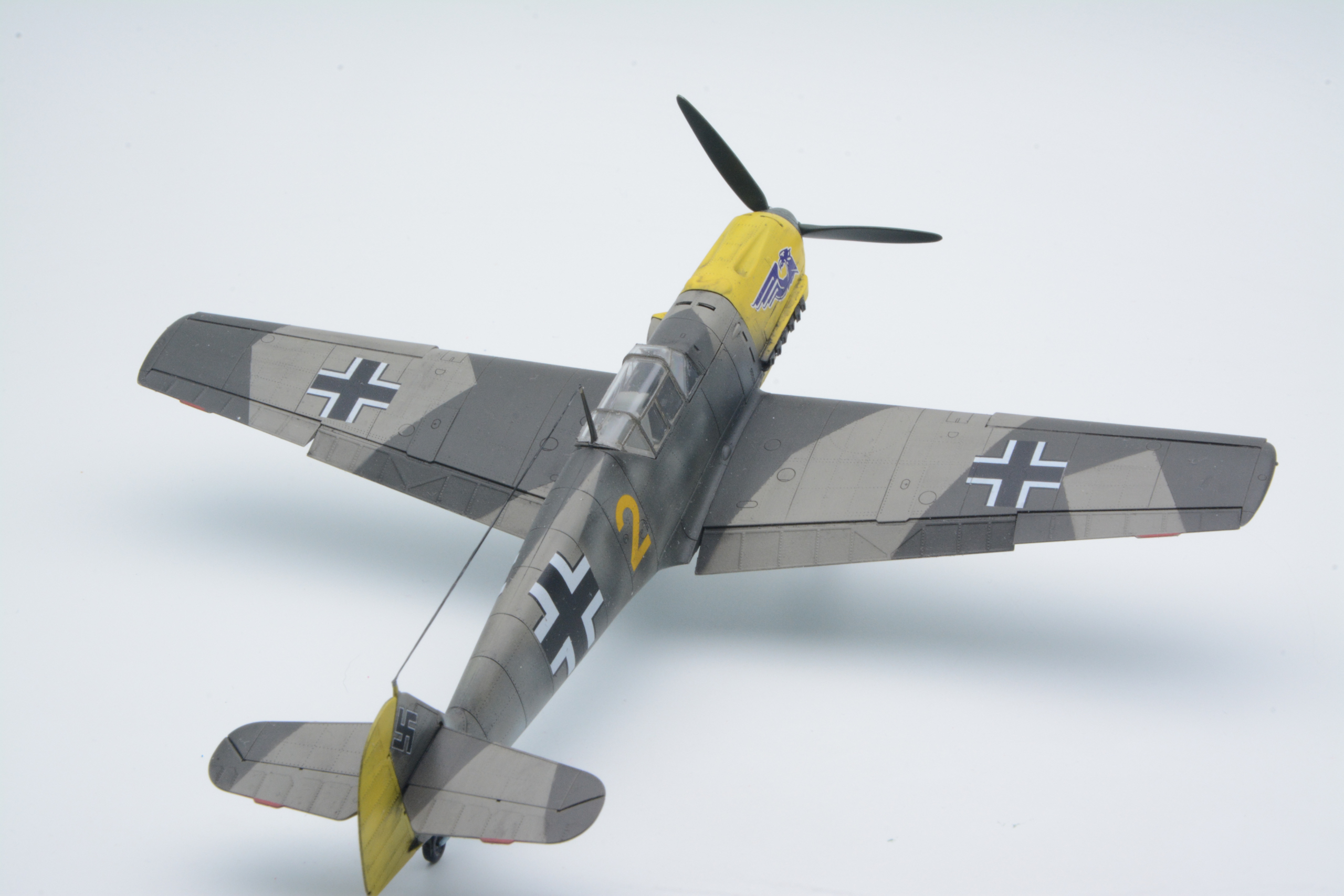

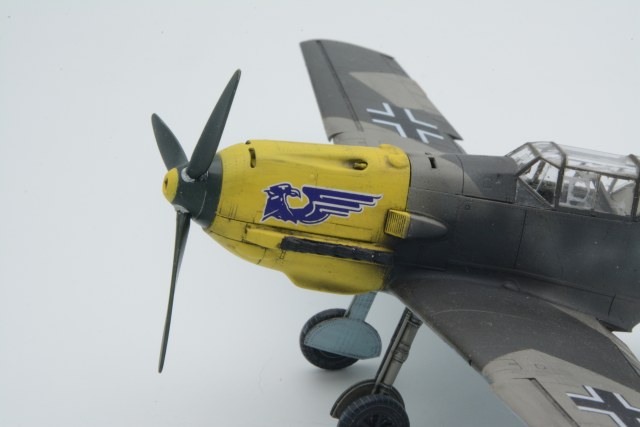

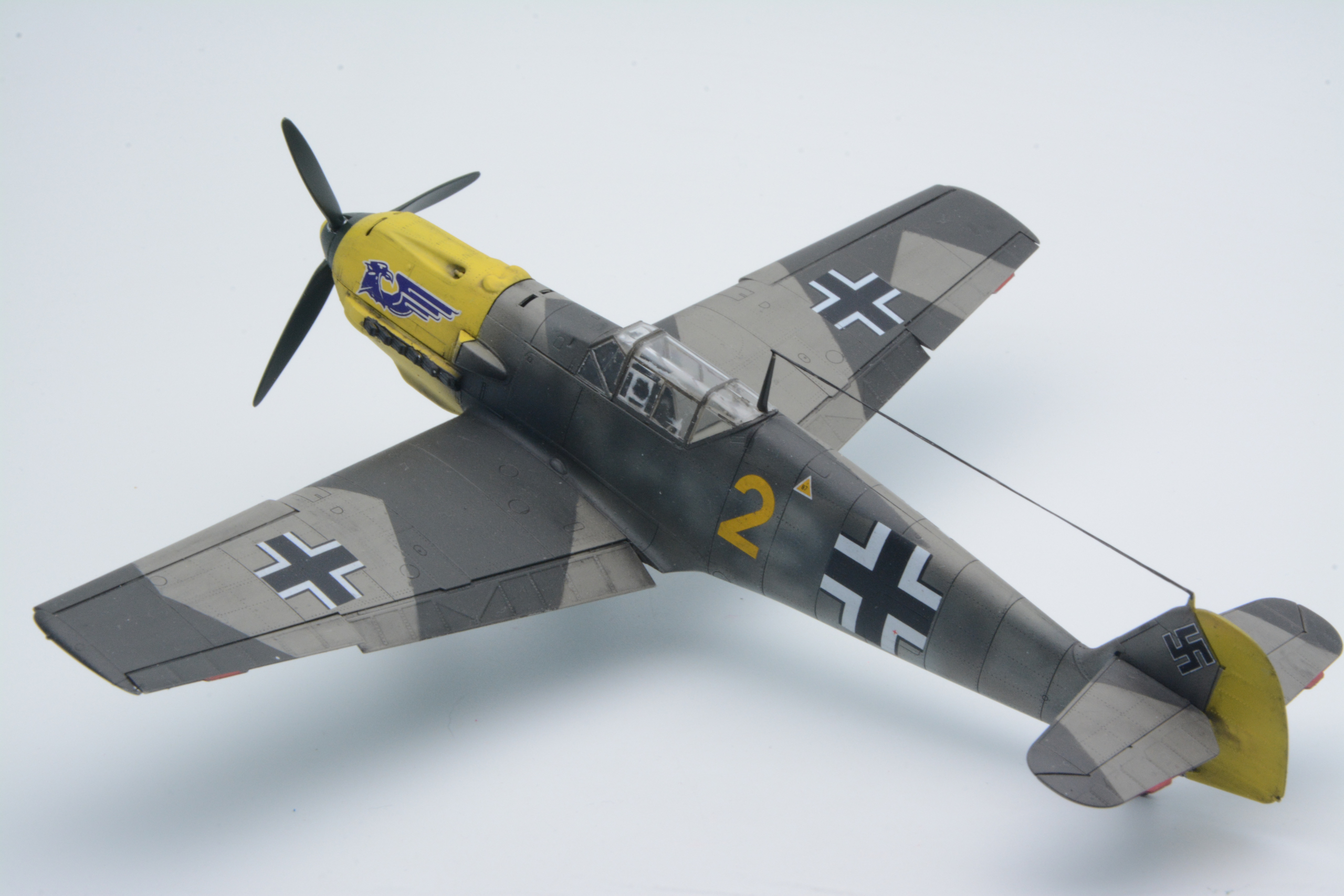

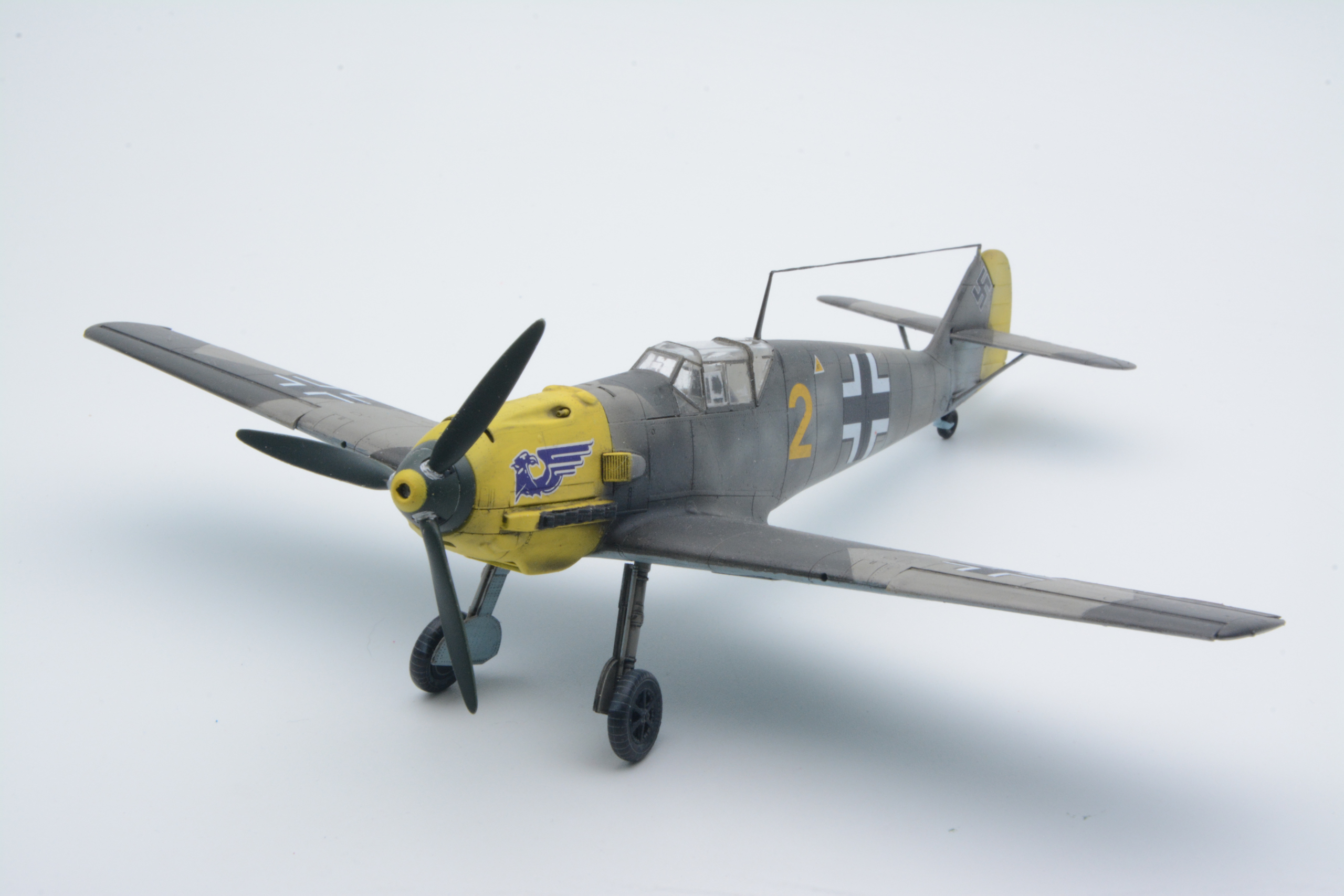

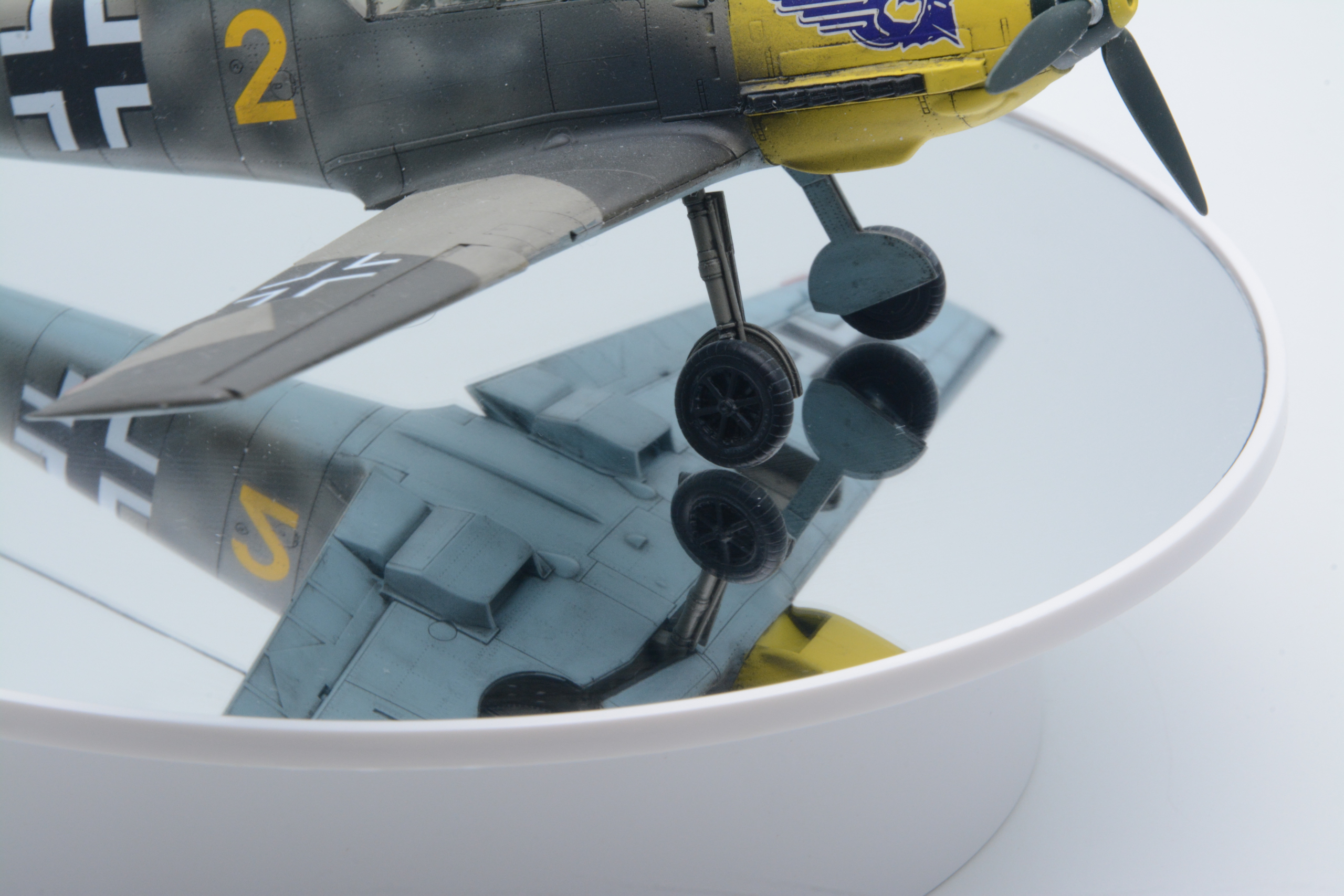

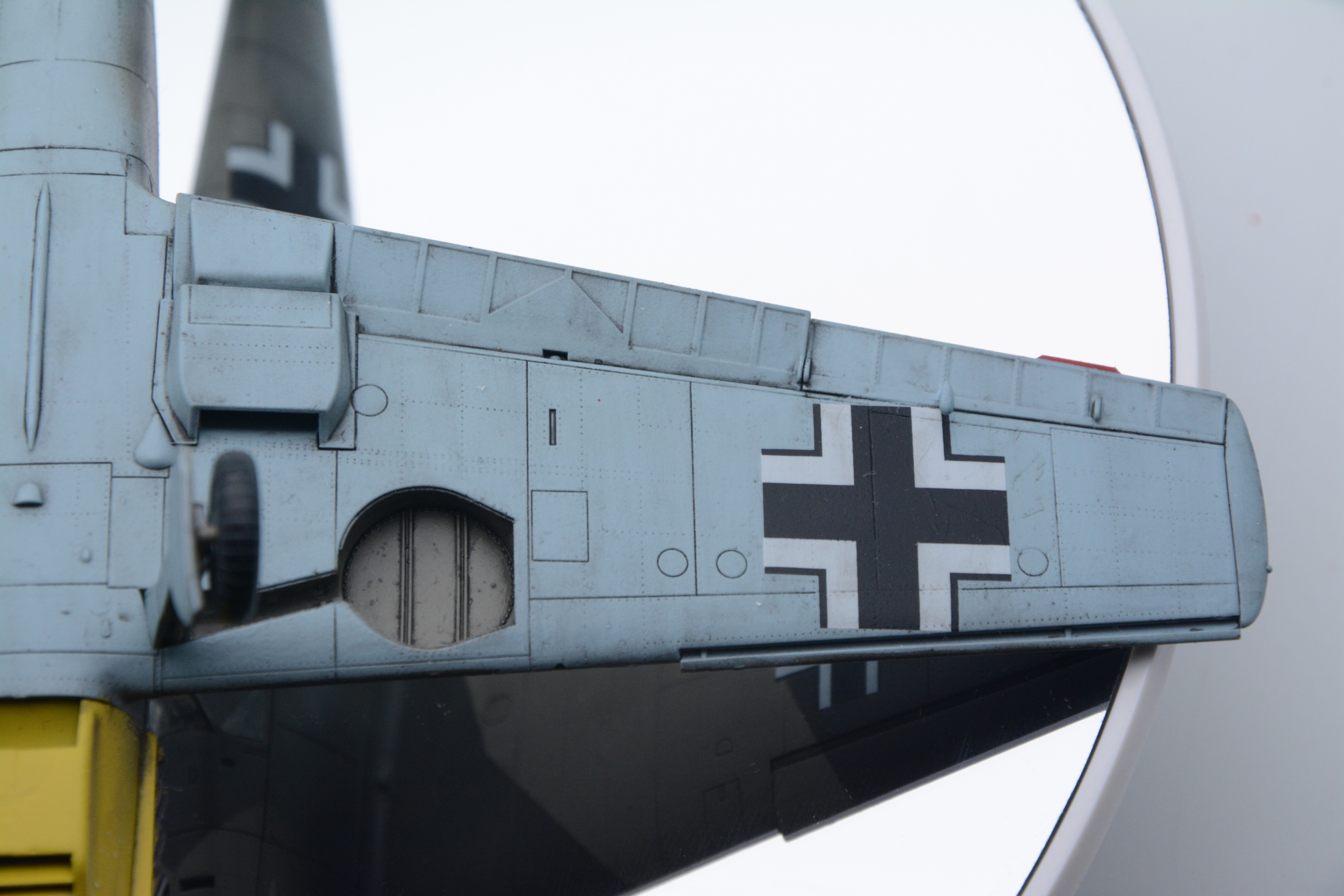

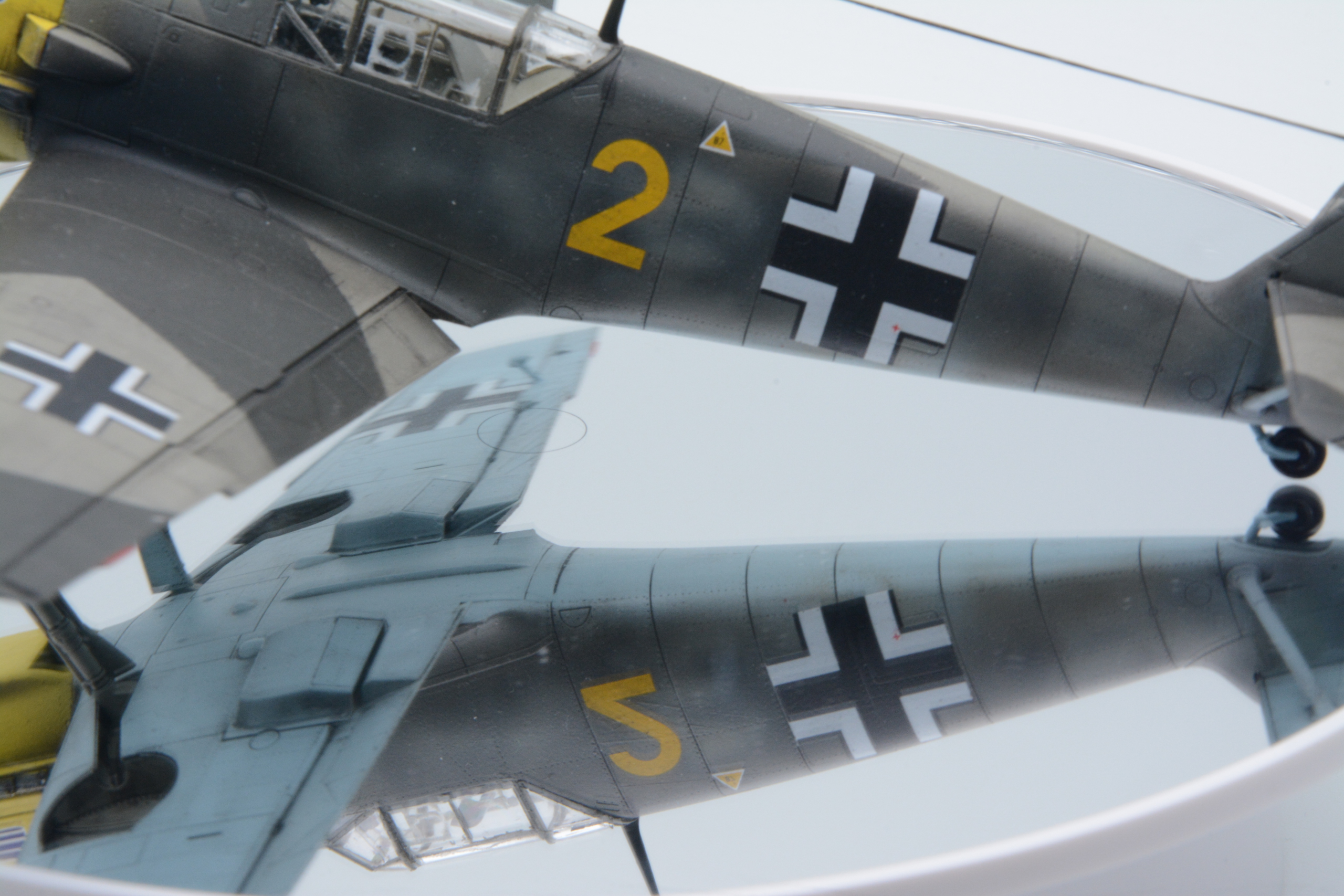

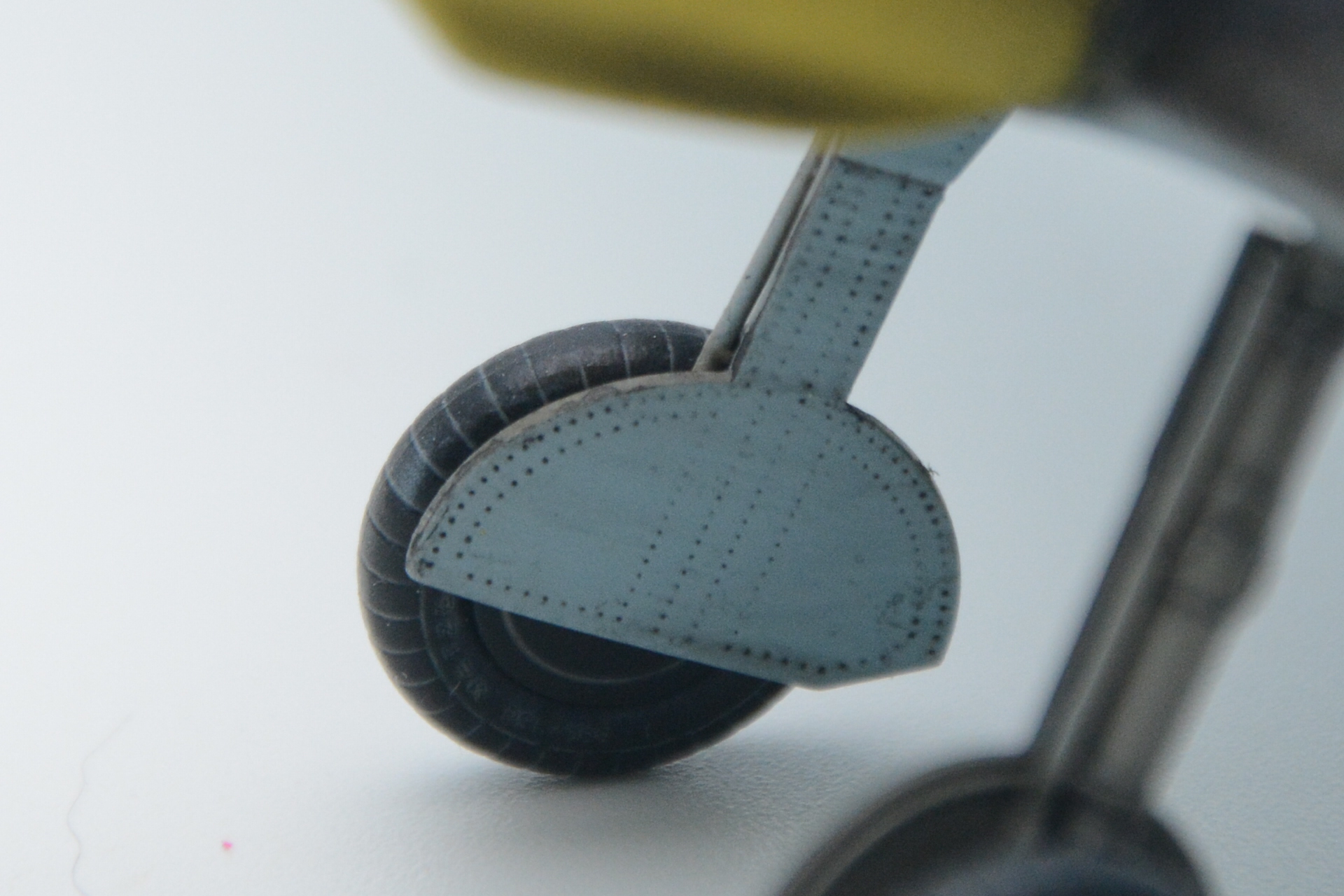

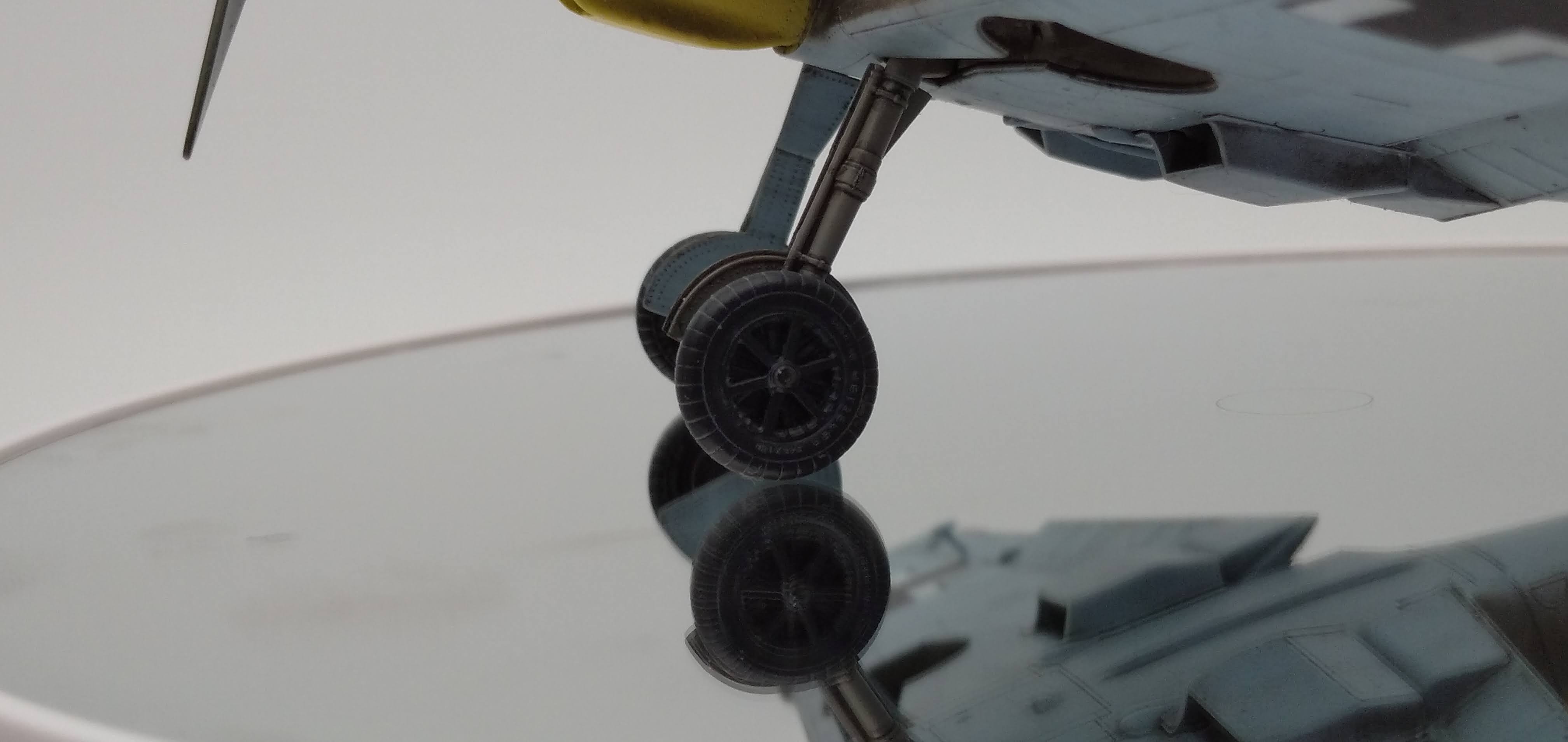

Фоточки крупным планом.
