Вот понемногу дело движется.
Соорудил заднюю стенку рубки. Вставил стекла. Дверь отдельно делать буду, чтобы открывалась.

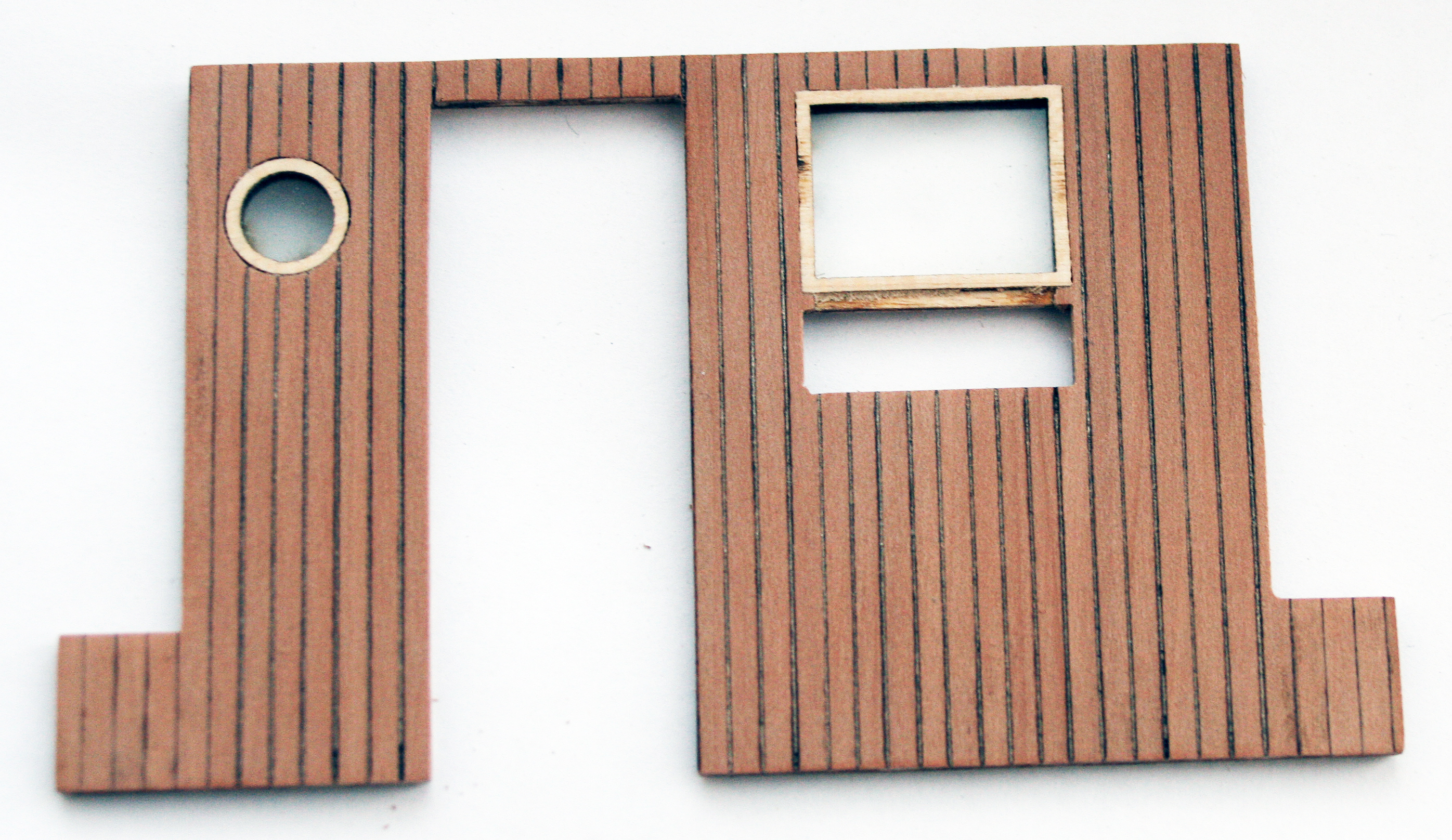

Это внутренняя часть (груша)

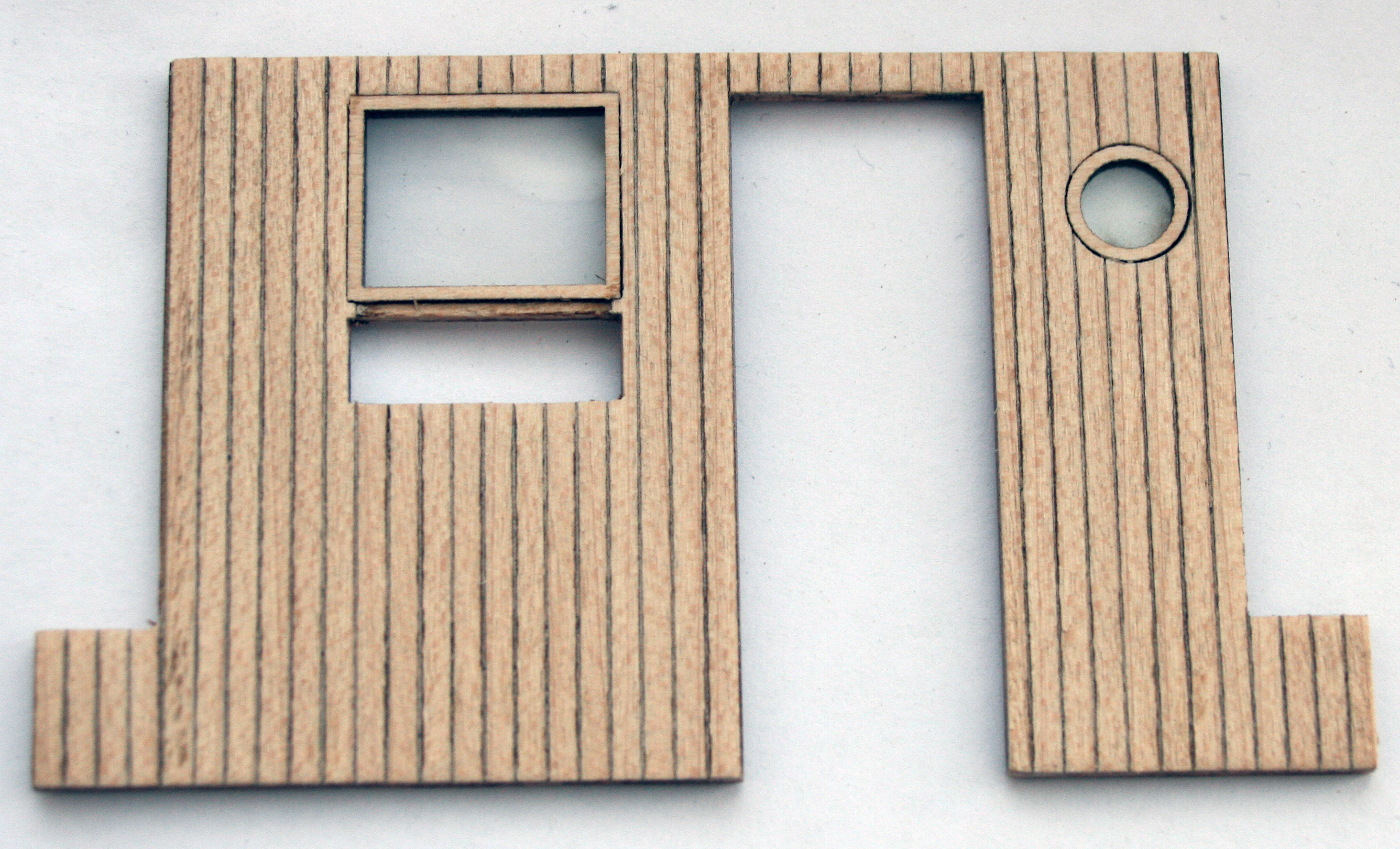

это внешняя часть

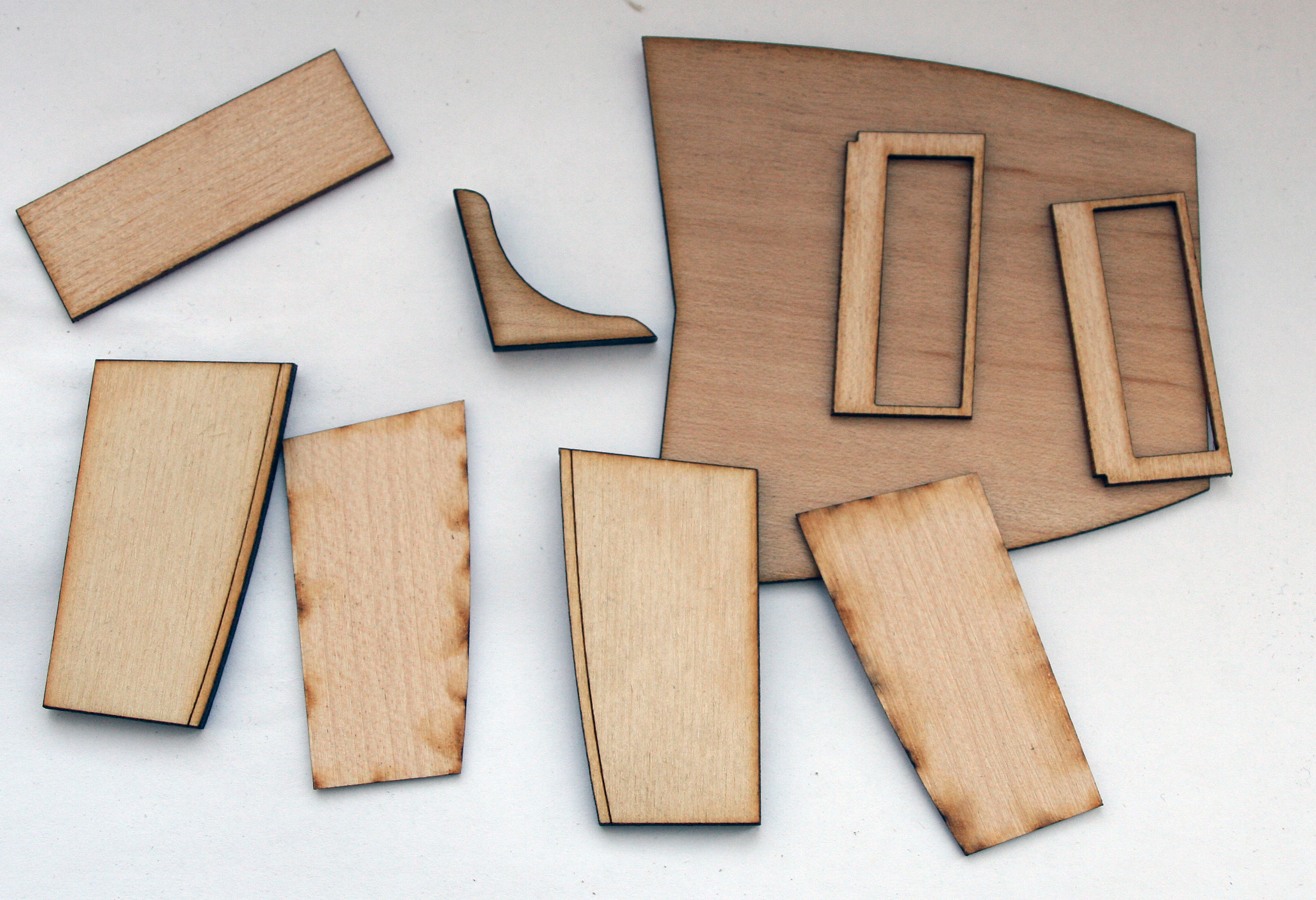

Готова и часть деталей каюты и надстроек.

Все детали из массива клена. Все же на виду будут. На самом деле очень доволен материалом. Да, обрабатывается немного труднее чем груша или ольха, но дерево в достаточной мере гибкое и, что немаловажно, твердое. Главное что нету хрупкости, так присущей груше.

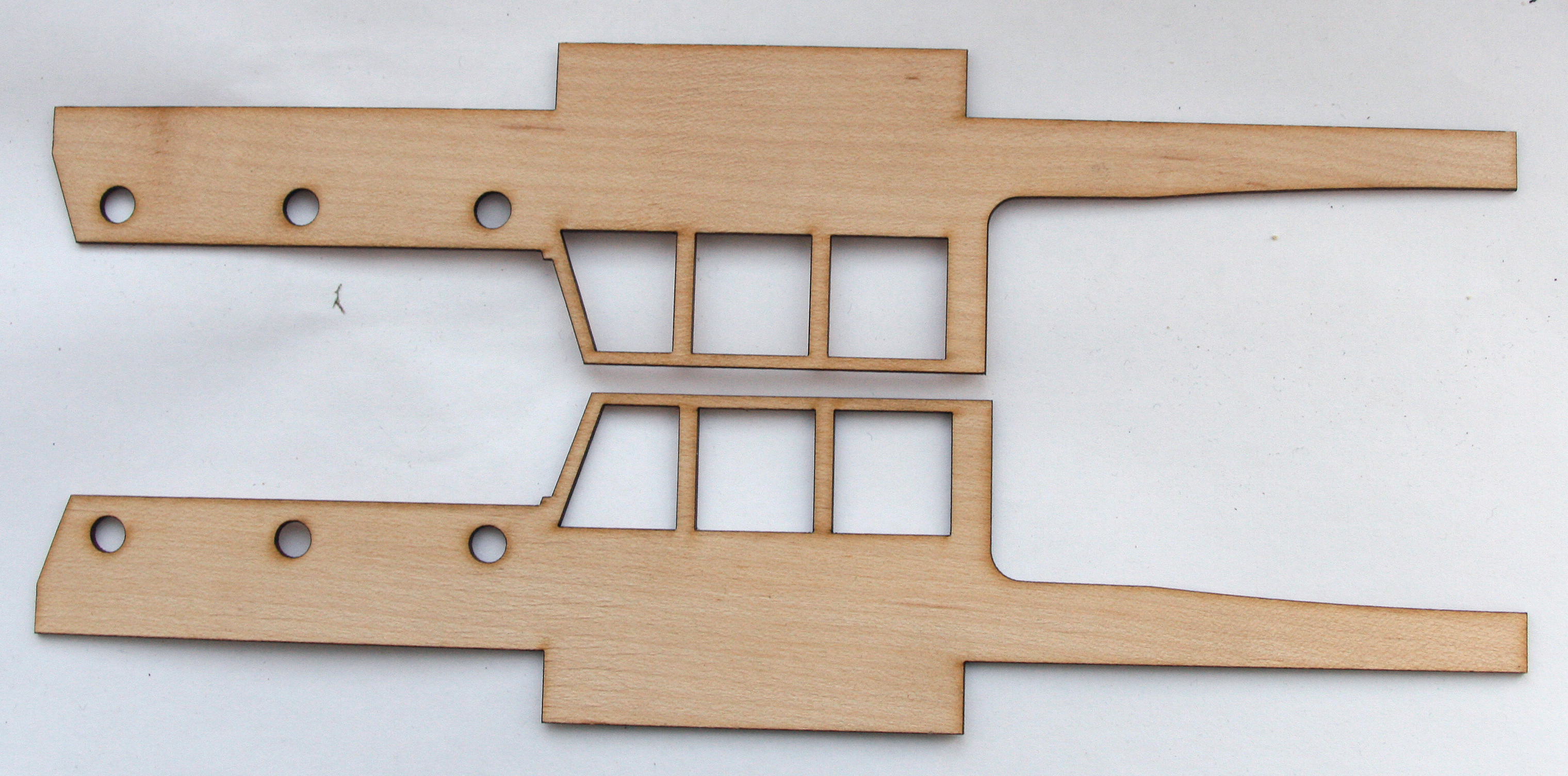

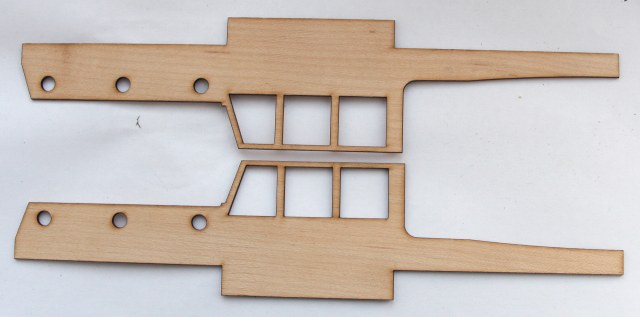

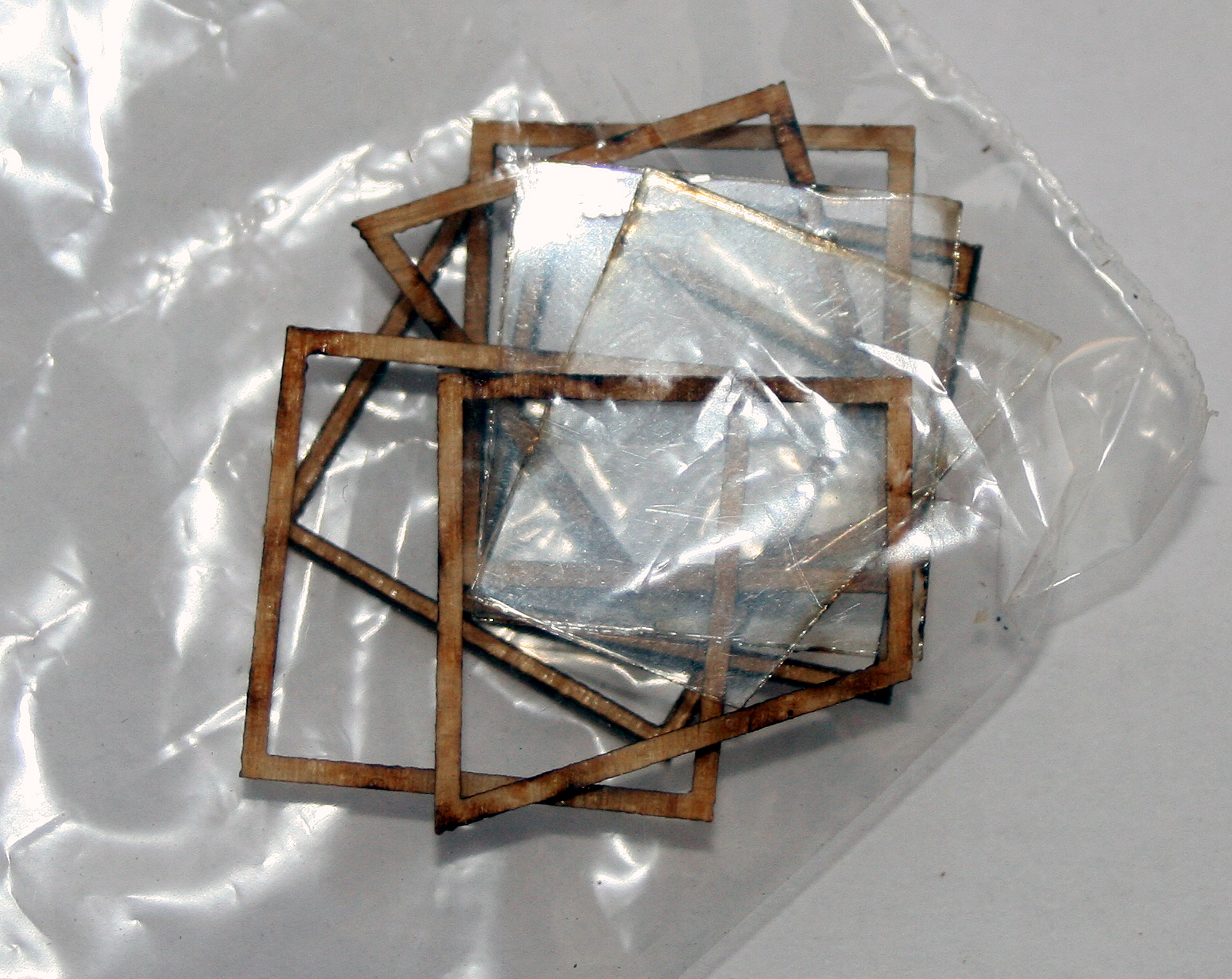

Также вырезал рамы и окна.

Рамы вырезаны также из клена, и хотя их толщина 1мм, они довольно крепкие и даже позволяют прикладывать некоторые усилия при установке не ломаясь.
Сейчас занимаюсь задней стенкой каюты. Результаты уже скоро.

Ну вот несколько первых фографий!
К сожалению каркас до обшивки не фотографировал(( т.к. в инструкции будет схема.
Но все что далее постараюсь отфотографировать.

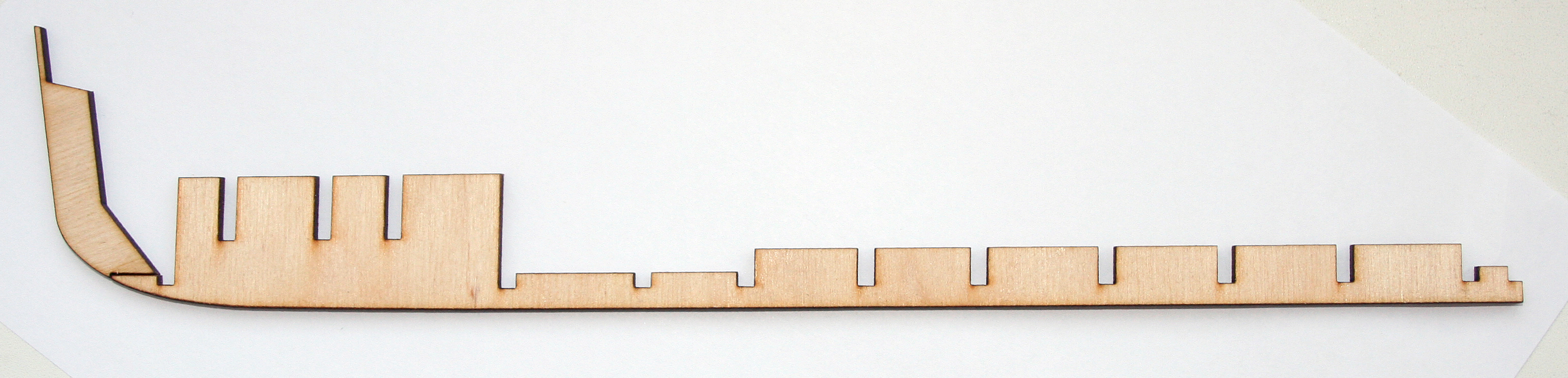

Вот килевая планка

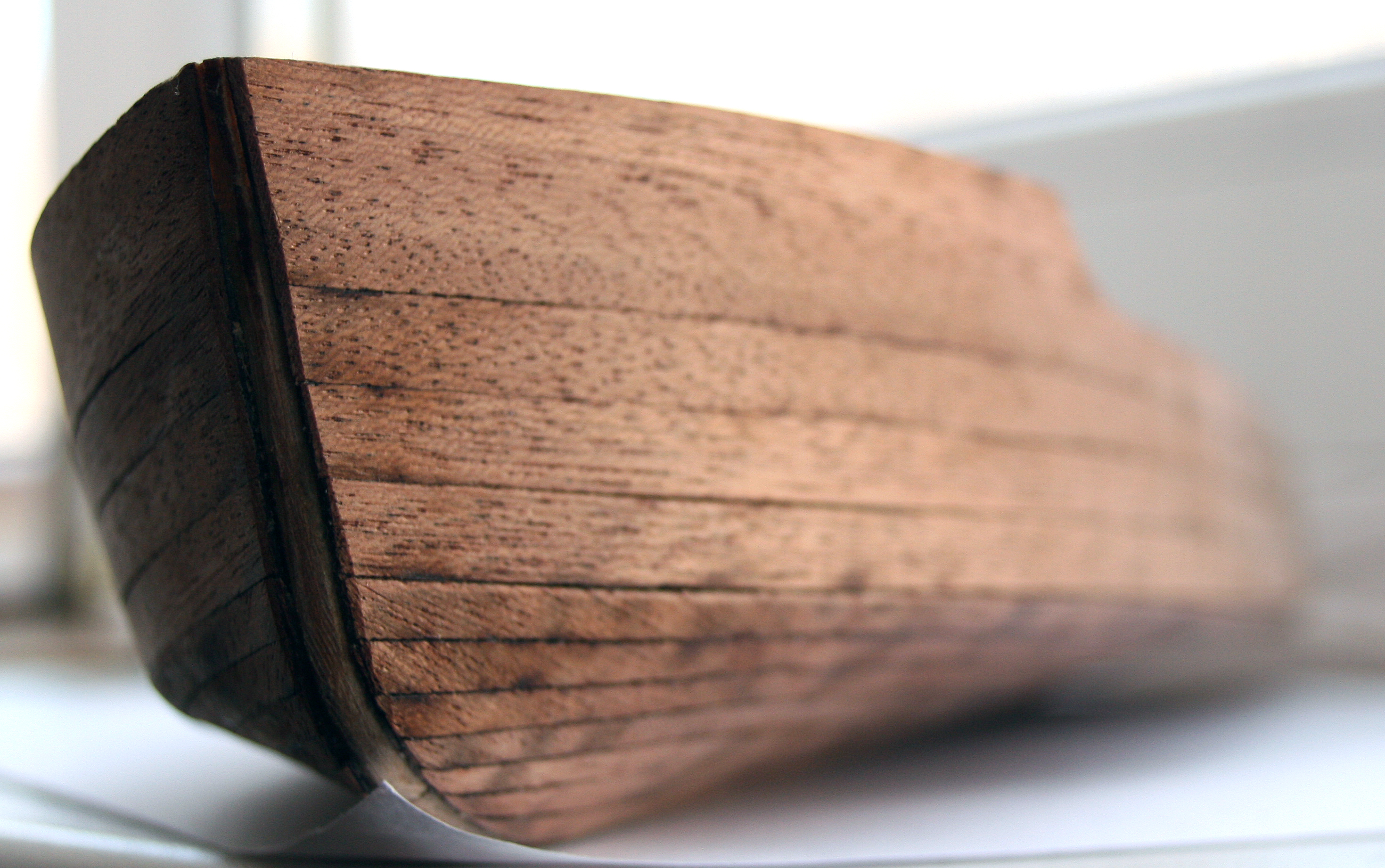

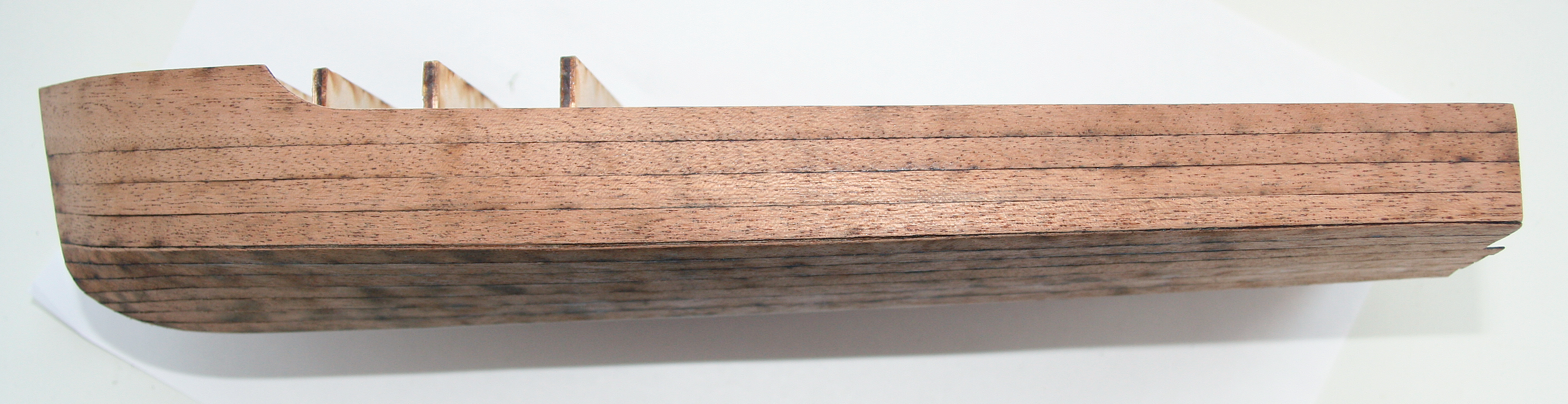

Ну вот собственно корпус, только после обшивки.

Корпус уже третий по счету))
Самое сложное было разработать каркас так чтобы можно было собирать ровно без стапеля. В итоге добился чтобы все шпангоуты четко фиксировались палубами и не возникало изгиба или винта корпуса.

@Антон Хотеев написал:

Приветствую
Кое-что можно стащить отсюда:
https://teknikbilgisitesi.blogspot.com/2015/01/orca-balkc-teknesi-modeli.html
https://shopotam.ru/catalog/Toys_And_Hobbies/Models_And_Kits/Boats_Ships/Plan ­s/202263217151-item.html
Ну и упомянутые чертежи Де Марко...

@Сергей_1 написал:

Очень интересно. А какой масштаб? Длинна модели? Ждем фото.

@Алексей Никитин написал:

Может пригодится: КАТЕРА. Выпуск 2 В этом журнале есть статья об этом, называется "В главных ролях снимались... "

Та-дам. Та-дам. Та-дам.
Звучит известнейшая музыка из легендарного фильма Стивена Спилберга по роману Питера Бенчли - ЧЕЛЮСТИ.
Величайший и известнейший фильм;
А вот в мире моделизма до сих пор не выпущено деревянного набора для постройки одного из самых узнаваемых кораблей.
Орка - рыбацкая шхуна, переоборудованная специально для ловли акул.
Ну и собственно захотелось...
После выпуска четырех подводных лодок.
WoodenКит представляет.
На ваших глазах произойдет рождение модели. Сказка станет былью.
3D модель практически закончена и пришло время для сборки.

Фальшкиль и шпангоуты вырезаны лазером из фанеры 3мм. Каркас самовыравнивающийся при помощи направлющих прорезей на палубах и шпангоутах.
На этом фанера заканчивается и начинается дерево.
Обшивка двойная из шпона. палубы из массива клена. Все вырезано лазером, включая раскроенную обшивку.
Частично корпус уже собран.
Ну а фото чуть позже;

Постамент для пушки на нос

Модель собиралась как есть из набора, ничего не шкурилось и не дорабатывалось. Хотелось показать ее как есть.

Обшивка выполнена из шпона ореха (цвет на мой взгляд хорошо подходит)
Обшивка двухслойная!

Вот по истечении некоторого времени и нескольких черновых и пристрелочных сборок, консультаций, приступил к чистовой сборке.
Сразу скажу что в этом наборе мы решили максимально уйти от лазерной резки. Все таки все на виду и лишний нагар не добавит красоты. Поэтому было принято решение вырезать весь силовой каркас на фрезерном ЧПУ из калиброванного массива груши.
Масштаб модели 1/24 вполне допускает множество подробностей. При этом длина остается не сильно большой, примерно 33-34 см.

З.ы.:Впервые получил удовольствие от гвоздевания)))

Уважаемые судомоделисты!
В свое время попался мне интересный чертеж вооруженной парусной «плоскодонки» 1812 года. Провентилировав вопрос выяснил, что их было построено довольно много и они очень широко использовались при транспортировке груза и войск в войне 1812 года, как американцами, так и англичанами. Очень неплохо это судно засветилось и в фильме «Выживший» с Леонардо ДиКаприо.
Еще в данной модели привлекает ее как бы «адмиралтейность», если применимо это слово. Составные шпангоуты, отсутствие внутренней обшивки и некая, на мой взгляд, открытость.

И наконец:

Продолжение

Уважаемые моделисты!
Решил выложить фото последовательной сборки одной из моделей.
А именно Российской восьмивесельной шлюпки XVIII века. От Ингерманланда. Масштаб 1/50.
Полноценные шпангоуты из массива груши.. Весь силовой набор из массива груши. Обшивка розовая груша.
Сборка как у полноценного корабля. Сходимость отличная. Лично мне сборка доставила только удовольствие.
В этой ветке просто много фотографий сборки.
Не судите строго. Модель собрана как есть из коробки, без дополнительной обработки.

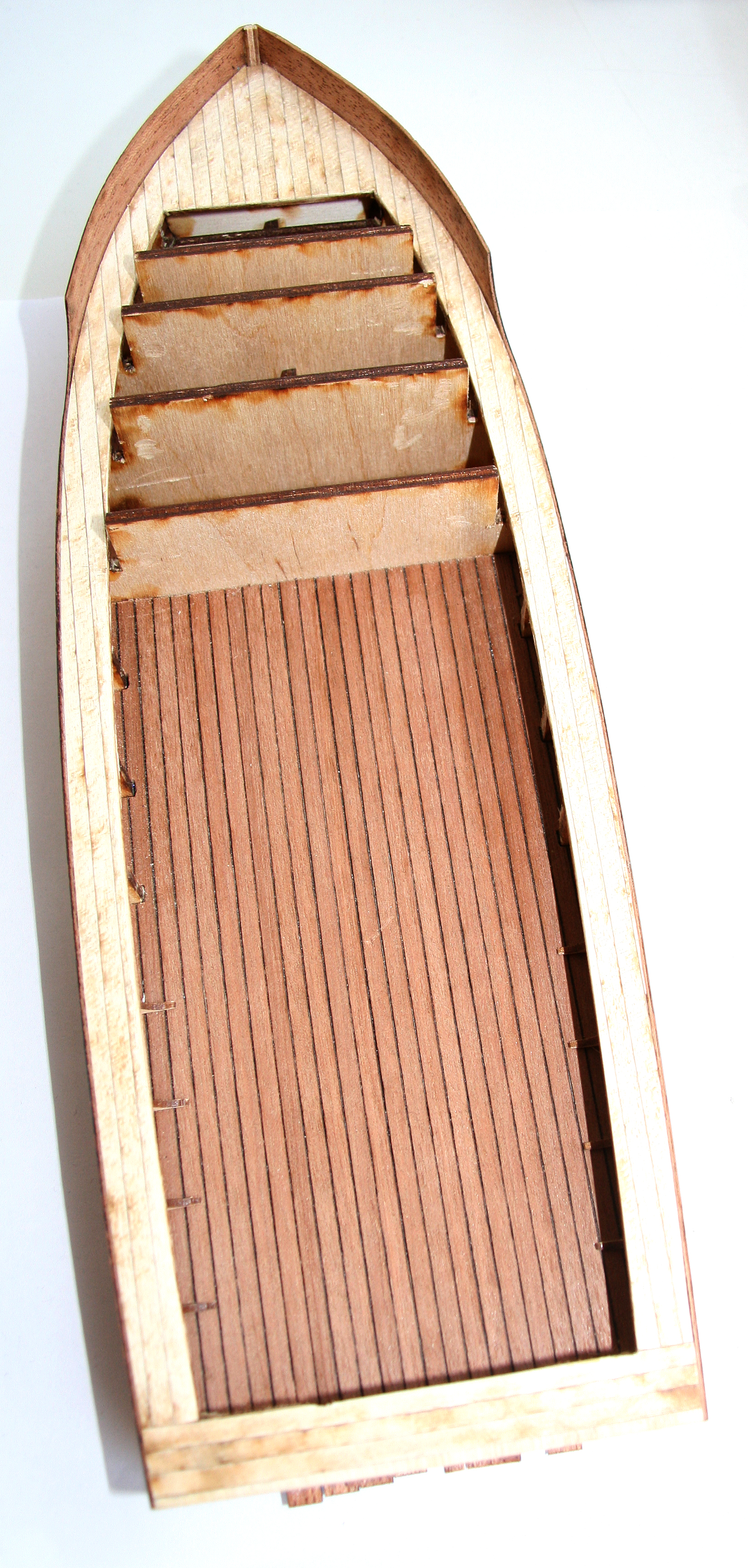

Ну вот и закончил с обшивкой палубы.
В принципе такой способ настила имеет место быть. Меня сходимость и результат устраивает.

С толшиной "конопатки" при укладке настила можно и поиграться)
Лазерный рез всегда имеет небольшой конус. И при укладке получается аж ТРИ толщины.
1- укладка досок лицевой стороной реза вверх - самая толстая
2 - одну резом вверх, другую вниз
3 - лицевой стороной вниз, вообще тонюсенькая.
Именно по этому не стал гравировкой делать гвоздевание.

Масштаб по российским меркам нормальный, оптимальный.
Если сделать в большем масштабе, то цена набора увеличится.

За основу для создания набора были взяты переработанные чертежи шипворкс (бумажная модель)
Масштаб 1/72. Фотографий бумажной модели много даже на этом ресурсе.
Насчет цветового решения корпуса еще пока думаю.
Очень хочется обойтись без покраски, решить породами дерева.

Jokker пишет:

Удачной стройки,а сам набор это Шипворкс выпускает,или вы сами уже по их чертежам заказывали лазерную резку в мастерской???

Спасибо! Шипворкс выпускает данную модель в бумажном варианте, я же хочу сделать данную модель соответственно из дерева, со всеми вытекающими из этого плюсами. Как указано выше за основу были взяты чертежи Шипворкс, но большинство деталей подвергнется значительной переработке. Лазерную резку выполнял самостоятельно. Хочу сделать полноценный набор для сборки данного корабля.

Здравствуйте уважаемые моделисты!
Меня зовут Игорь, я - это WoodenКит. В данной ветке речь пойдет о постройке и доводке тендера "Поспешный", масштаб 1/72.
Мы готовим к выпуску в продажу набор для постройки этого парусника.
В линейке наших наборов на данный момент есть пять различных шлюпок и вооруженное судно 1812 года Бато.
Историческая справка:
Тендер "Поспешный" - это небольшой 12 пушечный парусник, был посыльным и разведывательным кораблем на Черноморском флоте.
Первым командиром на тендер был назначен лейтенант Бутаков Григорий Иванович, будущий адмирал, герой Севастопольской обороны и основоположник тактики парового броненосного флота.
Тендер "Поспешный" был заложен в Николаевском адмиралтействе 18 марта 1844 года мастером Акимовым А.С., по завершению строительства, 9 сентября 1845 года вошел в состав Черноморского Флота. Фактически, тендер Поспешный проводил дерзкие разведывательные операции, неоднократно ему случалось уходить от преследования турецких кораблей. В результате проведенной работы Бутаков составил Лоцию Черного моря с 36-ю литографированными планами портов.
С 1852 по 1853 год, под командованием лейтенанта Андреева А.Н. тендер Поспешный в составе отрядов Черноморского Флота действовал у Кавказского побережья, прикрывая огнем высадки десантов, выполняя дозорную службу.
Набор основан на чертежах Шипворкс.
Корпус модели наборный из шпангоутов фанера 3мм.
Обшивка двойная с лазерным раскроем.
Ну а все остальное по ходу действия. Т.к. материал может и менятся, как и способы сборки.
Итак приступаю!
Наборный корпус вырезан лазером из фанеры 3мм. Малковка нанесена лазером на шпангоуты.
Ее можно смело делать до сборки. Стыкуется отлично. После склейки требуется только легкая доводка шкурником, почти шлифовка.

Черновая палуба из самодельной "фанеры" 1мм.
А вот настил решил попробовать сделать лазерным раскроем. Ну и т.к. это впервые, то результат пока неизвестен, но мне кажется это интересно.
Фальшборта на пробу сделал их массива толщиной 2мм. Посмотрю как будет гнуться и как в установке.
Материал возможно будет меняться, но его все равно не будет видно из за обшивки.
Лазерный раскрой черновой обшивки. толщина 1мм.

Ну и естественно любые советы приму и обдумаю.
Продолжение следует...
