WoodenКит представляет.
На ваших глазах произойдет рождение модели. Сказка станет былью.
3D модель практически закончена и пришло время для сборки.
Фальшкиль и шпангоуты вырезаны лазером из фанеры 3мм. Каркас самовыравнивающийся при помощи направлющих прорезей на палубах и шпангоутах.
На этом фанера заканчивается и начинается дерево.
Обшивка двойная из шпона. палубы из массива клена. Все вырезано лазером, включая раскроенную обшивку.
Частично корпус уже собран.
Ну а фото чуть позже;
Может пригодится: КАТЕРА. Выпуск 2 В этом журнале есть статья об этом, называется "В главных ролях снимались... "
@Ggella200 написал:WoodenКит представляет.
На ваших глазах произойдет рождение модели. Сказка станет былью.
3D модель практически закончена и пришло время для сборки.
Уффф. ТАКОЕ нужно делать в расчёте на серию. И с минимальным (хотя бы) promoushen in the United States. Озолотиться вряд ли удастся, но подзаработать, причём честным трудом, - несомненно.
А проект интересен и "безвозмездно, то есть даром". Успеха!
Удачи в постройке модели!
<a href="http://vfl.ru/fotos/a5ce293018399619.html"><img src="//images.vfl.ru/ii/1503933678/a5ce2930/18399619_s.jpg" alt="VFL.RU - ваш фотохостинг" title="VFL.RU - ваш фотохостинг" border="0"></a>
Приветствую. Успеха в стройкеЁ
стройка чайного клипера "Катти Сарк" завершена: http://karopka.ru/forum/messages/forum190/topic20710/message867910/?result=edit#message867910 Стройка "СЕВЕРОМОРЦЫ" завершена: https://karopka.ru/forum/forum190/topic25280/
@Алексей Никитин написал:Может пригодится: КАТЕРА. Выпуск 2 В этом журнале есть статья об этом, называется "В главных ролях снимались... "
Скачал посмотрел. Вообще очень интересный журнал, но... не по поводу Орки((
Статью прочитал. Но в принципе только общая информация.
Принимаясь за этот проект, перелопатил все что можно. Фильм до дыр затер))
Скриншотов почти сотня. За основу взяли чертежи Джо Демарко.
Но в процессе практически все пришлось изменить. Остались только обводы.
@Сергей_1 написал:Очень интересно. А какой масштаб? Длинна модели? Ждем фото.
Да, собственно забыл.
Масштаб решил 1/35. И не мелкий и не особо большой.
длина модели выходит примерно 400мм да и высота такая же.
В принципе размер позволяет сделать модель с подробностями, мебелью и т.д.
О! Интересная тема! Я некоторое время назад тоже задумывался над постройкой бутылочной версии этой лодки с двумя касатками.
С интересом жду продолжение!
Удачи в строительстве!

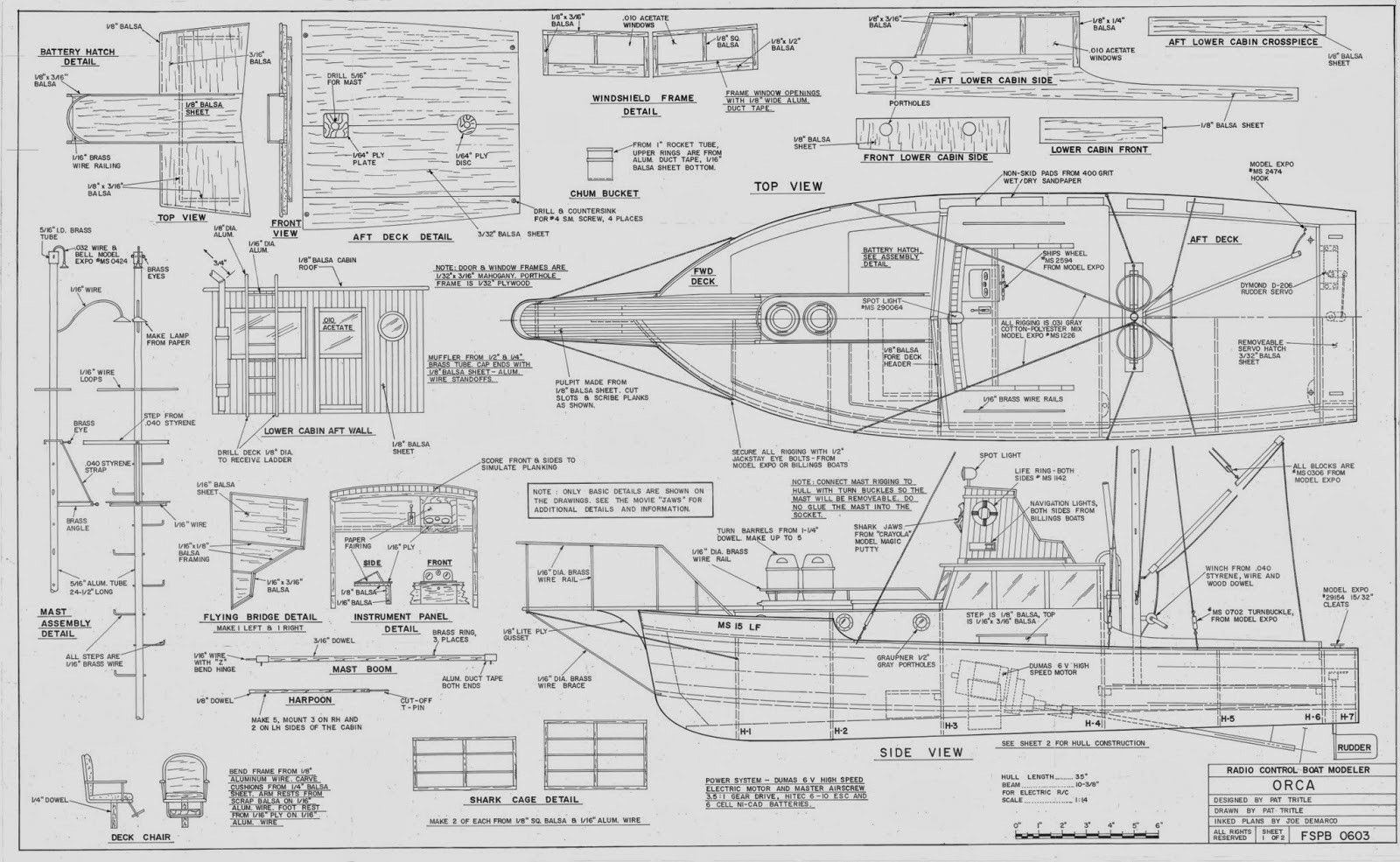

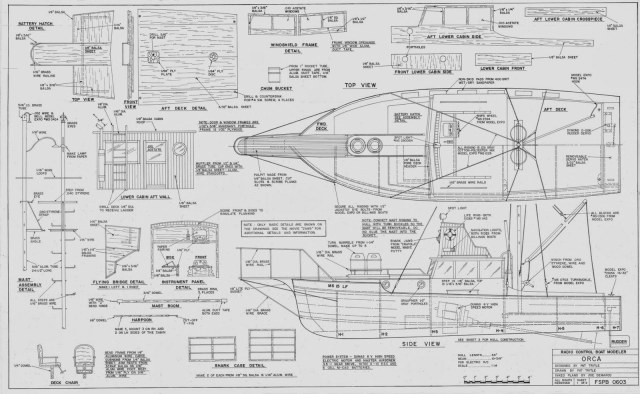

@Игорь написал:За основу взяли чертежи Джо Демарко.Но в процессе практически все пришлось изменить. Остались только обводы.
Игорь, не подскажете, что это за чертежи?
@IgorSky написал:О! Интересная тема! Я некоторое время назад тоже задумывался над постройкой бутылочной версии этой лодки с двумя касатками.
С интересом жду продолжение!Удачи в строительстве!
Хммм.... Перепутал "Челюсти" с фильмом "Смерть среди айсбергов"
Приветствую
Кое-что можно стащить отсюда:
https://teknikbilgisitesi.blogspot.com/2015/01/orca-balkc-teknesi-modeli.html
https://shopotam.ru/catalog/Toys_And_Hobbies/Models_And_Kits/Boats_Ships/Plans/202263217151-item.html

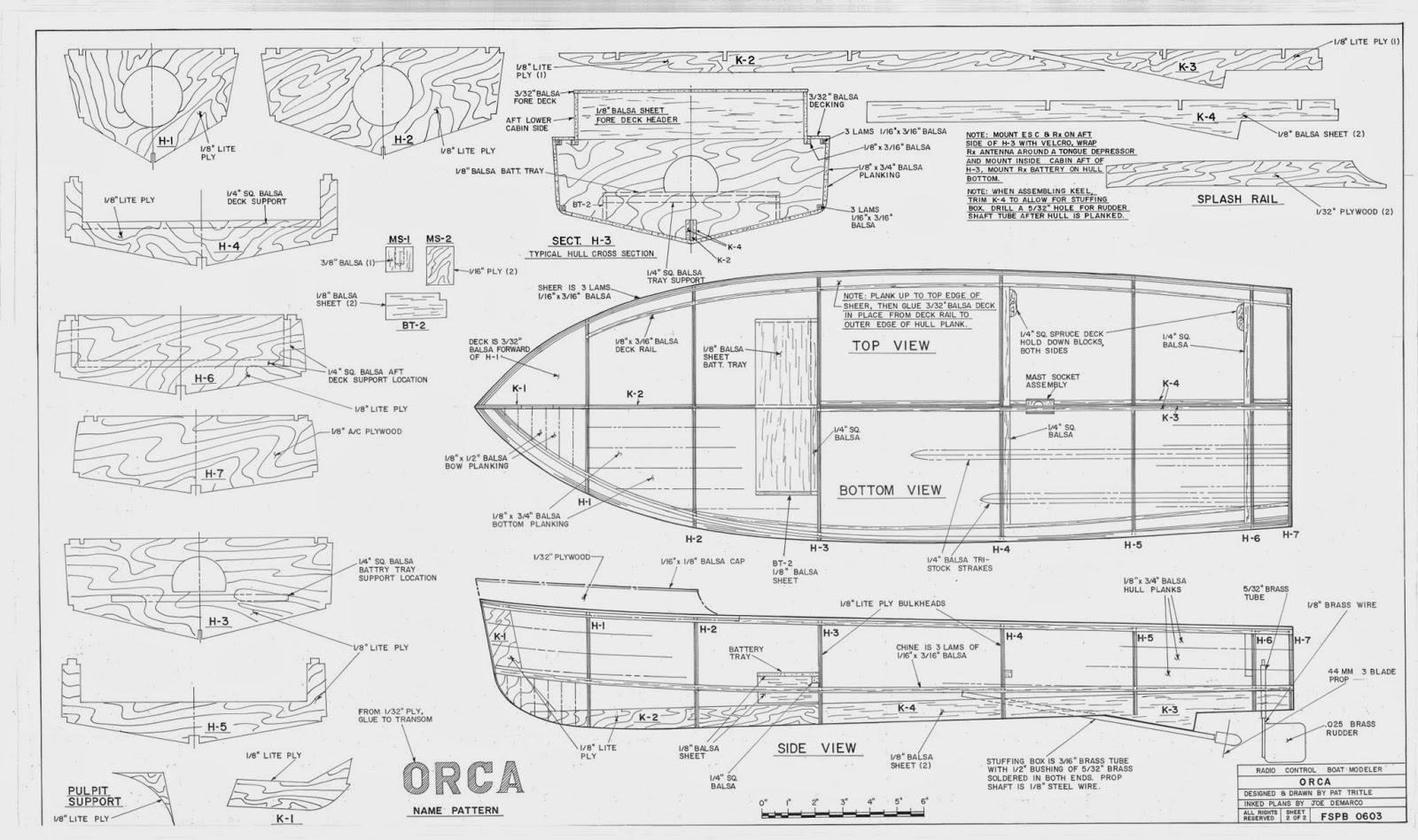

Ну и упомянутые чертежи Де Марко...
стройка чайного клипера "Катти Сарк" завершена: http://karopka.ru/forum/messages/forum190/topic20710/message867910/?result=edit#message867910 Стройка "СЕВЕРОМОРЦЫ" завершена: https://karopka.ru/forum/forum190/topic25280/
@Антон Хотеев написал:Приветствую
Кое-что можно стащить отсюда:
https://teknikbilgisitesi.blogspot.com/2015/01/orca-balkc-teknesi-modeli.html
https://shopotam.ru/catalog/Toys_And_Hobbies/Models_And_Kits/Boats_Ships/Plan s/202263217151-item.html
Ну и упомянутые чертежи Де Марко...
Да, все эти источники были во внимании. Правда в итоге от них как и говорил, остались только обводы. Все остальное, к сожалению, не вполне копийно. Да и на чертежах английским по белому написано, что если хотите копийность, то фильм вам в помощь))
Ну собственно так и сделали.
Ну вот несколько первых фографий!
К сожалению каркас до обшивки не фотографировал(( т.к. в инструкции будет схема.
Но все что далее постараюсь отфотографировать.
Вот килевая планка
Ну вот собственно корпус, только после обшивки.
Корпус уже третий по счету))
Самое сложное было разработать каркас так чтобы можно было собирать ровно без стапеля. В итоге добился чтобы все шпангоуты четко фиксировались палубами и не возникало изгиба или винта корпуса.
Готова и часть деталей каюты и надстроек.
Все детали из массива клена. Все же на виду будут. На самом деле очень доволен материалом. Да, обрабатывается немного труднее чем груша или ольха, но дерево в достаточной мере гибкое и, что немаловажно, твердое. Главное что нету хрупкости, так присущей груше.
Также вырезал рамы и окна.
Рамы вырезаны также из клена, и хотя их толщина 1мм, они довольно крепкие и даже позволяют прикладывать некоторые усилия при установке не ломаясь.
Сейчас занимаюсь задней стенкой каюты. Результаты уже скоро.
Вот понемногу дело движется.
Соорудил заднюю стенку рубки. Вставил стекла. Дверь отдельно делать буду, чтобы открывалась.
Это внутренняя часть (груша)
это внешняя часть
