Добрый день, коллеги. На сколько я знаю, постройка опытных образцов Як-44Э и его серийное производство планировалось на Ташкентском авиационном заводе. Был изготовлен полноразмерный конструктивно-технологический макет самолёта. Однако, из-за сокращения финансирования, дальнейшие работы по самолёту Як-44Э в 1992 году были остановлены на этапе подготовки к постройке опытных самолётов для лётных испытаний.самолет оснастили радиолокационной станцией кругового обзора Э-700 с дальностью обнаружения воздушных целей до 250 километров, а надводных — до 300 км. Причем РЛС позволяла одновременно сопровождать до 150 целей. Як-44 планировалось выпускать на Ташкентском авиазаводе, но ни одного летного образца построено не было. К 1990 году сделали только макет, который привезли для испытаний на авианесущий крейсер «Тбилиси», позже переименованный в «Адмирал Кузнецов».

Як-44Э получил новейшие винтовентиляторные двигатели Д-27 мощностью 14 000 л. с., разработанные Запорожским КБ «Прогресс» и оснащенные соосными композитными винтами. Для своего времени это были весьма прогрессивные двигатели, к сожалению, так и не нашедшие дальнейшего применения.

Як-44Э значительно превосходил своего американского оппонента, палубный самолет ДРЛО Grumman E-2 Hawkeye, концепцию которого советский самолет повторял. Но Як-44Э не являлся копией «американца». Он был длиннее, тяжелее, имел больший размах крыла и был значительно быстрее — максимальная скорость Як-44Э была 740 км/ч, против 600 км/ч у «Хокая». Расчетное время патрулирования должно было составлять около пяти часов, поэтому самолет оборудовали буфетом и санузлом.

Для компактного размещения в ангаре авианосца Як-44Э получил складывающиеся крылья и регулируемую по высоте стойку РЛС. Кроме того, Як-44Э мог взлетать с трамплинной носовой части авианосцев проекта 1143.5 и забираться на 13 километров, а американский самолет только на 9,3 км. Экипаж каждого самолета состоял из двух человек, но у «Хокая» было три оператора РЛС, а у Яка — четыре.

Так что все попытки отдельных «знатоков» представить Як-44Э как копию Grumman E-2 Hawkeye лишены оснований. По многим показателям, разработанный в прошлом веке Як-44Э даже сейчас превосходит новейший китайский палубный самолет ДРЛО Xian KJ-600.
Не знаю, как сейчас, но полноразменрый макет до недавнего времени хранился в одном из цехов ОКБ Яковлева

К сожалению, от процесса посторойки сохранились лишь два кадра

Доброе утро, Коллеги. В ближайшее время постараюсь сделать общий вид. На постройку ушло 13 месяцев...

Доброе утро, Коллеги. В ближайшее время постараюсь сделать общий вид. На постройку ушло 13 месяцев...

Добрый день, коллеги. спасибо за оценки. Общие виды не получились по причине того, что не нашёл такого большого фона. А фотографировать на улице не имею возможности. не хотелось фотографировать и на фоне домашних обоев и табуреток...

Приветствую, коллега. Замечательная, Галерейная работа. Но, повторяю, вода получилась уж слишком лазурная, словно из бассейна. Стоит "оморячить" водную гладь до натурального. Знаю, это очень сложно. Я- за галлерею.

Как такового обсуждения модели не получилось. А жаль.

А ведь действительно, качество исполнения воспринимается на уровне 700-го масштаба, пока не разглядишь в аннотации, что это аж 200-!!!!

При желании можно придраться к любой детали на представленной модели. А это не есть хорошо.

Но радует, что на данной модели Автора уже отсутствует перелив краски и лака.

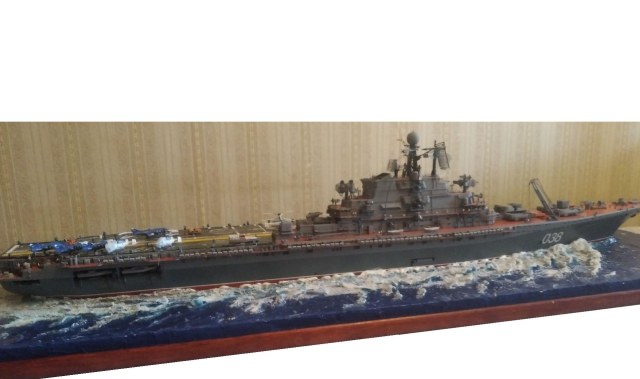

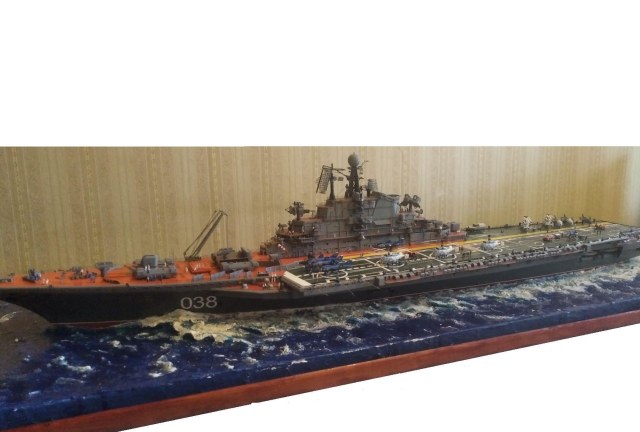

Да и "Баку" выполнен намного аккуратнее.

Честно скажу - выдаю огромный аванс Автору и допускаю модель в Галерею, хотя пальцы на клавиатуре так и норовили настучать "Песочница"......

Надеюсь, что следующие работы Автора подтвердят моё решение.

С Уважением, Алексей.

Артиллерийские корабли не делаю. Склоняюсь больше к авианосным советским проектам послевоенной эпохи.

Большое спасибо, коллеги, всем, кто принимал участие в обсуждении... Ваши замечания очень важны для меня. И в дальнейшем буду стараться учитывать их, ориентируясь на лучшие работы мастеров. Всем спасибо!!!!

Браво. Прекрасная работа. Кроме модели хочу выделить воду. Сходство потрясное. Превосходно!

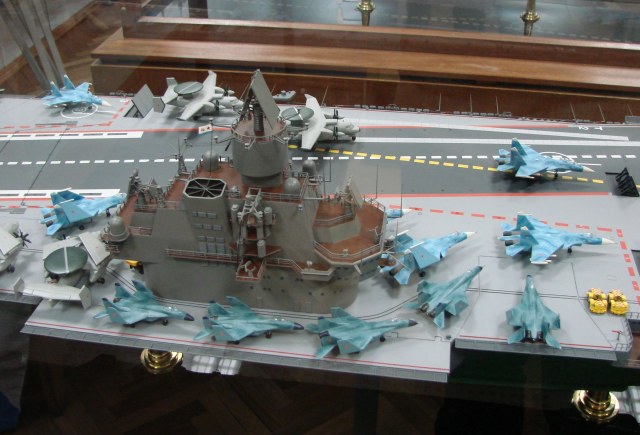

Ну, коллега, в и-нете достаточно фотографий моделей, в т.ч. и от Невского ПКБ, такого варианта крейсера. А также всяческих схем и псевдочертежей общего вида, по которым можно представить и построить "недостроенный и несуществующий" корабль. Я, специализируюсь на постройке именно таких несостоявшихся и, порой, забытых, что обидно, но достойных проектах.

Значит вам надо построить "Советский Союз"!

Очень сложно оценить модель недостроенного и не существующего корабля! Кстати надстройка даже не была изготовлена и даже чертежей конструкции я не видел ( как и верхнего носового блока). Спонсоны так же не были установлены. К началу утилизации были сформированны 19 зональных блоков. Об оборудованн на открытых частях, как и о вооружении, говорить не приходится. Но СМЕЛО!

Ну, коллега, в и-нете достаточно фотографий моделей, в т.ч. и от Невского ПКБ, такого варианта крейсера. А также всяческих схем и псевдочертежей общего вида, по которым можно представить и построить "недостроенный и несуществующий" корабль. Я, специализируюсь на постройке именно таких несостоявшихся и, порой, забытых, что обидно, но достойных проектах.

Цитата:Цитата:

Половинчатая. Это дает возможность изготавливать бессчетное количество экземпляров. Половинки проклеиваются тем же раствором
Ясно.
Насчёт вакуумной камеры что, не нужна? Недоливы и пузырьки, возникают ?

Дофига деталей отлить надо...

Цитата:Обычный силиконовый санитарный герметик. Я использую Церезит

Ясно. Без вакуумной камеры? И какая форма? Разрезная или половинчатая?

Обычный силиконовый санитарный герметик. Я использую Церезит

Обычный силиконовый санитарный герметик. Я использую Церезит

Что за двухкомпонентный пластик для литья?

Готовится просто: разводится 1*1, перемешивается и разливается в формочки (я их делаю из цветного силиконового герметика) и через 10 минут - превращается в белый пластик

Да уж, вот это МОДЕЛЬ! Вот это РАБОТА! Только не понял, а почему вся артиллерия окрашена чёрным? Даже если на завод они поступали такими (?),то при установке наверно красили шаровкой?

Как раз на Баку артиллерия была черной.

А чего фотографий-то пожалели?

Прошу добавить.

С Уважением, Алексей.

Отличная диорама вышла! Делитесь рецептом воды )))

Доброе утро.
Спасибо за Ваши отзывы.
Вы правы, это пой первый пробный заход с исполнением диорамы для ПЛ.
Здесь акцент делался именно на воду.
Коль изготовление воды вызвало такой интерес, то предлагаю краткое описание.
В принципе все просто и дешево, по сравнению с использованием продаваемых имитаторов водной поверхности и пены.
Основа, как это видно, органическое стекло, обтянутое светопропускающей цветной пленкой. Рабочая поверхность первоначально покрывалась бесцветным прозрачным кислотным силиконом для аквариумов. Силикон наносился не равномерно, имитируя основные неровности поверхности для будущих гребней волн. Далее наносился основной тонкий слой силикона. Этот слой наносился сплошным ковром, чтобы сгладить нижние гребни. Долее на этот, еще не высохший, сплошной "ковер" кистью наносилась обычная медицинская "зеленка" (раствор бриллиантовый зеленый, продается в аптеке). Кислота, входящая в состав силикона, вступает в химическую реакцию с раствором "зеленки", выдавая лазурный цвет. После высыхания вся поверхность вновь покрывается тонким слоем силикона. За тем - вновь "зеленка" и т.д., в зависимости от необходимости добиться нужной глубины.
Последний слой исполняется в виде гребней волн.
На еще не застывшие гребни насыпаются кристаллы поваренной соли "Экстра". Ее кристаллы очень мелкие, по сыпучести не уступают кварцевому песку. За счет этого они ложатся на поверхность ровным слоем без комков. Кристаллы отлично прилипают к свежему силикону.
После высыхания всего этого пирога при помощи кисточки на кристаллы соли наносится теплая вода. Кристаллы рстворяются, образуя мутноватые лужицы. После полного высыхания на их месте появляется что-то, напоминающее пену.
Вот собственно и вся кухня.
Буду рад, если кому-то смог помочь.
Желаю всем участникам форума успехов в творчестве.
