Выражаю искреннюю признательность сотрудникам ТПО "Микродизайн" за то, что не отфутболили, а всё-таки несмотря на болезни, отсутствие конструкторов, переезд на новое место довели-таки данную работу до логического конца. Выслав результат мне. В общем все желающие заиметь своё травление дерзайте вода камень точит и у вас всё получится что задумали.

В общем

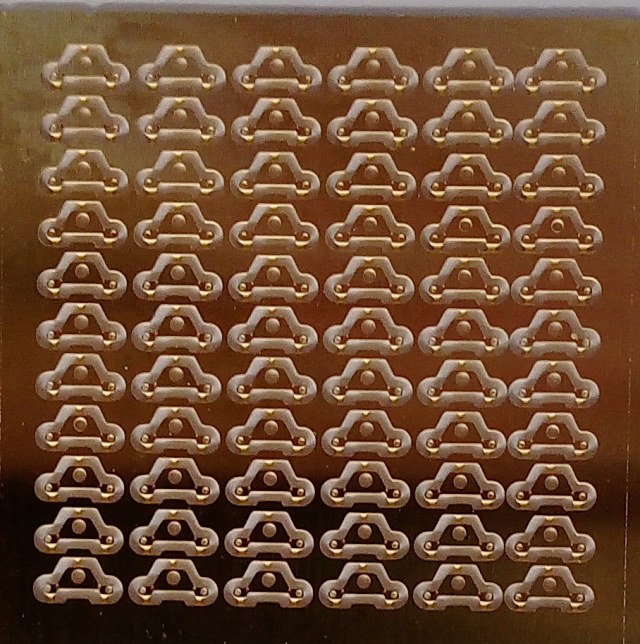

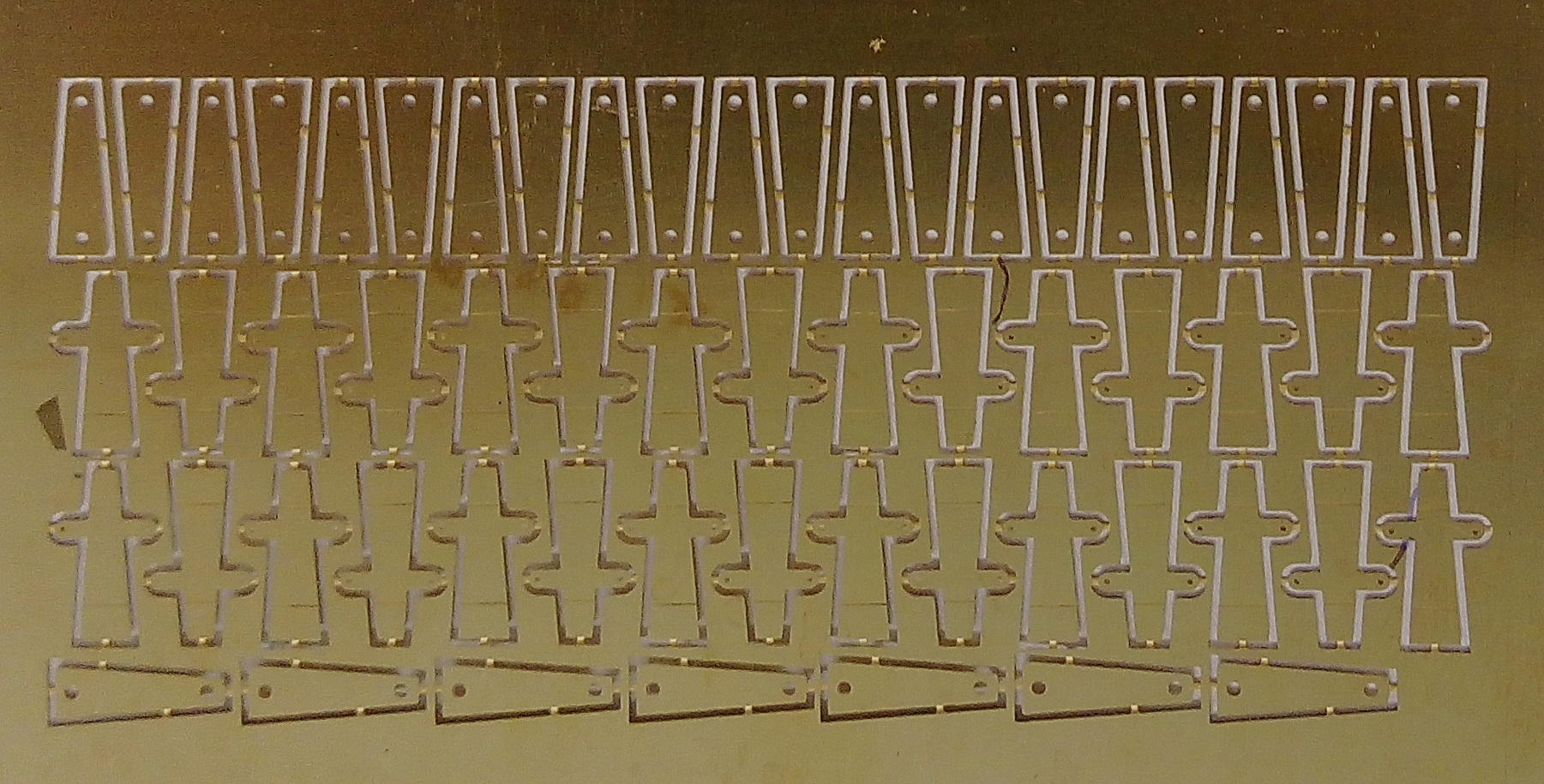

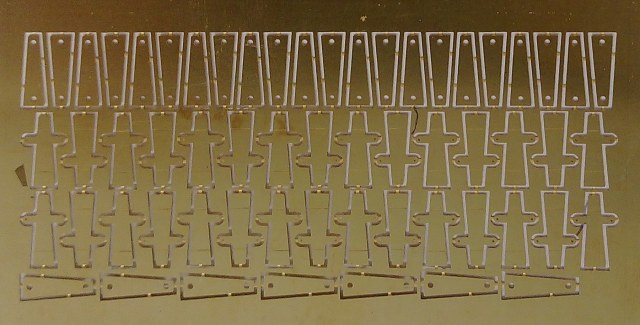

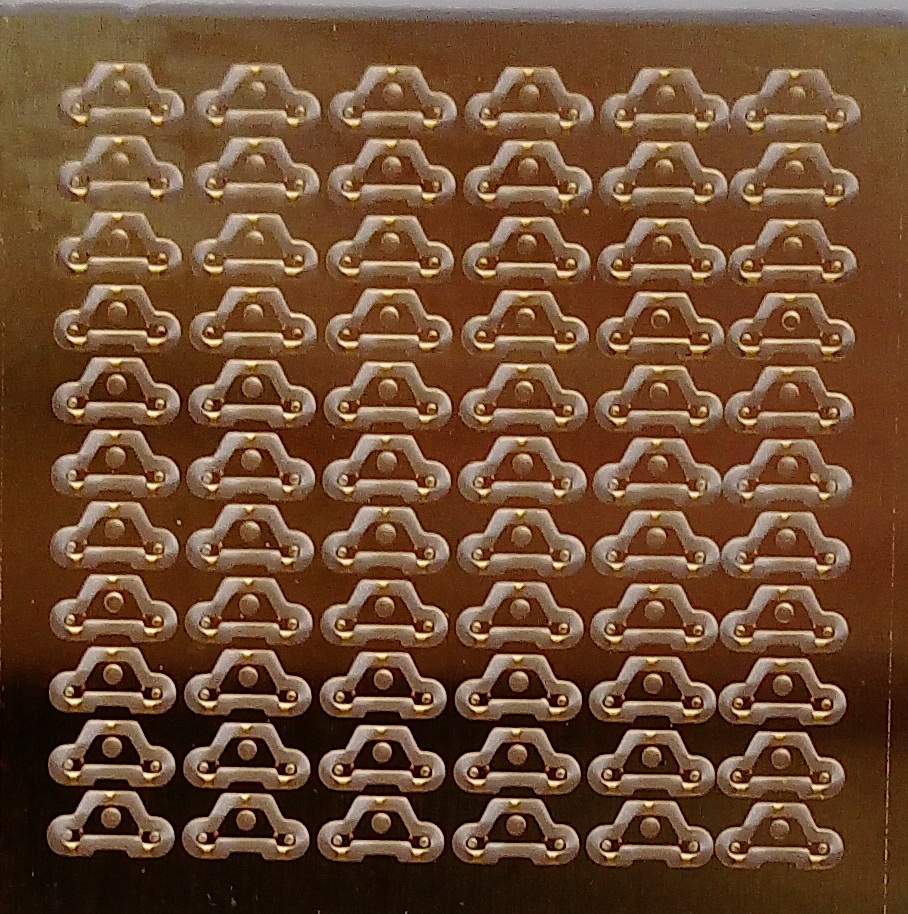

вот эти две заветные пластины с деталями

Вся эта инфа и была направлена конструкторам ТПО "Микродизайн" и после утверждения толщины деталей, кол-ва деталей, места где нужен полутрав (на жаргоне конструкторов-это те самые прорезы, по которым впоследствии сгибаются детали) утверждения эскизов всё было сделано.

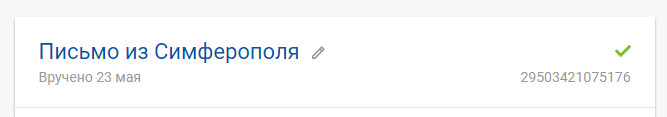

В результате Вы будете удивлены я получил посылку с деталями 23.05.2018, т.е. прошёл год с момента обращения

1я и 3я детали в сборе

3 деталь верх

2 деталь низ

1 я деталь-крепление верхней детали эту деталь помогли сделать конструкторы девчата которым в дальнейшем меня передали спасибо им огромное за это.

Но это ладно при переписке выяснилось, что все конструкторы заняты на очень важных проектах и поэтому нужно немного подождать, потом ещё немного потом они переезжали в общем в итоге мне было напрямую сказано может быть я сам найду конструктора и я направлю просто готовые детали для травления. Деваться было некуда.
Я согласился и совместно с другом сначала в CorelDRAW X8 отредактировали нарисованные ранее детали.

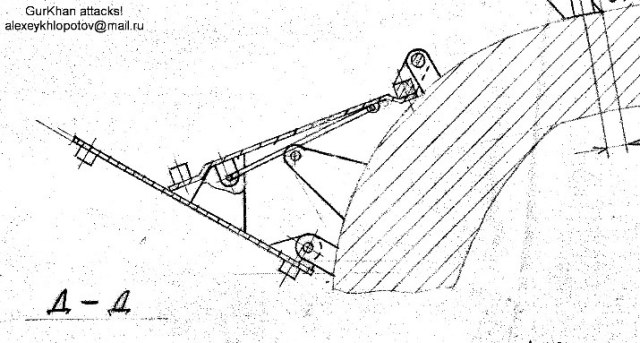

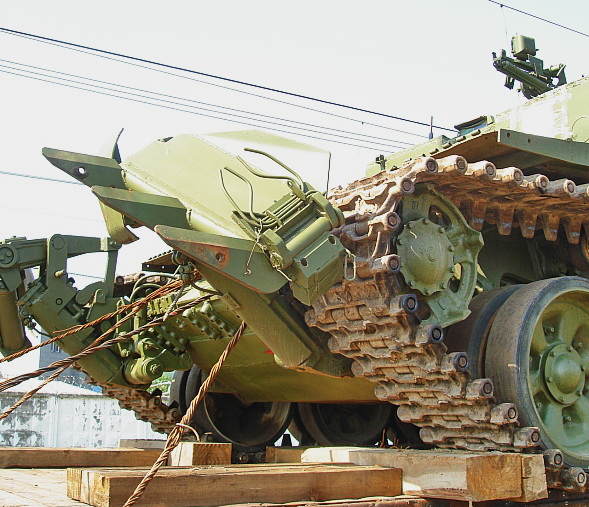

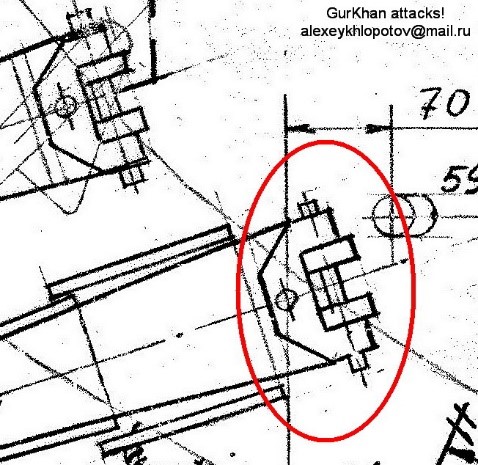

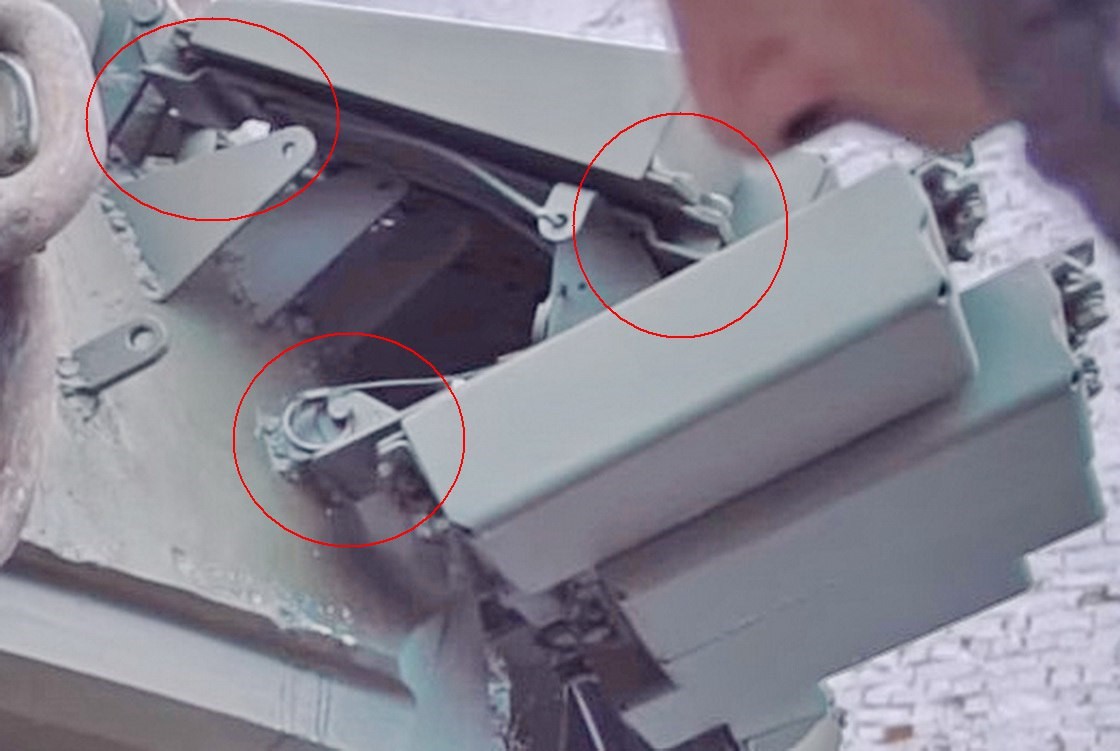

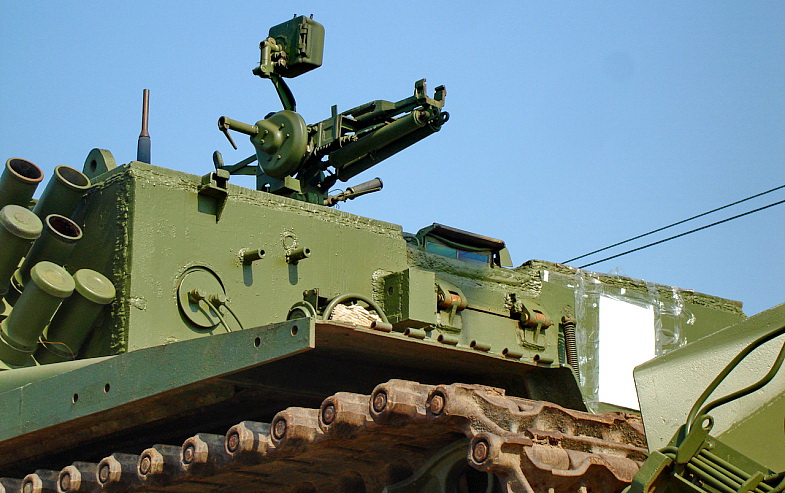

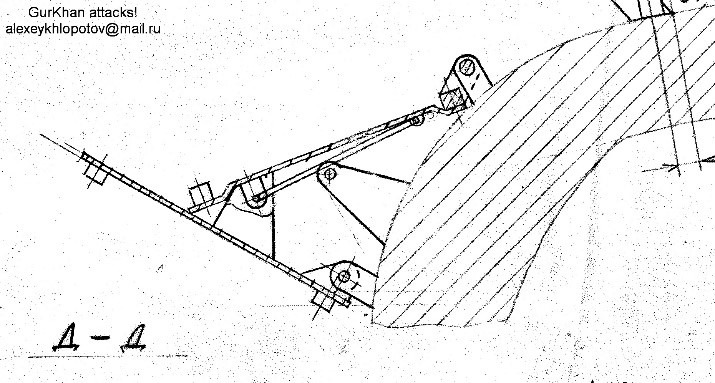

В связи с тем, что в парке Патриот началась реконструкция «Объекта 787», появилось видео снятия башни и нужные ракурсы, поэтому появилась возможность более детально разглядеть эти детали сверив их с чертежами.

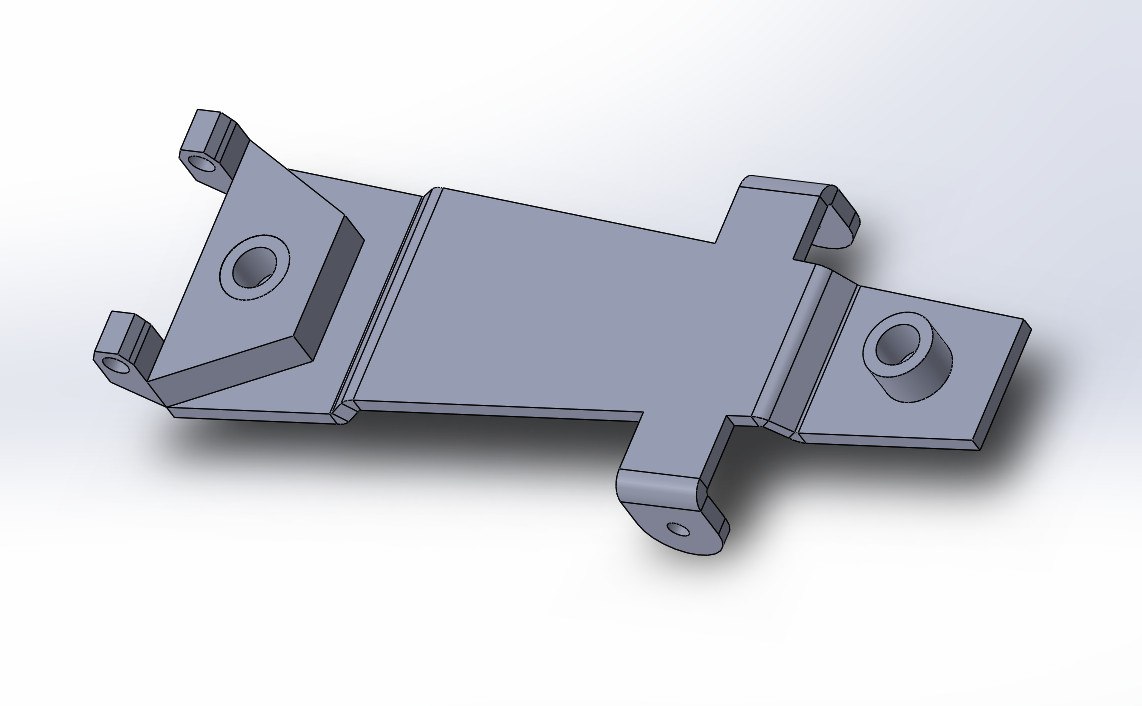

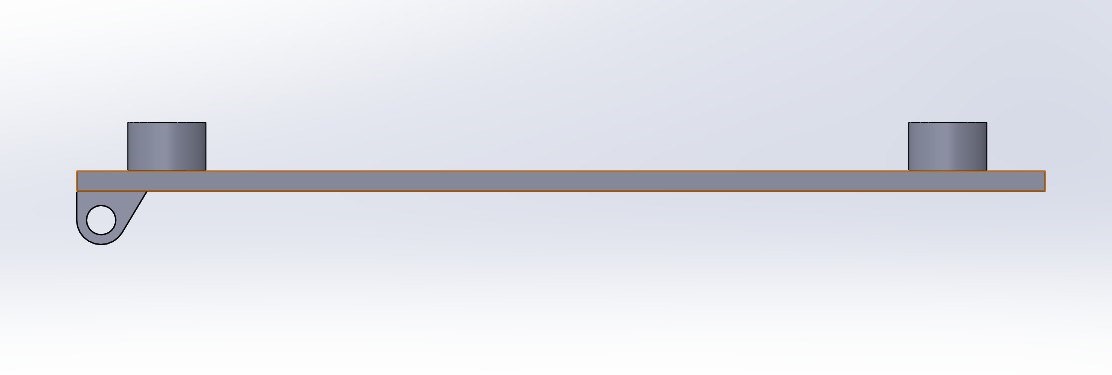

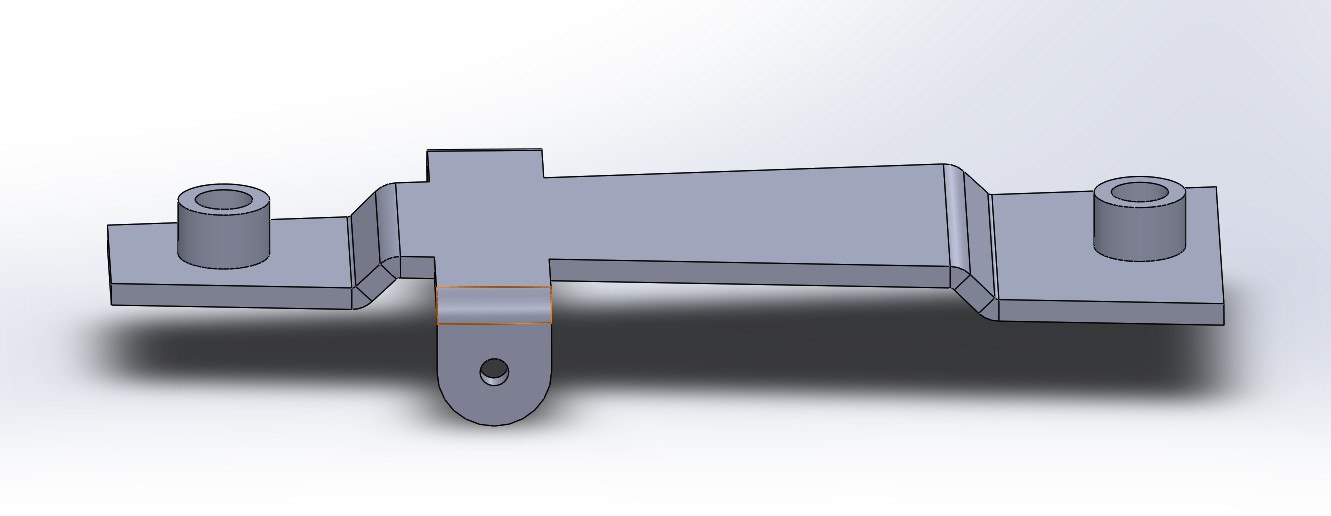

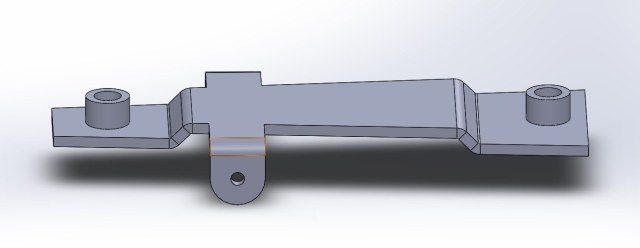

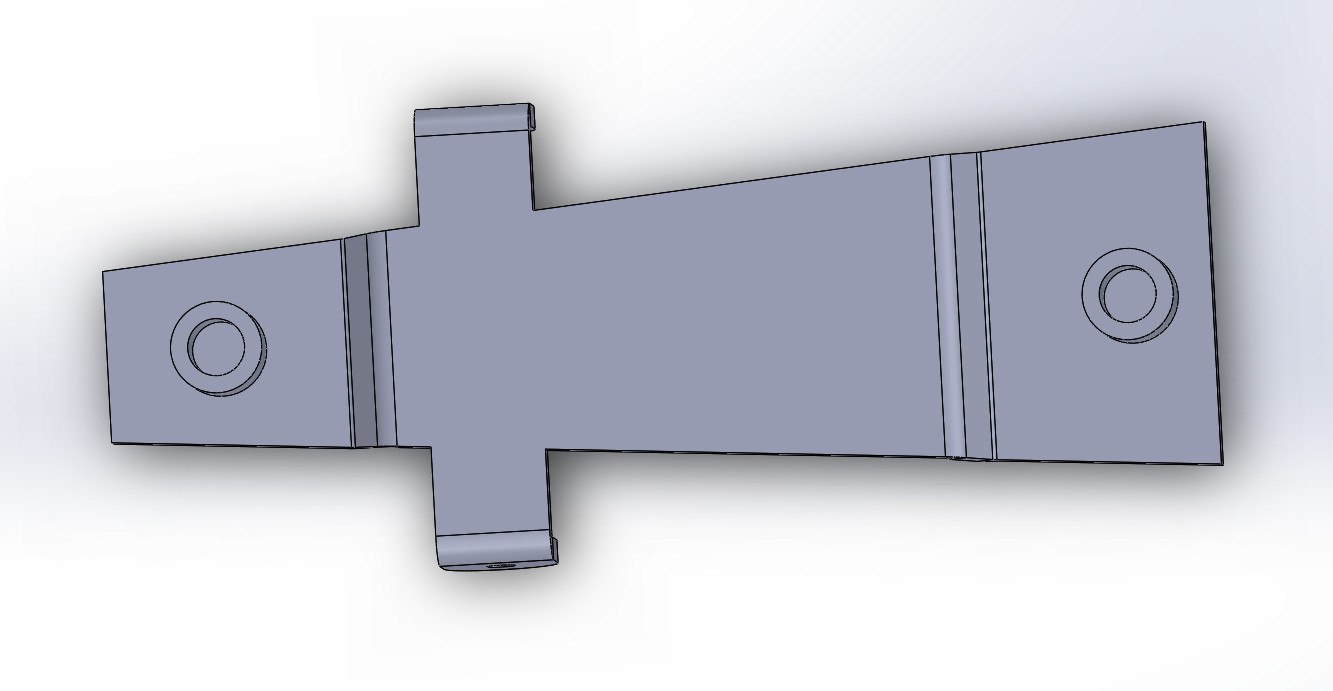

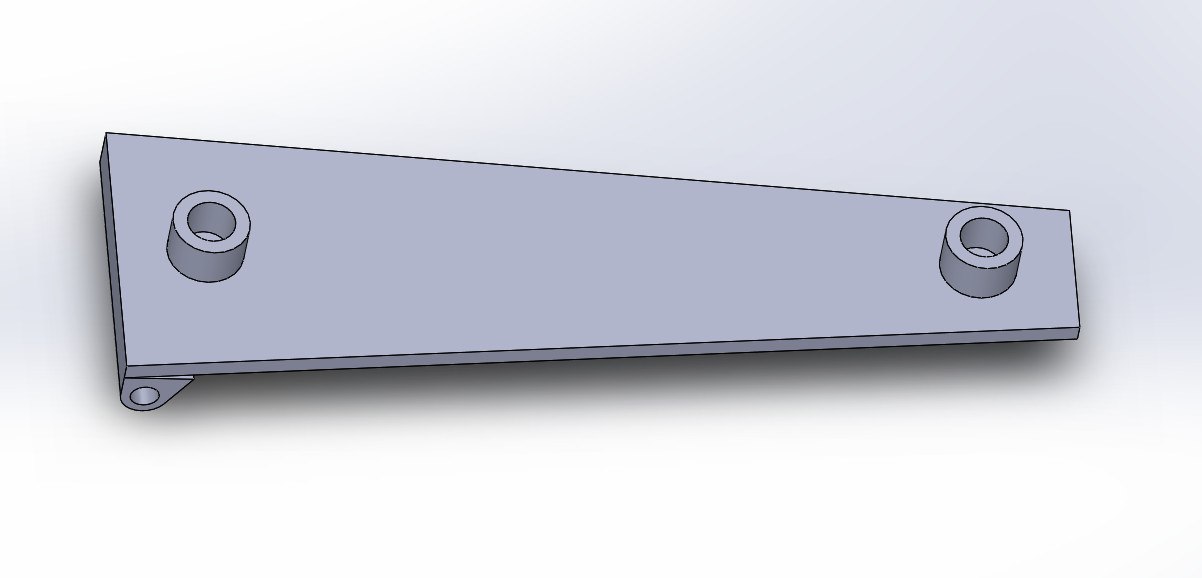

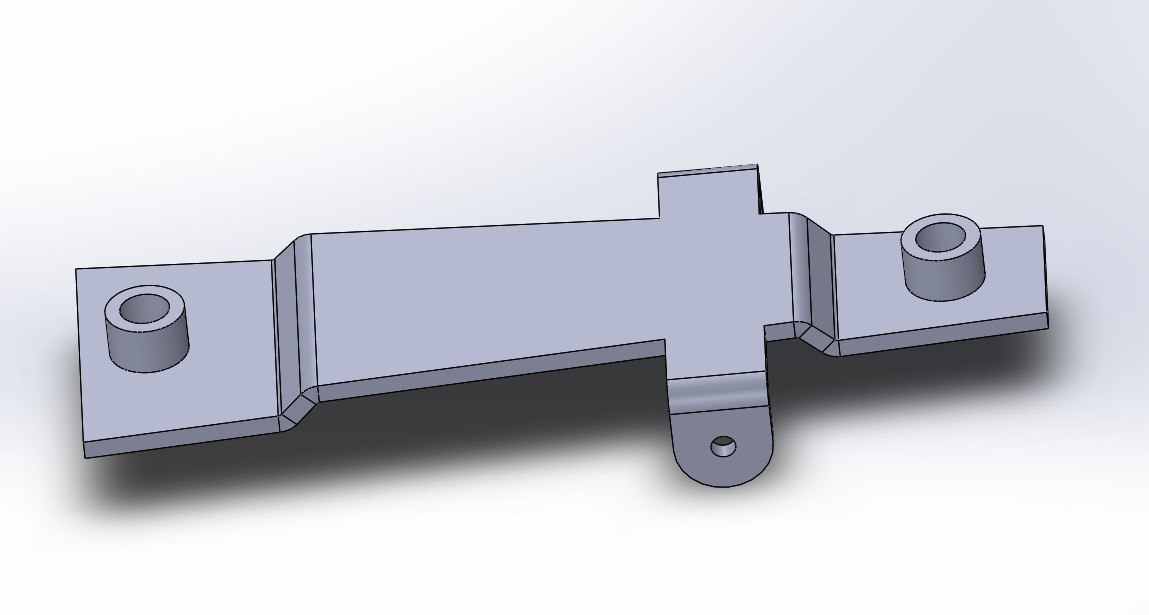

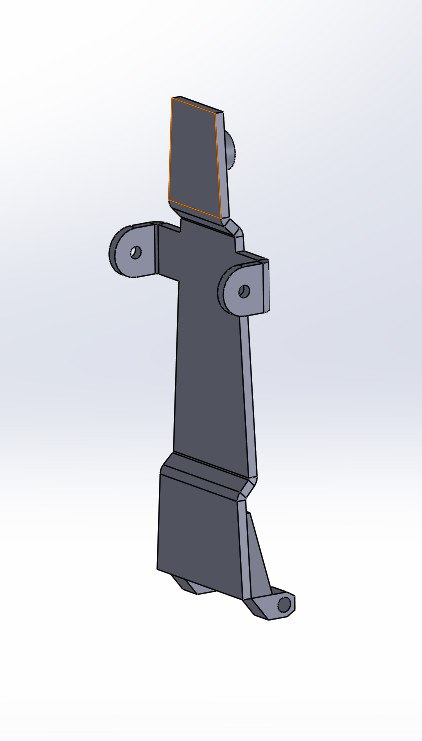

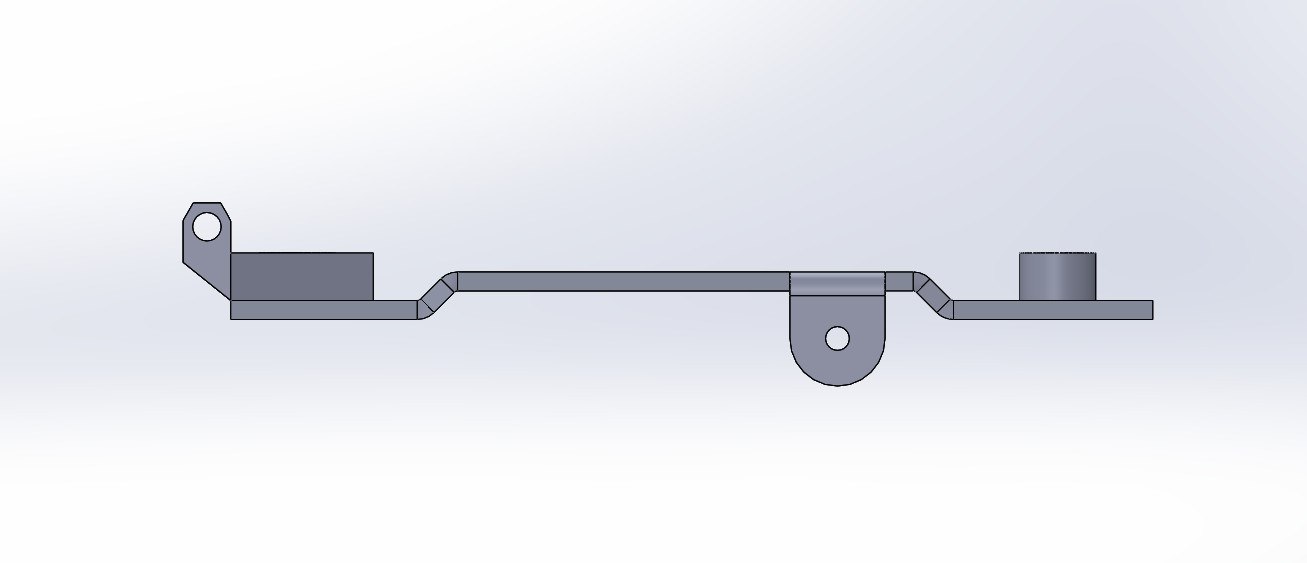

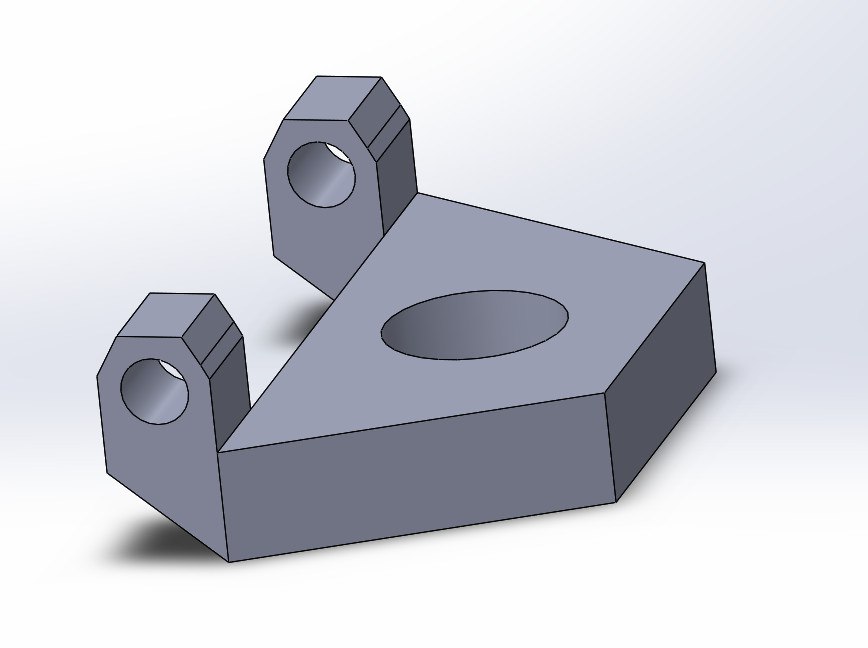

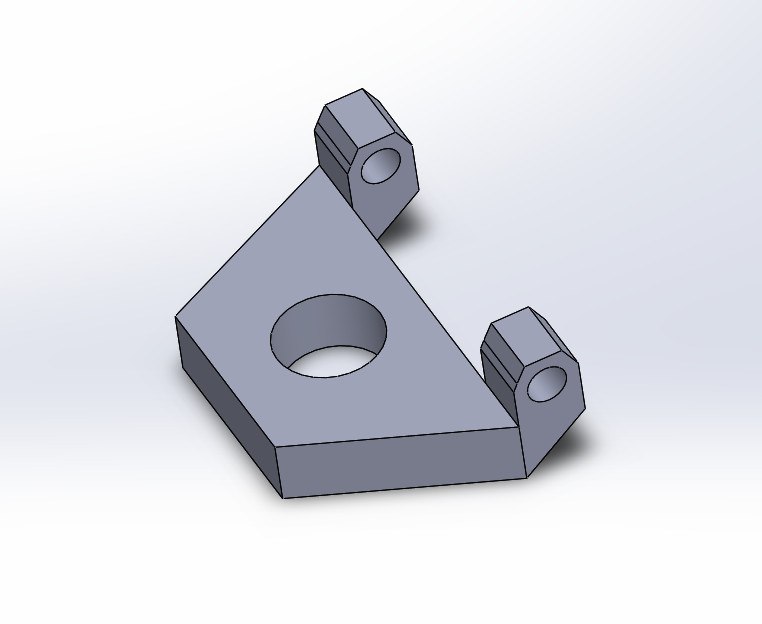

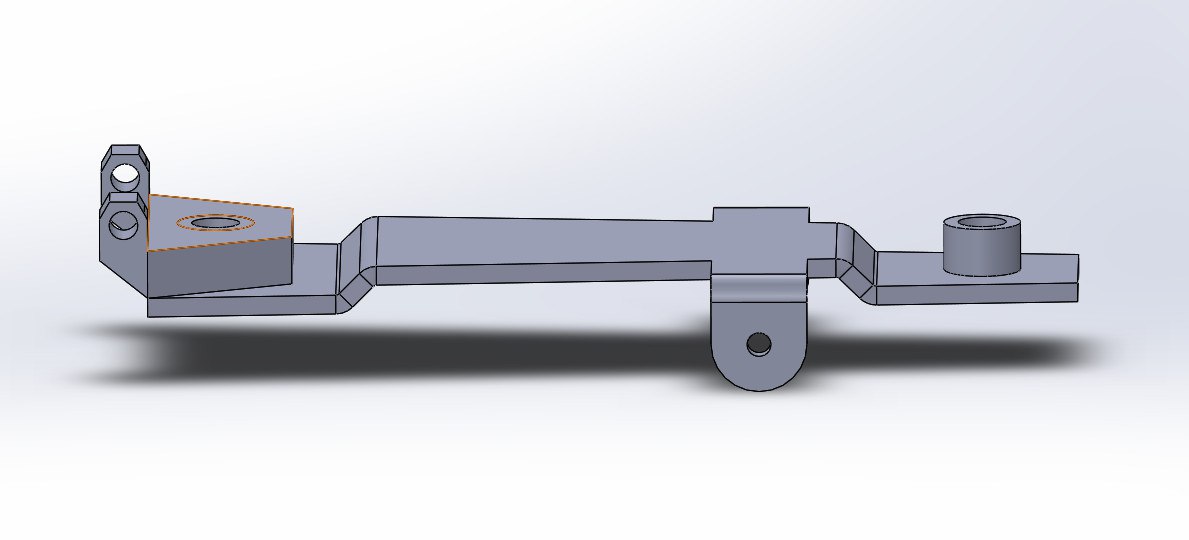

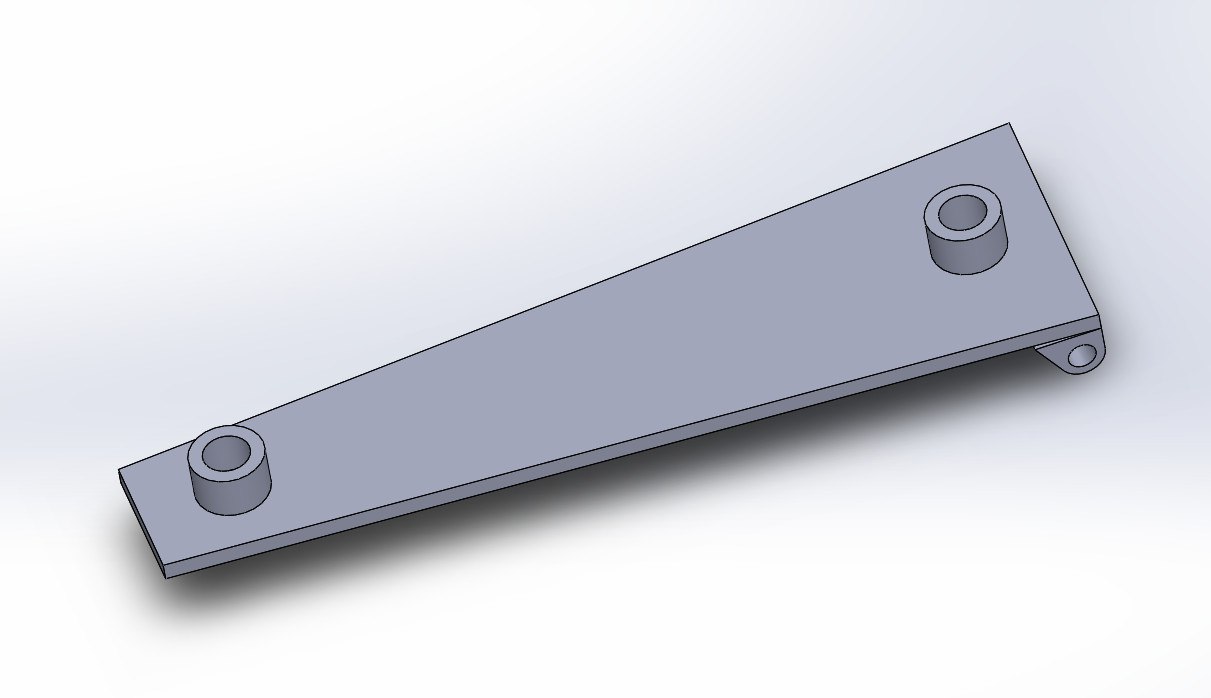

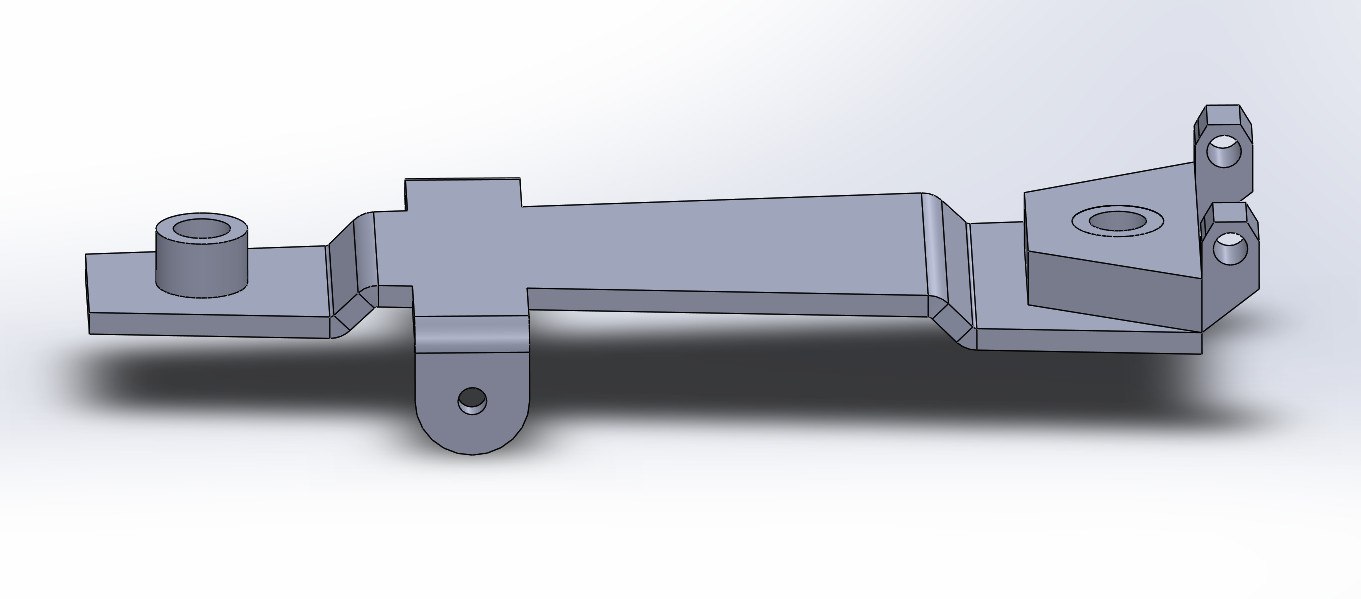

Более того пришлось осваивать рисование детали в программе SOLIDWORKS 2017 опять же с другом, выполнив предварительные прорисовки для того, чтобы, вообще понимать, как эта деталь должна выглядеть.
Места установки блоков ДЗ соответствуют размеру блоков ДЗ от любой модели фирмы «Trumpeter» или «Меng» их посадочные места совпадают.

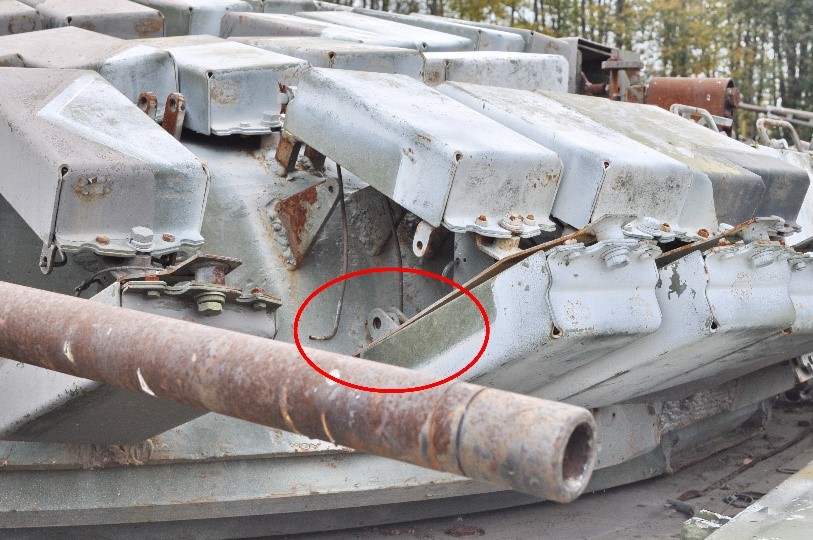

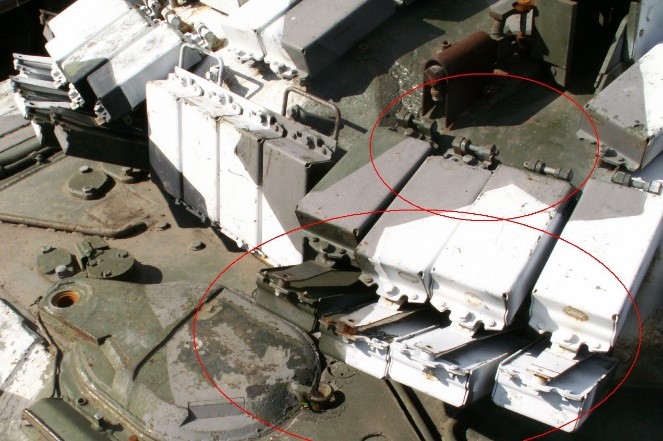

Для установки блоков ДЗ на лобовую проекцию башни нужно было изготовить крепления, которые оказались весьма необычной формы.
Сам я бы эту работу не осилил поскольку очень мелкие детали. Я попробовал нарисовать данные детали в программе CorelDRAW X8, наконец с помощью друга это у меня получилось, дальше распечатав на принтере и наклеив на медную тонкую полоску попытался вырезать по контуру. На десятой детали бросил это дело.
И вдруг подумал, что хорошо было бы сделать травление, но к кому обратиться. На ум пришла молодая, но стремительно развивающаяся на тот момент фирма ТПО "Микродизайн" тем более на сайте они себя очень хорошо представили
«ТПО "Микродизайн" - первое в России творческое производственное объединение полного цикла по изготовлению фототравления для моделизма
О НАС
Творческое производственное объединение "Микродизайн" - молодое, динамично развивающееся предприятие по изготовлению фототравления для моделизма. Идея его создания родилась в 2014 году, когда будущий директор объединения на прежнем месте работы столкнулся с проблемой производства фототравления для фирмы "Мастер-Корабел" непосредственно в России. Сделав ставку на недорогое, но столь необходимое российским моделистам фототравление, фирма пошла по пути изготовления деталей прежде всего для любителей пластиковых сборных моделей. Стратегическими партнёрами стали крупнейшие в России производители сборных моделей различного профиля.
Дружная атмосфера в коллективе, амбициозность и профессионализм конструкторов и разработчиков позволили заняться самыми сложными проектами и с успехом реализовать их. Все эти годы мы старались удовлетворить потребность в фототравлении всех желающих: от крупных производителей моделей до частных заказчиков с единичными заказами»
 Черти подкупили, собрался с духом и написал письмо мол так и так помогите нужно крепление сработать, блоков ДЗ на башню.
Меня перенаправили на почту в Контакте.

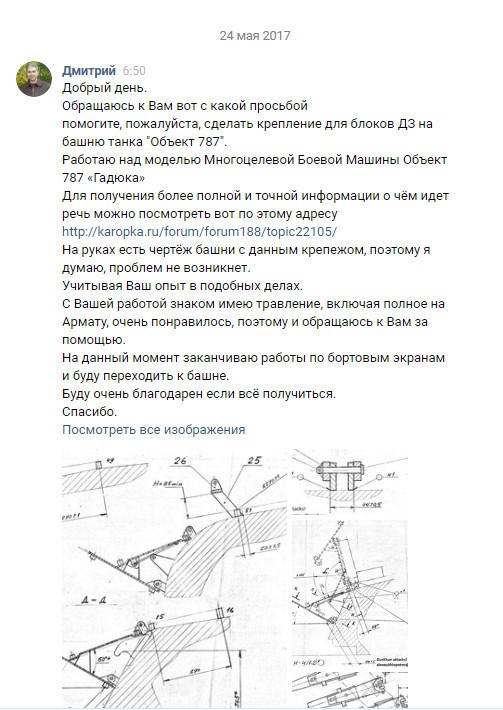

В итоге 24.05.2017, состоялся диалог с начала с одним представителем фирмы ТПО "Микродизайн" по поводу заказа на разработку трёх деталей. Тот перенаправил меня на другого.

День добрый.

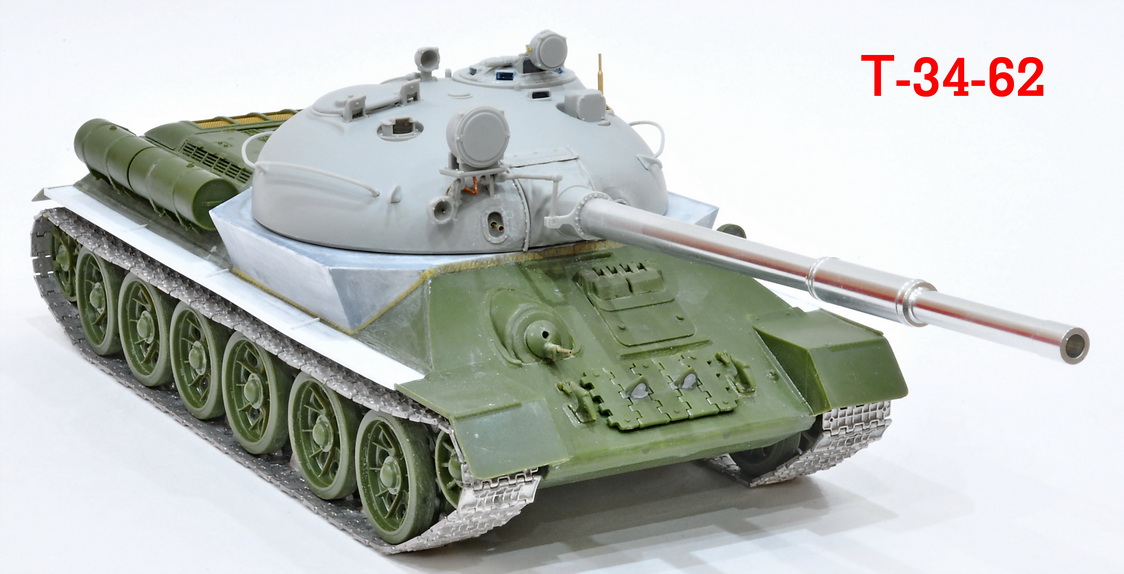

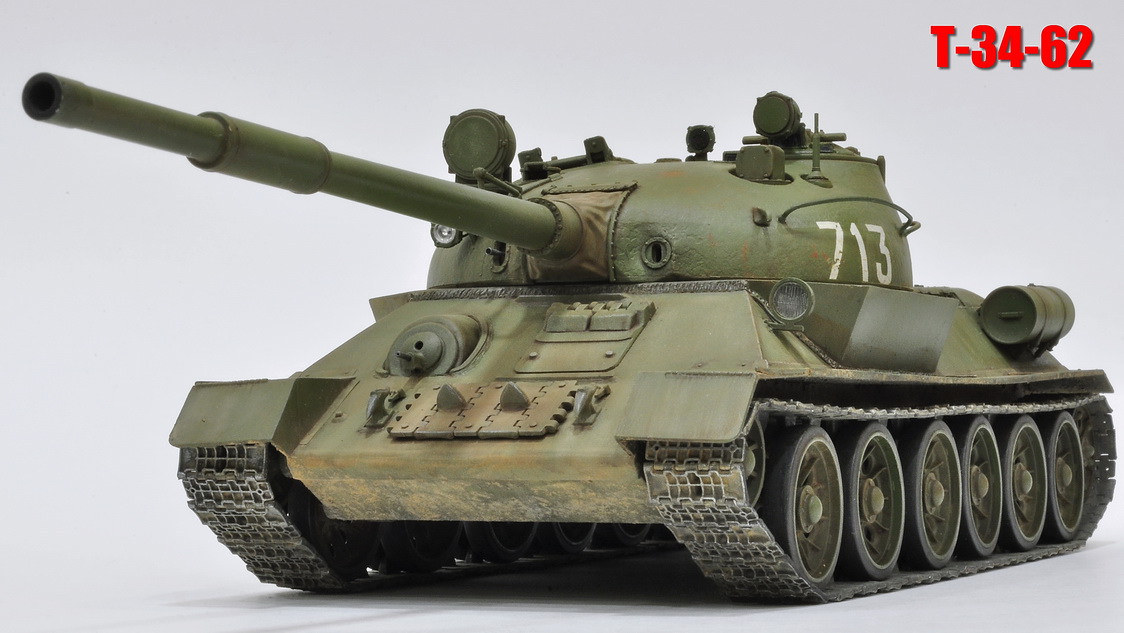

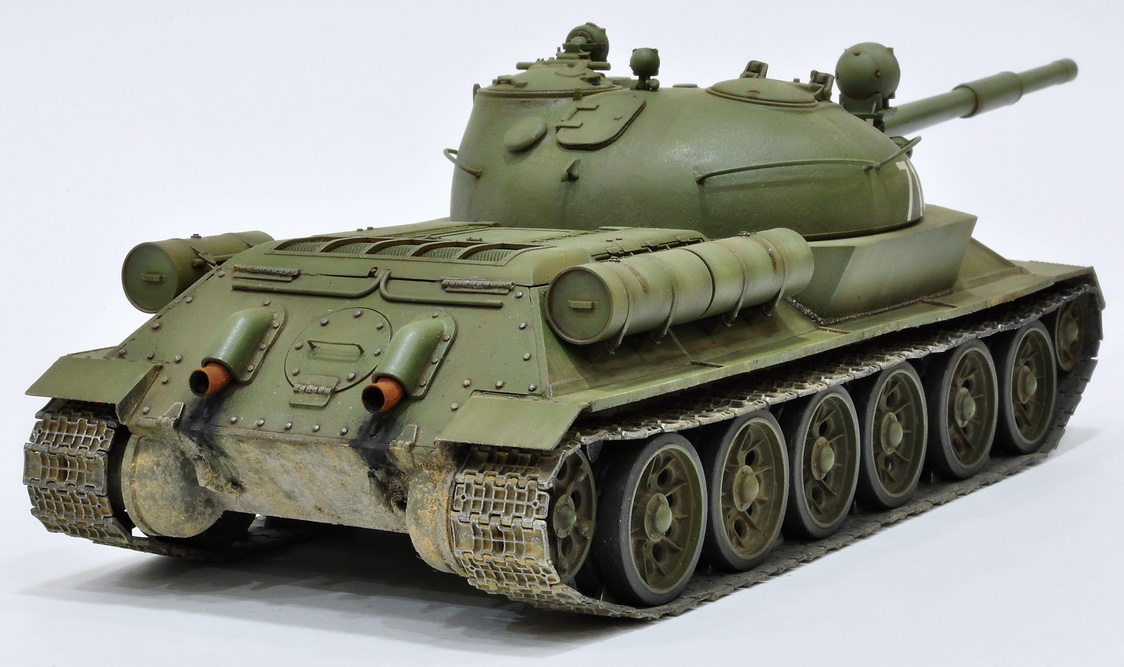

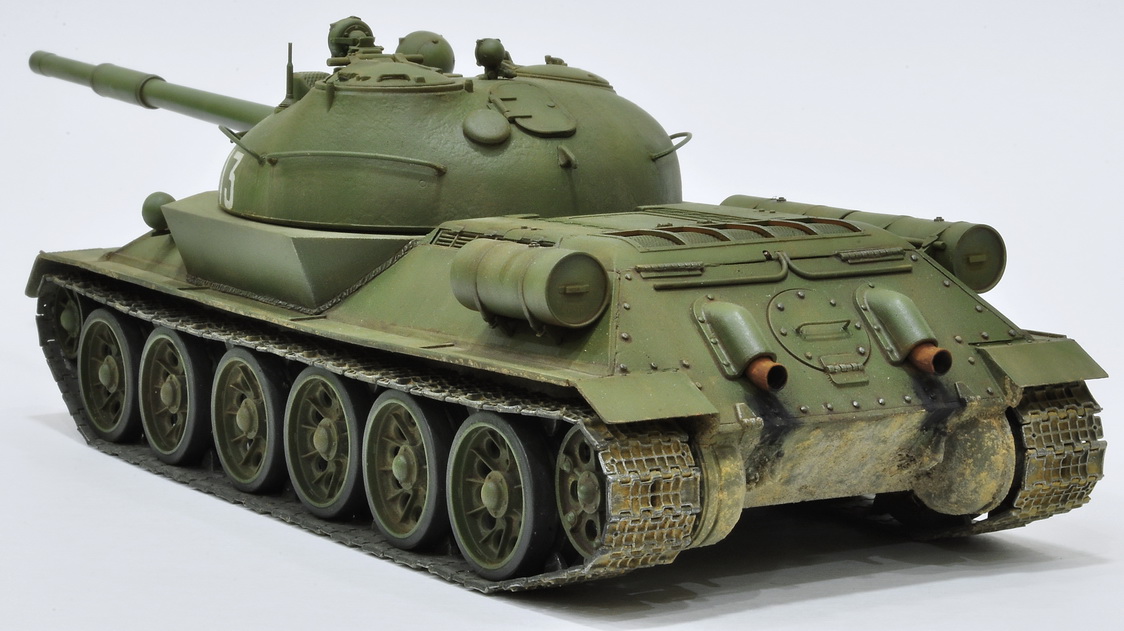

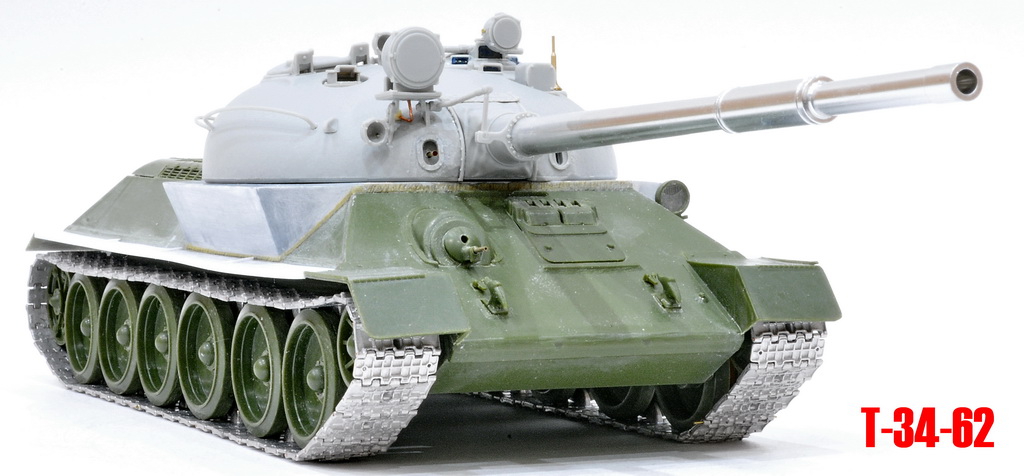

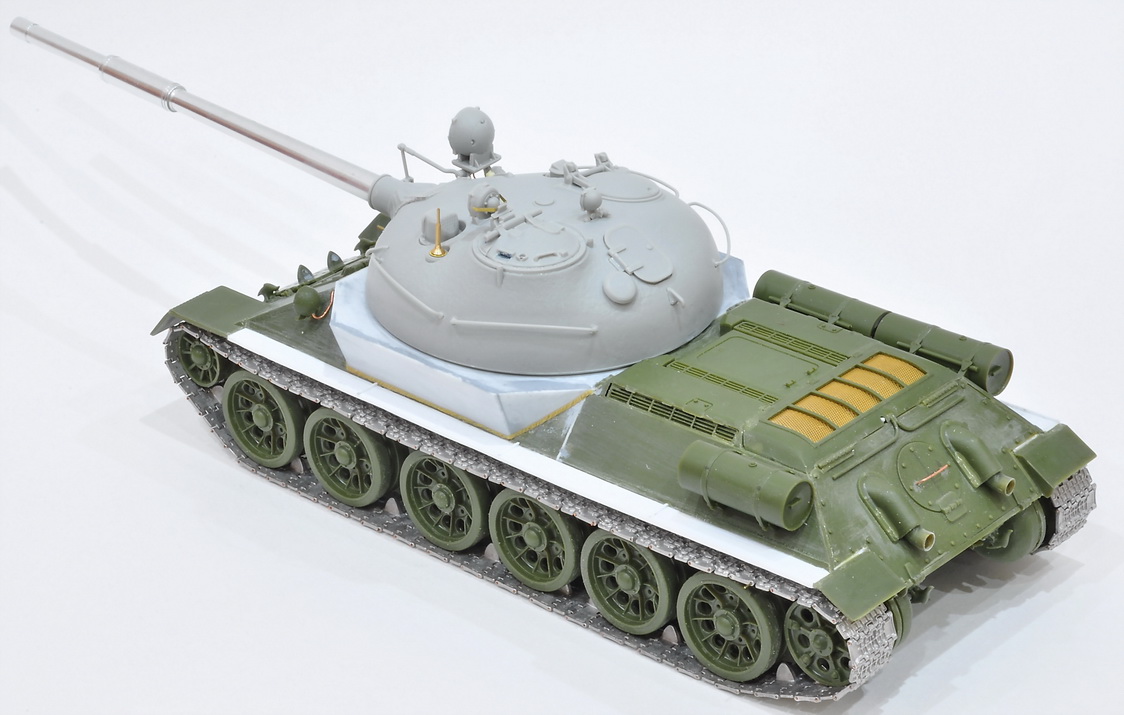

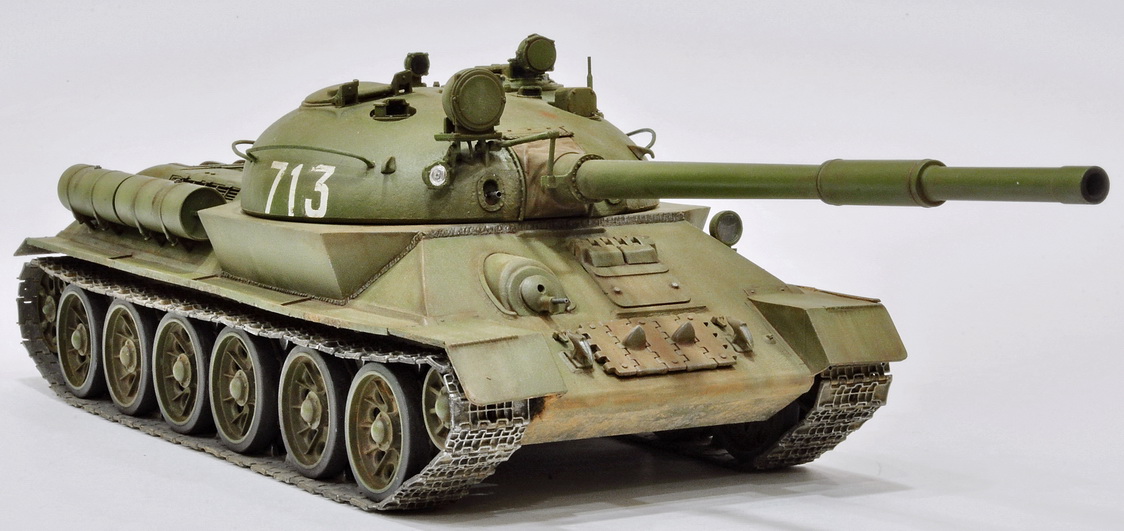

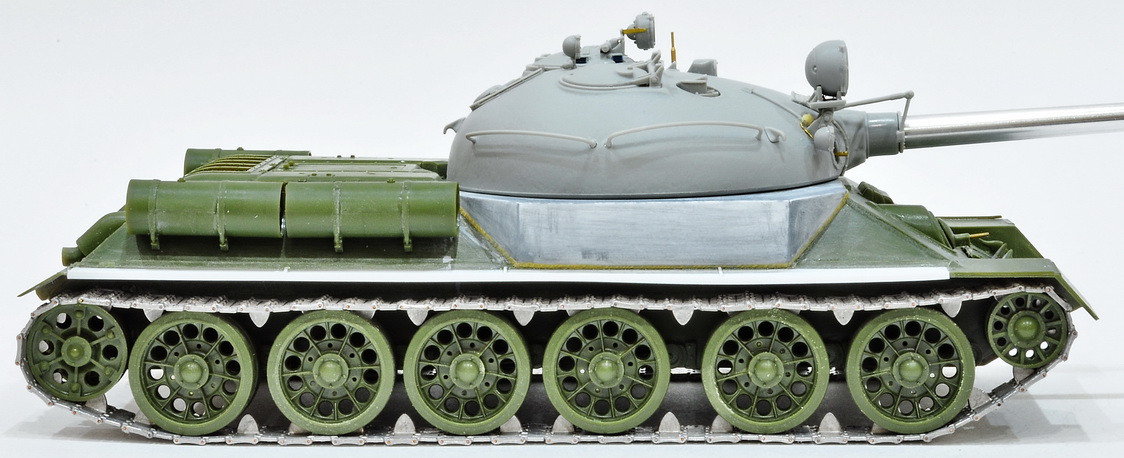

завершаю работу над танком Т-34-62.

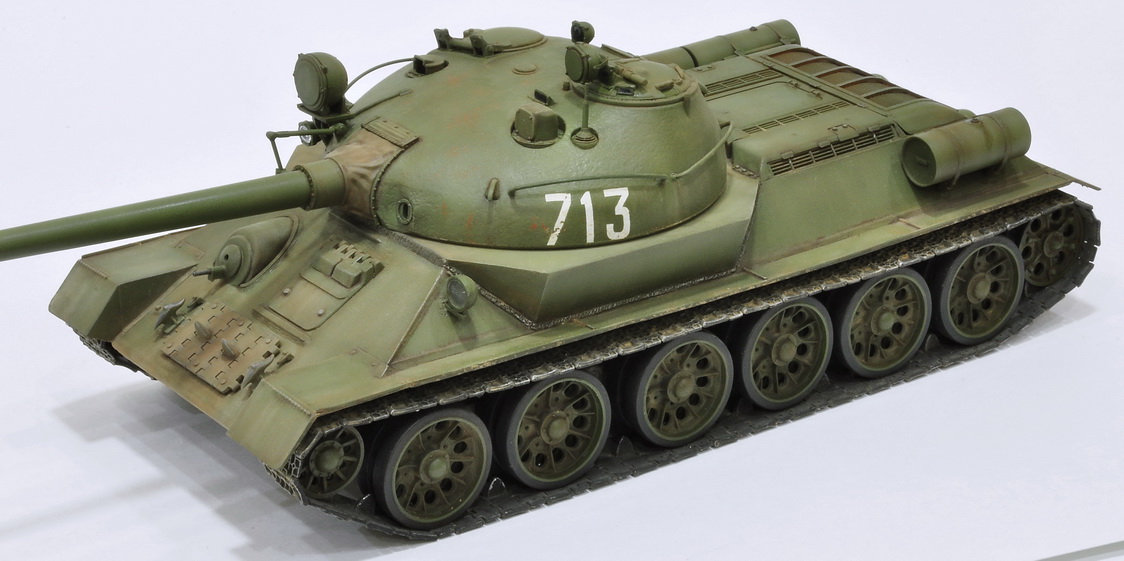

Покрасочные работы были завершены ещё в марте но от фотографировать получилось только сейчас.
Выкладываю пару фото и переезжаю в галерею.
Спасибо за просмотр.
Сказка закончена.

Ну ты и закрутил мысль свою.

Всем привет.
Абсолютно случайно подогнали каточки, баки и на лобовуху траки.
Всё поставил получилось прикольно.

Вадим Щелконогов такого делал посмотри по этой ссылке https://www.facebook.com/shvadime/media_set?set=a.533689696709291&type=3
может чего и нароешь.

И ещё но конструкция ВЛД другая.

Привет.

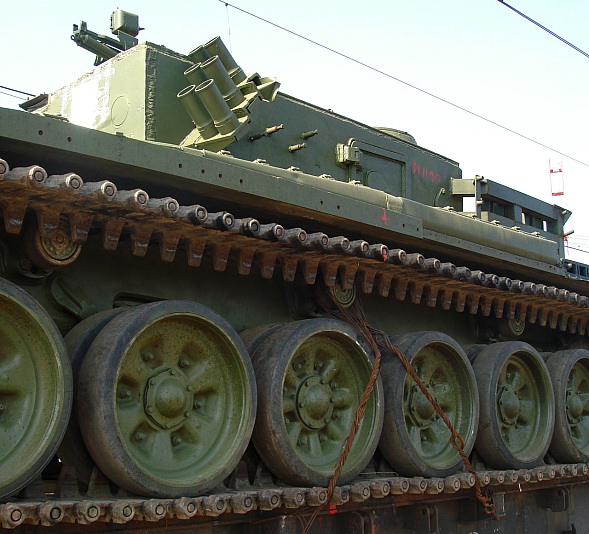

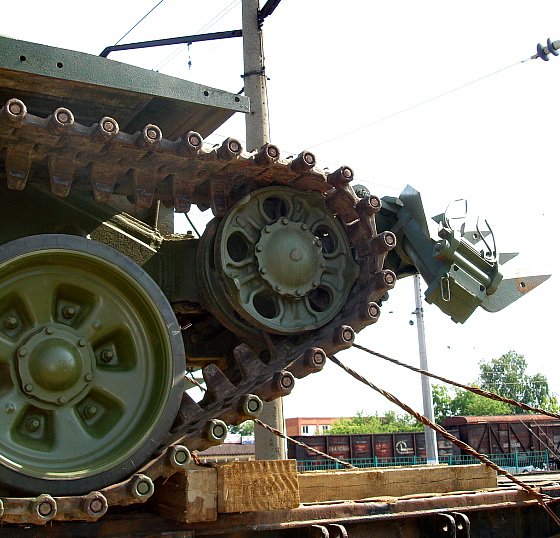

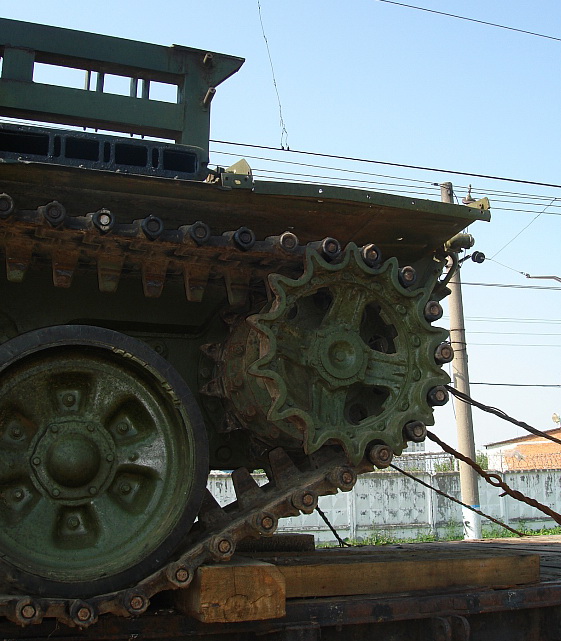

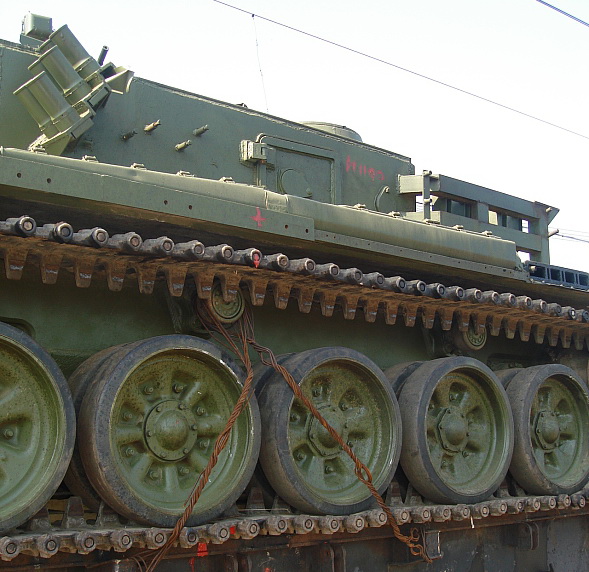

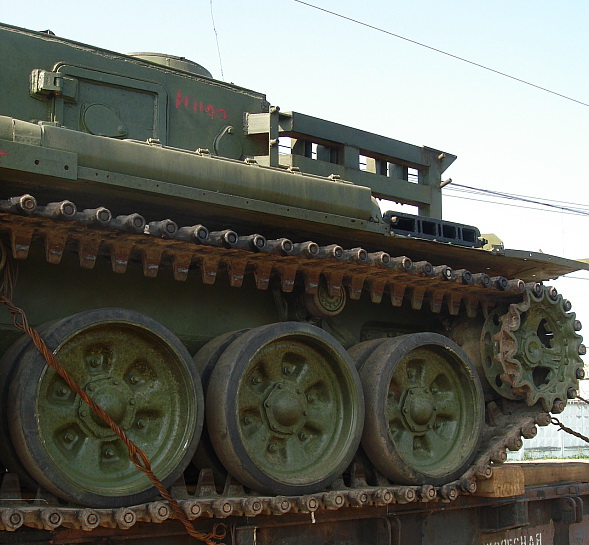

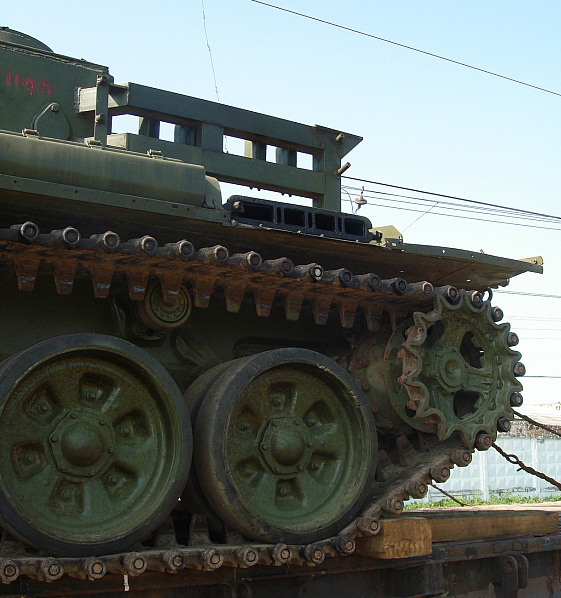

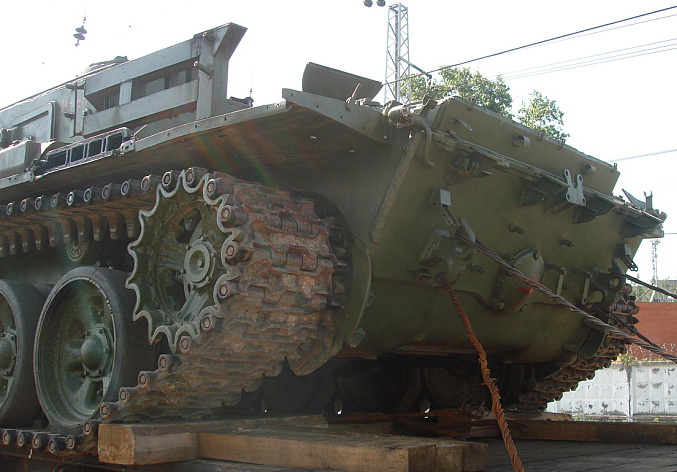

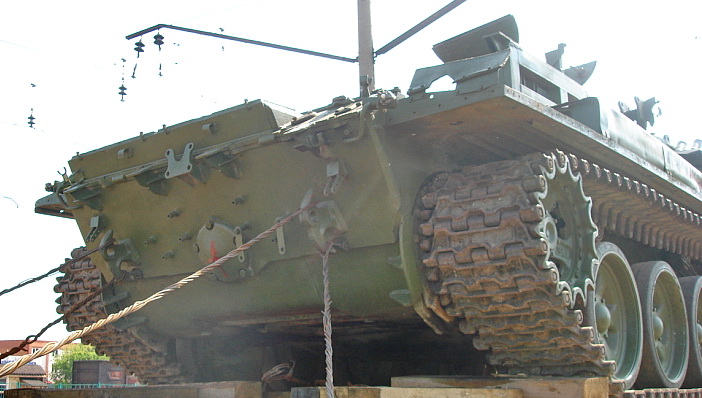

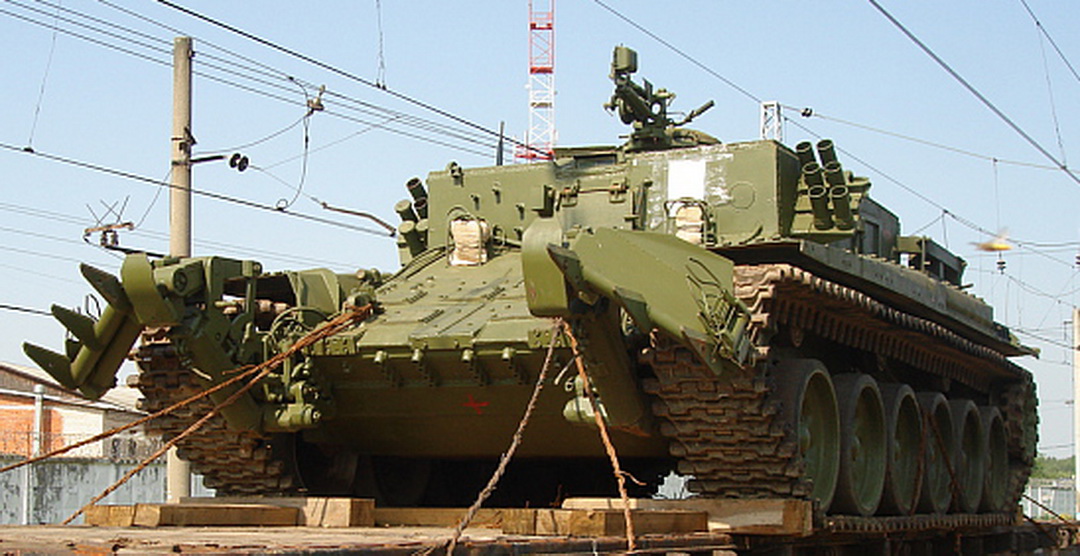

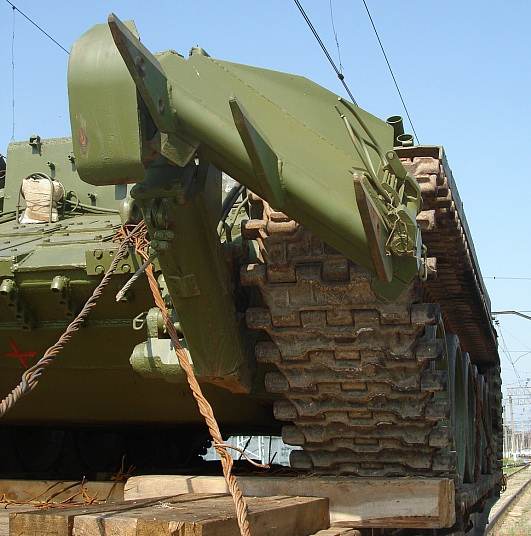

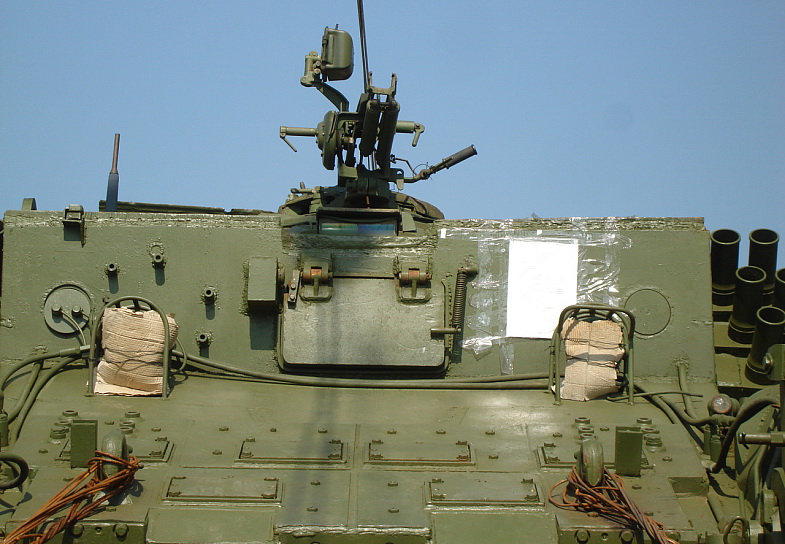

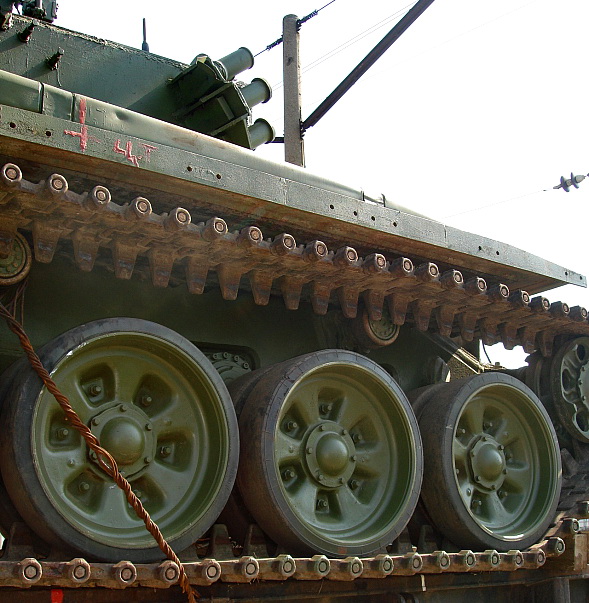

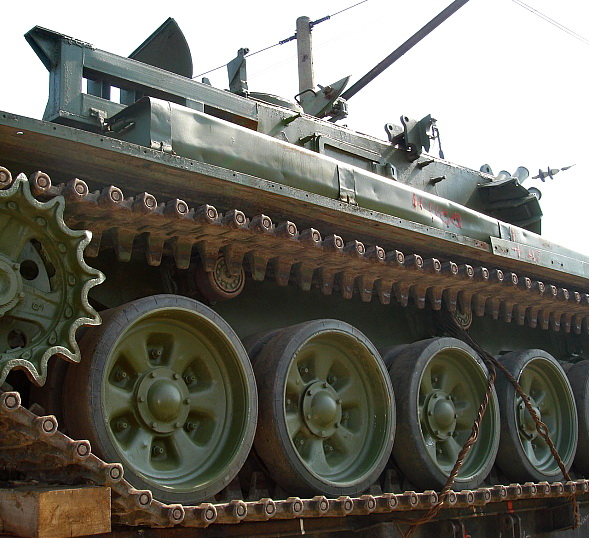

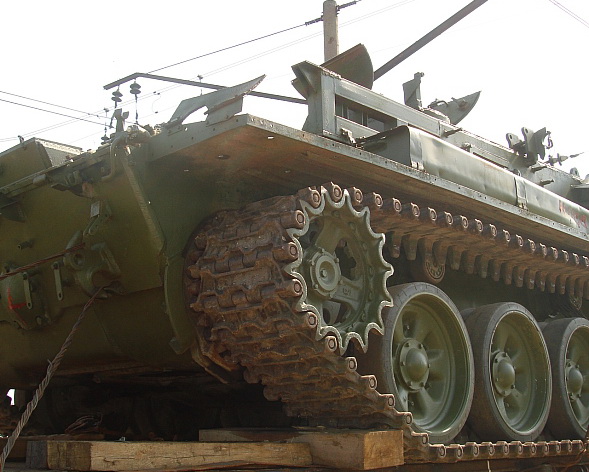

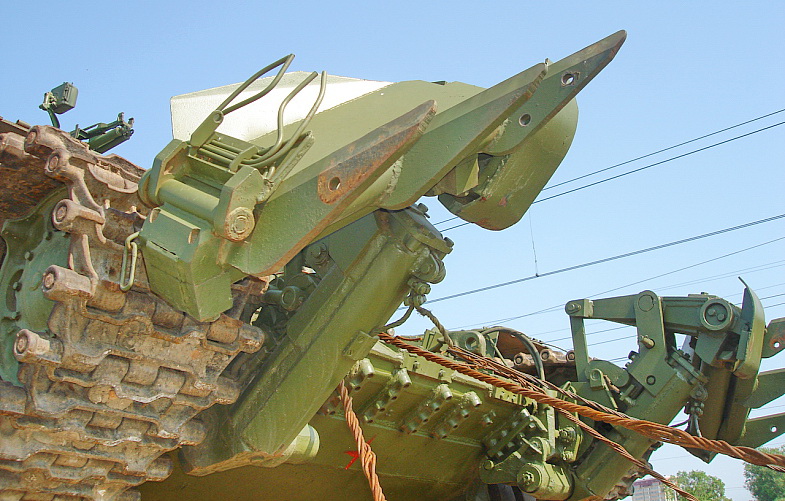

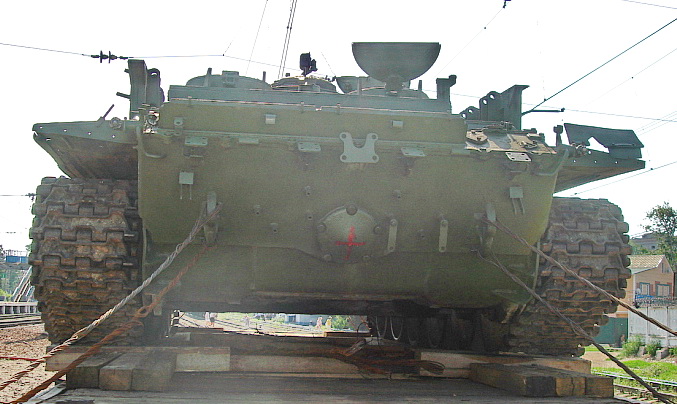

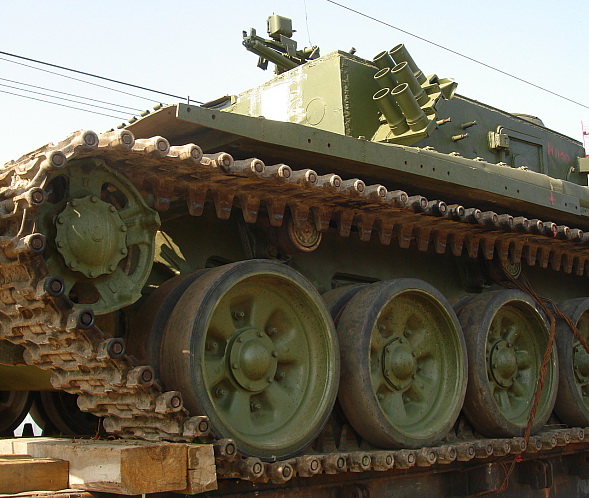

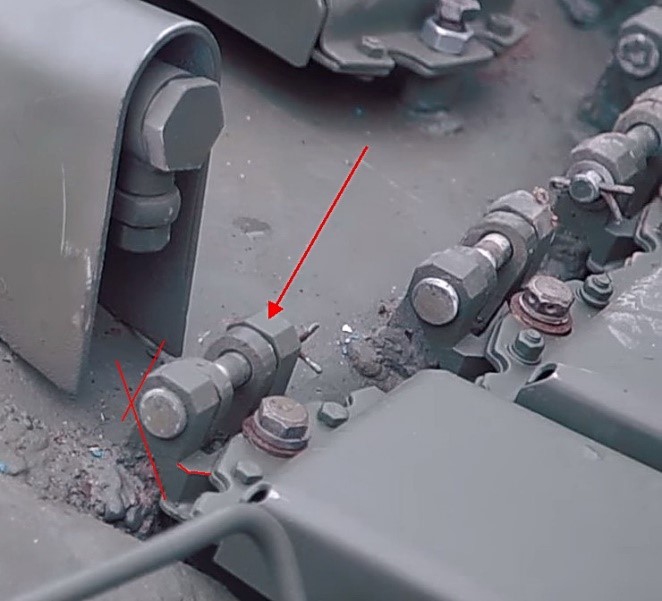

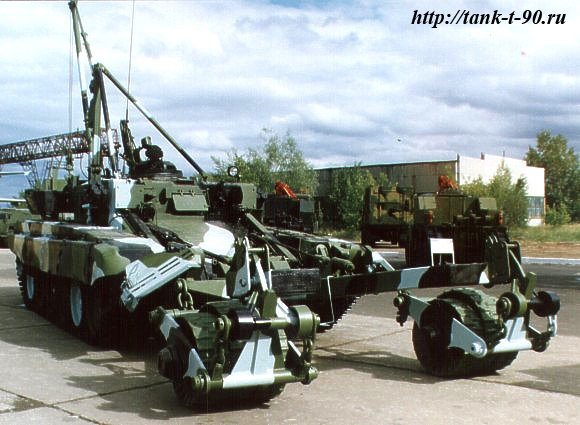

Если поможет есть такие фото.

@Владимир Титов написал:

Башня 99,9% та же что и на предыдущих 3 ех фото - повернута назад (см. первое фото), что дает основание сказать что отсек МТО тоже претерпел изменения. заварен попросту был.

@Кирилл Устинов написал:

Можно еще добавить немного мелочевки типа доп. траки, канистры и тд.

@Дмитрий Шаврин написал:

Если честно, первоначальный короткий вариант мне визуально нравился больше....

@Дмитрий Шаврин написал:

Я бы еще заменил катки на "морские звезды".

@Bòris Yurinoff написал:

Йобэн-бобэн, вот ета тачилла! Очень футуристично смотрится, мне нравится!

@Антон написал:

Интересно, а пружинная подвеска не рассыпется от выстрела Молота?)

Пора в покраску.

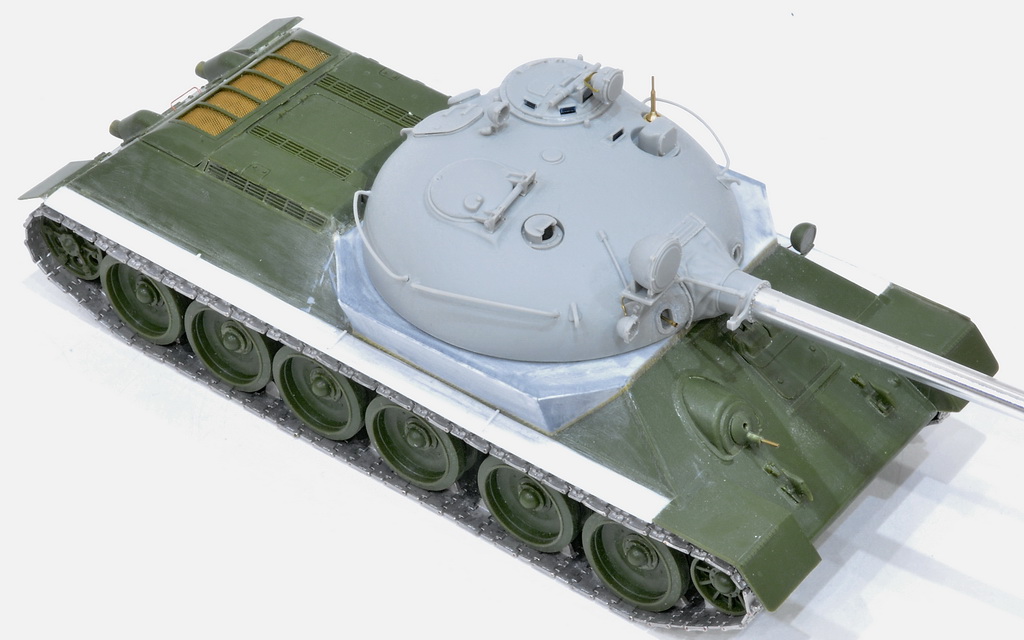

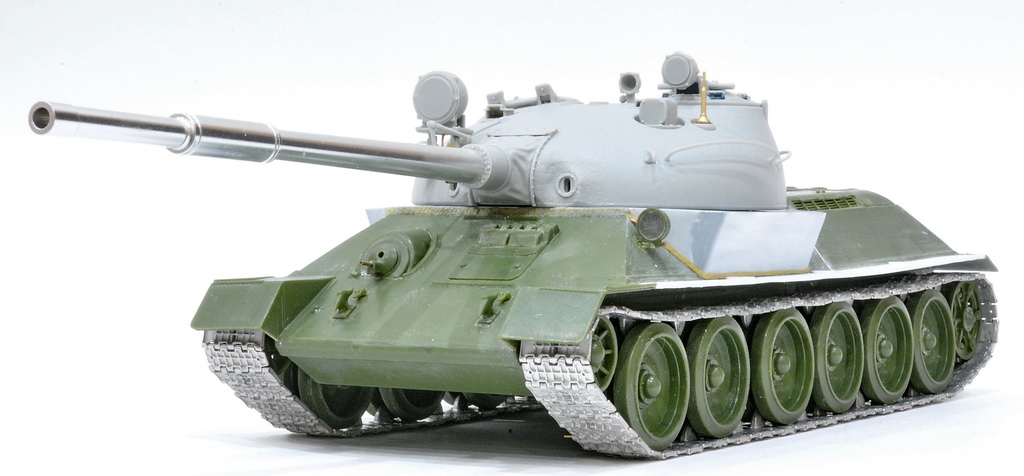

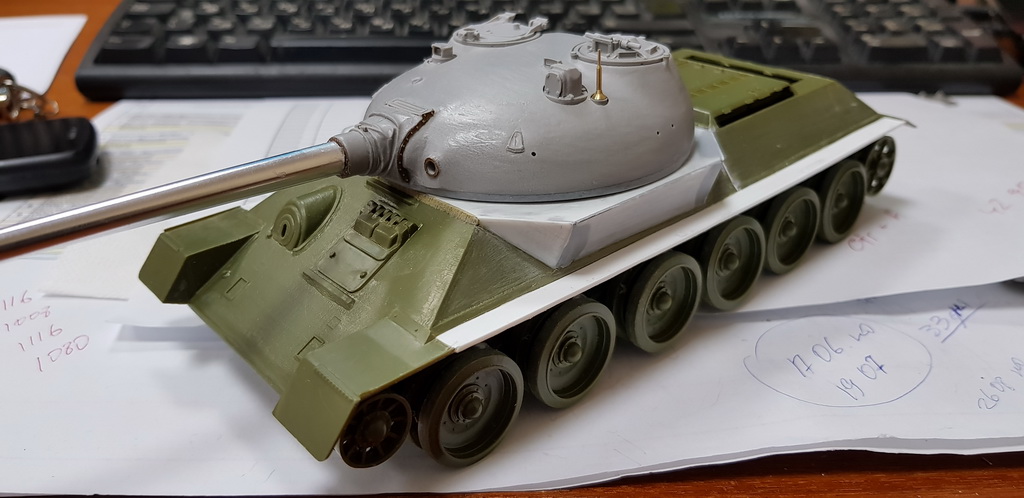

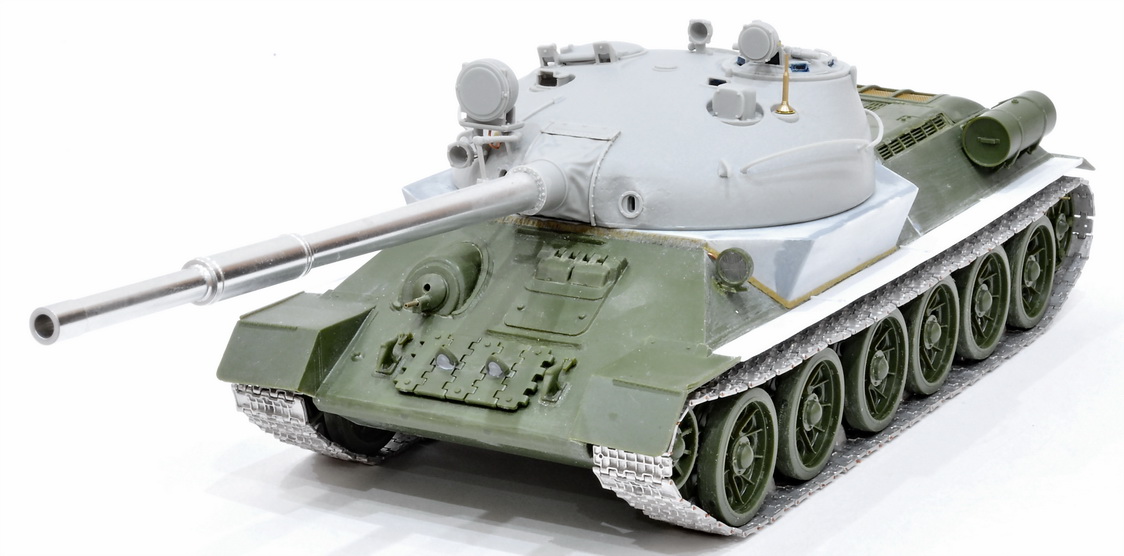

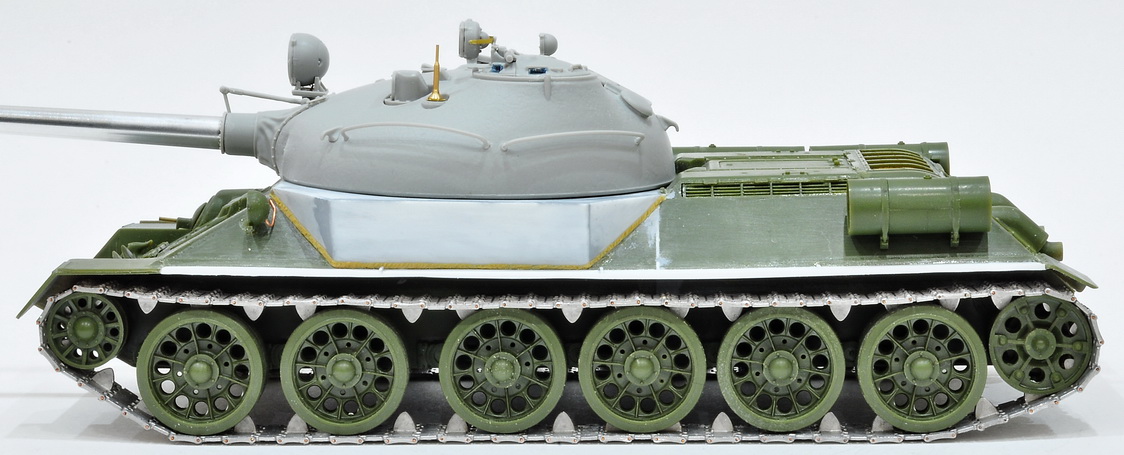

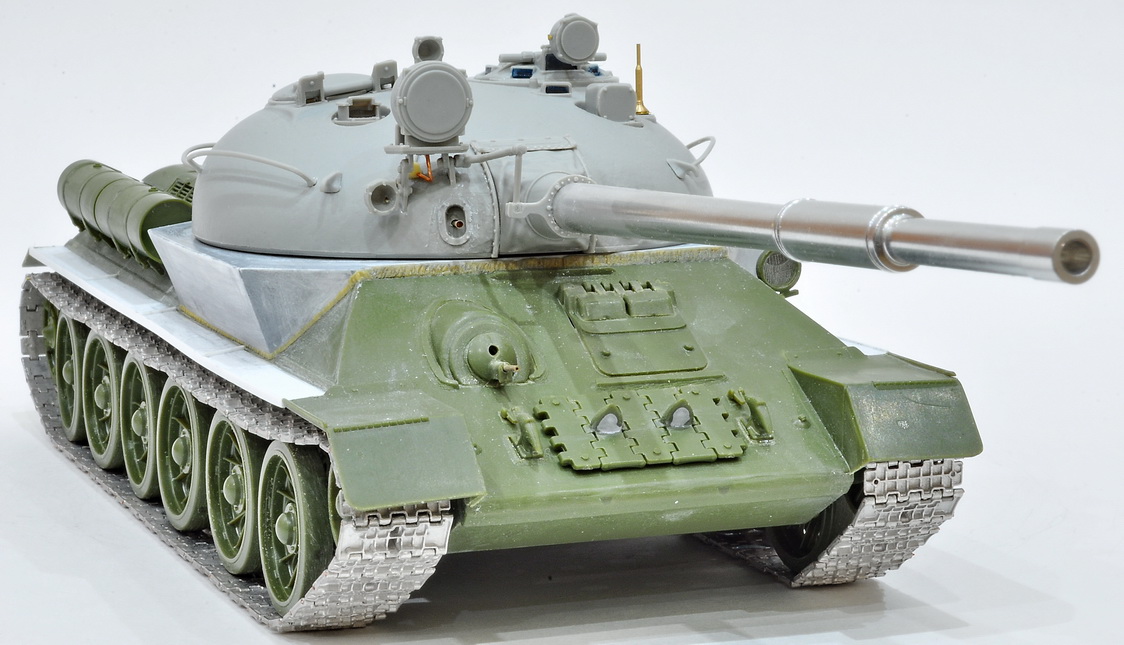

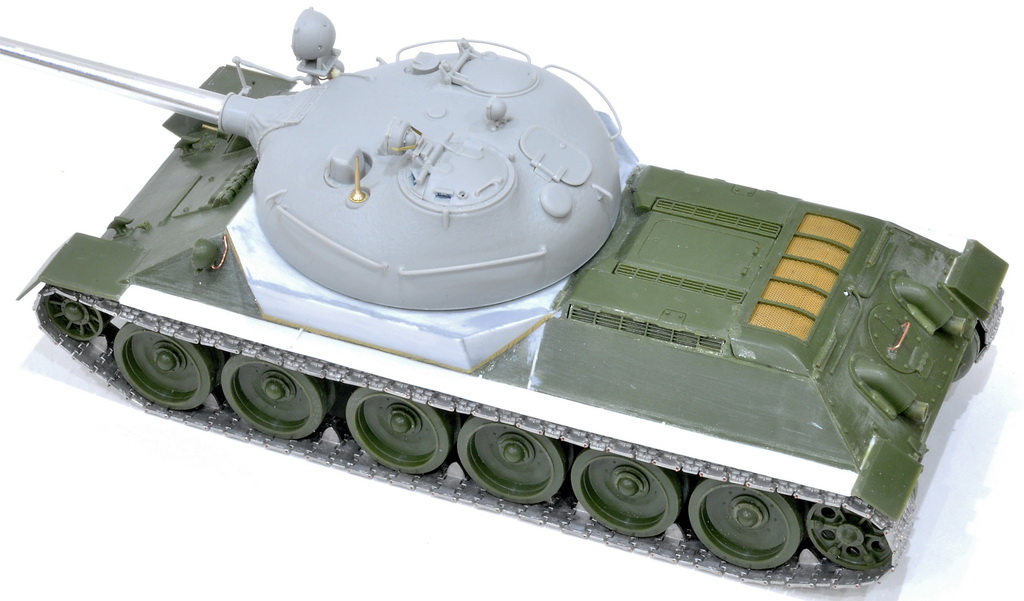

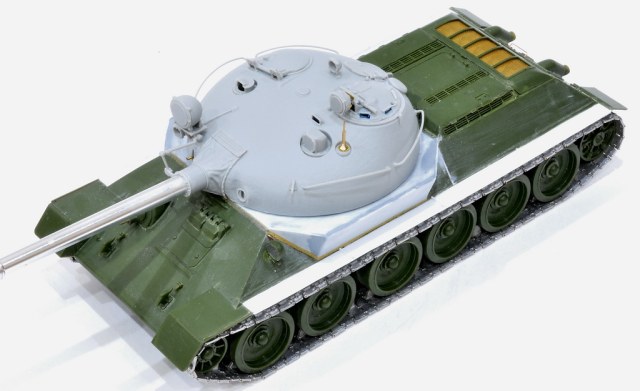

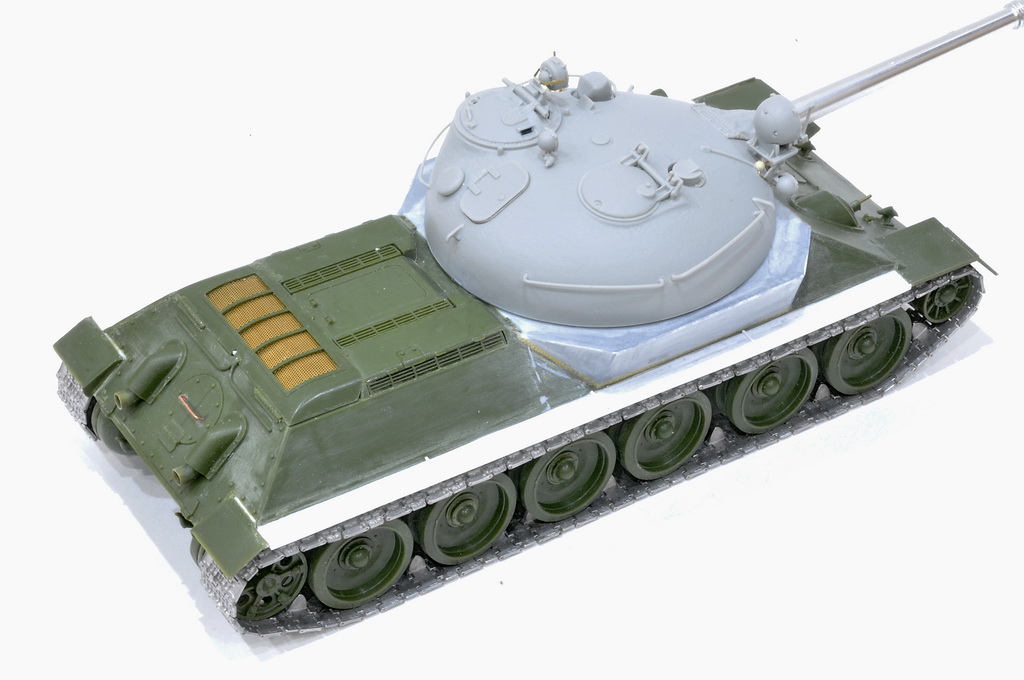

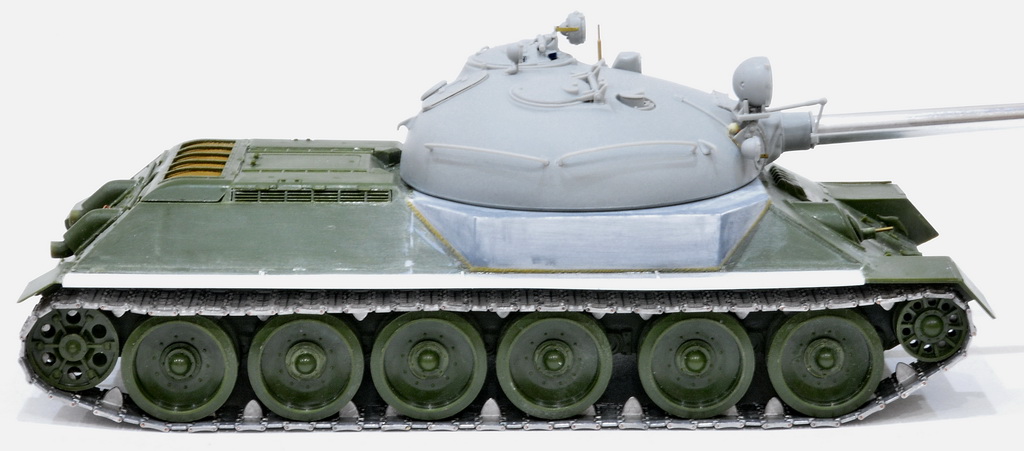

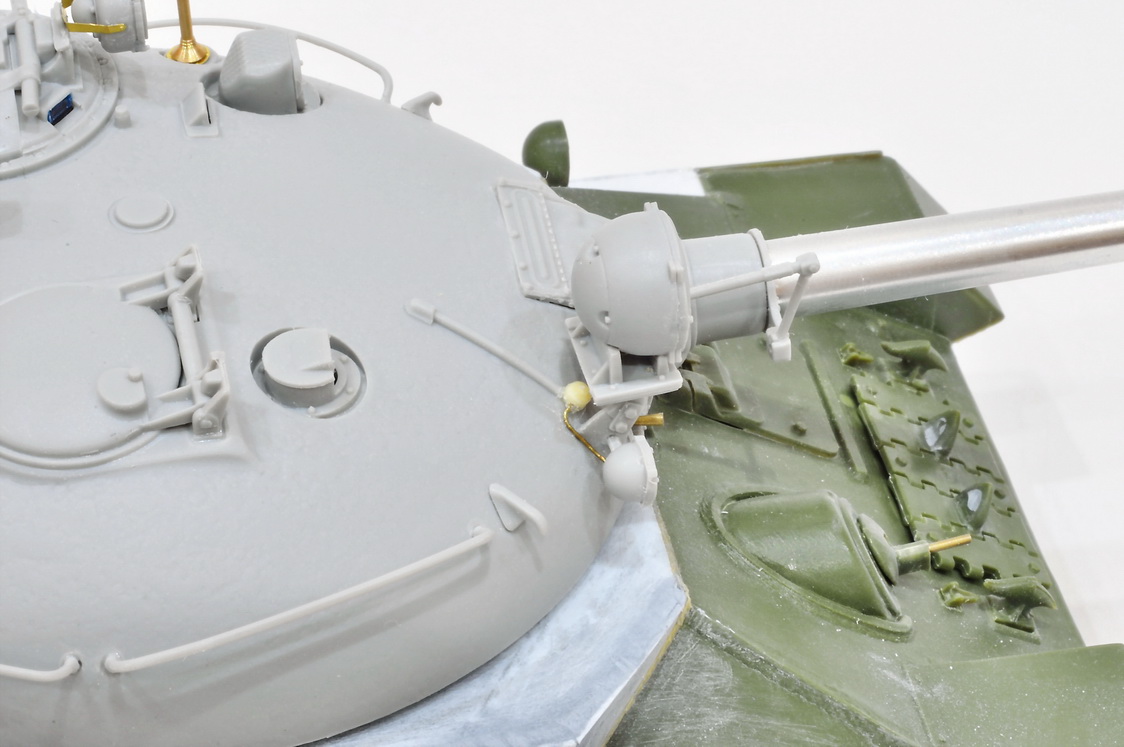

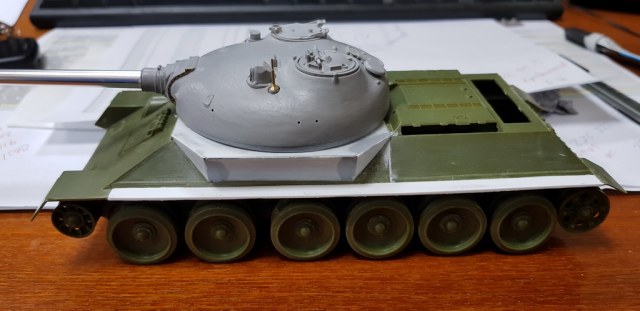

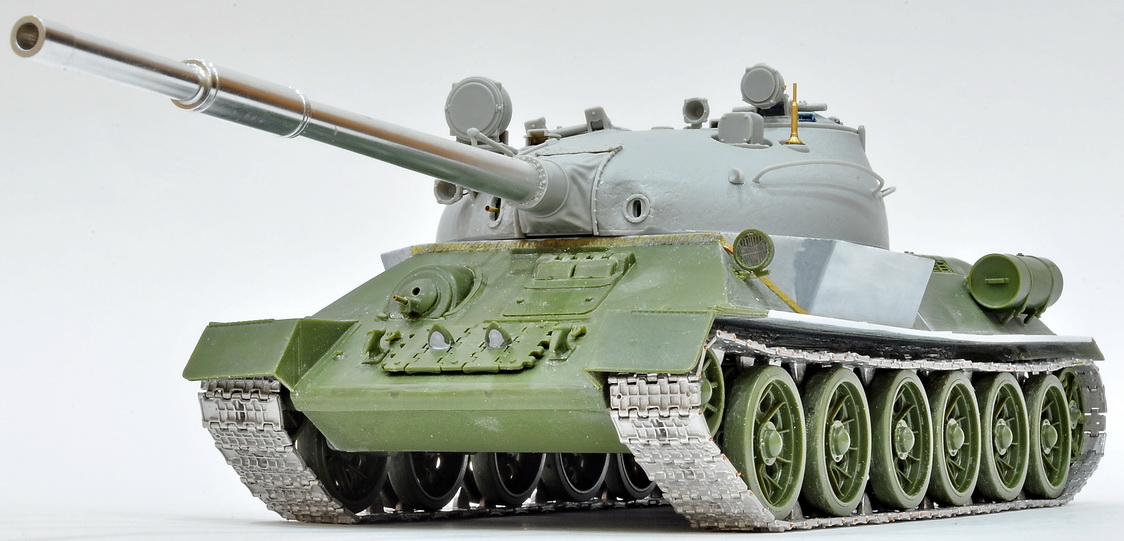

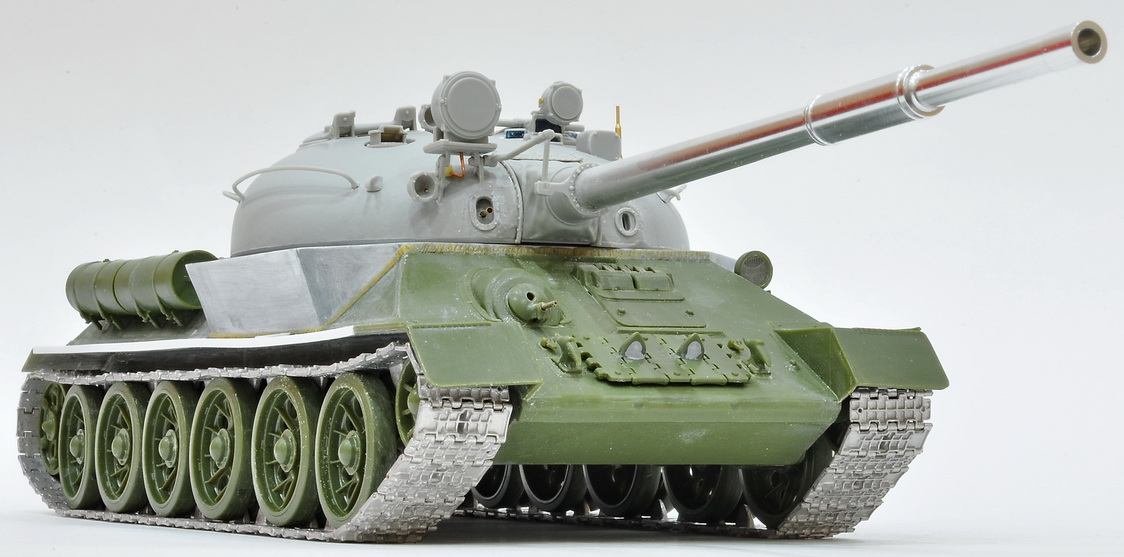

Ну и поставил башню.
В общем то по моему мнению смотрится круто.

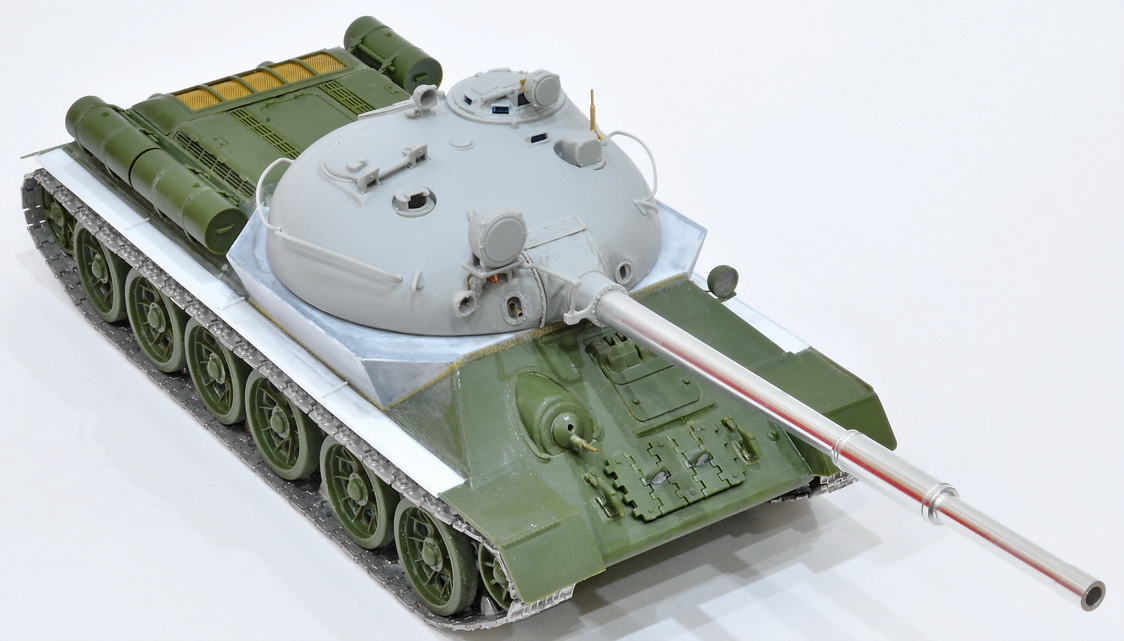

Всё это хозяйство примерил

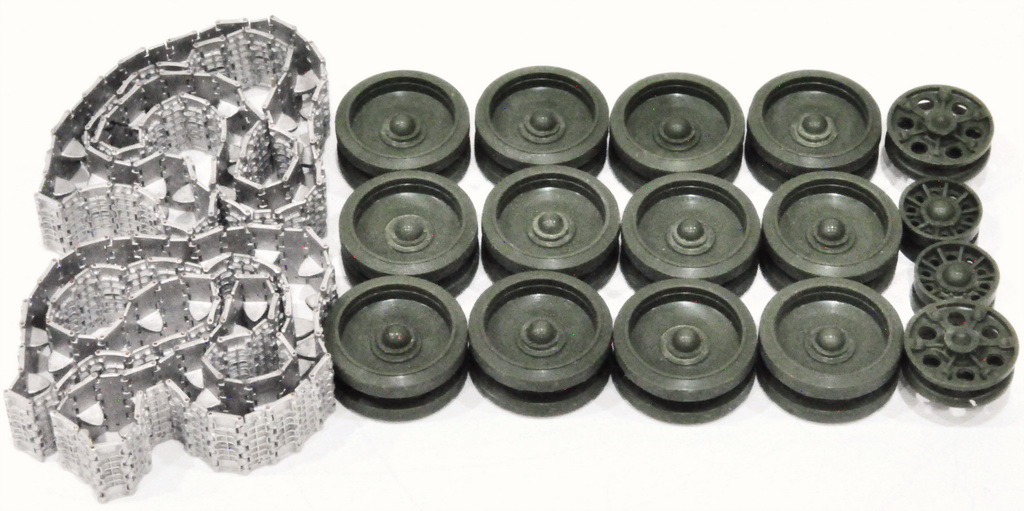

Собрал гусли и каточки.

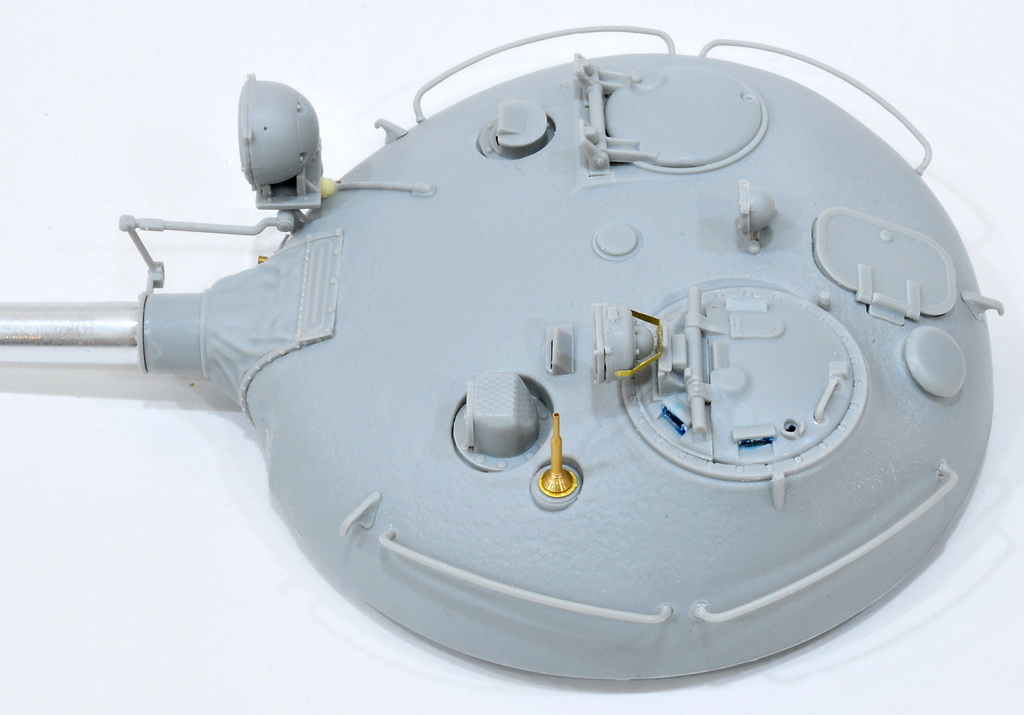

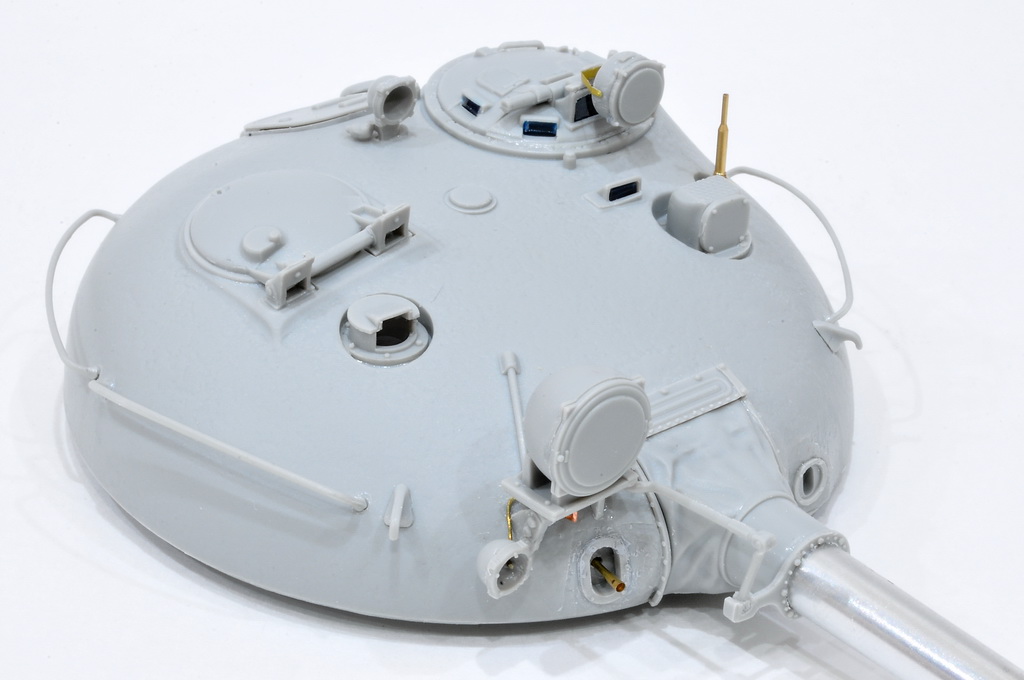

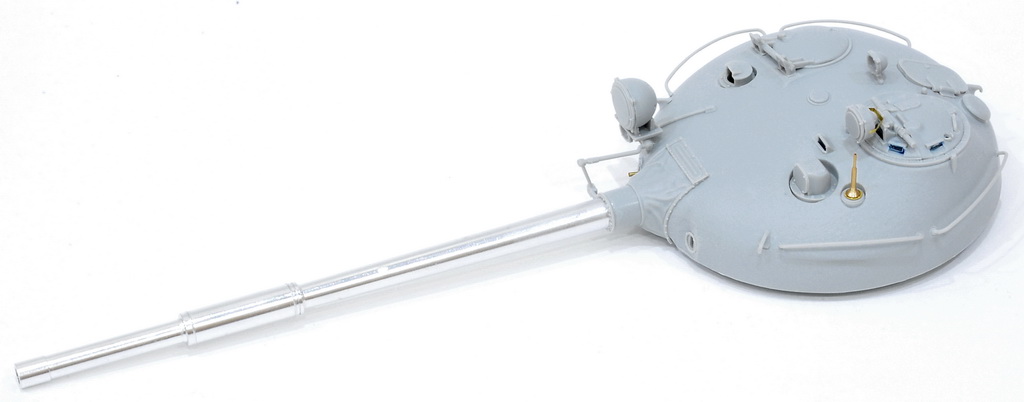

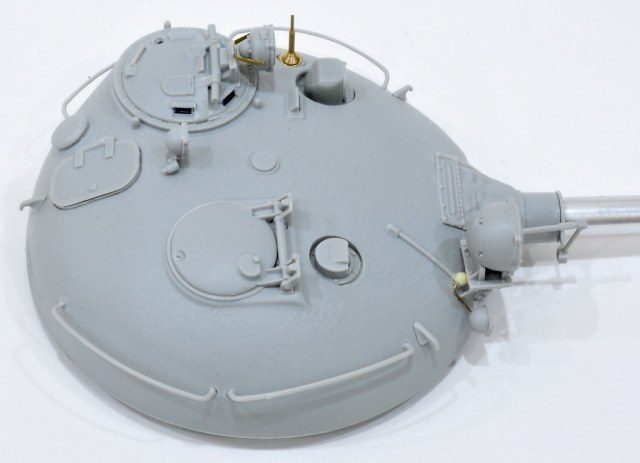

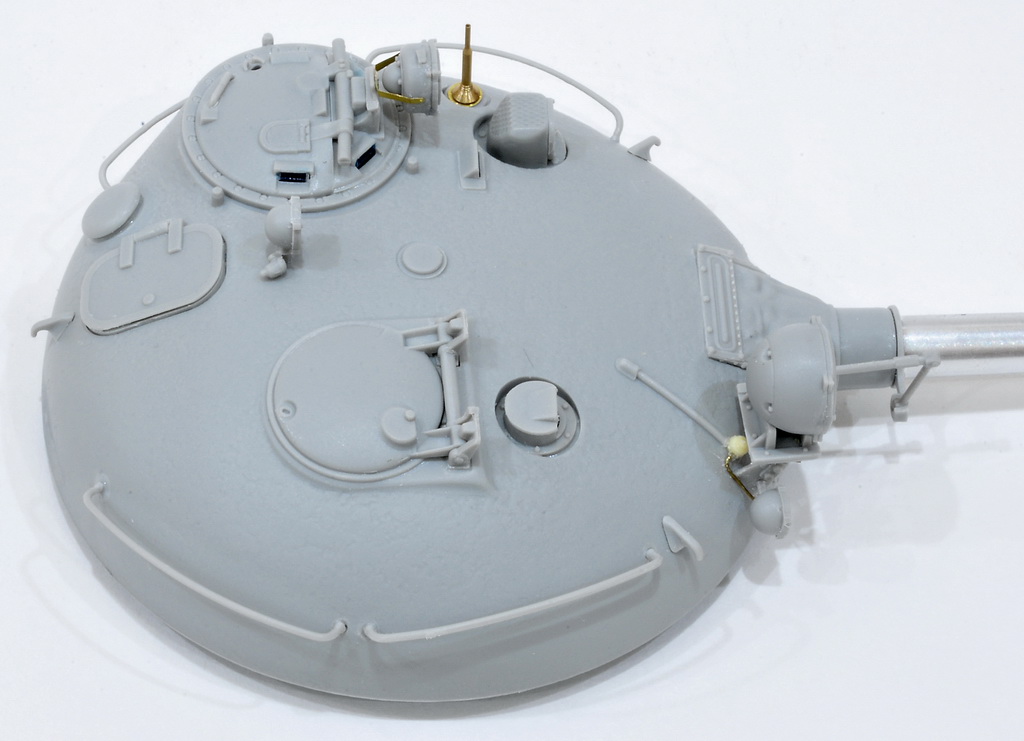

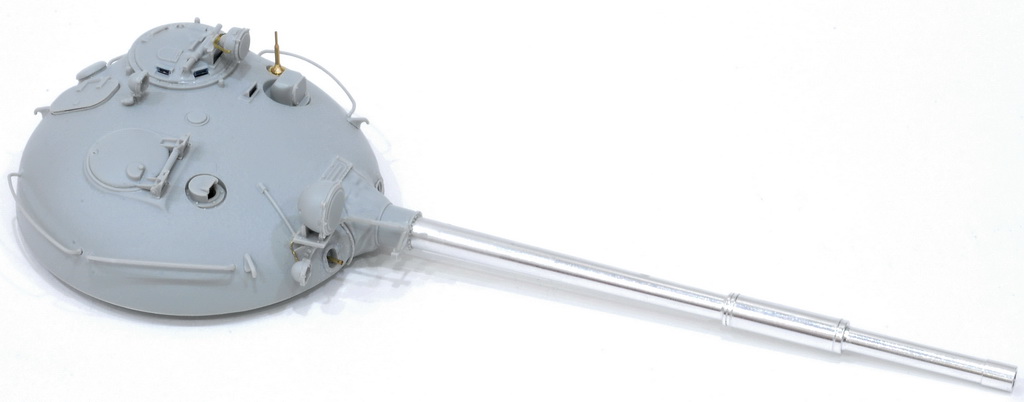

До собрал башню

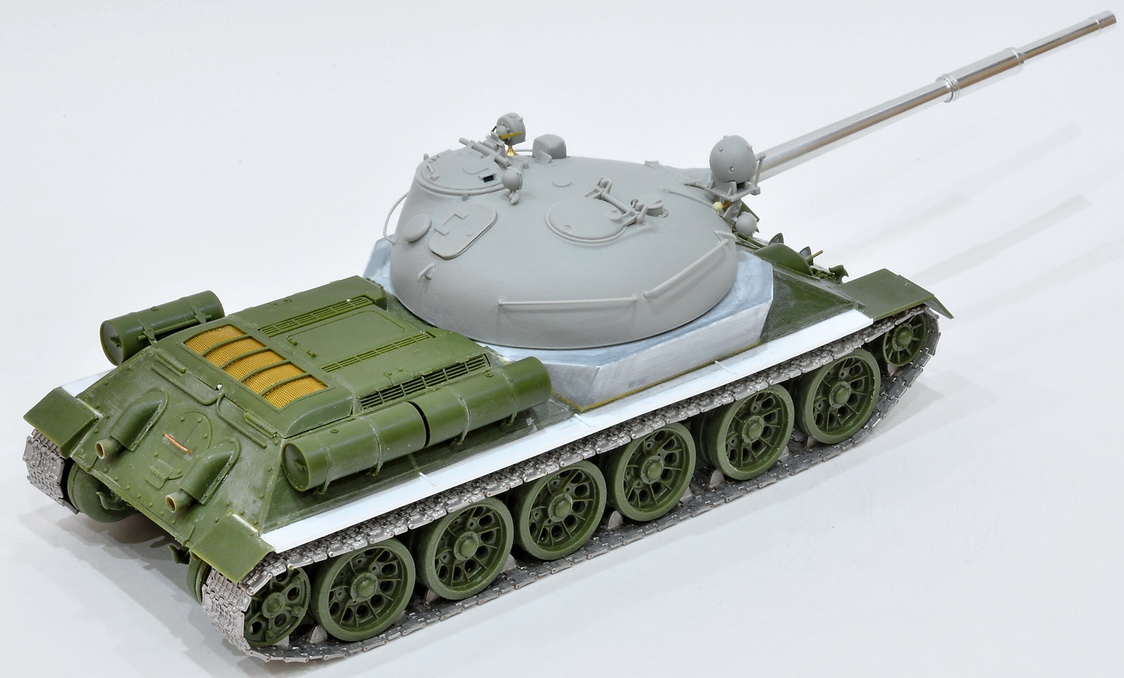

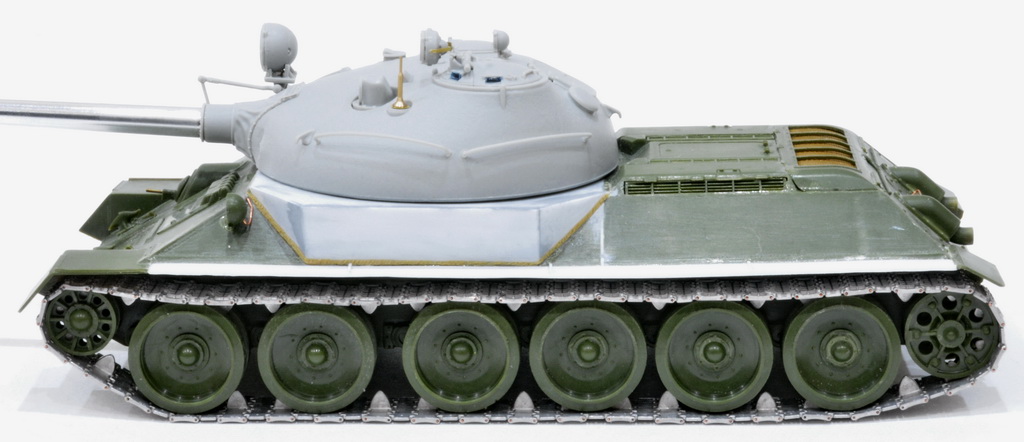

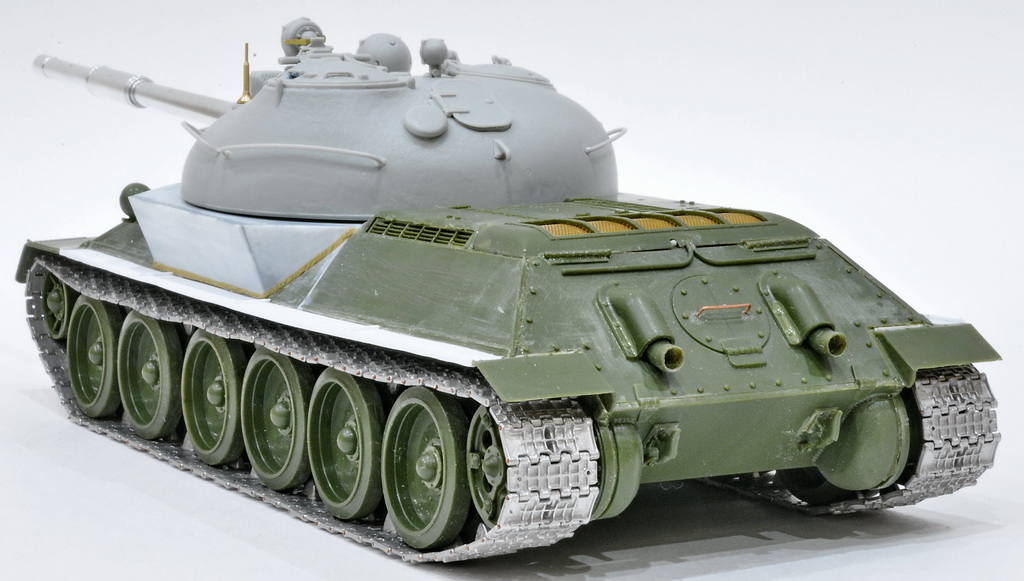

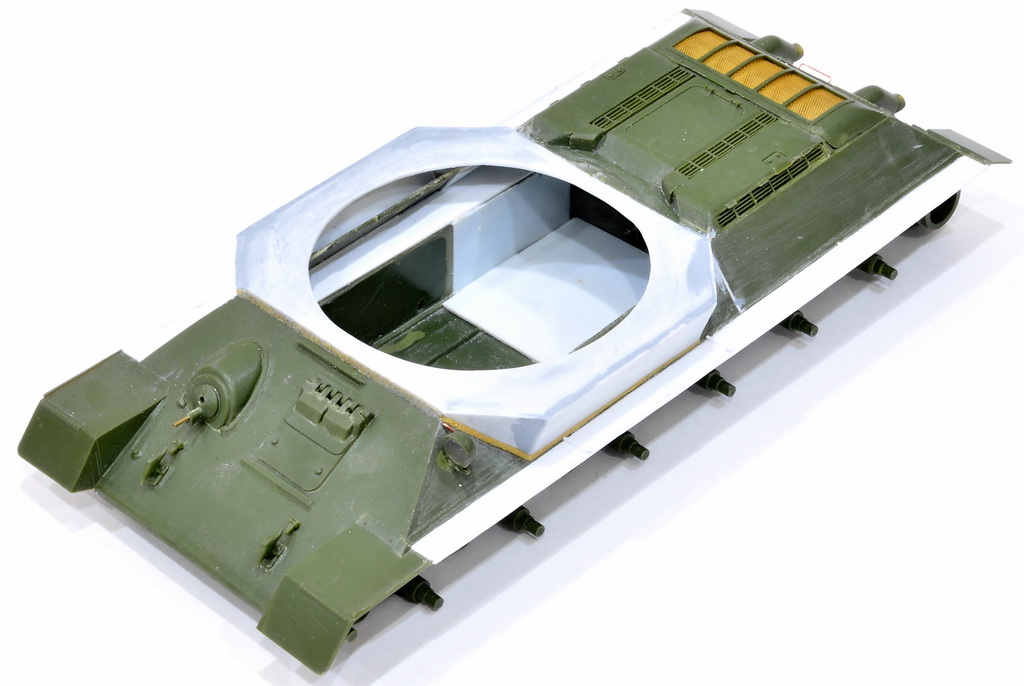

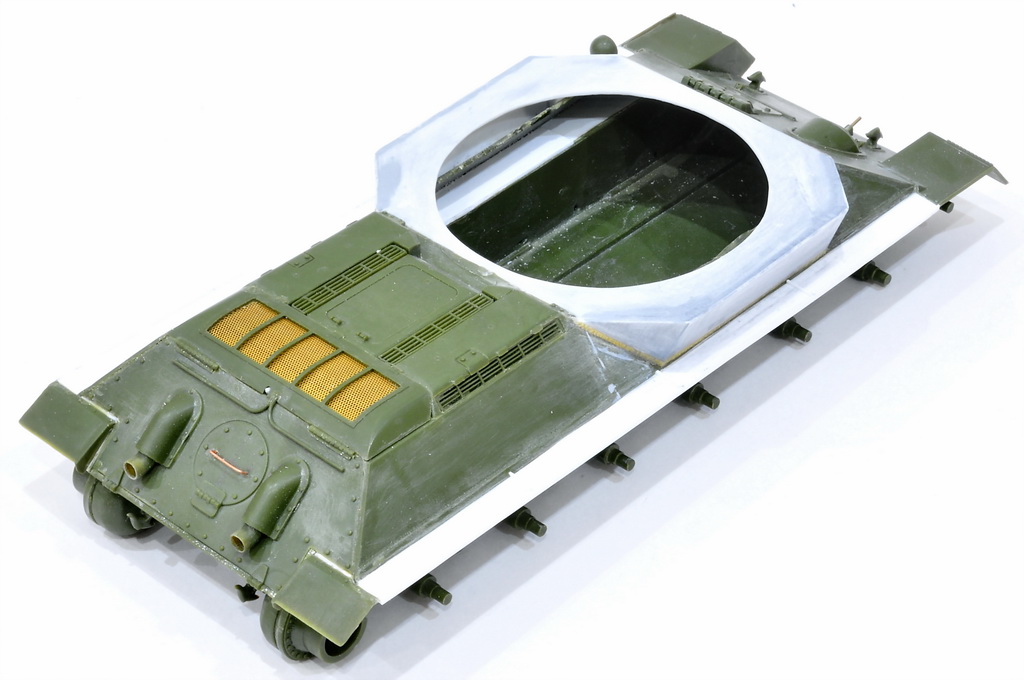

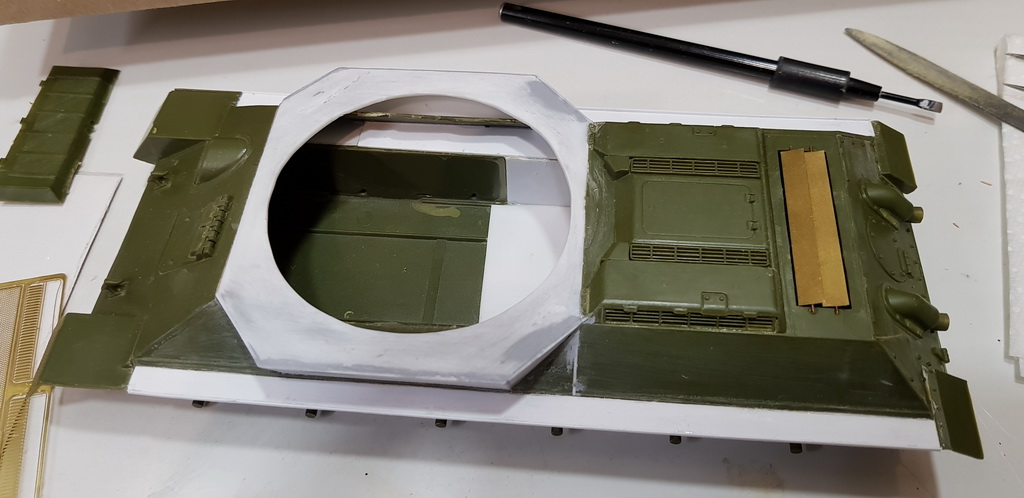

Восстановил:
1. Основание башни;
Поставил:

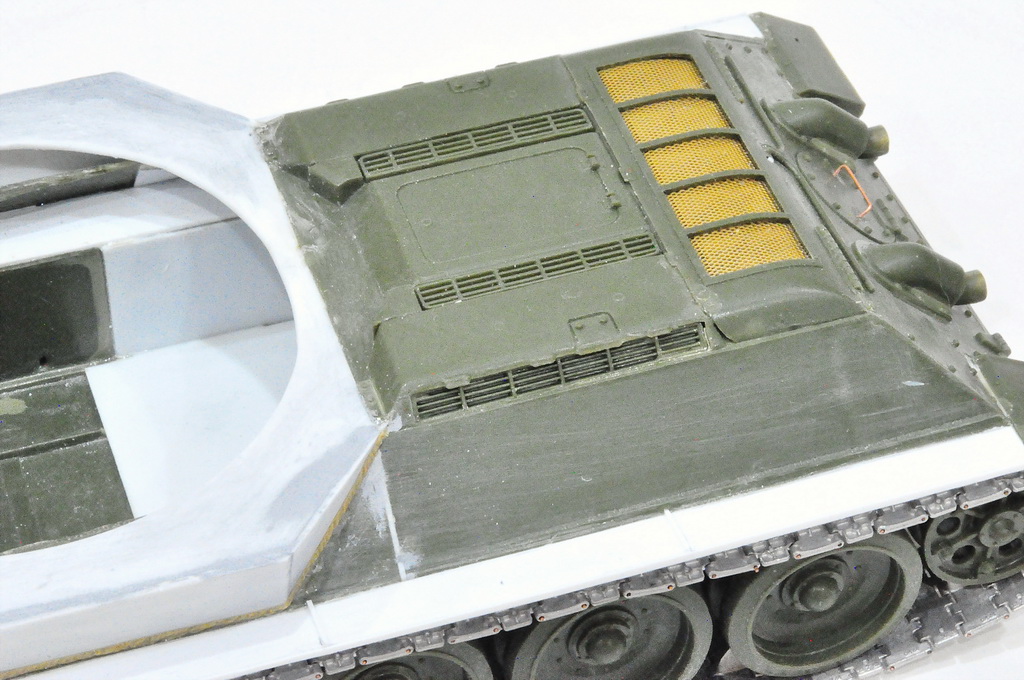

2. Жалюзи;
3. Курсовой пулемёт;
4. Рымы;

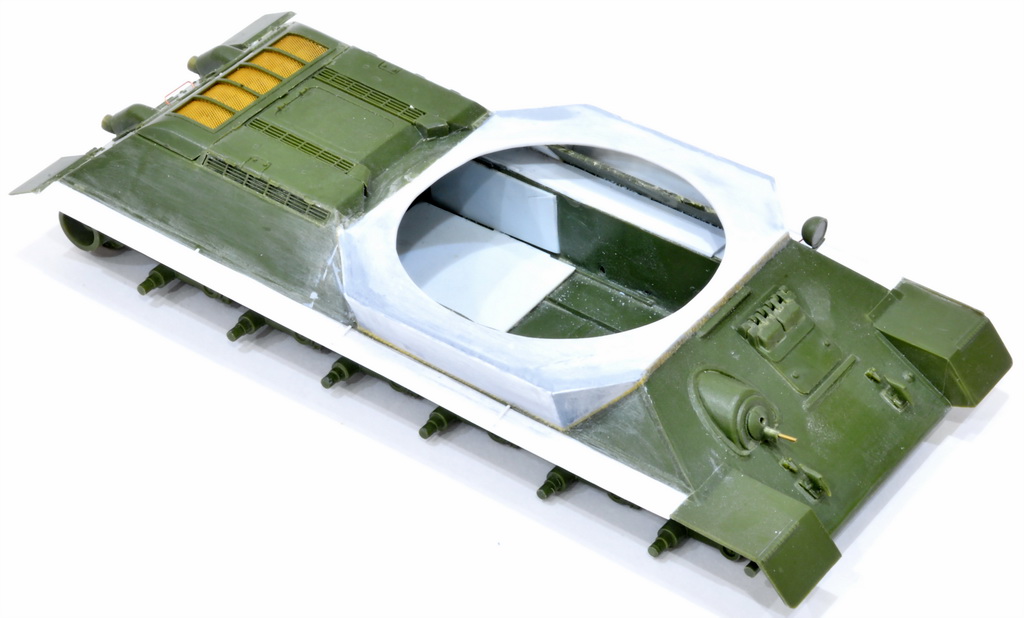

5. Собрал надмоторку;
6. Поставил выхлопы;

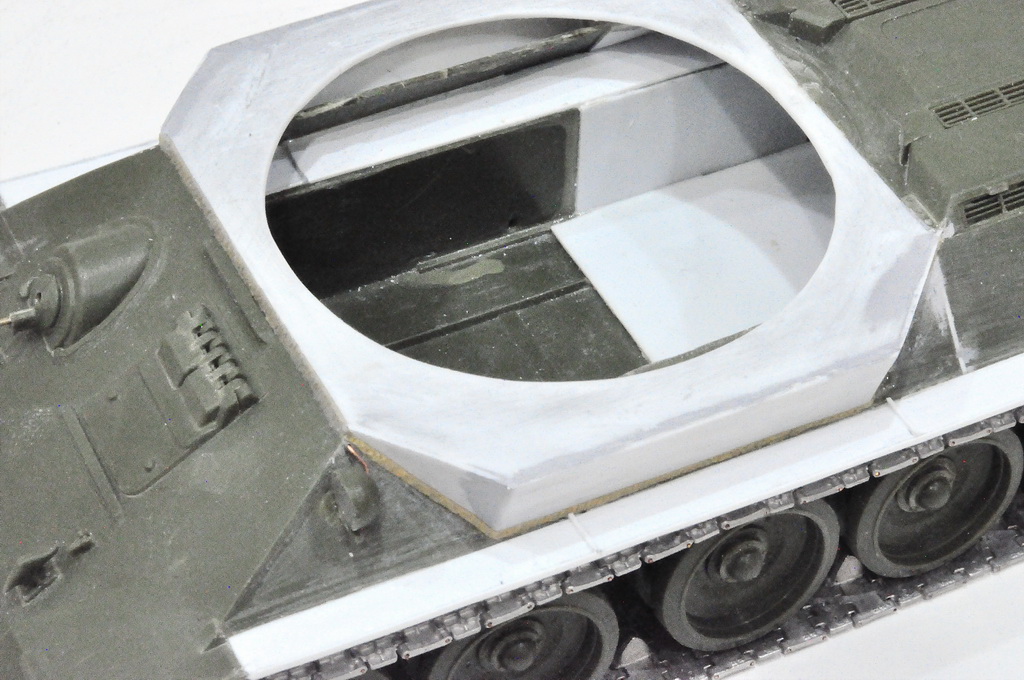

7. Проварил соединение основания башни;
8. Поставил крылья;

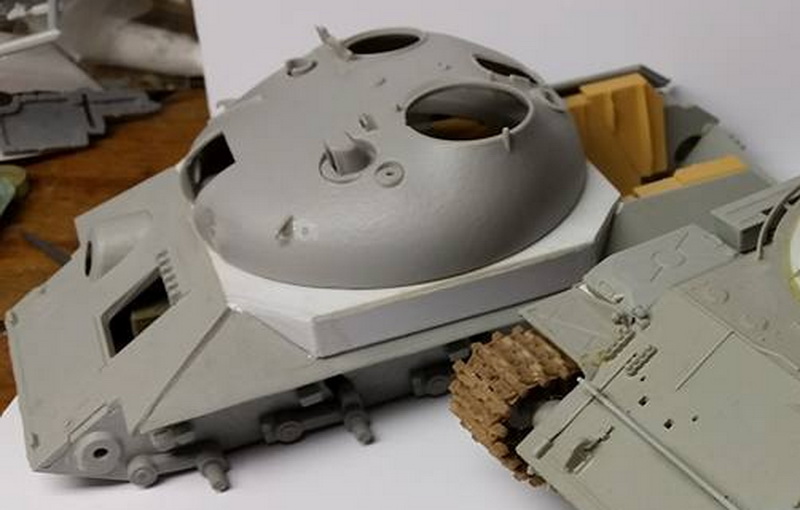

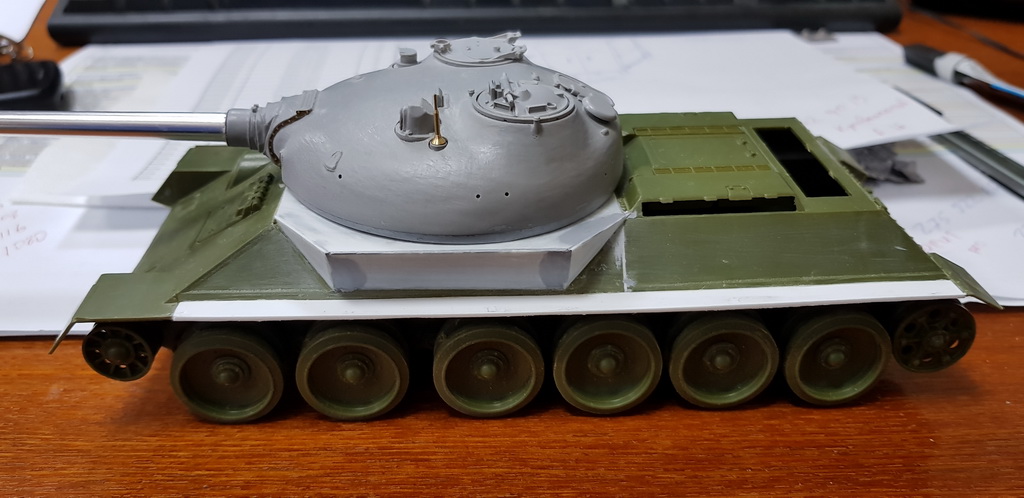

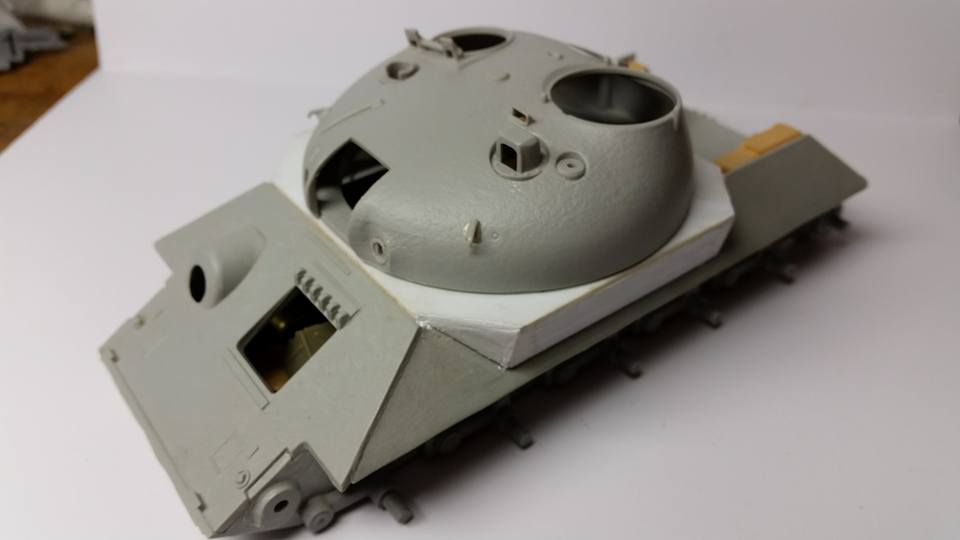

9. Примерил башню;

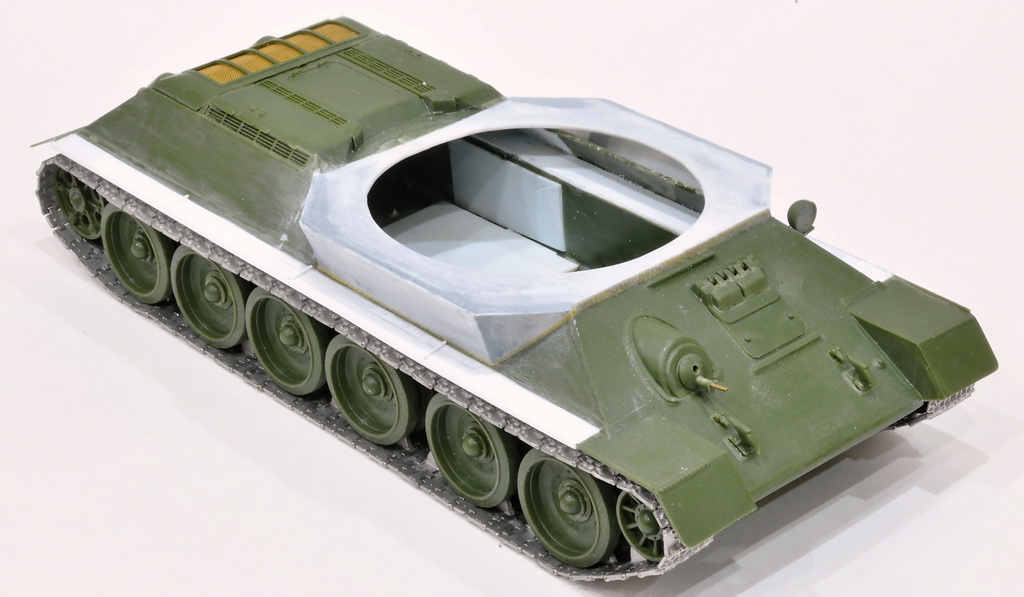

Для проверки поставил каточки вроде все ровно получилось.

В общем разобрал конструкцию.

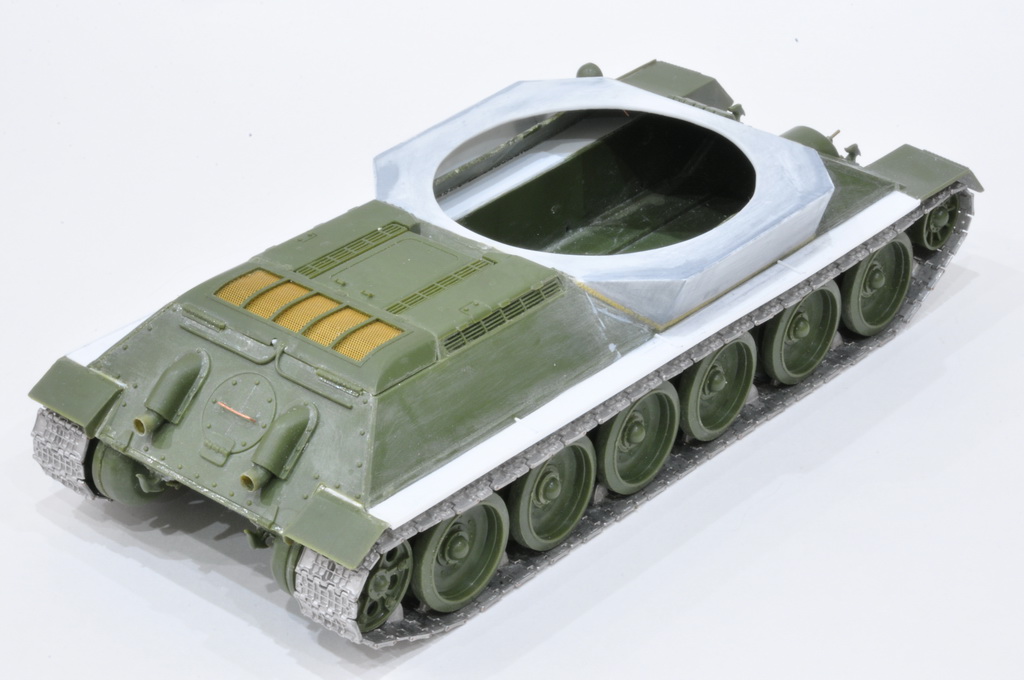

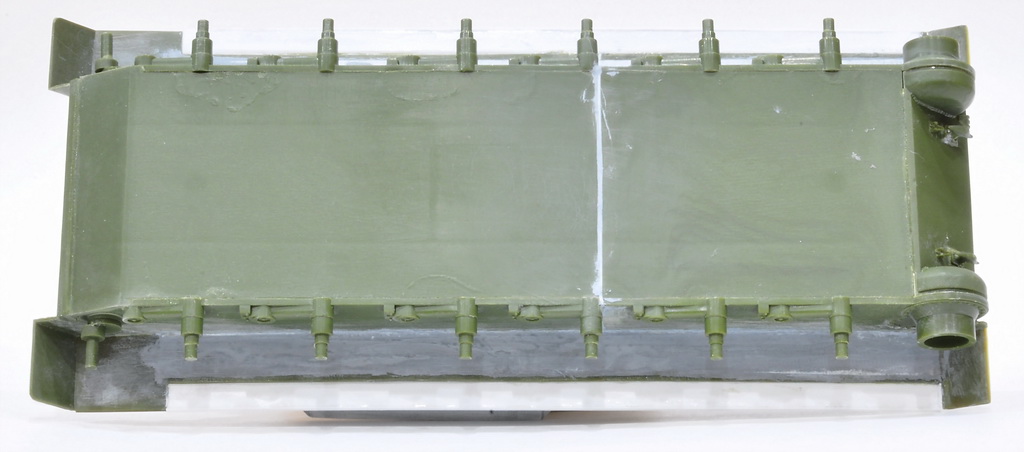

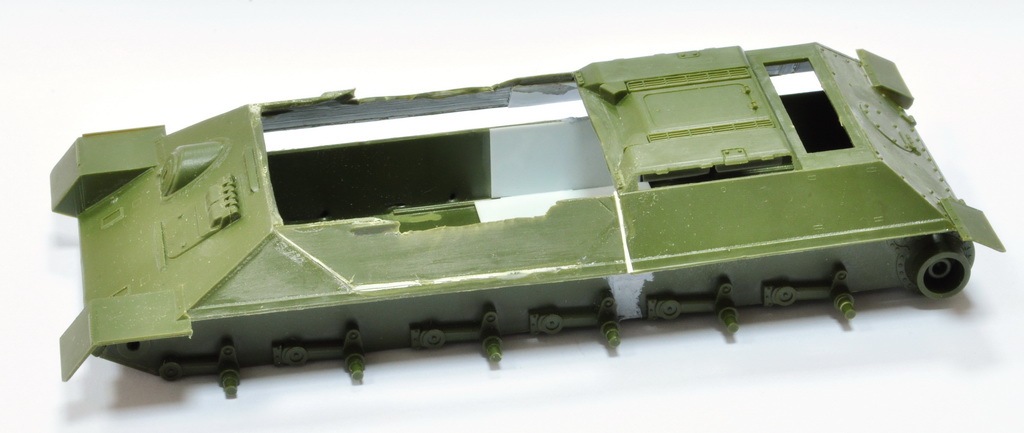

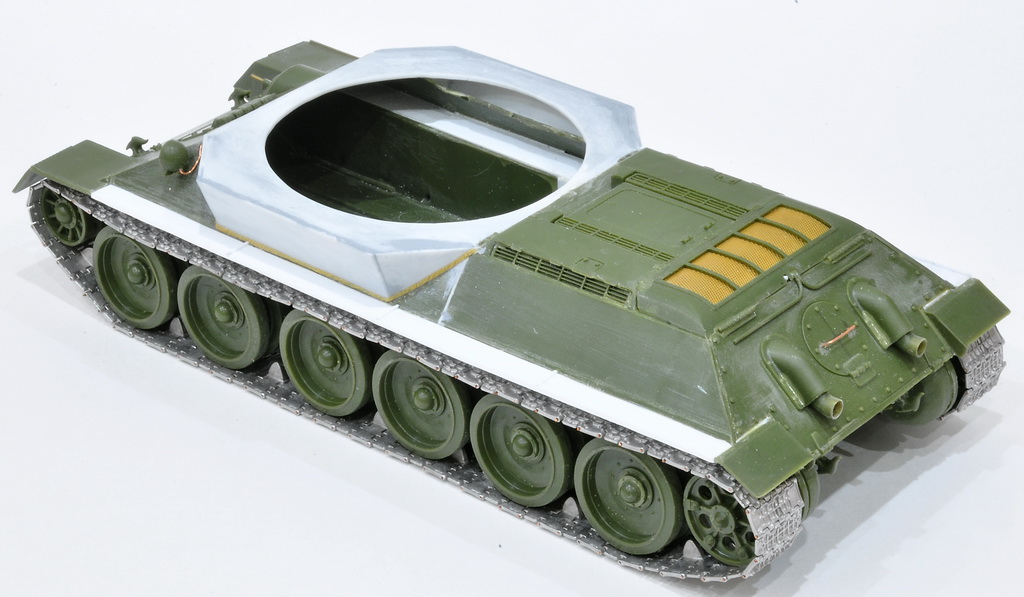

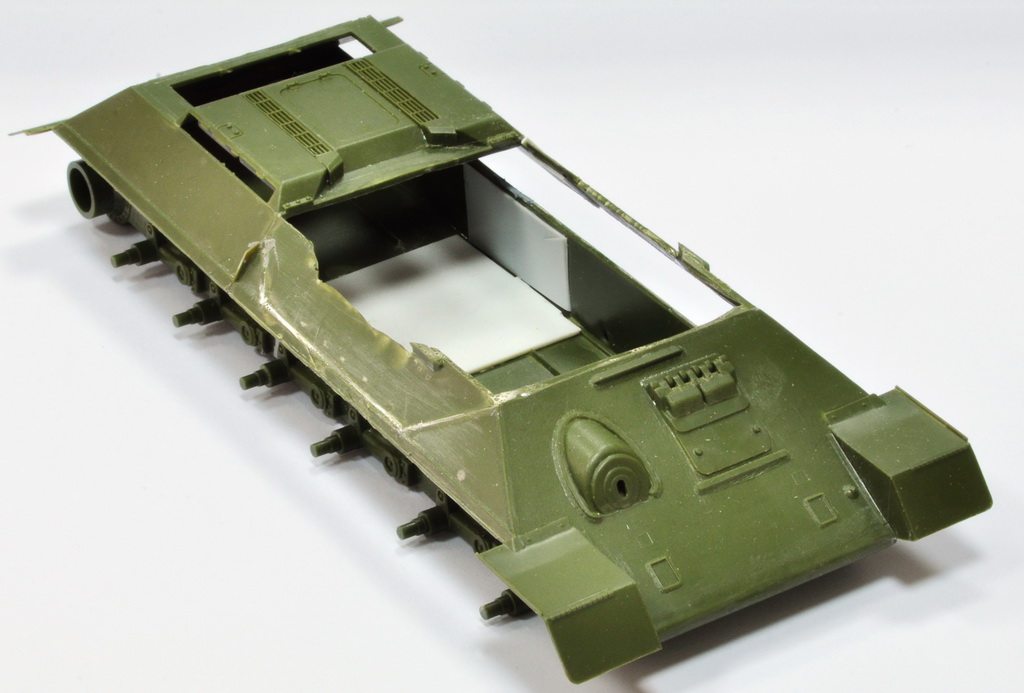

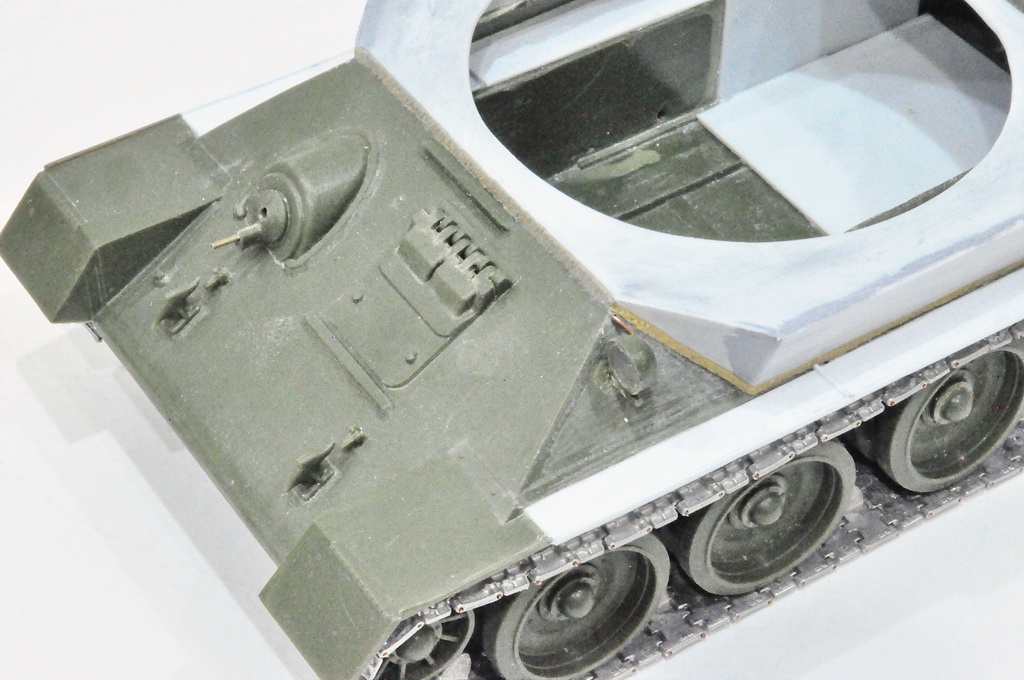

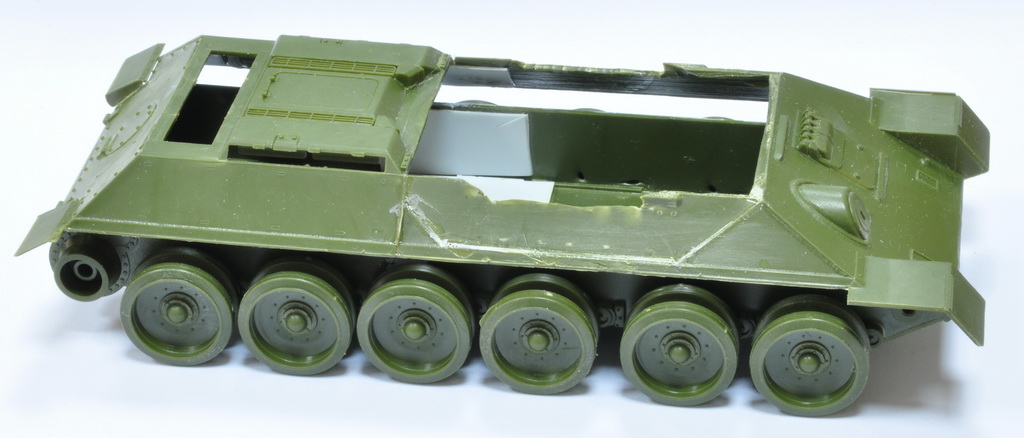

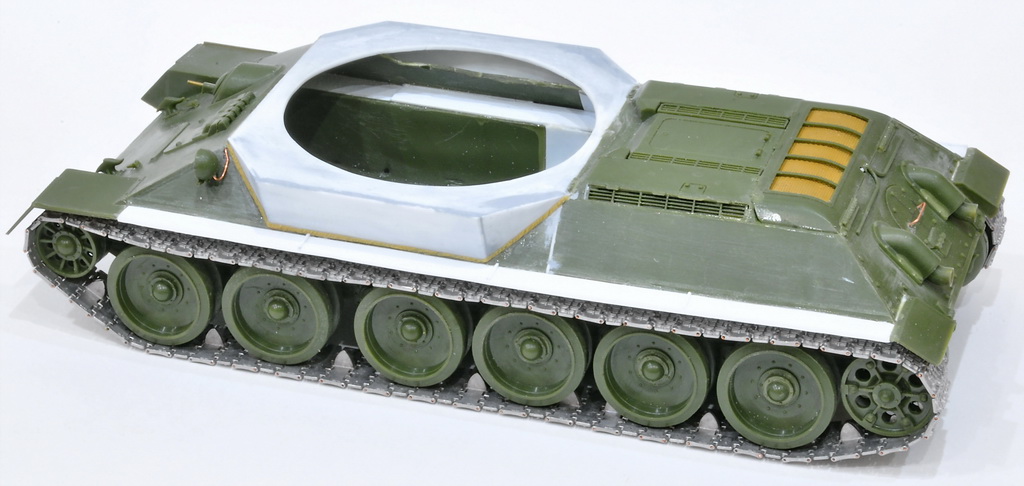

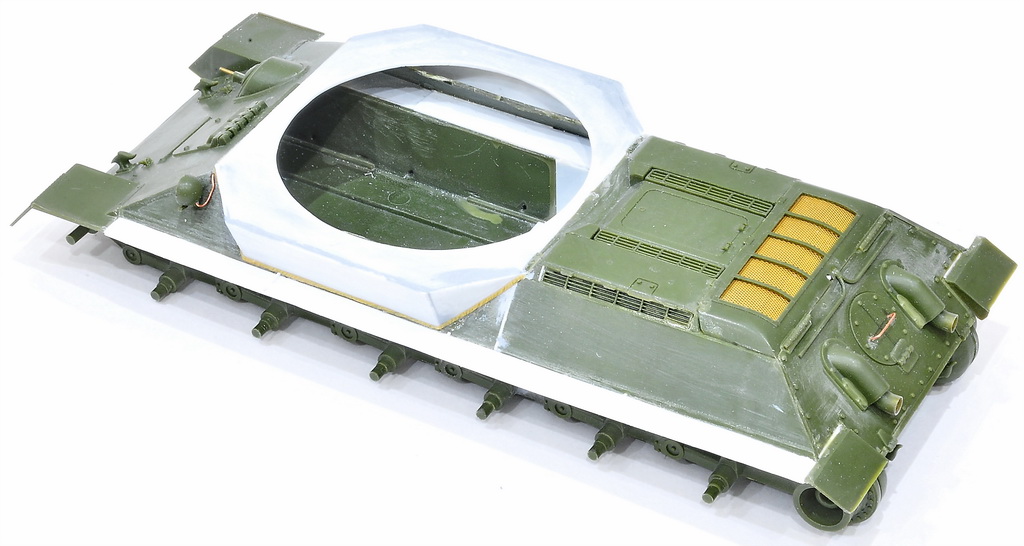

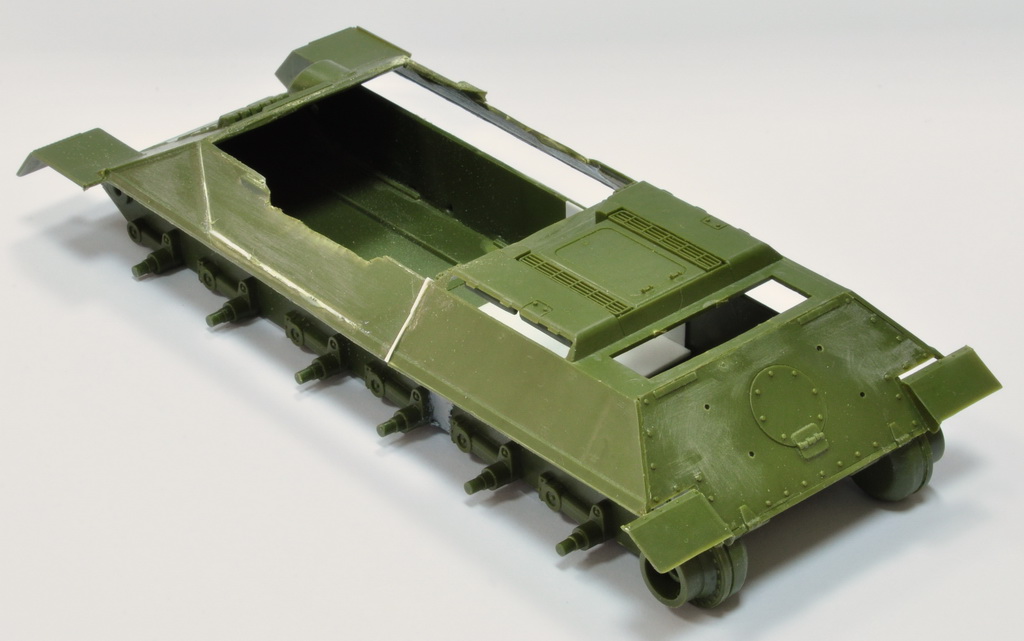

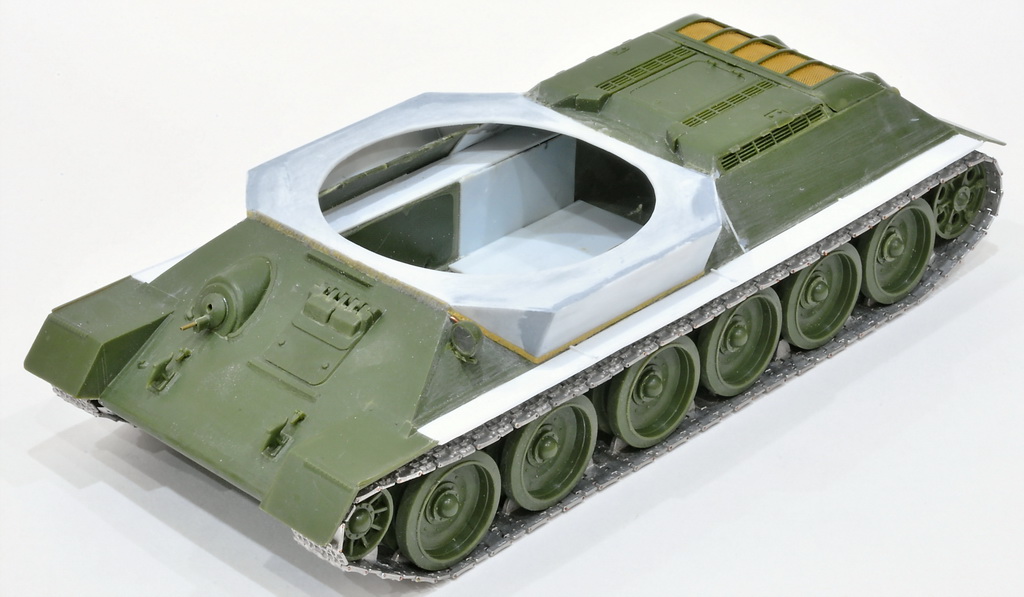

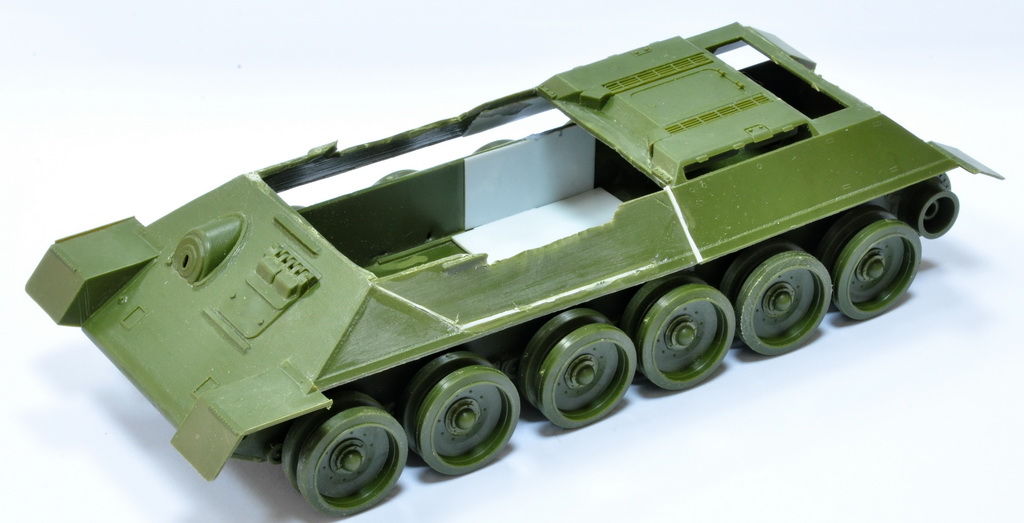

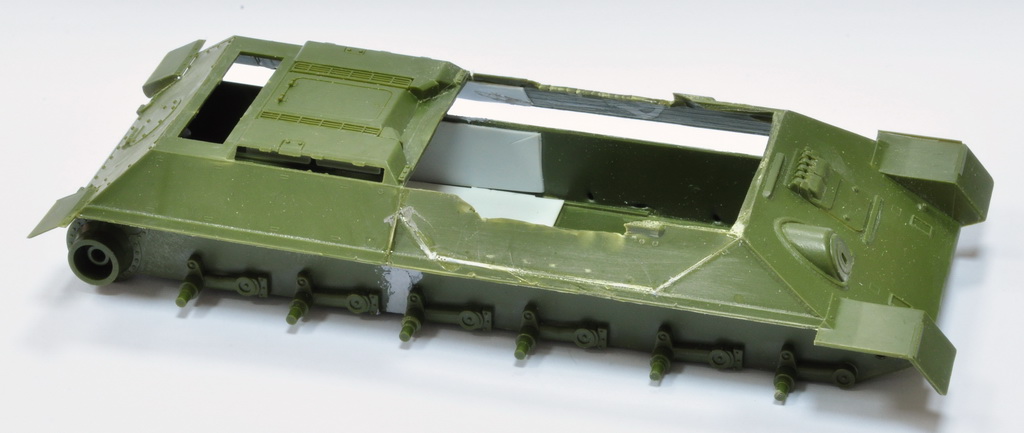

Распилил корпус и удлинил его на один каток, поставил надмоторку.
Вид пока не приглядный но ведро шпаклёвки и будет как новенький.

@Дмитрий Шаврин написал:

Здесь - чисто гипотетически рассматривается возможность самостоятельной подвижности этого Франкенштейна....)))))
