Да, цвета баллонов перепутаны.Маленький надо в голубой.
Все у Вас правильно было окрашено.
https://s1.postimg.org/8huvh9mhhr/image.jpg
Из монографии В. Варламова и М. Орлова "Цвета Советской авиации":
"Окраска внутренних поверхностей и отдельных агрегатов самолетов ( 1939-1950 гг)"
...
Агрегаты и трубопроводы:
кислородной системы - голубой А-10 (А-10Ф)
воздушной системы - черный А-12

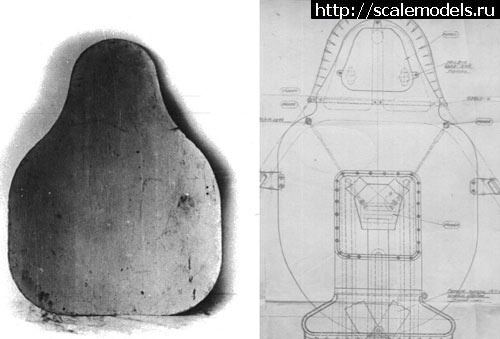

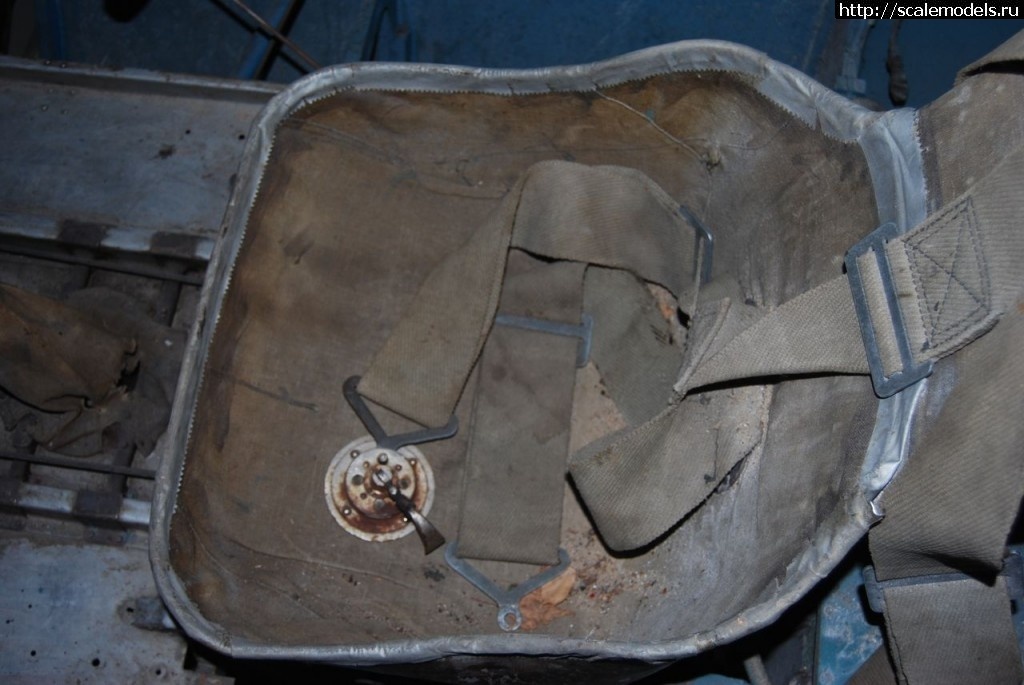

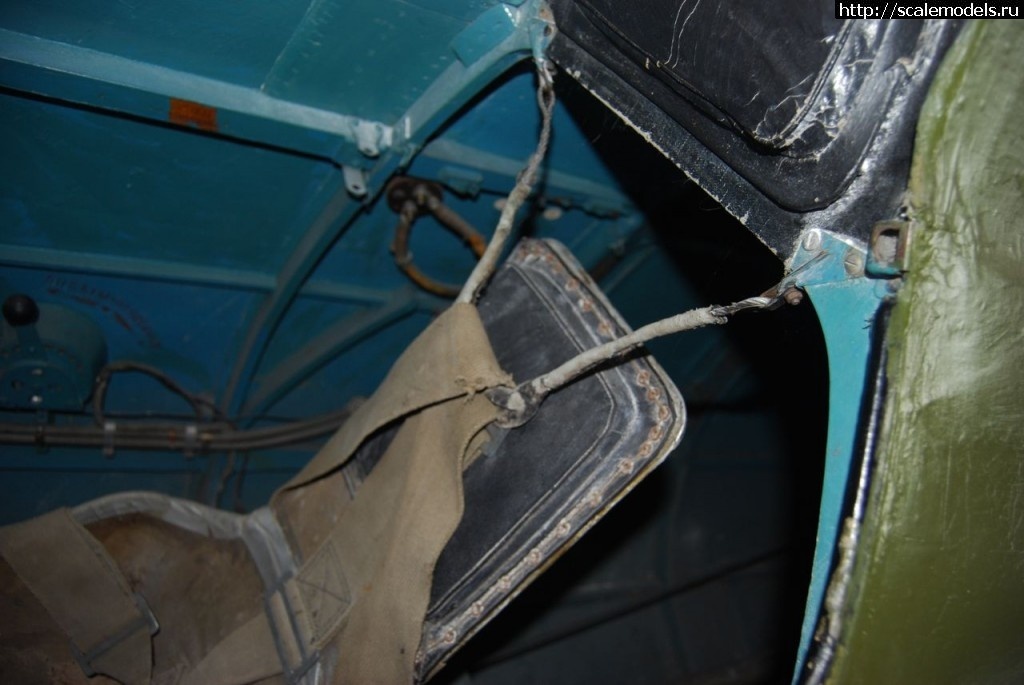

@Юрий Кулаков написал:Привязные ремни на И-16 были с люверсами и замыкались "вилкой".
Откуда такая информация?

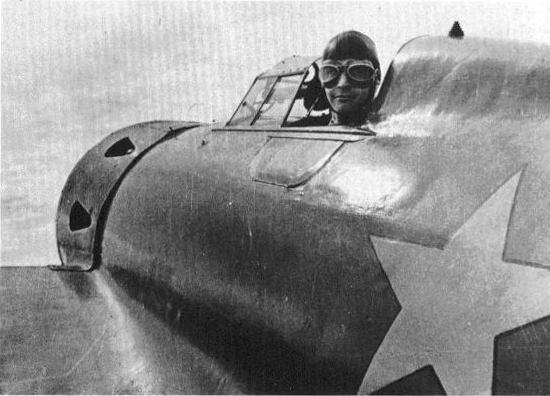

@Сергей Димов написал:Скажите,а вот эти откидные бортики должны идти заподлицо с фюзеляжем или внахлест?А то я у своего сточил,а теперь думаю не накидывались ли они на проем.

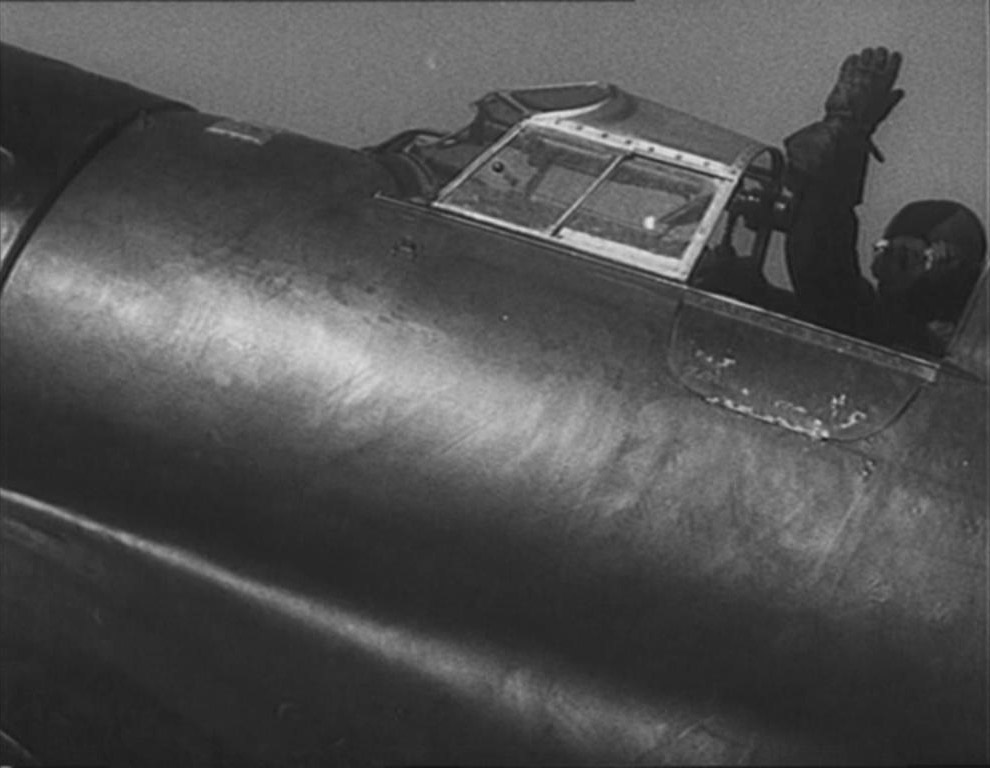

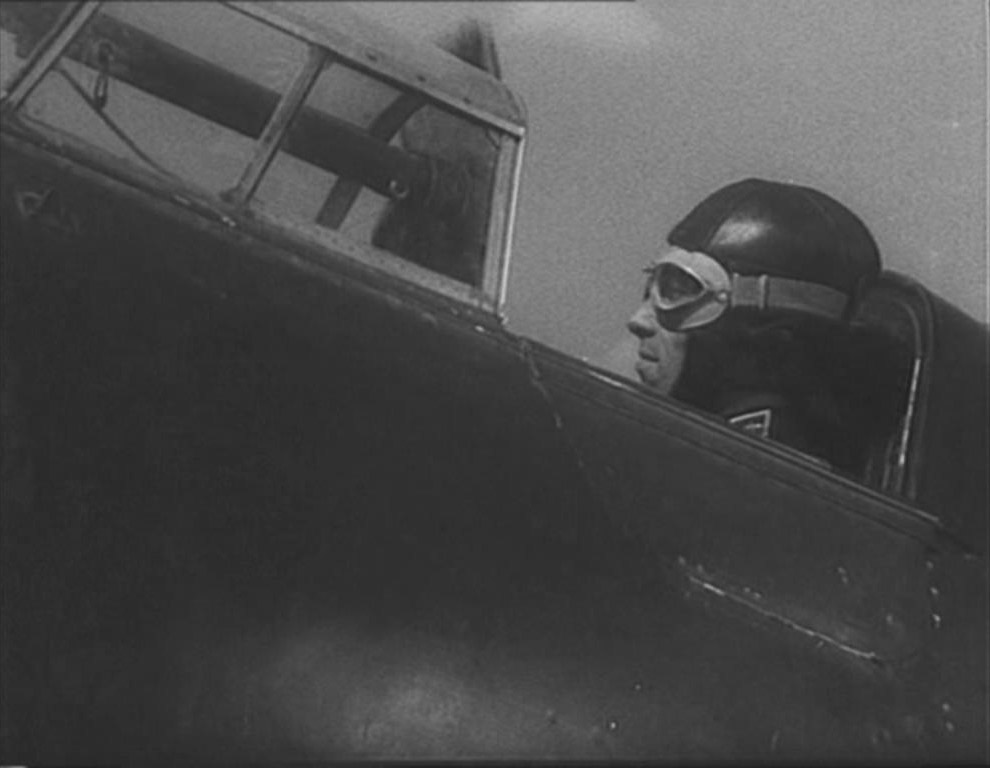

И из фильма "Истребители" (1939):
Юрий Саламатин пишет:После изкоробочного Марата можно будет и Севастополя с Понтосом сделать, например. Или Японца какого-нибудь - на них афтера достаточно в продаже
Нет, хочется именно советский корабль на период Великой Отечественной. И с Балтики.
Спасибо за пожелания!
deLoro пишет:Адресок не подскажете, многим будет интересно.
Давайте, я сначала результат получу, чтоб ненужную рекламу не делать.
deLoro пишет:А трапы со ступеньками будете срисовыать, или в виде стремянок?
Я так понял, что были и такие и такие.
Я снял размеры со всех лесенок на литнике и посчитал число ступенек. Почти везде 10 ,хотя размеры разные.
Самое сложное мне разобраться где какие стояли и какие у них поручни были. Еще угол наклона важно кое где.
Трап нарисовал пока вот такой:
Владимир62 пишет:Одинаковых не получится, особенно если пройдет два-три года.
Уважаемые, предлагаете мне в ближайшие 5-6 лет строить только линкоры "Марат"?
там я войду во вкус (надо прикупить еще три коробки) и до старости будет чем заниматься....
Модели будут все лучше и лучше,если не ослепну...
Юрий Саламатин пишет:Я предлагаю построить первый корабль изкоробки
Изкоробки я строил в детстве, сейчас хочется чтоб было красиво.
Spaner пишет:Опыта в постройке кораблей у меня совсем никакого,
Прошу прощения если ввел в заблуждение.
Здесь ключевое слово - "кораблей". Я конечно не великий моделист, но с пластиком знаком и аэром красить умею. Сам не хочу лезть в дебри, линкор он и так сложный, одних деталей полтыщи, а если матчасть копнуть...
Но делать такую вот модель без лееров не хочу. Не вижу просто в этом смысла.
Впрочем, что ходить вокруг да около.
Я уже нашел фирму, которая травит латунь по вполне умеренным ценам (рублей 800 выйдет лист а5). Леера я уже срисовал у "Понтоса" и приклеил для проверки. Сейчас нужно подкорректировать длину и положение стоек.
Может у НордСтара подсмотрю цепочки где проемы для трапов.
Кстати, переместился скобтрап на корме, у "Севастополя" разрыв лееров в другом месте. Ну и для носовой наделки совсем другие леера.
ЗЫ: да, лееров на листе А5 умещается три комплекта. Хочу еще заодно нарисовать трапы тудаже.
Черномор пишет:Spaner пишет:.....
У "Марата" таких больших нет, я спрашивал вот про такие узкие:
Могу предложить другой метод, но он требует большей аккуратности в исполнении и контроля ровности расположения смотровых щелей. Берем сверло диаметром чуть менее ширины щели и сверлим отверстия рядом друг с другом (разумеется в пределах щели), можно и не насквозь, если пластик сильно толстый. Затем изготавливаем металлическую оправку. например от старого лезвия ножа, чтобы на торце был прямоугольник соответствующий длине и ширине щели и им окончательно продавливаете щель. Можно также продавливать не насквозь, а потом просто подзалить щели темной краской.
Уважаемый Черномор, конгениально!
Нужно выбрать напротив щели изнутри пластик, чтоб щели начали светиться напросвет (если сзади лампа). И тогда уже можно сверлом или обломком лезвия бритвочки (жалко сейчас "Неву"не купить уже....).
Огромное спасибо за совет!
А зачем мне два одинаковых корабля?
Владимир62 пишет:Я пробую сделать так: http://karopka.ru/forum/forum190/topic21155/?PAGEN_1=3 (пост 46), травление - пост 41,
образец http://karopka.ru/forum/forum190/topi...PAGEN_1=18 (например пост 345)
У "Марата" таких больших нет, я спрашивал вот про такие узкие:
Друзья, а я правильно понял, что травленные леера клеятся в щель между палубой и бортом?
(Изучаю травление Понтоса и НордСтара). А толстая нижняя полоса у лееров от "Понтоса" сделана для того чтоб скрыть толщину накладной деревянной палубы?
И еще такой вопрос: можно при моделировании катера руководствоваться фотографиями катеров с современной (1977-2010) "Авроры"?
И еще хочу направить официальный запрос в Адмиралтейство:
Прошу рассмотреть возможность проведения работ по склейке половинок корпуса, носовой наделки и кормовой части палубы (аналогично состоянию постройки http://karopka.ru/forum/messages/forum190/topic20841/message876979/#message876979 пост #10) и выдать приказ на их выполнение
Привет, уважаемые Капитаны и Адмиралы!
Раз можно не торопиться, то моделью я пока не занимался.
Изучал ваши ссылки на травление и на сказки.
Полез искать чертежи, нашел только из польского издания «Rosyjskie pancerniki typu Sewastopol», Maciej S. Sobanski. Там Марат на 1937 г.
Еще есть из "Моделиста-Конструктора", но там "Петропавловск".
так что если что я не так буду делать ,пожалуйста поправляйте.
По поводу травления у меня есть одна задумка, но пока не буду говорить, вдруг там ничего не получится...
Возник у меня такой вопрос - иллюминаторы я высверлил, а вот в рубках окна прямоугольные как их высверлить?
Сегодня решил поклеить трубы - надеюсь, к никаким подводным камням это не приведет и ничему в дальнейшем не помешает.
По примеру уважаемого navy (а не по инструкции) ,собрал носовую наделку.
Сложилось просто идеально.
Думаю, если бы делал по инструкции было бы не так удобно.
Очень хочется приложить к корпусу и посмотреть как все это выглядит в сборе.
Пошел изучать постройки "Севастополя" с травлением. Смотрю, там все люки клеют травленые. Это действительно так нужно делать?
Подскажите,в каком разрешении тут принято выкладывать фото? Я ужимаю до 800х600,или больше выкладывать?
Владимир62 пишет:пока сам шишек не набьешь, не понять всех тонкостей.
Это точно!
Отверстия для шлюпбалок просверлил.
По вашим рекомендациям высверлил иллюминаторы, изнутри рассверлил отверстие.
Нормально получилось?
Теперь можно склеивать половинки и вклеить палубу на корму?
Травление у нас в городе не купить - только заказывать гдето. Если бы был набор как на "Севастополь"... Оттуда много подойдет?
Михаил пишет:А последовательность стройки надо определить сразу, потом поздно будет. И зависеть эта последовательность будет от Вас и от дополнений, которые предполагается устанавливать.
Вам легко советовать, наверное не один корабль построили...
Я конечно прикидываться не буду, видел что и стволы точеные ставят и травление разное.
Вот только совершенно мне не понятно - нужно оно или нет... К тому же травление на "Марата" еще не выпустили вроде?
Тему http://karopka.ru/forum/forum190/topic20841/ я прочитал (спасибо за ссылку!).
Но там сборка опытного моделиста, с "Севастополем" сравнивается и чувствуется, что автор как рыба в воде.
Сначала понятно (последовательность), а потом уже мне ничего не понятно.
Вот про отверстия для установки шлюпбалок на корпусе я б сам ни в жизнь не догадался.
Спасибо, теперь понятно стало!
Михаил пишет:С палубой тоже работать лучше отдельно, удобней просто.
Вклеить и всё собрать не займет много времени, а исправить не получится...
Вот я про это и подумал. Просто в инструкции палуба клеится уже на 3 шаге. ну и про стволы я писал .
Но если делать не по инструкции то вообще последовательность не ясна. Что уже можно клеить,а что нет?
Вот половинки добавочных бортов на носу - лучше сразу приклеить, до склеивания половинок корпуса?
Большое спасибо!
Сказки читаю, но может что и пропустил, постараюсь без глупых вопросов.
Еще смутили вот эти отверстия в инструкции (обвел красной линией).
Это дополнительные иллюминаторы? Както под самой палубой получаются. А почему другие тогда не показано высверлить?
Здравствуйте, уважаемые каропчане!
Недавно мне подарили эту модель "Звезды". Опыта в постройке кораблей у меня совсем никакого, если не считать собраных в детстве крейсера "Аврору" и броненосец "Потемкин". А хочется собрать модель хорошо.
Я изучил инструкцию по сборке, но кое что осталось для меня загадкой. Всетаки она, наверно, для опытных моделистов.
Поэтому я решил начать тут тему о постройке, с надеждой, что получу советы как и что делать.
Торопиться я не буду,буду делать модель как надо.
Очень хочу попробовать сделать леера - без нее модель мне кажется будет как мои из детства.
Ну и такелаж тоже, хотя бы упрощенно.
Для начала сложил половинки корпуса.
Очень хотелось поскорее все склеить и приклеить палубу, но решил не торопиться.
А то пропущу что-нибудь важное, может нужно изнутри что просверлить?
Казематную артиллерию (надеюсь это так называется?) решил пока не вклеивать - боюсь к концу сборки все поотломаю. Приклею только цилиндрики, а стволы вклею потом.
Изнутри увидел какие-то отверстия наполовину глубины - не очень понял зачем они?
