Константин, Игорь. Очень интересная дискуссия, много нового для себя узнал.

Константин Редькин написал(а):

Но тем не менее доски показывали, потому что так эффектнее.

Вот поэтому почти все серьезные производители на пластике так и делают. А еще текстуру дерева прорабатывают.

Константин Редькин написал(а):

Первый - Иванов И.А., второй, с неправильной, как и на "Готе", кормовой галереей - поляки.

Понятно.

Вопрос, Ингерманланд интересует? Если да то вот

https://disk.yandex.ru/i/Cu2a51L5A1FKnA

Принадлежность чертежей не знаю, о достоверности судить не могу.

Работа с металлом. Технологии
Игорь написал(а):

Соответственно в темах в которых не очень разбираюсь автоматически подозреваю такую же ерунду.

Ну а мы тут собираемся, чтобы друг другу помогать и опытом делиться.

Работа с металлом. Технологии
Тунгус-74 написал(а):

Думаю их не сложно найти в интернете.

И да и нет. Их много, найти не сложно, только грамотных мало. Если начального опыта и знаний мало, то отделить херню очень трудно.

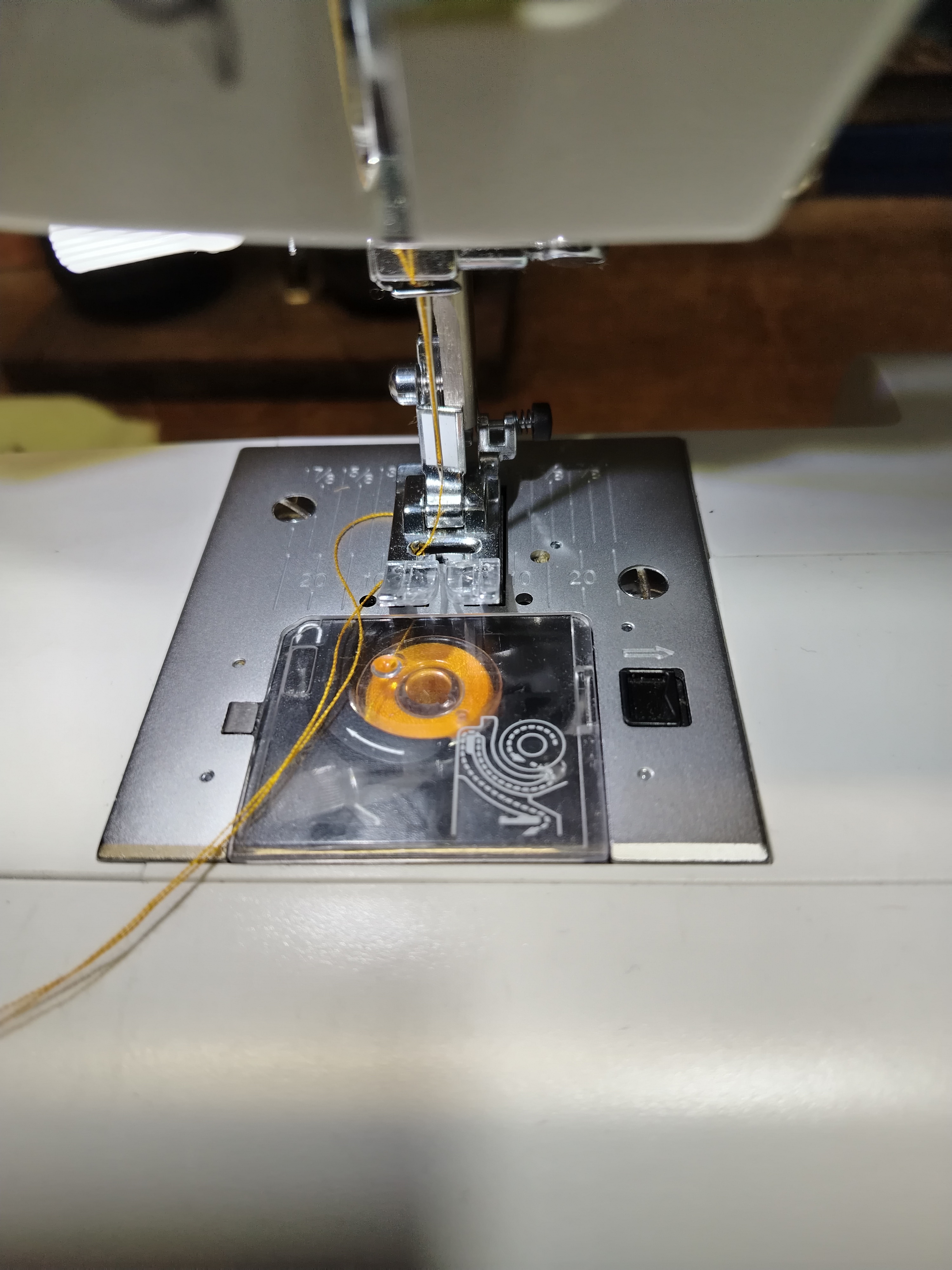

Я по последней профессии уже более 30 лет механик промышленного швейного оборудования. Частенько просматриваю ролики и блоги по ремонту и наладке швейных машин. Консультирую ойлан и вживую, ремонт соответственно. Так вот я как профессионал могу определить кто хрень морозит, а хрень морозят практически все, что на форумах, что на Ютубе. Исключительно только трое из Екатеринбурга, Минска и .из Барнаула. Некоторые профессионалы стараются не светиться.

Поэтому полагаю, для начала лучше почитать, поговорить, приобрести хоть немного начальных знаний, а потом можно и ролики просматривать. Ну а у меня язык не отвалится ответить на вопрос , если он был задан. Это мое личное мнение и я его никому не навязываю.

Работа с металлом. Технологии
Игорь написал(а):

Это точно, а то часто отзывы "Хорошо упаковано, приехало вовремя, еще не пользовался и не собираюсь, что это не знаю, но вещь отличная 55 звезд!")

😊😊😁 Ага, уписаться, таких большинство. Еще, время нагревания детали зависит от ее толщины, если листовая, Для хорошего облуживания деталюшечка должна прогреется в месте пайки. Это к слову.

Работа с металлом. Технологии
Игорь написал(а):

Заказал вчера медные жала, в субботу буду тренироваться.

Иногда можно ориентироваться по отзывам, если они адекватные и с фото. А то хрен его знает чего продают. Удачи, если что пишите.

Сергей, привет. Ну прям деревянный.

Работа с металлом. Технологии
Игорь написал(а):

Можно с этого места подробнее. А именно технологию и смысл процесса.

Можно. Место пайки нужно облудить, то есть покрыть тонким слоем припоя для быстрого схватывания двух деталей. Технология проста. На место пайки (к примеру тонкого листового метала, пайки двух проводов между собой) обезжиривается поверхность, наносится флюс или кто что применяет, потом паяльником наносится равномерный тонкий слой припоя, чем тоньше тем лучше, зависит от деталей. Причем наносится на обе детали. При пайки этих деталей нанесенные слои припоя припаиваются между собой. Суть в том что эти слой переходят в однородную массу очень быстро не перегревая детали. Далее нужно посмотреть на места непропайки (раковины, дырки и т.д.) при необходимости зафиксировать детали и пропаять непропай. Если детали предварительно не облудить, то при пайке они сначала будут облуживаться, а потом припаиваться между собой. Температурный процесс продлевается и может перегреть детали, количество нагара будет очень большим.

Ориентировочное время пайки с оного захода, если это мелочевка, не более 5-7 секунд. После этого нужно дать время припою схватиться и остыть, потом продолжить пайку если это необходимо. При пайке радиоэлементов, немного другое.

По жалу. Медное. Зачистить совсем немного, разогреть паяльник и опустить в канифоль или в твердый флюс, потом жалом захватить припой. Если медное жало не облудить (кончик жала) , то оно будет просто обгорать и не брать припой.

В жидкий флюс горячее жало тыкать не рекомендуется, оно просто будет испарять флюс, толку не будет.

Облудить жало в жидком флюсе. Можно на какую-либо поверхность типа алюминьки (что не паяется) накапать жидкого флюса, опустить в эту лужицу жало и поднести припой, жало вращать немножечко. Тигеля у Вас нет, опустим этот вариант. На фанерке, тоже можно, но она начнет обгорать, может получиться хрень.

Припой ПОС-61 самый распространенный, лучше и оптимально брать чистый без встроенной канифоли. Его температура плавления 190 гр. При ручной пайке этим припоем температура на жале должна быть в среднем 240-260 гр. это средняя цифра, но может быть и выше. При пайке мелочевки ну примерно 250 гр.

Но с температурой особо заморачиваться не надо, увидите по припою. Главное не пережечь тонкие детали.

Как работает регулятор на подобных паяльниках и на моем тоже, живет собственной жизнью.

Одно точно, нужна практика, и все придет и получится. Пробуйте на чем нибудь, все будет видно сразу.

Если что у меня первая профессия по молодости СГПТУ №10 г. 1975-1978 г. Москвы, радиомонтажник 3 разряда. Какое-то время работал. Потом сменил род деятельности, но паять не разучился. Приходится иногда.

Когда этому учился разумеется получалось не сразу.

Работа с металлом. Технологии
Игорь написал(а):

т.е. если жала медные, то вот их как раз необходимо зачищать шкуркой в процессе от нагара?

Да, и облуживать. Наждачка № 600 или 800, можно чуток крупнее, но слишком крупной не надо. Надфилем или мелким напильником. Если с покрытием, то не зачищают.

Однако, все зависит от качества меди. Описание одно, а по факту х.з. Тут не угадаешь что продают.

Работа с металлом. Технологии
Игорь написал(а):

Листовой металл я не паяю (пока))). Только всякую мелочь для танков/

Тогда жала с тонкими наконечниками. Можно так же посмотреть не набором, а по-штучно.

Работа с металлом. Технологии
Игорь написал(а):

Огромное спасибо за ответ и помощь. Воспользуюсь советом по покупке медных жал. Буду тренироваться)

Не за что. Главное ориентируйтесь по внутреннему диаметру. Эти диаметры разные зависят от модели паяльника. Можно даже посмотреть комбинированные жала к примеру , только как пример

https://www.ozon.ru/product/nabor-stalnyh-zhal-dlya-payalnika-10sht-2629902039/?at=1gCr1NejXmdqO4_8AJ3QUp6GAjriMgbl&from_sku=1157793636&oos_search=false&sh=0eNXFcJYdQ

Тоже как пример

https://www.ozon.ru/product/nabor-mednyh-zhal-so-stalnoy-vtulkoy-900-m-t-5-sht-5954809835/?at=1gCr1-CUyfK8JZ4FHFXHQPrKW5mVBv56&from_sku=5954809835&oos_search=false&sh=0eNXFcJYdQ&reviewsVariantMode=1

Эти два примера по внутреннему диаметру 4мм.

Работа с металлом. Технологии
R.A.V.E.Design . написал(а):

Но лучше купить в колличестве от 10 штук в наблре. Там насадки разнообразнее.

Просто как пример. Конечно чем больше тем лучше. Однако если мощность керамического паяльника мене 90 вт, то жала с массивными наконечниками будут бесполезны.

Работа с металлом. Технологии
Игорь написал(а):

И что мне теперь с этим делать?)

Пробовать методом проб и ошибок. Хотел предупредить. Подобные керамические паяльники больше пригодны для монтажа печатных плат. Жалами с более толстыми наконечниками тапа лопатки листовой металл и силовые элементы они паяют не очень хорошо, быстро теряют тепло на месте пайки. В таких случаях более пригодны паяльники с мощностью от 90Вт и обычного нихромового типа примерно как эти (в качестве примера)

https://www.ozon.ru/product/payalnik-elektricheskiy-100-vt-s-derevyannoy-ruchkoy-i-mednym-nakonechnikom-epsn-02-100-220-220v-1160089211/?at=1gyr1-YwjRsoL9u8XLgfZXLdpeRvZO7Q&sh=0eNXFX0dSg&oos_search=false&reviewsVariantMode=1

или https://www.ozon.ru/product/slyudyanaya-fabrika-payalnik-100-vt-nihromovyy-nagrevatel-1-predmetov-1639466343/?at=1gyr1YYEOD8h7RdHl32tFLZlyJDfIFeR&sh=0eNXFX0dSg

Отличия только в кожухе и креплении жала.

Один паяльник для всех случаев в жизни быть не может, у них разные предназначения.

Я лично не пробовал, но приятель отзывался хорошо о белгородских паяльниках https://www.ozon.ru/category/elektricheskie-payalniki-10054/slyudyanaya-fabrika-86081903/

А там кто знает как повезет, но в любом случае лучше чем китайча подобного типа.

Работа с металлом. Технологии
Игорь написал(а):

Вот что я имею)

Инструмент и химия нормальные Мощность паяльника хорошая, при условии что он её выдает. . Полагаю проблема в жалах. Они вроде должны быть медными , но имеют покрытие. И вот это покрытие может быть х.з. Эти жала обрабатывать напильником и наждачкой нельзя.

Нужно замерить внутренний и внешний диаметр жала и по этим параметрам подобрать медные. Внутренний диаметр жала должен совпадать с диаметром керамического нагревательного элемента. У большинства паяльников типа 900-Т внутренний диаметр 4мм, внешний 6мм. Какой у Вас надо замерить. Жала можно попробовать обычные медные без покрытия (смотрите по адекватным отзывам) Их можно обрабатывать. Они как правило идут с внутренним диаметром 4,5мм, внешний 6 мм. Первоначально высокую температуру не ставьте, примерно 250 гр. , но все зависит от Вашего паяльника. Проверьте крепление кожуха на паяльнике. Вот первое что попалось, только в качестве примера

https://www.ozon.ru/product/nabor-mednyh-zhal-dlya-payalnika-5941792329/?at=1gyr1YiHYGGxD2PIGrNfO0sqHVyIn-Ar&sh=0eNXFcJYdQ&oos_search=false&reviewsVariantMode=1

Работа с металлом. Технологии

Забыл упомянуть. Для керамических паяльников очень важно соответствие внутреннего диаметра жала с внешним диаметром керамического нагревательного элемента. Если внутренний диаметр жала будет больше диаметра нагревательного элемента, то паяльник будет работать абы как. Греть будет плохо.

Работа с металлом. Технологии

У меня паяльник для мелочевки регулировкой температуры CXG DT70, 70 Вт . Фирма нормальная. У них есть разные мощности. Температурный режим на регуляторе чисто условный. Жала найти трудно. То что в штангене это родное шло с паяльником. Кучка это покупал отдельно, они похуже. Подобные жала обрабатывать нельзя, припой липнуть не будет,

они и так луженые. Те что черненькие это самодельные из медных старые жал, делал их на токарке. Когда ослабляется гайка фиксации кожуха, паяльник плохо греет.

Советские фоткать не буду, они обычные.

Работа с металлом. Технологии
Игорь написал(а):

Э... Наверное они классные, но детальки которые я пытаюсь спаять меньше жала(

Советские тоже были маленькие меньшей мощности.

Если паяльник керамический надо проверить фиксацию жала в паяльнике. Но полагаю проблема в жалах.

Работа с металлом. Технологии
Игорь написал(а):

Вот как раз это и не получается.

Вопрос упирается в тип жала и в модель паяльника. Подождем до фото и будем думать.

Работа с металлом. Технологии
Тунгус-74 написал(а):

Керамические мне вообще не зашли. Электронику паять наверное пойдут, а металл не очень.

Именно так.

Игорь написал(а):

Т.е. две детали совмещаем, наносим в место пайки кислоту (флюс/пасту), паяльником нагретым в кислоту и припой, затем тыкаем в место пайки?

И да и нет. Обрабатываем место пайки от жира, грязи и т.д. Спирт или обезжириватель. Наносим жидкость на место пайки и совмещаем детали. Тыкать жало в кислоту не надо, только захватываем припой жалом паяльника и тыкаем на место пайки. Если использовать твердую канифоль в чистом виде, то тыкнуть в нее паяльником можно, хуже не будет. Жало паяльника должно быть облужено как на фото Тунгуса. После пайки обязательно промыть место пайки, спиртом, бензином для зажигалок, обезжиривателем. Металл после пайки я промыва растворителем 646 или 647 . Лично я для пайки радиоэлементов, тонких проводов использую керамический паяльник с регулировкой температуры, жала различные по форме, конечно они китайские, но подобрал хорошие. Для силовых элементов , толстых проводов, тонкого металла и т.д. советские паяльники разной мощности с исключительно медными жалами, как на фото у Тунгуса.

Работа с металлом. Технологии
Игорь написал(а):

Я, если правильно понимаю, при пайке припой должен быть на жале паяльника

Игорь, приветствую. Да. То есть жало должно быть облужено. Если припой не держится на жале, то причин может быть несколько.

  1. Проблема в паяльнике. Перегрев или недогрев. С недогревом понятно. При перегреве на жале образуется окалина, которая не дает схватиться припою. У обычных современных паяльников с регулировкой особенно недорогих температурный режим чисто условный не всегда соответствует действительности. Если это не паяльная станция.
  2. Несоответствие мощности паяльника к диаметру и длине жала. Получается либо перегрев, либо недогрев.
  3. Проблема в жале. Это основная проблема. Медные жала боятся перегрева, на них моментально образуется окалина, зачистка и лужение жала дает в этом случае кратковременный эффект. Если жало медное то его обрабатывать напильником или наждачкой можно и нужно. Если жало с напылением то шкурить его нельзя. Многое зависит от качества материала самого жала.
  4. Виды паяльников. Слюдяной (как советские) или керамические. Керамические с регулировкой или без капризные к диаметру жала. Если внешний диаметр жала меньше хоть на 05мм внутреннего диаметра паяльника куда вставляется жало то будет нестабильный нагрев.

    Что сказать более конкретно надо знать какой паяльник. К примеру считается оптимальной мощностью для паяльника при пайке средне силовых элементов (не радио деталей ) жесть , латунь листовая или проволочная и т.д. по мелочи это 40-60 вт. температура на жале паяльника при пайке ПОС-61 340-360 градусов. Паяльники которые способны выдавать стабильно такую температуру без надрыва 24 V, 36V, 110V, 220V.

    Паяльники с вольтажем менее этих значений, ну не знаю.... замерять надо прибором температуры. Маловольтажные паяльники более пригодны для паяния печатных плат и радиоэлементов. Возможно и для травления. С последним не знаю каким лучше, не работал с травленкой.

  5. Канифоль дает нагар, чистить губкой надо постоянно. Металлическая губка это для очистки жала. Если жало с напылением, то нежелательно.

    Попробуйте перейти на паяльный флюс (для плат и радио) или на паяльную кислоту для всего остального.

Не за что. По скачиванию, можно не торопиться. Эти файлы у меня на Яндекс Диске, будут находиться столько сколько нужно.

Есть еще рисунок Емышева. Насколько он правдоподобен судить не берусь. Просто красивое изображение .

https://disk.yandex.ru/i/tz1Gi0tCDn51bw

Константин Редькин написал(а):

Сергей, очень рекомендую поискать альманах "Морская история" № 1 (1999 год).

Константин упомянул этот журнал. Я тут стал вспоминать.... ну простите что долго, память уже не та. Короче откопал на диске. Формат ПДФ, качество хреновенькое, но разглядеть можно для ознакомления. Так что прошу прощения, ну то что есть.

https://disk.yandex.ru/i/yoDKGvdveWIutQ

Сергей Петров написал(а):

Надо будет запрятать швы под венки.

А шпатлевочкой пройтись можно будет?

Вроде на корабль становится похоже, а не скрюченный огурец.

Борис написал(а):

В отличие от активно навязываемого всем нам 4 ноября сегодняшний праздник я отмечу.

Присоединяюсь!

Томас Савинас написал(а):

В чем дело, я что-то не так написал?

Да, в общем-то так. Только насколько я понимаю, Адмирал будет судить по результату, но Алексей к своим работам этот термин не приемлет.
