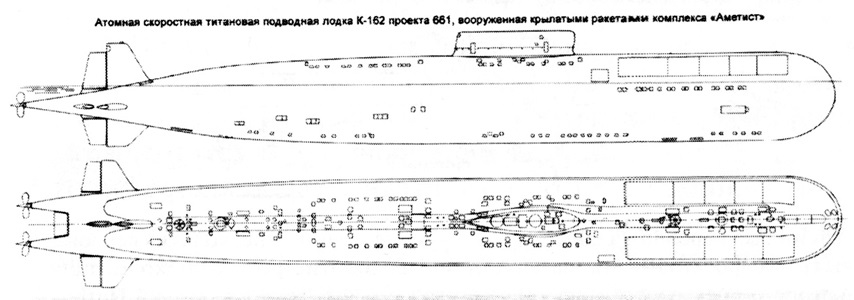

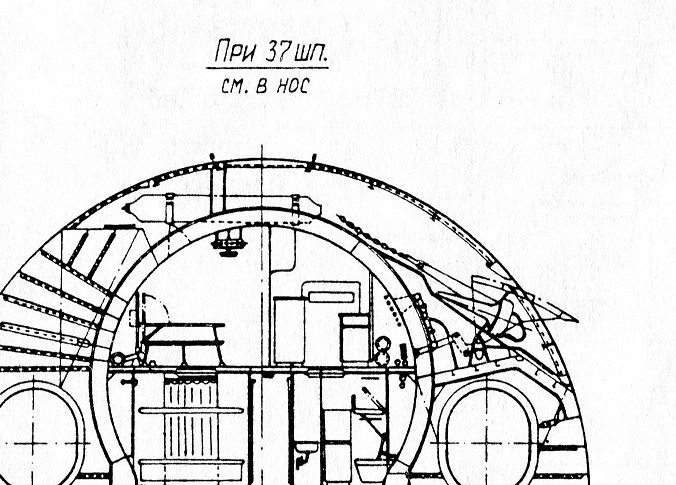

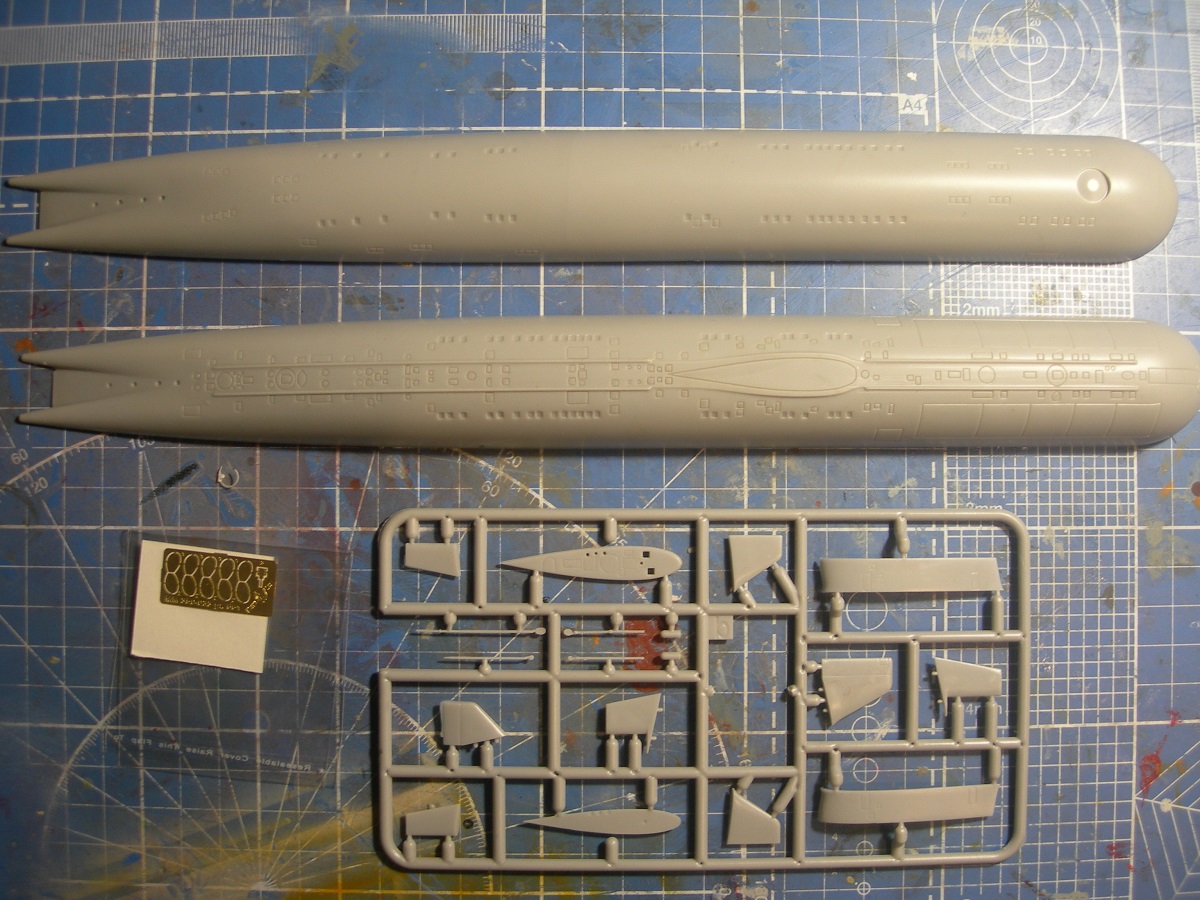

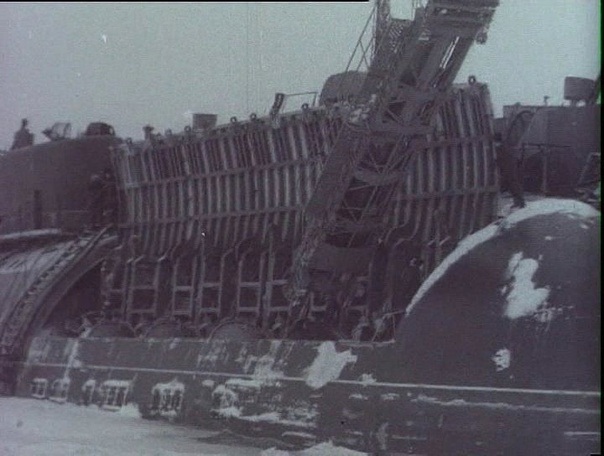

Уважаемые коллеги, после небольшого перерыва приступаю к очередной стройке. На этот раз решил замутить модель от МикроМира ПЛАРК пр.661, шифр "Анчар", по натовской классификации Рара. Как и писАл ранее, замахнулся на что-то покрупнее. Да и меньше вопросов возникнет по ржавчине. Материалов по данному проекту маловато. Спасибо уважаемому Александру Олеговичу: прислал отличные сканы чертежей общего расположения из альманаха "Тайфун". Ну и наковырял я пару десятков фото в сети.
   Вобщем, осенив себя крестным знамением, приступаю...

С Богом, дорогой Сергей!
Успешной Вам постройки. Намерен с Вами сверяться, ибо и самому такая же предстоит, ближе к концу лета.

Успешной стройки !!!

Отличный выбор, Сергей Григорьевич, удачи в постройке.

С уважением...

решил замутить модель от МикроМира ПЛАРК пр.661, шифр "Анчар", по натовской классификации Рара.

А какие слухи в 1974 году у нас в 11-й Флотилии ходили про эту лодку....... так и не довелось увидеть живьём.

Успешной постройки!

С Уважением, Алексей.

  Спасибо коллеги. Жаль не довелось вживую лицезреть этот заказ.

Ну, если уж ударяться в воспоминания, то в далеком 1984 году будучи курсантом на практике в 1-й Флотилии подводных лодок посчастливилось мне попасть на экскурсию на "Золотую рыбку". Экскурсию организовал для нас мой корефан-однокласник, проходивший практику на этой лодке.

С уважением...

Алексей Лежнев

В КАКОЙ такой 11 флотилии?! Это Первая флотилия, совсем старый Адмирал стал, забыл))). А дивизия - да, Одиннадцатая противоавианосная!

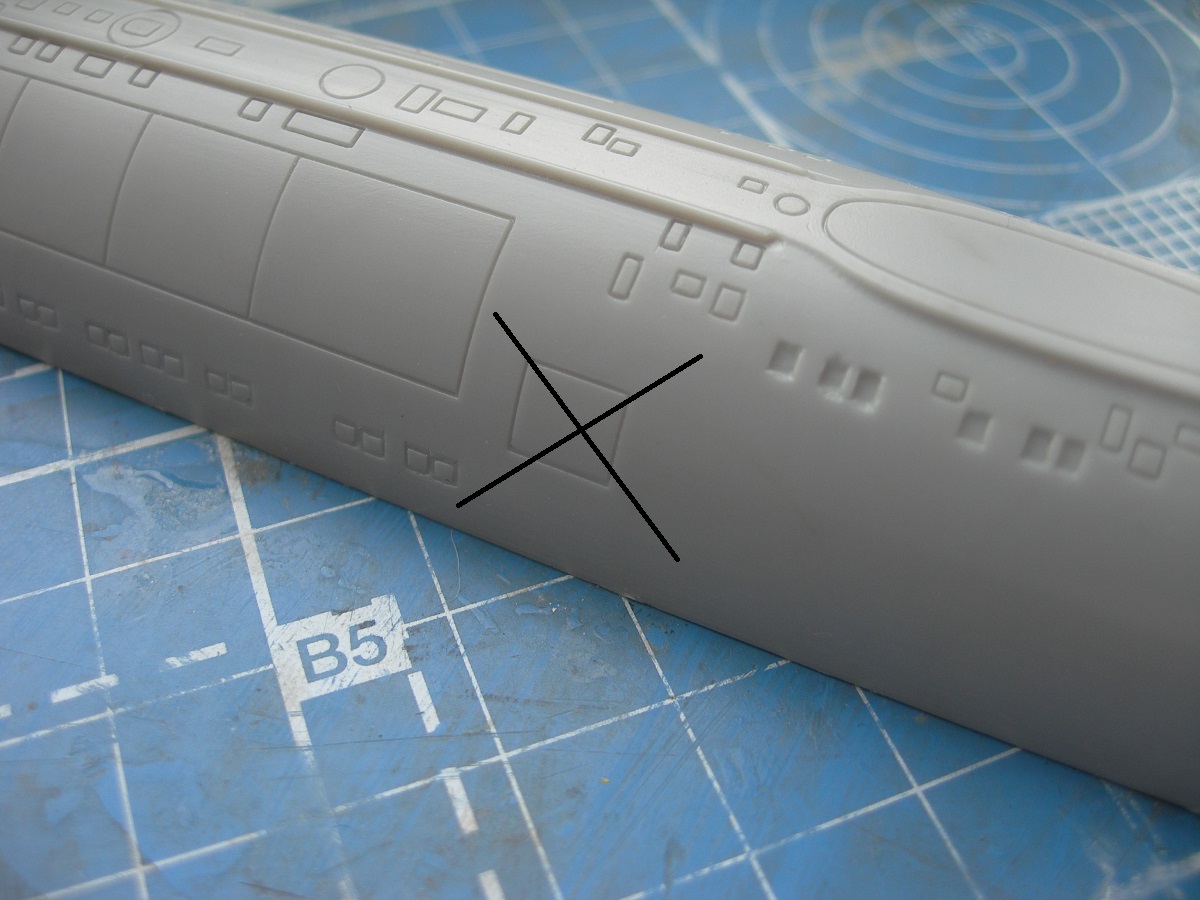

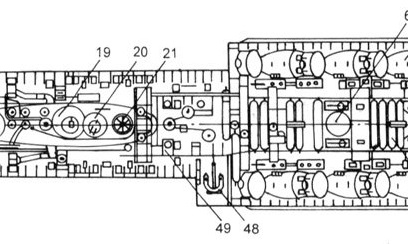

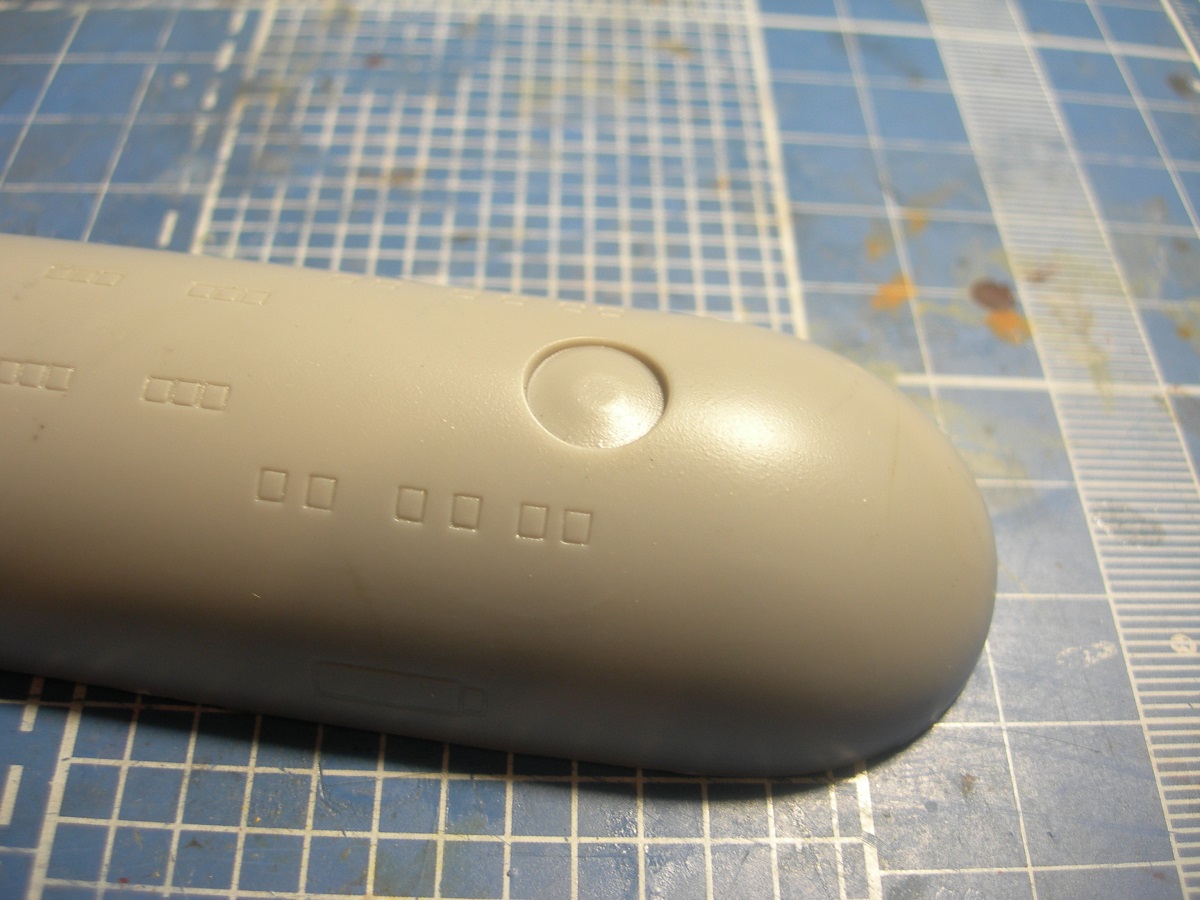

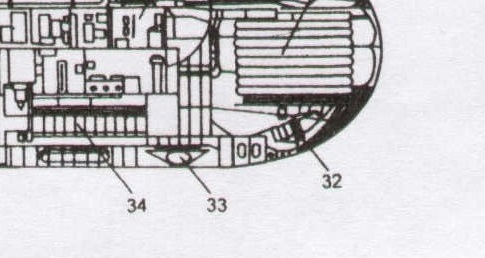

    До "железа" руки не доходят, поэтому занялся изучением матчасти. Не понятно, почему МикроМир подобным образом изобразил антенны лага ЛА-1.На схеме поз.33. Не знаю, как они точно выглядели на пр.661, но с высокой долей вероятности могу предположить, что как тот же ЛА-1 на пр.671РТ. Короче говоря буду шпаклевать и нарезать расшивку.

В КАКОЙ такой 11 флотилии?!

Которая базировалась на Иоканьгу.

Ты абсолютно прав - 661 там никогда не базировалась, но слухи о ней ходили самые разнообразные.

С уважением, Алексей.

Сергей Носов написал:

До "железа" руки не доходят, поэтому занялся изучением матчасти. Не понятно, почему МикроМир подобным
образом изобразил антенны лага ЛА-1. Не знаю, как они точно выглядели на пр.661, но с высокой долей вероятности могу предположить, что как тот же ЛА-1 на пр.671РТ. Короче говоря буду шпаклевать и нарезать расшивку.

Не только МикроМир, Сергей Григорьевич, некоторые коллеги по Каропке считали это устройство подводным якорем. Но не в этом суть.

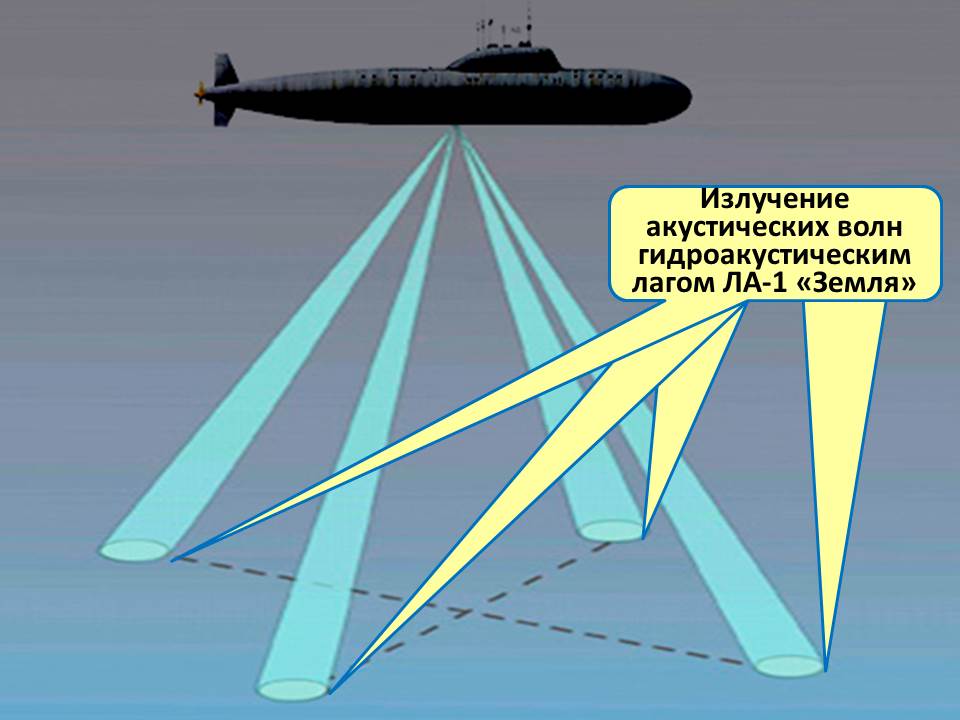

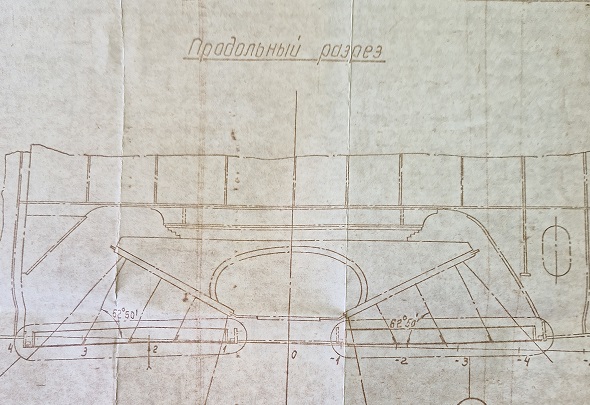

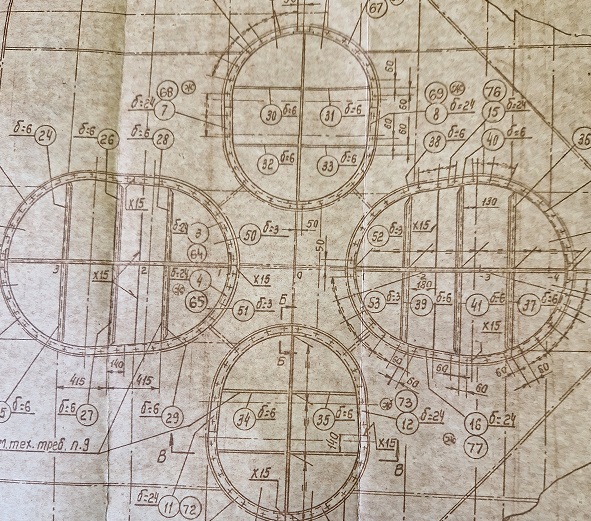

Немного истории. В 1966 году ВМФ получил на вооружение гидроакустический доплеровский лаг ЛА-1 "Земля". Этот лаг предназначался для измерения абсолютной скорости подводной лодки относительно земли (дна). Антенна лага имела четыре магнитострикционных вибратора (изготавливались из никеля, который категорически нельзя было окрашивать), на сленге штурманов – пятака, которые излучали и принимали акустический сигнал в продольной и поперечной плоскости ПЛ. Расшифровка этих сигналов и позволяла измерить скорость ПЛ не только в продольной, но и в поперечной плоскости ПЛ, что в свою очередь позволяла вычислить параметры сноса относительно курса.

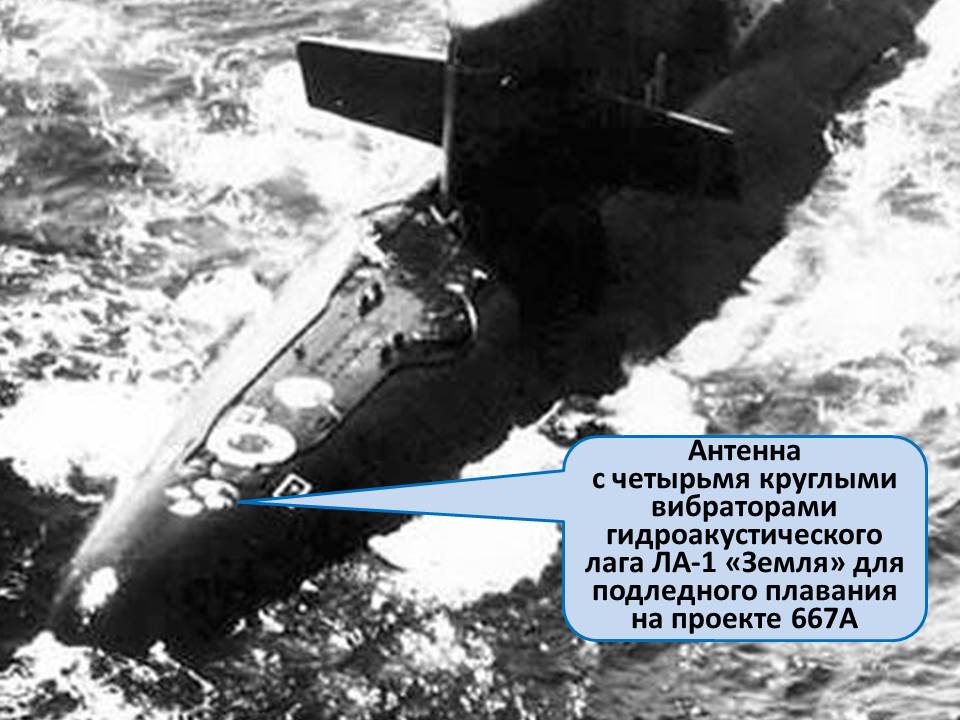

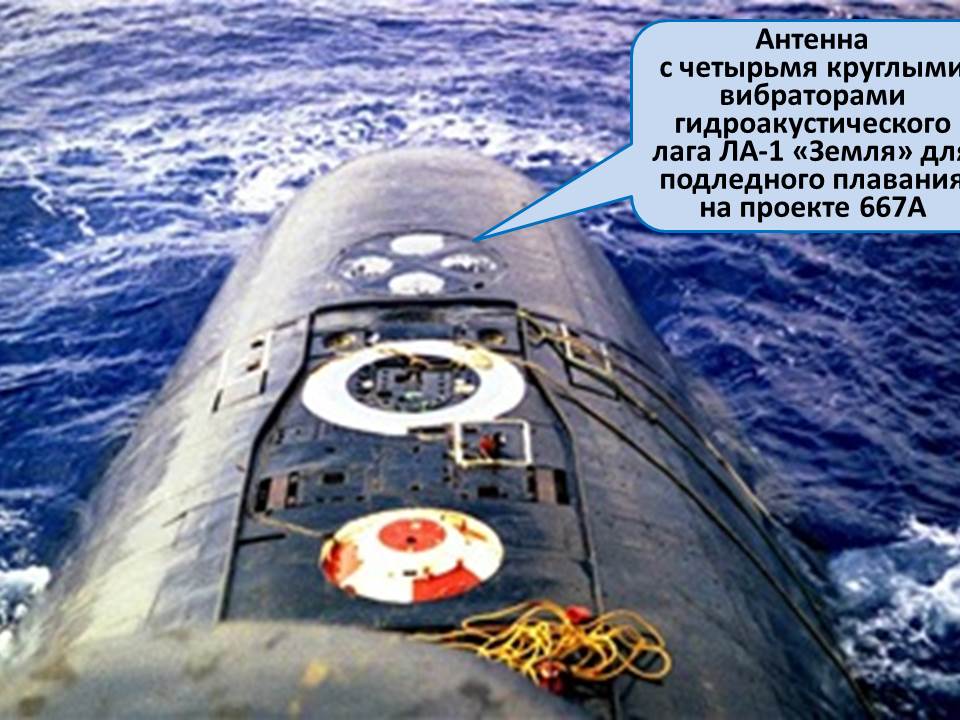

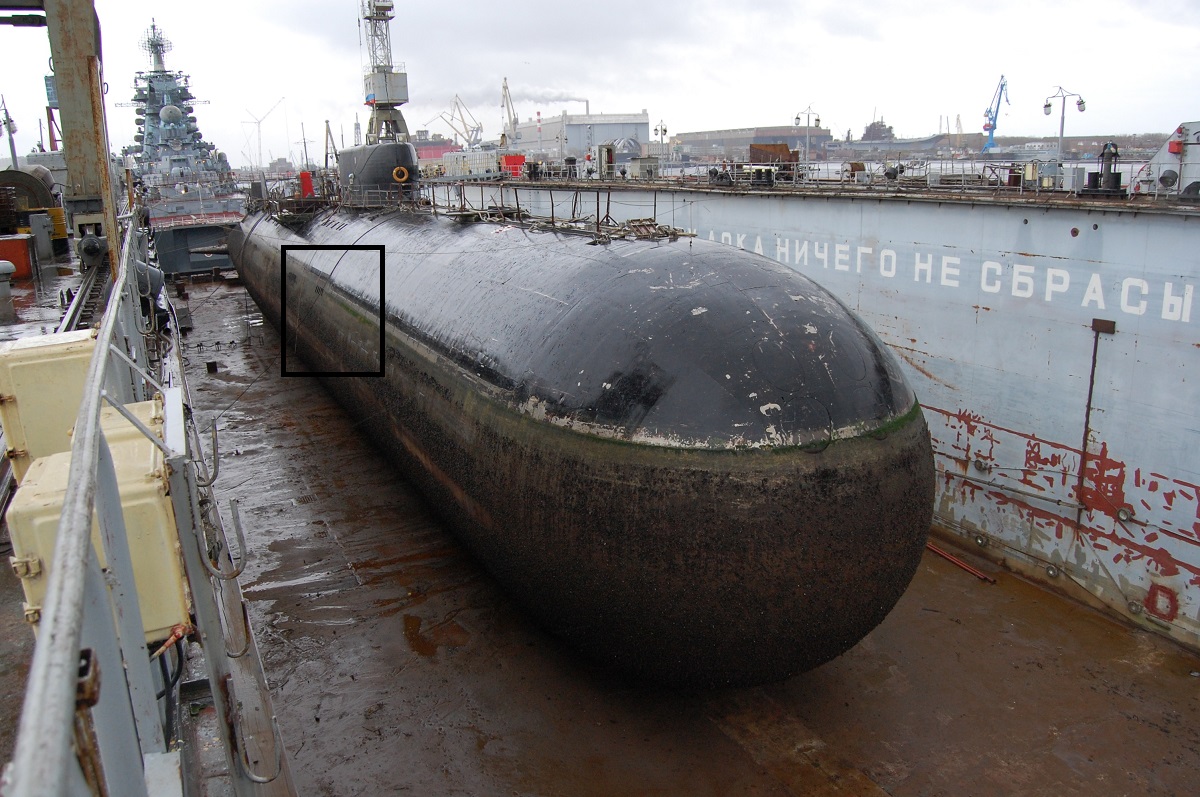

Ну и что нельзя посмотреть снизу, то можно прекрасно рассмотреть сверху. Все дело в том, что на 661 проекте стояла укороченная версия гидроакустического доплеровского лага ЛА-1 "Земля" с одной антенной в килевой части, излучающей акустический сигнал в сторону дна. На стратегических подводных лодках 667А проекта устанавливался полный комплект лага ЛА-1. В дополнение к нижней антенне была еще и антенна с четырьмя излучателями на носовой надстройке, что позволяло измерять абсолютную скорость ПЛ относительно льда для обеспечения подледного плавания. На следующих фотографиях черно-белой и цветной показана эта антенна лага ЛА-1 с четырьмя никелевыми излучателями.

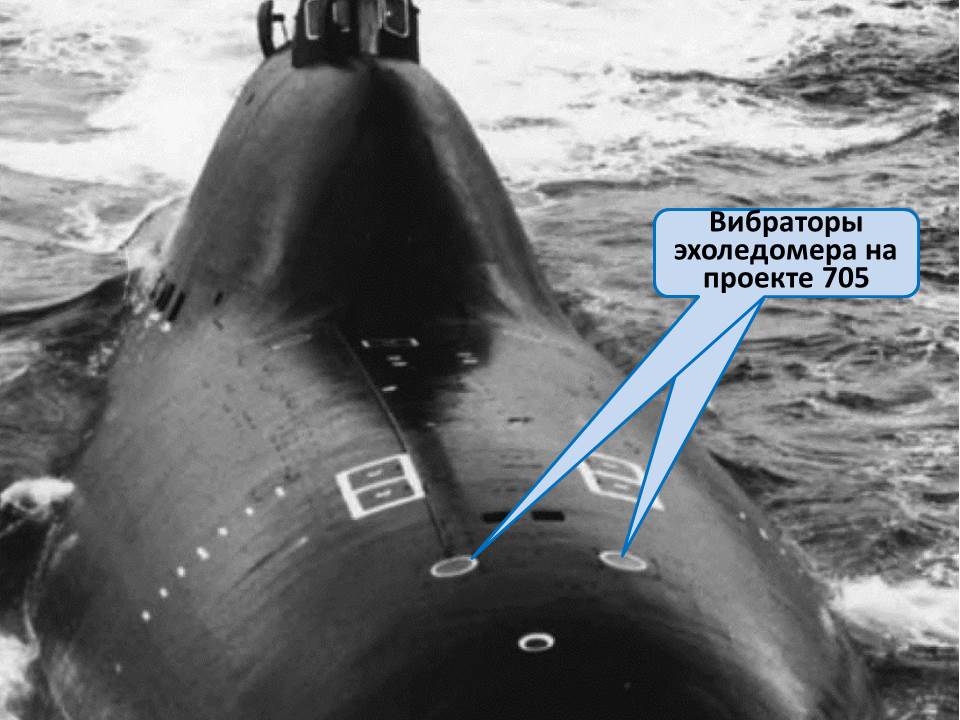

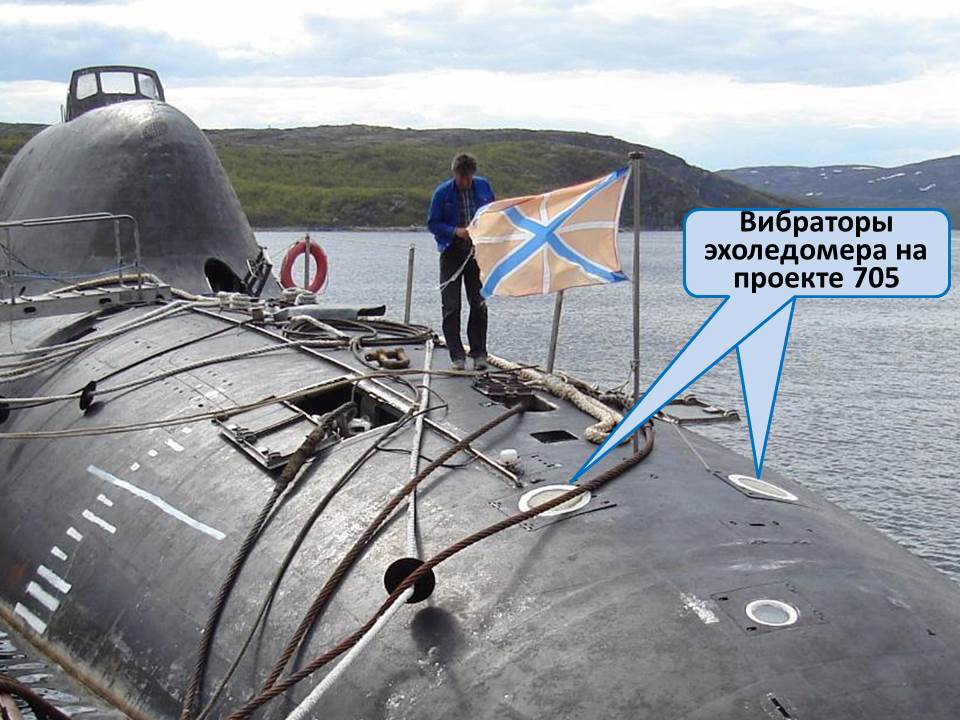

Теперь осталось выяснить, уживался ли никель с титаном, из которого был изготовлен корпус (легкий и прочный) подводной лодки 661 проекта. На следующих фотографиях (черно-белая и цветная фотографии) видно, что магнитострикционные вибраторы эхоледомера, также изготавливавшихся из никеля, неплохо уживались на подводных лодках 705 проекта, имевших титановый корпус (легкий и прочный).

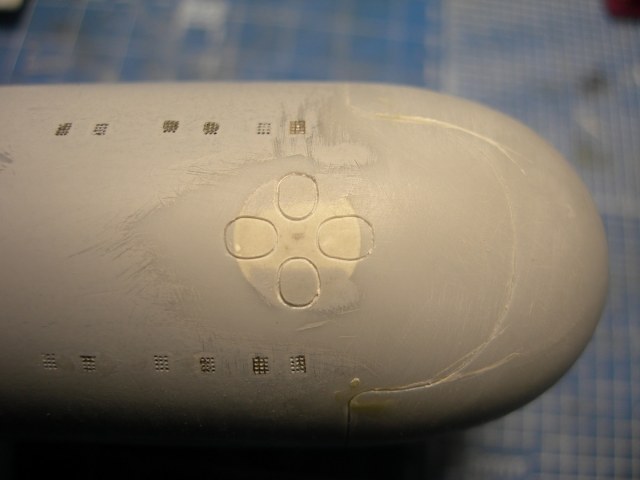

Так что правильным курсом идете, Сергей Григорьевич, углубление антенны надо шпаклевать и выводить вровень с остальным легким корпусом, а на зашпаклеванном легком корпусе наносить четыре пятака цвета никеля, см. фото 667А проекта, по форме представленной Вами на схемах 671РТ проекта. Помните, что вибраторы окраске не подлежали.



С уважением…

    Александр Олегович, спасибо за исчерпывающую информацию. Что касается цвета, то на зак. 801 пр.671РТ он мне запомнился как светлый графит. Давненько это было, но вроде не путаю.

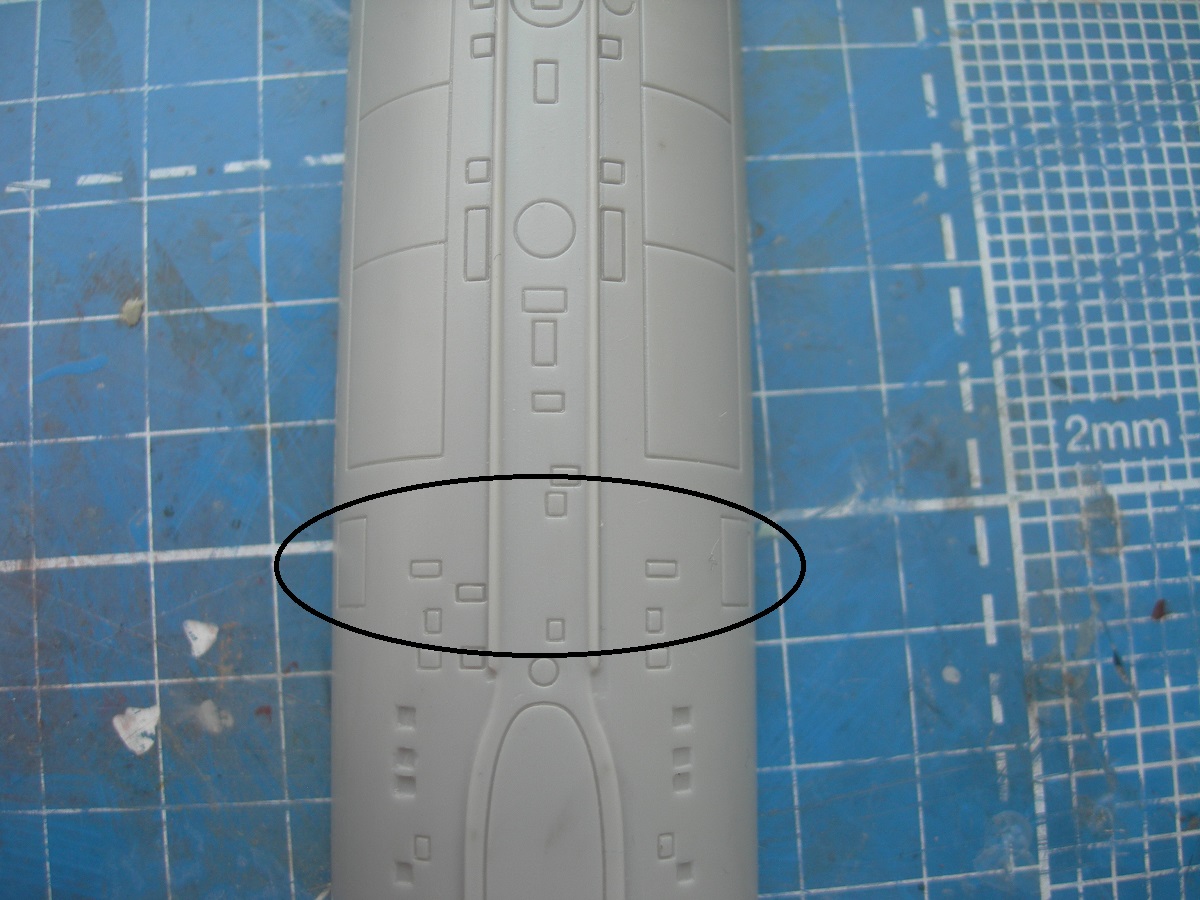

   Ну, а раз коснулись темы якоря, то на пр.661 проектант особо не мудрил. Как и на дизелюхах загнал его под надстройку, прикрыв щитом якорного клюза. На модели МикроМир зачем-то сделал щиты на оба борта, так что на ЛБ буду шпаклевать.

Там ещё шпигаты не на месте.
У рукожопов из микромира пластик не соответствует даже их собственному боксарту...

Даниил Скрипник

   Ну боксарты у МикроМира никогда не отличались оригинальностью. В лучшем случае заретушированные фото прототипов. А вот пластик в этом наборе неплох. Ну а по шпигатам буду ориентироваться на имеемые схемы.

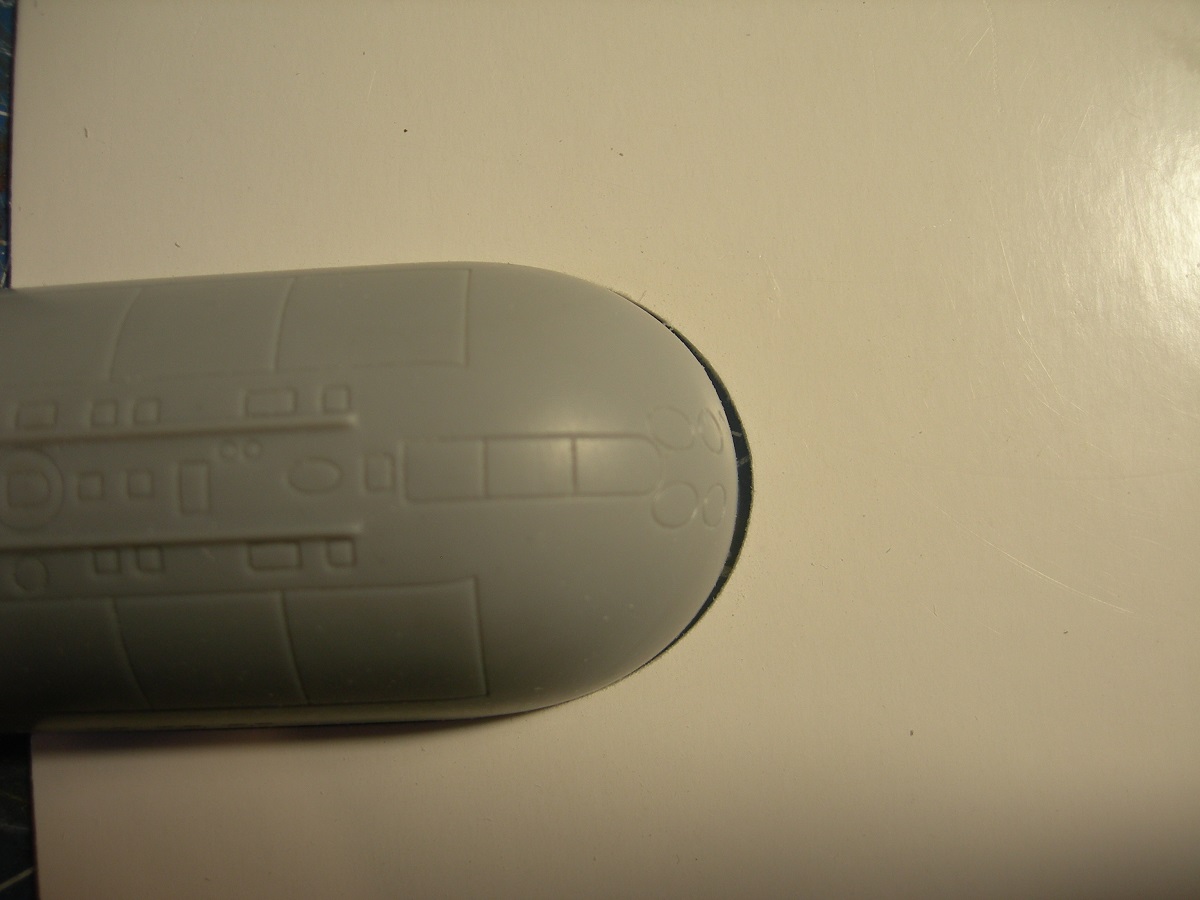

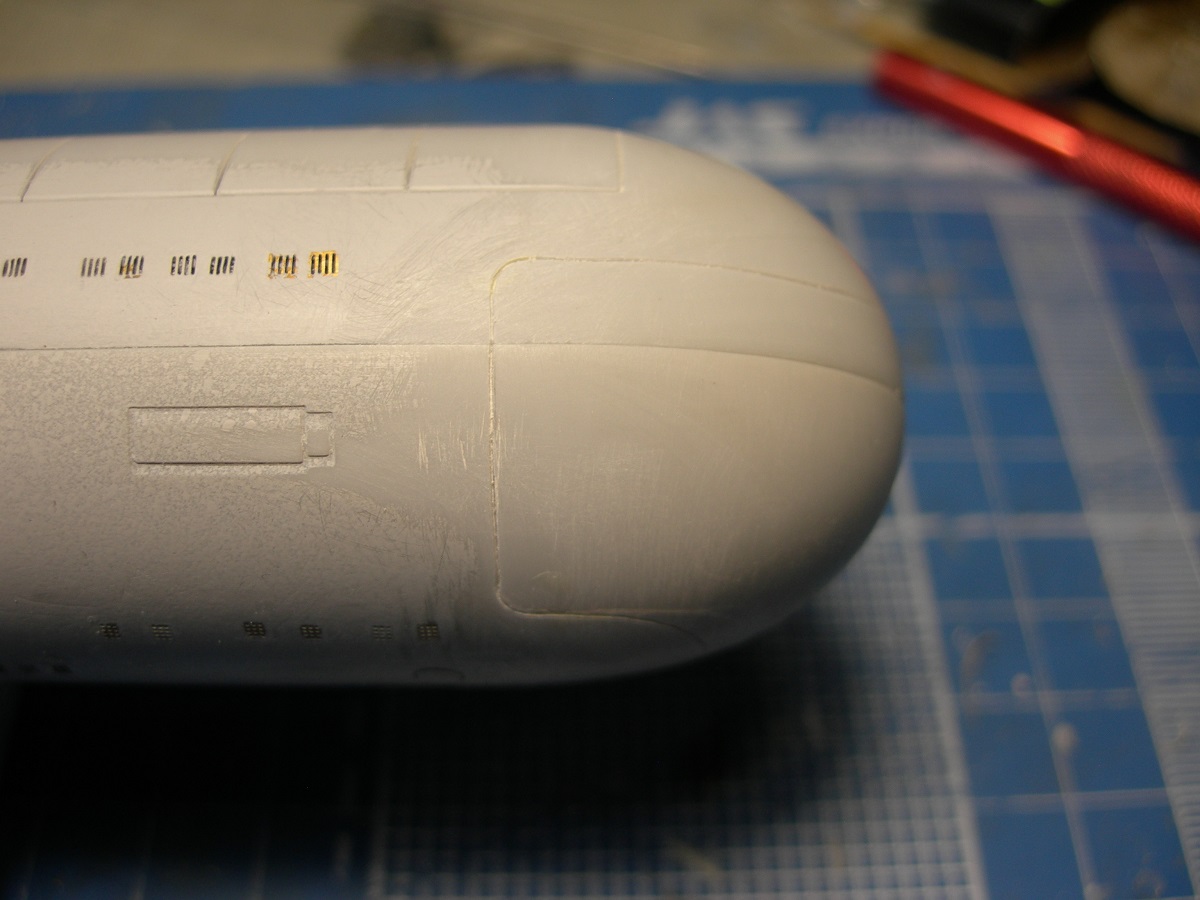

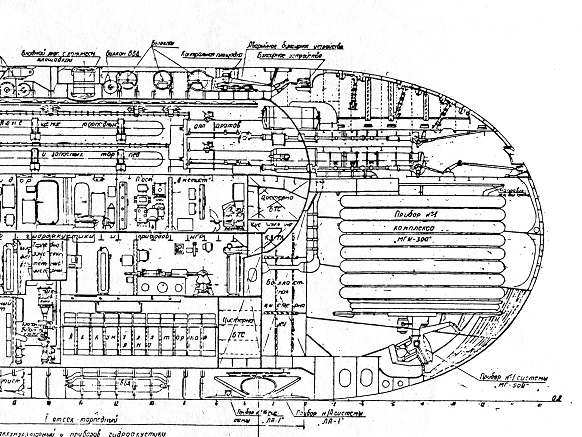

  Вызывает сомнение правильность обводов носовой оконечности. На модели она имеет форму полусферы. Сравнил с чертежом из Тайфуна. Буду дорабатывать.

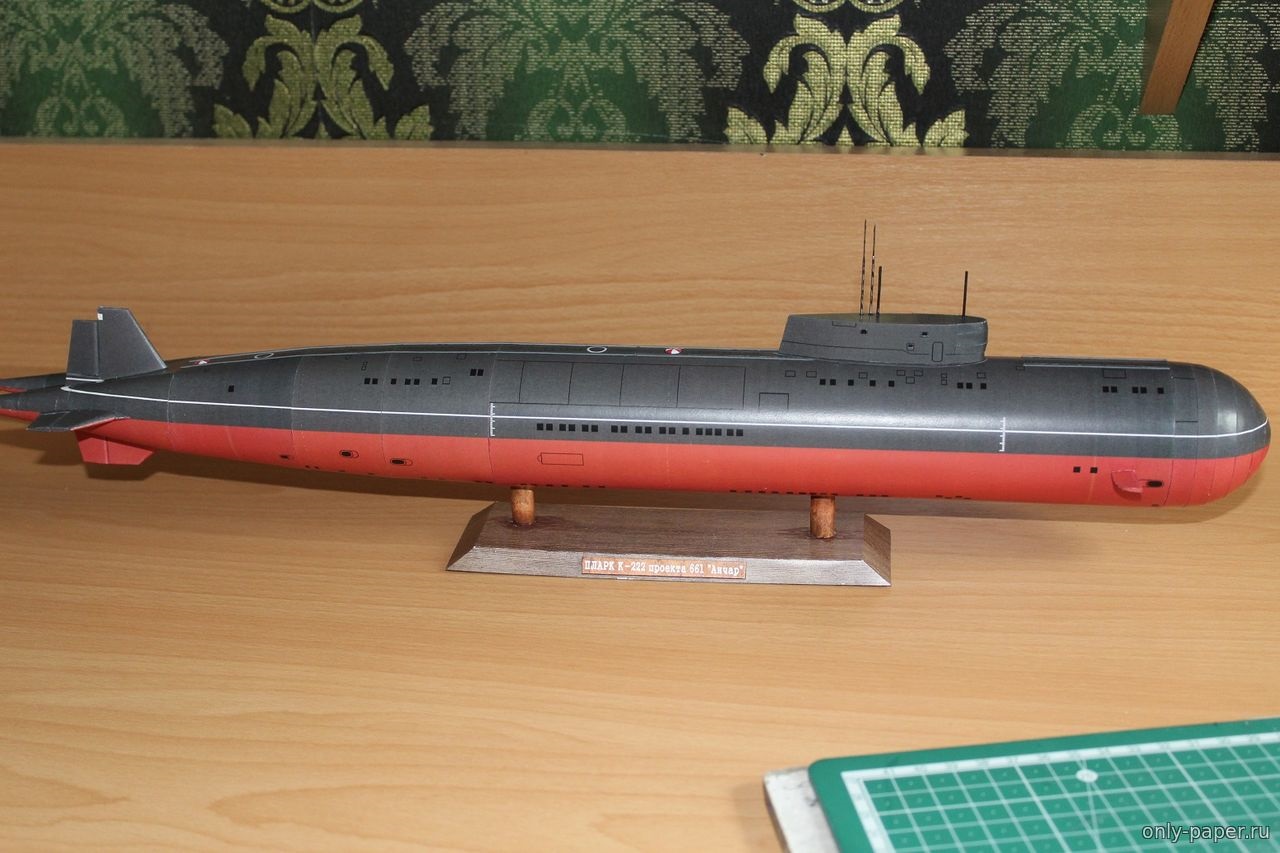

     Продолжая знакомство с моделями коллег, наткнулся в тырнете на вот такой любопытный экземпляр....

Давненько не заглядывал, чему были веские причины, но это не значит, что стройка не продолжалась. Традиционно решил начать работу с "железом" с кингстонных решеток. Правильнее было бы сказать с решеток заполнения цистерн главного балласта, т.к. ЦГБ бывают как кингстонные, так и бескингстонные, но для упрощения пусть решетки будут кингстонные. Поскольку фото, а тем более чертежей данного элемента нет, решил привязаться к другим проектам "Малахита". Пр.627-.Аналогичные решетки у пр.705 и 671 (но не у 671РТ и 671РТМ). Т.е. до и после пр.661 они имели форму сетки. На том и решил остановиться. Использовал травленую сетку  с ячейкой 0,2мм.

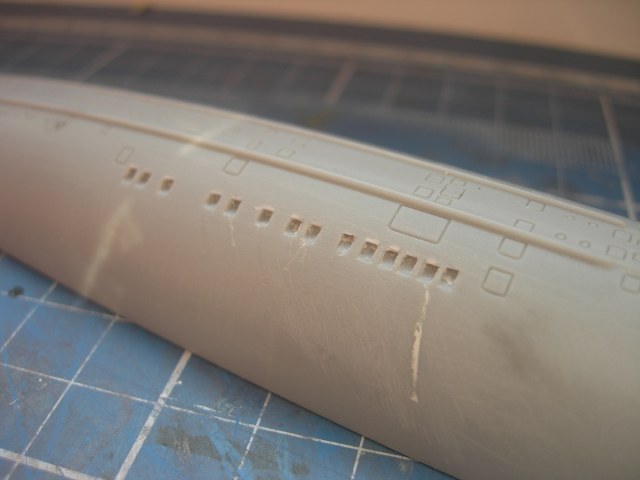

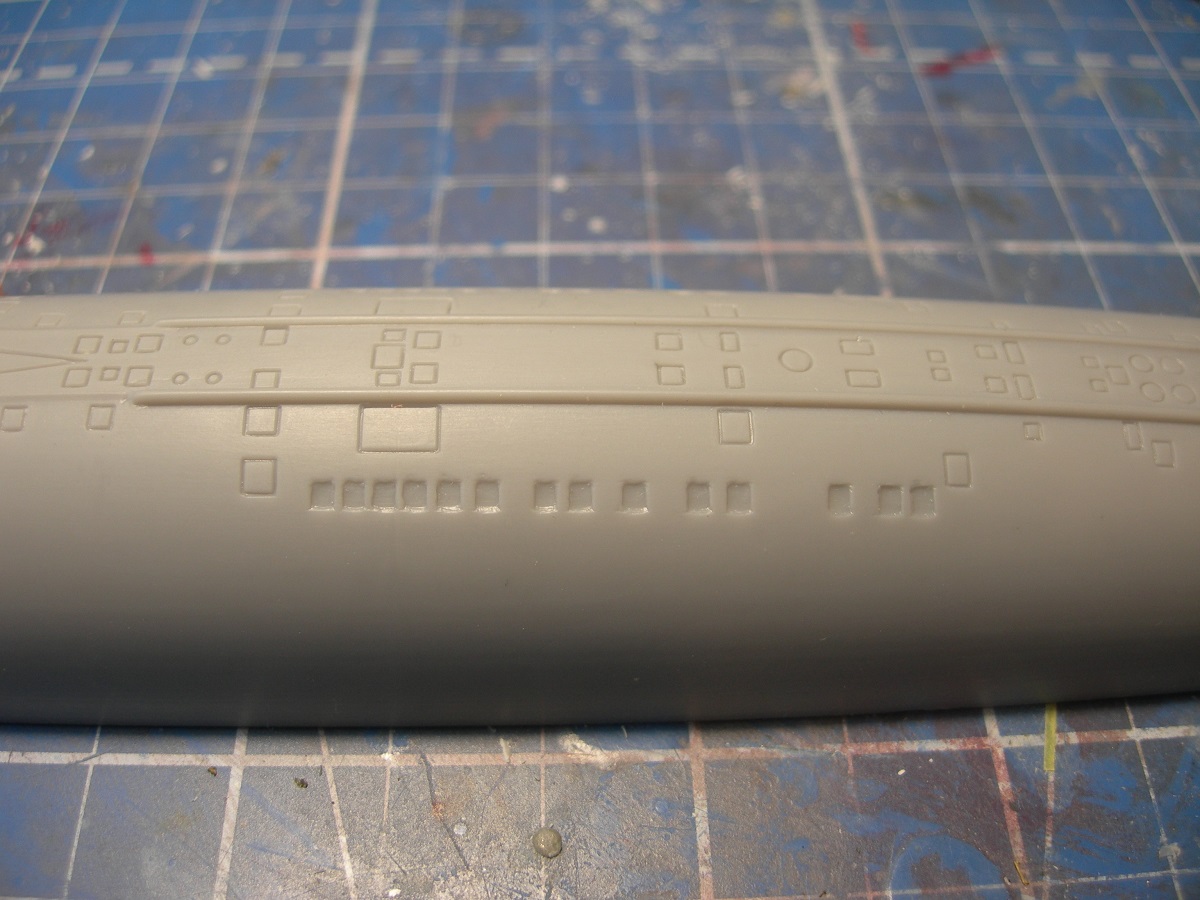

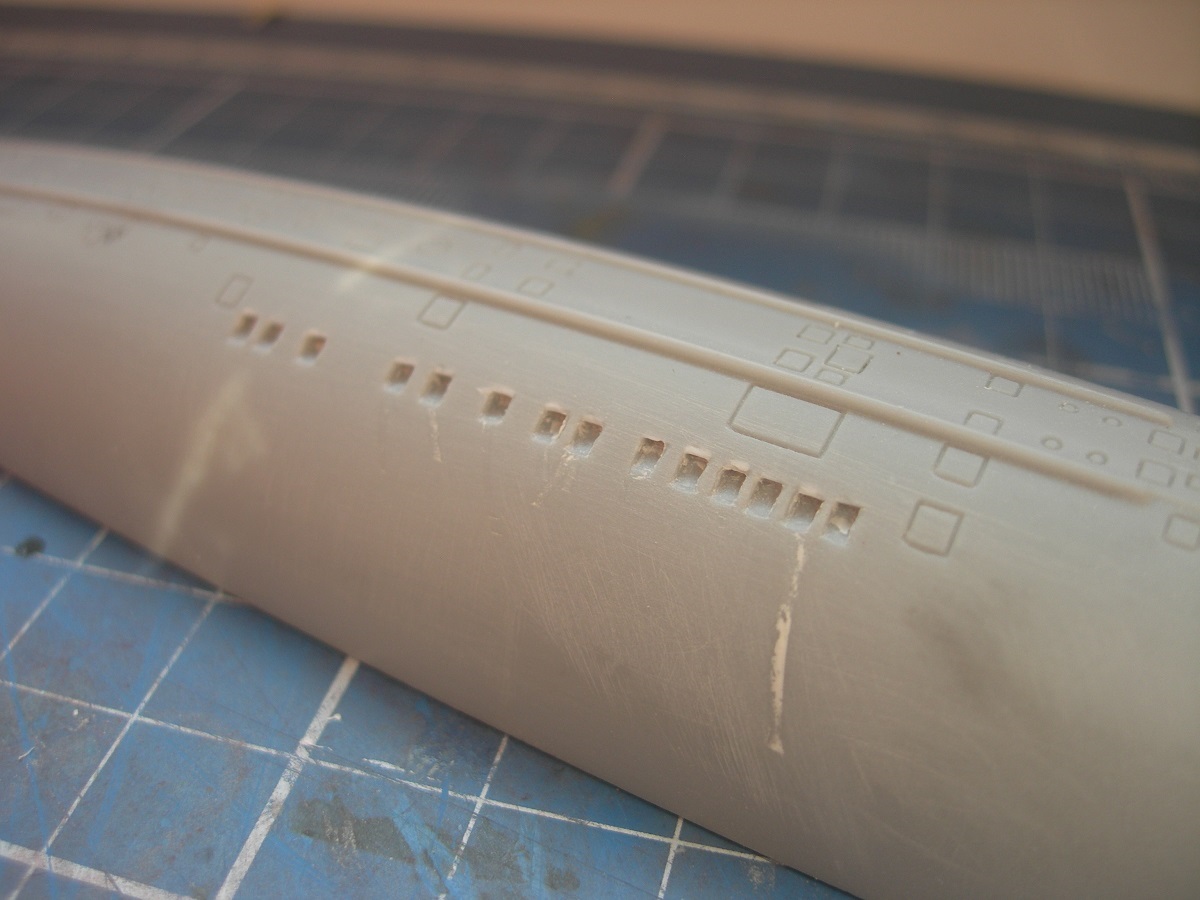

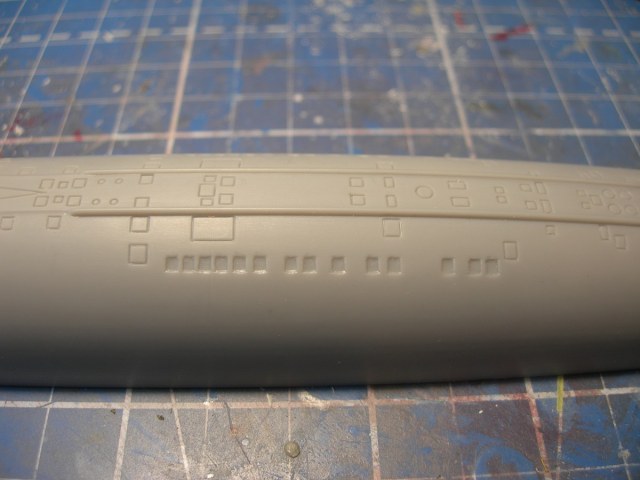

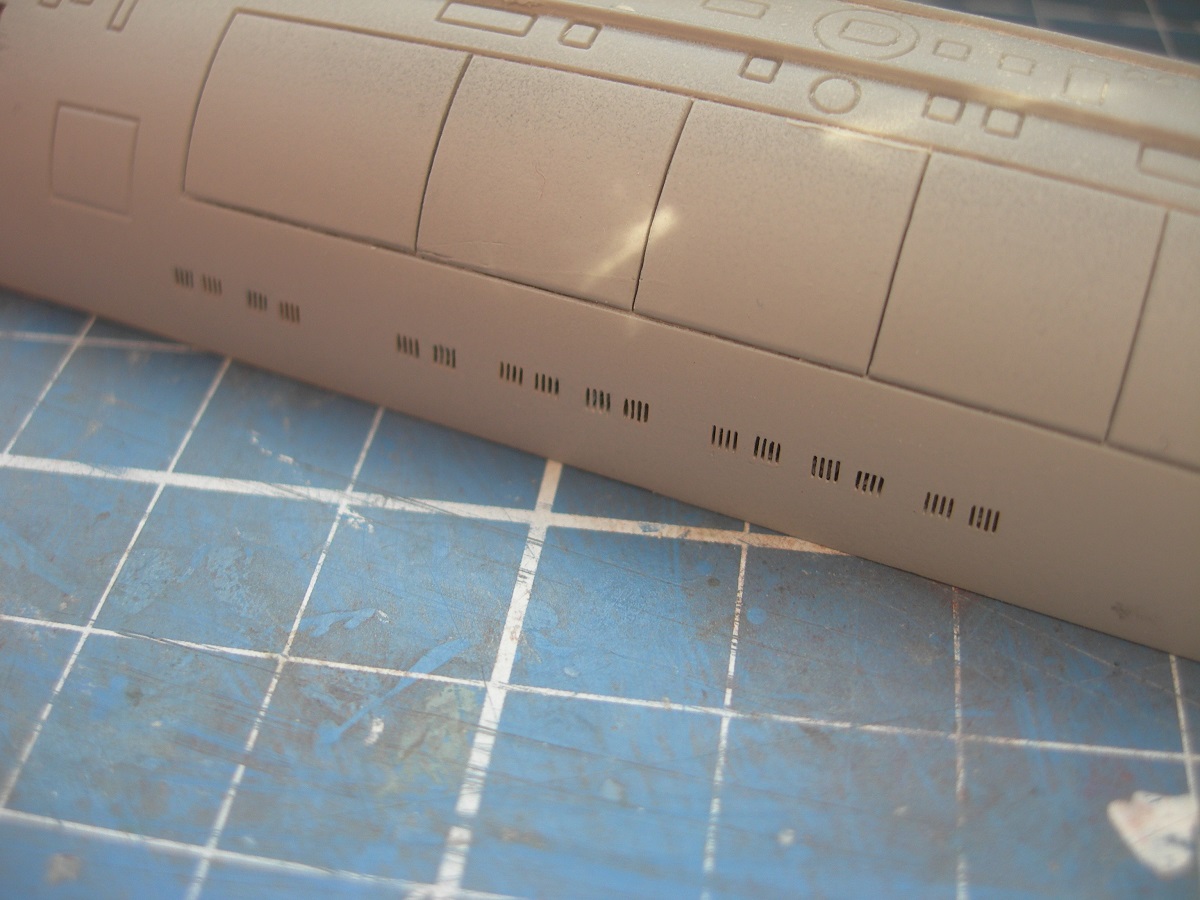

  Шпигатные щиты на надстройке. Поскольку планируется ПЛ в надводном положении, то щиты должны быть открыты. Короче говоря углУбил.

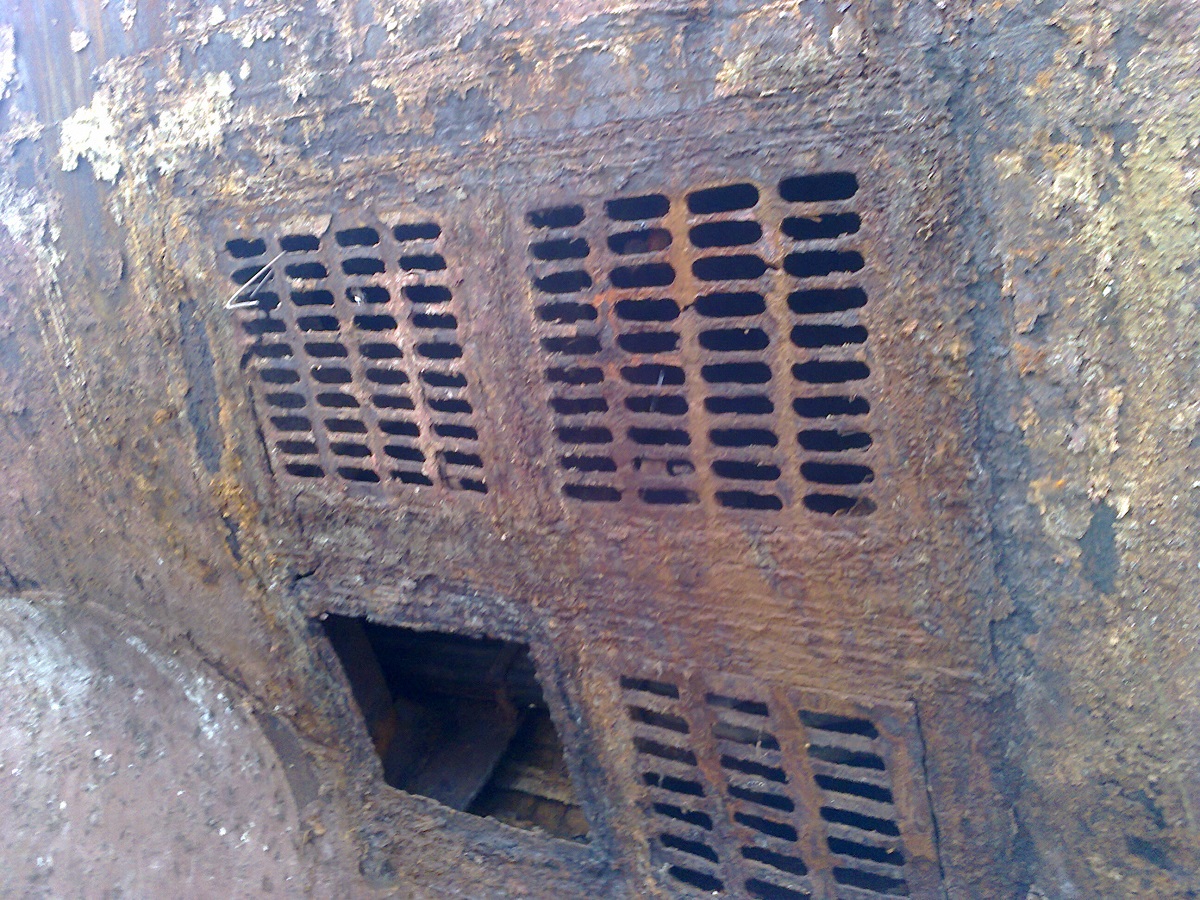

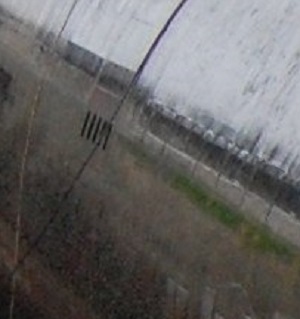

    Со шпигатами в носовой оконечности все немного сложнее. Поскольку расположены они ниже WL, то естественно щитами они не закрывались. Ну и судя по фото там были установлены решетки. Решетки изготовлены по заказу методом лазерной резки.

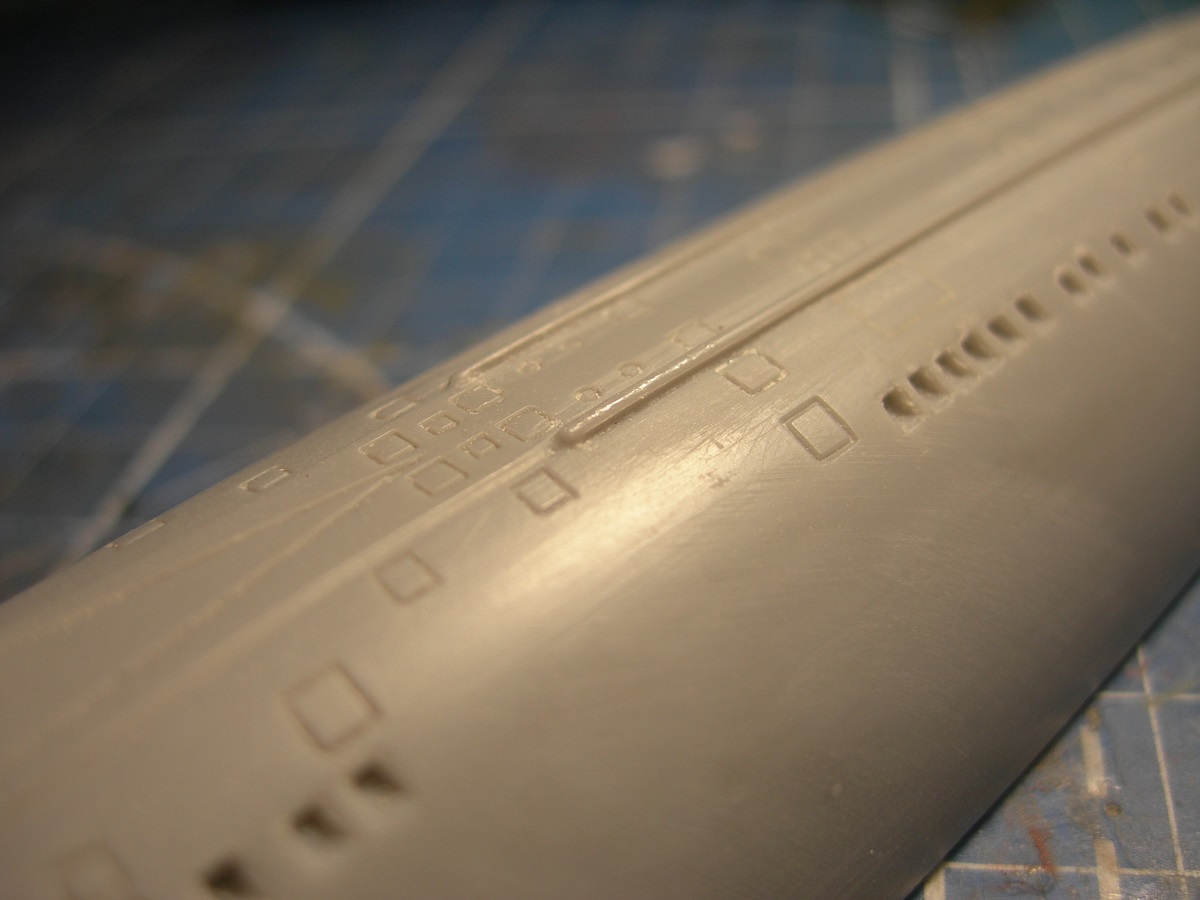

  Немного доработал страхующее устройство. В оригинале направляющая представляет собой трубу, приваренную к полосе. Вобщем прошелся с двух сторон по нижней части скрайбером 0,3мм

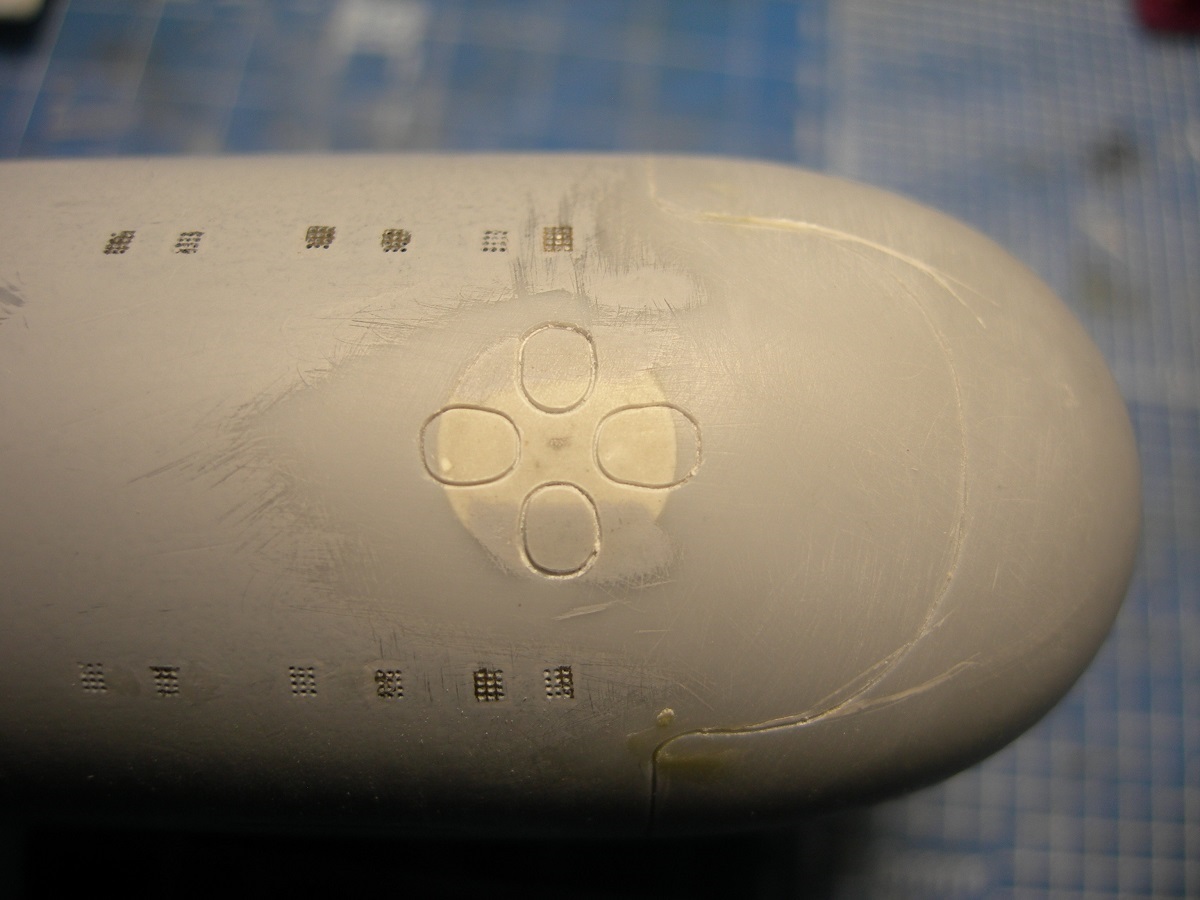

    Расшивкой обозначил обтекатели МГК-300 и ЛА-1. Поскольку достоверных данных по ним не было, в качестве прототипа использовал пр 671.

     Как не оттягивал время, но пришлось взяться за приемные и отливные патрубки турбинного и турбогенераторного отсеков. Фотографий и чертежей нет, а на схемах приводятся 2 варианта:  .
     В итоге наваял что-то невнятное. Не могу сказать, что результат меня устроил, поэтому решил корпус пока отложить в сторону и заняться ОР.

   Все таки решил довести до ума корпус. Обнаружил непонятную для себя весчь. Стабилизаторы на модели имеют крыловидный профиль в сечении.  Видимо производитель ориентировался на некоторые схемы.  Хотя встречаются и более привычные, когда законцовкой профиля, если так можно сказать, являются рули. Решил идти по традиционному варианту, нарастив эпоксилином кормовые части стабилизаторов. Ну и заодно им же сформировал обтекатели ( на фото светло-серый цвет).В завершении задул грунтои для проявки дефектов.

   Небольшое лирическое отступление. На одном англоязычном сайте обнаружил такую вот модель. Масштаб 1/120, материал- смола, если правильно понял, производитель BR models. Качество так себе, особенно учитывая масштаб, но она, ссука, действующая....

    Давненько не заглядывал в сказку. Не потому, что работа не продвигалась. Видимо просто лень было. Восстановлю все в хронологической последовательности.

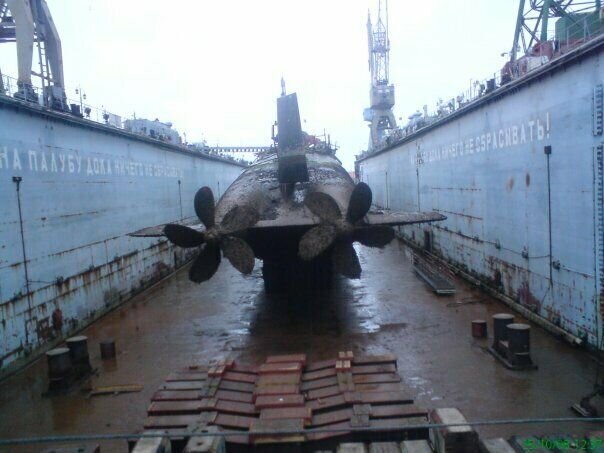

     Изготовил винты. Лопасти из набора, ступица из латунного прутка 2мм. Паял китайской пастой. Остался вопрос: на лодке винты были бронзовые или титановые?

Макет "Папы" у малахитовцев имеет бронзовый цвет винтов
Модель , постороеная "ПоларБиром" имеет титановые винт

Очень интересный вопрос

Судя по фото от Павла, темного цвета - титановые. Есть еще, грязные, но также предположу, что не желтый металл.

   Спасибо, коллеги. Я тоже склоняюсь к тому, что винты были титановые.

   Уважаемые коллеги, поздравляю с Днем Советской Армии и Военно-Морского Флота!
Добавляю небольшое обновление. Процарапал скрайбером зашивные листы АБУ,сделал окантовку буксирного клюза, кнехты, шпили и киповые планки с откидными листами.
