Когда отработаны все подготовительные мероприятия можно непосредственно приступать к изготовлению плафонов. И речь пойдет о плафонах носовых якорных огней. На подводных лодках 651 проекта их условно можно разделить на три типа

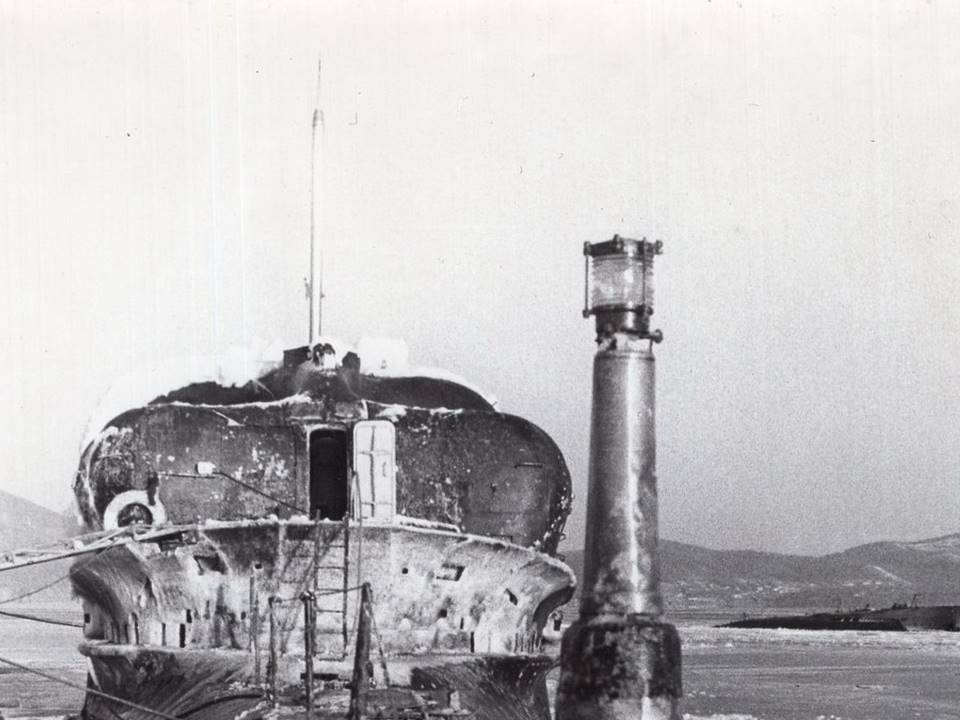

Первый тип – обычный прозрачный плафон с верхней частью в форме полушария без защитной сетки.

Второй тип – обычный прозрачный плафон с верхней частью в форме полушария с защитной сеткой.

И третий тип – обычный прозрачный плафон цилиндрический формы с плоской непрозрачной  крышкой  с защитной сеткой в виде вертикальных прутьев.

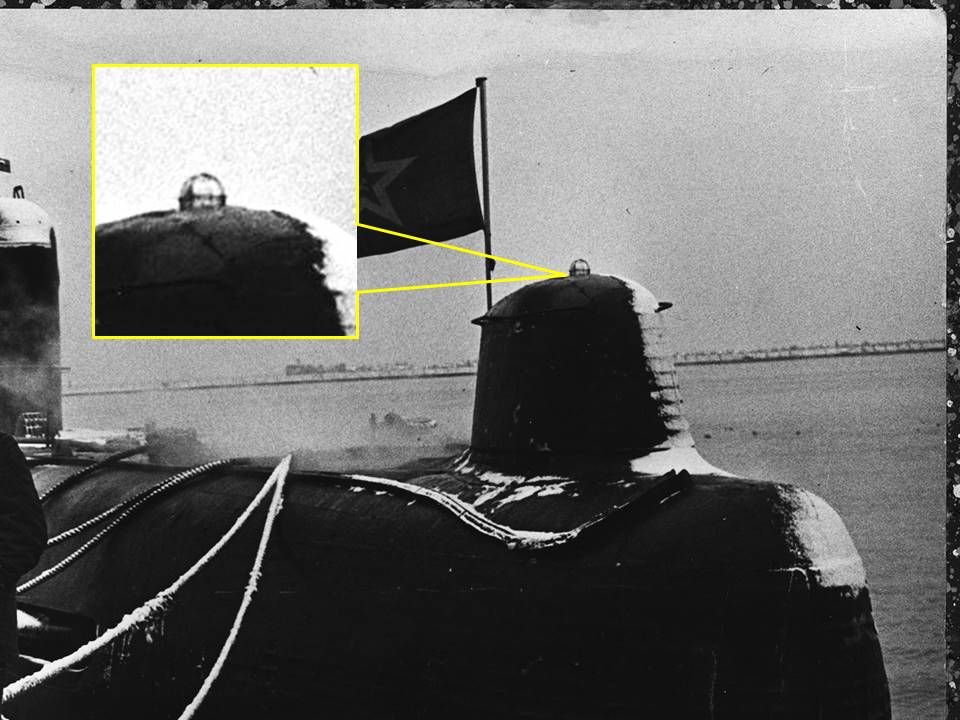

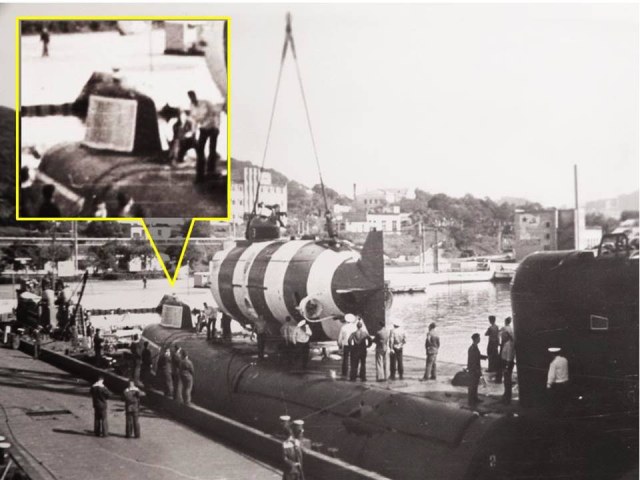

На подводной лодке 651Э проекта как раз и стоял плафон носового якорного огня третьего типа.

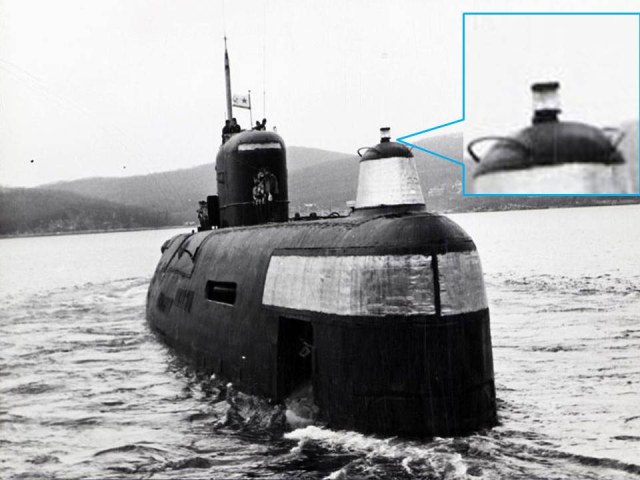

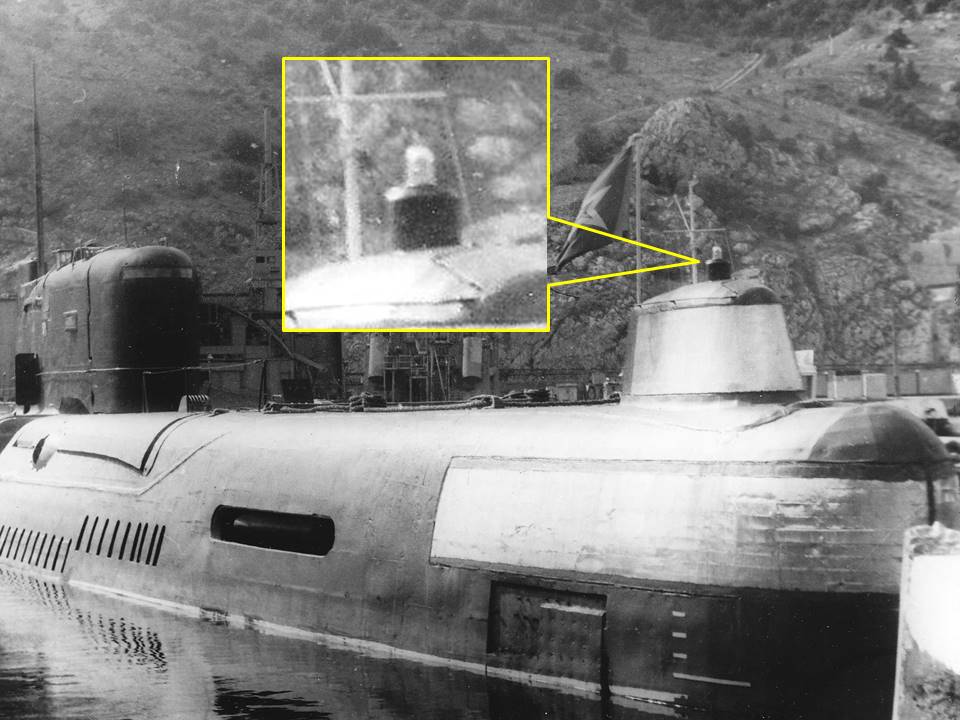

Для большего увеличения покажу плафон носового якорного огня подводной лодки 665 проекта.

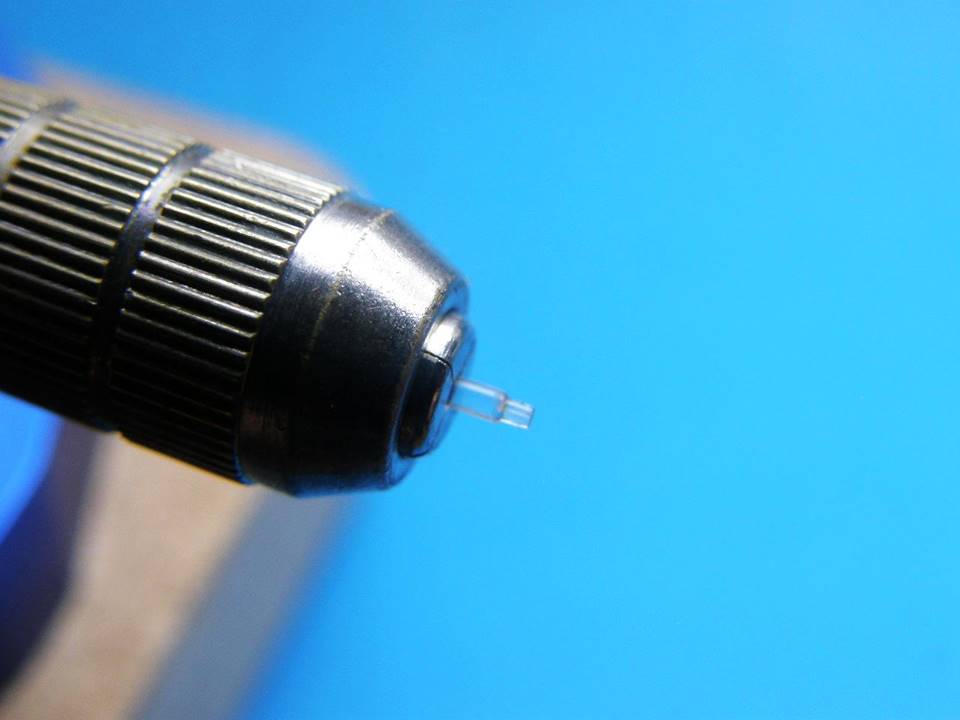

Вот его и буду делать. На бормашинке (ссылка ) обточил участок акрилового стержня до Ø 0,65 мм наждачной шкуркой смоченной водой зернистостью 800, отполировал также смоченной водой шкуркой зернистостью 1500 и 2500. До полной прозрачности акриловый стержень доводил обработкой полировальной щеткой и пастами Compound от Тамии. Это будет плафон якорного огня.

Tеперь изготовление плоской крышки. Если закрасить черной краской торец плафона, то свет все равно будет пробиваться через краску, поэтому из черного полистирола выточил плоскую непрозрачную крышку Ø 1,0 мм и толщиной около 0,35 мм.

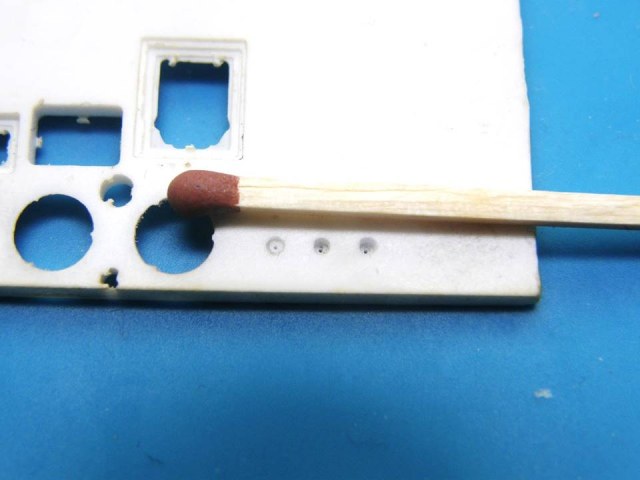

Для доведения толщины крышки до 0,2 мм сделал кондуктор из белого полистирола с тремя несквозными отверстиями  Ø 1,0 мм в нижнем правом углу. Глубина левого отверстия - 0,2 мм.

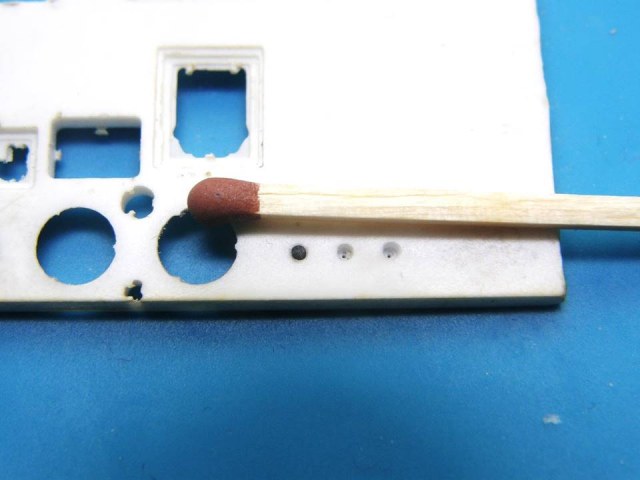

В это углубление положил черную крышку и наждачной шкуркой зернистостью 1000 постепенно довел толщину крышки до 0,2 мм.

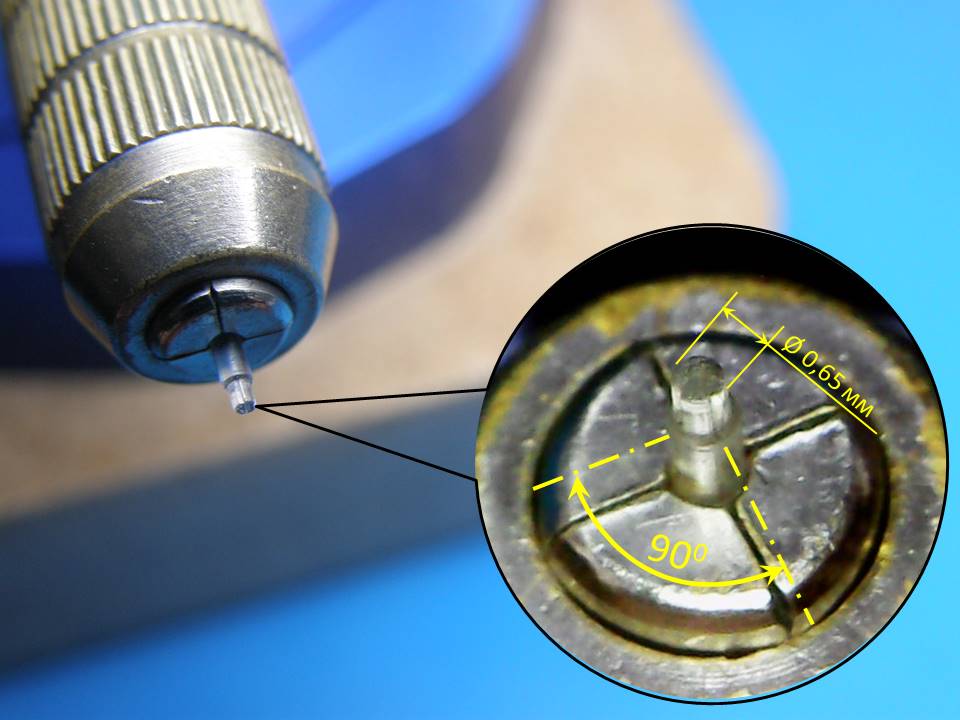

По технологии, изложенной в ссылке , отгравировал через 90 градусов четыре продольных (вертикальных) линии шириной 0,1 мм и глубиной 0,05 мм на плафоне якорного огня.

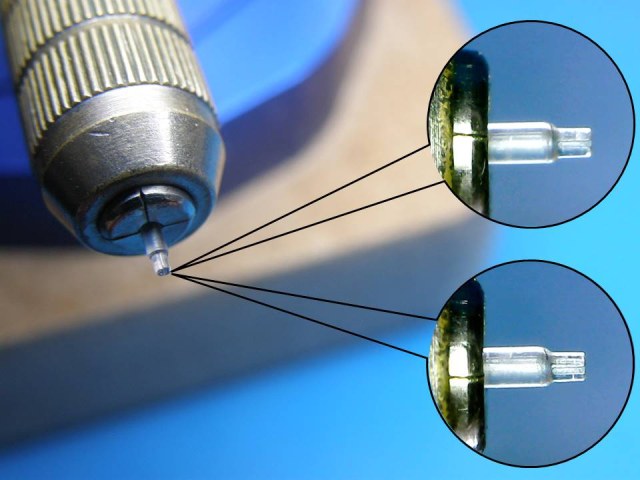

На снимке в прямоугольной выноске максимальное увеличение фотоаппарата.

На снимке в круглой выноске увеличение в 40 раз электрическим микроскопом.

С уважением…

Я смотрю отдых проходит на высоком идейно-политическом и культурном уровне!

С Уважением, Алексей.

Алексей Лежнев написал(а):

Я смотрю отдых проходит на высоком идейно-политическом и культурном уровне!

С уважением...

Продолжаю изготовление плафона третьего типа (ссылка). Теперь надо сделать глухое отверстие Ø 0,34 мм соосное с акриловой заготовкой Ø 1,0 мм по технологии изложенной в ссылке.

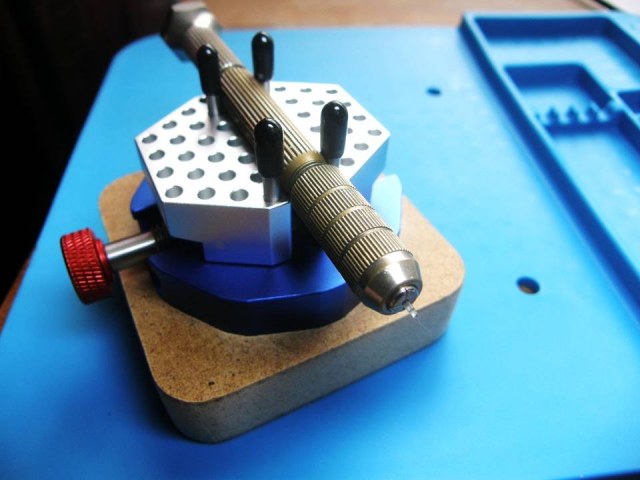

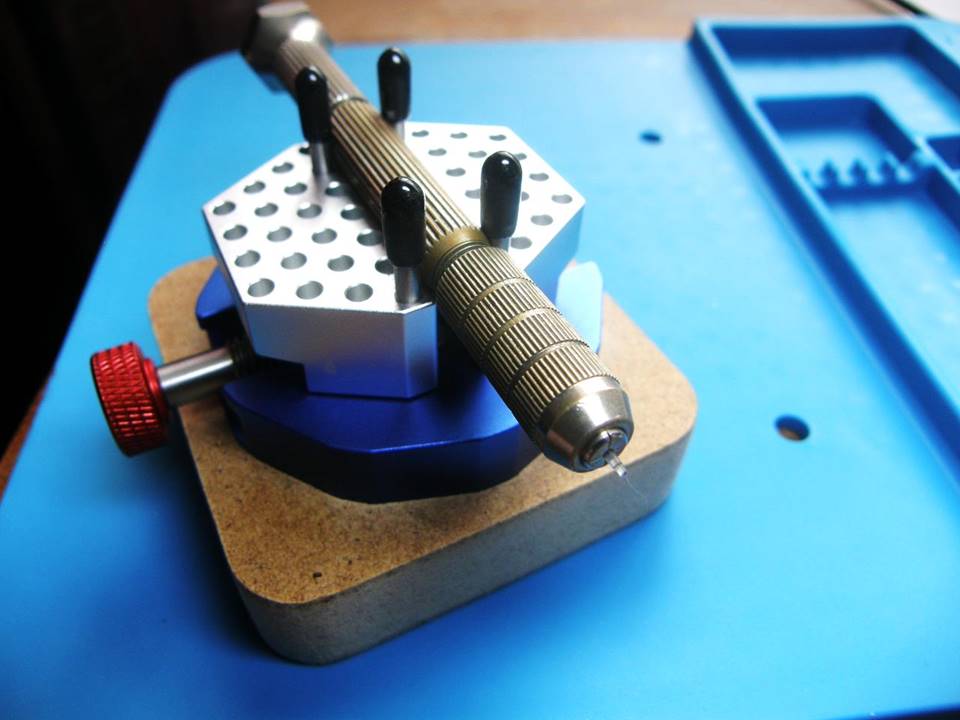

Отверстие делал глухое ручной мини дрелью на 0,2 мм не доходя до крышки плафона. Для удобства дальнейшей работы внутрь плафона установил медную проволочку, так чтобы она входила с небольшим натягом. Расчетная толщина стенок плафона составила 0,15 мм.

На снимке в прямоугольной выноске максимальное увеличение фотоаппарата.

На снимке в круглой выноске увеличение в 40 раз электрическим микроскопом.

Далее, зажав акриловую заготовку в бормашинке (ссылка)  аккуратно  сточил торец заготовки на смоченной водой шкурке зернистостью 1000 до длины 1,5 мм от днища плафона.

Плоскую крышку плафона из черного полистирола приклеил лаком PLASTIK-71 и после высыхания лака покрыл всю заготовку уже глянцевым акриловым лаком от Тамии в один слой с помощью аэрографа с иглой 0,2 мм. Затем с помощью техники смывок сделал имитацию продольных (вертикальных) прутьев защитой сетки по технологии изложенной в  ссылке. Использовал штатную чёрную смывку от Тамии (87131) на эмалевой основе. Через 25 минут удалил излишки смывки уайт спиритом от Тамии.

На снимке в прямоугольной выноске максимальное увеличение фотоаппарата.

Надобность в электрическом микроскопе снова отпала, а вот посмотреть, как выглядит плафон с имитацией защитной сетки с расстояния 20 и 15 см, можно.

 С уважением…

Чтобы продолжить сказку дальше задаю вопрос коллегам.

В каком случае, кроме аварии на подводной лодке, АСБ (аварийно-сигнальный буй) включается на мигание?

С уважением...

Александр Олегович написал(а):

В каком случае, кроме аварии на подводной лодке, АСБ (аварийно-сигнальный буй) включается на мигание?

С Уважением, Алексей.

Александр Олегович написал(а):

В каком случае, кроме аварии на подводной лодке, АСБ (аварийно-сигнальный буй) включается на мигание?

Аварийно-сигнальный буй (АСБ) подводной лодки, помимо экстренного всплытия при аварии (залегание на грунт, пожар, затопление), включается на мигание (световой и радиосигнал) в следующих случаях:

• Учебный выход буя (учения): При проведении тренировок по борьбе за живучесть, когда отрабатываются действия экипажа при аварии.
• Техническая неисправность/ложное срабатывание: Автоматика буя может сработать из-за резкого изменения давления или ложного сигнала системы.
• Автоматическое срабатывание при «провале»: Буй автоматически отстреливается, если подводная лодка погружается на глубину, превышающую предельную (проектную), что является аварийной ситуацией, но не всегда связано с пожаром или затоплением отсеков.

(с)

Уважаемые коллеги, спасибо тем, кто принял живое участие в обсуждении вопроса по включению огня АСБ (аварийно-сигнального буя).

Отвечаю на заданный вопрос. В темное время суток в полигонах боевой подготовки при всплытии подводной лодки в надводное положение предписано одновременно с ходовыми огнями включать и огни АСБ на мигание для обозначения подводной лодки и обеспечения безопасности всплытия ее среди надводных кораблей. При этом АСБ не отдается и находится на штатном месте.

Чтобы реализовать этот вариант включения огней теперь можно замахнуться на изготовление плафона огня АСБ, так как плафоны носовых якорных огней первого и второго типа являются лишь производными от плафона этого огня (ссылка).

На бормашинке (ссылка) обточил участок акрилового стержня до Ø 0,65 мм наждачной шкуркой смоченной водой зернистостью 800, отполировал также смоченной водой шкуркой зернистостью 1500 и 2500. Скругление верхней части делал наждачной шкуркой зернистостью 1500. До полной прозрачности акриловый стержень доводил обработкой полировальной щеткой и пастами Compound от Тамии. Это будет плафон огня АСБ.

Теперь надо сделать глухое отверстие Ø 0,34 мм соосное с акриловой заготовкой Ø 1,0 мм по технологии изложенной в ссылке.

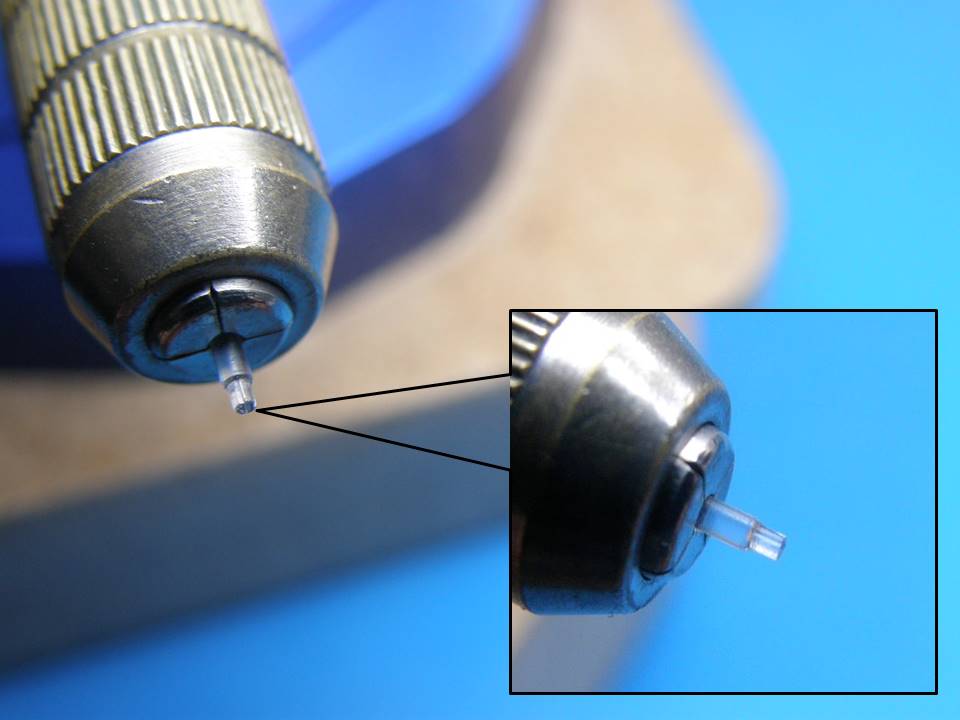

Отверстие делал глухое ручной мини дрелью на 0,5 мм не доходя до днища плафона. Для удобства дальнейшей работы внутрь плафона установил медную проволочку, так чтобы она входила с небольшим натягом.

По технологии, изложенной в ссылке, отгравировал через 90 градусов четыре продольных (вертикальных) линии, сходящихся на вершине плафона,  шириной 0,1 мм и глубиной 0,05 мм на плафоне якорного огня.

Затем отгравировал поперечную кольцевую линию перед вершиной плафона также шириной 0,1 мм и глубиной 0,05 мм по технологии, изложенной в ссылке. Гравировку делал на станке с ЧПУ гравером пирамидкой с диаметром режущей кромки 0,1 мм и углом заточки 10 градусов.

На снимке в прямоугольной выноске максимальное увеличение фотоаппарата.

На снимке в круглой выноске увеличение в 40 раз электрическим микроскопом.

С уважением…

Все хорошее имеет свойство кончаться и отдых тоже ("Сэр, да вы - философ". Насмотрелся на Балтику и прибыл к месту постоянного базирования.

Продолжил изготовление огня АСБ (аварийно-сигнального буя).

После гравировки защитной сетки углубил отверстие Ø 0,34 мм соосное с акриловой заготовкой Ø 1,0 мм.

Отверстие углублял ручной мини дрелью на 0,4 мм не доходя до топа плафона и 0,1 мм до поперечной кольцевой линии. Для удобства дальнейшей работы внутрь плафона установил медную проволочку, так чтобы она входила с небольшим натягом. Расчетная толщина стенок плафона составила 0,15 мм.

На снимке в прямоугольной выноске максимальное увеличение фотоаппарата.

На снимке в круглой выноске увеличение в 40 раз электрическим микроскопом.

Далее зажав акриловую заготовку в бормашинке аккуратно, сточил торец заготовки на смоченной водой шкурке зернистостью 800 до длины 1,5 мм от днища плафона.

Покрыл всю заготовку глянцевым акриловым лаком от Тамии в один слой с помощью аэрографа с иглой 0,2 мм. Затем с помощью техники смывок сделал имитацию продольных (вертикальных)  прутьев и поперечного кольца защитой сетки по технологии изложенной в  ссылке. Использовал красную смывку, приготовленную из краски XF-7 на эмалевой основе, разбавленной в соотношении 1/6 растворителем X-20 от Тамии. Через 25 минут удалил излишки смывки уайт спиритом от Тамии.

На снимке в прямоугольной выноске максимальное увеличение фотоаппарата.

Надобность в электрическом микроскопе опять отпала, а посмотреть, как выглядит плафон с имитацией защитной сетки с расстояния 15 см, можно.

Если сделать имитацию защитной сетки черной смывкой – получим плафон якорного огня второго типа. Ну а если вообще не делать имитацию защитной сетки, то получим плафон якорного огня первого типа (ссылка).

 С уважением…

Пора подвести промежуточные итоги.

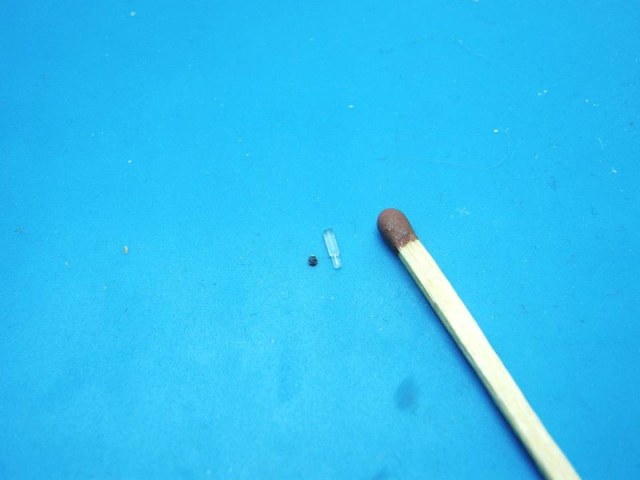

1.     Проверка на горение (свечение) плафона носового якорного огня, в который введено оптоволокно, подсоединенное к светодиоду.

Плафон носового якорного огня развернут на 45 градусов.

Проверка на горение (свечение) плафона огня АСБ (аварийно-сигнального буя), в который введено оптоволокно, подсоединенное к светодиоду.

Плафон огня АСБ развернут на 45 градусов.

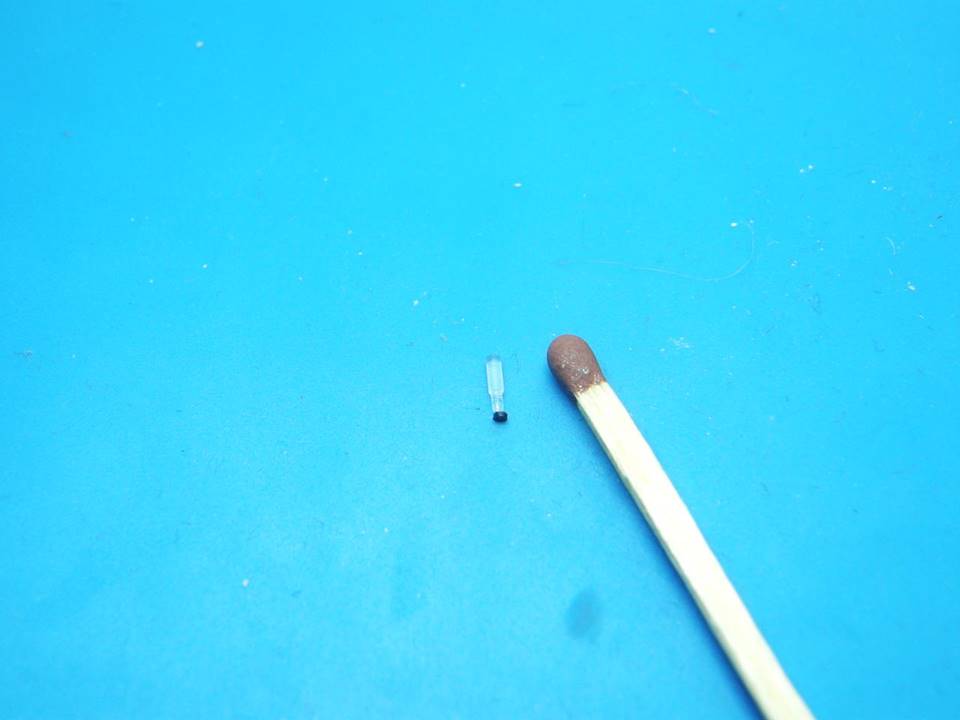

2.     Сравнение размеров защитной сетки плафонов, изготовленных ранее (ссылка), на фото в центре с плафонами носового якорного огня и огня АСБ.

3.     Примерка плафона носового якорного огня по месту.

И сравнение с защитной сеткой плафона, изготовленной ранее.

Примерка плафона огня АСБ с возможностью светового мигания по месту на АСБ, изготовленного ранее (ссылка).

С уважением…

Гори-гори ясно, чтобы не погасло!!!!!!!

С Уважением, Алексей.

Алексей Лежнев написал:

Гори-гори ясно, чтобы не погасло!!!!!!!

С уважением...

Здравствуйте, увидел на Дзене статью про 651 проект https://dzen.ru/a/aXCKuUwKcUyOAX9Y вот ссылка, вдруг будет что то интересное для Вас.

Андрей Захаров написал(а):

Здравствуйте, увидел на Дзене статью про 651 проект https://dzen.ru/a/aXCKuUwKcUyOAX9Y вот ссылка, вдруг будет что то интересное для Вас.

С уважением...

Влажность воздуха в доме постепенно стабилизируется на отметке 70%, что еще не позволяет заниматься покраской, но уже позволяет нормально работать на станке с ЧПУ. И самое время привести в порядок свои инструменты. В частности поворотную подставку для ультразвукового ножа Jakemy JM-Y09 модель JAKEMY JM-Z26.

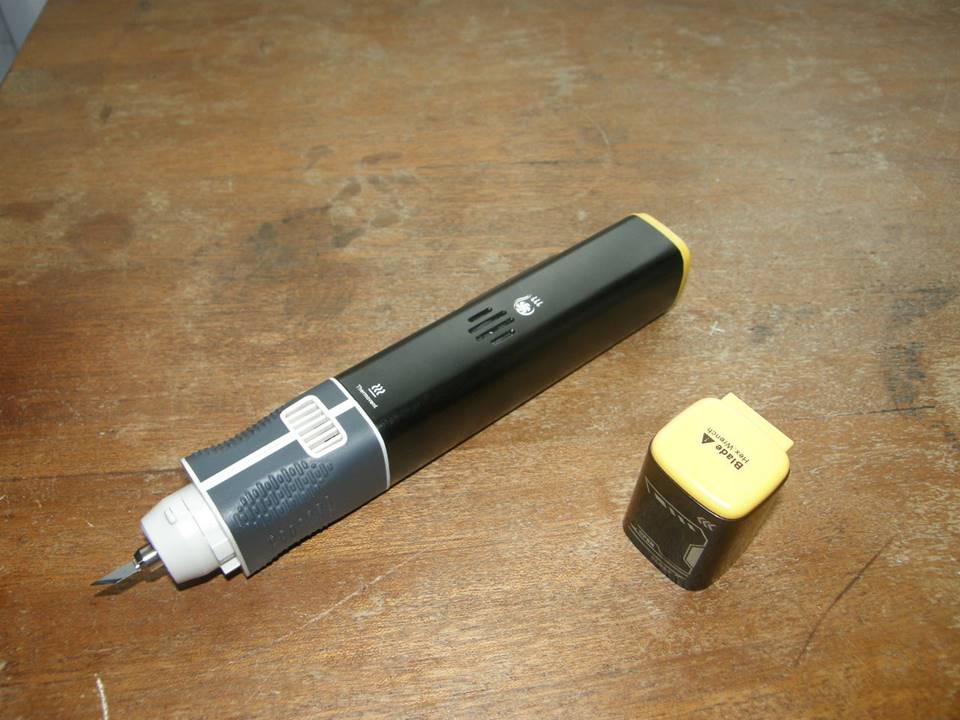

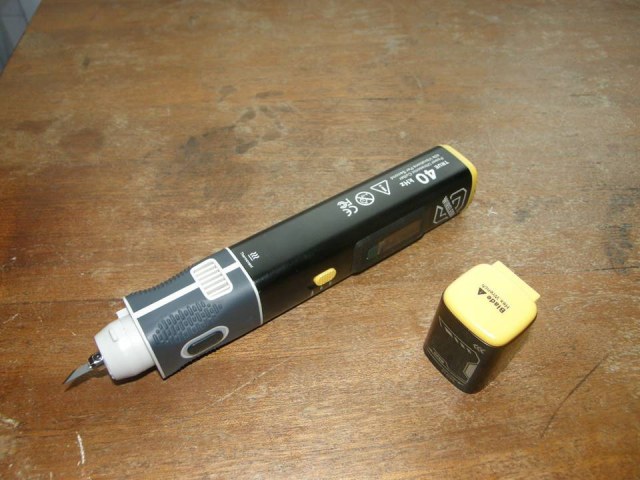

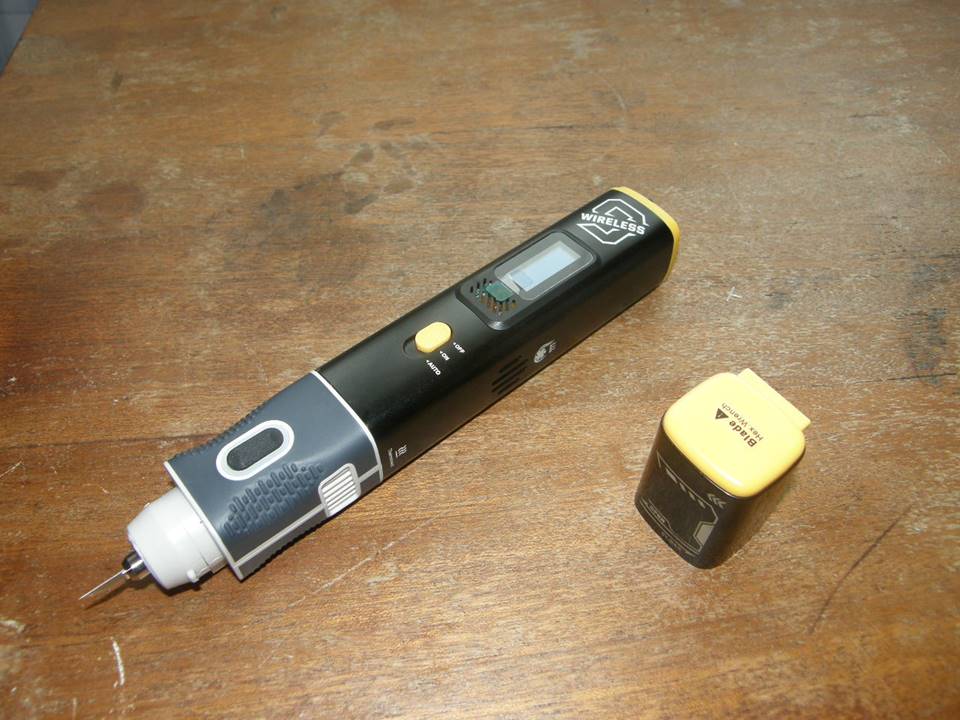

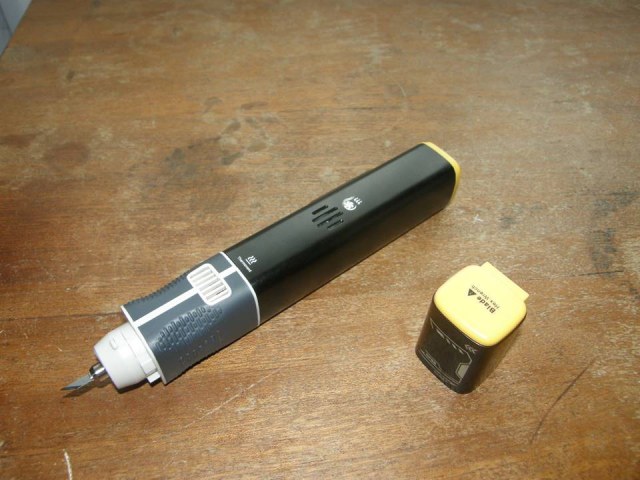

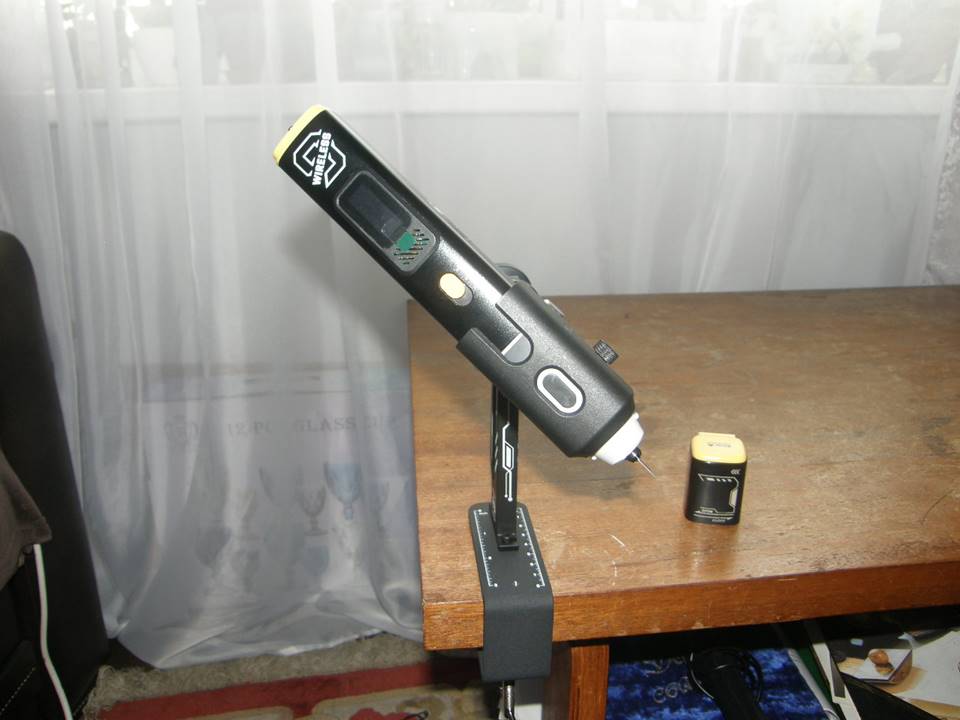

Сам ультразвуковой нож Jakemy JM-Y09.

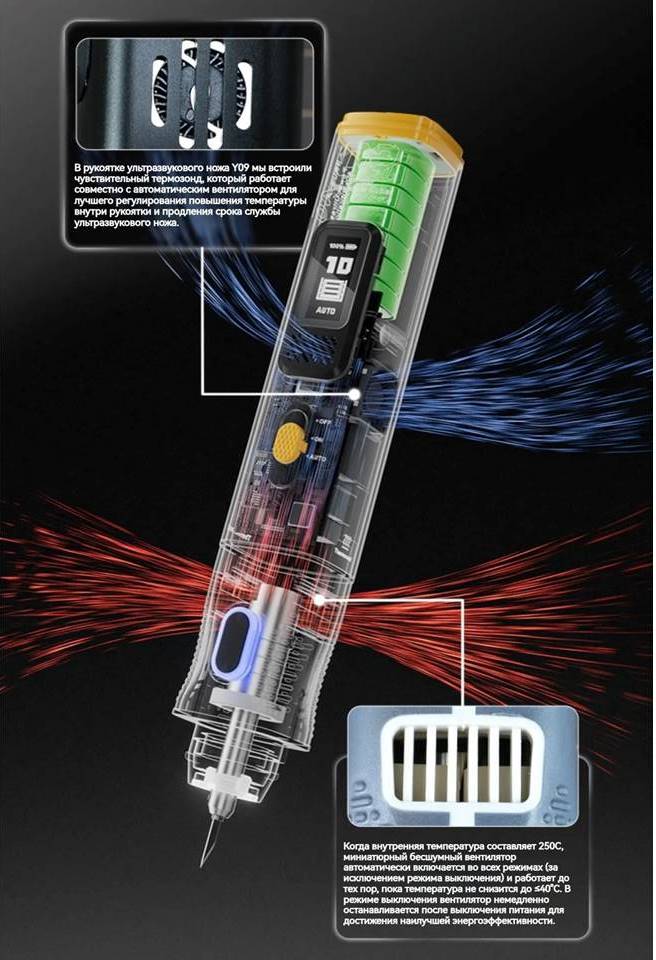

Этот нож имеет весьма специфическую  систему охлаждения.

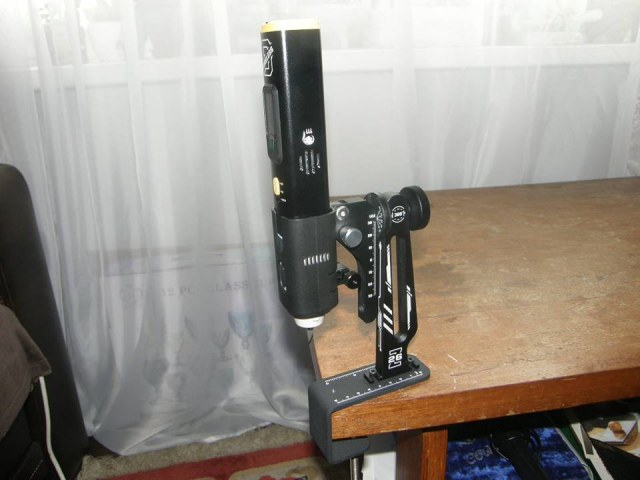

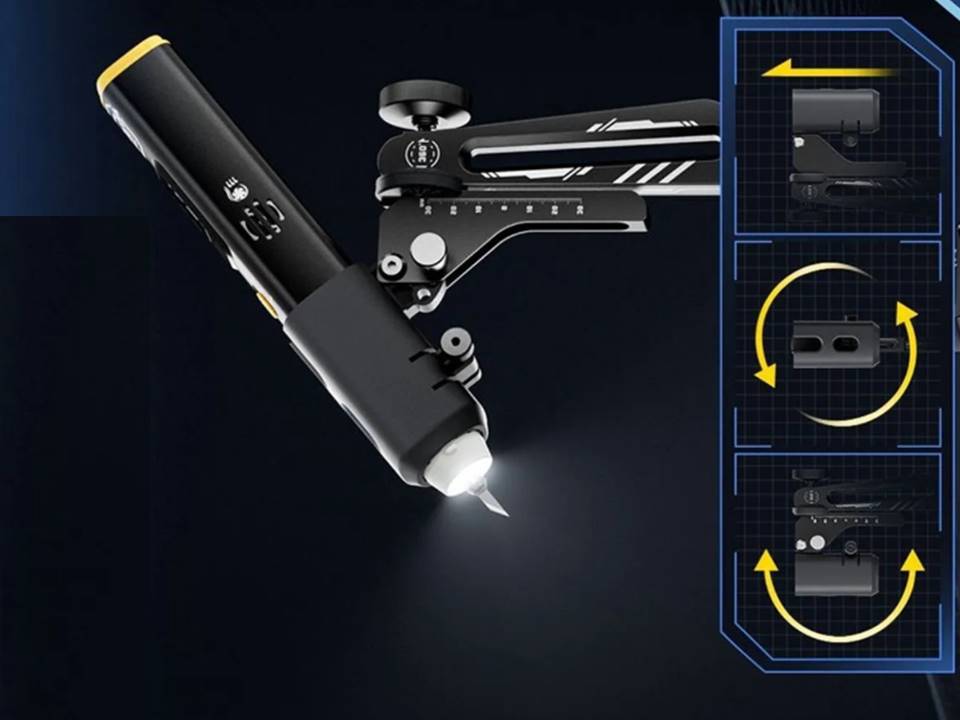

Поворотная подставка для JAKEMY JM-Y09 модель JAKEMY JM-Z26 изготовлена из алюминия и пластика АВС. Очень удобно сделана, позволяет вращать нож на 360 градусов и гибко позиционировать его для резки, но в держателе ножа отсутствуют отверстия для системы охлаждения.

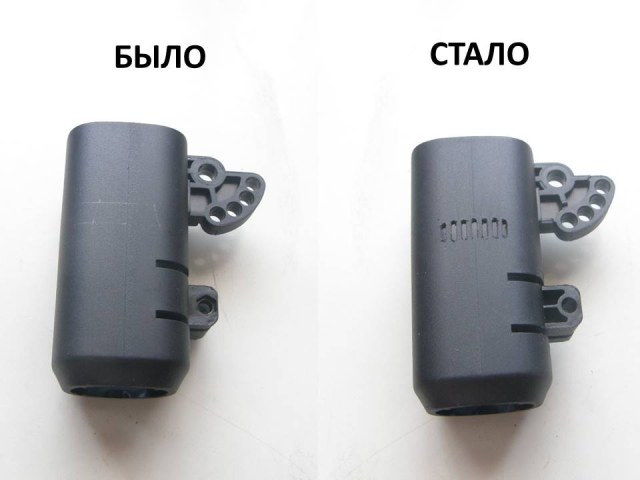

На станке с ЧПУ прорезал отверстия для системы охлаждения ножа.

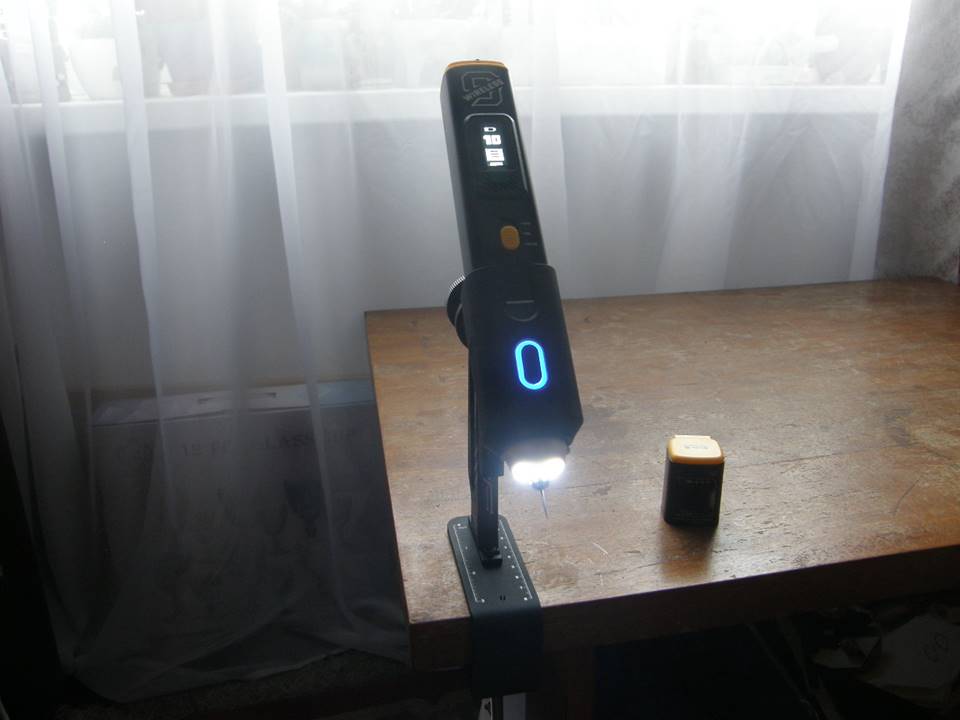

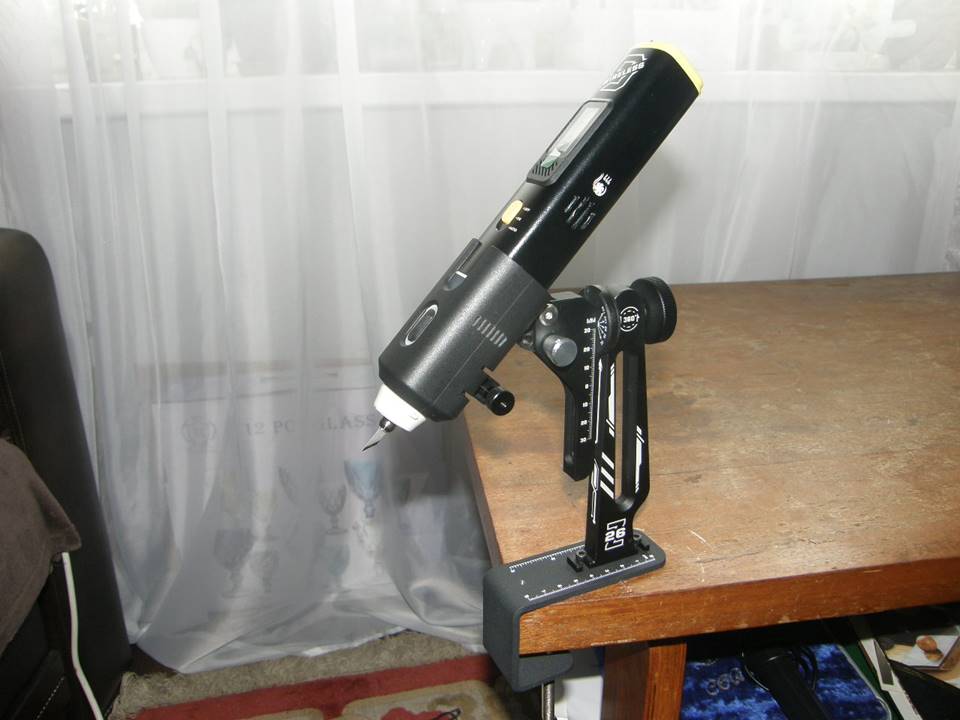

Теперь реализованы все возможности подставки и ножа.

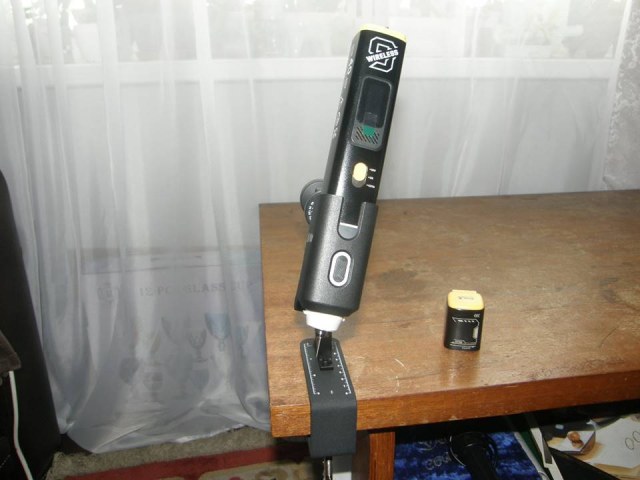

Вращение и позиционирование в вертикальной плоскости.

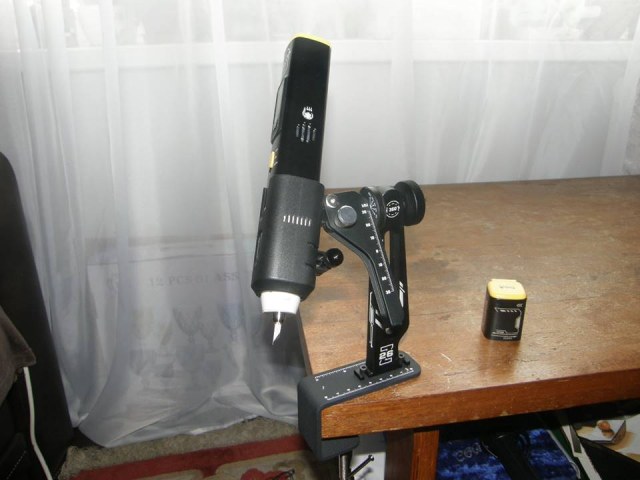

Вращение и позиционирование в горизонтальной плоскости.

И обеспечен нормальный температурный режим функционирования ультразвукового ножа.

На этом всех причастных поздравляю с наступающим Днем Военно-Морского Флота! Здоровья, удачи и творческих успехов!

С уважением…

Александр, поздравляю с Днём Военно-Морского Флота! Здоровья и творческого задора на многие модели!

deLoro написал(а):

Александр, поздравляю с Днём Военно-Морского Флота! Здоровья и творческого задора на многие модели!

С уважением...

У старшего брата ультразвукового ножа Jakemy JM-Y09 модели JAKEMY JM-Y10 есть интересная функция – полировка. Для этого в составе комплекта предусмотрено две абразивных палочки зернистостью 800 grit толщиной 1 мм и одна цанга, для их крепления в вибраторе ножа.

Отдельно можно приобрести комплекты по пять абразивных палочек зернистостью 800 grit для ультразвукового ножа Jakemy JM-Y10 , но цанги для их крепления не продаются, зато в комплекте запасных лезвий к ультразвуковому ножу Awgem KE1/KH1 можно приобрести по две абразивных палочки зернистостью 800 grit толщиной 1 мм и две цанги. После приобретения комплекта запасных лезвий к ультразвуковому ножу Awgem KE1 адаптировал цангу к ультразвуковому ножу Jakemy JM-Y09.

Теперь и имеемый ультразвуковой нож Jakemy JM-Y09 получил возможность полировки.

Ультразвуковой нож Jakemy JM-Y09 со штатным лезвием.

Ультразвуковой нож Jakemy JM-Y09 с абразивной полировочной палочкой.

А применение таких же абразивных палочек GALAXY T05E от фирмы GALAXY зернистость 400, 600, 800 и 1000 grit толщиной 1 мм (модели T05E11, T05E12, T05E13 и T05E14) существенно расширит возможности применения ультразвукового ножа.

С уважением…

Работа с помощью поворотной подставки JAKEMY JM-Z26 для JAKEMY JM-Y09 настолько понравилась, что решил установить на эту подставку бормашинку 2UUL, упоминавшуюся ранее (ссылка).

Для крепления бормашинки в держателе ультразвукового ножа поворотной подставки JAKEMY JM-Z26 изготовил два переходника нижний (слева) и верхний (справа). Переходники изготовил из МДФ (древесноволокнистой плиты средней плотности) толщиной 19 мм. Материал достаточно плотный, но не портит лакокрасочное покрытие бормашинки.

Подогнал переходники по бормашинке 2UUL.

Затем, подогнал переходники по держателю ультразвукового ножа поворотной подставки JAKEMY JM-Z26.

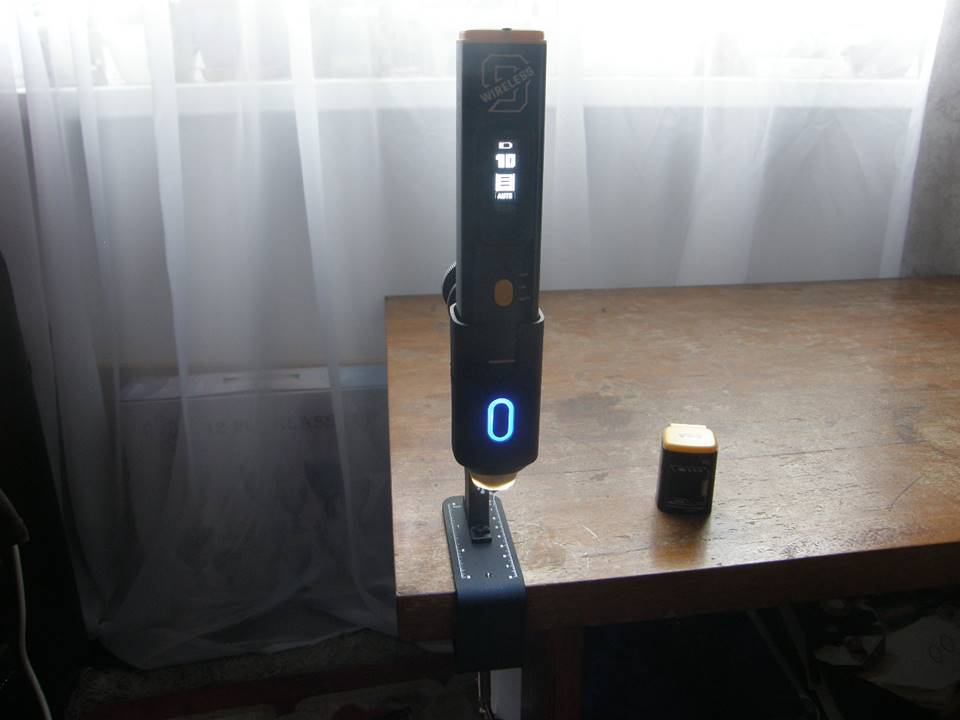

Установил бормашинку 2UUL в держатель ультразвукового ножа поворотной подставки JAKEMY JM-Z26.

Теперь реализованы все возможности подставки и бормашинки.

Вращение и позиционирование в горизонтальной плоскости.

Вращение и позиционирование в вертикальной плоскости, и перемещение вверх-вниз.

Проверил в работе свободный доступ ко все органам управления бормашинки 2UUL.

В результате освободилась одна рука, заготовку (модель) можно при обработке держать двумя руками, что повысило точность и качество обработки.

 С уважением…

Даа, серьезные у вас технологии, тут и посерьезнее подлодки -море по колено.

Мне тоже очень нравится. Нечасто в Сказках авторы рассказывают о своих инструментах и о нюансах их применения.
Конечно, тема технологий всегда самая спорная, потому что у каждого человека свои сложившиеся предпочтения, но всё равно интересно узнать что-то из серии "а как там у других?".
Александр Олегович, от всей души выражаю свою признательность за интересную информацию!

Егор Пешков написал(а):

Даа, серьезные у вас технологии, тут и посерьезнее подлодки -море по колено.

Игорь Тараканов написал(а):

Мне тоже очень нравится. Нечасто в Сказках авторы рассказывают о своих инструментах и о нюансах их применения.

Конечно, тема технологий всегда самая спорная, потому что у каждого человека свои сложившиеся предпочтения, но всё равно интересно узнать что-то из серии "а как там у других?".

Александр Олегович, от всей души выражаю свою признательность за интересную информацию!

Спасибо, уважаемые коллеги. Не могу с Вами не согласиться, поскольку против диалектики не попрёшь. Серьезные подходы к строительству модели однозначно потребуют и серьезный подход к применяемым инструментам.
