Добрый день,Коллеги

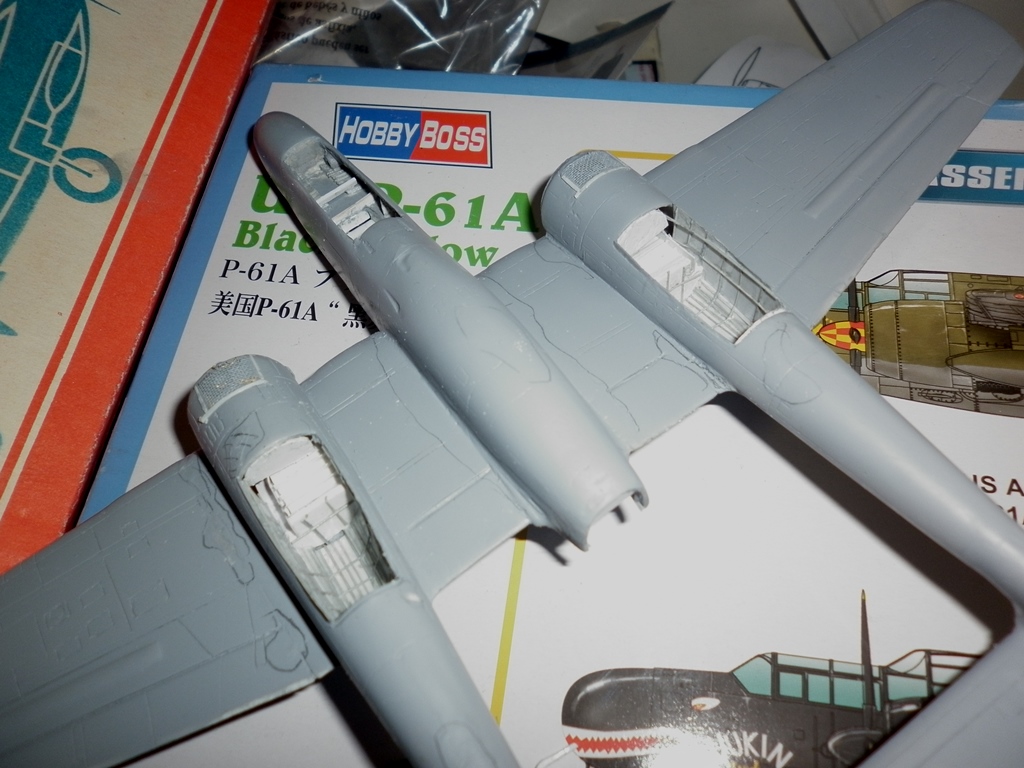

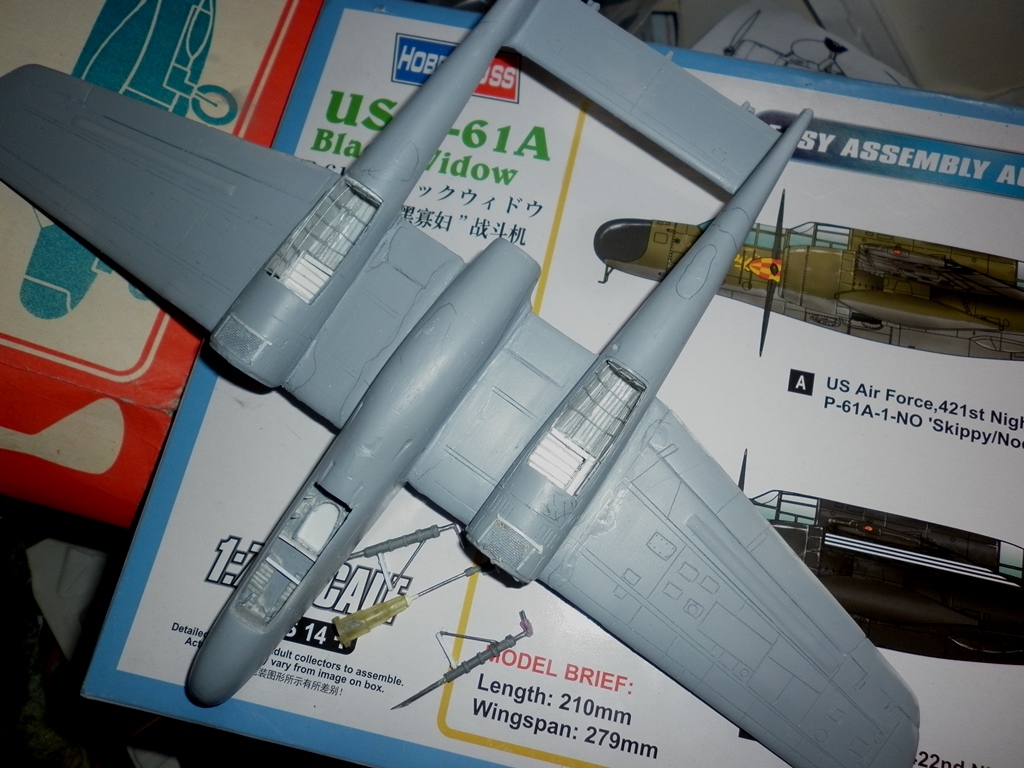

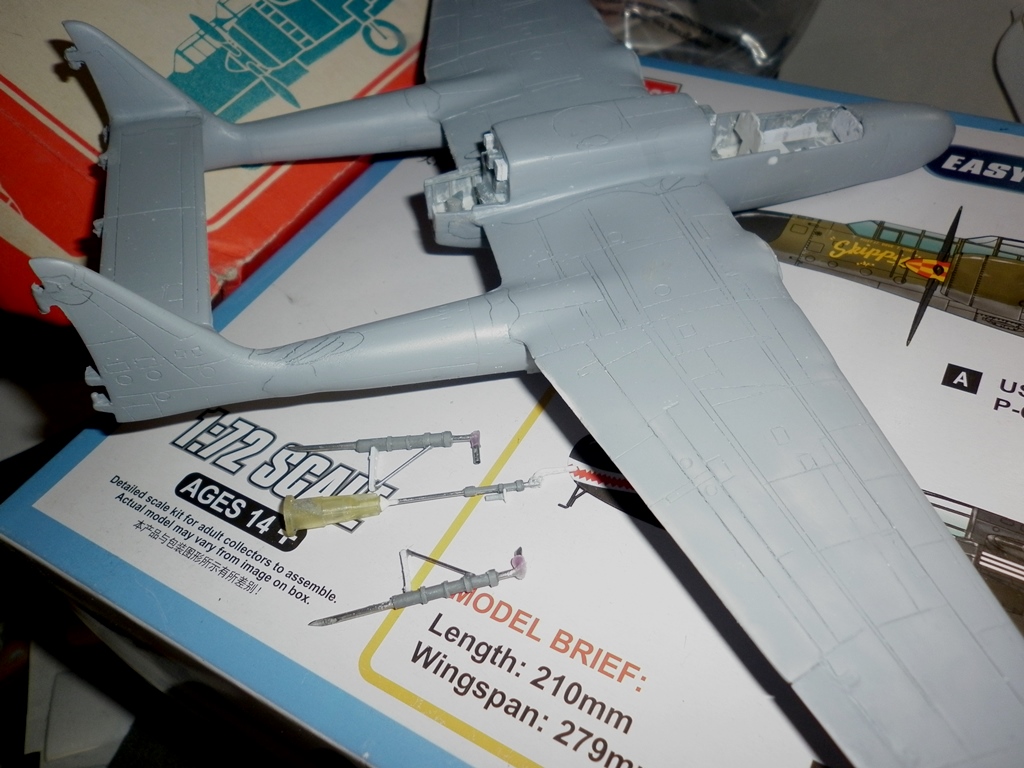

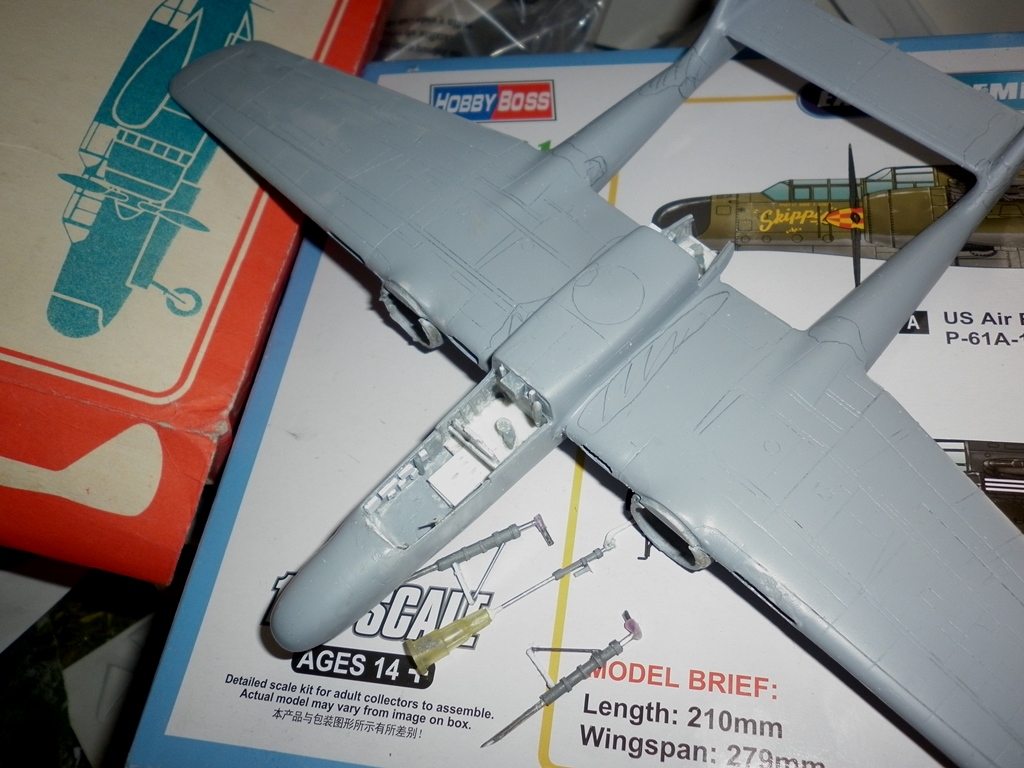

Предлагаю вашему вниманию свою "вдовушку" . Из всех моделей Р 61, выпущенных в 72м масштабе  фроговский " индекс 170" менее всего похож на прототип. Достоинств модель имеет всего два : всё ещё она самая бюджетная и отлита из превосходного "кругозоровского" пластика. Получив модель от "хобби Босса" и сравнив с кругозоровским изделием я процитировал слова классика насчет дрожащщей твари и взялся за напильник... Было это в20 мая . За образец была взята модель в 32м масштабе одного из Асов "каропки", модель от Хобби Босса и чертежи от Варпайнта. Результат работ на сегодняшний день - на снимках. Сделано следующее: фюзеляж - усилен , собран, изменена форма носовой части,  сделана основа интерьера и носовой ниши шасси.; балки - укорочены, сделаны ниши шасси,решетки выхода воздуха из под капотов; крыло - радиаторы в крыле , изменены законцовки крыльев;Сделаны нвые стойки шасси. Кроме того , модель перекроена.

Владимир,

удачи в стройке, серьёзный прототип и подход!

Володя, успехов в проекте! Интересный прототип.

Набор весьма древний - выпущен в 1965 году. Через 5 лет переделан под установку моторчиков, но в таком виде никогда не выпускался.
Успеха в работе!

Очень интересно! У меня лежит такая собранная на пару с отцом еще в 92-93-м году, ждет реставрации и переделки. Поэтому буду внимательно наблюдать. Кстати как впечатления от Хобби-босса? Стоит брать?

@Comrade написал:

Очень интересно! У меня лежит такая собранная на пару с отцом еще в 92-93-м году, ждет реставрации и переделки. Поэтому буду внимательно наблюдать. Кстати как впечатления от Хобби-босса? Стоит брать?

Успехов, Владимир! Какой вариант окраски планируется?

А я бы, если б было желание строить еще одну Фроговскую "Вдову" (но такого желания уже никогда не появится), ни за что бы не стал ее перешивать. :-)))) Там такая уматная и улетная фактура, как будто самолет из вафельных полотенец. Или как будто он весь покрыт радиопоглащающими-термоизолирующими графитовыми плитками. Будто некий футуристичный "Стелс-Шатлл". :-)

Кстати, "Хобби Босс" это полноценная модель или "десятидетальный Изи Кит"?

@Дмитрий Петров написал:

Кстати, "Хобби Босс" это полноценная модель или "десятидетальный Изи Кит"?

Может быть таким образом проявятся т.н. "хлопуны"?

А мне, даже не знаю почему, отчего то нравится "классика жанра" - НОВОвский вариант "Дабл Трабл". Хоть и простенький но харизматичный.

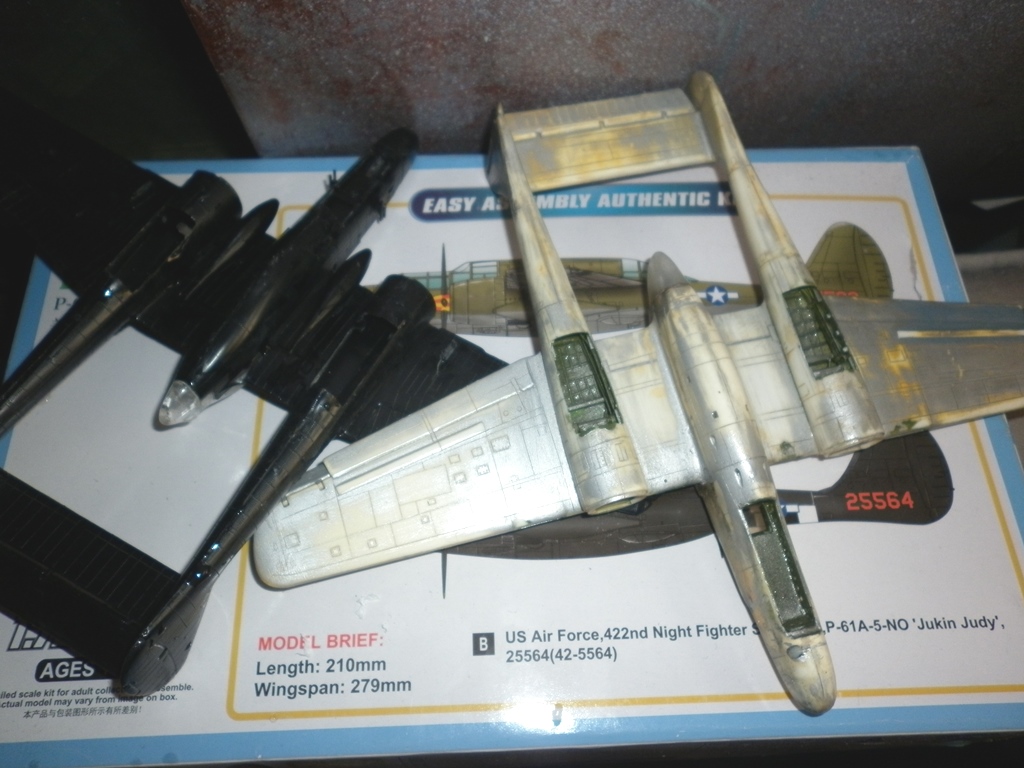

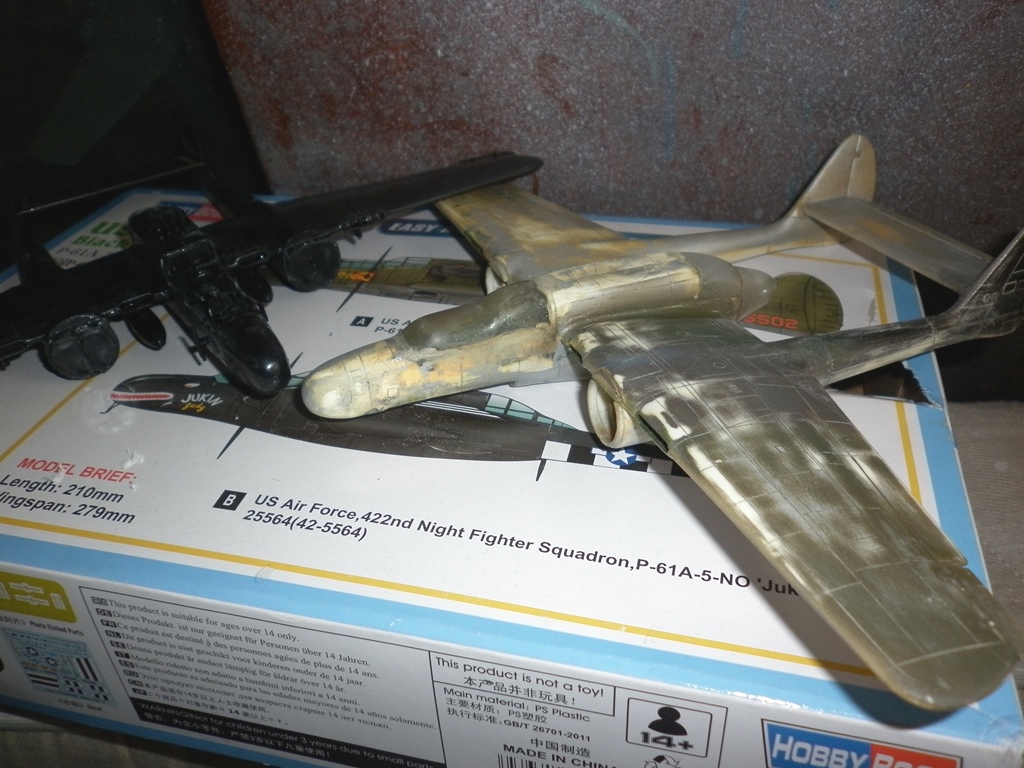

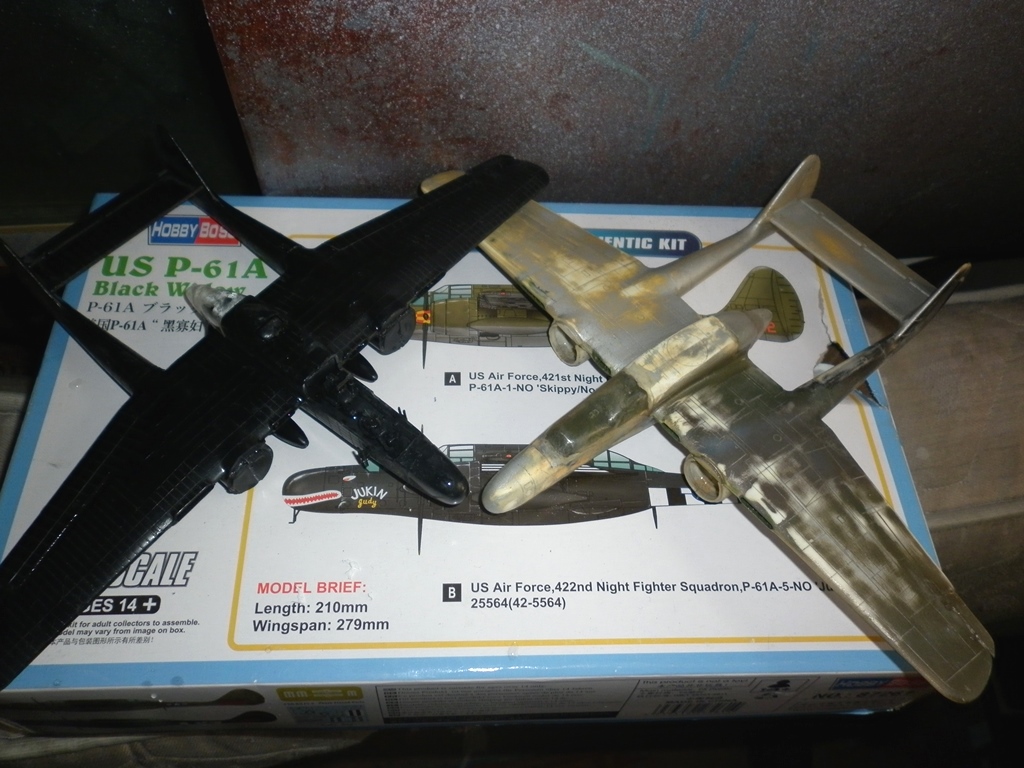

Сегодня нашел коробку с "вдовушками"  - очень давно искал. Начатая лет 20 назад кругозоровская модель ( пробовал а ней краску, потому она пестрая ) и модель от Аирфикса ( купил когда-то собранную некрашеную модель). Там же находился вакушный набор от Аирмодель для переделки "вдовы" в "репортер". На днях  открою стройку "Репортера"  , использовав детали старого доброго ФРОГа и вакушные детали. Фюзеляж ФРОГовской "вдовушки" уже отделил от остального планера , буду теперь восстанавливать крой, переделывать капоты, параллельно с изготовлением гондолы экипажа. По окончании обеих работ - "поженю" готовые части.

серьезная работа

Владимир-классно что есть вакуха и много фрога!  Буду наблюдать.  Удачи!

Удачи, Володя.
Буду заглядывать.

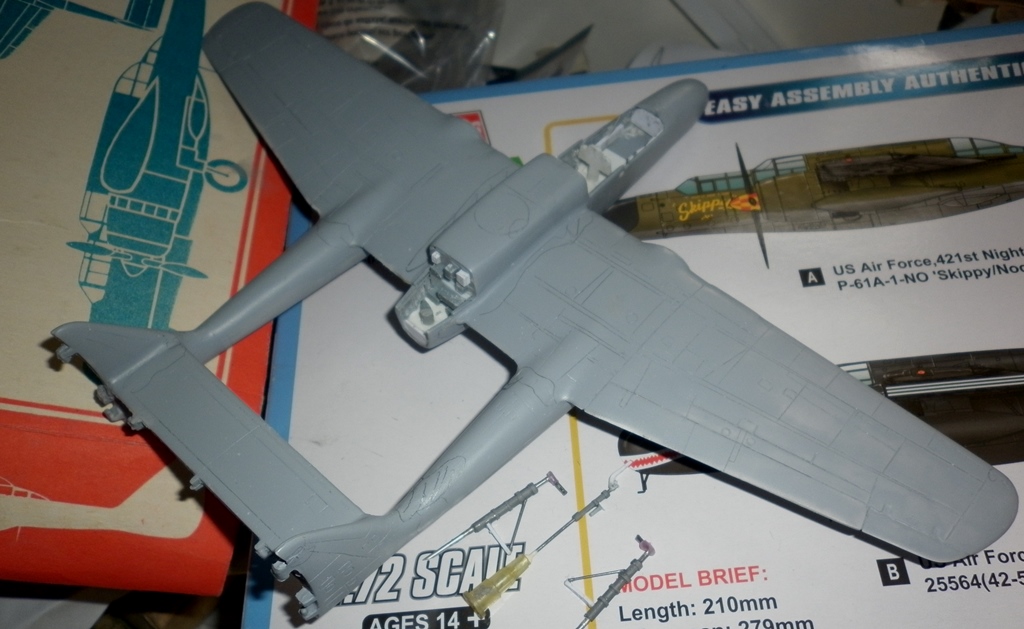

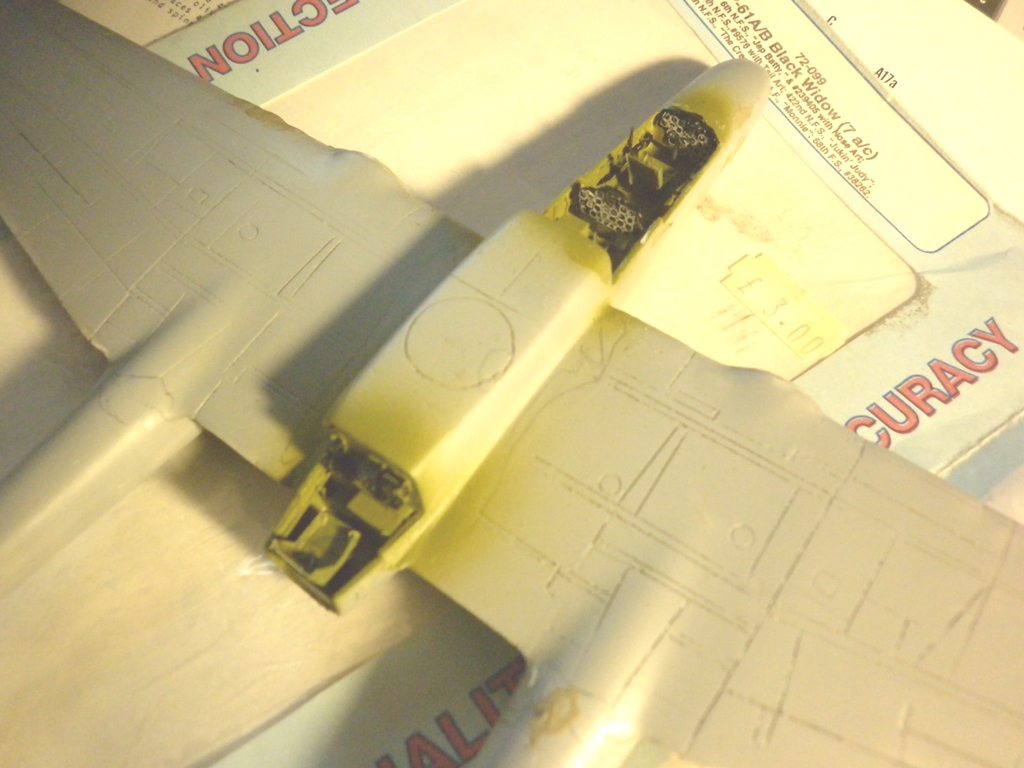

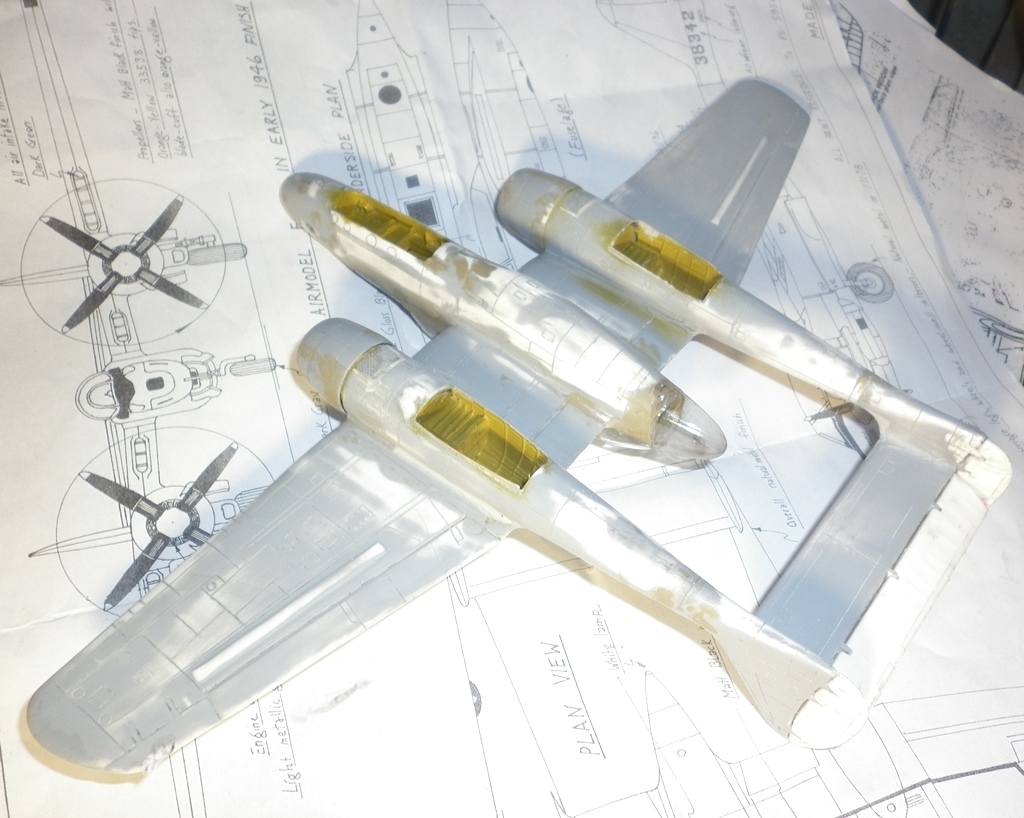

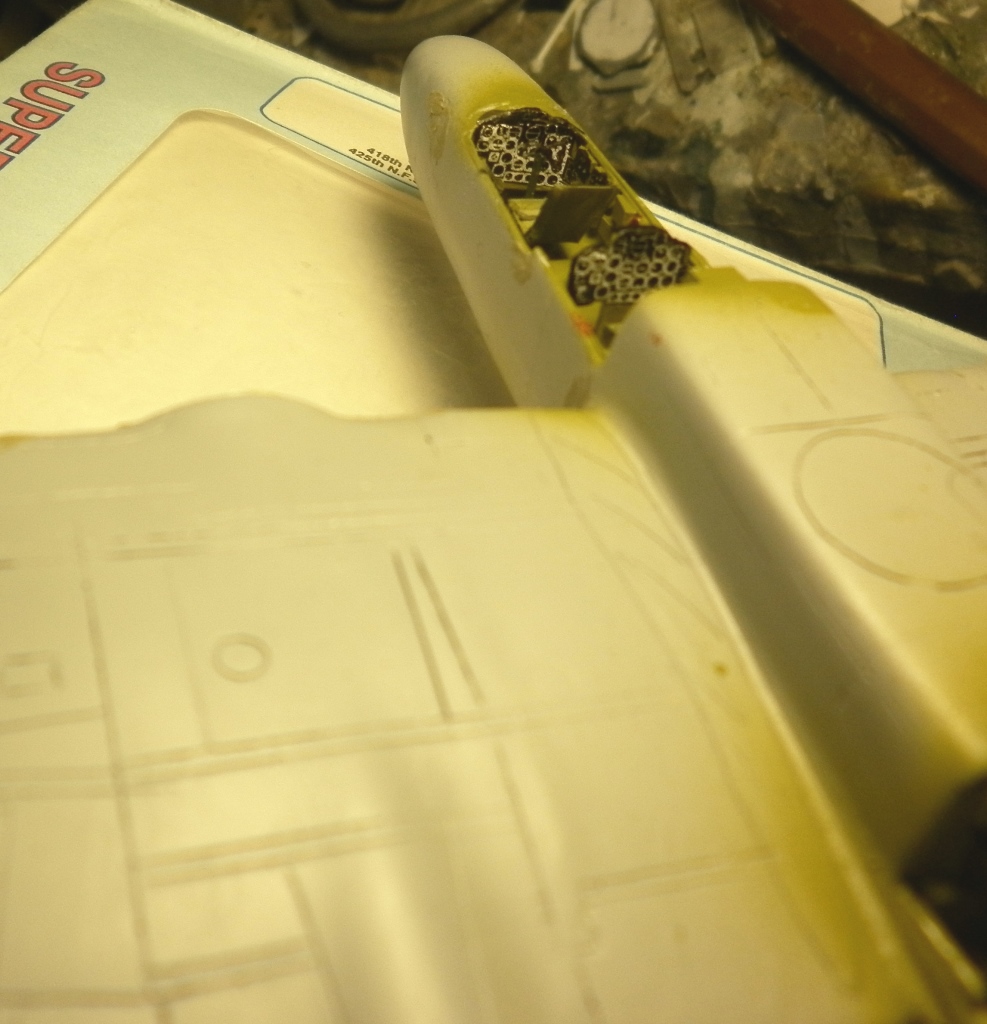

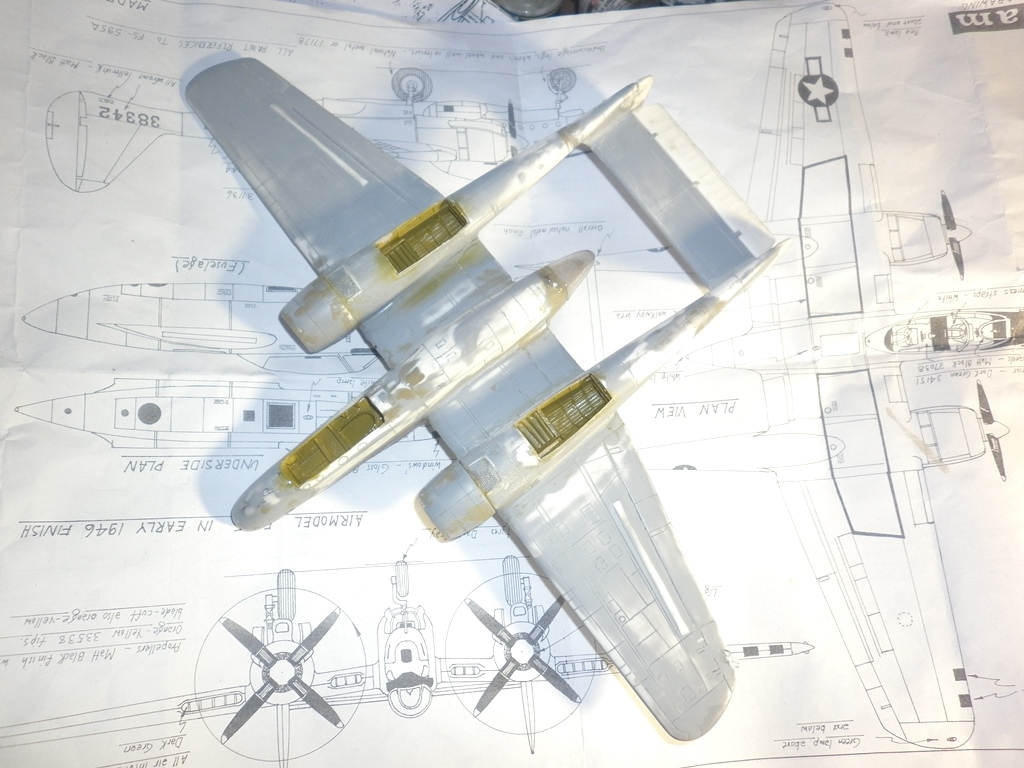

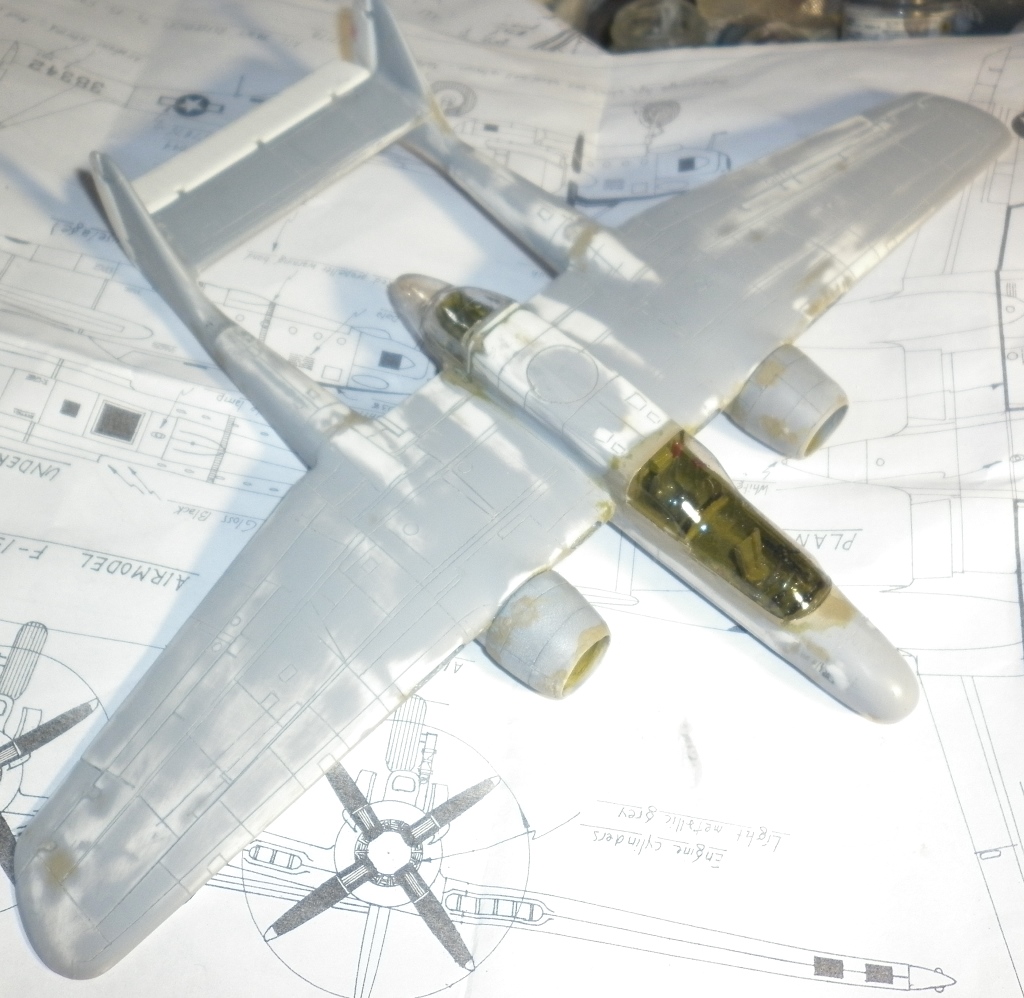

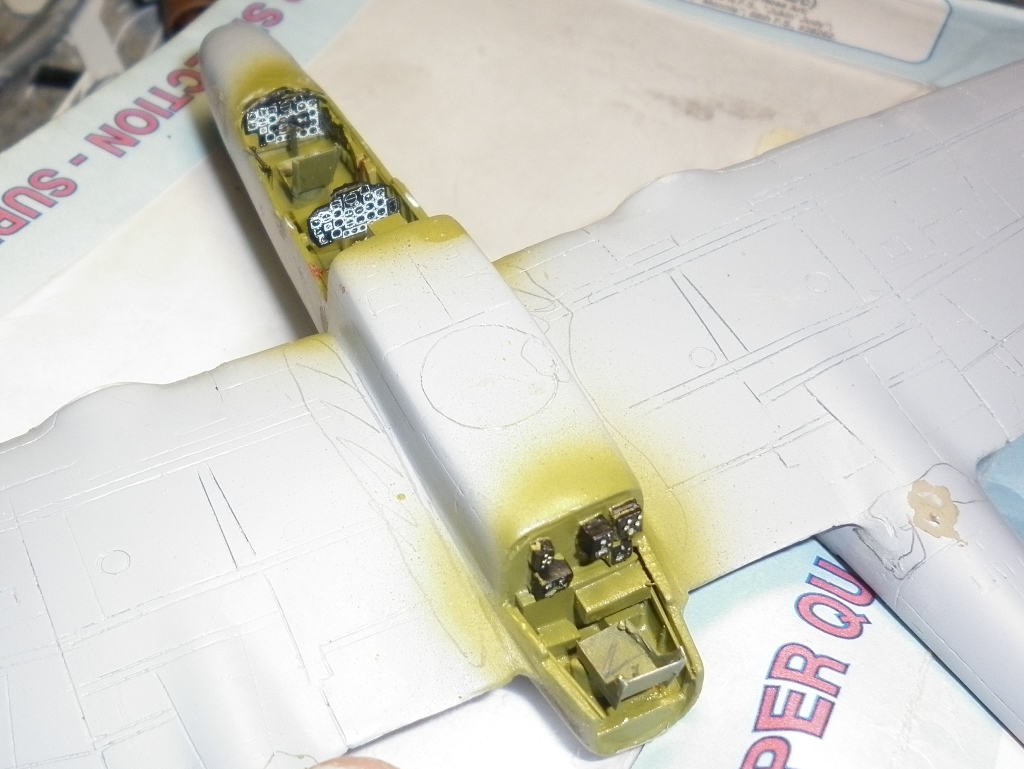

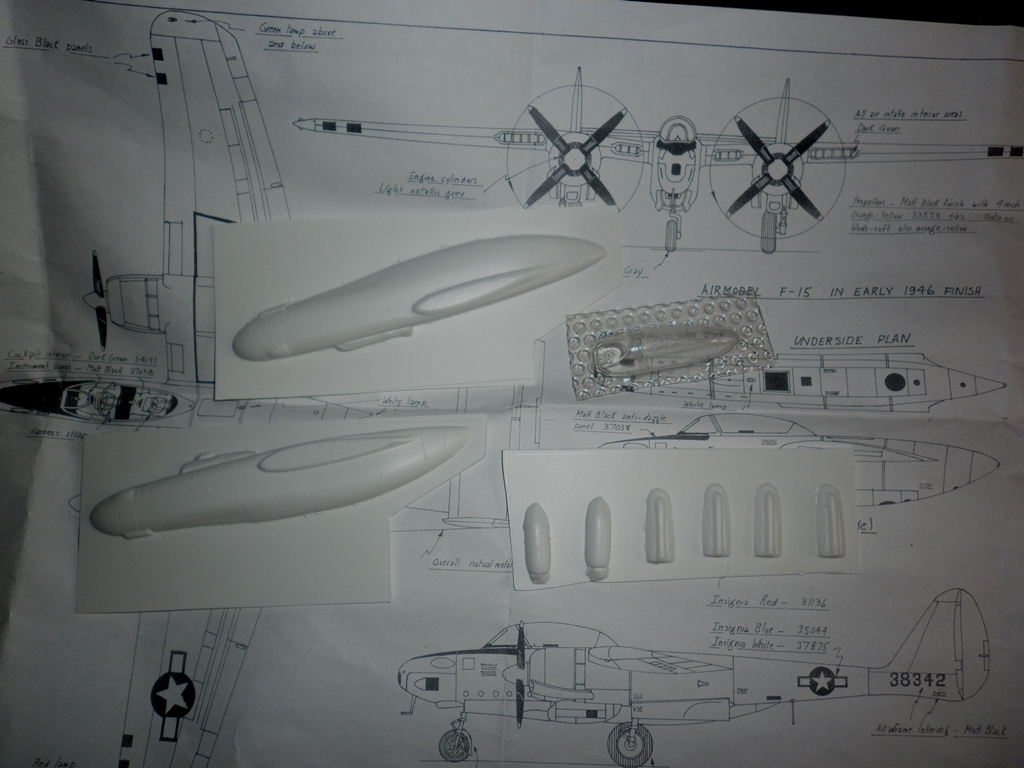

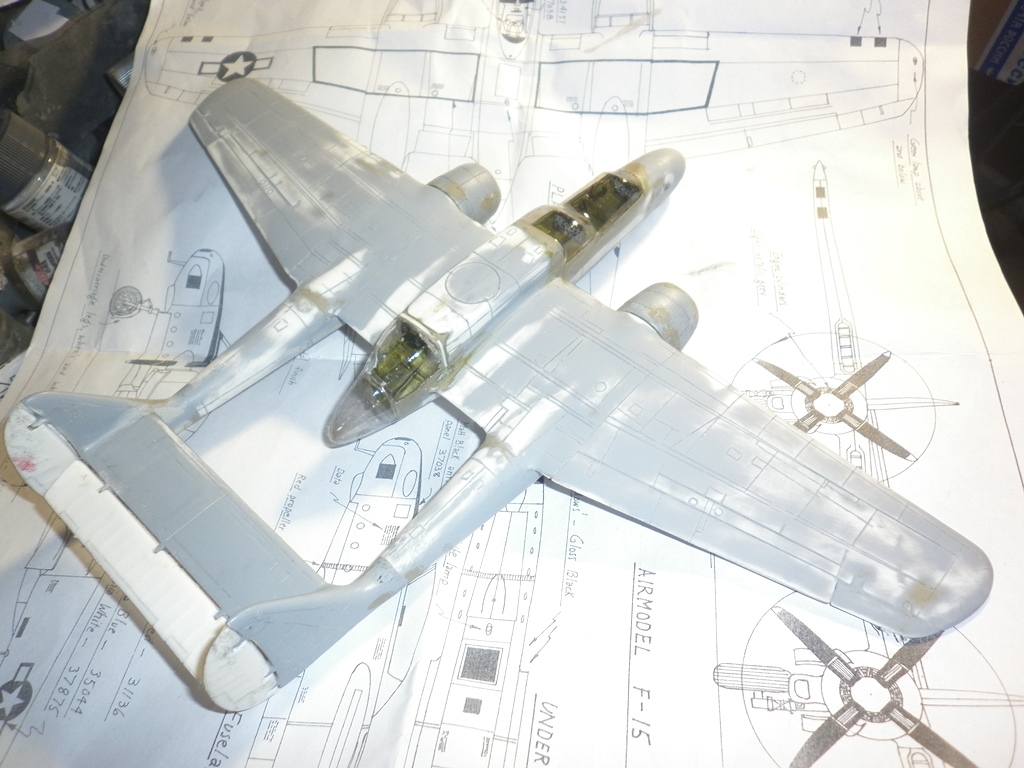

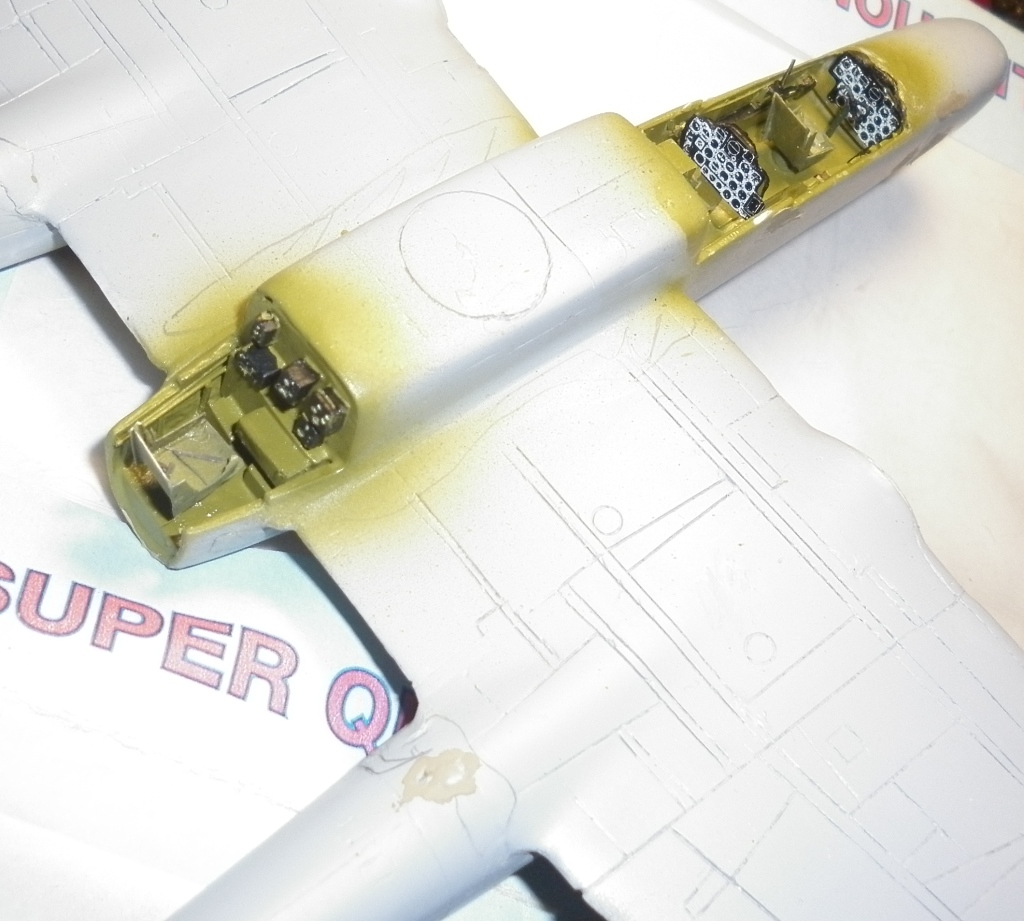

Итак . прошла неделя. Сделал немного - интерьер  , капоты , моторы ( от ФРОГовского же Хеллкета), остекление. Много времени ушло на неудачные опыты с копированием деталей из эпоксидки и на параллельную работу над RF 61E ( F15).
Результаты работ на снимках.

Ну что же,вполне хорошо получается. Главное не испортить весь кайф при покраске-как это недавно продимонстрировал коллега с барракудой.

В начале 90х тоже его "пилил", главная инфа была инструкция от MONOGRAM в 48. Как ни странно по чертежам колёса от нововского Велингтона подошли, правда малость в диаметр пришлось вгонять.

Работа объемная, но спорная.
Хотя для того, что бы превратить Р-61 от НОВО в модель, а не в карикатуру нужно сделать с нуля 90% модели)
У модели уехали все пропорции, особенно в районе фюзеляжа. Это хорошо видно по фонарям кабины. К примеру задний блистер в модели так и остался округло-каплевидной формы и переразмерен раза в два, вместо довольно резкого скругленного треугольника.
Ну и балки по чертежам укоротили совершенно зря. Все наличные нынче чертежи на Р-61 кривые, балки там короче нужного. Это хорошо заметно по вкладыванию в них модели Монограм в 1/48 или GWH, слизанной с Моньки. В свое время американцы при создании модели мерили живую Р-61С в музее и длину балок изобразили верно.
Подробнее - тут: http://scalemodels.ru/modules/forum/viewtopic_t_51578_start_0.html
По этому же модель от Хобби-Боса, сделанная по доступным чертежам - такая же кривая бяка. Лучший выбор Вдовы в 72ом по прежднему Билек-Драгон.

Так же странно выглядит интерьер кабины. У оператора, сидящего за пилотом не было никакой приборной доски, нарушены пропорции кресел и тд.

@Иван Куликов написал:

Работа объемная, но спорная.
Хотя для того, что бы превратить Р-61 от НОВО в модель, а не в карикатуру нужно сделать с нуля 90% модели)
У модели уехали все пропорции, особенно в районе фюзеляжа. Это хорошо видно по фонарям кабины. К примеру задний блистер в модели так и остался округло-каплевидной формы и переразмерен раза в два, вместо довольно резкого скругленного треугольника.
Ну и балки по чертежам укоротили совершенно зря. Все наличные нынче чертежи на Р-61 кривые, балки там короче нужного. Это хорошо заметно по вкладыванию в них модели Монограм в 1/48 или GWH, слизанной с Моньки. В свое время американцы при создании модели мерили живую Р-61С в музее и длину балок изобразили верно.
Подробнее - тут: http://scalemodels.ru/modules/forum/viewtopic_t_51578_start_0.html
По этому же модель от Хобби-Боса, сделанная по доступным чертежам - такая же кривая бяка. Лучший выбор Вдовы в 72ом по прежднему Билек-Драгон.

Так же странно выглядит интерьер кабины. У оператора, сидящего за пилотом не было никакой приборной доски, нарушены пропорции кресел и тд.

Владимир, нет никакой нужды обмерять самолет в музее)
Ссылку на то, где в очередной раз разобрана проблема коротких балок на чертежах я уже кидал.
Вот картинка для наглядности. Даже со всеми искажениями от ракурса видно, что на чертежах балки слишком короткие.

Ну и еще один хороший и наглядный пример. Полосы вторжения.
Попытайтесь поместить на укороченные по чертежам балки пять полос, сохранив их пропорции по отношению к опознавательному знаку.


Оператор турели в машине без турели зачастую просто не летал, более того, даже на машинах с фиксированной башней зачастую летали парой, а не в три человека.
В описании боя Р-61 "Moon Happy" указан экипаж в два человека.
"... экипаж Р-61А в составе пилота 2-го лейтенанта Дэйла Хабермана (Dale Haberman) и оператора РЛС флайт-офицера Раймонда Муни (Raymond Mooney)..."

Дублирующего экрана радара не было, поскольку не было и никакого "экрана" в привычном понимаии, оборудование тогда выглядело куда проще.
На двухместных машинах штучно переносили оборудование оператора из задней кабины в переднюю, но располагалось оно на задней стенке.

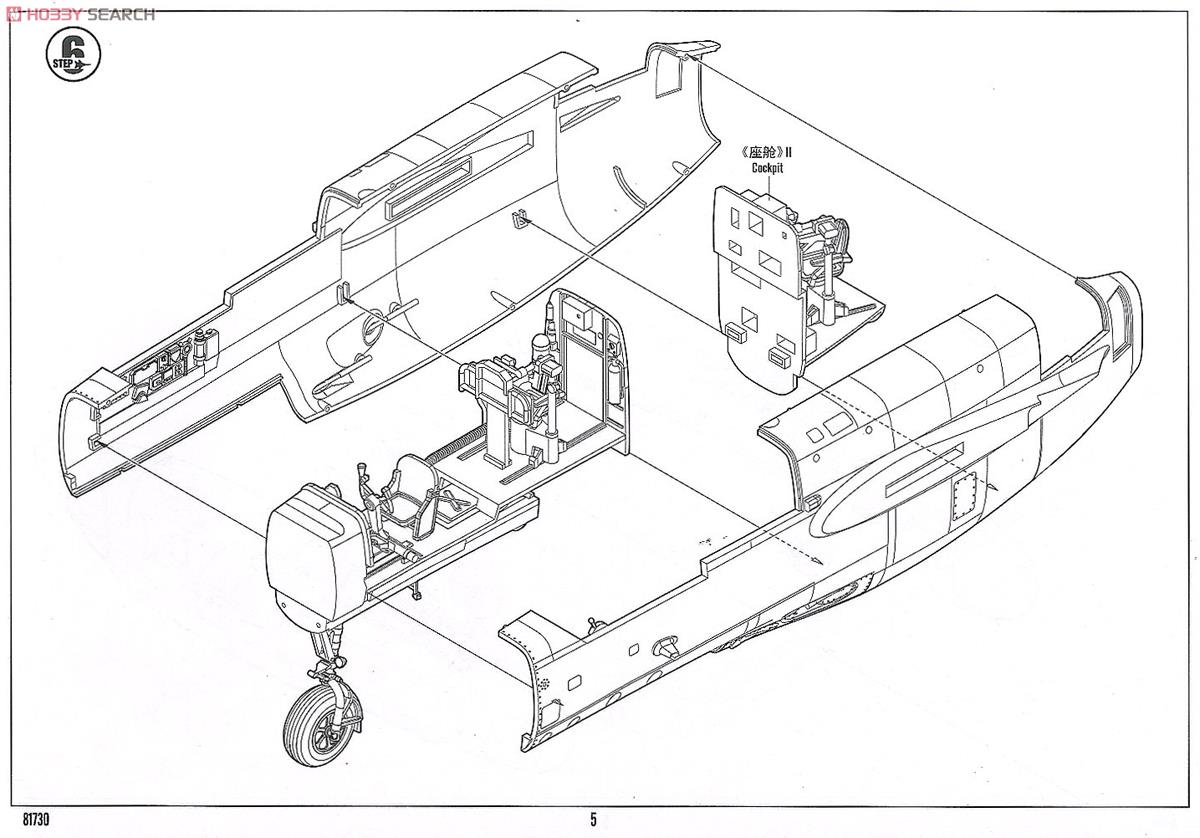

Китайцы из ХоббиБоса приняли за приборную доску... отклоняемые бронеплиты, которые стояли перед оператором и в боевом положении поворачивались поперек кабины.




Что до хвостового блистера - сколько его не крась - уже он не станет. А это его главная проблема.
Проблема Фроговского фюзеляжа в том, что он слишком короткий, низкий и при этом - широкий. По факту проще с нуля делать новый, чем приводить в чувство это чудо. Как понимаю носовую часть вы немного поправили, но ширину и заднюю часть - нет. Из-за этого и остекление совершенно неправильной формы и размеров. Что очень сильно ломает облик самолета и выглядит Вдова так, будто её пчелы покусали и она сзади опухла.


Длина хвостового блистера у вас тоже мимо кассы, он у вас примерно равен по длине остальной части кормового остекления, когда на реальном самолете был заметно короче.


@Иван Куликов написал:

Длина хвостового блистера у вас тоже мимо кассы, он у вас примерно равен по длине остальной части кормового остекления, когда на реальном самолете был заметно короче.

На самом деле я хотел донести мысль о том, что на Фроговской модели в целом бессмысленно что-то менять. Эта модель знаковая для своего времени и отечественного моделиста, легендарная. Чего стоит одна байка про эскадрилью Р-61 на севере СССР под Мурманском, якобы она там была. Настолько хотелось этот необычный самолет как-то с нашей историей увязать что даже такое выдумали. Слышал несколько раз от разных людей её.
Но пилить до адекватного вида эту модель почти не реально, тем более с информацией по Р-61 все весьма запутано. Чертежей точных нет, очень много недосказанностей и банальных ошибок в литературе и прочем. А исходник требует переработки всего и вся. На мой взгляд лучше просто собрать его из коробки и красиво покрасить, как дань эпохе.

Ну а идеология копировать бездумно сделанную китайцами модель и старые чертежи с множеством ошибок довольно странная)

На счет чумазости - тихоокеанские Вдовы были очень грязными, а поздние машины еще и очень облезлыми, куда сильнее те же японцев.

А на фото выше с Р-61 смывают герметик, которым закрывали все швы на самолете при транспортировке морем. Правда с матовой краски смывался он плохо, и оливковые Р-61 на Тихом Океане часто были очень клетчато-полосатыми.


Владимир, ждем достойного запила, в духе предыдущих начинаний!) унылых изкоробок хватает и без того

Изкоробочная "вдова"- самое бессмысленное занятие. Так как работы даже от простой сборки - море , а сходство с прототипом - очень отдаленное. Короткой нос , "клетчатая" обшивка, очень жиденькие стойки...  Потому сборка в намеченных мною рамках - оптимальный вариант . "Самоса- сукин сын, но это наш сукин сын".  Так и "Варпайнт" - неверен , но это единственный доступный и относительно полный источник информации.  По фотографиям хорошо дополнять модель деталями , исправлять полностью геометрию только по фото ... таких асов графического редактирования мало.
По фото грязных и чистых - на верхнем фото представлено Техобслуживание , о чем говорит подпись к снимку, по советской аналогии  , думаю , это- "парко-хозяйственный день" , когда матчасть моют. На снимке Андрея стана картина типичная - только что вымытой матовой машины - влага ещё не испарилась из швов и около них ( каппилярный эффект), остальная машина чиста как слеза младенца.  Вообще , черно - белые снимки коварны... конденсат на поверхности крыльевых топливных баков, пыль , снег вполне можно идентифицировать как ободранность до металла.

По Вдове есть несколько хороших книг, могу подкинуть. Чертежи из Варпейнта - не лучший выбор. Из литературы доступнее всего "Война в Воздухе" или оригинал от Сквадрона из серии In Action.
Запил, тем более с ненужным укорачиванием балок и прочими упущениями сходства с прототипом не прибавит. Это просто запил ради запила)

Если присмотреться к фото выше то можно заметить что у самолета не установлены консоли крыла. Вот еще несколько фото из этой же серии, видно про что идет речь - самолет очищают от герметика и защитного покрытия, после перевозки морем. На Гавайях, где сделаны эти фото, Р-61 (и не только их, третье фото с Р-38 для примера) собирали после транспортировки и отправляли в боевые части.
Тут нет никакого капиллярного эффекта, как я уже говорил - это следы от герметика(клейкой ленты?) которым заделывали все швы расшивки.


И да) Во всей теме пока нет ни одной фото от Андрея, фото выше кидал я)

Швы заклеивались скотчем для транспортировки морем.Кстати, насколько я помню, у "Корсаров" перед кабиной этот  скотч оставался и при эксплуатации. Скотч мало изменился с тех времён . Потому следов остаться не должно.  Читал что , бывало, скотч отдирался вместе с краской (знакомо моделистам). Ну а аргумент насчет мойки - при полетах над морем и при базировании на островных аэродромах на элементах планера оседает морская соль - очень уж вредная штука для дюраля. Потому их и моют пресной водой . Вертолетчики Ка 25 и Ка 32 могут подтвердить что в послеполетное ТО входит промывка части элементов вертолета . И это при ограниченных запасах пресной воды на любом корабле....  Вдовы базировались как раз на островах.. Потому их и отмывают от соли и , заодно , и от пыли с копотью...
Насчет же пресловутых балок... В 72м масштабе длинна модификации А должна быть 206 мм, размах 280... Моя модель имеет размах 280 , длинну 205 мм. Модель от Хобби босса имеет размах 279 мм и длину 210 мм. На основании вышеизложенного прения о перепиле балок считаю закрытыми.

По кабине оператора - замечание принято. Кабина демонтирована, передняя переборка кабины перенесена вперед, остекление будет выдавлено по образцу остекления модели от Аирфикс. Вообще, с точки зрения геометрии , фиксовская модель  имеет меньше всего претензий к геометрии.

Кабина оператора переделана по образцу "фиксовской" . Фото , как обычно - в выходные. Переделывать на почти готовой модели нелегко, если бы начал ещё на начальном уровне - проблем бы не было.
Вопрос к знатокам - ХоббиБоссовцы дали как варианты подвески баки , бомбы и базуки. Баки видел на фото . От двух до четырех. Но фото с бомбами или базуками не попадались. Вообще, такие были ?

По поводу подвески - вообще, в теории, баки могли быть самые разные, но обычно подвешивались стандартные баки на 165 галлонов, причем узел подвески был стандартный и применялся еще и на PV-1 Ventura и P-38 как минимум.

В конце войны в эти же баки могли заливать и напалм.

А экспериментировали даже с аналогами наших ВАПов, для распыления отравляющих веществ или дым-завес.


А бомбы и базуки-  были, больше на ТВД, в Китае и островах Тихого Океана, особенно в конце войны, когда целей для Р-61 в воздухе было мало.



Так же частым был вариант подвески ракет HVAR под крылья. Куда более частым, чем базуки.



Я кстати нашел наконец что же изобразили китайцы оператору турели за пилотом.
Как я и думал это бронезащита, но вообще от предсерийного варианта.


Ну и на счет скотча выше - да, он обладал неслабым клеевым слоем. Р-61А отличались лучшим качеством ЛКП и на них этот скотч просто оставлял свой клеевой слой, на которым потом охотно липла всякая грязь, оставляя полосы вдоль всех линий расшивки и лючков.

А на Р-61В ЛКП было хуже и легко обиралось. В том числе вместе со скотчем, как на моделях, да. Иногда очень глобально.


К концу службы некоторые Р-61 выглядели так, что любой "японец" позавидует.


Ну и главное - советую определиться с прототипом модели сейчас, пока стройка модели еще в процессе. Ибо в боковиках из инструкций очень часто нарисовано совсем не то, что было в живую. Лучше смотреть фото прототипов.

Спасибо за полезную информацию.Пригодится. Скорее всего, эту модель сделаю  с четырьмя баками. А на вариант В( Аирфикс) подвешу НУРС. Пару "Драконов" сделаю в изкоробочном варианте(один готов на 90 %). .Ещё одну фиксовскую модель переделаю в модификацию С. Ну а что делать с Хоббибоссом... решу позднее.
Удивляет разница в моделях. Лучше всего видно по фонарям. У Драгона кабина самая миниатюрная, у НОВО побольше, самый массивный - у Аирфикса. По кабине стрелка НОВО самый длинный и острый, Драгон - миниатюрный. У Фикса  нечто среднее.
