Добрый день Господа Капитаны. Пока идут споры по новому Большому судомодельному конкурсу, начинать поддерживать или участвовать, решил представить модель для конкурса. Точнее, для подводной составляющей конкурса.
Подводная лодка специально построенная по заказу японской Императорской армии. Так как в Японии была смертная грызня между сухопутным и морским командованием (до полного сеппуку), то появлялись плавсредства сухопутного подчинения для прорыва морской блокады.
Мне кажется, Станислав Лем, для своих фантастических рассказов, многое взял из истории японских взаимоотношений.

Сама моделька у меня появилась неждано- негадано. Её подарил на Крокусе 2012 Даниил ( dard 77).

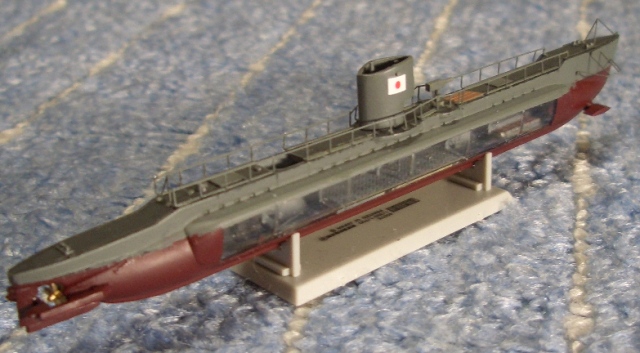

Вот, что она представляет из себя.

DeLoro приветствую! У Вас ошибочка, на коробке написано 1\350, а в теме 700.
Буду заглядывать. Каковы размеры модельки?
С Уважением, Михаил!

deLoro, если надо, масштаб в заголовке исправлю.

Удачи в постройке.

Михаил пишет:

на коробке написано 1\350

Михаил, Марат, в заголовке всё правильно. Масштаб этой модельки 1/700.

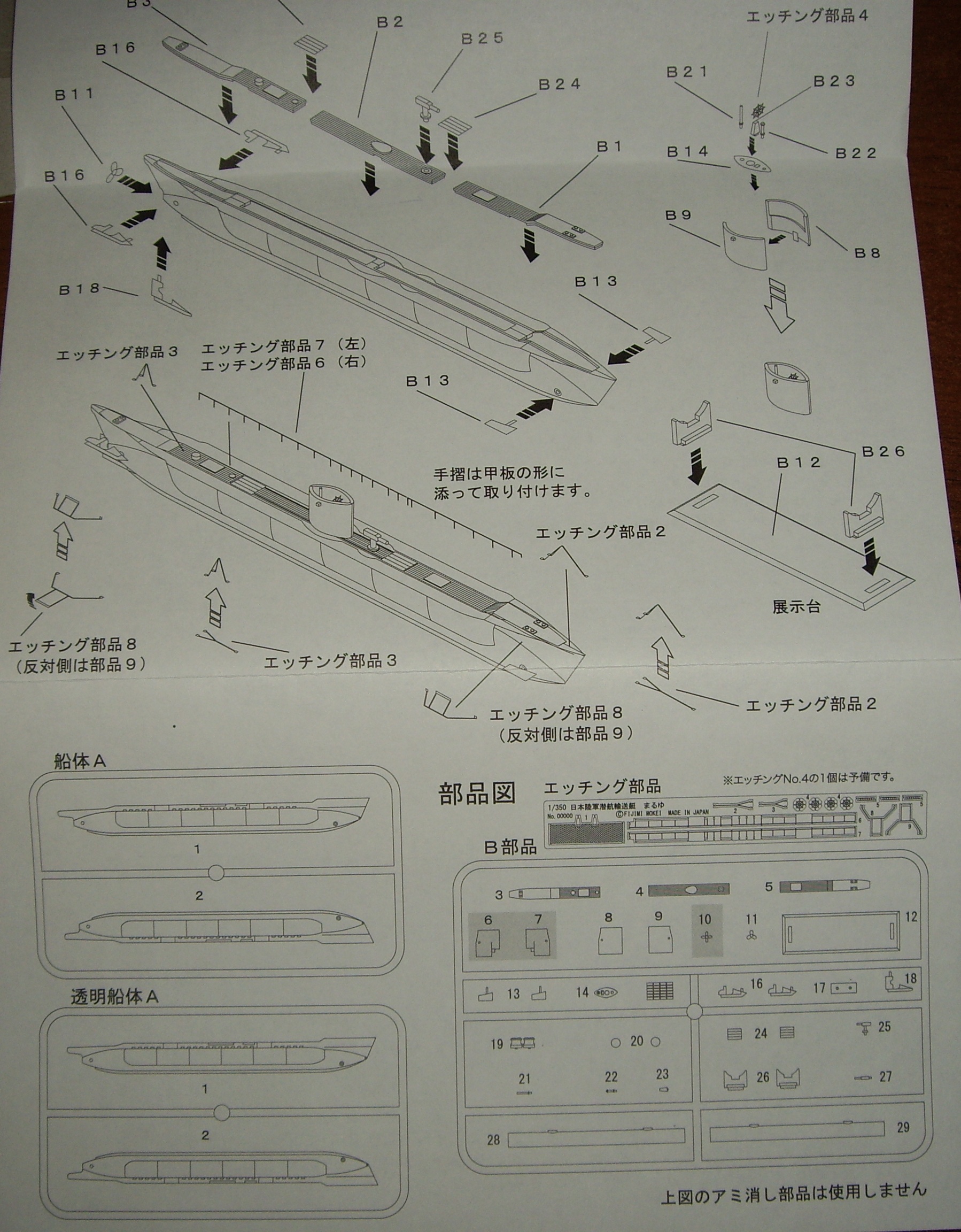

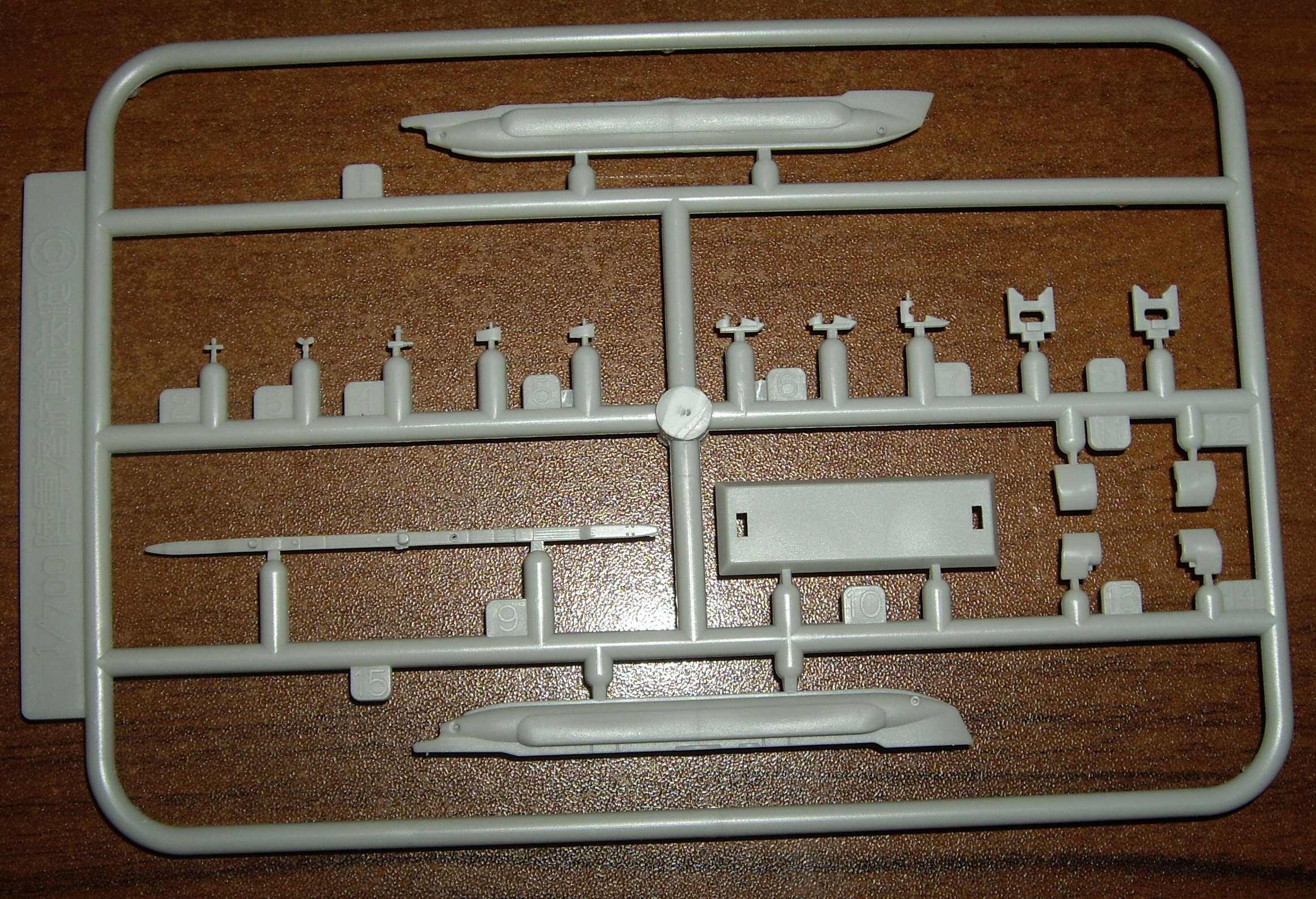

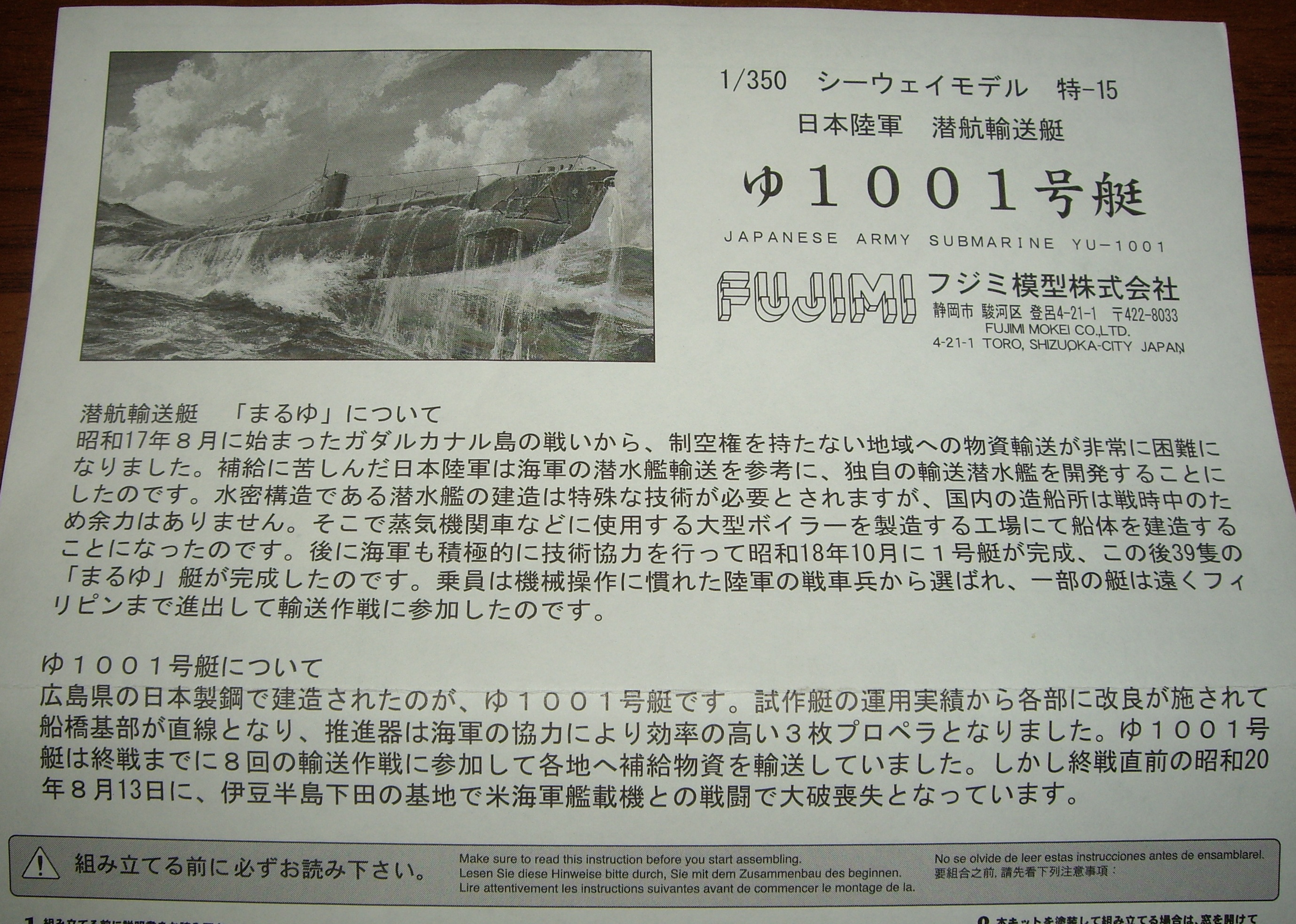

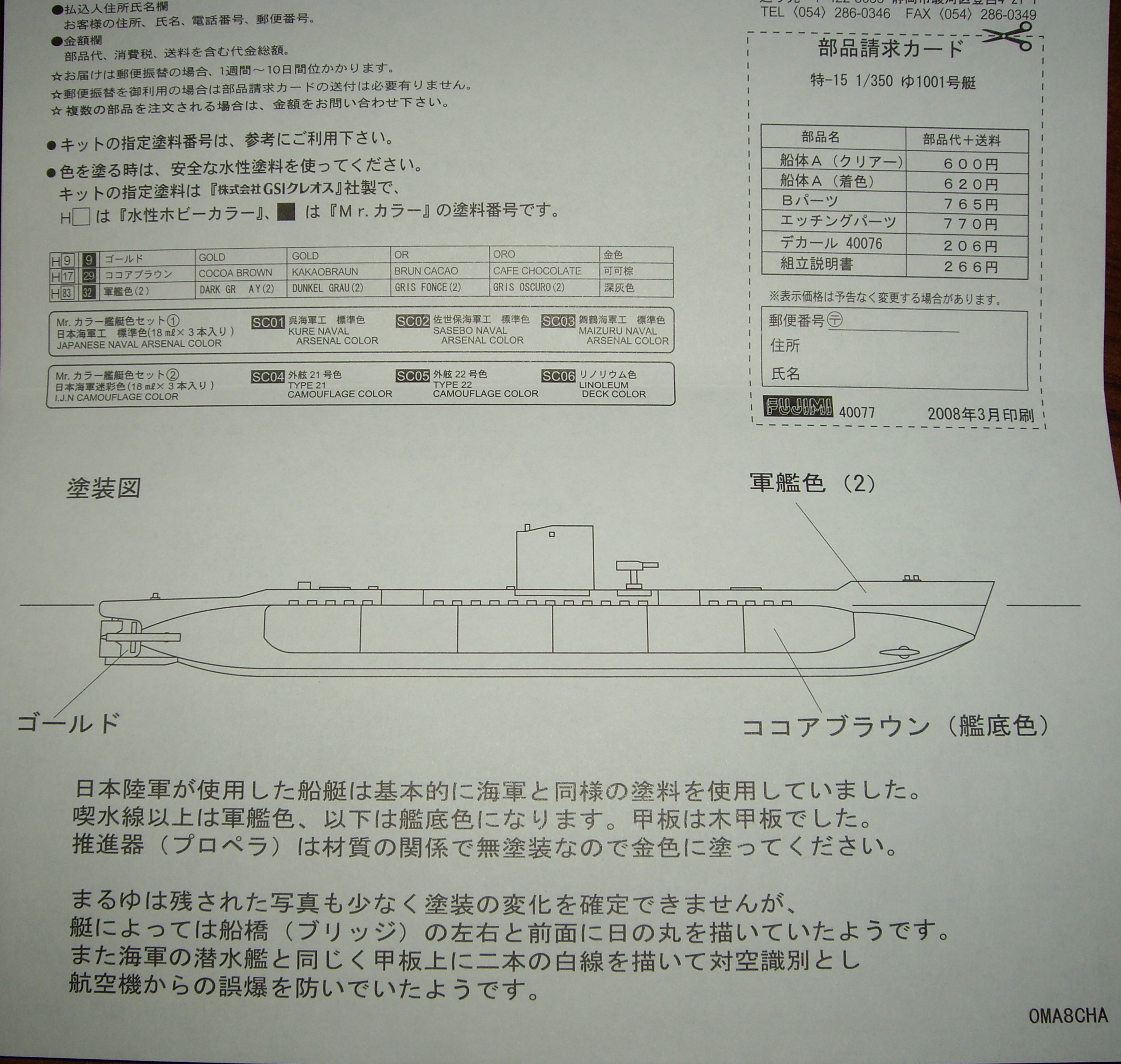

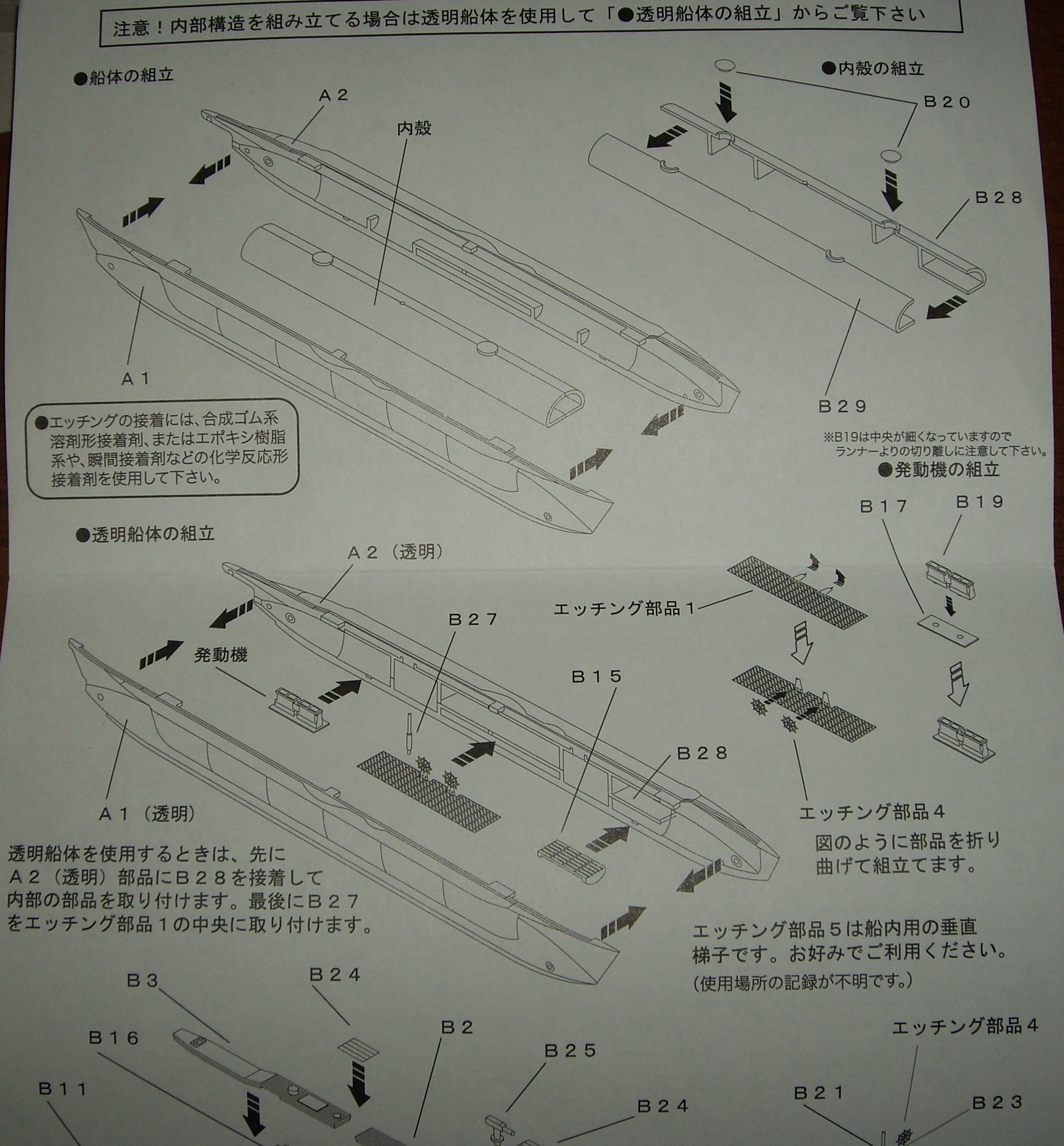

Дело в том, что в коробке лежало два набора в 1/350 и 1/700 масштабах. Поэтому, Даниил оставил себе набор в любимом 350 м масштабе, а так называемый "бонус" подарил мне (да и 700ка мне ближе). Инструкция, правда, для крупного набора, что и вводит в заблуждение.
Длина корпуса модельки 58мм.

deLoro пишет:

Длина корпуса модельки 58мм.

УЖАС!!!
С Уважением, Михаил!

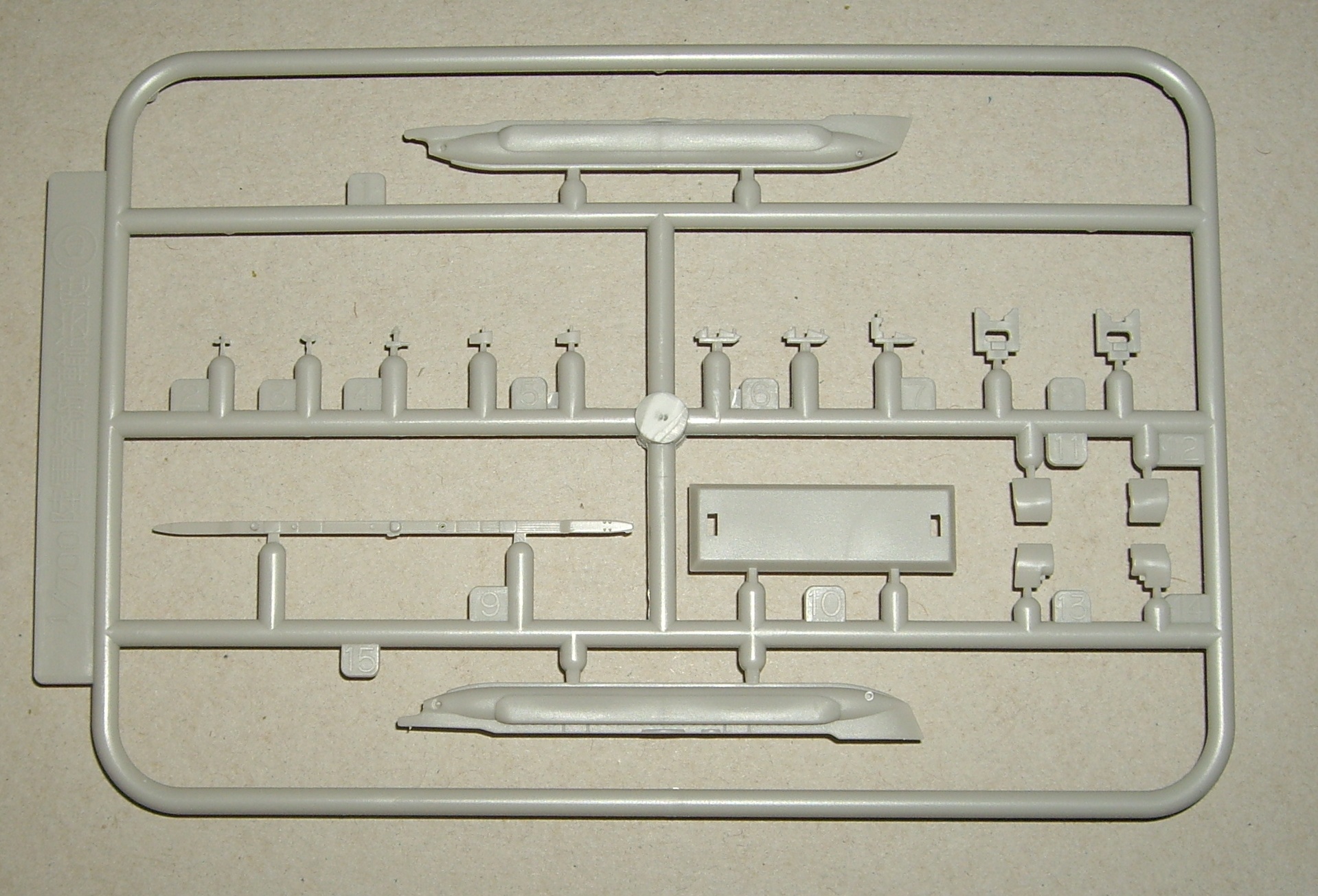

Пы.Сы. Извиняюсь за смуту, на литниках разглядел позже...

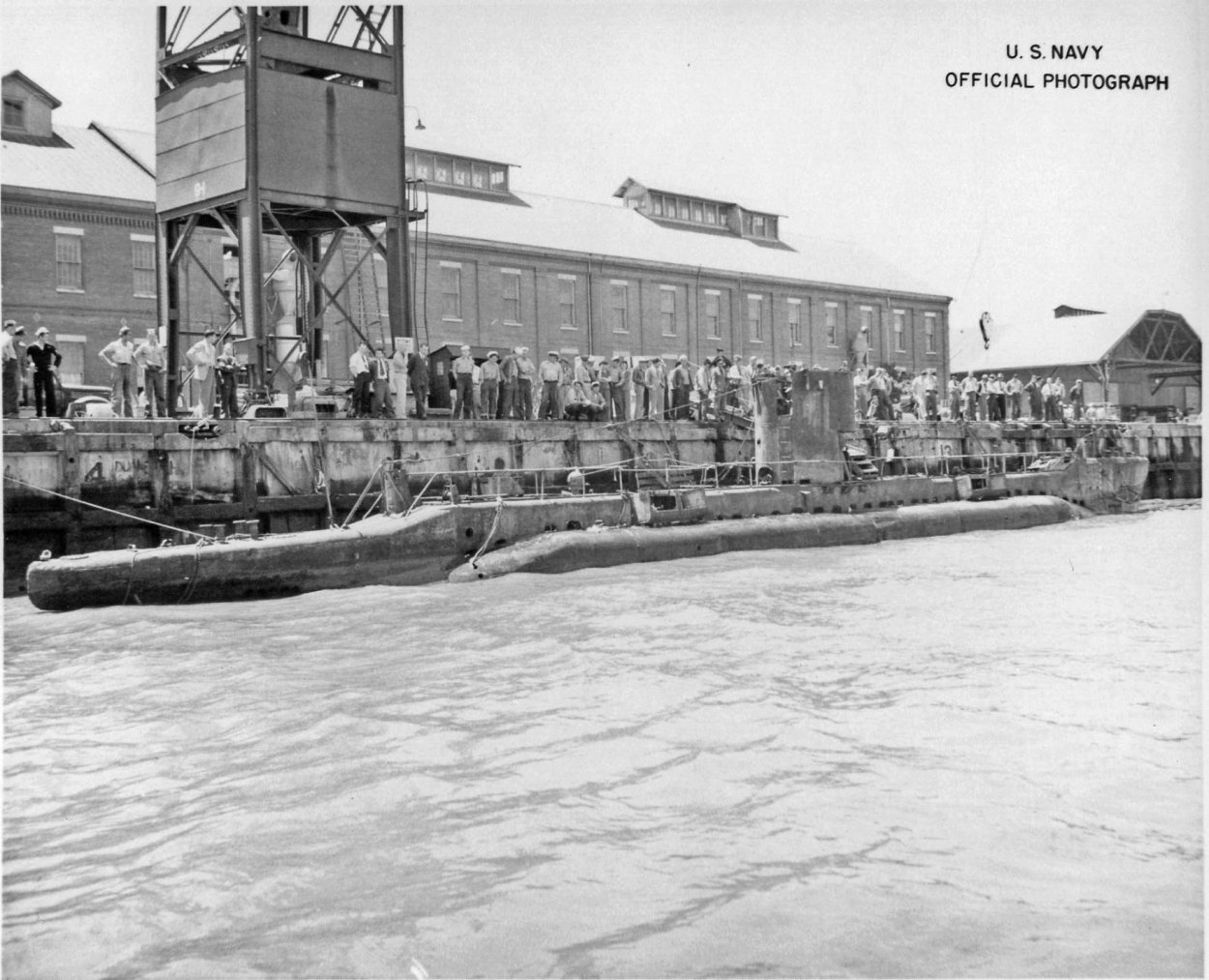

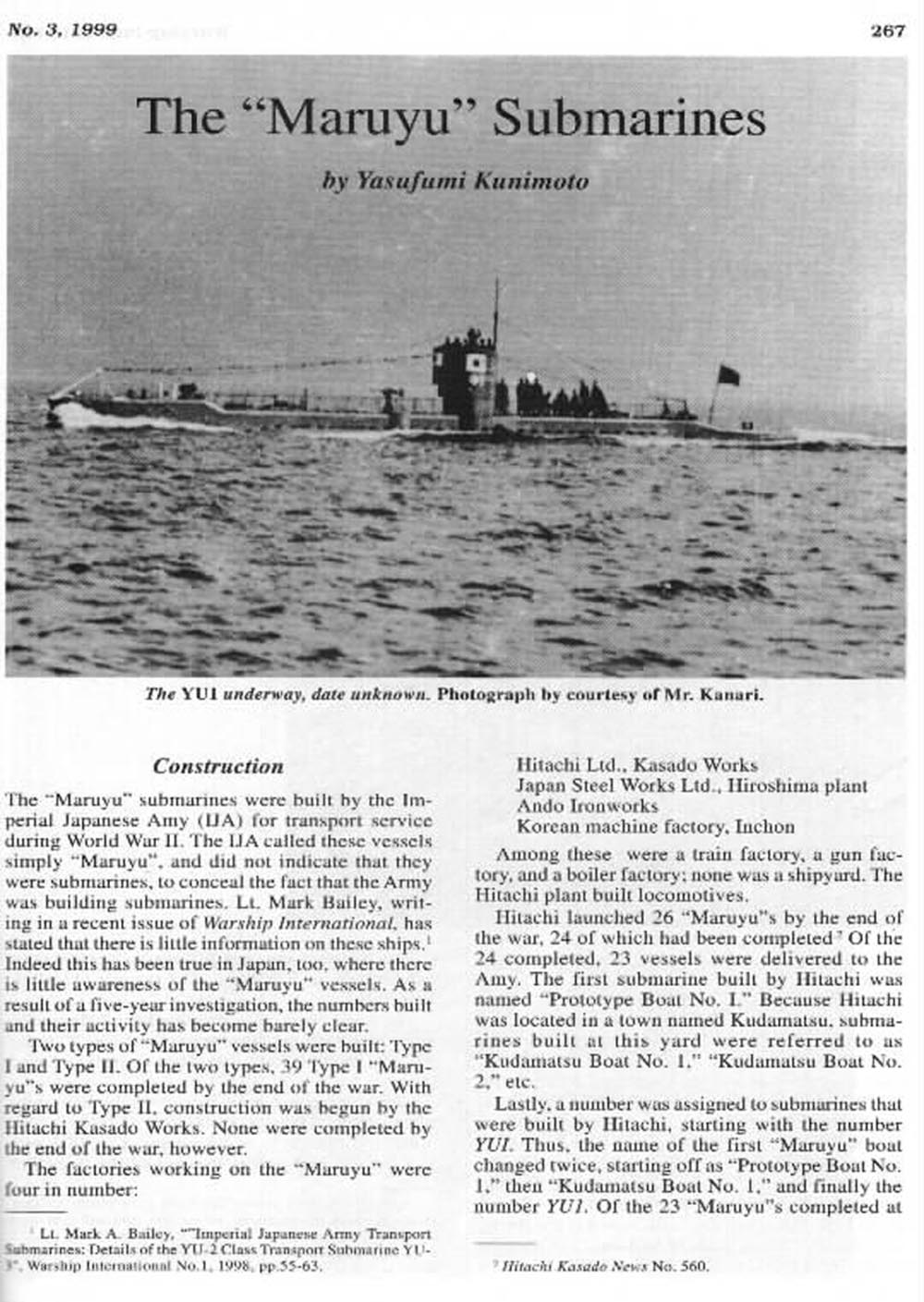

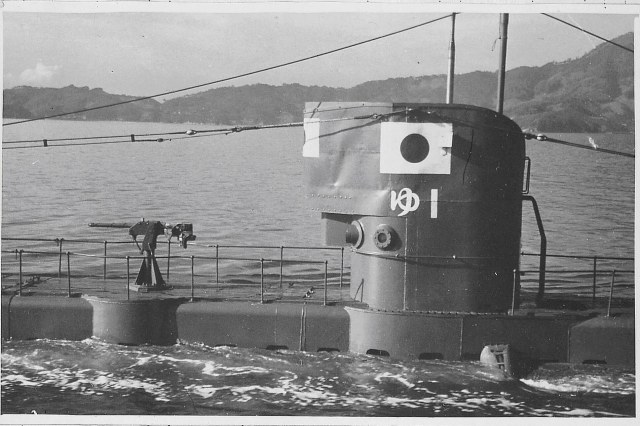

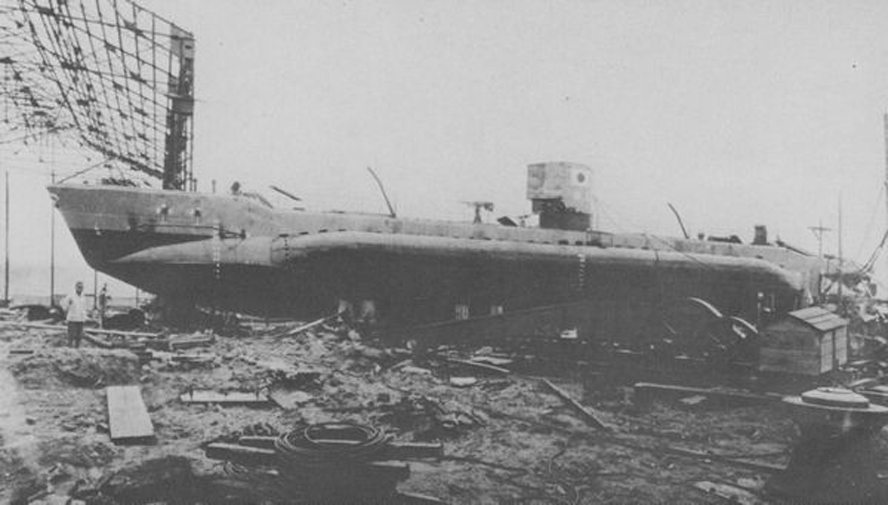

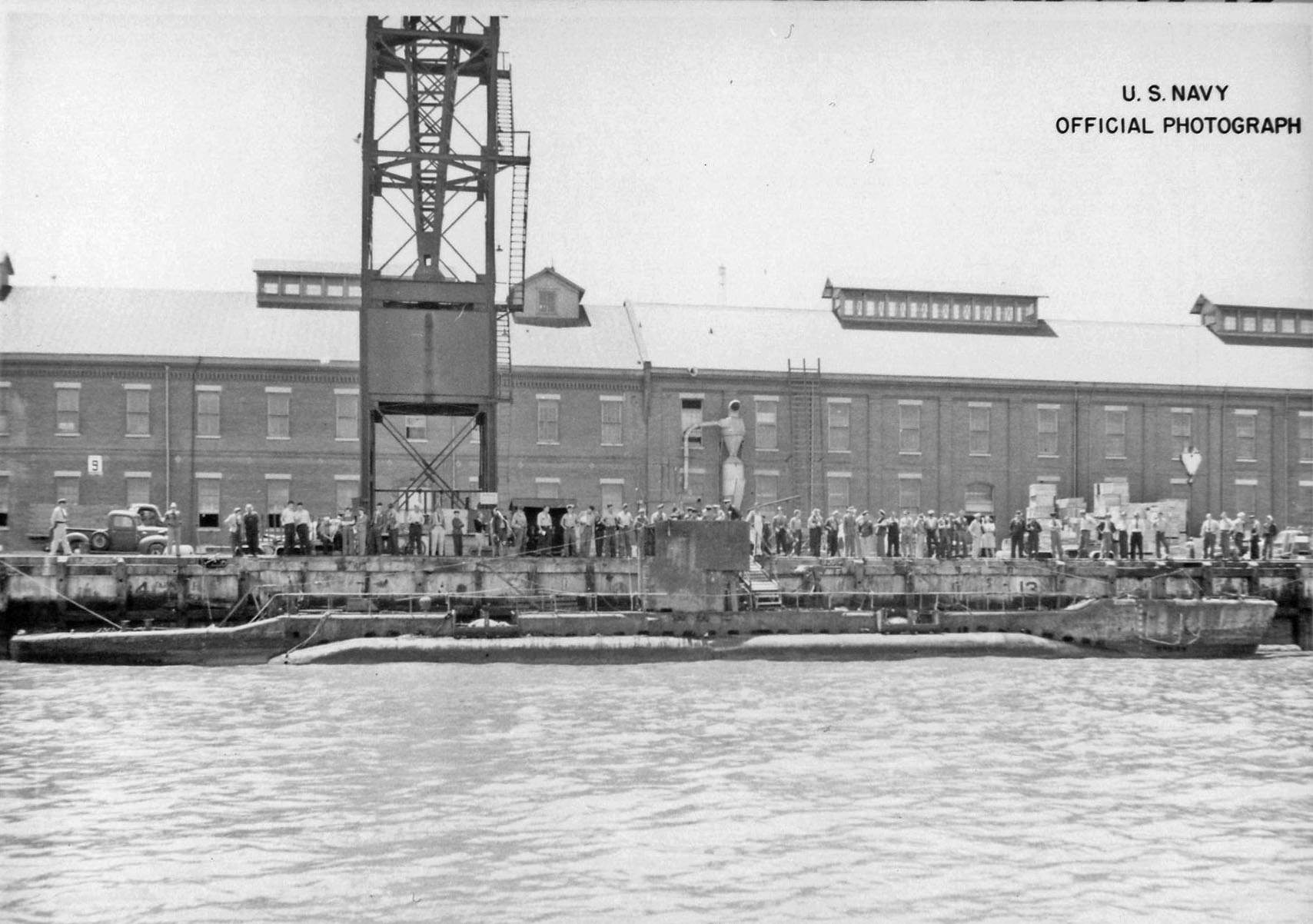

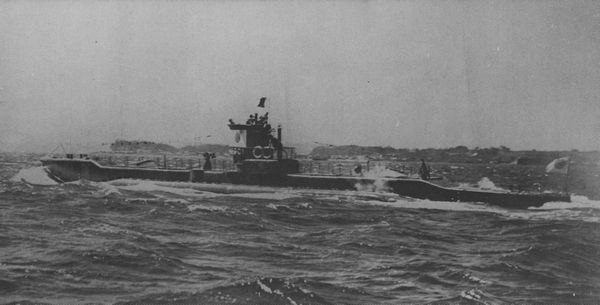

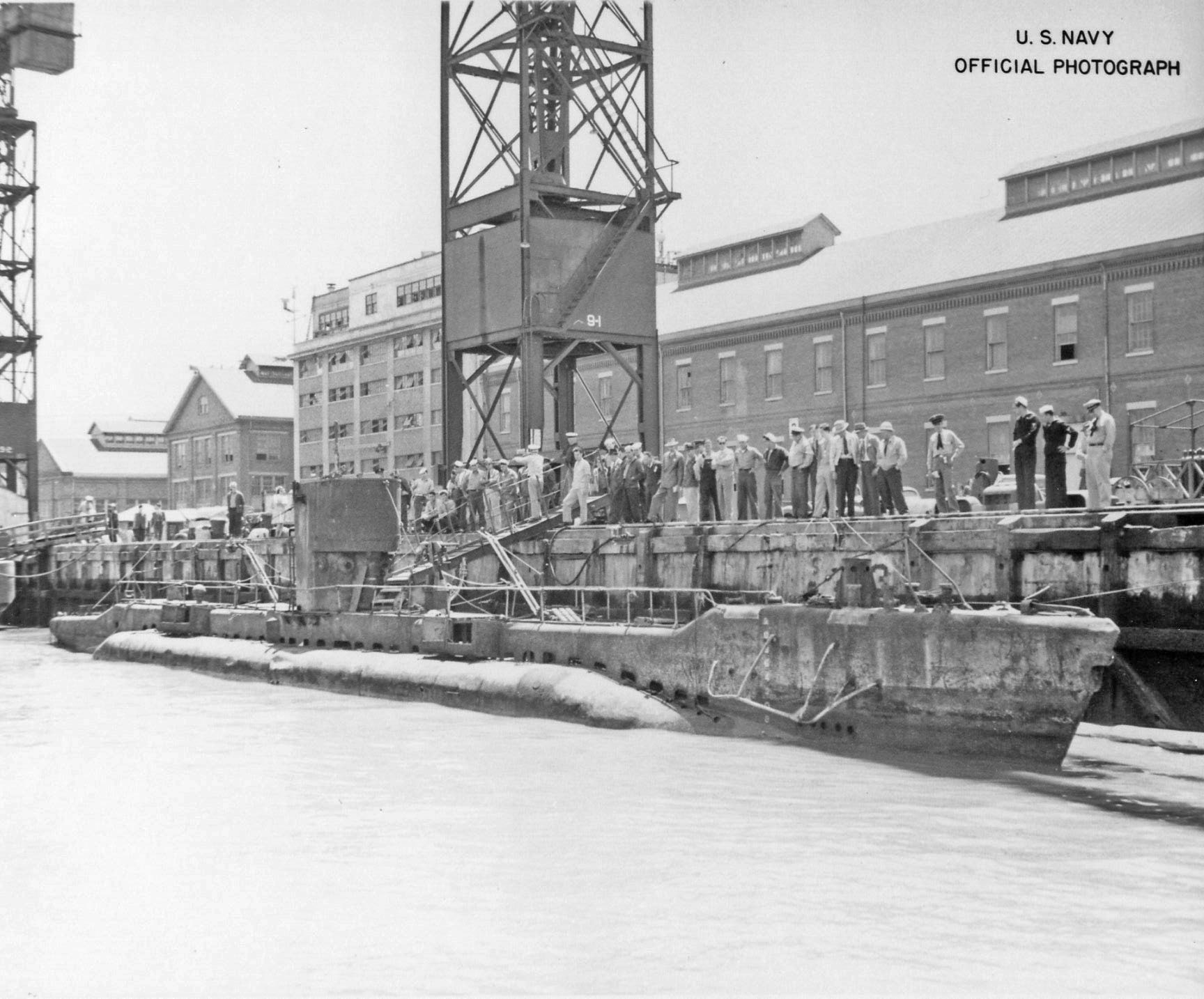

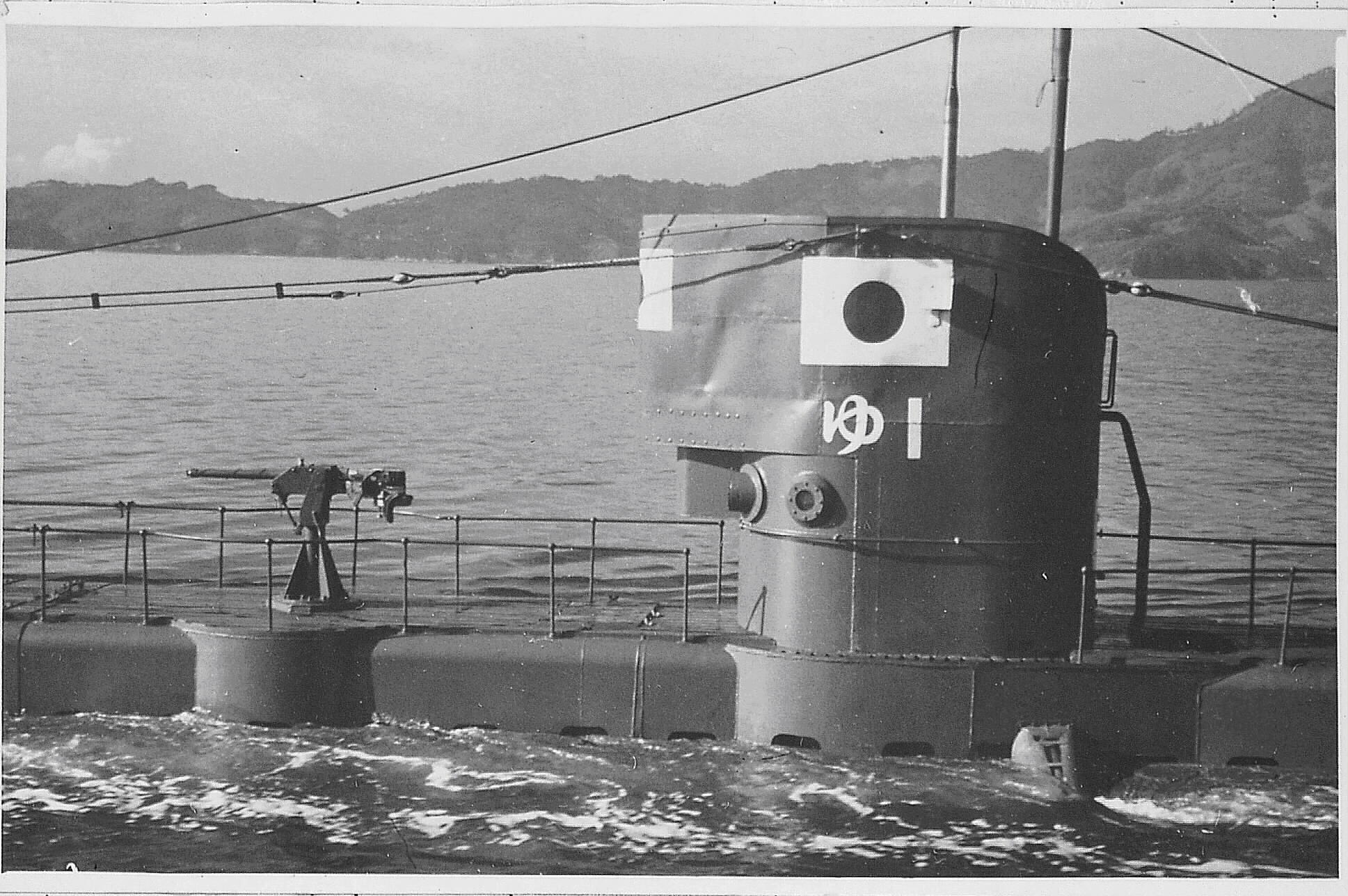

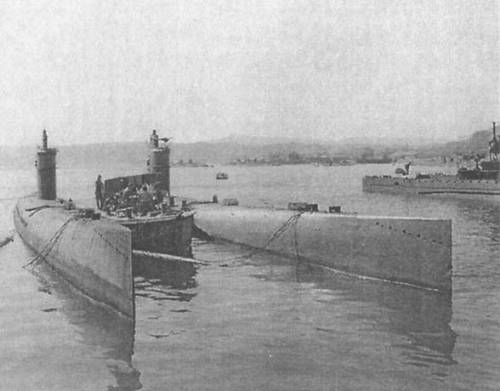

Вот ещё фотографии которые нарыл по этой лодке. Возможно, часть фото относятся к другим типам транспортных японских лодок. Ещё не разбирался, пока только хапаю всё подряд. Процеживать потом буду.

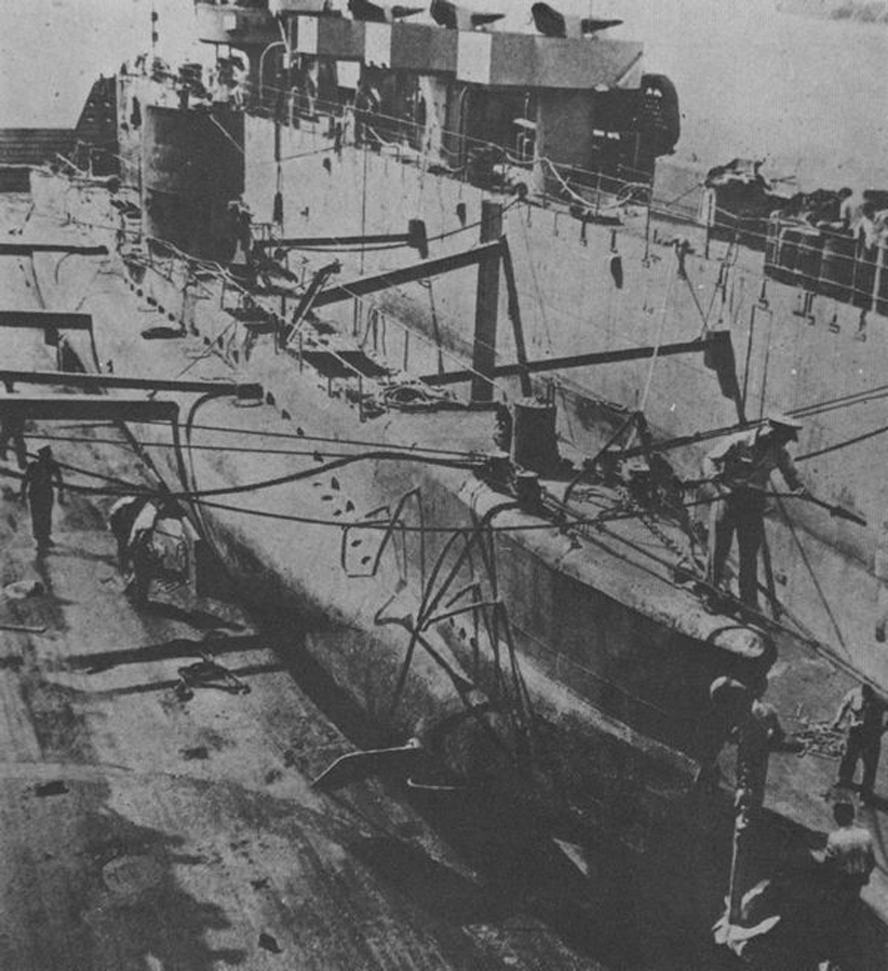

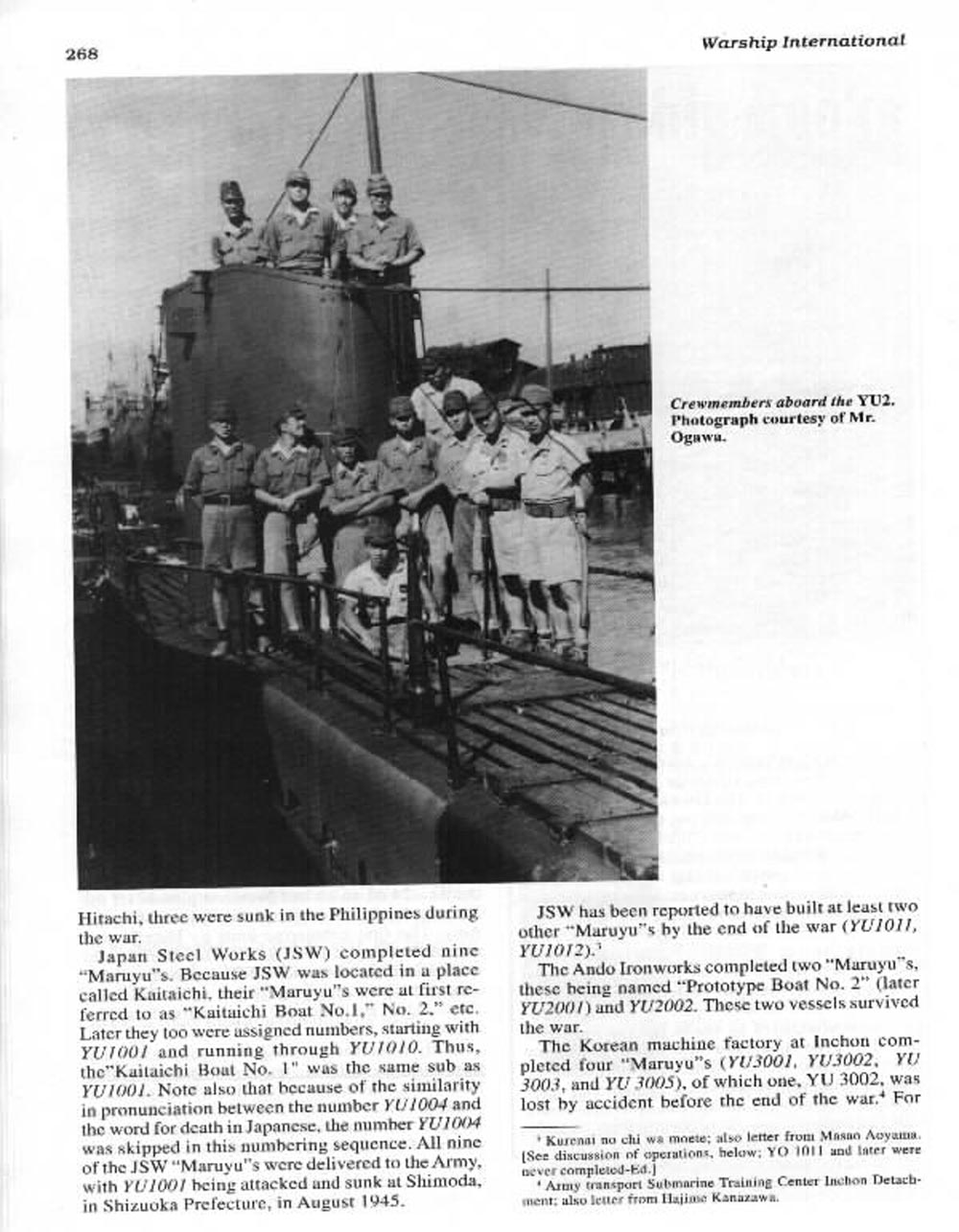

Продолжение раскопок.

Есть ещё две цветных схемки в формате ПНГ, не поддерживается.

удачной стройки.
замороченно у японцев все было, не удивлюсь если у флота были свои плавающие танки

Марат Назмеев пишет:

deLoro, если надо, масштаб в заголовке исправлю.

Даниил, спасибо! Когда свою покажете?

И буковка "п" встала на место.....

С Уважением, Алексей.

Вот ещё парочка фоток.

Нашёл ещё фото готовых моделей, но они пока на андроиде, завтра отколупаю.

Да, если все обвесы делать - ювелирная работа...

С уважением, Владимир.

Владимир, тут не до ювелирки. Свёрел бы найти для масштабных отверстий. Что то мне подсказывает, у меня таких диаметров нет.

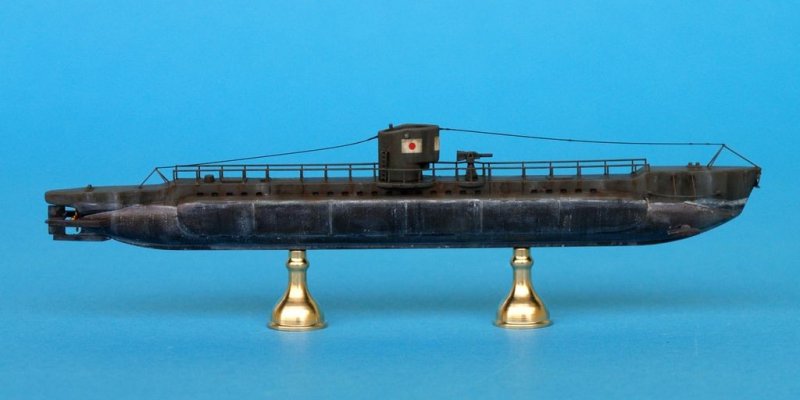

А это фото готовой лодки в 1/350. Окраска по инструкции. На Балансере нашёл.

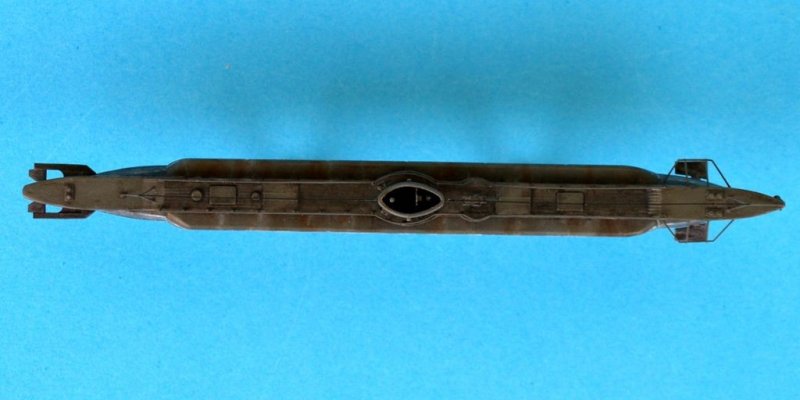

Это с другого сайта две штуки, Анджей Журавски сделал. Но окраска непонятная.

Приветствую, DeLoro!

Жду очередного шедевра и уверен, что без "подковывания блохи", не обойдется.

Удачи!

А вот эта черненькая - в 700-ке?
(похоже)
Ч уважением, Владимир.

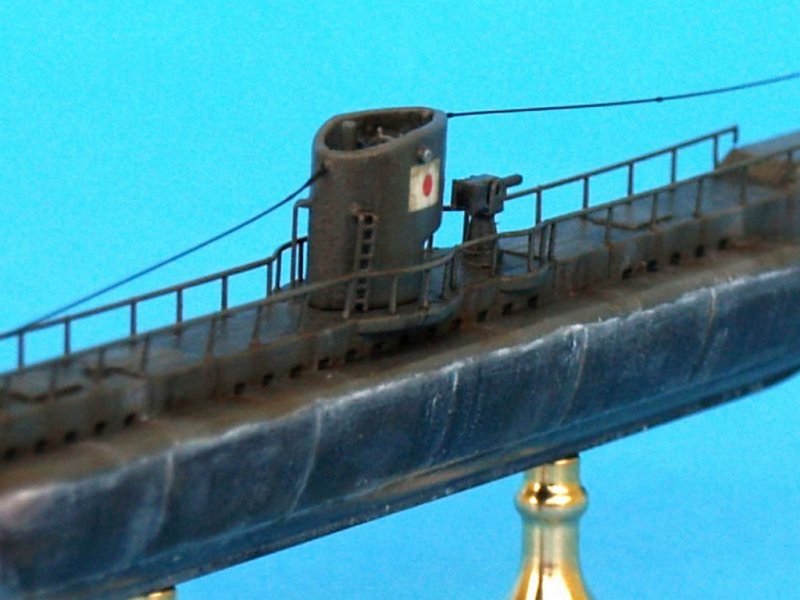

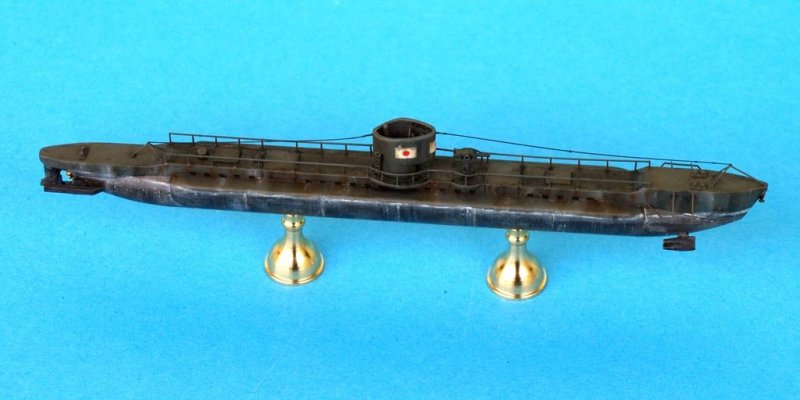

Сначала так же подумал. Фон скрадывает размер. Это в 350ом. На сайте Master reality in miniature модели расположены.

http://www.master-model.pl/index.php?option=com_phocagallery&view=category&id=6:warships-1-350&Itemid=54

deLoro приветствую,интересная лодка мне она,чем то английскую мини субмарину Х-craft напоминает,ни как,не пойму чем?

Моделька малюсенькая совсем будет! Удачи в строительстве!

Jokker пишет:

deLoro приветствую,интересная лодка мне она,чем то английскую мини субмарину Х-craft напоминает,ни как,не пойму чем?

Владимир, думаю, количеством винтов они точно похожи.:-) :-) :-) И ещё форма форштевня.

Интересный тип. Похоже, по количеству классов ПЛ японцы всех перещеголяли

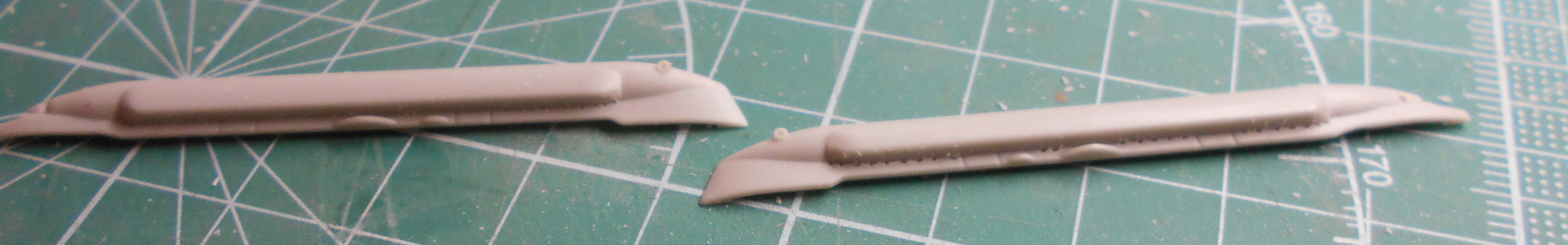

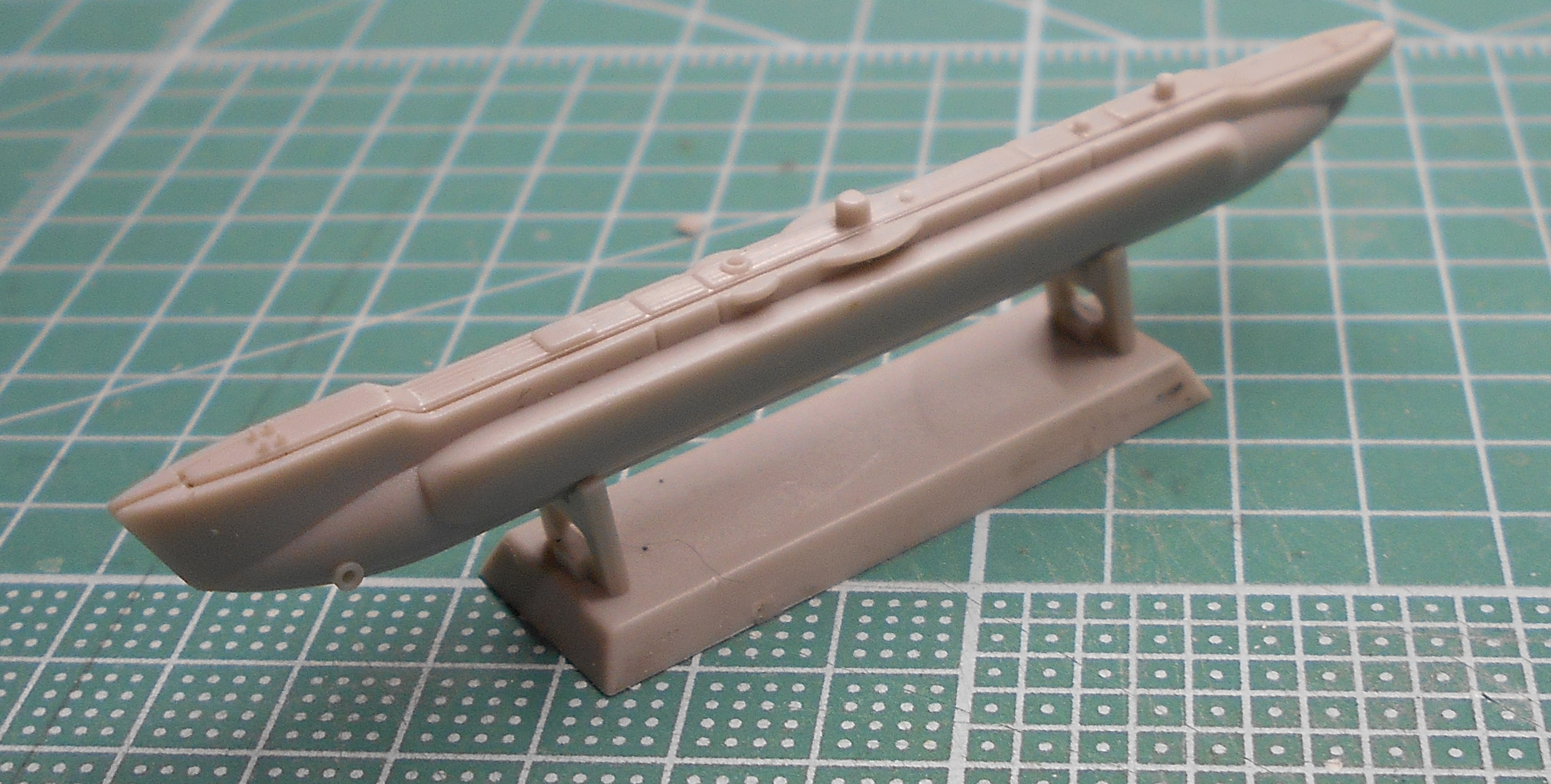

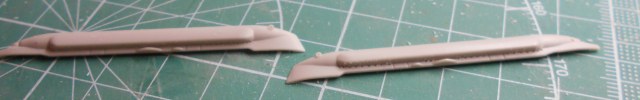

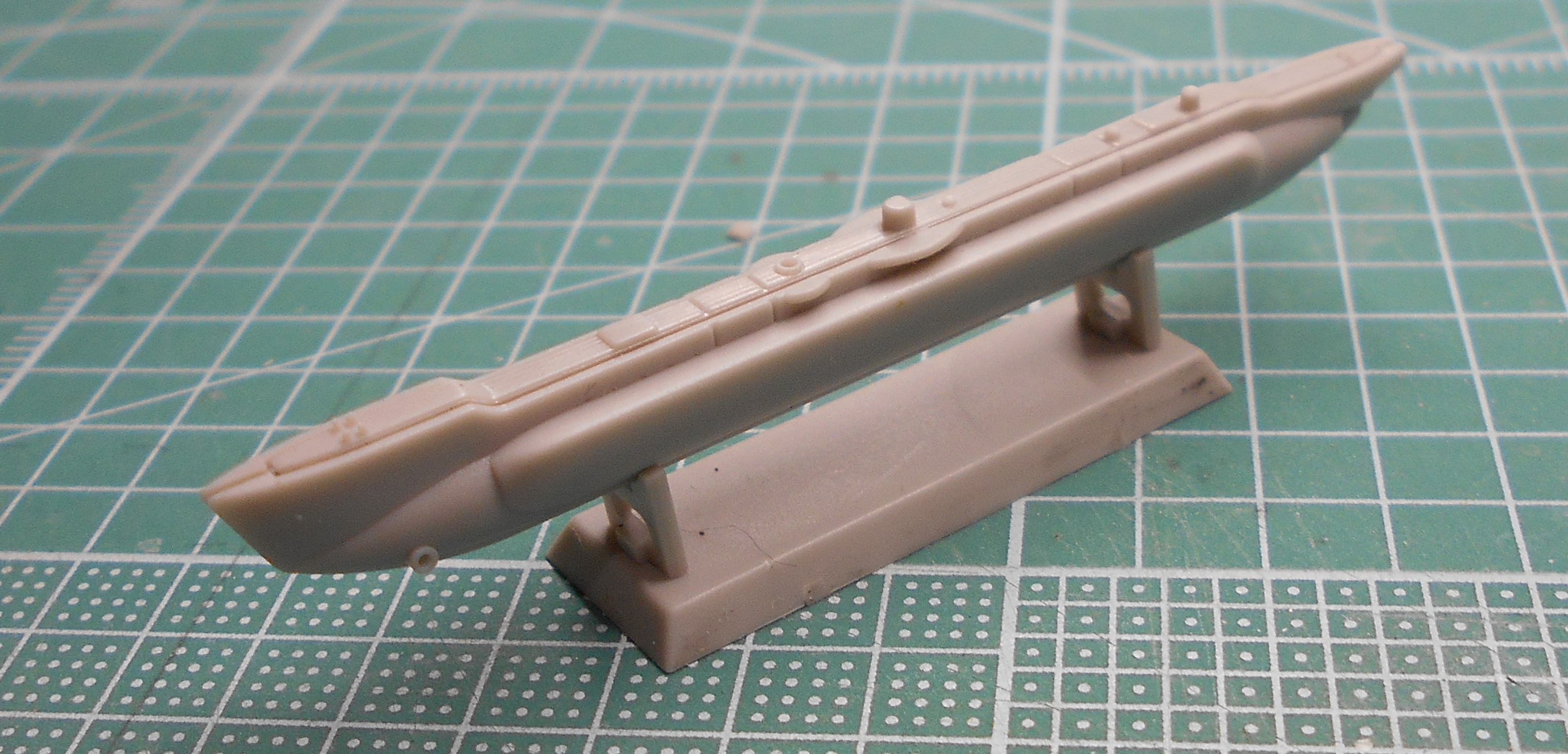

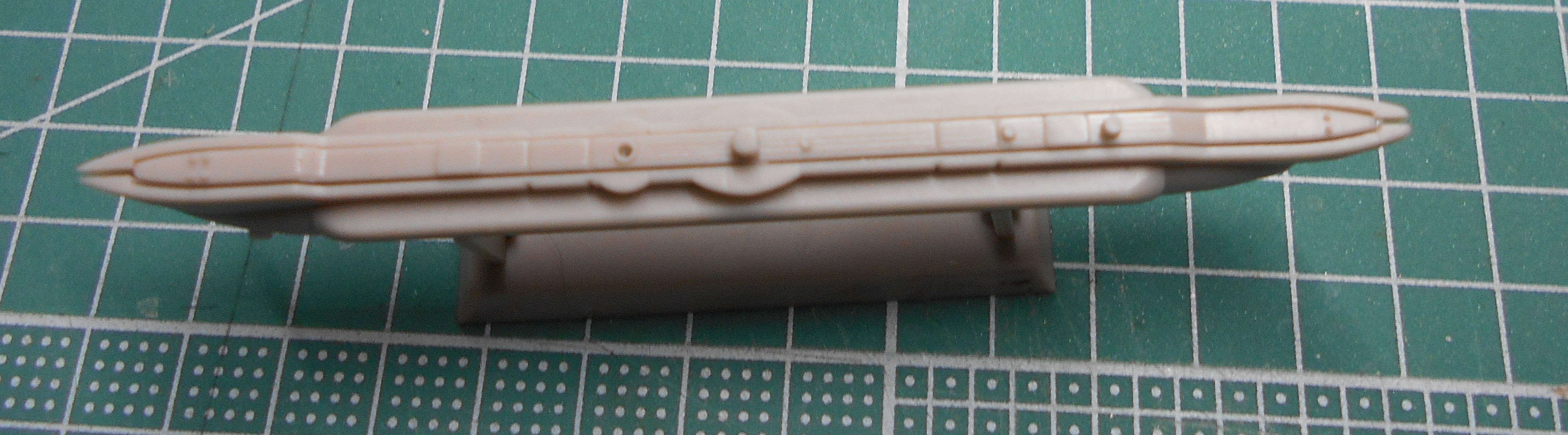

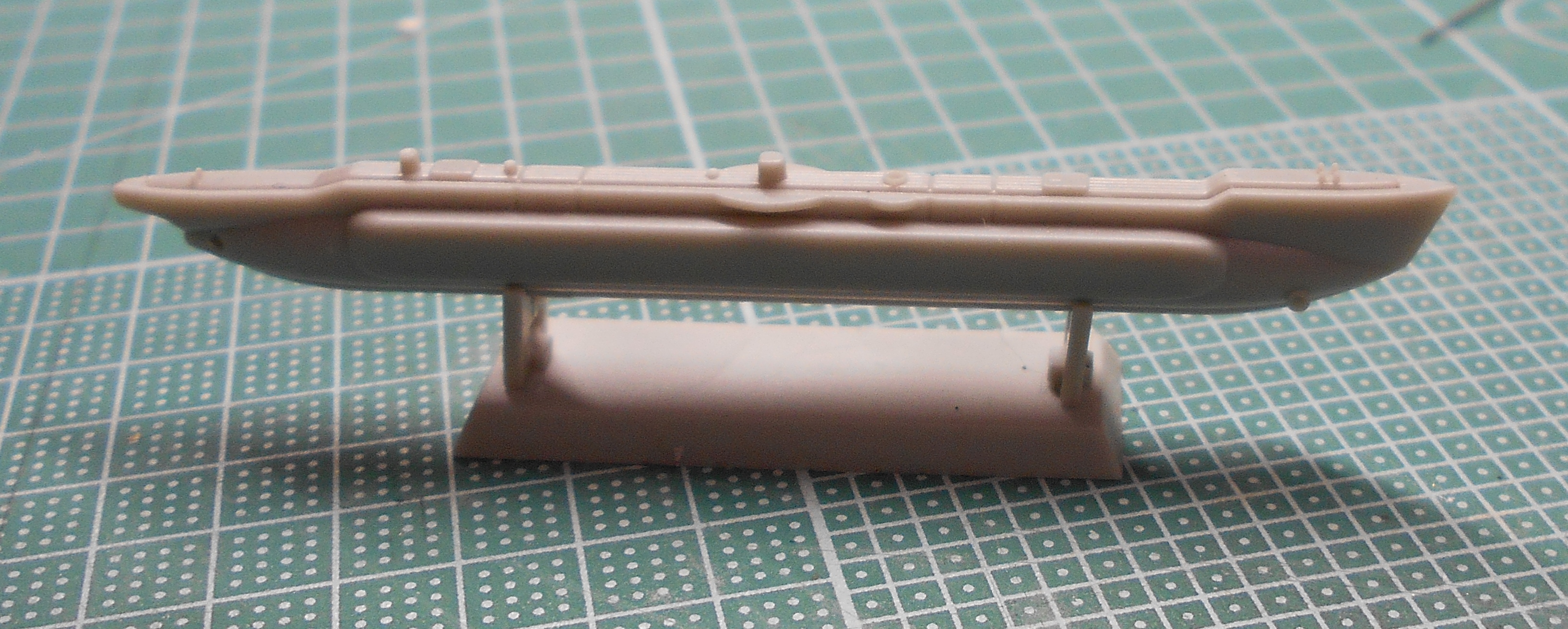

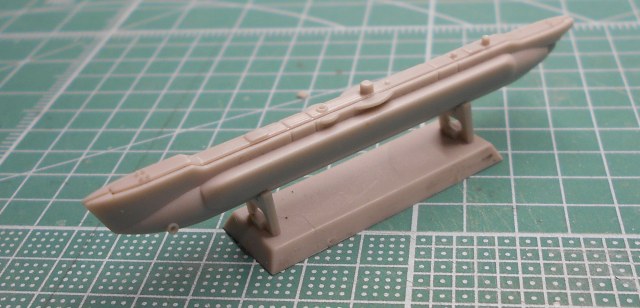

Давненько не отчитывался по этой модели. Вырезал из рамки шесть деталей ( три от подставки). И сложил модельку на сухую.

Что то мне щели между корпусом и палубой не нравятся. И шпигаты намечены лёгкими круглыми лунками, да ещё не все.

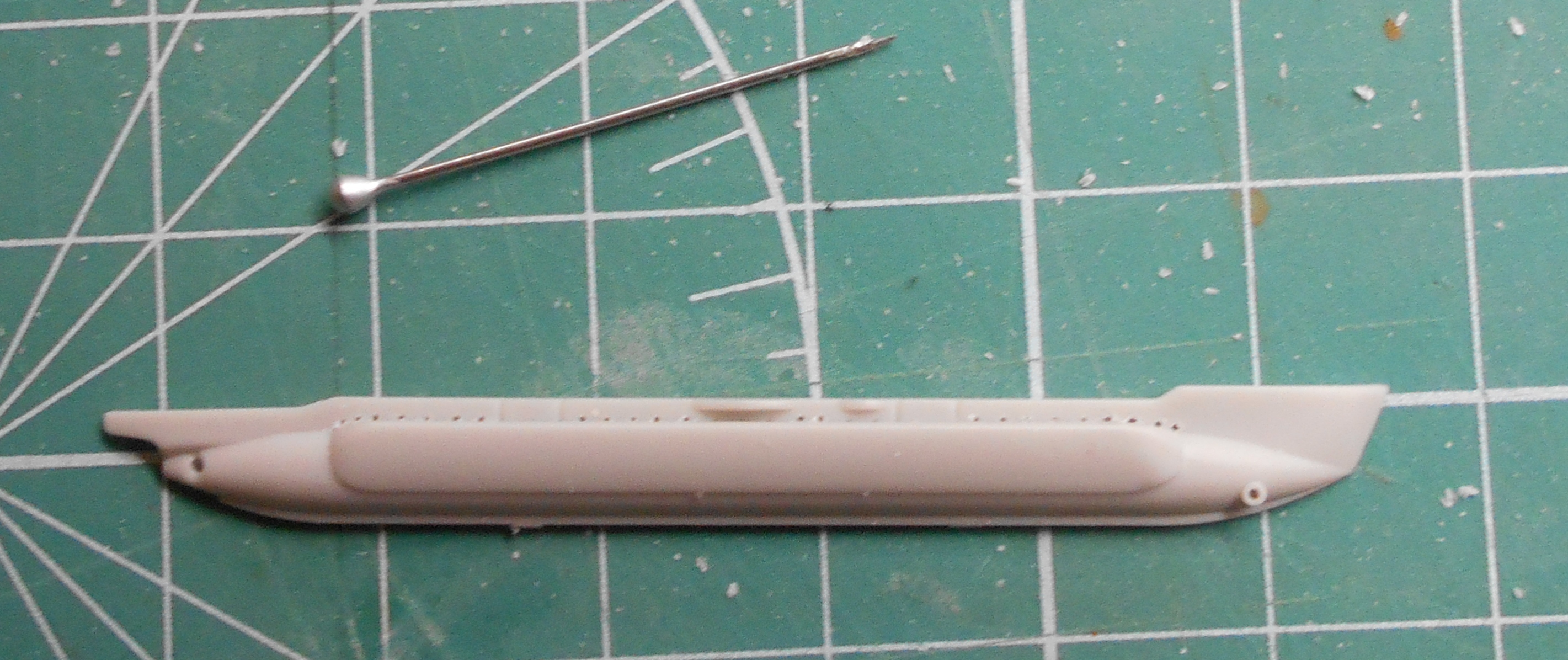

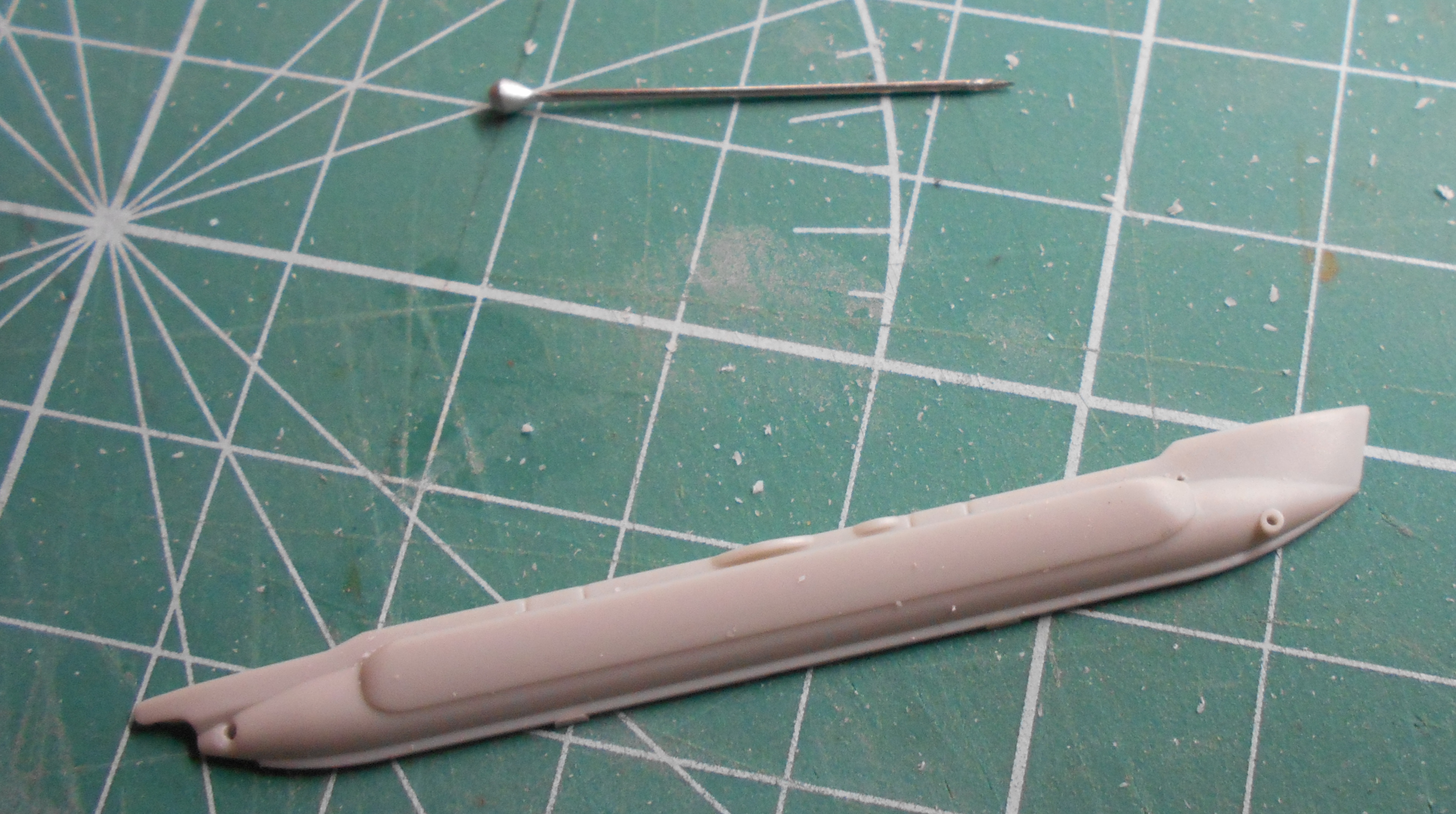

 Изготовил прошивочку для шпигатов из булавки.

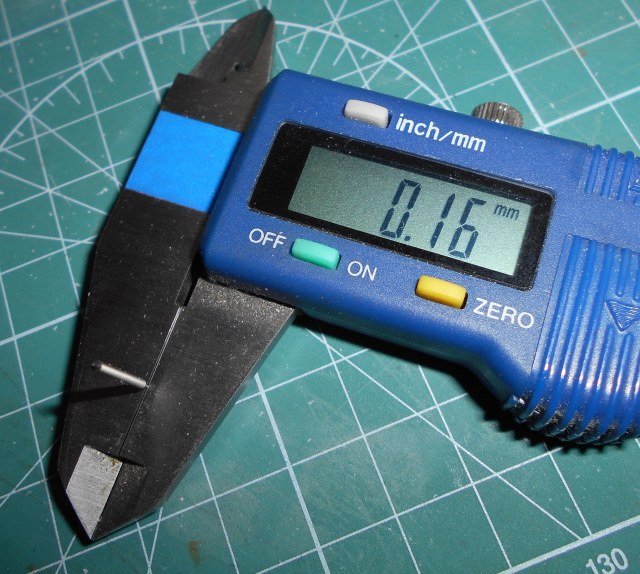

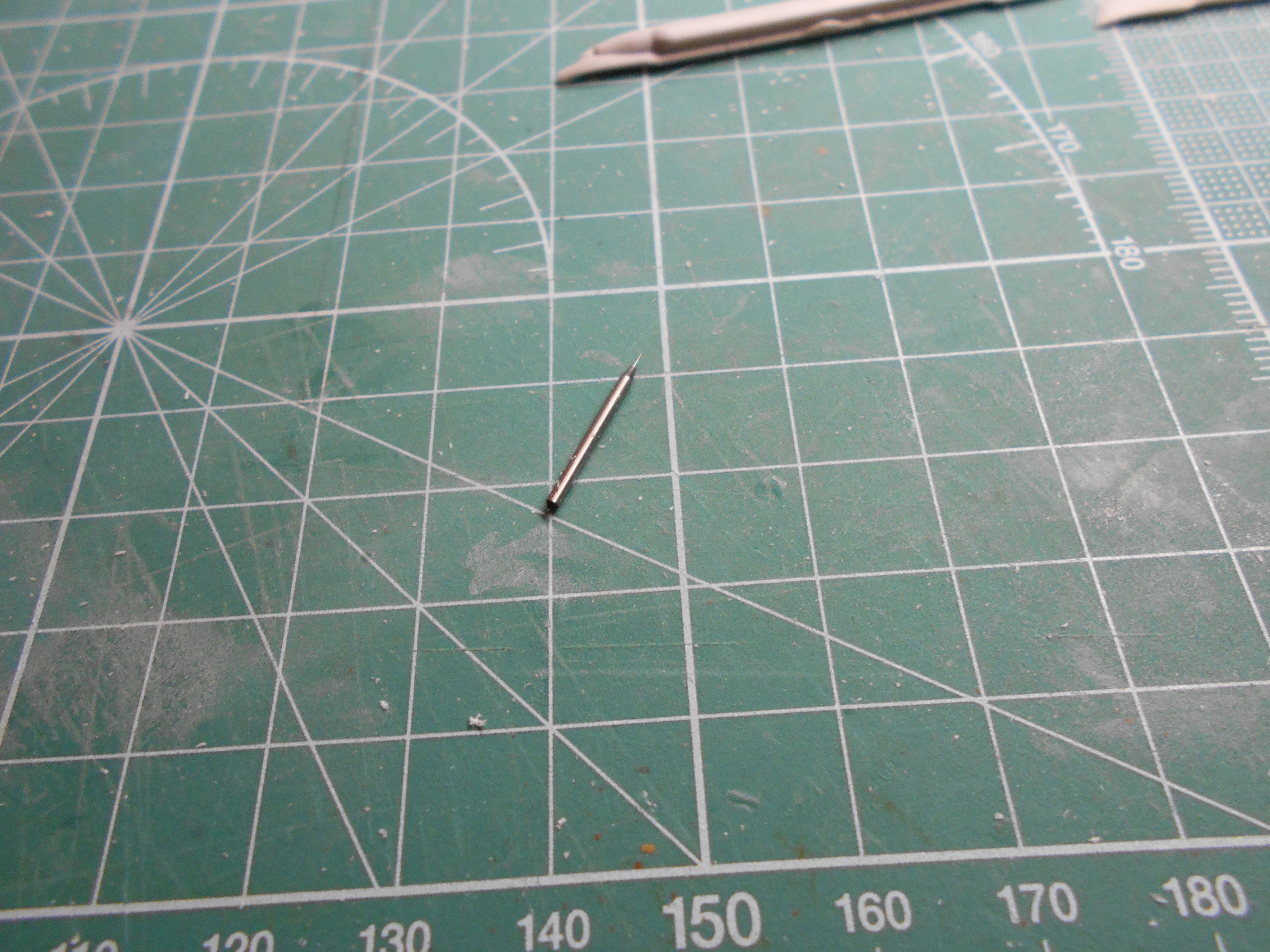

Ну и заодно из обломка сверла 0,25мм выточил новое "сверло" 0,16.

Это для круглых шпигатиков.

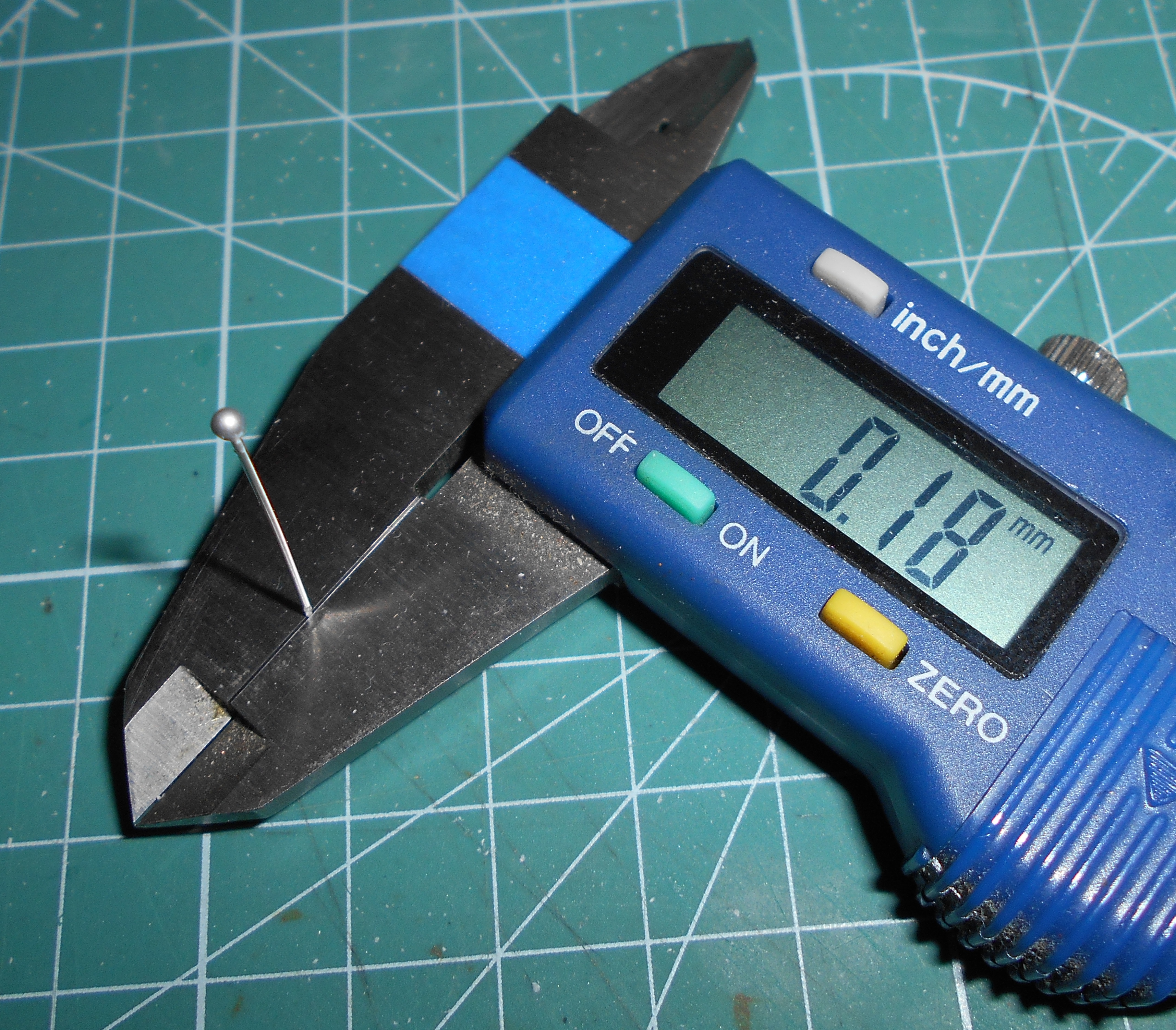

К моему удивлению сверлит! Правда, невооружённым глазом отверстий не видно. Ну, пусть будет.

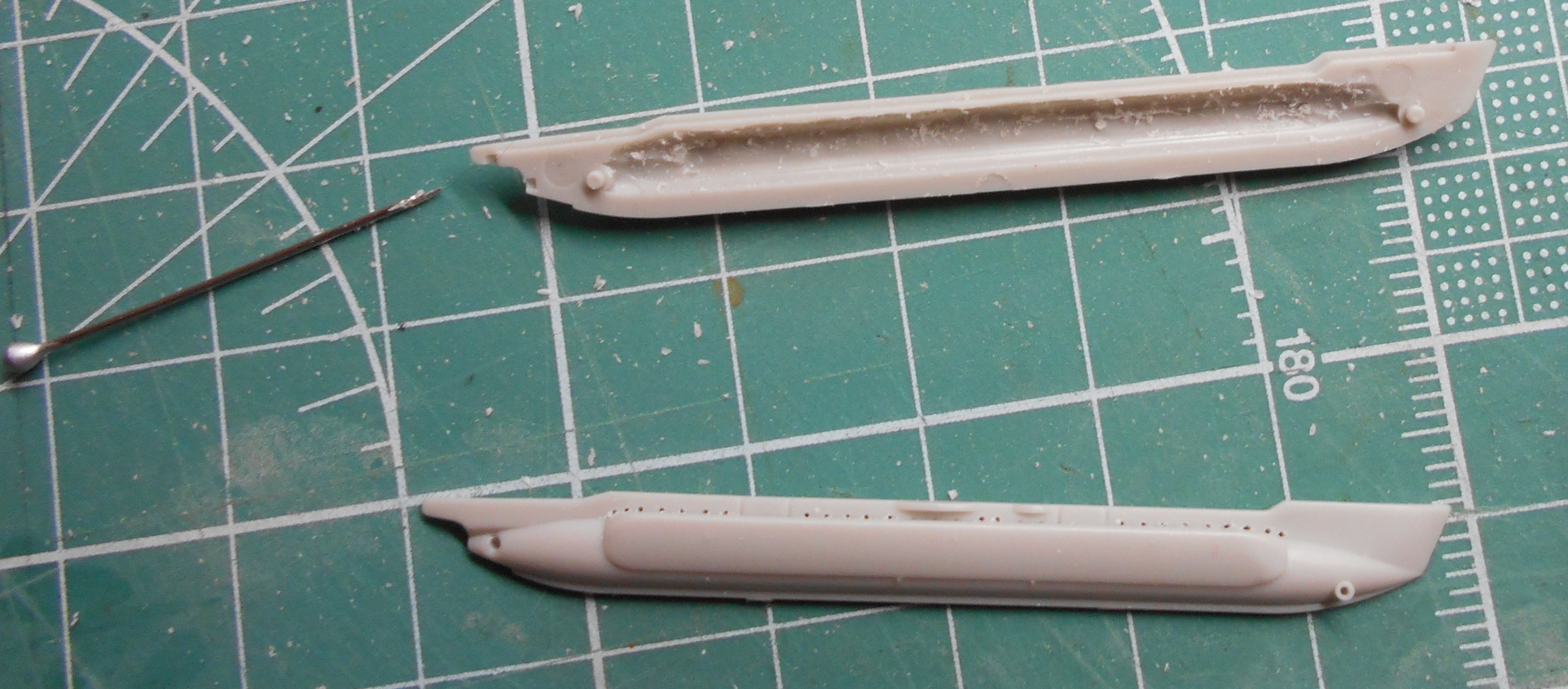

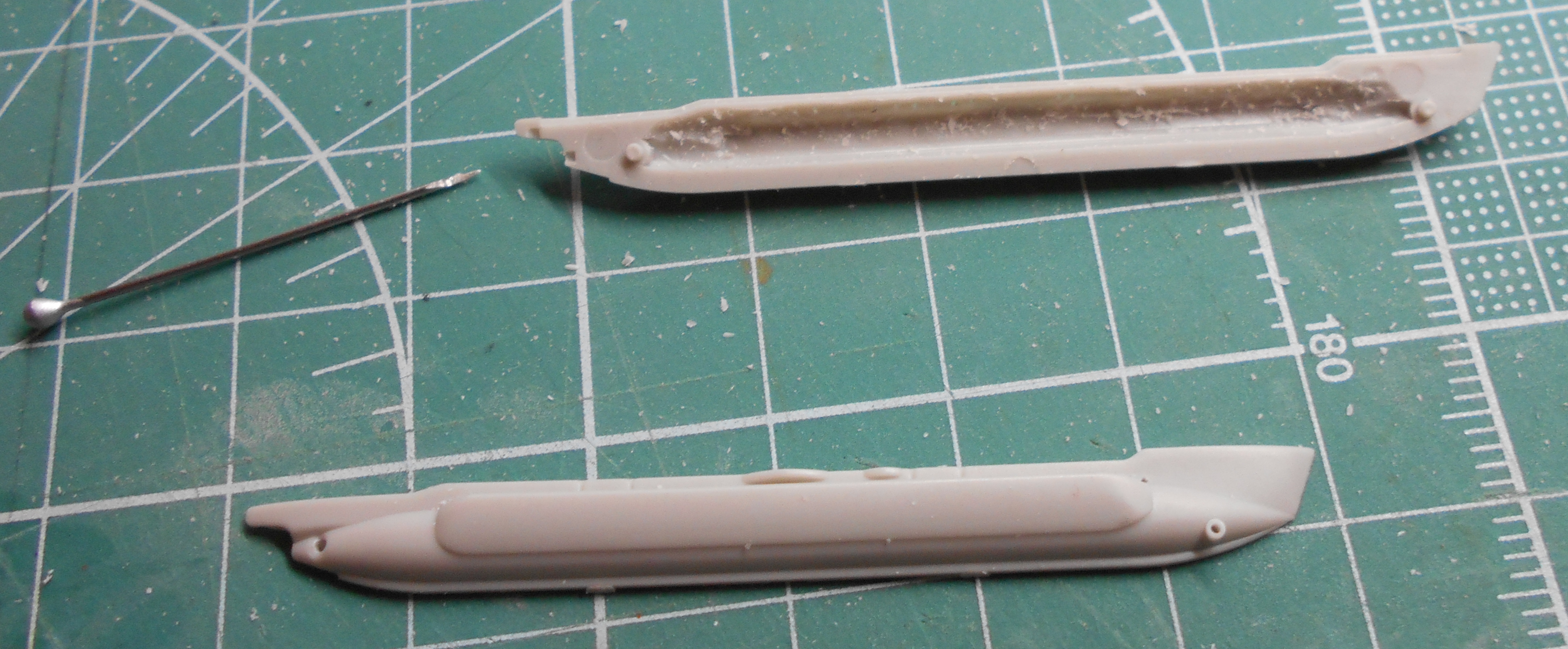

Сначала рассверлил отверстия и добавил недостающие. Убрал толщину пластика внутри корпуса.

Я думаю шпигаты можно сделать покрупней (0,18х700=126 мм, маловат будет).
С уважением О.И.

Олег, спасибо за совет. Буду еще уточнять размеры по фотографиям. Напрвления съемки разные и приведение разных фотографий к масштабу дает ошибку до 0,09 мм. Думаю, из меньшей прорехи большую всегда можно сделать.

Вот вам ребята свое зрение не жалко с такими блохами возиться! Впрочем, deLoro, желаю вам победить!

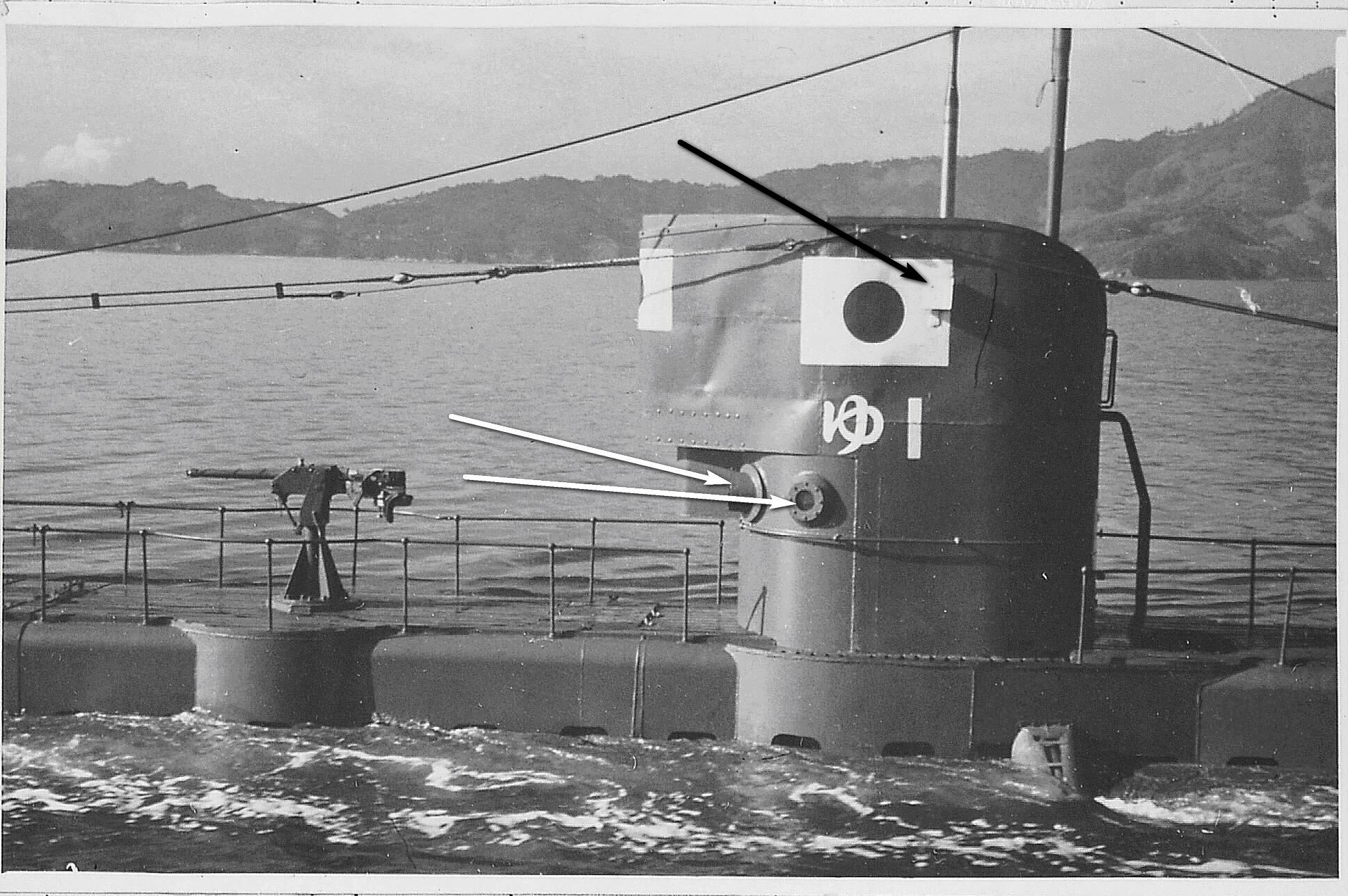

У меня появился вопрос к знатокам подводного флота. Чем могут быть данные застеклённые трубы ( белые стрелки) иллюминаторами или ходовыми огнями? По расчётам, диаметр стёкол 126 мм (вроде бы, что то увидеть можно, только почему то нет заднего обзора) зато угол между ними похож на угол освещения ходовых огней. Чёрной стрелкой обозначена ещё одна коробочка (окрашена в цвет флага, отбрасывает тень), лампа отмашки расхождения или ходовой огонь?

Пы Сы.
Стрелки нарисовал и успокоился.

deLoro, а фото где?

Ярославна пишет:

deLoro, а фото где?

Опачки! Совсем осклерозился, от - голова с дырой!
Вот она. Повторю вопрос.
У меня появился вопрос к знатокам подводного флота. Чем могут быть данные застеклённые трубы ( белые стрелки) иллюминаторами или ходовыми огнями? По  расчётам, диаметр стёкол 126 мм  (вроде бы, что то увидеть можно, только почему то нет заднего обзора) зато угол между ними похож на  угол освещения ходовых огней.  Чёрной стрелкой обозначена ещё одна коробочка (окрашена в цвет флага, отбрасывает тень), лампа отмашки расхождения или ходовой огонь?
