Трапы.
Заготовки.

Черновая сборка

И после шлифовки установка на свои места

Помощница свою часть работы по декору из пластики завершила.
Хочу заметить, может кому-то пригодиться, что мелкий декор из пластики после запекания ни согнуть, ни выгнуть. Гнутые детальки надо подгонять в "сыром" виде. При этом несколько страдает презентабельность.

Пластик на большие фигурки идет не очень, а режущие инструменты ей в руки давать не хочется. Пришлось ваять самому.

Вроде получился похожим на лыцаря.

Настала очередь гальюна. Подогнал размер гед-тимберсов. Установил 9-ть из 10-и.

Определился с размером и конфигурацией основного регеля. С остальными двумя будет проще.

Привед Влад,
Рад видеть что дело потихоньку движется!
И хорошо движется!

Спасибо, Кирилл!

Первые ступени сходней и наконец на своё место 10-й гед-тимберс

-вот это я понимаю гальюн - на всю команду мест хватит!
С уважением, Владимир.

Двигаемся далее вперед. Верхие регели на гальюн. По толщине они должны иметь к концу утоньшение, т.е. переход от 2,8мм на 1,5мм.

Продолжаю резать декор на гальюн. А он, зараза. размером всё меньше и меньше.

Итог:

Ну класс!

-чего там, не модель, а произведение искусства!
С уважением, Владимир.

Спасибо, коллеги!

И состояние на данный момент. Лев наживлен, но ещё не на своем посадочном месте.

Вырезаем грифончика

Понемногу обрастает гальюн детальками

Кррррасотищаааааа!!!

С Уважением, Алексей.

Приветствую, ВАСА это полный караул! Ума не приложу, как все это можно сделать... Круто!

Привет Владимир,
Шикарно смотрится!!!

Коллеги, спасибо за оценку трудов самопильщика.

Какая красота!!!
Смотрел всё время молчком, но тут уже не могу удержаться от комментария:
Да уж, какие тут могут вообще споры быть про синий цвет, или красный, когда такой шедевр создаётся....., к произведениям искусства, по-моему, вообще не может быть никаких вопросов!!!
п.с. выпавшую челюсть под столом нашёл, продолжаю вместе с коллегами дальше наблюдать....
Успешного продолжения!

Спасибо, Сергей! Насчет шедевра - это громко сказано. Шедевр - это образец. А у мне до образца ещё учиться и учиться.

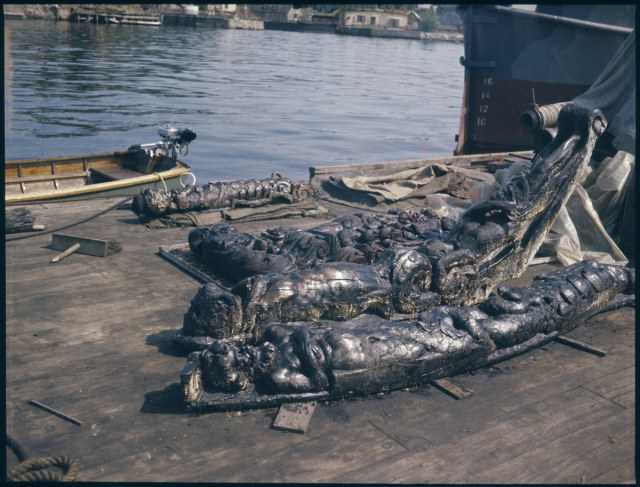

Продолжу. На окончании гальюна примостилась фигурка грифона. Оригинал полностью не сохранился, только фрагменты.

\

Ландсрём тоже дает неполный эскиз грифона.

Моё творение и мой грифон.
Начнем с головы. Размеры - ориентир сетка коврика.

Далее крылья и сборка туловища в кучу. шлифовка, золочение.

И примерка по месту

Привет,Владимир,
Похоже, глядя на фото...мастерство "микро" резчика, растет!
и возникает вопрос...нет ли в планах леву сделать более рельефным?

Кирилл Шабанов пишет:

нет ли в планах леву сделать более рельефным?

А , понятно... а то смотрю, уже по какчеству исполнения, отличается от более позднего декора...

Далее предстоит следующий тритон в 2-х экземплярах и поляк в клетке (2 шт).
Вот вид сбоку есть, а всё остальное (вид сверху, спереди, размер) - будет опять небольшой проблемончик с подбором размеров.
Так что. вперёд с вечно живым лозунгом "Пилите, Шура!"

Вот уже Игорь Тараканов, большое спасибо ему, просветил:

"На самом деле данная фигура (пленённый поляк) - это по-прежнему старый - добрый сапортус. С давних времён сапортусом принято украшать корабль, это связано с древними повериями моряков, что рисунок или скульптура на каком-нибудь элементе корабля придаёт этому элементу дух и силу изображения.

Очередной шажок по декору гальюна:

Пока только приложил по месту. Приклею после того, как изготовлю клетку с поляком под кат-балку.

-круто, что.
С уважением, Владимир.

Определился с размером позолоченной клетки для поляка.

Саму фигурку придется делать сборной - рука и нога находятся за пределами клетки, значит фигурка из трех частей.

На каком-то форуме Саша Белов написал, что главное ОТК - это жена.
У меня, после покраски. семейное двойное ОТК решило - правая фигурка.

Да...на левой чувак как то вольготно расположился...в отличии от правой,,, реально загнули "в позицию"

Мне левый больше нравится. но на правой чувак и впрямь запрессован по полной и больше оригиналу соответствует
Вообще весь декор - БЛЕСК!

Владимир, приветствую!

Товарищ Фрэд, случайно, не делился сакральными знаниями о толщине такелажа на Васе, в частности грот- и фок-штагов? Всяческие умные книжки о парусном флоте говорят, что оный должен быть в два раза толще соответствующих вант. Однако, как известно, Васа не такая как все, и, например, на этих фотографиях

http://dms08.dimu.org/image/012uMXjeXNa8?dimension=1200x1200

http://dms06.dimu.org/image/012uMXjeXNLw?dimension=1200x1200

видно, что штаги толще вант чуть ли не в три раза. Ваш покорный слуга, как обычно, заметил этот нюанс уже после того, как грот-штаг был оттренцован, оклетневан и натянут по месту, поэтому вряд ли буду что-то менять, ибо тренцовка - тот еще аттракцион. Но любопытство не отпускает.

Кроме того решительно непонятно устройство талрепов на этих же штагах. Мне думалось, что там обычные трехшкивные блоки демонических размеров, кои на своей модели я и установил. Однако только что внимательно "покурил" чертежи с васовского форума, и нашел вот такой рисунок:

Реакция была примерно такой:

Привет, Дмитрий!
Все расчеты по рангоуту и такелажу провожу по "Arhitectura navalis" Nicolaes Witsen (1641-1717) с контрольным пересчетом по "De Nederlandsche Scheeps bouw-konst" Van Yk. И смотрю по смотрибельности детали. Отправные точки - диаметры фок и грот-мачт у палубного пятнерса (100% точные данные, тут никуда не денешься).
Итак: диаметр грот-мачты у палубы 90см. Пресчитываем в масштаб 1:75 - 900:75=12мм (диаметр мачты на модели). Далее, штаг составляет 0,166 диаметра мачты.
12х0,166= 1,992мм
Берем грот-штаг 2,0мм. Ванты всегда половина соответствующего штага - ванты грота 1,0мм. Фока штаг составляет 0,8 от грота-штага - 1,6мм, ванты - 0,8мм. Бизань-штаг - 0,8мм (2х0.4=08), ванты дал 0,5мм для смотрибельности.

Такелаж на оригинале "Васа" в музее восстанавливался по расчетам Nicolaes Witsen. На модели 1:10 есть погрешности (из-за спешки к открытию музея)

Штаг-блоки действительно должны быть такими. Вот как выглядел оригинальный штаг-блок, которому больше 340 лет

Я изготовил такие

Для бизань-штага изготовил двушкивные, т.к. размеры не позволили делать трехшкивными. Фред одобрил.

Удачи в дальнейшей работе над моделью!
