U-2322

Производитель:
ICM
Дата размещения:
16 ноября 2010 года, 0:16
Раздел галереи:
Корабли
Тип техники:
Военные
Тип двигателя:
Дизель-электроходы
Прочее:
Подводные лодки
Страна-производитель:
Германия
Масштаб модели:
1:144

Авторизуйтесь, чтобы выставить свои оценки этой модели

Из истории:

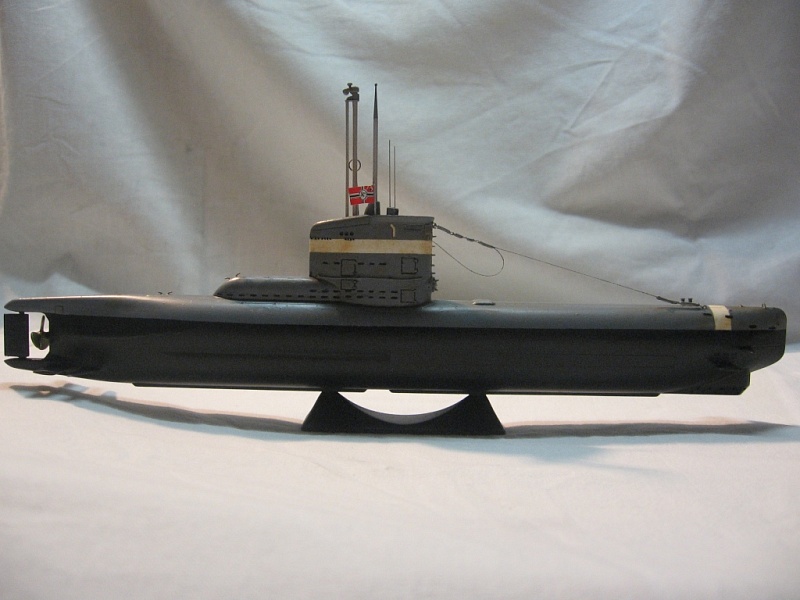

Немецкая подводная лодка 2322 типа XXIII была заложена 22.03.44 на верфи "Deutsche Werft AG" в городе Гамбурге. Спуск на воду состоялся 30.04.44, а ввод лодки в строй-01.07.44. Лодка служила в трёх флотилиях: 4.Flottille (01.07.44 - 14.08.44); 32.Flottille (15.08.44 - 31.01.45); 11.Flottille (01.02.45 - 08.05.45). За время несения службы, лодкой было потоплено 1 транспортное судно тоннажем в 1317 тонн. Однако лодка была потоплена артиллерийским огнем британского эсминца "Онслоу" и польского эсминца "Блыскавица" (операция "Дэдлайт") 27.11.45 у западного побережья Великобритании (56°10' с.ш. 10°05' з.д.).

По модели:

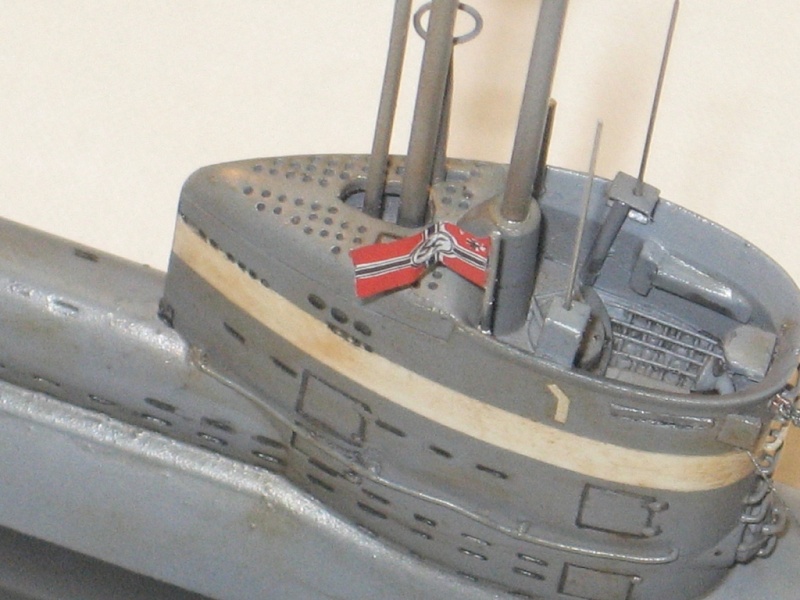

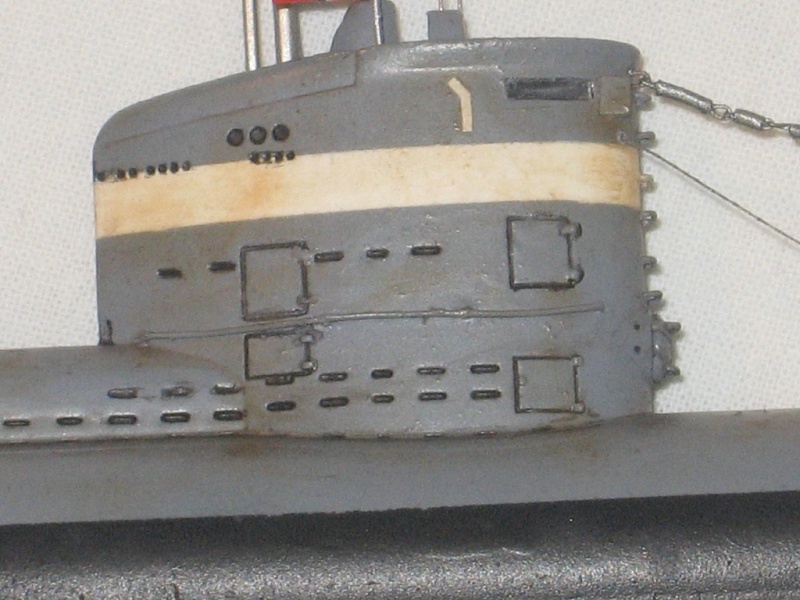

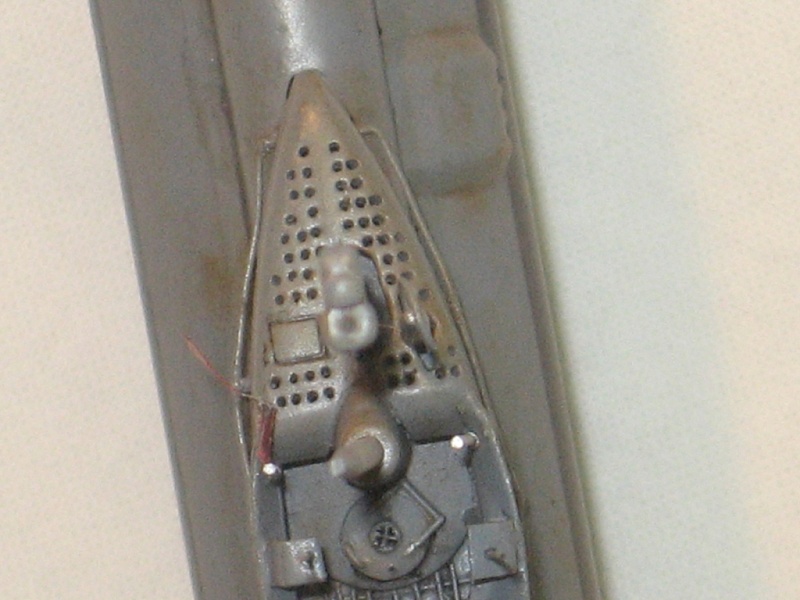

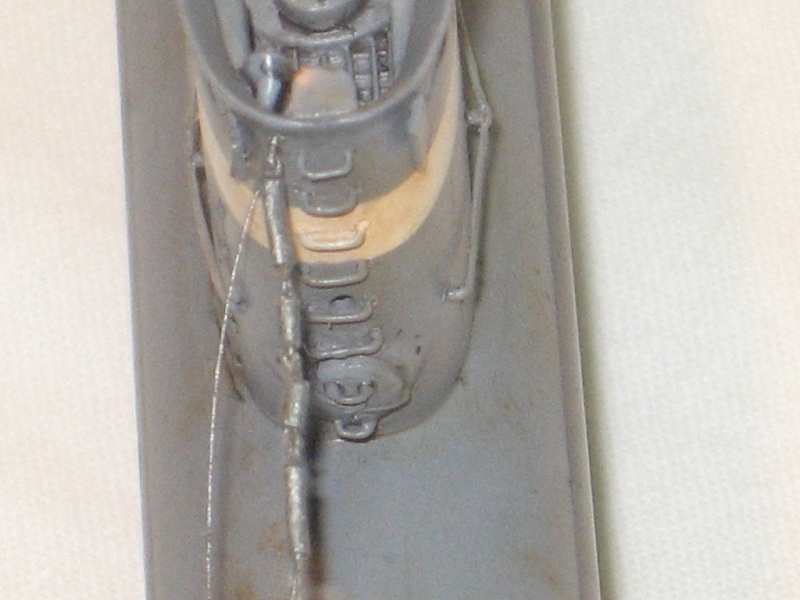

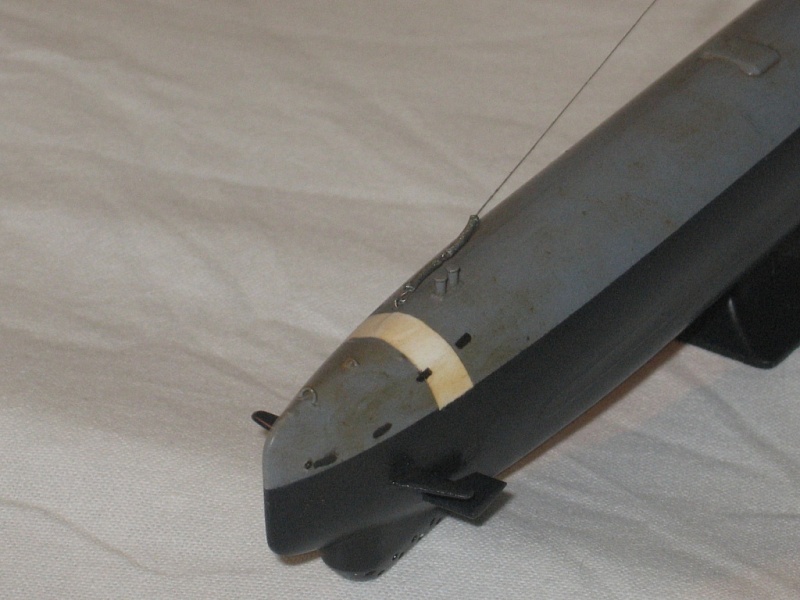

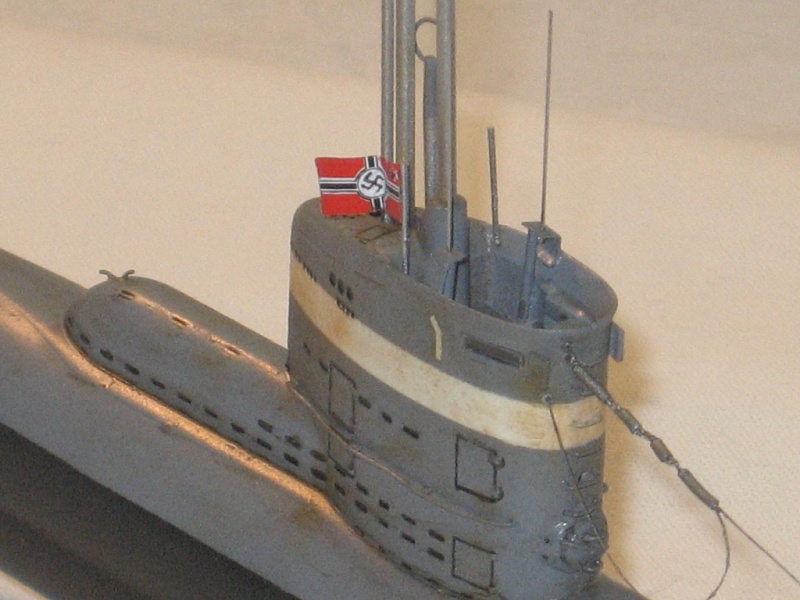

Пластик ICM приятный, довольно мягкий, серого цвета. Однако, некоторые детали были упущены изготовителем. Например: различные поручни (даны лишь схематично, да и то не все), ходовые огни даны лишь обводами, места установки антенн не верны и пр. Очень много пришлось делать из тонкой проволоки разных диаметров и из пивной жести. Были сделаны полностью ходовые огни (пивная жесть, остекление-разрезанная бутылочка из под краски "АКАН"), поручни на бортах рубки (тонкая алюминиевая проволока), ручки задраивания и открытия\закрытия главного люка (тонкая алюминиевая проволока), переговорное устройство на мостике (тянутый литник), антенны выполнены из струны, носовые трубы слива воды был высверлены и в отверстия были вставлены новые-из тянутой ватной палочки, тросовая антенна была сделана из тонкой лески и, тонкой проволоки и тянутых ватных палочек, скобы под крепление антенны-тонкая медная проволока, рым на носу-тонкая алюминиевая проволока, "утки" тоже были выполнены из тонкой алюминиевой проволоки.

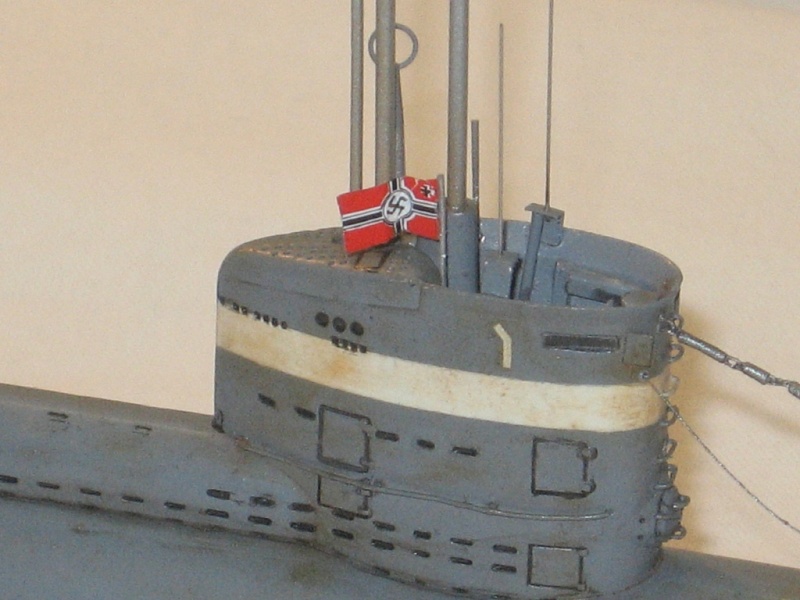

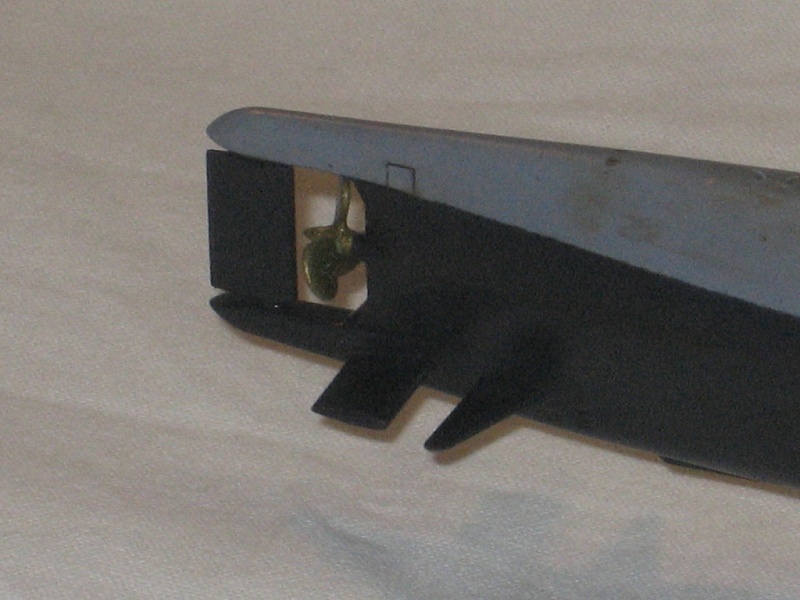

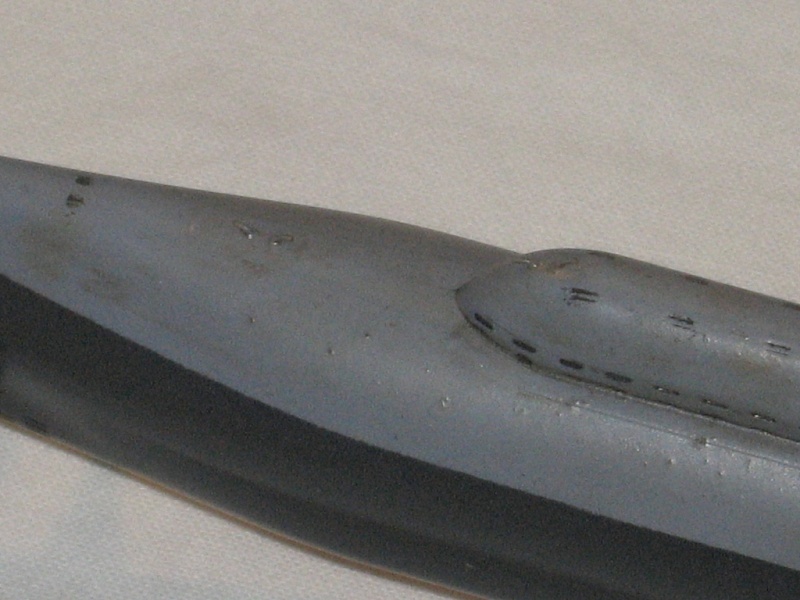

Окрашена модель аэрографом, акрилами от фирм "АКАН" и "Звезда". Затем покрыта глянцевым лаком от "АКАНа". Смывку делал акрилом от "Звезды", разбавленном фейри, шпигаты также выдела этим составом и всю расшивку тоже. Также была нанесена ржавчина-она натуральная. Затем модель опять же была задута глянцевым "АКАНовским" лаком. Потом взял декаль (флаг Kriegsmarine) и сделал из двух половинок-один целый флаг. Затем на нём была нарисована заточенной зубочисткой под лупой свастика и он был опять же намочен и ему я придал форму, будто он развивается на ветру (а-то казалось, что он был сделан из цельного листа металла).

Фотографии процесса имеются. Если будут вопросы-спрашивайте. Подскажу и покажу.
Желаю приятного просмотра.
С уважением, Антон.
Плюсануть
Поделиться
Отправить
Класснуть
Оценка модели по параметрам:
Техника исполнения Качество окраски Матчасть
56.55983
Средняя оценка: 66.1667 (все оценки)
Популярность модели: 52.96

Комментарии

Юрий Рассохин (tellllur)
Санкт-Петербург
Возраст неизвестен
На сайте с 16.08.2010
Юрий Рассохин (tellllur)
Симпатичная U-шка. Переделки солидные. Может только с ржавчиной вы не до конца разобрались,"подводники" подскажут. Флаг хорош, можно ещё самые кончики погнуть, ещё натуральнее будет.


Борис (BorisV) администратор
58 лет
На сайте с 17.10.2010
Борис  (BorisV)

Антон, очень впечатлило. Хоть тема не моя (авиация), скажу, что лодка очень смотрибельна. И доработки, похоже, достаточно солидные. Описание подробное, и вместе с тем, не затянутое.

(Перечитал описание и вспомнил, что эсминец "Блыскавица" клеил лет 30 назад, ещё в школе - был такой журнал Maly Modelarz, из которого собирались бумажные модели).
Oleg
Возраст неизвестен
На сайте с 24.03.2007
Oleg
Увы и ах, но все переделки свелись на нет качеством окраски. Какие то пупырышки, нечеткие края шпигатов, толстый слой краски особенно заметный на поручнях.




Сначала по ошибкам окраски:

1. Подводная часть не была черной, она была темно-темно-серой.

2. Штыревые антенны и флагштоки не красились в хром. Как правило антенны - черные, флагштоки - в цвет корпуса.

3.Набалдашники на натяжной антенне это изоляторы, на семерках они были коричневого цвета, на 23 точно с ходу сказать не могу, но точно не стальные.

 Пара спорных моментов по окраске:

-Петля DF антенны скорее всего была черной.

- штоки шнорхеля вряд ли были окрашены до самого верха в хром. Дело в том, что сальники штоков шнорхеля находились значительно ниже сальников перископа, соответственно делать их полностью хромированными не было смысла. Да и малозаметность говорит о том, что торчащие над поверхностью элементы не должны быть блестящими, именно поэтому верх перископа не хромовый.






По конструкции

1. Рыбина на мостике ну просто никуда не годится - размер ячеек такой, что можно ногу сломать.

2 Петля натяжной антенны ну слишком большая, да и не было там петли, просто перпендикулярный отросток.

3.Те же самые изоляторы очень сильно переразмерены.






Ну, и старение, конечно, не в дугу.






Вот, то что бросилось в глаза при беглом просмотре.

Хотя, в общем и целом, издалека модель наверняка смотрится вполне нормально











Антон Иванов (Antoshka-666)
Нижний Новгород
35 лет
На сайте с 31.07.2010
Антон Иванов (Antoshka-666)
Спасибо всем, Камрады за отзывы! Спасибо также за конструктивную критику!


Marco Polo (Marco_Polo)
Москва
62 года
На сайте с 03.08.2010
Marco Polo (Marco_Polo)

Хор.

С замечаниями по окрасу согласен.

У афтара уже есть опыт, и весьма положительный. Есть куда двигаться. Чуть бы поаккуратнее и повнимательнее к матчасти..

Успехов.
Антон Иванов (Antoshka-666)
Нижний Новгород
35 лет
На сайте с 31.07.2010
Denis0102
Иркутск
41 год
На сайте с 17.07.2010
Denis0102
Прикольная подлодка , и доработки серьезные 5!
Denis0102
Иркутск
41 год
На сайте с 17.07.2010
Denis0102
Прикольная подлодка , и доработки серьезные 5!
Василий Прохоров (dedprohor)
41 год
На сайте с 23.08.2010
Василий Прохоров  (dedprohor)
неплохой у-бот! у меня вопрос чисто для собственного образования-ее действительно потопили в ноябре 1945-го?
Борис (Creed)
Пенза
35 лет
На сайте с 28.07.2010

Капитан:

"Эсминец по курсу

700 метров

1-й аппарат товьсь

ЗАЛП!"

и тут лодка твоя, молодец, от меня 5, мне нравится! продолжаю намекать на диораму!





Stas (das boot)
Екатеринбург
47 лет
На сайте с 29.01.2010
Stas  (das boot)


Цитата:




Сообщение от василий прохоров (dedprohor)

неплохой у-бот! у меня вопрос чисто для собственного образования-ее действительно потопили в ноябре 1945-го?




  U-2322 Сдана в Ставангере. Отправлена в Лох-Райэн 31.05.45 для операции "Дедлайт". Потоплена артогнем 27.11.45. (по справочнику Криса Бишопа).
 Вообще, насколько мне известно, ни одна из лодок XXIII серии не была потоплена силами ПЛО противника .
Сергей Ткачук (Cergo)
Ейск
55 лет
На сайте с 17.05.2008
Сергей Ткачук (Cergo)
Лодка сделана неплохо.


Только окраска не понравилась. Не ровно и блестит.
