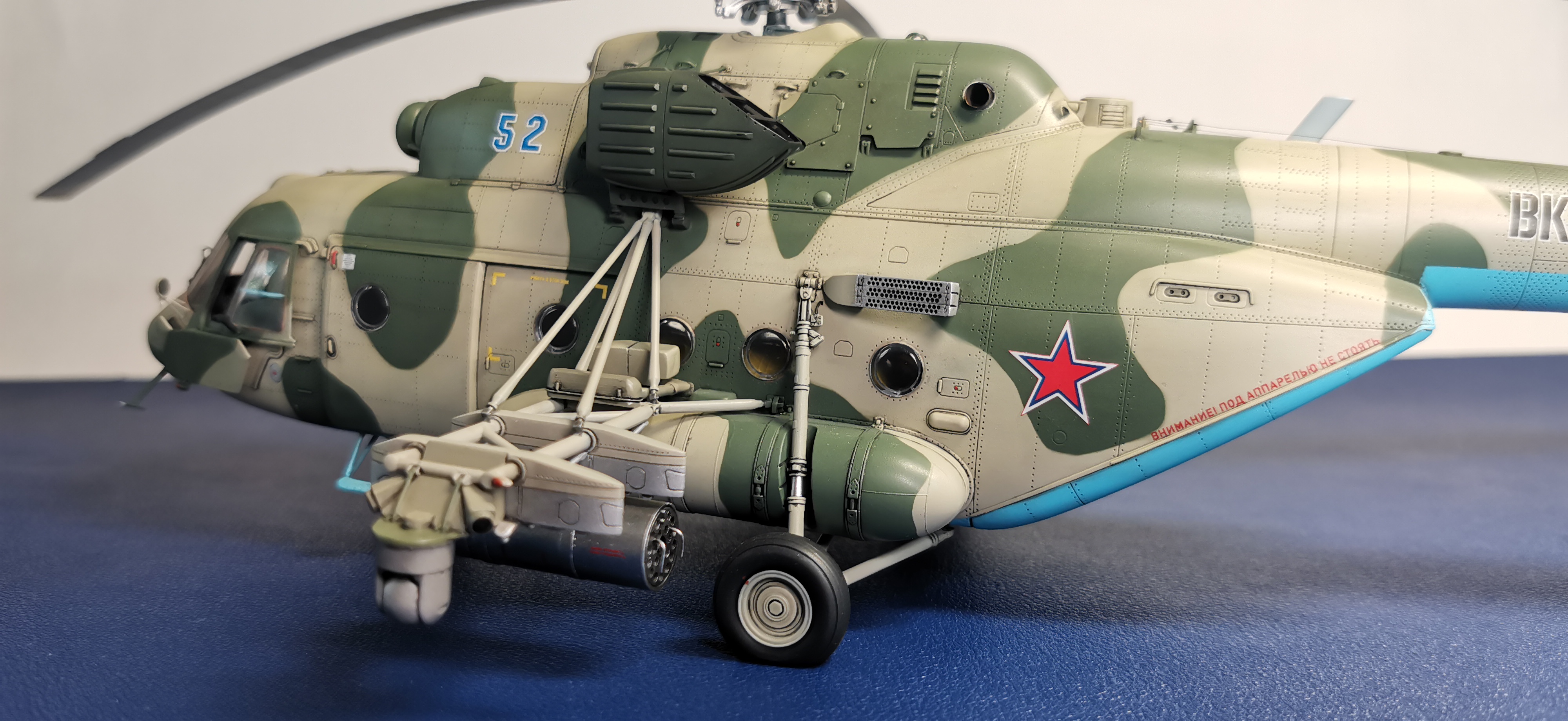

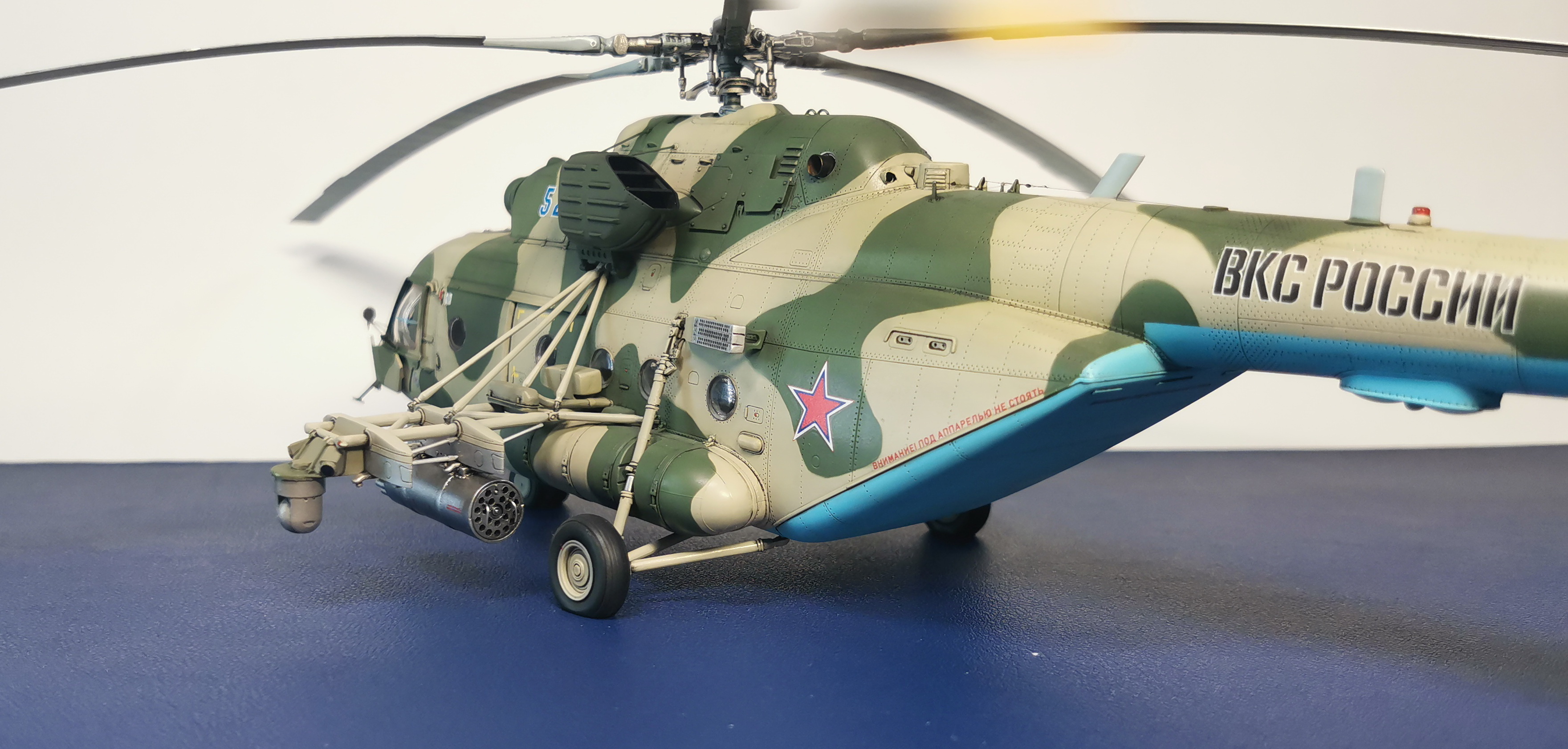

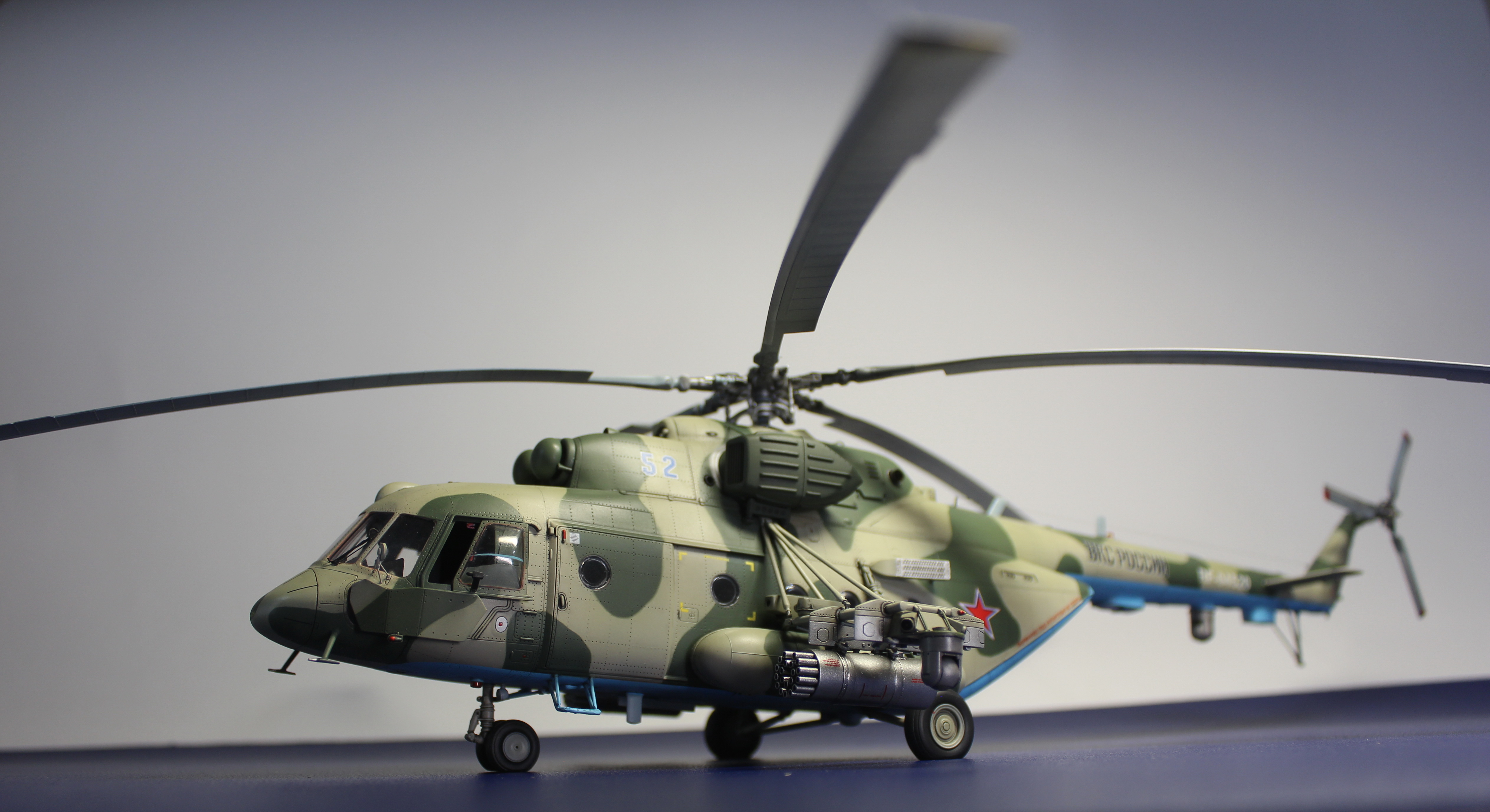

Ми-8 МТВ5-1

Приветствую товарищи! Вторая из двух 8к. Делалась тоже на заказ.

Собиралась параллельно с предыдущей восьмеркой, изменения и дополнения практически аналогичные (но есть нюансы):

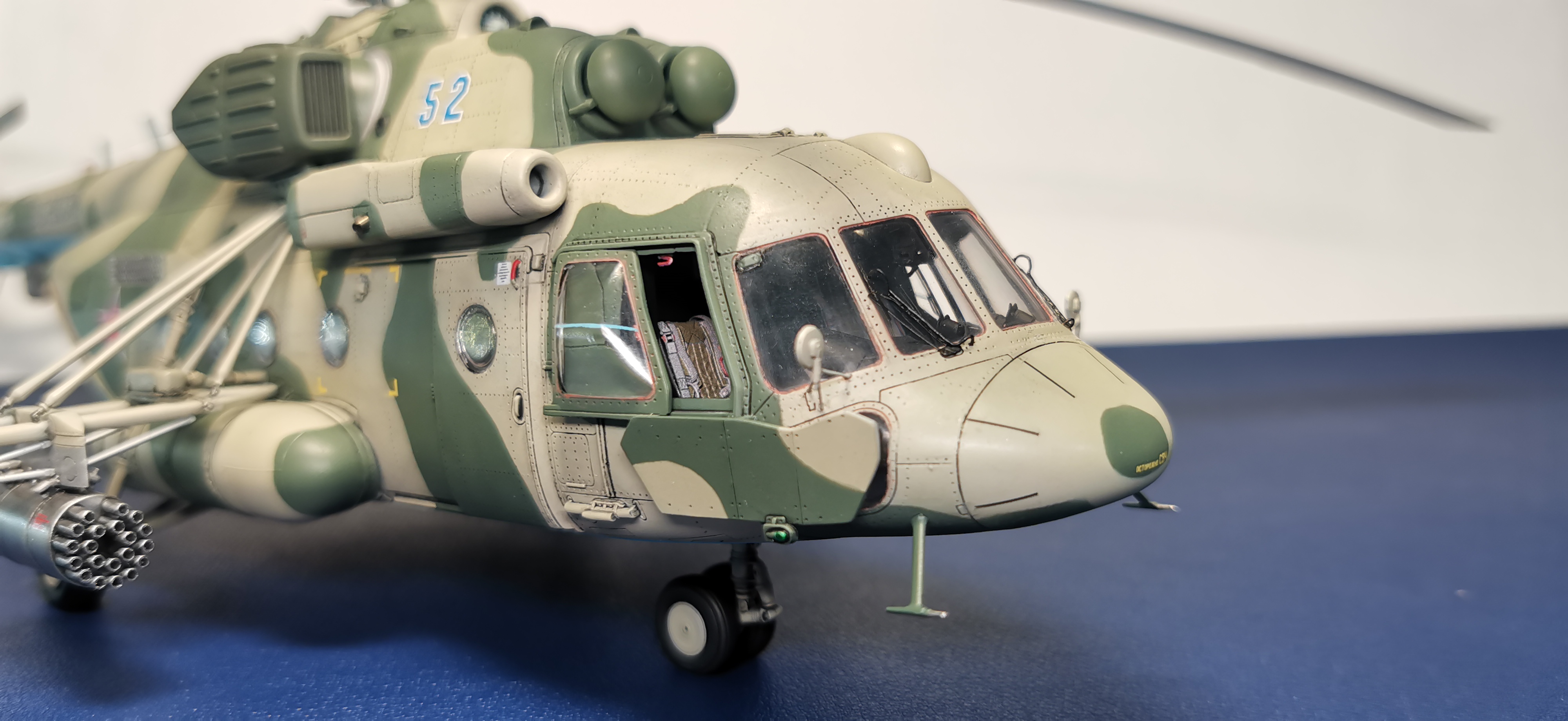

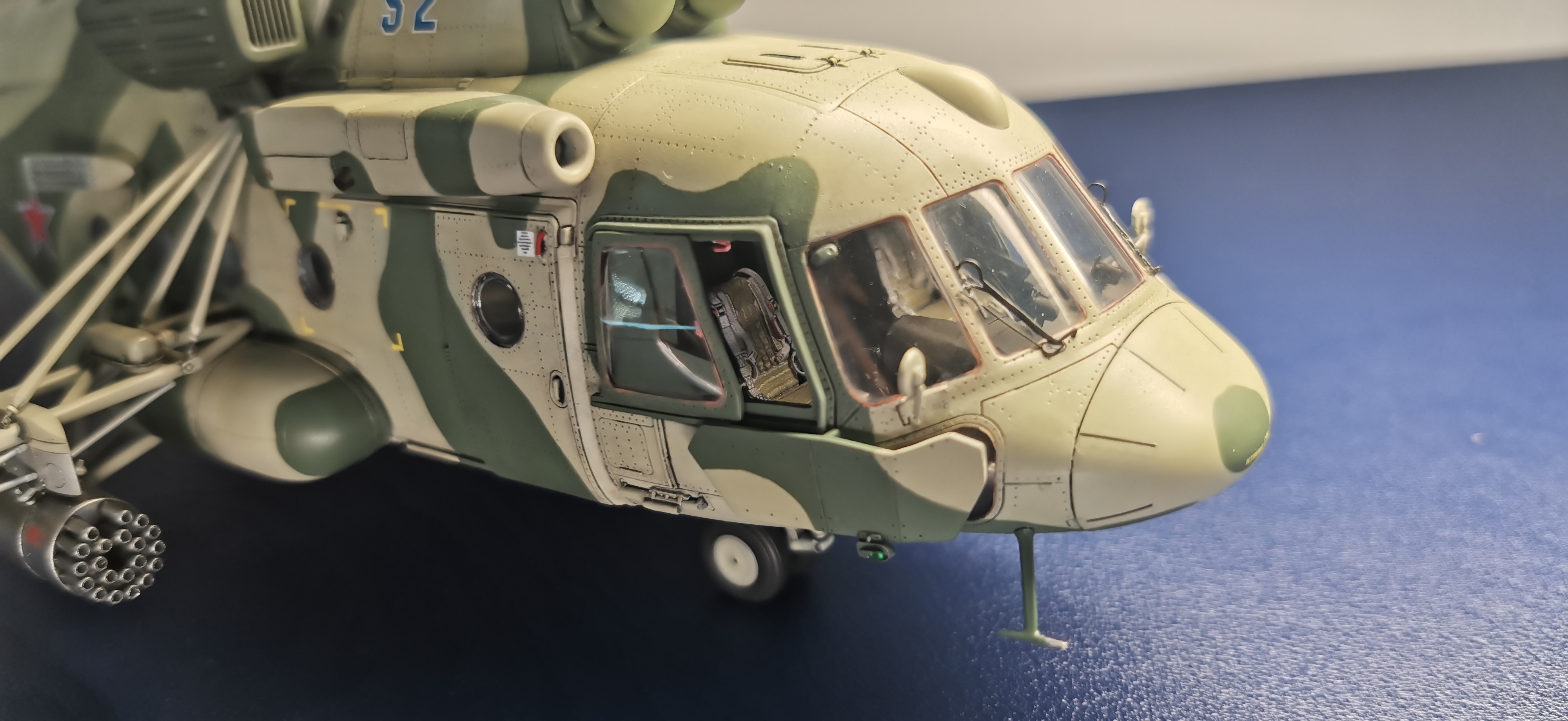

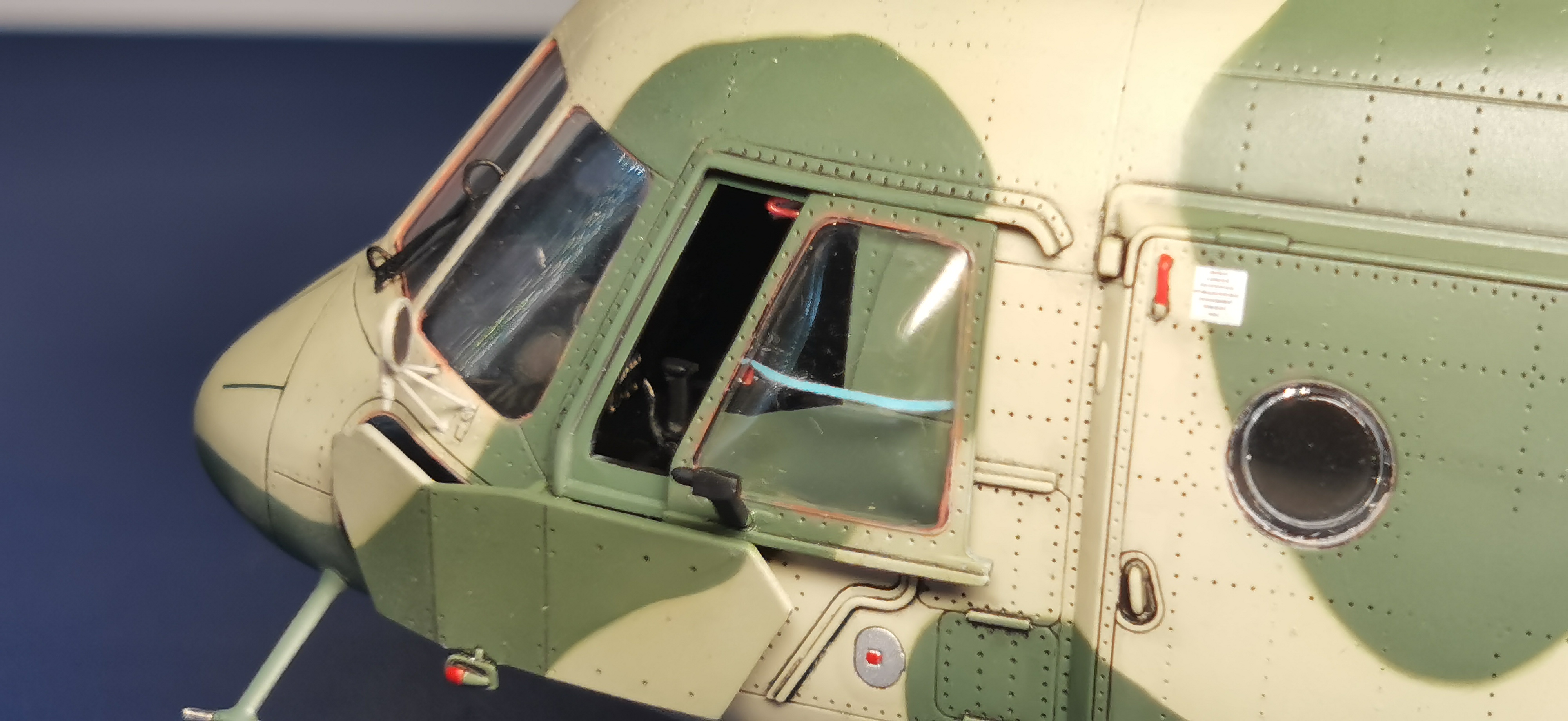

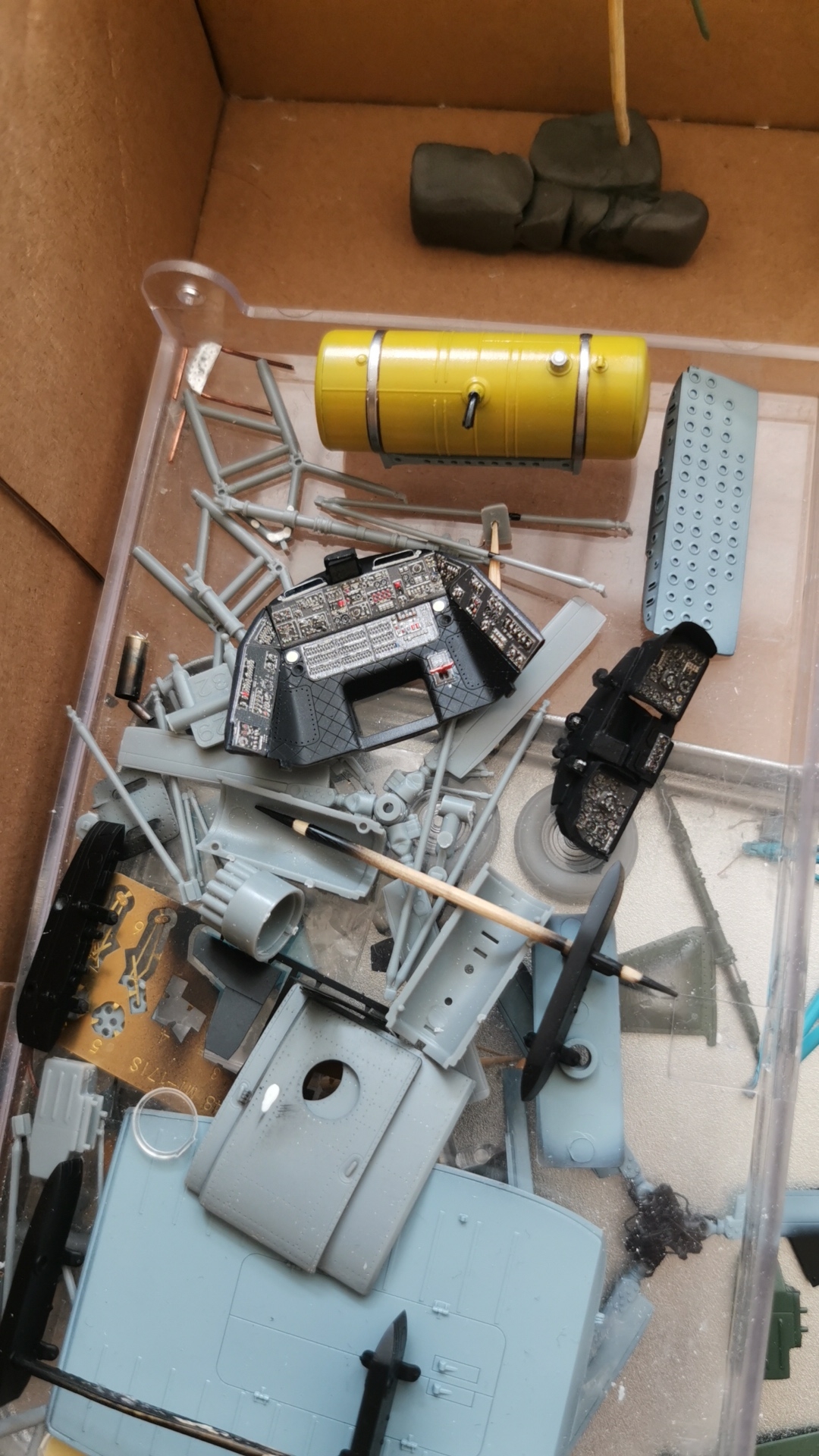

перепиленная приборная доска , солнцезащитные шторки уже сделаны по трафарету, добавлен монитор работы БКО, монитор метеорадара сделан из подручных средств (как и на первой восьмерке)
добавлены бронеплиты за боковыми окнами и за креслами
из фольги сделана перегородка между носом и кабиной

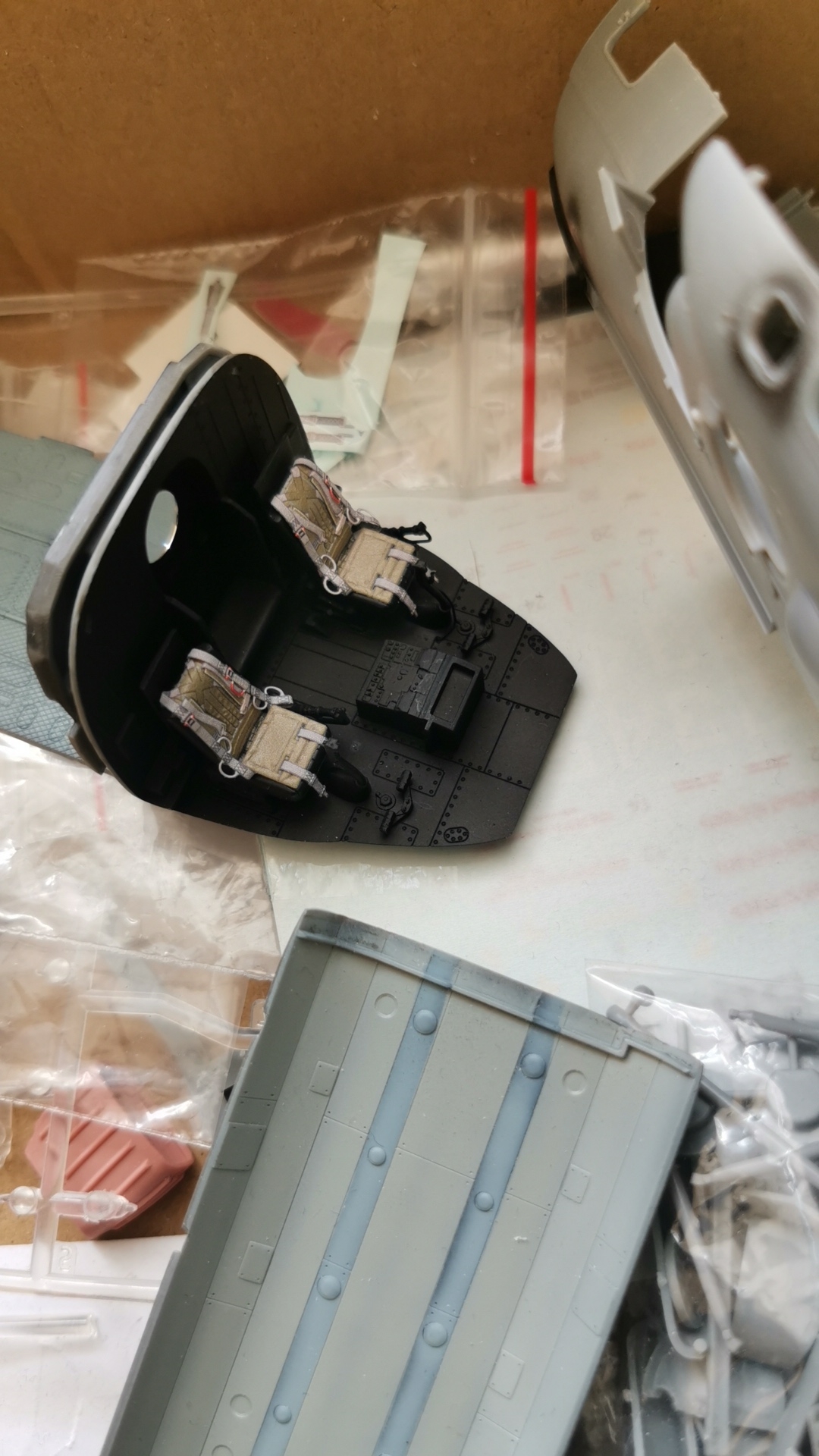

отпилена лишняя часть спинки у кресел экипажа

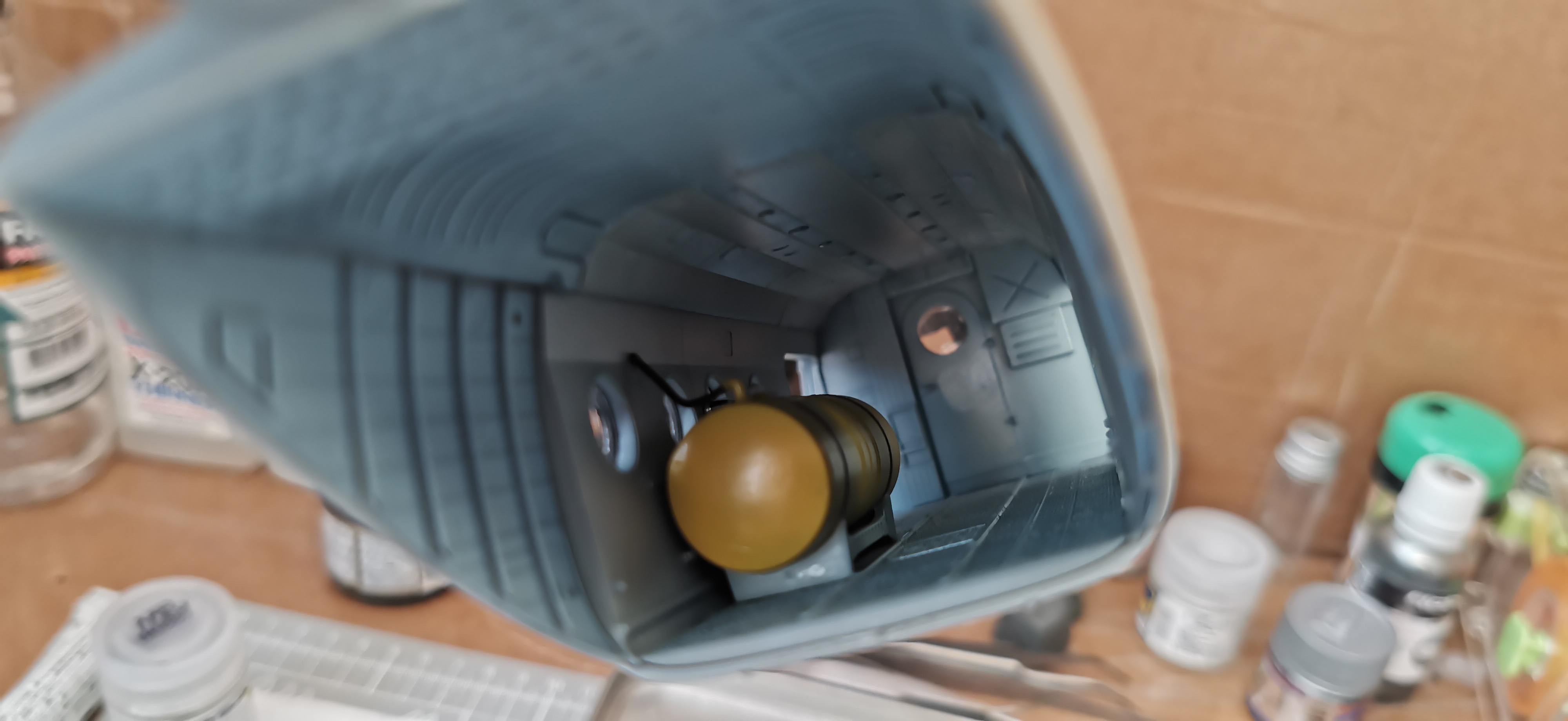

добавлена внутренняя бочка с добавлением шлангов и проводки (лавки не стал ставить, их там все равно не видно)

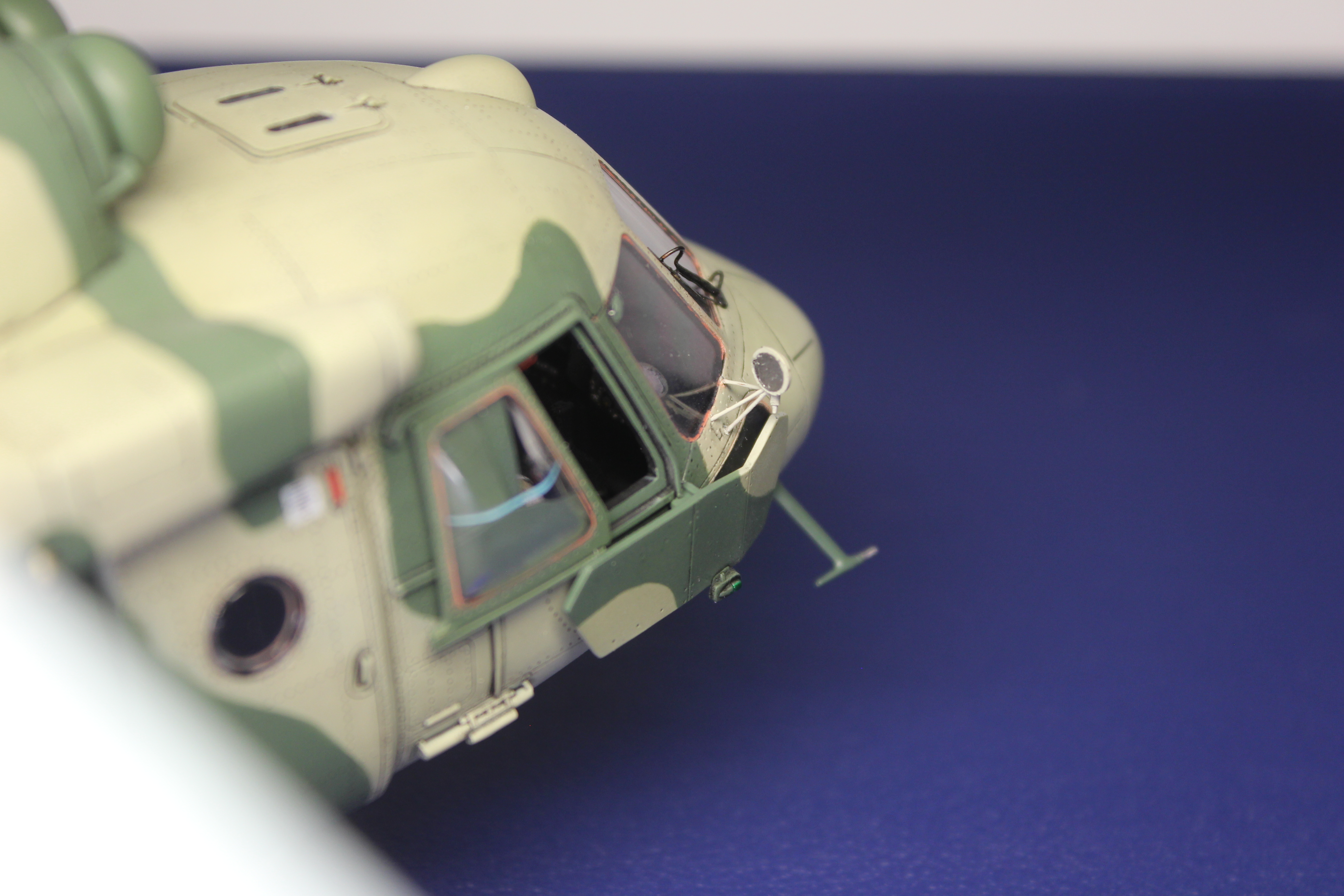

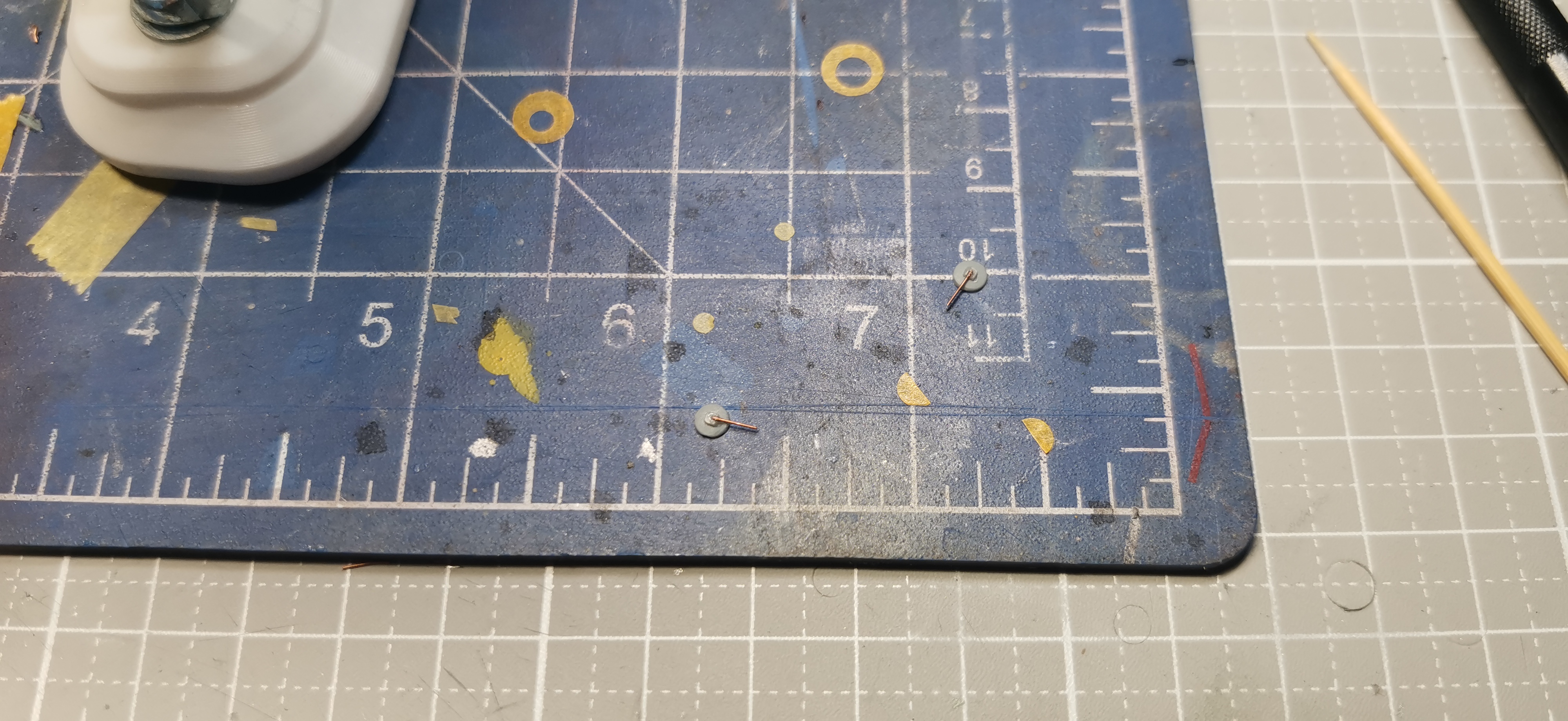

зеркала из медной проволоки (длина 5 мм), и мед. иглы куда и вставляется зеркало
тросовая антенна из нихромовой проволоки 0,05 мм
перепилена нижняя фара
допилена КО-50 выхлоп из мед. иглы

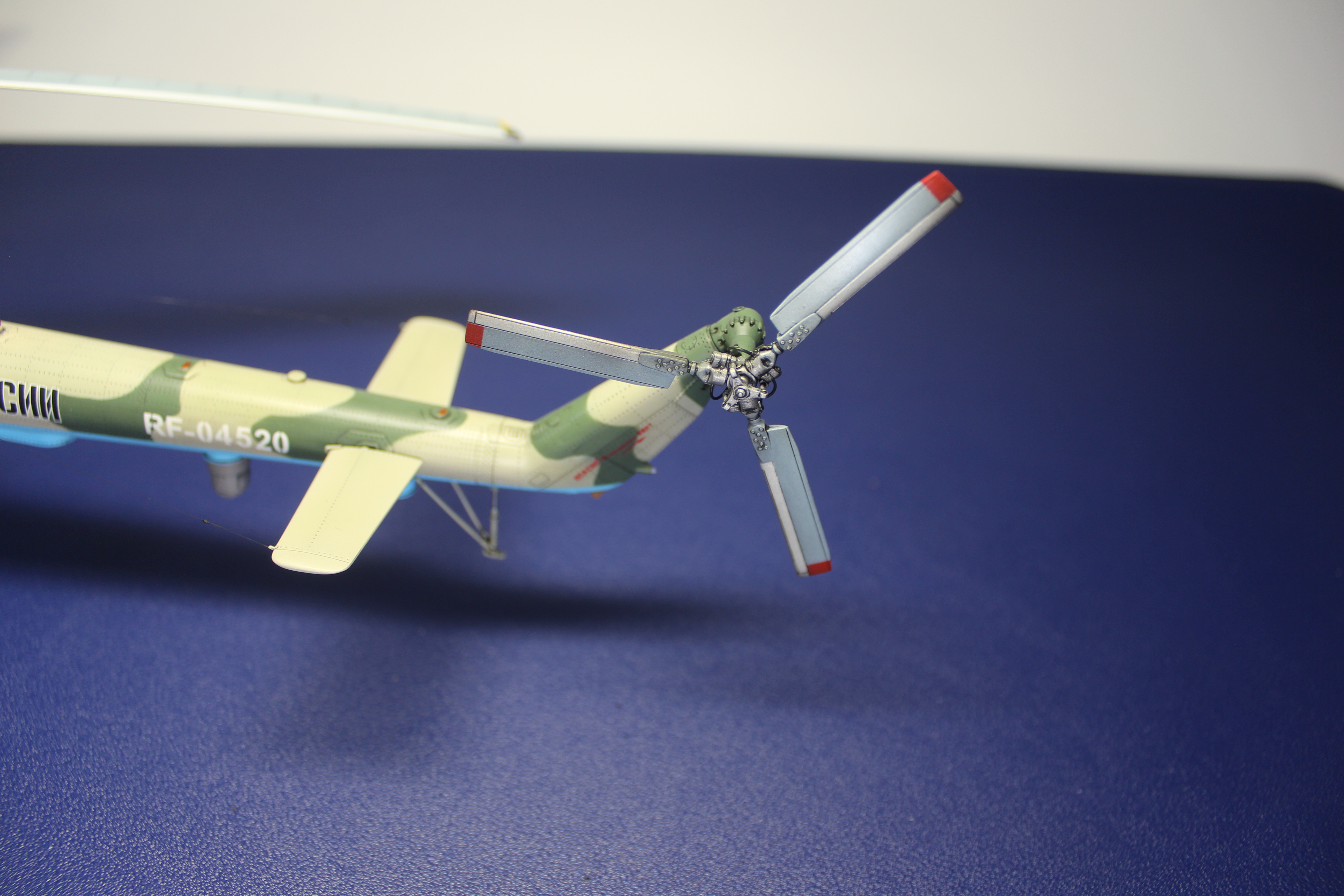

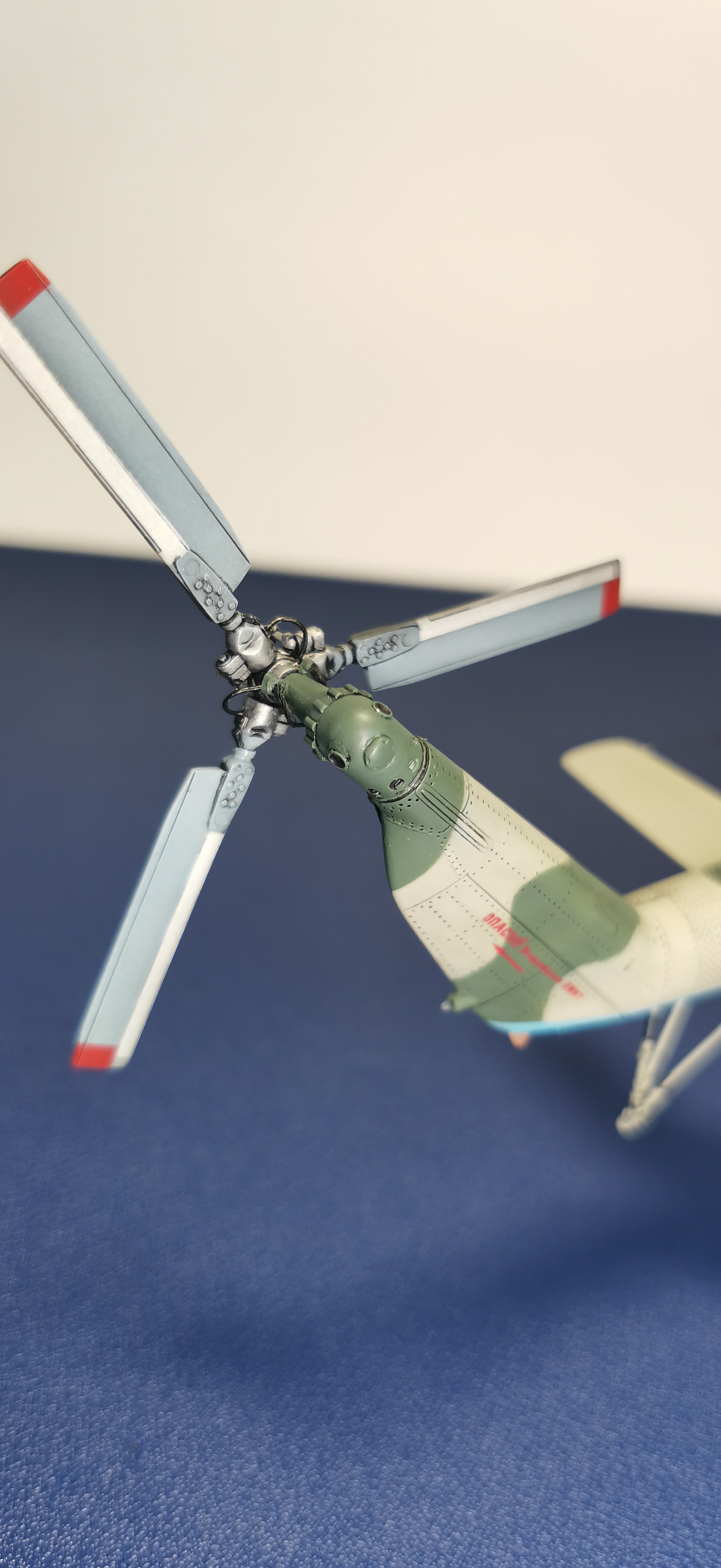

добавлена проводка на НВ и РВ
Дополнения 3д декаль от квинты от Ми-17 (заказывал два набора сразу)
ручки капотов, ручки аварийного сброса дверей проволока 0,3 мм
доработаны дворники

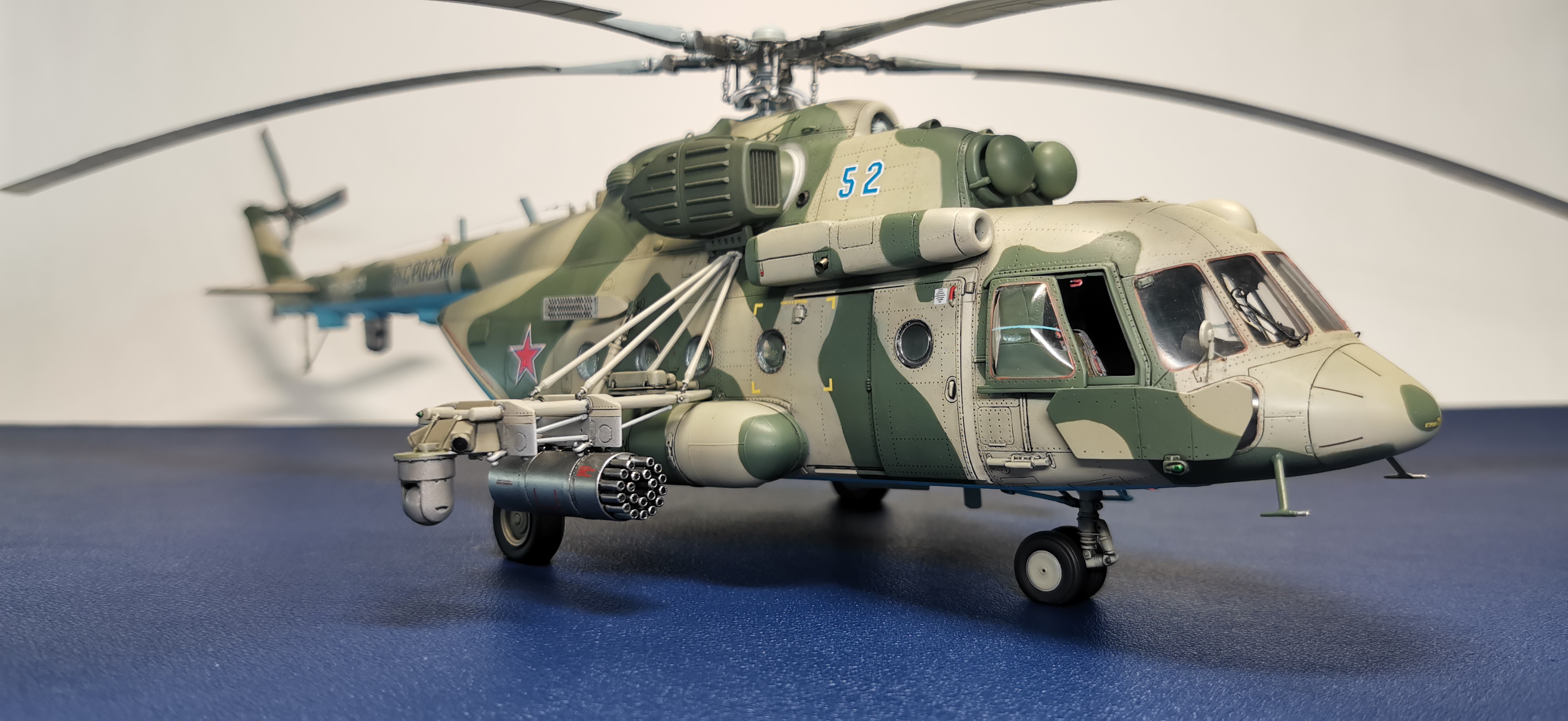

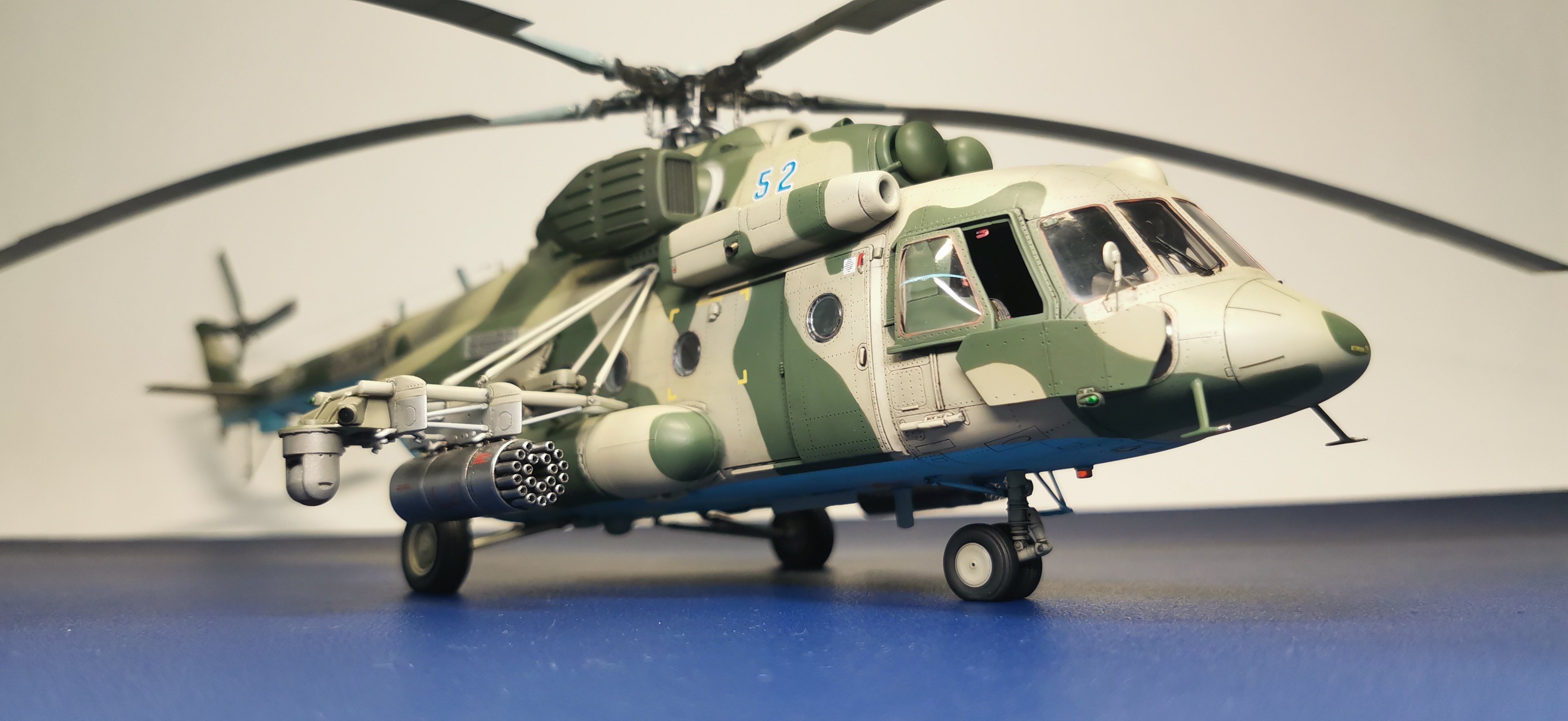

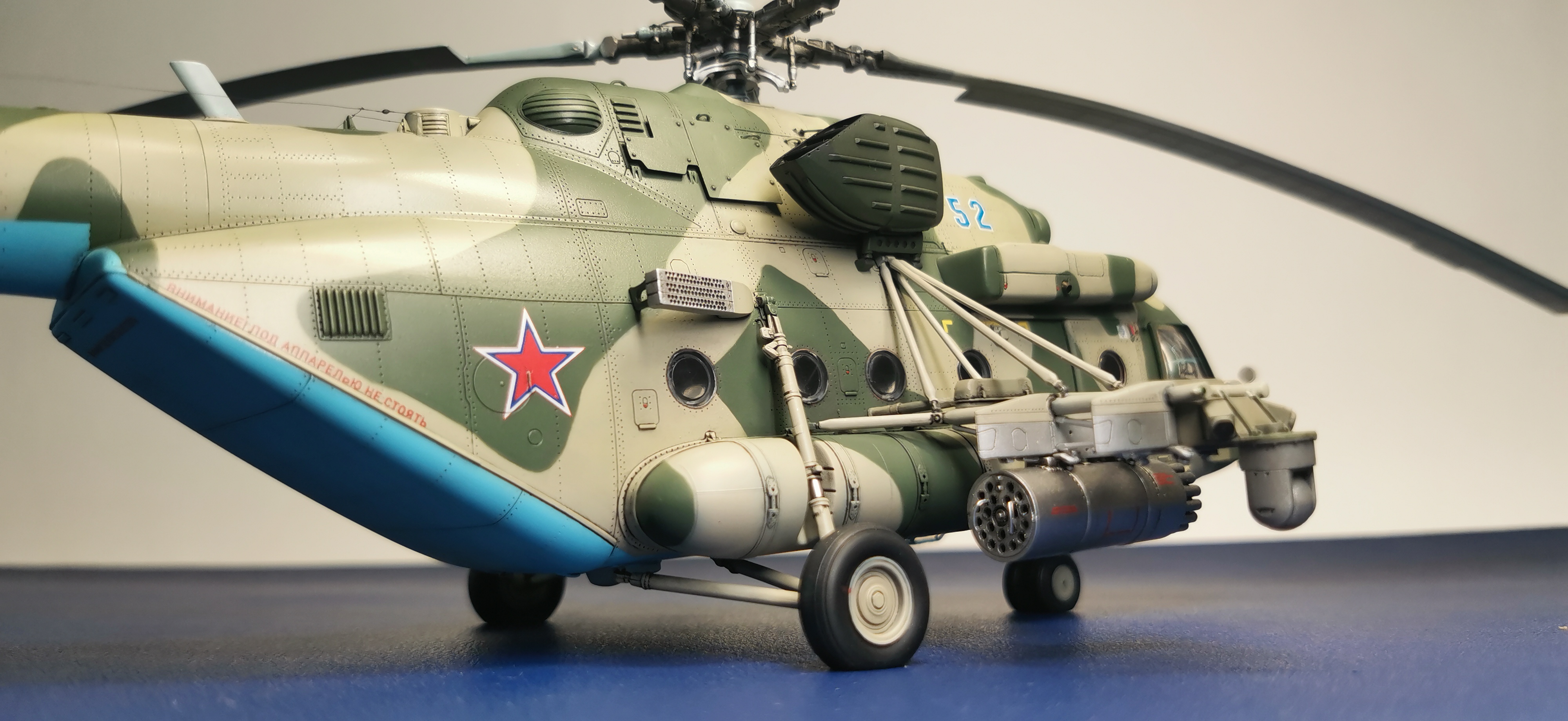

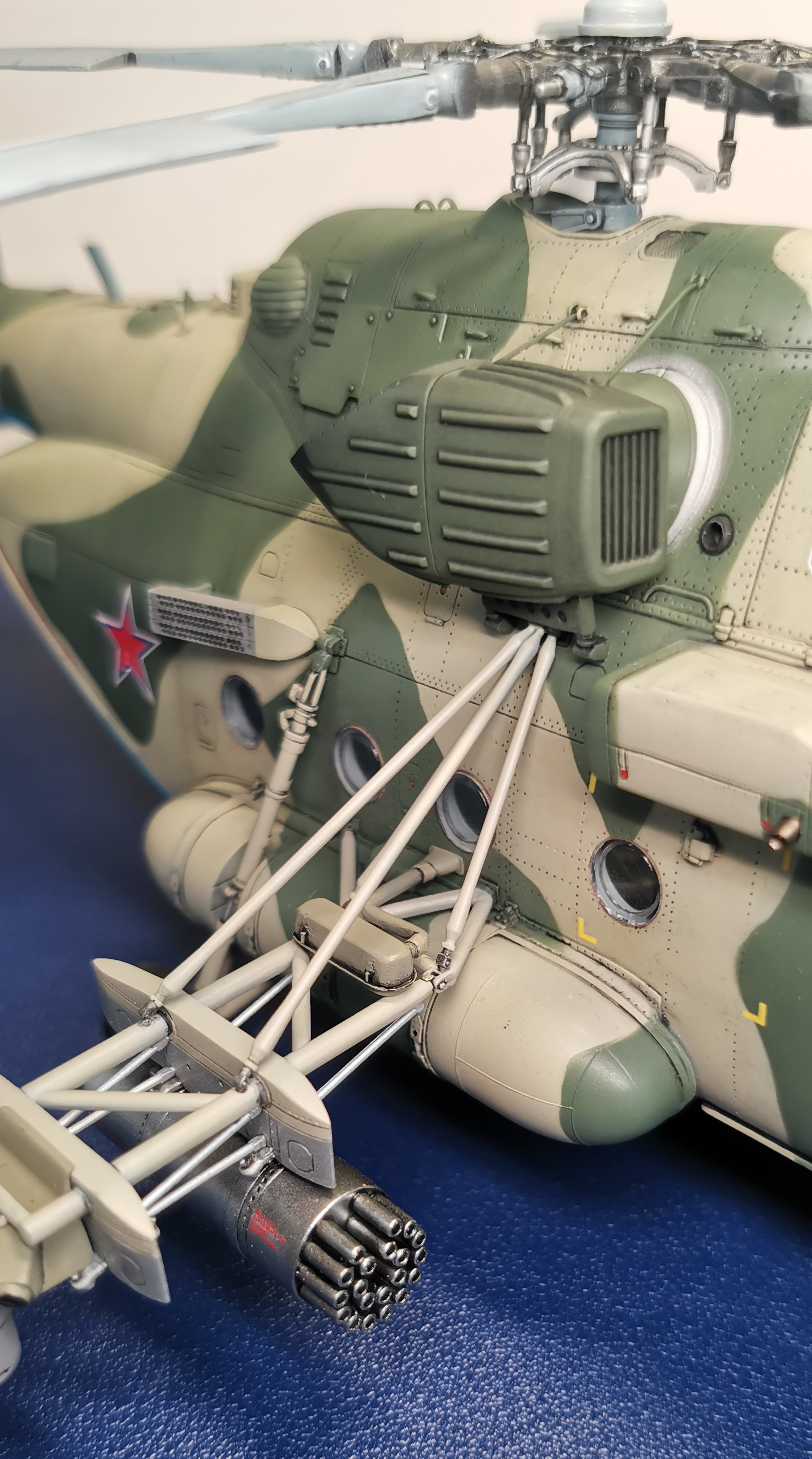

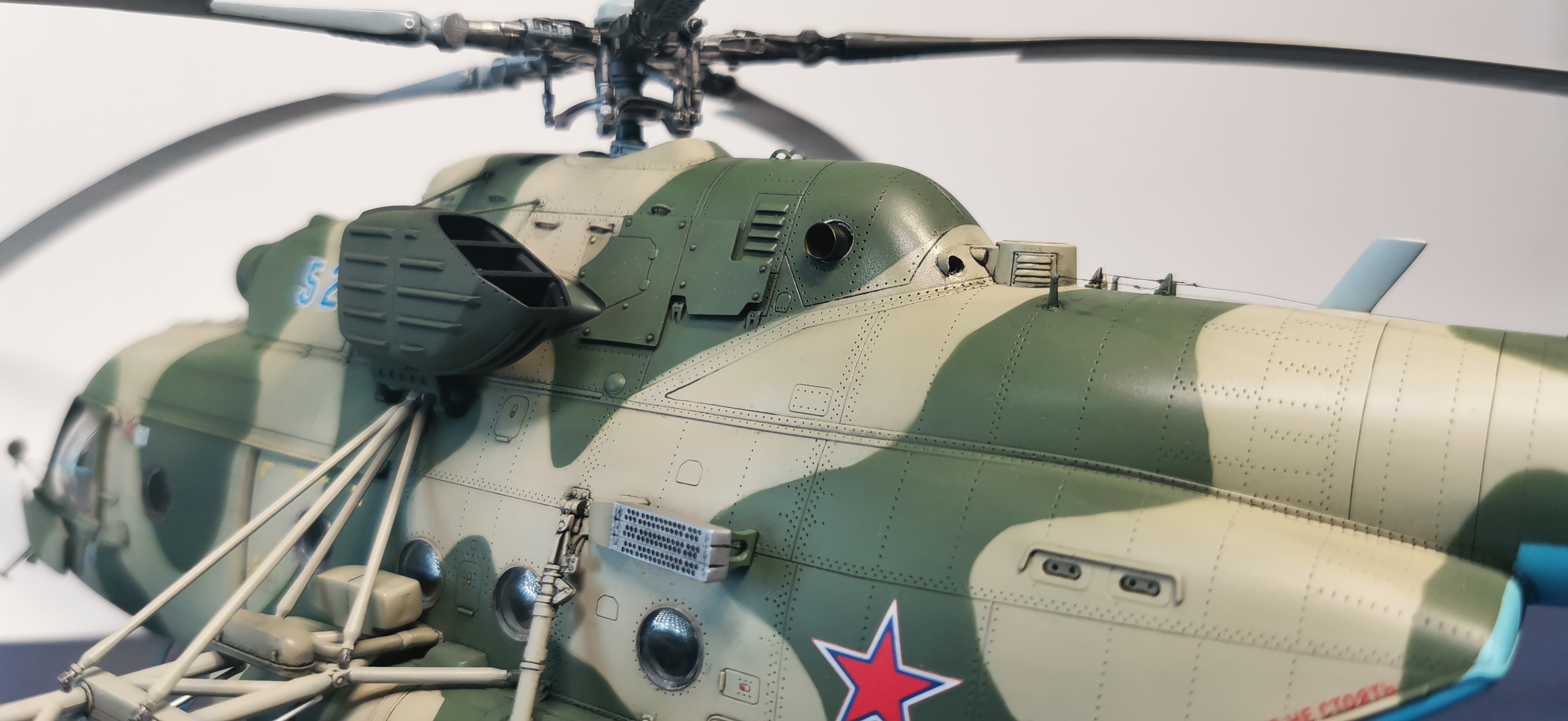

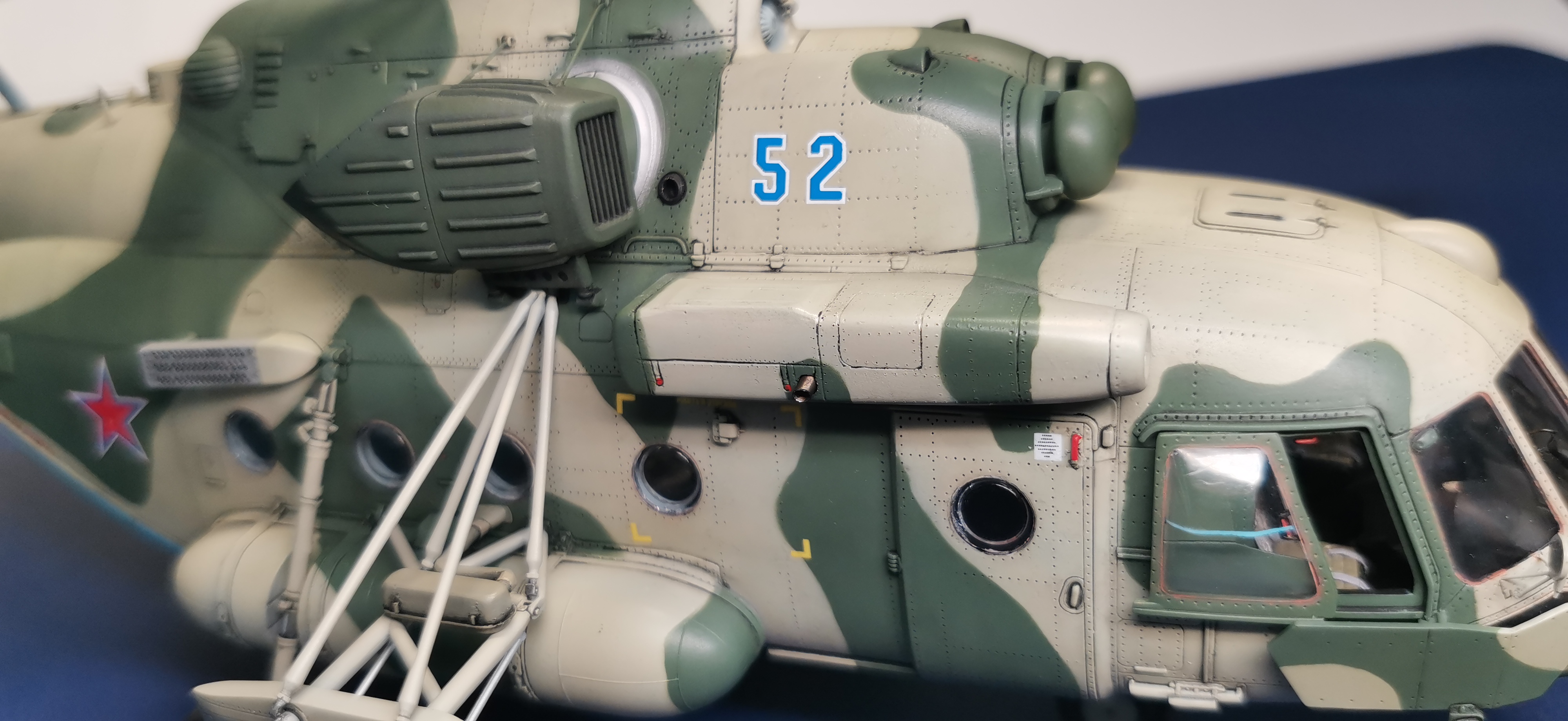

добавлено БКО с небольшой доработкой нижней части и держателей (крайняя секция фермы с доработками тоже) из набора Звезды Ми-171Ш плюсом с 0 сделаны коробы охлаждения БКО (Звезда как всегда делает, но не доделывает)
АСОшки тоже из набора Звезды
ПВД доработаны с помощью мед. иглы и перенесены вниз
подножка слева из медной проволоки и фольги

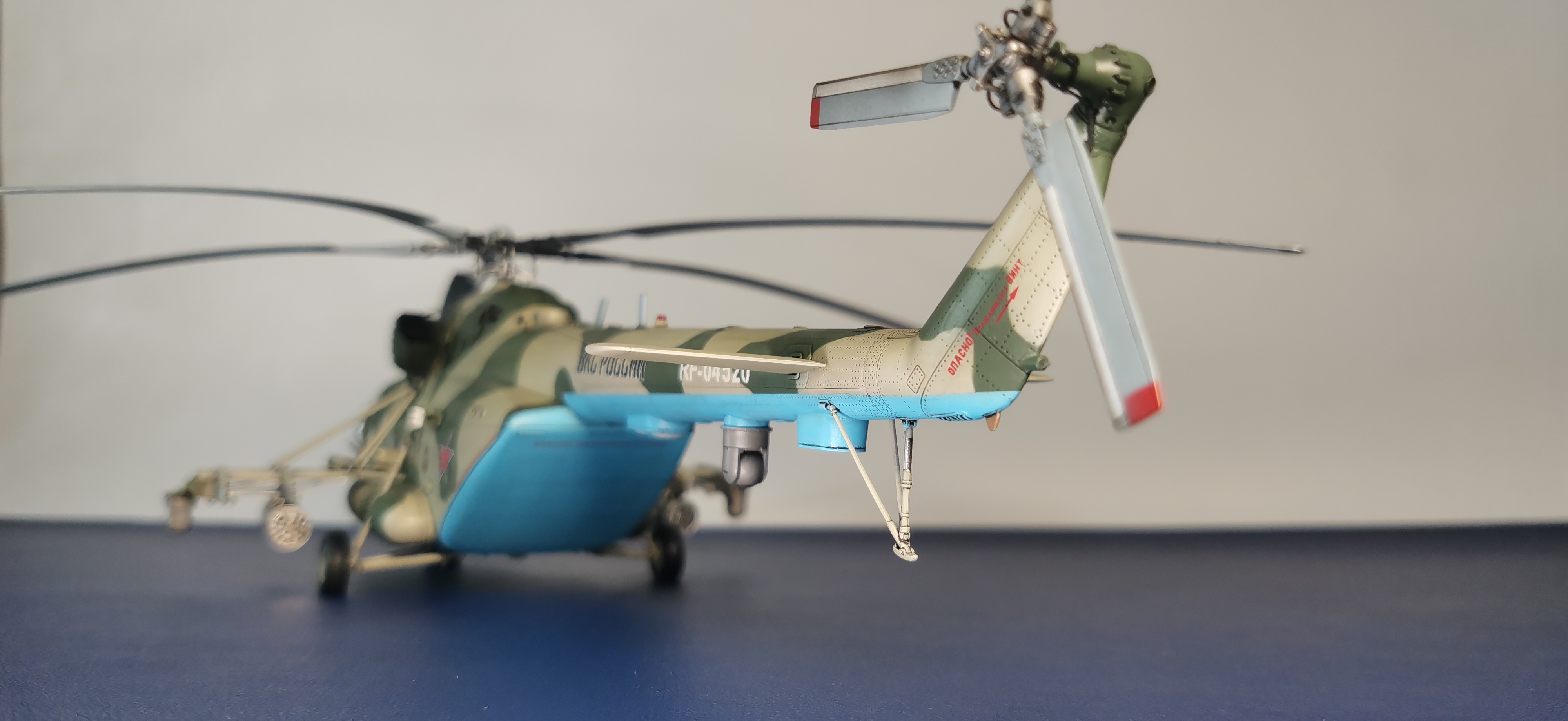

задний маяк подточен

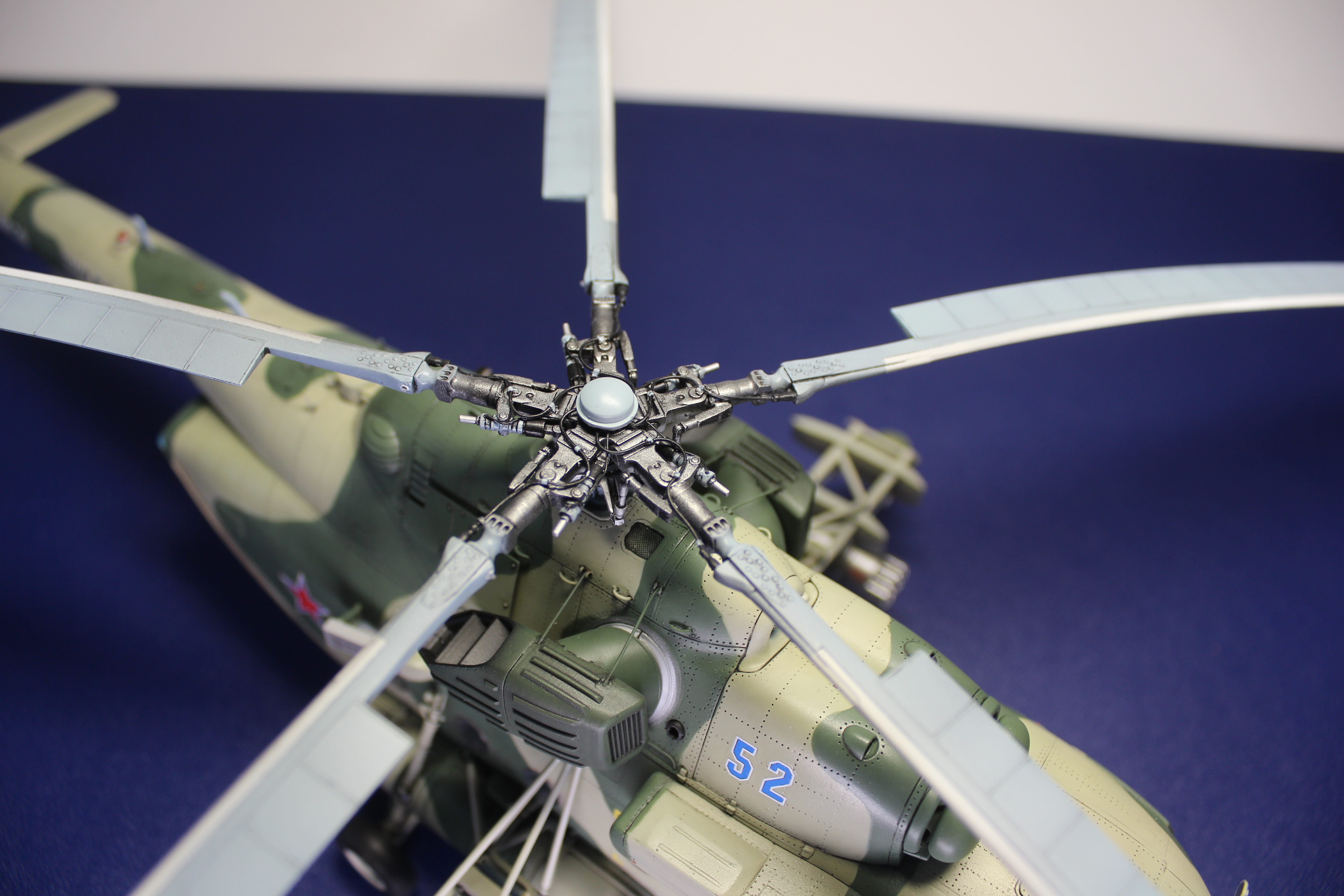

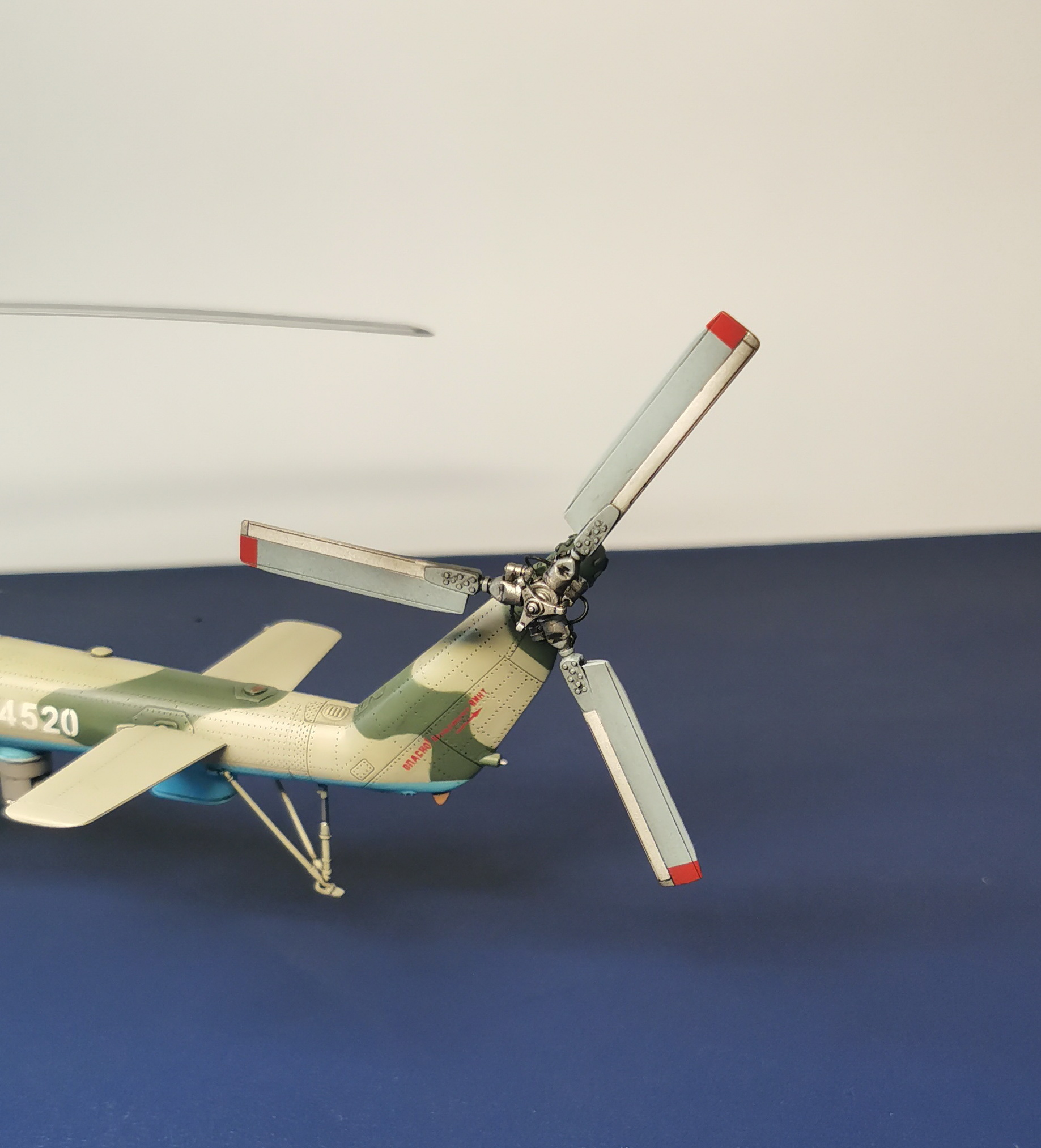

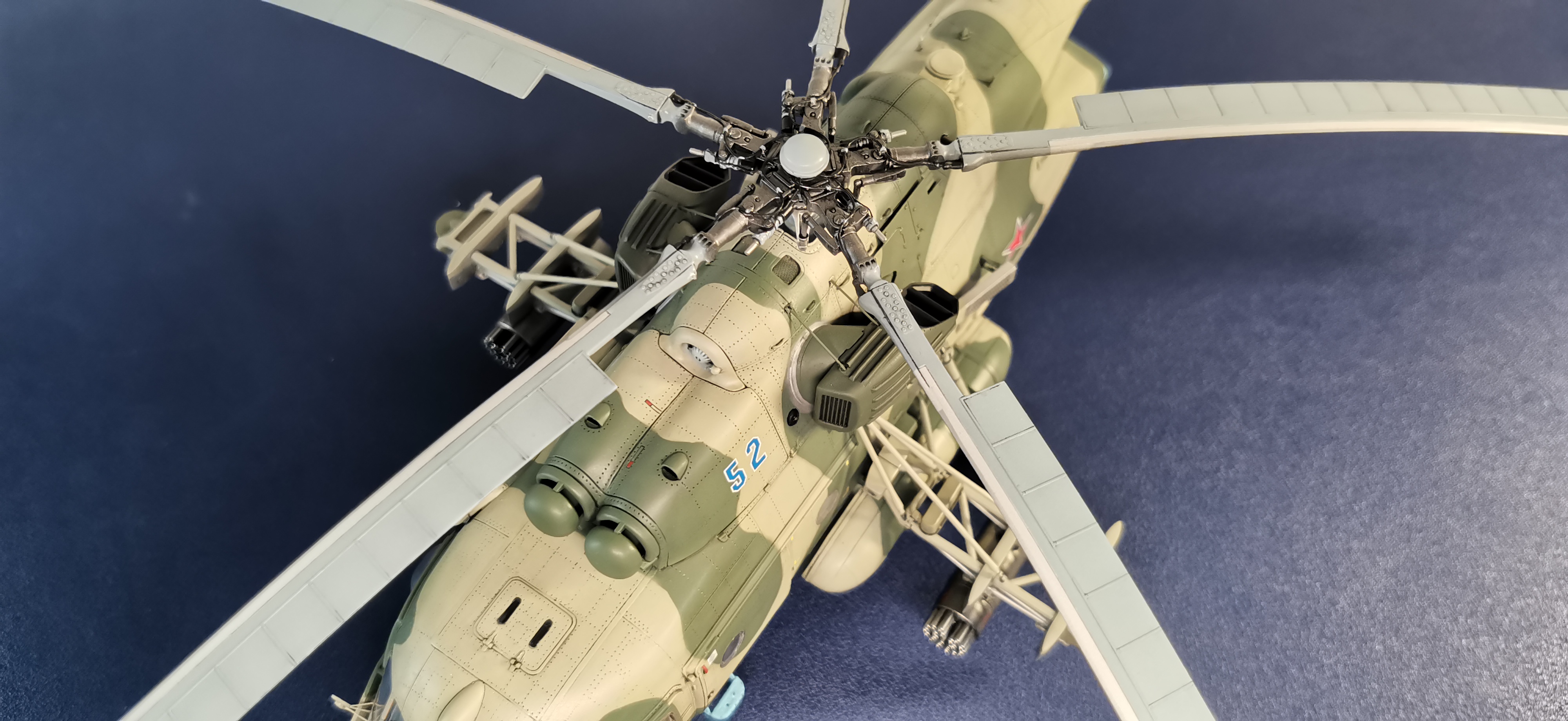

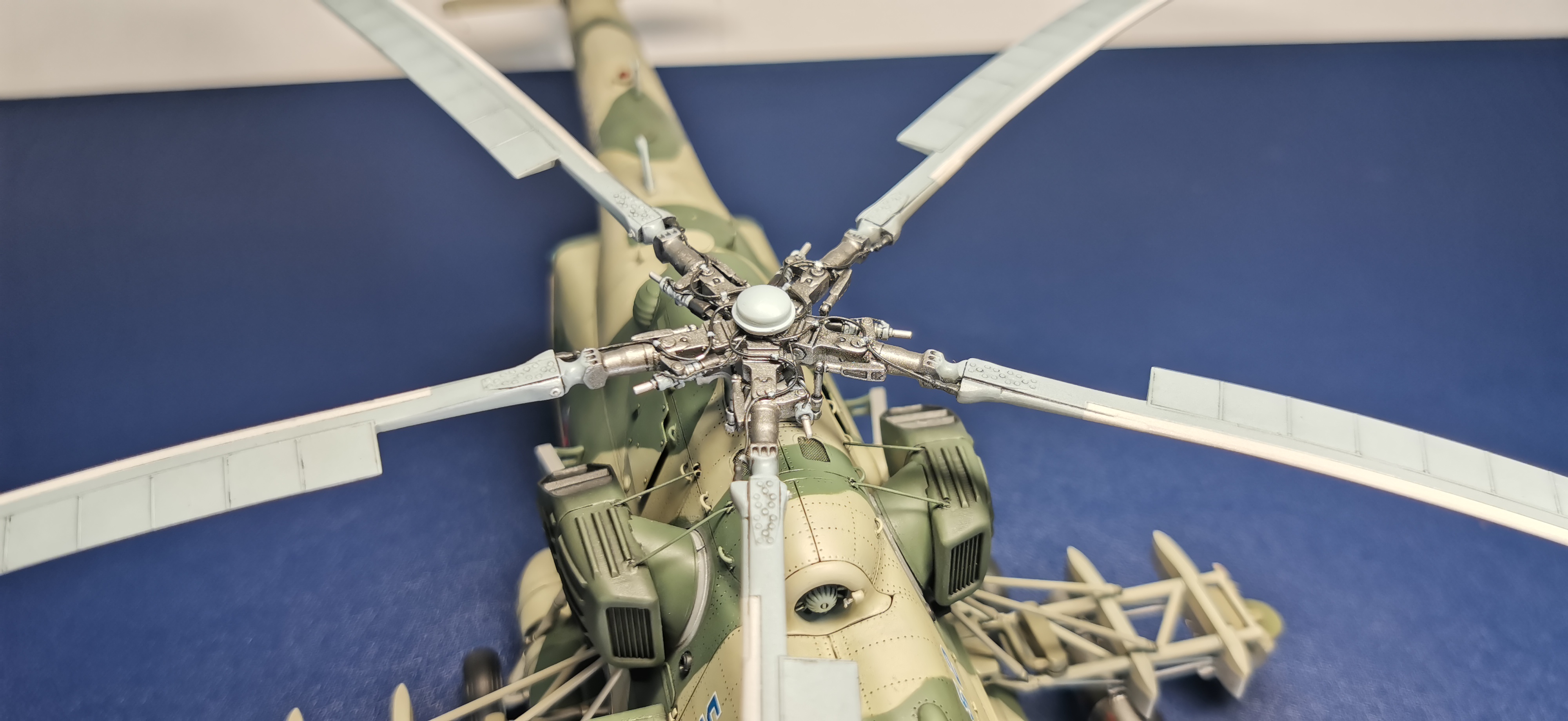

БАНО на лопастях
добавлены датчики у вентилятора маслорадиаторов сверху
держатели верхние ЭВУ из проволоки, доработаны сами места крепления

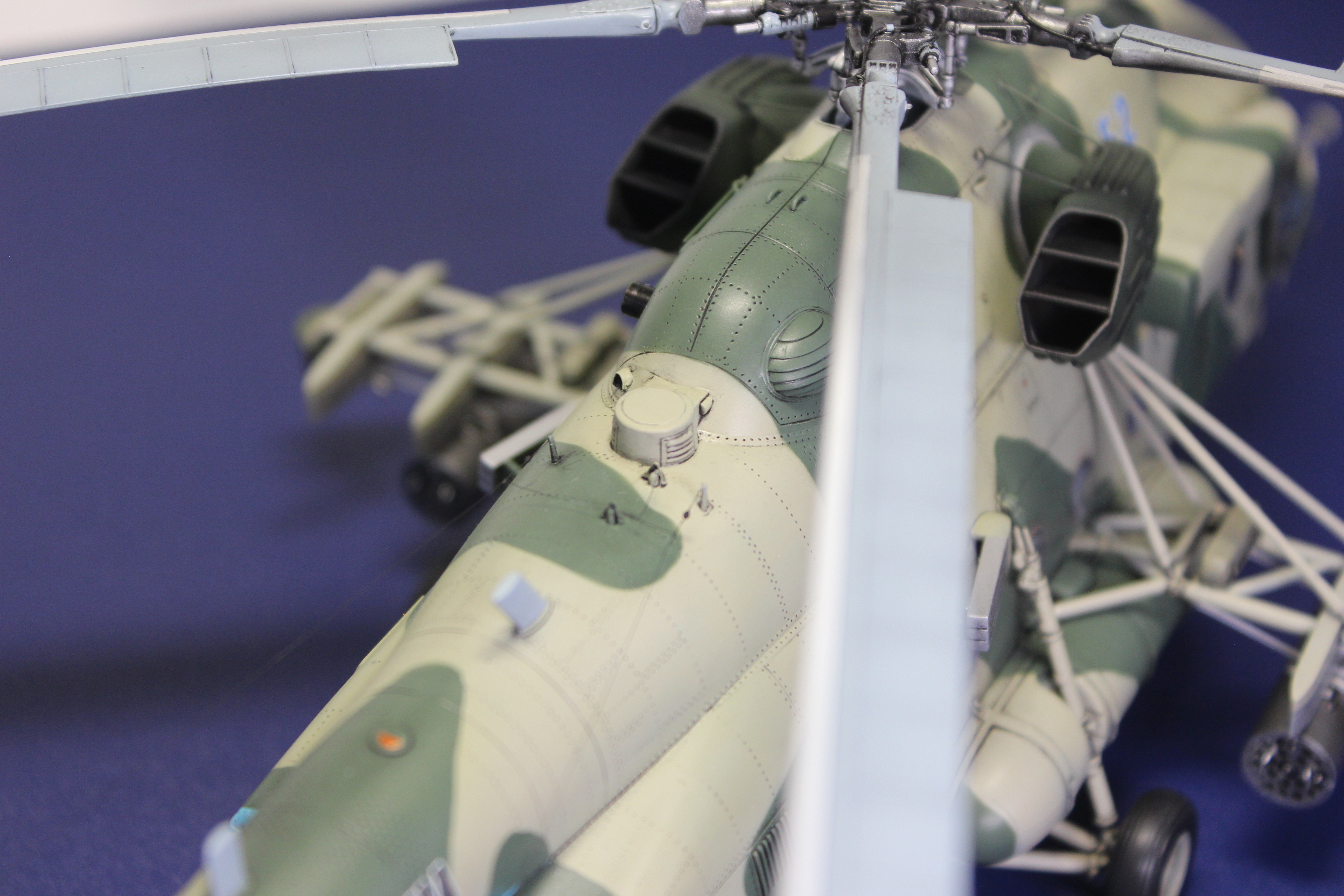

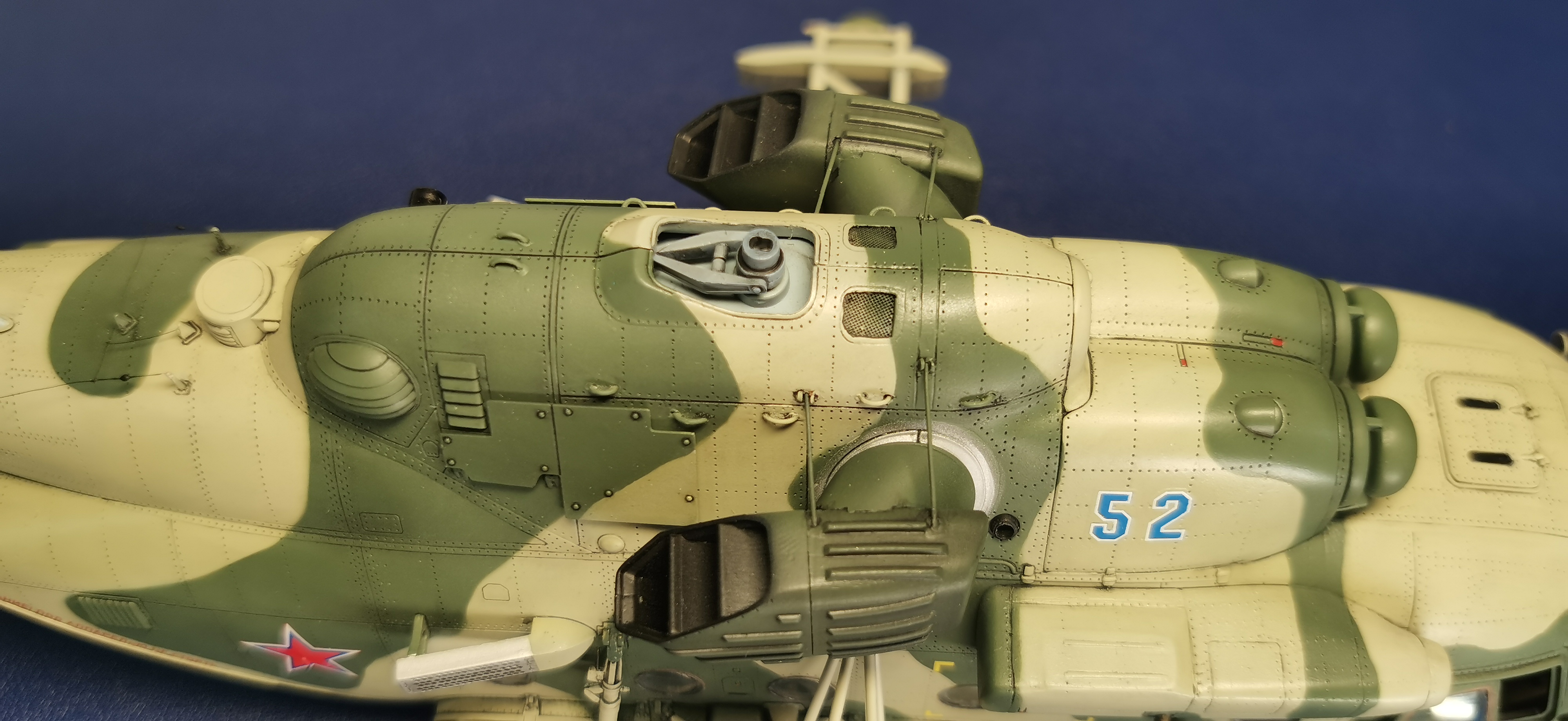

высверлены сетки системы охлаждения радиаторов сверху и вставлена мелкая сетка от чайного пакетика
убрана система виброгасителей (ее на МТВ-5-1 из АА не ставят) и датчики облучения спереди

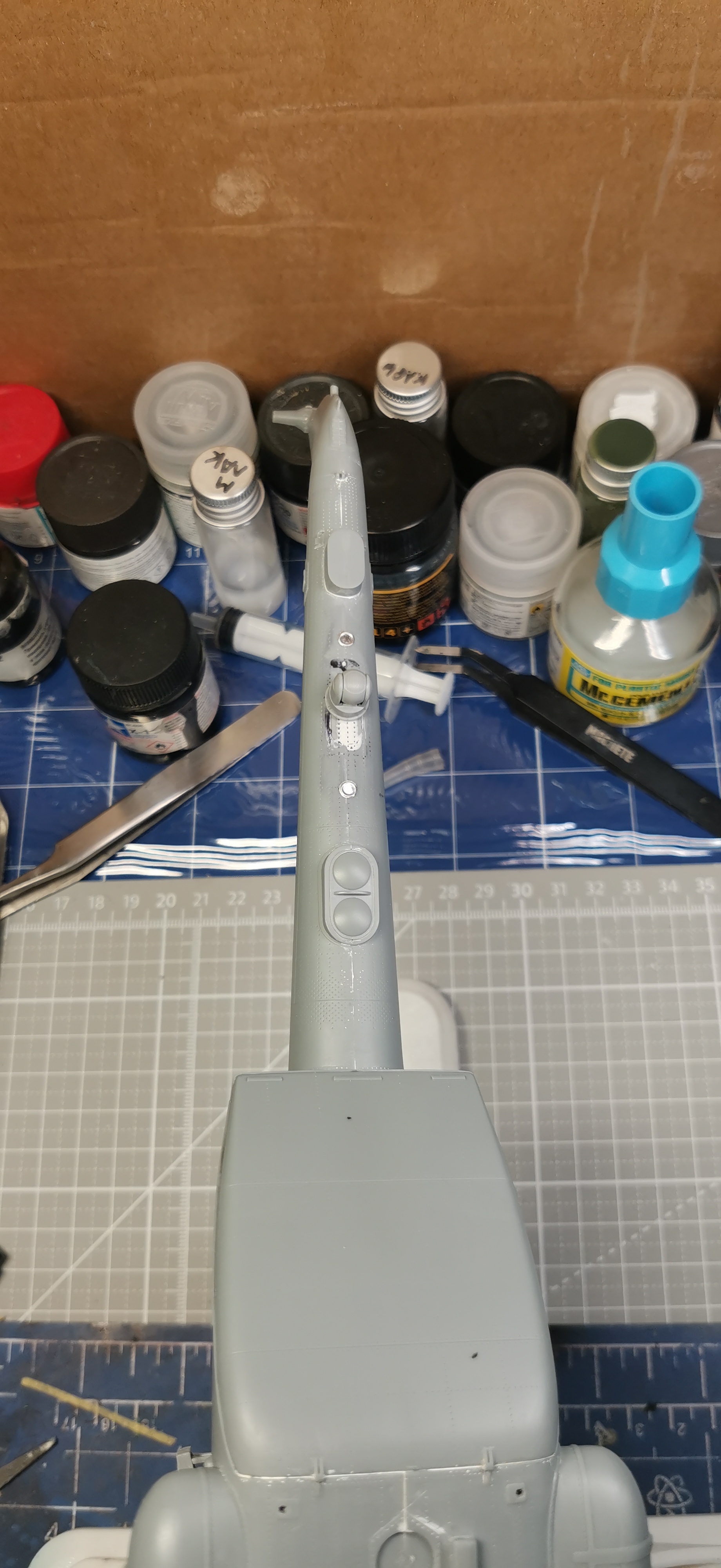

также зашпаклевано нижнее место под антенну
выхлоп и патрубок ВСУ из мед. иглы

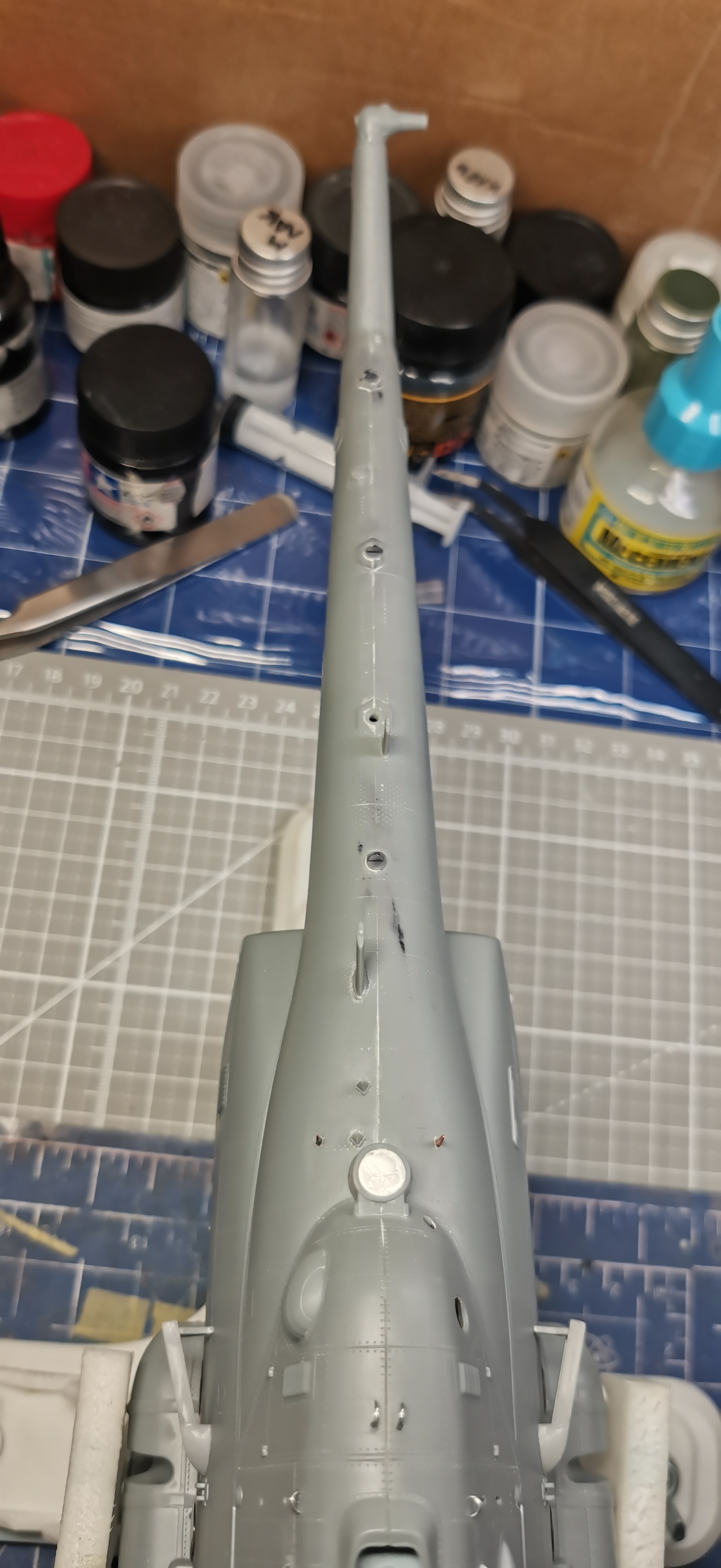

добавлен высотомер снизу на балке из фольги
добавлены смотровые окошки и проводка в районе РВ

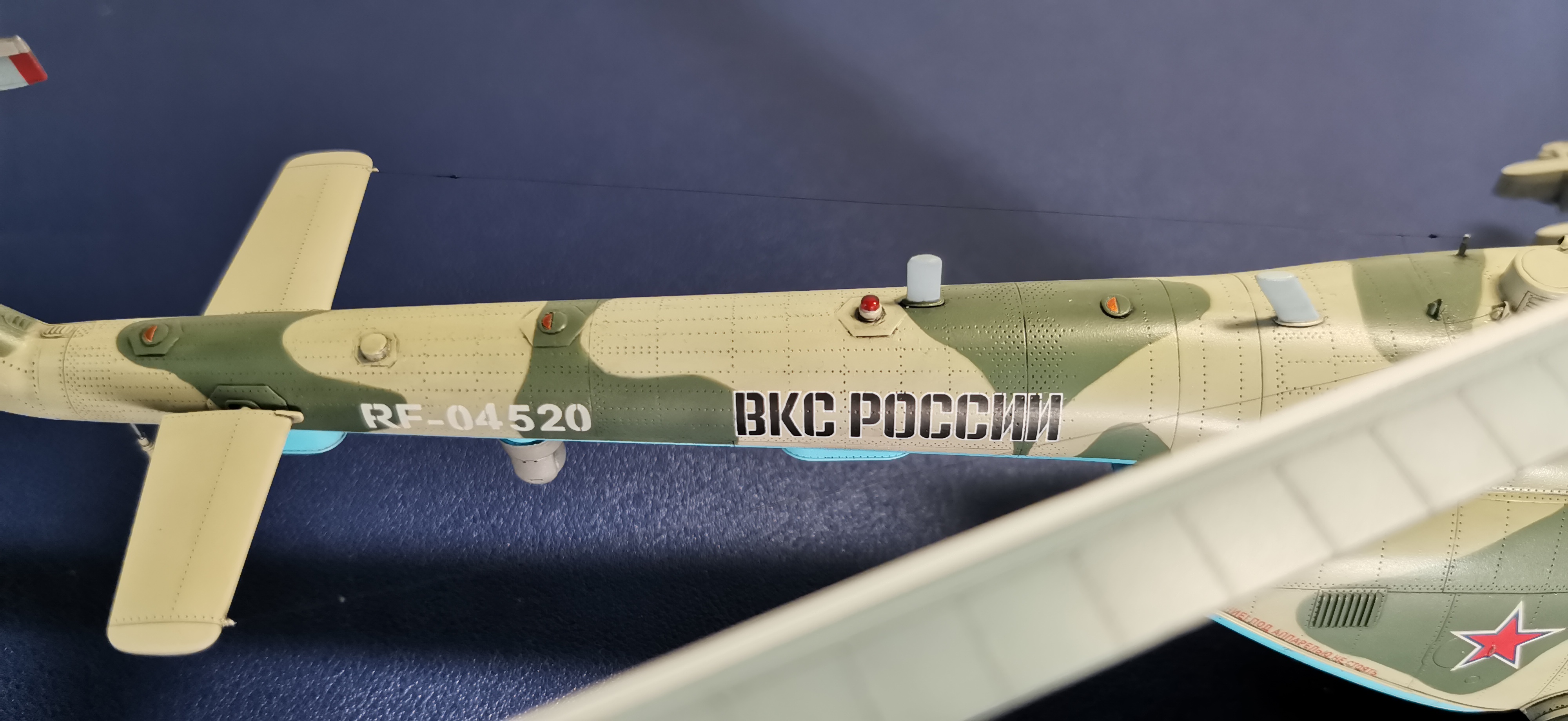

доработаны строевые огни на балке ( на первой восьмерке я их красил уже после камуфляжа, на этой я задул их на грунт и закрыл масками, но лучше использовать фототравление)
добавлены индикаторы повреждения лопасти из тянутого прозрачного литника

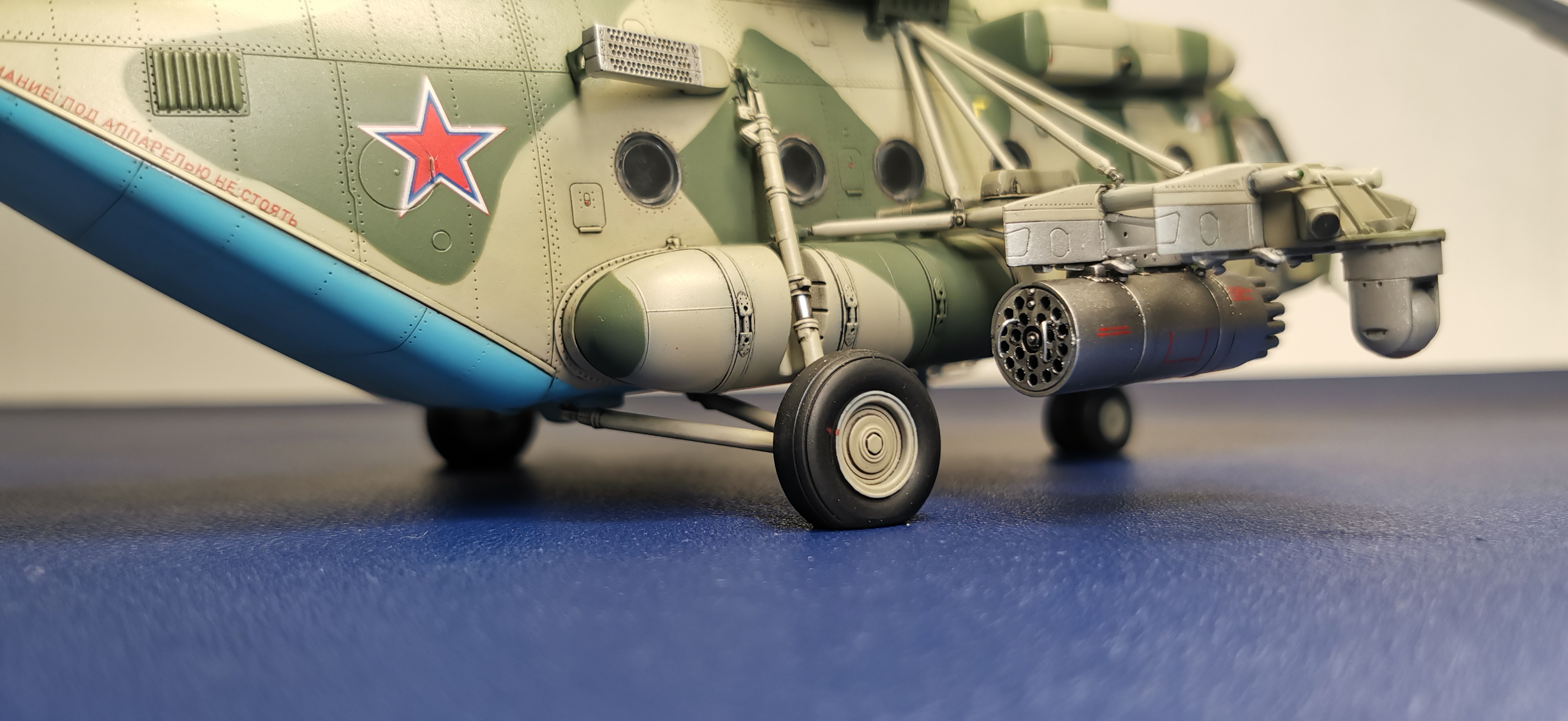

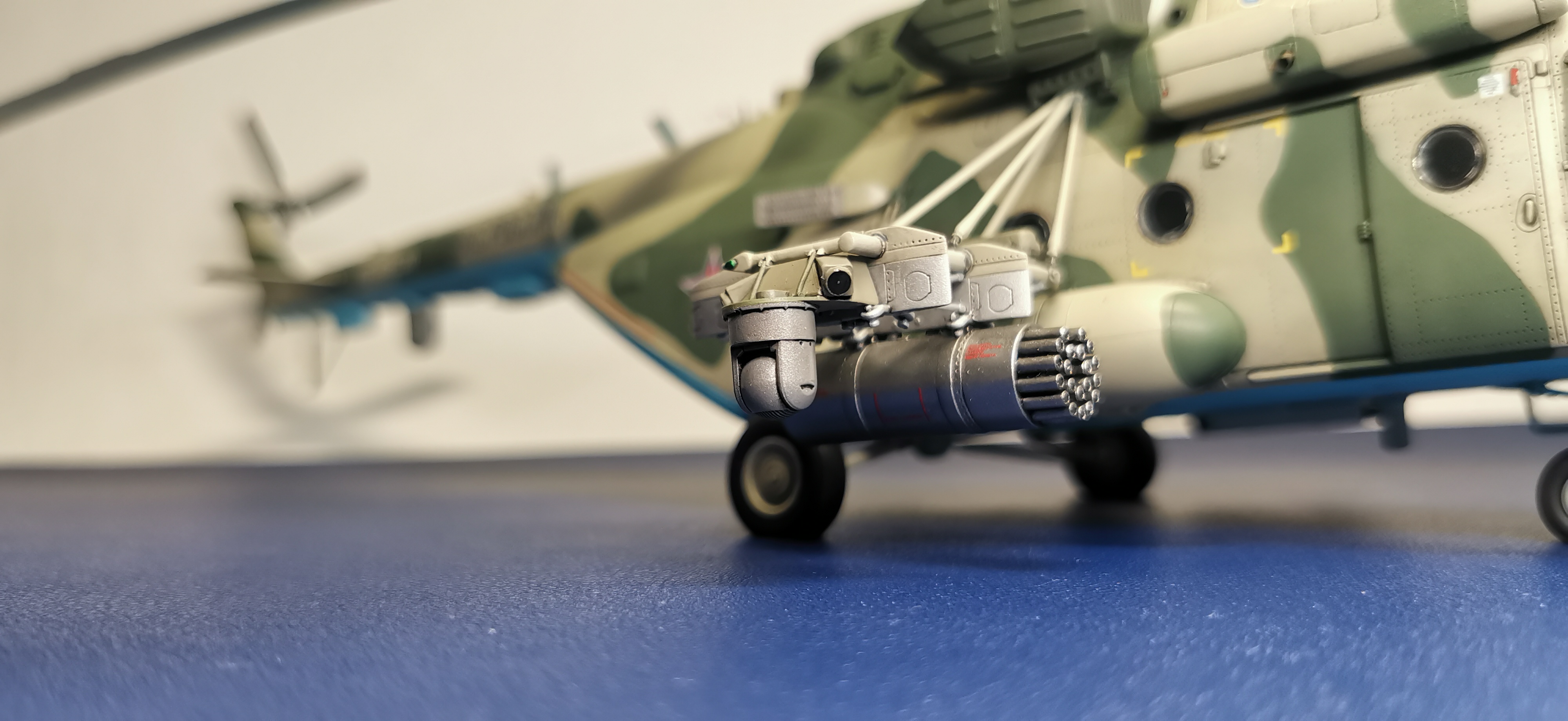

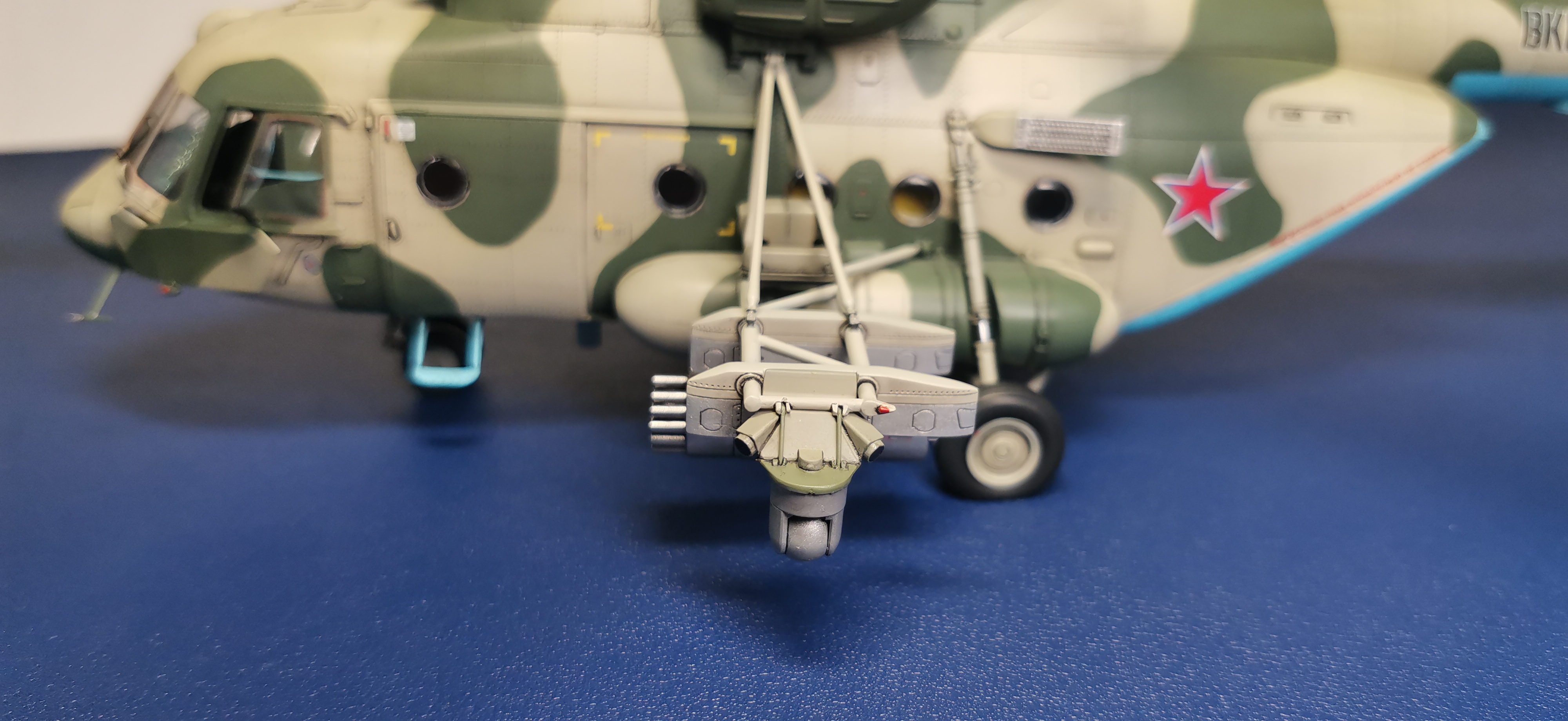

уменьшен короб фотопулемета и рассверлены стволы блоков НАР и добавлены ручки сзади

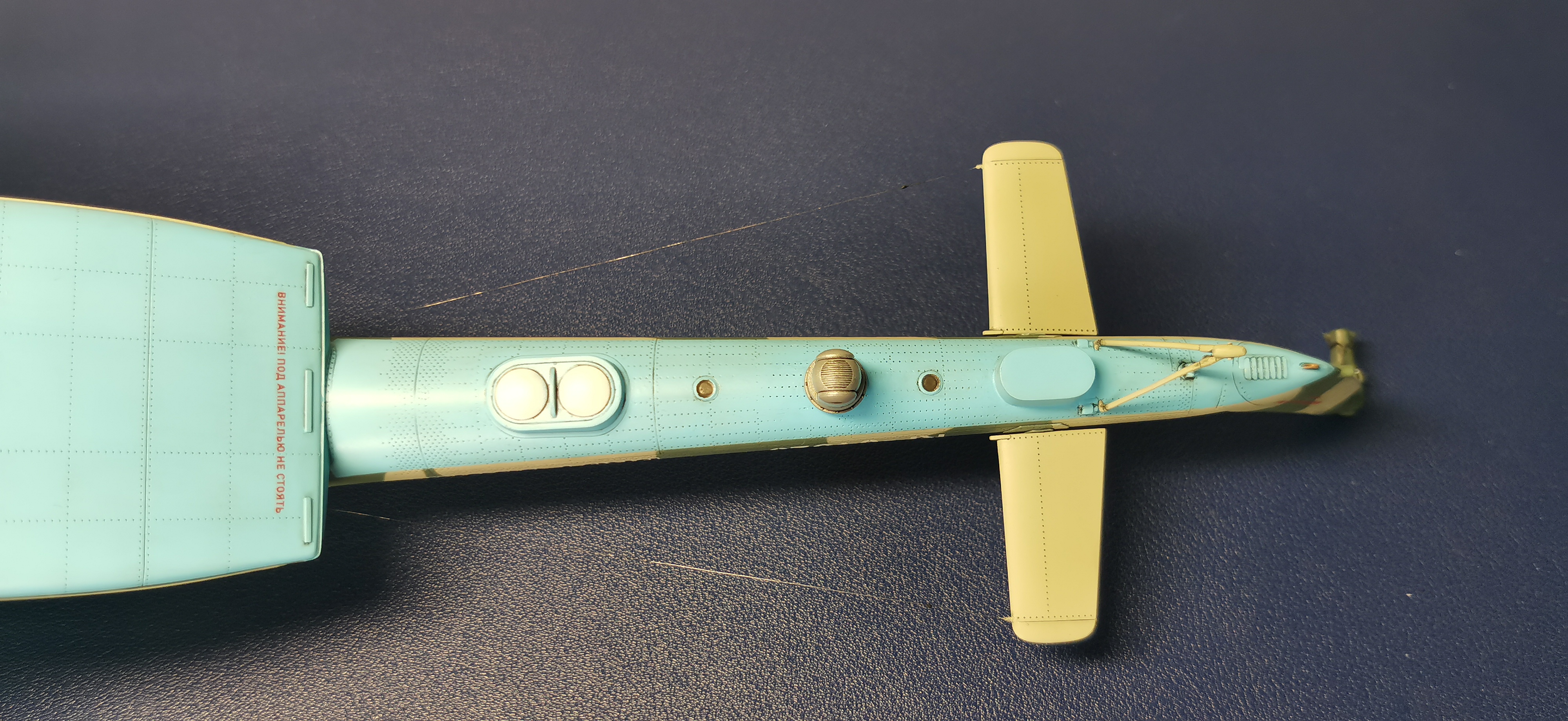

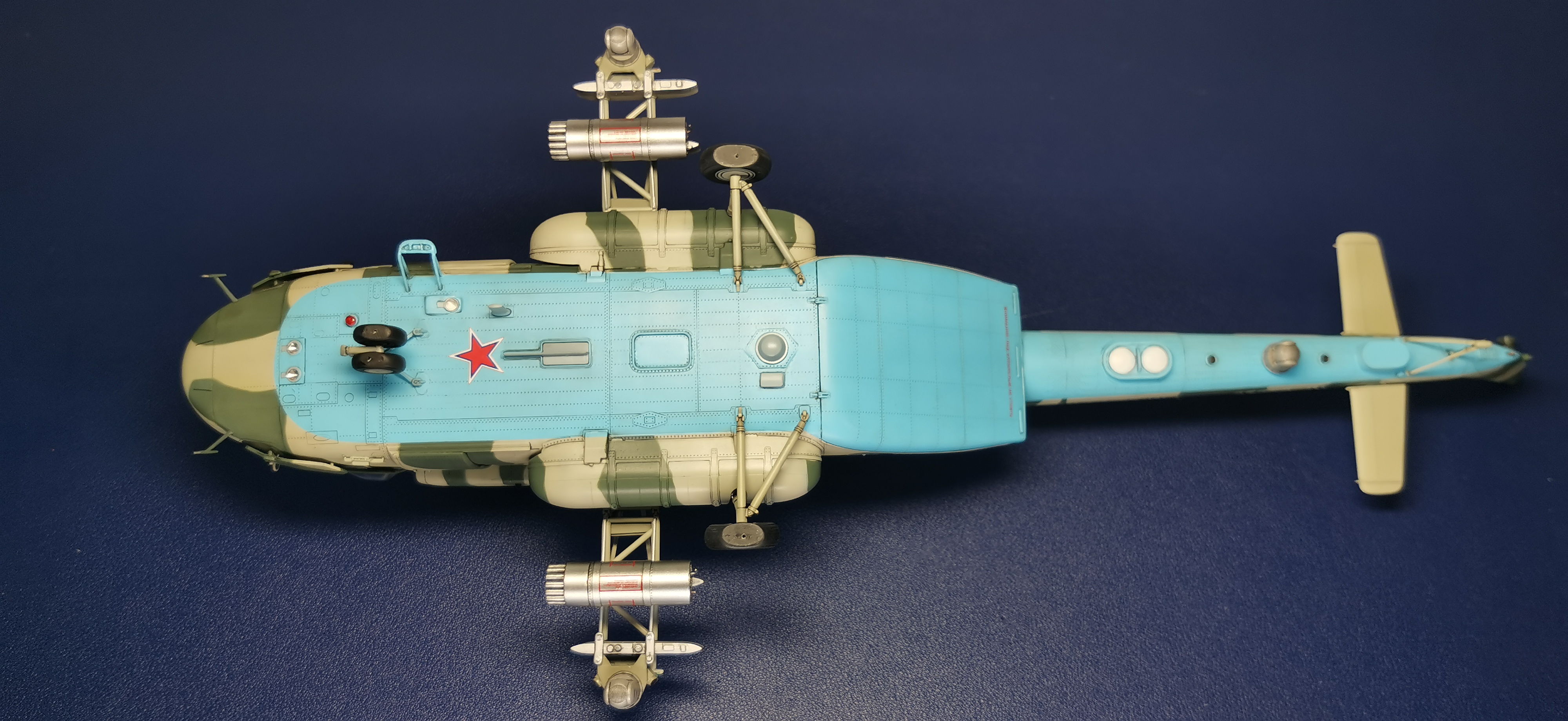

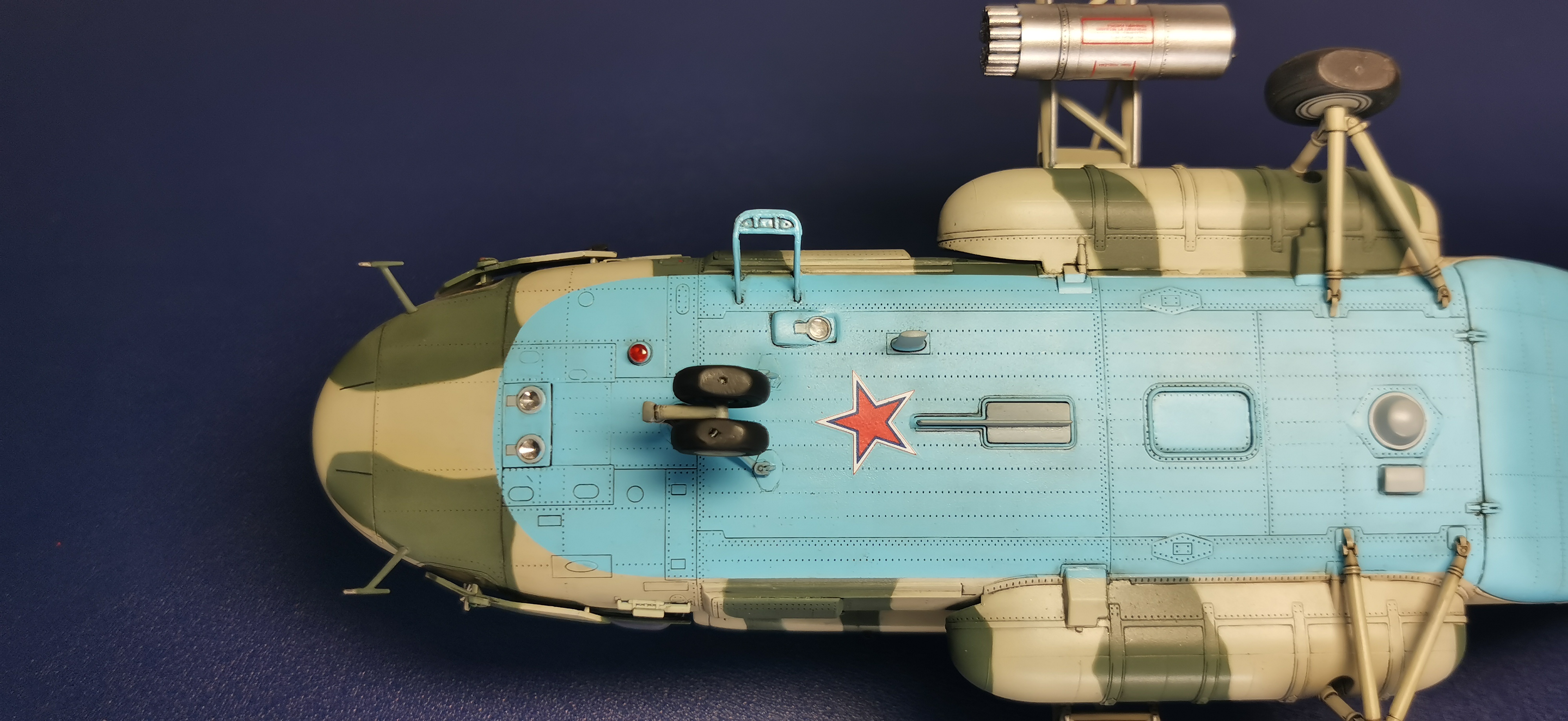

добавлена антенна дальней навигации на брюхе
внутренняя часть внешних баков из фольги в районе сдвига дверей
шины под нагрузкой
отражатели фар сымитированы из фольги от конфет

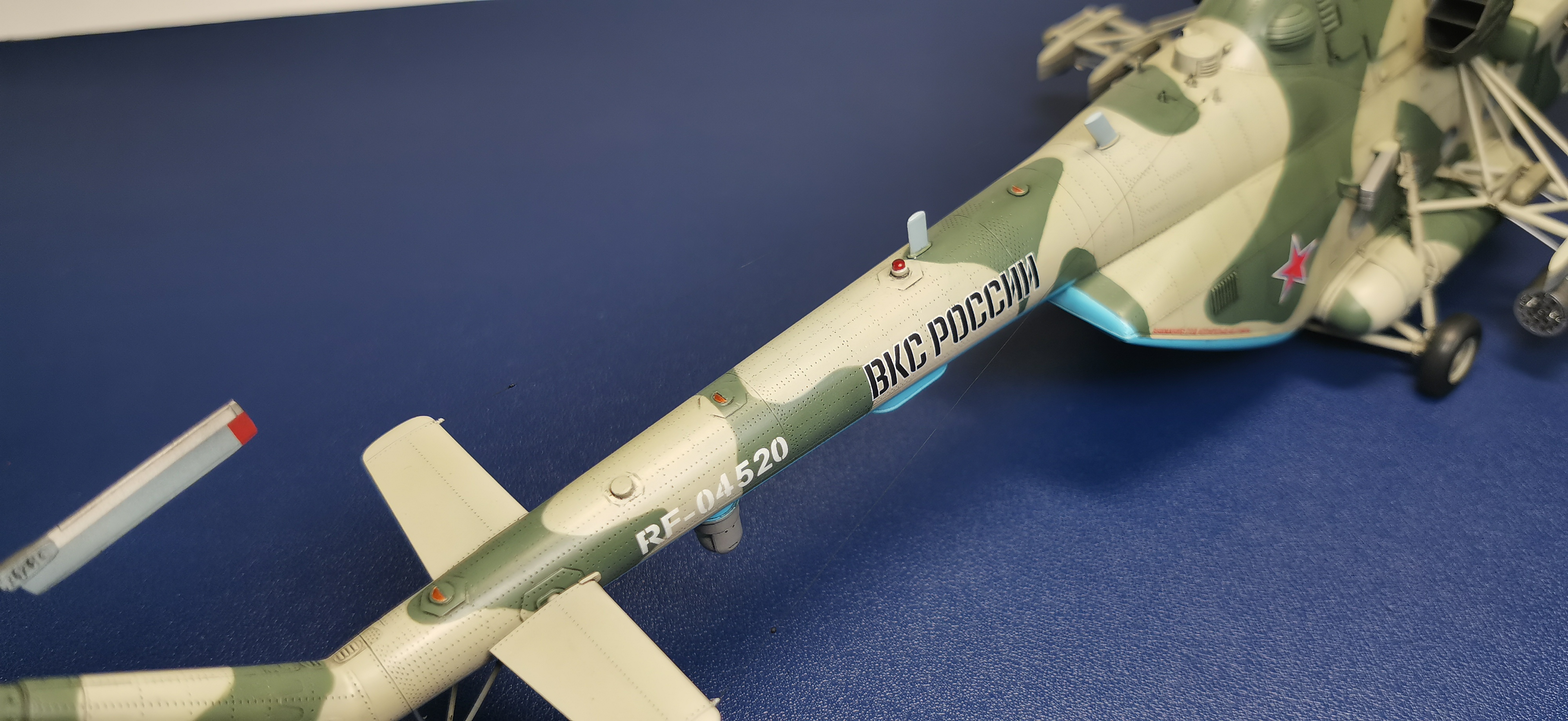

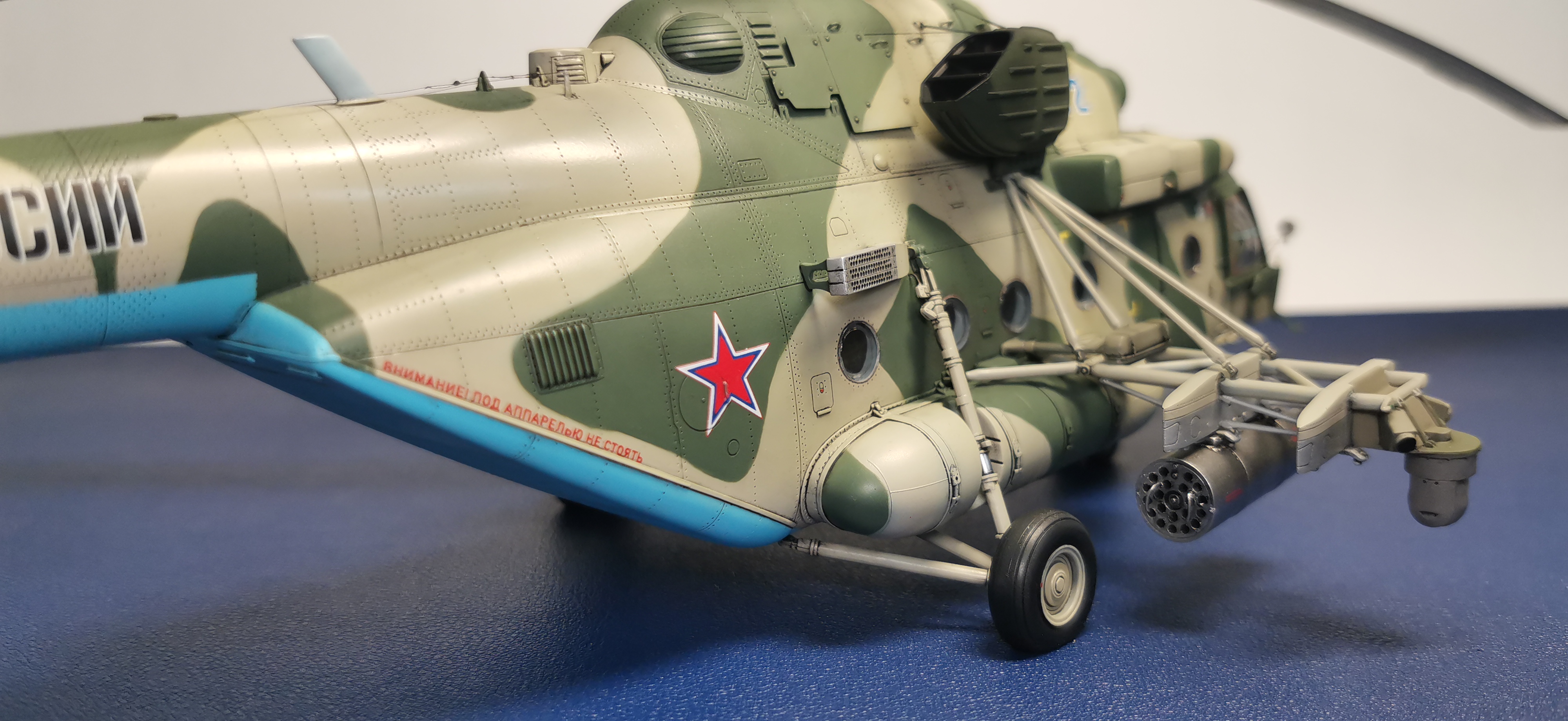

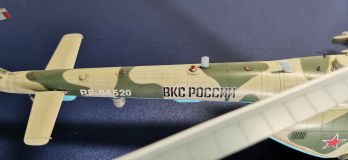

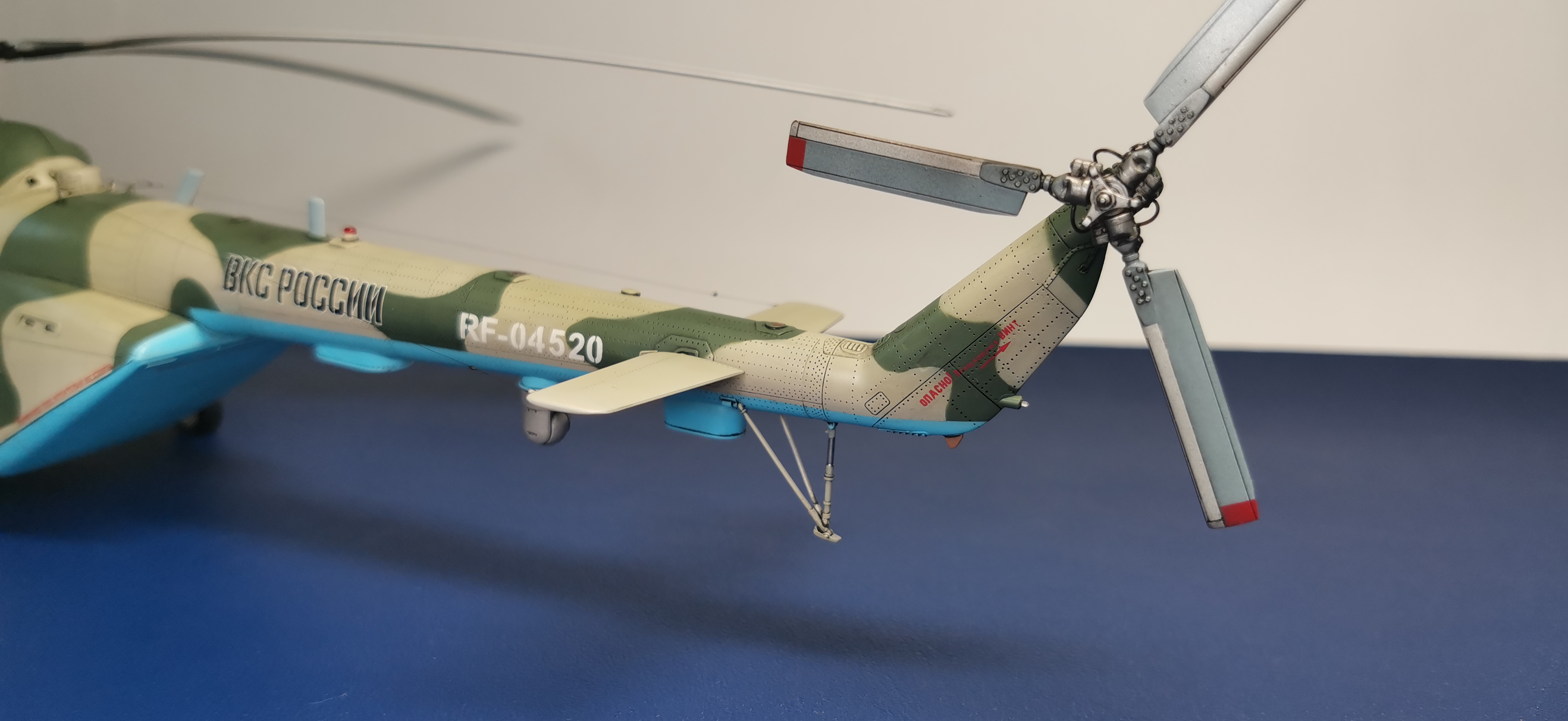

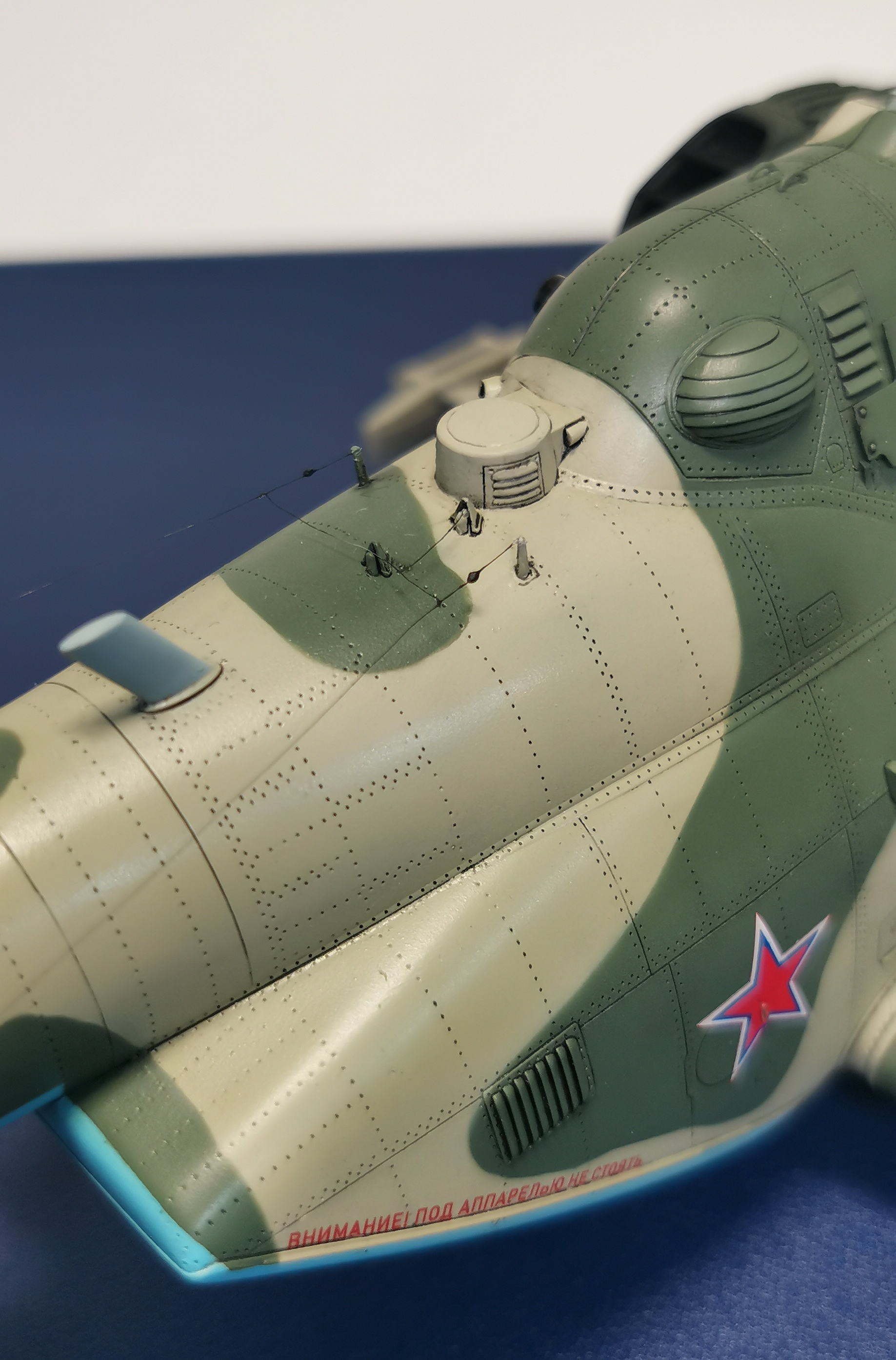

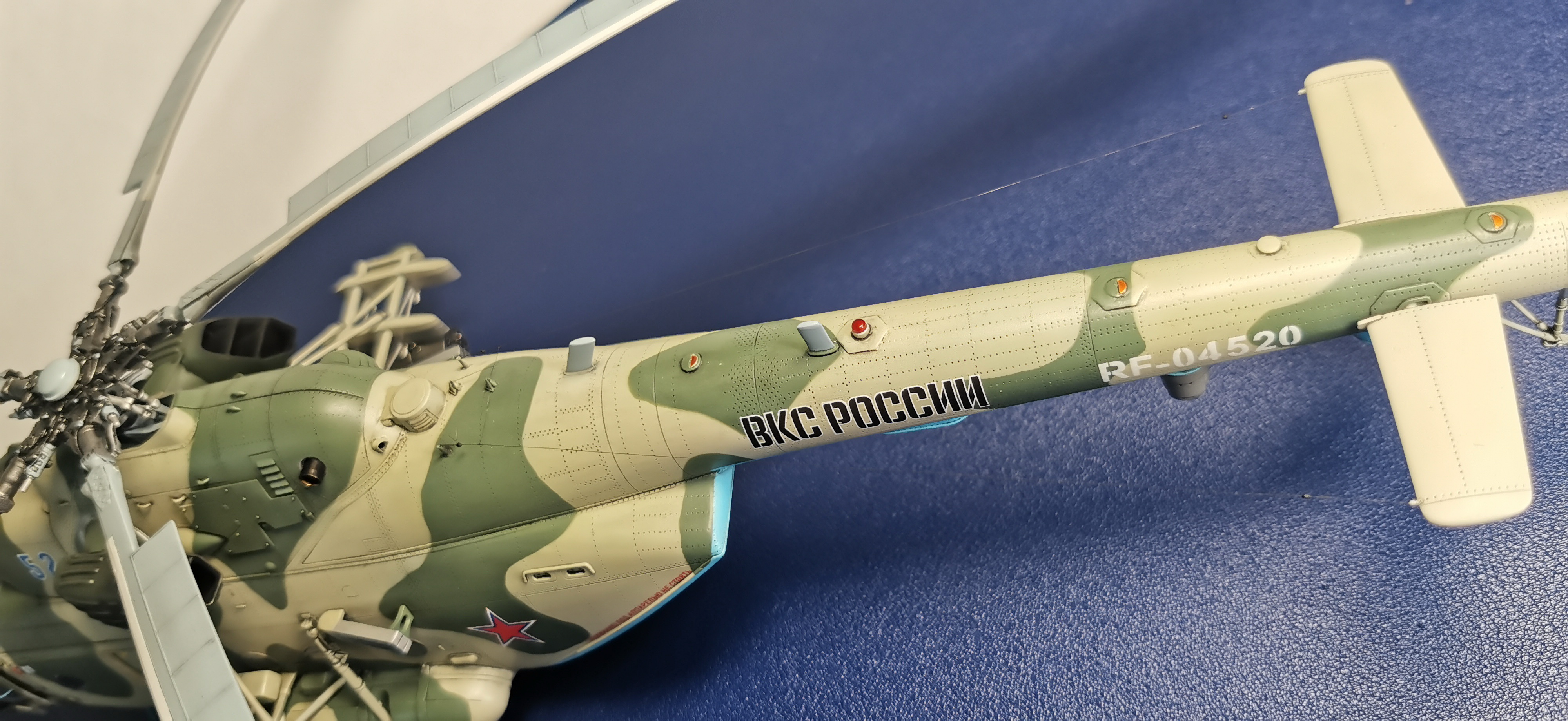

декали частично из набора, часть Бегемот (были приобретены декали на Ми-8 АМТШ от них, плюсом шли варианты на МТВ-5, надпись ВНИМАНИЕ! ПОД АППАРЕЛЬЮ НЕ СТОЯТЬ! дана без "!" в конце, что является косяком Бегемота), технички как таковой нет (та что в наборе жалкое подобие которое я не стал клеить).

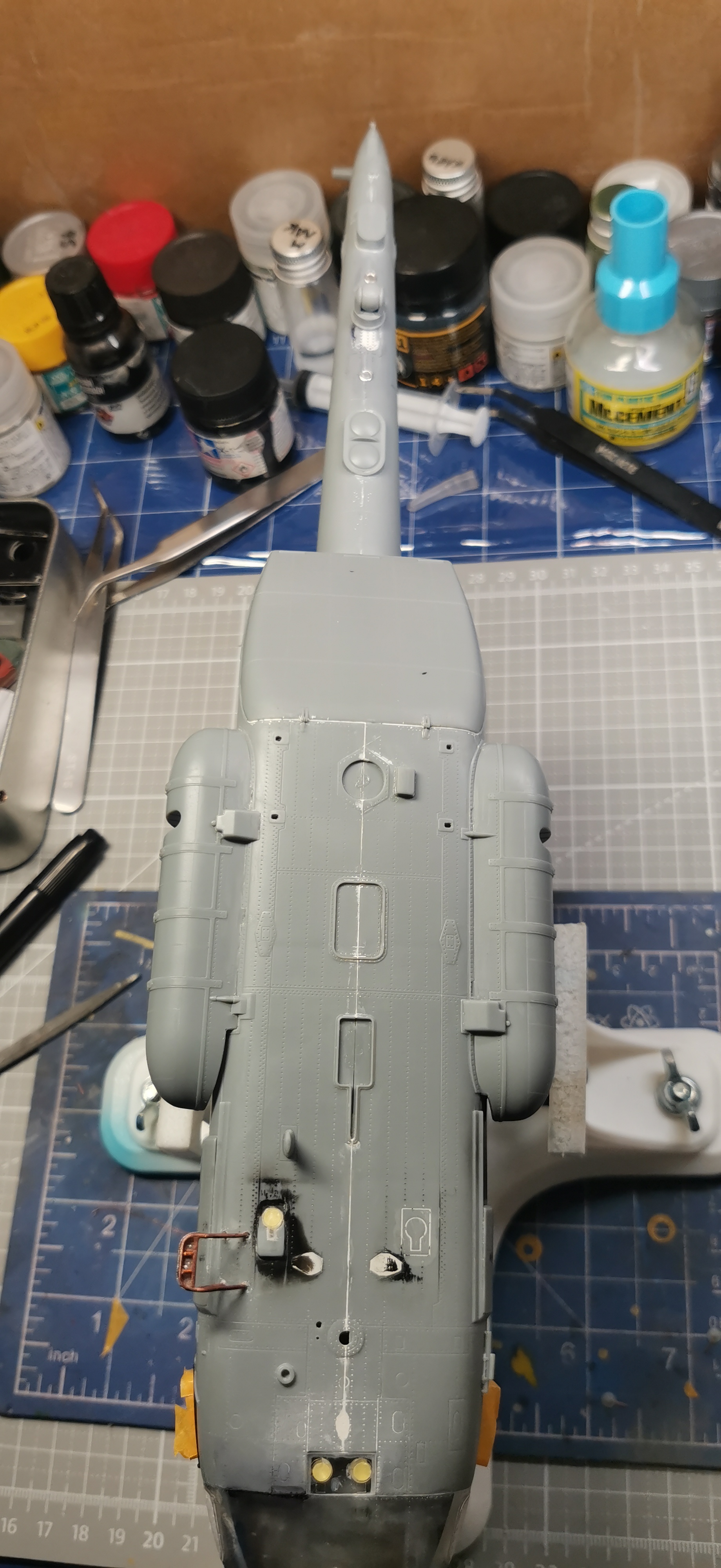

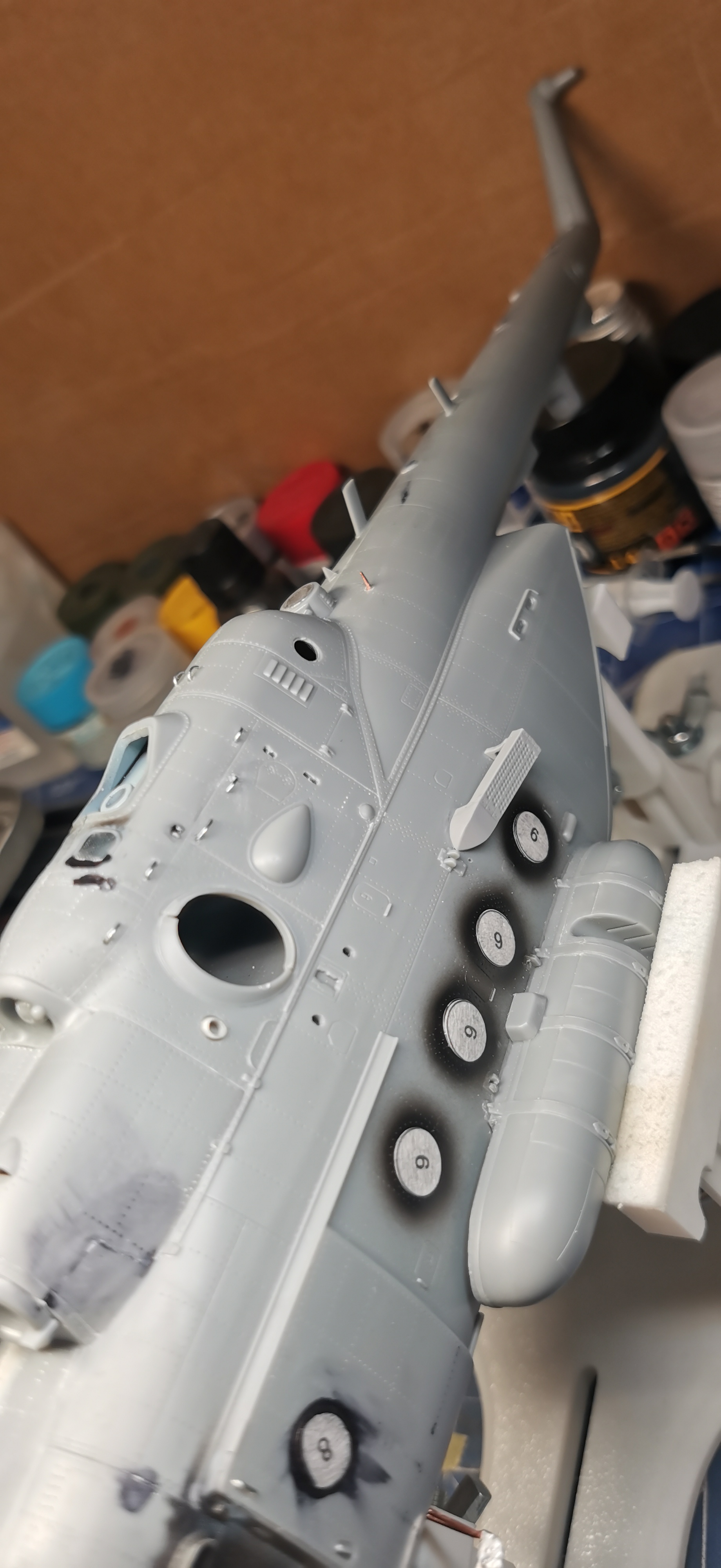

Проблемы со сборкой так же возникли на этапе склеивания фюзеляжа, но уже на опыте подточил в районе перегородки кабины что все сошлось, помучался немного с подгонкой БКО, отсек БУР перенес ближе к стабилизаторам, закрыл отверстие на месте станции Липа, держатели тросовой антенны из медной проволоки.

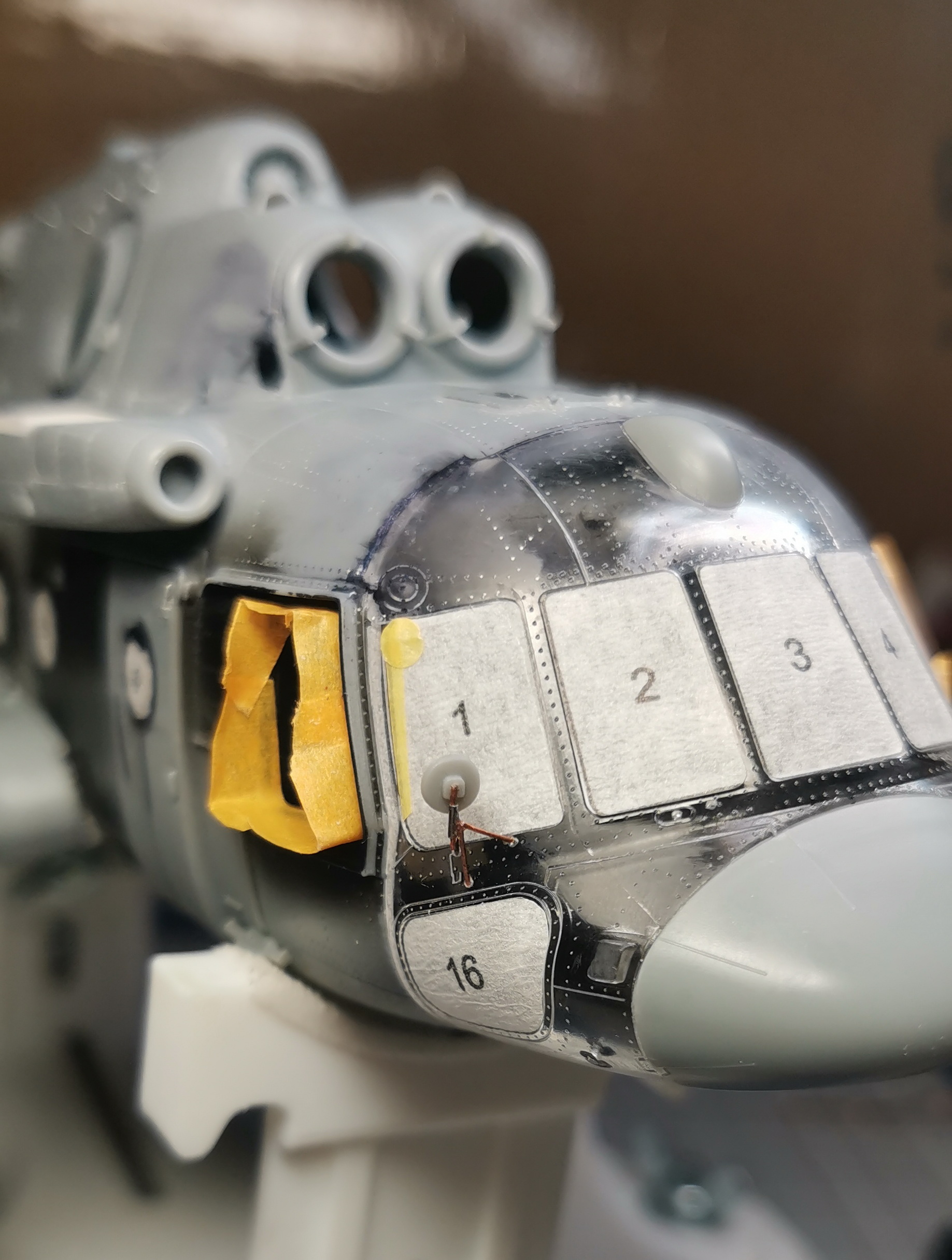

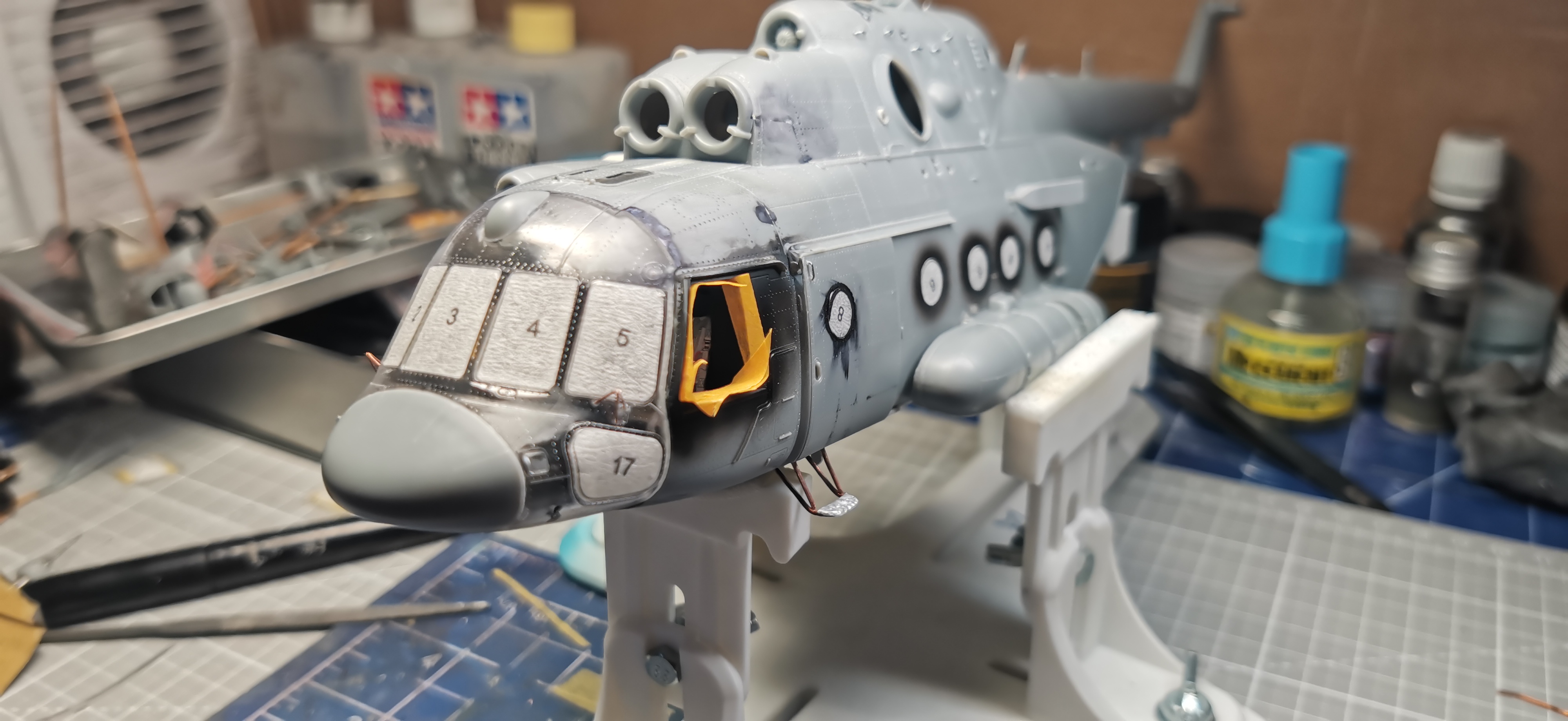

Использовал маски на стекла из набора, долго их держать на модели нельзя и поменьше на них давить, спереди боковые маски снялись без клеевого слоя, пришлось потом ватной палочкой и уайт спиритом чистить их.

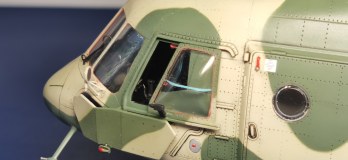

Имитация герметика на стеклах с помощью уай спирита и масляных красок.

Зеркала красились хром краской Хобби Линк.

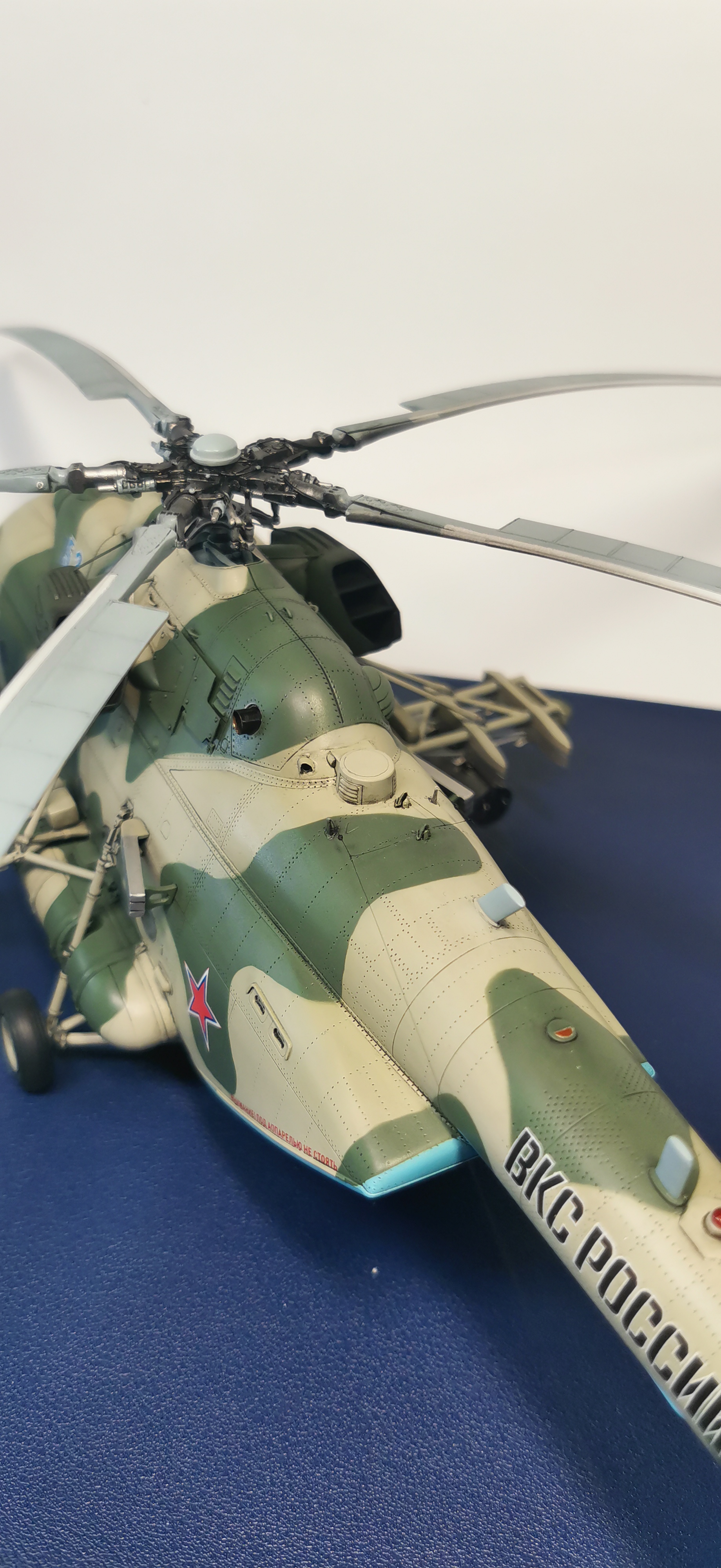

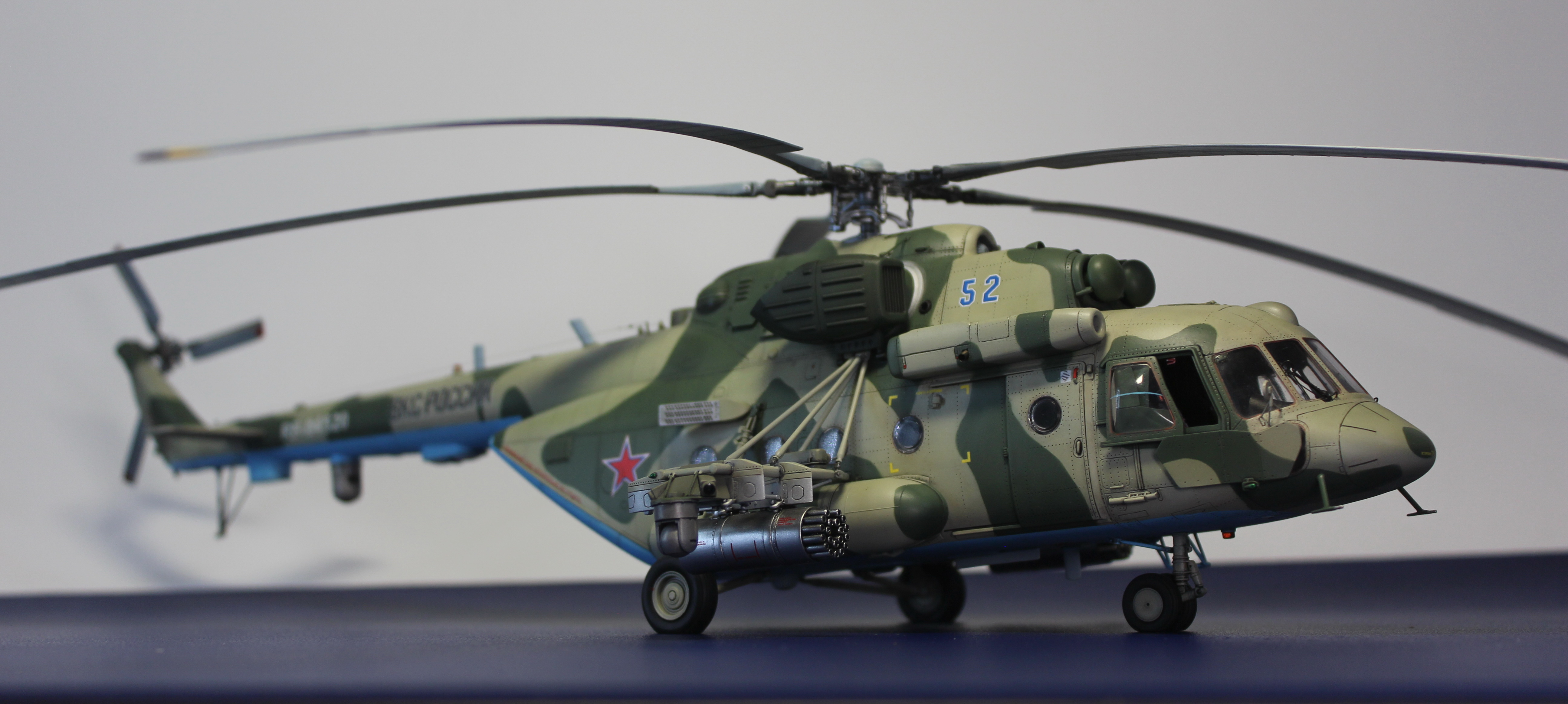

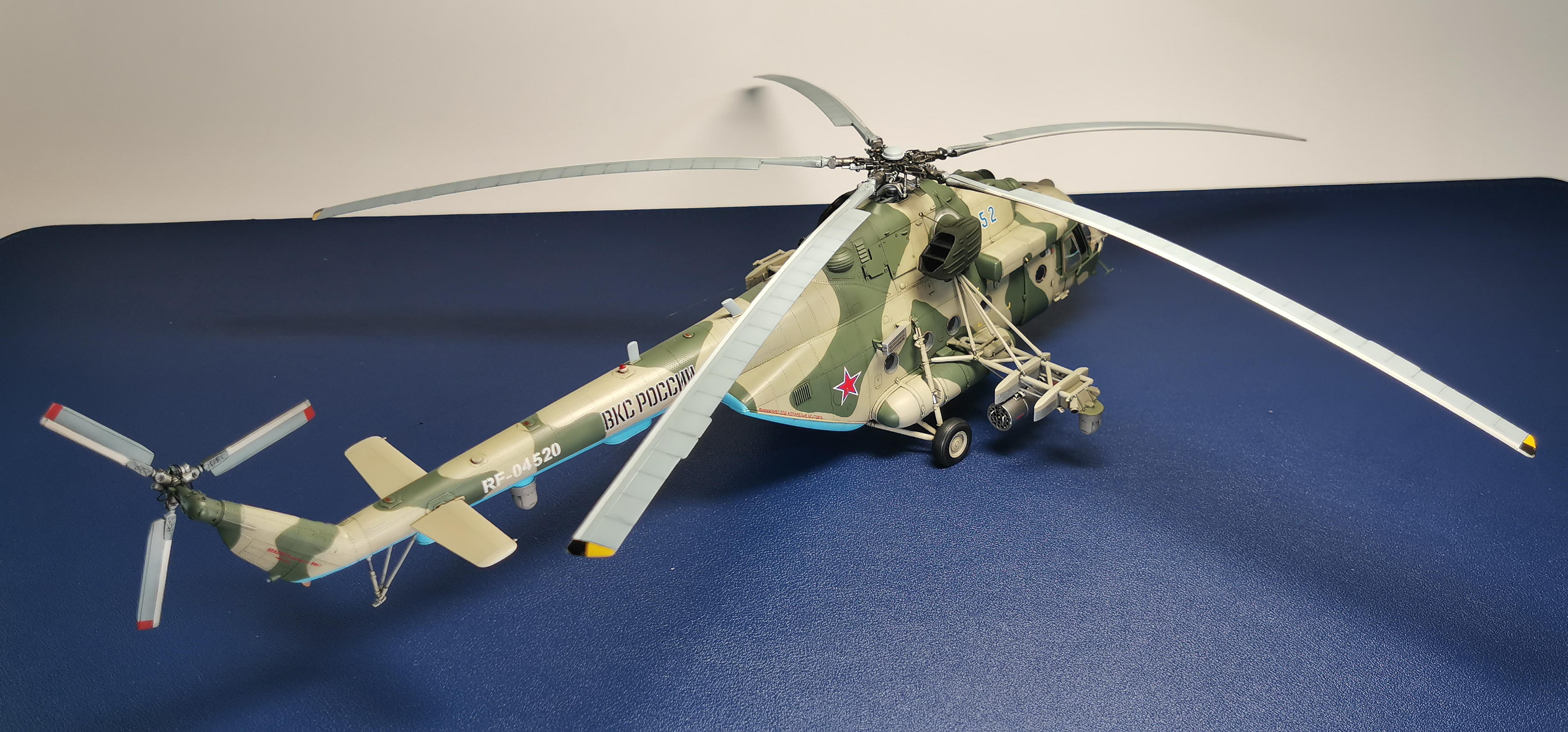

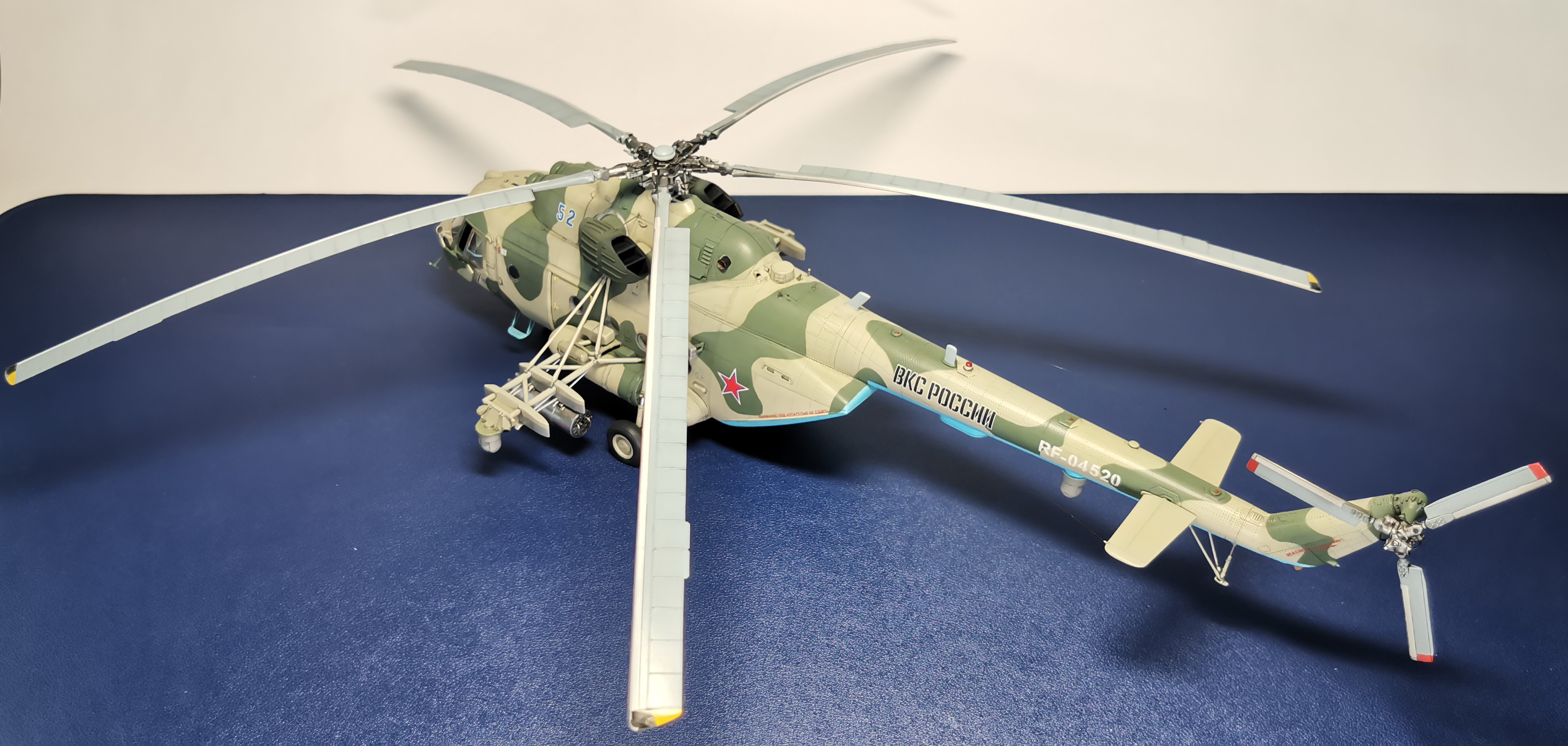

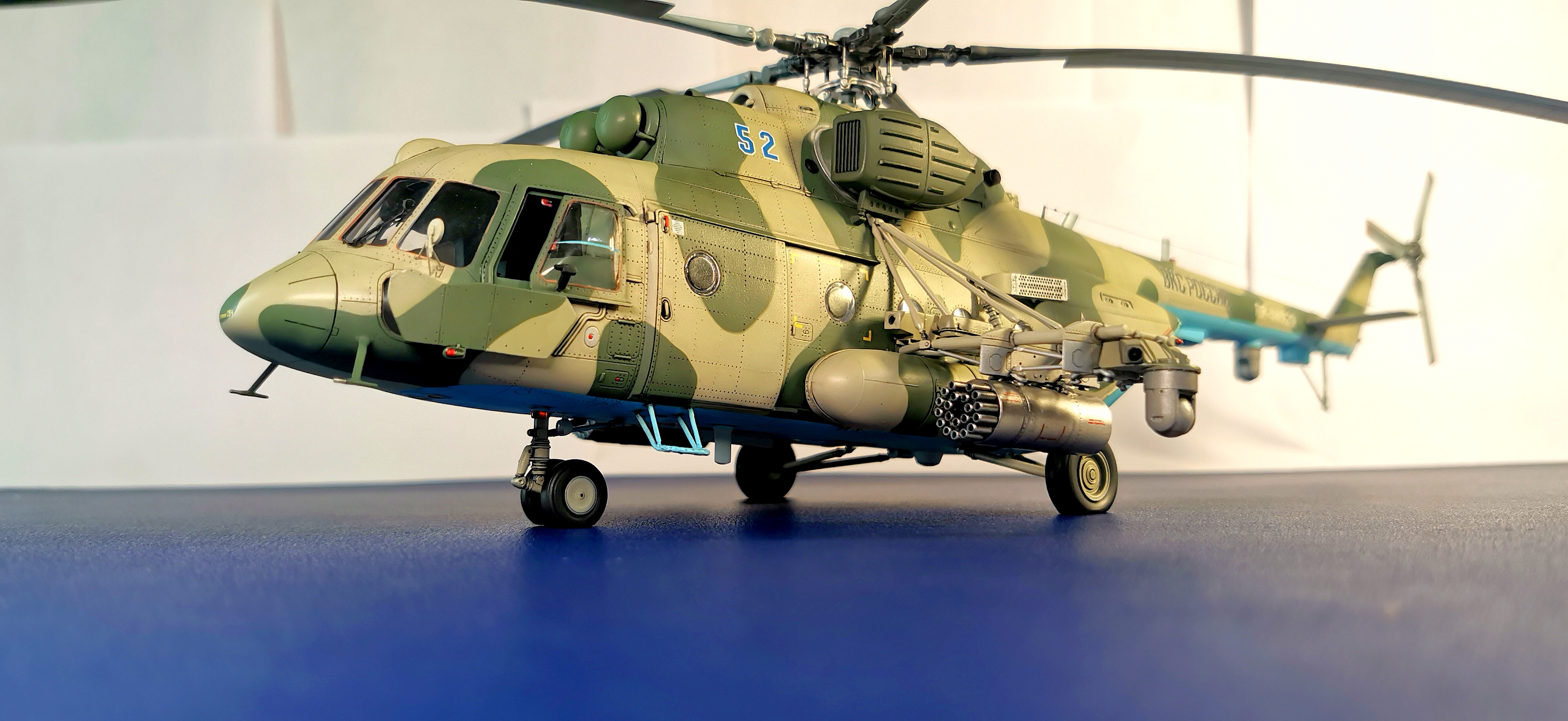

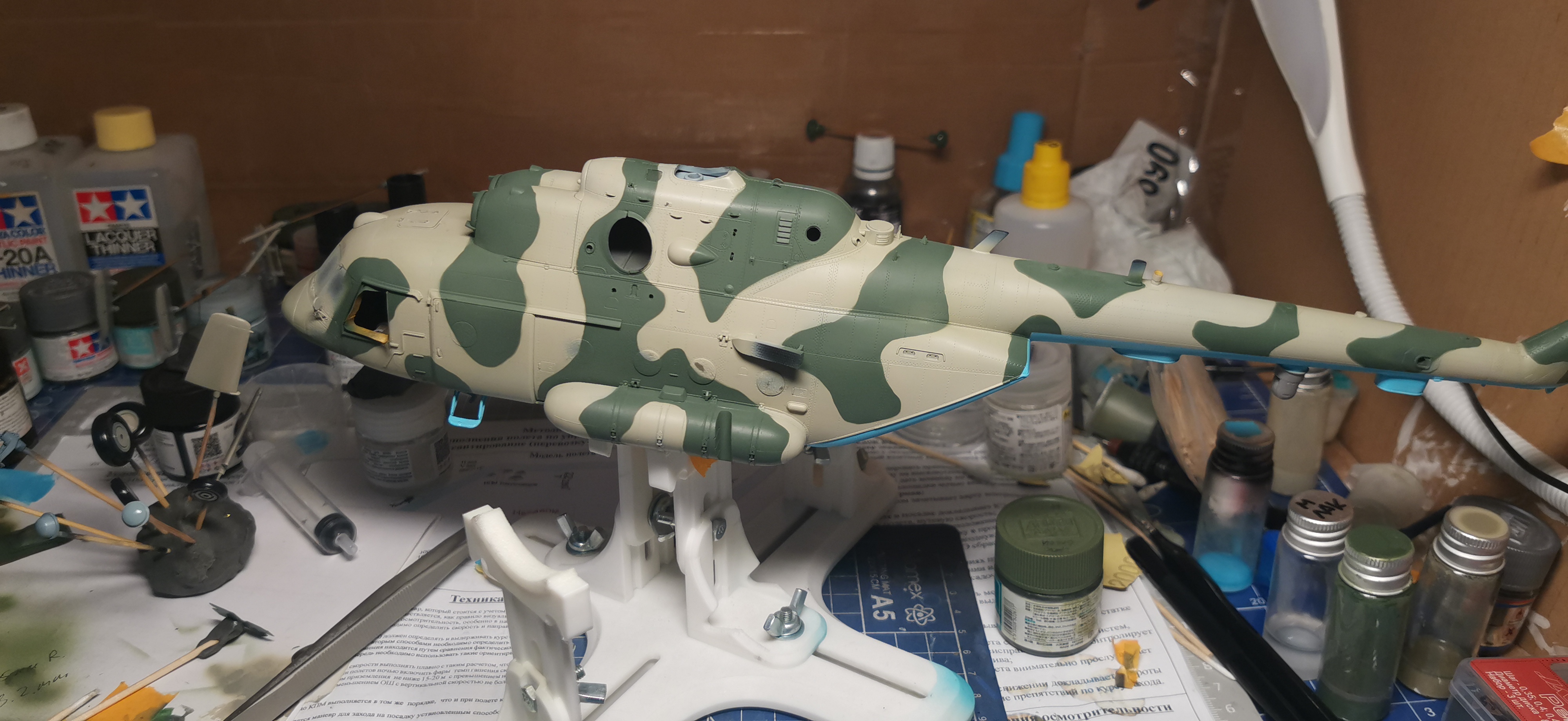

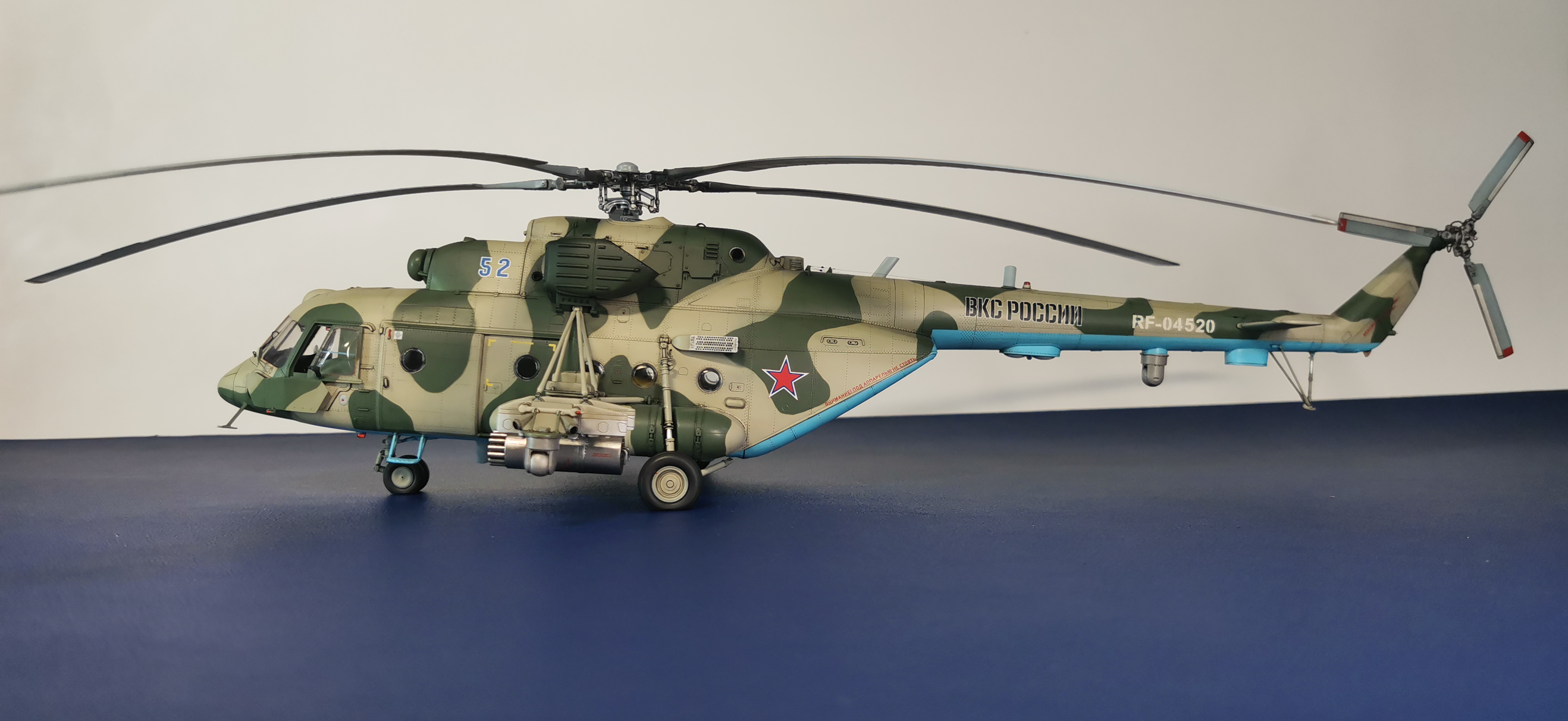

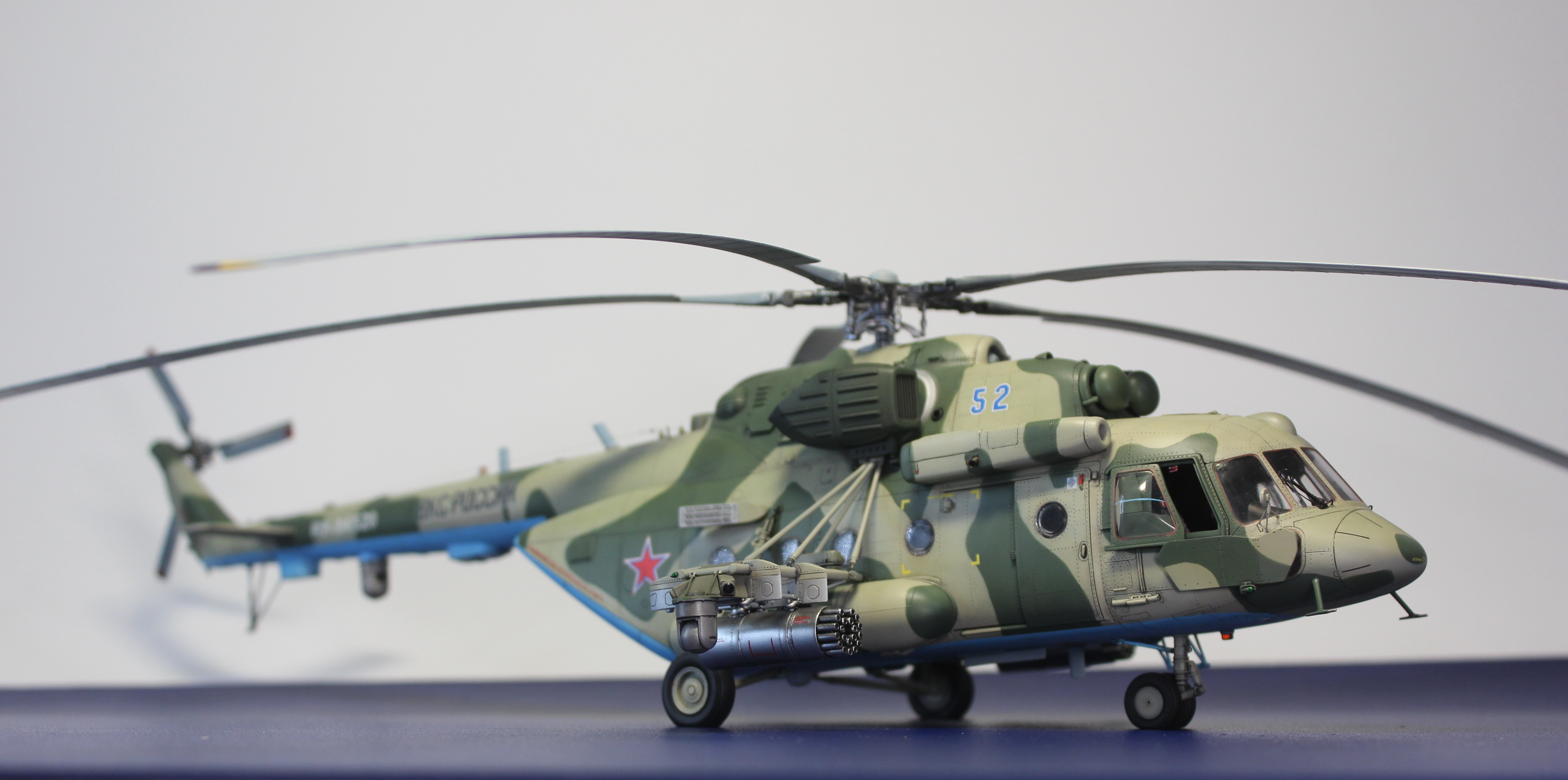

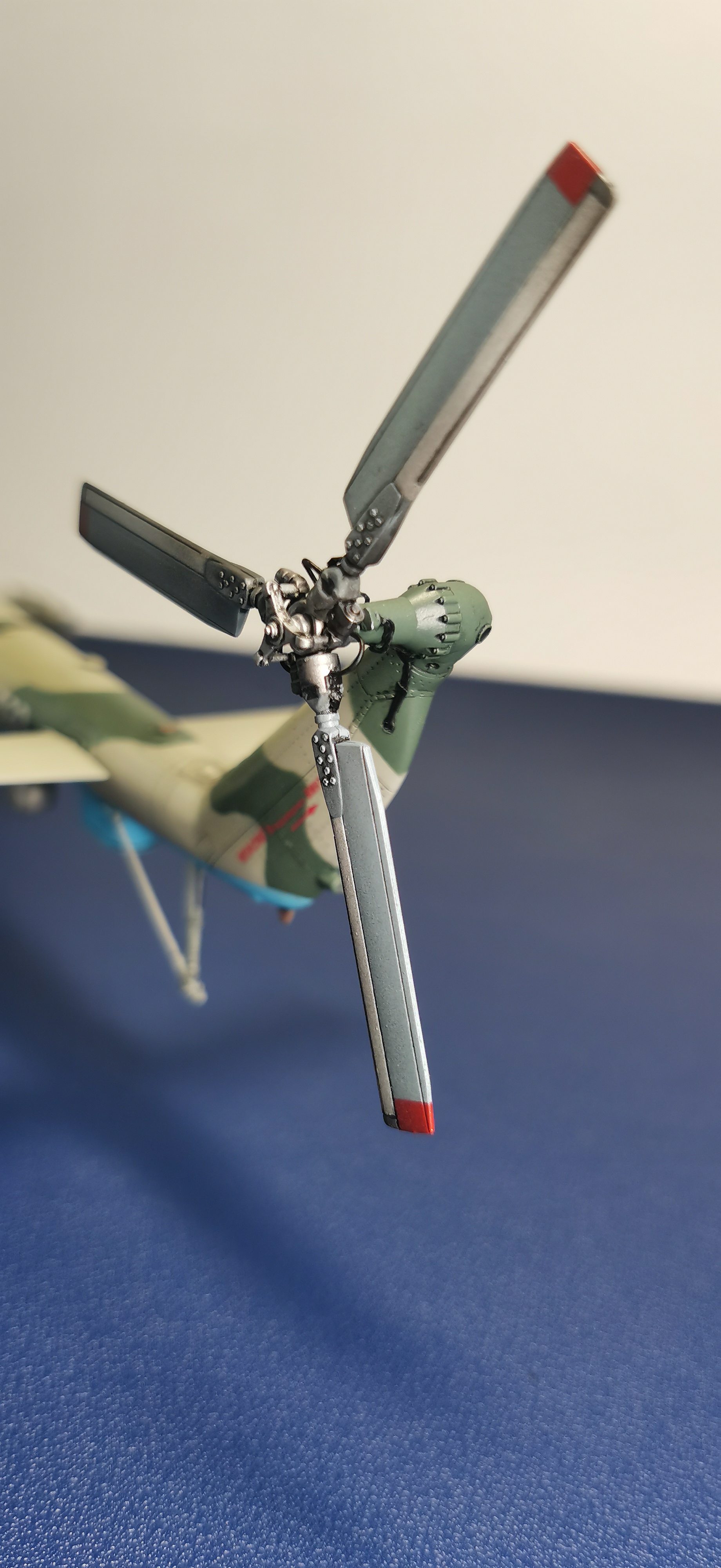

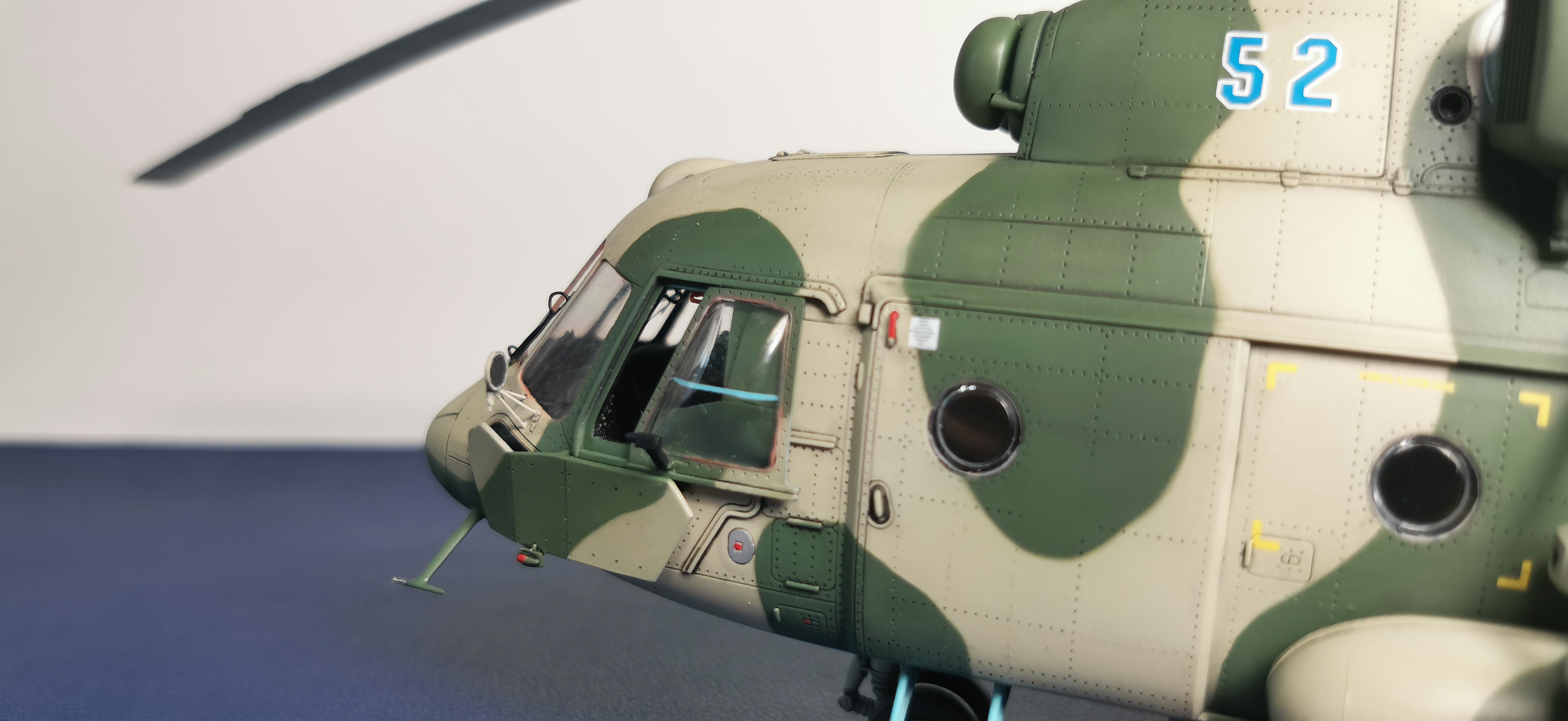

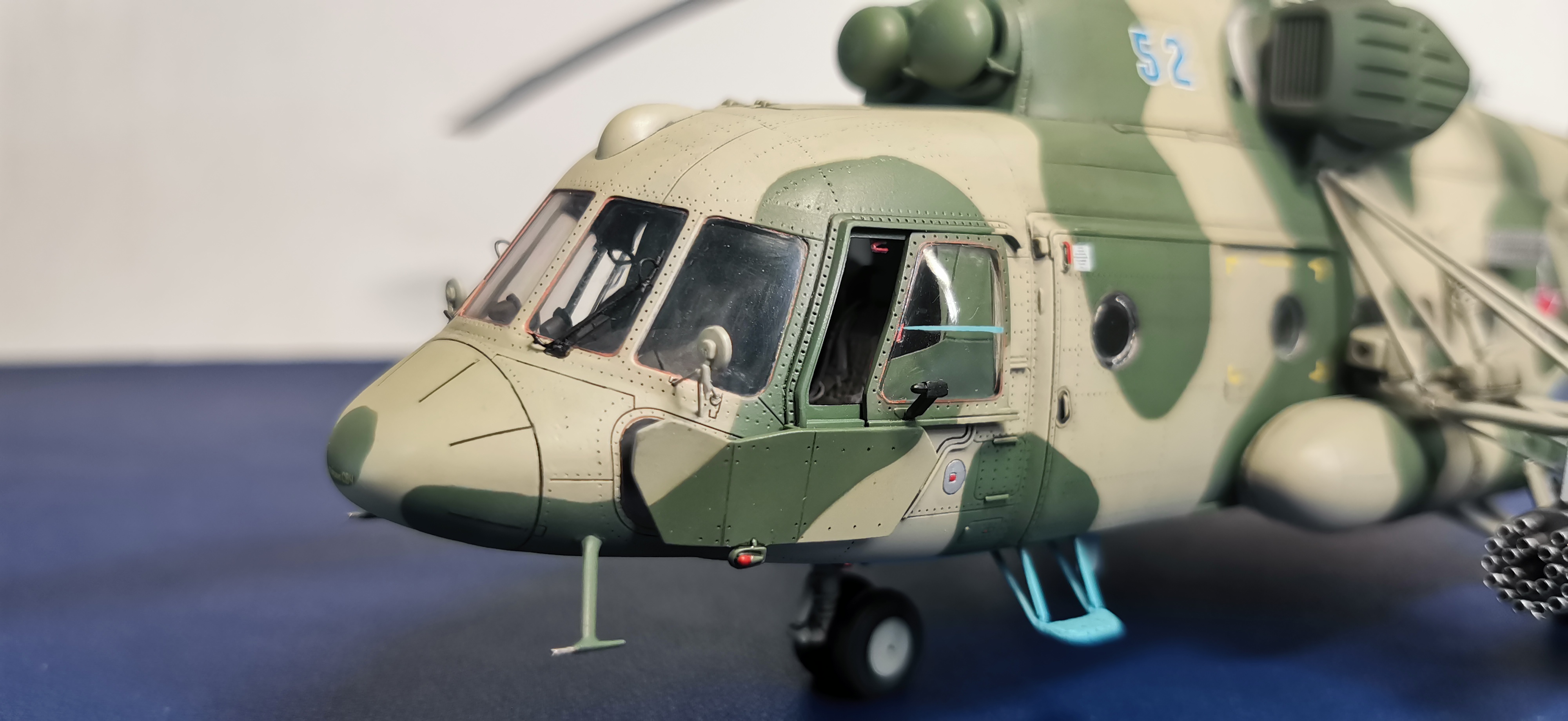

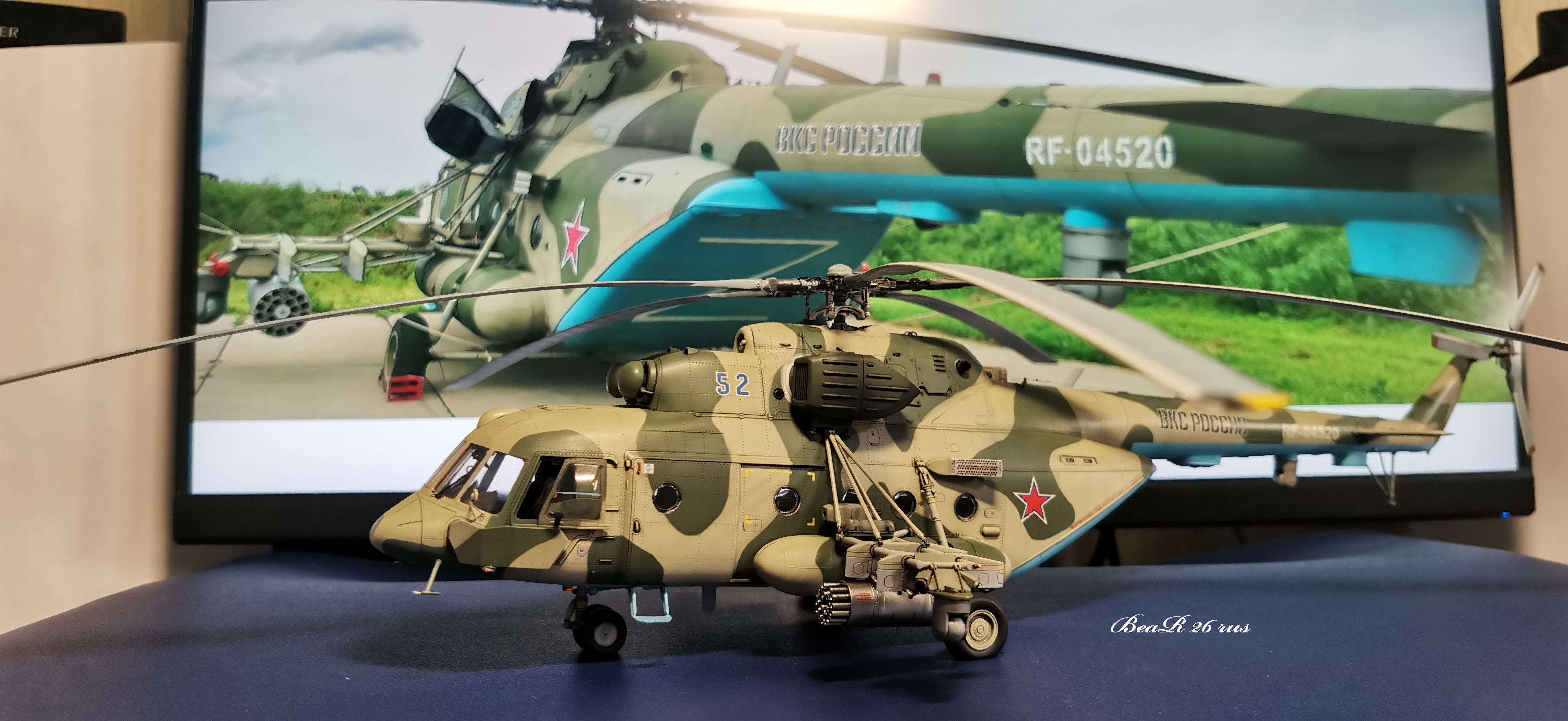

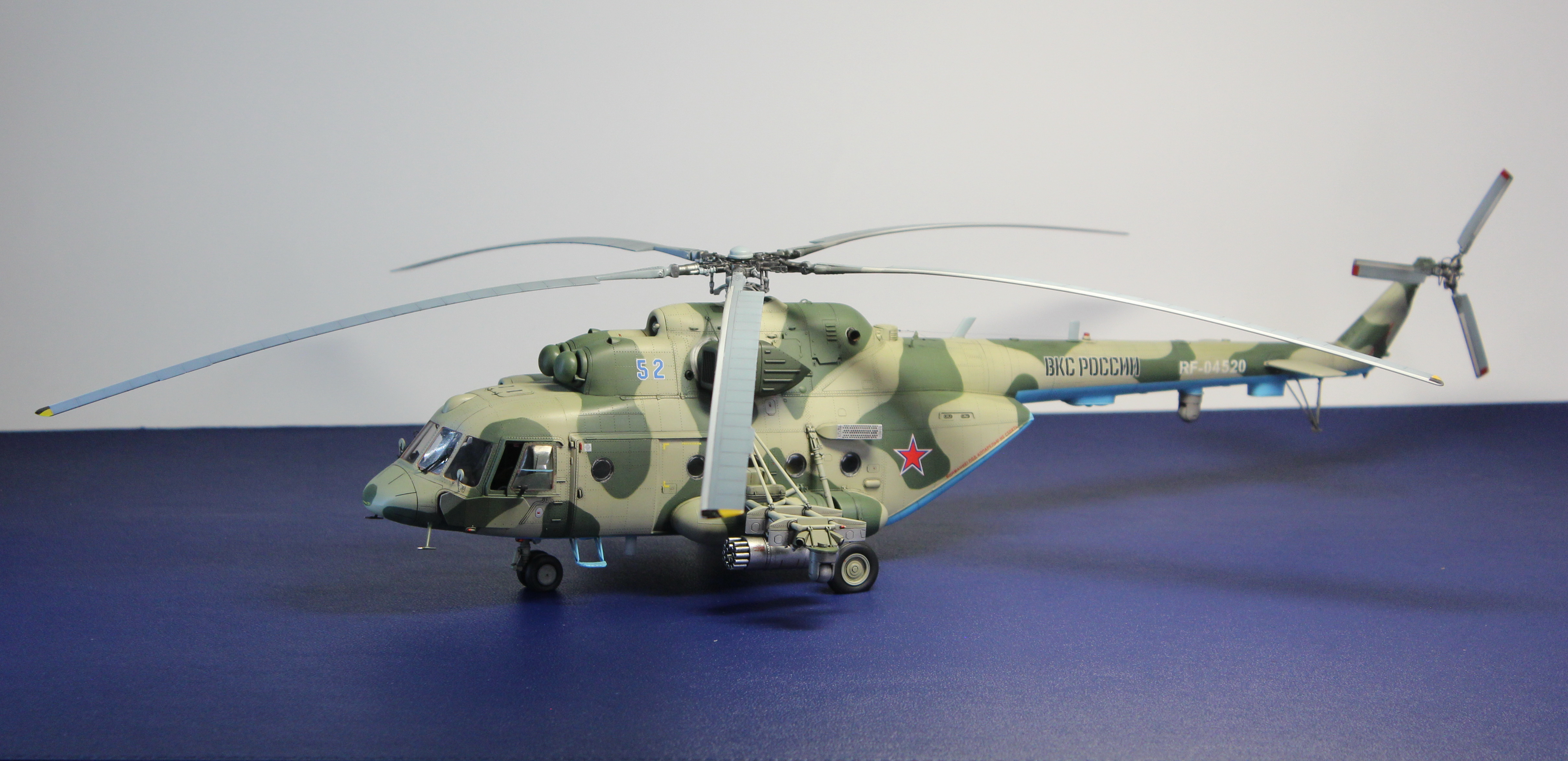

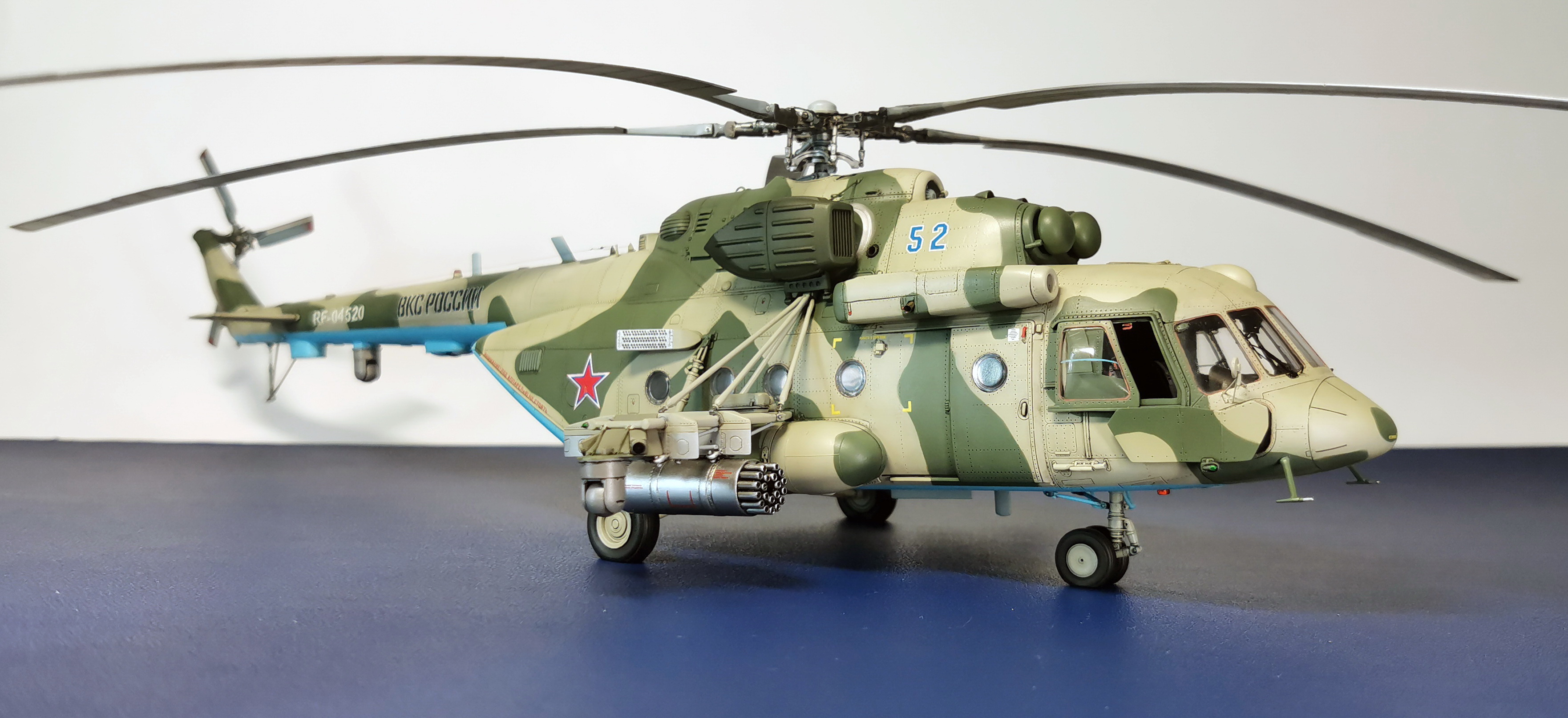

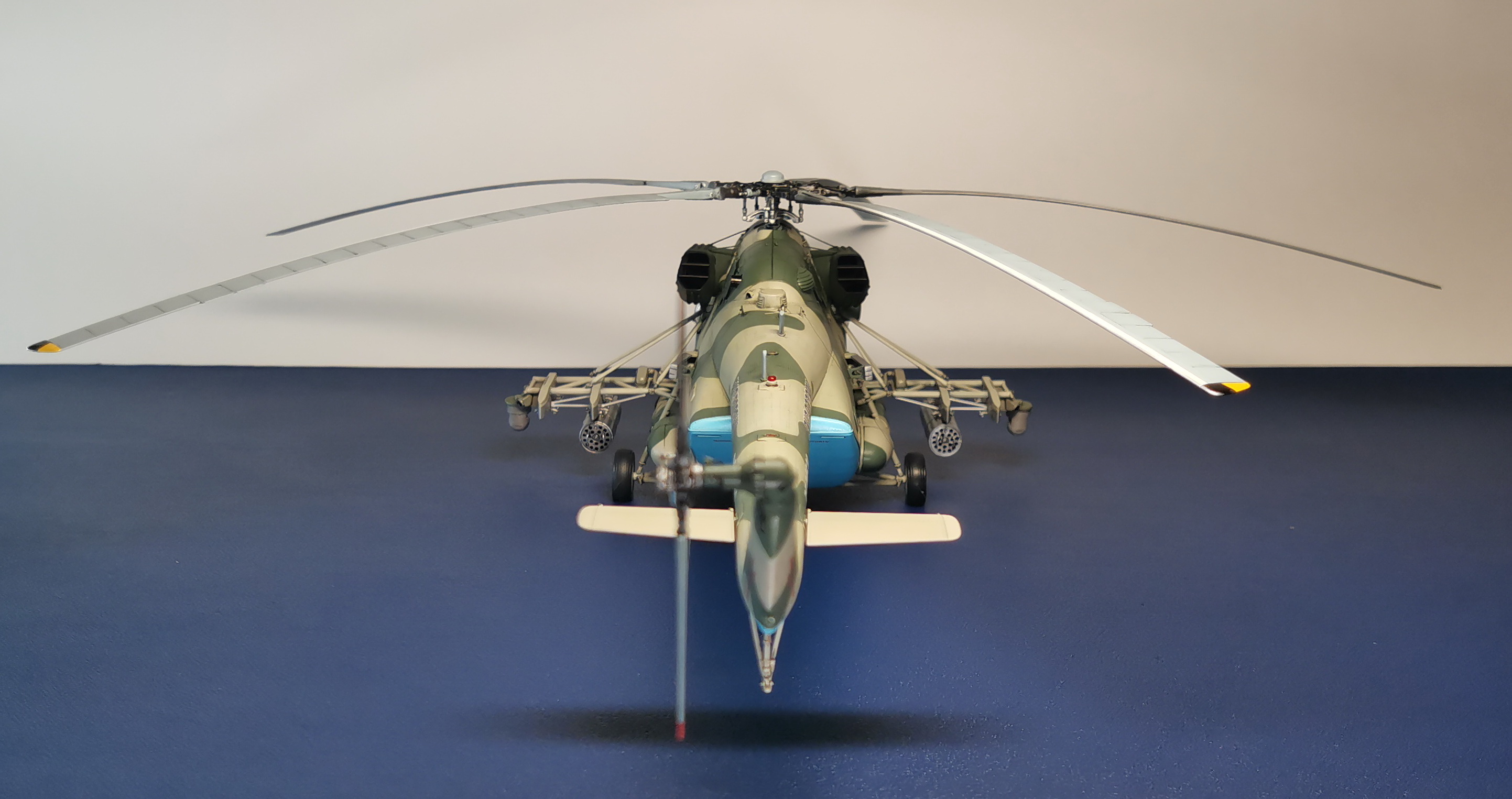

Красилось красками Jim Scale, Tamiya, Gunze Sangyo, лак GX100 (финишный матовый лак С182), цвета те же, но более светлые, по итогу получился светлым и пришлось тонировать зеленым Н320 цветом, чтоб придать побольше зелености (все цвета смешивались, в сети гуляют фото новенького борта еще без БКО, но сейчас борт достаточно ушатан и выгорел) взял за основу что-то среднее между новым и уставшим бортом. Из-за косяка с правой дверью на модели камуфляж немного не бьется с прототипом (ну и намучался с нанесением его). Лопасти слегка закоптил снизу и РВ, а сам вертолет не стал, представим что его помыли.

Фото на зеркалку/телефон, (все никак не освою зеркальный фотоаппарат )

В ближайшее время модель будет отдана заказчику.
