Атомная подводная лодка проекта 675

Атомные подводные лодки проекта 675- серия советский подводных атомных ракетных крейсеров, оснащенных ракетным комплексом П-6 (в случае необходимости стратегическими КР П-5Д). Разработка проекта началась в ЦКБ-18 в 1958 году на базе проекта 659. В отличие от него АПЛ проекта 675 вооружались комплексом П-6, имели 8 транспортно-пусковых контейнеров, прочный корпус был на 4 метра длиннее, а также на лодках было установлено более совершенное оборудование. Кроме того, корабли должны были получить на вооружение новый гидроакустический комплекс "Керчь", однако так как к моменту его принятия на вооружение большинство кораблей было построено, то его установка осуществлялась в ходе средних ремонтов и модернизаций. Всего было построено 29 кораблей по проекту 675. В процессе эксплуатации большая часть кораблей прошли модернизацию по проектам 675МУ, 675К, 675МК, 675МКВ м 675НК.

Про модель:

На текущий момент это третья модель подводной лодки у производителя SteamWorks в масштабе 1/350. По традиции модель напечатана из фотополимерной смолы и имеет все характерные черты для моделей этого производителя. Чтобы много не повторяться про основную особенность, связанную с методом производства - на модели видны слои печать, где то сильнее, где то не так выражено. Для получения гладкой поверхности потребуется все это обработать.

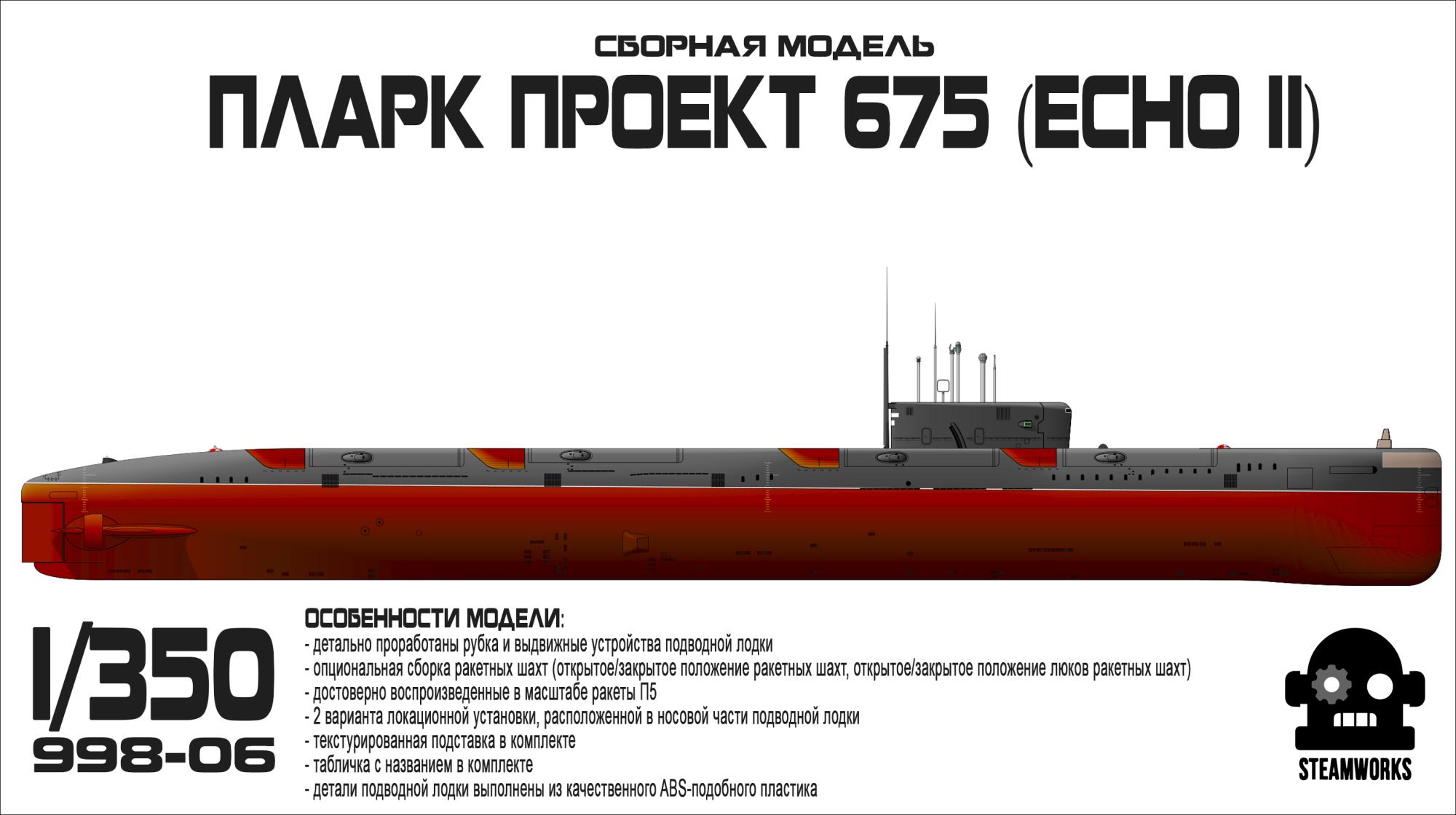

На коробке вместо боксарта изображена боковая проекция подводной лодки, она же является и схемой окраски (пока что производитель не вкладывает в свои наборы полноценные схемы окраски и декали). Но сразу же появляются небольшие вопросы к выбору изображения для боковика - модель, которую можно собрать из набора отличается от представленного изображения (об этом ниже). Также на боксарте перечислены основные преимущества набор: проработанная рубка и выдвижные устройства, возможность сборки ТПК в двух положениях, а также возможность открыть/закрыть каждый контейнер, в наборе дано ракетное вооружение - 8 ракет.

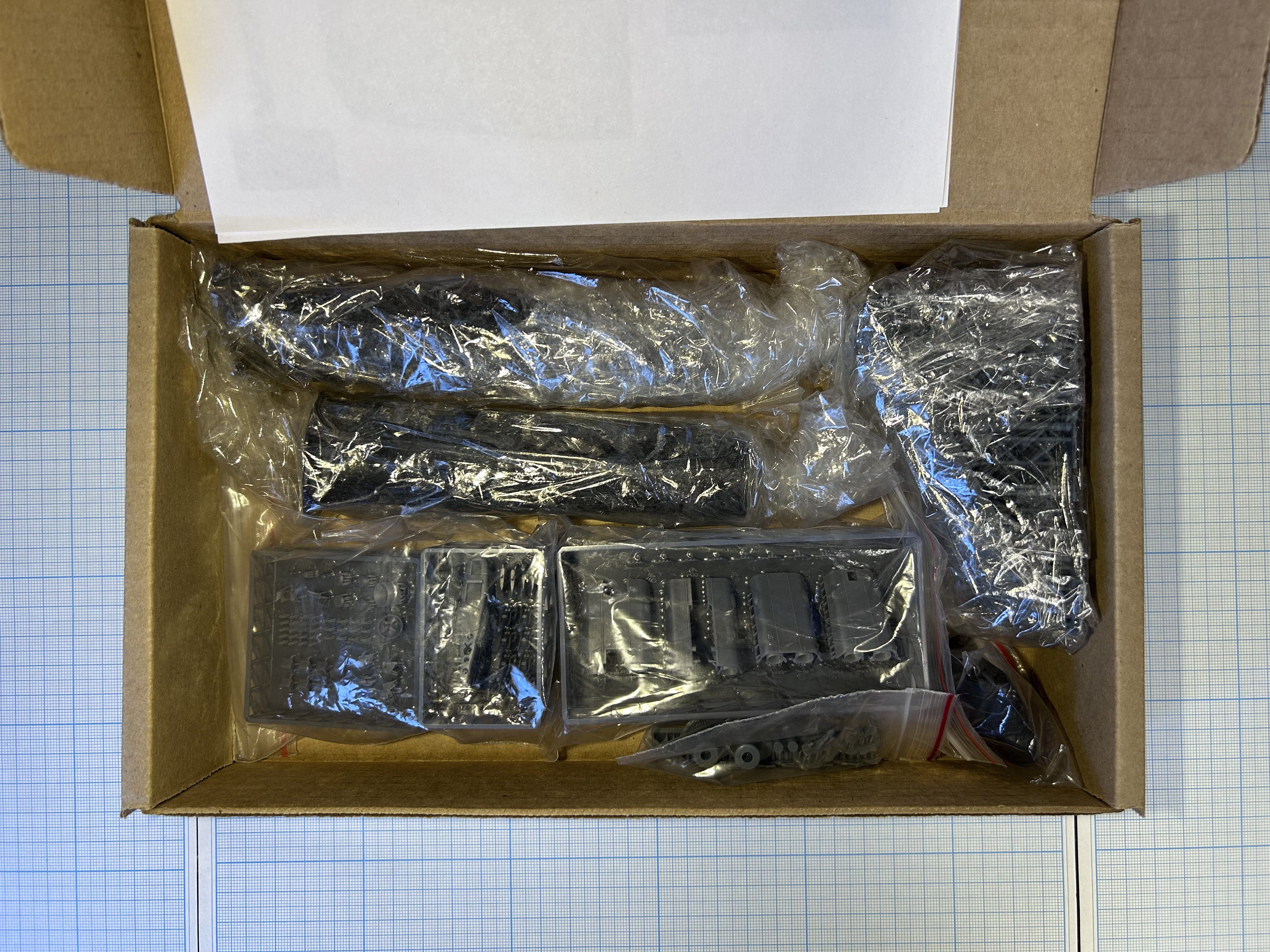

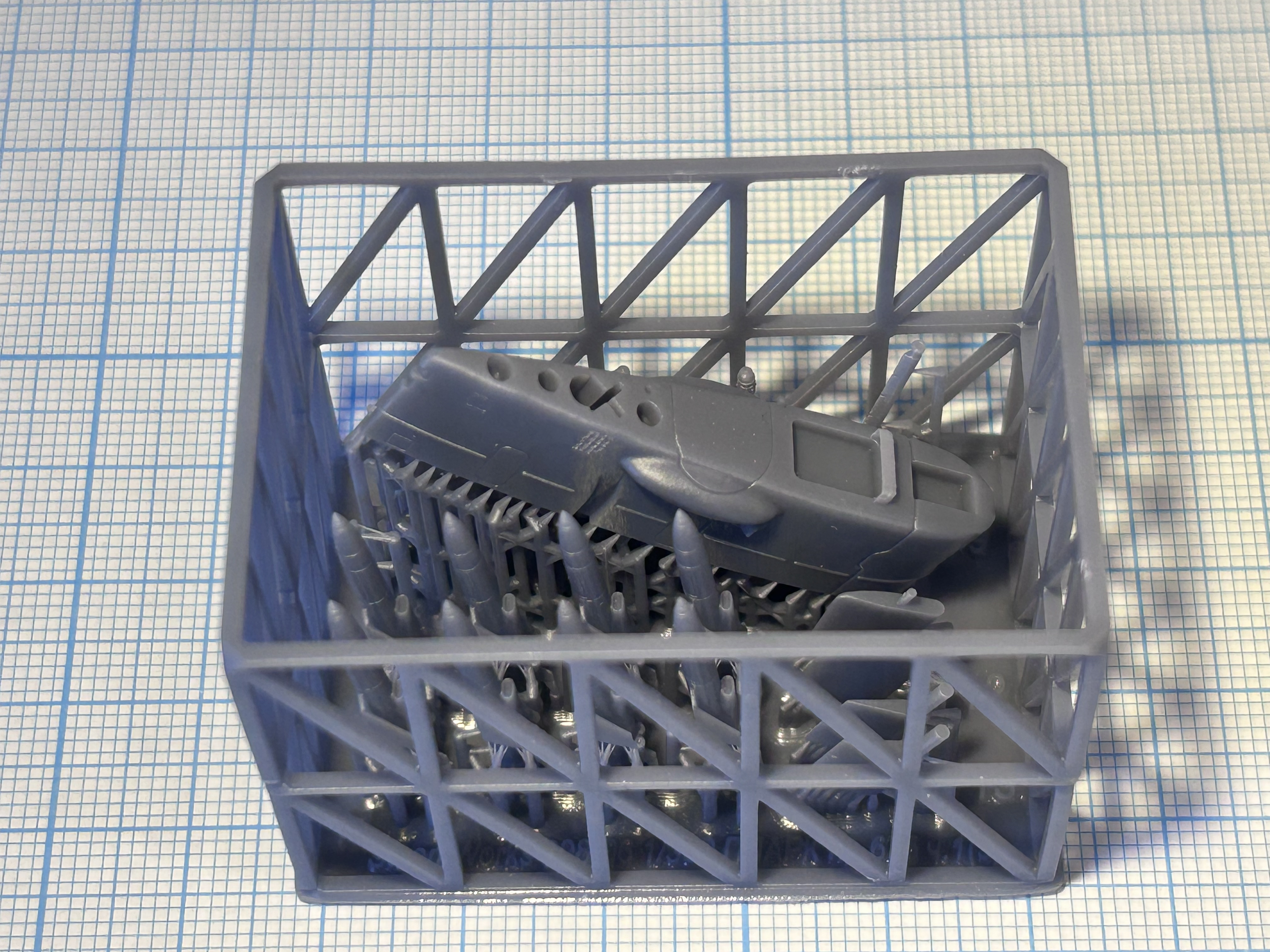

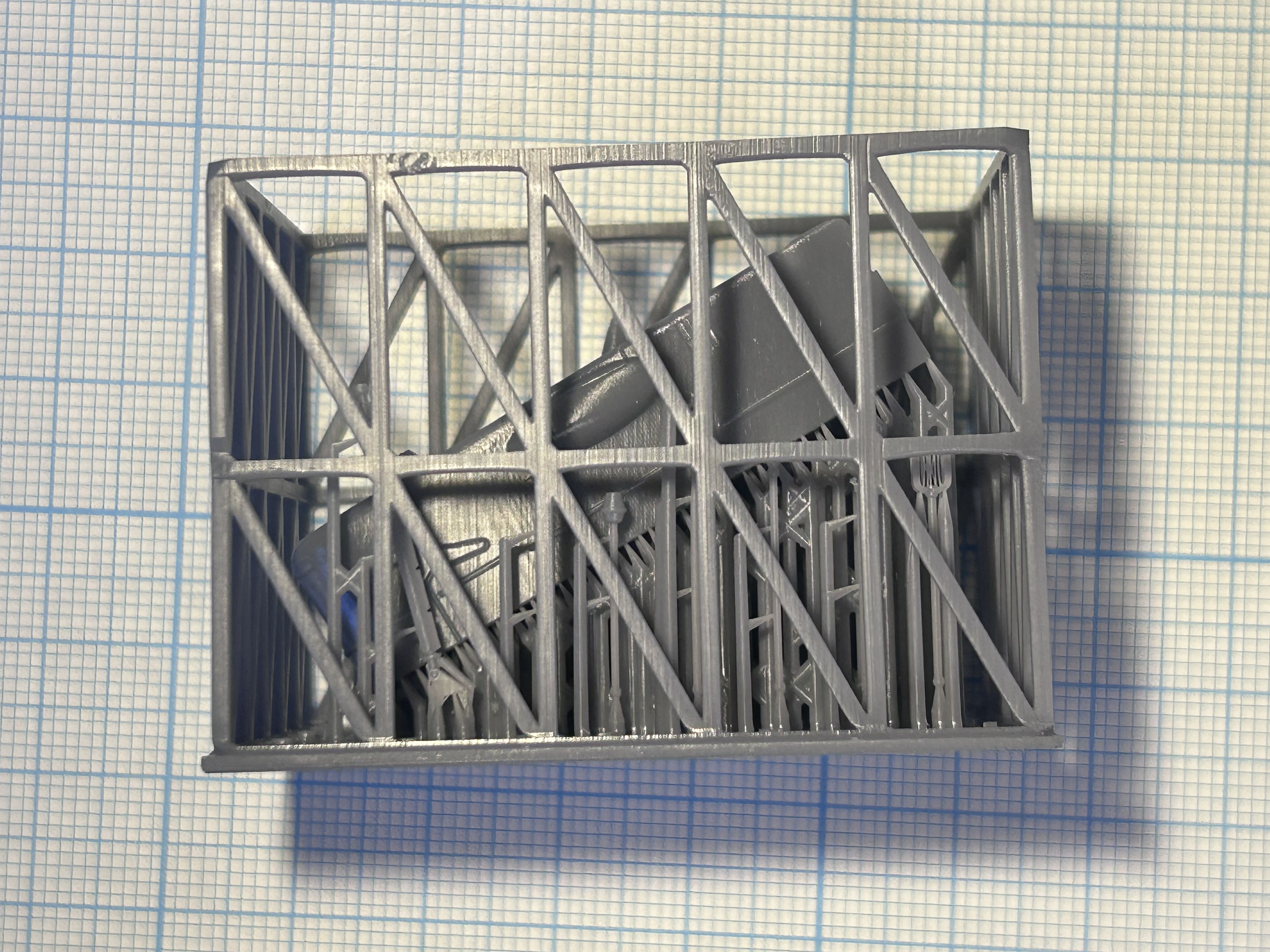

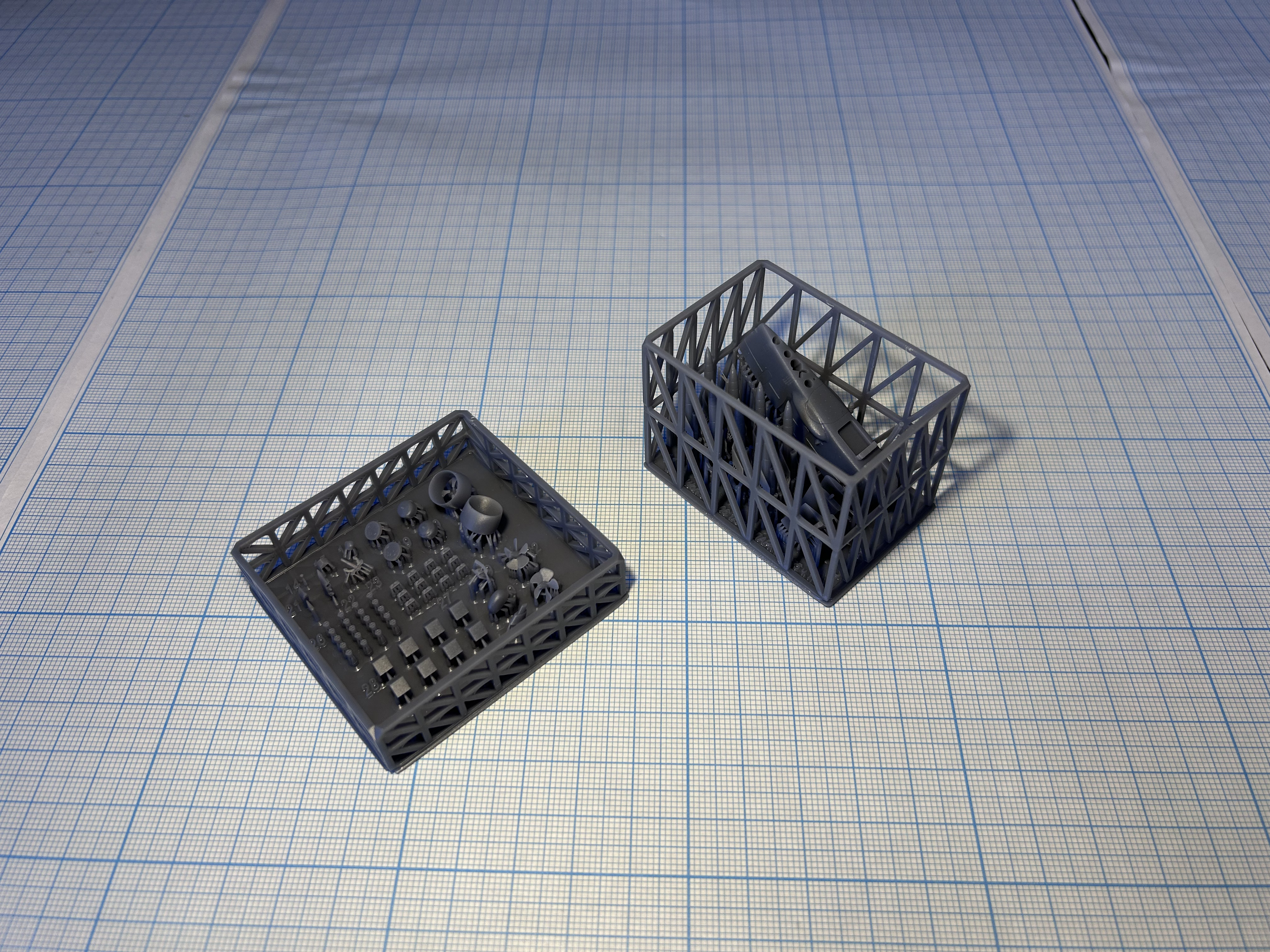

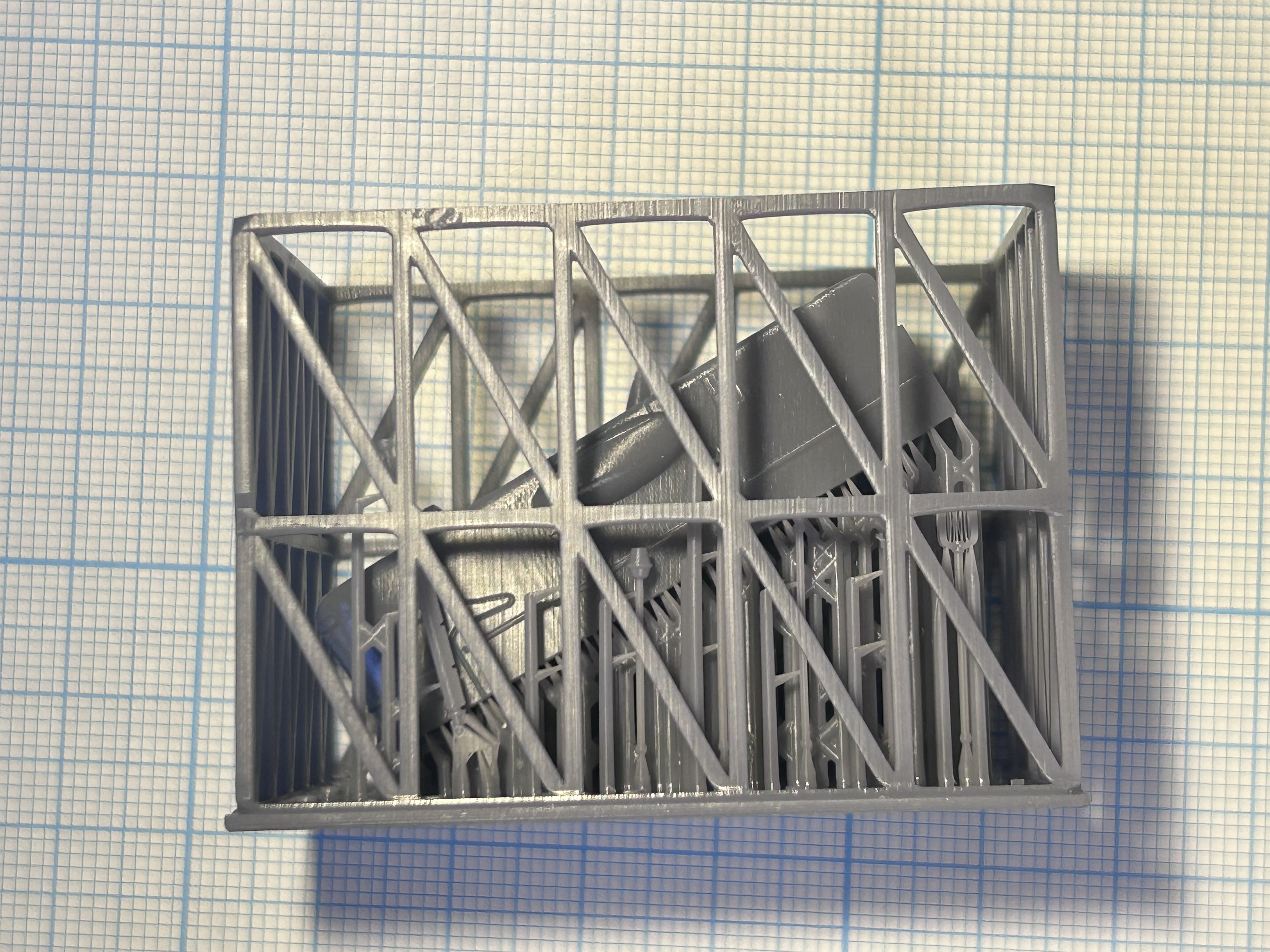

Все детали очень аккуратно запакованы, мелкие элементы защищены специальными рамками. Все это позволяет обеспечить сохранность деталей при транспортировке.

При подготовке обзора я изучил определенное количество материала, поэтому сначала я опишу содержимое набора, а далее немного расскажу про найденные ошибки, вопросы по материальной части.

Инструкция:

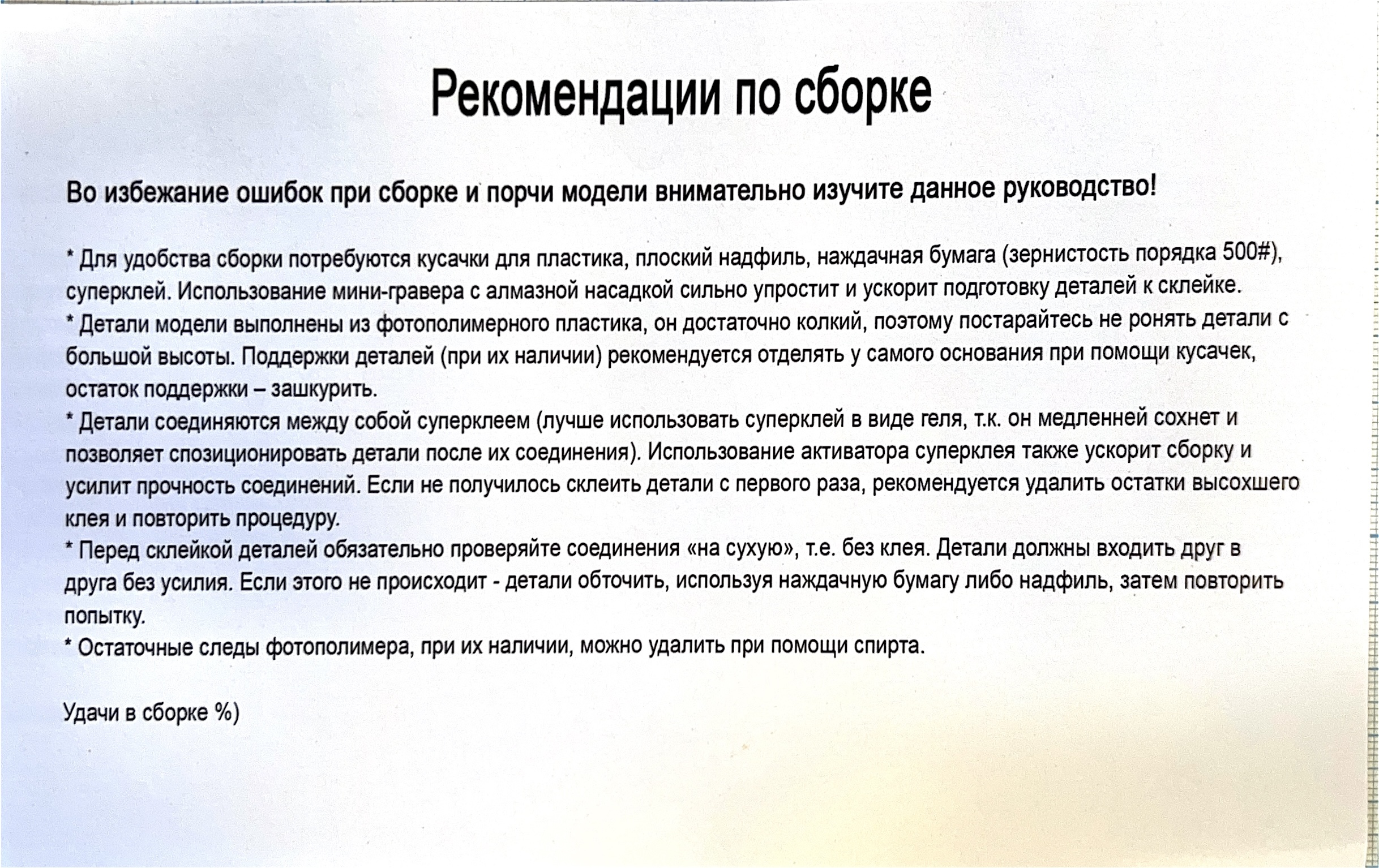

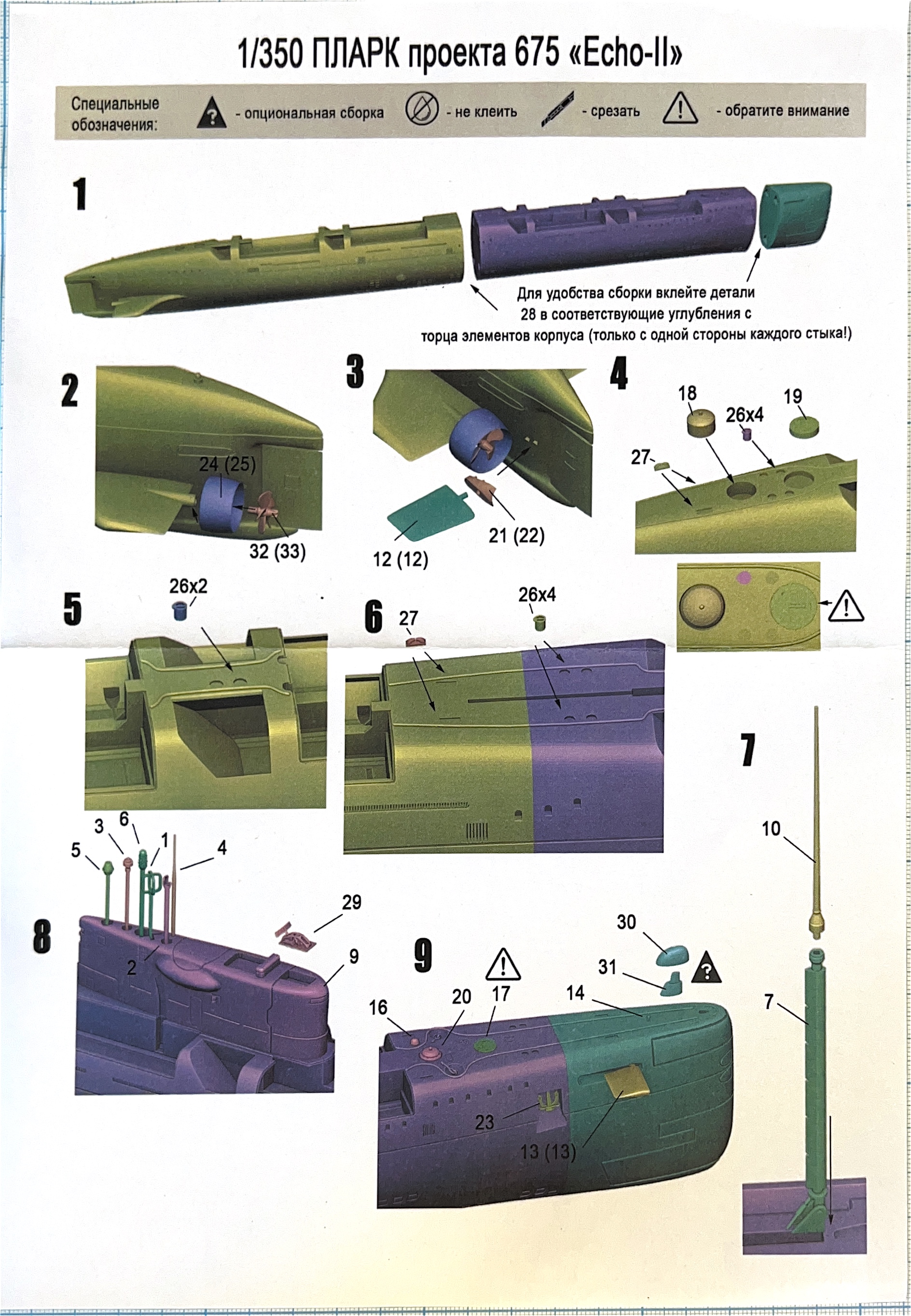

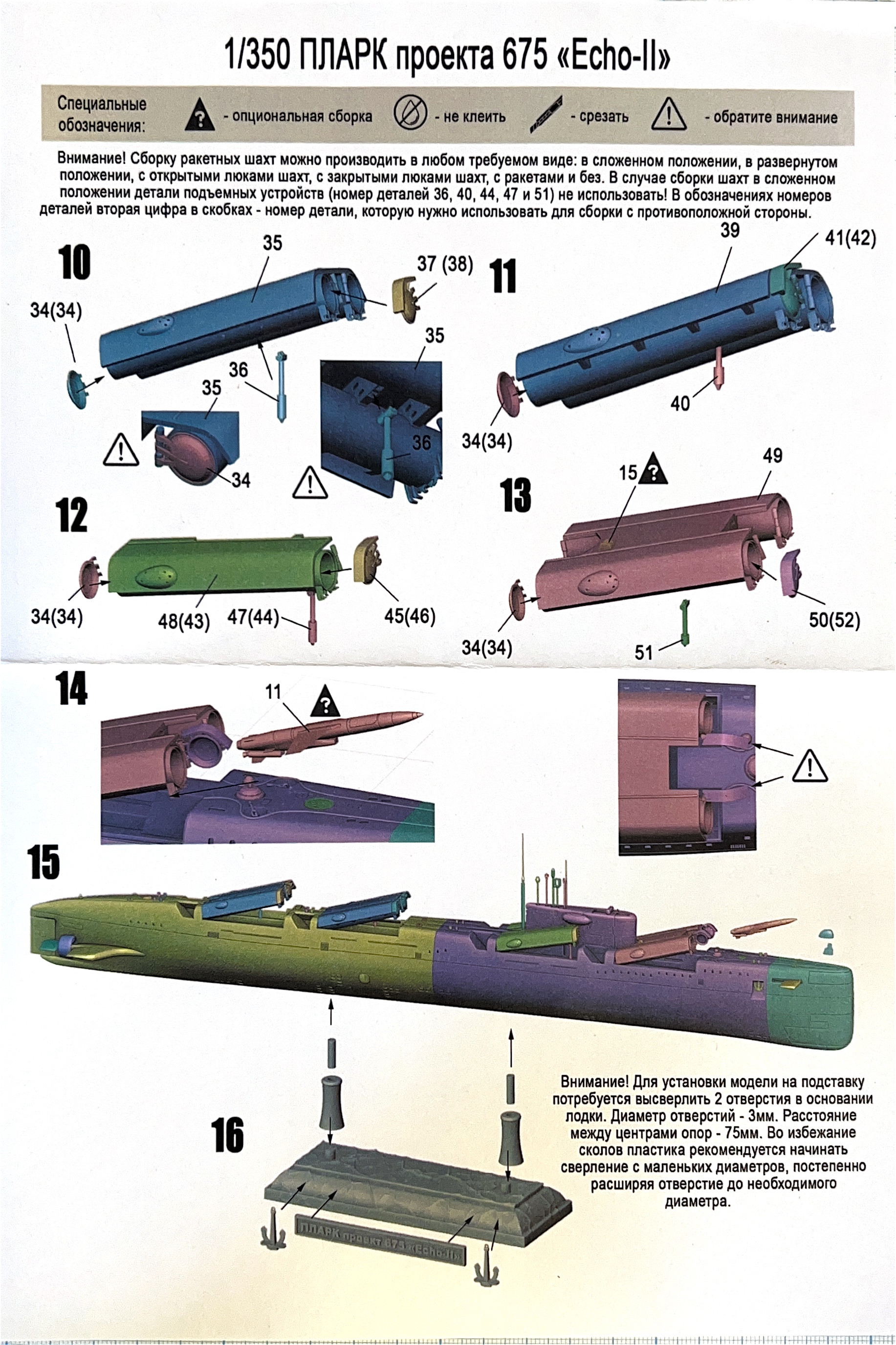

Инструкция хорошая. Всего 16 шагов сборки, вес шаги показаны понятно и вопросов к местам установки большинства деталей возникнуть не должно. Мне лично из инструкции не до конца пока понятно, как правильно установить винты и кольцевые насадки. Разные детали обозначены разными цветами. Также производитель вкладывает листок с советами по сборке печатных моделей, что весьма полезно, если впервые сталкиваетесь с этим типом материала.

Подставка:

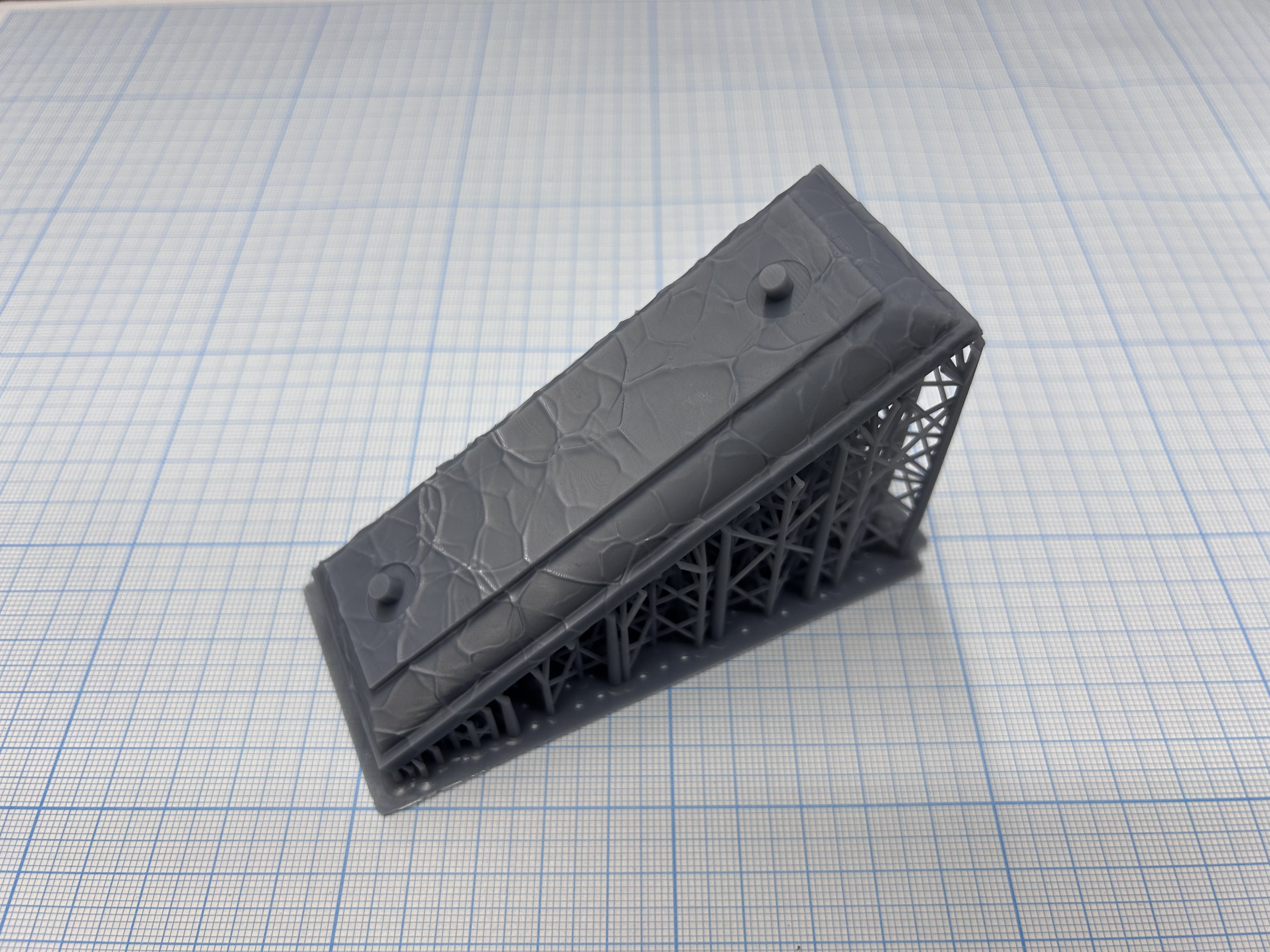

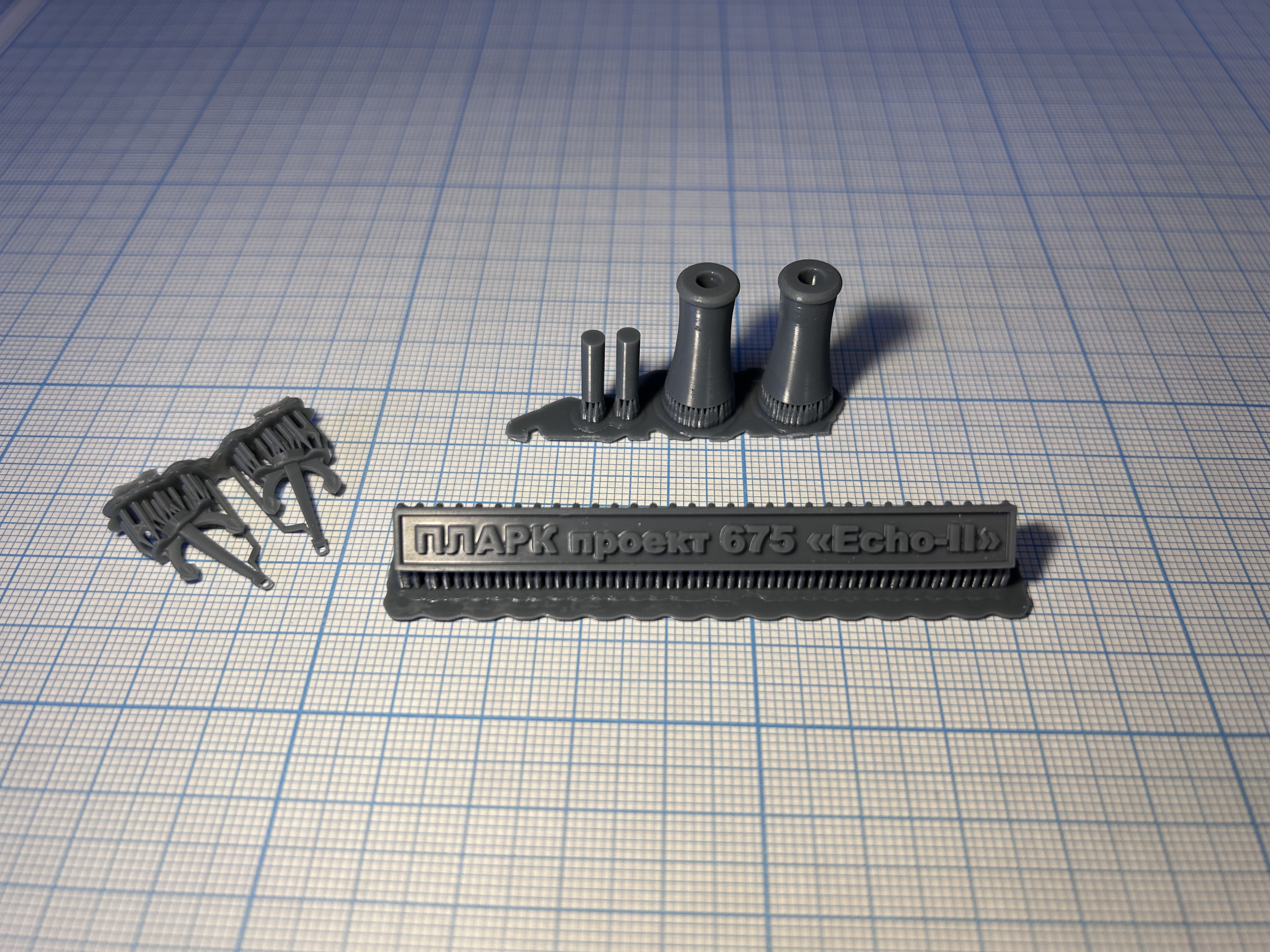

Унифицирована с другими наборами- воспроизведена водная гладь, даны стойки для установки модели, а также напечатана табличка и два якоря. Для установки модели на нее потребуется высверлить в самой модели два отверстия.

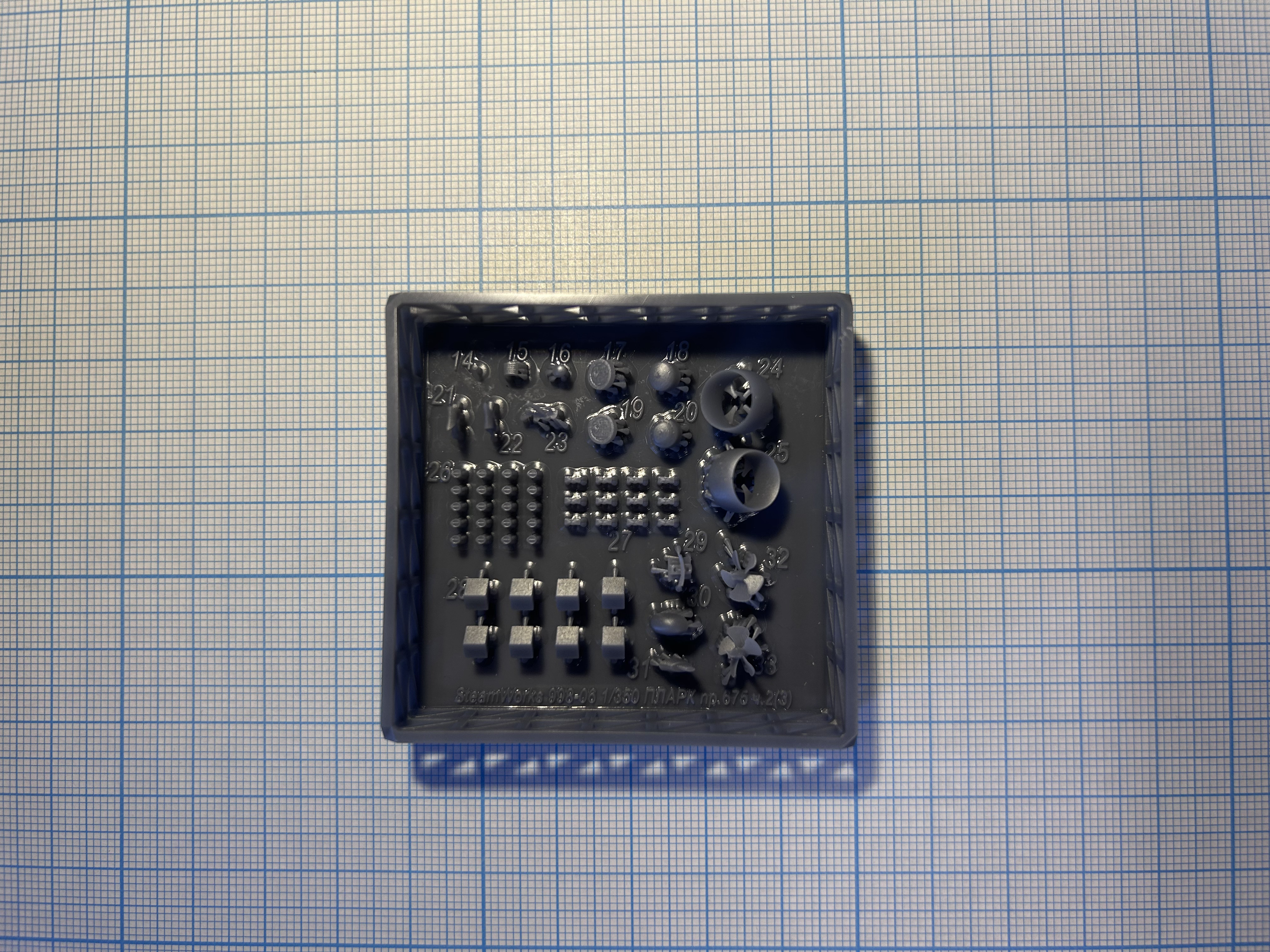

Мелкие детали:

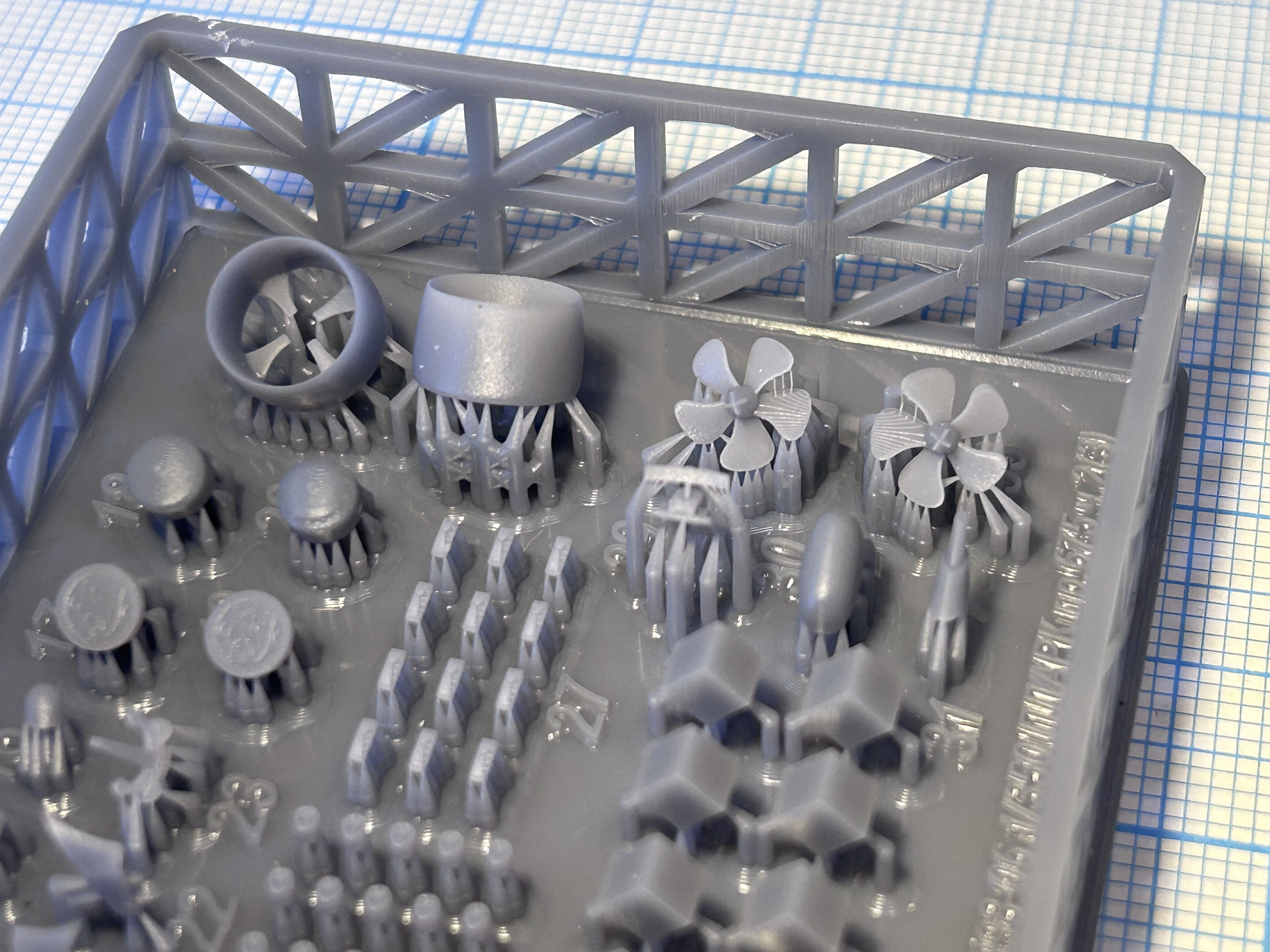

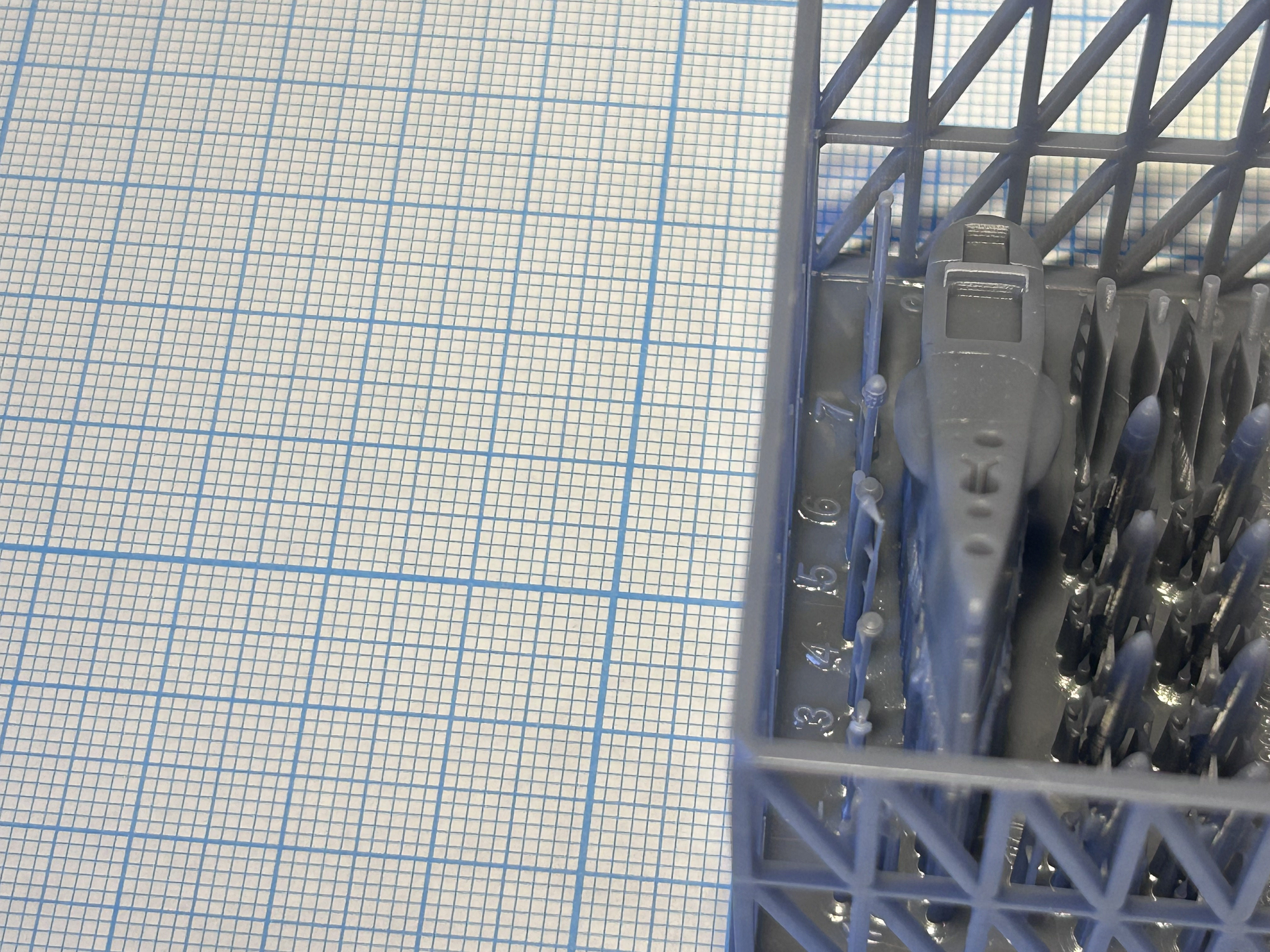

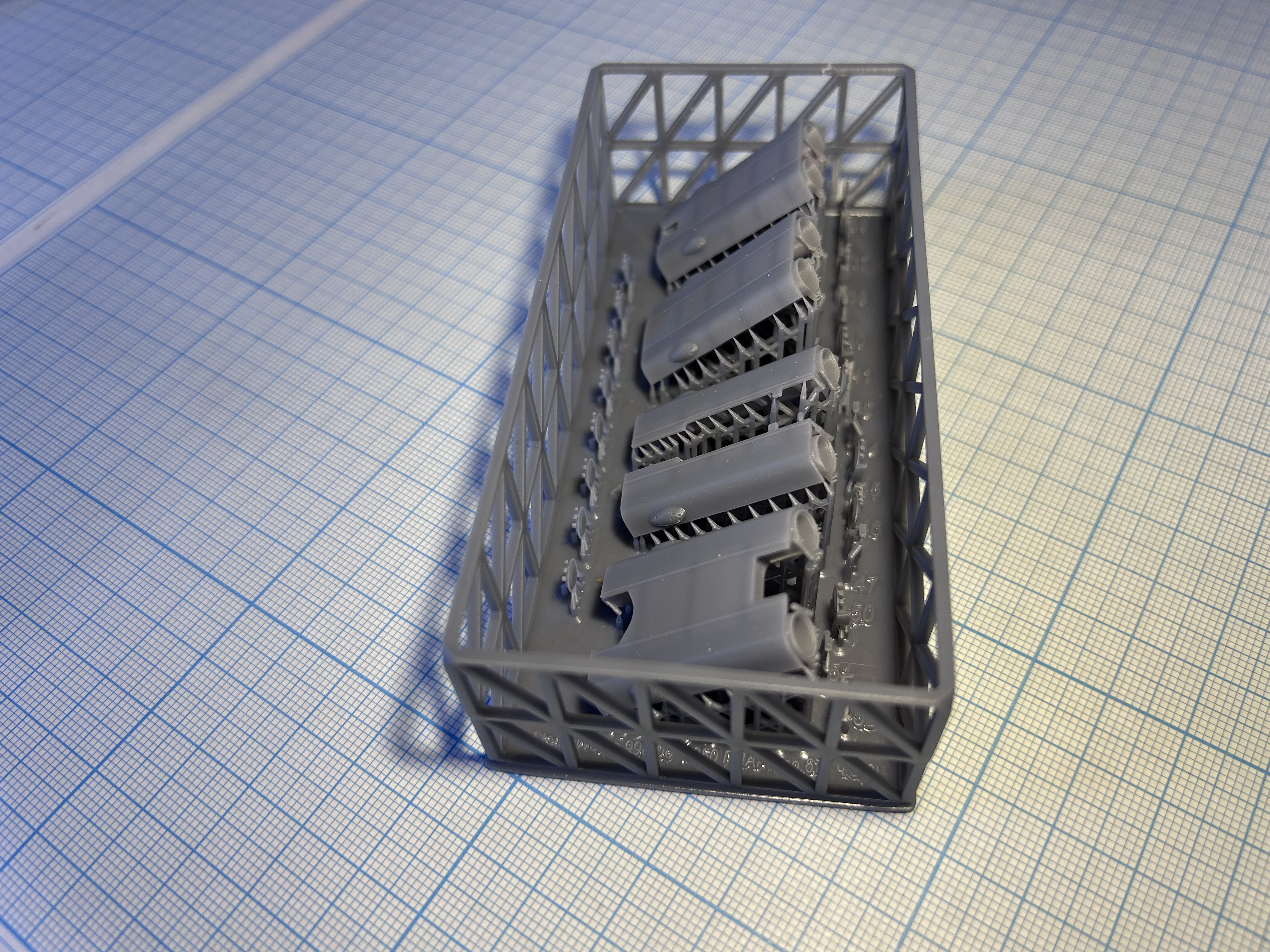

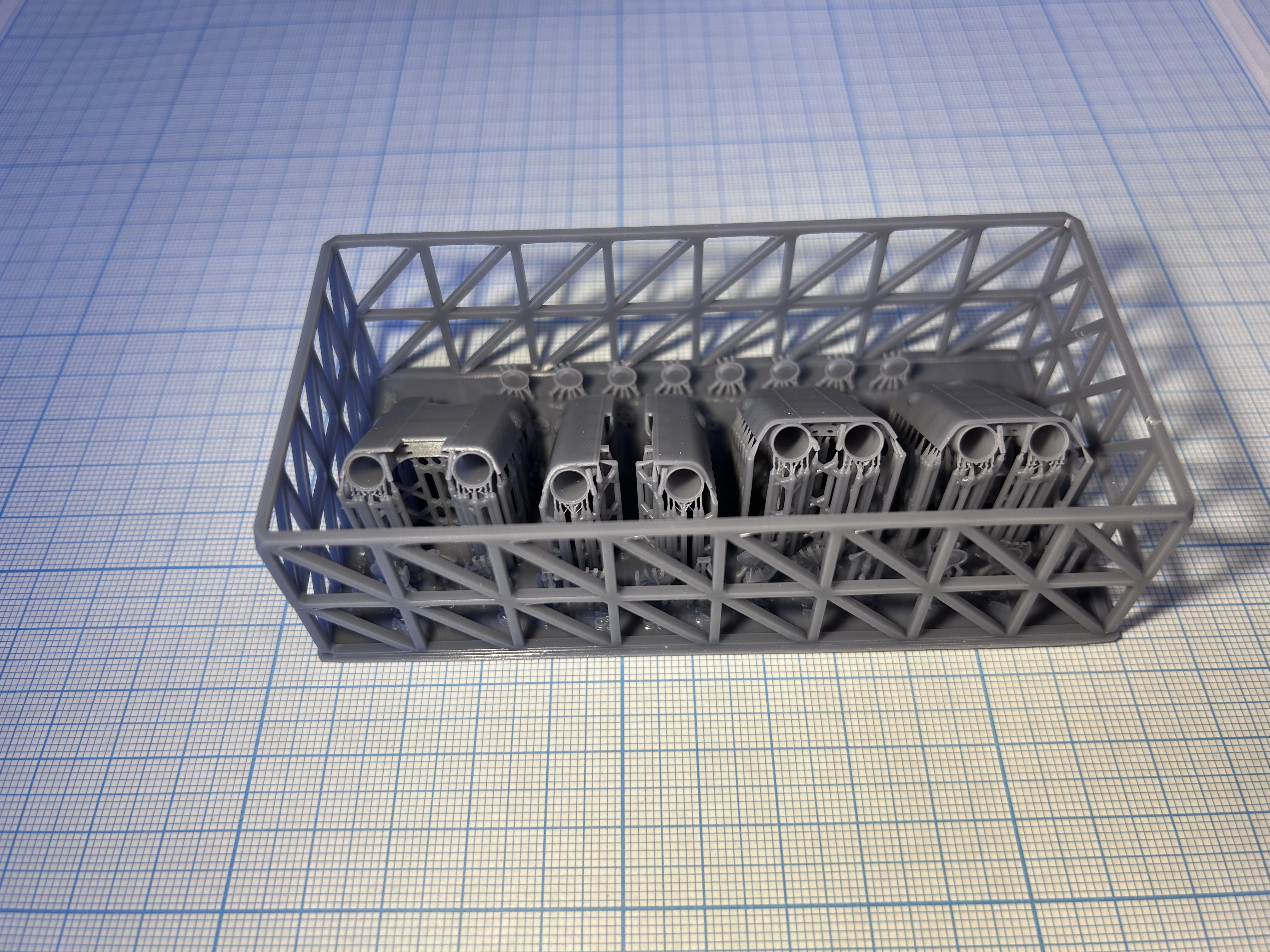

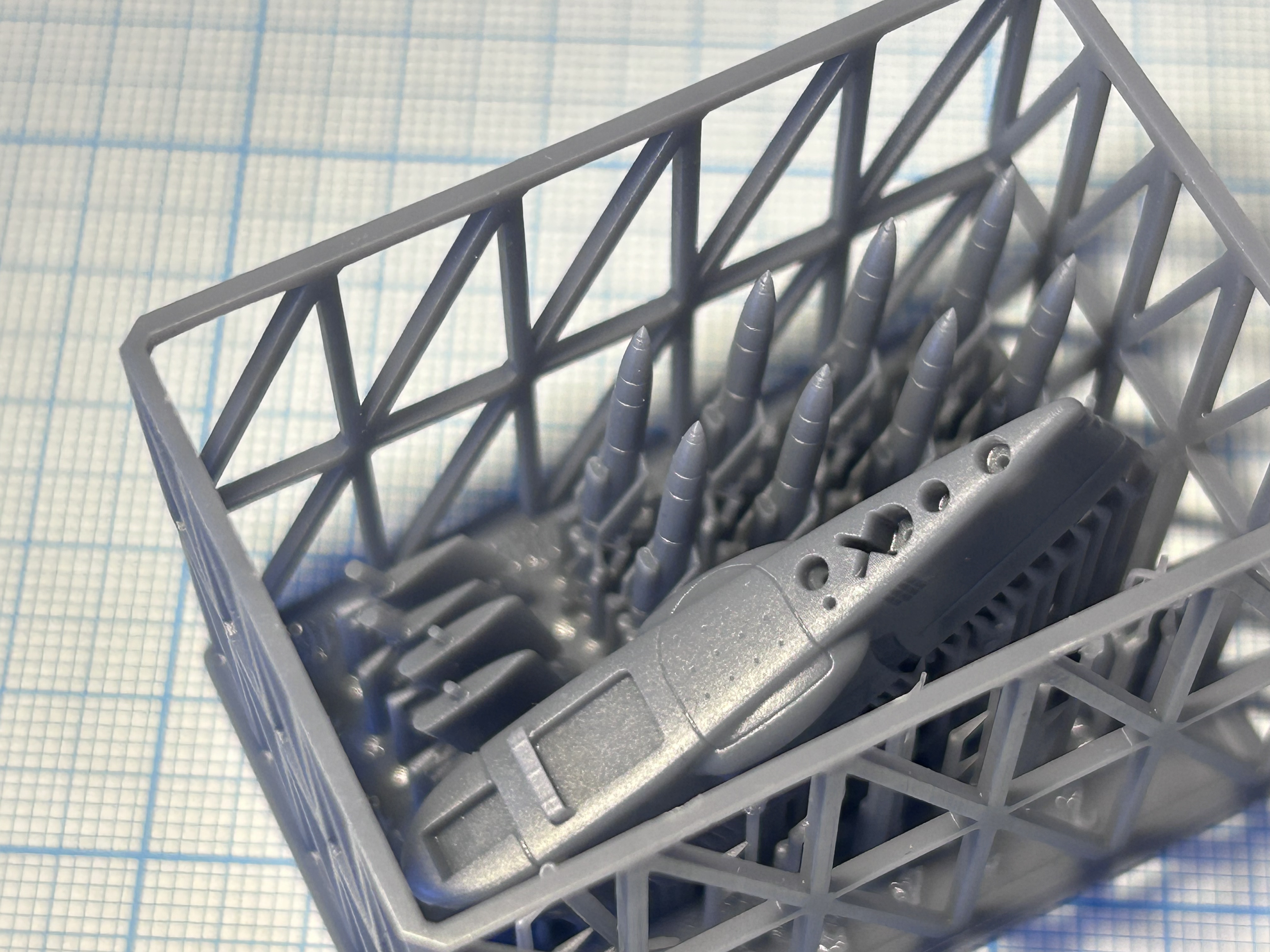

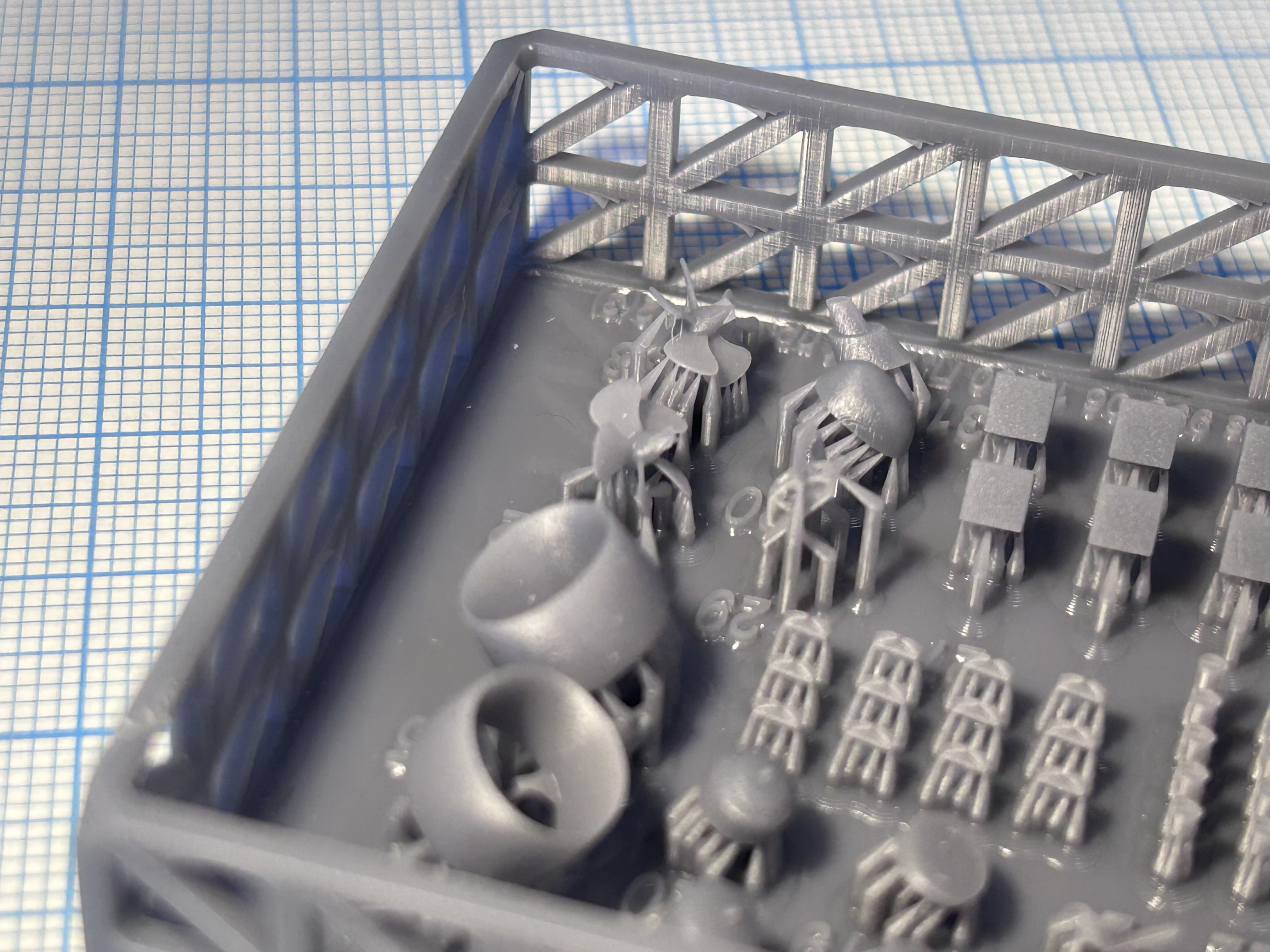

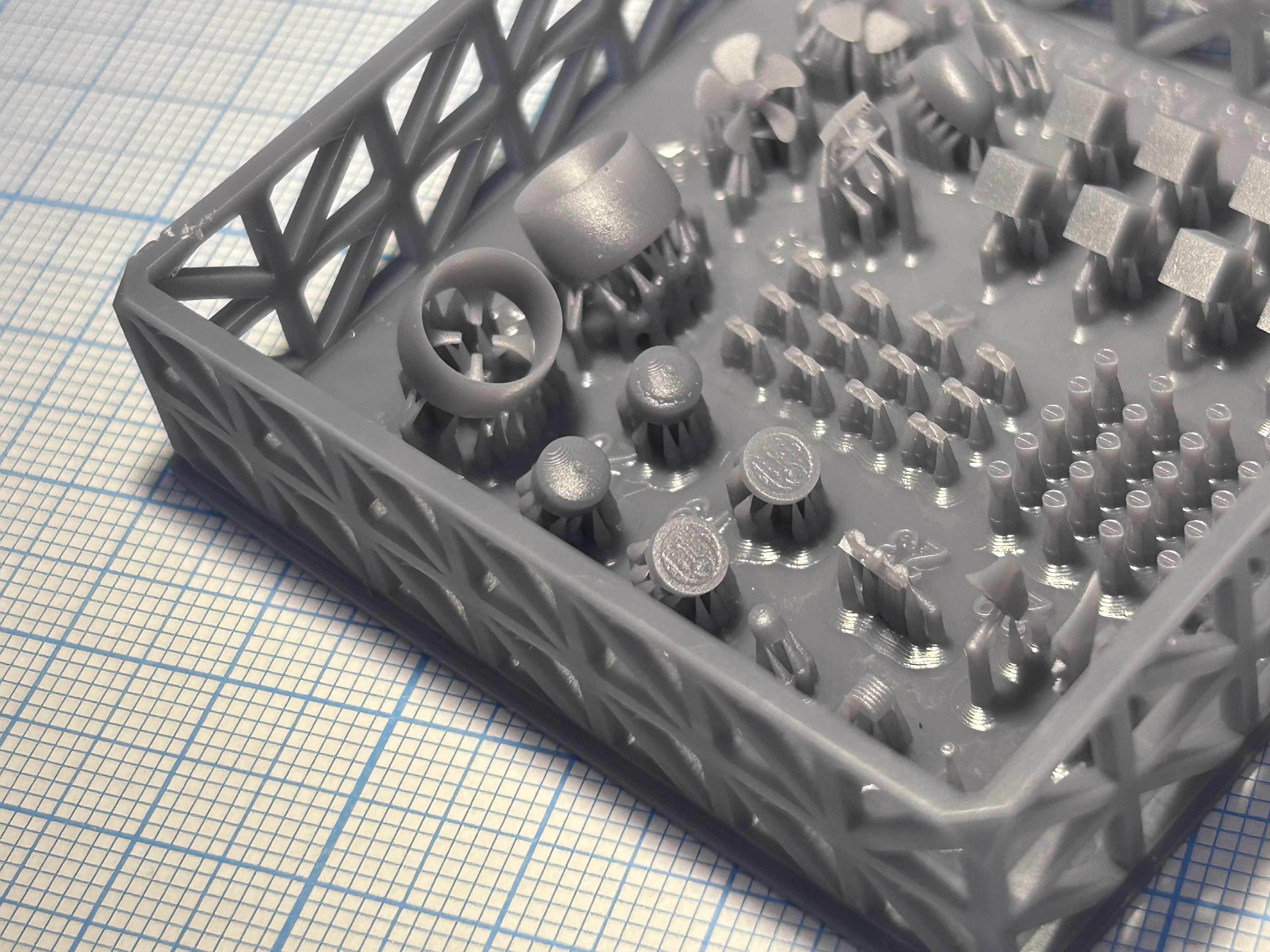

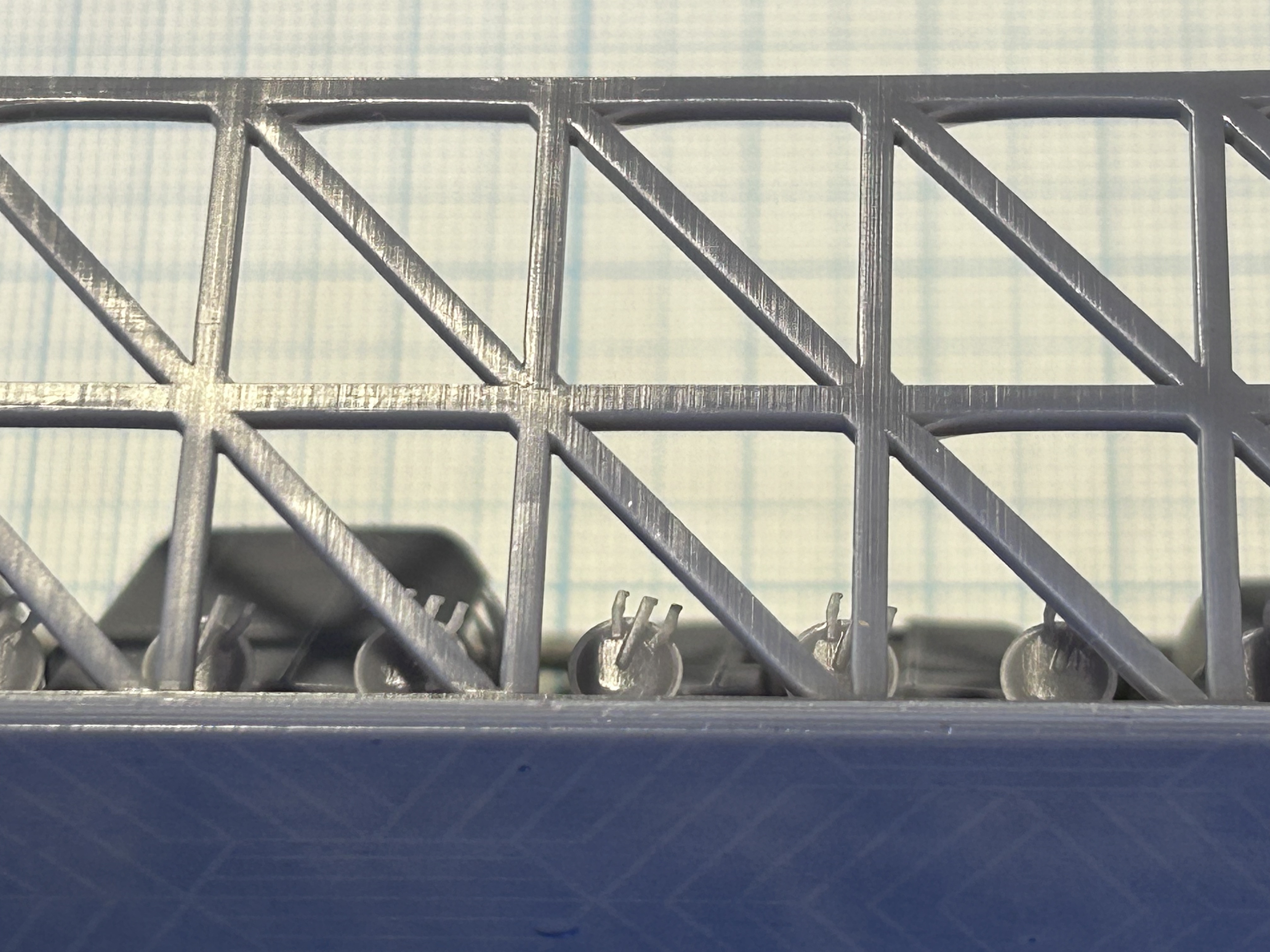

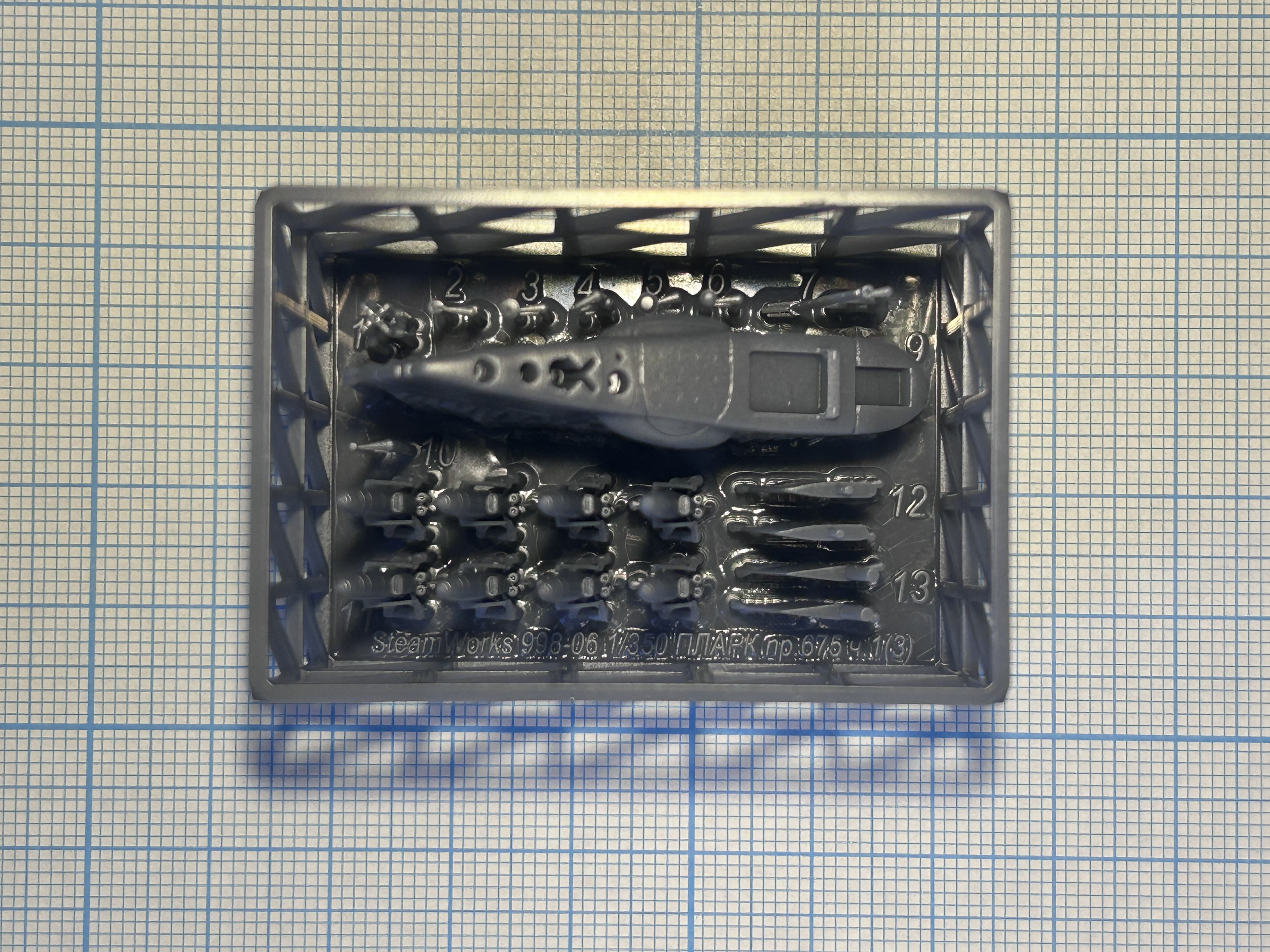

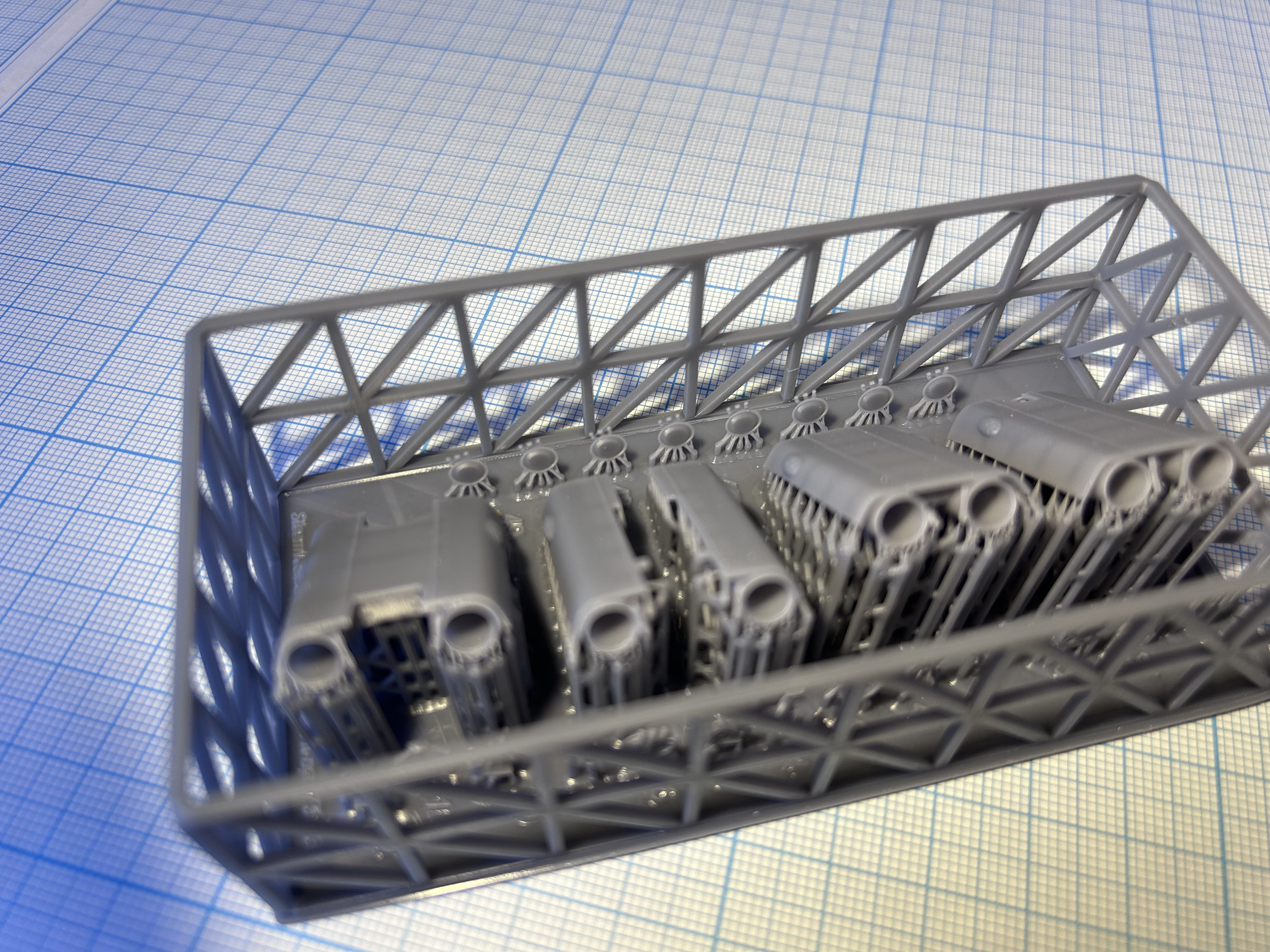

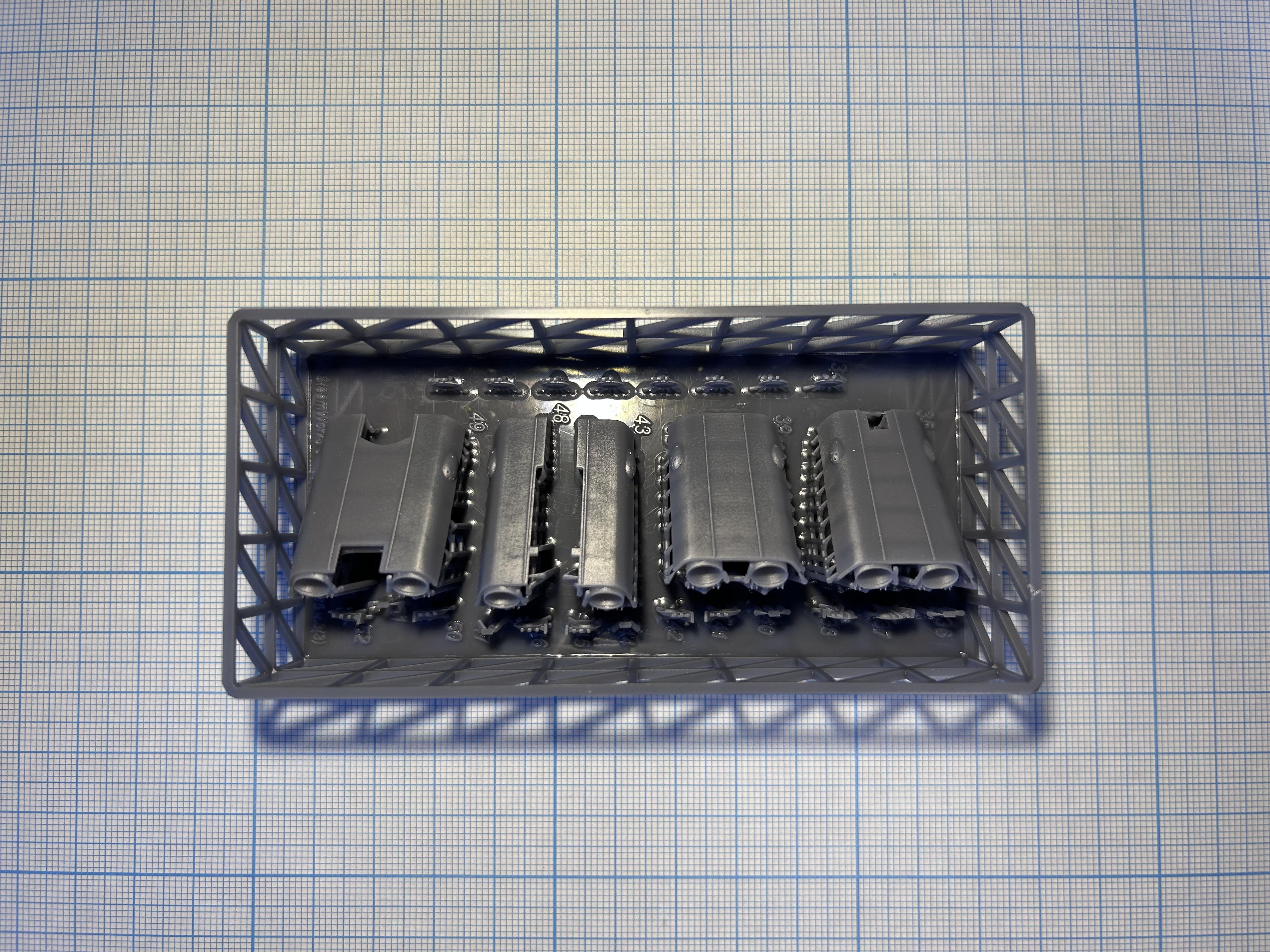

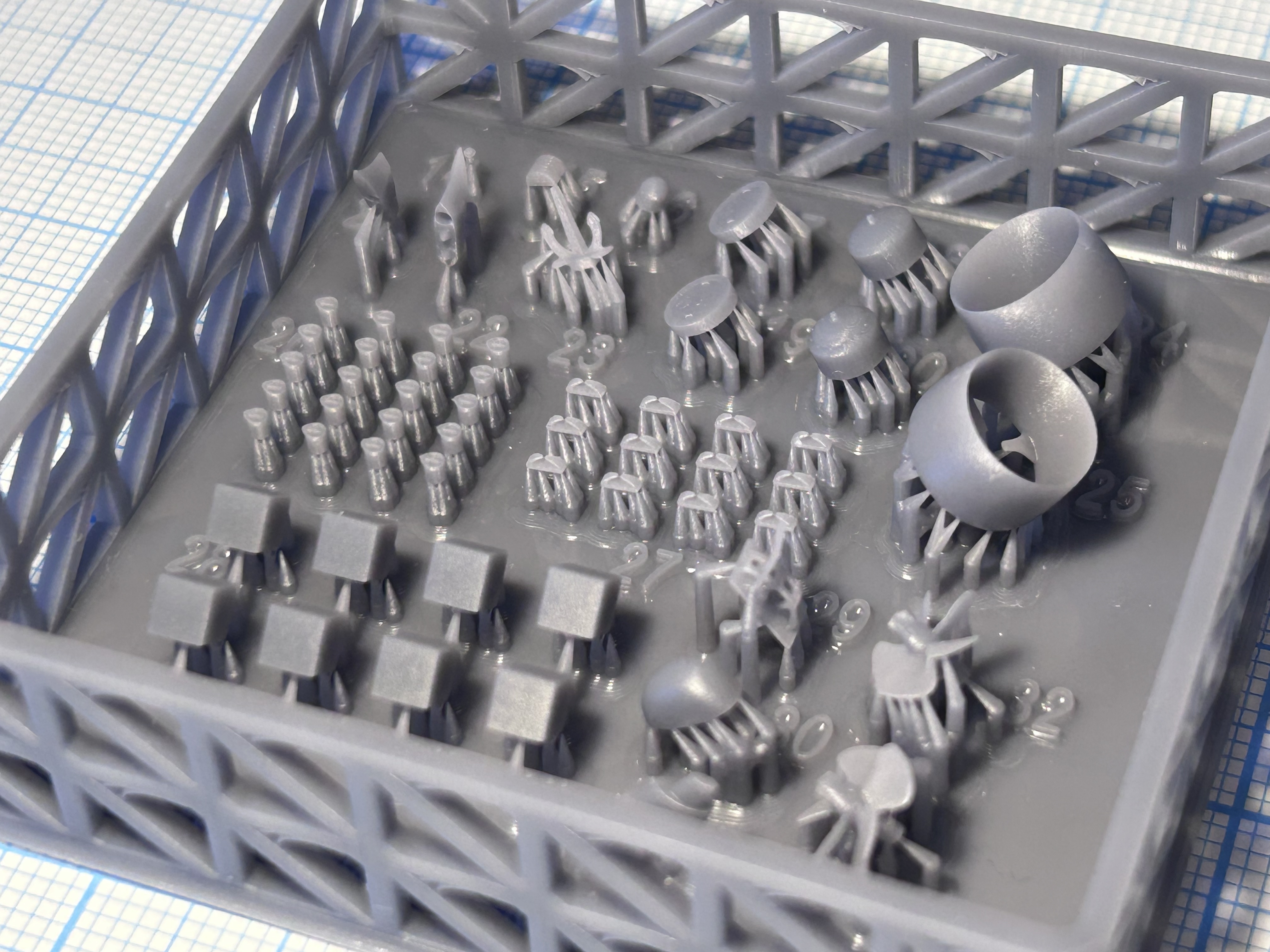

Все мелкие элементы меня очень порадовали: довольно хорошая проработка мелочей. Очень понравились киповые планки и кнехты. Винты тонкие. Даны также два вида обтекателей ГАС, которая располагается на палубе в носовой части. Производитель предлагает выбрать одну из двух деталей на выбор, но не дает никаких пояснений к этому, а стоило бы - в зависимости от модификации, корабля и года обтекатель в этом месте как мог быть, так и мог быть демонтирован. АСБ даны отдельными деталями, причем носовой и кормовой буи разные, как и необходимо. Также отдельными деталями даны комингс площадки, деталировка на них присутствует. Отдельно дан якорь. Выдвижные устройства проработаны хорошо, на первый взгляд потребуют минимальной доработки. Неплохо проработаны ракеты комплекса П-6, которые даны в транспортом положении: видны и стартовые ускоритель, и воздухозаборник маршевого двигателя. Сами ТПК и крышки напечатаны качественно, даны гидравлические приводы, позволяющие собрать комплекс в поднятом положении. Из деталировки даны только шпангоуты, к которым крепятся листы обшивки легкого корпуса. Однако внутри контейнеры представляют абсолютно гладкую трубу, хотя на фотографиях видно, что там есть и направляющие, и шпангоуты внутри. Также нет остальных механизмов и приводов, которые должны быть на внешней части контейнеров. Если оставит как есть, будет выглядеть немного пустовато, зато есть задел для тех, кто сможет и захочет все это доработать.

Ограждение рубки:

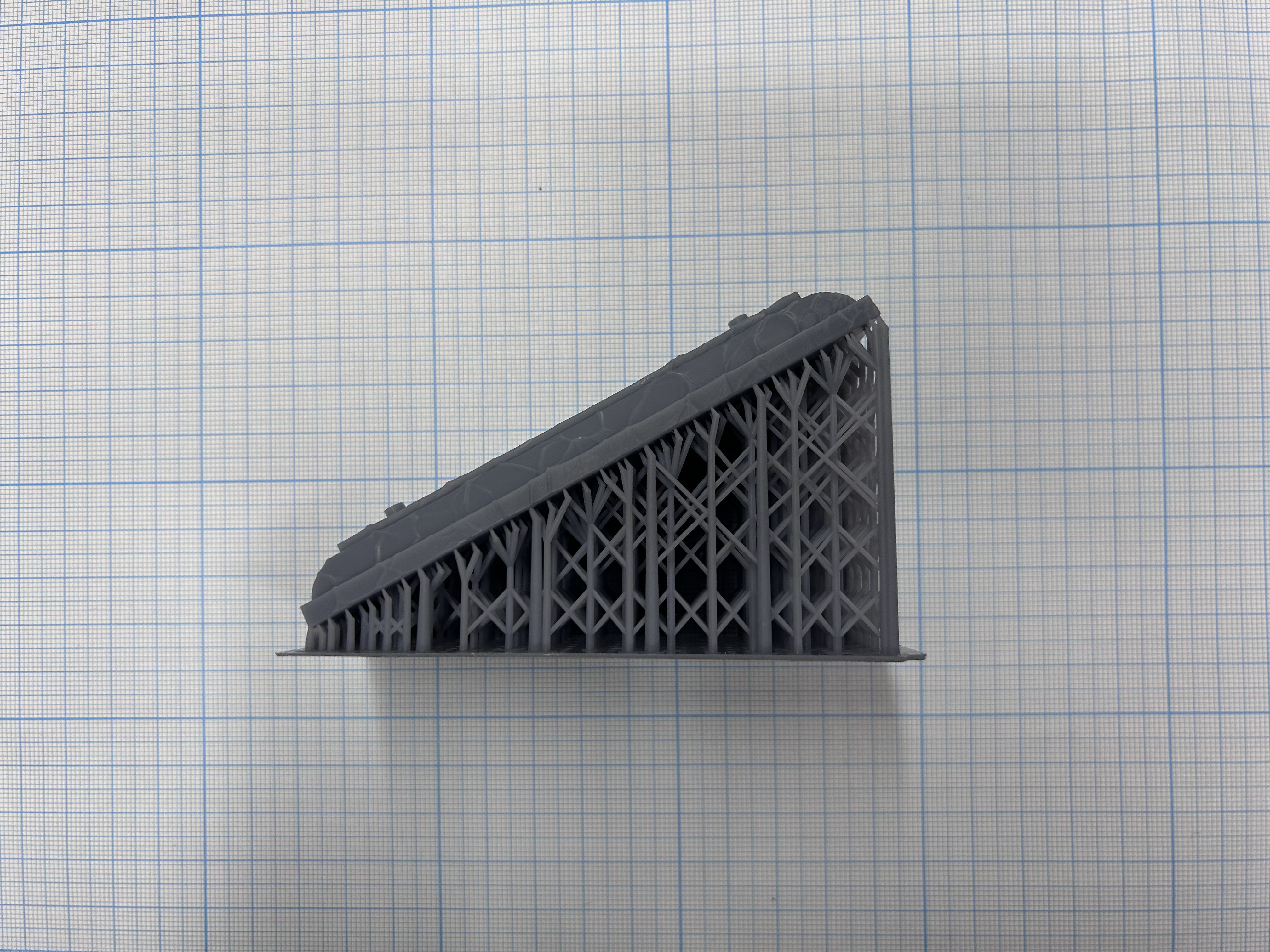

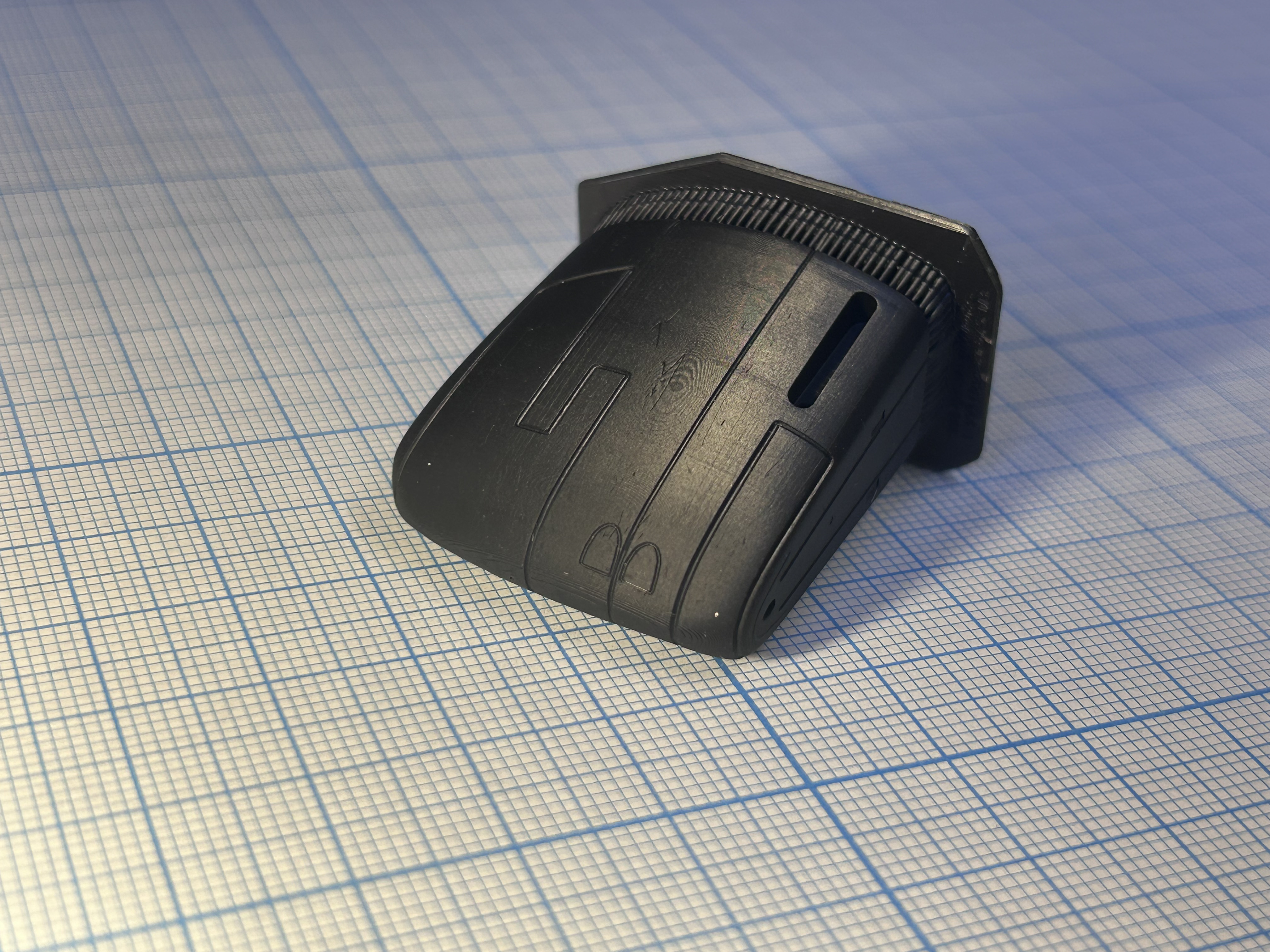

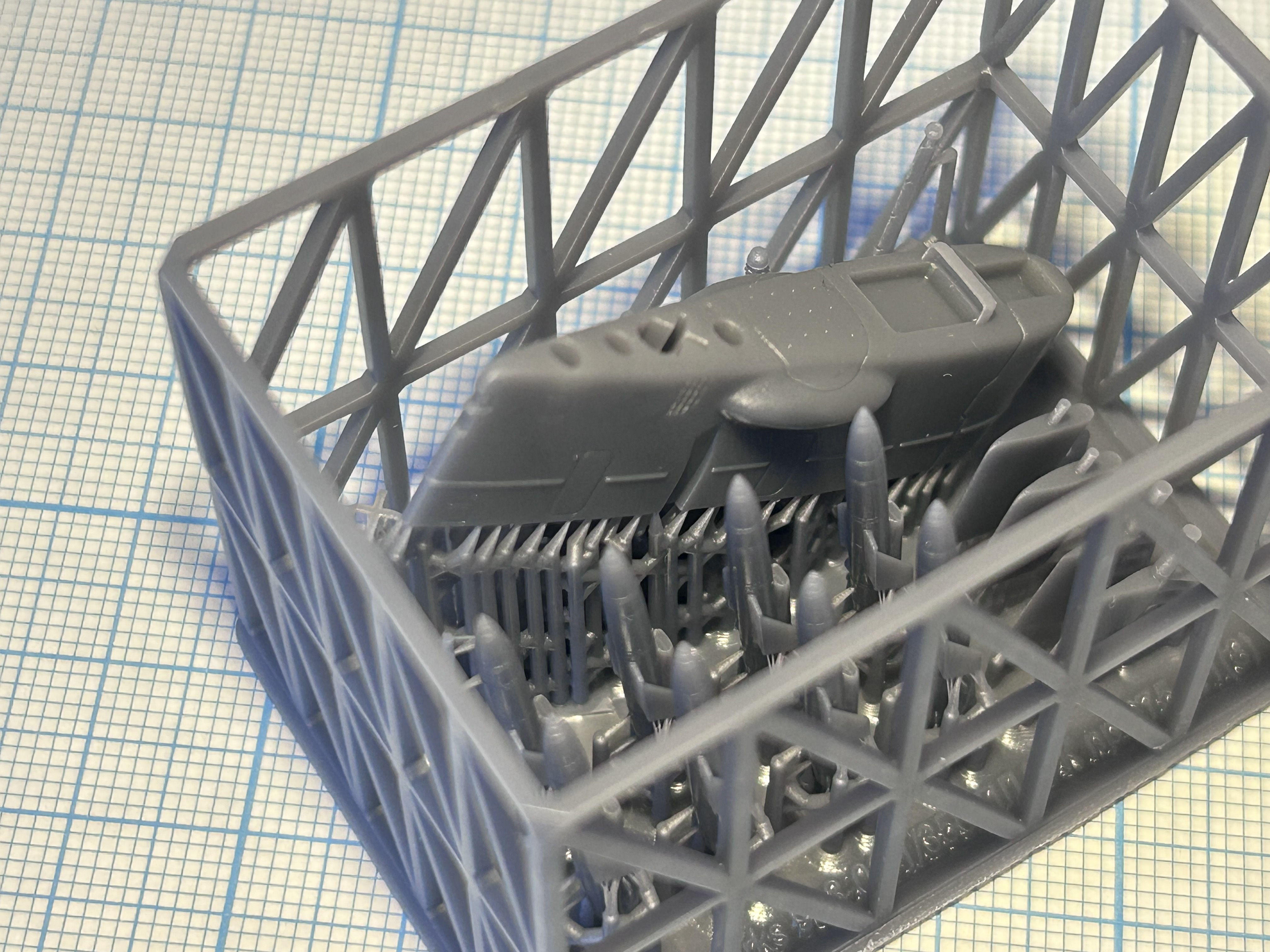

Качество проработки и печать ограждения хорошее. Проработаны шпигаты, расшивкой показаны люки и поворотная часть основного АП системы "Аргумент". Есть имитация поручней. Крышка шахты антенны комплекса "Касатка-Б" дана в закрытом положении, хотя на мой взгляд эта антенна, как и система "Аргумент" являются отличительной чертой этого проекта и было бы очень зрелищно, если бы можно было также опционально их сделать в боевом положении. Также напечатан ветрозащитный щиток вместе с остеклением.

Корпус:

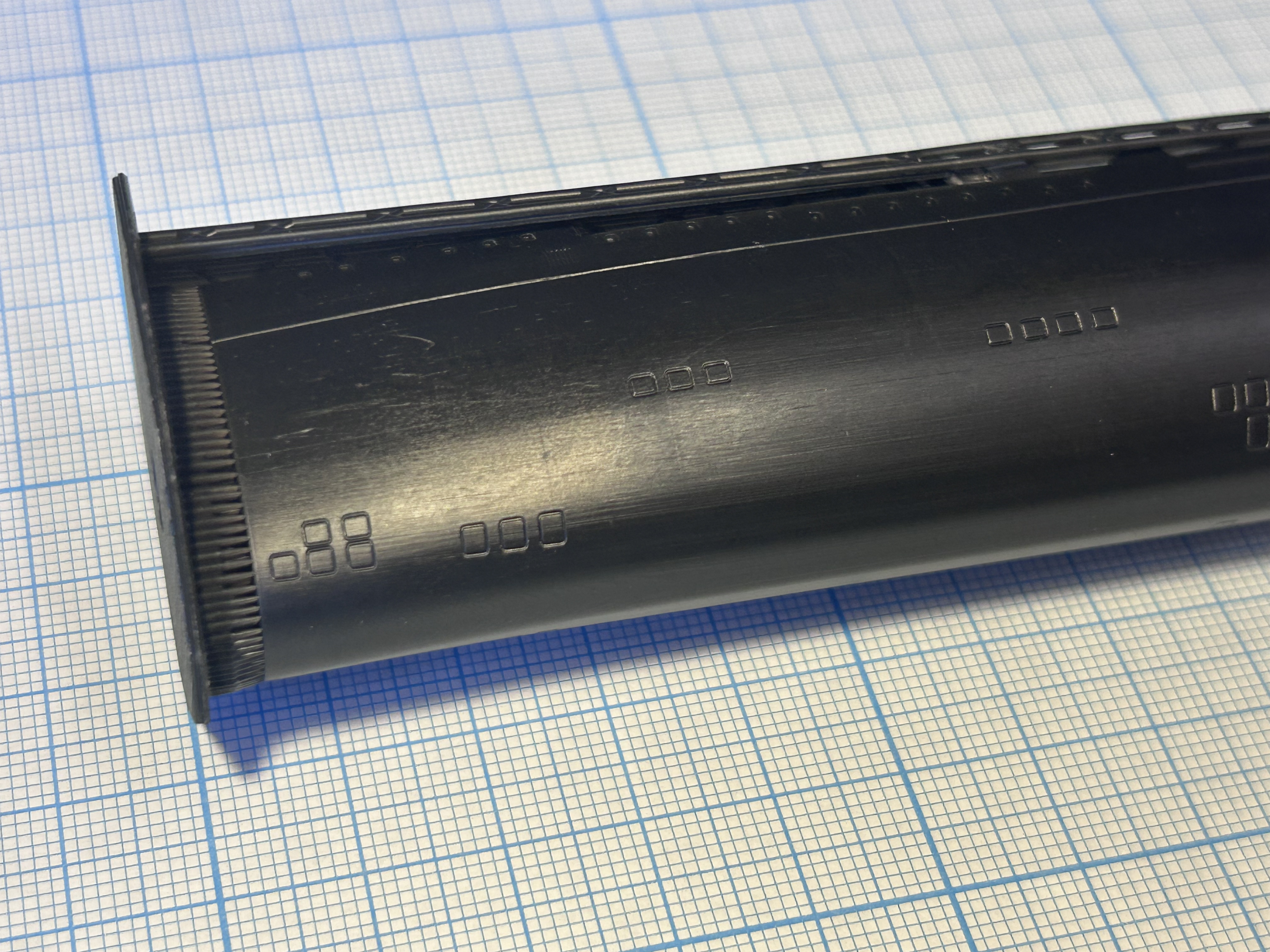

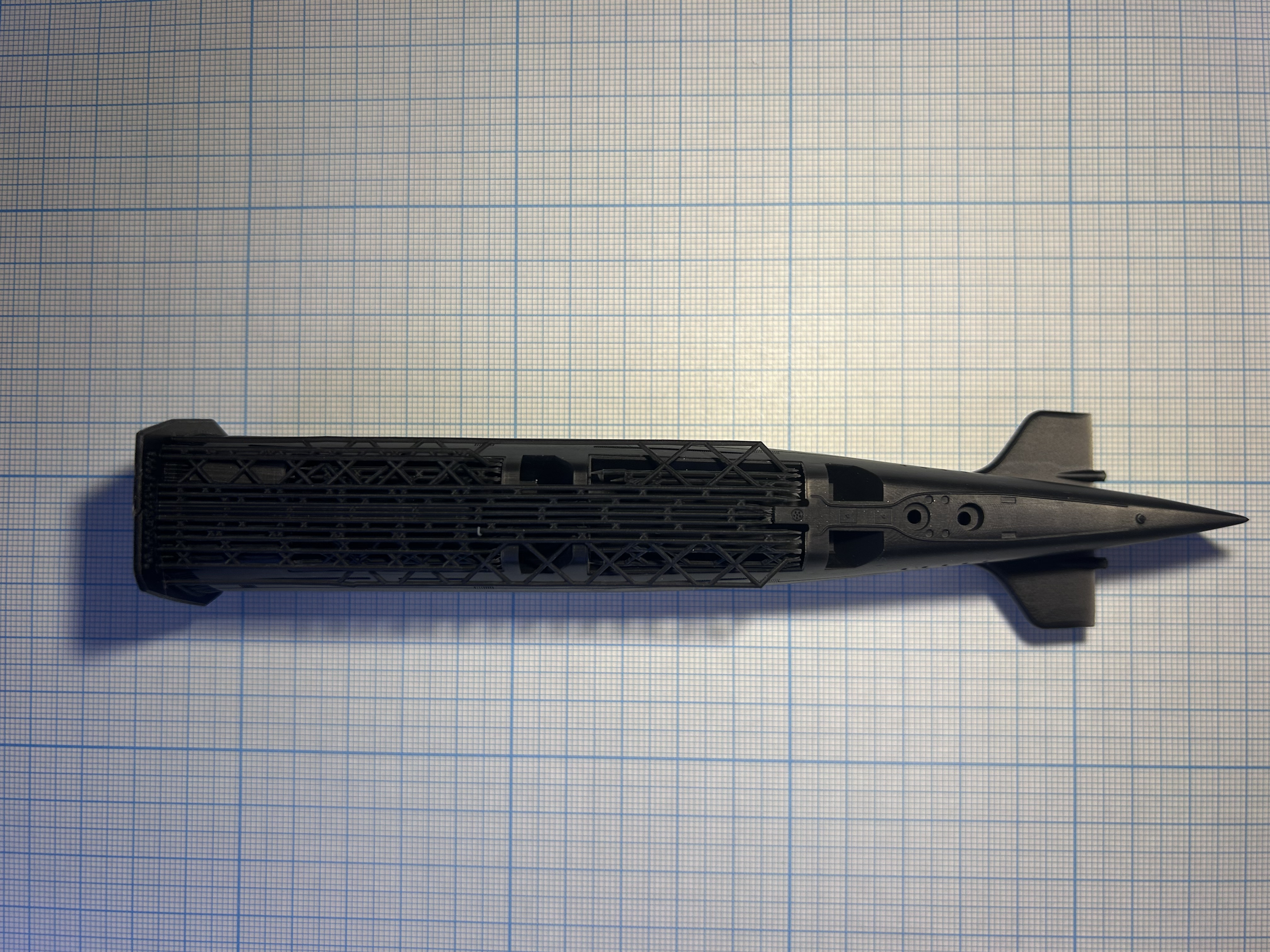

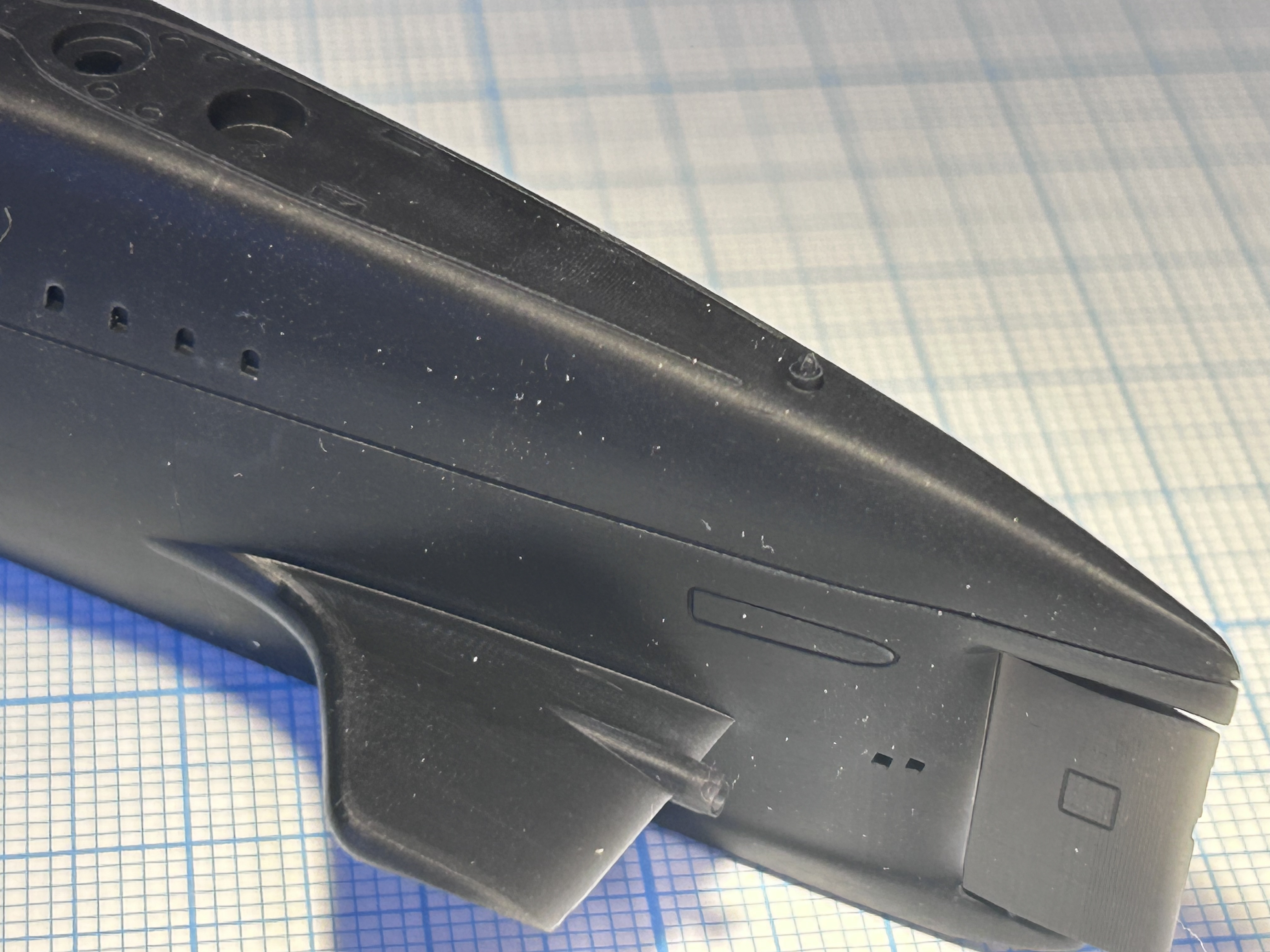

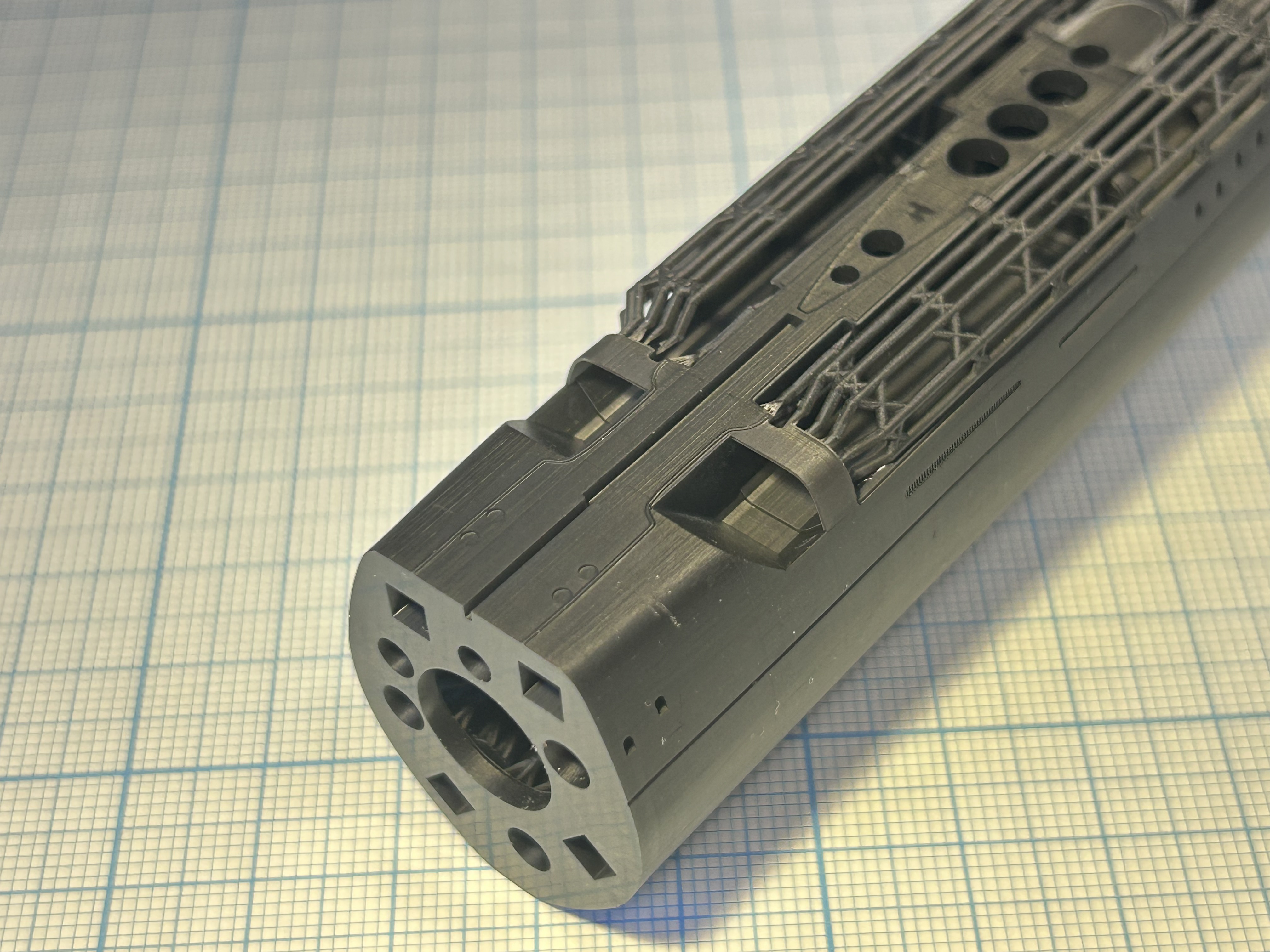

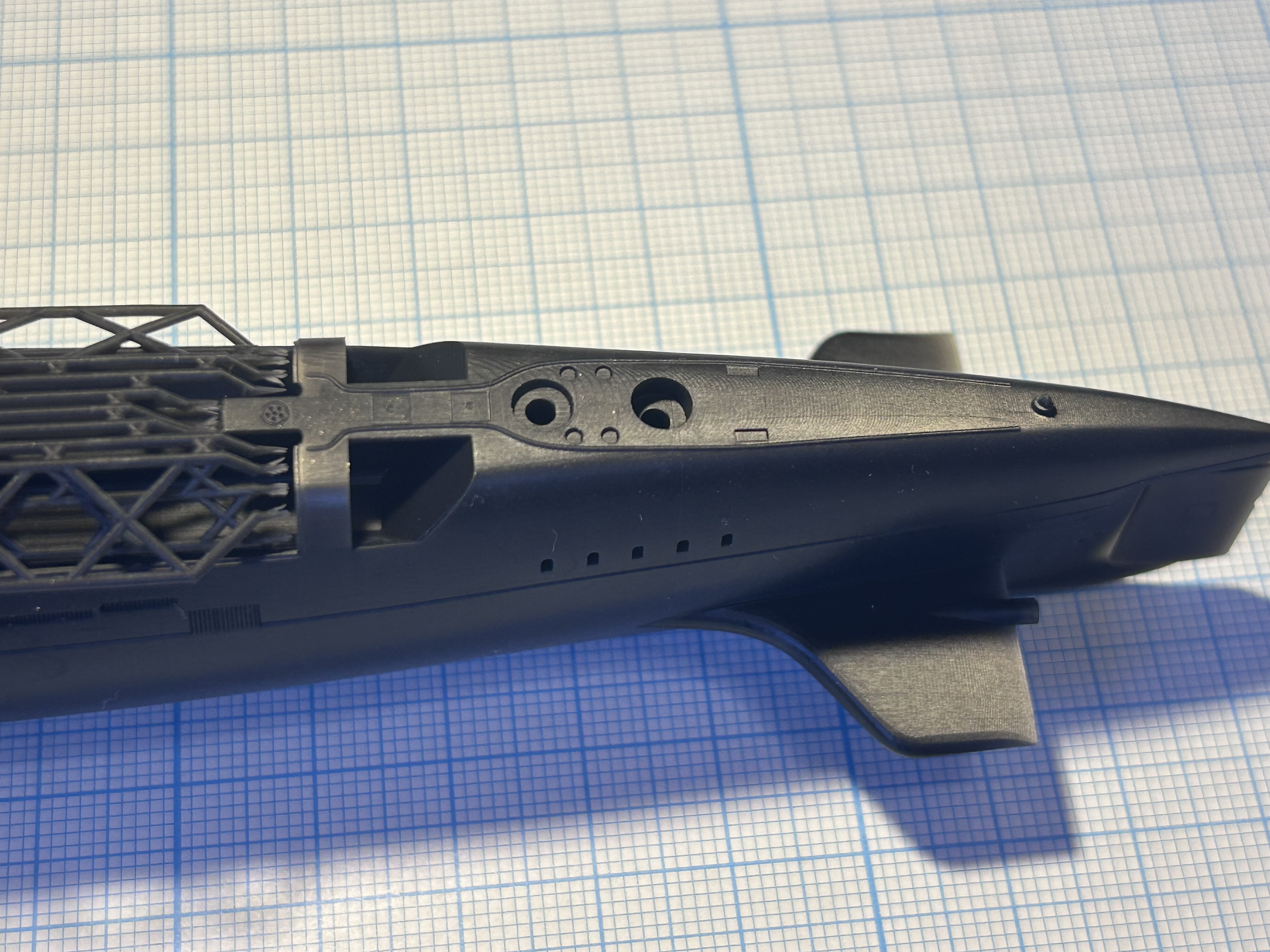

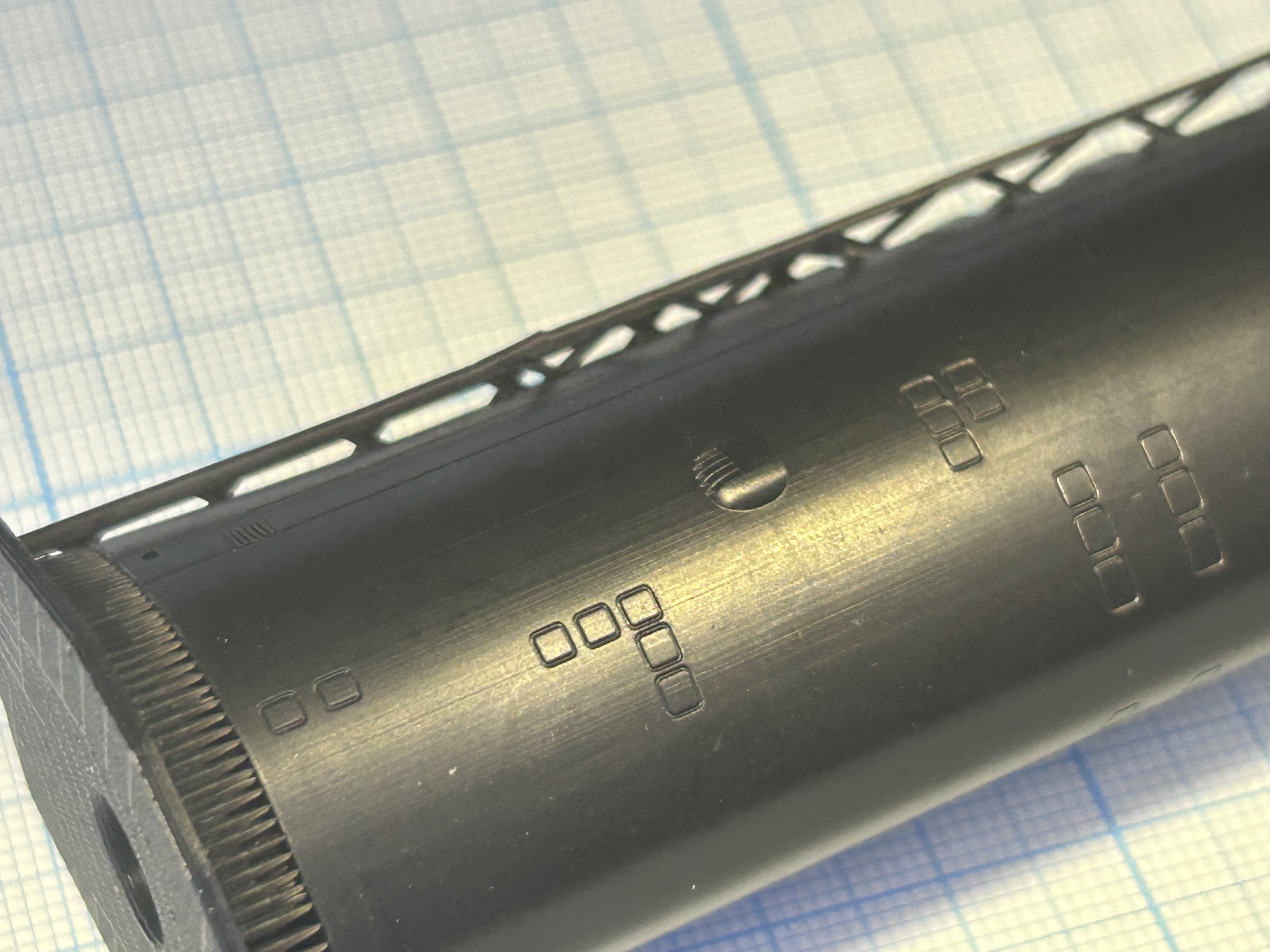

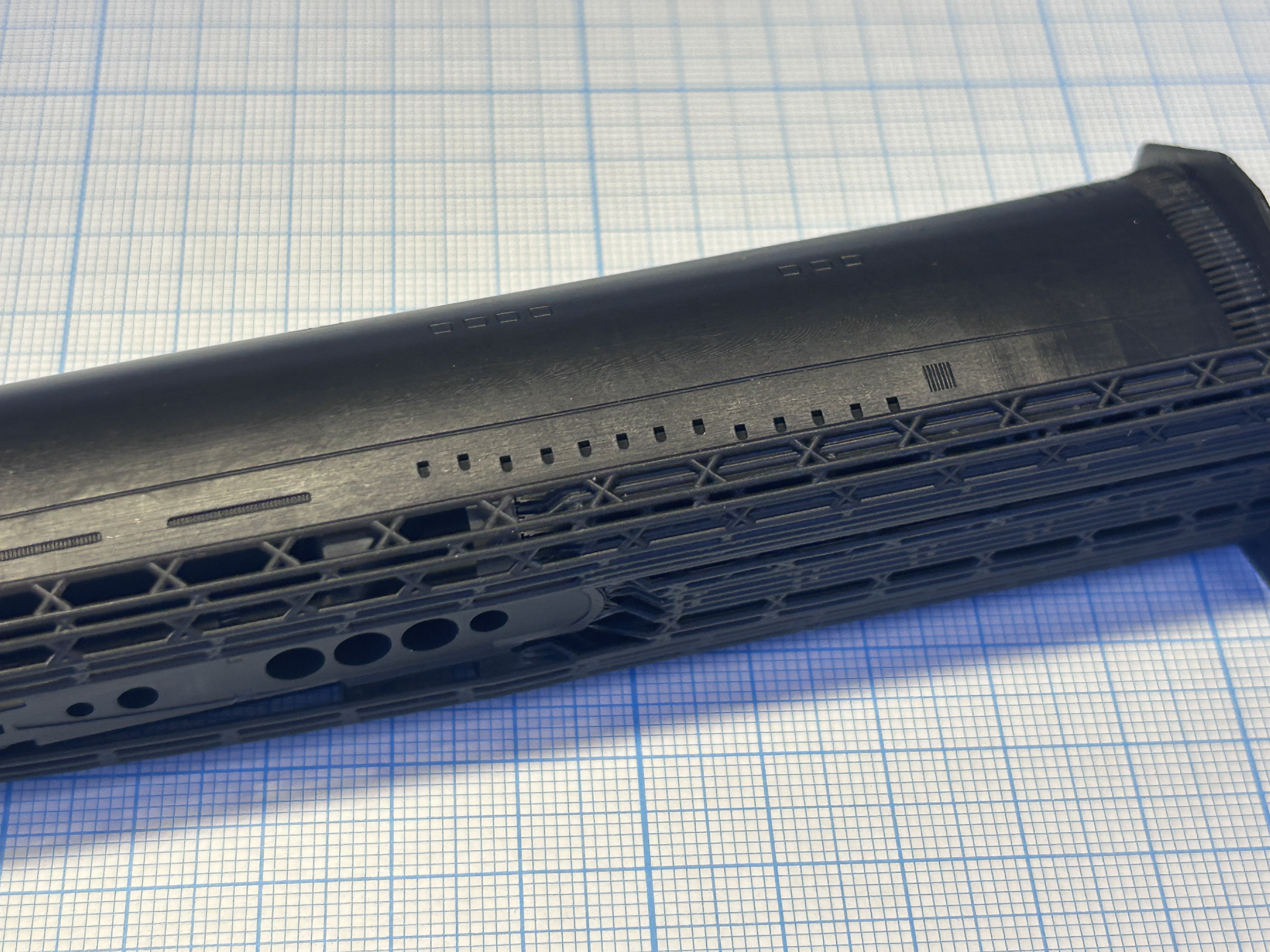

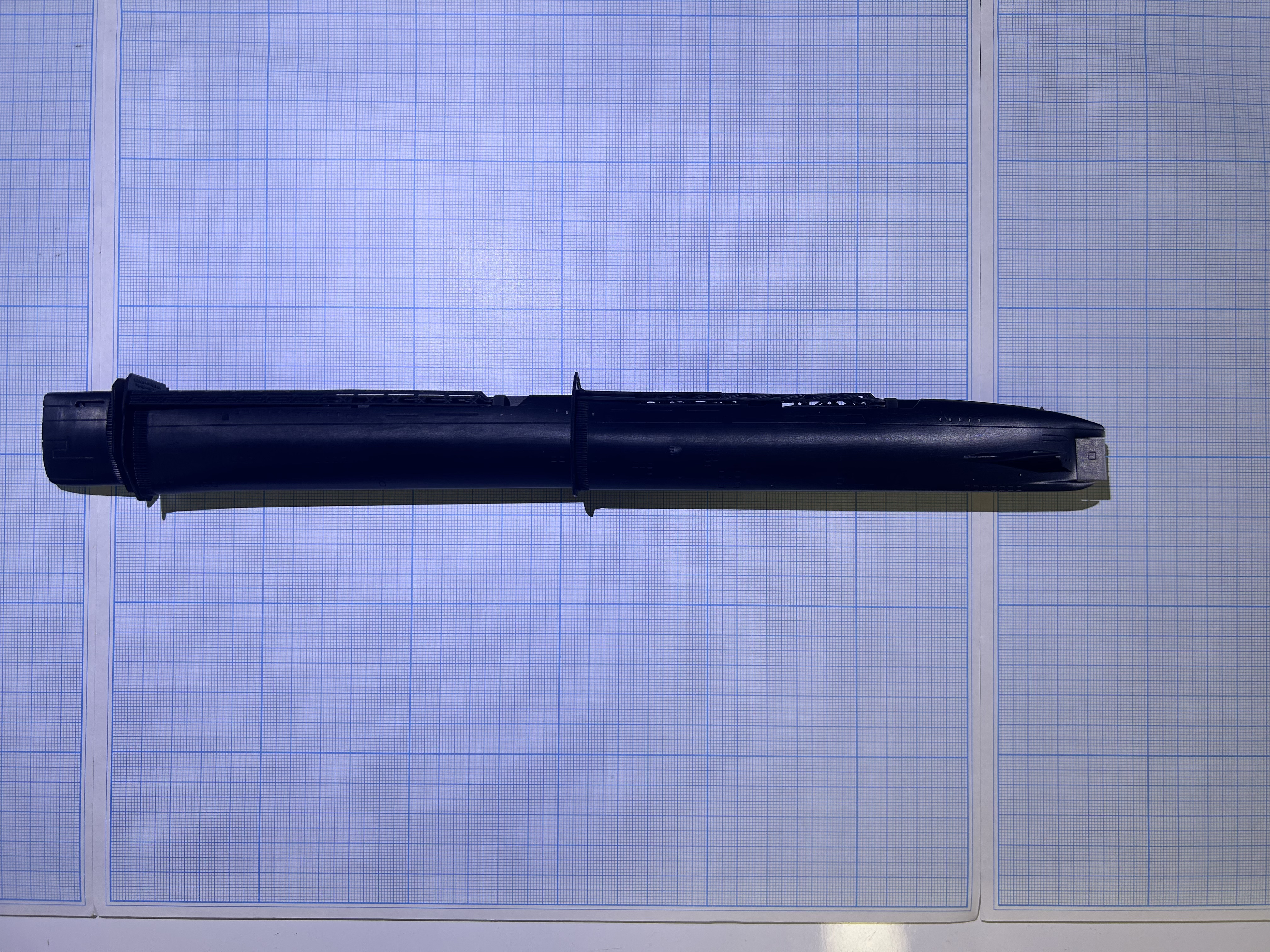

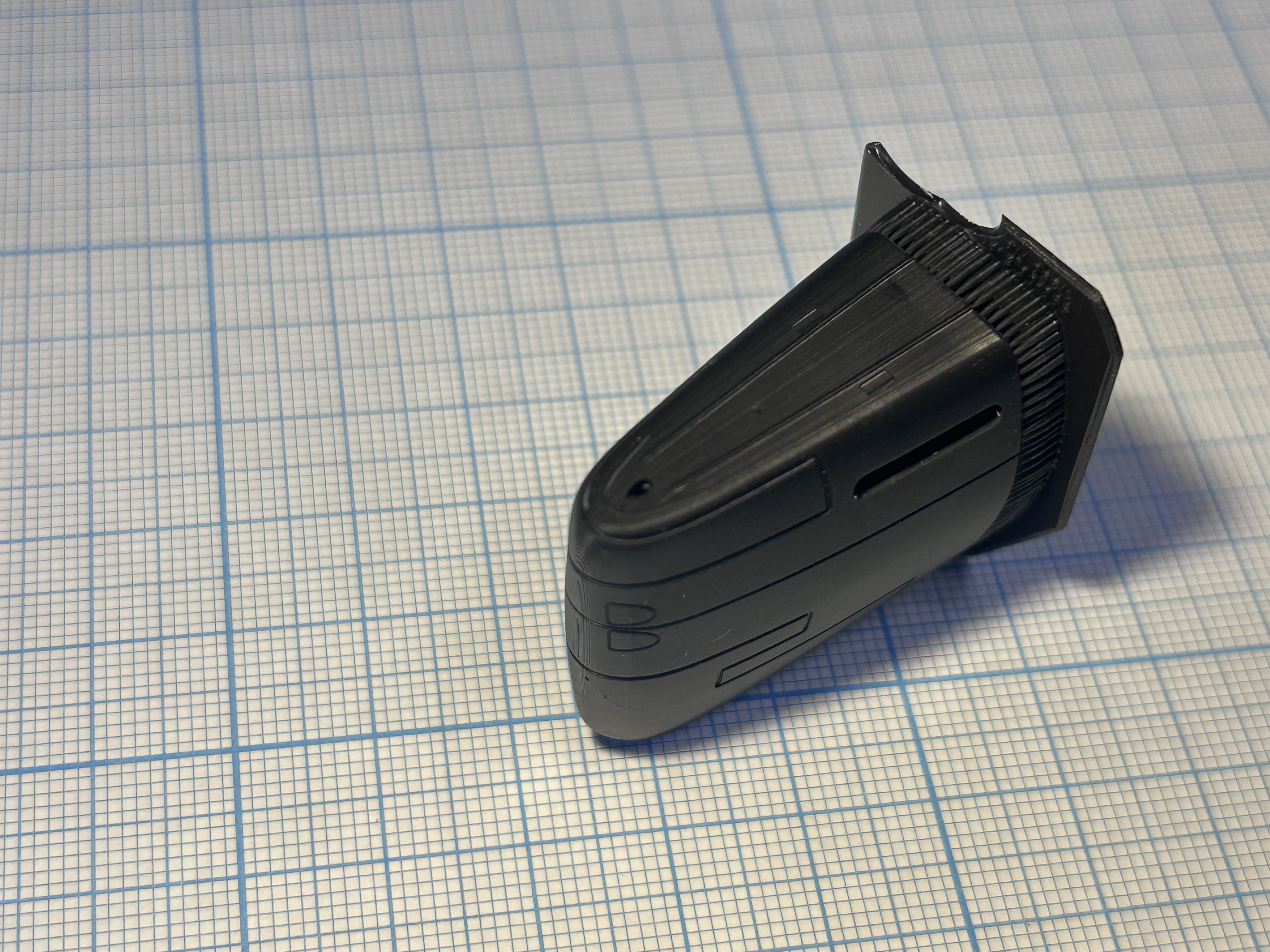

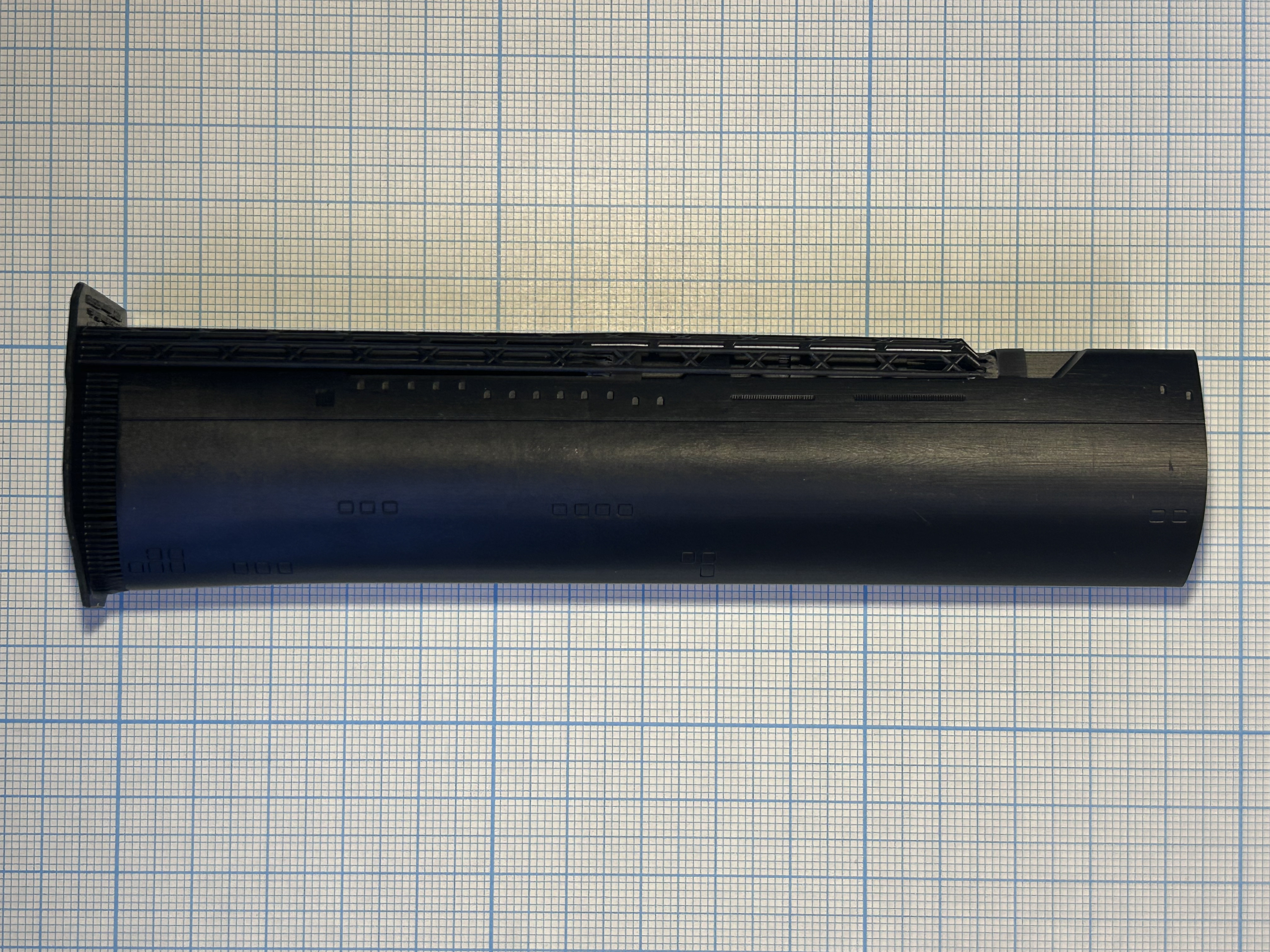

Разделен на 3 части, которые соединяются между собой замками. Шпигаты и решетки напечатаны довольно хорошо, очень понравилась тонкая законцовка вертикального руля. Расшивкой показана ватерлиния, обтекатели антенн ГАК, торпедные аппараты. мелкой деталировки в местах стыков нет, поэтому их обработка не должна составить очень больших сложностей.

Материальная часть:

А вот тут к модели есть очень большие вопросы. Начнем с того, что из набор дает возможность собрать некий собирательный образ корабля проекта 675 разных модификаций. Собрать конкретную модификацию, даже заявленный чистый 675 проект без доработок, к сожалению, не получится. Что мне удалось выявить при подготовке обзора:

- Обтекатели ГАС: на проекте 675 и 675 МУ в носовой части в обтекателе устанавливали антенны комплексов МГ-10 и "Свияга" (в наборе он дан - обтекатель с характерной "ступенькой" как на боксарте), на проекте 675К, 675МК, 675НК в носовой части ничего нет, на проекте 675МКВ стоял "каплевидный" обтекатель (в наборе тоже дан).

- Ограждение рубки: в наборе на ограждении справа и слева даны характерные обтекатели. Они появились на проекте 675К и связаны с установкой комплекса "Касатка-Б" - для установки его антенны в ограждении установили шахту, которая закрывалась кремальерным запором с гидравлическим приводом. Как раз привод открывания (левый борт) и привод запирания (правый борт) и потребовали установки обтекателей. Такое ограждение также характерно и для проектов 675 МК и МКВ. У 675 до модернизаций и 675НК ограждение не имело этих обтекателей.

- Ракетные контейнеры: ракетные контейнеры в наборе характерны для чистого 675 проекта. При модернизациях заменяли ракетный комплект, поэтому изменялись сами ТПК, их габариты, системы. Визуально самое заметное - на второй паре ракетный контейнеров в передней части начиная с проекта 675К появились дополнительные обтекатели. В наборе они не напечатаны

- Корпус: ближе всех подходит к чистому 675 проекту. Для него характерен обтекатель ГАС "Арктика-М". Вообще форма обтекателя довольно сложная тема, так как в рамках модернизации ставились новые станции и обтекатели соответственно (а на 675МКВ еще и сам корпус) меняли свою форму. На схемах Альпакова для проекта 675 обтекатель имеет "Т" образную форму, однако судя по фотография из дока поврежденной К-10 (которая не модернизировалась и оставалась чистым 675 проектом) после столкновения, по форме он близок к тому, что напечатал производитель (что-то на подобии двутавра). А вот уже после замены "Арктика-М" на "Керчь" форма уже стала Т-образная (как на схемах Альпакова). В верхней части обтекатель ближе всего к обтекателю антенны ГАС "Свет-М" - также чистый 675 проект. Далее к шпигатам есть вопросы: в носовой части все хорошо (количество совпадает, может быть немного промахнулись с высотой расположения над водой некоторых). Далее в модели под второй парой ракетных установок даны по 2 щелевых шпигата с каждого борта, закрытых решеткой, однако ни на схемах, на на фото я таких не нашел - нужно убирать. Под третьей и четвертой парой ракетных установок есть также щелевые шпигаты, на схемах и фото они есть, но в модели на мой взгляд немного не угадали с формой у первого шпигата - под конец он должен иметь угол и идти вниз. В корме вместо 5 шпигатов должно быть 4 с каждого борта

Итог:

Мы имеем набор с хорошей деталировкой, неплохим для печати качеством исполнения, интересной вариативностью сборки ракетного вооружения, но с большими вопросами к материальной части. При доработке ограждения можно получить чистый 675 проект, если же изменить форму обтекателей ГАК и доработать вторую пару контейнеров ракетного комплекта, то можно получить 675К. Сам набор оставил больше положительные впечатления, несмотря на некоторые ошибки.

Надеюсь, что обзор был полезен!
