Атомная подводная лодка проекта 885М (Ясень-М)

Подводные лодки проекта 88М "Ясень-М" - серия российских атомных подводных лодкой, оснащенных ракетным вооружением 4 поколения. Работы по разработке этого корабля начались еще в советское время, однако закладка первого корабля базового проекта 885 Ясень (К-560 "Северодвинск") состоялась лишь в 1993 году, а спуск его произошел в 2010 году. Модернизированный корабль проекта 885М (К-561 "Казань") был спущен на воду в 2017 году. От базового проекта проект 885М отличается уменьшенной на 9 метров длиной, а также обновлённым оборудованием, оптимизированными обводами и дальнейшим уменьшением шумности, также был сокращен экипаж.
Вооружение:
10 х 533мм торпедных аппарата с боезапасом 30 торпед
8 шахт для размещения пусковых установок ракетного вооружения различных типов

Перейдем к модели:

По традиции модели подводных лодок этого производителя напечатаны на фотополимерном принтере из специальной фотополимерной смолы. Основные детали из смолы серого цвета, а корпус из черного. Не знаю точно на марки смол, но есть небольшое подозрение, что механические свойства у них могут быть разные (при работе станет яснее).

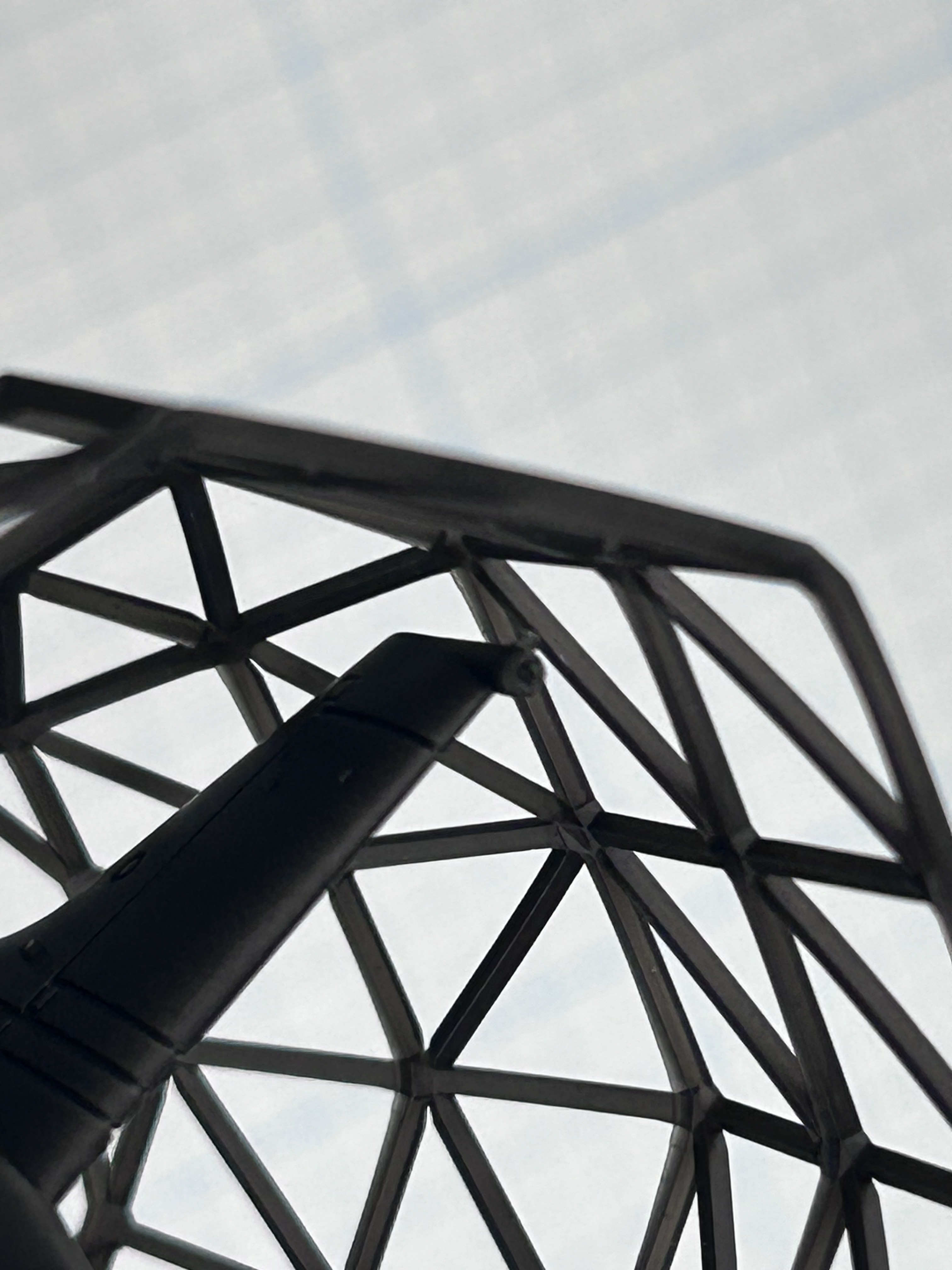

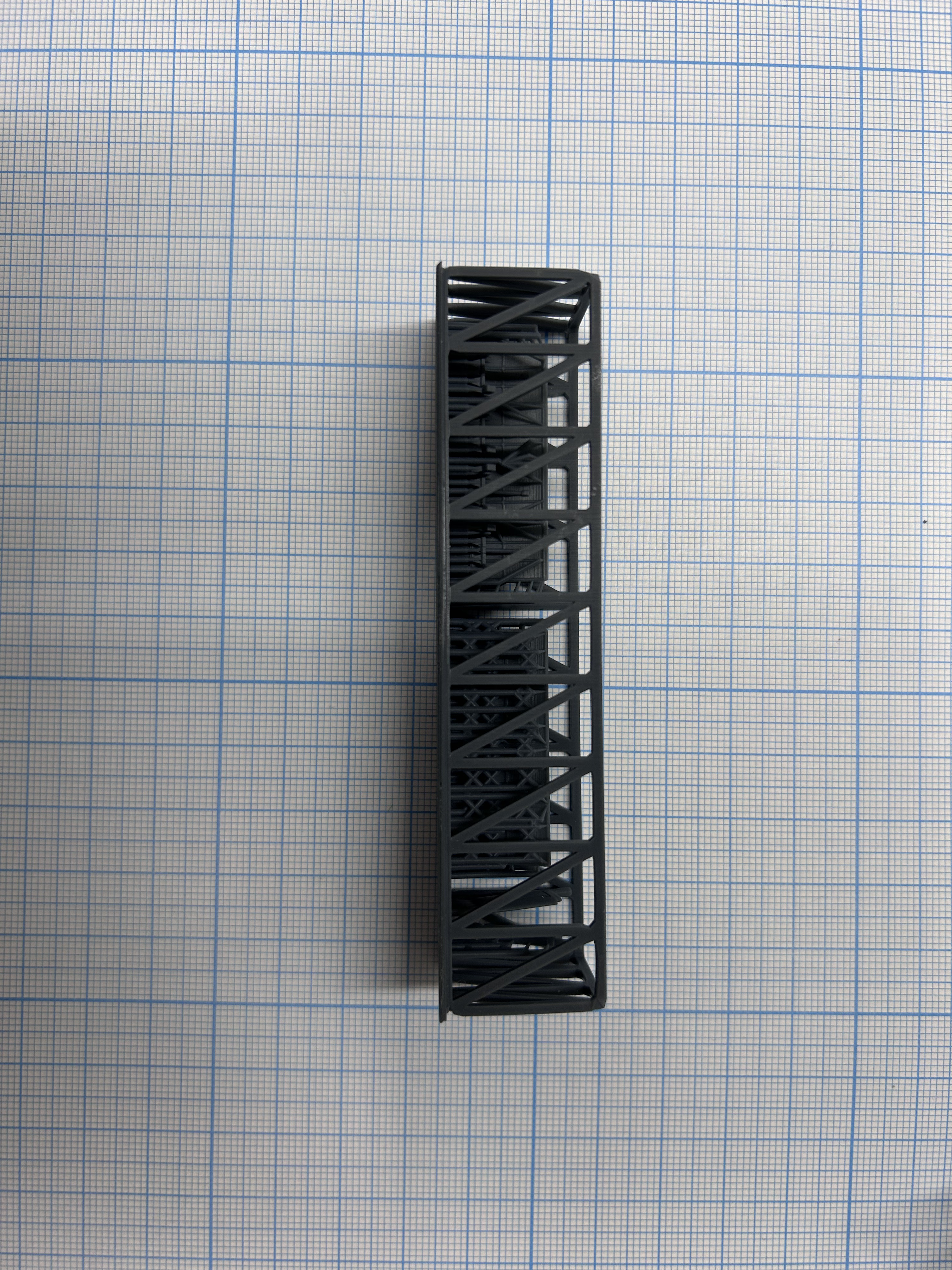

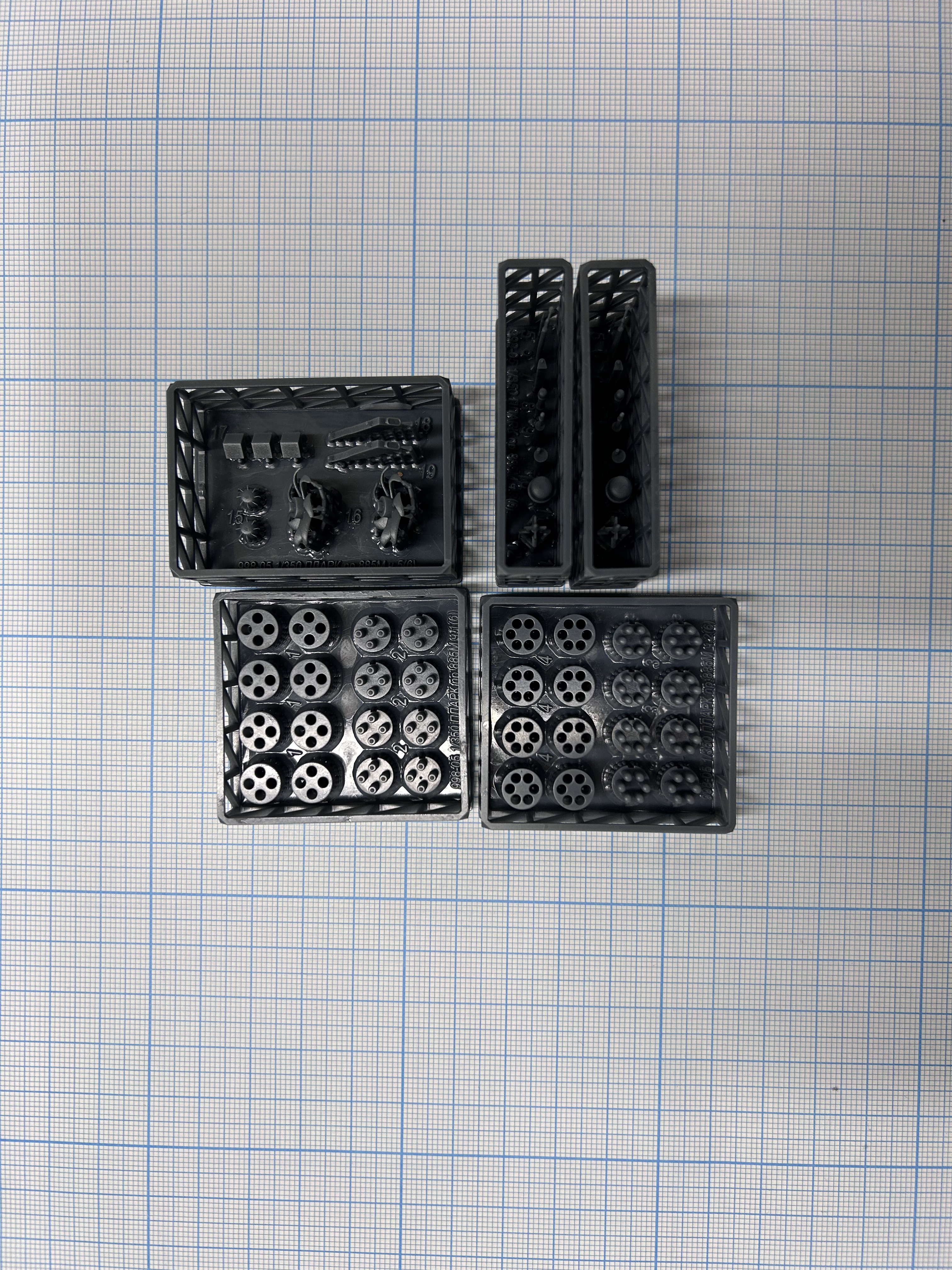

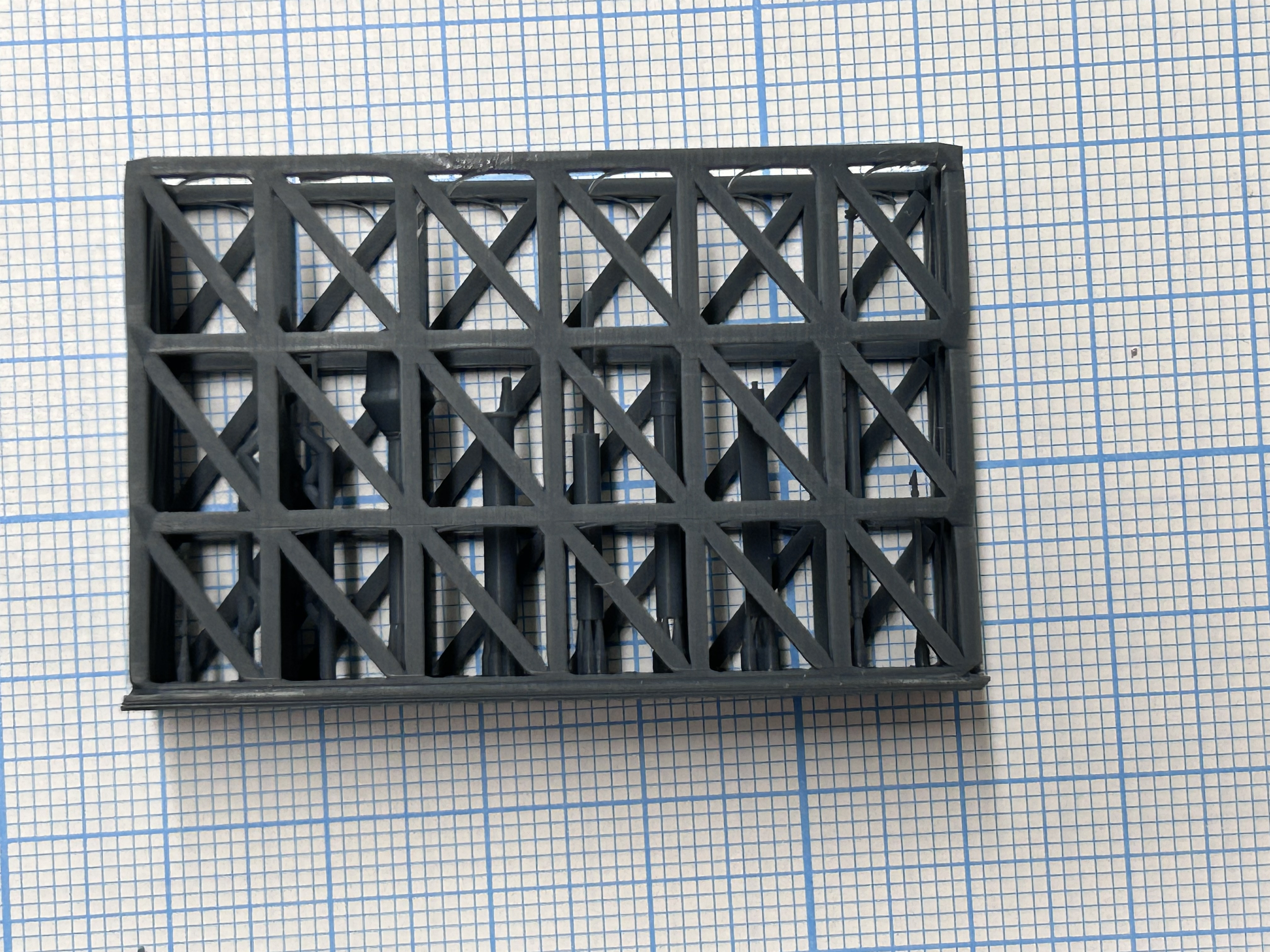

Детали хорошо упакованы, мелкие и тонкие элементы защищены специальными рамками для предотвращения повреждений.

Боксарт из себя представляет боковую проекцию подводной лодки. Тут уже есть на что обратить внимание: эту проекцию можно найти на форуме Авиабазы (автор с ником igorkot - в соответствующей ветке форума можно найти много его работ по теме проектов 885 и 885М, водяные знаки с его ником также присутствуют на боксарте), причем это одна из итераций. Отсюда один очень заметный недочет, но об этом ниже. Боковую проекцию на боксарте также можно использовать как схему окраски, отдельной в наборе нет. Однако в наборе нет декалей для нанесения марок углубления, флагов, обозначений выгородок ЭПРОНа и прочих элементов, таким образом собрать модель "как на коробке" у нас из набора не получится.

На коробке сразу представлены плюсы этого набора: детально проработанные выдвижные устройства, ограждение выдвижных устройств и самое интересное - возможность сборки ракетных шахт в открытом положении и с разным набором ракетного вооружения (Ониксы и Калибры).

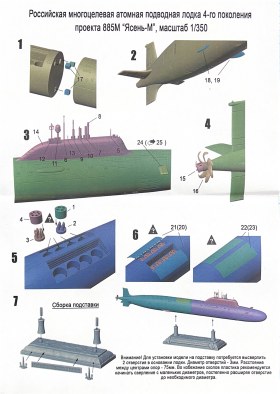

Инструкция:

Инструкция произвела приятные впечатления. Всего 6 этапов. Этапы показаны хорошо, вопросов к позиционированию деталей не возникает, разные детали показаны разными цветами. Вопрос только к пункту 2 - на проекте 885М нет водозаборных устройств. Причем на боксарте их тоже нет. Особых проблем с этим не должно быть, нужно будет зашпаклевать отверстия от креплений. Также в инструкции показаны варианты сборки - различное наполнение ракетных шахт и возможность сборки шахт в открытом и закрытом положении.

Подставка:

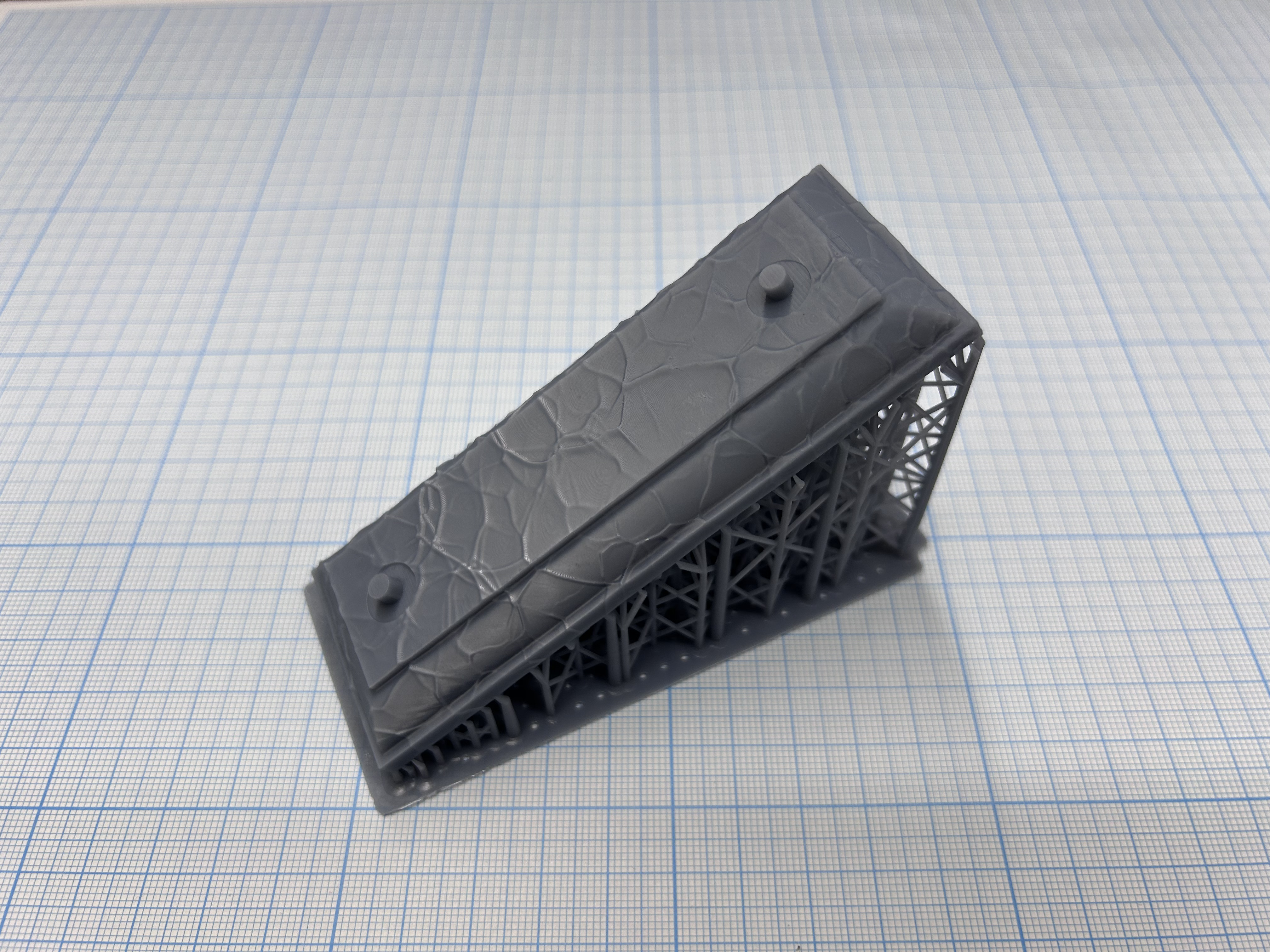

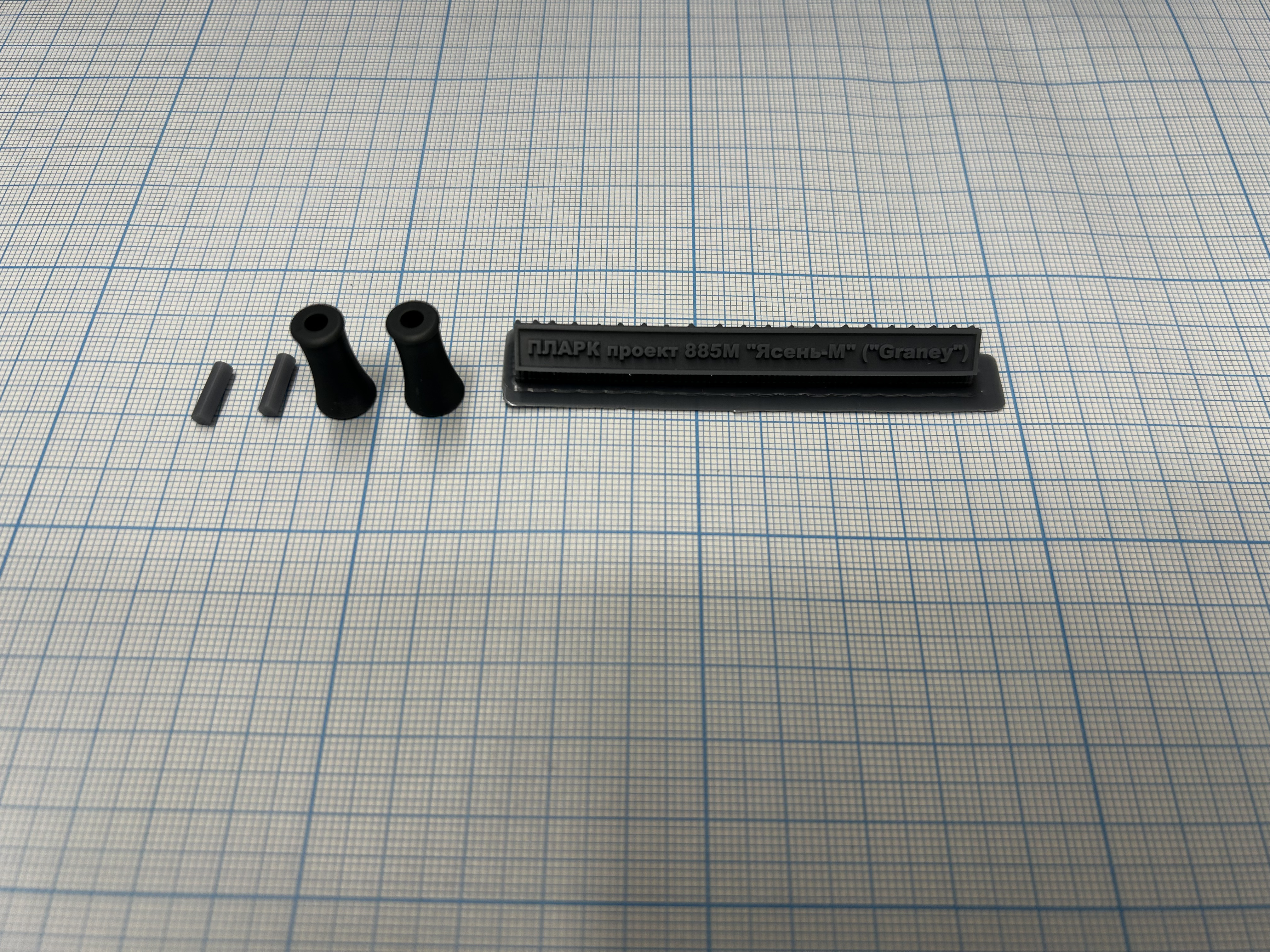

Во всех наборах у этого производителя она унифицирована по внешнему виду и на мой взгляд для варианта из коробки весьма удачная. Сымитирована водная поверхность, даны стойки, табличка с названием и 2 якоря. Сразу надо сказать, что для установки модели на подставке необходимо будет самостоятельно сделать в корпусе модели отверстия с расстоянием между центрами опор - 75 мм.

Мелкие детали:

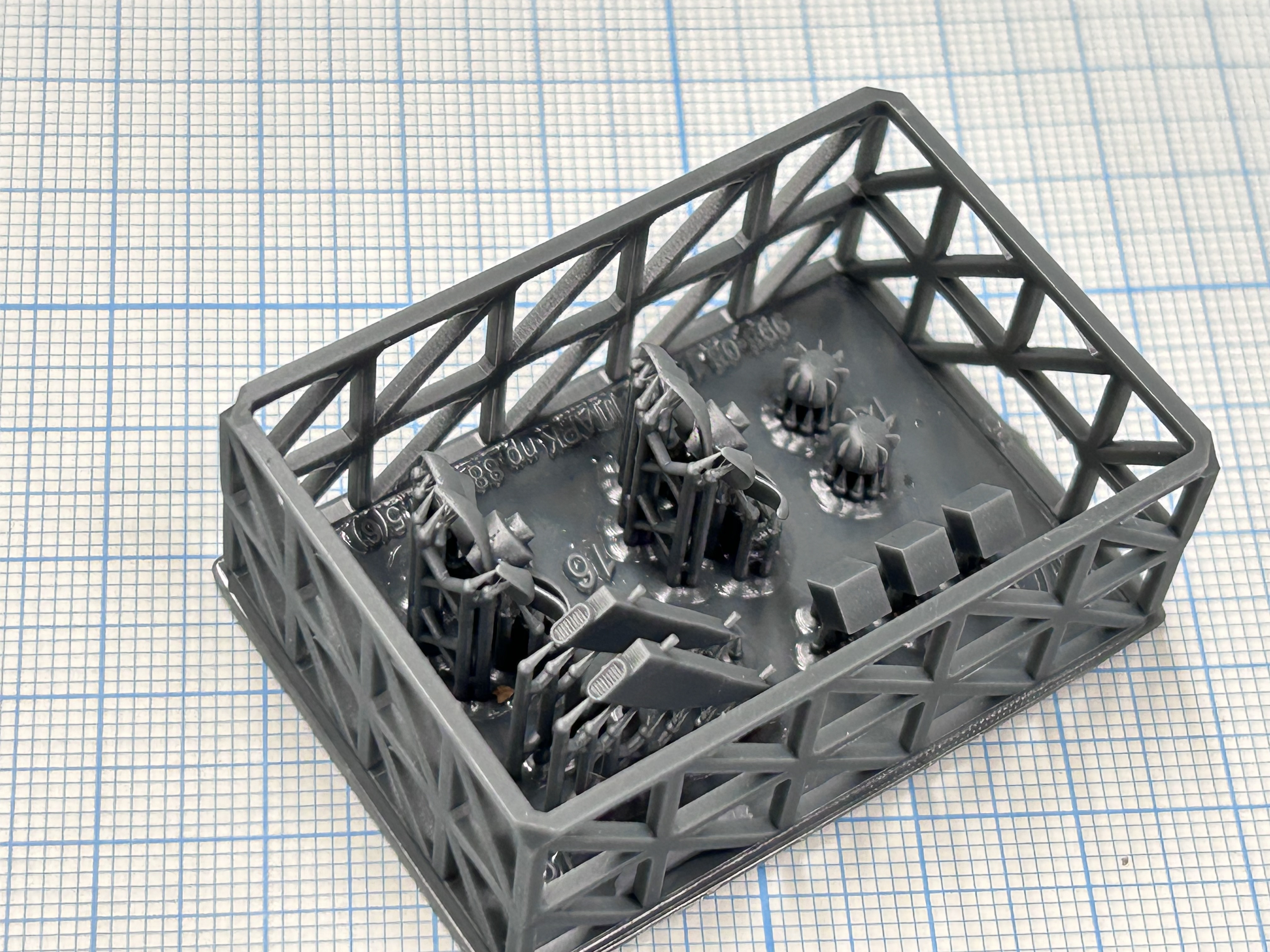

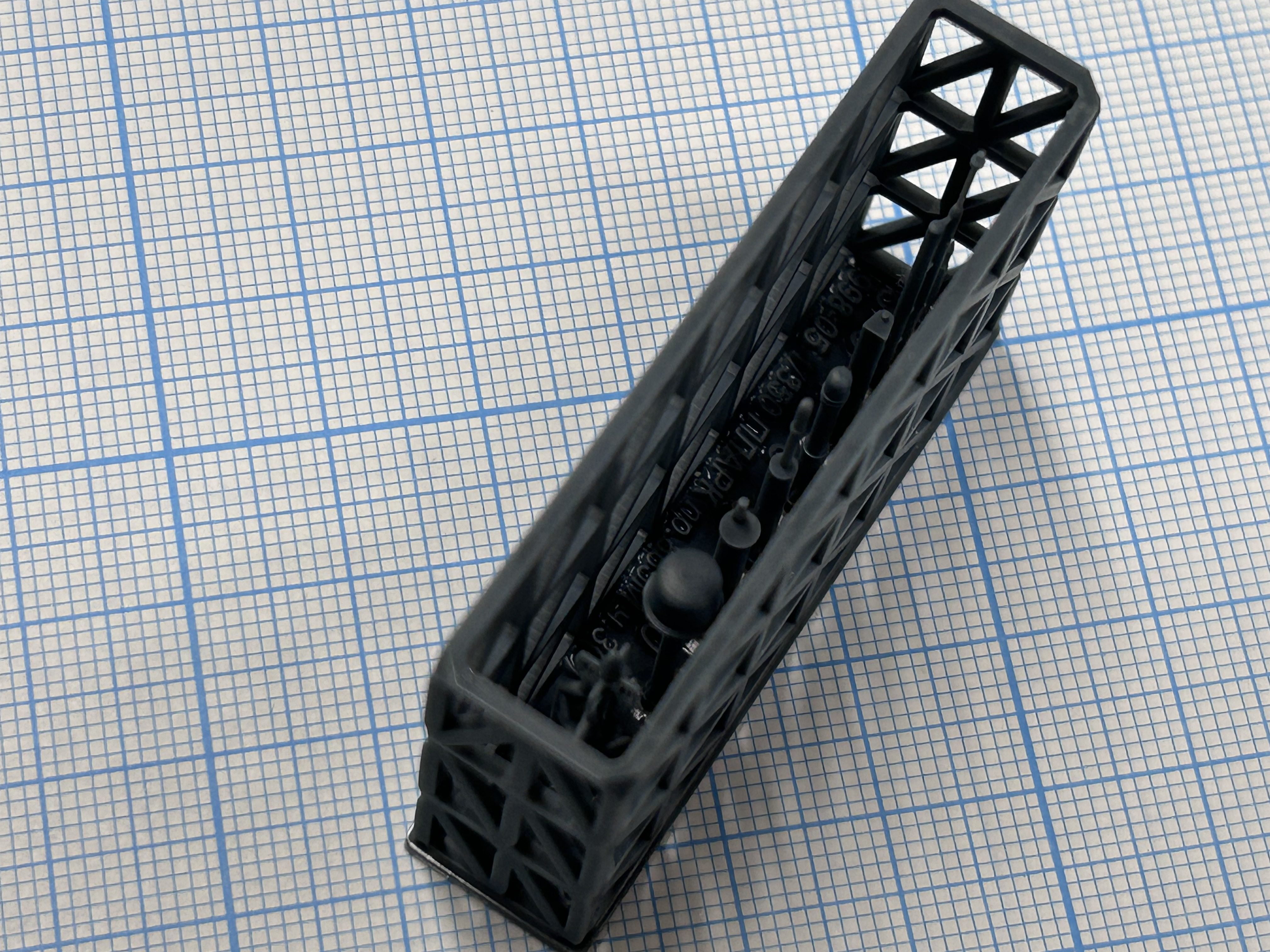

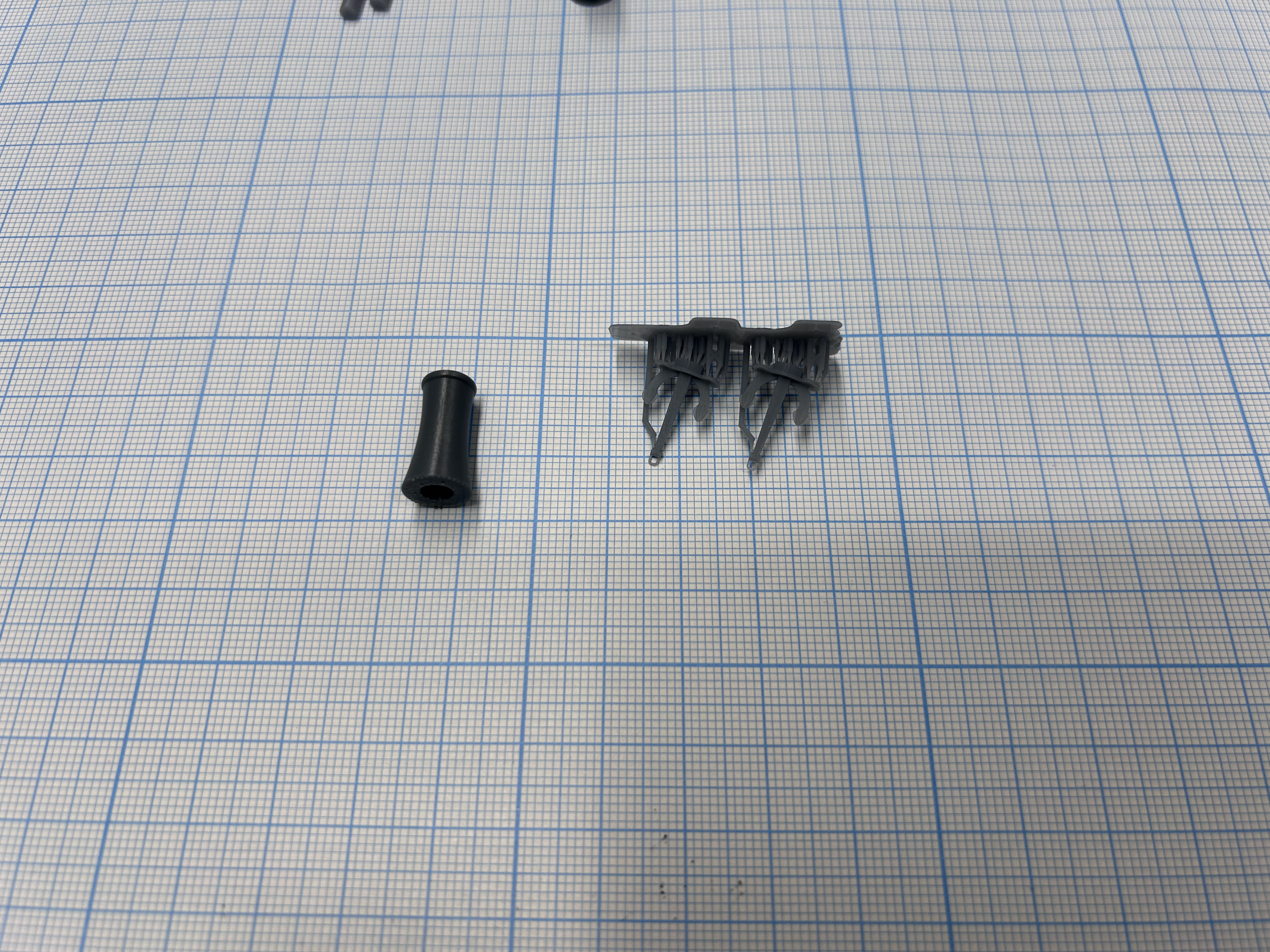

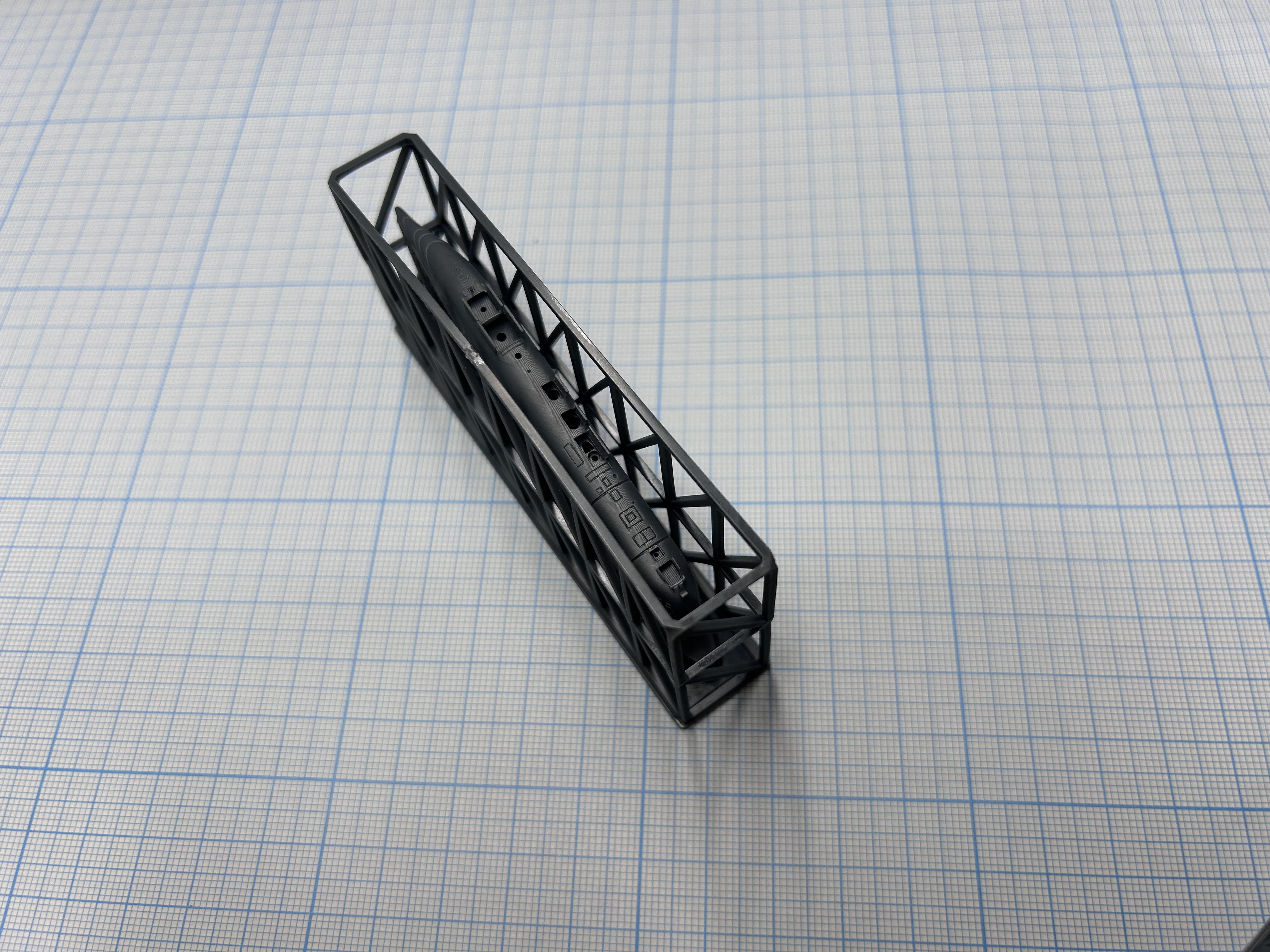

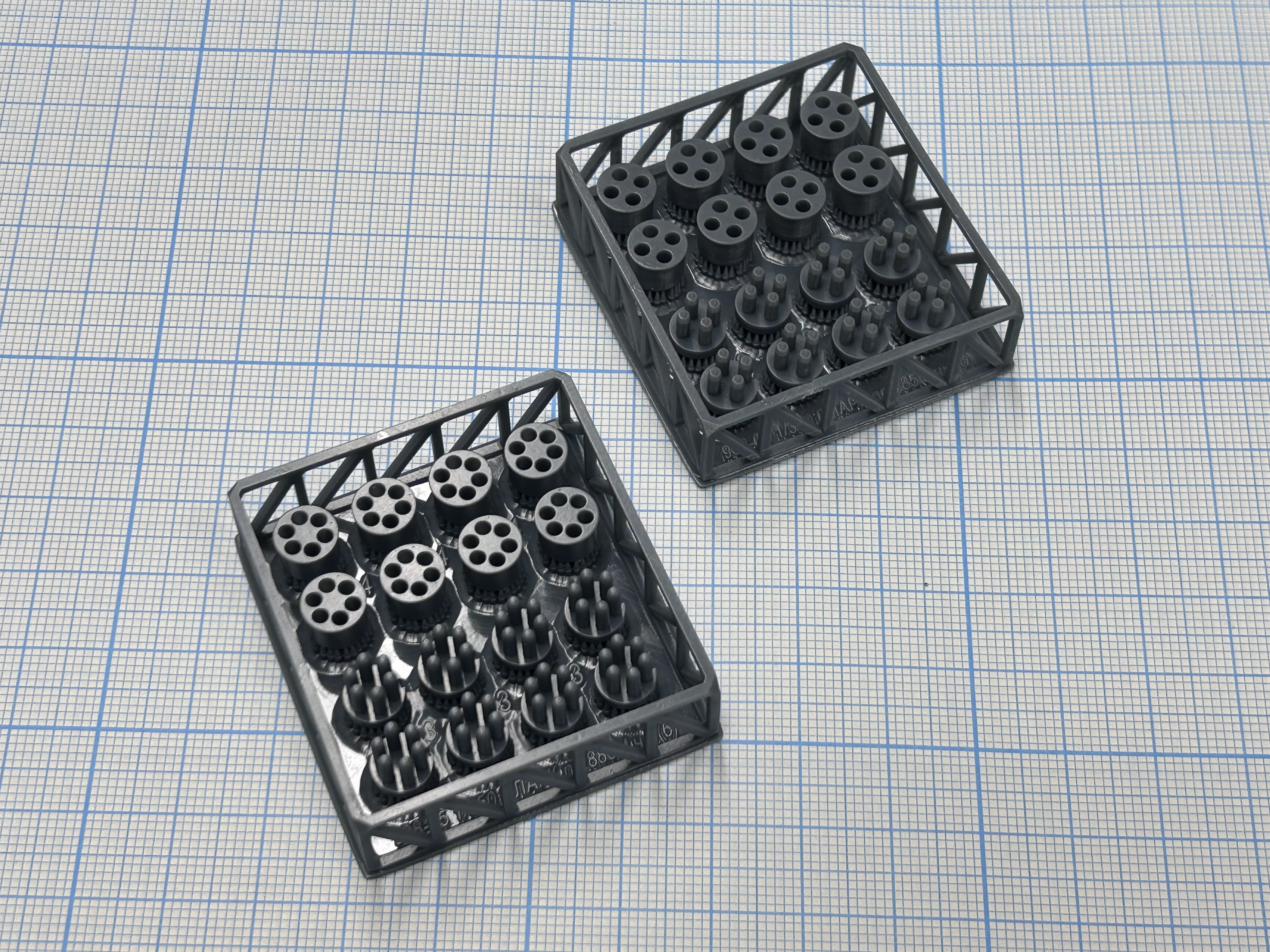

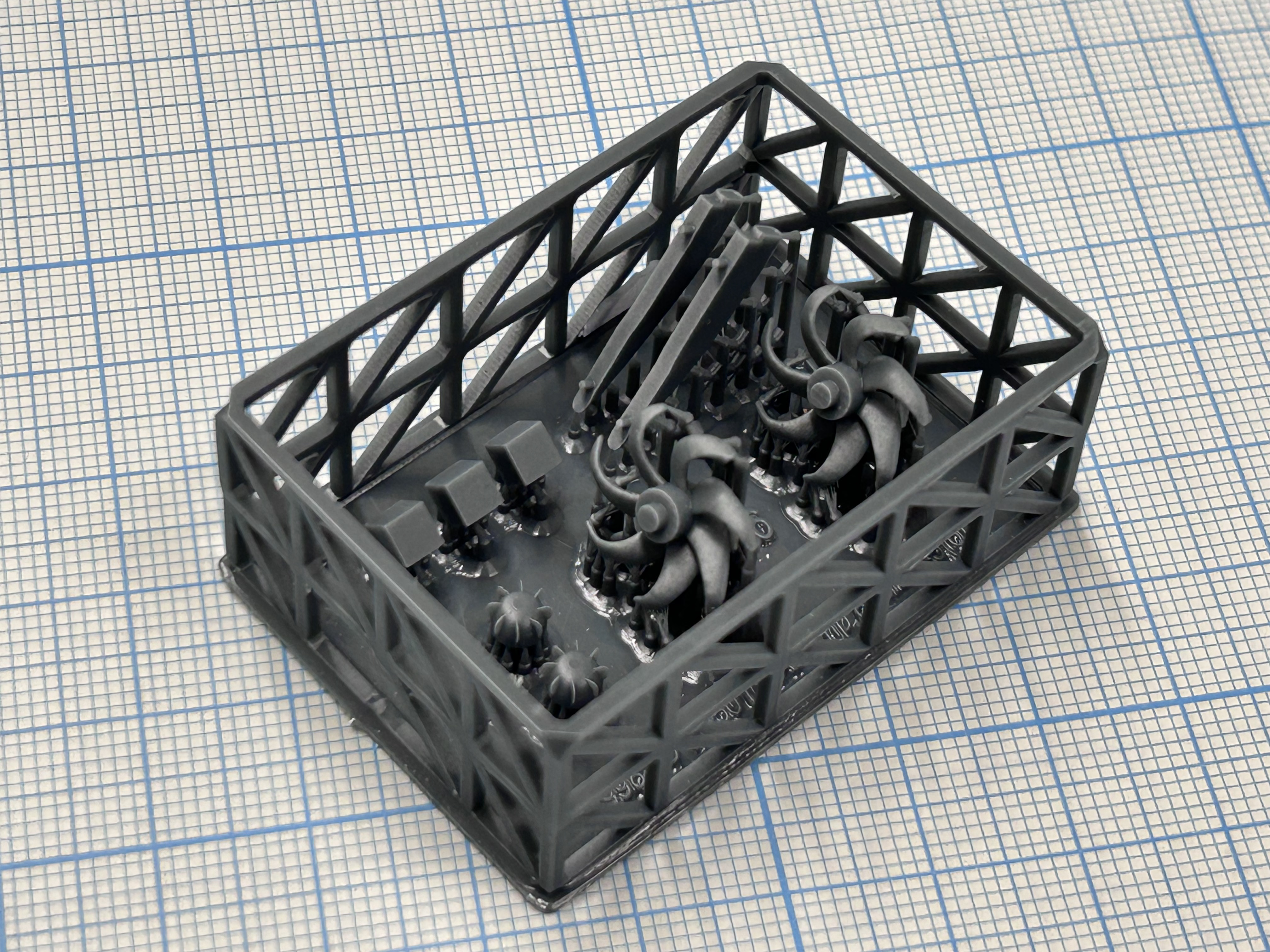

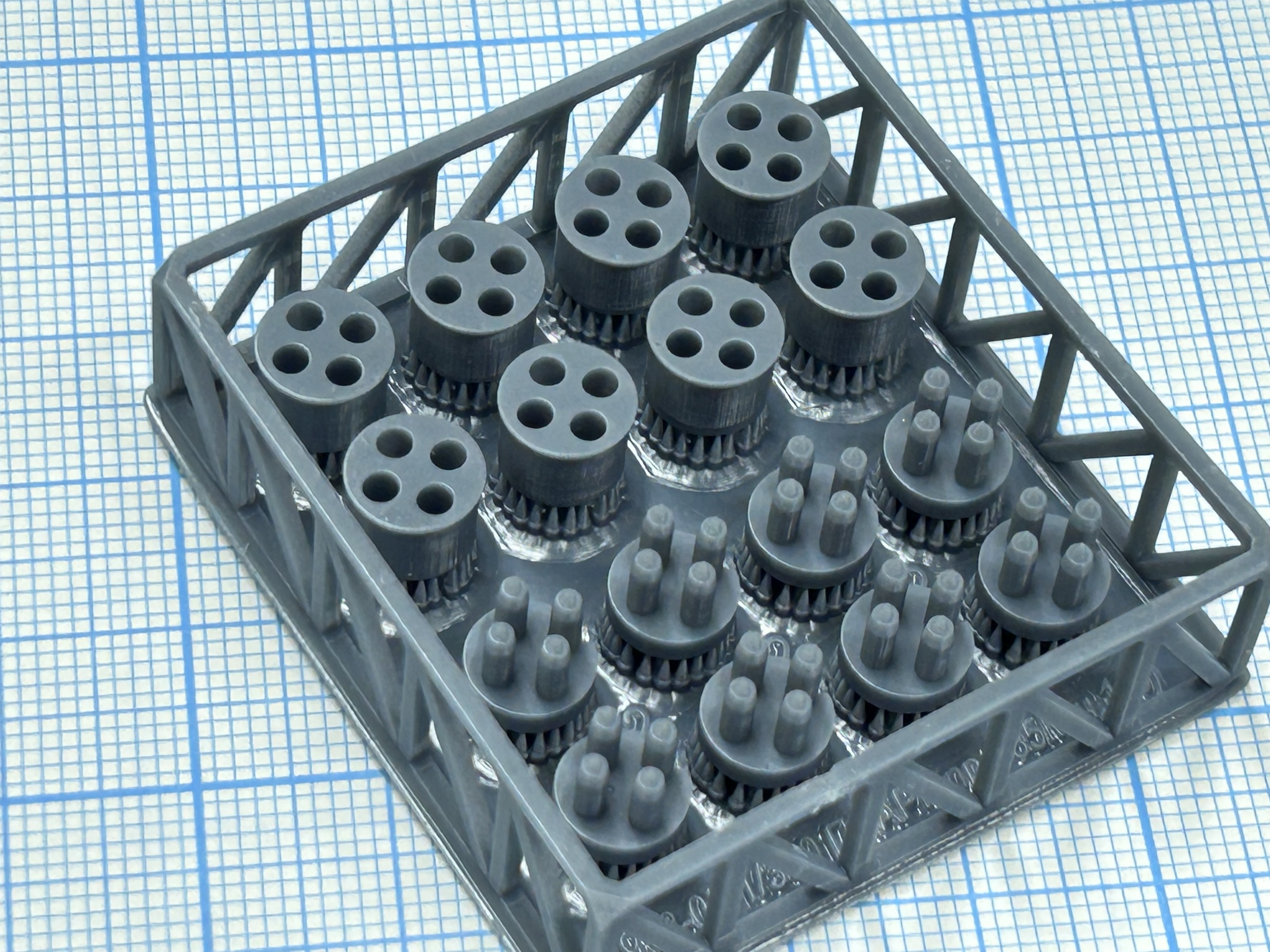

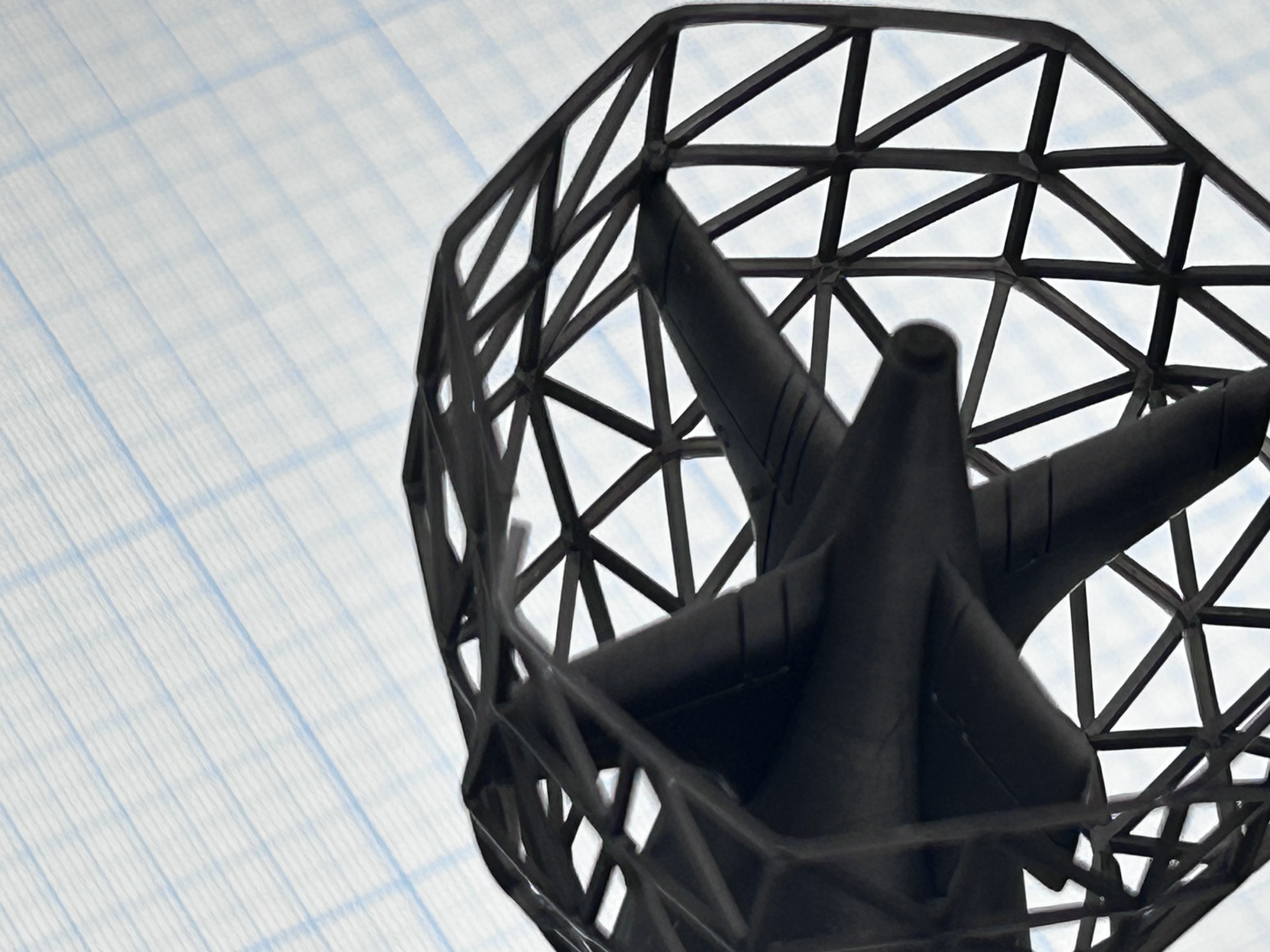

В этом наборе к таковым можно отнести крышки ракетных шахт, носовые горизонтальные рули, винт, выдвижные устройства и ракетное вооружение. Детали проработаны хорошо, однако на них хорошо видны слои печати. Особенно на внутренней стороне крышек ракетных шахт. Понравилась проработка носовых горизонтальных рулей. Самое интересное в этом наборе - вооружение. Так как в вертикальных револьверных пусковых установках видна только передняя часть ракеты, то соответственно производитель напечатал только половины ракет - для Калибров в блоках по 6 ракет (хотя в сети информация, что должно быть по 5 ракет в одной ПУ), для Ониксов по 4. Решение мне понравилось, так как упростит работу при окраске - отдельно красим ракеты, отдельно пусковую установки и потом уже вклеиваем в шахту. Форма винат понравилась, плюсы аддитивных технологий раскрываются тут в полной красе, только кромки кажутся на первый взгляд немного толстыми. Понравились решетки на водозаборных устройствах (только помним, что все таки мы их не используем). Выдвижные устройства очень понравились. детально проработаны, аккуратно напечатаны, если смотреть на фотографии, то выглядят на себя похожими.

Ограждение выдвижных устройств:

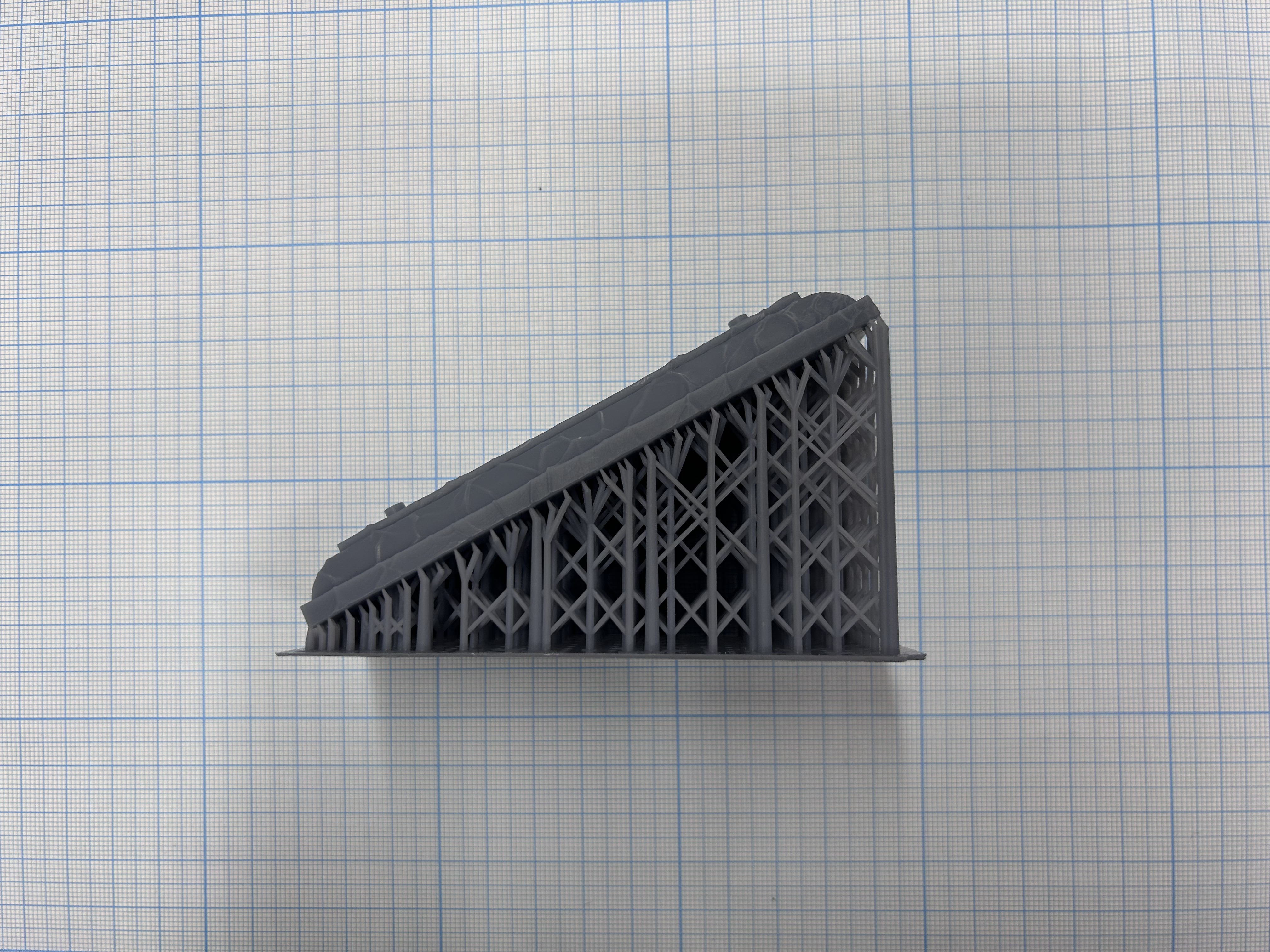

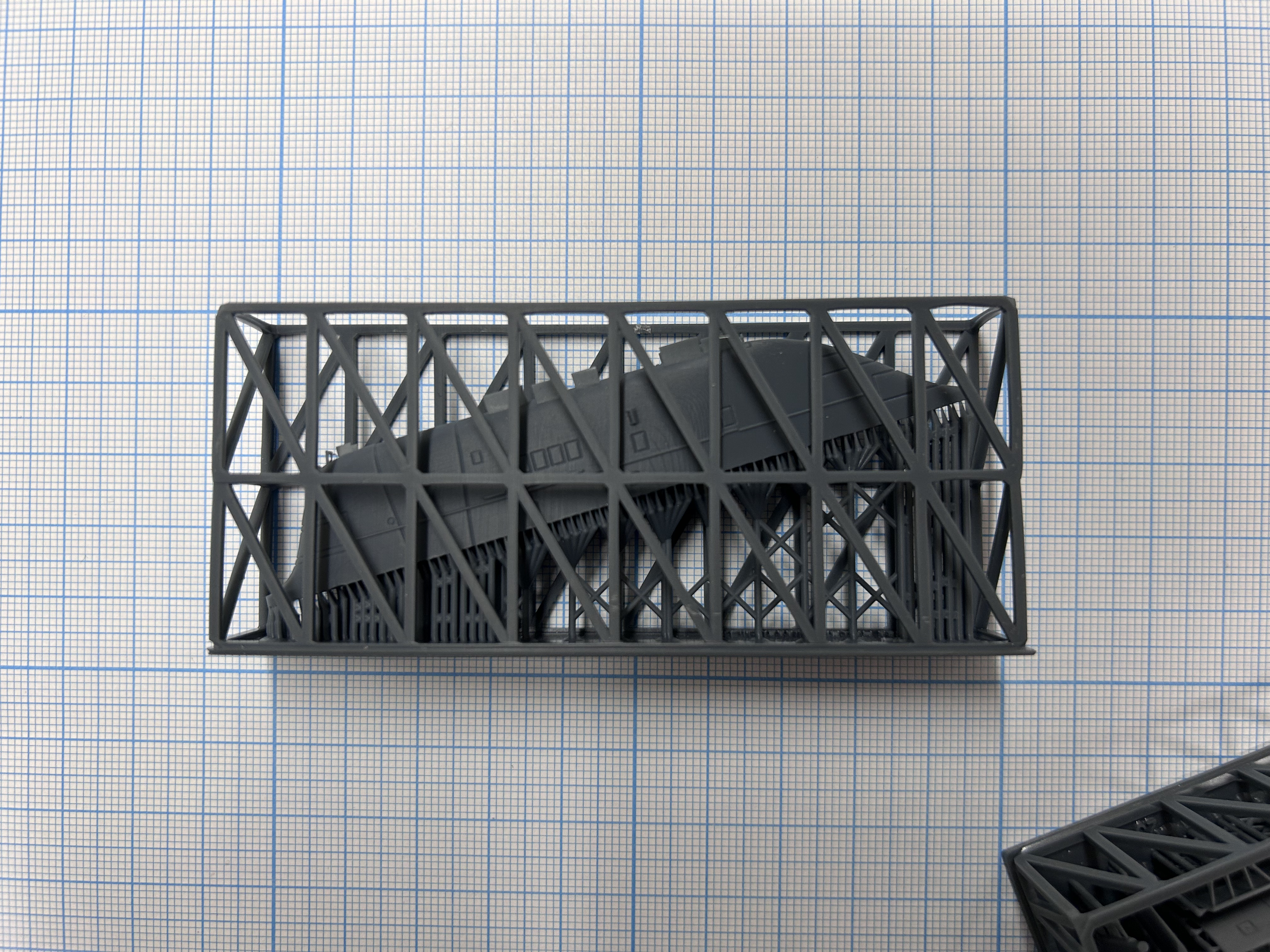

Первое, что бросилось в глаза - это слои печать на задней части ограждения, на фото постарался показать. В носовой части характерный обтекатель выделен двойной расшивкой - с одной стороны есть фото, на которых видно, что по его периметру действительно идет довольно широкая полоса, но с другой стороны кажется, что на модели достаточно было бы оставить только одну линию. Для себя пока не решил, оставлю так или одну из полос зашпаклюю. Очень понравилась проработка и исполнение ветрозащитного щитка мостика, а также что щиты выдвижных устройств не плоские, а повторяют форму верхней части ограждения (хоть и немного толстоваты). Рубка в таком исполнении позволяет собрать из коробки вариант только с поднятыми выдвижными, возможно, кому-то этот момент будет неудобен. В остальном эта деталь оставила положительные впечатления.

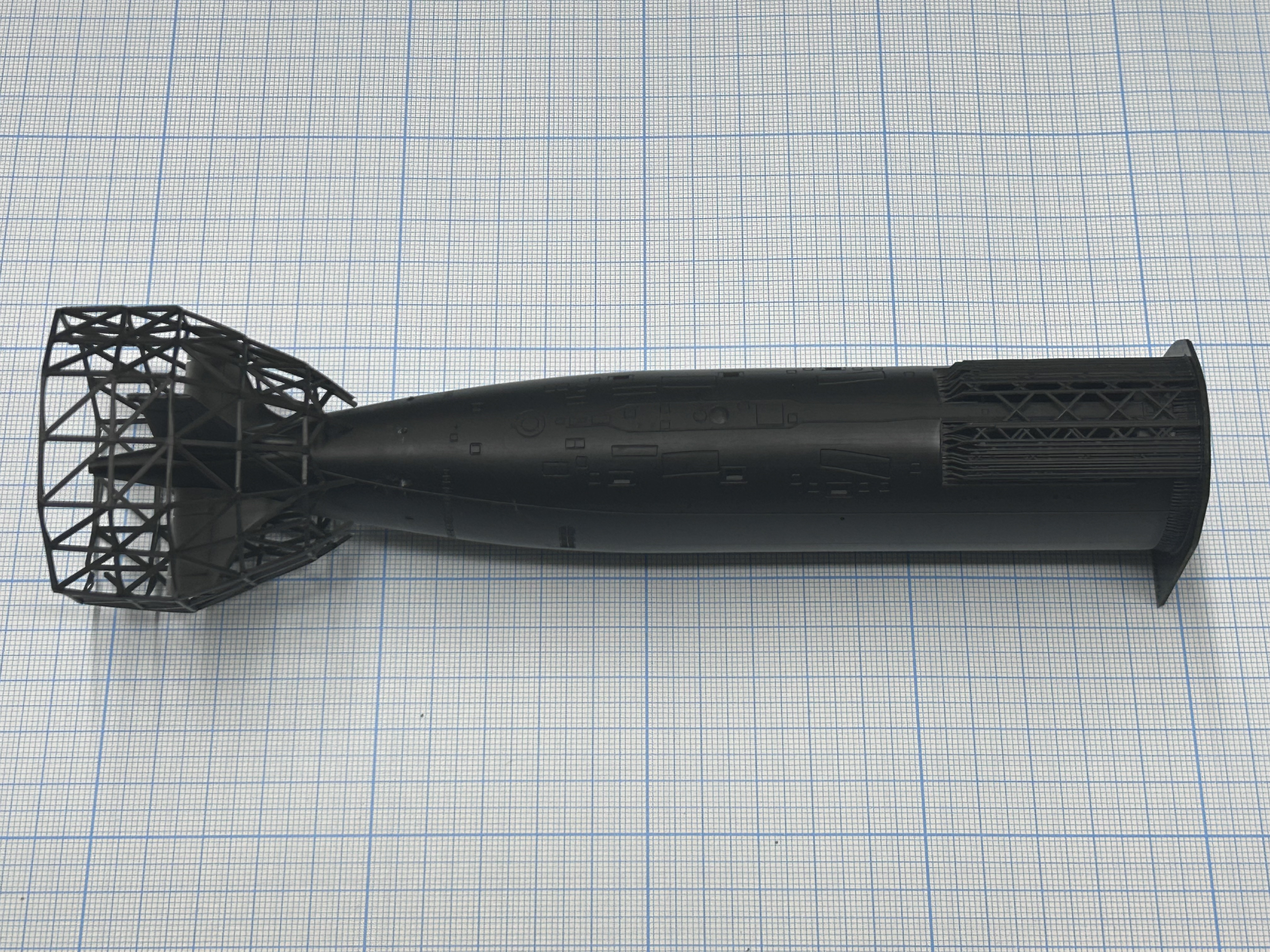

Корпус:

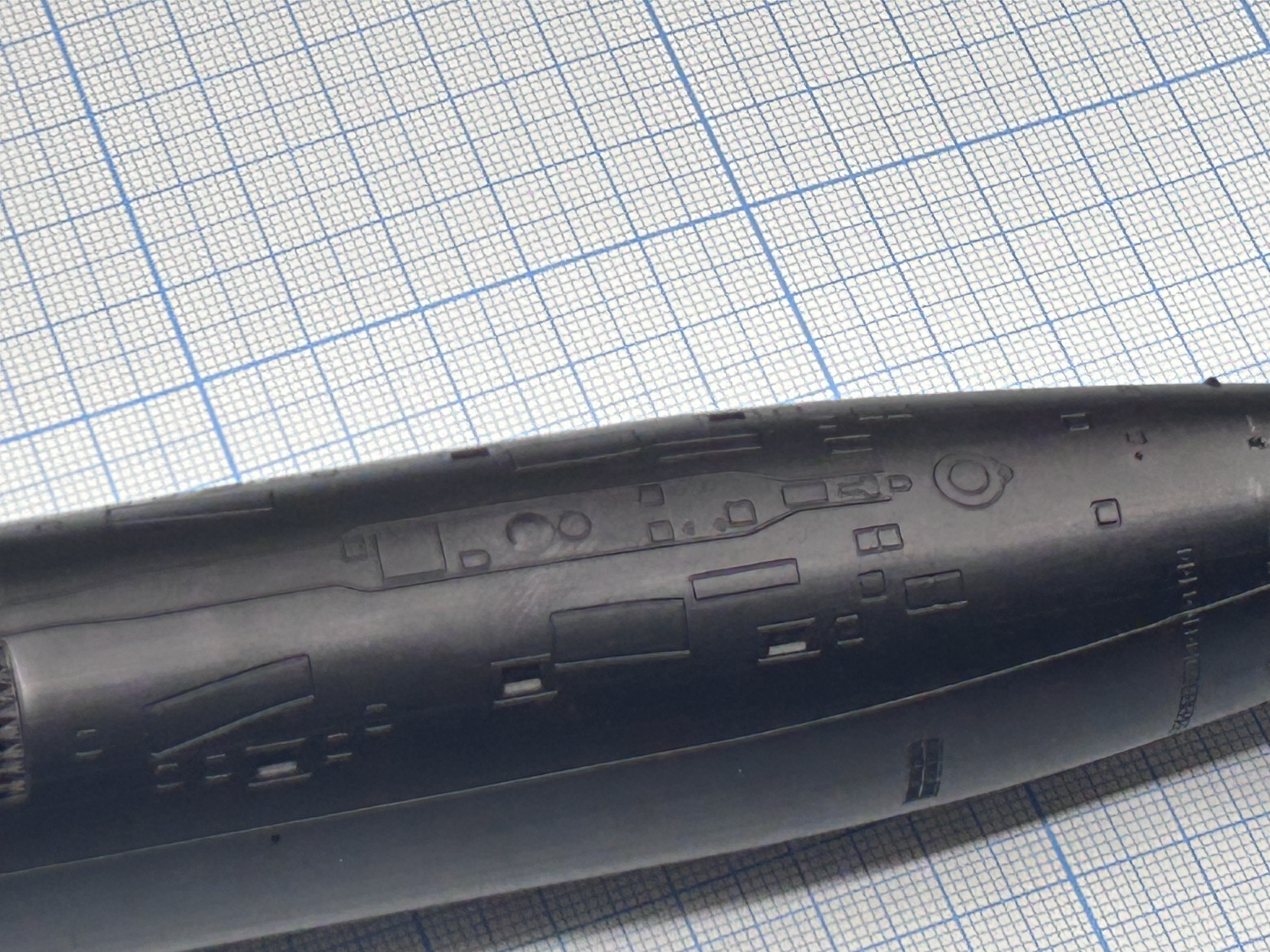

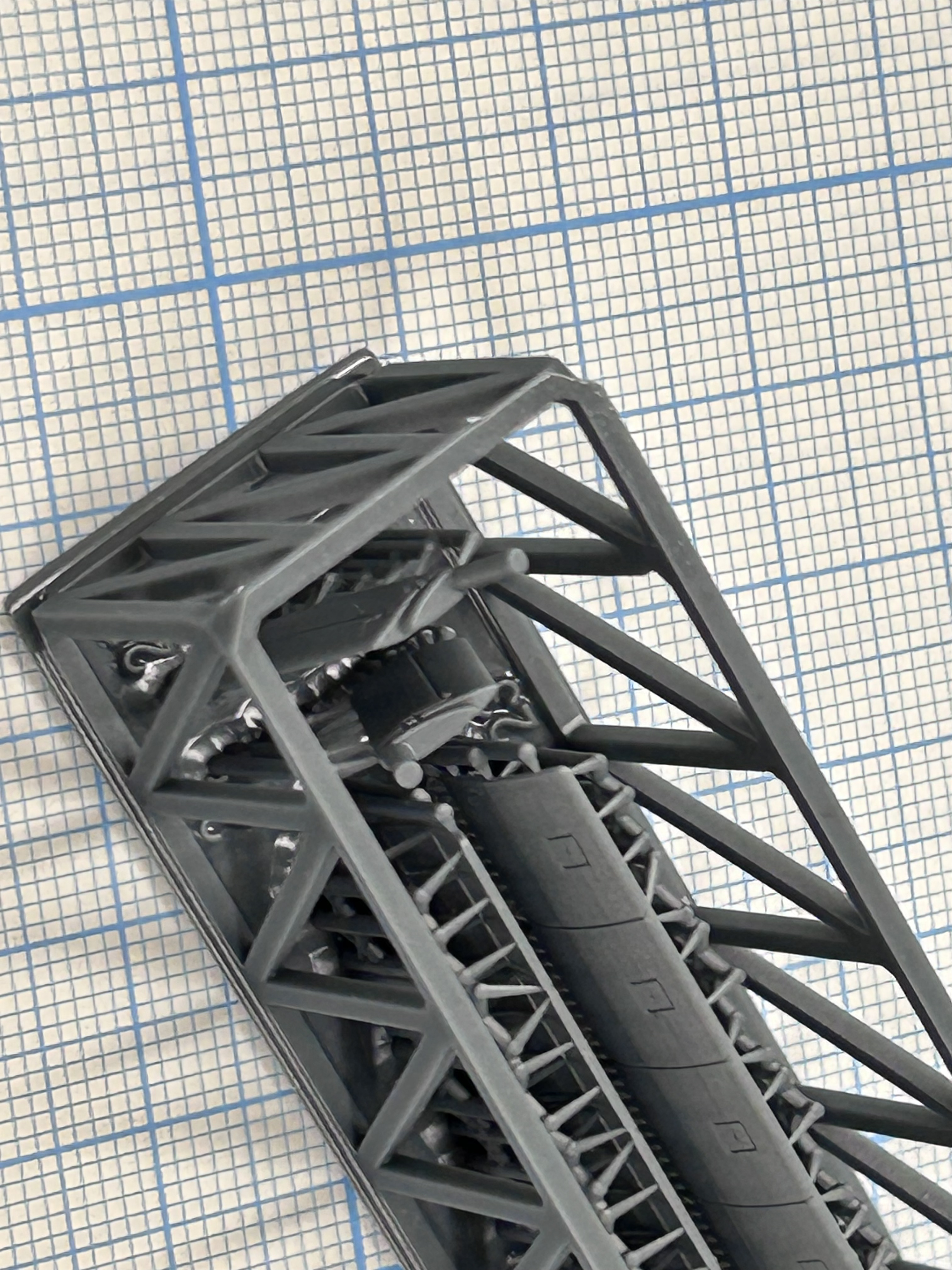

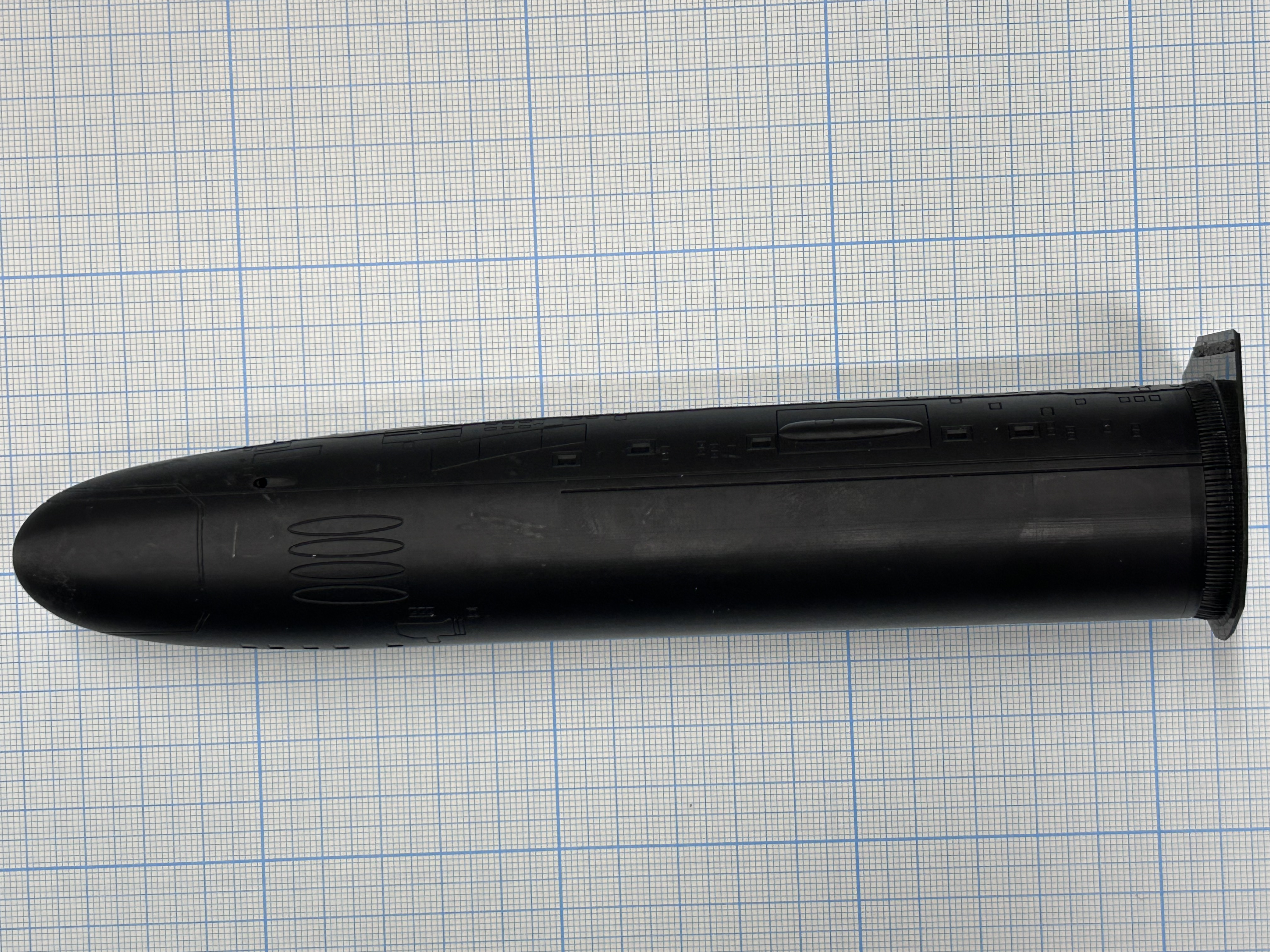

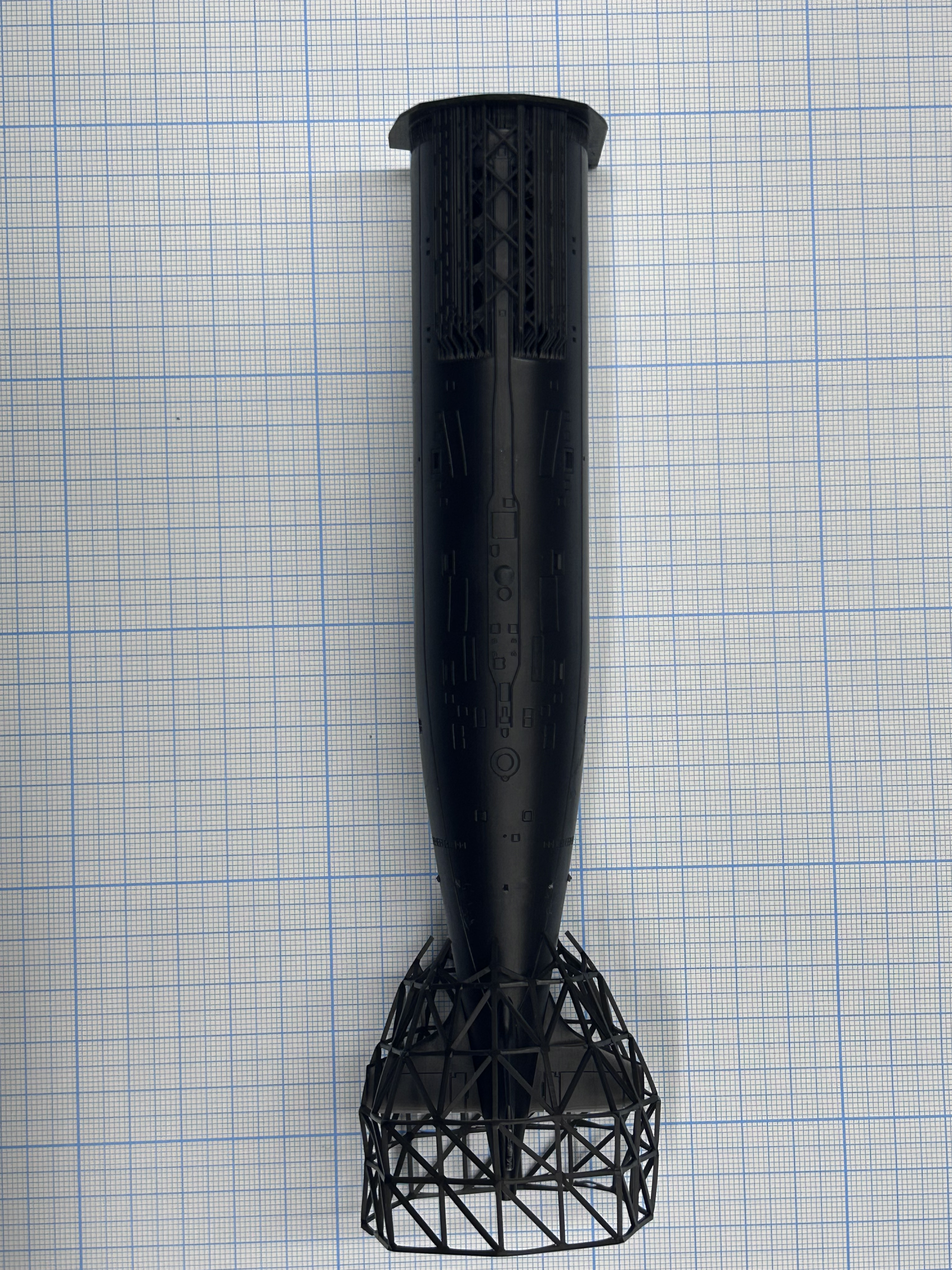

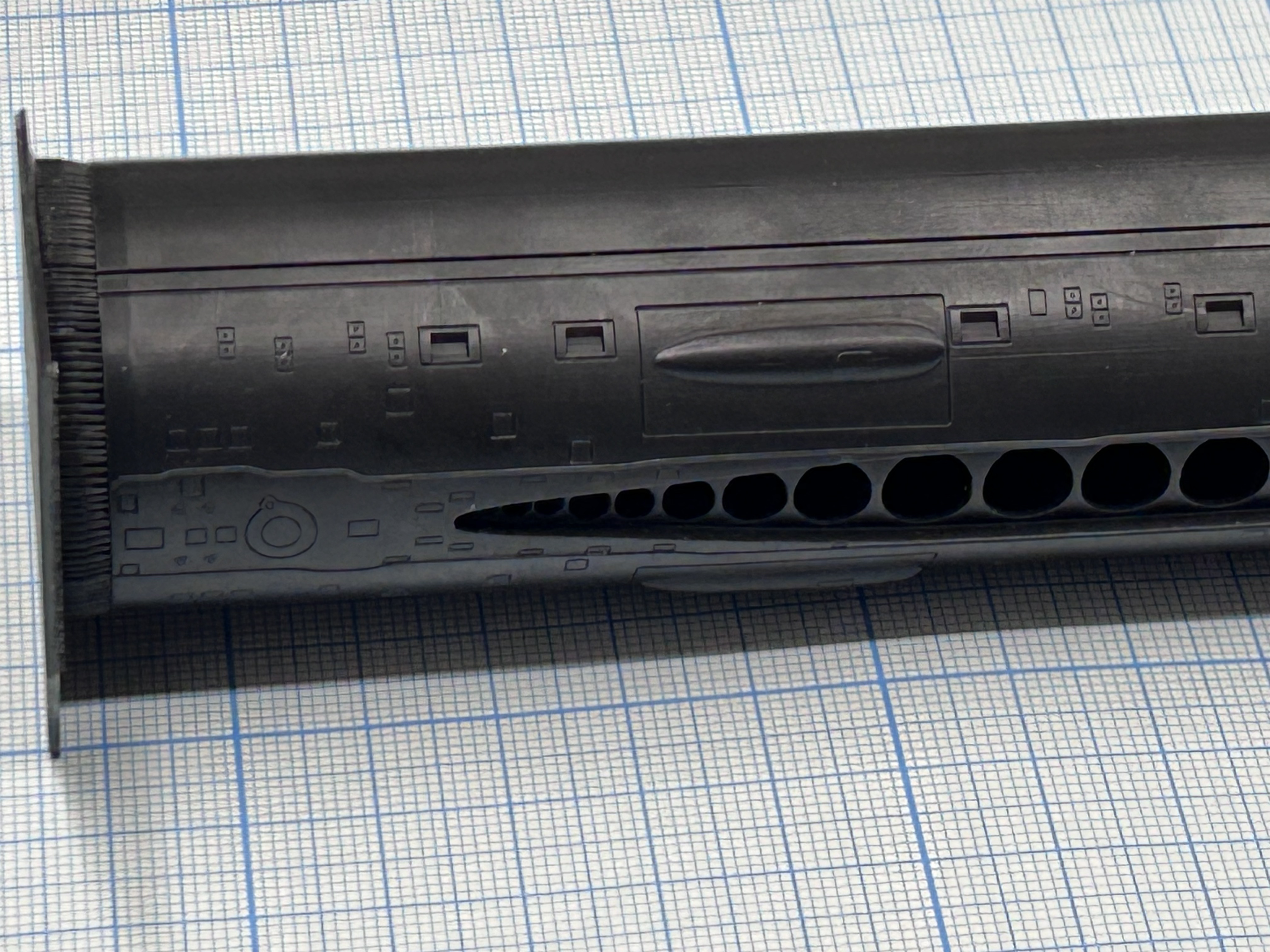

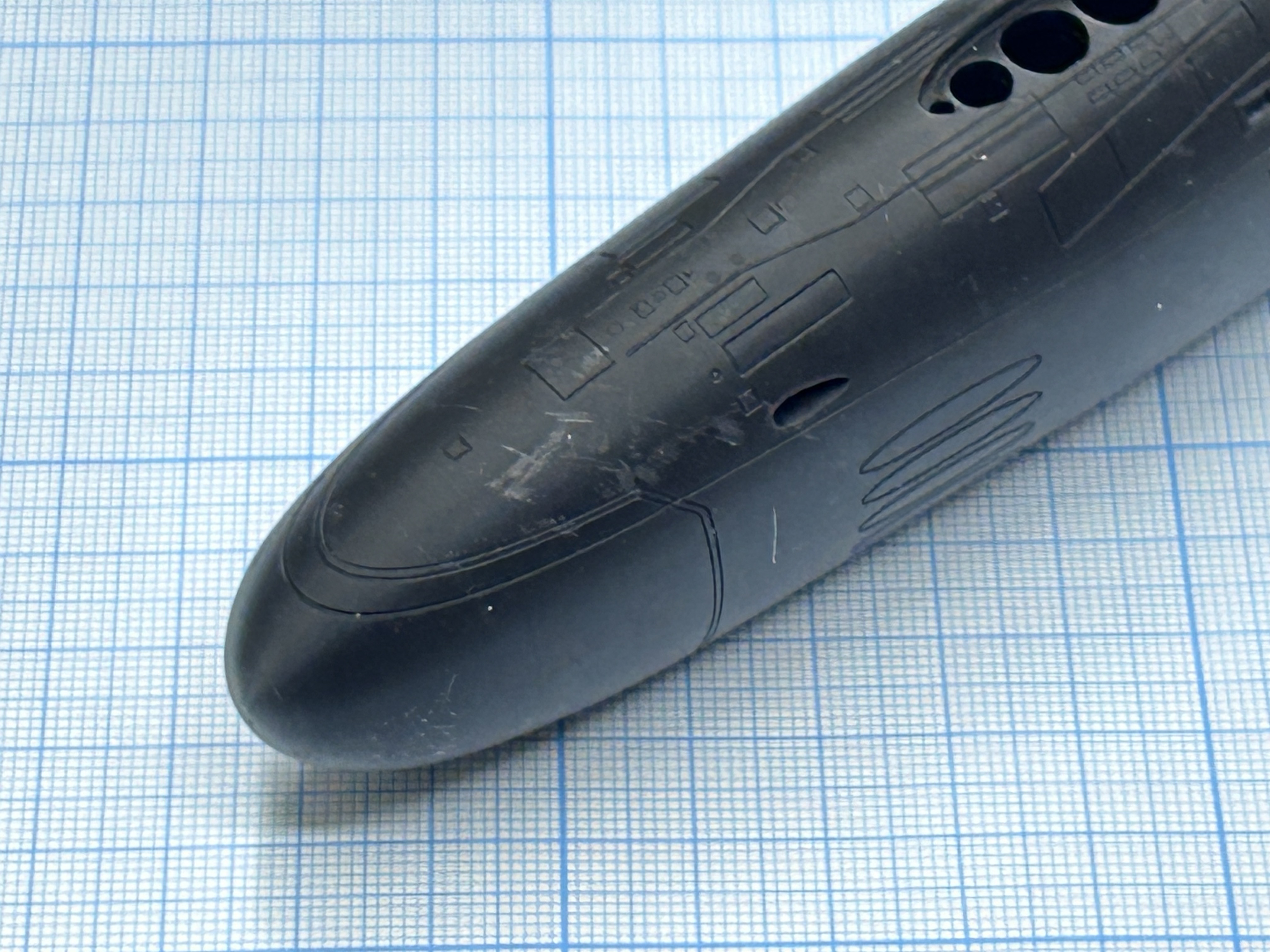

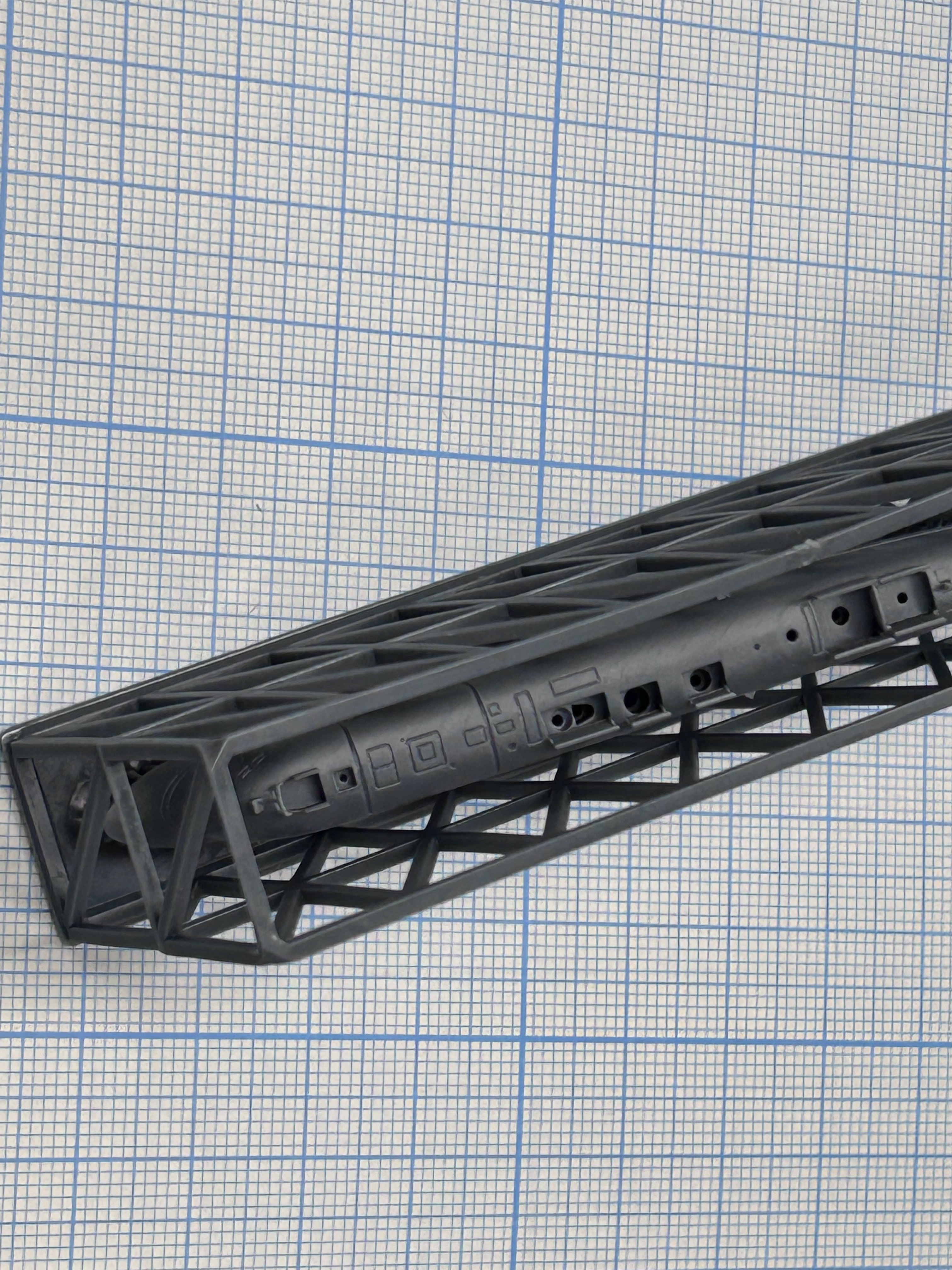

Собирается из двух частей, для облегчения стыковки предусмотрены замки. При таком способе сборки обязательно нудно будет убрать шов от стыка, и тут могут возникнуть небольшие сложности - в верхней части есть деталировка, а также длинный шпигат вдоль борта этим стыком разделяется на 2 части. На корпусе видня следы печать, а также остатки смолы, но это все легко можно будет убрать. Главный на мой взгляд недочет - это неправильное количество крышек торпедных аппаратов. На модели их по 4 с каждого борта, а должно быть 5. При подготовке обзора я изучил довольно большое количество фото и схем (особенно на форуме Авиабазы) и нашел, откуда может быть эта проблема. Как говорил ранее, на боксарте у нас схема автора с ником igorkot c форума Авиабазы, на конкретно этой изображены 8 торпедных аппаратов (по 4 с каждого борта), но у него же есть схемы и с 10 аппаратами. Не вникая в подробности обсуждений о количестве ТА приведу итог - аппаратов на корабле 10 (по 5 с каждого борта). Есть фотографии из доков, подтверждающие их количество. Нам же это вылилось в такую ошибку на модели. Самый простой вариант как исправить - снять шаблон с одной из крышек каждого борта и по нему сделать еще одну крышку скрайбером над текущей группой. Также снова вопрос к обтекателю ГАК, а точнее к двойной линии расшивки (аналогично ОВУ). Еще одно очень сильное упрощение это комингс площадки. Они выполнены очень упрощенно просто двумя кругами, а формой повторяют круглую форму корпуса, хотя сами по себе они плоские. Также палуба не на всем протяжении от ОВУ до кормовой комингс площадки аналогично покатая. На фото видно, что она в этой части имеет характерную более плоскую форму. При этом мне понравилось качество проработки шпигатов, люков и выгородок, если судить по фото и схемам - расположение также у них правильное на первый взгляд. Кормовые руи имеют очень тонкую кромку, также прекрасно проработаны. Корма лодки также в защитной рамке, что позволит избежать повреждения рудей (на моих фото рамка отломана у оснований по моей неаккуратности). Носовая часть имеет правильную форму в районе крышек ТА и к носу.

Итог:

Мое субъективное мнение о модели больше положительное. Да, недочеты есть, но зато мы имеем возможность собрать открытые крышки шахт, хорошо проработаны выдвижные устройства, есть два типа ракетного вооружения и общее впечатление от набора пока хорошее. Как и с любой печатной моделью она потребует аккуратности при отделении от поддержек и внимательную обработку поверхности, чтобы убрать слоистость, где она очень видна. Главные недочеты на мой взгляд: неправильное количество торпедных аппаратов, отсутствие декалей в комплекте (кстати, производитель для этого набора отдельно продает декаль с марками углубления, и гербом Казани и флагами), очень упрощенные комингс площадки для такого набора

Надеюсь обзор был полезен вам, буду рад комментариям!
