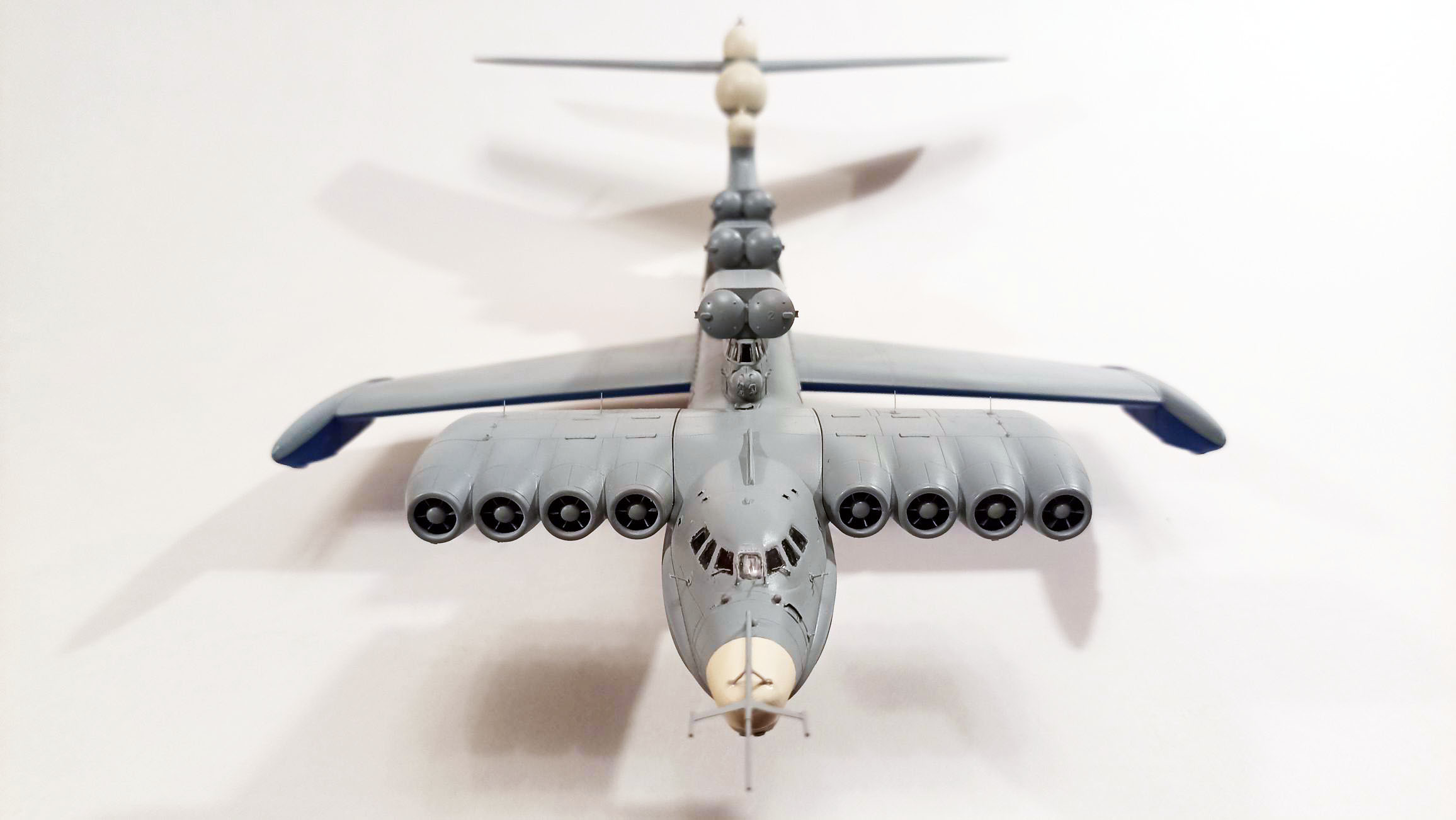

Экраноплан Лунь (проект 903)

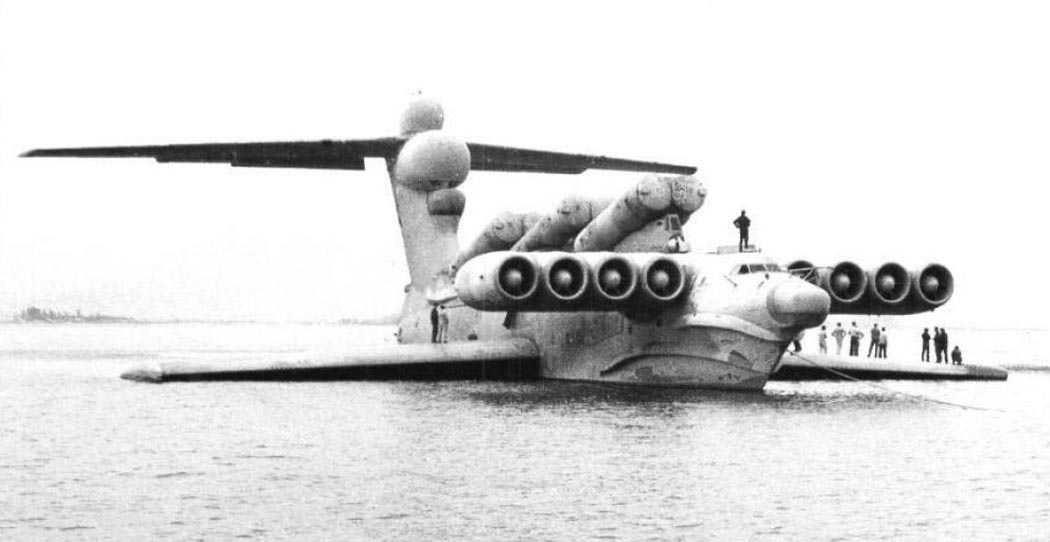

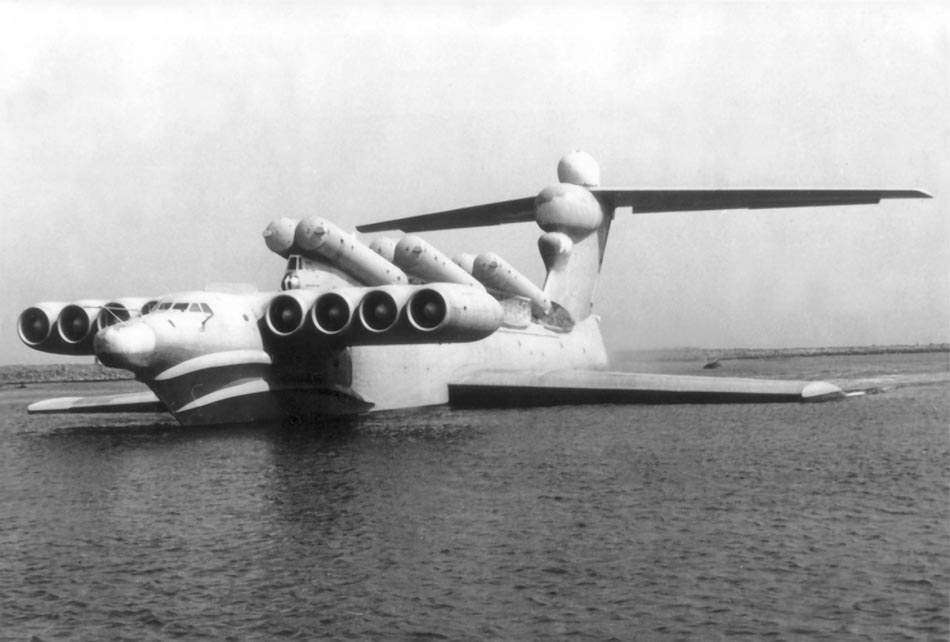

Ракетный корабль-экраноплан проекта 903 «Лунь» — советский ударный экраноплан-ракетоносец проекта 903, разработанного в ЦКБ по СПК им. Р. Е. Алексеева под руководством В. Н. Кирилловых. Создан на опытном заводе «Волга» и является единственным полностью построенным кораблём проекта 903 из восьми планировавшихся.

Разработка проекта экраноплана велась с начала 1970-х годов под руководством В. Н. Кирилловых в ЦКБ по СПК имени Р. Е. Алексеева на основе конструкции и аэродинамической компоновки экраноплана КМ.

Первый «Лунь» заложили в 1983 году на опытном заводе «Волга», находившемся при ЦКБ в городе Горький. 16 июля 1986 года был произведён первый спуск экраноплана на воду с последующим перенаправлением в город Каспийск для дальнейших испытаний и достройки аппарата. В марте 1987 года начались конструкторские ходовые испытания, в июле 1989 года — заводские. 26 декабря 1989 подошли к концу государственные испытания. В 1990 году экраноплан был передан в опытную эксплуатацию, которая завершилась через год — в 1991 году.

 Тактико-технические характеристики

 Размах крыла — 44,00 м;

Длина — 73,80 м;

Высота — 19,20 м;

Площадь крыла — 550,00 м2;

Масса:

пустого самолёта — 243 000 кг,

максимальная взлётная — 380 000 кг;

Тип двигателей — НК-87;

Тяга — 8 × 13 000 кгс;

Максимальная скорость — 500 км/ч;

Практическая дальность — 2000 км;

Высота полёта на экране — 1…5 м;

Мореходность — 5…6 баллов;

Экипаж — 10 чел.;

Вооружение:

3 × 2 — ПУ ПКР 3М-80 «Москит»,

2 × 4 — 23-мм АУ УКУ-9К-502-II.

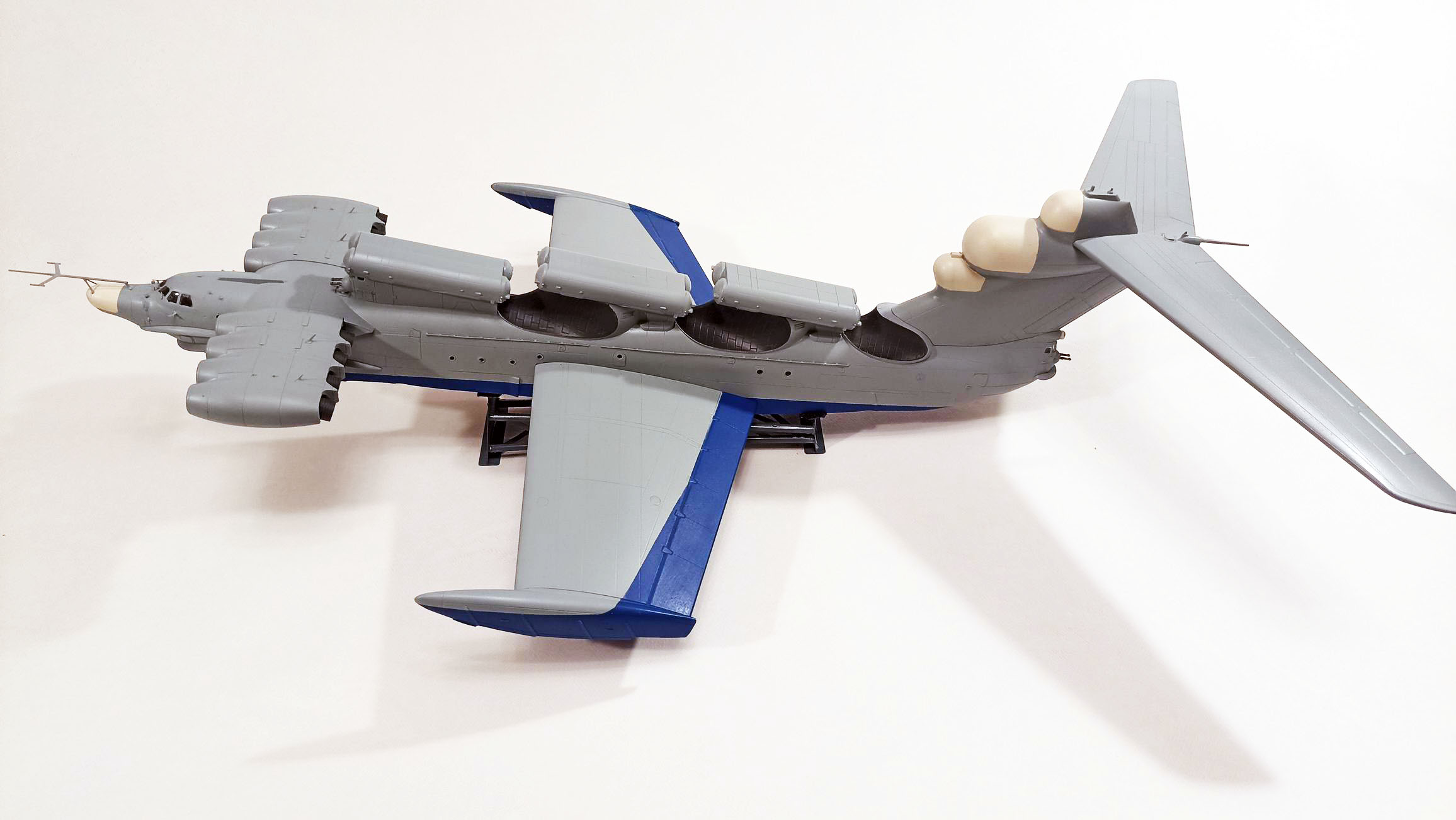

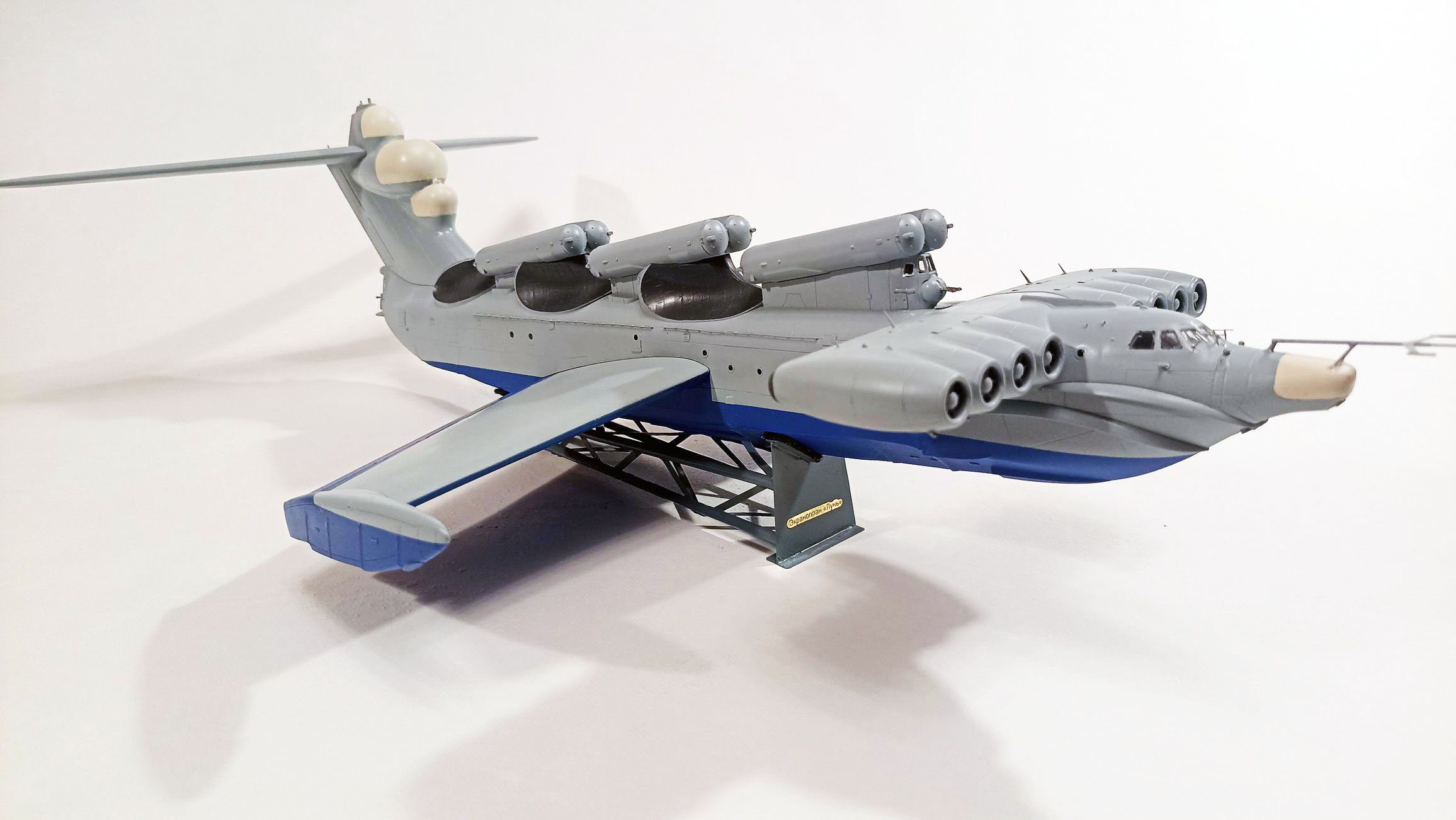

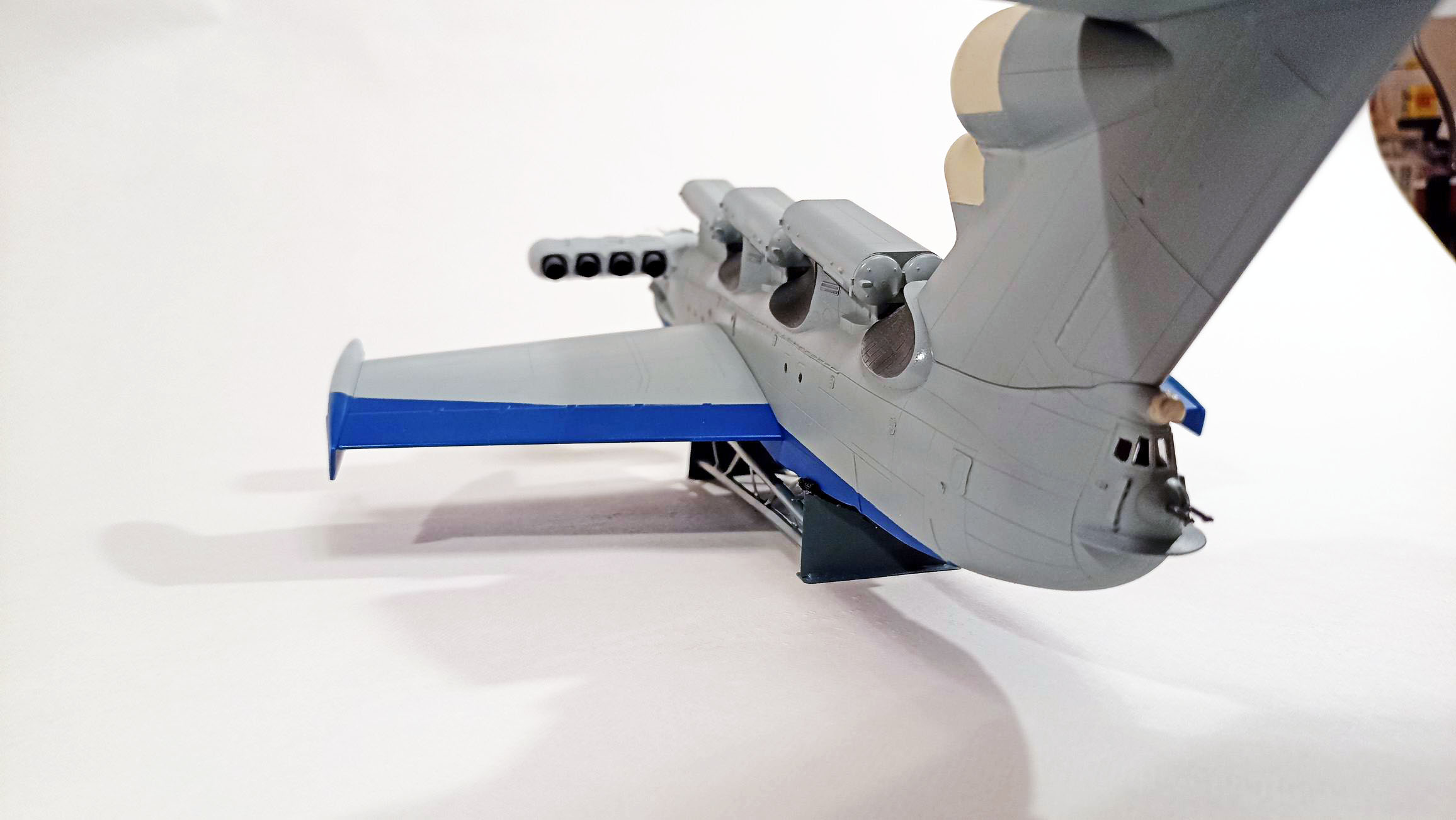

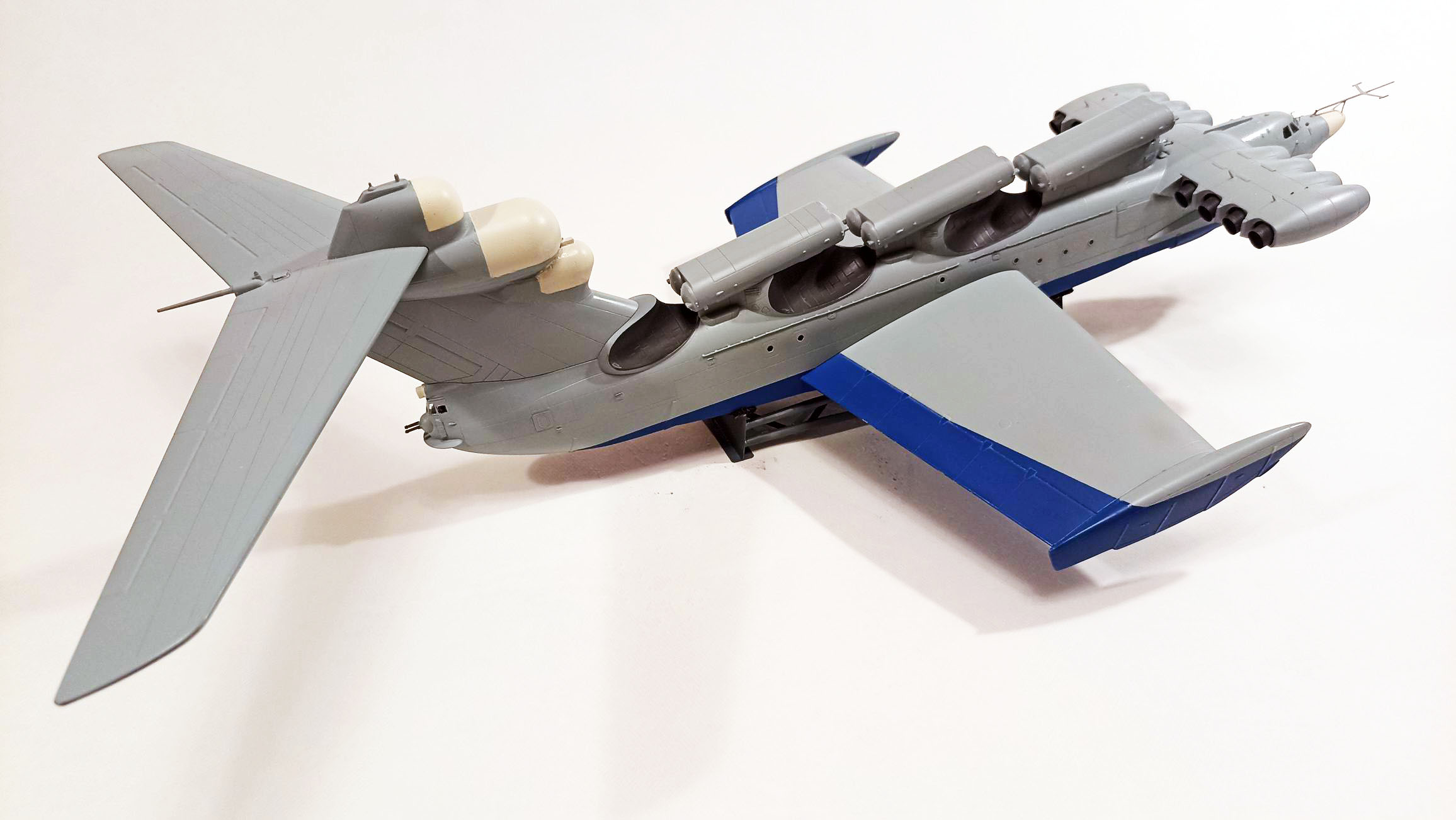

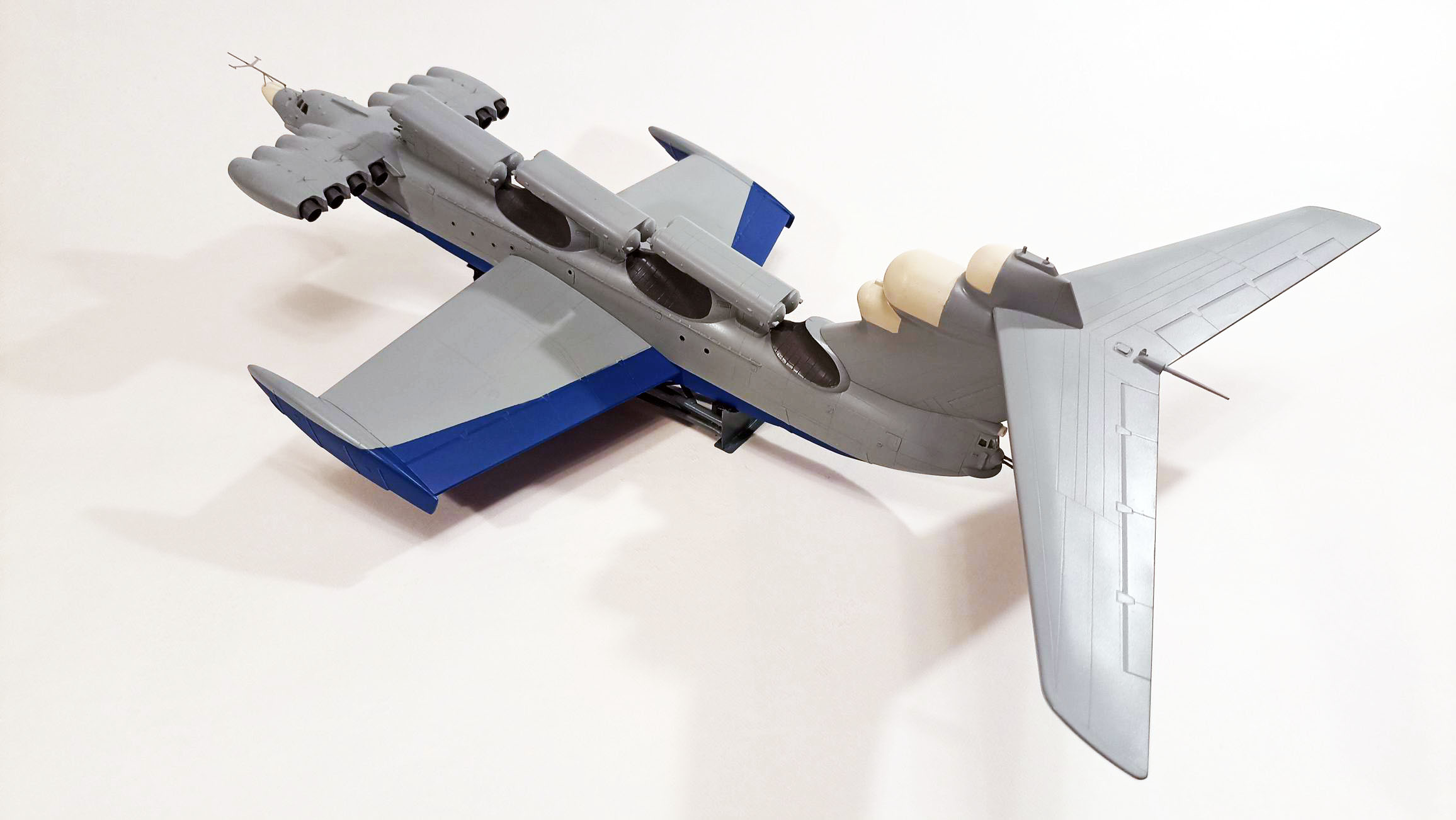

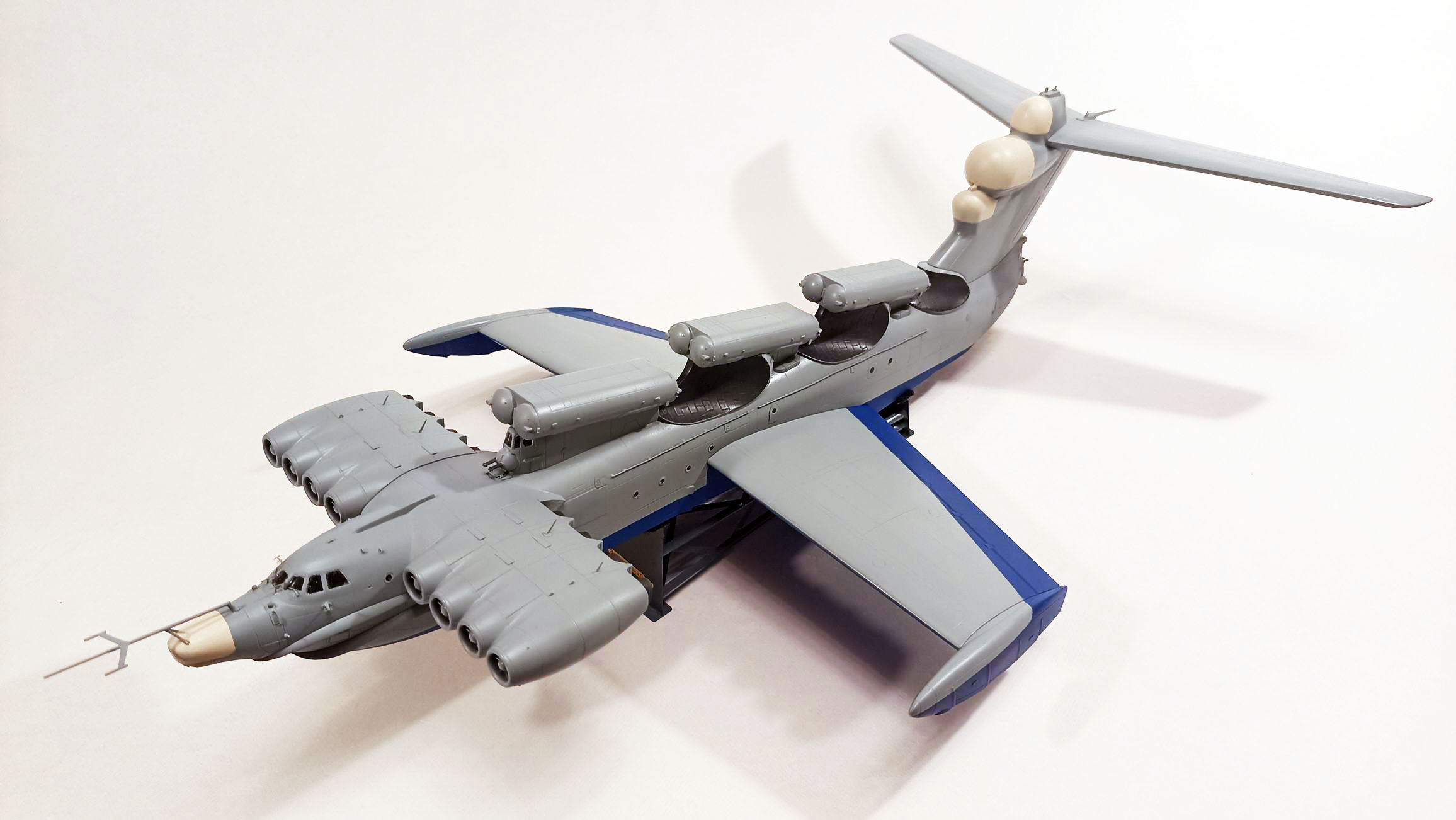

О модели.

 Поскольку в открытых источниках чертежи Луня отсутствуют, то я предполагаю, что компания "TAKOM" изготавливала модель по фото и картинкам общих видов. Поэтому при тщательном сравнении модели с фото есть немало неточностей, бросающихся в глаза. Если на неточности не обращать внимания, то набор можно отметить как вполне приятный для сборки. Дополнительно использован набор фототравления от "Микродизайн".

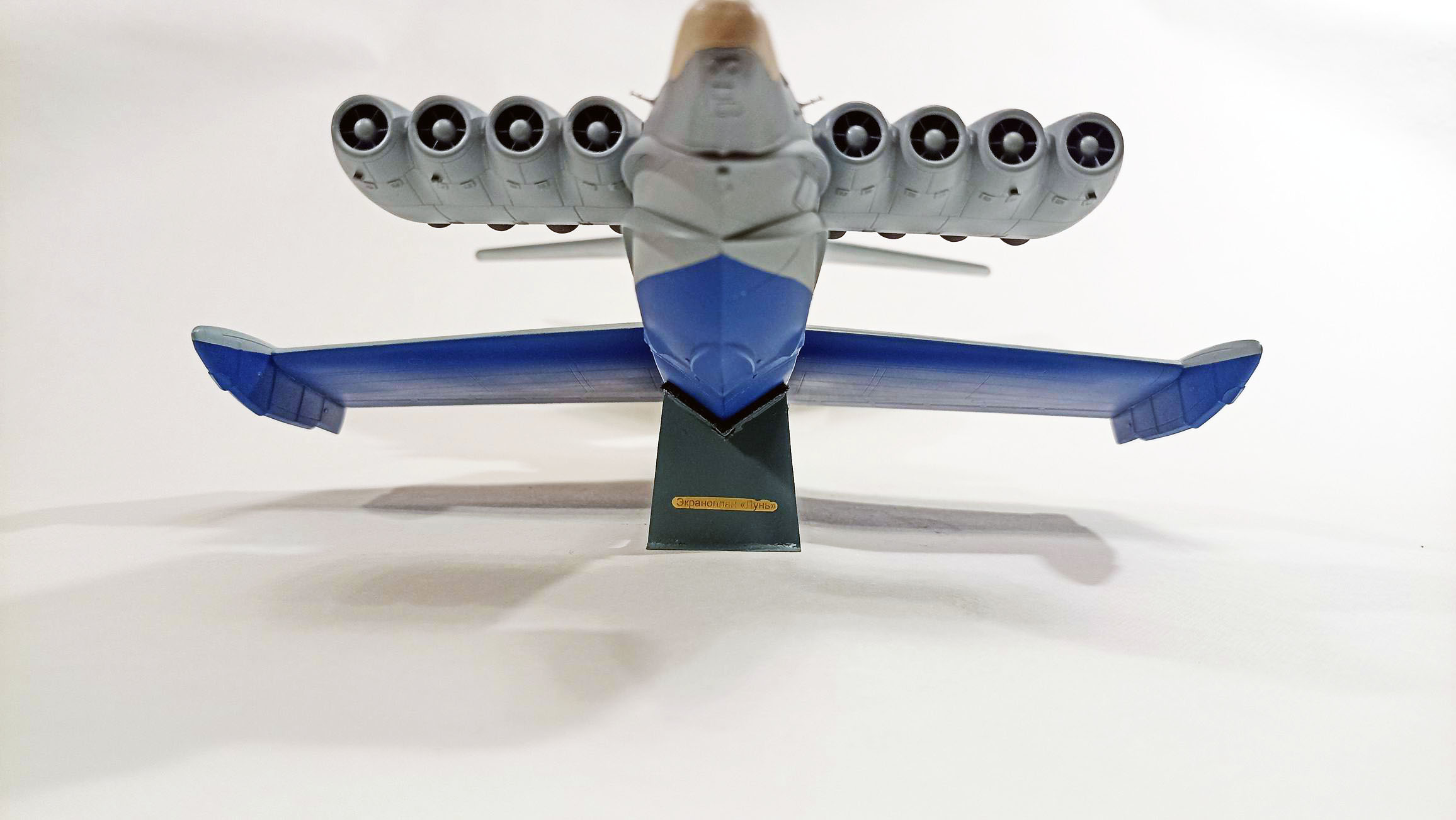

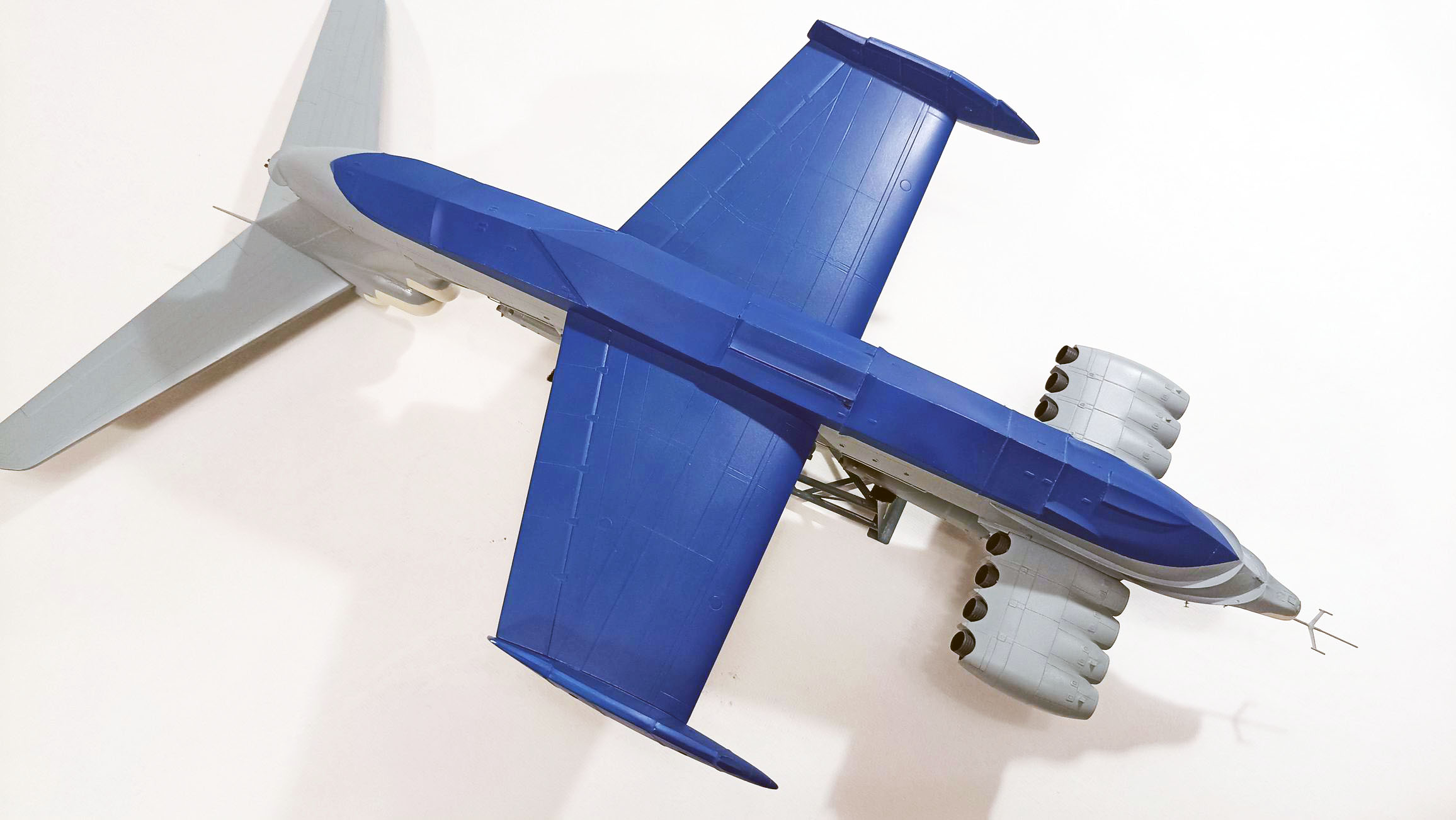

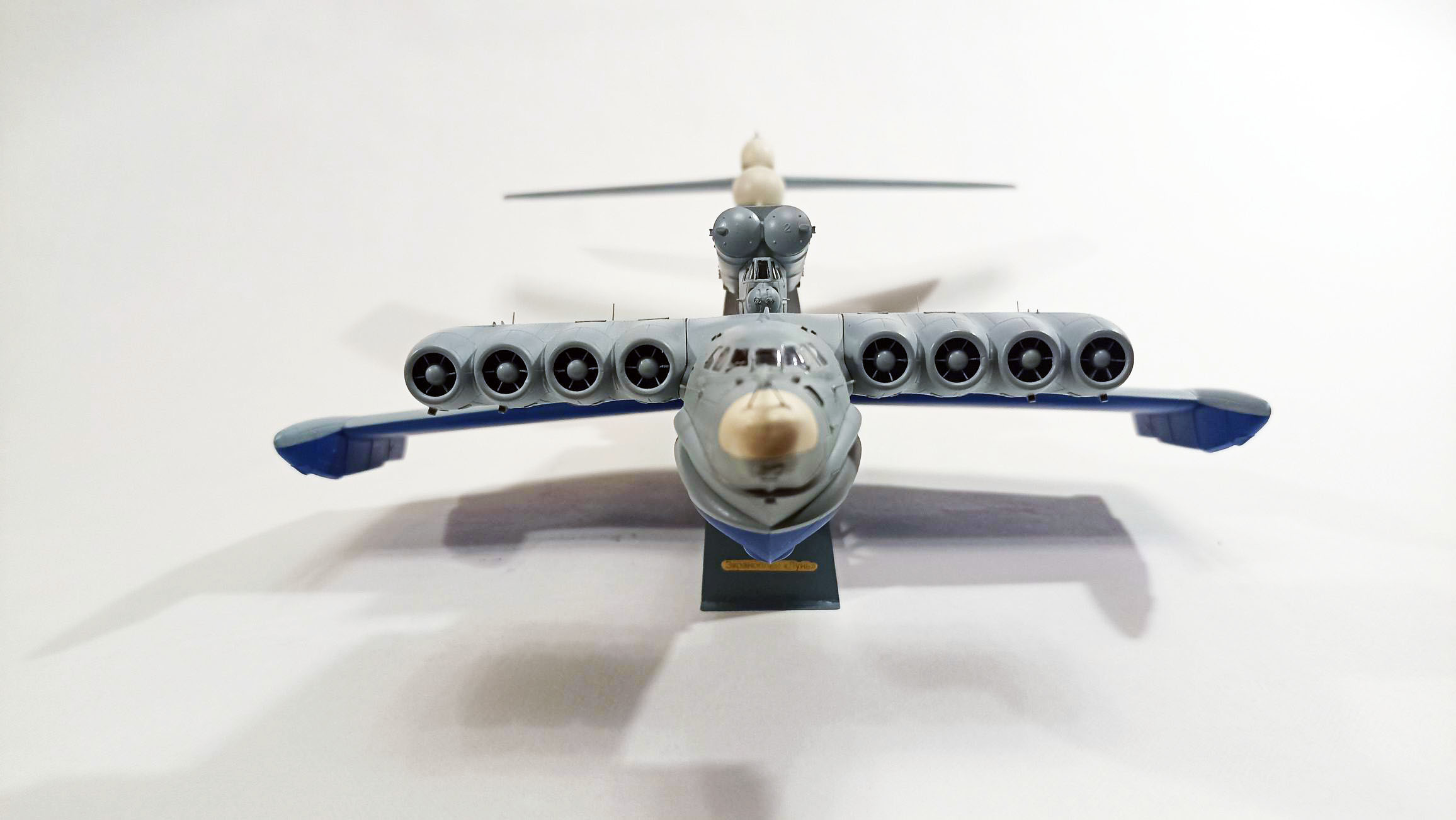

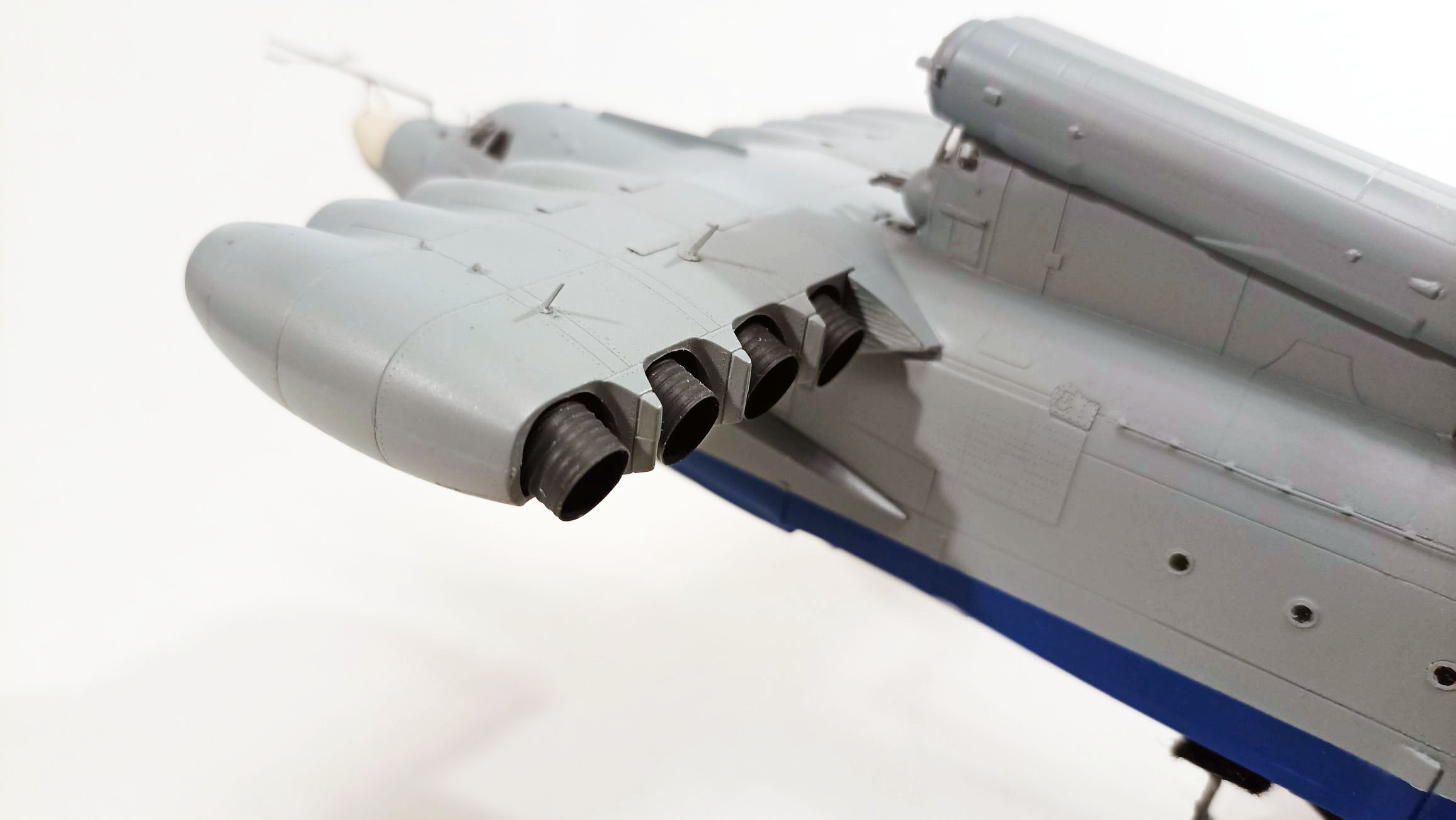

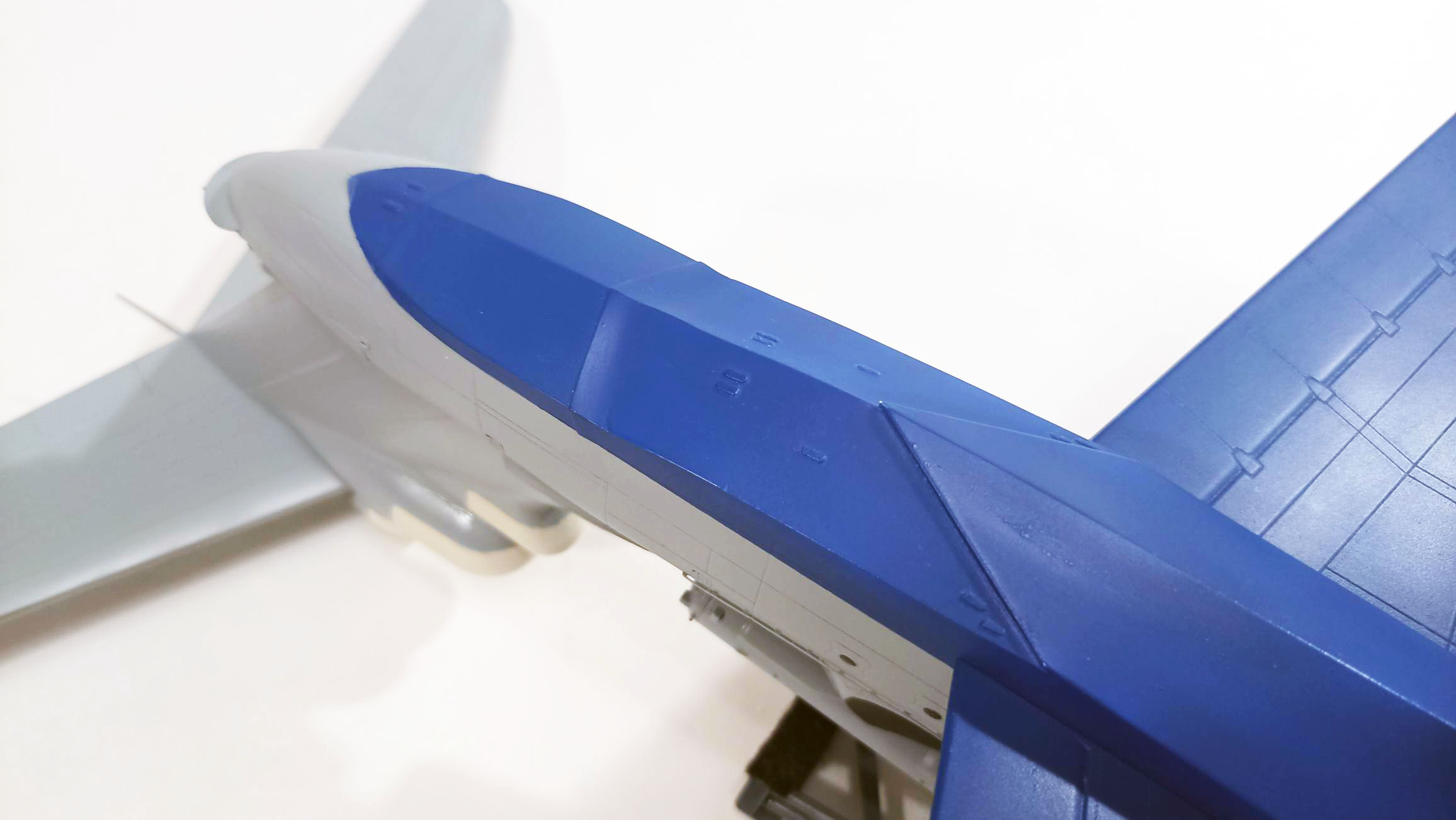

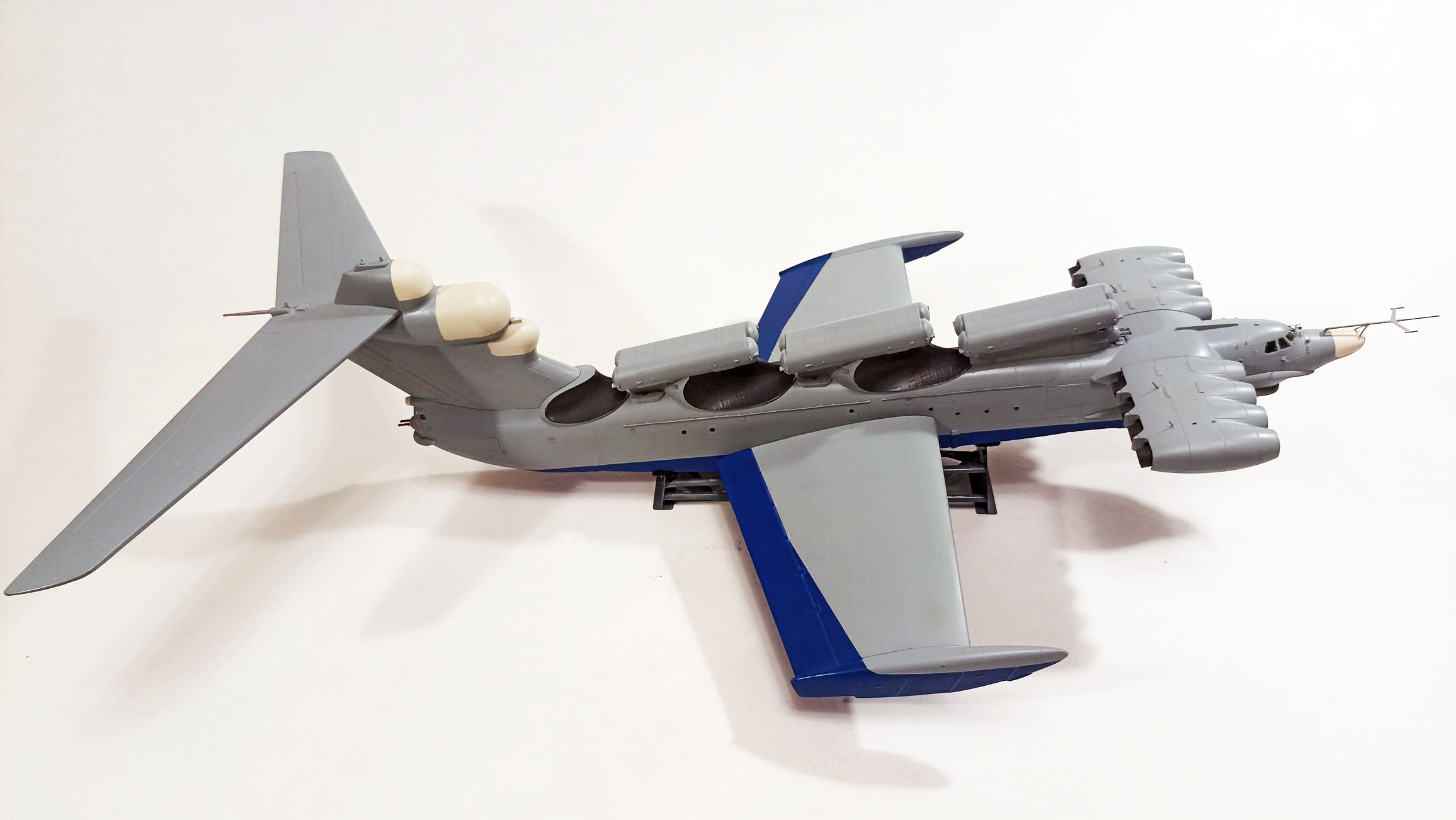

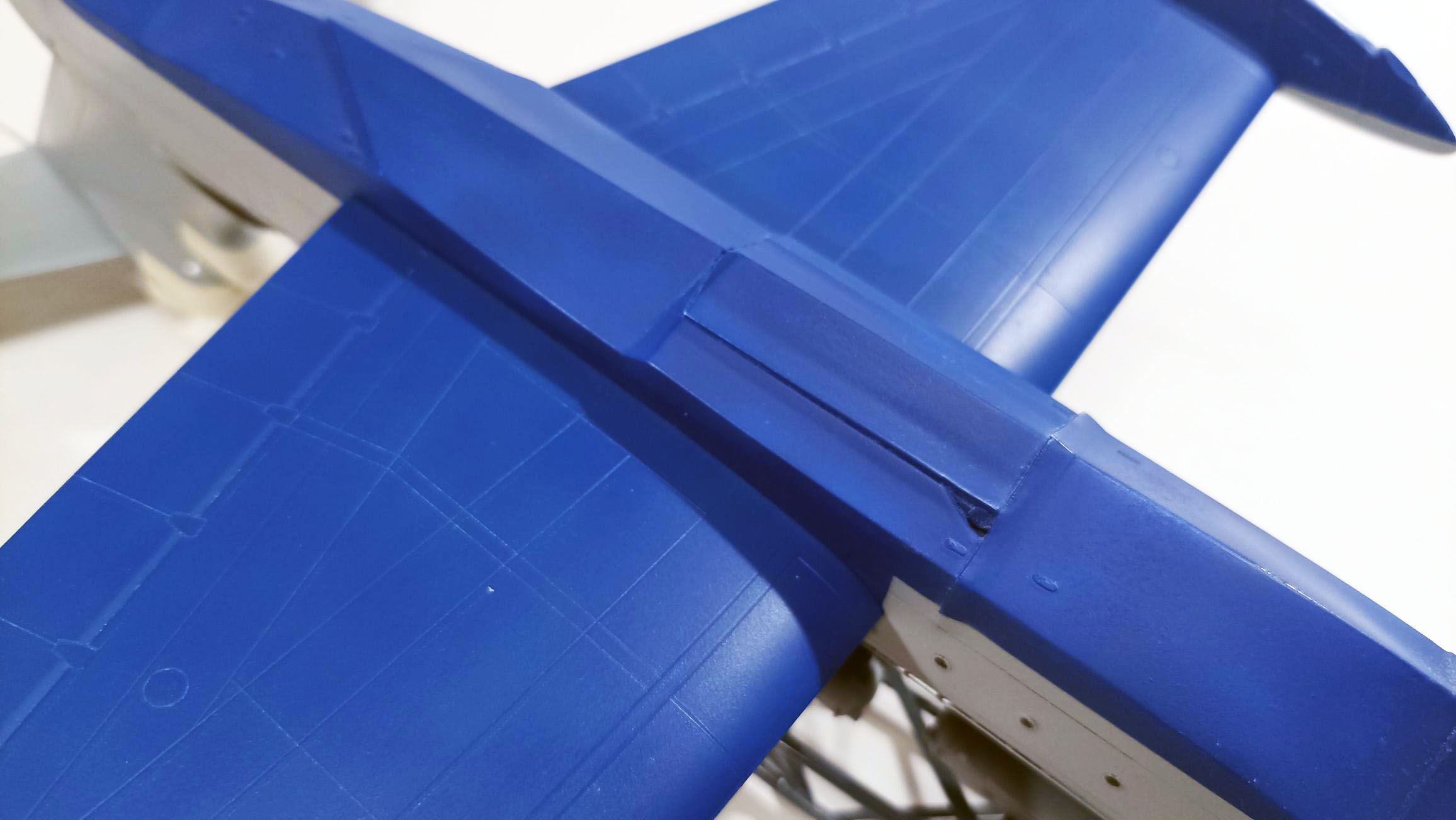

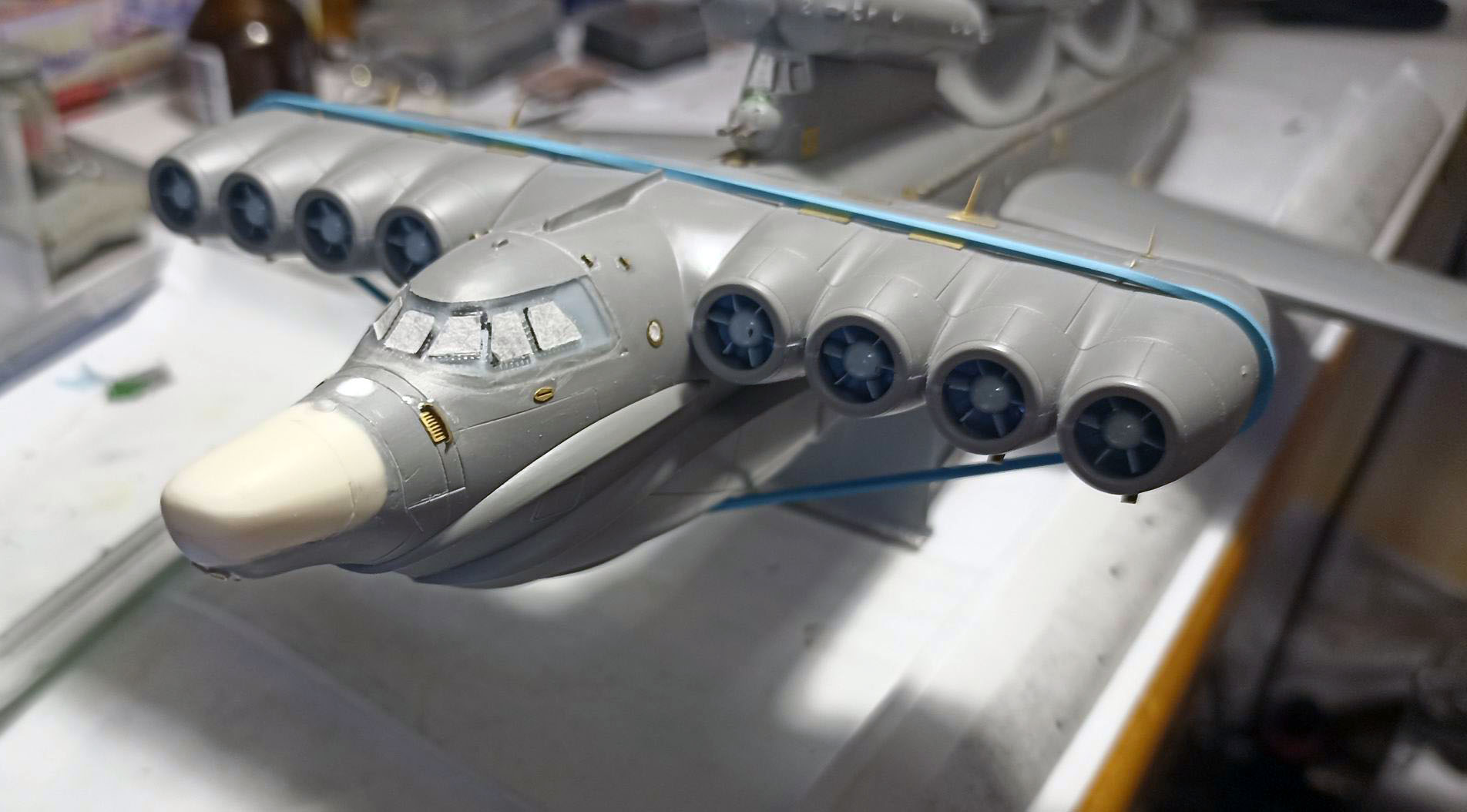

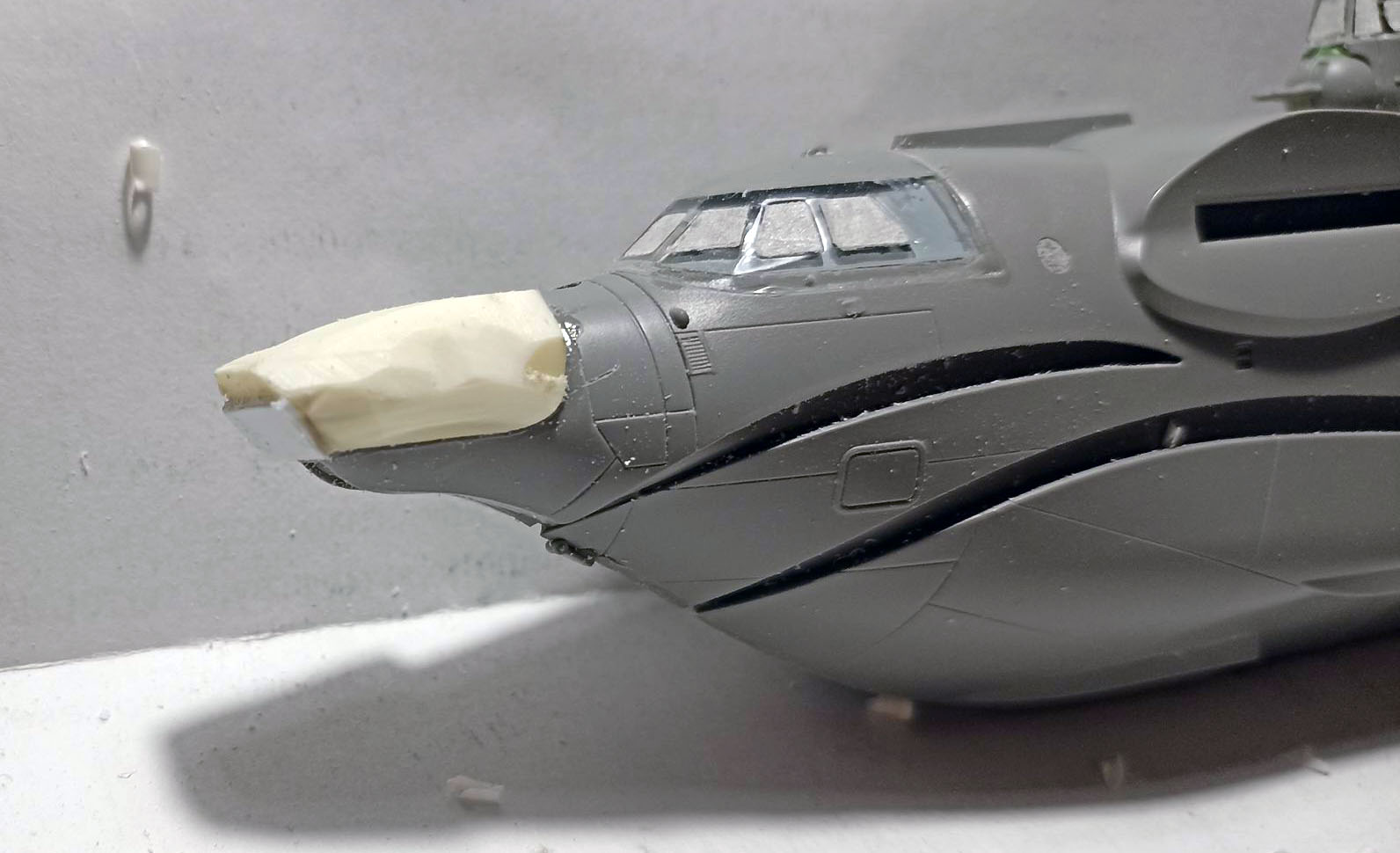

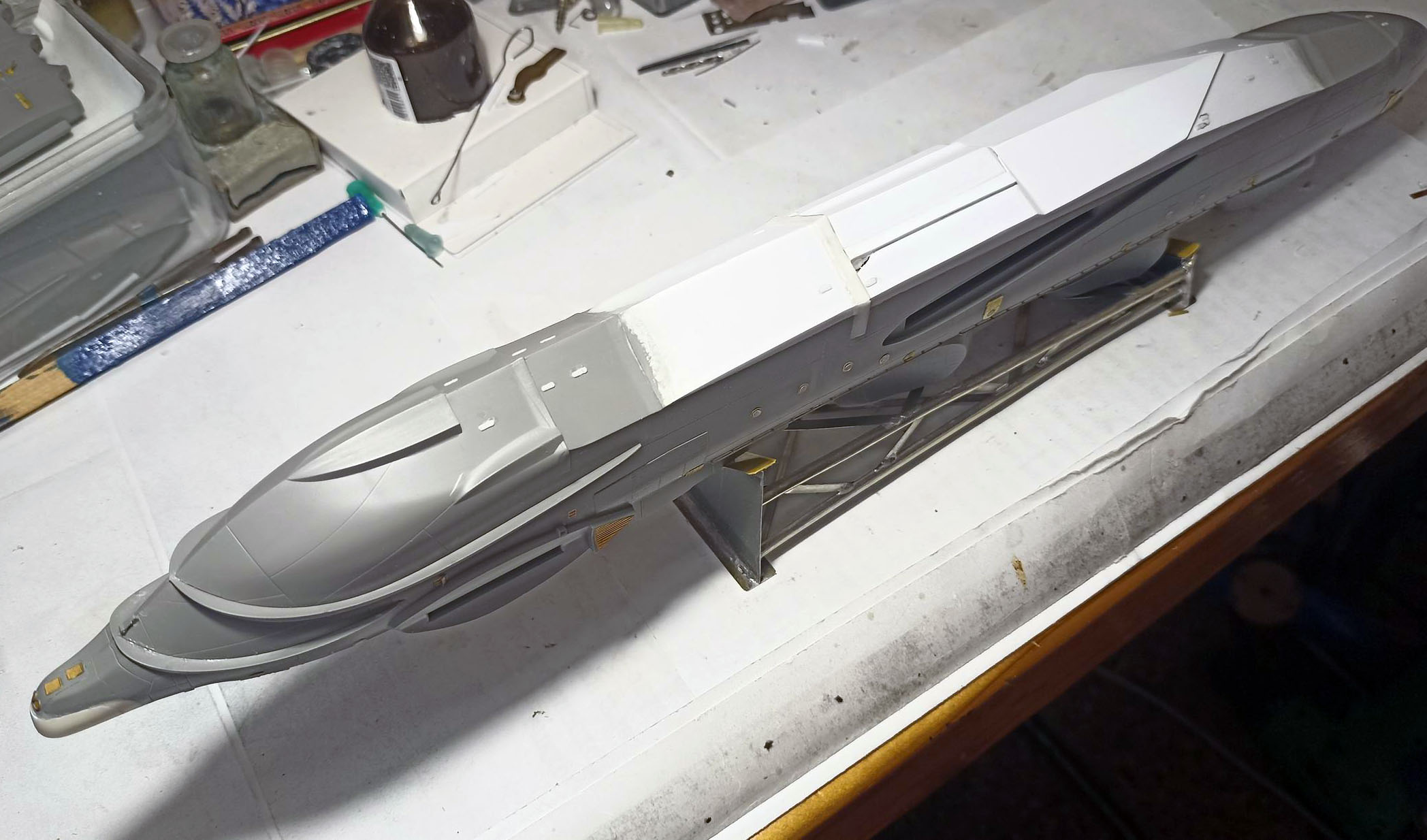

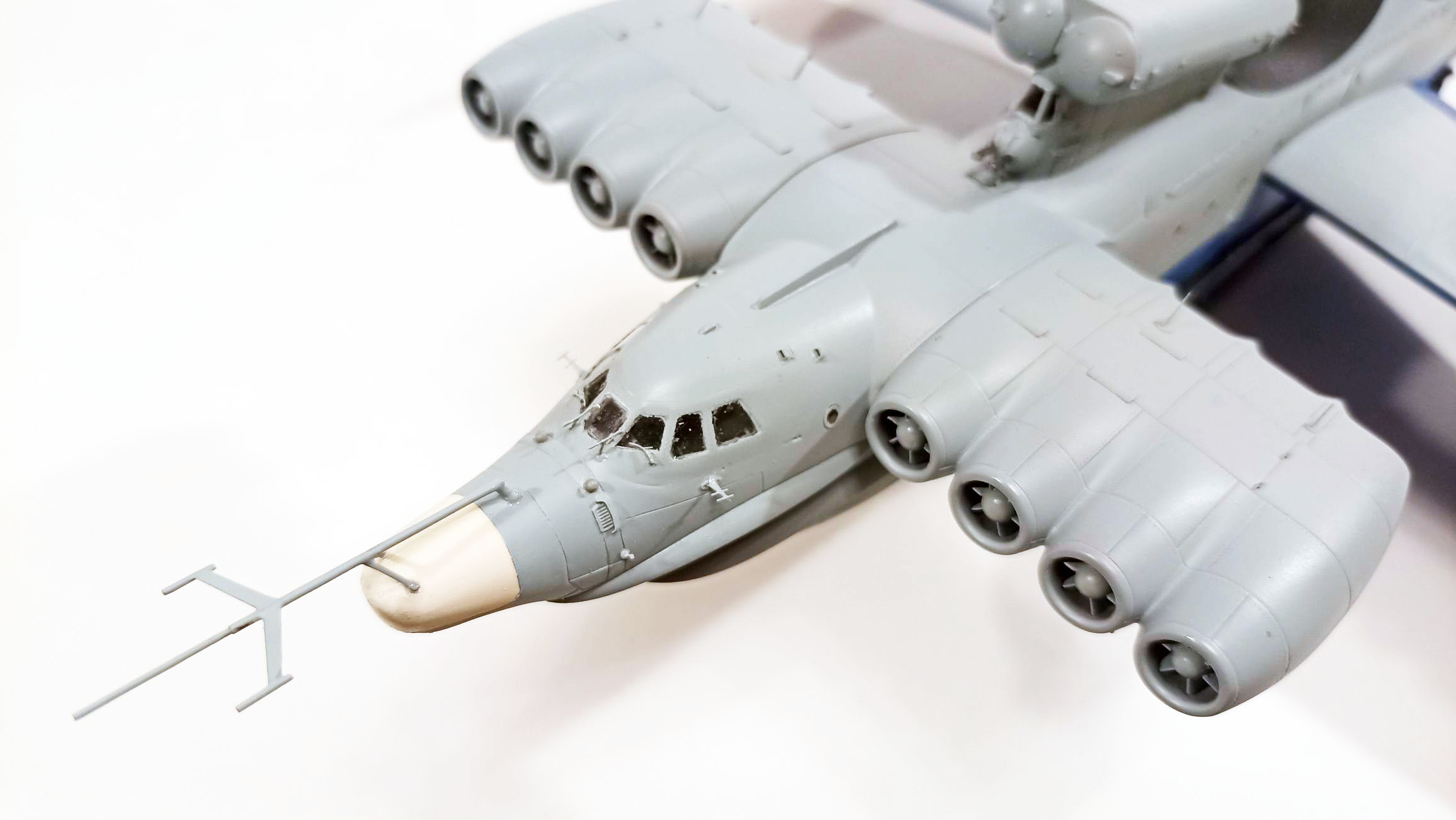

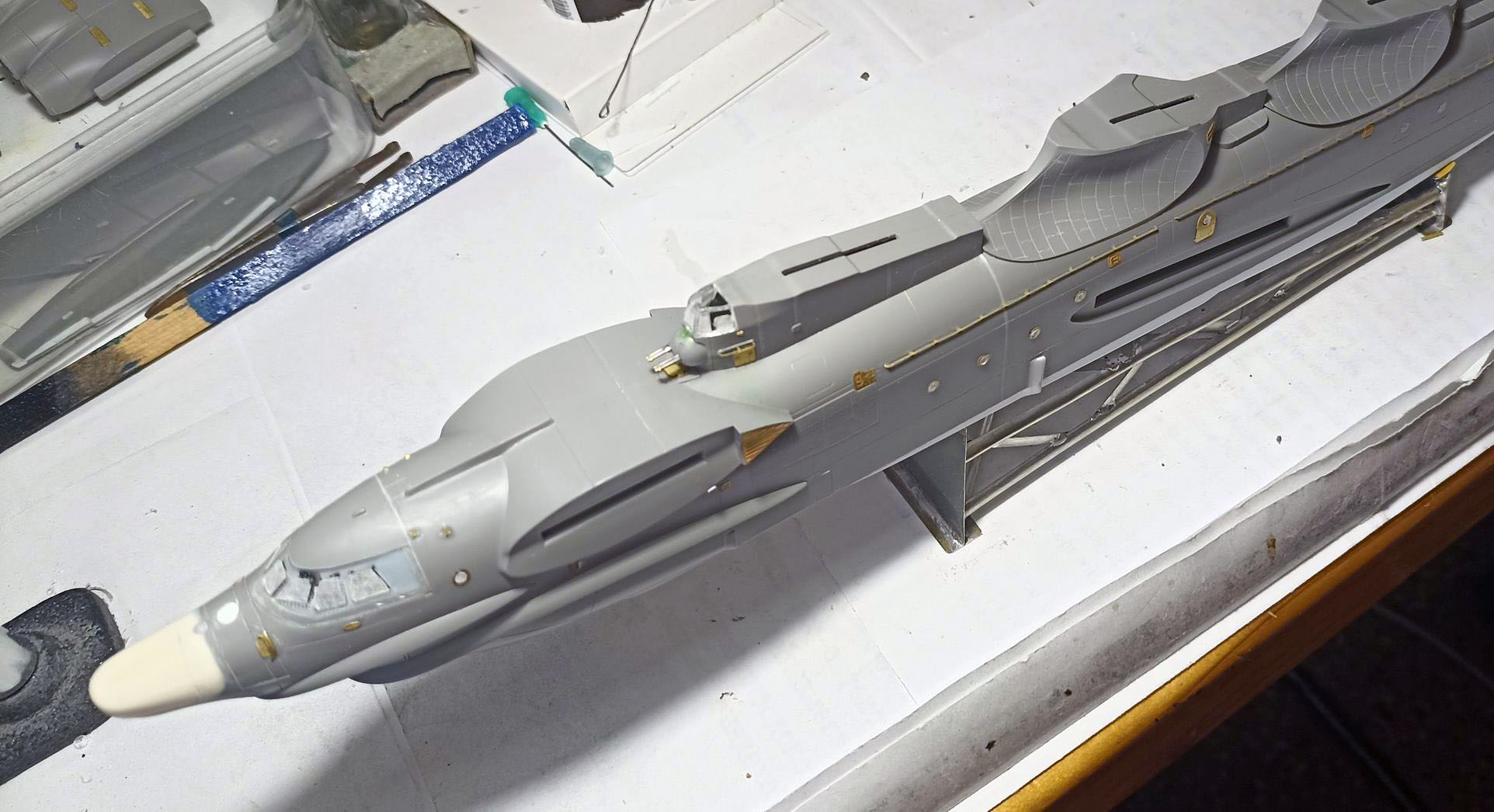

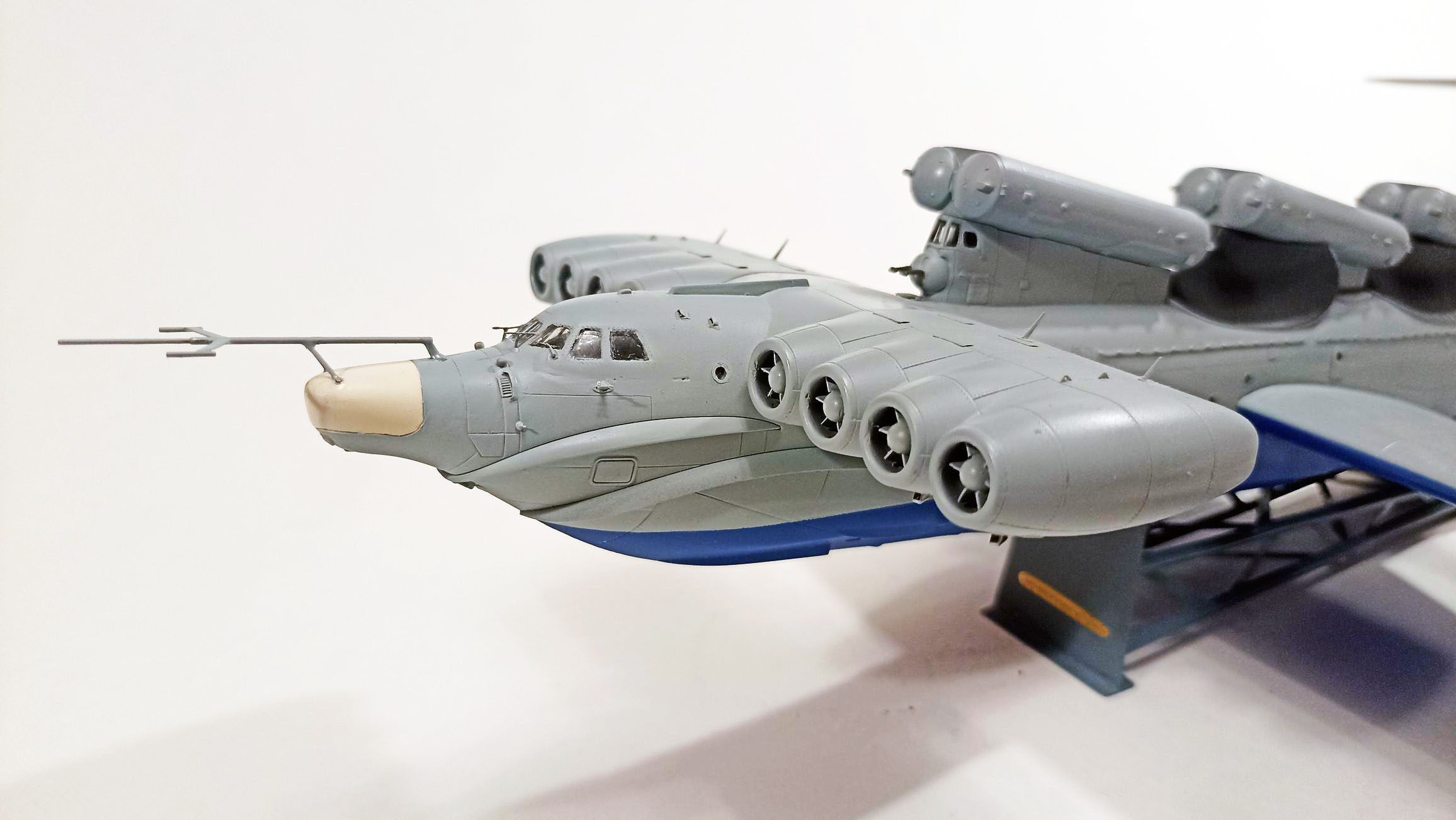

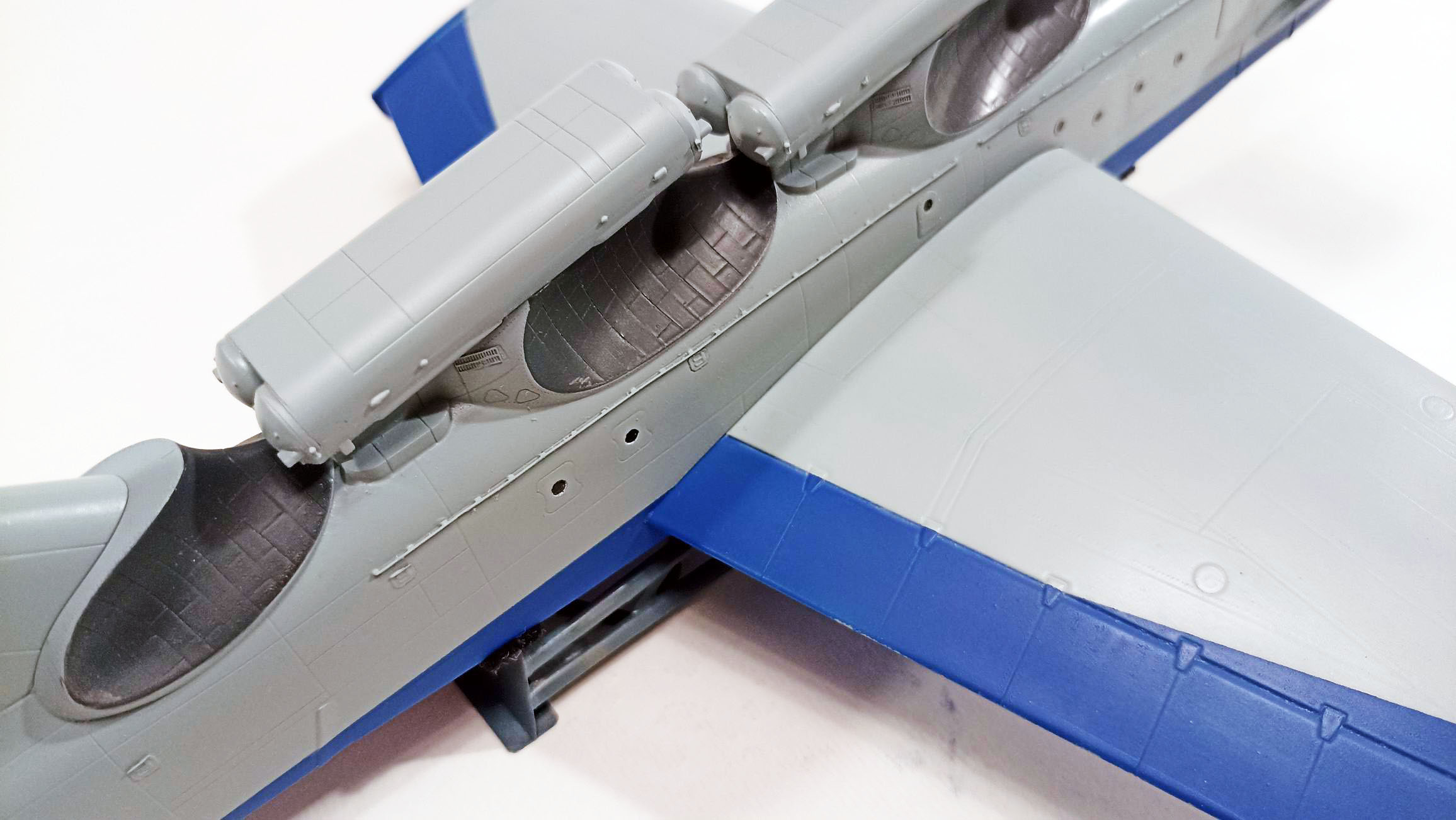

 По геометрии модели значительной доработке подвергся нос, очень узнаваемый на фото и совсем никудышный на модели. Также на модели совсем не проработано днище, которое на оригинале имеет очень сложную форму с подвижной гидролыжей. Добавлены элементы электрохимической защиты. Значительно пришлось доработать воздухозаборники двигателей, которые на модели не имели ничего общего с оригиналом. Выходы ТНД со смесителями и отклоняемыми соплами изготовлены с помощью фототравления.

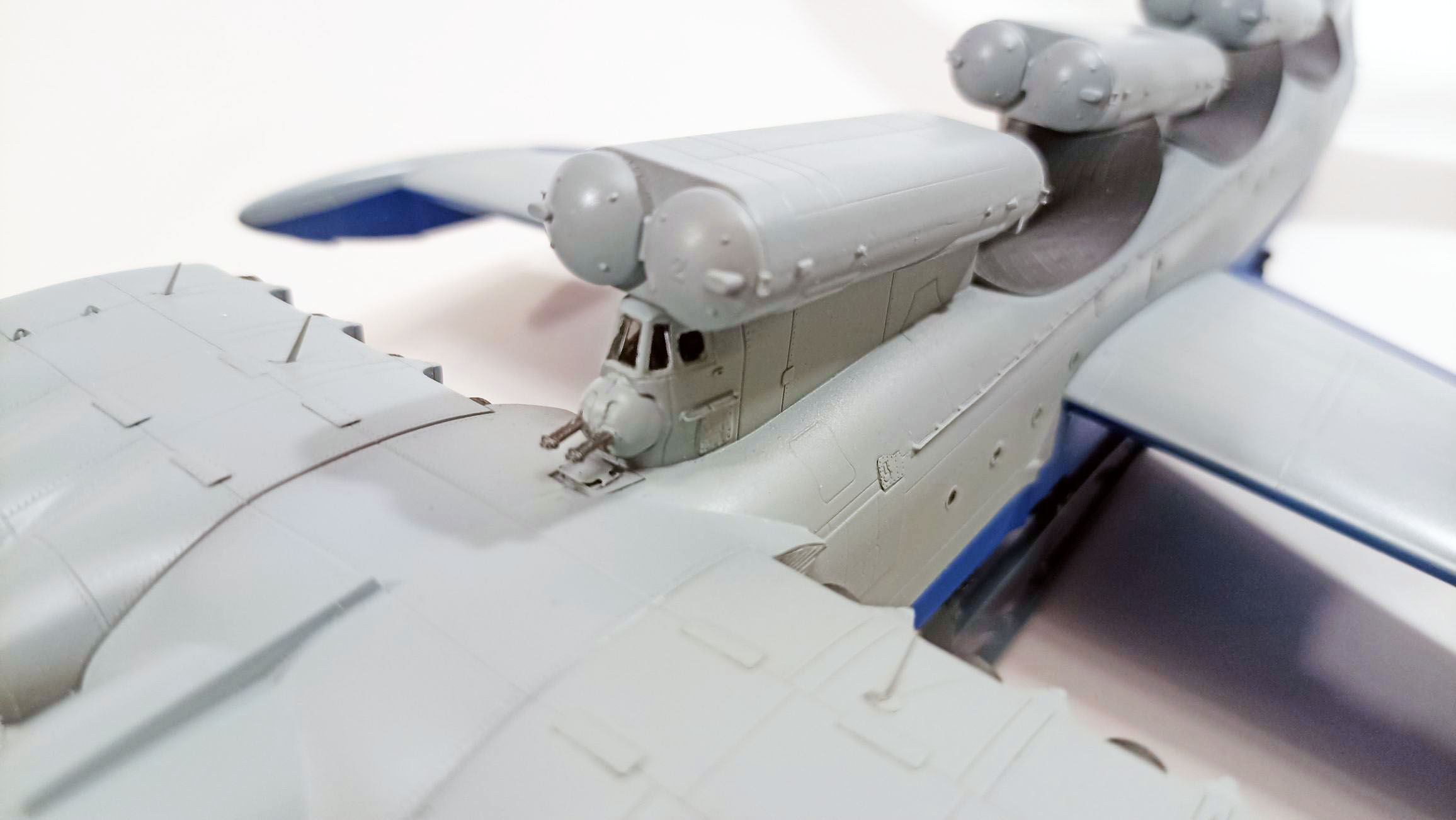

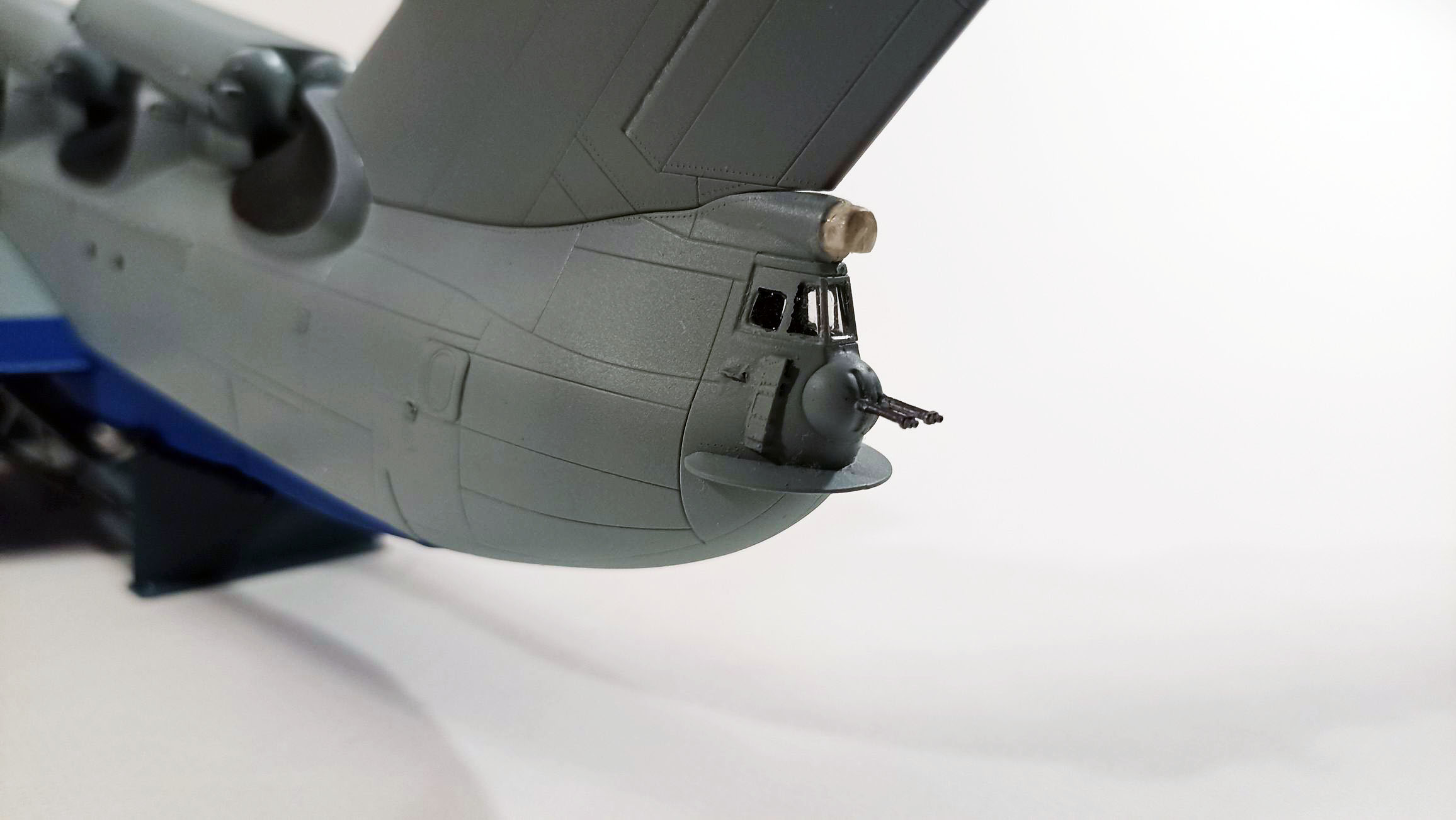

 В отличие от оригинала показаны обе зенитные установки.

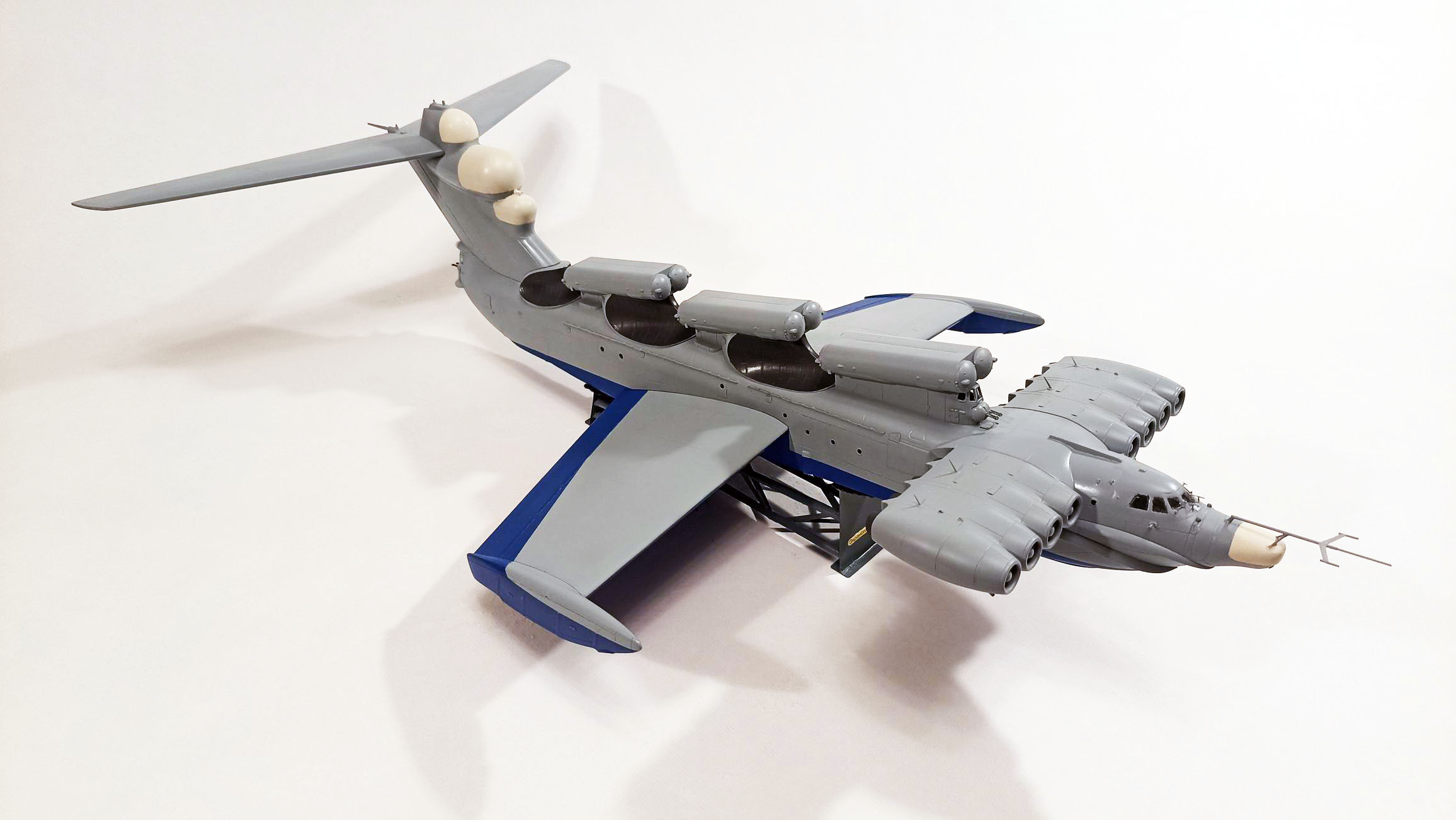

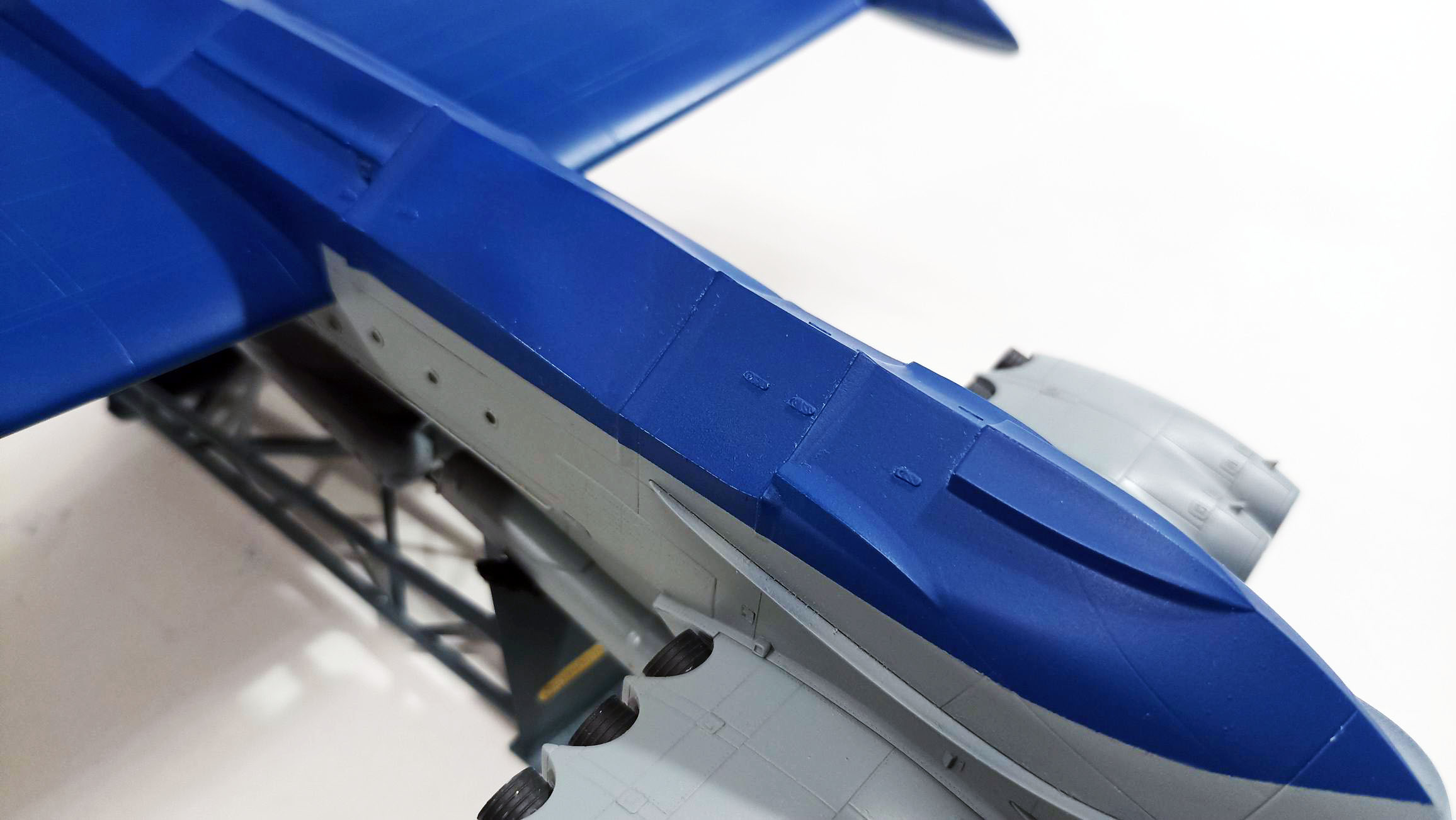

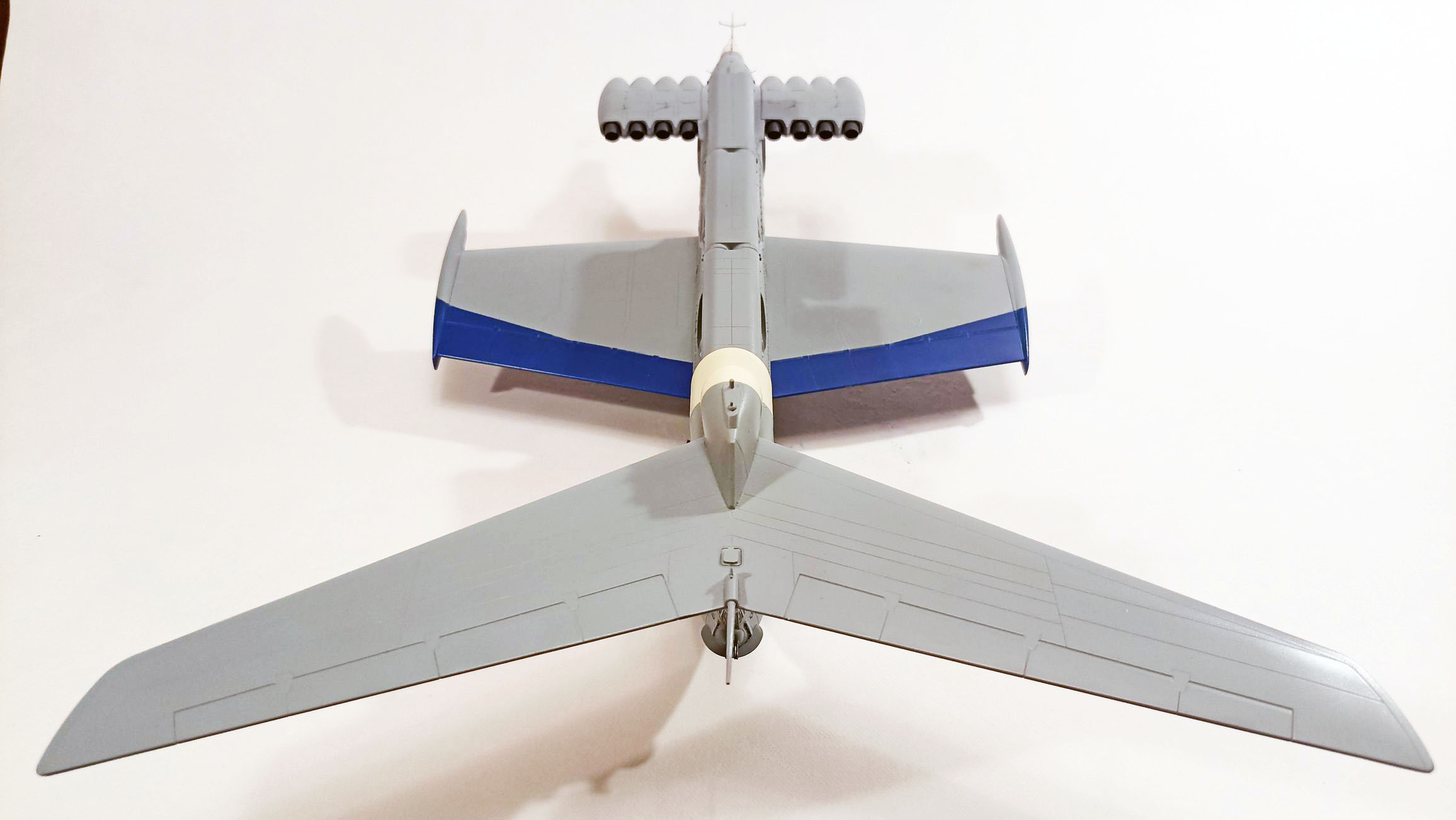

 Окраска выполнена на основе фото, полученных в процессе испытаний. Радиопрозрачные обтекатели РЛС осмелился покрасить цветом radome. Декали не использовал совсем, т.к. никаких надписей и опознавательных знаков на Луне при его рождении не было. Изображение флага ВМФ СССР на киле было нанесено позже.

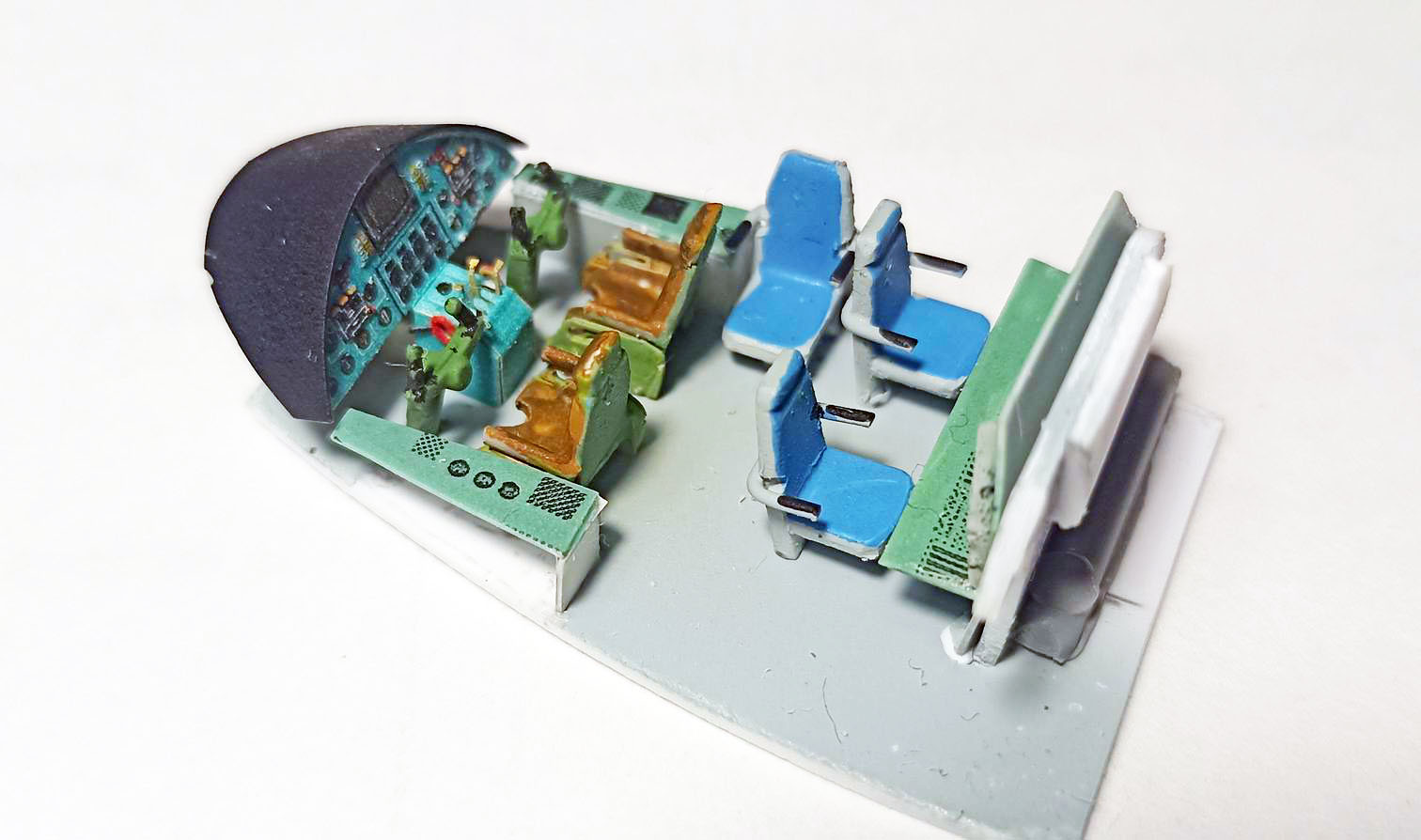

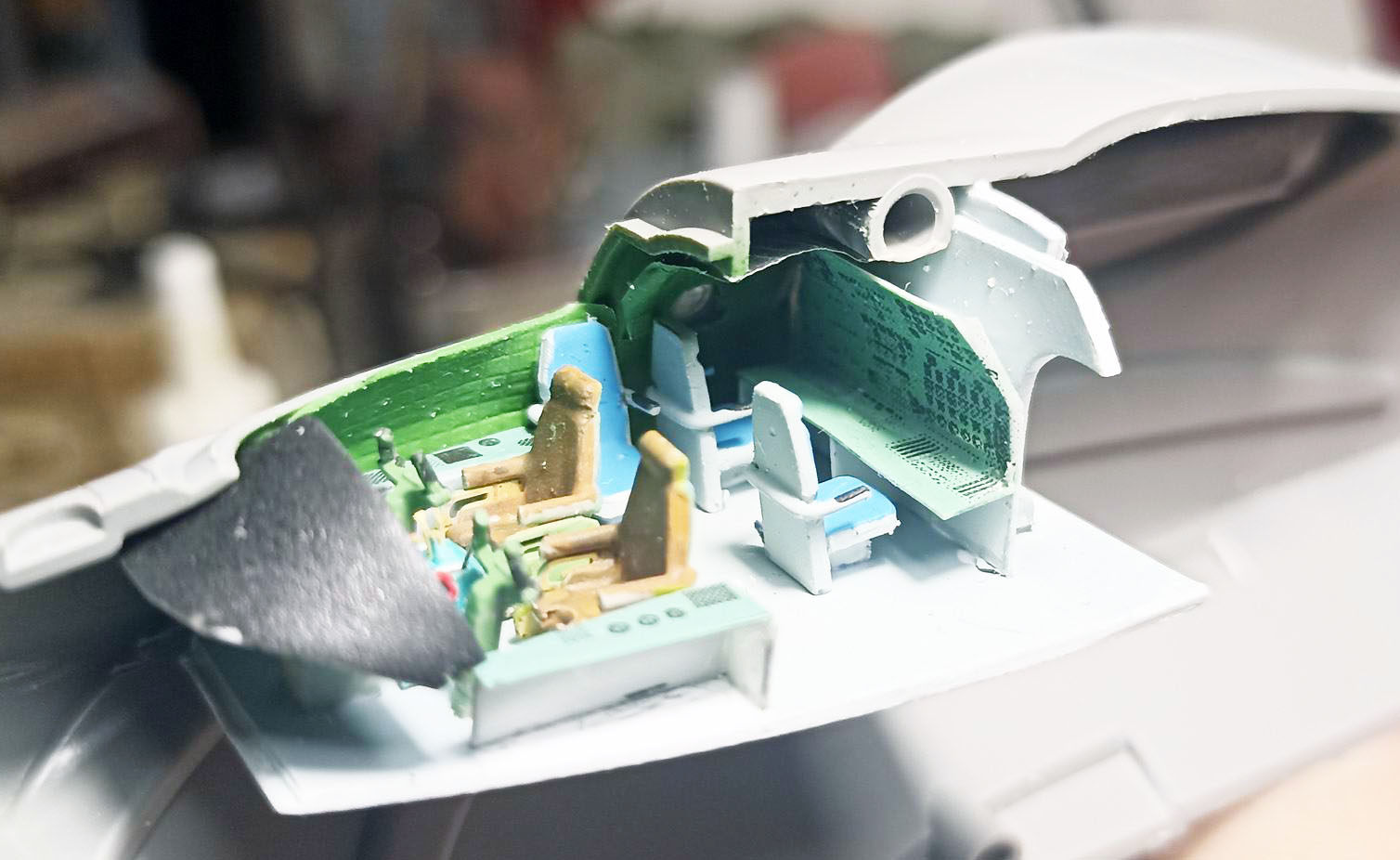

 Сделан "суслик" в виде ходовой рубки и внутренней обшивки постов стрелков.
