Советский линейный корабль "Парижская Коммуна" 1930 «после перехода»

Доброго времени суток Товарищи!

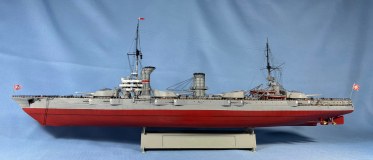

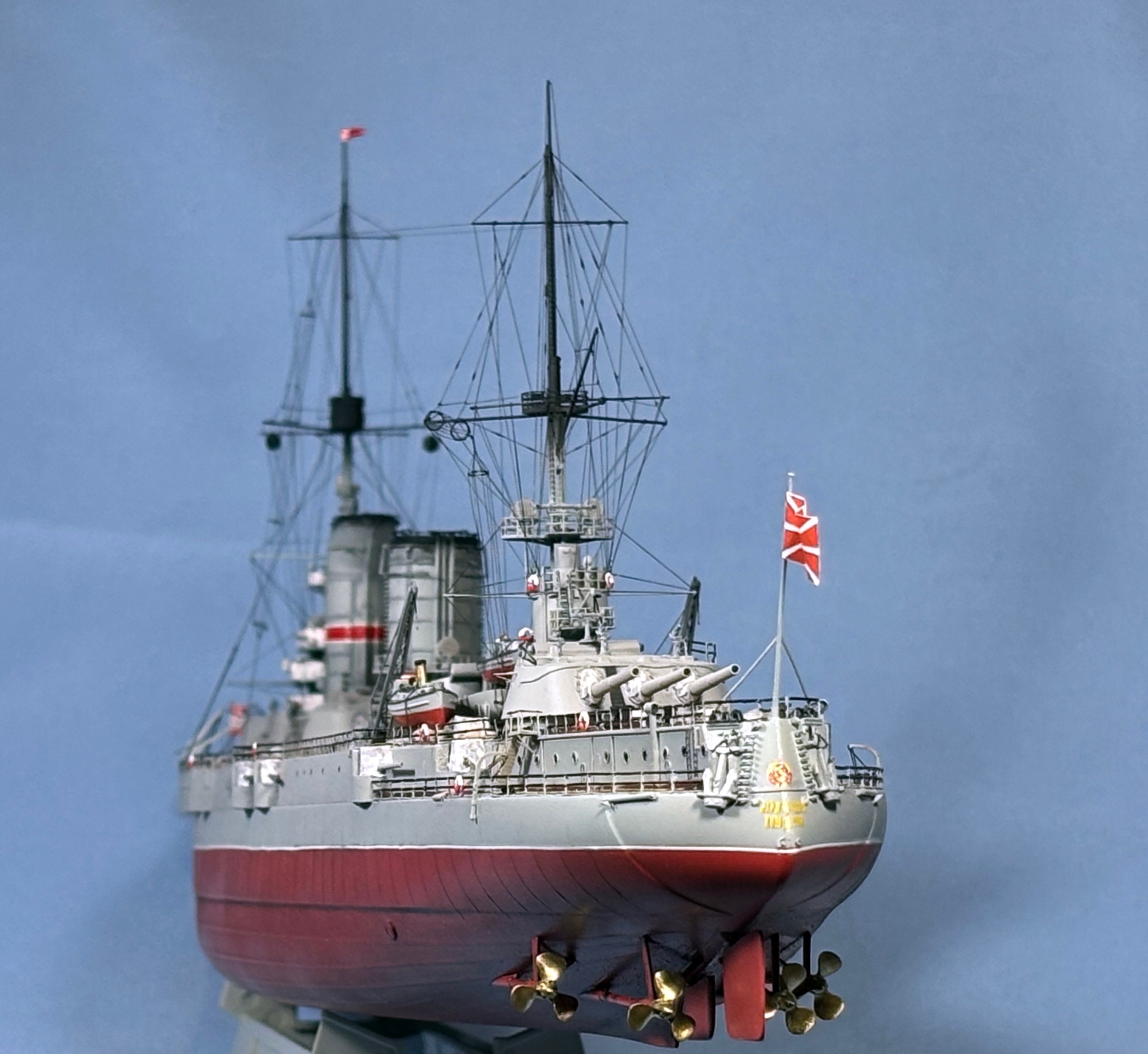

Хочу представить вам модель советского линейного корабля "Парижская Коммуна" на состояние после перехода на ЧФ 1930 год.

Не думал что я как-то буду делать линкор царских времен...мне данные линкоры нравятся в более позднем виде после всех модернизаций и перестроек.
Но вот корпус с деталями напрашивался на моё вмешательство...и поэтому вместо то-го что-бы делать "Октябрину"...начал полу-царский полу-советский ЛК.
Надеялся полностью использовать фототравление для "Севастополя" от "Микродизайна"
Думал еще сделать на него катапульту с КР-1...
То если с самолётом проблем вроде как нет(он есть в продаже) то вот с катапультой весьма не просто...я бы её наверное делал из тянутого литника...что сами понимаете ну такое себе. В идеале её ферму в фототравлении делать. Таковой нема нигде, по заказу запрашивать не стал за втридорога.

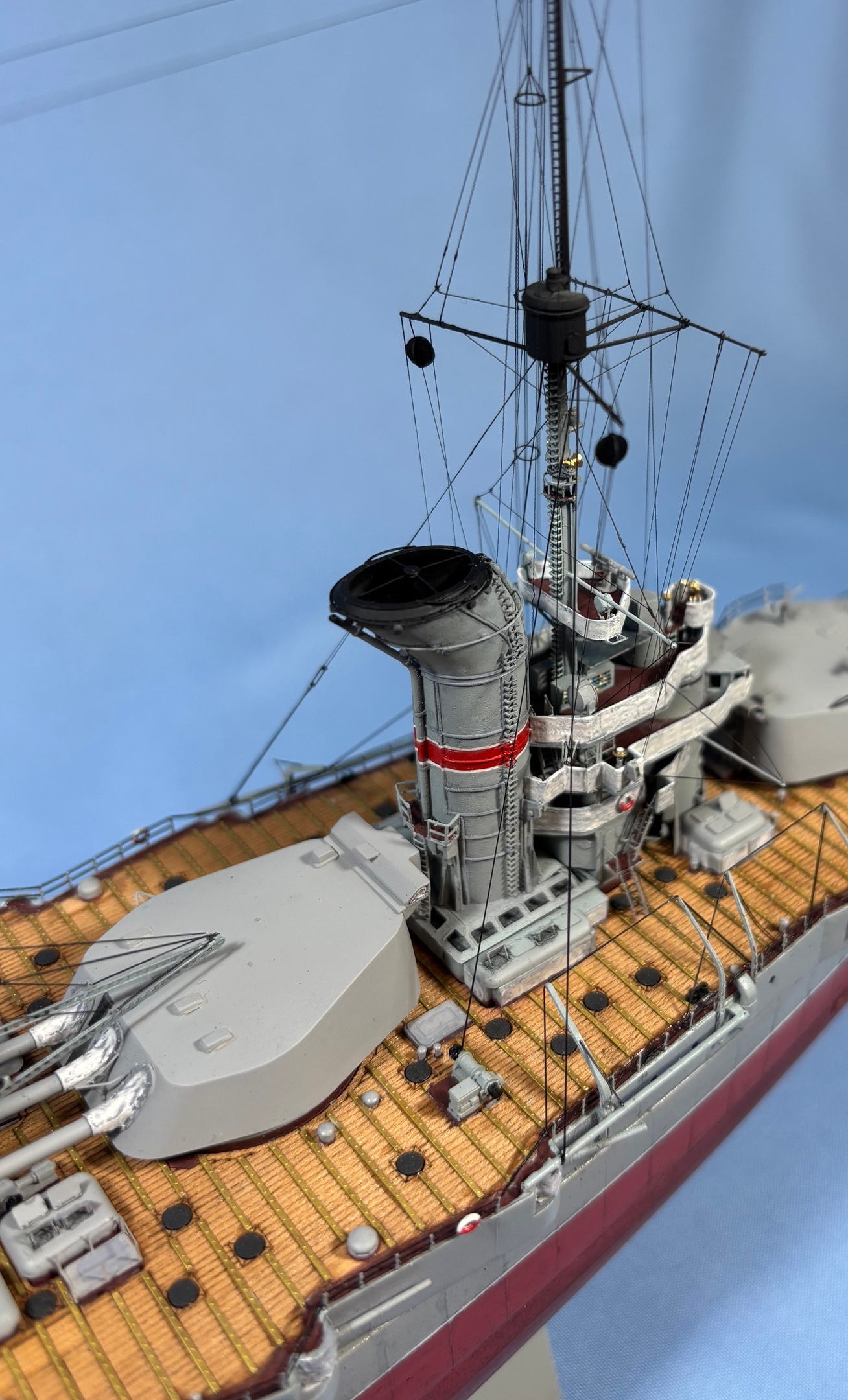

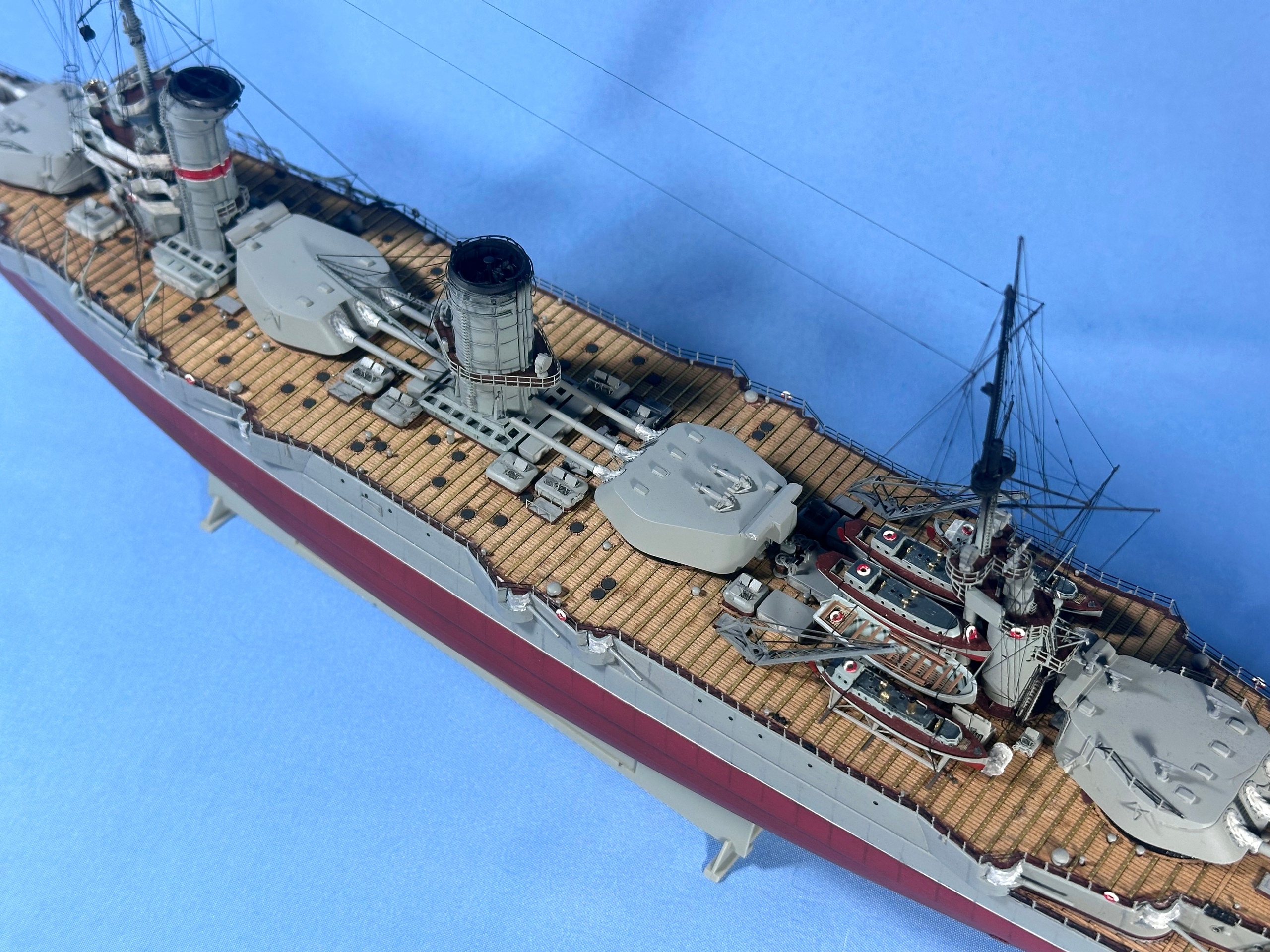

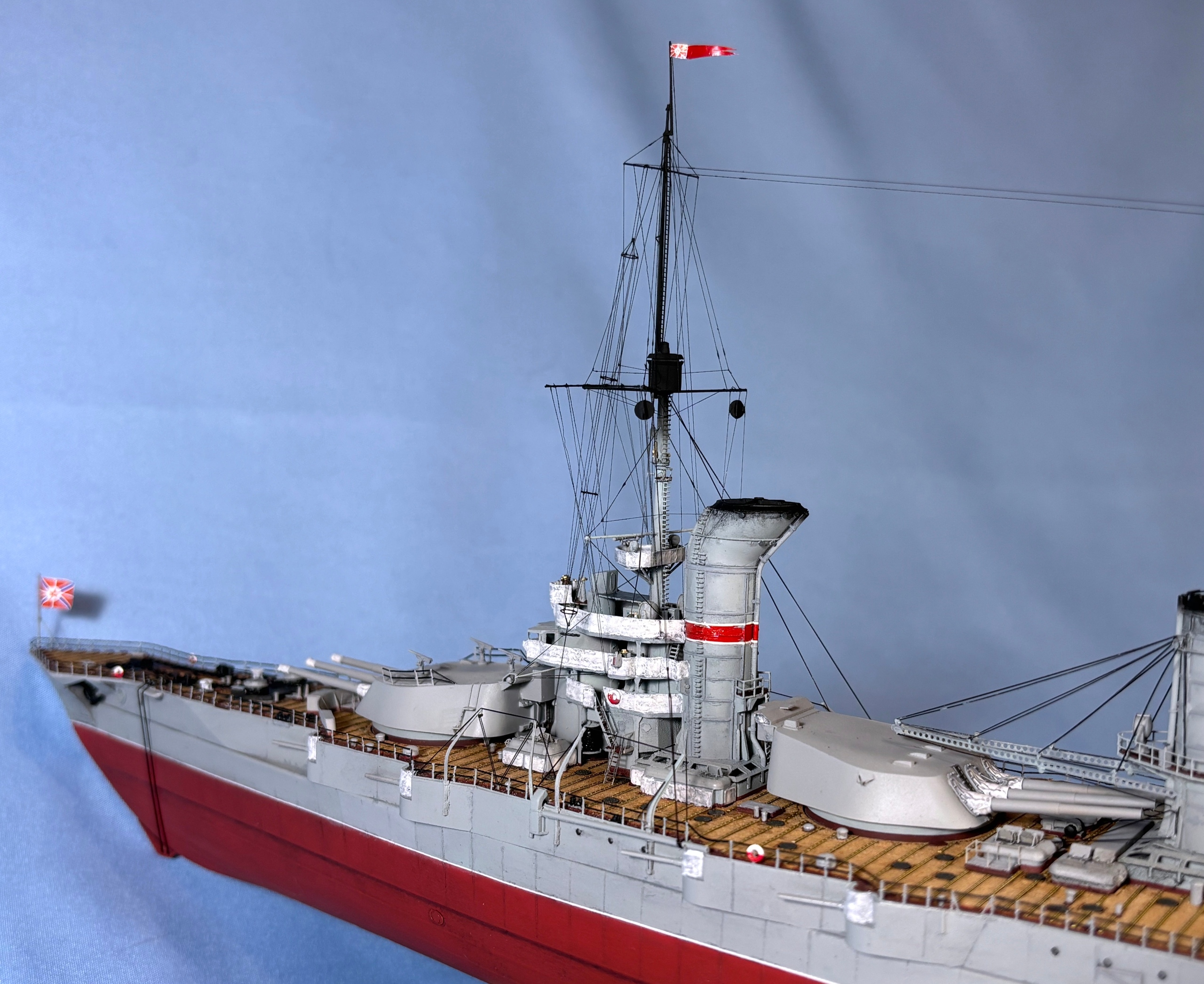

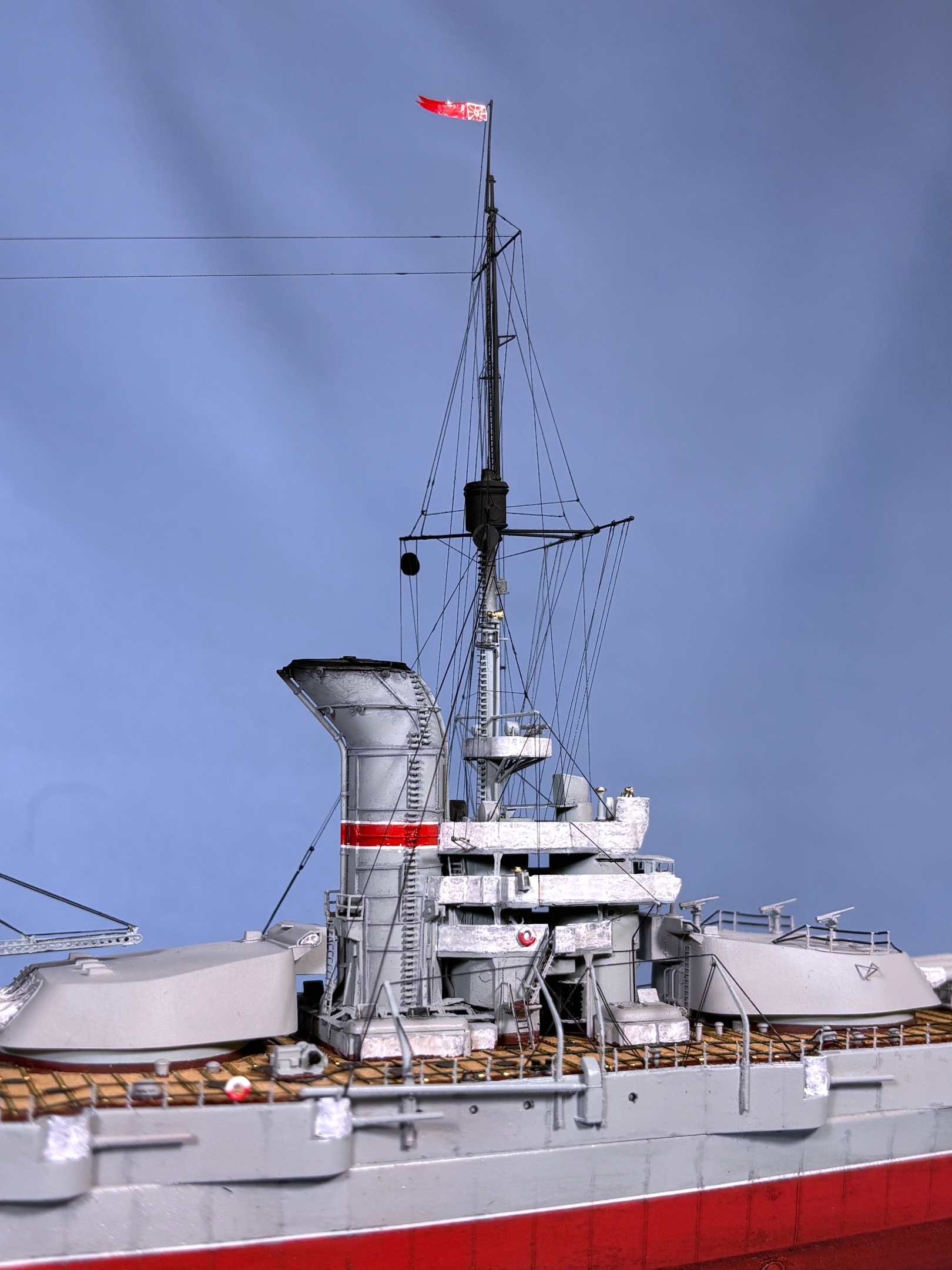

Поэтому выбор пал на линкор до установки катапульты...там мне понравилась метка на трубе (хоть какое-то разнообразие на сером лике).

Использован следующий афтермаркет:
Смола: Комплект ЗиП 76-мм зенитное орудие "Лендера" и заклепки разного калибра от "MasterClub"( использовал их в качестве вент.грибков)
3D печать: от Рюрик: дальномеры на башни (4 шт), зенитные дальномеры, чехлы на орудия, параван балки. лебёдки и пелорусы.
От scale3D: разнокалиберные сигнальные прожекторы и параваны.
Точенка: наборы мачт №1 и №2 и стволы 120 мм. от MASTER, Точеные ГК от "Корабельная сторона 54"

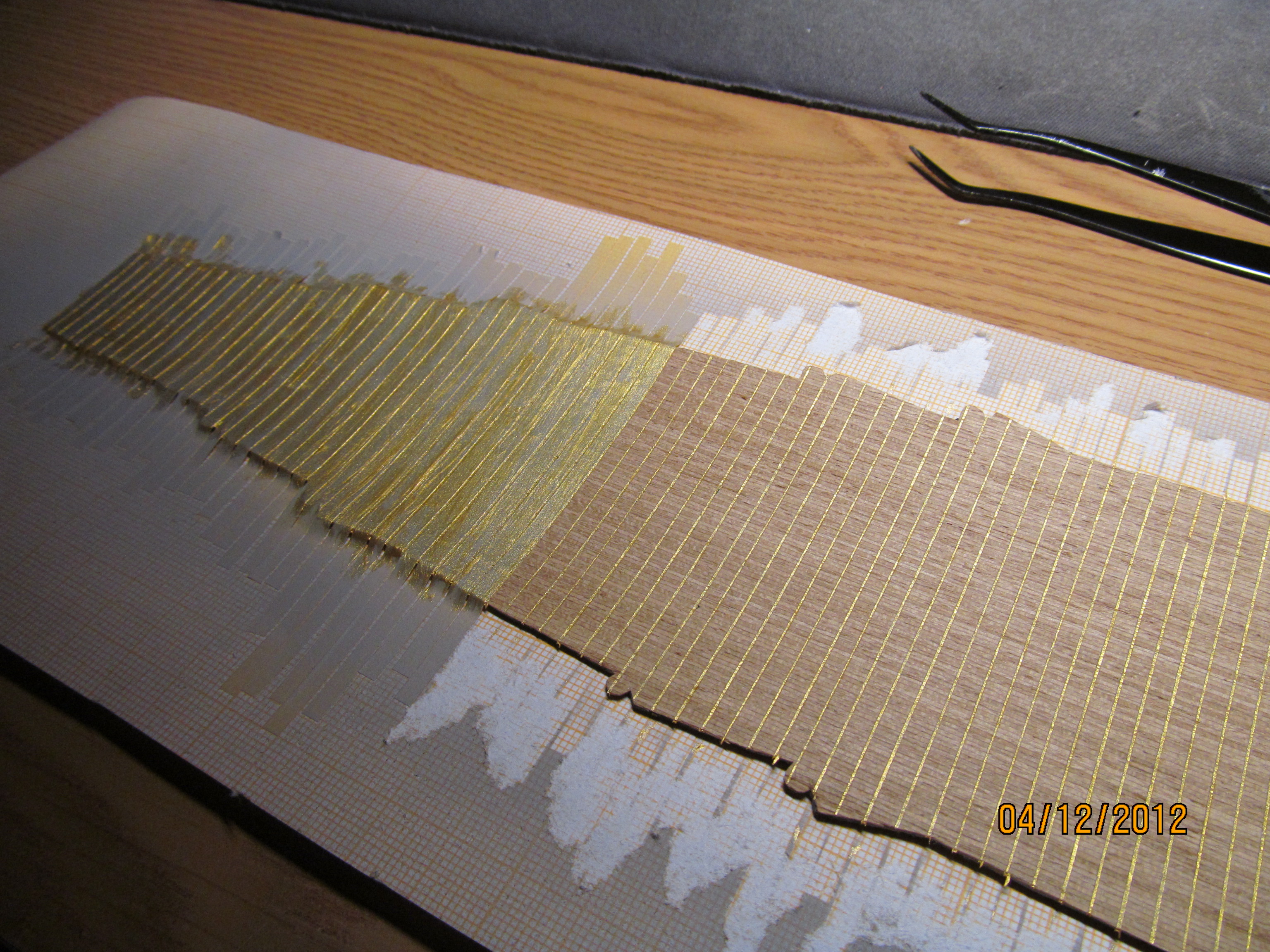

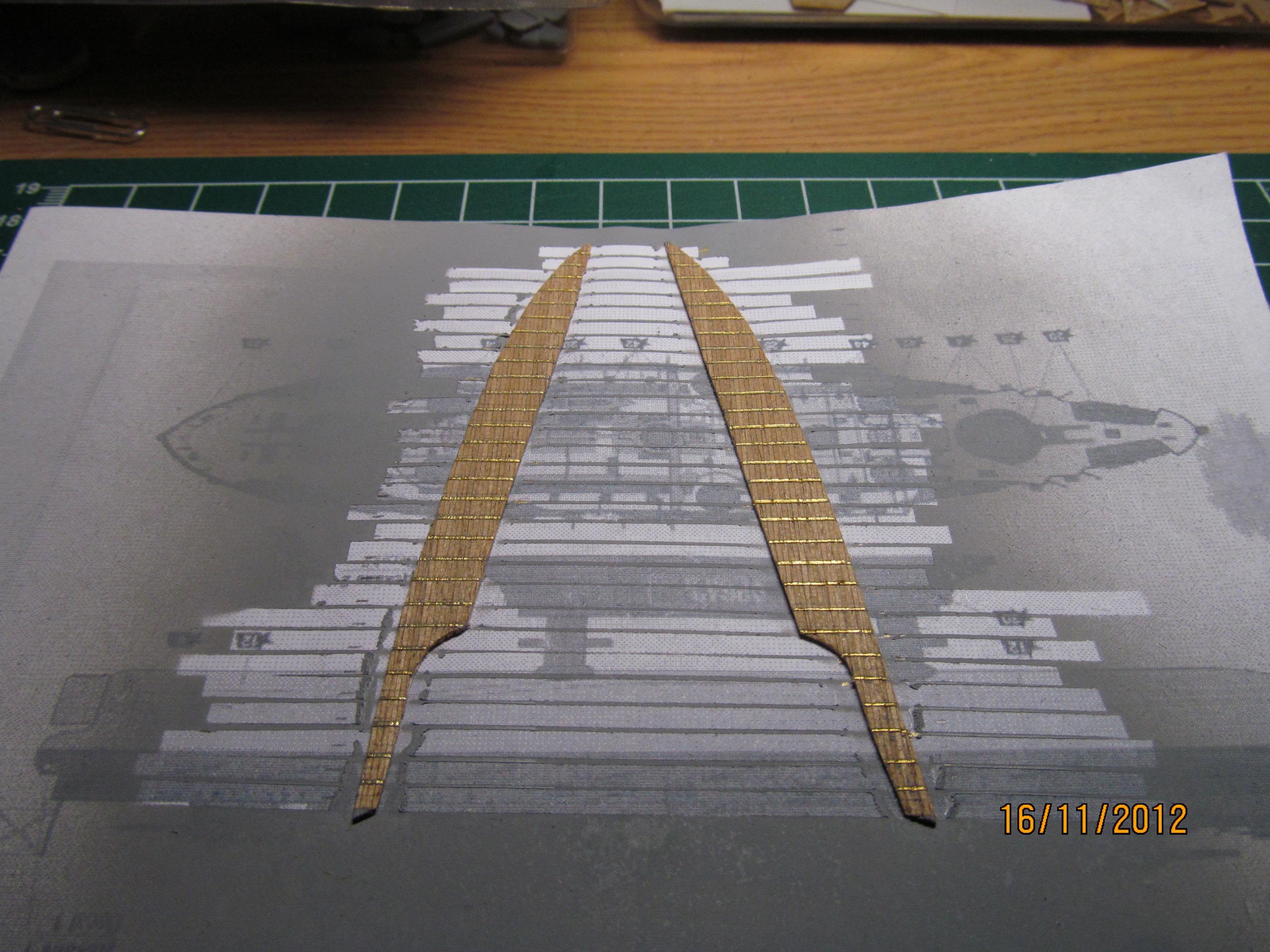

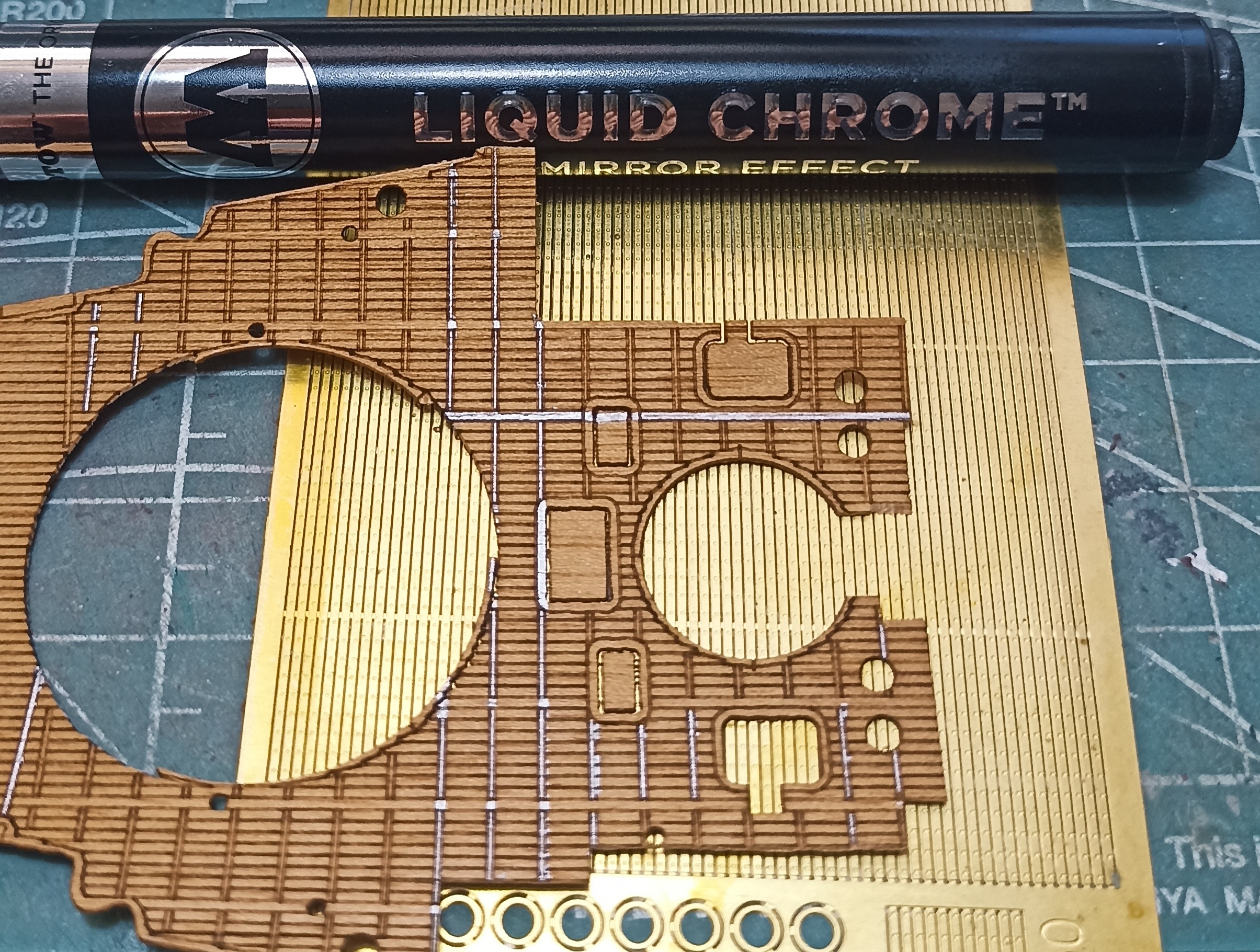

Фототравление:    Набор для Севастополя от Микродизайн(МД), наборы вьюшек, цепей, спас кругов, маховиков и скобтрапы так-же от МД, От Эскадры: винты. кнехты, шпон палуба с мюнц металлом, лючками и "дорожками" под якорьцепи. Ну и некоторые запасы фототравления от предыдущих моделей...самый минимум.
Из подручного: шприцы, прутки разного калибра на рангоут и всякая проволока на разные "нужды" На такелаж пустил спандекс и волокна от капронового банта.

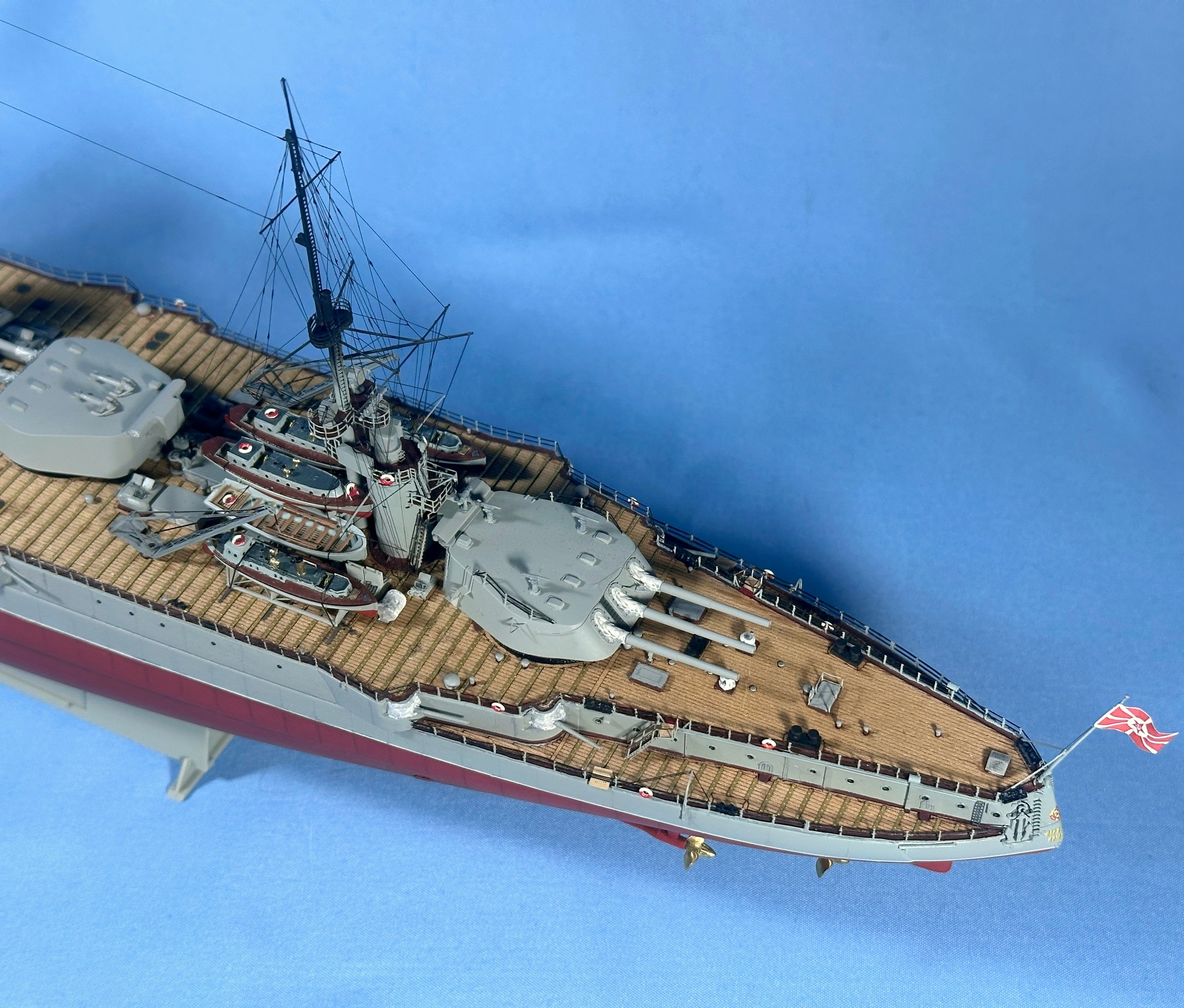

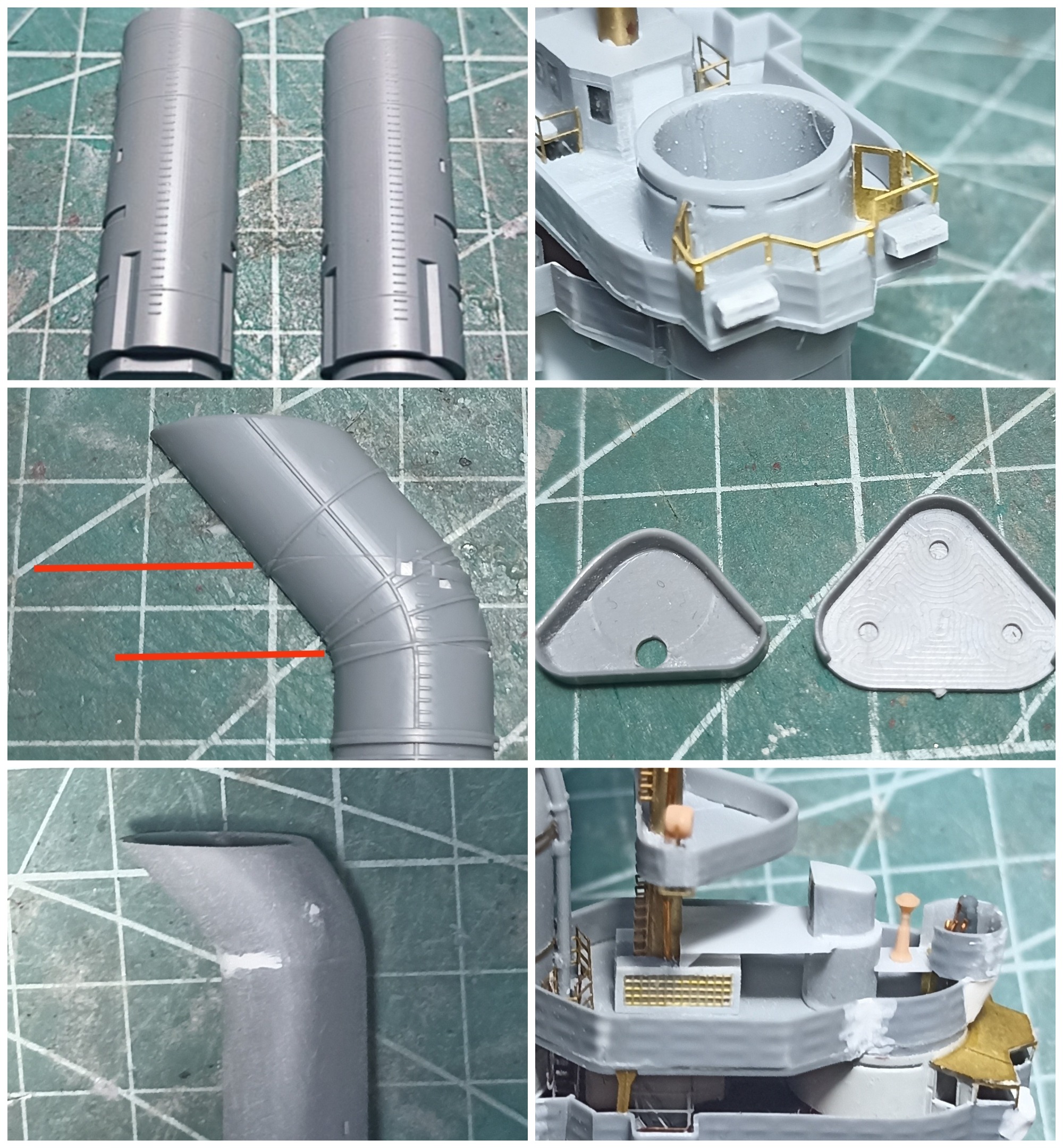

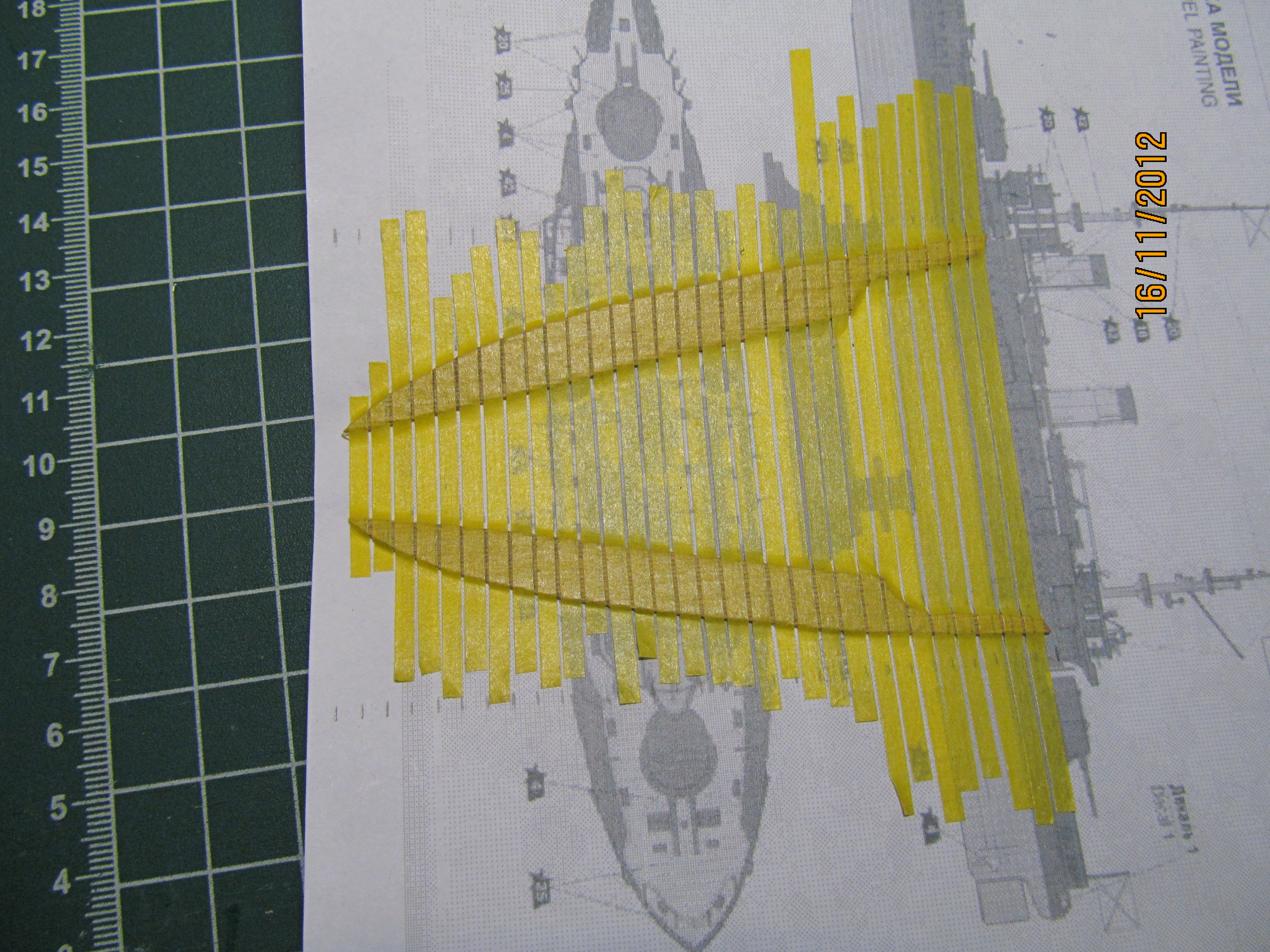

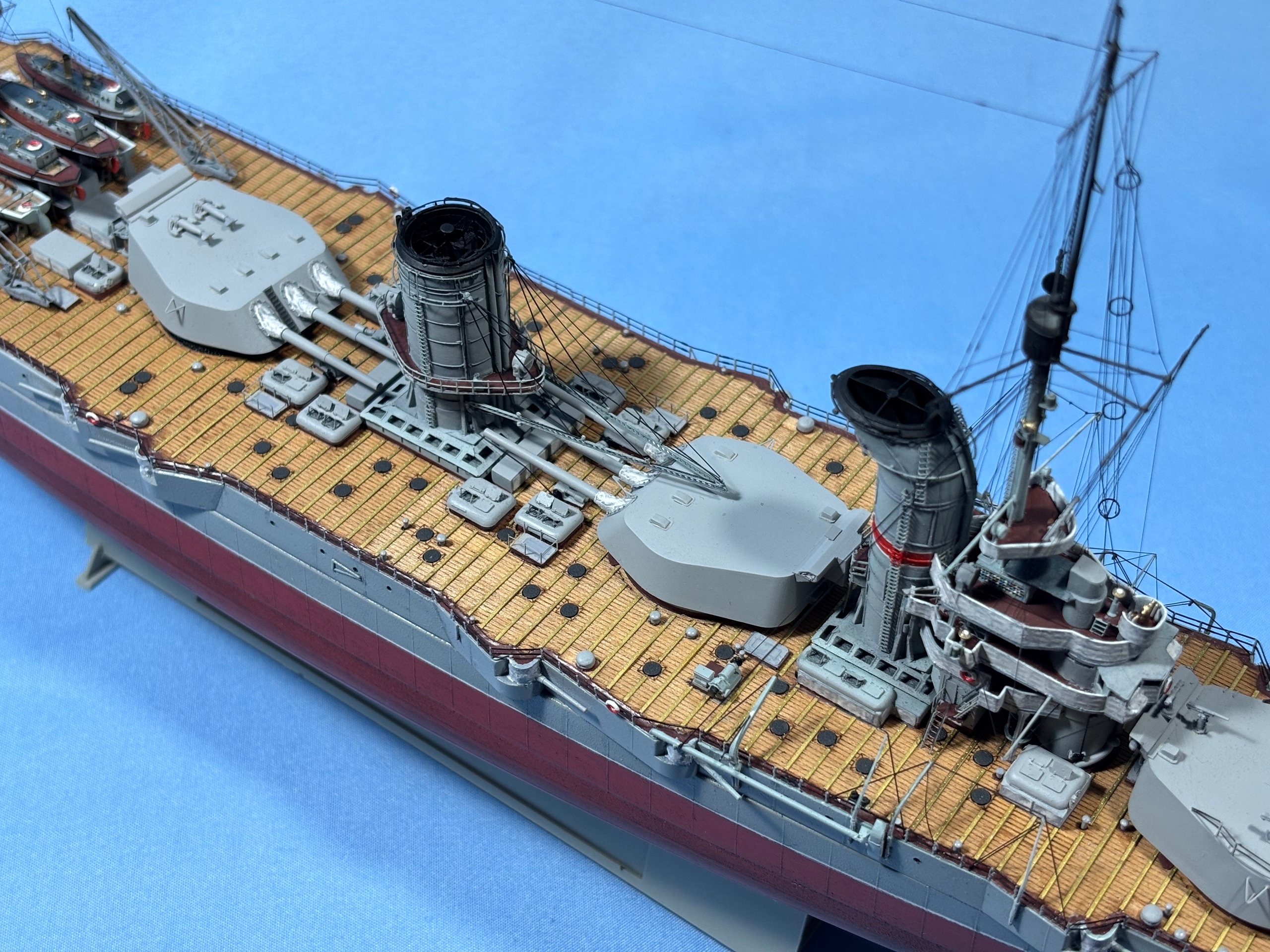

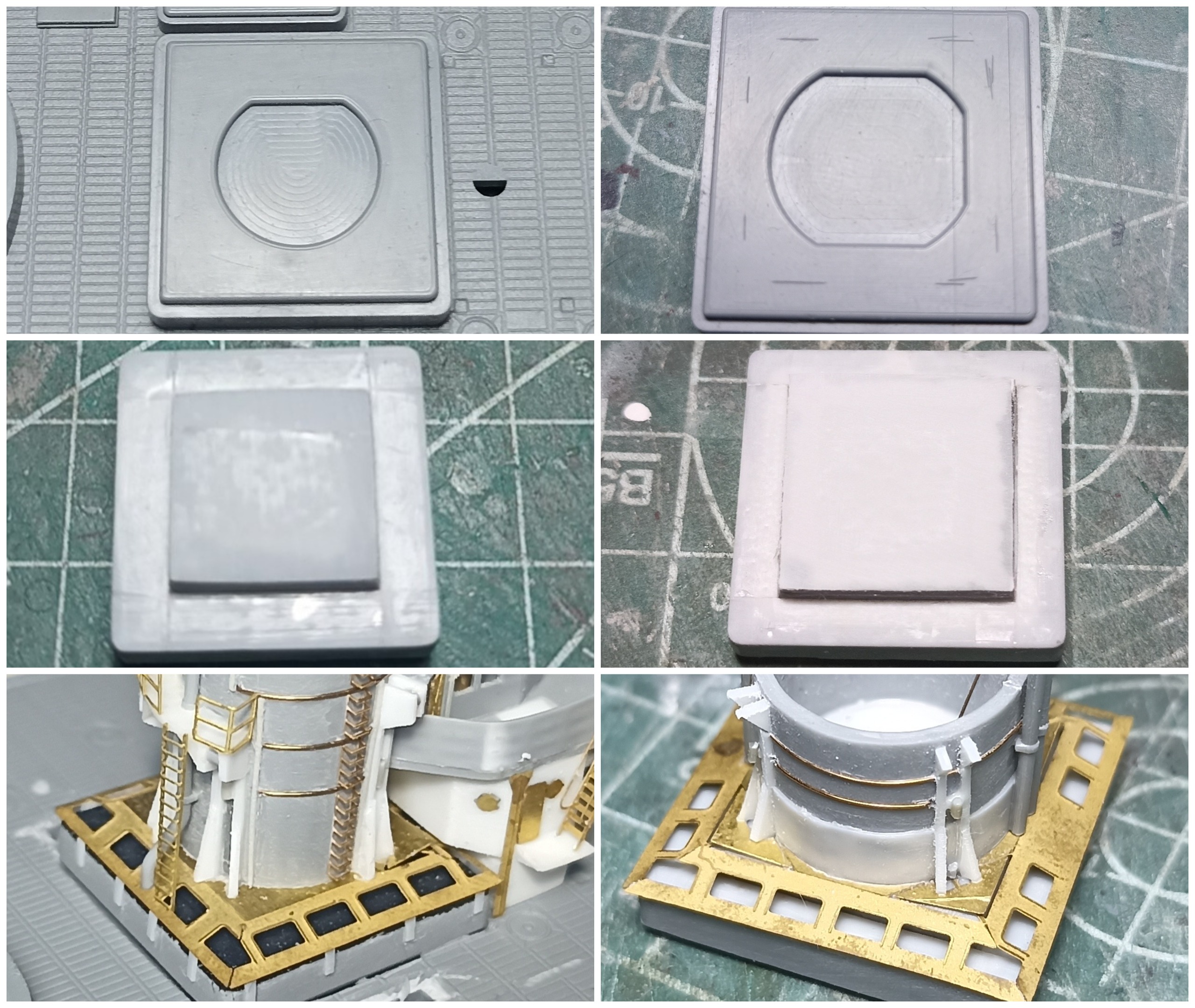

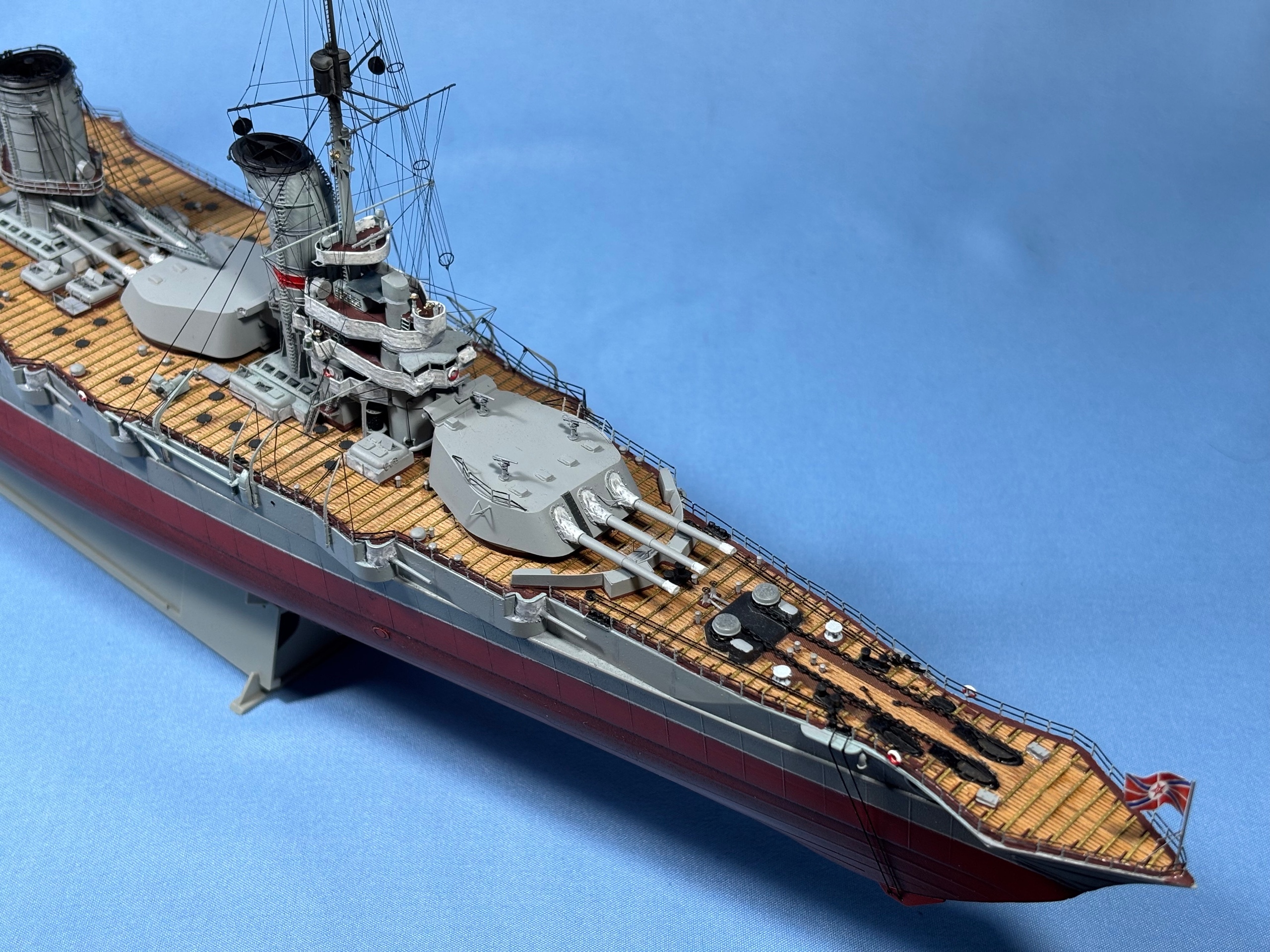

Теперь по модели Так как этот корпус я использовал для шаблона для изготовления булей на прошлую модель...то одна из половинок корпуса была разрезана по ватерлинию, пришлось восстанавливать и сращивать эту половинку. не совсем идеально получилось в итоге.  И из-за того что не идеально склеилось...то, когда приклеивал палубу были большие щели в носу и корме...в корме кое-как устранил но далеко не идеально увы. то в носовой части это еще труднее стало от этого избавиться (на коллаже видно)...так родилась носовая наделка и Парижская Коммуна в целом...она то и прикрыла кривизну в носовой части корпуса как сверху на палубе так и по корпусу в носовой оконечности. Так-же на данную модель отсутствовала 2-я труба, пришлось сращивать 2 "Маратовских" эшелона в один единый.
от "Марата" так-же была срезана верхняя часть наклонной передней трубы. Собственно её и использовал по назначению.

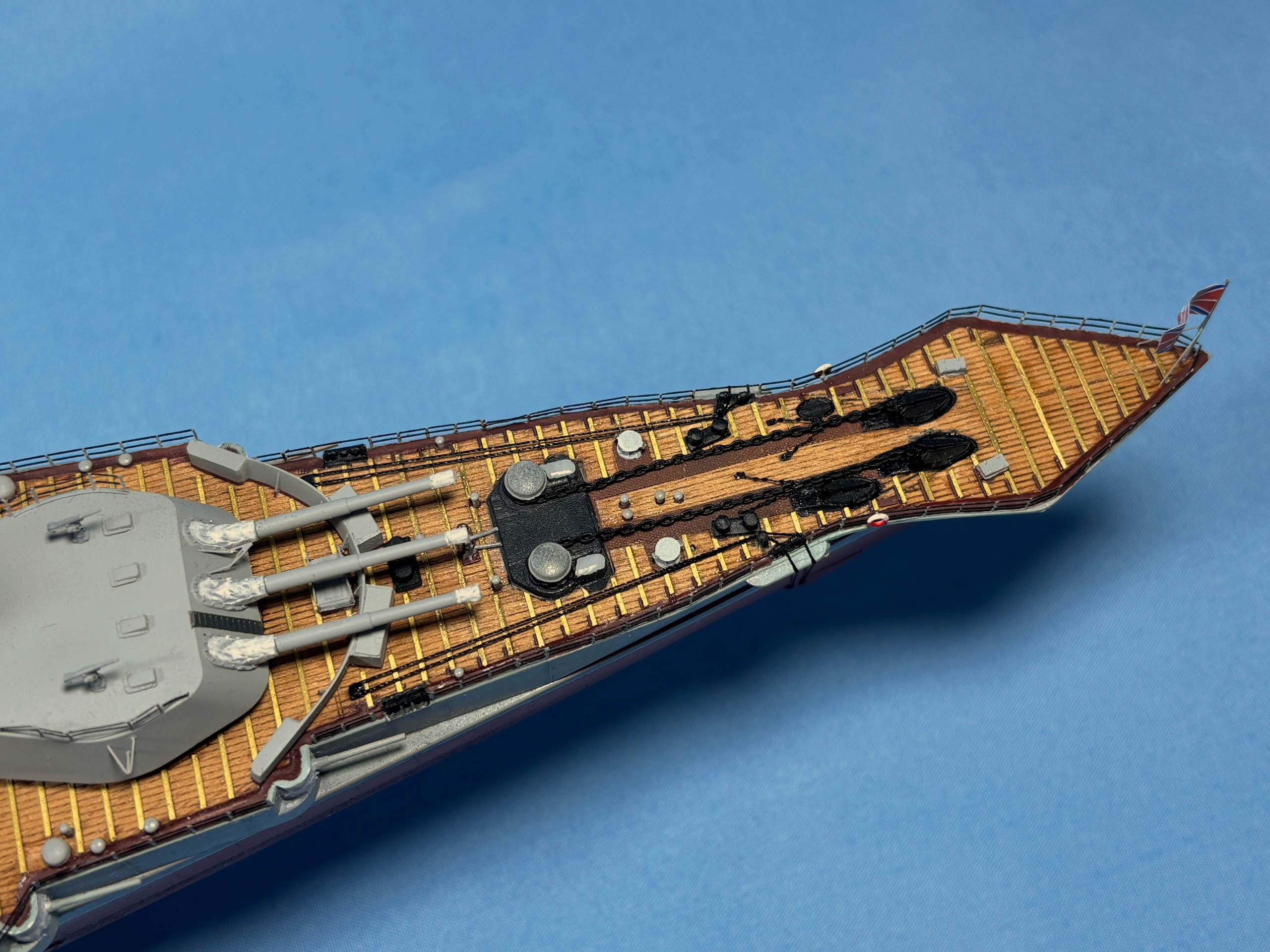

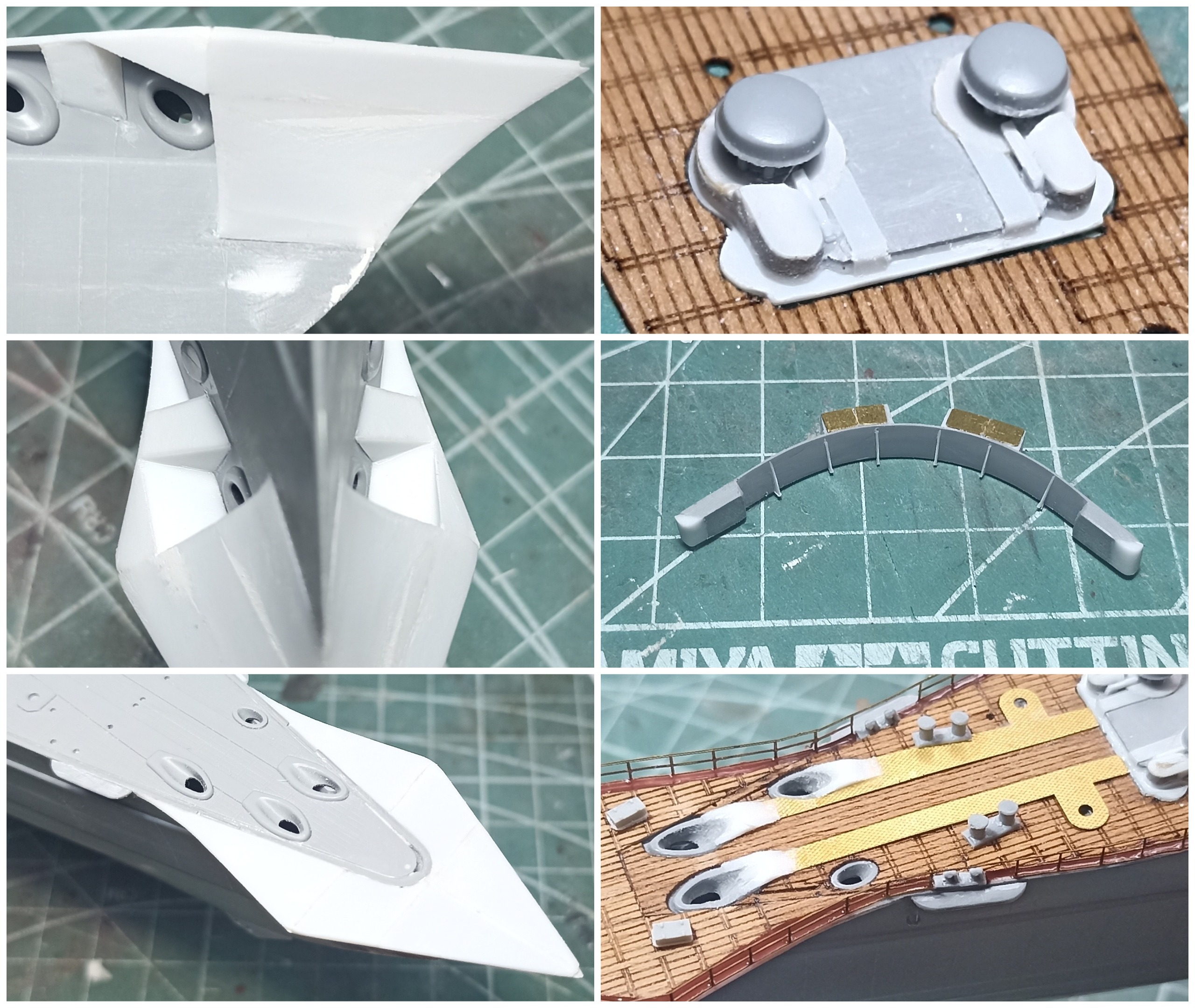

Переделал и доработал плиту под кабестаны якорных цепей.
.

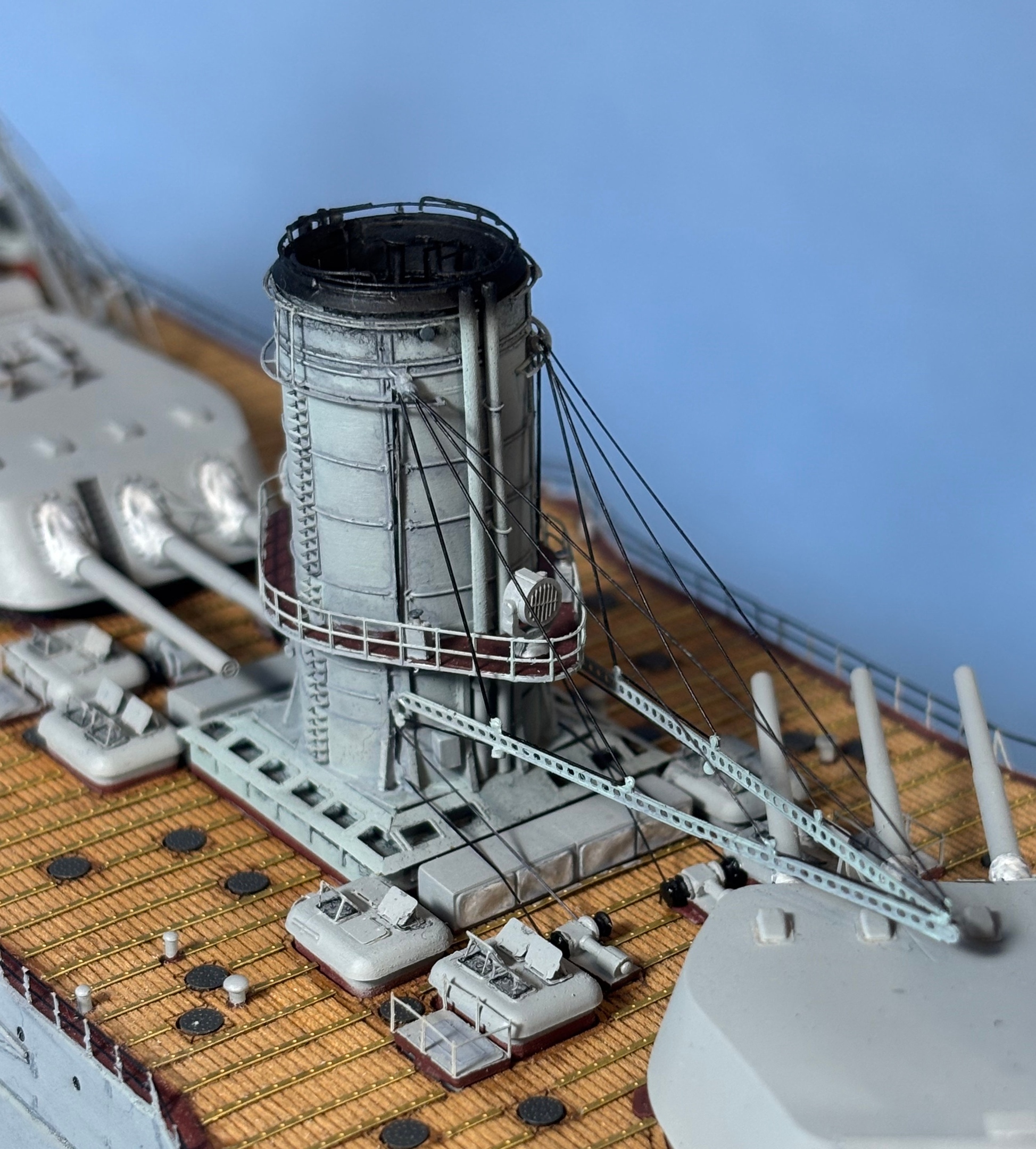

Возвращаясь к трубам...крепление стрел для погрузки угля что воспроизвела "Звезда" (Дет. F18,19 и D49) и даёт МД в ФТ, они очень подходят если строить "Полтаву" или "Гангут" но ни как не на "Севастополь". На "Севастополе" и иже с ним "Петропавлоске" эти элементы крепления выглядели иначе по конструкции. что собственно и воспроизвел в модели.

Носовая наделка выполнялась по чертежу опубликованных в Морская Коллекция №6 за 2015 и в Мидель Шпангоут №2(7) за 2003
Но и тут не без косяка с моей стороны разумеется.
Дело в том что стенку подкрепления верх. палубы мне надо было по более в нос отнести. а то так якоря на выйдут из клюзов и упираются в эту самую стенку\подкрепление. Таки дела...заметил я это очень поздно и не решился это исправлять...больно дорого. Из-за это пришлось якоря клеить распиленным веретеном.

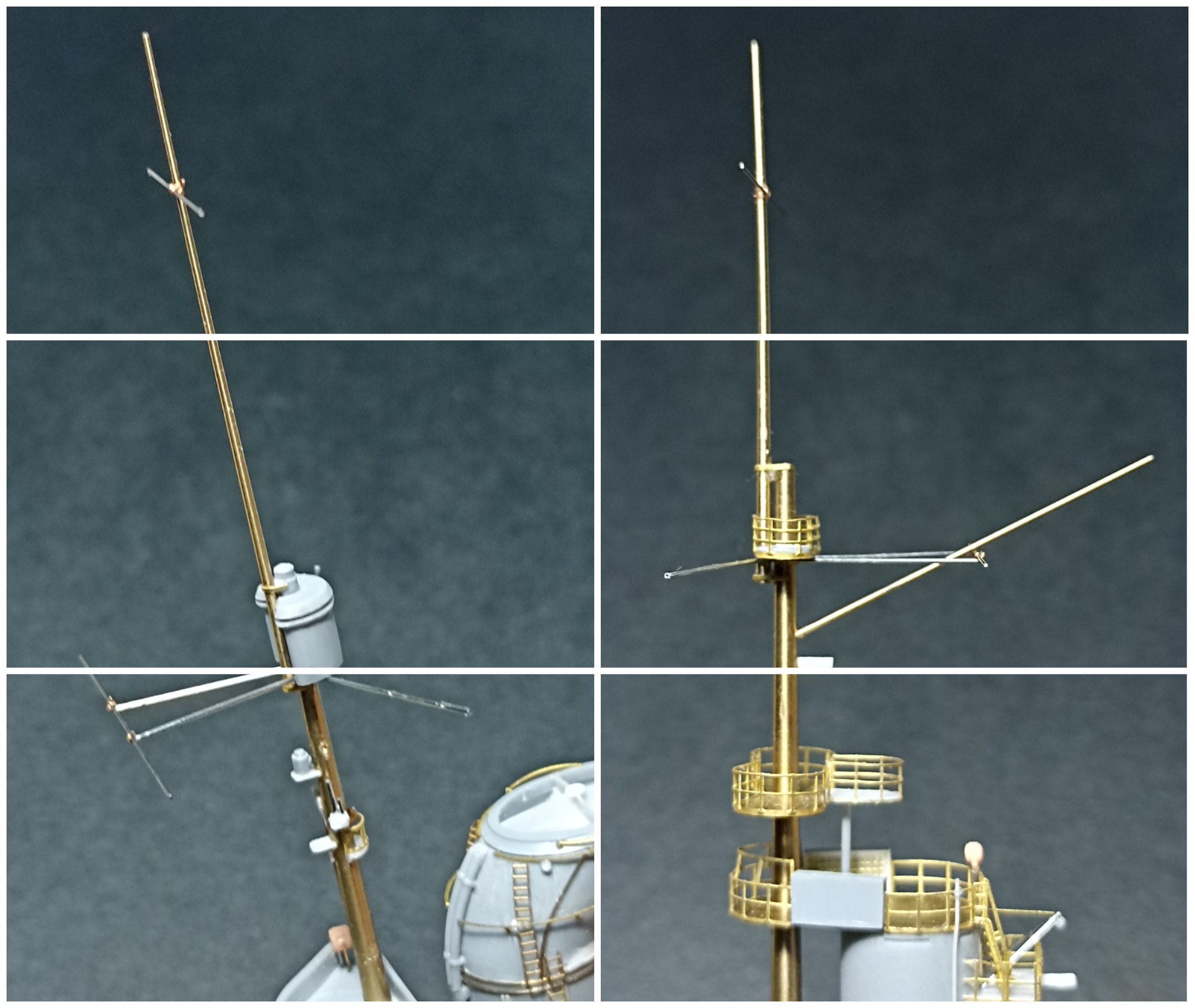

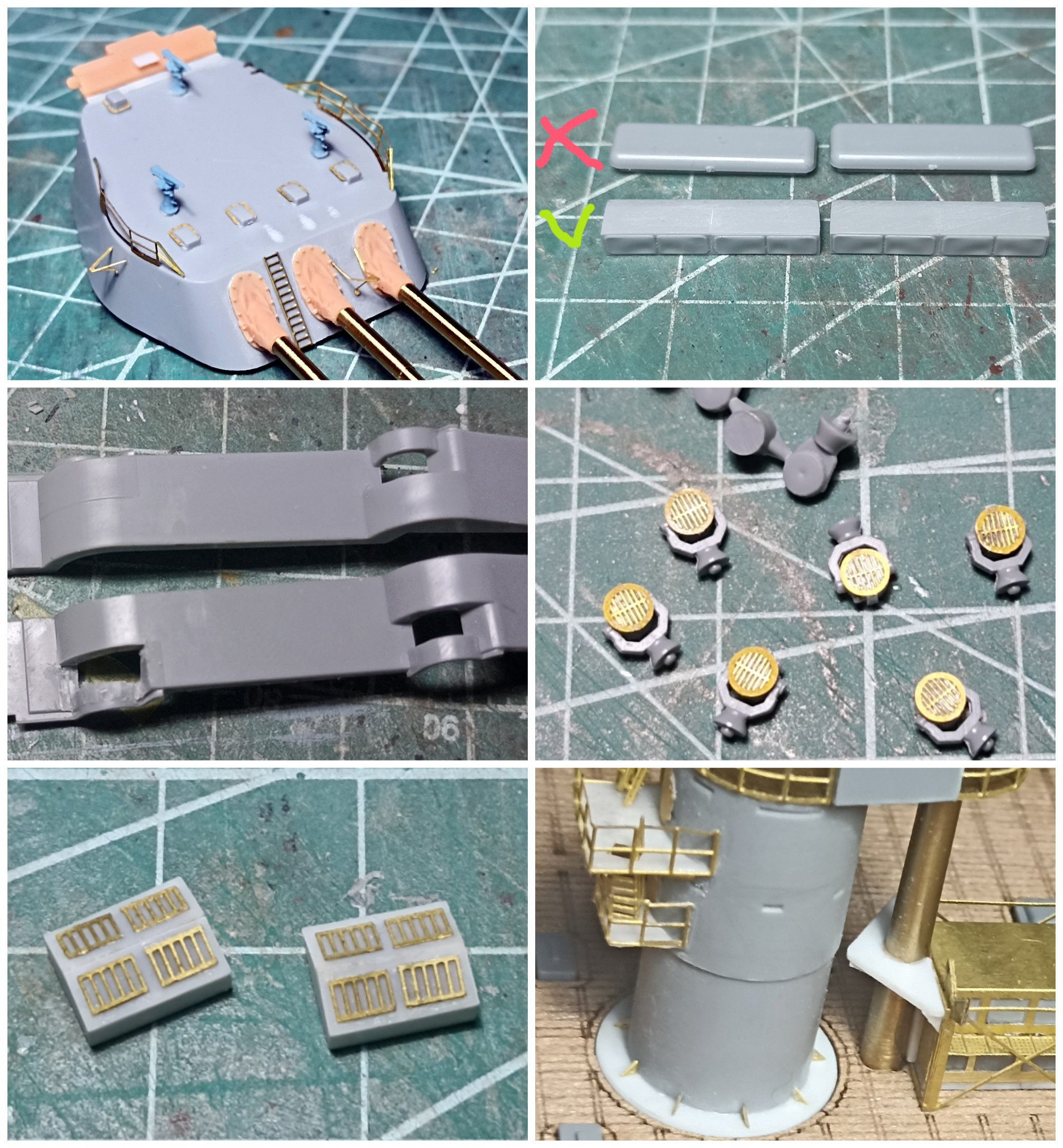

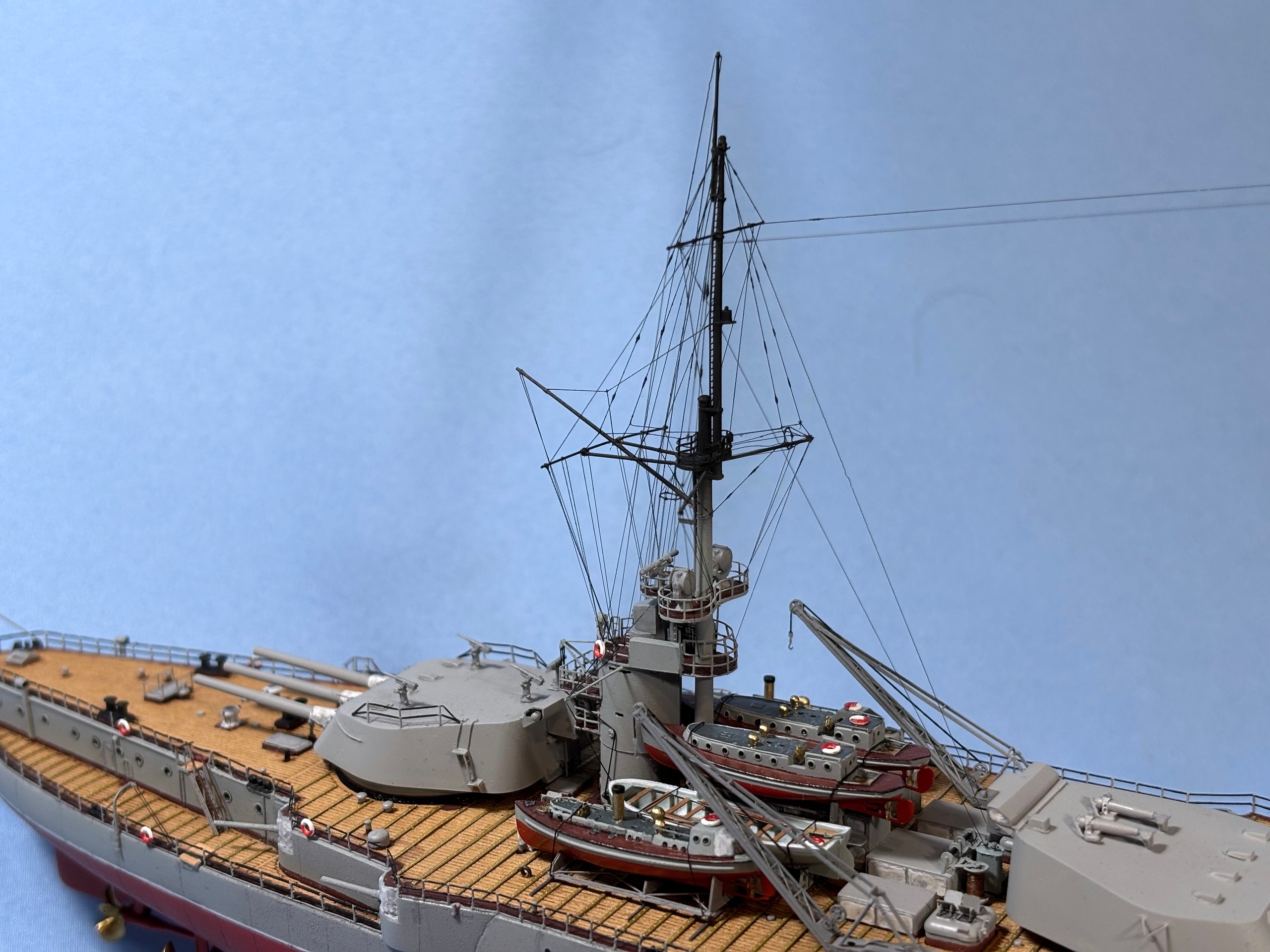

Из самодела с нуля: как я уже сказал это носовая наделка потом визирные рубки для горизонт. наводки на надстройках, вывод антенн за 3-й башней, сигнальные ящики как в носу так и в корме, доп. площадки на мачтах для дальномеров...в носовой использовал для этого деталь от модели Марата (Деталь D30), новые площадки на кормовой броневой надстройке, дополнительная рубка\надстройка внизу под мостиками носовой надстройки, площадка на тыльной стороне носовой трубы, ящики на передней части волнолома, доработал и сам волнолом.

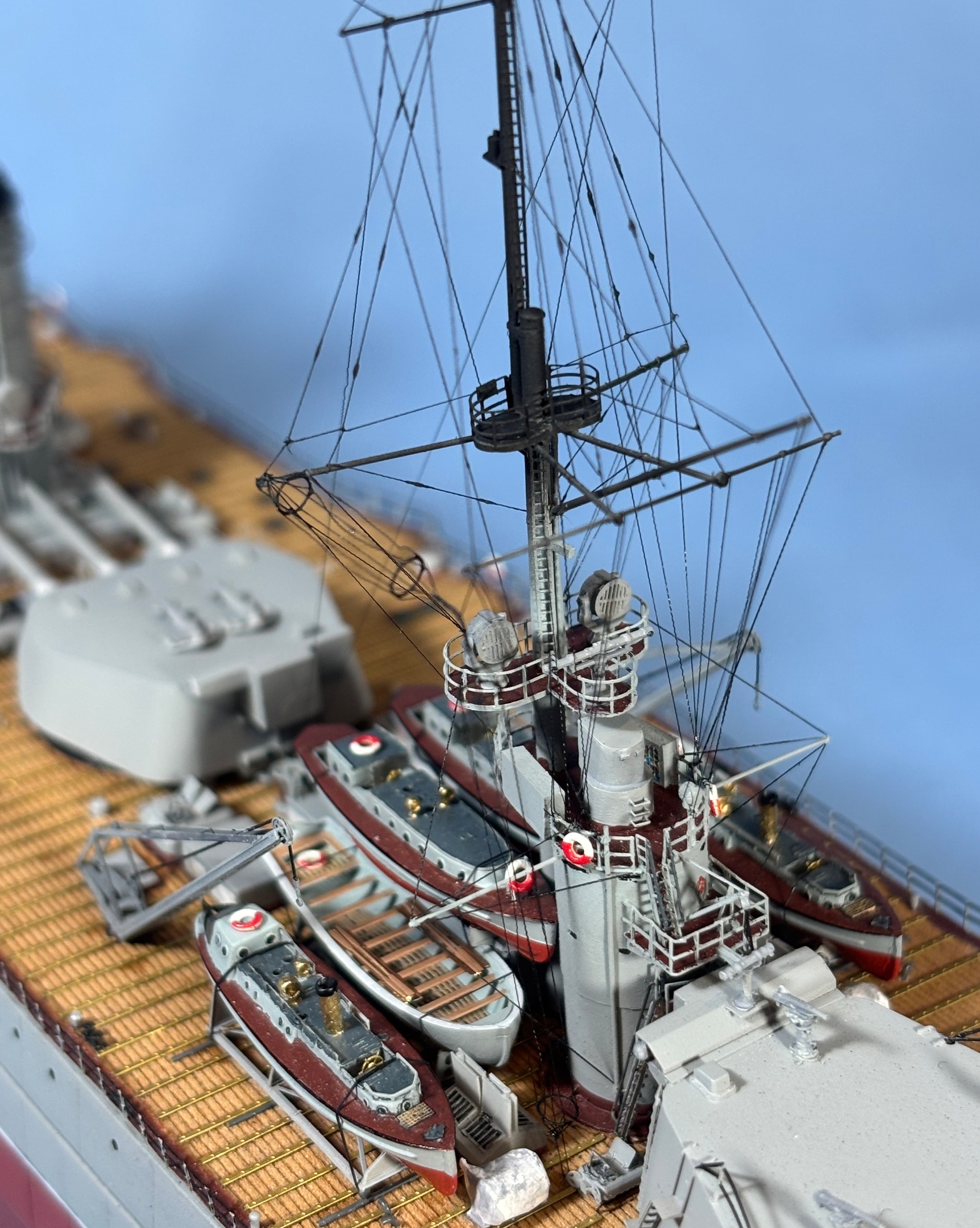

Выстрелы для шлюпок и катеров по бортам корпуса у 5 и 6 казематов.

Детали F5 у 2-го эшелона заменил на ящики коечных сетей.
Некоторые коечные ящики убрал...не было их. (F20,22, B19\20) Вентиляционные шахты (F6) у кормовой надстройки переделал в световые люки.
Прожектора заменил все из набора ЛК "Марат"
Так как детали с казематами (В23\24) у меня ушли на поздний "Севастополь"и остались у меня только  "Маратовские" (В20\21)  для этого пришлось вырезать 15 и 16 казематы в этих дет. и потом их "зачехлить" как и все остальные 14 казематов.

В целом...это всё та-же модель "Севастополя" от "Звезды" с парой глобальных изменений которые отразились на внешнем лике корабля.

Красил красками Mr.Hobby, Tamya и Акан.
В плане покраски это полный аут с моей стороны...и покраска с шагренью и смывка...всё ни кчерту.

Всё не устаю выражать огромную благодарность Андрею Тамееву за помощь в познании этой серии линкоров и за его монологию по данным кораблям!

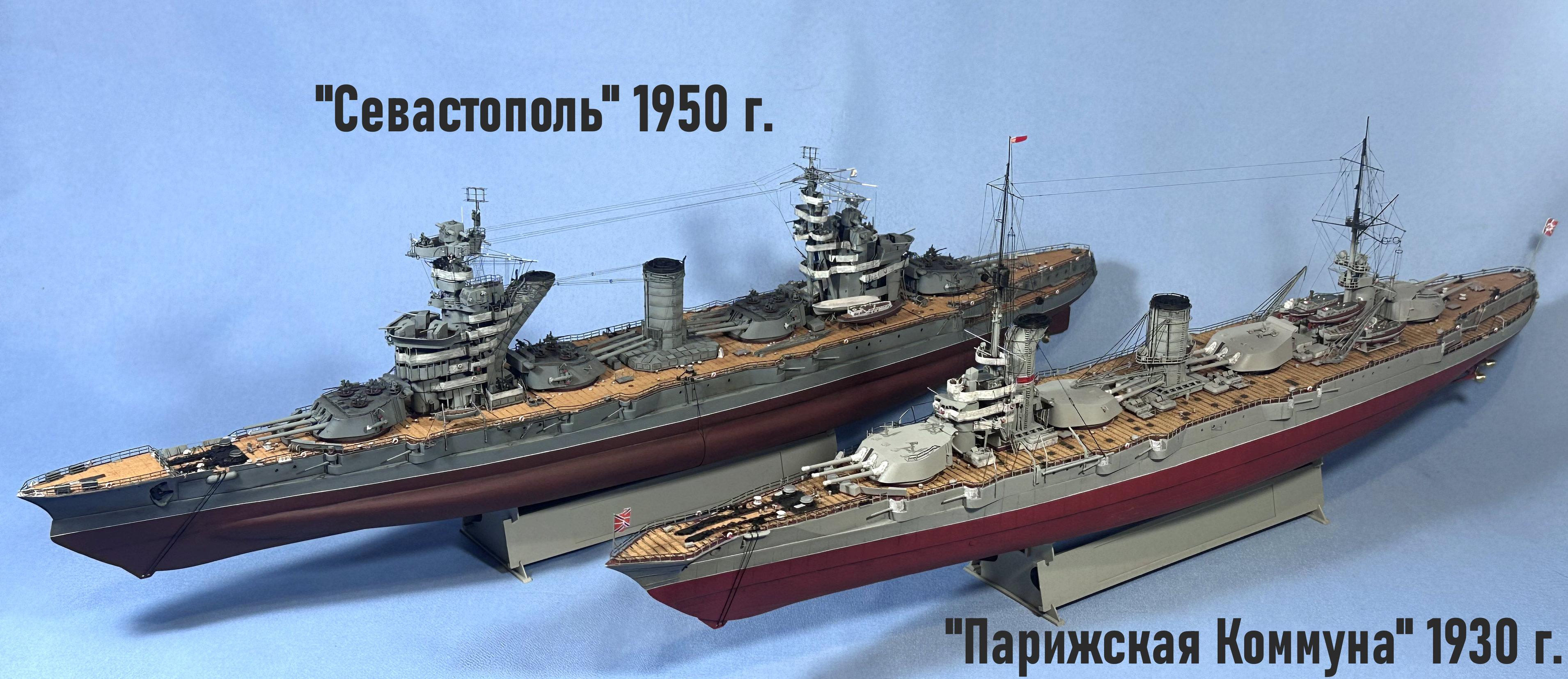

На последнем фото один и тот-же корабль но в разные времена и с разными названиями.
