И-16 тип 5 "Свободу угнетенным"
- Производитель:
- Звезда
- Тип двигателя:
- Поршневая
- Тип техники:
- Военные
- Год выпуска:
- до 1960
- Масштаб модели:
- 1:48
- Страна-производитель:
- СССР–Россия
- Модель времён ВМВ:
- 1939–1945
Всем привет!

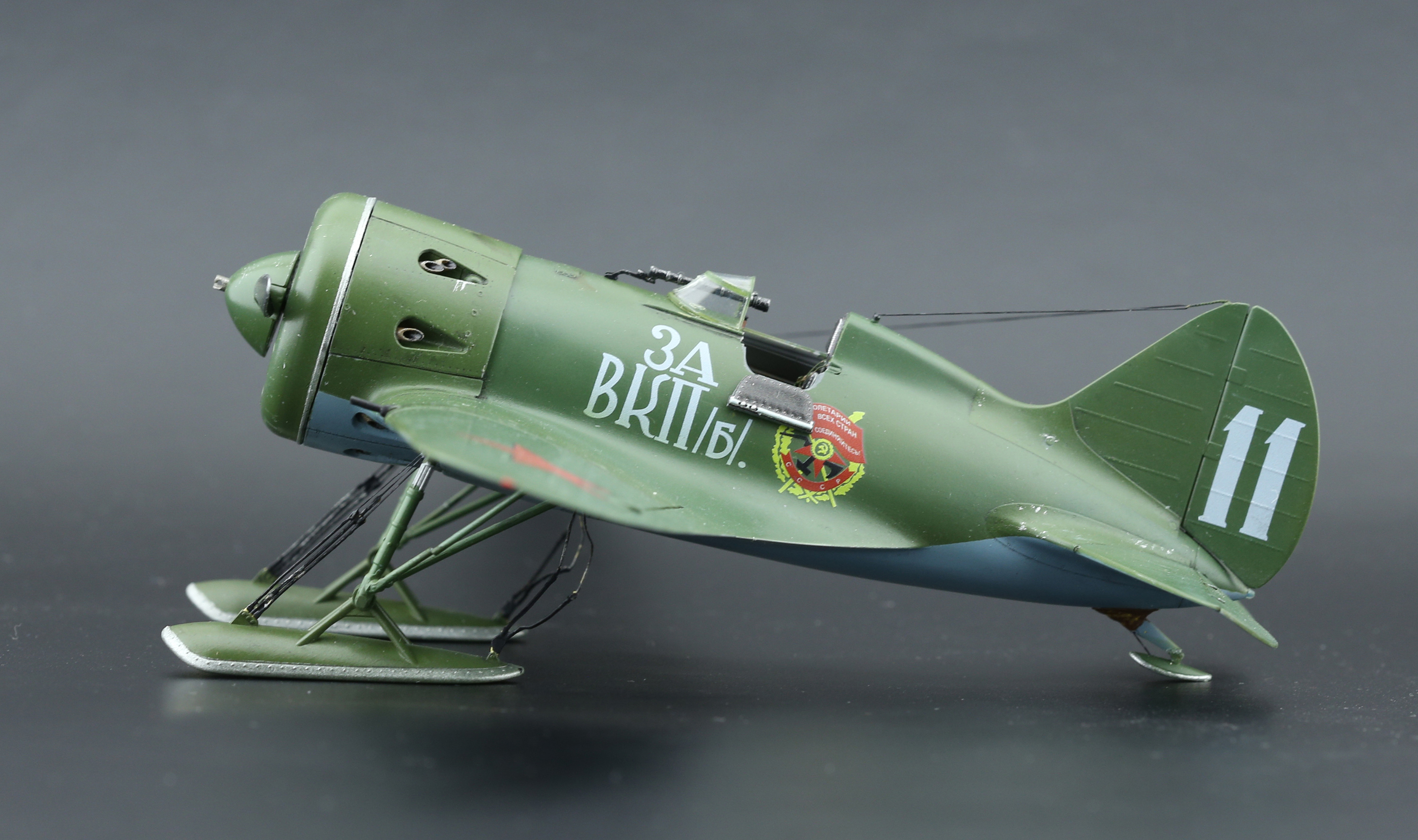

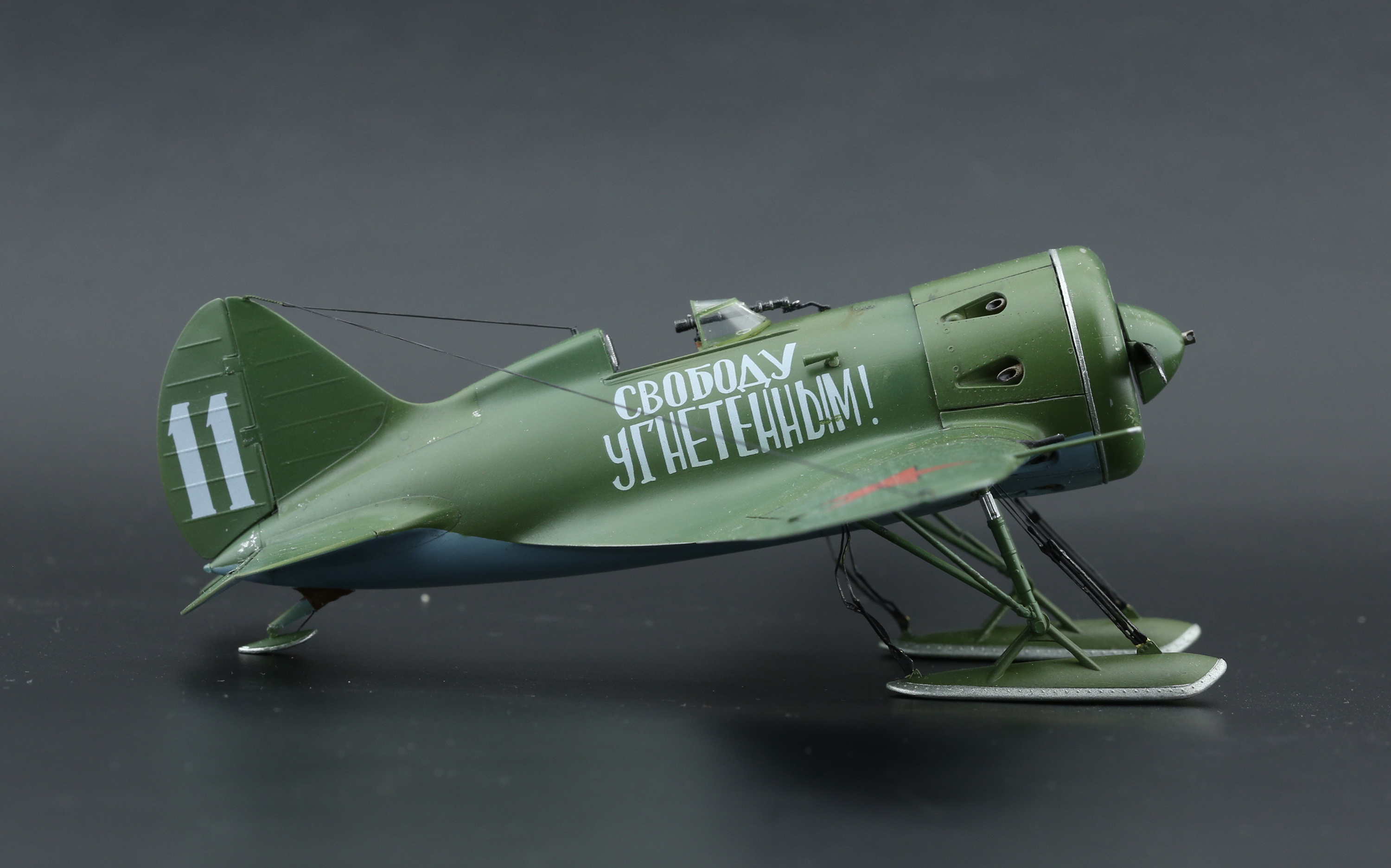

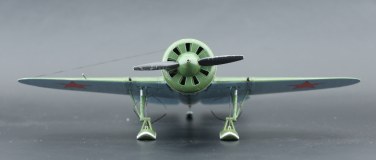

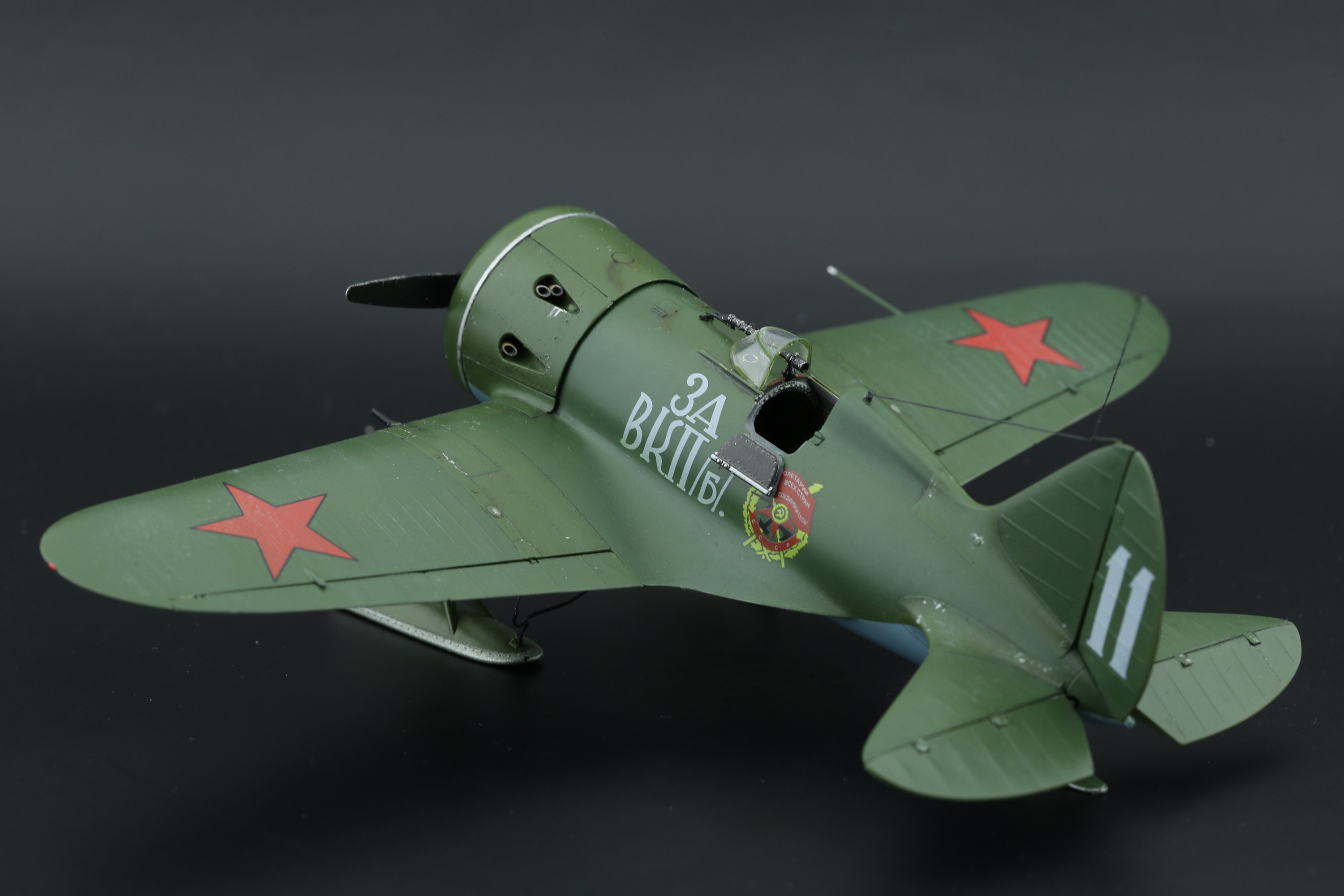

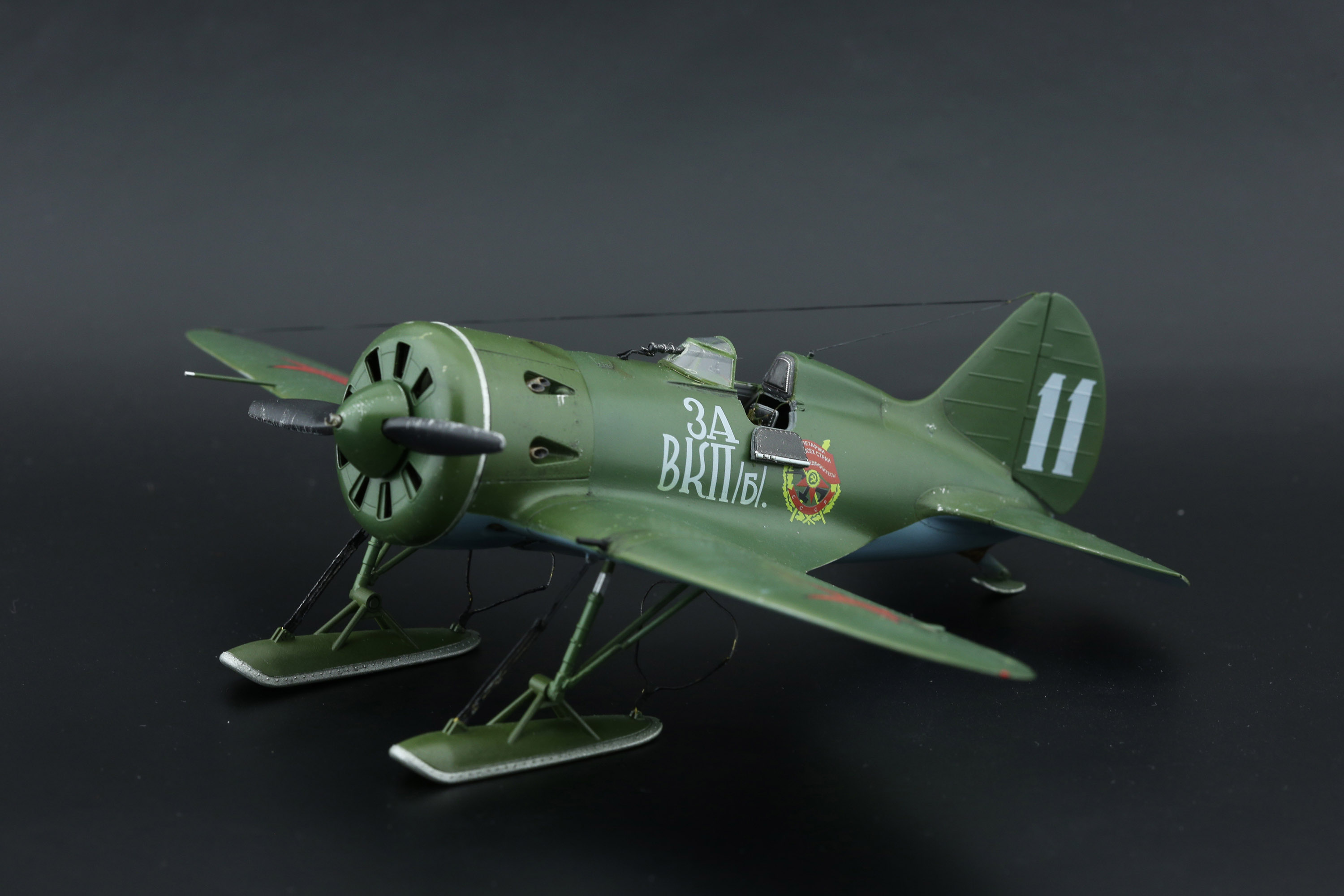

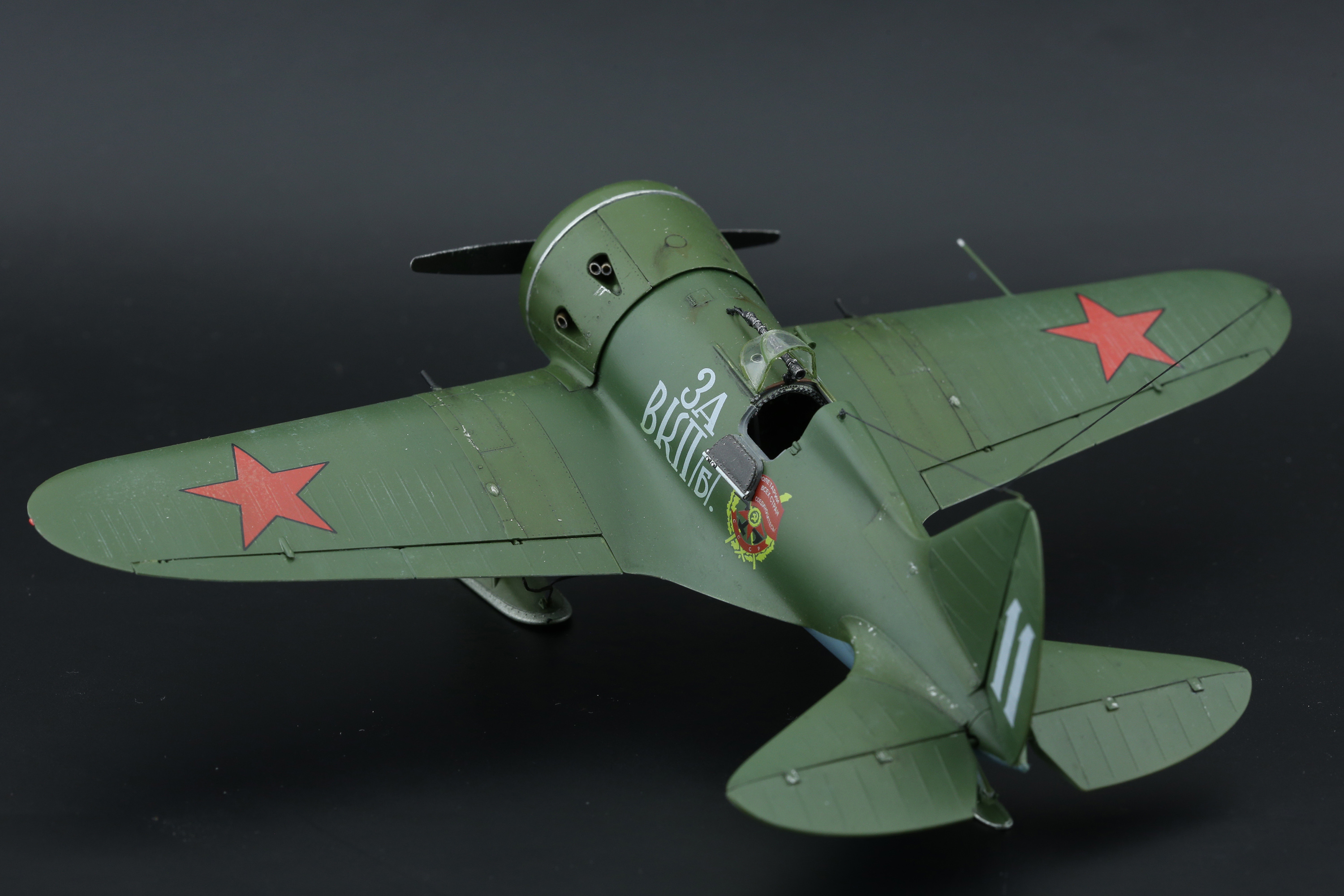

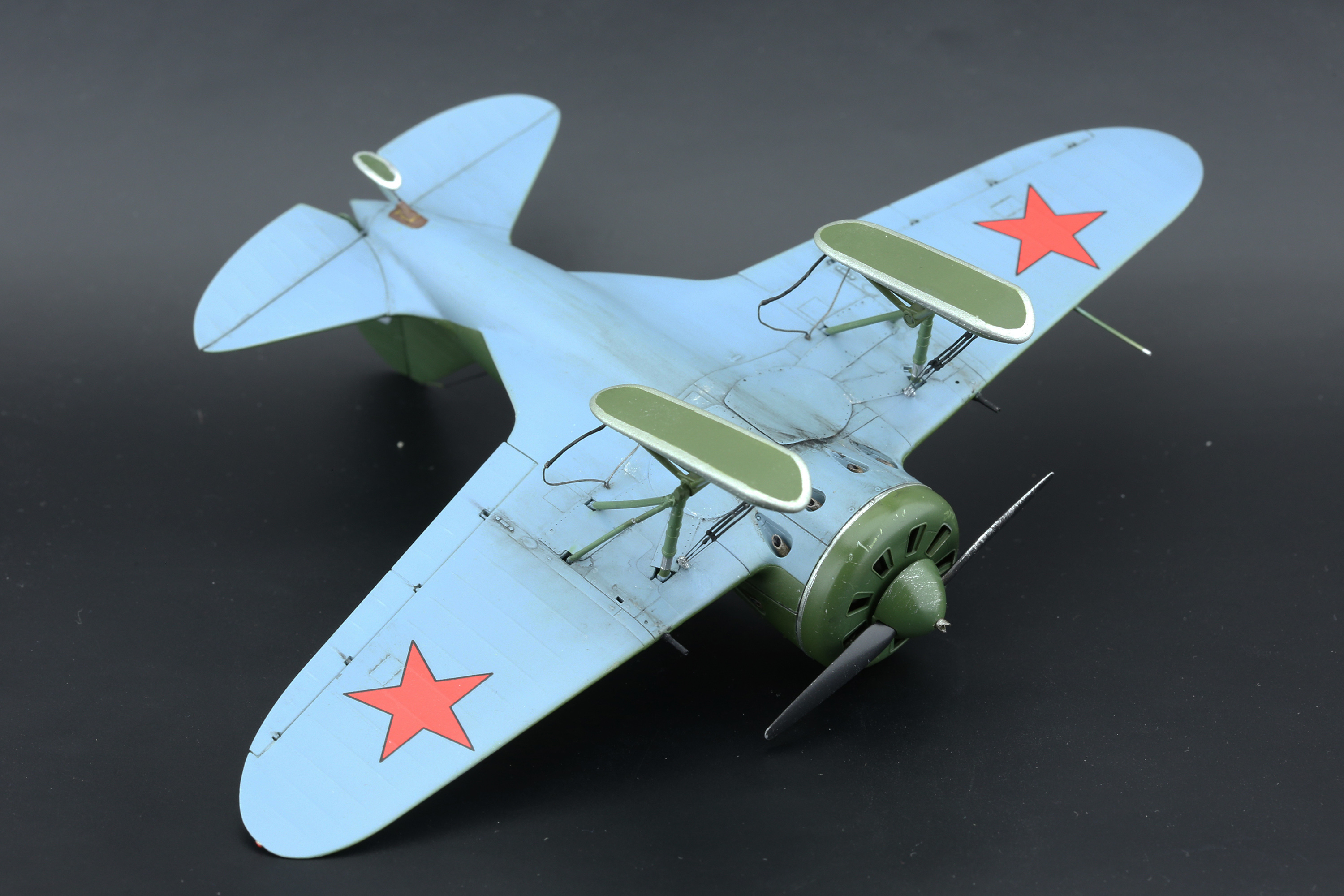

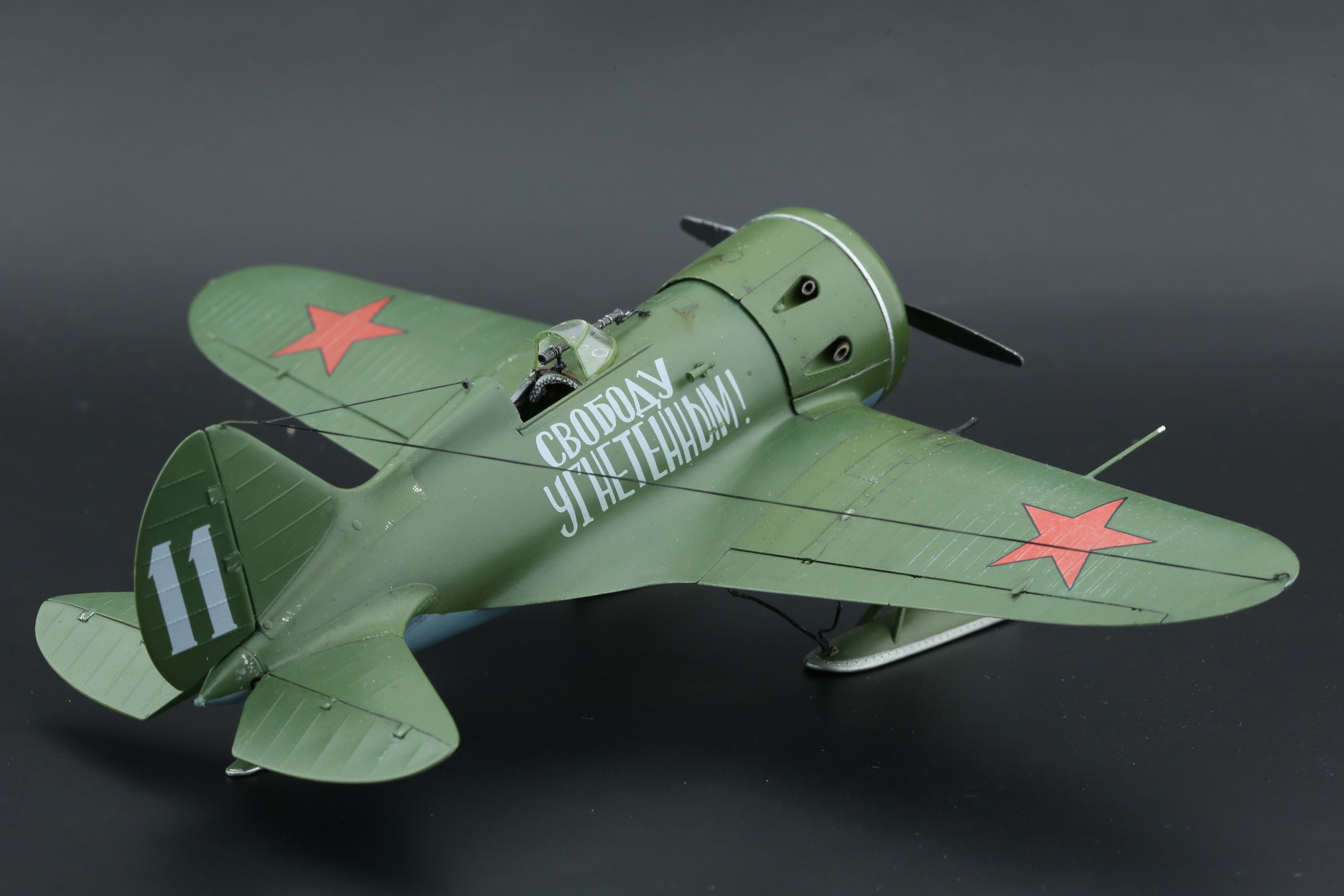

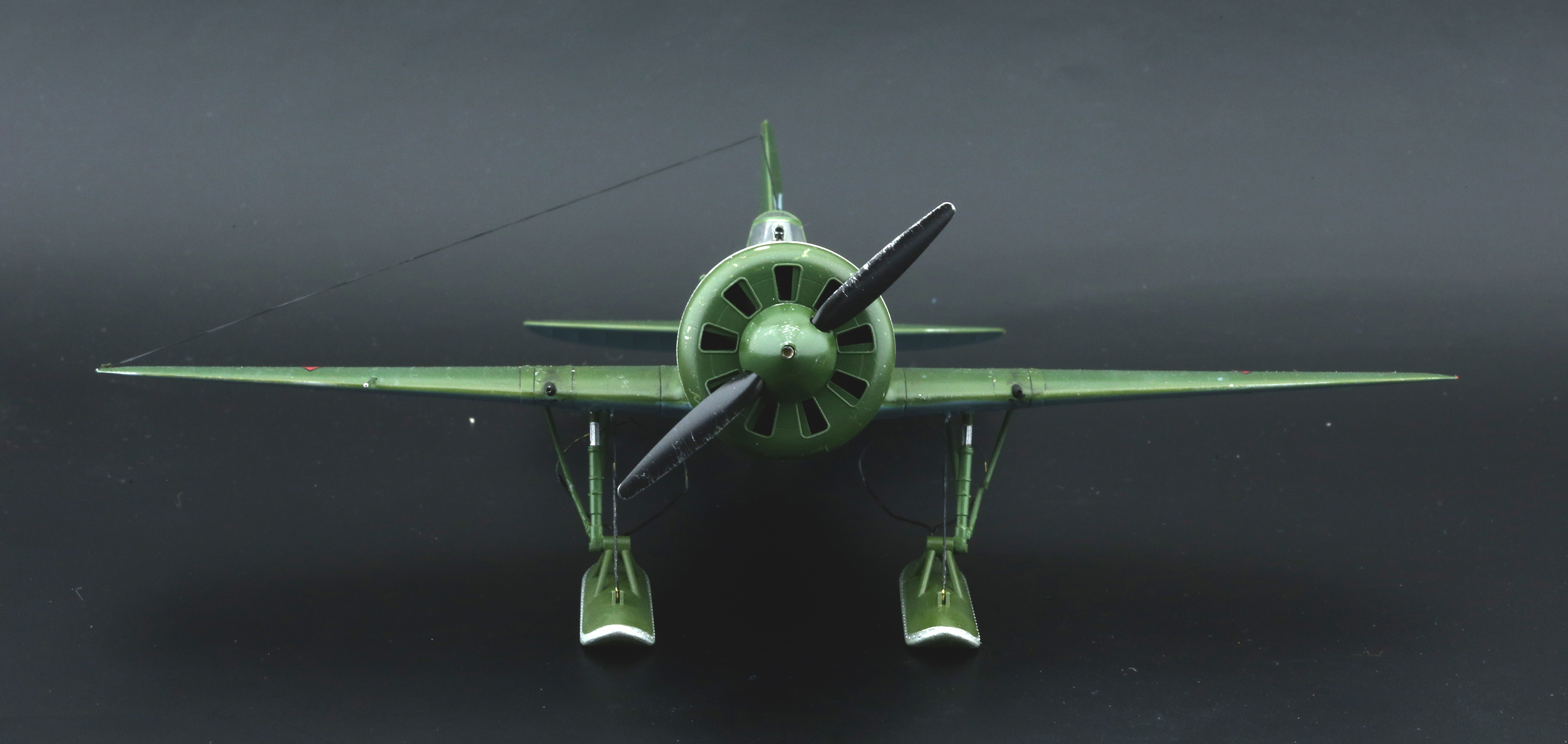

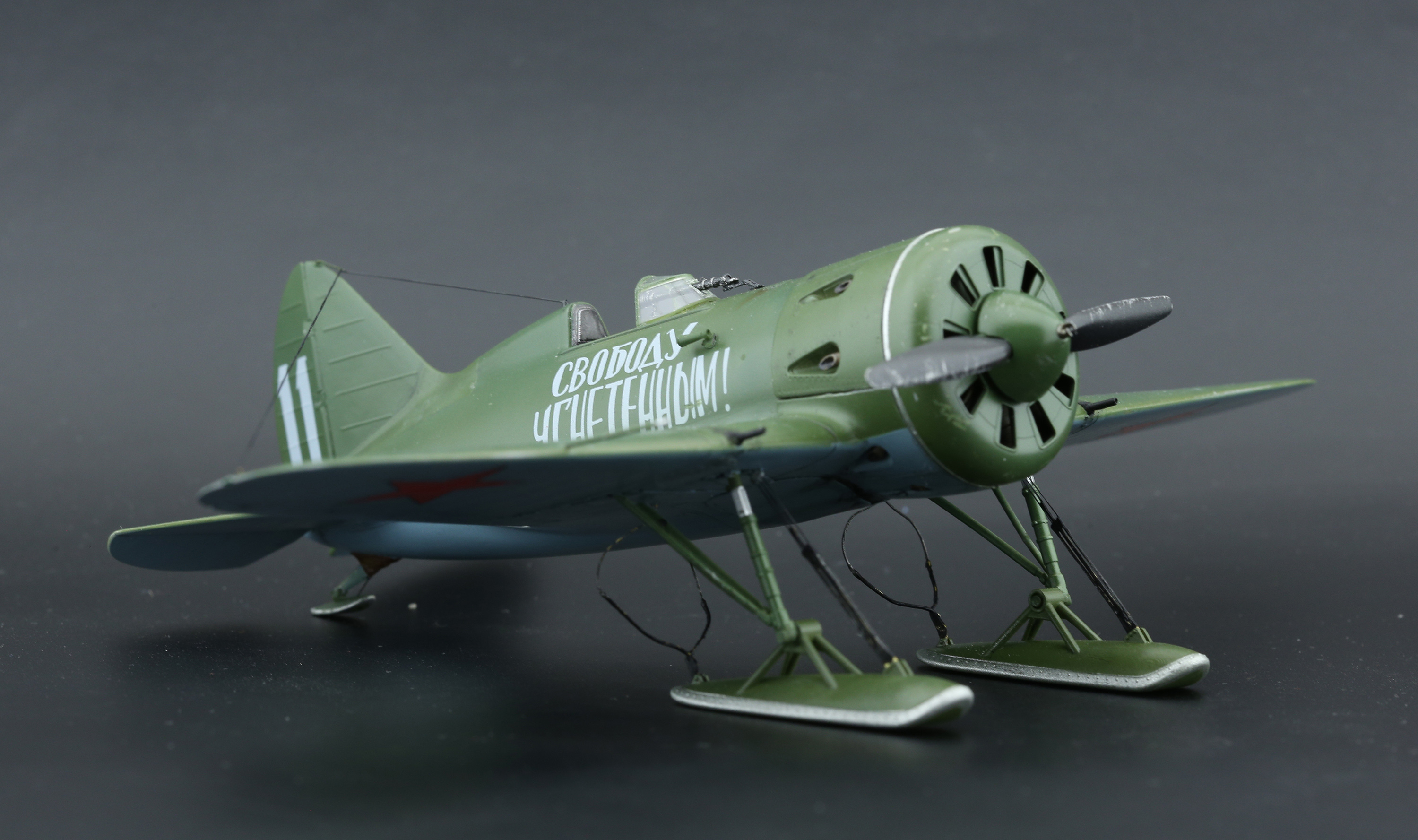

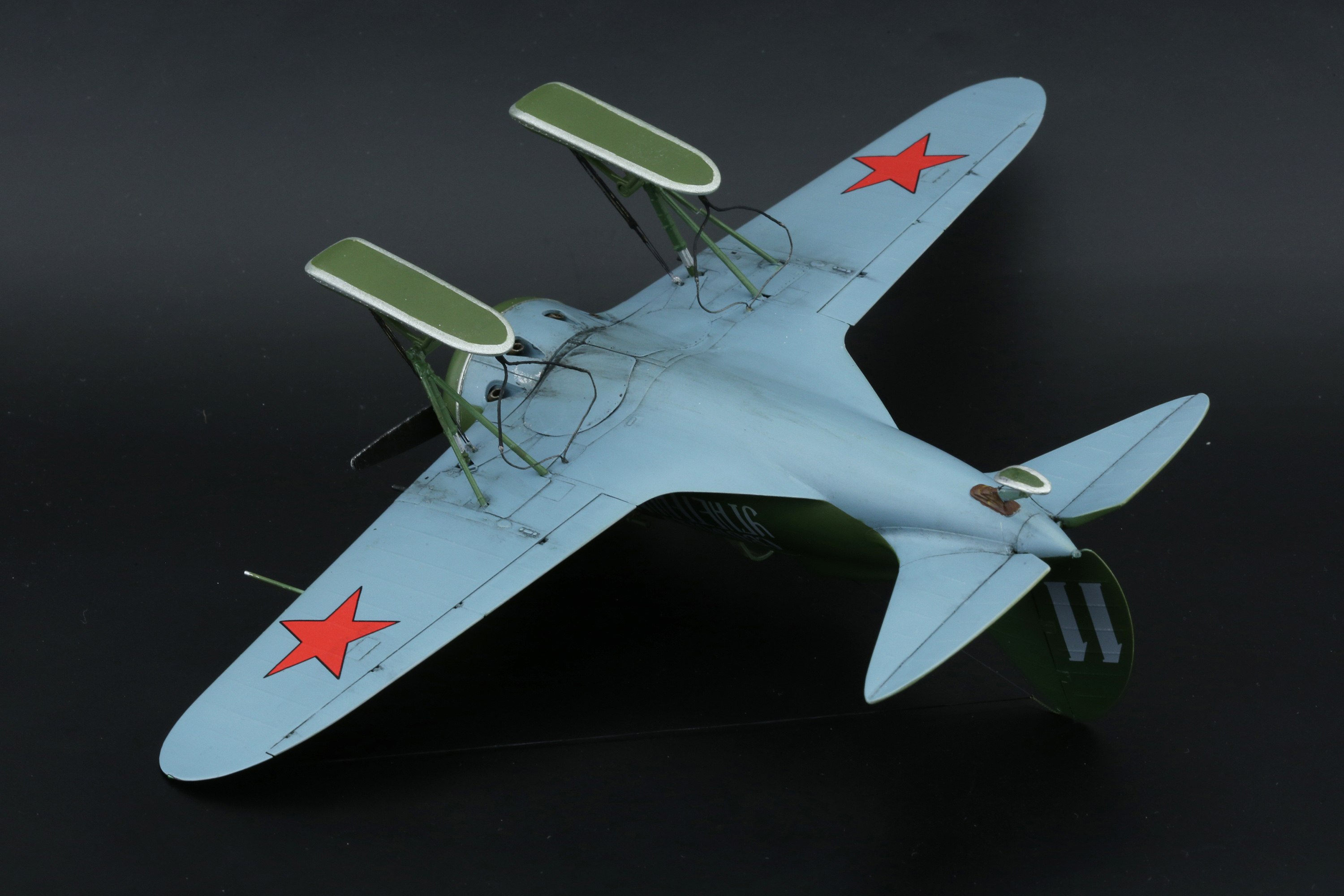

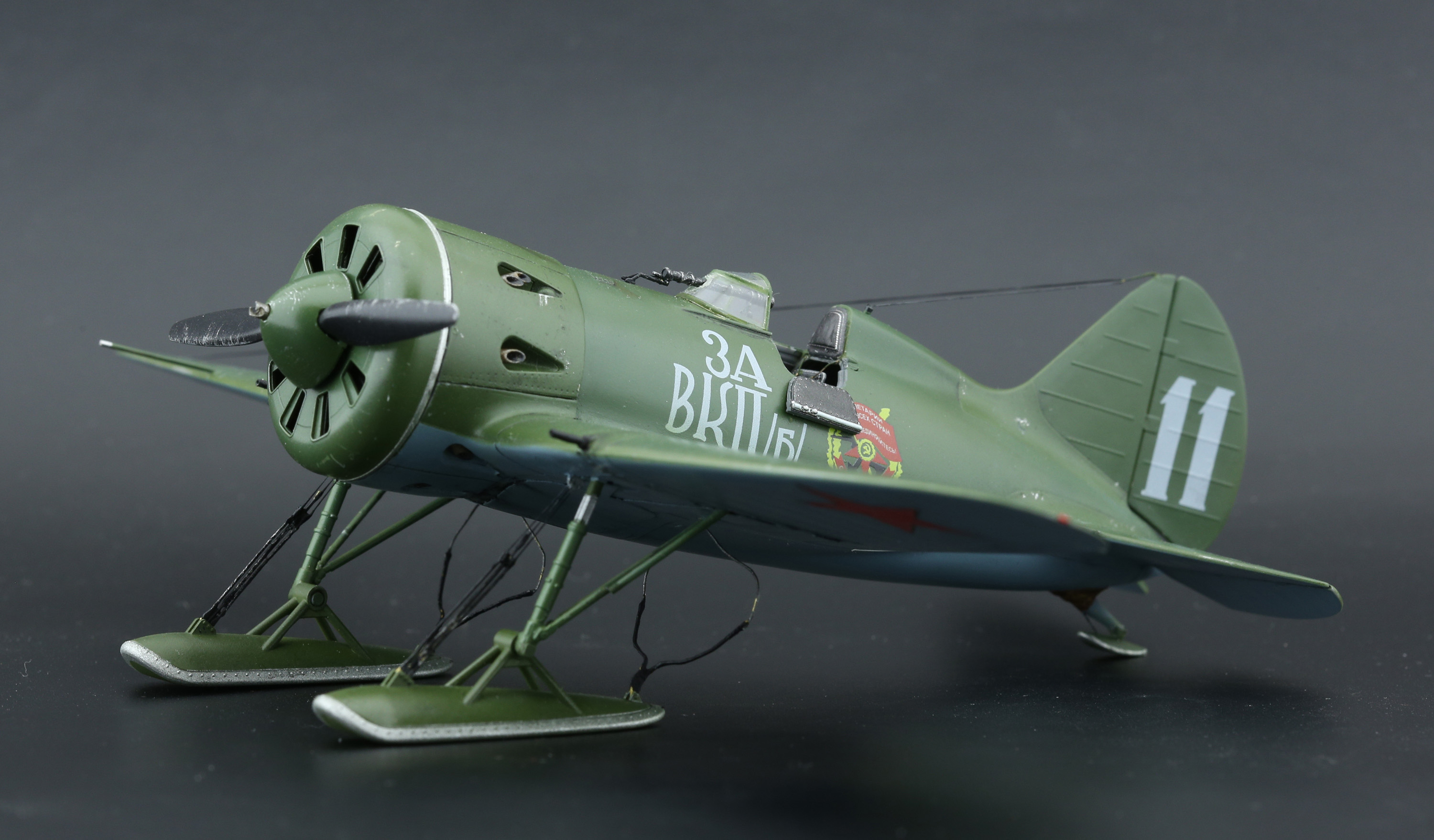

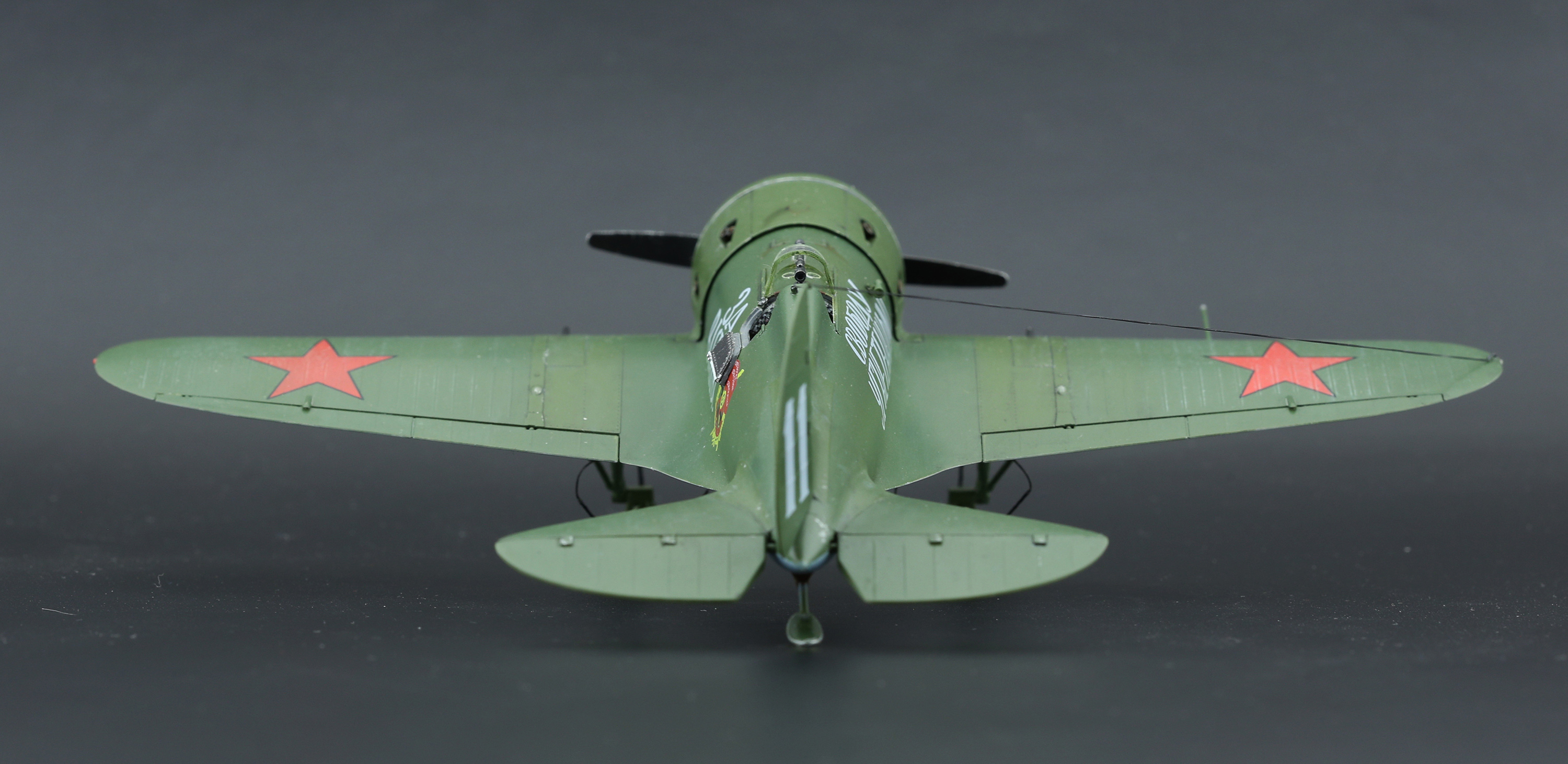

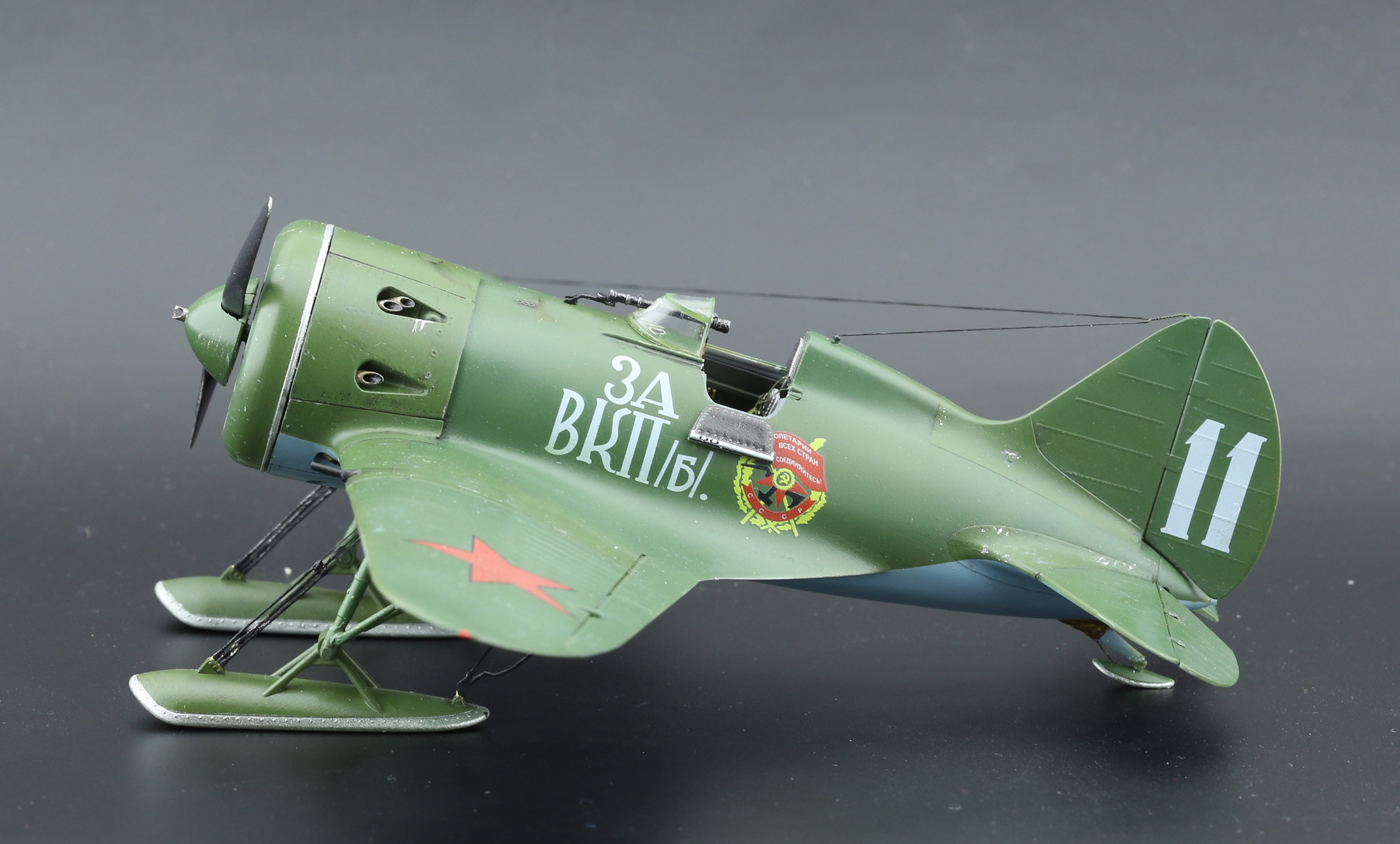

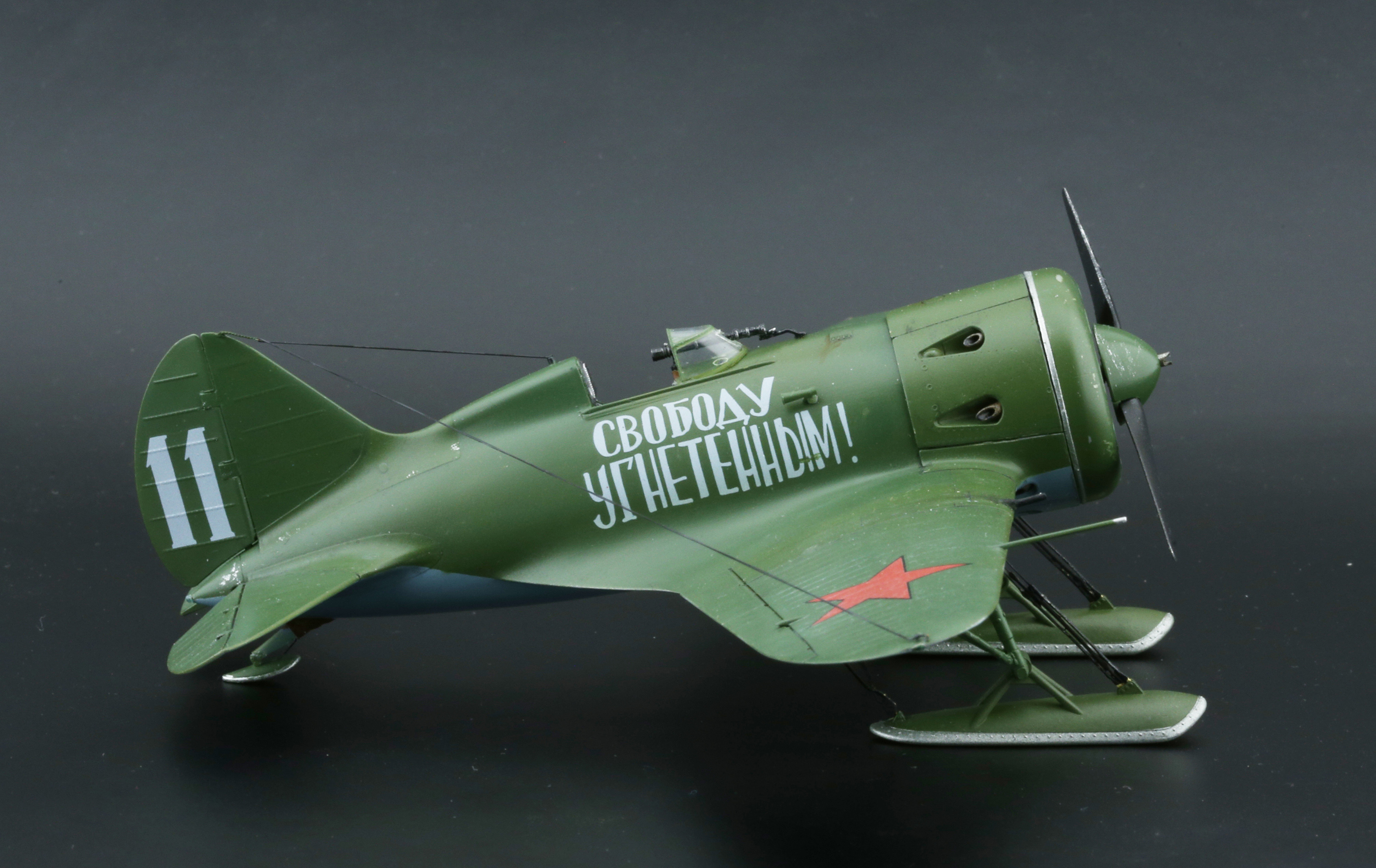

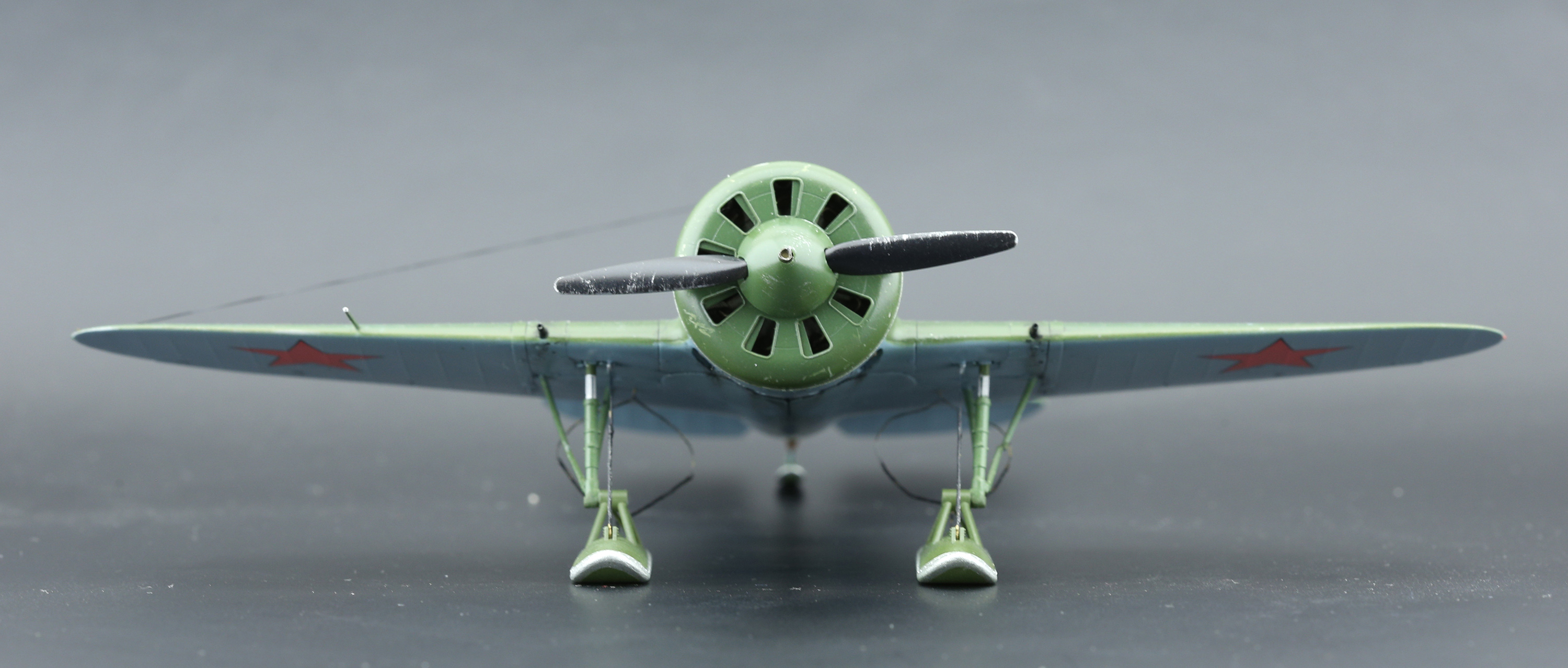

Представляю модель Ишачка – тип 5 от Звезды.
В качестве прототипа был выбран борт «Свободу угнетенным».

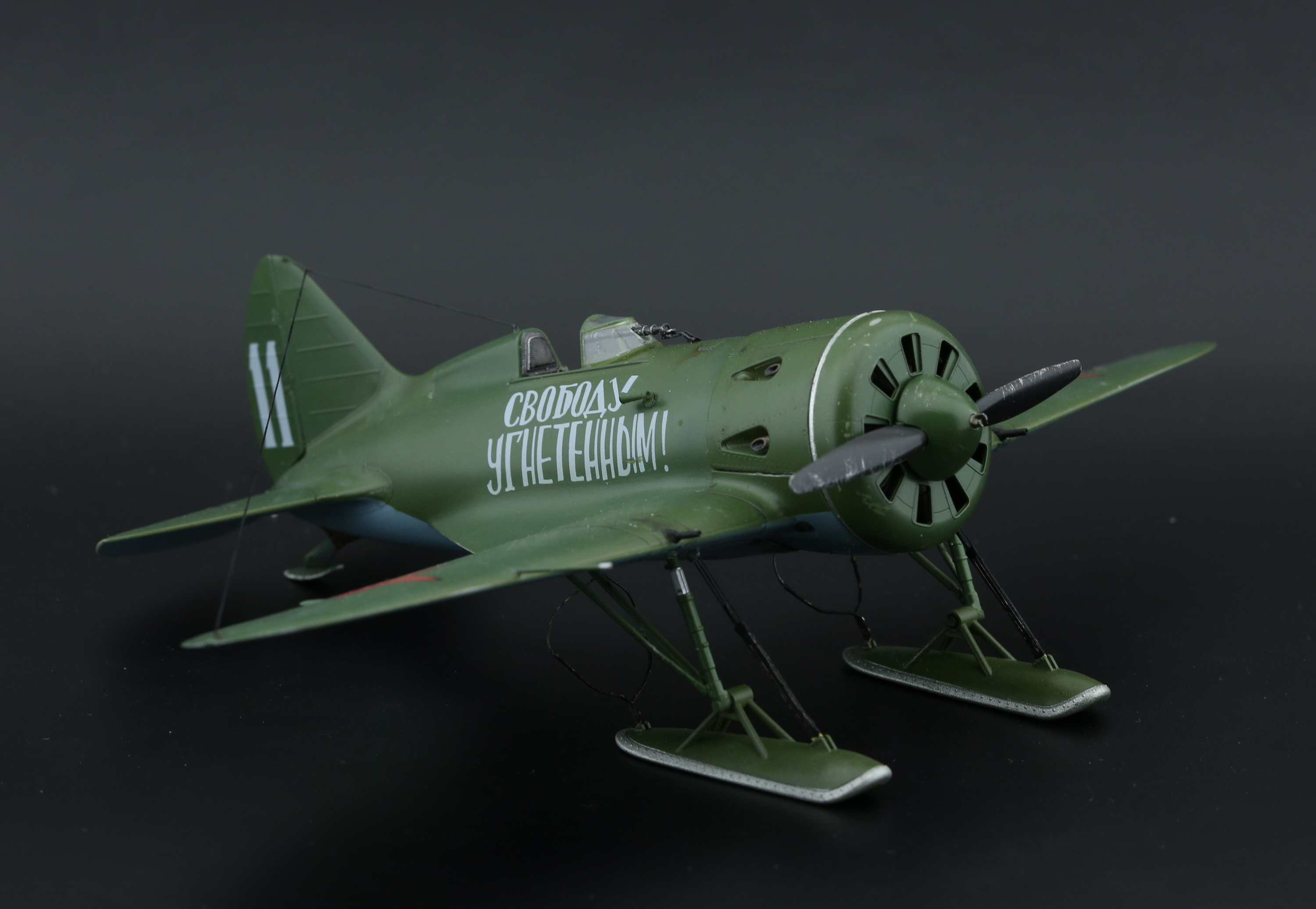

К модели добавил допы от Квинты: 3Д декаль в кабину, лыжи, храповик, прицел и 3Д декаль БАНО.
Пластик произвел двоякое впечатление – с одной стороны видно, что модель проработана и качественно произведена, с другой – нестандартные членения для Ишачков…
Сборка трудностей не вызвала, все встало на свои места без приключений.
Только стык центроплана и фюзеляжа потребовал кропотливой обработки – не очень хорошо сошлись детали и пришлось проводить шпаклевочно-шлифовальные работы.
Дополнения встали на свои места без танцев с музыкальным инструментом).
Красил Аканом 6 серии и Тамией. Цвета подбирал на глаз.
Слегка поработал акварельными карандашами АК и маслом.
Процесс стройки был описан вот тут.
Оценки
Войдите, чтобы оценить работу.
Комментарии (43)
На сайте с 15.11.2008
133 223
снизу особенно понравилось!
и чувствуется прям, как квинта украсила модель! ; ))
На сайте с 01.12.2017
24 4119
Вот прям очень хорош!! Только логика подсказывает что подошва лыж должна быть либо голубой либо пошкарябанной до дерева. Хотя может и ошибаюсь.
Спонсор
На сайте с 30.06.2012
137 5311
Классный !
На сайте с 21.04.2017
12 5
Почти не ошиблись. Подошву лыж набирали из 10-мм дубовых (реже ясень бук) дощечек и покрывали масляным (каретным/мебельным) лаком. Кант из неокрашенного металла. Изначально латунь, позднее (конец 30х-50е) из оцинкованного железа.
Спонсор
На сайте с 14.12.2013
67 1822
+1
На сайте с 14.03.2018
24 874
Очень хорошо вышло.Труд оправдался.
Спонсор
На сайте с 06.04.2011
34 437
где такие подсказки во время стройки...
На сайте с 18.07.2010
368 21797
Классный ишачок. Насчёт лыж уже сказано.
На сайте с 23.07.2019
195 971
Так в стройке вы пропустили процесс окраски)... А так вот вопросы у меня возникли - винт разве не серебристый спереди должен быть?, капот и кок - не черный?, низ - не серый с серебром в центре? Ну и небрежно тросы сзади к лыжам сделаны.
На сайте с 21.04.2017
12 5
Капот и кок, нет не черные,-на фото прототипа капот скрыт под утеплителем, вот художник утеплитель и нарисовал, а другие машины того-же полка и в тот же день снятые имеют капоты защиного цвета. По винту что то конкретно утверждать нельзя. Могло быть и так и этак, поэтому на усмотрение автора.
А ещё тот художник нарисовав антенну, совсем не подумал, что к антенне должна ещё р/ст прилагаться и люк под р/ст нарисовать не подумал. Вобщем бельевая верёвка получилась, а не антенна.
На сайте с 14.09.2010
0 834
По поводу винта. В "стоке" (с завода) - да, серебистый (кстати, оборотная часть окрашивалась черным не на всю длину лопасти, примерно на 3/4), а в эксплуатации позже встречались и черные спереди. Как конкретно на прототипе по фото не видно. Нижние поверхности, стандартная окраска для тип 5 21-ого завода образца 1936 г - полностью серо-голубые (темные). Светлый низ (серебрянка АIIал для деревянно/полотняной обшивки и светло-серая АЭ-9 для металлической) на окраске "образца 1937 г", она в серии пошла массово с тип 10 (на 5-ках выпуска 1937 г и остатках задела выпуска начала 1938 г). На окраске образца 1936 г капот полностью одноцветный - защитный (реже черный), а на образце 1937 г. уже пошла граница раздела верхнего/нижнего цветов на нижних боковых крышках капота на уровне границы по кромке крыла. Что касаемо р/с, то да - на радиофицированных 5-ках (что с мачтой, что без) должен быть стандратный люк на правом борту за кабиной (по образцу поздних типов), но на фото он не наблюдается (возможно просто качество не дает разглядеть)
На сайте с 21.04.2017
12 5
По винту всё на усмотрение автора. Как минимум частично с внутренней стороны он был окрашен
На сайте с 21.04.2017
12 5
Вот ещё две фото сделанные в тот же день и в том же полку. На них видно, что капоты зелёные, ниши шасси зашиты, а винты изнутри окрашены, один частично, второй полностью
На сайте с 21.04.2017
12 5
Вопрос об окрасе тросовой антенны остаётся открытым: либо это стальная проволока (как во время тотальной войны) либо это латунный трос (как все послевоенные антенны вплоть до миг-15 а так же довоенные антенны дальней связи). Точной информации, когда озадачился этим вопросом мне найти не удалось.
На сайте с 14.09.2010
0 834

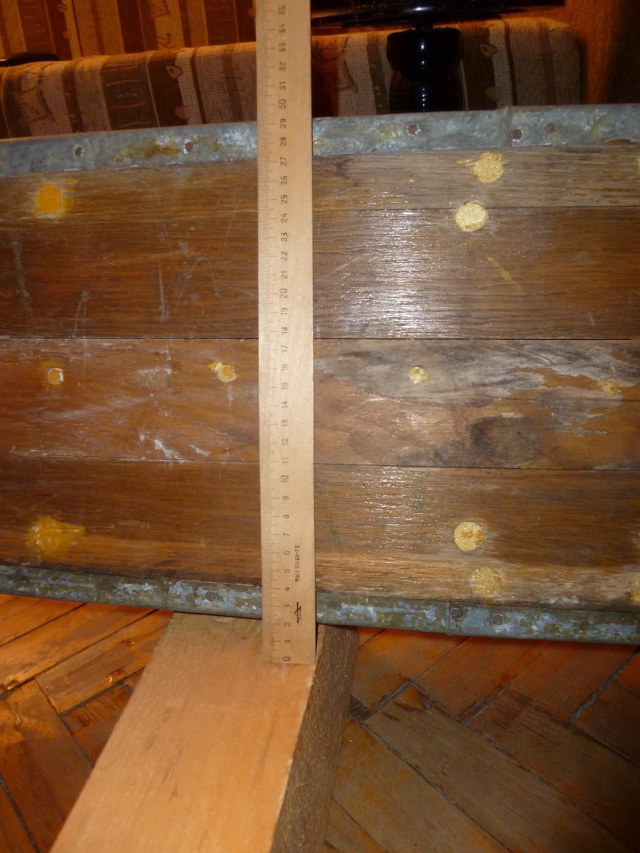

Что касаемо лыж. Судя по фото на Ишаках использовались как "тонкие" лыжи (открытого типа), как на фото тип 10 ниже, так и "толстые" (закрытого каркасного типа), как на прототипе модели. У первых полоз склеивался из планок в 3 слоя: нижний из ясеневых планок, средний из фанерной переклейки и верхний из сосновых планок. Боковины окантовывались листовым алюминем (по поздним ТО оцинкованным железом). Полоз каркасных лыж также склеивался из ясеня (лиственницы) а изнутри проклеивался фанерой. На полоз монтировался каркас, верхняя обшивка из фанеры устанавливалась на клею и гвоздях, оклеивалась полотном на нитроклее АК-20 и окрашивалась.
