Всем добрый день!

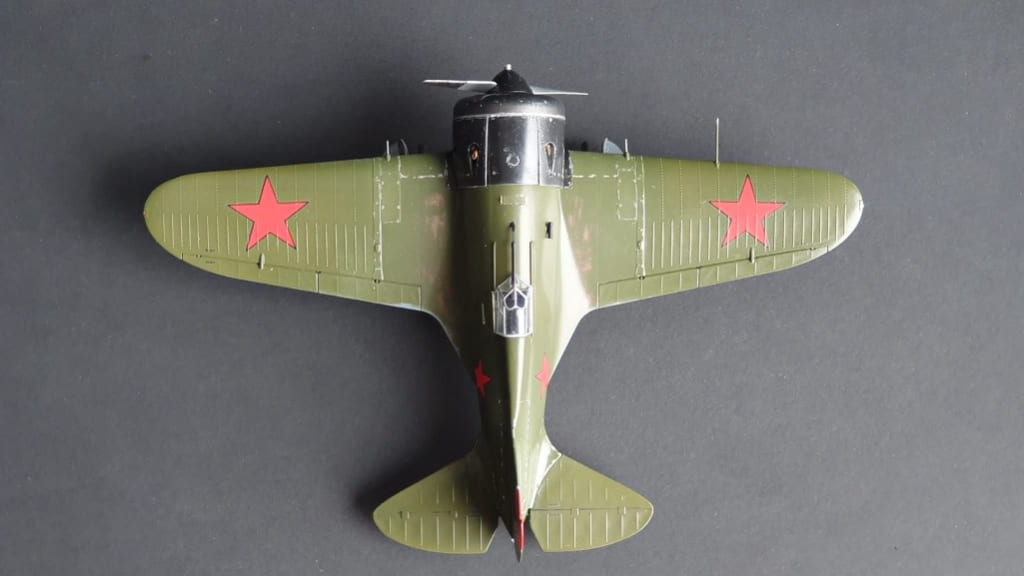

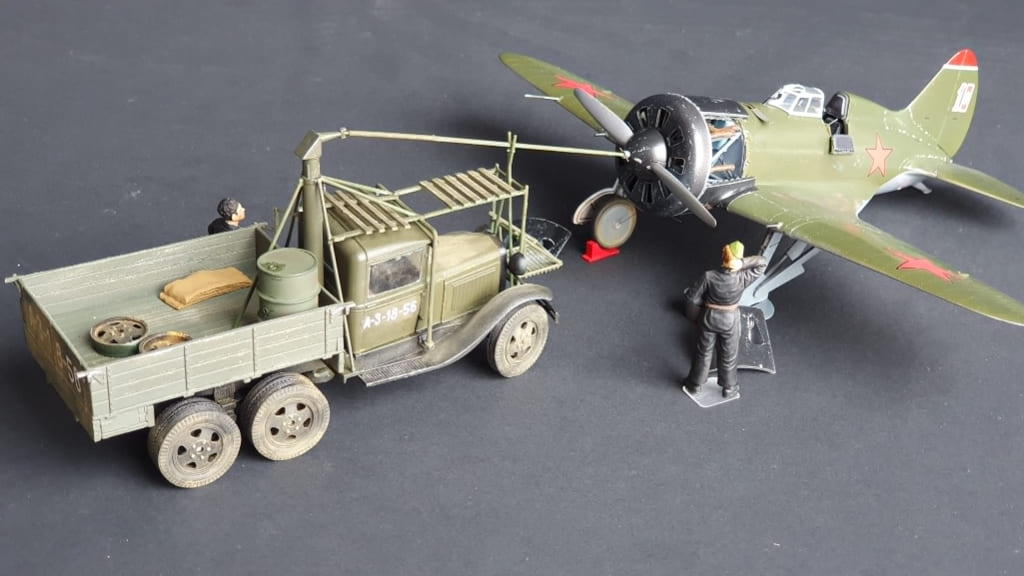

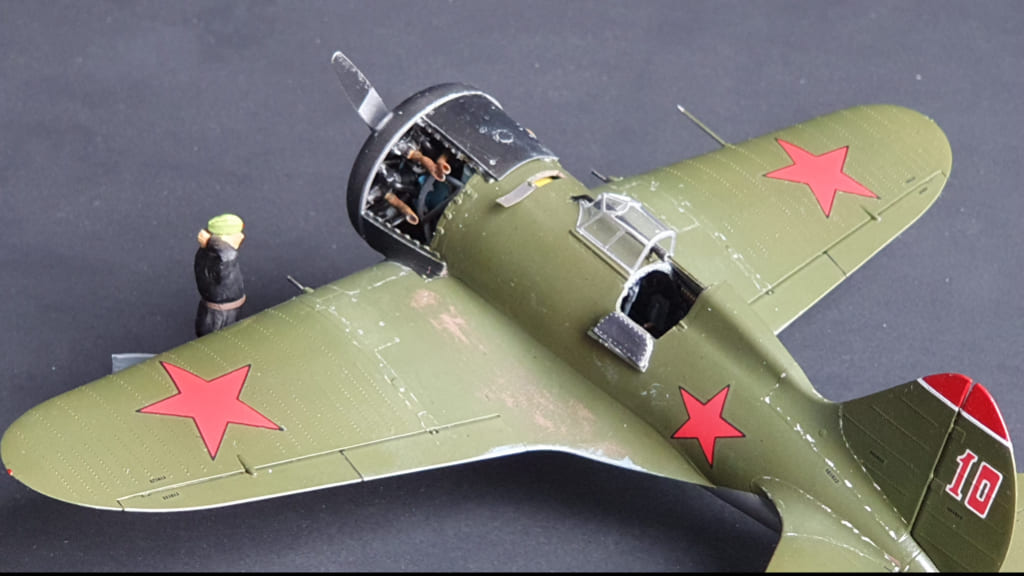

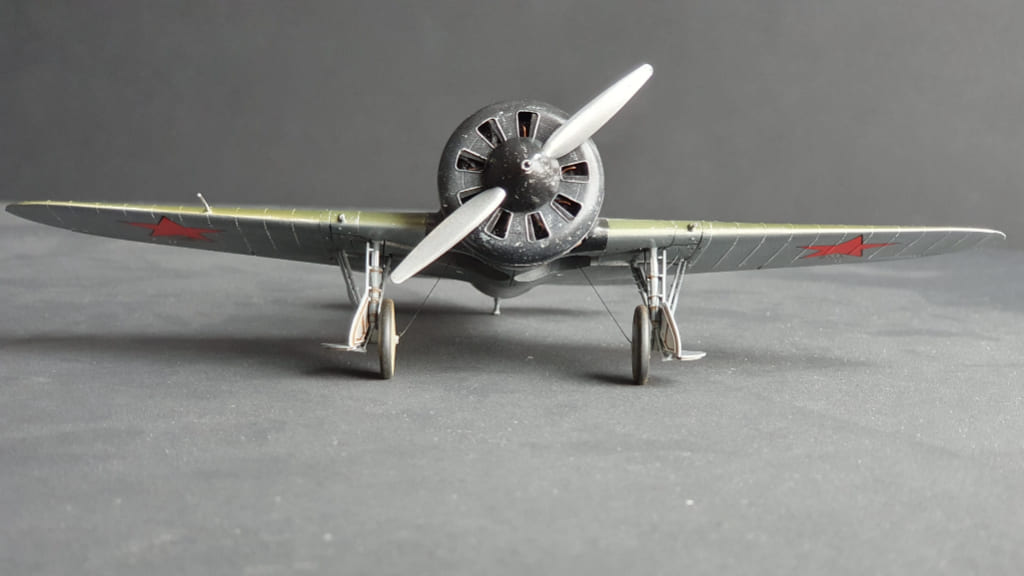

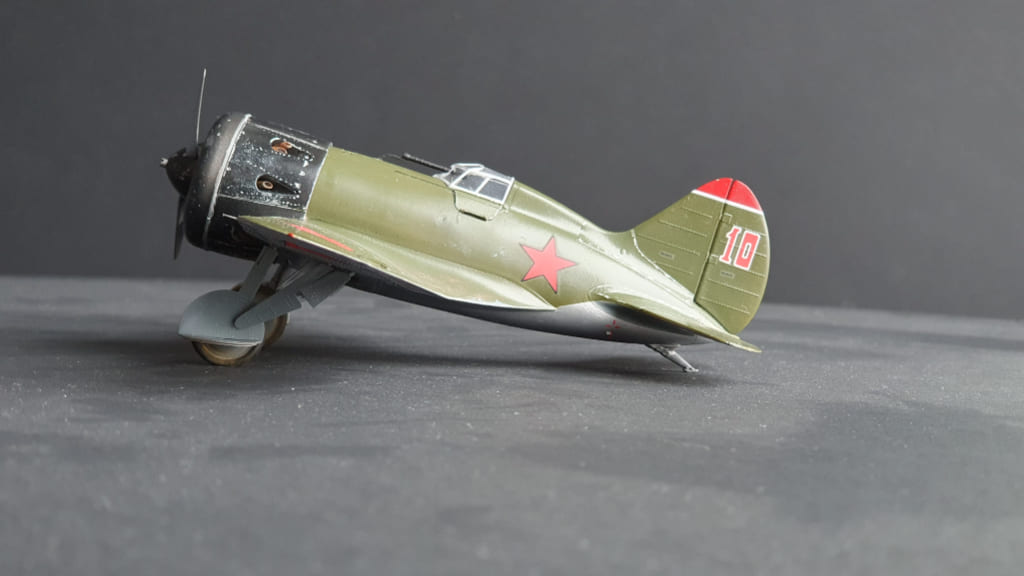

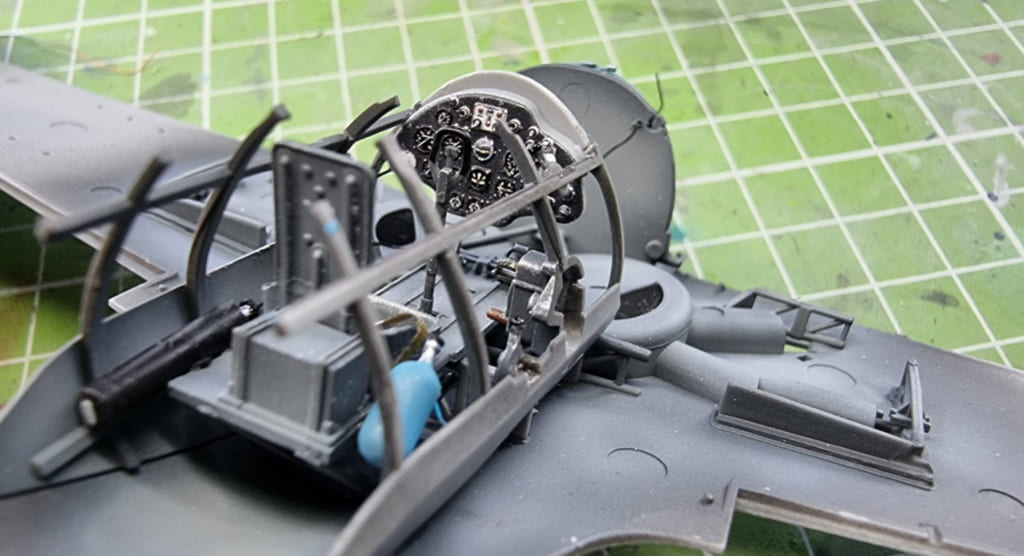

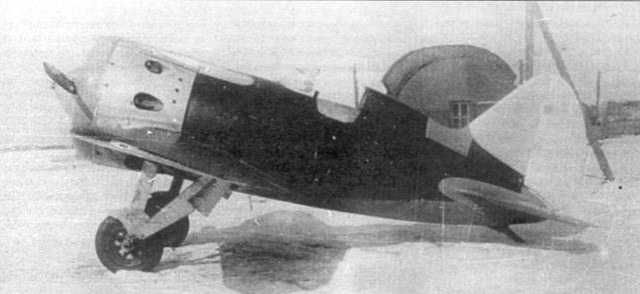

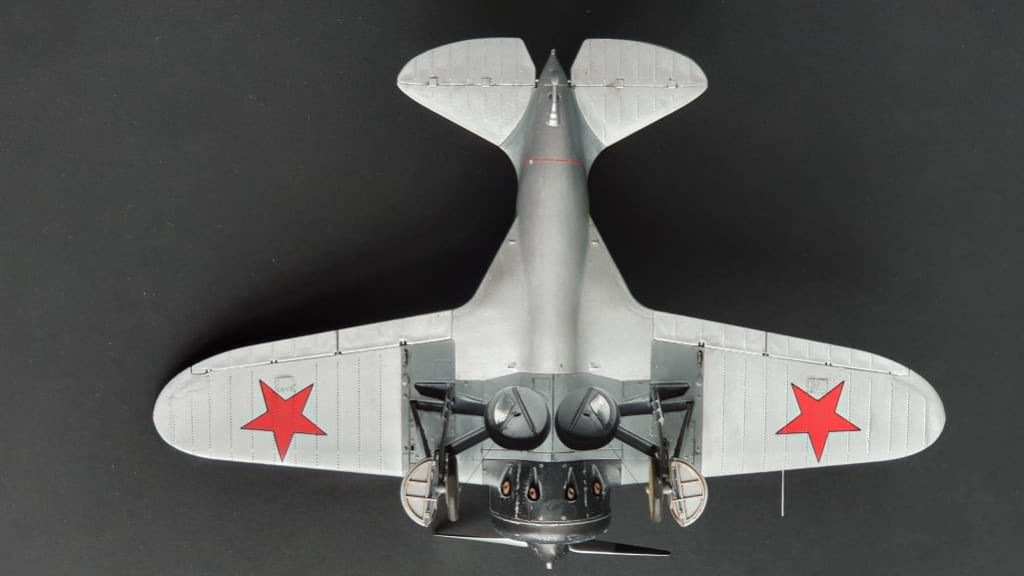

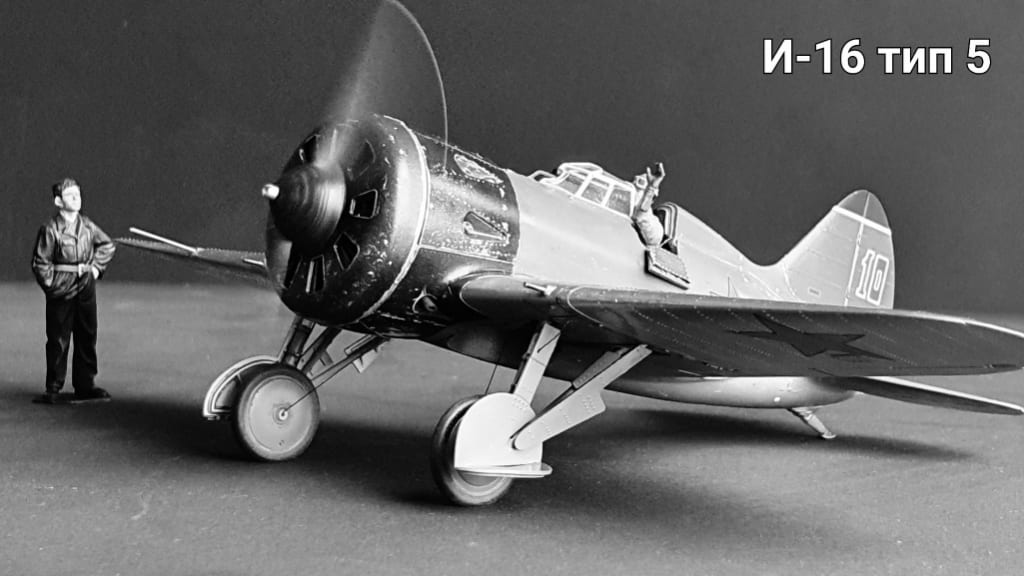

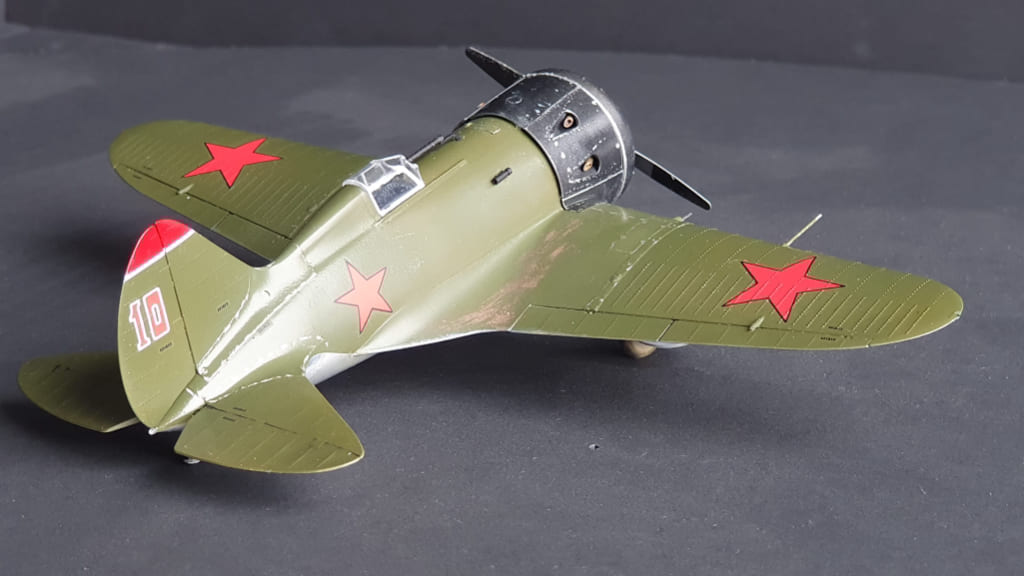

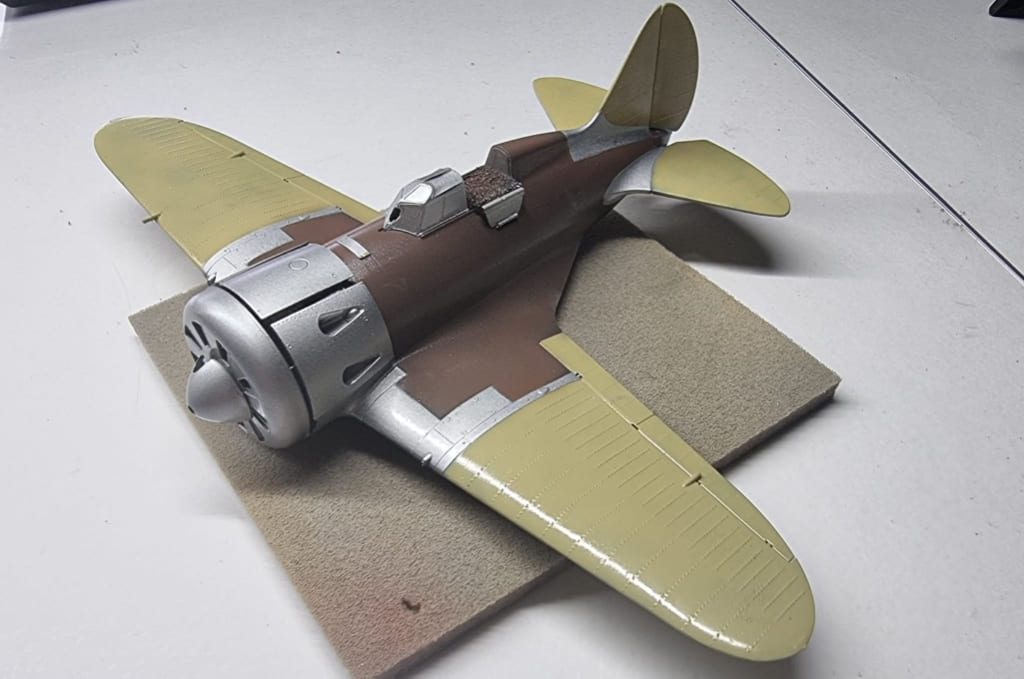

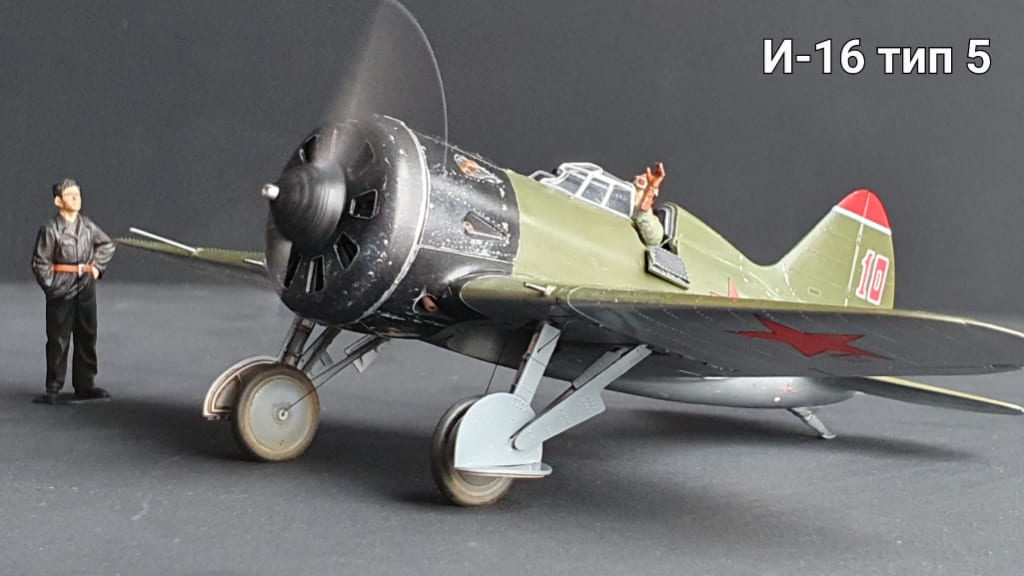

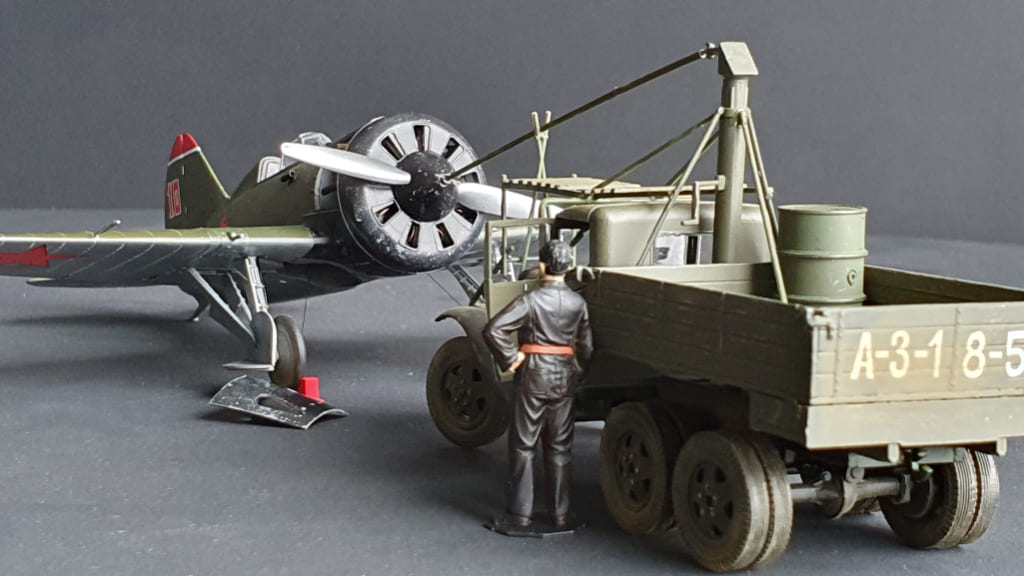

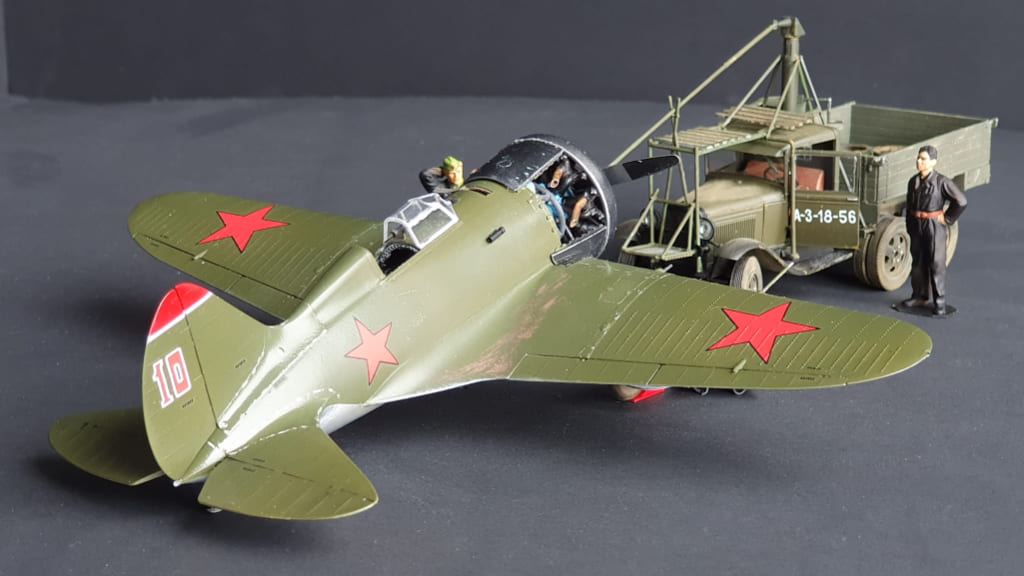

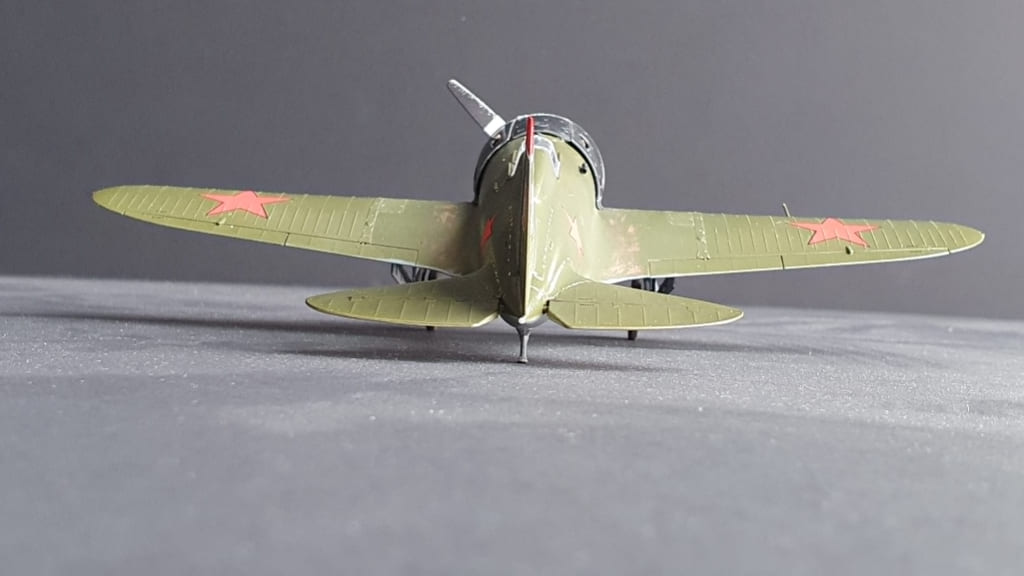

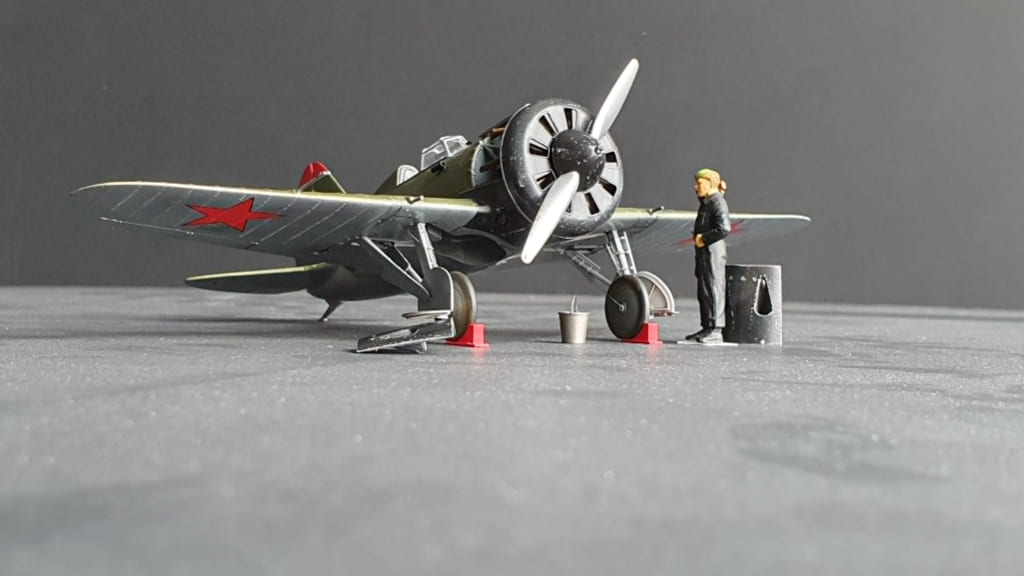

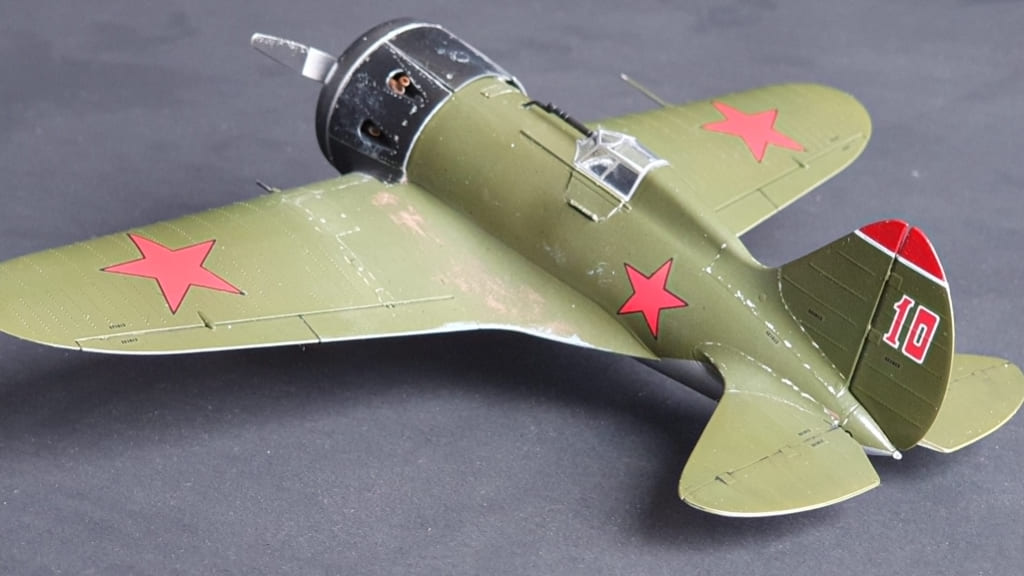

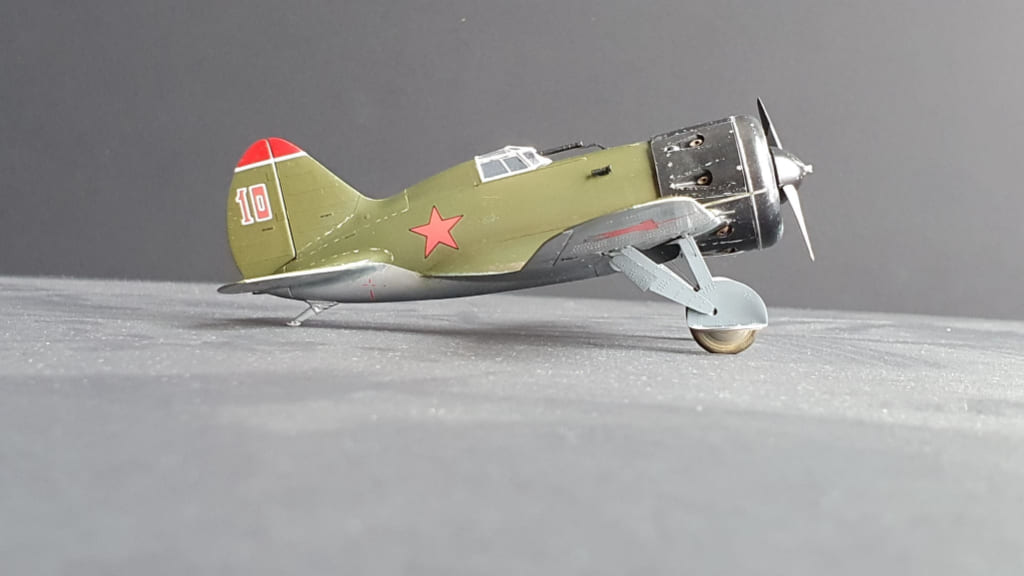

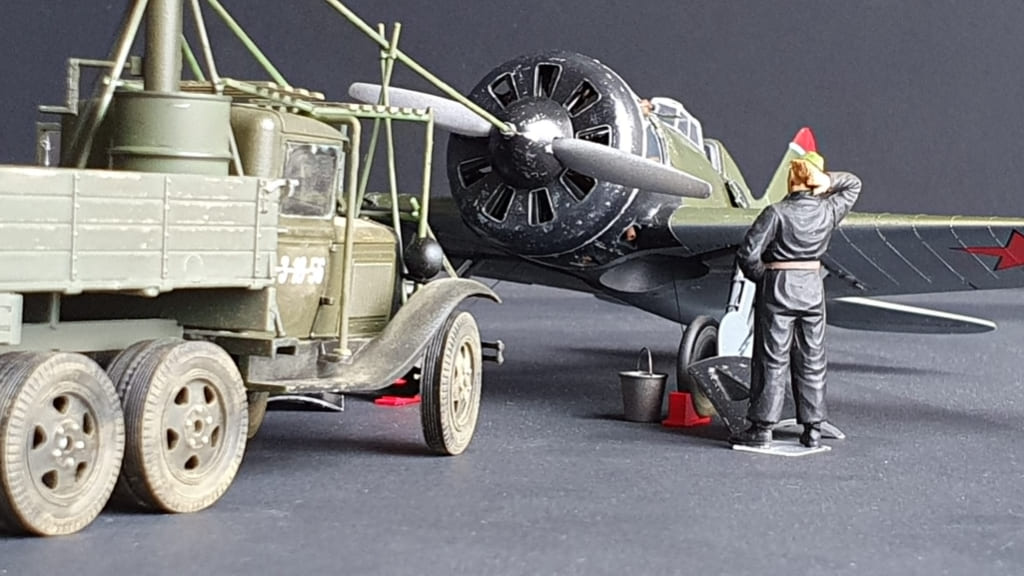

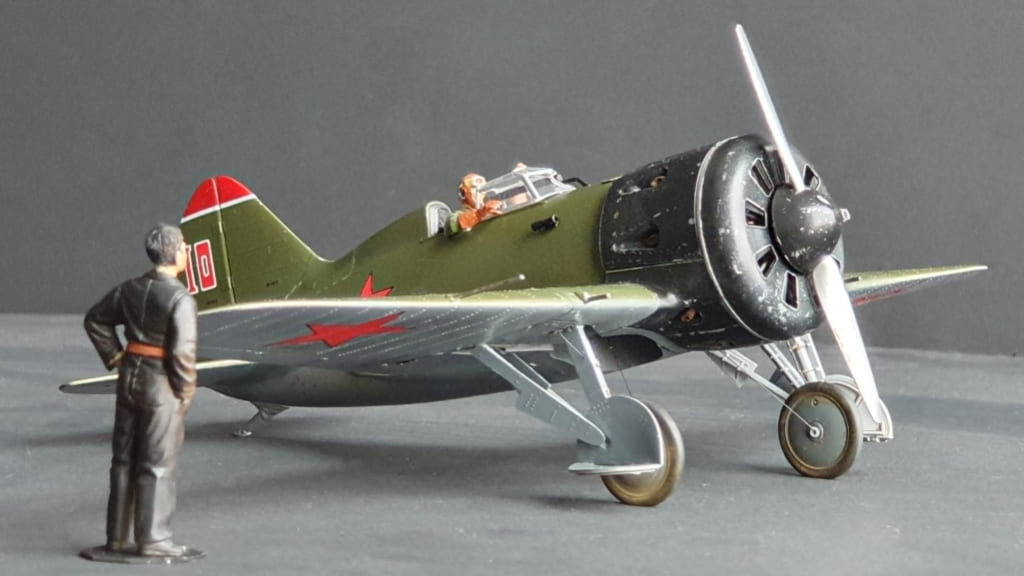

Для себя назвал эту работу – «Зарисовки на аэродроме» для которой использовал долгожданную модель И-16 от «Звезды», которая принесла много положительных эмоций. Для меня это самый лучший И-16, самая проработанная, самая сложная и красивая модель этого истребителя. Я впечатлён этой новинкой! Единственно, всегда возникает вопрос – «А почему не сделать модель так, чтобы и мотор с агрегатами был, и капоты закрывались?» Ну, раз не сделали, то сделаю сам, доработав капоты. Собиралась модель хорошо, с минимальным использованием шпатлёвки. Для кабины приобрёл дополнение от QuintoStudio, как обычно, великолепное. Доработал прицел, приёмник Пито, патрубки двигателя – где нужно рассверлил и привел в смотрибельный вид. Сделал лючок над бензобаком, ведь как можно сделать бензобак на модели и спрятать его наглухо?! Попалась фотография неокрашенного И-16, только из сборочного цеха и я загорелся идеей покрасить его в цвета «перкали, древесины и алюминия» и посмотреть, как это будет выглядеть. Выкладываю пару фотографий, что из этого получилось. Фотографий оригинала я не искал, взял для прототипа вариант И-16 Серии 5 неизвестного истребительного полка, базировавшегося на аэродроме Борисполь в 1939году. Внешний облик эксплуатационного износа ЛКП собирательный из архивных фотографий. Красил набором акриловых красок от JimScale, дерево от ZIP, Tamia, а металлики от AKExtremeMetal. На работу ушёл месяц неторопливого труда.

Доработки:

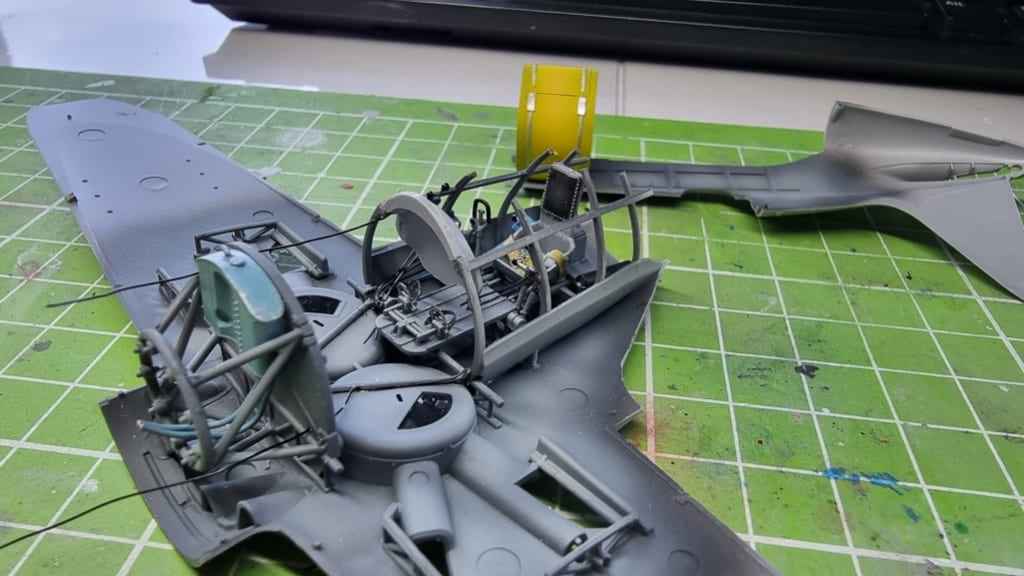

ПВД, Пулемёты из игл.

Стойки шасси доработал тормозными тросами.

Сделал открывающимся левый борт кабины

Сделал лючок топливного бака

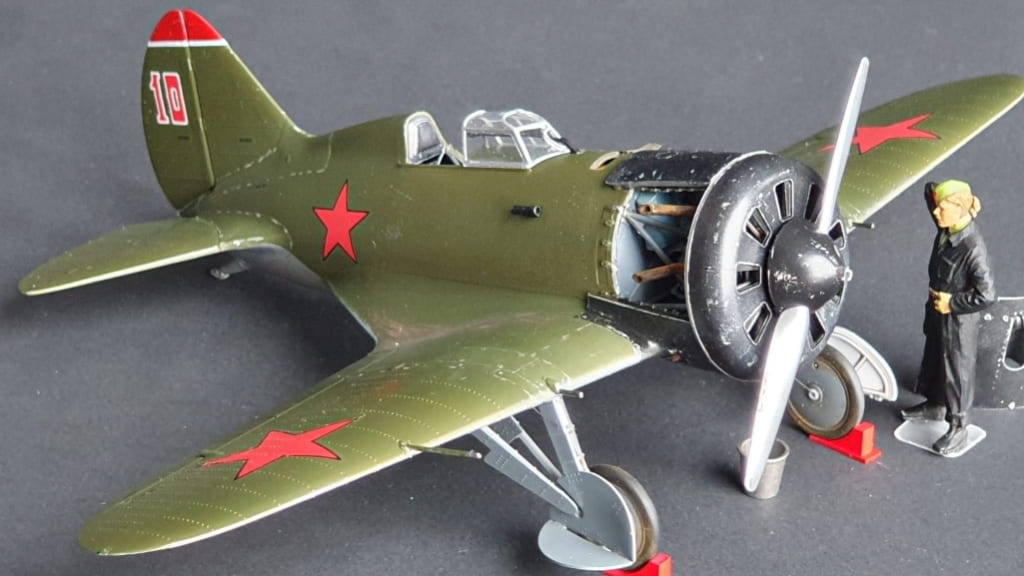

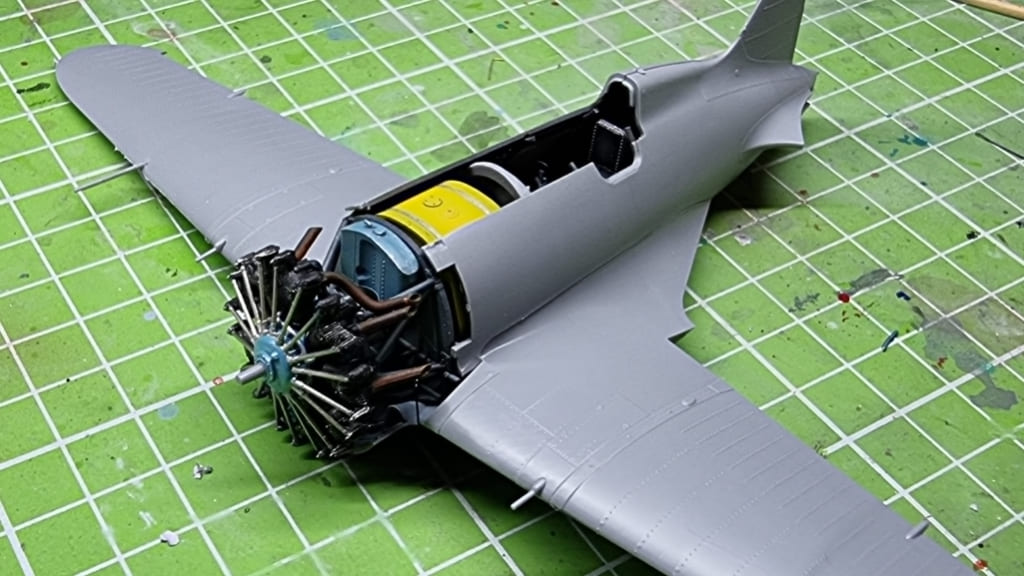

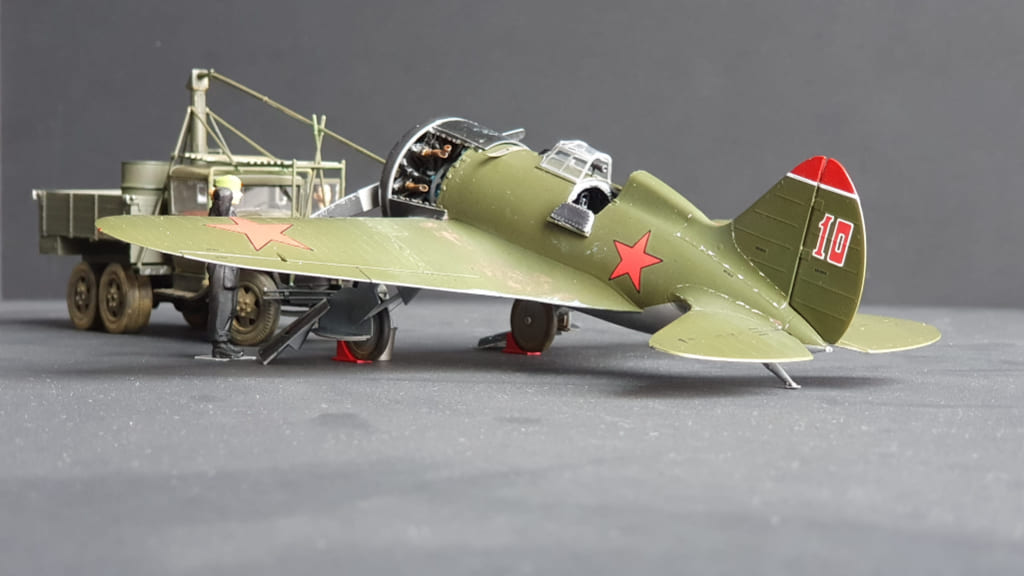

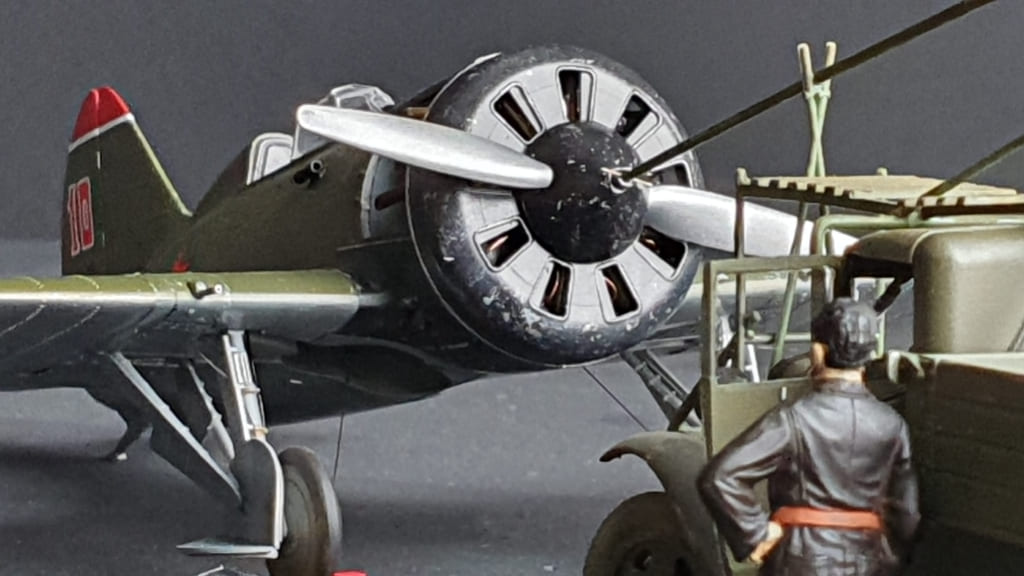

Сделал закрывающиеся капоты двигателя.

Сделал «обвязку» двигателя

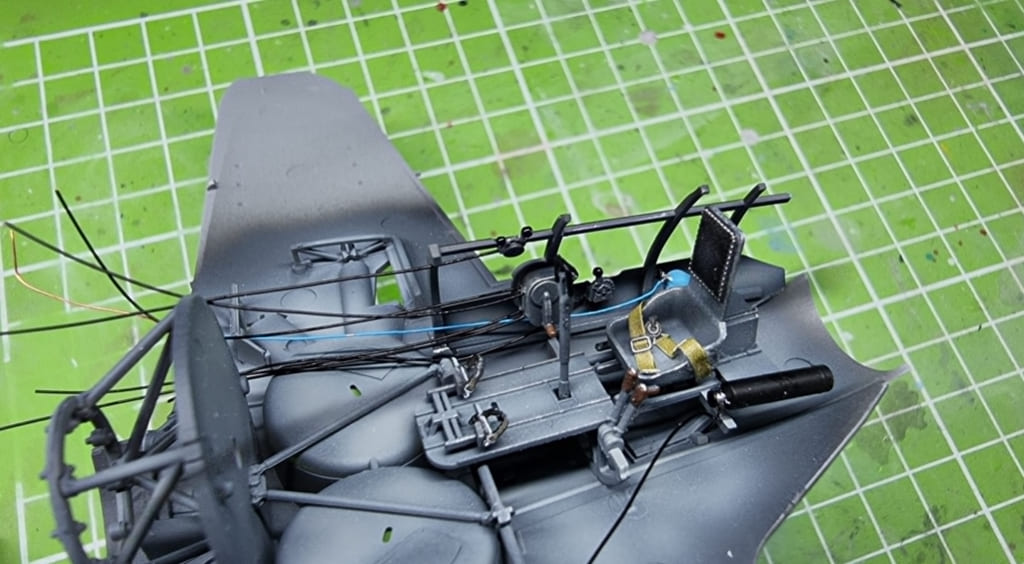

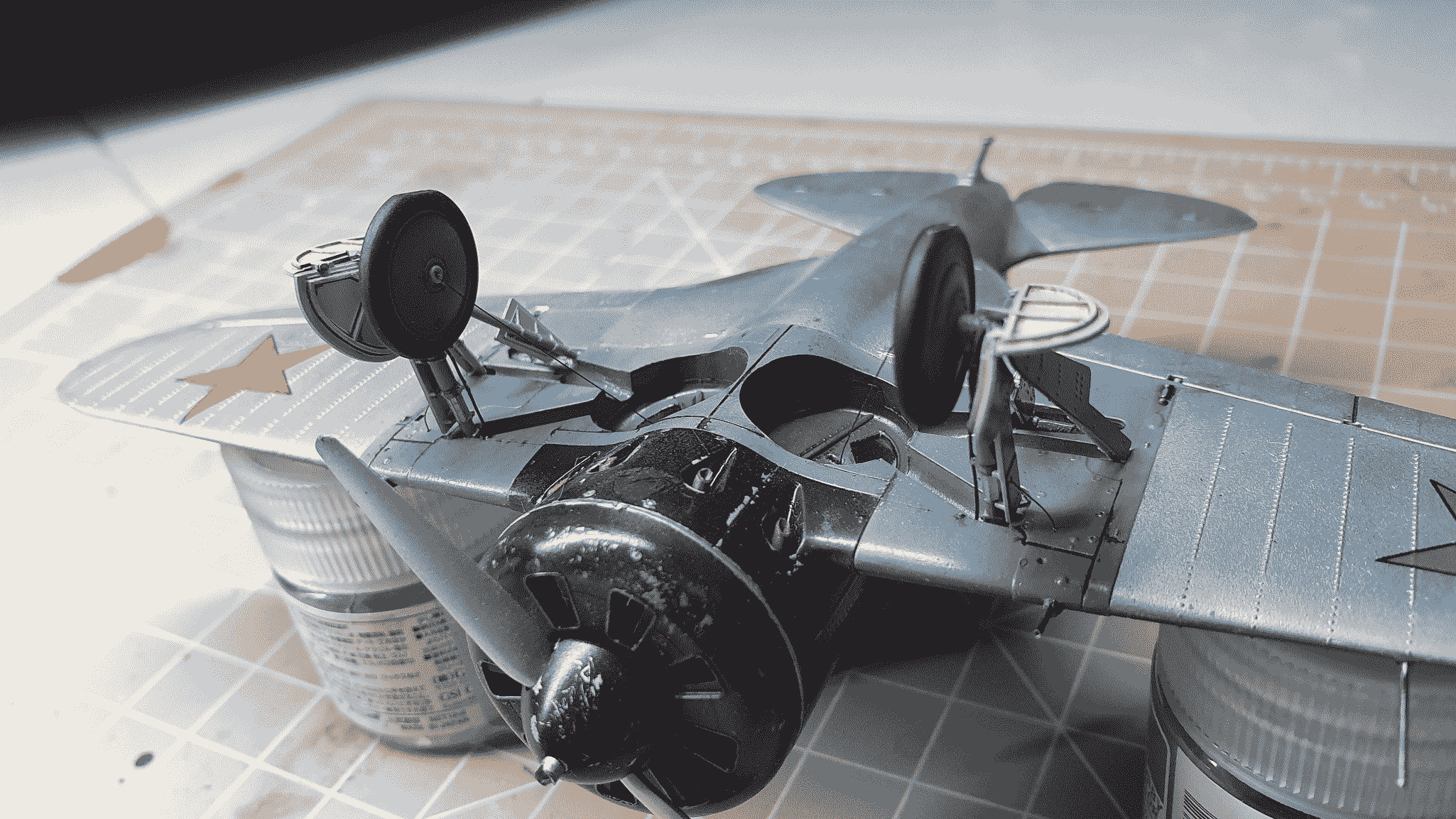

Сделал тросы привода уборки-выпуска шасси

Оставил подвижным фонарь кабины.

Доработал АНО

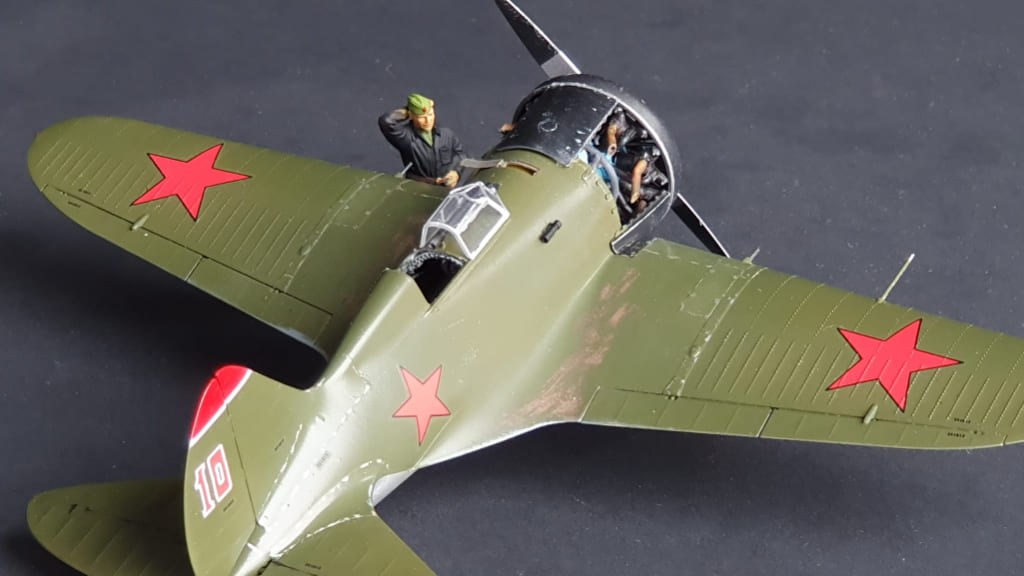

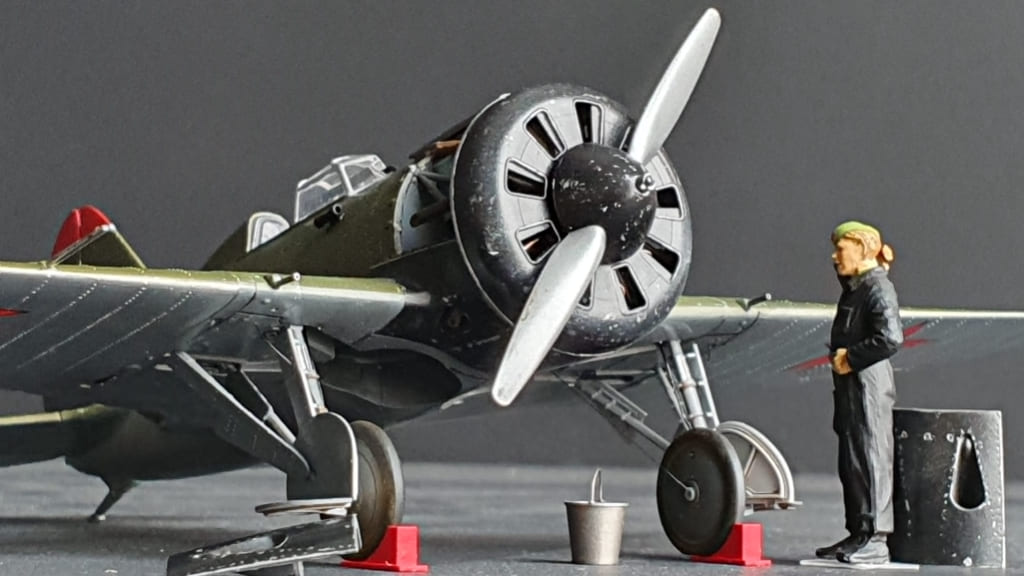

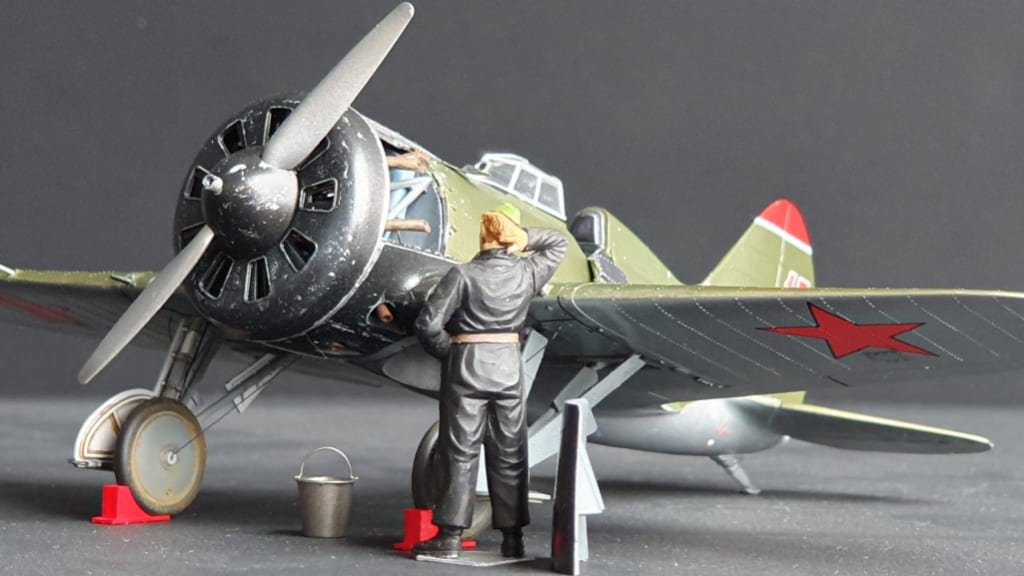

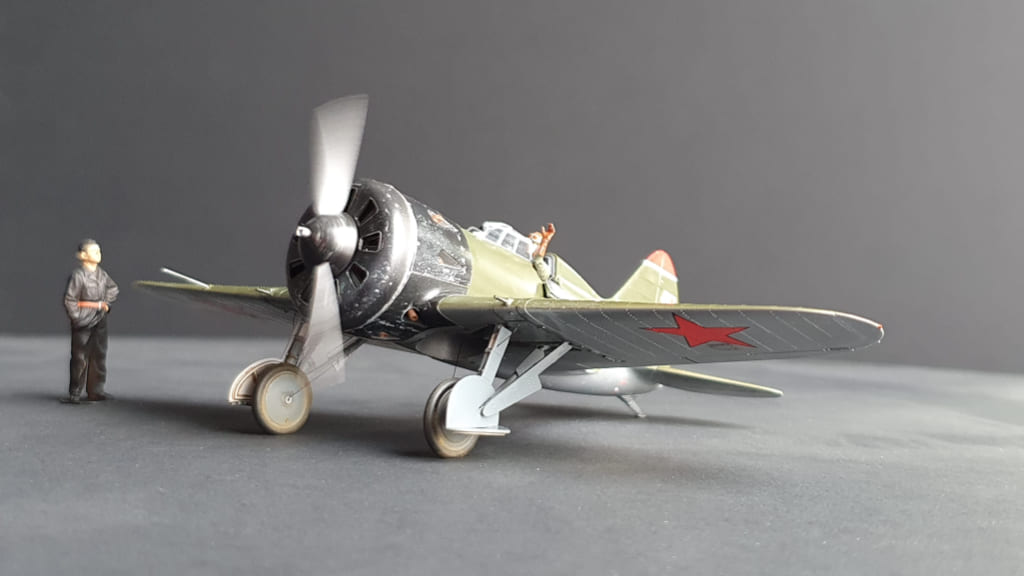

Придал лётчику более интересную позу в кабине.

Что из моей идеи получилось – вам рассматривать и высказывать своё мнение. А я «развалинами Рейхстага удовлетворён!»

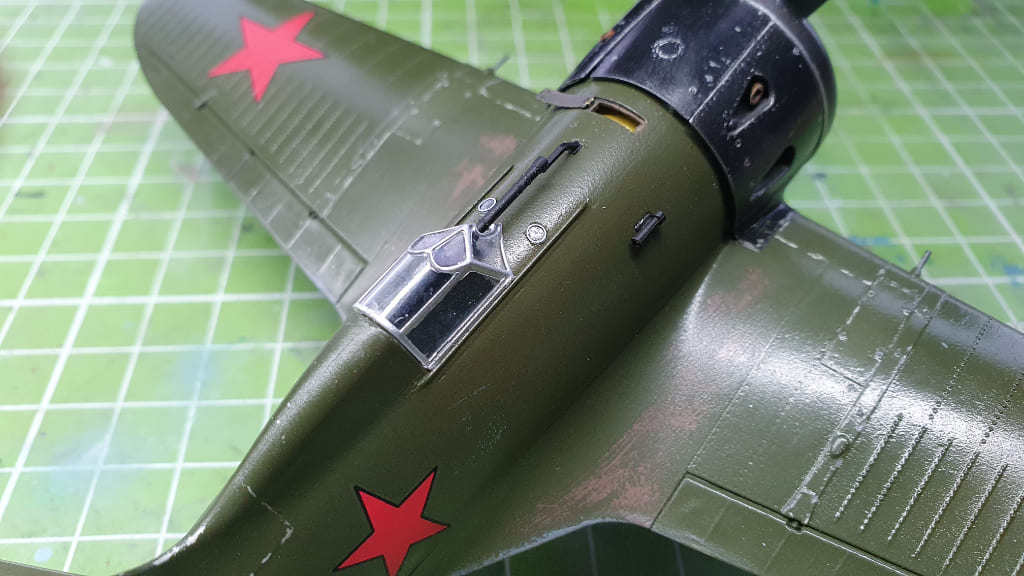

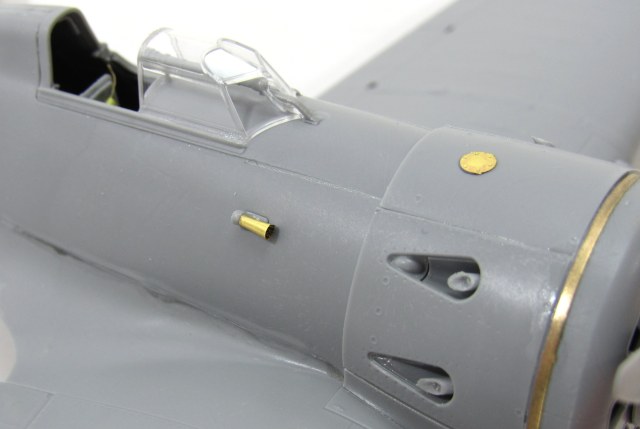

После обсуждения с коллегами устранил косяк по матчасти - установил окна подсвета приборной доски и приложил фото

Оценки

97,65 из 100

Исполнение: 99,43 Окраска: 99,43 Матчасть: 99,42

14 голосов Все оценки

Войдите, чтобы оценить работу.

Комментарии (49)

Андрей Коротков

На сайте с 14.09.2010

0 834

Андрей Коротков

11.12.2024, 16:24

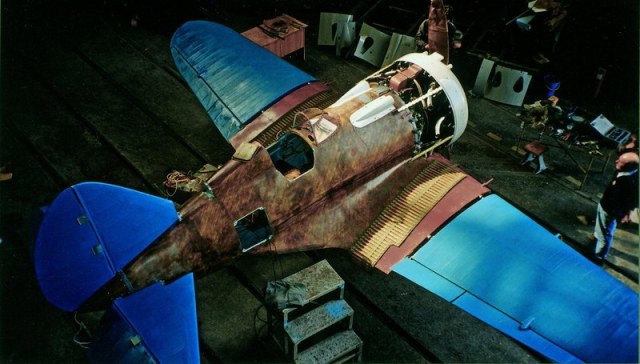

Попалась фотография неокрашенного И-16, только из сборочного цеха и я загорелся идеей покрасить его в цвета «перкали, древесины и алюминия»

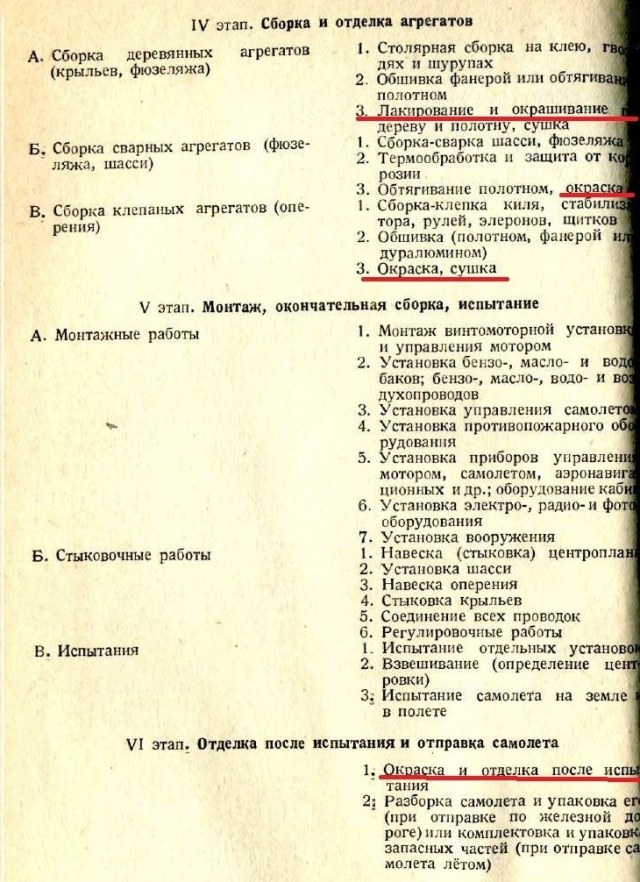

На самолете в сборе не будет видно фактуры дерева или полотна. При поточном (серийном) пр-ве самолетов, предварительная отделка/окраска (до нанесения окончательного маскировочного покрытия) частей планера осуществлялась на этапах агрегатной сборки. Соответственно имитация потертостей центроплана до дерева на модели не соответствует действительности, ибо скорлупа фюзеляжа и ЦП на стапеле для дальнейшей сборки были как минимум загрунтованы алюминиевым аэролаком (после проклейки полотном и шпаклевки), как максимум предварительно слоем зеленого аэролака перед окончательной окраской и отделкой после сборки.

Андрей Коротков

На сайте с 14.09.2010

0 834

Андрей Коротков

11.12.2024, 17:07

Фотографий оригинала я не искал, взял для прототипа вариант И-16 Серии 5 неизвестного истребительного полка, базировавшегося на аэродроме Борисполь в 1939году.

Прототип из фильма "Истребители" 1939 г.

Александр Филатов

Спонсор

На сайте с 15.07.2010

62 482

Александр Филатов

11.12.2024, 17:15

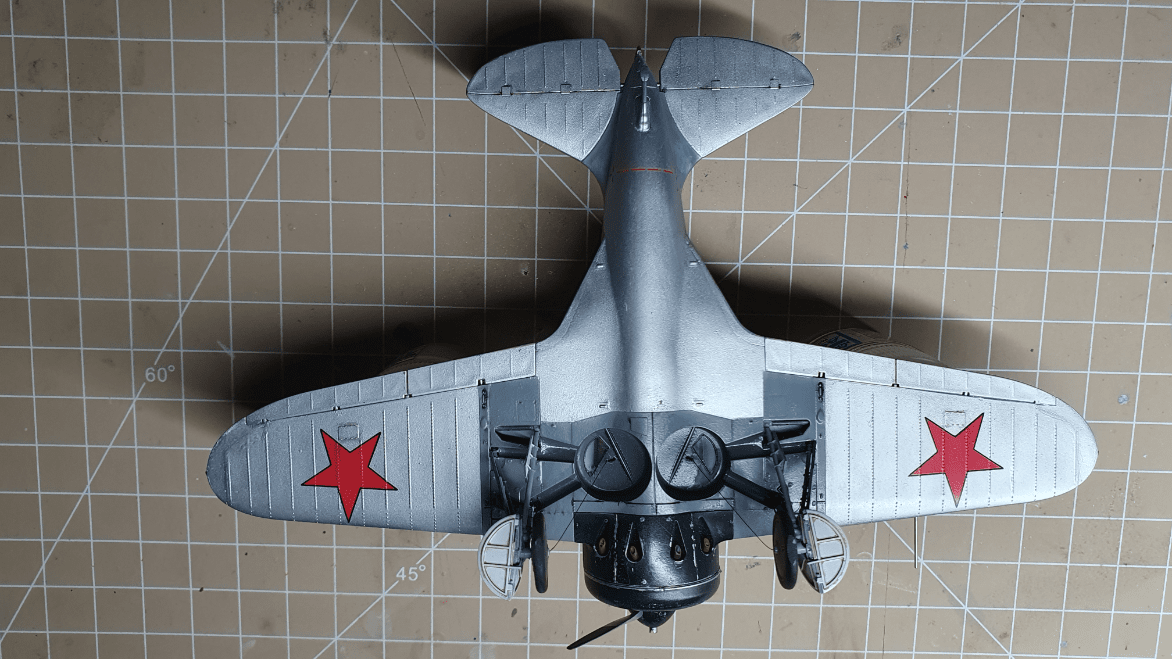

Отличная модель с интересными решениями!Капоты сняты и поставлены тоже отлично! Непонятно какой цвет у щитков шасси, голубой или серый, как выкрашен металл низа? Фотографий прототипа этого самолета в сети достаточно, даже есть отсылка к его возможной принадлежности - 89 ИАП.
