«Адмирал флота Советского Союза Горшков», проект 22350

Всех приветствую, коллеги!

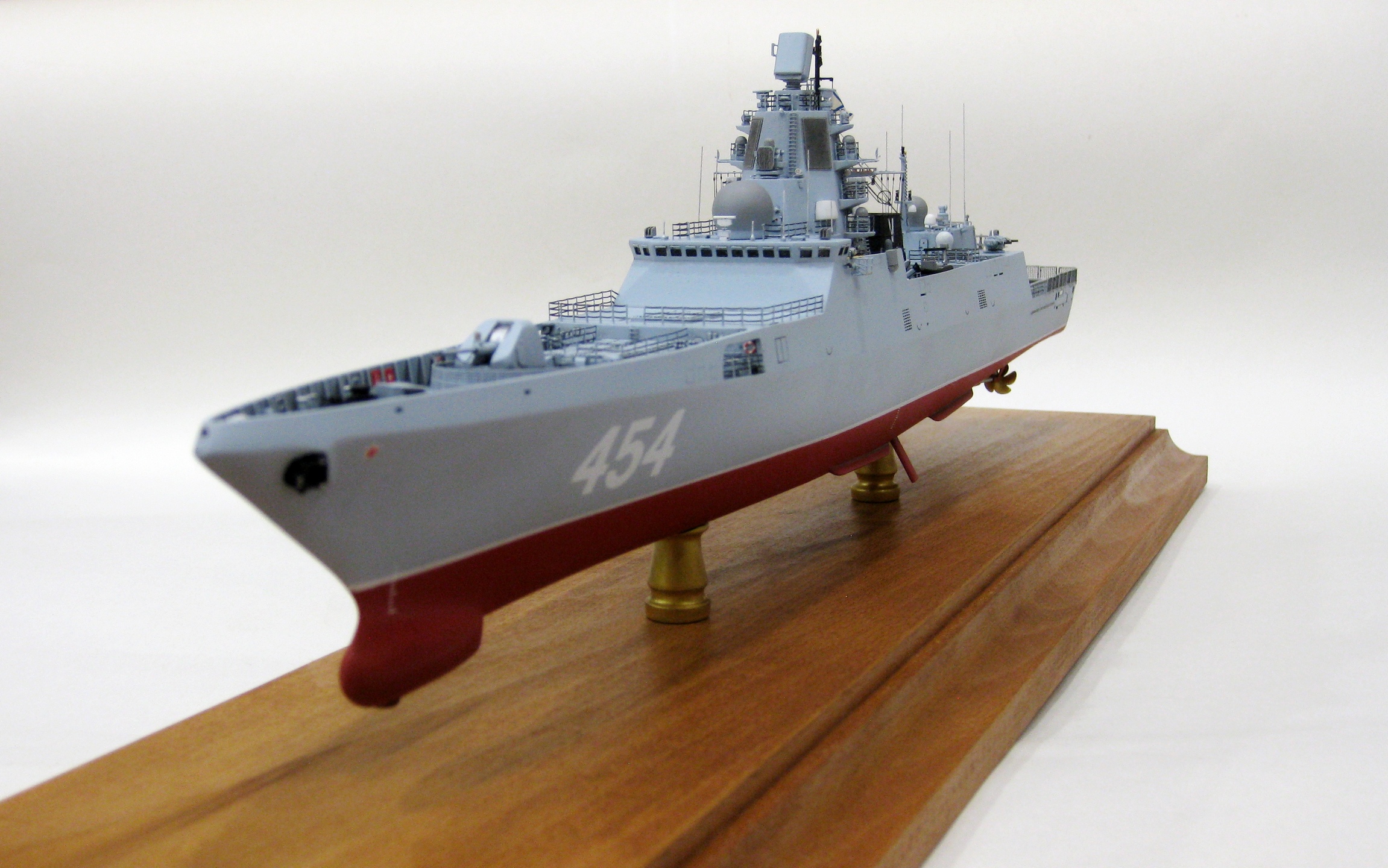

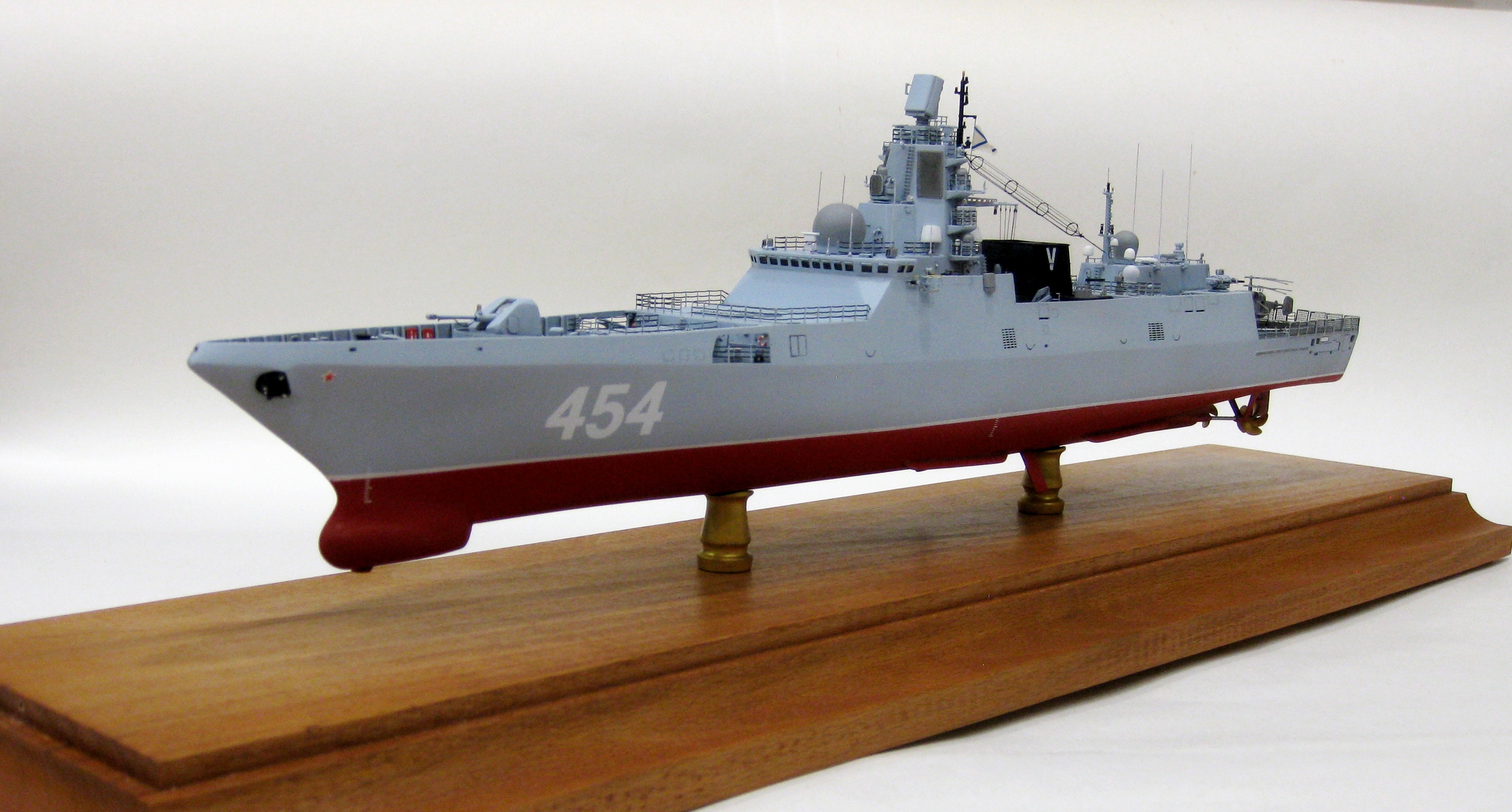

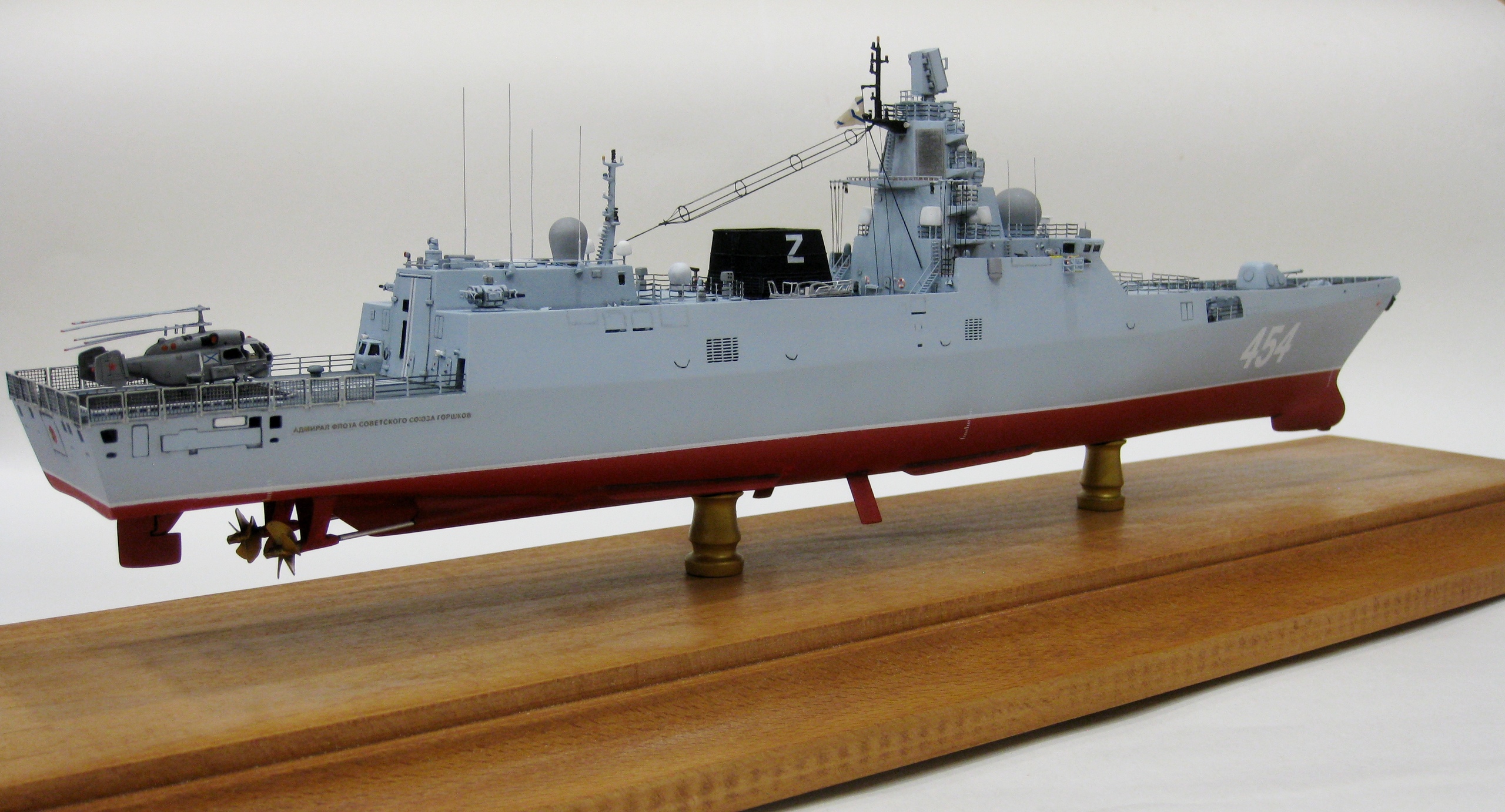

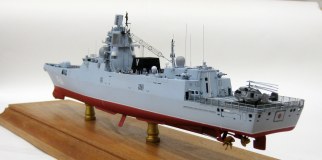

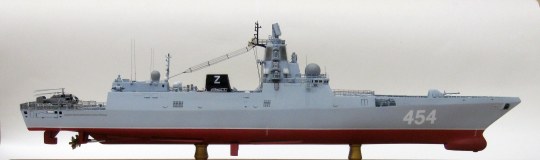

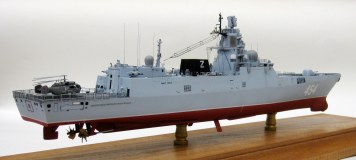

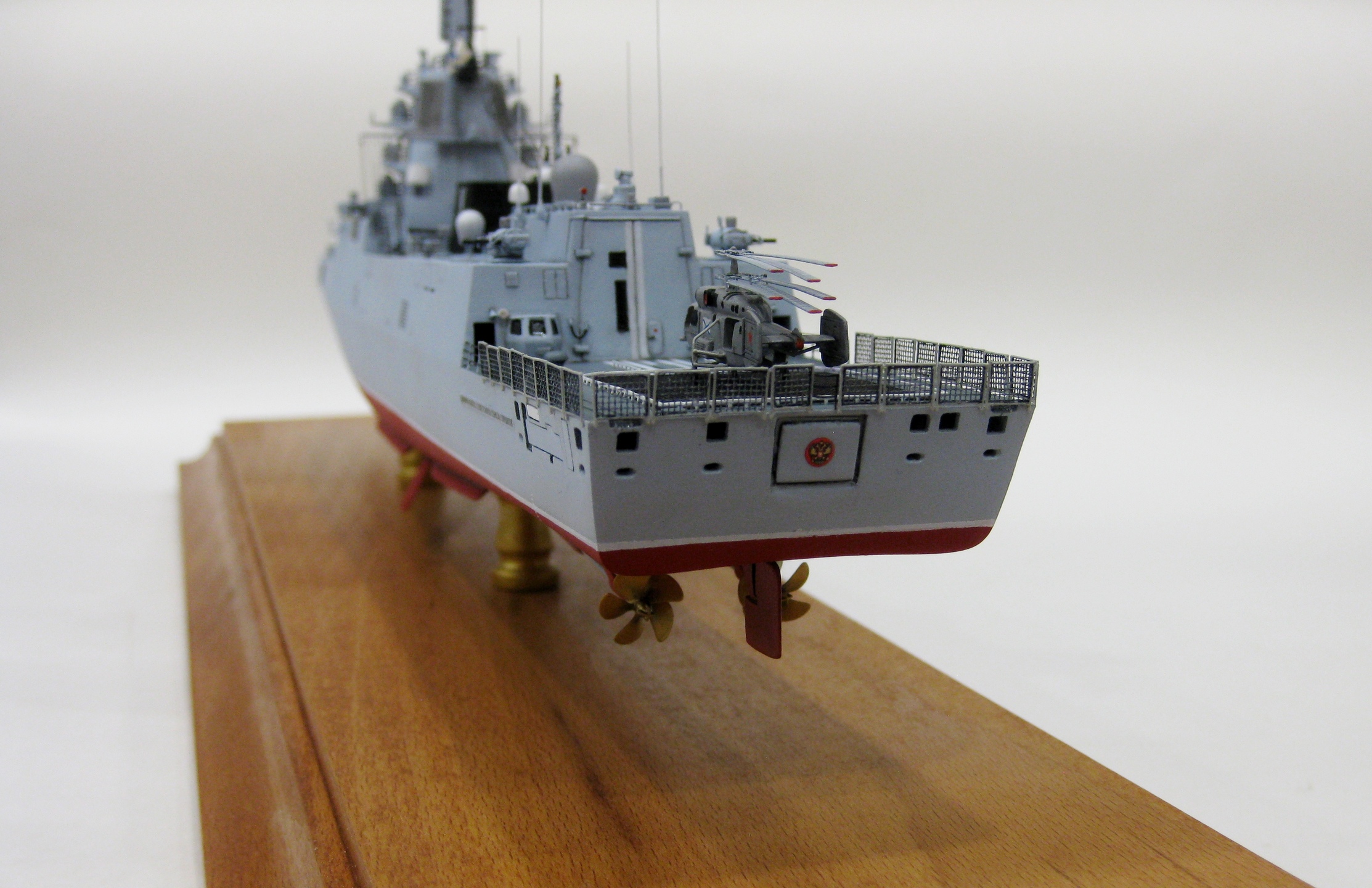

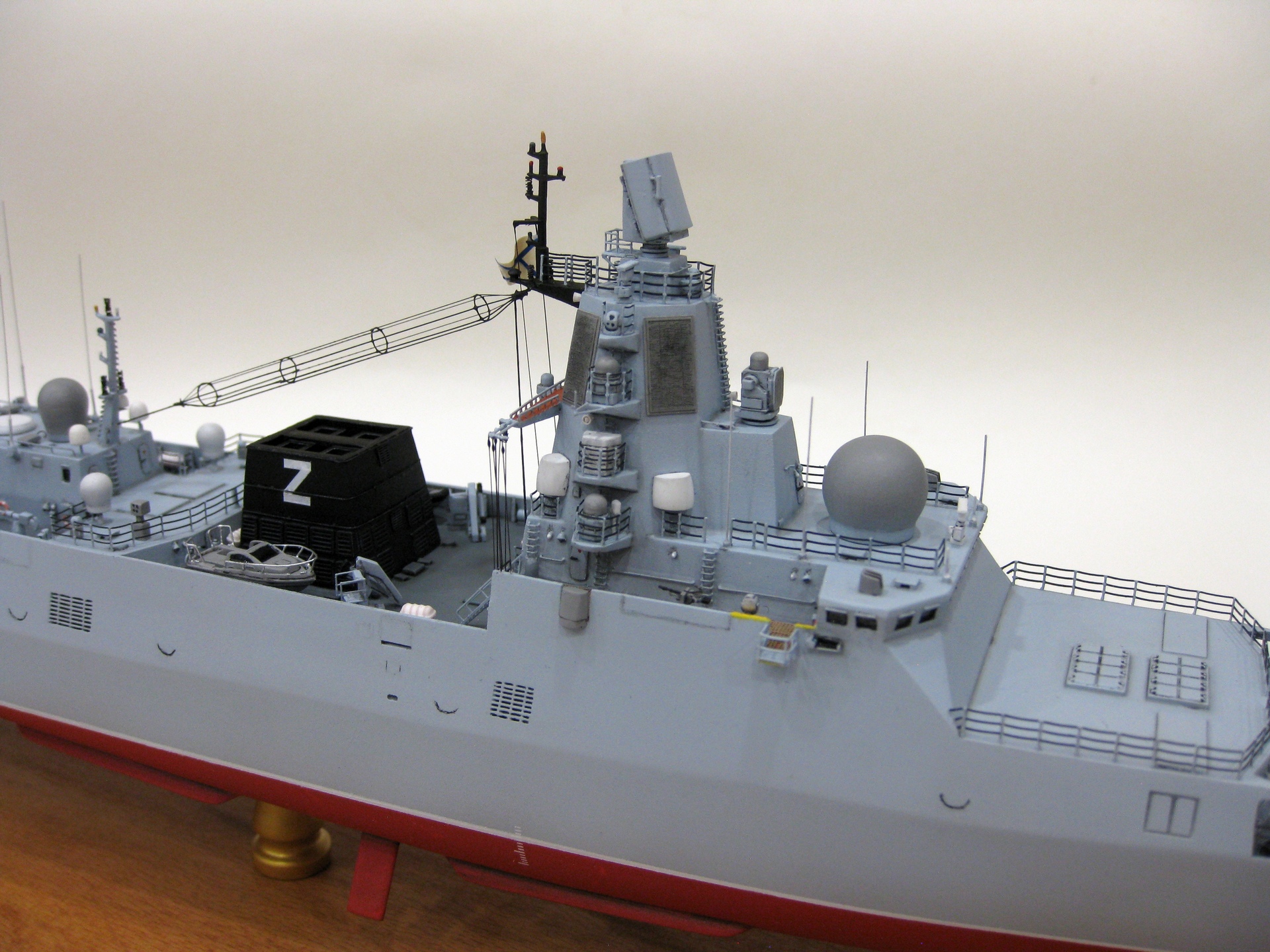

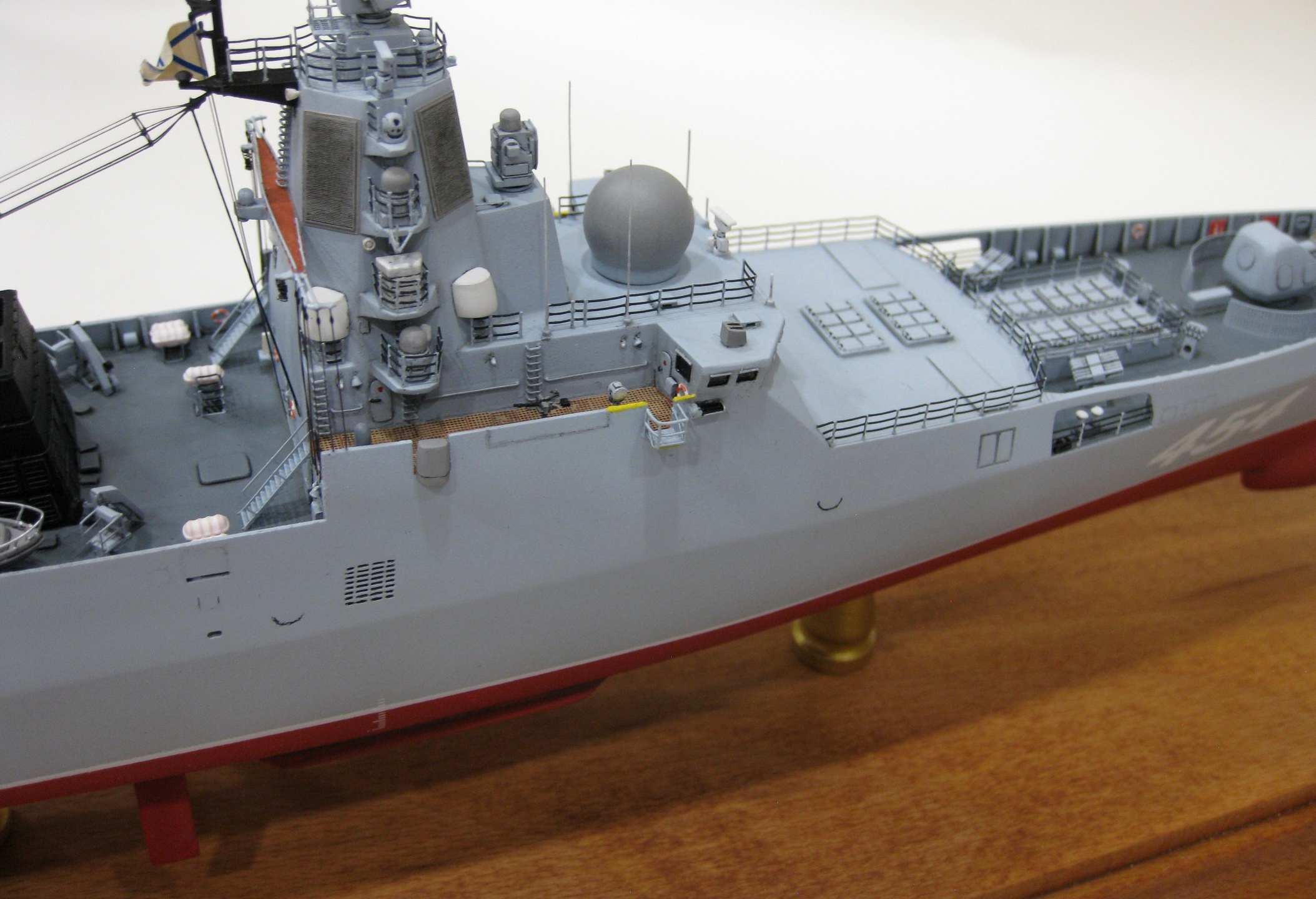

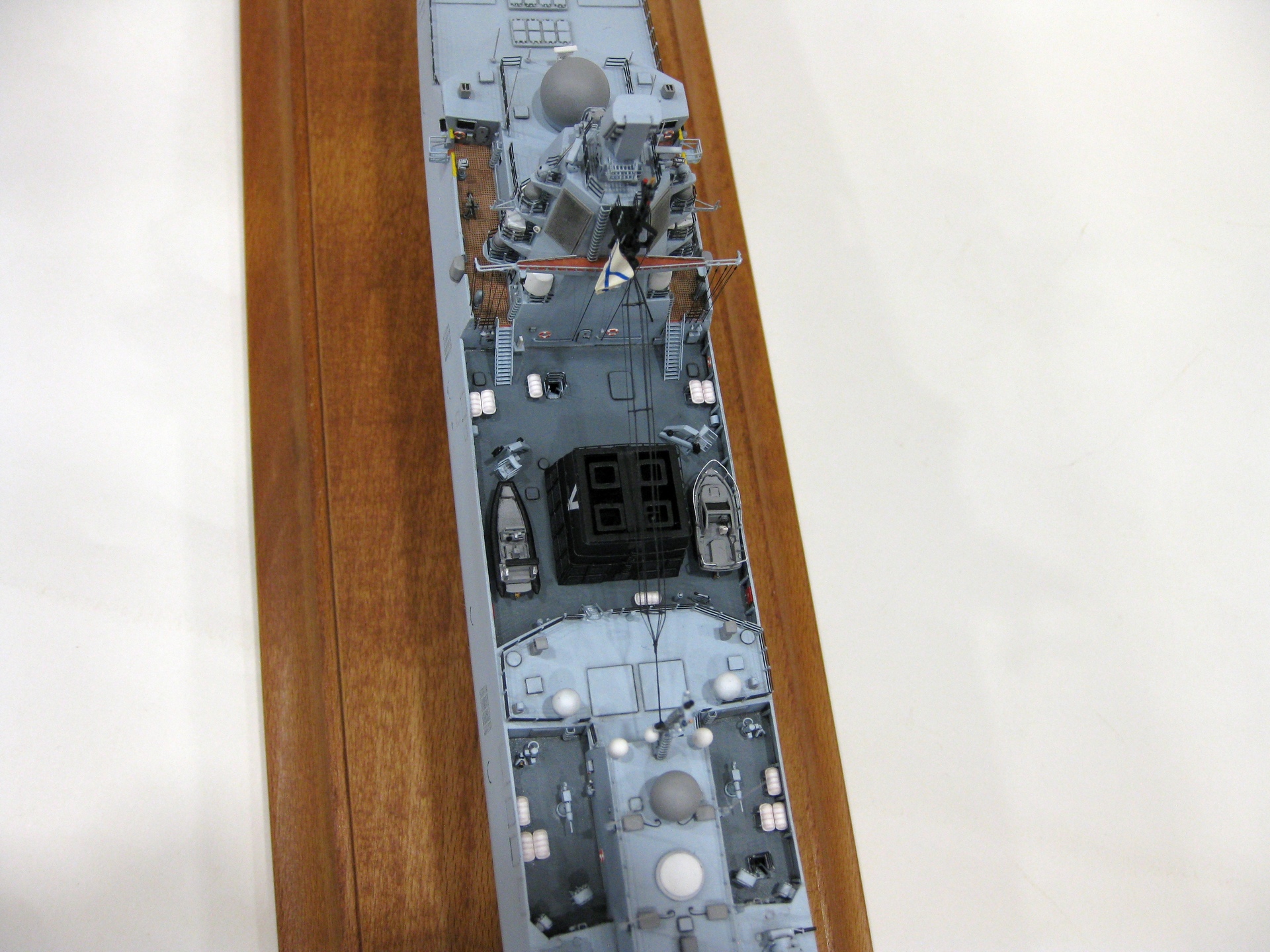

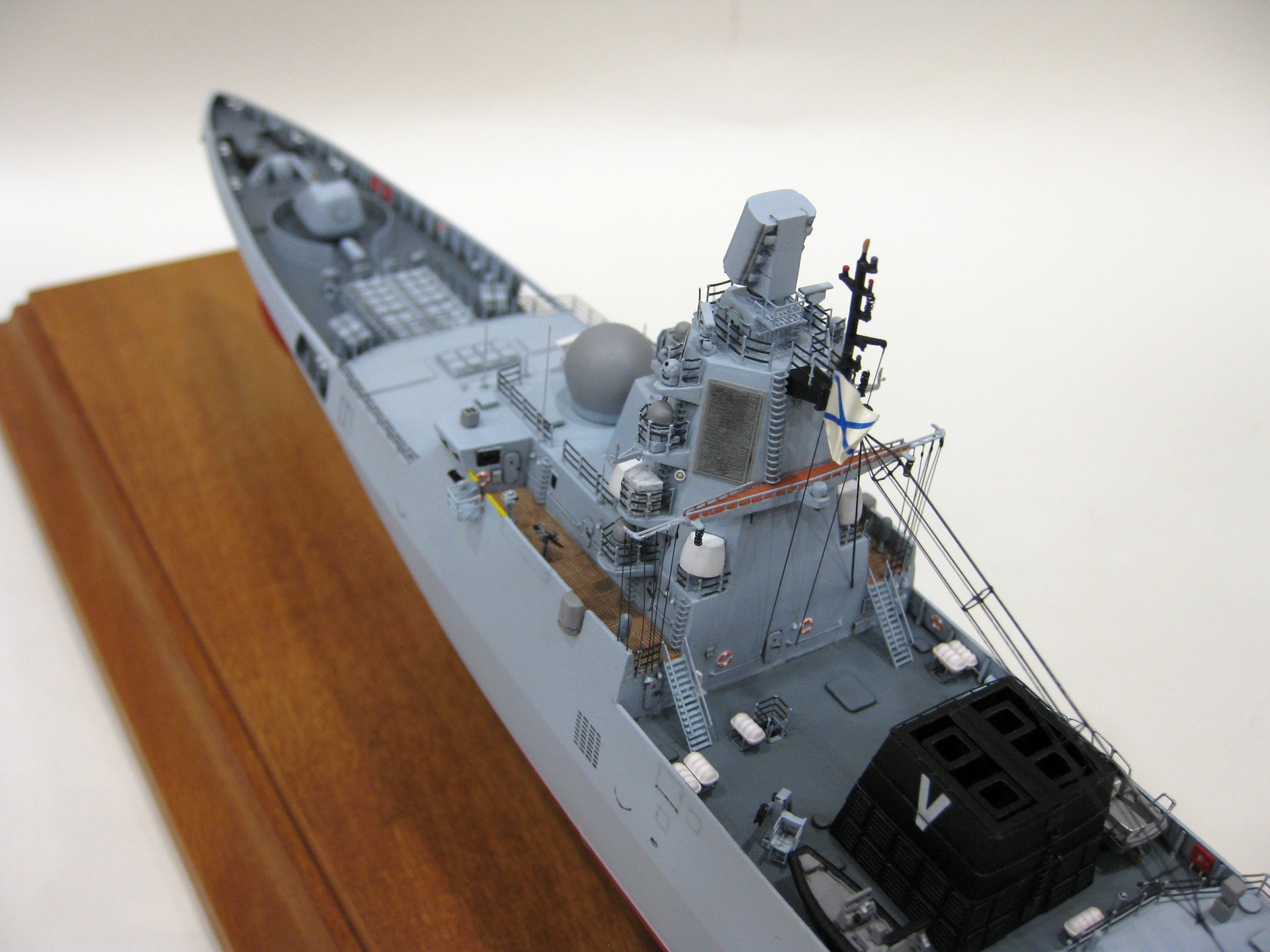

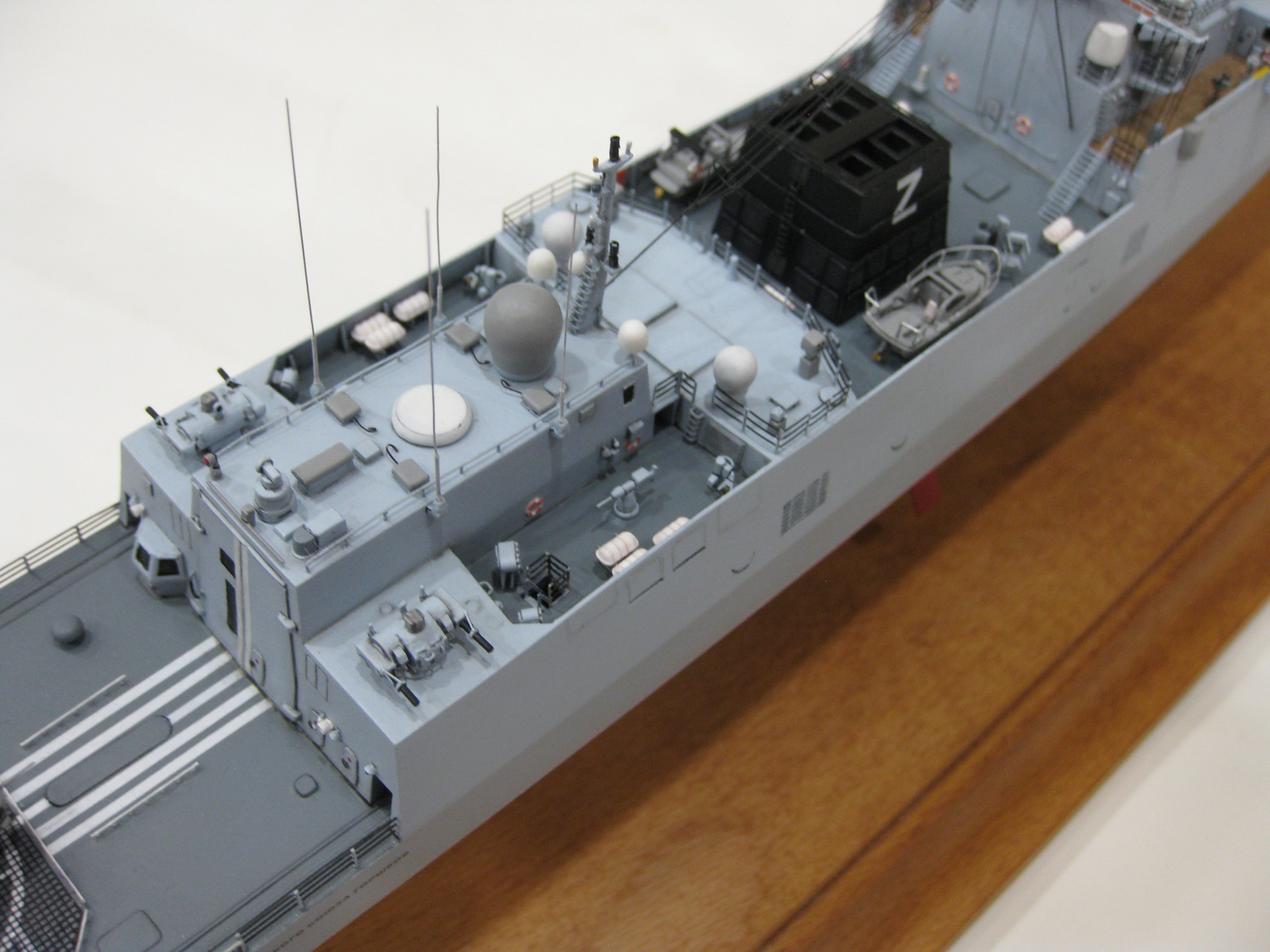

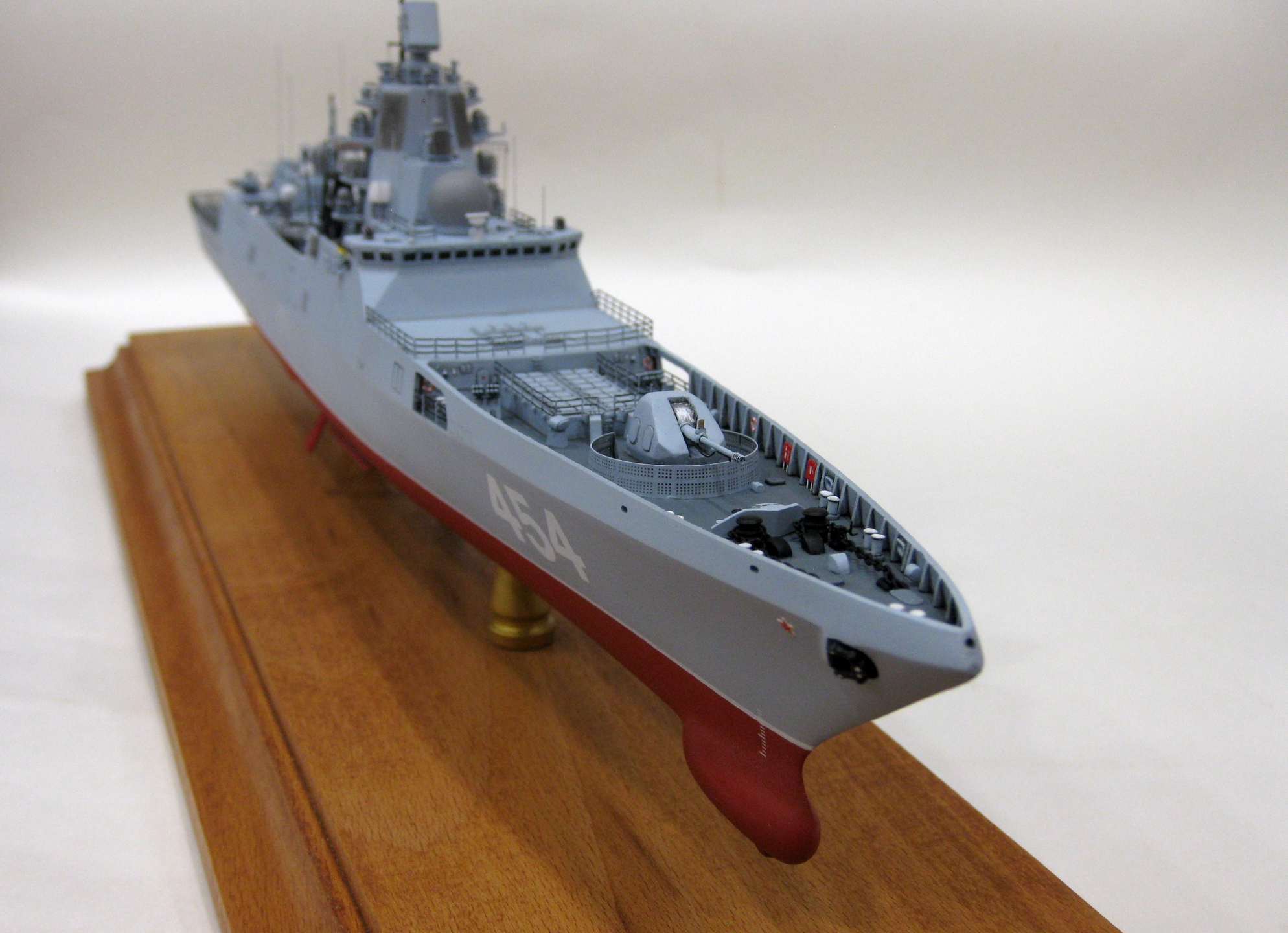

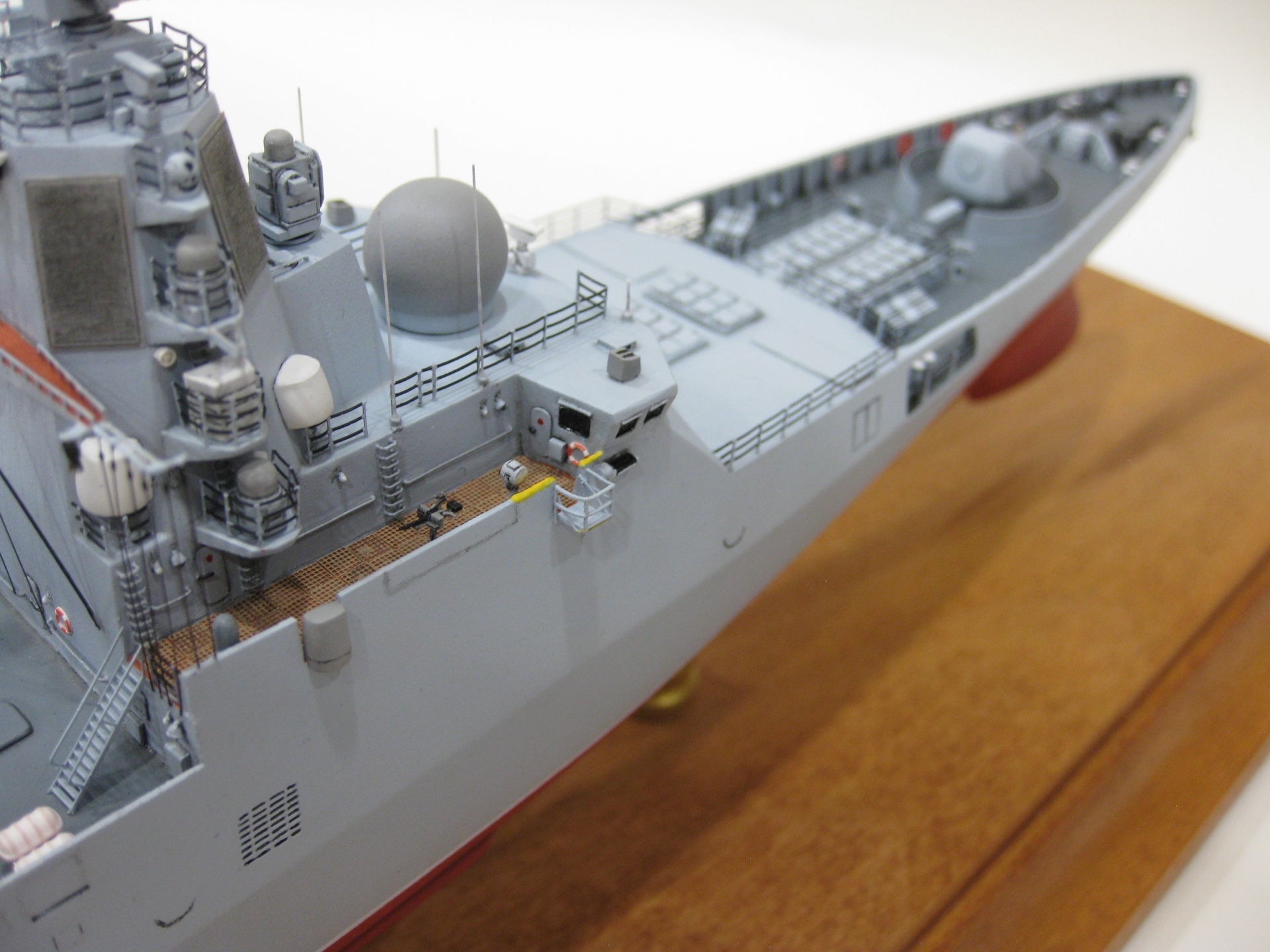

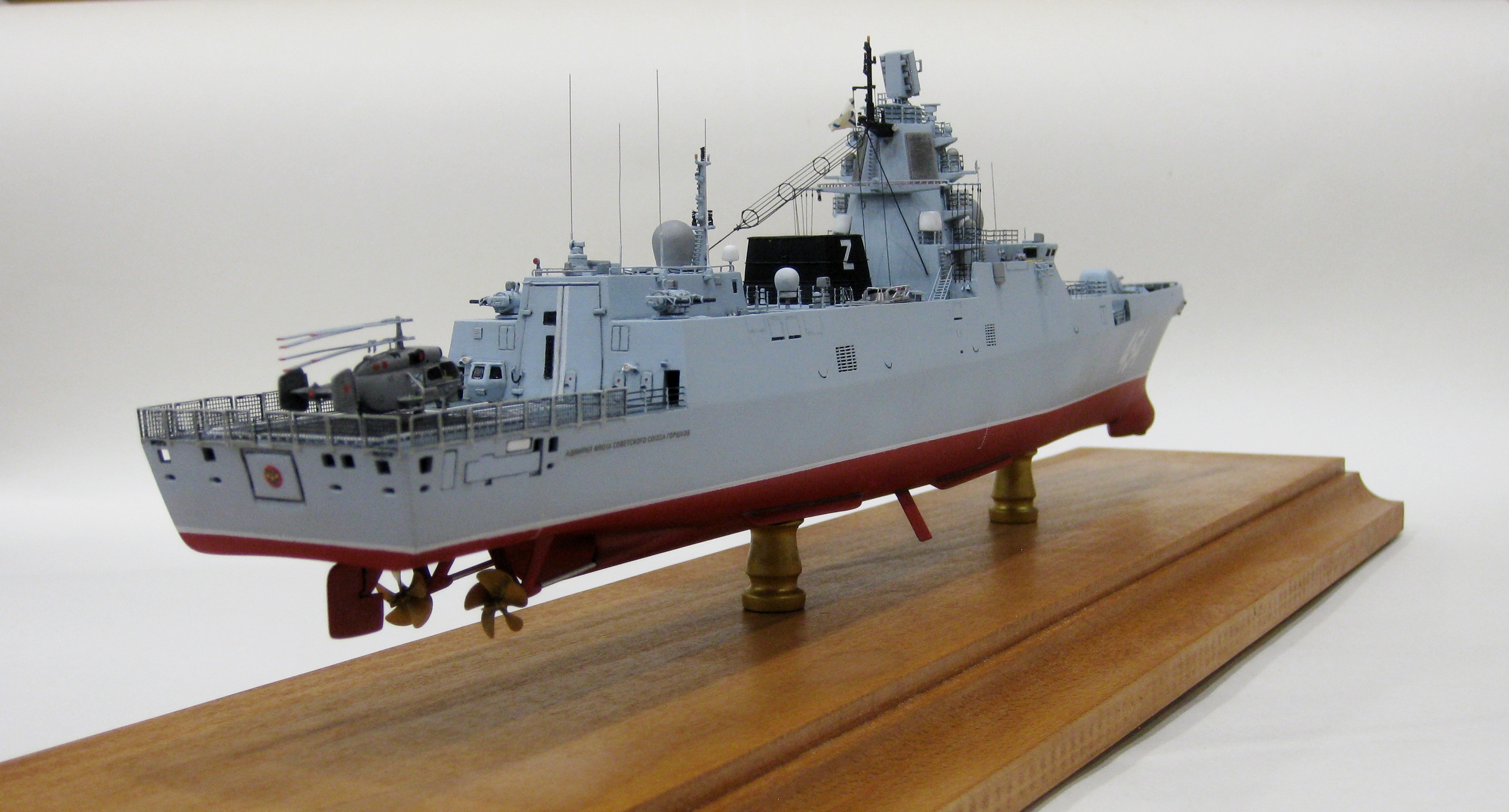

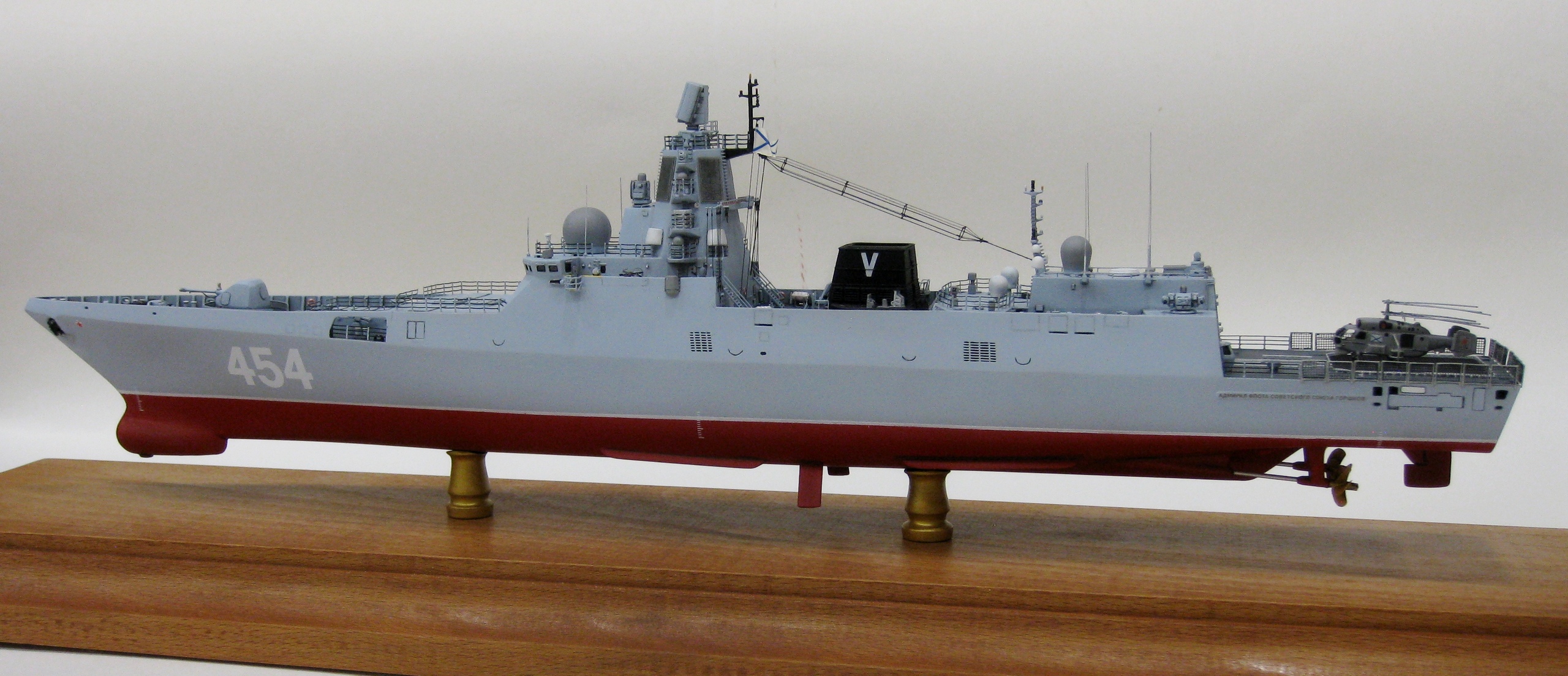

Предлагаю вашему вниманию очередное поделие, фрегат 22350 «Адмирал флота Советского Союза Горшков», масштаб 1/350.

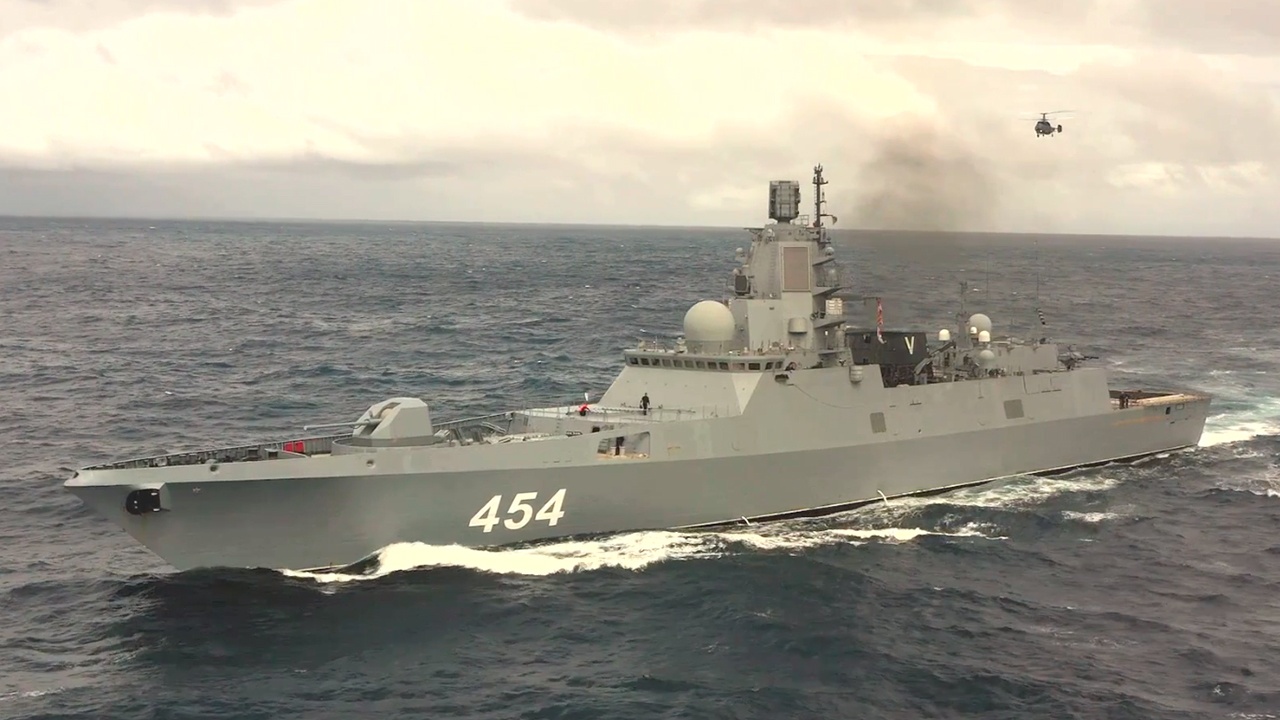

По прототипу из общего доступа.

Закладка – 2006 год, вступление в строй – 2018 год.

Характеристики:

Водоизмещение   4500 т (стандартное)

                       5400 т (полное)

Длина      135,0 м (наибольшая)

Ширина    16,4 м

Высота    8,0 м (борта)

Осадка    4,53 м

Бронирование     - локальное бронирование надстройки и погребов боезапаса

Двигатели - ГЭУ типа CODOG:

2 × ДГТА-М55Р

дизельные

2 × 10Д49 «Коломенский завод» (маршевые),

            ГТД

2 × М90ФР «Сатурн» (форсажные)

Мощность    2 × 5200 л.с.(3824 кВт)

2× 27 500 л.с.(20 226 кВт)

Движитель - 2 вала, 2 пятилопастных ВФШ

Скорость хода     14,0 узлов (экономическая)

                             29,5 узлов (полная)

Дальность плавания -    4500 миль (на 14 узлах)

Автономность плавания - 30 суток

Экипаж    186 — 210 человек

Материал корпуса     маломагнитная сталь

Вооружение

Навигационное вооружение      2 × НРЛС «Пал»

Радиолокационное вооружение    РЛС общего обнаружения «Фуркэ-4» на топе мачты, блок ФАР «Полимент», интегрированный в мачтовую конструкцию (с углом обзора 360 градусов)

Радиоэлектронное вооружение     РЛК «Монумент-М»

Артиллерия       1 × 1 - 130 мм АУ А-192М

                           2 × 1 - 14,5 мм (МТПУ)

Зенитная артиллерия2 × 2 × 6 - 30 мм ЗАК «Палаш»

Ракетное вооружение - 2 × 8 - 16 УВП 3М54 «Калибр-НК», ПКР ЗМ55 «Оникс», «Циркон»

4 × 8 - 32 ЗРК «Редут»[1] (32 ЗУР 48Н6Е2 или 9М96Е или 128 ЗУР 9М100 в любых комбинациях),

8 × 1 ПЗРК «Игла-С» или «Верба» (8 ЗУР)

Противолодочное вооружение - 2 × 8 - 16 противолодочных ракет 91Р «Калибр-НК» (вместо части ПКР);

2 × 4 - 8 ракет противолодочного ракетного комплекса «Медведка-2»

Авиационная группа   1 вертолёт Ка-27ПЛ или Ка-31 или Ка-52К,

БПЛА «Орлан-10» в палубном ангаре.

По постройке.

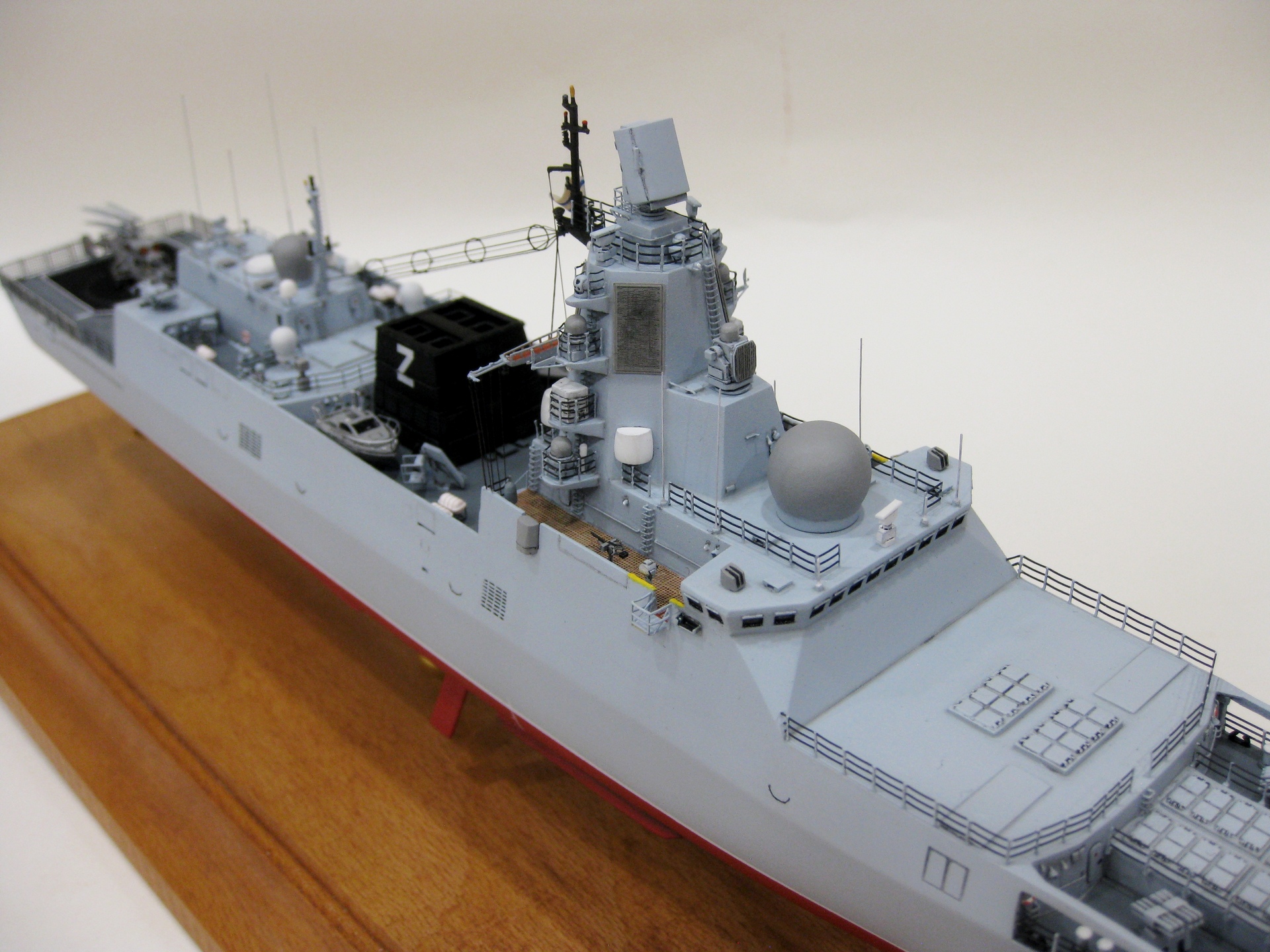

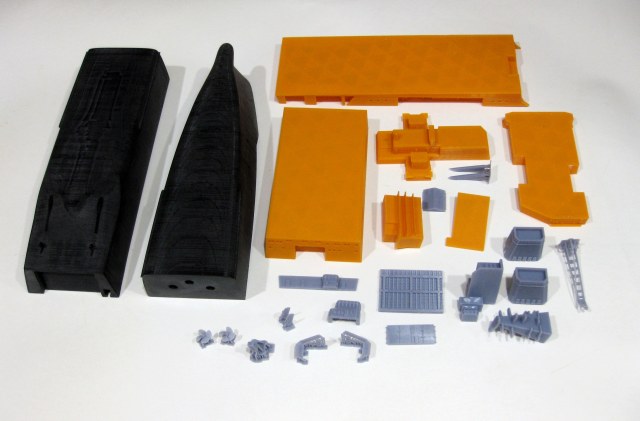

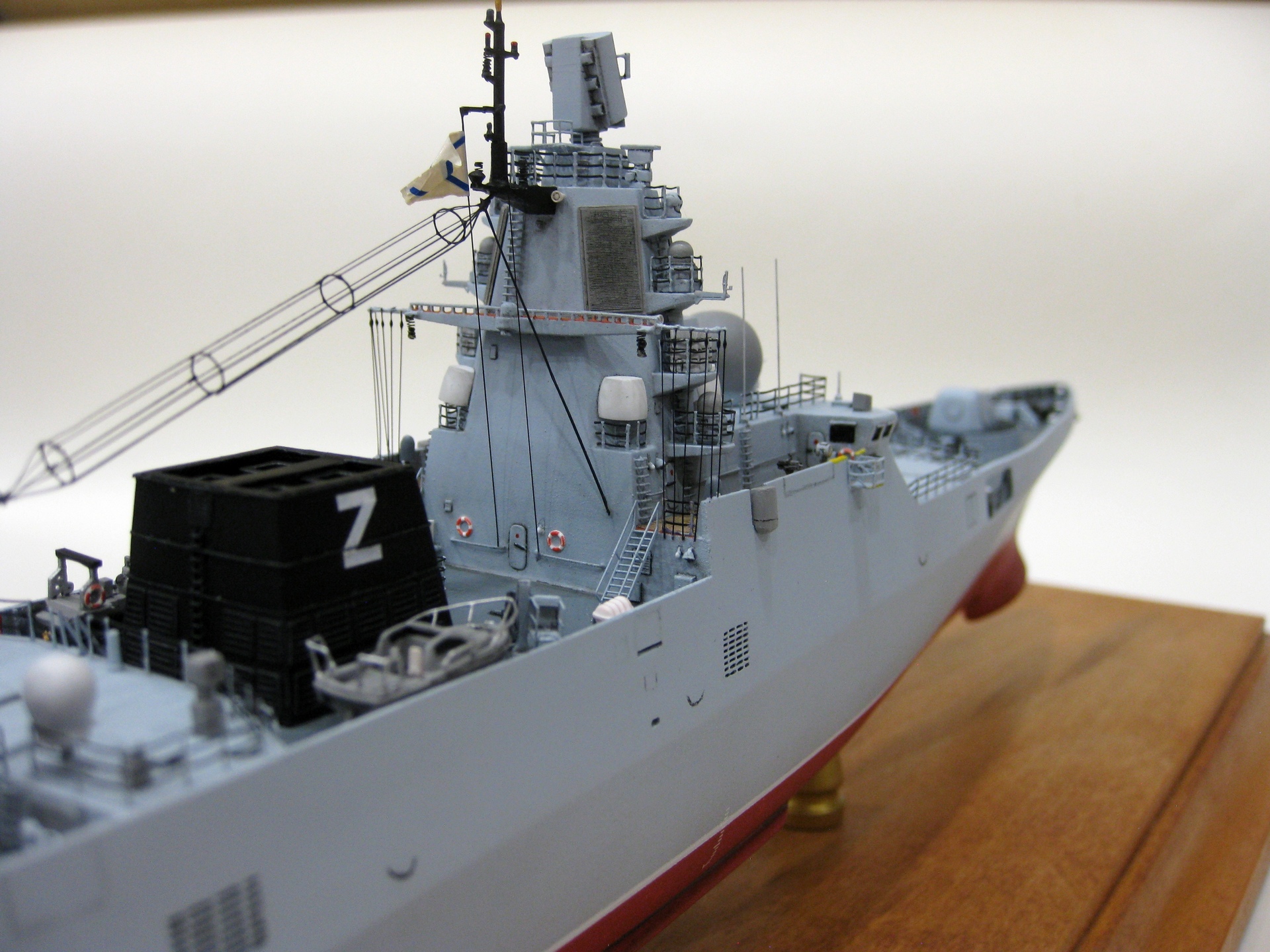

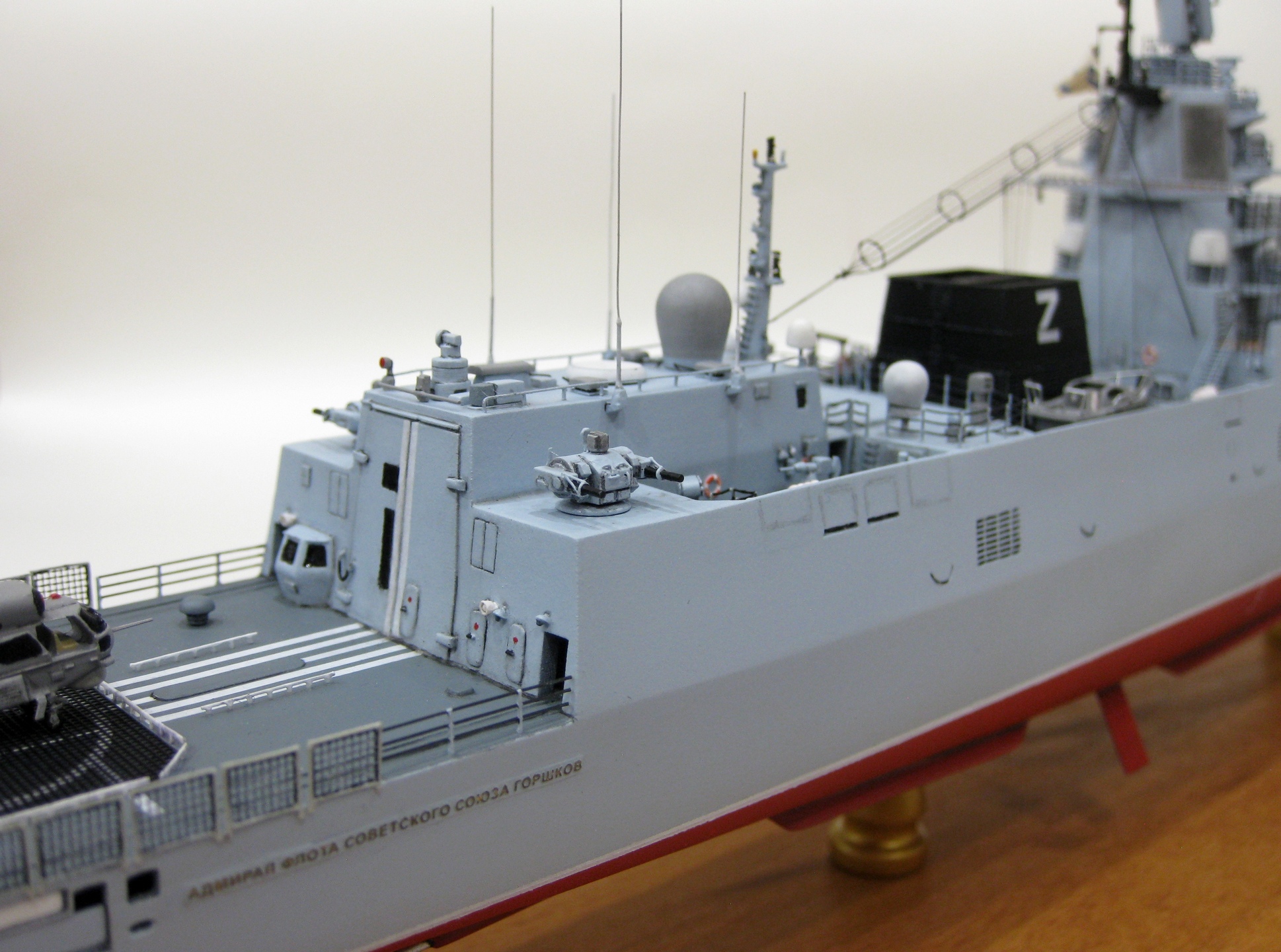

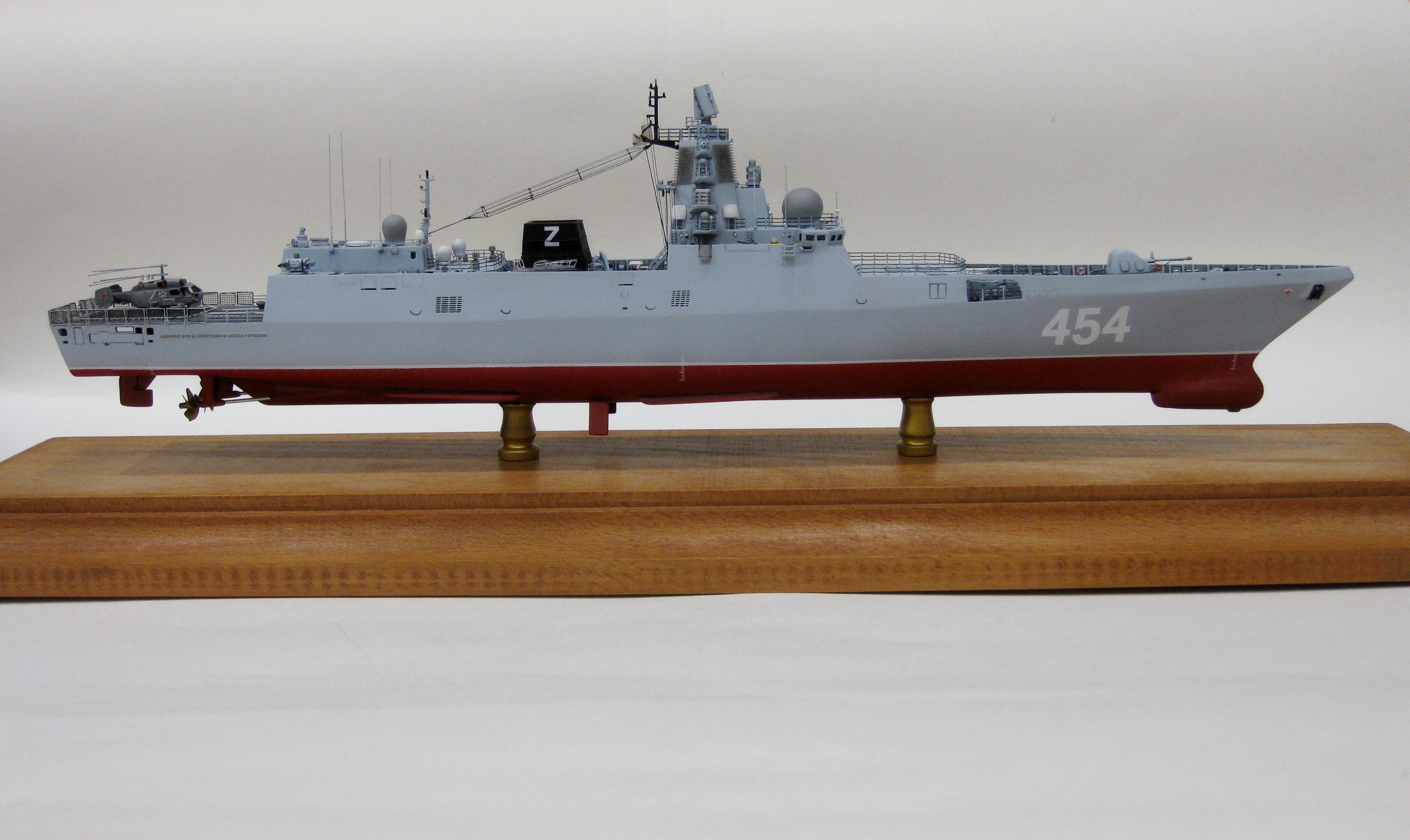

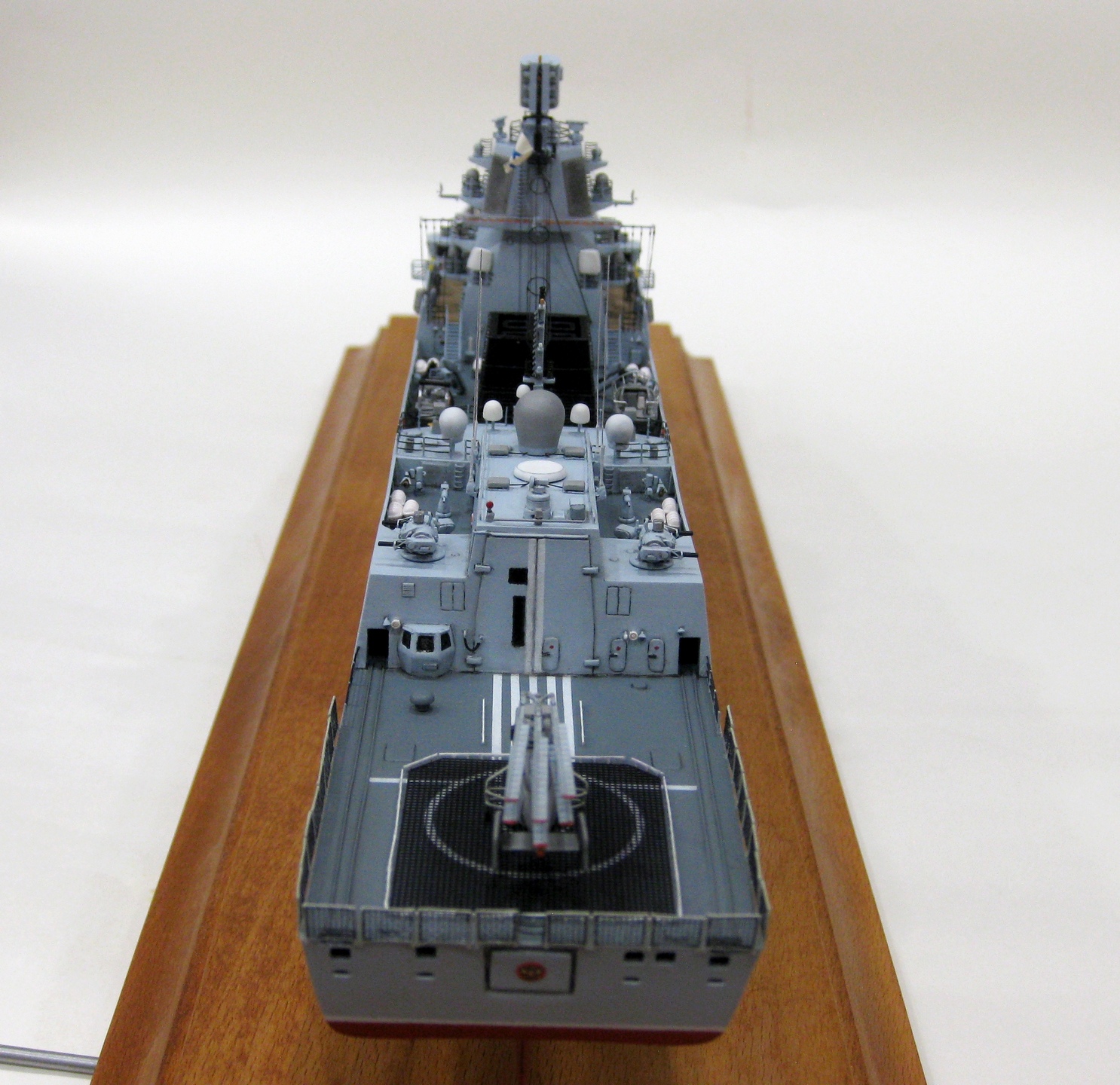

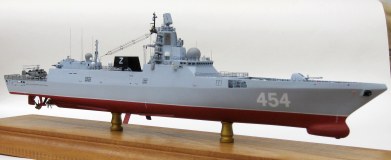

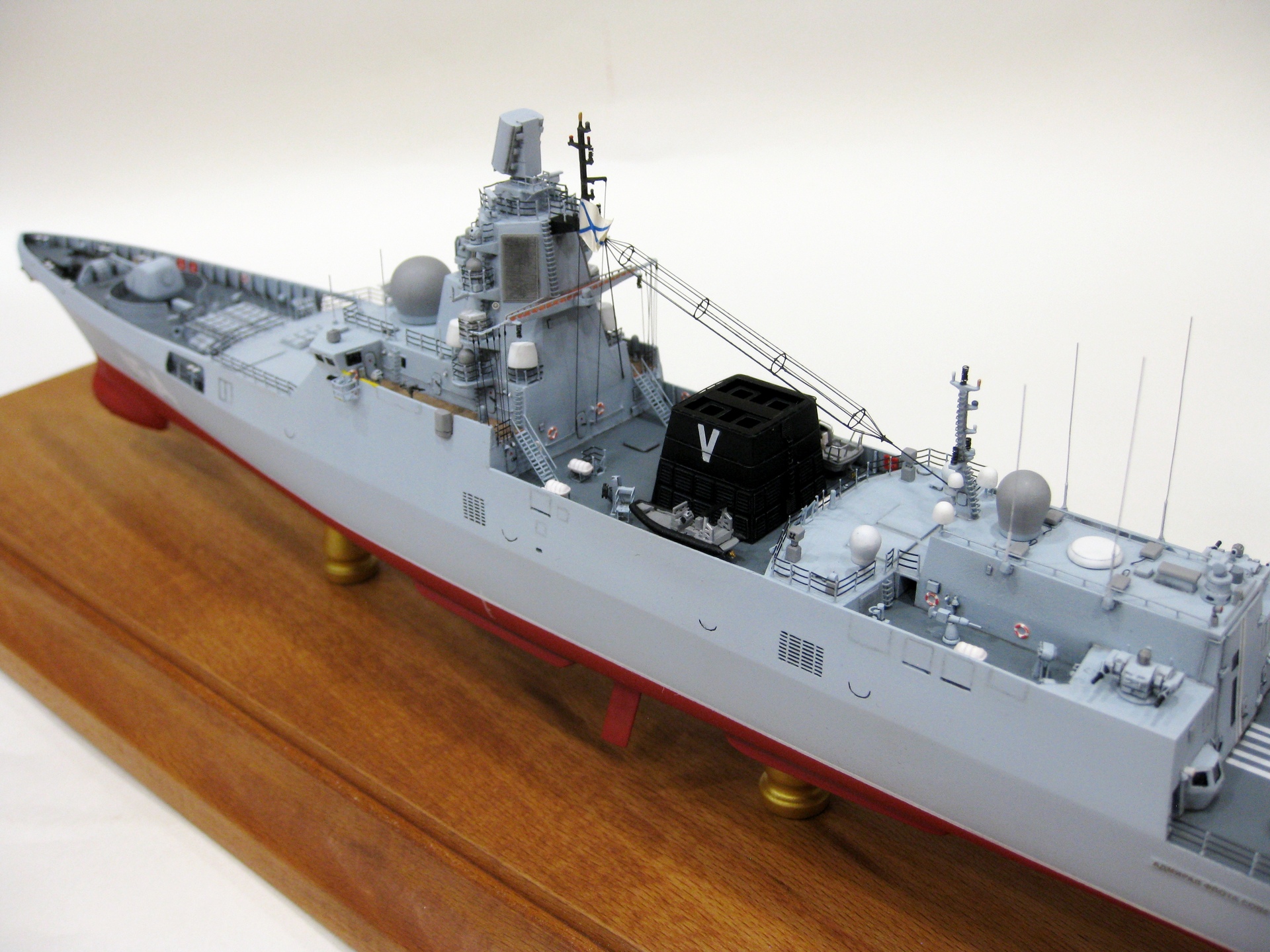

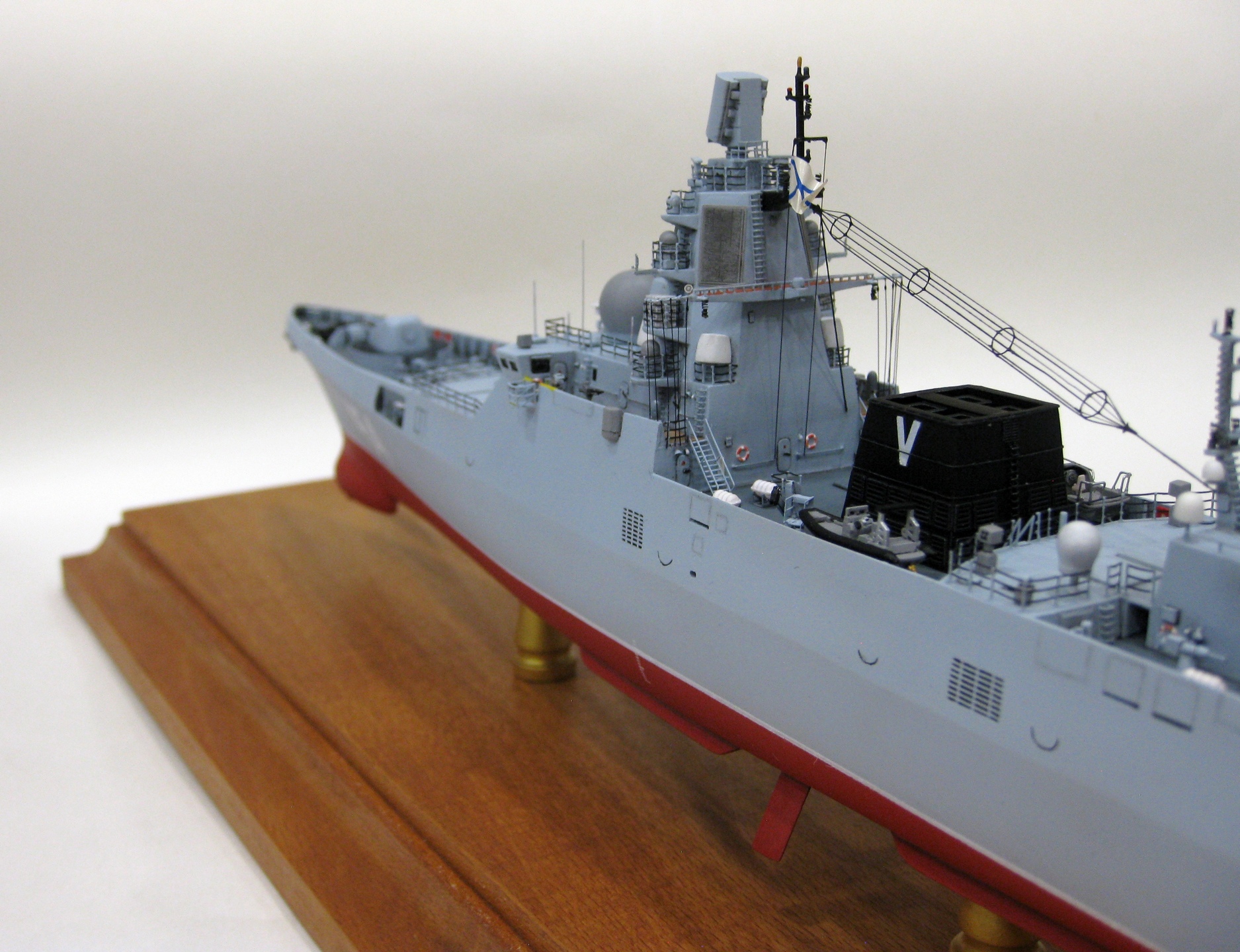

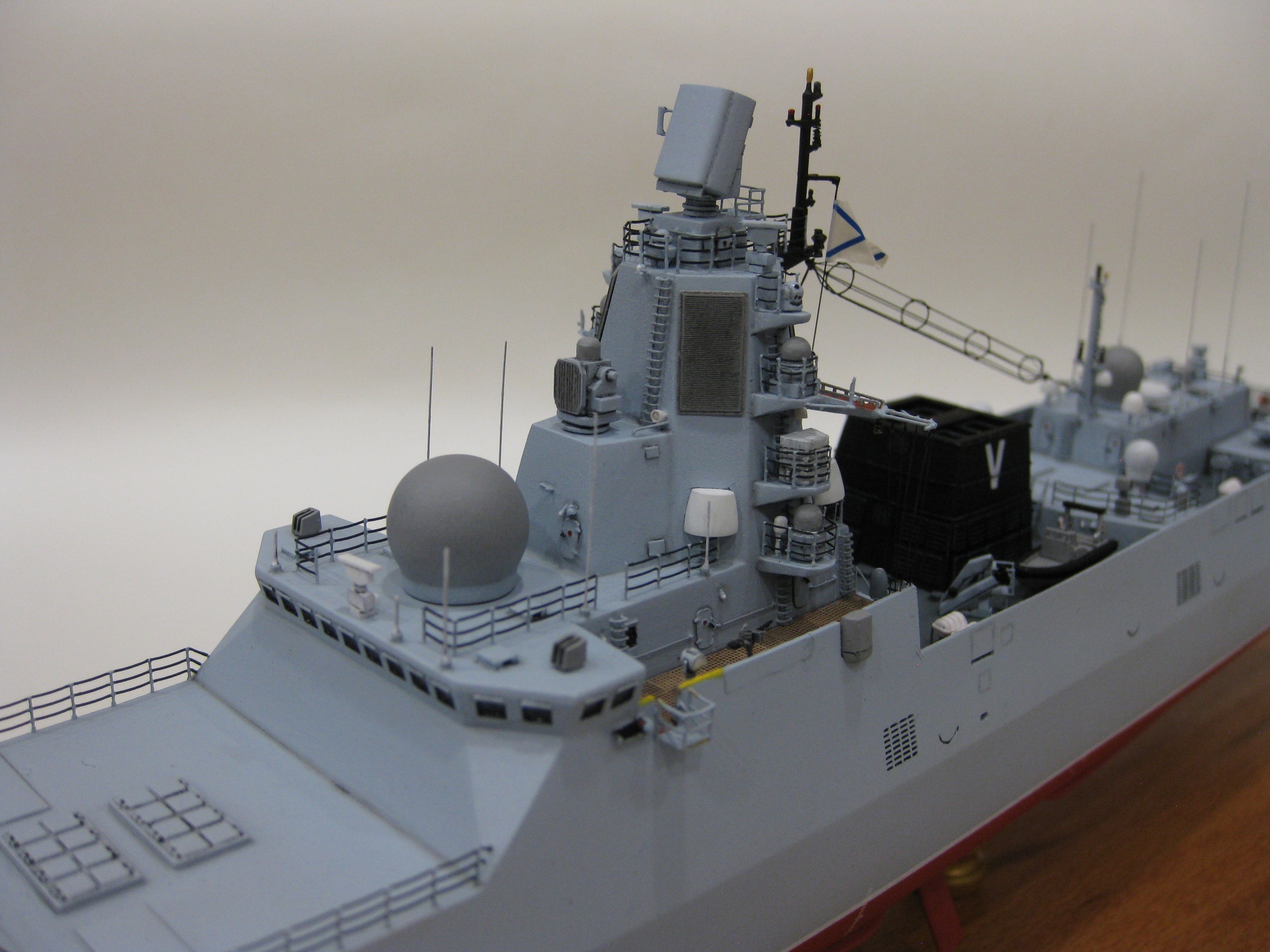

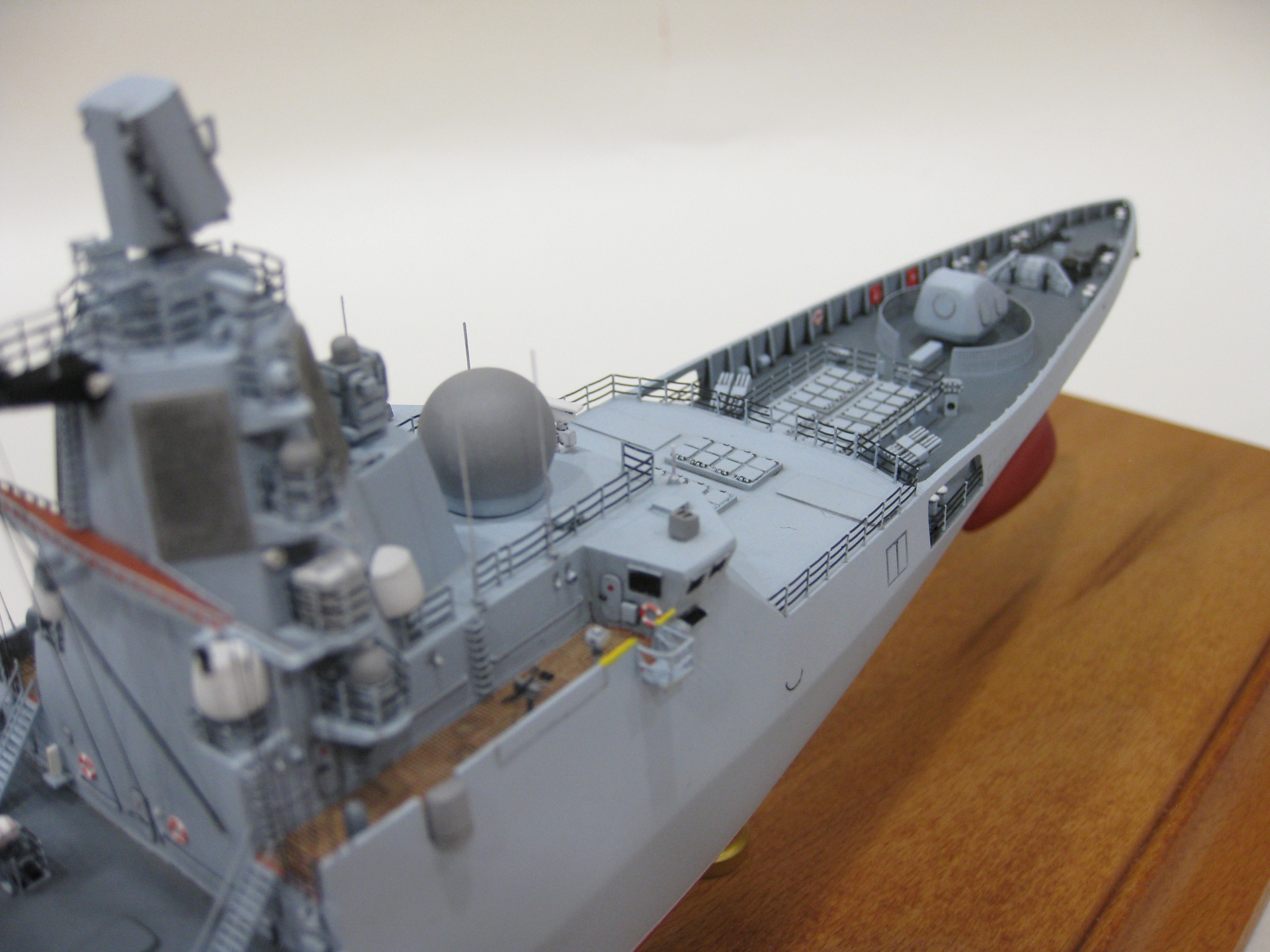

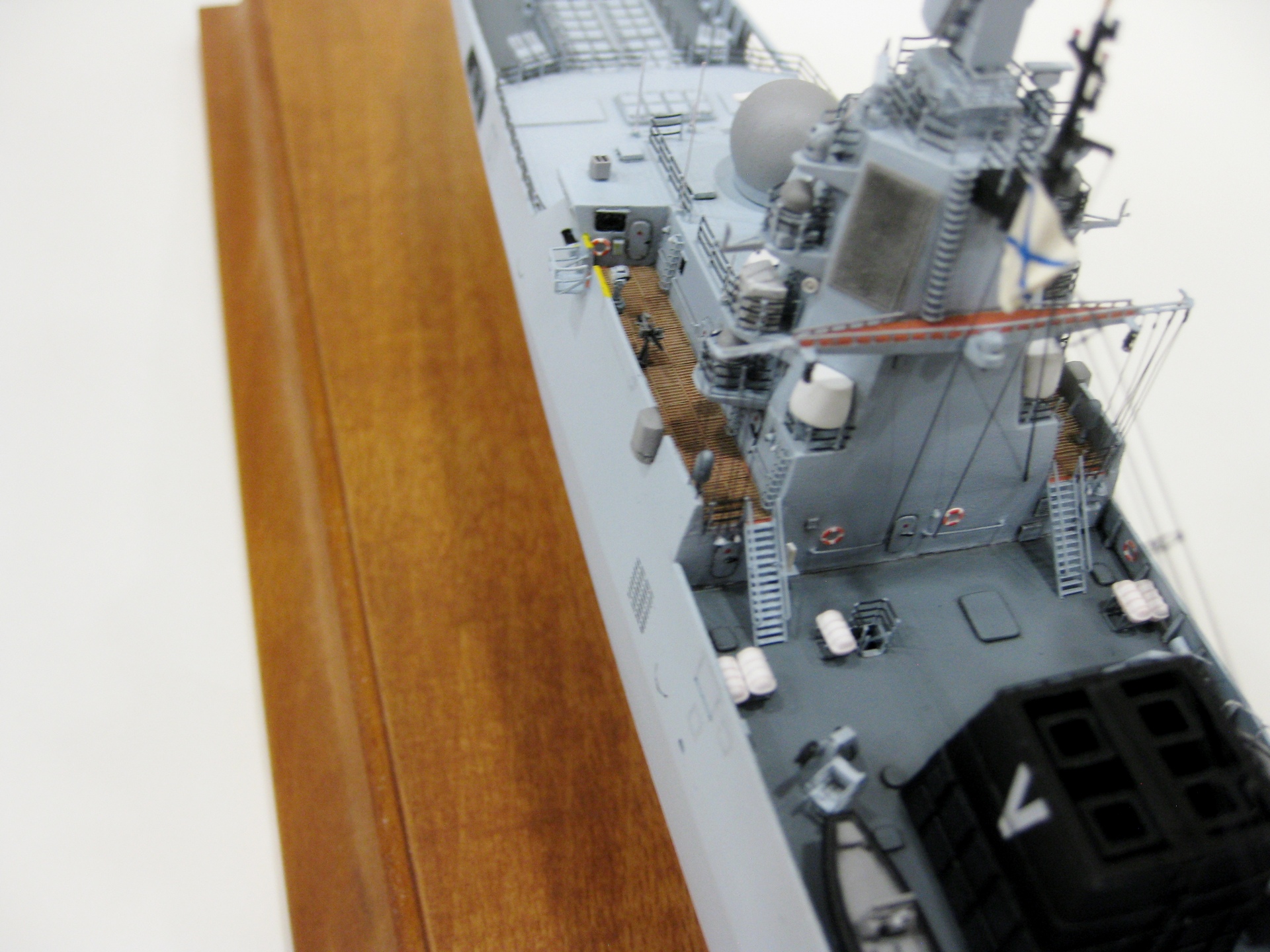

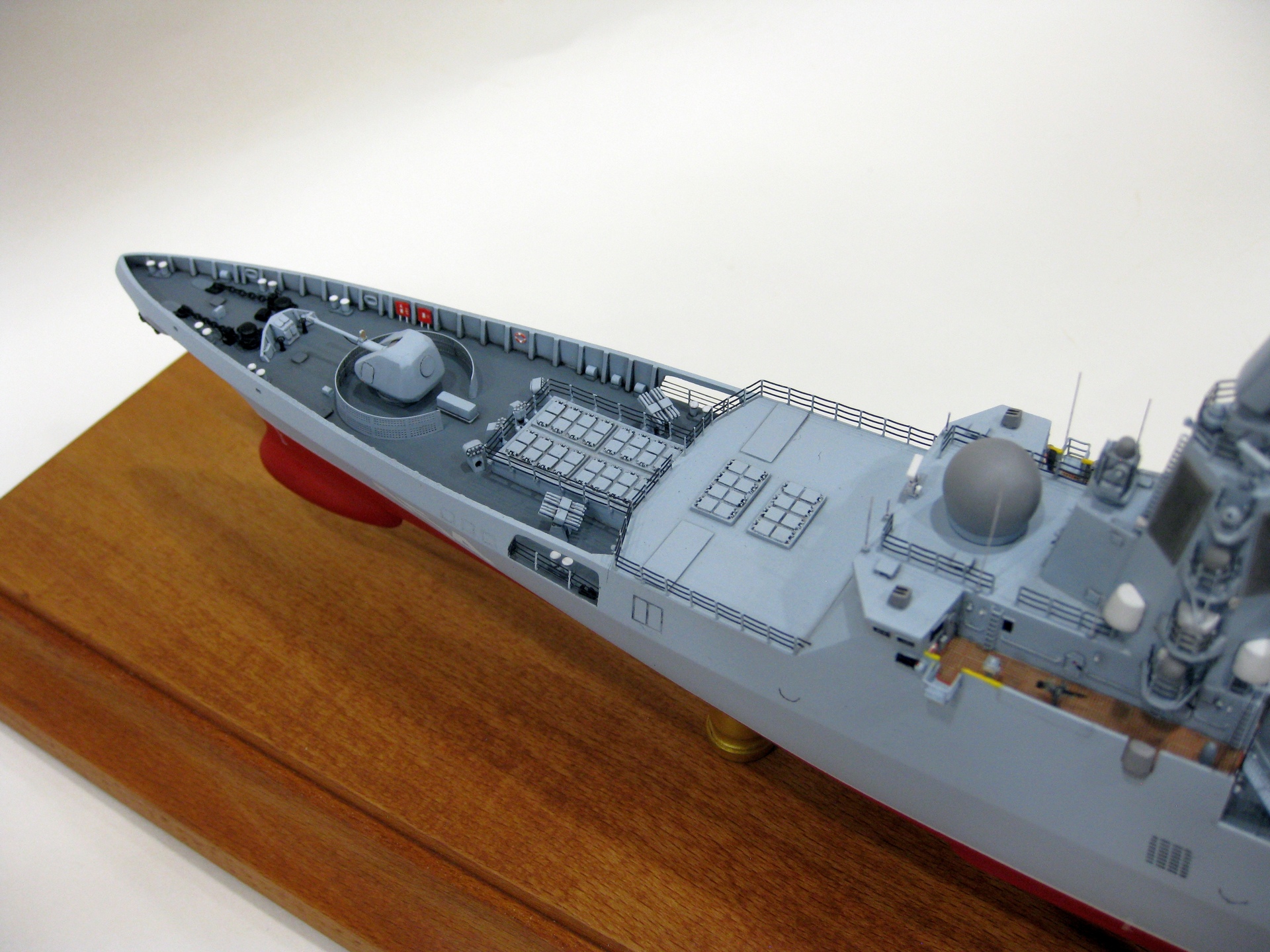

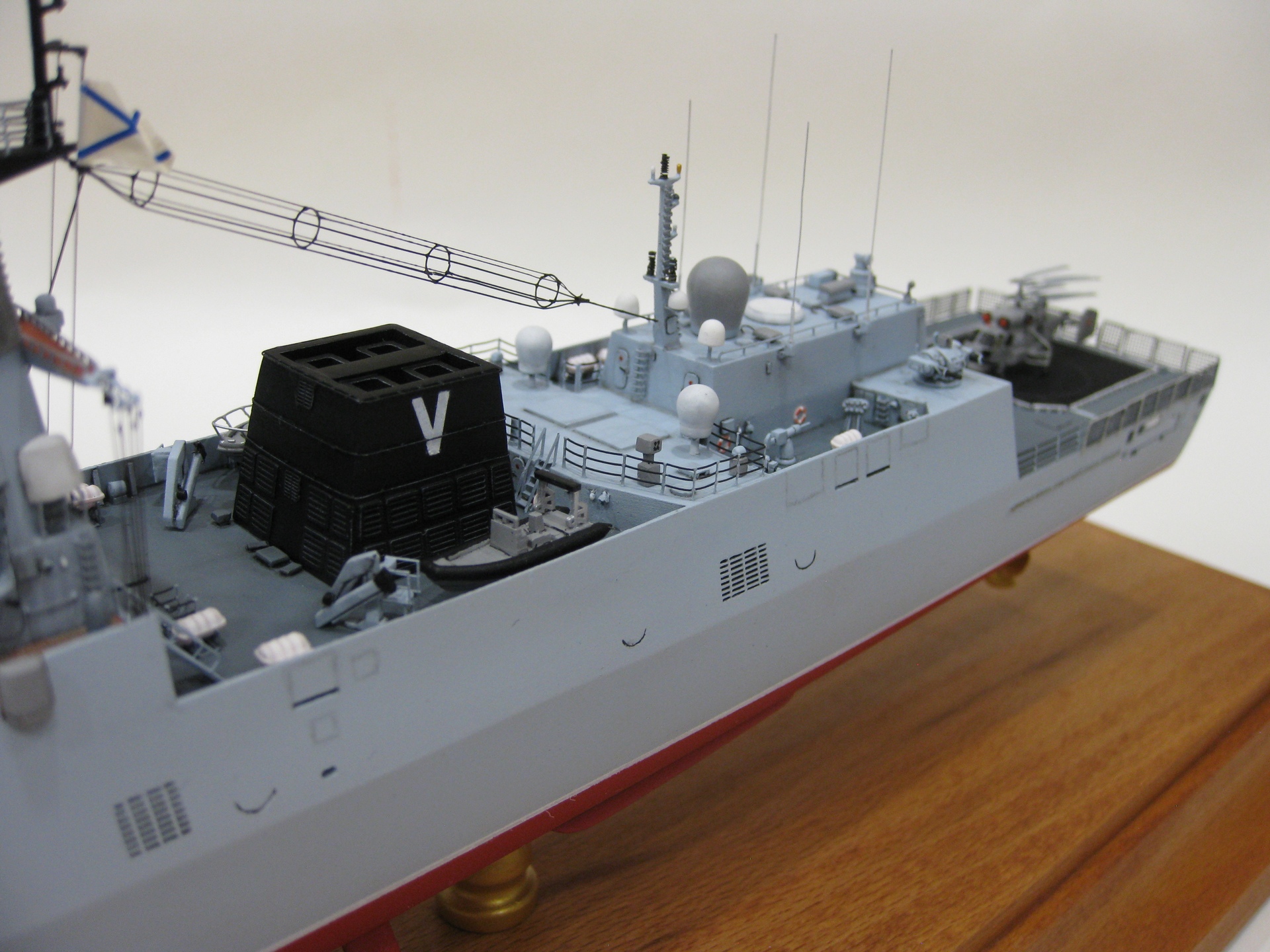

Сделал на основе комплекта 3D-печати, разработанной и распечатанной Артемом П. (г. Владивосток). Корпус напечатан пластиком, надстройка и немногочисленная мелочевка – фотополимером. Пришлось доводить до ума практически каждую деталь. Примерно половину всей мелочи изготовлено самостоятельно, применял пластик, проволоку, части плат от травления и прочее. Кольцевую антенну сделал из тянутого литника и проволоки. Применил набор травления от Микродизайна; спасплоты, Бл-680, прожекторы – от Scale3D; Аквалайн-211 – от Рюрик; разное универсальное травление от разных производителей; спас.круги, кормовой герб, звезды у якорных клюзов – от QuintaStudio;

декали – остатки разного из загашников, вертолетка – от OrangeHobby.

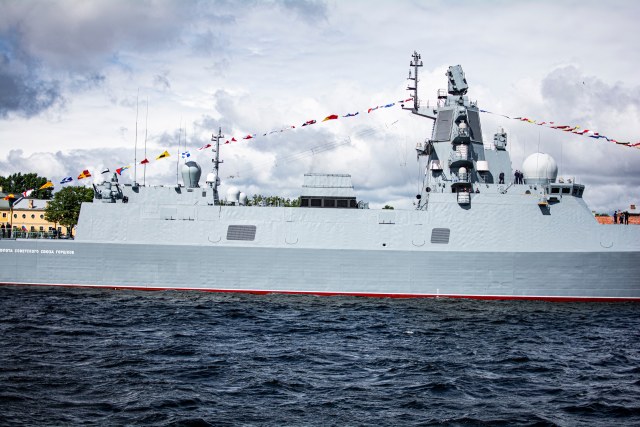

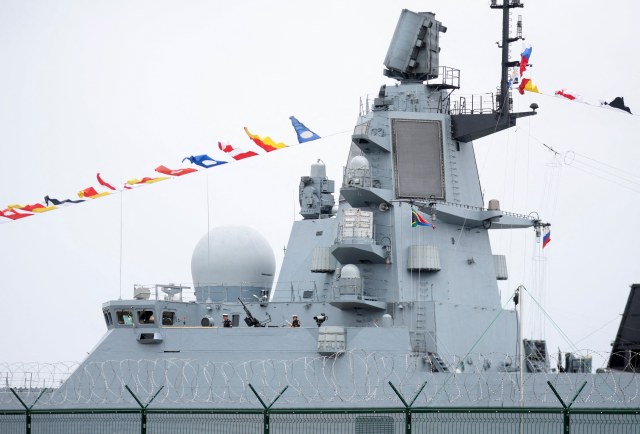

Красил Тамией, намешивал «на глаз», потому как прототип перекрашивался в разные оттенки много раз (судя по фото из сети); попробовал в применении металлики и грунт от JimScale (понравились). Лаки водные, глянец - Акан, матовый – МодельСервис. Колпак и табличка (на фото не представлены), подставка,  – от LemonCraft (найдете в ВК).

Фото делал при искусственном освещении, так как до весны нормального естественного света на северах нет.

Несмотря на то, что некоторые элементы сделаны упрощенно, результатом очень доволен.

Не без косяков, но, тем не менее. Весь процесс занял примерно около полугода (без напрягов, но и не забрасывая надолго).

Приятного просмотра!
