Bf 109G-10 Erla
- Производитель:
- Revell
- Тип двигателя:
- Поршневая
- Тип техники:
- Военные
- Год выпуска:
- до 1960
- Масштаб модели:
- 1:72
- Страна-производитель:
- Германия
- Модель времён ВМВ:
- 1939–1945

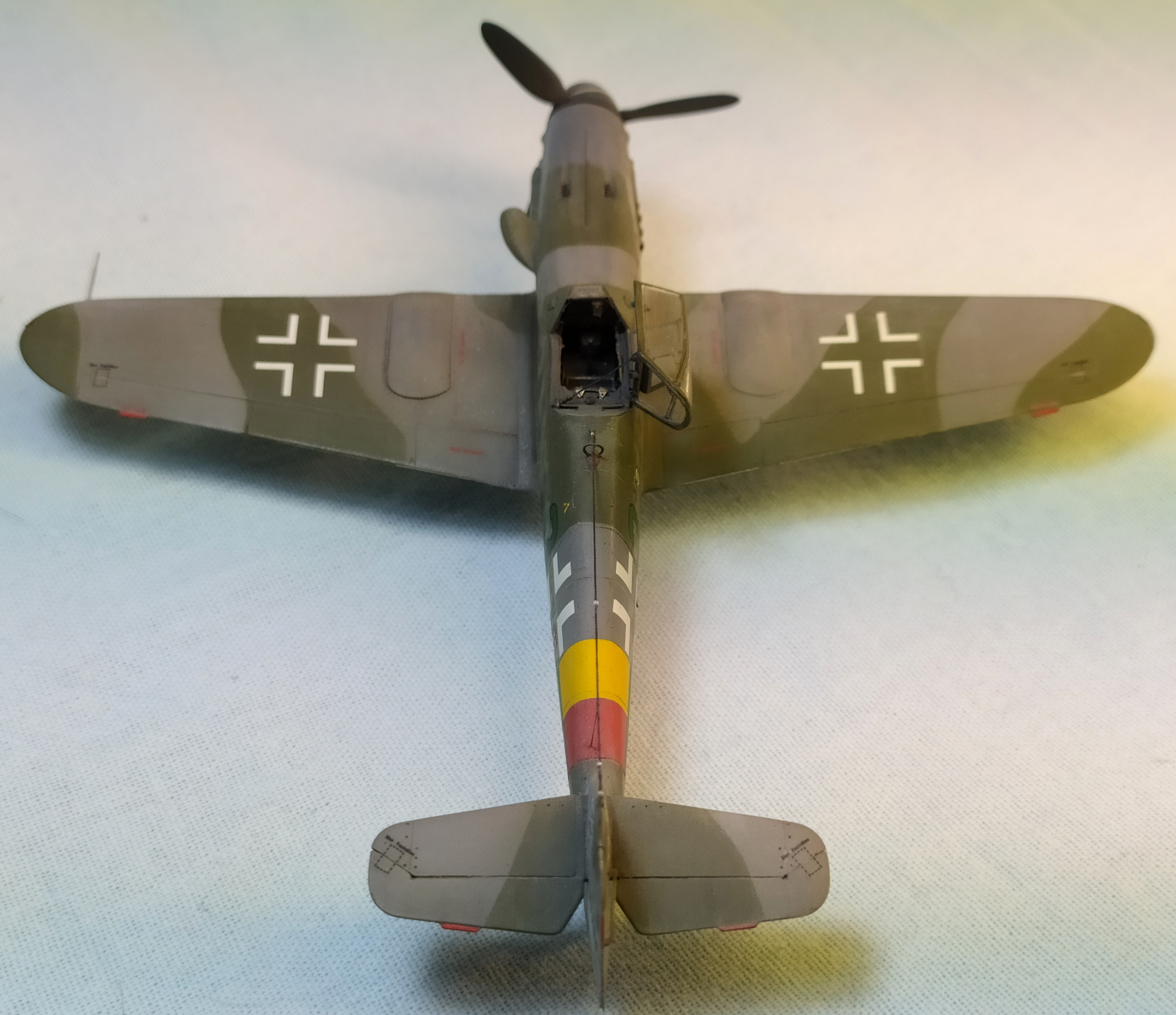

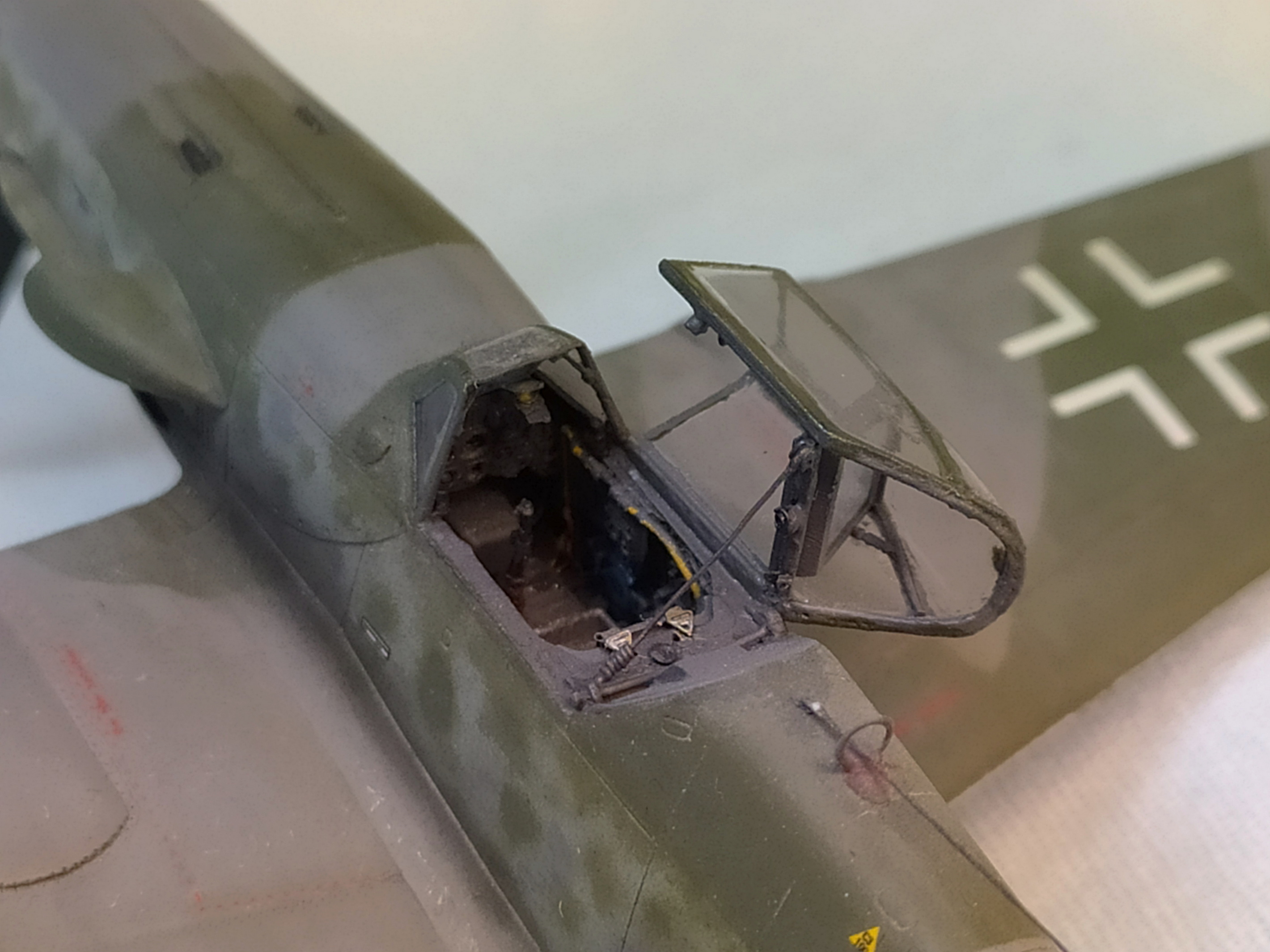

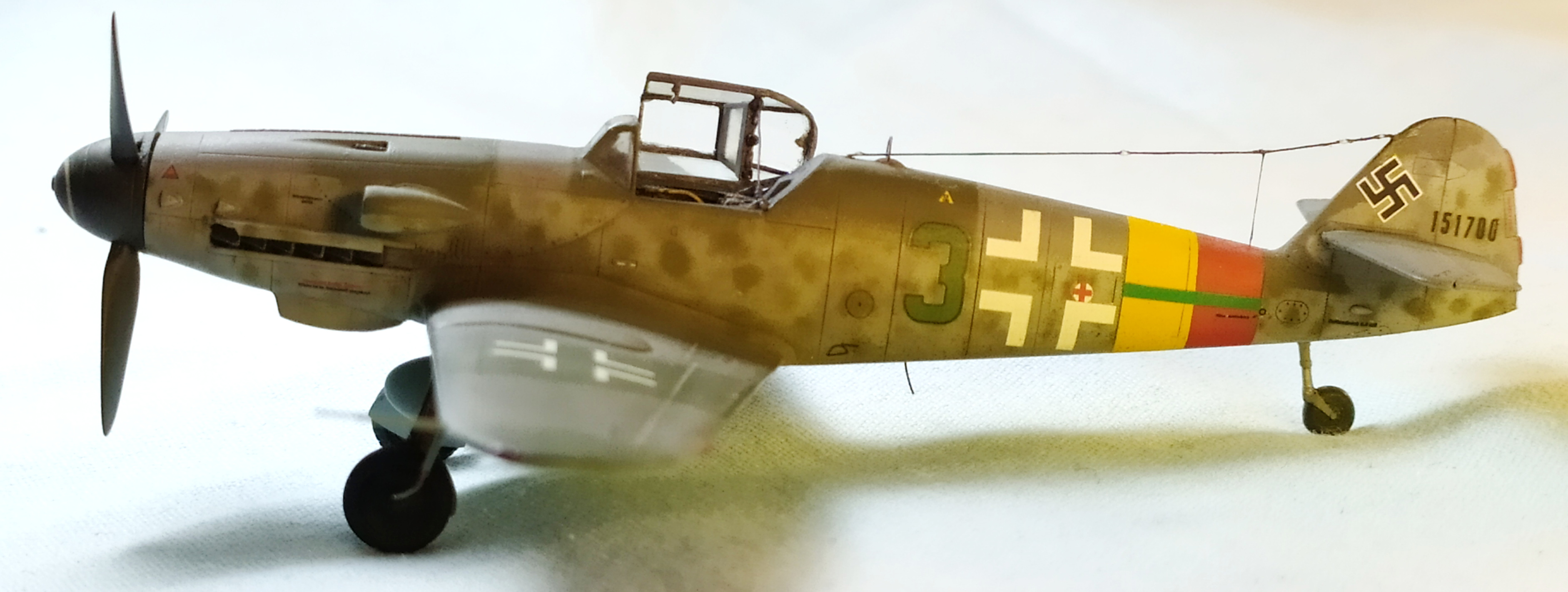

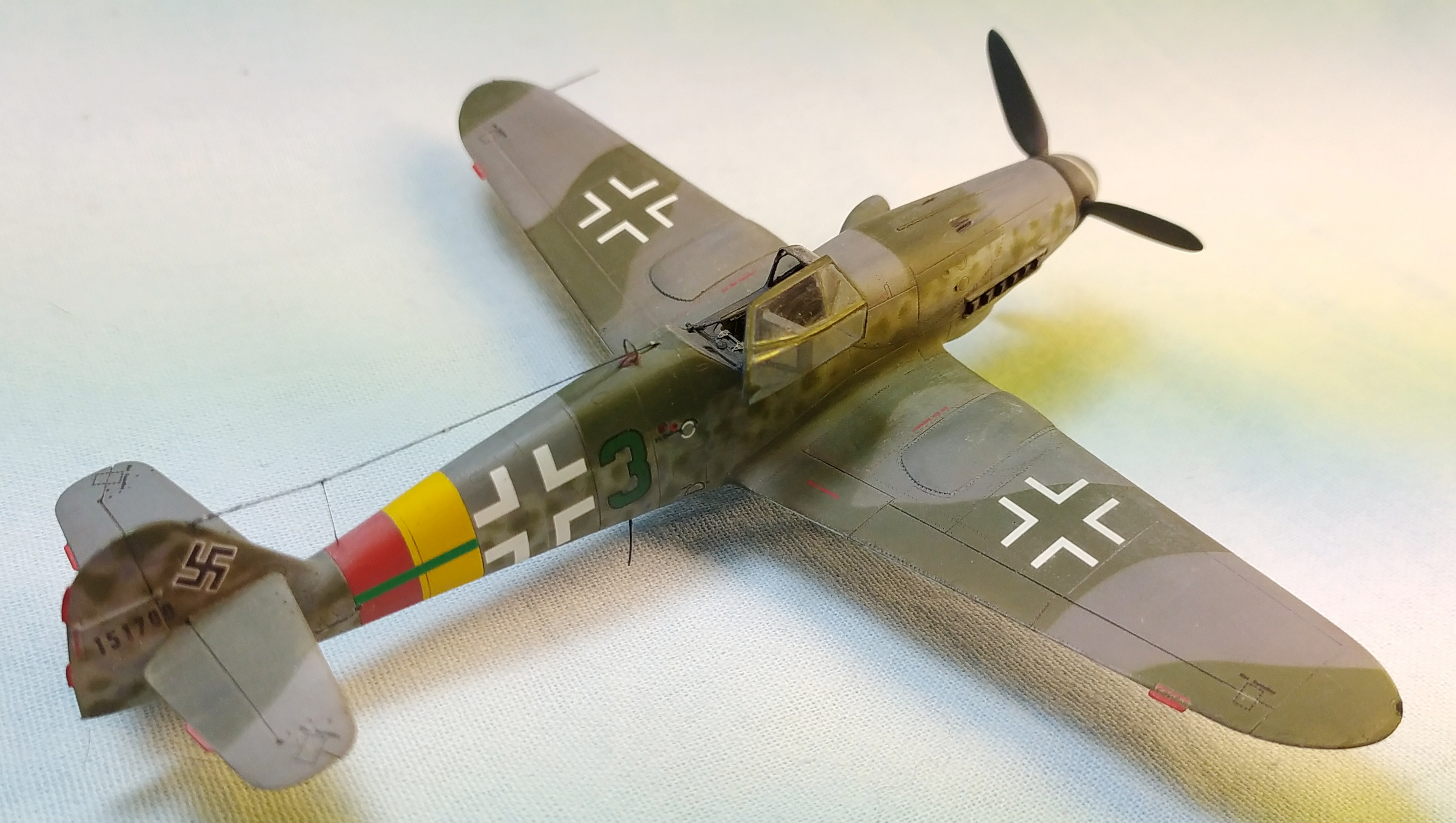

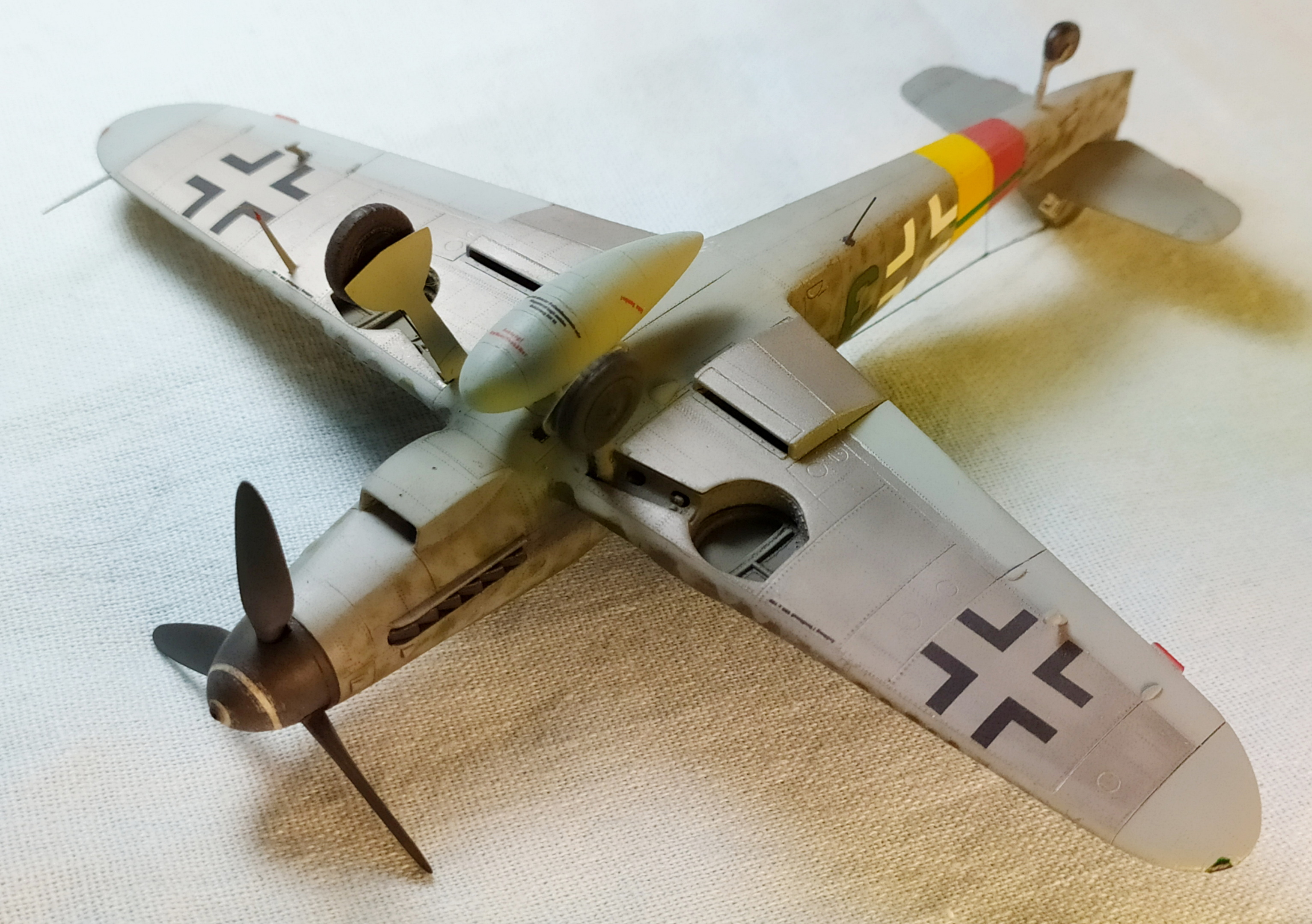

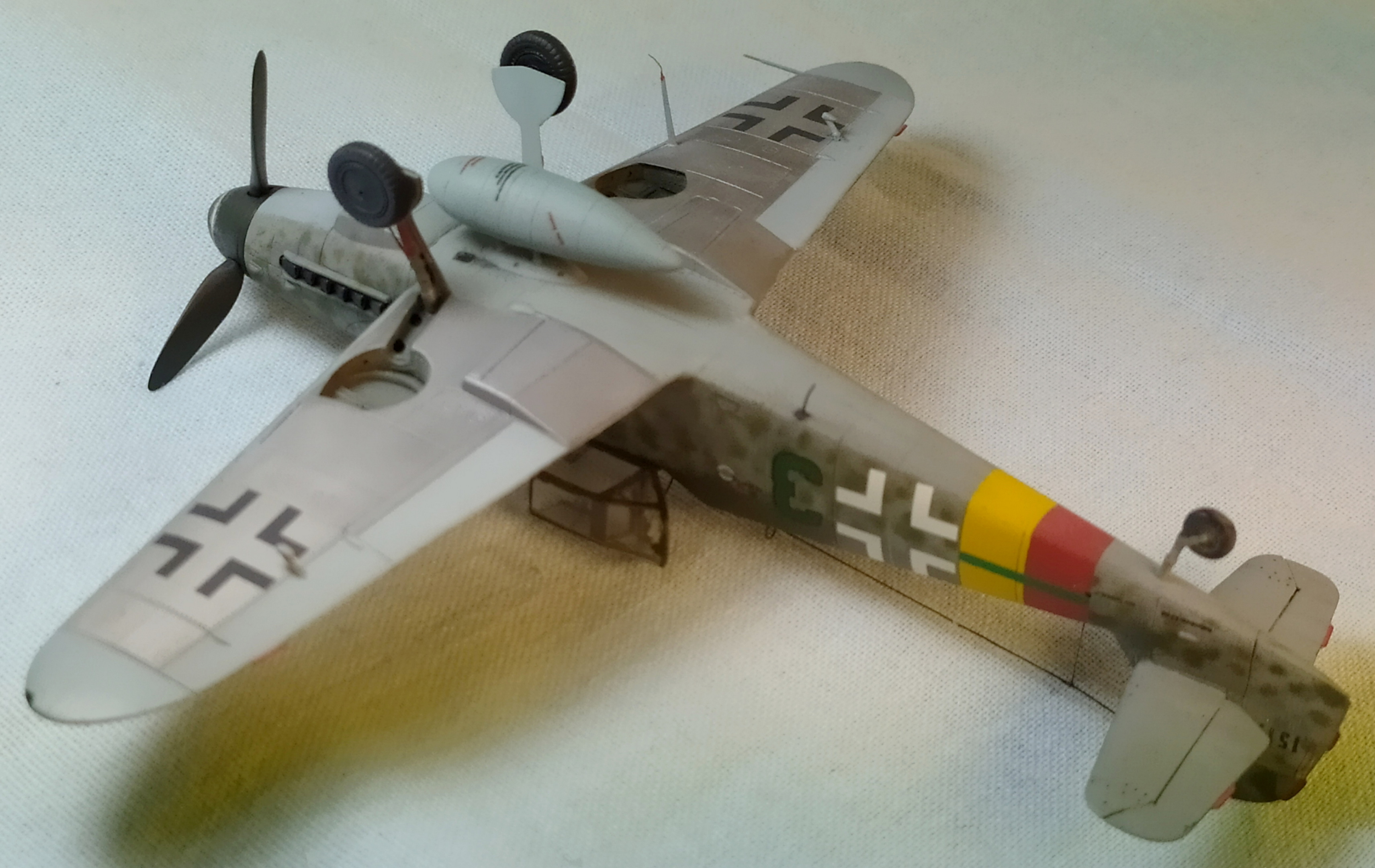

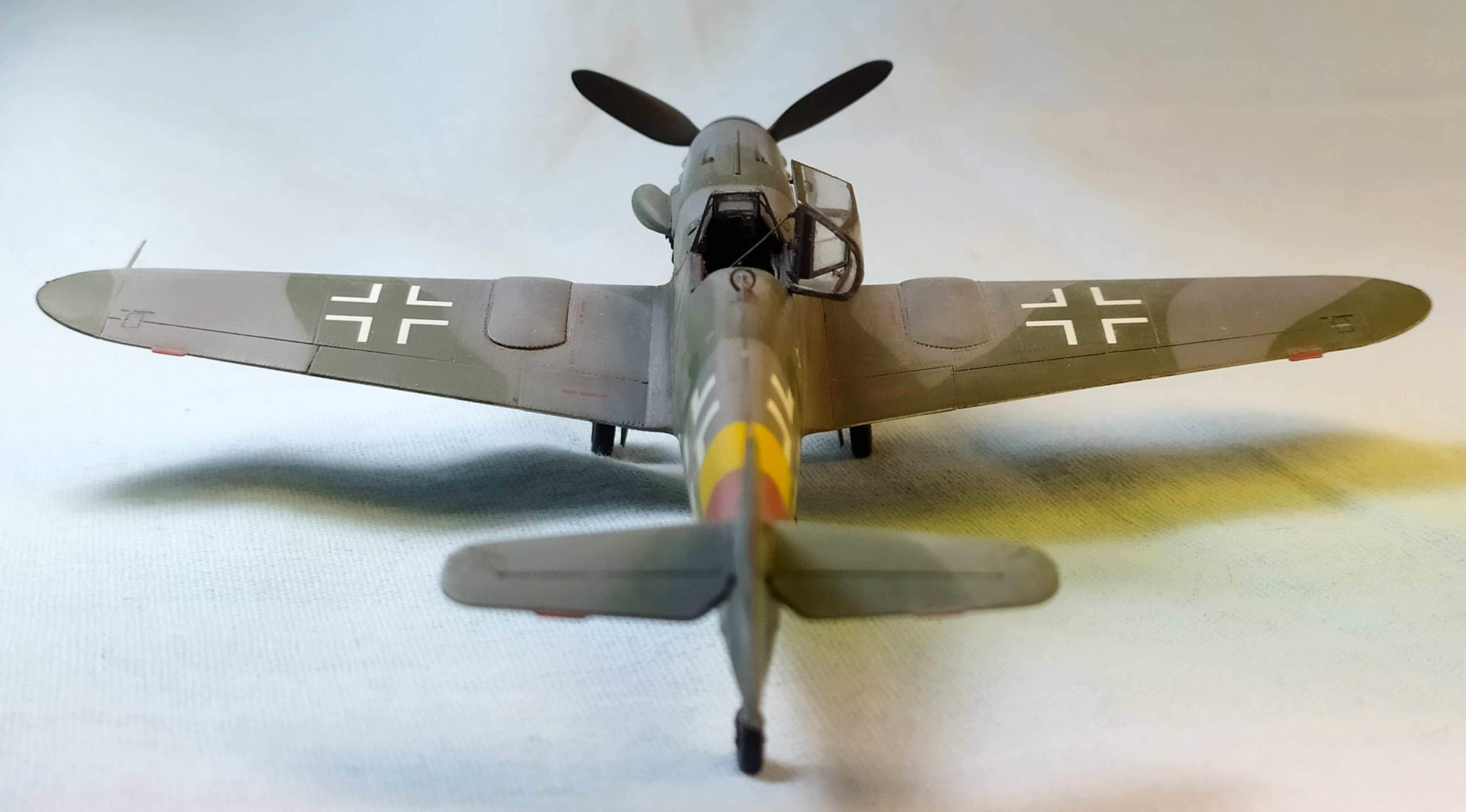

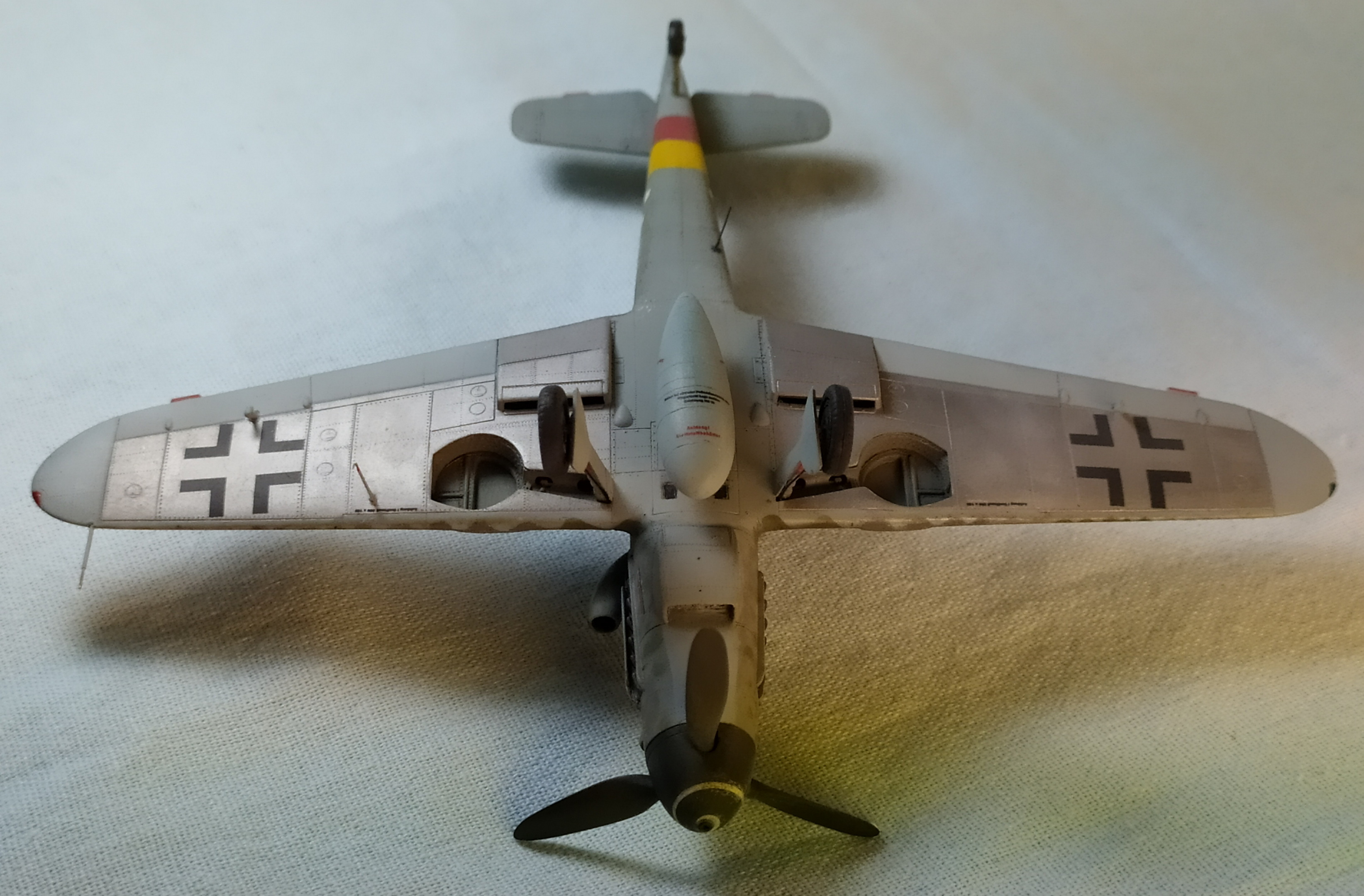

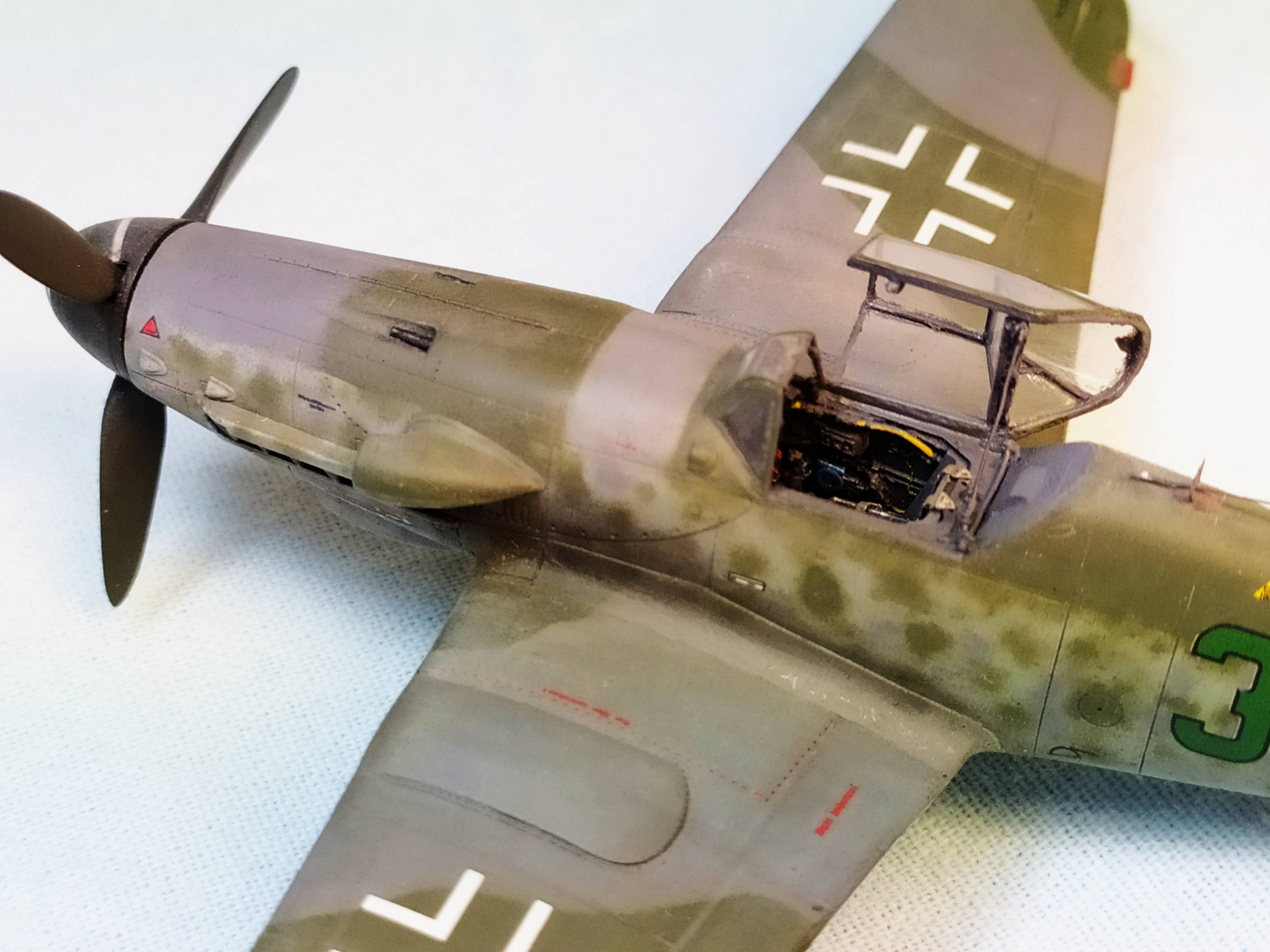

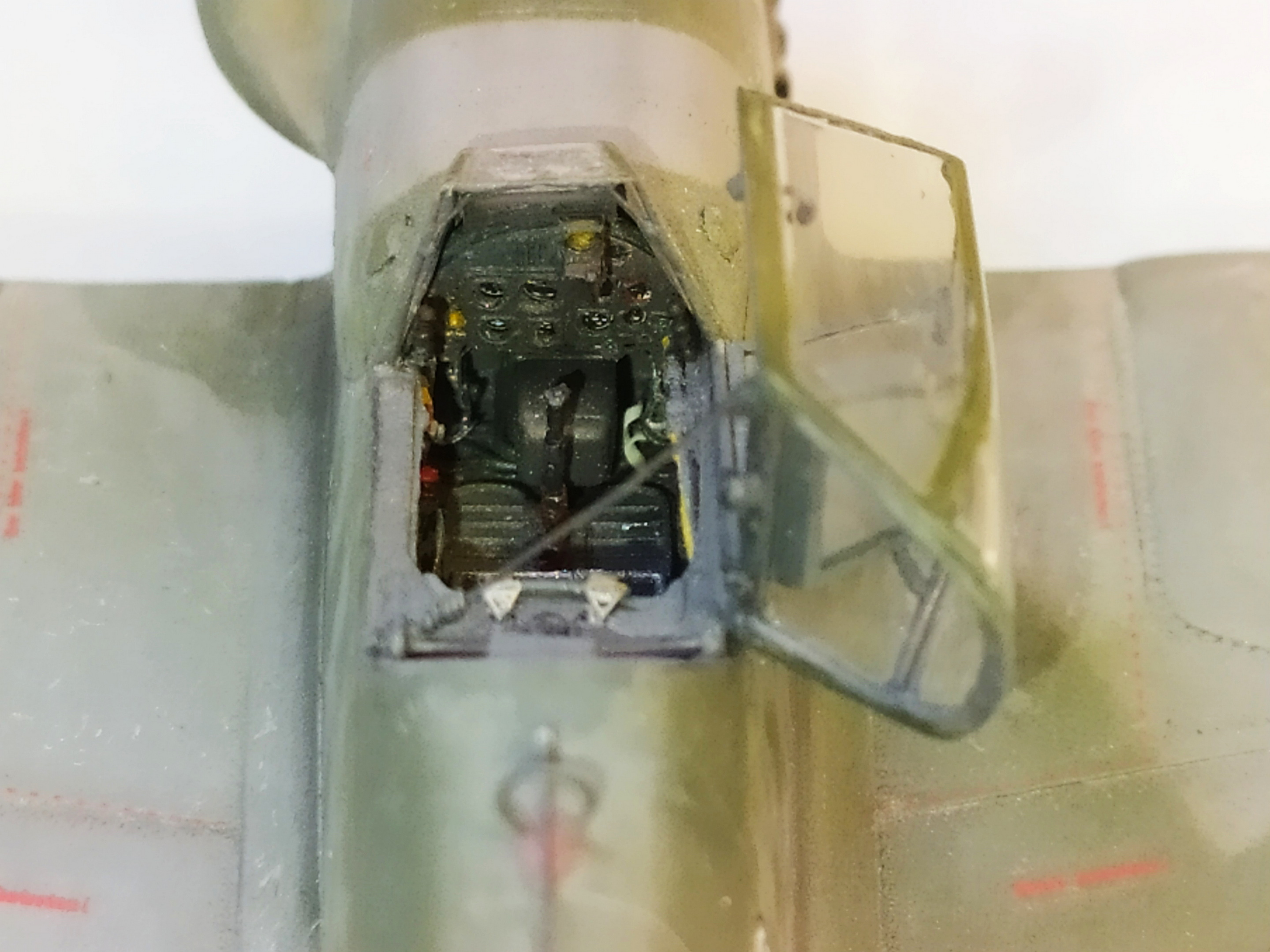

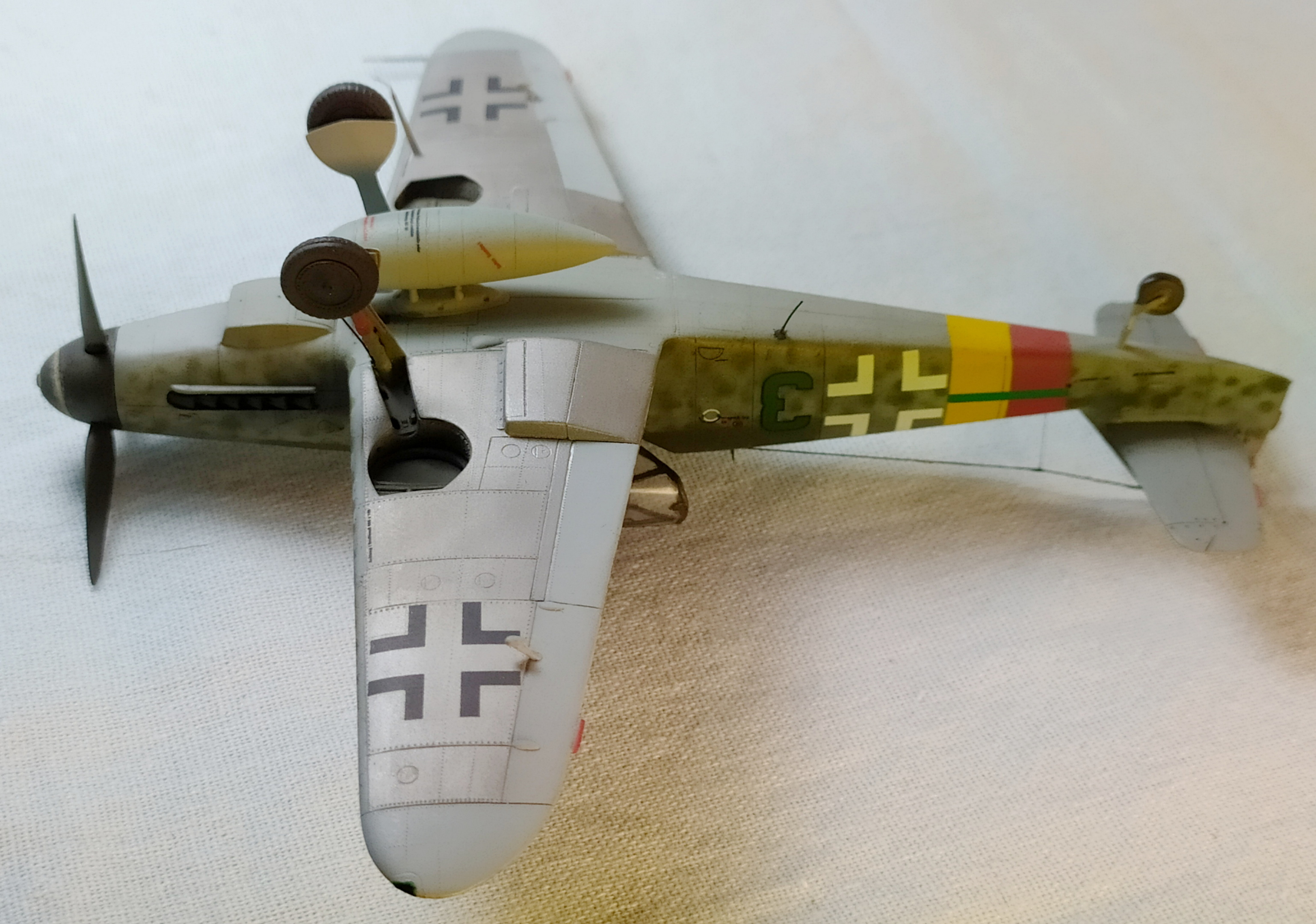

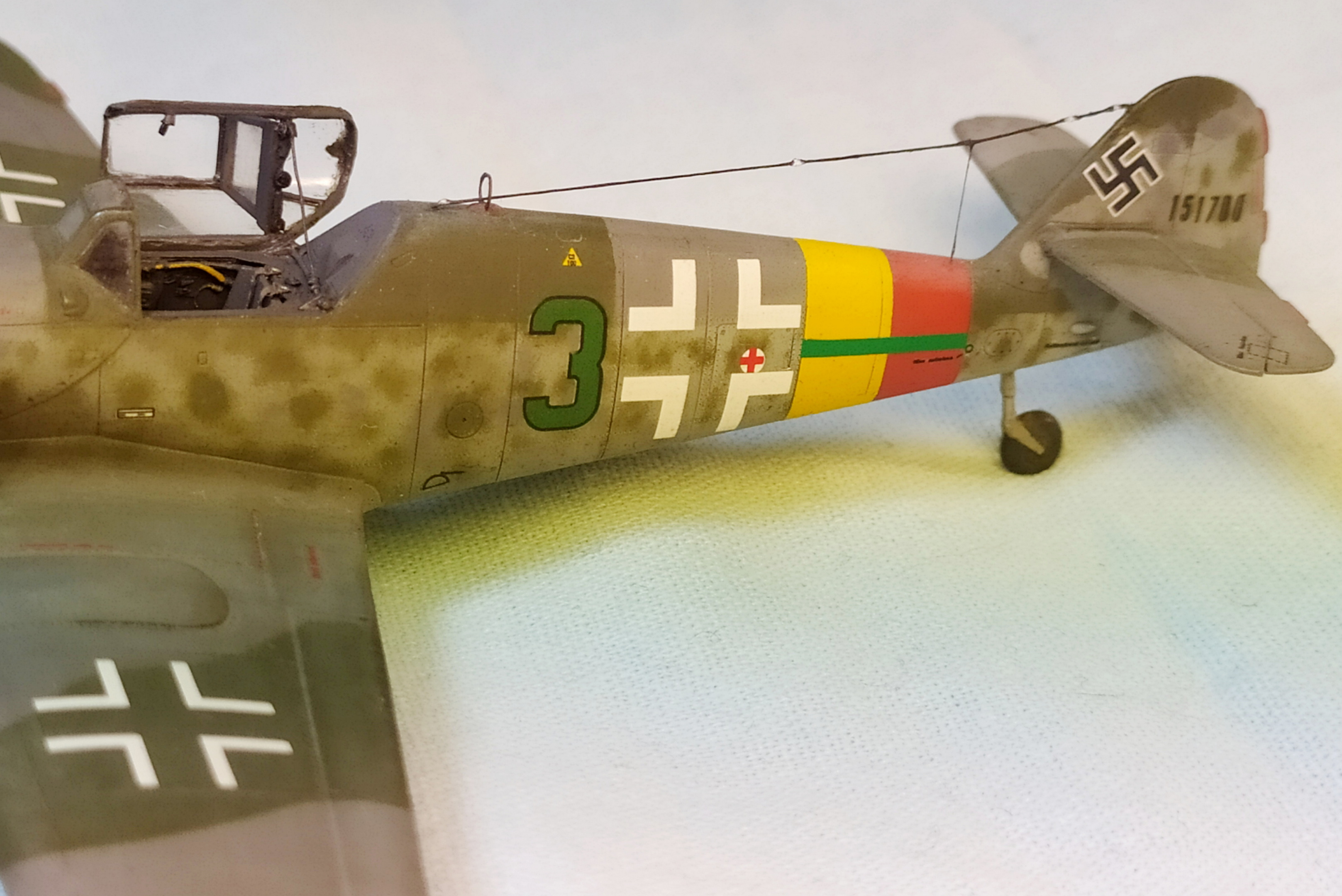

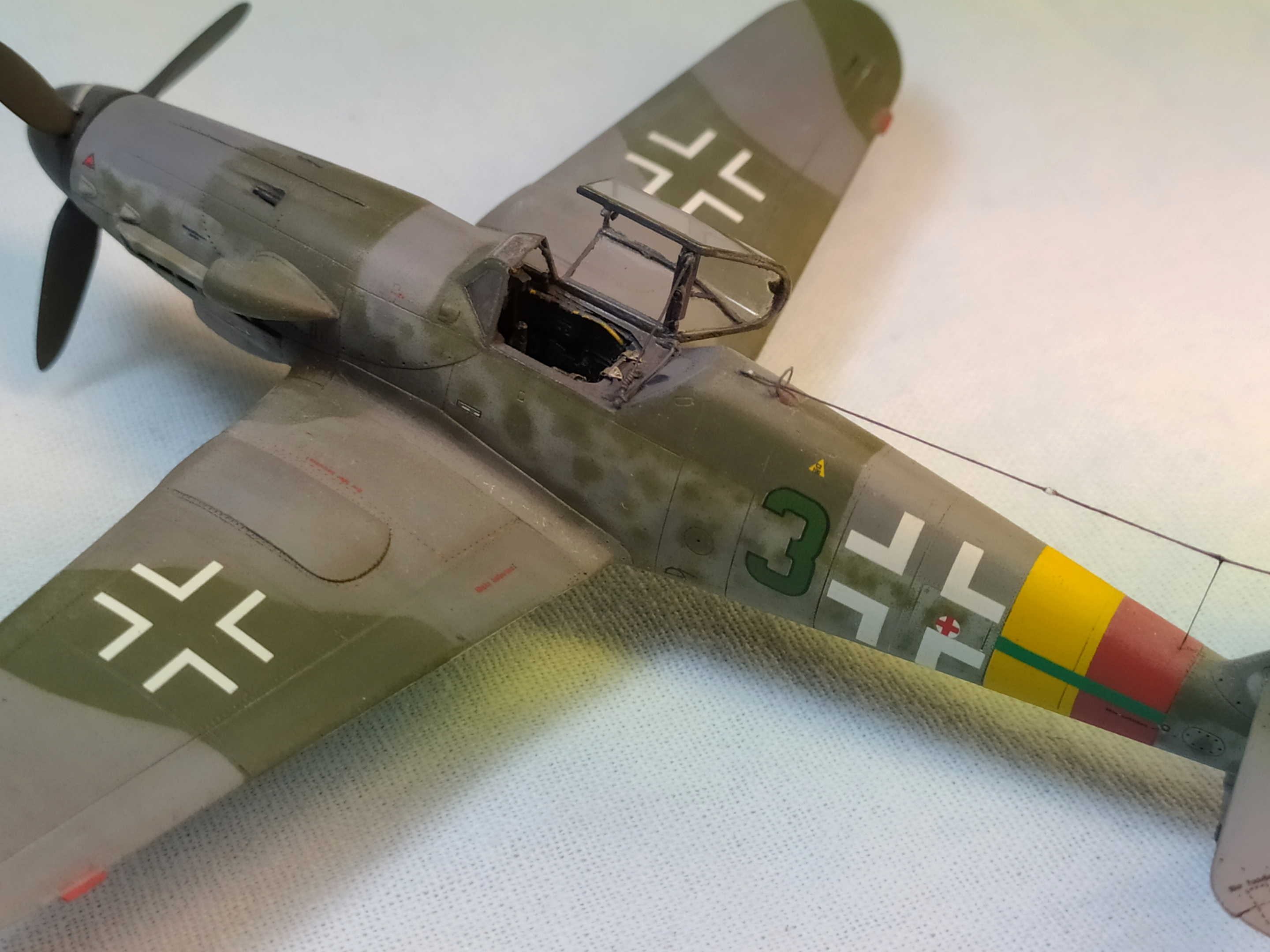

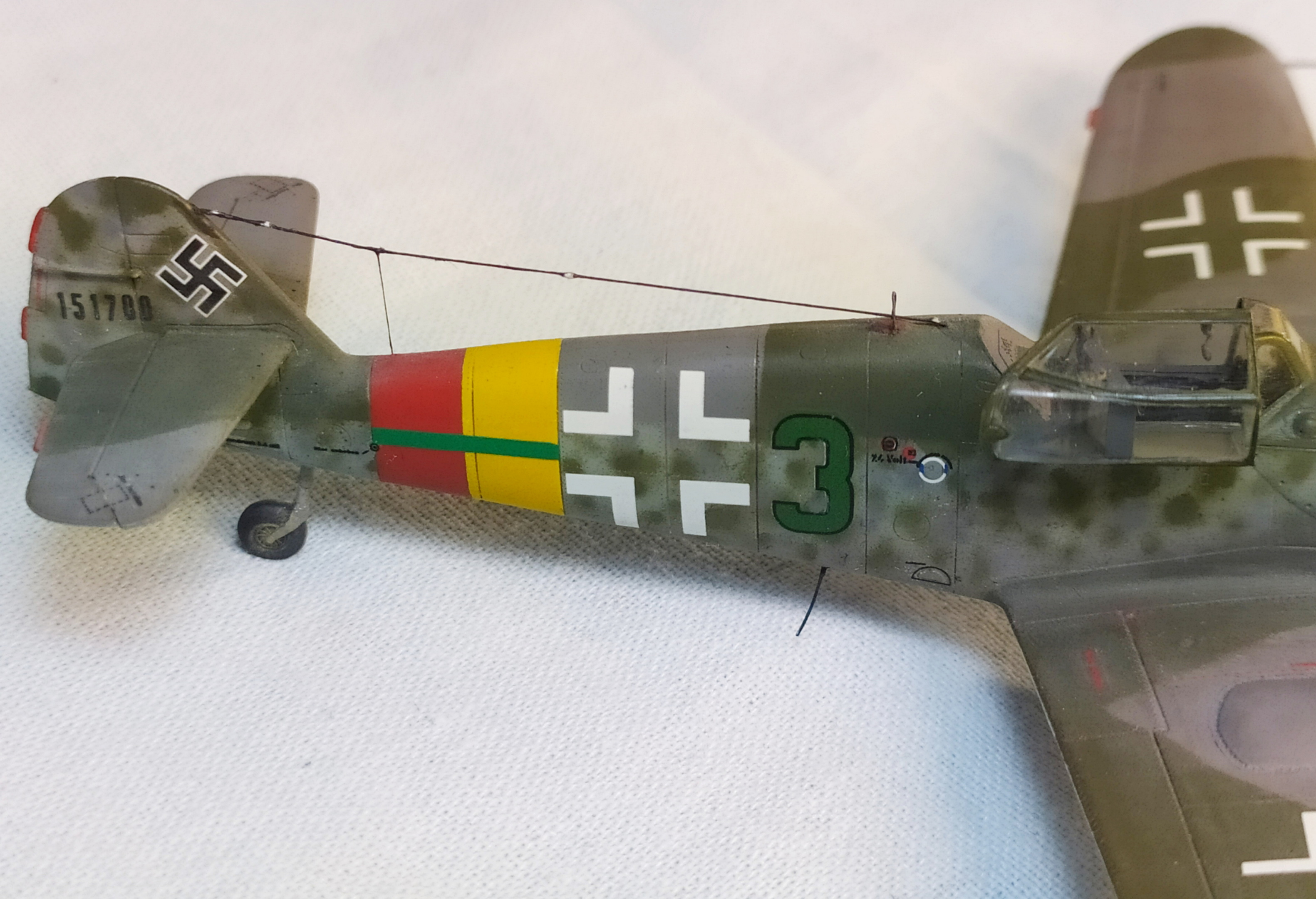

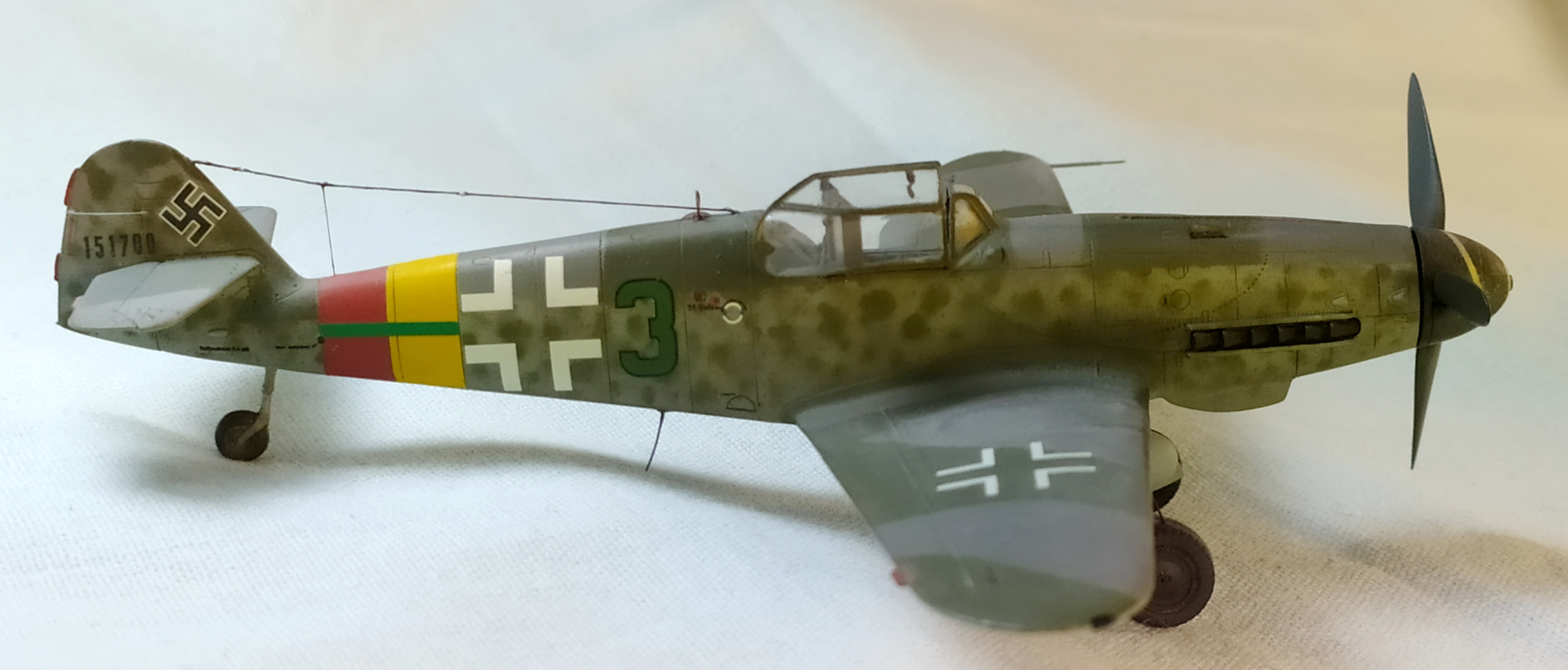

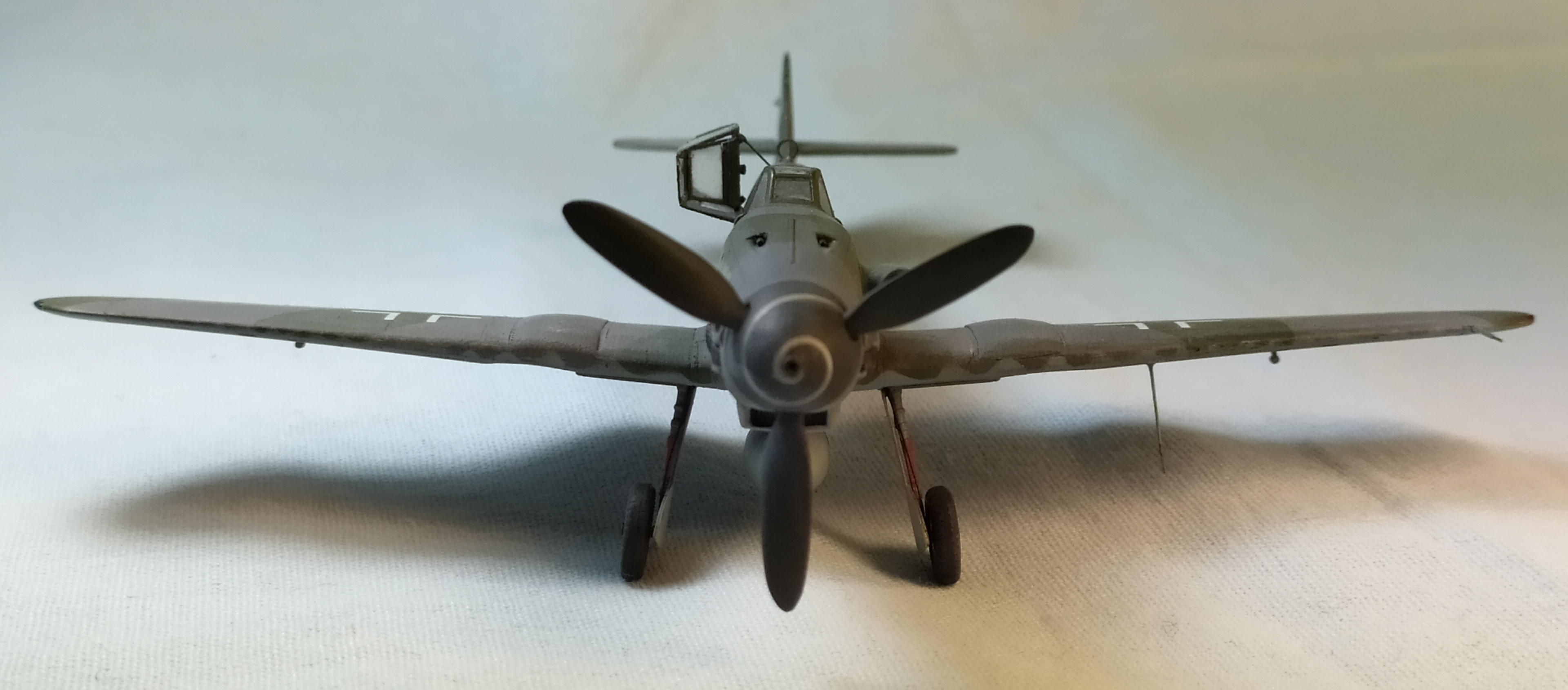

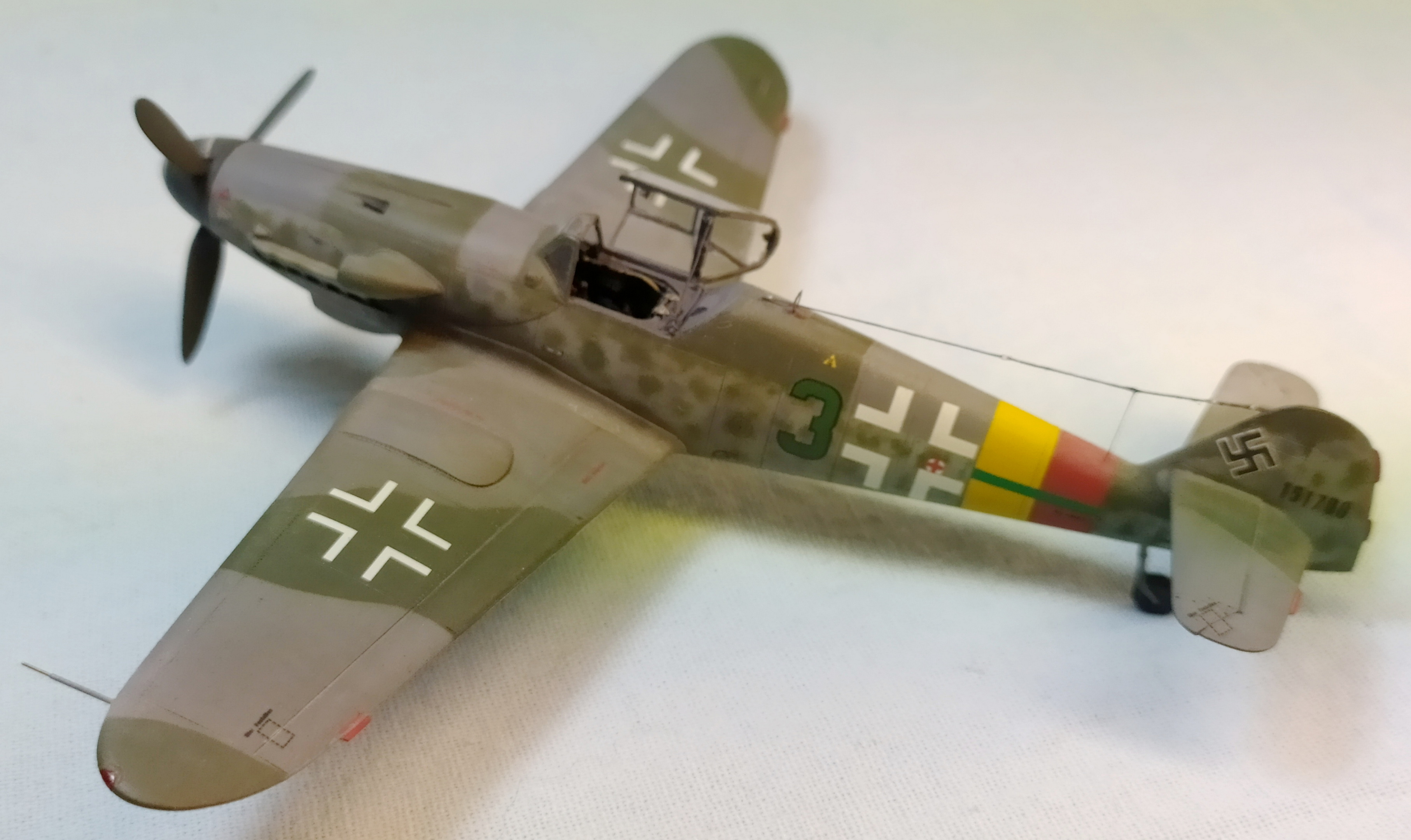

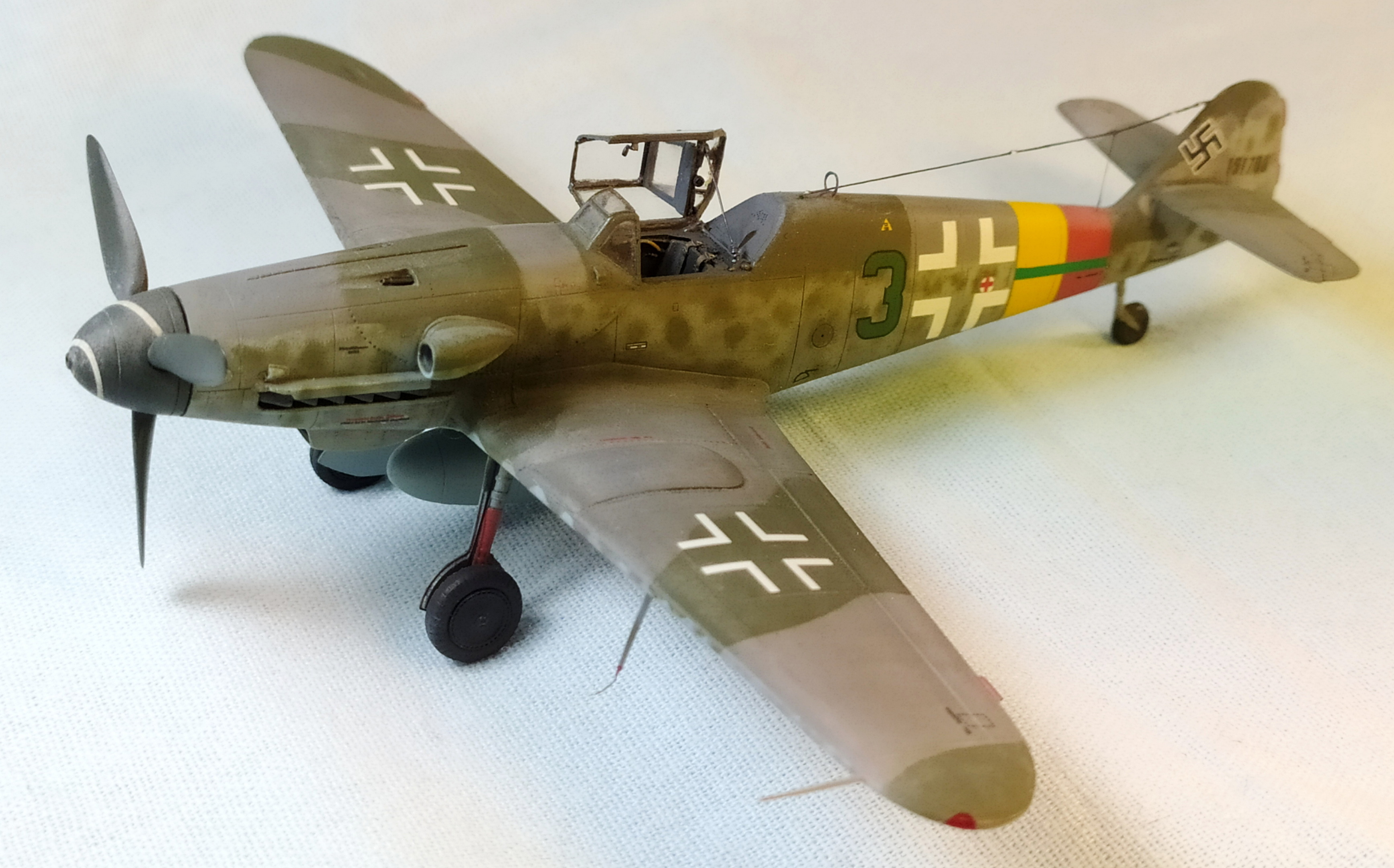

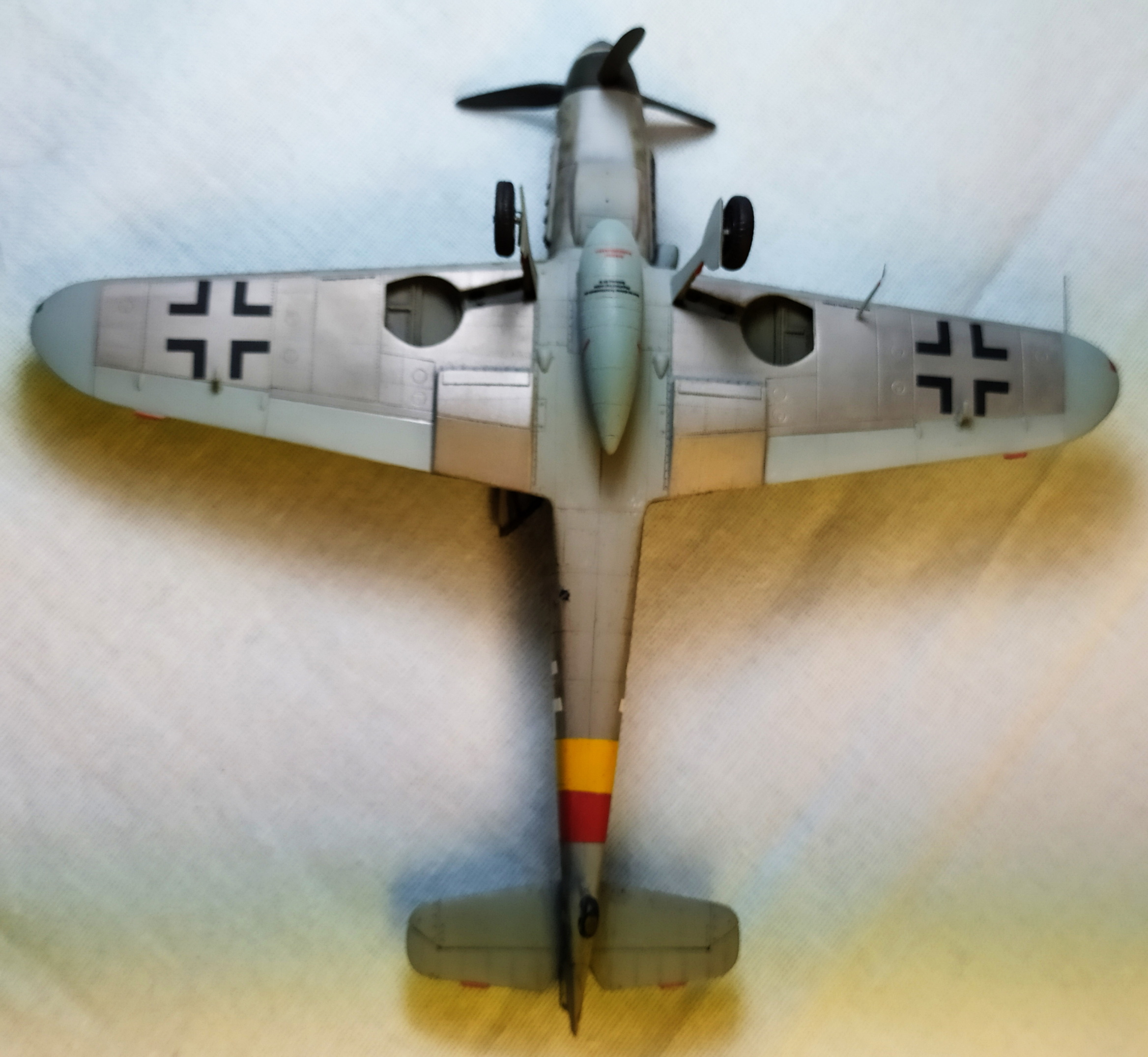

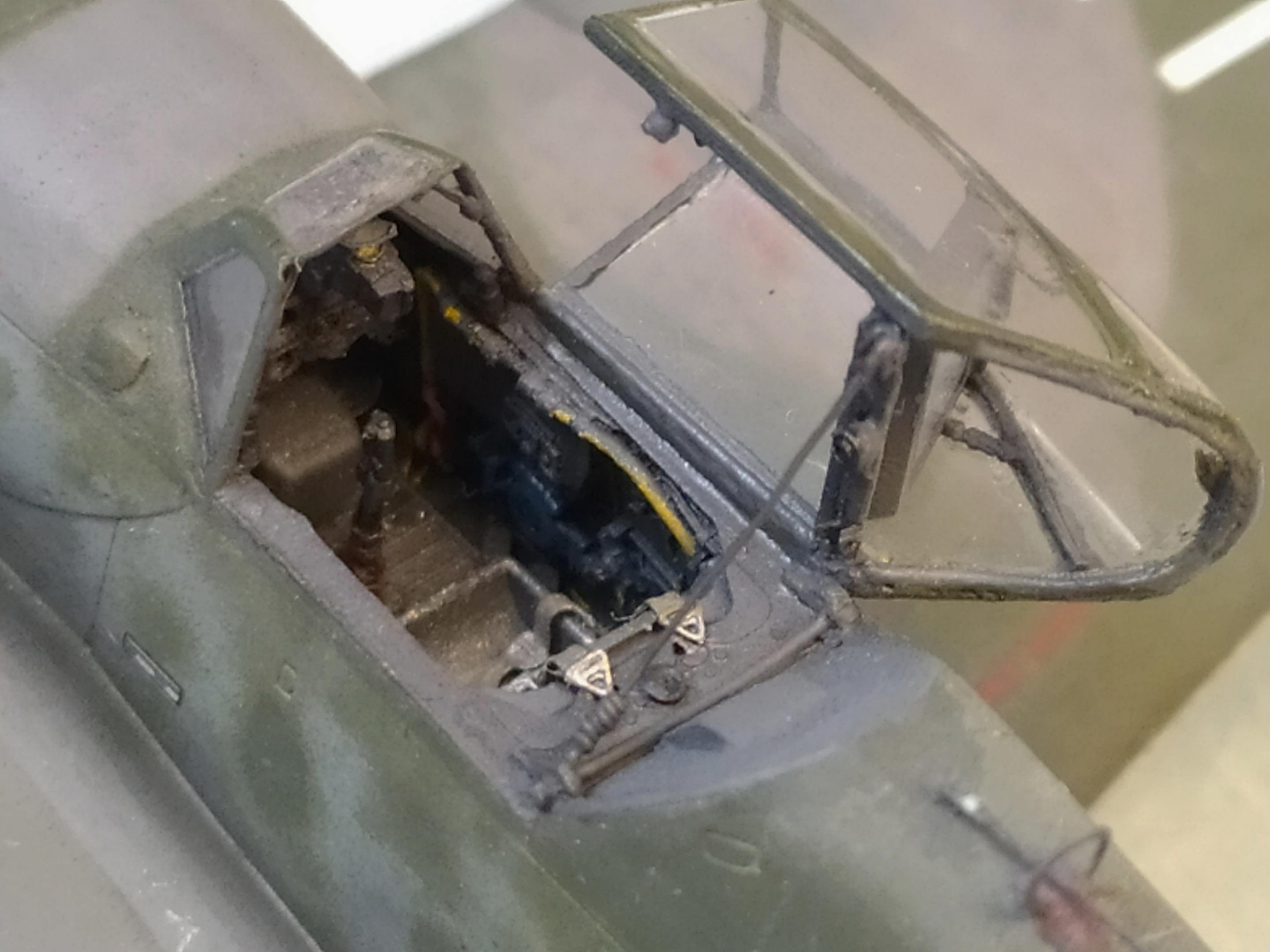

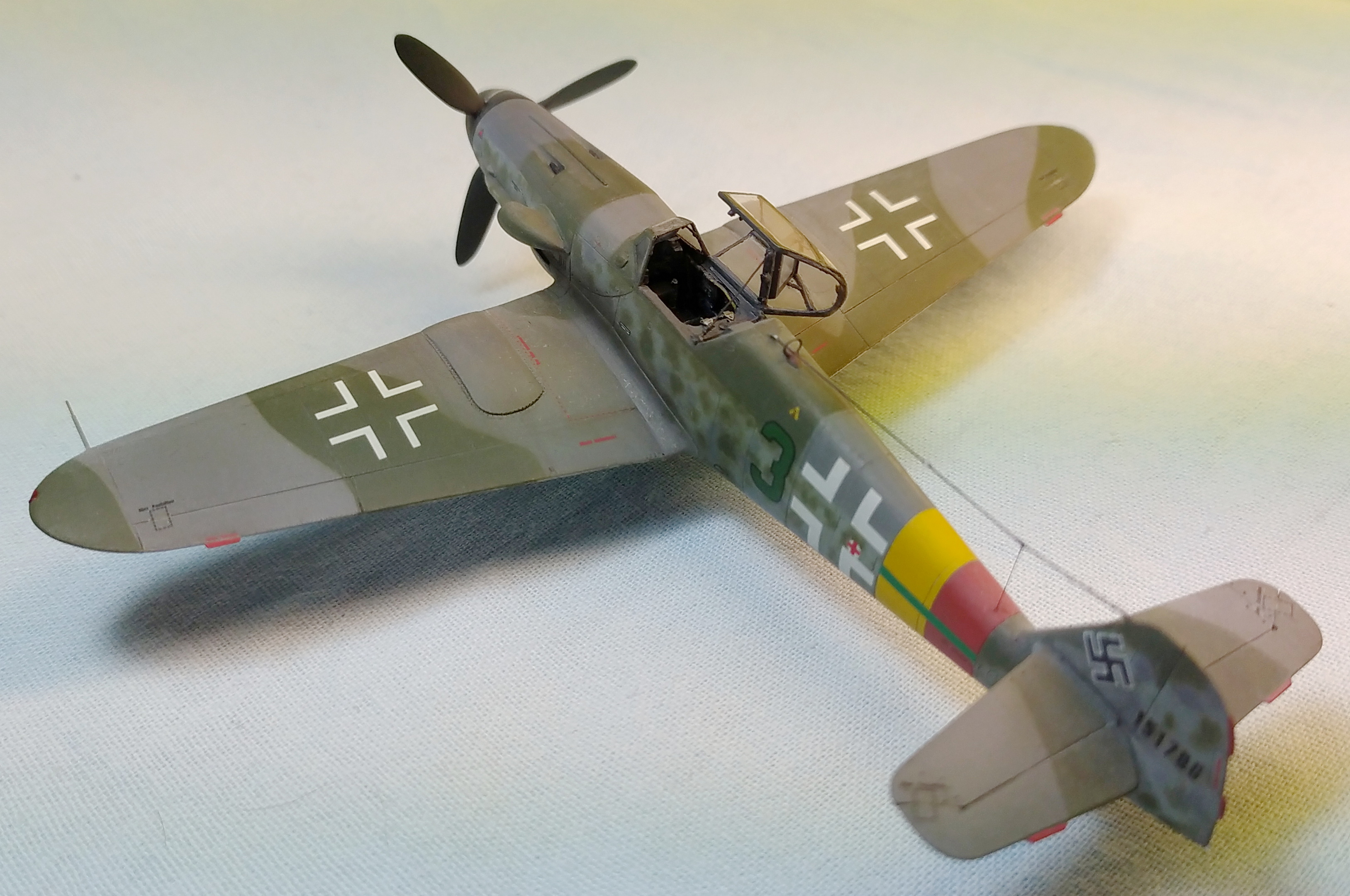

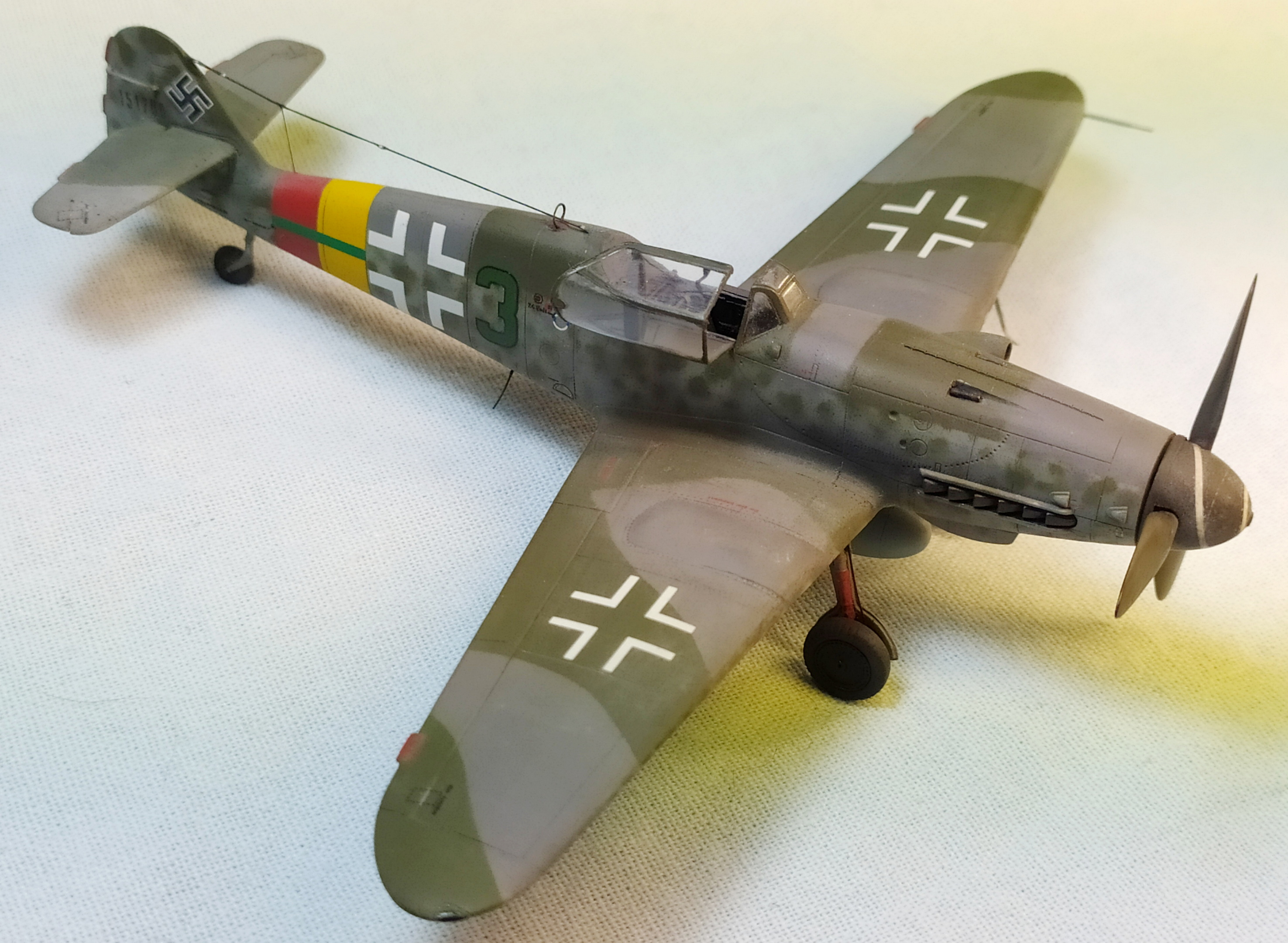

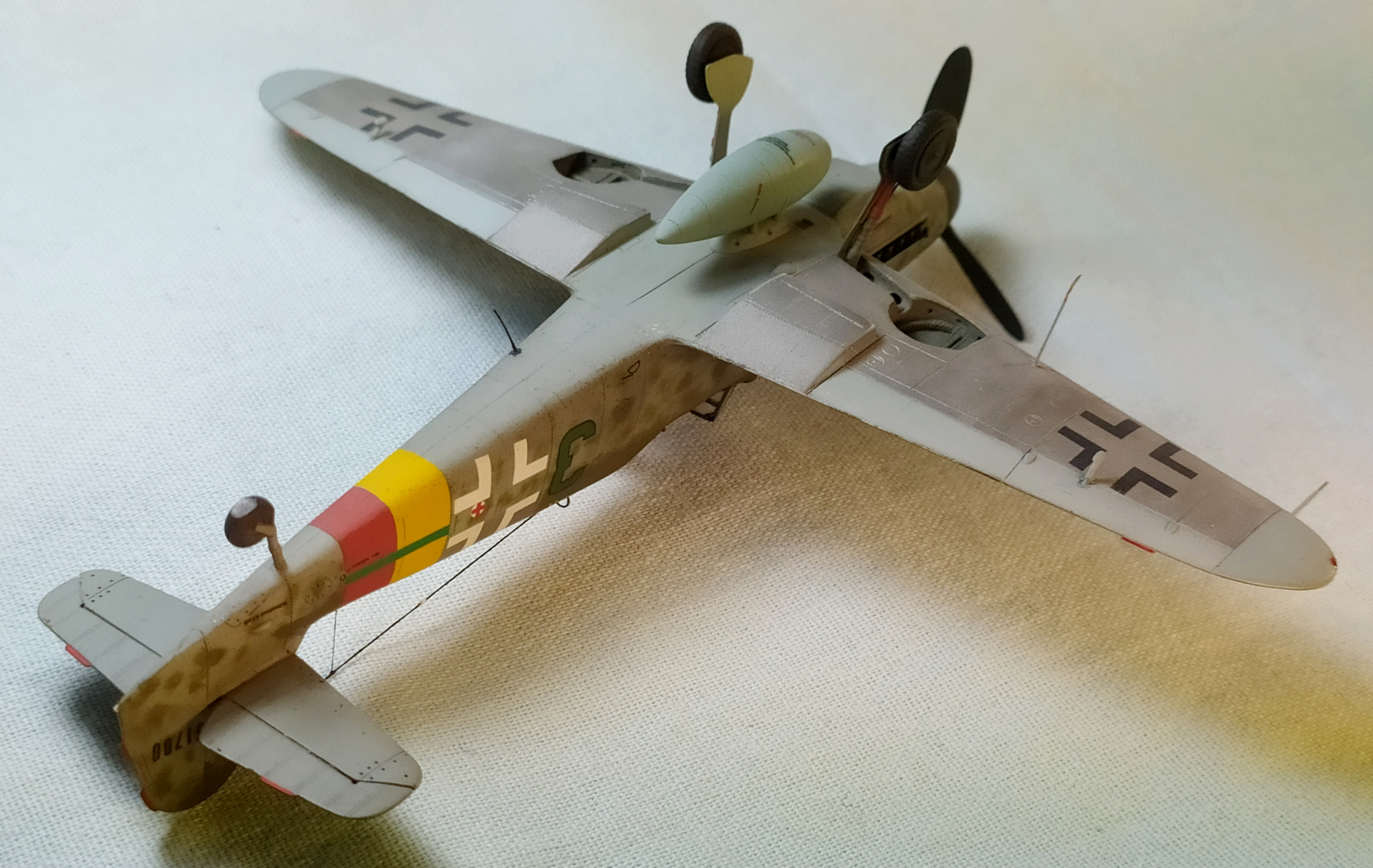

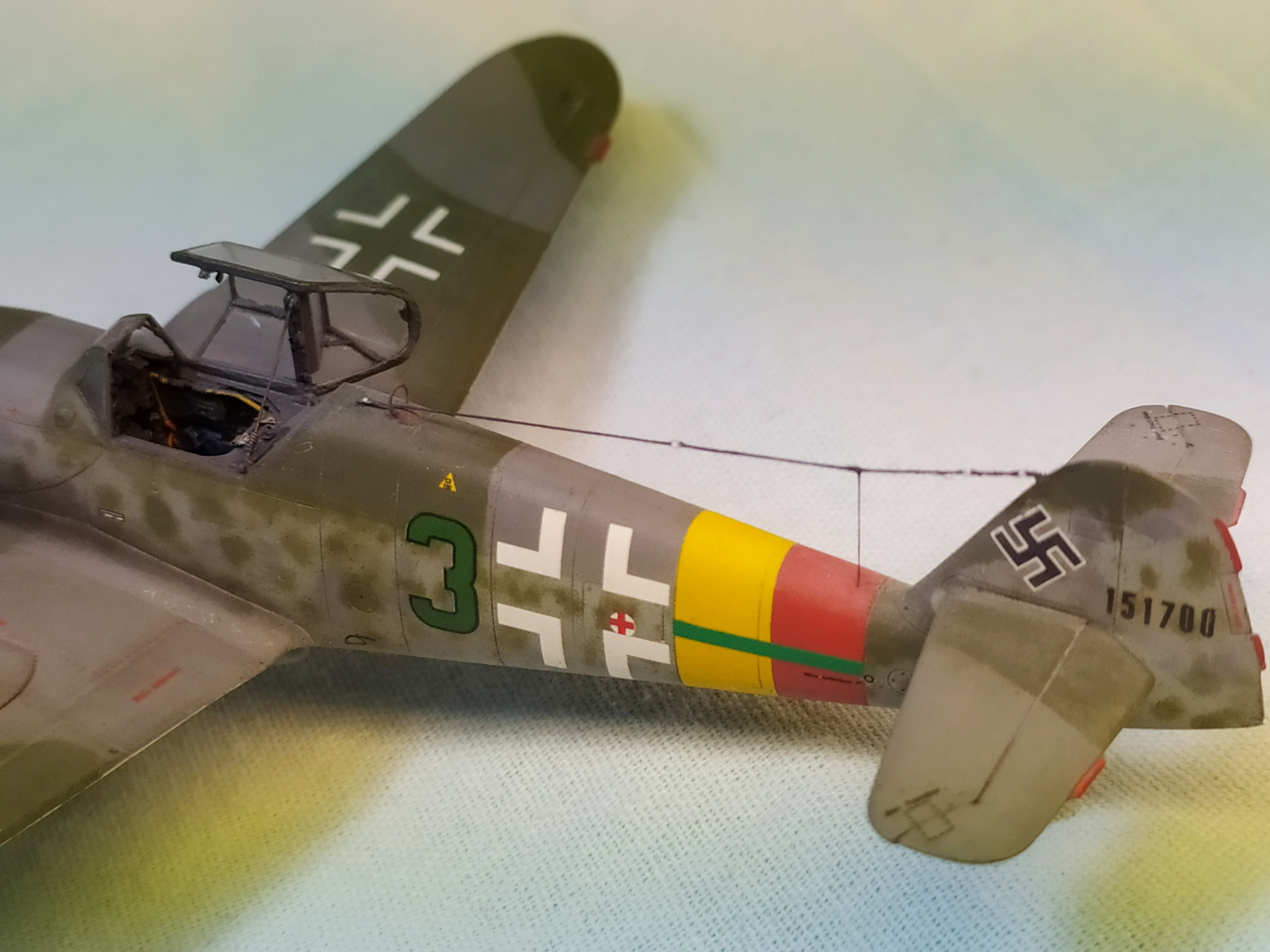

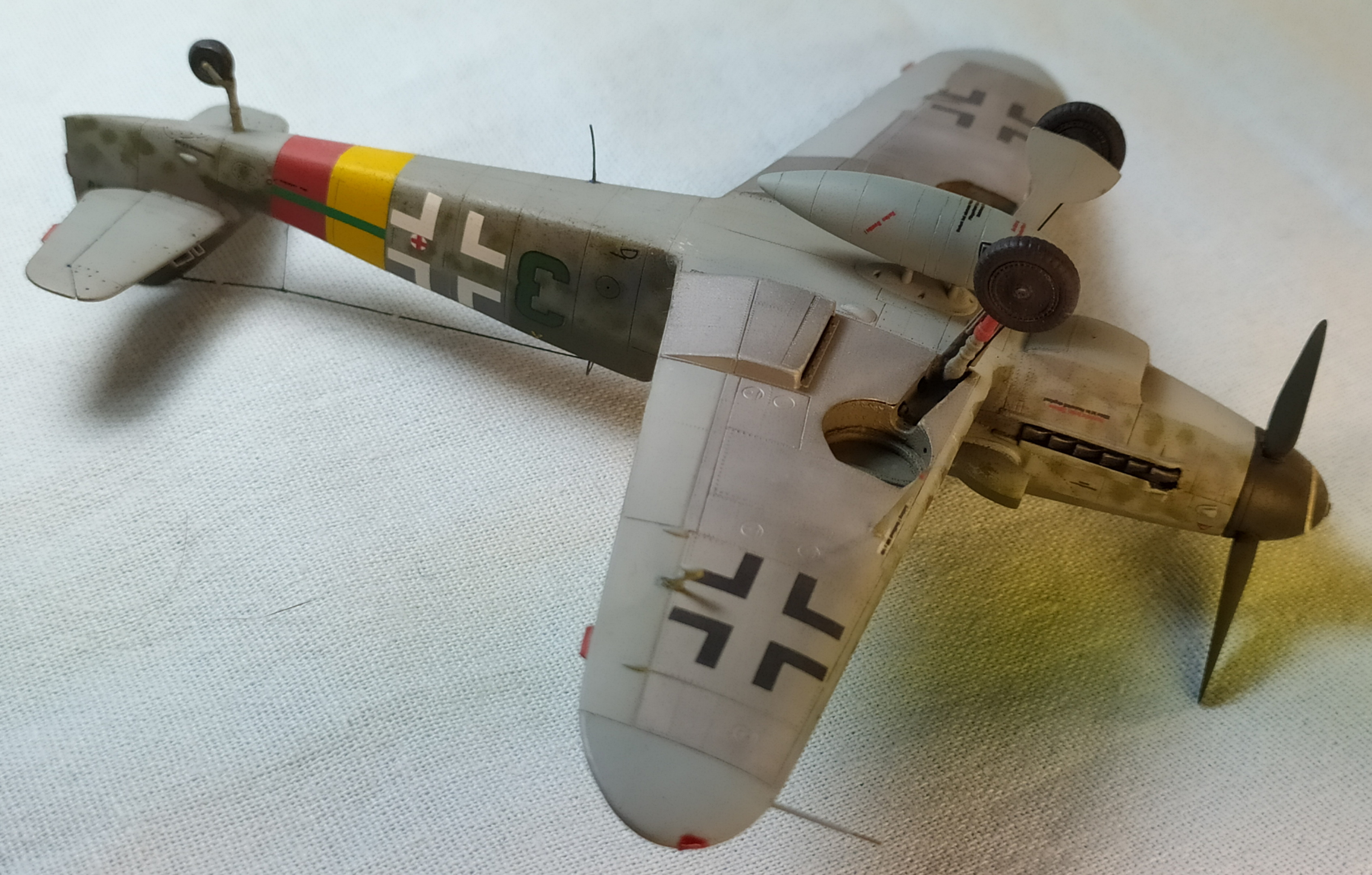

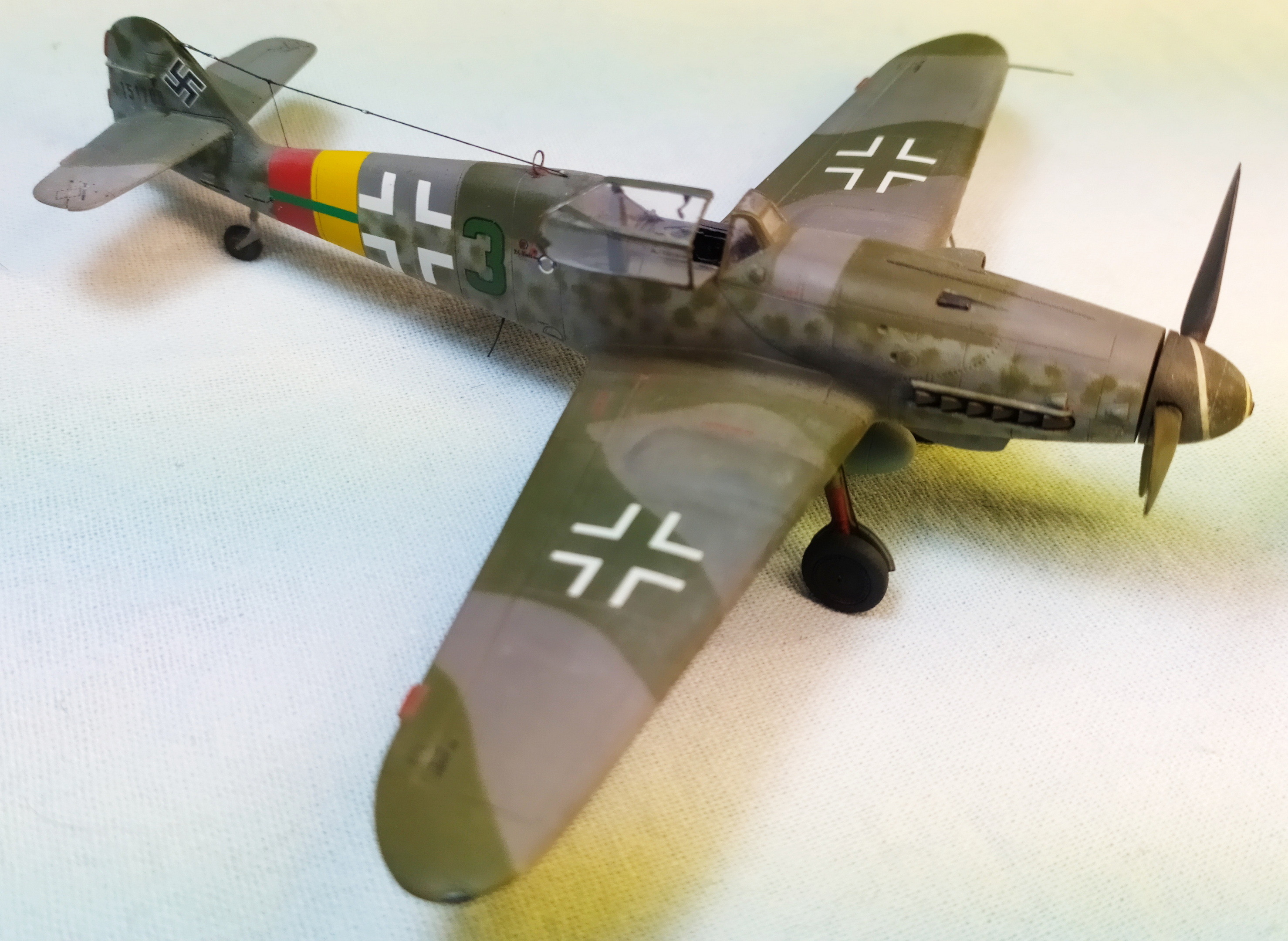

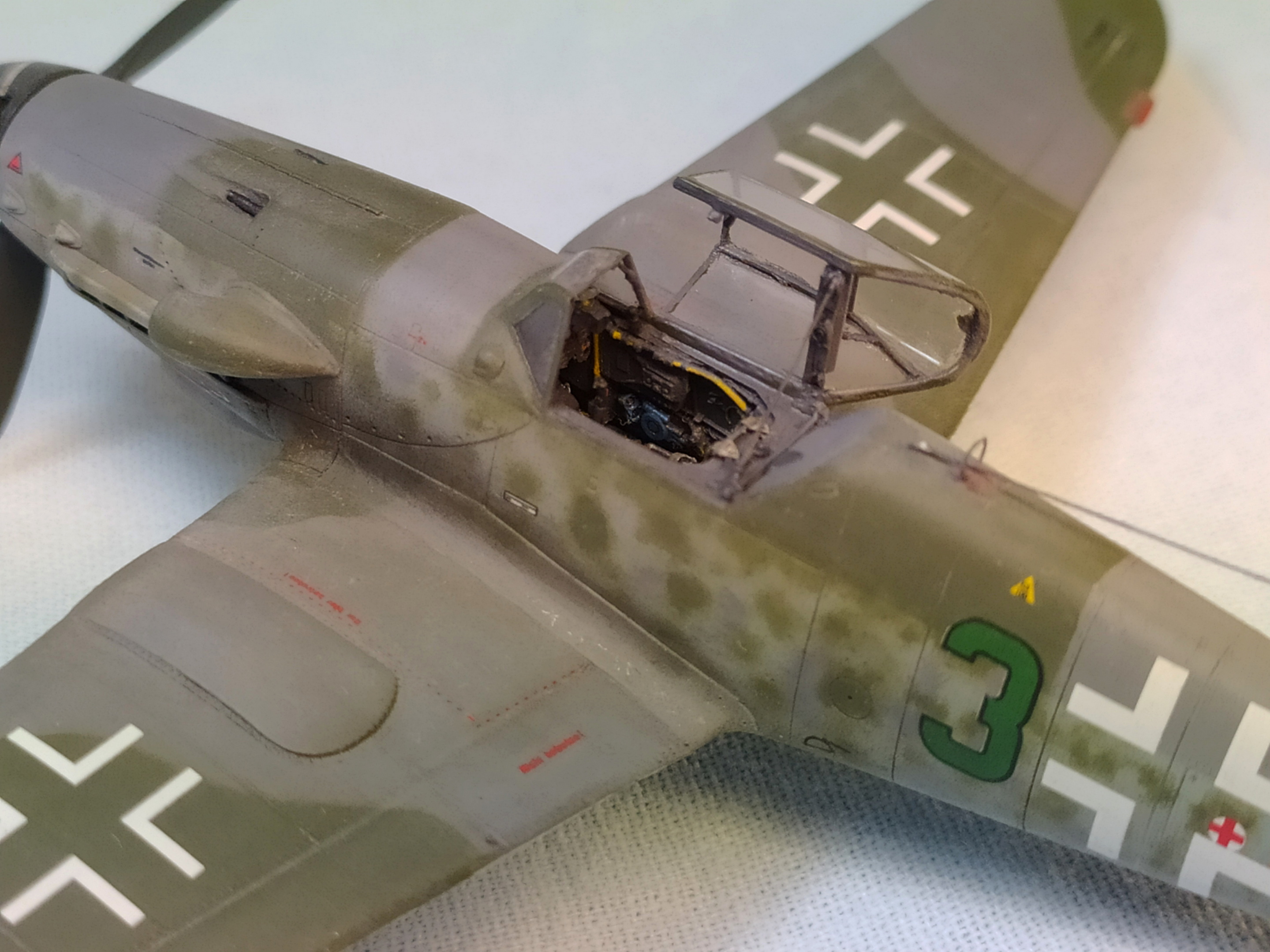

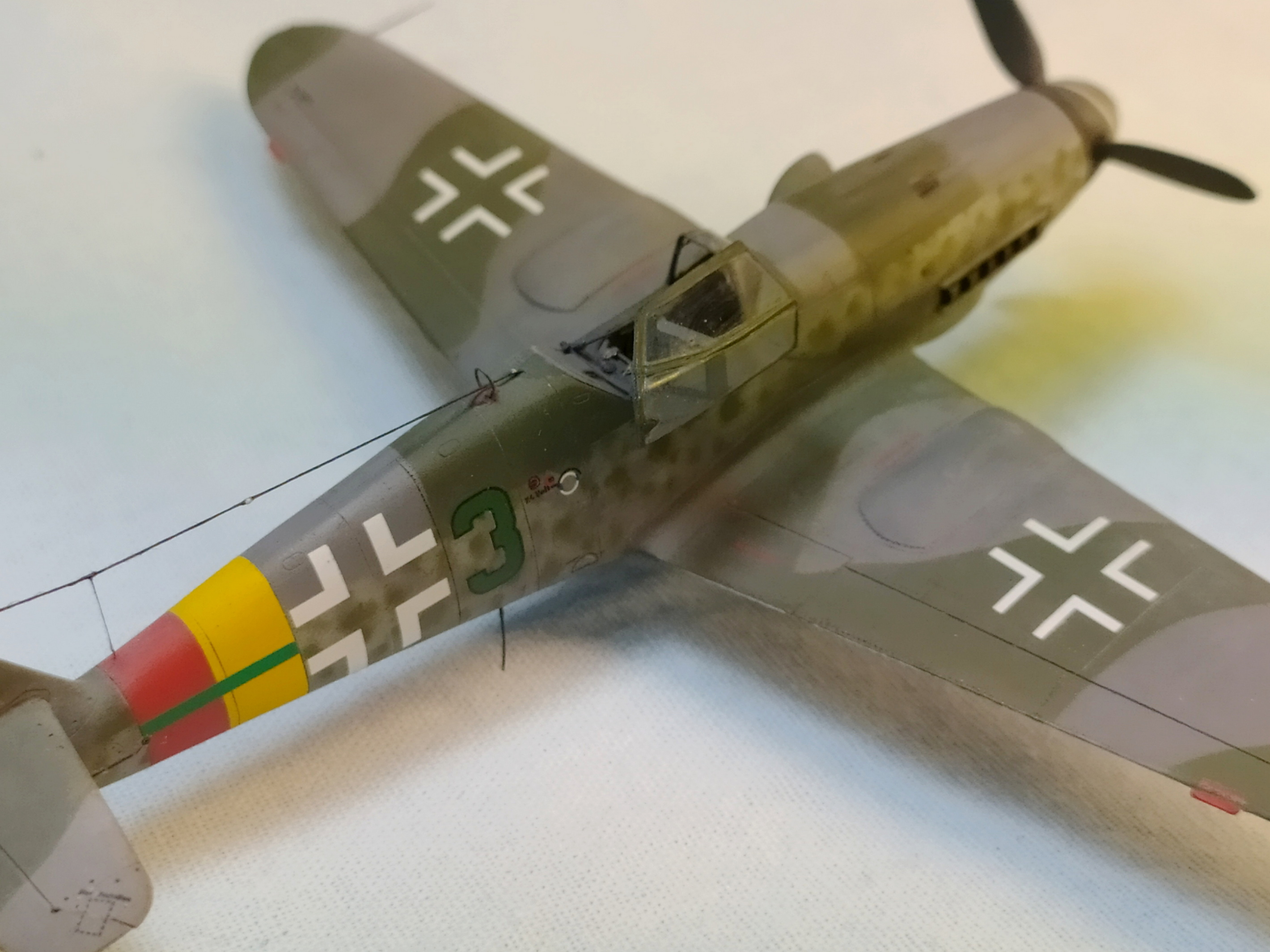

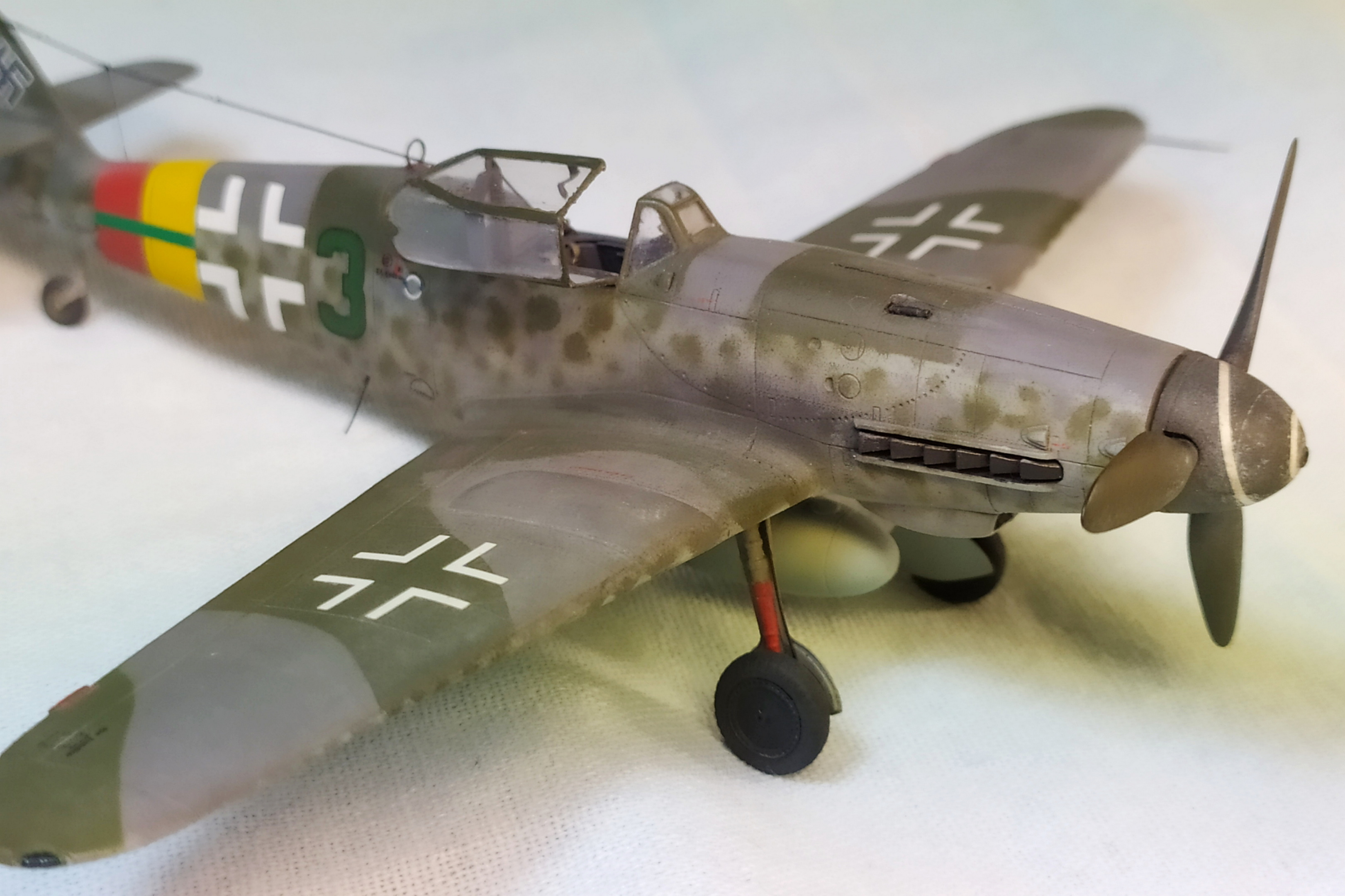

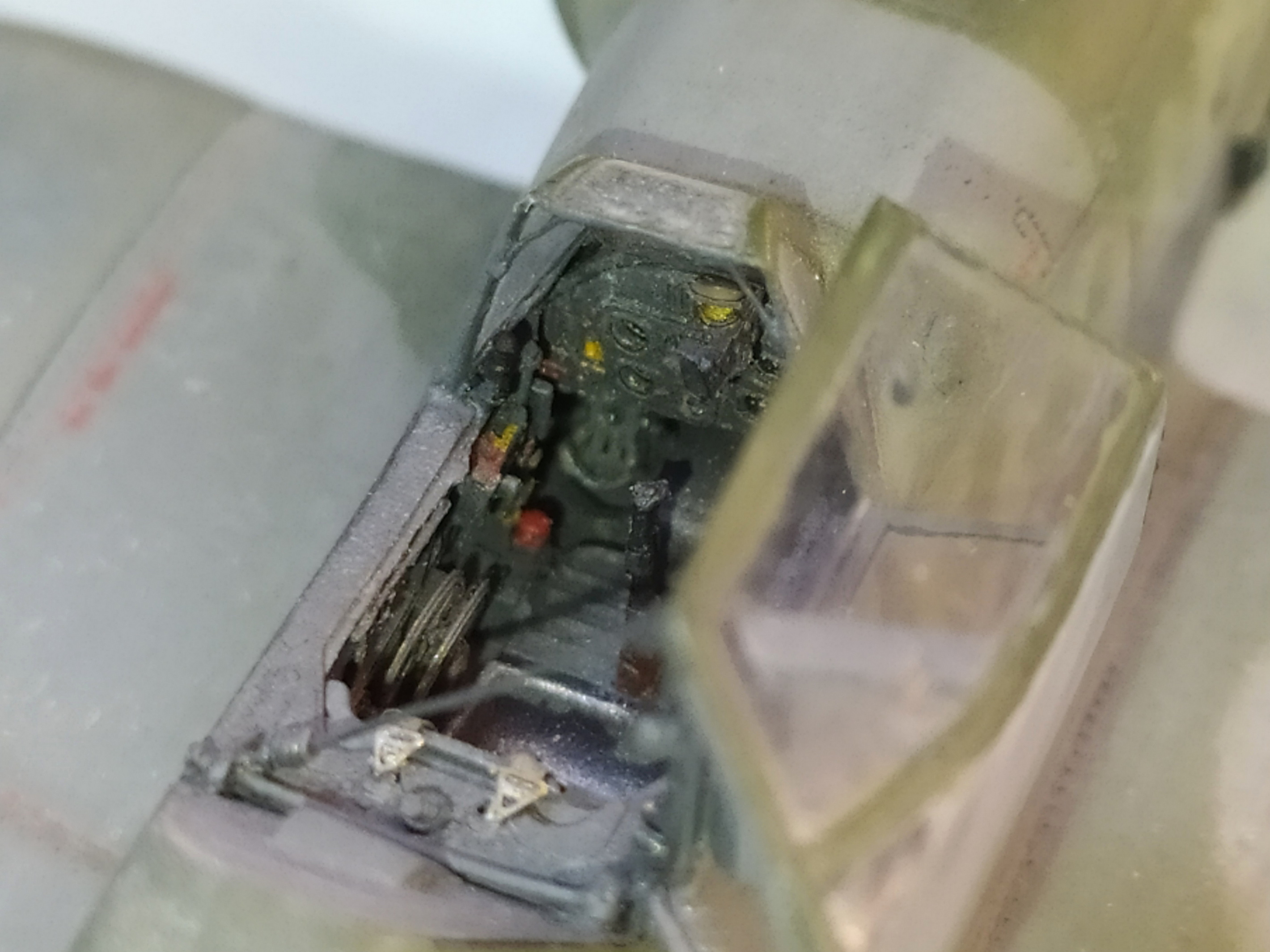

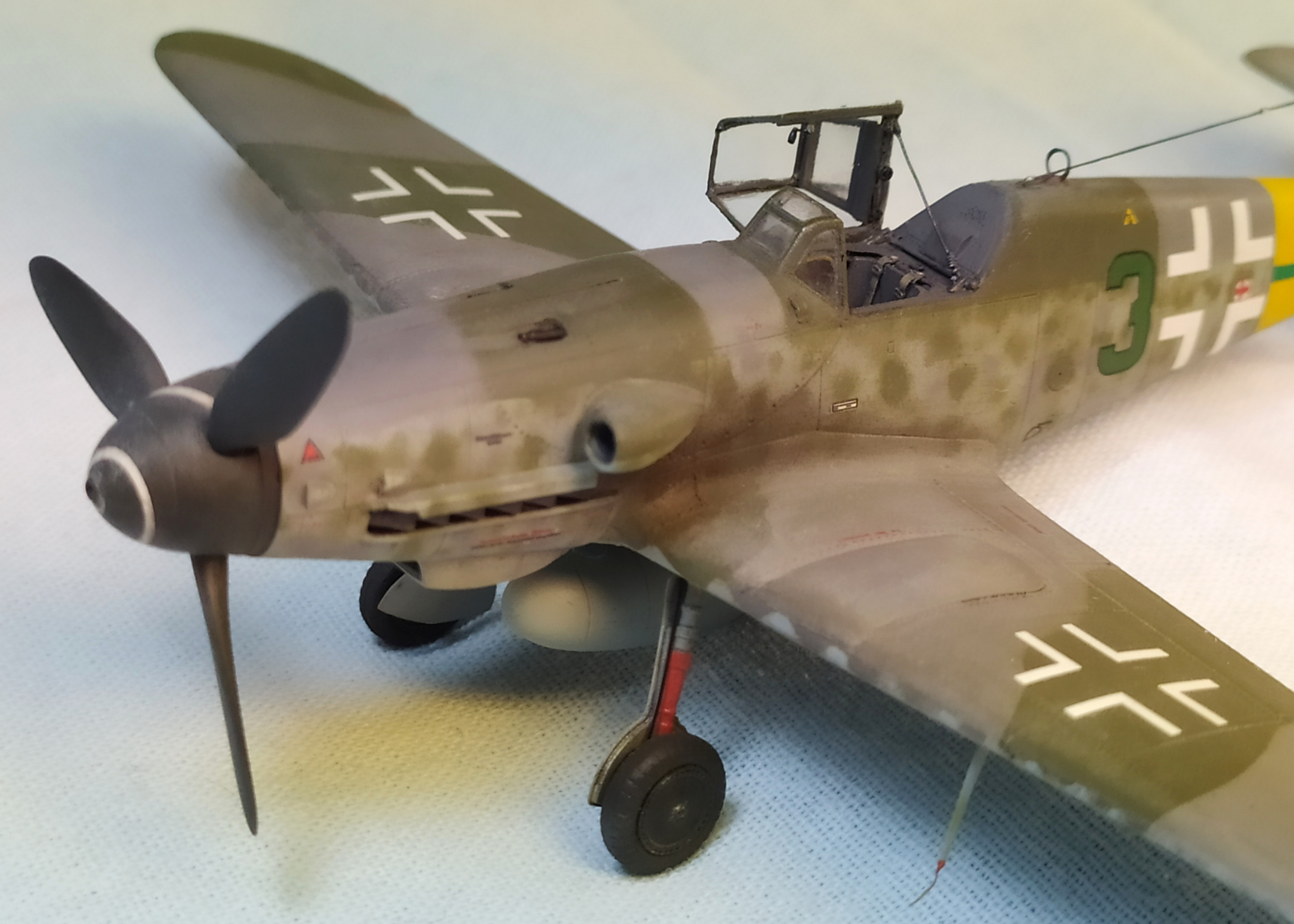

Всем привет! Представляю модель истребителя Bf 109G-10 Erla, Германия, Stendal, начало 1945 года, из истребительной эскадры JG 301 от фирмы Revell в масштабе 1/72. Модель достаточно простенькая, постарался привести по фоткам и чертежам ближе к оригиналу, надеюсь получилось. Окрашивал Ганзой (Хобби Колор) - низ - RLM-76 (Н417), верх - RLM-83 (Н423) / RLM-75 (Н69), винт - RLM-70 (Н65), кабина - RLM-66 (Н416). Декали составнные - зелёная горизонтальная полоска, тактические номера и заводские номера из декали от Та-152Н Драгоновского, свастика от Бегемота, - в родной декали от Ревелл отсутствует. Желто-красные обозначения эскадры - накрашивал желтым RLM-04 (Н413) и красным RLM-23 (Н414). Модель делалась на заказ, по просьбе заказчика - нанёс царапины, сколы и потёртости. Клепал риветером JAS 0.35 мм. Использовались: смоляная кабина с травленкой от Aires № 7143 cockpit set и частично травление Эдуард SS 109, винт также смоляной Quickboost QB72019, резиновые колеса - Эльф, фонарь - вакушный Rob-Taurus, точеные пулеметы и ПВД, обечайка ниш - Эдуард, антенна - капроновая нить. Костыль заднего колеса - вращающийся. Нанес небольшой везеринг и копоть от выхлопов двигателя. Планирую позже для себя такой аппарат в 1/48.
Оценки
Войдите, чтобы оценить работу.
Комментарии (17)
На сайте с 21.04.2017
12 5
Очень достойно получилось.
На сайте с 04.01.2015
91 6670
Классно.Простенькая модель от ревелл и не так дурна однако.)
Спонсор
На сайте с 04.08.2011
106 31
Отличная работа!
На сайте с 06.06.2018
23 59
Хорош! Но жалко то, что много фоток нечетких получилось...
На сайте с 23.07.2019
195 971
У меня праздные вопросы к знатокам (ну или к автору). Вот эти пунктиры полукруглые на откидных створках капота что означают? Нигде не нашел ничего подобного на фото. Угол установки колес шасси - вроде они должны быть под таким же углом, что и стойки? Ну и не видно предкрылков - возможно Ревел их не показал, они же должны быть? Или просто не видно (фото мутноваты, может из за этого)...
На сайте с 26.05.2023
3 129
Совсем не знаток, но ответ знаю. Когда-то, в начале 90-х я купил самую лучшую модель мессера в 1/72 (G-10 от Revell). Да, именно эту модель я считал эталоном... И поэтому начал собирать всю литературу, мечтая создать шедевр! Так вот в знаменитой книге "Последний из орлов" есть такие строки по поводу этой линии, нанесённой на чертеже: "прерывистая линия говорит о том, что это был очень плавный переход листа обшивки в выпуклость обтекателя (там не было стыка листов или резкого возвышения)" Проектировщики модели так её и показали, как нарисовано на схемке, т.е. пунктиром... ДБ
И когда я это понял, вся любовь к этой модели прошла. И сразу стала видна широкая колея, странный пропэллер и т.д....
А предкрылки на модели есть, просто они показаны расшивкой такой же толщины и глубины, как и линии раскроя листов обшивки.
На сайте с 23.07.2019
195 971

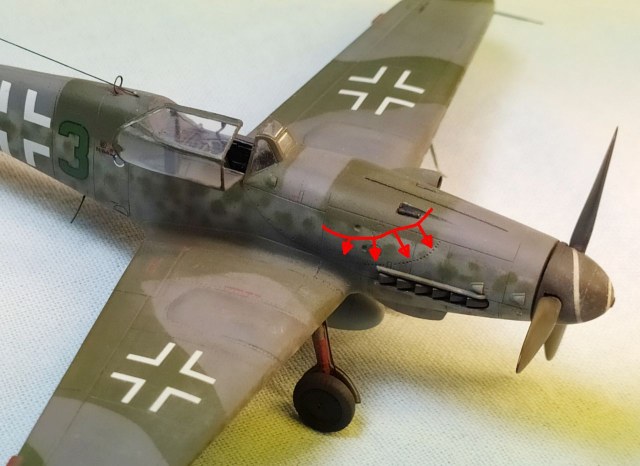

Если что, я вот про эту линию. Левее понятно, там стык панели и винты. А тут прям как будто специально насверлили дырок.
На сайте с 26.05.2023
3 129
И я про неё. Ещё раз повторю, это "пунктир" со схемки из книги Джона Бимана, показывающий линию отгиба капота двигателя. "Насверленные дырки" должны быть зашпаклеваны.
На сайте с 04.03.2012
17 63
Пример того, что отличную модель можно запороть посредственными фото((
Попробуйте перенять, если есть такая возможность. Очень хочется порассматвивать модель, да что-то взять себе в копилку идей на будущее.
На сайте с 23.07.2019
195 971
Ясно. Спасибо за ликбез
На сайте с 05.10.2023
6 45
Отличная работа!
На сайте с 27.04.2024
11 0
Здорово вышло. Для меня пока загадка как так натягивать хорошо радиосвязь. У меня мононитью пока так не получается. Капроновая нить удобнее?
На сайте с 30.07.2010
12 2371

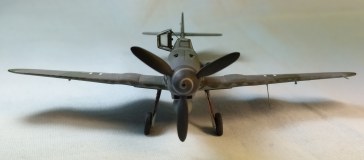

Углы установки стоек и колес отличаются
На сайте с 02.12.2020
6 0
Всё сделано по фоткам и чертежам. Вот чертеж Г-10-го...
Берёте любую капроновую, полистерную нить (в Леонардо их тьма любых), - из неё можно методом расплетения на несколько более тонких ниточек нужной толщины, кончик скручиваете и супер клеем сначала на конус укрепляете саму нить - потом сверлите отверстия нужной толщины и углубляете в них этот кончик, скручиваете в тросик - также супер клеем укрепляете капелькой по месту и натягиваете - потом та-же процедура с обратной стороны - пинцетом натягиваете и держите по месту с укреплением капелькой супер клея и так-же сам тросик, что идет от антенного ввода к самой антенне - сначала наматываете на саму антенну - а потом укрепляете к фюзеляжу супер клеем капелькой, чтоб также намертво закрепить в отверстии.
На сайте с 23.07.2019
195 971
Ну в принципе можно и так, убедили)... Я просто часто вижу вот такие картинки
На сайте с 23.07.2019
195 971

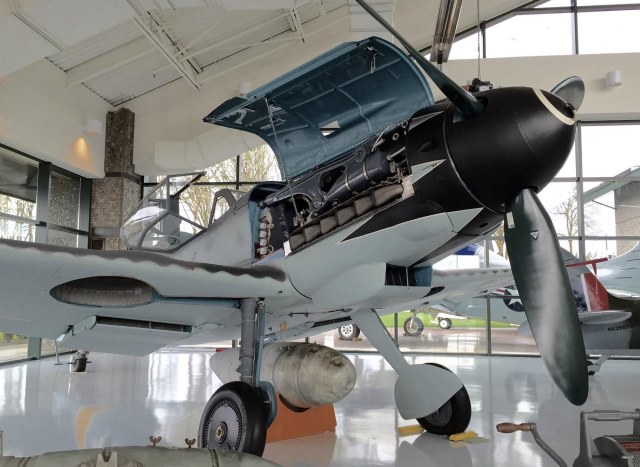

Или вот. Тут вообще еще и створка ответная есть. Это может уже К4 или позднее.
На сайте с 02.12.2020
6 0

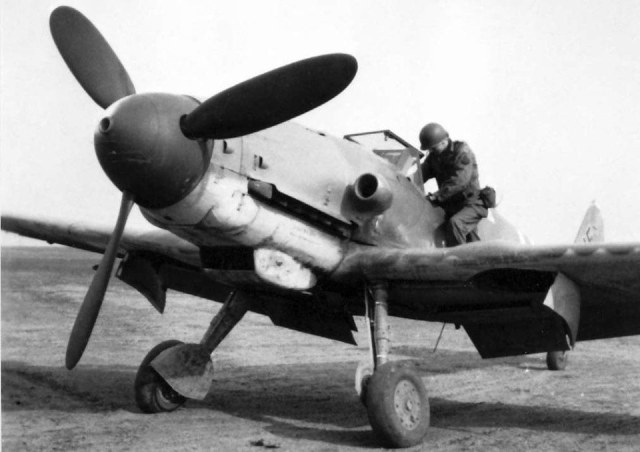

Вот тут хорошо виден угол установки "дутых" колес на поздних мессерах:
