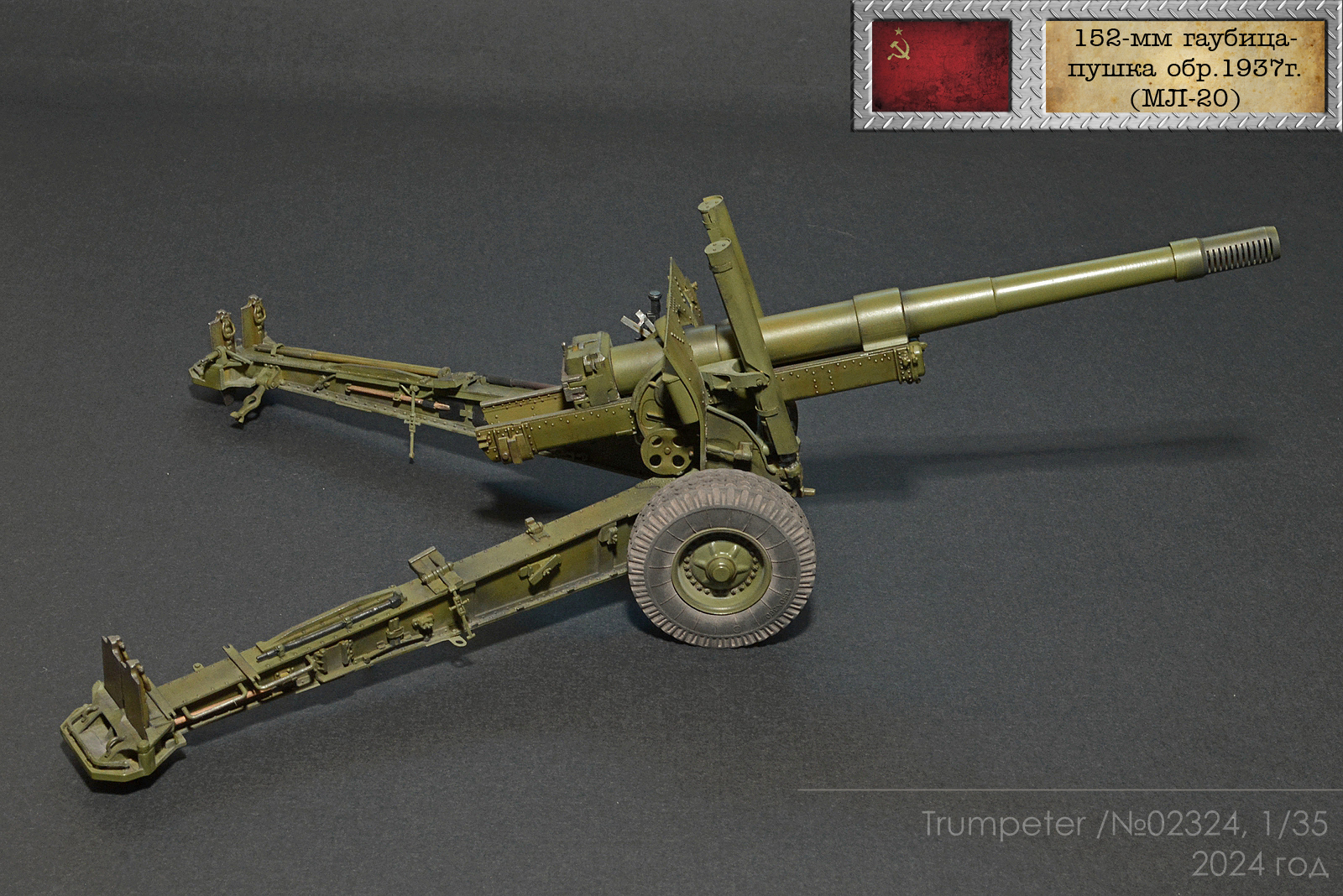

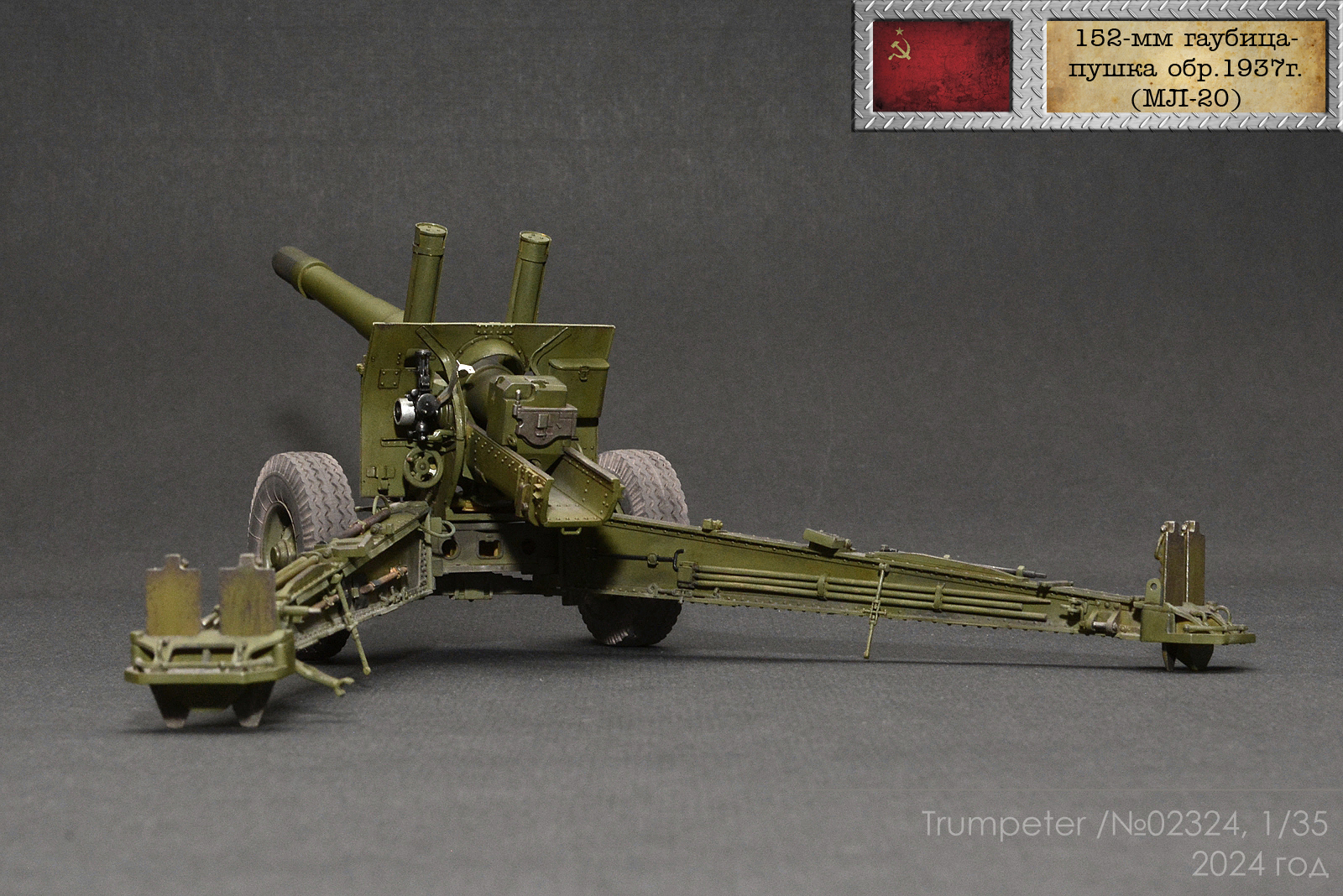

Советская 152-мм гаубица-пушка обр.1937 года (МЛ-20)
- Производитель:
- Trumpeter
- Масштаб модели:
- 1:35
- Тип артиллерии:
- Ствольная
- Тип:
- Артиллерия
Приветствую, друзья!

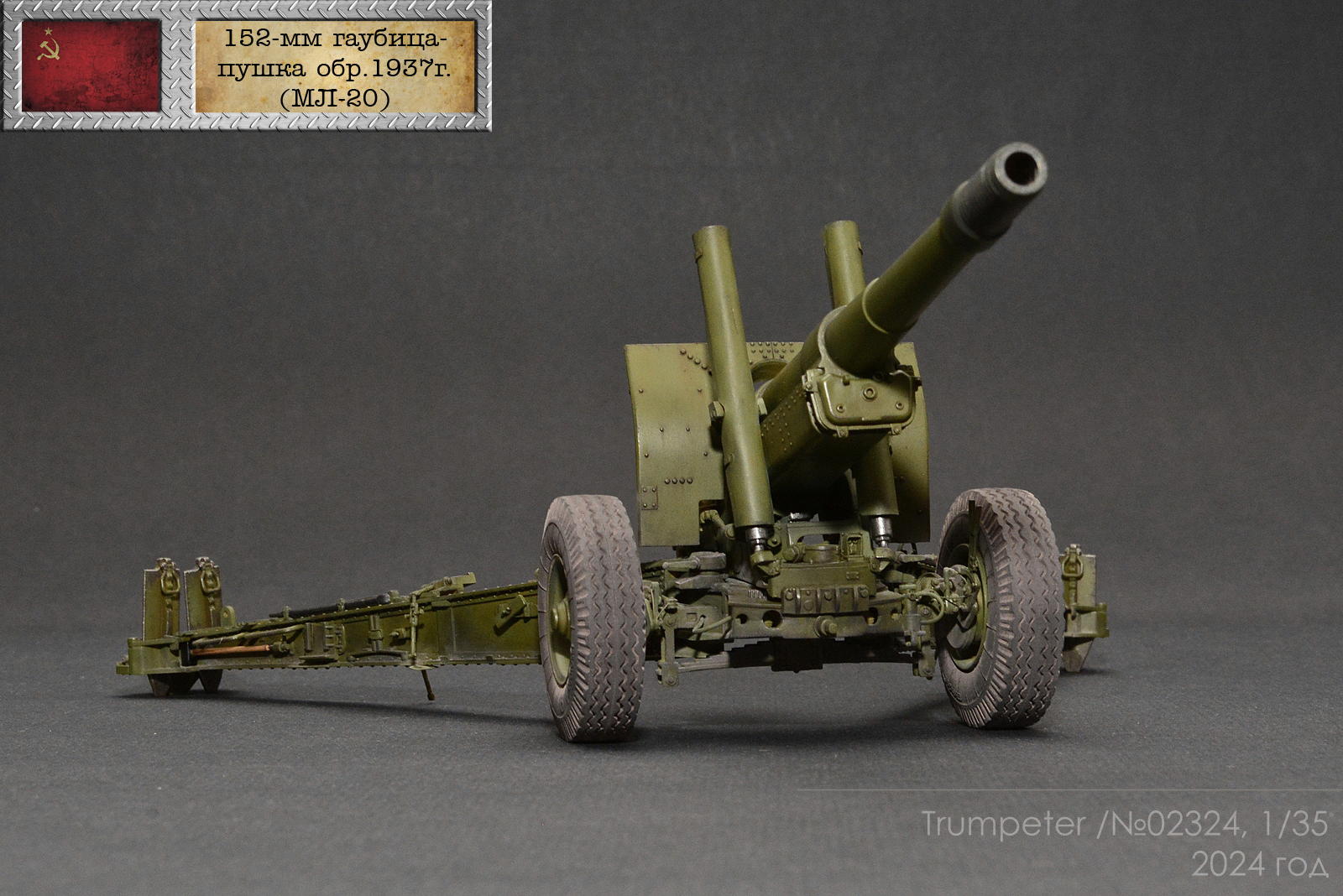

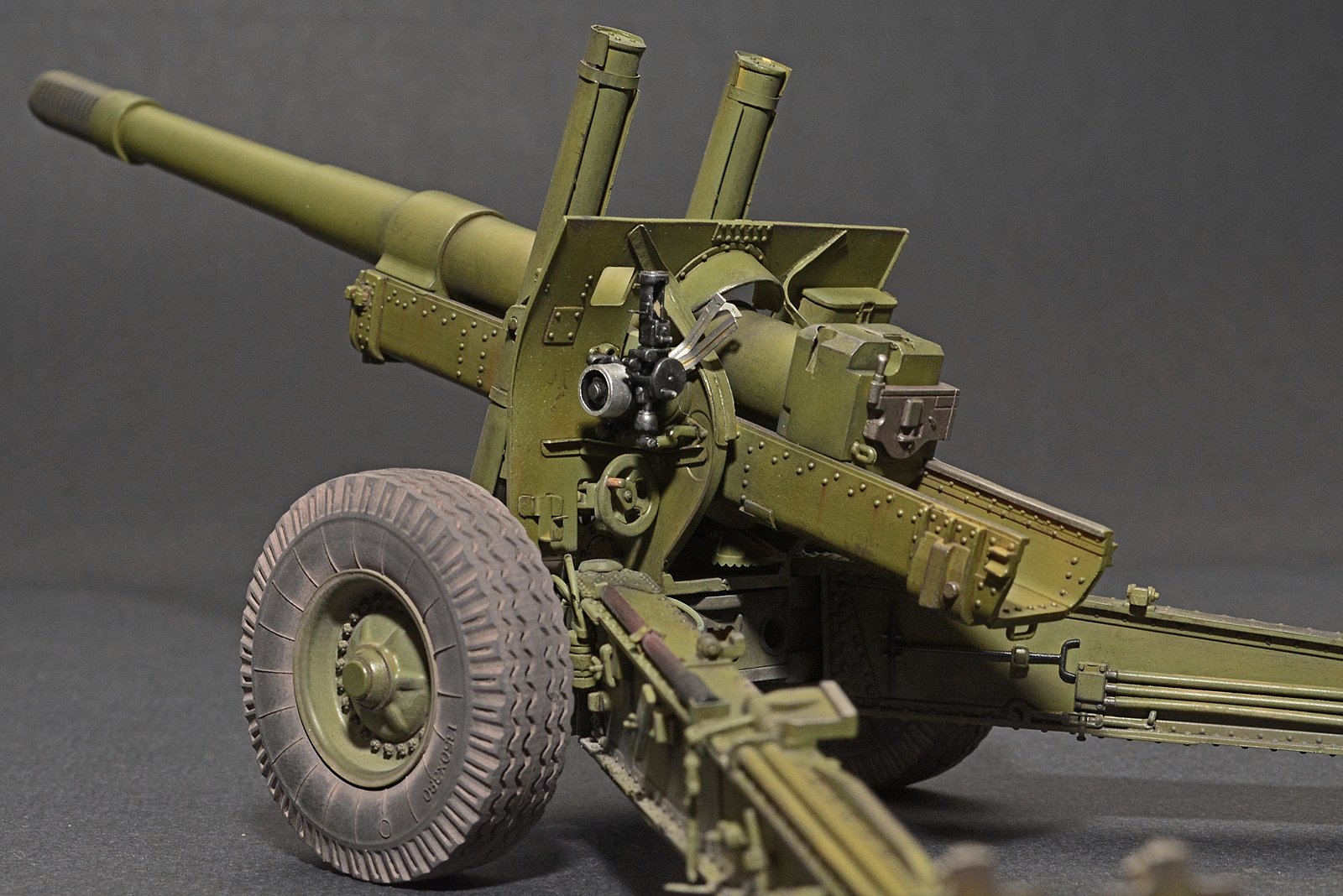

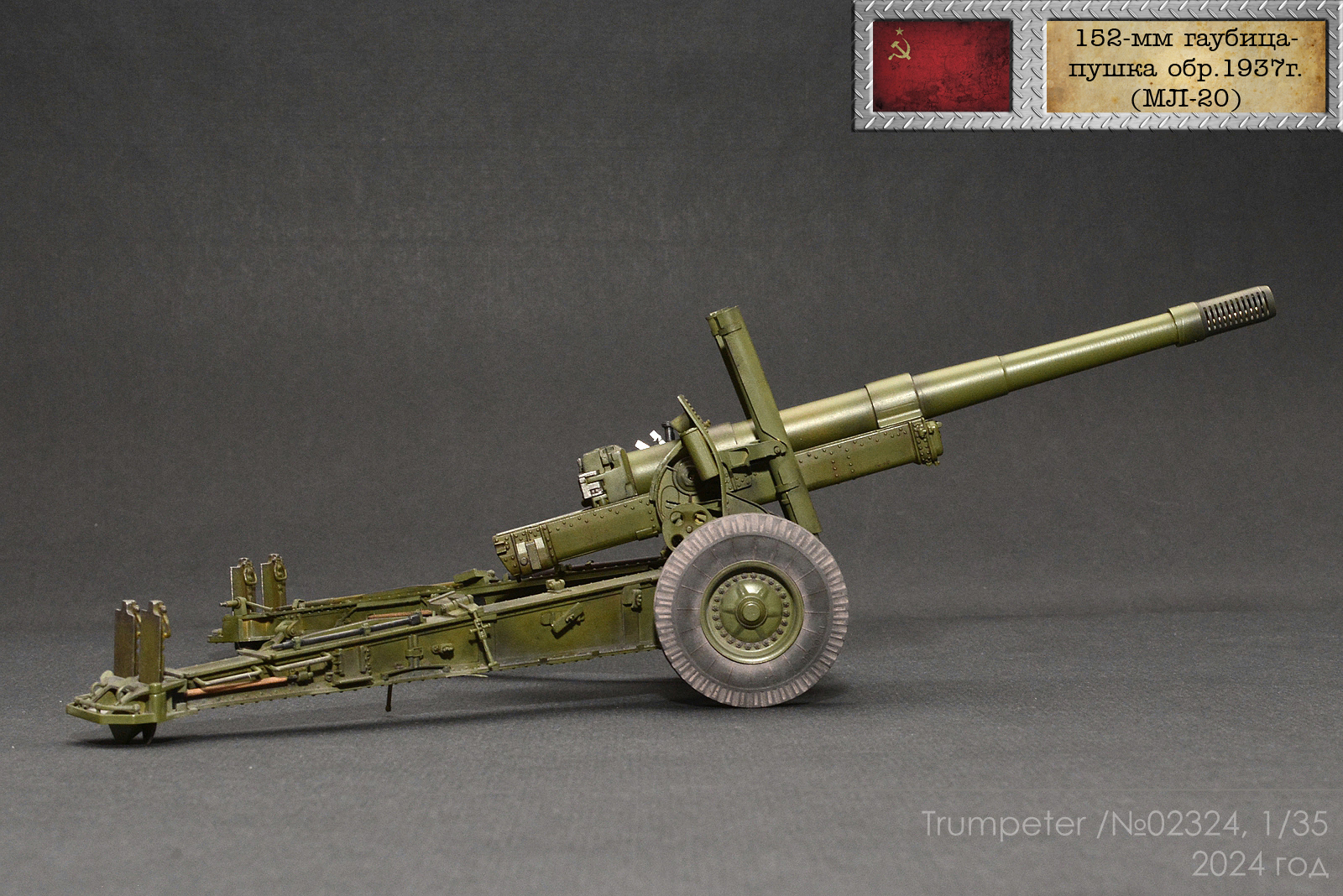

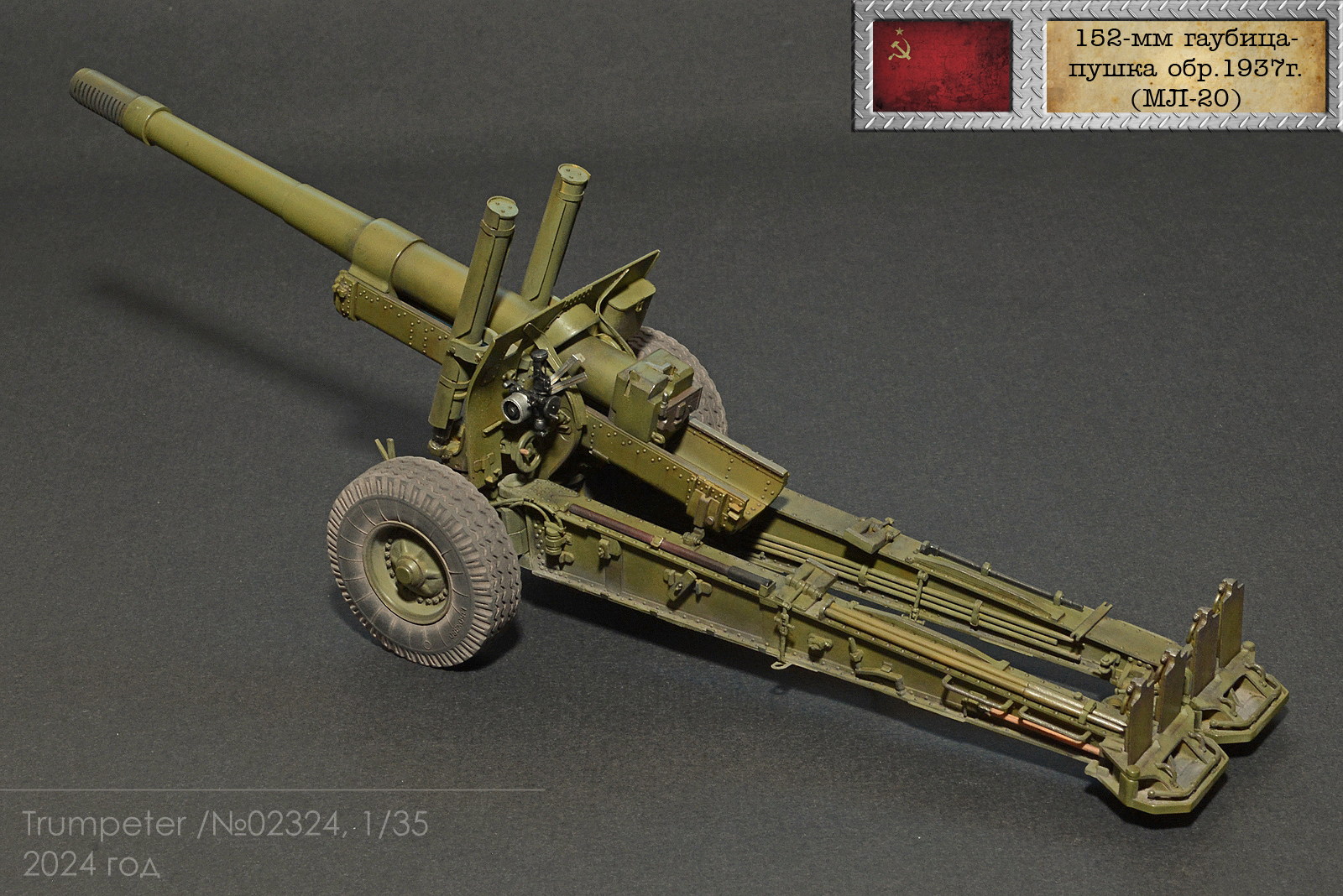

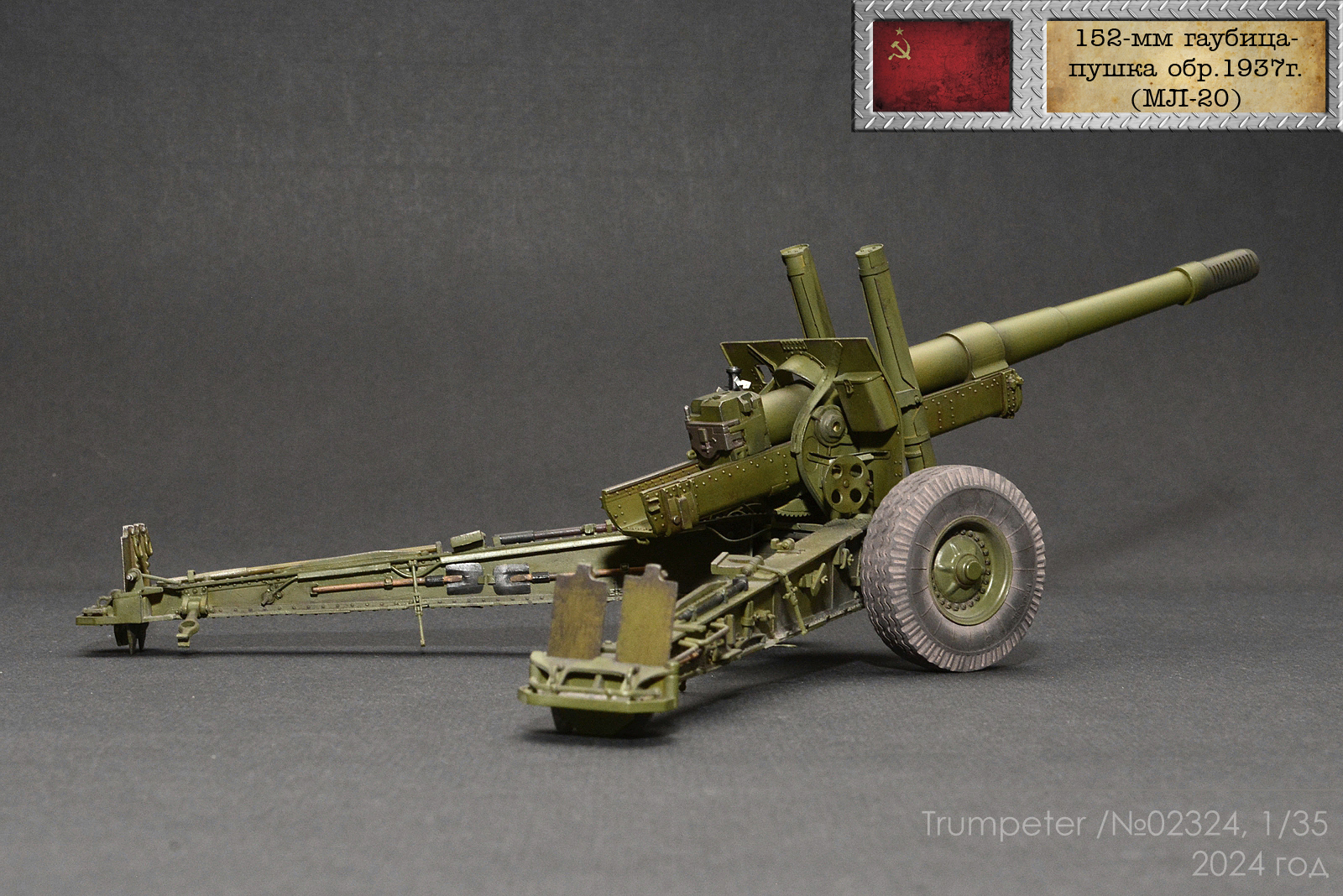

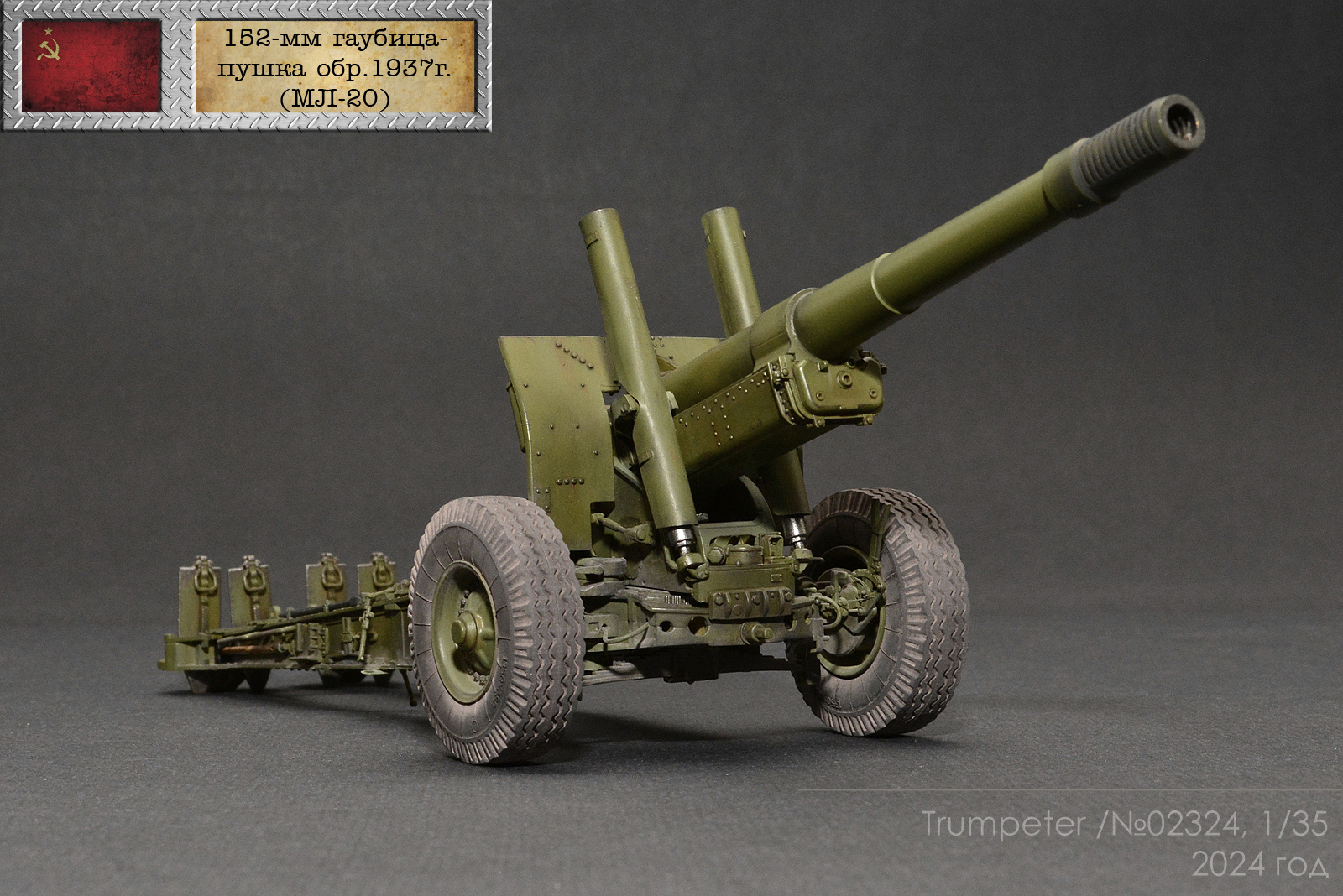

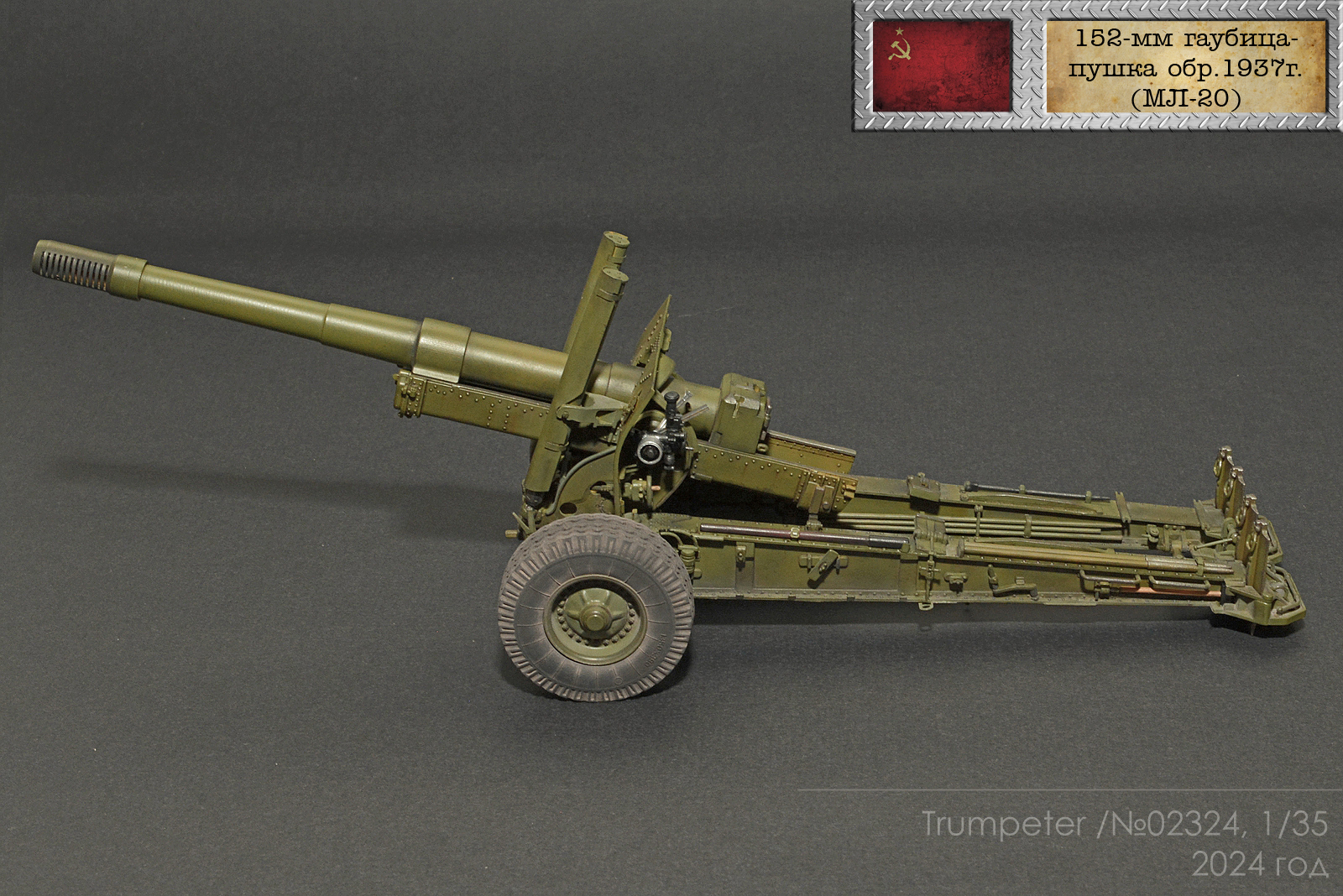

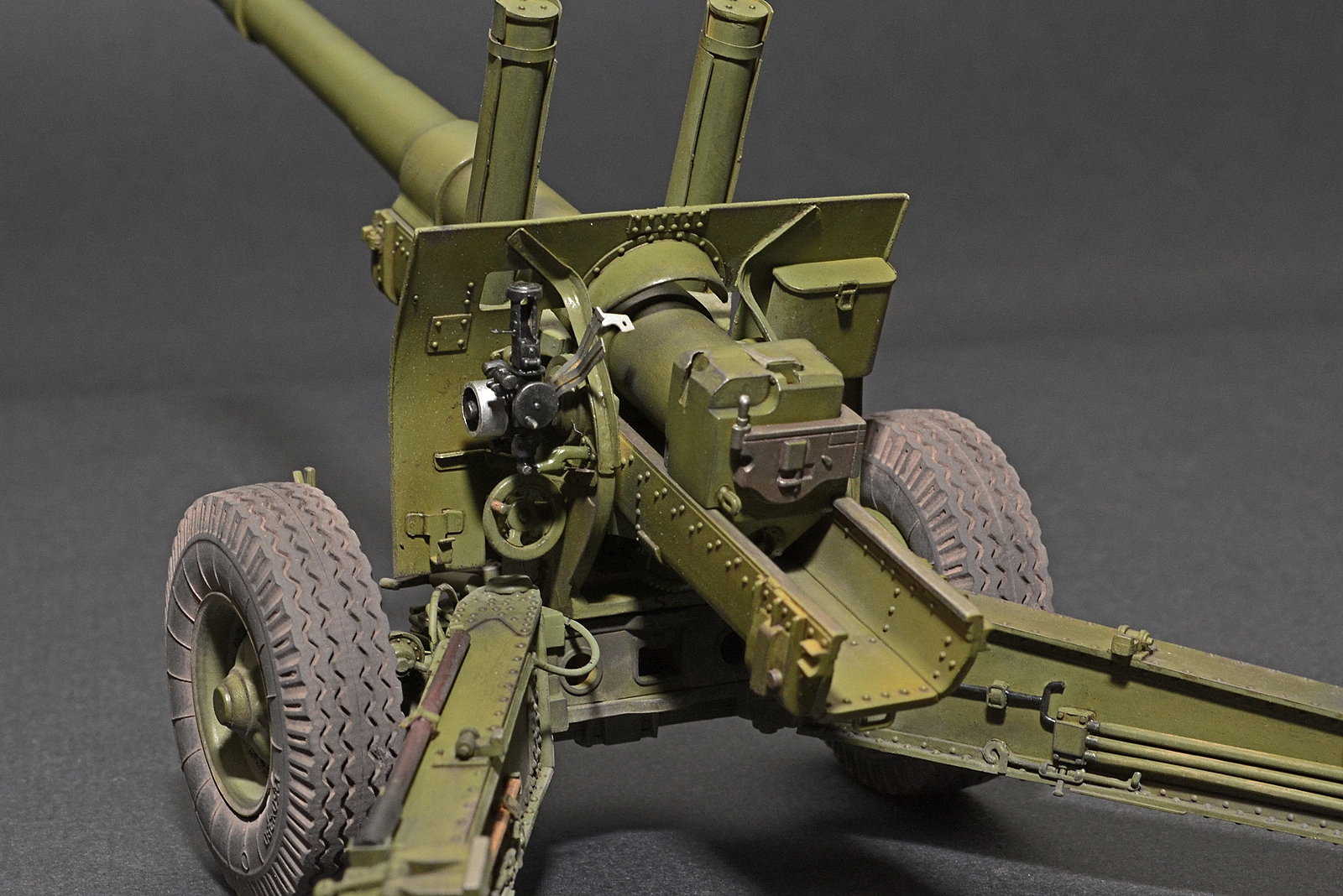

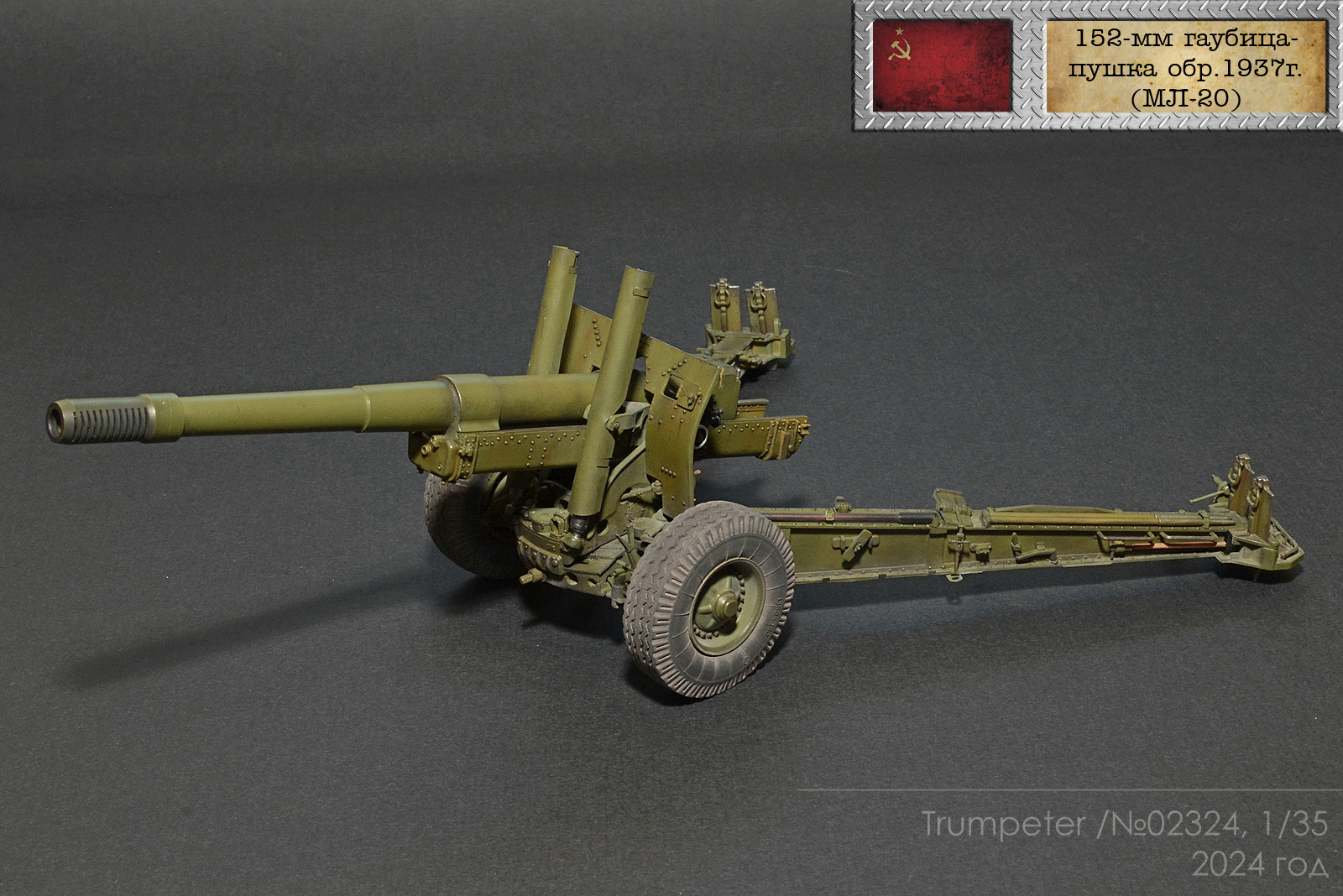

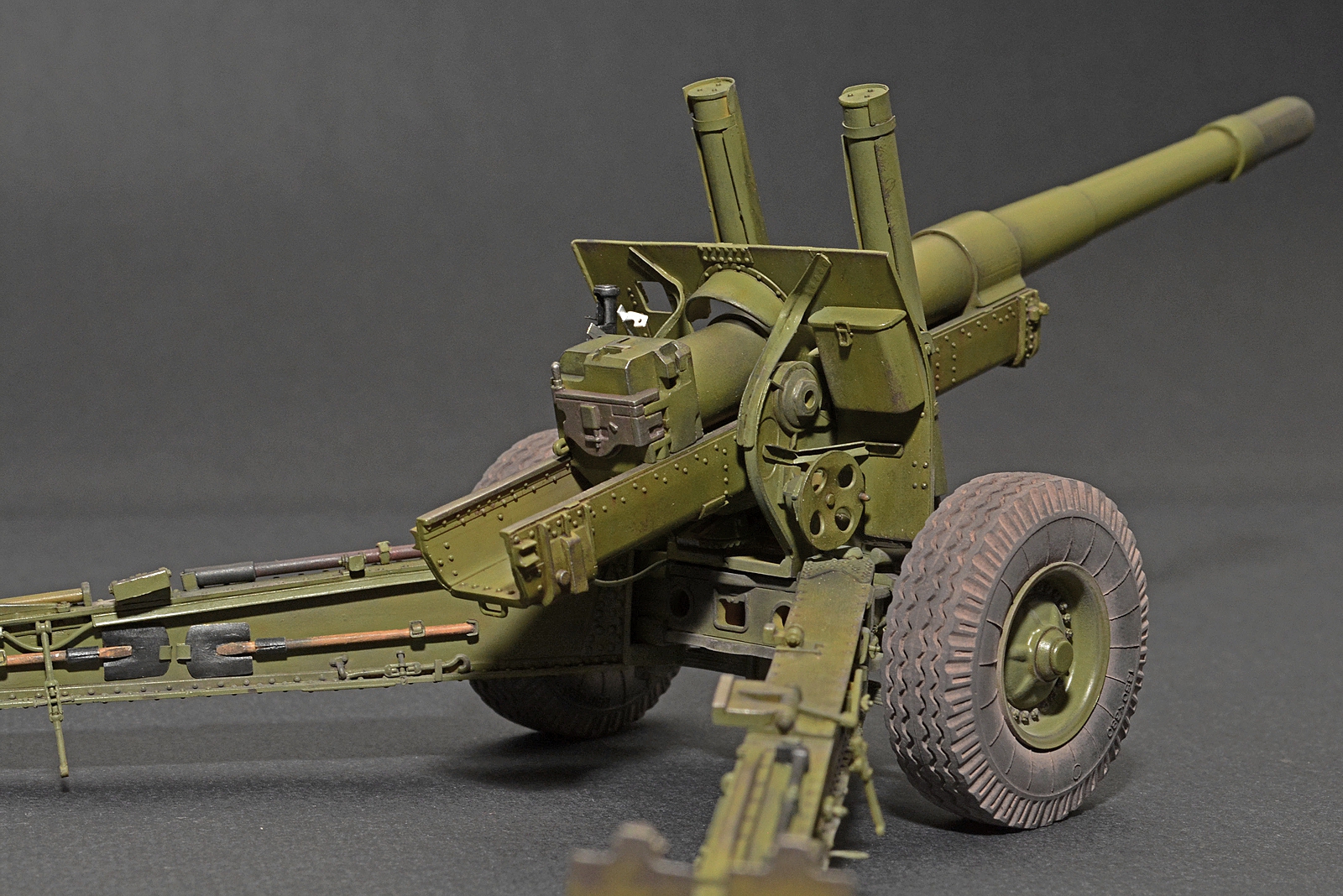

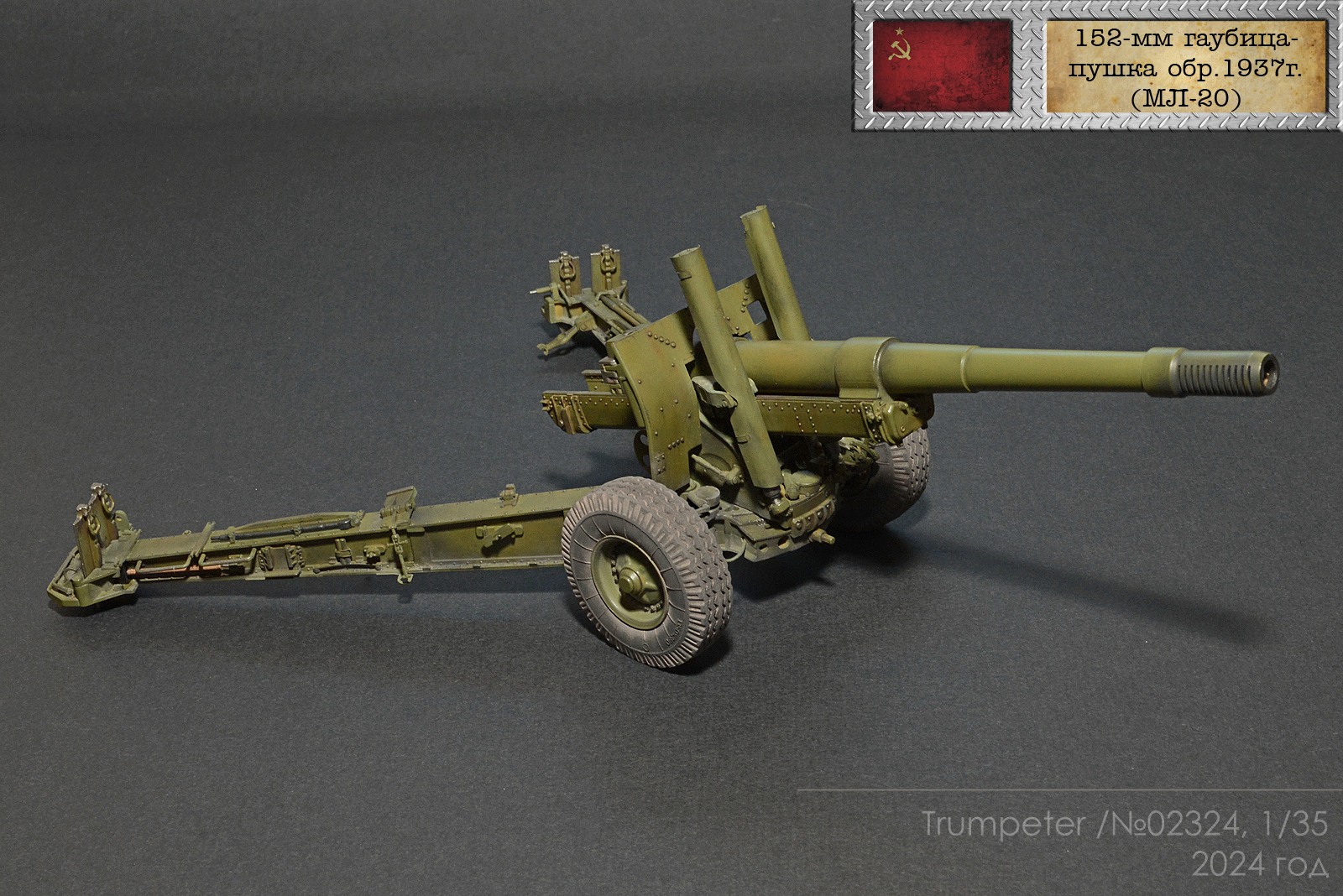

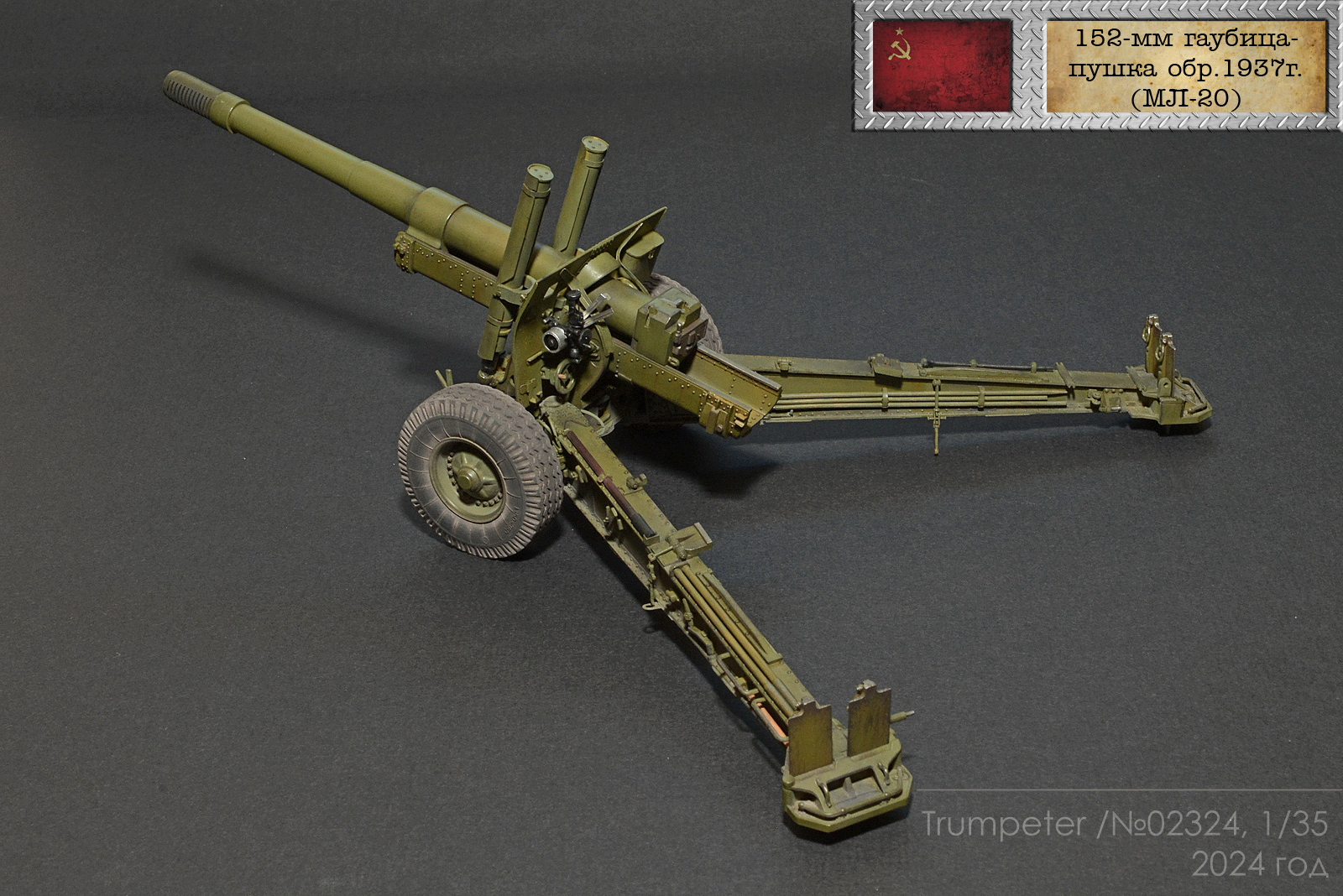

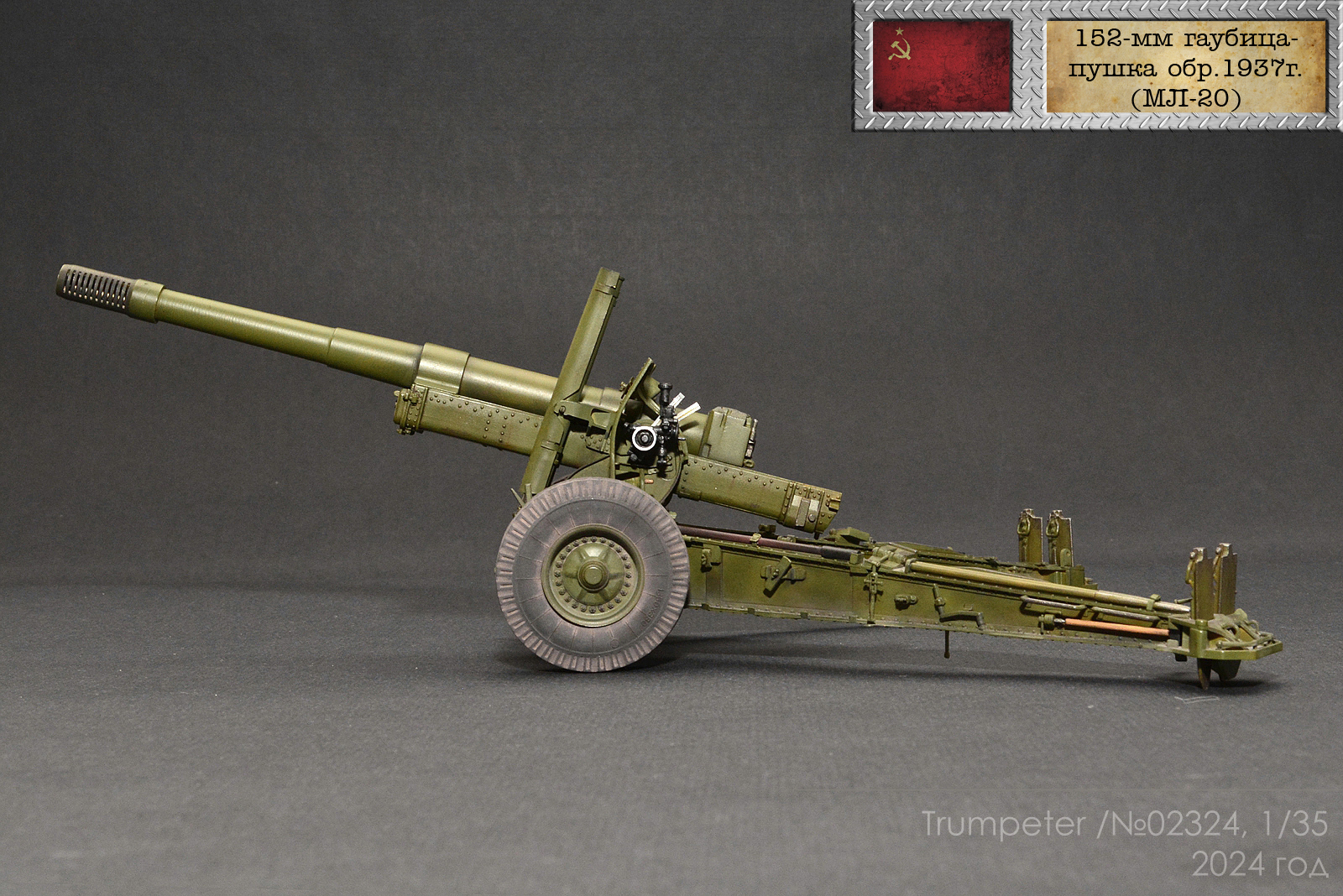

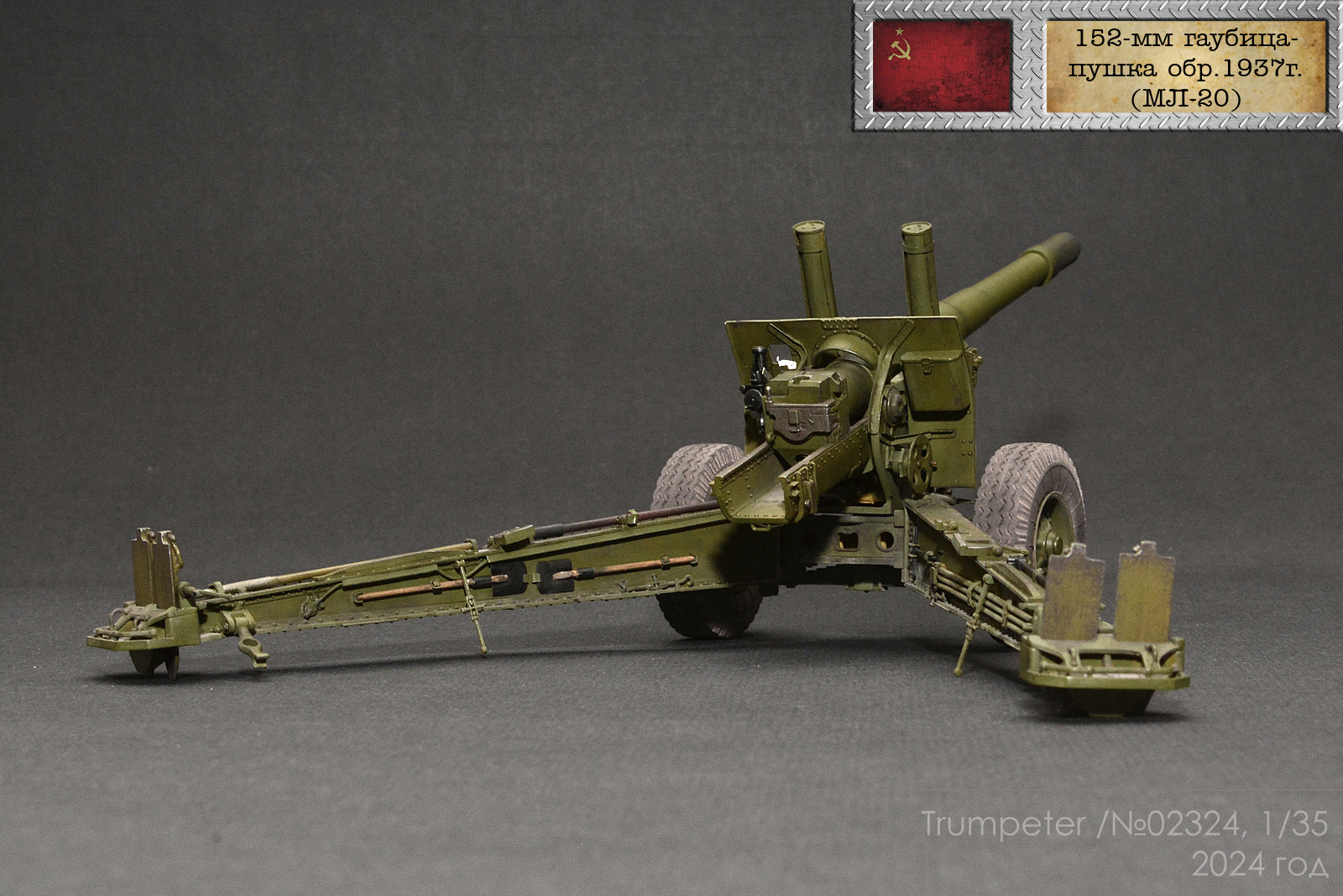

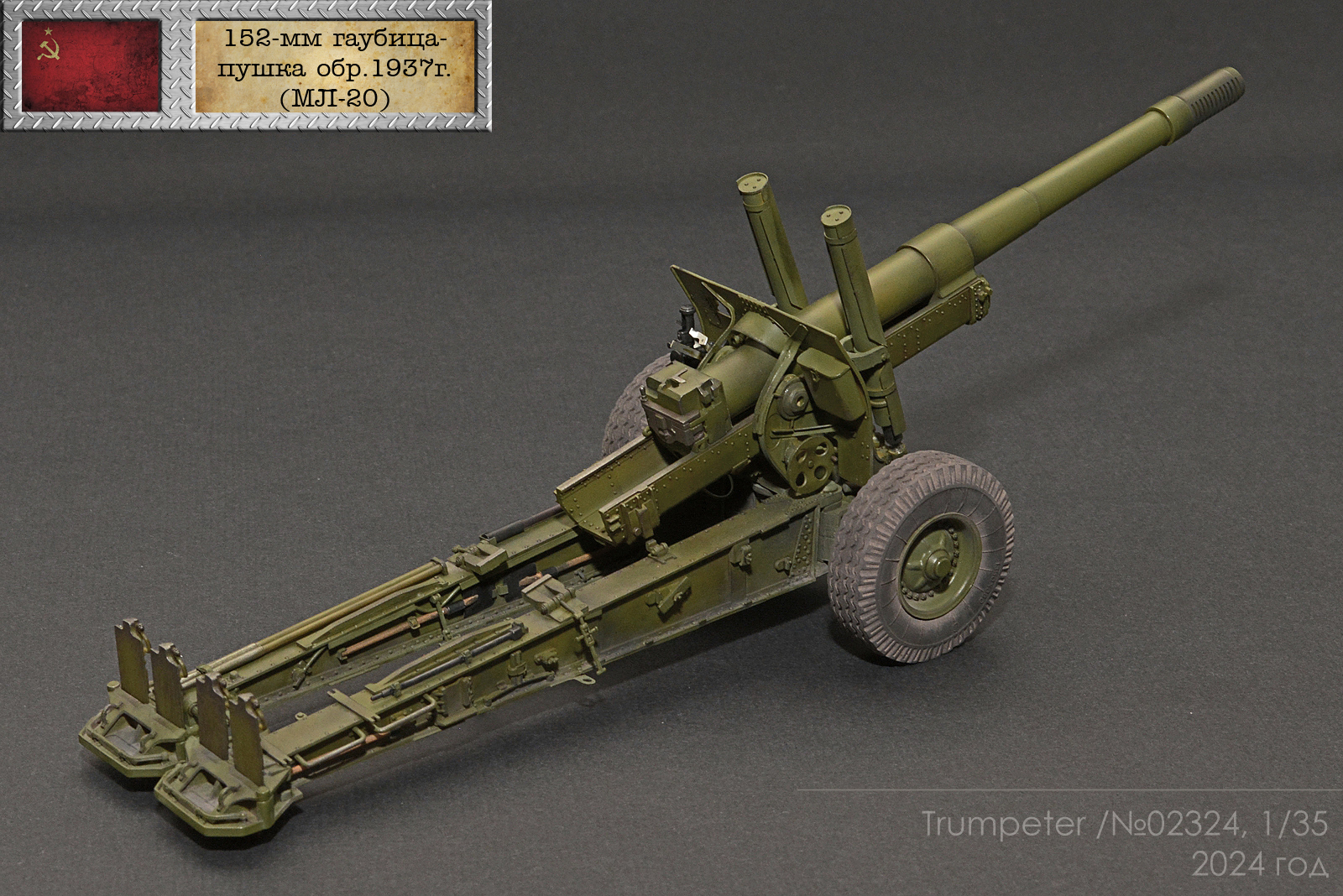

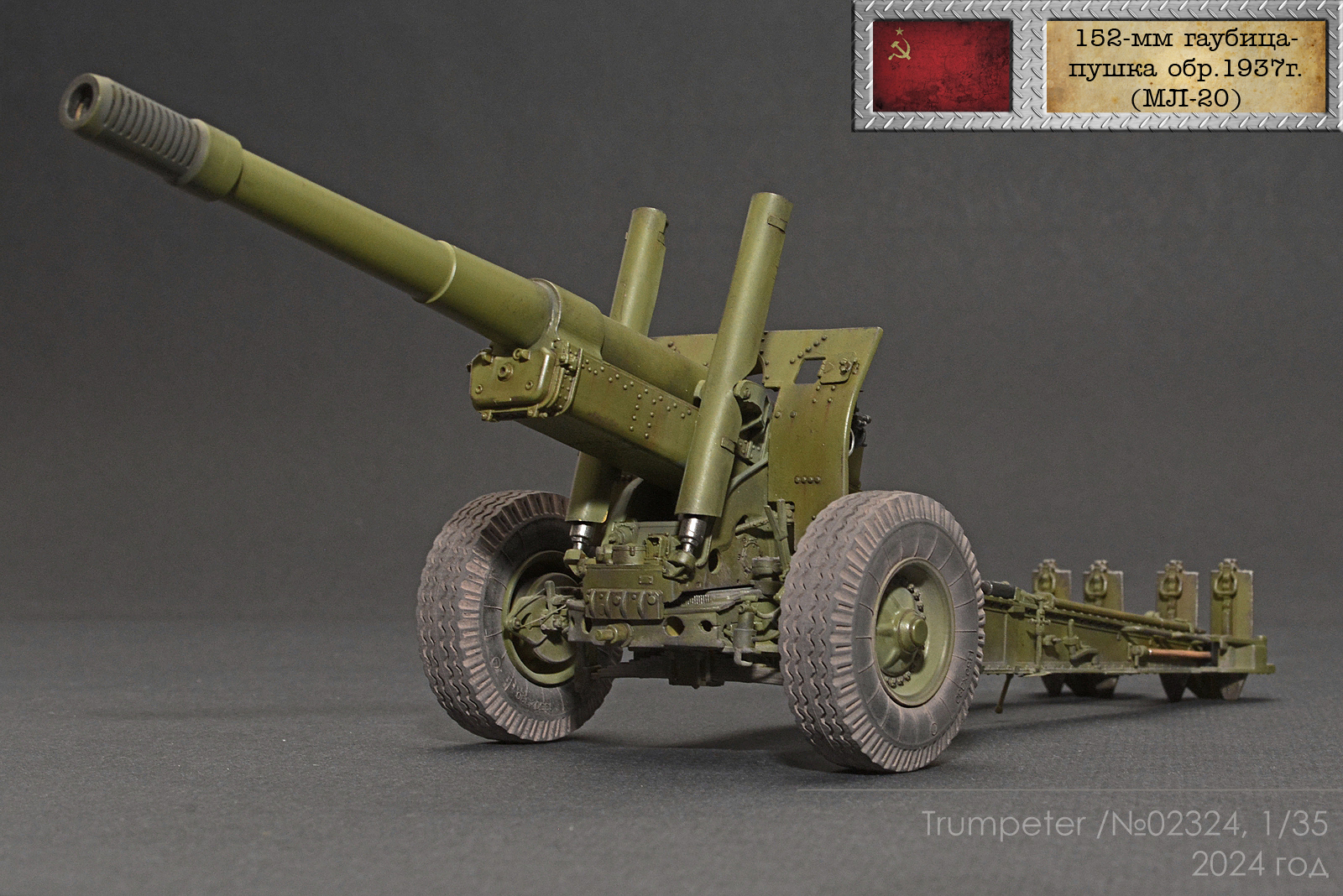

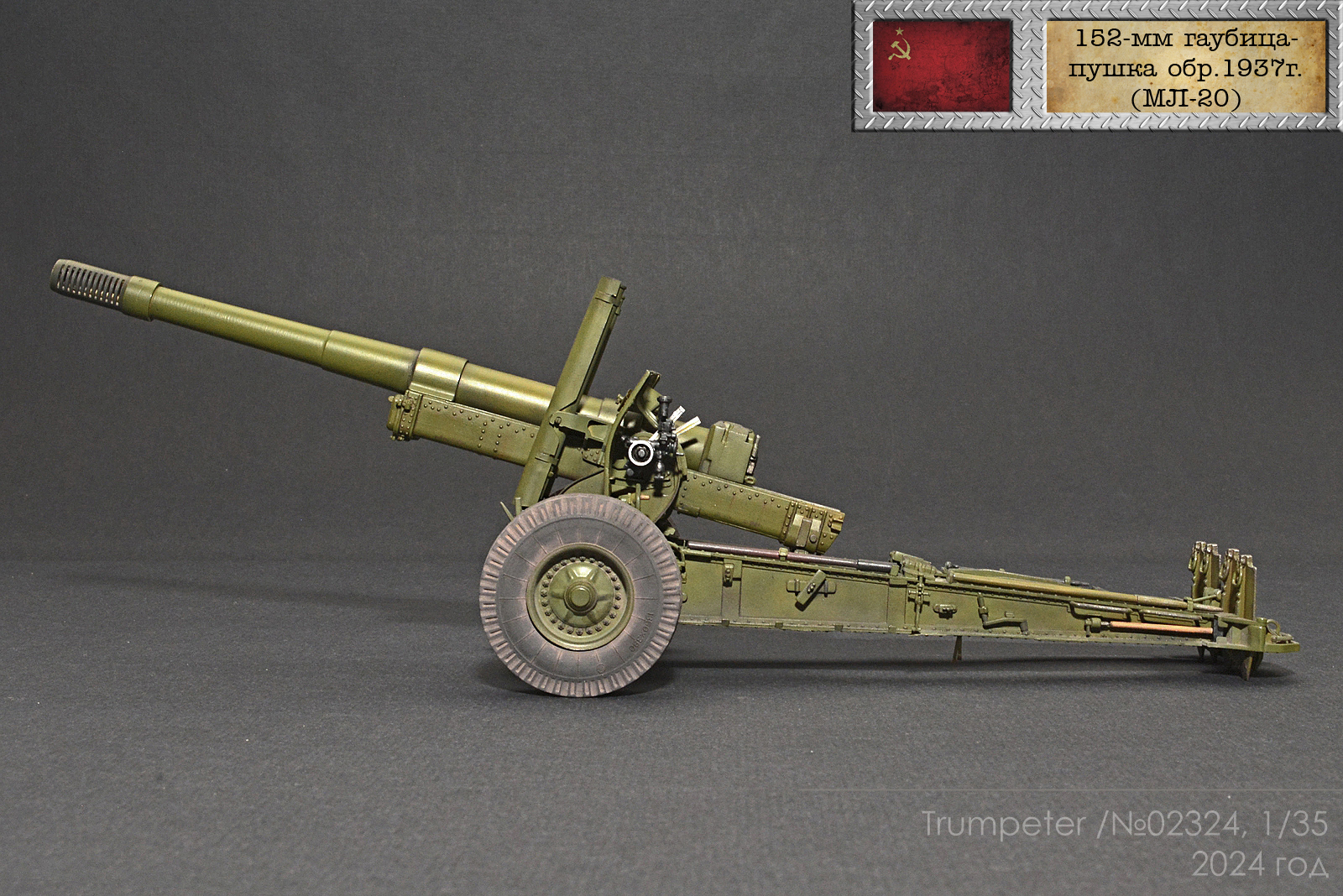

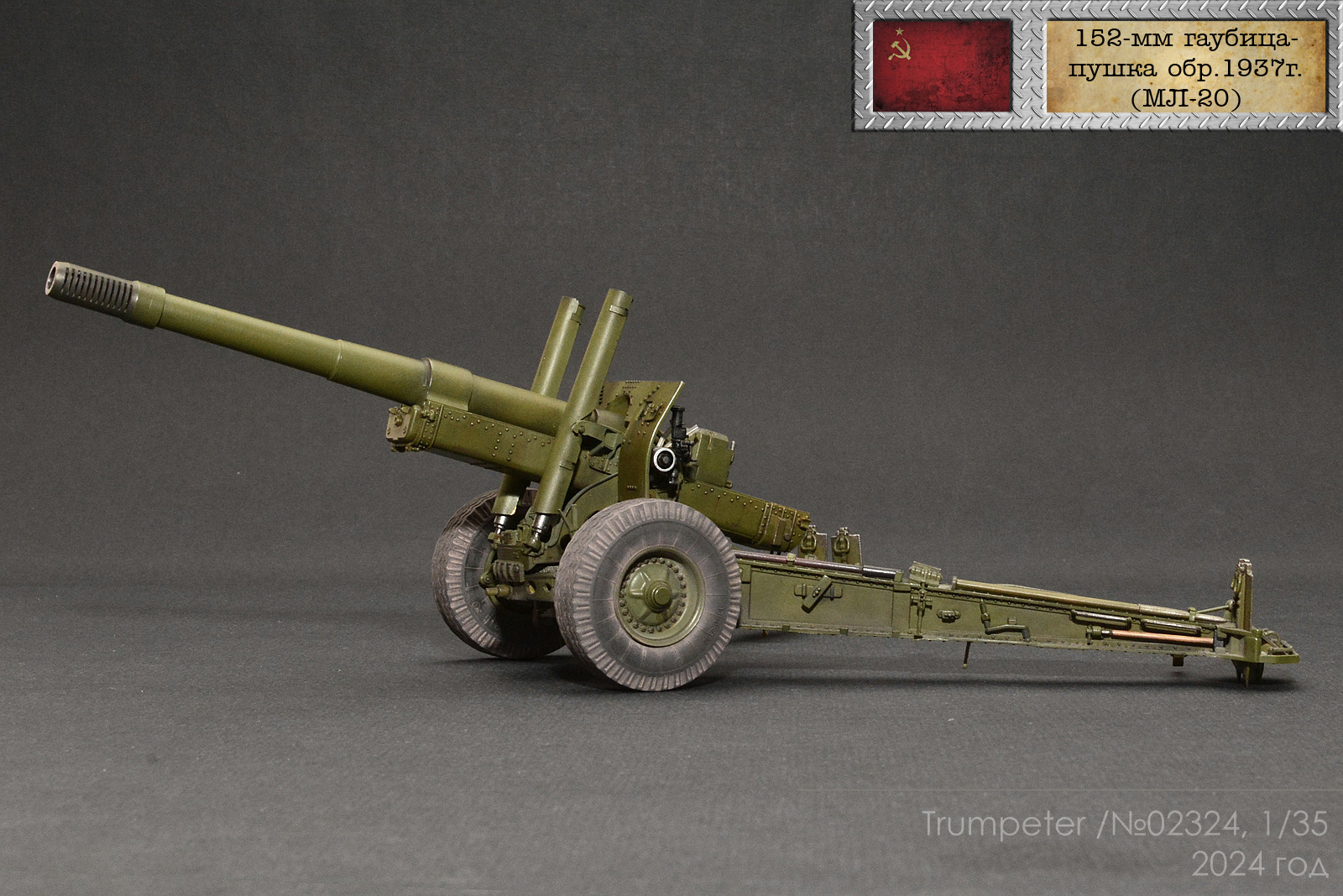

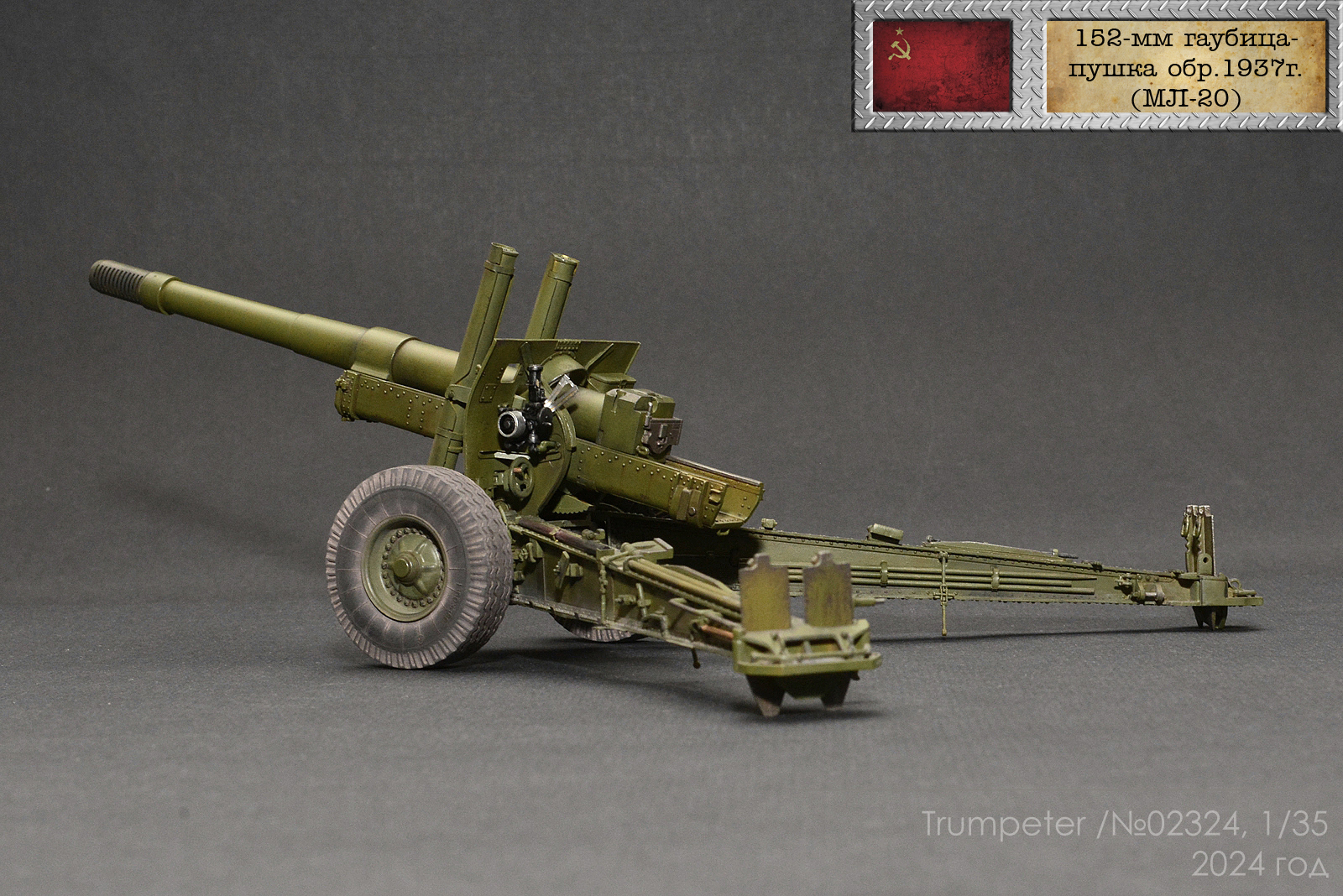

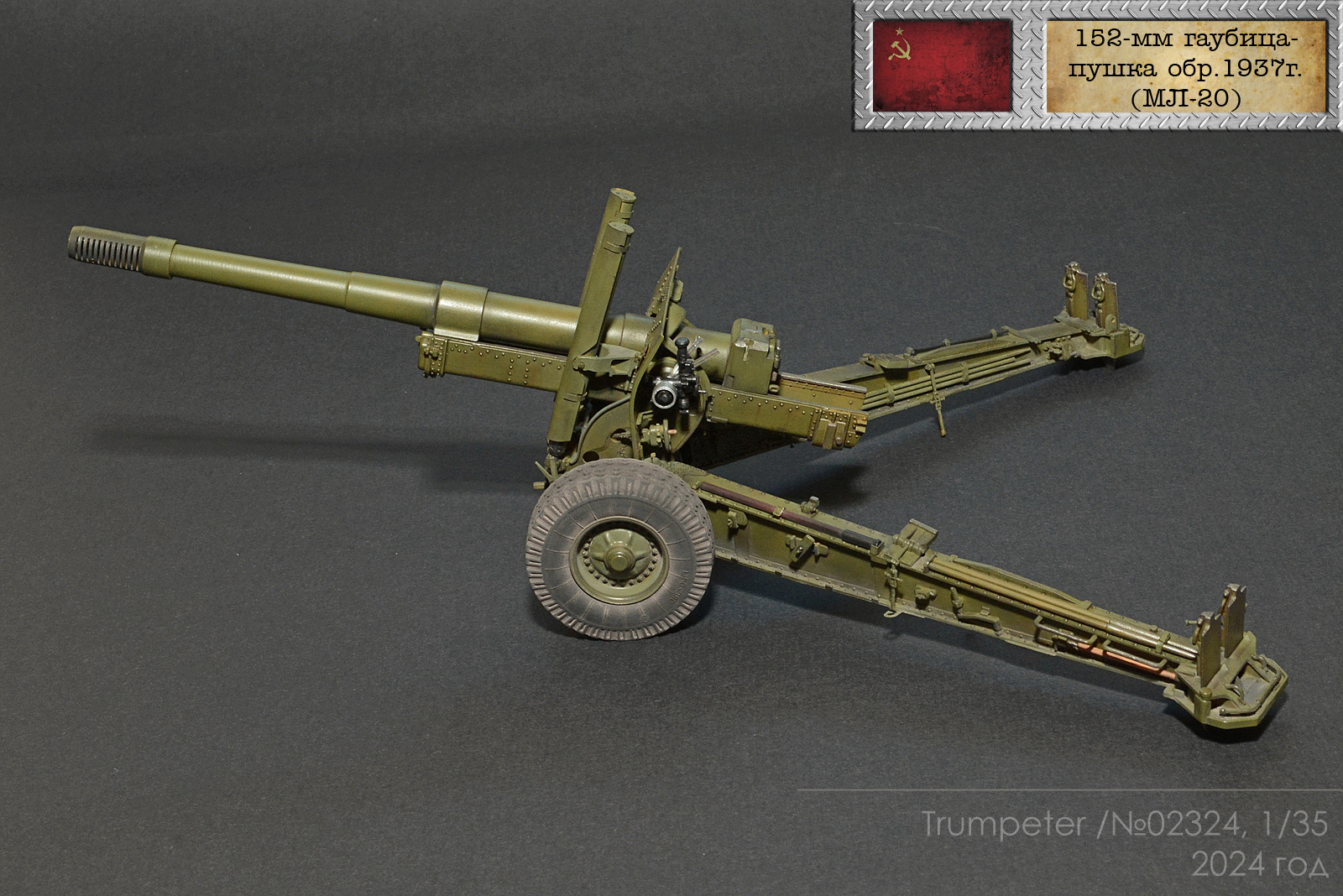

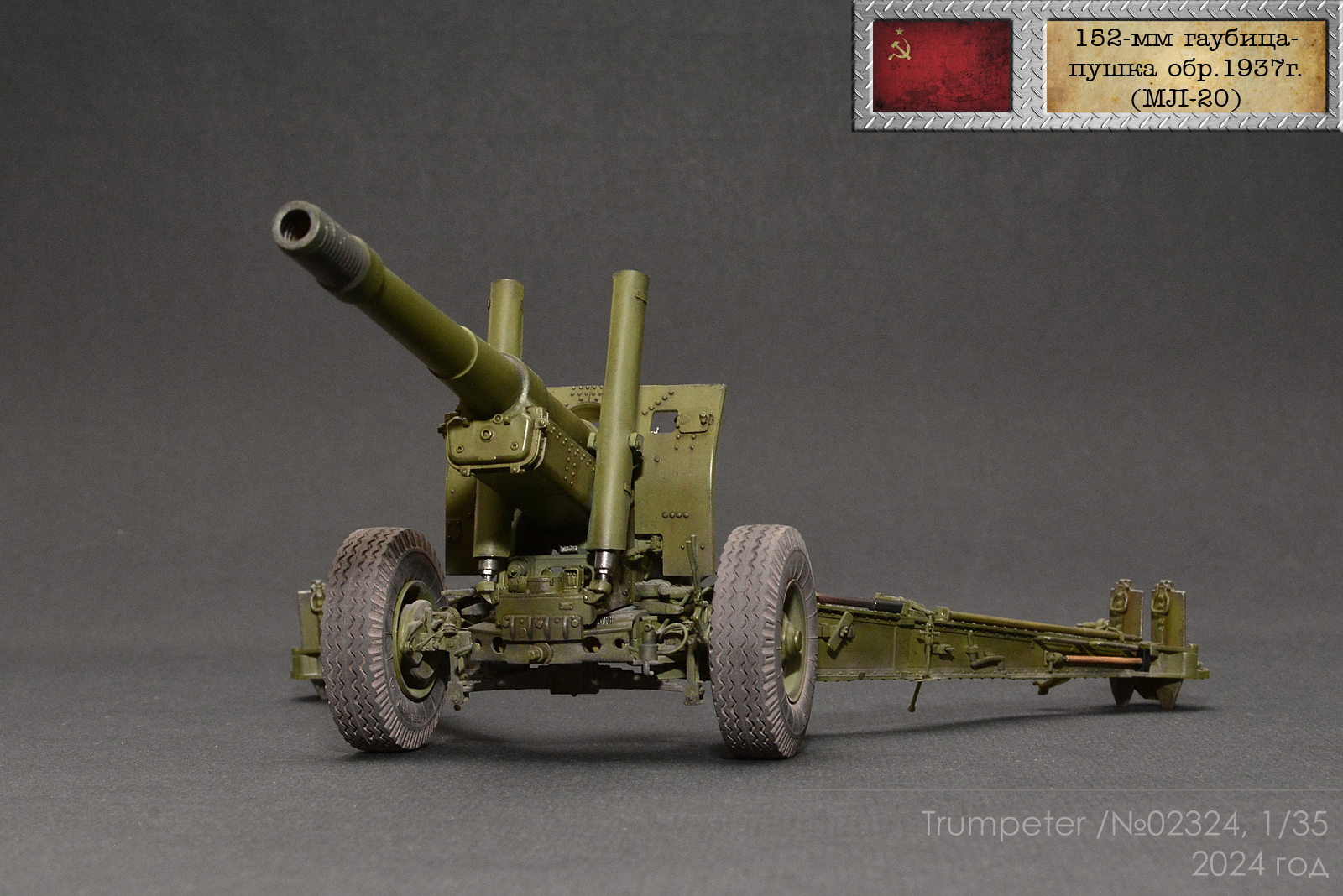

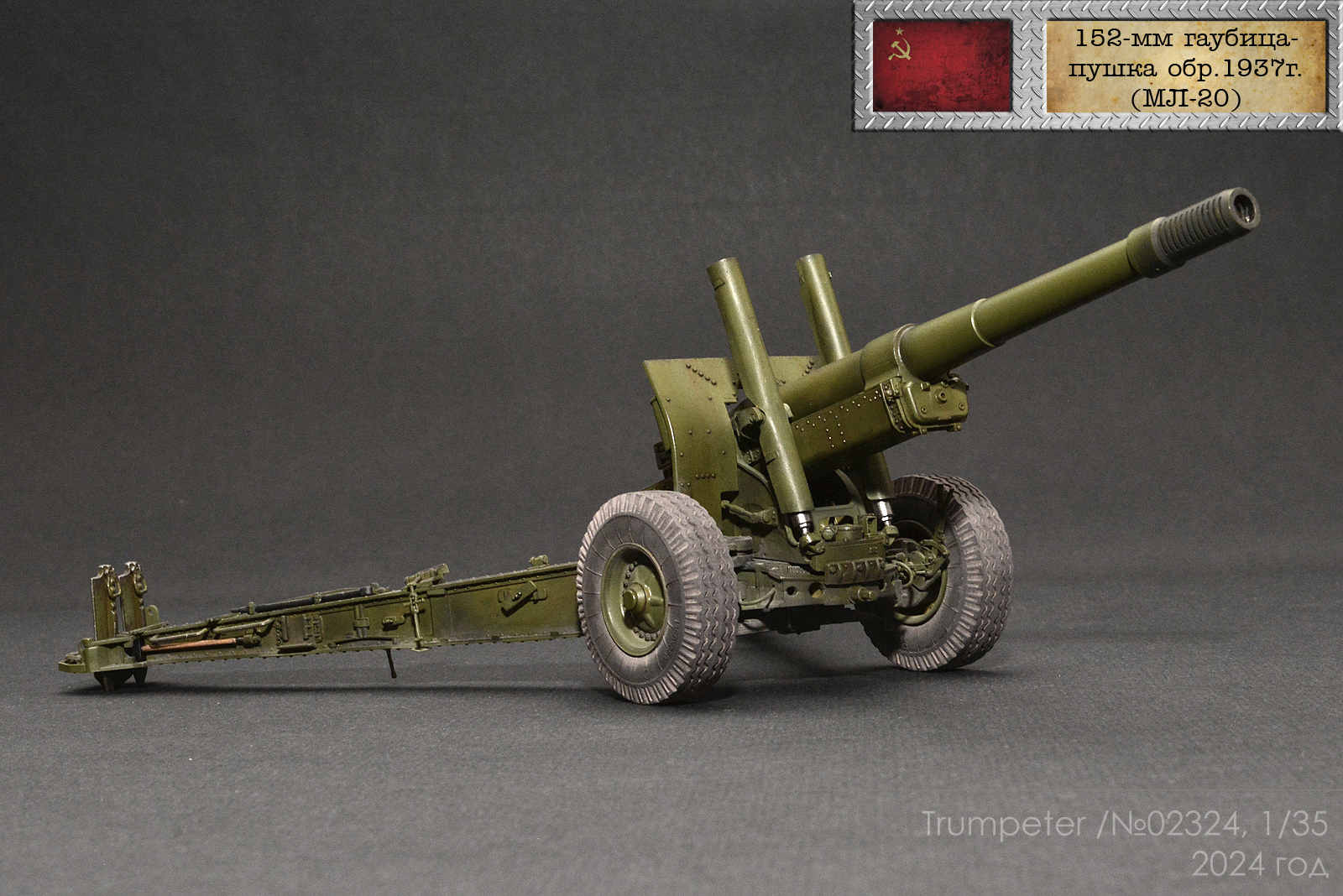

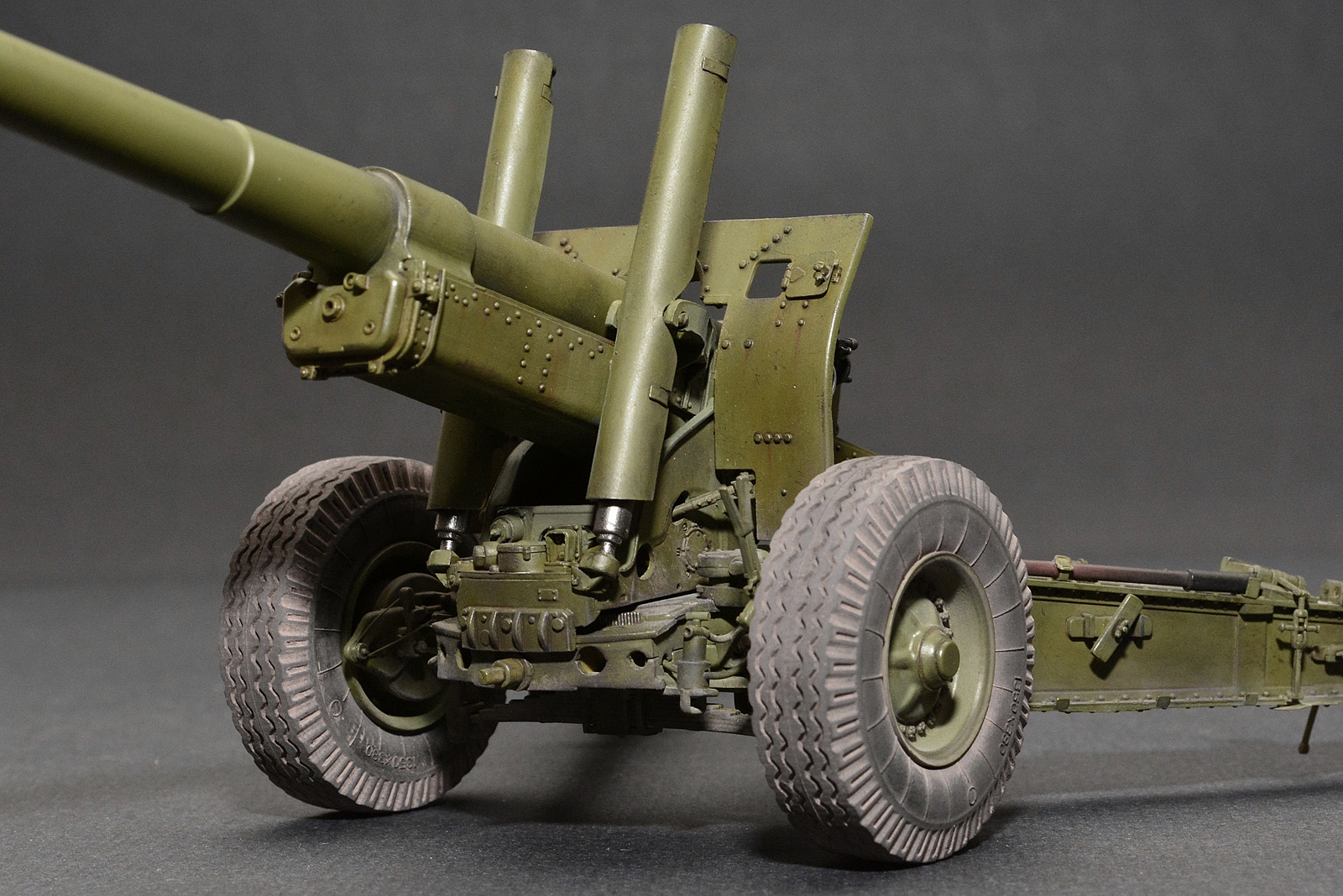

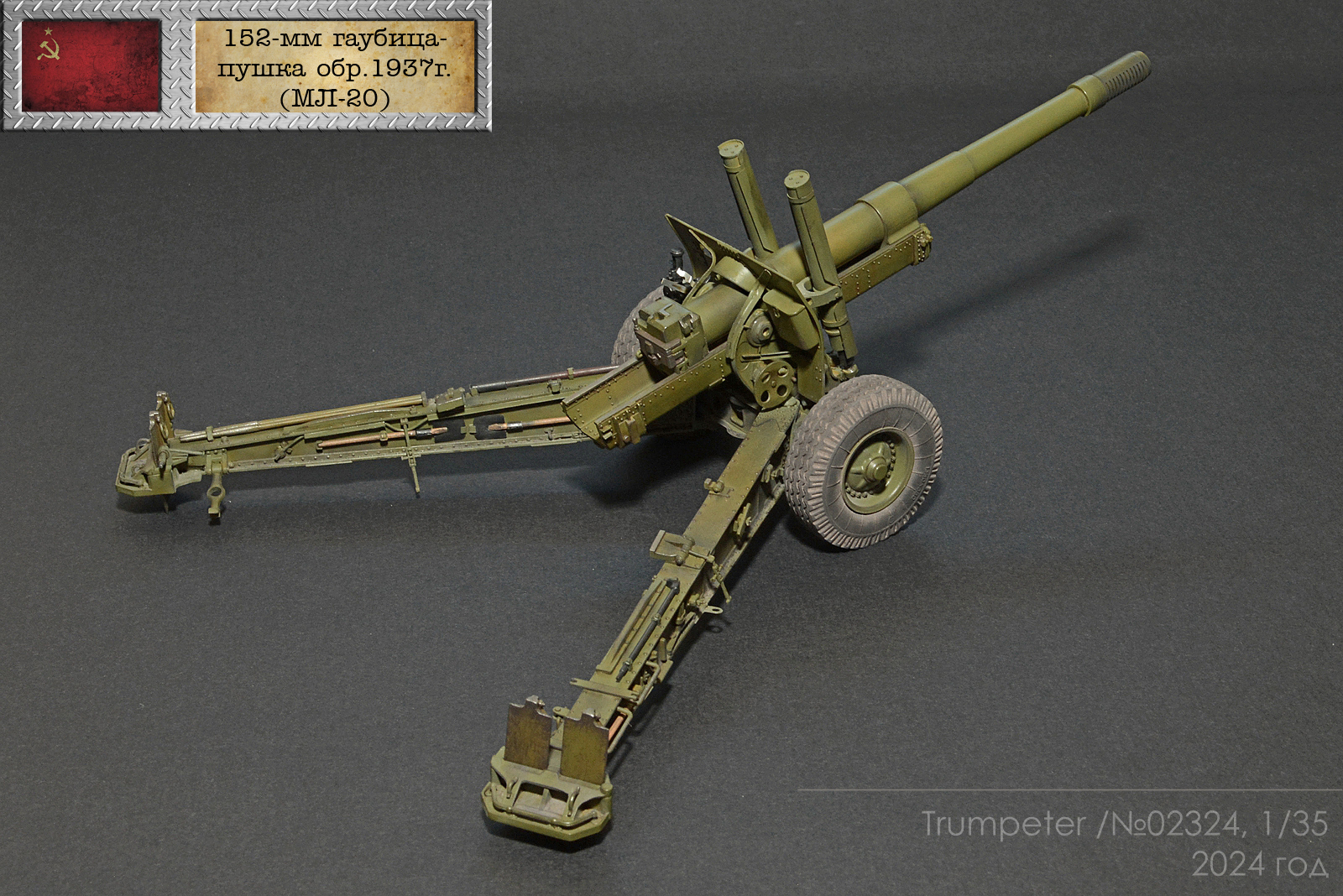

Представляю Вашему вниманию модель Советской 152-мм гаубицы-пушки образца 1937 года (МЛ-20). Это орудие корпусной артиллерии впервые было применено Красной армией в ходе боев на Халхин-Голе, использовалось в ходе Советско-финской войны, активно применялось в Великую Отечественную. После войны долго стояло на вооружении Советской армии, до постепенной замены на 152-мм пушку-гаубицу Д-20. Небольшое их количество и в настоящее время находится на хранении в ВС РФ. До недавнего времени орудие использовалось для церемониального полуденного выстрела в Санкт-Петербурге. Также, оно до сих пор стоит на вооружении ряда стран мира.
Конструктивно, пушка образует дуплекс со 122-мм корпусной пушкой обр. 1931/37г. (А-19).

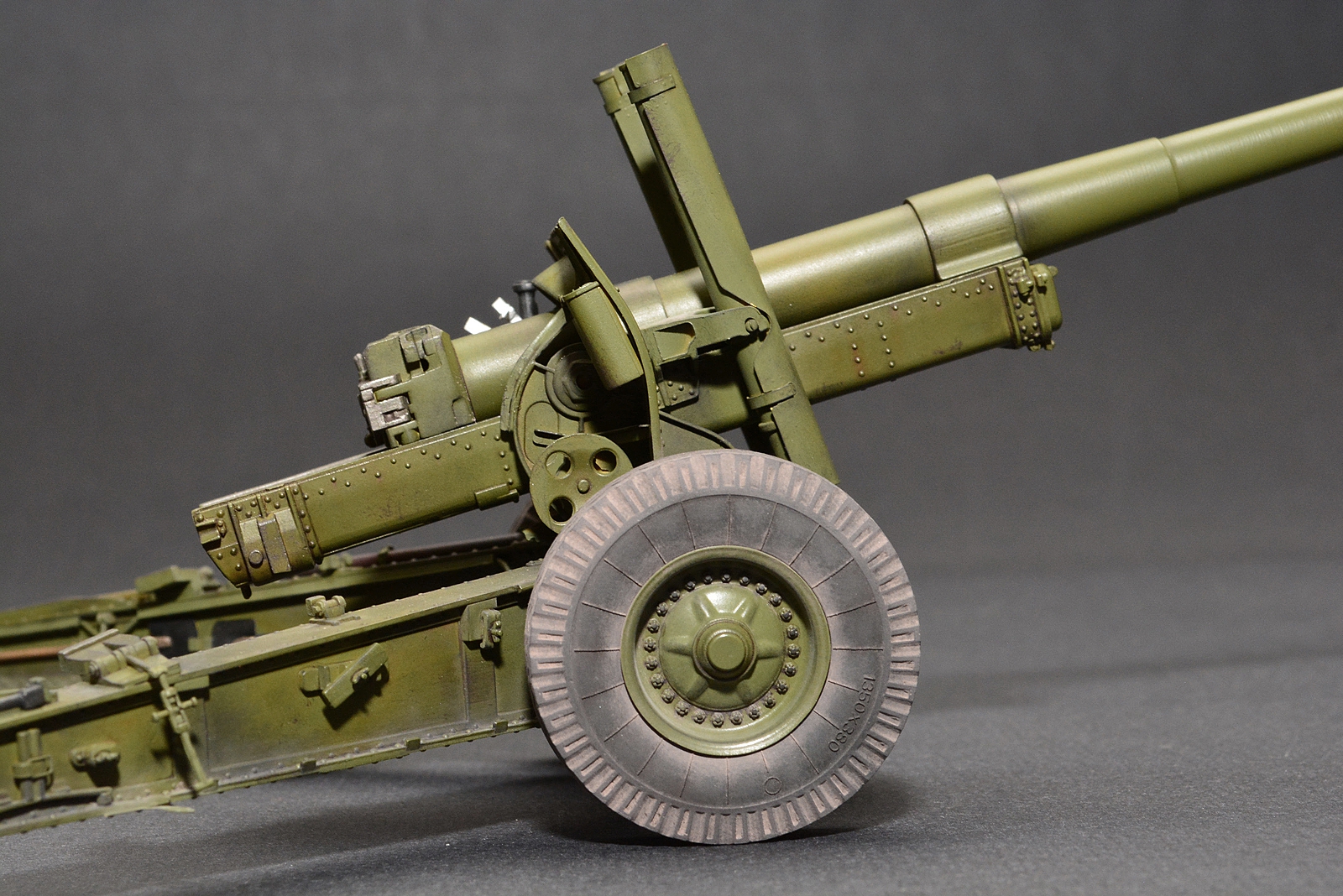

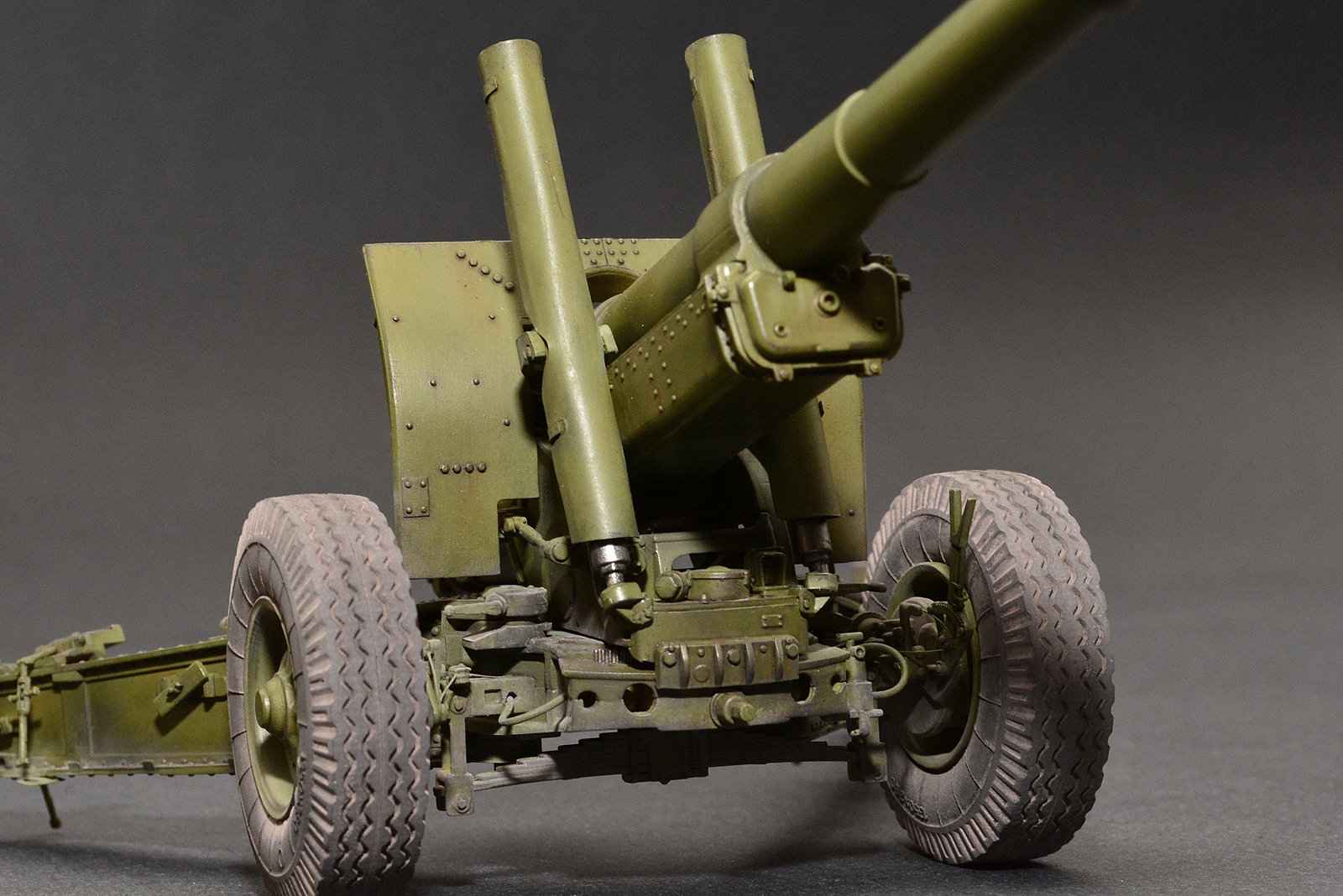

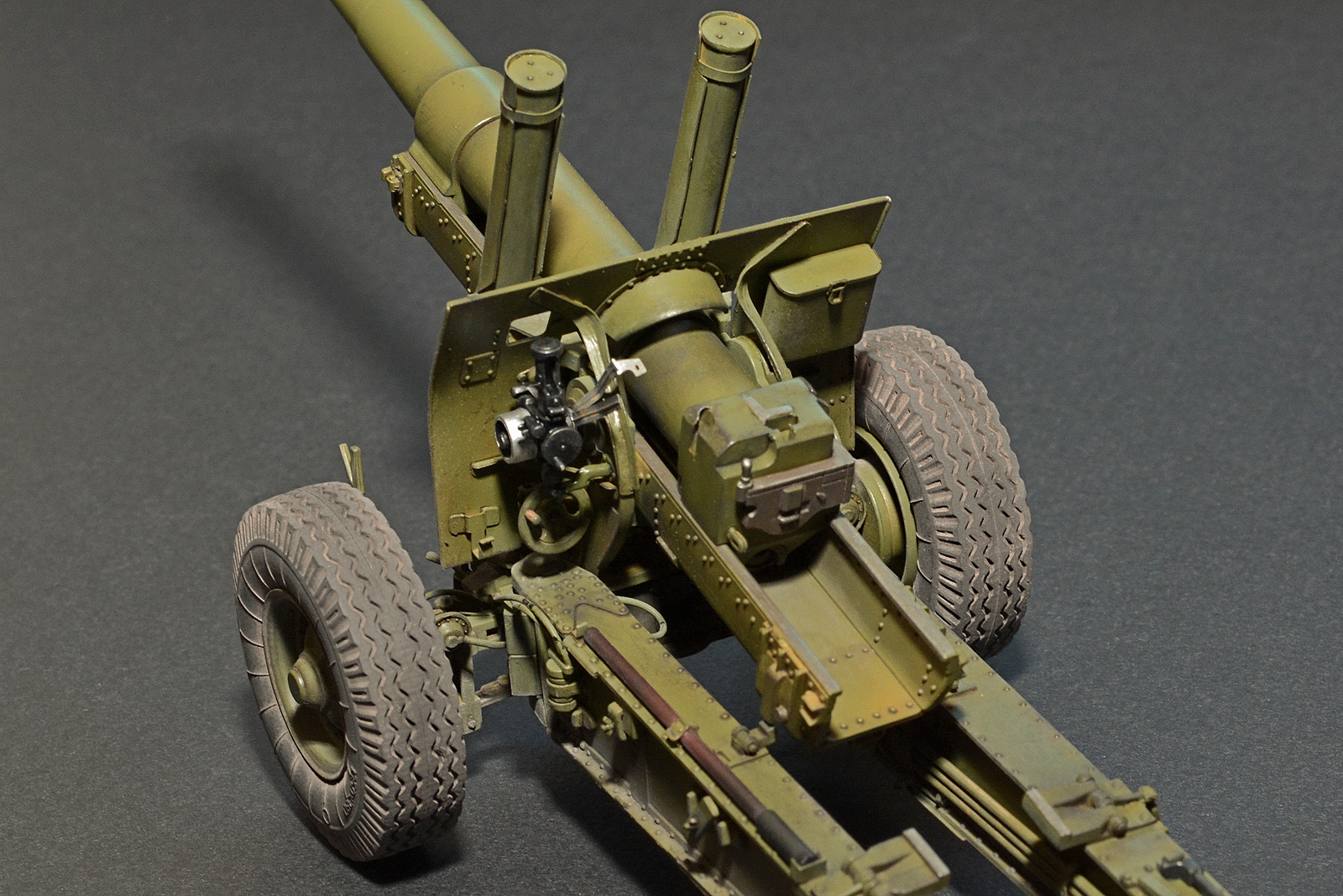

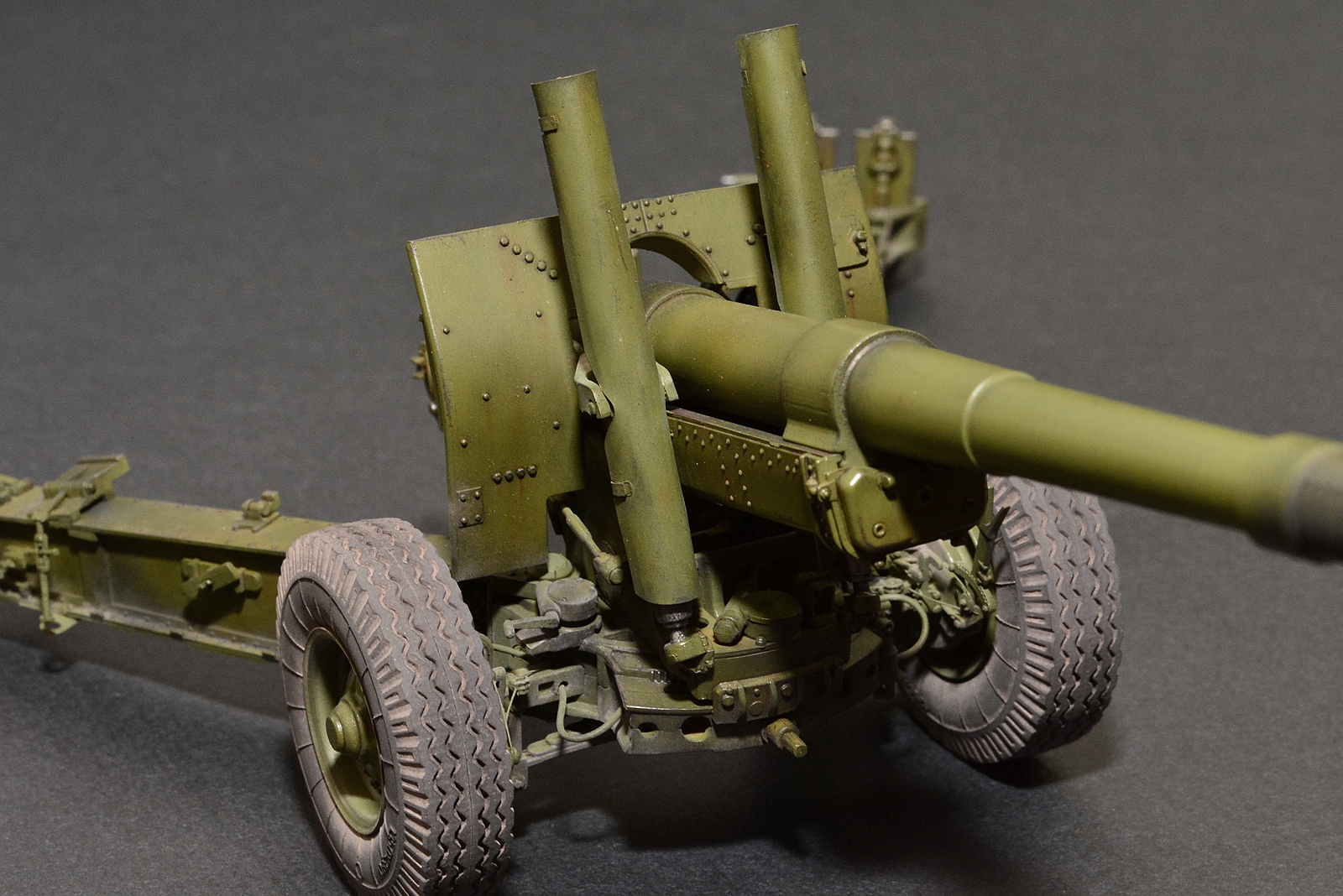

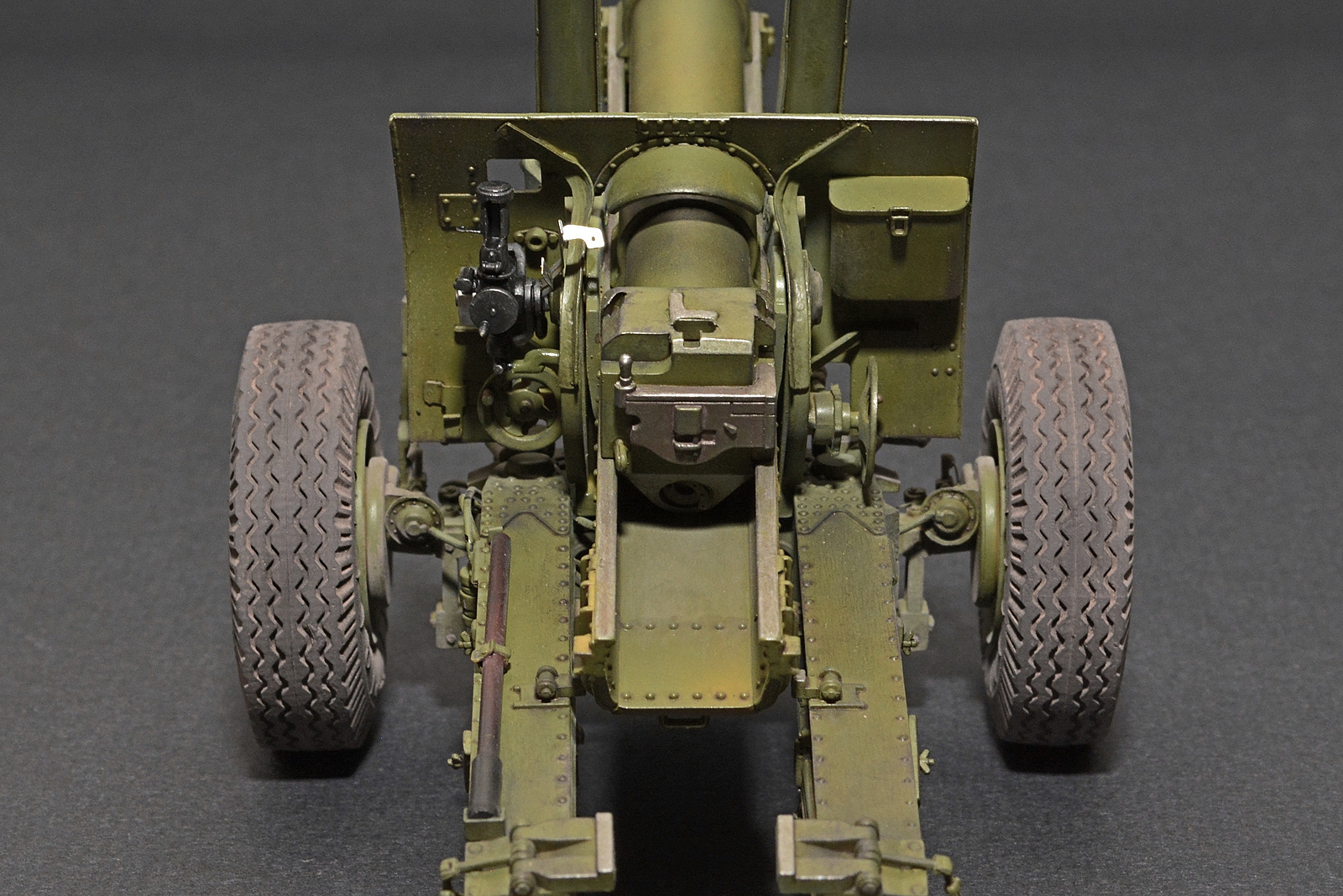

Модель представляет вариант орудия на лафете позднего образца М46.
Базовый набор: Trumpeter арт.02324.Доработки и дополнения:
- ствол от Magic Models №ММ3502;

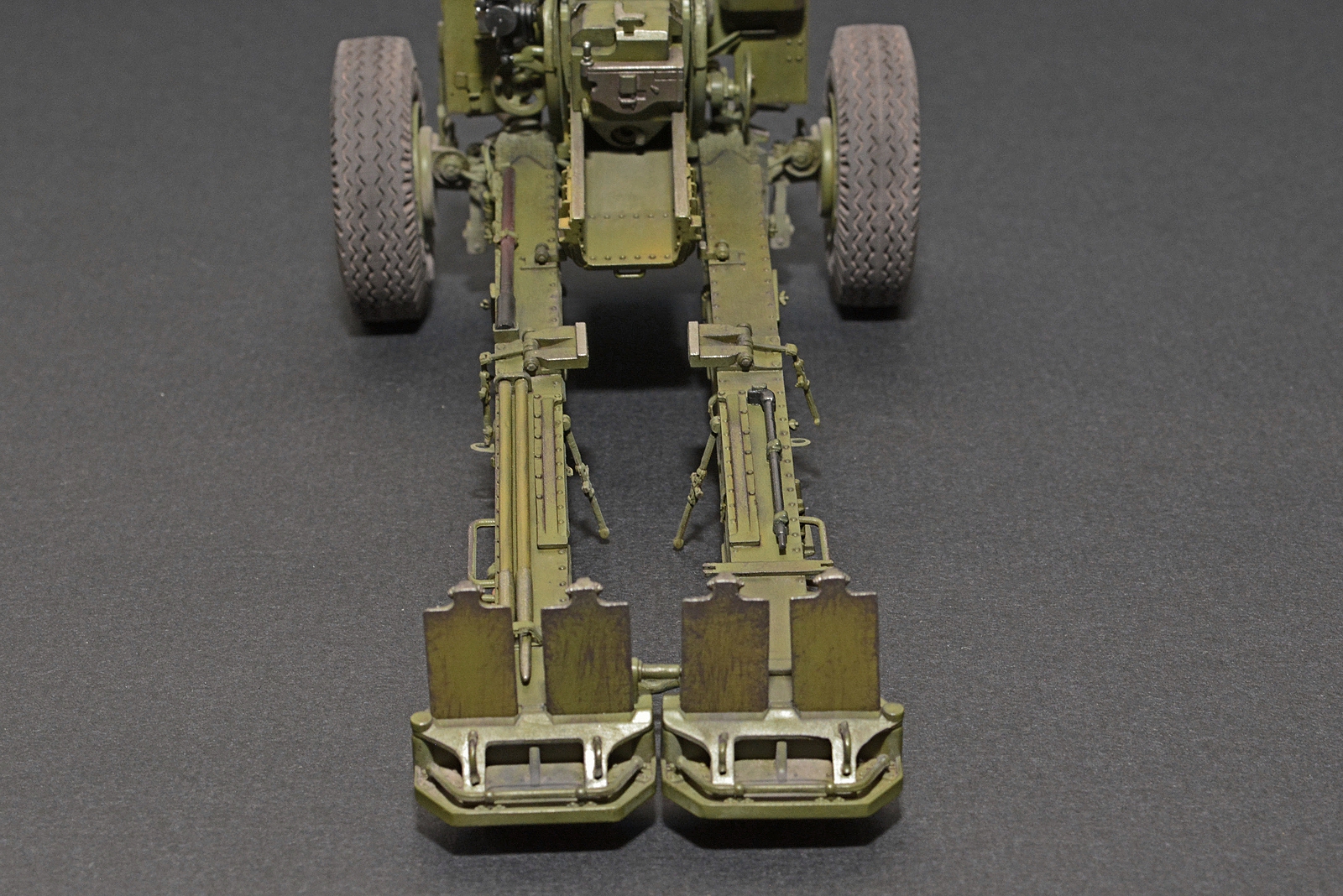

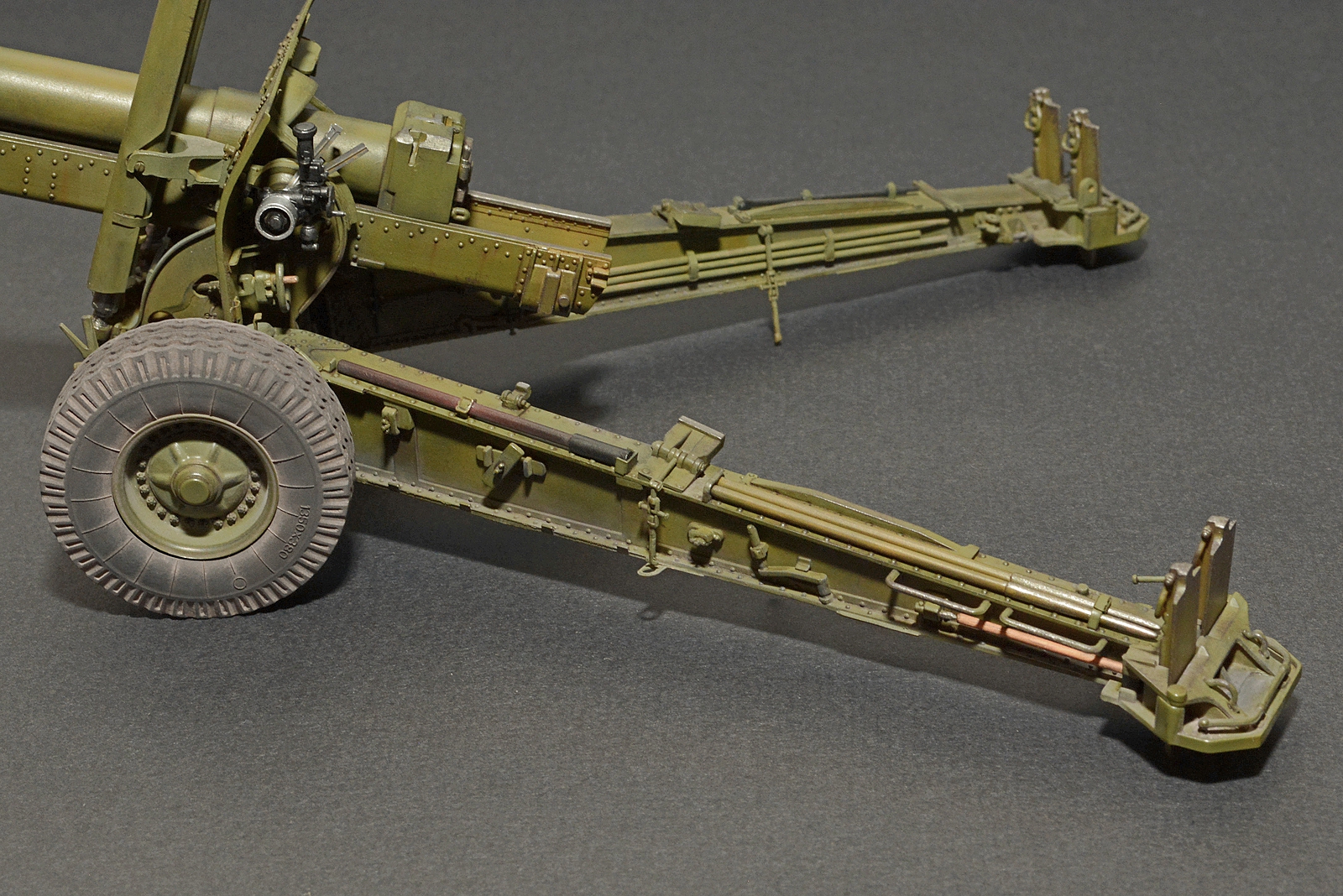

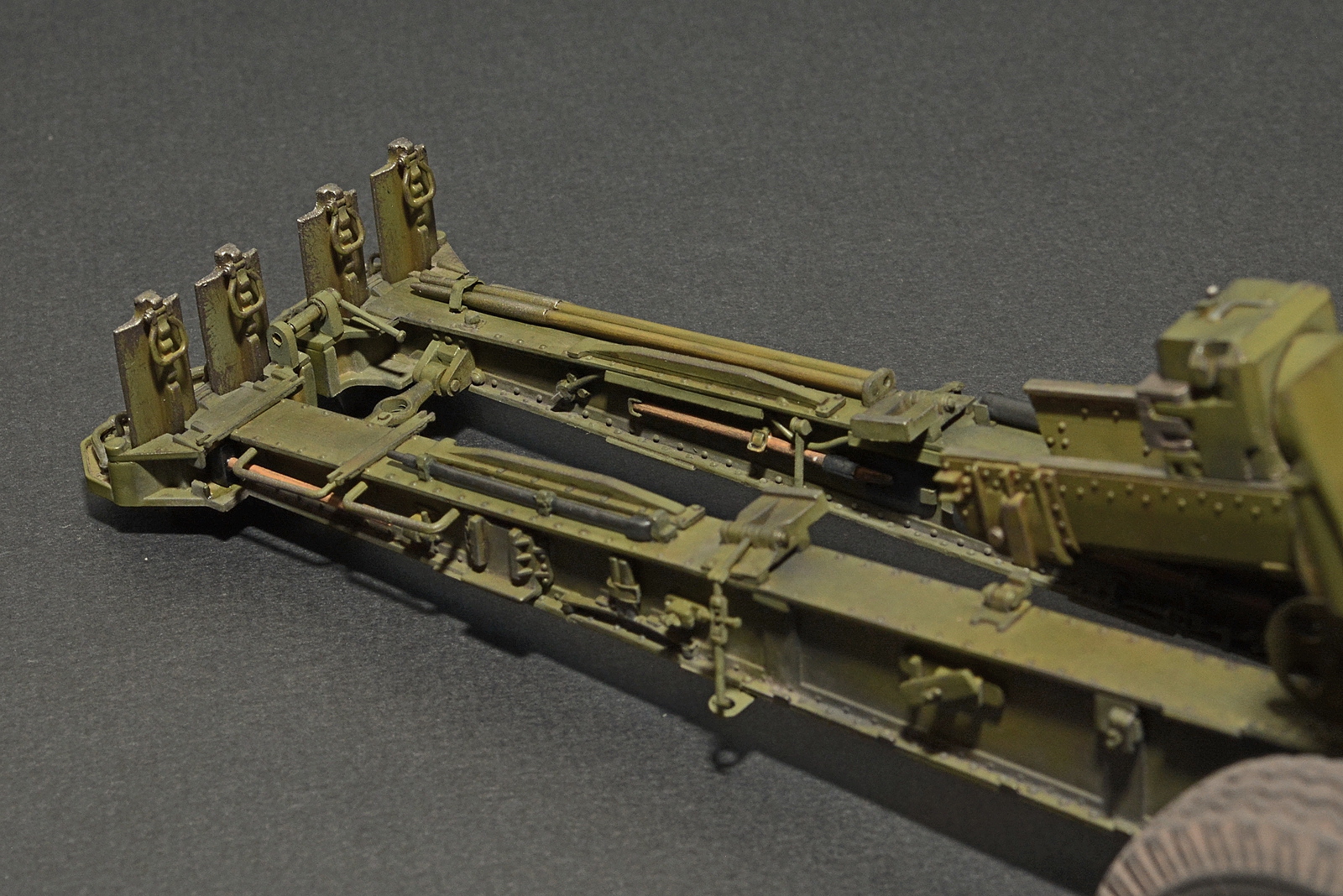

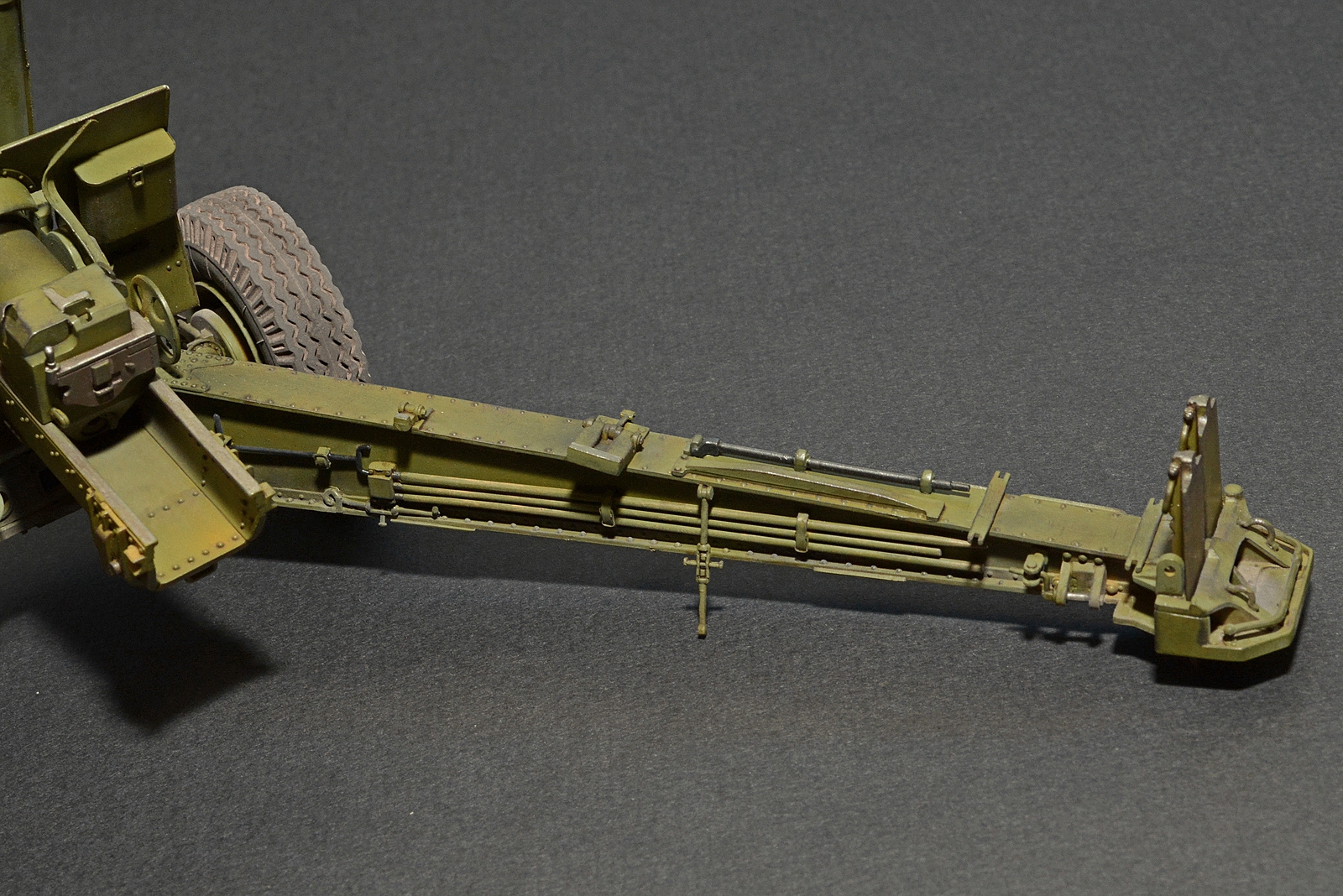

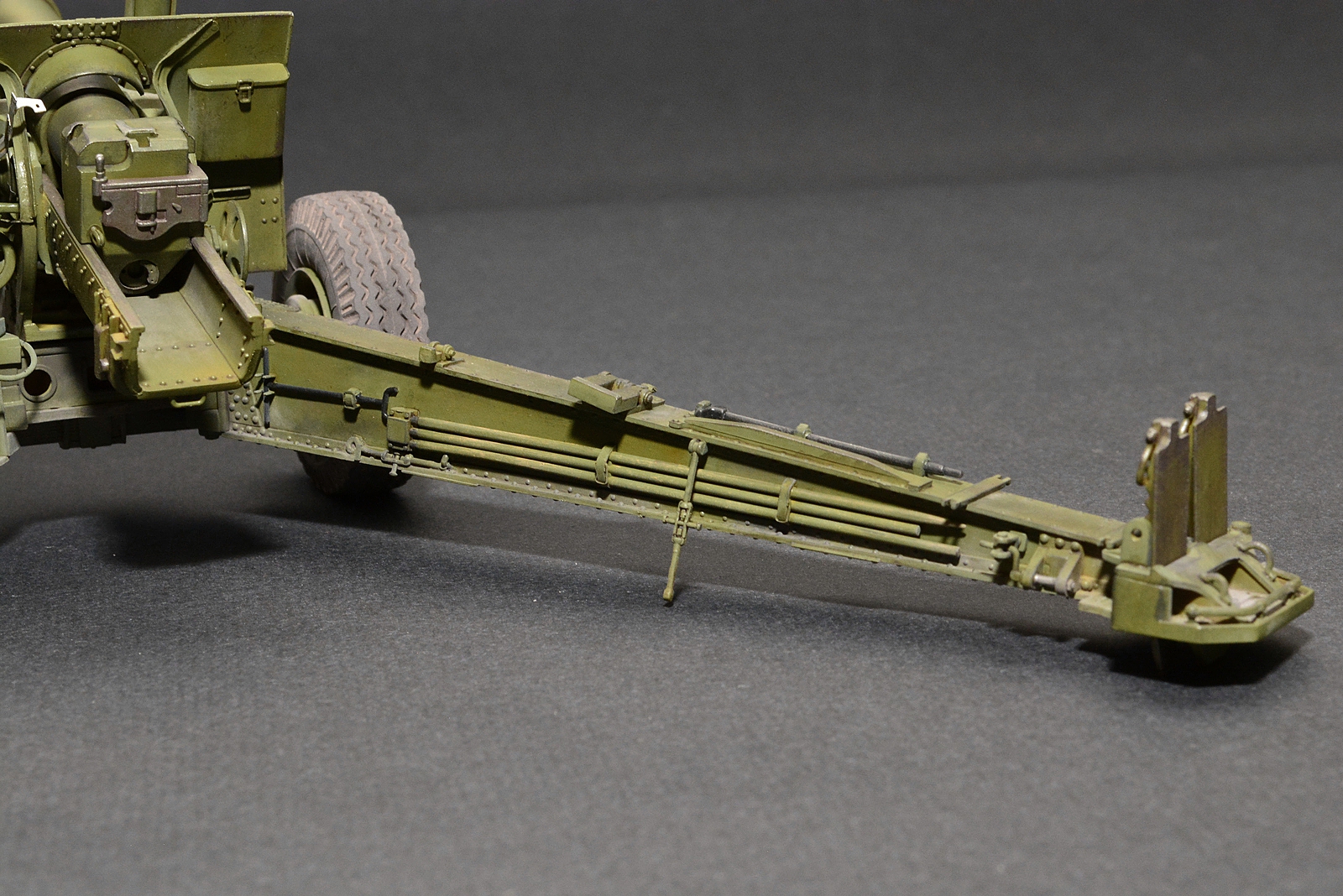

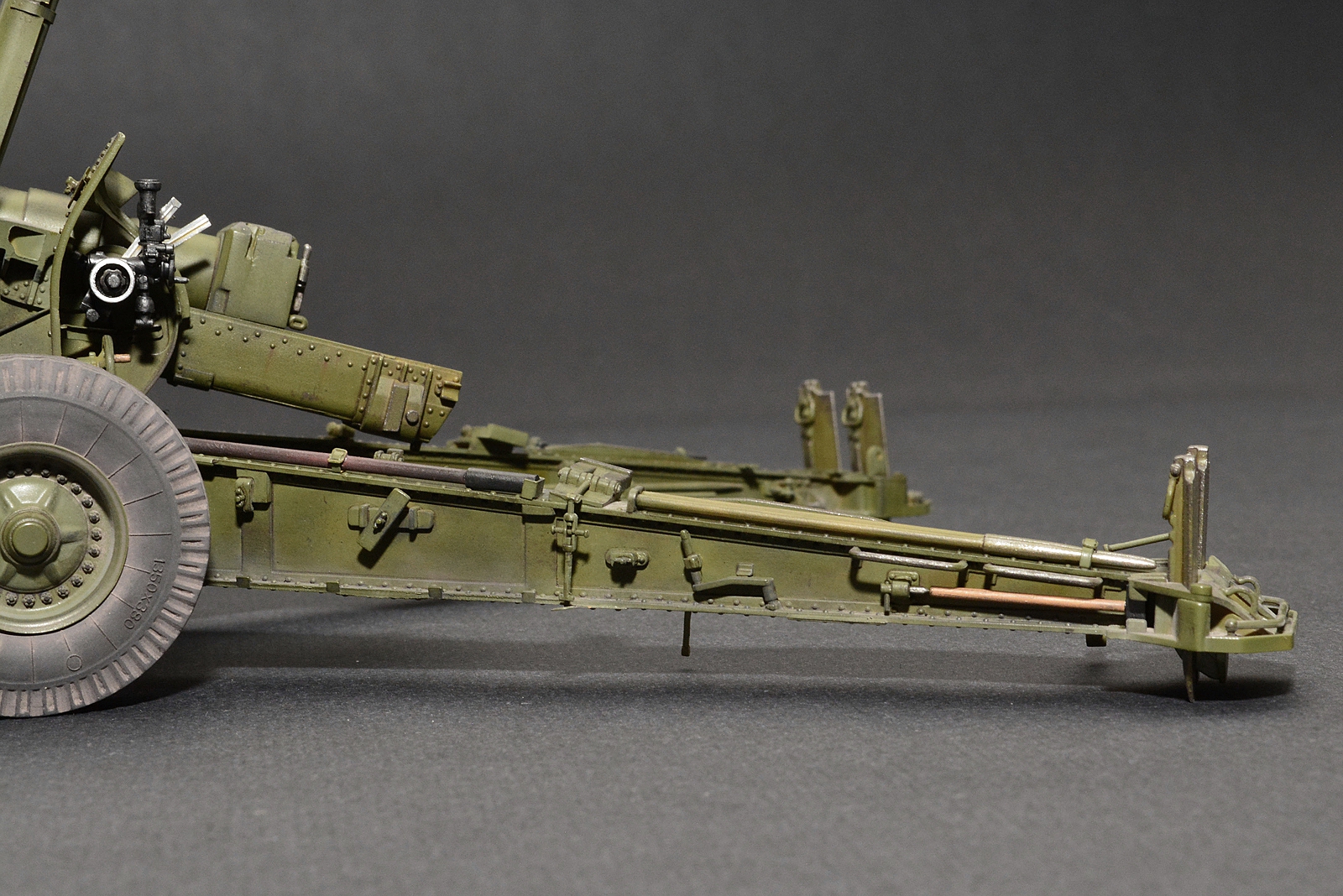

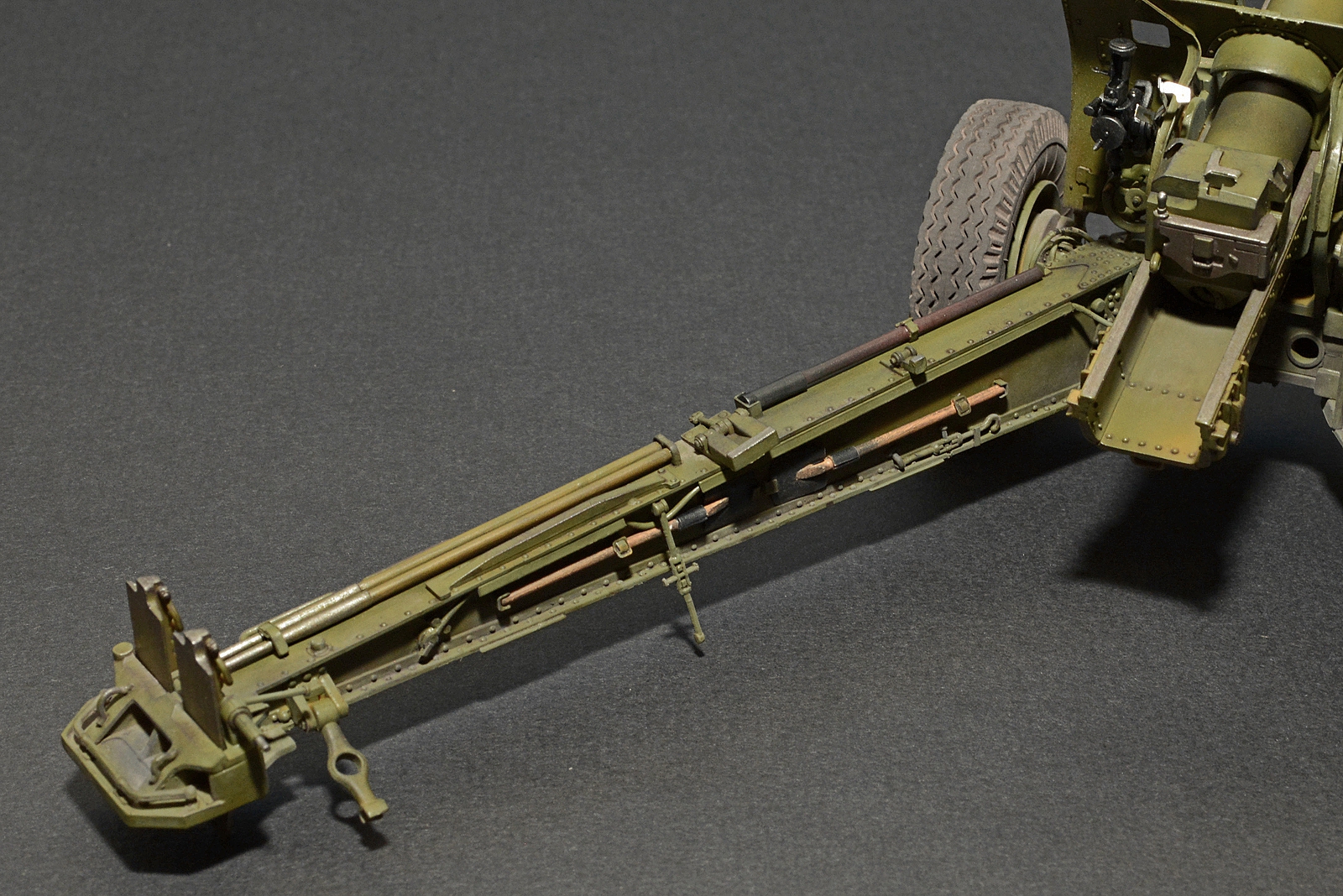

- на станинах добавлены отсутствующие упоры и замки под установку шанцевого инструмента и принадлежностей;

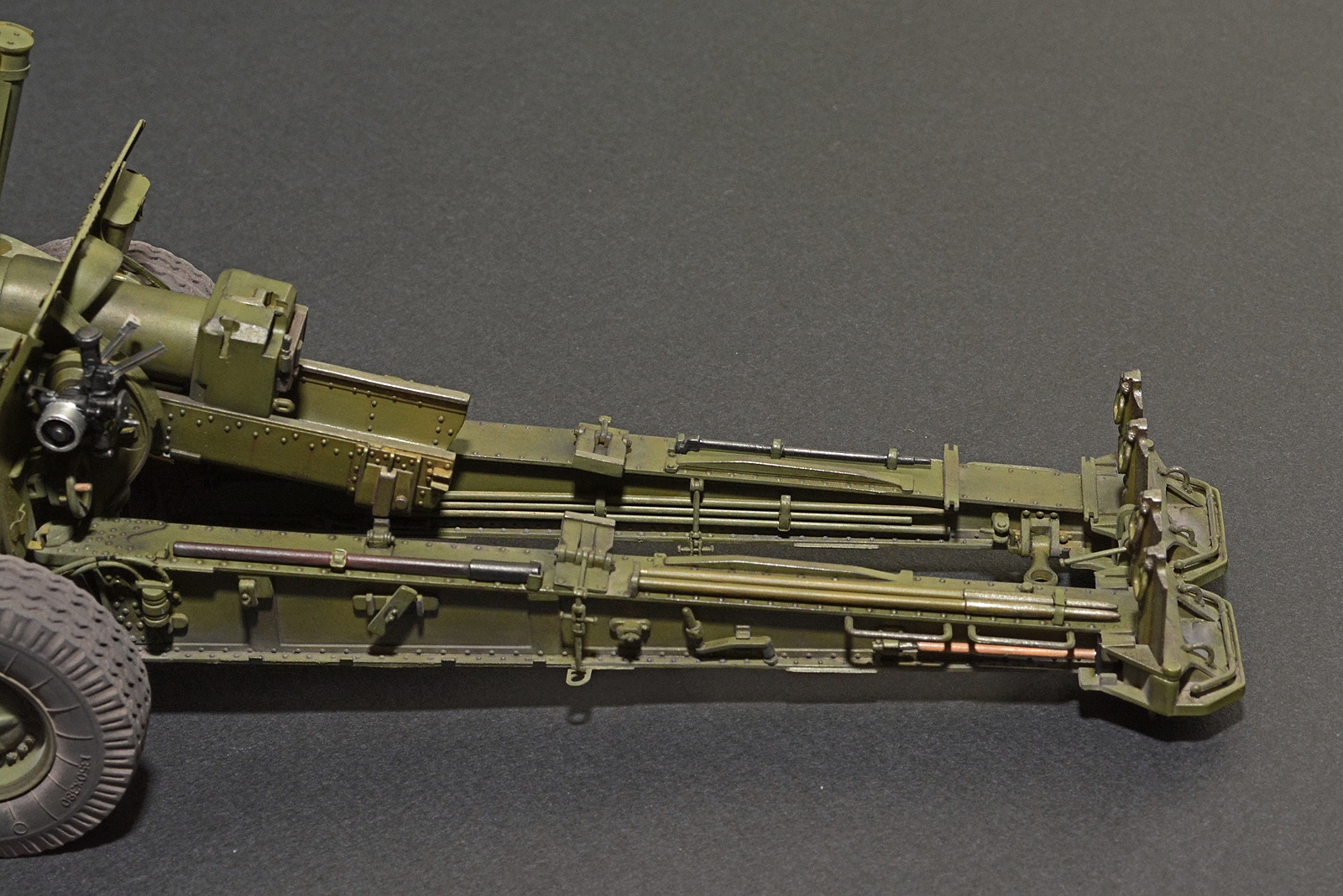

- доработан узел фиксации станин в сведенном положении;
- талрепы фиксации штанги упора ствола в транспортном положении перенесены выше;

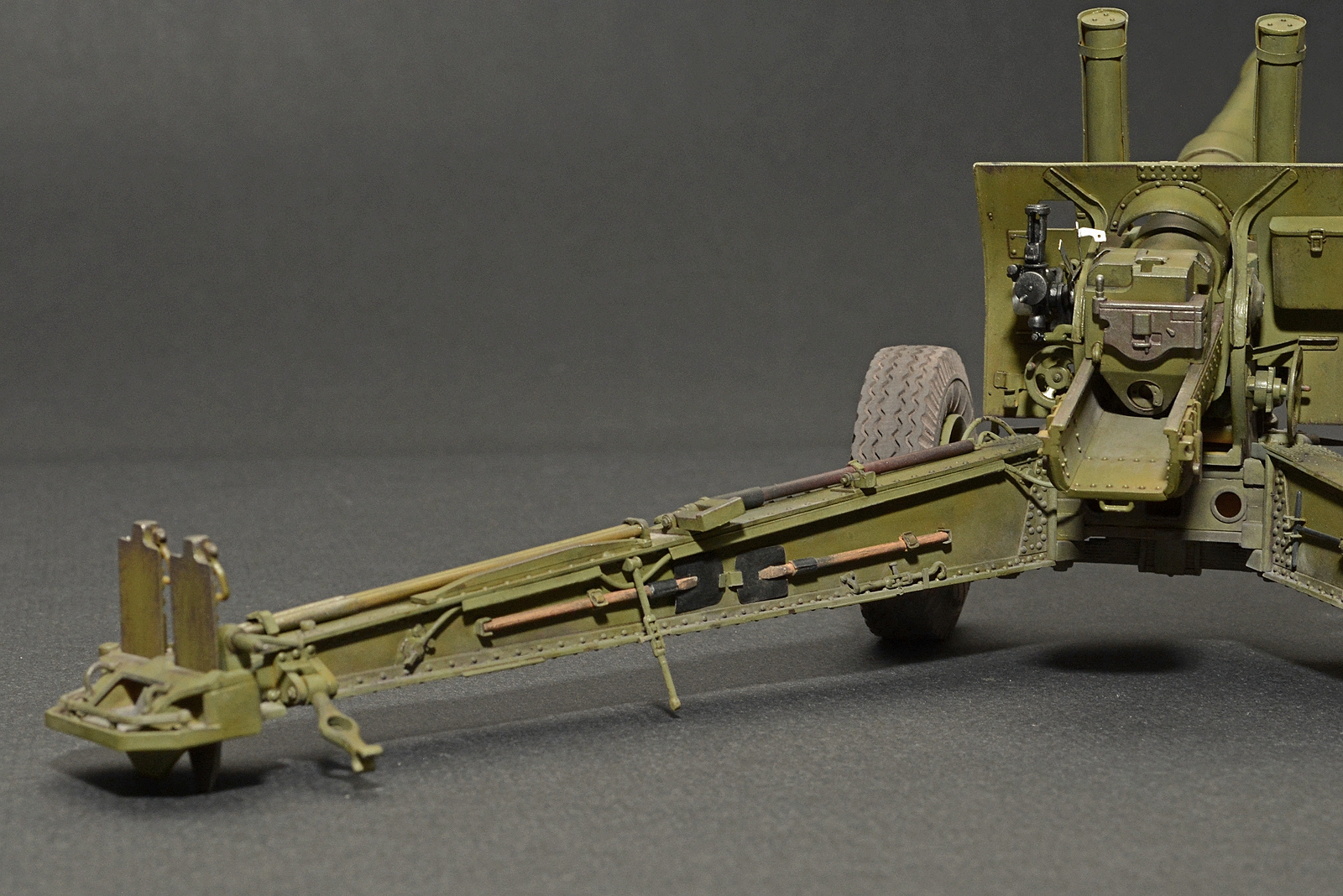

- добавлен отсутствовавший шанцевый инструмент и принадлежности (лопаты (травление от Микродизайн), прибойник, кувалды, ключ к сухарному замку, ключи к приспособлению для оттягивания ствола в походное положение);

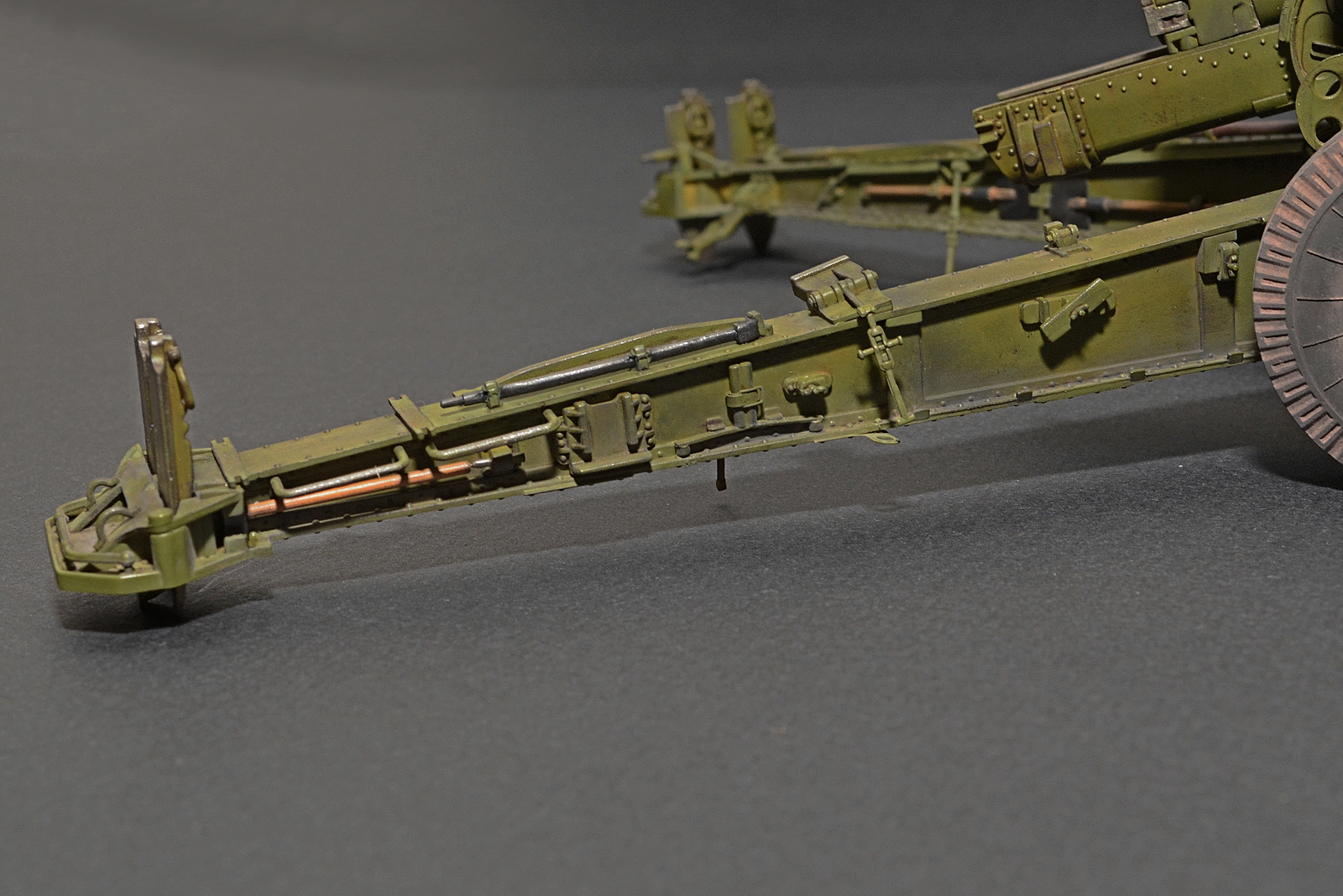

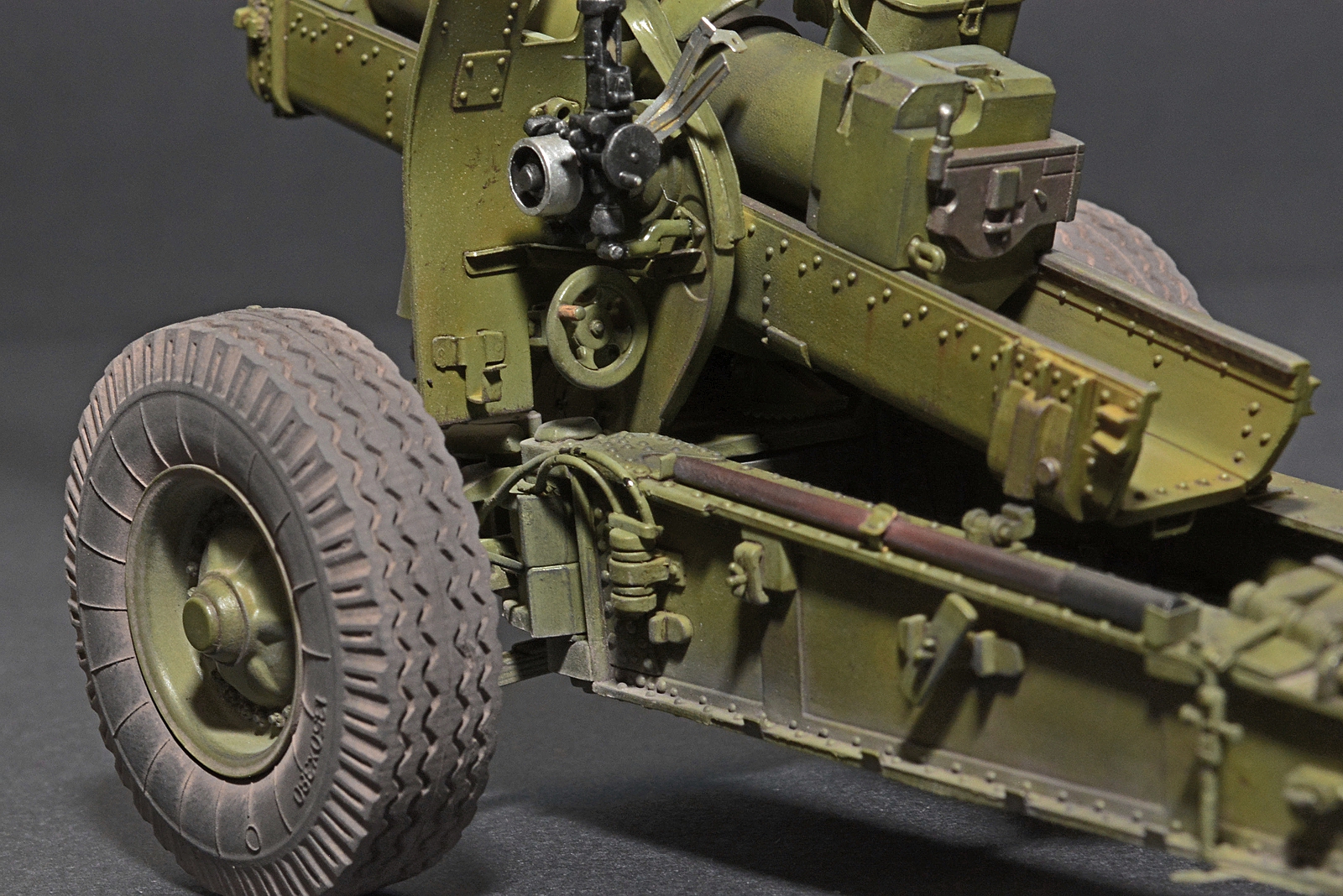

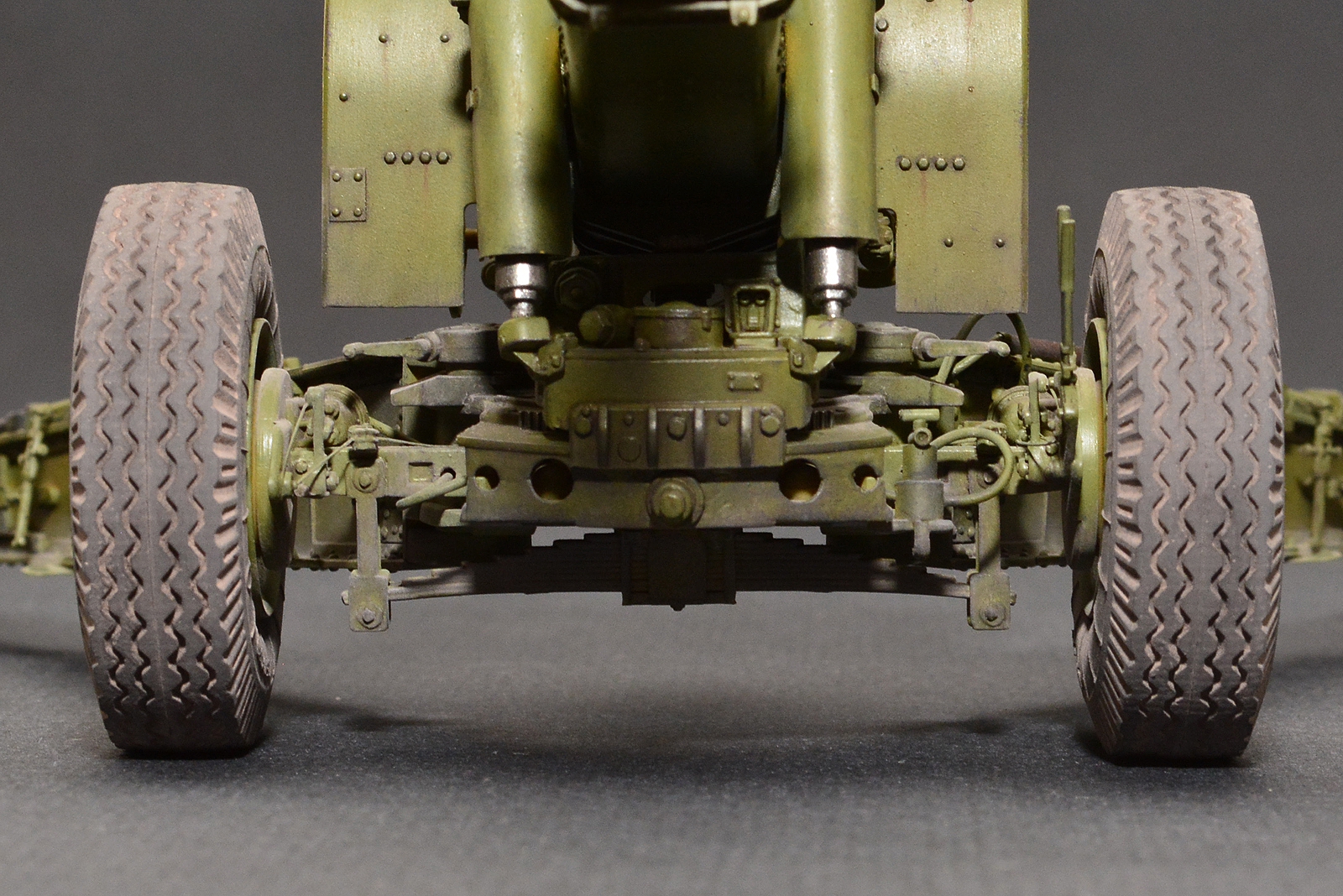

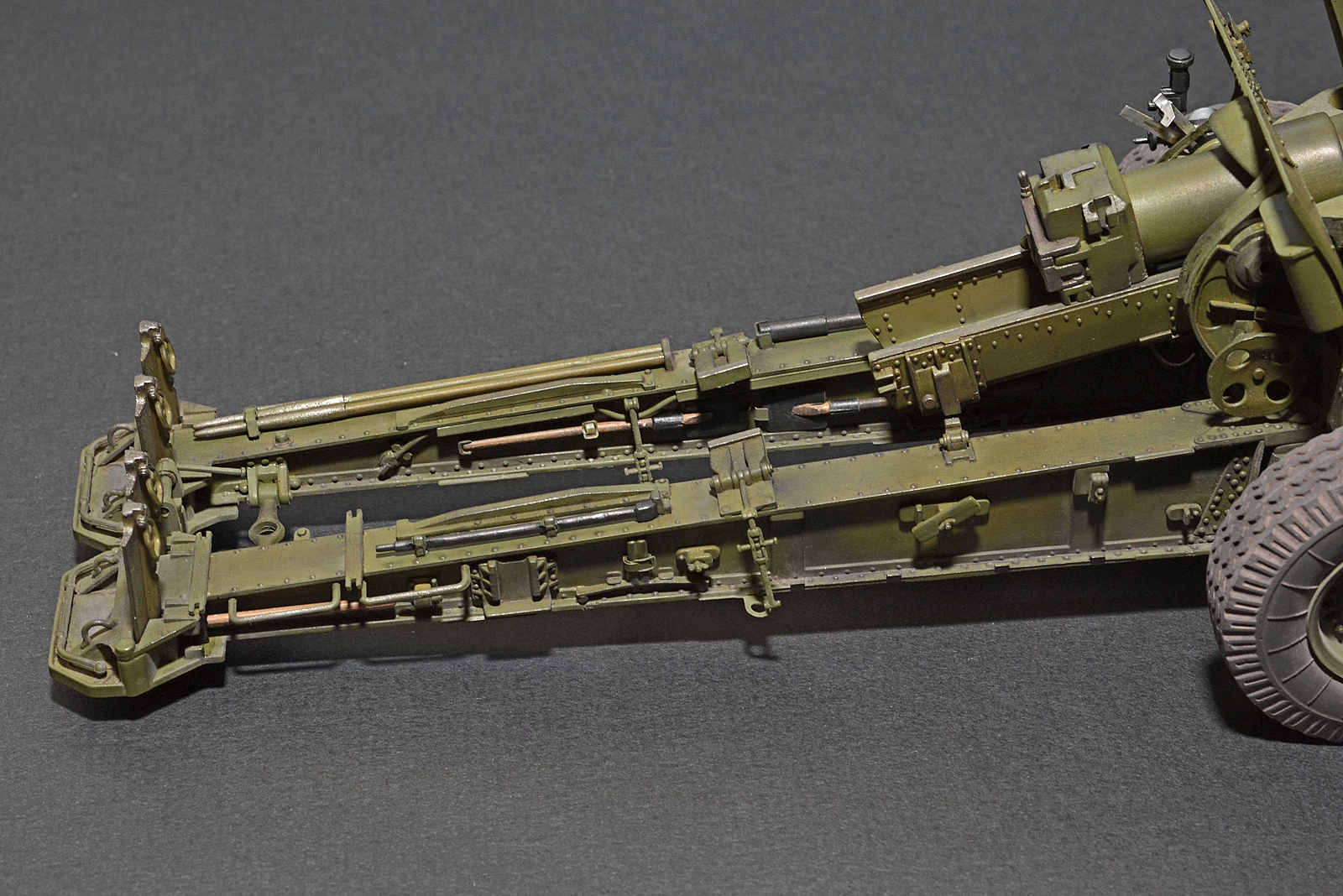

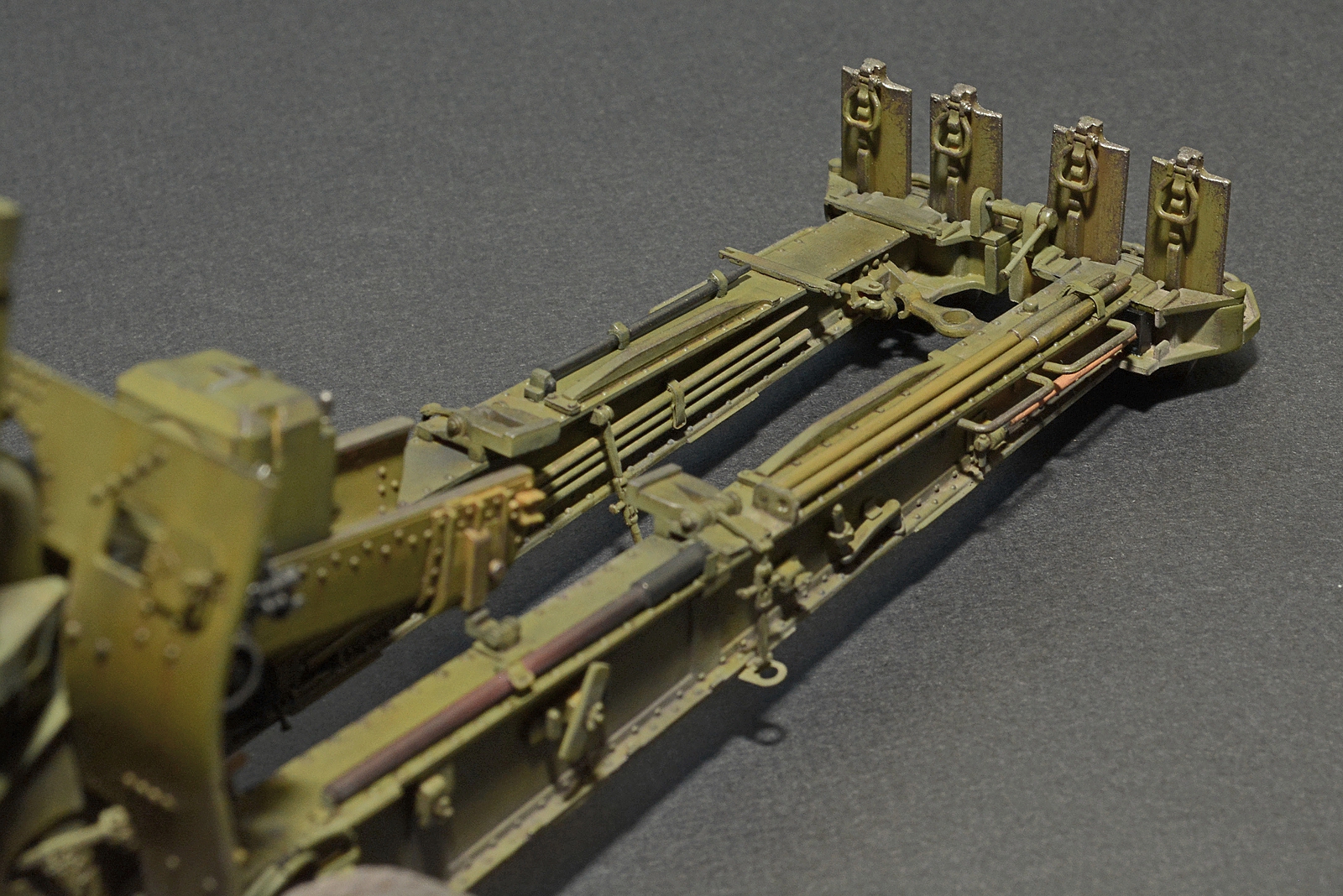

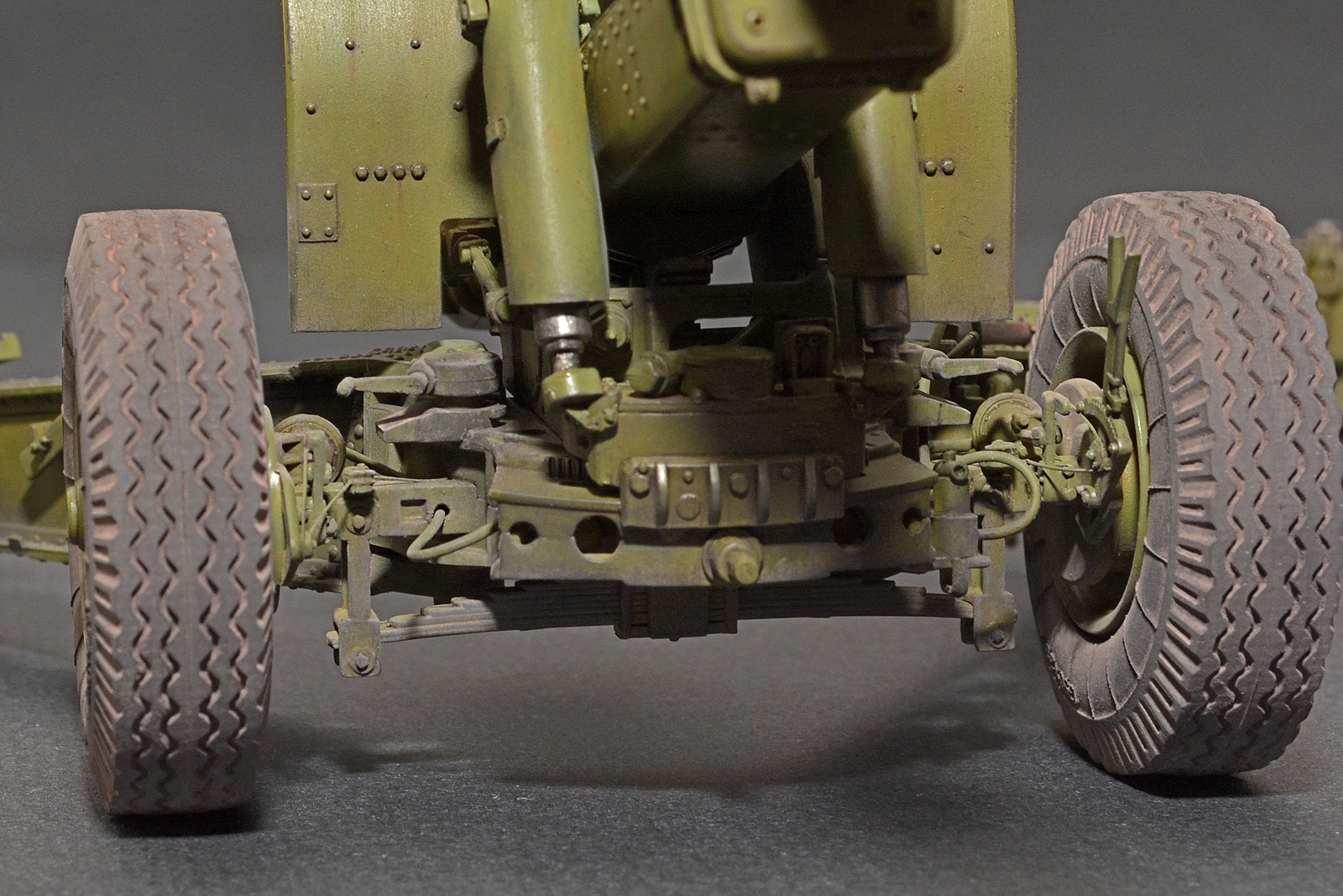

- на станинах и нижнем станке, по фотографии прототипа, скорректированы места установки оборудования тормозной системы, добавлены отсутствующие ее узлы, сделаны тросовая проводка тормозов (мононить) и трубопроводы тормозной системы (эластомерная нить).
Красил акрилом от Ганзы. Тонировка и масляные точки - масляная краска от Сонет и Vista-Artista studio. Смывку намешал из масляной краски и разбавителя. Сколы – акрил от Vallejo (70.822) и Тамии (xf-56). Пигменты – Wilder и Мастер Пигмент.
Оценки
Войдите, чтобы оценить работу.
Комментарии (25)
На сайте с 15.02.2021
13 1124
Модель очень здорово смотрится. Всё гармонично, классная деталировка, окрашено шикарно!
На сайте с 19.02.2013
118 6891
Красиво и реалистично.
На сайте с 01.12.2017
24 4119
Хорошо, понравилось. А нет фото с доработками перед покраской?
Спонсор
На сайте с 14.11.2010
14 938
Отличная работа!
На сайте с 04.11.2013
12 198
Классно, поздравляю!
На сайте с 21.07.2010
2 78
Класс! Сразу узнаётся стиль!
На сайте с 30.12.2013
4 0
Супер!
На сайте с 30.05.2019
15 128
Красиво.

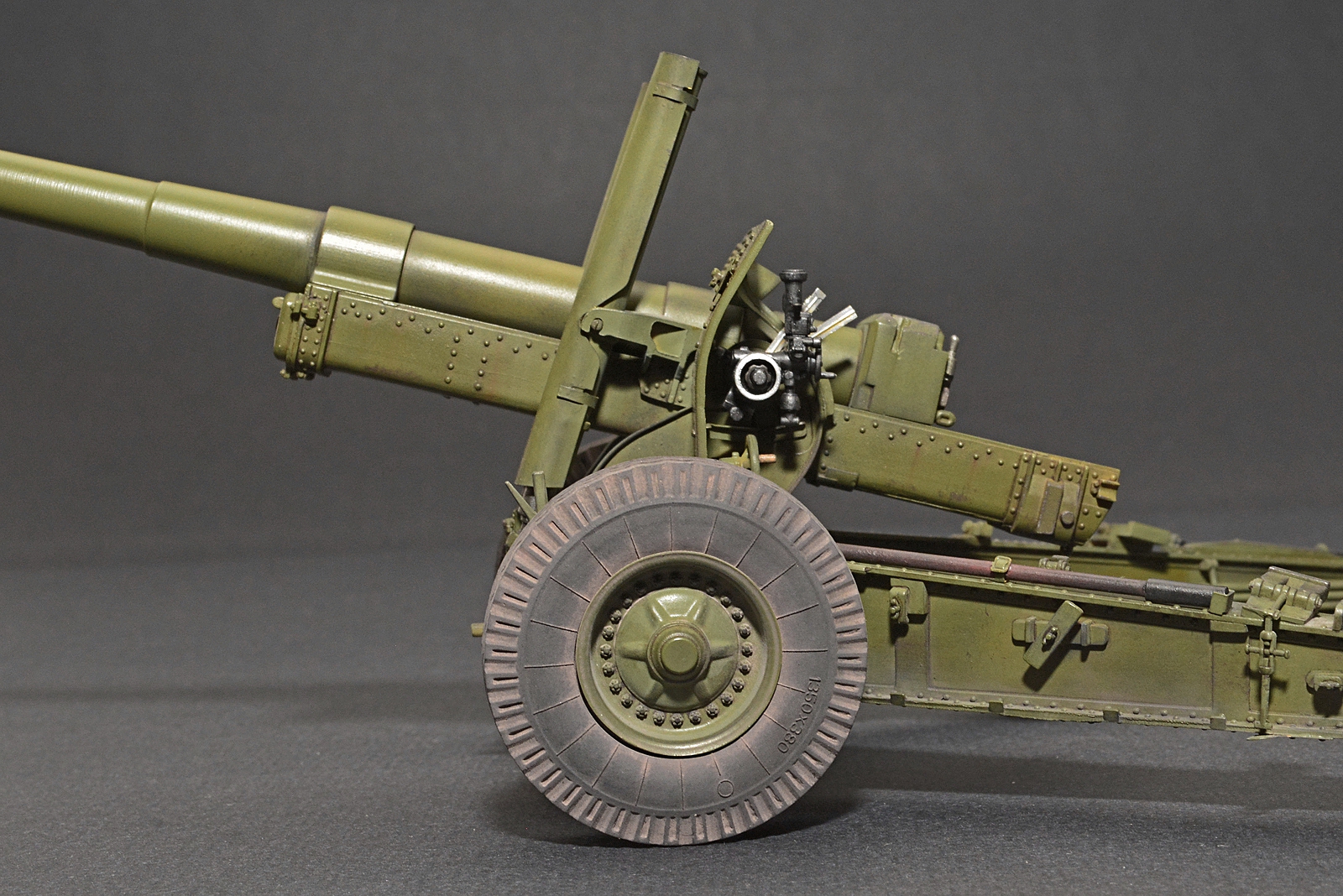

Судя по колёсам, это послевоенная уже версия?
На сайте с 24.08.2020
15 0
Андрей, здорово получилось, как живая!
На сайте с 20.04.2016
100 169
Билли, Владимир, Saluza Secundus, Саня Мухин, Alexus, Илья, СССР 76 (Evtin76), Максим, Игорь, спасибо большое за внимание к работе и ее высокую оценку. Рад, что она Вам понравилась ))
Нет, в этот раз не делал.
Да и сама модель, если честно, была готова еще в марте, а отфотать только сейчас получилось.
Совершенно верно.
На сайте с 23.09.2019
13 896
Андрей, приветствую! Это же послевоенная модификация?!
Исполнено отлично!
На сайте с 20.04.2016
100 169
Кирилл, привет. Спасибо ))
Да, послевоенная. Кстати, срисовывал ее по фотографиям образцов из Петропавловской крепости.
На сайте с 31.12.2011
83 3117
Класс! Великолепное исполнение.
На сайте с 22.02.2023
32 636
ПУХА ОГОНЬ !!!!! Мои поздравления
На сайте с 20.04.2016
100 169
Игорь, Юрий, спасибо )) Рад, что работа понравилась.
На сайте с 28.04.2011
51 504
Отличная работа.
На сайте с 20.04.2016
100 169
Александр, спасибо ))
На сайте с 09.12.2010
5 191
Брутальный агрегат. Интересно, сколько же могло весить сие монструозное чудо? Небось, несчастные артиллеристы себе животы надрывали, пока приводили её из походного в боевое положение ))
На сайте с 20.04.2016
100 169
Андрей, спасибо за отзыв.
3) передок не просто прицеплялся к орудию, а сцепленные станина нужно было опускать на него сверху (на специальный транспортировочный штырь), ну и наоборот, поднимать станины высоко вверх, чтобы снять их со штыря и держать так пока свободные от этого бойцы будут откатывать передок. И все это силами расчета из 9 человек!!! Тут действительно никакого тренажерного зала не надо. Ну, и однозначно важна слаженность работы всего расчета.
Масса сего орудия в боевом положении составляет почти 7,3 тонны, а в походном - чуть больше 8 тонн. При этом, время перевода из походного положения в боевое устанавливалось всего в 8—10 минут. И это с учетом того, что: 1) ствол возился в оттянутом положении и его при переводе в боевую позицию нужно было возвращать на место; 2) Четыре сошника нужно было забивать в грунт, а не просто прикапывать (при этом кувалд у расчета было всего две
На сайте с 23.09.2019
13 896
Попадались фото, на которых расчет подпирал станины снизу крышками от снарядных ящиков или что-то около того, чтобы не держать их на весу силами расчета, при снятии (или наоборот при сцепке) с передка. Так что не одной только силушкой, а еще и смекалкой действовали! Позднее на станинах появились дополнительные катки, облегчавшие разведение/сведение станин /перекатывание орудия.
На сайте с 02.07.2018
0 8
идеальные модели пушек выглядят именно так. И все они за одним и тем же авторством.
На сайте с 20.04.2016
100 169
Эл-76, спасибо. Рад, что работа понравилась )
На сайте с 22.03.2018
0 27
Модель выполнена как всегда достойно.

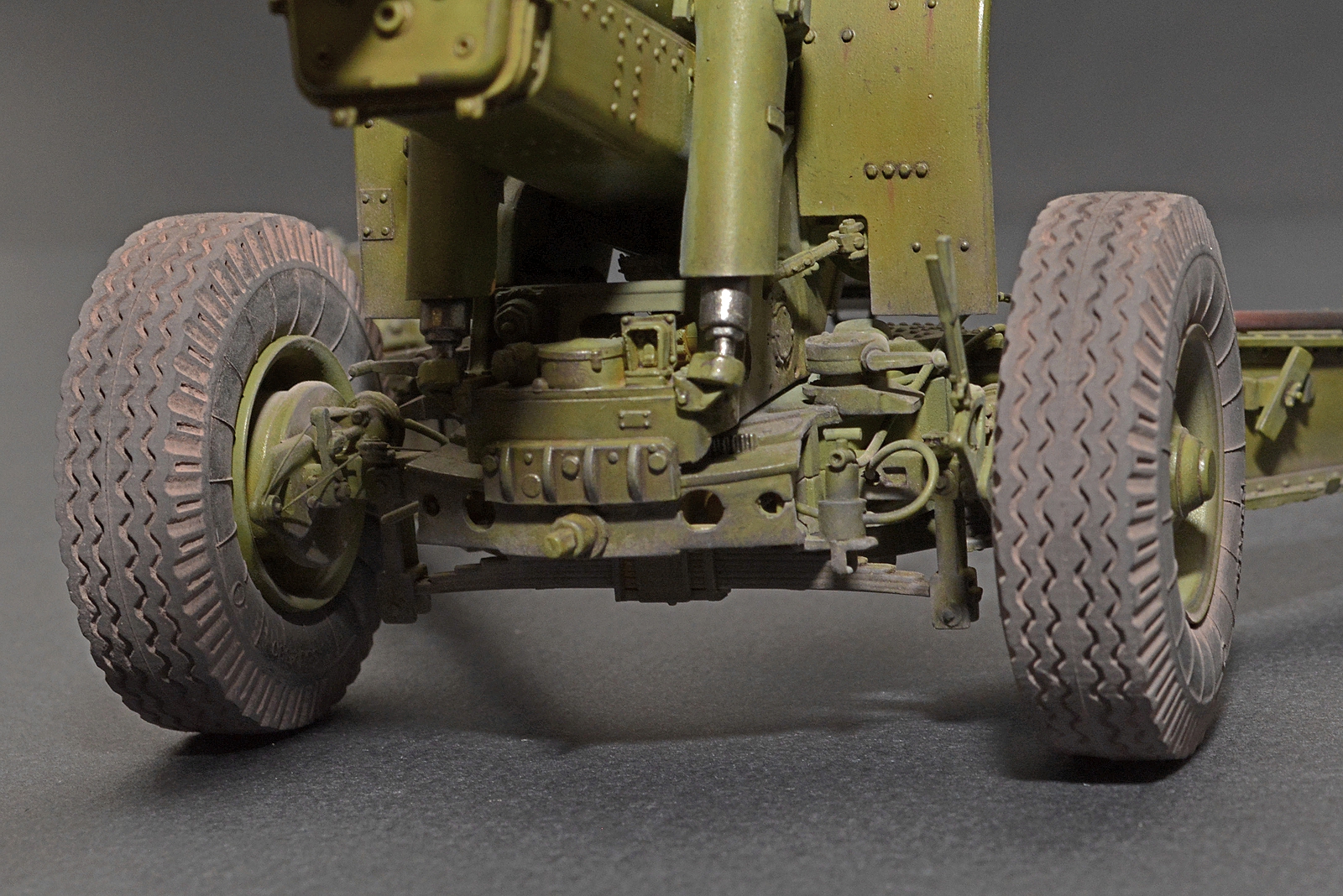

Так как заявлена послевоенная модификация, то это уже МЛ-20М. При этом еще и поздняя модификация, стоят пневмошины 1350х380 модель2 и тормозные камеры (задние камеры от ЗИЛ-157 или камеры от ЗИЛ-131). Ранее на МЛ-20М устанавливали колеса с шиной ГК размером 1350х380 и цилиндрические тормозные цилиндры. Еще небольшая разница в клапане управления. Но что косячно на модели, так это со шлангами тормозной системы какая то неразбериха.
Еще снизу в казеннике торчит задний хвост сухарного замка повернутый вправо, но для разъединения ствола со штоками ПОУ сухарный замок поворачивают влево (против часовой стрелки). Соответственно при соединении ствола со штоками задний хвост сухарного замка располагается сверху в отверстии казенника. Причем пока сухарный замок правильно не закроется, не возможно открыть затвор.
На сайте с 20.04.2016
100 169
Юрий, спасибо за отзыв ))
Про сухарный замок не знал и сваял как по инструкции. На будущее буду знать.
А шланги тормозной системы делал по фотографиям двух МЛок из Петропавловской крепости. Там они конечно тоже частично разукомплектованы, но общее представление что где пролегает понять и домыслить в принципе можно. У меня это вышло вот так )
На сайте с 18.10.2011
8 4
Красава))
